Обратный клапан схема: виды, принцип работы и правила монтажа

Содержание

Обратный клапан. Виды и принцип работы затвора

Обратный клапан – это устройство, которое пропускает поток воды в трубопроводе только в одном направлении, как ниппель в автомобильной шине. Обратные клапаны являются устройствами прямого действия, это значит, что для их работы не требуется источников энергии или внешнего управления; открытие и закрытие клапана происходит за счёт движения потока воды сквозь него.

Принцип работы обратного клапана

Принцип работы обратного клапана заключается в том, что в изначальном своём состоянии он закрывается: под действием пружины захлопка перекрывает клапан. Если давление воды на входе возрастает, то есть вода давит на захлопку сильнее, чем пружина, то клапан открывается и пропускает поток воды сквозь себя. Когда давление на входе падает, клапан опять закрывается, потому что на какой-то момент поток воды останавливается (давление на входе и на выходе одинаковое) и силы пружины хватает, чтобы закрыть клапан. Вода со стороны выходного отверстия обратного клапана так же давит на захлопку и не даёт ей открыться.

Виды обратных клапанов

По внутреннему устройству и назначению обратные клапаны для воды подразделяются на следующие виды — клапан межфланцевый, пружинный дисковый и двухстворчатый.

Пружинный

Это самая компактная конструкция среди всех видов.

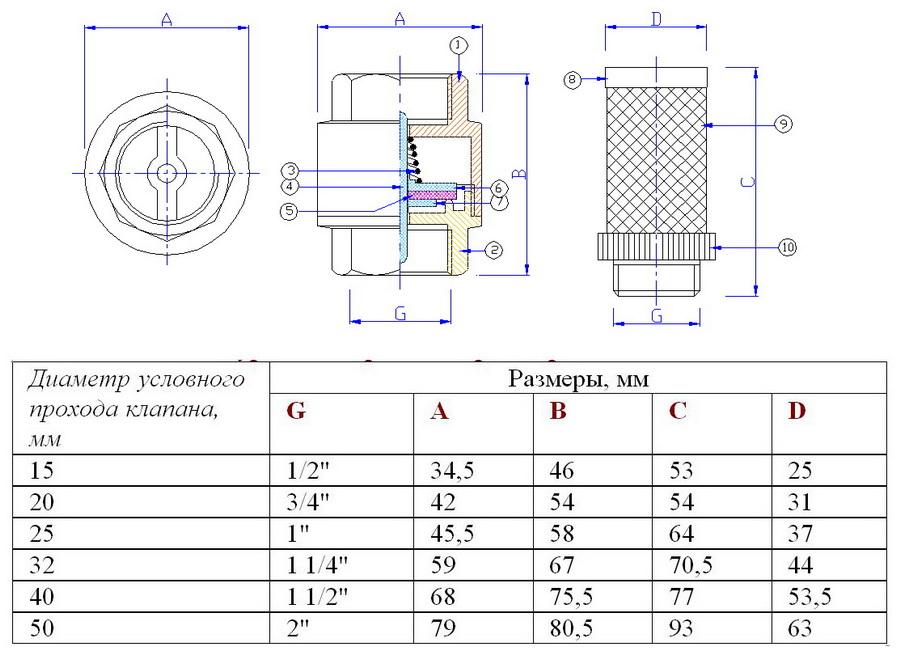

У пружинного дискового клапана затвором служит диск (пластина) с прижимным элементом – пружиной. В рабочем состоянии диск под давлением воды отжимается, обеспечивая свободный проток. При понижении давления пружина прижимает диск к седлу, перекрывая проточное отверстие.

Диапазон размеров обратного клапана 15 – 200 мм.

Двустворчатый

В сложных гидросистемах при остановке насоса может произойти гидроудар, который способен нанести повреждения системе. В таких системах применяются двухстворчатые клапаны: в больших и сложных системах – с амортизаторами для смягчения гидроударов.

В них запорный диск под действием потока воды складывается пополам. Обратный поток возвращает диск в исходное состояние, прижимая его к седлу. Диапазон размеров 50 мм – 700 мм, еще больше, чем у пружинных дисковых клапанов.

Межфланцевый

Основными преимуществами межфланцевых обратных клапанов являются меньшие размеры и малый вес. В их конструкции отсутствуют фланцы для крепления к трубопроводу. За счет этого вес снижается в 5 раз, а общая длина в 6-8 раз по сравнению со стандартными обратными клапанами данного проходного диаметра.

Достоинства: простота монтажа, эксплуатации, возможность устанавливать кроме горизонтальных участков трубопровода, также на наклонные и вертикальные. Недостаток – необходим полный демонтаж при ремонте клапана.

Клапан обратный поворотный или лепестковый

В данной конструкции запорным элементом является золотник – «захлопка». Ось поворота «захлопки» находится выше проходного отверстия. Под действием напора «захлопка» откидывается и не препятствует прохождению воды. При понижении давления ниже допустимого золотник падает и захлопывает проходной канал.


В обратных клапанах большого диаметра происходит сильный удар золотника о седло, что приводит к быстрому выходу конструкции из строя.

При дальнейшей эксплуатации это провоцирует возникновение гидравлического удара при срабатывании обратного клапана. Поэтому поворотные обратные клапаны разбиваются на две группы: Простые – клапаны с диаметром до 400 мм. Их применяют в системах, где ударные явления не могут серьезно повлиять на работу гидросистемы и самого клапана.

Безударные – клапаны с устройствами, обеспечивающими плавную и мягкую посадку золотника на седло.

Преимуществом поворотных клапанов является способность обеспечивать работу в системах больших размеров и невысокая чувствительность к загрязнению среды. Недостаток – необходимость применения демпфера в клапанах большого диаметра.

Обратный шаровый

Принцип работы обратного шарового клапана аналогичен принципу действия межфланцевого пружинного дискового клапана. Запорным элементом в нем является шар с пружиной, прижимающей его к седлу. Шаровые обратные клапаны применяют в системах с трубами небольшого диаметра, чаще всего в сантехнике.

Клапан обратный шаровый проигрывает пружинному дисковому клапану в габаритах.

Обратный подъемный


В обратном подъемном клапане запорным элементом является подъемный золотник. Под действием давления воды золотник поднимается, пропуская поток. При падении давления золотник опускается на седло, препятствуя обратному ходу потока.

Такие клапаны устанавливаются только на горизонтальных участках трубопроводов. Обязательное условие – вертикальное расположение оси клапана.

Преимущество обратного подъемного клапана – возможность ремонта без демонтажа всего клапана. Недостаток – высокая чувствительность к загрязненности среды.

Клапаны подразделяются на четыре группы по способу крепления.

Крепление под приварку. Обратный клапан крепится к трубопроводу сваркой. Применяется при работе в агрессивных средах.

Фланцевое крепление. Обратный клапан соединяется с трубопроводом через фланцы с уплотнением.

Муфтовое крепление. Обратный клапан крепится к трубопроводу через резьбовую муфту. Применяется в системах небольшого диаметра.

Межфланцевое крепление. Обратный клапан не имеет своего крепежного узла. Зажимается между фланцами трубопровода. Применяется на участках с ограничением по габаритам.

Обратные клапаны применяются, например, в системе водоснабжения: при работающем насосе вода подаётся в трубопровод под давлением, клапан открывается и «пропускает» воду дальше по трубопроводу, а когда насос выключается, обратный клапан закрывается и не выпускает воду обратно. Давление до обратного клапана падает до нуля, но после него остается.

Большой выбор обратного клапана от итальянского производителя RSK и Valtec, австрийского HERZ и германской компании Honeywell можно приобрести на сайте компании Акваленд.

устройство и принцип работы шарового и гравитационного

Современные системы отопления состоят из большого числа различных агрегатов, узлов и деталей. Каждый элемент имеет свое назначение, при правильном проектировании и монтаже все они работают как единый организм. Не самый сложный по своему устройству, но очень важный для четкой работы отопления элемент- это обратный клапан. Он управляет потоком жидкости или газа, попуская его по трубопроводу только в одном направлении.

Обратный клапан, его конструкция, принцип работы и назначение

Во время работы системы отопления могут возникать штатные или нештатные ситуации, в которых жидкость в той или иной трубе пытается течь вспять.  Это может происходить при остывании теплоносителя или нарушении целостности трубопроводов. Такая ситуация может привести к неприятным последствиям- от прекращения обогрева до выхода из строя бойлера и других узлов системы. Чтобы предотвратить изменение направления потока, применяют обратные клапаны. Он не препятствует течению жидкости в заданном направлении, а при попытке обращения потока вспять перекрывает трубопровод. Клапаны в системе отопления приводятся в действие различными силами:

  • пружиной;
  • силой тяжести;
  • давлением потока.

Их исполнительный орган- тарелка, шар или лепестки при обращении потока плотно прилегает к седлу и не дает жидкости двигаться.

Рисунок 1. Схема подключения к отопительной системе

Чтобы все узлы функционировали в заданном режиме, обратный клапан для системы отопления должен создавать минимальное сопротивление потоку в заданном направлении, и как можно быстрее срабатывать при развороте течения.

Виды обратных клапанов

Все виды устройств несут одну и ту же функцию, но могут иметь разную конструкцию, разные исполнительные органы и приводиться в действие разными физическими принципами.

Исходя из конструкции и принципа срабатывания, различают такие основные виды, как

  • дисковые, или тарельчатые;
  • шаровые;
  • лепестковые;
  • двустворчатые.

Каждый вид имеет свои преимущества и недостатки и преимущественную область применения.

Тарельчатый

Рабочий орган, или затвор клапана представляет собой диск, прикрепленный к подпружиненному штоку. При нормальном направлении потока пружина сжимается давлением жидкости и затвор открывается. Как только напор жидкости падает или она стремится течь в обратную сторону, пружина разжимается и прижимает тарелку к седлу, и затвор закрывается.

Рисунок 2. Конструкция дискового затвора

*

На тарелке (реже- на седле) размещают резиновую или силиконовую уплотнительную прокладку, обеспечивающую максимально прилегание диска к седлу и исключающую просачивание жидкости.

Рисунок 3. Принцип действия тарельчатого обратного клапана

Такие устройства завоевали заслуженную популярность при проектировании и комплектации бытовых систем отопления. Они обладают такими достоинствами, как:

  • Простота устройства. Оно состоит из 5 деталей и не требует высокой точности при изготовлении.
  • Надежность. Благодаря простоте конструкции такие устройства работают годами без замены.
  • Не нуждаются в техобслуживании.
  • Доступность цены.

Есть и таких приборов и минусы:

  • Высокое сопротивление потоку в открытом состоянии.
  • Подвержены выпадению минеральных отложений на диск и седло. Это приводит к неисправности.
  • Низкая ремонтопригодность. При нарушении в работе весь прибор меняют на новый.
  • При открытии создают гидравлический удар. Это не вредит самому устройству, но может ускорить износ других чувствительных к динамическим нагрузкам агрегатов, таких, как тепловые насосы.

Есть специальные конструкции тарельчатых затворов, оснащенных устройством плавного открывания. Но стоят они заметно дороже.

 Шаровой, или гравитационный

В гравитационном обратном клапане для систем отопления главным рабочим органом, перекрывающим поток воды, служит металлический шар. Для улучшения прилегания шар покрывают тонким слоем упругого пластика или резины. Когда поток жидкости идет через устройство в заданном направлении, он силой своего давления приподнимает шар над седлом и открывает просвет.

Рисунок 4. Шаровой клапан

*

Если напор потока падает или направление движения потока жидкости меняется на обратное, шар под действием силы тяжести падает на седло, прижимается к нему и перекрывает просвет. Чем больше жидкость пытается течь в обратном направлении, тем сильнее прижим и надежнее перекрытие.

Плюсы такой конструкции следующие:

  • Низкое сопротивление потоку в открытом положении.
  • Максимальная надежность. Устройство не содержит трущихся элементов и практически не изнашивается в открытом положении.
  • Высокая ремонтопригодность. Съемная крышка позволяет легко очищать камеру и рабочие элементы прибора и заменять шарик при необходимости.

К минусам относятся такие факторы, как:

  • Большие диаметр.
  • Высокое рабочее давление.
  • Необходимость строгого соблюдения ориентации устройства при монтаже. В противном случае шар не поднимется и не откроет просвет.

Высокие требования к монтажу и к рабочему давлению ограничивают использование такой арматуры в домашних системах отопления.

 Лепестковый

В качестве затвора используется стальная или латунная пластина. Она закрепляется на подпружиненной оси, перпендикулярной направлению движения жидкости

Рисунок 5. Межфланцевый лепестковый затвор

Принцип работы поворотного клапана прост. При движении жидкости в основном направлении сила напора поворачивает затвор, преодолевая сопротивление пружины. При падении давления или обращении потока пружина ставит затвор поперек трубы, перекрывая ее. Существуют конструкции и без пружины. В них заслонка возвращается на место подл действием силы тяжести.

У такой конструкции есть свои достоинства:

  • Низкая цена.
  • Малое гидравлическое сопротивление в открытом виде.
  • Высокая чувствительность и малое время срабатывания.

К недостаткам относят наличие движущихся и трущихся частей. Это ведет к их неминуемому износу и ремонту либо замене.

Двустворчатый

Двустворчатые клапаны – это разновидность лепестковых их ось расположена точно посередине трубы, и два полудиска-лепестка могут становиться вдоль потока, открывая затвор, либо под действием пружин располагаться поперек потока, перекрывая его.

Рисунок 6. Схема действия двухстворчатого клапана

Такие клапана отличаются чрезвычайно быстрым срабатыванием, но создают значительное сопротивление потоку. Они применяются в средних и крупных отопительных системах с высоким рабочим давлением.

Подъемный

По принципу действия клапан близок к дисковому, но отличается от него тем, что тарелка и подпружиненный шток расположены не вдоль, а перпендикулярно потоку жидкости.

Рисунок 7. Схема действия и разрез подъемного клапана

*

Сила давления потока приподнимает тарелку, при этом освобождается просвет для движения жидкости в заданную сторону. Если давление падает или поток пытается повернуть вспять, тарелка под действием пружины опускается и прижимается к седлу, перекрывая просвет.

К преимуществам такой конструкции относят:

  • Надежность обеспечивается минимальным числом движущихся деталей и простотой устройства.
  • Низкая чувствительность к чистоте жидкости, как механической, так и химической.
  • Ремонтопригодность. Через верхнюю крышку можно очищать камеру и заменять неисправные детали.

Недостатком считают необходимость монтажа строго в горизонтальном положении. Это делает клапан неприменимым для вертикальных отрезков трубопроводов. Конструкция подходит для систем с естественной циркуляцией.

область применения.

Область применения той ил иной конструкции определяется сочетанием ее конструктивных свойств, эксплуатационных характеристик и требований к установке. Подбирать арматуру для домашней системы отопления лучше с помощью квалифицированного и опытного инженера, способного выполнить необходимые оценки параметров и провести расчеты.

Кроме внутреннего устройства, обратные клапана различаются также и по способу присоединения к трубам.

Муфтовые

Снабжены резьбовыми муфтами с двух сторон, монтируются с помощью резьбовых фитингов. Устройство может поставить мастер с минимальными навыками, однако оно не выдерживает высокого давления.

Рисунок 8. Муфтовое подключение дискового затвора

Диаметр редко превышает два дюйма (50 мм). Поэтому область применения обычно ограничена дисковыми затворами в частных домах и квартирах.

Фланцевые

С двух сторон корпуса отлиты фланцы с отверстиями. Аналогичные фланцы привариваются к трубопроводу, и через прокладки корпус притягивается болтами и гайками. Такое соединение существенно прочнее резьбового, и может выдерживать высокое давления.

Область применения таких соединений- магистрали среднего и большого диаметра. Наиболее популярными стали шаровые затворы.

Рисунок 9. Фланцевое соединение

Межфланцевые

Такой способ крепления предусматривает установку клапана между двух фланцев, приваренных к трубопроводу.

Рисунок 10. Межфланцевое крепление лепесткового клапана

*

Способ отличается высокой надежностью и проще в установке. Вес и габариты таких устройств меньше, чем у фланцевых. Крепление также может выдерживать высокое давление. Применяется на магистральных трубопроводах

Если требуется повышенная надежность, то корпусе устройства предусматривают сквозные отверстия, через них и оба фланца пропускаются сквозные шпильки, на которых с двух сторон затягиваются гайки.

Сварные

Выпускаются также и клапаны, рассчитанные на сварное соединение. С двух сторон у них торчат патрубки, которые при монтаже можно обрезать под размер и приварить к трубам магистрали.

Такой вид неразъемного соединения отличается максимальной прочностью, однако в случае демонтажа прибора придется приваривать дополнительный кусок трубы. Так выпускаются тарельчатые и лепестковые затворы.

Материал

Материал, из которого изготовлен корпус детали затвора, влияет на его прочность, коррозионную стойкость и срок службы:

  • Нержавейка. Мало подвержена коррозии, может применяться в активных средах и при высоких температурах. Используется на трубах до 40 см в диаметре. Отличается высокой ценой.
  • Латунь. Дешевле нержавейки, имеют высокую коррозионную стойкость. Прочность заметно ниже, но вполне достаточная для бытовых систем
  • Чугун. Оливки из чугуна имеют высокую прочность и низкую цену, но отличаются большими габаритами и массой. Используются в тех местах, где вес и размер большого значения не имеют. Из-за особенностей технологии литья, минимальный размер- 4 см. В частных системах практически не применяются.
  • Пластик. Такие изделия дешевы, но не отличаются высокой долговечностью и теплостойкостью. Лучше применять приборы с металлическими деталями.
Рисунок 11. Затвор с металлическими деталями дольше прослужит

Несмотря на большую цену таких клапанов, их имеет смысл использовать. Они обеспечат заметно больший срок бесперебойной работы и не заставят разбирать систему для ремонта посреди отопительного сезона.

VALTEC | Обратные клапаны VALTEC

В соответствии с терминологией, предлагаемой ГОСТ Р 52720 «Арматура трубопроводная. Термины и определения», обратные клапаны составляют обособленную группу «обратной» трубопроводной арматуры. Обратные клапаны предназначены для пропускания среды (жидкостей, газов) в одном направлении и предотвращения ее движения в обратном.

В системах отопления и водоснабжения обратный ток воды может создать ряд проблем, а в некоторых случаях даже стать причиной аварийных ситуаций и поломки оборудования.

Обратные клапаны применяются не только в системах водоснабжения и отопления, но и в системах вентиляции и канализации, отличаясь только по форме и материалу корпуса, типу затвора, а также способу приведения его в действия.

Во внутридомовых системах водоснабжения и отопления, как правило, используются дисковые пружинные обратные клапаны. Работа такого клапана происходит следующим образом (рис. 1): когда давление до клапана меньше или равно давлению за ним, золотник прижат к седлу, и клапан находится в закрытом положении. Как только давление перед клапаном станет превышать давление после клапана, его золотник переместится от седла, позволяя рабочей среде протекать через клапан. При попытке изменения направления потока, в определенный момент, скорость потока становится нулевой, затвор возвращается в исходное закрытое положение, а давление с обратной стороны прижимает затвор, препятствуя возникновению обратного потока среды. Таким образом, данный вид арматуры относится к арматуре прямого действия, так как управляется непосредственно за счет энергии рабочей среды.



Рис. 1. Пример работы дискового клапана: слева – затвор клапана открыт, справа – закрыт

В номенклатуре фирмы VALTEC имеется несколько видов пружинных дисковых обратных клапанов для внутридомовых сетей. Обратный клапан VT.161 имеет следующую конструкцию (рис. 2): в составном латунном корпусе (1, 2) расположен подвижный золотник, состоящий из нейлонового штока (3) и нейлонового золотникового диска(тарелки) с уплотнительной прокладкой из EPDM (4). Возврат золотника в седло обеспечивается пружиной из нержавеющей стали AISI 304 (5).



Рис. 2. Внешний вид и конструкция обратного клапана

VT.161

Данный клапан наиболее подходит для применения в квартирных узлах ввода ХВС и ГВС (рис. 3), так как рабочие температуры в данных системах находятся, как правило, в диапазоне от +5 до +75 °C.

Рис. 3. Пример схемы узла квартирного ввода водопровода

Для систем отопления, в которых температура рабочей среды выше 75 °C, выпускается обратный клапан VT. 151 (рис. 4). Шток и золотниковый диск у этого клапана выполнены из латуни, поэтому высокие температуры не приводят к их короблению.

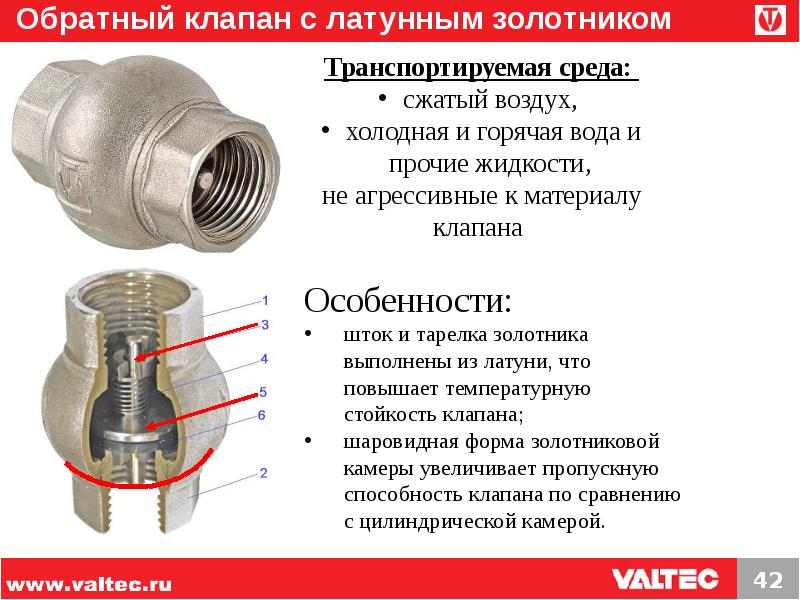

Рис. 4. Внешний вид и конструкция обратного клапана VT.151

Шаровидная форма золотниковой камеры увеличивает пропускную способность клапана по сравнению со стандартной цилиндрической. Максимальная рабочая температура для клапана VT.151 составляет 130 °C при номинальном давлении 40 бар (для Ду 1/2″).

Для систем полипропиленовых трубопроводов фирмой VALTEC предлагается ремонтопригодный обратный клапан VTp.716 (рис. 5).

 Рис. 5. Внешний вид и конструкция обратного клапана VTp.716

Этот клапан имеет корпус из полипропилена PPR 100, что позволяет монтировать его на трубопроводе методом полифузионной сварки, без применения переходных резьбовых фитингов. Таким образом, достигается высокая надежность соединения и системы в целом. Стандартные конструкции обратных клапанов из полипропилена (рис. 6) не предусматривают возможность их обслуживания и ремонта. То есть в случае попадания крупного шлама подзолотник, поломки возвратной пружины или повреждения прокладки исправить ситуацию можно будет только полной заменой клапана.



Рис. 6. Неразборные обратные клапаны в полипропиленовом корпусе

Конструкция обратного клапана VTp.716 предусматривает возможность его очистки и ремонта Для этого достаточно отвернуть резьбовую пробку и произвести обслуживание механизма клапана.

Интересную разновидность обратной трубопроводной арматуры представляет собой сгон-отсекатель VTp.538 (рис. 7).

 Рис. 7. Внешний вид и конструкция сгона-отсекателя VT.538

По принципу действия он представляет собой два обратных клапана, с противоположным направлением потока.Клапаны встроены в корпус разъёмного сгона. При затянутой накидной гайке 2, штоки клапанов воздействуют друг на друга таким образом, что оба клапана оказываются открыты. Как только затяжка накидной гайки ослабнет, клапаны закрываются, разрывая трубопровод, при этом обе части трубопровода перекрываются. Основное назначение сгона-отсекателя – присоединение к системе отопления расширительного бака. Нормативами запрещено устанавливать на участке между баком и трубопроводом обычную запорную арматуру (шаровой кран и т.п.), а установка сгона-отсекателя дает возможность отключать расширительный бак на период проведения гидравлических испытаний, производить его ремонт или замену. Один из вариантов подключения сгона-отсекателя VT.538 показан на рис. 8.



Рис. 8. Пример схемы с применением сгона-отсекателя VT.538

Подробные характеристики клапанов, рассмотренных в статье, вы найдете в технической документации на них.



Автор: Д.С. Овсов

© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя и/или на сайт www. valtec.ru обязательна.

Устройства предохранительные

СХЕМЫ ПОДКЛЮЧЕНИЙ ПРЕДОХРАНИТЕЛЬНЫХ УСТРОЙСТВ REDIUS:

Схемы подключения затворов предохранительных:

Варианты подключений предохранительных затворов, предназначенных для предотвращения прохождения обратного удара (пламени), возникающего при газопламенной обработке металлов, в защищаемое оборудование (баллон).
Варианты подключений предохранительных затворов, предназначенных для предотвращения прохождения обратного удара (пламени), возникающего при газопламенной обработке металлов, в защищаемое оборудование (баллон).

Схемы подключения клапанов обратных:



Варианты подключений клапанов обратных, предназначеных для предотвращения обратного потока газа в резиновые рукава при газопламенной обработке металлов.

Обратный клапан (ОБК, ОБГ)

Для предотвращения противотока газа в кислородных и газовых рукавах применяется обратный клапан (ОБК, ОБГ) такой клапан устанавливается на резак или горелку блокирует обратный удар но экспериментальным путем доказано что такой клапан не в состоянии полностью защитить от пламени обратного удара, поэтому для максимальной безопасности стоит применять также огнепреградительное устройство, так называемый огнепреградительный клапан.

Огнепреградительный клапан отличается от обратного тем, что, кроме запирающего золотника, в него встроен пламегасящий элемент. При возникновении обратного удара фронт пламени проходит через пламегасящий элемент, где происходит его затухание, а ударная волна запирает золотниковое устройство, мгновенно прекращая подачу газа в горелку и выполняя, таким образом, одновременно и функции обратного клапана.

Принципиальная схема работы клапана обратного огнепреградительного.


Варианты присоединения




Клапаны огнепреградительные КОГ, КОК

Данное видео даст понять зачем нужны предохранительный устройства при газосварочных работах в частности огнепреградительный клапан

Отличие огнепреградительного от обратного клапана (видео)

Многие покупатели газосварочного оборудования не понимают разницы в данных устройствах и задают массу вопросов. Данное видео дает ответы на такие вопросы.

Обратные клапаны для канализации KARMAT



 Скачать прайс-лист    Скачать каталог    Скачать отказное письмо



 ВЫПУСКНОЙ КЛАПАН

Выпускные клапаны Кармат (Karmat, Польша) разработаны для сброса стока канализации в различные резервуары (хозяйственно-бытовые стоки в сводные колодцы, выгребные ямы; атмосферные стоки — в водоотводящие канавы, реки и т.п.). Они изготовлены из стабилизированного полипропилена, устойчивого к негативным воздействиям окружающей среды (ультрафиолет, атмосферные осадки и т.п.), агрессивным химическим реагентам. Кроме того высокая температура плавления позволяет таким клапанам выдерживать значительные температурные нагрузки (вплоть до 95ºС). Полипропилен экологически безопасен.

Karmat ZBK 160 (клапан ø 160)

монтируется на канализационные трубы

ø 160 мм, масса: 0,75 кг



Karmat ZBK 110 (клапан ø 110)

монтируется на канализационные трубы

ø 110 мм, масса: 0,35 кг



Купить





Karmat ZBK-DR (клапан для дренажа с универсальной муфтой)




монтируется на дренажные трубы

ø 72 — ø 100 мм, масса: 0,35 кг



Купить



Наверх страницы

ОБРАТНЫЙ КЛАПАН

Затопления нижерасположенных этажей строений, вызванные обратным током сточных вод, к сожалению, достаточно распространённая проблема. Сточные воды поднимаются в обратном направлении по разным причинам: из-за наводнений, вызванных чрезмерными атмосферными осадками, от подъёма грунтовых вод. Обратные клапаны для канализации помогают надёжно защитить нижние этажи от реверсии канализационных стоков.

Karmat ZB 110 (обратный клапан ø 110 мм)




монтируется на канализационные трубы

ø 110 мм, масса: 0,88 кг

Купить



Karmat ZB 125 (обратный клапан ø 125 мм)

монтируется на канализационные трубы

ø 125 мм масса: 1,28 кг



Купить





Karmat ZB 160 (обратный клапан ø 160 мм)




монтируется на канализационные трубы

ø 160 мм, масса: 1,89 кг



Купить





Karmat ZB 200 (обратный клапан ø 200 mm)

монтируется на канализационные трубы

ø 200 мм, масса: 3,6 кг



Купить





Karmat ZBTPO 110 (обратный клапан ø 110 мм без рычага)

монтируется на канализационные трубы

ø 110 мм, масса: 0,85 кг



Купить



Наверх страницы

ДВОЙНОЙ ОБРАТНЫЙ КЛАПАН

Двойной обратный клапан KARMAT призван повысить надёжность канализации в чрезвычайных ситуациях: проникновение крыс из канализационной системы, часто возникающих реверсий стоков, аварий в канализационных сетях. Такой клапан оснащён хромо-никелевым кожухом, который защищает крышку и прокладку от повреждения грызунами.



Karmat ZB2K 110 (двойной обратный клапан ø 110 мм)

монтируется на канализационные трубы

ø 110 мм, масса: 1,88 кг



Karmat ZB2K 160 (двойной обратный клапан ø 160 мм)

монтируется на канализационные трубы

ø 160 мм, масса: 4,0 кг

 Наверх страницы



ОБРАТНЫЙ КЛАПАН ДЛЯ ВЕРТИКАЛЬНОГО МОНТАЖА

Подавляющее большинство канализационных клапанов производится для горизонтально ориентированных труб, что значительно ограничивает применение обратных клапанов на трубах другой конфигурации. Вертикально монтируемые клапаны Кармат призваны восполнить пробел в данной сфере.

Karmat ZB 110 PION (обратный клапан ø 110 мм)

монтируется на канализационные трубы

ø 110 мм,  масса: 0,96 кг

Купить



Karmat ZB 50 PION (обратный клапан ø 50 мм)
Монтируется на канализационные трубы диаметром 50 мм вертикально.
Исполнение: белый / серый



Наверх страницы



ОБРАТНЫЕ КЛАПАНЫ Ø 50 ММ

Не все канализационные сети позволяют встроить ливневую задвижку в трубы своей системы; в частности — санитарная канализация многоквартирных жилых зданий. Обратный клапан диаметром 50 мм решает данную проблему.

Karmat ZB 50 ВЕРСИЯ А (обратный клапан ø 50 мм)

монтируется на канализационные трубы

ø 50 мм, масса: 0,15 кг



Купить





Karmat ZB 50 ВЕРСИЯ B (обратный клапан ø 50 мм)

монтируется на канализационные трубы

ø 50 мм, масса: 0,17 кг



Купить





Karmat ZB 50 ВЕРСИЯ C (обратный клапан ø 50 мм)

монтируется на канализационные трубы

ø 50 мм, масса: 0,22 кг

Купить



Совмещение городской центральной канализации совместно с ливневой чревато тем, что в условиях сезонной наполненности ливневой канализации (снеготаяние, паводки, сильные продолжительные дожди) городская канализация просто не справляется с повышенным объемом стоков, засоряется, и все стоки вместо того, чтобы выводиться из города, начинают поступать обратно в городскую канализационную сеть, затапливая фундаменты, подвалы, а то и первые этажи. Чтобы вода из ливневой канализации при повышении общего уровня воды гарантированно не поступала в бытовую канализацию обратным ходом, здание должно быть оборудовано канализационной насосной станцией. В случае отсутствия КНС, нецелесообразности или невозможности её установки, можно на выходе из бытовой канализации установить концевой обратный клапан серии ZBK диаметром от 110, 160 или 200 в зависимости от диаметра выпускной трубы.
Клапаны ZBK, устанавливаемые в точке слива канализации
Проходные обратные канализационные клапаны типа ZB и типа ZB Pion устанавливаются с целью предотвращения выхода воды через сантехнические приборы квартир первого этажа в случае засора канализации, а также устанавливаются в загородных домах. Для жильцов первых этажей существует риск быть затопленными, если соседи сверху слили в канализацию нерастворяемые отходы, из-за которых произошел засор и образовалась пробка. При этом первыми страдают самые нижние точки выхода, в большинстве случаев это унитаз или слив в ванной, на которые и следует устанавливать обратные клапаны ZB 50 или 110, в случае, когда требуется вертикальная установка, используются клапан типа Pion.

 Наверх страницы

Клапан обратный двухстворчатый межфланцевый

Клапан обратный двухстворчатый межфланцевый применяется на инженерных сетях для автоматического предотвращения обратного потока рабочей среды на сетях водоснабжения холодной, горячей, технической водой и других жидких и газообразных неагрессивных веществ. Производятся диаметрами от Ду 32 мм до Ду 1000 мм с максимальным рабочим давлением до 16 атмосфер. Температура протекающей рабочей среды не должна превышать + 110°С (в зависимости от производителя цифра может меняться как в большую, так и в меньшую сторону).





Устройство и размеры двухстворчатого обратного клапана.

Корпус двухстворчатого чугунного клапана производят из высокопрочного чугуна (GGG-40) с нанесением эпоксидного покрытия. Основным рабочим механизмом клапана являются чугунные створки диска с никелированным покрытием, которые вращаются вокруг штока из нержавеющей стали. Возврат створок в начальное положение выполняет пружина, выполненная так же из нержавеющей стали. Герметичность в районе шпильки достигается за счет прокладки из EPDM (этилен-пропиленовый каучук). Плотный контакт створок диска с корпусом осуществляется так же за счет уплотнения из EPDM.

Условный диаметр, мм Строительная длина L, мм Наружный диаметр D, мм Диаметр прохода D1, мм D2, мм Радиус действия створок, R Масса, кг.
Ду32 43 82 57 35 25 1,2
Ду40 43 92 57 35 25 1,3
Ду50 43 107 65 40 27 1,6
Ду65 46 127 80 60 35 2,4
Ду80 64 142 94 70 42 3,6
Ду100 64 162 117 88 50 4,4
Ду125 70 192 145 115 64 6,6
Ду150 76 218 171 134 77 9,1
Ду200 89 273 224 182 102,5 15,2
Ду250 114 328 265 270 125 27,0
Ду300 114 378 310 260 146 36,0
Ду350 127 438 360 298 170 55,0
Ду400 140 488 410 350 195 62,6
Ду500 152 594 505 438 238 106,0
Ду600 178 695 624 566 293 156,0
Ду700 229 810 720 674 351 267,0
Ду800 241 917 825 776 400 340,0
Ду900 по запросу
Ду1000 300 1126 1042 986 507 450

Монтаж двухстворчатого межфланцевого клапана.

Межфланцевый двухстворчатый клапан является простым и удобным в монтаже изделием. Сравнительно небольшой вес и малые размеры позволяют проводить монтаж без использования специальных стредств. Установка чугунного двухстворчатого клапана осуществляется как на горизонтальных, так и на вертикальных трубопроводах между двумя фланцевыми соединениями, которые стягиваются шпильками или болтами с гайками. При монтаже следует обращать внимание на корпус, где стрелкой показано направление рабочей среды. Направление стрелки и потока рабочей среды должно совпадать. Для сохранения долгого срока службы следует устанавливать клапан на прямом участке трубы длиной не менее 5 диаметров клапана с каждой стороны.



Купить клапан обратный двухстворчатый межфланцевый можно в компании АЛЬФАВОДОСТРОЙ. Для получения более подробной информации обращайтесь к нашим специалистам по телефону +7 (812) 326-05-72 или по электронной почте: [email protected].

Обратный клапан VU, технические характеристики, схема, размеры

Обратные клапаны VU свободно пропускают жидкость только в одном направлении, блокируя ее в другом
Характеристики клапанов VU
Материал корпуса оцинкованная сталь
Внутренние элементы закаленная сталь
Тип запорного элемента тарельчатый клапан

Схема работы клапанов VU

Технические характеристики клапанов VU

Технические обратных клапанов VU
Код Тип Максимальный расход (л/мин) Максимальное давление (бар) Давление открытия (бар)
V0592 VU 1/8” 3 350 ±0,4/0,7
V0590 VU 1/4” 20 350 ±0,4/0,7
V0600 VU 3/8” 45 350 ±0,4/0,7
V0610 VU 1/2” 70 350 ±0,4/0,7
V0620 VU 3/4” 110 350 ±0,4/0,7
V0630 VU 1” 160 350 ±0,4/0,7
V0631 VU 1 1/4” 250 300 ±0,7/1
V0632 VU 1 1/2” 350 300 ±0,7/1
V0633 VU 2” 65 300 ±1

Давление открытия
Тип 0,4/0,7 Bar 1 Bar 3 Bar 5 Bar 8 Bar
VU 1/4” V0590 V0590/1 V0590/1 V0590/5 V0590/8
VU 3/8” V0600 V0600/1 V0600/3 V0600/5 V0600/8
VU 1/2” V0610 V0610/1 V0610/3 V0610/5 V0610/8
VU 3/4” V0620 V0620/1 V0620/3 V0620/5 V0620/8
VU 1” V0630 V0630/1 V0630/3 V0630/5 V0630/8
VU 1 1/4” V0631 V0631/3 V0631/5 V0631/8
VU 1 1/2” V0632 V0632/3 V0632/5 V0632/8
VU 2” V0633

Размеры обратных клапанов VU



Размеры обратных клапанов VU
Код  Тип  Резьба (V-C) L(мм) E(мм) D(мм) Вес(кг)
V0592 VU 1/8” G 1/8” 44 14  16 0,038
 V0590 VU 1/4” G 1/4” 62  19  21 0,104
 V0600 VU 3/8” G 3/8” 68  24 26,5 0,184
 V0610 VU 1/2” G 1/2” 77 30 34 0,322
 V0620 VU 3/4” G 3/4” 88 36  40 0,492
V0630 VU 1” G 1” 105 41 46 0,676
V0631 VU 1 1/4” G 1 1/4” 135 55  63 1,646
V0632 VU 1 1/2”  G 1 1/2” 145 60 69 1,950
V0633 VU 2”  G 2” 150 70 80 2,726

Диаграмма рабочих характеристик клапанов VU

Обучение работе с гидравлическими обратными клапанами

Обратные клапаны используются для множества различных функций. Тип обратного клапана зависит от оборудования и расхода. Название также может быть изменено, поскольку они могут быть известны как антисифон, невозврат, байпас, удержание нагрузки, проверка заказа на поставку, односторонний и некоторые другие.

Функции обратного клапана включают:

Разрешение потока только в одном направлении.

Различные жесткости пружины ограничивают или поддерживают давление перед клапаном.

Использование обратного клапана:

Элемент 1 предотвращает обратный поток, который может привести к повторному попаданию грязи, собранной фильтром, в контур. Также он будет работать как антисифонный клапан. Они помещаются в обратные линии, чтобы остановить утечку жидкости из резервуара, когда клапаны снимаются для обслуживания.

Обратные клапаны с пружинами, поз. 2, могут использоваться как простые предохранительные клапаны низкого давления, хотя у них нет хорошей характеристики скорости нарастания давления. В этом приложении показан перепускной клапан фильтра.Их также можно использовать для поддержания небольшого противодавления в системах, если это необходимо для целей управления.

Позиция 3 показывает обратный клапан PO. Они обычно используются для удержания нагрузки, например. блокирует цилиндр в таком положении, чтобы он не двигался после отключения гидрораспределителя или давления питания. Ознакомьтесь с нашим курсом «Понимание управления нагрузкой» или по моделированию схемы, чтобы узнать больше.

Позиция 4 показывает, как обратные клапаны используются с устройствами контроля потока. Первое приложение гарантирует, что поток всегда проходит через расходомер только в одном направлении, а во втором примере мы получаем полный поток в одном направлении и контролируемый поток в другом.

Челночные клапаны, поз. 5, всегда подают самое высокое давление обратно в третью линию и обычно используются в цепях измерения нагрузки, подачи в пилотную линию или в контурах переключения давления.

Обратные клапаны могут использоваться для обеспечения ряда функций последовательности или обеспечения безопасности. Четыре обратных клапана PO могут использоваться в качестве направляющих клапанов, когда требуются очень низкие утечки или очень высокие потоки. Однако в этих приложениях их обычно называют логическими клапанами. Более подробная информация об этом представлена ​​в нашем обучающем модуле логического клапана.

Вкратце:
Предотвращение обратного потока или антисифон.
Сброс низкого давления или байпас фильтра.
Удерживает нагрузки с минимальной утечкой.
Подача управляющего давления, последовательность или переключение.

Улица с односторонним движением

Plumping (Часть 1)

Категория: Обратные клапаны

Опубликовано: DirectMaterial, 22.04.2019 11:38

Латунный поворотный обратный клапан DuraChoice

Итак, допустим, у вас есть проект, в котором что-то нужно течь, но не внутрь. Это может быть водопровод, чтобы загрязненная вода не просачивалась обратно в систему подачи чистой воды. Возможно, вам нужно предотвратить смешивание газов в сварочной горелке. Или вы добавляете CO2 в свое последнее творение домашнего пивоварения и не хотите, чтобы пиво оставалось на ваших линиях.

Обратный клапан, также известный как обратный клапан, может быть решением. Обратные клапаны останавливают обратный поток, устанавливая барьер для нормального потока, который может быть открыт только давлением в одном направлении. Этого можно добиться несколькими способами, но две основные конструкции — это проверка качения и проверка пружины на линии.

В этой статье мы поговорим о проверке качелей, а в следующей — о встроенной пружинной проверке.

Конструкция поворотной заслонки в большинстве случаев проста сама по себе, поворотная заслонка — обычно дискообразная — откидывается вертикально внутри трубы. Благодаря силе тяжести заслонка висит заподлицо с седлом клапана. Жидкости поступают с одного конца, нажимают на заслонку и толкают ее в открытое положение. Это позволяет потоку проходить через клапан до тех пор, пока существует давление и толкает его в этом направлении.

На схеме поворотного обратного клапана в разрезе показана заслонка, которая закрывает трубу от обратного потока.

Если давление прекращается, заслонка возвращается на место и закрывает клапан.Если давление нарастает в другом направлении, заслонка плотно прижимается к входному отверстию, блокируя попадание жидкости в трубу и загрязнение источника.

Не видите его? Подумайте о дверце для собак, через которую выходит только Фидо. Хотя это может быть не идеально для большинства любителей домашних животных, учитывайте все случаи, когда ваша собака перекатывалась во что-то неприятное, и возвращалась, чтобы лечь на вашу кровать. Спорим, вы хотели бы, чтобы вы установили дверцу для собачки в стиле поворотного обратного клапана, чтобы не допустить попадания этих загрязняющих веществ… пока, конечно, вы не вернетесь домой с небольшим количеством шампуня для собак.

Поворотные обратные клапаны хороши для предотвращения обратного потока во многих случаях и полезны, потому что они требуют очень небольшого давления для срабатывания — или «трещины» — в открытом положении. Для открывания чеков бренда DuraChoice, выпускаемых DirectMaterial.com, требуется всего полфунта давления, и они изготавливаются из латуни или нержавеющей стали.

Один недостаток всех поворотных обратных клапанов заключается в том, что они должны устанавливаться горизонтально. Поскольку для закрытия заслонки им нужна сила тяжести, их нельзя устанавливать вертикально.

Далее мы поговорим о более стойком к давлению родственнике поворотного чека, встроенном пружинном обратном клапане, который может быть установлен как горизонтально, так и вертикально.

ГЛАВА 10: Направляющие регулирующие клапаны, часть 1

Направленные регулирующие клапаны наиболее широко используются. . . и наименее понятный. . . клапаны в гидравлических контурах. Многие люди сбиты с толку схематическими представлениями символов и испытывают трудности с пониманием терминов способы, позиции и , операторы .Обучение чтению схематических рисунков похоже на изучение иностранного языка. Для натренированного глаза символ говорит о многом, даже когда нет слов. В этой главе делается попытка устранить некоторую путаницу и очевидную магию схематических чертежей гидроэнергетики и, таким образом, облегчить проектирование и обслуживание гидравлических систем.
Направляющие регулирующие клапаны могут выполнять только три функции:

  • остановить или заблокировать поток жидкости
  • разрешить поток жидкости, а
  • изменить направление потока жидкости.

Кажется, это упрощает, казалось бы, сложный предмет, но помните, что многие клапаны могут совмещать эти функции. Это делает их немного более сложными, но все же не ракетным материалом.

Обратные клапаны

Рис. 10-1. Виды в разрезе и символы для двух типов обратных клапанов

На первый взгляд тип клапана, показанный на рис. 10-1 , не кажется направленным регулирующим клапаном. Однако обратные клапаны пропускают поток в одном направлении и блокируют поток в противоположном направлении. Используйте обратный клапан в любой линии, где недопустимый обратный поток. Также обратные клапаны с пилотным управлением (обсуждаемые в следующем разделе) могут смещаться от внешнего источника для обеспечения обратного потока или остановки свободного потока.

На изображениях в разрезе показана стандартная конструкция тарельчатого клапана, используемого в большинстве обратных клапанов. Как и в большинстве ранних дизайнов, символ по-прежнему изображает шар на сиденье. Шаровые обратные клапаны хорошо работают до тех пор, пока их не разбирают для ремонта или при поиске неисправностей. Во время работы эти клапаны имеют канавку в месте контакта шара с седлом.Если эту канавку износа не установить точно там, где она была, клапан больше не герметичен. С другой стороны, управляемая тарелка всегда возвращается в прежнее положение к седлу и легко уплотняется после повторной сборки.

Принцип действия обратного клапана легко понять. Жидкость, поступающая напротив пружины, толкает тарелку и пружину, чтобы отодвинуть ее. Встроенный клапан имеет отверстия вокруг наклонной поверхности седла над седлом корпуса для прохождения потока. Прямоугольная конструкция отодвигает тарельчатый клапан, и жидкость течет с небольшим ограничением.

Обратные клапаны — устройства практически безотказные. Редко бывает одной из причин проблемы. Возможные проблемы могут быть дополнительно минимизированы, если обратные клапаны: прямоугольного типа, ввинчивающиеся картриджи или смонтированы на плите. Обратите внимание, что перед проверкой клапана необходимо разобрать трубопроводы обратного клапана.

Рис. 10-2. Прямоточный обратный клапан с отверстием, просверленным в тарелке

Обратные клапаны также могут регулировать давление. Почти все обратные клапаны используют пружину для возврата тарельчатого клапана.В большинстве клапанов эта пружина имеет очень небольшое усилие, потому что любое усилие пружины приводит к потере энергии и нагреву. Для легких пружин от большинства поставщиков требуется около 5 фунтов на квадратный дюйм, чтобы переместить тарелку против них (некоторые опускаются до 1 фунта на квадратный дюйм). Некоторые большие обратные клапаны, когда они установлены вертикально, могут не требовать пружины, потому что вес тарелки заставляет ее упасть на свое гнездо.

Прочные пружины обеспечивают дополнительное сопротивление потоку, поэтому обратный клапан может заменить предохранительный клапан, когда требуется байпас низкого давления.Многие производители имеют обратные клапаны с пружинами, которым требуется давление до 125 фунтов на квадратный дюйм, чтобы толкать их тарелки назад. Эти клапаны работают для контуров низкого давления, таких как байпас вокруг фильтра низкого давления или теплообменника, или для поддержания минимального управляющего давления для управляющих гидрораспределителей с пилотным управлением. Когда пружина действует как обратный клапан или предохранительный клапан, символ обычно показывает пружину как часть символа.

Еще одно менее известное использование обратных клапанов — это функция регулирования расхода с фиксированным отверстием. Рисунок 10-2. показывает встроенный обратный клапан с отверстием, просверленным в тарелке. Отверстие позволяет свободный поток в одном направлении и измеренный поток в противоположном. Отверстие не регулируется, поэтому этот компонент защищен от взлома. Единственный способ изменить скорость привода — физически изменить размер отверстия. Этот обратный клапан с отверстиями может защитить привод, который может вылететь из строя в случае обрыва линии или неисправности клапана. Это не повлияет на скорость в обратном направлении. Для этого применения он должен быть присоединен фланцем или жестким трубопроводом непосредственно к порту привода.

Клапаны обратные с пилотным управлением

Обратные клапаны в Рисунок 10-3 работают как стандартные обратные клапаны, но при необходимости могут допускать обратный поток. Они называются обратными клапанами с пилотным открыванием и , потому что они нормально закрыты, но могут быть открыты для обратного потока по сигналу от внешнего пилотного источника.

Первый вид в разрезе обратного клапана с пилотным открыванием в модели Рис. 10-3. представляет собой стандартную конструкцию, в которой используется пилотный поршень со штоком для смещения тарелки обратного клапана для обратного потока.Пилотный поршень имеет площадь, в три-четыре раза превышающую площадь седла тарельчатого клапана. Это создает достаточную силу, чтобы открыть тарелку против противодавления. Некоторые обратные клапаны с пилотным управлением имеют соотношение площадей до 100: 1, что позволяет очень низкому управляющему давлению открыть клапан против высокого противодавления.

Рис. 10-3. Три типа пилотных обратных клапанов с символами

Второй клапан в Рисунок 10-3 показывает пилотное открытие с функцией декомпрессии.Он имеет небольшую внутреннюю декомпрессионную тарелку, которая позволяет низкому управляющему давлению открывать небольшой проход для потока для снижения противодавления. После сброса высокого противодавления пилотный поршень может легко открыть главную тарелку для полного потока в бак. (Это устройство не работает, когда высокое противодавление вызвано нагрузкой или создается другими продолжительными силами.)

Третий клапан, управляемый пилотом с внешним сливом, изолирует сторону штока пилотного поршня от противодавления в отверстии свободного потока, которое могло бы противостоять давлению пилотного клапана, пытающемуся открыть тарельчатый клапан.Обратите внимание на то, что на двух других видах в разрезе любое давление в проходном отверстии для свободного потока давит на сторону штока пилотного поршня и сопротивляется попытке давления пилотного клапана открыть тарельчатый клапан. В некоторых контурах противодавление может исходить от регулятора потока ниже по потоку или уравновешивающего клапана.

Рис. 10-4. Типовая схема, включающая обратный клапан с пилотным управлением

Порт внешнего слива также может использоваться для возврата пилотного поршня при использовании клапана для двухходовой функции с пилотным управлением.

Схема в Рисунок 10-4 показывает типичное применение обратных клапанов с пилотным управлением.Направляющие распределители золотникового типа не могут удерживать цилиндр от движения из среднего положения в течение любого промежутка времени. Все золотниковые клапаны допускают некоторый перепуск, поэтому цилиндр, против которого действует внешняя сила, медленно выходит из положения при остановке. Установка обратных клапанов с пилотным управлением в трубопроводы цилиндра и соединение отверстий направляющего клапана A, и B с резервуаром в центральном положении гарантирует, что цилиндр останется там, где он остановился (если только поршневые уплотнения не протекают).

Рис. 10-5. Контур с управляемым обратным клапаном, который предотвращает утечку нагрузки в случае потери управляющего давления. Схема в Рисунок 10-5. показывает управляемый обратный клапан, удерживающий нагрузку на штоковом конце вертикально установленного цилиндра. Обратные клапаны с пилотным управлением могут удерживать потенциальные разносные нагрузки на месте без проскальзывания, но в этой схеме обычно возникают проблемы при увеличении хода. Это связано с тем, что управляемый обратный клапан открывает шток цилиндра в бак, позволяя ему уйти.Когда цилиндр движется быстрее, чем насос может его заполнить, давление на конце крышки и управляющее давление в пилотном отверстии пилотного обратного клапана падает, и клапан быстро закрывается. Это может вызвать скачки давления, которые могут вызвать повреждение трубы и деталей. Почти сразу же давление в управляющем отверстии обратного клапана с пилотным управлением снова нарастает, и сценарий разгона / остановки повторяется до тех пор, пока цилиндр не встретит сопротивление или что-то не выйдет из строя. Наилучшим клапаном для управления неуправляемыми нагрузками является противовесный клапан, описанный в главе 14.

Рис. 10-6. Цепь с вертикально установленным цилиндром, который не может выдвигаться Рисунок 10-6 иллюстрирует другую проблему с использованием обратного клапана с пилотным управлением для сдерживания безудержной нагрузки: обратный клапан с пилотным управлением может не открываться, когда поступает сигнал о пропускании цилиндра с увеличенная штанга и большая нагрузка. Когда направляющий клапан смещается для выдвижения цилиндра, давление, вызванное нагрузкой, может удерживать управляемую тарелку обратного клапана закрытой. Чтобы открыть тарельчатый клапан, может потребоваться от 300 до 400 фунтов на квадратный дюйм, даже с разницей в площади 3: 1 или 4: 1.Давление нарастает в пилотном отверстии, но в то же время оно увеличивается в конце крышки цилиндра. С цилиндром со штоком и дифференциалом 2: 1 он может добавить от 600 до 800 фунтов на кв. Дюйм к давлению, создаваемому нагрузкой. Дополнительная направленная вниз сила вызывает увеличение управляющего давления, что приводит к увеличению направленной вниз силы, что вызывает большее управляющее давление — до тех пор, пока контур не достигнет максимального давления. В этот момент предохранительный клапан переключается в обход или срабатывает компенсатор насоса, чтобы остановить поток. Цилиндр просто не может начать выдвигаться. .. и даже если бы это было возможно, действие было бы беспорядочным, как на Рис. 10-5 .

Запорные обратные клапаны

Рис. 10-7. Обратный клапан с пилотным закрытием и символ

Существует также обратный клапан с пилотным закрытием, но он используется редко. Редко бывает необходимо иметь клапан, который всегда останавливает поток в одном направлении, а также способен останавливать его в противоположном направлении.

Обратите внимание на вид в разрезе на Рис. 10-7 , что подпружиненная тарелка не имеет отверстий для сообщения через нее с камерой пружины.Поток свободно проходит от входа к выходу, пока пилотный сигнал не поступит в пилотный порт. Поскольку сторона управляющего порта тарельчатого клапана основного потока имеет большую площадь, чем сторона входа, этот клапан может быть закрыт против свободного потока.

Часть 2

Обратные клапаны для воздуха в аквариуме — спасите свой резервуар!

Главная »Блог» Воздушные обратные клапаны в аквариуме — спасите свой резервуар!

Вы можете удивиться, узнав, что ваш воздушный насос может всасывать всю воду из вашего бака.

Если ваш воздушный насос расположен ниже уровня воздушной трубки или аэростата в вашем аквариуме, вы подвергаетесь риску.

Допустим, у вас перестала работать помпа или от насоса отсоединилась воздушная трубка. Это когда ваш дружелюбный воздушный насос превращается в монстра, высасывающего воду.

Давление воды может вызвать сифонное действие — аналогично тому, как вы выполняете подмену воды или используете гравийный пылесос.

Как только это начнется, оно не прекратится, пока из вашего аквариума не вытечет все до последней капли. И это плохие новости для вашей рыбы!

К счастью, этого можно избежать…

Все, что вам нужно, это простое маленькое устройство, называемое обратным клапаном для аквариума .

И сегодня я расскажу вам об этом.

Что такое обратный клапан и для чего он нужен?

Обратный клапан, который иногда называют обратным клапаном , представляет собой небольшой фитинг, который устанавливается на линии вашей авиакомпании или любого другого аквариумного трубопровода.

Хотя это может показаться не очень большим, обратный клапан имеет очень важное назначение:

Чтобы вода из вашего резервуара не вытекала обратно из вашей авиакомпании.

Воздух или вода могут свободно проходить через клапан в одном направлении.Но если вода пойдет по трубке, она не сможет стекать дальше, чем обратный клапан, который остановит воду на своем пути — больше никогда не беспокойтесь о обратном потоке!

Самое лучшее в обратных клапанах? После установки они не требуют никаких усилий с вашей стороны. Просто установите обратный клапан на воздуховод, и ваш аквариум будет защищен от сифонного эффекта, независимо от того, находитесь вы там или нет.

Хотя обратные клапаны наиболее известны своей ролью в воздушных насосах, их также можно использовать для трубопроводов и отстойников для CO2.Тем не менее, в сообществе существует общее мнение, что если вам нужно полагаться на обратный клапан для отстойника , вам следует изменить конструкцию своей системы — вместо этого используйте сифонный разрыв! [1]

Вам нужен обратный клапан ?

Ну… №

Ваш воздушный насос будет нормально работать и без него.

Обратный клапан используется только для обеспечения отказоустойчивости — на случай, если что-то пойдет не так.

Обратный клапан можно сравнить с ремнем безопасности.99,9% времени он будет сидеть и ничего не делать. Но если случится авария, вы будете ей рады.

Кроме того, учитывая, что обратный клапан будет стоить всего несколько долларов и может сэкономить сотни или даже тысячи долларов в случае аварии, нет особых причин не устанавливать его на ваш воздушный насос.

В качестве альтернативы вы всегда можете разместить воздушный насос над аквариумом, например, на вытяжке. Это также предотвращает возникновение сифонного эффекта, поскольку авиакомпания направляет вверх, к воздушному насосу, а не вниз .

Но даже в этом случае я бы все же рекомендовал установить обратный клапан на всякий случай — случаются аварии, и ваш воздушный насос может быть сбит на землю!

Кроме того, установка обратного клапана занимает всего минуту…

Где вы устанавливаете обратный клапан в вашей авиакомпании?

Лучшее место для установки обратного клапана полностью зависит от различных фитингов, которые вы уже установили на воздушной трубке.

1. Установка обратного клапана на простую воздушную линию

Если нет ничего, кроме воздушной трубки, идущей от насоса к вашему аквариуму, вы можете установить обратный клапан в любом месте, где сочтете нужным.

Это может показаться очевидным, но это легко упустить из виду:

Установите обратный клапан в легкодоступном месте .

Нет необходимости усложнять себе жизнь — в будущем вам может потребоваться легкий доступ к обратному клапану, например, для замены трубки или клапана.

Ваше будущее будет вам благодарно, если вы установите его в легкодоступном месте.

2. Установка обратного клапана на авиалинии с другими фитингами

У вас более сложная установка? Не волнуйся — я тебя поддержу!

Проверьте таблицу ниже, чтобы узнать, где разместить обратный клапан.

Как установить обратный клапан?

Просто выберите место на воздушной трубе, куда вы хотите вставить обратный клапан.

Затем острыми ножницами прорежьте воздуховод.

Теперь все, что осталось сделать, это вставить оба отрезка трубы в любой конец обратного клапана, и все готово.

Хотя весь процесс прост, многие новички допускают одну ошибку — установку обратного клапана неправильной стороной вверх.

Обратный клапан позволяет воздуху проходить через только в одном направлении .

Если вы установили обратный клапан в перевернутом положении, воздух не будет проходить через клапан.

Итак, если вы обнаружите, что ваш обратный клапан не работает, просто снимите трубы и переверните обратный клапан — никакого вреда.

Вы можете проверить направление обратного клапана, надув в него ртом. Вы сможете ударить только в один конец. Независимо от того, через что вы можете пройти, это тот конец, который находится на стороне воздушного насоса вашей авиакомпании.

Закончив, нарисуйте стрелку на обратном клапане, чтобы указать направление потока воздуха. Таким образом, если вам когда-нибудь понадобится снять обратный клапан в будущем, вы будете знать правильное направление, когда наденете его обратно.

Какой обратный клапан лучше всего подходит для вашего аквариума?

Вы уверены, что вам нужен обратный клапан на воздушном насосе?

Хорошо. Теперь все, что вам нужно сделать, это купить его.

Но с таким количеством различных обратных клапанов, как выбрать подходящий для своего аквариума?

Что ж, давайте посмотрим на коробки, которые вам нужно проверить, чтобы найти лучший обратный клапан:

Шаг 1: Убедитесь, что он подходит!

Во-первых, вы хотите выбрать обратный клапан, который подходит вашей авиакомпании.

Диаметр трубопровода стандартного размера для аквариума составляет 5 мм (3/16 дюйма). Если вы купили свою авиакомпанию в зоомагазине, скорее всего, это ваш размер. Обратные клапаны для аквариума специально разработаны для установки на трубку этого размера.

При этом нередки случаи, когда воздушные насосы с трубками разного диаметра. Вот почему вы всегда должны…

Измерьте свою воздушную трубку!

Для этого измерьте внутреннюю часть своей авиакомпании. Это внутренний диаметр (ID).Используйте это измерение, чтобы найти подходящий обратный клапан.

Обратные клапаны бывают разных размеров, чтобы соответствовать различным трубкам, поэтому даже если ваша авиакомпания необычного размера, у вас не будет проблем с поиском обратного клапана.

Если вы не уверены, отрежьте небольшой кусок от вашей авиакомпании и возьмите его с собой, когда будете покупать обратный клапан.

Шаг 2: Выберите подходящий обратный клапан

Теперь, когда у вас есть правильный размер, пришло время выбрать из множества доступных стилей, форм и марок обратных клапанов….

Кто бы мог подумать, что у обратного клапана будет столько вариантов?

Что ж, я сделаю для вас это немного проще. Когда дело доходит до обратных клапанов, я рекомендую United States Plastic Corp.

. Они продают те же обратные клапаны, которые вы найдете в местном или интернет-магазине рыбы, за небольшую часть стоимости.

Серьезно, я видел те же обратные клапаны, которые можно купить здесь всего за несколько долларов, но они продаются по цене более 20 долларов в специализированных магазинах для рифов.

Зачем доплачивать за одно и то же?

Теперь я должен добавить, что те дешевые пластиковые обратные клапаны на Amazon — мусор. Избежать их!

Вот почему я рекомендую United States Plastic Corp. Недорогие, но качественные обратные клапаны.

Ниже приведены четыре распространенных применения обратных клапанов для аквариумов…

Обратный клапан для воздушных линий

Найдите свой размер

Дешево и эффективно — этот обратный клапан посрамляет те обратные клапаны, которые можно найти на Amazon и eBay.

Я рекомендую купить второй как запасной, на тот случай, если вам понадобится замена в будущем. По этой цене, почему бы и нет?

Обратный клапан для озона

Найдите свой размер

Если вы вводите озон в аквариум, используйте обратный клапан Kynar .

Высокие концентрации озона могут расплавить стандартный или нейлоновый обратный клапан всего за несколько дней. Kynar является озоностойким и легко поддается формовке, что делает его идеальным материалом для обратного клапана аквариума.

Обратный клапан CO2

Если вам нужен доступный обратный клапан CO2, вам подойдет любой из двух предыдущих вариантов.

Обратный клапан, безопасный для морской воды

Самая большая проблема с обратными клапанами заключается в том, что для их работы часто используется стальной шар или пружина.

Если у вас есть резервуар для морской воды, вы знаете, насколько быстро металл корродирует. А в случае обратного клапана он действительно может ржаветь в открытом положении. Это означает, что обратный клапан не защищает ваш резервуар.

Хотя вы можете просто купить дешевые обратные клапаны и заменять их каждые шесть месяцев, это зависит от того, что вы не забываете менять их.

К счастью, есть обратный клапан, который обещает быть более устойчивым к коррозии, чем нержавеющая сталь. И хотя мой опыт работы с ним ограничен несколькими месяцами, я на самом деле очень впечатлен продуктом.

Посмотрите здесь!

Если вы ищете качественный обратный клапан для вашего резервуара с морской водой, это стоит изучить.

Заключение

Кто знал, что можно так много узнать о таком маленьком клапане, который по большей части останется незамеченным в вашем аквариуме?

Как видите, за исключением отстойников, обратный клапан необходим, если вы подключаете к своему аквариуму какие-либо трубки или шланги.

Я настоятельно рекомендую потратить несколько долларов на то, чтобы защитить ваш бак от утечки. Это может сэкономить вам много денег и сэкономить нервы в будущем.

Используете ли вы в своем аквариуме обратный клапан? Позвольте мне знать в комментариях ниже!

2.5-дюймовый обратный клапан с двойной пластиной

Описание продукта

Клапан США Серия 31 Обратные клапаны межфланцевого типа
Корпус из чугуна, внутренние детали и оборудование из нержавеющей стали 316, пружина из нержавеющей стали 316, уплотнение из EPDM

Межфланцевый обратный клапан 2,5 дюйма имеет следующие характеристики:

  • A: 4 7/8 ″, B: 2 1/8 ″, C: 2 15/32 ″ — См. Диаграмму
  • ASME класс 125
  • EPDM Диапазон температур: от -40 ° F до 300 ° F
  • Максимальное рабочее давление: 250 фунтов на кв. Дюйм при 60 ° F
  • Собран, проверен и испытан в США

US Valve Series 31 Двухдисковые обратные клапаны межфланцевого типа
Двухпластинчатые межфланцевые обратные клапаны были предпочтительным выбором на протяжении десятилетий благодаря своей проверенной надежности и низким перепадам давления.Все обратные клапаны US Valve проходят испытания по API 598 и должны соответствовать или превосходить все применимые стандарты API, ANSI и ASTM.

Двухпластинчатые обратные клапаны серии

обладают впечатляющими преимуществами по сравнению с другими типами обратных клапанов.

  • Низкое падение давления (высокий Cv)
    Двухпластинчатые обратные клапаны вафли имеют большую открытую площадь, чем другие конструкции, что снижает падение давления по сравнению с поворотными, подъемными или другими обратными клапанами.
  • Легкий вес
    Снижает вес на 80–90% по сравнению с обычными обратными клапанами с фланцами.
  • Более низкая стоимость
    Легкий вес, компактный профиль и отсутствие фланцев позволяют производить обратные клапаны DPW более экономично, чем другие конструкции, особенно при увеличении диаметра труб.
  • Устраняет гидравлический удар
    Наши диски с пружинным приводом предназначены для быстрого закрытия наших клапанов. Это обеспечивает высокую производительность, устраняет дребезжание и создает динамическую отзывчивость в дизайне без хлопка.
  • Простая установка
    Легче устанавливать, снимать и заменять как новые, так и существующие системы трубопроводов.

Разнообразие конфигураций
US Valve предлагает широкий выбор вафельных корпусов различных стилей и материалов. Они могут быть собраны с любым из наших стандартных дисков, дополнительной пружины и эластомерного уплотнения, чтобы сделать клапан, который точно подходит для вашего применения. Контакты и крепеж всегда из нержавеющей стали 316SS. Свяжитесь с pdblowers, если вам нужна цитата по любому из этих вариантов.

КУЗОВ / ВНУТРЕННЯЯ ЧАСТЬ ПРУЖИНА СИДЕНЬЕ КЛАСС
Углеродистая сталь
Чугун
Нержавеющая сталь 316
Ковкий чугун
Нержавеющая сталь 316 Стандартный крутящий момент
Минимальный крутящий момент из нержавеющей стали 316
Inconel X-750
Buna N
EPDM
Viton
Металл
Нержавеющая сталь 316 API 10
Класс 125
Класс 150
Класс 300
Класс 600

Обратный клапан типа 5050
Серия US Valve 31 эквивалентна клапану Techno 5050 Style.Размеры и производительность такие же. Основным функциональным отличием Techno 5050 является отсутствие фиксаторов; Стандартная конструкция Techno имеет центральную стойку, которая полностью поддерживает внутреннюю сборку без внешних штифтов или заглушек, поэтому в корпусе нет отверстий и заглушек, которые потенциально могут привести к неконтролируемым выбросам в атмосферу. Если вы работаете с газом, вы можете рассмотреть вариант клапана Techno 5050 или связаться с нами по поводу варианта без фиксатора от US Valve.

Считывание схем гидравлических цепей — символы гидравлики и пневматики

Ниже приведены некоторые общие иллюстрации оборудования, расположенного на принципиальных схемах жидкостей, с описанием наиболее распространенных элементов.Позже в этой серии статей мы опишем некоторые простые гидравлические и пневматические схемы, состоящие из этих элементов схемы.

Общие группы элементов контура жидкости

Элементы контура специальных жидкостей

Игольчатые клапаны

Игольчатые клапаны используются для дросселирования или перекрытия потока жидкости. Обычно они изменяют расход при изменении давления или вязкости. Некоторые клапаны могут иметь компенсацию давления и / или температуры.

Клапаны обратные

Обратные клапаны — это односторонние клапаны, обеспечивающие поток только в одном направлении.

Калибры

Манометры используются для измерения давления масла в определенной точке системы. Обычно это измеряется в фунтах на квадратный дюйм или в барах. Один бар = 14,5 фунтов на квадратный дюйм.

Клапаны регулирования расхода
Клапаны управления потоком

используются для регулирования потока масла в одном направлении и неограниченного потока в противоположном направлении.«Дозируемое» управление означает, что регуляторы потока управляют потоком текучей среды, поступающей в привод, «дозированное» — управляют потоком, выходящим из исполнительного механизма. Некоторые клапаны могут иметь компенсацию давления и / или температуры.

Обратные клапаны с пилотным управлением, пилот для открытия

Когда пилотная линия к управляемому обратному клапану не находится под давлением, поток разрешается в одном направлении, но блокируется в противоположном направлении. Когда пилотная линия в пилотном клапане находится под давлением, обратный клапан открыт, позволяя потоку течь в любом направлении.

Клапаны обратные с пилотным управлением, с пилотным управлением

Когда пилотная линия к управляемому обратному клапану не находится под давлением, поток разрешается в одном направлении, но блокируется в противоположном направлении. Когда пилотная линия в клапане, закрывающем пилотный клапан, находится под давлением, обратный клапан закрывается, блокируя поток в обоих направлениях.

Запорная арматура

Запорные клапаны используются для изоляции одной части жидкостной системы от другой.

Клапаны стравливания воздуха

Клапаны стравливания воздуха используются для автоматического удаления пузырьков воздуха из гидравлических систем под давлением.

Реле уровня

Один из способов использования реле уровня — определить, когда уровень масла в резервуаре снижается до минимального рабочего уровня.

Реле температуры

Температурный выключатель можно использовать для определения момента, когда масло в резервуаре достигает максимальной рабочей температуры.

Реле давления
Реле давления

используются для определения повышения или понижения давления через заданную точку давления. Эти переключатели могут регулироваться, а могут и не регулироваться.

Редукционные клапаны

Редукционные клапаны используются для понижения давления в отдельных контурах.

Клапаны сброса давления

Клапаны сброса давления используются для ограничения максимального давления во всей или части гидравлической системы.

Противовесные клапаны

Противовесные клапаны используются для управления перегонными нагрузками и для поддержки нагрузок в случае остановки функции в любой момент на протяжении ее хода. ПРИМЕЧАНИЕ: этот клапан обычно предварительно настроен, и его нельзя изменять.

Предохранители потока

Плавкие предохранители представляют собой нормально открытые клапаны, которые закрываются, если разница давлений между впускным и выпускным клапанами слишком велика по сравнению с расчетной настройкой. Клапан можно сбросить, изменив направление потока. При размещении на одной линии с приводом (например, цилиндром) плавкие предохранители ограничивают максимальную скорость этого привода.

Аккумуляторы

Аккумуляторы используются для хранения гидравлической энергии и поглощения ударов в гидравлической системе.

ВНИМАНИЕ:

Перед работой с какими-либо компонентами убедитесь, что полностью снята энергия гидравлической системы.

Клапаны гидрораспределители

Направляющие регулирующие клапаны используются для направления потока жидкости в соответствующие линии для обозначенной операции.Эти клапаны обычно имеют электрическое управление.

Гидравлические насосы

Гидравлические насосы используются для перекачки масла от силового агрегата к другим частям гидравлической системы. Некоторые насосы имеют опции управления, такие как компенсаторы давления или расхода.

Фильтры

Фильтры используются для удаления загрязнений из жидкости.

Фильтры

Сетчатые фильтры используются для удаления крупных твердых частиц из воды или масла.У них может быть обратный клапан байпаса.

Гидравлические регулирующие клапаны

Клапаны регулирования воды используются для автоматического регулирования температуры масла в резервуаре путем регулирования объема воды, проходящей через теплообменник.

Теплообменники (охладитель)

Теплообменники используются для отвода тепла от циркулирующего масла в гидравлической системе.Наиболее распространенный теплообменник — вода-масло, но иногда используются блоки воздух-масло. Охладители охладят жидкость.

Теплообменники (подогреватель)

Нагреватели используются для нагрева жидкости.

Цилиндры

Цилиндры используются для преобразования энергии жидкости в механическое поступательное движение.

Гидравлические двигатели

Гидравлические двигатели используются для преобразования гидравлической энергии в механическое вращательное движение.

Быстроразъемные соединения

Быстроразъемные соединения используются для отключения линии, чтобы отделить одну часть оборудования от другой.

Пропорциональные (серво) клапаны

Пропорциональные клапаны — это гидравлические клапаны с электрическим управлением. Эти клапаны пропорционально регулируют гидравлическое давление и / или расход на основе входного электрического сигнала.

Глушители

Глушители используются для снижения шума выходящего воздуха.

Дует воздух

Воздушные удары представлены, как показано ниже. Количество ударов варьируется.

Пневматические приводы

Гидравлические приводы используются для преобразования энергии жидкости в механическое поступательное движение.

Для получения дополнительной информации о чтении схем гидравлических и пневматических цепей прочтите следующую статью этой серии, в которой описаны примеры гидравлических цепей, или обратитесь к представителю Valmet.

Руководство по выбору обратных клапанов

| Инженерное дело360

Обратные клапаны — это самоактивирующиеся предохранительные клапаны, которые позволяют газам и жидкостям течь только в одном направлении.Обратный клапан предназначен для предотвращения реверсирования технологического процесса в системе, что может привести к повреждению оборудования или нарушению процесса. Они классифицируются как односторонние распределители. Обратные клапаны обычно используются для защиты насосов в жидкостных системах или компрессоров в газовых системах, где обратный поток может вызвать остановку насоса или компрессора. Они также применяются в технологических системах с переменным давлением, которые должны храниться отдельно. Для работы им не требуется внешний источник питания, поскольку они используют перепад давления, создаваемый потоком среды.

Преимущества

Недостатки

Предотвращает обратный поток

Не может использоваться с пульсирующими системами

Поддерживает давление

Запорный элемент может закрываться, вызывая повреждение и чрезмерный износ

Служит резервной системой

Большинство можно использовать как горизонтально, так и вертикально

Приложения

Обратные клапаны используются для предотвращения обратного потока и поддержания давления.Они обычно используются в качестве: резервного на случай отказа насоса, для помощи компрессорам и поршневым насосам, а также когда давление в системе превышает возможности основного оборудования. Обратные клапаны можно увидеть в таких отраслях, как нефтепереработка, нефтехимия, химия и т. Д., Добыча нефти, воды, пара, переработка нефти и вязких жидкостей. Обратные клапаны также часто встречаются в системах управления сточными водами и на производстве.

Дополнительную информацию см. На странице IHS Engineering360, посвященной клапанам.

Типы

В обратных клапанах

используются различные технологии, позволяющие пропускать и останавливать поток жидкостей и газов.

Поворотные обратные клапаны обеспечивают полный, беспрепятственный поток и автоматически закрываются при понижении давления. Полное закрытие происходит, когда поток достигает нуля. Поворотные обратные клапаны рекомендуются для использования в системах, в которых используются задвижки, из-за низкого перепада давления на клапане. Клапан состоит из диска и шарнира, которые подвешены к корпусу с помощью шарнирного пальца.Седло в этом клапане либо металлическое, либо металлическое седло для композитного диска. Композиционный диск рекомендуется в тех случаях, когда в среде могут присутствовать частицы, нежелательны шум или требуется принудительное отключение. Корпус поворотного обратного клапана доступен в Y-образном или прямом исполнении. Прямой дизайн корпуса имеет диск, шарнирно закрепленный вверху, так что он плотно прилегает к седлу, которое является неотъемлемой частью корпуса. Однодисковый поворотный обратный клапан разработан с закрывающим элементом, прикрепленным к верхней части колпачка.

Преимущества : Очень низкие турбулентность и перепад давления, заменяемые седельные кольца, наклонная посадочная поверхность позволяют более легкое открытие при более низком давлении, более надежное уплотнение и меньший удар при закрытии при более высоком давлении.

Недостатки : Не может использоваться в системах с пульсирующими потоками. Непрерывное хлопанье будет разрушительным для элементов сидения.

Обратные подъемные клапаны имеют направляющую тарелку и такое же расположение седла, что и шаровые клапаны.Лучше всего их использовать в системах с запорными клапанами и пластиковыми обратными клапанами. Существует три модели корпуса (горизонтальный, угловой и вертикальный), которые можно устанавливать в горизонтальные или вертикальные линии с восходящим потоком. Для правильной работы обратных клапанов подъема поток должен входить ниже седла. Давление восходящего потока поднимает седло в направляющих от седла. Диск опускается вниз, чтобы закрыть трубу, когда поток останавливается или меняет направление. При горизонтальной установке диск подвешивается системой направляющих ребер.

Бесшумные или центральные направляющие клапаны аналогичны подъемным обратным клапанам, с центральной направляющей, простирающейся от впускных до выпускных отверстий. Стопор клапана — это пружина и втулка, приводимые в действие для обеспечения «бесшумности» движения. Подъемные обратные клапаны состоят из металлического корпуса с седлами, встроенными в корпус или содержащимися в заменяемых кольцах седла. Конструкция диска аналогична конструкции шаровых клапанов, с металлическими или композиционными дисками. Поршневые обратные клапаны очень похожи на подъемные обратные клапаны.Они обеспечивают наилучшую герметичность и наиболее практичны для небольших размеров.

Шаровой обратный клапан использует свободно плавающий или подпружиненный шар, покоящийся в седле в качестве запорного элемента. По конструкции он похож на шаровой кран. Механика работы обратного клапана относительно проста. Большинство обратных клапанов содержат шар, который свободно располагается над седлом, имеющим только одно сквозное отверстие. Диаметр шара немного больше диаметра сквозного отверстия. Когда давление за седлом превышает давление над шаром, жидкость может проходить через клапан; однако, как только давление над шаром превышает давление под седлом, шар возвращается в седло, образуя уплотнение, предотвращающее обратный поток.Их лучше всего использовать для работы с вязкими жидкостями или при наличии отложений в системе, поскольку шар остается чистым при плавной работе.

Клапан обратный шаровой. Видео предоставлено: iecSimulations / CC BY 3.0

Преимущества: Может использоваться с линиями пара, воздуха, газа, воды и пара с высокими скоростями потока, может быть установлен в линиях с вертикальным потоком, доступен с заменяемыми кольцами седла.

Двухдисковый или межфланцевый обратный клапан состоит из двух полукруглых дисков, шарнирно соединенных между собой.Два диска складываются вместе при положительном потоке и втягиваются до полного круга, чтобы закрыть против обратного потока. Межфланцевые обратные клапаны были разработаны как меньший и менее дорогой вариант от подъемных и поворотных обратных клапанов. Межфланцевые обратные клапаны предназначены для установки между набором фланцев. Диск в дисковых обратных клапанах движется в плоскости под прямым углом к ​​потоку жидкости, чему противостоит пружина, удерживаемая на месте фиксатором. Когда давление на входе увеличивается и преодолевает силу пружины и вес диска, диск поднимается со своего седла, позволяя течь через клапан.Пружина позволяет устанавливать клапан в любом направлении. Их не следует путать с двойным обратным клапаном, который представляет собой узел, содержащий два отдельных обратных клапана.

Тарельчатый обратный клапан. Изображение предоставлено: Spiraxsarco.com

Обратные клапаны Duckbill — это чувствительные к потоку клапаны с регулируемым сечением. Свое название они получили из-за своей формы, которая состоит из двух створок, по форме напоминающих утиный клюв. В условиях нулевого расхода клапан остается закрытым.По мере увеличения потока давление на заслонки увеличивается, и клапан открывается.

Обратный клапан Duckbill. Изображение предоставлено: tideflex.com

Дроссельные заслонки имеют аналогичную конструкцию и характеристики потока, что и поворотные дисковые затворы. Они часто используются вместе в системах управления потоками. Обратные клапаны-бабочки сконструированы таким образом, чтобы в корпусе было достаточно места для легкого перемещения диска-бабочки. Конструкция обеспечивает гибкое уплотнение относительно отверстия корпуса клапана под углом 45 ° и снижает ударное воздействие.Корпус клапана представляет собой отрезок трубы с соединениями на обоих концах и с мелкими отверстиями. Простая конструкция корпуса позволяет использовать клапаны большого диаметра и устанавливать линии седел из многих материалов. При установке обратного клапана-бабочки важно убедиться, что поток, входящий в клапан, поступает со стороны шарнирной стойки клапана, чтобы защитить клапан от остановки всего потока.

Преимущества: Тихая работа, может использоваться в тех же приложениях, что и поворотные дисковые затворы, может быть установлен горизонтально или вертикально и может работать с вертикальным потоком, а конструкция снижает ударное воздействие.

Недостатки: Невозможно использовать для чистых или стерильных применений, так как клапан нельзя легко очистить. Грязь может вызвать чрезмерный износ диска.

Зонтичные обратные клапаны — это эластомерные самоприводные устройства. Эти клапаны просто вдавливаются в отверстие и могут работать в заданном диапазоне давления. Название «зонт» произошло от общей формы устройства.

Изображение предоставлено: DFT Inc.

Предохранители обратного потока представляют собой сборку из двух обратных клапанов и двух запорных клапанов.Они также могут включать в себя испытательные краны для каждой камеры в сборке. Для получения дополнительной информации см. Руководство по спецификациям устройств предотвращения обратного потока Engineering360.

Картриджные / коллекторные клапаны — это гидрораспределители, которые вставляются в коллекторы для обеспечения экономичной и компактной конструкции системы.

Донные клапаны — это обратный клапан со встроенным сетчатым фильтром. Они используются в точке забора жидкости для удержания жидкости в системе.

Тарельчатые обратные клапаны открывают и закрывают порты с помощью уплотнительного устройства, состоящего из диска, конуса или сферы, которые прижимаются к опорной поверхности с помощью пружины.

Обратные клапаны с поворотным диском используют поворотный диск в качестве запорного элемента. Они похожи на поворотные обратные клапаны, но ось поворота расположена близко к центру потока. Диск остается закрытым относительно седла в условиях отсутствия потока и принудительно открывается потоком. Обратные клапаны с наклонным диском лучше всего использовать в тех случаях, когда требуется быстрое реагирование и когда важно избежать заедания. Быстрая реакция возможна, потому что центр масс диска находится близко к оси вращения.В полностью открытом состоянии клапан имеет небольшой перепад давления.

Преимущества: очень низкий перепад давления, быстрое закрытие, не «застревает» в грязных системах, сводит к минимуму заклинивание диска.

Недостатки: Не может использоваться в условиях быстро меняющегося потока, герметичность седла может ухудшиться при низком перепаде давления.

Технические характеристики

Технические характеристики включают размер клапана, номинальное давление, температуру среды и коэффициент расхода клапана.

Падение давления — При выборе обратного клапана важно понимать падение давления, которое произойдет в системе управления потоком.Изменения давления в системе отвечают за управление потоком и, следовательно, за работу обратного клапана. Герметичность отсечки зависит от обратного падения давления, когда давление на выходе превышает давление на входе. Это означает, что чем больше обратное падение давления, тем большее давление на выходе будет давить на запорный элемент, обеспечивая лучшую отсечку.

Дополнительную информацию о расходе клапана можно найти на странице «Расход и размер клапана» Engineering360.

Метод контроля

Поток жидкости в желаемом направлении открывает клапан, в то время как обратный поток заставляет клапан закрыться. Обратный поток предотвращается весом контрольного механизма, противодавлением, пружиной или комбинацией этих средств. Механизм обычно называют диском, но шар и тарелка — другие взаимозаменяемые термины. В идеале обратный клапан должен обеспечивать нулевое сопротивление нормальному потоку и полное сопротивление потоку (утечке) в обратном направлении.

Медиа

Среда играет важную роль при выборе материала, из которого будут изготовлены корпус клапана и диск, а также при выборе типа и скорости привода. В клапанной системе может быть множество материалов.

Материалы

Обратные клапаны изготавливаются из самых разных материалов, включая металлические и неметаллические. При выборе материала рабочая среда (например, температура окружающей среды), срок службы (например, техническое обслуживание) и среда (т.е.е. газ или коррозионная жидкость).

Типы подключения

Типы соединений для обратных клапанов следует выбирать на основе соединений, уже имеющихся в системе. Для правильного функционирования очень важно, чтобы клапан был в состоянии обеспечить прочное и надежное соединение с трубопроводом в системе.

Соединение

Описание

Резьбовое

Клапан имеет внутреннюю или внешнюю резьбу для входа или выхода.

Компрессионный фитинг

Герметичное трубное соединение без пайки и нарезания резьбы. Когда гайка на одном фитинге затягивается, она сжимает шайбу вокруг второй трубы, образуя водонепроницаемое закрытие.

Болт фланцевый

Клапан имеет фланец (ы) под болт для впускного или выпускного соединения.

Зажим фланец

Клапан имеет зажимной (е) фланец (ы) для впускного или выпускного соединения.

Союз

Клапан имеет штуцер для впускного или выпускного патрубка (ей).

Трубный фитинг

Клапан имеет штуцер для прямого присоединения трубок к впускному и / или выпускному патрубкам. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Под сварку встык

Клапан имеет соединение под приварку для впускного или выпускного соединения.

Сварка с носком / припой

Клапан имеет штуцер под приварку для впускного или выпускного соединения.
