Обвязка фанкойлов: Обвязка фанкойла, узел и схема обвязки фанкойла

Содержание

Обвязка фанкойлов в Москве. Схема обвязки

Обвязка фанкойлов. Схема обвязки

Продуктивность работы любого климатического контура зависит от ряда определенных факторов. Не исключение и фанкойлы. При их проектировании и монтаже особенное внимание следует уделять обвязке. Ее грамотное обустройство обеспечивает беспроблемное функционирование оборудования в автоматизированном режиме и позволяет достигать оптимальных климатических условий в кратчайшие сроки.

Обратите внимание. Качественная обвязка влияет и на оперативность выявления проблем в работе оборудования.

Формат обвязки двухтрубной системы

Система такого формата предполагает наличие фанкойла всего с одним теплообменным контуром. Этот вариант является сегодня наиболее востребованным и распространенным. Здесь одна труба соединяется с фанкойлом для подачи холодной воды, а вторая отвечает за ее поступление к чиллеру.

В зимний период такая система дает возможность обогревать помещение. Для этого следует подключить трубы к индивидуальному или центральному теплоснабжающему контуру. Вода от чиллера при этом не поступает. В летнее время за блокировку воды от котла отвечает клапан, а работа фанкойла осуществляется за счет идущей от чиллера воды. При таком раскладе допустимо смешивание в рамках магистрали теплоносителя и хладагента.

Помните. Стоимость такой системы более доступная по сравнению с четырехтрубным аналогом. Все дело в подключении фанкойла только к чиллеру. Во втором случае речь идет о его соединении с несколькими внешними устройствами одновременно.

Обвязка четырехтрубного фанкойла

Подобный контур предусматривает наличие фанкойлов с двумя теплообменными магистралями. Здесь оба теплообменника имеют соединение с трубопроводами для горячего и холодного теплоносителя. А каждый контур оснащен индивидуальным клапаном для обвязки фанкойла.

Управление клапанами осуществляется посредством специального пульта. Использование такой системы актуально при потребности исключения смешивания теплового носителя с хладагентом.

Важно! Задействование четырехтрубных фанкойлов возможно в круглогодичном формате. При этом одновременно может осуществляться обогрев и кондиционирование разных помещений. Подобные нагрузки требуют особого внимания ко всем элементам обвязки. Речь идет о герметичности трубопроводов, их эффективной теплоизоляции, наличии требуемых вентилей и необходимых датчиков.

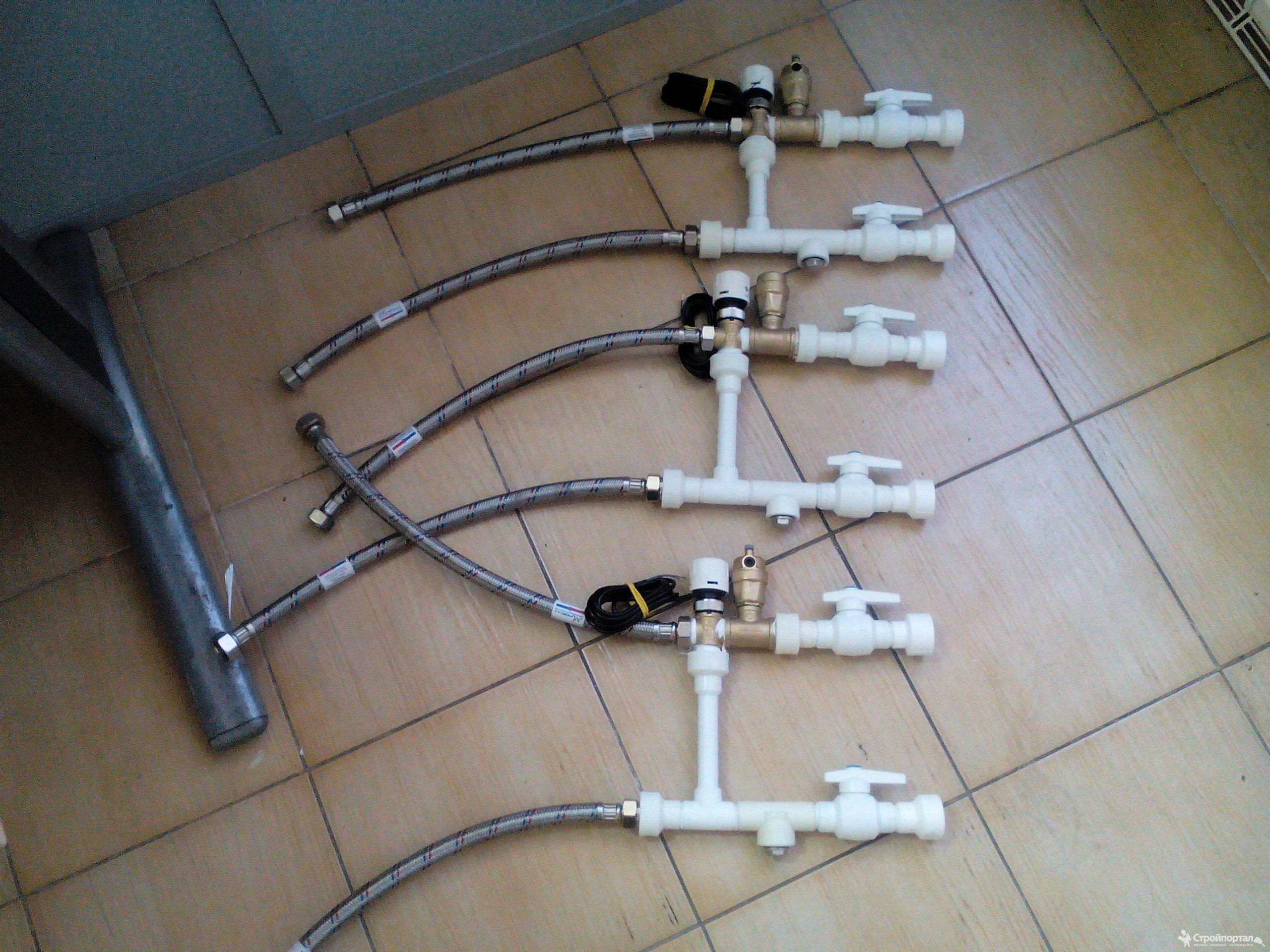

Смесительный узел обвязки фанкойла с трехходовым клапаном

На чтение 5 мин Просмотров 223 Опубликовано Обновлено

Фанкойлы — это устройства, входящие в состав системы кондиционирования и отопления. Они представляют собой трубчато-пластинчатый теплообменник, по которому движется теплоноситель, обдуваемый вентилятором с задней стороны. По внешнему виду они похожи на внутренний блок сплит-системы. Но внутри установлен именно теплообменник, а не испаритель, хотя принцип работы систем одинаковый.

Сами по себе фанкойлы не являются отдельным элементом климатической техники. Это внутренний блок системы кондиционирования, основную роль в которых играют чиллеры. Соединяются оба блока трубной разводкой, по которой перемещается вода (холодная или горячая).

Узлы обвязки фанкойлов

4-х трубная схема обвязки фанкойлов

Не существует схем обвязки, регламентируемых стандартами или правилами. Каждая схема подбирается в соответствии с требованиями заказчика с учетом мест расположения фанкойлов, их количеством и мощностью ходильной установки. В зависимости от поставленных задач схемы делятся на двухтрубные и четырехтрубные.

По двухтрубной системе движется только один вид теплоносителя: летом холодная вода, зимой горячая. При этом переход производится путем подключения фанкойлов к одной из систем. К примеру, если приборы переводятся на зимний режим работы, из них сливается вода, которая циркулирует от теплообменника чиллера. Производится присоединение к отопительной системе, которую после этого заполняют водой. При переводе на летний режим все наоборот. Если в комплектацию чиллера входит тепловой насос, то отопление через фанкойл можно организовать без переключения к отдельной системе.

В четырехтрубной системе к фанкойлам подключаются сразу две трубы: одна от чиллера, другая от системы отопления. Переключение производится трехходовым краном.

Отличительная особенность такой системы кондиционирования заключается в том, что для охлаждения воды используется один чиллер, который соединяется сразу с несколькими фанкойлами, расположенными в разных комнатах. При этом контролировать температуру исходящего из них воздуха можно в каждом приборе по отдельности независимо от других. Для этого используются дистанционные пульты управления.

Классическая схема

Обвязка фанкойла с двухходовым клапаном является классической схемой. По сути, это подводка трубы подачи и обратки. Вода в качестве теплоносителя будет проходить сквозь прибор, отдавая холод или тепло, возвращаясь по замкнутому контуру в чиллер или котел. Схема проста и удобна в обслуживании, но не эффективна, если ставиться задача регулировки температуры и давления воды внутри теплообменника.

Все чаще производители предлагают узел обвязки фанкойла с трехходовым клапаном. Она считается более технологичной. Перед фанкойлом устанавливается параллельная его соединению труба, куда и врезается клапан. Температуру и давление воды в системе контролируют соответственно термометр и манометр, установленные на трубе подачи перед фанкойлом. Кроме этого трехходовой клапан срабатывает как отсекатель теплоносителя, если система отключается полностью. Без клапана вода будет все равно поступать в фанкойл, хоть и в меньших количествах со сниженной интенсивностью.

Оба узла обвязки фанкойла могут быть в вертикальном или горизонтальном исполнении. При этом предлагается два варианта подключения: левое или правое.

Двухходовый клапан

Правила подключения фанкойлов

Независимо от того, какой вид фанкойла устанавливается в помещении (напольный, настенный или потолочный), необходимо правильно выбрать смесительный узел для него. В основном это зависит от мощности устанавливаемого прибора и диаметра труб разводки под теплоноситель.

К самому смесительному узлу для фанкойлов особых требований нет. Главное – герметичность стыков и полный комплект запорной арматуры. Соединяется узел с прибором посредством гибких металлических шлангов, что упрощает монтажный процесс до минимума. Производители предлагают достаточно широкий модельный ряд смесительных узлов, которые обладают возможностью взаимозаменяемости отдельных его элементов.

Требования к установке смесительного узла:

  • монтаж проводят на отдельные кронштейны, чтобы не было давления со стороны приспособления на фанкойл;
  • монтаж под подвесной потолочной конструкцией требует наличия на потолке люка для обеспечения свободного доступа для обслуживания, ремонта и замены;
  • установка производится так, чтобы был обеспечен свободный отвод воздуха из климатической установки;
  • диаметр труб, используемых в узле смешивания, должен быть равен или чуть больше диаметра штуцера фанкойла;
  • подводящие трубопроводы должны быть теплоизолированы, чтобы не увеличивались потери тепла или холода.

В схему обвязки фанкойла с 3-х ходовым клапаном или 2-х ходовым не входит система отвода конденсата (дренаж), но ее надо обязательно установить.

В процессе работы фанкойла в режиме охлаждения на поверхности трубок и пластин теплообменника будет образовываться конденсат, который стекает в специально установленный под теплообменником лоток. В боковой части последнего есть выходной патрубок, через который конденсат сливается.

Сама дренажная система является самотечной, поэтому подсоединенная к лотку труба должна укладываться с небольшим уклоном, равным минимум 1°. Соединение патрубка и дренажного трубопровода обычно производится с помощью хомута. Перед началом работ дренаж проверяют заливкой небольшого количества воды в лоток. Если жидкость не уходит, значит, неправильно выставлен уклон. Его надо поправить.

Так как система кондиционирования этого типа связана с теплоносителем, основное требование к ее монтажу – опрессовка после окончания всех работ. Ее проводят разными способами, но чаще подают воду в трубную разводку под давлением, тем самым проверяя подтеки в местах стыков.

Полезные советы

Трехходовый клапан

Так как схем обвязки всего две: с 2-х или 3-х ходовыми клапанами, то стоит рассмотреть позиции, связанные с правильным их применением. К примеру, если фанкойл устанавливается на систему отопления, то узел с трехходовым клапаном устанавливать не обязательно.

  1. Регулировать мощность теплоотдачи приборов можно простым отключением или включением вентилятора.
  2. Можно проводить регулировку балансировочным клапаном, который устанавливается на обратном контуре.
  3. На 4-х трубной системе подключения лучше использовать двухходовые клапаны. Если поставить трехходовые, увеличивается объем теплоносителя в обратном контуре.
  4. Если система отопления работает от теплового насоса чиллера, оптимально установить узел смешивания с трехходовым клапаном.

Комплектация

Обвязка необходима для регулировки теплоносителя (хладоносителя). Работа оборудования может быть автоматизированной или же контролироваться человеком. Сам же узел обвязки часто комплектуется запорной арматурой, краном и различными регулирующими датчиками. Использование вентилей необходимо для плавного регулирования теплоносителя, поступающего в теплообменник оборудования.

Сегодня производители климатического оборудования предлагают потребителям разнообразие моделей узлов оснастки в 4 типоразмерах. По заявленным характеристикам производительность обвязочного смесительного узла может достигать 3 м³/ч.

Наиболее простая схема подключения включает в себя:

  • трубопроводы прямого и обратного типа;
  • систему фильтров;
  • датчики давления и температуры;
  • запорную арматуру.

Под запорной арматурой понимают двухходовой или трехходовой затор. Понятие «ход» характеризует наличие у устройства определенного количества каналов входов и выходов. Механизм двухходового клапана позволяет пропускать жидкость только в одном направлении. У трехходового жидкость доставляется одновременно на 2 контура.

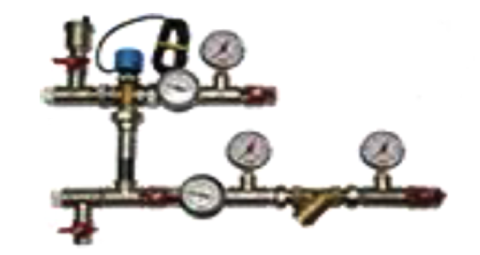

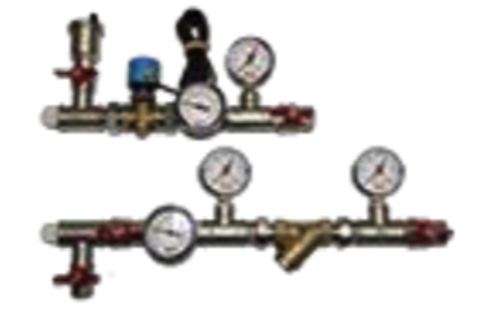

Схема обвязки фанкойла

Двухходовый клапан

Двухходовой регулирующий клапан, являющийся главным элементом управления фанкойлом, контролирует поступление теплоносителя к теплообменнику. Обвязка оборудования с таким элементом проста и состоит из 2 раздельных трубопроводов – подачи и обратки.

Линия подачи теплоносителя может отличаться установкой балансировочного клапана, сливного клапана, сетчатого фильтра и термоманометра (монтируется через шаровой вентиль). На линии обратки же устанавливают:

  • воздухоотводчик;
  • двухходовой клапан;
  • шаровой кран.

Двухходовые клапаны чаще используются для двухтрубных систем. Из-за более низкой стоимости их применяют и для четырехтрубного оборудования. Схема подключения в такой модели сдваивается, и на использовании такой системы экономится не один рубль. Важно помнить, что такие клапаны не подойдут для заключения в обвязку мультизональной вентиляционной системы.

Двухходовой регулирующий клапан для фанкойла

Трехходовый клапан

Функция такого клапана – контролировать подачу теплоносителя в определенных пределах температуры в обход теплообменника в 2 и более зонах, обслуживаемых фанкойлами. такое устройство является более функциональным и эффективным для установки системы вентиляции в больших строениях. Наиболее простая схема обвязки фанкойла (с трехходовым клапаном) состоит из 3 элементов:

  • шарового вентиля;
  • трехходового клапана;
  • фильтра.

Из-за необходимости циркуляции теплоносителя в обход теплообменника использование трехходового клапана позволяет поддерживать температурные показатели в рабочей зоне оборудования, учитывая максимальный КПД устройства.

Схема обвязки может отличаться в зависимости от особенностей вентиляционной системы и самого строения.

Заключение

Четких требований по состоянию и точной комплектации обвязочных материалов для фанкойла не существует. Такая система комплектуется индивидуально под каждого заказчика с учетом технических особенностей климатического оборудования, а также конструктивных элементов строения.

Важно учитывать только наличие в комплекте двухходового или трехходового запорного клапана и знать особенности их работы.

Важно, что такие устройства при правильном монтаже могут управляться дистанционно, что эффективно сказывается на эксплуатации чиллеров и всего вентиляционного оборудования.

Необходимая обвязка фанкойлов — Фактор Проф

Обвязка фанкойла может быть выполнена в двух вариациях, в зависимости от способа нагрева и охлаждения системы. Это так называемые двух и четырехконтурные устройства.
Этот термин относится к принятому в приспособлении способу распределения воды. Например, двухконтурный фанкойл включает в себя лишь одну линию питания, и вторую – отводящую. Такой прибор имеет в своем составе одну катушку нагрева и чиллер охлаждения. Переход от отопления к охлаждению, как правило, занимает достаточно много времени, что заставляет при первых заморозках, пользователей данного комплекса немного позябнуть в первый день. Этот недостаток нивелирован в четырехконтурных устройствах, которые имеют более совершенный способ распределения рабочей жидкости.  Если в первом случае система работает или на нагрев, или на охлаждение, то во втором случае существует возможность организации для каждой комнаты своего температурного режима.

Узел обвязки фанкойлов играет ключевую роль в вопросе автоматизации теплообмена. По желанию клиента выполняется в вертикальном и горизонтальном исполнении. Он подбирается в зависимости от требований, которые предъявляются к температурному режиму помещения, исходя из особенностей здания.

Когда необходим монтаж фанкойл – систем

Возможности данного вида климатической техники позволяют их применить для решения широкого спектра задач. Они не только обеспечивают ввысоке климатические показатели в помещении, но и позволяют улучшить качество воздуха.

Монтаж фанкойлов в помещениях с высоким уровнем влажности – это актуальная тенденция при обустройстве бассейнов и тому подобных помещений. Всасывая насыщенный парами хлора и влаги воздух, устройство осушивает его и подает назад в комнату. Благодаря этому приему повышается срок эксплуатации отделки и создается комфортный микроклимат.

Чтобы ваш фанкойл радовал вас своими возможностями, на этапе монтажа необходимо произвести тщательный гидравлический расчет элементов системы. С таким заданием успешно справятся специалисты по установке данного вида техники. Во многих странах Европы фанкойл является серьезной альтернативой централизованного парового отопления и успешно конкурирует с ним. Воспользуйтесь и вы теми преимуществами, которые дает вам данный вид климатической оснастки. Это, прежде всего более низкие расходы на поддержание оптимальной температуры в помещении и высокая степень энергоэффективности. Заказать комплекс данных работ вы можете в компании ООО «Фактор Проф», которая благодаря многолетнему опыту, реализует данный комплекс работ в минимальные сроки.

Трубопроводы фанкойлов на Hays Fluid Controls

AFGHANISTANAland IslandsALBANIAALGERIAAMERICAN SAMOAANDORRAANGOLAANGUILLAANTARCTICAANTIGUA И BARBUDAARGENTINAARMENIAARUBAAUSTRALIAAUSTRIAAZERBAIJANBAHAMASBAHRAINBANGLADESHBARBADOSBELARUSBELGIUMBELIZEBENINBERMUDABHUTANBOLIVIABOSNIA И HERZEGOWINABOTSWANABOUVET ISLANDBRAZILBRITISH ИНДИЙСКИЙ ОКЕАН TER.BRUNEI DARUSSALAMBULGARIABURKINA FASOBURUNDICAMBODIACAMEROONCANADACAPE VERDECAYMAN ISLANDSCENTRAL АФРИКАНСКИЕ REPUBLICCHADCHILECHINACHRISTMAS ISLANDCOCOS (Keeling) ISLANDSCOLOMBIACOMOROSCONGOCOOK ISLANDSCOSTA RICACOTE D’IVOIRECROATIACUBACYPRUSCZECH REPUBLICDEMO. НАРОДНЫЙ РЕСП. КОРЕАДемократическая Республика КонгоDENMARKDJIBOUTIDOMINICADOMINICAN REPUBLICECUADOREGYPTEL SALVADOREQUATORIAL GUINEAERITREAESTONIAETHIOPIAFAEROE ISLANDSFALKLANDSFED. ШТАТЫ MICRONESIAFIJIFINLANDFRANCEFRENCH GUIANAFRENCH POLYNESIAFRENCH ЮЖНОЕ TER.GABONGAMBIAGEORGIAGERMANYGHANAGIBRALTARGREECEGREENLANDGRENADAGUADELOUPEGUAMGUATEMALAGuernseyGUINEAGUINEA-BISSAUGUYANAHAITIHEARD И Mc Donald ISL.HONDURASHONG KONGHUNGARYICELANDINDIAINDONESIAIRANIRAQIRELANDIsle из ManISRAELITALYJAMAICAJAPANJerseyJORDANKAZAKHSTANKENYAKIRIBATIKUWAITKYRGYZSTANLAOSLATVIALEBANONLESOTHOLIBERIALIBYAN АРАБСКОГО JAMAHIRIYALIECHTENSTEINLITHUANIALUXEMBOURGMACAOMACEDONIAMADAGASCARMALAWIMALAYSIAMALDIVESMALIMALTAMARSHALL ISLANDSMARTINIQUEMAURITANIAMAURITIUSMAYOTTEMEXICOMONACOMONGOLIAMontenegroMONTSERRATMOROCCOMOZAMBIQUEMYANMARNAMIBIANAURUNEPALNETHERLANDSNETHERLANDS ANTILLESNEW CALEDONIANEW ZEALANDNICARAGUANIGERNIGERIANIUENORFOLK ISLANDNORTHERN MARIANA ISL.NORWAYNOT ON THE LISTOMANPAKISTANPALAUPalestinian TerritoryPANAMAPAPUA НОВЫЙ GUINEAPARAGUAYPERUPHILIPPINESPITCAIRNPOLANDPORTUGALPUERTO RICOQATARREPUBLIC ИЗ KOREAREPUBLIC OF MOLDOVAREUNIONROMANIARUSSIAN FEDERATIONRWANDASaint BarthelemySAINT Киттс и NEVISSAINT LUCIASaint MartinSAINT ВИНСЕНТА & GRNDNSSAMOASAN MARINOSAO Tome И PRINCIPESAUDI ARABIASENEGALSerbiaSEYCHELLESSIERRA LEONESINGAPORESLOVAKIASLOVENIASO. GA & SO. SNDWCH ОСТРОВ СОЛОМОН ОСТРОВА СОМАЛИЮЖНАЯ АФРИКАASPAINSRI LANKAST. ЕЛЕНАСТ. ПЬЕР И МИКЕЛОНСУДАНСУРИНАМСВАЛЬБАРД И ОСТРОВ ЯН МАЙЕН.СВАЗИЛАНДШВЕДЕНСВИТЦЕРЛАНДСИРИАНСКАЯ АРАБСКАЯ РЕСПУБЛИКА ТАЙВАНТАДЖИКИСТАНТАЙЛАНДТИМОР-ЛЕСТЕТОГОТОКЕЛАУТОНГАТРИНИДАД И ТОБАГОТУНИСИАТУРКАТУРКМЕНИСТАНТУРКИ И КАЙКОС ОСТРОВ ЭМСТУВАЛИНА АРУГАНДАУ. ТАНЗАНИЯ Внешние малые острова США Соединенные Штаты Америки ВАНУАТУВАТИЧЕСКИЙ ГОРОД ВЕНЕЗУЛАВИЕТНАМВИРГИНСКИЕ ОСТРОВА (БРИТАНСКИЕ) ВИРГИНСКИЕ ОСТРОВА (США) УОЛЛИС И ФУТУНАЗЬЯНСКИЕ ОСТРОВА (США)

Трубопроводы ОВК

Macalister Hall использует горячую воду для для нужд отопления и охлажденной воды для охлаждения.Две системы будут изложено ниже:

Горячий водонагреватель:

Горячая вода для комплекса создана. через теплообменник в подвале Macalister Hall. 125 фунтов на квадратный дюйм в высоту паропровод высокого давления из города обеспечивает теплоносителем для этой оболочки и трубчатый теплообменник. Обычно змеевики в приточно-вытяжных установках и фанкойлах агрегаты используют воду 180 F, в то время как змеевики повторного нагрева традиционно используют более низкую температура, обычно около 140 F.Однако в ходе расследования я не увидел двух комплектов труб с горячей водой, которые будут указывать на то, что все нагревательные змеевики используют однотемпературная вода. Я предполагаю, что нагревательные змеевики используют воду 180 F так как он предлагает лучшие нагревательные свойства. В подвале есть два резервуара для хранения горячей воды и два циркуляционных насоса горячей воды. Горячая вода проходит по системе труб. для обслуживания змеевиков в приточно-вытяжных установках и для обслуживания подогревателя катушки на каждом этаже.Трубопровод горячей воды также используется для обслуживания фанкойлов. расположен в башне. Полную схему системы трубопроводов можно увидеть ниже. при этом трубопровод подачи горячей воды показан сплошной розовой линией, а трубопровод горячей воды возврат показан пунктирной розовой линией.

Охлаждение водяным охлаждением:

Холодная вода для комплекса подается из 450-тонного чиллера, расположенного в пентхаусе Creese. Первоначально два Комплекс обслуживали 225-тонные чиллеры, но сейчас это оборудование бездействует.450 чиллер тонны был установлен три года назад и работает на хладагенте ГХФУ-123. На крыше Creese расположена градирня и два конденсатора водяного охлаждения. насосы циркулируют по водяному контуру конденсатора. Дополнительно насос охлажденной воды расположенный в пентхаусе, имеет систему привода с регулируемой скоростью, позволяющую частично загружать сценарий.

Изображение 450-тонного чиллера в Кризе

Производимая охлажденная вода служит змеевиков охлаждения в приточно-вытяжных установках и обслуживает фанкойлы расположен по всей башне.Полную схему трубопроводной системы можно увидеть. внизу, где подача охлажденной воды показана сплошной синей линией, а подача охлажденной воды возврат воды показан пунктирной синей линией.

Фанкойлы:

Фанкойлы расположены по всей сложный, в основном в башне на внешней стене. Я пришел к выводу, что это четырехтрубный фанкойл, так как холодная и горячая вода доступна круглый год. Кроме того, я не наблюдал труб с пометкой «Двойная температура». или «Горячий / Холодный» в моем обзоре, что подтверждает идею о том, что фанкойл агрегаты представляют собой четырехтрубную систему.

Таблица размеров труб:

По расчетам Carrier E-20 программы, я обнаружил, что для горячей воды требуется 210 галлонов в минуту, а для охлажденной воды требуется требуется 720 галлонов в минуту. Эти значения галлонов в минуту не учитывают нагрузку от вентилятора. змеевики или другие внешние источники. Из приведенной ниже таблицы я могу оценить минимальный размер линий охлажденной и горячей воды, обслуживающих Macalister Hall.

Рекомендуемый ASHRAE максимум

галлонов в минуту

Номинальный размер

Тип L Медь

Sch. 40 Сталь

ASHRAE

Критерии

1/2 «

2,8

3,8

3/4 «

5,9

6.5

1 «

10

11

Максимальная скорость

4 фут / сек

1 1/4 «

16

18

1 1/2 «

23

25

2 «

39

41

2 1/2 «

78

72

Максимальный убыток

4 фута / 100 футов

3 «

130

160

4 «

270

275

6 «

775

775

Из расчетов Carrier E-20 я обнаружил, что охлажденный скорость потока воды составляла 720 галлонов в минуту, а скорость потока горячей воды составляла 210 галлонов в минуту. В целом Для масштабных применений с высокими расходами обычно используются стальные трубы. В соответствии к таблице выше, для Macalister Hall потребуется 6-дюймовый холодильник с охлажденной водой. обслуживание и горячее водоснабжение на 4 дюйма. Однако важно отметить, что расчетный расход не учитывает схему фанкойла. На на стороне охлажденной воды у нас есть гибкость 55 галлонов в минуту, а на стороне горячей воды мы иметь гибкость 60 галлонов в минуту, прежде чем потребуется переход на трубу следующего размера.

При оценке расхода фанкойлов я оценил что для фанкойла мощностью 1 тонну потребуется 2,5 галлона в минуту для охлаждения и 1,2 галлона в минуту для обогрев. Если предположить, что на каждом этаже башни будет десять фанкойлов, это будет увеличьте скорость охлаждающего потока на 100 галлонов в минуту и ​​скорость нагревающего потока на 48 галлонов в минуту. С учетом этих чисел скорректированные размеры труб будут:

.

Консультации — Инженер по подбору | Оценка конденсации и конденсата

Мэтт Долан, PE, LEED AP, JBA Consulting Engineers, Макао, Китай 13 октября 2016 г.

Цели обучения:

  • Оцените нормативные требования к размеру конденсатопроводов и способы их адаптации для дополнительного использования.
  • Проанализируйте психрометрию и то, как это влияет на образование конденсата внутри и снаружи зданий.
  • Проиллюстрируйте точку росы и влияние температуры приточного воздуха на конденсацию внутри зданий.
  • Объясните нормативные требования для установки охлаждающего змеевика над потолком.

Конденсация — одно из самых простых и узнаваемых проявлений психрометрии в нашей повседневной жизни. Большинство людей могут вспомнить, как в детстве видели, как в летний день «вспотели» банки с газировкой или ледяная вода на внешней стороне стакана.В то время мы не понимали физических факторов, лежащих в основе этого дисплея. Чаще всего мы просто пытались не допустить, чтобы стакан капал на себя или на стол нашей матери.

Основы психрометрии Из практики машиностроения в коммерческих зданиях конденсат и конденсат являются частью систем воздуха и воды. В этой статье основное внимание уделяется компонентам со стороны воздуха и воды, связанным с кондиционированием воздуха. Обычно мы говорим о конденсации, поскольку она образуется на элементах здания (диффузорах, окнах, зеркалах и т. Д.) и конденсата по мере его образования на охлаждающих змеевиках HVAC (фанкойлы, вентиляционные установки и т. д.). Эти два наиболее близки по отношению друг к другу и связаны с теми же психрометрическими точками, которые используются для подачи кондиционированного воздуха в помещение.

Конденсат — это вода, которая вытягивается из воздушного потока при прохождении через охлаждающий змеевик для достижения требуемой температуры выходящего воздуха для кондиционирования помещения. Он образуется, когда воздух охлаждается выше точки росы, когда температура по сухому термометру (DB) равна температуре по влажному термометру (WB) (см. Рисунок 1).На этом рисунке показаны стандартные психрометрические точки состояния для кондиционирования воздуха в Макао, Китай. Эта область обладает высокой температурой и относительной влажностью в течение всего года, особенно в летние месяцы. Эти условия приводят к значительно более высокому потоку конденсата и образованию конденсата на строительных элементах, присутствующих в других областях, таких как Лас-Вегас.

Количество воды, сконденсировавшейся из воздушного потока, равно разнице массового расхода воды между двумя точками состояния.В случае, показанном на Рисунке 1, конденсат образуется по мере того, как воздух заметно охлаждается от точки состояния температуры смешанного воздуха (MAT) (83,4 ° F DB / 73,9 ° F WB) до соответствующей точки росы 70,1 ° F. На этом этапе воздух не может быть дополнительно охлажден с тем же количеством присутствующей влаги (при стандартных условиях HVAC). Соотношение влажности и абсолютная влажность должны уменьшаться, чтобы поддерживать точку состояния воздуха в пределах психрометрической диаграммы. По мере того, как воздух движется вниз по линии насыщения до температуры выходящего воздуха (LAT) 51. 8 ° F DB / 51,3 ° F WB) из воздуха конденсируется массовый расход воды.

Количество воды, образующейся в виде конденсата, определяется из следующих физических свойств воздушного потока:

  • Масса влаги в воздухе как часть отношения влажности в каждой точке между температурой смешанного воздуха и температурой выходящего воздуха (килограмм / килограмм или фунты / фунт влаги на единицу сухого воздуха): ΔW
  • Удельный объем воздуха (кубический метр / килограмм или кубический фут / фунт): V
  • Расход приточного воздуха, охлаждаемого из состояния смешанного воздуха в состояние выходящего воздуха из охлаждающего змеевика (литры / секунду или куб. Футов в минуту): Q

Уравнение по умолчанию дает массовый расход в единицу времени (секунды или минуты в зависимости от расхода воздуха).Это связано с удельным объемным фактором, но его можно легко преобразовать в расход воды в л / с или галлонах в минуту путем преобразования массы в объем воды (1 л = 1 кг и 1 галлон = 8,34 фунта м). Наряду с этими объемными расходами мы можем вывести требования кодов и лучше объяснить корреляцию между холодопроизводительными тоннами (киловаттами) и размером конденсатопровода, что будет более подробно обсуждаться позже в этой статье.

Код требования

Ниже приведены выдержки из Международного механического кодекса (IMC) 2015 года, которые напрямую относятся к требованиям к оборудованию, размерам труб, прокладке и заделке.

307.2 Испарители и охлаждающие змеевики: Для оборудования и приборов, содержащих испарители или охлаждающие змеевики, должны быть предусмотрены системы отвода конденсата. Системы отвода конденсата должны быть спроектированы, построены и установлены в соответствии с разделами 307.2.1–307.2.5.

Исключение: Испарители и охлаждающие змеевики, которые предназначены для работы только в режиме реального охлаждения и не поддерживают конденсацию, не должны соответствовать требованиям этого раздела.

307. 2.1 Удаление конденсата: Конденсат из всех охлаждающих змеевиков и испарителей должен отводиться от выпускного отверстия дренажного поддона к утвержденному месту утилизации. Такой трубопровод должен иметь минимальный горизонтальный уклон в направлении нагнетания не менее 1/8 единицы по вертикали при 12 единицах по горизонтали (уклон 1%). Конденсат не должен выходить на улицу, переулок или в другие места, чтобы причинять неудобства.

307.2.2 Материалы и размеры водосточной трубы: Компоненты системы отвода конденсата должны быть из чугуна, оцинкованной стали, меди, сшитого полиэтилена, полиэтилена, АБС, ХПВХ, ПВХ (поливинилхлорида) или полипропиленовой трубы или трубок.Компоненты должны выбираться в соответствии с номинальными значениями давления и температуры установки. Соединения и соединения должны выполняться в соответствии с применимыми положениями главы 7 Международного кодекса по сантехнике в зависимости от типа материала. Размер дренажной линии и отвода конденсата должен быть не менее 3/4 дюйма. внутренний диаметр и не должен уменьшаться в размерах от присоединения дренажного поддона к месту отвода конденсата. Если дренажные трубы от более чем одного блока соединены вместе для отвода конденсата, размер трубы или трубопровода должен соответствовать Таблице 307.2.2. Пожалуйста, просмотрите Таблицу 307.2.2 для получения информации о конкретных размерах охлаждающей жидкости и трубопроводов для конденсата.

Трубопровод слива конденсата должен быть снабжен сифоном U-типа до того, как он будет опосредованно сливаться в утвержденный приемник (напольная раковина, горшок для цветов и т. Д.). Высота сифона необходима для компенсации отрицательного давления вентилятора в проточных агрегатах и ​​для слива конденсата без обратного попадания в сам дренажный поддон. Этот уловитель жидкости предотвращает попадание или выход воздуха из корпуса оборудования, в то же время позволяя конденсату стекать из устройства.

Перекачка конденсата для ОВК

Принятый метод проектирования, который прямо не упоминается в кодексе, — это использование конденсатных насосов для перемещения конденсата вверх с нижнего уровня или уменьшения влияния уклона трубопровода в потолочном пространстве. Эти насосы используются как в напольных, так и в потолочных установках, где уровень слива конденсатной трубы не может сливаться самотеком в прилегающие магистральные конденсатопроводы или приемник непрямого слива.

Эти насосы обычно имеют электропитание, включают резервуар на 1 галлон или меньше и оснащены обратным клапаном на выходе насоса, чтобы предотвратить попадание конденсата обратно в резервуар насоса после отключения насоса.Трубопровод откачиваемого конденсата обычно соответствует гравитационному трубопроводу и соединяется с верхней частью основного трубопровода в точке его соединения, чтобы предотвратить обратный поток конденсата под действием силы тяжести в перекачиваемый трубопровод и улучшить направление его потока.

Конденсатные насосы представляют собой агрегаты с низким расходом и более высоким напором для своего размера и выбираются для требований открытой системы (напор насоса выбирается с учетом потерь на трение в трубопроводе, а также статической высоты воды, необходимой для достижения точки нагнетания. ).

Два важных момента, которые необходимо учитывать при определении того, какой насос может быть применен к конкретной конструкции, — это шум работы насоса и конструкция насоса.

  • Поскольку конденсатные насосы работают с перебоями для удаления жидкости из соответствующего резервуара, шум, который они производят во время работы, более заметен для пассажиров. Прерывистый шум обычно более заметен для людей, чем непрерывный шум (при условии, что они находятся на одинаковом и относительно низком уровне). Непрерывный шум со временем уйдет на задний план, в то время как прерывистый шум будет замечаться каждый раз, когда уровень изменяется в течение того же периода.Эта проблема обычно препятствует использованию конденсатного насоса в частных офисах, гостевых комнатах, комнатах для спа-процедур или других местах, где люди будут находиться в течение длительного времени и будут замечать изменения уровня фонового шума.
  • Конструкция насоса представляет наибольшую важность для насосных установок в воздухозаборниках негорючих конструкций (например, Международных строительных норм и правил, IBC, тип 1A). Для больших зданий с приточными коллекторами для вытяжного воздуха, как правило, необходима конструкция из негорючего (металлического) материала, рассчитанная на приточный воздух, чтобы соответствовать требованиям строительных норм.Это ограничивает определенные типы конденсатных насосов для обслуживания оборудования, установленного в камере статического давления, поскольку некоторые марки и типы поставляются только с АБС или аналогичной конструкцией резервуара. Этот тип конструкции не соответствует требованиям индекса распространения пламени и дымообразования, как указано в ASTM E84 и указано в IMC / IBC.

Расчет требований IMC

Размер трубы отвода конденсата, указанный в таблице 307.2.2, обеспечивает соответствие нормам и консервативный анализ с объединением систем в основные линии.Эта таблица чрезвычайно полезна и удовлетворяет требованиям для большинства типов систем, но в больших зданиях основные стояки конденсата или трубы могут превышать указанную мощность и требуют экстраполяции для определения соответствующего размера трубы. Используя формулу, приведенную в предыдущем психрометрическом примере для расхода конденсата на единицу приточного воздуха, мы можем определить ожидаемую допустимую охлаждающую нагрузку, которую можно выдержать с помощью труб диаметром более 2 дюймов.

Используя точки психрометрического состояния на Рисунке 1, ожидаемый расход конденсата равен 0.012 галлонов в минуту / тонну. В сочетании с ограничениями по гравитационному потоку горизонтальных трубопроводов с уклоном в 1%, требуемым нормами, это дает примерно 42 тонны нагрузки на дюйма. размер трубы. Это слишком большая нагрузка для данного размера трубы, так как кодовые значения не должны превышаться, но она помогает проиллюстрировать минимальный поток, который достигается от охлаждающего змеевика даже при 50% наружного воздуха во влажном климате. Даже при 100% наружном воздухе в расчетных условиях Макао галлон в минуту на тонну аналогичен. Причина в том, что по мере увеличения разницы в соотношении влажности количество приточного воздуха на 1 тонну (12000 британских тепловых единиц или 3. 5 кВт) охлаждения уменьшается. Обычные 400 кубических футов в минуту / тонну снижаются почти до 100 кубических футов в минуту / тонну при полной нагрузке на внешний воздух (из-за высокой скрытой нагрузки и энтальпии, присутствующих во внешнем воздушном потоке).

Используя кодовые тонны охлаждения на размер трубы в качестве контроля, мы можем сделать вывод, что галлон в минуту на тонну ближе к 0,025. Используя это значение, а также указанные коэффициенты трения и скорости конденсата в системе горизонтальных трубопроводов, мы можем экстраполировать таблицу, представленную в Таблице 1.В дополнение к холодопроизводительности на размер трубы, был включен эквивалентный расход охлажденной воды с использованием разницы температур воды в 14 ° F. Это было полезно в прошлых проектах гостиничных башен, где трубопровод конденсата следует за стояками охлажденной воды для обслуживания стояков фанкойлов в гостевых комнатах, что позволяет проектировщику определять размеры трубопроводов охлажденной воды и конденсата одновременно с единым эквивалентным расходом (хотя небольшие фанкойлы обычно могут достигать только примерно 12 ° F разницы температур воды).

Охлаждающие змеевики, установленные над потолком

В IMC 2015 года, раздел 307.2.3 также детализирует особые требования к охлаждающим змеевикам, установленным над потолком, которые имеют прямое влияние на эстетику потолка, техническое обслуживание и влияние людей на пространство.

307.2.3 Вспомогательные и вторичные дренажные системы: В дополнение к требованиям Раздела 307.2.1, где повреждение любых компонентов здания могло произойти в результате перелива из первичной системы удаления конденсата оборудования, одна из следующих вспомогательных должны быть предусмотрены методы защиты для каждого охлаждающего змеевика или топливного прибора, выделяющего конденсат:

1. Под змеевиками должен быть предусмотрен дополнительный дренажный поддон с отдельным сливом, на котором будет образовываться конденсат. Дренаж дополнительного поддона должен сливаться на видное место для удаления, чтобы предупредить людей в случае остановки основного дренажа. Поддон должен иметь минимальную глубину 1,5 дюйма, не должен быть меньше, чем на 3 дюйма больше блока или размеров змеевика по ширине и длине, и должен быть изготовлен из коррозионно-стойкого материала. Сковороды из оцинкованной стали должны иметь минимальную толщину не менее 0.0236 дюймов (калибр № 24). Неметаллические сковороды должны иметь минимальную толщину не менее 0,0625 дюйма.

2. Отдельная дренажная линия перелива должна быть подключена к дренажному поддону, поставляемому с оборудованием. Переливной сток должен сливаться на видное место для удаления, чтобы предупредить людей в случае остановки первичного стока. Дренажная линия перелива должна подключаться к дренажному поддону на более высоком уровне, чем соединение первичного дренажа.

3. Под змеевиками должен быть предусмотрен дополнительный дренажный поддон без отдельной дренажной линии, на которой будет образовываться конденсат.Поддон должен быть оборудован устройством определения уровня воды в соответствии с UL 508, которое отключит обслуживаемое оборудование до переполнения поддона. Вспомогательный дренажный поддон должен быть сконструирован в соответствии с пунктом 1 настоящего раздела.

4. Должно быть предусмотрено устройство определения уровня воды, соответствующее UL 508, которое отключит обслуживаемое оборудование в случае, если основной слив заблокирован. Устройство должно быть установлено в первичной дренажной линии, в дренажной линии перелива или в дренажном поддоне, поставляемом с оборудованием, в точке выше, чем соединение первичной дренажной линии, и ниже края перелива поддона.

Исключение: Топливные приборы, которые автоматически отключают работу в случае остановки системы отвода конденсата.

307.2.3.1 Устройства контроля уровня воды: На устройствах с нисходящим потоком и всех других змеевиках, которые не имеют вторичного дренажа или приспособлений для установки вторичного или дополнительного дренажного поддона, устройство контроля уровня воды должно быть установлено внутри первичного дренажа. кастрюля. Это устройство должно отключать обслуживаемое оборудование в том случае, если основной сток становится заблокированным.Установка устройств в дренажную линию не допускается.

Передовой опыт вспомогательного и вторичного слива

Охлаждающие змеевики

, установленные над потолком, могут создавать различные проблемы при проектировании в соответствии с разделом 307.2.3 IMC. Среди вариантов, доступных инженерам / проектировщикам, наиболее часто используются варианты 1, 2 и 4.

Варианты 1 и 2 обеспечивают визуальную индикацию засорения в соединении первичного дренажа и не требуют требований к питанию или интерфейсу для отключения соответствующего оборудования.Кроме того, большинство производителей оборудования в качестве стандарта в закрытых горизонтальных фанкойлах предусматривают соединения вторичного слива слива в соответствии с требованиями варианта 2.

Стандартная установка труб для этого соответствия предусматривает отвод конденсата с открытым концом, оканчивающийся чуть ниже потолочной конструкции накладкой для завершения проникновения и уменьшения попадания конденсата в потолочную конструкцию. Эти опции обеспечивают непрерывную работу связанного оборудования, даже если основной слив заблокирован, что полезно в тех областях, где поддержание кондиционирования важнее, чем капание конденсата на пол в течение определенного периода времени, прежде чем техническое обслуживание выявит и устранит проблему.Сюда входят такие системы, как фанкойлы, обслуживающие электрические или телекоммуникационные помещения, установленные над потолком за пределами помещений. Эта установка обычно подходит для подсобных помещений или помещений, которые не зависят от дизайна интерьера. Точка подключения иногда обрушивается на стену, чтобы заканчиваться под стойкой для раковины унитаза, чтобы еще больше скрыть ее внешний вид, но место выхода перелива должно быть видимым для проверки и исправления технического обслуживания.

Вариант 4 более приемлем и используется в помещениях перед домом или там, где слив сливного дренажа конденсата может вызвать нарушение работы занятого пространства.Эта опция полезна в таких местах, как гостевые комнаты в башне, где поиск подходящего места для прекращения перелива конденсата без ущерба для дизайна интерьера, впечатлений гостей или их собственности может быть сложной задачей.

Эта опция основана на нескольких конструктивных решениях, таких как поплавковый выключатель или датчик уровня в дренажном поддоне или выключатель перелива, установленный в дренажной трубе конденсата. Как только выключатель или поплавок уровня обнаруживают надвигающийся переполнение, он отключает соответствующее кондиционирующее оборудование.В это время может быть отправлен сигнал тревоги, но в таких областях, как гостевые комнаты в башне, оборудование может не быть подключено к системе управления зданием и будет сигнализировать только локально или через систему управления в номере. Этот вариант может привести к жалобе гостя из-за отключения оборудования, но он помогает быстро выявить проблемы с установкой.

Конденсация в приточных системах

Помимо общих требований по отводу конденсата от охлаждающих змеевиков HVAC, конденсация на элементах здания может вызывать проблемы во влажном климате или в помещениях с высокой влажностью, таких как крытые бассейны и спа. Для этих областей один и тот же психрометрический процесс определяет образование конденсата; но, в отличие от охлаждающего змеевика, при образовании конденсата нет прямого или правильного пути для его отвода. Это приводит к опасностям и повреждениям в результате капания воды с поверхностей металлического диффузора на землю под или прилегающий к потолку (вызывая опасности при ходьбе, рост плесени или повреждение конструкции потолка).

Во влажном климате, например во Флориде и Макао, простое мытье окон кондиционированным воздухом (как это принято в Лас-Вегасе для охлаждения содержимого конверта у источника) приводит к конденсации воды на внешней стороне окон и внешнему виду. тумана или дождя в течение обычного дня.Приточный воздух при температуре 55 ° F, выходящий из стандартного диффузора, намного ниже точки росы наружного воздуха, которая в Макао составляет 79,6 ° F. Даже при использовании стеклопакетов по утрам на окнах в Макао может образовываться конденсат.

Точка росы и температура приточного воздуха сильно влияют на дизайн крытых бассейнов, особенно в спа-салонах, где температура воды обычно поддерживается на уровне 104 ° F, а воздух — на уровне 84,2 ° F и относительной влажности 55%. Как упоминалось выше и показано на психрометрической диаграмме на рисунке 2, для того, чтобы механическая система работала должным образом в этом пространстве, приточный воздух должен выходить из диффузора при температуре DB выше точки росы в этом пространстве.Кроме того, температура WB приточного воздуха должна быть достаточно низкой (ниже, чем DB), чтобы воздух мог осушать пространство. Как скрытые нагрузки, создаваемые людьми, так и испарение воды с поверхности бассейна / спа, должны учитываться при расчете коэффициента явного тепла (SHR), который является стандартом для определения температур DB и WB приточного воздуха. Это уравнение в общих чертах можно описать следующим образом:

Это уравнение должно включать все формы тепловыделения на протяжении всего цикла охлаждения и с каждой стороны змеевика, чтобы учесть общую охлаждающую нагрузку, с учетом пространственных нагрузок в пределах типичного объема от пола до потолка.Максимальное значение для SHR составляет 1,0, так как это будет означать, что скрытая нагрузка отсутствует и все нагрузки находятся ниже по потоку от охлаждающего змеевика (размещение тепла двигателя вентилятора в пределах теоретической границы пространства, что будет заметно нагревать воздух после выхода охлаждающего змеевика. ). Для офисных помещений SHR может достигать 0,9, но для крытого бассейна или спа это значение может быть ближе к 0,5 из-за высоких скрытых нагрузок, присутствующих в помещении.

Это подчеркивает сложность помещений с высокой влажностью внутри зданий.Неправильное применение стандартной офисной конструкции HVAC внутри пространства крытого бассейна вызовет значительные проблемы с конденсацией, сквозняками, дискомфортом людей, физическими опасностями и компромиссами при строительстве с ростом плесени и повреждением поверхностей здания. Правильные расчеты и понимание психрометрии необходимы для создания наилучшей системы для каждого приложения.


Мэтт Долан — старший инженер-механик в JBA Consulting Engineers. Его опыт заключается в проектировании сложных систем отопления, вентиляции и кондиционирования воздуха и водопроводных систем для различных типов зданий, таких как коммерческие офисы, медицинские учреждения и гостиничные комплексы, включая многочисленные высотные башни с гостевыми комнатами и рестораны.

FlowCon HVAC Отопление Применение — фанкойлы │ flowcon.com

Что такое фанкойл?

Фанкойл — обычно называемый FCU — это простой водяной теплообменник / вентилятор, который регулирует температуру в помещении. В процессе работы воздух проходит через водяной (горячий или холодный) змеевик и за счет теплопередачи обеспечивает правильную температуру воздуха, а вместе с тем и комнатную температуру. FCU обычно обслуживают небольшие и средние площади, и, следовательно, они работают с более низким расходом.Воздушный поток змеевика обычно постоянен или ограничен 3 различными скоростями, контролируемыми пользователем. Следовательно, температура возвратной воды часто колеблется в зависимости от сезона и соответствующих требований к охлаждению или обогреву.

Фанкойлы делятся на 2-трубные FCU или 4-трубные FCU. Двухтрубный FCU будет включать в себя 1 подающую и 1 обратную трубу и обрабатывать холодную или горячую воду в зависимости от года. Четырехтрубный FCU включает в себя двойной подводящий и возвратный трубопроводы и позволяет подавать в агрегат горячую или холодную воду в любой момент. В связи с современными требованиями к индивидуальному комфорту и повышенным вниманием к энергоэффективности, четырехтрубные фанкойлы пользуются большей популярностью.

Фанкойлы используются во многих строительных проектах, таких как классы в школах, офисы, магазины, комнаты для пациентов или персонала в больницах и многие, многие другие. FCU в основном можно найти в любых коммерческих и общественных зданиях и даже в жилых и промышленных помещениях. Нет предела.

Как оптимизировать применение фанкойлов?

При правильной балансировке и управлении FCU может снизить потребление энергии и соответствующие затраты до минимума, обеспечивая при этом надлежащую температуру в помещении и повышая комфорт людей.FlowCon рекомендует следующие различные решения для установки FCU:

  1. Байпасные модули (сборки)
  2. Управление независимо от давления (PICV)
  3. Управление температурой независимо от давления (PITCV)
  4. Управление температурой ( TCV)
  5. Динамическая балансировка (ABV)

4-трубный вертикальный фанкойл — DSC

Сохранить как PDF

Технические характеристики

Шкаф


Стандартные шкафы изготовлены из сатинированной стали толщиной 20 мм. Шкафы полностью изолированы ½-дюймовым стекловолокном, склеенным термореактивной смолой. Со стороны воздушного потока они покрыты акриловым покрытием — без использования легковоспламеняющихся клеев. Изоляция внутри блока имеет степень распространения пламени не более 25 и степень дымовыделения не более 50.

Выберите альтернативный материал корпуса. Варианты материалов: оцинкованная сталь 18-го калибра, оцинкованная сталь 20-го калибра или сатинированная сталь 20-го калибра. Вы также можете изменить высоту шкафа с 84 дюймов на 80, 86 или 88 дюймов.Мы также предлагаем 2-, 4- и 6-дюймовые стояки.

Также может быть предусмотрено отверстие для свежего воздуха размером 6 x 3,25 дюйма с балансировочной заслонкой с ручным перемещением или без нее или с балансировочной заслонкой с электроприводом.

Узел катушки


Мы используем змеевики с медными трубками с внешним диаметром ½ дюйма и гофрированными алюминиевыми ребрами с механическим соединением. Количество рядов и схемы выбираются в соответствии с запланированной производительностью. Все змеевики рассчитаны на минимальное рабочее давление 450 фунтов на квадратный дюйм.

Мы можем спроектировать катушки по индивидуальному заказу в соответствии с проектными параметрами или требованиями к эксплуатации здания.

Узел вентилятора


Термозащищенный, многоскоростной двигатель ECM упруго установлен на центробежном вентиляторе, который имеет колесо DWDI из гальванизированной стали с загнутыми вперед загнутыми лопатками в окрашенном корпусе.

Дополнительные вентиляторы включают в себя вентиляторы ECM с постоянным крутящим моментом ECM Endura (X13) или вентиляторы постоянного объема ECM EON. Двигатели могут быть мощностью 115 В, 208 В или 277 В.

Дренажный поддон из нержавеющей стали


Наши герметичные дренажные поддоны представляют собой цельные штампованные изделия из нержавеющей стали с положительным наклоном для обеспечения положительного дренажа. Дренажный шланг образует непрерывный сифон от выпускного отверстия к стояку конденсата. Нижняя сторона каждого дренажного поддона изолирована тепло- и звукоизоляцией толщиной ½ дюйма.

Отводы трубопроводов


Ответвления трубопровода изготовлены из меди L ½ дюйма типа «L». Чтобы обеспечить возможность расширения и сжатия стояков, мы используем гибкие шланги с оплеткой из нержавеющей стали. Мы включаем запорные шаровые краны с накидными гайками в подающую и обратную ветви для облегчения демонтажа.

Подступенка


Подводящий и обратный стояки — медные типа «L».Стояки конденсата медные типа DWV. Все стояки имеют расширенные концы глубиной 75 мм (3 дюйма) для установки в полевых условиях. Мы изолируем подающие и возвратные стояки с помощью 1-дюймового стекловолокна, покрытого пароизоляционной рубашкой, которая соответствует требованиям ASTM 84 в отношении распространения пламени и образования дыма. Изоляция сплошная по длине стояка в пределах высоты шкафа.

Дополнительные конфигурации стояков включают медь типа «M» для стояков подачи и возврата или медь типа «M» для стояков слива.Варианты изоляции включают изоляцию стояков дренажа, изменение толщины на 3/8 дюйма, ½ дюйма, ¾ дюйма или 1 дюйм или использование изоляции с закрытыми ячейками.

Блок регулирующего клапана


Наш стандартный комплект регулирующих клапанов представляет собой 2-ходовой регулирующий клапан заводской сборки с конусными гайками, соединяющими ответвления трубопровода, поэтому их можно снимать без использования резака или труборезов. В комплект входит моторизованное электрическое управление включением / выключением. Регулирующие клапаны подводятся к змеевику нормально закрытыми трубами.Мы устанавливаем 3-ходовые клапаны с электроприводом наверху каждого стояка, если основное питание находится на уровне земли. Если основная подача находится на верхнем уровне, мы включаем трехходовой регулирующий клапан с электроприводом в нижней части стояка. Максимальная температура воды на входе регулирующего клапана должна составлять 200 ° F, а максимальное рабочее давление — 300 фунтов на квадратный дюйм.

Альтернативные варианты управления включают 2-ходовые и 3-ходовые регулирующие клапаны с электроприводом с электронными предохранителями, автоматический балансировочный клапан, установленный внутри VFC, регулирующий клапан вместо двухпозиционного двухпозиционного регулирующего клапана, термометр BTU и термодатчики, установленные внутри VFC или регулирующий клапан, не зависящий от давления.

Панель доступа


Наши смотровые панели изготовлены из стали 20-го калибра и имеют прочную отделку из порошковой эмали. Решетка отверстия для вытяжного воздуха с неподвижными горизонтальными жалюзи интегрирована в конструкцию. Панель откидывается и снимается для облегчения доступа для обслуживания.

Решетки и регистры


Приточные решетки и регистры с двойным отклонением имеют регулируемые вертикальные и / или горизонтальные жалюзи. Регистры изготовлены из тонкого металла с регулируемыми демпферами с противоположными лопастями.

Дополнительное регистрационное оборудование включает в себя алюминиевые решетки приточного воздуха, решетки возвратного воздуха и панель доступа или решетки приточного воздуха со встроенной балансировочной заслонкой с ручной регулировкой.

Контроллер на базе микропроцессора Unilux VFC


Наш микропроцессор Unilux VFC контролирует все операции, включая настенный термостат с 7-дневным, 4-кратным программированием ведра; 3-х скоростное управление вентилятором; установка температуры и отображение времени, даты и влажности.

Перейдите на нашу опцию Wi-Fi, чтобы жители могли управлять своей системой отопления, вентиляции и кондиционирования воздуха из любого места с помощью нашего приложения Universe, доступного для смартфонов iOS и Android.

Фильтры


В комплект входит 1-дюймовый одноразовый фильтр с решеткой возвратного воздуха.

Выберите один из наших дополнительных фильтров, включая 1-дюймовый гофрированный фильтр MERV-8, 1-дюймовый гофрированный фильтр MERV-11 или 1-дюймовый гофрированный фильтр MERV-13.

Датчики предотвращения попадания воды


На заводе мы устанавливаем датчик переполнения дренажного поддона, который определяет повышение уровня воды в дренажном поддоне и выключает агрегат для предотвращения затопления.

Мы также включаем датчик температуры незамерзания, который активирует подключения горячей воды, когда температура возвратного воздуха ниже 4 ° C (40 ° F), чтобы предотвратить замерзание и затопление.

Раздается звуковой сигнал, если установка переходит в режим защиты.

Вертикальный двухтрубный фанкойл — DL & DLE

Сохранить как PDF

Технические характеристики

Шкаф


Шкафы из сатинированной стали толщиной 20 мм. Шкаф полностью изолирован ½-дюймовым стекловолокном, склеенным термореактивной смолой и покрытым со стороны воздушного потока акриловой облицовкой — без использования легковоспламеняющихся клеев. Изоляция внутри блока имеет степень распространения пламени не более 25 и степень дымовыделения не более 50.

Альтернативные варианты материалов шкафа включают оцинкованную сталь 18-го калибра, оцинкованную сталь 20-го калибра или сталь с сатинированным покрытием 20-го калибра. Выберите, чтобы изменить высоту с 84 дюймов на 80, 86 или 88 дюймов. Вы также можете добавить 2-, 4- или 6-дюймовый стояк.

Также может быть предусмотрено отверстие для свежего воздуха размером 6 x 3,25 дюйма с балансировочной заслонкой с ручным перемещением или без нее или с балансировочной заслонкой с электроприводом.

Узел катушки


Змеевики представляют собой медные трубы с внешним диаметром ½ дюйма с гофрированными алюминиевыми ребрами, механически скрепленными.Количество рядов и схемы выбираются в соответствии с запланированной производительностью. Змеевики рассчитаны на минимальное рабочее давление 450 фунтов на квадратный дюйм.

Доступны индивидуальные змеевики для удовлетворения проектных параметров конкретного проекта или эксплуатационных требований здания.

Узел вентилятора


Термозащищенный, многоскоростной двигатель ECM упруго установлен на центробежном вентиляторе, который имеет колесо DWDI из гальванизированной стали с загнутыми вперед загнутыми лопатками в окрашенном корпусе.

Дополнительные вентиляторы включают в себя вентиляторы ECM с постоянным крутящим моментом ECM Endura (X13) или вентиляторы постоянного объема ECM EON.Двигатели могут быть мощностью 115 В, 208 В или 277 В.

Дренажный поддон из нержавеющей стали


Наши дренажные поддоны представляют собой цельные штампованные изделия из нержавеющей стали, которые никогда не протекают, и имеют положительный наклон для надежного слива. Дренажный шланг от выхода к стояку конденсата должен образовывать работающий P-сифон. Нижняя сторона дренажного поддона изолирована тепло- и звукоизоляцией толщиной ½ дюйма.

Отводы трубопроводов


Ответвления трубопровода изготовлены из меди L ½ дюйма типа «L».Мы используем гибкие шланги с оплеткой из нержавеющей стали, чтобы обеспечить расширение и сжатие стояков. Мы включаем запорные шаровые краны с накидными гайками в подающую и обратную ветви для облегчения демонтажа.

Подступенка


Подводящий и обратный стояки — медные типа «L». Стояки конденсата медные типа DWV. Все они имеют расширенные концы глубиной 75 мм (3 дюйма) для облегчения установки в полевых условиях. Подводящие и возвратные стояки изолированы 1-дюймовым стекловолокном, покрытым пароизоляционной рубашкой, которая соответствует требованиям ASTM 84 в отношении распространения пламени и образования дыма.Изоляция сплошная по длине стояка в пределах высоты шкафа.

Дополнительные конфигурации стояков включают медь типа «M» для стояков подачи и возврата или медь типа «M» для стояков слива. Варианты изоляции включают изоляцию стояков дренажа, изменение толщины на 3/8 дюйма, ½ дюйма, ¾ дюйма или 1 дюйм или использование изоляции с закрытыми ячейками.

Блок регулирующего клапана


Наш стандарт — это 2-ходовой регулирующий клапан заводской сборки с конусными гайками, соединяющими ответвления трубопровода, для облегчения снятия без использования резака или труборезов.Это включает в себя моторизованное электрическое управление включением / выключением. Регулирующие клапаны подводятся к змеевику нормально закрытыми трубами. Мы устанавливаем трехходовые клапаны с электроприводом наверху каждого стояка, если основная подача находится на уровне земли, или внизу, если основная подача находится на верхнем уровне. Максимальная температура воды на входе в регулирующий клапан должна составлять 200 ° F, а максимальное рабочее давление — 300 фунтов на квадратный дюйм.

Альтернативные варианты управления включают 2-ходовые и 3-ходовые регулирующие клапаны с электроприводом с электронными предохранителями, автоматический балансировочный клапан, установленный внутри VFC, регулирующий клапан вместо двухпозиционного двухпозиционного регулирующего клапана, термометр BTU и термодатчики, установленные внутри VFC или регулирующий клапан, не зависящий от давления.

Панель доступа


Панель доступа в сборе изготовлена ​​из стали 20-го калибра и покрыта прочной обожженной эмалевой порошковой краской. Решетка отверстия для вытяжного воздуха с неподвижными горизонтальными жалюзи интегрирована в конструкцию. Панель откидывается для легкого снятия.

Решетки и регистры


Приточные решетки и регистры с двойным отклонением имеют регулируемые вертикальные и / или горизонтальные жалюзи. Регистры изготовлены из тонкого металла с регулируемыми демпферами с противоположными лопастями.

Дополнительное регистрационное оборудование включает в себя алюминиевые решетки приточного воздуха, решетки возвратного воздуха и панель доступа или решетки приточного воздуха со встроенной балансировочной заслонкой с ручной регулировкой.

Контроллер на базе микропроцессора Unilux VFC


Мы включаем наш микропроцессор Unilux VFC, который контролирует все операции, включая настенный термостат с 7-дневным и 4-временным программированием ведра; 3-х скоростное управление вентилятором; установка температуры и отображение времени, даты и влажности.

Доступна опция Wi-Fi

, позволяющая жильцам управлять своей системой отопления, вентиляции и кондиционирования воздуха из любого места с помощью нашего приложения Universe.

Фильтры


Одноразовый фильтр диаметром 1 дюйм входит в комплект решетки возвратного воздуха.

Дополнительные фильтры включают 1-дюймовый гофрированный фильтр MERV-8, 1-дюймовый гофрированный фильтр MERV-11 или 1-дюймовый гофрированный фильтр MERV-13.

Электрический нагревательный элемент


Доступный дополнительный электрический нагреватель мощностью 1 кВт с одноступенчатым элементом с никель-хромовым элементом с открытым проводом, установленным в плавающих керамических втулках.Термостат отключения по верхнему пределу с автоматическим сбросом устанавливается на заводе в корпус змеевика.

Датчики предотвращения попадания воды


На заводе мы устанавливаем датчик переполнения дренажного поддона, который определяет повышение уровня воды в дренажном поддоне и выключает агрегат для предотвращения затопления.

Мы также включаем датчик температуры незамерзания, который активирует подключения горячей воды, когда температура возвратного воздуха ниже 4 ° C (40 ° F), чтобы предотвратить замерзание и затопление.

Раздается звуковой сигнал, если установка переходит в режим защиты.

Общие сведения о фанкойлах

Общие сведения о фанкойлах Твитнуть

Введение в фанкойлы

Локальное регулирование температуры с помощью FCU

Александр Здир,
Менеджер по продукту
Global Control 5

Комфорт наших жильцов в доме — важный вопрос для собственники зданий.Когда мы думаем о температуре, кажется, что в среднем 21 ° C (69,8 F) должно устраивать всех. Правда? Не всегда. Что делать, если зимой вы обычно носите теплую одежду а летом наоборот? Что, если в группе будет 5 или 10 человек? номер? Что делать, если у разных людей разные температурные предпочтения? В каждой из этих ситуаций должна быть установлена ​​различная желаемая температура. поддерживаться. Здесь становится возможным местное регулирование температуры. существенный.

Блоки фанкойлов (FCU) являются примером устройств, которые могут регулировать температура локально. Они используют вентилятор для рециркуляции воздуха в помещении. змеевики теплообмена вода / воздух. Вода обычно предлагает значительные экономия при раздаче теплоносителей на отопление и охлаждение по сравнению с воздухом. Доступны разные блоки, но обычно фанкойлы. Агрегаты встраиваются в подвесной потолок или под окнами. Как FCU обычно рециркулирует только воздух внутри помещения, свежий воздух может подаваться отдельно.Типичные FCU фильтруются, увлажненный и подготовленный по температуре воздух от центрального блока. Для Например, воздухозаборник забирает наружный воздух, фильтрует его через несколько фильтров, предварительно нагрейте его до температуры 20 C (69,8 F) и распределяет по разным строительным площадям, где FCU регулирует температура по желанию арендатора.

Контроль выхода FCU может осуществляться:
1. Контроль скорости вентилятора. В этом типе управления вода в змеевике циркулирует с постоянной температурой и скоростью вентилятора регулирует его в соответствии с потребностями.
2. Водный контроль. В этом типе управления количество горячей или охлажденной воды регулируется с помощью двух- или трехходового клапан.

В системах FCU используются два разных типа водяных контуров:
1. Двухтрубные водопроводные системы. Единый запас воды доступно единовременно. В зависимости от сезона может быть холодно. или горячий. Проблема с этой системой в том, что разные блоки в одна и та же зона не может одновременно нагреваться и охлаждаться.Это может быть проблемой когда одна сторона здания солнечная, а другая покрыта тенью.

2. Четырехтрубные системы. Здесь и горячо, и холодно количества воды доступны одновременно. Проблема с этим система состоит в том, что вам нужно вдвое больше трубопроводов, чем в двухтрубной системе и таким образом, система имеет значительно более высокую цену.



На больших площадях, где требуется несколько FCU для обслуживания необходимой температуры, один контроллер фанкойла получает информацию о температура помещения (так называемый «Мастер») и регулирует работу других ГРУ (так называемых «рабов»).

Как правило, работа контроллера FCU является одной из самых важные составляющие эффективного регулирования температуры в индивидуальном зоны. Он должен обеспечивать безупречное и максимально эффективное регулирование температура согласно выбранному алгоритму управления. Как сообщает ГРУ часто устанавливаются в большом количестве в здании, они значительно влияют на общую энергоэффективность здания.

На рынке доступно множество контроллеров, но я бы хотел бы представить тот, который доказал свою репутацию и признание.Global Control 5 предлагает идеальное решение для большинства фанкойлов. Системы единиц. Наш контроллер iSMA-B-FCU поставляется с заводским оборудованием. приложение для всех упомянутых выше систем фанкойлов. В настройка приложения возможна без программирования, используя DIP-переключатели. Кроме того, в протоколе BACnet в приложении есть встроенная функция, позволяющая автоматически привязать Мастер и Подчиненные контроллеры в группах. Бесплатный программируемый инструмент доступно и для этого контроллера.Если вы заинтересованы в узнать больше нажмите здесь -> https://gc5.pl/en/produkty/fcu/ или отправьте электронное письмо менеджеру по продукту: [email protected]



Об авторе:

Александр Здир — менеджер по продукту, ответственный за успех комнатные решения в Global Control 5. Предыдущий опыт работы в качестве Инженер службы технической поддержки и системный интегратор дали ему сильные понимание рынка автоматизации зданий, потребностей клиентов и ключевых игроков.Компьютерщик. Экологический волонтер. Истинный инженер.

В настоящее время #onlinespace, как корпоративное, так и частное, является нашим самым важный канал связи с миром. Это побудило нас запускаем серию #iSMALIVE! встречи, где мы представляем #iSMAsolutions.

Следующие #iSMALIVE каждые 2 недели:

10 июня 2020 г. — URL-адрес регистрации
https://attendee.gotowebinar.com/register/6706555143646915087

нижний колонтитул


[Щелкните баннер, чтобы узнать больше]

[Домашняя страница] [The Automator] [О нас] [Подписаться ] [Контакты Нас]

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
