Подключение и схемы обвязки бойлера косвенного нагрева

Для того, чтобы не было проблем с горячей водой, никаких внезапных отключений, перебоев устанавливают бойлер косвенного нагрева. Кроме нагрева воды к его функциям относится и обогрев жилых помещений. Это может быть не только загородный дом, как считают многие. Бойлер можно установить и в квартире, на производственной площадке. Спектр применения очень широк.

Но, эффективность монтажа такой системы определяется схемой обвязки, причём её установкой не обязательно заниматься профессионалам. Монтаж и обвязку можно выполнить самому. Необходимо лишь разбираться в непростой схеме обвязки.

Правила подключения

Система косвенного нагрева – это ещё один контур, помимо имеющегося, который производит, нагрев дополнительной емкости, которую и называют бойлером.

В него подается самая обычная вода из водопровода, которая нагревается при помощи змеевика. В такой системе нет прямого взаимодействия между теплоносителем и получаемой горячей водой. Поэтому она получила название косвенной.

До того, как приступить к монтажу, не лишним будет ознакомиться с некоторыми правилами.

Вода должна входить в нижнюю часть бойлера. А выход необходимо делать из верхней.
Циркуляция теплоносителя такой системы должна идти сверху вниз.

Если использовать эти правила, то система будет работать с максимальным КПД.

В нижеследующем видео наглядно показаны некоторые варианты обвязки бойлера косвенного нагрева.

Виды обвязки

Под обвязкой бойлера косвенного нагрева имеют ввиду соединение трубопроводов самого котла с водоснабжением. От того, как будет проведена установка, зависит работа системы в целом.

Обвязка с помощью сервопривода и трехходового распределительного клапана

Это наиболее простой способ обвязки. Его применяют, когда расходуется большое количество воды.

Котёл соединяется с основным контуром и дополнительным. Первый используется для распределения тепла в батареи, второй контур нагревает воду в самом котле. Для грамотного разделения потоков подсоединяют трехходовый распределительный клапан.

Терморегулятор наблюдает за температурой воды в баке, и когда она доходит до заданной величины, подается сигнал сервоприводу. А он уже отправляет поток нагретой воды в главный контур, для отопления. Если температура воды опять снизится, произойдет переключение в обратную сторону и теплоноситель вернется в змеевик.

Самый важный момент настройки – температуру, которая задаётся на терморегуляторе, необходимо установить выше той температуры, которая установлена в нагревателе! По-другому не получится нагреть воду до отметки, на которой произойдет переключение в отопительный контур.

Обвязка с двумя насосами

Ещё один вариант обвязки – с параллельным использованием двух насосов. Один монтируется на отопительный контур, другой на горячее водоснабжение. Управление насосами также, как и первом случае доверено терморегулятору. Именно он производит переключение режима работы.

Качество отопления при этом остается на высоком уровне. Главное – при обвязке двумя насосами обязательно смонтировать обратные клапаны на выходе из каждого. Делается это, чтобы не произошло перемешивание встречных потоков внутри теплоносителя.

Обвязка с гидравлической стрелкой

Чтобы избежать трудностей с системой, в которой каждый из контуров оснащен собственным насосом рециркуляции, используют гидравлический распределитель.

Гидрострелка должна уравновесить давление в каждом направлении и предотвратить тепловой удар. Что касается этого вида обвязки, то здесь возможны трудности. Поэтому такую задачу, как монтаж и последующую наладку такой системы лучше доверить профессионалам.

Рециркуляция теплоносителя

В том случае, если горячая вода нужна как можно быстрее, то правильнее будет применить систему рециркуляции. За счет того, что в системе образуется кольцевая магистраль теплоносителя. Постоянное движение воды по ней приводит к нагреву. Именно поэтому время ожидания горячей воды сводится к минимуму.

Чтобы обеспечить непрерывное движение воды, в такую систему устанавливают рециркуляционный насос. Такой поток горячей воды необходимо смонтировать так, чтобы он проходил через установки, которым постоянно нужен нагрев. Полтенцесушитель – пример такого прибора.

Подключение бойлера к газовому котлу

Для правильного функционирования бойлера с газовым котлом в его составе есть датчик температуры. Чтобы они работали совместно подключают трёхходовой клапан. Клапан регулирует поток между главным контуром и контуром ГВС.

К одноконторному газовому котлу

Для такого соединения применяют обвязку с двумя насосами. Именно она способна прийти на замену схеме с трехходовым датчиком. Главное – разделить потоки теплоносителя. В таком случае правильнее будет сказать о синхронной работе двух контуров.

К двухконтурному газовому котлу

Основным в этой схеме подключения станут два магнитных клапана. Суть такая – бойлер используется, как буфер. Холодная вода поступает из водопроводной сети. Клапан для входа ГВС перекрыт. Если его открыть, то вначале будет поступать вода из буфера, которым является бойлер. В буфере находится нагретая вода, потребление которой регулируется вместимостью бойлера и установленной температурой.

Схема с применением гидроколлектора

Чтобы уравнять потоки теплоносителя в системах с использованием нескольких контуров есть приспособление называемое распределитель или ещё его называют гидравлический коллектор. Он то и позволяет сбалансировать разные давления в контурах. Его можно и исключить, но это вызовет дополнительные трудности, связанные с добавлением в схему балансировочных вентилей. А это затрудняет монтаж и наладку всей системы.

Обвязка твердотопливного котла с бойлером косвенного нагрева

Соединение водонагревателя с твердотопливным котлом решает сразу две задачи:

получение горячего водоснабжения;
получение способа сброса теплоносителя в случае аварии.

Благодаря тому, что такой системе на батарее размещён термостатический вентиль, повышается комфорт. Но возникает опасность перегрева котла. Эта же угроза возникает при перебоях с энергоснабжением. Если установлен бойлер увеличенной емкости, этот процесс не представляет никакой опасности. Потому что лишнее тепло расходуется на нагрев воды в водонагревательном баке. Соответственно, для нормальной работы этой системы нужен бойлер с естественной вентиляцией.

Один из вариантов обвязки твердотопливного котла с бойлером смотрите в следующем видео.

Частые ошибки при монтаже

При монтаже или в процессе наладки нужно постараться избежать ряда ошибок:

Бойлер и котёл установлены далеко друг от друга.
Их установка должна быть произведена не только как можно ближе друг к другу. Но, и для упрощения монтажа, правильно выставлены патрубки.
Неверное соединение трубопровода с теплоносителем.
Неграмотный монтаж циркуляционного насоса.

Грамотный монтаж, наладка и настройка гарантируют стабильное горячее водоснабжение и позволят всем системам и приборам работать в нормальном режиме. Что позволит не допустить износа деталей и сэкономить на преждевременном ремонте.

Подключение и схемы обвязки бойлера косвенного нагрева

Для того, чтобы не было проблем с горячей водой, никаких внезапных отключений, перебоев устанавливают бойлер косвенного нагрева.

Кроме нагрева воды к его функциям относится и обогрев жилых помещений. Это может быть не только загородный дом, как считают многие. Бойлер можно установить и в квартире, на производственной площадке. Спектр применения очень широк.

Правила подключения

Система косвенного нагрева – это ещё один контур, помимо имеющегося, который производит, нагрев дополнительной емкости, которую и называют бойлером. В него подается самая обычная вода из водопровода, которая нагревается при помощи змеевика. В такой системе нет прямого взаимодействия между теплоносителем и получаемой горячей водой. Поэтому она получила название косвенной.

До того, как приступить к монтажу, не лишним будет ознакомиться с некоторыми правилами.

Вода должна входить в нижнюю часть бойлера. А выход необходимо делать из верхней.
Циркуляция теплоносителя такой системы должна идти сверху вниз.

Если использовать эти правила, то система будет работать с максимальным КПД.

В нижеследующем видео наглядно показаны некоторые варианты обвязки бойлера косвенного нагрева.

Виды обвязки

Обвязка с помощью сервопривода и трехходового распределительного клапана

Это наиболее простой способ обвязки. Его применяют, когда расходуется большое количество воды.

Самый важный момент настройки – температуру, которая задаётся на терморегуляторе, необходимо установить выше той температуры, которая установлена в нагревателе! По-другому не получится нагреть воду до отметки, на которой произойдет переключение в отопительный контур.

Обвязка с двумя насосами

Качество отопления при этом остается на высоком уровне. Главное – при обвязке двумя насосами обязательно смонтировать обратные клапаны на выходе из каждого. Делается это, чтобы не произошло перемешивание встречных потоков внутри теплоносителя.

Обвязка с гидравлической стрелкой

Если в отопительной системе множество ответвлений, таких как многоконтурная система батарей или отдельная ветка на тёплый пол, тогда имеет смысл воспользоваться таким видом обвязки. Чтобы избежать трудностей с системой, в которой каждый из контуров оснащен собственным насосом рециркуляции, используют гидравлический распределитель.

Гидрострелка должна уравновесить давление в каждом направлении и предотвратить тепловой удар. Что касается этого вида обвязки, то здесь возможны трудности. Поэтому такую задачу, как монтаж и последующую наладку такой системы лучше доверить профессионалам.

Рециркуляция теплоносителя

Подключение бойлера к газовому котлу

К одноконторному газовому котлу

К двухконтурному газовому котлу

Схема с применением гидроколлектора

Обвязка твердотопливного котла с бойлером косвенного нагрева

Соединение водонагревателя с твердотопливным котлом решает сразу две задачи:

получение горячего водоснабжения;
получение способа сброса теплоносителя в случае аварии.

Один из вариантов обвязки твердотопливного котла с бойлером смотрите в следующем видео.

Частые ошибки при монтаже

При монтаже или в процессе наладки нужно постараться избежать ряда ошибок:

Бойлер и котёл установлены далеко друг от друга. Их установка должна быть произведена не только как можно ближе друг к другу. Но, и для упрощения монтажа, правильно выставлены патрубки.
Неверное соединение трубопровода с теплоносителем.
Неграмотный монтаж циркуляционного насоса.

Подключение и схемы обвязки бойлера косвенного нагрева

Правила подключения

До того, как приступить к монтажу, не лишним будет ознакомиться с некоторыми правилами.

Вода должна входить в нижнюю часть бойлера. А выход необходимо делать из верхней.
Циркуляция теплоносителя такой системы должна идти сверху вниз.

Если использовать эти правила, то система будет работать с максимальным КПД.

В нижеследующем видео наглядно показаны некоторые варианты обвязки бойлера косвенного нагрева.

Виды обвязки

Обвязка с помощью сервопривода и трехходового распределительного клапана

Это наиболее простой способ обвязки. Его применяют, когда расходуется большое количество воды.

Самый важный момент настройки – температуру, которая задаётся на терморегуляторе, необходимо установить выше той температуры, которая установлена в нагревателе! По-другому не получится нагреть воду до отметки, на которой произойдет переключение в отопительный контур.

Обвязка с двумя насосами

Качество отопления при этом остается на высоком уровне. Главное – при обвязке двумя насосами обязательно смонтировать обратные клапаны на выходе из каждого. Делается это, чтобы не произошло перемешивание встречных потоков внутри теплоносителя.

Обвязка с гидравлической стрелкой

Гидрострелка должна уравновесить давление в каждом направлении и предотвратить тепловой удар. Что касается этого вида обвязки, то здесь возможны трудности. Поэтому такую задачу, как монтаж и последующую наладку такой системы лучше доверить профессионалам.

Рециркуляция теплоносителя

Подключение бойлера к газовому котлу

К одноконторному газовому котлу

К двухконтурному газовому котлу

Схема с применением гидроколлектора

Обвязка твердотопливного котла с бойлером косвенного нагрева

Соединение водонагревателя с твердотопливным котлом решает сразу две задачи:

получение горячего водоснабжения;
получение способа сброса теплоносителя в случае аварии.

Один из вариантов обвязки твердотопливного котла с бойлером смотрите в следующем видео.

Частые ошибки при монтаже

При монтаже или в процессе наладки нужно постараться избежать ряда ошибок:

Бойлер и котёл установлены далеко друг от друга. Их установка должна быть произведена не только как можно ближе друг к другу. Но, и для упрощения монтажа, правильно выставлены патрубки.
Неверное соединение трубопровода с теплоносителем.
Неграмотный монтаж циркуляционного насоса.

обвязка котла с бойлером, схема подключения, установка, как подключить

Содержание:

Пользоваться благами цивилизации, в частности, горячей водой, сегодня уже не роскошь, а привычная необходимость. Удобный и экономичный способ организации горячего водоснабжения в частном домовладении — установка бойлера косвенного нагрева.

Выполнить монтажные работы не сложно, если знать принцип работы, устройство бойлера и познакомиться с возможными схемами его подключений к отопительному агрегату.

Что представляет собой бойлер косвенного нагрева

Чтобы понять устройство бойлера косвенного нагрева, надо представить большой бак, наполненный водой, внутри которого встроен теплообменник. Он нагревается от отопительного котла, у которого есть возможность подключения к водяному контуру.

Нагретая котлом вода циркулирует по змеевику, через стенки отдавая тепло воде, которая залита внутри бака. Бойлер устроен так, что при расходе воды, он наполняется новой порцией, и процесс продолжается. «Косвенным» бойлер называют потому, что ГВС в данном случае — это «побочный» или «косвенный» эффект от теплообменника котла, главная задача которого — отопить помещение.

Важно. Для защиты от коррозии стенок бака в него монтируют магниевый анод. С этой деталью агрегат служит значительно дольше.

Какими бывают бойлеры

Бойлеры косвенного нагрева бывают двух разновидностей:

c встроенной системой управления нагрева горячей воды;
без автоматики.

При встроенном управлении подсоединение бойлера косвенного нагрева к котлу выглядит просто: от котла подводят для змеевика подачу (вывод) горячей воды, к баку подводят холодную воду, вверху предусматривают патрубок выхода подогретой воды для раздачи. Остаётся лишь наполнить бойлер водой и «цивилизацией» можно пользоваться. У таких устройств предусмотрены свои датчики температуры, и автономное управление, которое открывает или закрывает поступление воды от котла в теплообменник. В основном, отопление бойлером оправдывает себя с финансовой точки зрения.

Существуют варианты, когда бойлер функционирует в паре с автоматизированным котлом. В определённое место устанавливают температурный датчик, который связывают с отопительным агрегатом. Затем выполняют обвязку котла с бойлером косвенного нагрева по схеме. При этом, обвязка бойлера косвенного нагрева должна выполняться опытным специалистом. Есть возможность подсоединения водонагревателей и к энергонезависимым котлам.

На рынке есть бойлеры, изготовленные из различных материалов: из нержавеющей стали, стальные со специальным эмалированным покрытием. Среди последних моделей водонагревателей хорошо показали себя алюминиевые баки. У них нет швов, и они могут противостоять коррозии.

Важная особенность, о которой нужно знать: температуру воды в бойлере нельзя нагреть выше температуры теплоносителя змеевика. Таким образом, если отопительный агрегат настроен на 45 градусов, выше этого порога вода в бойлере не нагреется.

Это небольшое неудобство можно обойти, если установить комбинированный водонагреватель со встроенным ТЭНом. При этом основной нагрев воды будет идти за счёт змеевика от котла, а электрический нагреватель температуру подкорректирует. Хорошо показала себя такая система, если в качестве главного источника тепла стоит твердотопливный котёл: вода останется тёплой при прогоревшем топливе. Бойлер для твердотопливного котла — это идеальный вариант удобного получения горячей воды.

К каким отопительным агрегатам можно подключать

Подходит бойлер косвенного нагрева для твердотопливного котла, при этом вода долго остаётся горячей. Хорошо сочетается бойлер с газовым, электрическим, или работающим на жидком топливе отопительных агрегатах. Ограничений по виду топлива нет. То есть монтаж бойлера косвенного нагрева выполняют в паре с любым котлом, у которого есть выход на водяной контур. Комбинированный тип решит проблему, когда нагрев основного теплообменника будет отключен.

Монтаж зависит от того, какая модель выбрана: с автономной системой регулировки нагрева воды или нет. Автономная система управления гораздо удобнее. Во втором случае придётся продумать систему контроля температуры. Подключение бойлера косвенного нагрева к одноконтурному котлу — ответственный процесс, к которому нужно подходить подготовленным. В любом случае, если в доме стоит одноконтурный котёл, то бойлер считается наилучшим решением для организации ГВС.

Совет. Если бойлеры большие по объёму, есть смысл установить несколько теплообменников, чтобы сократить время подогрева воды. Для этой же цели, а так также для того, чтобы вода долго держала температуру, бойлеры изготавливают с теплоизоляцией.

Способы монтажа и формы бойлеров

Бойлеры бывают настенного и напольного исполнения, горизонтальные или вертикальные модели. Вместимость изделия, который крепится на стену, естественно, ниже: не превышает 200 литров. Напольные устройства могут вместить и полторы тысячи литров. На стену бойлеры крепят с помощью стандартных кронштейнов и подходящих дюбелей. Наиболее распространены бойлеры цилиндрической формы.

Рабочие патрубки для подключения системы для удобства и в эстетических целях выведены сзади агрегата. На передней панели есть температурный датчик и термореле. Существуют модели с возможностью дополнительного подключения ТЭНов, если мощности главного источника тепла недостаточно.

Важно. Схема подключения к котлу бойлера косвенного нагрева хорошо работает только в том случае, если позволяют мощностные характеристики отопительного прибора.

Принципы подключения и схемы

Принципиальная разница схем при подключении одноконтурного котла заключается в том, что в одном случае в приоритете оказывается ГВС, в другом — отопительная система. Преимущества и недочёты этих схем:

Если в приоритете отопление дома, то на подогрев воды идёт лишь часть теплоносителя. Поэтому вода греется долго. Это особенно ощущается при больших расходах ГВС. Однако эта система будет вынужденной, когда мощность котла предельная для обогрева дома.
Если в приоритете горячее водоснабжение, весь объём теплоносителя проходит через бойлер. Для этого нужно определённое время. Только после того, как заданный температурный уровень будет достигнут, теплоноситель направится в отопительную систему. Регулировка температуры происходит с помощью датчика, термостатического клапана или термореле. Схема работоспособна при запасе мощности отопительного агрегата в 20-30 процентов.

Этот способ предпочтительней тем, что горячая вода будет всегда, а на отоплении это практически не отразится. Вода нагревается за 15-35 минут, чтобы выровнять температуру, потребуется примерно 5 минут. Помещение за это время не успеет остыть. Обвязка твердотопливного котла с бойлером косвенного нагрева ничем не отличается от схем с газовым отоплением.

Общие требования

Чтобы система обвязки одноконтурного котла с бойлером работала нормально, без перебоев и аварийных ситуаций, нужно выдержать следующие требования:

На выходе из бойлера устанавливают расширительный бак по объёму не менее 10 процентов от бойлера. (не путать с расширительным баком для отопления). Он играет роль нейтрализатора при тепловом расширении воды.
Обязательно на всех трубах, которые ведут к бачку врезают шаровые краны. Они понадобятся при ремонте или профилактическом обслуживании циркуляционного насосов, трёхходового клапана или других элементов системы.
Бойлер считается более безопасным в процессе эксплуатации, если он оснащён термостатом для предотвращения от чрезмерного перегрева. В базовой комплектации такие водонагревательные аппараты оснащены предохранительными клапанами, выпускающими пар от горячей воды и предотвращающими разрыв корпуса бака.

В целях безопасности на трубе подачи воды в бойлер нельзя ставить обратный клапан, чтобы не допустить противотока.

Монтаж с принудительной циркуляцией теплоносителя

Как подключить бойлер к отоплению, когда в системе отопления на подаче теплоносителя действует циркуляционный насос? От котла нужно делать монтаж отдельного водяного контура. При такой схеме происходит параллельное подключение бойлера и системы отопления.

Обвязка котла с бойлером косвенного нагрева происходит следующим образом:

Возле циркуляционного насоса врезают трёхходовой клапан. Его работа управляется температурным датчиком от бойлера.
Трёхходовой клапан подключают к бойлеру, чтобы соединить с системой отопления.
На обратке перед котлом устанавливают тройник, в который подключают патрубок для теплоносителя.

Вот как эта схема работает в реальности:

От датчика на клапан поступает сигнал о том, что уровень температуры в бойлере упала.
Трёхходовой клапан переводит поток теплоносителя к бойлеру.
Водяной контур отопительной системы отключается. Теплоноситель устремляется в змеевик и нагревает воду.
Когда температура воды достигнет заданного показателя, клапан переводит поток на отопительный контур.

Монтаж с двумя циркуляционными насосами

Подключение бойлера косвенного нагрева к газовому котлу можно произвести и по другому сценарию, без использования трёхходового клапана. При этом нужно делать монтаж сразу двух циркуляционных насосов. Один из них может быть смонтирован на подающей трубе, либо на обратке. Контур подсоединяют простейшими тройниками. Теплоноситель перенаправляется в нужную сторону путём включения и выключения насосов. Управляет всем температурный датчик с двумя парами контактов.

Когда вода в бойлере остывает, включается цепь питания циркуляционного насоса, установленного в контуре бойлера. После того, как вода прогреется, «просыпается» циркуляционный насос, который с силой проталкивает теплоноситель к радиаторам.

Как работает бойлер в паре с энергонезависимым котлом

Если в качестве источника обогрева работает энергонезависимый котёл, чтобы в приоритете была ГСВ, бойлер надо расположить выше радиаторов. Это легко сделать, если модель настенного типа. Лучшее положение — это когда низ водогрейного бака выше отопительного котла и радиаторов.

В напольной модели вода нагреется, но времени понадобится гораздо больше. Кроме того, внизу бака вода останется не прогретой. Её температура не превысит уровень нагрева обратки в системе отопления. При такой схеме поток теплоносителя происходит самотёком, движущей силой выступает гравитация. Есть способ монтажа, при котором к бойлеру с подключают циркуляционный насос. Но это не выход, потому что при отсутствии электричества вода не нагреется. Специалистами разработано несколько схем, подогнанных под гравитационные системы отопления.

Хитрость в том, что диаметр трубы, предназначенной для контура водонагревателя, берут на один шаг больше диаметра отопительной трубы. Теплоноситель по законам физики «выберет» трубу с большим диаметром, то есть бойлер окажется в приоритете.

При другом способе в систему отопления устанавливают термостатическую головку со встроенным датчиком, работающую на батарейках. Всё очень просто: с помощью регулятора термоголовки задают нужный уровень нагрева воды. Пока вода холодная, термостат открывает путь воде на бойлер. Как только вода прогреется, теплоноситель направляется на отопительный контур.

Важно. Температуру воды для бойлера с помощью термостатической головки со встроенным датчиком можно задать не большую, чем температура теплоносителя.

Как поступить, если требуется рециркуляция

Часто возникает ситуация, когда в ванной есть полотенцесушитель, через которую должна постоянно циркулировать вода. В этот процесс можно задействовать и котёл, и бойлер.

В этом случае нагретая вода будет беспрерывно циркулировать по замкнутому кругу с помощью насоса. Преимущество такой схемы в том, что вода из крана будет литься сразу горячей(спускать её не нужно).

Но есть и недостаток: при рециркуляции повышен расход топлива. Продвигаясь по полотенцесушителю, вода будет стремительно охлаждаться, котлу придётся чаще «отвлекаться» на ГВС и при этом расходовать дополнительное топливо. Особенно это будет ощущаться при схемах, где участвуют твердотопливный котел и бойлер косвенного нагрева.

Но даже не этот момент отталкивает многих от применения этого способа. При рециркуляции водные слои смешиваются, и общая температура нагрева воды в контуре ГВС падает. В обычном режиме сначала используются верхний слой воды в баке, а он более горячий. Но зато полотенца всегда будут сухими.

Как избежать этих недочётов? Есть особенные модели бойлеров с косвенным нагревом воды с уже предусмотренной рециркуляцией. Полотенцесушитель подключают к предназначенным для этого патрубкам на бойлере. Устройства значительно дороже, чем подобные варианты водонагревателей с таким же объёмом, только без системы рециркуляции.

Схема обвязки бойлера косвенного нагрева: специфика монтажа

Содержание статьи

Закрытый тип с естественной циркуляцией

Также довольно простая схема обвязки с малым числом теплопотребителей. По схеме очень похожа на открытый тип. Отличается включением закрытого расширительного бака с мембраной, который устанавливается на обратном патрубке. Кроме того, не забываем про группу безопасности. Некоторые модели уже укомплектованы ею на производстве.

Емкость расширительная рассчитана на объем более 10% от всего объема теплоносителя.

Здесь есть несколько важных моментов при обвязке котла отопления полипропиленом. Патрубок от теплогенератора до группы безопасности делается из металла, дальше прокладывается из полипропилена. Также участок обратного патрубка с установленным трехходовым краном и датчиком – из металла. Полипропилен обладает малой теплопроводностью. Если на нем установить кран трехходовой, он будет с задержкой реагировать на повышение температуры, а датчик подавать информацию неверно.

В целом же, система обвязки котла отопления полипропиленом выгодна, достаточно практична.

Установка с электрическим или газовым агрегатом

В одну систему отопления можно установить два теплогенератора, основной из которых является твердотопливным агрегатом, а дополнительный – котлом, работающим на газе или электричестве. Такой вариант удобен тем, что на ночь можно включать котел, функционирующий в автоматическом режиме. Газ в баллонах неудобно использовать в качестве основного энергоносителя из-за необходимости заботиться о регулярных поставках топлива. Электричество – самый дорогой энергоноситель и выгоднее всего эксплуатировать такой котельный агрегат только по ночам, если в регионе действует система дешевых ночных тарифов.

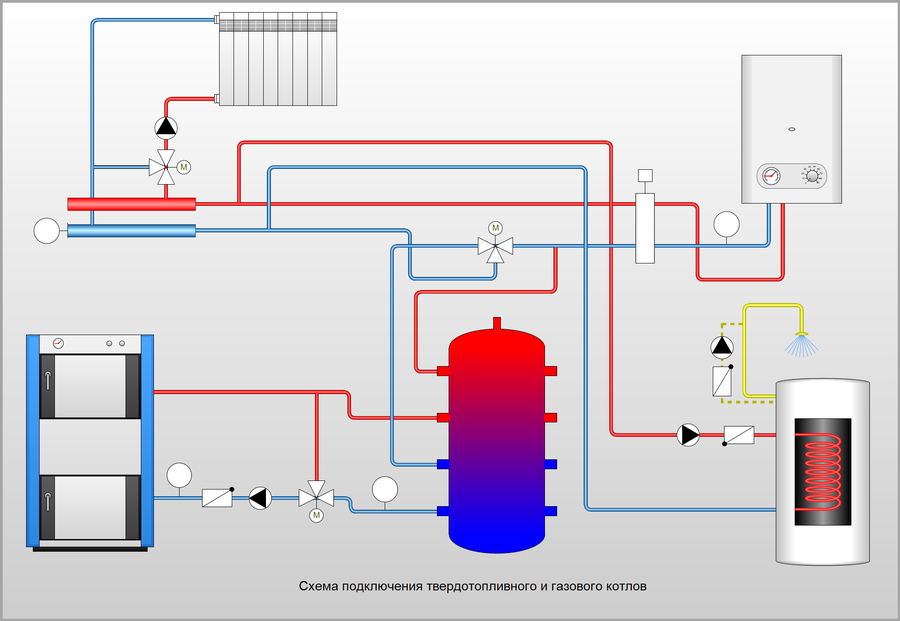

Как подключить твердотопливный и газовый котлы в одну систему для отопления большого дома? Самый простой вариант – подсоединение двух теплогенераторов параллельно через теплоаккумулятор, который будет дополнительно выполнять функцию гидравлического разделителя.

Газовый котел функционирует в режиме ожидания, пока вода буферной емкости нагревается твердотопливным агрегатом. После прогорания топлива теплоноситель начинает остывать, и как только термодатчик передает соответствующий сигнал контроллеру газового агрегата, тот автоматически включается. При новом запуске твердотопливного теплогенератора происходит обратный процесс – нагрев теплоносителя выше определенной температуры приводит к отключению газовой горелки.

Систему с электрическим котлом в домах большой площади монтируют по аналогичному принципу. Но для небольших частных домов актуален более простой и дешевый вариант подключения ТТ и электрокотла(см. схему).

Схема подключения твердотопливного котла и электрокотла

Котельные агрегаты подсоединяются параллельно с установкой обратных клапанов на каждом выходе. Электрический котел снабжен встроенным циркуляционным насосом, который невозможно отключить, поэтому для твердотопливного теплогенератора необходимо подобрать более мощный насос, чтобы ТТ котел имел преимущество перед электрическим при совместном функционировании.

Система дополняется:

термостатом, который отключает циркуляционный насос ТТ котла при остывании теплоносителя;
комнатным датчиком температуры, который включает электрический котел, когда температура в помещении падает после прогорания топлива в ТТ агрегате.

Метод первичных и вторичных колец

Как подключить два котла в одну систему, используя минимальное количество электроники? Применение метода первичных и вторичных колец циркуляции позволяет выполнить совместную обвязку ТТ агрегата и электрокотла. Гидравлическое разделение потоков осуществляется без установки гидрострелки.

Вариант подлючения двух видов котлов к одной системе отопления

Оба котла, бойлер ГВС, а также все отопительные контуры, подключаются и подающим и обратным трубопроводом к единому циркуляционному кольцу – они является первичным. Минимальный перепад давлений обеспечивается за счет небольшого расстояния между каждой парой подключения (не более 300 мм). Напор насоса, установленного на главном контуре, обеспечивает движение теплоносителя по первичному кольцу, при этом на интенсивность потока не влияют насосы вторичных контуров (к которым подсоединены потребители тепла).

Чтобы система исправно функционировала, требуется выполнить сложные гидравлические расчеты и подобрать оптимальный диаметр трубопроводов для всех контуров

Также важно рассчитать производительность насосов. Реальная производительность насосного агрегата на главном контуре должен превышать расход теплоносителя на самом «объемном» вторичном контуре

Оба котла оснащаются отключающими термостатами, чтобы они могли работать, замещая друг друга.

Виды обвязки

Обвязка с помощью сервопривода и трехходового распределительного клапана

Это наиболее простой способ обвязки. Его применяют, когда расходуется большое количество воды.

Обвязка с двумя насосами

Обвязка с гидравлической стрелкой

Рециркуляция теплоносителя

Обвязка котла с буферной емкостью

Многие производители настоятельно рекомендуют использовать теплоаккумулятор. Буферная емкость для котла используется по следующим причинам:

При закрытии воздушной заслонки в камере происходит тление древесины при недостаточном количестве кислорода, а это приводит к повышению доли угарного газа (СО) в продуктах горения и увеличению загрязнения окружающей среды. Поэтому твердотопливный котел должен работать на средней или полной мощности, накапливая излишнее тепло в баке – аккумуляторе.
После прогорания дров и угасания топки энергии, содержащейся в накопителе, хватит на какое-то время для обогрева дома. Длительность это промежутка времени зависит от объема бака.

На рисунке представлена схема обвязки твердотопливного котла с баком аккумулятором, малым контуром циркуляции и двумя смесительными узлами. Стрелками на ней показана циркуляция теплоносителя.

Альтернативой предыдущим способам подключения является обвязка твердотопливного котла с буферной емкостью (гидрострелкой). Схема подключения несколько напоминает предыдущую с той разницей, что гидрострелка не служит накопителем тепла, а предназначена для гидравлического разделения котлового контура с остальными ветвями отопления. Последних может быть множество: радиаторное отопление, теплые полы, бойлер косвенного нагрева воды для ГВС. При этом температура теплоносителя в каждой ветви нужна разная. Ниже показана схема подключения твердотопливного котла с буферной емкостью и распределительным коллектором на бойлер и систему радиаторного отопления.

1 – теплогенератор; 2 – термодатчик; 3 – трехходовой клапан котлового контура; 4 – мембранный расширительный бак; 5 – буферная емкость; 6 – радиаторы; 7 – циркуляционный насос отопительного контура; 8 — трехходовой клапан контура отопления; 9 – комнатный терморегулятор; 10 – бойлер косвенного нагрева; 11 — циркуляционный насос контура нагрева ГВС; 12 – группа безопасности.

2 Открытая схема

Существует несколько способов обвязки источника тепла. Наиболее распространенной считается схема подключения твердотопливного котла к системе отопления открытого типа. К преимуществам такой обвязки относятся:

высокая производительность;
простота сборки системы;
безопасность;
отсутствие энергозависимости;
невысокая стоимость оборудования.

К недостаткам можно отнести сложность управления температурой теплоносителя. Попадание кислорода в систему через открытый расширительный бак приводит к коррозии внутренней поверхности трубопроводов.

Для ограничения попадания кислорода в расширительную емкость нужно добавить масляную жидкость, чтобы образовалась пленка по всей площади поверхности теплоносителя.

Вариант обвязки с буферной емкостью

Наличие буферной емкости крайне желательно для работы котла на твердых видах топлива и вот почему. Чтобы агрегат функционировал эффективно и производил тепло с заявленным в паспорте КПД (от 75 до 85% у разных типов), он должен действовать на максимальном режиме. Когда прикрывается воздушная заслонка с целью замедлить горение, в топке наблюдается недостаток кислорода и КПД сжигания дров снижается. При этом возрастают выбросы в атмосферу угарного газа (СО).

Для справки. Именно из-за выбросов в большинстве европейских стран запрещается эксплуатировать твердотопливные котлы без буферной емкости.

С другой стороны, при максимальном горении температура теплоносителя в современных теплогенераторах достигает 85 °С, а одной закладки дров хватает всего часа на 4. Это не устраивает многих владельцев частных домов. Решение проблемы – поставить буферную емкость и включить ее в обвязку ТТ-котла таким образом, чтобы она служила баком-аккумулятором. Схематично это выглядит так:

Измеряя температуру Т1 и Т2, можно настроить послойную загрузку емкости балансировочным вентилем

Когда топка горит вовсю, буферная емкость накапливает тепло (на техническом языке – загружается), а после затухания отдает его в отопительную систему. Для управления температурой теплоносителя, подающегося в радиаторы, с другой стороны от бака-аккумулятора тоже ставится трехходовой смесительный клапан и второй насос. Теперь вовсе не обязательно бегать к котлу каждые 4 часа, ведь после затухания топки обогрев дома какое-то время будет обеспечивать буферная емкость. Как долго – зависит от ее объема и температуры нагрева.

Для справки. На основании практического опыта вместительность теплоаккумулятора можно определить так: на частный дом площадью 200 м² понадобится бак объемом не менее 1 м³.

Есть парочка важных нюансов. Чтобы схема обвязки благополучно работала, нужен твердотопливный котел, чьей мощности хватит на одновременное отопление и загрузку буферной емкости. Значит, нужна мощность в 2 раза выше расчетной. Другой момент – подбор производительности насосов таким образом, чтобы расход в котловом контуре немного превышал количество протекающей воды в контуре отопительном.

Интересный вариант стыковки ТТ-котла с самодельным буферным резервуаром (он же — бойлер косвенного нагрева) без насоса продемонстрирован нашим экспертом в видеосюжете:

Базовые принципы подключения твердотопливного агрегата

Рассматривая, как правильно подключить твердотопливный котел, необходимо обратить внимание на базовые элементы обвязки, обеспечивающие безопасность функционирования теплогенератора. Речь идет о группе безопасности и смесительном узле

Группа безопасности, в состав который входит манометр, а также предохранительный клапан и воздухоотводчик, смонтированные на одном коллекторе, устанавливается непосредственно на выходном патрубке котельного агрегата. Манометр помогает следить за давлением в системе, воздухоотводчик служит для удаления воздушных пробок, а предохранительный клапан сбрасывает излишки пароводяной смеси, когда давление превышает заданные параметры.

Смесительный узел на основе трехходового клапана с термоголовкой устанавливается совместно с байпасом (перемычкой), соединяющим трубу подачи и обратки, за счет чего формируется малый циркуляционный контур.

Работает система, предохраняющая котел от конденсата и температурного шока, по следующей схеме:

Пока топливо разгорается, клапан перекрывает поток остывшего теплоносителя из большого контура системы отопления. В результате циркуляционный насос гоняет по малому кругу ограниченный объем теплоносителя.
На трубе обратки установлен датчик, соединенный с термоголовкой трехходового клапана. Когда теплоноситель в обратном трубопроводе нагревается до 50-55 градусов, термоголовка срабатывает и нажимает на шток клапана.
Клапан плавно приоткрывается и остывший теплоноситель начинает понемногу поступать в рубашку котла, смешиваясь с нагретым из байпаса.
Когда все радиаторы прогреваются и температура обратки повышается до безопасных для котла значений, трехходовой клапан перекрывает байпас, полностью открывая проход потоку теплоносителя по обратному трубопроводу.

Базовая схема подключения твердотопливного котла к отопительной системе максимально проста и надежна, монтаж обвязки можно выполнить самостоятельно.

Важно знать, как подключить твердотопливный котел с использованием полимерных труб, чтобы избежать распространенных проблем:

Полимерные трубы небезопасно использовать для обвязки котла – они могут не выдержать аварийного повышения температуры и давления. Поэтому обвязку рекомендуется выполнить сталью или медью, а полимерные трубы подсоединять уже к коллектору, распределяющему теплоноситель по отопительным контурам. В крайнем случае, металлическую трубу монтируют только между подающим патрубком котла и группой безопасности.
Использование толстостенной полипропиленовой трубы для обратного трубопровода на участке между трехходовым клапаном и патрубком котла приводит к тому, что накладной температурный датчик реагирует на нагрев теплоносителя с заметным запозданием. Лучше установить металлическую трубу.

Подключение твердотопливной установки с гидрострелой

Насос для системы отопления с принудительной подачей теплоносителя устанавливается на трубу обратки между трехходовым клапаном и котлом. Такое расположение позволяет ему обеспечить циркуляцию воды или антифриза по малому кругу. Ставить циркуляционный насос на трубу подачи нельзя, поскольку устройство не рассчитано на работу с пароводяной смесью, которая образуется при перегреве теплоносителя. Остановка насоса ускорит или спровоцирует взрыв отопительного котла, поскольку в него перестанет поступать остывший теплоноситель.

Как удешевить обвязку

Базовая схема подключения твердотопливного котла предусматривает использование трехходового смесительного клапана, оснащенного термоголовкой и накладным датчиком. Это оборудование достаточно дорого стоит, и его можно заменить более дешевым вариантом – трехходовым клапаном с вмонтированным термостатическим элементом. Такое устройство отличается фиксированной настройкой – клапан срабатывает, когда температур среды достигает 55 или 60 градусов (в зависимости от модели).

Установка клапана, поддерживающего фиксированную температуру, снижает финансовые затраты на монтаж защиты твердотопливного агрегата от конденсата и термических перепадов. Теряется возможность гибко управлять температурой теплоносителя, отклонения от заданного значения могут достигать 1-2 градусов, но это не является критичным.

Совместное подключение двух котлов

Для повышения комфорта отопления частного дома многие хозяева устанавливают два и более источника тепла, работающие на разных энергоносителях. На данный момент наиболее актуальны сочетания котлов на:

природном газе и дровах;
твердом топливе и электричестве.

Соответственно, газовый и твердотопливный котел надо подключить таким образом, чтобы второй автоматически замещал первый после сжигания очередной порции дров. Такие же требования выдвигаются и к обвязке электрокотла с дровяным. Это сделать достаточно просто, когда в схеме обвязки участвует буферная емкость, поскольку она одновременно играет роль гидрострелки, что и показано на рисунке.

Как видите, благодаря наличию промежуточного бака-аккумулятора 2 разных котла могут обслуживать сразу несколько распределительных контуров отопления – батареи и теплые полы, и вдобавок загружать бойлер косвенного нагрева. Но теплоаккумулятор с ТТ-котлом ставят далеко не все, поскольку это недешевое удовольствие. На этот случай существует простая схема, причем ее можно смонтировать своими руками:

Примечание. Схема справедлива как для электрического, так и для газового теплогенератора, работающего вместе с твердотопливным.

Здесь основным источником тепла является дровяной отопитель. После прогорания закладки дров температура воздуха в доме начинает падать, что регистрирует датчик комнатного термостата и тут же включает нагрев электрокотлом. Без новой загрузки дров температура в подающей трубе снижается и накладной механический термостат отключает насос твердотопливного агрегата. Если спустя какое-то время его разжечь, то все произойдет в обратном порядке. Подробно об этом способе совместного подключения рассказано на видео:

Обвязка методом первичных и вторичных колец

Существует еще один способ совместной обвязки твердотопливного котла с электрическим для обеспечения большого числа потребителей. Это метод первичных и вторичных колец циркуляции, который предусматривает гидравлическое разделение потоков, но без использования гидрострелки. Также для надежной работы системы требуется минимум электроники, а контроллер не нужен вообще, невзирая на кажущуюся сложность схемы:

Хитрость в том, что все потребители и котлы подсоединяются к одному первичному кольцу циркуляции как подающим трубопроводом, так и обратным. За счет малого расстояния между подключениями (до 300 мм) перепад давлений выходит минимальным по сравнению с напором насоса главного контура. Благодаря этому движение воды в первичном кольце не зависит от работы насосов колец вторичных. Меняется лишь температура теплоносителя.

Теоретически в главный контур может быть включено сколько угодно источников тепла и вторичных колец. Главное, верно подобрать диаметры труб и производительность насосных агрегатов. Фактическая производительность главного кольцевого насоса должна превышать расход в самом «прожорливом» вторичном контуре.

Чтобы этого добиться, необходимо выполнить гидравлический расчет и только потом удастся верно подобрать насосы, так что без помощи специалистов обычному домовладельцу не обойтись. Кроме того, надо увязать работу твердотопливного и электрического котлов путем установки отключающих термостатов, о чем рассказано в следующем видео:

Аварийные варианты

В каждой схеме обвязки обязательно должен быть предусмотрен контур на случай чрезвычайных ситуаций. В его задачу входит:

— защита от перепадов давления;

— защита от повышения температуры выше разрешенной;

— предотвращение образования влаги.

Предохранительный клапан в обвязке

В его задачу как раз входит сброс избыточного давления из системы. Монтируется он на выходе из котла отдельно или в составе группы безопасности.

Аварийный теплообменник в системе подключения котла на твердом топливе

Его задача максимально ответственна – предотвратить перегрев как котла, так и системы в общем. Случиться перегрев может по 2м причинам:

— в котел загрузили слишком много топлива. полученное тепло превысило потребность.

— отключили электричество и насос перестал работать.

Для нормальной работы этого контура также необходима установка датчика температуры с клапаном и узла охлаждения в трубу подачи воды в котел. Как только температура теплоносителя превысит максимально разрешенную, датчик сигнализирует об этом и провоцирует открытие клапана.

После срабатывания клапана вода начинает заполнять узел охлаждения, снижая температуру основного теплоносителя.

Вспомогательный контур отопления твердотопливного котла

Один из вариантов по охлаждению системы. Особенность его состоит в том, что потребуется подсоединить накопительный бак для контура ГВС.

Работать эта схема будет следующим образом: в обычном штатном режиме насос будет работать, создавая определенное давление. Оно будет препятствовать включению в работу вспомогательного контура. Но как только электричество отключат, насос прекратит работу, давление пропадет, вступит в работу запасной контур.

Итог: температура воды в системе понизится до нужного значения.

Оговоримся сразу, что эта схема подойдет для системы отопления абсолютно любого типа !

Этот смеситель поддерживает наименьшую температуру теплоносителя на входе в котел, чтобы на стенах прибора не образовывался конденсат. о чем мы говорили в самом начале статьи. Таким образом в твердотопливном котле это один из наиболее необходимых узлов!

Устанавливается смеситель на трубе обратной подачи, используя байпас.

Если температура в обратной трубе будет низкой (ниже установленного значения), то термосмеситель обеспечит приток горячей воды.

Зачем нужна буферная ёмкость для ТТ или электрокотла

после отключения ТТ котла по причине прогорания дров или угля, в ночное время суток, обогрев здания продолжается;
перегрев и закипание теплоносителя (частое явление при работе ТТ котла) исключается;
при установке накопителя с контуром ГВС, можно обеспечить горячее водоснабжение дома;
бак с двумя теплообменниками может одновременно подключаться к котлу, системе горячего водоснабжения и солнечным коллекторам или геотермальному насосу.

В случае параллельного подсоединения электрического и твердотопливного котла в единую сеть отопления, накопительный бак играет роль теплоаккумулятора и гидравлического разделителя.

Жилая площадь / время автономной работы	8 час	10 час	12 час	14 час	16 час
100 м²	587 л	734 л	881 л	1028 л	1175 л
150 м²	880 л	1101 л	1321 л	1542 л	1762 л
200 м²	1174 л	1468 л	1762 л	2056 л	2350 л

Подключение обвязка теплоаккумулятора к системе отопления

По общему правилу буферная емкость подключается к системе отопления параллельно отопительному котлу, поэтому такая схема называется также схемой обвязки котла.

Приведем обычную схему подключения ТА к системе отопления с твердотопливным обогревательным котлом (для упрощения схемы на ней не указаны запорная арматура, приборы автоматики, контроля и другое оборудование).

Упрощенная схема обвязки теплоаккумулятора

На данной схеме обозначены следующие элементы:

Обогревательный котел.
Тепловой аккумулятор.
Отопительные приборы (радиаторы).
Циркуляционный насос в обратной магистрали между котлом и ТА.
Циркуляционный насос в обратной магистрали системы между приборами отопления и ТА.
Теплообменник (змеевик) для горячего водоснабжения.
Теплообменник, подключенный к дополнительному источнику тепла.

Один из верхних патрубков бака (поз. 2) присоединяется к выходу котла (поз. 1), а второй – непосредственно к подающей магистрали системы отопления.

Один из нижних патрубков ТА подключается к входу котла, при этом в трубопроводе между ними устанавливается насос (поз.4), обеспечивающий циркуляцию рабочей жидкости по кругу от котла к ТА и наоборот.

Второй нижний патрубок ТА подключается к обратной магистрали системы отопления, в которой также установлен насос (поз. 5), обеспечивающий подачу нагретого теплоносителя к отопительным приборам.

Чтобы обеспечить функционирование отопительной системы при внезапном отключении электроэнергии или выхода циркуляционных насосов из строя, они обычно подключаются параллельно основной магистрали.

В системах с естественной циркуляцией теплоносителя циркуляционные насосы (поз. 4 и 5) отсутствуют. Это значительно увеличивает инерционность системы, и при этом делает ее полностью энергонезависимой.

Теплообменник для ГВС (поз. 6) располагается в верхней части ТА.

Месторасположение теплообменника дополнительного нагрева (поз. 7) зависит от типа источника поступающего тепла:

для высокотемпературных источников (ТЭН, газовый или электрический котел) он размещается в верхней части буферной емкости;
для низкотемпературных (солнечный коллектор, тепловой насос) – в нижней части.

Указанные на схеме теплообменники не обязательны (поз. 6 и 7).

Загрузка…

Обвязка котла и бойлера косвенного нагрева в Калуге

Бойлер косвенного нагрева – устройство, обеспечивающее бесперебойную подачу горячей воды. Для эффективной его работы и надежности требуется обвязка котла и бойлера косвенного нагрева. Стандартные емкости – от 80 до 120 литров. При правильной обвязке пеллетного котла с бойлером косвенного нагрева объема полностью хватает для домашнего использования. Предоставляемого объема воды достаточно.

Самостоятельно обвязать котел и бойлер. Любая неточность ухудшает теплообмен, что сказывается на удобстве эксплуатации и может в итоге приводить к поломкам. Лучше обращаться сразу в компанию «ПРОФТЕПЛО». Мы используем разные методы подключения бойлеров с газовыми, твердотопливными, электрическими котлами. Как одноконтурными, так и двухконтурными.

Типичная обвязка газового котла с бойлером

Одна из самых популярных – обвязка котла с косвенным бойлером посредством сервопривода и трехходового распределительного клапана. Способ самый простой из возможных, но расходует много воды.

Поэтому мы своим клиентам предлагаем и другие варианты:

обвязка с двумя насосами;
с гидравлической стрелкой;
с рециркуляцией теплоносителя.

Каждый способ обвязки котла отопления с бойлером имеет свою специфику. Мы учитываем пожелания клиента, особенности самого оборудования, другие параметры. Используем оптимальные схемы подключения для частных домов, квартир, других объектов.

Почему не стоит делать работу самостоятельно

Можно найти много инструкций и гайдов по обвязке котлов с бойлерами. Но без опыта и знаний сделать все правильно сложно. Самые частые ошибки:

большое расстояние между котлом и бойлером;
неправильное соединение теплоносителя и трубопровода;
некорректный монтаж рециркулярного насоса.

Подобные ошибки ухудшают возможности эксплуатации, приводят к серьезным неисправностям.

Рекомендуем обращаться к мастерам ООО «ПРОФТЕПЛО». Мы работаем на всей территории Калуги и Калужской области, предоставляем клиентам оборудование из каталога, доставляем на место и выполняем установку. Вы можете обратиться к нам по телефону 8 (4842) 750-204. Обсудим все детали, пришлем к вам своего мастера, предоставим гарантию на все виды сервиса.

Наши объекты


Укладка теплого пола в частном доме	Укладка теплого пола в частном доме	Укладка теплого пола в частном доме

Монтаж в Галицино дизельного котла Китурами	Монтаж котельной с котлом Buderus G234WS в Домодедово	Монтаж котельной с котлом Buderus G234WS в Домодедово

Монтаж котельной с котлом Buderus G234WS в Домодедово	Радиаторы Arbonia с колекторной разводкой	Радиаторы Arbonia с колекторной разводкой

Радиаторы Arbonia с колекторной разводкой	Радиаторы Arbonia с колекторной разводкой	Радиаторы Arbonia с колекторной разводкой

	Дымоход Вулкан	Дымоход Вулкан

Дымоход Вулкан		Бойлер Viessmann, коллектор собственного производства для установки трехходовых смесителей с сервоприводами

	Внутрипольные конвектора Minib	Внутрипольный конвектор Minib в чистовой отделке

Внутреннее убранство котла Viessmann	Двустенный дымоход Вулкан по наружней стене, закрепленный на растяжках	Котел и бойлер Protherm, дымоход Вулкан, обвязаные полипропиленовой трубой Kalde

Группы быстрого монтажа Meibes, подводка от котла медной трубой Viega	Котел и бойлер Viessmann, расширительный бак на систему водоснабжения Reflex	Котел и бойлер косвенного нагрева Buderus с погодозависимой автоматикой

Каскад из двух наддувных котлов Buderus с горелками Giersch	Котельная на базе Viessmann, дымоход Вулкан	Котельная на базе котла Buderus, бойлера косвенного нагрева ACV, обвязанная группами быстрого монтажа Meibes и полипропиленовой трубой Kalde

Котел и бойлер косвенного нагрева Viessmann	Котельная на базе котла и бойлера Buderus с погодозависимой автоматикой, дымоход Вулкан, обвязка полипропиленовой трубой Kalde	Монтаж напольно-потолочной сплит-системы

Котельная на базе котла Viessmann	Напольный монтаж внешнего блока кондиционера	Настенный котел DeDietrich

Напольный атмосферный котел Viessmann с погодозависимой автоматикой	Обвязка бойлера косвенного нагрева медной трубой Viega	Обвязка котла Buderus медной трубой Viega

Обвязка бойлера Viessmann	Обвязка настенного котла Buderus и бойлера косвенного нагрева Drazice трубой из сшитого полиэтилена TECE Flex	Обвязка настенного котла Buderus фитнгами и трубами из сшитого полиэтилена TECE Flex

Обвязка котла и бойлера Viessmann с помощью групп быстрого монтажа Meibes	Радиатор Kermi обвязан с помощью труб из сшитого полиэтилена TECE Flex и арматуры Oventrop	Разводка системы водоснабжения с помощью труб и фитингов из сшитого полиэтилена TECE Flex и арматуры FAR

Обвязка твердотопливного котла с бойлером Drazice с помощью полипропиленовой трубы Kalde	Разводка системы теплого пола с помощью труб из сшитого полиэтилена TECE Flex и коллектора Oventrop	Система теплого пола на базе коллектора и сервоприводов Oventrop и труб из сшитого полиэтилена TECE Flex

Укладка теплых полов трубами из сшитого полиэтилена TECE Flex	Утепленный дымоход Вулкан по наружней стене	Утепленный дымоход Вулкан по наружней стене

Подключение дровяной печи к центральному отоплению: ключевые концепции

Подключение дровяной печи к центральному отоплению вполне возможно…

С чего начать? Что ж, я собираюсь вернуться к основам твердого топлива и все упростить. Простите, если вы впереди, если кривая на этом.

<<< Вернуться в главное меню к Руководству по монтажу печки и многим другим статьям

ВНИМАНИЕ, ЧТО Я ВСЕГДА ВКЛЮЧАЮ ОТВОД НА СХЕМА ПЕЧИ, ДАЖЕ ЕСЛИ ДОБАВЛЯЕТСЯ ДЕТАЛИ, НЕ ТРЕБУЕМЫЕ ДЛЯ ТОЧКИ, КОТОРОЙ Я ПЫТАЮСЬ.ЭТО КРИТИЧЕСКАЯ ФУНКЦИЯ БЕЗОПАСНОСТИ, ПОЗВОЛЯЮЩАЯ СИСТЕМЕ ПОТЕРЯТЬ ПАРА (ДАВЛЕНИЕ), ДОЛЖНА ОНА КИПИТЬ. В ЛЮБОЙ ЦЕПИ НА ТВЕРДОМ ТОПЛИВЕ ДОЛЖЕН БЫТЬ ПУТЬ ДЛЯ ВЫПУСКА, КОТОРЫЙ НЕ ИМЕЕТ ОГРАНИЧЕНИЙ ИЛИ ВОЗМОЖНЫХ ОГРАНИЧЕНИЙ (НИКАКИХ НАСОСОВ / ОТВЕТЧИКОВ / КЛАПАНОВ НИЧЕГО). ПРОСТО ТРУБКА (МИНИМАЛЬНЫЙ ДИАМЕТР 22 ММ ДЛЯ ВЕНТИЛЯЦИОННЫХ ЦЕЛЕЙ). ОТСУТСТВИЕ ОТКЛЮЧЕНИЯ ОТВЕРСТИЯ ЗНАЧИТ, что ВАША ПЕЧЬ ВЗРЫВАЕТСЯ КАК БОМБА.

Есть несколько печей, которые можно подключить к невентилируемым контурам. Это очень специализированная область, выходящая за рамки этого веб-сайта.

Время для каракулей:

Подключение дровяной печи к центральному отоплению

Важно понимать, что все трубы заполнены холодной водой почти до верха вентиляционной трубы (контуры заполняются из верхних баков чердака и будут заполняться до того же уровня, что и напорный бак).

Все контуры твердотопливных печей основаны на одном основном принципе: горячая вода поднимается по холодной воде (поэтому, когда вы плаваете в Средиземном море, вода становится холоднее, если вы ныряете на несколько метров).На начертании над печью была зажжена печь, и вода внутри печи (в металлическом ящике внутри печи или в рубашке печи) нагревается. Нагретая вода поднимается к верху печи и начинает подниматься вверх по трубе, которая соединена с верхней частью печи (красная труба на нашем рисунке). Поскольку теплая вода выходит из печи, более холодная вода из оранжевой трубы течет в печь, чтобы заменить то, что осталось. По мере того, как вещи нагреваются, скорость этого процесса увеличивается, и мы получаем контур быстро текущей воды: вверх по красной медной трубе, через медный змеевик и вниз по оранжевой медной трубе.Это то, что часто называют «гравитационной циркуляцией». Учтите, что насос не требуется! Преимущество, конечно же, заключается в том, что вода в самом цилиндре постепенно нагревается горячим змеевиком (цилиндр известен как «непрямой цилиндр»). Обратите внимание, что вода в нашем первичном контуре никогда не смешивается с основной массой воды в цилиндре (вода в первичном контуре содержит химическое вещество, известное как «ингибитор», добавленное для предотвращения ржавчины).

Теперь должно быть очевидно, что диаметр трубы для гравитационного контура важен.Если вода, поднимающаяся по красной трубе, не может уйти от плиты достаточно быстро, она останется в печи дольше и может закипеть (нехорошо). Следовательно, диаметр трубопровода первого контура будет увеличиваться по мере увеличения мощности печи. Для печей мощностью менее 35 кВт рекомендуется диаметр 28 мм.

Обратите внимание, что цилиндр на приведенном выше рисунке можно заменить на радиатор, если не требуется горячее водоснабжение (это подробно описано ниже).

Печь не кипит, потому что горячая вода поднимается по красной трубе и охлаждается, пока течет ВНИЗ через змеевик (потому что вода в цилиндре сама по себе холодная и, следовательно, охлаждает змеевик).Следовательно, красная труба (мы называем это ПОТОКОМ) горячее оранжевой трубы (мы называем это ВОЗВРАЩЕНИЕМ). Обратите внимание, что подающая труба всегда подсоединяется к верхней части змеевика цилиндра (сверху печи).

Цилиндр действует как ТЕПЛОВОЙ ПРИЕМНИК (термин, который мы еще встретим), другими словами, он отбирает тепло из первичного контура. Это означает, что красная труба (FLOW) горячее, чем оранжевая труба (RETURN), и пока это продолжается, контур будет течь. Конечно, температура воды в цилиндре будет постепенно повышаться и на каком-то этапе не будет охлаждаться змеевик — тогда гравитационный контур замедлится и в конечном итоге остановится (что в конечном итоге приведет к кипению всего).Мы вернемся к этому сценарию.

Если у котельной печи две трубы, то первичный контур присоединяется к этим двум трубам (поток к вышестоящей трубе). Если в котельной печи четыре трубы, то первичный контур будет присоединяться к двум из четырех, угол к углу. Представьте себе четыре точки на кубиках: поток присоединяется к одной из двух верхних труб, в то время как обратная линия присоединяется к противоположному углу в нижней части печи (в этом случае две другие предназначены для радиаторного контура или могут быть закрыты).

Давайте посмотрим на конструкцию системы, которая не будет работать:

У вас должно быть не менее двух метров высоты между центром вашего котла и центром змеевика (некоторые люди предполагают, что одного метра достаточно) для эффективного самотечного потока.Гравитационному потоку способствует вертикальное разделение между источником тепла (печью) и радиатором (в данном случае цилиндром). Вот почему баллоны и сушилки находятся наверху, часто прямо над каминами. Гравитационному потоку также способствуют толстые трубы (уточняйте у производителя печи, но диаметр 28 мм является нормой) и неглубокие изгибы (например, изгиб, созданный трубогибом, лучше, чем изгиб на 90 градусов, а два фитинга под 45 градусов, расположенные рядом друг с другом, лучше чем один фитинг под углом 90 градусов, так что, если гибочного станка нет, сделайте то, что я делаю, и сделайте все углы из двух 45 градусов!).Вы можете подумать: «Хорошо, я просто накачу его». Это неприемлемо. Если у вас отключится электричество или откажет насос, вода закипит. Если ваш цилиндр находится на том же этаже, что и ваша печь, есть другие схемы, которые будут работать (мы вернемся к этому).

<<< Вернуться в главное меню к Руководству по монтажу печки и многим другим статьям

Все, что я описал до сих пор, называется ПЕРВИЧНОЙ ЦЕПЬЮ. Первичный контур работает без насоса и имеет радиатор в верхней части контура.Первичный контур находится в центре любого контура твердотопливной печи. При любом отключении электроэнергии или выходе оборудования из строя эта цепь всегда присутствует и всегда предотвращает закипание цепи (если вы действительно не увеличите мощность печи, чтобы перегрузить радиатор).

Наша цель — создать систему, которая не закипит даже при отключении электроэнергии. Если все остальное не поможет и он закипит — безопасно.

Очевидно, что не всегда можно двигаться по вертикали без некоторой горизонтальности *.Но как далеко вы можете зайти по горизонтали? А какой длины могут быть ваши трубы? Честно говоря, я никогда не обнаруживал границ (возможно, я довольно консервативен). Я видел, как работают многие системы, которые, как я ожидал, не сработают. В качестве приблизительного ориентира я бы поехал под углом в сорок пять градусов, а не горизонтально, если это вообще возможно (часто это невозможно, конечно из-за эстетики, но помните, что вы всегда можете укладывать трубы в коробку или добавить тонкую фальш-стену). Расстояние трубопровода (длина трубопровода)? Если плита находится в пределах 10 м от радиатора, не беспокойтесь об этом.Я не уверен, как далеко можно зайти в этом. Тем не менее, я видел работающую систему с радиатором на расстоянии не менее 20 м (10 м постепенного подъема по горизонтали в сочетании с 10 м по вертикали).

Хорошая практика: если вам нужно идти горизонтально, сначала убедитесь, что вы идете вертикально, как можно ближе к плите, чтобы цепь заработала (распространенный сценарий — оставить печь на небольшом возвышении, двигаясь по сторонам плиты). грудка дымохода, прежде чем следовать за грудкой вертикально вверх по лестнице к радиатору).Между плитой и радиатором не перемещайтесь по горизонтали более чем на половину того, что вы путешествуете по вертикали (я считаю, что вы вполне можете довести это значение до 50:50, но недостаточно экспериментировали, чтобы рекомендовать это … может быть, у кого-то есть формула?)

* Примечание: горизонталь никогда не должна совпадать с горизонталью. Все трубопроводы между печью и радиатором как на подающей, так и на обратной стороне должны иметь небольшой подъем (чем больше, тем лучше, но любой подъем допустим). Это необходимо для того, чтобы весь захваченный воздух поднялся к вентиляционному отверстию и вышел из него.Даже у печки с тыльной стороны трубопровод должен иметь небольшой подъем.

ЗОЛОТОЕ ПРАВИЛО: НИКОГДА НЕ ИМЕЙТЕ ПОГРУЖЕНИЯ В ТРУБОПРОВОДЕ — ни одна секция трубы не должна быть горизонтальной или направленной вниз, так как здесь будет задерживаться воздух.

Используйте как можно меньше изгибов. По возможности используйте трубогиб. Если нет, используйте две 45, а не одну 90.

<<< Вернуться в главное меню к Руководству по монтажу печки и многим другим статьям

Приобрести вещи можно здесь:

https: //shop.newarkcoppercylinder.co.uk/single-coil-gravity-cylinders

https://shop.newarkcoppercylinder.co.uk/header-tanks

http://www.newarkcoppercylinder.co.uk/

онлайн-курсов PDH. PDH для профессиональных инженеров. ПДХ Инжиниринг.

«Мне нравится широта ваших курсов по HVAC; не только экологичность или экономия энергии

курсов. «

Рассел Бейли, П.Е.

Нью-Йорк

«Он укрепил мои текущие знания и научил меня еще нескольким новым вещам.

, чтобы познакомить меня с новыми источниками

информации.»

Стивен Дедак, П.Е.

Нью-Джерси

«Материал был очень информативным и организованным. Я многому научился, и они были

очень быстро отвечает на вопросы.

Это было на высшем уровне. Будет использовать

снова. Спасибо. «

Blair Hayward, P.E.

Альберта, Канада

«Простой в использовании сайт.Хорошо организовано. Я действительно буду снова пользоваться вашими услугами.

проеду по вашей компании

имя другим на работе «

Roy Pfleiderer, P.E.

Нью-Йорк

«Справочные материалы были превосходными, и курс был очень информативным, особенно потому, что я думал, что уже знаком с

с подробной информацией о Канзасе

Городская авария Хаятт.»

Майкл Морган, P.E.

Техас

«Мне очень нравится ваша бизнес-модель. Мне нравится просматривать текст перед покупкой. Я нашел класс

информативно и полезно

в моей работе ».

Вильям Сенкевич, П.Е.

Флорида

«У вас большой выбор курсов, а статьи очень информативны.Вы

— лучшее, что я нашел ».

Russell Smith, P.E.

Пенсильвания

«Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, давая время на просмотр

материал. «

Jesus Sierra, P.E.

Калифорния

«Спасибо, что позволили мне просмотреть неправильные ответы.На самом деле

человек узнает больше

от отказов »

John Scondras, P.E.

Пенсильвания

«Курс составлен хорошо, и использование тематических исследований является эффективным

способ обучения »

Джек Лундберг, P.E.

Висконсин

«Я очень впечатлен тем, как вы представляете курсы; i.э., позволяя

студент для ознакомления с курсом

материалов до оплаты и

получение викторины. «

Арвин Свангер, П.Е.

Вирджиния

«Спасибо за то, что вы предложили все эти замечательные курсы. Я определенно выучил и

получил много удовольствия «.

Мехди Рахими, П.Е.

Нью-Йорк

«Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска.

на связи

курсов.»

Уильям Валериоти, P.E.

Техас

«Этот материал во многом оправдал мои ожидания. По курсу было легко следовать. Фотографии в основном обеспечивали хорошее наглядное представление о

обсуждаемых тем ».

Майкл Райан, P.E.

Пенсильвания

«Именно то, что я искал. Потребовался 1 балл по этике, и я нашел его здесь.»

Джеральд Нотт, П.Е.

Нью-Джерси

«Это был мой первый онлайн-опыт получения необходимых мне кредитов PDH. Это было

информативно, выгодно и экономично.

Я очень рекомендую

всем инженерам. »

Джеймс Шурелл, P.E.

Огайо

«Я понимаю, что вопросы относятся к« реальному миру »и имеют отношение к моей практике, и

не на основании какого-то неясного раздел

законов, которые не применяются

по «обычная» практика.»

Марк Каноник, П.Е.

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы перенести его на свой медицинский прибор.

организация «

Иван Харлан, П.Е.

Теннесси

«Материалы курса имели хорошее содержание, не слишком математическое, с хорошим акцентом на практическое применение технологий».

Юджин Бойл, П.E.

Калифорния

«Это был очень приятный опыт. Тема была интересной и хорошо изложенной,

а онлайн-формат был очень

Доступно и просто

использовать. Большое спасибо. «

Патрисия Адамс, P.E.

Канзас

«Отличный способ добиться соответствия требованиям PE Continuing Education в рамках ограничений по времени лицензиата.»

Джозеф Фриссора, П.Е.

Нью-Джерси

«Должен признаться, я действительно многому научился. Помогает иметь распечатанный тест во время

обзор текстового материала. Я

также оценил просмотр

предоставлено фактических случаев «

Жаклин Брукс, П.Е.

Флорида

«Документ» Общие ошибки ADA в проектировании объектов «очень полезен.Модель

испытание потребовало исследования в

документ но ответы были

в наличии. «

Гарольд Катлер, П.Е.

Массачусетс

«Я эффективно использовал свое время. Спасибо за широкий выбор вариантов.

в транспортной инженерии, что мне нужно

для выполнения требований

Сертификат ВОМ.»

Джозеф Гилрой, П.Е.

Иллинойс

«Очень удобный и доступный способ заработать CEU для моих требований PG в Делавэре».

Ричард Роадс, P.E.

Мэриленд

«Я многому научился с защитным заземлением. Пока все курсы, которые я прошел, были отличными.

Надеюсь увидеть больше 40%

курсов со скидкой.»

Кристина Николас, П.Е.

Нью-Йорк

«Только что сдал экзамен по радиологическим стандартам и с нетерпением жду возможности сдать еще

курсов. Процесс прост, и

намного эффективнее, чем

в пути «.

Деннис Мейер, P.E.

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для Professional

Инженеры получат блоки PDH

в любое время.Очень удобно ».

Пол Абелла, P.E.

Аризона

«Пока все отлично! Поскольку я постоянно работаю матерью двоих детей, у меня мало

пора искать где

получить мои кредиты от. «

Кристен Фаррелл, P.E.

Висконсин

«Это было очень познавательно и познавательно.Легко для понимания с иллюстрациями

и графики; определенно делает это

проще поглотить все

теорий. «

Виктор Окампо, P.Eng.

Альберта, Канада

«Хороший обзор принципов работы с полупроводниками. Мне понравилось пройти курс по

мой собственный темп во время моего утро

до метро

на работу.»

Клиффорд Гринблатт, П.Е.

Мэриленд

«Просто найти интересные курсы, скачать документы и сдать

викторина. Я бы очень рекомендовал

вам на любой PE, требующий

CE единиц. «

Марк Хардкасл, П.Е.

Миссури

«Очень хороший выбор тем из многих областей техники.»

Randall Dreiling, P.E.

Миссури

«Я заново узнал то, что забыл. Я также рад оказать финансовую помощь

по ваш промо-адрес который

сниженная цена

на 40%. «

Конрадо Казем, П.E.

Теннесси

«Отличный курс по разумной цене. Воспользуюсь вашими услугами в будущем».

Charles Fleischer, P.E.

Нью-Йорк

«Это был хороший тест и фактически подтвердил, что я прочитал профессиональную этику

кодов и Нью-Мексико

правил. «

Брун Гильберт, П.E.

Калифорния

«Мне очень понравились занятия. Они стоили потраченного времени и усилий».

Дэвид Рейнольдс, P.E.

Канзас

«Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

при необходимости дополнительно

сертификация. «

Томас Каппеллин, П.E.

Иллинойс

«У меня истек срок действия курса, но вы все же выполнили свое обязательство и дали

мне то, за что я заплатил — много

оценено! «

Джефф Ханслик, P.E.

Оклахома

«CEDengineering предлагает удобные, экономичные и актуальные курсы.

для инженера »

Майк Зайдл, П.E.

Небраска

«Курс был по разумной цене, материал был кратким, а

в хорошем состоянии. «

Глен Шварц, П.Е.

Нью-Джерси

«Вопросы подходили для уроков, а материал урока —

хороший справочный материал

для деревянного дизайна. «

Брайан Адамс, П.E.

Миннесота

«Отлично, я смог получить полезные рекомендации по простому телефонному звонку.»

Роберт Велнер, P.E.

Нью-Йорк

«У меня был большой опыт работы в прибрежном строительстве — проектирование

Building курс и

очень рекомендую .»

Денис Солано, P.E.

Флорида

«Очень понятный, хорошо организованный веб-сайт. Материалы курса этики Нью-Джерси были очень хорошими

хорошо подготовлен. «

Юджин Брэкбилл, P.E.

Коннектикут

«Очень хороший опыт. Мне нравится возможность загружать учебные материалы на

обзор везде и

всякий раз, когда.»

Тим Чиддикс, P.E.

Колорадо

«Отлично! Сохраняю широкий выбор тем на выбор».

Уильям Бараттино, P.E.

Вирджиния

«Процесс прямой, никакой ерунды. Хороший опыт».

Тайрон Бааш, П.E.

Иллинойс

«Вопросы на экзамене были зондирующими и демонстрировали понимание

материала. Полная

и комплексное ».

Майкл Тобин, P.E.

Аризона

«Это мой второй курс, и мне понравилось то, что мне предлагали курс

поможет по моей линии

работ.»

Рики Хефлин, P.E.

Оклахома

«Очень быстро и легко ориентироваться. Я обязательно воспользуюсь этим сайтом снова».

Анджела Уотсон, П.Е.

Монтана

«Легко выполнить. Нет путаницы при подходе к сдаче теста или записи сертификата».

Кеннет Пейдж, П.E.

Мэриленд

«Это был отличный источник информации о солнечном нагреве воды. Информативный

и отличный освежитель ».

Луан Мане, П.Е.

Conneticut

«Мне нравится подход, когда я могу зарегистрироваться и читать материалы в автономном режиме, а затем

Вернуться, чтобы пройти викторину «

Алекс Млсна, П.E.

Индиана

«Я оценил объем информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

использование в реальных жизненных ситуациях »

Натали Дерингер, P.E.

Южная Дакота

«Обзорные материалы и образец теста были достаточно подробными, чтобы позволить мне

успешно завершено

курс.»

Ира Бродский, П.Е.

Нью-Джерси

«Веб-сайтом легко пользоваться, вы можете скачать материал для изучения, а потом вернуться.

и пройдите викторину. Очень

удобно а на моем

собственный график «

Майкл Глэдд, P.E.

Грузия

«Спасибо за хорошие курсы на протяжении многих лет.»

Деннис Фундзак, П.Е.

Огайо

«Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

сертификат. Спасибо за создание

процесс простой ».

Фред Шейбе, P.E.

Висконсин

«Положительный опыт.Быстро нашел курс, который соответствовал моим потребностям, и закончил

один час PDH в

один час. «

Стив Торкильдсон, P.E.

Южная Каролина

«Мне понравилась возможность скачать документы для проверки содержания

и пригодность, до

имея платить за

материал .»

Ричард Вимеленберг, P.E.

Мэриленд

«Это хорошее напоминание об ЭЭ для инженеров, не занимающихся электричеством».

Дуглас Стаффорд, П.Е.

Техас

«Всегда есть возможности для улучшения, но я ничего не могу придумать в вашем

процесс, которому требуется

улучшение.»

Thomas Stalcup, P.E.

Арканзас

«Мне очень нравится удобство участия в онлайн-викторине и получение сразу

сертификат. «

Марлен Делани, П.Е.

Иллинойс

«Учебные модули CEDengineering — это очень удобный способ доступа к информации по номеру

много различных технических областей за пределами

по своей специализации без

приходится путешествовать.»

Гектор Герреро, П.Е.

Грузия

Спросите у экспертов — Сантехника и водонагреватель — Профессиональный осмотр дома

Гибкие трубки из сшитого полиэтилена или PEX становятся все более популярным продуктом для использования в качестве трубопроводов водоснабжения или для систем водяного отопления. Хотя этот трубопровод был представлен в США в 1980-х годах, он только недавно начал завоевывать рынок. Преимущество PEX заключается в его гибкости, простоте установки и, как и в случае с большинством пластиковых трубопроводов, в устойчивости к коррозии и воздействию многих химикатов.Она имеет конкурентоспособную цену по сравнению с медью, а также не вызывает таких проблем с потоотделением, как медь, при высокой влажности. Мы не обнаружили истории проблем с этим продуктом, хотя с момента его появления прошло недостаточно времени, чтобы узнать о его долгосрочных характеристиках. В любом случае, исходя из нашего опыта, бесперебойная работа любого продукта зависит, прежде всего, от правильной установки и покупки первоклассных материалов.

Слабым звеном большинства трубопроводов являются стыки или соединения.К сожалению, существует множество различных типов разъемов, и некоторые из них могут оказаться лучше других. Обычный метод установки PEX заключается в использовании коллектора вместо множества ответвлений для направления воды ко многим светильникам в доме. Коллектор разделяет одну большую подающую трубу на множество меньших труб в одном месте, уменьшая общее количество фитингов и облегчая выполнение любого ремонта на соединениях. Помимо соединителей, другой потенциальной проблемой при установке подводящих трубопроводов является соответствие зажимов или подвесов.Гибкие пластиковые трубы должны иметь хорошую опору (каждые тридцать два дюйма), но не должны иметь чрезмерной опоры. Все подводящие трубопроводы, особенно пластиковые, должны иметь возможность расширяться и сжиматься при изменении температуры. Чрезмерно или слишком туго зажимы могут предотвратить движение, что приведет к повреждению или утечкам. По нашему опыту, пластиковые хомуты обычно выходят из строя, если используются для металлических труб, а металлические хомуты повреждают пластиковые трубы. Лучший совет, который мы можем дать, — использовать только детали, поставляемые производителем трубопроводов, и строго следовать инструкциям производителя.И не забудьте убедиться, что ваша установка соответствует местным нормам.

Обвязка котла косвенного нагрева с рециркуляцией для котельной частного дома |

Если у вас нет опыта работы с котлами косвенного нагрева, то лучше поручить жгут профессионалам. Если вы живете в загородном доме, то для вас не секрет, что в этом случае не всегда можно получить горячую воду . Дело в том, что в большинстве сел и деревень нет общего снабжения горячей водой, поэтому еще совсем недавно люди могли мыться, только нагревая воду на плите или доводя ее до нужной температуры с помощью бойлера.Однако современные технологии позволяют независимо от наличия централизованного водоснабжения получать горячую воду в любое время. На данный момент самый экономичный и современный водонагреватель — это бойлер. О его подвеске поговорим сегодня.

Циркуляция горячей воды

Рециркуляция горячей воды позволит быстро получить достаточно горячей воды. Если вы устанавливаете в доме водогрейный котел, обязательно сделайте из него жгут.

Существуют специальные схемы, демонстрирующие, как работает рециркуляция горячей воды в доме

Благодаря рециркуляции создается магистраль, по которой постоянно течет вода и при этом постоянно нагревается, без необходимости остывать.Благодаря этой системе вы можете получить воду сразу же, как только откроете кран.

Такая система водяного отопления может распределять теплоноситель на несколько приемников тепла. Например, в кране, в батарее и в полотенцесушителе.

Для изготовления такой системы необходимо установить рециркуляционный насос. При этом поток горячей воды нужно направлять таким образом, чтобы она постоянно проходила через конструкции, нуждающиеся в тепле. Выполнив это условие, вы получите максимальный КПД котла.

Виды и схема обвязки бака косвенного нагрева

Трубопровод бойлера косвенного нагрева ведет к подключению труб бойлера к водопроводу. Этот этап считается наиболее значимым, но в то же время сложным. От качества обвязки зависит дальнейшая работа котла.

Есть несколько способов завязывания. Какой из них лучше для вас, нужно смотреть по месту.

Виды схем обвязки котла:

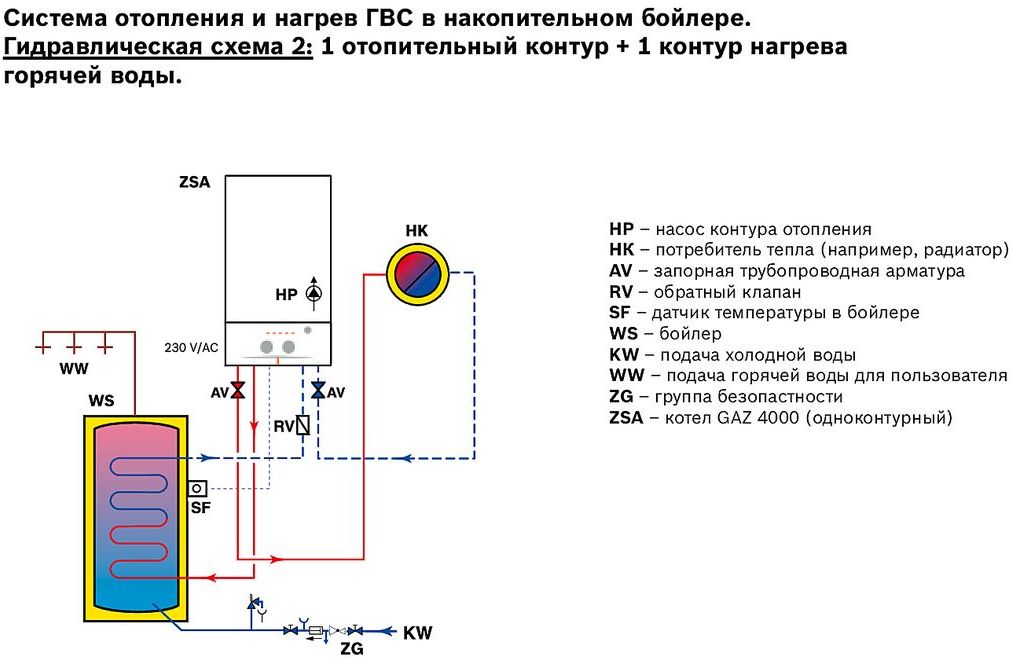

Обвязка с помощью трехходового регулирующего клапана и сервопривода.Эта обвязка самая простая. Используется, когда предполагается большой расход горячей воды. В этом случае котел подключают к основному и дополнительному контурам. Первый обеспечивает подогрев воды в водопроводах, а второй — подогревает воду в бойлере. Чтобы облегчить обвязку, используйте трехходовой регулирующий клапан. Сервопривод необходим для перенаправления горячей воды на отопление и обратно. Термостат следит за температурой воды, когда она достигает требуемой отметки, вода подается на сервопривод, который перенаправляет ее на отопление, после того, как вода остынет, возвращается в бойлер.
Обвязка с использованием двух насосов следующая: один насос устанавливается в контур отопления, а другой подключается к водопроводу с горячей водой. Насосы управляются термостатом, который переключает режимы работы.
Трубопровод с гидравлической стрелой применяется, когда помимо подачи горячей воды и общей системы отопления котел подключается к системе теплого пола. Гидравлический распределитель позволяет избежать сложностей с системой с системой, в которой каждый из контуров имеет свой насос с рециркуляцией.

Схемы привязки бойлера косвенного размера можно найти в Интернете или сделать самостоятельно с помощью компьютерных программ

Каждый вид обвязки имеет свою схему. Какой из них выбрать, решать в зависимости от ваших потребностей. Для частного дома с собственной котельной подходят все три варианта. Если вы хотите установить в своем доме систему теплого пола, используйте гидравлический указатель для привязки котла.

Основные принципы установки бойлера косвенного нагрева

Установить бойлер косвенного нагрева — задача не из легких.Требуется опыт таких работ и повышенная внимательность. Если вы не уверены в своих силах, лучше не экспериментировать, пытаясь установить устройство самостоятельно, а обратиться к опытному мастеру.

Установка котла включает несколько основных рекомендаций. Приклеивая их, можно правильно подключить к системе отопления.

Перед установкой бойлера косвенного нагрева стоит изучить рекомендации специалистов и посмотреть обучающее видео

Советы по установке котла:

Правила подключения ТЭНа гласят, что холодная вода должна поступать в прибор снизу, а выходить сверху, уже нагретая.Поэтому стоит обратить особое внимание на расположение шлангов газовых и электрических котлов.
Котельная установка предполагает, что вода или антифриз будут собираться в бак сверху вниз. Таким образом, жидкость попадает в верхнюю ветвь емкости, а возвращается из нижней.
Рециркуляция должна быть в центре котла.

Повторное использование воды значительно экономит ваше время. Ведь без такой функции придется подождать, пока вода в кране нагреется и станет теплой.При таком способе нагрева жидкость постоянно циркулирует по трубам водяного отопления, благодаря чему она постоянно теплая.

Схема подключения частного дома с котлом

Чтобы котел отлично взаимодействовал с газовым котлом, в его устройство входит датчик температуры. Он отвечает за расход между двумя контурами: основным и ГВС.

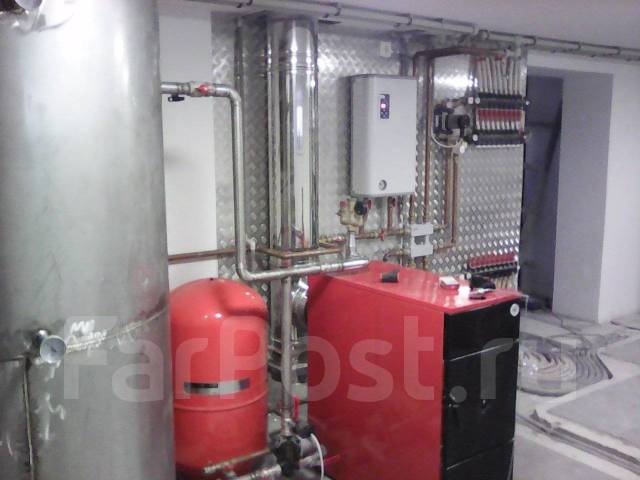

Схема подключения твердотопливного или газового котла к котлу:

Для подключения одноконтурного газового котла и емкостного котла можно использовать метод привязки двух насосов.При этой настройке добавляется картина синхронизма обеих цепей. Чтобы устройство работало правильно, необходимо разделить потоки воды. Как было сказано выше, один насос устанавливается на отопительный контур, а другой — на водяной. Такой способ обвязки значительно улучшает качество нагрева. Однако очень важным в этом варианте является установка клапанов на выходе из насоса. В противном случае нагревательный и водяной потоки жидкости могут смешаться внутри агрегата.
Если вы хотите подключить к котлу двухконтурный насос, используйте два электромагнитных клапана. Здесь принцип такой: котел используется как накопитель. Вода поступает в устройство из водопровода. Клапан на входе ГВС закрыт. В бойлере хранится горячая вода.

Схема подключения частного дома к котлу позволяет обеспечить дом горячей водой

Очень важно знать, как лучше установить котел в котельной. Всего существует 4 способа такой установки: горизонтальный и вертикальный настенный, а также горизонтальный и вертикальный напольный.

Напольные котлы обычно имеют во много раз больший объем, чем настенные. Поэтому устанавливать бойлер не место ВТО, которое производитель ему предоставил категорически запрещено.

Установка такого бойлера на стену происходит по тому же принципу, что и крепление электрического водонагревателя или колонки. Единственное отличие — трубы, по которым будет течь вода, должны смотреть в сторону котла. Если этого не сделать, то вы не сможете установить достаточно качественный трубопровод и при этом потратиться на большие деньги.

Бойлер косвенного нагрева (видео)

Обвязка котла — работа ответственная и сложная. Если вы не уверены в своих силах, лучше обратиться к мастеру. Однако, внимательно изучив схемы, вы сможете проделать такую работу самостоятельно.

HTP — Словарь терминов

AFUE (Годовая эффективность использования топлива):
рейтинг эффективности, выраженный в процентах, на основе процедуры тестирования федерального правительства.Тест включает полноту сгорания, потери в дымоходе и потери в дымоходе в цикле выключения горелки. Данные рассчитаны для моделирования полного отопительного сезона эксплуатации. Измерения AFUE рассчитаны только для бытовых котлов.

Воздухоочиститель:
Общее название устройства, состоящего из нагнетателя и змеевика с оребрением. Он используется для нагрева или охлаждения проходящего через него воздуха в зависимости от температуры жидкости, циркулирующей по трубкам змеевика.

Атмосфера:
термин, часто используемый для описания газовых горелок, которые предназначены для работы в условиях прямого воздействия (без давления) комнатного воздуха.

BTU (британская тепловая единица):
количество энергии, необходимое для поднятия одного фунта воды на один градус по Фаренгейту. Буферный бак:
Изолированный, заполненный водой резервуар для хранения, который является связующим звеном между источником тепла и связанной с ним гидравлической распределительной системой.Буферный резервуар часто используется для снижения неэффективности короткого цикла, когда маломассовые котлы должны работать в условиях низкой нагрузки.

Каскадирование:
термин, используемый для описания функции управления котлом, которая позволяет объединить несколько котлов и настроить их для совместной работы. Каскадные системы позволяют увеличить диапазон регулирования и встроенное резервирование в случае отказа котла.

Замкнутая система:
система трубопроводов, которая изолирована от атмосферы во всех точках.

Эффективность сгорания:
эффективность источника тепла при преобразовании химической энергии, содержащейся в его топливе, в полезное тепло. Этот КПД основан на процентном соотношении тепла, потерянного дымоходом, и рассчитывается с использованием измерений температуры выхлопных газов и содержания углекислого газа.

Конденсат:
жидкость, образованная в виде газа, например водяной пар, конденсируется.

Конденсационный режим:
использование источника тепла типа горения, так что водяной пар, образующийся при горении, конденсируется на внутренних поверхностях теплообменника.

Непрерывный расход: скорость, с которой водонагревательное устройство может подавать нагретую воду при заданной температуре на постоянной основе, часто выражается в галлонах в час или галлонах в минуту.

верх

Дельта Т (ΔT):
разница в температуре. Часто используется для обозначения разницы между температурами подаваемой и обратной воды или температурой в помещении и на улице.Этот термин используется в расчетах потерь тепла и эффективности.

ГВС (горячее водоснабжение):
нагретая вода, используемая для стирки, приготовления пищи, купания и т. д. ГВС считается пригодной для потребления человеком.

Водонагреватель прямого действия:
водонагреватель, содержащий собственный нагревательный элемент или горелку.

Дренажная система:
тип активной солнечной энергетической системы, в которой предотвращается замерзание и перегрев, благодаря тому, что вся жидкость стекает из коллекторов и открытых трубопроводов в накопительный бак в конце каждого рабочего цикла.

Расширительный бак: резервуар, специально разработанный и рассчитанный на то, чтобы вместить увеличенный объем системной жидкости, который существует при нагревании этой жидкости.

Рейтинг в первый час:
объем горячей воды для бытового потребления, который данный водонагреватель может подать в течение первого часа розыгрыша. Он основан на заданной температуре подачи горячей воды и мощности подводимого тепла.

Плоский солнечный коллектор:
устройство, которое преобразует солнечное излучение в тепло с помощью плоской охлаждаемой жидкости пластиной в изолированном и остекленном корпусе.

верх

Теплообменник:
устройство, которое передает тепло от одной жидкости к другой, не позволяя двум жидкостям вступать в физический контакт.

Гидроник:
термин, придуманный для описания системы отопления или охлаждения, которая передает тепло путем циркуляции жидкости, такой как вода, через замкнутую систему труб.

Водонагреватель косвенного действия:
изолированный резервуар для хранения, содержащий внутренний теплообменник.Горячая котловая вода циркулирует через одну сторону теплообменника, передавая тепло бытовой воде с другой стороны.

Скрытая теплота:
тепло, которое добавляется или удаляется из вещества без изменения температуры. Это происходит, когда материал переходит из твердой фазы в жидкую или из жидкой в парообразную.

Нагрузка:
потребность в обогреве, необходимая для поддержания желаемой температуры в здании, комнате или объеме материала, например резервуара с водой.

Малогабаритный котел:
бойлер, который работает с небольшим объемом воды, иногда всего на несколько кварт. Концепция с малой массой — снижает потери в режиме ожидания, связанные с котлами во время выключения, и обеспечивает почти мгновенный нагрев при относительно низком расходе топлива.

Сжиженный нефтяной газ :
легковоспламеняющаяся смесь углеводородных газов, используемая в качестве топлива в отопительных приборах.Разновидности сжиженного нефтяного газа включают смеси, в основном состоящие из пропана, смеси, в основном состоящие из бутана, и более распространенные смеси, включающие как пропан, так и бутан.

LWCO (отсечка по низкой обводненности):
предохранительное устройство, которое отключает горелку источника тепла в случае низкого уровня воды, предотвращая выход из строя сосуда высокого давления.

верх

Мод Con:
термин, используемый для описания модулирующих конденсационных гидронных устройств.

Регулировка:
процесс, с помощью которого скорость потока энергии постоянно регулируется по мере необходимости, чтобы соответствовать изменяющейся нагрузке. Общие примеры включают регулирующие клапаны и модулирующие котлы.

Многокотловый контроллер:
рабочий контроллер, способный независимо управлять двумя или более котлами в зависимости от нагрузки.

НЕТ x :
общий термин для химических соединений моно-оксидов азота.Они образуются при горении, особенно при высоких температурах. Соединения NO x являются фактором загрязнения воздуха и вредны для здоровья человека.

Управление сбросом наружной установки:
управляющее действие или устройство, которое автоматически изменяет верхний предел температуры гидравлической системы в зависимости от температуры наружного воздуха, чтобы повысить эффективность и комфорт.

верх

ПИ (пропорционально-интегральное) управление:
ответ управления, в котором значение выходного сигнала основано на ошибке между целевым значением и фактическим (измеренным) значением контролируемой переменной, а также на том, как долго существует эта ошибка.

Питьевая вода:
вода, пригодная для питья. Питьевая вода не содержит загрязняющих веществ, вредных организмов и примесей.

Первичный / вторичный контур:
главный распределительный контур, связанный с источником тепла системы и питающий несколько вторичных распределительных контуров.

Лучистое отопление:
термин, который часто используется для описания отопления помещений с помощью радиаторов, контуров подогрева полов или обогревателей плинтусов, а не нагнетания горячего воздуха.

Дезинфицирующее средство:
вариант водонагревателя, который производит и поддерживает более высокую, чем обычно, температуру воды. Дезинфицирующие средства часто используются для стерилизации и дезинфекции, например, при мытье посуды в ресторанах.

Заданная температура:
желаемая температура, которая должна поддерживаться, если возможно, и устанавливается на контроллере, например, на термостате.

Короткие циклы:
нежелательное состояние, при котором горелка котла работает очень непродолжительное время.Это приводит к большому количеству циклов включения / выключения и преждевременному износу компонентов. Короткие циклы часто возникают, когда котел слишком большой или подключен к распределительной системе с высокой степенью зональности.

Потери в режиме ожидания:
измерение потерь тепла с поверхности резервуара для хранения воды, когда источник тепла резервуара отключен. Потери в режиме ожидания часто выражаются в процентах потерь в час или в количестве градусов, потерянных в час.

верх

Теплопроводность:
физическое свойство материала, которое указывает, насколько быстро тепло может проходить через материал за счет теплопроводности.Чем выше теплопроводность, тем быстрее тепло может проходить через материал.

Тепловой КПД:
измерение эффективности, которое определяет точное количество тепла, передаваемого воде во время работы водонагревателя или бойлера. Тепловой КПД выражается в процентах доступного тепла от горелки, которое передается воде.

Тепловая масса:
способность материала или объекта накапливать тепло благодаря своей массе.

Общая эквивалентная длина:
длина прямой трубы, которая дает такое же падение давления, как сумма всех трубопроводов, фитингов, клапанов и других компонентов в трубопроводном контуре.

Коэффициент диапазона:
отношение мощности горелки на полном огне к самой низкой точке воспламенения перед отключением. Если котел на 1 миллион БТЕ может сжигать всего 100 000 БТЕ, то у него коэффициент динамического диапазона 10: 1. Устройства с более широким диапазоном изменения диапазона обычно более эффективны при переменных нагрузках.

VWH (объемный водонагреватель):
устройство, используемое для подачи больших объемов горячей воды для бытовых нужд, как правило, для коммерческих целей, таких как рестораны, отели, многоквартирные дома и т. д.

top

Зона:
площадь здания, отопление которой регулируется одним термостатом.

Водопроводные паровые котлы | Эралп Котел

Общая информация

Паровые котлы с водопроводными трубами — это котлы, в которых вода циркулирует и испаряется в трубе.Это паровой котел большой мощности, большой мощности, большой мощности.

Камера сгорания окружена соединением труба-труба-труба.

В качестве топлива в водогрейных паровых котлах; Они используют твердое топливо , жидкое топливо и газообразное топливо .

С точки зрения безопасности, вода более безопасна за счет циркуляции в трубах. Из-за меньшего объема воды это котлы, которые быстрее входят в режим.

Характеристики

Как ЕРАЛП Казань, мы производим водотрубные котлы D типа и Угловые водотрубные котлы , которые могут работать самостоятельно в соответствии с требованиями клиентов.

Котлы типа

D — это наша собственная разработка, а водотрубные котлы углового типа — немецкие ERK Eck Rohrkessel Gmbh , которые имеют более чем 100-летний опыт работы с водотрубными котлами. лицензия ..

Изготовлен в соответствии с ASME и EN 12952 .

Мы проведем анализ горения и эффективности с помощью самых сложных программ проектирования и анализа водотрубных паровых котлов, которые мы разработали, а затем передадим дальше. Таким образом мы гарантируем производительность.

Победа над котлом сзади делает котел более эффективным с экономайзером.

Мы минимизируем потери энергии с помощью огнеупорных материалов с высокой теплоизоляцией и изоляционных материалов, используемых в наших паровых водотрубных котлах.

Очень важно, что водогрейные котлы отличаются от дымогарно-дымовых котлов низким риском взрыва, более безопасными котлами и хорошей подготовкой воды во время эксплуатации. Кроме того, мы можем предложить комплексные решения, которые могут быть автоматически интегрированы в систему с Группой систем водоподготовки и химикатов, Water Centres и Eralp Kimya , которые необходимы для котла.

Смерть женщины в результате взрыва котла подчеркивает опасность котла

Кристин Гудолл умерла от множественных травм, когда чугунный котел за ее камином взорвался, в результате чего на нее обрушились горящие дрова и шрапнель.
65-летней женщине сказали, что открытый огонь в ее доме в Твайнинге безопасен для использования, когда котел был выведен из эксплуатации в 1999 году. Однако после того, как он зажег свой камин 11 ноября 2007 года, впервые после котла. был выведен из эксплуатации, котел нагрелся и взорвался.

Котел не был оборудован вентиляционным клапаном, и остаточная вода расширилась до точки разрыва, как услышал следователь следователь. Задний котел был выведен из эксплуатации Мэтью Ли в 1999 году по контракту с компанией Severn Vale Housing.

В четверг, 29 октября, перед тем, как записать вердикт, коронер Глостершира Алан Крикмор заявил, что неадекватные инструкции, предоставленные Северн Вейл, и непонимание инженера-теплотехника Мэтью Ли подвергают риску миссис Гудолл.

Лоуренс Астон, менеджер по контрактам в жилищной ассоциации Severn Vale Housing Association, сказал в ходе дознания в Шир-Холл, Глостер, что он доволен работой, выполненной в прошлом M&T Plumbing. Он сказал, что, хотя работы, выполненные в доме пенсионерки, не проверялись, это не было чем-то необычным, поскольку были посещены только некоторые дома.

В мае прошлого года HSE выпустило предупреждение о безопасности для домовладельцев, арендаторов, арендодателей и предприятий водопроводной / отопительной промышленности, чтобы подчеркнуть потенциальную опасность разжигания твердого топлива, когда в камине оставлен резервный обратный котел на твердом топливе.Когда огонь горит перед резервным котлом сзади, оставленным в герметичном состоянии, он может нагреться, и внутреннее давление может вызвать взрыв корпуса котла.

В своем предупреждении по технике безопасности HSE заявил: «Предыдущие рекомендации рекомендовали, чтобы резервный котел, оставленный на месте, находился в таком состоянии, чтобы в агрегате не могло возникнуть опасное давление. Таким образом, на этапе вывода из эксплуатации система должна быть осушена, а избыточные трубопроводы удалены вместе, в идеале, с самим котлом.Если котел не снимался, его следовало оставить в «вентилируемом» или «открытом» состоянии. Если соединения труб были закупорены, в водяной рубашке должно было быть просверлено хотя бы одно отверстие диаметром 6 мм, предпочтительно на вертикальной или почти вертикальной поверхности.
«В некоторых случаях снятие с эксплуатации могло быть выполнено частным лицом, либо отопительными или строительными организациями, которые не знали о потенциальной проблеме или не видели рекомендаций».

После взрыва Жилищная ассоциация «Северн Вейл» посетила около 1700 домов, чтобы убедиться, что их жители в безопасности.

В заявлении жилищной ассоциации говорится: «Жилищное общество Северн Вейл выражает глубокие соболезнования семье миссис Гудолл.

«Мы очень благодарны HETAS и руководству по охране труда и технике безопасности за огромные советы и поддержку в разработке решения проблемы, которая также актуальна в национальном контексте.

‘Этот тип задней котельной был установлен не только в жилищных кооперативах и муниципальных домах, но и в тысячах домовладельцев по всей стране.Следовательно, это дело вызывает значительный общественный интерес ».

Представитель HETAS, независимого британского органа по официальному утверждению бытовых твердотопливных и твердотопливных устройств, сказал: «Единственный положительно безопасный и надежный способ действовать, когда обратный котел на твердом топливе больше не нужен и заказчик хочет продолжить использование камина, состоит в том, чтобы полностью удалить заднюю установку котла, разбив камеру, которая использовалась для установки системы горячего водоснабжения, и убрав все трубопроводы.
