Как подключить водонагреватель на даче

Наличие горячей воды на даче обеспечивает комфортное проживание. Лучший вариант – накопительный водонагреватель, работающий от электричества. Недостатки проточного: большой расход энергии, требует высокого давления поступающей воды, одна точка разбора, если бюджетная модель. Монтируется легче, менее функционален.

Накопительный на даче позволяет принять душ, умыться, вымыть посуду, овощи, фрукты, постирать руками. Использует воду из проведенного водопровода, подвесных цистерн. Важно не только подобрать оптимальный прибор, но и правильно установить. Как подключить бойлер на даче своими руками, узнаете в нашей статье.

Накопительный агрегат требует исправной проводки и достаточного напора жидкости в системе. Если обеспечить эти условия, прибор будет работать исправно, долго, постоянно снабжать горячей водой.

Виды нагревателей для дачи

Есть разные типы бойлеров, отличающихся конструкцией, видом питания, способом монтажа.

Рассмотрим их.

Накопительный электрический

Самый востребованный. Нагревает жидкость ТЭНом, установленным снизу. Есть регулятор температуры нагрева – термостат. Бывает механическое/электронное управление, дисплей. Форма корпуса цилиндрическая/плоская, подбирается под размеры любого помещения. Преимущества: предварительный ночной нагрев, отсутствует камера сгорания, хорошие показатели мощности.

Конструкция сетевого нагревателя

  • Корпус, теплоизоляционный слой.
  • Бак внутренний.
  • Трубки входа, выхода воды.
  • Фланец.
  • ТЭН, термостат.
  • Терморегулятор, анод.

Проточный электрический

Простая конструкция. Жидкость проходит через емкость с ТЭНом без задержки. Быстро нагревает. Компактный, легкий вес 1-5 кг. Высокая мощность 3000-9000 Вт, потребляет много энергии.

Из чего состоит

  • Корпус
  • ТЭН в виде трубки со входом/выходом.
  • Индикация нагрева.
  • Датчик протока.
  • Реле, клеммная коробка.

Накопительный газовый

Отдельный тип оборудования, не проточная газовая колонка. Жидкость накапливается во внутреннем баке, согревается энергией сгоревшего газа. Самостоятельная установка нежелательна, газовые работы должны выполнять специалисты. Также требуется правильная сборка дымохода, чтобы вредные вещества после сгорания полностью удалялись из помещения.

Состав прибора

  • Внешняя оболочка.
  • Полиуретановый теплоизолят.
  • Внутренний резервуар.
  • Емкость сбора конденсата.
  • Трубки горячей/холодной воды.
  • Горелка с дымовым рассекателем.
  • Блок газовый.
  • Вытяжка.
  • Анод, термостат.

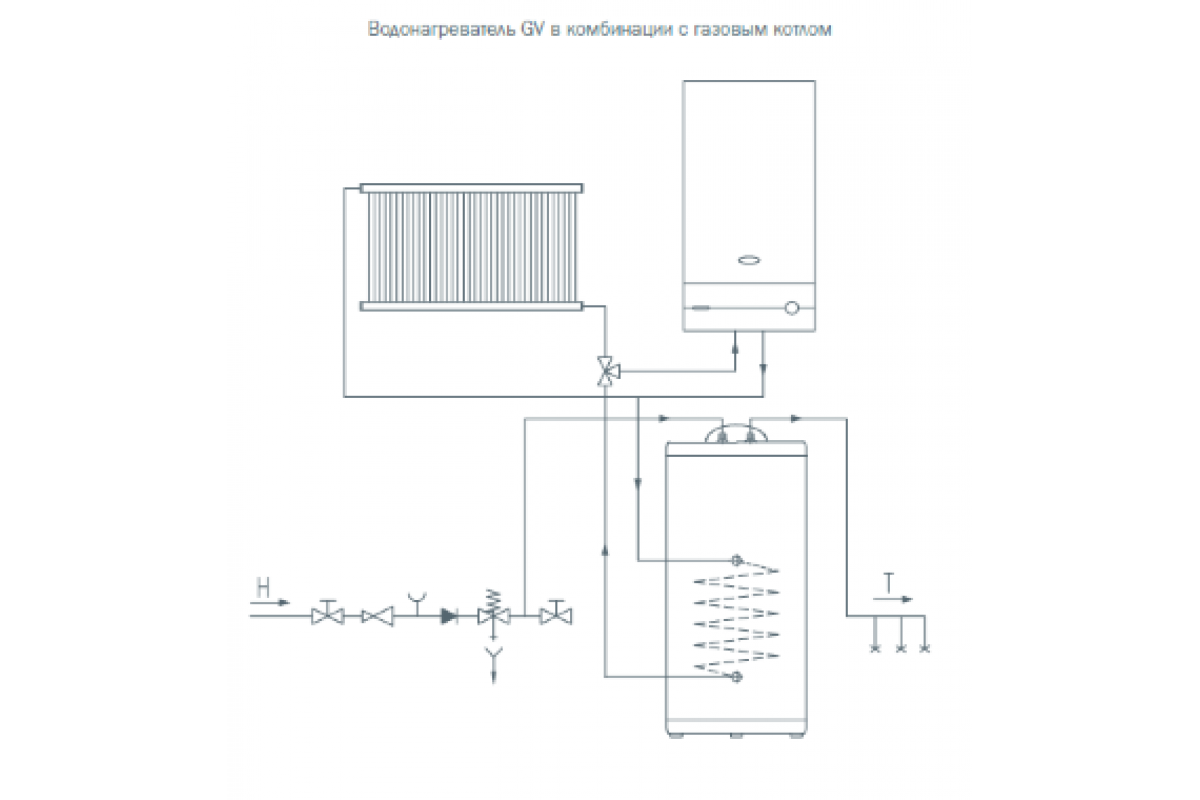

Оборудование косвенного нагрева

Большой бак без ТЭНа. Источник тепла – отопительные системы с газовым/топливным котлом, солнечными батареями.

Крепятся к стене/полу, объемы больше 500 литров.

Конструктивные элементы

  • Кожух, изолят полиуретановый.
  • Теплообменник.
  • Прибор циркуляции.
  • Анод.
  • Трубки подхода/выхода жидкости.
  • Термостат.

Различия объема, мощности

Рассчитать нужный объем нагревателя для дачи несложно. Нужно замерить количество использующейся жидкости для гигиенических процедур, мытья посуды, других бытовых нужд.

Например, за 24 часа три человека расходуют 180 л. Можно купить прибор меньшего объема. Обычно горячая жидкость 60-75 0С разбавляется холодной, в результате выходит 250 литров в среднем. Рассчитайте нужный объем самостоятельно.


Важно! Трем людям хватит бака 120 л. Вариант 180 литров будет неэкономным.



Мощность влияет на скорость подогрева. Не готовы ждать долго по приезду на дачу? Нагреватели отключаются в период отсутствия хозяев. Берите предельно мощное оборудование – сможете быстро, комфортно принять душ.


Важно! При частых отключениях жидкость застаивается внутри. Чтобы не было проблем, оставляйте устройство включенным.


Удобны варианты с двумя ТЭНами: два работают на нагрев, один поддерживает нужную температуру. Обеспечивается быстрый нагрев, экономятся ресурсы, когда нет нужды в подогретой воде.

На оборудовании обязательно указывается мощность, максимально высокая температура, скорость согревания. Стоит помнить, зимой вода центральной системе холоднее на 10 градусов, чем в летний период.

Разновидности установки нагревателей

Настенный

Модели 200 л можно вешать на стену. Используют минимум 4 кронштейна, надежные анкера. Монтаж только на несущих конструкциях, иногда дополнительно укрепленные. Подойдет стена из бетона, кирпича.

Проточные вешаются над/под раковиной, в шкафу.

Напольный

Занимает много места, устанавливается с поддерживающей конструкцией, подставкой. Требует прочного, ровного пола. При установке перекосы исключаются.

Вертикальный

Модель объемом 100 л подвешивается на двух опорах, больше – на четырех. Более комфортное использование, нет резкого перепада температур. ТЭН расположен в нижней части – более эффективный нагрев. Стоимость ниже, чем горизонтальные модели.


Горизонтальный

Компактные размеры. Удобен для небольших санузлов, можно крепить под потолок. Нагревательный элемент расположен сбоку, подогрев хуже, чем вертикально. Холодная жидкость постоянно перемешивается с горячей, из крана потечет разбавленная вода.

Принцип работы

Накопительные

  1. Внутри расположен нагревательный элемент – ТЭН, согревает поступающую в бак жидкость. Подача холодной снизу, забор горячей – сверху, поэтому не происходит смешивание. Интенсивность нагрева регулируется системой управления.
  2. После подогрева начинается процесс поддержания температуры. ТЭН включается, когда жидкость остывает.
  3. Открывается кран смесителя – горячая вода вытекает из бака. Одновременно внутрь подается холодная под давлением.

Проточные

  1. Вода проходит внутри трубчатого ТЭНа, нагревается.
  2. При открывании горячего крана нагретое вытекает из лейки душа/излива.

Устройства косвенного нагрева

  1. Нагревая вода поступает в змеевик, расположенный в баке с водой, нагревает ее.
  2. Нагретая жидкость долго держится в теплом состоянии благодаря теплоизоляции, функции рециркуляции. Иногда комплектуются ТЭНами для нагрева в период плановых отключений.

Общий план работ по монтажу бойлера

  1. Выберите подходящий тип устройства: проточный, накопительный. Решите, какой вид нужнее: вертикальный, горизонтальный, напольный, настенный. Электрический или газовый.
  2. Определите количество точек водоразбора: душевая, ванна, умывальник, кухонная раковина. Их число влияет на сложность монтажа и мощность.
  3. Выберите оптимальное по габаритам место установки. Сделайте замеры с небольшим запасом.
  4. Узнайте всё о проводке помещения. Следует выявить предельную нагрузку и сечение. Отнеситесь серьезно к этому вопросу. Воспользуйтесь услугами электрика, выявите, выдержит ли проводка нагрузки от нагревателя. Слабое напряжение требует проведения отдельного кабеля.
  5. Степень загрязненности воды. Она должна проходить очистку перед попаданием в бак нагрева. Плохое качество жидкости требует обязательной установки фильтра на входе, если хотите сохранить работоспособность оборудования.
  6. Прикрепите устройство максимально надежно. Недопустимо болтание или шевеление, сдвиги с места на место запрещены правилами безопасности.
  7. Крепко загерметизируйте систему. Протечек быть не должно.
  8. Используйте материалы хорошего качества, иначе система может потечь. Надежностью отличается медные, стальные, пластиковые и металлопластиковые изделия.
  9. Включайте оборудование только с наличием воды в системе. Иначе бойлер сгорит.

Этапы установки нагревателя

  1. Осмотреть системы, подготовить инструменты, место для монтажа.
  2. Прикрепить бойлер к стене.
  3. Подсоединить к водопроводу или бочке.
  4. Включить в сеть.

Подготовка систем

  1. Осмотрите водопровод на наличие неисправностей, подведите систему к месту установки.
  2. Проверьте подходящее напряжение в сети, усовершенствуйте в случае нехватки.
  3. Запаситесь нужными материалами и инструментами.

Инструменты и материалы для подключения

Вам понадобятся инструменты:

  • Ключи – рожковый и газовый;
  • Перфоратор, дрель, буры, сверла;
  • Аппараты резки и спайки труб;
  • Отвертки – прямой и крестовой шлиц;
  • Пассатижи, кусачки;
  • Рулетка.

Необходимые материалы:

  • Металлопластиковые трубы;
  • Шланги;
  • Тройники;
  • Анкеры;
  • Вентили запорные;
  • Герметизирующие элементы – фум-лента, жидкий герметик, лен.

Выбираем место монтажа нагревателя

Перед установкой нужно выбрать подходящее место. Что следует предусмотреть:

  1. Габариты оборудования. Замерьте заранее нужное место, чтобы агрегат вместился. Оборудование до 200 л можно вешать, более массивное – только напольная установка.
  2. Стена. Выбирайте несущую стену, вес бойлера большой. Можно дополнительно построить укрепления или поддерживающие конструкции.
  3. Монтаж. Используйте анкерные болты для надежного крепления. Они не входят в комплектацию. Крепление на нескольких болтах повышает надежность конструкции. Модели от 100 л должны иметь минимум четыре монтажных точки.
  4. Точка водораздачи. Располагайте максимально близко.
  5. Отдельное помещение. Желательно выделить целую комнату-котельную. Узкие модели можно разместить в сантехническом шкафу санузла. Обеспечьте свободный доступ к оборудованию для удобного обслуживания, слива, ремонта.
  6. Тип нагревателя. Газовый потребует прокладки системы отведения воздуха.

Важно! Розетки должны быть изолированы от влаги крышками или заглушками.


Вешаем на стену

Нагреватели обычно крепятся к стене анкерами. В инструкции указываются размеры крепежа. Число анкеров зависит от количества кронштейнов.

  1. Разметить зону установки.
  2. Просверлить отверстия перфоратором.
  3. Вкрутить крепежные элементы, повесить агрегат.

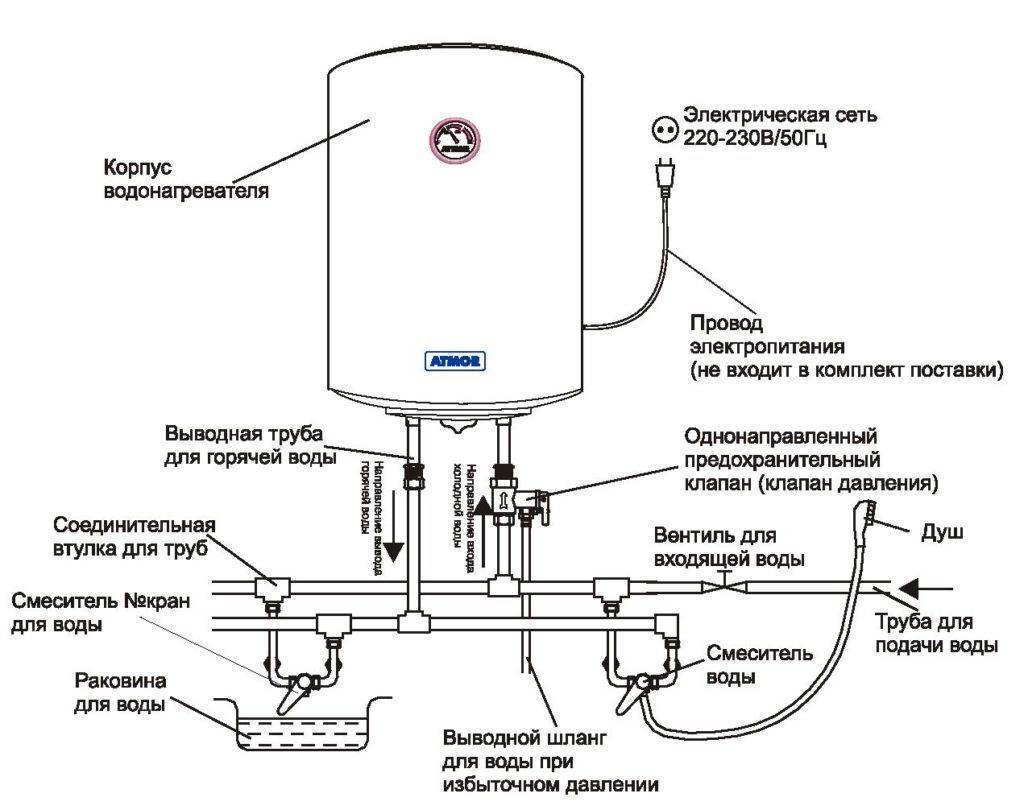

Схемы монтажа

Давление жидкости в дачной системе обычно небольшое. Оно необходимо для полноценного функционирования оборудования. Забор воды осуществляется из водопровода или глубоких емкостей.

Как подключить к емкости

Обычно их крепят на крышу дома, подвешивают. Обратный клапан не используется. Резервуар должен быть в несколько раз объемнее бака нагревателя. Также используется поплавок для отслеживания уровня жидкости. Соединительная трубка должна обладать запорным вентилем. Главное условие – удаленность бойлера от резервуара более 2 м. В холодное время емкости нужно обязательно опустошить.

  • Если емкость ближе двух метров, на входе в бак ставится тройник и сливной кран. Тройник от емкости монтируется выше нагревателя.
  • Разница высот больше 2 метров – добавляется предохранительный клапан, тройник от резервуара монтируется ниже нагревателя.

Важно! Давление воды не более 6 бар. При превышении перед прибором устанавливается редуктор для снижения напора. Это предотвратит поломку.


Как подключить к водопроводу

Советы перед установкой:

  • Используйте только оригинальные детали, рекомендованные поставщиком.
  • Не включайте устройство без воды, он может сгореть.
  • Жидкость из бойлера пить нельзя.

Этапы подключения:

  1. Определить тип водопровода.
  2. Прикрепить устройство к стене.
  3. Подключить согласно правилам и схемам, представленным ниже.

Важно! Установите фильтр при низком качестве воды. Это продлит жизнь бойлеру.


Смотрим на тип водопровода

Метод подключения бойлера зависит от типа системы подачи воды. Рассмотрим популярные разновидности. Перед подключением перекрываем доступ.

Из металла

Стальные. Подсоединять к ним сложно, требуется металлический хомут с врезным патрубком для больших нагрузок.

Подключаем правильно:

  1. Зачистить место соединения, удалить старую краску и грязь.
  2. Соединить хомут и трубу, используем прокладку для уплотнения.
  3. Просверлить отверстие в трубе через патрубок, ширина отверстия и втулки должны совпадать.
  4. Нарезать резьбу и ставим сгоны – резьбовые элементы соединения.
  5. Установить краны.
  6. Подключиться к кранам и бойлеру.

Из полипропилена

Для подключения потребуются специальные повороты и муфты. Используйте материалы, армированные дополнительным слоем алюминия – стабилизированные.

План работы:

  1. Сделать разрез в трубах, припаять тройники.
  2. Отверстия тройников спаять с трубами для нагревателя.
  3. Подключить к агрегату через оконечную муфту и кран.

Из металлопластика

Современный материал, прочный и легкий. Возможность простого открытого монтажа.

Правила сборки:

  1. Разрезать трубу, подсоединить тройники.
  2. Сформировать отведение к водогрею.
  3. Подключиться к нему.

Устанавливаем запорные элементы

Важные элементы системы водоснабжения, они перекрывают доступ воды. Устройства для горячей и холодной воды различаются.

Для холодной воды

  1. К патрубку бойлера поставить тройник.
  2. Боковое отверстие тройника подключить к крану слива.
  3. Установить обратный или предохранительный клапан на тройник.
  4. Ставим после клапана отсекающий кран.
  5. Врезаем данную систему в трубу.

Для горячей воды

  1. Установить отсекающий кран непосредственно на патрубок агрегата.
  2. Соединить с трубой.

Подключаем к сети

Что нужно знать:

  • Безопасное подключение возможно только с защитным устройством, предохранителем. Все устройства должны использоваться с устройством защитного отключения – УЗО.
  • Оборудование требует кабели определенного сечения. Диаметр должен быть больше 2,5 мм.
  • Популярный вариант установки маломощных моделей – через розетку. Важно подключать только в розетку с тремя полюсами и устойчивую к попаданию влаги. Заземление важно.
  • Нельзя пользоваться розеткой, если оборудование очень мощное. Это приведет к появлению искр и ослабеванию контактов. Возможно возгорание. Для этого протягивается кабель напрямую от агрегата к электрощитку.
  • Предохранитель требуется для безопасной эксплуатации, отключения бойлера. Выбирайте с достаточным уровнем чувствительности, чтобы избежать отключений без причины. Оптимальный – 16 А.
  • Соблюдайте технику безопасности, пользуйтесь услугами профессионалов.

Советы перед подключением:

  • Использовать специальные розетки – влагозащищенные. Располагать в не доступном для воды месте.
  • Обязательно заземлить оборудование перед включением. Используйте трехжильный кабель и трехполюсную розетку.

Важно! Монтаж проводов выполнять только в сухом помещении.

Способ №1:

  1. Отмерить расстояние от розетки до точки монтажа водогрея.
  2. Разобрать электровилку, снять изоляцию кабеля.
  3. Счистить изоляцию с жил с обеих сторон.
  4. Припаять жилы к контактам вилки – к нолю голубой, к фазе красный, к земле остальные.
  5. Открыть панель бойлера, соединить жилы с контактами. Закрыть.

Способ №2: подключение к электрощиту

  1. Протянуть кабель от нагревателя к щиту питания.
  2. Смонтировать автомат рядом с агрегатом, провести кабель.
  3. Оголить кабель на 10 см и фазу.
  4. Присоединить к нижней фазе кабель водогрея, к верхней – автомата.
  5. Оголить кабельные жилы с двух сторон.
  6. Снять панель корпуса нагревателя, присоединить жилы к клеммам.
  7. Перекрыть подачу питания, подключить агрегат к щитку.

Что делать нельзя

Вы знаете, как подключить водогрей. Расскажем, что не рекомендуется делать при монтаже.

  1. Увеличивать давление воды выше 6 атм. Иначе систему разорвет от избытка жидкости.
  2. Включать сухое ненаполненное оборудование. Грозит перегоранием ТЭНа.
  3. Монтировать агрегат без технических знаний.
  4. Сливать бак, не отключив электропитание.
  5. Игнорировать правила безопасности.
  6. Использовать некачественные запчасти неизвестных брендов.
  7. Монтировать без предохранительного клапана.

Выбирая модель, учитывайте размеры места крепления, ваши потребности, требования интерьера. Пользуйтесь услугами профессионалов или делайте сами правильно, используя наши рекомендации.

Как включить уже установленный нагреватель

Конструкционно все устройства похожи, включение аналогичное.

  1. Перекрыть доступ горячей воды. Будет слышен характерный звук. Это обязательное условие, иначе нагретая жидкость побежит обратно.
  2. Открыть горячие краны смесителя и бойлера, выпустить воздух.
  3. Открыть вентиль холодной воды на входе в бак. Дождаться ровной струи.
  4. Перекрыть всё, включить оборудование в сеть. Установить нужную температуру. Некоторые модели автономно заработают при достаточном напоре жидкости.
  5. Проверить работу. Дождаться нагрева всего объема.

При отсутствии опыта включения, сомнениях доверьте процесс мастеру. Иначе придется тратиться на ремонт, устранять протекания.

Особенности установки газовых и индукционных нагревателей

Газовый агрегат служит альтернативой электроприборам в домах с проведенным газом. Принцип нагрева проточный или накопительный, требуется обязательное использование газовой колонки. Без нее включать бойлер нельзя.


Индукционный бойлер нагревает воду от магнитного поля. Накипь не образуется. Подключается только к автомату.

Советы:

  • Размер помещения должен быть больше 7,5 кв. м, высота от 2 метров. Санузел не подойдет.
  • Установка принудительной вентиляции и дымохода шириной от 2 см.
  • Негорючее покрытие стен, газовая колонка удалена.

Вам потребуется:

  • Монтажное кольцо для дымохода нужного размера.
  • Оцинкованный или гофрированный газоход толщиной от 1 мм; металлическая/асбестовая для отвода дыма.
  • Шланг газа с запасом длины. Тип резьбы и диаметр должны совпадать со входом нагревателя.
  • 2 водопроводных шланга/трубы.
  • Крепеж для вешания бойлера.
  • Водяной фильтр, по необходимости.

Важно! Перед установкой проверьте весь газопровод на наличие неисправностей.


Демонтаж старой колонки

  1. Перекрыть доступ газа.
  2. Открутить гайку, фиксирующую газовый шланг. Осмотреть его на неисправность, заменить, если требуется.
  3. Перекрыть воду.
  4. Снять трубу отвода воздуха, убрать колонку.

Установка газового водонагревателя

  1. Определить место, повесить оборудование.
  2. Подключить водяные трубы/шланги к нагревателю и водопроводу. Проверить герметизацию, открыв краны.
  3. Подвести газовый шланг от доступа газа к отверстию агрегата. Проверить герметичность мыльным раствором: промазать стыки и открыть вентиль газа. Появились пузыри – затяните гайки крепления.
  4. Установить гофру. Один конец к выходу дыма прибора, другой – в дымоход.
  5. Проверить работу: открыть горячий кран, отрегулировать температуру воды.

Монтаж индукционного водогрея

Установить оборудование, как показано на схеме. Только вертикальное расположение.

Особенности установки настенного водонагревателя

Подробная схема монтажа приведена выше.

Особенности подключения напольного водонагревателя

Электрические и газовые бойлеры представлены в настенном и напольном варианте. Напольные – это устройства косвенного нагрева с вместительным баком и змеевиком. Основное правило: установка прибора рядом с коммуникациями и электросетью. Монтируются рядом с основным нагревателем, обычно еще подключаются к отопительной системе.

Монтаж напольного агрегата одинаков с навесным. Отличие: отверстие слива расположено сверху. Обязательно заземляем устройство.


Важно! Низ устройства должен быть ниже верхней точки основного нагревателя/котла.


Что потребуется:

  • дрель, сверла;
  • ключ газовый;
  • отвертка;
  • шурупы;
  • герметик.

План подключения

  1. Выполнить монтаж бойлера косвенного нагрева на расстоянии полметра от нагревателя.
  2. Устройство имеет несколько выходов. На трубу холодной воды поставить клапан. Подсоединить к нижнему выходу.
  3. Второй выход подсоединить к горячему направлению к отопительной системе.
  4. Третий – смонтировать с обратным выходом из радиаторов.
  5. Четвертый соединить с горячим каналом, подсоединить насос. Он нужен для напора в дальних точках водоразбора.
  6. Пятый – поток нагретой жидкости из соседнего нагревателя.

Важно! Обязательно требуется заземление оборудования.


Особенности монтажа проточного водонагревателя

Советы:

  • Удобство расположения. Проверьте, легко ли включать агрегат, удаленность от потенциальных брызг, комфортное пользование душевой лейкой.
  • Легкость подключения. Это важно при монтировании устройства своими руками.
  • Обязателен хороший напор воды. Иначе выходная струя будет слабой.
  • Высокая мощность требует хорошей электропроводки, использования УЗО.
  • Заземляйте оборудование.
  • Крепите рядом с точкой водоразбора: раковиной, ванной, душевой кабиной.
  • Вешайте прибор максимально ровно, иначе образуются пробки воздуха, аппарат быстро ломается.

Правильно закрепляем устройство на стене

Пригодится карандаш, уровень, линейка, дрель, сверло по бетону.

  1. Сделать разметку будущего места крепления.
  2. С прибора снять верхнюю часть, прислонить к стене.
  3. С помощью уровня провести ровную линию по горизонтали, отметить точки крепления.
  4. Проделать отверстия, вставить дюбели, повесить устройство, закрутить шурупы.

Важно! Обычно в наборе присутствует крепеж, но лучше купить и использовать хороший, подлиннее.


Схемы установки проточного оборудования

Облегченная

Подойдет для периода планового двухнедельного отключения летом.

  1. Открутить лейку душа, шланг вставить в отверстие входа холодной воды водогрея.
  2. Переключить смеситель на душ, потечет нагретая жидкость из нагревателя.
  3. При переключении на излив пойдет холодная вода из крана.
  4. Централизованная подача горячей воды возобновилась – отсоединить, прикрутить обратно лейку.

Надежная

  1. Отключить устройство (кнопка «выкл.»), прикрепить к стене анкерами.
  2. Подготовить отверстия для воды.
  3. Отключить всё электричество. Протянуть трехжильный кабель в отверстие задней крышки.
  4. Зачистить провода, подключить жилы к клеммам. Другие концы подвести электрощиту, подсоединить.
  5. Подготовленные трубы подключить к водопроводу фитингами. Провести к прибору, смонтировать.

Подключение к отводу стиральной машины

Нужен запорный кран, тройник, герметик, трубный ключ.

  1. Поставить пластиковый разветвитель, после него монтируется кран.
  2. Подвести трубу к электроприбору, можно использовать гибкую подводку. Используйте скобы для крепления к стене.

Важно! Выбирайте деталь с легким поворотом крана, вы будете использовать его часто.


Монтаж для 2 точек водоразбора

Этот способ подходит, когда нужна теплая вода в кране и душе.

  1. Подключить прибор водопроводу.
  2. На выходе горячей установить тройник с краном, подсоединить гусак и душевой шланг.

Подключение к электрической сети

Проточные водогреи обычно имеют высокую мощность – до 9000 Вт. Для безопасного и правильного подсоединения нужна выделенная линия с УЗО. Простая может не выдержать высокую нагрузку. Позаботьтесь заранее о проводке. В старых домах она не рассчитана на мощные устройства.

Почему нельзя включать в розетку? Приборы выше 3кВт подсоединяют в сеть, потому что розетки недостаточно хорошо заземлены для этого.

Действия

  1. Установить автомат отдельно на оборудование. Он должен выдерживать требуемую нагрузку. Смотрите информацию в паспорте изделия.
  2. Протянуть кабель.
  3. Подсоединить УЗО.

При подсоединении жил соблюдайте полярность – к нулю Р2, N, В; к фазе P1, A, L.

Правильное использование

Используйте инструкцию по эксплуатации, приложенную к товару.

Соблюдайте последовательность: выключить прибор, затем перекрыть воду. При включении наоборот: открыть кран, включить агрегат.


Важно! Перед включением заполните емкость! Иначе устройство может сгореть.


Монтаж (установка) и обвязка электрического накопительного водонагревателя (бойлера).

Для установки оборудования необходимо иметь достаточно свободного пространства как для самого бойлера, так и для коммуникаций. Как правило, электрические водонагреватели накопительного типа устанавливаются на кухне или в ванной.

При большом объеме его можно установить в отдельном помещении, например, в подвале. Чтобы тепло не терялось по длинному трубопроводу, рекомендуется устанавливать прибор как можно ближе к точке водозабора.

Обязательным условием подключения к водопроводу является установка обратного клапана на вход холодной воды. Если этого не сделать или установить его неправильно, то вся нагретая вода будет уходить в водопровод вплоть до полного опустошения бака.

Подключение бойлера мощностью до 3 кВт к электросети 220 В происходит при включении в розетку. Но для повышения безопасности рекомендуется проложить отдельный кабель с заземлением и установить защитный автомат.

Расчет сечения электрического кабеля для подключения электроприборов.

Подключение бытовых приборов большой мощности обязательно требует прокладки отдельного электрического кабеля от распределительного щитка.

Помните! Если вы пытаетесь подключить мощный проточный водонагреватель к розетке для стиральной машины или к розетке, в которую включена электрическая плита, вы рискуете получить сгоревшую проводку, что в свою очередь может привести к пожару.

Пользуясь таблицей, вы можете выбрать минимальное сечение кабеля, которым должен подключаться ваш электроприбор. В таблице предполагается использование кабеля из меди, при напряжении 220 В, 1 фаза, 2 жилы.

Мощность прибора, кВт 1,0 2,0 2,5 3,0 3,5 4,0 4,5 5,0 6,0 8,0 9,0
Сила тока, А 4,5 9,0 11,4 13,6 15,9 18,2 20,5 22,5 27,3 36,4 40,5
Номинальный ток автомата защиты, А 6 10 16 16 20 20 25 25 32 40 50
Минимальное сечение токопроводящей жилы, мм2 1 1,5 2,5 2,5 2,5 4 4 4 4 6 10

Внимание: если вместо медного вы берете алюминиевый провод, необходимо применить увеличивающий коэффициент, равный 1,3-1,5.









Как самостоятельно установить проточный водонагреватель

При возможности подачи в дом «голубого топлива» (из магистральной трубы, газгольдера) газовая колонка как поставщик горячей воды незаменима. Все иные варианты ГВС явно проигрывают, например, в стоимости энергоресурсов. И хотя самостоятельная установка и подключение любого оборудования обходится собственнику намного дешевле, если речь о газовых приборах, требования к их монтажу предельно жесткие, да и не все можно сделать своими силами.

Полезная информация

Установка газового водонагревателя проточного типа требует определенной подготовки. И в первую очередь, в плане изучения нормативной документации. Профессионалы советуют внимательно ознакомиться хотя бы со СНиП 4201 от 2002 и СП 42101 от 2003 годов. Что это даст?

  • Общее понимание правил монтажа газового оборудования: выбор помещения и места крепления водонагревателя, специфику его обвязки, ограничения в установке и тому подобное. Основные требования: от пола не менее 100 см, от газовой плиты – 10, площадь комнаты 7,5 м2 и более.
  • Определение возможности установки колонки: в ряде случаев это запрещено. Например, если проведена перепланировка в квартиру-студию, и кухня не отделена от жилой комнаты перегородкой.
  • Получится составить перечень технологических операций, которые можно выполнить самостоятельно, а значит, хорошо сэкономить. На практике поставщики ресурса часто лукавят, говоря, что право монтажа газовых колонок предоставлено только им. Цель простая: выставить собственнику счет побольше. Но если все сделано грамотно, без нарушений, то представителю компании останется лишь проверить систему на предмет утечек, работоспособность проточного водонагревателя и подписать акт введения в эксплуатацию.

Вопрос спорный, так как в каждом регионе требования газовиков к монтажу оборудования могут отличаться. Поэтому лучше заранее с ними согласовать разделение полномочий: что делается самостоятельно, а что выполняет их представитель. Но установка и подключение лишь своими силами, кроме риска аварийной ситуации, чревата автоматическим аннулированием гарантии на прибор: нет в паспорте водонагревателя штампа лицензированной организации, значит, и обслуживание (замена, ремонт) только на платной основе.

Перечень разрешительных документов, необходимых для первичной установки проточного водонагревателя, нужно уточнять в организации, снабжающей дом газом. Если производится замена старой версии прибора (или не подлежащей восстановлению), то достаточно обратиться в управляющую компанию, обслуживающую здание. Ее специалисты подскажут формы заявлений, которые необходимо написать (о снятии/установке колонки и ведении работ по присоединению к магистралям).

Монтаж газового водонагревателя

Подготовительные мероприятия:

  • Проверка эффективности инженерных систем: вентиляции, дымоотведения.
  • Удаление кожуха прибора. Предварительно снимаются все ручки органов управления газовой колонки.
  • Разметка стены для сверления отверстий под элементы крепежа.

Навешивание прибора:

  • Проверка соответствия положения монтажных отверстий в задней стенке водонагревателя высверленным в основе. Нужно добиться, чтобы газовая колонка располагалась строго вертикально, без перекосов. Иначе возникнут проблемы с подключением, особенно если планируется его делать трубами, а не гибкой подводкой. Да и присоединение выходного патрубка к дымоходу осложнится.
  • Жесткая фиксация водонагревателя на стене. Крепить нужно так, чтобы со временем он не провис и не опирался на трубы ХВС, ГВС или газовую.

Обвязка водонагревателя

Рекомендуемая последовательность действий:

  • подключение к трубам ХВС и ГВС. Перепутать патрубки сложно – они помечены соответствующими цветами: синий для подводки холодной воды, красный для горячей;
  • присоединение к газовой магистрали. Все работы ведутся только при закрытом вентиле на трубе и желательно медным ключом;
  • установка дымохода. Неважно, короб это или гибкая труба (гофра), главное – плотность соединения с отводящим патрубком проточного водонагревателя. Для надежности рекомендуется стык стянуть хомутом. Предельно допустимая длина канала – 3 м с минимальным количеством изгибов на трассе (не более трех).
В качестве обмоточного материала при сочленении резьбовых соединений лучше использовать ФУМ-ленту. Пакля по своим свойствам ей проигрывает, к тому же срок ее службы невысокий.

И вот на этом стоит остановиться, что бы ни писалось на различных сайтах. Представитель компании-поставщика газа должен сам убедиться в герметичности всех соединений, иначе он не станет подписывать акт. То же касается и контроля функционирования прибора, поэтому лучше самостоятельно не заниматься его диагностикой. Дополнительный аргумент: если неисправность выявит специалист, он ее официально зафиксирует. Значит, торгующая организация обязана произвести замену водонагревателя. В противном случае придется долго доказывать, что в газовой колонке изначально имелся дефект, и не факт, что это получится.

Типичные ошибки при установке:

  • Самостоятельный монтаж водонагревателя в ванной (в этой комнате нет эффективной естественной вентиляции).
  • Установка газового водонагревателя проточного типа скрытым способом (в пенале, под обшивкой стены).
  • Неправильное подключение труб (путаница с патрубками).

Хотите приобрести надежный проточный водонагреватель и одновременно получить профессиональные рекомендации по его установке и обвязке? Обратитесь в компанию «АЛЬФАТЭП». На сайте alfatep.ru представлены газовые колонки известных брендов – Bosch, Ariston, Vaillant и другие – по цене производителей. По телефону 8 (495) 109 00 95 или в разделе «Контакты» наши специалисты дадут исчерпывающий ответ на интересующие вопросы, помогут с выбором оптимальной версии прибора. Быстрая доставка нашими силами по всем регионам РФ, возможность покупки в кредит по льготной ставке, различные формы оплаты – индивидуальный подход к каждому клиенту гарантирован.

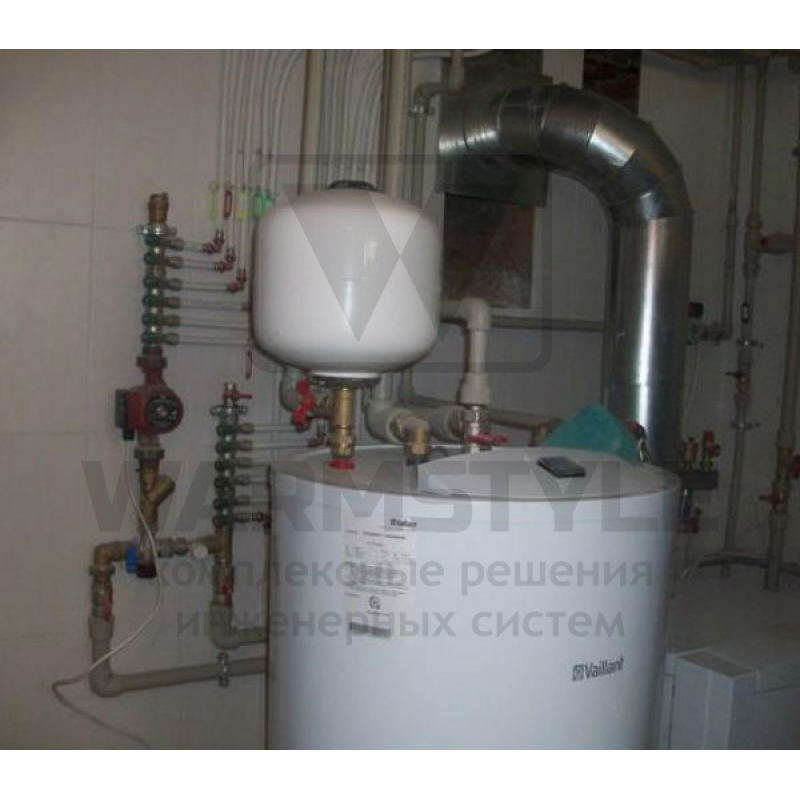

Подключение бойлера косвенного нагрева к газовому котлу. Всё, что необходимо учитывать, для монтажа и подключения бойлера косвенного нагрева

Накопительные водонагреватели косвенного нагрева являются одними из самых экономичных агрегатов. Удобство, которое они предоставляют владельцу, трудно переоценить.

Эксплуатация такого водонагревателя в зимнее время дает существенную экономию, ведь для его работы требуется подключение к котлу отопления. При этом в дом поступает и тепло и горячая вода. Чтобы оценить эффективность водонагревателя этого типа, необходимо рассмотреть его преимущества и недостатки, а также изучить устройство бойлера косвенного нагрева и принцип его работы.

Преимущества и недостатки водонагревателя косвенного нагрева

Как уже отмечалось, главным достоинством такого устройства является высокая производительность и скорость нагрева. Рассмотрим и другие его преимущества:

  • Водонагреватель косвенного нагрева работает без подключения к электрической сети;
  • Отсутствует контакт воды с теплоносителем;
  • Возможность бесперебойной подачи горячей воды;
  • Устройство водонагревателя позволяет осуществлять подключение нескольких источников.

Делая выбор в пользу бойлера этого типа, следует помнить, что, несмотря на многочисленные достоинства, стоимость установки водонагревателя косвенного нагрева достаточно высока. Объясняется это тем, что для его монтажа требуется тянуть отдельный трубопровод от котла и оснащать его дополнительными устройствами.

С двумя циркуляционными насосами

Схема подключения к одноконтурному котлу требует установки дополнительного насоса, подающего теплоноситель в греющий контур. При этом термостат бойлера управляет обоими циркуляционными насосами. Фактически, такая обвязка предполагает параллельную работу контуров, хоть ветка горячего водоснабжения и имеет приоритетное преимущество перед отопительной системой.


В случае подключения водонагревателя по схеме с двумя насосами, перед каждым из них обязательно устанавливают обратный клапан для исключения смешивания потоков теплоносителя (смотрите схему выше).

Подключая накопительный водонагреватель к отопительному котлу, обязательно выполняют условие безопасности его работы – температура срабатывания термостата бойлера должна быть ниже температуры, при которой автоматика котла отключает нагрев теплоносителя.

Организация в здании бесперебойного ГВС возможна при подсоединении бойлера косвенного нагрева. Суть его работы заключается в том, что он обеспечивает помещение горячей водой, используя ресурсы отопительной системы. При этом агрегату не требуются электротэн либо газовая горелка. Как правило, бойлер устанавливается в котельной для более эффективной теплопередачи от СО.

Возможны варианты нахождения водонагревателя в других комнатах, однако уровень КПД снизится. Впрочем, при такой установке есть преимущество – уменьшатся теплопотери и период ожидания ГВ, поскольку устройство будет располагаться ближе к потребителям. Существует 4 способа размещения бойлера косвенного типа. Он может крепиться на стене или полу, иметь горизонтальную либо вертикальную ориентацию. Монтаж агрегата аналогичен обычному электроводонагревателю за исключением некоторых тонкостей.

Основные способы

Определившись с местоположением, следует приступить к подсоединению к СО. Этот процесс несложен и не требует наличия каких-либо специальных инструментов: перфоратор, рулетка, отвертка, средства индивидуальной защиты. Ниже рассматриваются основные схемы его подключения.

1. Трехходовой клапан с сервоприводом. Такой вариант можно применить для монтажа водонагревателя к одноконтурному котлу настенного либо напольного крепления, имеющему функцию подключения контура бойлера. При этом он будет приоритетным. Охлаждение воды приводит к переключению термостата устройства, а затем и трехходового клапана, заставляя теплоноситель двигаться по контуру водонагревателя. При достижении заданной температуры ГВ происходит возвращение клапана в первоначальную позицию, с перенаправлением потока в отопительную систему.

Преимущественно такая схема косвенного нагрева применяется для котлов радиаторного типа, оснащенных насосом и автоматикой. Кроме того, ее целесообразно смонтировать в ситуациях большого потребления горячей воды или же ее высокой жесткости, способной привести к поломке двухконтурного котла в короткие сроки.


2. Двухнасосная. В этой гидравлической схеме, подобно первой, приоритетным является нагрев бойлера. Температура воды, понижаясь, задействует его насос, одновременно перекрывая подачу жидкости в систему отопления. Для предупреждения образования побочных потоков, в том числе встречного, следует произвести монтаж обратного клапана.

Оба варианта подразумевают отключение отопительного контура при задействовании бойлера косвенного нагрева. Однако это не влечет за собой серьезного понижения температуры в здании, поскольку является кратковременным. Их часто используют в разветвленных системах. При этом один из котлов постоянно работает только на обогрев, а второй функционирует в режиме переключения.


3. Гидравлическая стрелка. Эта схема монтажа водонагревателя косвенного нагрева применяется в отопительных многоконтурных системах, состоящих, как правило, из контуров отопления, нагрева полов и обслуживания бойлера. Гидравлическую стрелку могут заменить балансировочные вентили, предназначенные для устранения перепадов давления. Чтобы вода быстрее достигала требуемой температуры, производится автоматическое отключение остальных контуров.


Подключение устройства

Для монтажа в зависимости от выбранной схемы потребуются: распределительные коллекторы, вентили, трехходовой и обратный клапаны, гидравлическая стрелка, клапан для сброса давления. Главной задачей является обеспечение достаточного притока воды. Ниже представлены этапы работы по стандартному подключению.

1. Воспользовавшись рулеткой и карандашом, разметить места навешивания устройства. Просверлить отверстия для дюбелей.

2. Выполнив в трубах выходы для водонагревателя, произвести их соединение посредством гибких шлангов. Промаркировать вход для ХВ синим, чтобы не перепутать.

3. Здесь же вмонтировать клапан сброса давления. Для того чтобы обеспечить беспроблемный спуск воды во время технического обслуживания, рекомендуется встроить тройник для подсоединения шланга.

4. Произвести тщательную герметизацию стыков при помощи ленты фум либо пакли. Для осуществления следующего этапа надо дождаться застывания герметика.

5. Далее прикручивается кран ГВ к соответствующему выходу на устройстве. Первый раз его следует открывать медленно, чтобы убедиться в правильности выполнения работы и отсутствии течи. При подключении к водопроводу в нижнюю часть агрегата подается холодная вода, из верхней – выводится горячая. Точно посредине должна располагаться рециркулярная точка. Теперь можно перейти к электрике.

6. Подключение бойлера к распределительному щитку либо розетке. При первом варианте следует определить ноль и землю, провести кабель к устройству, но пока не подсоединять.

7. Сбоку от агрегата поставить автомат, закрыть его и протянуть провод.

8. Срезать с него примерно 10 см обмотки, оголить фазу. Теперь нужно прикрутить ее к клеммам: от бойлера к нижним, от щитка к верхним.

9. При запуске электросистемы нужно убедиться, что загорелся индикатор. В противном случае необходимо отключить подачу тока и еще раз проверить соединение.

10. Отрегулировать режим нагрева согласно инструкции.

Выполняя монтаж бойлера косвенного нагрева, важно учитывать ряд правил:

1. Производить установку на ровной поверхности.

2. Настенные устройства крепятся только на кирпичные стены посредством анкеров либо скоб.

3. Напольные водонагреватели монтируются выше уровня котла. С этой целью создается платформа высотой 100 мм.

4. Давление СО не может быть больше обозначенных характеристик для бойлера косвенного типа.

6. Недопустимо использование гофрированных шлангов, поскольку, не выдержав давление, они приведут к поломке системы и создадут опасную ситуацию.

7. Для компенсации расширения воды и растущего давления во время нагрева бойлера должен присутствовать предохранительный клапан. Он сделает эксплуатацию устройства более долговечной и безопасной.

8. Если протяженность трубопровода большая, рекомендуется воспользоваться схемой подключения бойлера косвенного нагрева, предусматривающей рециркуляцию. Благодаря такому ходу, не придется впустую тратить холодную воду, дожидаясь поступления горячей.

Самыми массовыми ошибками при подсоединении агрегата можно назвать:

  • Удаленное местоположение прибора от системы водоснабжения либо отопительного котла.
  • Нарушение последовательности подключения теплоносителя к источнику ХВС: вход должен быть расположен сверху, а выход – внизу. Обратный порядок не позволит осуществлять нагрев эффективно.
  • Несоблюдение горизонтального расположения оси двигателя, что неизменно приведет к скорому износу подшипников.

Сегодня мы попробуем классифицировать общеизвестную информацию об установке электрических накопительных водонагревателей. Рассмотрим схемы гидротехнической обвязки, её функции и сделаем выводы — какой монтаж будет технически верным, а какой не будет.

Размещение и механический монтаж

Хорошо известно, что электрический бойлер в напорной водопроводной системе абсолютно не чувствителен к разнице уровней между ним самим и точками водоразбора. И тем не менее, свои требования к высоте установки есть. Она должна быть не слишком большой, дабы не вносить излишние трудности в процесс закрепления бака, и в то же время не слишком низкой, чтобы не было ощутимого «хищения» пространства.


Учтите, что участок стены от 30 до 50 см сразу под бойлером должен быть свободен от коммуникаций и прочих стационарных предметов: здесь монтируется запорная арматура бака и прочие элементы его обвязки. Если бак установлен в кессон или нишу, либо его обвязка скрыта, предусмотрите наличие в фальшь-стене ревизионных дверец для прямого доступа к черновой сантехнике.

Еще одна небольшая тонкость: у большинства водонагревателей выводы располагаются сразу за блоком управления для менее заметной разводки коммуникаций. Поэтому высота установки бака должна быть такой, чтобы весь блок управления находился, в среднем, чуть ниже плеч.

Типовая схема обвязки

Сразу оговорим несколько простых правил сантехмонтажа в контексте установки бойлера. Прежде всего, нежелательно использование гибких соединительных трубок. Резьбовые отводы бака нужно сразу же поворачивать уголками к стене, а затем спускать по ней (или провести сквозь) с последующей установкой двух кранов. Для отвода горячей воды допускается использовать PP-R арматуру, например, резьбовой угловой переход с МРВ.


А вот на вводе холодной воды лучше упаковать на тефлоновый шнур бронзовый уголок «гайка-штуцер». Как и с поворотом горячего отвода, не забудьте предварительно посчитать витки, чтобы после упаковки уголки смотрели точно в стену. Металлическое соединение необходимо для установки группы безопасности, обычно она имеет две внутренние резьбы.

Дальше можно полностью переходить на пластиковые трубы. Сразу после того, как отводы бака поворачивают вниз, устанавливаются два шаровых крана в пластиковом корпусе. Еще лет десять назад запорной арматуре в этом месте не придавали большого значения, пока окончательно не утвердилось мнение, что бак должен обслуживаться как минимум раз в 2-3 года. Чтобы на это время все остальные точки водоразбора оставались работоспособными, нагреватель локализуется кранами. К слову, горячий кран явно необходим лишь при параллельной работе нагревательных приборов и для защиты от обратного перелива через смесители прямого действия.


Типовая схема обвязки накопительного водонагревателя: 1 — запорные вентили на входе водопровода; 2 — шаровые краны водонагревателя; 3 — группа безопасности; 4 — накопительный водонагреватель

Вот и всё: это простейшая схема подключения, которая может быть дополнена разве что элементарным фильтром механической очистки. Строго говоря, электрический бойлер может работать вообще без обвязки, с одной только группой безопасности. Но, как мы убедимся позже, дополнительная арматура делает использование водонагревателя гораздо более удобным.

Обвязка для сезонного использования

В квартирах бойлеры чаще всего устанавливаются как вынужденная мера на период проведения плановых ремонтов теплосети. Большую часть времени водонагреватель простаивает и, хотя его рекомендуется держать в наполненном состоянии, постоянный проток воды может вызывать нанос отложений в ёмкость. Поэтому следует предусмотреть систему отключения бака от водопроводной системы, что довольно просто реализуется парой шаровых или одним трехходовым краном.

Если вы используете шаровые краны, один из них устанавливайте до места врезки горячего отвода в систему водоснабжения . Этот кран закрывается летом для предотвращения оттока воды в магистраль. Наличие крана на горячем отводе строго обязательно для ограничения протока в зимний период.


1 — запорные вентили на входе водопровода; 2 — трехходовой кран; 3 — группа безопасности; 4 — накопительный водонагреватель

Один трехходовой кран, установленный в месте врезки в горячую магистраль, также решает задачу переключения между режимами. Примечательно, что именно на трехходовых кранах наиболее просто и выгодно реализовать систему с несколькими водонагревательными приборами, соединёнными параллельным трубопроводом.

Забор воды при отключении подачи

Большинство накопительных водонагревателей имеют устройство закрытого типа и не сливают воду самотёком. Однако существует ряд дополнений обвязки, делающий возможным забор воды при отсутствии давления. Эти же дополнения позволяют наиболее легко опустошить бак, если он снимается для обслуживания.

Прежде всего, теория: горячий патрубок бака достигает самого верха ёмкости, холодный расположен внизу под колпаком рассеивателя. Слив воды происходит именно через холодный патрубок, а по длинной трубке горячего отвода в ёмкость подсасывается воздух.

Конструкция накопительного водонагревателя: 1 — подача холодной воды; 2 — ТЭН; 3 — бак; 4 — забор горячей воды; 5 — теплоизоляция; 6 — корпус

Наиболее простое решение — врезать в горячий отвод тройник до места установки шарового крана. Используя два этих крана, можно обеспечить баку подсос воздуха и пользоваться горячей водой из «холодного» трубопровода. Но такой подход не вполне безопасен: забыв перекрыть кран подсоса воздуха, вы рискуете затопить своё жильё при появлении давления в системе холодного водоснабжения.

Задача решается двумя способами. Первый — установка обратного клапана на кран подсоса воздуха на горячем вводе. Проблема в том, что в высокой трубке наполненного бака почти всегда есть небольшое количество воды, поэтому система работает не очень стабильно — водяной столб мешает открытию клапана даже если в баке есть относительное разрежение. Приходится стравливать воду из трубки вручную при первом открытии системы.


1 — тройник; 2 — обратный клапан; 3 — кран для подсоса воздуха

Также установка обратного клапана возможна в обход запорного крана холодного подвода. В этом случае клапан устанавливается встречно нормальному протоку воды, блокируя её поступление в бак при подаче напора. Как и прежде, эта задача может быть решена ещё меньшим количеством трехходовых кранов.

Обвязка с контуром рециркуляции

Одним из самых интересных нововведений сантехники XXI века есть добавление в сеть небольшого насоса, который постоянно прокачивает воду по замкнутой цепи горячего водоснабжения. Суть в том, что вам не придётся ждать, пока из системы протечёт остывшая вода. Хотя на первый взгляд это кажется слишком затратным (электричество для насоса + постоянные потери тепла), при правильном исполнении (суточный таймер и хорошая теплоизоляция труб) экономическая выгода от подобной системы растёт соразмерно с удалением точек водоразбора от бойлеров.

Сначала о компоновке насоса. Он устанавливается на линии, дублирующей трубу горячего водоснабжения до последней точки водоразбора. Обратный край линии рециркуляции подключается либо к специальному патрубку бойлера, либо напрямую к подводу холодной воды. Для разделения потоков в этом месте используется обратный клапан.


Обвязка накопительного водонагревателя с циркуляцией: 1 — краны водонагревателя; 2 — группа безопасности с обратным клапаном; 3 — кран для подсоса воздуха при сливе бака; 4 — потребители горячей воды; 5 — циркуляционный насос; 6 — обратный клапан; 7 — суточный таймер; 8 — накопительный водонагреватель

Насос управляется суточным таймером, включающим рециркуляцию только в часы максимального потребления, например с 5 до 9 и с 18 до 23 часов. Забор горячей воды возможен из любой точки петли рециркуляции, но чем дальше по протоку, тем сильнее вода остывает. Часто в систему рециркуляции врезают проточный полотенцесушитель . Чтобы иметь возможность отключать последний при ненадобности, используйте трехходовой кран на врезке в закорачивающую перемычку.

Обвязка без смесителя

В завершение расскажем о том, как лучше подключать бойлер в бане или летнем душе, где нет нормального смесителя. Конечно, регулировать нагрев воды можно термостатом, но накопительный нагреватель в этом вопросе недостаточно гибок.


Подключение водонагревателя без смесителя: 1 — вентиль-терморегулятор; 2 — краны водонагревателя; 3 — группа безопасности; 4 — кран для подсоса воздуха при сливе бака; 5 — водонагреватель

Для решения задачи между подводами бойлера устанавливается закорачивающая перемычка, снабжённая терморегулирующим вентилем для радиаторов отопления. Он предназначен для подкачки небольшого количества холодной воды. Устанавливать терморегулятор лучше сразу возле бака, чтобы за время протока по трубам вода успевала нормально перемешиваться. Работает подобная система одинаково хорошо при питании как от бака, так и от напорного водопровода.


Кончено, для удобного пользования системой регуляции температуры к ней придётся немного привыкнуть. Это происходит легче за счёт термостата бака и шкалы делений на терморегуляторе.

  • Правила подключения бойлера
  • Разновидности подключения
  • Схема подключения с 2-мя насосами
  • Схемы с гидравлической стрелкой
  • Зачем нужна система рециркуляции?

Обеспечение дома системой отопления и подогрева воды – это первоочередная задача. Выбор котлов и водонагревателей сегодня огромен, поэтому каждый сможет найти себе подходящий. Но мало купить оборудование, его еще надо правильно подключить. Обвязка бойлера может быть самой различной. Сегодня применяются 3 варианта:

  • с использованием специальной гидравлической стрелки, если количество контуров составляет больше 3;
  • применение для системы 2-циркуляционных насосов;
  • использование 3-ходового клапана.


Правила подключения бойлера

Чтобы была выполнена правильно, необходимо соблюдать такие правила:

  • точка рециркуляции должна находиться по центру нагревательной емкости бака;
  • теплоноситель в бак необходимо направлять сверху вниз. Это означает, что горячая вода будет подаваться через верхний патрубок бойлера, а возвращаться в систему из нижнего;
  • в бойлер холодная вода подается только снизу, а вот отвод горячей уже надо организовывать из верхней точки котла.

Чаще всего устанавливают системы с 2-мя контурами.

Первый контур обеспечивает подачу теплоносителя для общей системы отопления дома, а второй – для бесперебойного оснащения водой потребителя.

При необходимости можно смонтировать и большее количество контуров, например для обеспечения работы теплого пола и т.д. Только соблюдение всех правил выполнения обвязки позволит котлу функционировать с максимальным КПД, работа оборудования будет результативной и экономной. При желании выполняется подключение дополнительного оборудования.

Вернуться к оглавлению

Разновидности подключения

Чтобы осуществить подключение котла, надо выбрать сначала подходящую схему обвязки. Все они имеют определенные отличия. Система подключения котла с сервоприводом и специальным 3-ходовым клапаном имеет следующие характеристики:

  • подобная система отлично подходит практически для любого котла. Водонагреватель может быть настенного либо напольного типа;
  • монтируют 2 контура: один полностью применяется для подогрева и подачи горячей воды, а второй – только для обеспечения отопления в доме;
  • в данной схеме приоритет имеет контур подогрева воды, при снижении температуры включается 3-ходовой клапан, который и запускает процесс подогрева до необходимого уровня. Но отопление в это время не производится, т.е. работает только один подогрев. Подобной процедурой управляет специальный термостат, который монтируется при обвязке.

Такая схема подключения применяется только в том случае, если потребление в доме горячей воды значительное. При необходимости подогрева поток теплоносителя из отопительного контура направляется только в водонагреватель, назад он возвращается после того, как вода будет подогрета до необходимой температуры.

Вернуться к оглавлению

Схема подключения с 2-мя насосами

Бойлер можно установить для системы с 2-мя насосами. Для нее характерны следующие особенности:

  • при монтаже около котла надо ставить специальный тройник, который будет идти на батареи, в систему ГВС;
  • монтируются 2 циркуляционных подающих насоса: один из них предназначен для контура котла косвенного нагрева, а второй – для прокачки горячей воды по отопительному контуру, т. е. для обеспечения движения теплоносители по радиаторам;
  • приоритет в такой системе имеет бойлерный контур;
  • контроль над уровнем температуры ведет специальный термостат, который и подает сигнал при ее снижении, после чего включается подогрев;
  • при отключении автоматики радиаторного циркуляционного насоса горячая вода в полном объеме начинает поступать в котел;
  • для бойлерного насоса обязательно наличие дополнительного выключателя. Он используется летом при отключении общей системы отопления и самого котла.

В чем преимущества подобной системы? Для каждого контура применяется собственный насос, который и обеспечивает бесперебойную работу. При этом при приоритет имеет именно линия подачи горячей воды, а для управления используется датчик, который и отслеживает температуру, подает сигнал о необходимости включения/выключения оборудования.

Подобная система идеально подходит, если в доме требуется подключение не одного котла, а 2-х. Один из них может быть полностью направлен для обслуживания отопительной системы, а второй будет использоваться только для подачи горячей воды в краны. Все это обеспечивает отличную эффективность работы системы, ее удобство для потребителя. На рисунке приведена схема обвязки котла с 3-мя насосами.

Отопительные системы на основе бойлеров могут выполнять различные функции. Помимо собственно отопления помещений – бойлера могут производить и нагрев воды для бытовых целей, например для мытья. Такие системы могут устанавливаться не только на дачах и на загородных домах, но и в частных квартирах, в офисах и на производственных площадках. Бойлер является достаточно простым устройство и его установку, а также обвязка бойлера косвенного нагрева вполне можно провести самостоятельно. Существует несколько схем такой обвязки, рассмотрим их поподробнее.

Что нужно знать при подключении бойлера

В бойлерных устройствах может функционировать два контура нагрева воды.

  • Первый – это вода в отопительной системе, которая после нагрева подается в радиаторы отопления. Такой контур может быть замкнутым и в такую воды могут добавляться специальные химические присадки для обеспечения бесперебойной работы радиаторов, очистки систем от накипи и так далее.
  • Второй контур – это вода, используемая для бытовых целей. Она предназначена для мытья посуды, для помывки. Следовательно, этот контур является незамкнутым. Холодная вода поступает в него из системы магистрального водоснабжения, а затем, по мере использования такая вода сливается в канализацию.

Принципы подключения обвязки бойлера

При монтаже системы обвязки бойлера косвенного нагрева необходимо помнить следующие принципы:

  • Точка входа холодной воды в обвязку бойлера должна находиться в нижней точке системы, а вот горячая выхода выходит из обвязки уже в верхней точке.
  • Рециркуляционная точка в связи с этим находится практически в геометрическом центре обвязки.

При соблюдении указанных принципов монтажа обвязки работа системы нагрева будет максимально эффективной и тепло от бойлера будет качественно передаваться в массу поступающей воды.

Варианты монтажа обвязки бойлеров косвенного нагрева

Монтаж обвязки водяных контуров на бойлеры косвенного нагрева может монтироваться тремя основными способами:

  • С монтажом трехходового клапана,
  • С монтажом двух насосов циркуляции,
  • С использованием стрелки гидравлической.

Учтите, что применение системы рециркуляции воды существенно улучшает эффективность системы отопления и повышает КПД нагрева воды и помещения от бойлера.

Монтаж системы косвенной обвязки с трехходовым клапаном

Данный вариант монтажа системы косвенной обвязки предназначен для конструкций с большим количеством горячей воды. При проектировании системы рассчитается монтаж двух контуров отопления. Первый – основной контур будет предназначаться для циркуляции воды, поступающей в систему отопления. Второй, дополнительный контур будет нагревать воду, предназначенную для бытового использования. Чтобы вода, поступающая из системы водоснабжения поступала в тот или иной контур и используется трехходовой клапан. Управление клапанным устройством производится от бойлерного термостата.


Использование трехходового клапана при монтаже системы обогрева позволяет распределять потоки воды, поступающие к бойлеру. Термостат не позволяет воде перегреваться и направляет в контуры горячую воду при достижении ей определенной температуры.

В том случае, если вода в системе отопления охлаждается ниже заданной пороговой температуры – термостат бойлера переключает клапан и подает новую порцию теплоносителя в контур, отвечающий за нагрев. Вода получает тепло от бойлера и нагревается. Термостат контролирует температуру нагрева и предотвращает чрезмерное нагревание воды и, следовательно, повреждение системы. По достижении заданной температуры вода из контура направляется в систему. Температура воды измеряется непосредственно в нагревательном контуре бойлера.

Момент получения информации о температуре воды очень важен. В том случае, если вода в баке для бытового использования будет иметь заданную температуру нагрева выше, чем в нагревательном контуре системы отопления – система может начать работать некорректно. В этом случае переключения на нагрев отопительного контура производиться не будет.

Существует вариант монтажа бойлера косвенного нагрева и двумя контурами. Выбор возможного варианта в том числе зависит и от воды, которая имеет в вашем водопроводе. Если вода в магистральных каналах имеет высокую степень жесткости – то разумней будет использовать систему с трехходовым клапаном. В противном случае двухконтурная система может быстро выйти из строя из-за засорения.

Монтаж обвязки бойлера косвенного нагрева с двумя насосами

Еще одним вариантом монтажа системы обвязки бойлеров системой косвенного нагрева может стать использование двух рециркуляционных насосов. Также в системе должен быть смонтирован обратный клапан.


В данном случае в системе монтируется два отдельных контура нагрева: отопительный контур и контур нагрева воды для бытовых нужд. Каждый из контуров имеет собственный насос рециркуляции, который направляет нагретую воду в контуры системы.

Оба контура косвенного нагрева монтируются к бойлеру параллельно. Приоритет при монтаже и при использовании в системе имеет бойлерный контур. Таким образом насос циркуляции бойлерной системы находится перед насосом системы отопления. Как и предыдущем варианте системы для управления обоими контурами используется термодатчик, который перераспределяет воду в нагревательные контуры.

Кроме того в системе имеется обратный клапан, задачей которого является недопущения смешивания потоков нагреваемой воды.

Принцип работы такой системы состоит в том, что по мере снижения температуры воды она направляет для нагрева и далее в отопительную систему.

Система с двумя контурами и насосами может быть установлена с двумя нагревательными котлами. Каждый из таких котлов будет иметь отдельное питание и будет отвечать за нагрев воды в одном из контуров: отопительном или для бытового использования.

Система отопления с бойлеров обеспечивает достаточно быстрое нагревание воды в отопительной системе. Для этого котлу требуется обычно час. Таким образом в то время, когда в котле происходит нагрев для контура горячего водоснабжения – остывания систем отопления не происходит.

Описание работы системы гидравлики в отоплении

Система нагрева, основанная на бойлера может включать в себя и более двух контуров. Например, в качестве дополнительного контура нагрева может использоваться система теплого пола. Крое того, в нее могут включаться и другие элементы.


Для регулирования потоков воды в контурах нагрева используется стрелка гидравлическая. Проще говоря – она представляет собой систему распределения потоков теплоносителя, которая чем-то напоминает собой обычную железнодорожную стрелку. Также гидравлическая стрелка при работе выравнивает давление в нескольких контурах системы.

На каждом контуре в сложных системах нагрева с несколькими контурами устанавливается собственный насос рециркуляции. При этом в разных участках отопительно-нагревательной системы может создаваться различное давление. Разница в показателях давления должна уравновешиваться. Вот именно для этого в сложных системах могут устанавливаться коллекторы и гидравлические стрелки. Кроме того в целях выравнивания показателей давления могут применяться специализированные балансировочные вентили.

Такая сложная система имеет много нюансов при регулировке и поэтому при ее монтаже рекомендуется пользоваться услугами специалистов.

Полезная рециркуляция теплоносителя

Использование системы рециркуляции позволяет получать в системах нагрева горячую воду из крана практически мгновенно, без длительного ожидания. В этом случае в системах нагрева образуется кольцевая магистраль теплоносителя. Вода постоянно идет по данной магистрали и нагревается. Вследствие этого ожидание нагрева при бытовом использовании горячей воды практически исключается.

Чтобы вода в таком контуре постоянно двигалась – в него встраивается рециркуляционный насос. Данный постоянно горячий поток воды рекомендуется пропускать через устройства, которые требуют постоянного нагрева, например, через полотенцесушитель.

Схемы трубопроводов жилых и коммерческих помещений

АО Смит

© 2018, A. O. Smith. Все права защищены. 1-877-552-0010
A. O. Smith оставляет за собой право вносить изменения или улучшения в продукт в любое время без предварительного уведомления.

RSS YouTube LinkedIn Твиттер Фейсбук
  • Водные нагреватели
    • Жилой
      • Газ и пропан
      • Электрический
      • Паровой котел
      • Безтанковый
      • Солнечная
      • Танки и аксессуары
    • Коммерческий
      • Селектор коммерческих технологий
      • Водные нагреватели
      • Котлы
      • Резервуары для хранения
      • Пакетные системы
      • Аксессуары
  • Части
    • детали водонагревателя. ком
    • Перекрестная ссылка на детали
  • Услуга
    • Служба поддержки клиентов
    • Гарантия
    • Уведомление об отзыве
    • Регистрация поставщика услуг
    • Найти поставщика услуг
    • Техническое обучение
    • Национальные счета
  • Ресурсы
    • Регистрация продукта
    • Инструмент выбора продукта
    • Руководство НАЭКА
    • Перекрестная ссылка продукта
    • Поддержка продукта
    • iCOMM™
    • Скидки на водонагреватели
    • Награды подрядчика
    • Гарантия
    • Селектор коммерческих технологий
    • Программа определения размеров ProSize™
    • Товары с логотипом
    • Техническое обучение
    • Рекламные инструменты
    • ENERGY STAR ® Сертифицированные продукты
    • Направляющая энергии
    • дсиреуса. орг
  • Литература по продукту
    • Спецификации
    • Список деталей
    • Инструкции по эксплуатации
    • Схемы трубопроводов
    • Модели Revit
    • Схемы подключения
    • Схемы размеров
    • Инструкции к комплекту
    • Технические бюллетени
    • Прочие технические данные
    • Гарантийные листы
    • Брошюры
    • Каталоги
  • О нас
    • О А.О. Смит
    • Глобальные объекты
    • Свяжитесь с нами
    • Отдел новостей
    • Награды и признание
    • Тематические исследования
    • Карьера
  • Где купить
    • Для вашего дома или бизнеса
    • Торговые специалисты
    • Национальные счета
    • Международные продажи
А. О. Смит Корпоративный Глобальные объекты Политика конфиденциальности Карта сайта Товары с логотипом авторское право Вход для торгового представителя

Бытовые циркуляционные водонагреватели

Описание Семья Схема трубопроводов PDF Схема трубопровода DWG
Одна температура, один котел Burkay® с вертикальным накопительным баком HW-300 — 670 АОСДГ61000 АОСДГ61000
Одна температура, один котел Burkay® с горизонтальным накопительным баком HW-300 — 670 АОСДГ61001 АОСДГ61001
Однотемпературный двухконтурный котел Burkay® с вертикальным накопительным баком HW-300 — 670 АОСДГ61002 АОСДГ61002
Однотемпературный двухконтурный котел Burkay® с горизонтальным накопительным баком HW-300 — 670 АОСДГ61003 АОСДГ61003
Однотемпературный трехконтурный котел Burkay® с вертикальным накопительным баком HW-300 — 670 АОСДГ61004 АОСДГ61004
Однотемпературный трехконтурный котел Burkay® с горизонтальным накопительным баком HW-370 — 670 АОСДГ61005 АОСДГ61005
Одна температура, один котел DuraMax® с вертикальным накопительным баком ДВ-720 — 1810 АОСДГ61030 АОСДГ61030
Одна температура, один котел DuraMax® с горизонтальным накопительным баком ДВ-720 — 1810 АОСДГ61031 АОСДГ61031
Однотемпературный двухконтурный котел DuraMax® с вертикальным накопительным баком ДВ-720 — 1810 АОСДГ61032 АОСДГ61032
Однотемпературный, двухконтурный котел DuraMax® с горизонтальным накопительным баком ДВ-720 — 1810 АОСДГ61033 АОСДГ61033
Однотемпературный, трехконтурный котел DuraMax® с вертикальным накопительным баком ДВ-720 — 1810 АОСДГ61034 АОСДГ61034
Однотемпературный, трехконтурный котел DuraMax® с горизонтальным накопительным баком ДВ-720 — 1810 АОСДГ61035 АОСДГ61035
Однотемпературный четырехконтурный котел DuraMax® с горизонтальным накопительным баком ДВ-720 — 1810 АОСДГ61036 АОСДГ61036
Однотемпературный четырехконтурный котел DuraMax® с вертикальным накопительным баком ДВ-720 — 1810 АОСДГ61037 АОСДГ61037
Одна температура, один котел/вертикальный резервуар-накопитель   АОСДГ61050 АОСДГ61050
Одна температура, один котел/горизонтальная система рекуперации   АОСДГ61051 АОСДГ61051
Одна температура, два котла/вертикальная система рекуперации резервуаров-накопителей   АОСДГ61052 АОСДГ61052
Одна температура, два котла/горизонтальная система рекуперации резервуаров-накопителей   АОСДГ61053 АОСДГ61053
Одна температура, три котла/вертикальная система рекуперации резервуаров-накопителей   АОСДГ61054 АОСДГ61054
Одна температура, три котла/горизонтальные резервуары для хранения Система рекуперации   АОСДГ61055 АОСДГ61055
Одна температура, четыре котла/вертикальные резервуары для хранения Система рекуперации   АОСДГ61056 АОСДГ61056
Одна температура, четыре котла/горизонтальная система рекуперации резервуаров-накопителей   АОСДГ61057 АОСДГ61057
Одна температура, два котла/два вертикальных резервуара для хранения Система рекуперации   АОСДГ61058 АОСДГ61058
Одна температура, четыре котла/два вертикальных резервуара для хранения Система рекуперации   АОСДГ61059 АОСДГ61059
Однотемпературный, два многоярусных котла/вертикальная система рекуперации резервуаров-накопителей   АОСДГ61060 АОСДГ61060
Однотемпературный, два многоярусных котла/система рекуперации с горизонтальным резервуаром-накопителем   АОСДГ61061 АОСДГ61061
Однотемпературный, два многоярусных котла/вертикальная система рекуперации резервуаров-накопителей   АОСДГ61062 АОСДГ61062
Однотемпературный двухъярусный котел/система рекуперации с горизонтальным резервуаром-накопителем   АОСДГ61063 АОСДГ61063
Однотемпературный, двухуровневый котёл/два вертикальных резервуара для хранения Система рекуперации   АОСДГ61064 АОСДГ61064
Одна температура, два расположенных друг над другом котла/два вертикальных резервуара для хранения Система рекуперации   АОСДГ61065 АОСДГ61065
Genesis®, однотемпературный, два многоярусных котла/четыре вертикальных резервуара для хранения Система рекуперации ГВт-300 — 2500 АОСДГ61072 АОСДГ61072
One Temperature one Водогрейный котел VF™ с горизонтальным накопительным баком Фольксваген-500 — 1000 АОСДГ61160 АОСДГ61160
One Temperature one Водогрейный котел VF™ с вертикальным накопительным баком Фольксваген-500 — 1000 АОСДГ61161 АОСДГ61161
One Temperature два котла VF™ для ГВС с горизонтальным накопительным баком Фольксваген-500 — 1000 АОСДГ61162 АОСДГ61162
One Temperature два котла VF™ для ГВС с вертикальным накопительным баком Фольксваген-500 — 1000 АОСДГ61163 АОСДГ61163
Однотемпературный трехконтурный водогрейный котел VF™ с горизонтальным накопительным баком Фольксваген-500 — 1000 АОСДГ61164 АОСДГ61164
Однотемпературный трехконтурный водогрейный котел VF™ с вертикальным накопительным баком Фольксваген-500 — 1000 АОСДГ61165 АОСДГ61165
Однотемпературный водогрейный котел VF™ с четырьмя бытовыми водогрейными котлами с горизонтальным накопительным баком Фольксваген-500 — 1000 АОСДГ61166 АОСДГ61166
One Temperature, четыре котла VF™ для ГВС с вертикальным накопительным баком Фольксваген-500 — 1000 АОСДГ61167 АОСДГ61167
One Temperature два котла VF™ для ГВС с двумя вертикальными накопительными баками Фольксваген-500 — 1000 АОСДГ61168 АОСДГ61168
One Temperature четыре котла VF™ для ГВС с двумя вертикальными накопительными баками Фольксваген-500 — 1000 АОСДГ61169 АОСДГ61169
Два котла/три вертикальных резервуара для хранения Система рекуперации (одна температура) Фольксваген-500 — 1000 АОСДГ61170 АОСДГ61170
Один водонагреватель/вертикальная система рекуперации накопительного бака (одна температура) XWH-1000 — 3400 АОСДГ61180 АОСДГ61180
Один водонагреватель/система рекуперации с горизонтальным накопительным баком (одна температура) XWH-1000 — 3400 АОСДГ61185 АОСДГ61185
Два водонагревателя/вертикальная система рекуперации бака-накопителя (одна температура) XWH-1000 — 3400 АОСДГ61190 АОСДГ61190
Два водонагревателя/вертикальная система рекуперации бака-накопителя (одна температура) XWH-1000 — 3400 АОСДГ61194 АОСДГ61194
Два водонагревателя/система рекуперации с горизонтальным накопительным баком (одна температура) XWH-1000 — 3400 АОСДГ61195 АОСДГ61195
Система рекуперации с тремя водонагревателями/вертикальными накопительными баками (одна температура) XWH-1000 — 3400 АОСДГ61200 АОСДГ61200
Три водонагревателя/система рекуперации с горизонтальным накопительным баком (одна температура) XWH-1000 — 3400 АОСДГ61205 АОСДГ61205
Система рекуперации с четырьмя водонагревателями/вертикальными накопительными баками (одна температура) XWH-1000 — 3400 АОСДГ61210 АОСДГ61210
Система рекуперации с четырьмя водонагревателями/горизонтальными накопительными баками (одна температура) XWH-1000 — 3400 АОСДГ61215 АОСДГ61215
Водонагреватель VF VWH 500-2000 Один водонагреватель/система рекуперации с горизонтальным накопительным баком (одна температура) ВВХ-500 — 2000 АОСДГ61245 АОСДГ61245
Водонагреватель VF VWH 500-2000 Один водонагреватель/вертикальная система регенерации накопительного бака (одна температура) ВВХ-500 — 2000 АОСДГ61246 АОСДГ61246
Водонагреватели VF VWH 500-2000 Два водонагревателя/система рекуперации с горизонтальным накопительным баком (одна температура) ВВХ-500 — 2000 АОСДГ61247 АОСДГ61247
Водонагреватели VF VWH 500-2000 Два водонагревателя/вертикальная система регенерации накопительного бака (одна температура) ВВХ-500 — 2000 АОСДГ61248 АОСДГ61248
Водонагреватели VF VWH 500-2000 Три водонагревателя/система рекуперации с горизонтальным накопительным баком (одна температура) ВВХ-500 — 2000 АОСДГ61249 АОСДГ61249
Водонагреватели VF VWH 500-2000 Три водонагревателя/вертикальная система регенерации накопительного бака (одна температура) ВВХ-500 — 2000 АОСДГ61250 АОСДГ61250
Водонагреватели VF VWH 500-2000 Четыре водонагревателя/система рекуперации с горизонтальным накопительным баком (одна температура) ВВХ-500 — 2000 АОСДГ61251 АОСДГ61251
Водонагреватели VF VWH 500-2000 Четыре водонагревателя/вертикальная система рекуперации накопительного бака (одна температура) ВВХ-500 — 2000 АОСДГ61252 АОСДГ61252
Водонагреватели VF VWH 500-2000 Два водонагревателя/вертикальная система регенерации накопительного бака (одна температура) ВВХ-500 — 2000 АОСДГ61253 АОСДГ61253
Водонагреватели VF VWH 500-2000 Четыре водонагревателя/два вертикальных резервуара для хранения Система рекуперации (одна температура) ВВХ-500 — 2000 АОСДГ61254 АОСДГ61254
Водонагреватели VF VWH 500-2000 Два водонагревателя/три вертикальных накопительных бака Система рекуперации (одна температура) ВВХ-500 — 2000 АОСДГ61255 АОСДГ61255

Трубопроводы в безбаковом водонагревателе по сравнению сОбъемные водонагреватели

Нагреватели технической воды могут быть нагревателями бакового типа, объемными водонагревателями или безбаковыми нагревателями. Чем трубопровод в безбаковом водонагревателе отличается от более традиционных методов? Сегодняшний выпуск Monday Morning Minute отвечает на этот вопрос.

В прошлом МММ мы рассмотрели разницу между баковыми, объемными и безбаковыми бытовыми водонагревателями. Сегодня мы рассмотрим отличия трубопроводов между ними.

Скорость потока и скорость извлечения: ключевое отличие

В традиционных объемных водонагревателях или водонагревателях бакового типа горячая вода хранится в баке, а вода, используемая в приборах, поступает из бака.По мере использования горячей воды в бак поступает холодная вода. Мы зависим от стратификации в резервуаре, чтобы гарантировать, что горячая вода останется наверху, а более холодная вода — внизу. Когда датчик температуры достигает заданной температуры, которая ниже температуры подачи, нагреватель начинает свой цикл для нагрева воды в баке.

В традиционных объемных водонагревателях приборы используют воду в галлонах в минуту (GPM), но нагреватель рассчитан на рекуперацию в галлонах в час (GPH). Нагреватель не рассчитан на соответствие скорости потока.Размер резервуара соответствует расходу воды, а нагреватель восстанавливает температуру в резервуаре.

Трубопровод в безбаковом водонагревателе и объемных водонагревателях

Водонагреватель бакового типа

В баковом водонагревателе горячая вода подается из бака, а нагреватель наполняет бак горячей водой. Резервуар рассчитан на обеспечение количества воды, необходимого при максимальном спросе на приспособление.

Объемный водонагреватель

В водонагревателе объемной технической воды горячая вода подается из бака, а нагреватель наполняет бак горячей водой.Резервуар рассчитан на обеспечение количества воды, необходимого при максимальном спросе на приспособление.

Проточный водонагреватель

В безбаковом водонагревателе вода подается из нагревателя с постоянной температурой. Нагреватель рассчитан на максимальную скорость потока в галлонах в минуту, ожидаемую от светильников. В этой системе обычно не используется хранилище.

На следующей неделе мы рассмотрим энергопотребление безбаковых водонагревателей по сравнению с традиционными накопительными водонагревателями.

Добавление второго водонагревателя

Одно из первых действий среднего домовладельца, у которого закончилась горячая вода, — это включить термостат на накопительном баке.Это на самом деле имеет некоторый смысл, поскольку для достижения того же соотношения температур смеси требуется меньше горячей воды. Повышение температуры хранения со 120 ° F до 140 ° F увеличит затраты на электроэнергию для стандартного водонагревателя в среднем всего на 12 долларов в год. Однако, если проблема действительно заключается в недостаточном объеме, единственным практическим решением является установка водонагревателя большего размера.

Добавление новой спальни, или джакузи, или многоголового «спа»-душа — все это веские причины увеличить существующее снабжение дома горячей водой. Одним из решений является установка отдельного водонагревателя для новой розетки. Но в зависимости от протяженности перенаправленных распределительных линий установка отдельного автономного водонагревателя может стоить не менее 900 долларов. Еще одна альтернатива — замена слишком маленького нагревателя на более крупный, но недостатком является то, что стоимость бака и его установки может легко превысить 1500 долларов. При условии, что существующий водонагреватель является относительно новым и работает должным образом, мы часто рекомендуем добавить второй нагреватель и соединить их, чтобы удвоить мощность подачи.Это решение стоит в среднем 700 долларов США, что является существенной экономией по сравнению со стоимостью автономной установки.

Двойные баки

Как только будет определено, что добавление второго резервуара имеет смысл, есть два основных метода трубопровода, которые хорошо работают: обратный возврат и последовательный. Каждый из них предлагает независимую работу, если один из водонагревателей выходит из строя или нуждается в обслуживании. Другие неправильные методы трубопровода, которые обычно, но ошибочно используются для добавления резервуара, не только плохо работают, но также могут вызвать застой и последующие проблемы с качеством воды.

Этот распространенный, но неправильный метод добавления второго водонагревателя приводит к несбалансированному потоку и застою в баке 2.

Обратно-возврат. Обратно-обратный трубопровод обеспечивает равномерный отбор из двух резервуаров одинакового размера и емкости. Сбалансированный поток обеспечивается за счет того, что кратчайший путь поступающей воды проходит через первый бак, а кратчайший путь горячей воды — из второго бака, в результате чего оба бака имеют одинаковый расход.

Обратно-обратный трубопровод обеспечивает сбалансированный поток в двух резервуарах одинакового размера.

Последовательный трубопровод обязателен, если резервуары разного размера. В большинстве случаев новый бак будет больше, потому что бак на 50 галлонов стоит немного меньше, чем модели на 40 и 30 галлонов. Тем не менее, последовательное подключение может иметь несколько недостатков. Во-первых, при полном расходе происходит потеря давления из-за более длинного пути, поскольку вся горячая вода должна проходить через оба резервуара и связанные с ними трубопроводы. Во-вторых, на первый резервуар в очереди всегда будет приходиться львиная доля нагрева, что приведет к более раннему выгоранию по сравнению с резервуаром, расположенным ниже по потоку.

Последовательный трубопровод требуется, когда новый резервуар отличается по размеру (обычно больше), чем существующий резервуар.

Дымоход двойного назначения

Срок службы водонагревателя составляет в среднем от 10 до 15 лет. В то время как стандартная эффективность колеблется около 80%, некоторые модели, работающие на газе, обеспечивают эффективность до 99%. Встроенная избыточность второго бака предлагает дополнительную роскошь никогда не оставаться без горячей воды, даже если один бак выходит из строя. А по мере роста затрат на энергию относительно более высокая цена водонагревателя со сверхвысокой эффективностью может обеспечить отличную окупаемость инвестиций.

Но помните, что для водонагревателя, работающего на ископаемом топливе, требуется соответствующий размер дымохода для эффективного отвода образующегося угарного газа. Если и новый, и существующий водонагреватели должны иметь общий дымоход, размер дымохода в месте соединения должен быть увеличен как минимум на один диаметр трубы. (Полное соответствие см. в требованиях производителя к вентиляции и местных нормах.) Вообще говоря, площадь поперечного сечения дымохода должна быть как минимум на 20 % больше, чем общая площадь поперечного сечения всех обслуживаемых выходов дымохода.В старом каменном дымоходе без футеровки следует установить гибкую изолированную или неизолированную футеровку из нержавеющей стали (для котлов, работающих на жидком или газовом топливе) или алюминиевую футеровку (только для газовых приборов). Дымоход должен подниматься от прибора к дымоходу с шагом 1/4 дюйма на фут, и каждый стык должен быть надежно закреплен минимум тремя саморезами из нержавеющей стали.

Предохранительный предохранительный клапан

Предохранительный клапан, который капает всякий раз, когда работает горелка, указывает на то, что система подвергается давлению выше нормального.Никогда не затыкайте капающий предохранительный клапан. Вода под давлением может быть перегрета намного выше точки кипения 212°F. Мощный взрыв может произойти, когда перегретая вода превратится в пар и увеличится в объеме примерно в 1700 раз. Предохранительный клапан T&P (температура и давление) на каждом резервуаре должен иметь полноразмерный трубопровод (обычно 3/4 дюйма) в пределах 6 дюймов от пола, и трубопровод не должен быть пластиковым. Пластиковые трубы не подходят для использования с водой с температурой 210°F, поскольку внезапный выброс воды с температурой 210°F может привести к их отделению или смещению, создавая опасность ожога для всех, кто находится рядом.Клапаны T&P срабатывают при двух условиях: если давление в баке достигает 150 фунтов на квадратный дюйм или если температура воды достигает 210°F.

Термические расширительные баки необходимо принимать во внимание всякий раз, когда вы устанавливаете бак для хранения горячей воды. Обычное водоснабжение включает в себя устройство предотвращения обратного потока или редукционный клапан, который эффективно задерживает воду при попадании в систему трубопроводов дома. Но по мере нагревания воды ее объем увеличивается. Водонагреватель на 40 галлонов, питаемый поступающей водой с температурой 38 ° F, может производить галлон теплового расширения, поэтому расширительный бак соответствующего размера необходим для защиты сантехники дома от потенциального повреждения.

Сдвоенные нагреватели могут обслуживаться общим расширительным баком, достаточно большим, чтобы справиться с их общим объемом, или каждый нагреватель может иметь свой собственный расширительный бак соответствующего размера. Они должны быть рассчитаны на питьевую воду и минимальное давление 150 фунтов на квадратный дюйм. Обратите внимание, что стандартные расширительные баки системы отопления рассчитаны на максимальное давление всего 30 фунтов на квадратный дюйм. Имейте также в виду, что производители терморасширительных баков могут основывать свои требования к размерам на более высоких температурах поступающей воды и более низких температурах конечной воды, чем это может быть в действительности, что может привести к недостаточному размеру терморасширительных баков, нагруженному нагревателю и капающему предохранительному клапану.

Хорошее эмпирическое правило для определения размеров тепловых расширительных баков — применять соотношение 1 к 4, чтобы свести к минимуму скачки давления. Таким образом, если водонагреватель на 40 галлонов производит тепловое расширение на галлон, объем бака должен быть не менее 4 галлонов. Большинство терморасширительных баков для питьевой воды доступны в объеме 4,5 галлона с заводским давлением воздуха 40 фунтов на квадратный дюйм. После установки это давление воздуха должно быть увеличено в пределах нескольких фунтов от вашего входящего муниципального или частного давления холодной воды.

Дэйв Йейтс владеет и управляет F. W. Behler, компанией-подрядчиком по отоплению и водопроводу в Йорке, штат Пенсильвания.


Кухонные раковины

Твердый как камень.

Эта композитная линия раковин обеспечивает «естественное» сопровождение столешницы из камня или твердой поверхности. Moen утверждает, что ее гранитные мойки MoenStone соответствуют износостойким характеристикам натурального камня, а также устойчивы к царапинам, сколам и пятнам. Раковины с одной и двумя раковинами могут быть встраиваемыми или встраиваемыми и изготавливаются в пяти цветах: белый, слоновая кость, черный, синий и металлик.Цены варьируются от 336 до 624 долларов в зависимости от стиля и цвета . Моен, 800/289-6636; www.moen.com.

Нержавеющая сталь плюс.

Этот классный автономный модуль из нержавеющей стали соответствует тренду столешницы из смешанных материалов, устраняет необходимость в нескольких этапах установки и отлично смотрится в самых разных стилях. AquaCentre 1050 имеет одинарную чашу и встроенную сушилку, два съемных откидных лотка и два красиво детализированных выдвижных отсека для хранения со встроенными сортировочными корзинами.Декоративные панели не входят в комплект, но могут быть установлены в соответствии с окружающей мебелью. Предупреждение о высоком уровне: устройство продается по цене 7000 долларов. Жюльен, 800/461-3377, www.julien.ca.

Композитный комбо.

Вот отличная идея, которая действительно практична с материалами с твердой поверхностью. Swanstone Classics объединяет свои раковины с большой чашей US-2021 и раковины с маленькой чашей US-1711, чтобы создать нестандартную раковину с двумя раковинами. Добавьте другие чаши, и возможности дизайна практически безграничны.Чаши, показанные в розницу, стоят от 193 до 574 долларов, в зависимости от размера и материала. Swan Corporation, 800/325-7008, www.theswancorp.com.

Мойки чугунные.

Так гласит баннер на витрине магазина в старом мультфильме, который я читал в детстве. Персонаж, читающий баннер, спросил: «Кто этого не знает?» В любом случае, независимо от того, используется ли кухонная мойка Forrester в качестве опоры или кухонной раковины, она имеет «сверхгладкое покрытие Sana-Gloss с ионным барьером», которое, как говорят, тверже фарфоровой эмали и снижает потребность в очистке.Раковина доступна в конфигурациях с плиткой и самозакрывающейся кромкой с дополнительной вставкой для стойки (85 долларов США) и разделочной доской (80 долларов США). Раковина продается по цене 420 долларов в белом цвете и 486 долларов в цвете. Toto USA, 888/295-8134, www.totousa.com.


Ламинат

Убедительное зерно.

Рельефная текстура в сочетании с фотографически воссозданной структурой древесины делает напольное покрытие Modern Accents непростым делом, чтобы отличить его от настоящего. Доски индивидуальной ширины с V-образными кромками и встроенной водонепроницаемостью подходят для установки в лучших кухнях и ванных комнатах. Напольное покрытие защелкивается без клея. Розничные цены определяются дистрибьютором, но составляют от 2 до 5 долларов за квадратный фут, плюс подушка и переходники. Напольные покрытия Witex, 800/948-3987, www.witexusa.com.

Создан как камень.

Благодаря трехмерной текстуре поверхности и естественной окраске плитка из ламината высокого давления NatureForm создает убедительный и стильный пол, устойчивый к сколам и вмятинам, устраняющий ощущение холода и неумолимую твердость настоящего камня.На плитку распространяется 25-летняя ограниченная гарантия от повреждения водой при нормальном использовании в жилых помещениях, даже в ванной комнате. В соответствии с традициями ламината, плитки соединяются без клея. Цены на материалы составляют примерно 5,30 долларов за квадратный фут. Mannington Laminate, 800/356-6787, www.mannington.com.

Переменная ширина.

Сочетание досок шириной 4 11/16 и 6 11/16 дюймов позволяет размыть модульный вид типичного ламината. Линейка TimberView еще больше бросает вызов глазам и рукам благодаря V-образным краям и ощутимой текстуре поверхности. Механически фиксируемые края обещают простую установку без клея или специальных инструментов. Доски толщиной 5/16 дюйма имеют длину 50 5/8 дюймов и поставляются в картонных коробках по 8 штук площадью 13,29 квадратных футов. Напольное покрытие продается по цене от 3,50 до 4 долларов за квадратный фут. Alloc, 877/362-5562, www.alloc.com.

Каменная плитка.

Трудоемкая подготовка и высокие требования к укладке — две причины, по которым клиенты, рассматривающие пол из обычной керамической плитки, могут ошибаться.Ламинированные плиты Tap-N-Lock, имитирующие камень, имеют прочно сцепленные края и не зависят от основания, исключая возможные трещины вследствие расширения. Плитка Estate Plus «первоклассного продукта» имеет размеры 15 3/4 квадратных дюймов и упакована по 9 штук в коробке по рекомендуемой розничной цене от 4 до 5 долларов за квадратный фут. Wilsonart Flooring, 800/710-8846, www.wilsonartflooring.com.

Подробнее о плитке США

Найдите продукты, контактную информацию и статьи о US Tile

Видео: Как установить водонагреватель

Как установить гибкие соединители водонагревателя

Водонагреватели — важный элемент домашнего комфорта.Однако к ним часто трудно получить доступ, они расположены в замкнутых пространствах или тесных шкафах. Гибкие шланги для водонагревателей SharkBite позволяют профессионалам оптимизировать установку водонагревателей, поскольку они:

  1. Работа в ограниченном пространстве

  2. Простое подключение водонагревателей к существующим трубам, которые не совпадают

  3. Возможность подключения водонагревателя практически к любому материалу трубы

Соединения водонагревателя SharkBite одобрены для использования с электрическими или газовыми водонагревателями с вентиляционным отверстием.

Плетеные и гофрированные шланги водонагревателя

SharkBite предлагает как плетеные, так и гофрированные гибкие шланги для водонагревателей с шаровыми кранами или без них. Шланги водонагревателя с шаровыми кранами обеспечивают перекрытие на стороне подачи водонагревателя. Ознакомьтесь с местными сантехническими нормами, чтобы узнать, требуется ли жесткий трубопровод для водонагревателя. Гофрированные соединители из нержавеющей стали можно использовать в качестве альтернативы жестким трубам.

Установка шланга водонагревателя SharkBite

  1. Сначала определите материал трубы.
  2. Измерьте расстояние от линий подачи горячей и холодной воды до водонагревателя, чтобы выбрать разъем правильной длины.
  3. Отрежьте трубу как можно ровнее и ровнее. Убедитесь, что на трубе нет царапин и мусора. Если вы работаете с медной трубой, удалите все острые края или заусенцы на трубе.
  4. Затем используйте инструмент SharkBite Deburr & Gauge , чтобы измерить и отметить глубину введения на трубе.
  5. Вручную затяните разъем-розетку на трубном ниппеле, а затем поверните на четверть оборота с помощью гаечного ключа, не перетягивая. Нужно ли использовать ленту для резьбы?  Нет. В соединителях водонагревателя SharkBite используется прокладка для герметизации патрубков водонагревателя, поэтому лента для резьбы не требуется.
  6. Вставьте фитинг в только что сделанную метку для вставки. Повторите на стороне выхода горячей воды.
  7. Наконец, включите воду и проверьте соединения водонагревателя. Если вы заметили, что из соединения ниппеля трубы капает вода, затяните его с помощью гаечного ключа.

Использование SharkBite для установки водонагревателя быстро, эффективно и надежно.Проверенная на практике конструкция соединений наших водонагревателей проста, надежна и достаточно универсальна, чтобы соответствовать всем вашим требованиям к установке.

Распространенные проблемы с водонагревателями и способы их решения

Распространенные проблемы с водонагревателями и способы их решения

Все просто: вам нужна горячая вода по требованию. От купания и душа до стирки одежды, мытья посуды и многого другого важно, чтобы у вас был доступ к горячей воде, когда вам это нужно, и именно здесь в игру вступает ваш водонагреватель.

Несмотря на то, что типичный водонагреватель безотказно работает годами, если не десятилетиями, когда проблемы действительно возникают, очень важно обнаруживать их на ранней стадии и быстро устранять неполадки. Независимо от того, есть ли у вас газовый или электрический обогреватель, есть несколько универсальных признаков того, что проблема может скрываться, начиная с этих контрольных признаков и нескольких быстрых решений, которые можно попробовать самостоятельно.

После этого свяжитесь с нами, и наша команда экспертов поможет вам вернуть горячую воду в нужное русло.

Водонагреватель Проблема №1

Вы получаете только холодную воду…

Если вы получаете только ледяную воду из кранов, душей и раковин, причин может быть несколько.Скорее всего, нагревательные элементы внутри вашего водонагревателя сломаны или не работают должным образом, или, возможно, ваш термостат неправильно настроен.

Если это не проблема, возможно, источник питания для вашего электрического водонагревателя был прерван — обычно это происходит из-за перегоревшего предохранителя или срабатывания автоматического выключателя. Если это так, часто нужно снова включить выключатель или отрегулировать термостат, и оттуда ваша горячая вода снова будет работать.

Проблема водонагревателя № 2

Выходящая вода грязная или обесцвеченная

Если ваша вода ржавого цвета, не паникуйте — это не значит, что ваша вода грязная или зараженная.Скорее всего, вода цвета ржавчины является результатом настоящей ржавчины, и это очень распространено.

Когда жертвенный анодный стержень — деталь внутри водонагревателя — выходит из строя, бак начинает ржаветь. Когда это произойдет, вы можете начать видеть обесцвеченную воду. Хотя иногда баки можно отремонтировать, в большинстве случаев это сигнализирует о необходимости нового бака водонагревателя.

Проблема с водонагревателем № 3

У вас протекает вода или вы замечаете лужи воды

Утечки или скопления воды могут сигнализировать о различных проблемах: от плохого соединения сантехники до протекающих прокладок и коррозии баков водонагревателя. Свяжитесь с нами для быстрой оценки и комплексного плана действий, чтобы убедиться, что вы решаете настоящую проблему, а не тратите время на устранение всего остального.

Проблема с водонагревателем № 4

Ваша контрольная лампа не зажигается

Если ваша контрольная лампа гаснет, ее обычно можно сразу же снова зажечь. Но если вы не можете повторно зажечь запальник, за этим может быть проблема — например, неисправный газовый клапан или неисправная термопара. Это также должен оценить профессионал — свяжитесь с нами, и наши обученные специалисты быстро прибудут на место.

Проблема водонагревателя №5

Вода нагревается, но не горячая

Если вода немного нагревается, но не становится такой горячей, как должна, обычно есть быстрое решение — и, как правило, это быстрое решение включает в себя простую регулировку термостата. Часто домовладельцы могут сделать это самостоятельно — просто увеличивайте настройку термостата водонагревателя до тех пор, пока не получите нужное количество горячей воды.

Проблема с водонагревателем #6

Вода становится слишком горячей🔥

Или, может быть, у вас противоположная проблема — может быть, ваша вода выходит горячей.Хотя это может показаться не проблемой, слишком горячая вода может быть проблемой безопасности, особенно если в вашем доме есть маленькие дети. Если это так, просто выключайте термостат водонагревателя, пока вода не станет такой обжигающей.

Водонагреватель Проблема №7

У вашей воды странный запах или заметный запах

Вода пахнет тухлыми яйцами — или вы заметили похожий запах вокруг водяного нагревателя? У вас могут быть бактерии, сидящие в осадке на дне водонагревателя.Бактерии создают газы, которые могут подниматься по трубам и выходить наружу, когда вы включаете воду. Это непростая задача, поэтому не выполняйте ее в одиночку. Свяжитесь с нами для бесплатной оценки и дальнейших шагов.

Проблемы с подогревом воды? Не ждите — быстрое исправление может стать серьезной головной болью, если вы проигнорируете эти первоначальные предупреждающие знаки. Свяжитесь с Choate’s HVAC , чтобы узнать больше и записаться на бесплатную консультацию.


Признаки, что вам нужен новый воздуховод

14 января 2022 г.

Как предотвратить разрыв труб зимой

5 января 2022 г.

Разная информация о сантехнике | Восточный Брансуик, Нью-Джерси

10.15.2 Поддержание температуры там, где это необходимо

  • Системы распределения нагретой воды в зданиях, где расчетная длина трубопровода нагретой воды от источника нагретой воды до самого дальнего приспособления превышает 100 футов, должны поддерживать температуру нагретой воды во всех подающих трубопроводах в пределах 25 футов от любой выход горячей воды.
  • Для выполнения требований раздела 10.15.2 (a) допускается использование утвержденной системы электрообогрева.

10.15.3 Минимальные требования к резервуарам для хранения горячей воды

  • Резервуары для хранения горячей воды должны быть соответствующего размера в сочетании с B. T.U.H. ввод водонагревательного оборудования для обеспечения необходимого подъема температуры.
  • Водонагреватели и резервуары для хранения должны быть рассчитаны на подачу достаточного количества горячей воды для удовлетворения как ежедневных потребностей, так и часовых пиковых нагрузок жителей здания.
  • Резервуары для хранения должны быть защищены от избыточных температур и условий давления, как указано в Кодексе.(См. Раздел 3.3.8 и 3 марта 2010 г.)

10.15.4 Слив из резервуаров для хранения горячей воды

Резервуары для хранения горячей воды должны быть оборудованы сливным клапаном или другими средствами опорожнения резервуара.

10.15.5 Маркировка давления на резервуарах для хранения горячей воды

На резервуарах для хранения горячей воды должна быть нанесена постоянная маркировка в доступном месте с указанием максимально допустимого рабочего давления в соответствии с применимым стандартом, указанным в таблице 3.1.3.

10.

15.6 Контроль температуры смешанной воды
  • Все душевые кабины и комбинации ванна/душ должны быть защищены от слишком высокой температуры смешанной воды из-за колебаний давления подаваемой воды или отключения подачи холодной воды. Защита должна быть обеспечена термостатическими, балансировочными или комбинированными регулирующими клапанами, которые должны уменьшить или перекрыть подачу смешанной воды в случае возникновения небезопасных условий. Клапаны должны иметь регулируемый упор для ограничения движения рукоятки управления в направлении полного горячего положения.Термостатические регулирующие клапаны должны иметь максимальную предельную настройку 120 градусов по Фаренгейту. Регулирующие клапаны балансировки давления должны быть отрегулированы после установки, чтобы обеспечить температуру на выходе не более 120 градусов по Фаренгейту при нормальном давлении воды и доступных температурах.
  • Индивидуальные регулирующие клапаны шоу и ванны/душа должны соответствовать стандарту, указанному в таблице 3. 1.3.
  • В жилых домах на одну семью с индивидуальными водонагревателями защита, требуемая Разделом 10.15.6 (а), может быть обеспечена путем определения размеров всей системы водопровода, обслуживающей душевые или ванны/души, с максимальной скоростью потока 4 фута в секунду. во-вторых, при расчетных расходах.Трубопровод такого размера должен включать любые секции трубопровода, которые обслуживают как душевые кабины, так и другие приспособления (см. Таблицу 10.15.6 для размеров труб).
  • Душ и/или совмещенные ванна/душ могут быть защищены главным термостатическим регулирующим клапаном с максимальной настройкой не более 120 градусов по Фаренгейту. Установочное устройство должно быть устроено таким образом, чтобы противостоять взлому.
  • Температура воды из безрезервуарных водонагревателей должна контролироваться, чтобы не превышать 140 градусов по Фаренгейту, если она предназначена для бытового использования.Это положение не отменяет требований пунктов (а), (b), (с) и (d) выше.

См. определение «Клапан регулирования температуры воды» и Таблицу 10.15.6

Примечание : Устройства регулирования температуры, независимо от конструкции, следует периодически обслуживать для проверки их надлежащего функционирования.

Контроль температуры смешанной воды

Нагрузка на секцию трубы (WSFU)

Расчетный расход (GPM)

Размер трубы (при скорости потока 4 FPS)

См. Таблицу B.7.3C и B.7.3E для больших значений.

10.15.7 Контроль теплового расширения

Если устройство предотвращения обратного потока, обратный клапан или регулятор давления воды установлены для обслуживания водяного нагревательного оборудования таким образом, что создается замкнутая система, должно быть установлено устройство для контроля теплового расширения.

Исключение: проточные водонагреватели.

10.15.8 Пластиковые трубы

  • Пластиковые трубы, используемые для распределения горячей воды, должны соответствовать требованиям Раздела 3. 4 и табл. 3.4. Трубопровод должен быть рассчитан на давление воды не менее 100 фунтов/кв. (См. раздел 3.7.5).
  • Пластиковые трубы или трубки не должны использоваться после проточных водонагревателей, погружных водонагревателей или других нагревателей, не имеющих утвержденных устройств защиты от перегрева.
  • Трубопровод в пределах двух футов от дымохода или вентиляционных соединителей должен быть одобрен металлической трубой или трубой.
  • Нормальное рабочее давление в системах водопроводных трубопроводов, использующих утвержденные пластиковые трубы или трубы для распределения горячей воды, не должно превышать 80 фунтов на квадратный дюйм . При необходимости должен быть предусмотрен один или несколько редукционных клапанов для регулирования давления подачи горячей и холодной воды не выше 80 фунтов на квадратный дюйм .
  • Давление в системе трубопроводов должно быть ограничено предохранительным клапаном на водонагревателе, установленным не выше 100 psi.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
