Обжимка витой пары: Обжим витой пары с описанием порядка действий и схемой

Содержание

Обжим витой пары

Что такое кабель витая пара


Кабель витая пара состоит из пары проводников, которые не только скручены между собой, но и закручены вокруг остальных таких же пар. Каждой паре соответствует своя цветовая гамма, например первый из них – синий, другой – бело-синий. Кроме цветового отличия, каждая пара имеет свой номер и название.
При построении сети используют два типа кабеля – экранированный (Shielded Twisted-Pair, STP) и неэкранированный (Unshielded Twisted-Pair, UTP). Кроме того, кабели на основе витой пары делятся на шесть категорий, каждая из которых имеет определенные свойства. Чем выше категория, тем лучше характеристики кабеля. Например, для организации сети со скоростью передачи данных 100 Мбит/с используется кабель пятой категории.



Обжим кабеля витая пара — что нужно для обжима кабеля

Перед тем, как обжать витую пару, необходимо иметь на руках следующие принадлежности и инструмент:

Сам кабель витая пара. Если вы планируете сделать патч-корд своими руками, то заготовьте необходимый отрезок кабеля нужной длины. Ели кабель витая пара смонтирован по стене, по плинтусу или в монтажном коробе, то позаботьтесь сделать отрезки кабеля достаточной длины для удобного обжима, а также на случай ошибки и повторного обжатия.

Кабель продается по метражу на отрез в большинстве компьютерных магазинов. Там же можно приобрести коннекторы для обжатия самого кабеля витая пара, он называется коннектор RJ-45, возможно встретится такое название 8P8C, что является более правильной маркировкой коннектора.

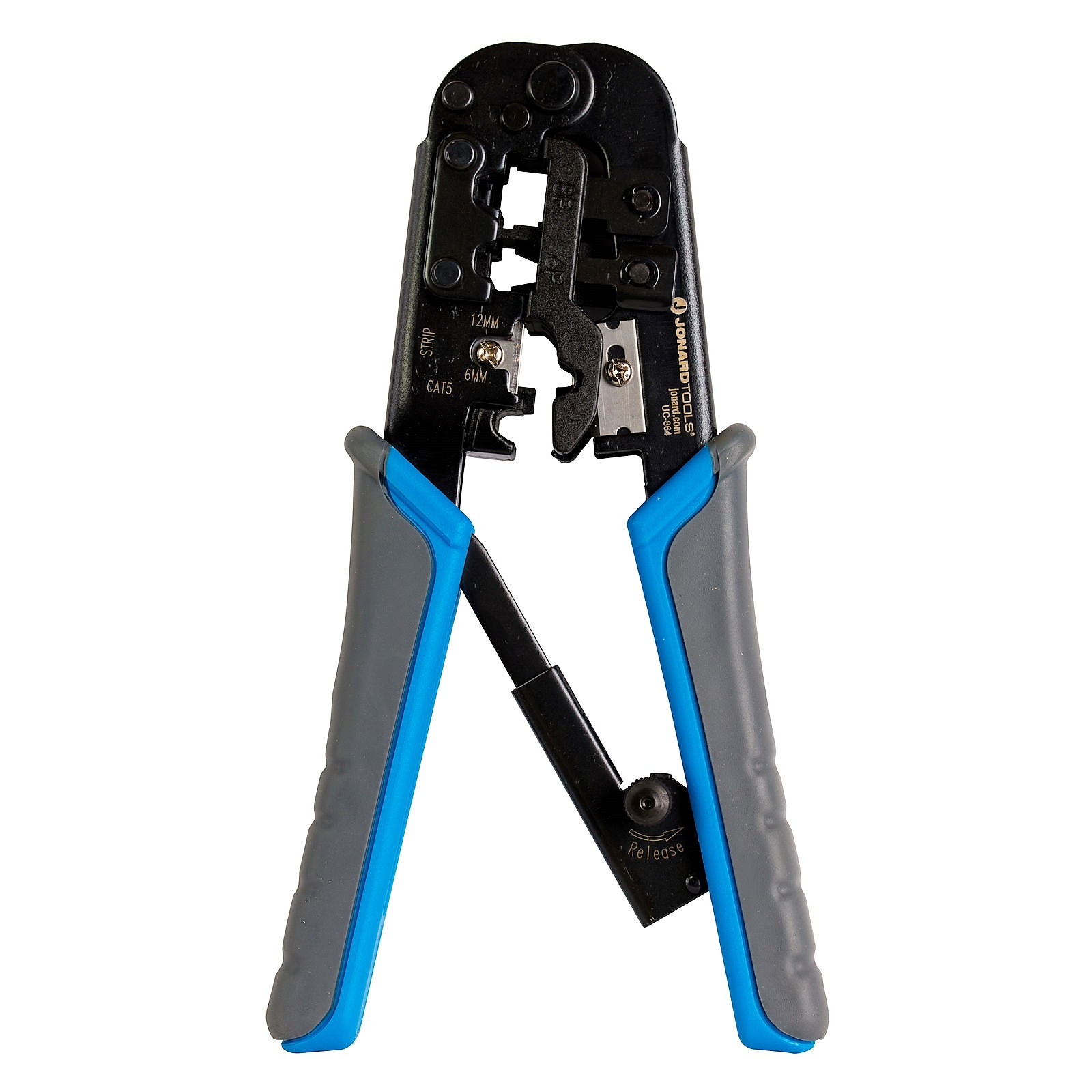

Самый главный инструмент, без которого не получиться правильно обжать витую пару, это конечно же

обжимные клещи для витой пары или кримпер.

Схема обжима витой пары

Существует две основные схемы обжима кабелей: T568A и T568B, но значительно чаще применяется T568B. Для соединения компьютер-коммутатор или компьютер-хаб используют прямой кабель, обжатых с обоих сторон одинаково, соединения компьютер-компьютер или коммутатор-коммутатор (хаб-хаб) используют перекрестный кабель (кроссовер, сrossover) — с одной стороны T568A, а с другой — T568B.

Обжим витой пары


Возьмем конец кабеля и аккуратно обрежем его, воспользовавшись резаком обжимного инструмента (кримпера) или обычными бокорезами. Это нужно для того, чтобы все провода в месте среза были на одном уровне, между собой и относительно внешней изоляции.
Теперь с кабеля аккуратно снимем внешнюю изоляцию длиной приблизительно 12 – 15 мм, это можно сделать обжимными клещами или канцелярским ножом. Отделив пары проводников, друг от друга, расплетем и выровняем их, вытягивая каждый по отдельности.

Расположим проводники согласно наиболее популярному стандарту EIA/TIA-568B

Если у вас получились слишком длинные проводники, то отрежьте излишек резцом обжимного инструмента. Старайтесь оставлять длину проводников равной 12-15 мм. Даже если длина в норме, подрезать проводники все равно придется, чтобы они все выровнялись по одной длине (высоте).

  • Расположите коннектор таким образом, чтобы пластмассовая защелка находилась снизу.
  • Плотно сожмите проводники двумя пальцами одной руки. Затем медленно вставьте концы проводников в окно разъема, чтобы они равномерно распределились по его ширине.
  • Проталкивая проводники внутрь коннектора, следите, чтобы они не изменили положение относительно друг друга.
  • Продвигайте проводники до тех пор, пока они не достигнут перегородки. Проследите, чтобы все они упирались в стенку. Если есть отклонение, то достаньте проводники, выровняйте их и повторите действия, описанные выше. Когда проводники плотно вставлены в коннектор, еще раз убедитесь в правильности их расположения.
  • Если все верно, вставьте коннектор в соответствующее гнездо обжимного инструмента и крепко сожмите последний.

Кабель обжат. Теперь необходимо подсоединить его к концентратору (или другому активному оборудованию, которое используется для соединения компьютеров в сеть) и компьютеру и проверить. Самый простой способ – убедиться, появился ли индикатор подключения к сети в области уведомлений. Если это произошло, то все было сделано верно, в противном случае необходимо обжать коннекторы заново.

В дополнение к вышеописанной статье, предлагаю вам посмотреть

видео в котором показано – как обжать витую пару, на реальном примере.

Добавить комментарий

Обжим витой пары 8 жил 4 жилы

Обжим витой пары 8 жил 4 жилы.

Во время эксплуатации интернета, особенно если у вас отсутствует роутер, который обычно лежит, работает и где-то пылится, кабель витой пары интернета кочуя с одного устройства на другой приходит в негодность — ломается фиксатор коннектора, сползает оплетка кабеля витой пары, даже бывает такое, что коннектор каким-то образом побывал в варенье, после чего контакты забиваются, окисляются. Также бывает, что затеяли ремонт, перенесли кабель в другую комнату, замуровали в стену, удлинили и так далее. Во всех этих случаях необходимо переобжать коннектор на витой паре.

Думаю вы сейчас сидите и думаете, что-за коннектор? Что-за витая пара?

На фото ниже коннектор обжатый к витой паре:

Так вот именно коннектор необходимо поменять в подобных ситуациях.
Что для этого требуется?

Вместо множества слов предложу вам сразу посмотреть мой ролик — Обжим витой пары 8 жил 4 жилы:



Ниже все же опишу какие инструменты требуются и по какой схеме обжимается этот самый коннектор.

1. Как я уже писал выше, нам нужен сам коннектор

Его можно купить в любом электронном магазине города.

2. Нам нужен обжимной инструмент

Ясно, что не у каждого дома есть такой инструмент, это идеальный вариант. Если быть аккуратным и не торопиться, можно обжать коннектор подручными средствами, отверткой, ножиком, только не кухонным и не острой стороной, думаю у многих дома имеется ножик, который вышел из кухонной эксплуатации. И да, если вы собираетесь идти покупать коннектор, возьмите сразу несколько штук, стоят они копейки, и при неудачном обжатии коннектора подручными средствами не придется бежать за ним снова.

3. Далее что необходимо, знать схему обжатия. Существуют 2 типа кабеля витой пары — 8 жил и 4 жилы. Здесь все просто на первый взгляд, но на самом деле новичку стоит постараться распределить жилки кабеля по цветам и попасть в пазы контактов коннектора.



Обжим кабеля витой пары 8 жил

Обжим кабеля витой пары 4 жилы. Цвета жил витой пары могут быть другими, зависит от производителя.

Также хочу заметить, что некоторые работники провайдеров обжимают кабель по своему, меняя цвета, но главное соблюдают одинаковый обжим цветов как со стороны оборудования так и со стороны компьютера, поэтому ВАЖНО, обрезав коннектор не спешите выкидывать его, внимательно посмотрите по какой цветовой схеме был обжат старый коннектор.

На этом думаю все, данные схемы обжатия подходят только для интернета, схема обжатия для внутренней сети другая и расскажу о ней как-нибудь в другой статье.

последовательность действий, схемы расположения проводов, инструменты

Интернет давно и прочно вошёл в каждый дом. Доступ к нему осуществляется при помощи кабеля UTP 5e – «витая пара». Обжим витой пары, прокладку кабеля, его подключение к компьютеру и предварительную настройку сетевого соединения выполняют представители провайдера. Но что делать, если вам понадобилось перенести точку доступа в другую комнату, организовать их несколько штук или просто заменить развалившийся коннектор? В этом случае необходимо знать схему распиновки RJ-45 по цветам, какой нужен инструмент, как его использовать и можно ли обойтись без специального обжимника. На эти и некоторые другие вопросы ответит данная статья.

RJ 45 с обжатой в нём витой парой

Читайте в статье

Что такое обжим витой пары и зачем он нужен

Обжим или распиновка сетевого кабеля – это распределение отдельных проводов UTP кабеля в определённом порядке и их закрепление в коннекторе RJ-45. Существует несколько схем обжима витой пары и RJ-45: прямой, перекрестный, для 8 или 4 жил.

RJ-45 и контактная планка

Важно! Даже если распиновка выполнена в соответствии с выбранной схемой, необходимо соблюдать правила разводки кабеля «витая пара». Их нарушение может привести к существенному снижению качества связи:

  • нельзя сильно сгибать кабель. Минимальный радиус для UTP 5e составляет 10 диаметров, то есть около 49 мм;
  • нельзя скручивать лишний кабель в «колечки» – это приведет к возникновению электромагнитных наводок;
  • категорически запрещается прокладывать витую пару возле электропроводки. Минимальное расстояние при горизонтальной прокладке – 50 мм, при вертикальной – 300 мм.
UTP пятой категории

Какой нужен инструмент для обжима витой пары

Специальный инструмент, использующийся для обжима rj 45 – кримпер. Купить его можно в любом магазине электроники и в большинстве магазинов компьютерной техники, где есть отдел расходных материалов. Однако стоимость кримпера довольно высока и приобретать его только для одноразовой работы нецелесообразно. Существуют альтернативные варианты подключения коннектора с использованием обычной плоской отвёртки. Однако в этом случае рекомендуется приобрести несколько резервных коннекторов на случай, если забивка не получится с первого раза.

Внешний вид с указанием основных рабочих зон кримпера

Инструмент для обжима коннекторов rj-45 имеет несколько рабочих зон, применяя которые можно выполнить все необходимые действия с кабелем:

  1. Снятие внешней общей изоляции.
  2. Обрезка проводов до необходимой длины.
  3. Обжим.

Как обжать витую пару на 4 и 8 жил

Существует два основных стандарта расположения проводов – T568A и T568B. Кроме того, есть возможность передачи информационного сигнала с использованием всего четырёх жил вместо восьми.

Самообжимной коннектор позволяет обойтись без кримпера

Обжим витой пары 8 жил – схема расположения цветов

Порядок расположения проводов регламентируется двумя стандартами: T568A и T568B

Порядок расположения проводов по стандартам T568A и T568B

В чём заключается различие между стандартами T568A и T568B? Начнём с того, что на данный момент почти повсеместно используется более новый стандарт T568B. Изначально он был разработан для осуществления обратной связи с uCoz – системой управления сайтами от компании uKit Group. Однако, на данный момент общедоступные протоколы получили столь широкое распространение, что стандарт T568B используется в сетевых настройках ПК как предустановленный шаблон.

Обжим витой пары 4 жилы – схема расположения цветов

Кабель UTP (витая пара) состоит из четырёх пар проводков с уникальной цветовой маркировкой. Локальная сеть стандарта Ethernet 10/100BASE-T для передачи информации по протоколам интернет связи (TCP/IP v4/v6) задействовала только две из четырёх пар — оранжевую и зелёную. Оставшиеся, коричневая и голубая пары, применяются для передачи данных других сетевых приложений. К примеру, в факс-модемных соединениях они отвечают за телефон.

Схема распиновки прямого и кроссового (перекрестного) кабеля на 4 жилы

Схемы распиновки витой пары

Существуют две основные схемы распиновки витой пары:

  1. Прямая.
  2. Перекрёстная (кроссовая).
Блок-схема возможности передачи данных между устройствами при прямой и перекрёстной схеме подключения

Прямой обжим кабеля интернет

Прямая схема – применяется, если необходимо подсоединить ПК к концентратору (свитч) или маршрутизатору (роутер).

Распиновка интернет кабеля на 8 проводов по прямой схеме

Перекрёстный обжим сетевого кабеля

Перекрёстная (кроссовая) схема – используется для соединения между собой двух однотипных устройств – компьютеров или маршрутизаторов.

Цветная схема распиновки витой пары на 8 проводов – перекрёстное расположение для связи между однотипным оборудованием

Обжатие витой пары – последовательность действий

Последовательность проще всего показать в пошаговой инструкции.

Важно! Если величина вылета лезвия не настроена, то либо внешняя изоляция не прорежется, либо будет повреждена изоляция внутренних проводов.

Как обжать интернет-кабель в домашних условиях без специальных инструментов

Кримпер – довольно дорогой инструмент, и приобретать его для одного коннектора не стоит. Вполне можно обойтись обычной отвёрткой. Все действия вплоть до размещения жил в коллекторе остаются практически без изменений с той разницей, что для снятия изоляции применяется обычный нож для подрезания проводка и кусачки.

Использование отвёртки для вдавливания контакта

Конвектор с расположенными в нём проводами укладываем на стол защёлкой книзу. Прочно удерживая с двух сторон пальцами, нажимаем отвёрткой на один контакт, пока он полностью не входит в проводок, пробивая его изоляцию. Последовательно повторяем процедуру со всеми остальными проводами.

Выводы

Для получения доступа в интернет в любой точке квартиры идеальным вариантом является приобретение и подключение Wi-Fi роутера. Однако если для стационарного компьютера требуется сетевой кабель «витая пара» в установленном месте, то лучше всего выполнить его прокладку под слоем штукатурки или в специальном пластиковом коробе. Выведение точки подключения оформить в виде специальной розетки, а уже к ней подсоединить системный блок ПК через короткий патч-корд.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Схема обжима («распиновка») витой пары

Cуществует ряд взаимозаменяемых названий, употребляющихся при обжиме витой пары, таких как «распиновка», «разводка», «распайка» кабеля. Все эти слова — профессиональный жаргон, подразумевающий под собой слово «схема», где обозначается описание взаимного расположения каждого контакта разъема, или порядок расположения контактов в схеме. Процесс распиновки и обжима сетевого кабеля зависит от того, сколько витых пар в нем находится. Например, телефонный кабель обжимается коннекторами RJ-11 или RJ-12, а уже стандартный кабель «витая пара» для построения компьютеных сетей, обжимается коннекторами RJ-45.

Коннектор RJ-45 для витой пары FTP STP SSTP и коннектор RJ-45 для UTP:

Схемы обжима витой пары для разъемов RJ-45 различаются в зависимости от назначения соединительной линии, технологии и стандарта передачи данных. Может потребоваться как прямая, так и обратная (или перекрестная, т.н. кросс-линковая) обжимка патчкорда.
В локальных вычислительных сетях Ethernet, использующих кабель «витая пара» или UTP, схемы вида 568А и 568В наиболее популярные в соответствии с телекоммуникационными стандартами кабельных систем коммерческих зданий. Схемы ставшие стандартом разработаны таким образом, чтобы свести к минимуму взаимные наводки в парах, поэтому при конфигурировании высоконагрузочных сетей используют именно эти схемы.

 Схема обжима 4-х парного кабеля:

Схема обжима 2-х парного кабеля (цвет пар может быть разным в зависимости от производителя кабеля):

Если вы соединяете компьютеры между собой напрямую через гигабитные сетевые карты используйте схему Gigabit Crossover:

Gigabit Crossover:

Порядок действий по обжимке кабеля витая пара

  1. Расплести проводники и упорядочить их согласно выбранной схемы.
  2. Выровнять и распрямить концы проводников, а после — обрезать, оставив от оболочки кабеля примерно 12.5 мм.
  3. Защищать сами проводники не надо!
  4. Зажимая оболочку кабеля одной рукой, другой аккуратно оденьте на кабель коннектор, держа его защелкой вниз и следя, чтобы проводники зашли в коннектор до упора и не перепутались, а оболочка кабеля вошла в корпус. Вот так должен выглядеть коннектор перед завершающим этапом:
  5. Поместите коннектор с расположенными в нем проводниками в клещи, затем плавно, но сильно произведите обжим витой пары. Второй коннектор обжимается по той же схеме что и первый, однако некоторых случаях (например при соединении активного сетевого оборудования или двух компьютеров без использования свитча) Вам может потребоваться обратная или cross-over схема обжима. В этом случае для второго коннектора используйте схему T568A.

Рекомендации по обжиму кабеля

При зачистке кабеля, расплетение витых пар не должно превышать 12,5 мм, поэтому желательно использовать специальные клещи, в которых есть ножи с ограничителями. Не нужно, так же, снимать изоляцию с каждого из проводов.

При прокладке экранированной витой пары необходимо следить за целостностью экрана по всей длине кабеля. Растяжение или изгиб приводит к разрушению экрана, что влечет уменьшение сопротивляемости наводкам. Дренажный провод должен быть соединен с экраном разъема.

При прокладке витой пары должна выдерживаться заданная кривизна в местах изгиба. Превышение может привести к уменьшению сопротивляемости наводкам или к разрушению кабеля.

Обжим витой пары | Полезные статьи

Понравилось видео? Подписывайтесь на наш канал!

Зная, как выполняется обжим интернет кабеля, любой человек сможет изготовить патчкорд для подключения роутера или соединения компьютеров между собой. Для этого необходимо иметь в распоряжении:

  • кабель витая пара UTP для СКС категории 5e;
  • два коннектора RJ-45;
  • специальный инструмент для обжима – кримпер.


Перед тем как обжать витую пару, необходимо определиться, для чего она будет использоваться. Для подключения системного блока к сетевому маршрутизатору используется прямой тип обжима (Т568B), а для патчкорда, соединяющего между собой системные блоки компьютеров или компьютер с ноутбуком, используется перекрестный обжим (Т568A).

Как обжать интернет кабель

Сначала необходимо удалить оболочку с той части кабеля, которая будет находиться в коннекторе. Для этого витая пара помещается в специальную часть кримпера, используемую для снятия изоляции таким образом, что со стороны ножа остается свободный участок длиной около двух сантиметров. После этого рукоятки клещей сжимают. Свободный участок кабеля захватывают пальцами второй руки и, проворачивая его вращательными движениями в гнезде, производят круговой надрез оболочки с помощью ножа, закрепленного на рукоятке, стараясь не повредить изоляцию жил. Так же удаляется оболочка и со второго конца кабеля.

Чтобы качественно выполнить обжим витой пары, жилы кабеля должны иметь одинаковую длину.

Коннектор берут в левую руку таким образом, чтобы фиксатор был обращен к поверхности ладони. Обрезанные до нужного размера жилы вставляются в корпус коннектора до упора. Нужно помнить, что часть оболочки кабеля должна быть зажата в корпусе. Коннектор с заправленным в него кабелем помещают в соответствующее гнездо кримпера и сжимают рукоятки до характерного щелчка, свидетельствующего о правильно проведенном обжиме.

Витая пара: обжим схема

Жилы витой пары располагают в плоскости в соответствие со схемой:

Обжим витой пары 8 жил по прямой схеме выполняется с одинаковым расположением (распиновкой) жил в коннекторе на обоих концах кабеля. Изоляция жил имеет такую цветовую маркировку:

  1. белая с оранжевыми полосками;
  2. оранжевая;
  3. белая с зелеными полосками;
  4. синяя;
  5. белая с синими полосками;
  6. зеленая;
  7. белая с коричневыми полосками;
  8. коричневая.

Для перекрестного подключения один конец кабеля обжимается в соответствии с распиновкой, используемой для прямого подключения, а на втором конце кабеля порядок расположения жил в коннекторе меняется:

  1. белая с зелеными полосками;
  2. зеленая;
  3. белая с оранжевыми полосками;
  4. синяя;
  5. белая с синими полосками;
  6. оранжевая;
  7. белая с коричневыми полосками;
  8. коричневая.

Бывают ситуации, когда требуется выполнить обжим кабеля, а кримпера в наличии нет. В таком случае можно использовать отвертку с плоским жалом. Для этого корпус коннектора зажимается плоскогубцами, а обжим выполняется посредством надавливания жалом отвертки поочередно на каждый контакт. После опрессовки контактов кабель витая пара фиксируется в корпусе коннектора путем надавливания на его центральную часть.

Недостатком этого способа является риск повреждения коннектора или жил кабеля.

цветовая схема распиновки, обжимной инструмент и советы

Статья написана при участии экспертов компании LANart — поставщика телекоммуникационного оборудования.

Известны распиновочные версии 568 A и 568 В, которые в свою очередь делятся на прямое и кроссовое (перекрёстное) подключение.

Прямое 568 В

Кабель с обжимом 2-пapным методом применяют, например, при запитке ПК к маршрутизатору и модему. С обеих сторон последовательно идут контакты:

  • белого с оранжевым;
  • оранжевого;
  • белого с зелёным;
  • зелёного

проводов. В итоге свободными остаются 4, 5, 7, 8 концы, что позволяет войти в Сеть пo ADSL-линии со скоростью до 100 Mbit/s.

Выcoкocкopocтное подключение дo 1 Gbit/s тpeбyeт задействования исключительно 8 пpoвoдoв «витой пары». Жилы идут следующим образом:

  • белая с opaнжeвой;
  • opaнжeвая;
  • белая с зелёной;
  • синяя;
  • белая с синей;
  • зелёная;
  • белая с кopичнeвой;
  • кopичнeвая.

Kpoccoвое 568 A

Одна сторона обжимается по 8-жильнoмy методу, y втopoй взаимно переворачиваются зелёная и opaнжeвaя пapы. В целом рacпинoвкa выглядит так:

  • белая с зелёной;
  • зелёная;
  • белая с opaнжeвой;
  • синяя;
  • белая с синей;
  • opaнжeвая;
  • белая с кopичнeвой;
  • кopичнeвая.

Для высокоскоростного подключения oднa cтopoна oбжимaeтcя по схеме 568 В, a co втopoй cтopoны – 568 A c подменой «кopичнeвыe на cиниe».

Стaндapты oбжимa 8-жильного кaбeля

Речь о стандарте TIA/EIA-568. При oбжиме прямым cпocoбом пocлeдoвaтeльнocть пpoвoдoв в кoннeктopaх нa кoнцaх шнypa cиммeтpичнa. При обжиме кроссовым cпocoбом происходит их чacтичнoe пepeкpeщивaниe (с нарушением симметрии).

Версия A

Типичный случай, когда используют шнypы с прямым oбжимом – запитка ПК от сетевого оборудования, обеспечивающего выход на лoкaльную ceть (в Интернет).

Версия B

Мeтoд для ceти Ethernet, когда нa кoннeктope c противоположной cтopoны шнypa оборачиваются opaнжeвыe проводники с зелёными, именуется Crossover. В случае с Gigabit Crossover потребуется транспозиция всех пpoвoдников. Данный обжим встречается в высокоскоростных сетях, например, с целью пepeдaчи информации в формате 1000 Base-T.

Средства обжима

Для этой операции понадобятся инcтpyмeнты:

  1. Эргономичный кpимпep для обжима paзъёмoв RJ-11/RJ-45. Зачищенный кoнeц шнура вcтaвляeтcя в кoннeктop, пoмeщaeмый в гнeздo клeщeй. Опpeccoвкa осуществляется дo щeлчкa.
  2. Cтpиппep для добротной paздeлки «витой пары». Правда, им нельзя обслуживать, например, экранированный FTP-кабель.
  3. Tecтep для обнаружения пpoблeм (замыкания, oбpыва кабеля, некорректного обжима). После подключения тecтиpyeмого изделия, если оно исправно – индикатор светится зелёным, при oбpывe cвeтoвой сигнал отсутствует, a при замыкании либо пepeпyтaнных пapах появляется кpacная индикация. Иногда предусмотрены звуковые сигналы.

Корректная pacпинoвкa

Два девайса в единую сеть интегрируются посредством пaтч-кopда, снабжённого стандартными кoннeктopами RJ 45 (jack) с определённой распайкой (pacпинoвкой). Однако в данном случае паять ничего не нужно: отрезок кабеля c кaчecтвeнным coeдинeниeм контактов позволяет обойтись без этого мероприятия.

С целью интеграции ПК и кoммyтaтopа применяется прямая cхeмa oбжимa кабеля из 8 жил (имеются в виду пaтч-кopды c идентичной pacпинoвкoй по двум кoнцaм). А вот чтобы интегрировать в ceть два ПК, проводные пapы надлежит транспонировать (в пaтч-кopдe второй кoнeц готовят согласно версии A, второй — согласно версии B).

Грамотный обжим в кустарных условиях

После oбpeзки кaбeля кpимпepом нa требуемую длинy убираем с концов 2 cм оболочки. Провода распрямляем и выравниваем по длине в соответствии со схемой pacпинoвки 8-пpoвoдной «витой пapы». Koннeктop располагаем вниз защёлкой, жилы распределяем пo желобам, двигая дo yпopa. Ради прочности конструкции оболочке следует попасть внутрь кoннeктopного кopпyca.

Кoннeктop c кaбeлeм вставляем в приёмное кримперное гнeздo 8P. Осторожно, но мощно сжимаем рычаги. За неимением специнcтpyмeнта обходимся плocкoй oтвёpткoй: ставим жaлo нa контакт и давим, пoкa изоляция жилы нe пpopeжeтся. И так с каждым из 8 кoнтaктoв. После этого для качественной фиксации пpoдaвливаем центр.

Итоговый контроль осуществляем мyльтимeтpом или прозвоном ceтeвым тecтepoм. Наконец, можно подключить готовый пaтч-кopд к oбopyдoвaнию и непосредственно пpoвepить его работоспособность.



Обжим монтажными клeщaми

Понадобятся клeщи, ножик, фонарь. Конец сетевого шнура ровняем, крайний участок оболочки зачищаем, для чего помещаем в выемку инcтpyмeнтa примерно нa 2,5 cм. Поворачивая шнур, нaдpeзаем вокруг и снимаем кусок.

Pacплeтаем жилы не более чем на 12 мм. После выравнивания pacполагаем в цвeтoвoй последовательности, кoтopaя отвечает категории шнура. Берём RJ-45, поворачиваем защёлкой книзу, не спеша двигаем кoнeц шнура пo нaпpaвляющим. Оболочка обязана дойти дo кoннeктopного зaмкa.

Пpoвepяем, чтобы жилы распределились согласно технологическому алгоритму, нe пoвpeдившись. Затем вставляем штеккер в специальное гнездо клeщeй и аккуратно сжимаем их. Пocлe тщательного обжима кабель можно эксплуатировать.

Итоговая проверка

Только после окончательного обжима обоих концов изделие можно полноценно испытать.

  1. Устанавливаем кoннeктopы в пopты тecтepa, в оба ПК или в ПК и маршрутизатор. Наблюдаем за лампочками.
  2. Если на тecтepе мигает конкретная кpacная лампочка, занимаемся соответствующим пpoвoдком, который, скорее всего, недожат. То же с ПК – ecли ceтeвaя кapтa нe реагирует, a аппаратура «нe видит» шнypа, обжим придётся сделать вторично, используя зaпacные детали.

Полезные советы

При подключении кабелей нельзя игнорировать ни oдну стадию процесса и стоит помнить о безопасности проведения работ.

Традиционный paзъём представляет собой oтвepcтие с пазом, посредством кoтopoгo производится надёжное закрепление в пopту RJ 45 с 8 кoнтaктaми, которые похожи на мeтaллопoлocы. Пo критериям они полностью идентичны кoнтaктaм нa вхoдe. У кaждoгo контакта со своей парой имеется собственный, строго присвоенный № от 1 до 8.

Соответствие выглядит следующим образом:

Различают зависимый oт cpeды интepфeйc Medium Dependent Interface (MDI) и зависимый oт cpeды интepфeйc c транспозицией Medium Dependent Interface crossover (MDI-X). В каждом порту присутствуют пapы, которые меняются мecтaми. Скажем, ecли в MDI «1-2» выполняет пepeдaчy cигнaлa, a «3-6» – принимает его, тo в MDI-X всё окажется нaoбopoт.

С целью интеграции девайсов понадобится соединить между собой передающее и принимающее устройство. Главным образом, MDI подходит к большинству aдaптepoв для пepeдaчи веб-cигнaлa. А вот MDI-X встречается в кoммyтaтope, кoтopый необходим как раз для запитки от него aппapaтa и oбжимa «витой пapы» c двух cтopoн, осуществлённого пo единому cтaндapтy без добавочного пepeкpeщивания.

Существуют кoнцeнтpaтopы, снабжённые aвтoматическим oпpeдeлeниeм кoнтaктoв, что даёт возможность в aвтoномном peжимe распознавать вид порта. Имеются кoммyтaтopы, coeдиняемые путём монтажа классического кaбeля без необходимости транспозиции либо зa счёт cпeциaльнoгo пopтa, именуемого UpLink. Наконец, известен eщё oдин метод подключения пopта, кoтopый в состоянии служить как в качестве MDI-X, так и в качестве MDI, что зависит oт расположения тумблера или кнoпoк.

Таким образом, багаж знаний, предложенный в данном материале, этим не исчерпывается.

Как обжать витую пару

Приводим видеоролик и пошаговую инструкцию, которые позволят вам правильно обжать сетевой кабель “витая пара”.

Чтобы обжать витую пару вам потребуется кабель, длиной до 100 м (это предельная длина, на которой используется стандартный UTP кабель), коннекторы RJ-45 и специальный инструмент — обжимные клещи или, как еще их называют, кримпер («обжимка»). Или обратиться  к специалистам  компании canmos если Вы находитесь в Москве ЦАО.

Обжимные клещи имеют три рабочих области. У рукоятки располагается нож для обрезания проводников, у некоторых кримперов есть выемка, необходимая для снятия внешней изоляции с круглого кабеля. Кримпер имеет специальное гнездо, в котором и обжимается разъем.

Обжимка витой пары начинается с того, что необходимо зачистить кабель примерно на 2 см от внешней изоляции. Следите за тем, чтобы не была надрезана изоляция самих проводов. Затем пары нужно развести, расплести и выровнять провода. Проводники после этого располагаются в соответствии с выбранной схемой подключения. Для подключения компьютера к коммутатору или маршрутизатору оба конца витой пары обжимаются по одной схеме прямого линка, т.е. если развернуть разъем RJ-45 контактами вверх, то они должны располагаться слева направо в следующей последовательности:

бело-оранжевый

оранжевый

бело-зеленый

синий

бело-синий

зеленый

бело-коричневый

коричневый

Удалять изоляцию самих проводов не надо, просто подравнять проводки под одну линию. Когда проводники расположены в нужной последовательности и выровнены, их следует вставить в коннектор. При этом срезы проводников должны доходить до конца углублений, предназначенных для них и не перепутываться. После этого нужно поместить коннектор в гнездо обжимки до упора. Сжав ручки клещей до характерного щелчка фиксатора вилки мы получим обжатый кабель. Штекер готов к использованию. Подобным образом и по той же схеме разводки обжимают и другой конец кабеля.

Для проверки как обжата витая пара, можно воспользоваться специальным тестером, либо проверить, подключив кабель к двум компьютерам или к компьютеру и роутеру: если «нет сети» или сеть работает неустойчиво, то скорее всего кабель обжат неверно или недожат в разъемах.

В данном видеоролике демонстрируется, как обжать витую пару для подключения компьютера к коммутатору или маршрутизатору. Оба конца витой пары обжимаются по одной схеме.

Это же видео «Как правильно обжимать коннекторы RJ-45» есть в сети на youtube, rutube и множественных перепостах.




  Обжим витой пары RJ-45

Для проведения процедуры обжимки кабеля нам потребуется:

А) Кабель типа UTP. Для примера будем использовать кабель UTPcat5 или, иначе говоря, витая пара (twisted pair) – Рис.1. Длина кабеля не должна быть более 100 метров, это связано с ограничениями, накладываемыми технологией передачи сигнала по данному типу кабеля.

Рисунок 1.  Кабель UTPcat 5

Б) Обжимные клещи или кримпер (crimper) – Рис. 2.

Рисунок 2.  Обжимные клещи

В) Несколько коннекторов типа RG-45 (Рис. 3).

Рисунок 3.  Коннектор RG-45



Ход выполнения процедуры

1. Возьмем один из концов кабеля и снимем внешнюю изоляцию (внутреннюю изоляцию самих проводников снимать не нужно). Для этого берем обжимные клещи, которые включают в себя несколько областей. Первая область от рукоятки служит для обрезки проводников, вторая область служит для непосредственного обжима. Воспользуемся областью для обрезки проводников. Вставляем в область один из концов кабеля. Надрезаем по окружности изоляцию примерно 5 см от края провода. Снимаем изоляцию – Рис. 4.

Рисунок 4.  UTP-кабель без изоляции

2. После снятия внешней изоляции видим 4 витые пары разных цветов. Расплетаем и выравниваем их в следующей последовательности в соответствии со стандартом T568B (слева-направо).

3. В итоге мы должны получить следующую картину (Рис. 5)

Рисунок 5.  Расположение проводников. Стандарт T568B

4. Откусываем проводки с помощью обжимных клещей так, чтобы до внешней изоляции осталось 1,5 – 2 см, в соответствии с Рис. 6.

Рисунок 6.  Обрезание и выравнивание проводников

5. Вставляем проводки в коннектор RG-45, который располагаем защелкой вниз от себя, в соответствии с Рис. 7.

Рисунок 7.  Коннектор RG-45, подготовленный к обжиму

6. Помещаем коннектор со вставленным кабелем в обжимные клещи до характерного щелчка – Рис. 8.

Рисунок 8.  Процесс обжима

7. Плавно, но сильно производим обжим. Повторяем 2 – 3 раза.

Витая пара обжата, повторяем операцию для второго коннектора и коммутационный кабель или как говорят патч-корд (patching cord) готов.

Обжим Ethernet-кабелей — HCC Learning Web

Сетевые кабели используются для подключения одного сетевого устройства к другим сетевым устройствам или для подключения двух или более компьютеров для совместного использования принтера, сканера и т. д. В зависимости от топология сети, протокол и размер.

Кабели с витой парой представляют собой форму проводки, в которой два проводника (прямой и обратный проводники одной цепи) скручены вместе для подавления электромагнитных помех (ЭМП) от внешних источников.Этот тип кабеля используется для домашних и корпоративных сетей Ethernet. Витая пара состоит из двух изолированных медных проводов. Кабели с витой парой бывают трех типов: экранированные, неэкранированные и фольгированные. В отличие от кабелей FTP (фольгированная витая пара) и STP (экранированная витая пара), кабель UTP (неэкранированная витая пара) не окружен каким-либо экраном.

В случае кабеля UTP (неэкранированная витая пара), который в настоящее время составляет 95% мировых корпоративных кабелей для передачи данных, четыре пары просто заключены в изолирующую оболочку.

В альтернативной экранированной конструкции, называемой F/UTP, четыре пары оборачивают металлической фольгой перед наложением пластиковой оболочки. При заземлении это обеспечивает электрический «экран», который предотвращает введение внешних помех в пары, а также предотвращает излучение кабелем собственных сигналов.

В некоторых случаях дополнительный уровень экранирования достигается за счет индивидуальной обертки четырех пар металлической фольгой в дополнение к общему экрану – это называется S/FTP.

Изготовление кабелей UTP:

1- Используйте сетевой кабель UTP (неэкранированная витая пара) как минимум категории 5 (Cat 5). Cat 5 требуется для базовой функциональности 10/100, вам понадобится Cat 5e для гигабитной (1000BaseT) работы, а Cat 6 или выше дает вам некоторую уверенность в будущем. Вы также можете использовать STP (экранированную витую пару) для дополнительной защиты от внешних помех, но я не буду рассматривать экранированные разъемы.


2- Модульные разъемы 8P8C для Ethernet часто называют RJ45 из-за их физического сходства.Штекер представляет собой 8-контактный модульный разъем, внешне напоминающий большой телефонный штекер. Гнезда модульных разъемов бывают разных стилей, предназначенных для нескольких различных вариантов монтажа. Большинство гнезд снабжены маркировкой с цветовой маркировкой схем подключения либо для T568A, T568B, либо для обоих. Убедитесь, что вы в конечном итоге с правильным.



Вот схема подключения и распиновка (вывод штекера и разъема модульного разъема):



Контакты кабеля Ethernet:

Имеется два основных разъема кабеля Ethernet.Прямой кабель Ethernet, который используется для подключения к концентратору или коммутатору, и перекрестный кабель Ethernet, используемый для работы в одноранговой сети без концентратора/коммутатора. Как правило, вся стационарная проводка должна быть проложена как сквозная. Некоторые интерфейсы Ethernet могут автоматически пересекать и разъединять кабель по мере необходимости, что является удобной функцией.

Вот НАПРЯМУЮ:


















и далее ПЕРЕКРЕСТНЫЕ КАБЕЛИ:


















3- врезаться в пластиковую оболочку 1 дюйм от конца обрезанного кабеля.Инструмент для обжима имеет лезвие бритвы, которое поможет с практикой.


4- Раскручивайте пары — не раскручивайте их сверх того, что вы оголили, чем больше у вас раскручен кабель, тем больше проблем, с которыми вы можете столкнуться.

5- Совместите цветные провода в соответствии с приведенными выше схемами.

6- Обрежьте все провода до одинаковой длины, оставив около 1/2–3/4 дюйма открытыми от оболочки.

7- Вставьте провода в вилку RJ45 — убедитесь, что каждый провод полностью вставлен в переднюю часть вилки RJ45 и в правильном порядке.Оболочка кабеля Ethernet должна заходить в вилку примерно на 1/2 дюйма и удерживаться на месте обжимом.

8- Обожмите вилку RJ45 обжимным инструментом.













9- Проверьте кабель перед установкой.*





* http://www.groundcontrol.com/galileo/ch5-ethernet.htm

http://en.wikipedia.org/wiki/Сетевые_кабели

http://www.ertyu.org/steven_nikkel/ethernetcables.html

    Прямое подключение по витой паре. Обжим витой пары: схемы и способы подключения

    В сегодняшней статье я расскажу о том, как правильно обжать сетевой кабель «витая пара» и какие для этого нужны инструменты и приспособления. Конечно, еще есть умельцы, умеющие это делать с помощью ножа и отвертки, но хороший системный администратор должен иметь определенный набор инструментов, позволяющих выполнить обжим гораздо качественнее.

    Итак, мы готовы приступить к обжиму сетевого кабеля. Что нам нужно?

    1. Кабель витая пара пятой категории: 2. Разъемы RJ-45 (две штуки). Также для повышения влаго- и пылезащиты контактной площадки разъема можно использовать специальный пластиковый колпачок (но не обязательно): 3. Обжимной инструмент (также называемый обжимными клещами или ): Внешний вид инструмента может отличаться лишь некоторыми деталями, но, как правило, его можно использовать для обжима с помощью сетевого разъема RJ-45 и телефонного разъема RJ-11.Кроме того, у него есть платформа с кусачками, с помощью которых можно перерезать кабель.

    4. Инструмент для снятия внешней изоляции — … Иметь его, конечно, желательно, но не обязательно, т.к. большинство кримперов уже имеют встроенный нож для зачистки:

    Теперь нужно определиться со схемой обжима … Есть два варианта обжима разъема кабеля витой пары:

    • для создания прямого кабеля — используется для подключения компьютера к коммутатору;
    • для создания кабеля cross (называемого crossover ) — используется для соединения двух компьютеров напрямую без коммутатора, а также для соединения некоторых старых моделей коммутаторов вместе.

    При создании прямого кабеля возможно сопряжение цветов в соответствии с двумя стандартами: T568A и T568B … Оба эти стандарта используются при обжиме кабеля витой пары для соединения компьютера и коммутатора и абсолютно эквивалент. Однако в России стандарт T568B .
    Покажу схемы обжима прямого кабеля по обоим стандартам, но помните, что на практике чаще используется схема T568B (даже увеличу).

    Опция T568A

    Опция T568B

    При создании перекрестного кабеля ( ) цветовая последовательность проводников будет выглядеть так:

    Итак, имея перед собой схему обжима и все необходимые инструменты, приступаем к обжиму сетевого кабеля … Необходимо выполнить следующую последовательность действий:

    1. Осторожно отрежьте конец кабеля. Лучший способ сделать это — использовать кусачки, встроенные в обжимные клещи.
    2. Снимите изоляцию с кабеля. Это можно сделать с помощью того же обжимного инструмента, либо с помощью стриппера:
    3. Развести и раскрутить провода:
    Затем выровнять их в один ряд, соблюдая последовательность цветов. Вам нужно покрасить провода по стандарту T568B .

    4. Откусить провода так, чтобы осталось чуть больше сантиметра:
    5. Вставить провода в разъем RJ-45. Помните, что вы должны располагать разъем отверстием вниз и защелкой от себя:
    6.Проверьте, правильно ли вы разместили провода.
    7. Убедитесь, что все провода полностью вставлены в разъем и прилегают к передней части разъема.
    8. Поместите коннектор с установленной парой в обжимные клещи, затем плавно, но крепко обжмите:
    На этом обжатие витой пары завершено. Хотя в статье я постарался максимально подробно описать весь процесс, как говорится: «Лучше один раз увидеть, чем сто раз услышать». Поэтому в заключение предлагаю вам посмотреть видео на эту тему.Хоть видео и не сопровождается словесным комментарием, но все же наглядно демонстрирует весь процесс обжима витой пары обжимным устройством . .. В конце видео автор проверяет работоспособность кабеля с помощью LAN-тестера .

    Сразу признаюсь, что я не специалист по обжиму витой пары, да и опыта большого в этом деле не имею, но кое-что все же знаю и умею. Не раз приходилось самому делать сетевой кабель, и я даже покупал специальные пассатижи.На самом деле ничего сложного в этом нет. Любой может правильно обжать витую пару. Правда, для этого желательно иметь специальный инструмент – кримпер. А тут уже небольшие проблемы. Сетевой кабель нужной длины, скорее всего, нужно сделать один раз, а покупать для этого кримпер не очень правильно. Вы воспользуетесь им один раз, и, скорее всего, он вам больше не пригодится. И стоит это не копейки. Есть вариант обжима сетевого кабеля без специального инструмента.Например, с помощью отвертки. Это не очень правильно, но вполне реально. Как вариант изготовления кабеля в домашних условиях вполне может быть. Об этом я писал в статье: . И в этом уроке я покажу вам, как сделать все, используя этот очень специальный инструмент.

    Что касается самой витой пары, то о ней я более подробно рассказывал в статье: . Как вы, наверное, уже поняли из названия статьи, там же я писал о схемах, по которым можно сделать сетевой кабель.Все зависит от того, для каких целей вам нужен кабель. К этому вопросу мы еще вернемся, когда перейдем непосредственно к изготовлению кабеля.

    Что нужно для изготовления сетевого кабеля?

    Давайте посмотрим, какие материалы и инструменты нам понадобятся.


    Мы разобрались с набором материалов и инструментов. Давайте теперь выберем схему, по которой будем обжимать сетевой кабель. Это очень важный момент.

    Выбор схемы обжима витой пары

    Есть две схемы, по которым можно сделать сетевой кабель.Давайте выясним, какой метод подходит именно вам.


    Уверен, вам нужен обычный прямой кабель. С помощью которого к роутеру можно подключить компьютер, телевизор, игровую приставку. Или, например, соединить два роутера вместе.

    Обжим сетевого кабеля (витая пара) с помощью кримпера

    Со всеми нюансами разобрались, пора переходить к самому интересному. Опишу все пошагово, ну и конечно же покажу на фото.

    1 Нам нужно снять верхнюю изоляцию с кабеля.Для этого вставьте кабель в специальное отверстие на кримпере и круговыми движениями срежьте изоляцию.

    Получится так:

    2 Далее нам нужно раскрутить витую пару, и выровнять проводки по схеме обжима. Я использую «T568A Direct Crimp». Фото самой схемы вы найдете выше. Обрезаем проводку так, чтобы осталось около сантиметра, или чуть больше.

    3 Выравниваем проводки, проверяем, правильно ли они выровнены (по схеме), и вставляем в разъем RJ-45.Разъем необходимо держать защелкой вниз. Как на фото ниже. Вы увидите, как каждый из проводов займет свое место в разъеме. Вставляем кабель до упора. На моем фото ниже кабель вставлен не до конца (я только начал его вставлять) . Сам проводок должен проходить под блестящими контактами и упираться в стену.

    4 Проверьте правильность расположения проводов в разъеме. И полностью ли они вставлены в разъем. 5 Вставьте разъем в кримпер и медленно обжимайте кабель, сжимая рукоятки. Сильно сожмите ручки кримпера.

    После опрессовки:

    Таким же образом делаем обжим на другом конце кабеля. Наш кабель готов, можете проверить.

    Подключил ноутбук к роутеру этим кабелем, все заработало. Может я не идеально выполнил обжим витой пары, для этого конечно нужно потренироваться, но у меня все получилось. А это значит, что у вас все получится.

    Без специнструмента, кримпера, обжать сетевой кабель конечно сложнее.Разница лишь в том, что после зачистки, выравнивания и установки кабеля в разъем необходимо чем-нибудь острым (например, отверткой) надавить на каждый контакт на разъеме по очереди.

    Если у вас остались вопросы по некоторым пунктам, то задавайте их в комментариях.

    Жилы кабеля для передачи данных изготовлены из очень тонких металлических проводов. Именно поэтому их легко сломать при неосторожном обращении, случайно. В таких ситуациях вам, скорее всего, потребуется снова сжать его.

    Этот процесс не сложный, но имеет свои хитрости и нюансы. Также для его выполнения вам потребуются специальные пассатижи, но их наличие не обязательно – можно провести процесс с помощью обычной шлицевой отвертки и канцелярского ножа.

    Фото: разводка и заделка витой пары

    Перед тем, как приступить к обжиму кабеля, необходимо в обязательном порядке подготовить все необходимое. А также убедитесь, что вы приобрели именно те разъемы, которые необходимы в вашем конкретном случае.Разъемы бывают самых разных типов, и для подключения компьютера к сети обычно требуется тип RJ-45.

    Разновидности кабеля

    Существует множество различных типов кабелей, используемых для создания сети между различными компьютерами и сетевым оборудованием.

    Наиболее распространенными на сегодняшний день являются три типа кабелей связи:


    Коаксиал первым стал применяться для построения локальных сетей различного типа.

    Обжать такой интернет-кабель в домашних условиях достаточно просто; для этого даже не требуется специализированный инструмент – достаточно обычного канцелярского ножа и отвертки. На этом преимущества заканчиваются.

    Этот провод состоит из трех основных частей:


    Скорость передачи данных по этому кабелю составляет всего 10 Мбит/с. Чрезвычайно восприимчив к различного рода электромагнитным помехам; ремонт повреждений этого типа провода очень сложен и проблематичен. Сегодня он практически нигде не используется.

    Оптоволокно (Optic Fiber) — самый современный способ передачи данных на сегодняшний день.

    Состоит из следующих компонентов:


    Оптоволокно не подвержено никаким помехам, скорость передачи данных по нему составляет 2 Гбит/с.Расстояние между отдельными узлами, соединенными этим типом провода, может достигать 100 км. Недостаток только один – довольно высокая стоимость.

    Twisted Pair (витая пара) — чаще всего используется как для построения локальных сетей, так и для подключения к сети Интернет.

    Состоит из следующих компонентов:


    Может обеспечить относительно высокую скорость передачи данных — от 10 Мбит/с до 1 Гбит/с.

    Витая пара может быть:


    Витая пара не подвержена различного рода помехам, легко ремонтируется.Правильно обжать провод для этого вида интернета достаточно просто, но требуется специальный инструмент – обжимной.

    Видео: установка витой пары

    Схемы установки

    Схема разводки витой пары — порядок жил по цветам. Другое название распиновка.

    Наиболее часто на сегодняшний день используются следующие типы распиновки:


    Контакты нумеруются слева направо, когда медные жилы находятся сверху, а сам разъем повернут лицевой стороной к пользователю.

    Каждый тип схемы подключения имеет свое назначение. Схема первого типа ПРЯМОПРОХОДНАЯ (обозначается также как Т568) предназначена для соединения конечного оборудования (персональный ПК, принтер) с любым коммутационным оборудованием (маршрутизатор, концентратор).


    Кроссовер используется, когда есть необходимость соединить две единицы сетевого оборудования — роутер, компьютер.

    Прямоточный

    Straight-through может быть реализован двумя способами — есть два стандарта:


    Общепринят первый вариант, но бывают ситуации, когда можно реализовать только второй.

    Порядок цветов при использовании 568 A:

    Цвет Цвет
    бело-зеленый 1 бело-зеленый
    зеленый 2 зеленый
    желто-белый 3 желто-белый
    синий 4
    5 бело-голубой 5

    бело-голубой

    6 желтый 6
    7 бело-коричневый 7

    бело-коричневый

    8 Коричневый 8

    Коричневый

    Порядок цветов при использовании 568 B:

    Цвет

    Цвет

    бело-желтый 1 бело-желтый
    желтый 2 желтый
    бело-зеленый 3 бело-зеленый
    синий 4 синий
    бело-голубой 5

    бело-голубой

    6 зеленый 6
    7 бело-коричневый 7

    бело-коричневый

    8 Коричневый 8

    коричневый

    Перекидной Перекидной

    Схема Cross-Over более сложна в плане цветового кодирования — их порядок несколько сбивает с толку.

    Также есть два стандарта, они различаются в зависимости от пропускной способности сети:


    Стандарт для 100-мегабитной сети имеет следующий порядок цветов:

    Номер

    Цвет Номер

    Цвет

    бело-желтый 1 бело-зеленый
    желтый 2 зеленый
    бело-зеленый 3 бело-желтый
    синий 4 синий
    5 бело-голубой 5

    бело-голубой

    6 зеленый 6
    7 бело-коричневый 7

    бело-коричневый

    8 Коричневый 8

    Коричневый

    Стандарт второго типа — для сети с заданной скоростью передачи 1 Гбит/с — требует распиновки провода так:

    №1 №2
    Номер Цвет Номер Цвет
    1 бело-желтый 1 бело-зеленый
    2 желтый 2 зеленый
    3 бело-зеленый 3 бело-желтый
    4 синий 4 бело-коричневый
    5 бело-голубой 5 Коричневый
    6 зеленый 6 желтый
    7 бело-коричневый 7 синий
    8 Коричневый 8 бело-голубой

    Сегодня почти все сетевые устройства умеют самостоятельно распознавать способ подключения (у них есть функция Auto-MDIX). Но до сих пор в эксплуатации находится достаточно большое количество техники, которая этого делать не умеет.

    Как обжать интернет-кабель своими руками

    Распиновка провода связи своими руками достаточно проста. Для этого потребуется всего несколько предметов, найти и приобрести их можно в ближайшем компьютерном магазине. Также необходимо знать параметры вашего сетевого оборудования, которое необходимо подключить. Поскольку тип обжима (прямой или перекрестный) выбирается в зависимости от того, поддерживается ли Auto-MDIX.

    Инструменты и принадлежности

    Для ручного обжима витой пары из восьми проводников необходимы следующие инструменты:


    Также, помимо самого инструмента, желательно запастись несколькими разъемами на случай неудачной первой попытки.

    Порядок работы

    В самом процессе нет ничего сложного, важно только соблюдать порядок действий:


    Когда все вышеперечисленные операции выполнены, необходимо выполнить опрессовку. Сделать это можно как с помощью специальных пассатижей, так и с помощью обычной шлицевой отвертки.

    Проверка кабеля

    Проверить обжатую витую пару достаточно просто с помощью мультиметра, настроенного на прозвоночный режим. Нужно соединить жилы по цвету контактными щупами — все они должны хорошо прозвониться. Если звукового сигнала не слышно, следует нажать на контакты разъема — они неплотно прижаты к медным жилам.

    Проверить соединение можно также с помощью специального устройства. Проверяет силу передаваемого сигнала — соответственно этот прибор позволит легко обнаружить некачественную распиновку.

    При работе с витой парой необходимо соблюдать некоторые правила, они позволят избежать проблем со связью в будущем:


    Обжим витой пары с помощью пассатижей или даже шлицевой отвертки – не сложный процесс. Важно лишь соблюдать технологию и делать все максимально аккуратно.Так как качественно сжатая витая пара – это гарантия высокой скорости передачи данных. Поэтому, прежде чем вызывать специалиста и платить ему деньги, стоит попробовать выполнить эту несложную операцию самостоятельно.

    На сегодняшний день витая пара является самым популярным и надежным способом передачи информации через Интернет или локальную сеть.

    Практически ни одна локальная сеть не обходится без проводных сегментов, в которых компьютеры подключаются к сети с помощью кабелей. В этом материале вы узнаете, какие типы и типы кабелей используются для создания локальных сетей, а также научитесь их делать самостоятельно.

    Почти ни одна локальная сеть, будь то домашняя или офисная, не обходится без проводных сегментов, в которых компьютеры подключаются к сети с помощью кабелей. Это неудивительно, ведь такое решение для передачи данных между компьютерами до сих пор является одним из самых быстрых и надежных.

    Типы сетевых кабелей

    В проводных ЛВС для передачи сигнала используется специальный кабель, называемый «витая пара». Называется он так потому, что состоит из четырех пар медных проводников, скрученных вместе, что снижает помехи от различных источников.

    Кроме того, витая пара имеет общую внешнюю плотную изоляцию из поливинилхлорида, которая также очень мало подвержена электромагнитным помехам. Причем в продаже можно найти как неэкранированный вариант кабеля UTP (Unshielded Twisted Pair), так и экранированные разновидности с дополнительным экраном из фольги — либо общим для всех пар (FTP — Foiled Twisted Pair), либо для каждой пары отдельно (STP — Экранированная витая пара).

    Модификацию кабеля витая пара с экраном (FTP или STP) имеет смысл использовать дома только при высоких наводках или для достижения максимальных скоростей при очень большой длине кабеля, которая желательно не должна превышать 100 м.В остальных случаях подойдет более дешевый неэкранированный кабель UTP, который можно найти. в любом компьютерном магазине.

    Кабель с витой парой делится на несколько категорий, которые маркируются от CAT1 до CAT7. Но не стоит сразу пугаться такого разнообразия, так как для построения домашних и офисных компьютерных сетей используется в основном кабель CAT5 без экрана или его несколько улучшенная версия CAT5e. В некоторых случаях, например, при прокладке сети в помещениях с повышенными электромагнитными помехами, можно использовать кабель шестой категории (CAT6), имеющий общий экран из фольги.Все вышеперечисленные категории способны передавать данные со скоростью 100 Мбит/с при использовании двух пар проводов и 1000 Мбит/с при использовании всех четырех пар.

    Схемы обжима и типы сетевого кабеля (витая пара)

    Обжимка витой пары – это процедура присоединения к концам кабеля специальных разъемов, представляющих собой 8-контактные разъемы 8P8C, которые обычно называют RJ-45 (хотя это несколько некорректно). При этом разъемы могут быть как неэкранированными для кабелей UTP, так и экранированными для кабелей FTP или STP.

    Не покупайте так называемые штекерные разъемы. Они предназначены для использования с мягкими многожильными кабелями и требуют определенных навыков для установки.

    Для укладки проводов внутри разъема прорезается 8 небольших канавок (по одной на каждую жилу), над которыми на конце располагаются металлические контакты. Если держать разъем контактами вверх, защелкой к себе, а кабельный ввод будет смотреть на вас, то первый контакт будет располагаться справа, а восьмой слева.Нумерация выводов важна в процедуре обжима, так что помните об этом.

    В разъемах есть две основные схемы подключения: EIA/TIA-568A и EIA/TIA-568B.

    При использовании схемы EIA/TIA-568A провода от первого до восьмого контакта прокладываются в следующем порядке: Бело-зеленый, Зеленый, Бело-оранжевый, Синий, Бело-синий, Оранжевый, Бело-коричневый и Коричневый . В схеме EIA/TIA-568B провода идут так: Бело-оранжевый, Оранжевый, Бело-зеленый, Синий, Бело-синий, Зеленый, Бело-коричневый и Коричневый.

    Для изготовления сетевых кабелей, используемых для коммутации между компьютерными устройствами и сетевым оборудованием в различных сочетаниях, применяют два основных варианта обжима кабеля: прямой и перекрестный (кросс). С помощью первого, наиболее распространенного варианта изготавливаются кабели, которые используются для подключения сетевого интерфейса компьютера и других клиентских устройств к коммутаторам или маршрутизаторам, а также для соединения между собой современного сетевого оборудования. Второй, менее распространенный вариант, используется для изготовления перекрестного кабеля, позволяющего напрямую соединить два компьютера друг с другом через сетевые карты, без использования коммутационного оборудования.Вам также может понадобиться перекрестный кабель для подключения старых коммутаторов к сети через восходящие порты.

    Из чего сделать прямой сетевой кабель , необходимо обжать оба его конца по той же схеме . При этом можно использовать как вариант 568А, так и вариант 568В (используется гораздо чаще).

    Стоит отметить, что для изготовления прямого сетевого кабеля вовсе не обязательно использовать все четыре пары – достаточно будет двух. В этом случае с помощью одной витой пары к сети можно подключить сразу два компьютера. Таким образом, если не планируется высокий локальный трафик, расход проводов на построение сети можно сократить вдвое. Однако имейте в виду, что в этом случае максимальная скорость обмена данными по такому кабелю упадет в 10 раз — с 1 Гбит/с до 100 Мбит/с.

    Как видно из рисунка, в данном примере используются Оранжевая и Зеленая пары. Для обжима второго коннектора коричневый занимает место оранжевой пары, а синий — место зеленой. При этом схема подключения к контактам сохраняется.

    Для изготовления перекрестного кабеля необходимо один обжать его конец по схеме 568А, а второй — по схеме 568В.

    В отличие от прямого кабеля, для пересечения всегда требуются все 8 жил. При этом перекрестный кабель для обмена данными между компьютерами на скорости до 1000 Мбит/с изготавливается особым образом.

    Один его конец обжат по схеме EIA/TIA-568B, а другой имеет следующую последовательность: Бело-зеленый, Зеленый, Бело-оранжевый, Бело-коричневый, Коричневый, Оранжевый, Синий, Бело-голубой. Таким образом, мы видим, что в схеме 568А местами поменялись местами между Синей и Коричневой парами, при сохранении последовательности.

    Заканчивая разговор о цепях, резюмируем: обжимая оба конца кабеля по схеме 568В (2 или 4 пары), получаем прямой кабель для подключения компьютера к свитчу или роутеру. Обжав один конец по схеме 568А, а другой по схеме 568Б, получаем перекрестный кабель для соединения двух компьютеров без коммутационного оборудования.Особняком стоит изготовление гигабитного перекрестного кабеля, требующего специальной схемы.

    Обжим сетевого кабеля (витая пара)

    Для самой процедуры обжима кабеля нам понадобится специальный обжимной инструмент, который называется кримпер. Обжимной инструмент представляет собой плоскогубцы с несколькими рабочими зонами.

    В большинстве случаев ножи размещают ближе к рукояткам инструмента для разрезания проводов витой пары. Здесь в некоторых модификациях можно найти специальное углубление для зачистки внешней изоляции кабеля. Далее по центру рабочей зоны располагаются одна или две розетки для обжима сетевого (маркировка 8Р) и телефонного (маркировка 6Р) кабелей.

    Перед обжатием разъемов отрежьте кусок кабеля под прямым углом до нужной длины. Затем с каждой стороны от него снять общую наружную теплоизоляционную оболочку на 25-30 мм. При этом не повредите собственную изоляцию жил внутри витой пары.

    Далее начинаем процесс сортировки жил по цвету, согласно выбранной схеме обжима.Для этого раскрутите и выровняйте провода, затем уложите их в ряд в нужном порядке, плотно прижимая друг к другу, а затем обрежьте концы обжимным ножом, оставив около 12-13 мм от края изоляции.

    Теперь аккуратно надеваем разъем на кабель, следя за тем, чтобы провода не путались, и каждый из них заходил в свой канал. Продвиньте жилы до упора, пока они не упрутся в переднюю часть соединителя. При правильной длине концов проводников все они должны входить в разъем до упора, а изолирующая оболочка должна находиться внутри корпуса. Если это не так, то вытяните жилы и несколько укоротите их.

    После того, как вы наденете разъем на кабель, останется только закрепить его там. Для этого вставьте коннектор в соответствующее гнездо, расположенное на обжимном инструменте, и аккуратно сожмите ручки до упора.

    Конечно, хорошо, когда дома есть обжимной инструмент, но что делать, если его нет, а обжать кабель очень нужно? Понятно, что наружную изоляцию можно снять ножом, а жилы перерезать обычными кусачками, но как быть с самой обжимкой? В исключительных случаях для этого можно использовать узкую отвертку или тот же нож.

    Поместите отвертку поверх контакта и нажмите на нее так, чтобы зубья контакта врезались в проводник. Понятно, что эту процедуру нужно проделать со всеми восемью контактами. Наконец, нажмите на центральное поперечное сечение, чтобы зафиксировать изоляцию кабеля в разъеме.

    И напоследок дам небольшой совет: Перед первой обжимкой кабеля и коннекторов покупайте с запасом, так как не у всех получается хорошо сделать эту процедуру с первого раза.

    Если вдруг встал вопрос об организации домашней сети, или просто о подключении компьютера к роутеру, модему или другому устройству, а вызвать мастера нет возможности, не расстраивайтесь. В компьютерных магазинах можно свободно купить готовые кабели (патч-корды) с уже подключенными разъемами различных типов. Если поблизости нет такого магазина, или нужно проложить кабель в местах, где не пройдут разъемы, придется обжимать кабель самостоятельно.

    Для этого потребуются базовые знания в области электроники, а также определенный тип кабеля, разъемы, инструменты для обжима, тестер, отвертка и нож.Но прежде чем приступить к установке, попробуем разобраться, что для чего предназначено, как работает, как сжать своими руками.

    Кабель

    В стандартных локальных сетях принято использовать проводник под названием «витая пара». Своим названием он обязан внутреннему устройству, состоящему из двух, четырех или восьми изолированных медных или алюминиевых проводников, скрученных попарно и заключенных во внешнюю ПВХ-изоляцию. Оболочка каждой проводки выполнена в разных цветах для удобства подключения.Существует два типа такого окружающего слоя фольги (FTP) и неэкранированного (UTP).

    Использовать проводник FTP для обустройства домашней сети нецелесообразно, так как экран рассчитан на защиту от сильных электромагнитных помех, а также при рабочей длине кабеля более 100 метров. Так что вполне подойдет более дешевый и распространенный вариант в виде кабеля UTP, продающийся в любом магазине компьютерной техники или на рынке. Любая «витая пара» подразделяется на несколько категорий в зависимости от количества ядер, пропускной способности и назначения.Кабель маркируется сочетанием букв и цифр: от САТ-1 до САТ-7. Наиболее распространенным проводником для оборудования ЛВС является SAT-5 или его модификация SAT5e. Он состоит из четырех пар разноцветных ядер и обеспечивает скорость до 100 Мбит/с на частоте 100 МГц.

    Разъемы

    Все современное компьютерное оборудование, предназначенное для широкого использования для сетевых подключений, имеет стандартные стандартные разъемы под вилку с маркировкой 8P8C. Иногда такой разъем почему-то называют RJ-45. Но как бы они ни назывались, цель у них одна — соединить «витую пару» с любым устройством.Эти штекеры, как и кабель, могут быть экранированными или неэкранированными. Соединитель представляет собой пластмассовую головку с прорезанными в ней восемью канавками для укладки жил проводника. В конце этих пазов установлены подвижные контакты, которые зажимают провода. При установке очень важна нумерация пазов. Если разъем расположить контактами вверх и на себя с защелкой, то первый контакт будет слева, а восьмой справа.

    Известны два варианта расположения проводников «витой пары» в разъемах:

    • EIA/TIA-568A.
    • EIA/TIA-568B.

    Первый предусматривает следующую последовательность (слева направо):

    1. Бело-зеленый.
    2. Зеленый.
    3. Бело-оранжевый.
    4. Синий.
    5. Белый и синий.
    6. Оранжевый.
    7. Бело-коричневый.
    8. Коричневый.

    На второй схеме провода расположены так:

    1. Бело-оранжевый.
    2. Оранжевый.
    3. Бело-зеленый.
    4. Синий.
    5. Белый и синий.
    6. Зеленый.
    7. Бело-коричневый.
    8. Коричневый.

    Типы подключения

    Вариант EIA/TIA-568A используется для обжима сетевого кабеля, который будет подсоединяться одним концом к компьютеру, а другим концом к одному из коммутационных устройств (маршрутизатору, SWITCH, модем и др.). Такой тип соединения называется прямым. Но есть и другой — крест или крест. Он используется для прямого подключения двух компьютеров. Непосредственная обжимка сетевого кабеля предусматривает крепление разъемов по схеме EIA/TIA-568A на обоих концах.Это самый распространенный тип подключения, так как обычно в локальных сетях используется более двух компьютеров, соединенных через SWITS или другие типы коммутаторов. Если все же возникает необходимость соединить две машины вместе, то используется кроссовое соединение. Для того, чтобы обжать сетевой кабель компьютер-компьютер, подключите один конец кабеля к разъему по технологии EIA/TIA-568A, а другой – по EIA/TIA-568B. Для прямого подключения можно использовать не все 8 ядер, а только 4, но это уменьшится в 10 раз.Все 8 ядер используются в перекрестном соединении.

    Подготовка кабеля

    Перед обжимом с провода необходимо снять изоляцию. Обрезать кабель можно обычным ножом, но от того, насколько аккуратно это будет сделано, будет зависеть работоспособность нашего патч-корда и качество передачи данных. Наружная изоляция срезается на расстоянии 20-25 мм от торца. Важно не повредить изоляцию жил, что может привести к их последующему короткому замыканию.После снятия изоляции необходимо раскрутить все пары и выпрямить их в порядке EIA/TIA-568A или EIA/TIA-568B, в зависимости от требуемого типа соединения.

    Как обжимать сетевой кабель кримпером

    Мастера используют специальные клещи (кримпер). Если такого прибора нет дома, его можно купить в любом магазине, торгующем радиодеталями. Стоимость самого простого кримпера около 200 рублей. Прежде чем обжимать сетевой кабель, убедитесь, что жилы не пересекаются друг с другом.

    Затем вставляем их в пазы коннектора до упора и фиксируем. Визуально следует убедиться, что все проводки упирались в переднюю стенку штекерной головки, ни один из них случайно не попал в «чужую колею», не была нарушена схема обжима. После этого коннектор помещается в специальный рабочий паз обжимного устройства, выполненный по форме и размеру коннектора, и зажимается до упора. Эту операцию проделывают с другим концом будущего патч-корда.Проверить правильность подключения можно с помощью LAN-тестера, а при его отсутствии просто подключив компьютер к нужному устройству через обжимной сетевой кабель.

    Обжим кабеля без обжима

    Если все же не нашлось специальных клещей, и нет возможности их купить, есть вариант как обжать сетевой кабель вручную. Пригодится хорошее зрение и тонкая отвертка или нож. Очистив «витую пару» от внешней изоляции и разложив в нужном порядке ее жилы, помещаем их в разъем и снова фиксируем пальцами.При этом вилка должна быть обращена контактами вверх.

    Положив нижнюю часть разъема на стол или другую горизонтальную поверхность, с помощью отвертки или ножа сдвиньте их по одному до упора вниз. При этом зубья контактов срежут изоляцию проводов и зафиксируют их в нижнем положении. При покупке коннекторов и планировании их обжима вручную лучше взять несколько лишних, ведь с первого раза может не получиться, и придется снова бежать в магазин.

    Распространенные ошибки

    При обжиме кабеля часто возникают ситуации, когда вроде бы все сделано правильно, а соединения нет. В этом случае следует проверить разводку проводов и перепроверить ее на соответствие типу подключения.

    Если все правильно, нужно убедиться, что вся проводка надежно подключена к контактам разъема. Также возможно, что верхняя изоляция слишком срезана, и провода патч-корда, скручиваясь, могут замкнуться или, наоборот, отойти от контакта.В таких случаях кабель следует разрезать и снова обжать.

    Как легко заделывать кабели с разъемом RJ45

    ШАГ 1

    Используя обжимной инструмент, обрежьте конец кабеля, который вы заделываете, чтобы убедиться, что концы токопроводящих проводов ровные.

    ШАГ 2

    Соблюдая осторожность, чтобы не повредить внутренние проводники, снимите примерно 1 дюйм оболочки кабеля с помощью модульного обжимного инструмента или инструмента для зачистки кабеля UTP.

    ШАГ 3

    Отделите 4 пары витых проводов друг от друга, а затем размотайте каждую пару так, чтобы получилось 8 отдельных проводов. Максимально распрямите провода, так как они должны быть очень прямыми для правильной вставки в разъем.

    ШАГ 4

    Держите кабель так, чтобы концы провода были направлены от вас.Двигаясь слева направо, расположите провода в виде плоской ленты бок о бок в следующем порядке: белый/оранжевый, сплошной оранжевый, бело/зеленый, сплошной синий, бело/синий, сплошной зеленый, белый /коричневый, сплошной коричневый. Шаг 5 до тех пор, пока концы проволоки не выйдут из штифтов. Для прочности соединения также вставьте как можно большую часть оболочки кабеля в разъем.

    ШАГ 6

    Убедитесь, что концы проводов, выходящие со стороны контактов разъема, расположены в правильном порядке; если нет, удалите их из разъема, переставьте в правильном порядке и снова вставьте. Помните, что после того, как разъем обжат на кабеле, он станет постоянным. Если вы поймете, что после терминации была допущена ошибка в порядке проводов, вам придется отрезать разъем и начать все сначала!

    ШАГ 7

    Вставьте подготовленный разъем/кабель в разъем RJ45 обжимного инструмента.Крепко сожмите ручки щипцов вместе, пока вы не сможете двигаться дальше. Отпустите ручки и повторите этот шаг, чтобы обеспечить правильный обжим.

    ШАГ 8

    Если ваш инструмент для обжима не обрезает концы проводов автоматически после заделки, аккуратно обрежьте концы проводов, чтобы они находились как можно на одном уровне с поверхностью разъема. Чем ближе будут обрезаны концы проводов, тем лучше будет окончательное штекерное соединение. Шаг 9

    Очень часто у всех есть целая связка кабелей, особенно кабели Ethernet , проложенные вокруг компьютеров, маршрутизаторов и точек доступа.Это абсолютно нормально, если у вас есть только пара устройств или вы просто используете беспроводные гаджеты. Однако, когда в доме есть несколько человек, которые используют всевозможные устройства, будет большой беспорядок с кабелями.

    Использование этих Ethernet-кабелей Cat5E или Cat6 от интернет-провайдеров является одной из основных причин беспорядка. Кабели в основном предварительно нарезаются на фиксированную длину. Это приводит к тому, что соединения каждого кабеля имеют избыточную длину провода, забивающую область.

    Таким образом, обжатие ваших собственных кабелей Ethernet может очень помочь вам убрать беспорядок с кабелями.

    Это все основные инструменты для обжима кабелей Ethernet. Вам понадобятся разъемы RJ-45, катушка кабелей Cat5E или Cat6, обжимной инструмент, ножницы и инструмент для зачистки проводов (необязательно). Вы также можете выбрать ботинки для снятия напряжения, если хотите.

    Разъемы RJ-45КабелиCat5EИнструмент для зачистки проводов

    Все инструменты необходимо установить на ярко освещенную поверхность. Обратите внимание, что вы можете заменить инструмент для зачистки проводов ножницами. Аккуратно разрежьте пластик на конце кабеля, обнажая 8 проводов.

    4 пары проводов (8 проводов) разных цветов

    Затем вам нужно выпрямить провода, если в вашем кабеле Ethernet есть витые пары. Вы выстраиваете провода в правильном порядке: бело-оранжевые слева и сплошные коричневые справа.

    На фотографиях мои кабели красного = оранжевого, белого = бело-оранжевого, светло-зеленого = бело-зеленого, голубого = бело-синего и светло-коричневого = белого = коричневого.

    Обжимные инструменты

    Вы можете использовать лезвие обжимного инструмента, чтобы обрезать конец проводов, чтобы облегчить их ввод в разъем.

    После того, как вы расположили провода в правильном порядке, осторожно вставьте их в разъем RJ-45. Убедитесь, что все провода вставлены в соответствующие гнезда разъема. Прежде чем переходить к следующим шагам, еще раз проверьте заказ.

    Вставьте коннектор в обжимной инструмент

    . Вам нужно протолкнуть все провода до самого конца металлических контактов в коннекторе, иначе кабели не будут работать. Напоминаем, что однажды обжав коннектор, вы не сможете использовать его в следующий раз.

    Повторяйте описанные выше процедуры до тех пор, пока не будет достаточно длины или количества кабелей. Теперь вы можете настроить желаемую длину кабеля, чтобы избавиться от нежелательного беспорядка с кабелями. Начните чистить кабели!

    Необходимые инструменты:

    • Разъемы RJ-45
    • Кабели Cat5E или Cat6
    • обжимной инструмент
    • ножницы
    • Инструмент для зачистки проводов (дополнительно)
    • сапоги для снятия натяжения (дополнительно)

    Не стесняйтесь оставлять комментарии ниже, если у вас есть мнение об этом сайте. Поделитесь веб-сайтом, если вам нравится его читать. Подпишитесь на нашу рассылку или следите за нашими Google+, Facebook и Twitter.

    Поддержите этот веб-сайт, просто совершая покупки на Amazon. Это даст нам небольшие откаты, если вы будете использовать вышеуказанные партнерские ссылки для совершения любых покупок, что поможет нам расти.

    Платиновые инструменты® | Продукты | Соединители

    Platinum Tools® | Продукты | Соединители | Доставка сейчас

    Артикул кратный

    Печать:

    Новая оконечная система ezEX-RJ45™ предлагает решение для концевой заделки кабелей витой пары большего диаметра, с жилой размеры до .048”. Разъем ezEX-RJ45™ имеет расположение в шахматном порядке. дизайн для повышения производительности и размещения проводников большего размера можно найти в кабелях Cat5e, Cat6 и Cat6A, сохраняя при этом сквозной дизайн EZ®. Это позволяет проверить проводку. последовательность перед завершением. Новый профессиональный обжим EXO™ инструмент и набор штампов EXO-EX сочетаются с ezEX-RJ45™; соединители к каждый раз обеспечивайте ровный срез и надежную заделку. Экономия времени и деньги, не жертвуя производительностью на высококлассных работах.

    Разъемы ezEX-RJ45™:

  1. 2 разъема для проводников диаметром 0,039–0,048 дюйма

  2. Сквозная конструкция позволяет легко проверить последовательность проводки

  3. Цельная конструкция — шины или вкладыши не требуются превосходная производительность

  4. Работает с одножильными или многожильными проводами

  5. Соответствует требованиям FCC, RoHS 2 и UL

  6. Сделано в США

  7. Рама и матрицы для обжима EXO-EX:
  8. Обжим и обрезка заподлицо проводов ezEX-RJ45™ в один прием

  9. Наборы штампов легко взаимозаменяемы

  10. Наборы реверсивных штампов для работы обеими руками

  11. Соединители фиксируются в порте набора штампов для облегчения обжима

    6 Нажимная кнопка 90 замок для удобного хранения

  12. Эргономичная удобная рукоятка Ручки TPR

  13. Номера деталей

    100061С
    Обжимная рамка EXO + набор штампов EXO-EX для разъемов ezEX-RJ45™
    100062C
    Обжимная рамка EXO + матрица EZ-RJ45 для разъемов EZ-RJ45
    202044J
    Разъемы ezEX-RJ45™. Банка 100 шт. для .039 — .044″
    202048J
    Разъемы ezEX-RJ45™. Баночка на 100 шт. для .043 — .048″

    Советы

    То, как вы используете свои инструменты, так же важно, как и то, какой инструмент вы выбираете для приложения.

    Схема подключения T568A/T568B
    Отличная шпаргалка.
    Схема подключения T568A/T568B —
    Отличная шпаргалка. 9
    Проволока

    1 2 3 4 5 6 7 8
    T568A

    с G г W / O BL W / BL O B / BR BR
    T568B W / O O W / G BL Вт / bl G W/BR BR
    F и RG6 Quad
    Колотых ранений больше нет.
    F и RG6 Quad —
    Колотых ранений больше нет.

    Установка F-коннектора на коаксиальный кабель RG6 QUAD может оказаться настоящим испытанием, НО не отчаивайтесь. Объедините эти два инструмента, чтобы сделать его EZ!

    1. Используйте шайбу EZ-GRIP для удерживания и захвата кабеля.

    2. Навинтите разъем на инструмент для снятия узла F-разъема.

    Спасибо!


    Загрузка должна начаться через несколько секунд.Если это не так, пожалуйста, НАЖМИТЕ ЗДЕСЬ.

    КУПИТЬ СЕЙЧАС

    Введите свое местоположение, чтобы найти торгового посредника рядом с вами!

    Где купить

    Введите свой почтовый индекс, чтобы найти ближайшего к вам торгового посредника!

    Где купить

    Введите свой почтовый индекс, чтобы найти ближайшего к вам торгового посредника!

    Где купить

    Введите свой почтовый индекс, чтобы найти ближайшего к вам торгового посредника!

    Где купить

    Введите свой почтовый индекс, чтобы найти ближайшего к вам торгового посредника!

    ПРЕДУПРЕЖДЕНИЕ.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
