Оконные клапаны: Оконные приточные клапаны купить недорого с доставкой по РФ. Низкие цены. Скидки. Air-box, Aereco.

Содержание

Все о приточных клапанах на пластиковые окна. air-box.ru


Видеоролик о проблемах герметичных окон и приточных оконных клапанах


Сравнение герметичных окон и окон с приточными оконными клапанами Air-Box

Появление оконных приточных клапанов

Как правило, основным способом организации воздухообмена в квартирах жилых зданий является система приточно-вытяжной вентиляции, где удаление загрязненного воздуха осуществлялось через вентиляционные каналы на кухне и сан узлах, а поступление наружного воздуха до появления герметичных окон осуществлялось через неплотности в оконных переплетах.

Недостатками приточной части такой системы вентиляции являлось нестабильность температурного режима в помещении, вызванного значительным влиянием температуры наружного воздуха, что приводило к возникновению сквозняков, избыточному охлаждению помещения в холодный период года и дискомфорту.

Применение современных герметичных окон решило проблему влияния наружной температуры на температурный режим помещения, но привело к возникновению совершенно иной проблемы. Высокая герметичность оконных конструкций сделала практически неработоспособными системы естественной вентиляции, что привело к ухудшению комфортности проживания в квартирах в связи со снижением качества воздуха. А увеличению влажности в помещениях, стало причиной грибковых поражений конструкций.

Проветривание путем открытия фрамуг в герметичных окнах не позволило обеспечивать требуемый микроклимат помещений в связи с невозможностью его контроля, а при проветривании значительно снижалась эффективность использования тепла, когда затраты на подогрев приточного воздуха в квартире зачастую превышали потери тепла через открытые фрамуги. Помимо этого открывание фрамуг способствовало проникновению уличного шума.

Высокие требования к обеспечению нормативного воздухообмена в помещении привели к необходимости использования других конструктивных решений для приточной части системы вентиляции, таких как устройства регулируемой вентиляции с естественным притоком воздуха через специальные приточные клапаны, обеспечивающие нормативный воздухообмен и не позволяющие уличному шуму проникать в квартиры.

Оконные приточные клапаны в современном строительстве

Применение герметичных окон для зданий различного назначения, давно является неотъемлемой частью современного строительства. Вместе с этим возникла необходимость решения вопроса по обеспечению притока свежего воздуха. Таким решением для многоквартирных домов с естественной системой вентиляции стало применение оконных или стеновых приточных вентиляционных клапанов, что позволило решить задачу по организации нормативного воздухообмена в помещениях с минимальными затратами. Поэтому на сегодняшний день применение оконных и стеновых приточный клапанов в строительстве приобрело массовый характер, что привело к возникновению большого количества производителей различных приточных устройств. Проектные организации на стадии проектирования проводят необходимые расчеты, в результате которых подбираются модели оконных приточных или стеновых клапанов исходя из их характеристик.

Оконные приточные клапаны на рынке вторичного жилья

Ситуация на рынке вторичного жилья сложилась совсем иная. Многие компании, продающие герметичные окна ПВХ не учитывают требования по обеспечения нормативной вентиляции, которые распространяются на вновь возводимое и реконструируемое жилье, несмотря на то, что свод правил СП 60.13330.2016 четко устанавливает эти нормы для систем вентиляции. Помимо этого продавцы окон в условиях серьезной конкуренции вынуждены снижать себестоимость, что не побуждает их использовать оконные приточные клапаны которые пусть и незначительно, но увеличат себестоимость оконной конструкции. Недобросовестных продавцов герметичных окон ПВХ не интересует, как потребитель будет решать проблемы с возникновением конденсата и плесени зимой, а так же с вентиляцией в целом. Решения, которые предлагаются, не выдерживают никакой критики: «проветривать помещение четыре раза в день по 15 минут» при этом не уточняется, как это технически возможно выполнить особенно ночью или в 20-ти градусный мороз.

В помещениях с газовыми плитами особенно опасно отсутствие поступления кислорода, т. к. повышается вероятность затухания газовой горелки, а наличие оконного вентиляционного клапана позволяет в большинстве случаях отказаться от принудительного проветривания, особенно зимой.

Несмотря на то, что применение оконных приточных клапанов давно уже стало нормой, непонимание в отношении необходимости использования данных устройств, при отсутствии принудительных приточных систем, встречается достаточно часто среди оконных «специалистов» и населения.

Справедливости ради следует отметить, что достаточно большое количество компаний производящих и продающих герметичные окна ПВХ используют оконные приточные клапаны по умолчанию, обеспечивая будущим потребителям комфортное проживание.

Сложившаяся негативная ситуация на рынке вторичного жилья привела к тому, что появилось достаточно большое количество компания которые устраняют негативные последствия после установки герметичных окон ПВХ предлагая разнообразные приточные устройства, начиная от недорогих и простых в установке оконных приточных клапанов, заканчивая дорогими и сложными устройствами.

Вместе с этим данная ситуация привела к порождению различных мифов и заблуждения связанных с вопросами вентиляции и оконными приточными клапанами.

Наиболее часто встречающиеся мифы и заблуждения об оконных приточных клапанах.

Оконные приточные клапаны придумали для заработка денег.
Свод правил СП 60.13330.2016 четко устанавливает нормы проектирования для систем естественной вентиляции, в котором сказано, что поступление наружного воздуха в помещения следует предусматривать через специальные приточные устройства в наружных стенах или окнах.

Из оконного приточного клапана будет дуть.
Холодный воздух с улицы через оконный приточный клапан попадает в подпотолочную зону. Теплый воздух от радиатора поднимается наверх и смешивается с поступающим холодным. Люди не находятся в зоне движения холодных потоков. Поэтому никакого дискомфорта не будет, если вы, конечно, не спите на потолке возле окна.

А вот из окна на микро проветривании дуть будет.

Оконный приточный клапан промерзнет зимой при минус 30 градусах на улице.
Как известно – чем холоднее воздух, тем меньше его влажность. Абсолютная влажность воздуха при при 0 градусов 4,8 г/м³, а при минус 30 - 0,29 г/м³. Когда все работает так как положено: с улицы через приточный клапан холодный сухой воздух поступает в помещение, а влажный удаляется через вытяжку, то причин для обмерзания клапана нет, т.к. влажность в помещении снижена и нечему конденсироваться на его холодных частях. Обмерзание приточного клапана возможно, если вентиляция в помещении работает не правильно: вытяжка неисправна и воздух в одной из комнат выходит на улицу через клапан. Или оконный клапан полностью закрыт, что не рекомендуется делать. Тогда влажный теплый воздух начнет конденсироваться на холодных частях клапана, что может привести к его обледенению. В случае возникновения такой проблемы обвинять в этом приточный клапан, по меньшей мере, не корректно, поскольку причина не в клапане и не в том, что на улице минус 30.

Окно на микро проветривании в такой же ситуации замерзнет по всему периметру по тем же причинам.

Наиболее часто задаваемые вопросы об оконных приточных клапанах

Для чего нужны оконные приточные клапаны?
После установке герметичных окон ПВХ нарушается постоянный естественный воздухообмен, заложенный проектом (в котором приток воздуха осуществлялся за счет не плотностей старой столярки), что приводит к целому ряду проблем. При этом ухудшается комфортность проживания: повышается влажность, снижается качество воздуха, появляется вероятность грибковых поражений конструкций.

Приточные оконные клапаны позволяют обеспечить нормативный приток воздуха при закрытом окне, сохраняя при этом все преимущества герметичных окон ПВХ.

Проще говоря, если у вас установлены герметичные окна, то стеновой или оконный приточный клапан  - это приточная часть системы вентиляции. Вентиляционный канал – это вытяжная часть.

При отсутствии или поломке одного из этих компонентов, система естественной вентиляции (которая есть в подавляющем большинстве многоквартирных домов) не будет работать, когда окна закрыты.

Нередко возникает ситуация когда после покупки квартиры в новостройке в результате ремонта происходит замена оконных конструкций вместе с оконными приточными клапанами, а при установке новых окон ПВХ не предусматривается наличие приточных устройств. Поэтому после такой замены жильцы столкнутся с описанными выше проблемами.

Зачем клапан, если есть микро (щелевое или зимнее) проветривание?
При таком проветривании окно приоткрывается по всему периметру, что приводит к появлению сквозняков, резким перепадам температур, повышению уровня шума. Такое проветривание подразумевает контроль, а приточный вентиляционный клапан, выполняя шумозащитную функцию, обеспечивая приток свежего воздуха в подпотолочную зону, тем самым, исключая сквозняки и перепады температур.

Система вентиляции работает непрерывно.

Не станет ли холодно в квартире из-за притока холодного воздуха зимой?
При нормальной работе системы отопления - нет. Воздухопроницаемость приточных клапанов регламентирована нормативными документами. Помимо этого оконный приточный клапан имеет возможность плавной регулировки подачи воздуха.

Зачем нужен оконный вентиляционный клапан, если есть кондиционер?
Принцип работы кондиционера основан на том, что воздух забирается из помещения, охлаждается и опять подается в помещение. Таким образом, работа кондиционера не обеспечивает приток свежего воздуха.

Air-Box – доступное решение проблем воздухообмена.
Вентиляционные оконные приточные клапаны

Оконные клапаны вентиляционные

ПРИТОЧНЫЙ КЛИМАТИЧЕСКИЙ КЛАПАН - Доступное решение
проблем воздухообмена

Для чего нужен оконный климатический приточный клапан?

Оконный приточный клапан устраняет последствия высокой герметичности окон ПВХ, сохраняя при этом все их достоинства. Помимо предотвращения выпадения конденсата на поверхностях стеклопакетов, оконный приточный вентиляционный клапан поддерживает благоприятный микроклимат в помещении. Так, например, при закрытых окнах в спальне, он полностью устраняет ощущение духоты во время сна.

Почему же не использовать щелевое проветривание?

Щелевое проветривание подразумевает контроль, а приточный климатический клапан работает автоматически и непрерывно. Помимо этого щелевое проветривание имеет массу недостатков: возникновение сквозняков, резкие перепады температур, проникновение уличного шума и т.п.. Известны случаи, когда окно установленное на щелевое проветривание зимой, обледенело по периметру щели, по причине резкого понижения температуры в ночное время и закрыть его не представлялось возможным.

Зачем нужен оконный климатический клапан летом?

Уходя на работу, оставляя окно открытым, снижается безопасность жилья, происходит попадание пыли, влаги во время дождя, проникновение насекомых.

При закрытых окнах без оконного приточного клапана в помещении происходит накопление вредных испарений от лакированных, окрашенных, синтетических поверхностей, особенно после ремонта. Однако необходимо понимать, что эффективность работы любых пассивных приточных устройства, принцип работы которых основан на разнице давлений внутри и снаружи помещения, является максимальным в осенне-зимний период времени, когда перепад давлений (тяга) имеет наибольшую разницу. В теплый период времени, перепад давлений имеет минимальную разницу, соответственно и эффективность минимальна. Зачастую летом, даже при открытых окнах, когда на улице полный штиль, в помещении остается душно. Помимо этого, тяга, которая создается за счет разницы давлений, зависит от массы различных внешних факторов: место расположения дома, высота помещения, наличие или отсутствие различных климатических явлений и т.п.

Можно ли обойтись без оконного вентиляционного клапана?

Некоторые компании, предлагающие окна ПВХ, рекомендуют проветривать помещение до 4-х раз в день по 15 минут, что является в некоторых случаях невозможным или крайне неудобным. В помещениях с газовыми плитами особенно опасно отсутствие поступления кислорода, т.к. повышается вероятность затухания газовой горелки. Наличие оконного приточного клапана позволяет в большинстве случаях отказаться от принудительного проветривания, особенно зимой.

Не станет ли холодно в квартире из-за притока холодного воздуха зимой?

При нормальной работе системы отопления - нет. Нормируемая воздухопроницаемость окна ПВХ оборудованного климатическим клапаном ограничена СНИП 23-02-2003 "ТЕПЛОВАЯ ЗАЩИТА ЗДАНИЙ " с целью предотвращения понижения температуры в помещении ниже нормативной в холодное время года и должна составлять не более 5,0 кг./м.кв. ч. Таким образом, воздухопроницаемость климатических клапанов позволяет полностью обновить воздух в помещении за 6-8 часов, без нарушения требований по теплозащите, исключая потери тепловой энергии.

Зачем нужен оконный климатический клапан, если есть кондиционер?

Большинство кондиционеров не обеспечивают приток свежего воздуха. Принцип их работы основан на том, что воздух забирается из помещения, проходит через систему фильтров, охлаждается либо подогревается и опять подается в помещение. Таким образом, работа кондиционера не обеспечивает необходимый воздухообмен.

Насколько эффективен приточный оконный клапан?

Эффективность приточных оконных клапанов подтверждена отзывами клиентов, в том числе из регионов с суровым климатом. При правильной установке и работающей вытяжке во всех случаях отмечается существенное снижение количества случаев выпадения конденсата.

Может ли оконный климатический клапан замерзнуть зимой?

При условии правильного монтажа это исключено, даже при сильном морозе по причине того, что путь прохождения воздуха достаточно большой, и небольшой объем проходящего воздуха успевает подогреться. Направление движения воздуха постоянно (с улицы в помещение), т.е. через приточный оконный клапан проходит менее влажный воздух с улицы, что также исключает обмерзание.

Высока ли стоимость оконного климатического клапана?

Как правило, все приточные климатические клапаны (системы самовентиляции) имеют простую конструкцию. Вследствие этого их стоимость относительно более сложных и дорогих систем вентиляции не высока. А относительно стоимости пластикового окна она не значительна.

Клапаны Air-Box серии Standart предназначены для самовентиляции оконных конструкции согласно рекомендациям ГОСТ 30674-99 "Блоки оконные из поливинилхлоридных профилей" (п. 5.1.3) с целью снижения влажности, улучшения микроклимата в помещении и предотвращения вероятности выпадения конденсата.

Производительность при 10 Па - до 5м.куб./час
Способ регулировки - автоматически
Способ монтажа - в фальц рамы, без фрезеровки

Комплектация климатического клапана Air-Box Standart:
Клапан №1 - 1шт.
Клапан №2 - 1шт.
Уплотнитель №1 245мм - 1шт.
Уплотнитель №2 300мм - 1шт.
Саморезы 3,5мм - 4шт.
Упаковка - пакет 1шт.

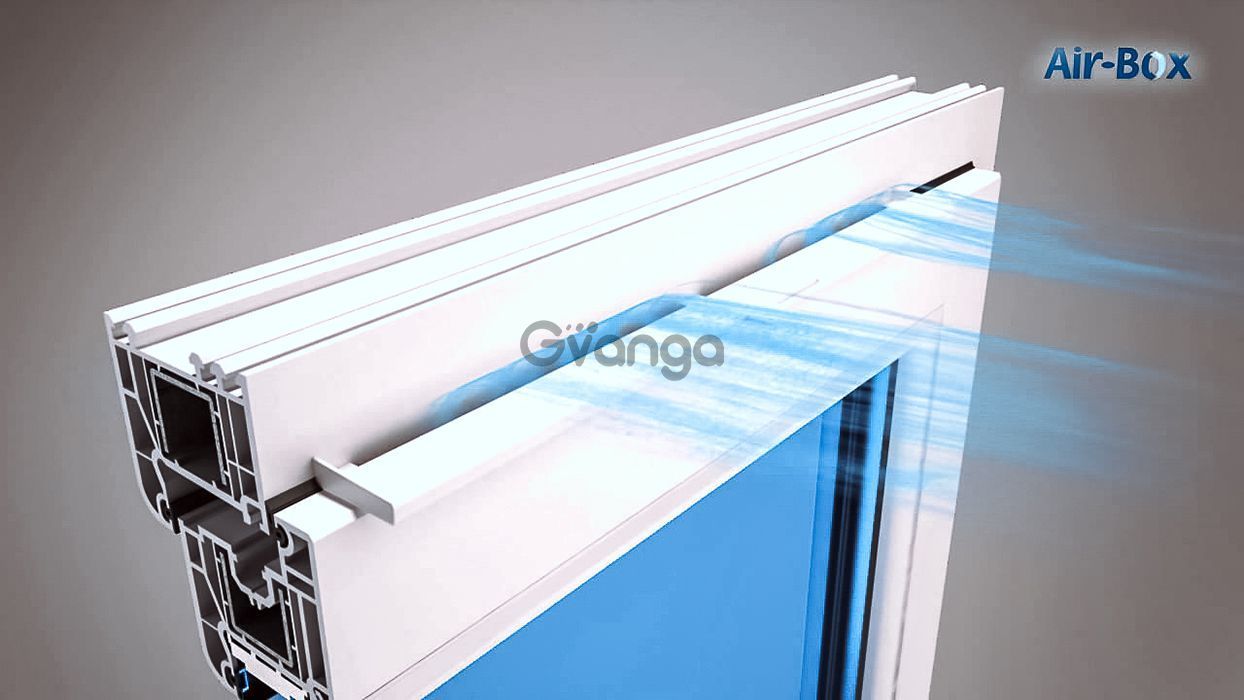

Принцип работы климатического клапана Air-Box Standart
(основан на общеизвестных физических принципах)

Свежий воздух попадает в канал между рамой и створкой в местах замены фрагментов типовых уплотнителей на специальные (см. рис. 1).
По мере прохождения вверх по каналу, воздух подогревается за счет теплообмена с окном, что не приводит к обледенению устройства в холодное время года.
Затем через систему клапанов, установленную в верхней части рамы, примыкающей к створке окна, воздух попадает в помещение (см. рис. 1)
Регулирование прохождения потока воздуха осуществляется с помощью подвижных заслонок (см. рис. 2).
По мере усиления ветра, заслонки прикрываются, сокращая поступление воздуха в помещение, либо закрываются полностью, прекращая поступление воздуха, тем самым исключая возможность возникновения сквозняков.
За счет разной калибровки заслонок, срабатывание происходит при определенном воздушном потоке, обеспечивая плавное регулирование притока воздуха.

СКАЧАТЬ ИНСТРУКЦИЮ ПО МОНТАЖУ PDF

СОВМЕСТИМОСТЬ С ПРОФИЛЬНЫМИ СИСТЕМАМИ PDF

ЗАКАЗАТЬ ПРИТОЧНЫЙ КЛАПАН

Приточный клапан на пластиковые окна

Пластиковые окна пользуются большой популярностью, но при их установке в доме нарушается естественный воздухообмен. Эта проблема возникает на фоне качественной герметичности окон. Монтаж приточного клапана в пластиковое окно решает эту проблему и обеспечивает помещение идеальным микроклиматом на долгие годы.

Зачем нужны приточные клапаны

Пластиковые окна защищают от холода и шума. Но при их использовании наблюдается духота в помещении, запыленность, покрытие стекол конденсатом и плесенью. Основной причиной этих проблем является герметичность пластиковых рам, нарушающая естественный воздухообмен.

Решением может стать обычное проветривание, но оно должно проводится регулярно, с определенной периодичностью по времени. Недостатками данного способа является наличие сквозняков и неудобство самого процесса. Ведь не всегда есть возможность проветрить помещение, особенно при нахождении в доме детей.

Для обеспечения в доме нормального микроклимата и комфортной обстановки в каркас пластиковых блоков монтируется приточно-вытяжной вентиляционный клапан. Он позволяет поддерживать хороший баланс естественной вентиляции круглосуточно, без вмешательства в процесс проветривания человека.

Основные требования к приточно-вентиляционному клапану

  • Обеспечение полноценной вентиляции помещения.
  • Контроль влажности в помещении. После установки прибора на стекле пластиковых окон не должно быть конденсата и тем более плесени.
  • Обеспечение полноценного обмена воздуха с нормализацией микроклимата в комнате.

При невыполнении любого из пунктов клапан рекомендуется заменить или проверить правильность его установки.

Важно! Установив приточный прибор, шумоизоляция оконного блока останется прежней, так как промежуток для прохождения воздуха очень маленький и не влияет на уровень шума.

Как работает оконный приточно-вытяжной клапан

Для правильного монтажа вентиляционного клапана необходимо понимать принцип его работы:

  • Приточно-вытяжной клапан для пластиковых окон является частью пассивной вентиляции. В дом попадает прохладный воздух, выталкивая при этом теплый в вытяжные вентиляционные каналы.
  • Работа системы вентиляции происходит при температуре не более 5–7 градусов, так как движение воздуха осуществляется при разнице в давлении.
  • В летний сезон вентиляционный клапан работает только при исправности и работе вытяжки в принудительном режиме.

Условия для работы клапана

  • Наличие и исправность вытяжной вентиляционной системы.
  • Температура воздуха за окном должна быть не выше +5.
  • Необходима хорошая герметичность входных дверей, для исключения подсоса холодного воздуха с улицы или подъезда.
  • В квартире, при наличии двух и более комнат, должен быть свободный обмен воздуха. Для этого не следует, надолго закрывать межкомнатные двери или обеспечить дверные конструкции вентиляционными отверстиями.

Важно! Для исключения обмерзания прибора при сильных морозах не следует его закрывать полностью, так как он должен прогреваться теплом дома. В случае необходимости закрытия клапана, производить это нужно с внешней стороны, обеспечивая абсолютную непроницаемость мороза внутрь прибора.

Клапан Aereco

Французское изобретение компании Aereco стало очень популярным во многих странах.

Особенности клапана Аэрэко:

  • Прибор имеет датчик из нескольких полиамидных пластинок, с высоким коэффициентом линейного расширения для эффективной регулировки потоков воздуха.
  • Монтаж прибора может выполняться как в отверстия оконной рамы, так и на поверхность стены. Работу по установке вентиляции можно выполнить своими руками, без привлечения специалистов.
  • Отдаленность датчика, определяющего влажность помещения, от самого клапана. Это позволяет отражать реальные показатели атмосферы в доме.
  • Приточный прибор не нуждается в энергопотреблении.
  • Работа вентиляции происходит абсолютно бесшумно.

Функции приточно вентиляционного клапана Aereco:

  • Отвечает за проветривание комнаты, обеспечивая ее постоянным, свежим воздухом.
  • Снижение теплопотерь. В процессе проветривания комнаты при помощи форточки происходит потеря тепла, для восполнения которого требуются ресурсы и время. Обычное проветривание также провоцирует возникновение сквозняков, пагубно влияющие на здоровье человека. При использовании этого прибора такие проблемы не возникают.
  • Бесшумное проветривание помещения. При использовании вентиляции отсутствуют внешние шумы. Она совершенно не влияет на звукоизоляционные качества ПВХ окон.

Принцип работы

  • Вентиляционный прибор Aereco реагируя на показатель повышенной влажности в помещении открывает заслонку, увеличивая тем самым приток прохладного воздуха.
  • Работа прибора производится постоянно, при условии необходимой температуры воздуха на улице и рабочей вытяжки.
  • В домах, где установлен такой прибор отсутствует запотевание стекол окон, духота и повышенная влажность в комнате. В доме присутствует абсолютно нормальный и здоровый микроклимат.

Клапан Air-Box

Универсальные приточно-вытяжные клапаны Air-Box выпускает российская компания Мабитек.

Особенности клапанов Эйр Бокс

  • Приточный клапан изготавливается из прочного пластика.
  • Установка этих вентиляционных систем возможна на любую пластиковую оконную конструкцию.
  • Клапан можно устанавливать в фальце каркаса окна, делая прибор незаметным.
  • Air-Box Standart содержит два элемента:
  • внешний нижний элемент, забирающий уличный холодный воздух;
  • верхний элемент, который подает воздушный поток в дом.

Принцип действия:

Работа вентиляционного прибора заключается в создании разряжения при плотно закрытых ПВХ окнах и действующего клапана, вследствие чего выполняется открытие мембран вентиляционного прибора, обеспечивая нормальный воздухообмен.

Важно! Действие приточного клапана для ПВХ окон будет эффективным только в том случае, если вытяжная вентиляция находится в рабочем состоянии.

Клапан Air Comfort

Мабитек также производит шумозащитные клапаны серии Comfort. Отличием их от стандартных моделей является способ установки.

  • Если установка стандартного клапана производится путем фрезеровки оконного пластикового профиля, то модели серии Comfort устанавливают безфрезерным способом, при помощи снятия резинового уплотнителя и замены его на более меньший, освобождающий достаточно места для расположения прибора.
  • Регулировка таких клапанов производится вручную. Модель имеет специальную ручку для возможности регулировки воздушного потока.
  • Такие модели подходят для глухих пластиковых конструкций, монтаж которых производится путем сверления рамы сквозным отверстием.

Преимущества клапанов вентиляции Air-Box:

  • Несмотря на популярность моделей сети Air-Box, они имеют доступную стоимость.
  • В комплекте с прибором продается уменьшенный уплотнитель, который устанавливается на место снятого и предоставляет достаточно места для установки приточно-вытяжного прибора.
  • Быстрота установки. На монтаж уходит от 3 до 10 минут. Все зависит от навыков и опыта человека.
  • Возможность регулировать поток воздуха или отключить его вообще.
  • Долговечность прибора при условии правильного ухода за ним и эксплуатации.

Недостатки:

  • Клапан имеет неразборную конструкцию и в случае выхода его из строя ремонту не подлежит.
  • При нарушении правил эксплуатации система в зимний период может замерзнуть.

Важно! При покупке качественного товара должна быть полная его комплектация: клапан, уменьшенный уплотнитель и крепежные элементы. В зависимости от разновидности моделей в упаковке может быть два резиновых уплотнителя.

Вентиляционный клапан REHAU Climamat

Climamat – вентиляционно-приточный клапан, изобретенный работниками компании REHAU для систем глубиной 60 мм. Представлен он в виде сборной конструкции в белом цвете. Крепление его производится на верхней части оконной рамы.

Особенности приточного клапана REHAU Climamat

  • Цена на данный прибор высокая, относительно моделей Air-Box.
  • Монтаж клапана производится только при установке окон.
  • Прибор оснащен механизмом регулировки, который позволяет перекрывать по необходимости воздушный поток.
  • Клапан имеет откидную крышку, которая предотвращает появление сквозняков, направляя воздушный поток вверх.
  • В оснащении вентиляционного клапана имеется синтепоновая прокладка. Она препятствует попаданию пыли или пыльцы внутрь помещения. Особенно это подходит людям, страдающих аллергическими заболеваниями. Фильтр съемный и по степени его загрязнения легко поддается чистке.
  • Реакция приточного клапана Climamat на сильные порывы ветра происходит автоматически. При нормальном ветре мембрана находится в открытом состоянии, позволяя нормально проникать воздуху в помещение. При больших порывах ветра вентиляционный канал закрывается для предотвращения теплопотерь.

Конструкция клапана REHAU Climamat из таких узлов:

  • Воздухозаборник — монтаж его производится с внешней стороны оконной рамы.

Важно! При установке такой модели над ней обязательно должен быть козырек, защищающий от попадания мусора и осадков.

  • Канал телескопический, устанавливается сквозь оконный каркас. Крепится специальной гильзой.
  • Выпускная форсунка, которая в своей комплектации также имеет фильтр и механизм для регулировки воздушного потока.

Плюсы и минусы клапанов приточной вентиляции

Рассмотрев все особенности приточного прибора в разных видах можно подвести небольшой итог и выделить основные его преимущества и недостатки.

  • Отсутствие сквозняков при использовании приточно-вытяжного клапана.
  • Применяя такой прибор, в помещении производится достаточный приток воздуха, обеспечивая нормальный микроклимат, создавая комфортную обстановку.
  • Установленный прибор не влияет на звукоизоляцию окна. Конструкция приточного клапана устроена так, что через нее практически не проходят шумы и он не нарушает шумоизоляционные свойства пластиковых окон.
  • Отсутствие теплопотерь. При использовании такого прибора поступление холодного воздуха происходит постепенно, позволяя проветрить комнату без ее переохлаждения.
  • Простая установка. Монтаж приточного клапана может производиться своими руками, без привлечения специалистов.
  • Возможность ручным способом отрегулировать поток воздуха. В большинстве случаев модели оснащены механизмом для регулировки потока холодного воздуха.
  • Простая эксплуатация, которая не требует особых навыков.

Недостатки:

  • Автоматическая работа прибора производится при определенной температуре воздуха на улице. В случае ее повышения (больше+5), необходимо вмешательство человека.
  • Происходит замерзание системы при нарушениях правил эксплуатации.

Подводя итог, можно сказать, что приточный клапан вентиляции является неотъемлемым элементом пластиковых окон, которые из-за хорошей герметичности способствуют ухудшению микроклимата в помещении.

Решить эту проблему можно и при помощи обычного проветривания, но такой способ имеет ряд недостатков, в отличие от прибора, который обеспечит достаточный приток воздуха без теплопотерь и нарушения шумоизоляции в помещении. Приточные клапаны разных производителей имеют свои особенности и преимущества, но цель у них одна — обеспечить помещение оптимальным микроклиматом.

Клапан для вентиляции на пластиковые окна

Сегодня почти в каждом доме или квартире установлены пластиковые окна. Популярность их понятна — по сравнению с деревянными недорогие, удобные в использовании и т.п. Но после установки, в помещении повышается влажность, становится душно, появляется спертый воздух, плесень, конденсат на окнах и т.д.

Причина всему этому — герметичность, в отличии от деревянных окон пластиковые совершенно не пропускают воздух. И даже при использовании режима микропроветривания помещение не получает необходимого для комфортного микроклимата объема свежего воздуха.

Отличным решением данной проблемы является установка клапана приточной вентиляции. Оконные приточные клапаны обеспечивают проветривание даже при плотно закрытом окне.

Как работает клапан

Оконные приточные клапаны это часть естественной вентиляции.  Попадая в помещение, холодный воздух вытесняет теплый в вентиляционные каналы.

Движение воздуха зависит от разницы давления, поэтому включаться в работу клапан будет только тогда, когда температура на улице станет ниже 5 градусов. В летний период он работает только при принудительной вентиляции.

Условия для работы клапана приточной вентиляции:

  1. исправная работа вент. каналов;
  2. на улице температура не выше + 5º С;
  3. между комнат есть воздухообмен;
  4. входная дверь закрывается герметично.

Плохо отрегулированные клапана могут обмерзать, поэтому, при сильном морозе его нельзя полностью закрывать. Он прогревается комнатным воздухом, таким образом обледенение окна с клапаном вентиляцией исключено.

Многих пугает то, что при установке такого устройства будет нарушена звукоизоляция помещения. Не стоит переживать, щель для подачи воздуха не большая и звукоизоляция снижается незначительно.

Виды клапанов

Оконные клапаны могут быть нескольких типов. Все эти конструкции можно устанавливать на любой тип окна — алюминиевые, пластиковые и деревянные.

Клапан приточной вентиляции щелевого типа

Для его работы в окне необходимо вырезать канал размером 170-400*12-16 мм. Может быть с двумя блоками (наружный впускной и регулирующий внутренний) или с одним универсальным.

Так же есть варианты с механическим и автоматическим исполнением. Плюсом данного вида клапанов является — оптимальный воздухообмен и возможность установки без демонтажа окна.

Оконные приточные клапаны фальцевого типа

Воздух поступает в помещение за счет фальцевых вырезов в оконном блоке. Достоинства — хорошо сохраняет уровень звукоизоляции, невысокая стоимость, демонтажа окна для установки не требуется. Недостатки — пропускная способность низкая.

Клапан вентиляции накладного типа

Отличие от вышеприведенных  устройств — высокий приток воздуха.  Однако имеет самые существенные недостатки. А именно: нельзя установить на уже имеющиеся окна без их демонтажа и нарушение звуко – и теплоизоляции. Применяются в основном для обеспечения вентиляции на производственных объектах.

Выбор оконных клапанов вентиляции

Для того, чтобы приточный клапан работал эффективней, устройство должно обладать многофункциональностью. Чтобы определить нужный класс вентиляционного клапана необходимо уесть такие характеристики как:

  • параметры воздухообмена: приток наружного воздуха должен быть не менее 30 м³ в час из расчета на 1 человека;
  • уровень шума: для окон ПВХ этот показатель равен 30-35 дБ;
  • зимняя эксплуатация: этот показатель зависит из какого материала изготовлен клапан, а так же разницы температур внутри и снаружи, параметров воздушного потока. Для того, чтобы клапан работал эффективно необходимо соблюдать его теплоизоляцию и использовать тепловой разрыв из пластика между внешней и внутренней поверхностью корпуса;
  • способ регулировки: приточные клапаны для окон могут быть с автоматическим, ручным и смешанным регулированием;
  • Способ монтажа: монтаж на уже установленный стеклопакет или с заменой на новый и уменьшением размера стеклопакета.

Нужны ли приточные клапана на окнах

Многие люди отдают предпочтение теплу а не свежему воздуху и редко проветривают комнаты. И зря. Во многих европейских странах, пластиковые окна используют более 30 лет и в здравоохранении появился термин «синдром нездорового здания».

Он относится к зданиям без качественного воздухообмена. Для человека такие помещения просто опасны. Газ — радон, который может выделяться из земли или стройматериалов,  скапливается внутри дома, не оборудованного вентиляцией.

Обнаружить радон без специальных приборов невозможно.
Обратите внимание, что использование кондиционера не заменяет проветривание.

Установка приточного клапана на окно

Клапан приточной вентиляции установить не сложно и сделать это можно самостоятельно. Времени на это уйдет не больше 1 часа. Для установки нужны следующие инструменты:

  1. линейка;
  2. шуруповерт или отвертка;
  3. нож;
  4. сам клапан.

Установка клапана осуществляется на откидную створку окна. Сначала делается разметка посередине верхней части створки.

Порядок монтажа зависит от конструкции клапана. Так например для некоторых конструкций достаточно просто заменить участок оконного уплотнителя на другой, идущий в комплекте. Для другой модели нужно сделать щель в оконном профиле.

При выборе вентиляционного клапана, лучше обратить внимание на первый вариант, потому что аккуратно выпилить щель для клапана будет сложно.

Способы регулировки

Клапаны приточной вентиляции создают оптимальный микроклимат в помещении, происходит это за счет регулировки устройства. Регулировать поток можно вручную или это происходит автоматически.

Автоматическая регулировка осуществляется на основании показаний специального датчика, который отслеживает влажность воздуха.  Устройство регулируется за счет изменения сечения проходного канала в нескольких режимах, вплоть до полного закрытия.

При высокой влажности клапан буде открыт полностью. С помощью автоматической регулировки значительно уменьшаются теплопотери, так как помещение проветривается только тогда, когда влажность воздуха повышается.

Ручная регулировка подразумевает необходимость постоянно думать: когда проветривать, очередность проветривания, время на которое нужно открыть клапан, нужно ли проветривание. При такой настройке имеется лишь возможность ограничить поток воздуха при ветре. Это более грубая настройка и часто приводит к появлению сквозняка.

Уход и обслуживание

Оконные приточные клапаны не нуждаются в каком то особом уходе, что является большим плюсом. Чтобы он работал без сбоев, нужно хотя бы раз в год очищать поверхность клапана от загрязнений.

Видео: Монтаж вентиляционного клапана // FORUMHOUSE

Оконный проветриватель Вентс ПО 400

Оконный проветриватель Вентс ПО 400 является приточным клапаном для постоянной вентиляции и предназначен для обеспечения жилых и нежилых помещений свежим воздухом. Такой приточный клапан можно устанавливать в оконные рамы различных размеров в квартирах, коттеджах, офисных зданиях.

В современных жилых домах особое внимание должно уделяться организации воздухообмена. Проблемы с вентиляцией, возникающие одновременно с применением герметично закрывающихся окон, нельзя решать старыми техническими средствами, рассчитанными на приток наружного воздуха через многочисленные щели в окнах.

Приточный клапан на пластиковое окно является приточным устройством для постоянной вентиляции и предназначен для обеспечения жилых и нежилых помещений свежим воздухом. Такой приточный клапан можно устанавливать в оконные рамы различных размеров в квартирах, коттеджах, офисных зданиях. Особенно идеален там, где требуется постоянный приток свежего воздуха. Приточное устройство избавляет от необходимости открывания окон, сохраняя при этом доступ свежего воздуха без сквозняков и уличного шума.

Специально разработанная конструкция проветривателя обеспечивает его удобное использование, а встроенный пылевой фильтр обеспечит поступление чистого воздуха в помещение.

Как работает естественная вентиляция

В городской квартире многоэтажного жилого дома организовать вентиляцию можно на следующем примере. Системы механической вытяжной вентиляции естественным притоком воздуха проектируются с вытяжными вентиляторами, установленные в кухне и санузле. Приток чистого воздуха в жилые помещения ( спальня, гостиная) осуществляется через оконные проветриватели. По мере загрязнения, воздух уходит через внутренние квартирные двери в ванную и кухню, где удаляется вытяжными вентиляторами.

Конструкция проветривателя

Проветриватель Вентс ПО 400 состоит из наружного козырька, фильтра и внутренней решётки с регулировкой. Наружный козырек предотвращает попадание воды в помещение и оборудован антимоскитной сеткой для защиты от насекомых. Фильтр – очищает приточный воздух от пыли и грязи, задерживает излишнюю влагу и уменьшает уличный шум. Внутренняя решетка с регулировкой позволяет регулировать объем и направление приточного воздуха.

Регулировка

Приточный клапан оборудован встроенным регулятором, позволяющим изменять интенсивность и направление воздушного потока для получения максимально комфортного микроклимата.

1. Регулятор в положении "открыто (центр)".

Приточный воздух поступает в помещение во всех направлениях.



2. Регулятор в положении "открыто вниз".

Приточный воздух поступает в помещение только в нижнем направлении.



3. Регулятор в положении "открыто вверх".

Приточный воздух поступает в помещение только в верхнем направлении.



4. Регулятор в положении "закрыто".

Приточный воздух не поступает в помещение.

Диаграмма производительности приточного клапана

Пример монтажа

Приточный клапан устанавливается в верхнюю часть оконной рамы. Максимальный приток воздуха – 20-40 м3/ч.



Габаритные размеры

Виды вентиляционных клапанов для пластиковых окон

Пластиковое окно – это надежность, комфорт, простота эксплуатации и защита от холода и шума. Однако установка современных окон может кардинально изменить климат в квартире. Это происходит из-за того, что пластиковая конструкция герметично закрывает оконный проем. При отсутствии возможности регулярно проветривать помещение, может появиться конденсат на окнах, воздух станет затхлым, повышается вероятность возникновения плесени. Результат – аллергические реакции и болезни, не говоря уже о головных болях и бессоннице из-за духоты.

Периодическое проветривание исправляет ситуацию ненадолго. В зимнее время невозможно держать окна открытыми постоянно, а летом при открывании створок в помещение попадает пыль и грязь.

Видео: Особенности работы вентиляционных клапанов

Преимущества вентиляционных клапанов для пластиковых окон

Выходом может стать установка специальных вентиляционных клапанов, которые обеспечивают постоянный приток свежего воздуха в квартиру. Они не замерзают в зимнее время, воздух, проходя через них, прогревается. Важно, что клапаны не нарушают звукоизоляционные свойства окон.

Вентиляционный клапан выглядит как небольшой короб из пластика, расположенный в верхней части окна. Особые устройства, называемые перьями, регулируют приток воздуха с улицы. Если погода хорошая и безветренная, клапан с легкостью пропускает воздух внутрь. Если поднимается ветер, перья препятствуют проникновению холода в жилье.

Существует несколько разновидностей подобных клапанов. Некоторые оснащены датчиками влажности, которые подают воздух с улицы порциями, в зависимости от количества людей, находящихся в комнате. Приточный клапан защищает квартиру от шума, насекомых и грязи.

Поскольку клапаны обеспечивают постоянно проветривание, которое регулируется автоматически, необходимость в обычном проветривании просто отпадает.

Еще одно преимущество подобного клапана – отсутствие конденсата на стеклах, а также сохранение тепла в помещении.

Специалисты выделяют и некоторые недостатки приточных вентиляционных клапанов. К ним относятся:

  • Вероятность проникновения в помещение холодного воздуха при сильном морозе зимой.
  • Возможность промерзания.
  • Недостаточность такого рода вентиляции при сильной жаре.

Однако в большинстве случаев несомненные преимущества перекрывают недостатки.

Разновидности клапанов для вентиляции

Фальцевые вентиляционные клапаны

Данный вид клапана представляет собой бюджетный и простой вариант вентиляции. Он назван так из-за того, что воздух проходит по фальцам профилей, а попадает внутрь через входные отверстия клапана. Это небольшой вырез в притворе, через который и поступает воздух в помещение. Клапан можно установить, не демонтируя окна, этим и объясняется низкая цена конструкции. Клапан практически не влияет на звукоизоляцию. Основной недостаток – через него может пройти малое количество воздуха, поэтому обеспечить полноценную вентиляцию такой клапан не может.

Щелевые приточные клапаны

Этот вид клапана забирает воздух через щель, высотой до 16 мм, а шириной до 400 мм. Снаружи щель закрывается блоком, препятствующим попаданию внутрь грязи и насекомых. Изнутри щель закрывается регулирующим блоком. Преимущества: большая пропускная способность, возможность установить клапан без демонтажа окон.

Накладные клапаны

Главное преимущество такого клапана – большая площадь канала, который проходит по всей длине профиля. Клапан может быть расположен по-разному. Основной его недостаток – невозможность установки на готовый смонтированный профиль. Накладной клапан может быть поставлен заранее, до монтажа оконной конструкции, так как требует регулировки ширины профиля. Еще один возможный недостаток – снижение показателей звуко- и теплоизоляции из-за чрезмерно высокой пропускной способности.

Обычно накладные клапаны применяются на производстве, где необходим постоянный мощный приток воздуха, при этом невозможно держать окна открытыми. В квартирах и жилых домах данные конструкции устанавливают крайне редко.

Как выбрать лучший вариант вентиляционного приточного устройства

На рынке представлено множество моделей приточных клапанов, каждый из которых имеет свои преимущества и недостатки, а также отличается точки зрения установки и эксплуатации.

На что нужно обращать внимание, чтобы подобрать нужную модель?

  • Стоимость. Прежде всего, при выборе клапана необходимо отталкиваться от цены. Она не должна быть слишком высокой, даже несмотря на всю сложность этого устройства. Но и слишком дешевые клапаны приобретать не стоит, так как низкая цена может свидетельствовать о недостаточном качестве изделия.
  • Место установки клапана. Определите место установки. Обычно клапан ставят непосредственно на оконный профиль в его верхней части. Существует вариант установки через стену. Второй способ отличается высокой ценой и трудоемкостью. Кроме того, на внешней стене здания появится новое устройство, отчасти меняющее общий вид фасада.
  • Способ монтажа. Клапаны отличаются по способу монтажа. Установить некоторые из них можно лишь после демонтажа профиля и замены его на другой, меньшего размера. Недостатками такого способа являются дополнительные затраты, а также уменьшение проема окна. Второй способ предполагает монтаж клапана прямо через переплет окна. Установка устройства займет не более получаса, удалять стеклопакет не потребуется.
  • Как происходит управление приточными клапанами. В зависимости от модели клапаны могут иметь или не иметь специального управления. Некоторые из них ограничивают приток воздуха в помещение только при сильных порывах ветра. Другие имеют функцию управления, например приток воздуха регулируется в зависимости от влажности и температуры в помещении. Также существуют модели, которые можно при желании закрыть. Вы имеете возможность выбрать устройство по своему вкусу, учитывая также, что модели с управлением воздушным потоком стоят дороже обычных.
  • Как регулируется приточный клапан. Клапан может регулироваться вручную или автоматически. Если вы приобретаете клапан с ручной регулировкой, вы экономите. Но при этом такое решение связано с рядом трудностей. Например, вам придется постоянно думать, открыть ли клапан в комнате, если открыть, то насколько. При автоматической регулировке вам не потребуется думать о проветривании, так как за вас это сделает автоматика. При низкой влажности, например, когда в квартире никого нет, приток воздуха будет существенно снижаться экономя тепло. При увеличении влажности клапан будет впускать больше воздуха.
  • Особенности шумоизоляции. Стандартные пвх окна снижают уровень шума примерно на 35 дб. Следовательно, хороший клапан должен соответствовать этим характеристикам и не ухудшать показатели звукоизоляции окна.

При выборе клапана необходимо уделить внимание каждой детали, ведь именно от характеристик данного элемента зависит, будет ли на окнах образовываться конденсат, плесень и грибок. Кроме того, приточный клапан создает комфортную температуру в помещении, способствует укреплению здоровья жильцов, а также избавляет от необходимости постоянно проветривать помещение.

Для чего нужны оконные клапана и как их правильно подбирать?

Пластиковые окна надежны, комфортны, отлично защищают от шума, холода. Их не нужно красить, вскрывать лаком. Они стали неотъемлемой частью большинства современных квартир, домов, офисов и даже промышленных помещений.

Однако важно понимать, что после установки такого окна климат в квартире может измениться. Они слишком плотно закрывают проем, обеспечивая полную герметичность.  Это хорошо и плохо. Хорошо потому, что не будет сквозняков. Плохо, так как прекращается микроциркуляция воздуха в помещении. Такие окна «не дышат». Это значит, что нужно проветривать самостоятельно, что не всегда удобно.

Если помещение не проветривать, обязательно появится конденсат. Воздух утратит свежесть, появится затхлость. В разы увеличится вероятность появления плесени. Это крайне опасно для здоровья, ведь плесень провоцирует аллергию, заболевания органов дыхания, а духота вызывает головную боль, ведет к бессоннице. В таком помещении опасно находиться.

Ситуацию можно исправить проветриванием, но вскоре духота вернется. Зимой же проветривать и вовсе неудобно.

Вентиляционные клапана

Чтобы не пришлось постоянно открывать створки, впуская грязь, пыль, шум, можно установить так называемый вентиляционный клапан. Его задача – обеспечить бесперебойный приток в помещение столь необходимого для хорошего самочувствия свежего воздуха. Зимой клапан не замерзнет и даже прогреет проходящий воздух. Звукоизоляцию качественный клапан никак не нарушит.

Такая система обеспечит принудительную вентиляцию. Она усилит циркуляцию воздуха, отрегулирует скорость его потока. Встроенные фильтры удалят загрязнения. Их можно монтировать в окно или стену.

Что же собой представляет вентиляционный клапан? Это пластиковый короб, имеющий небольшой габарит. Приспособление располагается вверху окна. У него есть особые элементы конструкции – перья, которые регулируют поступающий в помещение воздух. При безветренной погоде таким незамысловатым способом воздух легко попадет в помещение. Если появляется ветер, холод внутрь жилья не пропустят перья. А еще клапан не впустит в жилище насекомых, пыль. Он автоматически регулирует поступающий приток воздуха, потому отпадает потребность в проветривании.

Важное преимущество – он защищает стекла от конденсата, сохраняет в помещении драгоценное тепло.

Есть и отдельные недостатки:

  • конструкция промерзает;
  • при низких температурах в помещение может проникнуть холод;
  • при жаре клапан не обеспечит достаточное проветривание.

Преимуществ больше.

Виды

Есть разные виды клапанов. У самых дорогих даже присутствует датчик влажности. Благодаря ему воздух подается порциями. Такие умные устройства даже способны анализировать количество человек, присутствующих в помещении.

Рассмотрим основные виды.

Фальцевый

Самый недорогой вариант. Воздух подается по специально предусмотренным фальцам. Они располагаются на профиле. Через них свежий воздух проникает внутрь через отверстия клапана.



Фальцевый клапан

Для установки фальцевого клапана не нужно демонтировать окно, потому конструкция стоит недорого.

Недостаток в том, что через фальцевый клапан воздуха проходит очень мало. Он не обеспечит полноценную вентиляцию.

Щелевой

Клапан образует щель до 16 мм, через которую происходит забор воздуха. Снаружи ее прикрывает блок.

Преимущества:

  • пропускает много воздуха;
  • возможно установить не снимая полностью окна.

Накладной

Специальный канал, проводящий воздух, проходит через профиль по всей длине. Располагать его можно по-разному.



Накладной

 клапан

Преимущества:

  • большая протяженность вдоль окна обеспечивает хороший приток.

Недостатки:

  • невозможен монтаж на установленный профиль;
  • из-за повышенной пропускной способности снижается звуко- и теплоизоляция.

Накладной профиль возможно установить до монтажа окна, заранее. Под него подбирается ширина профиля.

Данный вид рекомендован для установки на офисные и промышленные окна на производстве, ели невозможно постоянно открывать окна, а свежий воздух нужен. В жилых домах, квартирах их практически не устанавливают.

Какой вариант выбрать

У каждого вида есть свои плюсы, минусы. Их нужно тщательно взвесить. Следует учесть, в каком помещении устанавливается окно, в жилом или промышленном, на какой срок эксплуатации вы расчитываете.

На что обратить внимание

Стоимость

Она не должна зашкаливать. Лучше выбрать клапан средней стоимости. Не выбирайте дешевые, они могут и вовсе не справиться с задачей.

Место установки

Подумайте, в каком месте оконной конструкции вы хотите монтировать клапан. Чаще всего выбирают верхний отдел оконного профиля. Также можно установить его через стену, но это дорого и требует больших усилий. Снаружи здания появится устройство, частично меняющее его внешний вид.

Стеновой клапан

Способ установки

Некоторые клапаны можно установить без демонтажа оконной конструкции, а некоторые – нет. Иногда требуется заменить профиль на меньший. Это лишние материальные и физические затраты. Уменьшится проем

При втором способе клапан монтируется через оконный переплет. Работа займет около получаса. Стеклопакет не удаляется.

Управление

В разных видах клапана управляются разными способами. Не все модели имеют специальное управление. В некоторых приток воздуха ограничивается лишь в ветренную погоду. В других на приток влияют показатели воздуха в помещении (температура, влажность). Некоторые модели просто закрываются при желании вручную.

Самые дорогие – модели с автоматическим управлением потоком воздуха.

Способ регуляции потока воздуха

Есть 2 способа:

  • ручной;
  • автоматический.

На ручной регулировке можно сэкономить, но вам нужно постоянно анализировать, закрыть клапан или открыть.

При автоматической регулировке эту задачу решает автоматическое устройство. Если в комнате никого нет, низкая влажность, оно закроет клапан, чтобы экономить тепло. Если влажность растет, клапан откроется.

Автоматический клапан

Шумоизоляция

Во всех стандартных окнах из ПВХ уровень шума снижается на 35 дб. Качественный клапан сохранит этот показатель.

Установка

Итак, речь пойдет об особенностях установки стенового и оконного клапанов. У каждого свои нюансы.

При установке клапана в стене не нужно принимать решение срочно. Есть время обдумать.

А вот при установке его в оконный каркас решать нужно сразу, при изготовлении окна.

Выбирая клапан, нужно все тщательно обдумать. Обращайте внимание на все детали. Если неправильно выбрать клапан или он окажется некачественным, в помещении будет некомфортно, есть риск образования грибка, конденсата.

Приточный клапан даже способствует укреплению здоровья всех жильцов дома. Он поддержит комфортную температуру без проветривания.

Вывод

Итак, клапан на окне не будет лишним. Это залог отличного климата в помещении. Главное – выбрать именно то приспособление, которое оптимально подойдет для именно вашего жилища. Покупая окна, не забудьте расспросить продавца о таком важном дополнении конструкции.

Пережимные клапаны в системах порошковой окраски оконных рам

Пережимные клапаны серии VF от AKO Armaturen различных номинальных размеров (DN 40, DN 50, DN 65 и DN 80) используются в системе порошкового покрытия оконных рам в качестве запорных клапанов для снятия и извлечения. излишков порошкового покрытия. AKO Armaturen заменила пережимные клапаны других производителей.

Компания, специализирующаяся на порошковой окраске оконных рам, использует пережимные клапаны DN 40, DN 50, DN 65 и DN 80 из серии VF (с фланцевыми соединениями) для удаления порошкового покрытия, скопившегося в окрасочной камере во время процесса нанесения покрытия. .Порошок для покрытия собирается в контейнере на полу кабины. Когда он достигает определенного уровня, подается сжатый воздух, чтобы открыть пережимной клапан, так что порошок падает в нижнюю камеру под действием силы тяжести.


Вы производитель или оператор установок для нанесения покрытий?
Наши пережимные клапаны - идеальное решение для ваших приложений!

Затем компания решает, можно ли приготовить порошок для нанесения покрытия или утилизировать его.После принятия решения пережимные клапаны меньшего номинального размера используются для открытия соседних трубопроводов под вакуумом. Порошок покрытия всасывается из камеры из-за разрежения в трубопроводе и уносится.

Перед установкой запорных клапанов AKO Armaturen покрасочный цех уже имел опыт использования запорных клапанов в системах порошковой окраски. Однако компания не была удовлетворена качеством пережимных клапанов предыдущего производителя, поскольку они часто приводили к поломке системы.Выяснилось, что причиной проблемы были гильзы, установленные предыдущим производителем.
С момента использования пережимных клапанов AKO серии VF поломок больше не было, и ожидается, что компании придется заменять втулки пережимных клапанов не чаще одного раза в шесть лет.

ADCA DS40 Смотровое стекло с двойным окном

Из 126 фунтов стерлингов.15

Артикул: SG4294 Доступность: Имеется в наличии

Детали

ADCA DS40 Смотровое стекло с двойным окном

Смотровое стекло DS40 с двойным окном от ADCA используется для контроля правильной работы конденсатоотводчика; предотвращение утечки свежего пара и, как следствие, больших потерь энергии.Рекомендуется устанавливать смотровое стекло после конденсатоотводчика.

Основные характеристики:

  • Доступны в размерах: от 1/2 "до 2".
  • Рабочая температура: 280 ° C (макс.).
  • Рабочее давление: 40 бар (макс.).
  • Вертикальная или горизонтальная установка.

Простой и компактный дизайн.

Лист данных:

ADCA DS40 Двойное смотровое стекло, лист данных

Технические характеристики

Дополнительная информация
Торцевое соединение BSP
Размер 1/2 ", 3/4", 1 ", 1 1/4", 1 1/2 ", 2"
Материал корпуса Углеродистая сталь
Конструкция Двойное окно
Медиа Пар
Производитель ADCA

Загрузки

Спринклеры серии

WP Window | Надежный дождеватель

WP Window Спринклеры | Надежный ороситель

Надежный ® добавляет скрытый вариант с плоской пластиной к нашей линейке лучших в своем классе спринклеров для защиты окон серии WP.
  • Быстрое реагирование для специального применения Вертикальные спринклерные спринклеры с вертикальными боковыми стенками и скрытые навесные вертикальные боковые стенки, которые используются с фиксированными остекленными узлами для создания альтернативы противопожарной стене, включенной в список cULus.
  • Максимальное рабочее давление 250 фунтов на кв. Дюйм (17 бар)
  • Для использования с окнами из термоупрочненного, закаленного или прочного стекла
  • Лучшее в отрасли расстояние 10 футов (3,0 м) и мин. 20 галлонов в минуту (75,7 л / мин). расход на спринклер
  • Прочный элемент управления с плавкой вставкой
  • Гладкая, прочная и гладкая крышка с гладкими краями, доступная в большом количестве вариантов отделки, включая индивидуальный подбор цвета для идеального дополнения окружающих архитектурных отделок
    • Лучший в отрасли 12 футов (3.7 м) расстояние 15 галлонов в минуту (57 л / мин) мин. расход на спринклер
    • Стеклянная колба или элементы управления с плавкими вставками
    • Изящный, эстетически приятный профиль, доступный в бронзе, хроме, белом полиэстере и специальной отделке для дополнения архитектурного остекления
    • cULus Включен в список как устойчивый к коррозии с ЛОР, белый полиэстер или черный полиэфирная отделка спринклера со стеклянной колбой WP56
    • Открытые оконные спринклеры серии WP56 / WP56L могут использоваться в дренчерной системе для защиты здания снаружи от огня из соседнего здания (защита от воздействия)

    Примеры установки:

    Оконные оросители установлены по обеим сторонам внутреннего остекления.
    Оконный дождеватель установлен на внутренней стороне остекления.
    Спринклер с открытым окном, установленный снаружи здания.

    Спринклеры серии WP Window

    Подпишитесь на новости на нашей странице контактов

    Этот веб-сайт использует файлы cookie для улучшения вашего опыта. Для получения дополнительной информации о том, как обрабатываются ваши данные, см. Нашу политику конфиденциальности.Принять Подробнее

    Политика конфиденциальности и использования файлов cookie

    Предупреждение!

    Вы используете устаревший браузер. Вещи могут выглядеть не так, как задумано. Мы рекомендуем обновить ваш браузер до последней версии.

    Закрывать

    Защелкивающиеся клапаны для деревянных / алюминиевых окон

    Щелкающий клапан: 2K-4010 / 2K-4011
    (2K-4012 - Алюминиевый клапан, окрашенный в белый цвет)
    Использование: Деревянные и деревянные / алюминиевые окна
    Цвета: Белый, серый
    Размеры фрезерования: 23 X 340 мм
    Площадь потока: 40 см 2
    Воздушный поток: ур.площадь: 3100 мм 2
    Высота проема в комнату: 10 мм
    Характеристики: Незаметный - высота щелчка клапана в закрытом состоянии составляет всего 2 мм.
    Материалы: Пластик и натуральный анодированный алюминий
    Сборка: Без инструментов - защелка фиксируется стальными скобами

    Щелкающий клапан решетки для насекомых 2K-4010: 4010
    Цвета: Белый, серый, черный и т. Д.
    Размеры фрезерования: 196,5 мм X 13,5 мм
    Площадь потока: 2 X 20 см 2 (2 решетки на клапан)
    Материал: Пластик
    Сборка: Без инструментов - фиксируется зазубринами

    Преимущества щелчкового клапана

    • Изолирующий пластиковый профиль, снижающий образование конденсата
    • Малая внутренняя высота фитинга благодаря продуманной конструкции клапанной камеры
    • Возможность полного или частичного открытия клапана
    • Простой и быстрый монтаж / демонтаж
    • Функциональное тестирование
    • Водонепроницаемость и воздухонепроницаемость

    Что такое постиндикаторный клапан (PIV) и требуются ли они?

    Быстрый доступ к главному клапану регулирования воды вашей автоматической системы пожаротушения или водозаборника может оказаться ключевым фактором в чрезвычайной ситуации.Но если главный регулирующий клапан вашей системы расположен под землей, быстрый доступ, визуальный или иной, невозможен без постиндикаторного клапана (PIV).

    Если у вас есть главный регулирующий клапан под землей, вы можете рассмотреть возможность добавления PIV в вашу систему.

    Продолжайте читать, чтобы узнать больше о том, что такое сигнальные клапаны на столбах, как они работают, почему вам может понадобиться такой клапан для вашей автоматической системы пожаротушения или стояка, и что вы можете ожидать при их установке, замене или техническом обслуживании.

    Что такое PIV?

    Вкратце, постиндикаторные клапаны (PIV) - это прочные, наземные клапаны доступа и приводные клапаны, используемые для автоматических спринклерных систем и водяных стояков, основные клапаны подачи воды расположены под землей.

    При использовании основных подземных клапанов трудно определить, в каком положении они находятся: открыто или закрыто, и трудно получить доступ в спешке. PIV - это, по сути, труба или столб, поднимающийся из земли, который подключен к подземной магистрали.Он обеспечивает средства быстрого доступа к регулирующему клапану подачи воды и управления им, так что вода может быть быстро подана или соответственно отключена, а также имеет индикатор, показывающий, открыт или закрыт клапан.

    Как работают PIV?

    Механизмы, работающие в пост-индикаторном клапане, довольно просты.

    Знание основных частей типичного PIV, тем не менее, поможет лучше понять, как эти части работают вместе, чтобы управлять подземным главным водяным клапаном.Пять основных компонентов:

    1. Тело столба
    2. Привод с рукояткой / гаечным ключом
    3. Уплотнение
    4. Окно визуального индикатора и индикаторный знак
    5. Задвижка

    Первые четыре перечисленные части - это все внешние части, которые видны над землей. Пятая часть, задвижка (также известная как рабочий вал), представляет собой внутренний механизм.

    В стандартном PIV корпус столба монтируется наверху трубы подачи воды системы пожаротушения / стояка.Иногда это означает, что нижняя часть PIV находится под землей, а в других случаях у нее может быть фланец, прикрепленный болтами к бетонной платформе, на которой хранится подающая труба. В любом случае корпус столба поднимается из земли.

    Внутри корпуса столба задвижка соединяется с запорным клапаном трубы подземного водоснабжения. Затем задвижкой управляет привод с ключом / рукоятка , которая находится на внешней стороне корпуса стойки.

    Гаечный ключ хранится на внешней стороне корпуса столба, а заблокирован в закрытом или открытом положении с помощью висячего замка или проволочной пломбы для предотвращения взлома, а также случайного открытия или закрытия клапана.

    Когда обслуживающему персоналу или персоналу аварийной службы необходимо управлять клапаном, они разблокируют привод гаечного ключа, снимают его из положения хранения, кладут конец гаечного ключа на рабочую гайку сверху PIV и поворачивают гайку, затем поворачивая задвижку в пределах открыть или закрыть кран подачи воды.

    Знак с индикацией «ОТКРЫТО» и «ВЫКЛЮЧЕН» прикреплен к задвижке и виден через окно визуального индикатора .Если PIV хранится в закрытом положении, то «ВЫКЛЮЧЕНИЕ» будет видно через окно визуального индикатора в исходном положении. Когда кто-то использует гаечный ключ, чтобы повернуть и открыть задвижку, индикаторный знак будет двигаться, показывая «ОТКРЫТО» через окно.

    Поскольку индикаторный знак соединен с задвижкой (также называемой рабочим валом) и поднимается и опускается, когда вал поворачивается для открытия или закрытия клапана, он покажет, полностью ли открыт клапан, полностью закрыт или если это может быть только частично (если знак не полностью раскрывается в окне визуального индикатора).Это позволяет обслуживающему и аварийному персоналу быстро определить, действительно ли клапан полностью и правильно открыт или закрыт.

    После завершения обслуживания PIV или аварийного использования клапан возвращается в исходное положение (открытый или закрытый), привод гаечного ключа снимается с рабочей гайки и помещается обратно в положение хранения и фиксируется на месте.

    Где обычно расположены PIV?

    PIV могут быть размещены как на мощеной, так и на благоустроенной территории и часто находятся недалеко от подключения пожарной части (FDC).Существуют правила, гарантирующие, что их использованию не препятствует их местонахождение.

    Например, если PIV находится в зоне с твердым покрытием, она должна быть каким-то образом защищена от повреждений, вызванных проезжающим транспортным средством. Если PIV находится в благоустроенной местности, она не может быть покрыта кустарниками или зарослями.

    Основная роль PIV

    Технически NFPA не требует PIV, если регулирующий клапан водоснабжения пожарного спринклера указан и имеет индикатор.

    Однако, как упоминалось в первом разделе сообщения, индикаторный клапан столба значительно упрощает считывание и управление регулирующим клапаном, который был размещен под землей. Легкая видимость и простота управления PIV полезны в чрезвычайной ситуации. Это означает возможность сразу увидеть, открыт или закрыт клапан, и иметь возможность управлять им, не заходя в подземный доступ.

    В конечном счете, PIV может сыграть важную роль в обеспечении необходимого водоснабжения ваших спринклерных систем пожаротушения в случае пожара.Кроме того, в случае утечки или поломки PIV может помочь быстро перекрыть воду, чтобы не было серьезных повреждений.

    Требования к техническому обслуживанию и осмотру

    Чтобы поддерживать ваш индикаторный клапан в рабочем состоянии и в соответствии с нормативными требованиями, существуют рекомендации по техническому обслуживанию, а также требования к осмотру, как указано ниже:

    • Техническое обслуживание: , чтобы предотвратить застревание PIV на месте, рекомендуется выполнять его один раз в месяц, проводя цикл ОТКРЫТЬ-ЗАКРЫТЬ-ОТКРЫТЬ.Раз в год следует смазывать гаечный ключ маслом без моющих присадок. Коды

      NFPA требуют, чтобы клапан работал во всем диапазоне, а затем возвращался в открытое положение не реже одного раза в год.

    • Проверка: NFPA требует, чтобы регулирующие клапаны PIV регулярно проверялись, частота которых определяется типом уплотнения, которое их защищает.

      Клапаны, защищенные проволочными пломбами, необходимо визуально проверять каждую неделю.
      Клапаны, защищенные замками и цепями, необходимо ежемесячно проверять визуально.Клапаны, защищенные электрическими реле вскрытия (которые позволяют контролировать состояние пломбы), необходимо проверять только раз в квартал.

      Эти регулярные визуальные осмотры предназначены для того, чтобы убедиться, что клапан не был намеренно или случайно взломан, и что необходимая подача воды обеспечена для конструкции, для которой предназначена PIV.

    Если вы работаете с Koorsen Fire & Security, ваш технический специалист может помочь выполнить эти задачи и убедиться, что ваш PIV находится в хорошем рабочем состоянии и соответствует программному обеспечению.

    Чего ожидать при установке / ремонте PIV

    Если вы планируете добавить индикаторный клапан на стойке, важно подготовиться к работам, которые потребуются для его установки. Поскольку PIV уходят в землю (в большинстве случаев), часто требуется полная выемка грунта, чтобы подключить их к подземному регулирующему клапану системы пожаротушения. Кроме того, даже если вы хотите заменить ранее существовавший PIV или сделать ремонт, земляные работы все равно могут потребоваться.

    Если вы работаете с Koorsen Fire & Security, которая занимается противопожарной защитой более 70 лет, у вас будет хороший опыт.Они инвестировали в самосвалы для гидроэксплуатации, которые позволяют им выполнять необходимые земляные работы, необходимые для установки, ремонта или замены вашего PIV, без всякого беспорядка или риска стандартных земляных работ.

    Независимо от того, есть ли у вас индикаторный клапан, защищающий вашу собственность, нуждающуюся в техническом обслуживании или ремонте, или вы планируете его приобрести и установить, команда экспертов Koorsen готова помочь вам в этом процессе. Позвоните им сегодня, чтобы узнать больше.

    Управление паровыми радиаторами - The New York Times

    Во время учебы на докторскую степень.Шесть или семь лет назад он получил степень доктора электротехники в Колумбийском университете. Маршалл Кокс регулировал температуру в своей комнате зимой, как это делают большинство жителей Нью-Йорка с помощью паровых радиаторов. Он открыл окно.

    Но затем его брат-близнец Джереми переехал в Нью-Йорк, чтобы танцевать в «Come Fly Away» на Бродвее. Его брат «постоянно», - сказал мистер Кокс, - жаловался, что «он кипел или замерзал, много раз и то, и другое в течение ночи». Это побудило Маршалла Кокса изобрести Cozy - крышку радиатора, которая может удерживать тепло в перегретой комнате и переносить ее в недогретую комнату.Cosy, которую г-н Кокс назвал «прославленной прихваткой для духовки» и которая продается в ограниченном количестве, выиграла M.I.T. за 220 000 долларов. Премия «Чистая энергия» 2012 года.

    Победа Cosy понятна. Он решает проблему, которая беспокоит жителей Нью-Йорка с начала 1900-х годов, когда в соответствии с директивой Совета здравоохранения, требовавшей открывать окна даже в самые холодные зимние дни, требовались радиаторы увеличенного размера. Это было тогда, когда «свежий воздух» считался универсальным панацеей.

    А вот сегодняшним жильцам квартир и кондоминиумов страдать не приходится.Благодаря современным технологиям, программам энергосбережения и горстке мастеров, разбирающихся в вековых сантехнических технологиях, существует множество способов приручить вышедшие из строя радиаторы.

    Большая часть проблемы перегрева Нью-Йорка может быть связана с эпидемией испанского гриппа 1918 года, сказал Дэн Холохан, историк отопления и автор 18 книг по этой теме. «Впервые я заметил это в своих инженерных книгах 1920-х годов, - сказал он. «Авторы упоминают« движение свежего воздуха »и предупреждают, что и котлы, и радиаторы теперь должны были быть намного больше из-за необходимости держать окна открытыми по приказу Совета здравоохранения.”

    Считалось, что свежий воздух защищает от болезней, передающихся воздушно-капельным путем, таких как грипп. Несмотря на то, что «испанский грипп» утих в 1920 году, инженерные стандарты, диктующие большие радиаторы, остались.

    Теперь, когда старший сантехник Джон Катанео отвечает на звонок, «Я мог бы написать сценарий почти для каждого звонящего», - сказал он. «Я киплю, не могу спать по ночам, и здание бесполезно».

    Теоретически паровое отопление - это просто, эффективно и легко в обслуживании.Бойлер нагревает воду примерно до 212 градусов. Он становится паром под давлением и проходит через контур труб. Часть пара попадает в радиаторы, подключенные к контуру. Пар передает тепло металлу радиатора, который нагревает воздух в помещении. Эта передача заставляет пар остывать, и он снова превращается в воду, называемую конденсатом. Конденсат возвращается в котел для повторения цикла.

    Но правильно работающая паровая система отопления - это тонкий баланс. Многочисленные радиаторы подключены к единому источнику пара.Сложно подать нужное количество пара в каждый радиатор, когда для каждого может потребоваться разное количество. Уменьшение количества пара в одной комнате может привести к чрезмерному выбросу пара в другую комнату. «Это действительно просто, - сказал г-н Холохан, - но на практике очень легко облажаться».

    Годы частичного ремонта часто приводят к ударам, лязгам и неравномерному нагреву, столь обычным в довоенных зданиях.

    Шаги, необходимые для улучшения перегретой квартиры, зависят от того, какая у вас радиаторная система - однотрубная или двухтрубная.

    В двухтрубной системе тепло отводится клапаном, который представляет собой двухпозиционную ручку, которая пропускает пар. Клапаны по своей природе регулируются.

    В более распространенной однотрубной системе тепло отводится вентиляционным отверстием, которое выглядит как миниатюрная торпеда, торчащая из конца радиатора и выпускающая воздух, освобождая место для проникновения пара.

    Один потенциал fix - это вентиляционное отверстие, позволяющее контролировать температуру радиатора. «В однотрубной системе регулируемое вентиляционное отверстие может быть очень недорогим решением; это часть 25 долларов », - сказал Хантер Ботто, бывший президент Ассоциации подрядчиков по сантехническому отоплению и охлаждению штата Нью-Йорк.

    Однако стоимость рабочей силы ведет к росту цен. По словам Пола Шея, главного сантехника и консультанта по отоплению, вам придется заплатить от 250 до 750 долларов за детали и установку регулируемых вентиляционных отверстий на каждом радиаторе.

    Проблема с клапанами и регулируемыми вентиляционными отверстиями заключается в том, что ими легко воспользоваться не по назначению. «Люди прибегают к крайностям», - сказал г-н Катанео. Когда людям становится холодно, они полностью включают клапаны, пока в комнате не становится слишком жарко, а затем полностью их выключают. По его словам, из-за массы радиатора «в этой штуке осталось еще полчаса тепла.«Когда в комнате становится слишком холодно, процесс повторяется. «Лучше всего установить их и дать им несколько часов, чтобы они отреагировали на корректировку», - сказал г-н Катанео. «Эти устройства могут обеспечить большой комфорт - им просто нужно время, чтобы поработать».

    Эти проблемы можно уменьшить, используя правильно установленный термостатический радиаторный клапан, известный в торговле как TRV. Эти клапаны оснащены термостатом, который автоматически включает или выключает клапан в зависимости от температуры в помещении. По словам сантехников, недостатком является то, что клапаны TRV часто устанавливаются неправильно и менее долговечны, чем более простые регулируемые вручную клапаны.

    Существуют также распространенные проблемы с нагревом пара, которые нельзя устранить с помощью TRV. Паровые системы смешивают металлические трубы, воду и воздух - рецепт ржавчины, которая может повредить клапаны и вентиляционные отверстия. Если ржавчина не покрывает их, маляры печально известны тем, что срывают их слоем краски.

    В то время как жители квартир могут попытаться управлять своим собственным отоплением, предпочтительным решением проблемы перегрева в квартирах в Нью-Йорке является обслуживание всей системы, за которое многие домовладельцы не хотят платить, но город Нью-Йорк предпринимает шаги, которые могут способствовать модернизации.

    Паровые системы обогревают примерно 70 процентов больших зданий в городе и являются одними из основных источников потерь энергии. Чтобы справиться с этой неэффективностью использования энергии, местный закон № 87 Нью-Йорка в конечном итоге потребует, чтобы 23 400 зданий площадью 50 000 квадратных футов и более прошли энергоаудит.

    Хотя местный закон не требует от домовладельцев капитального ремонта отопления, энергоаудиты покажут, сколько можно сэкономить за счет модернизации, и позволят арендодателям узнать, какая помощь может быть предоставлена ​​для оплаты обновлений.

    Кооперативная доска 860 и 870 Западная 181-я улица, пара кирпичных довоенных зданий в непосредственной близости от моста Джорджа Вашингтона, не дождалась проведения обязательного энергоаудита для модернизации системы отопления. Здание прошло энергетическую оценку и в 2012 году подало заявку на получение государственных средств через Управление энергетических исследований и разработок штата Нью-Йорк для обновления здания, включая капитальный ремонт системы парового отопления.

    Инженеры оценили экономию от модернизации теплоцентрали, которая включала изоляцию труб и котла, а также добавление ТРВ на 126 блоках, в более чем 36 000 долларов в год.Власти штата предоставили 63000 долларов на эти и другие обновления, которые помогли покрыть расходы. И комфорт - это расплата. «Иметь TRV, где мы можем регулировать наши радиаторы, это действительно здорово», - сказала Джейн Мейзел, член правления и учитель кооператива. За прошедшие годы г-жа Мейзел и некоторые из ее соседей сняли радиаторы отопления, чтобы избавиться от перегрева квартир. «Теперь некоторым людям, вроде меня, вероятно, придется добавить немного», - сказала она.

    Что касается мистера Кокса, то у него есть бруклинская компания Radiator Labs, которая производит и продает его крышки радиаторов Cozy, которые были установлены и изучены в двух зданиях в Верхнем Манхэттене.Cosy работает как изолятор, задерживая тепло в радиаторе, поэтому оно не уходит в жаркую комнату. Когда комната охлаждается, вентилятор Cozy циркулирует воздух, чтобы радиатор мог обогреть комнату. По данным Radiator Labs, в зданиях, протестированных на данный момент, Cozy снизил расходы на отопление на 24-33%.

    На данный момент Cozies доступны только для установки во всех зданиях, и в этом случае они стоят около 500 долларов за каждый радиатор. Каждый из них должен быть настроен специально обученным специалистом для обеспечения комфорта, что делает их изготовление для отдельной квартиры дорогостоящим.Г-н Кокс работает над разработкой регулируемой модели, которую можно было бы серийно производить для работы с радиаторами разных размеров.

    Апикальное окно | Ресурсы для сонографии

    Апикальный вид 4C

    Датчик помещают в пространство 4-5 ребра и в средней подмышечной впадине пациента так, чтобы маркер изображения был направлен к кровати. Убедитесь, что звуковой луч пересекает верхушку ЛЖ, все камеры заполнены, а клапаны открываются как можно шире. Может потребоваться небольшая корректировка угла и поворота, чтобы оптимально продемонстрировать все структуры для этого вида.

    Апикальный вид 5C

    Апикальный вид 4C, апикальный вид 5C получается путем наклона звукового луча кпереди и вращения по часовой стрелке до тех пор, пока не будут видны аортальный клапан и аорта. Может потребоваться небольшая корректировка угла и поворота, чтобы оптимально продемонстрировать все структуры для этого вида.

    RV сфокусированный обзор

    С апикальной проекции 4C сфокусированный вид правого желудочка получается путем направления звукового луча медиально к правому плечу пациента.Может потребоваться небольшая корректировка угла и поворота, чтобы оптимально продемонстрировать все структуры для этого вида.

    RV Измененный вид

    С апикальной проекции 4C модифицированный вид правого желудочка получается путем наклона звукового луча вбок, к левому плечу пациента. Часто необходимо также перемещать звуковой луч медиально. Может потребоваться небольшая корректировка угла и поворота, чтобы оптимально продемонстрировать все структуры для этого вида.

    Ap 2C Просмотр

    Апикальный вид 4C, апикальный вид 2C получается путем поворота звукового луча на 45 ° против часовой стрелки до тех пор, пока передняя и нижняя стенки не будут видны, уделяя особое внимание пересечению верхушки ЛЖ. Может потребоваться небольшая корректировка угла и поворота, чтобы оптимально продемонстрировать все структуры для этого вида.

    Ap 3C Просмотр

    Апикальный вид 2C, апикальный вид 3C получается путем поворота звукового луча на 45 ° против часовой стрелки до тех пор, пока аортальный клапан и аорта не будут полностью видны.Может потребоваться небольшая корректировка угла и поворота, чтобы оптимально продемонстрировать все структуры для этого вида.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
