Содержание

выбор и установка своими руками

Принцип действия вентиляции строится на постоянной циркуляции воздуха в квартире. Однако современные пластиковые и металлопластиковые стеклопакеты препятствуют свободному воздухообмену. Чтобы обеспечить поступление воздуха в квартиру в нужном объеме и сделать проживание в ней максимально комфортным, устанавливают приточный клапан на окно – компактное, несложное по конструкции устройство.

Особенности вентиляции в квартире

Большая часть жилых городских зданий относится к экономичному жилью, а это значит, что при строительстве высоток используется схема естественной вентиляции. Она заключается в свободной циркуляции воздушной среды внутри комнат, которая осуществляется благодаря разнице температур на улице и в здании.

Путь воздуха в типовой трехкомнатной квартире

Свежий воздух поступает через оконные зазоры, форточки, открытые створки окон, а также небольшие щели под дверными полотнами, специально предусмотренные для этой цели. Отработанная среда выводится через технические отверстия, расположенные в санузлах и на кухнях, в общедомовые вентканалы и шахты.

Если произойдет нарушение схемы притока и вытяжки, микроклимат в квартирах нарушится, что незамедлительно отразится на самочувствии жильцов. Духота, повышенная влажность и частички пыли провоцируют возникновение заболеваний у людей, а также появление плесени.

Чтобы наладить движение воздуха, используют различные устройства, например, сплит-системы или обычные вентиляторы, вставленные в вентиляционные каналы.

Канальную вентиляцию устанавливают в домах элитной категории

В квартирах с герметичными стеклопакетами существуют более простые решения, например, установка приточного клапана на деревянное или пластиковое окно. Компактный прибор подает воздух в постоянном или циклическом режиме, выбор которого зависит от необходимых для комфортного проживания параметров температуры и влажности.

Приточный клапан для ПВХ окон

Конструкция и нюансы монтажа зависят от места установки прибора. Например, стеновые модели чаще всего монтируют под окном, вблизи от отопительного радиатора или конвектора. Важно, чтобы внутрь комнаты поступал хотя бы частично нагретый воздух. Оконные же устройства ставят непосредственно на пластиковые окна – именно о таких приборах и пойдет речь ниже.

Назначение и конструкция приточного клапана

Приточные приборы, как и системы микропроветривания, созданы для улучшения микроклимата в жилых комнатах, офисах и производственных помещениях. Они обеспечивают полноценный объем свежего воздуха, который со временем нагревается, поднимается вверх и перемещается в сторону вентиляционных отверстий.

Прибор, окрашенный в цвет оконной рамы

Существует один нюанс, о котором следует помнить при выборе и установке любого приточного устройства: его работа становится эффективной только при налаженном функционировании вытяжки. Если общедомовые вентиляционные шахты забиты строительным мусором или температура на улице такая же, как в доме, проветривание осуществляться не будет. В этом случае обязательна установка оборудования для принудительной циркуляции: вытяжек, вентиляторов, кондиционеров, сплит-систем.

Конструкция во многом зависит от вида клапана, но большая часть популярных фальцевых моделей состоит из следующих частей:

наружного блока для забора воздуха, прикрытого техническим козырьком;
внутреннего модуля, закрепленного на раме со стороны комнаты;
соединительного канала, прорезанного в раме и напоминающего гильзу.

Существуют и универсальные моноблочные системы, которые представляют собой единый элемент. Монтаж таких моделей не вызывает затруднений.

Вариант модели, установленной в верхней части оконной створки

Из каких именно частей состоит конкретная модель, лучше узнать перед покупкой. Для этого можно попросить схему установки у продавца-консультанта. Возможно, выбранная модель не подходит по способу монтажа, размерам, форме или цвету.

Виды оконных клапанов

В зависимости от различных факторов все клапаны на окна для приточной вентиляции можно объединить в группы. Например, существует классификация по месту установки на пластиковый стеклопакет. При желании устройство можно закрепить в следующих точках:

горизонтально на верхней перекладине рамы;
в зазор, образованный двумя соединенными пластиковыми элементами;
в месте прикосновения пластика и стекла;
с торца створки;
на дополнительно установленный элемент.

Обычно выбирают приборы, которые сливаются с пластиком по оттенку и не мешают при открывании/закрывании створок.

Место монтажа — верхняя плоскость оконной створки

По конструктивным особенностям изделия делят на щелевые, накладные и фальцевые. Первые располагают горизонтально прямо на пластиковой поверхности створок. Благодаря подвижности рамы устройство можно закрепить, не демонтируя стеклопакет.

Накладные модели в бытовой сфере практически не используются, так как их монтаж осуществляют до вставки оконных конструкций. Фальцевые приборы «вживляют» в раму, предварительно прорезав отверстие. Монтаж имеет некоторые нюансы, поэтому лучше не производить фиксацию приточного клапана на окна ПВХ своими руками, а поручить эту ответственную процедуру специалисту – представителю реализующей компании.

Внешний вид клапана фальцевого типа

По производительности приточные изделия могут быть малой, средней или большой производительности. Приборы с минимальными показателями – до 6 м³/ч – используют для небольших помещений, не нуждающихся в объемном воздухообмене. Одной штуки вполне хватит, чтобы оборудовать проветривание в спальне, гостиной или детской комнате площадью до 20 м².

Изделия средней категории с параметрами до 35 м³/ч подходят для больших комнат или помещений, где необходим активный воздухообмен. Большая производительность — 150 м³/ч и более – нужна для залов, в которых скапливается большое количество людей, или для промышленных помещений.

Преимущества автоматических устройств

Независимо от конструкции, все изделия делятся на три подгруппы:

без возможности регулировки;
с ручной регулировкой;
автоматические.

Первая подгруппа – простейшие устройства, напоминающие вставку. Сквозь небольшое отверстие уличная атмосферная среда постоянно проникает в комнату. Поскольку прекратить подачу невозможно, производительность мала. Такие приборы хорошо устанавливать в подсобных помещениях или коридорах.

Механические модели управляются вручную. Они также отличаются простой конструкцией, тем не менее оснащены небольшой шторкой или задвижкой, с помощью которой можно прервать подачу воздуха. Устройства устанавливают в удобном и доступном месте. Если температура на улице резко снизилась, достаточно закрыть задвижку. Преимущества моделей – невысокая цена и простое управление, недостаток – периодическое отсутствие проветривания.

Клапан с ручным управлением

Третья подгруппа признана наиболее удачной, так как действует самостоятельно. Благодаря датчикам температуры и влажности прибор включается в нужный момент, а когда микроклимат в комнате становится идеальным, проветривание прекращается.

Самые дорогие модели не только автоматически меняют режимы работы в зависимости от влажности и температуры, но и регулируются с помощью автоматики. Можно запрограммировать автоматический приточный клапан на пластиковом окне так, чтобы он закрывался днем и включался на ночь или совершал более активное проветривание комнаты перед приездом хозяев домой.

Рейтинг популярных марок

Известные производители вентиляционных устройств не нуждаются в дополнительной рекламе, так как давно присутствуют на российском рынке и зарекомендовали себя только с лучшей стороны. Их продукция является передовой и имеет массу плюсов по сравнению с менее популярными конкурентами. Рассмотрим некоторые из них.

1 место – российская компания AIR BOX

Ассортимент предлагаемой продукции невелик, однако среди приточных вентиляционных клапанов для окон AIR BOX несложно отыскать нужный вариант, так как есть ручные и автоматические, с фрезеровкой и без нее.

Можно выбрать модель из трех серий: Комфорт, Стандарт и Комфорт С. Клапаны Comfort имеют два варианта монтажа – встроенный и закрепленный на раме сверху. В зависимости от установки немного меняется производительность устройства: без фрезеровки она достигает 31 м³/ч, с прорезыванием специального отверстия увеличивается до 42 м³/ч. Регулировка моделей производится вручную.

После монтажа AIR BOX сливается с пластиковой основой

Для любителей автоматических приборов предлагается серия Standart. Автоматика ограничена и направлена на регулировку скорости воздушных уличных масс. Если усиливается ветер, подвижные элементы переходят в иное положение, тем самым ослабляя напор. Это необходимо для защиты дома от сквозняков. Но приточный клапан AIR BOX Standart для окон ПВХ имеет и весьма значимый минус – низкую производительность. Он пропускает всего 5 м³/ч.

Модели Comfort S предназначены для деревянных рам. Перед установкой в горизонтальной верхней перекладине необходимо прорезать три отверстия: два для вставки элементов прибора и третье для крепежа. Производительность устройств – 41 м³/ч.

2 место – французский производитель AERECO

Сегодня выпускают три оконные серии приточных клапанов Аэрэко на пластиковые окна: ЕММ², EHA², EMM. Все они являются гигрорегулируемыми. Это значит, что при изменении влажности в комнате приборы самостоятельно меняют положение элементов и уменьшают или увеличивают расход воздуха.

Конструкция Аэрэко EMM в разрезе

Наличие защитного козырька у конструкций ЕММ² и EMM позволяет снизить степень шума до 37 дБ. Модели серии EHA² обладают усовершенствованным дизайном и оборудованы ручным переключателем. У модификации EMM существует возможность регулировки воздушной струи: вертикально или под уклоном.

3 место – польская марка VENTAIR

Приточные устройства удачно совместили эстетику, функциональность и умеренную стоимость. Производительности приборов достаточно для проветривания жилых помещений – до 25 м³/ч. Регулировка устройств происходит автоматически, благодаря перепадам давления и влажности.

Преимущество моделей в том, что они зимой или в ветреные дни снижают поток поступающего воздуха, тем самым защищая от сквозняков и потери тепла в помещении.

Кроме перечисленных производителей, хорошо себя зарекомендовала продукция под марками Systemair, Vents, SINAX AIR, Rehau, Fläkt Woods, Gealan, ALDES, SIEGENIA-AUBI.

Инструкция по монтажу приточного клапана

Бытовые приточные изделия имеют невысокую стоимость, но что еще важнее – возможность самостоятельной установки. Приборы легко монтировать на створку окна, при этом необходим минимум рабочих инструментов: строительный нож, шуруповерт. Также потребуется стремянка, если место монтажа находится высоко. Для примера возьмем инструкцию по монтажу щелевой модели.

Пошаговый порядок действий:

Шаг 1 – проверка комплектации приточного изделия. В комплект входит само устройство, три отрезка уплотнителей (один – 35 см и два – по 16 см), саморезы для крепления к раме.
Шаг 2 – подрезка и удаление уплотнителя с верхней части створки. Для этого берем клапан и, ориентируясь на его длину, вырезаем кусок 35 см.
Шаг 3 – установка пластиковых деталей. Берем пластиковые дюбеля из комплекта и вставляем их в ложбинку из-под удаленного уплотнителя.
Шаг 4 – монтаж клапана. Снимаем защитную пленку и ставим устройство на створку так, чтобы крепежные отверстия находились напротив дюбелей.

Фотоподсказка: как установить приточный клапан на пластиковое окно

Шаг 5 – закручивание саморезов. Вставляем поочередно саморезы в отверстия и с помощью шуруповерта закручиваем их.
Шаг 6 – монтаж уплотнителей из комплекта. Вместо удаленного уплотнителя вставляем два новых по 16 см.
Шаг 7 – установка уплотнителя на прилегающей раме. Чтобы создать зазор между уплотнителями, меняем резиновую прокладку и на раме – ставим ту, что присутствует в комплекте (35 см).

По окончании работ закрываем створку, проверяем функциональность приточного клапана. Если есть регулировочная ручка, двигаем ее влево/вправо, добиваясь изменения объема поступающего воздуха.

По такому принципу монтируют большую часть щелевых приточных устройств. Однако существуют модели, установка которых принципиально отличается. К таким приборам относится приточный клапан-ручка на пластиковое окно. Внешне она напоминает обыкновенную ручку для открывания и защелкивания створки, но нижняя часть корпуса – это вентиляционный клапан.

Клапан-ручка перед монтажом

Установка производится аналогично монтажу обычной ручки, но для притока воздуха прорезается дополнительное отверстие.

Иногда после установки требуется дополнительная регулировка. Обычно она целесообразна, если принцип действия устройства пока не понятен. Чтобы разобраться в функционировании устройства, необходимо плавно перемещать ручку и следить за результатом. Если приток воздуха покажется слабым, величину зазора нужно увеличить.

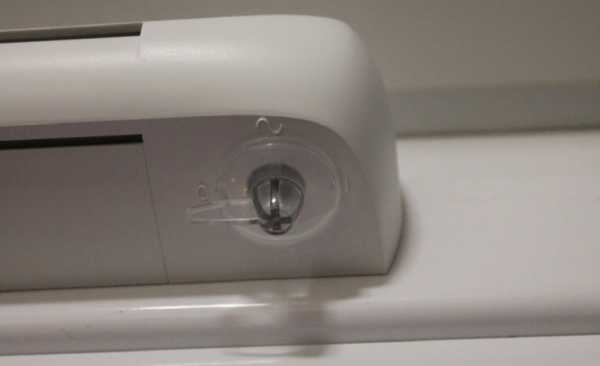

Комфортная настройка подачи воздуха

Если монтаж устройства кажется сложным, необходимо более пристально изучить инструкцию. Если после этого с установкой и настройкой все же возникают проблемы, пригласите мастера.

Видеоматериалы об устройстве и монтаже приточных клапанов

Интересный и полезный видеоролик о приточном клапане на пластиковые окна AERECO. Обзор устройства и подробная инструкция по монтажу:

Кратко о значении приточной вентиляции от производителя AIR BOX:

Видеоинструктаж по установке своими руками:

Альтернативное экспертное мнение по поводу эффективности оконных клапанов климат-контроля. Обязательно посмотрите ролик, прежде чем нарушить целостность внутреннего уплотнительного контура окна:

Производители уверяют, что приточные клапаны помогут установить комфортный микроклимат, избавиться от сквозняков и конденсата на окнах. Хорошая вентиляция — залог крепкого сна и отличного самочувствия всех членов семьи, но вряд ли стоит ждать чудес от недорогого бытового устройства.

sdelaibalkon.com

вентиляционный оконный вариант, установка вентиляции на ПВХ-конструкции, отзывы

Распространение пластиковых окон позволило решить проблему появления сквозняков. Но вскоре обнаружилось, что у них есть серьезный недостаток – чрезмерная герметичность. Решением в этом случае оказывается использование специальных вентиляционных приспособлений.

Особенности

Приточный клапан на пластиковые окна – это такое изделие, которое полностью компенсирует непроницаемость стеклопакета. Небольшое раскрытие окон не позволяет обеспечить необходимое проветривание. Ежегодно заводы производят миллионы, даже десятки миллионов клапанов. Если они выбраны и установлены правильно, поступление свежего воздуха гарантировано даже при наглухо запертых створках. На российском рынке клапаны присутствуют с конца 1990-х годов, однако важность их многими людьми недооценивается.

Есть нелепый миф, что клапаны придуманы исключительно для извлечения дополнительных доходов производителями. В реальности подобную конструкцию изобрели еще в XIX столетии. Тогда уже придумывали решения по подаче воздуха через приточные каналы, при этом поток устремлялся максимально близко к потолку. Это позволяло избегать появления сквозняков. Кроме того, уже на этапе массового жилищного строительства во второй половине ХХ века оснащение квартир системами, обеспечивающими свежий воздух, продолжалось.

Разработчики такой техники точно знали, что массово употребляемые окна из дерева изобилуют щелями, и все равно продолжали свои эксперименты. Вопреки другому мифу, заменить клапаны не всегда можно умелым использованием «гребенок» и щелевого проветривания. Эти подходы являются неплохим дополнением друг друга, тем более что можно получить свежую воздушную массу даже в ситуациях, когда нельзя открывать окно. Приоткрыть его не получится зимой, если вблизи стоит кровать, или же когда на улице очень шумно. Дополнительными мотивами являются защита от воров, безопасность детей и домашних животных на верхних этажах.

Виды

Широкое разнообразие пластиковых окон, специфика отдельных зданий и местностей, особенности климатических режимов и использования вентиляционных систем приводят к значительному ассортименту клапанов. Для регулировки притока воздуха в ряде моделей используется ручная методика. В зависимости от замысла конструкторов иногда можно использовать шнурки (по той же схеме, что и для управления жалюзи). Это важно, потому что сам клапан часто размещается весьма высоко. Есть версии, которые оснащены электрическими моторами.

Обычно наиболее левое размещение регулятора раскрывает вентиляционный канал на 100%. Соответственно, правая позиция соответствует полному закрытию его. Трудности могут быть связаны с подбором подходящего промежуточного режима, выбрать его без помощи профессионалов весьма тяжело. Автоматизированные системы бывают довольно дороги, однако плата за них полностью разумна. Экономия тепловой энергии в холодный период компенсирует все вложения.

Автоматический тип проветривания позволяет отследить, есть ли в помещении люди, и сообразно этому регулируется интенсивность вентиляции. Подобная регулировка производится за счет датчиков, в зависимости от типа их подстройка происходит под показатели влажности или атмосферного давления. Система, которая замеряет давление, оснащена шторкой с верхним размещением подвеса. Эта шторка идет вверх, либо вниз сообразно напору воздушного потока, то есть никакой необходимости в использовании барометра нет. Измерители давления часто делают на основе нейлоновых лент.

Суть в том, что нейлон под действием влаги сжимается, и потому проход воздуха планомерно увеличивается. Говоря про деление клапанов, надо заметить, что они относятся к одной из трех групп:

щелевой;
накладной;
фальцевой категории.

Щелевые изделия способны поддержать оптимальное поступление свежего воздуха. Идет он сквозь канал шириной 17-40 см и высотой 1,2-1,6 см. Чтобы предотвратить проникновение вредных насекомых и пылинок, используется впускная крышка. Она способна дополнительно остановить попадание внутрь дома дождевой воды. Отверстие с обратной стороны вытяжки (внутри здания) оснащается регулирующей системой.

Щелевые клапаны могут быть поставлены в верхних долях створок либо в горизонтальных разделяющих профилях.

Достоинством таких изделий является повышенная пропускная способность и легкость закрепления. Если же говорить про фальцевый вид вытяжной системы, ставящийся на окна ПВХ, важными преимуществами ее являются дешевизна и простота. Для прохода воздуха используются узкие разрезы малого размера, сделанные в притворе. Фальцевый блок отличается повышенными шумозащитными характеристиками.

Вдобавок такие конструкции монтируются очень легко. Серьезной слабостью оказывается недостаточный пропуск воздуха. Потому фальцевое оборудование в комнатах значительной площади не употребляется. Если его попытаются там поставить, это только создаст много проблем. Накладной климатический аппарат по заявлениям разработчиков (и по оценкам потребителей) отличается высочайшей пропускной мощностью.

Недостаток у него вполне серьезный – такое оборудование не получится поставить на уже используемом стеклопакете. Обязательно требуется заблаговременно готовить площадку. Кроме того, накладные агрегаты способствуют проникновению внутрь уличного шума. Они плохо держат тепло. Общий вывод специалистов – для домашнего использования такие блоки не подходят.

Есть еще один вариант конструктивного решения – приточный клапан в виде ручки. Подобный вариант позволяет исключить нарушение дизайнерской концепции окна. Он обеспечивает естественный режим проникновения воздуха, что крайне ценно в межсезонье и в холодный сезон. Комбинирование клапана с вытяжным аппаратом позволяет стабилизировать микроклимат. Клапаны в виде ручки относятся к прямоточному формату, а оттого исключается появление конденсата в комнате.

Раз нет конденсата, то и окно даже в самый студеный зимний день не запотеет. Клапаны обязательно оснащаются внутренними фильтрами для воздуха. Цель их – профилактика засорения помещений пылевыми частицами. Эти фильтрационные блоки полагается сменять раз в 6 месяцев. Важной опцией является микропроветривание, помогающее сократить потребность в открытии окон.

Принцип действия

Практически все изделия для оконной вентиляции способны работать без каких-то источников энергии. Достаточно использования различия давления воздуха в доме и на открытом пространстве. Но чтобы такая система решила свою задачу эффективно, надо, чтобы дифферент имел приличный уровень. Оптимальный показатель его составляет от 10 Па. Нет необходимости самостоятельно высчитывать все параметры давления, надо ориентироваться лишь на 3 основные критерия:

полноценную работу вентиляционной системы дома;
прогрев воздуха на улице максимум до 5 градусов тепла;
возможность перемещения воздуха из одних комнат в другие в необходимом объеме.

Последний параметр обеспечивается тем, что зазор в промежуточных дверях составляет минимум 20 мм. Приточный клапан в силу объективных принципов своей работы плохо справляется с вентиляцией, если стоят жаркие дни. Каждая конструкция рассчитана на определенный диапазон температур. Отклонение от установленных норм влечет сразу негативные последствия. Изделия с фильтром могут защитить от вредного воздействия загрязненного воздуха.

Производители: обзор и отзывы

Отечественные клапаны, поставляемые под маркой «Оконные фильтры», оцениваются потребителями очень высоко.

Их достоинствами оказываются:

превосходная стойкость к шуму;
способность отлично действовать в холоде;
очистка от пыли;
защита от насекомых;
надежность при установке.

Если говорить про продукцию AirBox, о которой речь уже заходила, преимущества тоже очевидны – возможность установить своими руками и мягкая цена. Изделия Aereco позволяют отрегулировать воздушный поток автоматически, без усилий. Что касается конструкций от «Домвента», их надо ставить напрямую над батареей. Такие блоки отлично сдерживают шум, останавливают насекомых, могут гармонично сочетаться с проектом сооружения.

Что касается блоков КИВ-125, то они могут быть как финскими, так и китайскими по происхождению. Поставляемые из Финляндии конструкции превосходят свои азиатские аналоги повышенной толщиной и прочностью. Увеличивается также плотность утепляющего материала. Внутренние оголовки белые и темные соответственно. Конструкции Vallox тоже делаются на берегах Балтийского моря. Фирма заявляет, что ее продукция полностью удовлетворяет современным требованиям. Для нее характерна рекуперация на уровне 75%. Эти аппараты отличаются зависимостью от электрической энергии (которая экономится основательно). Пыль фильтруется, не пропускаются также и мелкодисперсные частицы.

Компания поставляет клапаны наружного типа со вспомогательным подогревом и с распознаванием влажности. В процессе производства производится тест на герметичность. Электроника может управляться посредством смартфона. При необходимости ее легко дополнить устройствами, измеряющими уровень углекислоты в помещении. Техническое описание изделий говорит, что с их помощью можно даже на небольшом пространстве обеспечить получение чистого воздуха и удаление грязной воздушной массы, не нарушая крышу и перекрытия.

Поддерживается не только функция удаления дурных запахов и предотвращения плесневого загрязнения. Воздух в помещении становится суше и избавляется от характерной затхлости. Полностью исключается возникновение сквозняков. Входные каналы оборудуются защитными фильтрами, на 100% останавливающими загрязнение не только пылью, но и пыльцой растений. Оттого можно заключить, что финский комплекс полностью решает поставленную задачу.

Не менее качественный продукт поставляют и из Германии. Убедительным примером тому оказываются клапаны Marley. Их разработчики постарались обеспечить максимальное прикрытие от цветочной пыльцы. Для этой цели сформировано изолирующее покрытие из поролона специальной марки. Дополнительно такой слой мешает проникать шумам и сдерживает распространение конденсата. Холод не проходит в дом, а тепло не уходит произвольно наружу. Отводной блок рассчитан на стены толщиной 25-58 см.

Производитель гарантирует:

плавную (бесступенчатую) регулировку поступления воздуха;
надежную теплоизоляцию внутренней части канала;
сочетание элегантности и простоты;
возможность за счет поворота бленды компенсировать основные монтажные ошибки.

Как выбрать?

Клапаны для проветривания пластиковых окон могут делаться из:

древесины;
стали;
пластмассы.

Самые дешевые конструкции не могут отрегулировать подачу воздуха. Единственное, на что они способны – это сокращение воздействия от сильного ветра. Очень важно определить, насколько эффективна работа систем. Рекомендуемый показатель притока на одного жильца составляет 30 куб. м за 60 минут. Что касается уровня поглощения шума, он должен быть таким же, как и у самих пластиковых пакетов.

Фальцевая и щелевая конструкции оптимальны для самостоятельного монтажа. Недостатком накладных элементов является визуальная заметность; если требуется монтировать скрытый блок, надо выбирать иные конструкции. Версии производства Aereco отличаются по методу поступления струи воздуха. Регулировка может производиться в наклонном или в прямом направлении. Эта фирма также сумела обеспечить превосходную функциональность. Ее конструкции могут стабилизировать влажность в комнате благодаря специальной функции.

По показателям эффективности отличаются системы отечественного производства Air-Box. Вдобавок они отлично устанавливаются и стоят не слишком дорого. На рынок постепенно выходит и продукция российских фирм. Среди них наилучшим образом подходят изделия «Мабитек». Наиболее широко используемые полимерные окна имеют защиту от шума 30-35 дБ. Аналогичный уровень защиты как раз и должен быть у клапана.

Важно учитывать, что для зимнего использования придется тщательно подбирать конструкцию по:

основному материалу;
характеристикам потока воздуха;
различию внешних и комнатных температур.

Чтобы клапан хорошо выполнил свою задачу, чтобы он не покрывался льдом, требуется оснащение качественной теплозащитой. Дополнительно требуется использовать «тепловой разрыв». Этот разрыв формируется из пластмассы особого рода, размещаемой внутри клапана. Если трудно отдать предпочтение ручной или автоматизированной регулировке, стоит выбирать клапаны со смешанной настройкой. Вовсе не пригодные для регулировки конструкции стоит сразу отвергнуть, потому что потребность в ней очень велика.

«Air-Box» от «Мабитек» отличается повышенной универсальностью и пригодностью к монтажу на пакетах какой угодно конструкции. Если нужно, его ставят в фальцах, то есть совершенно незаметно со стороны. Конструкция серии «Standart» подразумевает разделение клапана на две доли. Наружный блок расположен снизу, а внутренний – наверху. Действие обеспечивается за счет разрежения воздушной среды, система не сможет работать при неправильной работе вытяжных вентиляционных каналов.

Изготовитель поставляет клапаны с улучшенными акустическими свойствами. Такое семейство именуется «Comfort». Подобные изделия можно выбирать для определенного вида монтажа. Классический подход подразумевает непременную фрезеровку профиля окна. Все «комфортабельные» изделия регулируются вручную. Клапаны с опцией микропроветривания позволяют за час доставить в помещение 5-7 куб. м воздуха.

Пеимуществами их являются:

защита от жаркого летнего воздуха;
проветривание без остывания комнаты в зимние месяцы;
исключение сквозняков;
продолжительная эксплуатация;
стабильный обмен воздуха без тщательных регулировок;
пригодность для поддержания свежей атмосферы при длительном отсутствии людей.

Слабостями систем, работающих в режиме микропроветривания, являются накопление пыли на поверхности механизма и проникновение шума сквозь недорогие изделия. Аппараты снаружи монтировать проще, чем внутри. К тому же работа извне позволяет не полагаться на автоматику, а задавать режим самостоятельно. Важно узнавать, достаточно ли металлические части защищены от возникновения ледяного слоя. По сравнению со всеми этими характеристиками ценовые параметры не имеют существенного значения.

Выбирая конструкции иностранного производства, надо соблюдать бдительность. Ведь многие фирмы поставляют товар, не рассчитанный на российские климатические условия, или переносящий их на пределе возможностей. При этом неизбежно срок службы даже условно пригодных клапанов оказывается меньше возможного, прописанного в документах и описанного рекламе. Если же температура опускается до 30 градусов и менее, наружные детали могут замерзать. В результате движение холодного воздуха внутрь становится непрерывным, и приходится тратить очень много энергии на отопление дома.

Кроме уже упомянутых производителей оконных приточных клапанов, обращает на себя внимание германская марка Siegenia. Качество ее изделий в целом удовлетворяет потребителей, но есть только немногие модели, которые не сокращают поток света. Очень широкое предложение клапанов характерно для концерна Rehau. При этом отличия касаются еще и их конфигурации, к тому же все работает автоматически. В создании конструкций используется надежный, экологически безопасный пластик.

Часть вентиляционных планок содержит много камер. Сообразно текущей потребности в свежем воздухе они открывают определенное количество отверстий. Но подобное решение, при всей своей соблазнительной простоте, приносит в комнаты, наряду со свежими воздушными потоками, еще и все посторонние шумы. Выбирать такое исполнение можно только в том случае, когда окна выходят на тихие участки местности. Или же в ситуации, когда поступающие извне шумы не окажут серьезного отрицательного воздействия.

В противном случае надо выбирать конструкции, которые регулируются за счет стабильного перепада давления. Примером подобного изделия можно считать «Climamat», который обеспечивает регулировку количества приходящего воздуха, влажности в комнате. Устройство пригодно для полноценного отслеживания микроклимата, для его глубокой стабилизации. В отличие от аналогов Siegenia, размер их сравнительно невелик и нет необходимости нарушать свойства окна. Система работает бесшумно и фильтрует поступающий воздух, гарантированно исключая возникновение сквозняков. Приобретать подобный клапан можно для любого вида оконных профилей. Также он сможет пережить все возможные нагрузки.

Даже если установлены хорошо продуманные и тщательно отобранные клапаны от ведущих производителей, периодически все равно придется проветривать комнату. Как и при покупке других строительных материалов, комплектующих, одинаково нежелательно делать выбор клапанов только по очень доступной цене. Но и стремиться купить самое дорогое изделие бессмысленно – почти всегда такие расходы затрачиваются впустую.

Монтаж

Установка приточного клапана своими руками либо с привлечением профессиональных монтажников возможна только двумя методами. В первом случае установить его стараются при полной смене стеклопакета. Новый пакет должен уступать по размеру старому изделию, так как граница рамы и откоса будет оснащена клапаном. Трудоемкость работы очень велика, расходы резко вырастают. А еще при этом существенно понижается поток солнечных лучей.

По второй схеме монтаж происходит в переплете окна. Общее время установки ограничено ½ часа. Сначала требуется избрать подходящую позицию для монтажа.

Есть три способа:

поверх рамы;
поверх отдельной створки;
на пересечении окон с капитальными стенами (как уже говорилось выше, это допускается строго одновременно с установкой пакета).

Когда точка определена, прибор прикладывают, открывают и закрывают створку. При этом смотрят, чтобы клапан не напирал на откос. Как только намечены позиции для закрепления, надо взять канцелярский нож и сделать надрезы сбоку. Утепляющий материал, заложенный при монтаже пакета, должен быть заменен на иной утеплитель. Далее пленка, расположенная на корпусах клапанов, должна быть снята, потом изделия прикрепляют с помощью саморезов.

Если в набор поставки входят вспомогательные уплотнители, их надо вставить в промежутки крепежей. С противоположной стороны (по отношению к клапану) прежний уплотнитель должен быть вырезан. Для замены его закладывают тот, который входит в комплект. Выполнить подобную работу не слишком сложно. Но важно учитывать особенности каждой конструкции и рекомендации производителя.

Нередко качественный, безупречный монтаж удается только в условиях крупного производства. Попытки самостоятельно установить отдельные клапаны или приглашение мастеров мало помогают делу. Они чаще всего сверлят профиль несколько десятков раз, практически приводя его в негодность. Появившиеся отверстия прикрываются клапаном, и с виду ничего заметить нельзя. Но надежность такой конструкции, срок службы и производительность не выдерживают и тени критики.

Потому гораздо лучше покупать то, что монтируется без врезки в профиль. К тому же подобные элементы часто стоят дешевле и закрепляются при помощи отвертки. А производители дают четкие детальные инструкции, позволяющие практически полностью исключить появление ошибок. Рассмотрим работу своими руками на примере установки доступных по цене клапанов.

Прежде всего следует подготовить рабочее пространство, освободив его от излишних элементов. Далее готовят остро заточенные канцелярские ножи и отвертки. Распахнув окно, примеривают клапан на поверхности рамы в нужном месте. Теперь требуется надрезать уплотняющую резинку с ориентацией на наружные края клапана. Удалять помеченную надрезами часть резинки нужно аккуратно, чтобы ничего не поломать и не порвать. В точках, где схема работы предусматривает закрепление саморезов, надо вставить крепежные дюбеля закладного типа.

Теперь требуется встраивать пару уплотняющих изделий в точности между крепежными позициями. Сделав это, меняют резиновый уплотнитель рамы в нужном места на тот, который входит в комплект к вентиляции. Осталось насладиться результатом своей работы. Все необходимые манипуляции выполняются за 15 минут. Если и есть отдельные тонкости, нюансы, то они всегда указываются в сопроводительной документации.

Но надо сказать о еще нескольких моментах, которые характерны также для любой модели, пропускаемой сквозь стены. Внешние части воздухозаборников непременно следует прикрывать козырьками. Они блокируют просачивание в дом воды и различных осадков. Телескопические каналы компактного вида совмещаются с корпусами и закрепляются особой гильзой. Большинство клапанов монтируется в верхних частях створок.

Способы регулирования

Микропроветривание пластиковых окон настраивается так. Сначала открывают створку и удаляют определенную часть уплотнителя. Для этой цели используют нож. После наклеивания прокладки, входящей в набор поставки, ставят 3 заглушки. Регулировка механизма производится при помощи особой отвертки, которая нужна для корректировки петель. Если мороз силен, категорически нельзя закрывать клапан притока полностью. Для удаления пыли, засоряющей внешний козырек, используют пылесос. Сам корпус очищают влажной тканью, обе процедуры проводятся 2 раза за год. Нельзя очищать клапан синтетическими средствами. Если ведется ремонт в помещении, надо прикрывать изделие от пылевого загрязнения.

Подбирая режим работы, надо ориентироваться на скорость движения воздуха как 15 см за секунду. Если клапан тотально закрывается в холодную погоду, мириться с этим нельзя. Придется заклеивать внешнюю щель, пропускающую воздух. Не надо воспринимать как что-то отрицательное незначительные посторонние шумы. Это неизбежный спутник нормальной работы устройства, особенно у накладных конструкций.

Советы

Оценка диапазона производительности при выборе клапана должна происходить с учетом текущего давления. Вовсе не гарантировано, что пропуск воздуха через клапан, рассчитанный на 15 куб. м за час при 10 Па окажется выше, чем через аппарат, спроектированный на 12 м3 при 5 Па. Для стабильной эксплуатации вентилирующих клапанов в летний период требуется использовать искусственную вытяжку, дополненную вентиляторами. Обязательно полагается герметизировать входные двери со стороны улицы или подъезда. Наличие иных источников поступления холодного воздуха обесценит всю систему.

Чтобы разметка была максимально точной, готовится шаблон контура приобретенного клапана. По этому шаблону при помощи маркера показывают верх створки. Линия используется для перфорации. Чем выше точка установки клапана, тем лучше и надежнее работает система (сокращается опасность проникновения холодного воздуха). Согласно нормам СНиП, минимальная допустимая высота над поверхностью пола составляет 1500 мм.

О том, как монтировать приточный клапан на пластиковые окно своими руками, смотрите в следующем видео.

stroy-podskazka.ru

Вентиляционный клапан для пластиковых окон

Пластиковые окна уже достаточно давно и уверенно заняли лидирующее положение на рынке оконных конструкций, используемых при строительстве и ремонте. Это стало возможным потому, что по большинству свойств и характеристик они значительно превосходят альтернативные варианты из дерева или алюминия. Одним из немногих недостатков пластиковых окон, по сравнению с деревянными, является их недостаточно эффективная работа в помещениях, которые оборудованы естественной вентиляцией.

Это приводит к тому, что при закрытых окнах в помещениях создается духота и накапливается спертый воздух. Режим микропроветривания, который присутствует на большинстве современных пластиковых окон, не обеспечивает поступления необходимого количества свежего воздуха, а макропроветривание, особенно в холодное время года, чревато сквозняками и опасностью заболеть для людей, находящихся в таком помещении.

Проявившуюся таким наглядным образом проблему удалось эффективно решить разработкой и активным применением в пластиковых окнах специальных вентиляционных приточных клапанов. Они предназначены для увеличения объемов свежего воздуха, поступающего в помещение для его проветривания, сохраняя при этом герметичность конструкции окна из ПВХ. Кроме того, современные вентиляционные клапаны препятствуют образованию на окнах конденсата.

Использование вентиляционных клапанов позволяет достичь следующих преимуществ:

обеспечение микроклимата, оптимального для здоровья находящегося в помещении человека;
продление периода эксплуатации помещений без необходимости ремонта, что особенно важно для кухни, балкона или лоджии, где наблюдается либо повышенная влажность, либо воздействие атмосферных факторов;
снижение затрат на отопление, так как нет необходимости принудительного проветривания помещений, которое крайне неэффективно с точки зрения теплопотерь.

Рис. 1. Вентиляционный приточный клапан.

Разновидности клапанов вентиляции для ПВХ окон

Вентиляционный клапан представляет собой короб из пластика ПВХ, крепящийся к расположенной сверху части оконной конструкции. Внутри короба расположены так называемые «перья», от положения которых зависит количество поступаемого извне воздуха.

При спокойной погоде поток проходит через клапан свободно, при появлении и усилении ветра перья прижимаются к одной из сторон клапана, препятствуя появлению сквозняков и поступлению излишнего количества холодного воздуха. Регулирование воздухообмена происходит естественным образом. Стоимость клапана значительно ниже устройств для принудительной вентиляции, к тому же при работе они не шумят и не потребляют электроэнергию.

Рис. 2. Принцип действия клапана.

Клапаны щелевого типа

Один из наиболее распространенных (наряду с фальцевым) вариантов вентиляционного клапана. Клапан щелевого типа обеспечивает вентиляцию воздуха в помещение через специальный канал, напоминающий щель. Его длина колеблется от 17 до 40 см, а ширина – от 1,2 до 1,6 см.

Клапан изготавливается в двух вариантах:

в виде двух блоков – наружного (который впускает воздух извне) и регулирующего (отвечает за количество поступающего воздуха в помещение;
в виде одного универсального блока.

Достоинствами щелевого варианта является достаточно большой объем возможного воздухообмена (позволяющего применение изделия в просторных помещениях) и возможность установки клапана без выполнения работ по демонтажу оконного блока.

Рис. 3. Клапан щелевого типа до установки.

Клапаны фальцевого типа

Клапаны данного типа конструкции также встречаются достаточно часто. Причиной популярности является возможность их монтажа без снятия пластикового окна, относительно невысокой стоимости изделия, а также сохранением высокого уровня шумоизоляцииоконной конструкции. Это достигается тем, что воздух в помещение попадает через специальные фальцевые вырезы в блоке пластикового окна.

При этом объем воздухообмена, обеспечиваемый клапаном фальцевого типа, невелик. Поэтому рассматриваемые клапаны оптимально использовать для небольших жилых комнат, либо помещений, которые эксплуатируются нечасто.

Рис. 4. Клапан фальцевого типа.

Клапаны накладного типа

Клапаны накладного типа конструкции чаще всего устанавливаются и активно применяются при остеклении промышленных объектов или больших помещений общественных зданий. Именно там наилучшим образом используются главное свойство данной конструкции, а именно обеспечение максимального объема воздухообмена.

При этом к недостаткам клапанов накладного типа относятся:

невозможность их монтажа на уже установленные оконные конструкции;
высокая стоимость изделий;
заметное ухудшение параметров тепло- и звукоизоляции оконной конструкции.

Все это привело к тому, что клапаны накладного типа практически не применяются в жилищном строительстве.

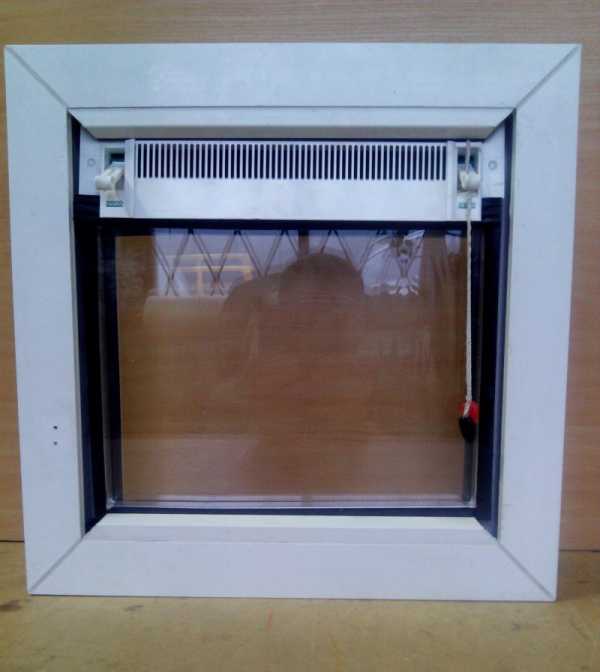

Рис. 5. Клапан накладного типа.

Критерии выбора оконных клапанов вентиляции

От выбора типа вентиляционного клапана зависит микроклимат в доме, поэтому к данному вопросу стоит подходить, учитывая максимальное количество критериев. Наибольшее значение имеют следующие из них:

пропускающая способность изделия. Существующие нормативы рекомендуют объем приточного снаружи воздуха на уровне 30 куб.м./час на одного человека;
уровень звукоизоляции конструкции после установки клапана. Данный показатель не должен превышать 30-35 дБ;
эффективность работы в зимних условиях при низких наружных температурах. Клапан должен быть выполнен с соблюдением требований по изоляции внутренних конструкций, предотвращающей возможное обледенение, а также попадание в помещение слишком большого количества холодного воздуха;
механизм регулирования. Разработаны автоматический, ручной и смешанный (комбинация из двух предыдущих) способы регулирования количества поступающего извне воздуха;
место установки изделия. Помимо монтажа непосредственно на оконную конструкцию, существуют варианты с установкой на стену. Они более дорогие и требуют значительных сопутствующих работ, например, по пробивке и прокладыванию каналов к клапану;
способ установки клапана. Его монтаж без снятия оконного блока гораздо удобнее и дешевле альтернативных вариантов.

Рис. 6. Клапан до установки.

Наиболее популярные конструкции

Установка вентиляционных клапанов на пластиковые окна используется относительно давно. За это время накопилось достаточно большое количество отзывов, определенная часть которых имеет негативную окраску. Следует отметить, что это вызвано, главным образом, не тем, что неэффективна сама идея дополнения конструкции пластикового окна механизмом дополнительной вентиляции.

Гораздо чаще отрицательные отклики пользователей, установивших вентиляционные клапаны, объясняются некачественным воплощением замысла в жизнь. Это может быть как использование некачественных изделий, так и ошибки при монтаже.

Рис. 7. Установленный вентиляционный клапан.

Клапаны вентиляции окон Aereco

Исходя из вышесказанного, вполне логичным и целесообразным является использование проверенных и доказавших на практике систем приточной вентиляции, устанавливаемой на пластиковые окна. Одной из самых популярных и широко известных марок по праву считается продукция французской компании Aereco.

В своих изделиях компания применяет современную разработку в виде полиамидных пластинок, которые расширяются при повышении температуры. Это приводит в действие автоматику вентиляционного клапана. Также датчики контролируют нижний температурный порог помещения, сокращая при необходимости потери тепла. Еще одним немаловажным достоинством изделий Aereco является относительно невысокая стоимость.

Рис. 8. Установленный клапан Aereco.

Система оконного проветривания Air-Box

Наряду с импортными изделиями ведущих производителей вентиляционного оборудования, на отечественном рынке присутствуют и продукция российских фирм. Самым известной и популярной маркой является система для пластиковых окон Air-Box компании Мабитек. Она представляет собой конструкцию из двух составных элементов – наружного и внутреннего.

Для эффективной работы клапана модели Air-Box необходимо, чтобы здание, в котором он устанавливается, было оборудовано вентиляционной системой. Это объясняется тем, что изделие Air-Box функционирует при появлении колебаний давления.

Рис. 9. Установленный клапан Air-Box.

Монтаж клапана для пластикового окна

Как уже отмечалось выше, существует два способа установки вентиляционных клапанов для пластикового окна:

с демонтажом и последующей заменой стеклопакета на новый с меньшими размерами. В появившуюся между проемом и оконной рамой щель устанавливается вентиляционный клапан. Данный способ монтажа имеет сразу несколько недостатков:
o уменьшение площади окна, обеспечивающей попадание света в помещение;
o дополнительные затраты средств и времени, необходимые для заказа и изготовления нового стеклопакета;
без демонтажа оконных конструкций. В этом случае вентиляционный клапан устанавливается в оконный переплет. Сам процесс занимает крайне непродолжительное время – порой менее получаса. Это очень удобно, особенно в тех случаях, когда пластиковые окна устанавливались недавно и не требуют ремонта или замены. Кроме того, установка клапана по второму способу, в конечном счете, значительно дешевле.

Рис. 10. Установка клапана.

При выборе модели вентиляционного клапана и способа его установки подавляющее большинство клиентов предпочитает купить вариант, не требующий замены оконных конструкций на новые. Это вполне объяснимо, так как такой монтаж обойдется дешевле и будет выполнен намного быстрее.

Рис. 11. Возможный вариант монтажа.

Установка вентиляционного клапана для пластикового окна показана на следующем видео:

Способы регулирования клапана для ПВХ окон

Практически опыт использования различных моделей и типов вентиляционных клапанов показал, что для их эффективной работы необходимо наличие механизма регулирования. Варианты с постоянными параметрами проветривания оказались неудачными и попросту непригодными для применения в отечественных условиях.

Как отмечалось выше, существует три типа регулирования: ручной, автоматический и комбинированный. Наиболее удобным считается автоматическое устройство, которое использует показания специального датчика, отслеживающего уровень влажности в помещении. В зависимости от этого устанавливается необходимый режим работы вентиляционного клапана – от полного его перекрытия до максимально возможного уровня воздухообмена.

Рис. 12. Автоматически регулируемый клапан.

Достоинством автоматической системы регулирования является то, что она позволяет снизить теплопотери. Такой эффект достигается тем, что клапан начинает работать только в случае повышения влажности, когда в помещении присутствуют люди. Если в комнате долгое время никого нет, то и клапан работает в минимальном пропускном режиме или вообще закрыт.

Ручной способ регулирования работы вентиляционного клапана более надежный, но требует постоянного внимания и контроля.

Достоинства и недостатки вентиляционных клапанов для ПВХ окон

Недостатки от использования вентиляционных клапанов, как правило, связаны либо с применением некачественных изделий, либо с ошибками монтажа:

вероятность промерзания в месте установки клапана;
возможность попадания слишком большого количества холодного воздуха;
недостаточный уровень вентиляции, обеспечиваемый в жаркую погоду;
снижение уровня тепло- и звукоизоляции оконной конструкции, связанное с установкой вентиляционного клапана.

Все перечисленные недостатки могут быть устранены, если соблюдать требования по установке вентиляционного клапана и использовать качественное изделие, например, описанные выше модели Aereco и Air-Box. В этом случае применение клапанов для приточной вентиляции позволит:

обеспечить постоянный достаточный приток извне свежего воздуха;
сохранить на необходимом уровне тепло- и звукоизоляцию оконной конструкции;
не допустить образование сквозняков, опасных для здоровья находящихся в помещении людей;
сократить потери тепла, что достигается регулированием уровня поступающего воздуха.

В случае соблюдения правил установки и использования качественных вентиляционных клапанов, их применение позволит поддерживать оптимальный микроклимат в помещении с минимальными потерями тепла.

Рис. 13. Устройство клапана, обеспечивающее надежность и качество.

Уход и обслуживание за клапаном для ПВХ окна

Одним из немаловажных достоинств вентиляционных клапанов является простота обслуживания и ухода за ними в процессе эксплуатации. В большинстве случаев, для нормальной работы изделия достаточно периодически его чистить, примерно 1-2 раза в год. При этом, как правило, с наружной решетки удаляется образовавшийся налет пыли (при помощи пылесоса или кисточки), а внутренняя поверхность клапана протирается влажной салфеткой или мягкой тряпочкой. Также салфеткой убирается иногда появляющееся сверху клапана пыльное пятно.

Ни в коем случае не следует использовать для очистки или другого ухода за поверхностями клапана абразивных или химических моющих или чистящих средств. Также не допускается мыть вентиляционный клапан струей воды или замачивание его конструкций и элементов.

В процессе эксплуатации клапана необходимо учитывать следующий момент: при сильных морозах не рекомендуется полностью закрывать его при ручном типе регулирования. Это может привести к примерзанию некоторых конструктивных элементов и выходу изделия из строя.

Во всех остальных случаях и уход, и эксплуатация современных вентиляционных клапанов не представляет никакой сложности и проблем.

Рис. 14. Уход за вентиляционным клапаном.

okna-biz.ru

105 фото советов по применению

Современные пластиковые окна – это хорошая теплоизоляция и звукоизоляция. К недостаткам относится только плохая вентиляция. Чтобы проветрить помещение, нужно открывать одну створку окна. Летом это приведет к повышенному содержанию пыли в комнатном воздухе. Атмосферные осадки, также могут попадать в помещение.

Зимой проветривать комнату, открыв окно неудобно. Происходит большая потеря тепла. Решить данную проблему поможет установка приточного клапана.

Приточный клапан – преимущества

При недостатке вентиляции, в доме ухудшается микроклимат. В воздухе повышается содержание углекислого газа и влажности. Затхлый воздух, может неблагоприятно сказываться на самочувствии жильцов.

Наличие приточного клапана избавляет от необходимости проветривать помещение. Это в свою очередь сохраняет тишину и тепло в доме. Данное устройство крепится в верхнюю створку окна – горизонтально. С помощью клапана, можно избавиться от образования конденсата на окне и плесени.

Приточный вентиляционный клапан для окон проветривает помещение, не создавая сквозняков. Область светового проема не изменяется. Имеются функции регулировки. Установка клапана достаточно проста. Процесс эксплуатации не вызывает трудностей.

Особенности устройства и работы приточного клапан

Чтобы установить клапан, нужно в намеченной области окна и рамы, убрать резиновый уплотнитель. Вместо него прикрепить другой, менее толстый. Вслед за этим монтируется и сам клапан с пассивной вентиляцией.

Принцип действия приточного клапана такой же, как и в обычной вентиляции. Через него, свежий воздух поступает в помещение, а нагретый комнатный поднимается по вытяжке и выходит на улицу. Это естественная циркуляция воздуха, возникающая из-за разницы уличного и комнатного давления.

Но в жаркую погоду, разница в давлениях меняется. Необходима принудительная вытяжка в вентиляционной системе, чтобы приточный клапан продолжал затягивать воздух.

В приточном клапане имеется воздухозаборник. Его следует монтировать с уличной стороны окна. Он снабжается козырьком, который не дает попадать внутрь атмосферным осадкам. В пластиковом корпусе окна устанавливается телескопический канал, и закрепляется с помощью гильзы.

Самая сложная часть приточного клапана – это его внутренняя часть. В ней имеется простой фильтр, и выпускная форсунка. Завершает конструкцию регулирующий механизм. Он регулирует подачу воздуха.

Чтобы вентилирующий клапан работал, нужно создать необходимые условия в помещении. Входная дверь должна быть закрытой и не пропускать воздуха. Иначе работа клапана будет нарушена.

В помещении должны быть вентиляционные отверстия с вытяжными трубами. Межкомнатные двери должны иметь внизу зазор не менее 2 см, тогда воздух будет свободно циркулировать.

Различные модели приточных клапанов

На рынке можно встретить много фирм производителей приточных клапанов, имеющих внешнее отличие. По сути, они отличаются только по типу материала, и способу управления. Изготавливаются клапаны из пластика, дерева, и металла.

В зависимости от типа, управление может быть ручного и автоматического типа. Без сомнения лучшие приточные клапаны те, которые имеют автоматическую регулировку. В таком исполнении клапан сам регулирует степень открывания или закрывания вентиляционных створок. В данном случае все зависит от влажности и давления в доме.

Ручное управление не так удобно. Нужный уровень вентиляции удается подобрать не сразу. Тем более, это сложно сделать зимой. При низких температурах неправильно отрегулированная степень вентиляции приведет к промерзанию клапана.

Просматривая фото приточных клапанов на окна, трудно сделать правильный выбор. Необходимо подробно ознакомиться с техническими характеристиками устройства.

Имеются различия по типам клапанов:

фальцевый;
щелевой;
накладной.

Первые два типа клапанов при установке не требуют демонтировать окна – это удобно. Накладной тип клапана, хоть и не монтируется на установленное окно, зато лучше всех пропускает воздух.

Особого внимания заслуживают приточные клапаны на пластиковые окна air box. Они выпускаются в трех комплектах:

Standart;
Comfort;
Comfort-S.

Тип клапана Comfort, может устанавливаться методом фрезеровки или без нее. Метод фрезеровки дает больший приток воздуха. Модель типа Comfort-S в домашних условиях не устанавливается. Она предназначена для окон глухого типа.

Фото приточного клапана на окно

Также рекомендуем посетить:

mojdominfo.ru

Вентиляционный клапан на пластиковые окна, приточный клапан

Сегодня трудно встретить дом без установленных ПВХ окон. Вентиляционный клапан на пластиковые окна выполняет одну из важных функций — помогает свежему воздуху попадать в помещение.

Установка пластиковых окон влечет за собой ухудшение микроклимата — помещение буквально «консервируется». Это хорошо для сохранения тепла, но при этом отсутствует микровентиляция, что приводит к проблемам со здоровьем и появлению грибка в комнате. Воздух становится спертым, болит голова от недостатка кислорода.

Можно конечно выставить «режим проветривания» на ПВХ окне, но это либо не обеспечит требуемый объем воздуха, либо устроит настоящий сквозняк. Вентиляционный клапан на пластиковое окно решит эту проблему и поможет свежему воздуху попасть в помещение.

Пластиковые окна с вентиляцией

Вентиляция пластиковых окон имеет предельно важное значение для поддержания комфортной и здоровой обстановки в помещении. О ней мы и расскажем более подробно.

В течение последних лет всё большую популярность для строительства приобретает использование герметичных пластиковых, алюминиевых или деревянных окон со стеклопакетами.

Стоит признать, что такая тенденция выглядит вполне логично. Ведь окна обеспечивают существенную экономию энергии, снижая затраты на обогрев жилья и делая его действительно гораздо комфортнее – несомненные преимущества современных окон.

Пластиковые окна приобрели большую популярность благодаря привлекательному соотношению теплотехнических свойств и заявленной стоимости, преимущества дополняются доступностью и сравнительной дешевизной обслуживания в дальнейшем.

Но практика подтверждает не только важные преимущества, но и выявляет также некоторые недостатки и специфические проблемы использования герметичных окон, в основном санитарно-гигиенического характера. Пластиковые окна, как лидер по уровню продаж, в большей мере подвергаются такой критике.

Приточная вентиляция пластиковых окон (климат-контроль) является специальным устройством, с помощью которого может быть обеспечен ограниченный, предварительно рассчитанный поток свежего воздуха при закрытом окне – в пределах 20-35 м3/ч. Монтаж производится в раму и створку, может устанавливаться и уже для стоящих окон.

Вентиляция пластиковых окон наследует преимущества современного окна ПВХ, обеспечивая:
Лучшее снабжение кислорода, позволяя избавиться от загрязнений воздуха.
Предотвращает появление конденсата на стеклопакетах и откосах, который может стать причиной грибковой плесени.
Защита для помещения от пыли, осадков, насекомых, тополиного пуха.
Тяга для каминов и печей.
Сокращение расходов для эффективного обогрева помещений.

По действующим Строительным нормам и правилам воздухообмен для жилых объектов должен быть равен 3 м3/ч на 1 кв. метр жилого пространства. Для санузлов и кухни показатель должен составлять 60-90 м3/ч, хотя реальные показатели для закрытых пластиковых, деревянных и алюминиевых окон сегодня не достигают и 6 м3/ч.

Статистика подтверждает, что в крупных городах жителям приходится находиться в закрытых помещениях практически 80% своей жизни. При вдыхании воздуха в организме человека остаются бактерии, вирусы, грибы.

Даже придумано специальное название для болезненного состояния, которое возникает из-за влияния закрытого помещения – Sick building syndrome (синдром больного дома).

Поступление чистого воздуха для зданий массовой застройки обеспечивается благодаря естественной вентиляции через щели, сохраняющиеся в дверях и окнах, в помещении смешивается с загрязненным воздухом, удаляясь через вытяжные каналы, находящиеся в кухне или санузлах. Подобная вентиляция отличается своей простотой использования и экономичностью.

При монтаже пластиковых окон герметичные двери с небольшой воздухопроницаемостью, сохраняются с не функционирующей вентиляцией, что приводит к повышению уровня относительной влажности, доводя до опасных показателей содержание в воздухе вредных веществ.

При условии плохого проветривания помещения, живущие или работающие в нем люди сталкиваются со снижением иммунитета, различными заболеваниями в виде хронической мигрени, бронхиальной астмы, аллергии, бронхита, насморка и сердечнососудистых болезней.

Как предотвратить такие последствия? Среди самых экономичных и доступных решений следует отметить ежечасное проветривание помещений самостоятельно или монтаж приточной оконной вентиляции (климат-контроль), которая позволит пропускать в помещение свежий воздух.

Следует отметить низкую эффективность открывания створки окна, ведь из-за этого нарушается температурный режим, в помещении резко изменяется температура, что может стать причиной простуды, ухудшая при этом звукоизоляцию в помещении – порой это серьезная проблема, когда окна выходят на транспортные магистрали или оживленные площади.

Чтобы обеспечить стабильную воздушную циркуляцию для квартир, домов, коттеджей, гостиниц и прочих объектов, где требуется поддержание здорового микроклимата, рекомендован монтаж приточной вентиляции для пластиковых окон, также конструкций из алюминия, алюминия со стеклопакетами, устанавливая качественные клапаны вентиляции на пластиковые окна.

Проще говоря, вентиляция окон – это замена отработанного воздуха свежим. Такой воздухообмен может быть сделан двумя основными способами: естественным и искусственным. Естественная вентиляция – в её основе лежит разница в плотности воздуха в холодном состоянии (снаружи) и теплом (в помещении).

В результате этой разницы теплый воздух из помещения, который легче, движется вверх и замещается поступающим извне более прохладным воздухом. Такая вентиляция происходит в полезном диапазоне температур и лучше подходит для зимы.

Механическая вентиляция – воздухообмен осуществляется с помощью одного или нескольких вентиляционных устройств, преимуществом которой является действие независимо от погодных условий (ветер, температура воздуха и другие).

Разрушительные последствия плохой вентиляции в окнах

Конденсат на стеклопакетах, грибок на стенах, сквозняк в процессе проветривания – это лишь некоторые из проблем, связанные с несоответствием пластиковых окон той роли, за которую они должны отвечать в системе вентиляции здания.

Приготовление пищи, стирка, купание, а также дыхание и материалы отделки мебели и помещения — все это загрязняет воздух или усиливает влажность в доме. Результатом воздействия этих факторов является не только снижение комфорта, но и угроза здоровью, а иногда и жизни членов семьи.

Достаточно вспомнить о плесени и грибках, которые могут вызвать аллергию, либо вредной окиси углерода (угарного газа), которая в закупоренном помещении может привести к летальному исходу.

Из-за этих факторов и их негативных последствий очень важно выбрать правильные пластиковые окна и способ их установки для надлежащей вентиляции помещений.

Микровентиляция в пластиковых окнах

Микровентиляция, это режим, в который переводиться окно, способствующее поступлению потока свежего воздуха, но не образующее сильных сквозняков. Однако зачем это нужно?

Все дело в конструкции металлопластикового окна, все устройство которого направлено на максимальное сбережение тепла. А значит, и в зимнее и летнее время если оставить систему без внимания ситуация будет одна и та же – полная герметичность жилья.

В плане энергосбережения, особенно в холодное время года, это значительный плюс, но со временем могут появиться такие нюансы:
Запотевание окон ПВХ.
Конденсат на поверхности подоконника и оконных откосов. Сырость в результате станет причиной образования плесени и грибка.
На кухне, как в одном из самых влажных помещений, это приведет к подобному эффекту, только со стенами и потолком.
Спертый и застоявшийся воздух сделает некомфортным проживание в квартире или доме.

Именно микропроветриванием устранение этих неблагоприятных факторов становится возможным. Даже незначительный приток свежего воздуха, и отвод «отработанного» обеспечат нужный для организма климат.

Обеспечить воздухообмен можно без вмешательства в конструкцию металлопластикового окна, и специальной фурнитуры.

Сезонная регулировка

Это не совсем то, микропроветривание пластиковых окон, которое нужно, но все же таким способом можно обеспечить минимальный приток воздуха с улицы.

Металлопластиковые системы имеют регулировку по сезонам. То есть соответственно времени года (зима/лето) можно менять степень прижима створки. Причем делается это поворотом 1-2 штифтов в нужное положение. Как это сделать?

На торце открытой створки есть эксцентрик, имеющий маркировку в виде точки или риски. После установки она направлена вверх, это нейтральное положение для межсезонья (весна/осень).

Для перевода створки, нужно вооружиться шестигранником (обычно 6мм), и провернуть метку на улицу (летний режим), или внутрь помещения на зиму.
Что это дает? Летом створка прижимается неплотно, образуя небольшой зазор, через который будет поступать минимальное количество воздуха.

Щелевое проветривание

Это установка режима микропроветривания без дополнительной фурнитуры. Все металлопластиковые пакеты имеют следующие функции: открыть/закрыть, и проветривания (створка с наклоном). Но, есть еще один вариант – минимального проветривания без образования сквозняка.

Для этого нужно рукоятку управления режимами створки, при повороте на отпирание выставить под углом в 45 градусов относительно горизонтали. Таким образом, между створкой и рамой образуется небольшой зазор до 3 мм, через который будет просачиваться свежий воздух.

Однако, чтобы в первом и втором варианте микропроветривание нормально функционировало, нужно обеспечить качественную вытяжку старого застоявшегося воздуха. Для чего стоит прочистить вытяжные каналы, или установить принудительное проветривание с вентиляторами.

Фурнитура для микропроветривания

Это самый качественный способ обеспечить качественное вентилирование помещений в жилье. Добиться этого можно с помощью установки следующих дополнительных элементов:
Гребенки.
Приточного вентиляционного клапана.

Гребенка представляет собой устройство, которое монтируется внутри помещения, в виде зубчатой рейки. При переводе окна на режим микропроветривания, можно установить створку с различным по ширине зазором.

Сама рейка крепиться на раму стеклопакета, а зацеп чаще всего возле поворотной рукоятки. Такое простое устройство можно установить на любое поворотно-откидное пластиковое окно. Единственный недостаток системы, хрупкость и недолговечность материала.

Однако самый совершенный способ микровентиляции, это установить приточный клапан, который будет обеспечивать постоянный воздухообмен.

Приточный клапан на окна ПВХ

Преимущества использования пластиковых окон оценили многие жители квартир и частных домов. Удобные, красивые и практичные окна позволяют снизить теплопотери и повысить шумоизоляцию помещения. Однако наряду с достоинствами потребители отметили и один существенный минус – недостаток вентиляции.

Этот фактор ухудшает микроклимат помещения – повышается влажность, воздух становится спертым, а люди, находящиеся в доме начинают испытывать нехватку кислорода. Как результат, на стенах и откосах помещения появляется плесень, а концентрация токсических веществ увеличивается.

Для нормального существования надо восстановить достаточную циркуляцию воздуха. Проветривание квартиры путем открывания оконных форточек сводит к нулю все плюсы герметичного «пластика» и значительно снижает эффективность обогрева. Решить вопрос позволяют приточные клапаны.

Приточный клапан – устройство, устанавливаемое на верхней створке окна в горизонтальном положении, которое выполняет вытяжную функцию. Клапан поддерживает оптимальный микроклимат в комнате, устраняет конденсат на стеклопакете и раме.

Целесообразность применение приточного клапана на пластиковых окнах обусловлена рядом преимуществ:
световой проем окна остается неизменным;
в квартире не возникают сквозняки, как при обычном проветривании;
приток свежего воздуха на достаточном уровне;
во время работы клапана нет потерь тепла, а звукоизоляция помещения остается на прежнем уровне;
возможность регулировать работу клапана;
простота установки и эксплуатации.

Недостатки:
В зимнее время некоторые модели клапанов обмерзают.
Если у Вас ручной клапан, придется часто регулировать его в зависимости от погодных условий, количества людей в помещении и других климатических показателей. Так как клапан располагается в верхней части окна, возможно, необходимо будет вставать на стул или стремянку, чтобы отрегулировать работу устройства – все зависит от высоты самих окон.
Устройство, как правило, не снабжено фильтрами, поэтому в воздух могут попадать частицы уличной пыли и других загрязнителей.

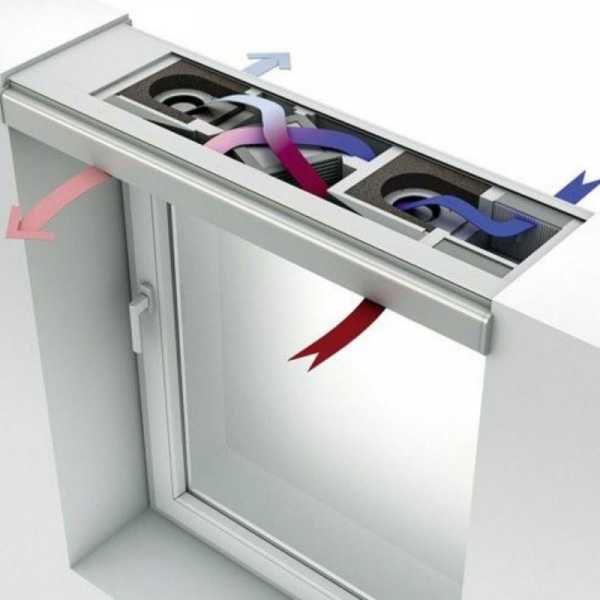

Как работает приточный клапан

Оконный клапан приточной вентиляции состоит из следующих узлов:
Внешняя часть – «воздухозаборник», устанавливается с наружной стороны рамы. Обязательное условие – наличие козырька над воздухозаборником, который препятствует попаданию в клапан дождя, снега и т.д.
Телескопический канал – проходит сквозь раму. Элемент фрезеруется в пластиковый корпус окна и фиксируется гильзой.
Внутренняя часть, устанавливаемая изнутри помещения. Наиболее сложный узел, который комплектуется выпускной форсункой, простейшим фильтром и механизмом регулировки пропускной способности.

Грамотно оборудовать оконную приточную вентиляцию можно лишь понимая механизм ее работы. Это особенно важно, так как для установки клапана самой распространенной конструкции необходимо будет прорезать в окне отверстие 1 см шириной и около 30 см длиной.

По окончанию работ оно закрывается корпусом клапана. Снять клапан не получится, чтобы не открыть вентиляционную щель на профиле окна.

Приточный клапан для окон ПВХ является частью пассивной вентиляции. Холодный воздух засасывается внутрь помещения и выталкивает более теплый воздух в вытяжные вентканалы.

Движение обеспечивается благодаря разнице давлений, поэтому естественная вентиляция действует при температуре воздуха на улице менее +5 градусов. Летом пассивная вентиляция будет работать лишь при принудительной вытяжке.

Таким образом, для работы приточного клапана необходимы условия:
В квартире обязательно должна быть исправна вытяжная естественная вентиляция. Чтобы проверить ее работу следует закрыть дверь в квартиру, приоткрыть окно в помещении, максимально отдаленном от вентканала и приложить листочек бумаги к решетке.
Если он удержится, с вытяжкой все в порядке. Даже когда вытяжка тянет плоховато, клапан немного улучшит состояние воздуха в квартире, но эффективность его будет низкой;
Температура воздуха на улице меньше +5 градусов;
Между помещениями в квартире должен быть свободный воздухообмен. То есть, двери открыты или под ними остаются щели шириной 2 см. Можно проделать в нижней части дверей вентиляционные отверстия общей площадью 130 кв. см. для дверей санузла и 200 кв. см. для кухни;
Чтобы из подъезда не было подсоса воздуха, следует максимально герметизировать входную дверь.

Многие владельцы боятся обмерзания вентиляционного приточного клапана для окон ПВХ. Действительно, если клапан приточной вентиляции отрегулирован неправильно, явление возможно. Об этом говорят многочисленные отзывы владельцев пластиковых окон. В сильные морозы клапан нельзя закрывать полностью.

Тогда он будет прогреваться теплым воздухом из помещения и обледенение пластикового окна с вентиляцией исключено. Если вентиляционный клапан необходимо перекрыть полностью, снаружи заклеивается щель для подачи воздуха. Щель закрывается очень тщательно, обеспечивая полную непроницаемость.

А вот увеличения шума в квартире после установки на пластиковое окно клапана приточной вентиляции пугаться не следует. Щель для подачи воздуха совсем мала, поэтому шумоизоляция снизится незначительно, что подтверждается отзывами на приточные клапаны вентиляции для пластиковых окон.

Приточный клапан Air Box

Корпус клапана крепиться в верхней части оконной створки. В месте установки клапана заменяются два фрагмента стандартного оконного уплотнителя на специальный. Возможна установка на уже смонтированные окна.

Особенности клапана Air-Box:
Легкий и быстрый монтаж. В процессе установки не производиться фрезеровка профилей окна, уличный козырек отсутствует.
Компактный корпус клапана. После установки клапана в окно его корпус практически не изменяет общий дизайн окна.
Плавная регулировка количества воздуха поступающего в помещение. На корпусе приточного клапана расположена ручка регулятор.
Перемещая ее слева на право клапан можно полностью открыть, закрыть или плавно выбрать промежуточное положение
Отсутствует защита от порывов ветра.
Меньший объем поступающего воздуха по сравнению с клапанами Ventair и Aereco.
Возможна установка только на поворотные створки.

Приточный клапан для окна Аир Бокс выпускается в трех комплектациях: Standart, Comfort без фрезеровки и Comfort-S.

Технические характеристики	Standart	Comfort без фрезеровки	Comfort-S
Воздухопроницаемость при статическом давлении 10 Па, куб.м./час	4.8	20	42
Звукоизоляция от транспортного шума RA, дБА	32	32	32
Сопротивление теплопередаче, м 2 * O C/Вт	0.59	0.58	0.58
Способ регулировки объёма поступающего воздуха	автоматический	ручной	ручной
Габаритные размеры комплекта мм	Зависит от профиля:(2×125)x43x14 (2×125)x32x12 (2×125)x21x12	350x32x13	370x27x12
Цвет	белый, RAL по заказу	белый, RAL по заказу	белый, RAL по заказу
Материал	АБС, ПВХ	АБС, ПВХ	АБС, ПВХ
Минимально возможная ширина створки	30см	35см	40см

Установка приточного клапана на пластиковое окно

В комплект для установки вентиляционного приспособления входит:
клапан;
уплотнитель;
крепеж.

Монтаж не требует профессиональных навыков, он прост и понятен, а компания-изготовитель прилагает подробную пошаговую инструкцию.
Первый шаг – разметка профиля рамы под укладку специального уплотнителя, идущего в комплекте. Он, в отличие от уже установленного, не прижимается плотно, а позволяет воздуху поступать в комнату.
Работа выполняется при открытой оконной створке. Желательно поместить клапан посередине окна. Измерив длину рамы, легко вычислить, сколько сантиметров отступить от каждой стороны, чтобы приспособление в 35 см оказалось в центре.
Канцелярским ножом по разметке надрезают и вынимают оконный уплотнитель. На его место вставляет отрезок из комплекта.
Разметку с рамы необходимо точно перенести на створку. Уплотнитель на ней также вырезается и вынимается по размеру клапана, на 35 см.
В паз створки вставляются три маленьких кусочка уплотнителя. Их необходимо расположить около трех выступающих частей клапана, которые предназначены для фиксации саморезами на окне.
С корпуса клапана снимают защитную пленку двухстороннего скотча, фиксирующего приспособление на створке. Аккуратно приклеив вентиляционное устройство к створке, закрутите отверткой саморезы в специальные отверстия.
Между закрепленными участками укладываются два отрезка уплотнителя по 16 см каждый.
Установка завершена, теперь пластиковое окно не будет покрываться каплями влаги, а воздух в квартире будет свежим. Благодаря расположению вентиляционного отверстия, уличный воздух попадает под потолок и только смешавшись с теплым опускается вниз.

Приточный клапан на пластиковые окна своими руками

Приточный вентиляционный клапан на пластиковое окно можно установить самостоятельно. Домашний мастер со стажем потратит на это не больше часа.

Понадобятся следующие инструменты:
линейка;
отвертка или шуруповерт;
острый нож;
клапан.

Проветриватель для пластиковых окон своими руками устанавливается на откидную створку окна. Предварительно нужно сделать разметку посередине верхней части створки с помощью линейки.

Порядок работ зависит от конструкции клапана. Так в одних случаях для оборудования окна с вентиляцией нужно только заменить участок уплотнителя на прилагающийся в комплекте.

Для других моделей придется делать щель в профиле. Выбирая вентиляционный клапан для алюминиевых окон, предпочтительнее остановиться на первом варианте, так как выпилить приточную щель аккуратно в домашних условиях сложно.

Фирмы-производители обычно снабжают свои устройства подробными инструкциями, позволяющими оборудовать вентиляцию пластикового окна своими руками.

Вентиляционный клапан можно установить на окно двумя способами: с перфорацией и без. Рассмотрим оба варианта.

Последовательность монтажа климатического клапана с перфорацией:
Подготовка инструментов: электрическая дрель; электролобзик; напильник; сверла на 5-10 мм; строительный нож; шаблон для разметки контуров клапана; герметик.
С помощью шаблона нанести контур расположения приточного клапана. Маркер надо приложить к верхней створке. Для этой работы створку окна лучше снять, так как разметка выполняется с наружной и с внутренней стороны детали.
По разметке просверлить несколько сквозных отверстий 5-миллимитровым сверлом. Этот ряд послужит базой для более крупной перфорации.
Подготовленные отверстия рассверлить сверлом в 10 мм. Для удобства расположения клапана отверстия сверлятся с внутренней стороны оконной створки.
Расширение приточного клапана. Между парой крайних отверстий электролобзиком вырезать остатки материала. В результате проделанной работы должна получиться сквозная щель. Края отверстия отшлифовать напильником.
Монтажную планку клапана установить на поверхность наплава створки и закрепить саморезами. Деталь предварительно надо обработать герметиком.
В наплавке рамы выполнить фрезировку паза. Положение приточного клапана разметить по шаблону, а затем вырезать паз при помощи электролобзика и напильника.
На наружную поверхность рамы установить внешнюю часть климатического клапана с козырьком. Фиксация детали происходит саморезами, уплотнение – герметиком.
Собрать створку и установить ее на место – на петли рамы.
Проверить положение отверстий в створке и наплаве рамы.
Зафиксировать внутреннюю часть клапана на монтажную планку. В качестве крепежных элементов использовать клипсы и защелки.
Отрегулировать работу клапана.

Рассмотрим, как установить на пластиковое окно приточный клапан, не прибегая к перфорации:
Для монтажных работ подготовить: обычная отвертка-крестовина; канцелярский нож; маркер и линейка.
Открыть оконную створку и убрать часть уплотнителя, который герметизирует щель между рамой и створкой. Старая прокладка срезается ножом с наплава рамы. На освободившееся место наклеить специальную прокладку, которая поставляется в комплекте с приточным клапаном.
Непосредственный монтаж клапана:
в пазы от уплотнителя установить три заглушки «юбкой» вниз;
зафиксировать клапан на наплыве створки – устройство крепится сверху по направлению кронштейнами к окну;
закрепить клапан саморезами, пропущенными через кронштейны;
в паз между кронштейнами установить уплотнитель.
В данном случае щель между клапаном и уплотнителем на раме работает как вентиляционный канал.

Регулировка и эксплуатация приточного оконного клапана

Приточным клапаном можно управлять вручную и автоматически. Автоматика – более удобна и обычно дополнена датчиком гигрорегулирования. При уменьшении влажности поток воздуха сокращается, и наоборот – циркуляция воздуха увеличивается при повышении влажности в помещении.

При ручном управлении можно допустить ошибки, которые иногда приводят к переохлаждению помещения и обмерзанию климатического клапана.

Важно! В сильные морозы приточный клапан нельзя полностью перекрывать
Уход за вентиляционным клапаном сводиться к выполнению чистки каждые 6 месяцев. Пыль с наружного козырька можно удалять с помощью пылесоса, а корпус протирать влажной тряпочкой.
Для чистки нельзя использовать химические средства. Кроме того, надо воздержаться от прочистки устройства под струей проточной воды. При проведении в помещении ремонтных работ клапан надо прикрыть – это защитит его от грязи и пыли.
Приточный клапан на окна ПВХ – практичное и нужное приобретение, которое улучшает микроклимат в доме. Можно выполнить установку приточного клапана на пластиковые окна своими руками. Способ монтажа зависит от модели клапана и его комплектации.
Автор:
Сергей Владимирович, инженер-электрик.
Подробнее об авторе.
first-apartment.ru
Особенности приточного клапана на пластиковое окно
Популярность пластиковых окон обусловлена их герметичностью, отличной шумо- и теплоизоляцией. Эти качества очень важны для подержания в помещении комфортной температуры и создания благоприятной обстановки для работы и отдыха. Но вместе с этим, пластиковые окна могут стать причиной образования конденсата, который приводит к увеличению влажности в комнатах. Это в свою очередь негативно сказывается на здоровье людей и долговечности отделочных материалов. Оптимальным решением данной проблемы станет установка приточного клапана на пластиковые окна.

Назначение и эффективность приточного клапана

Установка пластикового окна ухудшает естественную циркуляцию воздуха. В помещение поступает недостаточно кислорода, а углекислому газу и парам влаги некуда выйти, что приводит к:

образованию конденсата на окнах и откосах;

росту плесени;

появлению неприятных запахов;

развитию заболеваний дыхательной системы.

Установка приточного клапана на окно помогает проветривать помещение без образования сквозняков и сильных теплопотерь, как бывает в случае с открытыми створками. Циркуляции воздуха через отверстия этого устройства достаточно, чтобы поддержать в жилом или офисном пространстве благоприятный микроклимат и оптимальный уровень влажности.

Благодаря оконному клапану ПВХ конструкции проявляют себя максимально эффективно. Тепло из помещений не будет уходить сквозь щели, но при этом воздух всегда будет оставаться чистым и свежим.

Существует несколько важных условий, при которых можно рассчитывать на положительный результат от работы оконного приточного клапана:

исправно функционирующая вытяжка;

температура воздуха на улице не выше +5ͦС;

между помещениями должен присутствовать естественный воздухообмен, который возможен при открытых дверях или при наличии промежутка от пола до нижнего края полотна не менее 1 см;

входная дверь герметична.

Конструкция приточного клапана

Наиболее популярные в быту приточные клапаны на пластиковые окна из следующих элементов:

Воздухозаборник. Исходя из названия становится ясно, что функция этого узла – прием чистого воздуха с улицы. Он располагается за пределами помещения с наружной стороны пластиковой рамы;

Козырек для воздухозаборника. Необходим для того, чтобы в отверстия этого элемента не попадали осадки, грязь и пыль;

Телескопический канал, по которому воздух проникает внутрь помещения. Представляет собой трубку, которая фрезеруется в пластиковый корпус окна и фиксируется специальной гильзой;

Внутренний узел, который необходим для запуска воздуха в помещение. Он комплектуется выпускной форсункой, фильтрующим элементом, регулятором. Монтируется с внутренней стороны рамы.

Как работает приточный клапан

Принцип работы, устроенного по такой схеме оконного клапана, заключается в том, что чистый уличный воздух засасывается в помещение, а углекислый газ и теплый воздух выдавливаются из него через вентиляционные отверстия под воздействием разниц давления. Именно поэтому естественная работа вентиляционного клапана для пластиковых окон возможна только при температуре воздуха на улице не выше +5ͦС. При более высоких показателях необходимая разница в давлении не возникает, поэтому клапан на окно функционирует только принудительно. Да и необходимость в нем снижается, так как можно просто открыть окно без ущерба комфорту в помещении.

Особенности монтажа

Эффективность работы вентиляционного клапана для пластиковых окон также зависит от грамотно выполненной установки. Монтаж совсем не сложный, но все же он требует проведения четких манипуляций. Например, схема установки щелевого клапана вентиляции на пластиковые окна выглядит следующим образом:

удаление кусочка уплотнителя на раме и створке окна, в том месте, где будет фиксироваться агрегат;

приклеивание нового, более тонкого уплотнителя;

фиксация самого клапана поверх нового уплотнителя.

Также оконный приточный клапан можно установить другим образом. Из рамы достается старый стеклопакет и на его место устанавливается новый элемент меньшего размера. Образовавшуюся щель заполняет приточная вентиляция для пластиковых окон. Этот метод более затратный и уместен, когда возникает необходимость в замене всей оконной конструкции или только стеклопакетов.

Особенности, достоинства и недостатки приточных вентиляционных устройств

Изучив вышеизложенную информацию, можно сделать вывод об особенностях, плюсах и минусах клапана проветривания для пластиковых окон.

Из достоинств пользователи и специалисты выделяют следующие качества:

если установка приточного клапана на окно осуществляется непосредственно в раму, то количество солнечного света, проникающего в помещение, остается неизменным;

клапан обеспечивает постоянный приток свежего воздуха в том объеме, который необходим для поддержания благоприятного микроклимата в жилом, офисном и другом пространстве;

излишняя влажность снижается за счет равномерного поступления в помещение сухого свежего воздуха;

в зимнее время можно отказаться от проветривания при помощи открытых окон, что исключит появление сквозняков и снизит теплопотери;

устройство работает беззвучно и не пропускает в помещение шум с улицы;

работу клапана на окно можно регулировать самостоятельно или автоматически;

монтаж клапана на окно ПВХ под силу даже людям без должного опыта, он прост и не отнимает много времени;

Легкостью отличается и процесс эксплуатации, чтобы использовать клапан не нужно читать инструкцию или изучать дополнительную информацию.

Существуют у клапана на пластиковое окно и незначительные минусы:

шумоизолирующие свойства конструкций ПВХ хоть и незначительно, но все же снижаются;

хороший клапан на окна для вентиляции обойдется недешево, особенно если выбрать модель с автоматическим регулятором;

иногда установки одного клапана на окно ПВХ недостаточно для обеспечения притока чистого воздуха в нужном объеме, поэтому для эффективности системы придется покупать и устанавливать несколько таких устройств;

в сильные морозы от — 25ͦС возможно образование инея в верхней части клапана.

Сравнительная таблица двух способов вентилирования помещения.

Приточный клапан

Проветривание при помощи открытой створки

Комфорт

Проветривание происходит без образования сквозняков, теплопотерь и снижения шумоизоляции

Зимой в помещении сразу становится холодно, тепло уходит в открытые створки и слышен весь шум с улицы

Безопасность

Во время проветривания не нужно переживать, что недоброжелатель проникнет в окно.

Дополнительная возможность незаконного проникновения для злоумышленников. Таким образом проветривать помещение можно только при личном присутствии.

Эффективность

Приточная вентиляция для пластиковых окон работает непрерывно, поэтому все недостатки конструкций ПВХ сводятся к нулю. В помещении всегда присутствует свежий и чистый воздух, отсутствует конденсат на окнах.

В зимнее время эффективность от обычного проветривания очень мала, так как свежий воздух поступает в помещение не постоянно, а этого недостаточно для поддержания здорового микроклимата.
Мнение о приточных вентиляционных клапанах можно составить на основании вышеперечисленных особенностей и таблицы, в которой этот агрегат сравнивается с традиционным способом проветривания по трем важным потребительским параметрам.

Разновидности приточных клапанов

Современные производители предлагают большой выбор вентиляционных клапанов на окна ПВХ. Их можно разделить на несколько категорий на основании таких критериев, как:

материал изготовления;

способ регулировки воздушного потока;

способ поступления воздуха в помещение.

В первой группе выделяют пластиковые, металлические или деревянные клапаны на окно для приточной вентиляции. По способу управления такие агрегаты бывают механические и автоматические. В первых образцах приток свежего воздуха нужно регулировать самостоятельно при помощи специальной шторки. Сделать это не так уж просто, придется поэкспериментировать с уровнем открытия и закрытия завесы. Автоматические модели клапанов на пластиковое окно просты в управлении, их не нужно настраивать и регулировать. Устройство самостоятельно откроет вентиляционные отверстия, когда в помещении будет достигнут предельный уровень рекомендуемой влажности.

По способу поступления свежего воздуха в помещение выделяют клапаны на окна ПВХ:

Фальцевые. Самый доступный вариант, но характеризуется низкой пропускной способностью. Холодный воздух проникает в помещение через отверстия, вырезанные в раме. Звукоизоляция остается на высоком уровне, монтаж осуществляется быстро и без серьезных вмешательств в конструкцию окна;

Щелевые. Наиболее распространенные модели. вентиляция происходит за счет движения воздуха сквозь специальный канал, который проходит в раме окна. Имеет воздухозаборник и регулирующий узел. Также устанавливается без демонтажа окна, обладает высокой пропускной способностью;

Накладные. Такие клапаны проветривания для пластиковых окон применяют чаще всего в производственных помещениях. Это обосновано высокой эффективностью в плане вентиляции и снижением уровня тепло- и шумоизоляции. Для его установки требуется демонтаж оконной конструкции.

Как выбрать подходящий приточный клапан

При выборе вентиляционного клапана на окна ПВХ необходимо учитывать ряд технических характеристик устройства и бюджет на покупку. Хороший агрегат должен работать на приток воздуха в объеме не менее 30м3/час из расчета на одного человека. Также он должен обеспечивать в помещении минимальный уровень шума в пределах 35 дБ. Комфорт в процессе эксплуатации зависит во многом от способа регулировки потока воздуха. Автоматический клапан на окна ПВХ в этом плане более удобен.

Такие устройства выпускают бренды из Германии, Польши, Британии и России. Более дорогими и технически сложными являются импортные клапаны на окна для вентиляции. Российские же заводы предлагают доступные образцы как механические, так и автоматические. Поэтому если есть цель сэкономить – присмотритесь к отечественным маркам.

Где купить качественный приточный клапан

Если вы решили купить клапан на окно для приточной вентиляции, определись примерно с моделью и бюджетом, но не знаете, где его приобрести, то мы предлагаем изучить ассортимент нашего интернет-магазина. В каталоге представлены устройства от ведущих отечественных и зарубежных брендов с подробным описанием и актуальными ценами. Мы работаем с покупателями из Москвы и регионов, готовы предоставить каждому клиенту профессиональную консультацию и предложить на выбор удобные способы оплаты заказанного товара.

www.tbmmarket.ru
Приточные клапаны оконные
Клапан вентиляционный Standart (ALUPLAST, ARtec, LG Chem, MO… Клапан вентиляционный Standart (ALUPLAST, ARtec, LG Chem, MONTBLANC, PIMAPEN, REHAU, Schuco, СОК, Veka, Wintech), 2 части, белый Арт. AIR0002.07
Розничная цена:
666.25 RUB/1компл. 666.25 RUB/1компл. (с НДС) Оптовая цена доступна после авторизации
В наличии, срок поставки уточните у менеджера
Клапан вентиляционный Standart (KBE, GEALAN, PLAFEN, PROPLEX… Клапан вентиляционный Standart (KBE, GEALAN, PLAFEN, PROPLEX, FUNKE, KOMMERLING, EXPROF), 2 части, белый Арт. AIR0001.07
Розничная цена:
1168.24 RUB/1компл. 1168.24 RUB/1компл. (с НДС) Оптовая цена доступна после авторизации
В наличии, срок поставки уточните у менеджера
www.tbm.ru

	Приточный клапан	Проветривание при помощи открытой створки
Комфорт	Проветривание происходит без образования сквозняков, теплопотерь и снижения шумоизоляции	Зимой в помещении сразу становится холодно, тепло уходит в открытые створки и слышен весь шум с улицы
Безопасность	Во время проветривания не нужно переживать, что недоброжелатель проникнет в окно.	Дополнительная возможность незаконного проникновения для злоумышленников. Таким образом проветривать помещение можно только при личном присутствии.
Эффективность	Приточная вентиляция для пластиковых окон работает непрерывно, поэтому все недостатки конструкций ПВХ сводятся к нулю. В помещении всегда присутствует свежий и чистый воздух, отсутствует конденсат на окнах.	В зимнее время эффективность от обычного проветривания очень мала, так как свежий воздух поступает в помещение не постоянно, а этого недостаточно для поддержания здорового микроклимата.
