Осушение участка необходимо не только для комфортного проживания и выращивания растений. В первую очередь это необходимо для защиты фундамента строения и предохранения дома от разрушения.

Если до разработки территории централизованно не было проведено дренажное осушение участков под строительство, хозяину придется самостоятельно браться за осушение участка с высоким уровнем грунтовых вод. Это непростое дело, и вопрос не только в значительных трудозатратах.

Резкое снижение уровня воды, осушение участка канавам и без предварительной оценки результата может привести к осадке дорог, повреждению имеющегося дома и появлению трещин в стенах. Осушить болото на участке– означает в корне изменить физико-технические характеристики грунта. Не стоит доверять такую работу случайным людям.

Как осушить участок?

Решение о том, как осушить участкок загородного дома, принимается исключительно на основе геодезических изысканий. Инженеры оценят риски, выберут стратегию безопасного осушения территории земельного участка.Только в этом случае решив одну проблему, вы не приобретете новую головную боль.

Наша компания ООО «ПрофСопСтрой» профессионально занимается вопросами дренажа, мы досконально знаем, как осушить участок от воды с достижением наилучшего результата.

Геодезический отдел, оснащенный самым точным, прошедшим своевременную поверку оборудованием, обеспечит техническое обоснование проекта.

Осушение садового и приусадебного участка невозможно без земляных работ. В каждом конкретном случае мы принимаем решение о целесообразности прокладки дрен, доставки на объект дополнительного грунта, возможном обустройстве водоема на участке. Для любой операции используем собственную технику соответствующих габаритов. Поэтому по факту осушение участка цена за которое вас не радовала, может оказаться неожиданно экономичным и выгодным в нашей компании.

Почему нужно заказывать осушение участка у нас?

• Осушение с высоким уровнем грунтовых вод будет сделано без ошибок, вы не разрушите свой дом.
• Мы определим, как осушить участок с минимальными затратами.
• Вам не придется искать дополнительную технику и переплачивать за ненужные рабочие часы.
• Работами будет руководить грамотный специалист, все будет сделано быстро и чисто.

Звоните прямо сейчас, мы отвечаем на звонки с 9 до 20 часов ежедневно по телефону (812) 425-61-55. Будьте уверены, мы ответственно отнесемся к вашему заказу, и вы останетесь довольны своим выбором.

Демонтаж зданий и сооружений

• Много техники
• Короткие сроки
• Чистая работа

Гарантия на
все услуги

Осушение земельного участка и варианты милиорации. | ПРОБЕТОНГРУПП

Описание

Если грунтовые воды на вашем земельном участке залегают слишком близко к поверхности, то, скорее всего, сырой подвал вашему дому обеспечен, а сама территория будет долго высыхать после дождя и таяния снега. Однако не стоит отказываться от таких участков, ведь вполне реально их осушить, используя современные технологии дренажа.

Среди них есть и варианты, реализовать которые могут все владельцы частных домов, дач и огородов, и тем более, промышленных предприятий.

Качественная мелиорация земли даст возможность использовать территорию земельного участка по назначению, в полном объёме и без особых проблем.

Цели устройства осушения земли

Осушение участка решает различные цели, главными из которых являются:

• понижение уровня грунтовой воды;
• отвод лишней воды за пределы участка;
• создание условий поддержания на участке определённой влажности почвы, которая позволит содержать строительные конструкции в нормальном состоянии, использовать землю под посадки сельскохозяйственных и декоративных культур, устраивать спортивные площадки и т.п.

Осушать участок придётся в следующих случаях:

• Уровень грунтовых вод располагается на глубине 1-2 метра от покрытия территории.
• Грунтовые воды поднимаются выше уровня пола подвального помещения.
• Почва плохо впитывает атмосферные осадки (глинистый или суглинистый грунт).
• Участок территории в основном имеет твёрдое покрытие. В данном случае атмосферная влага скапливается на непокрытом грунте, что приводит к образованию луж и заболачиванию.
• Полезная площадь территории располагается в низменности, куда стекают дождевые и талые воды.
• Территория располагается в непосредственной близости от водоёма, что приводит к заболачиванию участка.

В каждом конкретном случае требуется использовать для осушения участка свой способ и свою технологию. Самым лучшим вариантом проведения данных работ является использование опыта профессиональных мелиораторов и дизайнеров, которые не только отведут лишнюю воду с территории, но и помогут создать на земле красивые и удобные ландшафты.

Основные способы мелиорации земельного участка

Если вы имеете техническое образование, то вполне сможете разобраться в сводных правилах (СП) и строительных нормах и правилах (СНиП), которые регламентируют мелиоративные работы по осушению территории. Если специальных знаний нет, то ниже представлены основные способы отвода воды с участка, на доступном языке.

Выбирать способ осушения нужно исходя из типа почвы, глубины залегания грунтовых вод и количества атмосферных осадков на данной территории.

Отвод воды с помощью дренирования земли может быть:

• Открытый.
  Конструкция этого водоотвода представляет собой ряд канав, вырытых под углом в одну сторону. Вода по ним уходит самотёком в специальные колодцы. Так же большое количество атмосферной воды при такой системе дренирования впитывается в нижние слоя грунта, что способствует осушению верхних участков. Длина канавы выбирается исходя из расположения дренажного колодца, основной центральной канализации или естественной низменности. Глубина должна быть на 25-35 см ниже нижней опоры строительных конструкций, расположенных на участке. Ширина канавы должна оставлять около 1/3 её глубины. Нельзя располагать дренажную канаву вблизи фундамента строений, так как это может спровоцировать его деформацию.
• Засыпной.
  В данном случае, чтобы осушить участок, так же требуется вырыть каналы. Но, работа на этом не заканчивается. Канаву застилают геотекстилем с запасом по краям. Затем канал заполняют крупным гравием на 2/3 глубины. Далее на гравий насыпают мелкую фракцию этого камня толщиной в 10-15 см. Теперь нужно закрыть со всех сторон фильтрующий слой геотекстилем, запас которого сделали заранее. Финальной стадией дренирования станет засыпка канавы песком и почвой. Не стоит забывать, что, как и в случае открытого дренажа, засыпной способ отвода воды предусматривает создание канала с уклоном, по которому будут уходить атмосферные осадки и лишняя грунтовая вода.

• Закрытый.
  Это достаточно эффективный способ отвода за пределы участка грунтовых вод. Для этого используются специальные перфорированные трубы различного диаметра (по проектному расчету), которые укладываются в траншеи на подушку из песка и гравия. Снаружи трубы укрываются геотекстилем, который будет защищать дренажную магистраль от загрязнения и заиливания.

Закрытый способ дренажа отлично подходит для осушения участка с высоким уровнем грунтовых вод.

Порядок проведения работ по организации закрытого осушения участка такой:

• в первую очередь необходимо составить план дренажной системы, учитывая, что канавы нужно прокладывать не ближе 2,5 метров от зданий и сооружений, крупных деревьев. Отметьте на плане расположение дренажных колодцев или место, куда вода будет стекать по системе водоотвода;
• планируйте расположение элементов системы осушения дачного участка или придомовой территории на местности, используя для этого колышки;
• дренажные траншеи роются ниже уровня промерзания земли на глубину около 15 см;
• основание канавы засыпается песком слоем в 15 см и утрамбовывается. Песок насыпается так, чтобы создать единый уровень уклона дренажа к колодцу или естественной низменности. Величина уклона 1-2 см на 10 метров траншеи;
• на песок укладывается геотекстиль с запасом по краям примерно в 25 см;
• укладываются перфорированные фильтрующие трубы;
• трубы обёртываются геотекстилем и засыпаются мытым гравием таким слоем, чтобы до верхнего края канавы оставалось не менее 30 см;
• подушка из гравия обертывается геотекстилем, оставленным с запасом при устройстве первого песчаного слоя;
• насыпается слой песка с послойной трамбовкой и земли.

Таким образом, создаётся подземный канал для осушения участка от подземных вод и атмосферных осадков.

Другие способы осушения участка

1. Осушение с помощью деревьев.

Традиционный способ осушения участка – дренаж, может осуществляться не только с помощью дренажных каналов и труб, но и с помощью посадки влаголюбивых растений, корневая система которых забирает из почвы большое количество воды.

Среди таких растений лучше отдавать предпочтение следующим деревьям:

• тополь. Очень мощный природный насос. Отлично растёт около водоёмов, не только дренируя почву, но и укрепляя берега. Недостаток – его пух, который образуется во время цветения дерева;
• берёза и ива. Рекомендуется высаживать по краям увлажнённого участка. Хорошо приживаются на территории, которая начала заболачиваться. Разветвлённая корневая система растений эффективно удаляет воду на большой площади;
• клён, лиственница. Деревья, которые не только подойдут для осушения участка, но и станут хорошей декорацией территории;
• слива. Культурное дерево, способное вытягивать воду из почвы в большом количестве и при этом хорошо плодоносить.

Однако чтобы отдать предпочтение какому-то одному виду деревьев, нужно посмотреть, что лучше растёт на конкретной территории. Если, например, берёза для местности редкость, то не стоит её высаживать на своём участке.

При посадке деревьев с целью осушения участка следует соблюдать следующие правила:

• яма под корневую систему растения роется глубиной не менее 80 см при диаметре 1,5 метра;
• дно ямы обязательно засыпается гравием и затем плодородной почвой вперемешку с гравием;
• камень не следует сыпать только вокруг ствола саженца.

2. Осушение участка с помощью его «подъёма».

Данный способ подойдёт для осушения территорий, которые подвергаются заболачиванию. Однако, это дорогостоящий метод, так как потребуется большое количество грунта и создание дренажной канавы по периметру землевладения.

Цена осушения участка в этом случае будет высокая. Но, она оправдана, если другие способы водоотведения оказываются неэффективны.

3. Дренаж с насосной системой.

Используется преимущественно в низменных территориях, с которых вода не сможет уйти самотёком по системе дренажных каналов.

Для создания эффективного дренажа лучше привлекать специалистов, которые учтут при строительстве системы осушения все нюансы, которые могут возникнуть в процессе работы.

Осушение участка своими руками, виды дренажа, проектирование

Главная – Мир без травм – На даче, у фонтана

Наличие избыточной влаги в грунте может стать причиной не только гниения корней растений, но и разрушения фундаментов зданий.

Сырой земельный участок

Такое возможно, если загородный дом с участком находится в низине или грунтовые воды залегают близко к поверхности. Что в этом случае делать и как осушить участок?

Существующие системы осушения участка.

Для отвода лишней влаги сооружаются дренажные системы. Они представляют собой сеть траншей или труб, расположенных на участке. При этом различают следующие виды дренажа:

• Поверхностный. Он сооружается для отвода воды, выпадающей в виде осадков.

Делится на линейный и точечный. Линейный состоит из сети траншей или лотков, уложенных под наклоном. Такой дренаж применяется при уклоне участка более 3°.

Задача точечного дренажа – предотвратить образование луж. Он представляет собой небольшой колодец для сбора воды из водосточных труб;

Поверхностный дренаж

•  Глубинный. Этот вид дренажа строится при залегании грунтовых вод на глубине 2,5 м и выше. Система позволяет эффективно отводить влагу с участка и защищать подвальные помещения дома от затопления.

Глубинный дренаж участка

Сооружение поверхностного дренажа.

На первом этапе проводится проектирование дренажа. Для этого определяются места скопления воды, а также направление уклона участка. Исходя из этих данных строится дренажная система.

При этом магистральные траншеи располагаются вдоль самой низкой стороны участка. Они выкапываются с уклоном к коллектору.

К ним с мест скопления воды с уклоном подводятся дополнительные траншеи. Ширина траншей ориентировочно 50 см, глубина – 70-80 см.

Проект поверхностного дренажа

Наиболее функциональный и аккуратный поверхностный дренаж получается при использовании готовых бетонных или пластиковых лотков.

В этом случае дно траншей засыпается 10-ти сантиметровым слоем песка. После его утрамбовки устанавливаются лотки и пескоуловители. Сверху лотки закрываются защитными решетками, играющими одновременно и декоративную роль. Такая система надежно прослужит не одно десятилетие.

Лоток для дренажа пластиковый

Особенности сооружения глубинного дренажа.

Эффективное осушение участка своими руками возможно и с помощью сооружения системы глубинного дренажа.

Для ее устройства необходимо знать глубину залегания грунтовых вод. Трубы системы должны лежать ниже этого уровня.

В общем случае можно ориентироваться на следующие показатели: для минеральных грунтов трубы укладываются на глубине 0,6-1,5 м, а для торфяных – 1-1,6 м.

Траншеи шириной 40-45 см выкапываются с уклоном 2-4 см на каждый метр длины. Их дно засыпается слоем песка толщиной 70-100 мм.

Сверху застилается геотекстильное полотно и засыпается щебень слоем 200 мм. Свободные края геотекстиля должны быть немного выше кромок траншеи.

Строительство глубинного дренажа

Для устройства системы используются перфорированные трубы для дренажа.

Они выпускаются ø50-200 мм с отверстиями ø1,5-5 мм. Трубы укладываются поверх щебня отверстиями вниз. Сверху они также засыпаются щебнем и закрываются свободными краями геотекстиля.

Укладка дренажной трубы

Такая укладка труб позволяет задерживать грунт, способный засорить отверстия, и пропускать воду.

Дренажные работы заканчиваются сооружением смотровых колодцев.

Они могут быть прямоугольной или круглой формы. Для устройства колодцев используются пластиковые трубы ø300-500 мм или железобетонные кольца.

Расстояние между такими сооружениями должно быть не более 50 м. Колодцы располагают на каждом повороте или соединении траншей.

дренажный колодец из пластика

После окончания работ глубинная дренажная система практически незаметна на участке. Остается только периодически контролировать, чтобы трубы не засорялись.

Правильный дренаж участка

Рекомендуем к прочтению:





Осушение заболоченного участка на участке в московской области

Осушение заболоченного участка представляется многим весьма дорогостоящими работами по благоустройству территории. Каждый хозяин хотел бы построить дом на идеальном участке – достаточно большом, близко к транспортной развязке, с хорошими показателями грунта. Но что делать, если последнее из этих условий не выполнено, потому что участок влажный? Имеет ли смысл такая инвестиция?

Дренаж – необходимое условие осушение болотистого участка

Наземные условия на участке оказывают огромное влияние на процесс строительства дома. Владельцы земли, на которой почва стабильна, находятся в лучшем положении. Легче всего строить на плотных камнях, гравии и песках. В свою очередь, насыпные грунты или торф могут вообще не подходить для строительства.

Высокий уровень грунтовых вод на участке является распространенной проблемой. Можно построить дом на заболоченном участке, хотя технология может быть немного сложнее, чем при строительстве на участке с надлежащими грунтовыми условиями.

Первый шаг – анализ почвы заболоченного участка.

Стоит заказать профессиональную геотехническую компанию для оценки состояния воды и почвы на участке. Это может быть связано с дополнительными затратами, но это будет незначительными тратами в расчете стоимости строительства. На основании результатов полученных из нескольких шурфоф (их должно быть не менее трех) специалисты определят слои и типы почв, а также уровень грунтовых вод. На данном этапе стоит знать местоположение здания, потому что свойства почвы и грунтовых вод могут отличаться даже на расстоянии нескольких метров.

Документация должна включать в себя не только описание отдельных слоев почвы и состояния воды, но также рекомендации о том, как заложить фундамент и защитить его от влаги.

Если вы решили строить дом на болотной местности, совет от компании «Дачный Уют Плюс» : Лучше без подвала!

На основании проведенных исследований вы можете определиться со способами укрепления грунта и конкретными технологиями застройки фундамента. На этом этапе стоит упомянуть элемент, без которого дом невозможно было представить до недавнего времени.

Это подвал, то есть место, где легко хранятся продукты питания или менее необходимое оборудование. Если это помещение будет подвержена затоплению подземными водами, лучше отказаться от нее. Защищать его от влаги очень дорого и не всегда эффективно.

Есть несколько способов застройки на участке с высоким уровнем грунтовых вод. Одним из них, очень дорогостоящим, является выемка грунта. Тем не менее, он используется редко. Более популярна дополнительная земельная насыпь, хотя и она не дешева. Для этой цели может быть использована почва с других строительных площадок или строительный мусора от сноса. Другое решение состоит в том, чтобы построить пруд или водоем на территории, который будет поглощать избыточные грунтовые воды. Оптимальным способом будет осушение болотистого участка

Фундамент дома на подтопляемой почве – Лучший выбор плита.

Самая важная дилемма, которую необходимо решить – определиться с основой фундамента. В этом случае рекомендуется делать не столбовой фундамент, а менее популярную фундаментную плиту. В этом варианте нагрузки от здания распределяются по земле не линейно – как в случае с традиционными фундаментами – но равномерно.

Железобетонная плита с параметрами, указанными застройщиком, изготавливается в правильно подготовленной зоне (чаще всего это гравийно-песчаная подушка). Не требуется глубоких земляных работ, что сокращает время строительства. Вопреки многим мнениям, эта технология не должна быть более дорогой, чем фундаментные опоры. Правильно изолированная плита – это также готовый пол на земле. Фундаментная плита также может использоваться для обогреваемых полов – железобетонный элемент, отделенный от земли толстым слоем изоляции, является очень хорошим аккумулятором тепла. При высоких уровнях грунтовых вод необходимо использовать дополнительную влагоизоляцию, а теплоизоляция должна быть устойчивой к длительному воздействию воды.

Обязательно необходимо установить дренаж.

Бандажный дренаж необходим на участке водно-болотных земель, то есть система дренажных труб, вырытых в земле вокруг здания. Это позволяет отводить лишнюю воду из почвенной полосы, окружающей фундамент. Трубы из пластика или керамики имеют отверстия по всей окружности, через которые проходит вода. Они расположены с уклоном, благодаря которому вода течет за пределы здания. Трубы могут быть обернуты покрытием, действующим в качестве фильтра, который защищает отверстия от засорения частицами почвы (геотекстиль).
Следует помнить, что дренаж будет работать, только если у нас будет место для слива воды. Это может быть дренажная канава, впитывающая скважина, пруд, близлежащая река и т. д.
Если на самой поверхности земли также возникает избыток воды, стоит использовать линейный дренаж. Его наиболее важным элементом являются бетонные лотки, которые врыты в землю и покрыты решетками. Решетки должны быть расположены примерно на 5 мм ниже поверхности земли. Каналы соединяются друг с другом длинными линиями, обычно вдоль пешеходных маршрутов и подъездной дорожки в гараж. Они должны быть расположены с уклоном в сторону колодца, в который будет течь вода.

Осушение участка

Системой осушения участка также можно называть как система дренажа. И как бы не называлась эта система,

служит она для отведения лишней влаги с участка.

Избыточное количество воды на участке отрицательно сказывается как строениях (затопление подвалов и разрушение фундаментов), так и на зеленых сооружениях. Крупные кустарники и деревья с возрастом увеличивают размеры корневой системы в десятки раз, но когда они достигают уровня грунтовых вод — большинство растений угнетаются.

Кроме того, зачастую участи подтопляются в весенний период (таяние снега) и сильные ливни летом.

Во всех этих случаях на участке требуется заложение системы осушения.

Разберемся в типах систем осушения

Ведь для разных задач отведения воды с участка используются разные системы осушения.

Глубинная система осушения

Глубинные системы осушения (дренажа) используют при высоком уровне грунтовых вод и подтоплении подземных частей зданий (подвалы, цокольные этажи).

Эта система осушения участка состоит из канав в которые закладываются дрены. Дрены в свою очередь собирают излишки почвы — и по канавам выводят ее в специально подготовленный колодец, либо за территорию участка.

Особенностью такой системы осушения является правильное заложение дренирующей трубы, при несоблюдении этих правил — система будет засорена почвой.

Вертикальная система осушения

Вертикальные системы осушения зачастую называют «пристенная система осушения», так как при ее устройстве создается колодец (обычно рядом со стеной).

Мы предлагаем создавать такие системы только в местах возможности подъезда грузового автомобиля (осинезационная машина). При такой системе осушения вся лишняя вода с участка попадает в колодец, из которого выводится с участка путем выкачивания.

В случае выбора устройства пристенной системы осушения, необходимо с особой тщательностью подойти к работам и материалам по гидроизоляции стен, в противном случае они могут быть испорчены излишками влаги.

Поверхностная система осушения

Поверхностная система осушения состоит из углубленных в отмостку или дорожку лотков с металлическими крышками, для удобства ходьбы и движения транспорта.

Попадая в лотки вода стекает по ним в вертикальную или дренирующую систему водоотведения и выводится с участка. Эффективно уводит воду с больших участков даже в сильные ливни.

Осушение участка

Наше садоводческое товарищество расположено в заболоченной низине. Вот уже шесть лет ежегодно мы завозим по нескольку машин грунта, песка, удалось немного приподнять уровень земли вокруг дома. На огород же весной не выйдешь — земля буквально засасывает, а в самой дальней и низкой части участка, где к нему примыкает общая дренажная канава, почти до июня стоит вода. Ко всему этому добавляется бесконечная борьба с рогозом, а плодовые деревья из-за близких грунтовых вод на третий-четвертый год погибают. Нам подсказали, что на нашем участке надо сделать хороший дренаж. Расскажите, пожалуйста, как лучше и правильно его организовать.
Семья Заболотных, Псковская область

Переувлажненность почвы — проблема, с которой многие знакомы не понаслышке. Чаще всего ее порождают такие причины, как расположение участка в низине, близкое залегание грунтовых вод. Как избавиться от излишков воды? Каковы основные правила устройства дренажной системы?
На вопросы наших читателей отвечает профессор Московской СХА им. Тимирязева Н.Н. Дубенок.
— Николай Николаевич, как определить, требует ли участок осушения?
— Именно сейчас, осенью в период дождей или ранней весной при таянии снега, когда земля долго держит влагу. Излишки воды на участке особенно хорошо заметны. На сильно переувлажненных почвах, впрочем, это чувствуется даже летом при перекопке земли. Ко всему прочему участок, как в примере из письма, зарастает рогозом и осокой.
— Итак, переувлажнение участка очевидно. Когда лучше приступать к осушительным работам?
— Когда грунтовые воды опускаются достаточно низко, то есть летом, в сухой период. Но прежде чем создавать дренажную сеть, позаботьтесь о сохранности плодородного слоя почвы. Перед началом работ его надо снять и сложить в стороне. И еще, если осушаемая территория еще не окультурена, то внесение большого количества органических удобрений (как животного, так и растительного происхождения) не только улучшит плодородие, но и повысит коэффициент фильтрации, то есть почва станет более рыхлой и водопроницаемой.
Теперь давайте определимся с терминами. Дренажной системой называется комплекс инженерных сооружений, он включает в себя водоприемник, проводящую сеть, регулирующую сеть и ограждающую сеть, которые располагаются на осушаемой нами территории. Водоприемником может быть река, ручей, овраг или канал (канава) вдоль дороги, то есть любое место, куда можно отвести воду с осушаемой территории. Водопроводящая осушающая сеть представляет собой систему открытых каналов и закрытых коллекторов, по которым вода транспортируется с осушаемой территории в водоприемник. Регулирующая сеть состоит из дренажа — открытого (только на больших территориях или по границам участка, вдоль улиц), а в основном закрытого, вертикального или горизонтального, или комбинированного.
Чаще всего устраивают закрытый горизонтальный дренаж, состоящий из траншей глубиной 1 метр, на дне которых располагают дрены — специальные дренажные трубы или любой проводящий воду материал — щебень различной фракции, битый кирпич, хворост, фашины, жерди, засыпанные сверху землей. Дренаж забирает избыток грунтовых и поверхностных вод, чтобы потом отвести их за пределы участка, то есть регулирует влажность в активном слое почвы — там, где расположена корневая система растений. Дренажные траншеи должны иметь уклон в сторону водоприемника, от этого зависит скорость убывания воды.
Ограждающая сеть каналов (их глубина 1-1,5 м) перехватывает поверхностные и грунтовые воды, поступающие с расположенных выше соседних территорий. Ограждающая сеть проходит обычно по периметру всего садового товарищества.
Начинать строить дренаж надо от самой глубокой части — водоприемника. Технология и последовательность работ такова. Прокладывают траншею под закрытый коллектор, по которому вода будет поступать из дрен в водоприемник, и только потом приступают к траншеям для дрен. Диаметр дрены 5-7 см, а коллектора, в случае, если он собирает воду от большого количества дрен на большом пространстве, — 8-10 см. На небольшом участке (менее 50 соток) диаметр коллектора и дрен могут быть одинаковыми.
Ширина траншей под дрены и коллекторы должна составлять 35-40 см, а глубина — 1 метр, причем коллектор нужно располагать ниже дрены, чтобы вода самотеком шла из дрен в коллекторы, а из коллектора — в водоприемник. Открытые каналы могут быть параболическими или трапециевидными в сечении, различной глубины — в зависимости от рельефа. На ровном участке с минимальными уклонами глубина канала составляет 1,5 м, на более рельефном — менее 1,5 м. Эти нормы применимы для всех типов почв. Как уже говорилось, для быстрого отвода воды с территории дренажная система должна иметь уклон: минимальный перепад по высоте для дрен определен в 2 см на каждые 10 метров, а для коллектора — в 3 см.
Необходимые уклоны лучше всего установить водяным нивелиром — специальным прибором, точно показывающим перепады высот. Можно применить и такой вариант: разместить на нужном расстоянии друг от друга (1-3 метра) две вертикальные вешки с сантиметровой шкалой, натянув между ними бечевку в строго горизонтальном положении, тогда перепад высоты будет виден по шкале. Но в этом случае погрешности в подсчетах будут значительно большими.
— На каком расстоянии друг от друга необходимо размещать дрены и насколько близко они могут подходить к дому или ограде?
— Дренажная система должна располагаться не ближе чем в 0,5 метра от забора и 1 метр от отмостки дома. На садовых участках, на тяжелых, глинистых почвах расстояние между дренами может быть 8-10 метров, на легких, песчаных, хорошо проницаемых для воды почвах — до 15-20 метров.
— Соединить дрены с коллектором можно при помощи специального переходника, но он часто ломается. Поэтому я бы посоветовал соединять их внахлест, жестко скрепляя проволокой, сделав 2-х сантиметровое отверстие для прохода воды в том месте, где дрена и коллектор примыкают друг к другу.
— А если участок расположен в низине или на склоне, который направлен в противоположную от реки сторону, иными словами, водоприемник находится выше осушаемой территории и воду просто некуда отвести? Что делать в таком случае?
— Эта ситуация тоже не безвыходная. В качестве водоприемника необходимо выкопать дренажный колодец 2-3 метра глубиной и поместить в него низконапорный дренажный насос, который в автоматическом режиме будет выкачивать собирающуюся в колодце воду в расположенный выше кювет или овраг. Дренажный колодец необходимо укрепить железобетонными или пластмассовыми кольцами диаметром 1 метр, при желании его можно закрыть крышкой.
— Требует ли какой-то особой технологии укладка дренирующих труб?
— Если приобретенные дренажные трубы закрыты фильтрующим материалом, то их надо укладывать прямо на дно вырытой траншеи, а сверху, если почва тяжелая, насыпать щебень слоем 10 см. Трубы без фильтрующего материала укладывайте на слой щебня в 5 см, и сверху тоже насыпьте щебень. Фильтрующий материал — дернит — можно купить отдельно и обернуть им трубы, чтобы защитить дренажные отверстия от быстрого заиления.
— А нельзя ли специальную дренажную трубу заменить каким-то другим материалом?
— Лучше всего отводят воду именно трубы. Конечно, можно использовать при прокладывании дренажной системы битый кирпич, речную гальку, щебень, хворост. Но тот же хворост, к примеру, через 5-7 лет перегниет и потребует замены. Но вообще слой в 30-40 см перечисленных фильтрующих материалов или их смеси будет достаточным для того, чтобы вода отфильтровывалась и система работала. Можно заранее подсчитать, сколько материала всего потребуется для вашего участка. При закупке щебня он измеряется не по массе, а по объему, поэтому подсчет будет простым: высота слоя (30-40 см) умножается на ширину (35-40 см) и на длину (т.е. суммарную протяженность всех дрен и коллектора).
Для лучшей фильтрации через каждые 5-10 метров по длине дрены ее засыпают песком до самой поверхности почвы. Протяженность засыпки песком составляет 0,5-1 метр.
— Сколько лет может прослужить дренажная система?
— При правильной эксплуатации — достаточно долго: трубчатый дренаж сохраняется от 25 до 50 лет, если по местам прохождения труб не ездить на машине, а промывание дренажных труб от заиления дополнительно увеличит этот срок. Для этого водопроводный шланг подсоединяют к открытому краю коллектора (тому, что впадает в водоприемник) и струей воды под напором промывают дренажную систему примерно полчаса. Делать это нужно раз в 2-3 года. За годы эксплуатации трубчатого дренажа на поверхности участка устанавливается новый гидрогеологический режим, и замена старой дренажной системы обычно уже не требуется. А вот дренаж без труб, с использованием щебня или другого подручного материала служит только около 5-7 лет, затем он затягивается мелкими частичками почвы и глины, промыть его, сами понимаете, невозможно — только заменять. А над дренажом уже грядки, дорожки, сад….
— Кстати, часто бывает так, что на требующем осушения участке уже посажен сад, разбит огород, и только тогда хозяева приходят к пониманию того, что избыточную воду необходимо отводить. Что посоветуете делать в таком случае?
— Даже на таком участке провести дренажную систему можно. Конечно, это будет сложнее, придется использовать места, свободные от посадок, например, по границе плодовых насаждений и между деревьями. В случае если не удастся соблюсти рекомендуемое расстояние между дренами и оно окажется больше, глубину расположения дрен нужно увеличить примерно на 20 см, для лучшего притока воды к дренажу.
Так что в принципе на любом сыром участке с помощью грамотного дренажа можно заметно улучшить ситуацию.
Беседу вела Л. Скоромная

Осушение участка: поверхностный или глубинный дренаж?

После приобретения участка у владельцев начинается невероятно активная жизнь: корчевание старых деревьев, выравнивание площадей, организация подъездных путей. А тем, кому место для строительства досталось в низинке, предстоит обустройство дренажной системы. В этой статье речь пойдет о дренажных системах.



Ливневка или дренаж?

В зависимости от уровня грунтовых вод (УГВ) потребуется или простой поверхностный, или более сложный и материалоемкий глубинный дренаж.

Поверхностный дренаж позволяет собрать и отвести дождевую или талую воду только с поверхности участка. Если УГВ не высок, то вполне можно обойтись устройством ливневой канализации. Ливневка обеспечит отвод воды с крыши дома. С водосточной системы кровли вода попадает в дождеприемники, с дорожек и тротуаров – в специальные лотки. По системе труб, залегающих у поверхности земли, вода уходит в ливневую канализацию или канаву за пределами участка.

Однако при высоком УГВ поверхностный дренаж не спасет фундамент дома от проседания, садовые растения от гниения, а дорожки – от разрушения. Понизить уровень грунтовых вод он не поможет. Поэтому специалисты советуют разрабатывать его в комплексе с глубинным дренажом.

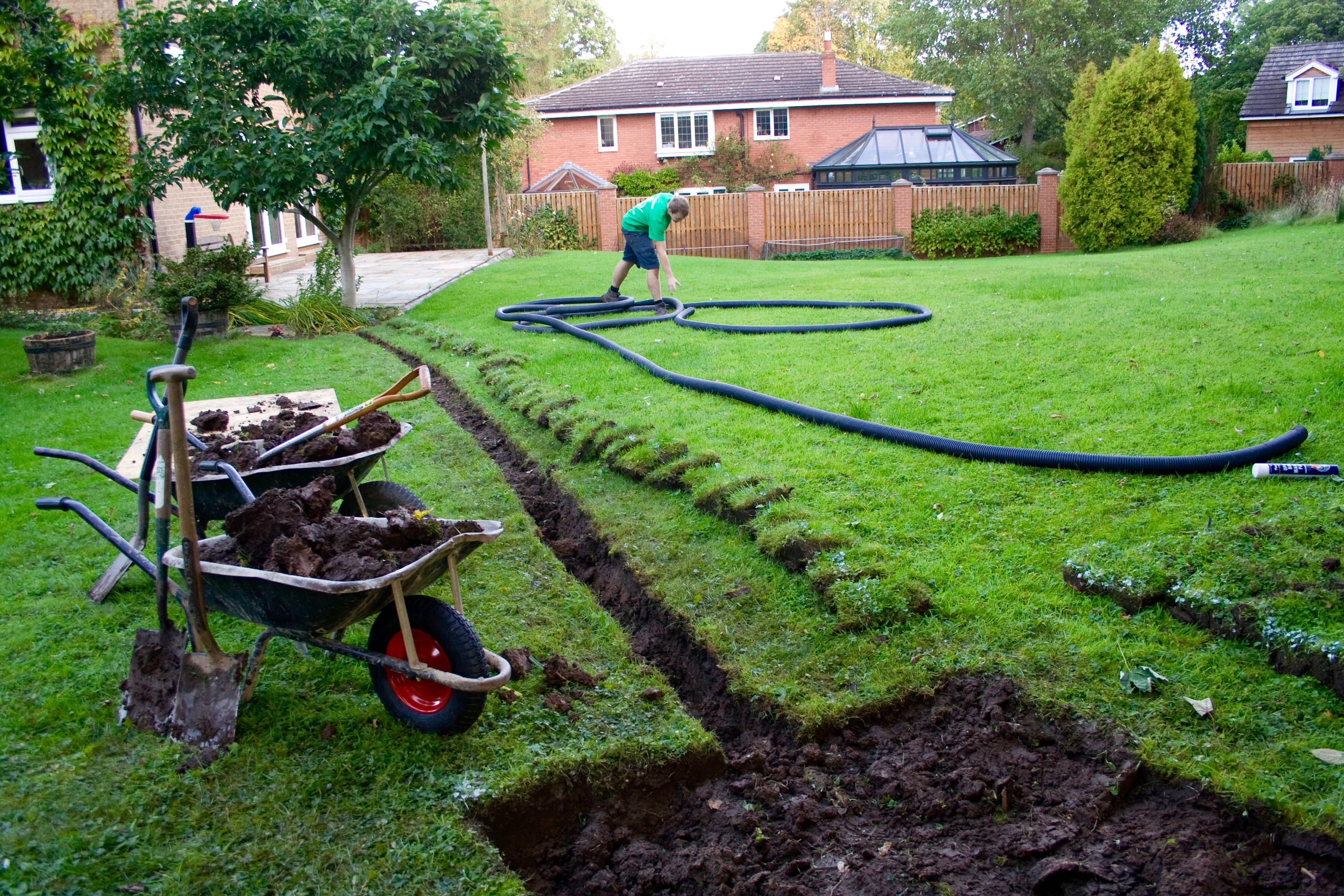

Монтаж линевки

Ливневая канализация

Водоотводная канава

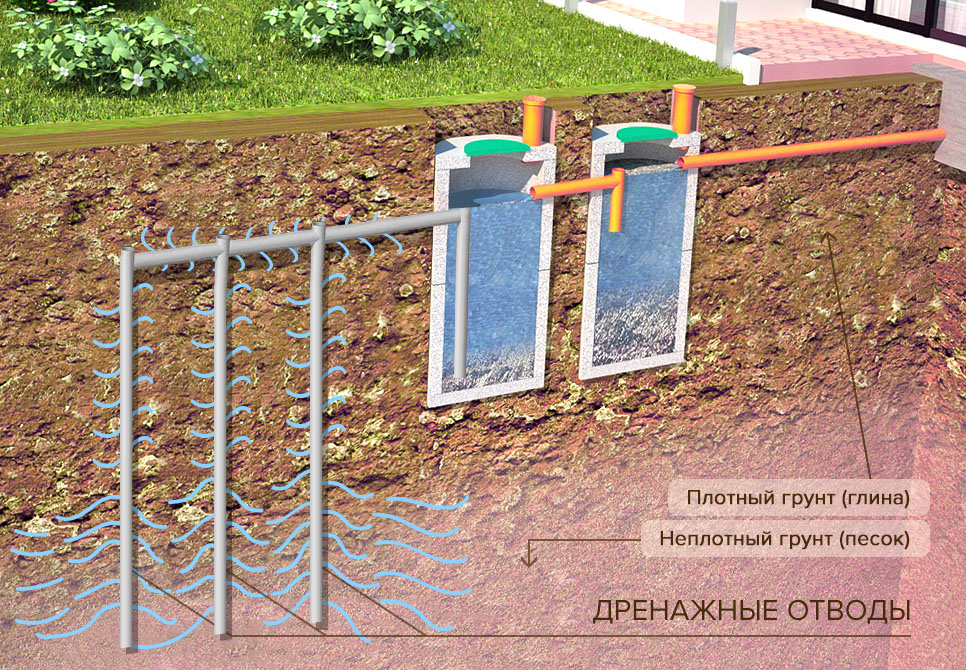

Глубинный дренаж представляет собой систему подземных каналов, предназначенных для сбора и отвода воды из излишне влажного грунта. При его устройстве предстоит выкопать траншеи необходимой глубины с уклоном в сторону, куда планируется отводить воду, уложить в них дренажную трубу в слое гравия и установить ревизионные и накопительные колодцы.

Дренажная труба или дрена имеет отверстия диаметром 1,5-5мм по всей окружности. Через них в трубу и поступает грунтовая вода. Дрены производят как с фильтрующей оболочкой, так и без нее. Последние перед закладкой в траншею обматываются геотекстилем вручную.

На пустых участках дренажную систему необходимо проектировать после сделанного ландшафтного проекта и дендроплана с планом посадки растений. Это делается для того, чтобы можно было потом выкопать пруд или посадить деревья в наиболее функциональных частях территории, а не подстраиваться под уже проложенную на участке дренажную систему. Правильнее всего будет пригласить специалистов, которые решат вашу проблему комплексно.

При проектировании дренажа учитывается:

1. Наличие и глубина пролегания грунтовых вод
2. Рельеф местности
3. Состав почвы
4. Прогнозируемое количество осадков
5. Наличие водоемов

Состав проекта дренажной системы:

1. Общая схема дренажа
2. Разбивочный чертеж
3. Пояснительная записка
4. Профиль дрены
5. Расчет уклонов и таблица расчета уклонов
6. Полный перечень материалов для дренажа и работ

История одного участка

Как отвести воду от фундамента?

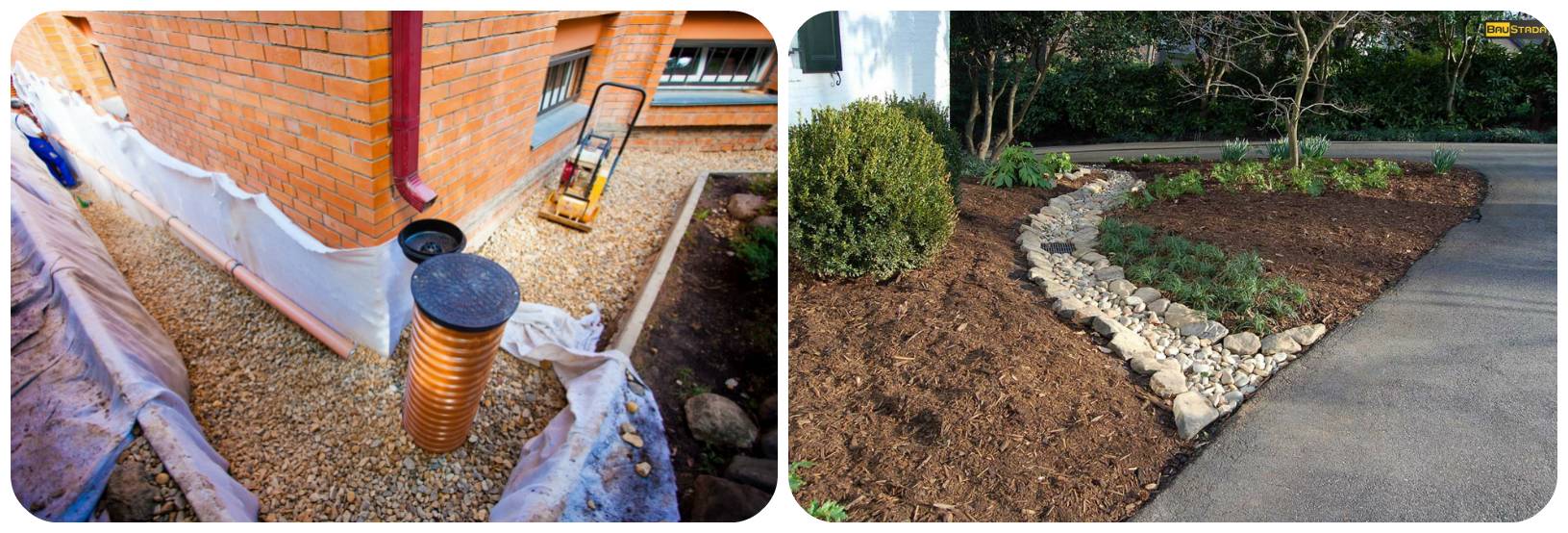

Если требуется осушить грунт только возле фундамента, устраивают пристенный дренаж. Специалисты советуют его делать одновременно с фундаментными работами. Применяется там, где тяжелые почвы (глина, суглинок). Пристенный дренаж рекомендуют для домов с цокольным этажом или подвалом.

Схемы пристенного и траншейного дренажа

Пристенный дренаж

Траншейный дренаж

Порядок работ

Если фундаментные работы еще только предстоят, следует пригласить на участок геолога – за $250 он и о составе грунта расскажет, и уровень грунтовых вод определит. Если УГВ 2-1,5 м – делайте дренаж.
Вот одна из проверенных на практике технологий монтажа дренажной системы:

• Траншея для труб прилегает к основанию фундамента. Такой дренаж будет отводить не только грунтовые, но и поверхностные воды.
• На дно траншеи застилается геотекстиль с запасом.
• Засыпается и трамбуется крупный песок слоем 100 мм.
• Потом слой гранитного щебня − 100мм. Соблюдая угол уклона, его тщательно трамбуют.
• Далее − дренажные трубы. Для хорошего стока их укладывают с уклоном 5-10 мм на 1 п.м.
• Сверху трубу обсыпают гранитным щебнем или гравием (фракция 20-40 мм).
• Сверху дренаж закрывается краями геотекстиля. Потом засыпают ПГС (песчано-гравийная смесь).
• Чтобы иметь возможность очистки дренажной трубы, на всех ее поворотах устанавливаются ревизионные колодцы диаметром от 315мм. Диаметр колодца позволяет без труда проводить профилактические работы раз в несколько лет. Колодец имеет ребристую поверхность, что обеспечивает отличный контакт с грунтом, и выдерживает большие нагрузки.
• Вода из дренажной системы отводится в накопительный колодец, пруд, канаву.

Что почем?

Ориентировочная цена 1 метра погонного трубы, в зависимости от диаметра и производителя − $1-3. Геотекстиль, в зависимости от плотности и производителя, стоит порядка $1-2 м2.

Земляные работы удобно производить с помощью мини-экскаватора. Стоимость его аренды не высока − $20-25 в час плюс цена доставки на участок.

К любым дренажным работам советуем привлечь геодезиста – он сделает топографическую съемку участка, даст отметки нужных уклонов траншей. Его услуги стоят около $40-50. Заодно он может сделать разметку фундамента, выставить границы участка.

Где сэкономить?

Специалисты советуют заниматься обустройством дренажной системы еще на этапе проектирования дома и планирования участка. Сделать это после того, как дом построен, будет трудно и дорого − придется учитывать расположение подземных коммуникаций, могут возникнуть трудности с использованием строительной техники.

Полезные факты о дренажной системе − в этом видео:

Задать вопрос эксперту

дренаж участка | Историческая Новая Англия

К поддержанию хорошего дренажа на исторических объектах необходимо подходить с осторожностью из-за индивидуальных сложностей участка. Взаимодействие между дорогами, зданиями, растительностью, водоемами и уровнем грунтовых вод может стать довольно сложным. Решение одной проблемы может привести к другой.

Примеры:

• Перестройка для отвода воды от фундамента может привести к размыванию проезжей части.
• Перестройка проезжей части может, в свою очередь, направить воду к зданию.
• Любая переоценка одной собственности может вызвать проблемы с соседней собственностью.
• Лидеры водосточной трубы, выше или ниже уровня земли, могут вызвать эрозию в месте слива.
• Парковка для посетителей может уплотнять почву на поле, создавая непроницаемую поверхность. Почва становится слишком плотной, чтобы впитать воду, которая затем стекает в следующий объект.

Дополнительные сложности возникают при управлении культурными ресурсами.Примеры включают:

• Реконструкция вокруг фундамента здания для создания лучшего дренажного раствора может отрицательно повлиять на образец исторического дерева или исторические насаждения.
• Многие исторические постройки не имели водосточных желобов. Их добавление может нарушить историческую интерпретацию сайта.
• Выемка грунта, траншеи и даже реконструкция может потребовать археологического мониторинга.
• Общие манипуляции с классификацией участка, такие как создание канавы для перенаправления воды, могут нарушить целостность исторического ландшафта.

• Изучите и поймите существующие компоненты и аспекты естественного и искусственного дренажа.
• Мониторинг и обслуживание существующих систем.
• Правильно спланируйте перед реализацией любого проекта, принимая во внимание отношение проекта к общей схеме дренажа участка и целостность исторических ландшафтов и сооружений.
• Реализуйте проекты, которые позволяют достичь максимальных результатов простейшими средствами с наименьшим воздействием на историческую ткань, будь то структурная или ландшафтная.
• Задокументируйте все внесенные изменения и установленные компоненты с помощью помеченных планов, чертежей и фотографий.

Прочтите дополнительные официальные документы по водосточным желобам и водосточным трубам, а также по обслуживанию ландшафта и зданий.

Вернуться на главную страницу официальных документов

Что такое план дренажа?

Есть одна вещь, с которой все строители домов на Тихоокеанском Северо-Западе одинаково знакомы — ДОЖДЬ! Когда идет дождь, вода стекает с крыши в желоба, водосточные трубы и на землю.Но тогда куда это девается?

Здесь на помощь приходит план дренажа. План дренажа — это предлагаемый метод удержания дождевой воды на вашем участке, чтобы она не скапливалась у фундамента или не стекала на территорию ваших соседей, возможно, даже вызывая наводнение. Во многих округах требуются планы дренажа, чтобы контролировать любое увеличение количества дождевой воды, которая стекает с каждого участка земли в результате застройки этой собственности.

Почему требуется дренаж?

Практически любая застройка, связанная с постройкой дома из палки, увеличивает количество осадков, которые могут выпасть после сильного ливня.Например, когда экскаватор классифицирует участок, в процессе сортировки он устраняет естественные карманы и углубления в почве, которые удерживают воду до тех пор, пока она не впитается в почву, и поэтому вместо поглощения в почве вода будет естественным образом стекать. . Удаление деревьев и кустарника снижает количество воды, поглощаемой корнями, и ее последующее испарение через листья растений. Покрытие земли домом, подъездными путями и другими непроницаемыми покрытиями (определение: «непроницаемый, как вода») предотвращает прием поверхностной воды в нижележащий грунт.В то время как голая земля может легко впитывать почву, лужайка с травой может сделать ее менее впитывающей. Грузовики, движущиеся по земле во время и после строительства, уплотняют поверхность. Эти и другие факторы могут в совокупности снижать способность естественной почвы поглощать осадки и заставлять воду «стоять» или «собираться». Если объединение длится достаточно долго, оно может в конечном итоге перекинуться в пространство для обхода или в собственность вашего соседа. Чтобы избежать этого, необходим план дренажа, показывающий, что эта проблема решена.

Это в ваших интересах. Одним из самых дорогих страховых случаев домовладельцев является иск о возмещении ущерба, причиненного водой. Некоторые страховщики фактически отменят или увеличат ваши страховые взносы только с одним иском о повреждении воды, в то время как они могут принять два или три иска другого типа. Причина в том, что ремонт от повреждений, причиненных водой, стоит дорого, и часто повреждения попадают в области, которые могут вернуться, чтобы позже преследовать вас и страховую компанию. Кроме того, если сток с вашего участка нанесет ущерб дому ваших соседей (что может произойти), то это может привести к иску об ответственности.Поэтому наличие плана управления дренажем, подготовленного лицензированным специалистом, — это защита для вас.

В большинстве случаев такой план требуется до того, как строительный отдел выдаст вам разрешение на строительство. У True Built Home есть список субподрядчиков, которые могут помочь вам подготовить план дренажа и план участка.

Стандартный метод управления стоком ливневой воды с крыши — это направить воду в водосточную трубу, а затем в сухой колодец. Критерии для этого заключаются в том, что для сухого колодца должна быть доступна область на вашем участке, которая не должна противоречить никакому септическому дренажному полю, фундаменту конструкций или общественным колодцам.

Почва должна быть достаточно проницаемой («способной проходить через или проникать, особенно жидкостями»). Если ваша почва такова, что вы можете использовать обычную септическую систему или систему удаления сточных вод под давлением (из-за чрезмерно пористой почвы), почва обычно считается достаточно водопроницаемой. Если вы соответствуете критериям этого метода, план вашего участка должен четко показывать направление потока воды. Обычно этого достаточно в качестве плана дренажа. Стандартный метод может быть использован при соблюдении следующих критериев:

Альтернативные методы

Если предлагаемая вами разработка не соответствует указанным выше критериям (например,g., почвы недостаточно водопроницаемы) или, если вы не хотите использовать сухие колодцы, вы можете предложить альтернативный план дренажа. Альтернативы могут включать (но не ограничиваются) следующее:

• Следственные пруды
• Подземные резервуары
• Удерживающие бермы для инфильтрационных траншей

Сертификационное письмо от лицензированного инженера-строителя, в котором указывается, что проницаемость почвы и топография участка предотвратят любое увеличение стока ливневых вод.Чтобы использовать альтернативный метод, предлагаемую разработку необходимо оценить с точки зрения ее воздействия на ливневой сток. Дренажная система должна быть проверена Строительным Подразделением до сертификации конструкции для размещения.

Заявление об ограничении ответственности

Эта статья представляет собой общую информацию о дренажной системе и никоим образом не отражает инструкции или фактический план дренажа. Вы несете ответственность за ущерб, причиненный ливневым стоком в результате вашего строительства.

Дренаж

— Designing Buildings Wiki

Дренаж — это искусственный отвод воды, как с поверхности, так и с поверхности. Дренаж часто является основным элементом гражданского строительства и строительных проектов и необходим для предотвращения затопления и других повреждений.

Как правило, сточные воды отводятся по дренажам в канализацию, а из канализации — в подходящий водоотвод или очистные сооружения. В здании дренаж термины сточные воды могут относиться к следующему:

[править] Подземные воды

Это вода, собираемая с земли для понижения уровня грунтовых вод.

[править] Поверхностные воды

Собирается с таких поверхностей, как крыши и мощеные участки.

[править] Загрязнение и почвенная вода

Это сточные воды, загрязненные бытовыми или торговыми отходами. Грязные (или сточные) воды относятся к стокам из раковин и бассейнов, которые не содержат экскрементов. Почвенная вода относится к сточным водам из унитазов, туалетов и писсуаров.

Подземные и поверхностные воды считаются чистыми и могут сбрасываться в утвержденный водоток (например, реку или озеро) или сливаться без обработки. Перед разгрузкой требуется разрешение соответствующего органа или владельца.Загрязненные и почвенные воды перед сбросом в водоток должны отводиться канализацией на очистные сооружения.

Дренаж для подпочвенного слоя может использоваться для улучшения устойчивости грунта, снижения влажности участка, улучшения садоводческих свойств для озеленения и т. Может потребоваться осушить весь участок или защитить определенную часть.

В соответствии с утвержденным документом C Строительных норм и правил, необходимо предусмотреть дренаж подпочвы , чтобы избежать проникновения грунтовой влаги внутрь здания или для предотвращения повреждения ткани здания.

Подземный дренаж обычно включает использование труб, которые являются пористыми, чтобы позволить подпочвенной воде проходить через тело трубы, или труб, которые перфорированы с рядом отверстий в нижней половине, чтобы подпочвенная вода могла подниматься в трубу. . Оба типа, как правило, укладываются сухими соединениями в траншеях, заполненных щебнем. Проницаемую мембрану обычно кладут поверх щебня в качестве фильтрующей прокладки, затем покрывают обычной засыпкой и покрывают слоем верхнего слоя почвы толщиной 150 мм.

Этот тип контроля грунтовых вод возможен только до глубины 1.5 м, а любое дальнейшее понижение уровня грунтовых вод следует добиваться другими методами. Для получения дополнительной информации см. Контроль подземных вод в городских районах.

Когда водоотвод используется для защиты подконструкции здания, обычно устанавливается отрезной водосток, который перекрывает поток воды и отводит ее от участка.

Утвержденный документ H Строительных норм требует, чтобы дождевая вода отводилась с крыши зданий.Чтобы достичь этого, крыши должны быть спроектированы с подходящим уклоном либо к каналу для сбора поверхностной воды, либо к желобу, по которому поверхностная вода транспортируется к вертикальным водосточным трубам, которые, в свою очередь, соединяют слив с дренажной системой.

Тип используемого кровельного покрытия определяет необходимое падение крыши. Минимальные рекомендуемые падения обычно:

Стандартные «плоские» крыши должны иметь расчетный минимальный уклон 1:40, так чтобы фактическое окончательное падение было достигнуто 1:80, оставляя некоторую возможность для ошибок в конструкции.

[править] Установка дождевой воды

Дренаж с крыш обычно обеспечивается внутренними отводами дождевой воды и водосточными трубами или внешними водосточными системами или бункерами. Рекомендуется иметь как минимум две точки водостока , даже если крыша небольшая, чтобы предотвратить засорение одной из них.

Дренаж должен быть устроен так, чтобы избежать сырости или повреждения здания. Если водосточная труба установлена ​​внутри, она должна иметь герметичные соединения.В случае внешнего покрытия кровля должна предотвращать попадание воды в карниз, распространяясь в и ниже верхней части желоба.

Слив из водосточной трубы здания может быть:

Традиционно внутренние водосточные желоба и водосточные трубы изготавливались из чугуна, хотя системы из ПВХ становятся все более распространенными из-за простоты установки и низких требований к техническому обслуживанию. Если можно гарантировать соответствующий размер, прочность и долговечность, они также могут быть изготовлены из алюминиевого сплава, оцинкованной стали, нержавеющей стали и т. Д.

Площадки с твердым покрытием обычно имеют одну из двух форм поверхностного водоснабжения дренаж .

[править] Собрание дворовых оврагов

Асфальтированная площадка у здания заложена с водопадом 1:60 в сторону оврага. Тип осушаемой площади и форма вымощенной площади определяют размер и количество оврагов. Максимальная вымощенная площадь одного оврага должна составлять 400 кв.м. Если он подключен к совмещенной канализации, дворовый желоб должен быть перекрыт гидрозатвором не менее 50 мм.

[править] Подключение канала

Тротуар, уложенный к тому же водопаду, стекает из здания в канал, проложенный к водопаду 1: 120. Канал подключен к дренажной системе. Канал обычно:

Строительство дорог влияет на естественную поверхность и подповерхность. дренаж. структура водоразделов или склонов холмов. Обеспечение надлежащего дренажа важно для предотвращения накопления избыточной воды или влаги на или внутри дорожных конструкций, которые могут отрицательно повлиять на их свойства материала, поставить под угрозу общую устойчивость и повлиять на безопасность водителя. Дренаж должен справляться с водой с проезжих частей, обочин, пешеходных / велосипедных дорожек, обочин и прилегающих водосборных территорий.

Для получения дополнительной информации см. Дренаж автомагистралей.

Устойчивые городские дренажные системы (SUDS) могут стать альтернативой или дополнением к традиционным дренажным системам. Они имитируют «естественный» дренаж , применяя методы борьбы со стоком поверхностных вод на местном уровне путем сбора, хранения и очистки, прежде чем позволить им медленно сбрасываться обратно в окружающую среду.

Для получения дополнительной информации см. Устойчивые городские дренажные системы.

• «Справочник по строительству зданий» (6-е изд.), ЧАДЛИ, Р., ГРИНО, Р., Баттерворт-Хайнеманн (2006)

Общий подход к дренажным системам

Следует учитывать ряд физических факторов, влияющих на конструкцию дренажа.

В обычной сети второстепенная дренажная система обычно представляет собой трубопровод с пропускной способностью, достаточной для сдерживания мешающих потоков.Эти трубопроводы предотвращают повреждение собственности ливневыми водами, а также ограничивают частоту и количество поверхностных вод до уровня, приемлемого для населения. Обычно они предназначены для обслуживания потоков с пятилетним средним интервалом повторения (ARI). Трубопроводы не всегда проходят по пути естественного дренажа и обычно выровнены по границам собственности, бордюрам и каналам проезжей части.

Основная дренажная система обслуживает сток от штормов, вызывающих более высокие пиковые потоки, чем была спроектирована второстепенная дренажная система.Основная дренажная система предназначена для обработки наземных потоков, возникающих в результате штормов со 100-летним ARI. Дорога, дренажный канал в заповеднике, трубопровод или комбинация вышеперечисленного могут действовать как дренажная линия. Готовый уровень поверхности отводов, прилегающих к наземному пути потока, должен быть не менее чем на 300 мм выше уровня 100-летнего затопления ARI.

Возможно, потребуется предусмотреть специальные детали, такие как природные полосы обратного падения и углубленные пешеходные дорожки в низинах дороги, чтобы обеспечить поперечный поток паводковых вод там, где они прилегают к дренажным резервуарам.Пешеходные дорожки не должны быть заглушенными, если поток движется по проезжей части продольно. Разработчикам следует обратиться к Приложению A «Критерии безопасности наводнений», где приведены рекомендации по проектированию потока в русле.

Проектирование дренажной системы начинается с территориальной планировки. Дороги и резерваты должны быть расположены вдоль дна долины, чтобы служить основной дренажной системой. Корты не должны спускаться к чаше корта, если не предусмотрено 100-летнее течение ARI ниже по течению нижней точки в чаше корта.Это может быть достигнуто либо подходящим дренажным резервом в чаше корта, либо конструктивным трубопроводом. При составлении территориальной планировки необходимо определить элементы малой дренажной системы.

Площадь водосбора

Проектирование водных путей, дренажа и работ по обеспечению качества воды на любой проектной территории должно соответствовать оптимальному проекту для всей водосборной площади, и необходимо учитывать любое будущее расширение системы. Это может повлиять на расположение слива, емкость, тип, диаметр, глубину и расположение люка.

Топография и геоморфология земли

Естественные водотоки всегда должны сохраняться, а дренажные работы должны проектироваться таким образом, чтобы максимально точно следовать естественным поверхностным впадинам. Морфология естественного водного пути также должна быть сохранена или воспроизведена там, где это возможно, в проекте. Это сведет к минимуму объем земляных работ, необходимых во время строительства.

В некоторых случаях глубину стока можно уменьшить за счет смещения стока от естественного водотока.Это будет возможно только в том случае, если в резерве будет достаточно места и все еще можно будет выполнить входные соединения.

Место слива

При проектировании дренажных трубопроводов проект должен быть расширен, чтобы пересечь любую дорогу или предполагаемое расширение дороги, прилегающей к застройке. Это гарантирует, что любые существующие или предлагаемые услуги в пределах дорожных резервов известны, и предлагаемые дренажные работы могут пересекать эти услуги.

Как правило, следуя выравниванию естественного водотока, стоки должны, насколько это практически возможно, проектироваться с учетом сервитутов или резервов, предназначенных для целей осушения.Если дренажный резерв или сервитут является частью основной дренажной системы, он должен быть достаточно широким, чтобы выдерживать паводковые потоки в течение 100 лет ARI.

Легкости и резервы должны быть рассчитаны на ширину водостока, а также обеспечивать доступ, строительство и обслуживание.

Требования к строительству и техническому обслуживанию особенно важны при проектировании русел и водных путей. Соответствующие рекомендации включают:

• максимальный уклон и высота травянистого теста

• , требуется ли грузовикам доступ к каналу инвертировать

• расположение водозаборов и дорог

• , существуют ли ограничения на использование определенных методов строительства (например, при добавлении или дублировании существующих водостоков в населенных пунктах)

• грунтовые условия

• расстояние от предлагаемой трассы до любых существующих услуг (особенно, если есть какие-либо проблемы с побочными эффектами нагрузки во время земляных работ)

• расположение ВЛ и ширина улицы

Размещение подземного водостока в зоне покрытия дороги допустимо, если нецелесообразно размещать трубопровод вне зоны покрытия дороги.

При выборе трассы подземного дренажа необходимо учитывать возможные ограничения использования определенных строительных технологий. Это особенно актуально при добавлении или дублировании существующих водостоков в населенных пунктах.

Препятствия на поверхности

Поверхностные препятствия, такие как здания, столбы поставщиков электроэнергии, естественная растительность или большие деревья и т. Д., Могут повлиять на предлагаемое выравнивание дренажа. Они должны быть расположены во время первоначального обследования и осмотра участка.Если предлагаемое место слива не может избежать или близко подходит к препятствию, необходимо будет связаться с владельцем, местным советом или соответствующим органом власти. Проектировщик должен сравнить затраты на строительство, чтобы либо избежать, либо, где это возможно, переместить препятствие, прежде чем принять решение об окончательном маршруте дренажа.

Существующие мосты или водопропускные трубы также могут повлиять на конструкцию. Их необходимо проверить, чтобы убедиться, что они способны справиться с дополнительным сливом из предлагаемого слива.При необходимости во время строительства может потребоваться улучшение выравнивания и пропускной способности существующей конструкции.

Заграждения подземные

Подземные услуги, которые могут повлиять на проектирование дренажа, включают:

Необходимо провести поиск основных сервисов на расстоянии не менее 100 м как выше, так и ниже по течению от предлагаемых работ. На глубину будущего водостока могут повлиять некоторые или все эти услуги, а также любые фундаменты зданий или аналогичные подземные конструкции.Изменение уровня или местоположения одной секции предлагаемого дренажа может избежать дорогостоящих изменений основных служб в будущем.

Для получения информации об их активах, таких как размер, глубина и местонахождение, следует обращаться к нам, водным компаниям или соответствующим сервисным агентствам. Осмотр площадки и подтверждающие раскопки также должны использоваться для выявления и подтверждения потенциальных подземных препятствий.

При проектировании дренажа, проходящего параллельно канализации, важно учитывать, как это повлияет на соединения в доме.Этот аспект следует проверить на ранней стадии проектирования, чтобы можно было принять наиболее экономичное решение.

Если предлагаемый слив проходит через существующий или предполагаемый коллектор, проектировщик должен учитывать влияние слива на коллектор и наоборот. Для водостоков диаметром 825 мм и более с зазором менее 500 мм потребуется либо специальное основание, либо канализационная труба должна быть встроена в бетонную подпиточную секцию.

Если слив проходит под существующей канализацией, конструкция должна обеспечивать поддержку канализации как во время строительства, так и после обратной засыпки траншеи.За указаниями проектировщику следует обратиться к Кодексу канализации Австралийской ассоциации водоснабжения.

Ассоциация водоснабжения Австралии Код канализации

Если возможно, между сливом и другим трубопроводом должен быть предусмотрен горизонтальный зазор не менее одного метра. В особых случаях может быть принят меньший горизонтальный зазор, но для утверждения необходимо проконсультироваться с соответствующим органом.

Обычно более экономично поднимать или опускать небольшое подземное препятствие, чем изменять расчетную глубину дренажа.Однако основные услуги, такие как нефтепроводы и линии передачи газа высокого давления, дороги и их трудно изменить. Может возникнуть необходимость спроектировать слив в виде двойного канала в месте пересечения трубопровода. В качестве альтернативы, если участок обслуживания расположен рядом с верхом слива, а обратный слив не может быть опущен, при условии утверждения может использоваться конструкция типа «утка».

Примечание: Если будут использоваться трубы с втулкой и раструбом, необходимо проверить зазоры от воротника трубы до воротника трубы, если иное не указано соответствующим сервисным органом.

Расчетная глубина

Некоторые факторы, влияющие на глубину дренажа, включают:

• Гидравлические характеристики

• Предоставление места над сливом под прочие услуги

• грунтовые условия

• подземных препятствий

• размер и глубина существующих водопропускных труб и мостов

• способность надлежащим образом обслуживать объекты водосбора выше по течению, которые, вероятно, будут разработаны в будущем

• Обеспечение достаточного содержания для будущего продолжения трубопровода вниз по течению

• достаточное покрытие для будущей планировки дороги и глубины покрытия

По возможности слив должен быть как можно более высоким, чтобы минимизировать затраты на строительство.Минимальное покрытие подземных водостоков — 850 миллиметров. Однако для коротких участков допускается меньший зазор, если это оправдано местными условиями.

Необходимо учитывать покрытие трубы, чтобы гарантировать, что она не нарушит конструкцию дорожного покрытия или расположение других служб.

Состояние грунта

Условия грунта влияют на расчетную глубину как подземных труб, так и каналов. Если глина или мягкий материал перекрывает скалу, может потребоваться установка дренажа большего размера с более плоским уклоном на более высоком уровне или изменение формы поперечного сечения, чтобы уменьшить объем выемки породы.

В тех случаях, когда поверхностные водостоки должны располагаться в районах с высоким уровнем грунтовых вод, канал следует проектировать на такой глубине, чтобы минимизировать подъемные силы на любую облицовку и уменьшить проблемы с отводом воды во время строительства. Всегда будет предпочтительнее использовать «естественный» открытый водный путь, а не канал с искусственным покрытием.

Наличие рыхлой, дисперсной или растворимой глины также может быть проблемой при проектировании открытых водостоков или конструкций с просачиваемыми отверстиями. Двумя потенциальными проблемами являются эрозия почвы и вымывание глинистого материала через колодцы.В этих областях, возможно, придется минимизировать глубину канала, чтобы преодолеть возможные проблемы.

Проектировщикам следует проконсультироваться с опытным геотехническим консультантом для определения соответствия предлагаемых работ геотехническим условиям участка. До начала проектирования необходимо взять достаточное количество пробных ям и / или проб из ствола скважины для определения уровней грунтовых вод, глубины горных пород и т. Д. Геотехнические консультанты могут дать совет по строительным технологиям или применению стандартов материалов для снижения затрат на строительство.

Временные работы

Часто бывает необходимо вырыть временный водосток на нижнем конце дренажного трубопровода. Проект временного водостока должен быть проведен после обсуждения с пострадавшим землевладельцем.

Необходимо учитывать следующие факторы:

• подъездные и товарные переходы

• защитные ограждения

• Склад или вывоз выкопанного материала

• стабилизация русла и берегов временного русла

Соображения по охране окружающей среды

По возможности при проектировании и расположении подземных и наземных дренажных систем следует избегать или минимизировать воздействие на существующие экологические ценности.Сюда входят прямые воздействия, такие как вырубка деревьев и нарушение среды обитания, а также проблемы экологических процессов, такие как изменения водного режима водно-болотных угодий или пастбищ. Следует учитывать следующие вопросы:

• Воздействие на остатки коренных деревьев и кустарников

• Воздействие на сохранившиеся естественные луга или водно-болотные угодья

• Воздействие на местную фауну, включая местные и мигрирующие виды

• Воздействие на внесенные в список угрожаемые виды

• потенциал для стимулирования нашествия сорняков

Объекты культуры и наследия

Объект наследия — это определенная территория или объект, возможно, большая территория, такая как целый регион или ландшафт, или небольшая, такая как особенность или здание, которые люди ценят за свое природное и / или культурное наследие.

Сообщество придает большое значение местам и достопримечательностям коренных и некоренных народов. В свою очередь, сообщества возлагают надежды на все уровни правительства в отношении защиты нашего природного и культурного наследия. При планировании будущего важно обеспечить защиту всех значимых элементов.

При проектировании дренажа всегда следует учитывать влияние на объекты культурного наследия и наследия. Застройщик должен провести все необходимые исследования, чтобы определить наличие каких-либо активов и убедиться, что конструкция водостока защищает, сохраняет и поддерживает объекты культурного и исторического наследия.

Политика правительства направлена ​​на защиту окружающей среды и поддержку развития. Требование политики — продемонстрировать, что разработка не оказывает неблагоприятного воздействия на среду. Следовательно, проектировщик должен следовать главному / второстепенному подходу к дренажным системам, как указано в элементах 12a и 12b Викторианского кодекса жилищного строительства (ResCode) или Австралийских дождевых и сточных вод (1998).

ResCode

Австралийские осадки и сток (1998)

Строительство ливневой (дренажной) системы | Официальный сайт города Фрамингем, Массачусетс,

Стандарты ливневых вод для нового строительства или перепланировки

Строительные проекты, которые достаточно велики, чтобы требовать рассмотрения Советом по планированию, регулируются Городским постановлением о зонировании и Правилами и положениями о территориальных делах (PDF).Вот категории таких проектов:

• Все коммерческие, производственные и производственные площадки;
• Проекты жилищной застройки и перепланировки, состоящие из отдельных домов на одну семью на пяти и более земельных участках;
• Проекты застройки и перепланировки многоквартирных домов с пятью и более квартирами, включая кондоминиумы, кооперативы, многоквартирные дома и таунхаусы; и
• Любые проекты жилищной застройки и реконструкции, при которых ливневые сбросы могут потенциально повлиять на критическую зону.

Любой, кто желает выполнить работу в пределах 125 футов от водно-болотного угодья или 200 футов от многолетнего ручья, должен по закону (штат — MGL c. 131 §40 и городской постановление — статья V, раздел 18) подать и подать заявление, называемое «Уведомление о намерениях» или «Запрос на определение применимости» в Комиссию по сохранению.

Обзор плана управления ливневыми водами и его компоненты

Общественные работы работают напрямую с Советом по планированию и Комиссией по сохранению, чтобы проанализировать планы управления ливневыми водами, обеспечить соответствие стандартам проектирования и строительства Фрамингема, а также обеспечить последовательное руководство и надзор за такими проектами.Два основных компонента планов — это проект дренажной системы и план борьбы с эрозией и наносами при строительстве.

• Конструкция дренажной системы должна соответствовать Стандартам управления ливневыми водами Департамента охраны окружающей среды Массачусетса (DEP), которые включены в Положения о водно-болотных угодьях Массачусетса (310 CMR 10.05 (6) (k)). Стандарты управления ливневыми водами и руководство по проектированию можно найти в Руководстве Департамента охраны окружающей среды штата Массачусетс по ливневым водам.
• План контроля строительной эрозии и наносов — это план контроля ливневого стока во время строительства, который также должен соответствовать Стандартам управления ливневыми водами.Такой контроль состоит из комбинации Best Management Practices (BMP), которая защищает прилегающие свойства, и MS4. Некоторые BMP определены и описаны в Стандартах строительства общественных работ, в том числе волокнистые рулоны (также известные как соломенные гвоздики), противоиловые заграждения и гравийные фартуки. Другие BMP включают, помимо прочего, иловые носки, тюки сена, стабилизацию откосов, закрытые склады грязи и другие средства защиты отвода ливневой канализации. Требования к этому плану описаны в Стандартах управления ливневыми водами.

Для получения дополнительной информации о строительстве системы ливневых вод, свяжитесь с городским инженером по ливневым водам и окружающей среде по телефону 508-532-6010 или по электронной почте в управление ливневыми водами.

DOE Фундаменты зданий Раздел 3-1 Дренаж / гидроизоляция

ДРЕНАЖНАЯ И ГИДРОИЗОЛЯЦИЯ

Хотя фундамент для подполья не предназначен для использования в качестве жилого помещения, очень желательно, чтобы он оставался сухим. Всегда рекомендуется хороший поверхностный дренаж, и во многих случаях может потребоваться подземный дренаж.Цель поверхностного дренажа — отвести воду от фундамента за счет уклона поверхности земли и использования водостоков и водостоков для водостока с крыши.

На рис. 3-3, 3-4 и 3-5 описаны три различных метода дренажа для подползников. Рисунок 3-3 применяется, когда пол в подполье находится на одном уровне с окружающим уклоном (или выше). В большинстве случаев для этого типа подвесного пространства не требуется дренаж по периметру. На особо влажных участках или на наклонных участках, где часть пола подползки находится ниже уровня земли, все же может быть целесообразно установить дренажную систему по периметру, описанную ниже.Если пол в подполье находится выше верхней части фундамента, как показано, нанесите гидроизоляцию на внутреннюю поверхность заглубленной фундаментной стены, чтобы избежать капиллярного всасывания воды в бетон.

На рис. 3-4 и 3-5 описаны дренажные системы фундамента, которые рекомендуются для всех подвесных пространств, где пол находится ниже уровня окружающего грунта. На особо засушливых участках можно исключить дренажную систему и избежать проблем с влажностью. В большинстве случаев рекомендуется подземная дренажная система по периметру, аналогичная той, что используется для подвала (см. Рисунки 3-4 и 3-5).Рисунок 3-5 описывает рекомендуемый передовой опыт. Он состоит из двух независимых петель перфорированного дренажа фундамента, один внутри фундамента, а другой снаружи. Они сливаются независимо, либо на дневной свет, либо во внутренний отстойник. На рис. 3-4 показан другой вариант, который подходит при хороших дренажных условиях. Дренаж пространства внутри фундаментов не предусмотрен. Его единственная петля отвода фундамента находится на внешней стороне основания и отводится на дневной свет или во внутренний отстойник.Следует отметить, что соединение воздуховода с внешней стороной фундамента может снизить эффективность систем подавления радона с разгерметизацией под плитой за счет снижения способности системы поддерживать достаточно низкое давление под плитой.

Последняя линия защиты — гидроизоляция — предназначена для защиты от попадания воды в стены конструкции. Во-первых, важно различать необходимость в гидроизоляции и гидроизоляции. В большинстве случаев рекомендуется использовать гидроизоляционное покрытие, покрытое слоем полиэтилена толщиной 4 мил, чтобы уменьшить передачу пара и капиллярной тяги из почвы через стену подвала.Однако влагонепроницаемое покрытие не эффективно предотвращает проникновение воды под гидростатическим давлением через стену. Гидроизоляция рекомендуется (1) на участках с ожидаемыми водными проблемами или плохим дренажем, (2) когда пространство для подполья предназначено для использования в качестве хранилища или в нем размещается механическое оборудование, или (3) на любом фундаменте, построенном там, где периодически возникает гидростатическое давление на стену подвала. из-за дождя, орошения или таяния снега. За исключением очень сухих участков, обычно рекомендуется использовать гидроизоляцию.На участках, где пол подползания может быть ниже уровня грунтовых вод, рекомендуется фундамент из плиты на уровне грунта.

Для получения дополнительной информации посетите Water Managed Foundations в рамках Building America Solution Center.

Ливневая канализация — Город Оберн

По вопросам, касающимся выставления счетов, напишите в отдел выставления счетов за коммунальные услуги или позвоните по телефону 253-931-3038.

Утилита ливневого дренажа была создана для решения проблемы повторяющихся местных наводнений в городе Оберн. Целью предприятия является эффективное управление ливневыми водами в городе посредством:

• Планирование дренажной системы
• Улучшение системы
• Постановление о развитии
• Техническое обслуживание системы

Утилизация ливневого дренажа эксплуатирует и обслуживает примерно 199 миль труб, 10 000 водосборных бассейнов и люков, 159 сооружений ливневой канализации, 6 насосных станций и 27 миль канав.Ливневая система предназначена для отвода дождевой воды с улиц и домов города в близлежащие ручьи и реки.

В 2007 году Департамент экологии штата Вашингтон выдал городу разрешение на Национальную систему ликвидации выбросов загрязняющих веществ (NPDES). Для этого городские власти должны подготовить и реализовать программу управления ливневыми водами для улучшения качества воды, сбрасываемой из городской ливневой дренажной системы в Зеленую и Белую реки, Милл-Крик и в грунтовые воды под городом.Коммунальное предприятие по ливневому дренажу координирует ответные меры города в рамках NPDES, а также работает над региональными усилиями по управлению наводнениями и улучшению качества воды.

Пожалуйста, проверьте страницу разрешения на ливневые воды для получения дополнительной информации.

Комплексный план ливневого дренажа 2015 г. (PDF 13 МБ)

НИЗКОЕ ВОЗДЕЙСТВИЕ РАЗВИТИЯ ПОЛОЖЕНИЯ О ШТОРМОВЫХ ВОДАХ
1 января 2017 года в городе Оберн и прилегающих к нему юрисдикциях в Западном Вашингтоне вступили в силу новые правила и стандарты управления ливневыми водами в отношении новых застроек, реконструкций и строительства.В этих правилах и стандартах с низким уровнем воздействия (LID) особое внимание уделяется управлению ливневыми водами на месте, которые имитируют предварительные условия застройки, а не управлению ливневыми водами на основе хранения и транспортировки. Цель LID — предотвратить деградацию наших ручьев, водно-болотных угодий и рек из-за стока с застроенных участков. Начиная с 2017 года, эти новые принципы LID и передовые методы управления (BMP) будут включены в новые проекты, которые не подпадают под стандарты города Оберн 2009 года для ливневых вод.

Ниже приводится подборка некоторых ресурсов, доступных для помощи владельцам недвижимости в новых проектах развития или реконструкции в соответствии с новыми требованиями LID.

• Вашингтонский центр ливневых вод — информация о принципах и практике LID, в том числе о различных типах средств LID, инструментах и ​​руководствах для планирования и проектирования LID, а также о том, как эксплуатировать и поддерживать объекты LID.
• Требования к LID города Оберн
• Материалы для разработки и раздаточные материалы — новые и пересмотренные существующие документы для помощи в проектировании систем управления ливневыми водами в соответствии с новыми требованиями LID

Дополнительные ресурсы LID

Для получения дополнительной информации о LID в Auburn перейдите по ссылкам ниже.

Загрязнение ливневыми водами

Агентство по охране окружающей среды (EPA) определяет ливневые воды как самый большой источник загрязнения озер, рек и ручьев в нашей стране. Источником этого загрязнения является то, как мы, граждане, живем в повседневной жизни.
