Пайка медных труб своими руками видео: Пайка медных труб своими руками – видео, технология, припой

Содержание

Пайка медных труб водопровода своими руками: технология пайки и видео

Установка системы трубопроводов из меди похожа на монтаж любого домашнего трубопровода, как, к примеру, из металлопластика или полипропилена. Но один из основных вопросов, как паять медные трубы своими руками, требует более подробного рассмотрения.

Сегодня технологии предоставляют большой ассортимент стройматериалов для сантехнических работ: медь, сталь, пластик разных видов и т. д. Их отличают стоимость, физические свойства, возможности применения и особенности монтажа, но определить худший или лучший материал невозможно. Трубы из меди для трубопровода довольно дороги, и требуют к себе большего внимания во время эксплуатации, но надежны, экологически безопасны и универсальны, а также удобны для монтажа своими руками.

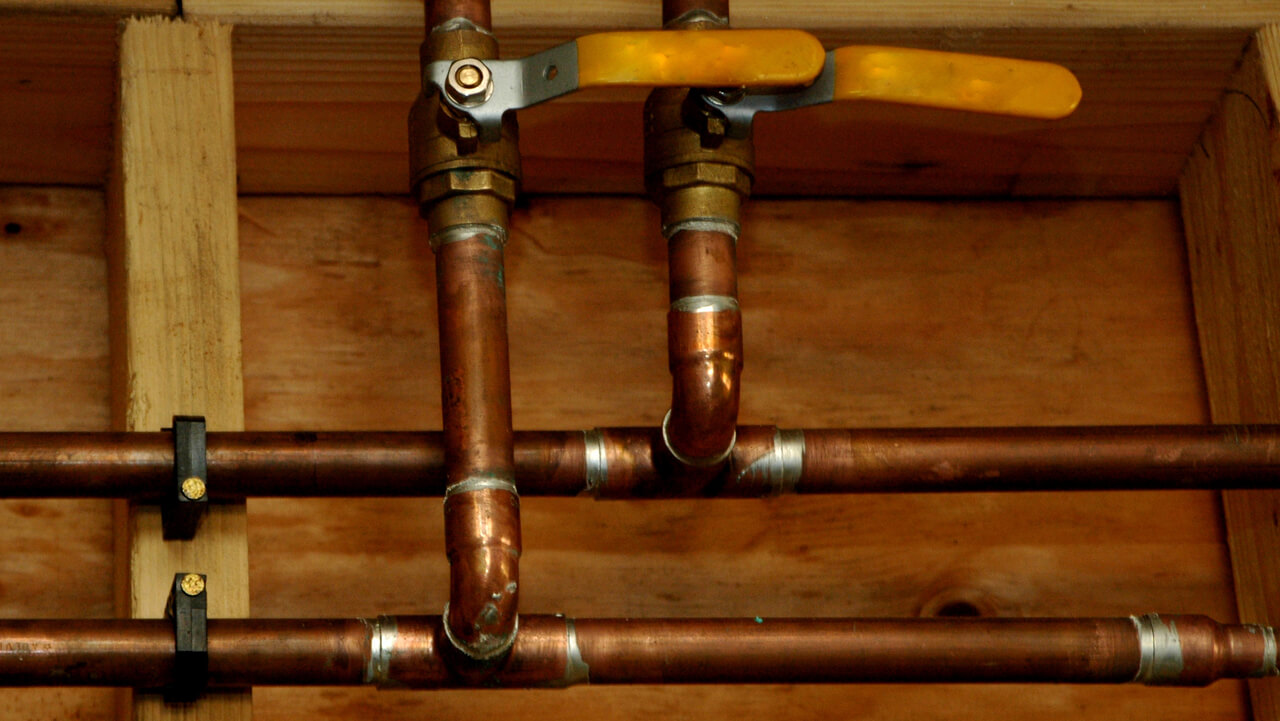

Монтаж медного трубопровода

Установка отопительной системы или трубопровода из меди, практически ничем отличается монтажа отопления или трубопровода из других материалов.

На начальном этапе нужна продуманная схема трассы, с тщательно выверенными соединениями и углами. Не забывайте: схема обязана иметь соединение с трубами главного стояка через дополнительные выводы для будущей сантехники, приборы учета, шаровые краны.

Выбор размеров и типов медных труб: неотожженные и отожженные, с резьбой 3/4 либо 3/8, со стенками разной толщины. От этих показателей будет зависеть масса медной трубы, а соответственно, и вес всей конструкции трубопровода в общем, но смысл монтажа в целом не поменяется.

Выбор техники крепления: обжимные фитинги или пайка. Выбор будет только за вами, но коротко скажем: надежность крепления фитингов не отличается хорошими показателями. Это крепление все время требует контроля, а фитинги – периодической подтяжки, при этом, если паять медные трубы – это значит обеспечить им непременную герметичность и долговременную.

Основное различие – это технология пайки при помощи мягкого припоя: она требует специального оборудования и определенных навыков.

Техника пайки мягким припоем

Прежде чем паять, нужно сказать пару слов о теории: если процедура пайки будет осознанной, то и многие нюансы будут ясными в процессе выполнения работ, поэтому есть смысл посмотреть пайка медных труб видео.

В домашних условиях при монтаже трубопровода применяется так называемая «мягкая» пайка: участки пайки разогреваются до 240-310С, что дает возможность мягкому припою (как правило, олову) расплавиться, но такие температуры небезопасны и для меди, потому это действие обязано быть недолговременным и направленным.

Зачистка перед процессом пайки – это не просто эстетическая манипуляция, а непременное условие, которое даст возможность удалить продукты окисления на металле и наиболее эффективно сделать пайку меди.

При мягкой пайке появляется капиллярный эффект, когда раскаленный припой, мягкий для пайки, равномерно растекается по всей плоскости соединения вне зависимости от того, в каком положении установленная деталь – вертикальном или горизонтальном.

Оптимальный зазор между стенками фитинга и трубы строго регламентирован – 0,10-0,15 миллиметров: расстояние больше, потребует большего количества припоя либо не создаст капиллярного эффекта, меньшая – образует препятствие для нормального растекания олова.

Материалы и инструменты для пайки

Газовая горелка – это основной инструмент для пайки. Есть множество видов горелок, выбор лучше всего остановить на горелке с пьезоподжигом и возможностью регулировать пламя. Также понадобятся:

  • Флюс для пайки – это паста, которой обрабатывают поверхность фитинга и трубных изделий, чтобы она разъела оксидные пленки на поверхности соединяемых частей, защитила медное основание от окисления при нагревании и обеспечила влажность поверхностей во время растворения припоя.
  • Припой для пайки – как правило, это олово в форме катушек или прутков проволоки.
  • Труборез и труборасширитель – устройство для увеличения диаметра труб при установленных деталях одна в одну.
  • Фаскосниматель – инструмент для удаления фаски, избавления от вероятных заусенцев.
  • Фитинги – соединительные части разных конфигураций.
  • Стальная щетка и ершик для чистки внешней и внутренней сторон труб и фитингов.

Инструмент для пайки труб из меди не отличается исключительностью и дороговизной. Но требует определенных усилий, чтобы получить навыки по использованию: лучше всего потренироваться на кусках труб, чтобы понять тонкости метода и технологии.

Инструкция пайки мягким припоем

Внимание: край трубы и непосредственно труба обязаны быть идеально ровными и прямыми – от этого будет зависеть качество крепления деталей, потому для резки труб лучше всего использовать труборез.

  1. При помощи труборасширителя сделайте больше диаметр фитинга, при помощи фаскоснимателя – очистите края трубы.

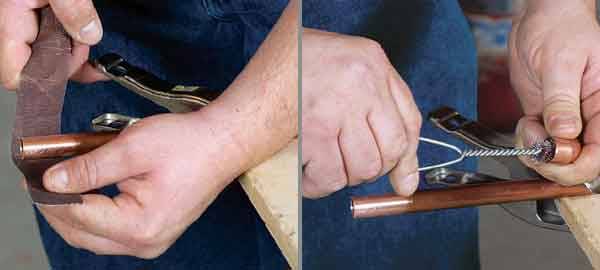

  2. Ершиком отполировать внутреннюю часть фитинга, щеткой наружную часть трубы.
  3. Кисточкой нанести на фитинг и трубу пасту для пайки – флюс – и тут же присоединить детали, избегая попадания какого-либо вида загрязнений.

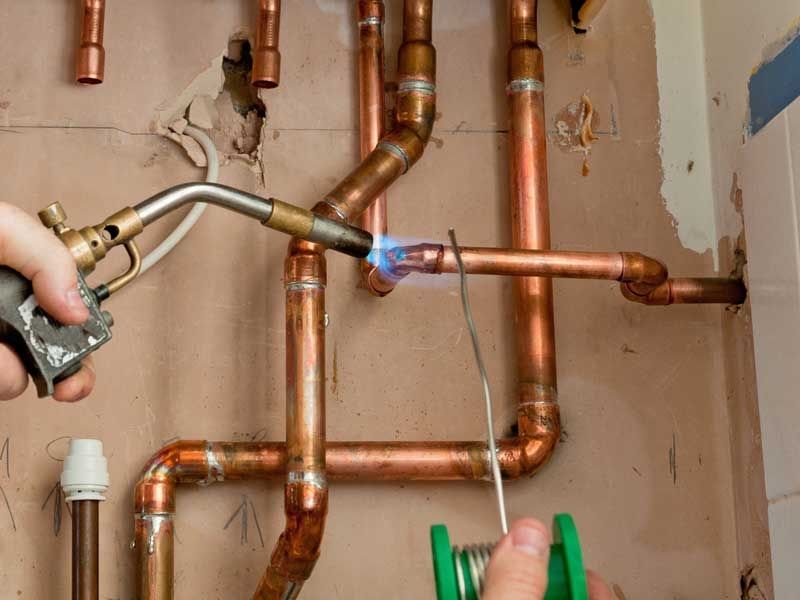

  4. Горелкой для пайки аккуратно прогревать соединение, перемещаясь по всей плоскости. Критерий хорошего прогрева – изменение цвета пасты.
  5. Завершить нагревание соединяемых деталей, нанести припой по всей поверхности соединения. Пламенем горелки нельзя трогать проволоку припоя: припой обязан расплавиться на медной поверхности трубы, именно от ее температуры без вмешательства огня.
  6. Подождать естественного остывания стыка – без каких-либо средств для охлаждения.
  7. Непременно убрать остатки пасты с труб влажной губкой. Ее воздействие нужно лишь при пайке: она разрушает защитный слой основания меди.

Внимание: детали при пайке и временно после нее обязаны быть хорошо зафиксированы, так как паять трубы из меди можно лишь в неподвижном положении.

Стык на месте крепления деталей обязан быть плотным и ровным. Проверить результат можно будет лишь при включении достаточного давления воды в трубопроводе, но, если пайка прошла хорошо, надежность соединения никак не снижается от температуры воды, вероятных перепадов давления или от времени.

Крепление медных труб с другими материалами

Существует несколько важных нюансов, связанных с возможностями соединения медных конструкций с изделиями из других металлов:

  • Крепление меди и оцинкованной стали может негативно сказаться на состоянии трубопровода из оцинкованной стали: химические реакции между цинком и медью приводят к разрушению первого.
  • Крепления меди со сталью, пластиком и латунью безопасны и не образуют коррозии металлов.

Потому если есть необходимость крепления медной и оцинкованной труб, то его можно сделать лишь с помощью латунного фитинга и лишь в одном направлении: по циркуляции воды от оцинкованной в медную трубы.

Медные трубы крепятся с пластиковыми или стальными лишь с помощью латунных отжимных фитингов. Основное крепление системы происходит с помощью зажимного кольца и зажимной гайки фитинга: они прикручиваются на стандартное количество оборотов, указанное в техническом сопровождении фитинга, и непременно периодически проверяются во время эксплуатации на наличие вероятных протечек или ослаблений.

Мифы о медном трубопроводе

Из-за отсутствия привычки к меди в роли материала для систем газо-, водоснабжения и отопления, у современного отечественного потребителя есть

определенное недоверие к данному металлу. Есть два мифа:

  • Трубы из меди опасны при контакте с хлорированной водой. Безусловно, медь, начиная реакцию с элементами хлора, окисляется, но появляющаяся внутри трубопровода пленка, наоборот, защищает трубы от различных химических действий и абсолютно безопасна для организма человека.
  • Медный трубопровод дорого стоит и непрактичен, невзирая на высокую стоимость. Непрактичность объясняют вероятным окислением наружной стороны труб, при этом внутри медные трубы также окисляются, но коррозии совершенно неподвержены. Более дорогая цена медных труб с лихвой покрывается долговечностью материалов и простотой установки своими руками.

Но такие мифы можно разрушить только многолетней практикой. Не зря этот металл применяли в системах водопровода еще несколько веков назад, и до сих пор в европейских странах медь имеет заслуженное признание. За счет удобства установки и качества материалов, медные трубы для домашнего водопровода более предпочтительны, и непременно найдут новых почитателей в нашей стране.

Оцените статью: Поделитесь с друзьями!

как паять своими руками твердым припоем


Решили использовать медные трубы в обустройстве системы водопровода? Хотите создать в ванной интересный стиль стимпанк, но не знаете, как паять медные трубы? Руководство по выполнению работ для новичков предложено в материале ниже.

Медь, хоть и отличается высокой стоимостью в отличие от полимеров, все же представляет собой качественный материал для устройства водоснабжающей коммуникации. К преимуществам меди можно отнести высокую прочность, эстетическую привлекательность, неподверженность коррозии, склонность к эксплуатации при высоком давлении и отличную теплопроводность. Медный трубопровод будет работать верой и правдой не один десяток лет.

Немного о меди

Медь — мягкий металлический сплав, который еще в древние времена с удовольствием использовали чеканщики для своих работ. Сегодня медь не менее востребована. Трубы из такого сплава — неотъемлемая часть систем отопления и кондиционирования. Водопровод также может быть устроен с использованием медных элементов.

Для монтажа магистрали используют метод пайки, в процессе которого элементы меди соединяются с припоем. Этот материал из мягких видов металлов расплавляется под воздействием определенных температур и формирует единое герметичное соединение.

Важно: пайка медных труб своими руками — задача не сложная. Главное правильно подобрать припой и определить температуру пайки. При этом стоит знать, что при своей высокой стоимости медные трубы не требуют дополнительных соединительных элементов. То есть медь можно соединить в единую магистраль и при этом сэкономить на покупке фитингов, муфт и пр.

О том, как паять медные трубы, и как это сделать правильно в домашних условиях, в нашем материале ниже с подробной видео-инструкцией.

Методы паяния труб из меди

Пайка медных труб своими руками может проводиться двумя методами:

Рекомендуем к прочтению:

  • Низкозмпературный способ. Самый часто используемый в домашних условиях. Здесь пайка происходит с использованием мягкого припоя из олова, свинца или их сплавов с добавлением серебра. Температура пайки может достигать максимум 450 градусов при выполнении работ.
  • Высокотемпературный метод. Его еще называют пайка медных труб твердым припоем. В этом случае чтобы расплавить припой и добиться соединения элементов магистрали нужно достичь температуры нагрева горелки в пределах 600-900 градусов.

Инструменты, необходимые для выполнения работ

Чтобы грамотно спаять медные трубы системы водопровода, необходимо запастись таким набором инструментов:

  • Труборез. Необходим для идеально ровного реза участков трубы перед пайкой. Благодаря такому инструменту внутренний просвет трубы и её окружность при резке не нарушаются.
  • Фаскосниматель. Используется для зачистки края среза и его закругления вовнутрь трубы для качественного стыкования водопроводной магистрали из нескольких кусков трубы.
  • Труборасширитель. Его применяют в том случае, если спаивание медных труб водопровода будет проводиться без применения фитингов и муфт. Труборасширитель расширяет один конец трубы до нужного диаметра таким образом, чтобы в него плотно входит отрез другой тубы.
  • Щетка и ерш для качественной зачистки спаянных труб от окиси.
  • Отражатель. Рабочий элемент, который крепят на сопло горелки, чтобы пламя не повредило другие близрасположенные предметы.
  • Газовая горелка. Именно она подаёт пламя на участок спаиваемой тубы.

О том, какую именно горелку нужно подготовить, разбираем ниже.

Горелка газовая

Для того чтобы правильно спаять водопроводные трубы из меди, нужно заготовить соответствующий тип горелки. Они делятся на несколько видов:

  • Приспособление с одноразовым баллоном для бытового применения;
  • Горелка с установленным стационарным баллоном;
  • Ацетилен-кислородная горелка, пригодная для пайки труб из меди. Именно её и нужно отыскать для выполнения работ.

В свою очередь горелка для плавления припоя и пайки меди может отличаться мощностью. Выбирать нужно в зависимости от того, каким припоем вы будет работать (мягким или твёрдым).

  • Для пайки мягким припоем можно брать маломощную полупрофессиональную горелку с газом термофеном. Такой инструмент развивает температуру до 650 градусов при горении пламени. Отличительная особенность такого приспособления в том, что здесь можно регулировать температуру подачи пламени, и она при этом будет оставаться заданно-стабильной.
  • Пайку медных труб водопровода твёрдым припоем можно проводить только профессиональными горелками.

Припой

Для выполнения надёжной пайки необходимо приобрести припой. Он бывает двух видов — твёрдый и мягкий.

Рекомендуем к прочтению:

  • Твёрдый припой производят в форме длинных стержней. Такой припой можно использовать для пайки труб горячего водопровода, газоснабжения, кондиционирования или для магистрали, работающей при высоком давлении. Температура пайки такого припоя достигает 900 градусов. Самыми распространенными видами твёрдого припоя считаются медно-фосфорный самофлюсующийся сплав Cu94 P6 и сплав Cu92 P6 Ag2 с добавкой серебра из фосфора и меди.

Важно: такой твёрдый припой имеет в своём составе 6%-ную добавку фосфора, что снижает температуру пайки до 750 градусов.

  • Припой мягкий производят в форме тонкой проволоки диаметром 2-3 мм. Такой припой применяют при пайке водопровода своими руками в быту.
  • Существует также специальная паста, именуемая флюс. Выпускается в банках. Её необходимо использовать для качественной очистки стыков труб, снятия окиси со шва после пайки и улучшения характеристик плавления припоя. При этом флюс бывает как для пайки при высоких температурах (свыше 450 градусов), так и для пайки при низких температурах (до 450 градусов).

Важно: флюс способствует лучшему сцеплению припоя с медью.

Помимо всех инструментов, припоя и флюса необходимо также подготовить фитинги, если есть необходимость осуществлять повороты и изгибы водопроводной магистрали. Все фитинги имеют регламентированный диаметр и соответствуют ГОСТ. Стоимость фитингов и переходников достаточно демократична.

Выполняем пайку труб

Технология пайки медной магистрали выглядит таким образом:

  • Труборезом отрезаем нужные участки трубы и зачищаем края фаскоснимателем.
  • Если будет использоваться фитинг, то и его края, и края тубы качественно обезжириваем. Если фитинг не используется, то край одной трубы расширяем труборасширителем.
  • Примеряем детали для обзора ровности стыков.
  • Теперь края туб обрабатываем тонким слоем флюса со стороны стыков.

Важно: если будет проводиться высокотемпературная пайка с использованием самофлюсующегося припоя, то здесь флюс не нужен.

  • Теперь включаем газовую горелку и качественно прогреваем трубы в местах стыков до заданной температуры.
  • После этого в места зазоров укладываем припой. При этом стоит следить за тем, чтобы припой плавился строго от нагретой трубы, а не от пламени горелки. Края туб тщательно прижимаем.
  • После того как тубы остынут, удаляем остатки флюса и окиси с медной поверхности тряпочкой.

Важно: стоит знать, что прогревание тубы и плавление припоя происходят в течение 5 минут. Поэтому важно не перегреть трубы.

Совет: если паяются два близко расположенных друг к другу участка трубы, то уже обработанную часть магистрали нужно охладить смоченной в холодной воде ветошью. Иначе есть риск, что спаянное соединение при нагреве следующего участка трубы разойдётся под воздействием высокой температуры.

Избегаем ошибок

При пайке медных туб мастера-новички часто допускают ряд распространенных ошибок. Таковыми являются:

  • Слабый прогрев элементов магистрали, вследствие чего плавление припоя происходит неполностью. Такое соединение разрушится при любой нагрузке.
  • Чрезмерный перегрев медного сплава, наоборот, ведет к разрушению слоя флюса. Это, в свою очередь, приведет к образованию окиси и окалины на поверхности металла. Такой эффект также приведет к разрушению соединения.
  • Игнорирование мер безопасности. Поскольку работа ведется с химическими элементами и при высоких температурах, то следует надевать защитные перчатки и маску.
  • Собираясь проверить соединение, стоит убедиться, что туба в месте пайки остыла.
  • При процедуре пайки стоит обеспечить хорошую вентиляцию помещения. Этого требует технология выполнения работ, поскольку пайка выполняется с применением агрессивных кислотных веществ.
  • Защитная одежда из грубой ткани также не будет лишней, поскольку есть риск попадания на тело искр пламени и частичек припоя, что может привести к ожогу.

Совет: если сомневаетесь в правильности прогрева труб до нужной температуры, пригласите опытного мастера для получения практики. Профессионал точно знает, в течение какого времени медь прогревается до определенных температур.

Видео: технология спаивания медных туб

Пайка медных трубок газовой горелкой и твердым припоем: Виды и инструменты +Фото и Видео

Соединение металла при помощи припоя применяется с древних времен. Многие мастера стараются самостоятельно выполнять подобные работы, дабы сэкономить деньги и быть уверенными в качестве выполненной работы. Пайка медных труб при помощи газовой горелки заставит поволноваться даже доку.

Неправильный монтаж, может привести к не герметичности трубы, и даже к пожару. Если четко следовать инструкции, правильно подобрать нужный качественный материал и надлежащие инструменты, оборудовать рабочее место, то можно избежать всех казусов.

Как сделать качественную пайку медных труб расскажем в статье.

Содержание статьи:

О навыке и умении пайки

Конечно, не обязательно обладать умением пайки, но приобрести это навык желательно. Медные трубы сейчас применяются редко для оборудования системы водопровода из-за своей дороговизны. Несмотря на это, они считаются лучшим материалом.

Медь гибкая, долговечная, легко поддается пайке. Медную систему можно бетонировать, с ней ни чего не случиться. Все затраты окупятся одним сроком службы. К тому же умение паять пригодится не только для создания водопроводной системы.

Как паять медные трубы

С чего начать газовую пайку медных труб?

Существует два вида пайки
  • 1.высокотемпературная
  • 2.капиллярная низкотемпературная
Принцип

Пайка медных изделий при высокой температуре – это монтаж деталей при температуре превышающей + 450 градусов. Припоем выступают тугоплавкие материалы: медь или серебро. Они создают очень твердое и качественное соединение не подверженное температурному воздействию.

Твердая и мягкая пайки

Особенность данного припоя в том, что остывать он должен естественным образом, без воздействия вспомогательного охлаждения. Именно это дает высокое качество соединения.

Такую пайку называют – твердой. Такой вид соединения применяют для изделий 12 -159 мм диаметром. Высокотемпературная пайка идеально подходит при монтаже отопительной системы.

Главное из достоинств, что можно подсоединить дополнительный отвод не прибегая к демонтажу.

Низкотемпературная – мягкая пайка

Этот вид пайки производится ниже +450 градусов. Для припоя применяют такие металлы, как олово или свинец. Соединительный шов может быть от 7 мм до 50 мм. Из-за использования данного вида припоя, называют пайку мягкой. Конечно оно не такое прочное, как при пайке выше +450 градусов, но так же обладает своими преимуществами.

Мягкую пайку хорошо применять для монтажа деталей с не большим диаметром.

Низкотемпературная пайка более безопасная.

Возможен монтаж низкотемпературной пайкой труб для системы отопления, при соблюдении условия, что температура отопительной магистрали будет ниже +130 градусов.

Инструмент для пайки

Изначально надо подготовить все необходимое для работы.

  1. Флюс. Он необходим для смазки деталей перед монтажом и удаления оксидов, увеличения адгезии, понижается натяжение. Вид флюса зависит от типа спайки.
  2. Припой. Вид металла припоя зависит от выбранного варианта пайки. Высокотемпературная пайка: серебро или медь. При мягком соединении: олово или свинец.

Любой вид припоя производится в проволочном виде 3мм диаметром. Для сварки при высокой температуре, на упаковке присутствует надпись «Lead Free» то есть без свинца.

  1. Труборез. Им нарезаются детали необходимой величины.

Важно подобрать инструмент надлежащего качества. Медь — мягкий металл, использование плохого инструмента может привести к деформации материала.

  1. Фаскосниматель. Им удаляются все заусенцы.
  2. Газовая горелка с узконаправленным пламенем.

Оборудование работает на пропане и бутане или на чистом бутане.

Также соединение можно производить электрическим паяльником для такого типа соединения. Этот способ допускается для любого вида пайки.

  1. Маркер или карандаш. То чем оставлять разметки.
  2. Рулетка, молоток, уровень

Очередность выполнения операций пайки газовой горелкой

  1. Отрезаем изделие по замеру. Деталь держим четко перпендикулярно к инструменту для ровного среза. Зажимаем изделие и делаем вращательные движения труборезом. В конце очередного оборота натяжной болт затягиваем на одну треть. Заусенцы при правильно выполненном срезе образуются только внутри изделия. В итоге получается труда с минимальной неровностью.
  2. Снимаем все заусенцы. Иначе детали не соединятся герметично и плотно.
  3. По тому же принципу готовим другую деталь.
  4. Вставляем детали одну в другую. Смотрим, все ли подходит.
  5. Зачищаем
  6. Обезжириваем.
    Обратите внимание, размер соединения ровняться диаметру трубы.
  1. Смазываем флюсом поверхности изделий. Кисточкой или другим приспособлением, внимательно наносим реагент на внешнюю поверхность изделия, равномерно распределяем. Лишний флюс не допустим.
  2. После нанесения флюса детали надо соединить, очень оперативно, чтобы исключить попадание соринок. Соединяем с помощью вращения, до упора.
  3. При низкотемпературной пайке – пламя горелки должно попадать точно на стык. Образующееся пятно надо все время перемещать, для равномерного нагрева. Припоем периодически касаемся шва. Когда детали разогреты до нужной температуры, он начнет плавиться. Как процесс плавки начался, убираем горелку. Даем припою растечься.
    Обратите внимание, данный вид соединения, не допускает нагрева припоя, металл соединения плавиться от тепла деталей.
  1. Как только припой заполнит стык, даем остыть.

Важно. Не допустить перегрева меди. В этом варианте флюс утратит свойства, что негативно отразится на качестве выполненной работы.

  1. Высокотемпературная пайка газовой горелкой производится аналогично. Только рекомендуется разогревать детали быстро. Оптимальное пламя ярко – синее. Как только медь станет темно-бордового цвета – это знак качественного прогрева. В это момент наносим припой. Он должен быстро расплавиться от температуры деталей и заполнить все зазоры.

Для более комфортного нанесения припоя, его можно подогреть горелкой.

  1. После выполнения работы. Даем остыть. Естественным образом.
  2. Остывшую поверхность тщательно очищаем от остатков флюса.

ВНИМАНИЕ!!!! Не трогайте изделие, пока оно не остынет. Можно получить сильный ожог. Не брызгайте на него воду, что бы проверить температуру. Остывшую трубу видно по цвету.

БЕЗОПАСНОСТЬ

  • Не берите детали голыми руками. Мель обладает высокой теплопроводностью. Используйте специальные инструменты или защитные перчатки
  • Очень аккуратно работайте с флюсом. Агрессивный состав. Если попал на кожу. Промойте большим количеством воды.
  • Одежда. Ни какой синтетики и легковоспламеняющихся тканей.
  • Флюс при нагревании испаряется. Пары ядовиты. Оденьте респиратор. Помещение должно быть проветриваемым.
  • Всю конструкцию соберите на полу и только после этого начинайте монтаж.

Для того чтобы избавиться от лишних припоя и флюса с внутренней поверхности изделия, промойте их водой разной температуры.

Частые ошибки при совершении пайки медных труб газовой горелкой

  • Внешние недостатки на соединительных частях
  • Плохая очистка труб
  • Малая ширина зазора
  • Плохой прогрев
  • Не равномерно нанесен флюс
  • Перегрев. Сгорание флюса
  • Ожоги при проверке трубы
  • Нарушение норм безопасности

Прежде чем начать работать, попробуйте соединить несколько мелких деталей 3-4 шт. Это значительно повысит уровень.



как паять газовой горелкой, твердым, мягким припоем

При соединении медных изделий используются различные инструменты и оборудование, без которых процесс спаивания был бы невозможен. Основным инструментом выступает паяльник. Помимо этого, можно воспользоваться газовой горелкой или специальными печами.

В домашних условиях предпочтительнее использовать спаивание медных изделий, этот вариант, наиболее простой и быстрый, в сравнении с варкой. К тому же не понадобится специальное оборудование, которым будет осуществляться скрепление. При соблюдении всех правил и условий технологического процесса, можно получить прочное и надежное соединение элементов, увеличивая стойкость к различным нагрузкам.

Для того чтобы спаивание в домашних условиях не вызвало затруднений, в первую очередь нужно позаботиться об основных инструментах, которые будут задействованы в этом процессе:

  • труборез;
  • фаскосниматель;
  • труборасширитель;
  • ершик стальной;
  • щетка стальная;
  • припой;
  • горелка или фен.

Для трубчатого устройства применяют метод, когда элемент погружается в состав соли и припоя. Соль выполняет функции источника тепла, и заменяет функции флюса. Поэтому дополнительный флюс не понадобится.

Кроме этого способа, есть еще несколько вариантов пайки, которые заслуживают внимания.


Пайка меди

Пайка твердым припоем

Самым распространенным способом пайки в домашних условиях является пайка меди твердым припоем. Это объясняется свойствами меди, которая легко плавится при невысоких температурах. В качестве инструмента вполне подойдет паяльник или газовая горелка.
Пайка меди немного похожа на процесс сварки, но все же имеет небольшие отличия:

  • При пайке деталей используется дополнительное вещество-припой, который и соединяет эти элементы. Это возможно, благодаря свойствам припоя, который имеет низкую температуру плавления.
  • Самый распространенный материал для спаивания деталей используют никель и олово. Это доступные и простые компоненты, которые используются в большинстве случаев. Что касается промышленного использования, то для этих целей применяют другие виды припоя, но для домашнего использования они достаточно дорогие, а, следовательно, нерентабельные.
  • Чтобы паять медные изделия, необходимо сначала расплавить припой, до того состояния, пока он не достигнет нужной консистенции, чтобы нанести его на место спаивания элементов. После этого, следует подождать до полного остывания соединения.

Если все нюансы процесса выполнены в точности, то такое соединение получится прочным и долговечным.

Пайка в печах

Пайка меди в печах осуществляется в производственных условиях. Этот процесс обеспечивает равномерное прогревание деталей, полностью, исключая ее деформацию. В качестве сплава применяется олово или сплав из олова и свинца, в качестве флюса выступает состав из канифоли и спирта, или состав их хлористого аммония или цинка.

При применении припоя с основой из серебра, используют флюсы, в основу которых входят соединения из фтора, калия и бора. Эти флюсы наилучшим образом очищают скрепляемые поверхности от оксидной пленки, это позволит сплаву отлично распределиться по всей поверхности.

Флюсовая пайка

Эта процедура имеет один большой минус, это выполнение герметичного скрепления. Излишки флюса создают дополнительные очаги, которые подвергаются коррозии, вследствие этого пайку выполняют в нейтральных условиях или в условиях восстановительной среды газа. Чтобы паять в азоте, необходимая температура должна достигать 750–800 градусов.

Вакуумная пайка

Вакуумная печь для пайки меди

Вакуумную пайку используют для многих металлов, медь не считается исключением. Пайка меди проводится в специализированных печах, или контейнерах, которые потом помещают в печь. Несмотря на сложное оборудование, этот вариант считается наиболее эффективным по всем критериям. Скрепление медных изделий производится мягким припоем, или чистым оловом. Можно использовать другие виды, к примеру, серебряные сплавы, с применением флюса канифольно-спиртового раствора.

Для того чтобы использовать кадмиевый припой, необходимо подготовить специальный инструмент, и запастись необходимыми знаниями в этой области, потому как технологичность у данного материала намного ниже, чем у оловянно-свинцовых тинолей.

Низкотемпературная пайка

Если во время пайки припой не плавится, не стоит спешить, необходимо подождать нагрева паяльника. После того как сплав начинает течь, источник нагрева убирают, позволяя составу самостоятельно заполнить зазоры между элементами. Для избежания излишков, не рекомендуют добавлять сплав, кроме излишков, может быть попадание материала внутрь детали.

Если паять медь, применяя обычные прутья припоя, то его объем должен равняться диаметру соединяемой поверхности. Чтобы примерно рассчитать нужное количество материала, можно прут согнуть буквой Г, и приложить к трубе.

При данной технологии, прочность меди не изменяется, а вот механические критерии уменьшаются.

Высокотемпературная пайка

Высокотемпературная пайка

Данная технология подходит для тех поверхностей, которые будут использоваться с высокими температурами. Так как для осуществления этого процесса необходимая температура должна составлять 700 градусов, используют газопламенный вариант нагрева.

Готовность к спаиванию определяют при помощи прута сплава, который при окончании процесса расплавляется.

Чтобы увеличить качественные характеристики соединения, необходимо предварительно подогреть прут припоя. Преимуществом этого метода соединения является высокие показатели прочности швов, а также их стойкость в процессе эксплуатации, под воздействием высоких температур. Но есть и недостаток, который заключается в неизбежном отжиге меди. Стоит учесть, что при работе этим методом, необходимо иметь достаточную квалификацию и опыт, так как новичок может случайно перегреть медь, тем самым вызвав ее разрыв.

Технология пайки труб

Чтобы паять трубы из меди, необходимо подготовить труборез. После того как нужный кусок трубы отрезан, наружный срез обрабатывается щеткой, для удаления заусениц и шероховатости. Используя труборасширитель, второй отрез трубы расширяют до нужного размера, чтобы одна часть трубы входила в другую.

Пайка медных труб

На трубу с меньшим диаметром наносят флюс, и скрепляются два элемента тр. Место соединения равномерно прогревается, для этого можно использовать или горелку или фен. В это место наносят припой, после его расплавления, поверхность полностью закроется им. В качестве сплава можно воспользоваться мягким припоем, он отлично справится с этой работой.

Видео: Пайка медных труб

Пайка медных трубок газовой горелкой и твердым припоем: Виды и инструменты +Фото и Видео


Всех приветствую на блоге! Сегодня приведу свой Топ 10 лучших газовых горелок для пайки и сварки малогабаритных деталей. Необходимо понимать зачем вообще народ придумал пайку газом и где ее целесообразно применять. Приведу простой пример — электрик в новом доме прокладывает проводку и хочет спаять медные провода в распределительной коробке для надежного соединения. Понятно, что проводки еще нет и паяльник воткнуть некуда. Тут и приходит на помощь газовая горелка или газовый паяльник.
Часто пайку и сварку газом применяют в ювелирке — когда нужна высокая температура плавления и ровный шов деталей изделия.

В радиолюбительской практике газовые горелки распространены мало, но нет ничего лучше такой горелки при пайке радиаторов, корпусов и других деталей, требующих интенсивного прогрева. А как приятно нагревать термоусадку такой горелкой — просто блеск. Ну хватит лирики — приступим к обзору.

Мини горелки для пайки

1 место – газовая мини горелка с насадкой для пайки

Предназначена как для нагревания среднего размера деталей, так и для контактной пайки припоем благодаря нагреванию жала от пламени. Этакий паяльник без проводов. Вместимость резервуара для газа составляет 8 мл. Температура пламени при заправке бутаном достигает 1300 градусов по шкале Цельсия, а температура жала – 450 градусов. Длина пламени регулируется от 4 до 6 см. Длина горелки 13 см, а диаметр 1,5 см.

Достоинства:

маленькая и недорогая, заправки хватит запаять несколько среднего размера деталей, есть насадка для контактной пайки, легко заправляется.

Недостатки:

нет пьезоподжига.

2 место – газовая микро горелка

В ней нет ничего, кроме резервуара с клапаном для заправки и сопла с регулятором подачи газа. ZC57100 не имеет пьезоподжига и она поставляется незаправленной, так что придется покупать еще и газовый баллончик — для зажигалок подойдет. В общем, чтобы спаять два провода или нагреть термоусадку без паяльника — такой горелки хватит. А еще длина горелки около 20 см и вес 43 г.

Это самая дешевая горелка, которую можно вообще найти и .

Достоинства:

самая дешевая, легко заправляется.

Недостатки:

маленькое пламя, быстро кончается заправка, нет пьезоподжига.

3 место – мини паяльник газовый КВТ XZ-1

Этот примечательный паяльник от бренда, производящего газовое оборудование, имеет пьезоподжиг и поставляется в футляре с набором из 4 насадок для пайки, катушкой припоя и губкой для очистки жала. Так, заявляемая мощность паяльника при контактной пайке 137 Вт – это очень много для паяльника длиной 21 см и весом 120 г. Электрическим паяльникам такие массогабаритные характеристики и не снились. Этот паяльник не позиционируется как горелка, но в качестве горелки можно использовать – пламя получается карандашного типа.

Всем хорош этот из-за чего и угодил на 3 место.

Достоинства:

горелка от именитого бренда, удобна для пайки, набор комплектующих, хороший кейс, высокая тепловая мощность.

Недостатки:

высокая цена.

4 место – газовая горелка IRIS BARCELONA

Эта горелка предназначена не только для пайки, сварки, ремонта электронных устройств и ювелирных изделий. Пламя у этой горелки конечно регулируется. Можно заряжать стандартным газовым баллоном для зажигалок. Длина пламени достигается 3 см. Время работы составляет около 20 минут. Температура пламени достигается 1300 градусов Цельсия. Длина самой горелки ровно 20 см.

Цена такой .

Достоинства:

малые размеры, наличие пьезоподжига, бренд.

Недостатки:

длина пламени не позволяет прогревать детали средних и больших размеров.

5 место – горелка бутановая КВТ X-220

Она позиционируется, как горелка для строительных и ремонтных работ. Выглядит она очень стильно. Рифленая ручка приятна ложится в руку. Имеет пьезоэлектрическую систему поджига пламени. Емкость баллона для высокоочищенного бутана равна 22 мл. Этого количества газа хватит на 110 минут непрерывной работы. Длина пламени регулируется от 30 до 80 мм от острого клиновидного до мягкого пламени с желтыми языками. Вес горели всего 226 грамм при длине 14 см.

.

Достоинства:

хороший вариант для настольных работ, есть подставка, пьезоподжиг, удобная ручка.

Недостатки:

габаритная, не положишь в карман, не подлезешь в узкое место.

Применение газовых паяльников

Многогранная личность инструмента позволяет использовать его для выполнения различных целей:

  • Подогрев заржавевших деталей, термоусадочных труб и пр.;
  • Резка пластика – лучшие газовые паяльники способны не только резать, но и сплавлять, сваривать детали из пластика;
  • Очистка от старых лакокрасочных материалов;
  • Пайка газовым паяльником (открытым пламенем, где температура поднимается выше 1000 °С) позволяет паять, используя твердые высокотемпературные припои;
  • Ремонтировать различную технику, включая автомобильную электронику стоя на обочине;
  • Мини газовый паяльник, он же «карандашик», позволяет проводить точечную пайку микросхем и плат даже в условиях полного отсутствия электричества;
  • Широкую популярность инструмент приобрел у монтажников и электриков, работающих на строящихся или обесточенных объектах.

Горелки для пайки газом из баллончика

6 место – металлическая горелка под баллончик

Очень простая и узкая горелка, которая одевается на газовый баллончик. Ргулитор и узкое сопло позволяет подбираться к нужным деталям в узких местах. Пьезоподжига нет, но выглядит все качественно – кругом металл и большой регулятор подачи газа. Баллон с бутаном позволяет получать от этой горелки температуру около 1300 градусов по Цельсию.

.

Достоинства:

много металла, узкое сопло.

Недостатки:

нет пьезоподжига.

7 место – типовая горелка, которая надевается на баллончик

Позиционируется, как горелка для туристов и кулинарии: барбекю, тортов, суши и т.д. Конечно же может применяться для пайки, резки и сварки металлов. Пьезоподжиг и регулятор пламени присутствует. Работает горелка классически с бутаном. Корпус сделан из пластика, кожух сопла из нержавейки.

Стоимость такой .

Достоинства:

хорошо подходит для кулинарии, имеет пьезоподжиг.

Недостатки:

корпус сделан из пластика, так что нужно быть осторожным, чтобы не сломать.

8 место – горелка на баллончик с широким соплом

Латунная горелка не имеет пьезоподжиг, но умеет хорошо обжаривать барбекю и массивные металлические детали. Оранжевый Регулятор позволяет легко изменять длину пламени. Бутан из баллона разогревает пламя до 1300 градусов.

.

Достоинства:

хорошо подходит для кулинарии и массивных деталей.

Недостатки:

нет пьезоподжига.

Что это такое?

Человек, хоть раз видевший работу газосварочного аппарата вполне может представить устройство газового паяльника. Данный инструмент состоит из трех частей:

  1. Бак для заполнения газом;
  2. Кнопка регулировки пламени;
  3. Соединитель.

На самом деле, конструкция немного сложнее, но если вы не планируете менять сопло или воздухозаборник, а этого делать не стоит, то и разбирать паяльник вам не придется. Главное преимущество заключается в возможности применять различные по форме и назначению жала. Заменить рабочее жало можно в течение нескольких секунд, если оно остыло до приемлемой температуры.

Большие горелки для пайки и сварки двумя газами

9 место – популярная мини горелка для ювелирных работ

Можно использовать с двумя газами – ацетилен+кислород или водород+кислород. Имеет удобные гибкие шланги и регуляторы подачи газа прямо на горелке. Есть сменные насадки для разной интенсивности пламени. Возможно придется докупать переходники для баллонов или регуляторов давления.

Цена такой .

Достоинства:

удобно держать в руке, удобные крутилки, наличие сменных насадок.

Недостатки:

надо следить за тонкими шлангами, чтобы не травили газ.

Главное – правильно выбрать

Мастер задумавший приобрести новый для себя инструмент, постарается выяснить какой газовый пальник лучше. Однозначного ответа на данный вопрос не существует. Сначала нужно определиться для каких целей собираетесь приобрести данный агрегат, а затем найти магазин, где купить газовый паяльник можно по доступной цене и соответствующего качества. Ну, допустим, место вы уже нашли – в нашем магазине имеется товар от лучших производителей. Остались цели.

Хобби или домашнее применение – в качестве инструмента подойдут недорогие модели, но желательно не глубоко китайского производства. Среднестатистический инструмент легко справится с бытовыми задачами: припаять деталь, соединить провода, спаять или разрезать пластик, даже разжечь костер из промокших дров. Кстати, для любителей походов и отдыха на лоне матушки-природы мы предлагаем газовые паяльники и горелки, которые избавят от лишних хлопот связанных с приготовлением или разогревом пищи.

Профессиональная пайка – здесь требуется инструмент с возможностью тонкой настройки и широким диапазоном выполняемых задач. Прекрасным выбором станет газовый паяльник Dayrex, который подходит для работы с твердыми и мягкими припоями, прекрасно прогревает детали, и легко режет пластик. Заправлять профессиональный газовый паяльник (инструкция часто умалчивает о подобных нюансах) лучше проверенным, хорошо очищенным бутаном. Используя дешевый газ для газового паяльника, вы рискуете быстро испортить катализатор – он попросту забьется твердыми примесями. Однако если подобная беда все же случилась, то не стоит паниковать – просто достаньте катализатор и прочистите.

Доверяя профессиональному газовому инструменту, вы получаете возможность быстро приступить к работе и провести ее на высшем уровне. А мы, в свою очередь, всегда рады обеспечить вас газовыми паяльниками от проверенных производителей и по доступным ценам.

Технология процесса во время выполнения работ

При спаивании алюминия на поверхностях деталей образуется оксидная плёнка. Если выполнять пайку, не удалив предварительно оксидную плёнку, шов не будет иметь необходимую прочность. Плёнка образуется на поверхности металла очень быстро, поэтому от неё не удастся избавиться путём механической очистки заготовки.


Угол наклона горелки во время пайки алюминия

Для удаления оксидной плёнки применяются специализированные флюсы. Они блокируют доступ кислорода к месту пайки. Флюсы, применяемые при пайке алюминия, способствуют быстрому расплавлению присадочной проволоки и лучшему её сцеплению с деталями. Существует возможность подготовить металл к спаиванию при помощи химических веществ. В таком случае предварительно изготавливают раствор и наносят его на заготовки.

После механической очистки и химической обработки алюминия заготовки нагреваются до высокой температуры. Степень нагрева регулируется интенсивностью пламени. На разогретое место соединения подаётся присадочная проволока. Её температура ниже, чем у спаиваемого металла. Припой расплавляется, и заполняет все неровности и микропоры, находящиеся на поверхности. По мере остывания припой отвердевает, создавая при этом прочный шов.

Газовый паяльник Dremel VersaTip

Прикупил себе на новый год вот такой газовый паяльник от Dremel:

Смысл в газовом паяльнике в том, что он может работать вдали от розетки: что-то припаять в машине, на катере, авиамодели, антенне на крыше. С помощью насадки для горячего воздуха удобно усаживать термоусадку (которая в некоторых случаях гораздо эстетичнее синей изоленты). Еще им можно отогревать зимой замки и разжигать костер в режиме газовой горелки.

Взял именно Dremel, потому что пользуюсь их Dremel 300 и доволен качеством и надежностью, плюс стоимость вполне адекватная (брал на Ozon.Ru за 1485 руб, в ОБИ он стоил 1999 руб).

В конце заметки буду коллекционировать ссылки на обзоры других газовых паяльников.

Рекомендации, меры предосторожности


Профессиональный паяльник DANIU 110V/220V 60W с регулировкой температуры и набором инструментов

Следует ознакомиться с рекомендациями, которые позволят качественно выполнять поставленные задачи:

  • При выборе паяльника нужно обращать внимание на модели, оснащенные дополнительно конусами, иглами и комплектом сменных наконечников.
  • Прежде чем приступать к выполнению пайки, нужно особое внимание уделить зачистке жала. Если наконечник слишком загрязнен, всю грязь удаляют с помощью паяльника. Вспомогательно можно использовать куски дерева или картон.
  • При изменении длины паяльника также изменяется температура нагревания инструмента.
  • Во время нагревания рабочего элемента не рекомендуется паяльник оставлять «сухим». Нужно жало регулярно опускать в канифоль.

Важно соблюдать меры предосторожности. Работать нужно в средствах индивидуальной защиты: специальная одежда (спецовка), очки и перчатки. Нельзя оставлять открытые участки тела, в противном случае могут образоваться сильные ожоги.

Техника безопасности

Техника безопасности при пайке алюминиевых проводов сводится к соблюдению общих мер предосторожности при работе с электрическими нагревательными приборами, с открытым пламенем и с агрессивными жидкостями, примером которых могут стать флюсы.

Недопустимо использование неисправных паяльников с нарушенной изоляцией, с мощностью более необходимой.

Запрещается использование горелок вблизи легковозгораемых предметов. При работе в помещениях должна быть правильно организована принудительная вентиляция.

Выводы и полезное видео по теме

Видео #1. Мастер-класс по пайке наглядно:

Видео #2. Врезка в трубу посредством пайки:

Видео #3. Особенности высокотемпературной пайки трубок для кондиционеров:

Технология пайки доступна всем желающим, так как не требует сложных умений или багажа специальных знаний. Достичь мастерства можно за несколько практических занятий, а материалы и инструмент приобрести в ближайшем строймаркете.

Но при сборке систем отопления или водоснабжения рекомендуем новичкам все же заручиться помощью более опытных монтажников, так как ошибки пайки могут обернуться аварией и дополнительными расходами.

Пишите, пожалуйста, комментарии, задавайте вопросы, размещайте фото по теме статьи в расположенном ниже блоке. Расскажите о том, как паяли медные трубки собственными руками. Не исключено, что описанные вами технологические тонкости пригодятся посетителям сайта.

Нередко в радиолюбительской практике, да и просто в быту встает вопрос пайки алюминия. Электрические провода, корпуса, прохудившиеся емкости — да мало ли что. Но к сожалению, алюминий и его сплавы паяться очень не любят. Этот материал даже залудить (покрыть слоем припоя) и то проблема, не то что качественно припаять. Единственный выход, как принято считать, — сварка, причем сварка специальная, к примеру, аргонно-дуговая. Тем не менее, алюминий все же можно спаять, причем качественно, в домашних условиях и без применения особых инструментов и технологий.

Пайка медных труб. Какой бывает припой и способы пайки

Если вам кажется, что паять медные трубы – это задание непосильное, то вы ошибаетесь. Тем не менее, нужно соблюдать определенные правила выполнения работ, так как соединение медных труб требует точности и внимания к каждой мелочи.

Медные трубы сегодня очень часто используются в системах отопления, а также горячего и холодного водопровода. Потому нужно знать, как паять медные трубы.

Чаще всего для сварки медной трубы используется капиллярная сварка. Способ сварки говорит сам о себе. В процессе соединения труб, жидкость, которой смазываются свариваемые части, поднимается вверх по капилляру. При этом преодолевается сила тяжести. Именно так припой, который используется для сварки, равномерно распределяется по поверхности соединения.

Чтобы соединение было качественным, необходимо до блеска зачистить поверхности. В качестве смазки используются специальные флюсы-пасты. Можно не намазывать ими всю поверхность трубы. Например, достаточно будет намазать пастой трубу в нижней части спайки.

Полученная система медных труб будет качественной и надежной очень много лет. Систему можно даже залить бетоном, что недопустимо в случае резьбового соединения. Медные трубы паяются специальным припоем при температуре 450 градусов. Можно увеличивать температуру, но тут важно не превысить ее до уровня плавления материала. Сварка осуществляется силами адгезии, которые образуются при нагревании припоя и свариваемых поверхностей. Под воздействием капиллярных сил припой распределяется по поверхности сваренных частей.

Подбор материалов и оборудования

Для пайки медных труб понадобится набор для сварки меди, припой (твердый), газовая горелка, которой будет нагреваться труба.

Важно обращать внимание на такие показатели:

  • максимальный диаметр свариваемых труб;
  • жидкость, которая будет протекать в дальнейшем по трубам;
  • цена, которая будет заплачена за выполнение работ и покупку материалов.

Инструменты

Прежде чем начинать варить медные трубы, необходимо провести их разметку. С помощью специального инструмента нарезаются куски нужной длины. Существует большое количество труборезов. В каждом случае подбирается инструмент, исходя из диаметра заготовки, которую нужно отрезать. Очень важно приобретать или использовать только качественные труборезы. Инструмент должен проводить не только отрез, но и снимать фаску. Чем качественнее ножницы, тем дороже они будут стоить.

Далее необходимо снять фаску на трубе. С помощью такой операции можно снять небольшие заусеницы с краев. Дело в том, что визуально они могут быть и не видны. Но при наполнении труб жидкостью увеличится давление. А это может привести к тому, что в местах, где были заусеницы, появится течь. Рекомендуется использовать круглый фаскосниматель. Чаще всего паяются трубы до 36 миллиметров в диаметре. Именно на столько и рассчитан этот инструмент.

Фаскосниматель

С помощью расширителя увеличивается диаметр. Такая операция проводится при сварке труб без фитингов. Фитинги для медных труб стоят дорого, потому использование расширителя труб позволяет сэкономить средства. Когда труба будет расширена слегка, в нее вставляется другой конец. От того, какой у нее диаметр зависит выбор расширителя.

Очень важно подобрать правильный припой. Выбираем мягкие припои из красной бронзы или же из латуни. Для работы еще понадобится флюсовая паста. Для капиллярной пайки используются твердые припои. Такая сварка отлично подойдет для труб, которые будут проводить горячую воду или газ ( в системах холодильного оборудования и кондиционеров).

Самый эффективный вид припоя является тот, в котором содержится серебро. По праву сегодня данный метод сварки считается самым надежным. Отлично подходит для систем горячего и холодного водоснабжения, для газовых систем.

И, тем не менее, качество пайки зависти не от припоя и пасты. Все определяет температура и степень подготовки поверхностей. Но чтобы не беспокоиться о качестве, и как говориться, сделать работу «наверняка», можно применять фосфорно-медные припои. Они предотвращают появление зазоров, микротрещин в шве за счет того, что из места сварки полностью выводится кислород. Однако запрещается использовать данный припой для сварки металлов, которые в своем составе содержат более десяти процентов никеля.

Пайка медных труб своими руками

Прежде чем начинать пайку, нужно провести чистку поверхности. Важно отметить, что для зачистки поверхности не используются абразивные материалы типа наждачной бумаги. Нужно использовать только специальные щетки.

Чтобы сварка прошла качественно и надежно, нужно высушить и обезжирить поверхность. В противном случае припой может распадаться при воздействии давления и температуры, которая будет присутствовать в трубах при их работе.

В системах, которые не будут проводить жидкости и газы при температуре свыше 110 градусов, использовать фитинги не обязательно. Как уже говорили, труба расширяется с помощью труборасширителя. Трубу нужно расширить так, чтобы второй конец вошел в нее примерно на длину, равную диаметру изделия. Зазор на швах должен составлять 0,12 миллиметров.

Труба нагревается открытым огнем. Припой нагревать не нужно. Не преувеличивайте температуру плавления металла! Достаточно нагревать две соединенные трубы, а потом поднести припой, который сам расплавится от жара и равномерно затечет в соединение. Капиллярный процесс позволяет затекать припою в трубы. Однако ему помогает гладкая поверхность, которую мы заранее подготовили.

Итак, при пайке медных труб нужно нагревать изделия медленным огнем, который позволяет быстро и равномерно прогреть соединения. Поверхности обезжириваются и высушиваются. Тщательно проверяются зазоры. Наносить припой нужно по минимуму, однако, важно проконтролировать, чтобы его хватило для шва.

При проведении работ очень важно соблюдать технику безопасности. Во-первых, работы выполняются с открытым огнем. Если работа выполняется в помещении, то необходимо обеспечить защиту легковоспламеняющихся предметов. Под трубу подкладывается асбестовый щит. При нагревании труб и припоя выделяются некоторые газы, вредные для здоровья.

Потому важно, чтобы окна в помещении были открыты при проведении работ.

Что касается собственной безопасности: все работы проводятся в перчатках. Трубы нагреваются до высоких температур. Если случайно прикоснуться к ним, то можно получить сильный ожог.

Самостоятельно провести сварку работ впервые может быть очень тяжело. Для качественного выполнения работ рекомендуется пройти теоретический курс. Кроме того, можно на отдельных, так сказать, черновиках проверить свои навыки. В конце работы нужно проверять все соединения труб сначала визуально, а потом в деле. Для этого в систему подается жидкость. Если появилась течь, то работу нужно переделать.
При малейшем сомнении в собственных силах, необходимо доверить работу профессионалом. Иначе дорогостоящие материалы и время будут испорчены.

Как резать и паять медную трубу

Советы специалиста своими руками по резке, соединению и пайке медных водопроводных труб

Медь является стандартом для трубопроводов водоснабжения в большинстве регионов. Хотя резка и соединение сплошных медных труб и трубок может выглядеть как задача, выходящая за рамки ваших навыков самостоятельного изготовления, вы можете быть удивлены тем, насколько выполнима эта работа, особенно с небольшой практикой.

Из этой статьи вы узнаете, как резать и паять медные трубы. Для защиты медных труб и фитингов (их постоянной пайки) требуется пропановая горелка и припой для труб, не содержащий свинца.1125089601 / Shutterstock.com При измерении длины медной трубы обязательно учитывайте ту часть, которая входит в фитинг. Перед пайкой просушите детали. TFoxFoto / Shutterstock.com

1. Отрежьте медную трубу до длины

Первым шагом в создании сантехнической сборки из медных труб и фитингов является измерение необходимой длины трубы. При измерении убедитесь, что длина достаточна для того, чтобы полностью войти в колена, соединители, тройники и другие фитинги.

Запланируйте работу секциями, отмеряя и отрезая необходимые отрезки трубы, и соединяя их вместе, чтобы убедиться, что они подходят друг другу.
Самый простой способ отрезать медную трубу - это использовать приспособление для резки труб, предназначенное для этой работы. Есть несколько типов, но все они включают в себя зажим резака на трубе и постепенное вращение ручки, чтобы режущее колесо инструмента вонзилось в медь, когда вы вращаете резак вокруг трубы. Затягивайте резак после каждого оборота, пока труба не разойдется. Используйте резак для чистых разрезов. Постепенно затягивайте ручку, поворачивая резак вокруг медной трубы. Константин Панкин / Shutterstock.com

После обрезки трубы удалите все заусенцы с помощью круглого напильника или выдвижной развертки, установленной на резак для труб. Используйте тонкую наждачную бумагу, наждачную шкурку или стальную мочалку, чтобы разгладить и слегка придать шероховатость примерно на дюйм на конце трубы, пока он не станет блестящим.

Также слегка очистите и протрите внутреннюю часть фитинга от конца до плеча, используя наждачную шкурку или стальную мочалку. Проволочная щетка для труб облегчает эту очистку - мы рекомендуем одну из них, если вы собираетесь выполнять много соединений.

2. Нанесите флюс для пайки

Нанесите флюс на внутреннюю часть фитинга и внешнюю часть трубы.

Используя небольшую жесткую кисть, нанесите паяльный флюс на внутреннюю часть фитинга и вокруг внешнего конца трубы, где они будут соединяться. Надевайте перчатки, чтобы флюс не попал на руки - он может вызвать раздражение.

Установите фитинг на конец трубы и поверните две части вперед и назад, чтобы равномерно распределить флюс. Затем правильно установите фитинг.Продолжайте выполнять другие соединения, пока не закончите раздел и не будете готовы к пайке.

3. Зажгите паяльник.

Зажгите паяльник.


Включите регулирующий клапан газовой горелки, а затем зажгите конец сопла спичкой или ударником. Будь осторожен! Если он не загорается сразу, выключите его и дайте воздуху очиститься, прежде чем повторить попытку. Не направляйте пламя на легковоспламеняющиеся предметы! При необходимости закройте окружающие легковоспламеняющиеся предметы (например, карнизы) пламегасителем.Отрегулируйте пламя, чтобы оно было устойчивым и сильным.

4. Нагрейте медный фитинг

Сначала нагрейте нижнюю часть фитинга. Нагрейте всю трубу. Соединение достаточно горячее, когда при контакте с ним припой плавится. Проверьте температуру, время от времени прикасаясь к соединению бессвинцовым припоем во время нагрева фитинга. Как только проволока расплавляется, соединение готово к пайке.

Нагрейте арматуру пропановой горелкой. Проверьте это, прикоснувшись к стыку между трубой и фитингом бессвинцовым припоем - когда он плавится, припаяйте соединение.Stuart.Ford / Shutterstock.com

5. Нанесите припой

Когда вы касаетесь бессвинцовой припойной проволокой края фитинга, капиллярное действие должно втягивать расплавленный припой между фитингом и трубой. Если этого не произошло, нагрейте фитинг еще немного. Продолжайте нагревать, пока линия расплавленного припоя не покажется вокруг фитинга. Затем расположите сопло горелки примерно в 4 дюймах от фитинга и перемещайте пламя вперед и назад по фитингу, чтобы равномерно распределить тепло. Важно, чтобы фитинг был горячим, но не слишком горячим, иначе флюс сгорит и просто исчезнет.Прикоснитесь припоем к стыку и наблюдайте, как капиллярный эффект равномерно растягивает его по всему месту соединения. Равномерно нагрейте фитинг - по всей длине трубы. TFoxFoto / Shutterstock.com

Через несколько секунд, когда припой остынет, вытрите излишки флюса влажной тряпкой. Не трогайте трубу рукой - она ​​будет очень горячей! Подождите час или два, чтобы припой полностью затвердел, прежде чем нарушать соединения.

Как установить муфту

Чтобы установить муфту для медной трубы, начните с припаивания охватываемого плеча к одной трубе, как описано выше.Затем наденьте гайку на примыкающую трубу и припаяйте охватывающий буртик к концу трубы. Дайте трубам остыть. Затем соедините охватываемую и охватывающую части вместе, наденьте гайку на охватывающий заплечик и скрутите соединение. Используйте два гаечных ключа, чтобы затянуть соединение: один удерживает заплечик с наружной резьбой, а другой поворачивает гайку.

Штуцер обеспечивает разборное соединение.

Видео: Как правильно припаять медную трубу

Вот отличное видео, созданное Хулио Калуори из GOT2LEARN, в котором подробно показано, как паять медную трубу, включая инструменты и материалы, необходимые для правильного выполнения работы :

Рекомендуемый ресурс: Найдите предварительно проверенного местного специалиста по сантехнике

Позвоните, чтобы получить бесплатные оценки от местных профессионалов прямо сейчас:
1-866-342-3263

Как припаять медную трубу

Медный припой - вы делаете это, когда расплавляете твердый припой и позволяете ему течь в крошечный зазор между трубкой и фитингом.Красные стрелки указывают на припой серебристого цвета. Copyright 2018 Tim Carter

Медь припаивается за секунды, если у вас чистая медь, много тепла, немного флюса и припой без свинца. Нагрейте трубку и фитинг достаточно, чтобы припой плавился, когда горелка находилась вдали от трубки и фитинга.

Исправлено в феврале 2018 г.

Припой медных трубок за секунды

Медь припаивается с помощью пропановой горелки, флюса и бессвинцового припоя. Вы можете использовать горелку, в которой есть картографический газ или даже ацетилен.Сантехники используют ацетилен, потому что он горит сильнее, и они могут выполнять больше работы быстрее.

Ссылки по теме

Пайка медных водопроводных труб

Десять простых шагов для пайки медных трубок и водопроводных труб

Чистка меди - ключ к успеху

Вы должны очистить медь, которую собираетесь паять. Используйте абразивную ткань или наждачную бумагу для сантехников, чтобы медь выглядела яркой. Специальная круглая проволочная щетка очищает внутреннюю часть фитингов медных труб.

Бесплатные и быстрые ставки

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ и БЫСТРЫЕ СТАВКИ от местных сантехников, если вы слишком робки, чтобы пытаться паять самостоятельно.

Смешайте флюс

Перемешайте припой или пасту, если они расслоились. Возьмите кисточку для паяльной пасты и нанесите припой на трубу и внутри фитинга.

Соберите детали для пайки и нагрейте горелку. Прекрасно подходят ацетиленовые или пропановые паяльники.

Приложите резак к стыкам примерно на десять секунд. Когда стык нагреется, снимите резак и прикоснитесь к стыку припоем. Тепла в трубах должно быть достаточно, чтобы припой стекал в стык и вокруг него.

Если припой не плавится после прикосновения к меди в течение двух секунд, снимите припой и повторно нагрейте трубку и фитинг горелкой еще на десять секунд.

Очистите все остатки флюса

По завершении используйте тряпку для очистки стыка. Обязательно удалите излишки флюса. Флюс, оставшийся на меди, вызовет коррозию трубы и вызовет утечку воды.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных сантехников, если вы слишком робки, чтобы пытаться паять самостоятельно.

Как паять медные трубы - инструменты в действии

Когда большинство людей слышат, что им нужно паять трубу, они немного пугаются. Что ж, это вполне естественно, ведь паять трубы точно есть правильный и неправильный способ. В этой статье будет рассказано, как паять медные трубы, чтобы вы могли чувствовать себя очень комфортно в следующий раз, когда вам понадобится эта торговля. К тому времени, как вы припаяете следующую медную трубу, вы с гордостью продемонстрируете свою работу.

Вы можете спросить себя, а когда я буду паять медную трубку? Что ж, это не обычное явление, если вы не сантехник. Для всех остальных вы бы припаяли трубу для водонагревателя, умягчителя воды или для многих других целей. Это одна из тех профессий, которую полезно знать, когда она вам нужна.

Вы также можете посмотреть наше видео ниже этой статьи.

Для этой работы вам потребуются следующие предметы:

  • Рулетка
  • Медные трубы
  • Фитинги для медных труб
  • Фреза для меди
  • Очиститель медной щетки или наждачная ткань
  • Припой
  • Flux, Также кисть Flux
  • Горелка газовая
  • Средства защиты, такие как перчатки, средства защиты глаз
  • Подушечки термостойкие

Один важный момент, о котором следует помнить, - это всегда сухая посадка, когда вы работаете вместе, прежде чем паять что-либо.Поэтому перед пайкой убедитесь, что все правильно расположено. Другой ключ - делать шаг за шагом. Не измеряйте все, а затем сделайте все, что вам нужно. Вы хотите сделать первое измерение, а затем отрезать трубку. Насухо поместите это на место. Теперь сделайте следующее измерение, затем установите его на место и так далее.

** При пайке ваши трубы должны быть сухими, так как вода не обеспечивает хорошего уплотнения. Иногда старые клапаны закрываются недостаточно близко, и у вас все еще может течь крошечная струйка воды.Вам нужно остановить воду, прежде чем двигаться дальше. Я слышал, но никогда не пробовал ни одного трюка. Если вы не можете остановить воду, возьмите небольшой кусок хлеба и вставьте его в трубу, прежде чем паять. По словам человека, который мне это сказал, это работает. Он сказал, что вам не о чем беспокоиться, потому что хлеб рассыпается и вы не попадете ни в один из экранов крана. Имеет смысл, но не уверен, попробую ли я это.

Как только вы убедитесь, что все встало на свои места, теперь вы можете снять все и подготовиться к следующему шагу.Вам нужно взять щетку и очистить концы каждой трубы или фитинга. Вы хотите очистить или надрезать участки, которые будут соприкасаться с другими медными частями. Это обеспечивает хорошее уплотнение в месте соединения двух частей припоем. Как вы можете видеть по инструменту, кисть на концах царапает внутреннюю часть фитингов, а области на ручке кисти царапают внешнюю часть трубы.

После того, как все трубы подготовлены, вы можете нанести флюс на все области, которые вы отметили с помощью кисти, убедитесь, что вы покрыли все области.Флюс засасывает припой на внутреннюю поверхность трубы или фитинга. По мере добавления флюса вы можете начать сборку труб на место.

Как только все ваши трубопроводы собраны и подготовлены, возьмите горелку и припаяйте, теперь самое интересное. Как показано на видео, идея состоит НЕ в том, чтобы расплавить припой на трубе, а в том, чтобы позволить трубе расплавить припой на месте. Итак, вам нужно нагреть саму трубу, а не соединители. Соединители обычно надеваются на трубу и соединяют два куска трубы вместе.После того, как труба начнет немного нагреваться, поднесите припой к трубе и соединителю или фитингу, убедитесь, что он не находится в пламени. По мере того, как труба нагревается, вы увидите, как припой плавится и втягивается в трубу, вызывая тугое соединение. Убедитесь, что вы подошли к трубе со всех сторон, чтобы припой закрыл все отверстия, и вы видите припой по всем краям. Повторите то же самое для остальных деталей.

Как видите, паять медные трубы не так уж и много. На самом деле, это довольно весело.

Я создал короткое видео, в котором объясняется и показывается, как паять собственные трубы. Также, если у вас есть вопросы, оставьте отзыв, и мы будем рады помочь. Покажи свою работу. Посмотрим, что вы сделали.

Светодиодная лампа DIY из медных труб (с акриловыми стержнями) | ВИДЕО

Аника Ганди

Сделайте современный промышленный Светодиодный светильник из медной трубы своими руками со светящимися акриловыми стержнями.Изучите все шаги и детали, которые вам нужно знать, чтобы сделать этот увлекательный проект!

PIN ЭТО К ПИНТЕРЕСТУ

Вы не представляете, как я взволнован этим проектом! Какое-то время я хотел создать проект освещения, а также очень хотел сделать что-нибудь из медных труб!

Итак, я решил собрать все это вместе, и в результате получилась забавная и классная медно-светодиодная лампа. Светящиеся акриловые стержни - моя любимая деталь!

Это действительно много шагов, но я обещаю, что это действительно легко сделать!

*** Этот проект спонсируется Bernzomatic.Все мнения мои собственные. Спасибо за поддержку брендов, которые позволяют предлагать вам новые интересные проекты ***

*** Этот пост содержит партнерские или реферальные ссылки. Это способ зарабатывать на этом сайте рекламные сборы за счет рекламы или ссылки на определенные продукты и / или услуги. Пожалуйста, прочтите мое полное раскрытие здесь ***

Необходимый материал

Факелы

для базы

Для медных труб

для фонарей

Как сделать светильник из медной трубы

Ниже приведено полное видео о том, как я построил лампу из медной трубы.Взгляните, чтобы увидеть все подробности и советы.

Письменное пошаговое руководство приводится ниже.

Изготовление лампы включает в себя несколько различных аспектов - создание основы из дерева, изготовление конструкций из медных труб и их пайка, а затем электромонтаж и прикрепление светодиодных ламп и акриловых стержней.

PIN ЭТО К ПИНТЕРЕСТУ

Давайте поговорим о них пошагово -

Часть 1 - База

Я решил построить основу из шестиугольника.Процесс для этого аналогичен созданию шестиугольной полки.

Сделайте шестиугольник
  • Обрежьте доски 1 × 3 торцовочной пилой под углом 30 градусов. Я обрезал короткие стороны до 7 дюймов.
  • Положите их короткой стороной вниз и заклейте изнаночную сторону липкой лентой.
  • Переверните его, нанесите клей на все стыки и сложите, чтобы получился шестиугольник.
  • Я также добавил пару гвоздей, чтобы скрепить все вместе и дать высохнуть в течение ночи.
Верх и низ основания
  • С помощью лобзика нарисуйте и вырежьте шестигранник для верха (чтобы перекрыть стороны) и низа (для вставки) из 1 × 10.
  • Прикрепите верх с помощью столярного клея и забейте гвоздями.
  • После высыхания добавьте адаптеры к деревянной основе.

PIN ЭТО К ПИНТЕРЕСТУ

Часть 2 - Медные трубы

  • С помощью трубореза разрежьте медные трубы на нужную длину.
  • Соберите конструкции, используя медные коленчатые муфты.

У меня не было конкретного представления о том, как должна выглядеть эта конструкция. Итак, я отрезал несколько кусков произвольной длины и поиграл с комбинациями муфт и труб, пока не остался доволен окончательными стилями.

Медь для пайки

Пора припаять медные трубы.

  • Сначала очистите медные трубы снаружи (с помощью наждачной бумаги) и изнутри медной муфты (с помощью проволочной щетки), чтобы подготовить ее к пайке.
  • Затем нанесите флюс (из набора Bernzomatic Solder and Flux Kit) на внешнюю сторону медной трубы и внутреннюю часть муфты.
  • Нагрейте стык горелкой BZ4500HS.
  • Когда медь станет горячей, уберите пламя и коснитесь паяльной проволоки.Если медь достаточно горячая, припой расплавится и просочится в пространство между трубой и муфтой. и сделайте стык.

Я был приятно удивлен тем, насколько быстрым и чистым было соединение.

Наконечник : Имеющаяся под рукой влажная тряпка хороша для очистки стыков в горячем состоянии, чтобы стереть излишки припоя и флюса.

Я понял, что мне пришлось ждать, пока медь остынет, прежде чем я смогу сделать следующий стык. Поэтому вместо того, чтобы делать каждое соединение по отдельности, я решил просто собрать всю конструкцию и затем приступить к пайке.

PIN ЭТО К ПИНТЕРЕСТУ

СВЯЗАННЫЙ - Как вставить припой с помощью паяльной лампы

Часть 3 - Огни

Процесс, описанный здесь, немного отличается от того, как я делал это видео, поскольку я понял, что это проще сделать таким способом.

  • Проденьте лишние провода через медные трубы снизу вверх.
  • Припаяйте верхние концы к проводам светодиодных ламп, чтобы сделать их длиннее.

Я использовал резак Bernzomatic ST2200 Detail.Он поставляется с паяльником и довольно быстро нагревается.

  • Добавлены термоусадочные трубки к каждому стыку, чтобы они не закорачивали друг друга или медные трубы.

Горелка Bernzomatic detail также может работать как тепловая пушка! Просто снимите наконечник и используйте его.

  • Вставьте медные трубки со светодиодами в переходники в шестигранном основании.

Я решил не прикреплять их, так как они остаются на месте из-за силы тяжести, но их можно легко повернуть, чтобы изменить ориентацию.

Установите питание и выключатель
  • Для внешнего подключения просверлите отверстие с одной из сторон и вставьте переходник с винтовым соединителем. Возможно, вам понадобится клей, чтобы удержать его на месте.
  • Сделайте отверстие и вставьте выключатель.

PIN ЭТО К ПИНТЕРЕСТУ

Конечные соединения
  • Соберите вместе и подключите все положительные провода от светодиодов к плюсу переключателя. Используйте припой и термоусадочную трубку.
  • Соберите вместе и подключите все отрицательные провода от светодиодов и подключите дополнительный провод для его удлинения. Используйте припой и термоусадочную трубку.
  • Подключите отрицательную клемму переключателя к положительной клемме винтового переходника, а отрицательную клемму светодиодов - к отрицательной клемме винтового переходника.
Основа крупным планом
  • Вставьте шестигранник в нижнюю часть основания. Это было достаточно удобно, чтобы мне не нужно было использовать какие-либо гвозди, но вы можете использовать их при необходимости.
Акриловые стержни

Вот и все !!!

PIN ЭТО К ПИНТЕРЕСТУ

Я уже говорил вам, как я взволнован тем, что смог взять в голову сумасшедшую идею и воплотить ее в жизнь ?!

Светильник с медной трубкой - идеальное сочетание индустриального и современного стилей!

Мне было очень весело работать над этим светодиодным проектом.

В будущем их обязательно будет!

Еще проекты с горелками -

Светодиодная лампа из медной трубы DIY с акриловыми стержнями

Урожайность: 1 светодиодная лампа с медной трубкой

Сделайте современный промышленный светодиодный светильник из медных труб своими руками со светящимися акриловыми стержнями.Изучите все шаги и детали, которые вам нужно знать, чтобы сделать этот увлекательный проект!

Материалы

ФАКЕЛ
ДЛЯ ОСНОВАНИЯ
ДЛЯ МЕДНЫХ ТРУБ
ДЛЯ ФОНАРОВ

Инструкции

    1. Обрежьте доски 1x3 торцовочной пилой со скосом 30 градусов, чтобы сделать внешнюю часть шестигранной основы. Затем нарисуйте шестиугольник и вырежьте его сверху и снизу. Соедините снаружи и сверху столярным клеем и забейте гвозди.
    2. Используйте 1-дюймовую коронку для закрепления отверстий для трубных переходников.
      Подожгите основание горелкой BZ4500HS, чтобы получить обугленный вид.
      Отшлифуйте, вытрите и закройте прозрачным герметиком-спреем. После высыхания добавьте адаптеры к основанию.
    3. С помощью трубореза разрежьте медные трубы на нужную длину.
      Соберите конструкции, используя медные коленчатые муфты, а затем спаяйте их вместе.
    4. Проденьте лишние провода через медные трубы снизу вверх. Припаяйте верхние концы к проводам светодиодных фонарей, чтобы сделать их длиннее, с помощью горелки ST2200 Detail Torch.
    5. Вставьте медные трубки со светодиодами в переходники в шестигранном основании.
    6. Подключите питание и выключатель.
    7. Выполните все окончательные соединения и закройте основание.
    8. Добавьте акриловые стержни и все!

Как паять медные трубопроводы без утечек

В этом десятиминутном видео Роджер показывает нам, как паять медные трубопроводы и обеспечивать герметичность водопровода, которая прослужит долго.

«Первым делом прочистите трубу. Если у вас есть немного потускневшей трубы, вроде той, которую я только что вынул из сарая, это действительно бесполезно, даже с самоочищающимися флюсами. Это не будет идеальной работой. Итак, получаем что-то вроде немного наждака, немного абразива. Вы даже можете использовать эти салфетки Scotch Brite из кухни или что-нибудь в этом роде, просто снимите мусор с трубы и убедитесь, что он красивый и блестящий. То же самое и внутри фурнитуры.Вы можете видеть, что это старый фитинг. Это уже давно валяется. Самоочищающийся флюс этого не уберет. Что вам нужно сделать, так это взять что-то вроде проволочной щетки или что-то вроде наждака, вставить его внутрь этого фитинга и просто отполировать.

Это действительно важно, чтобы вы очистили его. Теперь, в какой-то момент, вам захочется отрезать трубу. Теперь вы можете сделать это с помощью младшей ножовки, но она не дает очень квадратного края. Лучше всего резать медь с помощью ножа для резки труб.Этот продается у Monument Tools. Очень легко надеть трубу, просто повернуть ее и разрезать, и в результате получается красивая, чистая труба с квадратным краем. Теперь вы можете получить их разных размеров. Это 15 миллиметров или старые полдюйма, если хотите, и вы также можете получить их большего размера, или вы можете получить один кусок трубы или один труборез, который подойдет для всех размеров, но вам придется возиться и отрегулируйте это. Это мои любимые. Прежде чем продолжить, я уже говорил о резке трубы кусочками и т.п., но они делают небольшой скос на конце трубы.Теперь, в более чистой школе сантехники, люди говорят, что вам нужно избавиться от этого небольшого заусенца на внутренней стороне трубы, потому что он создает турбулентность, сопротивление, и они считают, что это может вызвать утечки.

Как припаять

Лично я никогда не видел, чтобы сантехник удалял заусенцы, большинство из них просто режут их и вставляют, но если вы хотите удалить заусенцы, у них есть множество вещей, с которыми можно это сделать. Я использую болт, простой шестидюймовый болт, и я просто накидываю его на внутреннюю часть и просто убираю этот небольшой заусенец внутри, но, как я уже сказал, на самом деле, когда он входит, он образует На мой взгляд, плавный переход между трубой и стыком, насколько это возможно.Хорошо, вот и труба очищена. Это чашка для трубки готова к работе. Следующее, что нам понадобится, это флюс. Флюс очень важен. Это самоочищающийся флюс. На рынке много. Это некислотный водорастворимый флюс от Layco, который довольно хорош, но каждый находит флюс, который предпочитает. Многие люди используют EverFlux. Он немного кислый, и при попадании на пальцы он вызывает жжение, так что будьте осторожны. Можно надеть перчатки. Это значительно упрощает задачу. Важно не придавать слишком много значения.Достаточно всего лишь закрыть трубу и остановить окисление.

Верно, теперь нам нужно спаять. Это бессвинцовый припой. Так поступают в наши дни. Это то, что используют все, и это довольно дорогое удовольствие, поэтому мы должны использовать его экономно. Теперь люди задаются вопросом, сколько припоя нужно для соединения. Количество необходимого припоя эквивалентно диаметру трубы. Итак, это труба диаметром 22 мм или дюйма, если вы в Америке, а затем вы просто сгибаете припой так, чтобы у вас получилось дюйма или 22 мм припоя, а затем вы делаете еще одну, а затем ты делаешь еще один.Итак, вы получите красивый зигзаг припоя. Если у вас труба меньшего диаметра, вы будете делать меньшие изгибы, но если вы продолжите в том же духе, то каждый раз, когда вы доберетесь до конца изгиба, вы будете знать, что использовали правильное количество припоя. Теперь нет смысла подавать припой в соединение, если оно не работает, и ему не нравится, что он туда попадает. Не набивайте припой просто потому, что вы зря тратите время. Если он работает неправильно, есть причина, по которой он работает неправильно, и мы должны выяснить, что это такое.Вернитесь к основам.

Теперь мы переходим к захватывающей части, где мы представляем тепло, а для этого вам понадобится паяльная лампа. Этот с Вулкана, он самовоспламеняется. Там есть искра песо, и причина, по которой мне нравится эта, в том, что много паяльных ламп, искра песо проходит в них довольно быстро, и пользоваться ими неудобно. С этим, когда гаснут искры песо, вы просто вставляете туда крошечную кассету, и это совершенно новая искра песо, готовая к работе. Вы также можете поменять на нем форсунки.Это просто приятная, легкая, автоматическая последовательность в использовании, но подойдет любая паяльная лампа. Если достанется бутановый, в очень холодную погоду они не так хороши. Так что, если вы пытаетесь отремонтировать замерзшие трубы и тому подобное, бутановые трубы не работают так же хорошо, как пропановые. Так что профессионалы используют такие вещи постоянно.

Хорошо, теперь мы готовы наконец применить тепло. Если вы работаете на месте, если вы работаете с существующей сантехникой, вы должны убедиться, что вся вода вышла из этой трубы, потому что, если по трубе все еще течет небольшая струйка воды, она не позволит трубе паять, так что надо обязательно.Я выключил паяльную лампу, потому что она немного резкая. Мне это не нужно так сильно. Я собирался просто нагреть стык. Это не произойдет мгновенно, потому что вам просто нужно немного обработать всю трубу, работая с соединением. Просто убедитесь, что он начинает нагреваться. Нет смысла вводить припой до тех пор, пока вы не будете готовы, потому что если вы это сделаете, все, что вам нужно сделать, это окунуть припой в верхнюю часть пламени и расплавить его, а припой тратить впустую. Итак, все, что вам нужно сделать, это нагреть трубку, попробовать немного поэкспериментировать, она еще не готова, когда она будет готова, вы узнаете.Теперь все готово. Это оно. До этого зигзага этот стык готов. Давайте перейдем, давайте сделаем следующий, вот он, поменьше, 15 мил, готово. Теперь нижний, он будет втягивать капиллярное действие прямо в нижнюю часть, и готово. Хорошо? Больше ничего тебе не нужно. Это засосало припой прямо в то соединение, и это сделало на нем идеальное уплотнение. Если вы добавите больше, все, что вам нужно, это потечет по трубе.

Это хорошая идея, да, это может быть немного жарко, но это хорошая идея, просто протереть место стыка сухой тряпкой.Некоторые люди используют влажную ярость. Это приводит к разрыву соединения, но я слышал, что припой может треснуть, так что немного сухого гнева, сделайте это. Как только соединение немного остынет, возьмите влажную тряпку и просто смойте весь лишний флюс, который находится на трубе, но, как вы можете видеть, поскольку я не использовал большое количество флюса, он не стекает по трубе. Вы можете увидеть все три сустава, если вы посмотрите на них, все они идеальные. Все они полностью запечатаны. Это соединение не протечет. Вкратце, это пайка, и вот мои главные советы, как каждый раз делать все правильно, чтобы не было утечек.Убедитесь, что труба чистая. Используйте самоочищающийся флюс, но используйте его экономно, и при использовании не допускайте загрязнения стыка.

Не снимайте крышку, чтобы не допустить попадания песка или чего-то подобного. При нанесении флюса убедитесь, что с конца кисти для флюса не падают волоски. Когда вы это сделаете, подготовьте припой, согнув его, чтобы использовать нужное количество. Приложите тепло не слишком сильно, уделите немного времени, убедитесь, что труба нагрета, а затем введите припой.Не делай этого слишком рано. Дайте припою стечь, проверьте соединение визуально. Не трогайте сустав, пока он остывает, можно просто слегка протереть его. Прежде чем я потеряю вас, хорошие люди, я просто хочу немного рассказать о моем друге, который изобрел кое-что, что я считаю довольно гениальным.

Он плотник, но никто не идеален, но ему надоели сантехники в задней части своей кухни, поэтому ему в голову пришла эта идея. Это термостойкий коврик, который уже существует, но он проделал в нем маленькую дырочку.Это коврик с дыркой, и что он делает, он просто вот так выскакивает из трубы. Вы прикладываете его обратно к устройству, и тогда, если он припаивает к нему стык, нет риска обжечь окружающую область. Отличная идея. Это называется O-Mat. Его поставляет Monument, который находится в Великобритании, но вы можете заказать его в Интернете или где угодно, и это отличный термостойкий коврик общего назначения.

Можно ли припаять медную трубу паяльником?

Мы можем зарабатывать деньги, просматривая продукты по партнерским ссылкам на этом сайте.Спасибо вам всем!

Умение паять медные трубы - полезный навык, когда у вас есть подходящее оборудование. Для устранения негерметичных соединений в сантехнике или других домашних трубопроводах не нужно привлекать специалистов. В этом руководстве есть несколько советов.

Необходимые инструменты

  • Медная труба
  • Фитинги или соединители
  • Пропановая горелка
  • Припой
  • Флюс

Процедура

Подберите правильную медную трубу

Медь трубы, используемые для водопровода, имеют больший диаметр, чем указанный размер.Большинство труб на 0,125 дюйма больше, поэтому длина медной трубы в один дюйм составляет 1,125 дюйма в диаметре. Если нужно отрезать трубу, воспользуйтесь резаком для труб. и крепко зажать трубу, вращая ее вокруг трубы. Сделайте хотя бы восемь оборотов.

Вы также необходимо убедиться, что трубка имеет нужную толщину. Большая часть меди трубы имеют номинальный размер, что означает, что они доступны в четырех вариантах. гири, как правило, с цветовой кодировкой. Для жилой недвижимости трубы Тип L или M.

Те отмечены буквой M красного цвета, имеют самую светлую стену и используются для системы под давлением, в то время как трубы типа L имеют синий ярлык и часто используется для коммерческих или жилых помещений.

Найдите подходящие разъемы

Вы будет иметь комбинацию стыков для системы, в зависимости от систему, которую вы строите. Вам решать, какие из них подходят для вашего проект:

  • Адаптер с наружной и внутренней резьбой: эти соединители используются для подсоединения трубы для пайки к трубке с резьбой
  • Тройники и крестовины: они используются для подсоединения ответвления к основной трубе
  • Колено: они помогают поворачивать изгибы на 90 и 45 градусов
  • Переходные переходники: они соединяют большие трубы с маленькими

Очистка труб

А ряд инструментов используется для очистки труб.Чаще всего встречается наждак или песчаная ткань. Оберните ткань на небольшом цилиндре и вращайте ее внутри примерка; он должен стать чистым в течение нескольких минут. Эксперты также Рекомендуем использовать проволочный инструмент для очистки внешней части трубы.

Вы также можно использовать мелкую проволочную щетину для очистки внутренней части трубы. Проволочная щетина удаляет оксидный слой на внешней части трубки. пока он не станет блестящим.

Выберите подходящий припой

Бессвинцовый припой идеален для водопроводных систем.Это сплав олова и меди с 95% олова и 5% сурьмы.

Пайка медной трубы

Нанесите флюс на стык

Флюс является предварительным условием для нанесения припоя, так как припой нельзя наносить прямо в сустав. Это гарантирует, что припой создает прочную связь однажды нанесенный на сустав. Пропуск этого шага приводит к образованию припоя. поверхностный слой у входа в стык, который не удерживает долго.

Флюс также облегчает дальнейшую очистку компонентов, предотвращает повторное окисление и удаляет атмосферный кислород с поверхностей.Обязательно распределите флюс по обеим сторонам фитинга перед тем, как сдвинуть его. части вместе.

Нагрейте детали

Пайка медные трубы требуют относительно большого количества высокоинтенсивного тепла, обычно 400-500 градусов по Фаренгейту. Пропановая горелка с Правильный размер наконечника пригодится.

Be обязательно равномерно нагреть фитинг в течение 8-10 секунд. Примечание что количество необходимого тепла варьируется в зависимости от проекта.

Применение припоя

тянуть горелку и нанесите припой на одну из медных труб. мгновенно.Припой должен быстро расплавиться, позволяя наносить больше припой для заполнения стыка. Вокруг сустава должна образоваться серебряная полоса. когда вы использовали достаточно припоя.

Применение слишком много припоя вызывает образование небольшого пузырька припоя на нижней части сустава. Обязательно вытрите его, иначе стык будет немного выглядеть беспорядочный. Кроме того, излишек припоя может стекать в трубу, мешая с потоком воды.

Дополнительные советы

  • Оберните фитинг влажной тряпкой, чтобы припой не расплавился.
  • Используйте газовую горелку MAPP, чтобы ускорить процесс нагрева.При использовании этой горелки вам потребуется всего 5-10 секунд нагрева.
  • Удалить любой деревянный материал из рабочего пространства. Если это невозможно, Избегайте пайки рядом с деревянным материалом или другими легковоспламеняющимися поверхностями.
  • Используйте новые фитинги. Старые фитинги сложно разобрать и почистить
  • Применить нужное количество припоя, например, полдюйма припоя на полдюйма медная труба. Избыток припоя ограничивает поток воды и иногда образует маленькие шарики, которые вырываются и повреждают клапаны крана
  • Сотрите весь припой, забивающий резьбу.Загрязнения затрудняют создание хорошего уплотнения.
  • Используйте флюс для лужения вместо стандартного флюса. Он содержит небольшой процент серебряного порошка, который плавится при нагревании

Как устранить утечки через отверстия в медной трубе без пайки

Утечка воды - кошмар домовладельца, но есть большая вероятность, что вы сможете отремонтировать ее самостоятельно, не вызывая дорогого сантехника.

Утечки через точечные отверстия являются обычным явлением, и единственный способ их исправить - это удалить протекающий участок трубы и заменить его медной, полиэтиленовой или ПВХ трубкой.Трубопроводы из меди и PEX являются предпочтительными альтернативами и могут использоваться вместо протекающей трубы с помощью муфт из акульего укуса.

Для начала отключите главный водопровод, ведущий к вашему дому, и спустите воду из системы, чтобы вы не промокли при открытии трубы. Затем используйте труборез, чтобы удалить протекающую секцию. Круглые труборезы AutoCut отлично работают, поскольку их можно использовать в ограниченном пространстве и разрезать трубу, поворачивая ее по часовой стрелке.

Видео ниже от Home Repair Tutor подробно показывает этот процесс и насколько он прост на самом деле.

Этот контент импортирован с YouTube. Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

После удаления старой трубы вам нужно будет прикрепить муфту для акульих укусов к каждому оставшемуся концу ватерлинии. Используйте инструмент для определения глубины укуса акулы или просто измерьте то, что требуется, исходя из диаметра вашей трубы, и отметьте, насколько глубоко ваши муфты для акульего укуса должны сидеть на трубе. Вам нужно будет удалить заусенцы с концов новой и существующей трубы, а также сгладить концы наждачной бумагой.

После того, как каждый конец будет готов, и вы измерили и отрезали новую трубу, просто вставьте ее плотно в штуцер для акульего укуса, и все готово.

Проблемы с водопроводом чаще всего доверяют профессионалам, но если вы готовы на короткое время съездить в строительный магазин, то вы сможете самостоятельно устранить утечку через отверстие.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
