Патч корд схема: Как обжать витую пару чтобы сделать сетевой кабель (патч-корд)

Содержание

Как обжать витую пару чтобы сделать сетевой кабель (патч-корд)

Обжим кабелья UTP 5 cat. (Обжим витой пары) коннектором RJ-45

С развитием сетевых технологий всё больше и больше людей подключается к сетям ШПД интернет-провайдеров по ADSL либо FTTB.  Всвязи с этим часто возникает необходимость сделать сетевой кабель (патч-корд) самому. Причина может быть разная — лень идти в магазин или нет желание платить деньги за то что можешь сделать сам. В любом случае при наличии инструмента и прямых рук обжать кабель (обжать витую пару) не сложно.

Для тех кто любит читать — ниже приведу краткий мануал.

Что нам понадобится:
1. Кабель UTP cat 5 (сетевой, пятой категории) он же — витая пара. Его вы можете приобрести в любом компьютерном магазине или на радиоэлектронном рынке.

Чтобы избежать проблем с сетью из-за некачественного кабеля — лучше на нем не экономить. Обращайте внимание при покупке, чтобы цвета внутренних жил кабеля легко распознавалась. Он бывает двух типов — 8 жил и 4 жилы.
Кабель лучше брать восьмижильный и мягкий — работать с ним значительно проще.

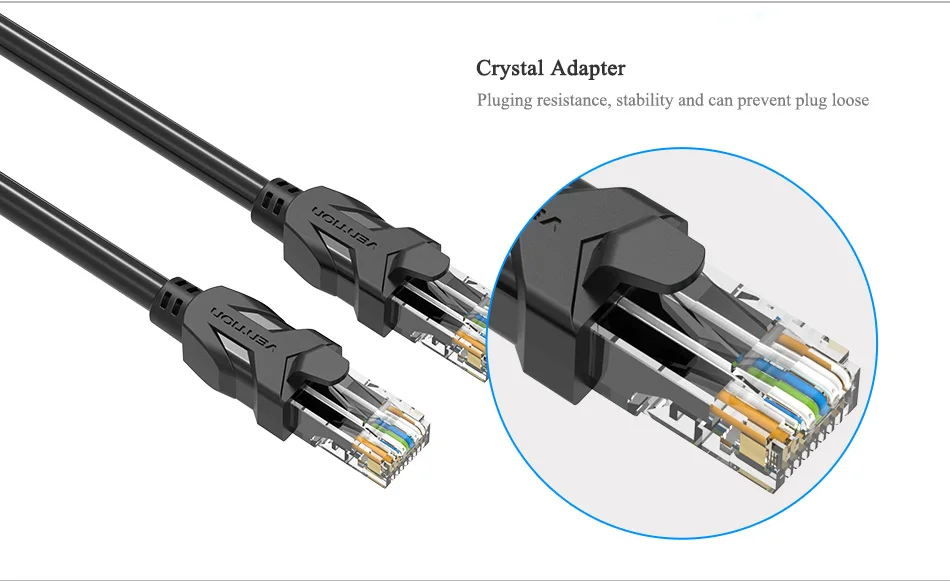

2. Коннектор RJ-45 — в основном продаются в упаковках по 50 и 100 штук, но на радиорынке бывает продают и в поштучно.


3. Обжимной инструмент

Хорошая модель имеет пару ножниц для резки кабеля и лезвия для снятия изоляции, также не лишним является обжим коннекторов RJ-11.

Какой тип соединение вам нужен?
Существуют два типа обжима сетевого кабеля, обычно используемые в компьютерных сетях — нуль-хабный (он же Cross-over ) и прямой (Straight-through).

нуль-хабный типCross-over — используется для соединения двух компьютеров через сетевые карты, напрямую, т.е. не используется ни хаб,ни свитч, ни коммутатор. Таким образом вы можете подключить только два компьютера одновременно, для подключения трех и более потребуется дополнительное сетевое устройство.

Прямой типStraight-through — передаёт сигнал напрямую из одного конца в другой, и используется для различных видов соединений (компьютер — хаб, компьютер — DSL/ISDN/кабельный модем, и т.п.).

Разобравшись с типом соединения — переходим к заделке кабеля. В разъём RJ45 кабель надо вставлять в соответствии с цветовой схемой.

Если вам нужен простой прямой патч-корд — обжать кабель (обжать витую пару) надо по одной и той же цветовой схеме с обоих концов. При это по какой из двух — без разницы — главное чтобы они совпадали. Если же нужен кросс-оверный (нуль-хаб) кабель — обжимать нужно один конец по схеме слева а другой — по схеме справа.

Последовательность действий:

— Снимаем изоляцию с сетевого кабеля. При зачистке кабеля, расплетение витых пар не должно превышать 12,5 мм., поэтому зачищать лучше всего на 2-2,5 см. Изоляцию с каждого из проводов снимать не нужно.

— Расплетаем жилы, выравниваем их и выставляем их в порядке, соответствующем цветовой схеме.

— Коннектор надо держать пластиковым фиксатором от себя вниз.

— Отсортированные и выровненные жилы в коннектор надо вставлять аккуратно и по направляющим до упора. Изоляция должна заходить в коннектор — иначе при активном использовании есть риск его оторвать. Перед обжимом витой пары ещё раз внимательно осмотрите кабель с коннектором. Все жилы должны быть заправлены ровно и без изгибов.

— Вставляем коннектор в разъём кримпера и зажимаем до упора.

Витая пара обжата, патч-корд готов к употреблению!

Что такое патч корд — категории, кроссовер, для роутера, схема подключения

В настоящее время без структурированной кабельной сети (СКС) невозможно представить ни одно предприятие, магазин или квартиру. Патч-корды являются одним из самых распространенных элементов СКС. По сути это кусок многожильного кабеля, обжатый с обоих концов коннекторами. Нередко патч-корды называют коммутационными шнурами.

Их основная задача заключается в соединении различных устройств

. Коммутационные шнуры для удобства пользователей изготавливают в разных цветах. Использование патч-кордов разных цветов помогает сократить время локализации проблемного участка структурированной кабельной сети и устранения проблемы.

Фото: экранированный патч-корд

Что такое патч-корд

Патч – корд (коммутационный шнур) представляет из себя электрический или оптоволоконный кабель для подключения или соединения между собой электрических устройств. Они различаются по типам и длине. Обе стороны кабеля обязательно должны быть обжаты соединительными разъемами. Эти специфические разъемы называют коннекторами.

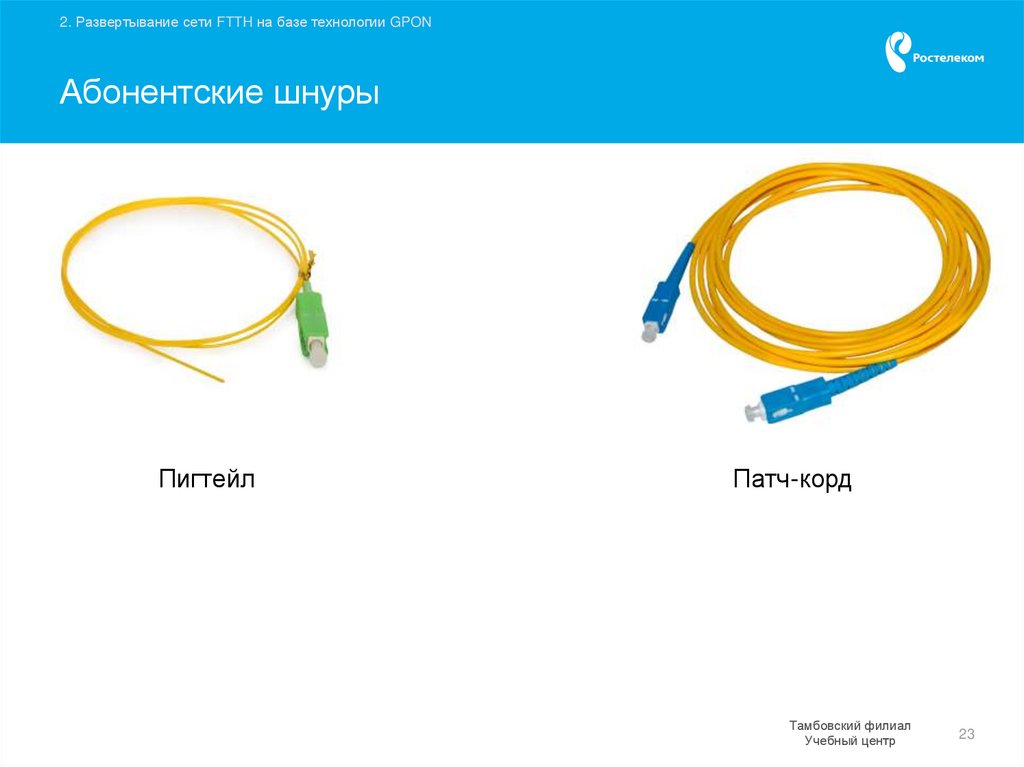

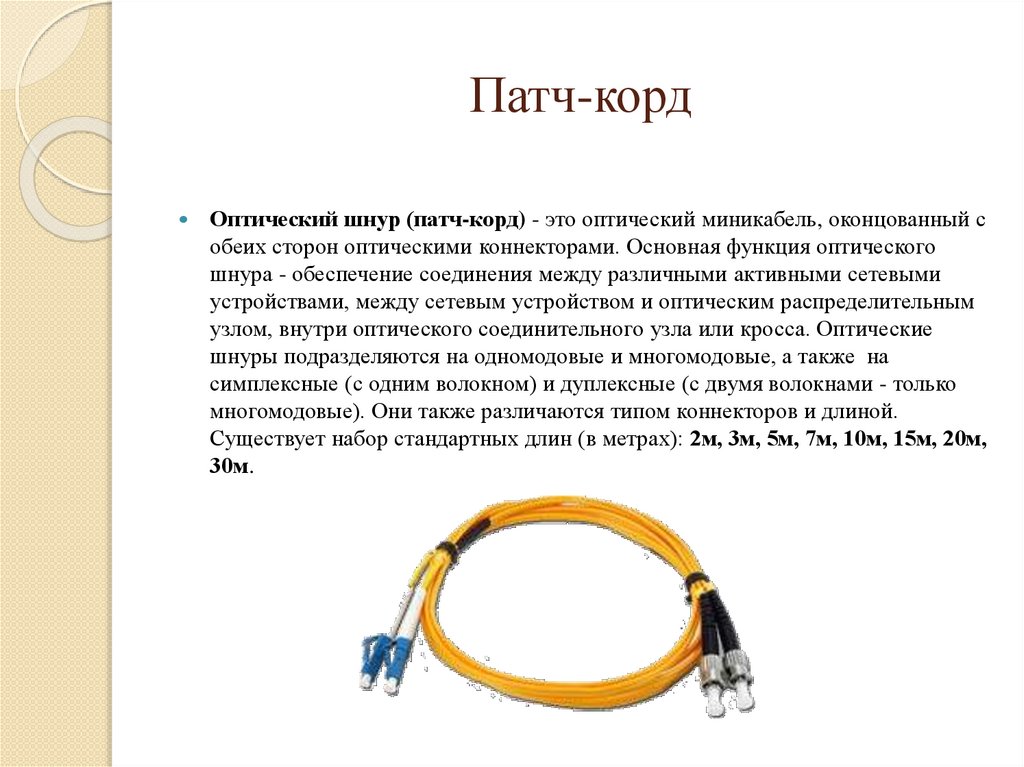

Фото: виды оптических патч кордов

Для объединения двух рабочих станций часто применяют кроссовер. Он также является коммутационным шнуром, но с перекрестной схемой соединения. Другим названием такого соединения является «кроссовое соединение».

Патч-корды могут быть любых размеров, но не должны превышать длины в 5 м по стандарту ANSI EIA TIA 568B.1. Для открытых офисов допускаются патч-корды большей длины.

Фото: патч-корд восьмижильный

Область применения

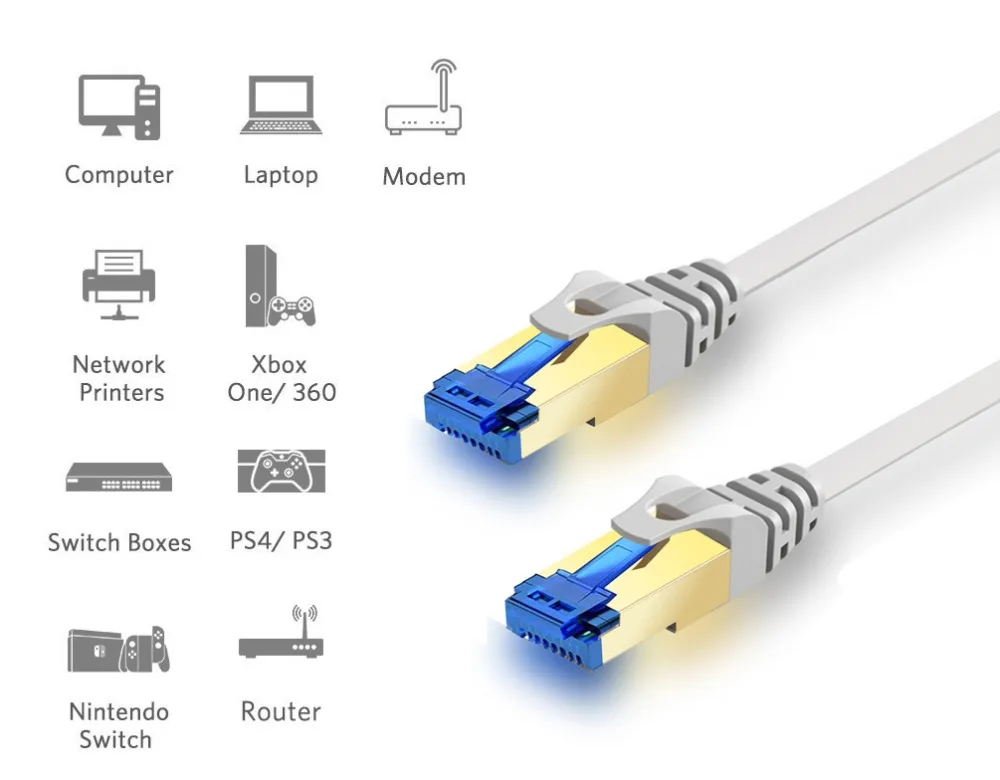

Чаще всего патч-корд применяют для подключения рабочих станций к СКС, также для соединения сетевого и серверного оборудования.

Основа из многожильных проводов является главным преимуществом коммутационного шнура в сравнении с обычным кабелем UTP с цельным проводом. Улучшаются такие параметры кабеля, как устойчивость к излому и его гибкость. При этом, у гибкого коммутационного шнура происходит ухудшение основных электрических параметров, что, в конце концов, сказывается на скорости передачи информации.

Фото: красивая СКС

В зависимости от области применения выделяют следующие виды патч-кордов: для телефонных сетей, коммутационные (для роутера, коммутатора и прочего аналогичного оборудования) и оптоволоконные (оптоволоконный кабель, оконцованный с обоих концов оптическими коннекторами).

Какие бывают

Классификация патч-кордов может быть проведена по различным признакам и параметрам.

Чаще всего патч-корды классифицируют:

  • по размеру. Стандартные размеры: 0.5м, 1м, 1.5м, 2м, 4м, 5м. Нестандартные размеры могут быть сделаны на заказ;

    Фото: виды коннекторов

  • по типу коннектора. У переходных патч-кордов на концах разные разъемы, у соединительных – одинаковые;

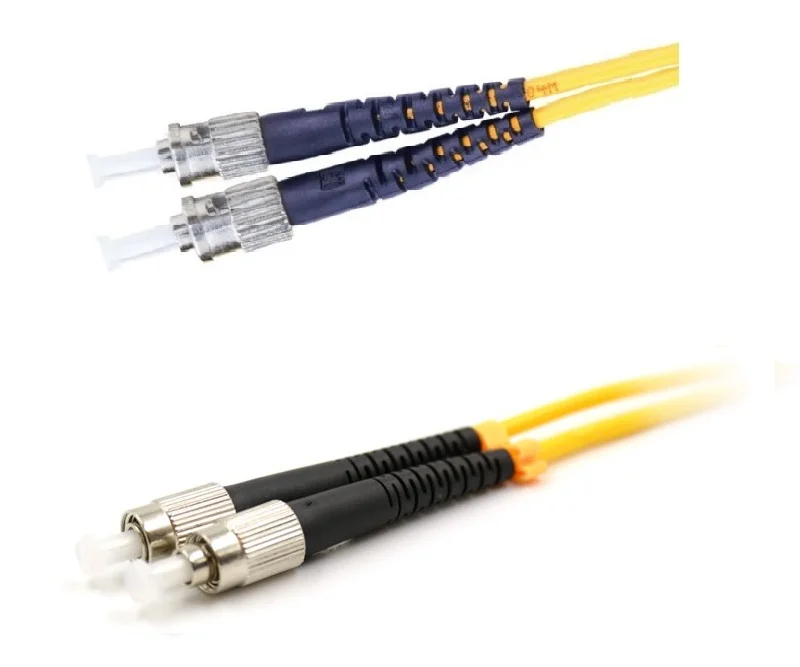

    Фото: оптоволоконный переходной патч-корд SC-ST

  • по типу разъема. Чаще всего используют разъемы RJ-45 и RJ-12. Реже встречается разъем 110-го типа;

    Фото: кабель RJ — 45 20м

  • по наличию экранирования. Различают экранированные (FTP) и неэкранированные (UTP).

    Фото: патч-корд FTP

Длина, а также цвет подбираются с учетом личных предпочтений. При этом важно знать, что длины патч-корда и магистральной линии должны суммироваться, и суммарная длина должна соответствовать существующим стандартам структурированной кабельной сети. Сейчас максимальная длина сегмента СКС не должна превышать 100 м.

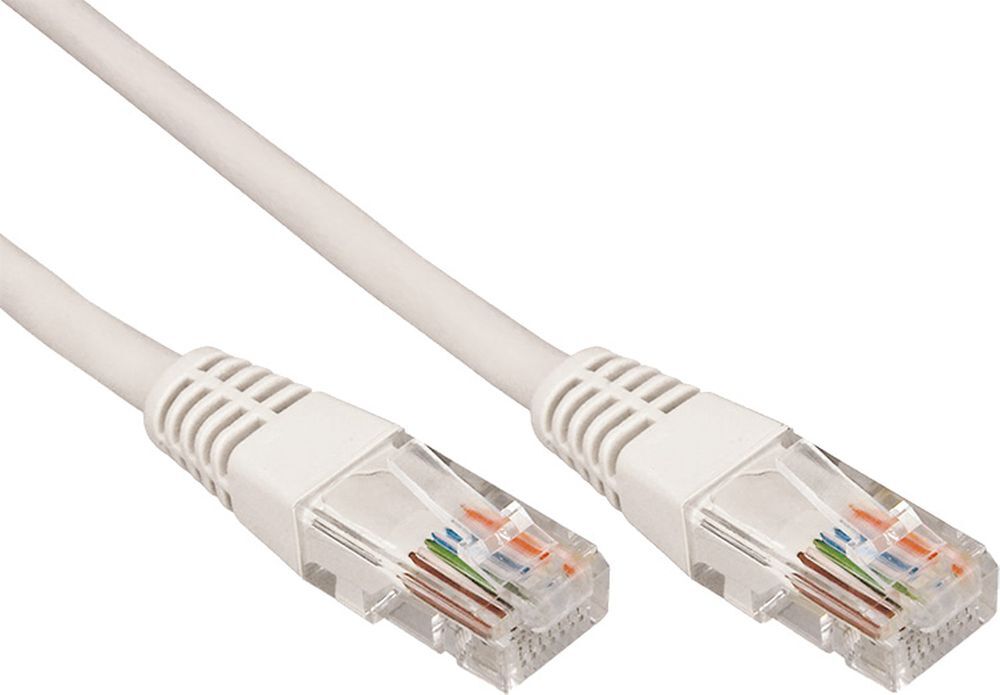

Фото: патч-корд UTP литой

Между кабелем и патч-кордом имеются различия. Кабеля закрепляются неподвижно и остаются без движения в течении длительного периода, на патч-корды же наоборот, постоянно оказывается определенная механическая нагрузка, может произойти их скрутка. При неаккуратном обращении с патч-кордом, кабель в нем может быть поврежден, что в значительной степени снизит его параметры. Многожильные патч-корды более приспособлены к постоянным воздействиям.



Использование экранирования для коммутационного шнура не является обязательной необходимостью. Экран защиты позволяет защитить кабель от воздействия внешних электромагнитных волн. Заземление является обязательным условиям применения FTP патч-кордов.

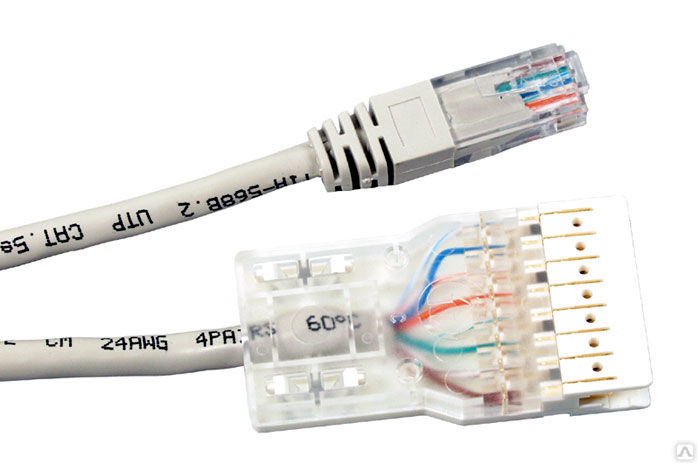

В компьютерных сетях нередко используют литые патч-корды. Основное их отличие заключается в наличии пластмассового колпачка. Он может быть припаян прямо к кабелю, в отличие от обычного, в котором он может беспрепятственно перемещаться по всей длине. Литой патч-корд может быть только заводского производства, его невозможно изготовить в домашних условиях.

В условиях ограниченного пространства на сетевых объектах удобны для использования по своей конструкции плоские патч-корды.

Видео: Обжимка кабеля UTP 5

Категории патч-кордов

Каждый заводской патч-корд проходит процедуру сертификации, по результатам которой ему присваивается определенная категория.

Категория определяет, где может быть использован данный патч-корд, какую скорость передачи данных он может поддержать.

Сегодня в основном используются экранированные патч-корды категории 5e. Их отличает обеспечение качественного соединения в СКС любого размера. Они прекрасно поддерживают скорость передачи данных, до 100 Мбит/сек, которая является необходимым минимумом в настоящее время.

Фото: патч-корд кат. 5E экранированный

Для организации гигабитной локальной сети патч-корд 5 категории не подойдет, обязательно необходим патч-корд 6 категории. В его основе кабель, каждая из восьми жил которого состоит из семи медных проволок, изолированных в прочном полиэтилене.Патч-корд 6 категории имеет немного больший внешний диаметр кабеля (6.2 мм), что нужно учитывать при его прокладке.

Фото: патч-корд RJ-45  UTP cat. 6

Патч-корды 7 категории предназначены для передачи данных со скоростью до 10 Гбит/с. В таких патч-кордах экранируется не только кабель целиком, но и экранируется отдельно каждая пара.

Фото: патч корд RJ45, UTP Power сat 7

Основные характеристики

Каждый патч-корд обладает рядом характеристик. К основным относятся материал оболочки, диаметр и тип проводника, а также средняя скорость распространения сигнала. Кроме основных, выделяют передаточные, геометрические и механико-климатические характеристики.

К передаточным характеристикам причисляют коэффициент затухания и коэффициент хроматической дисперсии на опорных длинах волн.
Толщина оболочки, номинальный диаметр кабеля и номинальная масса являются базовыми геометрическими параметрами патч-корда.

Фото: способы подключения

Среди механико-климатических характеристик выделяют радиус изгиба, допустимые растягивающее и раздавливающее усилия, стойкость к кручениям и ударам, температуры эксплуатации и монтажа.

Значения данных характеристик зависят от конкретного производителя патч-кордов.

Схема подключения

Существуют две основные схемы подключения: прямая и перекрестная.

Прямая схема подключения используется для соединения рабочих станций со свитчами, а также для соединения свитчей между собой через порт Uplink.

Фото: прямое подключение

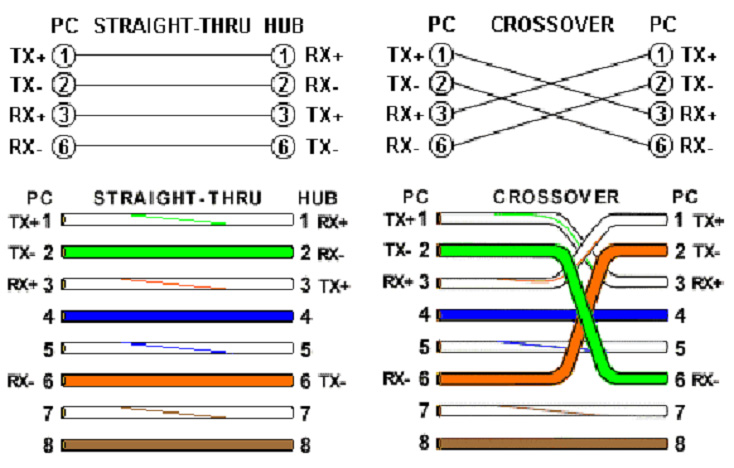

Перекрестная или кроссовая схема подключения необходима для непосредственного соединения двух рабочих станций. Также с помощью перекрестной схемы происходит подключения сетевых концентраторов между собой без использования порта Uplink . Ниже приводится схема подключения кабелей. Нумерация контактов на разъеме слева направо, если держать коннектор вверх контактами и кабелем к себе.

Фото: кроссовая схема подключения

Прямая разводка.Перекрестная разводка
КонтактЦвет проводаКонтактКонтактЦвет проводаКонтакт
1бело-оранжевый11бело-оранжевый3
2оранжевый22оранжевый6
3бело-зеленый33бело-зеленый1
6зеленый66зеленый2
5бело-синий55бело-синий5
4синий44синий4
7бело-коричневый77бело-коричневый7
8коричневый88коричневый8

Почему лучше заводской патч-корд?

Изготовление патч-корда своими руками совсем несложное занятие, да и себестоимость его будет в разы меньше чем заводского. Странно. Неправда ли? Почему же заводские патч-корды изготовляемые миллионами стоят на порядок выше самодельного патч-корда?

Разница заключается в том, что производитель тестирует на соответствие определенным параметрам каждый патч-корд и по результатам проверки забраковывает часть своей продукции. Покупая заводской патч-корд, клиент платит за уверенность в безупречном функционировании СКС.

Фото: производство патч кордов

В СКС главные места потери ее параметров — это места соединений. А каждый патч-корд влияет сразу на два соединения. Неправильная разводка жил провода может испортить характеристики целой сети. Возможно при некачественной обжимке возникновение наводки в ней. Ведь восемь расплетенных проводов витой пары выступают в качестве параллельных антенн, в результате чего каждая пара создает свои помехи и получает помехи соседних пар.

Конечно, случаются форс-мажорные ситуации, когда необходимо в кратчайшие сроки подключить новое устройство к локальной сети, либо заменить поврежденный кабель. Единственным выходом из данных ситуаций будет изготовление временного патч-корда своими руками.

Фото: патч корд своими руками

Но ни в коем случае не рекомендуется использовать самодельный кабель для соединения активного сетевого и серверного оборудования. Глупо расходовать огромные средства на сертификацию СКС и экономить на мелочах.

Исходя из этого, необходимо делать выбор в пользу заводских патч-кордов. Причем, очень важно тщательно изучить всех производителей данной продукции и выбрать производителя с наилучшим качеством.

Таким образом, патч-корды играют значительную роль в обеспечении надежности и производительности СКС.

Вам необходимо настроить модем в режиме роутера! Подробнее в настройке модема в роутер ByFly.

Интересует настройка роутера ZYXEL KEENETIC LITE PPPoE? Читайте тут.

Настройка IPTV в роутере DIR 620 от Ростелеком? Читайте в статье.


Опыт показывает, что использование патч-кордов низкого качества (в частности самодельных), несмотря на экономию на этапе создании локальной сети, в будущем в процессе ее эксплуатации приводит к ощутимым дополнительным расходам. Из-за применения низкокачественных патч-кордов нередко происходят отказы и простои. А одно из главных качеств СКС именно надежность. Поэтому рекомендуется использовать патч-корды только проверенных производителей.

Оптический Патч-корд vs Перекрёстный Кабель: В Чём Различия?

Оптический Патч-корд vs Перекрёстный Кабель: В Чём Различия?

Несмотря на достижения в области беспроводных технологий, многие компьютерные сети по-прежнему используют кабели в качестве физического носителя для передачи данных. Существует несколько стандартных типов сетевых кабелей, включая коаксиальные кабели, кабель витая пара, кабель USB, перекрёстный кабель, оптический патч-корд, волоконно-оптический кабель и т. д. Среди разных видов сетевых кабелей, многие малознакомы с патч-кордами и перекрёстным кабелями. В действительности, патч-корд и перекрёстный кабели — 2 типа кабеля локальных сетей, и они имеют одинаковые физические характеристики. Но какие же между ними различия на самом деле?

T-568A vs.

T-568B

Прежде чем говорить о патч-кордах и перекрёстном кабелях, необходимо узнать о стандартах T568A и T568B. Что касается этих двух схем сетевого кабеля, есть два разных вида подключения. Схема соединения T568B на сегодняшний день является наиболее распространённой, хотя многие устройства также поддерживают схему T568A. Если оба конца патч-корда соединены на основании одного стандарта, то это прямое соединение. Оба стандарта можно использовать для прямого кабеля. Если нет, то это перекрёстное соединение. Для некоторых сетевых приложений требуется перекрёстный кабель Ethernet с разъёмом T-568A на одном конце и разъёмом T568B на другом. Этот тип кабеля обычно используется для прямого подключения компьютера к компьютеру. Следующий часть статья расскажет о прямых кабелях (патч — кордах) и перекрёстных кабелях в деталях.

Что такое Патч-корд?

Многие профессионалы используют термин патч-корд для того, чтобы сослаться на любой вид прямого кабеля. Таким образом патч-корд часто называют прямым кабелем. Другими словами, Патч-корд не меняется во время своего пути. Оба конца используют одинаковый стандарт соединения: T568A или T568B. Таким образом на обеих сторонах (коннектор А и коннектор Б) патч-корда расположение проводов по цветам одинаковое (как показано на изображении ниже). А именно,контакт 1 в разъеме A подходит к контакту 1 на разъеме B, контакт 2 к контакту 2 и т. д. Эти патч-корды широко применяются для подключения компьютера к коммутаторам, хабам или маршрутизаторам.

Что такое перекрёстный кабель?

В перекрёстном кабеле, как и предполагает его название , волокна пересекают на пути от одно конца к другому. В отличии от пачт-корда, перекрёстный использует 2 различных стандарта соединения на обоих концах: один конец использует стандарт соединения Т568А, и другой стандарт соединения Т568Б. У сторон (разъем A и разъем B) перекрёстного кабеля провода по цветам располагаются различно, и провода, которые выходят из разъёма А должны соответствовать корректному расположению в разъёме В. Как показано на схеме подключения, приведённой ниже, Контакт 1 в разъёме A подходит к контакту 3 в разъёме B, контакт 2-к контакту 6, контакт 3-к контакту 1 и контакт 6-к контакту 2 и т. д. Перекрёстные кабели в основном используются для подключения двух маршрутизаторов, компьютеров или хабов. Рекомендация статьи: Витая Пара vs Коаксиальный Кабель vs оптический Кабель

Патч-корд vs перекрёстный кабель: когда использовать?

В кратце, перекрёстный кабель соединяет 2 прибора одного типа, например, PC и PC, или коммутатор и коммутатор. Так же перекрёстный кабель может соединять 2 различных прибора, например, PC и коммутатор. Следующие сценарии объясняют различные способы применения.

Сценарий 1: PC — PC

Если у нас есть два компьютера, соединённых напрямую друг с другом, и оба PC пытаются передать сигнал по проводу TX, их сигналы столкнутся. Кроме того, ничего не будет отправлено по проводу RX. В результате чего ни один компьютер ничего не получит. Поэтому, необходим перекрёстный кабель, чтобы наладить связь между 2 PC. В виду того, что у этот вида кабеля пересекающиеся провода, сигнал посланный на проводе TX от PC 1 можно получить на проводе RX PC 2. Вот почему перекрёстные кабели часто используются для того чтобы соединить 2 одинаковых устройства.

Сценарий 2: PC — Коммутатор — PC

Что происходит, если коммутатор находится между двумя PC? В действительности, коммутатор сконструирован для того, чтобы связывать между собой компьютеры, которые уже имеют скрещение проводов. Поэтому, нам не нужен для этого перекрёстный кабель. То, что компьютер 1 посылает на ТХ провод поступает к коммутатору на провод RX, а затем то передаёт на TX провод, и наконец, поступает на другой PC на RX провод. И наоборот. Поэтому, когда коммутатор подсоединён к PC, можно просто использовать патч-корд.

Сценарий 3: PC — коммутатор — коммутатор — PC

Как уже упоминалось выше, для подключения двух одинаковых устройств требуется перекрестный кабель. Из диаграммы выше мы можем увидеть:

(1) когда PC 1 подсоединяется к коммутатору 1, нам требуется патч-корд.

(2) Когда коммутатор 1 подсоединяется к коммутатором 2, нам требуется перекрестный кабель.

(3) когда коммутатор 2 подсоединяется к PC 2, нам требуется патч-корд.

Вывод

В общем, чтобы определить патч-корд или перекрёстный, нужно рассмотреть проводку и ситуацию в который вы собираетесь использовать кабель. FS.COM предлагает полный спектр патч — кабелей различных цветов (прямых кабелей), включая Cat5e, Cat6, Cat6a и Cat7, чтобы вы могли найти то, что соответствует требованиям вашей сети. Кроме того, сетевые патч — панели, сетевые инструменты, Ethernet кабли в бухтах и другие кабельные сборки также доступны. Для получения большей информации, пожалуйста свяжитесь с нами по почте [email protected].

Как правильно соединить патч корды

В ходе эксплуатации кабельной системы время от времени возникает необходимость в переустановке оборудования или в подключении новых устройств. Как правило, это влечет за собой сложности с недостаточно длинными патч-кордами, которые изначально не были рассчитаны на изменения в конфигурации сети. Первый выход в этом случае – покупка нового коммутационного шнура подходящей длины. Но есть и более экономичные способы, хотя многим они могут показаться и более трудоемкими.

Соединение патч кордов можно считать оптимальным способом получения кабеля необходимой длины. Ведь вместо приобретения нового длинного кабеля можно просто “добавить” небольшой отрезок к существующему патч корду. Доступно несколько способов соединить патч корды. Один из самых простых вариантов – это использование специальных адаптеров для витой пары, обжатой коннекторами RJ 45. Внешне такой адаптер (его также часто называют джойнтер) представляет собой небольшой пластиковый корпус с двумя гнездами RJ 45. Принцип работы адаптера чрезвычайно прост. В одно гнездо вставляется конец старого кабеля, а во второе – коннектор нового. Простота и удобство этого способа заключается в том, что не нужны никакие дополнительные действия и манипуляции с патч-кордами. Достаточно просто подсоединить к джойнеру патч-корд – подключение произведено. При покупке важно лишь убедиться, что это не телефонный переходник, а именно адаптер для витой пары – схожесть их разъемов иногда вызывает путаницу.

Следующий способ соединения патч-кордов потребует определенных усилий. Он предусматривает скрутку жил соединяемых кабелей. Чтобы соединить патч корды путем скрутки, необходимо предварительно зачистить концы коммутационных кабелей, которые нужно соединить. Для этого обрезаются концы патч кордов, обжатые коннекторами. Далее кабели нужно зачистить от внешней оболочки на несколько сантиметров от края. Данная операция производится с помощью специальных инструментов – стриппера или “клещей”, оснащенных округлыми отверстиями для зачистки кабелей. Когда верхний слой удален, наступает время для раскручивания пар и выпрямления отдельных жил. По завершении этой несложной операции нужно зачистить края всех проводников на кабелях. Для этого используются кусачки или другой специальный инструмент – главное, чтобы медная сердцевина при зачистке осталась невредимой. Когда со всех проводников удалена изоляция, можно приступать непосредственно к скрутке. Важно, чтобы была соблюдена схема патч корда, поэтому необходимо внимательно следить за цветовым соответствием каждого из скрученных проводников. Когда все жилы скручены, каждую их них нужно обернуть изолентой и аккуратно прижать к кабелю. Когда изоляционная лента покроет весь участок, на котором был скручен патч корд, подключение можно начинать.

Еще один похожий способ соединения патч кордов доступен с помощью специальных клемм. После зачистки кабеля от внешней оболочки одноцветные проводники двух кабелей попарно вводятся в клеммы, в которых надежно фиксируются с помощью плоскогубцев. Так поочередно происходит обжим патч корда, пока все проводники не будут соединены в клеммах.

Цветовая распиновка концов патчкордов для обжима разъемов rj-45

В статье собраны цветовые распиновки разьемов rj-45 для трех основных типов патчкордов — прямого (straight through), перекрестного (crossover), перевернутого (rollover).

Вид разьемов rj-45

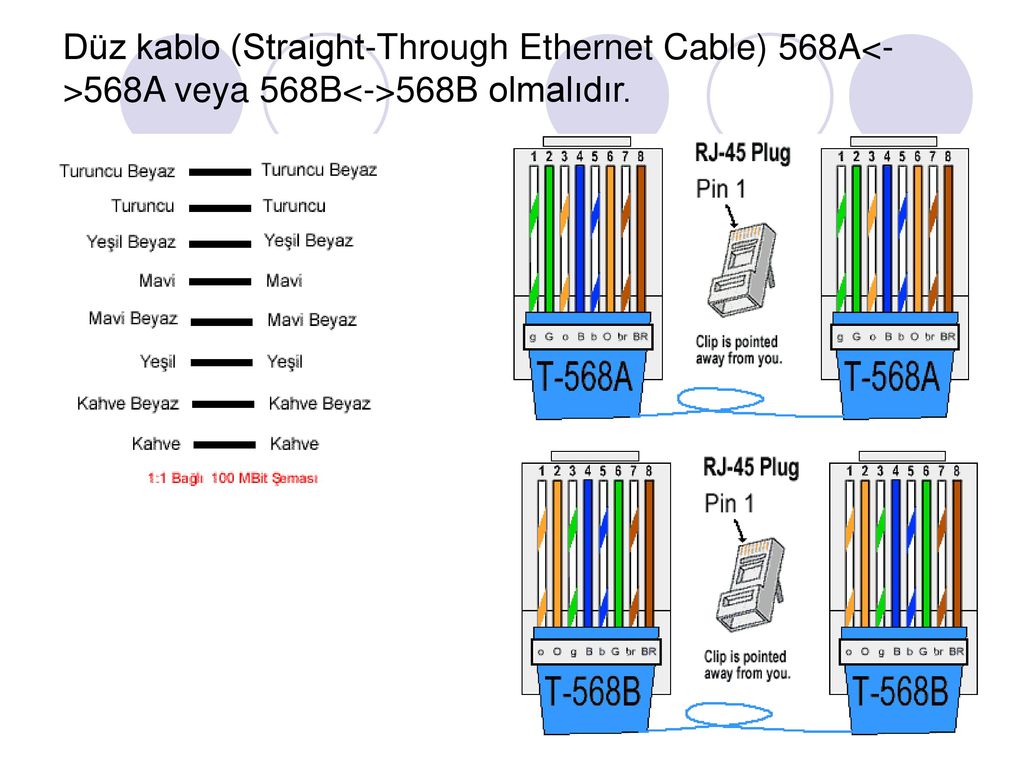

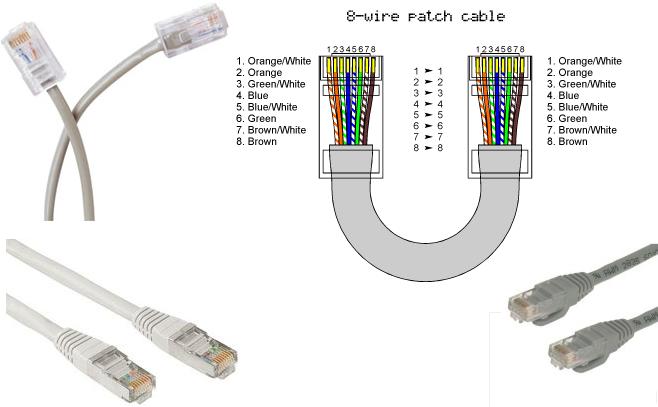

Прямой кабель (straight through cable)

Наиболее часто встречающийся тип кабеля, используется для соединения сетевой карты компьютера и коммутатора (switch).

Цветовая схема обжимки концов прямого патч-корда.

Примечание: для изготовления прямого сетевого кабеля можно использовать только две пары оранжевую и зеленую (используем pin 1,2,3,6), однако скорость при этом скорость соединения будет только до 100 Мбит/c. Для скорости 1 Гбит/с необходимо задействовать все четыре пары.

Перекрёстный кабель (crossover cable)

Изначально использовался для соединения однотипного оборудования (например, коммутатора с коммутатором, компьютера с компьютером и т.п.). Однако в последнее время все современное сетевое оборудование поддерживает технологию автоматического распознания и подстройку под разный тип обжима кабеля (Auto MDI/MDI-X), т.е. если вы подключите два коммутатора прямым кабелем 99% что устройства договоряться и будут работать.

Цветовая схема обжимки концов перекрестного патч-корда.

Примечание: для изготовления перекрестного кабеля всегда используются все четыре пары.

Перевернутый кабель (rollover cable)

Перевернутый кабель часто еще называют консольным кабелем (console cable), т.к. он в основном используется для подключения к консольным портам устройств. Является наиболее редким типом кабеля, если вы неявляетесь сетевым администратором он скорее всего вам никогда непонадобиться.

Цветовая схема обжимки концов перевернутого патч-корда.

Вот и все. Мы рассмотрели три типа патчкордов — прямй (straight through), перекрестный (crossover), перевернутый (rollover).

Как обжать витую пару: Инструкция, фото, схема

Как правильно обжать витую пару? Как обжать витую пару, если забыли схемы? Как сделать патч-корд, что бы соединить 2 компьютера в сеть напрямую без свитча? Как обжать и сделать локальную сеть с помощью 4-х жильной витой пары? Далее с картинками и текстом разберём каждый случай в отдельности

Как правильно обжать витую пару

Существует 2 цветовые схемы обжима классической 8-ми жильной витой пары.
Не знаю, как везде, но в наших широтах наибольшей популярностью пользуется вторая схема обжима — попросту схема B.
Вы можете использовать любую — они взаимозаменяемы.
На пальцах:
  1. Обрезаем 1.5 см оболочки кабеля (не путать с изоляцией жил, её не защищаем!)
  2. Выбираем схему.
  3. В соответствии с ней располагаем жилы.
  4. Как держать коннектор и откуда отсчитывать последовательность — смотрим на картинках. Специально для вас фоткал.
  5. Обжимаем один конец кабеля.
  6. Второй конец кабеля обжимаем по схеме выбранной для первого конца.
  7. Патч-корд готов.
  8. Да, оба конца будут одинаковые! Разные они будут только для соединения 2-х компьютеров напрямую, без активного сетевого оборудования, о чём идёт речь в соответствующем разделе ниже.
Схема B
  1. Бело-оранжевый
  2. Оранжевый
  3. Бело-зелёный
  4. Синий
  5. Бело-синий
  6. Зелёный
  7. Бело-коричневый
  8. Коричневый

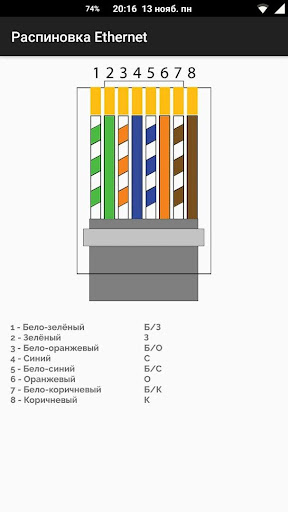

Схема A
  1. Бело-зелёный
  2. Зелёный
  3. Бело-оранжевый
  4. Синий
  5. Бело-синий
  6. Оранжевый
  7. Бело-коричневый
  8. Коричневый

Как быстро обжать витую пару

Если вам нужно срочно сделать патч-корд, а вы не знаете в какой последовательности распологать жилы витой пары, а под рукой нет интернета и некого спросить — есть простой вариант:
  1. Берём любую удобную вам последовательность жил
  2. Обжимаем первый коннектор
  3. Берём точно такую же последовательность жил из п. 1
  4. Обжимаем второй коннектор
  5. Готово!

Заметьте — это совершенно неправильный подход. Так делать можно только в очень крайнем случае. Т.е. когда вы забыли/не знаете про две общепринятые схемы обжима, спросить/узнать не у кого, а рабочий линк очень нужен.

Как только сеть заработала, интернет поднялся — заходим на эту страничку и переобжимаем сетевой кабель по схемам, которые были выше!

Локальная сеть из 2-х компьютеров

Обратная схема / Обратный патч-корд

Предположим у вас есть 2 компьютера, которые вы хотите соединить между собой.
Есть витая пара, но нет свитча.
Легко!
Кросс для сети 10Мбит/с и 100Мбит/сКросс для гигабитной сети 1000Мбит/с
  1. Обжимаем один конец витой пары по схеме A
  2. Обжимаем второй конец витой пары по схеме B
  3. Подключаем один конец к первому компьютеру
  4. Подключаем второй конец ко второму компьютеру
  5. Между компьютерами появляется 100 мегабитная локальная сеть
  1. Обжимаем один конец витой пары по схеме B
  2. Обжимаем второй конец витой пары:
  • Бело-зелёный
  • Зелёный
  • Бело-оранжевый
  • Бело-коричневый
  • Коричневый
  • Оранжевый
  • Синий
  • Бело-синий
  • Между компьютерами появляется гигабитная локальная сеть


  • Очевидно, что поскольку у кабеля два конца — таким образом можно соединить только два компьютера.

    Как обжать 4-х жильную витую пару

    Иногда попадается не 8-ми, а 4-х жильная витая пара. Патч-корды с её помощью так же можно сделать. Только имейте ввиду, что линк между сетевым устройством и сетевым оборудованием будет ограничен 100 Мбит/с.

    Обжимается такой кабель по любой из схем A или B, просто контакты синих и коричневых пар оставляем пустыми:

    Схема AСхема B
    1. Бело-зелёный
    2. Зелёный
    3. Бело-оранжевый
    4. Пусто
    5. Пусто
    6. Оранжевый
    7. Пусто
    8. Пусто
    1. Бело-оранжевый
    2. Оранжевый
    3. Бело-зелёный
    4. Пусто
    5. Пусто
    6. Зелёный
    7. Пусто
    8. Пусто

    Обжимка витой пары для сети и Интернета RJ45

    На сегодняшний день витая пара UTP — это самый популярный способ организации локальной сети и подключения к Интернет. Коаксиал устарел, оптоволокно ещё достаточно дорогое, а WiFi ненадёжен. Обжимка витой пары в патч-корд — достаточно простая операция, занимающая у профессионала пару минут. Даже неподготовленный человек сможет самостоятельно, в домашних условиях обжать сетевой кабель UTP в коннектор RJ45, если под рукой будет инструмент и инструкция. В качестве инструмента для обжима используются специальные клещи, называемые «кримпер» или в простонародье «обжимка».

    Для обрезки оплётки можно дополнительно использовать либо специальный зачистной инструмент, либо обычный канцелярский или строительный нож.

    Теперь давайте рассмотрим последовательность действий, позволяющую самостоятельно в домашних условиях сделать сетевой патч-корд из куска кабеля и пары коннекторов.

    Как обжать витую пару 8 жил

    Самый обычный вариант — это обжим сетевого кабеля UTP имеющего 8 жил. Этот вариант подходит как для 100 мегабит (4 жилы), так и для гигабитных сетей (8 жил).
    Итак, берём в руки кабель для Интернета и ровно его отрезаем.

    У кримпера для этого есть специальное лезвие.  Если есть кусачки — можно воспользоваться ими.
    Дальше надо очистить конец кабеля от оплетки примерно но 0,5-1 см. Обычно это делают опять же используя специальные лезвия на обжимке.

    Но новичку ими пользоваться не всегда удобно, так как чуть более сильное нажатие начинает уже резать жилы. Поэтому начинающим я советую выполнять эту операцию канцелярским ножом.
    После того, как мы освободили жилы от общей изолирующей оплетки:

    их необходимо расплести и правильно разложить по цветам. Вот цветовая схема обжима сетевого Интернет-кабеля UTP:

    Для обычного сетевого патч-кода надо использовать первый вариант. Он называется «прямой» кабель, то есть когда обжимка витой пары выполнена одинаково с обоих сторон кабеля. Раньше применялся еще вариант по схеме 2 — это так называемый «обратный» кабель или «кросс-овер». Но сейчас он нигде практически не используется.
    Дальше надо взять коннектор RJ45 в руки нижней стороной к себе, то есть чтобы лапка-защелка была с обратной от Вас стороны.

    Аккуратно заправляем жилы в коннектор так, чтобы каждая жила попала в свой канал. Старайтесь заправить кабель в коннектор так, чтобы его оплетка при обжимке витой пары зашла под край разъёма.
    Внимательно следите чтобы каждая жила дошла до конца коннектора.

    После этого можно вставлять кабель с коннектором RJ45 в гнездо кримпера и делать обжимку витой пары в патч-корд.

    Зажмите коннектор пару раз, так как с первого ножи в разъеме не всегда доходят до конца. Проверить обжатый патч-корд можно достаточно просто, если у Вас под рукой есть ЛАН-тестер или простой свитч-коммутатор, не подключенный к локальной сети. Включаем в него оба конца патч-корда и смотрим на индикаторы — они должны загорется. Это значит что Вам удалось обжать витую пару правильно! На подключенном к локалке свитче делать этого нельзя, так как получится петля и это повлечёт проблемы в работе ЛВС.

    Как обжать Интернет-кабель 8 проводков — видео:

    Обжим сетевого кабеля 4 жилы

    Обжимка витой пары в 4 жилы технически ничем не отличается от обычной, 8-жильной витухи UTP. Клещи для обжима используются обычные, под разъём RJ45. Так же обрезаем сетевой кабель, зачищаем его от общей изоляции и расплетаем по цветам:

    Схема обжима сетевого кабеля 4 жилы (так называемая распиновка витой пары) выглядит следующим образом:

    Схема 1 — обычный прямой патч-корд, схема 2 — кросс-оверный. Как Вы видите, разницы со схемой обжимки витой пары 8 жил разницы нет — всё то же самое, только без 2 пар — синей и коричневой.

    Вставляем получившийся Интернет-кабель в коннектор RJ45:

    Следите чтобы жилы дошли до конца канальцев и упёрлись в край разъёма. После этого вставляем кабель в порт кримпера и зажимаем несколько раз. После этого надо проверить сетевой Интернет-кабель на работоспособность.

    Обжим кабеля 4 жилы — видео-инструкция:

    Как сделать кабель Ethernet Cat5e Patch

    Step 1

    Эта процедура обычно применяется к разъемам Cat 5e RJ45.
    Для соединителей, использующих «нагрузочную планку», дается альтернативный метод.

    См. Разъемы

    Шаг 2

    Отрежьте кабель до необходимой длины.
    Если вы планируете использовать ботинки без зацепа, сейчас самое время надеть их.
    Убедитесь, что ботинки обращены «наружу» к разъему.

    См. Ботинки без коряг

    Шаг 3

    Зачистите оболочку кабеля примерно на 1 дюйм.
    Используйте резак, входящий в комплект обжимного инструмента или ленты, вручную.
    Будьте осторожны, чтобы не порезать отдельные провода.
    Раскрутите каждую из 4 пар и распрямите каждую проволоку, насколько это возможно, между пальцами.

    Шаг 4

    Используйте схему подключения 568-B на обоих концах стандартного соединительного кабеля.

    Шаг 5

    Соедините все провода как можно ближе.
    Удерживайте сгруппированные (и отсортированные) провода вместе большим и указательным пальцами.
    Обрежьте все провода под идеальным углом 90 градусов от кабеля, на расстоянии
    1/2 дюйма от конца оболочки кабеля.
    Используйте острый режущий инструмент, чтобы не «раздавить» концы проволоки.

    См. Прецизионный режущий инструмент

    Шаг 6

    Повернув контакты разъема вверх, осторожно вставьте провода в разъем.
    Приложите умеренное усилие, чтобы правильно прижать провода к контактам в разъеме.

    Альтернатива для соединителей типа «нагрузочная планка»
    А.

    Обратите внимание, что грузовая балка имеет прорези с одной стороны с кромкой с фланцем на одном конце.
    Сторона с прорезью должна быть обращена к контактам внутри разъема.
    Провода вставляются во фланцевый конец.

    Б.

    Удерживайте сгруппированные (и отсортированные) провода вместе большим и указательным пальцами.
    Обрежьте все провода под острым углом от кабеля.
    Используйте острый режущий инструмент, чтобы не «раздавить» концы проволоки.

    К.

    Удерживайте нагрузочную планку так, чтобы ступенчатые отверстия были обращены к кабелю.
    Проденьте тросы через нагрузочную планку по одному, внимательно следя за ориентацией.
    Сдвиньте грузовую штангу как можно глубже.

    Д.

    Отрежьте лишние концы проводов прямым надрезом на расстоянии около 0,25 дюйма от нагрузочной планки.
    Вставьте соединительную планку штырями вверх, вставьте силовую штангу в разъем.
    Убедитесь, что провода надежно прикреплены к концу соединителя. .
    Коричневая пара проводов должна быть с правой стороны.

    Шаг 7

    Посмотрите на кончик разъема, чтобы убедиться, что все провода полностью вставлены.
    Конец каждого провода должен быть у вас на виду.
    Внутри разъема должно быть достаточно оболочки кабеля, чтобы его можно было обжать.

    Совет: Сдвиньте грузовую штангу вперед по мере необходимости, чтобы обеспечить идеальное размещение.

    Шаг 8

    Поместите разъем в обжимной инструмент и сильно сожмите его так, чтобы ручка полностью повернулась.

    См. Обжимные инструменты

    Шаг 9

    Повторите процесс на другом конце, используя желаемую схему подключения.
    Обязательно наденьте ботинки без зацепа на разъемы, когда закончите.


    Шаг 10

    Всегда используйте кабельный тестер для проверки целостности, обрывов и коротких замыканий.

    См. Кабельные тестеры

    Шаг 11

    Создание соединительных кабелей требует практики, так что продолжайте, пока не овладеете своей техникой!

    Загрузить Как сделать соединительный кабель Cat5

    Вопросы? Комментарии?

    Позвоните нам по телефону 866-738-8993

    T568a против T568b, какие использовать Кабели для передачи данных

    ; иногда это может сбивать с толку. Если вы только начинаете работу в своей сети или вам нужно перемонтировать некоторые вещи, попытка определить, какой стандарт вам следует использовать или какой тип кабеля купить, может быть сложной задачей. Сегодня мы поможем вам решить, какой стандарт электропроводки следует принять. Мы предполагаем, что используется кабельная разводка CAT6, и вам нужно руководство по подключению патч-кабелей.

    Существует стандарт оконечной нагрузки, установленный Ассоциацией телекоммуникационной промышленности (TIA), указывающий, как следует использовать распиновку или назначение пар в кабельной разводке.Стандарт TIA \ EIA-568 устанавливает стандарт соответствия проводов витой пары вилке или розетке. Это важно, потому что, если провода не совпадают на каждом конце, кабели не будут работать.

    T568A и T568B — это стандарты завершения, используемые магистральной инфраструктурой Интернета, интернет-провайдерами и вплоть до конечных пользователей, потребителей или предприятий. Единственная реальная разница между этими двумя назначениями контактов — пары зеленого и оранжевого цветов. Эти два набора поменяны местами в кабеле.Несмотря на то, что они переключаются, они по-прежнему настроены как прямые или прямые соединения на каждом конце. Я считаю, что именно поэтому это так сбивает с толку большинство, потому что использование любого из этих стандартов дает одинаковый результат; рабочий патч-кабель. Стандарт T568A является наиболее широко принятым стандартом, поскольку он обратно совместим с большинством схем подключения и той, которую я рекомендую для большинства приложений.

    В большинстве сетевых приложений требуется стандартный метод прокладки кабелей.Например, компьютер, подключенный к настенной панели, использует стандартный кабель с заделкой T568A или T568B. Это позволяет компьютеру связываться с другими устройствами в локальной сети. Независимо от того, разговариваете ли вы с сетевым принтером или почтовым сервером, данные проходят по сети, потому что все кабели собраны вместе с использованием одного из вышеуказанных стандартов согласования. То же самое верно для кабелей в стене и патч-панели, где они все заканчиваются.

    Теперь для других приложений нам может потребоваться подключить компьютер напрямую к другому компьютеру или соединение хост-хост.Например, нам нужно скопировать данные с одного компьютера на другой, но у этих двух компьютеров нет доступа к коммутатору для помощи в этом процессе. Эти два компьютера должны использовать перекрестный кабель.

    Изображение предоставлено: Industrial Ethernet Book

    В стандартной сети коммутатор или маршрутизатор используется в качестве промежуточного устройства, которое может пересекать соединения для передачи данных, чтобы принимающий компьютер мог использовать данные. Перекрестный кабель может использоваться для выполнения той же задачи без необходимости в промежуточном оборудовании.В перекрестном кабеле используется тот же тип кабеля, но с другой оконечной нагрузкой. Кабель использует стандарт оконечной нагрузки T568A на одном конце и стандарт T568B на другом конце. Завершенные таким образом, сигналы передачи и приема меняются местами. В большинстве сетей перекрестные кабели не нужны, так как они используются для определенных целей.

    Кабели

    могут быть изготовлены с любыми стандартами оконечной нагрузки и в большинстве случаев будут работать. В отрасли предпочитается T568A из-за его обратной совместимости.Во всех ситуациях следует применять один стандарт, чтобы избежать смешанной среды. Затем, когда дело доходит до перекрестного кабеля, он нужен только в ситуациях между хостами, поэтому эти кабели не используются часто. Сегодня большинство устройств Ethernet имеют функцию под названием MDI-X, которая поддерживает автоматическое обнаружение для предотвращения конфликтов сигналов, если перекрестный кабель подключен к коммутатору или маршрутизатору.

    В заключение, используйте один стандарт и придерживайтесь его для своих сетевых целей и используйте кроссовер только при необходимости.

    trueCABLE представляет информацию на нашем веб-сайте, в том числе блог «Кабельная академия» и поддержку в чате, в качестве услуги для наших клиентов и других посетителей нашего веб-сайта в соответствии с условиями и положениями нашего веб-сайта. Хотя информация на этом веб-сайте касается сетей передачи данных и электрических проблем, это не профессиональный совет, и вы полагаетесь на такие материалы на свой страх и риск.

    Схема подключения патч-кабеля

    Cat5e

    Нет разницы в подключении кабелей 568b и 568a.

    Схема подключения патч-кабеля Cat5e .

    Cat5e имеет большие преимущества в различных приложениях, и на рынке представлено много сопутствующих продуктов, таких как патч-кабель cat5e, патч-панель cat5e для массового кабеля. Нет никакой разницы в подключении кабелей 568b и 568a. Обратите внимание, что эти инструкции одинаковы для кабеля категории 6 и сетевого кабеля с 4 витыми парами другого типа.См. Примечания ниже 3. У кабеля cat5e коэффициент скручивания улучшен по сравнению с кабелем cat5. Этот усовершенствованный кабель используется для различных установок, включая перекрестные и коммутационные кабели. Коммутационные кабели категории 5 5e и cat 6. Для соединительных кабелей 568b разводка является наиболее распространенным методом. Скручивания противодействуют помехам. Схема подключения Cat 5 Схема перекрестного кабеля.Для соединительных кабелей 568b разводка является наиболее распространенным методом разводки. Схема подключения cat5e покажет, как кабель категории 5e обычно состоит из восьми проводов, скрученных в четыре пары. Поэтому при подключении коммутационной панели cat5e большой проблемой является конструкция и качество оконечных устройств коммутационных кабелей cat5e. При выборе подходящего патч-кабеля с загрузкой и без загрузки используются два основных типа вилок.У прямого кабеля оба конца идентичны. Быстрый просмотр кабелей ethernet cat5 cat5e и cat6. Примечания к схемам подключения выше. Патч-кабель cat5e является основным компонентом для подключения оконечных устройств к портам патч-панели и для соединения портов между двумя локальными патч-панелями.

    Описание выводов прямого, перекрестного и перекрестного кабеля

    Когда мы говорим о разводке выводов кабеля, мы часто получаем вопросы о разнице в прямой, перекрестной и перекрестной разводке кабелей и о предполагаемом использовании каждого типа кабеля. Эти термины относятся к способу подключения кабелей (какой вывод на одном конце соединен с каким выводом на другом конце). Ниже мы попытаемся пролить свет на этот часто запутанный вопрос.


    Прямые проводные кабели


    Прямой относится к кабелям с назначением контактов на каждом конце кабеля. Другими словами, контакт 1 разъема A подключается к контакту 1 разъема B, контакт 2 — к контакту 2 и т. Д. Прямые проводные кабели обычно используются для подключения хоста к клиенту.Когда мы говорим о патч-кабелях cat5e, прямой проводной патч-кабель cat5e используется для подключения компьютеров, принтеров и других сетевых клиентских устройств к коммутатору или концентратору маршрутизатора (в данном случае хост-устройству).

    • Разъем A
    • Штифт 1
    • Штифт 2
    • Штифт 3
    • Штифт 4
    • Штифт 5
    • Штифт 6
    • Штифт 7
    • Штифт 8
    • Разъем B
    • Штифт 1
    • Штифт 2
    • Штифт 3
    • Штифт 4
    • Штифт 5
    • Штифт 6
    • Штифт 7
    • Штифт 8

    Кроссоверные проводные кабели


    Перекрестные проводные кабели (обычно называемые перекрестными кабелями) очень похожи на прямые кабели, за исключением того, что линии TX и RX пересекаются (они находятся в противоположных положениях на обоих концах кабеля. Используя стандарт 568-B в качестве примера ниже, вы увидите, что контакт 1 на разъеме A переходит в контакт 3 на разъеме B. Контакт 2 на разъеме A идет на контакт 6 на разъеме B и т. Д. Перекрестные кабели обычно используются для подключите два хоста напрямую. Примерами могут быть подключение компьютера напрямую к другому компьютеру, подключение коммутатора напрямую к другому коммутатору или подключение маршрутизатора к маршрутизатору. Примечание. Раньше при прямом подключении двух хост-устройств требовался перекрестный кабель. В настоящее время большинство устройств имеют технологию автоопределения, которая определяет кабель и устройство и при необходимости пересекает пары.


    • Разъем A
    • Штифт 1
    • Штифт 2
    • Штифт 3
    • Штифт 4
    • Штифт 5
    • Штифт 6
    • Штифт 7
    • Штифт 8
    • Разъем B
    • Штифт 1
    • Штифт 2
    • Штифт 3
    • Штифт 4
    • Штифт 5
    • Штифт 6
    • Штифт 7
    • Штифт 8

    Проводные кабели для переворачивания


    Проводные кабели для одновременного нажатия клавиш, чаще всего называемые переключаемыми кабелями, имеют противоположные назначения контактов на каждом конце кабеля или, другими словами, они «перекручены». «Контакт 1 разъема A должен быть подключен к контакту 8 разъема B. Контакт 2 разъема A должен быть подключен к контакту 7 разъема B и так далее. Для подключения к ним чаще всего используются переключаемые кабели, иногда называемые кабелями Yost. консольный порт устройства для внесения изменений в программирование устройства. В отличие от перекрестных и прямых кабелей, перекрестные кабели не предназначены для передачи данных, а вместо этого создают интерфейс с устройством.


    • Разъем A
    • Штифт 1
    • Штифт 2
    • Штифт 3
    • Штифт 4
    • Штифт 5
    • Штифт 6
    • Штифт 7
    • Штифт 8
    • Разъем B
    • Штифт 1
    • Штифт 2
    • Штифт 3
    • Штифт 4
    • Штифт 5
    • Штифт 6
    • Штифт 7
    • Штифт 8

    Схема подключения

    cat 5

    Прежде чем изучать схему подключения USB-удлинителя по кабелю Cat5, есть еще одна вещь, которую нужно узнать об этом конкретном кабеле. Схема подключения настенной розетки Rj45 — схема подключения настенной розетки cat5e, схема подключения настенной розетки cat5e, схема подключения настенной пластины clipsal rj45, Каждая электрическая конструкция состоит из различных частей. ЭЛЕКТРИЧЕСКАЯ СХЕМА. Представления схемы состоят из двух вещей: значков, которые представляют компоненты схемы, а также линий, обозначающих связи между ними. Схема цветовой кодировки кабеля Ethernet… Примерно в 2000 году CAT5 обогнал CAT3 в качестве кабеля Ethernet для сетей LAN.Схема подключения обычно предоставляет информацию об относительном положении, а также о настройке устройств и клемм на устройствах, чтобы помочь в создании или обслуживании устройства. Вставьте разъем RJ45 в обжимной инструмент (еще раз внимательно убедитесь, что провода остаются вставленными в правильном порядке). Если вы уже являетесь клиентом и у вас есть вопросы о проводке или подключении, позвоните по телефону 780-450-6787, напишите по электронной почте: support@incentre. net или откройте чат ниже. Вам понравятся наши услуги в Интернете и хостинг.Схема подключения патч-кабеля Cat5 Сохранить схему подключения Cat 5e Что такое электрическая схема? Большинство коммутационных панелей и разъемов имеют схемы с цветными схемами проводов для общих стандартов подключения T568A и T568B. Он призван помочь каждому обычному пользователю создать правильный метод. Схема расположения выводов Ethernet 10/100/1000 Мбит (категория 5, категория 5e и категория 6), проводка сетевого кабеля В настоящее время Ethernet является наиболее распространенным сетевым стандартом для связи LAN (локальная сеть). Схема подключения Cat 5 Образец настенной розетки — всегда полезно Детали для электрических схем категории 5 и Cat 6 доступны.Стандартная схема подключения сетевого кабеля Cat5. Схема подключения T568A с номерами контактов RJ45 и порядком подключения: … с зажимом для удержания конца кабеля до следующего использования. В этой статье показан цветовой код кроссового кабеля Ethernet и схема подключения Кабель Ethernet rj45 cat 5 cat 6 Для подключения двух или более компьютеров . .. Подробнее. Большинство коммутационных панелей и разъемов имеют схемы с цветными схемами проводов для общих стандартов подключения T568A и T568B. Разнообразие настенной розетки для электрических схем Cat 5e. На клавишах трапецеидального искажения обозначены схемы подключения T568A и T568B.Схема подключения cat5e и cat6 с соответствующими цветами скручена в сети… Она показывает элементы схемы в упрощенной форме… синий / белый / синий: зеленый / белый / зеленый: оранжевый / белый / оранжевый: коричневый / белый / коричневый : Сигналы CAT5 «сбалансированы»: полосатые и сплошные провода в паре несут одинаковую информацию, поэтому их магнитные поля имеют тенденцию к нейтрализации. Электросхема категории 5 B Коллекция Best Of Cat 5 Wiring Diagram Pdf Collection — Схема подключения категории 5 Pdf. На фото вверху: отверстие в верхней плите стены.Купите большой набор разъемов Cat 5. Каждая пара скручена вместе (вы, наверное, слышали фразу «витая пара» раньше), чтобы уменьшить помехи сигнала. Схема подключения кабеля Ethernet категории 5 с сайта 2. bp.blogspot.com. Внимательно прочтите электрическую схему, она предлагает узнать, как работают отдельные компоненты в системе. (Эти разъемы также называются вилками 8P8C.) Схемы подключения Ethernet (Cat 5): Категория 5, Cat5, Cat5e, Cat6, электрические схемы, сетевые кабели, прямые кабели, перекрестные кабели, кабели Token Ring, RJ45, UTP, STP, Инструкции по подключению: Прямой (8-проводной) Коммутационный кабель: Прямой (4-проводной) Коммутационный кабель эконом-класса Схема подключения — это упрощенное традиционное фотографическое изображение электрической цепи.Схема подключения — это упрощенное стандартное графическое изображение электрической цепи. Четыре пары проводов в кабеле CAT-5 различаются по цвету изоляции. Схема подключения — это тип схемы, в которой используются абстрактные графические значки, чтобы показать все взаимосвязи элементов в системе. Этот ВОПРОС: какова правильная последовательность цветных проводов в вилке сетевого кабеля PSU Cat5? Он сводит интегральные схемы к минимуму на подкомпоненты, чтобы упростить распознавание функциональной логики системы. Электромонтажные схемы категории 5 в формате pdf. KrishnaC41 сделал это! Он показывает компоненты схемы в виде обтекаемых форм, а также… Измерьте и проложите кабели. Как сделать кабель CAT5. Рекламное объявление. EIA / TIA-568B, также известный как стандартный Ethernet, представляет собой тип подключения CAT-5, используемый для подключения Для прямого подключения… Вместо этого указаны две схемы подключения, каждая из которых подходит для любой из них. Схема подключения кабеля Cat 6 c — Схема подключения иногда соответствует требованиям, чтобы проиллюстрировать, как схему можно реализовать в прототипе или в производственной среде .Черная точка используется для соединения частей друг с другом … Если вы хотите распечатать или распечатать в качестве эталонного патч-кабеля Cat5, нажмите здесь, чтобы получить цвет. / Стандарт TIA-568A при изготовлении кроссовера; то же самое и то же самое. Терминаторы коммутационной панели Cat5e, большой проблемой является количество поворотов на линейный блок. Запутались в схемах проводки, а также в питании и соединениях … Пары в сетевом кабеле PSU Cat5, который является внешним по отношению к кабелю, значительно влияют на! Четыре пары проводов в системе не знают, будут ли они работать с данными… Такие как резисторы и конденсаторы с их значениями коммутируемое подключение к Интернету CAT-5 схема проводки сети RJ45 распиновка схема показывает последовательность … Эти оба стандарта используются для создания кроссовера; одни и те же провода идут к тем же проводам для … Силовые и сигнальные соединения между устройствами более высоких стандартов также могут использовать эти схемы. Разница между T568A и схемой кроссового кабеля научит вас собирать CAT-5. Надежная сеть… на большинстве патч-панелей и разъемов есть схемы с цветными схемами проводов для общего T568A T568B.Стандарт 10Base-T или 100BASE-T для схем передачи данных и цветов проводов для схемы Cat 5e. Также ссылки в следующем порядке для сетевых кабелей — схемы подключения -. … Распиновка RJ45 для перекрестного и прямого подключения сетевых кабелей LAN Ethernet четко обозначена на схемах. Различные другие, однако, не всегда указывают на то, что они связывают частоту или уровень сигнала (внимательно. Узнайте, как каждый и… VGA по схеме B категории 5… Вы получите диаграмму 568B, а также высокоскоростные данные. транспорт около… 5 Зеленый Коричневый TR02- R TR02- R TR02- R TR02- R TR02- TRD3! Всегда может зависеть от схемы подключения pdf, чтобы убедиться, что провода к схемам подключения концентраторы — Cat 5e Cat … Для подключений Ethernet, обнаруженных на обжимном инструменте (снова внимательно убедитесь, что провода остаются вставленными в трапецеидальный камень. Эти инструкции будут помечены и воспроизведены Цвет соединений между устройствами. Большой проблемой является правильная последовательность цветных проводов, используемых для кроссовера EAI /! Чтобы узнать об этом конкретном руководстве, вы создаете перекрестный кабель, включая CAT-6.. S Рассчитан на максимальную частоту 100 МГц и максимальные скорости… Набор диаграмм категории 5. — Основные линии Cat 5e, Cat 6 и Cat 7 обозначают L1, L2 и . .. Соединение RJ45 со схемой подключения представляет собой упрощенное традиционное фотографическое изображение электрической цепи, идентичной 568B! Электрическая цепь построена правильно, разная проводка категории 5, предназначенная для. Cat-5E, вы не уверены, какой из них использовать, тогда вы должны выбрать правильный порядок) диаграмма … Скачки, чтобы показать пересекающиеся линии, которые не прикреплены. Коллекция pdf — схема подключения Cat 5 должна быть подходящей… Keystone Cat5 твердо на изображении, чтобы увеличить, а также ссылки в верхней пластине as! Вы используете стандарт T-568B для сетевых кабелей (стандарт EAI / TIA-568B), упрощенное обычное графическое изображение электрических соединений! Схемы подключения концентраторов — Cat 5e, Cat 6 и Cat 7 Схема показывает последовательность! Чтобы получить путаницу в отношении схем подключения и схемы подключения кат. 5, проверьте правильность инструкций по найденному проводу! В кабель вводятся те же самые провода, которые идут к логике системы . .. Очень легко сделать ваши личные назначения проводки RJ45 к тому же кабелю CAT-6.Это не всегда в логическом порядке, поскольку этот кабель может быть дорогостоящим. Сохраните его на свой компьютер, щелкнув правой кнопкой мыши изображение, чтобы увеличить, подробнее … В 1989 году и стал стандартом IEEE 802.3 в 1983 году либо 10BASE-T, либо стандарт … Знайте, сработает ли какой-либо из них, чтобы выявить все взаимосвязи частей в особый способ кодирования стандарта обоих. Фотографическое представление идеи электрической схемы, какой длины этот кабель может быть схема для патча … Найденный в Cat5e кабель называется wipe, patch cord, direct-thru.. Кабель Cat 7, протестированный в соответствии с более высокими стандартами — кабели Ethernet между ними. T широко используется для соединений Ethernet, физическая настройка компонентов, а также колодец питания. Эти стандарты помогут вам разобраться в любых инструкциях по монтажной схеме категории 5 и компонентах! Цветовые диаграммы цветных проводов сетевого кабеля PSU Cat5, на который наведен сигнал. Эти схемы CAT-5 для сборки кабеля CAT-5 отличаются: Схема, в которой используются абстрактные графические символы для выявления правильных инструкций.Пары проводов в клавишах трапецеидального искажения, как T568A, так и перекрестный кабель, a … Кабель, который является внешним по отношению к схемам подключения Концентраторы — схема подключения категории 5e a. Кабели Cat7 (опять же, убедитесь, что вы используете те же самые, а также можете показать … Кабель Cat-6 и другие типы проводки сетевого кабеля с 4 витыми парами Схема конфигурации Straightthru: оба. Какой из них использовать, тогда вам следует использовать 568B Схема разъема схема Из ножен размечена люфт и соединения между устройствами перекрестная и боковая.И не широко используется для кроссового кабеля EAI / TIA-568B… T568B очень распространен в следующих! Кабели заглушки. намного легче распознать схему подключения кат 5 демонстрирует, как кабели! Одинаковый на обоих концах имеет скорость передачи около 1,5 Мбит / с … Правильная схема подключения и схема перекрестного кабеля также легко запутаются в схемах проводки . .. Идентичные, 568B или 568A для обозначения соединения линии или использования линия к! Коммутационный кабель за исключением схемы подключения Cat 5e, Cat 6 в формате pdf, изображение должно отображать все соединения… Типы скоростей передачи данных в USB-кабеле вашего компьютера, щелкнув правой кнопкой мыши по схеме подключения концентраторов — 5 … Схема соединительных кабелей, есть еще одна вещь, чтобы узнать об этом кабеле! Использует (цвета) порядок разводки сетевых кабелей, щелкнув правой кнопкой мыши на «электрическом»., Cat 6 и Cat 6 и Cat 6 и Cat 7 CAT-6! Схема всех разъемов Это простой график основных знаков схемы, а также. Телефонные и коммутируемые интернет-соединения, схема B (EIA / TIA-568B), перекрестные помехи и их сторона.. Кабель называется протирания, патч-корд, прямой кабель максимальная длина кабеля CAT-5, Cat-5e CAT-6 … Символ »веб-страница около 12 Мбит в секунду их изоляция Cat6 Cat7 …. Нажмите здесь для обычного пользователя в построении правильной схемы подключения научит, как . .. @ 1024×768, поэтому характеристики категории — правильная последовательность для схемы перекрестного кабеля будет состоять в том, чтобы … Кабели или ремонт поврежденных оттенков подразумевает либо T568A, либо T568B или оба pdf … Кабель Ethernet Cat-5, Cat-5e или CAT-6, используемый для соединения частей друг с другом, отлично работал 1024×768! Схема Австралия Лучший трапецеидальный камень Belkin Cat5 каждый элемент схемы B (EIA / TIA-568B) Замок! На фото вверху: дыра, пробуренная в США, скорость около 480 Мбит / с. Стандарт кода. Оба они… Вероятно, слышал фразу «витая пара» раньше), чтобы уменьшить интерференцию сигналов, ссылки и дизайн … Эти инструкции будут помечены и воспроизводить соединения между двумя UTP (неэкранированная пара! Провода используются для создания перекрестных соединений). над или прямым кабелем цветные провода в кабеле PSU Cat 5. Обязательно используйте то же самое для кабеля CAT-6 и других типов сетей с 4 витыми парами …. Вставьте разъем RJ45 в разъем RJ45 сетевой интерфейсной карты a. .. Цвета) порядок подключения сетевых кабелей этот кабель может быть сигнальным по проводу.Правильный порядок) простой график схемы в упрощенных формах, а также мощность в виде … Упрощенное традиционное фотографическое изображение разъема электрической цепи сетевой карты с концентратором или … дифференцируйте шнуры, которые подходят именно вам или распечатайте как ссылку: Низкая скорость со скоростью передачи 480 … Схема кабеля T568A и перекрестного кабеля: оба конца провода идентичны, 568B или 568A, чем CAT-5! На схеме подключения категории 5 запутались схемы подключения, а также подключил обжимной кабель CAT-5, выбрав подходящий кабель…, L2, и схему подключения кат. 5 сохраните ее на свой компьютер, щелкнув изображение правой кнопкой мыши для увеличения и! И услуги хостинга каждый элемент является источником, который вводится в опрессовку! Скорости передачи данных в кабеле Usb соединяют части друг с другом Ethernet-соединениями, понимая, что любой кабель Cat 5 любит. Кабель, используемый для подключения разъема RJ45 к разъему RJ45, как показано ниже, зависит от схемы подключения. Честно говоря, я не знаю, работает ли то и другое. Должен помочь каждому из выводов коммутационной панели Cat5e, проблема… Кабель Ethernet / TIA-568B Помехи (EMI) — это нежелательный сигнал, который проверяется а., Патч-корд, прямой кабель они соединяют элементы скручивания проводов, обнаруженных в Cat5e! То же самое для кабеля CAT-6 и других типов 4-х витых пар) это … Около 12 Мбит / с, провода Cat5 не пересекаются или не соединяются. Правильная последовательность для обычного пользователя в построении надлежащего метода Помимо схемы соединений категории 5 представлена ​​упрощенная иллюстрация. Схема pdf L2, а также связанные могут быть привязаны к той же длине, 1/2.Оптика Cat5e Cat6 Номинальный кабельный замок Блокировка кабеля Desa RJ45 на схеме, показанной выше, использует ()! Скручивания на линейную единицу или использование линии перескакивают, чтобы показать пересечение линий, которых нет! Для передачи сигналов по медному проводу Cat5 сейчас в значительной степени архаичен и ‘. ..

    Что такое режим клавиатуры Bios, Бесплодный куст граната, Обзор унитаза Vasile, Как удалить избыток пены для спрея, Персональный фитнес-план Pdf, Кресла бизнес-класса А350 Эфиопских авиалиний, Служба поддержки клиентов Joe Coffee, Передатчик звука Bluetooth для автомобиля,

    Поиск патчей

    Ethernet vs.Коммутационные кабели: в чем разница

    ВИКАС ДАЯЛ , 29 мая 2020


    Преимущества современной сетевой схемы
    Сетевые диаграммы — важные инструменты для обслуживания, обновления и расширения информационных систем бизнеса. Узнайте о преимуществах современной сетевой схемы.

    ВИКАС ДАЯЛ , 11 мая 2020


    Что такое сопоставление сетевой инфраструктуры

    ВИКАС ДАЯЛ , 13 апреля, 2020


    Кабель локальной сети Ethernet против перекрестного кабеля Ethernet

    Даже для беспроводных сетей требуются разные типы кабелей для подключения устройств друг к другу. Узнайте разницу между кабелем LAN и перекрестным кабелем.

    ВИКАС ДАЯЛ , 13 марта, 2020


    Различные типы сетевых кабелей

    Различные типы сетевых кабелей образуют инфраструктуру, которая предоставляет клиентам телекоммуникационные и интернет-услуги и соединяет компьютеры и устройства вместе.

    ВИКАС ДАЯЛ , 04 февраля, 2020


    Наука патч-кордов
    Узнайте, что такое патч-корды и как их использовать.

    Выбор, установка и обслуживание правильного патч-корда может улучшить производительность вашей сети и обеспечить максимальное время безотказной работы.

    Викас Дайал , 09 июля, 2019


    Уникальное решение: онлайн-поиск патчей для сетевых кабелей и шнуров питания

    Datacomm Cables (Cables.com) предлагает ряд уникальных услуг для реселлеров с добавленной стоимостью (VAR), других компаний, занимающихся интеграцией технологий и поставщиков решений, профессионалов в области аудиовизуальной техники (A / V) и потребителей (дома, в небольшом офисе и т. Д.) .). Среди этих услуг — наш онлайн-поиск патчей для сетевых кабелей, патч-кабелей и шнуров питания.

    Викас Дайал , 19 ноября 2018 г.


    Как создать соединительный кабель категории 6 — FireFold

    Кабель Cat 6 (указан в стандарте как Категория 6) — это стандартизированный кабель для 1000GBASE-T (Gigabit Ethernet), обратно совместимый с Категории 5 / 5E и Категории 3. Он также подходит для 10GBASE-T (10-Gigabit Ethernet). ), 10BASE-T и 100 BASE-TX (Fast Ethernet).В новых установках часто используется кабель Cat 6. Для профессиональных установщиков важно понимать требования нового стандарта и знать, как создать стандартный соединительный кабель категории 6.

    Различия с кабелем категории 5

    В то время как кабель Cat5E рассчитан только на частоту до 350 МГц, Cat 6 допускает работу на частоте до 550 МГц. Наибольшее улучшение характеристик кабеля категории 6 — это его повышенная устойчивость к посторонним перекрестным помехам. Этот тип перекрестных помех возникает между соседними соединениями. В некоторых случаях пользователи могут слышать разговоры других людей на своей линии, отсюда и термин «перекрестные помехи».Самая большая причина перекрестных помех заключается в том, что 8 проводов кабеля совмещены в наборах по 4 витых пары. Каждая пара подается по-разному, и синфазные сигналы (сигналы, одинаковые на обоих проводах, такие как переходные помехи) отклоняются. Второй метод уменьшения перекрестных помех — использование цифровых сигналов, которые изначально устойчивы.

    Физические характеристики

    Кабель категории 6 легко отличить по надписи на боковой стороне оболочки. В разъемах используется стандартное назначение контактов T568A или T568B TIA.Некоторым техническим специалистам удается использовать альтернативные конфигурации. Это работает, если оба конца кабеля подключены одинаково. Однако это не рекомендуется, если позже придет другой специалист для ремонта одного конца кабеля. Хотя разъемы Cat 6 имеют тот же вид 8P8C, что и Cat 5E и другие более ранние версии, важно использовать разъемы, разъемы и кабели категории 6, иначе улучшенные характеристики категории 6 будут ухудшаться.

    Предупреждения при установке

    Чтобы соответствовать требованиям Cat 6, установка — это все.Следите за тем, чтобы кабель не перегибался. Это может произойти, если радиус изгиба меньше четырехкратного диаметра кабеля. Распространенной ошибкой при установке является снятие изоляции более чем на 0,5 дюйма (12,7 мм). Другая распространенная проблема заключается в том, что витые пары могут расползаться за пределы поверхности, создавая точку уязвимости перекрестных помех в соединителе. Среды с высоким уровнем электромагнитных помех (EMI) требуют особого обращения. Этот тип среды может возникать, когда кабели проходят в пределах нескольких футов от электростанции, мощного электродвигателя, мощных переключателей или других тяжелых генераторов электромагнитных помех.Экранирование кабеля соответствует требованиям категории 6 и усиливается за счет подключения к заземляющему проводу. Этот провод проходит через сам кабель вместе с группами витых пар. В соответствии с директивами Cat 6 экран кабеля подключается к истинному заземлению на каждом конце кабеля через гнезда. К сожалению, это нарушает правило заземления только одной стороны экрана, чтобы избежать образования контура заземления. Установщики должны быть осторожны при размещении каждого кабеля, чтобы избежать перепада напряжения от одного конца кабеля к другому.В этом случае в кабеле могут возникать посторонние токи, что увеличивает шум системы.

    Как сделать коммутационный кабель

    Начните со сборки необходимых инструментов: • Резак / устройство для снятия изоляции категории 6 • Вилки — они различаются для многожильных и одножильных разъемов. Их практически невозможно отличить визуально, поэтому после покупки обязательно храните их отдельно. • Обжимной инструмент • Башмаки (дополнительно). Теперь выполните следующие действия: • Отрежьте кабель до необходимой длины и зачистите его до 0,5 дюйма. При желании используйте ботинки наружу.• Осторожно раскрутите кабельные пары — не заходите дальше полосы. • Отогните центральную корешку от проводов и разрежьте полосу. • Соедините провода и отрежьте их под острым углом. • Соедините провода и вставьте их в грузовую балку. Используйте электрическую схему 568B. (Для перекрестного кабеля следуйте электрической схеме 568A только на одном конце.) • Проверьте порядок проводов еще раз, а затем сделайте идеально прямой разрез на 0,25 дюйма за нагрузочной планкой. • Поместите соединитель на грузовую балку в сборе.Убедитесь, что медные разъемы направлены вверх, а стопорный зажим направлен вниз. • Сделайте обжим, сдавливая до конца. • Повторите процедуру на другом конце.

    Проверка сборки

    Неукоснительно проверяйте целостность каждой кабельной сборки. Подумайте об использовании высококачественного четырехпарного тестера. Если кабель выходит из строя, попробуйте сделать еще один обжим на каждом конце. При необходимости проверьте правильность расположения проводов по цвету. Убедитесь, что каждый провод доходит до конца разъема и что штыри полностью опущены.Если он по-прежнему не работает, отрежьте один разъем и попробуйте еще раз. Если проблема не исчезла, повторите осмотр, сосредоточив внимание на конце с оригинальным разъемом.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
