Как выбрать паяльник для пайки проводов и микросхем

Одним из основных инструментов радиолюбителей, домашних мастеров и электриков является паяльник. Это изделие позволяет соединять отрезки светодиодных лент, выпаивать радиодетали из плат, ремонтировать электроприборы и делать еще кучу полезных действий. На сегодняшний день существует достаточно большой ассортимент моделей, различных по функциональности, принципу работы и комплектации. В этой статье мы расскажем читателям сайта Сам Электрик, как выбрать паяльник для пайки проводов и микросхем.

Основные критерии выбора

Итак, сначала вкратце рассмотрим самые важные параметры, на которые стоит обращать внимание при покупке паяльника.

Тип нагревателя

В первую очередь приспособления делятся на электрические и газовые. Сначала поговорим о тех, которые работают на газу.

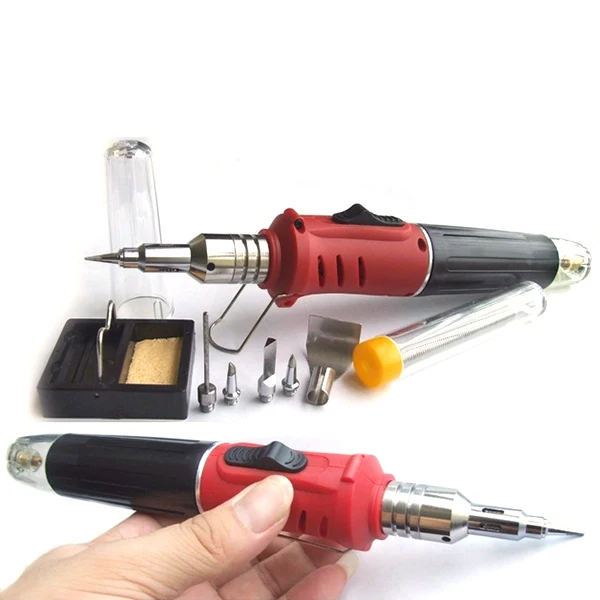

Газовый паяльник рекомендуется выбрать для пайки проводов в распределительных коробках. Он удобен тем, что работает в автономном режиме, без электричества, что актуально при электромонтажных работах.

К тому же, такой прибор может использоваться как фен для термоусадки.

К недостаткам газовых устройств можно отнести сложность работы с микросхемами, а также тот факт, что при горении газа в атмосферу выбрасываются вредные для организма вещества, поэтому долго работать с таким приспособлением крайне опасно для здоровья.

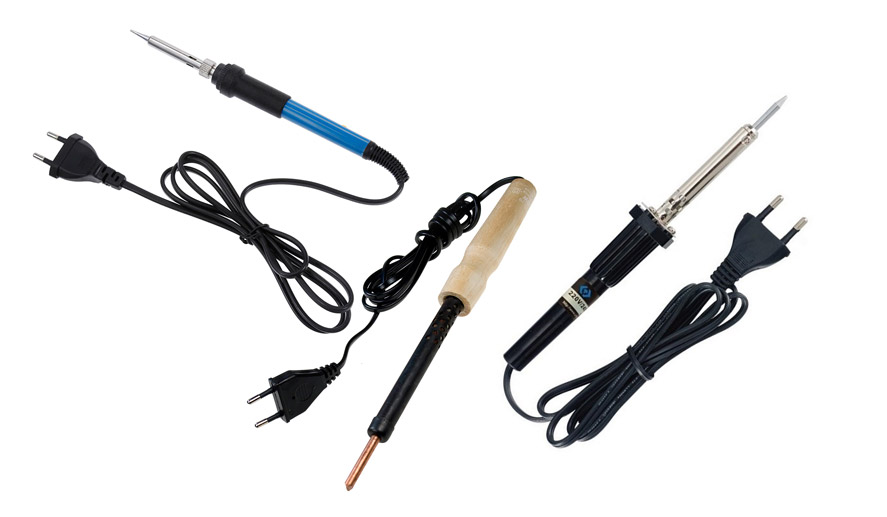

Выбрать электрический паяльник целесообразно для пайки микросхем и тех же самых проводов, если нет проблем с электроснабжением. Электрические модели делятся на следующие типы:

1. Спиральный. Самый дешевый, практичный и долговечный тип нагревателя. Недостаток — долго греется, но это не так важно, если вам нужно выбрать паяльник для дома.
2. Керамический. Более дорогой и в то же время хрупкий (может перестать работать даже при небольшом ударе). Преимущество — быстро нагревается. Если для вас главной выбрать прибор такой, чтобы быстро и сильно нагревался, модель с керамическим нагревателем будет самым оптимальным решением.
3. Импульсный. Еще один вариант исполнения, который способен быстро нагреваться. Импульсный паяльник лучше выбрать для пайки микросхем и для работы с печатными платами. Такой инструмент будет стоить дороже и используется в большей степени только для перечисленных работ.

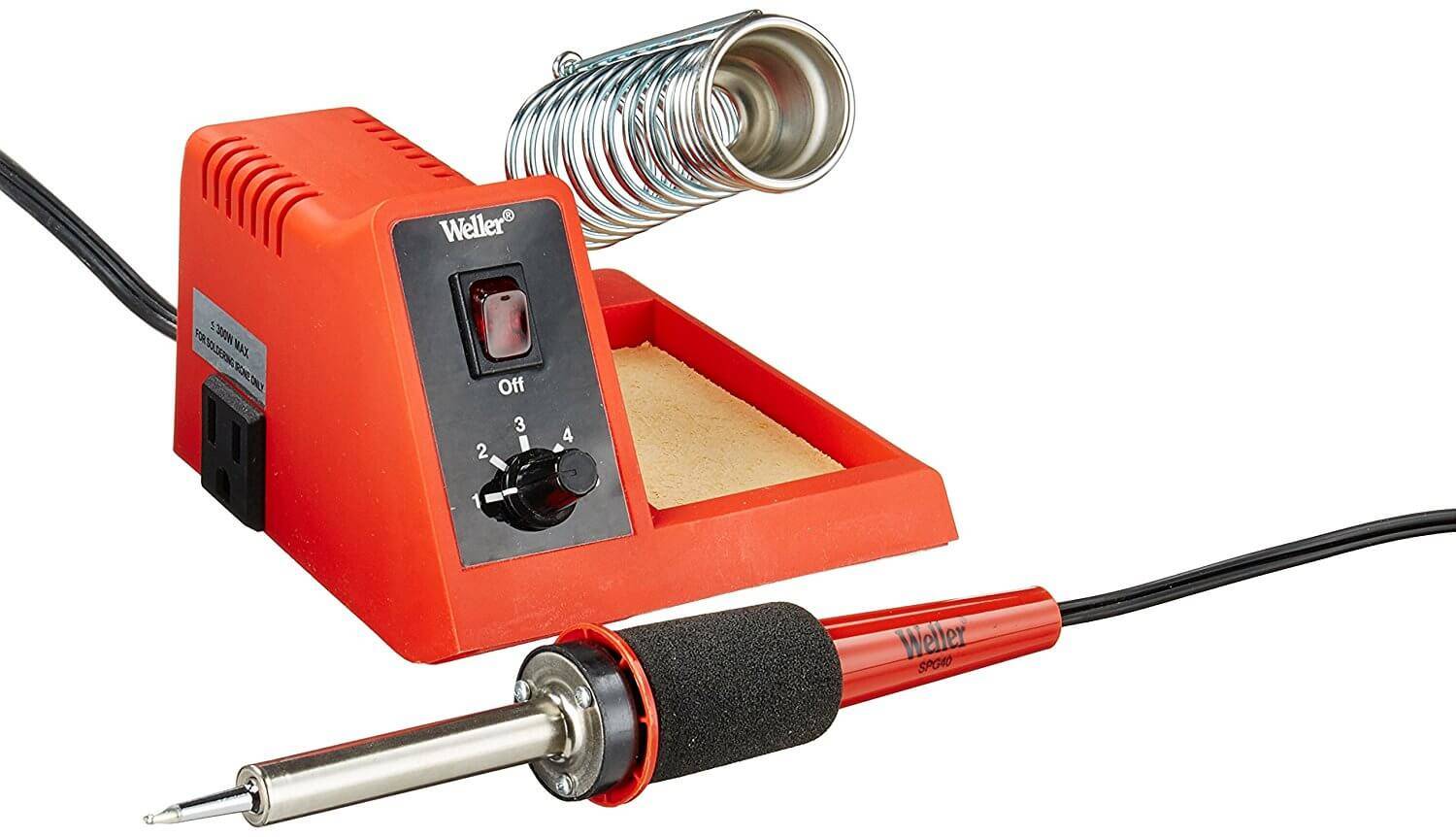

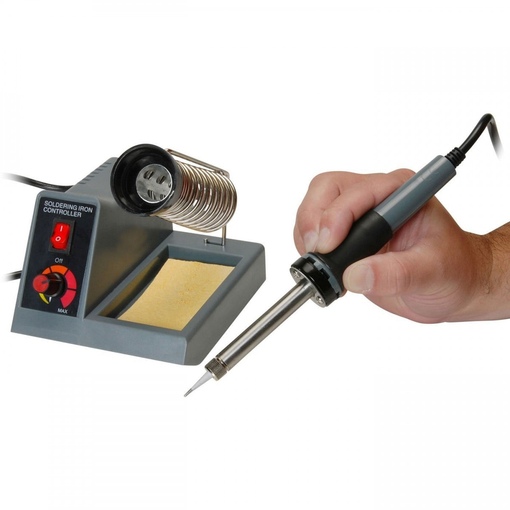

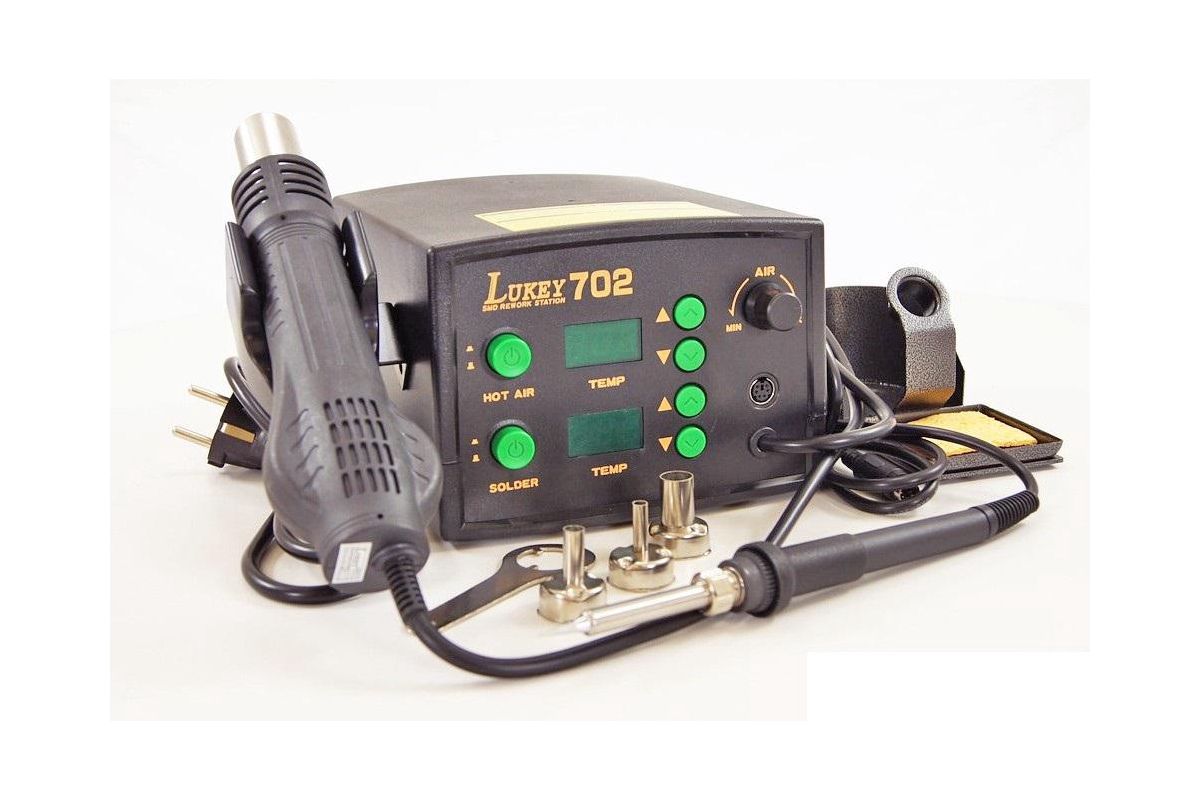

Отдельно следует упомянуть о таком варианте исполнения, как паяльная станция. С ее помощью можно быстрее и качественнее осуществить пайку проводов и микросхем. Для радиолюбителей выбор паяльной станции будет самым оптимальным решением!

Мощность

Что касается выбора мощности электрического паяльника, то тут следует учитывать следующие рекомендации:

• мощность до 10 Вт может использоваться для пайки простейших микросхем;
• от 20 до 40 Вт — это оптимальная мощность для применения в бытовых условиях;
• выбрать модель на 60-100 Вт целесообразно, если вы собираетесь паять провода;
• свыше 100 Вт домашним мастерам не стоит использовать, т.к. у таких приспособлений своя специфическая сфера применения (пайка радиаторов, металлических деталей и и т. д.).

Дополнительные возможности

Также при выборе паяльника следует обратить внимание на такие моменты, как:

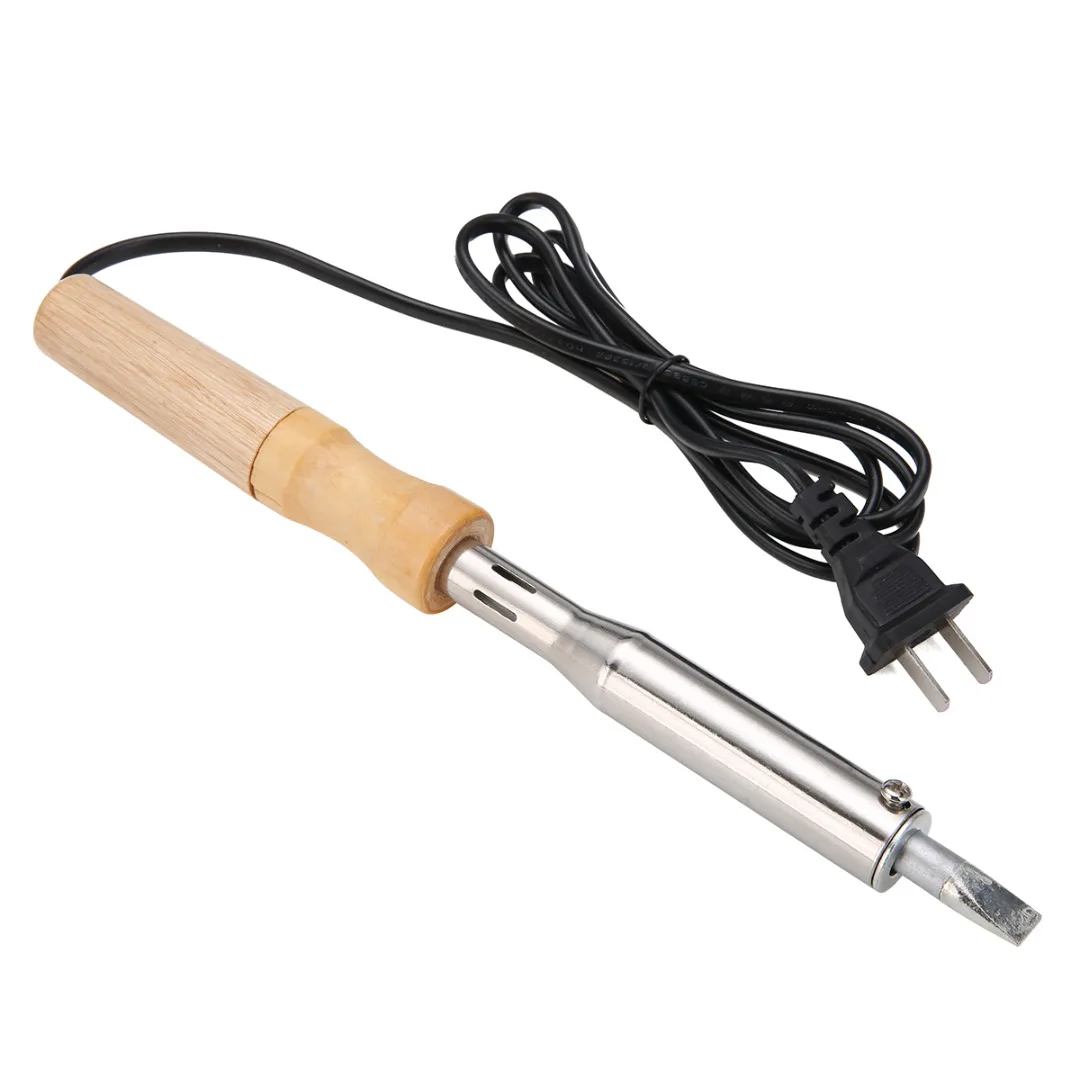

1. Ручка должна быть хорошо защищена от перегрева. В этом случае деревянная ручка обладает самым лучшим показателем. Пластиковые ручки быстрее разогреваются, что мешает бесперебойной работе, а эбонитовые тяжелее аналогов, что также снижает удобство пользования, особенно при пайке микросхем.
2. Жало должно быть медным, оно проще обрабатывается и к тому же легче чистится от нагара. Желательно чтобы в комплекте шел набор жал, различных по форме. Также хорошо, если есть возможность заменить жало или же отрегулировать его длину. Считается, что прямое жало самое удобное для работы, особенно новичкам.
3. Сетевой шнур должен быть гибким, длинным и обязательно в двойной изоляции.
4. Вилка для подключения к сети лучше, когда разборная. Вроде бы мелочь, но все же свидетельствует о качестве устройства и в то же время упрощает его ремонт.

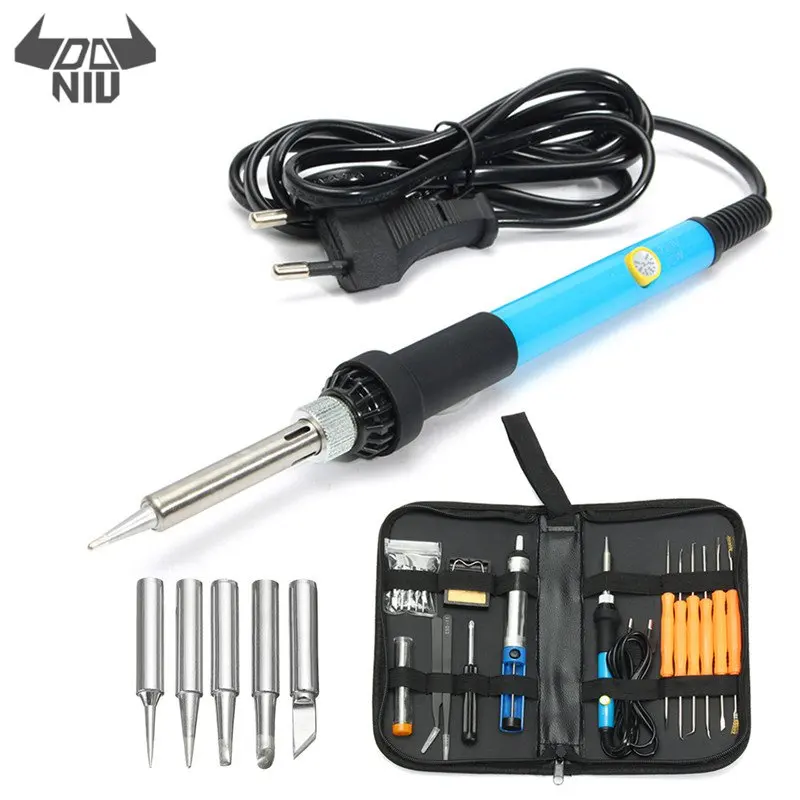

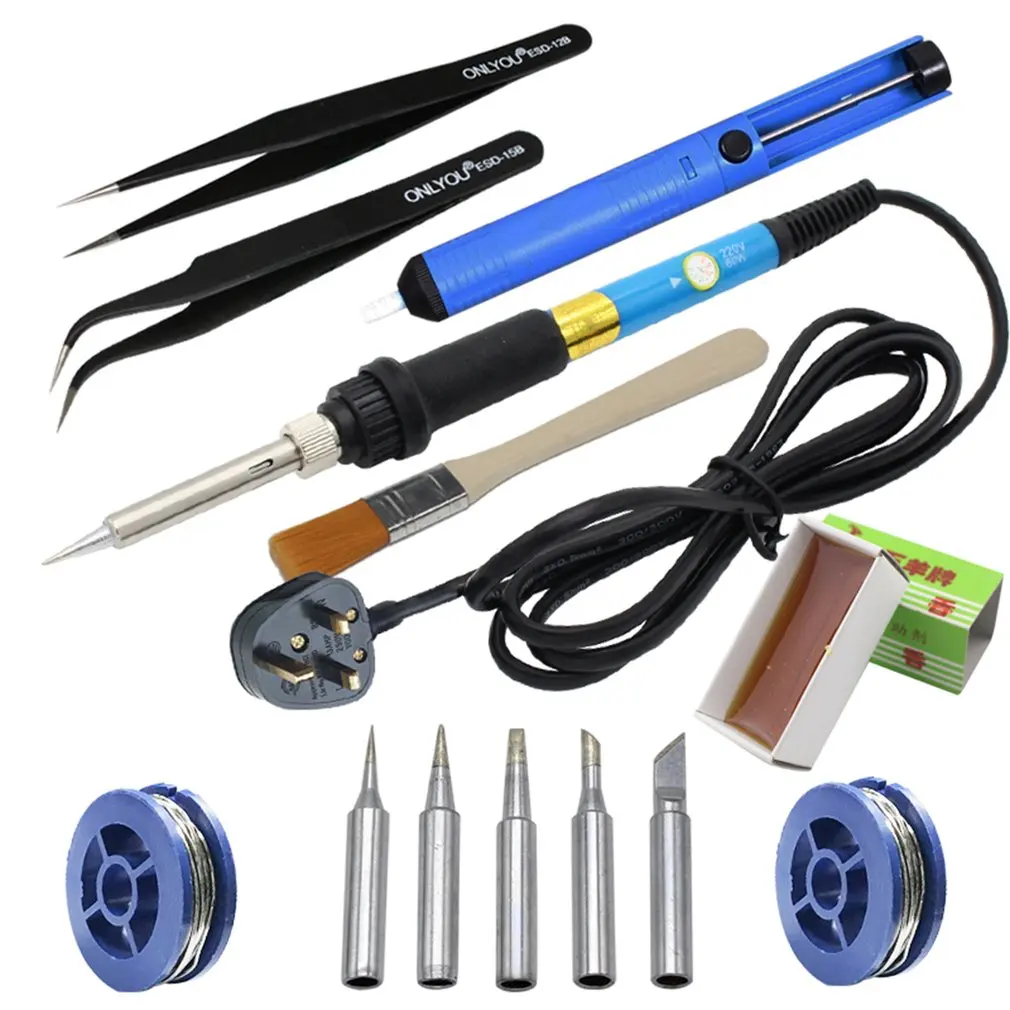

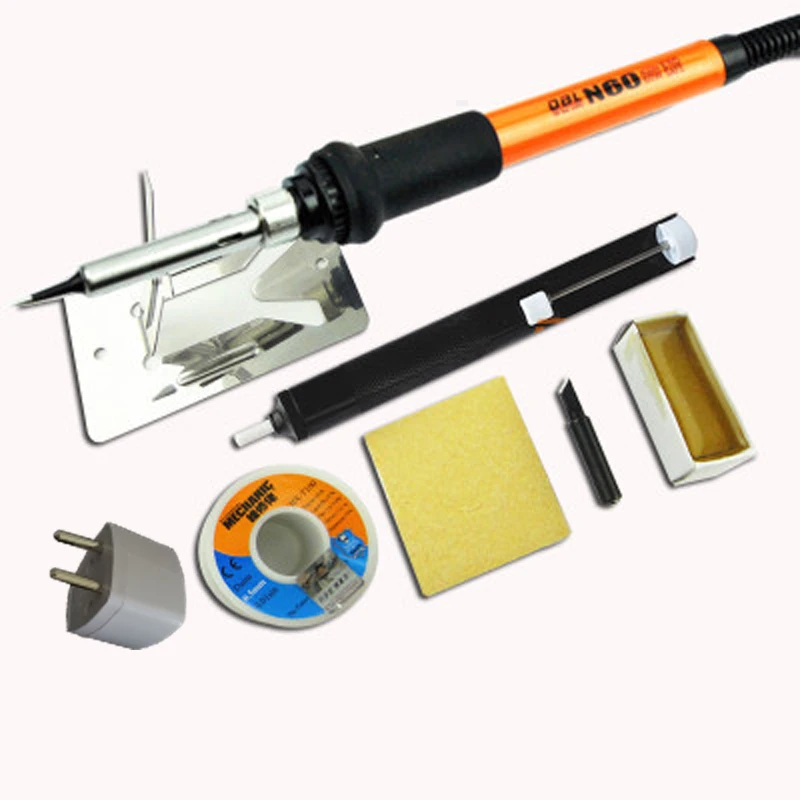

5. Обращайте внимание на комплектацию. Как правило, качественные паяльники снабжаются кейсом, подставкой для жала, губкой для очистки жала и т.д.

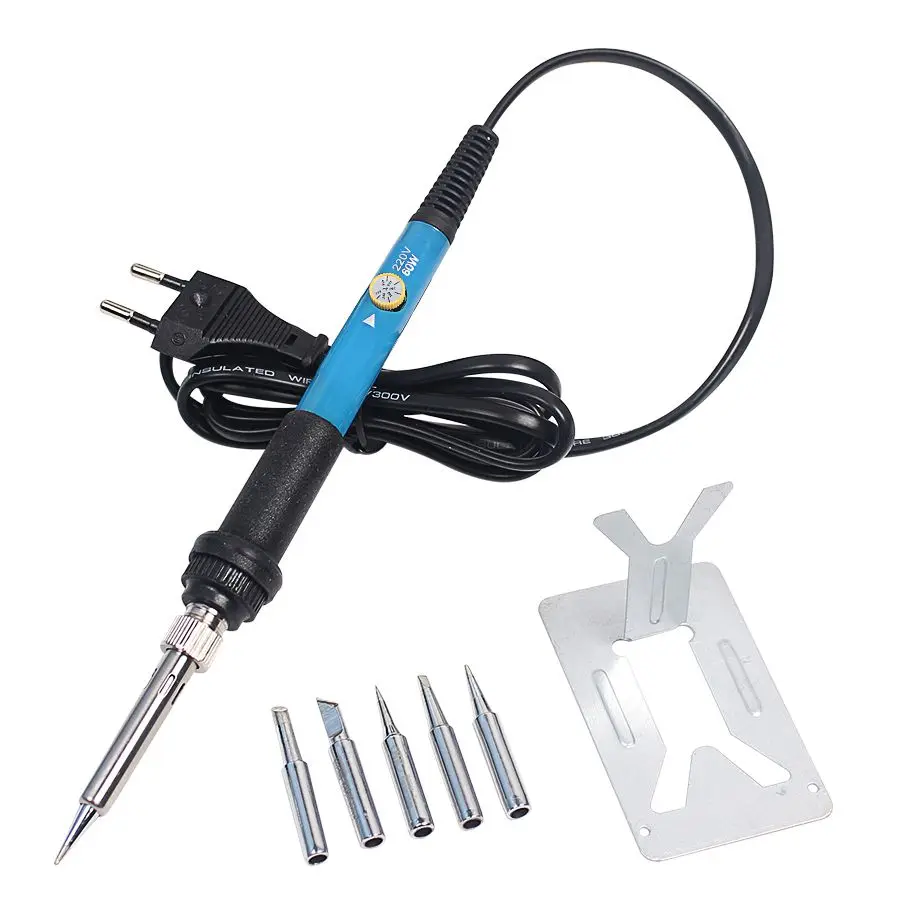

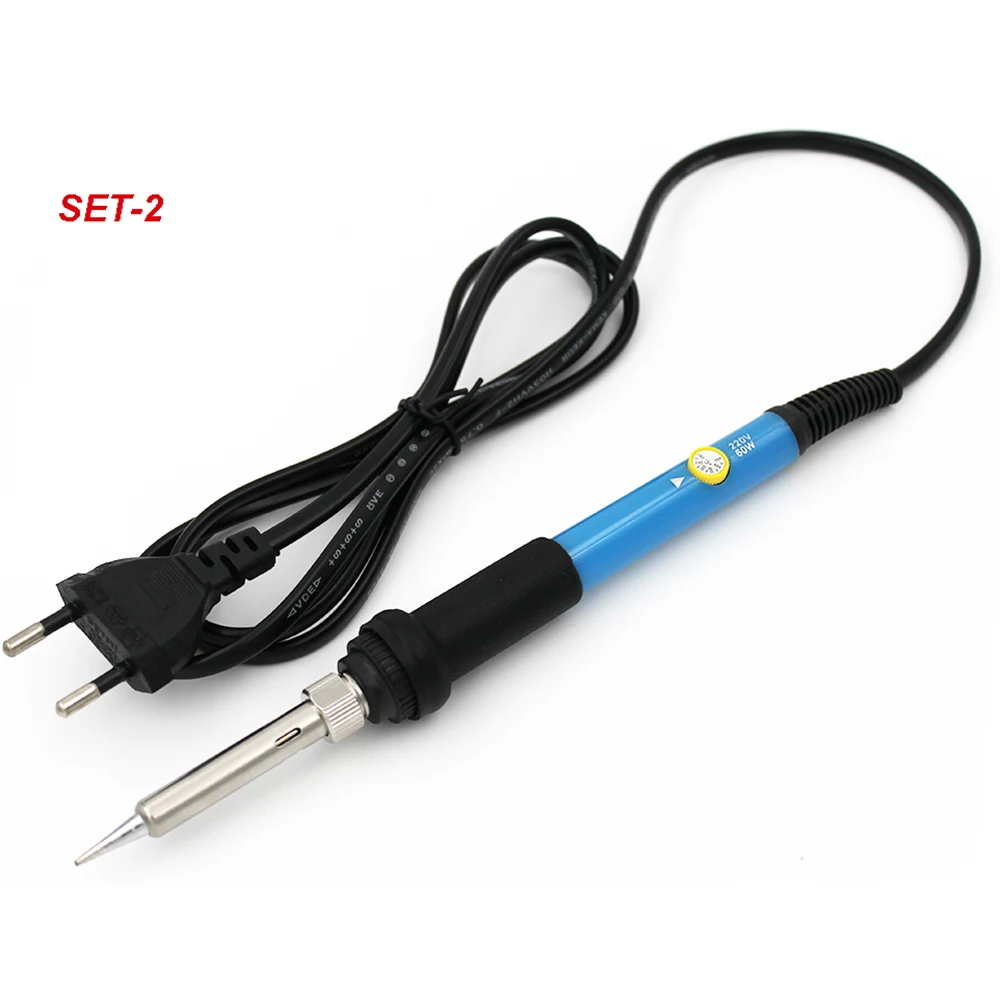

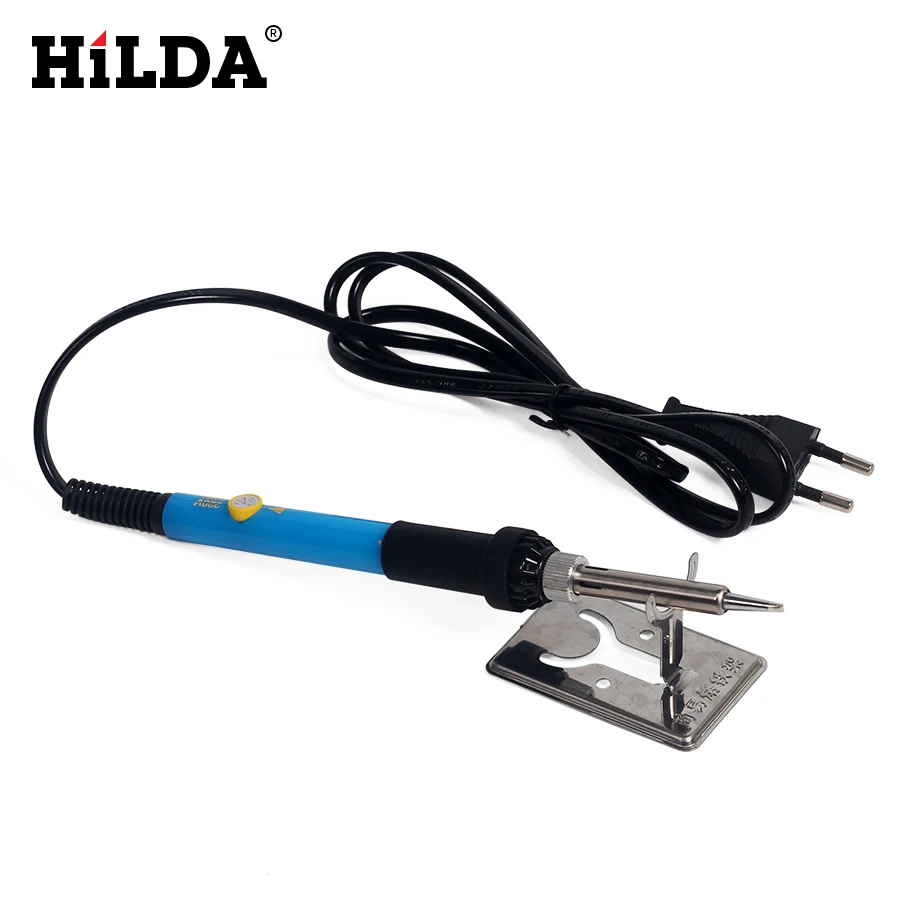

6. Рекомендуем выбрать паяльник с терморегулятором, что позволит под собственные условия применения отрегулировать температуру нагрева жала.
7. Функция постоянной поддержки температуры защитит устройство от перегорания.

Это и все советы, которые мы хотели вам предоставить. Как вы видите, существует множество нюансов, на которые нужно обращать внимание при выборе паяльника для дома.

Подводим итоги

Итак, вы изучили основные критерии, по которым осуществляется выбор инструмента для пайки проводов и микросхем. Теперь еще раз вкратце подведем итоги, чтобы закрепить изученное:

1. Для печатных плат и микросхем лучше выбрать импульсный паяльник либо спиральный, но мощностью не более 30 Вт.
2. Для соединения проводов и остальных электромонтажных работ подойдет газовая модель либо электрическая, мощностью от 60 до 100 Вт.
3. Чтобы паять металлические детали нужен мощный аппарат (от 100 Вт и более).

Также рекомендуем просмотреть полезное видео по теме:

Вот мы и разобрались, как выбрать паяльник для пайки проводов и микросхем. Надеемся, предоставленная инструкция помогла вам в выборе подходящего инструмента для домашнего использования!

Наверняка вы не знаете:

КАК ВЫБРАТЬ ПАЯЛЬНИК

Большой ассортимент паяльников еще не говорит о том, что можно работать с любой моделью. Прибор должен решать конкретно поставленные задачи, а значит, подойдет далеко не каждый.

Знакомство с характеристиками и составными частями подскажет, как же выбрать паяльник для дома.

К слову: Выбор степлера: 3 параметра, определяющие надежность

Типы паяльников

Их разделяют по мощи. Для паяния микросхем рекомендовано 10 Ватт, а для микро деталек — 4 Вт. Обычно прибор набирает рабочую температуру +/- пять минут. Если же вникнуть в подробности, то:


• Маломощные (до 40 Вт) лучше выбирать для электроники

Применяются там, где нужна повышенная точность и аккуратность.

• Со средней мощностью (40-100 Вт) — для пайки проводов

Это оптимальные показатели.

• Высокомощными (100 Вт и более) паяют масштабные объекты

У них сильная теплооотдача.

По типу нагрева выделяют:

1. Паяльники с керамическим нагревателем
Стержень греется за счет электричества. Они мощные, прочные, выносливые, греются моментально и хорошо держат t. Правда, нагревательный элемент хрупок, устанавливается только на родные «жала». Среди таких паяльников много подделок по красной цене, хотя на деле это дорогостоящий прибор.

2. Паяльники с нихромовым нагревателем
В основе лежит нихромовая спираль, которая нагревается током. Ее можно заменить, если перегорит. Она долго греется, зато надежная. Да и стоимость доступная.

3. Индукционные приборы, где в основе индукционная катушка
Нагревают острие равномерно и автоматически поддерживает регулярную температуру. Экономные. Однако, есть нюансы: для определенной температуры придется ставить соответствующее жало, сам прибор дорогой.

4. Импульсные паяльники
Нагреваются благодаря высокочастотному трансформатору и наличию частотного преобразователя. Подходят для проводов и микросхем. Такие греются мгновенно, но годятся лишь для кратковременных задач.

5. Инфракрасные паяльные станции
Импульс создают инфракрасные волны длиной 2-10 мкм.

Читайте: 4 совета, как отличить оригинальный перфоратор от подделки

Жало паяльника

Жало — главная часть прибора, оно соединяет между собой объекты. По форме наконечники бывают конусообразные и иглообразные, со скошенной кромкой и в виде плоской отвертки, а также похожие на топор.

Зачастую популярен наконечник в форме плоской отвертки. У него большая площадь нагрева, он крепко держит на себе припой. Однако для спаивания микросхем оптимально конусообразное острие.

Важно разместить головку на правильной позиции — на оконечности нагревательного элемента. Если элемент будет выступать, он не позволит работать вплотную к полу или стене.

Интересная статья: Как выбрать набор инструментов для дома: 4 базовых предмета

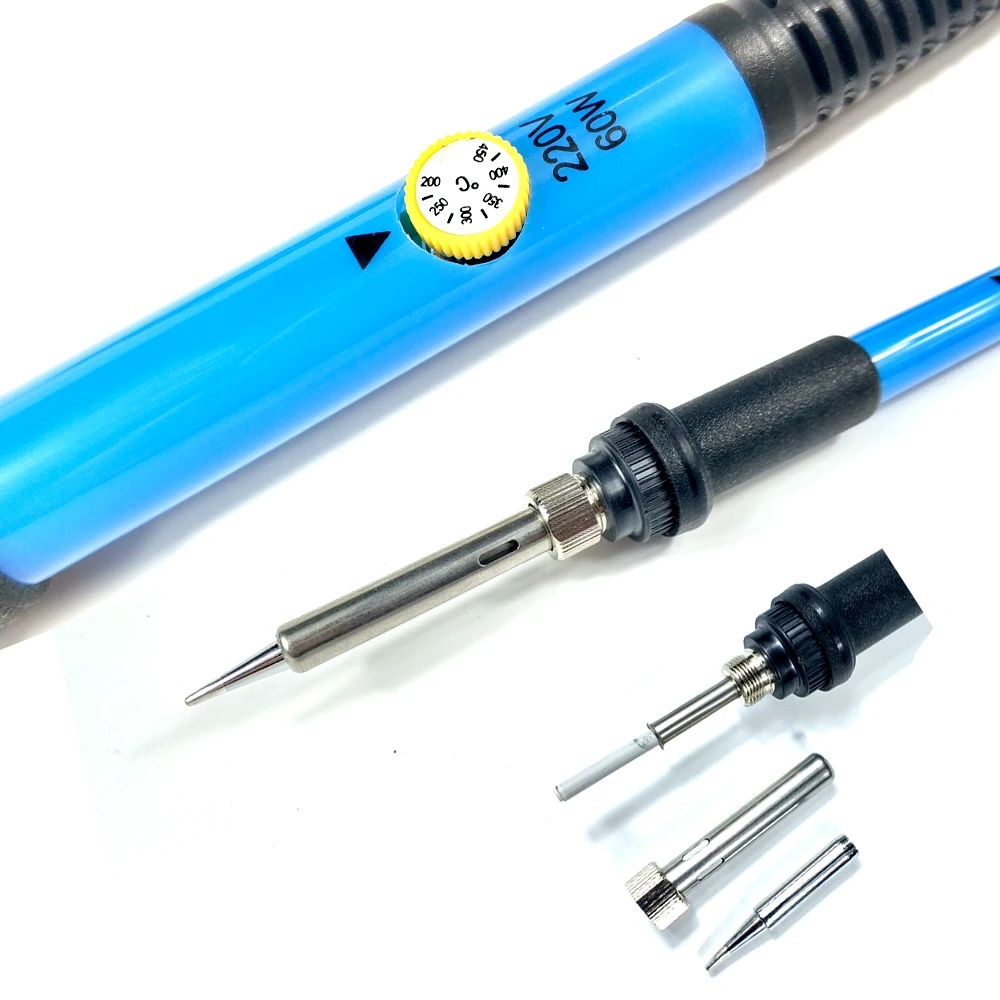

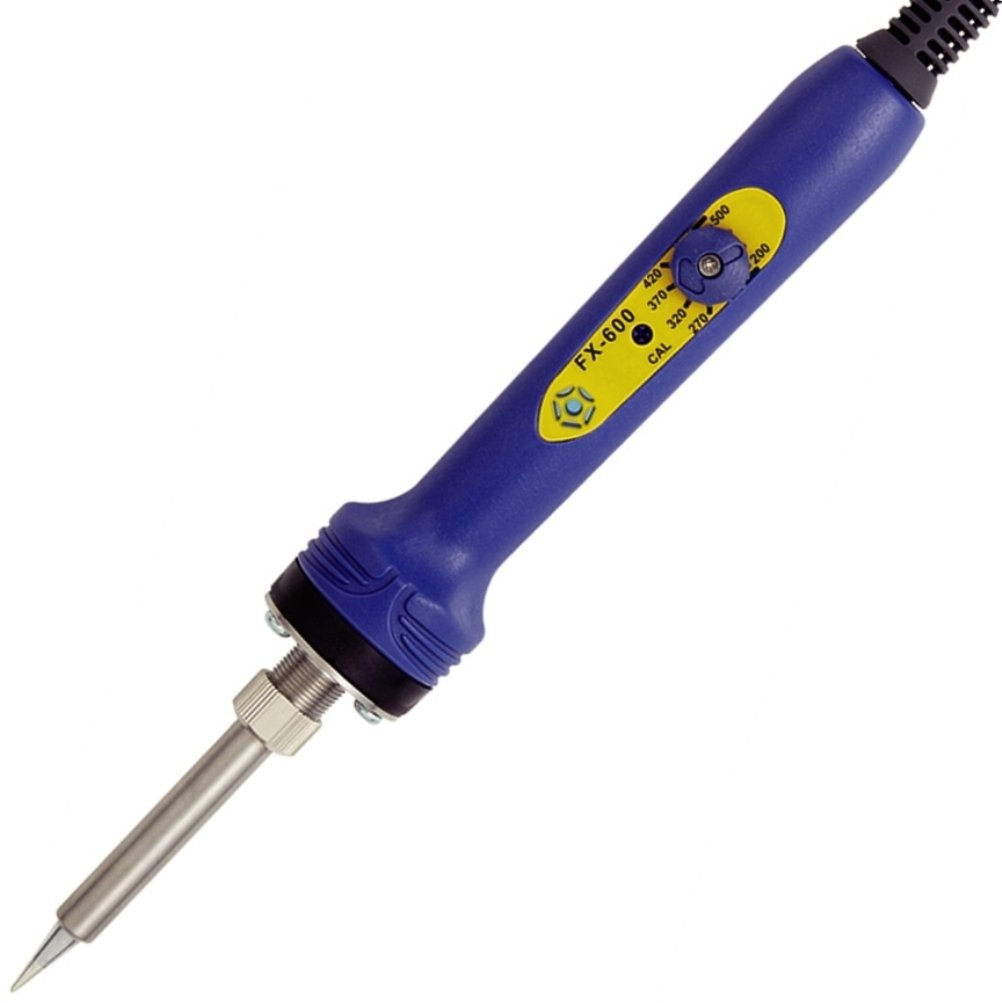

Паяльник с регулировкой температуры

Если нужно выбрать паяльник как рабочий инструмент, а не домашний, удачным решением станет модель с регулировкой температуры. Для такого корректируют нагрузку для каждого вида работ и подбирают оптимальный вид жала для качественной спайки объектов.

Регулировать температуру паяльника можно несколькими путями:

• использовать простой переключатель от минимального нагрева к наивысшему,
• применить внешний блок управления,
• регулировать температуру диммером,
• управлять нагревом через микросхему на ручке устройства,
• использовать фен.

Паяльник с регулировкой температуры не только удобен в использовании. Он экономит потребляемую электроэнергию, увеличивает срок эксплуатации прибора, сокращает количество вредных веществ, которые выделяются при пайке на высоких температурах.

Познавательная статья: Чем отличается гайковерт от шуруповерта: 3 основных критерия

Флюс

Задача флюса — обеспечение растекания припоя по поверхности соединения. По своему назначению паяльный флюс бывает:

1. Нейтральный
Такое вещество не проводит ток, а также не имеет в своем составе кислоты.

2. Активный
Содержит в составе соляную кислоту и является хорошим проводником.

3. Защитный
Предназначен для защиты места спайки от коррозии.

Флюс производится в жидкой форме, в форме геля, пасты или порошка (флюс бура).

Зная, из каких частей состоит инструмент и имея представление о том, какие бывают виды, ответ на вопрос, как выбрать паяльник перестает быть сложным. Все познается в сравнении. Хотя универсальные паяльные станции по-прежнему остаются на вес золота. Они дают возможность не только заниматься любительской пайкой деталей на дому, но и вести профессиональную деятельность.

На заметку: Как убрать ржавчину с металла: 5 эффективных методов

Как выбрать электропаяльник | Другие инструменты | Блог

Для чего нужен паяльник, понятно из его названия — для пайки, то есть, соединения металлических деталей при помощи легкоплавкого сплава (припоя). Но универсального паяльника не существует. Не получится одним и тем же инструментом отремонтировать радиатор и запаять микросхему на плату. О том, как выбрать паяльник, наиболее подходящий для ваших задач — в этой статье.

Задача паяльника — прогреть припой и соединяемые детали до температуры, при которой припой будет оставаться жидким. Надо, чтобы припой смочил детали в расплавленном виде, иначе соединение будет непрочным. Отсюда вытекают основные требования к паяльнику — размер жала и мощность паяльника должны соответствовать материалу и размеру паяемых деталей. Остальные характеристики паяльников влияют скорее на удобство использования инструмента в различных условиях.

Характеристики паяльников

Назначение

Паяльники для выжигания, строго говоря, паяльниками не являются. Большинство выжигателей для пайки непригодно — тонкое дуговое жало не смачивается припоями и быстро остывает в контакте с металлическими деталями.

Cуществуют универсальные паяльники-выжигатели со сменными жалами и регулировкой температуры. При высокой (300-700 °С) температуре с установленным тонким жалом их можно использовать для выжигания узоров на дереве или коже, а при низкой температуре (200-300 °С) — для пайки электронных компонентов.

Для обычных паяльников оптимальный диапазон темеператур составляет 250-350 °С, они предназначены только для пайки.

Мощность

Чем крупнее и массивнее детали, тем больше должно быть жало паяльника и тем мощнее он должен быть. А при пайке мелких деталей излишняя мощность может повредить, приводя к перегреву и повреждению деталей. Поэтому мощность паяльника подбирается, исходя из вида паяемых деталей:

• 5-25 Вт — для пайки электронных компонентов на печатные платы и соединения тонких низковольтных проводов сечением до 0,1-0,2 мм² и менее.
• 25-45 Вт — для пайки силовых электронных компонентов с крупными выводами от 0,5 мм2 и соединения электрических проводов сечением 0.2-1 мм².
• 60-100 Вт — для соединения проводов бытовой электропроводки различного назначения сечением от 1 до 10 мм².
• 100-200 Вт — для пайки высоковольтных проводов большого сечения и для соединения проводов с токоведущими шинами.
• 200-500 Вт — для пайки крупных деталей при ремонте радиаторов, металлических емкостей и посуды.

Тип питания

У большинства паяльников это электрическая сеть 220 В.

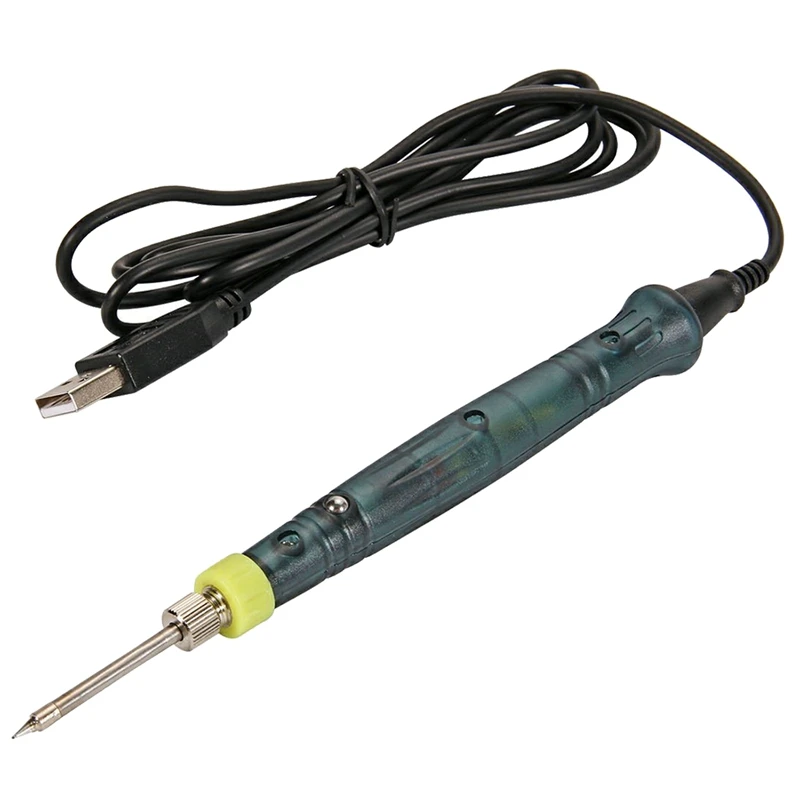

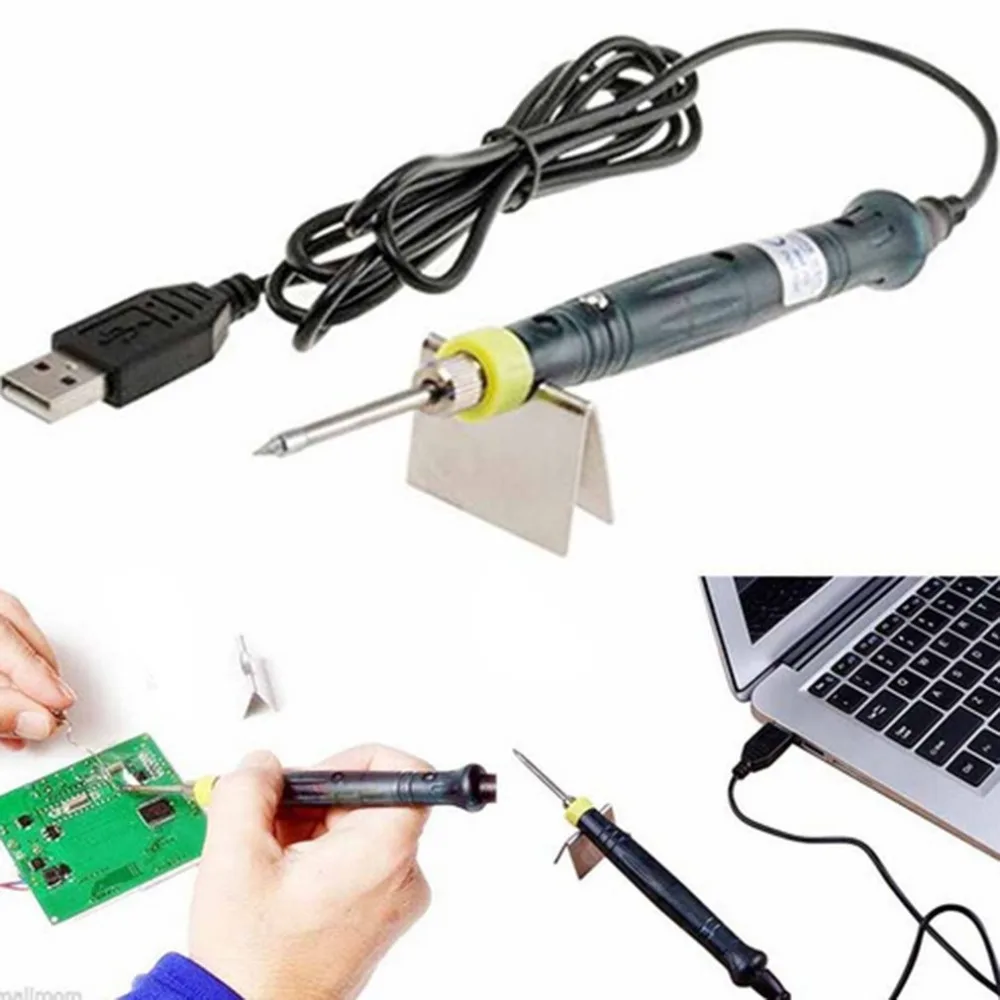

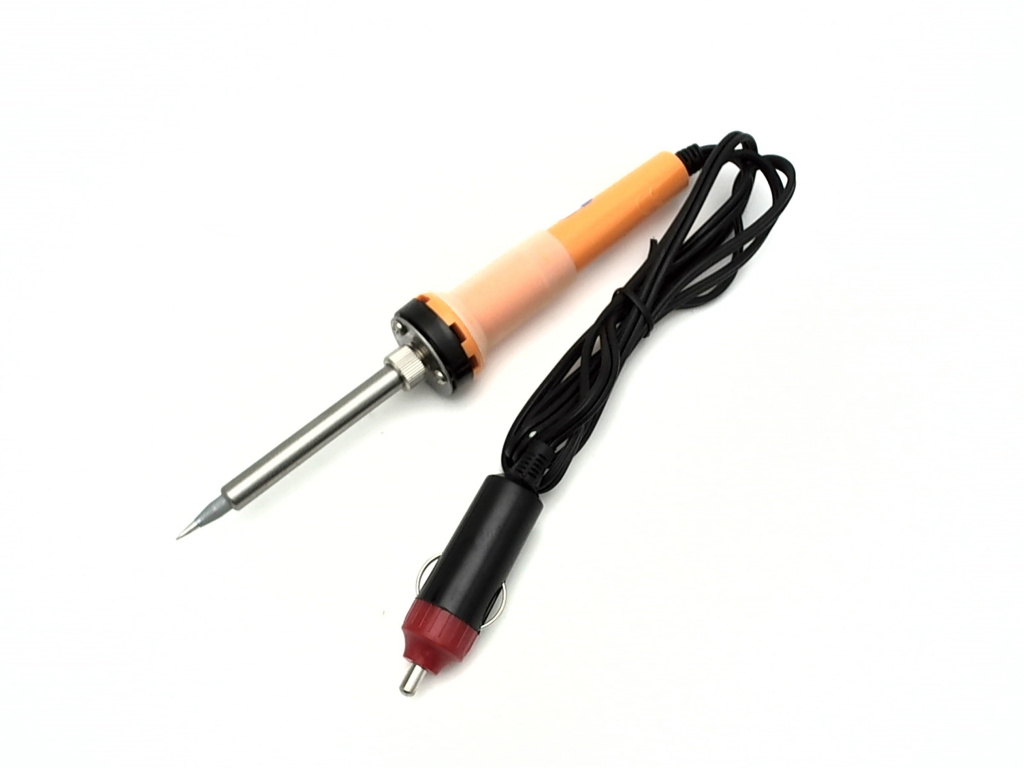

Встречаются также миниатюрные модели с питанием от разъема USB. Они компактны, легки и безопасны. Если случайно пережечь шнур питания раскаленным жалом, это уже не грозит поражением электротоком.

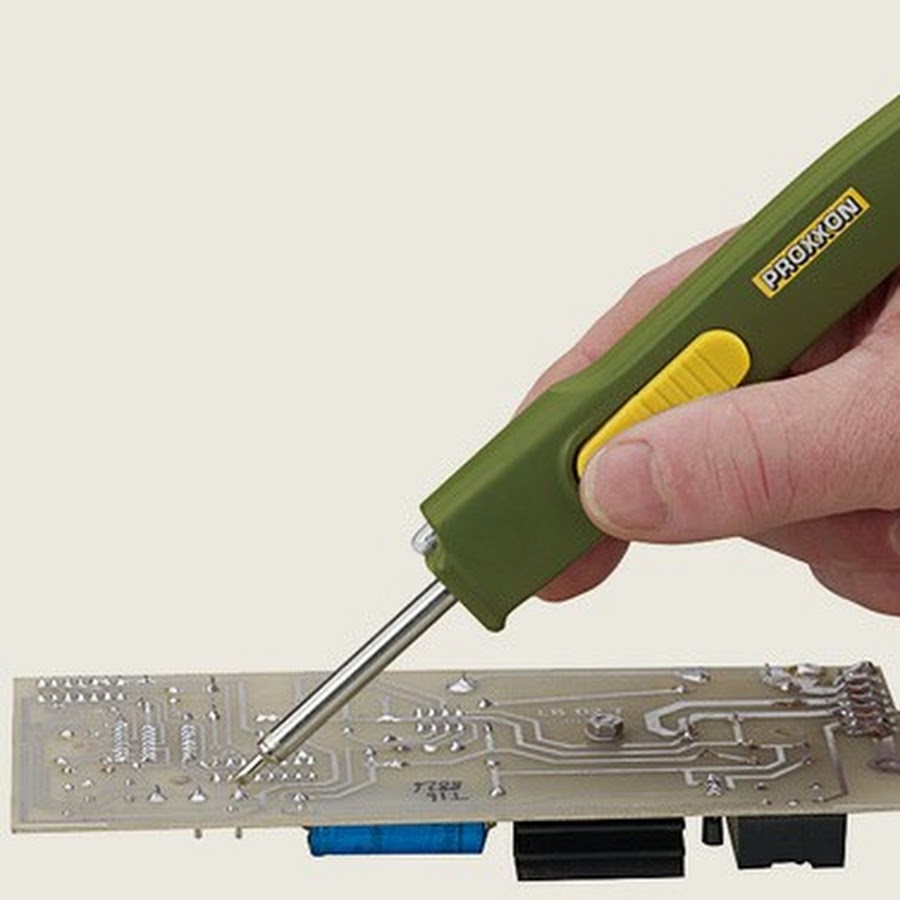

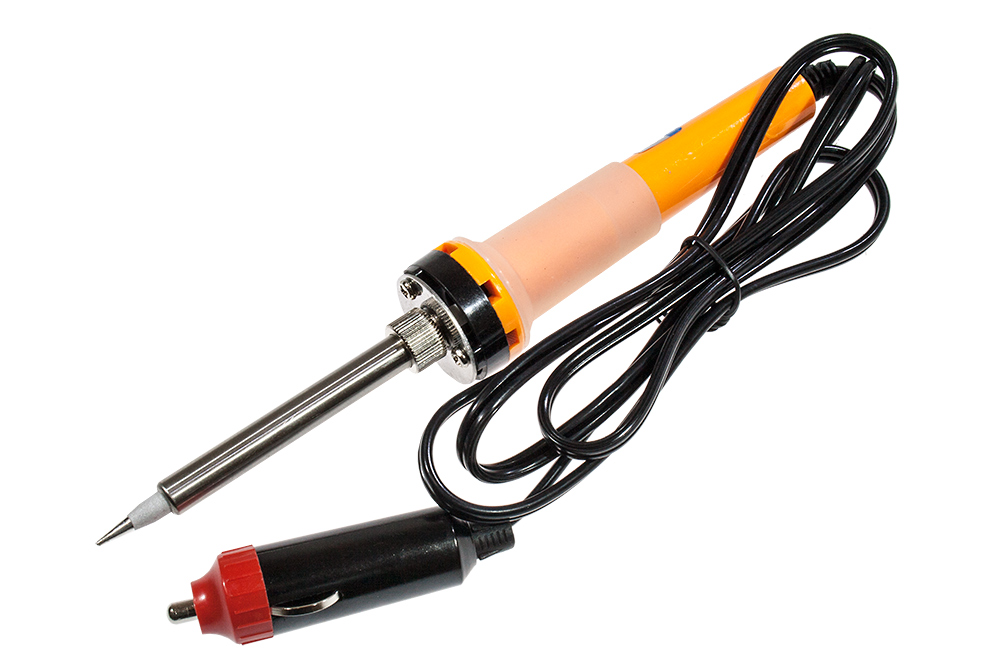

Там же, где розеток нет, можно использовать альтернативные типы питания: аккумуляторы и газ. Аккумуляторные паяльники удобны, но их мощность всего 6-8 Вт, и годятся они только для пайки миниатюрных деталей и тонких проводов. Кроме того, запаса «заряжаемых» в ручку паяльника аккумуляторов или батарей хватает на 10-15 минут работы, не более.

Газовые паяльники могут обладать большей мощностью и (при наличии баллончиков с газом для заправки) продолжительность их работы практически не ограничена. Но к работе с газовым паяльником надо приноровиться. Из сопел горелки газового паяльника идет горячий воздух, а иногда и открытый огонь. Если монтаж происходит в тесных условиях, работать с ним будет затруднительно.

Максимальная температура и время нагрева

Она влияет на возможность паяльника работать с различными припоями. Температура жала должна на 60-100 °С превосходить температуру плавления припоя. При более высокой температуре припой будет покрываться пленкой окислов, препятствующей хорошему соединению деталей.

• до 250 °С — жало паяльника нагревается при пайке чувствительных к перегреву электронных компонентов с использованием сплава Розе (припой ПОСВ-50, температура плавления 90-94 °С).
• 250-350 °С — оптимальная максимальная температура для пайки большинства электронных компонентов самыми ходовыми припоями ПОС-60 и ПОС-61 (температура плавления 190 °С).

• 350-450 °С — для пайки электронных компонентов уже много, такая температура используется для ремонта радиаторов, посуды и деталей из оцинкованного железа чистым оловом, припоями ПОС-30, ПОС-30, ПОС-90 (температура плавления 220-265 °С).
• 450-600 °С —  для пайки алюминия тугоплавкими припоями типа ВПТ-4, ВПТ-3, ПА-2 и другие (температура плавления — 400-530 °С).
• выше 600 °С — такие температуры применяются редко. Нужны для пайки латуни, бронзы и медно-никелевых сплавов тугоплавкими припоями с температурой плавления от 600 °С.

На паяльниках с регулировкой температуры нагрева (

регулировкой мощности) можно установить определенную температуру, выше которой жало нагреваться не будет. Это особенно важно при работе с миниатюрными компонентами современных печатных плат: из-за малого размера они быстро перегреваются и могут выйти из строя. Да и вообще регулировка температуры расширяет возможности паяльника.

Но имейте в виду, что температура на паяльниках регулируется довольно грубо. Для более тонкой настройки лучше воспользоваться паяльной станцией. Кроме возможности точно выставить температуру, паяльные станции могут иметь множество других полезных опций: индикацию текущей температуры, встроенный фен, нагреватель плат и т. д. Для пайки микроэлектроники на профессиональном уровне следует ориентироваться именно на паяльные станции.

Время разогрева определяет, за сколько секунд после включения жало паяльника разогреется до заданной температуры.

Чем этот параметр меньше, тем лучше — высокая скорость разогрева не только экономит время, но и гарантирует, что температура жала будет быстро восстанавливаться после контакта с холодными деталями.

Тип нагревательного элемента

Газовый нагреватель используется на газовых паяльниках — жало нагревается горящим газом.

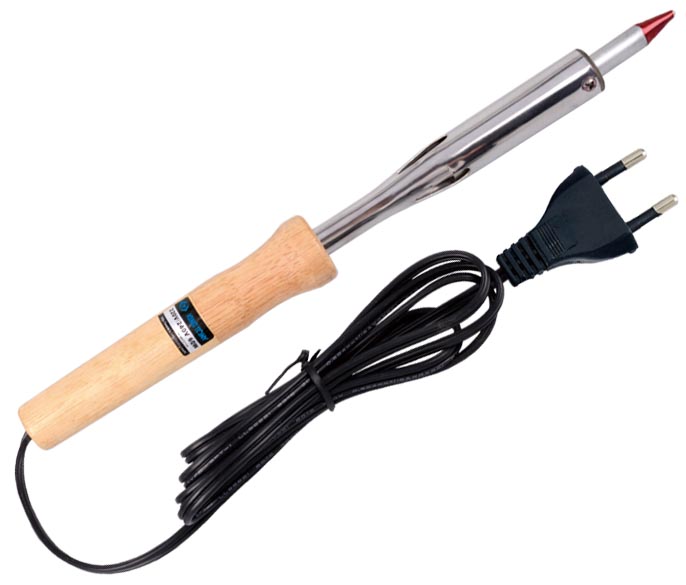

Нихромовая спираль используется в электропаяльниках классической схемы. При прохождении тока через проволоку, намотанную на жало, она нагревается, передавая тепло жалу.

Керамический нагревательный элемент представляет собой керамическую трубку, содержащую пленочный нагреватель. Эта конструкция обеспечивает минимум потерь тепла, поэтому такой паяльник греется быстрее. Но паяльники с керамическим нагревателем боятся ударов и падений — элемент может сломаться, при этом расположенный в толще керамики нагреватель рвется и перестает работать.

Импульсный нагревательный элемент работает не постоянно, а импульсами — обычно при нажатии кнопки. Паяльники с импульсным нагревателем могут быть двух видов:

• Собственно, импульсные, жало которых представляет собой дугу из проволоки, нагревающуюся под воздействием проходящего через нее тока. Такие паяльники довольно безопасны (жало горячее только во время пайки) и удобны благодаря очень быстрому разогреву жала за 2-3 секунды, но для пайки микросхем подходят плохо.
  Температура жала не регулируется и может быть высока для пропайки тонких соединений. Кроме того, само жало находится под напряжением, которое может повредить низковольтную микроэлектронику.
• Паяльники со спиральным нагревателем, способные кратковременно увеличивать мощность ТЭНа при нажатии кнопки на корпусе. Такой паяльник будет удобен при пайке мелких «деликатных» деталей. В режиме повышенный мощности можно быстро расплавить крупную каплю припоя, а низкая температура обычного режима защитит детали от перегрева. Только не следует всерьез воспринимать указанную максимальную мощность таких паяльников. При паспортной мощности в 30-130 Вт, он будет работать на 130 Вт считанные секунды, после чего потребуется несколько минут «отдыха», и для пайки крупных деталей он непригоден.

Форма наконечника

Она влияет на удобство выполнения тех или иных видов паяльных работ.

Жало типа «конус» удобно при сквозном монтаже и демонтаже, но оно плохо удерживает припой, поэтому для поверхностного монтажа подходит хуже. Собрать излишки припоя таким жалом практически невозможно. Кроме того, низкая теплоемкость (особенно у сильно заостренных «конусов») и маленькое пятно контакта затрудняют прогрев крупных контактов и капель припоя.

Жало типа «клин» является более универсальным — оно имеет большую теплоемкость, касание широкой гранью позволяет прогревать большие площадки, а при повороте на 90° пятно контакта сильно уменьшается и позволяет работать с выводами микросхем и тонкими дорожками печатных плат высокой плотности.

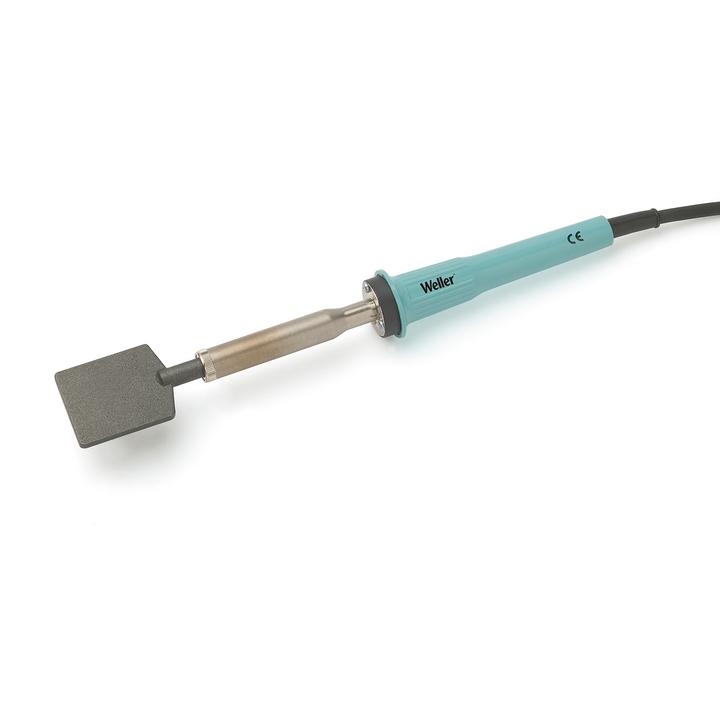

Кроме этих форм наконечников, считающихся самыми распространенными, существует множество специализированных — «микроволна», предназначенная для пайки SMD-компонентов, ножи различных форм для резки пластика, фигурные наконечники для декоративных работ и так далее.

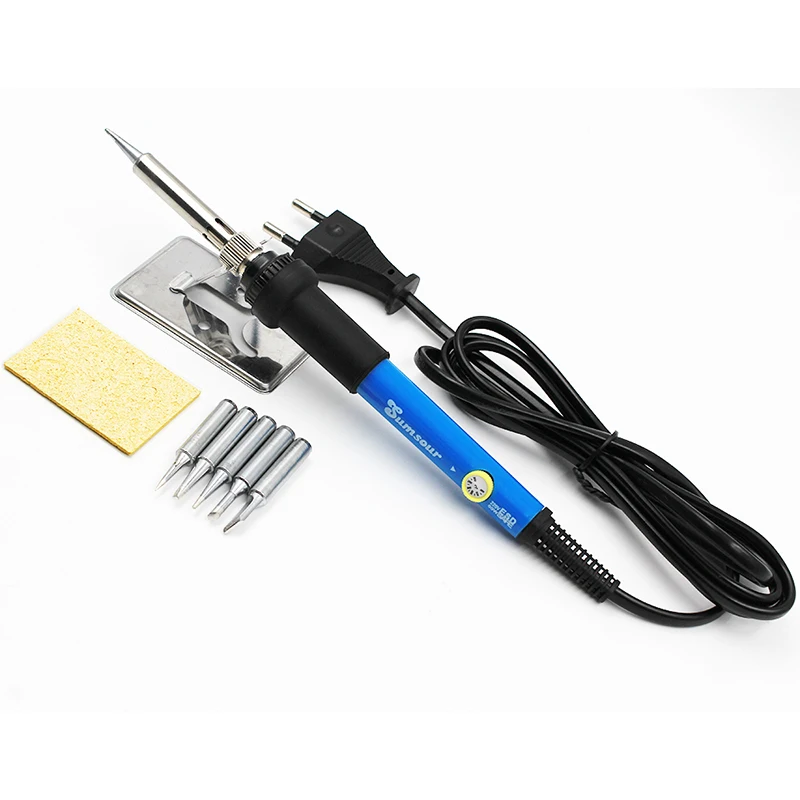

Возможность смены жала увеличивает универсальность паяльника, позволяя выбрать наиболее подходящее для конкретной ситуации. Кроме того, жала со временем выгорают, и их замена становится необходимостью.

Советы по выбору

Паяльник мощностью 25-50 Вт с клиновидным жалом будет нелишним в «арсенале» любого мастера. Им можно и проводку починить, и перегоревшую деталь выпаять.

Для пайки микросхем и электронных компонентов на печатные платы потребуется паяльник с тонким жалом и регулировкой температуры.

Паяльник с питанием от батареек и газовый паяльник могут помочь с ремонтом в условиях отсутствия электроэнергии. Для «тонких» работ более универсальным вариантом будет комплект из паяльника с питанием от USB и повербанка.

Для ремонта радиаторов, теплообменников и металлической посуды нужен будет мощный паяльник с крупным жалом.

Для выжигания по дереву вам потребуется соответствующий прибор — выжигатель.

Рейтинг хороших паяльников 2021 года: какой лучше



Паяльник — незаменимый инструмент для мелкого ремонта электроприборов. Перед приобретением этого устройства многие мастера-любители задаются вопросом, как выбрать подходящий паяльник: надёжный и не слишком дорогой. В нашем Топ-8 лучших паяльников мы собрали самые удачные модели для домашнего и профессионального использования, подходящие для пайки печатных плат и радиодеталей, лужения и других задач. Для начала — определимся, что и как нужно выбирать.

Как выбрать лучший паяльник

Виды паяльников и их особенности

Паяльником называют аппарат, применяемый для нагрева деталей, расплавления припоя и его нанесения в место контакта элементов, которые требуется спаять. Существует несколько видов паяльников, отличающихся способом нагрева металлического наконечника (жала):

1. Электрический, нагревание рабочей поверхности которого происходит при помощи электрического тока. Это самый популярный вид приборов и у мастеров-любителей, и среди профессионалов.
2. Дуговой, разогревающийся с помощью электрической дуги, находящейся между электродом и жалом.
3. Торцевой и молотковый отличаются по внешнему виду довольно длинными рукоятками из металла, на концах которых закрепляются наконечники. Нагрев таких паяльников осуществляется внешними источниками тепла.
4. Термовоздушные устройства используются для спаивания деталей горячим воздухом.
5. Инфракрасный паяльник осуществляет соединение элементов бесконтактным способом. Принцип действия прибора основан на воздействии на деталь ИК-излучением с длиной волны 2-7 мкм.
6. Газовый аппарат состоит из горелки с установленным паяльным наконечником и баллона с газом. Пайка газовым паяльником может осуществляться только нагретым от горелки воздухом, без применения жала.

Наиболее удобными и эффективными устройствами для спаивания металлических и пластиковых деталей являются электрические паяльники. Самыми качественными считаются электропаяльники от немецких и японских производителей. Среди них такие бренды как Goot, Weller, Matrix, Hakko, Ersa.

На что обратить внимание при покупке паяльника?

Конструкция большинства электрических паяльников идентична. Они состоят из нагревательного элемента с обмоткой трансформатора, вставленного в оболочку из изоляционного материала, и рукоятки, выполненной из древесины или пластика. Рабочий наконечник (жало) предназначен для быстрого переноса тепла от источника к спаиваемой детали. При его изготовлении используют красную медь, которая хорошо выдерживает высокие температуры.

Мощность электрического паяльника

Мощность — наиболее важная характеристика прибора, учитываемая при подборе определенной модели аппарата, так как от нее непосредственно зависит температура нагрева рабочей поверхности. Для спаивания элементов небольших микросхем мы рекомендуем приобрести паяльник, мощность которого не превышает 25 Вт. При использовании более мощного прибора можно повредить микросхему. Спаивание толстых проводов лучше осуществлять паяльником с мощностью 40 Вт.

Материал и форма наконечника

Чтобы прибор служил долго, а спаивание деталей было качественным, рабочий наконечник должен обладать высокой теплопроводностью, способностью скапливать тепло, износоустойчивостью и защитной окислительной пленкой.

Наиболее подходящим материалом для рабочих наконечников считаются медные сплавы.  Однако они имеют низкую износоустойчивость и подвергаются коррозии. Стальные и никелевые сплавы довольно прочные и коррозионностойкие, но отличаются очень низкой теплопроводностью. Учитывая эти факторы, современные производители используют для изготовления наконечников различные композитные материалы.

В некоторых моделях используется медное жало, покрытое никелем. Такие наконечники служат довольно долго, но имеют низкий показатель адгезии. Это является существенным недостатком, поскольку к жалу не прилипает расплавленный припой. Медные наконечники с серебряным покрытием стоят немного дороже, но не создают мастеру подобных проблем.

В последнее время производители устанавливают на электропаяльники металлические жала с керамическим покрытием. Они отличаются высокой теплопроводностью, теплоемкостью и не подвергаются коррозии. При работе с таким инструментом нет необходимости постоянно очищать жало.

Наконечники для паяльников выпускают в форме иглы, конуса или клина. Наиболее удобной считается клиновидное жало, которое можно использовать для различных работ. Оно быстрее других нагревается и хорошо держит припой.

Температурный регулятор

Существенным преимуществом современных паяльников является наличие регулятора температуры, который удобно использовать при частых сменах режимов пайки. Они стоят дороже обычных, однако при необходимости могут заменить несколько устройств. Уменьшение температуры целесообразно при работе с тонкими проводами, которые могут поправиться. С таким аппаратам удобно работать со сложными приборами и микросхемами, предполагающими пайку деталей различной толщины.

Материал ручки

Ручка электрического паяльника изготавливается из материала, способного выдерживать высокую температуру.  Наиболее подходящим для этих целей считается дерево. Паяльники с деревянными ручками достаточно легкие и не портятся при нагревании. Модели с эбонитовыми ручками очень тяжелые и доставляют неудобства при работе, а с пластиковыми — часто перегреваются.

Топ 8 самых лучших паяльников

Лучший паяльник для дома

Союз ПС2005-40

Применяется для спаивания проводов и различных радиодеталей. Модель имеет простую конфигурацию, в ней не предусмотрен температурный переключатель. Мощность прибора – 40 Вт. Он работает от сети с напряжением 220 В. Рабочая температура наконечника позволяет хорошо расплавлять припой и переносить его на нужный участок детали. Аппарат имеет деревянную ручку и конусообразное жало, которое долго сохраняет температуру. По мере износа наконечник необходимо заменять на новый.

Цена: ₽ 133



Лучшие профессиональнык паяльники

Зубр Профессионал 40W 55413-40

Прибор отечественного производства мощностью 40 Вт может использоваться для установки различных элементов на поверхность печатной платы. Паяльник имеет конусообразный наконечник и двухкомпонентную прочную рукоятку. Ее форма рукоятки разработана таким образом, чтобы прибор можно было долго держать в руке. Электрический шнур достаточно длинный, что исключает необходимость проведения работы непосредственно возле розетки. В комплекте имеется колпачок, защищающий рабочую часть паяльника от повреждений при хранении. Недостатком устройства является отсутствие переключателя температуры.

Цена: ₽ 694



Зубр Эксперт 60W 55402-60-z01

Считается лучшим электрическим паяльником для работы с печатными платами. Пайка проводников и других компонентов осуществляется с помощью флюса или свинцово-оловянного сплава, применяемого в качестве припоя. Двухкомпонентная ручка прибора имеет особую форму, разработанную для долгой эксплуатации. Все конструктивные элементы паяльника выполнены из высококачественных материалов, что гарантирует длительный срок службы устройства.  Мощность прибора – 60 Вт. Рабочий конусообразный наконечник из меди имеет особое покрытие, позволяющее выполнить пайку быстро и качественно. В комплекте с паяльником имеется специальная подставка, защитная насадка и припой.

Цена: ₽ 804



Лучший портативный паяльник

STAYER PROFESSIONAL 55409

Предназначен для спаивания проводов и мелких деталей. Несмотря на небольшую мощность прибора 8 Вт, качество пайки очень хорошее. Для работы этого беспроводного паяльника достаточно трёх щелочных батареек формата АА. Модель имеет легкий корпус, быстро нагревается и охлаждается. В комплекте с паяльником идет насадка, подставка и припой.

Цена: ₽ 692



Лучший молотковый паяльник

Зубр Профессионал 200W 55301-200

Мощностью 200 Вт предназначен для спайки и лужения металлических элементов большого размера. Его целесообразно использовать для проведения работ в различных видах промышленности. Паяльник имеет высокопрочный керамический наконечник. Рукоятку прибора удобно держать в руке. Высокое качество материалов, из которых изготовлен паяльник, обеспечивает ему длительный срок службы при постоянном использовании. Для удобства эксплуатации на корпусе устройства имеется кнопка отключения. Защита от электрического тока при работе с прибором в случае повреждения изоляционных участков обеспечивается заземляющим проводом.

Цена: ₽ 1 482



Лучший керамический паяльник

Rexant 220V 25W 12-0121-1

Мощностью 25 Вт используется для ручной пайки радиоэлементов. Прибор имеет керамический наконечник, отличающийся быстрым нагревом и длительным сроком службы. Чтобы обеспечить качественное лужение, поверхность рабочего участка жала покрыта оловом. Рукоятка прибора изготовлена из термостойкого пластика. Для удобства эксплуатации она оснащена резиновыми элементами.

Цена: ₽ 335



Лучший импульсный паяльник

Rexant 220V 30-70W 12-0161

Мощностью 70 Вт позволяет спаивать различные радиодетали. Прибор оснащен переключателем режимов работы (70 Вт и 30Вт), он представляет собой курок, при нажатии на который паяльник начинает работать с максимальной мощностью. Паяльник выполнен в виде пистолета с удобной пластиковой ручкой. На корпусе паяльника имеется индикатор включения.

Цена: ₽ 345



Лучший вакуумный паяльник с оловоотсосом

Rexant HT-019 220V 40W 12-0171

Применяется для пайки элементов радиодеталей и очищения поверхности от припоя. В приборе имеется встроенный вакуумный насос, позволяющий втягивать частицы расплавленного припоя.  Чаще всего паяльник применяется для удаления с печатных плат установленных элементов и излишков припоя. При изготовлении рукоятки прибора используется ударопрочный пластик. Благодаря этому прибор крепко держится в руке и не скользит.

Цена: ₽ 388



Сравнительная таблица лучших паяльников

Название	Основные характеристики	Цена
Союз ПС2005-40	Простая конфигурация, мощность прибора – 40 Вт. , работает от сети с напряжением 220 В.	₽ 133
Зубр Профессионал 40W	Мощность 40 Вт, есть конусообразный наконечник и двухкомпонентная прочная рукоятка,в комплекте имеется колпачок.	₽ 694
Зубр Эксперт 60W	Мощность прибора – 60 Вт, комплекте есть специальная подставка, защитная насадка и припой.	₽ 804
STAYER PROFESSIONAL 55409	Мощность — 8 Вт, в комплекте с паяльником идет насадка, подставка и припой.	₽ 692
Зубр Профессионал 200W	Мощность — 200 Вт, есть кнопка отключения.	₽ 1 482
Rexant 220V 25W	Мощность — 25 Вт, имеет керамический наконечник, рукоятка изготовлена из термостойкого пластика.	₽ 335
Rexant 220V 30-70W	Мощность — 70 Вт, есть переключатель режимов работы (70 Вт и 30Вт).	₽ 345
Rexant HT-019 220V 40W	Есть встроенный вакуумный насос, используется ударопрочный пластик, не скользит.	₽ 388

FAQ

Можно ли паяльником паять свинец?
Пайка деталей из свинца осуществляется редко, так как соединение получается непрочным, даже если использовать жидкий флюс.

Что лучше: паяльник или клеевый пистолет?
Для скрепления элементов из металла и пластика предпочтительнее использовать паяльник, поскольку соединение получается более прочным.

Как защитить паяльник от перегрева?
Для этой цели можно использовать подставку с контактом, который размыкает перемычку.  При снятии прибора происходит замыкание диода, последовательно соединенного с устройством. Таким образом установленный на подставке паяльник продолжает нагреваться, но не на полную мощность.

Читайте так же:

Рейтинг лучших паяльных станций Рейтинг лучших газовых паяльников Как пользоваться паяльником? Паяльная станция Lukey 702



Как выбрать паяльник

Паяльник – инструмент, предназначенный для лужения и пайки. Его особенно ценят радиолюбители, но подобное устройство обязательно должно быть в каждом доме. Единственная сложность – чтобы паяльник действительно пригодился, его нужно выбрать правильно. Как это сделать?

Паяльник: какой выбрать тип нагревателя?

Зависимо от особенностей нагрева существует несколько разновидностей паяльника, но наибольшее распространение получили следующие типы:

Тип нагревателя	Преимущества	Недостатки
Керамический	долговечность несклонность к перегоранию быстрый нагрев возможность настраивать температуру и мощность в широком диапазоне	повышенная чувствительность к ударам необходимость использования исключительно «родных» жал
Нихромовый	дешевизна неприхотливость стойкость к механическим воздействиям	медленный нагрев недолговечность из-за особенностей проволоки, которая со временем сгорает (этот момент явно проявляется только при условии частого и продолжительного использования паяльника)

Наибольшей популярностью пользуются паяльники с керамическим нагревателем, так как именно они считаются самыми совершенными на сегодняшний день. Но необходимо помнить о капризности керамики. Если в процессе работы на нагреватель попадет капля какой-либо жидкости, то на паяльнике можно ставить крест. То же самое касается и неудачных падений инструмента со стола. Подобные «неприятности» приводят к тому, что нагреватель трескается, а тонкая проволока в керамической пластине рвется – в общем, «симптомы», несовместимые с жизнью.

Отдельно следует упомянуть об импульсных моделях. Они занимают особую нишу среди электропаяльников и представляют собой устройства, включающиеся после нажатия на кнопку. В очень короткое время (буквально за несколько секунд) наконечник паяльника нагревается, а когда пользователь отпускает кнопку, происходит быстрое охлаждение.

Также нередко встречаются автономные газовые модели, но большинство специалистов не советуют их приобретать из-за риска для здоровья: газ сгорает не полностью, оставляя в воздухе потенциально опасные вещества.

Как выбрать паяльник? Мощность

Основной критерий при выборе инструмента – мощность. Чем она больше, тем проще будет обрабатывать массивные детали, но с другой стороны – тем скорее паяльник придет в негодность.

Определяться с параметром мощности нужно, руководствуясь типом предполагаемых работ. Условно выделяют такие виды инструментов:

1. 3-10 Вт. Паяльники подходят для работы с самыми маленькими микросхемами.
2. 20-40 Вт. Классический радиолюбительский вариант, который также хорошо подходит для использования в бытовых нуждах.
3. 60-100 Вт. Такие инструменты обычно встречаются на автосервисах, сотрудникам которых приходится заниматься распайкой толстых проводов.
4. 100-200 Вт. Столь «впечатляющая» мощность вполне справится с запайкой кастрюль, радиаторов и других крупных металлических предметов.

Мощность паяльника прямо пропорционально влияет на его размеры, поэтому желательно иметь в запасе пару паяльников для разных работ: один – поменьше, другой – побольше.

Паяльник: как выбрать? Важные характеристики

Приобретая паяльник, нужно обязательно учесть следующие параметры:

1. Функция термостабилизации. Наличие этой возможности позволяет выполнять работы максимально комфортно, одновременно обеспечивая высокую производительность пайки. Под термостабилизацией подразумевается допустимость настройки температуры на необходимом уровне, который будет автоматически поддерживаться, не отвлекая пользователя.
2. Рабочее напряжение. Стандартное напряжение в сети составляет 220 В (возможно 10%-е отклонение в обе стороны). Самыми безопасными считаются паяльники, напряжение которых не превышает 36 В. Если проводить работы придется в труднодоступном месте с точки зрения наличия розеток (например, в машине), то можно подыскать модель на 12-24 В.
3. Форма жала. В принципе, выбор в этом случае сугубо индивидуален: кому-то удобнее работать с «иглой», другому – с «лопаткой». Предпочтительнее купить паяльник со сменными жалами, причем в комплект обязательно должно входить несколько тонких плоских и конических жал, а также хотя бы одно широкое и плоское, предназначенное для работы с микросхемами.
4. Стойкость жала. Жала приходится менять достаточно часто, что способствует увеличению затрат на «обслуживание» паяльника. Специалисты рекомендуют выбирать термостойкие жала, отличающиеся сравнительной долговечностью за счет малой чувствительности к продолжительному воздействию высоких температур. Одним из лучших вариантов материала считается кованая медь.
5. Стабилизация длины жала. Хорошо, если паяльник будет иметь возможность настройки длины жала, поскольку из-за регулярной зачистки напильником оно уменьшается. Причем, процесс неизменно ускоряется: с каждым разом подпиливать жало придется все больше. Для этого и нужна стабилизация: после каждой «процедуры» по укорачиванию жало можно будет восстановить, просто выдвинув его из корпуса. Узнать паяльники, поддерживающие такую возможность, несложно по наличию специального винтика.
6. Особенности рукоятки. Поскольку паяльник – инструмент ручной, то его должно быть удобно держать. Важно, чтобы ручка была надежно изолирована от нагревателя, за счет чего минимизируется риск получения травм. Качественный в этом смысле паяльник распознать легко по наличию отверстий на металлическом корпусе около рукоятки: такой прием позволяет уменьшить суммарную толщину термопроводящей поверхности и увеличить теплоотдачу воздуху. Проще говоря – чем на большее количество дырок «расщедрился» производитель, тем эффективнее термоотвод. Если таких отверстий нет, то корпус должен быть максимально длинным, чтобы тепло успело рассеяться, не дойдя до руки пользователя.

Грамотно подобранный инструмент – залог качественной работы. Поэтому стоит внимательно отнестись к выбору паяльника, чтобы он прослужил не один год, в полной мере реализовав свое предназначение.

Как выбрать паяльник: советы для новичков

Паяльник – это инструмент для соединения между собой металлических деталей при помощи легкоплавкого (как правило, оловянного) припоя и флюса на основе канифоли. Этот прибор повсеместно применяется для изготовления и ремонта печатных плат, подсоединении к ним микросхем – резисторов, конденсаторов, ёмкостей, микроламп. Помимо этого, автолюбители и электротехники используют паяльник, чтобы надёжно соединить кабели друг с другом. Наконец, паяльник нужен в домашних условиях, если у кастрюль или сковородки отошла ручка.

Разновидности паяльников

Есть несколько видов паяльников, отличающиеся друг от друга, как по конструкции, так по применению, функциям:

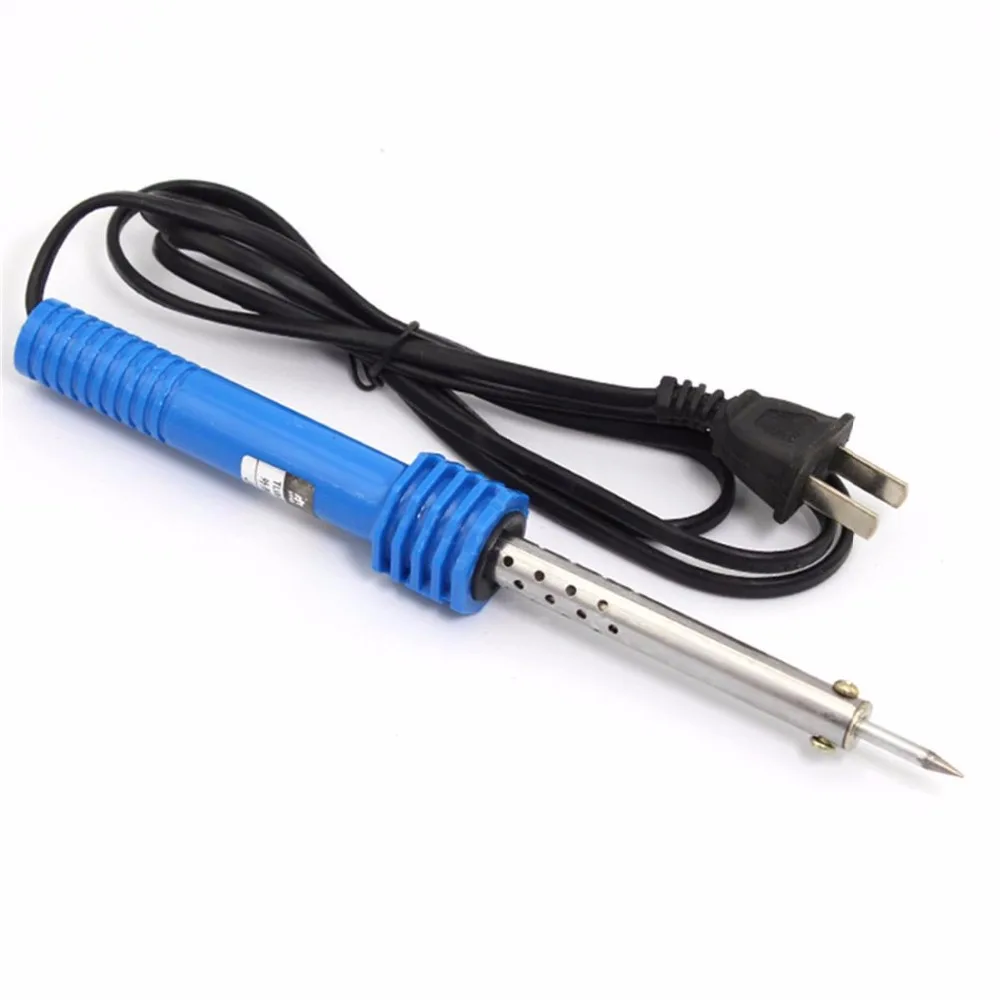

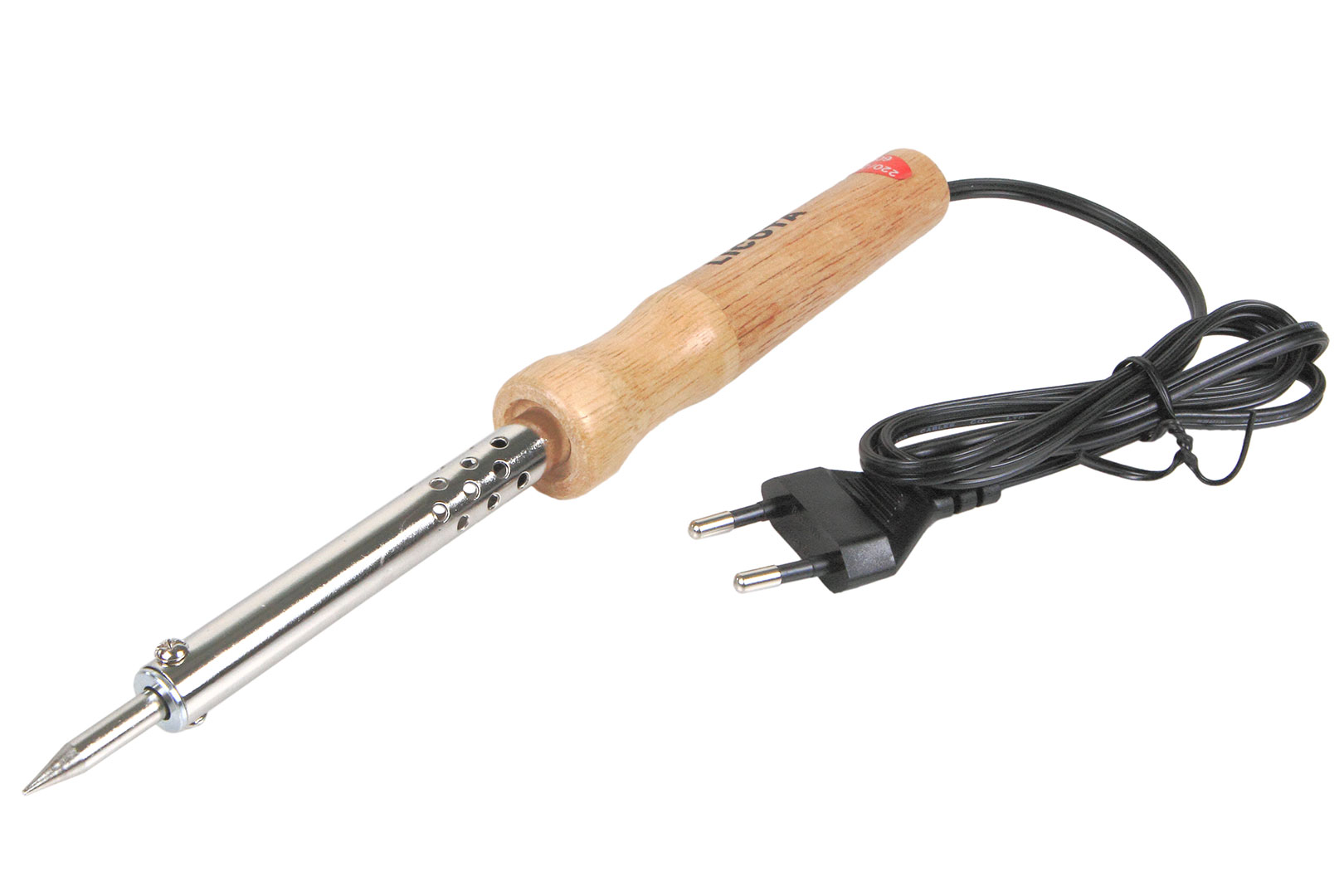

• Стержневые. Это наиболее распространённый вариант паяльника. У него есть рукоятка, в которую встроен стержень с жалом. Применяется в быту для домашних работ и в небольших мастерских;

• Спиральные (другое название – нихромовые). Нагрев осуществляется при помощи проволоки из нихрома спиралевидной формы, пропускающей через себя электрический ток. Это устройство устойчиво к ударам, падениям, но его не рекомендуется эксплуатировать очень часто. В противном случае спираль быстро перегорает, выходит из строя;
• Керамические. Они представляют собой вид стержневых паяльников, но стержни у них не металлические, а выполнены из керамики. Он нагревается под воздействием электричества. Нагрев происходит быстро из-за высокой теплопроводности материала, а набранная температура удерживается длительное время. Основной недостаток – хрупкость керамики;
• Импульсные. Такие паяльники обладают характерной изогнутой формой. У них имеется медное жало, для нагрева также используется электроэнергия. Такие устройства оснащены терморегуляторами и регуляторами мощности. Это даёт возможность применять их к объектам с различными размерами. Главный недостаток – электроэнергия подаётся импульсами при нажатии кнопки. На длительную непрерывную работу они не рассчитаны.

Материалы изготовления жала

Как правило, жало паяльника изготавливается из меди. Это наиболее распространённый материал для наконечников. У него высокая теплопроводность и теплоёмкость. Поэтому медь наилучшим образом удерживает тепло паяльников. Это позволяет обрабатывать даже габаритные предметы, так как жало долгое время остаётся тёплым.

Паять при помощи меди можно почти всё. Но следует аккуратно работать при высоких температурах при пайке микросхем. Основной недостаток – при больших температурах жало окисляется. Как следствие, со временем размер жала уменьшается, так как необходимо производить его очистку.

Жало из чистого никеля изготавливается крайне редко и применяется в специальных производствах. Обычно в качестве основы используется та же медь, а покрытие изготавливается из никеля. Оно оберегает от преждевременного износа при больших температурах. Но припой на никелированной поверхности удерживается значительно хуже, чем на медной. Требуется высокая квалификация исполнителя, чтобы получился качественный контакт.

Выбор мощности паяльника, исходя из задачи

Чем больше мощность паяльника, тем интенсивней нагревается рабочая поверхность. Всё определяется спецификой решаемой задачи.

Если нужно пропаять микросхемы на печатную плату, лучше использовать маломощный паяльник до 20-25 Вт. Иначе можно повредить микросхемы. А вот спаивать кабели с проводниками большого сечения рекомендуется инструментами с мощностью свыше 40 Вт. Только так можно обеспечить требуемую температуру. Для использования в промышленном производстве желательно применять паяльники мощности более 60 Вт.

Приобрести качественные паяльники Вы можете в нашем интернет-магазине. Наши менеджеры окажут специализированную помощь и помогут подобрать необходимый для вас товар. Чтобы сделать заказ или узнать стоимость звоните по телефону +7 499 707 14 60 или отправьте заявку на адрес [email protected] и мы Вам перезвоним сами!

КАК ВЫБРАТЬ ПАЯЛЬНИК

   Сегодняшняя тема — обзор, и мы будем выбирать паяльник. Паяльник — самый главный инструмент в мастерской радиолюбителя или мастера. Без него радиолюбитель чувствует себя, как без рук. Современный рынок забит паяльниками на любой вкус. Паяльники бывают самые разные, разных размеров и мощностей. Самый дешевый паяльник можно приобрести за 1 доллар — китайский хлам с мощностью 40-60 ватт, который имеет деревянную ручку.

   Не покупайте такие — они взорвутся или просто перегорят, как только нагреются! Вообще паяльник нужно выбрать с сопротивлением примерно на 2 килоома, когда покупаете паяльник, идите на рынок с мультиметром в руке (не стесняйтесь), измеряйте сопротивление выбранного паяльника, а потом уже покупайте.

   С точки зрения надёжности — самый лучший вариант, покупать паяльники отечественного производства (время их работы может быть очень долгое), но дорогие китайские паяльники с ценой 4-5 долларов тоже хороши. При выборе паяльников обратите внимание на его мощность, чем она меньше, тем долго будет служить.

   Вообще стоит выбирать паяльники с мощностью от 20 до 30 ватт больше не нужно. Новинка и настоящая находка для радиолюбителей — уже возможно найти паяльники с автономным питанием! Такие паяльники питаются от мощных никель — кадмиевых аккумуляторов которые удобно вмещаются в ручку паяльника. В комплект входит сам паяльник, два аккумулятора, насадки и зарядное устройство.

   Производитель гарантирует 2-х часовую пайку одной зарядкой аккумулятора, устройство также может питаться также от сети 220 вольт. Отличный выбор, но стоит такой паяльник 50 долларов и весит почти 1 килограмм! Также на рынке большой выбор газовых паяльников, которые не советую выбирать.

   Во-первых, такой паяльник опасен, поскольку жило греет поток пламя, во-вторых, все мы знаем, что любой газ горит не полностью, а не загоревшие частицы опасны для нашего здоровья! Фирма ERSA является одной из ведущих производителей паяльных устройств на любой вкус. Выпускает паяльники с мощностью от 5 до 300 ватт.

   Самый маленький паяльник с мощностью в 5 ватт, весит всего 6 грамм и питается от напряжения 6 вольт. Удобен такой паяльник для ремонта мобильных телефонов или других устройств с микроэлектронной начинкой. Также компания предлагает большой выбор паяльников на основе импульсных преобразователей. Такие паяльники очень долговечны, в них встроен компактный но очень мощный импульсный преобразователь с мощностью от 70 до 200 ватт. Конструкцию импульсного паяльника мы рассмотрим в следующих статьях, а на сегодня тема подошла к концу, не болейте — А. Касьян (АКА).

   Форум для начинающих

   Форум по обсуждению материала КАК ВЫБРАТЬ ПАЯЛЬНИК

---

Какой тип паяльника мне нужен?

Как правильно выбрать паяльную станцию ​​

Если вы ищете паяльник, вы можете оказаться в нескольких разных позициях. Если вы опытный в этих инструментах, возможно, у вас уже есть любимый бренд и дизайн, который вы покупаете. каждый раз, когда вам нужна замена.Также возможно, что вы немного новичок в этой сцене и тестируете несколько разных вариантов. Возможно, вы не совсем уверены, что предлагают разные бренды и модели.

В каком бы лагере вы ни оказались, полезно знать весь спектр доступных вам вариантов. Если вы пробуете воду и просто нащупываете свой путь, стоит попробовать несколько разных, пока вы не найдете тот, который вам нравится. И даже если вы думаете, что уже открыли единственную модель, которая вам когда-либо действительно понадобится, мы хотели бы предложить вам проверить свои пределы, изучив другие варианты, которые существуют.Кто знает? Может быть, вы найдете паяльник, который вам понравится, даже лучше, чем тот, которым вы пользовались.

Чтобы помочь вам изучить различные модели, мы составили руководство по выбору паяльника. Мы рассмотрим некоторые из доступных вам конкретных опций, а также серьезно рассмотрим, какие критерии вам следует учитывать, когда дело доходит до того, какой тип паяльника вам следует приобрести.

Как выбрать набор для пайки?

Как и многие другие инструменты, набор для пайки — это личный выбор.Каждый будет использовать свой паяльник для немного разных целей, и у каждого будут разные критерии, которым они хотят соответствовать. Из-за этого это не так просто, как просто указать «лучшее»; паяльник.

Вместо этого вы захотите взглянуть на свои потребности, настройки и предполагаемое приложение и спросить себя, что подходит именно вам. Когда вы задаете себе эти вопросы и начинаете свою охоту за подходящим паяльником, вот несколько различных критериев, которые следует учитывать.

1. Цена

Конечно, стоимость всегда будет иметь значение. Независимо от вашего бюджета, простой факт заключается в том, что у каждого есть бюджет, из которого они работают, и у каждого есть ценовой предел, который он не может превышать. В некотором смысле это упрощает ваш выбор. Вы сможете исключить любые утюги, цена на которые намного превышает ваш предел, так же как вы, вероятно, сможете исключить утюги, стоимость которых намного ниже вашего бюджета.

Однако вместо того, чтобы просто устанавливать произвольный предел цены, рекомендуется сначала взглянуть на некоторые из различных типов паяльников, выставленных на продажу.Посмотрите, что там есть, и начните понимать некоторые из типичных цен. Затем решите, на что падает ваш бюджет, и посмотрите, какие модели вы можете быстро исключить из любого конца своего бюджета.

2. Использует

У разных паяльников разные достоинства, недостатки и возможности. Например, если вы ищете лучший паяльник для печатных плат, вам не стоит выбирать паяльник, который лучше подходит для работы в автомобиле.

Таким образом, один из лучших методов выбора паяльника — сначала спросить себя, для чего вы собираетесь использовать паяльник.Будет ли это профессиональная или образовательная среда? Вы собираетесь работать с печатными платами? Витражи? Автозапчасти? Все трое в разных случаях?

То, как вы ответите на этот вопрос, будет играть важную роль в определении того, какой паяльник лучше всего подходит для вас. Как только вы узнаете, для чего собираетесь его использовать, ваша задача будет заключаться в проверке каждого потенциального паяльника на предмет его предполагаемого использования. В идеале вы найдете тот, который предназначен для вашей отрасли и предполагаемой работы.Однако другой вариант — выбрать более общую модель, которая может легко обрабатывать множество различных приложений. Это отличный выбор, особенно если вы часто паяете разные предметы.

3. Различные характеристики

В зависимости от того, какую работу вы собираетесь выполнять, вам понадобится паяльник с разными возможностями и характеристиками.

Для вас может быть важно множество различных характеристик. Возможно, вы знаете, что вам нужен паяльник или паяльная станция, которая нагревается до определенной температуры.Возможно, вам нужно, чтобы он был совместим с инструментом, который у вас уже есть. Возможно, у вас есть конкретное приложение, которое вам нужно припаять, или у вас есть правила или требования, которым нужно соответствовать. Возможно, он должен быть достаточно маленьким, чтобы поместиться в тесном рабочем пространстве.

Попробуйте составить список всех функций, которые должен иметь ваш паяльник. Вы можете даже составить вторичный список вещей, которые вам не нужны, но которые вам действительно понравятся. Затем держите этот список под рукой при покупке различных паяльных станций и утюгов. Таким образом, вы можете легко проигнорировать любые утюги, у которых нет всех функций, которыми вы не можете пойти на компромисс.

Несколько образцов моделей

Чтобы лучше понять, что искать, давайте внимательнее рассмотрим несколько образцов паяльников и комплектов, а также то, что делает их уникальными.

1. Weller WE 1010

Паяльная станция Weller WE 1010 — это простой, удобный и универсальный инструмент для многих ситуаций. Эта станция оснащена паяльником WEP70 — отличным инструментом для множества различных целей, подходящим как для профессиональных, так и для профессиональных пользователей, а также для образовательных целей.Поскольку этот утюг настолько универсален и может работать во многих ситуациях, это единственный инструмент, доступный для этой станции.

Вот лишь некоторые из функций, которые делают WE 1010 достойным вашего времени и внимания:

• Быстрый нагрев и время восстановления: Ваше время дорого. Вот почему так важно использовать паяльник, который быстро нагревается, чтобы вы могли выполнять нужную работу тогда, когда вам это нужно. Затем, когда вы закончите, время восстановления будет быстрым и удобным.
• Интуитивная навигация: Никому не нравится машина, ориентироваться в которой является рутинной работой. С WE 1010 это не будет проблемой. Удобная кнопка меню и простые клавиши выбора делают навигацию интуитивно понятной и простой.
• Цифровой ЖК-экран: Благодаря этому яркому и четкому экрану просматривать показания уровня и следить за своим прогрессом стало проще, чем когда-либо.
• Выключатель питания Расположение: Выключатель питания на этой модели находится именно там, где вы хотите — спереди и на простом, легко доступном расстоянии, что позволяет легко включать и выключать, когда вам нужно.
• Greater Power: Вам нужен мощный инструмент, способный выполнить работу, когда она будет в расчет. Эта машина имеет мощность 70 Вт, что позволяет вам выполнять работу быстро и эффективно.
• Простая замена наконечника: Эта модель разработана для замены наконечника без инструментов, что означает, что вы можете легко разобрать утюг, заменить наконечник и собрать все это самостоятельно с минимальными усилиями.
• Усиленная опора безопасности: Удобная конструкция этой опоры безопасности обеспечивает дополнительную устойчивость, когда вам нужно на мгновение опустить паяльник, а это означает, что вы можете спокойно отдыхать, зная, что он не упадет на землю или не вызовет каких-либо повреждений. повреждение вашей столешницы.

2. Weller WT 1010

WT Line — это паяльная станция среднего класса Weller, в которую входит 12 совместимых инструментов на выбор. WT 1010 и вся линейка продуктов WT обладают серьезной мощностью, а это означает, что это отличные инструменты, которые помогут вам выполнить работу. Они чрезвычайно гибкие, что делает их пригодными для множества различных приложений. Одна из самых сильных сторон этого паяльника — его компактность и компактность, благодаря которой он легко помещается на любом рабочем столе или столе.Лучше всего то, что эта паяльная станция совместима со всеми инструментами всех семейств WD и WSD, что делает ее универсальной и пригодной для использования в различных приложениях.

Некоторые из функций включают:

• Гибридный паяльник WTP 90: Высокопроизводительный гибридный паяльник мощностью 90 Вт представляет собой комбинацию микрокарандаша, что означает, что он обеспечивает высочайшую производительность с лучшей теплопередачей, и карандаша с пассивным наконечником с очень хорошей теплопередачей, а также контроль затрат.Он оснащен датчиком движения в утюге, что позволяет ему автоматически переходить в режим ожидания, когда он не используется.
• Сменный нагревательный элемент: На самом паяльнике нагревательный элемент легко заменяется и заменяется, вместо того, чтобы получить доступ к длительному и трудоемкому процессу.
• Сменное паяльное жало: Смена паяльного жала — важная часть обслуживания вашего паяльника. В этой модели мы сделали это простым и удобным процессом, который можно выполнять независимо от демонтажа остальной части утюга.
• Регулируемая фоновая подсветка: Независимо от освещения или условий работы вы всегда сможете четко просматривать информацию на экране и контролировать свою работу. На этом экране также отображаются все необходимые функции на простом и легко читаемом дисплее.
• Крепление инструмента спереди: На этой паяльной станции держатель инструмента удобно размещается прямо спереди, обеспечивая легкий доступ и простейшие средства использования. Это означает, что вы можете тратить больше времени на работу и меньше на запутывание шнуров и поиск недоступных соединений.
• Простой доступ к меню: Никому не нравится сложная машина, в которой трудно ориентироваться. Вот почему простая кнопка меню позволяет быстро получить доступ к различным функциям машины.
• Главный выключатель на передней панели: Как и на передней панели для подключения инструмента, этот главный выключатель расположен на видном месте на передней части машины, что позволяет вам получить доступ к нему наиболее удобным способом.
• Реверсивный защитный упор: При такой универсальности и гибкости остальной части паяльной станции важно распространить ее на все применимые аксессуары.Вот почему этот безопасный упор полностью двусторонний и для вашего удобства можно производить как влажную, так и сухую чистку.

3. Weller WX 1010

WX Line — это производственная линия Weller, а WX 1010 может похвастаться 15 совместимыми инструментами, датчиком движения, микроинструментами со сверхточной производительностью и чрезвычайно точной температурой наконечника. Повторяемая надежность процесса, также известная как прослеживаемость, чрезвычайно важна в определенных секторах промышленности, таких как автомобилестроение и электроника. Если эта цель важна для вас и вашей работы, вас может заинтересовать WX 1010.

Некоторые из удобных функций, встроенных в эту модель, включают:

• Отслеживаемые мощности: Во многих отраслях промышленности способность работать с отслеживаемыми мощностями становится все более важной. WX 1010 предоставляет эту возможность.
• Высокий уровень совместимости: Приобретая WX 1010, вы получаете аппарат, совместимый со всеми паяльными инструментами линейки WX, что дает вам большую гибкость и позволяет использовать больше, чем просто карандаш. что идет с этим набором.
• Использование в качестве настольного контроллера: Встроенные порты USB позволяют станциям WX подключаться к пластинам предварительного нагрева, вытяжным устройствам и программируемым логическим контроллерам и управлять ими. Любые подключенные инструменты будут передавать свои параметры и статус обратно на дисплей.
• Интеллектуальные инструменты / встроенная память параметров: Вы можете легко сохранять в паяльнике различные параметры, включая температуру в режиме ожидания и время автоматического выключения. Вам нужно всего лишь один раз запрограммировать параметры.Паяльник «запоминает» их и может использовать с любой станцией WX. Станции автоматически обнаруживают все инструменты и отображают их названия на дисплее.
• Большой ЖК-дисплей: Важно, чтобы вы могли четко видеть все необходимые данные и показания на экране. Вот почему у этой модели большой ЖК-дисплей, простой, четкий и легко читаемый.
• Интуитивно понятные элементы управления: WX 1010 обладает невероятно интуитивно понятным набором элементов управления, которые реагируют именно так, как вы ожидаете.Эти элементы управления чрезвычайно просты в использовании, от поворотного колеса до клавиши ввода и указателя пальца.

Сравнение опций

Это далеко не единственные варианты, и мы рекомендуем вам больше просматривать, когда вы изучаете другие модели, доступные сегодня. Однако, сравнивая эти три модели, мы можем получить хорошее представление о некоторых из основных различных типов моделей, которые вы найдете в продаже. Итак, давайте посмотрим, как эти три модели сочетаются друг с другом.

1. Цена

Вы обнаружите, что WE 1010 — безусловно, самый недорогой вариант из трех. По цене 139 долларов это очень доступный вариант, который может вписаться практически в любой бюджет. WT 1010 немного дороже, он стоит 521 доллар по более средней цене. Наконец, вы обнаружите, что WX 1010 стоит 678 долларов, что делает его самым дорогим устройством в этом списке. Сравните эти цены с бюджетом, который вы создали ранее, и посмотрите, где вы находитесь.

2.Использует

Хотите знать, какой паяльник использовать для электроники? Не знаете, как выбрать паяльник для витражей, шнуров или автомобильных запчастей? Посмотрите на предполагаемое использование каждой из этих трех моделей.

WE 1010 — это очень универсальная модель, которая может выполнять много отличной работы, не имея одной конкретной области, в которой она специализируется, будь вы профессионалом, просьюмером или педагогом. WT 1010 имеет удобную возможность выполнять задачи микропайки, что делает его удобным в тех областях, где более крупные инструменты могут быть не в состоянии приспособиться.Наконец, прослеживаемые возможности WX 1010 делают его идеальным как для электронной, так и для автомобильной промышленности.

3. Различные характеристики

Хотя все три этих паяльника имеют одинаковые базовые возможности, вы обнаружите, что каждый из них обладает уникальным набором функций. Например, WE 1010 позволяет менять паяльное жало без использования дополнительных инструментов. WT 1010 предлагает гибридный карандаш мощностью 90 Вт. WX 1010 может похвастаться совместимостью со всей линейкой WX. Решите, какие функции для вас наиболее важны, и двигайтесь дальше.

Магазин паяльников от Weller Today

Компания Weller гордится тем, что предлагает инструменты и утюги, необходимые для простого и экономичного выполнения паяльных работ. Означает ли это покупку нового паяльника сегодня или просто узнать больше о паяльниках и о том, как их выбрать, мы хотим быть вашим партнером, поскольку вы стремитесь получить больше знаний в этой области.

В дополнение к моделям, указанным здесь, мы также продаем широкий спектр других паяльников и соответствующих принадлежностей для использования во многих различных отраслях промышленности.Ознакомьтесь с нашим полным ассортиментом паяльников сегодня и не стесняйтесь обращаться с любыми дополнительными вопросами, которые могут у вас возникнуть.

Как выбрать лучший паяльник?

Паяльник — это портативный инструмент для пайки, то есть для постоянного соединения двух металлических объектов с использованием другого металла (припоя), который имеет более низкую температуру плавления, чем соединяемые компоненты.Пайка — это основной метод сборки электронных компонентов на печатных платах.

Выбор паяльника для электронной мастерской — очень важный шаг в организации этого места. Многие начинающие электронщики могут задаться вопросом, какой паяльник им подойдет, и, следовательно, , как выбрать лучший паяльник . На рынке доступно множество решений, и нужен ли вам простой паяльник, паяльный пистолет или что-то более продвинутое, например.г. паяльная станция зависит от ваших индивидуальных потребностей.

Если вы любитель и только начинаете свое приключение с пайкой, ознакомьтесь со следующими советами.

Прежде всего, вам нужно выбрать между простым паяльником (часто называемым паяльным карандашом) и паяльным пистолетом, оснащенным трансформатором. Существуют также паяльники с горячим воздухом, но они предназначены для продвинутых пользователей и используются в основном для пайки SMD (устройств поверхностного монтажа), особенно в том числе больших интегральных схем с разъемами, расположенными на нижней поверхности (например.г. BGA, QFN).

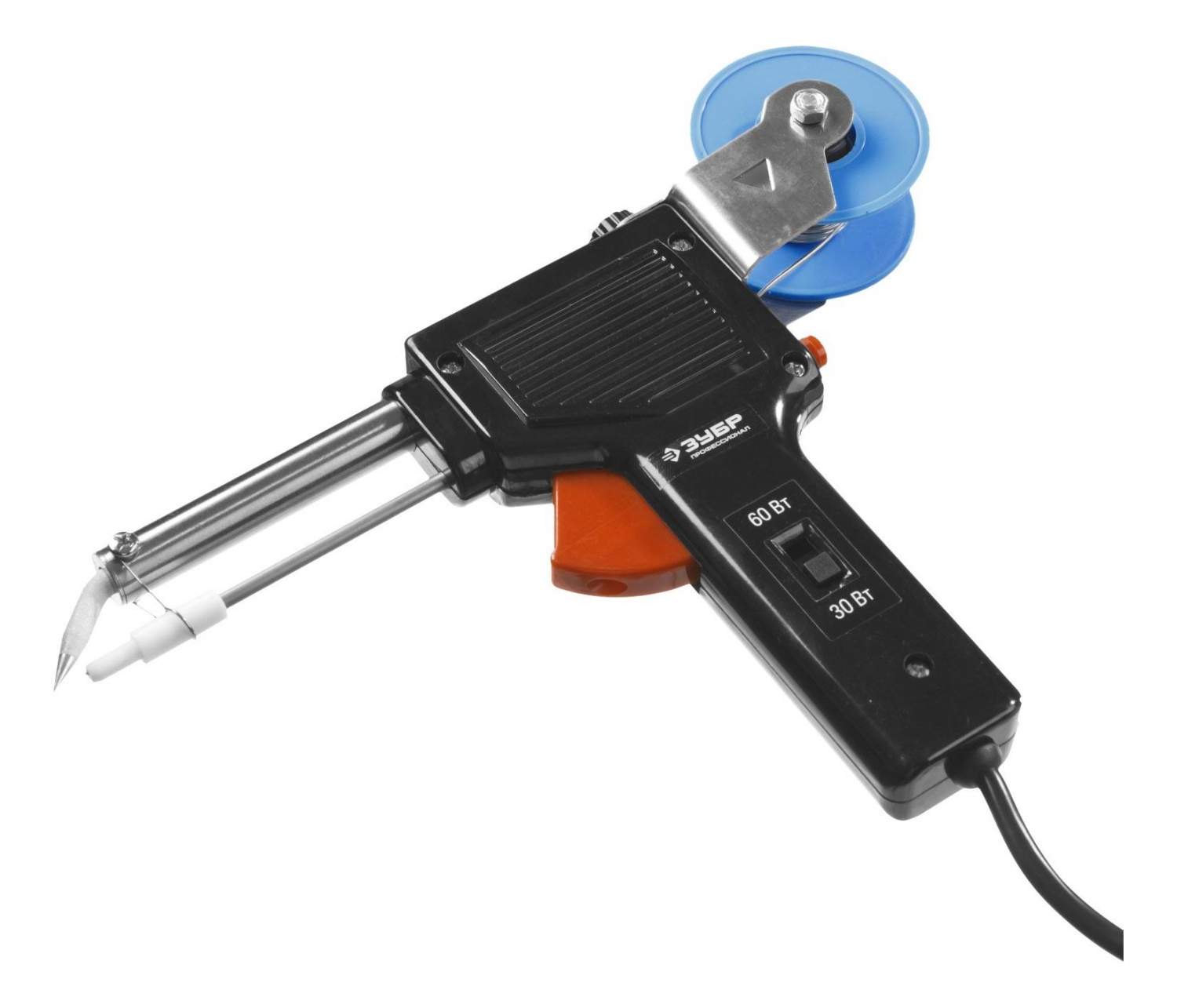

Следует иметь в виду, что паяльные пистолеты нагреваются быстрее, чем паяльные карандаши, но если вам нужен более точный инструмент, выберите последний. Они доступны с жалами гораздо меньшего размера, которые идеально подходят для пайки мелких деталей, поэтому такие жала иногда называют «игольчатыми».

При выборе паяльника для электроники следует учитывать ряд важных параметров — мощность, диапазон рабочих температур, размер паяльного жала.Их выбор зависит от целевого назначения паяльника — вы должны это учитывать, прежде чем делать окончательный выбор.

Из этой статьи вы узнаете о:

Подбор паяльника и его назначение

Подбирая паяльник для электроники, нужно знать, для чего он будет нужен. Для пайки кабелей вам понадобится другой паяльник, чем для работы с SMD компонентами.

Если паяльник, который вы ищете, будет использоваться для пайки проводов, особенно с большим поперечным сечением, то лучше всего выбрать инструмент с большой мощностью ( более 100 Вт, ) и большим паяльником. .Для этого подойдут паяльники и простые паяльники.

Для пайки больших электронных компонентов, особенно тех, которые используются для монтажа THT (то есть со штырями), вы можете выбрать паяльный пистолет или паяльный карандаш. Если вы выберете паяльный пистолет, вам понадобится подходящее жало для него.

Для пайки небольших электронных компонентов, особенно SMD, вам понадобится паяльный карандаш с точным паяльным наконечником.

Диапазон мощности и рабочих температур

Паяльнику требуется мощность, достаточная для нагрева деталей до определенной температуры плавления нанесенного припоя.Олово, используемое в электронике в качестве припоя, плавится при температурах от прибл. От 180 ° C до 230 ° C — в зависимости от добавок в сплав. Более низкие температуры предназначены для сплавов, содержащих свинец, которые в настоящее время заменяются (согласно Директиве RoHS с 1 июля 2006 г., за некоторыми исключениями, припой не может содержать свинец). Бессвинцовые припои плавятся в диапазоне температур от прибл. 210–230 ° C. Это означает, что ваш паяльник должен нагревать компонент как минимум до этой температуры.

Во время пайки жало паяльника необходимо нагреть до температуры, намного превышающей температуру плавления припоя, чтобы быстро нагреть заготовку. Типичная температура рабочего жала составляет от 260 ° C до 350 ° C и зависит от размера паяльного жала и теплоемкости деталей.

Не все паяльники оснащены термостатом — стоит убедиться, что купленный вами инструмент способен поддерживать постоянную температуру жала. Это особенно важно при пайке чувствительных электронных компонентов, поскольку перегрев может их повредить.

В случае пайки или лужения (так называемого лужения) толстых кабелей вам потребуется много энергии, чтобы быстро нагреть большой объем металла в кабеле.Для этого подходят паяльники мощностью более 100 Вт и паяльные пистолеты, оснащенные трансформатором. Для пайки электронных компонентов следует использовать точный паяльный карандаш мощностью от 30 Вт до 90 Вт. Он должен быть оснащен системой точного контроля температуры, чтобы не повредить паяемые компоненты.

Более мощные паяльники нагреваются быстрее и стабильнее поддерживают заданную температуру. Если в купленном инструменте есть хорошая система контроля температуры, лучше выбрать модель с большей мощностью, потому что это значительно улучшит комфорт использования.

Тип и форма паяльного жала

Паяльное жало — горячий элемент на конце паяльника — это часть паяльника, которая отвечает за передачу тепловой энергии на припаянную деталь. Являясь самой «трудолюбивой» частью паяльника, она довольно быстро изнашивается. При покупке паяльника убедитесь, что подходящие паяльники легко купить и заменить. Таким образом, в случае повреждения этого компонента его можно будет без проблем заменить.

Жала паяльника доступны в различных размерах и формах. Наиболее популярны стамески, мини-ложки, копытные и конические наконечники. Помните, что при выборе паяльного жала, помимо формы, следует также обращать внимание на совместимость с вашей паяльной станцией.

Размер паяльного жала должен соответствовать паяльному элементу — чем больше паяльный элемент, тем больше должно быть паяльное жало для более эффективной передачи тепла.Форма наконечника, в свою очередь, влияет на распределение припоя на паяемой поверхности — мини-ложка — наиболее универсальный и рекомендуемый выбор для новичков.

Эргономика

При выборе паяльника также следует обращать внимание на форму ручки. Удобный паяльник даст нам больше комфорта, поэтому рекомендуется покупать устройство, оснащенное, например, силиконовые накладки на ручку. Если вы предпочитаете пистолетную рукоятку, характерную для паяльных пистолетов, но вам нужен простой паяльник с точным наконечником, подумайте о выборе e.г. ИНСТРУМЕНТЫ JBC 55N.

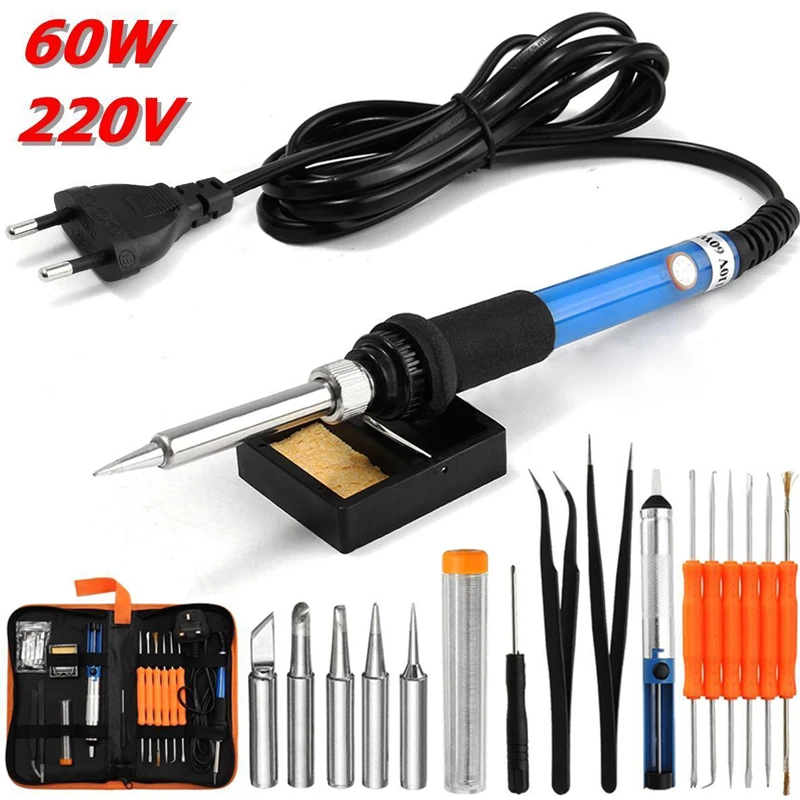

Принадлежности

Нередко к паяльникам прилагаются вспомогательные принадлежности. Хотя это не должно диктовать выбор самого устройства, хорошо бы убедиться, что в купленный набор входит устойчивая подставка, на которой можно разместить паяльник и средство для очистки жала — с металлической стружкой или губкой. Вы также можете приобрести их отдельно.

Паяльники аккумуляторные

Аккумуляторные паяльники становятся все более популярными.До недавнего времени в этой области преобладали газовые паяльники, но в настоящее время на рынке появляется все больше и больше электроприборов такого типа с батарейным питанием.

Аккумуляторные паяльники — идеальное решение, если вам предстоит работа в полевых условиях в местах, где нет доступа к электрической розетке. Такой паяльник хорошо иметь при себе даже в палатке, на кемпинге или в ящике с основными инструментами в машине.

Выбор паяльника — это только начало!

Когда вы покупаете свой первый паяльник, вам также следует вооружиться набором основных принадлежностей и материалов, необходимых для пайки или поддержания вашего нового инструмента в рабочем состоянии.

В первую очередь вам понадобится припой и флюс. Припои обычно выпускаются в виде проволоки различного диаметра. Выбирать его следует в соответствии с размером паяемых элементов — для пайки небольших SMD-элементов лучше всего подойдет провод диаметром 0,25 мм или 0,3 мм. Для лужения концов толстых проводов стоит выбирать припой 3 мм или 4 мм.

Если говорить о припоях, выбирайте бессвинцовые. У них более высокая температура плавления и худшие связывающие свойства, чем у припоев, содержащих свинец (которые больше не используются), но они не так опасны для здоровья и окружающей среды, как свинцовые сплавы. Тем не менее, не забывайте работать в хорошо проветриваемом помещении и использовать, например, специальный дымосос.

Флюс способствует плавлению припоя и предотвращает его окисление. В любительских применениях канифоль по-прежнему является наиболее широко применяемым флюсом. Он доступен во многих формах — паста, раствор или классическая, твердая форма. Кроме того, существуют другие флюсы в виде паст, ручек, гелей и т. Д. Также стоит выбрать флюсы «No Clean» , то есть флюсы, которые не вызывают коррозию печатной платы и не требуют промывки печатной платы. после пайки.Если вы уже приобрели флюс, требующий промывки, ознакомьтесь с его описанием — проверьте, следует ли его промывать водой или другими средствами, например изопропиловым спиртом.

Что касается химикатов для пайки, помимо флюсов и очистителей для печатных плат, средство для регенерации наконечников также может быть полезно для очистки остатков припоя на печатных платах. Восстанавливает свежий вид даже самых поврежденных и изношенных наконечников. Его не следует использовать регулярно, так как он не может заменить тщательный уход за наконечником — i.е. регулярно чистить металлической губкой и не перегревать без надобности.

В дополнение к вышеперечисленным принадлежностям для пайки вам наверняка понадобится демонтажный насос для удаления излишков расплавленного связующего, а также пинцет или вакуумный захват для интегральных схем, который поможет удерживать горячие электронные компоненты во время пайки.

Выбор паяльника: температура, мощность и жало

Существует множество паяльников, и выбор подходящего паяльника зависит в первую очередь от того, как вы его используете, а также от типа проектов, которые вы собираетесь выполнять.При поиске паяльника следует учитывать три наиболее важных фактора: температура, мощность и жало паяльника (примечание: у большинства паяльников есть сменные жала, что позволяет вам переключиться на другое жало, подходящее для вашего текущего проекта).

Температура

Большинство паяльников имеют три основных температурных исполнения: 1) без контроля температуры, которые обычно наименее дорогие и подходят для пайки в домашних условиях, подключаются и готовы к работе после того, как нагреются; 2) паяльники с регулируемой температурой позволяют быть уверенными в том, что паяльное жало поддерживает нужную температуру, но они дороже обычных паяльников; и 3) паяльные станции, которые состоят из настольного блока управления и паяльника, специально разработанного для этого устройства, и которые являются наиболее дорогим типом паяльника, обычно предлагают цифровые показания температуры, регулируемую температуру паяльника и ряд других Особенности.

Если вы профессионал или планируете много паять, сначала подумайте о паяльной станции.

Большинство современных паяльников — электрические, но электрические паяльники имеют ограниченный радиус действия из-за того, что шнур обеспечивает питание. Если ваш проект находится далеко от розетки, вам понадобится удлинитель или, в качестве альтернативы, вы можете выбрать аккумуляторный паяльник, который можно использовать где угодно. Аккумуляторные паяльники отлично подходят для точных работ.

Мощность

Также необходимо учитывать мощность.Типичный паяльник имеет мощность от пятнадцати до двадцати пяти ватт. Паяльники с более высокой мощностью имеют большую мощность, что делает их более подходящими для тяжелых проектов, чем их аналоги с низкой мощностью. Более высокая мощность не означает, что утюг обеспечивает больше тепла; скорее, паяльники с высокой мощностью имеют больше резервной мощности, что позволяет им нагреваться в течение более длительных периодов времени.

(Вы можете узнать больше о выборе подходящего паяльного жала в одном из наших предыдущих блогов «Выбор паяльного жала.”)

Когда вы покупаете новый паяльник, помните об этих рекомендациях, чтобы получить максимальную отдачу от затраченных средств — помните: температуру, мощность и жало паяльника.

Ник Якубовски

Краткое руководство по выбору правильного паяльника

Производителям, особенно новичкам, обычно сложно выбрать именно тот утюг, который подходит для паяльных работ. Вот краткое руководство, которое поможет вам сделать правильный выбор.Удачного создания!

Сегодня на рынке представлен огромный ассортимент паяльников, поэтому выбор подходящего для себя временами может сбивать с толку. Основное правило здесь — выбрать утюг, который хорошо впитается в ту работу, в которую вы собираетесь его использовать.

Если говорить подробнее, то при выборе высококачественного паяльника следует учитывать 3 основных фактора:

1. тип утюга
2. температурная система
3. Ватт мощности.

Давайте узнаем, что подробнее:

1. Тип железа

В основном есть 4 типа утюгов, которые вы можете рассмотреть: паяльный карандаш, паяльник, паяльная станция, паяльная / ремонтная станция

Карандаш для пайки

Самый простой и простой тип паяльного инструмента, который можно просто использовать для небольших проектов DIY. Стоимость этих карандашей варьируется от 130 до 700 индийских рупий в зависимости от мощности и качества сборки. Вы можете найти хорошие предложения на Flipkart или eBay.

Хотя эти паяльные карандаши не рекомендуются для тонкой пайки, так как в них есть система контроля температуры жала паяльника.Чрезмерное воздействие на нагревательный элемент во время пайки может повредить компоненты электроники и отслоить дорожки на печатной плате.

Паяльник

Более высокая и немного более сложная форма паяльного карандаша — это паяльный пистолет. Основным компонентом, который отличается от паяльного карандаша, является трансформатор на станке. Этот трансформатор способен преобразовывать 110 В переменного тока в более низкое напряжение. Поскольку вторичная обмотка этого трансформатора имеет только один виток, трансформатор способен производить чрезвычайно низкое напряжение и ток в несколько сотен ампер.

Кроме того, имея очень маленькое время прогрева, эти пистолеты можно легко включать и выключать за очень короткое время. Стоимость этого оружия варьируется от 750 до 1500 индийских рупий. Вы можете получить несколько хороших предложений на eBay.

Хотя, опять же, эти пистолеты могут генерировать слишком много тепла для использования на тонких печатных платах, поэтому их не рекомендуется использовать для печатных плат и компонентов.

Паяльные станции

Третий уровень паяльных инструментов — это паяльные станции, которые расширяют функциональность, изощренность и возможности использования паяльных карандашей и пистолетов.Эти станции состоят из паяльного карандаша, которые прикреплены к электростанции. Эта электростанция может управлять настройками температуры кончика паяльного карандаша.

Более высокие версии этих паяльных станций также поставляются с электронным контролем температуры, который позволяет очень точно устанавливать и поддерживать температуру. Эти электронные регуляторы температуры автоматически поддерживают соответствующую температуру на наконечнике паяльника.

Цена колеблется от 300 до 7000 индийских рупий в зависимости от мощности и размера паяльных станций.Вы можете найти хорошие предложения на ebay и flipkart.

Благодаря возможности регулирования температуры, эти паяльные станции безопасны для использования в большинстве паяльных работ, таких как пайка сквозных отверстий и тонких компонентов для поверхностного монтажа.

Ремонтно-восстановительные системы

Система доработки / ремонта — это еще более сложная паяльная платформа, которая чаще всего используется профессионалами в промышленности или крупными производителями. Эти паяльные системы состоят из комбинации нескольких наконечников, в том числе паяльника, термофена, паяльника, термо-пинцета и т. Д.

От небольших паяльных станций до сложных, эти станции доступны в ценовом диапазоне от 3000 до 200000 индийских рупий. Вы можете найти хорошие предложения на eBay.

2. Температура

Основные типы паяльников по температурному исполнению:

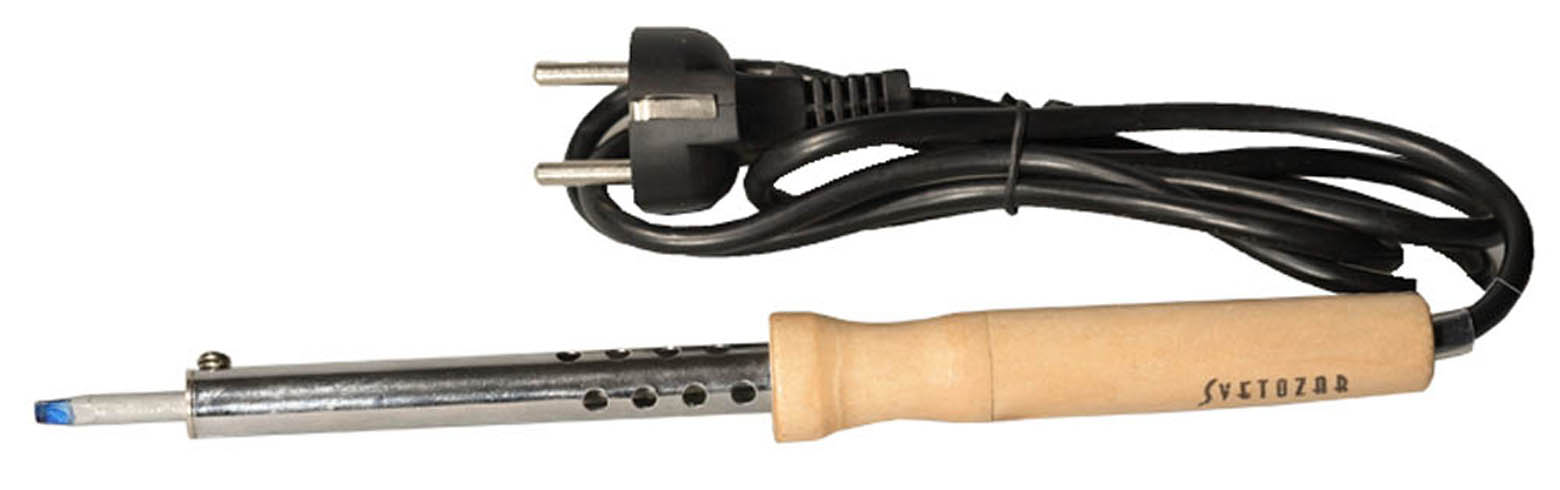

1) Утюги без контроля температуры: обычно это наименее дорогой тип утюгов. Вам просто нужно подключить их, и они будут готовы к использованию после того, как нагреются. Эти утюги лучше всего подходят для пайки в домашних условиях.

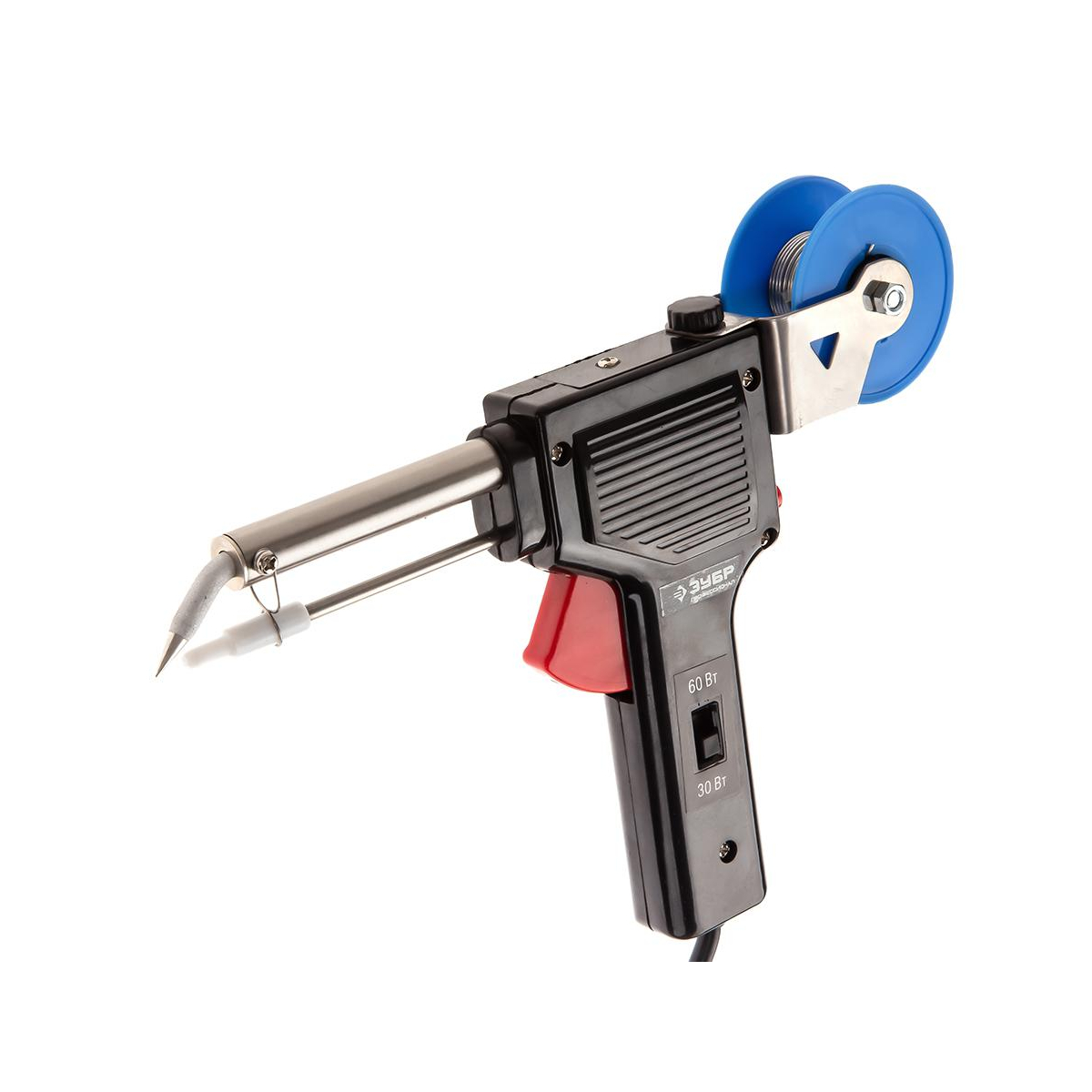

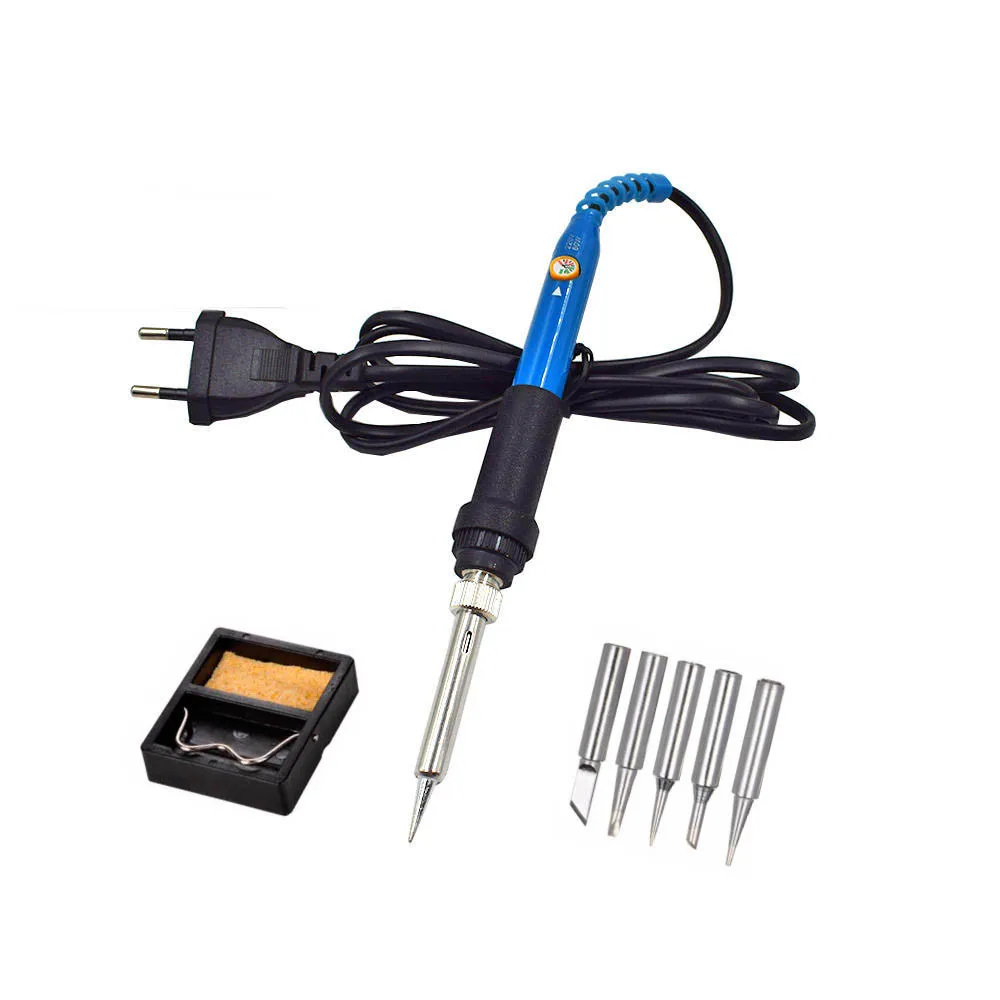

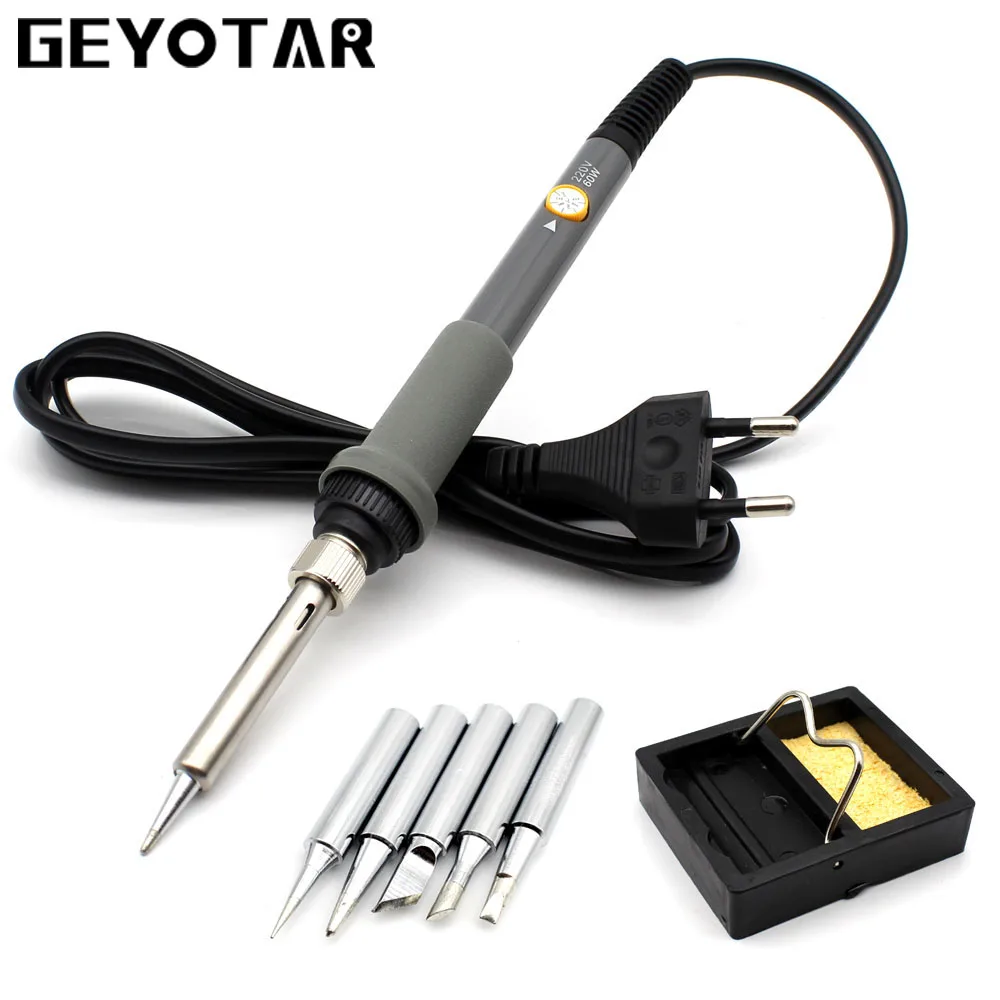

2) Утюги с регулируемой температурой: как и некоторые паяльные пистолеты, позволяют пользователю гарантировать, что жало горячего утюга поддерживает нужную температуру на протяжении всего использования. Эти утюги немного дороже обычных паяльников.

3) Паяльные станции: Как и упомянутые выше в типах паяльных инструментов, у нас также есть на рынке паяльные станции, которые поставляются с отдельным блоком контроля температуры.

3. Мощность

Помимо выбора типа утюга, который вы хотите использовать, вам также необходимо выбрать желаемую мощность.Типичный паяльник обеспечивает мощность от пятнадцати до двадцати пяти ватт. Утюги с более высокой мощностью позволяют утюгу хранить больше энергии в резерве, позволяя им оставаться нагретыми в течение более длительного времени, что также делает их более подходящими для тяжелых проектов.

Примечание: раньше размер и форма жала паяльника были еще одним важным фактором при покупке подходящего паяльного инструмента, но с появлением на рынке утюгов со сменными жалами эта проблема кажется решенной.

Советы для начинающих при использовании паяльной станции:

1. Регулярно очищайте жало паяльника.
2. Паяльник должен быть легким для минимума несчастных случаев.
3. Не прикасайтесь к паяльнику, так как температура обычного паяльника находится в пределах 200–480 ° C. Также старайтесь не прикасаться к паяным соединениям сразу после процесса.
4. Всегда используйте инструмент для демонтажа проводов, чтобы удалить любые нежелательные припайки
5. Купите подставку для паяльника, чтобы избежать перекоса.
6. Попробуйте купить паяльник, который быстро нагревается.
7. Попробуйте купить паяльник с регулировкой температуры с точным контролем температуры.
8. Также попробуйте найти паяльник с бессвинцовым наконечником

Чтобы посмотреть, как работает электрический паяльник, нажмите здесь

Надеюсь, это руководство поможет вам купить подходящий утюг. Наслаждайтесь созданием!

Автор — старший корреспондент и руководитель отдела маркетинговой поддержки в EFY.

Чтобы прочитать о различных паяльных станциях: нажмите здесь

4 лучших паяльника 2021

Наш выбор

Светодиодная паяльная станция X-Tronic, модель 3020-XTS

Надежный X-Tronic быстро нагревается и предлагает безопасную и прочную подставку, эргономичную рукоятку и цифровую температуру дисплей — функции, за получение которых обычно приходится платить вдвое больше.

Светодиодная паяльная станция X-Tronic Model 3020-XTS удивила нас своей надежностью. Некоторые из его функций обычно встречаются только в моделях, которые стоят вдвое дороже. Его ручка удобна в использовании и не горячая на ощупь, а утюг поставляется с тяжелой прочной подставкой и полезными аксессуарами. Это также один из немногих утюгов, которые мы тестировали с цифровым дисплеем — функцией, которая делает отслеживание и изменение температуры особенно простым. Собирая наш проектный комплект электроники, нам иногда приходилось ждать, пока паяльная станция X-Tronic вернется к заданной температуре; вы могли бы потратить примерно на 40 долларов больше на утюг с более быстрым восстановлением температуры, но мы почти не заметили разницы.Утюг поставляется с прочной подставкой для удержания горячего утюга во время использования, катушкой для припоя, а также губкой и латунной губкой для очистки кончика утюга.

Выбор для модернизации

Hakko FX-888D

Благодаря быстрому нагреву и восстановлению температуры, прочной конструкции и полированной эстетике этот паяльник станет идеальным выбором для любителей, которые планируют часто паять.

Варианты покупки

* На момент публикации цена составляла 100 долларов.

Hakko FX-888D, возможно, стоит обновить, если вы планируете часто паять, поскольку он нагревается немного быстрее, чем X-Tronic, поэтому вы можете паять с меньшим количеством пауз. Он поставляется с цифровым дисплеем и тонкой ручкой, которую легко держать и которая остаётся прохладной на ощупь. FX-888D выглядит особенно прочным, с тяжелой подставкой и станцией кажется, что они прослужат дольше, чем модели конкурентов. Кроме того, тот факт, что подставка и станция представляют собой две отдельные части, дает вам больше гибкости в настройке рабочей зоны.

Бюджетный выбор

Если 50 долларов — это больше, чем вы хотите потратить, мы рекомендуем комплект паяльника Vastar Full Set 60 Вт, 110 В.Эта регулируемая модель — самый дешевый утюг, который мы тестировали, но он работает хорошо и поставляется с большим количеством аксессуаров, чем любой другой, включая припой и наконечники различных размеров. Но прилагаемая подставка не является прочной — мы не чувствовали себя в безопасности, устанавливая на нее горячий утюг, — поэтому вам стоит подумать о добавлении нашей любимой подставки, Hakko FH-300. Захват Vastar оказался самым теплым среди утюгов, которые мы тестировали, а температура, указанная на колесе регулировки Vastar, также оказалась совершенно неточной. Vastar показал самую высокую максимальную температуру из всех утюгов, которые мы пробовали, хотя любой из рекомендуемых нами утюгов может достигать температуры, достаточно высокой для общего хобби.

Также отлично

Hakko FH-300

Hakko FH-300 достаточно тяжелый, чтобы устойчиво стоять на рабочей поверхности, и занимает мало места.

Варианты покупки

* На момент публикации цена составляла 32 доллара.

Если у вас уже есть паяльник и вам нужна прочная подставка, мы рекомендуем Hakko FH-300, который весит достаточно, чтобы не скользить, когда вы кладете утюг в держатель. Установка занимает секунды, в комплект входит губка и средство для чистки наконечников.Кроме того, это самая маленькая из протестированных нами стоек, поэтому в вашем рабочем пространстве остается больше места для других паяльных насадок и бобов.

Полное руководство по электронной пайке

Что такое пайка?

Пайка — это соединение двух металлических поверхностей механическим и электрическим способом с использованием металла, называемого припоем. Припой фиксирует соединение, поэтому оно не выйдет из строя из-за вибрации или других механических сил. Он также обеспечивает электрическую непрерывность, так что электронный сигнал может проходить через соединение без прерывания.Припой плавится с помощью паяльника. Флюс используется для очистки и подготовки поверхностей, что позволяет расплавленному припою течь (или «смачиваться») и связываться с металлическими поверхностями.

Ручная пайка — это процесс пайки одного соединения (называемого «паяным соединением») за раз, в отличие от более автоматизированных процессов пайки, таких как пайка волной припоя (для сквозных компонентов) или пайка оплавлением (для компонентов SMT).

Что нужно для пайки электроники?

При пайке электронного разъема в контактную точку (часто называемую «контактной площадкой») обычно требуется следующее:

• Паяльник, способный достигать точки плавления припоя.
• Проволочный припой, с флюсовым сердечником или без него.
• Флюс, если припой для проволоки не включает сердечник из флюса или если требуется дополнительный флюс.

Что такое паяльник?

Паяльник — это ручной инструмент, используемый для спаивания двух металлических поверхностей вместе. В своей простейшей форме он состоит из металлического наконечника, нагревательного элемента, который доводит наконечник до температуры пайки, изолированной ручки, позволяющей надежно удерживать паяльник, и вилки для розетки или паяльной станции.

Работа жала паяльника заключается в передаче тепла от нагревательного элемента к предмету. Он имеет внутреннюю поверхность из меди, которая действует как эффективный и эффективный проводник тепла. Он также имеет железное покрытие для защиты мягкой, склонной к коррозии меди от флюса и припоя и хромоникелевое покрытие, чтобы флюс не смачивал наконечник.

Кроме того, существуют опции, которые обеспечивают лучший контроль температуры паяльника и теплового отклика (время, необходимое для повторного нагрева после пайки). К ним относятся жала паяльника, которые представляют собой металлические заглушки, которые упираются в нагревательный элемент, и другие, которые интегрированы с нагревательным элементом в картридже.

Чем отличается паяльник от паяльной станции?

На нижнем уровне, наиболее подходящем для любителей, паяльник может подключаться непосредственно к электрической розетке, что не позволяет контролировать температуру паяльника. Просто включите или выключите. С паяльной станцией паяльник подключается к станции для лучшего контроля температуры и других функций, таких как запоминание заданной температуры, блокировка и т. Д.

Какой припой использовать?

Несмотря на то, что существует большое количество различных типов припоев, в основном вам нужно выбирать между свинцовым или бессвинцовым припоями, диаметром проволоки, сердечником из флюса или сплошной проволокой, а также типом флюса.

• Свинец или бессвинцовый — Припой, как правило, представляет собой комбинацию металлов, выбранных из соображений надежности и проводимости. Свинец, часто в сочетании с оловом, был основой электронной пайки с момента ее создания.Свинец имеет относительно низкую температуру плавления, легко смачивается и растекается, что делает процесс быстрее, проще и надежнее. Из-за проблем, связанных с окружающей средой и здоровьем, возникла необходимость перейти на бессвинцовый припой, который часто представляет собой комбинацию олова и серебра. Бессвинцовые припои имеют более высокую температуру плавления и обычно требуют более активных или более концентрированных флюсов (более высокое содержание твердых веществ) для достижения тех же характеристик пайки, что и свинцовые припои. Для типичной ручной пайки, если все сделано правильно, надежность между свинцовым и бессвинцовым припоями должна быть примерно одинаковой.Для высокотехнологичной электроники, используемой в экстремальных условиях (например, аэрокосмической электроники), существуют опасения по поводу тенденции светлого олова в бессвинцовом припое кристаллизоваться и образовывать усы олова — тонкие проволоки олова, которые могут вырастать из паяных соединений.

  Если вы ремонтируете или собираете электронику для использования в США, проще всего работать со свинцовым припоем, и он образует самые надежные паяные соединения. Более низкий нагрев также вызывает меньшую тепловую нагрузку на остальную часть печатной платы. Если конечный продукт отправляется за пределы США, особенно в Европу, вам следует подумать о бессвинцовой припое.Исключением может быть электроника высокой надежности, например, используемая в аэрокосмической отрасли. В этом случае ознакомьтесь со спецификациями и требованиями конечного пользователя электроники. По-прежнему может потребоваться бессвинцовый припой, но могут быть исключения, позволяющие использовать свинцовый припой.

• Диаметр припоя — Убедитесь, что вы не перепутали припой, предназначенный для сантехники, с припоем, предназначенным для электроники. Проволока для сантехники будет намного толще, диаметром 2 мм и больше.Паяльная проволока для электроники будет тоньше, от 1,5 мм до 1/2 мм или даже меньше. Подберите диаметр к размеру паяемых разъемов и контактов. Если диаметр проволочного припоя слишком мал, вы будете пропускать слишком много припоя. Слишком большой, и может быть трудно маневрировать вокруг плотной печатной платы, что увеличивает вероятность термического напряжения или даже пайки других компонентов, не связанных с Ваш ремонт.
• Сердечник из флюса или сплошная проволока — Большинство припоев для проволоки поставляется с сердечником из флюса, поэтому флюс автоматически активируется и течет по области пайки, когда припой расплавляется.С ним удобнее и эффективнее работать. Можно использовать сплошную проволоку с добавлением флюса кистью, диспенсером для бутылок или диспенсером для ручек. Если не требуется очень специфический флюс, который недоступен в качестве припоя для проволоки, обычно рекомендуется припой для проволоки с флюсовым сердечником.
• Тип флюса — Флюс без очистки является хорошим выбором для пайки, где следует избегать очистки. Легкие остатки можно оставить на доске или удалить с помощью средства для удаления флюса. Флюс, активированный канифолью (RA), обеспечивает отличную паяемость в самых разных областях применения.Лучше всего удалить остатки после пайки для эстетики и во избежание коррозии в будущем. Канифольный флюс (R) или слегка активированный канифольный флюс (RMA) обычно можно оставить на печатной плате после пайки, если только эстетика не является проблемой. Водорастворимый флюс (ОА) — это очень активный флюс, разработанный для легкого удаления деионизированной водой, как в периодической, так и в поточной системе. Его также можно удалить изопропиловым спиртом (IPA). Очень важно счистить остатки водорастворимого флюса, так как они вызывают сильную коррозию.

  Вы также можете увидеть варианты «без галогена» или «без галогена». Эти классификации предназначены для компаний, которые реализуют экологические инициативы или должны соблюдать ограничения по галогенам из-за нормативных или потребительских ограничений. Галогены включают элементы хлора, фтора, йода, брома и астата. Они могут иметь такие компромиссы, как возможность очистки, поэтому, если вам не нужно исключать галогены из процесса, проще остановиться на стандартных флюсах, содержащих галогены.

Какой припой использовать: свинец или бессвинцовый?

Если вы ремонтируете или собираете электронику для использования в США, проще всего работать со свинцовым припоем, и он образует самые надежные паяные соединения.Более низкий нагрев также вызывает меньшую тепловую нагрузку на остальную часть печатной платы. Если конечный продукт отправляется за пределы США, особенно в Европу, вам следует подумать о бессвинцовой припое. Исключением может быть электроника высокой надежности, например, используемая в аэрокосмической отрасли. В этом случае ознакомьтесь со спецификациями и требованиями конечного пользователя электроники. По-прежнему может потребоваться бессвинцовый припой, но могут быть исключения, позволяющие использовать свинцовый припой.

Что такое флюс?

Подумайте о флюсе и добавке для подготовки к процессу пайки.При соединении двух металлических поверхностей вместе припоем должна быть хорошая металлургическая связь, чтобы паяное соединение не рвалось, а электрическая целостность не колебалась под воздействием механических, температурных и других нагрузок. Флюс удаляет любое окисление, которое может присутствовать, и слегка травит поверхность, способствуя смачиванию. «Смачивание» — это процесс растекания припоя по поверхности контактов и жала паяльника, который очень важен в процессе пайки.

Какой флюс мне следует использовать?

Флюс без очистки — хороший выбор для пайки, когда следует избегать очистки.Легкие остатки можно оставить на доске или удалить с помощью средства для удаления флюса. Флюс, активированный канифолью (RA), обеспечивает отличную паяемость в самых разных областях применения. Лучше всего удалить остатки после пайки для эстетики и во избежание коррозии в будущем. Канифольный флюс (R) или слегка активированный канифольный флюс (RMA) обычно можно оставить на печатной плате после пайки, если только эстетика не является проблемой. Водорастворимый флюс (ОА) — это очень активный флюс, разработанный для легкого удаления деионизированной водой, как в периодической, так и в поточной системе.Его также можно удалить изопропиловым спиртом (IPA). Очень важно счистить остатки водорастворимого флюса, так как они вызывают сильную коррозию.

Вы также можете увидеть варианты «без галогенов» или «без галогенов». Эти классификации предназначены для компаний, которые реализуют экологические инициативы или должны соблюдать ограничения по галогенам из-за нормативных или потребительских ограничений. Галогены включают элементы хлора, фтора, йода, брома и астата. Они могут иметь такие компромиссы, как возможность очистки, поэтому, если вам не нужно исключать галогены из процесса, проще остановиться на стандартных флюсах, содержащих галогены.

Нужно ли добавлять дополнительный флюс при пайке?

При пайке простого соединения, например двухпроводного или сквозного вывода, флюса в припое с флюсовым сердечником должно быть достаточно. Для более сложных методов пайки, таких как пайка с протягиванием нескольких выводов на компоненте для поверхностного монтажа, может потребоваться добавление дополнительного флюса. Поток активируется и потребляется, когда он изначально вытекает из сердечника. Если припой обрабатывать дальше, например, когда вы протягиваете несколько выводов, вы рискуете получить холодные соединения или перемычки без дополнительного флюса.Хотя кажется, что чем больше флюса, тем лучше, постарайтесь не наносить флюс чрезмерно. Необходимо удалить лишний флюс, особенно если он не активируется полностью при нагревании до полной температуры пайки.

Сопутствующие товары:

Как нанести дополнительный флюс?

Флюс можно наносить кислотной кистью или наносить с помощью диспенсера для бутылочек с иглами или ручного диспенсера. Хотя кажется, что чем больше флюса, тем лучше, постарайтесь не наносить флюс чрезмерно. Необходимо удалить лишний флюс, особенно если он не активируется полностью при нагревании до полной температуры пайки.

Сопутствующие товары:

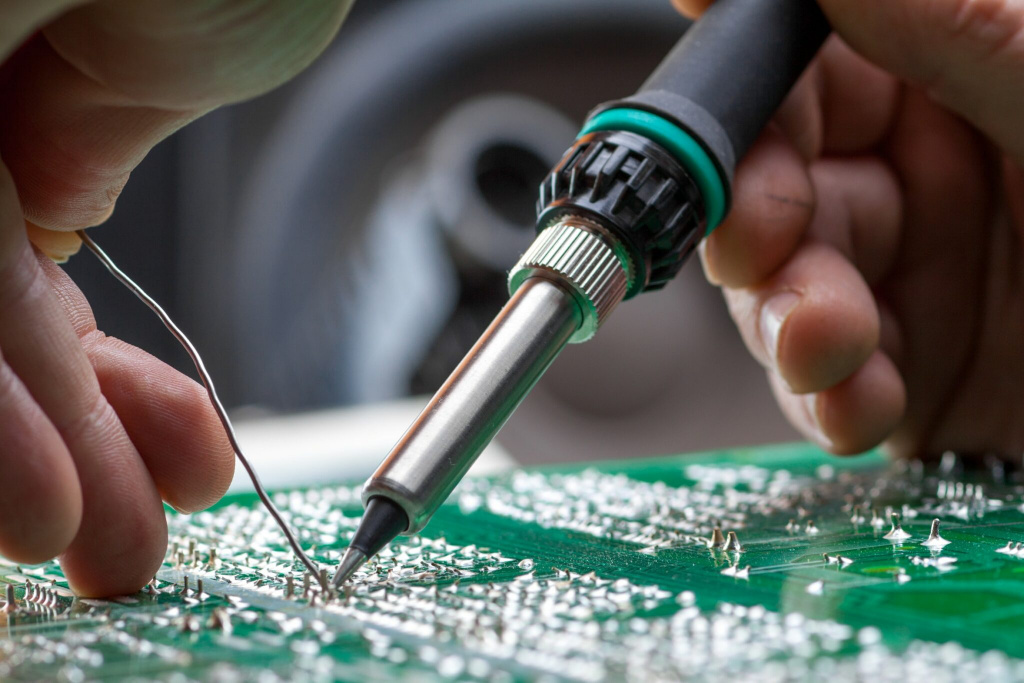

Как паять?

1. Убедитесь, что паяемые поверхности чистые.
2. Включите паяльник и установите температуру выше точки плавления припоя. 600 ° — 650 ° F (316 ° — 343 ° C) — хорошее начало для припоя на основе свинца и 650 ° — 700 ° F (343 ° — 371 ° C) для бессвинцового припоя.
3. Прижмите наконечник к проводу и контактной точке / контактной площадке в течение нескольких секунд. Идея состоит в том, чтобы довести оба до температуры пайки одновременно.
4. Прикоснитесь проволокой припоя к выводу и контактной точке / площадке несколько раз, пока припой не потечет вокруг вывода и контакта.
5. Осмотрите паяное соединение, чтобы убедиться, что область контакта и вывод полностью покрыты. Если это сквозной вывод, отверстие следует заполнить, а паяное соединение образует небольшую пирамидальную форму.
6. При необходимости обрежьте провод с помощью ножа для резки свинца. Не обрезайте паяное соединение, так как это может повредить соединение.
7. При использовании флюса, активированного канифолью, водного флюса или если эстетический вид остатков флюса является проблемой, очистите область с помощью средства для удаления флюса.

Сопутствующие товары:

Насколько сильно нагревается паяльник?

600 ° — 650 ° F (316 ° — 343 ° C) — хорошее начало для припоя на основе свинца и 650 ° — 700 ° F (343 ° — 371 ° C) для бессвинцового припоя. Вам нужно, чтобы жало было достаточно горячим, чтобы расплавить эффективность припоя, но избыточное тепло может повредить компоненты, поскольку тепло распространяется по выводам, и это сократит срок службы жала паяльника.

Как отличить хорошее паяное соединение от плохого?

Осмотрите паяное соединение, чтобы убедиться, что он полностью покрывает контактную поверхность и вывод. На что следует обратить внимание:

• Если это провод со сквозным отверстием, то отверстие должно быть заполнено, а паяное соединение должно иметь небольшую пирамидальную форму.
• Если это паяное соединение для поверхностного монтажа, припой должен полностью покрывать контактную площадку и окружать вывод.
• После пайки провод не должен болтаться или покачиваться.
• Припой не должен перетекать или накапливаться на других контактных точках / площадках.
• При использовании припоя на основе свинца паяное соединение должно быть блестящим. К сожалению, бессвинцовые покрытия имеют более тусклый оттенок, поэтому блеск в этом случае не является хорошим показателем.

Как выбрать лучшее паяльное жало для ремонта печатной платы?

Цель состоит в том, чтобы согласовать форму и размер наконечника с контактной площадкой. Это позволяет максимально увеличить площадь контактной поверхности и максимально быстро нагреть провод и контактную поверхность.Если вы выберете слишком большой наконечник, у вас будет больший объем наконечника для нагрева, что замедлит рекуперацию тепла — время, необходимое для повторного нагрева наконечника после пайки соединения. Это также может повлиять на работу других компонентов и контактных площадок. Если вы выберете слишком маленький наконечник, у вас не будет достаточной площади поверхности наконечника, соприкасающейся ни с проводом, ни с областью контакта для эффективной передачи тепла. Это займет больше времени, что замедлит работу и может увеличить тепловую нагрузку на компонент.

Убедитесь, что вы используете паяльник и жала, предназначенные для пайки электронных плат. Наконечники, предназначенные для других применений, таких как витражи, сантехника или тяжелые электромонтажные работы, обычно намного больше, чем то, что подходит для электроники.

Жала паяльника бывают самых разных форм, чтобы облегчить разную геометрию печатных плат:

• Заостренный или конический — Конец жала паяльника подходит к острой или круглой плоской поверхности. Размер определяется диаметром конца, поэтому он может варьироваться от 0.От 1 мм до 1 мм или больше. Эти наконечники обычно используются, когда требуется высокая точность, например, с очень тонкими безвыводными компонентами для поверхностного монтажа. Они могут быть длинными для большей досягаемости в плотной конструкции платы или иметь более короткий микровыступ, чтобы уменьшить количество металла наконечника, который необходимо нагреть. Это может улучшить рекуперацию тепла. Концы наконечников также можно согнуть, чтобы не мешать другим компонентам или областям контакта.
• Лезвие или нож — Наконечник лезвия обычно используется для плавной пайки, когда припой протягивается через несколько контактных площадок.Это обычное явление при пайке компонентов технологии поверхностного монтажа (SMT). Размер измеряется по длине лезвия и может составлять 6,3 мм (1/4 дюйма) или больше.
• Зубило или отвертка — Зубило позволяет нагревать большую площадь контакта, поэтому оно полезно для сквозных паяных соединений. Длина может быть разной, а также может быть гнутой, как с коническим наконечником. Размер в основном определяется как длина плоского участка, но глубина или толщина кончика также могут варьироваться. Они могут быть настолько маленькими, что выглядят почти как острие, размером менее 1 мм и шириной от 5 до 6 мм.
• Bevel — Наконечник со скошенной кромкой имеет плоский овальный конец, расположенный под углом. Представьте себе металлический стержень, который представляет собой поперечное сечение под углом. Размер определяется диаметром стержня или вала, а иногда и углом скоса. Фаска может составлять от 1 мм до 4 мм или даже больше.
• Наконечники потока — Наконечник потока похож по конструкции на скошенный наконечник, но вместо плоской поверхности это небольшой выступ или чашечка. Его также называют «мини-волнообразным наконечником», и он обычно используется для пайки волной, как объяснено выше.

Сопутствующие товары:

Можно установить максимальную температуру нагрева для ускорения пайки?

В пайке, как и во всем остальном, главное — скорость. Операторы будут повышать температуру пайки, чтобы ускорить отвод тепла. Это позволяет им быстрее переходить от одного паяного соединения к другому. Уловка — чем выше температура, тем короче срок службы наконечника. Конечно, паяльные станции могут нагреваться до 900 ° F, но 750 ° F — это самый высокий уровень, который вам нужен для бессвинцового провода. Дополнительный нагрев также может вызывать излишнюю нагрузку на компоненты, увеличивая вероятность выхода печатной платы из строя в дальнейшем.

Почему припой капает с паяльного жала?

Это признак того, что жало паяльника нужно почистить, значит, это «холодное» жало (хотя оно все еще очень горячее, так что не трогайте!). Когда флюс и окисление накапливаются со временем, тепло не передается так эффективно, и припой не смачивается и не течет по наконечнику должным образом. Припой будет плавиться, но просто стечь с кончика. Это затрудняет перемещение, чтобы припаять контактные участки так, как вам это может понадобиться.

Как почистить паяльник?

Паяльные станции обычно поставляются с губкой и / или латунной площадкой «brillo». Цель состоит в том, чтобы удалить излишки флюса и припоя с наконечника. Если слишком много флюса накапливается и пригорает на жало паяльника, оно в конечном итоге отварится и станет непригодным для использования (но не обязательно безвозвратно). Если инструменты для чистки наконечников не используются должным образом, они могут принести больше вреда, чем пользы. Выбирая губку, убедитесь, что она сделана из натуральной целлюлозы (например, губки Plato).Синтетические губки плавятся на жало паяльника и могут сократить срок его службы. Используйте чистую деионизированную воду. Водопроводная вода может содержать минералы, которые могут накапливаться на наконечнике. Когда вы пропитаете губку, отожмите ее, чтобы она не промокла. Слишком много воды может увеличить термическое напряжение наконечника и замедлить восстановление наконечника.

Когда жало паяльника почернело от запекания флюса и больше не смачивается должным образом, пришло время для чистки инструментов в крайнем случае. Тонировщик для наконечников (Plato # TT-95) представляет собой комбинацию бессвинцового припоя и очистителя.Пока паяльник нагревается до полной температуры, обваляйте его в растворителе для жала. По мере того, как вы скручиваете его, он должен измениться с черного на блестящий серебристый, так как запеченный флюс будет счищен. Затем сотрите с паяльного жала излишки красителя и залудите заново, используя проволочный припой. Не позволяйте названию ввести вас в заблуждение — «средство для чистки наконечников» не предназначено для того, чтобы оставлять их на наконечнике.

Также доступны полировальные стержни, которые используются для очистки наконечника от остатков флюса. Это следует использовать только в крайнем случае, потому что вы будете удалять железо вместе с пригоревшим флюсом.Как только на наконечнике появится точечная коррозия — настоящие дыры в утюге — пора заменить.

Сопутствующие товары:

Что лучше для чистки жала паяльника — латунная «губка» или губка?

Как и все остальное, у каждого есть свои плюсы и минусы:

Латунный очиститель наконечников

• Pro-Быстрый и простой в использовании, не требует насыщения водой и не подвергает жало паяльника термическому удару.
• Con — абразивен, хотя латунь на конце наконечника мягче железа.Он имеет больше склонности к царапинам на хромовом покрытии, что не позволяет припою намочить наконечник. Это может привести к появлению коррозии под покрытием и сокращению срока службы наконечника.

Не забудьте использовать проталкивающие движения с помощью латунного очистителя наконечников. Протирание поверхности увеличивает вероятность разбрызгивания расплавленного припоя.

Целлюлозная губка

• Pro — это эффективный и быстрый способ очистки наконечника. Они имеют разные отверстия или прорези, чтобы сделать это еще быстрее и проще, а также чтобы не разбрасывался расплавленный припой.
• Con — Охлаждает наконечник, поэтому требуется повторный нагрев наконечника. Это также может привести к термическому удару насадки, особенно если губка слишком пропитана. Это может сократить срок службы наконечника из-за микротрещин в металлическом покрытии.

Убедитесь, что вы используете целлюлозную губку, предназначенную для чистки жала паяльника. Целлюлоза — это натуральный материал, получаемый из древесной массы. Он не расплавится и не повредит жало паяльника, как синтетическая губка. Губка не должна быть насквозь мокрой, а только слегка влажной.Тщательно отожмите его после насыщения деионизированной (ДИ) водой. Рекомендуется использовать деионизированную воду для предотвращения отложения минералов на жало паяльника. После того, как ваше паяльное жало было очищено, не забудьте снова покрыть оловом небольшое количество припоя на конце жала. Это предотвращает коррозию рабочего конца наконечника, который представляет собой железо, под воздействием воздуха в течение определенного периода времени. Сопутствующие товары:

Следует ли счистить весь припой с жала паяльника после завершения пайки? Обычно перед тем, как положить паяльное жало обратно в держатель, принято протирать его.Это обнажит необработанное железо на рабочем конце наконечника, которое будет ржаветь на открытом воздухе. Добавьте в смесь остаточный флюс, и у вас будет преждевременно изъеденное паяльное жало. Перед тем, как сделать перерыв или остановиться на день, сотрите остатки флюса и припоя и повторно залудите, нанеся свежий припой на конец наконечника.

Что я могу сделать, чтобы продлить срок службы паяльного жала?

С момента перехода от свинца к бессвинцовым припоям частой жалобой был короткий срок службы наконечников. Более высокий нагрев, необходимый для бессвинцовых припоев и флюса, в сочетании с большей активностью приводит к более быстрому выгоранию наконечника.Часто наконечники чернеют, припой просто стекает с конца наконечника. Его также называют «холодным наконечником», но старайтесь не прикасаться к нему голыми пальцами!

Жала паяльника

имеют медный сердечник, который передает тепло от нагревательного элемента к рабочему концу (наконечнику жала). Поскольку медь очень мягкая и легко корродирует и изнашивается, для покрытия меди используются другие металлы, включая внешний слой железа. Хотя железо очень твердое, со временем оно все равно подвергнется коррозии.Кроме того, его можно покрыть флюсом и другими грунтами, которые могут вызвать обезвоживание. Коррозия и обезвоживание замедлят пайку и в конечном итоге потребуют утилизации жала. Хотя все наконечники будут выброшены в мусорное ведро, оператор может предпринять несколько шагов, чтобы продлить срок службы наконечников:

1. Убавьте огонь
2. Правильно очистить наконечник
3. Лужить жало паяльника
4. Используйте специальные инструменты для очистки

Если оставить паяльную станцию ​​более чем на 5 минут, выключите ее.Когда вы оставляете станцию ​​включенной, жало остается при температуре пайки, что еще больше сокращает срок службы жала. Современное паяльное оборудование нагревается до температуры пайки за секунды, поэтому экономия времени не стоит сокращения срока службы жала.

Сопутствующие товары:

Когда следует выбрасывать старое паяльное жало?

Когда наконечник черный и становится влажным (припой не налипает на него), что называется «холодным наконечником», его обычно можно очистить и использовать снова. Как только появится точечная коррозия и видимая коррозия, пришло время заменить насадку.Снаружи жало паяльника покрыто железом поверх теплопроводящей меди. Это защищает мягкую, подверженную коррозии медь от резких флюсов. Как только флюс проходит через ямы через железное покрытие, наконечник быстро разъедается.

Как избежать коррозии печатной платы после завершения пайки?

Остатки флюса могут вызвать рост дендритов и коррозию на сборках печатных плат, поэтому убедитесь, что вы используете передовые методы и чистите плату.Ведь заменены комплектующие и убран лишний припой…

• Тщательно очистите поверхность качественным средством для удаления флюса.
• Наклоните доску, чтобы очиститель и остатки стекали.
• При необходимости используйте щетку из конского волоса или безворсовую салфетку, чтобы аккуратно протереть печатную плату, а затем промойте.
• При использовании салфетки убедитесь, что она не оставляет волокон на печатной плате, что может вызвать проблемы в дальнейшем.

Это необязательный шаг для флюса без очистки, но все же хорошая идея для густонаселенных или высоковольтных плат.Это абсолютно необходимо, независимо от типа флюса, если после ремонта вы планируете нанести защитное покрытие.

Сопутствующие товары:

10 советов по хорошей пайке

1. Начните с чистой поверхности.
2. Подберите размер припоя для проволоки к тому, что вы паяете.
3. Подберите жало паяльника к тому, что вы паяете.
4. Тщательно выбирайте припой и флюс.
5. Следите за чистотой и лужением наконечника.
6. Выберите температуру пайки, достаточно высокую для эффективного плавления припоя, но не слишком высокую.
7. Удерживайте жало паяльника на выводе и точке контакта / контактной площадке, пока они оба не нагреются до температуры.
8. Нанесите достаточно припоя, чтобы покрыть контактную площадку и окружить провод.
9. При необходимости обрежьте выводы острым ножом для свинцовых ножей и не засовывайте их в паяное соединение.
10. Удалите остатки флюса с места пайки с помощью качественного съемника флюса.

Сопутствующие товары:

На этом завершается наше полное руководство по электронной пайке. У вас остались вопросы о том, какие продукты для пайки лучше всего подходят для ваших задач? Свяжитесь с нами по телефону 678-819-1408 или отправьте нам сообщение здесь.

Руководство по покупке паяльника

Вы увлекаетесь электроникой или пирографией, моделистом, мастером по ремонту бытовой техники или дизайнером печатных плат? Если вы ответили утвердительно на любой из этих вопросов, вам понадобится паяльник! От жала паяльника до паяльных станций с регулируемой температурой — давайте посмотрим, что вам понадобится для выполнения вашего первого проекта по пайке олова!

Паяльник, снабженный кабелем питания и розеткой, имеет ручку, соединенную с металлической трубкой.Эта защитная трубка содержит резистивный нагревательный элемент, который используется для нагрева жала паяльника. Целью пайки является создание прочного электрического соединения на печатной плате (PCB) или другом электронном устройстве. Имея мощность от 20 до 75 Вт, простые паяльники могут нагревать до температур от 380 ° C до 460 ° C. расплавляют припой до температуры плавления от 150 ° до 200 ° C. С паяльниками, которые постоянно нагреваются, следует обращаться осторожно, чтобы не обжечься руки.При правильном использовании они весьма кстати при случайном ремонте. Более крупные модели включают пистолеты для пайки с пусковым механизмом включения / выключения, который можно подключить к свету или фонарику . Обладая мощностью не менее 100 Вт, эти модели лучше всего подходят для пайки при очень высоких температурах. Еще более мощные модели используются в ювелирном деле.

Изучите каталог ManoMano
Паяльники

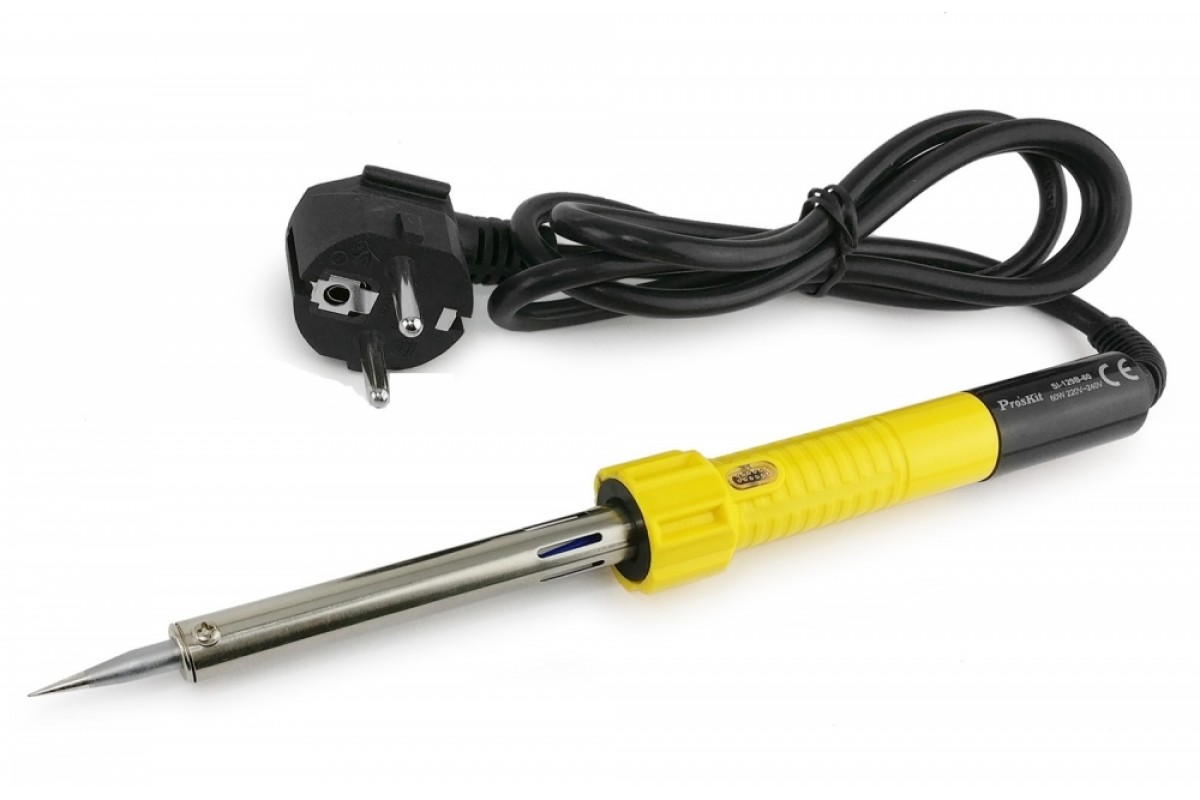

Паяльник

Вы можете купить автономный паяльник или, за несколько лишних фунтов, купить паяльную станцию ​​ со стабильным металлическим основанием и упором безопасности для утюга . Станции часто поставляются в виде набора для пайки с увеличительным стеклом и пинцетом для удерживания паяльных проводов или компонентов печатной платы.

Паяльная станция

Паяльная станция с регулируемой температурой — самая совершенная модель . Он оснащен трансформатором 220–24 В постоянного тока с цифровым дисплеем температуры , потенциометром и термостатом, который позволяет контролировать температуру регулируемого нагревательного элемента от 200 ° C до 400 ° C. . Эта полнофункциональная модель также включает в себя защитный упор для нагревательного элемента, который меньше по размеру и проще в обращении, чем стандартный утюг.

Жала паяльника часто являются взаимозаменяемыми и регулируемыми и выпускаются в нескольких моделях , каждая из которых предназначена для конкретных требований к стыку и температуре. В дополнение к горячим пинцетам , остроконечному наконечнику, используемому для пайки и демонтажа мелких деталей, вы также найдете модели с зубилом, конусом и скосом. Варианты и аксессуары безграничны! После того, как вы остановились на модели , обязательно проверьте наличие нужных вам советов .

Сначала, используйте утюг, чтобы нагреть соединение или заготовку, подлежащую пайке. , затем используйте наконечник для нанесения припоя.После охлаждения затвердевший припой должен образовать электрическую связь . Это так просто! Бонус: припой очень щадящий. Если вы ошиблись, вы всегда можете начать все сначала!

Припой

Проволока для припоя имеет диаметр от 0,5 до 3 мм и состоит в основном из олова (традиционно 60% олова, 40% свинца). Припой содержит сердечник из флюса, который действует как связка для соединения . Канифоль — самый распространенный вид флюса. Из-за своей токсичности свинец постепенно выводится из употребления и заменяется бессвинцовым припоем. Вместо можно использовать небольшой процент меди (3%).

Фитиль для припоя

Фитиль для припоя обычно изготавливается из плетеной луженой металлической проволоки . Его можно использовать для удаления припоя с оловянных швов. Фитиль прижимается к припою нагретым паяльным наконечником. Затем олово впитывается в оплетку, а припой плавится. После удаления припоя из соединения, компонент можно отсоединить и удалить . Фитиль для припоя эффективен, доступен по цене и прост в использовании.

Насос для распайки

Насос для распайки немного похож на подпружиненный шприц и используется для поглощения расплавленного олова во время распайки. Насос для удаления припоя — удобное решение для удаления излишков припоя из стыка.

Последние советы по выбору и использованию паяльника

В случае нерегулярной пайки достаточно простого паяльника. Более серьезные паяльщики должны выбрать паяльную станцию ​​с регулируемой температурой. Для достижения наилучших результатов убедитесь, что используйте правильное жало для вашего паяльного проекта ! Наконец, будьте осторожны: эти инструменты горячие!

Изучите каталог ManoMano
Насосы для демонтажа

Ознакомьтесь с нашими руководствами по узнайте все о сварке и пайке :

Руководство написано:

Майкл, профессиональный и увлеченный сварщик, Шеффилд, 75 руководств

Я прошел обучение по специальности Я работал трубщиком и сварщиком и после 35 лет путешествия по Великобритании стал руководителем цеха по металлу, затем дизайнером и, в конце концов, главным инженером.
