Как правильно паять полипропиленовые трубы

15 сентября 2019ЛикбезСделай сам

Детали нагреваются до 260 °C и связываются так сильно, что место соединения оказывается прочнее, чем сама труба.

1. Приготовьте материалы и инструменты

Трубы;
фитинги;
салфетки;
перчатки;
паяльник;
ножницы для труб;
рулетка;
карандаш;
уровень;
изопропиловый спирт.

2. Составьте схему трубопровода

YouTube‑канал «Ремонт своими руками»

Соединение полипропиленовых труб осуществляется довольно просто, но — как и с любой другой конструкцией — перед началом работ желательно подготовить примерную схему монтажа.

Набросайте на бумаге чертёж с расположением точек врезки, запорной арматуры и других нужных деталей. Так вы сможете сразу прикинуть длину труб, а также определить расположение, тип и количество необходимых фитингов.

Поскольку при соединении нагреваются оба конца трубопровода, для удобства монтажа важно, чтобы один из них оставался свободным. Часть труб с фитингами можно собрать на столе, а затем установить в нужном месте, выполнив всего один стык. Всё это поможет предусмотреть схема сборки.

3. Подготовьте паяльник

Вообще, прибор правильно называть «сварочный аппарат». Процесс соединения полипропилена проходит без использования припоя, а значит — это сварка, а не пайка. Мы будем использовать оба термина.

YouTube‑канал «Дважды отец Дмитрий»

Установите на платформу паяльника насадки нужного диаметра и зафиксируйте их винтом с помощью ключа. Если работаете с трубами нескольких размеров — используйте дополнительную пару гильз.

Выставьте температуру нагрева на 260 °С и включите прибор в сеть. На нагрев потребуется 10–20 минут. О готовности к работе сообщит светодиодный индикатор. Еще около 5 минут нужно подождать перед сваркой первого стыка.

При нагревании полипропилена выделяются вредные пары и дым, которые лучше не вдыхать. Поэтому во время работы проветривайте помещение.

4.

Сделайте разметку

Пока паяльник греется, подготовьте трубу и фитинги. Для качественной сварки они должны входить друг в друга строго на определённую глубину. Недостаточное погружение приведёт к плохому соединению, а чрезмерное — уменьшит или полностью закупорит проходное сечение выдавленным пластиком. Вот рекомендуемые большинством производителей значения для самых распространённых размеров:

Как видите, глубина пайки зависит от диаметра труб и фитингов.

YouTube‑канал FV Miano

Чтобы не ошибиться, отмерьте необходимую длину трубы с учётом припуска на стык и поставьте чёрточку карандашом. Затем на нужном расстоянии от этой метки нарисуйте ещё одну черту — она будет служить ориентиром во время сварки.

termpro.ru

Например, нам нужно соединить уголок и тройник в системе отопления. Расстояние между ними составляет 270 мм. Для фитингов диаметром 25 мм глубина пайки — 18 мм, значит, добавляем к 270 ещё 36 мм (по 18 с каждой стороны). В итоге получается 306 мм — именно такой кусок трубы надо отсечь.

5. Отрежьте трубу

Для резки полипропилена используются специальные ножницы, которые ещё называют труборезом. Они позволяют легко отсечь толстостенную трубу и получить ровные края без заусенцев.

YouTube‑канал «Сергей Ефимов»

Установите ножницы строго перпендикулярно трубе и совместите лезвие с первой меткой. Придерживая трубу одной рукой, второй нажимайте на рукоятки ножниц до тех пор, пока деталь полностью не разрежется.

Важно получить ровный торец, чтобы труба равномерно вошла в фитинг и одинаково спаялась по всему диаметру. Если отрезать косо, то выпирающая часть войдёт слишком глубоко и расплавленный полипропилен выдавится, уменьшив внутренний диаметр фитинга.

Если край получился неровным и позволяет запас, лучше отрезать ещё раз. Если же длина впритык — подровняйте торец, удалив всё лишнее острым ножом.

6. Обезжирьте детали

Согласно инструкциям всех производителей свариваемые детали полагается обезжиривать для качественного соединения. И хотя многие мастера пренебрегают этим и ограничиваются лишь протиркой труб тряпкой, мы рекомендуем придерживаться технологии.

YouTube‑канал «КаЮТ Компания»

Очистите трубы от любых загрязнений. Слейте остатки воды и тщательно протрите салфеткой или туалетной бумагой насухо. Обработайте поверхности фитингов и труб смоченной в изопропиловом спирте тряпочкой.

Этим же спиртом легко стереть все надписи на трубах и придать им более эстетичный вид.

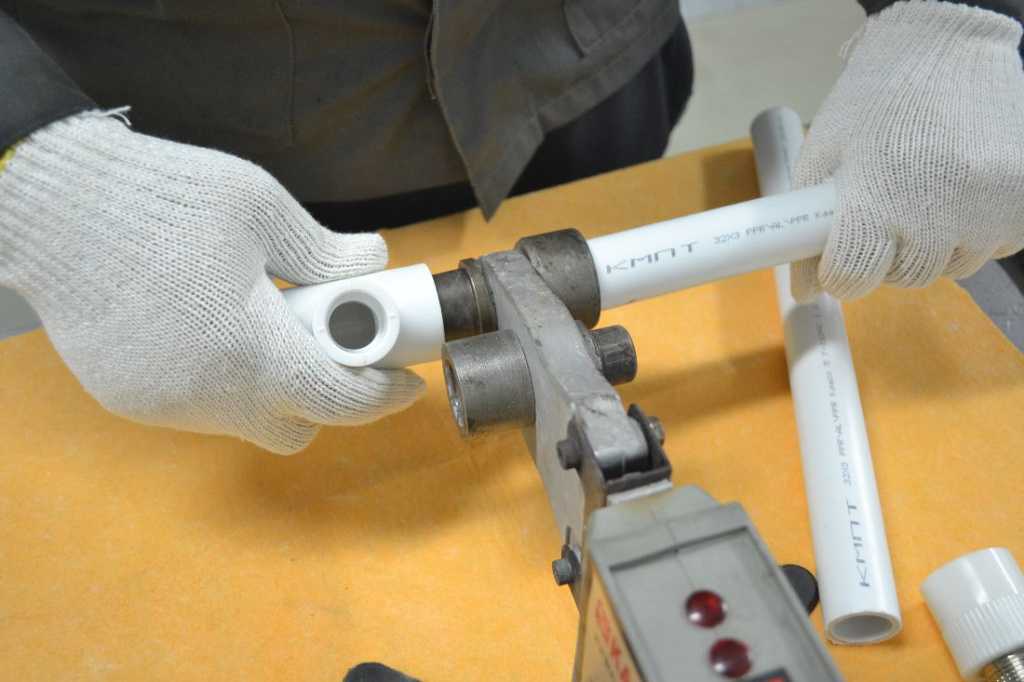

7. Нагрейте трубу и фитинг

При работе с горячим паяльником есть риск получить серьёзные ожоги, поэтому обязательно используйте защитные перчатки. Детали различных размеров нужно греть в течение определённого времени. Чем больше диаметр — тем дольше.

Для надёжного соединения полипропилен важно не перегреть, иначе материал станет текучим, расплавится и перекроет фитинг изнутри.

YouTube‑канал «Дважды отец Дмитрий»

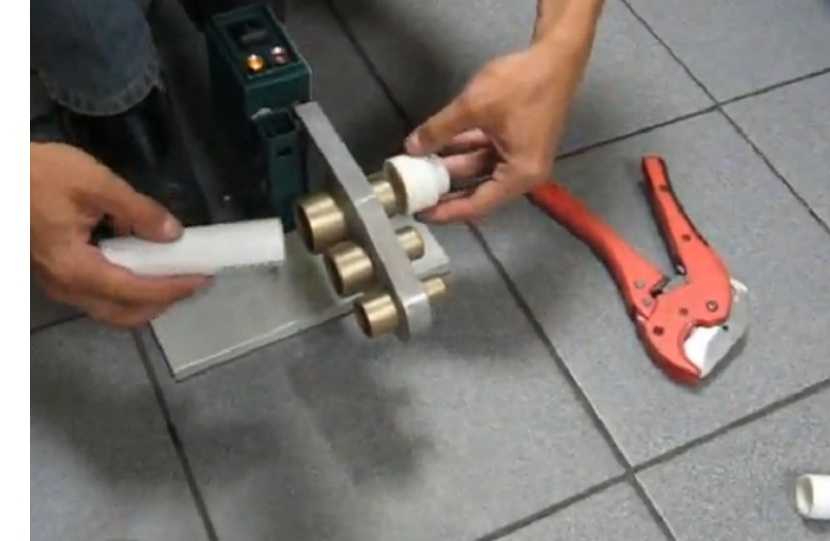

Вставьте в соответствующие гильзы паяльника сначала фитинг, затем трубу. Проталкивая детали, не проворачивайте их вокруг своей оси и не наклоняйте. Трубу вставляйте на отмеченную ранее глубину, до тех пор, пока расплавленный полипропилен не дойдёт до карандашной чёрточки. Только после этого отсчитайте положенное время.

Все указанные данные справедливы для работ при окружающей температуре около 20 °С. Если в помещении холоднее 5 °С, то время нагрева увеличивается примерно в два раза.

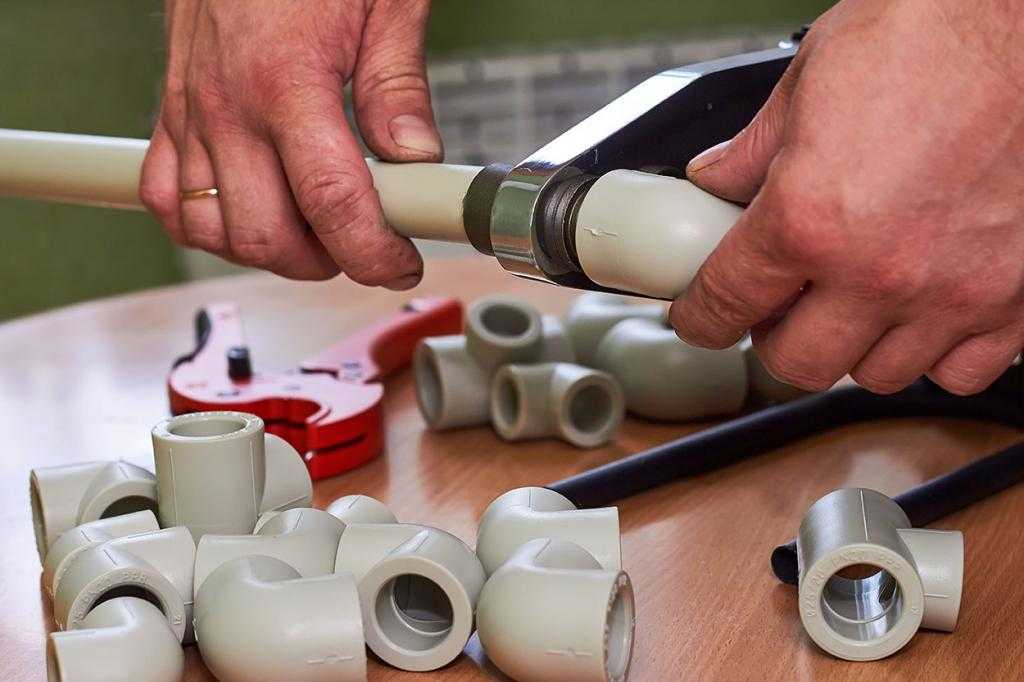

8. Сварите стык

Не проворачивая и не наклоняя, быстро снимите с насадок сначала трубу, а затем фитинг и соедините обе детали в нужном положении относительно друг друга. Не суетитесь, но и не мешкайте — у вас в запасе 4–6 секунд.

YouTube‑канал FV Miano

Подержите трубу и фитинг неподвижно около 5 секунд, чтобы стык зафиксировался. В этот момент допускается провернуть соединение не более чем на 10 градусов, чтобы откорректировать его положение.

Полное время остывания, после которого можно нагружать место сварки, составляет от 2 до 4 минут.

Остатки полипропилена с насадки легко удалить бумажной салфеткой, пока паяльник горячий. Если очищать уже остывшие гильзы — есть риск повредить тефлоновое покрытие.

9. Проверьте соединение

YouTube‑канал FV Miano

Определить качество сварки можно по небольшому равномерному наплыву на конце фитинга. Если его нет, то, возможно, стык недогрет и герметичность будет под вопросом. Если наплыв слишком большой — трубу, скорее всего, перегрели, и она оплавилась внутри, частично и полностью перекрыв проходное сечение.

Для тех, кто впервые имеет дело со сваркой полипропилена, не лишним будет сначала попрактиковаться и сварить несколько тренировочных стыков. Учиться лучше на прямых муфтах. В отличие от уголков и других фитингов сложной формы, их легко хорошо осмотреть после пайки не только снаружи, но и изнутри.

Пайка полипропиленовых труб в труднодоступных местах- Инструкция +Видео

Пластиковые трубы используются все чаще металлических, поскольку обладают неоспоримыми преимуществами, к которым относятся более длительный период эксплуатации – до 50 лет для полипропиленовых труб, а также высокие звукоизоляционные характеристики, стойкость к температурным скачкам, невысокая электро- и теплопроводность.

ПВХ трубы популярны еще и потому, что очень прочны, надежны и просты в монтаже.

Первоначально такие изделия не паяли. Трубопроводы из полипропилена соединяли с помощью склеивания особыми клеями.

В некоторых странах мира трубы из полипропилена с малым диаметром, которые используют внутри помещений, и сегодня соединяют, склеивая.

Однако надежнее и проще такой метод крепления, как паяние. Из этой статьи вы узнаете, как паять полипропиленовые трубы своими руками.

А чтобы вы лучше понимали технологию работ, рекомендуем читать статьи и смотреть видео, как паять полипропиленовые трубы.

Содержание статьи:

1 Необходимые инструменты
- 1.1 Выбор паяльника
2 Рекомендации — как паять полипропиленовые трубы
- 2.1 Резка труб
- 2.2 Пайка полипропиленовых труб
3 Соединение ПВХ труб с трубами из металлопластика
- 3.1 Как проверить соединение на течь

Необходимые инструменты

Для паяльных работ потребуются:

рулетка;
ножницы, предназначенные для резки ПВХ труб;
паяльник, предназначенный для труб из полимеров;
строительный уровень.

Большая часть этих инструментов хорошо известна тем, кто когда-либо участвовал в строительных работах.

Поэтому если вы решили: паяем полипропиленовые трубы сами, вероятно, необходимые инструменты вам уже хорошо знакомы, или вы можете одолжить их у ваших друзей или коллег.

Если инструментов у вас еще нет, все их легко приобрести в магазине стройматериалов. Бывает затруднительно найти лишь подходящие ножницы и паяльник. Как правило, они приобретаются в комплекте.

Как паять полипропиленовые трубы с паяльником и без?

Конечно, этот инструмент должен быть в наличии, если вы собираетесь соединять ПВХ трубы. Специализированные ножницы так же называют роликовым труборезом.

Инструмент встречается в продаже в одной из двух модификаций по назначению:

для труб с внешним диаметром 1,6-4 см;
для труб с внешним диаметром 1,6-11 см.

Выбор паяльника

Купить аппарат для сварки труб в интернет магазине Все инструменты =>>

Пригодный для резки труб паяльник так же называют ручным сварочным аппаратом. Инструмент представляет собой нагревательный прибор, у которого есть подошва, оборудованная нагревательными элементами.

Как правило, она оснащается отверстиями разного диаметра, в которых фиксируются насадки для пайки. Паяльник оборудован температурным регулятором.

Также у него есть индикатор нагревания, удобная рукоятка и особая подставка. Последняя позволяет устанавливать прибор на ровной поверхности. Инструмент включается и выключается нажатием дополнительных выключателей.

Именно паяльник помогает ответить на вопрос, как паять полипропиленовые трубы для отопления или водопровода, как их соединять.

И если вы планируете собственноручно монтировать трубопровод, следует обзавестись этим аппаратом. Предназначенный для работ с полипропиленовыми трубами инструмент в зависимости от назначения бывает двух модификаций:

для пвх труб диаметром 1,6-5 см с максимальной мощностью 650 Вт;
для пвх труб диаметром 6,3-11 см с максимальной мощностью 1600 Вт.

Любой паяльник комплектуется парными насадками разного диаметра и подставкой.

Если вы еще не знаете, как паять полипропиленовые трубы в труднодоступных местах, присмотритесь внимательнее к насадкам паяльника.

Как правило, они позволяют выполнять сложные работы.

Насадки паяльника покрывают антипригарным покрытием, похожим на покрытие, используемое в посуде.
Поэтому инструменту требуется особые уход и очистка.

Соединение ПВХ труб с трубами из металлопластика

Как паять полипропиленовые трубы с алюминиевым слоем? Как их соединять? Можно ли паять полипропиленовые трубы разных производителей?

В случаях, когда возникают подобные вопросы, при паянии нужно использовать специальные переходники.

Одна их сторона крепится к металлу или металлопластику посредством резьбы, другая припаивается по стандартной технологии к пластику.

Разница в работах лишь в том, что на металле надо резать резьбу и следует уплотнять соединение вручную во избежание протечек. В качестве уплотнителя лучше всего использовать паклю или сантехническое лен-волокно. Этот материал доступен по цене и эффективно уплотняет соединение.

По той же технологии устанавливают переходники, на основе которых подключают смесители. Изделия внешне выглядят так, словно металлическую резьбу вплавили в полипропилен.

Как проверить соединение на течь

При завершении монтажных работ, связанных с организацией водопроводной системы, можно приступать к проверке качества трубопровода.

Для этого в него подают воду. Вентиль открывают на дом или квартиру, затем открывают краны смесителей в помещениях. Напор воды должен быть максимальным.

Прежде всего, ощупывают стыки, особенно внимательно наблюдая за резьбовыми соединениями.

Запаянные стыки протекают очень редко, если работы ведутся в соответствии с технологией и специалист хорошо знает, как правильно паять полипропиленовые трубы для отопления, водопровода, армированные стекловолокном или алюминием, большого диаметра или малого.

Но если у спаянных труб обнаруживают течь, воду перекрывают, а уязвимое соединение труб переделывают, предварительно срезав. Перед запаиванием трубы протирают насухо, чтобы не поломать паяльник и хорошо прогреть полипропилен.

Если течь обнаруживается у резьбового соединения, его можно аккуратно подтянуть ключом, чтобы резьба не сорвалась.

Другой вариант — усилить уплотнение. Но в последнем случае нужно перекрывать воду и раскручивать соединение.

Теперь вы знаете больше о том, как паять полипропиленовые трубы паяльником, какие инструменты выбрать для монтажных работ и как правильно пользоваться паяльником.

Следуйте рекомендациями опытных специалистов при создании трубопровода, обустраивая его самостоятельно, или обращайтесь за монтажными услугами к профессионалам.

Купить аппарат для сварки труб в интернет магазине Все инструменты =>>

как правильно сварить полипропиленовые трубы

Хотите отремонтировать или заменить коммуникации из полимерных труб? Согласитесь, неплохо сэкономить на вызове мастера, собрав новый трубопровод самостоятельно. Но вы не знаете, как можно соединить между собой отдельные элементы системы и что для этого нужно.

В нашей статье подробно описана технология сварки полипропиленовых труб – соединить их своими руками сможет любой начинающий сантехник. Мы расскажем, на что обратить внимание, как состыковать пластиковые элементы паяльником. Позвольте мне показать вам, в каких случаях используются другие методы.

В помощь начинающему мастеру мы подобрали подробные видеоролики, демонстрирующие пошаговый процесс сварки полипропилена, и фотоиллюстрации.

Содержание статьи:

Трубы и монтажные принадлежности
Способы соединения полимерных труб
Соединительный инструмент
Основные этапы технологии пайки
- Этап №1 — расчет материала и комплектующих Этап №
- 1 — пайка элементов трубопровода
Краткая фотоинструкция по сварке ПП труб
Типичные ошибки монтажа
Сборка элементов без пайки
- Вариант №1 — установка компрессионного фитинга
- Вариант №2 — склейка элементов
2 Выводы и полезное видео по

Трубы и монтажные принадлежности

Одно из неоспоримых достоинств полимерных труб — простота монтажа.

Установка элементов может производиться практически везде: открыто на стенах или скрыто под полом.

Если сварка водопроводных труб из полипропилена выполнена правильно, то собранная система исправно прослужит несколько десятков лет без ремонта

Полимерные трубы выпускаются диаметром от 20 до 110 мм. В бытовых целях чаще всего используются изделия размером 20/25/32/40 мм. Область применения определяет показатель номинального давления материала.

В маркировке обозначается буквами «PN» :

PN 10 — выбрать для обустройства холодного водоснабжения.
PN 16 — применяется для холодной воды, но с более высоким напором, а также при обустройстве системы «теплый пол».
ПН 20 — изделия, единственным ограничителем которых является температурный режим транспортируемых по ним жидкостей. Она не должна превышать 75 °С.
ПН 25 — универсальные изделия, применяемые для обустройства как «холодных», так и «горячих» систем, температура которых достигает 90°С.

В продаже можно найти полимерные изделия, оснащенные дополнительным армированием.

Армированные изделия применяются для прокладки на протяженных участках в условиях, когда необходимо уменьшить линейное расширение, возникающее при колебаниях температуры

Основной особенностью полимерных труб является невозможность их изгиба.

Поэтому все изменения траектории проложенной магистрали осуществляются только с прямых участков, соединенных между собой вспомогательной арматурой:

крестовина — для возможности разветвления основного потока;
тройники — умножители потока;
Муфты — для соединения труб на прямом участке;
отводы — для изменения направления трубопровода.

Арматура может быть оснащена закладной металлической резьбой, что позволяет соединить полимерный трубопровод с металлическими элементами.

Чтобы швы были максимально прочными и герметичными, важно обеспечить точное соответствие диаметров соединяемых элементов

При выборе вспомогательных элементов следует брать за основу два параметра: внутреннее сечение изделий и толщину их стенок. Эти параметры должны соответствовать техническим характеристикам используемых полипропиленовых труб.

Способы соединения полимерных труб

При соединении труб из полимерных материалов в зависимости от условий монтажа применяют один из двух способов:

Пайка — предполагает нагрев и соединение оплавленных концов элементов.
Без пайки — предполагает соединение труб с помощью компрессионных фитингов или с применением так называемой «холодной» сварки.

Второй способ установки удобен тем, что для его осуществления нет необходимости использовать специальное оборудование. Всю работу можно выполнить с помощью простого инструмента – обжимного ключа.

Фотогалерея

Фото

Устройство для соединения ПП труб

Насадки и оправки на сварочный аппарат

Работа сварочного аппарата для полимерных труб

Соединение подготовленных пластиковых труб

Полипропиленовая труба с толщиной стенки более 4 мм и диаметром более 50 мм соединяется методом стыковой сварки:

Галерея изображений

Фото

Устройство для стыковой сварки ПП трубы

Комплект нагревательных дисков для сварки

Раскряжка полимерной трубы перед стыковой сваркой

Нагрев трубы на сварочном аппарате

Инструменты для соединения

Основным инструментом для соединения пластиковых труб является утюг для сварки. Это своеобразный паяльник, работающий от сети 220В. Принцип работы устройства достаточно прост. Роль нагревательного элемента утюга выполняет сварочный нагреватель, помещенный в металлический кожух.

Разогревает до заданной температуры печку, которая нагревает форсунки. Терморегулятор отвечает за поддержание оптимальной температуры форсунок. Пайке и типичным ошибкам при соединении полипропиленовых труб посвящена статья, с которой советуем ознакомиться.

Утюг представляет собой компактный и легкий сварочный аппарат, оборудованный посадочными местами для размещения муфты для труб и оправок для фитингов

В комплекте с утюгом идут нагревательные насадки стандартных размеров. Нагреваясь до определенной температуры, они размягчают пропилен до вязкости, которая обеспечит герметичное соединение элементов.

Насадки подбираются в зависимости от диаметра применяемых труб:

20-й размер — для труб диаметром полдюйма;
25-й — для изделий диаметром 0,75 дюйма;
40-й — для элементов сечением 1,25 дюйма.

Так как стоимость такого сварочного аппарата довольно высока, а использовать его уже не так часто нужно, приобретать оборудование нет смысла. Инструмент лучше арендовать на день или два.

Для качественной резки и подготовки свариваемых участков лучше всего использовать специально предназначенный для этого инструмент — . С ее помощью можно получить ровный, ровный и красивый срез.

Роль режущего элемента трубореза выполняет лезвие из нержавеющей стали; для удобства использования инструмент снабжен обрезиненной рукояткой

За неимением трубореза работу можно производить болгаркой или ножовкой по металлу. Единственное — на месте среза после таких инструментов остается бахрома. Но удалить его не составит труда, зачистив полоску наждачной бумаги.

Кроме основных инструментов для работы вам также понадобятся:

квадрат;
лента строительная;
простой карандаш или маркер.

При планировании соединения труб методом холодной сварки необходимо заранее приобрести термоактивный клей на основе полиэфирной или эпоксидной смолы или ее термопластичный аналог на основе каучука.

Основные этапы технологии пайки

Ключевыми условиями успешного монтажа сантехники или полимеров являются тщательный расчет необходимого материала и качественно выполненная сварка элементов.

Этап №1 — расчет материала и комплектующих

Чтобы облегчить себе работу, тем самым свести к минимуму ошибки при монтаже, первым делом необходимо нарисовать схему будущей системы, указав на ней количество витков и ответвлений. При расчете количества труб к каждой длине отрезка следует прибавить 25-40 мм, затраченных на «проходку».

Цена полимерных изделий и фасонных элементов, необходимых для их монтажа, невысока, а потому на случай брака спаянных пар, которые часто возникают в начале эксплуатации, имеет смысл делать небольшой запас

Если вам еще не приходилось сваривать полипропиленовые трубы, опытные специалисты рекомендуют даже приобрести несколько отрезков труб для предварительной подготовки. Такие затраты обойдутся недорого и позволят избежать грубых ошибок при установке системы.

Особенностью является увеличение коэффициента линейного расширения под действием высоких температур.

В результате: при нагреве или повышении давления внутри системы трубы удлиняются и со временем начинают провисать. Для предотвращения этого явления при прокладке участков длиной более 4-5 метров также необходимо будет использовать компенсаторы.

Компенсаторы представляют собой П-образные соединительные элементы в виде завернутых петель, обеспечивающие надежность системы при ее эксплуатации

Компенсаторы устанавливают как на горизонтальные, так и на вертикальные участки, устанавливая их между двумя неподвижными опорами. При необходимости можно приобрести компенсаторы специальной модификации, позволяющие исключить линейное расширение на угловых изгибах трубопровода.

Узнаем, как правильно сварить полипропиленовые трубы, чтобы не было протечек в местах стыков.

Этап №2 — пайка элементов трубопровода

Вкратце суть технологии сварки заключается в том, что под воздействием высокой температуры концы состыкованных элементов нагреваются и плотным прижатием друг к другу соединяются.

Для создания прочного соединения при выполнении пайки сама труба нагревается снаружи, а вспомогательные элементы, участвующие в ее соединении, нагреваются изнутри. На рисунке порядок действий: 1 — сделать разметку; 2 — разминка нужное количество секунд; 3 – соединяем 2 отрезка между собой; 4 — выдерживаем рекомендуемое количество секунд до охлаждения

Перед началом работ нарезанные на заданную длину отрезки труб устраняют неровности и заусенцы. Если в трубе предусмотрен слой внутренней или внешней фольги, его необходимо предварительно очистить торцовочным резаком, снабженным хорошо заточенными и отрегулированными ножами.

При выполнении зачистки с помощью поперечной фрезы труба должна быть заглублена в инструмент до упора.

Работы по сварке пластиковых труб своими руками выполняются в следующей последовательности:

Подключить к электросети с целью прогрева оборудования до оптимальной температуры 260-270°С.
Соединяемые отрезки труб одновременно надеваются на патрубки, обеспечивая максимально ровный вход. Эту работу нужно делать быстро и уверенно.
Выдержав указанное в инструкции время до расплавления фитингов и концов труб, снимают элементы с патрубков нагрева.
Соедините расплавленные концы вместе, слегка сжимая друг друга в течение 15-20 секунд.
Склеиваемые детали оставляют в статичном положении, чтобы шов полностью остыл и соединение стало монолитным.

Продолжительность нагрева можно определить из инструкций, прилагаемых к оборудованию, или с помощью приведенной ниже таблицы.

Продолжительность нагрева для достижения полной полимеризации состыкованных элементов зависит от диаметра изделий и толщины их стенок

Нельзя пренебрегать требованиями к времени нагрева, указанными в таблице. Недостаточный прогрев не способен обеспечить надежное соединение. Чрезмерный перегрев приведет к тому, что полипропилен «потечет», а детали деформируются.

В результате: на внутренней поверхности сварных швов образуются выступы, что позволит значительно уменьшить диаметр трубопровода.

Для того чтобы иметь возможность контролировать глубину входа сегментов в нагревательный элемент, уменьшая тем самым вероятность брака, на их концах желательно предварительно сделать надрезы. Условные обозначения: 1 — обогрев двух отрезков полипропиленового трубопровода; 2 — своевременное снятие патрубков с паяльника; 3 — соединение двух элементов друг с другом; 4 — на трубе отмечена глубина шва для правильного соединения

После завершения полимеризации и затвердевания, которое занимает около 20 секунд, соединение готово. По той же технологии все последующие узлы припаиваются до упора, при этом система отопления или не будет полностью собрана.

В статье приведены температурные параметры, с которыми самостоятельным домашним мастерам обязательно следует ознакомиться перед началом работы.

Краткая фотоинструкция по сварке ПП труб

Следующая подборка пошаговых фото поможет наглядно представить последовательность работ по сборке полипропиленового трубопровода и соединению его частей:

Фотогалерея

Фото

Режем полипропиленовые трубы по проектным размерам. Учитываем глубину «входа» трубы в фитинг

Подбираем оправку и насадку соответствующего диаметра, устанавливаем их для нагрева на утюг и включаем прибор. Перед первой сваркой его необходимо прогреть не менее 5 минут

Примеряем соединяемые детали. Отметьте край фитинга на трубе, указав глубину погружения привариваемой детали

Протирание стыков неармированных труб любым спиртосодержащим средством для удаления жира, мешающего полимеризации Это. Затем шейвером освобождаем отмеченный участок трубы от внешнего слоя ПП

Помимо внешнего слоя ПП, с присоединяемого участка трубы 9 удаляем алюминиевую фольгу, находящуюся под внешним полимерным слоем.0003

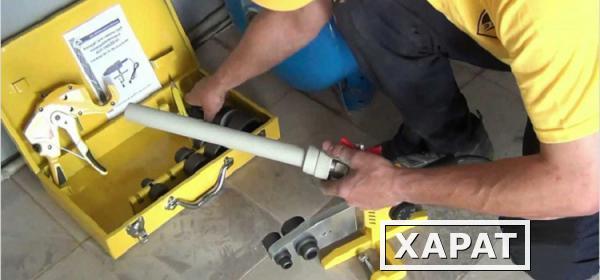

Нагреваем соединяемые детали на оправке и насадке, закрепленной на утюге. Время прогрева зависит от толщины стенки трубы.

Снимаем с утюга нагретые на приборе детали и производим быстрые соединения уверенным движением, не поворачивая их вокруг собственной оси

Шаг 1: Нарезка труб по проектным размерам

Шаг 2: Подготовка сварочного аппарата к работе

Шаг 3: Маркировка соединительных участков

Шаг 4: Обезжиривание склеиваемых поверхностей

Этап 5: Подготовка к соединению армированной трубы

Этап 6: Удаление армирующей фольги трубы

Этап 7: Установка свариваемых деталей на чугун

Этап 8: Соединение сварных деталей

Типичные ошибки монтажа

основные ошибки, которые допускают новички при работе с полимерными изделиями:

Нагрев деталей . В момент нагрева детали должны располагаться в максимально ровном положении. Малейшее смещение может негативно сказаться на эксплуатационных параметрах всей водопроводной системы.
Стыковать полимеризованные концы . При нажатии на расплавленные концы элементов нельзя вращать детали вокруг своей оси. Это может привести к тому, что шов будет недостаточно прочным.
Выравнивание . При стыковке элементов допускается лишь незначительная корректировка их соосности, продолжительность процедуры которой не более 1-2 секунд.

Еще один важный момент: при пайке штуцеров с фитингами необходимо учитывать расположение клапанов, обеспечив им свободный полный ход.

Нагретый полипропилен так быстро остывает, что уже через час с момента завершения монтажа можно смело подавать воду в систему

Если после соединения элементов в виде какого-либо шва возникают сомнения, то стык лучше разрезать и переделать это.

Дефекты лучше устранять на этапе монтажа конструкции, так как заменить негерметичный стык в работающей системе гораздо проблематичнее.

Сборка элементов без пайки

Использование компрессионных фитингов и современных клеев позволяет производить монтаж полипропиленовых труб качественно, быстро и с минимальными материальными затратами.

Вариант №1 — установка компрессионного фитинга

Для реализации данного способа соединения потребуется приобрести компрессионные фитинги и использовать обжимной ключ.

Компрессионные фитинги снабжены уплотнительными прижимными кольцами, выполняющими роль демпферов при ударных импульсных нагрузках (в отличие от простых накидных гаек)

Монтаж компрессионного фитинга включает три основных этапа:

На отрезанный под прямым углом конец трубы надевается синяя гайка и зачищается от заусенцев. При размещении белого обжимного кольца необходимо придать ему положение, в котором утолщенная часть направлена в сторону хвоста трубы.
Труба вставляется в фитинг до упора, максимально вдавливая зажимное кольцо.
Затяните синюю гайку, «наживляя» ее сначала рукой, а затем усилителем с помощью ключа.

Сборка компрессионных фитингов не требует специальных знаний и навыков. Изделия поставляются готовыми к установке на продажу. Их монтаж можно производить при любых температурных режимах.

Вариант №2 — склеивание элементов

Клеевой метод используется для сборки водопровода, по которому планируется транспортировать только холодную воду. Для применения метода «холодной» сварки потребуется использовать «агрессивный» клеевой состав типа ЛН-9.15.

Клей способен растворять поверхности соединяемых деталей на одну треть, создавая тем самым условия для холодной диффузионной сварки

В целях защиты кожи рук от случайного попадания состава и «разъедания» его активные компоненты, процедуры склеивания лучше проводить в защитных перчатках.

Последовательность действий при склеивании изделий:

Проверить соответствие углов среза соединяемых участков и отметить карандашом места склейки.
Концы соединяемых труб очищаются и обезжириваются.
На торцы труб и в зону раструбов арматуры ровным слоем наносится клеевой слой.
Отрезки труб вставляют в отверстия штуцера, ориентируясь на отметки, сделанные карандашом. Конструкцию выдерживают в фиксированном положении три минуты, после чего излишки состава удаляют салфеткой.
Комбинированные элементы раскладывают на ровной поверхности и оставляют на 5-6 часов до полного высыхания.

Пропустить воду для проверки качества склеивания можно только через сутки после завершения монтажа.

При реализации важно соблюдать два основных условия: температурный и влажностный режимы. Все работы необходимо производить при температуре воздуха +5, +35°С. При склеивании в жаркую погоду работы следует выполнять как можно быстрее, чтобы клей не успел высохнуть до завершения монтажа.

Выводы и полезное видео по теме

О тонкостях процессов пайки и склейки труб вы можете узнать из следующих видео:

Видео №1. Как паять трубы:

Видео №2. Сборка водопровода без пайки:

Работа на самовыравнивающихся полипропиленовых трубах даже у начинающего мастера не должна вызвать особых затруднений. Нужно только четко и добросовестно соблюдать все технологические нормы. И тогда собранный своими руками трубопровод порадует вас безотказной работой.

Комментарии пишите в блоке ниже. Задавайте вопросы по спорным вопросам, делитесь информацией, которая может быть полезна посетителям сайта. Оставляйте посты со своим мнением, размещайте фотографии по теме статьи.

соединение полипропиленовых труб с помощью пайки или клея

Любой строительный материал имеет свой срок службы, по истечении которого необходимо заменить пришедшие в негодность изделия. Трубы не исключение. Современные полипропиленовые трубы настолько просты в монтаже, что позволяют без особых усилий заменить всю систему отопления или водопровода. Для того, чтобы определиться, как соединить полипропиленовые трубы, достаточно прочитать статью.

Пара основных достоинств таких труб:

Прочность. Они способны выдерживать скачки давления в системе и высокие температуры, не трансформируя свои характеристики.
Долговечность.
Стойкий к коррозии.
Простота установки. Для установки труб достаточно нагреть их специальным устройством и соединить при помощи фитингов. Соединение полипропиленовой трубы с железной трубой также осуществляется с помощью фитингов.

Инструменты

Простота монтажа – первое и главное преимущество полипропиленовых труб, ведь потребуются дополнительные материалы и инструменты.

трубы полипропиленовые,
карандаш,
зажимы для фиксации труб,
рулетка,
муфты,
нагреватели Merilon,
уголки. Нам потребуются изделия двух видов: на 45 и 90 градусов,
МРВ-Ушастик. Используется для крепления смесителя,
MRV и MRN выходы с железной резьбой,
паяльник,
ножницы для пластиковых изделий.

Монтаж

Как правильно установить систему с использованием полипропиленовых труб, чтобы результат был долговечным, рассмотрим ниже. Если вы все еще сомневаетесь в своих силах, или не решаетесь самостоятельно заменять изделия, то забудьте об этом навсегда. Дело в том, что, кроме того, неправильную пайку таких труб можно исправить муфтами.

Совет! При выборе изделий из полипропилена ориентируйтесь на диаметр ветхих труб, что поможет значительно упростить монтаж всей конструкции.

Классический способ соединения труб термодиффузией

Перед началом монтажа необходимо выбрать оптимальный способ соединения полипропиленовых труб, максимально соответствующий проекту. Обустройство систем отопления или водоснабжения на этапе строительных работ или ремонта (модернизации) существующей системы предполагает разные способы монтажа и разные виды соединений труб.

Физические свойства полипропиленовых труб позволяют соединять их на молекулярном уровне, нагревая соединяемые поверхности. Прочность и герметичность соединения обеспечивается фитингами. Для осуществления качественного соединения полипропиленовых труб потребуется специальный инструмент и практические навыки работы с полипропиленовыми трубами.

Способ пайки труб с помощью специального утюга используют профессионалы и домашние мастера.

Инструменты и оборудование

В первую очередь необходимо подготовить трубы к монтажу. Качественное соединение полипропиленовых труб обеспечивается аккуратной – под углом 90 градусов – обрезкой торцевой кромки трубы, и соблюдением интервала нагрева. Обязательным условием является соблюдение техники безопасности при работе с инструментом, что необходимо проверить перед началом работы. Любая обнаруженная неисправность может негативно сказаться на качестве соединения, а работать сломанным инструментом просто опасно.

Для резки труб на необходимую длину в идеальном случае используются специальные ножницы, предназначенные для резки полиэтиленовых, полипропиленовых и металлопластиковых труб. Ножовку используют и по металлу, в этом случае кромку среза трубы «украшают» неизбежной бахромой распиливаемого материала, а перед соединением полипропиленовых труб с фитингами необходимо зачистить торцевую кромку трубы.

Качественное соединение полипропиленовых труб термодиффузионным методом будет сложно осуществить без специального сварочного аппарата. Чаще его называют «трубным паяльником». Отличительной особенностью профессионального инструмента является наличие индикации нагрева и контроля температуры. При работе с трубами малых — до 40 мм — диаметров удобнее пользоваться трубообразным паяльником, им легче монтировать соединения в труднодоступных местах, например, в пространстве между стены или для монтажа тройника или врезного штуцера. Если при выполнении ремонтных работ возникает вопрос, как соединить полипропиленовую трубу без сварки, воспользуйтесь методом «холодной сварки».

Для получения качественного соединения труб термодиффузионным методом необходимо использовать только специализированные инструменты.

Также используется специальный инструмент типа швайгера: им зачищают торцевой срез трубы для снятия армирующего слоя. Это необходимо для того, чтобы реализовать качественное соединение при пайке.

Для соединений компрессионного типа требуются обжимные клещи (прецизионное профессиональное оборудование) и специальные фитинги, дополненные обжимными шайбами. Метод требует профессионального подхода, стоимость хорошей арматуры не может быть низкой. Для соединения со скользящими фиксирующими элементами потребуется специальный инструмент (расширитель), которым подготавливается внутренняя поверхность трубы, и, соответственно, инструмент для натягивания обжимного элемента на фитинг.

Потребуется определенная решимость, чтобы одновременно вставить фитинг и трубку в сопло паяльника. Необходимо выдерживать температурный интервал, соответствующий диаметрам соединяемых элементов — от 5 секунд для труб диаметром 16 мм, до 12 секунд для трубы 40 мм;

Важно! Все соединения полипропиленовых труб с другими видами труб осуществляются с помощью комбинированных фитингов. Для соединения с металлическим трубопроводом используется фитинг, дополненный металлическим резьбовым узлом. Монтаж происходит сначала на металлическую трубу, после обеспечения герметичности резьбового фитинга припаивается полипропиленовая труба.

Для соединения элементов трубопровода между собой необходимо использовать фитинги соответствующего диаметра.

При соединении обогреваемых соединений недопустимо нарушать соосность соединения, переворачивать соединяемые элементы. Хорошим тоном и признаком настоящего мастера считается проведение испытаний с максимальным давлением в конце сборки системы.

Диффузионная сварка

Полипропиленовые изделия можно соединять несколькими способами, но наиболее популярным является диффузионная сварка. Для надежного крепления изделий здесь используется фурнитура: муфты, уголки и переходники.

Полипропиленовые трубы в системе холодного водоснабжения гарантированно прослужат до 50 лет. Около четверти века они смогут служить в обустройстве теплого водоснабжения. Помните, что срок службы этих изделий зависит от давления и температуры воды в конструкции.

Полипропиленовый трубопровод имеет огромный запас прочности, позволяющий выдерживать все преобразования в системе. Так, высокое давление и низкие температурные показатели никак не повлияют на срок годности изделий. Такое же действие на полипропиленовые трубы окажет низкое давление при высокой температуре. Но высокие показатели давления и температуры, зафиксированные в системе в один момент, сократят срок службы изделий на 5-7 лет. В отечественных трубопроводах нет чрезмерных нагрузок, способных повредить трубы, поэтому нет необходимости беспокоиться об этом.

Совет! Полипропиленовые трубы, для которых использовались неразъемные соединения, впоследствии нельзя разбирать.

Соединение резьбовое

Схемы отопления и водоснабжения бытового уровня собираются с помощью ручного сварочного аппарата. Для подключения к отопительному или сантехническому прибору при стыковке с металлом используется переходная втулка. Одна его сторона предполагает латунную резьбу, а другая спаяна с полипропиленовой трубой. Легкость монтажа, быстрота демонтажа для текущего ремонта или обслуживания узлов и агрегатов, обязанных полипропиленом, достигаются за счет разборных деталей. К ним относятся следующие фитинги:

Разъемное соединение американка. Производители полипропилена предлагают два варианта продукции. В первом случае разборное соединение оканчивается с обеих сторон патрубками с диаметром трубы, а во втором — гильзами для пайки патрубка. Металлические поверхности соединяются в фитинге через паронитовую или резиновую прокладку.
Разрезное сцепление американка. Монтажный элемент содержит с одной стороны резьбовую часть (внутреннюю или наружную), а с другой — патрубок или втулку под приварку. Американка для полипропиленовых труб изготавливается в двух вариациях: прямая штучная или угловая американка.
Накидная гайка. Бывает двух видов: гайка соединяется с наружной резьбой через прокладку или с конусом (используется при обвязке коллекторов).

Соединение американка, как правило, сопровождает монтаж кранов. Такое сочетание запорной арматуры и разъемной арматуры обеспечивает автономность и ремонтопригодность отдельных участков трубопровода. Утечки установленных сетей происходят в основном на набивке резьбовых соединений, поэтому их количество стремятся уменьшить. Для этого производители наладили выпуск фитингов из полипропилена. Популярны следующие детали:

полипропиленовые шаровые краны;
фильтры грубой очистки;
обратные клапаны;
Клапаны прямоточные для наружной и скрытой установки;
Краны радиаторные с американкой: прямые и угловые.

ПОСМОТРЕТЬ ВИДЕО

Как соединить полипропиленовые трубы в том или ином случае, решение принимается в зависимости от назначения устанавливаемой системы, диаметров стыкуемых изделий, а также наличия средств и возможностей. Лучше, если полипропиленовые трубопроводы будут подключать специалисты. Они гарантируют стабильную работу собранных систем за счет надежности выполненных сварочных работ.

Категории полипропиленовых труб

Все полипропиленовые трубы делятся на:

PN 25. Труба выдерживает 2,5 МПа. Применяется в системах отопления и горячего водоснабжения.
PN 20. Универсальная труба, способная выдерживать 2 МПа. Ее можно использовать для холодного и горячего водоснабжения при условии, что температура системы не более 80°С. Полипропиленовая труба этой категории относится к изделиям большой прочности, так как ее внутренняя часть армирована фольгой.
PN 16. Труба для систем отопления низкого давления и холодного водоснабжения.
PN 10. Труба тонкостенная, выдерживающая давление 1 МПа. Широко применяется в конструкциях теплых полов (но при температуре не выше 45?С) и холодного водоснабжения (до +20?С).

Определиться в столь непростом выборе поможет видео с наглядными примерами использования труб определенной категории:

Типы фитингов

Соедините две трубы из разных материалов (железо и полипропилен) с помощью специальных фитингов. Они также помогают в соединении сантехнических приборов со стальными фитингами. Вставки на фурнитуре необходимы для надежного крепления изделий и они могут быть латунными или хромированными. Как их правильно применять и где лучше, мы сейчас касаться не будем, а рассмотрим только их разновидности – это:

крестовина,
тройники комбинированные,
муфты,
краны шаровые угловые и прямые,
заглушка,
квадраты на 45 и 90 градусов,
колено 9 однотонное (тройное или для соединения труб 01), проход 9 -сквозной водоотвод,
переход. Имеет наружную резьбу или пластиковую типа ДГ,

седло приварное,
муфты комбинированные,
отводы комбинированные для труб,
отводы комбинированные для приборов.

Стыковая и раструбная сварка полипропиленовых труб

Интересующие нас трубные изделия, характеризующиеся малым весом, простотой обработки и монтажа, а также относительно невысокой стоимостью, соединяются разъемным и неразъемным способами. Под последней понимается сварка, осуществляемая по одной из двух технологий: встык или по раструбному (раструбному) способу.

Сварка встык идеально подходит для полипропиленовых изделий сечением более 6,3 см. При этом толщина их стенки должна быть не менее 4 мм. Процедура выполняется стационарным сварочным аппаратом, что обеспечивает очень точную установку полипропиленовых труб с разными геометрическими параметрами. Перед началом операции их концы срезают, чтобы получить полностью параллельные поверхности. Аппарат для стыковой сварки имеет специальный диск – он выполняет роль нагревательного устройства.

Стыковая сварка полипропиленовых изделий

Также при проведении такой процедуры в большинстве случаев требуется использование центрирующих элементов. Они придают соединяемым деталям из полипропилена необходимое выравнивание. Сварка в раструб рекомендуется для труб сечением менее 6,3 см. Этот тип соединения требует использования муфт и фитингов. Без них процедура невозможна. Для формирования различных стыковочных узлов (в том числе резьбовых) используются фитинги, имеющие специальные раструбы. И муфта устанавливается между двумя свариваемыми трубами.

Для раструбной сварки труб сечением до 4 см допускается использовать ручной агрегат. Оснащен насадками (нагревательными элементами), которые выполнены в виде оправки (необходимо оплавить внутреннюю часть раструба) и втулки (оплавить наружную часть).

Нагревательные элементы обычно имеют тефлоновое покрытие. Этот антипригарный состав отлично защищает насадки от выхода из строя в процессе эксплуатации. Очищайте горячие сопла после каждой отдельной операции сварки. Для этого используются скребки по дереву или грубая ветошь (например, брезентовая). После полного остывания форсунок снять с них слой расплавленного полипропилена невозможно. Вы просто испортите дорогой тефлоновый слой.

Движение соединения труб

Склеивание изделий из полипропилена — простой процесс, но требующий внимательности и аккуратности. Для того, чтобы сделать все правильно, нужно прочитать инструкцию, которая идет в комплекте с паяльником. Все работы по пайке труб лучше проводить поэтапно.

Давайте сначала нарисуем схему! Новая сантехника начинается с разметки кранов, фильтров, отводов и других деталей. После завершения составления подробной схемы можно приступать к частичной сборке трубопровода. Некоторые детали можно соединить без пайки с помощью клея, а для других требуется специальный инструмент. Чтобы облегчить процесс пайки, держите трубы строго горизонтально.

Для того, чтобы соединить трубы, расположенные вертикально, вам понадобится помощник. Второй человек должен только зафиксировать изделие на месте, а вы начнете паять, сняв паяльник с подставки. Последний этап – сборка оставшихся деталей в единую конструкцию. Здесь также пригодится помощник.

Для соединения изделий из полипропилена диаметром более 63 см применяется сварка встык. Такой способ крепления изделий считается самым надежным, и для его проведения не нужны никакие дополнительные детали.

Сварка полипропиленовой трубы с фитингами

Основные этапы:

подготовка необходимого инструмента.
составление плана трубопровода.
резка труб.
сварка труб и фитингов.

Фитинги и фитинги обычно приваривают к пластиковым трубам. Для этого вам понадобится специальный паяльник с несколькими насадками, подходящими по размеру к диаметрам труб и фитингов. Прежде чем приступить к сварке, вам нужно будет очистить место, где в него входит штуцер. Для этого снимается алюминиевая фольга, если используется труба с алюминиевым слоем.

Пайка полипропиленовой трубы с фитингом

Затем фитинги для полипропиленовых труб и сама труба равномерно прогреваются паяльником с подходящей насадкой и соединяются между собой.

При склеивании деталей труб и фитингов следует избегать вращения деталей. Пайка элементов должна быть надежно зафиксирована в момент их остывания. В противном случае соединение будет негерметичным и будет давать течь в процессе эксплуатации.

При комбинированном соединении с металлическим водопроводом требуется другой способ соединения, включающий как сварку, так и резьбовое соединение. Обычно такое комбинированное подключение требуется при подключении сантехнического оборудования.

В первую очередь перед началом работ следует отключить стояки и слить воду в системе. После этого старая система водоснабжения демонтируется.

Для ускорения демонтажа старого водопровода можно просто использовать болгарку — разрезать на куски старые металлические трубы.

Процесс пайки подробно показан на видео ниже.

После завершения демонтажных работ необходимо снять старую арматуру, прочистить часть водопровода, ведущую к стояку с кабелем, и приступить к установке новой арматуры. Это поможет избежать заторов в водопроводе на этом старом участке водопровода.

Перед установкой необходимо поставить фильтр на смеситель. Это продлит срок службы стиральной машины, которую можно подключить к водопроводу в этом месте.
