Пилот с выключателем на каждую розетку: Сетевой фильтр/удлинитель с выключателями на каждую розетку — купить на E-katalog.ru > цены интернет-магазинов России

Содержание

12 лучших сетевых фильтров — Рейтинг 2021 года (Топ 12)

Сложно представить современную квартиру без единого сетевого фильтра. Сетевой фильтр поможет защитить технику от перепадов электричества, скачков напряжения, короткого замыкания и других проблем электросети. Лучшие сетевые фильтры (по отзывам экспертов-электриков и обычных покупателей) представлены в нашем рейтинге.

Оценивая сетевые фильтры с точки зрения энергоэффективности, нужно рассматривать три конструктивных подхода:

  • единственный выключатель — оправданный вариант, если все питаемые устройства имеют собственный «рубильник»;
  • общий + раздельные выключатели на каждую розетку — такой сетевой фильтр лучше всего подойдет для питания разрозненной техники;
  • имеет функцию Master / Slave — такая модель удобна при наличии зависимого оборудования (компьютер / монитор, телевизор / тюнер, проигрыватель / колонки).

Рейтинг лучших сетевых фильтров 2021 года

На что обратить внимание при выборе сетевого фильтра?

Чтобы выбрать лучший сетевой фильтр для своей техники, прежде всего нужно определить основные проблемы, которые он призван решить.

Качество электропитания может страдать по разным причинам, но все отклонения от нормы принято сводить к трем типам:

  • продолжительные НЧ и ВЧ колебания небольшой амплитуды, которые возбуждаются в длинных проводниках, в том числе и линиях электропередач, работающими силовыми установками, электромоторами, передатчиками и т.п.;
  • броски напряжения, вызываемые включением бытовой техники, а также инструментов с мощными электродвигателями в этом же сегменте сети;
  • импульсы высокого напряжения, которые наводятся в линии электропередач при близком разряде молнии. От второго типа они отличаются величиной, скоростью нарастания и, возможно, количеством пиков.

Мы бы к этому списку добавили еще и аварийные отклонения напряжения в сети от номинала.

Классический способ защиты от помех — использование в цепи питания избирательного фильтра, пропускающего только колебания, близкие к 50 Гц.

В реализациях попроще производители обходятся одними конденсаторами, но полная схема предполагает использование и нескольких катушек индуктивности на ферромагнитных сердечниках. В принципе, импульсные блоки питания современной техники уже содержат тот или иной вариант подобного фильтра, а дополнительная защита может потребоваться разве что в отдельных случаях.

Для борьбы с кратковременным повышением напряжения в сети принято использовать варисторы. Один ставится между фазовым и нулевым проводом, а еще два соединяют эти линии с заземлением. В нормальных условиях варисторы ничего не пропускают, но с приходом импульса высокого напряжения «открываются» и переходят в режим шунтирования. В результате даже кратковременного короткого замыкания выделяется много энергии, поэтому варисторы могут элементарно сгореть и прекратить защищать подключаемое оборудование. Избежать подобной ситуации помогают плавкие вставки, но есть один момент. Для того, чтобы предохранители успели разрушиться, варисторы должны «продержаться» некоторое время.

Степень их стойкости определяет показатель сетевого фильтра, называемый по-разному. Чаще всего — уровень поглощаемой энергии всплеска. Чем значение названной характеристики выше, тем лучше. Если варистор сгорает, а плавкая вставка еще держится, последствия будут печальными. Обязательность наличия хорошего заземления как раз и определяется особенностями работы такой защиты.

Импульсы грозового происхождения могут быть и очень высокими. В этом случае в работу вступает специальный разрядник. Разумеется, если он схемой защиты фильтра предусмотрен. Опять же, наличие заземления для срабатывания разрядника строго обязательно. Необходимо также отметить, что с прямым попаданием молнии должны бороться устройства совершенно иного класса.

Наконец, для защиты от периодических или аварийных отклонений сетевого напряжения от номинала лучше всего использовать специализированные приборы, причем ставить их непосредственно в квартирные щитки. С другой стороны, при частом срабатывании такого устройства, электропитание будет отключаться у всех потребителей, что может быть неприемлемо по различным соображениям.

Компромиссным решением подобной дилеммы являются мобильные реле напряжения. Кроме того, некоторые из них дополнительно обеспечивают и все вышеперечисленные типы защит.

Если обстоятельства вынуждают вас прибегнуть к защите своего электроимущества при помощи сетевого фильтра, не соблазняйтесь низкой ценой. Лучше сэкономьте на отказе от лишних функций. Обращайте внимание на вес фильтра, габариты и гарантийные обязательства производителя. Легкие и маленькие сетевые фильтры, скорее всего, имеют максимально упрощенную схемотехнику.

Удачного выбора!

Удлинитель с выключателем на каждую розетку: поиск поломки и ремонт

У тёщи поломался удлинитель. Удлинитель с выключателем. Этот выключатель и не работал. Принесла мне на ремонт. Разве можно отказать почти родственнику?! 🙂
Постараюсь кратко.
Удлинитель самый обычный дешёвый китайский.


Выключатель на две линии. Один контакт просто выплавился. Я его вынул (контакт) и перепаял провод напрямую.

Другой контакт не пострадал. Выключатель теперь отключал только одну линию, при этом всё работало.

Добавил предохранитель на 5А, защита не помешает. Этот удлинитель работает на телевизор, других нагрузок не предусмотрено.

Параллельно обеим линиям стоит защитный варистор 10D471K от перенапряжения (расшифровка — диаметр 10мм, напряжение 470 Вольт).

Но защитный принцип варистора не состыкуется с форм-фактором удлинителя. Не хватало защитного «отключателя». Предохранитель поставил и по этой причине тоже.
Удлинитель собрал, всё работает.
Но сомнения меня всё же терзали. Отдавать не стал. Решил-таки выключатель поставить полноценный.
Живу я на окраине города. Радиомагазинов поблизости нет. В центр из-за безделушки ехать не хотелось. Тем более не к спеху всё это было. Полазил по Алиэкспресс, там и заказал. Реальную стоимость этих выключателей (офлайн) не знаю до сих пор.
Заказал сразу 4 штуки, все разных цветов. Зачем мне 4 штуки, не знаю сам. Наверное, в детстве не хватало таких игрушек. Не наигрался:)
Продавец дал полноценный трек, но посылка шла долго (больше шести недель).

Упаковано было супер. Несколько слоёв «пупырки», стянутой скотчем.

Внутри стандартный пакет с замком.

Ровно 4 штуки. Именно те цвета, что и заказывал.

Для тех, кто хоть немного дружит с паяльником и имеет прямые руки, обязательно сгодятся.
Размеры абсолютно совпадают с теми, что даны на странице продавца.

С заменяемым тоже никаких расхождений. Встал, как родной.

Припаялось без проблем. Контакты под пайку лудятся хорошо.

Предохранитель убирать не стал, не для того я его ставил. Долго думал, какого цвета поставить. Остановился на привычном красном.
Включил, всё работает.

Сравнил заменённый с покупным.

Оба на 16А. И в тоже время использовать на 16А ни тот, ни новый не советую.
Это понятно на разборе. Никогда их не разбирал. Поэтому было интересно. В качестве контакторов обычные формованные пластины.


Принцип работы подсветки был ясен изначально, но как они это реализовали тоже не знал.


Новые устроены немного по-другому.

Контакторы немного понадёжнее.

Но ещё раз повторюсь. На 16А их использовать я бы не рискнул.
Вот в общем-то и всё.
В целом, покупкой доволен. Всегда пригодятся.
Наверняка найдутся такие, кому дешевле купить новый удлинитель взамен поломанного, тем более не у каждого получится (а может, не захочется). А мне всегда интереснее починить.
Теперь всё.
Удачи!

выбираем фильтры с индивидуальными кнопками отключения на 8 розеток и другие модели

В наши дни в любой квартире находится большое количество бытовой техники. Одни приборы используются не слишком часто, а некоторые – каждый день. К примеру, персональный компьютер. Для его нормального функционирования необходимо несколько розеток, чтобы подключить системный блок, экран, колонки, принтер. Качественный сетевой фильтр способен предохранять бытовую технику от сбоев напряжения.

Особенности

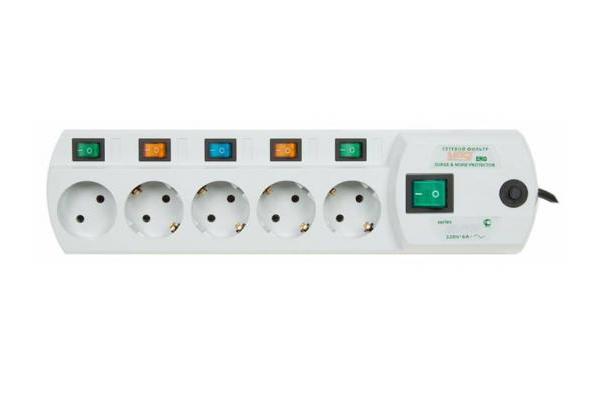

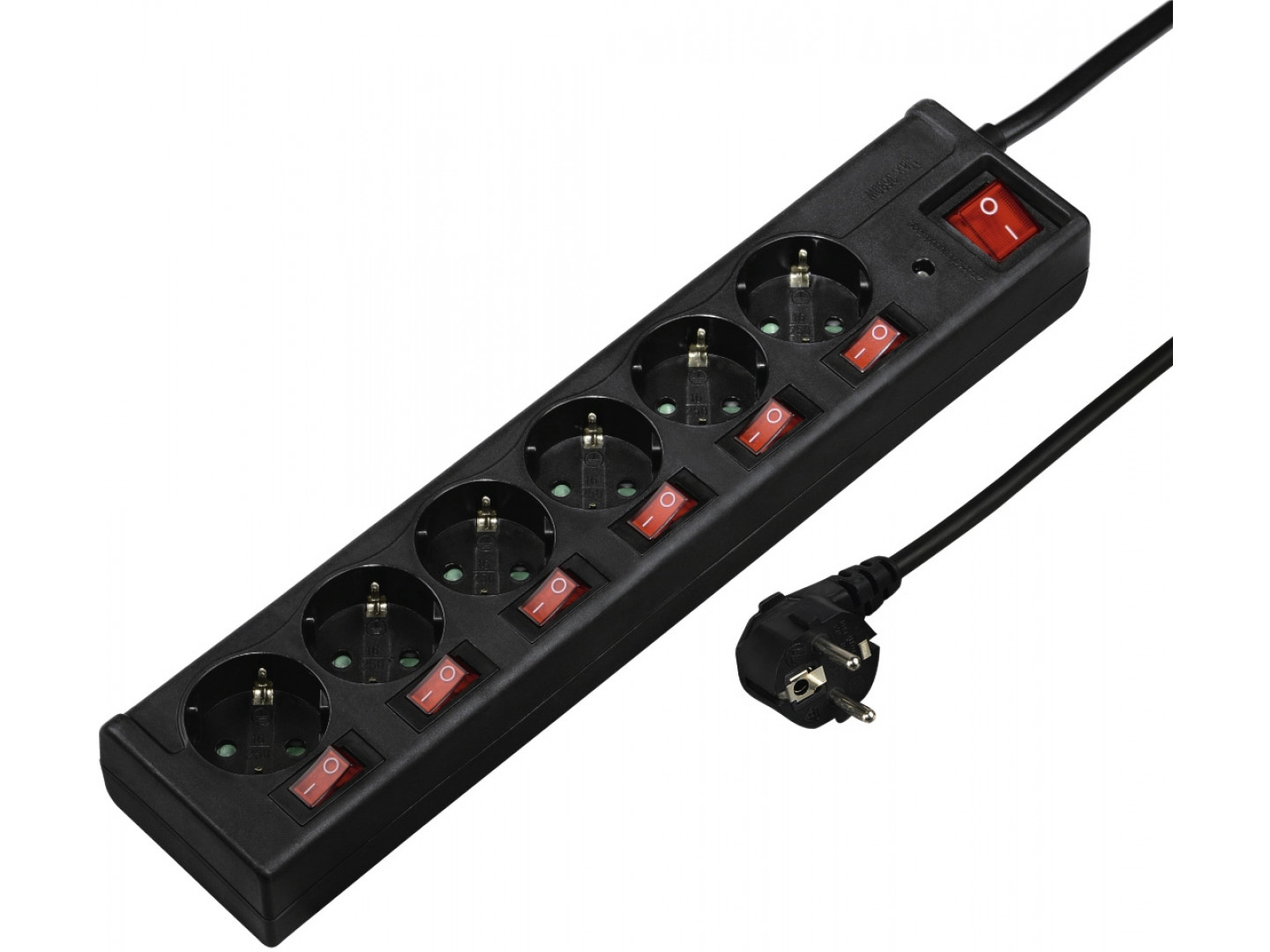

Сетевой фильтр с выключателями на каждую розетку предназначен для того, чтобы предохранять бытовые приборы от короткого замыкания, перегруженности, а также разнообразных помех электрической сети. Для обеспечения подобной функции применяется одна или несколько линий защиты с отключением при перегревании. Последняя функция контролируется датчиком перегрева, благодаря которому при повышении температуры выше предельно допустимого уровня устройство обесточивается. Фильтр может быть оснащен USB-разъемами.

Сетевой фильтр подобного типа имеет до 8 розеток с отдельными заземляющими контактами, с индивидуальными кнопками вкл/выкл.

Так как фильтр комплектуется раздельными кнопками, это дает возможность отключать отдельных потребителей от сети без сбрасывания напряжения и прочих негативных явлений.

Виды

Известны следующие типы сетевых фильтров:

  • базовый – представляет собой прибор с низкой стоимостью, который применяется для небольших бытовых приборов;
  • продвинутые – можно использовать для любых домашних агрегатов;
  • профессиональные – их применяют для дорогостоящей домашней техники, которая отличается высокой восприимчивостью к перепадам напряжения.

Чем качественнее сетевой фильтр, тем лучше и безопаснее он работает.

Базовые фильтры приобретаются для маленьких домашних приборов, к которым относятся настольные лампы, часы. Они отличаются низкой ценой, несложным использованием. Эти приборы применяются для стабилизации напряжения в 960 Дж. Невзирая на маленький диапазон работ, хорошо предохраняют бытовые приборы. Устройство на 5–6 розеток.

Продвинутые многофункциональные со шторками применяются для того, чтобы предохранять домашнюю бытовую технику, такую как компьютер или стиральную машинку. Это универсальные варианты, если рассматривать со стороны соотношения стоимости и качества, из-за этого более предпочитаемы по сравнению с остальными разновидностями. Устройство на 6–8 розеток.

Профессиональные с предохранителем рассеивают более 2 тыс. Дж. Применяются для работы в совокупности со сложными приборами, которые восприимчивы к перепадам напряжения. К таковым относят домашние кинотеатры или акустические системы.

Умные управляемые устройства включены в систему «Умный дом». Подобные девайсы управляются при помощи телефона и позволяют наблюдать за работой домашней техники, находясь на расстоянии от дома. Устройства выпускаются на 8 розеток.

Популярные модели

Sven SF-05PL 1.8m 1.8 м

Вариант, оснащенный кабелем длиной 180 см. Самая высокая мощность – 2,2 кВт. Наибольшая интенсивность поглощения энергии составляет 150 Дж. Имеется световой индикатор включения, клавиша включения находится около каждой розетки.

Sven Fort Pro 2m 1.

8 м

Устройство с длиной кабеля 180 см. Самый высокий уровень поглощения энергии составляет 1050 Дж. Имеется индикация освещения при включении. Модель идет с общим выключателем и отдельным около каждой розетки. Оснащен обычным штепселем, 6 евророзетками с заземляющими контактами, защитными шторками для безопасности детей. Устройство предохраняет от скачков напряжения, короткого замыкания.

Most ARG 1.6m 1.6 м

Длина кабеля – 160 см, самая высокая мощность – 2,2 кВт. Имеет индикацию включения, максимальное поглощение энергии составляет 350 Дж. На корпусе располагается общий выключатель. Кроме этого, каждая розетка имеет свой выключатель. Устройство оснащено обычным штепселем, имеет 4 евророзетки с заземляющими контактами. Сетевой фильтр предохраняет от короткого замыкания и сбоев напряжения.

Как выбрать?

При выборе сетевого фильтра придерживаются ряда правил.

  1. Число и разновидность розеток. Это зависит от количества и характеристик бытовой техники, которую планируется подключить. Выпускаемые модели в наши дни позволяют поддерживать до 8 подключений. Но присоединение к ним большого числа потребителей может вызвать перегрузку в сети и отключение фильтра.
  2. Самая высокая нагрузка фильтра. Верный выбор состоит в определении общей мощности бытовых приборов. Многие фильтры, производимые в наши дни, могут выдержать самую большую нагрузку в 3,5 кВт. Этого хватит для использования в домашних условиях.
  3. Сила тока. Это показатель, определяющий оптимальное значение, допустимое для электрической сети при нормальной работе.

Соблюдая приведенные выше правила, можно выбрать оптимальное устройство, которое будет надежно предохранять бытовую технику от поломок, вызванных различными помехами в электросети.

Посмотрите видео о том, как выбрать сетевой фильтр.

Лампы, люстры, светильники, кабель, электрика, светодиодное оборудование, электромонтажные изделия, светодиодные лампы, светодиодные светильники в Мурманске

Изображение Описание Комментарии
Сетевой фильтр, вилка для подключения к ИБП, 6 розеток, 1.8 метра, BURO Позволяет увеличить количество подключаемых устройств к источнику беспере- бойного питания (UPS).
  Сетевой фильтр, евро- вилка 6 розеток, 1.8 метра, 3.0 метра, 5.0 метров, BURO Устройство для защиты компьютерной, офисной, аудио-видео и бытовой техники от перегрузок, всплесков напряжения и помех в электросети.


Сетевой фильтр Профи серия, 5 розеток, черный, 1.8 метра, 3.0 метра, 5.0 метров, BURO

В данной модели сетевого фильтра имеется удобное крепление шнура к основанию фильтра и кабель менеджер
  Сетевой фильтр MOST ERG, 2.0 метра, 5.0 метра Дополни- тельный выключатель на каждую розетку обеспечивает удобство обращения с электропи- танием и экономит время пользователя.
  Сетевой фильтр MOST HV6, 2.0 метра, 5.0 метра Рекомендуется для использования в районах с повышенным напряжением в сети питания.
  Сетевой фильтр MOST RG, 2. 0 метра, 5.0 метра, 10.0 метров  Рекомендуется для использования в сетях с относительно стабильным напряжением.
  Сетевой фильтр PILOT GL (5 розеток), 1.8 метра, 3.0 метра, 5.0 метров, 7.0 метров, ZIS
Фильтр способен противостоять более мощным импульсным помехам.
  Сетевой кондиционер Pilot LC-700 (7 розеток), ZIS  Объединяет в себе два устройства: стабилизатор напряжения и сетевой фильтр:
микропроцессорное управление
- 2-х уровневая защита от повышенного напряжения.
  Сетевой кондиционер Pilot LR-700 (4 розетки с заземлением), ZIS   Объединяет в себе два устройства: стабилизатор напряжения и сетевой фильтр:
микропроцессорное управление
- 2-х уровневая защита от повышенного напряжения.
Сетевой фильтр Navigator серии NSP-05, 1. 8м, 3.0м, 5.0м Предназначен для подключения и защиты офисной и бытовой техники от импульсных помех, короткого замыкания, перегрузок в сетях питания
Сетевой фильтр Navigator серии NSP-06, 3.0м Предназначен для подключения и защиты офисной и бытовой техники от импульсных помех, короткого замыкания, перегрузок в сетях питания
