Пины usb: Гид по usb разъемам и usb кабелям

Гид по usb разъемам и usb кабелям

USB (англ. Universal Serial Bus — «универсальная последовательная шина») — был разработана в 1990 году с целью упростить подключение периферийных устройств к компьютеру. Он стал популярен благодаря совместимости со многими платформами и операционными системами, а также низкой стоимости и легкости использования. Большинство современных компьютеров оснащены несколькими USB портами, также как и большинство домашней и офисной техники, включая принтеры, камеры, модемы и портативные запоминающие устройства.

Стандарты USB разрабатываются и поддерживаются отраслевой организацией Форум по внедрению USB (USB-IF). В своей оригинальной спецификации USB подразделяется только на два типа разъема: A и B. Изменения в спецификации и требования к производителям расширили спектр разъемов, используемых для USB-устройств, но большинство USB продукции по-прежнему использует интерфейсы разъемов A и B.

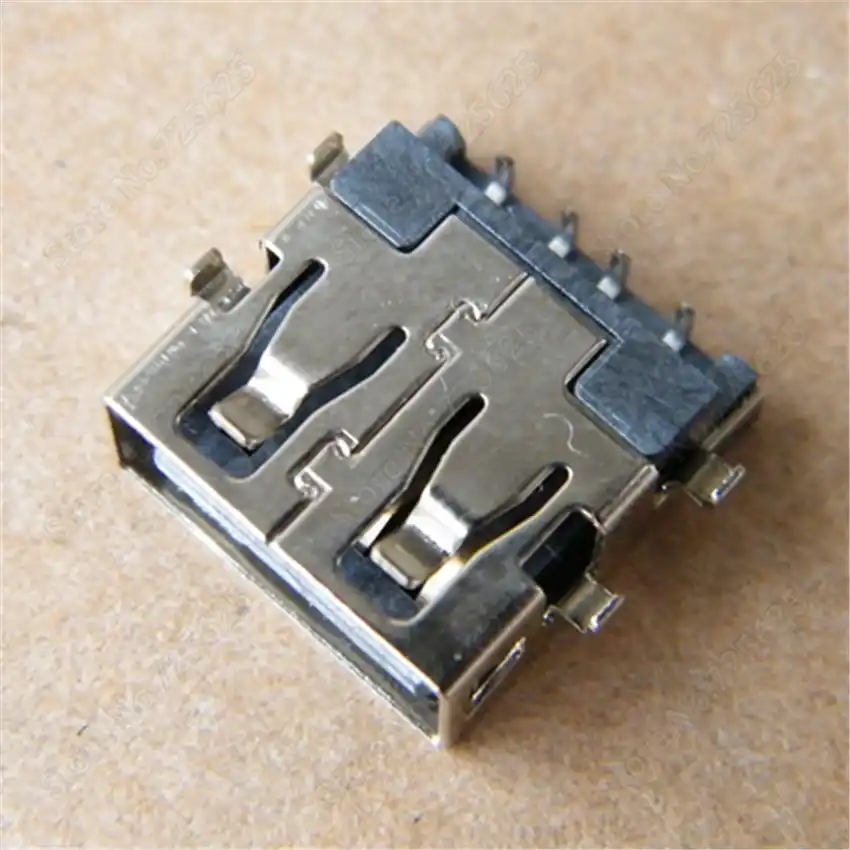

USB тип A

Установленный на хост-контроллерах компьютеров и концентраторах, разъем тип A представляет собой плоский прямоугольный интерфейс.

Этот интерфейс удерживает соединение на месте с помощью трения, благодаря чему пользователям очень легко подключаться и отключаться. Вместо круглых штырьков в разъеме используются плоские контакты, которые очень хорошо выдерживают постоянное соединение и разъединение. Разъем тип A обеспечивает нисходящее соединение, которое предназначено для использования исключительно на хост-контроллерах и концентраторах. Он не предназначен для передачи информации от устройства к компьютеру. Это критично, потому как хост-контроллер или концентратор сконструирован так, чтобы обеспечивать постоянный ток 5V на одном из USB штырьков. Иногда кабели A-A используются для подключения USB-устройств с гнездом типа A к компьютеру или другому USB-устройству, а также для передачи данных между двумя компьютерами.

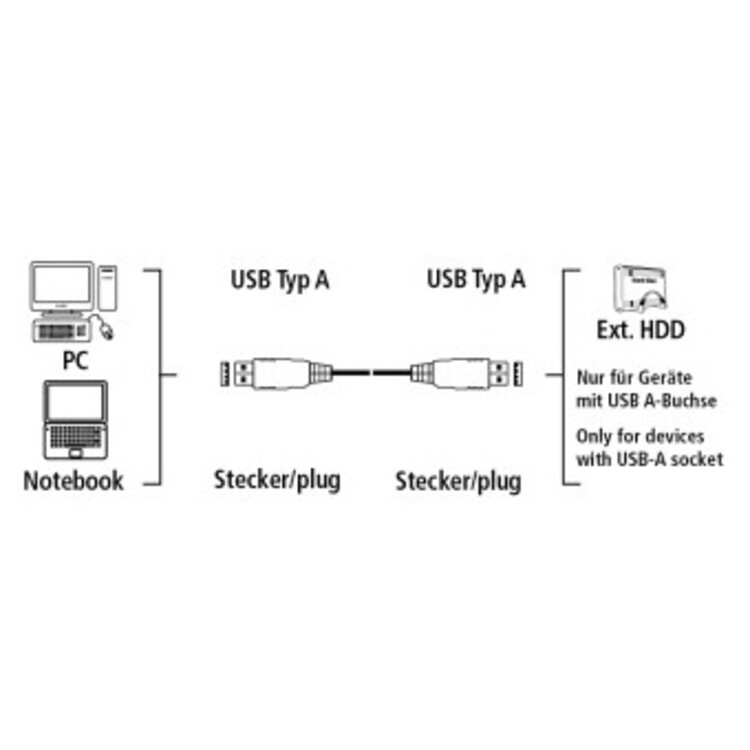

Примечание. Обычно кабель A-A не используется для соединения двух компьютеров или для подключения USB-концентратора между двумя компьютерами. Это может нанести компьютеру непоправимый ущерб и даже привести к пожару. Прежде чем использовать кабель A-A для передачи данных, проконсультируйтесь с производителем.

USB тип B

Разъем типа B предназначен для использования с периферийными устройствами USB. Интерфейс типа B имеет квадратную форму со слегка скошенными углами. Как и разъем типа А, для фиксации он использует трение корпуса разъема. Розетка B – это восходящий разъем, который используется только для периферийных устройств. По этой причине большинству устройств USB требуется A-B кабель.

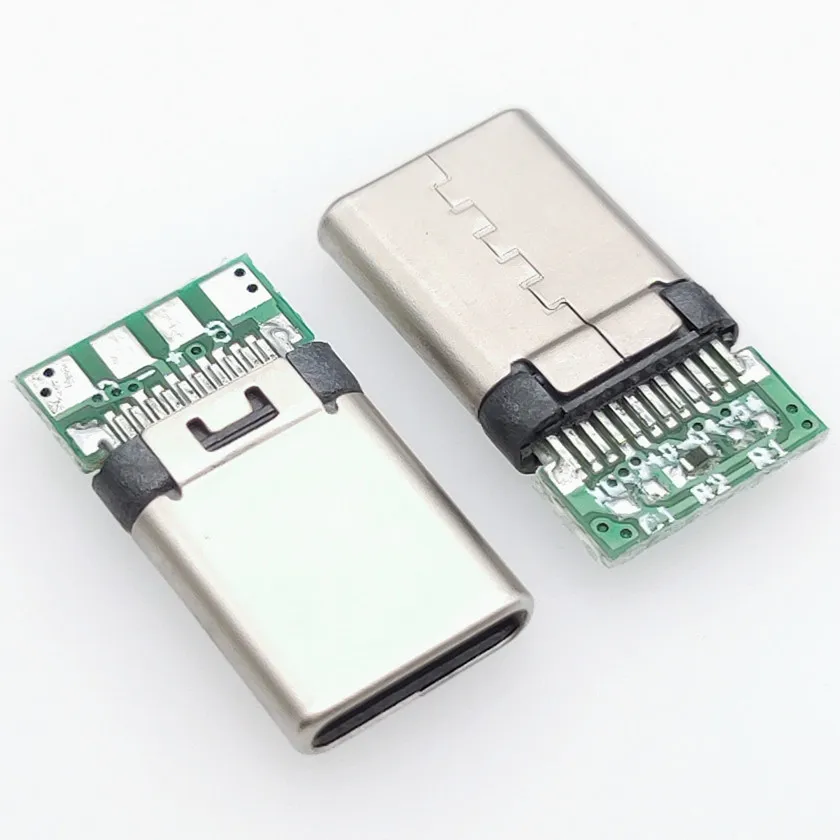

USB тип C

Разъем USB-C или USB типа C является новейшим разъемом USB на рынке. Разъем USB-C имеет двустороннюю/симметричную конструкцию и может быть подключен к любому устройству USB-C. Кабель USB-C может передавать сигналы USB 3.1, USB 3.0, USB 2.0 и USB 1.1. USB-C обычно сочетается с USB-A, USB-B, USB Micro-B и другими разъемами USB при поддержке предыдущих версий спецификации USB. USB-C может быть адаптирован для работы с каждым из этих устаревших разъемов. При подключении двух устройств USB 3.1 кабель USB-C будет поддерживать скорость передачи данных, вдвое превышающую скорость существующей технологии USB (до 10 Гбит/с), улучшенную мощность питания до 20 вольт, 5 ампер и 100 ватт для питания и зарядки, а также встроенную поддержку видео DisplayPort и четырехканального звука (динамик и микрофон).

Micro-USB B

Этот разъем, признанный USB-IF, также можно найти на более новых мобильных устройствах, таких как мобильные телефоны, устройства GPS, КПК и цифровые камеры. Micro-USB B представляет собой физически меньший по размеру разъем в сравнении с USB Mini-b, но при этом поддерживает высокую скорость передачи данных 480 Мбит/с и функцию On-The-Go. Разъем можно легко определить по его розетке черного цвета и компактной 5-контактной конструкции.

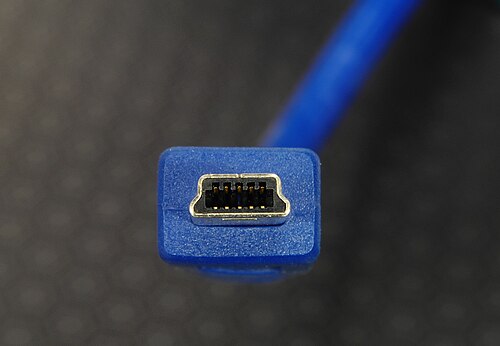

USB Mini-b (5-pin)

Одним из недостатков разъема B является его размер ¬– почти полдюйма с каждой стороны. Из-за этого интерфейс B стал непригодным для многих компактных персональных электронных устройств, таких как КПК, цифровые камеры и мобильные телефоны. В результате многие производители устройств начали миниатюризацию разъемов USB, начиная с Mini-b. Этот 5-контактный Mini-b является самым популярным типом разъема Mini-b и единственным, признанным USB-IF. По умолчанию предполагается, что кабель Mini-b имеет 5 контактов. Этот разъем довольно маленький, размером с около 2/3 ширины разъема А. Он также предназначен для использования в более новом стандарте USB On-The-Go, который позволяет периферийным устройствам связываться в присутствии хост-контроллера.

USB Mini-b (4-pin)

Вместо обычного 5-контактного Mini-b этот неофициальный разъем используется во многих цифровых камерах, особенно в некоторых моделях Kodak®. Он напоминает форму стандартного разъема типа B со скошенными углами, однако он намного меньше по размеру.

USB 3.0 0 тип A

Этот разъем типа A, известный как «SuperSpeed» (суперскоростной), обычно встречается на хост-контроллерах компьютеров и концентраторов и представляет собой плоский прямоугольный интерфейс.

Этот интерфейс удерживает соединение на месте с помощью трения, благодаря чему пользователям очень легко подключаться и отключаться. Вместо круглых штырьков в разъеме используются плоские контакты, которые очень хорошо выдерживают постоянное соединение и разъединение. Разъем A обеспечивает нисходящее соединение, которое предназначено для использования исключительно на хост-контроллерах и концентраторах. Этот разъем похож по размеру и форме на разъем A-типа, используемый в устройствах USB 2.0 и USB 1.1. Однако USB 3.0 тип A имеет дополнительные контакты, которых нет в USB 2.0 и USB 1.1 тип A. Разъем USB 3.0 предназначен для устройств USB SuperSpeed, однако, он будет передавать данные и с более медленных разъемов, и обратно совместим с портами USB 2.0. Разъемы USB 3.0 A можно отличить от предыдущих версий по синему цвету.

USB 3.0 тип B

Разъем USB 3.0 B-типа встречается на устройствах USB 3.0. Этот разъем предназначен для передачи данных и питания устройств USB SuperSpeed.

Кабели с этим разъемом не имеют обратной совместимости с устройствами USB 2.0 или USB 1.1; однако устройства USB 3.0 с этим типом подключения могут подключаться к кабелям предыдущих версий USB 2.0 и 1.1.

USB 3.0 Micro B

Разъем USB 3.0 Micro B встречается в устройствах USB 3.0. Этот разъем предназначен для передачи данных и питания устройств USB SuperSpeed. Кабели с этим разъемом не имеют обратной совместимости с устройствами USB 2.0 или USB 1.1.

Micro-USB AB

Этот универсальный разъем, предназначенный исключительно для устройств USB On-The-Go, может подключаться к кабелю Micro-USB A или Micro-USB B. Этот интерфейс легко определить по розетке серого цвета и компактной 5-контактной конструкции. Этот тип разъема существует только в качестве гнезда для устройств On-The-Go, но кабелей с таким разъемом не существует.

Micro-USB A

Этот разъем, признанный USB-IF, можно найти на более новых мобильных устройствах, таких как мобильные телефоны, устройства GPS, КПК и цифровые камеры. Micro-USB A представляет собой разъем физически меньший в сравнении с USB Mini-b, но при этом поддерживает высокую скорость передачи данных 480 Мбит/с и функцию On-The-Go. Соединение легко определить по розетке белого цвета и компактной 5-контактной конструкции.

USB Mini-b (Fuji

®)

Это еще один неофициальный разъем, который также широко используется в цифровых камерах, особенно в некоторых моделях Fuji®. Из-за своей плоской прямоугольной формы он больше напоминает разъем А-типа.

DEPPA — Дата-кабель USB — 30-pin для Apple, белый, DEPPA, 72101

Длина кабеля: 1.2м
Протокол: USB 2.0
Ток нагрузки: 2А
Рабочее напряжение: 4.8-5.5В
Скорость передачи данных: до 480 Мбит/сек
  • Тип упаковки коробка картон
  • Полное название Дата-кабель USB-30-pin для Apple, 1. 2м, белый, Deppa
  • Цвет белый
  • Код ТНВЭД 8544429007
  • Штрихкода EAN-13 6900000241165
  • Срок службы (мес.) 12
  • Гарантийный срок (мес.) 6
  • Количество потребительских упаковок 200
  • Ширина упаковки 8.0
  • Глубина упаковки 12.0
  • Вес товара с упаковкой 0. 04
  • Объем мастер-бокса 0.0618
  • Высота упаковки 1.8
Смотреть спецификации

Apple iPad 1/2/3, iPhone 3/3GS/4/4S, iPod Touch 1-4, iPod Nano 1-

Дата-кабель

Распиновка USB

Распиновка USB

Программа КИП и А

Александр Брацюк, Киев.

В таблицах представлена распиновка наиболее популярных кабелей USB. Указан контакт вилки разъема, цвет провода и краткое описание контакта.

Распиновка USB 1.x и 2.0

Обычный

Наз.Цвет проводаОписание
1VBUSКрасныйОранжевый+5 V
2D −БелыйЗолотойДанные −
3D +ЗеленыйДанные +
4GNDЧерныйСинийЗемля

Mini / Micro

Наз.Цвет проводаОписание
1VBUSКрасный+5 V
2D −БелыйДанные −
3D +ЗеленыйДанные +
4IDНет проводаOTG ID:
— «A» (хост):
подключен к земле
— «B» (устройство):
не подключен
5GNDЧерныйЗемля

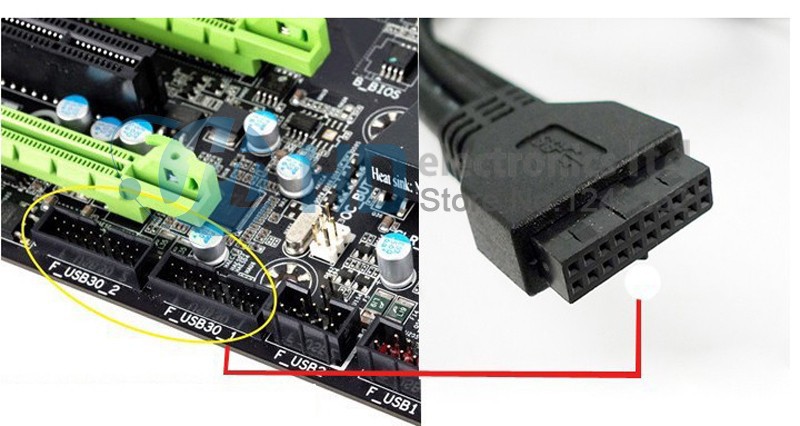

Распиновка USB 3.

0
ABmicro B
1VBUSVBUSVBUS
2D —D —D —
3D +D +D +
4GNDGNDID
5StdA_SSTX-StdA_SSTX-GND
6StdA_SSTX+StdA_SSTX+StdA_SSTX-
7GND_DRAINGND_DRAINStdA_SSTX+
8StdA_SSRX-StdA_SSRX-GND_DRAIN
9StdA_SSRX+StdA_SSRX+StdA_SSRX-
10  StdA_SSRX+



30-контактный кабель Apple — USB

Ежемесячные платежи по Apple Card (ACMI) — это вариант оплаты в размере 0% годовых, который можно выбрать при оформлении заказа для определенных продуктов Apple, приобретенных в магазинах Apple Store, на сайте apple. com, в приложении Apple Store или по телефону 1-800-MY. -APPLE, и подлежит одобрению кредита и кредитному лимиту. См. https://support.apple.com/kb/HT211204 для получения дополнительной информации о соответствующих продуктах. Переменная годовая ставка для Apple Card, кроме ACMI, варьируется от 10,99% до 21,99% в зависимости от кредитоспособности.Цены по состоянию на 1 апреля 2020 г. Если вы выберете вариант оплаты в полном объеме или единовременный платеж для покупки, отвечающей критериям ACMI, вместо выбора ACMI в качестве способа оплаты при оформлении заказа, для этой покупки будет применяться переменная назначенная годовая процентная ставка. на вашу Apple Card. Налоги и доставка не включены в ACMI и зависят от переменной годовой процентной ставки вашей карты. Дополнительную информацию см. в Пользовательском соглашении Apple Card. ACMI недоступен для покупок, сделанных в Интернете в следующих специальных магазинах: План закупок для сотрудников Apple; участие в корпоративных программах закупок сотрудников; Apple at Work для малого бизнеса; Правительственные программы, программы закупок для ветеранов и военных или на отремонтированных устройствах. Активация iPhone требуется при покупках iPhone в Apple Store у одного из следующих национальных операторов связи: AT&T, Sprint, Verizon или T-Mobile.

* Ежемесячная оплата доступна при выборе ежемесячных платежей Apple Card (ACMI) в качестве типа оплаты при оформлении заказа в Apple и зависит от одобрения кредита и кредитного лимита. Условия финансирования зависят от продукта. Налоги и доставка не включены в ACMI и зависят от переменной годовой процентной ставки вашей карты. Дополнительную информацию см. в Пользовательском соглашении Apple Card.ACMI недоступен для покупок, сделанных онлайн в специальных магазинах. Плата за последний месяц за каждый продукт будет равна цене покупки продукта за вычетом всех других платежей в сумме ежемесячного платежа.

Чтобы получить доступ ко всем функциям Apple Card и использовать их, необходимо добавить Apple Card в Wallet на iPhone или iPad с последней версией iOS или iPadOS. Обновите до последней версии, выбрав «Настройки» > «Основные» > «Обновление ПО». Нажмите «Загрузить и установить».

Доступно для соответствующих требованиям кандидатов в США.

Apple Card

выдан Goldman Sachs Bank USA, отделение в Солт-Лейк-Сити.

USB-разъемы, кабели и сборки, высокоскоростной ввод-вывод

Одной из самых полезных функций сайтов электронной коммерции, помимо фактической покупки вещей без посещения магазина, является возможность видеть, что клиенты также купили вместе с товаром, который вы просматриваете в данный момент. Это не только поможет вам найти продукты, более подходящие для того, что вы просматриваете…

На одной из ключевых демонстраций Samtec на SC21 были представлены новые решения Samtec PCIe® 4.0 по оптоволокну. В демонстрации была представлена ​​карта адаптера Samtec PCIe®-Over-Fiber FireFly™ (серия PCOA), разработанная нашим партнером Dolphin. Серия PCOA использует PCI Express®-Over-Fiber FireFly от Samtec…

По данным AKC, порода собак №1 (лучшая) для семьи — это лабрадор-ретривер.Это вопрос мнения, но лабрадоры — отличные собаки. Какая спортивная игра № 1 в прошлом году? Конечно, это спорно, но многие считают, что это дальний выстрел Джалена Саггса со временем, истекающим в …

Со всем, что происходит в мире, кажется, что 2021 год просто пролетел, по крайней мере, мне так казалось. Однако так быстро, как казалось, команде Samtec Web удалось создать множество действительно крутых обновлений для своих пользователей.Вот список некоторых […] Пост Здесь…

Системы машинного зрения

играют ключевую роль в будущем автомобильного дизайна. Понимание и реагирование на опасности, встречающиеся на наших дорогах, исторически было бременем, которое ложилось на водителя, но современные автомобили играют большую роль, чем когда-либо, в обеспечении нашей безопасности. Сист…

Архивы разъемов USB — RAM Electronics

Все категорииВсе продуктыМакетные платы и аксессуарыКристаллические генераторыДатчики   Медицинские датчикиUSB-хост и аксессуарыСветодиодные и лазерные источникиКабели и преобразователи данныхВидео- и ТВ-аксессуарыРоботы | Аксессуары для робототехникиОптопарыКоробки и корпусаЗуммеры, пьезоэлектрические и микрофонные клавишиПанельные счетчикиКомплекты микроконтроллеровРегуляторы напряженияСимисторы и тиристорыРеле и релейные модулиПродукты для умного домаIoT и беспроводные платыБриджевые выпрямителиКонтроль доступа и радиочастотная идентификацияДиоды и стабилитроныТеплоотводы7-сегментный дисплейТрансформаторы и адаптерПреобразователи постоянного/постоянного тока и переменного/постоянного тока Модули постоянного/постоянного токаИсточник питания-SMPSАудио | Звук | КамераВентиляторы постоянного токаТермоусадочная пленка и упаковкаПлаты и экраны ArduinoПлаты и экраны Raspberry PiПлата Ethernet УправлениеРегулируемый источник питания постоянного токаВинты и гайкиSparkFun ProductsКонтроль жидкостиИндуктор/катушкиСпреи, чистящие средства и клейЗащита | Стабилизатор | Инвертор   Стабилизатор   Преобразователь мощности   Защита (напряжение и ток)Солнечная батареяВращающийся кодировщикИнструменты для диагностики автомобиляТаймеры и температурные реле   Таймеры  Контроль температуры и влажностиБатарея и зарядное устройство   Перезаряжаемая батарея   Коннекторы и аксессуары для батареи   Обычная батарея   Продукты марки Energizer Connect-FC SocketC Розетки) SMA & BNC Разъемы Кабельные клеммы Общие соединители Разъемы PIN-кода Заголовок клемм клеммные колодки D-подчиненные RJ Разъемы USB Разъемы RCA Разъемы Специальные разъемы Вода и пыли Разъемы Банановые Штекеры и аудио разъема Штекерные разъемы Категории: PIC ОС   Arduino   Процессор ARM   RAM Training Board   TEXAS INSTRUMENTS   Комплекты FPGAПредохранители   Стеклянные предохранители   Керамические быстродействующие предохранители   Fuse PocketsПрограммисты и тестеры ICГнезда IC и адаптеры ICИнтегральные схемы (ИС)   Microco NTROLLERS MCU IC TTL & CMOS 74xx, 40xx & 45xx IC Датчик температуры IC ADC и преобразователи IC СПЕЦИАЛЬНЫЕ ФУНКЦИИ Драйверы двигателя IC и контроллеры IC USB, RS232 & RS485 Протоколы IC Таймеры и реальные часы (RTC) Напряжение IC Список литературы IC Усилители IC | Операционные усилители | ИС компаратора   Транзисторная матрица и драйверы ИСЖК-модули   Символьный ЖК-дисплей   Графический ЖК-дисплей | OLED   ЖК-модуль Uart Smart TFT   ЖК-дисплей HDMIИзмерительные приборы   Цифровой мультиметр   Токоизмерительные клещи | Измеритель мощности   Измерительные принадлежности   Осциллографы и генератор сигналов   Заземление | Тестер сопротивления изоляции Кабельный тестер | Логический зонд   Экологические измерители и тестеры   Продукты марки UNI-T   Измеритель расстояния   Тахометр (измерение оборотов в минуту)   Тепловизор   Мультиметр с автодиапазономДвигатели, приводы и детали ЧПУ   Шаговые двигатели и драйверы   Двигатели постоянного тока   Управление движением (разрывная плата)   Шарико-винтовая и ходовая винты    Гибкая муфта   Линейная направляющая и подшипники   шпиндели   шестерня рельсы и шестерни   кабельная цепь   драйвер двигателя постоянного тока   алюминиевые профили   малые роботизированные серводвигатели   шаговые двигатели с замкнутым контуром   концевые фрезы и цанга   промышленные серводвигатели переменного тока & Veroboard)   Распорки для печатных платРезисторы и потенциометры   Резисторные сборки (массив)   Cds Фоторезистор (LDR)   NTC | Резисторы RTD 5W & 10W Power резистор SMD-резисторы Углеродистой резистор 1/4 Watt 1 / 4W Ом Ом. Значения 1/4 Вт Килограмма Ом Ом. Значения 1/4W MEGA OHMS Значения потенциометры ГРУДЫ И КРОКОДИЛЕС КАМЕРЫ и CROCODILE Разъемы Провода с предварительно обжимами Транзистор Gate MOSFET Транзисторы   Универсальные BJT-транзисторы   IGBT-транзисторыИнструменты   Обжимные инструменты   Другие инструменты   Инструменты для зачистки проводов и ниппели   Пинцет   Компоненты и ящики для инструментов   Микроскоп и лупы    Отвертки   Набор инструментов   Электропроводящая жидкость   Шестигранный ключ | Звездный ключ | Гаечный ключ   Измерительные и калибровочные инструменты   Дрель и шлифовальные инструменты   Паяние и демонтаж   JAPAN Original goot ToolsSwitches   Tack Switch (Push Buttons)   Micro Switches   Переключатели на печатной плате   DIP-переключатели   Переключатели включения/выключения питания   Герконовый переключатель   Тепловой переключатель   Джойстик | Аркадные кнопки   Тумблер   Сенсорные переключатели Компоненты SMD   Интегральные схемы SMD (ИС)   Регуляторы напряжения SMD   SMD-транзисторы Детали для 3d-принтеров и нити накала   Запчасти для 3d-принтеров

Распиновка USB

Интерфейс универсальной последовательной шины (USB) позволяет подключать периферийные устройства различными способами. К таким периферийным устройствам относятся стандартные и нестандартные компьютерные мыши, клавиатуры, игровые контроллеры, сканеры, принтеры, цифровые камеры, жесткие диски, приводы CD/DVD-Rom, карточные носители, музыкальные устройства, динамики и сетевые компоненты. Доступно множество других устройств, которые используют USB, а также устройства, которые могут использовать конструкцию выводов USB для обеспечения питания, доступа к данным или распределения соединений.

Стандартный USB 1.1 может выводить данные со скоростью 12 Мбит/с, а USB 2.0 — до 480 Мбит/с.Это значительное увеличение скорости возможно, если хост-контроллер USB компьютера и устройство способны. В противном случае скорость USB-устройства будет соответствовать USB 1.1.

Что такое конфигурация выводов USB?

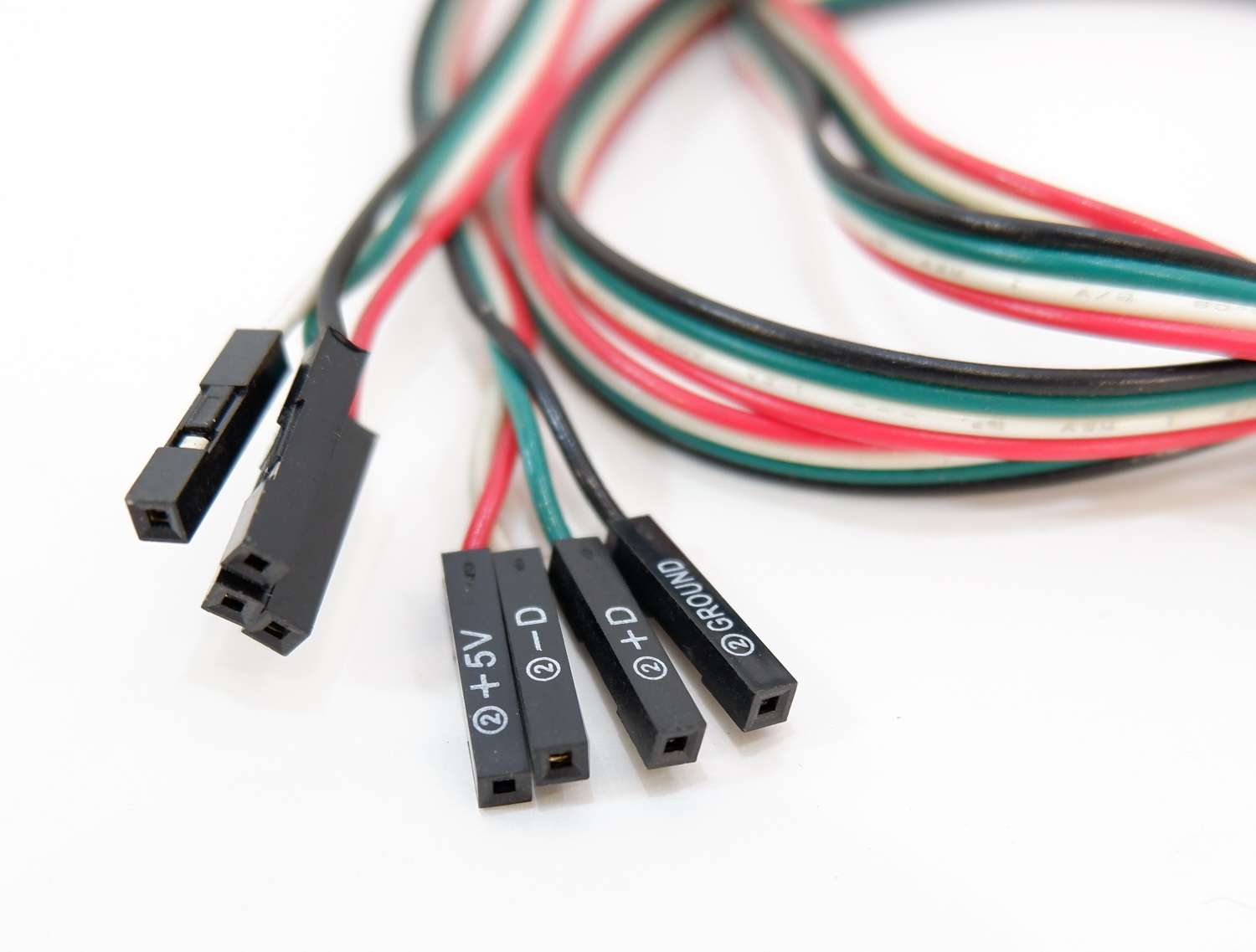

Соединения USB имеют 4 контакта. Они пронумерованы от 1 до 4 и используются по разным причинам.

Контакт 1 — это VCC или напряжение общего коллектора, которое используется для питания. Красный провод подключается к контакту 1 и обеспечивает положительное напряжение от источника (+5 В).

Контакт 2 — это положительный контакт данных USB (D+), к которому подключен белый провод и который обеспечивает правильный поток положительных сигналов данных от устройства (если применимо).

Контакт 3 — это отрицательный контакт данных USB (D-), к которому подключен зеленый провод и который обеспечивает правильный поток отрицательных сигналов данных от устройства (если применимо).

Контакт 4 — это контакт заземления (GND), к которому подключен черный провод.Этот заземляющий провод предотвращает накопление электричества и обеспечивает нейтральный резервуар для выхода такой энергии на устройство, а не на устройство.

Эти контакты предназначены для обеспечения связи между устройством и хост-контроллером. Это может быть что угодно, от передачи данных между устройством и хостом до зарядки устройства от порта хост-контроллера. То, как хост-контроллер взаимодействует с устройством, зависит от типа устройства и контактов, которые в нем используются.

USB-концентратор — это тип разветвителя для USB-соединений.Концентраторы могут быть подключены к другим концентраторам на нескольких уровнях и могут подключать 127 устройств через один порт хост-контроллера USB. Поскольку через один порт можно иметь так много различных типов соединений, различные устройства, использующие этот порт, также могут взаимодействовать с компьютером. USB стал неофициальным стандартом в домашних компьютерах из-за универсальности соединения и связанной с ним скорости.

Интерфейс USB был разработан для подключения множества различных устройств без необходимости использования дополнительных аппаратных средств, таких как платы шины PCI/PCI-Express.Способность устройств подключаться и работать обеспечивала возможность горячей замены через USB без необходимости перезапуска системы для распознавания устройств.

Типы упаковки USB-разъема с распиновкой

Разъемы USB

предназначены для использования с различными устройствами. Существует шесть основных типов разъемов. Существует несколько различных нестандартных разъемов, специально разработанных для устройств с проприетарными форматами или частями, уникальными для устройства. Это сделано для того, чтобы пользователи не использовали неразрешенные провода со своими устройствами (что может привести к повреждению устройства).

Шесть типов:

USB-Plug/Jack A — это стандартный прямоугольный интерфейс USB, который используется в качестве разъема хост-контроллера. Другие устройства могут использовать этот тип разъема, что позволяет использовать с устройством стандартные кабели.

USB-вилка/гнездо B — это квадратный разъем, скошенный с одной стороны, чтобы показать ориентацию соединения. Разъем устроен аналогично и чаще всего используется с такими устройствами, как принтеры и сканеры.

Вилки/гнезда USB A и B имеют только 4 контакта. Разъемы/гнезда мини- и микро-USB могут иметь от 1 до 4 дополнительных контактов в зависимости от устройства и стандартного интерфейса хост-контроллера.

USB-мини-штекер/гнездо A — мини-штекер/гнездо A намного меньше по размеру и имеет сужающийся конец, чтобы облегчить поиск ориентации кабеля и гнезда. Он используется во многих мобильных устройствах для передачи данных и питания.

USB-мини-штекер/гнездо B — мини-штекер/гнездо B чаще используется в устройствах и может использоваться во многих различных конфигурациях.

USB-Micro-Plug/Jack A — Micro A намного меньше и обычно используется с небольшими устройствами. Это один из новых стандартизированных вариантов мобильных телефонов.

USB-Micro-Plug/Jack B — Подобно micro A, B также используется в небольших устройствах и имеет другой тип разъема/штекера. Похоже на уменьшенную версию mini A.

Конфигурация устройств с питанием от USB

Распиновка USB, обеспечивающая питание, обычно назначается первому контакту.Этот источник питания рассчитан на 5 вольт. Концентратор может обеспечить до 500 мА для каждого подключенного к нему устройства. Устройства должны совместно использовать питание, если не добавлен внешний источник питания, чтобы преодолеть ограничение в 500 мА на самом концентраторе. Устройство не может использовать больше, чем предел мощности порта.

Устройства USB

сообщают о своих требованиях к питанию на хост-контроллер. Когда лимит мощности одного концентратора превышен, ОС компьютера обычно передает эту информацию и возможность удаления одних устройств для размещения других.

Энергопотребление устройств USB следующее:

Концентраторы с питанием от шины — Устройство потребляет максимум 100 мА при включении питания и 500 мА в нормальных условиях.

Концентраторы с автономным питанием — Устройство потребляет максимум 100 мА и должно подавать 500 мА на каждый порт для правильного распределения питания.

Низкое энергопотребление, функции с питанием от шины – Обычно устройство потребляет не более 100 мА.

Высокомощные функции с питанием от шины в концентраторах с автономным питанием — Устройство потребляет максимум 100 мА и должно подавать 500 мА на каждый порт концентратора.

Функции с автономным питанием – Устройство потребляет не более 100 мА.

A Подвесное устройство – Максимальное питание 0,5 мА в подвешенном состоянии.

Питание USB-устройств

Зарядное устройство USB закорачивает 2 линии передачи данных вместе с режимом специального зарядного устройства. Данные не могут быть переданы или получены через это соединение, но устройство может получать до 1,8 А через блок питания.

Напряжение, которое подает хост или концентратор с питанием, находится в пределах 4.Диапазон 75 и 5,25 вольт. Нормальное рабочее напряжение составляет не менее 4,75 вольт, что обеспечивает провод VCC. При работе на малой мощности напряжение может составлять всего 4,4 вольта с максимальным падением 0,35 вольта от минимального нормального рабочего напряжения.

типов разъемов USB | Узнайте и определите свой

От зарядки наших смартфонов до подключения клавиатур и мышей к нашим компьютерам, мы окружены интерфейсом USB и сталкиваемся с разъемами USB каждый день. Вы, должно быть, заметили, что USB-кабели имеют характерные разъемы на концах. Кроме того, существует множество типов разъемов USB, установленных на устройствах для размещения этих разъемов.

Вы когда-нибудь задумывались, чем они отличаются и что делает их эксклюзивными? Если вы хотите разобраться в различных типах разъемов USB и их применении, мы рядом с вами. Давайте продолжим, и мы постараемся помочь вам разобраться с различными USB-разъемами.

Что такое разъем USB?

Разъем USB

является частью интерфейса универсальной последовательной шины, который состоит из разъемов, портов и кабелей.Это используется для соединения двух устройств, таких как компьютеры и периферийные устройства, для установления связи между ними и обеспечения передачи файлов. Он также обеспечивает путь для разделения питания или загрузки приложений между устройствами.

USB были впервые представлены в 1994 году главным системным технологом Intel Аджаем Бхаттом. Последней версией USB является USB 4. 0 с максимальной скоростью передачи 40 Гбит/с, которая была представлена ​​в августе 2019 года. Чтобы узнать о форматировании USB-накопителя с защитой от записи, нажмите здесь.

Различные типы разъемов USB

Для поддержки новых устройств и сохранения совместимости были введены различные типы разъемов USB, основанные на разных версиях, с разными функциями.Они используются во всех устройствах, таких как флэш-накопители, соединительное оборудование и многое другое. В этом разделе статьи мы собрали шесть распространенных типов разъемов USB. Давайте посмотрим.

Тип-А

USB-разъем

Type A или Standard-A обеспечивает нисходящие соединения для хост-контроллеров и концентраторов. Он также обеспечивает восходящий разъем для периферийных устройств. Этот тип разъема выглядит плоским и прямоугольным и работает в одном направлении. Он имеет 4 контакта для повышения скорости до 625 мегабит в секунду.

Версии USB 1.1, USB 2.0, USB3.0, USB 3.1 поддерживают разъем типа A. Таким образом, он обратно или вперед совместим со всеми версиями USB. Разъемы USB 2.0 и USB 1.1 Type-A часто имеют черный цвет. В случае версии USB 3.0 он часто бывает синего цвета.

Они являются наиболее распространенными, и вы наверняка видели их на одном конце почти каждого USB-кабеля и. Большинство компьютеров имеют несколько гнезд типа A для размещения разъемов типа A.Устройства, которые включают USB-хосты, такие как настольные компьютеры, ноутбуки, планшеты, игровые приставки, настенные зарядные устройства, AV-ресиверы, цифровые видеорегистраторы, проигрыватели DVD и Blu-ray, потоковые проигрыватели и т. д., поддерживают USB-разъем типа A.

Также они обычно встречаются в USB-клавиатурах, мышах, джойстиках. Для небольших USB-устройств используется напрямую без кабелей, например, флешка. Они используются на конце кабеля, который обычно подключается к источнику питания. Ограничением этого типа USB является сравнительно большой размер, что нецелесообразно для небольших и тонких устройств.

Тип-В

Разъемы USB

Type-B имеют почти квадратную форму с неаккуратными внешними углами на двух верхних концах. В настоящее время они используются редко. Целью его внедрения было устранение риска соединения двух хостов. Они не очень универсальны и им не хватает совместимости.

USB 1.1 и 2.0 типа B аналогичны 4 контактам. Но USB 3.0 Type-B имеет другую форму для обеспечения высокоскоростной передачи данных и не имеет обратной совместимости с предыдущими.Предыдущие версии по-прежнему совместимы с ним. Разъем USB 3 Type-B бывает двух типов: Standard-B с 9 контактами и Powered-B с 11 контактами.

Вы можете встретить их в основном в устройствах с питанием для подключения к компьютерам, таких как принтеры и сканеры. Этот тип разъема используется на одном конце кабеля для подачи питания. Они также реализованы во внешних запоминающих устройствах, например, в дисководах для гибких дисков, жестких дисках, оптических приводах и т. д.

Мини-USB

Мини-USB раньше широко использовался в мобильных устройствах, но теперь исчезает с появлением микро-USB. Вы по-прежнему будете сталкиваться с ними в некоторых старых гаджетах, таких как MP3-плееры, камеры, игровые контроллеры и т. д.

сравнительно меньше, чем ранее описанные разъемы USB, но значительно больше, чем последние версии. Существует два типа разъемов Mini USB: Type-A Mini и Type-B Mini.

Мини-USB-A

Разъемы

Mini USB Standard-A были представлены для подключения периферийных устройств OTG (On the Go) к небольшим хост-устройствам, таким как планшеты и телефоны.USB 2.0 mini-A имеет прямоугольную форму, одна сторона которой более неровная, и имеет 5-контактную конфигурацию. Их можно использовать только в розетках USB mini-AB.

Мини-USB-B

USB Mini-B встречается в USB 1.1 и 2.0. это обычно можно увидеть на жестких дисках или цифровых камерах. Он состоит из 5 контактов, из которых дополнительный контакт предназначен для поддержки OTG. Этот тип разъема в версии USB 2.0 выглядит как растянутый кусок хлеба, поскольку он имеет небольшое расположение по обе стороны от прямоугольника.

Эти мини-разъемы USB совместимы с розетками Mini AB и Mini-B. Они постепенно прекращаются с разработкой современных более гладких смартфонов.

Микро-USB

Micro-USB в настоящее время является широко используемым стандартным разъемом во всем мире. Это позволяет вам считывать данные без помощи компьютеров, что означает, что вы можете напрямую подключать другие устройства и свой телефон с помощью Micro-USB. Он успешно заменил Mini-USB благодаря своей небольшой форме, которая позволяет производителям создавать более тонкие устройства.

Вы, должно быть, сталкивались с микро-USB в портативных устройствах известных брендов, таких как мобильные телефоны, планшеты, USB-аккумуляторы, наушники Bluetooth, в конце ваших мобильных зарядных устройств и т. д., кроме Apple. Но в конечном итоге он постепенно прекращает свое существование с выпуском USB Type-C.

Существует два типа разъемов micro USB: USB Type-A Micro и USB Type-B Micro. Оба они держат 5 штифтов.

USB Micro-A
Разъемы

Micro USB 3.0 Type-A обычно встречаются в устройствах OTG.Они выглядят как две отдельные прямоугольные вилки, соединенные вместе, причем одна больше по длине, чем другая. USB 3.0 Micro-A совместим только с разъемами USB 3 Micro-AB.

В случае с разъемом USB 2.0 этот тип разъема выглядит так, будто оригинальный разъем типа A сжат. Они могут адаптироваться к разъемам USB 2 и USB 3 micro-AB.

USB Micro-B
Разъем

USB micro type-B заменил разъемы Micro USB type-A. Вы наверняка сталкивались с USB-разъемами такого типа в качестве штекеров и портов стандартных зарядных устройств.

USB 2.0 Micro-B имеет два края на одной большой стороне прямоугольной формы. Их можно подключать в разъемы USB micro-B и micro-AB, USB 3 Micro-B и Micro-AB. Если говорить о USB 3.0 Micro-B, то он почти аналогичен разъемам USB 3.0 Micro-A. Они позволяют использовать розетки USB 3.0 Micro-B и Micro-AB.

Тип-C

Это новейший тип разъема USB, который, по прогнозам, станет будущим интерфейса USB. Впервые он был представлен, когда был выпущен 12-дюймовый MacBook от Apple.Если говорить о размерах и форме, то размер составляет 8,4 на 2,6 мм, он прямоугольный с 4 закругленными углами. Таким образом, он очень похож на Micro-B USB.

В центре внимания стандарта USB

Type-C находится его обратимость и компактность. Это обеспечивает максимальную скорость передачи данных 10 Гбит/с и мощность около 100 Вт. Что делает его лучше, чем предыдущий тип USB. Он может совмещать несколько функций одновременно.

Многие новейшие ноутбуки, смартфоны, такие как пиксельные телефоны, MacBook, Samsung Galaxy S9 оснащены разъемами USB этого типа.Мы можем легко сказать, что вскоре все устройства будут иметь хост Type-C, и он будет повсеместно использоваться на обоих концах.

Молния

Это фирменный разъем Apple, специально предназначенный для iPad, iPhone, AirPods и т. д. Он был выпущен в 2012 году. Размер Lightning USB чем-то похож на Type-C USB. Это также двусторонний разъем USB, что означает, что его можно подключать любым способом.

Вы также можете ознакомиться с другими нашими документами об угрозах USB и о том, как отформатировать USB-накопитель.

Подведение итогов

С развитием технологий устройства стали тоньше и умнее. Чтобы адаптировать это, время от времени вводились различные типы разъемов USB. USB Type-B и Mini USB в конечном итоге были выведены из употребления с выпуском последних версий USB, и они редко используются. Но тем не менее, мы регулярно зависим от разъемов типа A при подключении периферийных устройств к нашим компьютерам.

В настоящее время мы в значительной степени окружены Micro-USB, поскольку большинство компаний используют их для зарядки и передачи данных. Но, как и ожидалось, разъемы Type-C однажды заменят все USB благодаря своей обратимости и высокой производительности.

USB-кабели и адаптеры

Типы разъемов USB

USB Type-A   Тип A также известен как стандартный разъем A и обычно представляет собой прямоугольный плоский USB-разъем. Это новаторский стандарт для USB-разъемов, поэтому он является одним из наиболее часто используемых и узнаваемых. Он в основном используется для передачи данных и используется в телевизорах, игровых консолях и других хост-контроллерах и концентраторах.

USB Type B    Это квадратный разъем, отличающийся скошенными углами на концах разъема. USB — это восходящий разъем, который чаще всего используется для подключения периферийных устройств, таких как внешние жесткие диски, телефон или принтер.
USB Type C   Это новейший стандартный разъем, который обеспечивает большую мощность и лучшую скорость передачи по сравнению с предыдущими стандартами USB. Тип C можно использовать как для зарядки, так и для передачи данных, а также поддерживает четырехканальный звук и видео DisplayPort.Поскольку он двусторонний, он совместим со многими современными устройствами, включая Nintendo Switch, телефоны Pixel, MacBook и многие новые смартфоны и ноутбуки.

Micro USB — похож на Mini USB, имеет пять контактов, но меньше и тоньше, чем все остальные USB. Поскольку у него есть пятый рабочий контакт, он может функционировать как стандартный разъем как для питания, так и для передачи данных. Он поддерживает скорость передачи 480 Мбит/с и, следовательно, используется в современных устройствах, таких как цифровые камеры, карманные компьютеры, устройства GPS, сотовые телефоны и другие мобильные устройства.



Mini-USB    Используется редко с 2019 г.  Это разъем меньшего размера, чем стандартные разъемы USB типа A, B и C. Он был стандартом до Micro USB и легко отличим по пяти контактам (один нефункционален) и двойной толщины по сравнению с Micro USB. Обычно они используются для одной цели: либо для подключения питания, либо для передачи данных. В основном они используются в концентраторах USB, внешних накопителях и цифровых камерах.


Lightning Технически не является стандартом USB, хотя это фирменный разъем USB на некоторых устройствах Apple, выпущенных с сентября 2012 года.Lightning можно использовать для передачи данных, аудио, видео и зарядки. Он используется на таких устройствах, как AirPods, iPad и iPhone, среди прочих.

USB-кабели и адаптеры Кабели (универсальная последовательная шина) в основном используются для:

  • Подключение компьютеров к периферийным устройствам, таким как видеокамеры, сканеры, фотоаппараты, проекторы
  • Подключайте зарядные адаптеры переменного/постоянного тока к планшетам и смартфонам.

Кабели USB бывают разных форм и размеров.Оба кабеля USB 3.0 и USB 2.0 имеют длину до 14 футов (если у них нет повторителя) с различными типами разъемов, используемых для подключения к периферийным устройствам и смартфонам. Типы разъемов включают разъемы Micro-B, A-A, A-B, USB On-The-Go и Mini-B.

USB-кабели Ограничения по расстоянию

USB-кабели имеют ограничение в 14 футов, если в кабель не встроен повторитель. Удлинительные USB-кабели со встроенным повторителем (с интервалом от 10 футов до 15 футов) называются активными USB-кабелями.Активные удлинительные кабели USB можно соединить вместе, общая длина которых может достигать 80 футов.

По мере увеличения длины кабели USB теряют способность передавать сигнал и питание. Сюда входят активные USB-кабели: чем длиннее цепочка активных USB-удлинителей, тем больше вероятность того, что вся цепочка потеряет способность эффективно передавать сигнал и/или питание постоянного тока.

Активные удлинительные кабели USB преодолевают ограничение по расстоянию

Удлинительные USB-кабели

помогают нам преодолеть ограничения по подключению и расстоянию, налагаемые USB-кабелями.Стандартные кабели USB имеют ограничение в 5 метров (или около 16 футов и 5 дюймов). Если вы хотите обойти это ограничение, вы можете использовать удлинительный кабель Active USB в качестве решения.

Кабели

Active USB имеют повторители, которые позволяют использовать кабели длиной до 80 футов. Активные USB-кабели можно соединить вместе до 196 футов, что соответствует примерно четырем активным удлинительным кабелям. Однако, даже с учетом удобства расширения периферийного устройства, которое он предлагает, вы должны быть осторожны, чтобы не потерять важные данные или не повредить ваше USB-устройство.

Удлинительные кабели Active USB

не позволяют увеличить мощность постоянного тока до полной длины цепи кабеля Active USB. При использовании этой настройки вы должны соблюдать осторожность, потому что вы увеличиваете вероятность потери сигнала, а способность передавать постоянный ток также уменьшается с длиной USB-кабеля.

USB-адаптеры

Это адаптеры или короткие USB-кабели, которые используются для преобразования различных типов USB-кабелей и обеспечения их совместимости друг с другом или с разными USB-портами. Они имеют разный тип USB-разъема на каждом конце или, если на каждом конце используется один и тот же USB-разъем, они называются «USB-изменителями пола».

USB-адаптер — это устройство, выполняющее функцию преобразователя протоколов между двумя устройствами, при этом одно устройство использует проприетарный протокол универсальной последовательной шины (USB). Это обеспечивает эффективную, действенную и удобную связь между устройствами.

Протокол универсальной последовательной шины — это ключевой отраслевой стандарт электроники, который контролирует спецификации для определенных классов кабелей и разъемов.Он был разработан в 1996 году совместными усилиями компаний Compaq, Nortel, IBM и других. Кстати, термин «шина» относится к системе передачи данных между компьютерами или компонентами одного компьютера.

Стандарт USB охватывает протокол для подключения, связи и питания компьютеров и периферийных устройств в иерархическом порядке и на сегодняшний день имеет четыре поколения, каждое из которых имеет возрастающую скорость передачи данных.

Он был создан для стандартизации и упрощения подключения периферийных устройств к компьютерам, он самонастраивается и поддерживает горячую замену, что делает его чрезвычайно удобным как для промышленного, так и для потребительского использования.

При подключении USB-адаптера устройства становятся совместимыми, поскольку протоколы попеременно подключенного к сети устройства преобразуются в протокол USB для использования и наоборот. Соответствующие протоколы как для компьютера, так и для периферийных устройств хранятся на маршрутизаторах, которые могут преобразовывать передаваемые данные. Процесс преобразования включает в себя передачу или преобразование форматов данных и скоростей передачи данных в соответствии с USB.

USB-адаптеры

имеют ряд ключевых функций, которые изначально возникли из-за их основной цели стандартизации подключения периферийных устройств к компьютерам.Конец USB-разъема оригинального USB-адаптера будет иметь логотип USB, означающий, что адаптер прошел испытания на соответствие требованиям и будет работать должным образом.
Адаптер USB-последовательный порт.

Этот адаптер преобразует последовательный порт в последовательный интерфейс связи с последовательной передачей данных по одному биту за раз. Это предшественник USB и обычно используется для:

  • Модемы
  • Экраны и клеммы
  • Другие периферийные устройства

Последовательный порт обычно соответствует протоколу RS-232, также известному как рекомендуемый стандарт 232.Этот стандарт существует с 60-х годов и регулирует передачу данных по последовательной связи.

Поскольку последовательный порт является простым и дешевым с небольшим количеством необходимого вспомогательного программного обеспечения, он все еще используется в широком спектре периферийного оборудования и устройств, включая:

  • Оборудование и периферия EPoS
  • Оборудование автоматизации
  • Испытательное и измерительное оборудование
  • Сетевое оборудование и кабели
  • Экраны и проекторы

Совместимость преобразователя USB в последовательный порт. USB-адаптеры также существуют для RS-485 и 422, которые имеют преимущественно промышленное применение.

Адаптеры USB для источника питания постоянного тока

USB обычно обеспечивает передачу энергии вниз по течению между хостом и подключенным устройством. Передача электрического тока является однонаправленной, в отличие от двунаправленной передачи данных.

Существует 3 ключевых класса нисходящих USB-портов, обеспечивающих зарядку:

  • Стандартный нисходящий порт (SDP) работает на 0.от 1А до 0,5А и является типом зарядного порта на компьютерах и ноутбуках.
  • Нисходящий порт (CDP) передает постоянный ток до 1,5 А
  • Выделенные порты для зарядки (DCP) включают настенные розетки со встроенным адаптером питания USB и силовыми модулями, передающими ток со скоростью более 1,5 А для активной зарядки устройств
  • .

Питание через USB обычно подается при напряжении 5 вольт с отклонением 5 %. Контакты в разъеме USB передают данные (D+ и D-), а внешние контакты пропускают ток. Каждый контакт подключен к проводу, а в USB-кабеле для зарядки четыре провода. Более высокая спецификация USB 3.0 имеет дополнительные 5 контактов для еще более быстрой зарядки. Зарядка от сети через USB-адаптер требует преобразования сетевого напряжения в стандартное 5В.

Через USB-порты можно одновременно заряжать несколько устройств, хотя скорость зарядки будет ниже оптимальной. «Сверхскоростной» USB с более высокими характеристиками способен адекватно обрабатывать большую нагрузку и быстро заряжать несколько устройств.

USB-концентраторы: обзор

USB-концентратор — это устройство с несколькими USB-портами, которое подключается к USB-порту компьютера для увеличения количества доступных USB-портов. USB-концентраторы избавляют вас от постоянной борьбы с подключением и отключением USB-устройств, если у вас не хватает USB-портов. Помимо увеличения количества USB-портов, другие распространенные способы использования USB-концентраторов включают в себя;

  • Обеспечить механизм питания USB-устройств
  • Разрешает одновременный доступ и использование нескольких USB-устройств
  • Позволяет удобно использовать общие устройства, такие как принтеры

USB-концентраторы могут распределять питание постоянного тока на USB-порты нескольких устройств с общей потребляемой нагрузкой 500 мА. Эта сумма распределяется между подключенными устройствами, что означает, что они должны иметь энергопотребление от низкого до среднего. Устройства, которым требуется более 500 мА или более 5 вольт, должны иметь свое питание. Если вы в основном используете концентратор USB для зарядки устройств, многопортовый настенный адаптер может стать для вас лучшей альтернативой.



USB-концентраторы

могут эффективно подключать несколько устройств к периферийным устройствам, особенно при совместном использовании таких периферийных устройств, как сканеры и принтеры. Это избавляет от необходимости регулярно перемещать периферийное устройство с одного компьютера или места на другое.

Символы портов USB-C для ноутбуков: значение и функции

Что такое символ USB-C?

Вы когда-нибудь внимательно смотрели на символ USB? Высока вероятность, что вы сталкивались с простым логотипом: трезубцем с зубцами, оканчивающимися квадратом, кругом и треугольником. Считается, что три фигуры обозначают множество устройств, которые могут поддерживаться через USB-соединение.

Первый прямоугольный порт USB-A решил серьезную проблему, позволив нам соединить все наши периферийные устройства с помощью общего разъема.В наши дни тонкий овальный USB-C быстро становится универсальным стандартом, поскольку он обеспечивает более быструю передачу данных, питания и видео в меньшем корпусе.

Тем не менее, дополнительные возможности USB-C фактически создали новую проблему для потребителей. Производители этих периферийных устройств могут использовать различные базовые технологии в форме USB-C. Итак, теперь несколько гаджетов, представленных квадратом, кругом и треугольником на символе USB, могут иметь разъемы USB-C, предназначенные для разных целей.Некоторые соединения USB-C будут заряжать хост-устройства, поддерживать видео, поддерживать мощную технологию Thunderbolt3 или поддерживать только передачу данных. Если вы запутались, не волнуйтесь — есть способы выяснить, какая технология используется в разъеме USB-C. Кенсингтон здесь, чтобы демистифицировать USB-C, объясняя его особенности и обучая вас, как читать различные символы USB.

Одна внешняя форма, разные внутренние технологии

Разъем USB-C может многим понравиться.Для начала полезно знать, что название USB-C описывает физическую форму разъема, а не технологию, лежащую в основе порта. USB-C был разработан, чтобы вместить множество возможностей в крошечном корпусе, что устраняет необходимость в ящике с кабелями с различными разъемами. Его овальная форма тонкая, плоская и достаточно компактная для использования в более тонких устройствах, таких как планшеты и телефоны, а также в более крупных устройствах, таких как ноутбуки. Разъем USB-C является симметричным и двусторонним, поэтому он подходит для любого способа подключения.

Самое главное, USB-C — это мощная станция, в тонкой форме которой помещается еще больше контактов (каналов, по которым передаются данные, питание и видео). Но вот проблема: не все устройства используют все контакты одинаково. Для получения более подробной информации о том, как используются контакты, см. эту презентацию VESA.

Важно знать, что форма USB-C универсальна (как только вы поймете, что нужно определить, вы сможете легко выбрать овальный разъем USB-C из линейки), но внутренняя технология может сильно различаться от устройства к устройству.Некоторые устройства оснащены разъемом USB-C с отличным сочетанием питания, передачи данных и видео. У других есть порт USB-C, который поддерживает только данные и видео, питание и данные или только данные. Даже в линейке продуктов одного производителя разные устройства могут иметь порты USB-C с разными базовыми технологиями. Это может сбивать с толку, если вы не знаете, что ищете, поэтому давайте разберемся.

Знакомство с разъемом USB-C

Когда дело доходит до покупки аксессуаров для устройства, важно точно понимать, что может поддерживать соединение USB-C этого устройства.Никто не хочет распаковывать новый продукт только для того, чтобы обнаружить, что он не будет работать с вашим устройством. Кенсингтон здесь, чтобы помочь вам увидеть метод, стоящий за безумием. Если вы подойдете близко к порту USB-C вашего устройства, вы можете заметить символ, который идентифицирует базовую технологию и ее возможности.

Однако не все устройства имеют символ, который поможет вам расшифровать внутреннюю технологию — некоторые производители предпочитают полностью отказаться от этих символов.Если ваше устройство не имеет маркировки (или у вас просто нет времени расшифровывать эти иероглифические символы USB), вы можете связаться с производителем устройства или просто обратиться в Kensington напрямую по адресу [email protected]. Мы стремимся быть выбором профессионалов и здесь, чтобы помочь вам контролировать обстановку на рабочем столе, от док-станций до эргономичных и закрывающихся аксессуаров, которые способствуют хорошему самочувствию и безопасности.

Теперь, когда вы разобрались, вы обнаружите, что в конце концов не так уж и сложно ориентироваться в различных функциях USB-C.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
