Из этой статьи вы узнаете:

  • Каких правил нужно придерживаться при разводке электрики в доме
  • Как правильно производится и из каких этапов состоит разводка электрики в доме
  • Какие инструменты нужны для разводки электрики в доме
  • Как составляются проект и схема разводки электрики в доме
  • Какой тип проводки выбрать лучше всего: открытую или скрытую
  • Как узнать общую мощность приборов
  • Как сделать разводку электрики в доме своими руками
  • Какова стоимость разводки электрики в доме

К ремонту в Москве необходимо подойти серьезно. Составление схем и прокладка электропроводки в доме – дело непростое, требующее от мастера определенных навыков и знаний. Электрик должен отлично читать схемы, уметь быстро и надежно прокладывать кабель даже в сложных помещениях, знать все нормы и стандарты электромонтажных работ.

Несомненно, разводка электрики в доме может осуществляться и непрофессионалом, но все-таки при этом он обязан придерживаться определенных правил и норм, которые мы разберем в этой статье, чтобы монтаж был качественным, а электропроводка – безопасной.

Правила разводки электрики в доме

На каждый вид строительных и монтажных работ существуют правила и стандарты, такие как СНиП и ГОСТ. Если брать электромонтажные работы, то они должны проводиться согласно ПУЭ – правилам устройства электроустановок. Человек, решивший самостоятельно произвести разводку электрики в доме, должен в обязательном порядке ознакомиться с этим документом. В ПУЭ можно найти самую разнообразную информацию, например, правила монтажа и принципы выбора электрооборудования.

Основные правила при разводке электрики в частном доме или квартире:

  1. Основные элементы электропроводки в доме должны быть в свободном доступе (к таким элементам относят короба, розетки, выключатели).
  2. При установке выключателей их высота над полом должна быть в пределах 60-150 сантиметров, сами выключатели располагаются с той стороны двери, где она не мешает доступу к ним, то есть если дверь открывается направо, выключатель должен располагаться слева от нее, и наоборот. Кабель к выключателю подводится сверху.
  3. Из-за возможности затопления помещения, правила указывают на установку розеток в 50-80 сантиметрах от пола, при этом розетки должны располагаться в 50 и более сантиметрах от газовых плит, труб и радиаторов отопления, водоснабжения. Таким образом, розетки должны монтироваться не ближе, чем полметра от всех заземленных предметов.

  4. Нормой установки розеток является показатель: 1 розетка на 6 квадратных метров помещения. Исключение составляет кухня, в ней устанавливается необходимое количество розеток, достаточное для подключения всех бытовых приборов и техники. Установка розеток в туалете запрещена. В ванной розетку установить можно, но при этом подвод электричества к такой розетке осуществляется через отдельный автомат, находящийся вне помещения ванной комнаты.
  5. Прокладка кабелей осуществляется только вертикально и горизонтально, углы перехода – строго 90 градусов. Все проложенные кабели наносятся на электрическую схему.

  6. При прокладке кабелей существуют нормы отступа от труб, несущих балок и подобных конструктивных элементов помещения. Высота прокладки кабеля от пола – 15-20 сантиметров. От газовых труб кабель должен находиться на расстоянии не менее 40 сантиметров. От балок и карнизов горизонтально идущий кабель должен быть на расстоянии 5-10 сантиметров, при этом кабель, идущий вдоль потолка, прокладывается в 15 сантиметрах от него.
  7. Во время прокладки проводки необходимо учитывать, что кабель не должен касаться металлических конструктивных элементов, использованных при строительстве квартиры или дома.
  8. Если кабели прокладываются параллельно, расстояние между ними не должно быть менее 3 миллиметров, при этом каждый отдельный кабель должен быть проложен в специальном кабель-канале: защитном коробе или гофре.
  9. Разводка кабелей или их соединение выполняется только в специальных коробах, все соединения должны быть хорошо заизолированы, соединение медного и алюминиевого кабеля между собой строго запрещено, и уж тем более запрещены так называемые «скрутки».

  10. Провод заземления или нулевой провод к заземляющей шине прикрепляются только с помощью болтовых соединений.
Читайте также: Варианты отделки загородного дома снаружи и внутри

Разводка электрики в доме: план действий

  1. Определяем тип ввода: он может быть однофазный (220 вольт) или трехфазный – 380 вольт.

В частный дом возможен ввод и однофазного, и трехфазного электричества.

Разница заключается в возможности включения в трехфазную сеть более мощных приборов, например, отопительных электрических котлов или небольших токарных станков для гаражной мастерской при доме. При этом стоит учитывать, что в дом площадью 100 квадратных метров, не отапливаемый электричеством, достаточно будет провести однофазную сеть. При вводе в дом сети 380 вольт правила монтажа электроприборов и электропроводки жестче, это связано с тем, что более высокое напряжение опаснее для жизни человека при поражении электрическим током.

  1. Разработка схемы и расчет мощности, подача документов на получение проекта.

Несмотря на заявленную вами мощность в 15 киловатт, в проекте в итоге вы можете увидеть, что вам выделили всего 5 киловатт мощности. Это связано со многими факторами, конкретную причину необходимо выяснять в местных организациях по электросетям.

  1. Подбор согласно проекту подходящих комплектующих: кабелей, электросчетчиков, розеток, расходных материалов.
  2. Ввод электричества от столба в дом. Он может быть двух видов – воздушный или подземный. Осуществляется это мероприятие специализированной организацией. Устанавливается автомат ввода и счетчик.
  3. Установка распределительного щитка и ввод электричества в дом.

  1. Прокладка кабелей от щитка по дому, установка розеток и выключателей.
  2. Формирование контура заземления, а также его подключение.
  3. Проверка системы, тестирование электрической схемы дома или квартиры.
  4. Подключение электричества и пользование им.

Выше перечислены лишь базовые пункты плана подключения дома к электросети, в каждом конкретном случае могут быть свои нюансы, но в начале всегда необходимо получение проекта и технических условий на подключение. От подачи документов до выдачи технических условий может пройти полгода, поэтому необходимо делать это заранее, еще до начала активного строительства дома.

Рекомендуемые статьи по данной теме:

Стоит помнить, что технические условия на подключение действуют всего лишь два года, за это время необходимо возвести хотя бы стену, на которой будет крепиться автомат ввода и электросчетчики.

Выбираем инструменты для разводки электрики в доме

Для монтажа электропроводки понадобится специальный инструмент, ведь голыми руками невозможно качественно произвести разводку электрики в доме (из газобетона, к примеру, или любого другого материала). Итак, нам понадобятся:

  • индикаторная отвертка;
  • качественный тестер, мультиметр;
  • перфоратор и молоток;
  • пассатижи и плоскогубцы;
  • нескольких видов и размеров отвертки – плоские и фигурные;
  • изолента, термоусадка или жидкая изоляция;
  • штроборез.

Читайте также: Септик для частного дома: от выбора до установки

Проект и схема разводки электрики в доме

Работы по прокладке электропроводки в доме должны выполняться профессионалами и строго в соответствии с проектом. Сам проект стоит определенных денег, но от того, насколько грамотно составлен проект и разработана схема, будет напрямую зависеть безопасность людей в доме.

Если же вы хотите сами составить проект электропроводки в доме, то должны строго придерживаться определенных правил, при этом желательно понимать, что такое электрический ток, чем он опасен и каковы должны быть нормы обращения с электросетью. Для начала необходимо понять условные графические обозначения элементов электрической схемы:

Далее рисуем чертеж квартиры или дома и на нем указываем точки, в которых будут смонтированы розетки, выключатели, а также отмечаем, где будет находиться освещение. Главная задача такой схемы – показать, где будут проходить электрические кабели и устанавливаться электроприборы. Необходимо заранее продумать, где будет установлена бытовая техника, например, холодильник, и разместить на схеме соответствующие элементы – розетки и выключатели, чтобы в дальнейшем свести к минимуму проблемы с установкой крупной бытовой техники.

Далее на схеме производим разводку кабелей к точкам подключения. Существуют несколько способов разводки питающих кабелей – последовательный, параллельный и смешанный. Смешанный тип используется чаще, так как дает существенную экономию материала.

Все точки подключения разделяются на несколько базовых групп:

  • освещение коридора, жилых комнат, кухни;
  • освещение ванной и туалета;
  • электроснабжение розеток в жилых комнатах и коридоре;
    электроснабжение розеток кухни;
  • при наличии электроплиты – электроснабжение розетки плиты.

Выше приведен только простой пример распределения на группы, в каждом конкретном случае схема подбирается индивидуально. Такая группировка дает возможность сэкономить на материалах и сделать электрическую схему в доме логичной и эффективной.

Читайте также: Электромонтаж в квартире: особенности, рекомендации, правила

Узнаём общую мощность приборов

Для того чтобы вычислить силу тока, которой будет подвержен электрический кабель, необходимо суммарную мощность потребителей в ваттах разделить на 220 вольт. Например, если суммарная мощность потребителей, подключенных на один питающий кабель, равна 5 киловаттам, сила тока будет достигать 5000/220=22,7 ампер.

Согласно определенному максимальному току подбирается кабель подходящего сечения. Сделать это можно по стандартным таблицам, а можно самому произвести расчет по специальной формуле.

При расчете электрической схемы стоит учитывать, что одновременно в доме все потребители к электросети не подключаются, поэтому в расчеты вносятся поправочные коэффициенты. Так, для общей мощности до 14 киловатт поправочный коэффициент будет 0,8. От 14 до 20 киловатт коэффициент составит 0,65. От 20 до 50 киловатт – 0,5.

Какой тип проводки выбрать: открытую или скрытую

Прежде всего, тип проводки зависит от материала, из которого изготовлен дом. Для деревянных домов применяется исключительно открытая проводка, которая должна быть скрыта в кабель-канале или специальном коробе.

Важно помнить, что открытая проводка в деревянном доме должна иметь дополнительный слой электроизоляции, чтобы эксплуатация электрической сети была максимально безопасной.

В домах из кирпича или каменного блока возможно применение как скрытой, так и открытой электропроводки, но выполнена она должна быть таким образом, чтобы всегда был свободный доступ к ней для ремонта в случае каких-либо неполадок, а также возможность дополнительного монтажа новых элементов электросети, например, розеток.

Читайте также: Ремонт загородного дома под ключ: этапы и рекомендации

Разводка электрики в доме своими руками: пошаговая инструкция

При разводке электрики в доме (из оцилиндрованного бревна, например) своими руками важно соблюдать все этапы,  так как от этого будет завесить качество сети и ее дальнейшая эксплуатация.

  1. Подготовительный этап. Необходимо иметь под рукой все необходимые материалы и инструменты.
  2. Установка электрического счетчика, который должен быть проверен заранее на работоспособность.

  3. Монтаж автоматов, УЗО и ему подобных защитных устройств.
  4. Согласно схеме выбиваем в стенах (если монтируем скрытую электропроводку) штробы и каналы, в которые будут уложены электрические кабели.

  5. С помощью крепежных петель укладываем кабели.
  6. Соединяем кабели в специальных распределительных коробках, не забывая при этом правила соединения кабелей.
  7. Используем затирки и шпатлевки для выравнивания стен.
  8. Если проводка монтируется открытым типом, заранее укладываем ее в защитные кабель- каналы или короба.

Аналогично производится монтаж электропроводки в квартире, но в данном случае стоит учитывать, что в некоторых случаях потребуется работа специалистов и временное отключение подъезда или дома от электроснабжения, что потребует согласования с соседями и управляющей компанией, обслуживающей дом.

Стоимость разводки электрики в доме

Вид услуги

Описание

Цена (руб)

Установка электрощитка

1 штука

3000-7000

Монтаж автомата

1 штука

500-700

Укладка (разводка) электрики в деревянном доме

за 1 м кв. площади помещения

650-800

Монтаж электропроводки в кирпичном частном доме без штробления

за 1 м. кв. площади помещения

1000-1300

Монтаж электропроводки в кирпичном частном доме со штроблением

за 1 м. кв. площади помещения

1400-1600

Установка розетки, выключателя

1 штука

850-1150

Монтаж распределительной коробки в углубление

1 штука

850-1100

Монтаж накладной распределительной коробки

1 штука

400-600

Уточнение для желающих узнать больше про разводку электрики в доме: цена разных услуг в таблице указана без стоимости материалов. Также отдельно оплачивается вызов специалиста, составление схемы электропроводки. В каждом случае итоговая стоимость работ будет зависеть от различных факторов, поэтому сначала составляется смета работ, где прописывается вся информация, а затем подсчитывается окончательная сумма.

Сотрудничать с Компанией «Мой ремонт» – это надежно и престижно. Специалисты, работающие здесь, – это профессионалы высочайшего уровня. Компания «Мой Ремонт» работает по всей Москве и Московской области.

Проект электроснабжения квартиры

Узнайте стоимость проектирования вашей квартиры или дома по телефонам

+7 (495) 118-32-15, +7 (495) 118-34-20

Вопросы и планировки присылайте на почту  [email protected]

Акция: Проект электроснабжения квартиры БЕСПЛАТНО*

*при заключения договора на электромонтажные работы

Для Новостроек Москвы готовим полный пакет документов для включения на 3 фазы 380В по постоянной схеме:

Проект электроснабжения квартиры + Согласование + Документы на монтаж + Отчет Лаборатории + СРО

(Делаем проекты воды, отопления, вентиляции и слабых токов для сдачи в ТСЖ или Управляющую компанию)

  • + Более 5000 объектов за 20 лет работы.
  • + Срок изготовления проекта 2 дня.
  • + Проект отдаем заказчику в печатном и электронном виде.
  • + Закажите проект и получите скидку на монтаж!

Наши проекты принимают все ТСЖ новостроек Москвы с 1-го раза.

Мы аккредитованный партнер МосЭнергоСбыт!

Что надо для начала проектирования и сдачи вам  готового проекта через 2 дня?

1. План вашего помещения — в любом виде.

2. Понимание что и где вы хотите расположить — отметьте заранее, или прямо у нас в офисе — где будут розетки, выключатели, плита, вытяжка, вентиляция, электрощиты, водонагреватели, теплые полы и т.д.

Всё, больше ничего не надо, просто приходите к нам в офис на метро Новокузнецкая.

Если у вас есть «страшные бумажки» типа Технических условий и Акта балансового разграничения, то хорошо,

если нет — проект будет сделан под заявленную мощность.

Мы участники передачи идеальный ремонт на 1 канале!



Пример обычного задания на проектирование от клиента:

Листы из готового проекта с розеточной сетью и группами освещения:

     группы розеточной сети



     группы осветительной сети




Преимущества заказа разработки проекта электроснабжения квартиры в МосМонтаж:

1. Это ваша безопасность — защита от перегрузок и возгораний.

2. Это ваши деньги — от инженера-проектировщика зависят объемы последующих работ и материалов. Мы подберем оптимальный вариант!

3. Это ваш дом — мы выполним монтаж электропроводки «под ключ»!



Бонусы от МосМонтаж

+ Лицензии СРО вшиты внутрь проекта, это удобно!

+ Полный комплект документов для ТСЖ и коммерческих помещений: Договор, Лицензии СРО, Проект, Согласование, Лабораторные заключения (замеры), Акты скрытых работ и прочее.

+ Бесплатно даем смету: на работы и на материал

+ Снабжаем материалом, по ценам до 40% ниже рыночных!



В любой проект квартиры, согласно установленным нормам входит:

Проект электроснабжения
Внутренние сети
— Схемы однолинейные электрические
— План расстановки оборудования (без точной привязки)
— Розетки , Светильники
— Спецификация оборудования

Слаботочные проекты
Пожарная сигнализация
Оповещение СОУЭ
— Расстановка оборудования
— Схемы
— Спецификация
— Пояснительная записка.

Проекты по разделам вентиляции, вода канализация, отопление
— Полный расчёт и выбор оборудования
— Расстановка оборудования с привязкой;
— Спецификация оборудования.
— Пояснительная записка.



Пример проекта электроснабжения квартиры

Сеть осветительных приборов



Сеть силовых потребителей







Перечень помещений



Схема контура уравнивания потенциалов в квартире, КУП





Проект выводов под системы кондиционирования



Проект слаботочной сети, Телефон, Телевизор, Интернет

Лист проекта с разделом Теплые полы



Однолинейная схема электрощита в квартире



Увеличенная часть однолинейной схемы с расчетом потребителей по группам







В конце проекта всегда есть перечень всего важного оборудования и материалов используемых в проекте.

Вы всегда будете знать какой кабель надо закупать и какая автоматика вам подойдет.

Пример части спецификации материалов по проекту электроснабжения







Еще примеры проектов









Ждем вас в офисе для бесплатной консультации по инженерным сетям!



Карта проезда в офис, метро Новокузнецкая



Все инженерные сети: электрика,  водоснабжение, отопление и вентиляция!



Бесплатный выезд инженера для оценки объемов!



Гарантия на работы 5 лет!



Компания более 20 лет на рынке, есть все Лицензии СРО и МЧС



Для Госзаказчиков, ТСЖ, Служб эксплуатации действуют партнерские бонусы и скидки!



Заявки на проект и монтажные работы ждем на почту

[email protected] ru



Для заказа выезда инженера звоните

+7 (495) 118-32-15

+7 (495) 118-34-20





Электропроводка в квартире своими руками

Разводка электрики в квартире – важнейший момент, с которого начинается любой капитальный ремонт. Проложенные провода чаще всего располагаются под многослойным «пирогом» из штукатурки и декоративной отделки, и если не предусмотреть все нюансы заранее, неполадки в работе сети или подключение мощного прибора могут привести к новому ремонту. Поэтому рассмотрим поэтапно, как сделать проводку в квартире, а вот своими руками проводить работы или довериться профессиональному электрику – решать вам.

Составляем схему электропроводки в квартире

Главная ошибка начинающих мастеров – неправильное планирование предстоящей работы. При составлении схемы сети нельзя прикидывать «на глазок» расположение ламп и выключателей, необходимо предусмотреть каждую мелочь, чтобы квартире не пришлось обрастать тройниками и удлинителями. Поэтому без чертежей и расчетов никак не обойтись.

Электропроводка в квартире своими руками: пошаговая инструкция составления схемы:

1. Чертим общий план квартиры, помечаем расположение окон и дверей.

2. Схематически расставляем мебель, сантехнику и бытовую технику. Не забываем и про крупные аксессуары, чтобы зеркало или картина не оказалась на месте запланированной розетки или выключателя. Для большей наглядности, потребители электроэнергии можно выделить красным цветом. Например, так.

3. Упрощаем чертеж: убираем мебель и другие предметы, не нуждающиеся в подключении к сети, а на месте расположения электроприборов помечаем розетки (одинарные, двойные – все зависит от количества потребителей).

4. Для удобства, рекомендуем продумать схематическое обозначение для всех элементов сети или воспользоваться подсказкой.

5. В итоге мы получили силовую часть схемы электрики в квартире.

6. Теперь примемся за расстановку осветительных приборов. Обычно, люстры располагают в центре комнаты. Чтобы определить место вывода проводов для них, необходимо измерить и разделить пополам длину и ширину комнаты и отметить на схеме пересечение линий из этих точек. В помещениях с неправильной геометрией (Г или П-образных), нужно поделить комнату на 2 или 3 части и найти центр на каждом участке. Если предусмотрено дополнительное освещение с подключением к сети без использования розеток, обозначьте на схеме и эти приборы.

7. Осталось продумать расположение выключателей. Понятно, что они будут находиться при входе в комнату или около приборов зонального освещения, здесь главное – учесть, в какую сторону будет открываться дверь, чтобы зажжение света не превратилось в игру на ощупь в полной темноте. Выключатели удобно располагать по внутренней стенке помещения (исключение – ванная и туалет).

Результатом подготовительных работ станет общий рисунок, на котором будет совмещен план силовой линии, схема размещения выключателей и осветительных приборов.


Кстати, если вы не дружны с черчением, зато на «ты» с компьютером – можно все расчеты и планирование произвести в специальных программах, например «Электрик», «DIA», «sPlan», «AutoCAD», «Visio».

Нормы и стандарты, которые нужно учесть при прокладке проводов

По современным нормативам, разводка электроснабжения должна включать минимум 2 автономные линии – осветительную и силовую (розеточную). Причем к одной осветительной линии можно подключать не более 5-ти приборов, а розеточной – максимум 4 (для мощных потребителей типа микроволновки, электроплиты или стиральной машины рекомендуется выделить дополнительный провод).

Составляя схему проводки в квартире, не забывайте о стандартах:

Кабель должен проходить от потолка, оконных, дверных проемов и углов с отступом не меньше 10 см, от пола – минимум 15 см.

 Провода следует прокладывать по горизонтали и вертикали под прямым углом друг к дружке, соблюдая параллельность линий. Избегайте всевозможных переплетений и пересечений (зазор между проводами – от 3 мм). Также не стоит экономить, проложив провод по диагонали – слишком велика вероятность впоследствии забыть его точную дислокацию и нарушить целостность проводки банальным гвоздем.

Расстояние между отопительными коммуникациями и электропроводами должен быть больше 3 см.

 Выключатели и розетки удобно располагать на одной высоте. Определенных требований по стандартам здесь нет, но выключатели, обычно, размещают на расстоянии опущенной руки, а розетки – около 30 см от пола (исключение – высоко подвешенные приборы).

Провода к выключателям ведутся сверху, а к розеткам – снизу.

 Заземляющие контакты розеток ни в коем случае нельзя подключать к водным или отопительным коммуникациям или нулевому проводу – это опасно для жизни.

В идеале, в ванной не должно быть розеток, но если без них не обойтись, позаботьтесь о влагозащите.

Чтобы провести электропроводку в квартире своими руками, необходимо определиться с типом разводки.

Существует 3 наиболее распространенные схемы:
1. С использованием распаечных коробок – самый экономичный вариант. Щиток со счетчиком и автоматическим выключателем находится на лестничной клетке, а от него в квартиру заводится кабель питания. В этом случае проводка в квартире своими руками от щитка осуществляется через распределительные коробки, располагающиеся у входа в каждую комнату.

2. Бескоробочный способ или «звезда» – каждый электроприбор имеют выделенный провод (в идеале – и автоматический выключатель), который заводится в квартирный электрощиток. Этот вид разводки считается самым безопасным, не требует монтажа распределительных коробок и позволяет контролировать каждый элемент электросети. Но на практике он встречается редко, так как значительно увеличивает стоимость проекта (потребуется габаритный щит и втройне большее количество проводов, чем при коробочном подключении).

3. «Шлейф» – экономичный вариант «звезды» предусматривает последовательное подключение нескольких электроточек к общему проводнику, который заводится либо в распределительную коробку, либо сразу в щиток.

Наиболее часто используются комбинированные варианты, которые подбираются индивидуально для каждого проекта, исходя из особенностей планировки и энергоресурсов дома. Например, для маломощных приборов можно использовать подключение по типу «шлейфа», а для требующих больших энергозатрат – задействовать «звезду».

Чтобы было легче определиться с типом подключения, рекомендуется сгруппировать все электроприборы по мощности, специфике работы (освещение/электроснабжение) и месту установки.

Например, можно выделить в отдельные линии:
1) освещение жилых комнат;
2) освещение кухни и коридора;
3) электроснабжение кухни и коридора;
4) электроплиту, бойлер и другие мощные приборы;
5) электроснабжение жилых комнат;
6)электроснабжение и освещение санузла.

Это поможет избежать перегрузки сети и полного обесточивания всего помещения, если потребуется произвести частичный ремонт электрики в квартире. Для безопасности, на группу освещения и электроснабжения санузлов и кухни необходимо установить УЗО – выключатели дифференциального тока (а в идеале, нужно обеспечить ними все линии). В итоге должна получиться приблизительно такая схема проводки электрики в квартире.

Выбор проводов и фурнитуры

Если вы решили сделать электрику в квартире своими руками, обратите внимание на марку провода и его сечение. Для розеток понадобится провод 2,5-4 мм, а для выключателей – 1,5 мм.

Наиболее востребованы на сегодня два типа:
1) ВВГ – кабель с медными жилами, каждая из которых защищена отдельной поливинилхлоридной изоляцией.

Плюсы: разнообразие форм (бывает плоским, треугольным, круглым, секторным, квадратным), есть огнеупорная модификация (ВВГнг).
Минусы: высокая цена.

2) ПУНП (ПУГНП, АПУНП) – провода с медными изолированными жилами, заключенными в оболочку из ПВХ.


Плюсы: доступная стоимость
Минусы: материалы могут выйти из строя при нагреве, а форма провода – только плоская.

А вот провода с жилами из алюминия (АПВ, АППВ, АПРТО) не стоит использовать при обустройстве домашней электропроводки – они быстро выходят из строя от попадания влаги и со временем теряют прочность, что становятся причиной замыканий.

Помимо проводов, понадобится и фурнитура:
• Розетки и выключатели (оптимальный вариант – скрытого типа).
• Клеммные колодки.
• Распределительные коробки с защитой от возгорания.
• Автоматы с УЗО (для осветительной линии подойдет 10А или 16А, для электропитания – 25А или 32А, для электроплиты – 40А).

Как провести проводку в квартире своими руками

Чтобы знать, как правильно сделать проводку в квартире, необходимо учесть следующие моменты:
• Обустройство пола и потолков — подвесные или натяжные конструкции, напольные ниши и короба могут стать отличной маскировкой для части коммуникаций, позволят сэкономить на длине проводов и время на прокладку штроб.

• Отделка стен (толщина штукатурного слоя или выравнивание с помощью гипсокартона).

• Местонахождение плит – в панельных домах можно использовать пустоты в перекрытиях. Правда, состояние каналов в них может быть плачевное – придется проводить зачистку.

• Несущие стены – нарушать их целостность запрещается. Да и бетонные перекрытия, особенно в участках над дверными и оконными проемами, штробить проблематично, к после есть риск попасть в проводку при установке карнизов.

В зависимости от этих нюансов, работы можно выполнить скрытым, открытым или комбинированным способом. Скрытый монтаж проводится в новостройках или при капитальном ремонте квартиры, ведь он предусматривает штробление стен с последующим их оштукатуриванием и выравниванием.

Алгоритм работ для проведения электрики в квартире своими руками выглядит так:
1. На составленной схеме электропроводки разносится трасса прокладки штроб.


2. С помощью разметочного шнура, отвеса и строительного уровня делается разметка.


3. По разметке проводятся штробы с использованием перфоратора, болгарки или зубила с молотком. Стандартная ширина и глубина выемки для проводов – 2 см.


4. В канавках прокладываются провода, фиксируясь на стене специальными дюбель-хомутами или алебастром с промежутками в 25-30 см.


5. Устанавливаются подрозетники и коробки, подключаются розетки и выключатели.


6. Производится сборка вводного щитка: линии оснащаются УЗО, подключаются автоматические выключатели.


7. На финальном этапе рекомендуется сделать «прозвонку» проведенной электрики в квартире мультиметром. Если не возникнет проблем – можно включать автомат и испытывать собранную сеть.

Открытым способом электропроводку можно провести, спрятав провода в гофротрубы или закрыть в специальные кабель-каналы. Этот метод считается самым простым по трудозатратам, но наиболее сложным в планировании – ведь спрятать или красиво оформить маскировочные конструкции довольно проблематично. Поэтому чаще всего проводка в квартире своими руками производится комбинированным способом.

И последний совет: закончив разводку электропроводки в квартире, обязательно сохраните ее схему в архиве с документами – она еще не раз пригодится во время ремонта и не только.

План электрики в дизайн проекте и его особенности • Energy-Systems

Этапы работ в дизайн проекте

Каждый человек, который приобретает жилье, сразу же приступает к ремонту. В таком случае понадобится дизайн проект квартиры. Не каждый знает, как составить правильный и эффективный проект, а он, между прочим, должен включать в себя не только разработку интерьера, макет развернутых стен, рассчитанное число необходимых материалов, но и план электрики.

Типовой проект электрики квартиры

Будь то электроснабжение офиса или дома, его, как и дизайн помещения, визуализируют в специальных программах, макетах и схемах. Дизайнер, как настоящий творец, должен создать не просто красивую обложку, но и структуру.

Дизайн-проект интерьера необходим не только для разработки дизайна, но и для самих ремонтно-строительных работ в целом. Не все дизайнеры способны разобраться в этом вопросе, поэтому часто можно услышать от них: сколько стоит проект по электрике? Вместе с тем дизайнеры способны разместить розетки, подобрать светильники, разрушив своими гениальными идеями все типовые проекты по электрике. Дизайн-проект позволяет оценить затраты и увидеть реалистичный 3D рисунок будущего интерьера на экране компьютера.

Проект электрики квартиры, цены на которые можно узнать у наших менеджеров, включает, помимо всего прочего, и консультации по подбору предметов интерьера, мебели и техники.

План электрики в дизайн проекте, этапы работ

1. Предусматривает план потолков и размещение светильников. Эту часть проекта принято называть сценарием освящения. Этот план предусматривает размещение выключателей, схемы подключения существующих устройств.

2. Указывается тип выключателя, количество клавиш, привязку его к стене или проему. Стрелками указывается выбранный осветительный прибор. Порой проект разводки электрики в квартире предусматривает дублирующие выключатели, которые располагаются с разных сторон помещения и позволяют осуществлять контроль над освящением с разных точек квартиры.

3. Когда разработка плана подключения светильников закончена, стоит привязать все приборы к ближайшим проемам либо стенам.

4. Следующим этапом является разработка плана расположения приборов и розеток. Так, типовой проект электрики квартиры предусматривает распределение приборов, розеток, оборудования.

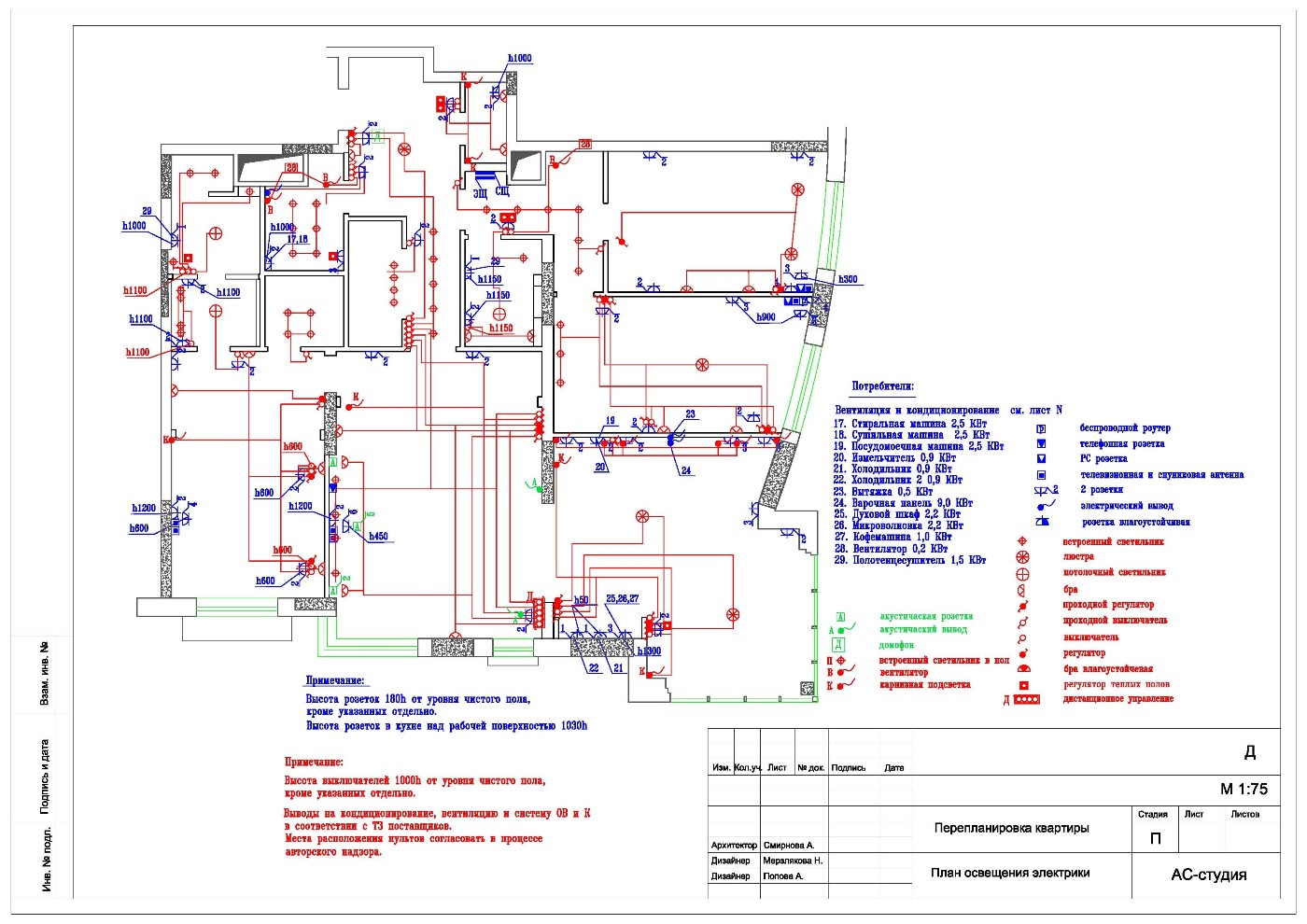

Типовой проект электрики квартиры: пример

Назад

1из14

Вперед

Если в планах есть установка системы теплых полов, то необходимо этот нюанс указать с записью всех составляющих конструкции.

5. Для каждой розетки указывается ее разновидность – телевизионная, обычная, телефонная и т.д.

Дизайн может обладать сложными конструкторскими элементами – ниш из ДСП, потолков, светильников – все это описывает в отдельности. Каждый проект электрики в новостройке должен предусматривать четкий показатель размеров, вплоть до стен.

Для заказа дизайн-проекта плана электрики ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости проектирования сетей электроснабжения:

Онлайн расчет стоимости проектирования

Схема электропроводки | Заметки электрика

Здравствуйте, уважаемые гости и постоянные читатели сайта «Заметки электрика».

В своих статьях я неоднократно Вам твердил, что любые электромонтажные работы необходимо выполнять по проекту.

В проекте, согласно ПУЭ и другой нормативной литературы, рассчитаны все нагрузки, произведен выбор необходимого электрооборудования, сечения кабелей и проводов, их марки и длины, составлена схема электропроводки на плане помещения и в виде однолинейной принципиальной схемы.

В этой статье мы подробно рассмотрим схему электропроводки на примере магазина «Промтовары». Данный пример можно с легкостью применить для самостоятельного составления схемы электропроводки Вашей квартиры или дачи.

Почему я взял в пример магазин?

Да потому, что в настоящее время монтаж электропроводки этого магазина начал выполнять мой коллега. А после завершения всех его работ мне предстоит выполнить ряд приемо-сдаточных испытаний электропроводки, о которых я расскажу в других своих статьях.



Технические условия на электроснабжение магазина

Магазин «Промтовары» расположен на первом этаже на площадях квартиры жилого многоквартирного дома. После подачи заявки на технологическое присоединение, от энергоснабжающей организации были получены технические условия. Всю процедуру получения технических условий я рассказывать сейчас не буду. Об этом Вы можете узнать, прочитав пример технических условий на электроснабжение гаража.

В технических условиях магазину была присвоена 3 категория электроприемников, выделена мощность 8 (кВт) при трехфазном питающем напряжении 380 (В).

Для третьей категории электроприемников достаточно одного источника питания (ввода), а перерыв в электроснабжении допустим до 24 часов.

Точка подключения магазина, согласно техническим условиям, принята с наконечников вводных кабелей в ВРУ-0,4 (кВ) жилого дома. Вот фото:

В магазине необходимо установить вводной электрический распределительный щит (ЩР), состоящий из:

После завершения проекта электроснабжения магазина «Промтовары» его требуется представить на согласование в «Городские сети». Включение магазина на постоянное электроснабжение возможно только после заключения договора с энергосбытовой компанией и по акту допуска Управления по технологическому и экологическому надзору Ростехнадзора.



Проект схемы электропроводки магазина. Ввод

Для электроснабжения магазина промышленных товаров применяется электрическая сеть с системой заземления TN-C-S (нейтраль питающего трансформатора глухо заземлена).

Вводной питающий кабель марки ВВГнг (5х6) прокладывается открыто в ПВХ-гофрированной трубе по потолочному перекрытию подвала до металлического вводного распределительного щитка (ЩР) магазина. Крепится ПВХ-гофра к потолку с помощью пластиковых клипс. Мне нравится такой вид крепления — быстро, надежно и смотрится эстетично, особенно когда прокладываешь несколько параллельных кабелей.

А Вы знаете какие марки кабелей и проводов можно применять для выполнения схем электропроводки? Если нет, то знакомьтесь с таблицей выбора марок кабелей и проводов.

Нулевой рабочий N и нулевой защитный РЕ проводники вводного кабеля для магазина подключаются в ВРУ-0,4 (кВ), соответственно, на нулевую шину N и шину РЕ (ГЗШ).

Привожу однолинейную схему перечисленных выше подключений. Так нагляднее.

Проект внутренней схемы электропроводки магазина

Вводной кабель ВВГнг (5х6) приходит в распределительный щит магазина (ЩР). Фазы А, В и С подключаются на вводной трехфазный (трехполюсный) автоматический выключатель ВА47-29 с номинальным током 32 (А). Нулевой рабочий N проводник подключается к трехфазному счетчику СЕ-301 прямого включения с классом точности 1,0, а с него уходит на нулевую шину N. Нулевой защитный РЕ проводник подключается сразу на шину РЕ.

При подключении вводного кабеля соблюдайте цветовую маркировку жил.

Трехфазный счетчик СЕ-301 (Энергомера) устанавливается в распределительном щите (ЩР) магазина на DIN-рейку. Устанавливать счетчик нужно в соответствие с его техническим паспортом и ПУЭ. Более подробно об этом читайте в статье про правильную установку счетчика.

Сразу же после счетчика установлен ограничитель мощности ОМ-630-5/35, который управляет с помощью модульных контакторов КМ-40-40 двумя секциями нагрузок. Это значит, что при превышении потребляемой мощности более 8 (кВт) в начале отключится 1 секция нагрузок, к которой подключена только тепловая завеса. Если и дальше мощность будет превышать 8 (кВт), то контактор отключит 2 секцию нагрузок, с которой питается все остальное электрооборудование.

Про трехфазный ограничитель мощности ОМ-630 я еще не писал статьи. Зато недавно делал подробный обзор однофазного ограничителя мощности ОМ-110.

Ниже представляю Вашему вниманию однолинейную принципиальную схему электропроводки магазина «Промтовары» (кликните на схему для увеличения):

Забыл сказать, что вся коммутация распределительного щита выполнена с помощью медного провода ПВ-1 сечением 6 кв. мм.

Маркировка на схеме  «/» и «///» обозначает количество фаз. В первом случае — это однофазная нагрузка, во втором — трехфазная. Из схемы выше видно, что все наши потребители являются однофазными, но их питание взято с разных фаз, для обеспечения равномерности загрузки трехфазной питающей сети.

Ну вот мы плавно подобрались к распределительным группам.

Распределительные группы магазина

На однолинейной схеме электропроводки магазина указаны 7 распределительных групп или линий. Кому как удобно называть.

Распишем эти группы:

  • тепловая завеса (гр. 1)
  • розеточная линия помещений № 1, 2 (гр. 2)
  • розеточная линия помещения № 1 (гр. 3)
  • канальный вентилятор (гр. 4)
  • освещение помещений № 1, 5, наружное освещение (гр. 5)
  • освещение помещений № 2-4 (гр. 6)
  • ПОС — пожарно-охранная сигнализация (гр. 7)

Все перечисленные групповые сети электропроводки выполняются кабелем ВВГнг-LS и прокладываются в ПВХ — гофре за листами гипсокартона и подвесным потолком.  Для каждой группы имеется свой аппарат защиты с определенными характеристиками в зависимости от мощности потребителя.

Привожу Вам расчетную схему электропроводки магазина, где для каждой группы указаны:

  • мощность нагрузки, (кВт)
  • номинальный ток нагрузки, (А)

(нажмите на картинку для увеличения)

Например, тепловая завеса имеет расчетную мощность 3,5 (кВт). Сечение питающего кабеля ВВГнг-LS составляет 2,5 кв. мм. В качестве аппарата защиты применяется дифференциальный автоматический выключатель АД12 с номинальным током 25 (А) и уставкой дифференциального тока 30 (мА). Длина кабельной линии равна 15 (м).

Еще пример, канальный вентилятор мощностью 0,1 (кВт). Сечение питающего кабеля ВВГнг-LS составляет 2,5 кв. мм. В качестве аппарата защиты используется автоматический выключатель ВА47-29 с номинальным током 16 (А). Длина кабельной линии равна 10 (м).

Имея в наличие расчетную схему электропроводки Вы без всяких проблем приобретете необходимый материал для выполнения электромонтажа. Приведу Вам мои полезные статьи по теме приобретения электрооборудования и электротехнических изделий:

Монтажная схема электропроводки магазина

Чтобы перейти к монтажной схеме электропроводки магазина «Промтовары» необходимо познакомиться с планом (экспликацией) его помещений, где обозначены наименования комнат.

Всего в магазине имеется 5 помещений:

  • 1 — торговый зал
  • 2 — комната персонала
  • 3 — коридор
  • 4 — санузел
  • 5 — тамбур

Вот таблица с указанием их наименований, площади и характеристик, согласно ПУЭ.

В моем примере силовая и осветительная сети разбиты на два разных чертежа, чтобы не было путаницы при чтении схемы. Чаще бывает наоборот, вся монтажная схема электропроводки изображена на одном чертеже, поэтому силовую и осветительную сеть обозначают в таком случае разными цветами.

На монтажной схеме Вы увидите:

  • все пути прокладки кабелей групповых линий
  • места установки распределительных коробок
  • места установки всех розеток и выключателей
  • места установки светильников и электрических устройств

Надеюсь Вы знаете все способы соединения проводов в распределительных коробках, которые разрешены ПУЭ.

Предварительно скажу, что при монтаже электропроводки соединение проводов для силовых нагрузок будет осуществляться с помощью сварки, а для цепей освещения с помощью клемм Wago.



Силовая схема электропроводки магазина

На силовой схеме показаны места установки силового электрооборудования (тепловая завеса и канальный вентилятор) и розеток.

В торговом зале всего установлено 6 розеток. Две из них запитаны с гр. 2, а остальные четыре — с гр. 3. Тепловая завеса стоит на входе в магазин (в тамбуре) и получает питание с гр. 1. В комнате персонала установлены две розетки, питающиеся с гр. 2. и канальный вентилятор, который получает питание от гр. 1 через одноклавишный выключатель.

Розетки применяются двойные для скрытой установки и располагаются на высоте 30 (см) от пола. Более подробно про розетки читайте следующие мои статьи:

Схема освещения магазина

Согласно проекта, в магазине предусмотрено общее равномерное освещение. Выбор и расстановка светильников соответствует требованиям СанПин 2.2.1/2.1.1.1278 — 03.

В помещении торгового зала  установлены 9 светильников типа Ars/r418 4х18 (Вт) с люминесцентными лампами. Такие же светильники используются в комнате персонала в количестве двух штук.

В тамбуре закреплены два светильника Arctic 218 2х18 (Вт).

Для наружного освещения у входа в магазин применяется один светильник ПСХ-60 1х60 (Вт) с лампой накаливания. Такие же светильники в количестве четырех штук используются для освещения санузла и коридора.

Одноклавишные и двухклавишные выключатели расположены на расстоянии 80 (см) от пола. Это расстояние не нормируемое и Вы можете произвести их монтаж так, как Вам удобно. Более подробно об этом читайте в статье про установку розеток и выключателей.

P.S. Ну вот в принципе и все, что я хотел рассказать Вам про схему электропроводки на примере магазина «Промтовары». Материал данной статьи можно использовать даже при проектировании схемы Вашей квартиры, дачи или коттеджа. Если у Вас есть вопросы, то задавайте их в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Схема проводки в частном доме

Схема проводки электричества в доме – это первое, на что стоит обратить внимание перед началом электромонтажных работ. Монтаж проводки станет намного легче, если под рукой будет схема подключения электропроводки в доме.

Назначение электропроводки в двухэтажном доме

Схема проводки в частном доме в первую очередь необходима для того, чтобы составить список расходных материалов. С ее помощью можно подсчитать длину провода, количество розеток и выключателей, распределительных коробок, обозначить места разметки.

Также схема проводки электричества в доме нужна для того, чтобы определить место установки счетчиков и распределительного щита.

Подключение и монтаж электропроводки

Подключить электроэнергию к участку, где будет строиться двухэтажный дом, это один из начальных этапов покупки участка. Типовая схема электропроводки частного дома предусматривает обязательное подписание договора с электроснабжающей организацией. Этот пункт является необходимым, так как в договоре указывается способ электроснабжения, схема ввода электричества в дом и выделенная мощность.

После того как этап подписания такого договора пройден, приступаем к следующему этапу – монтаж. Схема проводки в частном доме делит монтаж проводки на следующие этапы:

  1. Черновой монтаж электропроводки. На этом этапе обычно проводится демонтаж перекрытия, размывка поверхностей, уборка пыли, вывоз мусора. На этапе чернового монтажа составляется схема проводки электричества в доме, расчет необходимого количества материалов, составление сметы, монтаж и установка.
  2. После окончания черновых работ приступают к отделке помещений и проведению чистового монтажа. Этот этап является завершающим и включает в себя: установку фурнитуры, светильников, датчиков движения и др.

Типовая схема электропроводки частного дома предусматривает и стоимость выполнения монтажа проводки.

Очень хорошим вариантом оснащения двухэтажного дома электросетью считается монтаж проводки при помощи изоляторов. Этот метод характеризуется высокой прочностью. При усадке дома, проводам ничего не навредит.

По завершении строительства этот метод позволяет быстро определить расположение всех электрических точек. А главное, легкий доступ к замене всех выключателей и розеток в доме.

Схема электропроводки в частном доме

Схема проводки в частном доме состоит из следующих частей:

  • электрический щиток. Выполняет распределительную и защитную функцию и является главным элементом электропроводки. Расположение щитка должно соответствовать нормативным документам и должен быть обеспечен легкий и беспрепятственный способ доступа к нему. Электрощиток нельзя устанавливать в тех помещениях, где возможна утечка воды, потому что электрическая схема проводки в доме должна быть защищена.
  • Электрические сети, которые отходят от щитка. Схема электропроводки двухэтажного дома предусматривает такие виды сетей, как кабель и провод. Провода в двухэтажном доме можно провести как скрытым, так и открытым способом.
  • Электроустановочные изделия. К ним схема проводки в частном доме относит розетки, выключатели и крепежные элементы. Схема проводки в частном доме – это способ управления нагрузкой. Ее конфигурация зависит от количества потребителей и их расположения, от способов управления ими и защиты каждого из них.
  • Расчет нагрузок. Нужно корректно подходить к выбору типа и сечения кабеля и лучше воспользоваться услугами специалиста, который проведет профессиональный расчет.

Схема проводки в частном доме бывает таких видов: открытая проводка, скрытая проводка, ретро и электропроводка в деревянном доме.

Обязательно нужно соблюдать меры безопасности при проведении электропроводки в двухэтажном доме. Типовая схема электропроводки частного дома предусматривает, что при монтаже проводки нельзя оставлять участки со старой проводкой, так как в дальнейшем она может повлиять на нормальное функционирование новой. Все соединения проводки устанавливаются в специальных коробках, что облегчит доступ к ним в случае необходимости замены.

Все открытые части проводки, которые могут оказаться под напряжением необходимо заземлить. Если проводка устанавливается в помещении с повышенной влажностью, нужно использовать развязывающий трансформатор, благодаря нему риск поражения электротоком сводится к минимуму.

Безопасность в данном случае — самое главное, потому нужно внимательно подходить к выбору проводов, розеток и других приборов.

От качества приборов и от внимательного отношения к процессу проведения проводки зависит безопасность.

Как составить схему проводки в доме или квартире своими руками

Своими руками электрику в квартире или доме выполнить можно, но это довольно рискованно. Безусловно, любой работе можно научиться. Но электрика – область, которая требует отличного знания теории и хорошей практики. Неграмотные эксперименты с проводкой могут быть опасны. Собираясь проводить электричество своими руками, необходимо знать порядок и нюансы выполнения работ.

Как провести электропроводку в доме?

Начать нужно с детального плана. По схеме электропроводки в частном доме:

  • можно подсчитать сколько и какие необходимы кабели, размер, количество выключателей, розеток и распределительных коробов;
  • определяют места размещения силовых и электроустановочных деталей;
  • производят в будущем обслуживание и ремонт скрытой проводки.

От выбранного вида электропитания зависит схема электрической сети.

Принципиальная трехфазная схема и план-схема частного дома или квартиры, сделанная в масштабе, с распределительными группами нужна для качественного монтажа электрики в будущем.

Зачастую в доме или в квартире имеется внутренний и вводный электрощит. От внутреннего щита ведут кабели в помещения.

Главные группы, на которые разбивают потребителей:

  • освещение;
  • розетки;
  • приборы с высокой мощностью;
  • освещение и розетки ванны и туалета;
  • освещение и розетки кухни;
  • постройки хозяйственного назначения.

Не рекомендуется подключать всё электричество к одной группе точек, так как будет чересчур большая нагрузка.

При составлении трехфазной схемы нужно обеспечить систему устройствами для защиты — УЗО, которые устанавливают на каждую распределительную группу.

На схему электрической проводки влияет предполагаемое размещение бытовых приборов и их мощность. Они определяют число, размещение розеток и нужный размер кабеля.

Трехфазная схема электропроводки в доме и в квартире особо не отличаются, только путём ввода электрической энергии: в квартиру она поступает по кабелю от щитка на этаже, а в дом — по воздушной линии. План электропроводки в гараже подразумевает ввод электричества от центральной линии электропередач или от дома, стоящего рядом подземным или воздушным методом.

Проводка в квартире

Квартира – это, как правило, кирпичные или бетонные стены, отделанные гипсокартоном или покрытые штукатуркой.

Электропроводка в квартире бывает комбинированной или скрытой.

Вариантов может быть несколько: проводку можно смонтировать до штукатурки, а затем покрыть ею, монтаж можно выполнять дроблением штукатурки, осуществить в полостях за гипсокартоном. Для установки проводки используют трубу, гофру из ПВХ или металлический гибкий рукав, открытую проводку зачастую прокладывают в кабель-каналах.

Для того чтобы качественно осуществить электропроводку в квартире имеются определённые советы и правила.

Чтобы обеспечить безопасность, в распределительном щитке устанавливают автоматы, которые защищают технику от перегорания и короткого замыкания, и устройства для отключения, которые при перепадах напряжения отключают потребителя. Для туалета рекомендуется своё устройство защитного отключения из-за повышенной влажности.

Имеются свои особенности у монтажа электропроводки в ванной комнате: в ней не должно быть распределительных коробок, и размещать там выключатель недопустимо. Можно установить розетку. Для помещения с высокой влажностью нужно подбирать защищённые от влаги приборы с заземлением.

Разметку под электропроводку проводят по строго вертикальным и горизонтальным линиям. Линии электрического питания между собой не должны скрещиваться. Трассу всегда нужно вести параллельно какой-либо стенке. Если проводку ведут под полом, кабель нужно располагать на определённом расстоянии от стены.

Сегодня, как правило, в новых домах применяют медные провода, они долговечнее алюминиевых, которые остались во многих старых квартирах.

Размер кабеля должен быть не менее двух квадратных миллиметров, его всегда подбирают больше расчётного, который определяют в зависимости от предполагаемой нагрузки на сеть. Возможная плотность тока для провода из меди не должна превышать восемь ампер на квадратный миллиметр. Для различных распределительных групп нужен провод с разным размером.

Кабель, который проходит в полостях, нужно защитить рукавами, трубами или гофрами.

Протягивание электропроводки при помощи рукавов, металлических труб и гофр из ПВХ даёт возможность заменять электрику без нарушения отделки.

Все спайки кабелей должны находиться только в распределительных коробах и к ним нужно обеспечить доступ, чтобы при надобности можно было что-то исправить. Соединять провода можно пайкой или клеммами.

Провода и установочные коробки закрепляют под выключатели и розетки при помощи штукатурки или гипса.

По всей квартире должно быть розеток не менее чем одна на шесть квадратных метров. В редко используемых помещениях, например, в коридоре, хватит 1–2 розетки, на кухне хорошо ставить по несколько групп из трёх или четырёх розеток (это зависит от числа и размещения бытовой техники).

Лучше всего использовать выключатели и розетки с керамическими внутренностями и медными контактами.

Размещение выключателей и розеток не регламентируется, но розетки удобнее располагать на высоте не меньше тридцати сантиметров от пола. Выключатели размещают на высоте удобной для протянутой руки.

Проводка в частном доме

Электропроводку в загородном доме выполняют по тем же принципам, что и в городской квартире. Тем не менее проводка в деревянном доме обладает своими особенностями. Из-за того, что основание сруба является горючим, осуществлять электропроводку в частном доме нужно с соблюдением мер безопасности.

Монтаж электропроводки в частном доме должен производиться:

  • Из не поддерживающих горение (самозатухающих) кабелей и проводов с изоляцией, к примеру, ВВГнг;
  • проводка скрытая – по электрической канализации, которая не поддерживает горение, то есть из металла: металлическим (обычно медным) трубам, стальным коробам, с непременным заземлением. Если применяют пластиковые гофры и короба, то их нужно окружить слоем негорючего материала – фактически вмонтировать в штукатурку;
  • с применением металлических узлов: установочных и распределительных коробов;
  • с обеспечением герметичности спаек, чтобы при коротком замыкании электрическая дуга за пределы трубы не вышла и не попала на дерево;
  • материал, из которого выполнены перекрытия и стены должен быть сухим.

Безусловно, правила довольно строги и установка проводки, к примеру, на даче, выглядит необоснованно трудоёмкой и затратной. Однако превыше всего безопасность.

Монтаж УЗО

Монтаж дифференциального реле или устройства защитного отключения ещё один шаг в достижении безопасности дома из дерева.

Разводку электрической сети можно выполнить под старину: открытая проводка устанавливается на изоляторах из фарфора, между проводом и деревом остаётся зазор – провода не касаются стен и потолков. Это, пожалуй, единственный относительно безопасный и соответствующий нормам метод укладывания открытой проводки в сгораемых сооружениях.

Электрификацию частного дома нужно выполнять сразу, а не частями и осуществить до монтажа потолков, полов и дверей.

Работы по электрификации начинаются с подведения кабеля в дом от центральной линии электропередач или наружного распределительного щита, в соответствии со схемой выполняют разводку проводов по комнатам, монтируют внутренний щит для распределения, подготавливают отверстия под розетки и выключатели. После окончания отделочных работ устанавливают все приборы.

Ниже смотрите видео: проводка в загородном доме своими руками.

Где бы провода ни прокладывались, значение имеет окрас кабелей. Согласно пункту 2.1.31 правил устройства электроустановок, электрическая проводка должна давать возможность быстрого распознания проводников по цвету:

  • голубой цвет – обозначает нулевой рабочий или средний проводник электрической сети;
  • зелено-жёлтый цвет – обозначает нулевой защитный или защитный проводник;
  • зелено-жёлтый цвет по всей длине с голубыми пометками на краях линии, которые наносят при установке – обозначает соединённый нулевой рабочий и нулевой защитный проводник;
  • чёрный, коричневый, красный, фиолетовый, серый, розовый, белый, оранжевый, бирюзовый окрас – обозначает фазный проводник.

На видео можно увидеть разделение цветов.

Проложить проводку в доме или квартире мастеру со стажем достаточно легко. Но для тех, кто в электрике не разбирается, нужно воспользоваться помощью специалиста. Безусловно, придётся потратиться, но так можно избежать ошибок, которые могут привести к возгоранию.

Электротехнический план 101: основные сведения об электрическом плане

План рисуется в определенном масштабе и представляет собой схему или списки из нескольких шагов. Он показывает все детали ресурсов и сроков для достижения цели. Так что же такое план по электрике ? Давайте кратко обсудим это с его целью и кучей примеров. Если вам это интересно, продолжайте читать.

Что такое электрический план?

Электрический план иногда называют электрическим чертежом или схемой подключения.Это тип технического чертежа, который обеспечивает визуальное представление и описывает схемы и электрические системы. Он состоит из символов и линий, которые демонстрируют клиентам электрический дизайн инженера. Короче говоря, электрическая схема описывает положение всех электрических устройств.

Электрический чертеж может включать в себя все эти важные детали, описанные ниже:

  • Соединение электрических проводов и других частей системы
  • Подключение различных компонентов и приспособлений к системе
  • Линии электропередачи с указанием таких данных, как размер, напряжение, номинал и емкость.
  • Силовые трансформаторы, а также их обмоточные соединения
  • Главные выключатели, выключатель и выключатели с предохранителями
  • Другое необходимое оборудование, такое как солнечные панели, батареи, генераторы, кондиционер и т. Д.
Источник изображения: cadpro.com

Цели и преимущества электрического плана

Цели электрического плана

Зачем нужен электрический план или чертеж? Вы, должно быть, думаете, зачем тратить деньги на точный электрический план. Цели электрического плана заключаются в следующем:

  • Эти чертежи жизненно важны для документирования, передачи информации и устранения неисправностей в ваших энергосистемах на месте.
  • Точные и обновленные чертежи обеспечивают соответствие вашего здания всем нормам и правилам.
  • План охватывает все аспекты. Он ориентирован на такие области, как освещение, электроника, бытовая техника и т. Д.
  • Также учитывается структура здания. Например, если в здании есть перила, лестницы или другие компоненты, соответствующие изменения будут внесены.
  • Это инструмент для тщательного планирования, поскольку он дает подробное представление об электрической и проводной системе вашего здания.
  • Он помогает распределять мощность по различным приборам и оборудованию за счет точной работы и установки элементов.
Преимущества электрического плана
  • В плане подчеркиваются все потенциальные риски для быстрого внесения поправок до возникновения какого-либо существенного ущерба.
  • Это помогает обеспечить безопасную, эффективную и бесперебойную работу вашей системы.
  • План электроснабжения экономит время, избегая задержек и проблем. Черновик точно определяет все, чтобы предотвратить опасные ситуации; таким образом, это помогает профессионалам выполнять свою работу вовремя.
  • Это также экономит деньги, потому что никому не хочется тратить больше денег, чем они уже имеют. Черновик включает в себя все детали, такие как длина провода, тип кабелей и другие детали, которые вам понадобятся для завершения вашего проекта. Таким образом, вам не придется тратить значительную сумму денег на ненужные вещи.
  • Электрический план предотвращает травмы, поскольку он точно определяет все предполагаемые области здания, которые могут нанести вред технику.

Как составить электрический план?

Отличная электрическая планировка значительно добавляет эстетичности и уюта зданию. На чертеже должны быть указаны типы приспособлений, местоположения, кабели, переключатели и проводные устройства. Однако электрическая схема может выглядеть пугающей и сложной, но это не так.Это указатели, которые следует помнить при составлении плана электроснабжения.

Шаг 1. Знайте свой макет

Либо используйте программное обеспечение, либо миллиметровую бумагу, и сделайте масштабный рисунок различных комнат. Обязательно укажите такие элементы, как шкафы, прилавки, плита, кровать и другие различные символы.

Шаг 2. Планируйте заранее

После завершения макета сосредоточьтесь на электрическом плане.Проводка проходит через потолки, стены и пол, прежде чем они будут оштукатурены, выложены и закреплены.

Шаг 3. Используйте внутреннюю планировку в качестве отправной точки

Вокруг выходов и входов разместите вентилятор, выключатели переменного тока и свет. Теперь разместите электрические розетки возле прилавков и столов. Затем решите, где разместить большую технику, такую ​​как телевизор, компьютер, стиральная машина, принтер и т. Д.

При составлении электрического плана задайте себе несколько вопросов:

  • Могу ли я разместить переключатели в удобном месте?
  • Электрическая нагрузка на всей цепи в порядке?
  • Достаточно ли я размещаю легкодоступные емкости?

Шаг 4. Изучите свой план

Когда вы закончите со своим макетом, распечатайте его и пройдитесь по дому, держа его в руках.Поскольку нет стен и электричества, расположение можно легко изменить; поэтому представьте, что вы включаете и подключаете электроприборы. Это позволит вам разместить выключатели и розетки в лучших местах.

Используйте EdrawMax Online для создания PFD

● Чтобы создать свой электрический план, откройте EdrawMax Online (https://www.edrawmax.com/online/) на своем компьютере и перейдите в раздел «План здания »> «План электрооборудования и связи ».

• Если вы щелкните значок +, вы будете перенаправлены на пустую страницу; Либо щелкните любой шаблон в галерее, чтобы открыть его в редакторе, после чего вы сможете начать работу с готовым шаблоном.

● Чтобы создать электрическую схему с нуля, используйте библиотеку символов. Перетащите символы, чтобы создать план. Добавьте окна, двери, свет, выключатели и электрические розетки. Кроме того, вы можете изменить его размер с помощью инструментов редактирования и масштабирования.

● По завершении сохраните или экспортируйте рисунок.

Советы по составлению электрических планов

Вот несколько советов, которые следует учитывать при составлении электрического плана.

1. Подумайте о расстановке мебели

Очень важно спланировать, как вы собираетесь расставить мебель, потому что у вас будет представление, где вы собираетесь разместить выключатели света и электрические розетки.Большинство людей совершают эту ошибку и в конечном итоге помещают их в неудобные места.

2. План дополнительных торговых точек

Ремонт может истощить значительную сумму денег. Допустим, вы хотите купить боковые настольные лампы, потолочные светильники для кухни и т. Д. Вы можете купить это не сейчас, но, возможно, через несколько месяцев или год спустя. Наличие этих дополнительных электрических розеток избавит вас от множества неприятностей. Таким образом, сейчас очень важно спланировать установку других устройств.

3. Используйте различные типы источников света

Убедитесь, что вы используете разные типы освещения, чтобы правильно осветить ваш дом, например, акцентное освещение, окружающее освещение и рабочее освещение.

Бесплатные шаблоны электрических планов

Вот несколько шаблонов, которые вы можете бесплатно использовать для создания своего электрического плана.

План электропроводки дома — Создайте план электрического жилья с помощью этого шаблона.На нем показано расположение источника света, розетки и переключателя, а также их подключение.

Щелкните здесь, если хотите мгновенно загрузить этот шаблон!

План электрооборудования офиса — этот шаблон от SmartDraw позволит вам настраивать и редактировать, а также поможет вам создать электрический чертеж за считанные минуты.

Щелкните здесь, если вы хотите отредактировать этот шаблон прямо сейчас.

План электропроводки подвала — Если вы хотите начать быстро, используйте этот шаблон электрического плана подвала и спроектируйте его в соответствии с вашими требованиями.

Нажмите здесь, если хотите скачать и отредактировать прямо сейчас.

Схема электрооборудования палаты пациента — С легкостью создайте план электропитания палаты пациента с помощью этого шаблона.

Щелкните здесь, чтобы мгновенно настроить и отредактировать этот шаблон.

Basic Electrical Plan — это настраиваемый шаблон, который можно легко загрузить и распечатать.Быстро создавайте свои высокоуровневые электрические планы.

Щелкните здесь, чтобы загрузить и использовать этот шаблон прямо сейчас!

Home Electrical Plan — Бесплатное программное обеспечение для создания электрических схем

Вид бесплатного программного обеспечения Kozikaza для электрических схем

Инструмент, созданный для помощи в разработке электрического плана вашего дома

Electricity project? Kozikaza поможет вам с совершенно бесплатным программным обеспечением для планирования электрического дома, доступным в Интернете и простым в использовании.

Придумать план электроснабжения для здания или переделать электричество в старом доме может быть сложно, если вы не занимаетесь бизнесом. Если вы хотите решить эту проблему в одиночку, вам может пригодиться виртуальный план электроснабжения . установить розетку? Как я могу оптимально подключить точку и ее элементы управления? Как я могу узнать, где находится различное электрическое оборудование? Если у вас есть эти вопросы, наша программа для создания электрических схем предназначена для вас!

Независимо от того, проводите ли вы ремонт старого дома, чтобы привести его в соответствие с последними стандартами в области электротехники, или проводите электромонтаж нового дома, это позволит вам просто работать над своим планом.Вы сможете опробовать различные варианты и выбрать наиболее подходящий для вас.

Разработайте свой электрический план

100% бесплатно — 100% онлайн

От плана вашего дома до вашей электрической сети за несколько кликов

Обзор проекта электрического плана дома с помощью электрического программного обеспечения Kozikaza

Наши архитекторы разработали для вас бесплатный, полный 2D и программное обеспечение для 3D-проектирования дома. Это позволяет вам создать свой виртуальный дом и напрямую интегрировать электрический план .

После того, как вы смоделировали свой дом, нарисовав стены, двери и окна, и обставили его комнату за комнатой, используя наш каталог 3D-объектов, вы можете переходить к электрическому плану расположения.

Затем добавьте различные элементы на свой план, используя электрических символов : розетка, телефонная розетка, cmv, выключатель, световые точки, электрическая панель, радиатор … Затем в несколько щелчков мыши представьте символических ссылок между электрические элементы и их команды.

Результат: Всего за несколько щелчков мышью вы создадите план электромонтажа своего дома и сможете спокойно приступить к электромонтажным работам! С Kozikaza создать свой план электрооборудования просто!

Комплексное программное обеспечение для простого проектирования электрического плана вашего дома

Набор символов электрического плана Kozikaza

Наш каталог предлагает множество электрических символов для создания электрического плана вашего дома с помощью нашего программного обеспечения CAO . Вы найдете, например, следующие символы: электрический распределительный щит, символ высокой электрической розетки, низкий уровень электрической розетки, мультимедиа, одинарный и двойной переключатель, с кнопкой или переключатель со световым индикатором и т. Д.

  • Бесплатно

    Бесплатное программное обеспечение с неограниченное количество планов

  • Простой

    Интуитивно понятный инструмент для подготовки вашего проекта электроснабжения

  • Онлайн

    План доступен без загрузки программного обеспечения

Создайте свой электрический план

Шаги по разработке плана электрического монтажа вашего дома:

  1. Шаг 1. Создайте трехмерный план

    Спроектируйте и организуйте свой дом:

    Разместите все необходимые электрические компоненты: мебель, бытовую технику, электроприборы и т. Д.

  2. Шаг 2: Разработайте свой электрический план

    Перейдите к электрической схеме в меню здания:

    Разместите свой компонент на плане с помощью электрических символов и создайте связи между ними.

  3. Шаг 3: Персонализируйте свои электрические компоненты

    Вы можете изменить свойства компонента:

    Высота установки, токи и т. Д.
    Совет: Чтобы работать быстрее, вы можете дублировать компоненты и удалять их одним щелчком

  4. Шаг 4: Создать группу элементов

    Создать группу элементов:

    Легко сгруппировать различные электрические элементы, которые вы хотите добавить в план

  5. Шаг 5. Получите список электрических элементов

    Получите сводку всех элементов вашего плана:

    Список покупок Kozikaza позволяет получить доступ к списку покупок, которые вы должны сделать для своего проекта.

Пример электрических схем дома, разработанных с помощью нашего программного обеспечения для электричества

С помощью нашего бесплатного программного обеспечения для электромонтажа воплотите ваши проекты в жизнь без ограничений! Работайте над всеми планами электрических установок вашего дома: планом вашей электрической панели или электрическим планом вашего освещения и различных источников света, ваших выключателей и дистанционных выключателей.
Легко управляйте связями между символами, чтобы оптимизировать свои электрические соединения: множественные соединения электрической панели, соединение электрической розетки или соединение выключателя.
Легко смоделируйте электрическую схему тумблера со связями между электрическими элементами, чтобы представить проводку: например, подключите два переключателя к лампе.
Таким образом, вы можете собрать все электрические схемы всего за несколько кликов!

  1. Обзор схемы электромонтажа дома, спроектированного на Kozikaza

    Схема электромонтажа индивидуального дома:

    Это пример полной схемы электропроводки первого этажа дома. Показаны все электрические элементы, в том числе:

    • электрическая панель, подключенная к каждому элементу электрической системы;
    • различных световых точек, подключенных к переключателям;
    • электрические розетки для вашей электроники и т. Д.
  2. Обзор схемы электрической панели, разработанной на Kozikaza

    Схема электрической панели:

    Вы также можете провести соединения вашей электрической панели с различными элементами. Вот для примера мы показали схему «коридорное освещение», подключив электрическую панель к прожекторам.

  3. Обзор кухонного электрооборудования, разработанный на Kozikaza

    Электрический план кухни:

    Этот план был разработан с помощью нашего программного обеспечения и включает в себя все основные элементы кухонного электрического монтажа:

    • розеток для ваших приборов: морозильная камера, холодильник , электрическая плита, духовка, вытяжка, посудомоечная машина и т. д.:
    • электрические розетки для подключения вашей мелкой бытовой техники
    • точки и подвески с переключателями для управления ими
  4. Обзор плана электромонтажа ванной комнаты, разработанный на Kozikaza

    Электромонтаж ванной комнаты:

    Вот пример плана, включающего различные элементы, которые вы можете найти в ванной комнате:

    • точечные светильники для ванной комнаты и настенный светильник, подключенный к двум выключателям
    • электрические розетки для ваших небольших электроприборов
    • электрические розетки для стиральной машины и сушилки

Я разработал свой электрический план Благодаря Kozikaza графический интерфейс становится удобным и интуитивно понятным.

Спасибо за качество вашего инструмента, который для меня является эталоном среди архитектурных программ, и к тому же он бесплатный!

Супер бесплатное программное обеспечение для проектирования электрических схем вашего дома. Легко использовать и понимать, функция копирования и вставки очень полезна.

Рекомендации по базовой электропроводке в вашем доме и подобных местах

Электропроводка и символы

Электрические символы используются на планах домашней электропроводки, чтобы показать расположение, контрольную точку (точки) и тип электрических устройств требуется в этих местах.Эти символы, нанесенные поверх плана этажа, показывают розетки освещения, розетки розетки, розетки специального назначения, розетки вентиляторов и выключатели.

Рекомендации по базовой электропроводке в вашем доме и аналогичных местах (на изображении: пример схемы электропроводки — щелкните, чтобы развернуть)

Пунктирные линии проведены между символами, чтобы обозначить, какие переключатели управляют определенным освещением или розетками.

Для обозначения устройств, используемых в домашней электропроводке, используется довольно много символов, но некоторые из них очень похожи, , поэтому при работе с ними следует проявлять осторожность !

Рекомендации по прокладке электропроводки вокруг вашего дома или в других местах

«Розетка» — это любая точка в электрической системе, где ток выводится из системы для подачи питания на подключенное электрическое оборудование.Розетка может быть одного из двух основных типов: розетка «Розетка» или розетка «Освещение».

Розетка розетки — это розетка, в которой одна или несколько розеток установлены с целью подключения устройств типа «вилка и шнур», а розетка освещения — это розетка, предназначенная для прямого подключения к держателю лампы, светильнику ( осветительный прибор) или потолочный вентилятор.

Также существуют специализированные торговые точки. Они могут быть предназначены для определенного типа оборудования, такого как печь, настенная печь, мусоропровод или другое подобное оборудование.


Как электричество распространяется по дому?

Электроэнергия подается в ваш дом через воздушные или подземные линии электропередач. Перед тем, как попасть в ваш дом, электричество проходит через счетчик ватт-часов, который измеряет количество потребляемой электроэнергии.

Затем он проходит в ваш дом через служебную входную панель (также называемую «центром нагрузки») , где расположены устройства защиты цепи, такие как автоматические выключатели или предохранители.

Дуплексные розетки

Затем электричество распределяется по всему дому с использованием ответвленных цепей для подачи питания на приборы и освещение через розетки , переключатели и приспособления .

Основные рекомендации по электромонтажу вокруг вашего дома

Соответствующее содержание EEP со спонсорскими ссылками

Как читать электрические схемы

д; утопленный люминесцентный тройник

o) линейный люминесцентный утопленный, параболический тройник 2х4 дюйма

Масштаб отраженных планов потолка

Отраженные планы потолка должны быть нарисованы в том же масштабе, что и планы этажей. В зависимости от сложности проекта и обработки потолка наиболее распространенным масштабом для жилых и небольших коммерческих проектов является i // = 1′-0 «(метрическая шкала 1:50) и V8» = 1′-0 «(1: 100). метрических) для крупных коммерческих проектов.Масштаб, в котором нарисован план потолка, следует отметить и разместить непосредственно под рисунком, рядом с заголовком или непосредственно под ним. с пометкой или символом на отдельном крупномасштабном чертеже (Рисунок 14-8).

Светильники должны быть нарисованы в виде простых прямоугольников, квадратов или кругов, которые максимально точно отображают фактическое устройство (Рисунок 14-9). Упрощенные формы предотвращают беспорядок в обзоре для удобства распознавания. В большинстве случаев осветительный прибор нарисован в масштабе реальных светильников. Однако в некоторых случаях, таких как миниатюрные точечные светильники, размер может быть преувеличен, поскольку правильно масштабированная единица будет слишком мала для отображения на плане.

ЧАСТИЧНЫЙ ОТРАЖАТЕЛЬНЫЙ ПЛАН ПОТОЛКА

ПЛАН ЧАСТИЧНО ОТРАЖЕННЫЙ ПОТОЛОК

МЕТАЛЛИЧЕСКАЯ ШПИЛЬКА К КОНСТРУКЦИИ ВЫШЕ, КАК ТРЕБУЕТСЯ

ДЕРЕВО

БЛОКИРОВКА, КАК ТРЕБУЕТСЯ

МЕТАЛЛИЧЕСКАЯ ШПИЛЬКА К КОНСТРУКЦИИ ВЫШЕ, КАК ТРЕБУЕТСЯ

BLACKOUT SHADE — см. СПЕЦИФИКАЦИИ.

Рисунок 14-8 Увеличенный фрагмент затемняющей шторы нарисован в разрезе и привязан к ее местоположению на мелкомасштабном плане отраженного потолка.

BLACKOUT SHADE — см. СПЕЦИФИКАЦИИ.

ДЕТАЛЬ BLACKOUT 5HADE

Рис. 14-8 Увеличенная деталь затемняющей шторы нарисована в разрезе и привязана к ее местоположению на мелкомасштабном плане отраженного потолка.

Рисунок 14-9 Простые символы используются для обозначения различных типов осветительных приборов и обработки потолка.

в.вом

ПЛАН ЧАСТИЧНО ОТРАЖЕННЫХ ПОТОЛКОВ — 2-Й ЭТАЖ

СИМВОЛ LEGBC

ОБОЗНАЧАЕТ ПЛОСКОСТЬ ПОТОЛКА

ОТДЕЛКА ПОТОЛКА И / ИЛИ ОТДЕЛКА ПРОМЫШЛЕННОЙ СТЕНЫ.

СКРЫТЫЙ ПОДВЕСНОЙ АКУСТИЧЕСКИЙ ПОТОЛК 1’x 1 ‘. ПРОИЗВОДИТЕЛЬ: ARMSTRONG

СЕТКА: ПОЛНОСТЬЮ ДОСТУПНЫЙ СКРЫТЫЙ СПЛАЙН

ПЛИТКА: ТРАВЕРТОНОВАЯ ПЛИТКА С МОНТАЖНЫМ ТИСКОМ, 12 «x 12» x 3/4 «1/8» СКОШЕННАЯ КРАЯ K4C4, # 592.

НОВЫЙ ПАРАБОЛИЧЕСКИЙ ФЛУОРЕСЦЕНТНЫЙ СВЕТИЛЬНИК 2 X 2 — MANUF: METALUX

МОДЕЛЬ №: 2P3GAX 2UI-5/8 S44 I LEOC8 ЛАМПА С 2 шт. ТРУБКИ «U» ЦВЕТА 35 КЕЛЬВИНА

(ПРОВЕРЬТЕ, ЕСЛИ СОЗДАН. СТЕНД. НА 120 В ИЛИ 277 В, И ЗАКАЖИТЕ СОГЛАСНО) НОВЫЙ ВЫХОДНОЙ СВЕТ / АВАРИЙНЫЙ СВЕТ / НА ПОТОЛКЕ. (ПРЕДЛАГАЕМОЕ МЕСТОПОЛОЖЕНИЕ) ЛАМПЫ НАКЛЮЧЕНИЯ — 6 ДЮЙМОВ ПРОИЗВОДСТВО: АРХИТЕКТУРНОЕ ОСВЕЩЕНИЕ HALO ОПИСАНИЕ: # H7620T- 360 (RC; ЛАМПА W / 75 PAR 30-FL, С ПРОЗРАЧНЫМ ОТРАЖАТЕЛЕМ АЛЬЗАКА.

OVE NOTE INCADESCENT)

МАШИНА ЛАМПЫ — ОТВЕРСТИЕ 6 ДЮЙМ

ПРОИЗВОДСТВО: АРХИТЕКТУРНОЕ ОСВЕЩЕНИЕ HALO

ОПИСАНИЕ: # H7643T-4670C: ЛАМПА W / 75 PAR 30-FL,

(ИМЕЕТ НАСТРОЙКУ 40 «И ВРАЩЕНИЕ НА 360 ‘) ПРОЗРАЧНЫЙ ОТРАЖАТЕЛЬ АЛЬЗАКА.

НОВЫЙ ФЛУОРЕСЦЕНТНЫЙ СВЕТИЛЬНИК 2X2 НА КОНТУРЕ АВАРИЙНОГО / НОЧНОГО СВЕТА.

(ДОЛЖНЫ СООТВЕТСТВОВАТЬ ВЫШЕ ПРИМЕЧАНИЕ 2×2 ПАРАБОЛИЧЕСКОЕ).

ПЕРЕКЛЮЧАТЕЛЬ ПОДСВЕТКИ HALO ARCHITECTURAL LIGHTING, МОДЕЛЬ ¡(¡DIN-1000. (ЕСЛИ ИЗДЕЛИЕ HALO ДОСТУПНО ТОЛЬКО В БЕЛОМ цвете, ОТПРАВИТЬ С ОТДЕЛКОЙ ИЗ СЛОНОВОЙ КОРИ).

НОВЫЙ ТРЕХСТОРОННИЙ ПЕРЕКЛЮЧАТЕЛЬ

ВЫКЛЮЧАТЕЛЬ

Бра

AMERICAN GLASS LIGHT COMPANY

«БЕТСИ ПИТА» 5614-С

ЛАМПА W / 2 40W CANDELABRA

ОТДЕЛКА: СТАНДАРТ

ПОДВЕСКА

AMERICAN GLASS LIGHT COMPANY

«БЕТСИ АПЛАЙТ»

ОБЩАЯ ШИРИНА: 23 «

ОБЩАЯ ВЫСОТА: (ПОЛЬЗОВАТЕЛЬСКАЯ) 24 «

ЛАМПА Вт / 3 100 Вт A

ОТДЕЛКА: СТАНДАРТ

НАСТЕННЫЙ РОГ И СТРОБ

СЕРИЯ WHEELLOCK MT.КРЕПЛЕНИЕ НА 80 «AFF, ГЕНЕРАЛЬНЫЙ ПОДРЯДЧИК OC ДОЛЖЕН ПРОВЕРИТЬ, ЧТО ВЫБРАННЫЙ РОГОВЫЙ И СТРОБ (КОМБИНИРОВАННЫЙ БЛОК) СОВМЕСТИМ С СУЩЕСТВУЮЩЕЙ СИСТЕМОЙ БЕЗОПАСНОСТИ ЗДАНИЯ. план потолка и привязка к легенде со спецификациями.

ПЛАН ОТРАЖЕННОГО ПОТОЛКА

Разработка стандартов для плана потолка с отражением

На отраженном плане потолка должны быть четко видны все стены, перегородки и перекрытия, пересекающиеся с потолком. Следует также указать изменения высоты потолка и материалов, таких как освещение, спринклеры, детекторы дыма и диффузоры HVAC, которые прикрепляются к потолку или проникают внутрь него. При составлении планов потолка с отражением дизайнер должен воспроизвести стены и проемы на плане этажа, такие как двери и окна, но без отображения таких предметов, как встроенная мебель, сантехника и т. Д.

Осветительные приборы и другие электрические элементы, показанные на плане отраженного потолка, обозначены символами, которые привязаны к легенде (Рисунок 14-10).Рекомендуется нарисовать все электрические обозначения на плане до того, как на него будут нанесены размеры или добавлены примечания. В противном случае символ может упасть на верхнюю часть измерения, что потребует перемещения размера. Расположите светильники на плане потолка в соответствии с концепцией светового оформления. Общие типы осветительных приборов на плане освещения включают накладные, встраиваемые, подвесные и направляющие. На Рис. 14-11 приведен список стандартных символов освещения и электрических обозначений.

В коммерческих проектах, где есть подвесной потолок, на планах отраженного потолка будут показаны любые перегородки, которые проходят через плоскость потолка.Также должны быть показаны линии потолочной сетки (называемые «Т-образными» стержнями) (Рисунок 14-12). Другая информация, включенная в план отраженного потолка, — это материалы потолка, высота потолка, уклон потолка, изменение высоты потолка, расположение всех осветительных приборов (включая выходное и аварийное освещение), воздухораспределители и вентиляционные отверстия, панели доступа, динамики, спринклер головы (если используются) и другие предметы, которые касаются потолочной плоскости или являются ее частью.

Далее дизайнер интерьера должен определить, как должен быть включен свет в помещении.Для жилых или небольших коммерческих помещений

Рисунок 14-11 Стандартное освещение и электрические символы.
Рисунок 14-12 Сетка потолка, а также источники света и другие элементы, расположенные внутри нее, показаны в масштабе.

переключение может быть показано либо на плане отраженного потолка, либо на плане электрического освещения. Конструкция переключения должна основываться на том, сколько требуется индивидуального управления и функции освещения.Потребности в энергосбережении и максимальные нагрузки в цепях также определяют количество и расположение переключателей. Как правило, переключатели расположены возле двери или отверстия, ведущего в помещение. Для больших пространств с более чем одной записью может потребоваться несколько мест переключения.

После размещения переключателей определите, какими светильниками они должны управлять, и обозначьте это на плане. Это можно сделать двумя способами, в зависимости от размера и сложности плана освещения.

Первый метод — провести линию от настенного переключателя до приборов, которыми он управляет. Эта соединительная линия должна быть пунктирной и изогнутой, чтобы отличать ее от других объектов и элементов на чертеже. Предпочтительны изогнутые линии, так как прямые линии могут смешиваться с линиями стен или другими элементами, нарисованными на плане. Соединительная изогнутая линия должна касаться символа розетки или приспособления, как показано на Рисунке 14-13. Символ для переключателей может быть простой S. Если конкретный осветительный прибор переключается из двух мест, символы будут S3, чтобы указать, что три элемента (два переключателя и один осветительный прибор) электрически соединены.Общие символы переключателей показаны на Рисунке 14-14.

Второй способ показать переключение осветительных приборов — это присвоить переключателю номер или букву и поместить этот же номер в осветительный прибор, показанный на плане потолка, или рядом с ним (Рисунок 14-15). Этот метод используется в основном в коммерческих помещениях, где на плане потолка может быть много переключений и других элементов, поэтому использование линий (первый метод) может усложнить рисунок.

СВЕТИЛЬНИКИ В ОТРАЖЕННОМ ПОТОЛКЕ север

После того, как дизайнер интерьера разработает освещение и переключение, чертеж передается инженеру-электрику, который указывает точную схему, сечения проводов и другие характеристики, необходимые для электрической системы.<ПЕРЕКЛЮЧАТЕЛЬ ЭКСПЛУАТАЦИОННЫЙ

4 ПЕРЕКЛЮЧАТЕЛЬ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Trc

4 ПОГОДОЗАЩИЩЕННЫЙ ВЫКЛЮЧАТЕЛЬ Yujf i НИЗКОВОЛЬТНЫЙ ВЫКЛЮЧАТЕЛЬ STSTEM Tlv

ВЫКЛЮЧАТЕЛЬ ВРЕМЕНИ A ПОТОЛОЧНЫЙ ВЫКЛЮЧАТЕЛЬ

ПРИМЕЧАНИЕ. СПЕЦИАЛЬНЫЙ TTPE ПЕРЕКЛЮЧАТЕЛЯ ANT МОЖЕТ БЫТЬ ОБОЗНАЧЕН С ПОМОЩЬЮ S «С ДОБАВЛЕНИЕМ ПОДПИСКИ ДЛЯ НАЗНАЧЕНИЯ НЕКОТОРЫХ СПЕЦИАЛЬНЫХ ВАРИАНТОВ СТАНДАРТНЫХ ПЕРЕКЛЮЧАТЕЛЕЙ.

Рисунок 14-15 Еще один метод обозначения элементов управления выключателем света в крупных коммерческих проектах — это использование букв нижнего индекса, которые соответствуют светильнику подходящему настенному выключателю.

Рисунок 14-14 Общие символы переключателей для управления освещением.

н ттт нр м

План освещения 2-го этажа sc: 1/4 «= r-0n

Обозначение материалов

При подготовке плана потолка с отражением дизайнер должен указать типы и расположение конкретных потолочных материалов. Это можно сделать, разместив на плане примечания или обозначения, которые связаны с легендой материала потолка. Двумя наиболее распространенными потолочными системами являются потолки из гипсокартона, которые крепятся к вышеупомянутой конструкции, и подвесные акустические потолки.Другая отделка потолка может включать деревянную облицовку, линейный металл или даже открытые деревянные балки и балки (рис. 14-16). Размеры планов потолка в отраженном свете

Поскольку отраженные планы потолка обычно рисуются в масштабе, соответствующем планам этажей, нет необходимости в большом количестве размеров на плане, если только потолок не сломается или не произойдет изменение материалов там, где они явно не расположены у двери, стены , или расположение столбца. Пока отраженный план потолка нарисован в масштабе, размеры помещений и конструкции могут быть сохранены для плана этажа.Тем не менее, в некоторых случаях размеры блоков и места крепления необходимо определить. Это особенно верно для больших пространств потолка из гипсокартона, где масштаб не так просто определить, как в сборке подвесного потолка с сеткой (где, например, можно сосчитать единицы, чтобы определить местонахождение осветительной арматуры).

При определении размеров отраженного плана потолка можно использовать либо размеры «отделки», либо размеры «обрамления», но выбор должен быть отмечен на планах. Такие элементы, как встраиваемые осветительные приборы, можно точно разместить в готовом пространстве.Если в потолке из гипсокартона будет использоваться светильник типа downlight, его размеры обычно устанавливаются по его центральной точке, поэтому подрядчик по электрике знает, где установить

ПЛАН ЧАСТИЧНОГО ОТРАЖЕННОГО ПОТОЛКА

шт. Выравнивание и направление рисунков, возможно, потребуется определить прямо на плане. В этих случаях следует давать ссылки, которые легко получить в полевых условиях. Размеры следует отсчитывать от лицевой стороны стены, колонны или воображаемой центральной линии комнаты, как показано на рис. 14-17.

ОТРАЖАЕМЫЙ ПЛАН ПОТОЛОЧНОЙ ПЛАТЫ

Рисунок 14-17 Встраиваемые вниз светильники на этом плане отраженного потолка имеют размеры относительно друг друга и различных стеновых элементов и потолков.

Контрольный список для отраженных планов потолков

Общий

• Название чертежа, отметьте его масштаб и определить север (или опорное направление).

• При необходимости составьте спецификацию материалов для потолочного типа и увязайте ее с планом.

• Разработайте легенду символа освещения и поместите ее на том же листе, что и первый отраженный план потолка (если требуется более одного), или на соседнем листе.

• Очистите план (или отключите лишнюю информацию в САПР), чтобы стены, пространства и коды клавиш были четкими, темными и очень разборчивыми. Не показывайте предметы, если они не находятся на плоскости потолка или не пересекают ее.

• Нарисуйте основные потолочные перекрытия или проемы выше и назовите их в примечании, включая панели доступа на чердак.

• Стенки мешка, если применимо.

• Определите схемы переключения светильников (если дизайнер интерьера несет эту ответственность) и покажите их методом изогнутой линии или с использованием цифр / букв.

• Сделайте перекрестные ссылки между отраженным планом потолка и другими чертежами (если применимо), тщательно проверяя точность и полноту информации.

Обозначения

• Обратите внимание, где уровень потолка изменяется или наклоняется, если это напрямую влияет на осветительные приборы и их установку.

• Обратите внимание на особенности, зазоры, высоту готового потолка над чистым полом, выравнивания и другие важные элементы.

• Сделайте перекрестные ссылки на план с символами и ссылку на график освещения, детали и другие чертежи по мере необходимости.

Размеры

• Определите размеры расположения осветительных приборов и изменения типов потолков, которые не сразу заметны. Найдите такие предметы, как колонны или существующие стены.

• Размерные зазоры, центровки и другие управляющие факторы.

• Измерьте размеры бухт освещения и другого структурного освещения или создайте их крупномасштабные чертежи и сделайте перекрестные ссылки.

Схема электрооборудования

Электрические планы могут включать электрические розетки, телефоны, устройства связи и другие предметы, требующие электроэнергии.В небольших проектах эти предметы можно показывать вместе с освещением. Пример такого рисунка показан на рис. 14-18. В крупных коммерческих проектах план электроснабжения, часто называемый планом питания или питания / связи, показывает розетки и соответствующие электрические устройства отдельно (рис. 14-19). В большинстве случаев показаны сантехнические приборы и предметы, такие как шкафы и другие встроенные предметы, чтобы более точно согласовать расположение электрических силовых устройств. В некоторых случаях, например, в условиях открытого офиса, дизайнеры также предпочитают показывать мебель, поскольку во многих случаях она напрямую связана с расположением электрических розеток (рис. 14-20). Дизайнер интерьера готовит схему электропитания, а затем направляет ее инженеру-электрику для детального описания схемы, размеров проводов, коробок и других электрических характеристик. На небольших планах жилых домов чертеж передается непосредственно подрядчику по электрике для выполнения работ в соответствии с принятой практикой.

Телефон и другие системы связи также обычно показаны на электрическом плане. Расположение телефонов, систем громкой связи, компьютерных терминалов, устройств внутренней связи и систем безопасности является обязанностью дизайнера интерьера после консультации со специалистами. Разработчик составляет план питания / связи, который схематически показывает, где требуется питание для специального оборудования. Символы электрических устройств обычно привязаны к легенде, которая находится на том же листе, что и план. Инженер-электрик или другие системные специалисты составляют большую часть подробных спецификаций для этих устройств.

ЭЛЕКТРИЧЕСКИЙ 4 ПЛАН ОСВЕЩЕНИЯ

Рисунок 14-19 В крупных коммерческих проектах розетки и схемы указаны в отдельной схеме электроснабжения / электропитания с легендой. Многие архитектурные особенности и другие системы не учитываются, чтобы можно было легко прочитать электрическую схему.

Рисунок 14-20 Схема электропитания часто включает в себя телефон и другие устройства связи.

Рисунок 14-20 Схема электропитания часто включает в себя телефон и другие устройства связи.

опросчик / коммуникационный le <5enp

ПОЛЮЭРНЫЙ / ПЛАН СВЯЗИ

1эпинповкпо.э

Рисунок 14-19 В крупных коммерческих проектах розетки и схемы указаны в отдельной схеме электроснабжения / электропитания с легендой. Многие архитектурные особенности и другие системы не учитываются, чтобы можно было легко прочитать электрическую схему.

1эпинповкпо. э

ЧАСТИЧНО

POIUER / ЭЛЕКТРИЧЕСКИЕ LE и ENP

Розетка imex @ is «a, f.f».

vault puplex p0v * r розетка ® 18 «a, e.e.-huem.l * cri6 (2)

50a125 / 2i0 AMA-приемник с крышкой из нержавеющей стали @ 24 «ap.p. —

mam »7968

) двухкамерный силовой коммуникационный полюс-wiremoi.p * îoff »-2v, tïle / pata floor co® (flu * mountsp in floor) — 5 pata, i voice — UEtm

ЧАСТИЧНО

ЭЛЕКТРИЧЕСКИЙ ПЛАН

поллер / коммуникационный le <5enp

[j] СОЕДИНИТЕЛЬНАЯ КОРОБКА W UJMIP © СОЕДИНИТЕЛЬНАЯ КОРОБКА НАПОЛЬНЫЙ ЯДР WZ UJ

Шкала электрических схем

Электрические планы коммерческих помещений обычно имеют тот же масштаб, что и планы этажей.Наиболее распространенный масштаб для коммерческих проектов — V8 «= l’-O» (1: 100 метрическая). Однако в сложных установках масштаб может быть увеличен до V4 «= l’-O» (метрическая шкала 1:50). Следует отметить масштаб, в котором нарисован план, и разместить его рядом с заголовком или непосредственно под ним.

Разработка стандартов для схем электрооборудования

На электрических схемах должны быть показаны все внутренние и внешние стены, лестницы и большие устройства, такие как печи, водонагреватели и т. Д., Требующие питания. Встроенные светильники и мебель, например в ванных комнатах и ​​кухнях, также должны быть нарисованы, чтобы лучше находить электрические розетки и другие устройства.Стены следует рисовать с использованием более легких линий, чтобы они не преобладали на чертеже. Найдите розетки для удобства на стенах, где они должны быть установлены, и обозначьте размер над чистым полом (A.F.F.). Не забудьте учесть любые особые требования, такие как защита от атмосферных воздействий (WP), разъемная проводка или специальные соединения. Общие электрические символы показаны на Рисунке 14-21.

Обозначение материалов

Электрические схемы в основном схематические. Хотя они нарисованы в масштабе, соответствующем планам этажей, электрические устройства часто слишком малы, чтобы их можно было отобразить на чертеже в их точном масштабе. Они нарисованы как крупный символ, чтобы их было легко узнать. Для простоты рисунка такие материалы, как полы и другие предметы, не разграничиваются.

ОБЩИЕ ЭЛЕКТРИЧЕСКИЕ СИМВОЛЫ

проводка розеток для опроса

дуплексная розетка питания дуплексная розетка питания uj / цепь прерывателя замыкания на землю cwp = атмосферостойкость;

дуплексная розетка питания с изолированными клеммами заземления дуплексная розетка питания на выделенной цепи дуплексная розетка питания uj / верхняя половинная коммутация g5uadraplex poujer розетка дуплексная розетка заподлицо с полом g5uadraplex розетка питания заподлицо с полом связь / данные

<4 телефонных выхода

<] комбинация выхода данных теле / ​​выход данных c может указывать * телеграммы портов данных с нижним индексом;

розетка для кабельного телевидения

Комбинированный модуль теле / ​​данных, монтируемый заподлицо на полу.выход («можно указать • телеграммы портов данных с нижним индексом;

= 5) ТВ-кабель для установки на полу * розетка

| ~ j ~ 1 соединительная коробка 01 / whip

© Распределительная коробка вровень с полом с штыревой системой пожарной сигнализации дымовая сигнализация — прямой провод с резервным питанием от батареи аварийное / выходное освещение выходное освещение с резервной батареей y — y блок аварийного освещения жилой h дверной звонок — проверьте местонахождение звонков ( 2 minj w / owner ogp вывоз мусора электрический открыватель гаражных ворот и разная электрическая сервисная панель

Рисунок 14-21 Общие электрические символы.

Проектирование электрических схем

Электрические планы нарисованы в масштабе, который обычно соответствует планам этажей. Нет необходимости в большом количестве размеров на электрическом плане, поскольку элементы могут быть расположены в масштабе на планах этажей. Однако в некоторых случаях электрические розетки и другие устройства необходимо подобрать, чтобы точно разместить их там, где к ним будет легко получить доступ, когда в здании есть люди (рис. 14-22). Это особенно верно для больших пространств стены, где масштаб не может быть точно определен путем масштабирования чертежа.В таких случаях должны быть даны ссылки, которые легко получить в полевых условиях, если размеры измеряются от лицевой стороны стены, колонны или воображаемой центральной линии комнаты. Если для розетки не указан горизонтальный размер, электрик разместит ее максимально близко к замыслу дизайнера. Электрик может прикрепить розетку к стойке стены, а не размещать ее между двумя стойками, если проектировщик не определил конкретное место.

Рисунок 14-22. Хотя большинство электрических розеток не требует точного расположения, есть некоторые исключения, например, в зоне бара, где розетки должны согласовываться с оборудованием.

Рисунок 14-22. Хотя большинство электрических розеток не требует точного расположения, есть некоторые исключения, например, в зоне бара, где розетки должны согласовываться с оборудованием.

ЧАСТИЧНЫЙ ЭЛЕКТРИЧЕСКИЙ ПЛАН

Контрольный список для электрических схем

Общий

• Название чертежа, отметьте его масштаб и определить север (или опорное направление).

• Назовите прилагаемый график электрооборудования и сопоставьте его с планом.

• Добавьте примечания, чтобы уточнить любые сокращения, которые обычно не распознаются.

• Очистите план (или отключите лишнюю информацию в САПР), чтобы стены, пространства и ключевые электрические коды были четкими, темными и очень разборчивыми.

• Свяжите электрическую схему с другими чертежами и графиками, тщательно проверяя точность и полноту информации.

Обозначения

• Обратите внимание на особые ситуации, например, устройства, предоставленные владельцем или другими лицами.

• Обратите внимание на особенности, зазоры, расположение выпускных отверстий над чистыми полами, шкафами и другими предметами.

• Обратите внимание на выравнивание и другие важные элементы, влияющие на электрическую схему.

Размеры

• Расположение розеток по размеру и изменения типа пола или стены, влияющие на установку розеток.

• Нанесите размеры выходам на стены, углы или пересечения стен, а также к другим объектам, например колоннам.

• Отмерьте соответствующие выпускные отверстия на нужном расстоянии от чистого пола (A.F.F.).

• Размерные зазоры, центровки и другие управляющие факторы.

Механические системы здания обычно называются системой HVAC (отопление, вентиляция и кондиционирование). Система HVAC обеспечивает комфортную среду обитания в здании. Система не просто обеспечивает отопление зимой и охлаждение летом. Он приносит свежий воздух, циркулирует по помещению и удаляет затхлый воздух и запахи. Он также может обрабатывать воздух для контроля влажности, пыли, пыльцы и других нежелательных условий.

Сантехническая система в здании выполняет ряд различных функций, таких как подача воды людям и машинам за счет повышения давления (водоснабжение) и выброс воды для удаления под действием силы тяжести (дренаж). Сантехника обслуживает три основные потребности: она обеспечивает воду для потребления людьми, санитарный отвод отходов и механические системы. Вода может использоваться для оборудования или для обслуживания автоматической спринклерной системы, как обсуждается далее в этой главе в разделе «Планы водопровода». Некоторые коммерческие здания могут также иметь систему ливневой канализации, которая защищает крышу или другие участки от дождя или наводнения.Такие системы отделены от трубопровода бытовой канализации и собираются в ливневую канализацию или направляются в канализацию у обочины. В здании также может быть водопад, фонтан, пруд или другой декоративный элемент со специальной системой рециркуляции воды.

Механические и сантехнические чертежи требуют тесного взаимодействия, координации и совместной работы различных специалистов-проектировщиков и подрядчиков. Профессиональные офисы, которые производят чертежи HVAC и сантехники, должны знать об одном

. Продолжить чтение здесь: Планы механических и сантехнических сооружений

Была ли эта статья полезной?

Пакеты детальных планов — планы домов и многое другое

Электрооборудование включает:

  • Общее описание и иллюстрация домашней электросистемы
  • Словарь терминов
  • Таблица сокращений и обозначений
  • Электросхемы
  • Краткое изложение основных проблем с электропроводкой
  • Детали служебного входа
  • Требования к нагрузке
  • Расчет нагрузки и таблицы мощности
  • Электропроводка распределительного щита
  • Примеры электропроводки на плане этажа
  • Типовая схема подключения переключателя
  • Специальные детали проводки
  • Список материалов

Сделайте свой план дома еще более ярким с помощью «Планы дома» и «Электрический пакет». Вы можете испугаться процесса строительства дома, потому что не чувствуете себя комфортно в процессе строительства. Или, возможно, у вас есть базовые знания и вы хотите расширить свои навыки, когда начинаете переговоры с подрядчиками. Быть информированным потребителем — лучший способ обеспечить приятный опыт строительства дома.

Электрический пакет

House Plan and More улучшит вашу покупку плана дома. Мы разработали наши пакеты планов для новых застройщиков, которые хотят более активно участвовать в процессе строительства.Электрический пакет представляет большинство проблем с электропроводкой, с которыми вы столкнетесь в своем новом доме. Это также полезно для тех, кто занимается своими руками, которым нужен ориентир при реконструкции и ремонте.

Наш электрический комплект состоит из девяти подробных чертежей 17 x 22 дюйма. Многие схемы имеют схемы подключения с цветовой кодировкой. Есть десятки иллюстраций и таблиц, и все страницы снабжены понятными пояснениями и примечаниями. Обратите внимание: электрический пакет не зависит от плана.

Подходите к своему опыту строительства дома как знающий потребитель с помощью «Планы дома» и «Электрический пакет». Вы также можете найти наши пакеты сантехники и каркаса полезными. Мы предоставляем комплект из трех штук по цене двух.

Цена — 20,00 $

наверх

Пакет «Сантехника» открывается иллюстрацией и обсуждением базовой домашней сантехнической системы.В комплект также входят инструкция и информация относительно:

  • Трубопроводы и методы строительства
  • Месторасположение и скважинная информация
  • Детали подвала
  • Цветовые схемы трубопроводов
  • Информация о канализационных трубах и удалении сточных вод на месте
  • Примечания и подробности по специализированным темам

Выбрали план дома и готовы начать строительство дома своей мечты? Компания «Планы домов и многое другое» хочет, чтобы у вас был самый лучший опыт строительства дома. Мы считаем, что каждый, кто строит дом, должен иметь представление о строительных процессах, чтобы помогать заключать контракты и обеспечивать высокое качество дома.

Пакет «Планы дома и многое другое» от

— отличное дополнение к плану вашего дома. Пакет «Сантехника», созданный для покупателей жилья без знаний в области сантехники или для тех, кто занимается своими руками с хорошими промежуточными навыками, описывает многие проблемы с сантехникой, с которыми вы столкнетесь. Помимо строительства нового дома, пакет сантехники можно использовать для реконструкции, ремонта и модернизации и служит полезным справочным материалом еще долгое время после того, как ваш дом будет построен.

Комплект для сантехники состоит из девяти подробных чертежей 17 x 22 дюйма, десятков иллюстраций и схем. Разъяснения четко написаны, и включен глоссарий сантехнических терминов. Пакет сантехники решает вопросы от простых до более сложных. Обратите внимание: пакет сантехники не привязан к конкретному плану.

Получите удовольствие от строительства дома в качестве знающего потребителя с пакетом «Планы дома и сантехническим пакетом».Вы также можете найти наши электрические и каркасные пакеты выгодными, и мы предоставляем полный комплект из трех по цене двух.

Цена — 20,00 $

наверх

Пакет Framing Package включает информацию о:

  • Детали фундамента для подвалов, подвалов и перекрытий
  • Типовые системы каркаса перекрытий
  • Обрамление стен
  • Каркас кровли
  • Кладка и камины
  • Переоборудование наружной стены из конструкции 2×4 в конструкцию 2×6
  • Террасы и веранды
  • Конструкция лестницы
  • Гипсокартон и утеплитель

Теперь, когда вы нашли план дома, чтобы построить свой красивый дом, вы хотите узнать больше о том, как будет построен ваш дом.Вы хотите душевного спокойствия, имея прочный фундамент, крепкие стены и крышу над головой, на которую можно положиться. Информация о конструкции вашего дома гарантирует, что вы сможете сообщить свои требования своему строителю.

Пакет «Планы дома и многое другое» от

предлагает более глубокое понимание тонкостей вашего плана дома. Мы разработали Framing Package для покупателей жилья, заинтересованных в понимании процесса строительства с нуля.Новички в процессе сборки оценят четко написанные описания, обзор и более 100 иллюстраций. Опытные строители будут рады получить быстрый справочник по большинству проблем, с которыми они могут столкнуться.

Пакет обрамления состоит из восьми подробных чертежей размером 17 x 22 дюйма, включая множество трехмерных чертежей. Иллюстрации включают важные термины, а на страницах есть четко написанные примечания. Обратите внимание: пакет Framing Package не привязан к конкретному плану.

Получите удовольствие от строительства дома в качестве знающего потребителя с пакетом «Планы дома» и «Больше каркаса». Вы также можете найти наши электрические и сантехнические комплекты выгодными, и мы предлагаем полный комплект из трех по цене двух.

Цена — 20,00 $

наверх

10 электрических и осветительных вещей, которые необходимо учитывать при строительстве

Я могу с уверенностью сказать, что каждый день в этом путешествии по строительству дома я узнаю что-то новое.От небольших вещей, таких как открытие новых продуктов (кто знал, что дверные ручки могут быть такими захватывающими ?!), до более широкой картины понимания процесса строительства.

Решения, которые мы принимаем сейчас, повлияют на то, как мы живем и наслаждаемся нашим домом, поэтому я отношусь к ним довольно серьезно … Вот почему потребовалось три часа тщательного обдумывания, прежде чем завершить наш план по электричеству и освещению! К счастью, наш электрик и специалист по освещению проявили невероятное терпение и помогли!

Вот мои 10 главных электрических и осветительных вещей, которые следует учитывать при строительстве, и я надеюсь, что они помогут вам с вашей сборкой.

Статья по теме: На какой высоте подвесить подвесные светильники?
Статья по теме: Все, что вам нужно знать об освещении ванной комнаты

Мы не спешили думать об электричестве и освещении, которые нужно учитывать при строительстве дома.

1. Не допускайте чрезмерного освещения интерьеров

На прошлой неделе мы опубликовали статью «Как разработать план освещения для вашего дома», и в этом посте эксперт по освещению Джеймс рассказывает о понимании функции каждой комнаты, прежде чем решить, сколько и какого типа света заполнить ее.Когда мы проходили комнату за комнатой по нашему дому, Джеймс постоянно спрашивал меня: «Что ты будешь делать в этой комнате?» И «Как ты будешь настраивать свою мебель?», Прежде чем предлагать какие-либо варианты освещения. Начните с функциональности и адаптируйте освещение в зависимости от потребностей в пространстве, чтобы избежать чрезмерного освещения вашего дома — и установите диммер на каждый внутренний свет!

2. Рассмотрите возможность смешивания световых решений

Джеймс твердо верит в использование как можно меньшего количества потолочного освещения, поэтому он предложил всевозможные другие световые решения — настенные покрытия, низкие настенные светильники в коридоре, торшеры, подвески, ступенчатые светильники — и когда мы поговорили о потолочных светильниках, он предложил некоторые новые продукты, такие как «экструзионное» освещение, которое является более гладким и коммерчески выглядящим продуктом.Если у вас нет эксперта, который поможет вам спланировать освещение, я предлагаю изучить все варианты освещения до встречи с электриком, чтобы вы могли разработать план, который будет работать и добавит интереса к вашему дому.

3. Будьте осторожны, чтобы не приурочить свой дом к освещению 2015 года!

Как вы все знаете, я большой поклонник Блока. Поэтому, когда я спросил, было ли хорошей идеей прокладывать освещение вдоль края кухни, или мы должны положить немного света под островную скамью, и я получил напряженный взгляд от Джеймса … было довольно ясно, что ответ был отрицательным, он он .Он сказал, что мы можем делать все, что захотим — в конце концов, это наш дом, — но он не рекомендовал бы устанавливать освещение в тех местах, где оно не служит реальной цели, поскольку он думает, что эта тенденция в освещении скоро придет в норму. Через несколько лет вы не захотите, чтобы люди говорили: «Вот и 2015 год!».

4. Автоматизация освещения

Наш эксперт по освещению также посоветовал добавить автоматическое освещение — с датчиком, когда вы открываете кладовую дворецкого и в гараже, — чтобы вам не приходилось возиться в темноте.Такие мелкие продуманные детали могут сделать жизнь в вашем доме более комфортной.

5. Размещение розетки имеет значение

Мы часто видим, как судьи The Block критикуют участников за расположение очков силы в поле зрения, но правда в том, что иногда им это необходимо. Например, в обеденной зоне я попросил розетку позади того места, где будет сервант (вне поля зрения и идеально подходит для настольной лампы), но наш электрик думал практически: « Что, если вы хотите поработать на ноутбуке или зарядить телефон? » ? ‘- поэтому мы добавили несколько дополнительных розеток, которые были рядом с обеденным столом и не были опасны для спотыкания.В ванной мы могли бы разместить электрические розетки внутри лицевых шкафов, но это означало бы, что если я хочу выпрямить волосы, мне нужно, чтобы дверца шкафа была открыта, и я не мог бы пользоваться зеркалом. Мой совет — размещайте точки питания там, где это наиболее практично, и делайте их дискретными, выбирая красивые обложки, что приведет меня к следующему совету …

6. Рассмотрим переключатели

Переключатели освещения прошли долгий путь, и сейчас на рынке есть несколько действительно стильных вариантов.Наш электрик сказал, что его новым фаворитом является линейка Saturn Zen, которая представлена ​​в матовом черно-белом цвете, и вы даже можете заменить кнопки персонализированными изображениями, такими как прачечная, гараж и т. Д., Чтобы вам не пришлось нажимать каждый переключатель, пока не найдете нужный один!

Недавно на рынке появились переключатели с функцией Bluetooth. Это позволяет автоматизировать все освещение с телефона без необходимости в централизованном электронном блоке, таком как система контроля и управления C-Bus.

7. Встраиваемые вакуумные системы необходимо запланировать заблаговременно

Арни — мой красивый меховой малыш, но он теряет много волос (преуменьшение века!), Поэтому нам нужен мощный пылесос. Приобретение Dyson изменило мою жизнь, но я слышал, что еще более мощные встраиваемые системы. Эти системы необходимо установить до того, как стены будут оштукатурены, поэтому, если вы думаете об этом, спланируйте заранее. Наш электрик помог нам решить, где разместить розетки, измерив расстояние от каждой розетки, чтобы гарантировать, что вакуумный шланг достигнет каждой комнаты, внутри и вокруг мебели, которая будет там размещена.

Как вариант, вам больше подойдет пылесос. Это все еще хорошая идея, чтобы спланировать это, убедившись, что у вас есть специальное место для его хранения / зарядки, например шкаф в прачечной или кладовая. Убедитесь, что в этом шкафу установлена ​​розетка (или две), чтобы все устройства оставались заряженными.

8. Решите, где разместить панели управления

Еще одна электрическая и световая составляющая, которую следует учитывать при строительстве, — это расположение панелей управления — отопление и охлаждение, освещение, домашняя безопасность и т. Д.Хорошая идея заранее решить, какую технологию вы собираетесь использовать в своем доме, чтобы вы точно знали, какие панели управления у вас будут, и можете выбрать наиболее практичное и наименее назойливое место для их размещения — последнее, что вам нужно, это панель прямо рядом шикарное оформление!

9. Сделайте резервы, если вы не уверены или бюджет ограничен

Здание

чертовски дорогое, и, к сожалению, когда дело доходит до освещения и электричества, бюджет может быть взорван, и идеи интегрированной звуковой системы, театральной комнаты или подвесного светильника могут витать в воздухе.Мой совет — предусмотреть эти вещи, проложив необходимые кабели к этим областям — таким образом вы можете добавить их, когда наступит подходящий момент.

10. Обдумайте свои решения, если можете

Возможно, это заняло несколько часов, но я так рад, что мы выбрали электричество и освещение, когда дом был оформлен, а не на этапе планирования. Это означало, что мы могли пройти по дому, комнату за комнатой, точно увидеть, где будут расположены выключатели, розетки и источники света, и выявить любые потенциальные проблемы.Например, луч проходит прямо по центру потолка у нашего входа, поэтому, если бы мы заблокировали потолочные светильники на этапе планирования, нам пришлось бы расположить их не по центру, делая их слишком близко к стене, что могло бы создали тени. Чтобы избежать этой проблемы, мы решили вместо этого использовать низкие настенные светильники. Обдумывание своих решений может помочь вам обнаружить и преодолеть проблемы на ранней стадии, а также увидеть новые возможности, которые вы просто не можете представить себе в плане.

Есть ли у вас другие важные электрические и световые аспекты, которые следует учитывать при строительстве? Делитесь ими в комментариях ниже!

Ознакомьтесь с другими советами по строительству и рено

Что входит в план вашего дома

Что входит в набор планов дома?

Каждый комплект рабочих строительных чертежей, которые мы предлагаем, предоставит вам необходимую информацию для строительства вашего дома.Перед началом строительства могут потребоваться определенные корректировки планов дома в соответствии с местными строительными нормами. В зависимости от местоположения это необходимо будет сделать на месте вашим подрядчиком, инженером-строителем или в некоторых штатах (Нью-Джерси и Невада) архитектором.

Хотя каждый набор строительных чертежей уникален и может варьироваться в зависимости от дизайнера, в приведенном ниже списке выделены элементы, которые обычно включены в каждый набор пакетов строительных планов дома, которые мы предлагаем.

План фундамента

План фундамента будет зависеть от выбранной конструкции и показывает общее назначение фундамента. Как правило, фундамент представляет собой плиту, подвал, цокольный этаж или цокольный этаж. В зависимости от фундамента на плане обычно указывается расположение несущих стен, которые будут поддерживать конструкцию. Он также определяет расположение опор, размещения стали (арматуры) и других структурных элементов, которые необходимы для поддержки нагрузки верхних этажей.В некоторых случаях план фундамента будет контуром фундамента.

Детальный (ые) план (ы)

План этажа на чертежах — это вид сверху каждого этажа завершенного дома. Вы увидите параллельные линии, которые масштабируются при любой ширине стен. Размеры обычно наносятся между стенами, чтобы указать размеры комнаты и длину стен. Вы также увидите на плане этажа расположение дверей и окон.Другие вызываемые элементы могут включать в себя приспособления, такие как раковины, водонагреватели, печи и т. Д. Среди стен и размеров вы часто найдете примечания, указывающие на отделку, методы строительства или даже символы для электрических или ссылочных поперечных сечений. Вы можете рассчитывать на то, что планы этажей будут нарисованы в масштабе 1/4 дюйма.

План крыши

Описывает элементы, составляющие крышу, включая обозначения интервалов и схемы пиков и впадин.Он также может включать наклон поверхностей крыши, расположение дымоходов и обозначения на кровельном материале.

Внешний вид

Фасады — это вид дома без перспективы (в двух измерениях). Они нарисованы в масштабе, чтобы можно было измерить любой аспект. Планы включают передний, задний и оба боковых фасада. Отметки определяют высоту коньков, расположение конечной отметки участка, внешнюю отделку, уклоны крыш и другие детали, которые необходимы для придания внешнему виду дома архитектурного стиля.Вы можете рассчитывать, что отметки будут нарисованы в масштабе 1/4 дюйма и 1/8 дюйма.

Строительные сечения

Виды сверху или план этажа не всегда дают достаточно информации о том, как должен быть построен дом. Часто поперечные сечения или детали более точно объясняют определенные особые условия. Поперечный разрез — это в основном вид дома, если он был разрезан по центру. Это позволяет вам рассмотреть дом сбоку и немного лучше понять относительность разной высоты пола, длины стропил и других элементов конструкции.

Схема электрооборудования

Электрические схемы иногда находятся на отдельной странице, чтобы облегчить их чтение. На макете будет показано расположение осветительных приборов, вентиляторов, розеток, выключателей света и т. Д. Обычно на странице есть легенда, объясняющая, что представляет каждый символ. Могут существовать такие легенды о системах отопления, дверных распашных и размерах, или даже об определенных видах отделки.

* Большинство наших планов включает электрическую схему, но некоторые нет.Пожалуйста, напишите нам или позвоните нам, если у вас есть конкретный вопрос о конкретном плане.

Детали интерьера и фасады

Они могут включать в себя возвышения кухни и ванны, чтобы показать расположение и размер важных шкафов и других важных приспособлений в комнате. Эти чертежи содержат основную информацию, которую можно использовать для создания индивидуальных макетов совместно с производителем шкафа.

Передняя перспектива

Это набросок художника, чтобы дать вам представление о том, как будет выглядеть дом, когда он будет построен, а затем благоустроен.

Разное

Они включены для многих внутренних и внешних условий, которые требуют более конкретной информации для их конструкции. Это включает, но не ограничивается размерами окон, каминов, дверей и лестниц.

Это основы того, что включено в планы, которые могут варьироваться в зависимости от дизайнера, который их нарисовал.

Что не включено?

Марки архитектурные и инженерные.

Местоположение фактических воздуховодов для отопления и охлаждения или трубопроводов для водопровода.

Чертежи, показывающие действительные размеры и расположение водопроводных и механических систем.

Обратите внимание: Некоторые дизайнеры и архитекторы предлагают другой набор предложений со своими планами.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
