Монтаж и укладка пленочного теплого пола. Подробная инструкция.

Удобства и комфорт – мечта каждого. Теплые полы в доме – один из способов создать уютную и комфортабельную обстановку в своем жилище. Если вы решили осуществить монтаж пленочного теплого пола своими руками, вам следует хорошенько понять технологию укладки инфракрасного пола.

Подробная инструкция по монтажу теплого пола

Хочется заверить вас в том, что ничего трудного в этом нет. Технология укладки пленочного пола довольна проста. Весь процесс можно разделить на 6 этапов.

Подготовка рабочей поверхности

На начальном этапе необходимо устранить весь мусор с основного пола и пыль, однако поверхность к следующему этапу работы должна быть полностью сухой. Поверхность основания также должна быть идеально ровной.

Подключение терморегулятора

С помощью специального инструмента просверлите необходимое отверстие в стене для терморегулятора и проводов. Вставьте в отверстие монтажную коробку, а через отведенное место провода термодатчика.

Сам датчик должен быть расположен под пленочным покрытием. Подробный ход работы описан в инструкции по использованию.

Настилка теплоотражающего слоя

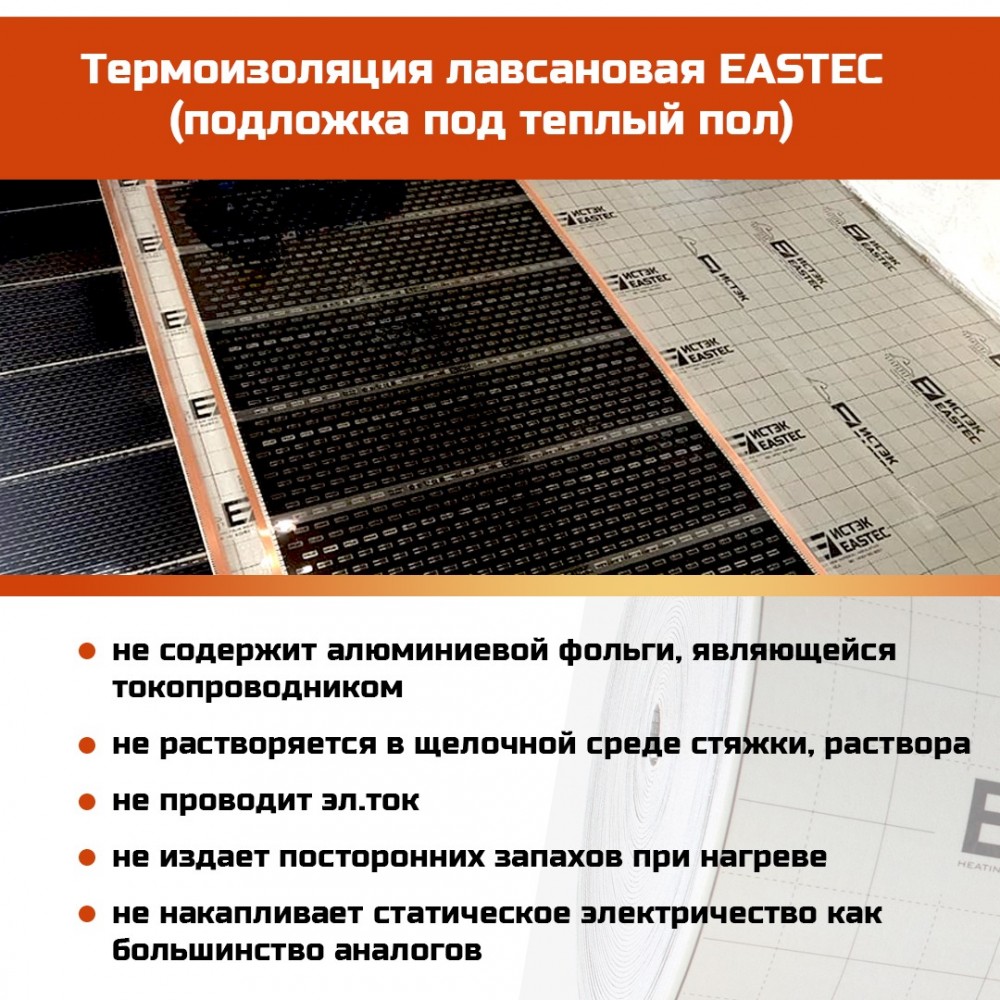

Теперь нужно постелить термоотражающий слой. Он необходим для сохранения тепла. Расстилаем его на всю поверхность. Сверху еще рекомендуется положить влагозащитную мембрану. Таким образом, можно избежать передавливаний проводов, так как они смогут хорошо углубиться в это покрытие.

Укладка инфракрасной пленки

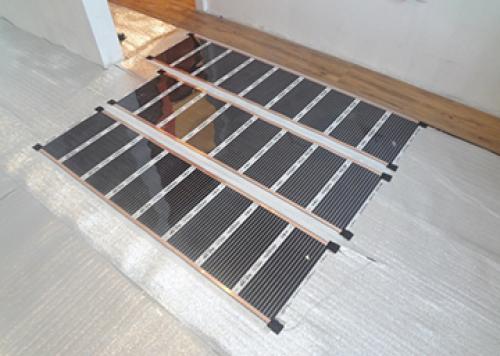

Следующий этап – настилка инфракрасной пленки. В монтаже инфракрасного теплого пола есть некоторые особенности. Стелить ИК пленку можно, отступив промежуток от стены. Минимальное расстояние – 10 см. Не следует стелить пленку под место где планируется ставить мебель. Также нужно соблюдать дистанцию с термоприборами.

Листы пленки не должны идти внахлёст. Они должны ложиться рядом, касаясь друг друга. Каждый кусок можно закрепить обычным скотчем, чтобы не двигался. Сделать это нужно вдоль полосок.

Кладется пленка медными полосками вниз.

Теперь, когда листы уложены, в противоположенной от терморегулятора стороне изолируются края медных полос битумной лентой. На других краях прикрепляются специальные зажимы. В них зажимают провода, которые обязательно нужно заизолировать битумным скотчем. Провода присоединяются так:

Покрытие защитным материалом

Поверх – полиэтиленовая пленка. На нее разрешено расстилать ковролин. Когда же речь идет о монтаже инфракрасного пола под плитку, кроме пленки идет слой плиточного клея, который наносится на армирующую сетку. А под линолеум расстилается лист фанеры.

Окончательное покрытие ( ламинат, линолеум, плитка)

И наконец, завершающее покрытие. Эта технология укладки пленочного теплого пола подойдет под ламинат, линолеум и плитку. Различия между укладкой инфракрасного пола под линолеум и под плитку есть только на 5 этапе. Первые 4 одинаковы как для монтажа теплого пола для ламината, так и других покрытий.

Вы также можете посмотреть экспертные видео укладки инфракрасного теплого пола

Пленочный теплый пол под линолеум. Монтаж пленочного теплого пола под линолеум – особенности укладки и подключения

Пленочный теплый пол под линолеум: монтаж и подключение

Инфракрасные теплые полы являются самыми распространенными вариантами обогрева помещений. Это обусловлено наличием отличных технических и потребительских характеристик, присущих данным изделиям. Они способны сформировать в помещении благоприятную для человека температуру воздуха, а также не нуждаются в дополнительном обустройстве стяжки.

Превосходно сочетаются с разного типа покрытиями. Установить пленочный теплый пол под линолеум в квартире или в частном доме можно самостоятельно, без помощи профессионалов. Главное, заранее изучить все тонкости и нюансы работы.

Инфракрасный теплый пол — лучшее решение для квартиры

Особенности линолеума

Используется для декоративного покрытия полов. Его основное преимущество – доступная стоимость. Но, небольшая цена этого материала свидетельствует о низком уровне качества. Линолеум не соответствует современным требованиям, предъявляемым к безопасности. Во время эксплуатационного периода он выделяет в атмосферу вредные вещества – токсины. В некоторых случаях лучше не ставить инфракрасный теплый пол под линолеум.

Производители, учитывая интерес со стороны потенциальных покупателей к линолеуму, предлагают разные варианты изделий. Перечислим основные:

На ПВХ основе. Это самый недорогой линолеум, но он имеет жесткие ограничения по уровню нагрева. Этот материал нельзя нагревать до температуры выше 28 градусов. Если вы решили использовать его вместе с инфракрасным теплым полом, то следует постоянно контролировать температуру.

Глифталевый. Верхний слой этого материала тщательно обработан глифталевым лаком. По качественным и эксплуатационным параметрам соответствует современным требованиям. Главный недостаток – дорогой.
Резиновый. В жилых помещениях этот вид линолеума не используется в силу своих низких показателей качества. Но, он очень дешевый и может сочетаться с теплыми полами.
Однослойный. Дешевый, тонкий и непрочный материал укладывается на сильно загрязняемых участках, нуждается в постоянной замене. На поверхности не будет видно стыков, так как они завариваются с помощью специального оборудования.

Утепленный. Дорогой, толстый и сложный по составу материал, обладающий низким уровнем теплопроводности. В сочетании с теплыми полами существенно снижает эффективность их работы.

Пленочный теплый пол можно использовать вместе с линолеумом

Перед укладкой следует обратить внимание на такую характеристику линолеума, как отсутствие или наличие подстилочного тканевого слоя. При наличии такого слоя будут снижены показатели теплопроводности. Это значит, что использовать инфракрасный теплый пол под линолеум с тканевым подстилочным слоем нецелесообразно.

Пошаговая инструкция

Итак, пленочный теплый пол под линолеум монтаж.

Подсчитайте общую площадь участка и определите его конфигурацию. Пленка укладывается на те участки, на которых в дальнейшем не будет устанавливаться мебель или бытовая техника. В том случае, если внутри пола проходит проводка, то расстояние от нее до инфракрасной пленки должно быть более 5 сантиметров. Помимо этого, проводится изоляция пленки от пола или от проводки с помощью специальных теплоизоляционных материалов. Следует соблюсти определенное расстояние между инфракрасным полом и другими тепловыми элементами. Имеется в виду, что от камина до ик пленки должно быть не менее 20 сантиметров.

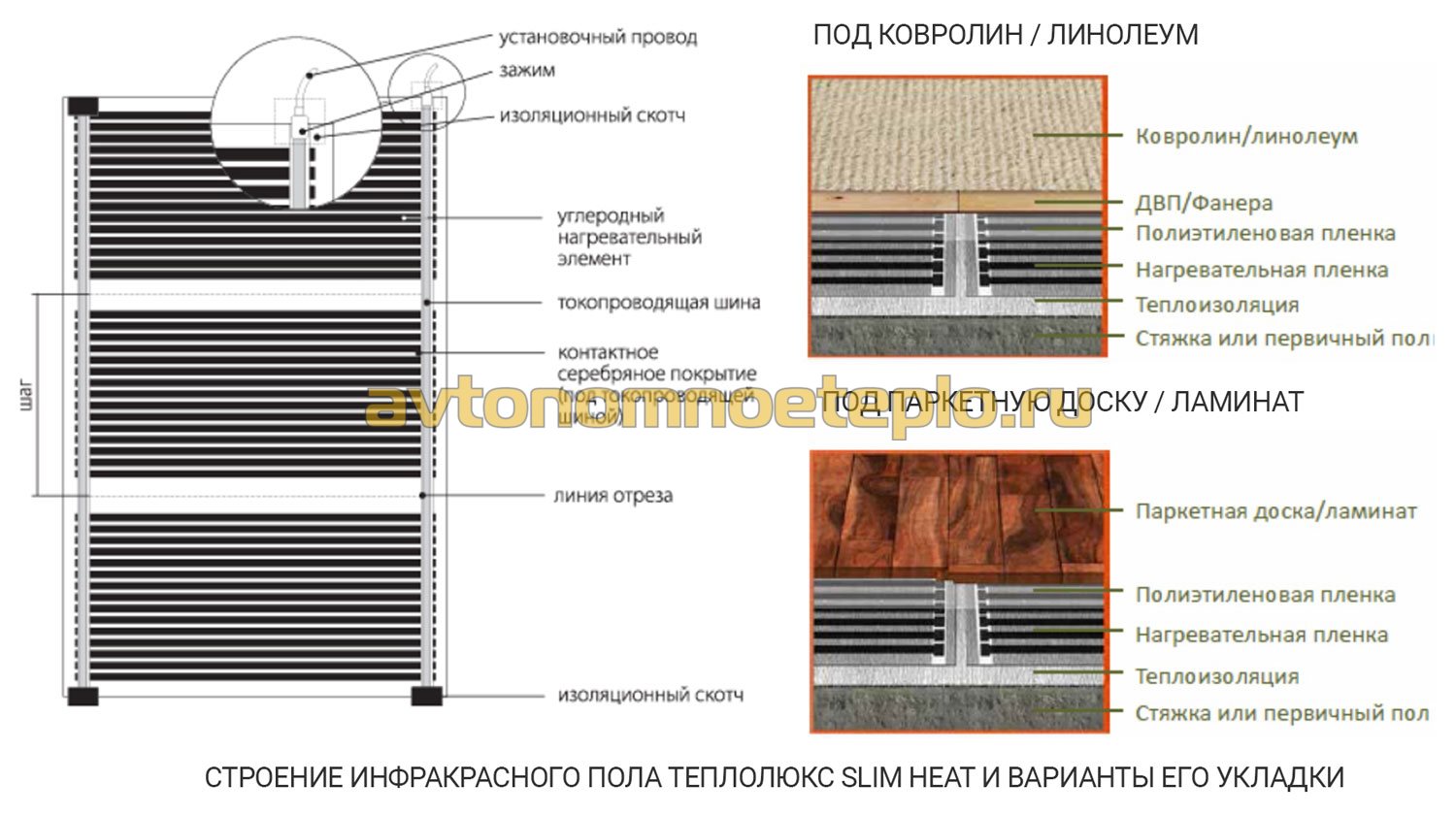

Схема подключения инфракрасных теплых полов
Подготовка нагревательных материалов. Для этого пленку следует разрезать строго по намеченным на ней линиям, расположенным через каждый 25 сантиметров вдоль нагревательных полос. Недопустимо резать материал по любым другим линиям. На подготовленные элементы крепятся контактные зажимы. Там, где есть токоведущие полосы из меди, а также двухслойная основа, ставится наконечник таким способом, чтобы он оказался внутри термопленки на контактной полосе. После этого в отверстие монтируется люверс. Его следует расклепать с помощью молотка.

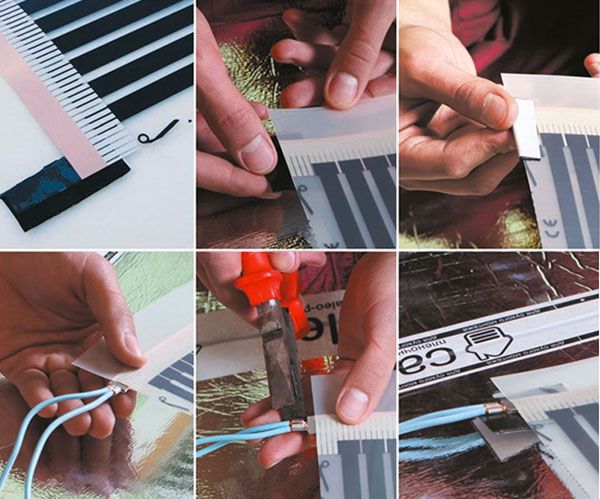

Подключение контактных зажимов
При помощи гидроизоляционной полосы нужно со всех сторон изолировать линии отреза. Медные провода с сечением в 1,5 кв. мм. Зажимаются на наконечниках пассатижами. Место соединения электрических проводов и медной шины со всех сторон изолируется гидроизоляционной полосой. Все элементы пленки подключаются строго параллельно друг к другу. Стоит отметить, что максимальная суммарная мощность всех компонентов не должна быть выше 3500 Вт.
Подключение пленки к сети
Важно, выполняя монтаж и подключая пленку, обращать внимание на то, что в этот момент могут быть подключены к сети и другие электрические приборы.
Допустим, общий уровень мощности превысил показатель в 3500 Вт. В этом случае нужно выполнять подключение пленки к сети при помощи отдельной электрической проводки, надежно защищенной отдельным автоматическим выключателем. Специалисты во время подключения используют магнитный пускатель.
Далее осуществляется монтаж теплоизоляционного материала с отражающим слоем. К поверхности и между собой крепится он при помощи скотча.
Нагревательные элементы укладываются на заранее расстеленный теплоизолятор медными полосами вниз. Недопустимо, чтобы во время укладки между собой соприкасались контакты, расположенные на соседних полосах. Для крепления нагревательных элементов тоже подойдет скотч. Это сведет к минимуму вероятность смещения элементов, когда будет выполняться монтаж декоративного покрытия.
Если в качестве крепления нагревательных элементов к полу используются мебельные гвозди, то их следует продевать только через прозрачные ободки. Они находятся в боковых частях пленки.
От любого элемента, который питает участок, нагревательный элемент укладывается на расстоянии в 5 мм.
При расположении проводов, старайтесь, чтобы самые основные из них находились непосредственно под плинтусом.

В местах, где изолированны контакты и видна выпуклость, делаются специальные вырезы в теплоизоляционном слое. Таким образом, происходит выравнивание конструкции перед укладкой декоративного покрытия.
Тщательно осмотрите каждый элемент получившейся конструкции. Важно проверить, насколько надежно закреплены провода и произведена их установка мастерами. Измерьте сопротивление полос. Все источники возможного короткого замыкания должны быть устранены.
Там, где нет нагреваемого участка, под линию отреза устанавливается температурный датчик. Он фиксируется с помощью скотча.
После установки нужно проверить работу терморегулятора. Для этого следует его включить и подождать, когда нагревательные элементы станут теплыми.

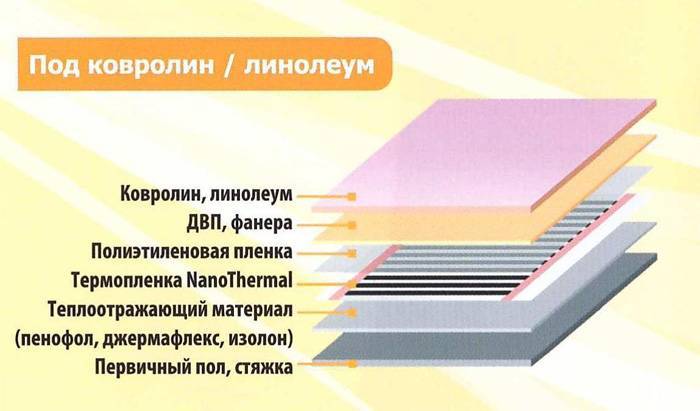

Далее пленочные полы под линолеум накрывается пароизоляционным материалом. Его стыки фиксируются при помощи скотча.

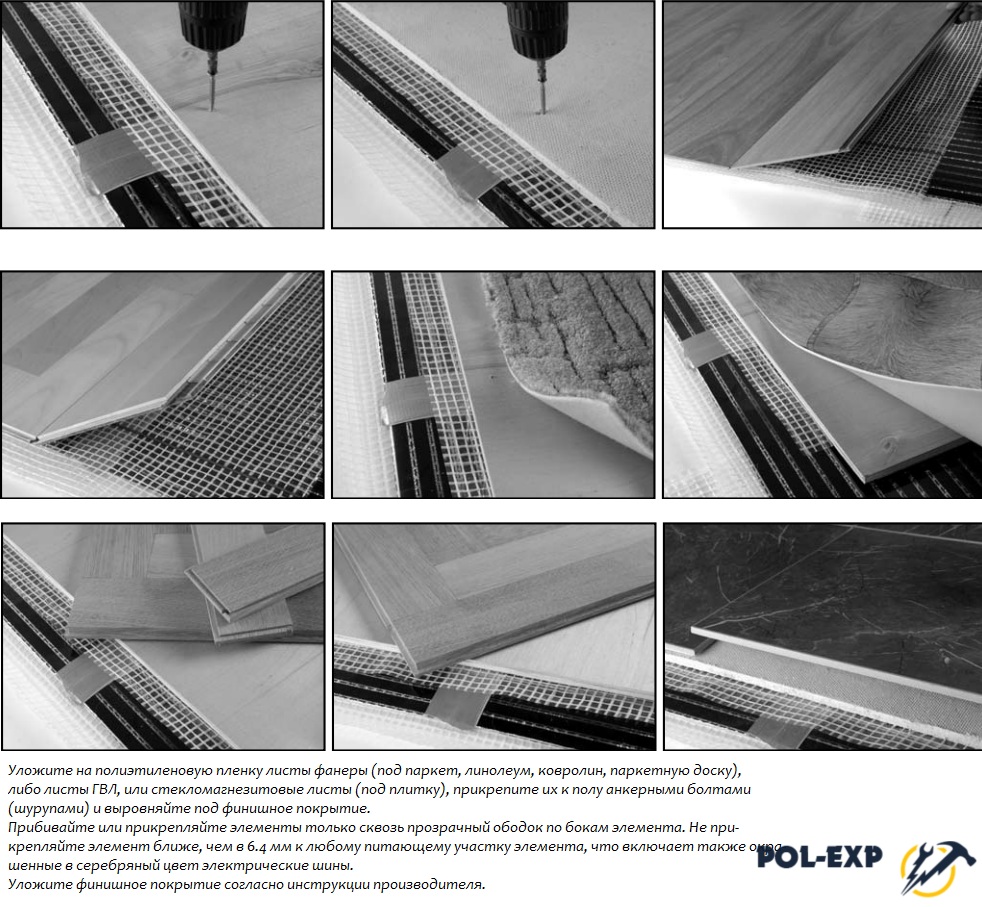

Сверху укладываются листы фанеры или ДСП. Они крепятся к стяжке с помощью шурупов.
На последнем этапе застилается линолеум в соответствии с инструкцией, заявленной производителем.

В заключение стоит отметить, что пленочные теплые полы под линолеум могут быть установлены в качестве основного источника отопления. Важно соблюдать все правила пожарной безопасности. Этого можно достичь только тогда, когда происходит монтаж, путем правильного подключения к источникам питания. Обязательно использовать УЗО. В сочетании с теплыми полами следует укладывать линолеум, который не содержит в своем составе вредных веществ. Обязательным условием является ограничение мощности нагрева.

Если правильно выполнять монтаж и соблюдать все правила, то можно установить в помещении инфракрасный теплый пол, который создаст комфортную и благоприятную атмосферу. Не стоит отказывать себе в таком удовольствии. А благодаря регулятору его можно будет включать и настраивать на требуемый уровень температуры тогда, когда в этом будет необходимость.

delaypol.com

Инфракрасный теплый пол под линолеум

Постелить линолеум довольно просто. Это покрытие долговечно и не боится воды. А как быть тем, у кого в доме маленькие дети? Теплый пол под линолеум – отличное решение. Технологии монтажа электрического и водяного полов требуют заливки цементной стяжки. Но можно упростить задачу: выбрать под линолеум инфракрасную пленку, которая обеспечит оптимальный температурный режим.

Пленка, излучающая инфракрасные лучи, имеет толщину 0,4 мм. Нагревательный элемент черного цвета выполнен из графита. Графитовые полосы находятся внутри прозрачной пленки из полиэстера.

Применение графита связано с его высокой теплопроводностью и низким электромагнитным излучением. Нагрев полотна происходит при подключении к сети через терморегулятор. Теплые полы пленочные снижают затраты на отопление, ведь лучи нагревают не воздух, а предметы.

Мощность

Линолеум требует равномерного и плавного нагрева, поэтому мощность на 1 квадратный метр должна быть не более 150 ВТ. Тогда во время подогрева функциональные и декоративные свойства ПВХ-покрытий останутся без изменений. Если это условие не соблюдено, то возможны некоторые неприятные моменты:

вспучивание материала;
изменение цвета в месте нагрева;
выделение вредных веществ;
размягчение и подверженность разрыву.

Профессиональный электрик поможет правильно рассчитать материалы и грамотно провести монтаж. А работы по подготовке основания и настилание линолеума можно провести самостоятельно.

Теплый пол под линолеум: материалы

инфракрасная термопленка;
изоляция, контактные зажимы;
терморегуляторы;
температурные датчики;
теплоотражающий материал;
электропроводка;
скотч;
ДВП.

Важно знать! Под линолеум нужно стелить материал, отражающий тепло, с мягкой прослойкой. Категорически запрещено использовать материалы на основе алюминиевой фольги.

Инфракрасный теплый пол под линолеум: достоинства

Этот пол совмещается со всеми типами линолеумов. Он обеспечивает щадящий обогрев, который не оказывает влияния на эксплуатационные свойства и внешний вид покрытия. Данная система отличается простым монтажом, который под силу обычному обывателю. А благодаря гибкости пленки можно укладывать пол на горизонтальных, наклонных и вертикальных поверхностях.

Теплый пол под линолеум надежен и устойчив к повреждениям. Полимерная пленка не поддается коррозии продолжительный период времени. При необходимости часть пола монтируется для обогревания места животного или зеркала. Инфракрасное излучение благотворно действует на человека и лечит около 30 заболеваний.

Особенности монтажа

Для начала нужно наметить расположение терморегуляторов и пленки. Если пол неровный, то его нужно выровнять. С помощью скотча производится укладка материала, который отражает тепло. Полосы термопленки раскладываются на теплоотражающий слой медной стороной вниз. Настил термопленки производится с соблюдением мер безопасности и по специальной технологии.

Инфракрасные теплые полы под линолеум пока только завоевывают популярность. Но те, кто их установил, эксплуатируют их несколько лет и довольны приятным теплом.

fb.ru

Монтаж пленочного теплого пола под линолеум

В последнее время владельцы частных домов и квартир устанавливают дополнительный обогрев полов. Это позволяет повысить эффективность обогрева помещений, так как обычные радиаторы не способны равномерно распределять тепло. Система теплых полов позволяет экономить на потреблении энергии за счет возможности регулировать необходимую температуру пола.

Правда, такая прерогатива относится только к водяной системе отопления. Теплые электрические полы не способствуют экономии на электроэнергии. Однако специалисты утверждают, что пленочный или теплый инфракрасный пол дает такую возможность. Именно эту систему и принято укладывать под линолеум. Связано это с невысокой температурой нагревания пленки, что и требуется при укладке теплого пола под линолеум.

Прежде чем начинать монтаж, следует выбрать надежное напольное покрытие. Не каждый тип линолеума подойдет к теплому полу.

Выбор напольного покрытия

Оптимальным вариантом материала для укладки на теплый пол станет натуральный тип линолеума. Дело в том, что он не содержит синтетических компонентов, таким образом, при нагревании свыше 28° материал не будет выделять токсичные вещества. Более того он значительно лучше переносит постоянный нагрев, угрозы появления пятен или других неприятностей нет.

Однако высокая стоимость натурального линолеума многих останавливает. В этом случае предпочтение лучше отдать поливинилхлоридному материалу гетерогенного типа. Это многослойный линолеум, отвечающий требованиям при укладке на теплый пол.

Качественный материал имеет следующие показатели:

Износоустойчивость.
Прочность
Влагостойкость.
Гигиеничность.

Старайтесь избегать линолеума, не имеющего соответствующей сертификации. Ее отсутствие говорит лишь об одном – перед вами подделка. Она часто сопровождается наполнением токсичных веществ, при нагреве которые начнут испаряться. Это приведет к проблемам со здоровьем, линолеум быстро выйдет из строя, покроется пятнами и сморщится.

В связи с этим, важно интересоваться сертификатами качества на изделие. Более того, ответственный производитель всегда укажет на рулоне особенности материала. Среди показателей будет присутствовать маркировка с указанием на соответствие с теплым полом, его типом и желаемой температурой нагрева. Ни один вид линолеума нельзя нагревать свыше 28°. Даже качественное синтетическое изделие неизбежно начнет выделять токсичные вещества.

Оптимальная температура нагрева поверхности линолеума без ущерба для здоровья составит 25°-28°. Превышенный показатель приведет к порче поверхности, в худшем случае материал начнет плавиться, возникнет угроза воспламенения.

При выборе линолеума обращайте внимание на его основу. Слишком толстое изделие сведет «старания» теплого пола на нет, так как тепло по большей части будет концентрироваться в линолеуме, а не в помещении. Выбирайте нечто среднее между тонким и толстым материалом.

Обычно приспособленные к теплому полу изделия имеют оптимальную толщину. Если вы решили сэкономить на облицовке, это закончится быстрым выходом материала из строя. Уже через месяц придется вновь покупать уже качественный материал.

Выбрав необходимый тип линолеума, можно начинать монтаж системы теплого пола.

Укладка инфракрасной пленки

Пленочный теплый пол под линолеум представляет собой тонкий полимерный настил, в который вмонтированы карбоновые или графитовые полосы – теплоносители. Серебряные и медные проводники поставляют ток к полосам, где он преобразуется в ИК-излучение. Возникающее электромагнитное поле очень слабое и не имеет никакого вредного воздействия на здоровье человека.

Инфракрасную пленку очень просто укладывать. Инструкция производителя весьма доступно объясняет схему подключения контактов. Монтаж системы осуществляется на подготовленное основание. Стоит ли упоминать, что оно должно быть ровным и без изъянов.

Перед тем как начинать монтаж, необходимо сразу подготовить все необходимые материалы:

Система теплого пола со всеми комплектующими.
Утеплитель.
Пароизоляция.
Фанерные листы.

Прежде всего, подготавливается основание. Оно должно быть ровным с максимальным перепадом 2 мм на 2 м². Если перепад больше, следует залить пол самовыравнивающей смесью или цементно-песчаным раствором.

На сухое, ровное, без бугров и трещин основание можно монтировать систему теплого пола. Но прежде желательно нанести грунтовку. Работы по укладке сводятся к следующим этапам:

Определите место для термодатчика в стене. Расстояние между полом и терморегулятором составляет 50-100 см. Сделайте отметку. Если вы хотите утопить датчик в стене, следует сделать нишу в бетоне с помощью соответствующих инструментов. Но обычно датчик оставляют снаружи.
Далее необходимо отметить путь проводов к терморегулятору по стене. Прочертите полосу шириной 20-30 мм от пола до метки датчика. Это место нужно проштробить для укладки в него проводов.
Следующим этапом станет укладка утеплителя на пол. Рекомендуется приобретать утеплитель с отражающей основой – фольгой. Это может быть пенофол. Основа этого материала представляет собой теплоизоляцию, покрытую отражающей фольгой. Приобретая такой материал, отпадает необходимость в укладке и утеплителя, и дополнительного отражающего материала. Наличие теплоизоляции при монтаже ИК-пола обязательно. Иначе тепло будет уходить в плиты, а не в помещение. Утеплитель проклеивается металлизированным скотчем в стыках.
На утеплитель производится монтаж пленки. Заранее просчитывается местонахождение мебели. Пленка под нее не укладывается. Она должна лежать на открытых участках пола, освобожденных от мебели и техники. Обрезать материал необходимо по обозначенным пунктирам, в противном случае повредятся важные обогревательные элементы пленки.
Следующим этапом станет подключение контактов пленки. Производитель предоставляет подробные схемы по подключению системы. Как только все провода подключены, проводники выводятся к датчику в стене. Если провода запланировано утапливать в стене, необходимо забрать их в гофрированную трубку. Ее уже монтируют в обозначенную нишу в стене. Производится подключение проводников к датчику согласно схеме производителя. Все коммуникации на пленке должны изолироваться и утапливаться в утеплителе. Это позволит не оказывать постоянного давления на соединения в процессе эксплуатации.
После подключения необходимо проверить работоспособность системы. Если все нормально, можно продолжать монтаж ИК-пола.
На термопленку укладывается слой пароизоляции.
На нее будут монтироваться фанерные листы, которые прибиваются в свободных от пленки местах к черновому основанию. На фанеру производится укладка линолеума.

Монтаж линолеума производится как обычно. Единственным нюансом является его укладка на работающий инфракрасный пол. Приклеивать или фиксировать материал двусторонним скотчем можно по истечении двух дней после укладки линолеума на теплое основание. Мера позволит материалу адаптироваться к температурам.

Монтаж теплого пола под линолеум не займет много времени. Работы по подключению довольно просты и не требуют особых навыков и умений. Главное, внимательно изучать инструкцию производителя по подключению контактов и соблюдать нормы монтажа электрооборудования.

dekormyhome.ru

Как класть теплый пол под линолеум своими руками + видео

Во время капитального ремонта или строительства дома возникает вопрос, можно ли положить теплый пол под линолеум. Будет ли такой вид обогрева безопасный для домочадцев. Следует отметить существование нескольких видов теплого пола, которые устанавливаются под линолеум, ламинат или плиточное покрытие. Главное в этом деле, знать особенности материала, можно ли под линолеум положить теплый пол, как правильно провести подготовительные и монтажные работы, и нужны ли профессиональные навыки и знания, чтобы качественно и долго служил теплый пол.

Разновидность теплого пола

Человек постоянно стремиться улучшить собственные условия жизни и теплый пол тому не исключение. Сегодня существуют такие разновидности подогрева пола.

Инфракрасный пленочный материал

Нагревательным элементом пола служит пленка или специальный кабель, который подключается к сети, посредством термостата.

Важно! Теплый пол инфракрасного пленочного типа нагревает не воздушное пространство, а предмет, который находится на его поверхности, например, линолеум или ламинат.

Такой вид пола используется в магазинах, офисных помещениях, на объектах промышленного назначения или в жилых помещениях. Его устанавливают в качестве вспомогательного или основного обогрева. Это универсальный теплый пол, который можно установить под любой вид напольного материала, в том числе и под линолеум. Под керамическую плитку специалисты не рекомендуют его класть.

Еще один плюс заключается в гибкости и эластичности термопленки, что позволяет обогревать поверхность в горизонтальном, вертикальном или, даже в наклонном положении. Такой материал практически не поддается механическим повреждениям.

Установить теплый пол пленочного типа под линолеум просто и на это не понадобится много времени. Для его установки достаточно будет самостоятельно выровнять полы, а пленочный материал постелить на 75% поверхности пола.

Электрический пол

Классический вид теплой конструкции, которая постоянно модернизируется. Она предусматривает использование кабеля и готовых нагревательных секций, небольшого размера. Сверху на электрический пол можно стелить линолеум или ламинат, ковролин или изделия из керамики.

Водяной пол под линолеум

Такой вид чаще устанавливают в частном доме или коттедже. Чтобы в квартире установить такое отопление, необходимо позаботиться о дополнительном стояке. Вода, которая проходит по всей системе теплого пола, в общий стояк будет возвращаться прохладной, поэтому соседи будут получать не горячую, а холодную воду. Сегодня водяные теплые полы устанавливают в новых домах, где для подключения конструкции уже установлены специальные стояки для теплообмена.

Главный плюс такой системы — это экономия электроэнергии, а также отсутствие вредного влияния магнитного и электрического поля. Соблюдение всех правил установки теплого пола позволит выполнить работы без труда.

Как установить теплый пол под линолеум

Каждая система теплого пола предусматривает подготовительные и монтажные работы.

Инструкция подготовки и установки кабельного теплого пола под линолеум

Провести подготовительные мероприятия. Удалить старый пол и стяжку, мусор и пыль.

Подобрать место, где будет установлен термостат. К нему подвести электричество и заземляющий кабель.

Проложить гидроизоляционный материал с припусками на стены выше уровня будущей стяжки. В местах, где она будет соприкасаться со стеной, проклеить ленту для компенсации, чтобы удалить неприятные последствия расширения смеси.

Проложить теплоизоляционный материал, который поможет максимально снизить потерю тепла пола. Если это будет дополнительное отопление, в качестве теплоизоляционного материала используют подложку из вспененного полиэтилена. Если основной обогрев, тогда теплоизоляционным материалом служит пенополистирол, толщиной максимум 5 см. Для балкона понадобиться утеплитель, размером 10 см.

После утепления создается черновая стяжка с армированием, на которую укладывают фольгу и рулонный утеплительный материал с покрытием из фольги.

Установка нагревающего элемента осуществляется после проведения расчетов величины шага укладки. Для закрепления и фиксации проводов используется специальная лента.

С помощью соединительных муфт закрепляют силовые кабели терморегулирующего устройства и отопительной системы, устанавливается температурный прибор.

Нагревающую магистраль укладывают строго по установленным правилам. Ветки магистрали должны лежать на расстоянии друг от друга на 7,5 см, изгибы кабелей должны быть плавными. Расстояние до любых предметов не должно превышать 10 см, а до нагревательных элементов не больше 20 см. В местах подвижных соединений кабель помещают в пластиковую трубу, чтобы предотвратить его разрыв. После укладки пола проводиться зрительная и тестерная проверка материала на целостность.

Заливается цементно-песчаная стяжка.

Для финишной отделки пола используется керамическая плитка, натуральный или искусственный камень, линолеум или ламинат.

Видео пример, как выполнить работы по укладке кабельного пола:

Инструкция, как правильно установить водяной пол

Поверхность подготавливают и выравнивают, удаляют старый пол и стяжку, остатки битумного материала и другой мусор. Создается новая стяжка и осуществляется гидроизоляция.

По периметру пола наклеивают специальную ленту, компенсирующую возможные расширения в процессе нагревания бетонного материала.

Укладывают утеплительный материал в зависимости от толщины перекрытия, расположения помещения и типа покрытия на пол.

Водяные трубы помещают на основу, заранее подготовленную, и закрепляют на полу хомутами, используя шурупы. Для фиксации труб к армирующей сетке применяют пластиковую стяжку. Чтобы не перегибать и не деформировать материал, его разматывают постепенно, как и сгибают. Поврежденную трубу уже нельзя использовать.

Подключение теплого пола к коллектору осуществляется посредством евроконусной системы или обжимными фитингами.

Проводится полная проверка системы, подачей воды на сутки под давлением не больше 5-6 бар. Если все хорошо, создается стяжка из бетона, толщиной максимум 5 см.

Устанавливать теплый пол на водной основе под линолеум следует с максимально тонким слоем стяжки, это позволит дополнить его сеткой, положив ее поверх конструкции.

В легкости работ установки пола самостоятельными силами поможет убедиться видео:

Инструкция установки пленочного теплого пола

На первом этапе вначале подготовительных работ удаляют старый пол, если физически он износилось. Если материал в отличном состоянии, тогда достаточно удалить пыль и грязь.

В качестве утеплительного материала под линолеум или ламинат специалисты рекомендуют настелить теплоизоляционное вспененное изделие, толщиной до 3 мм.

В процессе установки пленочного пола под линолеум предусмотрено использование подложки, которую укладывают так, чтобы металлизированная сторона была обращена вниз на очищенную поверхность. Обездвижить утеплитель следует двухсторонним скотчем или специальным клеем. Между собой полосы утеплительного материала соединяют простым скотчем.

Температурой теплого пола управляет термостат. Его необходимо подобрать в соответствии с рассчитанной мощностью, ориентируясь на то, сколько будет потреблять электроэнергии один квадратный метр пленки, примерно это 200 Вт. Чтобы узнать мощность термостата необходимо умножить количество потребляемой энергии одним квадратным метром на общую площадь комнаты, где будет застилаться пленка на пол. Терморегулятор контролирует и программирует работу подогрева всего пола.

Пленка теплого пола укладывается только на полезную площадь в комнате. Если отопление будет дополнительным, тогда достаточно 50% от общего показателя. Если конструкция будет выполнять функцию главного обогрева, тогда застилается 80% от всей площади обогревающим материалом. От стены оставлять отступы не больше 20 см, а рядом с мебелью или бытовой техникой пленку под линолеум и вовсе не укладывают, чтобы предотвратить перегрев.

Материал наносится непосредственно на утеплитель, используя ярко окрашенный скотч. С точки зрения профессионального взгляда полотно следует уложить вдоль комнаты, чтобы уменьшить точки подключения проводов. Все отрезки раскладываются строго по схеме, не допуская наложения даже по краям.

На квадраты пленка крепиться с помощью двустороннего скотча, чтобы предупредить сдвиг фрагментов.

Под полотно устанавливается термодатчик, недалеко от терморегулирующего прибора. Рекомендуется сделать углубление в теплоизоляционном слое, чтобы избежать бугров.

Все элементы теплого материала, пленка и провода, соединяются строго по схеме. Полотно пробивается медным зажимом, который скрепляет ее с медной полосой, являющейся проводниковым элементом. Чтобы проверить прочность зажима, достаточно слегка его потянуть на себя. В отношении пленочного материала он не должен двигаться. На зажим закрепляют провод и закрывают его, используя битумный изолятор с двух сторон, затем, плотно обжимают его.

Чтобы правильно подключить теплый пол, терморегулятор и провода, лучше обратиться за помощью к специалисту – электромонтажнику.

Осуществляется проверка всей конструкции теплого пола с помощью тестового режима. Изоляция материала должна быть надежной, места, где подключаются провода, проверяют специальным прибором. После того, как теплый пол будет соединен с электрической сетью, нагревание каждой полосы проверяется отдельно.

Дополнит теоретическую часть установки пленочного пола видео ролик:

bouw.ru

Пленочный теплый пол под линолеум

Укладка систем обогрева пола уже не является новинкой. Они могут существенно сэкономить средства и сделать дом уютным, комфортным. Естественно, перед выбором системы обогрева, необходимо обратить внимание на свойства напольного покрытия. Пленочный теплый пол под линолеум укладывается чаще всего.

Преимущества конструкции

Инфракрасная нагревательная пленка обладает такими достоинствами:

Укладка изделия производится быстро. Причем провести процедуру можно собственноручно.
Нет необходимости в обустройстве стяжки: систему можно класть прямо под напольное покрытие.
Возможность сэкономить средства и полезную площадь помещения.
Пожарная безопасность.
Достаточно высокая прочность покрытия. Учтите, что даже если поврежден один из элементов полотна, то система все равно будет работать.
Включать и использовать такой теплый пол можно сразу после монтажа.

Общий вид пленочного теплого пола

Несмотря на то, что производители уверяют в полной водонепроницаемости пленки, все же не всегда следует стелить ее в помещениях, подверженных сильному влиянию влаги. Все дело в электрических контактах. Хотя хорошая изоляция может решить эту проблему.

Особенности нагрева линолеума

Перед тем как делать монтаж инфракрасной пленки, необходимо рассмотреть некоторые свойства напольного покрытия:

Если вы решили укладывать теплый пол под линолеум, то это напольное покрытие должно содержать минимум синтетических веществ. В этом случае при нагревании оно не будет выделять вредных веществ.
Покупайте только тот линолеум, который пригоден для совместного использования с теплыми полами.
Следует отдать предпочтение напольному материалу, который изготавливается из многослойного ПВХ.

Линолеум не следует нагревать больше, чем до 28 °C. В противном случае он может начать плавиться.

Что необходимо для работы?

Укладка теплого пола производится только после того, как будет собран весь необходимый инструмент и материалы. Итак, вам потребуется:

Система инфракрасного пола вместе со всеми комплектующими.
Клипсы, при помощи которых вы будете подсоединять контакты. Их необходимо по две на каждую полоску.
Терморегулятор и датчик.
Утеплитель с отражающим покрытием или простой фольгированный теплоотражатель.
Полиэтиленовая пленка для обустройства гидроизоляции.
Строительный скотч.
Медный электрический провод.

Некоторые инструменты и комплектующие для монтажа ИК пола

Как видите, монтаж системы не требует наличия специальных инструментов или деталей. Кроме того, в большинстве случаев в магазинах продается инфракрасная пленка со всеми необходимыми комплектующими.

Технология укладки ИК пленки

Монтаж изделия не представляет особых трудностей. Самым сложным этапом во всей работе является процедура подключения системы. Технология укладки предусматривает осуществление таких действий:

Монтаж начинается с расчета общей мощности и размеров пленки. При этом учитывайте, что она не должна находиться под тяжелой мебелью, иначе появится проблема локального перегрева.
Подготовка поверхности основания. Оно должно быть чистым, ровным и сухим. Для подготовки требуется устранить старое напольное покрытие, а основание выровнять при помощи стяжки.
Укладка теплоизоляционного материала. После этого стелется пенофол. Учтите, что отражающий слой должен быть направлен вверх.
По заранее размеченным линиям разрежьте пленку на куски необходимого размера. Режьте аккуратно, не повреждая контакты.
Монтаж пленки. Учтите, что материал не следует укладывать внахлест. Это тоже приведет к локальному перегреву и повреждению напольного материала (системы обогрева). Кроме того, расстояние от центральной системы отопления (радиаторов и батарей) до инфракрасной пленки должно составлять не менее 30 см.
Наглядная пошаговая инструкция по монтажу ИК пленки
Подключение термодатчика и регулятора. Тут уже нужно расположить датчик так, чтобы он не был закрыт. В противном случае он будет показывать недостоверные данные. Проверьте, насколько эффективно работает пол.
Далее производится монтаж фанеры поверх теплой пленки. Это позволит максимально точно выровнять основание перед укладкой линолеума.
Монтаж напольного покрытия. Процедура производится при выключенной системе нагрева и температуре не более 28 °C. После укладки необходимо подрезать материал по размеру площади и оставить его в таком состоянии еще на несколько дней. Далее, снова производится подрезка покрытия. Теперь можно приклеивать материал к фанере.
Установка необходимых параметров нагрева. На регуляторе должна стоять температура 20-30 °C и не больше. В противном случае вы просто повредите покрытие.

Как видите, монтаж ИК пленки под линолеум не является очень сложным заданием. Главное, правильно подключить и заизолировать контакты. А правильно установленный датчик обеспечит правильность работы всей системы. Удачного вам ремонта. Если вам есть, что добавить или вы хотите оставить свое мнение о статье — пишите нам в комментариях!

Материалы По Теме:

polprofy.ru

Теплый пол под линолеум: как правильно выбрать

В этой статье рассмотрим: Теплый пол под линолеум: в чем проблема совместного использования Электрический теплый пол под линолеум: за и против Можно ли использовать электрический пленочный теплый пол под линолеум Два типа теплого пола, которые можно назвать лучшим решением для линолеума

Подогрев полов – дело уже, можно сказать, всем привычное, и ни у кого не вызывает ни капли удивления, поскольку всем понятно, что это не роскошь, а элементарный комфорт, который может себе позволить практически каждый желающий. Современные системы теплых полов монтируются достаточно просто и в некотором роде напоминают конструктор для взрослых – непонимание могут вызывать только некоторые детали, касающиеся установки на теплый пол того или иного декоративного покрытия. К примеру, с кафелем вообще вопросов не возникает, а вот с ламинатом или тем же линолеумом этих вопросов предостаточно. О них и пойдет речь в этой статье, где вместе с сайтом stroisovety.org мы разберем вопрос, как правильно уложить теплый пол под линолеум и рассмотрим этот материал на совместимость со всеми видами теплого пола.

Монтаж теплого пола под линолеум фото

Теплый пол под линолеум: в чем проблема совместного использования

Прежде чем приступать к рассмотрению всех существующих типов теплых полов на возможность их укладки под линолеум, для начала нужно разобраться с вопросом, в чем вообще здесь загвоздка, какие и в результате чего возникают проблемы с этим напольным покрытием. Все дело в самом материале, из которого изготавливают линолеум – по своим характеристикам и свойствам он в некотором роде напоминает резину, которая достаточно легко реагирует на высокие температуры. Давайте поговорим о нем подробнее. Факторов, которые несут негативные моменты, не так уж и много.

Линолеум в некотором роде можно отнести к теплоизолирующим материалам – недаром его выбирают для покрытия холодных бетонных или цементных полов. Некоторые марки этого материала дополнительно даже утепляют специальной прокладкой, которая практически сводит на нет эффект от любого теплого пола – под такой линолеум укладывать теплый пол не имеет никакого смысла.
Другая разновидность линолеума, лишенная утепляющей прокладки, наоборот, интенсивно реагирует на высокие температуры – его коробит, он съеживается и практически сразу же приходит в негодность. Так происходит при близком контакте этого напольного покрытия с нагревательным элементом. В принципе, в некотором роде этот вопрос решаем и достаточно просто, но для этого нужно создать специальные условия. Мы об этом поговорим чуть позже.
Последняя проблема – это ядовитые и токсичные испарения, которые может начать источать линолеум при подогреве. В принципе, этот нюанс тоже решаем, но обойдется такая экологически чистая система подогрева полов намного дороже. Следует понимать, что чем безвреднее и чище отделочный материал, тем он дороже стоит.
Укладка теплого пола под линолеум

Вот, в принципе, и все основные причины, по которым многие люди отказываются от установки теплого пола под линолеум. И лишают они себя такого удовольствия по двум причинам: либо от незнания, что ситуация эта поправима, либо от недостатка средств.

Теперь несколько слов об условиях, которые могут благоприятствовать укладке теплого пола под линолеум – их также немного.

Это экологически чистый и натуральный линолеум, не источающий токсинов и не имеющий утепляющей прокладки, например, мармолеум.
Прослойка, защищающая линолеум от тесного контакта с нагревательным элементом и, как результат, перегрева – как правило, для этой цели используют ДВП.
Сам теплый пол – далеко не каждый его вид подойдет для укладки под линолеум. Вернее подойдет любой, но эффективным будет не каждый.Итак, с причинами и их следствиями, которые в значительной мере влияют на монтаж теплого пола под линолеум, мы разобрались, теперь рассмотрим нюансы, связанные с установкой того или иного вида подогрева пола.
Как выбрать теплый пол под линолеум

Электрический теплый пол под линолеум: за и против

Основная проблема, которая возникает при укладке электрических теплых полов под линолеум, связана все с тем же перегревом. Мало того, перегрев данного покрытия происходит даже в случае накрывания нагревательных элементов ДВП. Все дело в самом устройстве нагревательных матов, а конкретно в самих нагревательных жилах, которые проходят полосой и, как правило, имеют плотный контакт с защитной прокладкой. Именно в местах контакта нагревателя и ДВП происходит основной нагрев прослойки и передача тепловой энергии в линолеум, поэтому эти места и страдают в первую очередь. Уже спустя пару недель эксплуатации эти полоски могут проявиться на поверхности напольного покрытия в виде выгоревших пятен или же сморщенных участков линолеума. В идеале подобные электрические системы следует устанавливать в стяжку, что, опять же, влечет за собой некоторые дополнительные расходы.

Решается этот вопрос в некоторой степени использованием специального напольного покрытия – современные производители уже успели позаботиться о том, чтобы их продукция сочеталась с системами электрических подогревов полов. Опять же, следует понимать, что такой линолеум стоит недешево – используя другие виды теплого пола, можно в значительной мере снизить стоимость подогреваемого напольного покрытия.

Электрический теплый пол под линолеум

Можно ли использовать электрический пленочный теплый пол под линолеум

Многие мастера относят этот вариант теплого электрического пола чуть ли не к идеальному решению для установки его под такие напольные покрытия, как линолеум или ламинат. Мотивируется это его толщиной – якобы тонкая пленка лучше всего подходит для этих напольных покрытий. С одной стороны это, конечно, так, но с другой не совсем – опять же, нужно учитывать близкий контакт нагревательного элемента с линолеумом. Если бы не достаточно высокая температура их нагрева, наверное, этот вариант теплого пола можно было бы назвать идеальным для укладки под линолеум.

Как видите, все ведет к дополнительной модернизации электрического подогрева и использованию особого вида напольного покрытия. Кстати, чтобы не повторяться в дальнейшем, уясним эти моменты раз и навсегда.

Линолеум коробит от температуры и поэтому под вышеописанные теплые полы нужно прокладывать своего рода гаситель тепловой энергии, в качестве которого используются ДВП плиты.
Большинство видов линолеума при нагреве испускают в воздух токсины. Здесь без вариантов со всеми теплыми полами без исключения – нужно использовать только натуральный материал или специально разработанный для укладки на теплый пол.

Последний момент является абсолютно верным и для такого напольного покрытия, как ламинированный пол.

Инфракрасный теплый пол под линолеум фото

Два типа теплого пола, которые можно назвать лучшим решением для линолеума

Теперь дело дошло до наиболее приемлемых вариантов теплого пола, которые можно более или менее безопасно установить под линолеум. У них так же, как и у предыдущих способов подогрева, имеются свои недостатки при эксплуатации с данным напольным покрытием, но в меньшей степени.

Водяной теплый пол под линолеум является практически идеальным вариантом. Его нагревательные элементы (трубы) спрятаны в стяжку и не имеют прямого контакта с напольным покрытием. Проблема с температурой пола и выделением некоторого количества токсичных веществ решается посредством использования специального линолеума, изготовленного из натуральных материалов.
Инфракрасный теплый пол под линолеум. Его основное преимущество – это мягкий нагрев предметов, в том числе и линолеума с помощью инфракрасного излучения. Считается, что для линолеума или ламината такая технология подогрева пола является наиболее оптимальной. Но, несмотря на это, ограничения на использование определенной марки материала и нюансы его защиты от перегрева остаются в силе – нужен именно натуральный линолеум и листы ДВП для предотвращения перегрева.

Вот и все, что можно сказать по поводу подогрева пола, покрытого линолеумом. Подводя итоги всему вышенаписанному, можно сделать только один вывод – теплый пол под линолеум можно установить практически любой. Главное соблюдать два указанных выше нюанса – экологически чистый линолеум и его защита от перегрева любыми удобными средствами решают все вопросы.

Автор статьи Александр Куликов

stroisovety.org

Пленочный теплый пол под линолеум

Пленочный теплый пол под линолеум монтаж

Преимущества конструкции

Инфракрасная нагревательная пленка обладает такими достоинствами:

Укладка изделия производится быстро. Причем провести процедуру можно собственноручно.
Нет необходимости в обустройстве стяжки: систему можно класть прямо под напольное покрытие.
Возможность сэкономить средства и полезную площадь помещения.
Пожарная безопасность.
Достаточно высокая прочность покрытия. Учтите, что даже если поврежден один из элементов полотна, то система все равно будет работать.
Включать и использовать такой теплый пол можно сразу после монтажа.

Общий вид пленочного теплого пола

Особенности нагрева линолеума

Если вы решили укладывать теплый пол под линолеум, то это напольное покрытие должно содержать минимум синтетических веществ. В этом случае при нагревании оно не будет выделять вредных веществ.
Покупайте только тот линолеум, который пригоден для совместного использования с теплыми полами.
Следует отдать предпочтение напольному материалу, который изготавливается из многослойного ПВХ.

Пленочный теплый пол под линолеум

Линолеум не следует нагревать больше, чем до 28 °C. В противном случае он может начать плавиться.

Что необходимо для работы?

Система инфракрасного пола вместе со всеми комплектующими.
Клипсы, при помощи которых вы будете подсоединять контакты. Их необходимо по две на каждую полоску.
Терморегулятор и датчик.
Утеплитель с отражающим покрытием или простой фольгированный теплоотражатель.
Полиэтиленовая пленка для обустройства гидроизоляции.
Строительный скотч.
Медный электрический провод.

Некоторые инструменты и комплектующие для монтажа ИК пола

Технология укладки ИК пленки

Монтаж начинается с расчета общей мощности и размеров пленки. При этом учитывайте, что она не должна находиться под тяжелой мебелью, иначе появится проблема локального перегрева.
Подготовка поверхности основания. Оно должно быть чистым, ровным и сухим. Для подготовки требуется устранить старое напольное покрытие, а основание выровнять при помощи стяжки.
Укладка теплоизоляционного материала. После этого стелется пенофол. Учтите, что отражающий слой должен быть направлен вверх.
По заранее размеченным линиям разрежьте пленку на куски необходимого размера. Режьте аккуратно, не повреждая контакты.
Монтаж пленки. Учтите, что материал не следует укладывать внахлест. Это тоже приведет к локальному перегреву и повреждению напольного материала (системы обогрева). Кроме того, расстояние от центральной системы отопления (радиаторов и батарей) до инфракрасной пленки должно составлять не менее 30 см.
Подключение термодатчика и регулятора. Тут уже нужно расположить датчик так, чтобы он не был закрыт. В противном случае он будет показывать недостоверные данные. Проверьте, насколько эффективно работает пол.
Далее производится монтаж фанеры поверх теплой пленки. Это позволит максимально точно выровнять основание перед укладкой линолеума.
Монтаж напольного покрытия. Процедура производится при выключенной системе нагрева и температуре не более 28 °C. После укладки необходимо подрезать материал по размеру площади и оставить его в таком состоянии еще на несколько дней. Далее, снова производится подрезка покрытия. Теперь можно приклеивать материал к фанере.
Установка необходимых параметров нагрева. На регуляторе должна стоять температура 20-30 °C и не больше. В противном случае вы просто повредите покрытие.

Наглядная пошаговая инструкция по монтажу ИК пленки

Загрузка…

delaydachu.ru

Инструкция тёплый пол, расчёт тёплый пол, монтаж тёплого пола

Расчёт необходимого количества материалов

Расчёт необходимого количества материалов, т.е. количества пленки, ее мощности, возможностей электросети, количества терморегуляторов, исходя из размеров и планировки помещения или другого объекта.

Разметка помещения или другого объекта производится исходя из линейных размеров полосы инфракрасной пленки 0,5м, 0,8м или 1,0м;

Не обязательно покрывать пленкой все 100% поверхности пола. По рекомендации производителя достаточно покрыть 75—80% от общей площади. Измерьте общую площадь помещения, произведите расчёт необходимого количества тёплого пола учитывая отступы по периметру помещения 5-10 см., исключая места где будет располагаться мебель, кухня, бытовая техника и т. д.

Помимо линейной разметки и собственно количества пленки необходимо просчитать мощностные нагрузки и соответствие им возможностей электросети. Зная значение потребляемой мощности, можно определить силу тока при заданном напряжении.

I=P/U

Где I—сила тока, Р—мощность (энергопленки), U—напряжение в сети (220 В). Значение силы тока необходимо знать для подбора нужного сечения силового провода, подводных (монтажных) проводов и соответствия уже имеющейся штатной электропроводки силовым нагрузкам.

Сечение провода Допустимый ток (медь) Допустимый ток (алюмин.)

1,5 мм². 16 А 10 А

2,5 мм². 25 А 16 А

В современных домах чаще всего используют для осветительной проводки медный провод, с поперечным сечением 1,5 мм². , для розеток 2,5 мм²

Пример расчета. При выборе плёночного тёплого пола на 1 м² потребляемая мощность может составлять 150 или 220 Вт/м².

Для примера возьмем плёнку мощностью 150 Вт/м² под ламинат.

Если возьмем площадь в 12 м², то расчеты производим следующим образом: 12 х 150 = 1800 Вт, или 1,8 кВт.

Пользуясь формулой, определяем силу тока, она равна 1800/220=8,2 А, то есть, нам достаточно провода сечением 1,5 мм². Это же сечение провода будет оптимальным не только для подключения регулятора, но и для монтажных проводов, соединяющих полосы пленки между собой.

Монтаж плёночного тёплого пола Heat Plus

Для проведения монтажа плёночного тёплого пола «Heat Plus» вам понадобится:

Пленочный тёплый пол «Heat Plus»;
Утеплитель с лучеотражающим слоем, смотри утеплители
Терморегулятор с датчиком температуры пола, смотри каталог терморегуляторов
Набор «Heat Plus» и монтажные провода;
Электроизоляционный материал, смотри электроизоляция

Поверхность первичного основания пола должна быть максимально ровной и сухой.

Установка системы тёплого пола

Установка системы тёплого пола проводится в пять этапов:

Установка регулятора температуры для тёплого пола;
Укладка утеплителя с отражающим эффектом;
Монтаж и подсоединение вынесенного датчика тёплого пола;
Монтаж инфракрасной теплоизлучающей пленки;
Подключение пленки к сети.

1. Установка терморегулятора.

Регулятор рекомендуется устанавливать вблизи имеющейся электропроводки, если не требуется монтаж специальной проводки для подключения системы. Он устанавливается на стене, в наиболее удобном для пользователя месте (рядом с розетками), так, чтобы не мешать дальнейшей расстановке мебели, монтажу кухни и установке бытовой техники. Терморегулятор можно устанавливать стационарно, как электрическую розетку для скрытой проводки или подключать в уже имеющуюся розетку с помощью шнура. Провода питания и провод датчика, идущие от терморегулятора непосредственно на пленку необходимо скрыть в утеплители, а при выводе к стене можно скрыть в стене или закрыть декоративным коробом для электропроводки. Обязательно учитывайте дополнительные электрические устройства, которые могут быть подключены к той же сети. Для системы, мощностью 2 кВт и более мы рекомендуем производить подключение через отдельный автомат. При укладке пленки под плитку, провод датчика терморегулятора должен находиться на поверхности вторичной стяжки, непосредственно под плиткой.

2. Укладка утеплителя с лучеотражающим эффектом.

Сейчас на рынке большой выбор теплоизоляционных материалов. В своей работе мы используем — полифом (BOPP/AL/PE) — это слой вспененного самозатухающего полиэтилена с закрытыми воздушными порами, который с одной или двух сторон, биориентированой пропиленовой пленкой метализированой, толщиной до 0,5 мм. и чистотой 99,4%. Материал тонкий, гибкий, легкий, экологически чистый, является продуктом, который останавливает тепло на всех трех путях его распространения: теплопроводность, конвекция и, что самое важное в данном случае — излучение.

Утеплитель с лучеотражающим эффектом укладывается на поверхность, которую требуется закрыть пленкой и скрепляется фольгированным скотчем.

3. Монтаж датчика температуры.

Датчик теплого пола располагается вблизи терморегулятора (расстояние до 3 м.) под плёнкой. Для укладки датчика в теплоизоляторе вырезается шурф (полоска шириной 0,5 — 1 см). Сверху датчика укладывается одна из полос греющей плёнки. Рекомендуем термодатчик укладывать в гофру, что бы в случае выхода из строя его можно было заменить без разбора напольного покрытия.

4. Монтаж плёночного тёплого пола «Heat Plus».

Лицевой стороной пленки будет являться та сторона, где расположены медные шины. Укладывать пленку желательно по длине помещения, в этом случае будет больше цельных полос и меньше точек подключения монтажных проводов. Места подключения проводов стараться выводить под плинтус или к самому краю покрытия.

Подготовка плёночного тёплого пола

Разрезать пленку согласно выбранной Вами схемы расположения.
С одного конца, который ближе к терморегулятору припаять монтажные провода согласно прилагаемой инструкции. Мы рекомендуем использовать наборы «Heat Plus» или паять, используя олово 90, так как соединения методом пайки намного надёжней.
За изолировать клипсу (место пайки) изоляцией из набора.
За изолировать место поперечного разреза плёнки (второй конец плёнки).

Произведите пробное включение теплого пола, на ощупь определяя нагрев.

5. Подключение к сети.

Подключение пленки к сети производится параллельно, то есть все монтажные провода могут подключаться по одной стороне помещения. Подключение рекомендуем проводить с помощью спец наборов «Heat Plus» или методом припаивания к медному проводнику, используя олово 90. После подключения монтажных проводов, места подключения, как и места выхода медной полосы на линии, где была отрезана пленка, нужно за изолировать. Удобнее всего это сделать с помощью специальных термостойких изоляционных лент. После подсоединения всех компонентов системы к электросети, производится проверка работы пленки и проверка пробником мест подключения монтажных проводов, а также изоляции по линии отреза.

После этого, можно производить укладку необходимого покрытия.

Плёночный тёплый пол

Это новейшая разработка в области обогрева помещений.
Принцип работы позаимствован у Солнца и основывается на излучении длинного инфракрасного спектра волн, которые, передаются от нагревательных элементов непосредственно предметам, находящимся в зоне действия инфракрасного обогревателя, не нагревая воздух.
Благодаря своим уникальным свойствам инфракрасный плёночный тёплый пол может применяться практически везде где нужен быстрый и экономичный нагрев:

1. Теплый пол
2. Основная система отопления
3. Отопление саун и бассейнов
4. Сельское хозяйство, подогрев грунта

Состав комплекта тёплый пол

1. Плёночный тёплый пол
2. Теплоизоляционный материал с отражающим эффектом
3. Терморегулятор (в комплекте с датчиками температуры)
4. Комплект монтажных проводов
5. Монтажный скотч
6. Набор изоляции

Монтаж тёплого пола

Монтаж проводится без использования стяжки и клея и занимает немного времени (1-2 часа). Возможен монтаж своими руками.

― Напольное покрытие (ламинат, линолиум или ковролин)
― Плёночный тёплый пол
— Подложка лавсановая.
— Стяжка или первичный пол (деревянный или бетоный)

Инфракрасный плёночный тёплый пол отлично совмещается со всеми видами напольных покрытий, не оказывая воздействия на их внешний вид и структуру.
Плёночный тёплый пол успешно сочетается с ламинатом, паркетом, ковролином, линолеумом, со всеми видами керамической плитки и керамогранита.
Плёночный тёплый пол можно монтировать на деревянное покрытие, предварительно уложив подстилающий лавсановый слой.

СХЕМА ПОДКЛЮЧЕНИЯ

Виды плёночного тёплого пола:

— Инфракрасная греющая плёнка (полосы карбоновые — заполнение 60-70%)

— Инфракрасная греющая плёнка ( сплошная карбоновая — заполнение 100 % )

Технические характеристики тёплого пола

Рабочая поверхность – карбон (графит)

Толщина плёнки (0,27– 0,6) мм

Ширина полосы плёнки — 500,800,1000 мм

Длина полосы в рулоне – 100 м

Шаг нарезки – 16,5 см; 20 см; 25 см.

Питание – 220 В/ 50 Гц

Ср. потребление эл. энергии – от 8 до 60 Вт/ч

Максимальная мощность – 220 Вт/кв.м

Максимальная температура нагрева — 60˚С

Способ отопления – теплый пол +ИК поток

Длина ИК волны – 2,5-20 мкм

КПД инфракрасного излучения – 98%

ПРЕИМУЩЕСТВА ПЕРЕД ДРУГИМИ СИСТЕМАМИ ОТОПЛЕНИЯ

1. Простота монтажа.
Пленка может быть установлена на любые поверхности — пол, стены и потолок
Не требует сложной подготовки поверхности
Не требует подведения дополнительных коммуникаций
Эксплуатация системы возможна сразу после укладки термопленки
Возможность поэтапного монтажа и использования – нет необходимости монтировать систему сразу во всем здании
Увеличивается полезная площадь помещения – нет труб и батарей
Экономичная и простая эксплуатация
Низкое потребление электроэнергии
Мгновенно передает тепло человеку и предметам, что позволяет снизить расход энергии на обогрев помещения
Система оснащается терморегуляторами, позволяющими гибко управлять системой отопления с единого пульта и оптимизировать расход энергии, чем достигается потребление в интервале от 8 до 60 Вт/ч
2. Экологичность и здоровье.
Не сжигает кислород
Сохраняет естественную влажность воздуха, устраняет неприятные запахи
Снимает статическое электричество
Не выделяет вредные электромагнитные волны
Равномерное распределение тепла в помещении
3. Надежность и безопасность.
15 лет гарантия производителя
13 слоев пленки гарантируют устойчивость к механическим повреждениям, случайному попаданию влаги пленка может безопасно функционировать и при наличии повреждений – порезов и проколов
В помещении, обогреваемом термопленкой “Heating film”, создается исключительный тепловой комфорт и оказывается оздоровительное воздействие на организм.
Остановив свой выбор на отопительной пленке «Heating film» вы обеспечиваете надежный, экономичный и безопасный обогрев Вашего дома!

Инструкция по монтажу и эксплуатации системы плёночный тёплый пол

1. Укладываем теплоотражающую подложку, соединяя стыки скотчем, по всей площади помещения. ( запрещается использовать подложку на основе алюминиевой фольги).
2. Нарезаем пленку по примеру и укладываем на подстилающий слой (медной полосой вниз).

Расстояние от стен не менее 10 см, под мебель нагревательную плёнку укладывать запрещается, допускается мебель на ножках (кроме бытовых приборов и эл.оборудования).

• Изолируем места разреза пленки специальной лентой . Схема терморегулятора UTH-170

• Устанавливаем на контакты клеммы (зажимы) при помощи специального пресса(клещей), проверяем надёжность соединения ( рекомендуется спаять соединение ). Тщательно изолируем место соединения и отреза специальной лентой.
• Присоединяем терморегулятор согласно схеме: ( если модель терморегулятора другая, то согласно инструкции к терморегулятору), необходимо установить наконечник датчика между пленкой и напольным покрытием в местах скопления тепла.

• Укладываем напольное покрытие ( линолиум, ламинат, ковровое покрытие), предварительно проверив работоспособность системы:
• Если напольное покрытие кафель или ПВХ плитка. — см. пример монтажа (фото)
На основание укладывается подстилающий слой ( подложка ). К подложке фиксируется при помощи монтажного скотча термоплёнка. Выполняются соединение, изоляция и подключение греющей плёнки. Проверяется работоспособность системы.
По греющей плёнке укладывается ГВЛ-В или СМЛ (толщ. 10мм – 12.5 мм) и закрепляется к полу дюбелями из расчёта четыре дюбеля на м.кв. Дюбелями крепить через специальные места предусмотренные в греющей плёнке . После монтажа ГВЛ или СМЛ проверить повторно работоспособность системы ( проверить дюбеля индикатором тока ). Убедившись в нормальной работе тёплого пола по всем электротехническим параметрам, можно приступить к монтажу кафеля на плиточный клей ( для тёплого пола !). Включение тёплого пола разрешается не ранее 28 дней после укладки кафеля.
Меры предосторожности при укладке и эксплуатации:
• Запрещается подключать систему к сети не выполнив изоляцию контактов и линий отреза пленки.
• Монтаж и подключение к эл.сети выполнить квалифицированным специалистом.
• Перед укладкой напольного покрытия обязательно проведите тестирование системы обогрева.
• Если в процессе монтажа или эксплуатации произошло повреждение рабочей поверхности пленки острым предметом (разрез, прокол и т.п.), необходимо провести дополнительную изоляцию поврежденной области или исключить ее посредством удаления.
• При соприкосновении поврежденного участка пленки (подключенной к сети) с водой (в случае наличия влаги на поверхности), если поврежденный участок не изолирован, возможно замыкание в электросети.
• При монтаже отопительной плёнки, в сан.узлах, кухне, бане, сауне и др. условиях эксплуатации связанной с повышенной влажностью необходимо выполнить заземление ( уложить в бетонную или клеевую стяжку армированную сетку соединив её с контактом заземления эл. сети или контуром заземления). Или использовать нагревательную плёнку с заземлением.

Схема монтажа сичтемы плёночный тёплый пол:

Рекомендация по эксплуатации:

При эксплуатации запрещается устанавливать температуру пола для любого покрытия более 28 гр. ( согласно СНиП 41-01-2003; СНиП 2.04.0591 ).
Запрещается эксплуатировать тёплый пол без терморегулятора.
В случае затопления тёплого пола, необходимо выключить тёплый пол до полного просушивания поверхности, затем необходимо произвести квалифицированное тестирование системы (для плёночного тёплого пола без заземления).
Чтобы не допустить перегрева системы, нужно настроить оптимальную температуру на терморегуляторе , чтобы он работал в автоматическом режиме ( вкл. и выкл.)
При обнаружении неисправности, сбоя в работе терморегулятора или системы тёплый пол необходимо немедленно отключить систему от эл.сети и обратится к специалисту.
Нельзя на напольном покрытии (с тёплым полом) оставлять теплоизолирующие предметы такие как ( мебель без ножек, ёмкости, подушки, матрацы, ковры и другие предметы препятствующие теплоотдаче, во избежание перегрева системы тёплый пол ).
При длительном отсутствии рекомендуется отключить систему от сети.

Примеры монтажа тёплого пола

— сплошная карбоновая греющая плёнка — подстилающий слой (лавсановая подложка)

— полосатая карбоновая греющая плёнка

— Вариант монтажа карбоновой греющей плёнки под ГВЛ-В или СМЛ с последующей укладкой кафеля, керамогранита или ПВХ плитки.

Другие примеры монтажа см. «Фотогалирея»

Монтаж инфракрасного теплого пола своими руками

Такой вид теплого пола основан на действии инфракрасного излучения, которое не вредит человеческому здоровью и является мягким излучателем тепла. Преимуществом этой системы обогрева над другими видами теплых полов является то, что ее можно монтировать под абсолютно любое финишное покрытие.

Поэтому если вы собираетесь устанавливать теплый пол под линолеум, плитку, ковролин, ламинат, то инфракрасная пленка подойдет вам как нельзя лучше. В тоже время не стоит забывать, если теплый пол необходимо класть под паркет, то это следует сделать наиболее щадяще. То есть на 10 кв.м. паркета использовать примерно 4 кв.м. инфракрасной пленки, в противном случае паркет просто рассохнется.

Укладка и монтаж своими руками

Что же входит в комплект инфракрасного теплого пола? Во-первых – инструкция, конечно, сама пленка, терморегулятор, контактные зажимы, сенсор температуры пола, изолированная электропроводка. Укладка и монтаж инфракрасного пленочного теплого пола своими руками возможны для каждого, кто внимательно ознакомился с инструкцией. Перед тем как приобрести инфракрасную пленку необходимо произвести тщательный расчет по ее количеству. Учтите, что пленка стелиться только на свободные от мебели участки.

Первый этап

Первым делом нужно произвести укладку теплоизоляционного материала, на предварительно очищенную от пыли и грязи поверхность пола. Если в качестве напольного покрытия предполагается использовать ковролин или линолеум, то необходимо стелить пенотерм, изолон, инфрафлекс толщиной 3-5 мм. В иных случаях, когда кладется керамическая плитка, то предпочтительнее взять более твердый материал, такой например как техническая пробка в 2 мм толщиной. Теплоизоляция стелиться по всему периметру помещения, при этом каждый стык нужно скрепить скотчем.

Второй этап

После того, как теплоизоляция уложена, определитесь с местом на стене, где будет прикреплен терморегулятор. Теперь нужно разрезать инфракрасную пленку по специально сделанным линиям отреза на полоски нужного размера. Следуя намеченному плану, разместите все полосы на полу так, чтобы медная полоска была снизу и обращена контактами к той стенке, на которой обозначено место для терморегулятора.

Третий этап

Далее по инструкции установите на медную полоску пленки контактные зажимы и подключите к ним монтажные провода. Очень важно хорошо изолировать участки подключения проводов и зажимов, участки разрезов пленки с другой стороны стены и участок подключения измерителя температуры пола.

Монтаж инфракрасного теплого пола Caleo на видео ниже.

Завершающий этап

Когда все, что необходимо подсоединено, можно подключать терморегулятор к электросети. При первом включении температура должна быть не больше 30 °, к тому же следует проверить все участки соединения, чтобы они не искрились и не нагревались. Теперь можно стелить финишное покрытие, для дополнительной защиты сверху на теплый пол кладется полиэтиленовая пленка.

Пленочный теплый пол под ламинат: инструкция советы

Важным моментом во время монтажа теплого пола является выбор поверхности, под которую он будет укладываться. Теплые полы бывают разных видов. Это могут быть водяные, кабельные или пленочные системы. Вид напольного покрытия зависит от отопительного элемента, который закладывают под его поверхность. Наиболее удачной парой в этом отношении являются пленочные теплые полы, устанавливаемые под ламинат. Такое сочетание нагревательного элемента и полового покрытия позволяет выполнить работу довольно быстро и качественно, получая необходимый эстетический и функциональный эффекты.

В процессе изготовления ламината используются различные химические смеси в сочетании с особыми технологическими процессами, что в сумме дает нам качественную, долговечную и износостойкую поверхность. При всем этом теплопроводность материала, из которого сделан ламинат, является довольно высокой. Это значит, что пол, покрытый ламинатом, будет более холодный, чем пол, покрытый линолеумом или паркетом. Поэтому установка инфракрасного теплого пола под поверхность ламината является скорее необходимостью, нежели прихотью.

Выбор ламината

При установке теплых полов необходимо четко понимать, какой ламинат подходит для этих целей. В условиях изобилия товаров и свободной конкуренции на рынке строительных материалов выбор ламината просто огромен. Для устройства системы отопления в полу подходит специальный ламинат для теплых полов. Поэтому при выборе данного напольного покрытия лучше заранее посоветоваться со специалистами и при покупке обращать внимание на имеющуюся на упаковке маркировку. У ламината для теплых полов на упаковке должен присутствовать хотя бы один из таких значков.

Это означает, что данное покрытие не меняет свои физико-химические свойства при нагревании и пригодно для установки под его поверхностью нагревательных элементов.

Вернуться к содержанию

Преимущества и недостатки теплого пола

Среди многих преимуществ использования теплых полов, единственным недостатком является их высокая стоимость и определенные трудности с монтажом в зависимости от вида нагревательного элемента. Кабельные теплые полы монтируются преимущественно под цементно-песчаную стяжку, что растягивает сроки работы на несколько недель. Эксплуатировать данный нагревательный элемент на полную мощность можно будет только лишь спустя месяц после окончания монтажа. Что касается водяных теплых полов, их использование давным-давно запрещено в российских многоквартирных домах. Подключение такой системы отопления к центральной теплотрассе не разрешается.

Главные преимущества теплых полов:

легкость и удобство выполнения монтажных работ;
идеальное сочетание системы отопления с различными интерьерами и дизайнерскими решениями;
универсальность использования, как для квартиры, дома, дачи, так и для загородного коттеджа;
простота в управлении температурным режимом;
возможность создания нужного температурного режима в каждом помещении.

В современных условиях жизни для устройства отопления в полу целесообразнее всего будет использовать именно пленочный теплый пол под ламинат. Инструкция по монтажу данной системы отопления поможет быстро разобраться с тем, какие действия нужно выполнить для укладки пленочных нагревательных элементов и для подключения системы отопления к сети.

Что касается тонких пленочных теплых полов, они существуют двух видов — это собственно пленочный теплый пол, который излучает тепло в инфракрасном диапазоне и нагревательный мат, в основе которого лежит кабель, работающий по конвекционному принципу. В сравнении этих двух нагревательных элементов преимущество имеет все-таки пленочный теплый пол, основной составной частью которого является углеродный или биметаллический нагревательный элемент.

Монтировать инфракрасный пленочный теплый пол под ламинат позволяет малая толщина нагревательного элемента, что является очень удобным при осуществлении монтажных работ. Данное современное средство отопления, работающие в диапазоне инфракрасного излучения, позволяет очень быстро нагреть помещение. Конечно же, как и любое электрическое устройство, эта система отопления производит электромагнитное излучение, но оно настолько незначительное, что причинить какой-либо вред здоровью или самочувствию человека не способно.

Вернуться к содержанию

Подготовительные работы перед монтажом

Прежде, чем начать монтаж теплого пола в комнате, нужно четко знать, где будет стоять мебель. Этот момент довольно важен и пренебрегать им не следует, так как такие системы отопления под низко стоящую мебель не укладываются, поскольку это может привести к перегреву нагревательных элементов и выходу системы отопления из строя.
Следующим шагом будет освобождение пространства в комнате: вынос мебели, удаление батарей, стояков и прочих элементов прежней системы отопления, демонтаж прежнего напольного покрытия.
Далее необходимо просушить и обработать антисептиками поверхность до монтажа.
Последним, наиболее важным этапом подготовительных работ будет являться выравнивание поверхности пола. Если не произвести выравнивание бетонной стяжки, то в будущем возможны неприятные сюрпризы в процессе эксплуатации теплого пола, поскольку ламинат не будет полноценно выполнять свою функцию на неровно бетонном основании.
Итак, все подготовительные этапы работы уже позади, теперь можно распаковать коробку с теплым полом. Укладка пленочного теплого пола под ламинат начинается с укладки фольгированной теплоизоляционной пленки по всей площади комнаты. Для удобства монтажа можно зафиксировать данный теплобарьер двухсторонним скотчем, клеем или же скрепить пленку с внешней стороны обыкновенным скотчем. Все это делается для удобства работы и предотвращения смещения изоляции во время монтажа.

Вернуться к содержанию

Основные рекомендации по монтажу

Нет ничего удивительного или странного в том, что человек захочет самостоятельно уложить пленочный теплый пол под ламинат. Инструкция позволяет довольно быстро со всем познакомиться и начать монтаж. Самое главное — это быть внимательным при выполнении работ. Инфракрасные пленочные теплые полы представлены в виде рулона пленки, на которой находятся нагревательные элементы.

Для удобства нагревательные дорожки расположены не всплошную, а по секторам, которые при потребности можно легко разрезать ножницами по специально обозначенной линии. Соединять разрезанные куски нагревательной инфракрасной пленки нужно так, как указано в инструкции, но ни в коем случае не внахлёст. Термодатчик должен находиться в прохладном месте и быть установлен примерно посередине конструкции. Что касается терморегулятора, его можно устанавливать там, где будет наиболее удобно.

Инфракрасные теплые полы, имеющие мощность более 2 кВт, настоятельно рекомендуется подключать через отдельные автоматы. Перед тем, как как уложить пленочный теплый пол под ламинат, для большей уверенности в его сохранности можно накрыть данную нагревательную систему еще одним слоем прозрачной пленки. Главное не забывать, что качественно выполненные подготовительные и монтажные работы — это залог долгой службы инфракрасного теплого пола.

» Паркетные полы Artisan

Загрузить руководство по установке ламината в формате PDF

Artisan Hardwood, Inc. предлагает 25-летнюю ограниченную гарантию для жилых помещений или 5-летнюю ограниченную коммерческую гарантию на отделку и пожизненную структурную гарантию на все напольные доски. Гарантия может быть утрачена из-за неправильной установки, плохих условий на рабочем месте или использования неподходящих материалов или инструментов. Пожалуйста, внимательно прочитайте это руководство по установке.

Данное руководство состоит из трех разделов: подготовка, установка и инструкции по очистке.Перед установкой любые проблемы, связанные с фрезерованием или сортировкой этого продукта, должны быть адресованы производителю и разрешены им. После того, как продукт установлен, клиент берет на себя всю ответственность. Производитель не несет ответственности за любые расходы на продукт или замену, если проблемы не будут решены до установки.

Прежде чем приступать к укладке, убедитесь, что вы получили заказанный пол. Всегда рекомендуется хранить одну концевую этикетку вместе с чеком.

Дополнительную информацию о ламинированных полах Artisan можно найти на нашем веб-сайте www.artisanhardwood.com.

Подготовка

Акклиматизация: После получения напольное покрытие должно пройти акклиматизацию в закрытом виде перед укладкой. Мы рекомендуем хранить его при нормальной комнатной температуре (минимум 58°F) и относительной влажности 30–75 % в течение не менее 48 часов до установки.
должен укладываться на прочный самонесущий черновой пол, деревянный или бетонный пол.
Весь черновой пол необходимо тщательно проверить на наличие неровностей. Используя линейку длиной 1 метр, убедитесь, что углубления не глубже 1/4 дюйма. Также убедитесь, что в радиусе 12 футов нет «ступеней» или «пиков» выше 1/8 дюйма. Отшлифуйте или отшлифуйте выступы и используйте самовыравнивающуюся смесь по мере необходимости, чтобы добиться правильной ровности. Обратитесь за советом к своему дилеру.
Тщательно пропылесосьте всю поверхность. Во избежание скрипа закрепите все незакрепленные ДСП, OSB, ДВП, деревянные доски и т. д.с винтами.
Перед укладкой ламината всегда покрывайте основание полиэтиленовой пеной толщиной 2–3 мм.
Не укладывайте пол в типичных влажных помещениях или в помещениях со сливом в полу, таких как ванные комнаты или прачечные.
предназначен для укладки в качестве плавающего пола, чтобы обеспечить естественное расширение и сжатие при изменении температуры и влажности. Поэтому он никогда не должен крепиться к черновому полу таким образом, чтобы предотвратить движение, т. е.г. с помощью гвоздей или шурупов, путем склеивания.
Очень большие нагрузки могут препятствовать перемещению уложенного пола при изменении температуры и влажности. Тяжелое оборудование, такое как кухонный остров с керамической или мраморной столешницей, тяжелые полки для хранения и т. д., не должно располагаться прямо на полу.
При укладке ламината Artisan Laminate Floors на минеральные основания, такие как бетон, выравнивающая смесь и т. д., необходимо использовать пароизоляцию. Всегда используйте полиэтиленовую пленку толщиной не менее 6 мм для всех возраст здания.
Ламинированный пол Artisan не подходит для использования вместе с системами подогрева пола. Это приведет к повреждению пола, на которое не распространяется гарантия Artisan.
Поскольку полы Artisan изготовлены из органических материалов, ваш пол будет естественным образом расширяться и сужаться при изменении температуры и относительной влажности. Идеальная среда в помещении — 40–60 % относительной влажности, что приводит к почти полному отсутствию движения. Известно, что ламинат Artisan очень хорошо работает в диапазоне относительной влажности от 30% до 75% при условии соблюдения некоторых важных правил во время укладки.При установке в сухом климате оставьте компенсационный зазор 3/16 дюйма между краем пола и любыми стенами, порогами, трубами или неподвижными объектами. При установке во влажном климате или зоне оставьте зазор не менее 3/8 дюйма. Зазор предназначен для обеспечения того, чтобы пол мог перемещаться, как ожидается, от сезона к сезону, и его нельзя заполнять каким-либо герметиком, силиконом или другим клеем. Никогда не крепите пол шурупами, гвоздями, клеем или каким-либо другим способом.
Благодаря своему органическому содержанию напольные покрытия Artisan естественным образом расширяются и сужаются.Величина перемещения установленного пола будет примерно одинаковой в в обоих направлениях . Рекомендуемый максимальный размер пола составляет 30 футов x 30 футов в прямоугольной комнате, прежде чем вам потребуется установить переходный молдинг.
Если покрываемая площадь больше рекомендуемых 30 футов x 30 футов, или если помещение имеет углы или аналогичные элементы, потребуется переходная молдинг. При использовании переходного молдинга важно оставлять компенсационный зазор между металлической направляющей и краем досок пола.Зазор 3/16 дюйма с каждой стороны гусеницы рекомендуется для сухого климата и 3/8 дюйма для влажного климата. Никогда не приклеивайте плинтус к полу.

Установка

Ламинированный пол Artisan

прост в установке и не требует дорогостоящих специальных инструментов. В дополнение к нескольким обычным инструментам для самостоятельного изготовления (складная линейка, карандаш, молоток, ручная пила или лобзик, угольник и, возможно, электродрель), вам понадобится только блок для нарезания резьбы, тяга и распорки.

Ламинированный пол Artisan

имеет очень прочную и износостойкую поверхность, которая может привести к значительному износу режущих инструментов.Чтобы избежать сколов, переверните каждую планку декоративной поверхностью вверх при использовании ручной пилы и вниз при использовании электролобзика.

Иногда доски могут быть повреждены при транспортировке или при открытии коробок. Чтобы избежать установки доски с поврежденной поверхностью, краем или защелкивающимся соединением, тщательно осмотрите каждую доску перед началом установки.
Тщательно измерьте длину и ширину комнаты, чтобы можно было спланировать точную планировку для достижения сбалансированного внешнего вида.Это делается для того, чтобы последний ряд не оказался слишком узким. Планируйте начать со стены с наибольшим количеством дверей или проемов, так как всегда легче закончить на стене без дверей.
Как правило, вы должны измерить ширину комнаты и разделить ее на ширину открытой поверхности доски. Если последний ряд будет иметь ширину менее 40 мм, монтаж будет проще, если вместо этого вы урежете ширину первого ряда досок.
Точно так же разделите длину комнаты на длину открытой поверхности доски.Если последняя планка окажется очень короткой, мы рекомендуем обрезать первую доску на несколько дюймов, чтобы упростить установку. Вы также должны смещать торцевые соединения на 1/2 или 1/3 длины доски, или не менее 12 дюймов.
Если проект требует какой-либо звукопоглощающей подложки и/или защиты от влаги, сейчас самое время ее установить. Когда это будет сделано, начните укладку ламината, начав с досок первого ряда, чтобы следовать контуру стены, или, чтобы последний ряд не был слишком узким, убедитесь, что часть доски, которую вы удаляете, находится вдоль стороны с язык.При резке избегайте сколов, поворачивая декоративную поверхность лицевой стороной вверх при использовании ручной пилы и лицевой стороной вниз при использовании лобзика.
Крайне важно, чтобы первые несколько рядов были прямыми. Подготовив первую доску, положите ее на пол обрезанным краем к исходной стене, а пазом в сторону комнаты. Используйте распорки как по короткой, так и по длинной стороне, чтобы создать рекомендуемый компенсационный зазор между стеной и доской. Соедините следующую доску, прижав ее к торцевому соединению. Убедитесь, что доски идеально выровнены, и вставьте необходимые прокладки между доской и стеной, прежде чем продолжить установку следующей доски.
Продолжайте установку и выравнивание всех досок в первом ряду. Последнюю доску нужно будет обрезать до необходимой длины, оставив в конце рекомендуемое пространство для расширения. Сохраните оставшуюся часть доски, чтобы, возможно, начать второй ряд. Не забудьте вставить распорки между стенами и досками.
Начните второй ряд с укороченной доски, чтобы торцевые соединения располагались в шахматном порядке не менее чем на 8 дюймов.Мы рекомендуем отставать на 1/3 или 1/2 длины доски в зависимости от формата. Обычно можно использовать отрезанный кусок, оставшийся от первого ряда. Если это дает слишком короткий нахлест, вы можете обрезать его до нужной длины или сохранить его, чтобы начать другой ряд, и вместо этого обрезать новую доску.
Чтобы разобрать концевой шарнир, никогда не поднимайте его . Поднятие повредит защелкивающийся механизм. Единственный безопасный способ разобрать доски в концевом стыке — раздвинуть их по горизонтали. Никогда не ударяйте ламинированную доску напрямую.Вместо этого используйте колодку и резиновый молоток.
Самый простой способ соединения досок в длинном боковом стыке — это просто положить соединительную планку на пол и сдвигать ее в направлении установленного ряда до тех пор, пока шпунт не совпадет с пазом.
Затем поднимите планку на угол около 30 градусов и вставьте шпунт в паз. Немного покачивайте доску вверх и вниз, вдавливая ее в канавку и опуская к черновому полу. Вы услышите легкий щелчок. Внимательно проверьте герметичность соединения.При необходимости закрепите соединение, слегка постукивая по нему блоком для постукивания.
Чтобы разобрать доску, никогда не поднимайте ее за концевой шарнир , так как это разрушит шарнир. Сначала поднимите и отсоедините весь ряд (как единое целое) от предыдущего ряда на длинном боковом соединении. Затем раздвиньте каждую доску в стороны в концевом соединении по горизонтали.
Для соединения торцевого соединения положите соединительную планку на пол, сдвиньте длинное соединение (шпунт) в сторону паза установленного ряда и поднимите так, чтобы шпунт вошел в паз.Держите планку под углом около 30 градусов к полу и осторожно сдвиньте ее влево, пока она не встретится с концом предыдущей доски. №
Затем слегка покачивайте планку вверх и вниз, аккуратно вдавливая ее в паз уложенного ряда и вниз по направлению к черновому полу. Необходимо всегда проверять герметичность и ровность от доски к доске. Просто нажмите большим пальцем на конец последней установленной планки и надавите, чтобы обеспечить идеальное соединение.
Для красивой отделки в месте, где новый пол переходит в порог, мы рекомендуем подрезать дверную раму и просто вставить планку под раму при укладке пола.
Обычно доски устанавливаются параллельно самым длинным стенам помещения. Если в одном из них есть дверные проемы, начните с этой стены, это облегчит установку.
Для последнего ряда обрежьте доски нужной ширины. Не забудьте оставить рекомендуемое пространство для расширения и внести необходимые корректировки, чтобы следовать контуру стены. Если в этой стене есть дверной проем, сначала вставьте доску под дверную раму с выемкой, а затем подтолкните ее к ранее установленной доске.Надавите на торцевой стык, чтобы зафиксировать концы досок вместе.
Чтобы прикрепить длинную сторону доски к предыдущему ряду, используйте тягу. Поместите перекладину между стеной и доской, а затем осторожно постучите по перекладине, как показано на рисунке, перемещая ее вбок вдоль доски.
Чтобы уложить пол вокруг труб, тщательно измерьте и отметьте доску с точным центром каждой трубы. Просверлите в каждой из отмеченных точек отверстие, эквивалентное диаметру трубы + 1/4 дюйма.
Если он расположен на длинной стороне доски, сделайте надрез под углом 45 градусов от каждого отверстия до края доски, а затем разрежьте между отверстиями, как показано на рисунке.
Если он расположен на конце доски, сделайте прямой разрез поперек доски, пересекая центр отверстий.
Установите доску. Затем, используя обычный клей вдоль срезанных краев вырезанной детали, приклейте ее к доске в том месте, где она должна быть. Убедитесь, что клей не попал между отрезанным куском и основанием.Зазоры вокруг труб предназначены для того, чтобы пол мог перемещаться, как ожидается, от сезона к сезону, и не должны быть заполнены каким-либо герметиком, силиконом или другим клеем.
Осмотрите поверхность уложенного пола, удалите все распорки и установите настенные плинтусы (или опорный башмак), чтобы закрыть зазор между полом и стеной.
Если ламинат укладывается на лестницу, следует использовать клей для деревянных полов на уретановой основе. Следуйте инструкциям производителя клея.

Очистка

Пропылесосьте (без направляющей планки вращающейся щетки), протрите сухой шваброй или подметите пол, чтобы удалить грязь и пыль. Время от времени протирайте пол тряпкой из микрофибры, смоченной подходящим моющим раствором. НЕ используйте воду для очистки ламината. (рекомендуется очиститель твердых поверхностей BONA.)

Мы также рекомендуем использовать защитные войлочные прокладки под ножками мебели, чтобы не поцарапать поверхность.

Наверх

Теплый пол QuickHeat для ламината и деревянных полов

1.Быстрое, комфортное тепло

Система QuickHeat состоит из нескольких слоев : нагревательной фольги, производящей тепло, изоляционных пластин, помогающих излучать тепло вверх, и двух влагонепроницаемых разделительных слоев (=пароизоляция), которые помогают блокировать любую влагу, поднимающуюся с пола.

2. Встроенная функция безопасности

QuickHeat имеет встроенную функцию электробезопасности (устройство защитного отключения), которая автоматически отключает питание в случае возникновения неисправности. Естественно, система сертифицирована для самостоятельной установки и соответствует международным стандартам для съемных полов.

3. Беспроводной термостат в каждой комнате

С помощью QuickHeat вы можете легко точно настроить температуру в каждой комнате . Как только фольга будет раскатана, просто подключите контроллер и установите беспроводной термостат на желаемую температуру. Гибкий таймер позволяет отдельно настроить подогрев пола для будних и выходных дней.Четыре отдельных часовых пояса поддерживают ежедневный режим (утро, день, вечер и ночь), и для каждого периода можно установить уникальную температуру.

Расчет материалов и необходимой электрической мощности

1. Материалы

Перед установкой системы QuickHeat мы рекомендуем тщательно спланировать схему установки. Создание эскиза помещения, в котором вы разместите систему, даст хороший обзор, чтобы узнать, какие размеры нагревательных пленок и других материалов следует использовать.

Контрольный список для помещения площадью 30 м² (6 м x 5 м)

1 Комплект контроллера
1 удлинительный кабель QuickHeat (1 м или 3 м)
Пароизоляционный слой из полиэтилена, 2 шт.
- 2 рулона 12,5 м x 2,7 м = 33,75 м²
Изоляционные плиты
Лента
Пленки QuickHeat
- 5 нагревательных пленок (5 м) шириной 1,2 м; или
- 6 нагревательных пленок (5 м) шириной 1 м; или
- 10 нагревательных пленок (5 м) шириной 0,6 м

Перед установкой системы QuickHeat настоятельно рекомендуем ознакомиться с более подробной информацией о подборе и расчете материалов здесь .Это поможет вам создать контрольный список, аналогичный приведенному выше примеру, для размеров вашей комнаты.

2. Требуемая электрическая мощность

На каждом предохранителе в распределительном щите электропитания указан номинал защиты в амперах (например, 10, 13 или 16 А). При расчете мощности, доступной для системы QuickHeat, вы должны принять во внимание все ваши электроприборы на этом предохранителе. Перед установкой системы QuickHeat настоятельно рекомендуем ознакомиться с более подробной информацией о расчете необходимой электрической мощности здесь .

Теплая зона

Подробные инструкции по установке см. обратитесь к руководству по установке. Эта информация предназначена только для предоставления общего обзора процесса установки и помочь клиентам в принятии решения. Приведенные ниже рекомендации дают монтажники имеют представление о процессе монтажа теплых полов. Эта страница охватывает основные информация относительно Нагревательный кабель и маты ComfortTile ^®, FilmHeat™ и RetroHeat ^® пленочный теплый пол элементы и HeatShield™ теплоизоляционные панели для пола.Для сохранения действующей гарантии тщательно следуйте инструкциям в руководстве по установке и попросите лицензированного электрика подключить все разводка системы теплого пола.

Обзор установки системы напольного отопления

Электрические системы обогрева пола легко настраиваются и устанавливаются. Доступно множество различных типов нагревательных элементов, каждый из которых имеет свои уникальные особенности и преимущества. Большая часть установки электрического лучистого теплого пола система может быть укомплектована амбициозными домовладельцами; однако важно отметить, что лицензированный квалифицированный электрик подключит проводку к системе.Это для защиты домовладельца. гарантируя, что гарантия на систему остается в силе.

Самая распространенная система напольного отопления имеет тонкие термостойкий кабель, уложенный под поверхность пола. Тепло ComfortTile от Warmzone Cable является признанным лидером отрасли, десятилетиями работающим в домах и на предприятиях по всему миру. Северная Америка.

Технологии продолжают развиваться, и другие пол Предлагаемые нагревательные изделия от Warmzone включают нагревательные элементы почти толщиной с бумагу (FilmHeat), а также как саморегулирующиеся низковольтные системы, модернизация балочных систем отопления и многое другое. Являясь ведущим поставщиком лучистого полы с подогревом, Warmzone предлагает один из самых больших вариантов систем лучистого отопления в мире. промышленности, чтобы клиенты могли быть уверены, что им подобрана идеальная система лучистого отопления для их дома.

ComfortTile ^® системы напольного отопления рекомендуемые системы для плиточные полы с подогревом; однако нагревательный кабель также можно использовать для обогрева полов других типов.КомфортПлитка нагревательный кабель можно приобрести в катушках или заранее наматывать на маты. Тонкий нагревательный кабель (всего ⅛ дюйма в диаметре) с катушки дает установщикам возможность устанавливать теплый пол в небольших, нестандартных фасонных площадей и помещений. Коврики ComfortTile оснащены кабелем, который предварительно проложен и прикреплен к прочный, гибкий коврик с клейкой основой. Перед раскатыванием ковриков обязательно подметите черновой пол и убрать всю пыль и мусор. Маленькие острые предметы, такие как камни и гвозди, могут повредить изоляцию кабеля и вызвать проблемы в будущем, поэтому подготовьте пол перед укладкой Нагревательный кабель имеет большое значение. После подготовки пола коврик можно раскатать и нанести клей. Затем подложку можно прикрепить к основанию. Это ускоряет установку, что может привести к меньшие трудозатраты. Кабель имеет диаметр всего от ⅛ до 3/16 дюйма, поэтому на полу очень мало места. вверх. Греющий кабель с катушки крепится к полу с помощью гибкой кабельной стяжки (на фото) которые также могут быть легко закреплены на черновом полу. На обвязке имеется ряд рельефов, которые предусмотреть готовые каналы для нагревательного кабеля.Греющий кабель ComfortTile проложен по каналам обвязки по заданной системе теплого пола интервал. После крепления нагревательного кабеля или мата к черновому полу и прокладки кабеля полный, самонивелирующийся или тонкий слой можно наносить непосредственно на нагревательный кабель. Затем устанавливается плитка над этим с последующим нанесением затирки. ПРИМЕЧАНИЕ. Рекомендуется использовать резиновый или пластиковый шпатель при нанесении разбавителя, а не металлический шпатель, чтобы не повредить кабель.

Устанавливается непосредственно в тонкий набор под кафельные полы, Система ComfortTile является наиболее рекомендуемой системой для обогрева помещений с помощью керамической плитки, а также может быть эффективно используется для обогрева большинства других типов полов.

Для выполнения поворотов при укладке матов теплого пола, просто разрежьте сетчатую подложку и поверните коврик соответствующим образом, как показано на предоставленных фотографиях. (Будь осторожен чтобы никогда не перерезать и не повредить нагревательный кабель.) Двухжильный нагревательный кабель (маты и кабель) имеет 10-футовый двухжильный холодный провод (14-17 AWG) плюс заземляющая оплетка.Кабель ComfortTile также может похвастаться 25-летним сроком службы. Гарантия производителя.

При снятии нагревательного кабеля с катушки кабель крепится к полу с помощью прочных, гибких пластиковых полос (см. фото кабеля и ремней к справа), которые можно приклеивать, прибивать гвоздями или прикручивать к основанию. Рельефы на лямках позволяют различные варианты расстояния между кабелями. Просто проложите кабель вокруг рельефов в соответствии с вашим кабелем. интервал и вернуться к кабелю к другому ремешку.Эти удобные ремни обеспечивают легкое и точное монтаж теплового кабеля.

Несколько важных советов

Убедитесь, что нагревательный кабель ComfortTile И соединительный элемент полностью заделан в тонкую или выравнивающую заливку, иначе кабель перегреется и выйдет из строя.

Никогда не допускайте соприкосновения или пересечения нагревательного кабеля. (Минимальное расстояние между кабелями составляет 2 дюйма.)

Не перекрещивайте нагревательный провод с соединительным проводом. или провод термостата. Важно, чтобы квалифицированный, лицензированный электрик был нанят для подключения проводка и соответствующие электрические компоненты.

Теплоизоляция также может использоваться для улучшения эффективность системы.

При снятии нагревательного кабеля с катушки кабель крепится к полу с помощью тонких пластиковых лент (кабельных стяжек), которые прибиваются гвоздями, привинчиваются или приклеиваются на пол. Эти ремни имеют небольшие каналы и выступы, в которых размещается нагревательный кабель.Просто вставьте кабель в язычок, чтобы зафиксировать его. (См. фото справа.)

Разрезать сетку поддержка (Будьте осторожны, чтобы не перерезать нагревательный кабель.) Переверните коврик, чтобы начать следующий ряд.

После перевернув коврик для подогрева пола, выровняйте его соответствующим образом и продолжайте раскатывать следующий ряд. (Соблюдайте расстояние между рядами.)

Система подогрева пола FilmHeat ^® одна из наиболее рекомендуемых систем напольного отопления, разработанная специально для установки под виниловые полы и все виды плавающих полов.Недорогие, простые в установке панели просто Толщина 0,16 дюйма, поэтому практически нет наслоения пола, а панели можно резать на месте. Система FilmHeat может быть установлена на любом стандартном черновом полу, если он ровный, гладкий и прочный. без выступающих частей, таких как гвозди, шурупы и т. д.

Нагревательные панели раскладываются согласно схема системы предоставлена Warmzone. Обрежьте нагревательные панели до нужной длины. Только вырезать через прозрачную область между нагревательными полосами.НИКОГДА не режьте ближе, чем на 1/4 дюйма к нагревательному элементу. полоски и НЕ режьте сами нагревательные полоски. Надежно закрепите нагревательные элементы. на пол. При установке поверх деревянного чернового пола прибейте или закрепите элементы скобами. Если при установке на бетонный пол, закрепите элементы на месте с помощью клейкой ленты. (При установке термостат, имейте в виду, что он должен быть расположен на внутренней стене, где он не будет подвергаться воздействию прямых солнечных лучей и учитывать длину ненагреваемых проводов.)

Система подогрева пола RetroHeat ^® является уникальным система, которая дает домовладельцам доступный вариант установки роскошного лучистого тепла под существующими этажей — без капитального ремонта. Если у вас есть доступ к напольных балок снизу, то можно установить нагревательный элемент RetroHeat. Система имеет тонкий «пленочный» нагревательный элемент (всего 0.толщиной 16 дюймов), который поставляется в рулонах. Когда при установке RetroHeat нагревательные панели можно обрезать до нужной длины на месте, а затем скрепить скобами между лагами пола. Нагревательные панели доступны для балок размером 12, 16 и 24 дюйма. ширины. (ПРИМЕЧАНИЕ: измерения проводятся от центра одной балки до другой, а не от расстояния между каждой балкой.) RetroHeat может быть установлен практически под любым напольным покрытием, в том числе: паркет, плитка, ковер, ламинат, винил, мрамор и т. д.

После сшивания панелей отопления между полом балки под полом, который вы хотите отапливать, затем выполняются электрические соединения. (Обязательно следуйте указаниям в руководстве по установке и периодически проверяйте систему.) После Электрик выполняет электрические соединения, монтирует обычную фанерную изоляцию над отоплением элемент. Изоляция направляет тепло вверх через пол и увеличивает энергию. эффективность за счет минимизации потерь тепла.Это доступный и эффективный вариант обогрева существующих этажей.

Иллюстрация RetroHeat установлен между лагами. ♦ Рулон нагревательного элемента. ♦ Обжим оплетки шины на нагревательный элемент. ♦ Скрепление элемента между лагами.

Теплоизоляционные панели для теплого пола HeatShield™ состоят из изоляционной панели из легкого полистирола толщиной ½ дюйма, покрытой тонким, специально профилированный алюминий для обеспечения максимальных отражающих свойств.Греющий кабель ComfortTile уложен в предварительно сконструированные каналы, производящие один из самых эффективных и действенных способов обогрева пола доступные системы.

Система HeatShield идеально подходит для обогрева под ламинат и паркетная доска. Установка системы на удивление проста. Легкий Панели напольного отопления представляют собой изолированные алюминиевые панели, которые легко соединяются друг с другом через длина пола. Каналы для кабеля теплого пола ComfortTile обеспечивают простоту установка и точный интервал, без использования раствора и разбавителя.

Размер панелей для утепления пола также может быть выбран на месте. Панели HeatShield не требуют нанесения строительного раствора и могут значительно сократить время установки. Установщики напольного отопления, которые использовали панели HeatShield, сообщили, что им удалось уложить утеплить пол площадью 300 квадратных футов менее чем за два часа, что намного быстрее, чем большинство сроки монтажа традиционной системы теплого пола.

Панели укладываются поперек пола и с помощью небольшие пластиковые запирающие ключи, панели скрепляются клипсами.Затем ComfortTile устанавливается в каналы (как показано на фото). После того, как весь кабель установлен, необходимо электрик для подключения системы. (Это гарантирует, что гарантия останется в силе.)

Вставка запорный ключ, соединяющий две панели. ♦ Монтаж теплового кабеля. ♦ Вид на изоляционные панели с укладываемым тепловым кабелем.

Электрический подогрев пола для ламината

Когда большинство людей думают о полах с подогревом, они представляют себе плитку с подогревом в ванной комнате.Плитка — самый популярный вид напольного покрытия для обогрева, но это не единственный вариант. Системы лучистого отопления могут быть установлены практически под любым типом напольного покрытия, включая более чувствительные, такие как ламинат.

Ламинированные полы становятся все более и более конкурентоспособными по сравнению с паркетными полами благодаря своему высококачественному внешнему виду и доступной цене. В результате домовладельцы, заинтересованные в полах с подогревом, захотят прочитать об электрическом лучистом тепле под ламинатными полами, включая работу, установку и стоимость.

Лучистое тепло – отличное дополнение к ламинату.

Можно ли положить ламинат на систему лучистого отопления?

Как правило, да, но вам следует еще раз уточнить у производителя напольного покрытия. WarmlyYours Radiant Heating специально разработала свою систему обогрева пола Environ™, чтобы она была достаточно мощной, чтобы обогревать комнату, но достаточно мягкой, чтобы работать под чувствительными типами пола, такими как ламинат. Маты электрического подогрева пола имеют усиленную ламинированную алюминиевую фольгу, которая защищает напольное покрытие от тепла кабеля.

Если вы беспокоитесь о том, что ламинированные полы могут деформироваться из-за перегрева, терморегулятор для подогрева пола может облегчить вашу тревогу. Программируемые термостаты, такие как nSpire Touch, обычно поставляются с настройкой для ламината, чтобы температура не поднималась выше, чем допустимо для пола.

Как уложить ламинат с электрическим подогревом пола

Чтобы установить электрический подогрев пола под ламинат, вам потребуются нагревательные маты WarmlyYours’s Environ™, термостат с сенсорным проводом, подложка, цифровой омметр, клейкая лента и универсальный нож.

Шаг 1: Подготовьте черновой пол.

Прежде чем что-либо делать, убедитесь, что ваш черный пол чистый и на нем нет мусора, такого как гвозди и скобы.

Нагревательный элемент Environ должен быть зажат между подложкой и ламинатом.

Шаг 2: Проверьте нагревательный элемент.

Затем с помощью цифрового омметра проверьте нагревательный элемент от жилы к жиле. Запишите значение сопротивления в омах на этикетке UL мата и в индивидуальном плане установки (предоставляется компанией WarmlyYours).Показание в омах должно быть в пределах плюс-минус 15% отклонения от значения в омах, уже указанного на ярлыке UL. Затем измерьте непрерывность между сердечником и заземляющим проводом. Показание должно быть O/L или бесконечность.

Шаг 3: Установите подложку.

Если ваши показания сопротивления соответствуют норме, пришло время установить подложку. Вы можете выбрать подложку из пробки или синтетической пробки. Каждый вариант поставляется в квадратных или прямоугольных листах, которые должны располагаться в шахматном порядке, чтобы швы не перекрывались. Вместо того, чтобы приклеивать эти листы к земле, вы просто прикрепите их друг к другу, чтобы они «парили» над полом, как ваш ламинат.

Ламинированный пол с пазогребневыми шпунтами укладывается поверх системы подогрева пола Environ.

Шаг 4: Установите маты с подогревом пола.

Разверните коврики для обогрева пола Environ™ и положите их поверх подложки. Прежде чем приклеивать коврики к основанию, убедитесь, что все холодные провода при правильном расположении достигают термостата или распределительной коробки.Если это так, вы можете прикрепить нагревательные маты к подложке с помощью ленты. Вырежьте ½-дюймовый канал в подложке, где будет проходить холодный провод. Также вырезал канал для датчика пола. Датчик следует поместить на 6 дюймов в мат прямо по центру между нагревательными проводами (не перекрывая их) с помощью скотча. Как только это будет сделано, выполните вторую проверку сопротивления.

Шаг 5: Укладка ламината.

После того, как вы успешно установили электрический подогрев пола, пришло время укладки ламината. Уложите ламинат в соответствии с рекомендациями производителя. После того, как напольное покрытие будет полностью установлено, выполните третий тест сопротивления и запишите результаты в гарантийную регистрационную карточку.

Шаг 6: Подсоедините электричество.

Наконец, подсоедините нагревательные маты к термостату, следуя инструкциям, приведенным в руководстве к термостату. Мы рекомендуем, чтобы термостат устанавливал лицензированный сертифицированный электрик.

Лучшие помещения для ламинированных полов с подогревом

Ламинированные полы с подогревом, как правило, наиболее популярны в спальнях и кухнях.Везде, где вы обычно укладываете паркет или паркетные полы, вы можете положить ламинат с подогревом — даже в ванных комнатах.

Ламинированные полы для ванных комнат

Ламинированные полы становятся все более и более популярными в ванных комнатах благодаря новым достижениям производителей напольных покрытий. Сегодняшний ламинат прошел долгий путь по сравнению с водочувствительным прошлым. Например, компания Pergo разработала новую линейку ламината Outlast+, который устойчив к разлитию жидкости в течение 24 часов. В напольном покрытии используется запатентованная технология блокировки UniClic, предотвращающая проникновение воды в пространство между досками, что может привести к расширению и образованию пузырьков на полу.Чтобы сделать весь ламинат водонепроницаемым, установщики могут выбрать герметизацию краев пола плинтусом. Узнайте больше об уходе за ламинированными полами, чтобы определить, какой тип подходит для вашего проекта.

Благодаря более прочному ламинату, доступному для помещений, подверженных воздействию воды, таких как ванные комнаты, укладка теплого пола под ламинат никогда не была более желательной.

Стоимость обогрева пола для ламината

Чтобы узнать, сколько будет стоить подогрев ламината в вашем доме, воспользуйтесь Калькулятором эксплуатационных расходов WarmlyYours.

Сама система обогрева пола Environ™ стоит от 10 до 12 долларов за квадратный фут.

Чтобы рассчитать стоимость системы, необходимой для вашего конкретного помещения, получите мгновенное предложение с помощью Калькулятора стоимости лучистого тепла WarmlyYours

Пленочный теплый пол под линолеум

Допускается ли применение систем теплого пола, если в качестве покрытия выбран линолеум? Сегодня мы дадим ответ на этот вопрос и расскажем, как правильно установить пленочный теплый пол под легкое покрытие, чтобы обеспечить его безопасность и комфорт в эксплуатации..

Что нужно знать о типах оснований

Любая система теплого пола предназначена для обогрева напольного покрытия с последующей передачей тепла человеку и окружающим предметам как конвекцией, так и прямым излучением. Однако для достижения односторонней передачи энергии теплопроводность на противоположных сторонах нагревательных элементов должна существенно различаться. они не требуют аккумулирующего слоя как такового. Однако теплоемкость покрытия должна быть гарантированно выше, чем у чернового пола, иначе потери тепла будут чрезвычайно велики. Это предполагает устройство теплозащитного экрана, однако, как многие знают, под линолеум не подкладывают мягкую и сжимаемую подложку. Альтернативой может быть пенополистирол или пенополиуретан, но как в этом случае покрытие справится с точечными нагрузками, например, от мебельных ножек?

Независимо от того, устроен ли черновой пол с бетонной стяжкой, или основанием служит дощатый настил, в обязательном порядке требуется установка теплозащитного экрана.Исключение составляет только утепленная стяжка, например, из керамзитобетона или с включением несжимаемой подложки с высоким сопротивлением сжатию и низкой теплопроводностью. Во всех остальных случаях на черновой пол сначала укладывается термоизоляция, на нее укладывается нагревательная пленка и только после этого поверхность подготавливается к укладке финишного покрытия.

Теплый пол под линолеум: 1 – напольное основание; 2 – теплоотражающая подложка; 3 – нагревательная инфракрасная пленка; 4 – полиэтиленовая пленка; 5 – фанера или СМЛ; 6 – клей для линолеума; 7 – линолеум

Монтаж сети электроснабжения

Первым шагом является монтаж сети электроснабжения. Большинство фольгированных нагревателей рассчитаны на 220 вольт. Одним из недостатков дешевых АС-лент является раздражающий гул, особенно некомфортный в ночное время. Этот негативный эффект устраняется включением в схему питания сильноточных выпрямительных диодов по полной мостовой схеме и сглаживающего неполярного конденсатора, емкость которого определяется активным током нагрузки.

Не получится установить один сглаживающий фильтр на всю систему отопления, если она включает в себя несколько контуров, то есть ток (а значит и время заряда конденсатора) периодически меняется.В этом случае для каждого термостата устанавливается свой сетевой фильтр с выпрямителем. Здесь удобнее всего будет заранее продумать схему расположения пленок, чтобы начало контура было как можно ближе к стене, на которой установлен регулятор. Как видно в дальнейшем монтаж пленочного теплого пола под линолеум требует качественной локализации силовой проводки, что возможно только при обмотке кабеля металлорукавом или замуровке.

Какой теплозащитный экран использовать

Не допускается применение теплоизоляционных материалов, содержащих токопроводящий слой из алюминиевой фольги, для пленочного теплого пола. Это не только требование электро- и пожаробезопасности: при параллельном размещении двух проводников весь этаж превращается в огромный конденсатор большой емкости. Даже если слой фольги загрунтовать, то, скорее всего, потребляемая мощность на обогрев будет существенно выше паспортных значений. предназначен для использования с инфракрасными пленками.В первую очередь это полипропиленовые изоляторы с металлизированным лавсановым покрытием. Также популярны для этой цели пробковая подложка и плитные материалы, такие как пенополиуретан и пенополистирол. . Максимальная толщина теплоизолятора практически не ограничена, но по рациональным соображениям редко превышает 10-15 мм.

Особенности монтажа греющей пленки

Итак, перед укладкой греющей пленки в черновой пол необходимо проложить подводящую и соединительную проводку, плиты или листы теплозащитного экрана уложить и склеить скотчем. Следующий шаг – установка пленки и ее подключение.

Нагревательные элементы должны быть уложены таким образом, чтобы их металлизированные или карбоновые вставки не перекрывали друг друга. Некоторые производители также диктуют минимальное расстояние между ними. Во всяком случае, на прозрачной части пленок имеется соответствующая маркировка.

Схема подключения инфракрасного теплого пола: 1 – изоляция битумная; 2 – контактная скоба; 3 – термостат; 4 – датчик температуры

Пленка, как правило, не размещается вплотную к стенам и под стационарными предметами: мебелью, бытовой техникой, кухонными гарнитурами.После того, как все нагревательные элементы размещены на полу и проклеены в местах стыков, осуществляется их электрическое подключение. По бокам вдоль всего рулона пленки расположены две основные шины, соединенные перемычками, непосредственно нагревающими. Важно, чтобы к каждому отрезку пленки с разных сторон подключались разные полюса питающего напряжения. Следует учитывать, что проводимость шин ограничена, то есть некоторые участки пленки придется запитать отдельным кабелем, проложенным от термостата или распределительной коробки.

По окончании монтажа теплый пол подключается к сети через дифференциальный автомат или УЗО с током отсечки не более 20 мА. Если термостат исправен и все помещения прогреты, монтаж системы отопления можно считать успешно завершенным. Ее снова отключают от сети и накрывают сверху полиэтиленовой пленкой.

Укладка линолеума

листовые материалы монтируются поверх нагревательной пленки.Здесь есть два варианта:

Фанера толщиной 6 мм, марка которой разрешена для использования внутри помещений (ФБА и ФК).
Стекломагниевые листы толщиной от 4 мм.

Преимуществом СМЛ является несколько более высокая теплопроводность и устойчивость к перепадам температуры. Как правило, двухслойный настил требуется для компенсации прогиба стыка. Если слои выполнены из разных материалов, сверху кладут фанеру как более твердый материал с высокой адгезией.Слои склеиваются между собой небольшим количеством бустилатного клея.

Необходимость сплошного листового перекрытия обусловлена также обязательным требованием фиксации линолеума к основанию для предотвращения его вздутия и коробления от перепадов влажности и температуры, а также смещения от механических воздействий, например, при перемещении мебель. После установки твердой подложки линолеум укладывают по стандартной технологии:

Базовая грунтовка с разведенным клеем ПВА.
Приклеивание линолеума.
Прокат тяжелых роликов.
Отделка примыкает к стенам, дверям и другим покрытиям.

Рабочая температура

Температура нагрева пленки не более 40? С, который входит в рабочий режим всех материалов, используемых в пироге такого теплого пола. Однако точный температурный контроль все же важен, в первую очередь для обеспечения комфорта жильцов.

Часто можно встретить мнение, что пленочный теплый пол качественно прогревает предметы в помещении, но при этом обогревает помещение. воздуха не хватает.Чтобы исключить такой эффект, необходимо контролировать температуру не только самой пленки, но и атмосферы помещения. Регуляторы мощности нагрева, поддерживающие температуру пленки в диапазоне 32–34? С с отсечкой при достижении комфортной температуры воздуха около 21–23? Лучше всего рекомендуют С.

В этом режиме работа теплого пола будет максимально эффективной и экономичной. В этом случае гистерезис включения регулируется не падением температуры в помещении, а охлаждением пленки.Жесткий слой поверх пленки способствует увеличению инерционности системы и сглаживанию теплового излучения.

В разное время года одинаковая интенсивность нагрева тоже может быть не очень удобной. Для повышения комфорта рекомендуется установка двух контуров отопления:

Так называемый комфортный обогрев занимает около 60% полезной площади каждого отдельного помещения. В основном он располагается в проходной и наиболее обжитой зонах, эта часть этажа работает как в отопительный сезон, так и в межсезонье.
Остальную площадь занимает дополнительное отопление, которое вводится в эксплуатацию только в холодное время года.

Пример расположения пленочного теплого пола в помещении

Благодаря такому распределению мощности система отопления становится еще более комфортной и удобной в эксплуатации и настройке..

Установить свой танцпол | Руководство по установке танцевальной площадки

Проверка материала

Материал должен быть доставлен на рабочую площадку в оригинальной невскрытой упаковке с неповрежденными этикетками.
Осмотрите упаковку на наличие повреждений, которые могли возникнуть во время транспортировки. Содержимое, отправленное вам, должно быть закреплено на 8-футовом поддоне с помощью оранжевой ленты.
После получения все рулоны виниловых напольных покрытий должны быть немедленно сняты с этого поддона, осмотрены и поставлены вертикально на идеально ровную поверхность или прислонены к стене в максимально вертикальном положении. Невыполнение этого требования может привести к деформации винилового изделия, за которое Stagestep™ не несет ответственности, что приведет к аннулированию гарантии.
Если у вас есть вопросы о состоянии напольного покрытия или если рулоны были извлечены из упаковки, сделайте несколько фотографий с разных ракурсов. Убедитесь, что фотографии четкие, с хорошим освещением и без бликов. Свяжитесь со службой поддержки клиентов Stagestep™ как можно скорее. Все поврежденные продукты должны быть отмечены в квитанции об отправке во время доставки.
Обо всех проблемах, связанных с повреждением при транспортировке или визуальным дефектом, необходимо сообщать Stagestep™ в течение 72 часов с момента доставки, в противном случае претензии могут быть не удовлетворены.

Подготовка пола

Хранение

Материалы должны храниться в полностью закрытом и защищенном от атмосферных воздействий помещении с постоянной системой вентиляции и кондиционирования, настроенной на постоянную температуру 68° и относительную влажность 50% в течение как минимум 72 часов до и во время установки.
Во время установки всегда следует осматривать материал. Расходы на оплату труда не покрываются по претензиям, основанным на визуальных дефектах, которые можно было увидеть до или во время установки.Монтаж пола означает приемку.
Осторожно: Все бетонные плиты должны быть покрыты или герметизированы пароизоляцией. Используйте пластиковый пароизоляционный слой и влагозащитную ленту Stagestep™ или Bone Dry Plus из комплекта поставки Stagestep™. Пространство между герметичным бетонным полом и черновым полом должно вентилироваться. Это достигается за счет зазора ¼” или ½” по периметру чернового пола. Используйте Vented Wall Base, чтобы скрыть этот зазор и обеспечить выход влаги.
Древесине, как и винилу, нужно время, чтобы привыкнуть к пространству.Большинство деревянных полов требуют профессиональной установки, за исключением напольной системы Stagestep™ Encore. Дополнительную информацию о подготовке к укладке черновых полов и деревянных напольных покрытий см. на стр. 3–6 руководства здесь. Чтобы узнать цены на продукты для укладки Stagestep™, включая системы чернового пола Springstep IV, посетите сайт stagestep.com.
Stagestep™ не несет ответственности за расходы, связанные с задержкой доставки, повреждением или установкой напольного покрытия. Полы застрахованы на имя клиента от повреждений при транспортировке.Все полы будут заменены бесплатно в случае обнаружения заводского брака или повреждения транспортной компанией в течение 72 часов с момента получения.

ПОДГОТОВКА ВИНИЛОВОГО ПОЛА

Что можно и чего нельзя делать

Выполнить При установке убедитесь, что гладкая поверхность обращена вверх, а сторона с пеной или текстурой вниз. Для укладки напольного покрытия крепко держите концы рулона и разматывайте напольное покрытие с сердцевины так, чтобы гладкая сторона всегда была обращена вверх. Сохраните сердечник или центральную трубу для использования в будущем, за исключением случаев постоянной установки. Напольное покрытие, возвращенное в компанию Stagestep™ по какой-либо причине, должно быть повторно прокатано с использованием стержня или центральной трубы. Для разматывания винилового напольного покрытия может потребоваться 2-4 человека с достаточной силой в зависимости от длины рулона и веса.
Не переворачивать край пола за край. Напольное покрытие может порваться или треснуть. Будьте осторожны, чтобы не сильно согнуть виниловый пол. Такое сгибание или непреднамеренное наступление на сложенный пол может привести к появлению растяжек или трещин.
Перед использованием вымойте новый пол 2–3 раза теплой водой с ProClean.Чтобы узнать о специальных требованиях к противоскользящему покрытию или обработке, позвоните в нашу службу поддержки клиентов.
Не используйте канифоль, растворители, абразивные чистящие средства, колу, уксус, нашатырный спирт, отбеливатель или любые продукты, на которых написано, что они придадут вашему полу блеск.
Выполнить Поддерживайте в помещении стандартную комнатную температуру 68–78°F и влажность 40–60% до и во время процесса установки. Может потребоваться использование увлажнителей или осушителей.

Виниловый пол

Убедитесь, что испытания бетонной плиты на влажность были проведены и соответствуют стандарту содержания влаги.Включите стационарную систему HVAC и настройте ее на температуру не менее 68–78° F и относительную влажность 40–60 % в течение как минимум 72 часов до, во время и после установки.
Материал для пола должен быть акклиматизирован в месте установки в течение как минимум 24 часов перед укладкой.
Должен использоваться только клей, одобренный Stagestep™. Использование неутвержденного клея может привести к аннулированию гарантии. Используйте только шпатель с мелкими зубьями 1/32 x 1/16 x 1/32 дюйма. Для постоянной установки требуются профессиональные установщики.
Материал всегда должен подвергаться визуальному осмотру перед установкой. Любые материалы, установленные с визуальными дефектами, не будут считаться законной претензией, поскольку это касается стоимости работ.
Некоторые листы винила Stagestep™ имеют промежуточный слой из стекловолокна, который придает им стабильность размеров. Они не будут сжиматься или сжиматься. Если обрезать слишком сильно или завернуть, это может привести к образованию пузырей.
Установите все вырезы и ролики в последовательной последовательности.
Перед началом укладки убедитесь, что соблюдены все рекомендации по черновому полу и условиям рабочей площадки.После запуска установки вы принимаете эти условия.

ЭКОЛОГИЧЕСКИЙ КОНТРОЛЬ

Испытание на влажность

Необходимо проводить испытания на влажность всех бетонных и деревянных полов, независимо от их возраста или класса.
Бетон должен быть испытан как минимум в трех местах на каждые 1000 квадратных футов.
Испытание должно проводиться в соответствии со стандартом ASTM F1869-98 с использованием теста на хлорид кальция или цифрового измерителя.
Испытание следует проводить по периметру помещения, у колонн и в местах, где может быть заметна влага.
Выделение влаги из бетона не должно превышать 5,0 фунтов. на 1000 квадратных метров за 24 часа.
Древесина должна быть проверена цифровым измерителем влажности и должна иметь содержание не ниже 5% и не выше 10%.
Если ваши результаты превышают эти пределы, свяжитесь с Stagestep™ для получения дополнительной информации.
Установщик пола не несет ответственности за проведение проверки.Тем не менее, установщик напольного покрытия несет ответственность за то, чтобы эти испытания были проведены с надлежащими результатами до укладки напольного покрытия.
При проведении испытаний на влажность указываются только условия во время испытаний. Подрядчик по напольным покрытиям не может нести ответственность, если в будущем будет присутствовать влага, которая приведет к поломке.

ЧЕРТОВЫЕ ПОЛЫ

Сводка

Внешний вид и характеристики напольного покрытия определяются и частично зависят от состояния основания пола. Крайне важно, чтобы все основания были структурно прочными, обработанными гладкими, плоскими, ровными, постоянно сухими, чистыми и свободными от всех посторонних материалов, таких как пыль, краска, жир, масла, растворители, отвердители и отвердители, герметики, асфальт и т. остатки старого клея.
Плоский и ровный означает, и применимый параметр для сохранения гарантии на продукт составляет 1/8” – ¼” на каждые 10 футов. Подготовка основания пола должна выполняться при постоянной температуре ОВКВ 68-78°F и влажности на уровне 40-60%.
Пропылесосить пол с помощью промышленного пылесоса — предпочтительный метод удаления грязи и пыли. Для бетонных полов влажная уборка чернового пола является отличным способом удаления мелкой пыли. Чистый черновой пол обеспечивает надлежащее сцепление между черновым полом и напольным покрытием.

Примечание: Везде, где упоминаются торговые наименования, товарные знаки, названия продуктов или компаний, они используются только в качестве ссылки для установления сравнительного стандарта качества. Не следует предполагать, что эти продукты являются единственными продуктами для предлагаемого или предполагаемого использования.Кроме того, это не означает, что другие продукты аналогичного или равного качества могут не подходить.

Уровни

На уровне A Место для чистового пола без участков ниже уровня земли и с полом и землей, соприкасающимися или разделенными менее чем 18-дюймовым хорошо вентилируемым пространством между нижней частью самого нижнего горизонтального элемента конструкции и землей в любой момент.
Над уровнем земли Место для чистового пола, где пол не соприкасается с землей и где в любой точке между нижней частью самого нижнего горизонтального элемента конструкции и землей имеется не менее 18 дюймов хорошо вентилируемого пространства.
Ниже уровня земли Место для конструкции пола, которая соприкасается с землей или с хорошо вентилируемым пространством менее 18 дюймов между нижней частью самого нижнего горизонтального элемента конструкции и землей в любой точке, а также если частично или полностью этаж ниже уровня земли.

Несмотря на то, что многие типы конструкции основания пола приемлемы для использования с нашими продуктами, основания Springstep и SpringFlex являются единственными допустимыми комбинациями основания и подложки для наших полов.Dancestep Plus, Woodstep Plus и Woodstep Ultra следует укладывать непосредственно на существующую гладкую плиту, и для них не требуется пружинный черновой пол.

Для получения дополнительной информации вы можете обратиться к ASTM F141. Для деревянных оснований см. ASTM F1482.

Существующие полы должны быть структурно прочными, свободными от чрезмерного движения и иметь хорошо вентилируемое воздушное пространство под ними. Напольные покрытия Stagestep™ нельзя укладывать на деревянные основания пола, построенные на шпалах, над, на уровне или ниже уровня бетонных полов без использования пароизоляции.Отказ от использования пароизоляции приведет к высокой частоте отказов из-за чрезмерного выделения паров влаги из бетона.

ПОДКЛАДКИ

Резюме

Панели подстилающего слоя используются для исправления дефектов в основании пола и для обеспечения гладкой прочной поверхности, на которую можно приклеить эластичное напольное покрытие. Используйте ¼” luan для постоянной установки.
Другие типы панелей подстилающего слоя, такие как Tecply, Multiply и Masonite Brand Underlayment, не должны использоваться с системами чернового пола Stagestep™.Всегда устанавливайте и крепите панели подстилающего слоя в соответствии с рекомендациями производителя.

Паркетная доска/половая доска

В связи с расширением и сужением полосового и дощатого чернового пола во время сезонных изменений мы рекомендуем укладывать панели чернового пола Springstep IV на эти типы полов.

Примечание. Нанесение тонкого слоя шпатлевки на деревянные полы может вызвать проблемы в местах стыков. Влага от заплаты поглощается древесиной, разбухая древесными волокнами, вызывая телеграфирование через только что уложенное напольное покрытие.Правильная укладка деревянного пола имеет решающее значение для успешной укладки напольного покрытия.

БЕТОННЫЕ ПОЛЫ

Резюме

(см. ASTM F710-98)

Полы должны быть гладкими, жесткими, плоскими, ровными, постоянно сухими, чистыми и свободными от любых посторонних материалов, таких как пыль, краска, жир, масла, растворители, отвердители и отвердители, герметики, разрыхлители, асфальт и старый клей , остаток.
Бетон должен иметь минимальную прочность на сжатие 3500 фунтов на квадратный дюйм/150 фунтов на кубический фут и быть покрыт пароизоляцией перед укладкой чернового пола.
Телеграфирование залатанных швов и дефектов основания пола часто может быть усилено, если напольное покрытие поддерживается с высоким блеском.

Примечание: Использование пароизоляции Stagestep™, жидкой, такой как Bone Dry Plus, или 8 мил. или лучшего пластикового барьера, является обязательным при установке продуктов Stagestep™ поверх, выше, на или ниже уровня бетона. Невыполнение этого требования приведет к аннулированию всех гарантий.

СУЩЕСТВУЮЩИЕ УСТОЙЧИВЫЕ ПОЛЫ

Большинство напольных покрытий Stagestep™ можно укладывать поверх однослойного эластичного напольного покрытия без амортизации при соблюдении определенных условий.

Существующий пол должен быть хорошо приклеен.
Существующий пол не должен быть рельефным или текстурированным настолько, чтобы он «телеграфировал» через новый пол.
Все воски и покрытия должны быть удалены и промыты чистой водой, а также должен быть проведен тест pH, чтобы убедиться, что остатки растворителя удалены. Необходимо провести испытание адгезионного сцепления, чтобы убедиться в правильности сцепления между клеем и существующим напольным покрытием.
Порезы, выбоины, вмятины и другие неровности должны быть отремонтированы или заменены.
Существующий черновой пол должен быть пружинным и соответствовать рекомендациям для существующего и нового напольного покрытия.
Использование выравнивателей для тиснения не рекомендуется для коммерческих установок.

Примечание: Нанесение тонкого слоя ремонтного материала поверх существующего упругого пола может вызвать больше проблем, чем решить, таких как нарушения сцепления, растрескивание и вмятины.

Ответственность за определение того, подходит ли существующее напольное покрытие для укладки поверх него, лежит исключительно на монтажнике и подрядчике по напольному покрытию.Если есть какие-либо сомнения относительно его пригодности, его следует удалить или установить поверх него подходящую подложку.
Установка поверх существующего упругого пола может быть более подвержена вмятинам, и всегда существует вероятность того, что существующий пол может дать телеграмму.
Телеграфирование – это когда швы чернового пола/подложки выходят на поверхность пола. Это условие не должно влиять на активность на поверхности или ударный износ. Это обычное явление для плавающих деревянных полов и не покрывается гарантией.

Полы с подогревом

Напольные покрытия Stagestep™

можно укладывать на полы с лучистым подогревом при условии, что рабочая температура не превышает 85°F. к укладке напольного материала Stagestep™. Это гарантирует, что температура поверхности чернового пола не превысит 65 ° F во время укладки напольного материала.

Температура в помещении должна поддерживаться на уровне не менее 65°F до, во время и после установки в течение 72 часов. Затем можно повысить температуру системы лучистого отопления. Повышая температуру пола, делайте это постепенно, чтобы основание и материал пола могли вместе адаптироваться к изменению температуры. Быстрое изменение может привести к проблемам с привязанностью.

Для получения дополнительной информации обратитесь в нашу службу технической поддержки по телефону (800) 523-0960 или
sales@stagestep.ком.

Направленная установка

При укладке винилового напольного покрытия Stagestep™ все листы должны укладываться в одном направлении.

Для получения более подробных указаний и информации по упомянутым темам мы рекомендуем вам обращаться в следующие ассоциации:

APA – The Engineered Wood Association (253) 565-6600
или apawood.org
ACI – Американский институт бетона (248) 848-3700 или на сайте convert.org
PCA – Portland Cement Association (847) 966-6200 или цемент.орг
RFCI – Институт эластичных напольных покрытий (706) 882-3833 или rfci.com
ASTM — Американское общество испытаний и материалов 610-832-9500 или org

ПРИМЕНЕНИЕ BONE DRY PLUS

Инструкции по применению

Поверхностные герметики, краска, жир, масла и клеи и т. д. должны быть удалены перед нанесением Bone Dry Plus. Гладкие, протертые твердые поверхности следует протравить продуктами Bone Dry Plus или открыть механически, чтобы Bone Dry Plus проник в бетон.
Используйте Bone Dry Plus в полную силу. Пропитайте поверхность Bone Dry Plus. Нанесение можно производить с помощью безвоздушного распылителя или садового опрыскивателя с ручным насосом. Не позволяйте Bone Dry Plus образовывать лужи или лужицы, так как на поверхности может образоваться белый налет.
О времени нанесения дополнительного материала можно судить по времени, необходимому для впитывания Bone Dry Plus в бетон. Если материал быстро впитывается, как правило, менее чем через 15 минут после нанесения, требуется дополнительное нанесение.
При необходимости, через 24 часа после окончательного нанесения Bone Dry Plus, тщательно промойте или протрите поверхность водой, чтобы удалить любой инородный материал, который может попасть через бетон на поверхность.
После определенных применений корка как щелочи, так и извести может подняться через бетон на поверхность. Для удаления используйте щетку с жесткой щетиной или чистящую машину с проволочной щеткой. После удаления промойте водой.
Теперь бетон очищен, дезодорирован и надежно герметизирован.Настил можно укладывать примерно через 72 часа после нанесения. Вы можете безопасно ходить по бетону в течение 72 часов, хотя поверхность может быть скользкой во влажном состоянии.

НАНЕСЕНИЕ КЛЕЯ НА БЕТОН

Инструкции по применению

Используйте на уровне земли, выше или ниже уровня земли. Можно наносить на фанеру, ДВП, бетон, терраццо, сталь и хорошо склеенные напольные покрытия без воска.
Используйте высококачественный латексный/портландцементный ремонтный состав для заполнения или выравнивания любых неровных участков.
Пол должен быть прочным, сухим и свободным от грязи, пыли, старого клея, жира, воска и других посторонних веществ. Бетонные полы должны быть полностью выдержанными, очищенными от пыли, влаги, чрезмерной щелочности, отвердителей и чрезмерного выделения паров влаги (5 фунтов/1000 SF/24 часа)
Бетон на грунте и ниже уровня плиты должен иметь удовлетворительную гидроизоляцию под плитой.
Не используйте Safe-Set 299, если в бетонном основании присутствует влага; влага может замедлить или помешать схватыванию клея.
Может использоваться поверх старого разбавленного клея при соблюдении следующей процедуры: соскребите и удалите клей, чтобы обнажить не менее 80% поверхности бетона. Допускаются случайные пятна клея и появление коричневого пятна на поверхности.

Температура клея и помещения должна поддерживаться при минимальной температуре 65°F в течение 48 часов до, во время и после установки. На пористые основания наносите клей шпателем с квадратными зубьями 1/16” x 1/16” x 1/16”; для непористых оснований используйте шпатель размером 1/32 x 1/32 x 1/16 дюйма.Сразу после нанесения клея прокатайте его валиком с коротким ворсом, смоченным клеем, чтобы сгладить выступы клея. Эта процедура гарантирует, что рисунок зубца шпателя не будет телеграфировать на готовый пол. При использовании «метода мокрого отверждения» перед укладкой напольного покрытия проверьте клей на наличие «нитей» и влажность на ощупь. Периодически проверяйте, чтобы клей полностью перешел на тыльную сторону напольного покрытия. При использовании «липкого» метода укладки дайте клею стать липким перед началом укладки (клей не должен переходить на палец при прикосновении).Время укладки зависит от температуры, влажности и пористости основания. Для проверки слегка прикоснитесь к клею; если он не переносится на палец, продолжайте установку. Поместите виниловое напольное покрытие на клей в течение двух часов после нанесения. В течение часа после установки прокатайте весь пол катком весом 100 фунтов. Прокатитесь дважды, по одному разу в каждом направлении. Ограничьте интенсивное движение пешком или передвижные грузы как минимум на 24 часа.

Очистка

Засохший клей трудно удалить; позаботьтесь об удалении влажного клея с поверхности материала до того, как он высохнет.Свежий клей (состарившийся менее 8 часов) можно удалить ледяной мыльной водой и влажной тканью. Для высохшей клейкой пленки осторожно используйте уайт-спирит или ацетон, так как эти продукты могут испортить отделку пола. Всегда обращайтесь к производителю материала за правильными процедурами удаления засохшего клея.

РУЛОННЫЙ ВИНИЛ/УСТАНОВКА

Пять способов установки

Временная установка
Полустационарная установка с использованием 2-дюймовой двусторонней ленты и верхней ленты
Долговременная полупостоянная установка с использованием 4-дюймовой стыковой ленты
Полупостоянная установка на длительный срок с использованием ReUseIt
Стационарная установка

Временная установка (1 день–2 недели)

Используйте верхнюю ленту, виниловую или тканевую ленту

Пол должен укладываться на чистую, гладкую, ровную и сухую поверхность.Лучше всего устанавливать над пружинным полом или сценой.
Перед приклеиванием разверните напольное покрытие и дайте ему полежать на черновом полу, пока оно не станет ровным и не акклиматизируется к комнатной температуре.
Идеально оставить пол на ночь или дольше. Пол должен лежать ровно перед оклейкой лентой. Оставьте зазор 1/16 дюйма на всех швах и зазор ½ дюйма на стенах.
Проклейте все швы и периметр пола виниловой или тканевой лентой шириной 1-1/2 дюйма или 2 дюйма.

УСТАНОВКА ИЗ ВИНИЛА

Полупостоянная установка (2–3 года)

Используйте двустороннюю ленту и верхнюю ленту, виниловую или тканевую ленту.

Герметизирует бетонную плиту от влаги. На бетонной плите используйте жидкий гидроизоляционный материал, такой как Bone Dry Plus, как указано, или пластиковую пленку Stagestep™ Vapor Barrier толщиной 8 мил или больше. Если используется пластиковая пленка, раскатайте и положите каждый лист внахлест на 5–7 дюймов с помощью влагозащитной ленты по швам, дайте им подойти к стене и заклейте такой же водонепроницаемой лентой у основания по периметру, чтобы изолировать влагу внизу.
Поверхность чернового пола (в идеале пружинящего чернового пола) должна быть чистой, сухой, ровной и гладкой, все отверстия для винтов и швы должны быть заполнены шпатлевкой, шпатлевкой по дереву или заклеены лентой.(См. инструкцию для Springstep II, III или IV). Нет необходимости проклеивать плотно прилегающие швы, как в случае правильно установленных Springstep II, III или IV. Наклеивание ленты приведет к возможному телескопированию, что является нормальным явлением.
Раскатайте напольное покрытие и дайте ему акклиматизироваться до комнатной температуры. Когда пол прибудет, его можно вывернуть наизнанку. Убедитесь, что гладкая сторона находится вверху, а пенопласт или текстурированная поверхность — внизу. Комнатная температура должна быть самой высокой температурой, которую может достичь помещение во время использования.Акклиматизация пола может занять от нескольких часов до нескольких дней.
Убедитесь, что пол ровно прилегает к черновому полу и что все швы ровные. Сделайте все необходимые разрезы. Оставьте зазор ½ дюйма у стен и зазор 1/16 дюйма между швами.
Ваш пол должен выглядеть так, будто он готов к использованию.
Закрепите один конец каждого рулона напольного покрытия грузом, чтобы он не двигался.
Отметьте карандашом края напольного покрытия на черновом полу. Начните с перекатывания рулона напольного покрытия, расположенного ближе всего к самой дальней стене, на его сердцевину и приклейте двусторонний скотч к черновому полу по отмеченному периметру (не под швом) и посередине 3.25 футов от края. Оставьте все остальные рулоны на месте и раскатайте.
Раскатайте напольное покрытие и проверьте его положение по ленте.
Если все в порядке, сверните пол, снимите защитную бумагу с двустороннего скотча и снова намотайте на открытую поверхность скотча. Будьте осторожны, не наступайте на скрученный винил поверх двустороннего скотча, пока не убедитесь, что винил ровный, без ряби или валиков.
Повторите процедуры с 7 по 9 для каждого рулона.
При необходимости используйте 75-фунтовый.валиком для дальнейшего закрепления пола с помощью S-образной траектории, позволяющей вытеснять рябь или пузырьки воздуха и не задерживать их под полом.
Проклейте все швы и периметр пола виниловой или тканевой лентой шириной 1-1/2 дюйма или 2 дюйма.

Предупреждение: Меняйте верхнюю ленту каждые три месяца или по мере необходимости. Меняйте двустороннюю ленту не реже одного раза в два года. Несоблюдение этого требования может привести к растрескиванию и деформации пола из-за разрыва ленты.

Полупостоянная установка (3-4 года)

Используйте двустороннюю профессиональную 4-дюймовую стыковую ленту.Верхняя лента не требуется.

Герметизирует бетонную плиту от влаги. На бетонной плите используйте жидкий гидроизоляционный материал, такой как Bone Dry Plus, как указано, или пластиковую пленку Stagestep™ Vapor Barrier толщиной 8 мил или больше. Если используется пластиковая пленка, раскатайте и положите каждый лист внахлест на 5–7 дюймов с помощью влагозащитной ленты по швам, дайте им подойти к стене и заклейте такой же водонепроницаемой лентой у основания по периметру, чтобы изолировать влагу внизу.
Поверхность чернового пола (в идеале пружинящего чернового пола) должна быть чистой, сухой, ровной и гладкой, все отверстия для винтов и швы должны быть заполнены шпатлевкой, шпатлевкой или заклеены лентой.Нет необходимости проклеивать плотно прилегающие швы, как в случае правильно установленных Springstep II, III или IV. Лента приведет к некоторому телескопированию, что является нормальным явлением.
Раскатайте напольное покрытие и дайте ему акклиматизироваться до комнатной температуры. Когда пол прибудет, он будет вывернут наизнанку. Убедитесь, что гладкая сторона находится вверху, а пенопласт или текстурированная поверхность — внизу. Комнатная температура должна быть самой высокой температурой, которую может достичь помещение во время использования. Акклиматизация пола может занять от нескольких часов до нескольких дней.
Убедитесь, что пол ровно прилегает к черновому полу и что все швы ровные. Сделайте все необходимые разрезы. Оставьте зазор в полдюйма у всех стен. Области шва могут быть перекрыты до 1 дюйма и удвоены или вырезаны по дорожке, чтобы получить две свежие кромки, чтобы края 2 соседних рулонов были идеально выровнены. Не прорезайте швы пола до #12. Примечание: Двойная резка уменьшит покрытие материала по ширине пола. Прежде чем укладывать пол таким образом, убедитесь, что материала достаточно для завершения работы.
Ваш пол должен выглядеть так, будто он готов к использованию.
Закрепите один конец каждого рулона напольного покрытия грузом, чтобы он не двигался.
Отметьте карандашом края напольного покрытия на черновом полу. Начните с перекатывания рулона напольного покрытия, ближайшего к самой дальней стене, на его сердцевину и наклейте 4-дюймовую профессиональную шовную ленту на основание пола по отмеченному периметру (не под швами) и посередине на расстоянии 3,25 фута от края. Оставьте все остальные рулоны на месте и раскатайте.
Повторно размотайте этот рулон, чтобы проверить положение на ленте.
Если все в порядке, сверните пол, снимите защитную бумагу с двустороннего скотча и снова намотайте поверх оголенного двустороннего скотча. Будьте осторожны, чтобы не наступить на скрученный винил поверх двустороннего скотча, пока не убедитесь, что винил лежит ровно, без ряби или валиков. Раскатывание винилового покрытия на двусторонний скотч всегда должно выполняться медленно и методично.
Повторите процедуры с 7 по 9 для каждого рулона.
При необходимости используйте 75-фунтовый валик для дополнительной фиксации пола с помощью S-образной траектории, позволяющей вытеснять рябь или пузырьки воздуха и не задерживать их под полом.
После прокатки всей поверхности пола, если вы наложили рулоны внахлест на швы, сделайте двойные или параллельные разрезы по всем швам. После того, как все швы будут вырезаны, прокатайте область шва роликом от 75 до 100 фунтов. Обрезка швов может не понадобиться, если швы рулона совпадают.
Обклейте комнату по периметру виниловой или тканевой лентой шириной 1-1/2 дюйма или 2 дюйма, если она не покрыта дополнительным вентилируемым основанием.

Предостережение: Меняйте 4-дюймовую стыковую ленту не реже одного раза в три года. Несоблюдение этого требования может привести к растрескиванию и деформации пола из-за разрыва ленты.

Долгосрочная полупостоянная установка (4–10 лет)

Программа повторного использования Stagestep™ (схема на стр. 26 Руководства по установке)

Герметизирует бетонную плиту от влаги. На бетонной плите используйте жидкий гидроизоляционный материал, такой как Bone Dry Plus, как указано, или пластиковую пленку Stagestep™ Vapor Barrier толщиной 8 мил или больше.Если вы используете пластиковую пленку, раскатайте и уложите так, чтобы каждый лист перекрывал влагостойкую ленту на 5–7 дюймов по швам, и дайте ей пройти к стене и используйте ту же ленту у основания периметра, чтобы изолировать влагу внизу.
Поверхность чернового пола (в идеале пружинящего чернового пола) должна быть чистой, сухой, ровной и гладкой, все отверстия для винтов и швы должны быть заполнены шпатлевкой, шпатлевкой или заклеены лентой. Нет необходимости проклеивать плотно прилегающие швы, как в случае правильно установленных Springstep II, III или IV. Лента приведет к некоторому телескопированию, что является нормальным явлением.
ReUseIt покрывает весь пол перпендикулярно направлению выкатной поверхности пола. Если ваш этаж проходит с севера на юг, ReUseIt будет проходить с востока на запад.
Когда вы раскатываете ReUseIt, вы обнажаете клей на дне, который будет прилипать к вашему основанию.
Пока один человек медленно идет назад, разворачивая ReUseIt, другой человек прикрепляет клейкую сторону к основанию, разглаживая ее жесткой щетиной или валиком. (См. иллюстрацию шага 1.)
Когда вы доберетесь до стены, разрежьте ReUseIt канцелярским ножом и начните следующий проход.Хорошо совмещать швы как можно ближе; однако небольшие перекрытия или зазоры допустимы. (См. иллюстрацию шага 1.)
Раскатайте напольное покрытие перпендикулярно повторному использованию, сделайте все грубые надрезы по периметру стены и дайте напольному покрытию акклиматизироваться не менее 24 часов. Если края пола повреждены или деформированы, области швов могут быть перекрыты до 1 дюйма и сдвоены или разрезаны, чтобы получить две свежие кромки. Не делайте двойных надрезов до шага 12. (См. иллюстрацию к шагу 2).
Сверните пол наполовину, используя трубку для пола.Делайте это по одному разделу за раз. Снимите верхний защитный слой ReUseIt, обнажив верхний клей. (См. иллюстрацию шага 3).
Аккуратно прикатайте напольное покрытие к клейкой поверхности, следя за тем, чтобы не сместиться и не изменить выравнивание напольного покрытия. Разглаживайте напольное покрытие от центра к краям.
Повторите процедуру на каждой половине оставшихся листов настила. Не разрезайте швы в это время (см. иллюстрацию шага 4).
После того, как все напольные покрытия будут прикреплены к ReUseIt, сверните каждый лист по одному от центра к краям с усилием от 75 до 100 фунтов.напольный валик. (См. иллюстрацию шага 5.)
После того, как вся поверхность пола будет укатана, при необходимости сделайте двойную прорезку или разметку всех швов. Будьте осторожны, чтобы не разрезать ReUseIt во время этой процедуры. Разрезание ReUseIt в местах швов ослабит его способность должным образом удерживать швы закрытыми. После того, как все швы будут вырезаны, прикатайте область шва роликом от 75 до 100 фунтов (см. иллюстрацию к шагу 5).

Наконечники

Помещение должно быть теплым и сухим. ReUseIt не следует использовать во влажных помещениях или на улице.
Если допущена ошибка и пол запутался или сместился, аккуратно потяните материал пола вверх и повторите попытку. Если ReUseIt загрязнится, повредится или намокнет, вырежьте поврежденный участок и вложите новый кусок.
Протестируйте ReUseIt, чтобы убедиться, что он приклеится к вашему основанию перед укладкой.

ReUseIt предназначен для работы с системами чернового пола Stagestep™ и большинством типов фанеры, однако Stagestep™ не может гарантировать совместимость с какой-либо другой системой, кроме собственной. Перед установкой необходимо проверить пригодность.

ReUseIt предназначен для удаления и не делает черный или виниловый пол непригодным для использования. Другие методы постоянной укладки обычно означают, что черновой пол и виниловый пол нельзя использовать снова. Возможно, потребуется использовать двусторонний скотч или 4-дюймовую шовную ленту, чтобы закрепить ReUseIt и закрепить передние края.

Предупреждение: Экстремальная жара может повредить ReUseIt, что приведет к невозможности приклеивания напольного покрытия к основанию. Используйте 4-дюймовую шовную ленту, чтобы решить эту проблему.

Примечание: Не накладывайте швы внахлест, если это нарушит прилегание к полу! Не используйте ReUseIt для установки Timestep T.Используйте двустороннюю ленту и верхнюю ленту или монтажную ленту шириной 4 дюйма.

Стационарная установка (10+ лет)

Клей Stagestep™

Рекомендуется профессиональная установка. Полные инструкции прилагаются к каждому контейнеру клея Stagestep™. Швы должны быть дважды прорезаны профессионалом. Химическая сварка не рекомендуется. Термическая сварка не требуется, но опять же, ее должен выполнять только профессионал. Stagestep ™ несет в себе материал сварочного стержня для нагрева во всех цветах.

Если у вас есть какие-либо вопросы, позвоните по телефону (800) 523-0960 или напишите по адресу [email protected].

РЕЗКА И ПОДСОЕДИНЕНИЕ ЛИСТОВ

Листовые виниловые пластины Stagestep™

Виниловые листы

Stagestep™ гибкие и простые в обращении при правильной акклиматизации. В большинстве случаев квалифицированный установщик сможет вручную установить материал в местах, где будут установлены базовые или отделочные молдинги после завершения установки.

Отрежьте необходимую длину рулона, в том числе достаточную для подъема по стене на 2-3 дюйма с обоих концов.
Придвиньте лист как можно ближе к начальной стене, позволяя лишней длине подниматься по стене с каждого конца.
Установите чертилки как минимум на 3/8 дюйма больше, чем максимальное расстояние между стеной и материалом пола. Нанесите форму стены на пол.
Затем разрежьте материал по линии разметки с помощью универсального ножа. Поместите подогнанную простыню прибл. ½ дюйма от стены. По всему периметру комнаты должен быть зазор в ½ дюйма.
Отрежьте второй лист соответствующей дополнительной длины.
Расположите второй лист с нахлестом ½ – 1” над первым листом по шву.
Повторите шаги 5 и 6 для стольких листов, сколько необходимо для завершения площади или тех листов, которые можно установить в этот день.
Соберите все перекрывающиеся листы как один наполовину.
Нанесите мелом линию вдоль участка, на который будет наноситься клей, чтобы обеспечить ровную и прямую линию клея. Распределите клей зубчатым шпателем по всей поверхности.Будьте очень осторожны, чтобы не оставить клейкие выступы или лужицы. Примечание: Пористость основания и условия окружающей среды (температура, влажность и т.д.) могут повлиять на время работы клея. Пол необходимо укладывать на клей во влажном состоянии. Не укладывайте напольное покрытие на сухой клей.
Наклейте напольное покрытие внахлест со сгиба на клей, двигаясь к стене. Не бросайте материал внутрь — воздух будет захвачен, что приведет к образованию пузырей. Накатывание или укладка винилового напольного покрытия на клей всегда должна выполняться медленно и методично.
Рулонный пол с роликом от 75 до 100 фунтов в обоих направлениях. Скатайте сначала по ширине, затем по длине. Используя край верхней части пола в качестве ориентира, отрежьте нижний лист острым канцелярским ножом. Примечание: Для обеспечения надлежащего склеивания материала рекомендуется прикатывать материал рядом со стенками ручным валиком.
После того, как материал был уложен на клей, швы двойные, следовые или разметочные. При резке по разметке разметьте швы, используя короткие разметки с помощью разметочного лезвия или разметочного штифта. Примечание: Установите писцы так, чтобы в шве оставался небольшой зазор, примерно в половину толщины лезвия бритвы. Если разрезать слишком полно, это приведет к образованию пузырей или гребней. Напольное покрытие из винилового листа Stagestep™ с тепловой сваркой не является обязательным. При установке Super Timestep оба края шва должны быть обрезаны, так как заводской край находится под углом 45 градусов.
Разрежьте материал по линии разметки с помощью универсального ножа.
Сверните шов ручным валиком.
Повторите ту же процедуру в другой половине комнаты.Будьте осторожны, чтобы не перекрывать линии клея и не оставлять выступов клея.
При необходимости прогрейте сварные швы на следующий день.

Примечание: Приведенные выше инструкции предполагают несъемную установку с помощью клея. Поэтому эти инструкции предназначены для профессиональных монтажников. По любым вопросам обращайтесь по телефону
(800) 523-0960 или по электронной почте [email protected].

ТЕПЛОВАЯ СВАРКА

Только опытные специалисты:

Термическая сварка является дополнительной процедурой для всех швов, обшивки и заполнения углов наших листовых винилов.Тепловая сварка обеспечивает прочные и гигиеничные швы. Они не невидимы. Тепловая сварка не подходит для временных или полустационарных установок.
Сварочный шнур для наших виниловых покрытий изготовлен из чистого ПВХ, который плавится при той же температуре, что и ПВХ листового винилового напольного покрытия. Вот почему вы никогда не должны использовать сварочные стержни, отличные от тех, которые указаны для продукта, который вы устанавливаете.
Тепловая сварка должна выполняться после того, как клей для напольного покрытия схватится, обычно не позднее, чем через 24 часа после укладки листового винила.
Всегда рекомендуется сначала потренироваться на обрезке материала, чтобы обеспечить правильную температуру и скорость.

Процедура

Края шва должны быть плотными. Зазоры в шве будут препятствовать качественному сварному шву.
Выровняйте шов с помощью винилового желобка. Глубина канавки должна составлять примерно 2/3 глубины материала. Будьте осторожны, чтобы не зайти слишком глубоко. Это очень важно для обеспечения надлежащей прочности и сцепления сварочного стержня.
Концы шва, до которых не может дотянуться желобок, должны быть обработаны ручным желобком.
Тщательно очистите все канавки.
Используйте только сварочные пистолеты профессионального качества, которые поддерживают надлежащую температуру. Используйте наконечник скорости 5 мм.
Предварительно прогрейте сварочный пистолет в течение нескольких минут перед началом сварки.
Длина сварочного стержня достаточна для сварки половины шва.
Вставьте стержень через сварочное сопло примерно на 3-4 дюйма, удерживайте излишек и сразу же приступайте к сварке.
Сварочный наконечник всегда должен быть параллелен полу и непосредственно над канавкой.
Определите правильную скорость сварки, убедившись, что сварочный стержень действительно плавится в канавке. С обеих сторон сварочного стержня должен образоваться небольшой валик.
Пока сварочный стержень еще теплый, обрежьте лишний материал серповидным ножом и обрезной пластиной одним непрерывным движением.
Если сварочный стержень не приклеен должным образом, можно вплавить и обрезать новый кусок стержня.
Повторите ту же процедуру на другой половине, начиная с противоположной стены по направлению к центру.Перекройте сварочный стержень примерно на 1 дюйм в месте их соединения.
После того, как стержень остынет на ощупь, сделайте окончательную обрезку, используя только серповидный нож.
Мелкий ремонт и зачистку штока можно выполнить с помощью инструмента для ремонта бутана.

Примечание: Бесшовность не означает невидимость. Тепловая сварка предотвращает проникновение влаги в шов и разрушение клея. Classic и Super Bravo нельзя сваривать термически.

ОСНОВНОЙ ПОЛ SPRINGSTEP II

Строительство

Необходимые материалы:

Два слоя 1/2-дюймовой подкладочной фанеры без пустот, одна сторона обработана.(Поставляется на месте.)
Springstep 2-дюймовые пенопластовые кубики высокой плотности или пеноблоки 3 x 3 x ¾ дюйма.
Контактный цемент или жидкие гвозди (приобретаются на месте), но не обязательно, если используются самоклеящиеся кубики или блоки.
Шурупы для деревянного настила с непрерывной резьбой 1 дюйм и потайными головками. Не используйте шурупы или гвозди для гипсокартона. (Поставляется на месте.) (См. схему внизу страницы 33.)
Пароизоляционный материал (на выбор пластиковая пленка, например, Stagestep™ Vapor Barrier с армирующей сеткой, ламинированной между слоями полиэтилена, или пароизоляционный материал, такой как Bone Dry Plus.
Влагостойкая лента для пароизоляции швов при использовании пластиковой пленки.
Наклейка на пол для заполнения отверстий под винты и получения гладкой поверхности (приобретается на месте).
Вентилируемая стена и переходники (дополнительно)

Процесс

Герметизирует бетонную плиту от влаги. На бетонной плите используйте жидкую гидроизоляционную пленку, такую как Bone Dry Plus или пластиковая пленка Stagestep™ Vapor Barrier толщиной 8 мил или больше. Если используется пластиковая пленка, раскатайте и положите каждый лист внахлест на 5–7 дюймов с влагостойкой лентой по швам, дайте им подойти к стене и заклейте той же влагостойкой лентой у основания периметра, чтобы изолировать влагу внизу.
Приклейте или очистите и приклейте пенопластовые блоки к нижнему слою фанеры. (См. схему ниже.)
Поместите нижний слой фанеры с прикрепленной пеной. Ступенчатые швы.
Проложить верхний слой фанеры перпендикулярно нижнему слою. (См. схему на стр. 35.)
Пол готов, когда вы достигнете стен или нужного размера. Оставьте зазор в ½ дюйма по периметру.
Используйте 1-дюймовые шурупы для настила с непрерывной резьбой и потайными головками. (См. схему ниже.)
Заклейте или залатайте головки винтов и отшлифуйте швы, чтобы при необходимости получить гладкую поверхность.
Доступны переходники на три ножки. Может потребоваться индивидуальный заказ.
Позвоните по телефону (800) 523-0960 или напишите по адресу [email protected].

Примечание: Не используйте древесину с влажностью более 10%.

Осторожно: При использовании некачественной древесины и/или твердой древесины вы увеличиваете риск выхода из строя чернового пола. Неровные края, дефектные или не указанные винты могут привести к повреждению изнашиваемой поверхности. Дважды проверьте, надежно ли закреплен ваш черный пол.

ОСНОВНОЙ ПОЛ SPRINGSTEP III

Строительство

Необходимые материалы:

Два слоя 1/2-дюймовой подложки из твердой фанеры без пустот, одна сторона обработана.(Поставляется на месте.)
Вспененный лист Stagestep™ ½ дюйма (рулоны поставляются шириной 5 футов и длиной до 100 футов по индивидуальному заказу)
Шурупы для деревянного настила с непрерывной резьбой 1 дюйм и потайными головками. Не используйте шурупы или гвозди для гипсокартона. (Поставляется на месте.) (См. схему.)
Пароизоляция (на выбор пластиковая пленка, такая как Stagestep™ Vapor Barrier с армирующей сеткой, ламинированной между слоями полиэтилена, или пароизоляция, такая как Bone Dry Plus.
Влагостойкая лента для пароизоляции швов при использовании пластиковой пленки.
Лента или заплатка для пола, чтобы заполнить отверстия для винтов и сделать поверхность гладкой. (Поставляется на месте.)

Процесс

Герметизирует бетонную плиту от влаги. На бетонной плите используйте жидкий гидроизоляционный материал, такой как Bone Dry Plus, как указано, или пластиковую пленку Stagestep™Vapor Barrier толщиной 8 мил или больше. Если используется пластиковая пленка, раскатайте и положите каждый лист внахлест на 5–7 дюймов с помощью влагозащитной ленты по швам, дайте им подойти к стене и заклейте такой же водонепроницаемой лентой у основания по периметру для герметизации влаги.
Раскатайте листовой пенопласт, чтобы он соответствовал плите.
Проклейка швов пенопласта.
Свободно уложите нижний слой фанеры прямо на пенопласт. Ступенчатые швы.
Проложить верхний слой фанеры перпендикулярно нижнему слою. (См. схему ниже.)
Пол готов, когда вы достигаете стен или нужного размера. Оставьте зазор в ½ дюйма по периметру.
Используйте один шуруп для настила с непрерывной резьбой и головкой с потайной головкой. (См. таблицу на стр. 35.)
Заклейте или залатайте головки винтов и отшлифуйте швы, чтобы при необходимости получить гладкую поверхность.

Примечание: Не используйте древесину с влажностью более 10%.

Осторожно: При использовании некачественной древесины и/или твердой древесины вы увеличиваете риск разрушения чернового пола. Неровные края, дефектные или не указанные винты могут привести к повреждению изнашиваемой поверхности. Дважды проверьте, надежно ли закреплен ваш черный пол.

ОСНОВНОЙ ПОЛ SPRINGSTEP IV

Springstep IV — это доска номинального размера 2’ x 2’, изготовленная из смолы, устойчивой к влаге.Поставляется в предварительно собранном виде с L-образными пенопластовыми формами толщиной ¾ дюйма. Предназначен для многоцелевых студий.

Пружинная ступень IV-A

Несобранные панели с пенопластовым листом толщиной ½ дюйма (для прочного поглощающего пола и шумоизоляции). Отлично подходит для бальных танцев.

Пружинная ступень IV-B

Несобранные панели с 2-дюймовыми пенопластовыми кубами для повышения устойчивости. Идеально подходит для занятий с высокой ударной нагрузкой.

Строительство

Необходимые материалы:

Панели основания Springstep IV.
Пароизоляция (на выбор пластиковая пленка, например, Stagestep™ Vapor Barrier с армирующей сеткой, ламинированной между слоями полиэтилена, или наша пароизоляция Bone Dry Plus.
Влагостойкая лента для пароизоляции швов при использовании пластиковой пленки.
Вентилируемое настенное основание. (Необязательно)
Переходные элементы. (Необязательно)
Инструменты: резиновый молоток или молоток, брусок 2 x 4, дисковая пила для резки панелей по периметру.

Процесс

Герметизирует бетонную плиту от влаги.На бетонной плите используйте жидкий гидроизоляционный материал, такой как Bone Dry Plus, как указано, или пластиковую пленку Stagestep™ Vapor Barrier толщиной 8 мил или больше. Если вы используете пластиковую пленку, раскатайте и положите каждый лист внахлест на 5-7 дюймов с влагостойкой лентой по швам, с такой же водонепроницаемой лентой в основании периметра, чтобы изолировать влагу снизу.
Вдавите или вбейте доски друг в друга, следя за тем, чтобы швы располагались в шахматном порядке. Можно использовать молоток и блоки 2 x 4 на стороне паза панели.
Каждый второй ряд должен начинаться с полной доски.Ряды должны чередоваться, начиная с полных досок и полудосок, как показано на рисунке.
Оставьте зазор ¼” – ½” на стенах для циркуляции воздуха.
Пол готов, когда вы достигнете стен или нужного размера.
и переходники/пандусы.

В среднем бригада из двух человек может выполнить минимум 125-150 кв. футов в час, 1000-1200 кв. футов в день.

Примечание: Пароизоляция на вашей плите требуется для всех оснований пола.Использование пароизоляции Stagestep™ толщиной 8 мил является обязательным при установке нашей продукции поверх, над, на или под бетоном. Невыполнение этого требования приведет к аннулированию всех гарантий.

*Упругость — это показатель «пружины». Повышенная устойчивость = больше «пружины». Меньше упругости = больше прочности. Амортизация всех продуктов SSIV практически одинакова и помогает предотвратить травмы, связанные с танцами и спортом.

SPRINGSTEP IV-A ОСНОВНОЙ ПОЛ

Повышенное поглощение энергии и звукоизоляция.

Строительство

Необходимые материалы:

Панели Stagestep™ Springstep IV.
Вспененный лист Stagestep™ ½ дюйма (рулоны поставляются шириной 5 футов и длиной до 100 футов по индивидуальному заказу)
Пароизоляция (на выбор пластиковая пленка, например, Stagestep™ Vapor Barrier с армирующей сеткой, ламинированной между слоями полиэтилена, или поставляемый Stagestep™ жидкий пароизолятор Bone Dry Plus.
Влагостойкая лента для проклейки швов пенопласта, а также пароизоляции швов при использовании пластиковой пленки.
Вентилируемое настенное основание. (Необязательно)
Переходники или пандусы. (Необязательно)
Инструменты: резиновый молоток или молоток, брусок 2 x 4, дисковая пила для резки панелей по периметру.

Процесс

Герметизирует бетонную плиту от влаги. На бетонной плите используйте жидкий гидроизоляционный материал, такой как Bone Dry Plus, как указано, или пластиковую пленку Stagestep™ Vapor Barrier толщиной 8 мил или больше. Если вы используете пластиковую пленку, раскатайте и положите каждый лист внахлест на 5-7 дюймов с влагостойкой лентой по швам, с такой же водонепроницаемой лентой в основании периметра, чтобы изолировать влагу снизу.
Раскатайте листовой пенопласт, чтобы он соответствовал плите. Вырезать острым матовым ножом по размеру.
Проклейка швов пенопласта.
Вдавите или вбейте доски друг в друга, следя за тем, чтобы швы располагались в шахматном порядке. Можно использовать молоток и блоки 2 x 4 на стороне паза панели.
Каждый второй ряд должен начинаться с полной доски. Ряды должны чередоваться, начиная с полных досок и полудосок, как показано на рисунке.
Оставьте зазор ¼” – 1/2” на стенах для циркуляции воздуха.
Пол готов, когда вы достигнете стен или нужного размера.
и переходники/пандусы. Средняя бригада из двух человек может выполнить минимум 125-150 кв. футов в час, 1000-1200 кв. футов в день.

ОСНОВНОЙ ПОЛ SPRINGSTEP IV-B

Строительство

Необходимые материалы:

Панели основания Springstep IV-B. Для повышения отказоустойчивости.
Stagestep™ 2-дюймовые кубики пены высокой плотности. 2-дюймовые пенопластовые кубы и панели Springstep IV будут поставляться в отдельных упаковках.
Контактный цемент или жидкие гвозди для SSIV-B поставляются на месте, но не требуются, если используются кубики отслаивания и палочки.
Пароизоляция (на выбор пластиковая пленка, например, Stagestep™ Vapor Barrier с армирующей сеткой, ламинированной между слоями полиэтилена, или поставляемый Stagestep™ жидкий пароизолятор Bone Dry Plus.
Влагостойкая лента для пароизоляции швов при использовании пластиковой пленки.
Вентилируемое настенное основание. (Необязательно)
Переходники или пандусы.(Необязательно)
Инструменты: резиновый молоток или молоток, брусок 2 x 4, вращающаяся пила для резки панелей по периметру.

Процесс

Герметизирует бетонную плиту от влаги. На бетонной плите используйте жидкий гидроизоляционный материал, такой как Bone Dry Plus, как указано, или пластиковую пленку Stagestep™ Vapor Barrier толщиной 8 мил или больше. Если вы используете пластиковую пленку, раскатайте и положите каждый лист внахлест на 5-7 дюймов с влагостойкой лентой по швам, с такой же водонепроницаемой лентой в основании периметра, чтобы изолировать влагу снизу.
SSIV-B поставляется нижней стороной вверх, что обычно имеет более светлый цвет. (См. стр. 38 для компоновки пенопластовых блоков.) После прикрепления пенопластовых кубиков переверните их правой стороной вверх. Приклейте/прикрепите пенопластовые кубики с помощью жидких гвоздей/контактного клея или «отклейте и приклейте» к нижней части панели SSIV-B.
Вдавите или вбейте доски друг в друга, следя за тем, чтобы швы располагались в шахматном порядке. Можно использовать молоток и блоки 2 x 4 на стороне паза панели.
Каждый второй ряд должен начинаться с полной доски. Ряды должны чередоваться, начиная с полных досок и полудосок, как показано на рисунке.(См. стр. 38.)
Оставьте зазор ¼” – ½” у стен, чтобы обеспечить циркуляцию воздуха и расширение пола.
Пол готов, когда вы дошли до стен или достигли желаемого размера.
Вентилируемое настенное основание и переходные элементы/пандусы доступны (дополнительно)

После того, как к панелям прикреплены пенопластовые кубики, средняя бригада из двух человек может выполнить 125-150 кв. футов в час, 1000-1200 кв. футов в день.

Использование пароизоляционного барьера Stagestep™, пластикового барьера толщиной 8 мил или лучше, является обязательным при установке наших продуктов на, над, на, ниже уровня бетона.Невыполнение этого требования приведет к аннулированию всех гарантий.

Примечание: Все деревянные компоненты перед установкой должны пройти акклиматизацию в помещении. Температура должна поддерживаться в пределах 65-75° и влажность в пределах 40-60%. Невыполнение этого требования приведет к аннулированию гарантии.

Система постоянного напольного покрытия из твердой древесины с использованием SpringFlex

Настоятельно рекомендуется профессиональная установка

На бетонной плите используйте жидкий гидроизоляционный материал, такой как Bone Dry Plus, как указано, или пластиковую пленку Stagestep™ Vapor Barrier толщиной 8 мил или больше.Если вы используете пластиковую пленку, раскатайте и положите каждый лист внахлест на 5–7 дюймов с помощью влагостойкой ленты по швам и заклейте такой же водонепроницаемой лентой основание по периметру, чтобы изолировать влагу снизу. Убедитесь, что пол сухой, ровный и без пыли. Установите первую составную часть чернового пола параллельно стенам. Установите черновой пол по периметру стен, а также вокруг столбов и столбов. Не забудьте оставить зазор не менее 1/2 дюйма и до 2 дюймов (большие зазоры потребуют специальной лепнины, чтобы визуально скрыть зазор) между стеной/столбом/столбами и компонентами чернового пола.Клинья можно использовать для регулировки и поддержания зазора.
Установите первый ряд компонентов под углом 45 градусов к стене. Отмерьте 16 футов 4 дюйма от угла в каждую сторону. Таким образом, вы получите угол 45 градусов.
Продолжайте установку под углом 45 градусов. Вы можете установить несколько рядов (например, 3 ряда) одновременно. Убедитесь, что расстояние между элементами составляет 14 дюймов (дюймы) от центра к центру, а свободное пространство между элементами составляет прибл. 12 дюймов). Концевой стык в одном ряду должен располагаться в шахматном порядке минимум на 20 дюймов (дюймы) от стыка в следующем ряду.
Установить всю площадь.
Установите деревянные доски поверх чернового пола Stagestep™ SpringFlex. Нанесите каплю клея на полосу чернового пола перед укладкой каждой полоски из твердой древесины. Сохраняйте такое же расстояние от доски до стены, как при укладке чернового пола. Пространство можно регулировать и поддерживать с помощью клиньев.
Прикрепите деревянную доску к каждой полосе чернового пола, используя стандартные скобы для твердой древесины. Крепеж должен быть клеевого типа. Не используйте обычные гвозди или шурупы.Следуйте стандартным процедурам забивания гвоздей из твердой древесины, используя пистолет для гвоздей для паркета и вбивая крепежные детали/скобы через шпунт под углом 45 градусов.
Нанесите клей на паз короткой стороны доски из твердой древесины. Клей также можно нанести на длину длинной стороны доски. Также не забудьте нанести клей между доской из твердой древесины и планками чернового пола. Торцевые соединения твердой древесины в одном ряду должны располагаться в шахматном порядке на расстоянии не менее 20 дюймов от торцевого соединения в следующем ряду.
Продолжайте укладывать доски, пока не будет закончен пол, удалите все клинья.Нанесите любые дополнительные покрытия в соответствии с инструкциями. При установке вентилируемого молдинга или других декоративных элементов отделки убедитесь, что они не плотно прилегают к поверхности пола.

Усиление жесткости

Этот пол должен укладываться только профессиональными монтажниками полов. Пол должен быть усилен, т.е. возле дверных проемов, зрительных залов, складских помещений и других мест, в которых воздействуют тяжелые грузы. Укрепите пружинную конструкцию, используя куски фанеры. Используйте клей и гвозди, чтобы закрепить их на месте.

Примечание: Система постоянного деревянного пола должна устанавливаться профессиональным установщиком, который знаком с установкой этого типа системы пола. У Stagestep™ есть рекомендуемая команда по установке, которая обеспечивает правильную установку. Местные установщики перед установкой должны проконсультироваться с представителем Stagestep™ и взять на себя ответственность за любой ремонт, возникший в результате неправильной установки.

Постоянная система напольных покрытий с использованием SpringFlex и рулонного винила

Соберите систему чернового пола SpringFlex, как описано выше до №4.Вместо плавающей древесины лиственных пород на диагонально ориентированных балках замените слой OSB Tongue & Groove толщиной 1/2 дюйма (внизу) и Luan толщиной 1/4 дюйма (вверху). (Положение см. на схеме на стр. 44.) Крайне важно использовать T&G OSB. Предварительно расположите OSB для оптимальной поддержки SpringFlex в углах. Используйте клей по всей длине шпалы SpringFlex, а затем также по 3 винта для каждой шпалы. Луан нужно будет прикрепить скобами к OSB от 4 1/2 до 6 дюймов по центру посередине и через каждые 1 1/2 дюйма вдоль шва. Все швы должны быть герметичными.Выкатной винил должен быть установлен сверху для завершения. (См. стр. 44 в руководстве здесь.)

Этот пол должен укладываться только профессиональными монтажниками полов.

НАПОЛЬНОЕ ПОКРЫТИЕ

Препараты

Храните доски пола в помещении установки. Дайте акклиматизироваться не менее чем за 48 часов до установки. Пол Encore с защелкой и замком укладывается как плавающий пол. Encore соединяются вместе, не прикрепляясь к существующему полу. Доски соединяются между собой без клея.

Основание должно быть сухим, ровным и прочным.
Проверьте уровень основания пола на измеренной длине 7 футов и измеренной длине 1 фут. Если какая-либо неровность превышает 1/8 дюйма на измеренной длине 7 футов или более 1/16 дюйма на измеренная длина 1 фут. черновой пол должен быть выровнен в первую очередь.
В помещении должна быть установлена однородная температура от 68 до 78° F с относительной влажностью от 40 до 60%. Если относительная влажность менее 30%, существует повышенный риск вогнутости досок.И помещение, и доски должны быть прогреты до нормальной комнатной температуры перед укладкой пола. В большинстве случаев пол необходимо защитить от влаги с бетонной поверхности под ним с помощью пароизоляции Stagestep™. Примечание: Установка пароизоляции требуется на любую плиту из бетона или бетонных балок, бетонный пол непосредственно на земле, фундамент подполья или системы напольного отопления. Плиту следует тщательно очистить, чтобы избежать появления плесени.
На бетонной плите используйте жидкий гидроизоляционный материал, такой как Bone Dry Plus, как указано, или пластиковую пленку Stagestep™ Vapor Barrier толщиной 8 мил или больше.Если вы используете пластиковую пленку, раскатайте ее и положите так, чтобы каждый лист перекрывал влагостойкую ленту на 5–7 дюймов по швам и у основания по периметру, чтобы изолировать влагу снизу. Убедитесь, что пол сухой, ровный и на нем нет пыли.
Доски должны быть уложены таким образом, чтобы длина или длинная сторона досок перекрывала короткую сторону или самое узкое измерение комнаты. Пол перемещается при изменении влажности воздуха, поэтому должен быть деформационный шов не менее ½” и до 1” рядом со стенами и неподвижными объектами в помещении.Этот деформационный шов должен быть предусмотрен по всему полу.
Основание свода должно быть на 50 % шире деформационного шва. Пример: если вы уложили пол с деформационным швом ¾ дюйма между полом и стеной, основание свода должно быть не менее 1½ дюйма, в противном случае существует риск того, что усадка пола будет означать, что вы получите зазор между полом и стеной. пол и основание свода, когда пол дает усадку во время периодов влажности.

Установка

Сначала подсчитайте, сколько досок вам нужно.Если последняя доска уже 2 дюймов, вам нужно будет распилить и первую доску. При укладке напольного покрытия с защелкой работа упрощается, если вы начинаете с длинной стороны, на которой больше всего дверей. Если на короткой стороне комнаты есть двери, начинайте каждый ряд досок с этой стороны.
Начните с угла и работайте слева направо длинной нижней кромкой наружу в сторону комнаты. Расстояние длинной стороны до стены можно отрегулировать позже, когда будут уложены три ряда.
Дополнительный элемент необходимо установить с помощью двустороннего скотча на изнаночную сторону планки со стороны стены, чтобы планка не «провисла».Этот элемент обеспечивается вырезанием лишнего опорного материала из досок, которые будут установлены в последнем ряду. Этот опорный элемент будет примерно 1 3/8 дюйма в ширину и 84 дюйма в длину. (Обычно к поставке добавляются дополнительные компоненты.)
Прижмите следующую доску пола под углом к первой и положите ее. Продолжайте таким же образом по длине первого ряда. По периметру пола необходимо оставить зазор от ½ до 1 дюйма.
Обрежьте последнюю доску в первом ряду до нужной длины и начните следующий ряд с оставшейся части.Проверьте с помощью веревки, что исходные доски лежат на прямой линии. Торцевые соединения досок должны располагаться в шахматном порядке не менее чем на 10 дюймов (при укладке от стены к стене).
Сделайте из досок шахматный узор по ширине.
Прижмите половую доску под углом к передней доске. Слегка постучите ручным блоком, одновременно осторожно надавливая на доску.
Вдавите клин на коротком конце под уже установленную планку.
Вдавите короткий конец следующей доски под углом и положите длинную сторону.
Слегка постучите ручным блоком по длинной стороне, одновременно осторожно прижимая планку вниз, и ее будет легче установить. Совет: Работа будет проще, если вы привинтите два блока так, чтобы ручной блок был выше.
Первый ряд этажей иногда нужно приспособить к кривой стене. Начертите контур стены на досках пола.Отпилите последнюю доску, но помните, что может потребоваться установка дополнительного упругого элемента с помощью двустороннего скотча снизу со стороны стены, чтобы доска не «провисла».
В планке просверлены отверстия для труб отопителя. Отверстия должны быть не менее чем в два раза больше расчетного деформационного шва плюс диаметр трубы. Пример: если пол имеет ширину 32 фута, 32×0,02 = 0,6 дюйма. Это означает, что отверстие должно быть на 1,2 дюйма больше трубы. Увидел. Когда установка установлена, выпиленный кусок приклеивается на место, а отверстия закрываются хомутами.Если вам нужно вырезать дверной наличник, используйте половую доску в качестве подложки, чтобы получить правильную высоту. Если вам нужно подбить доску вдоль, защитите стык доски обрезом с короткого конца. Плинтуса нельзя прибивать гвоздями или придавливать, чтобы заблокировать пол. Все соединительные рельсы должны быть закреплены в бетоне, чтобы обеспечить естественное движение деревянного пола. Если вы планируете проводить в помещении больше строительных работ, не забудьте защитить пол защитной бумагой, пропускающей влагу.Наши полы не должны укладываться до тех пор, пока не будут завершены все остальные строительные работы. При необходимости доски можно укладывать со всех сторон. Напольное покрытие Encore также легко укладывается. Это облегчает установку, например, вокруг дверей.
Если вы не можете получить доступ к углу в планке под дверным наличником или низким радиаторам, действуйте следующим образом, например:
1. Отрежьте 2/3 фиксирующей кромки.
2. Клей. Прикрепите планку скотчем с помощью скобы.

Уход и обслуживание

Одним из основных преимуществ Encore является то, что его очень легко содержать в чистоте.Ежедневный уход лучше всего выполнять с помощью пылесоса или сухой швабры, а также периодического влажного протирания хорошо отжатой тканью. Используйте ProClean или чистящее средство для пола с pH не выше 8. Если используется моющая машина, количество используемой воды должно быть как можно меньше. Машина не должна оставлять водяных знаков при повороте или остановке. Остаточная влага должна полностью высохнуть в течение минуты. Следуйте инструкциям по соответствующей обработке поверхности во время технического обслуживания.

Разлив не оставит следов на Encore, если его сразу же убрать.Если пол подвержен сильному износу, вероятно, лучше всего отремонтировать его путем машинной шлифовки и нанесения новой обработки поверхности. Encore имеет поверхностный слой, который можно шлифовать и полировать не менее двух раз. Если на полу останется след, попробуйте удалить его с помощью мягкого моющего средства (без аммиака), такого как ProClean, FloorShield Cleaner или средство для мытья полов с разбавленной теплой водой. Будьте осторожны при использовании сильнодействующих пятновыводящих материалов, так как их слишком большое количество и слишком сильное давление могут повлиять на отделку.

Примечание: Если у вас есть какие-либо вопросы относительно влажности в помещении, если вы планируете укладывать пол на конструкции, которая отличается от описанной здесь, или если что-то еще неясно, обратитесь за консультацией к нашим сотрудникам. Если вы нашли поврежденную или неисправную доску, отложите ее в сторону. Он может быть излишком или использоваться для отделки.

ВЕНТИЛЯЦИОННОЕ НАСТЕННОЕ ОСНОВАНИЕ

Вентилируемое настенное основание предназначено для покрытия зазора от ¼ до ½ дюйма между черным полом и стеной, при этом позволяя влаге из помещения выходить из-под черного пола и не задерживаться, вызывая разрушение черного пола.При необходимости установите SSIV или другую систему чернового пола, оставив зазор от ¼ до ½ дюйма по периметру помещения.
Начиная с угла комнаты, прикрепите подложку вентиляционного отверстия к стене с помощью двустороннего скотча с вентилируемой кромкой или клея для выпуклой основы так, чтобы верхняя часть подложки вентиляционного отверстия находилась на 4 дюйма выше поверхности чернового пола. Обратите внимание, что часть вентиляционной подложки будет находиться ниже поверхности чернового пола в зазоре, сделанном во время установки чернового пола.
Продолжайте установку вентиляционной подложки по всему периметру помещения, делая надрезы по мере необходимости.
Установите поверхность в соответствии с инструкциями. Подровняйте поверхность пола к краю чернового пола. Не устанавливайте поверхность вплотную к подложке вентиляционного отверстия и соблюдайте осторожность, чтобы не повредить подложку вентиляционного отверстия.
Установите основание вентиляционной крышки, начиная с угла комнаты и приклеивая основание к подложке вентиляционного отверстия с помощью двусторонней ленты с вентиляционными отверстиями или клея для основания выпуклости. Продолжайте обрезать основание по периметру комнаты там, где это необходимо.

Совет: Для создания готовых углов срежьте мысок основания под углом 45 градусов с помощью стандартного универсального ножа.

Примечание. Носок основания может быть приварен к поверхности пола с использованием стандартных процедур тепловой сварки, однако этот процесс должен выполняться только обученным специалистом.

НАПОЛЬНОЕ ЩИТОК ДЛЯ ВИНИЛА

Первоначальная заявка

Зачистить пол

Удалите грязь с трассы с помощью пылесоса или подметания. Разбавьте стриппер 1 часть стриппера на 5-10 частей воды. Полностью очистите пол с помощью поломоечной машины с прикрепленной зеленой или красной насадкой.Если всю грязь не удалить полностью, покрытие не приклеится.

Вымыть пол

Тщательно очистить, чтобы удалить всю стрипперную жидкость. Используйте магазинный пылесос, чтобы удалить излишки жидкости для зачистки. Промойте теплой водой, чтобы удалить растворитель, иначе отделка не прилипнет. Используйте магазинный пылесос, чтобы удалить лишнюю жидкость.

Отделка пола

Поддержание температуры в диапазоне от 68 до 78°. Во время нанесения и высыхания окна и все наружные двери должны быть закрыты.На пол не должны попадать солнечные лучи. Полы с подогревом следует выключать за несколько часов до окончания работ. Тщательно встряхните флакон с FloorShield Finish. Налейте прямо на пол. Используйте аппликатор (аппликаторы), входящий в комплект поставки Floor Shield Maintenance System, чтобы нанести на пол 2 слоя. Один слой наносится на виниловое покрытие, второй слой наносится перпендикулярно первому слою. При нанесении покрытия не давите на аппликатор. FloorShield Finish следует наносить густым слоем, но не молочным, чтобы раствор самовыравнивался.Каждая бутылка финиша покрывает 500/sf за 2 слоя. Вы должны нанести 2 слоя финишного покрытия в течение 24 часов. Подождите не менее 2-4 часов перед нанесением второго слоя. Он должен быть сухим на ощупь за час до нанесения второго слоя. Не используйте вентиляторы или принудительный воздух для сушки покрытия. Дайте время естественному высыханию. FloorShield Finish будет продолжать твердеть в течение недели. Позвольте пройти 36 часов, прежде чем танцевать босиком на полу, чечетке 48 часов.

НАПОЛЬНЫЙ ЩИТ ДЛЯ ДЕРЕВА

Первоначальная заявка

Грунтовка пола

Относительная влажность при комнатной температуре от 40 до 60%.Во время нанесения и высыхания окна и все наружные двери должны быть закрыты. На пол не должны попадать солнечные лучи. Полы с подогревом следует выключать за несколько часов до окончания работ. Пол должен быть мелко отшлифован, чистый, сухой, без пыли, жира, масла и воска. Тщательно встряхните банку с грунтовкой. Равномерно нанесите по направлению волокон древесины с помощью аппликатора, входящего в комплект поставки FloorShield Maintenance System. Никогда не наносите грунтовку непосредственно на деревянный пол. Дайте высохнуть в течение 1-2 часов. Если зерно приподнято, слегка отшлифуйте.Повторите процесс нанесения, если древесина все еще впитывает влагу.

Отделка пола

Температура в помещении должна поддерживаться в пределах 68-78°. Во время нанесения и высыхания окна и все наружные двери должны быть закрыты. На пол не должны попадать солнечные лучи. Полы с подогревом следует выключать за несколько часов до окончания работ. Тщательно встряхните флакон с FloorShield Finish. Используйте аппликатор(ы), поставляемый с системой обслуживания FloorShield, чтобы нанести на пол 2 слоя.Один слой наносится по направлению волокон древесины, второй слой наносится перпендикулярно первому слою. При нанесении покрытия не давите на аппликатор. FloorField Finish следует наносить густым слоем, но не молочным, чтобы раствор самовыравнивался. Каждая бутылка финиша покрывает 500/sf за 2 слоя. Вы должны нанести 2 слоя финишного покрытия в течение 24 часов. Подождите не менее 2-4 часов перед нанесением второго слоя. Он должен быть сухим на ощупь за час до нанесения второго слоя. Не используйте вентиляторы или принудительный воздух для сушки покрытия.Дайте время естественному высыханию. FloorShield Finish будет продолжать твердеть в течение одной недели. Разрешить 36 часов, прежде чем танцевать босиком на полу, чечетка 48 часов.

ПОВТОРНОЕ НАНЕСЕНИЕ НАПОЛЬНОГО ЩИТА (ДЕРЕВО И ВИНИЛ)

Повторное применение

Потрите пол

Если вы ранее использовали систему технического обслуживания FloorShield, бордовый платил за шлифовку пола. Поместите коврик на машину для пола и используйте всухую.После того, как вы закончите, пропылесосьте пол и промойте его теплой водой, чтобы очистить пол от любых остатков. Убедитесь, что с пола удалены все остатки/пыль, образовавшиеся в результате шлифовки, иначе отделка не приклеится.

Отделка пола

Температура в помещении должна поддерживаться в пределах 68-78°, относительная влажность 40-60%. Во время нанесения и высыхания окна и все наружные двери должны быть закрыты. На пол не должны попадать солнечные лучи. Полы с подогревом следует выключать за несколько часов до окончания работ.Тщательно встряхните флакон с FloorShield Finish. Используйте аппликатор(ы), поставляемый с системой обслуживания FloorShield, чтобы нанести на пол 2 слоя. Один слой наносится на пол по направлению волокон древесины или длины винилового рулона, второй слой наносится перпендикулярно первому слою. При нанесении покрытия не давите на аппликатор. FloorShield Finish следует наносить густым слоем, но не молочным, чтобы раствор самовыравнивался. Каждая бутылка финиша покрывает 500/sf за 2 слоя. Вы должны нанести 2 слоя финишного покрытия в течение 24 часов.Подождите не менее 2-4 часов перед нанесением второго слоя. Он должен быть сухим на ощупь за час до нанесения второго слоя. Не используйте вентиляторы или принудительный воздух для сушки покрытия. Дождитесь естественного высыхания. FloorShield Finish будет продолжать твердеть в течение одной недели. Подождите 36 часов, прежде чем танцевать босиком на полу. Чечетка 48 часов.

Инструкция по укладке ламината | На что следует обратить внимание

Инструкции по укладке ламината wineo / многослойного
ламинированного напольного покрытия wineo / многослойного — это высококачественная меламиновая смола / многослойная поверхность с прочным дизайном — виниловое или полиуретановое покрытие в широком ассортименте форматов и дизайнов.Для получения более подробной информации см. технические характеристики в наших коллекциях продуктов.

Важная общая информация
Всегда храните ламинат wineo / Multi-Layer в сухом месте. Пленка не заменяет сухое место хранения
и не обеспечивает длительной защиты от влаги. Перед началом работы убедитесь, что доставленный товар находится в идеальном состоянии; Жалобы не могут быть поданы после того, как изделие было вырезано или установлено.
Для укладки ламината wineo / Multi-Layer действуют соответствующие национальные стандарты и директивы, техническая документация и общепризнанные правила
торговли.В Германии должны соблюдаться, в частности, следующие правила:

Немецкие правила строительного подряда (VOB), часть C, DIN 18365 Напольные работы
Минимальные требования к стяжкам DIN 18560 технические регламенты, особенно в Германии
следующие: Данные лист от BEB (Немецкая федеральная ассоциация стяжек и напольных покрытий): «Beurteilen undVorbereiten von Untergründen, Verlegen von elastischen und Textilin Belägen» (оценка и подготовка оснований, установка эластичных и текстильных покрытий, доступно только на немецком языке)

DIN 18202 «Допуски в строительстве зданий»

Спецификация из паспорта Немецкой ассоциации санитарии, отопления и кондиционирования воздуха:

«Schnittstellenkodication bei beheizten Fußbodenkonstru ktionen» (координация интерфейса для конструкций полов с подогревом, доступна только на немецком языке) Примечание. Пол лежал перед укладкой напольного покрытия должен осмотреть поверхность укладки и, при необходимости, сообщить о возникших проблемах.В частности, в случае:

Значительных неровностей
Трещин в основании
Недостаточно сухого основания
Недостаточно твердой, слишком пористой или шероховатой поверхности основания
Загрязненной поверхности основания, напр. из-за масла, воска, лаков, остатков краски
Неправильная высота поверхности основания с учетом высоты последующих компонентов
Неподходящая температура основания
Неподходящий климат в помещении
Отсутствие протокола обогрева в конструкциях полов с подогревом
Отсутствие изоляционной ленты выступ
Отсутствие маркировки точек измерения в конструкциях пола с подогревом
Отсутствие плана стыка

(Источник: «Kommentar zur DIN 18365 Bodenbelagsarbeiten» (комментарий к DIN 18365 Напольные работы,
доступен только на немецком языке)

3 отопление
Системы водяного теплого пола с макс.температура поверхности не более 27°C. Если вы используете другие системы обогрева полов, мы просим вас проконсультироваться с отделом прикладных технологий компании Windmöller Floor products WFP GmbH. Мы рекомендуем использовать подходящую выравнивающую смесь для выравнивания неровностей. Пожалуйста, соблюдайте инструкции поставщиков строительных материалов.

Акклиматизация

Ламинированные полы wineo / Multi-Layer необходимо оставить для акклиматизации в горизонтальном положении не менее 24 часов,
в неоткрытом виде в штабелях макс.3 коробки, перед установкой в помещениях с учетом следующих требований
:

Климатические условия в помещении
Температура воздуха в помещении > 18°С
Температура пола должна быть не менее 15°С и не более 25°С C
Относительная влажность должна быть в пределах от 50% до максимум 65%.

Промежуточные слои и звукоизоляционные подложки
В зависимости от существующего основания промежуточные слои могут оказывать существенное влияние на комфорт проживания.Некоторые коллекции включают интегрированную подложку для изоляции от ударного шума; для всех остальных коллекций используйте оригинальный промежуточный слой wineo
.

Состояние основания пола
Подготовьте основание пола в соответствии с договором на строительство (VOB), часть C для работ по покрытию пола, DIN 18365. Основание должно быть ровным, несущим и постоянно сухим. В соответствии с DIN 18202 «Допуски в строительстве», таблица 3, строка 4, максимальный допуск по высоте не должен превышать 3 мм на метр или, для краев плитки, 1 мм на 10 см.Текстильные напольные покрытия и войлок необходимо снять. Удаление старых напольных покрытий рекомендуется в принципе.

Черновые полы

Винео ламинат / многослойный пол можно укладывать в качестве плавающего пола на все типы стяжек, существующие деревянные полы, половые доски и полы из ДСП, ПВХ, пластиковые полы и линолеум, а также на каменные, керамические и мраморные полы (перед укладкой провести тщательную очистку). Текстильные напольные покрытия необходимо снять!

Дополнительный пароизоляционный слой из полиэтиленовой пленки не ниже 0.Для минеральных оснований обычно рекомендуется толщина 2 мм (или технически эквивалентная). Для помещений без подвала, сводчатых перекрытий и проходов необходимо использовать полиэтиленовую пленку внахлест или стяжку толщиной не менее 1,2 мм. Нахлесты должны быть закреплены подходящим герметиком в качестве барьера от влаги. Это также относится к установкам в помещениях с особенно высоким уровнем влажности и установкам
непосредственно на бетон. Под прослойку укладывается пароизоляция/влагоизоляция.Затем используйте рекомендуемый Windmöller подкладочный материал, уменьшающий отраженный звук ходьбы и ударный шум. Описанную выше процедуру следует также использовать для напольных покрытий с ламинированной изоляционной подложкой. Изолирующие подложки уменьшают передачу звука в другие помещения, уменьшают отраженный звук ходьбы и значительно повышают комфорт проживания. Черновые полы, не указанные в списке, требуют одобрения компании Windmöller Floor Products WFP GmbH.

Использование неподходящих подложек может привести к аннулированию гарантии в случае повреждения.

Укладка
Чтобы добиться идеального результата укладки с минимальными потерями материала, мы рекомендуем измерить соответствующую поверхность и соответствующим образом подобрать формат материала и схему укладки. Убедитесь, что у вас есть смещение шва не менее 30 см, чтобы добиться визуально привлекательного рисунка укладки. Всегда работайте слева направо во время установки. Убедитесь, что язычковые стороны панели обращены к стене. Установите панели лицевой стороной к основному источнику света в помещении.Вы можете улучшить присущую установленному полу устойчивость, установив длинные узкие участки в продольном направлении. Используйте подходящие прокладки, чтобы обеспечить полностью согласованный компенсационный шов с минимальной шириной 10 мм. Вы также должны обеспечить расстояние 10 мм до всех приспособлений в помещении, таких как отверстия для труб, дверные рамы и т. д. Компенсационный шов не должен быть покрыт силиконом, электрическими кабелями и т.п. Поместите первый элемент второго ряда в паз элемента, который уже находится на полу.Возьмите следующий элемент, вставьте его под углом головой вперед в уже лежащий на полу элемент и как можно плотнее вставьте его в продольный край уже уложенного ряда. Затем поместите обе руки под уже уложенный элемент и слегка приподнимите его (это также немного приподнимет соседний элемент). Затем зафиксируйте продольную сторону, стянув элементы вместе. В этот момент помогает стоять на установленной площадке. Если между элементами нет видимого зазора, соединение выполнено правильно, и элемент можно полностью положить на пол.Если есть зазор, повторите предыдущий процесс, но с большим давлением и заранее проверьте ряд.
Этот метод установки следует применить к остальным рядам.

Для установки последнего ряда измерьте расстояние между стеной и установленным рядом и
перенесите на панель. Последний устанавливаемый ряд должен по возможности соответствовать половине ширины панели.
Помещения с сплошной поверхностью 100 м ² допускается укладка настила без стыка; тем не менее, расстояние между двумя кромками ок.Необходимо соблюдать 10 мм. Длина стороны ок. 10 м не должно превышаться. Когда дело доходит до очень узких и длинных помещений, необходимо использовать подходящие профили движения. Участки помещения, которые прерываются возвышающимися элементами (столбами, перегородками, дверными проемами и т.п.), должны быть разделены деформационными швами не менее чем на 10 мм по высоте элемента. При установке плинтусов, переходных профилей или торцевых профилей следите за тем, чтобы доски или профили никогда не крепились к напольному покрытию
.

Заключительные работы
Удаление всех дистанционирующих блоков

Герметизация компенсационных швов/трубопроводов и т.д. профилями/розетками или подходящим шнуром-заполнителем и герметиком для швов
Если этап работ завершен, но еще не принят , обратите внимание, что на подрядчика
возложена обязанность по техническому обслуживанию (защита напольного покрытия от повреждений во время последующих
этапов работ).

Пленочный теплый пол под линолеум монтаж инструкция: ➤ Монтаж Пленочного теплого пола под ламинат (12 Фото), видео, инструкция

Монтаж и укладка пленочного теплого пола. Подробная инструкция.

Подробная инструкция по монтажу теплого пола

Подготовка рабочей поверхности

Подключение терморегулятора

Настилка теплоотражающего слоя

Укладка инфракрасной пленки

Покрытие защитным материалом

Окончательное покрытие ( ламинат, линолеум, плитка)

Пленочный теплый пол под линолеум. Монтаж пленочного теплого пола под линолеум – особенности укладки и подключения

Пленочный теплый пол под линолеум: монтаж и подключение

Особенности линолеума

Пошаговая инструкция

Инфракрасный теплый пол под линолеум

Монтаж пленочного теплого пола под линолеум

Выбор напольного покрытия

Укладка инфракрасной пленки

Как класть теплый пол под линолеум своими руками + видео

Разновидность теплого пола

Инфракрасный пленочный материал

Электрический пол

Водяной пол под линолеум

Как установить теплый пол под линолеум

Инструкция подготовки и установки кабельного теплого пола под линолеум

Инструкция, как правильно установить водяной пол

Инструкция установки пленочного теплого пола

Пленочный теплый пол под линолеум

Преимущества конструкции

Особенности нагрева линолеума

Что необходимо для работы?

Технология укладки ИК пленки

Теплый пол под линолеум: как правильно выбрать

Теплый пол под линолеум: в чем проблема совместного использования

Электрический теплый пол под линолеум: за и против

Можно ли использовать электрический пленочный теплый пол под линолеум

Два типа теплого пола, которые можно назвать лучшим решением для линолеума

Пленочный теплый пол под линолеум

Преимущества конструкции

Особенности нагрева линолеума

Что необходимо для работы?

Технология укладки ИК пленки

Инструкция тёплый пол, расчёт тёплый пол, монтаж тёплого пола

1. Установка терморегулятора.

2. Укладка утеплителя с лучеотражающим эффектом.

3. Монтаж датчика температуры.

4. Монтаж плёночного тёплого пола «Heat Plus».

5. Подключение к сети.

Плёночный тёплый пол

Виды плёночного тёплого пола:

Технические характеристики тёплого пола

Инструкция по монтажу и эксплуатации системы плёночный тёплый пол

Примеры монтажа тёплого пола

Монтаж инфракрасного теплого пола своими руками

Укладка и монтаж своими руками

Первый этап

Второй этап

Третий этап

Завершающий этап

Пленочный теплый пол под ламинат: инструкция советы

Выбор ламината

Преимущества и недостатки теплого пола

Подготовительные работы перед монтажом

Основные рекомендации по монтажу

Похожие статьи:

» Паркетные полы Artisan

Подготовка

Установка

Очистка

Теплый пол QuickHeat для ламината и деревянных полов

Расчет материалов и необходимой электрической мощности

1. Материалы

2. Требуемая электрическая мощность

Теплая зона

Обзор установки системы напольного отопления

Несколько важных советов

Электрический подогрев пола для ламината

Можно ли положить ламинат на систему лучистого отопления?

Как уложить ламинат с электрическим подогревом пола

Шаг 1: Подготовьте черновой пол.

Шаг 2: Проверьте нагревательный элемент.
