Укладка плитки с уклонами к трапу

Ремонт – это всегда хлопотно. Каждый, кто сталкивается с необходимостью начать такие работы, стремится выполнить их как можно качественнее. Отремонтированное по всем правилам помещение будет не только функциональным и красивым, но и срок эксплуатации его будет очень продолжительным. Ремонт санузла – особо ответственное мероприятие. Повышенная влажность и постоянная угроза протечек заставляют владельцев серьезно задумываться о защите от воды. Многие решаются обустроить наклонный пол в ванной. Таким образом можно выполнить дополнительный аварийный слив или же установить душевую кабину без поддона.

Блок: 1/5 | Кол-во символов: 602
Источник: http://vannaguide.ru/rem/pol/naklonnyj-pol-so-slivom.html

Особенности плитки. Геометрия

Далеко не все опытные плиточники помнят о данном нюансе, а новички тем более. Попробуем все-таки объяснить это явление, очень важное при облицовке сложных поверхностей.

Представим неидеальную плоскость

, на которой имеются завышенные края. Вот мы положили три плитки под гребенку, все идет отлично… На месте, где должна лежать четвертая, основание немного выше положенного, например на 1 сантиметр. Причем «шишка» занимает не всю площадь будущей четвертой плитки, а находится на самом краю. По всей логике, уложенная на это место плитка будет с одним задранным краем, который будет находиться над «шишкой». Однако все гораздо хуже — нарушится вся эстетическая геометрия облицовки: противоположный от задратого края угол будет ниже примыкающей плитки и получится приличная «ступенька». Если один угол плитки приклеить выше положенного, противоположный по диагонали угол опустится ниже требуемого ровно на столько, на сколько задран первый или поднимутся грани, подходящие к завышенному углу. Это обязательное правило — керамическая плитка не «умеет» гнуться.

Конечно фото не лучшего качества, но присмотревшись, можно понять: если поднять всего один уголок — вся плитка не будет вписываться в облицовку. В этом примере противоположный угол остался на месте, однако на двух гранях появились ступени.

А это фото демонстрирует выход из ситуации — заламывать придется весь ряд!

Категорически рекомендую осознать этот принцип, иначе высока вероятность выполнить облицовку сложной поверхности на «хуже некуда»!

Именно по причине отсутствия «гибкости», различные многогранные и непрямолинейные плоскости обычно облицовывают мозаикой. Искажение поверхности берет на себя каждая маленькая плиточка в мизерной степени, в итоге кусок мозаичного полотна 40*40 см. может быть прилично изогнут или закручен. Обычная же плитка не может изгибаться, поэтому нужно кропотливо учитывать геометрию.

Блок: 2/6 | Кол-во символов: 2241
Источник: https://yserogo.ru/remont/plitka-uklon.html

Аварийный слив: зачем это нужно

Полы такого типа, с установленными на определенном расстоянии трапами-сливами, можно встретить в промышленных помещениях, общественных банях и прачечных. Система предотвращает серьезные последствия случайных протечек сантехнического оборудования, отводя скапливающуюся на полу воду в канализацию. В квартирах наклонные полы с трапами используются намного реже, но, тем не менее, встречаются. Владельцы ванных комнат, расположенных в многоэтажных домах, используют их как аварийные сливы.

Аварийный слив, расположенный прямо в полу ванной, убережет от серьезных последствий протечек сантехнического оборудования

Блок: 2/5 | Кол-во символов: 641
Источник: http://vannaguide.ru/rem/pol/naklonnyj-pol-so-slivom.html

Разметка

При укладке конвертом это будет линия по диагонали, крестом — параллельная стенам. Для удобства вместо линии можно натянуть нитку. Стоит заметить, что при облицовке «крестом» разметку можно сместить от оси трапа к краю, как на первом фото этой публикации.

Следующим этапом нужно разметить и выпилить четыре плитки, формирующие плоскости вокруг слива — это основа. Ранее размеченная линия должна четко проходить по одной из линий креста, образованного стыками плиток. Пиленные примыкания на керамограните следует сразу подровнять абразивным диском по камню (пилится алмазным, абразивным подравнивается).

Выпиленные плитки следует примерить к трапу, как они будут лежать с учетом толщины клея. Нужно убедиться, что слив хорошо вписывается, выпиленные края хорошо стыкуются между собой, без ступенек. Если все в порядке — можно начинать укладку.

Блок: 3/6 | Кол-во символов: 1212
Источник: https://yserogo.ru/remont/plitka-uklon.html

Трапы для душевых: виды, устройство и установка своими руками

Трапы для душевых: устройство и назначениеДушевой трап и его разновидностиМонтаж душевого трапа: последовательность работ

Стационарные душевые кабины нынче не в моде – сегодня народ предпочитает приобретать отдельно устанавливаемые сантехнические приборы, изготовленные из современных полимеров. Естественно, что для них используется несколько иное оборудование – если раньше для слива воды в душевой применялся исключительно трап, то сегодня ему на смену пришел сифон. Трап был отодвинут немного в сторону и теперь в его задачи входит исключительно сбор разбрызгавшейся по полу воды. В этой статье вместе с сайтом stroisovety.org мы поговорим о назначении этого сантехнического устройства, его разновидностях, а также рассмотрим, как устанавливаются трапы для душевых.

Трапы для душевых фото

Трапы для душевых: устройство и назначение

Чтобы было понятно, о чем идет речь, сразу скажу, что сливной душевой трап является ничем иным, как частью системы канализации, которая обеспечивает сбор израсходованной воды и передачу ее канализационным трубам. Он устанавливается либо в пол, либо в поддон стационарно или нет. Конструктивно устройство душевого трапа мало чем отличается от привычного для всех сифона – по сути, это все тот же водный затвор, в дополнительные задачи которого входит не выпускать зловонные запахи канализации внутрь помещения. По сути, это емкость небольшого объема, отвод воды из которой производится не напрямую, а через систему переливов, благодаря чему она постоянно наполнена водой, которая и представляет собой затвор для воздуха. Современный трап состоит из двух частей – монолитного корпуса, который и является сифоном, а также верхней съемной крышки, обеспечивающей доступ к внутренней части трапа для его периодической ревизии.

Монтаж душевого трапа фото

Теперь что касается назначения душевого трапа. Наверняка вы уже догадались о нем. А применяется он для отвода воды – это самотечное устройство, которое работает благодаря элементарным законам физики, а вернее земному притяжению. Вода по заранее сделанным уклонам в полу стекает в неглубокий приямок, где и располагается трап. Использоваться он может в двух случаях – для того, чтобы обеспечить непосредственный отвод воды из душевой кабины и в ситуациях, когда просто в помещении необходимо часто удалять воду с пола. Например, в общественных санузлах, где уборка пола осуществляется с использованием большого количества воды, вымачивать которую просто нет смысла.

Душевой трап и его разновидности

Разновидностей данных приспособлений для устройства душевых не так уж и много – как говорится, раз, два и обчелся. Если говорить конкретно, то из основных можно выделить всего парочку видов.

Душевые трапы с водным затвором. Это наиболее простые и распространенные устройства данного типа, в которых роль пробки, не пропускающей зловония канализации, играет вода. Его основным недостатком можно назвать постоянную сырость, благодаря которой вокруг и внутри трапа разводятся всевозможные болезнетворные микробы (вот почему в помещениях, оборудованных такими трапами, нужна периодическая дезинфекция). Из преимуществ можно отметить разве что низкую стоимость.
Душевые трапы с сухим затвором. По аналогии с предыдущим вариантом, нетрудно догадаться, что в этом изделии вода не остается, а полностью сливается в систему канализации, поэтому здесь нет никаких болезнетворных микробов, никакой плесени и грибка. Обеспечивается работа сухого затвора посредством специального клапана, который, по сути, является посаженым в воронку шариком. Когда в трап набирается вода, шарик благодаря своей малой массе всплывает, открывая тем самым сливное отверстие. Когда вода полностью уходит из трапа, шарик опускается на место, перекрывая выход воздуха из канализации. Все просто, но не без недостатков – со временем такой шарик обрастает мусором и перестает адекватно работать. Поэтому нужна чистка, как в предыдущем варианте, без нее дело также не обходится.
Трап для душевой кабины фото

И тот и другой вид трапов еще может разделяться по направлению отвода жидкости – существуют трапы с нижним и боковым отводом воды. Выбор между ними обуславливается местными условиями, а в частности существующей системой канализации.

Кроме всего прочего, в отдельную группу данных сантехнических изделий можно выделить трап для душевого поддона – это нечто среднее между классическим трапом и современным сифоном. Трап для душевой кабины отличается исключительно формой и конструкцией корпуса – он изготавливается из двух частей, соединяемых друг с другом посредством резьбы. Таким способом обеспечивается его установка в тонкий корпус душевого поддона. Как и в случае с классическим вариантом, такие трапы могут быть как с водным, так и с сухим затвором.

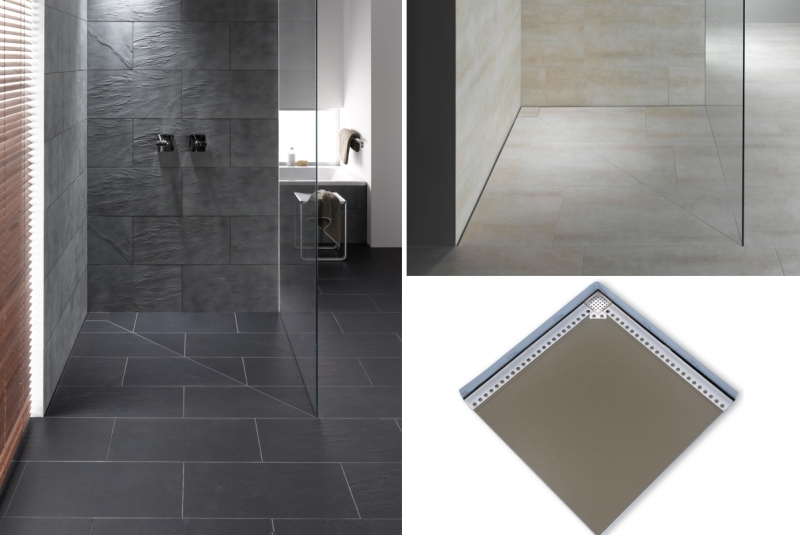

Душевой трап под плитку фото

Монтаж душевого трапа: последовательность работ

По большому счету, установить душевой трап под плитку не сложно – гораздо сложнее обеспечить сток воды в него. На языке строителей это называется изготовить стяжку с разуклонкой, хотя и она, если понять принцип изготовления, не такая уж сложная. Но обо всем по порядку, и для начала разберемся с самим трапом, а вернее с его установкой – рассмотрим всю технологию его монтажа по пунктам.

Для начала определяемся с местом его установки. По большому счету, никаких тонкостей здесь не имеется, кроме одной, обусловленной уклоном канализационной трубы – он должен находиться в согласовании с уровнем пола. Если задача – установить трап как можно ближе к центру помещения, то точка его монтажа будет обусловлена пересечением плоскости стяжки и трубой канализации. В таких ситуациях идеальным вариантом является прокладка канализации под потолком нижнего этажа – тогда уклон трубы особой роли не играет. А вообще трап можно устанавливать где угодно – если речь идет о стационарной душевой комнате, то лучше это сделать в углу.

Прокладка канализационной трубы и установка на ее конец трапа. Пугаться не стоит, эту работу можно назвать элементарной – просто прокладываем к месту установки трапа трубу и на ее конец посредством стандартного уплотнителя, используемого для соединения труб канализации, надеваем трап. Самым основным нюансом в процессе этой работы является крепление трапа и трубы. Зафиксировать его в нужном положении можно с помощью любого раствора, в том числе и быстрозастывающего (алебастр или цементный раствор с алебастром). Крепление трапа и трубы необходимо для того, чтобы в процессе заливки стяжки она не изменила своего положения, и не получилось контр уклона, благодаря которому трап и сама труба канализации будут быстро засоряться.
Дальше идет стяжка пола – несмотря на то, что она вроде не касается напрямую процесса установки душевого трапа, все же эти технологии в данном случае связаны друг с другом. Как и говорилось выше, если в полу имеется трап, то нужна разуклонка – наклон плоскости пола должен обеспечивать слив воды в трап. Делается разуклонка не слишком сложно – здесь главное правильно поставить маяки. Рассмотрим стандартный пример, когда трап располагается по центру помещения. Берем трап за самую нижнюю точку стяжки и переносим ее на стены гидравлическим уровнем – после чего поднимаем полученную отметку на 10-20мм в зависимости от площади помещения. Теперь натягиваем нити – из угла комнаты к соответствующему углу трапа. Должно получиться четыре нити, которые в некотором роде можно будет назвать гранями перевернутой пирамиды. Маяки устанавливаются на касание к этим нитям, но ставятся они по особой схеме – не в одном направлении, а в четырех. Вам предстоит залить не одну плоскость, а четыре разные, которые отделены друг от друга натянутыми нитями. Направление установки маяков – вдоль стен, которые являются основанием грани нашей пирамиды. Сама заливка стяжки также осуществляется поэтапно – сначала одна грань, потом другая, третья и четвертая. В зависимости от помещения и сложности пола, таких граней может быть намного больше, но в основном это стандартные четыре плоскости.
Установка душевого трапа фото

В принципе, это все, что можно сказать по поводу такого простого устройства для слива воды, как трап для душевых. Остается добавить не так уж и много – трапы в своем исконном проявлении могут использовать не только в душевых кабинах и комнатах. С одинаковым успехом их применяют в системах ливневой канализации, обеспечивающих отвод дождевых и талых вод с придомовой территории.

Александр Куликов

Блок: 3/8 | Кол-во символов: 8408
Источник: https://sevparitet.ru/raznoe/kak-pravilno-sdelat-razuklonku-k-trapu.html

Укладка плитки в душевой кабине с уклоном к трапу |

11.03.2016 profipol_dp Ванная, душевая кабина

Укладка плитки на душевом подиуме с уклоном к сливному трапу (15 фото)

Итак, мы сделали душевой подиум своими руками, затем мы сделали полную комплексную гидроизоляцию душевого поддона, теперь пришло время укладки плитки в этом самом душевом поддоне.

Начинаем как всегда с рассчета и разметки.

Мы решили, что в нашем случае красивее всего будет смотреться плитка уложенная симметрично от центра длинного сливного трапа.

Ну а вообще, конечно же, все относительно. Т.к. подиум очень неправильной формы, то вариантов раскладки боло очень много. Но остановились мы именно на таком.

Уклон к трапу

Уклон к сливному трапу мы сделали заранее, еще на этапе устройства стяжки в душевой. Теперь нам остается просто укладывать плитку на тонкий слой клея под гребенку.

Угловые элементы (в правом верхнем и нижнем углах) мы не приклеивали, а просто выложили их через крестики для того, чтобы контролировать ровность укладки.

Позже мы из достанем и немного подрежем. Вы все увидите.

Укладываем всю основную площадь плитки.

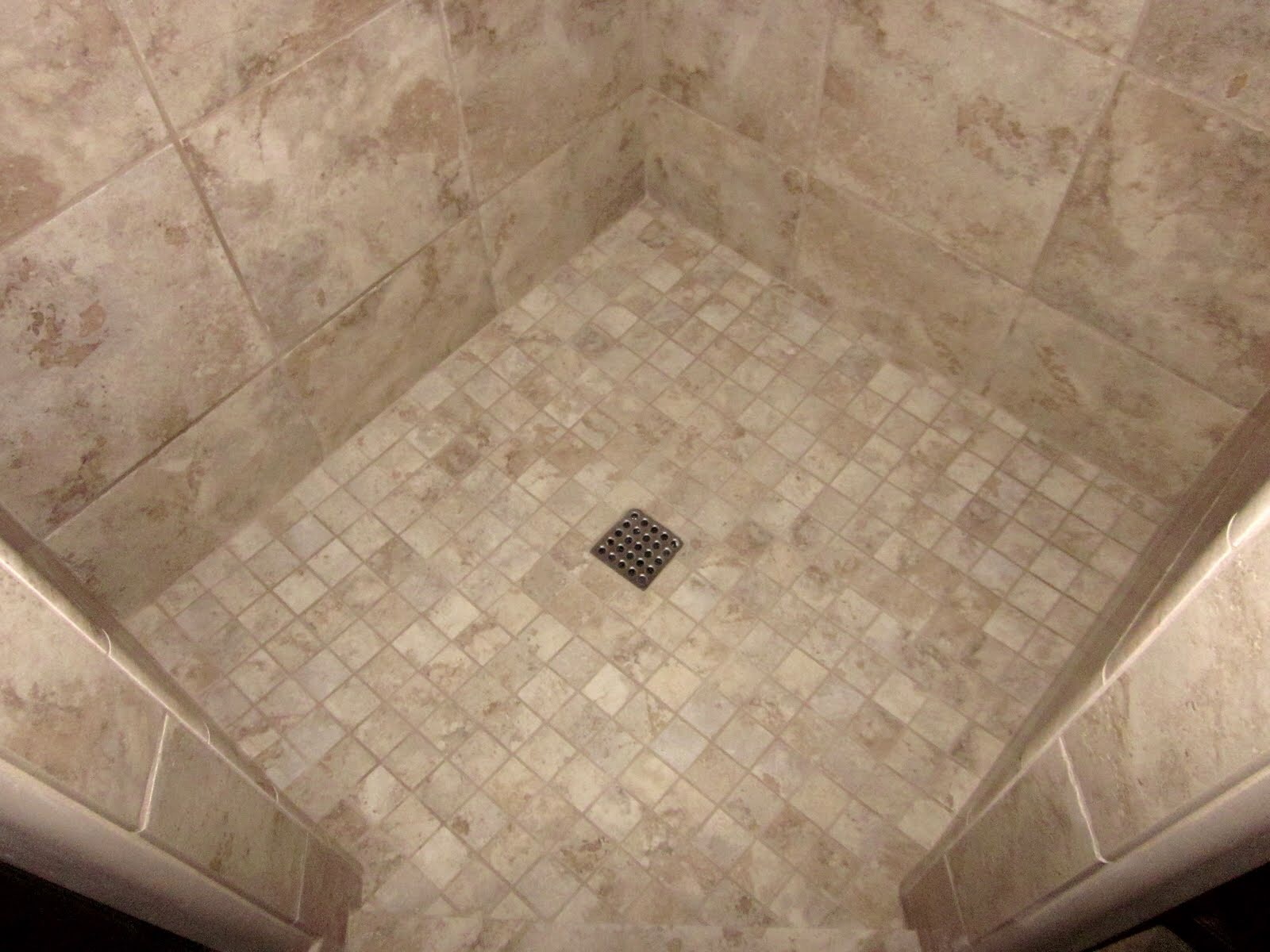

А на фото ниже виден уклон к трапу.

Облицовка бортика душевого поддона

Начинаем облицовку бортика в душевую кабину. Плитка подрезается под 45 градусов для формирования прямого угла на бортике подиума.

Верхняя ответная плитка подрезается с двух сторон, т.к. с внутренней стороны бортика также будет вклеиваться заусованная плитка.

А вот и подрезанные угловые плитки. Плитка подрезалась для того, чтобы на сливной трап правильно установилась декоративная накладка.

Так же как и при укладке в ванной мы укладываем сначала напольную плитку, а затем накрываем ее нижним рядом настенной плитки.

К сожалению, внутренняя часть борта запечатлена только в таком виде. В готовом окончательном виде фото не оказалось. Но там тоже все красиво, можете поверить.

После укладки мы, как всегда, чистим швы, пылесосим их, вымываем плитку и затираем межплиточные швы.

Затирка была использована обычная, на цементной основе.

Это тоже интересно:

profipol.dp.ua

Блок: 2/8 | Кол-во символов: 2057
Источник: https://sevparitet.ru/raznoe/kak-pravilno-sdelat-razuklonku-k-trapu.html

Душ со сливом в полу: нюансы обустройства

Бывает, что наклонный пол требуется обустроить на небольшом участке ванной комнаты. Чаще всего это душ со сливом в полу. Такие конструкции становятся все более популярными, поскольку отличаются привлекательным внешним видом и очень удобны для людей с ограниченными возможностями и пожилых членов семьи.

Душ со сливом в полу отличается не только привлекательным внешним видом, но и удобством

Обустройство душа со сливом в полу проходит в несколько этапов:

Собираем каркас, который станет формой для бетонной основы. Из досок 5х10 по нужным размерам собираем коробку.

Укладываем гидроизоляцию. Лучше всего воспользоваться специальной резиновой мембраной, расположив ее так, чтобы она полностью закрывала днище подготовленной формы и заходила на стены на нужную высоту.

Закрепляем мембрану. Начиная с угла, выпрямляем покрытие, слегка потягивая его, плотно прижимаем к доскам и закрепляем гвоздями с большими шляпками. Крепежи устанавливаем на высоте минимум 20 см от дна сооружения.

Готовим сливное отверстие. Острым ножом вырезаем круг нужного диаметра. Он не должен превышать размеры слива, иначе вода сможет просачиваться в бетон. Устанавливаем и затягиваем болтами сливную пластину.

Монтируем слив. Завинчиваем устройство на высоту порядка 3 см. Заклеиваем его защитной лентой, чтобы подготовить к бетонированию.
Готовим раствор и с помощью шпателя укладываем его на подготовленную поверхность. Толщина слоя у стенок должна составлять порядка 6 см, около слива – около 3 см. Работы выполняются очень аккуратно, плоской стороной шпателя. Основание просушивается, после чего оно готово для дальнейшей облицовки плиткой.

Укладка раствора производится очень аккуратно. Бетон разглаживается плоской стороной шпателя

Блок: 4/5 | Кол-во символов: 1745
Источник: http://vannaguide.ru/rem/pol/naklonnyj-pol-so-slivom.html

Особенности монтажа пола со сливом

Обустроить пол с уклоном достаточно сложно. Сначала нужно выбрать тип наклона. Можно организовать слив двух типов: конвертом и с двух плоскостей. В любом случае начинаем работы с подготовки основания. Если проводится ремонт старой ванной, предполагается наличие старой стяжки. В этом случае нужно избавиться от отслужившего свое напольного покрытия. Чаще всего стяжка под ним находится в плачевном состоянии, но даже если она выглядит как новая, следует избавиться и от нее. При необходимости используем перфоратор, особенно тщательно обрабатывая места стыков стен с полом.

Демонтаж старого покрытия пола

Проводим осмотр основания. Все трещины, щели и отверстия необходимо аккуратно заделать. Для этих целей используем недорогой плиточный клей. Операция необходима, чтобы не было перерасхода дорогостоящей грунтовки, гидроизоляции, а также для предотвращения быстрого износа изоляционного слоя и стяжки. Если же обнаружены значительные неровности, которые превышают допустимыми нормативами пределы, придется проводить выравнивание основания готовыми смесовыми материалами. Неплохо также обработать готовую к дальнейшей работе поверхность грунтовкой, которая увеличит адгезию гидроизоляции и чернового пола.

Маячки из гипсокартона под стяжку

Дополнительная водонепроницаемая изоляция считается обязательным этапом в проведении ремонтных работ. Для обустройства этого слоя можно использовать разные типы материалов. Чаще всего выбирают один из трех вариантов:

Оклеечная изоляция. Представляет собой рулонные материалы, наклеивающиеся на основание. Покрытие наносят с небольшим нахлестом и заводят на стены на высоту порядка 15 см так, чтобы получилась своеобразная водонепроницаемая чаша. Самоклеющиеся материалы хорошо фиксируются и не требуют особых навыков нанесения.

Битумное эмульсионное покрытие. Очень легко наносится валиком или кистью. Однако срок его службы очень мал – всего пять лет. Затем изолирующий эффект резко снижается.

Обмазочные материалы. Отличаются отличной водонепроницаемостью, представляют собой сухие смеси или готовые составы. Материал, имеющий консистенцию сметаны, наносится валиком или кистью, захватывая и стены на высоту около 10 см. Перед его нанесением стыки полов и стен желательно дополнительно изолировать специальной водонепроницаемой лентой. В зависимости от вида покрытия может варьироваться количество слоев и сроки их высыхания.

Обмазочная гидроизоляция пользуется особой популярностью благодаря легкому нанесению и отличным эксплуатационным характеристикам

Следующий этап – укладка стяжки. Для ее выполнения используем цементо-песчаную смесь. Начинаем с нанесения разметки. Лазерным нивелиром определяем уровень высотных отметок будущей горизонтальной плоскости и устанавливаем специальные маячки. Между ними натягиваем шнур, необходимый для выравнивания профилей по вертикали. Раствор, приготовленный точно по инструкции производителя, выкладывается на пол. Последовательно заполняем все пространство до верхней точки маячков. Выравниваем смесь шпателем или правилом. Чтобы избавиться от нежелательных пузырьков воздуха в бетоне, проходим всю поверхность специальным валиком с иголками.

После высыхания стяжка готова. Необходимый уклон пола в ванной обеспечивается специальным подстилающим слоем, к обустройству которого теперь можно приступать. Для его монтажа также используются маячки, установленные с учетом необходимого перепада высот, которые впоследствии заливаются раствором. Наклонные участки принято называть пандусом, а лоток, в который будут собираться стоки – трапом. Расчет угла наклона провести достаточно просто: если уровень понижается каждый метр на 1 см, то значение уклона принимается за 1°. Больший наклон определяется пропорционально.

Установка трапа

Размечаем стоки и трап. При укладке «конвертом» сток должен находиться в самом центре помещения. К нему подводится канализационная труба. От стен к трапу спускаются пандусы. Они отделены друг от друга диагональными разрубами и выполнены в виде равнобедренных треугольников. Нужно тщательно проверить надежность установки трапа, точность угла наклона и качество гидроизоляции. Если все хорошо, начинаем монтаж облицовки. Первым укладываем горизонтальный фриз шириной в 2-3 ряда, располагаем его по периметру стен. Монтируем плитки-маячки около трапа по горизонтали.

Линии перелома делят «конверт» на четыре равнобедренных треугольника, сходящихся к сливу

Далее ведем монтаж от сходящихся у трапа треугольников. Первым монтируем ряд-провеску от горизонтального фриза до слива. Чтобы выполнить его ровно, в качестве ориентира протягиваем шнур от плитки-маячка до фриза.

Выкладываем пол рядами облицовки с горизонтально ориентированными межплиточными швами, которые должны быть параллельны фризам. Мастера советуют использовать сначала целые плитки. После того, как будут облицованы равнобедренные треугольники, образующие поля пандуса, переходим к линиям разруба. Для работы с ними используются разрезанные плитки. Форма пластин определяется индивидуально для каждой исходя из места расположения разруба.

Чтобы конструкция получилась аккуратной, первым выкладываем пандус, расположенный напротив входа. После него облицовываем левый и правый фрагмент «конверта». Последним монтируем участок у входа. Более простой вариант обустройства наклонного пола – выполнение слива между двух плоскостей. В этом случае линия перелома будет проходить строго по центру трапа и шов облицовки также придется на нее.

Блок: 3/5 | Кол-во символов: 5430
Источник: http://vannaguide.ru/rem/pol/naklonnyj-pol-so-slivom.html

Что делать, если все-таки нужно заломить плоскость?

Если по каким-либо причинам возникла необходимость «погнуть» отдельно взятую плитку, когда невозможно не задрать один угол — выход есть. Правда он достаточно подпортит эстетичность. Решение — распилить плитку по диагонали. Пил нужно делать очень аккуратно, с последующей шлифовкой абразивным диском и снятием фаски. Один момент — при распиле по диагонали, на распил уйдет мизерная часть площади керамогранита, однако при укладке выяснится, что плитка получилась меньше не пиленных «собратьев». Поэтому диагональные вставки лучше всего выпиливать из двух плиток. Две половинки нужно выпиливать немного больше, чем реальная половина.

А вообще, нужно более тщательно подходить к вопросу и обходиться без диагональных распилов.

Собственно вот на этом и все… Укладка плитки с уклонами дело достаточно непростое и многие нюансы придется постигать самостоятельно в процессе. В этой публикации не была упомянута гидроизоляция — в большинстве случаев она нужна. Думаю на эту тему будет отдельная статья.

Блок: 5/6 | Кол-во символов: 1298
Источник: https://yserogo.ru/remont/plitka-uklon.html

Правила укладки плитки на пол со сливом

В ванной комнате наклонный пол может быть установлен с разными целями. Вне зависимости от последующего назначения конструкции работы выполняются по схожей схеме. Может показаться, что они очень просты, однако это не так. Только опытному человеку под силу грамотно выставить маячки и залить качественную стяжку, которая является залогом хорошего наклонного пола. Лучше, если эту ответственную работу выполнят профессионалы, которые гарантируют безупречное качество своих услуг.

Блок: 5/5 | Кол-во символов: 516
Источник: http://vannaguide.ru/rem/pol/naklonnyj-pol-so-slivom.html

разуклонка пола к трапу — Как сделать уклон к трапу в душевой ? — 22 ответа

В разделе Строительство и Ремонт на вопрос Как сделать уклон к трапу в душевой ? заданный автором ЕвгенийИнтересный лучший ответ это достаточно 1 см

Ответ от 2 ответа

Привет! Вот подборка тем с ответами на Ваш вопрос: Как сделать уклон к трапу в душевой ?

Ответ от Ёветоносныйнаймите спеца, который кафель ложить умеет. ну а так… используйте уровень строительный

Ответ от ЁкарификаторЕсли площадка сейчас залита в уровень то поднять её по краям нужно максимум на 3-5 мм, толщина клея и мозаики добавят ещё около 10 мм, итого будет около 15 мм разуклонки .

Ответ от Вячеслав Ягана тюбике глянь там этого видео дохрена

Ответ от Rustamметр на метр.. и полтора сантима вам тут предлагают…по ходу все здесь плиточники собрались…вам 5-7 мм за глаза хватит. клеем можно сделать

Ответ от Андрей ГорбуновСтоп, стоп, стоп! Не нужно делать глупостей! Если обычную плитку еще можно на слой колхозить, то с мозаикой такой номер не проходит! Сначала сделайте уклон обычным клеем, дайте высохнуть, потом мозаику на тонкий слой со специальной гребенкой для мозаики.

Ответить на вопрос:

Блок: 7/8 | Кол-во символов: 1145
Источник: https://sevparitet.ru/raznoe/kak-pravilno-sdelat-razuklonku-k-trapu.html

Разуклонка тротуарных дорожек: водоотвод плитки

Правильная эксплуатация тротуарных дорожек и участков, мощенных брусчаткой (тротуарной плиткой) требует тщательной подготовки основания перед укладкой. Кроме достаточной утрамбовки и уплотнения грунта, необходимо позаботиться и о системе поверхностного водоотвода. Обеспечить эффективный отток грунтовых вод необходимо, чтобы избежать затопления, а также быстрого разрушения плитки под воздействием влаги. Зимой правильная разуклонка тротуарных дорожек позволит избежать наледи, и снизить процент травматизма.

Как правильно подготовить грунт перед укладкой плитки?

Основной способ обеспечения эффективного оттока воды с поверхности плитки – сооружение продольных и поперечных уклонов грунта, специальных дренирующих швов и конструкций, обеспечивающих свободный ток воды в принимающие дренажные колодцы. В зависимости от площади участка с тротуарной плиткой, а также высоты укладки над уровнем грунта используются различные способы отвода воды:

предварительная планировка участка, с предусмотренными поперечными и продольными уклонами на уровне 2-2,5%;
использование специальных лотков, которые устанавливаются по направлению к водосборным элементам, обеспечивая эффективный отток и сбор поверхностных грунтовых вод;
применение качественного дренирующего слоя с хорошей пропускной способностью (не менее 0,5 м в сутки) – песка, щебня, песчано-гравийной смеси и т. п.

Оптимальный градус продольных и поперечных наклонов плитки должен составлять от 2 до 2,5%, но не более. Превышение необходимого градуса наклона повышает риск падений и травм во время дождя и гололеда. Поэтому в местах, где ходят люди, не рекомендуется делать уклон выше 2,5%. Допускается градус уклона до 6%, но только в тех местах, где не предусмотрено передвижение людей и транспорта (например, в местах примыкания плитки к стене дома, на углу площадки и т.п.)

Дренирующие швы и лотки

Основным способом обеспечения эффективного водоотвода является создание специальных дренирующих швов между плитками, которые заполняются мелким щебнем фракции 2-5. Количество дренирующих швов определяется во время планировки территории индивидуально, в зависимости от площади и количества осадков. Ширина одного шва не должна превышать 15 см.

Для приема и отведения стекающей воды по краям участка с уложенной плиткой по направлению приемных колодцев, предназначенных для аккумулирования и отведения сточных вод, устанавливаются специальные лотки или водоотводные желоба.

Изготавливаются такие лотки обычно на тех же предприятиях, которые изготавливают тротуарную плитку. В зависимости от типа и строения желоба его установка требует подготовки грунта. Самый простой способ установки лотка возможен в том случае, если его высота совпадает с высотой тротуарной плитки: в этом случае будет достаточно подготовленного базового слоя подложки. Если же лоток уступает или превосходит по высоте плитку, но для его установки потребуется подготовка дополнительного бетонного основания.

В качестве альтернативы бетонным желобам можно выбрать полимерные, пластиковые и полимербетонные изделия с дополнительными решетками из чугуна, стали или пластика. Для средней полосы России рекомендуется использовать изделия из бетона, которые отличаются хорошими показателями устойчивости к низким температурам и высокому уровню влажности. Для более южных широт подойдут полимерно-пластиковые конструкции, которые легки в установке и транспортировке, а также стоят дешевле их бетонных аналогов.

xn—-7sbem0cdjcdbmcn5n.xn--p1ai

Блок: 8/8 | Кол-во символов: 3523
Источник: https://sevparitet.ru/raznoe/kak-pravilno-sdelat-razuklonku-k-trapu.html

Кол-во блоков: 14 | Общее кол-во символов: 30405
Количество использованных доноров: 3
Информация по каждому донору:

https://yserogo.ru/remont/plitka-uklon.html: использовано 3 блоков из 6, кол-во символов 4751 (16%)
https://sevparitet.ru/raznoe/kak-pravilno-sdelat-razuklonku-k-trapu.html: использовано 5 блоков из 8, кол-во символов 16720 (55%)
http://vannaguide.ru/rem/pol/naklonnyj-pol-so-slivom.html: использовано 5 блоков из 5, кол-во символов 8934 (29%)

Укладка плитки обычного размера с уклоном под слив

Эта публикация является продолжением статьи «стяжка с уклонами» и мы будем рассматривать облицовку плиткой с уклонами под сливной трап. Не просто облицовку, а именно напольной плиткой обычных размеров 30*30 см., 45*45 см. или подобных. В предыдущей статье рассматривались несколько способов формирования уклонов, мы остановимся на самом простом, с частично «завинченными» плоскостями. Хотя стяжка является самой простой, укладка плитки на нее наоборот, достаточно сложная. Также, описываемые работы применимы для формирования уклонов чисто толщиной клея, на стяжке без уклонов, естественно, при небольшой ее площади.

Сразу оговорюсь: работы требуют каких-никаких навыков в укладке напольной плитки, не имея никакого опыта, лучше сначала попрактиковаться в укладке на ровные площади. Для уклонов нужно хотя-бы общее представление о формировании плоскости на кафеле, как он себя ведет, например, при задавливании одного угла и прочие особенности. Такой опыт достаточно сложно описать, лучше один раз прочувствовать.

Особенности плитки. Геометрия

Представим неидеальную плоскость, на которой имеются завышенные края. Вот мы положили три плитки под гребенку, все идет отлично… На месте, где должна лежать четвертая, основание немного выше положенного, например на 1 сантиметр. Причем «шишка» занимает не всю площадь будущей четвертой плитки, а находится на самом краю. По всей логике, уложенная на это место плитка будет с одним задранным краем, который будет находиться над «шишкой». Однако все гораздо хуже — нарушится вся эстетическая геометрия облицовки: противоположный от задратого края угол будет ниже примыкающей плитки и получится приличная «ступенька». Если один угол плитки приклеить выше положенного, противоположный по диагонали угол опустится ниже требуемого ровно на столько, на сколько задран первый или поднимутся грани, подходящие к завышенному углу. Это обязательное правило — керамическая плитка не «умеет» гнуться.

Разметка

Первым делом нужно разметить линию, проходящую через центр трапа и совпадающую с линией залома на стяжке или просто центральную линию, если планируется выводить уклоны плиточным клеем. При укладке конвертом это будет линия по диагонали, крестом — параллельная стенам. Для удобства вместо линии можно натянуть нитку. Стоит заметить, что при облицовке «крестом» разметку можно сместить от оси трапа к краю, как на первом фото этой публикации.

Укладка

Подготовленные плитки укладываются на минимальные слои клея вокруг трапа. Пузырьковым уровнем следует проконтролировать, что плоскости наклонены четко в сторону трапа. Мы получили четыре отдельные плоскости, которые послужат основанием для формирования четырех плоскостей-уклонов в сторону слива. Более длинным уровнем или правилом нужно проконтролировать каждую плитку, как выйдет данная плоскость далее, достаточен ли уклон, а может плоскость наоборот, сильно прижата и под правилом нет места для клея и керамогранита.

Совет: для облицовки лучше взять пластиковые крестики потолще, например 2,5 мм. Это упростит формирование красивых швов при непростой работе.

В идеале, когда под приложенным правилом есть место под плитку и несколько миллиметров под клей.

Дальнейшую укладку следует вести в таком порядке, чтобы укладывать ряды одной из четырех плоскостей, удаляясь от слива. Первая плитка в ряду закладывается от предыдущего ряда и размеченной лини, далее нужно доводить ряд до стены или иной границы облицовки. Следует заметить, если работа выполняется по стяжке с уклонами с «завинченными» плоскостями (смотри предыдущую публикацию), то слой плиточного клея будет увеличиваться по мере удаления от трапа и осей-переломов. При работах по ровному основанию без уклонов, естественно, слои клея будут увеличиваться еще сильнее и могут превышать все допустимые нормы (собственно для этого предварительно и заливается стяжка с разуклонкой).

Нужно ясно понимать, что по кресту, образованному швами от трапа, идет залом плоскостей. При укладке нескольких плиток одной плоскости, следует прикладывать маленький уровень на швы, для контроля отсутствия залома.

Как бы этого не хотелось, но в процессе могут появиться огрехи. Например, станет выясняться, что уклон слишком большой к краям и неплохо было бы его уменьшить, заломив плоскость в незапланированном месте. Дополнительные изломы, как мы поняли в самом начале, нужно формировать целыми рядами. Главное нужно следить, чтобы на плитке был минимальный наклон в сторону трапа и этот наклон неизменно увеличивался по мере удаления от слива.

В процессе необходимо еще и пристально следить за эстетичностью: не допускать ступеней на швах, используя пластиковые крестики и клинья, стараться делать швы максимально одинаковыми. В общем все то, без чего не обходятся любые плиточные работы.

Что делать, если все-таки нужно заломить плоскость?

А вообще, нужно более тщательно подходить к вопросу и обходиться без диагональных распилов.

Оцените публикацию: Оценка: 4.6 (12 голосов)

Смотрите так же другие статьи

Уклон пола в ванной

Согласно Своду Правил ВНУТРЕННИЙ ВОДОПРОВОД И КАНАЛИЗАЦИЯ ЗДАНИЙ (АКТУАЛИЗИРОВАННАЯ РЕДАКЦИЯ СНИП 2.04.01-85*) СП 30.13330.2012:
8.4.4. Уклон пола в душевых помещениях следует принимать 0,01 — 0,02 в сторону лотка или трапа. Лоток должен иметь ширину не менее 200 мм и начальную глубину не менее 30 мм.

Полы с уклоном. В помещениях бань и душевых полы устраивают с уклоном. В конструкции таких полов входит гидроизоляция, препятствующая проникновению сточных вод в толщу конструкции. Наклонные участки пола называют пандусом.

Полы из плитки укладывают с уклоном 1—2%. При уклоне 1 % на каждый метр длины уровень пола понижается на 1 см, при уклоне 2° — на 2 см и т. д. В небольших помещениях уклон устраивают за счет утолщения подстилающего слоя. Он не должен превышать 40 мм.
Не допускается устраивать уклон за счет толщины прослойки. Увеличение ее толщины более 15 мм вызовет отслоение плиток.

Направление уклона пандусов зависит от местоположения трапов и лотков. При этом направление стока воды не должно пересекать проходов.

Участки покрытия, собирающие сток, разделяют линиями разруба — диагоналями, проходящими через углы трапа. Такие наклонные участки пола имеют форму равнобедренных треугольников.

Если в помещении предусмотрено два трапа, смежные треугольные участки покрытия разграничивает линия водораздела 5, отстоящая от трапов на одинаковом расстоянии. В полах с лотками, участки покрытия, собирающие сток, имеют прямоугольную форму.

Наклонные участки покрытия начинаются от полосы, равной ширине двух-трех рядов плитки, проходящей по периметру стены.

Плиточные полы с уклоном:

а, б — при одном и двух трапах,
в, г — с лотком при одном и двух трапах;
1 —горизонтальные участки покрытия,
2 — треугольный пандус,
3 — линия разруба,
4 — трап,
5 — линия водораздела,
6 — лоток,
7 — прямоугольные пандусы;

стрелками показано направление водостока

По материалам книги: Горячев В. И., Неелов В. А. Облицовочные работы — плиточные и мозаичные, а также сайта gardenweb.ru

Уклон канализации

Прежде чем начать обзор трапов и лотков, рассмотрим параметры их выбора, а именно — необходимую пропускную способность и параметры на нее влияющие.

Итак, согласно ГОСТ 1811-97 (ТРАПЫ ДЛЯ СИСТЕМ КАНАЛИЗАЦИИ ЗДАНИЙ), трапы следует изготавливать следующих типов:
Т50 — трап с прямым отводом условным проходом 50 мм;
ТК50 — трап с косым отводом условным проходом 50 мм;
Т100м — трап с прямым отводом условным проходом 100 мм, малый;
ТК100м — трап с косым отводом условным проходом 100 мм, малый;
Т100б — трап с прямым отводом условным проходом 100 мм, большой;
ТК100б — трап с косым отводом условным проходом 100 мм, большой;
ТВ50 — трап с вертикальным отводом условным проходом 50 мм;
ТВ100 — трап с вертикальным отводом условным проходом 100 мм.

и обеспечивать водоотведение со следующими параметрами:

Трапы типов Т50, ТК50, ТВ50 должны обеспечивать отведение сточных вод в количестве не менее 0,7 л/с; трапы типов Т100м, ТК100м, ТВ100 — не менее 2,1 л/с; трапы типов Т100б и ТК100б — не менее 3,7 л/с при средней высоте слоя воды перед внешней кромкой решетки не более (20+3) мм.

Уклон канализации оговаривает Свод правил СП 30.13330.2012 Внутренний водопровод и канализация зданий (Актуализированная редакция СНиП 2.04.01-85).

Пункт 8.4.4, в частности, гласит: Уклон пола в общественных душевых помещениях следует принимать 0,01-0,02 в сторону лотка или трапа. Лоток должен иметь ширину не менее 200 мм и начальную глубину не менее 30 мм.

Канализация: уклон трубы не должен превышать 0,15 (за исключением ответвлений от приборов длиной до 1,5 м), т.е. 15см на 1 метре. В противном случае, вода быстро уйдет, а все остальное останется.

Размеры и уклоны лотков следует принимать из условия обеспечения самоочищающей скорости сточных вод, наполнение лотков — не более 0,8 их высоты, ширину лотков — не менее 0,2 м.
Ширина лотка назначается в зависимости от результатов гидравлического расчета и конструктивных данных; при высоте лотка свыше 0,5 м ширина его должна быть не менее 0,7 м.

Душевая кабина из плитки с сливом в полу: 4 этапа устройства

Как мечтали люди, жившие в советский период страны, о квартире с отдельным санузлом. Для многих мечта эта сбылась, но изменить что-либо в ванной комнате не представлялось возможным. Не хватало не только строительных материалов, не было приспособлений, с помощью которых можно было бы организовать отвод воды в систему общедомовой канализации. Кто-то где-то приобретал с рук трубы и сливы, но подстроить помещение, так сказать, «под себя» было маловозможным. Тем более, никто не мог даже подумать о душевой кабине из плитки с сливом в полу. Стандартные ванны заполняли собой все пространство помещения, не давая возможность что-либо изменить.

Сегодня все изменилось. Разнообразие и доступность строительных материалов, возможность приобрести любые трубы и любые приспособления, с помощью которых можно собрать своими руками систему отлива сточных вод в канализационную систему. При этом можно собрать разнообразную схему, которая будет эффективно отводить воду из душевой кабины. Главное – все правильно подобрать по размерам.

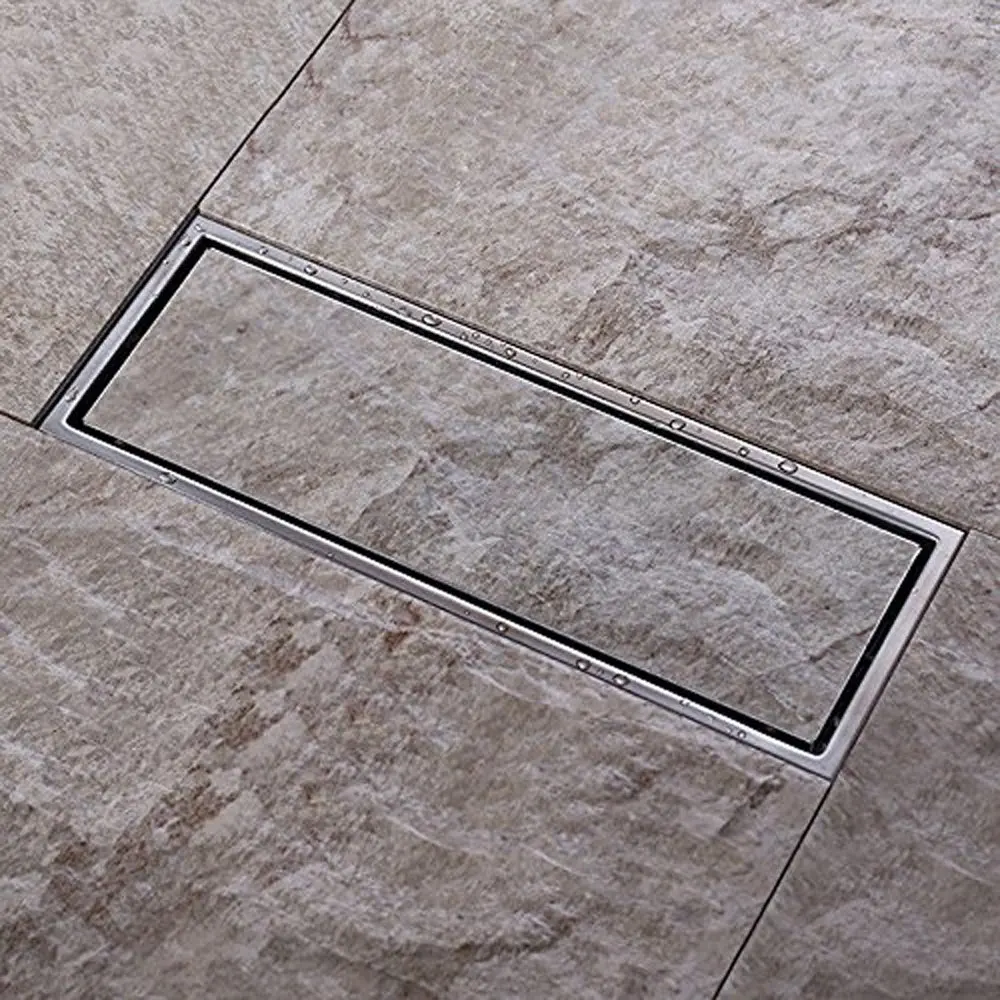

Как выбрать трап

Основным элементом сливной системы душевой кабины является трап. Это устройство, которое располагается в полу и решает проблему слива воды в канализацию. При этом дополнительно трап решает и другие задачи:

фильтрация воды с отделением крупных частиц загрязнений;
возможность прочищать весь слив от входного отверстия до канализации;
предотвращать проникновение неприятных запахов из канализационной системы.

В настоящее время производители предлагают два вида трапов: с гидрозатвором и сухим затвором. Чем они отличаются друг от друга.

Сухой затвор

Это механическое устройство, которое всегда стремится закрыть доступ в систему канализации. И закрытие всегда производится под действием сил гравитации. В настоящее время производители предлагают механизмы, в основе которых лежит мембранный способ закрытии, поплавочный, маятниковый. С недавних пор стали использовать для этого материалы с молекулярной памятью.

Гидрозатвор

По сути, это труба, изогнутая в определенную форму. В ней все время находится вода, которая препятствует проникновению неприятных запахов. Простое и эффективное устройство. Но есть у нее один недостаток – это возможность пересыхания воды. Такое может случиться по разным причинам. К примеру, долгое время не пользовались душевой кабиной, наличие системы отопления теплый пол, высокая температура в душевой, неправильно спроектирована система слива.

При выборе трапа с гидрозатвором для душевой кабины из плитки необходимо учитывать размеры самого устройства. От этого во многом будет зависеть, на какую высоту можно поднять облицовку поддона. Кстати, данный параметр варьируется в пределах от 6 до 12 см.

Немаловажным показателем при выборе также является пропускная способность трапа. Он обычно указывается в сопроводительной документации. Влияние данной величины значительно, оно дает возможность точно определить, а сможет ли слив перекачать воду, спускаемую из душа.

Устройство душевой кабины со сливом в полу

Душевые кабины без поддонов, отделанные керамической плиткой, наиболее простой вариант обустройства ванной комнаты. Такую систему использовали раньше в общественных душевых и банях. Но сегодня данная конструкция стала актуальной для людей пожилых и с ограниченными возможностями, потому что высота такого устройства достаточно мала, и подниматься на такой поддон будет несложно.

Сооружение такой душевой кабинки состоит из нескольких этапов.

Этап №1 – подготовительный

В первую очередь определяется место установки душа. На этом участке, чаще всего по центру, определяется место установки слива трапа. Необходимо отметить, что точка слива необязательно должна располагаться по центру. Кому как удобно.

Теперь напольный участок надо изолировать. Для этого можно использовать или обмазочную гидроизоляцию, или рулонную. Первый вариант проще в исполнении. К примеру, для этого можно использовать битумную мастику, которую наносят на пол и стены душевой обычным валиком или кисточкой. Оптимально, если гидроизоляцию наносят в несколько слоев. При этом необходимо учитывать, что последующий слой обязательно наносится на предыдущий только после его полного высыхания.

Рулонная изоляция наносится полосами внахлест относительно друг друга. Клеят ее на пол той же битумной мастикой. Ею же проклеивают и места стыков полос материала. И в том, и в другом случае надо изолировать и часть стен – на высоту 10 см от напольного основания.

Теперь необходимо по периметру нового поддона установить доски размером 5х100 мм. крепить их можно к бобышкам, которые в свою очередь крепятся к самому напольному основанию. Все крепежи – саморезы. На этом подготовительный этап можно считать завершенным.

Внимание! Деревянную опалубку лучше прикрыть любой полимерной пленкой. Это даст возможность легко ее демонтировать после высыхания бетонного раствора.

Этап №2 – монтажный

Теперь необходимо собрать трап и установить его в собранную конструкцию поддона. Для этого определяется направление установки трубы трапа. Оно должно быть направлено в сторону сливной канализации. Обратите внимание, что чем меньше на данном участке будет отводов и поворотов, тем эффективное будет происходить отток воды. Поэтому оптимальный вариант – это прямолинейная укладка от отверстия до канализационного отверстия.

Трап собирается и монтируется в точности, как написано в его инструкции к применению. Очень важно хорошо закрепить его к полу и к стене. Здесь можно использовать различные приспособления типа хомутов, но можно все сделать и своими руками, к примеру, при помощи вязальной проволоки. Главное – это надежное крепление.

Если есть желание каким-то способом защитить весь трап от бетонного раствора, можно закрыть его любой защитной пленкой, даже скотчем. Но само сливное отверстие временно обязательно закрывается полиэтиленом, чтобы внутрь не попал раствор.

Этап №3 – заливка бетона

Все готово, можно переходить к чисто строительным работам. Что необходимо учитывать при заливке бетонного раствора. Основное требование к данному процессу – это создать уклон от стенок поддона к сливному отверстию. Для этого надо готовую смесь залить так, чтобы у стенок ее толщина составляла, к примеру, 6 см, у отверстия всего лишь 3 см. Правда, необходимо учитывать высоту установки самого трапа.

Этот уклон достаточно большой, поэтому проблем со столом воды в сливное отверстие не будет. В принципе, можно уклон и уменьшить, разница даже в 1 см для такого небольшого участка будет предостаточной.

Самое главное – выровнять поверхность шпателем, но не делать ее максимально гладкой. В таком состоянии бетон должен простоять пару дней, после чего можно демонтировать опалубку. Через пару недель его можно облицовывать керамической плиткой.

Чаще всего домашние мастера сталкиваются с проблемой правильного выдерживания уклона бетонной стяжки. Сам процесс не такой простой, как может показаться на первый взгляд. Поэтому ниже указываются нюансы проводимых операций.

В первую очередь надо выставить маячки. Если пол заливается конвертом, это когда сливное отверстие располагается посередине бетонного поддона, и с каждой из его сторон должна с уклоном укладываться плоскость, то маячки устанавливаются по линиям соприкосновения этих плоскостей. Один на самой высокой точке, другой на самой низкой. Очень важно, чтобы все маячки в разных плоскостях устанавливались на одном уровне относительно напольного основания. Теперь между ними надо установить профили или натянуть нити (шнуры), определяющие уклон.
Заливку бетонного раствора надо начинать с верхних точек, спускаясь вниз. То есть, бетон надо уложить по краям поддона и вытягивать его на себя правилом или шпателем по уложенным профилям.
В некоторых случаях, если раствор достаточно жидкий, необходимо после заливки прокатать всю поверхность бетонного поддона игольчатым валиком, чтобы вытравить из бетона оставшийся внутри воздух. Именно он снижает качество конструкции.

Итак, бетон просох. Надо теперь снять с трапа полиэтиленовую пленку и установить в него стакан с сифоном. После чего устанавливается решетка и крышка. Если в конструкции прибора есть резиновые прокладки, то они, конечно, тоже устанавливаются. В некоторых моделях прокладки выполняют функции герметизации трапа.

Этап №4 – облицовка

Будем рассматривать самый распространенный вариант, когда кафель кладется конвертом.

В первую очередь на стены укладывается плитка, которая будет формировать фартук поддона. Можно для этого использовать и фриз. Высота укладки – 3 ряда.
Затем вокруг сливного отверстия наклеиваются плитки, подрезанные под размер укладываемого участка. По сути, это маячки, от которых будет начинаться процесс облицовки всех поверхностей.

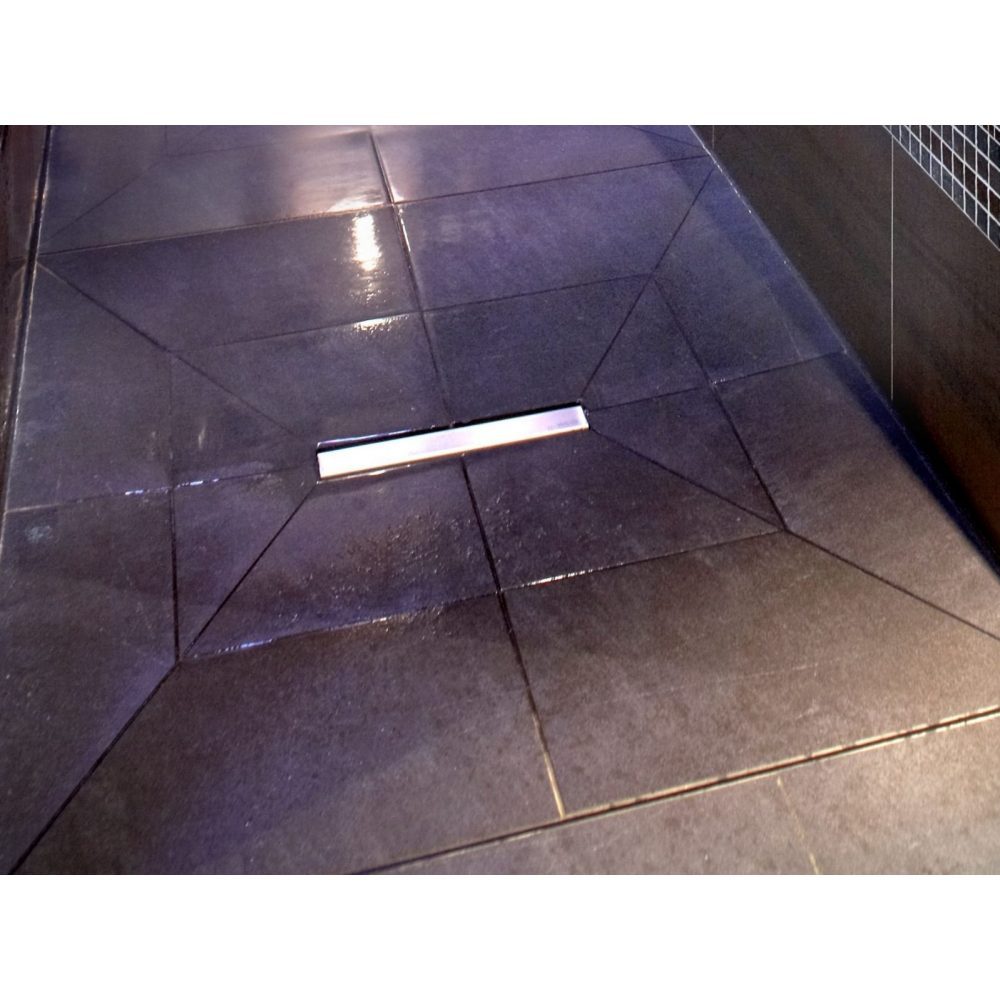

В конверте четыре треугольные плоскости, их и надо теперь отделывать плиткой. Элементы облицовки укладываются параллельно стенам или уложенным рядам фриза. Именно так формируются их ряды. В первую очередь надо приклеивать цельный кафель, затем подрезанный под размеры. Лучше кладку начинать от сливного отверстия трапа, поднимаясь вверх до стен. Хотя это всего лишь рекомендация.
Оптимально, если начать облицовку от стены дальней от выхода. Затем производится отделка боковых плоскостей, и в последнюю очередь внешней плоскости, ближней к выходу.

Кстати, необходимо отметить, что новичкам рекомендуется использовать для формирования дна поддона не форму конверта, а двух скошенных плоскостей, посередине которых располагается сливное отверстие трапа. Таким образом, уменьшается сложность подгонки керамических плиток, расположенных на линии смежных плоскостей.

Сливное отверстие в полу в ванной комнате может устанавливаться с разным предназначением. Конечно, это может быть слив в душевой кабинке, отделанной керамической плиткой. Это может быть аварийный слив, который спасет помещения от непредвиденного затопления. Но и тот, и другой вариант сооружаются по одному и тому же принципу. Самое простое в данном процессе – это определиться с местом поддона и смонтировать трап, благо инструкция к нему прилагается.

Сложнее сделать правильную заливку бетонного раствора с предварительной установкой маячков. Здесь не стоит спешить, все этапы надо проводить с особой тщательностью. Непросто укладывать и плитку на наклонные поверхности, особенно в местах стыковки двух смежных плоскостей.

Кстати, сооружение поддона с помощью бетонного раствора, это не единственный способ собрать его (сформировать). Можно для этого использовать сборную конструкцию, к примеру, из кирпича. Блоки укладывают на подготовленную поверхность (гидроизолированную), формируя тем самым сам поддон. Кладка производится на скрепляющий раствор. В этом деле, чем меньше толщина швов, тем лучше. После чего кирпичную кладку штукатурят, а сверху наносят гидроизоляцию, лучше оклеечную. Кстати, для самодельных поддонов сегодня применяется специальная резина, которая продается в рулонах. Это идеальный материал для гидроизоляции именно таких конструкций.

Она укладывается поверх кирпичной кладки, ее плотно прижимают к кирпичам, расположенным на дне поддона и на его стенках (бордюрах). После чего можно проводить заливку бетона с последующей облицовкой. Кстати, как уже стало понятным, кирпич кладут и на дно конструкции, и по бокам, полностью формируя поддон для душевой кабины.

Заключение по теме

Казалось бы, что душевой поддон – не самая сложная конструкция. Но, как видите, в ней много различных моментов, которые влияют на качество конечного результата. Выпадение или не проведение одного процесса повлечет за собой череду ошибок, которые скажутся на качестве уже в процессе первых дней эксплуатации. Поэтому необходимо точно следовать правилам сооружения поддона под душ, учитывать все нюансы, оговоренные этой статьей. Только так можно гарантировать высокое качество сооружения.

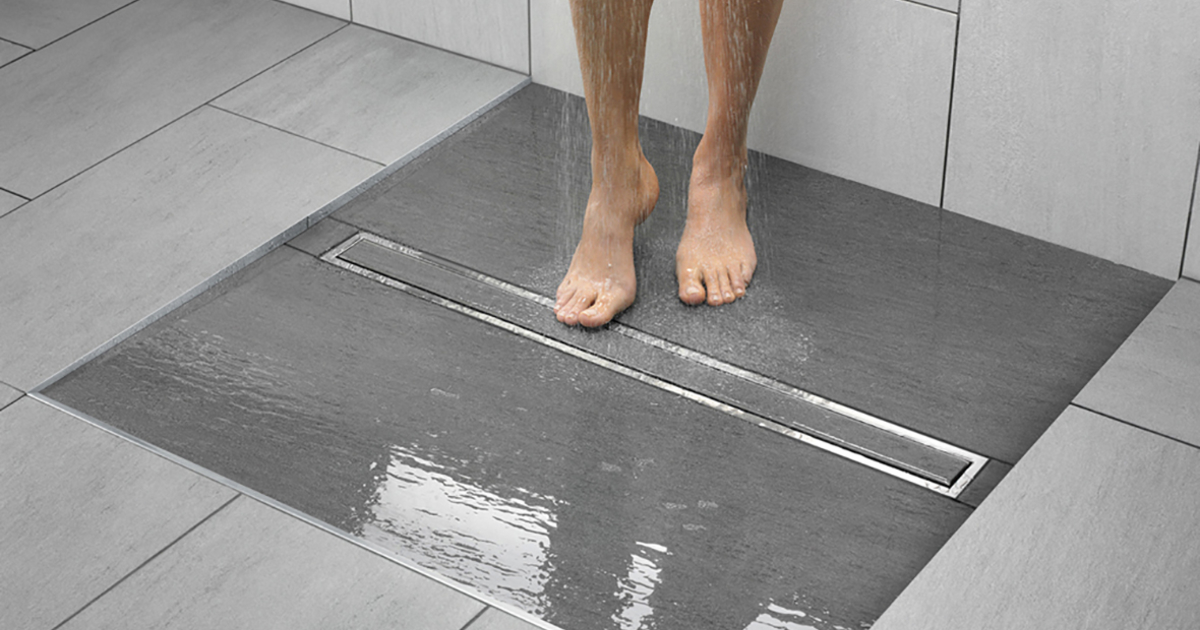

Уклон к трапу в душе

Плиточные полы с уклоном:

стрелками показано направление водостока

Уклон канализации

и обеспечивать водоотведение со следующими параметрами:

Стяжка с разуклонкой под сливной трап

Назначение подобной стяжки может быть различным: от бетонного пола в гараже до душевого поддона собственного исполнения. Стяжка с уклонами, как правило, делается под облицовку плиткой, но вполне возможен гаражный или иной вариант, когда слив воды происходит прямо по бетону или цементной стяжке.

Описываемые методы как просты в исполнении и подходят для облицовки плиткой обычных или больших размеров, так и есть более сложные. Стоит заметить, что многие не видят конструктивной разницы: при облицовке мозаикой количество уклонов-плоскостей не играет роли, чего нельзя сказать об обычной плитке. Но попробуем рассказать обо всем по порядку.

Основание

В большинстве случаев разумным решением будет заливание в два этапа: формирование основного слоя с установкой трапа и коммуникаций, и заливание более тонкого, с уклонами в сторону слива. В данном описании под основанием подразумевается именно базовый слой без уклонов. Рассмотрим практические примеры:

Душевой поддон. При изготовлении поддона, выложенного плиткой, решающую роль играет высота подключения слива к канализации. Зачастую возникает конструктивная необходимость сформировать поддон с высотой более 20 см. от уровня пола. Поэтому для облегчения такого массивного слоя используется красный кирпич или керамзитобетон, для формирования основы.

Слив в техническом помещении, гараже. Подразумевается заливание бетонного основания на грунт, при уже готовых бетонных полах нужно рассматривать керамзитобетон или возможность «заглубления» канализационного слива. На грунт же заливается обычная бетонная плита 10-20 см. с учетом добавления слоев с уклонами. Для стяжки с уклонами необходимо предусматривать 1-2 см. возле слива, а далее добавлять по сантиметру с каждым метром удаления от трапа.

В итоге необходимо добиться относительно ровного основания (перепады в 0,5-1 см. вполне допустимы) с уже установленным трапом.

Установка трапа

Вообще данная операция выполняется перед заливкой основания, мы же описываем процесс в целом, ведь в некоторых случаях основание не заливается. Надобности в этом нет, когда есть возможность смонтировать трап в отверстие в полу (см. пример ниже).

Трап следует устанавливать так, чтобы его верхняя плоскость была выше основания на 1-2см. Почему же не сделать слив заподлицо с основанием и в последствии не залить стяжку, выходящую к трапу под ноль? Во первых, следует учитывать будущую облицовку плитки (если не планируется оставлять залитый пол как есть), это около 10 мм. с учетом клея (если сама плитка 8 мм, если толще — то и запас больше). В идеале верхушка трапа должна быть на несколько миллиметров ниже примыкающей плитки. Во вторых, маяки для стяжки более проблематично (но возможно) установить с выходом к трапу в ноль. Поэтому и рекомендуется выдвигать трап на пару сантиметров выше основания.

Перед заливкой основания можно воспользоваться способом фиксации трапа как на фото ниже. Деревянные бруски притянуты изолентой к верхушке трапа. Сами же бруски опираются на арматуру и выставлены в горизонтальный уровень.

Фиксация трапа — еще один аргумент в пользу разделения работ на два этапа — заливка основания и заливка стяжки с уклонами.

В некоторых случаях операцию по созданию основания можно исключить — когда есть возможность смонтировать трап в готовый пол. Пример на фото ниже: на деревянный пол в частном доме уложены листы гипсоволокна, канализационный слив проведен под полом. Под трап выпилено небольшое окошко, фиксация выполнена плиточным клеем, деревянные торцы досок в окошке обработаны гидроизоляцией.

Этот случай как раз демонстрирует выход уклонов в ноль к трапу. Достигнуть этого пришлось с маяками из раствора, ибо металлические маяки такого не позволяют по причине того, что сам маяк обладает толщиной. Вообще это исключение и диктовалось оно минимальными слоями заливки для облегчения веса на деревянное перекрытие. Как видите, слив немного выпирает из плоскости пола (чуть меньше сантиметра) — запас под толщину плитки с клеем.

В любом случае, после установки, трап следует оклеить малярным скотчем от попадания грязи.

Установка маяков

В моем опыте существует два метода установки маяков: простой и быстрый, имеет ряд недостатков или более сложный, зато очень качественный. Рассмотрим оба способа. К слову, в обоих случаях совершенно не принципиально, по центру трап или смещен в сторону. Также не стоит забывать об индивидуальной разуклонке, подходящей под конкретный случай.

Для простого способа понадобится всего три маяка: два параллельные, как можно ближе к противоположным стенам и один средний, по оси трапа. Средний маяк также параллелен с остальными двумя, имеет уклон обеими половинками в сторону трапа. Пристенные маячки не имеют уклона, а выставлены на максимальную высоту.

Основными достоинствами способа является скорость и простота установки. Важной особенностью является то, что прямоугольная плитка не будет нуждаться в подрезке на гранях-переломах, даже если трап находится далеко от центра помещения. Как видно из схемы, в результате образуется четыре грани-уклона, которые перпендикулярны друг к другу вне зависимости в какой точке пола установлен трап. Эта схема хорошо подходит для вытянутых трапов, угол между гранями не меняется и поэтому прямоугольную плитку не придется подрезать в переломах плоскостей. Если планируется облицовка мозаикой, то этот момент не важен.

Основная проблема такого решения — плоскости получаются слегка «завинченые». Чем меньше помещение и сильее уклон, тем более явно проявляется этот эффект и доставляет проблем. Поэтому при облицовке плиткой, ближе к стенам могут вылазить приличные слои плиточного клея.

У подобного решения есть еще пара недостатков: пристенные маяки нужно максимально приближать к стенам, так как правило, поставленное на один крайний и центральный маяк, неизбежно будет задираться выше положенного в промежутке между стеной и крайним маяком. Задираться правило будет не равномерно по всей длине протягивания, а меньше у края помещения и больше к точке установки трапа.

Ко второму недостатку можно отнести то, что грани стяжки будут подходить к центру каждой стороны трапа, а не к углам. Из-за этого при облицовке плиткой, по углам трапа плитка будет немного выше, чем посередине. При использовании слива круглой формы недостаток не имеет значения. Также, недостаток автоматически устранится, если изначально устанавливать квадратный трап по диагонали.

Второй метод установки маяков традиционно считается более качественным. Справедливости ради хочу заметить: чтобы прямоугольная напольная плитка не подрезалась по граням-уклонам, плоскость должна иметь перпендикулярные грани. Добиться этого можно только при квадратном или круглом трапе, установленном четко в центре квадратного помещения. При использовании прямоугольного, вытянутого трапа, при помещении не квадратной формы грани будут под разными углами друг к другу и придется выполнять подрезку на плитке вдоль некоторых граней. Как обычно, с мозаикой никаких проблем возникнуть не должно.

Такая схема хороша в некоторых вышеописанных ситуациях, однако более муторно выставлять маяки, также такую стяжку немного сложнее заливать. В результате получается четыре плоскости с уклонами, каждая плоскость четко выходит на одну из четырех сторон трапа. Благодаря этому при облицовке плиткой получается идеальный стык трапа с кафелем.

Недостатки этого способа очевидны: при неквадратном помещении, прямоугольном трапе и не по центру практичнее использовать первый способ.

Какой уклон соблюдать? Для нормального слива воды необходим уклон не менее 1 см. на один метр. Это означает, что на самом длинном маяке (при первом методе это центральный) должен быть уклон сантиметр на метр или больше. При установке слива не по центру, а к примеру, ближе к какой-либо стене, уклоны на коротких маяках будут более крутыми. Это позволит добиться одного уровня по периметру стяжки.

Если планируется облицовка пола маленькой душевой и плитка применяется не мозаичного типа (маленького размера), то самым качественным решением будет создание индивидуальной системы уклонов, отличной от описанных выше. Уклоны планируются исходя из конкретного размера напольной плитки. Вот один из таких примеров:

Заливание

Для заливания тонких слоев в 1-2 сантиметра (отталкиваемся от самых тонких) обычный цементно-песчаный раствор не подойдет. Нужны специальные смеси, допускающие такие тонкие слои, в настоящее время подобных смесей великое множество. Подойдет как плиточный клей, так и специальные ровнители для пола, допускающие слой от 0-5 мм.

В качестве правила можно использовать отрезок профиля ПН, поставленный острыми краями на маяки. Удобство заключается в том, что в любой момент правило можно укоротить минимальными усилиями, а делать это обязательно придется.

Импровизированное правило из профиля берется с небольшим запасом по длине, так ровняется только первая плоскость или половина всей стяжки (в первом способе). Чтобы не повредить уже сформированную соседнюю плоскость, правило следует обрезать почти «впритык» по ширине между маяками, с запасом всего 1-2 сантиметра. При заливании вторым методом правило укорачивается много раз по мере продвижения от края к сливу.

Когда нет возможности выровнять правилом некоторые места, например возле трапа в первом способе или на пути есть торчащая труба — на недоступный участок, на «глазок» накладывается раствор с запасом, после схватывания смеси бугорок снимается острым шпателем. Во время снятия наплыва нужно ориентироваться на выровненные правилом, прилегающие плоскости. Важно не затягивать с чисткой наплывов, сделать это нужно не позднее следующего дня, иначе потом счистить лишнее будет проблематично.

На этой ноте мы заканчиваем нашу публикацию. Мы получили готовую стяжку с уклонами для слива, а в следующей публикации расскажем, как облицевать плиткой наше творение.

Поделиться с друзьями:

Твитнуть

Отправить

Класснуть

Уклон к трапу в душе Ссылка на основную публикацию Adblock
detector

Укладка плитки в душевой кабине с уклоном к трапу |

11.03.2016 profipol_dp 2 294 просмотра

Укладка плитки на душевом подиуме с уклоном к сливному трапу (15 фото)

Начинаем как всегда с рассчета и разметки.

Уклон к трапу

Позже мы из достанем и немного подрежем. Вы все увидите.

Укладываем всю основную площадь плитки.

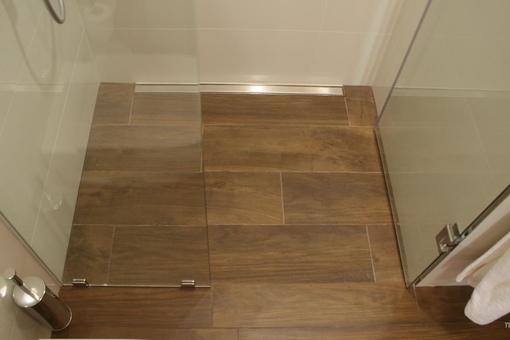

А на фото ниже виден уклон к трапу.

Облицовка бортика душевого поддона

После укладки мы, как всегда, чистим швы, пылесосим их, вымываем плитку и затираем межплиточные швы.

Затирка была использована обычная, на цементной основе.

Это тоже интересно:

Поддон для душа из плитки 👌 Инструкция по применению и установке

Все больше людей во время ремонта в квартире для душевой используют не заводские готовые кабины, а выкладывают кабину из плитки самостоятельно. Пусть на первый взгляд это может показаться лишней проблемой, душевая из плитки имеет превосходные эстетические свойства, а также ряд практических преимуществ.

Плюсы создания душевой кабины из плитки

Итак, каковы же преимущества душевой и поддона из плитки в квартире и в частном доме?

Свой уникальный дизайн вместо однотипных душевых из магазина
Отсутствие лишних наворотов и режимов в душе, которыми почти никто не пользуется, но которые увеличивают цену
Способность душевой из плитки вписаться в ванную комнату любых размеров и форм
Ванная и душевая из плитки, при грамотном подходе, обойдется дешевле
Установка душевой кабины из плитки визуально увеличит пространство ванной комнаты
Поддон выложенный плиткой впишется в любой стиль

Однако, во время устройства поддона для душа из плитки важно грамотно использовать эти преимущества, не лишившись их. Помещения с повышенной влажностью требуют особого внимания. Рассмотрим все детали ниже.

Виды поддонов

Существует несколько видов поддонов:

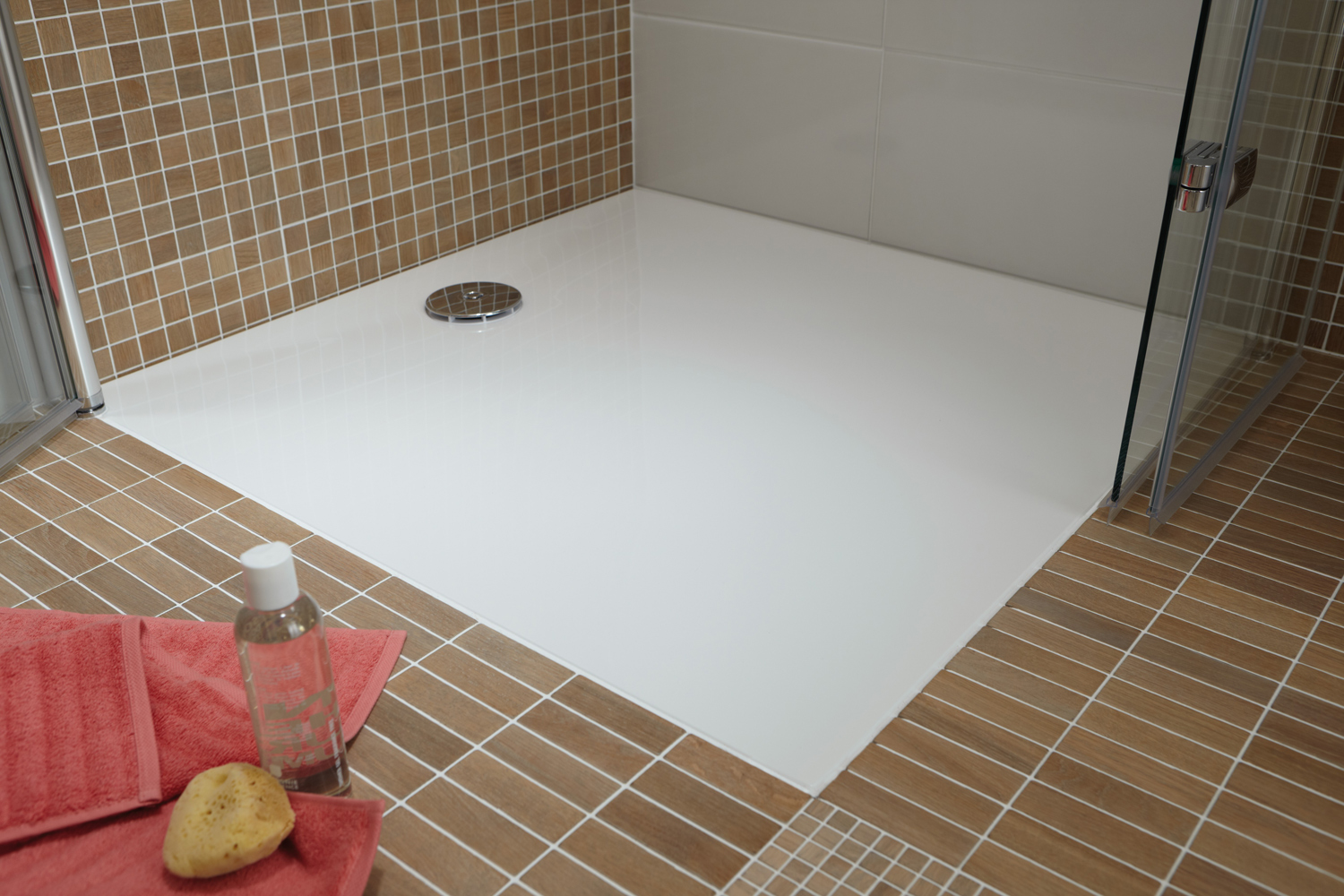

Душевая кабина из плитки с готовым поддоном из акрила.
Душевая кабина из плитки с самодельным поддоном. Возводится из бетона или кирпича, после чего облицовывается керамогранитной или керамической плиткой, или мозаикой. От затопления соседей убережет встроенная система слива, а кафельный поддон душевой кабины не даст влаге попасть на пол ванной.
Душевая из плитки без поддона. Это стильное и современное решения, увеличивающее пространство санузла и упрощающее уборку. Данный тип самый сложный в установке и обслуживании, но при большом желании его можно собрать даже своими руками.
Душевая с готовым поддоном из керамогранита. Некоторые производители керамогранита также изготавливают из своих материалов предметы сантехники и мебели.

Выбор материалов

Душевые поддоны из плитки постоянно подвергаются воздействию влажной среды и агрессивных чистящих средств. Поэтому, правильный выбор материала является одной из самых главных вещей в обустройстве ванной комнаты. Лучше всего использовать для этих целей керамогранит. Это прочный и долговечный материал с огромнейшим количеством вариантов дизайна. Он может выглядеть как мрамор, оникс, травертин, любой другой вид камня, как дерево, бетон, штукатурка, обои, металл или иметь свой уникальный дизайн. Данный материал водостойкий, устойчивый к перепадам температур и воздействию агрессивных химических веществ. Его легко мыть и трудно испортить. Также для душевой кабины отлично подойдет мозаика. Разумнее всего использовать стеклянную мозаику, или керамогранитную. У данных материалов все те же превосходные свойства, плюс швы между чипами мозаики обладают дополнительным антискользящим эффектом.

Этапы подготовки душевой из плитки

Душевой поддон из плитки – довольно трудоемкое дело. Потребуется качественный слив. Для его изготовления нужно будет поднять пол и запастись материалами и растворами с добавлением пластификатора. Обязательной является гидроизоляция комнаты – без нее помещение будет портится от влажности. Материал для пола должен быть нескользким, не впитывающим влагу, например, подойдет керамогранит. Стильно и элегантно будет смотреться мозаика. В ванной можно сделать мозаичную душевую кабину, пол, стены или все сразу! Затирка и клей для плитки или мозаики должны быть водоотталкивающими, антигрибковыми. Хорошо подойдет эпоксидная затирка. Стоит рассмотреть возможность установки теплого пола – отличный способ утеплить помещение.

Необходимо позаботиться об ограждении душевой кабины из плитки от остальных частей ванной комнаты. Душевая из плитки предоставляет свободу выбрать дверцу самостоятельно. Или же можно просто повесить шторку. Стенки душевой можно изготовить из стекла. Его нужно брать закаленное – оно прочнее и в случае боя дает мелкие осколки с тупыми краями, что очень уменьшает риски порезаться. Или стекло-триплекс – с пленкой, которая удержит опасные осколки на себе. Для экономии второй вариант можно изготовить самостоятельно, взяв обычное толстое стекло, обклеить его пленкой. Результат будет тот же, но сил уйдет больше. Также стекло можно заменить листом поликарбоната.

Разметка площадки под сооружение поддона

Установка душевой кабины из плитки требует предварительных тщательных замеров. Здесь не обойтись без рулетки и строительного уровня. Чтобы обозначить размеры будущей душевой, лучше обратиться с гостам и типовым решениям. Сейчас их легко найти в интернете. Минимальным комфортным размером душевой для среднестатистического человека будет 1 метр на 1 метр. Но лучше брать 1,5 метра или больше. Меньшие по площади варианты допускаются, но только в крайнем случае.

В душевой кабине из плитки также стоит позаботиться об устройстве поддона. Высоту пола душевой нужно устанавливать согласно типу слива и сифона или трапа. Чем ниже выход в канализацию в вашем поддоне из плитки, тем меньше можно поднимать пол. Уклон пола в сторону слива должен составлять 4-5%.

Подготовительный этап

В первую очередь нужно подготовить основание душевого поддона. Если на месте установки есть старое покрытие, то его обязательно удаляем. Поверхность пола должна быть ровной. Для выравнивания дна используется бетонная стяжка. Над ней устанавливается гидроизоляция и затем шумоизоляция. Далее – сам поддон. Это лишь примерная схема, она может слегка видоизменяться.

Способы организации слива в душевой кабинке

Существует два вида слива: сифон и трап. Трап имеет меньшую высоту и служит надежнее, но он дороже. Благодаря его долговечности, трап можно спокойно заливать бетоном. Сифон стоит меньше, но при его установке будет необходимо продумать возможность его замены. Сифон заливать в монолит уже не стоит, ведь для замены тогда придется изрядно попотеть. Выбрав второй вариант, оставьте ревизионный ход. Его можно скрыть люком или дверкой.

Оба вида слива должны подлежать обслуживанию. Его верхняя часть – сетка должна быть съемной, чтобы была возможность прочищать трубы тросиком. Для этого уклон сливной трубы устанавливайте таким образом, чтобы угол поворота к канализации не превышал 30°, на крайний случай – до 45°. В трубах не должно быть застоя воды, она должна стекать. Для этого трубу от трапа к системе канализации нужно уложить с уклоном 4-5%. Такой же уклон следует установить на полу, чтобы вода текла к месту слива. Чтобы избежать попадания туда предметов, используйте специальные насадки.

Гидроизоляция и монтаж трапа

Важность гидроизоляции душевой кабины невозможно переоценить. Она проходит в два этапа. Сначала проводится гидроизоляция зоны монтажа. Можно использовать битумный раствор, жидкое стекло, резину, полимерно-песчаные смеси. Покрываем не только пол, но и другие поверхности – стены и трубы. Оставляем нетронутыми лишь выпуски и вентили. Установив душевой поддон, нужно будет произвести повторную гидроизоляцию. Полностью покрываем ей конструкцию, не трогая только выпуск трапа.

Обустройство бортиков

Бортики душевого поддона чаще всего делают из керамического кирпича или монолитного бетона. При сооружения бортиков из кирпича, они покрываются стяжкой, выравнивающей их форму. В случае с бетонным основанием понадобится опалубка, в которую заливается бетон. После его застывания, опалубка снимается. После в обоих случаях производится гидроизоляция бортов. И только потом можно приступить к облицовке бортиков. Как правило, их облицовывают плиткой или мозаикой как на стене и на полу, но бывают и другие дизайнерские решения.

Выравнивание и повторная гидроизоляция

Поверхность под плитку должна быть обязательно ровной. А для мозаики обычно требуется особенно ровная поверхность! Чтобы это обеспечить, наносим выравнивающую смесь. Следующим этапом после нанесения раствора выравниваем поверхность специальным инструментом – теркой или губкой.

Облицовка поддона

Укладка плитки в душе происходит также, как и укладка в других помещениях – плитку укладывают на слой раствора, нанесенным при помощи зубчатого шпателя, и после укладки проводится затирка швов. Но будут отличаться требуемые свойства у клея и затирки. Лучше брать готовые смеси, специально предназначенные для влажных помещений. Идеально для этих целей подойдут эпоксидные затирки, однако они стоят значительно дороже. Чтобы сэкономить, можно использовать эпоксидную затирку в душевой кабинке из плитки или мозаики, а отделку пола и стен выполнить используя более дешевые материалы. Однако, они тоже обязательно должны быть гидрофобными и противогрибковыми! Облицовка при помощи обычных светлых затирок приведет к желтым швам и грибку.

Душевые кабины из мозаики требуют особо внимательного подхода к затирке, ведь площадь швов в этом случае намного больше. Особенно это касается укладки мозаики на пол. Некачественная затирка со временем может менять цвет. А в швы между чипами на полу будет забиваться грязь, которая заставит потемнеть любую затирку. Чтобы избежать неприятных метаморфоз, на мозаичной затирке лучше не экономить. Также сейчас на рынке доступно огромное количество цветов затирки – есть даже варианты с блестками. Можно заранее подобрать не слишком светлый цвет, менее уязвимый для изменений.

Как сделать душевой поддон

Поддоны для душа из плитки можно смастерить своими руками. Материалами для основы могут быть бетон и кирпич. Основа поддона для душа укладывается на предварительно выровненную и покрытую гидроизоляцией поверхность. Сделанный из бетона или кирпича поддон, как и основание, тоже покрывается гидроизоляцией. Затем его облицовывают материалом, который можно укладывать на пол во влажных помещениях. Это должен быть шероховатый керамогранит или матовая мозаика. Уложив плитку в душ, нужно затереть швы гидрофобной затиркой.

Из кирпича

Основу поддона для душевой кабины из плитки своими руками можно изготовить из кирпича. Установив систему слива и подключив ее к канализации, на ровное основание наносится гидроизоляция – на пол и стены. Соорудив поддон из кирпича, его покрывают стяжкой. Необходимо сформировать уклон в сторону слива. Также стяжкой выравниваются бортики из кирпича, становясь единым объектом. После поддон еще раз покрывается гидроизоляцией и, наконец, облицовывается плиткой.

Из монолитного бетона

Для конструкции самодельного поддона из бетона необходимо подготовить опалубку. Как и в первом случае, основание выравнивается и покрывается гидроизоляцией. Затем укладываем пенополистирол толщиной не менее 5 см. Зоны стыков склеиваем армированный скотчем. Далее идет металлическая сетка с ячейкой примерно 10 см. Формируем на полу душевой уклон в направлении стока. Для этого выставляем маяки. Первый слой раствора кладем в половину высоты стяжки. В первый раствор добавляем минимум воды, так чтобы он не тянулся. Кладем его плотно. Второй слой укладываем обычной консистенции. Оставляем на сутки, после чего удаляем маяки и затираем следы от них. Когда раствор схватится и приобретет прочность, покрываем поддон обмазочной гидроизоляцией и затем облицовываем плиткой.

Дверки душевой кабины

Самым популярным материалом для дверей душевой является стекло. В случае монтажа душа без поддона, дверца должна плотно доходить до пола, не пропуская влагу. Для безопасности лучше брать закаленное стекло или триплекс. Эти виды стекла не только прочнее, но и даже разбившись не несут опасности человеку. Закаленное рассыпается на мелкие не острые осколки, а триплекс обладает специальной пленкой, на которой осколки и останутся. Можно попробовать сэкономить купив обычное стекло толщиной 5-6 мм и нанеся на него пленку с двух сторон самостоятельно. Перед нанесением пленки стекло нужно помыть и обезжирить. Клеится она на мокрое стекло. Получив так или иначе безопасное стекло, нужно подобрать навесы для стеклянных дверей и проделать в стекле отверстия для крепежа. Последнее лучше поручить профессионалу. Если вы боитесь следов брызг от сантехники, то выберете матовое стекло или полотно с особым дизайном. При нежелании ставить стеклянную дверь, можно использовать полупрозрачный поликарбонат.

Есть ли уклон вашей плитки к водостоку?

При укладке плитки во влажных помещениях вы следите за тем, чтобы все было под уклоном в канализацию? Если нет, прочтите ниже.

Рассмотрим душевые кабины. Душ может быть красивой частью ванной комнаты, особенно когда плитка является частью готового продукта. Однако красота не будет длиться долго, если не соблюдаются стандарты укладки и передовые методы укладки плитки.

Дождь — влажный район

Хотя раздел Введение в документе ANSI не является частью стандарта установки A108, он определяет влажную зону в разделе 2:18 как,

«Плиточные поверхности, которые либо пропитаны, либо пропитаны, либо подвержены воздействию влаги или жидкостей (обычно воды), например, в душевых, в ванных, в душевых, на полах, прилегающих к душевым без бордюра, в прачечных, саунах, парных, плавательных бассейнах или внешние территории. ”

Это означает, что душ считается «влажным» местом.

Мало того, душ очень сильный и влажный. Как мы упоминали в предыдущей статье, душевые — это суровые условия, которые не очень прощают, когда установка была плохо построена из-за ошибочных «укладчиков плитки» (вы не можете называть их установщиками из-за отсутствия качественной работы). Вот почему так важно нанимать сертифицированных установщиков плитки.)

В этой статье мы рассмотрим следующее:

Как бороться с влажными районами?

Any Slope vs.Уклон плитки к водостоку

Вопросы читателей

Как бороться с влажными районами?

Так что же делать с укладкой плитки во влажных помещениях, таких как душевые?

Шаг 1. Плитка для пола должна иметь уклон к водостоку

В душевой кабине сантехнические нормы требуют, чтобы пол был наклонен на четверть (1/4) дюйма на фут , чтобы вода эффективно отводилась в канализацию.

Этот уклон, согласно TCNA Handbook , называется «наклонной насыпью» или обычно известен как предварительный уклон.Этот наклонный материал устанавливается под подкладку поддона (гидроизоляционную мембрану).
С помощью рулетки определите расстояние между сливом и самым дальним углом душа. Как видно на фото ниже, это расстояние составляет 26 дюймов.
Разделите это расстояние в футах (дюймах, разделенных на 12) на четыре, чтобы определить, какой угол наклона вам нужен. 26 дюймов, разделенные на 12 = 2,167, разделенные на 4 = 0,4417 или чуть больше 1/2 дюйма уклона.
Отметьте карандашом высоту откоса вдоль стены и установите насыпь с уклоном..

Кстати, пол тоже должен быть ровным. Это означает, что не может быть ниш для птичьих ванн, в которых могла бы задерживаться вода.

>> Плоский пол против ровного: в чем разница?

Шаг 2: Наклонные планки для душа, края, пороги, сиденья и пороги

При выборе уклона в душевой необходимо учитывать не только пол.

Согласно стандарту ANSI A108.01-3.6.4,

«Все горизонтальные выступы / ободки должны иметь такой наклон, чтобы любая жидкость с их поверхностей стекала в слив.”

Кроме того, Справочник Совета по плитке Северной Америки (TCNA) , , все детали ванн и душевых кабинок содержат эту заметку,

«Все горизонтальные поверхности, например сиденья для душа, пороги, бордюры и т. Д., Должны иметь уклон в сторону слива или другие поверхности с уклоном в сторону слива. Там, где есть, гидроизоляция также должна иметь уклон ».

Шаг 3. Все душевые поверхности должны иметь уклон к сливу

Все эти примечания и стандарты ясно показывают, что все поверхности в душе, будь то жилой или коммерческий, должны отводить воду в канализацию и, следовательно, должны иметь наклон.

Сюда входят другие поверхности в душе, такие как бордюр или порог под дверью, полки ниши, угловая полка, полка для бритья, сиденье и подоконник, например, тот, что на фотографии ниже.

Любой уклон по сравнению с уклоном плитки

к водостоку

Рассмотрим фото ниже, на котором эти требования не соблюдались.

Душ в элитном отеле с окном (и подоконником) между душем и ванной.Вы можете легко увидеть лужу на подоконнике, который на самом деле наклонен не к сливу, а к окну. Каждый раз при использовании душа вода собирается на подоконнике и остается там до тех пор, пока уборщица не высушит поверхность.

К сожалению, эта стоячая вода попала на другую сторону стены, вызывая порчу гипсокартона.

Лучшим подходом было бы наклонить облицованный плиткой подоконник к сливу для душа, чтобы избежать образования нежелательных луж.

Решение: обращайте внимание на детали!

Внимание к этой и другим деталям во влажных помещениях обеспечит душевую кабину, которая будет оставаться красивой и функциональной в течение многих лет.

Аналогичным образом, использование квалифицированного персонала, такого как сертифицированный установщик плитки (CTI) или подмастерье установщика, гарантирует конечному пользователю, что такого типа проблемы не возникает.

Вопросы читателей

С момента публикации этой статьи 28 ноября 2017 г. мы получили много вопросов.Мы делимся ими с вами здесь.

О важности этой темы

Саула Кармона, штат

Есть очень важная тема об установке душей, большую часть времени водопроводчики устанавливают поддон с вкладышем, не беспокоясь о наличии предварительного уклона под поддоном, люди думают, что только потому, что в нем есть поддон, он не будет Чтобы протечь, вода будет стекать в канализацию, а когда ее нет, все, что им нужно, это достроить дом и продать его, а в случае утечки винить установщика плитки.Отсутствует справедливость в оплате, потому что установщики часто заканчивают тем, что делают все правильно без оплаты, чтобы избежать проблем в будущем.

Скотт отвечает следующим образом:

Для каждой детали душа в TCNA Handbook издания 2018 г., в которой используется слив с зажимным кольцом , , требуется заполнение с уклоном (предварительный уклон) под мембраной поддона.

Вы правы, что во многих случаях это не обеспечивается водопроводчиком; тем не менее, это часть требований к установке, что имеет смысл.Для того, чтобы вода из системы была направлена в канализацию и откачивалась, она должна иметь уклон вниз. Хотя она может не протекать при установке на черновом полу (без предварительного уклона), эта застойная вода со временем будет выделять неприятный запах.

Кроме того, если установщик плитки обнаружит, что водопроводчик устроил душ, у которого нет предварительного уклона, установщик несет ответственность за его обеспечение. Хотя это несправедливо по отношению к установщику плитки, завершать душ без него тоже неправильно, он должен быть там.

Сообщив строителю (в письменной форме) об ошибке сантехника, можно сделать две вещи.

Строитель теперь несет ответственность за то, чтобы заставить сантехника установить предварительный уклон в соответствии с требованиями или заплатить установщику плитки за это.
Кроме того, ответственный за соблюдение правил сантехники обязан убедиться, что предварительный уклон является частью душевого узла.

Суть в том, что предварительный уклон должен быть, так что кто-то должен это делать.

О склонах

спрашивает Рекс Гартон,

Отличная статья. Вы говорите, что из наклонных душевых следует сливать в соотношении 1/4: 12. А как насчет других мест, где вода бывает только изредка, например кухонь и туалетов?

Скотт отвечает,

TCNA Handbook не требует, чтобы пол в жилой кухне или ванной был наклонным или имел слив, но коммерческие спецификации будут содержать это требование. В этом случае уклон дюйма на каждые 12 дюймов до слива будет частью ответственности установщика плитки.

Что касается жилого помещения, то имеет смысл установить слив в прачечной. Возможно, для этого не удастся наклонить пол, но наличие водостока в этой комнате было бы практичным. Вероятно, лучший способ сделать это — установить линейный водосток у двери в комнату и сделать всю зону водонепроницаемой.

Майкл Армстронг пишет,

В квадратной душевой кабине, если вы установите уклон диагоналей 1/4 дюйма на фут, прямой уклон к стенам будет больше — 1/4 дюйма на 8.4 дюйма или около того. Создает ли это эстетическую проблему из-за того, что наклон меняется вокруг слива? Полагаю, это спорный вопрос, и предпочтительнее сохранять его на 1/4 дюйма по всему периметру, варьируя высоту краев.

ответов Скотта,

Прежде чем мы начнем, пожалуйста, поймите, что в обычном полу для душа с цементной подушкой уклон пола возникает из-за наклонного заполнения или предварительного уклона, который находится под мембраной душевого поддона. Строительный слой поверх мембраны имеет точно такую же толщину вдоль стен, как и у водостока.Раздел 2.3.6 стандарта ANSI A108.01A требует, чтобы толщина слоя раствора составляла 1-1 / 2 дюйма (38 мм).

Следовательно, пол будет ровной линией по всей длине. Если душ квадратный, а слив находится в центре, уклон будет одинаковым.

Эдвард Шрамски говорит,

Скотт также потолки парового душа должны быть наклонными, чтобы предотвратить стекание воды!

ответов Скотта,

Вы правы. Руководство TCNA , (подробности SR613 и SR614) требует, чтобы потолок парового душа имел уклон 2 дюйма на фут, чтобы капли конденсированной воды не падали на пользователя.

Джон Лайф спрашивает,

Пара вопросов: Я выложил душ плиткой 10х16 по схеме метро. Я также облицовываю потолок плиткой, и поскольку он немного выходит за пределы душа, он имеет L-образную форму (на самом деле у меня есть 2 угла, которые нужно обойти). Я использую плоскую гальку для пола. Я сделал несколько макетов, и с сеткой было бы намного легче справиться с гораздо меньшим количеством мелких вырезанных частей … можно ли изменить рисунок только для потолка или нет? У меня также есть L-образный бордюр (18X36), как лучше всего наклонять плитку для бордюра, так как она должна быть наклонена с двух сторон?

ответов Скотта,

Не требуется, чтобы рисунок потолка соответствовал прилегающей поверхности (ям).На самом деле, во многих случаях лучше изменить рисунок потолка, поскольку при использовании прямоугольной плитки невозможно совместить линии затирки на каждой стене.

Все поверхности в душе должны иметь уклон в сторону водостока, поэтому каждый бордюр должен быть наклонным. Имейте в виду, что бордюр, обычно шириной около 5 дюймов, должен иметь уклон только на 1/8 дюйма снаружи внутрь. Это легко соответствует требуемому уклону ¼ дюйма на 12 дюймов для слива.

Эдвард Онессимо спрашивает,

У меня дилемма посреди ремонта ванной комнаты.Комната представляет собой длинный узкий прямоугольник шириной 4-1 / 2 фута и длиной 12-1 / 2 фута, и мне нужен душ без бордюра примерно на полпути на длинной стене (он будет между туалетным столиком и отдельно стоящей ванной). Я планирую. иметь фиксированные брызговики с обеих сторон душа шириной 30–32 дюйма. Выбранная мною напольная плитка похожа на кухонную доску, а ширина плитки 8 дюймов, длина 48 дюймов, что, очевидно, не позволяет установщику наклонять только часть пола. Можно ли наклонить весь пол к линейному водостоку, установленному на нижнем конце?

Скотт объясняет,

Мне нужен эскиз пола, чтобы полностью визуализировать ваш дизайн, но вы можете наклонить весь пол к линейному водостоку.Сложность заключается в том, что деревянный каркас необходимо будет изменить, чтобы приспособить уклон 12-1 / 2-футового этажа, что нарушит строительные нормы и правила.

Вы можете провести доской сарая вдоль комнаты с краем плитки вдоль входа в душ. Это будет высшая точка (задней) стены для линейного водостока.

Опять же, это может потребовать изменения каркаса, что нарушит местные строительные нормы и правила и потребует услуг архитектора или инженера для разработки планов дополнительных опорных конструкций.

Полы для душа и галька

Джесса Мадоски заявляет,

У нас возникла проблема с полом для душа — это галька, и установщик утверждает, что им пришлось залить цементным раствором большую часть гальки, чтобы она осталась на месте. Часть гальки полностью залита раствором. Другие видны на 1/10, некоторые более заметны. Первоначально галька была 1-3 дюйма, но теперь большинство из них имеют размер дюйма или меньше, и на полу больше цементного раствора, чем гальки.Затирка также не одного оттенка (от очень светло-серого до почти черного), и есть участки, где вода не может стекать и просто остается в низких местах. Так он и должен быть установлен? Это не похоже ни на одну установку галечного пола, которую я когда-либо видел. Спасибо за понимание!

Скотт объясняет,

Установка

из гальки может быть сложной задачей для установщика. На стороне гальки нет места, указывающего, где должна остановиться затирка, как в случае затирки обычной плитки. Без этих указаний на стороне плитки или, в данном случае, гальки, может быть трудно сохранить равномерную толщину раствора. Могут возникнуть низкие точки, но установщик должен убедиться, что в них не будет скапливания воды. В зависимости от толщины гальки, как правило, раствор может занимать примерно 1/3 высоты камня.

С мозаичной плиткой (галька аналогична мозаичной плитке, которая монтируется в лист) затирка действительно помогает закрепить плитку, но не предназначена для того, чтобы «перебирать» гальку.

Затенение раствора может иметь несколько причин. Если раствор имеет неоднородную толщину, он может иметь различный оттенок. Другой причиной может быть слишком много воды, добавляемой в раствор во время смешивания, и / или слишком много воды, используемой в процессе очистки.

Вы следите за тем, чтобы ваша плитка укладывалась в канализацию?

С какими ситуациями вы сталкивались, когда плитка укладывалась неправильно? Как вы справились с ситуацией?

Если вы еще этого не сделали, подумайте о том, чтобы стать сертифицированным установщиком плитки (CTI).Как специалист по информационным технологиям, вы выделяетесь из толпы и знаете, как предвидеть проблемы с укладкой плитки до того, как они возникнут.

Сделай правильно с первого раза и получи соответствующую зарплату.

Спасибо за чтение.

Scot т

Примечание. Эта статья была первоначально опубликована 28 ноября 2017 г. и была обновлена.

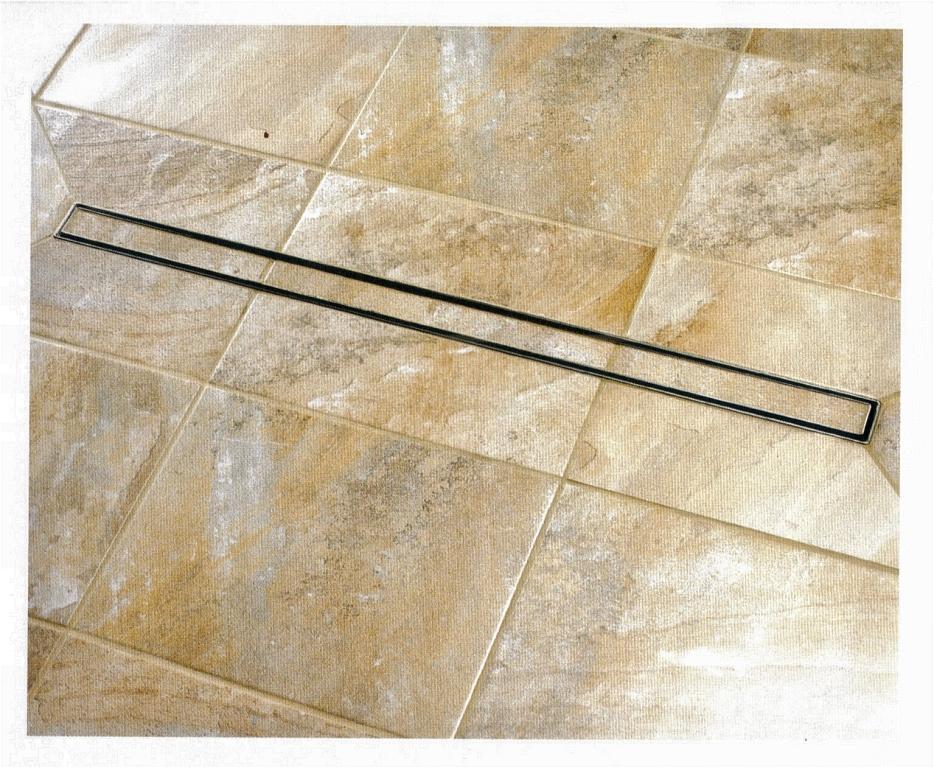

Использование диагональных разрезов для уклона пола душа

Ниже вы увидите раскладку плитки, которая очень популярна во всем мире, но здесь, в Канаде и Соединенных Штатах, мало что меняется.Пол в душевой представляет собой один большой квадрат со сливом для душа (слив является отделкой от стека California Faucet’s Style Drain) в мертвой точке.

Есть много способов выполнить эту установку, когда используется плитка меньшего размера, например плитка 1 «x1», плитка 2 «x2» или даже плитка 4 «x4», но когда размер плитки составляет 12 «x24», это немного сложнее. . Я работал над множеством разных раскладок плитки для этого душа и остановился на этом. Глядя на пол для душа, важно помнить, что этот тип установки требует большего мастерства и большей осторожности с разрезами, чтобы он выглядел правильно.

Каждая плитка на полу в душевой имеет по крайней мере один или два надреза. Нам даже потребовалось уменьшить ширину напольной плитки, чтобы два набора плитки соответствовали швам затирки большей белой плитки. При работе с плиткой такого большого формата вы можете подумать, что это упрощает задачу, но мы обнаруживаем, что верно обратное: чем больше плитка, тем сложнее сделать идеальные швы для раствора для душа.

Я закрасил это изображение, чтобы выделить уклон плитки или уклон до слива душа.Обратите внимание, как поле движется только в одном направлении. Это означает, что вода, попадая на плитку, скажем, через WWW на картинке выше, будет стекать в сторону WWW, а затем по линии затирки в душ. Дополнительные диагональные вырезы позволили мне установить плитку большого формата в душевую кабину с обычным точечным сливом.

California Faucets — лучший точечный слив в душевом желобе этого типа. Я вообще не забочусь об их линейном сливе CeraLine, но точечный слив или стилевой слив — отличный продукт. Этот тип установки также подходит для линейных водостоков, и, растянув душевую кабину шире, вы можете вставить, скажем, слив ACO Tile Insert, и получить такой же дизайн.

Мы просушиваем плитку (после того, как она будет обрезана по ширине), а затем карандашом проводим линию разреза. Я предпочитаю устанавливать секцию за секцией, чтобы обеспечить как можно более плотные стыки раствора и максимально ровный вид.

Вы можете видеть, как все сделано правильно. Уровни. Прямые края. Таранная доска для защиты пола. Вам может быть интересно, почему между новой плиткой и полом в душевой есть зазор. Этот зазор предназначен для создания уклона за пределами душа во влажную зону. Этот душ предлагает несколько других функций безопасности, и я расскажу о них в одном из следующих постов в блоге.

Эти плитки имеют шов затирки 1/8 дюйма. Я не люблю работать с меньшими затирочными швами, так как они не требуют корректировки и не прощают ошибок, если плитка немного не соответствует действительности.

Если сначала вы этого не сделаете. t Успех … Сказка о душевом полу — Грит и полировка

THE RAVENNA HOUSE Вот как выглядела наша новая ванная в подвале месяц назад. Потребовался всего лишь гестационный период ребенка (42 недели в случае Уайлдера), чтобы он стал таким, поэтому мы гордимся своими усилиями, сделанными своими руками.

А вот как выглядела комната через пару недель:

Запутались? Вы должны быть! Пилы и маски не место в комнате, которая была только что отремонтирована! Но это так. И вот часть, где я вытаскиваю это часто используемое высказывание … , если сначала у вас не получится, попробуйте, попробуйте еще раз .

Вот что мы и сделали.

Видите, мы неправильно наклонили пол в душевой, поэтому вода утекала из канализации, а не в нее.Но только на одном маленьком участке. Когда мы приняли этот первый, долгожданный душ, на полу стояла вода примерно в 2,5 сантиметра.

Обидно, мягко говоря.

Оказалось, что с полом в душевой, который неправильно осушает, ничего не поделаешь, кроме как переделать его заново. Так что мы вырвали его и попробовали, попробовали еще раз. Давайте пройдемся по процессу от начала до конца.

Шаг 1: Разорвите плитки на проблемной области. Ой, это было намного сложнее, чем кажется… Я просто не мог не подумать, почему мы не сделали это правильно с первого раза ?!

Уродливо, правда ?!

Этап 2: Сделайте уклон чернового пола с помощью раствора

Шаг 3: Заново выложите плитку на полу душа.

Шаг 4: Увеличьте площадь и заново выложите плитку, чтобы сделать ~~двойной~~ , ~~тройной~~ , четверной, чтобы убедиться, что у нас правильный наклон.

Когда мы начали укладывать новую плитку, мы заметили, что новая секция была немного выше старой.Я очень волновался, что в конце концов у нас возникнет ситуация, когда пол в душе будет опорожняться ненадлежащим образом, и нам придется снова его вырывать. И это звучало хуже и более смущающе, чем подметать подъездную дорожку только в нижнем белье и ковбойских сапогах (см. Фото ниже), поэтому Гарретт вытащил больше плиток, а затем уложил новые до самой стены. На рисунке ниже показана расширенная область. Область исходного исправления выделена жирным шрифтом, а стрелки показывают степень нашего расширения. Пожалуйста, простите за рудиментарный рисунок — мои навыки редактирования фотографий в Интернете немного сомнительны…

Шаг 5: Залейте новую плитку раствором, промойте и запечатайте.

И мы закончили. Очередной раз. Он не идеален, но сливается должным образом, так что я счастливый мастер-мастер.

Мораль рассказа? Сделай правильно с первого раза. И, в частности, когда вы кладете плитку на пол в душевой, убедитесь, что у вас есть хороший уклон к черному полу. Если вы потратите дополнительное время на этот шаг, вы сэкономите много времени и денег, а также сэкономите нервы в будущем. Особенно разочарование. Нет ничего хуже, чем выполнять одну и ту же работу дважды.Верно? За исключением, может быть, наличия мамы, которая разрешает вам выходить на улицу только в пеленках и ковбойских сапогах (фотография приближается …). Или быть блоггером, который заканчивает ремонт ванной комнаты и не публикует пост в течение двух с лишним месяцев (ситуацию, которую я полностью планирую исправить в ближайшее время).

Ребята, вы когда-нибудь так плохо лажали с поделкой? Возможно нет. Но если у вас есть, пожалуйста, поделитесь … дайте мне почувствовать себя лучше!

xoxo

шт. Слава богу, Екатерине нужно отремонтировать новый старый дом! Лучший.Новости. Всегда!

п.п. Каждый год мы проводим День труда на родео в Элленсбурге. Я намерен передать эту традицию следующему поколению. И я почти уверен, что Уайлдер с нами. Ну, по крайней мере, он в восторге от своей первой пары ковбойских сапог … видимо, интерес не распространяется на одежду.

чел. Я только начал читать эту книгу. К сожалению, это мое первое летнее чтение, и мы находимся в неофициальном конце лета. Я уже пристрастился к сериалам (настолько, что купил Starz на год… не говори Гарретту).

Освоение душа без бордюра | Builder Magazine

Как никогда ранее, ванные комнаты в жилых помещениях заменяют ванны практичностью и чувствительностью душевых кабин. Наряду с этим сдвигом делается больший упор на детализацию душа. А когда дело доходит до дизайна, который соответствует нашему времени (также известного как модернизм), это часто приводит к более разумным и продуманным дизайнерским решениям. Одна из самых приятных деталей, которые мы разработали для ванных комнат в последнее время, — это душ без бордюра.При правильных обстоятельствах и при тщательном планировании бордюр можно устранить без снижения функциональности душа. (Все изображения сделаны Build LLC.)

Есть несколько причин лишиться бордюра для душа. Душ без бордюра означает более чистые линии в ванной: меньше визуального беспорядка, удобнее пользоваться душем, меньше укромных уголков и щелей, которые нужно мыть, и душ становится очень доступным. Методы достижения этой цели различаются, и в сегодняшнем посте рассматривается только один метод, но он нам больше всего нравится и который мы разрабатываем и создаем для наших текущих проектов.

Первичный ход — это структурное понижение конструкции пола, чтобы приспособить наклон душевой кабины. Это изменение каркаса перекрытия (или плиты в некоторых условиях) следует учитывать на ранней стадии проекта, чтобы соответствующую информацию можно было согласовать с инженером-строителем.

Поскольку 12-дюймовые глубокие балки (11-1 / 4 дюйма для пиломатериалов или 11-7 / 8 дюймов для TJI) являются типичным применением для обрамления пола, мы считаем, что балки 2×8 хорошо подходят для пола в целом. Обратите внимание, что каждая ситуация имеет свои собственные коэффициенты нагрузки и требует независимой разработки.

Затем это 4-дюймовое падение пола покрывается однослойной водонепроницаемой мембраной и заполняется бетонной плитой с уклоном к единственному желобу на одном конце.

Обычно мы включаем небольшую долину посередине, чтобы центрировать воду на пути к желобу. Желоб также имеет наклон в обоих направлениях (и перпендикулярно наклону душа), чтобы направлять воду к сливной линии в центре.Поскольку уклоны пола большие и ортогональные, плитку не нужно разрезать на забавные маленькие углы в 45 градусов (наша любимая мозоль).

Эта система позволяет выравнивать пол в душевой с полом в ванной комнате и, в зависимости от расположения душевых лейок, может работать со стеклянной перегородкой или дверью или без них.

Есть несколько дополнительных (и необязательных) приемов детализации, которые могут улучшить душ без бордюра.Обычно мы используем одну и ту же плитку на полу в ванной и в душе, но мы часто меняем плитку для душа на меньшую геометрию. Например, пол в ванной комнате может состоять из плитки размером 12 дюймов на 12 дюймов, тогда как плитка для душа может быть заменена плиткой размером 4 дюйма на 4 дюйма. Увеличенные стыки раствора в душе обеспечивают более подходящий масштаб для душа и обеспечивают лучшее сцепление с поверхностью пола. Слив желоба можно также оснастить крышкой из нержавеющей стали, чтобы скрыть слив и обеспечить непрерывность поверхности пола душа.

Несколько дополнительных сообщений о дизайне ванной комнаты, душа и плитки также относятся к душевым без бордюра. Мы рекомендуем наше руководство по выбору плитки, уроки плитки, важные детали душа и наши любимые сантехнические устройства.

Кевин Эккерт, партнер-основатель Build LLC, пишет Build Blog , , которые иногда можно увидеть на веб-сайте Custom Home .

Стандартный комплект уклона для душа с быстрым шагом от Flooringsupplyshop.com

Quick Pitch — Комплект для слива в душевую

В комплект входят: 6 клюшек Quick Pitch, 1. Стандартное центральное кольцо

Для использования Quick pitch с квадратным трапом Ebbe требуется универсальное центральное кольцо

Набор для слива в полу для душа с быстрым шагом — это революционно новый продукт, который полностью изменит способ укладки раствора.

Для того, чтобы установить надлежащий пол для душа, основание душа должно иметь правильный уклон для отвода воды.С Quick Pitch это легко.

Quick Pitch Набор для слива в пол для душа — это комплект для дренажа в полу душа, который создает идеальный уклон для слива воды с пола в душе.

Quick Pitch Набор для слива в душевой полу можно использовать в душевых кабинах, плиточных ваннах, фонтанах или в любых других установках, требующих правильного наклона (1/4 дюйма на фут).

Quick Pitch Комплект для слива в душевой полу сэкономит ваше время и деньги, что позволит избежать дорогостоящих обратных звонков из-за неправильного уклона к сливу.

Quick Pitch Набор для слива в душевой полу изготовлен из материалов высочайшего качества, что делает установку быстрой и легкой!

Система слива воды для пола с плавающей ручкой Quick Pitch позволяет легко строить душевые полы с надлежащим минимальным уклоном отвода воды 1/4 12 дюймов.

Благодаря этой системе, позволяющей сэкономить время, теперь нет никаких шансов на ошибку в измерениях или необходимость в уровне для получения правильного уклона пола в душевой кабине.

Система Quick Pitch Float Stick использует центральное кольцо и конические поплавковые стержни для обеспечения правильного уклона дренажа в стандартных или нестандартных душевых зонах со стенами до 6 футов в любом направлении от водостока в полу.

Эта система дренажного комплекта для пола душа не увеличивает предварительный уклон облицовки поддона, поскольку центральное кольцо располагается поверх болтов сливного фланца. Набор Quick Pitch Kit используется для стандартных душевых зон 36 x 36 дюймов со сливом по центру или для индивидуальных душевых зон, где слив находится в пределах 36 дюймов от каждой стены.В каждый комплект входит по одному центральному кольцу и 6 стандартных поплавковых стержнях (лента размером от 1 до 1–3 / 4 дюйма, длина 36 дюймов), которые крепятся в любом из 24 пазов на центральном кольце.

Несколько простых шагов по установке — и все готово!

Посмотреть систему Quick Pitch ВИДЕО

Информация о технических характеристиках Quick Pitch

Как установить Quick Pitch

Что происходит, если пол в ванной не имеет достаточного уклона? —

Что мы подразумеваем под «уклон »?

Наклон поверхности означает поверхность, один конец или сторона которой находится на более высоком уровне, чем другой, поднимающаяся или опускающаяся поверхность.

Словарное определение уклона

Это соотношение вертикального подъема к горизонтальному расстоянию , которое следовало на земле для этого вертикального подъема.
Бывает двух типов.
Продольный уклон.
Поперечный уклон.

В квартире или на вилле есть различные поверхности пола, требующие уклона, для каждой поверхности нужен разный уклон, который отражает использование уклона

Туалеты — влажные и сухие зоны
Коммунальные услуги и балконы
Терраса
Подвал и автостоянки
Дороги
Сливы и водопроводы

Неправильный уклон в ванной — сливает деньги вместо воды

Если уклон не предусмотрен в правильном направлении, то вода с пола будет стекать легко, так как она будет течь в направлении, противоположном выпускному отверстию / решетке слива в полу. Это приведет к образованию водяных карманов в углах и к проблемам, связанным с влажностью / просачиванием в прилегающую поверхность стены или пола.

Это приведет к повреждению имущества / соответствующей мебели и проблемам со здоровьем. Кроме того, его исправление потребует больших затрат времени и средств.

Карманный кармашек приносит очки, водный карман сливает деньги

Неадекватный уклон пола может привести к образованию водяных карманов, поэтому вода с пола не будет легко стекать из сливного отверстия пола и накапливаться в углу.Это приведет к проблемам, связанным с просачиванием влаги в прилегающих зонах, а также к просачиванию воды на нижних этажах.

Это может привести к повреждению имущества / связанных с ним территорий и проблемам со здоровьем в долгосрочной перспективе. К тому же его исправление потребует больших затрат времени и средств.

Требование к уклону определяется двумя факторами

В приведенной ниже таблице показаны требования к уклону, основанные на факторах, указанных в таблице ранее

Наклон можно указать двумя способами:

в виде отношения (, например: 1: 100 или 1 из 100 )
, в процентах (, например: 1%, )

В приведенной выше таблице приведены требования к уклону для предполагаемой отделки пола , В случае изменения отделки пола необходимо выбрать подходящий уклон.

Примечание:

Влажная зона туалета — Душевая зона
Сухая зона туалета — EWC и зона для мытья рук.

Никаких компромиссов с уклоном

Во избежание гидростатического давления вода должна стекать и не скапливаться на верхнем покрытии или основании.

Балконы и террасы должны быть спроектированы с минимальным уклоном 2%, однако, если уклон превышает 3%, уклон может отрицательно сказаться на использовании балкона или террасы. Если керамическая плитка или плиты из натурального камня заделываются в строительный раствор, также необходимо, чтобы верхний слой (поверхность износа) имел соответствующий уклон. Это обеспечивает надлежащий слив воды. Исключение: рыхлая слоистая структура со встроенной дренажной системой, которая позволяет воде стекать под верхний слой .

Неправильный уклон туалета, балкона, подсобного помещения, террасы и т. Д. Приведет к…

Проблемы, связанные с влажностью / просачиванием в прилегающую стену или поверхность пола
Проблема грибка на поверхностях пола
Пол и поверхность стены прочность снижена
Нездоровые условия в доме
Угроза безопасности

Неправильный уклон оконной chajja и подоконника

Это вызовет просачивание и ухудшение поверхности, из-за обратного наклона к окну дождевая вода не будет легко стекать и вода будет проникать внутрь дома через стык каркаса и подоконника.Это приведет к порче краски и другим повреждениям внутренней поверхности стены вокруг окна в долгосрочной перспективе.

Прямые решения

Мы рекомендуем проверить и, при необходимости, заменить напольную плитку с сохранением надлежащего наклона к выпускному отверстию в полу и адекватным укреплением герметика на стыке напольной и настенной плитки.

Для получения дополнительной информации подпишитесь на наш канал на YouTube.

Вам также могут быть интересны эти сообщения…

Создайте идеальную ванную комнату с большой плиткой и линейным сливом

Необработанные поверхности, натуральные материалы и индивидуальный подход к мельчайшим деталям. Ванная комната стала одной из самых интимных комнат в доме, где мы выражаем нашу индивидуальность с помощью свечей, роскошных полотенец на крючках и растений на подоконнике. Ощущение спокойствия и довольства дополняют большие плитки на полу, стенах и в душевой кабине, создающие гармоничный вид.
