Содержание

как выбрать гофрорукав для кабеля


Хотите защитить электрические провода, надев на них гофрированный рукав при установке? Кабель должен быть защищен от внешних повреждений — это факт. Но вы не знаете, как правильно смонтировать гибкую гофру для электропроводки?

Мы расскажем, как установить гофрированный рукав. Здесь вы узнаете, какие типы гибких каналов используются для этой цели. В статье рассматриваются их плюсы и минусы, освещаются тонкости монтажа существующих вариантов электротехнических труб из разных материалов. В статье представлены тематические фото, советы по выбору гофрированного рукава и видео рекомендации по прокладке проводов своими руками. Наглядные иллюстрации значительно упростят монтажные и демонтажные работы.

Те, кто занимался реконструкцией домашней электросети в старых домах или квартирах, сталкивались с тем, что раньше проводка монтировалась прямо на стены, непосредственно на нее наносился слой штукатурки. Скажем прямо — данный способ закрытия электрических магистралей имеет много недостатков, а в некоторых случаях может стать предпосылкой серьезных проблем.

Зачем нужна гофра

Прокладку электрического кабеля в гофре рекомендуют по разным причинам:

  • При укладке в горючие стены (дерево или каркас), для горючей отделки (вагонка, плиты ПВХ), при креплении к деревянному перекрытию — из соображений пожарной безопасности. В этом случае выбирайте негорючие оболочки.
  • При прокладке за отделочными материалами — за вагонкой, гипсокартоном, ПВХ плитами и т.п. — из соображений безопасности. Чтобы при попытке повесить что-либо на стену, повредить кабель было сложнее. В том случае самый важный показатель — твердость оболочки.
    Гофрированные трубы для электропроводки бывают разных цветов.
    Это не прост так, цвета имеют определенное значение
  • При прокладке кабеля в стяжке или под полом, под отделку гофра используется для нескольких целей. Во-первых, для защиты от сжатия при заливке бетона. Во-вторых, чтобы можно было поменять кабель в случае повреждения, не повредив пол. В-третьих, для защиты от повреждений.
  • При наружной прокладке оболочка необходима для защиты кабеля от атмосферных воздействий (ультрафиолета) и механических повреждений.
  • При прокладке на открытом воздухе необходима гофра с широким температурным диапазоном (выдерживающая жару и мороз) и стойкостью к до ультрафиолету. Если кабель подвешен, необходимо также усиление для увеличения несущей способности.
  • При подземной прокладке важна водонепроницаемость, а также жесткость.

При прокладке жесткой гофры на поворотах лучше использовать специальные муфты

Вообще гофра, даже металлическая, не лучшая защита от механического разрушения. Чтобы при сверлении не попасть в разводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре даже под нагрузкой определяется далеко не каждым детектором проводки. Так что не забудьте залить стяжку, перед отделкой сделать фото, нарисовать и проставить дистанцию.

Виды гофры для прокладки кабелей

Гофра для кабеля есть разная по прочности:

  • Легкая. Имеет тонкую стенку и наивысшую степень гибкости. Рекомендована для прокладки под обшивкой в стенах и на потолках. Механическую нагрузку держит слабо.
  • Средняя. Чуть толще чем легкая, но не настолько жесткая как тяжелая. Может использоваться в стенах и в стяжке. В стенах они хороши, но в стяжке лучше укладывать тяжелую гофру.

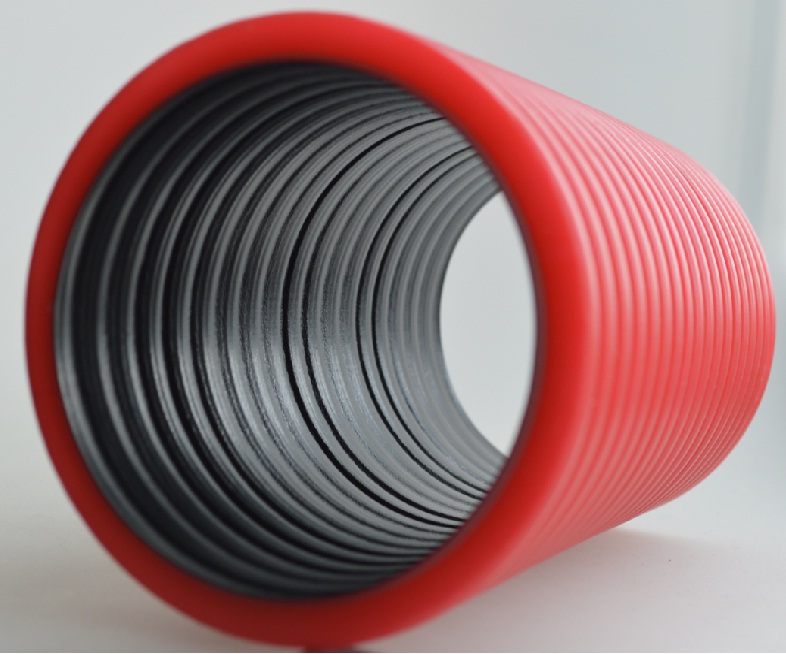

    Это двустенная гофра — снаружи ребристая, внутри гладкая.
    С ней повторно затянуть кабель не проблема
  • Тяжелая. Стенки толстые, гибкость низкая. Можно укладывать в стяжку, закапывать в землю. Для поворотов лучше использовать уголки или специальные муфты, так как минимальный радиус изгиба довольно большой. Они дают нормальную степень защиты как по влаге, так и по пылезащищенности.
  • Армированная. Пластиковые оболочки наносятся поверх скрученной в спираль стальной проволоки. Это — лучший вариант для укладки в грунт и при подвешивании.

Как видите, классификация идет по прочностным свойствам, что определяет область использования.

Разновидности

Помимо всего этого есть еще гофра с протяжкой или без нее. Протяжка — это тонкий кабель или провод, облегчающий затягивание кабеля в гофре. Кабель привязывают к концу проволоки, натягивают за другой конец, заправляя кабель внутрь. Без протяжки справиться с этой задачей проблематично — при достаточной жесткости можно просто протолкнуть внутрь несколько метров кабеля, но если трасса длинная, это будет слишком сложно.

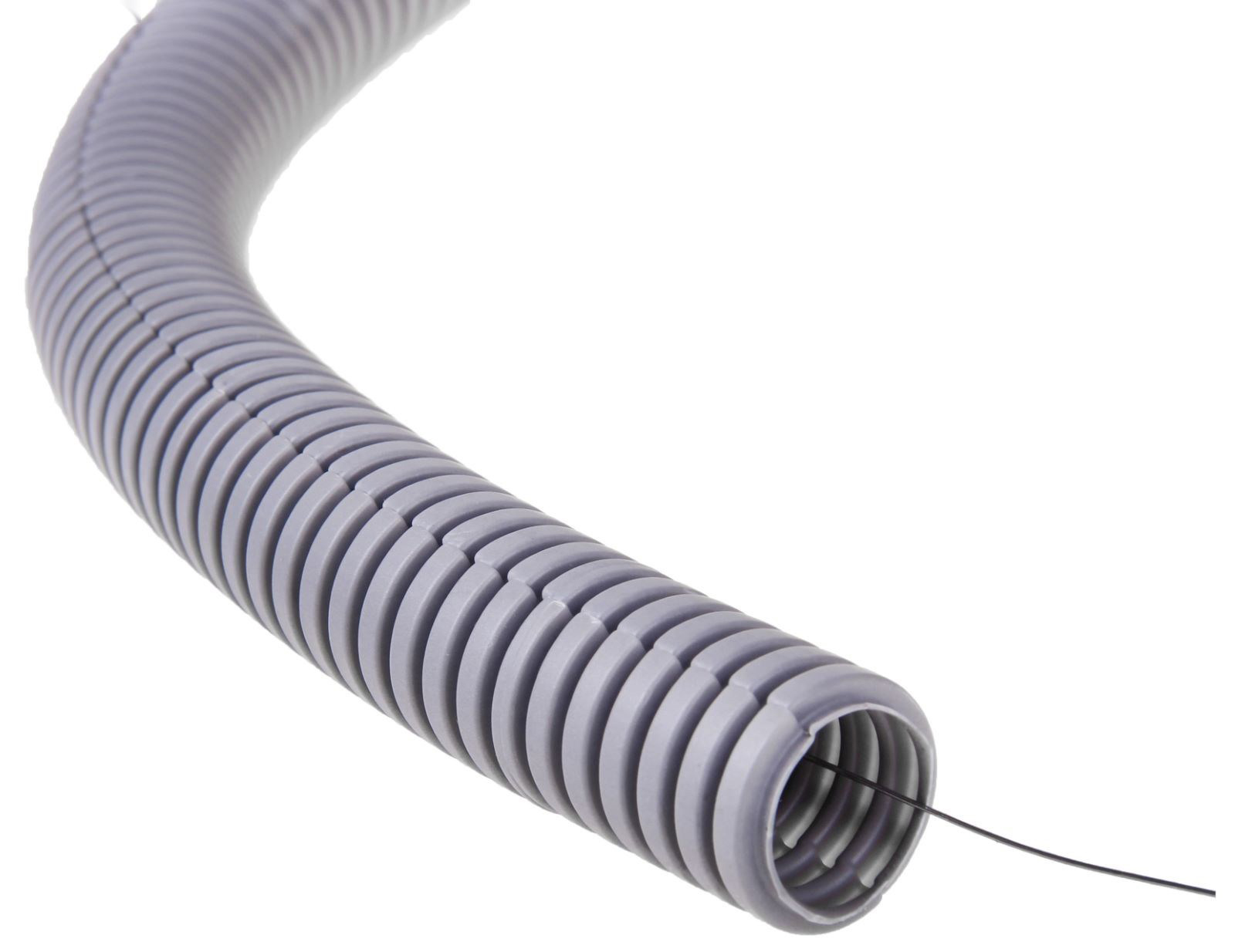

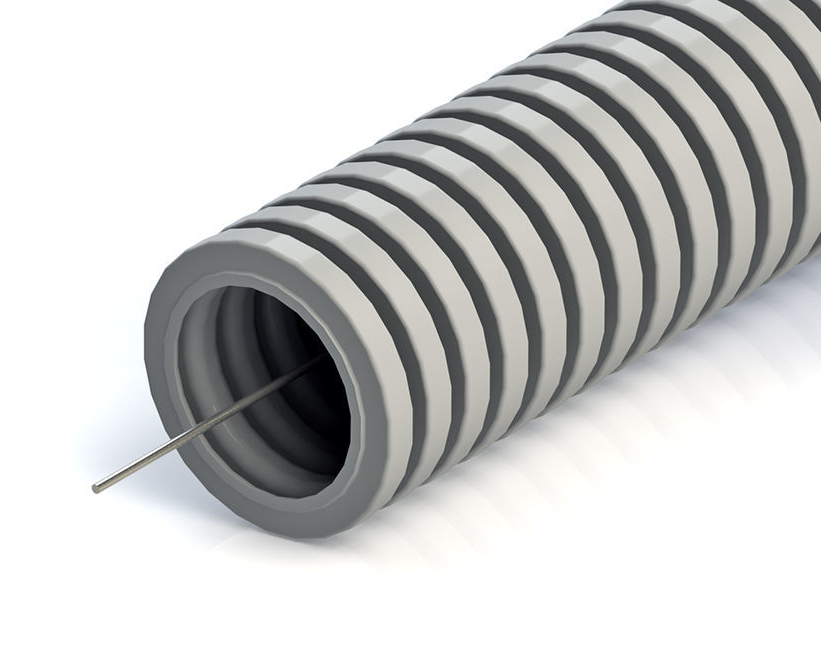

Кабельная гофра может быть с протяжкой (правильное название «зонд») и без

Если говорить о видах пластиковой гофры, следует упомянуть, что бывает двухслойная гофра. Снаружи такая же ребристая поверхность, но внутри гладкая. Гофра для такого типа кабеля стоит дорого, но при необходимости в него действительно можно протянуть новый кабель. В тех типах, где внутренняя стенка рифленая, это не всегда возможно - если у трассы минимум поворотов и даже поворотов с большим радиусом.



Металлическая и метало-полимерная гофра

Металлическая гофра для кабелей тоже может быть разной. Изготавливается из оцинкованной или нержавеющей стали. Кроме того, присутствует металлическая гофра с полимерным покрытием. Обладает лучшими характеристиками по защите от пыли и влаги. Эту защитную оболочку еще называют металлополимерной.

Из каких материалов

Гофра для кабеля и электрических проводов изготавливается из пластика и металла. Материалы используются разные, с разными характеристиками. Их надо выбирать исходя из тех задач которые они должны выполнять.

  • Полипропилен (ППР). По цвету эта гофра обычно синяя, материал самозатухающий, не поддерживает горение. Отличается повышенной водойстойкостью может использоваться для прокладки кабелей на улице или в помещениях с повышенной влажностью.
  • ПВХ (поливинилхлорид). По цвету — серые трубы, самозатухающие. Гофра ПВХ не водостойкая, применяться может только в сухих помещениях.

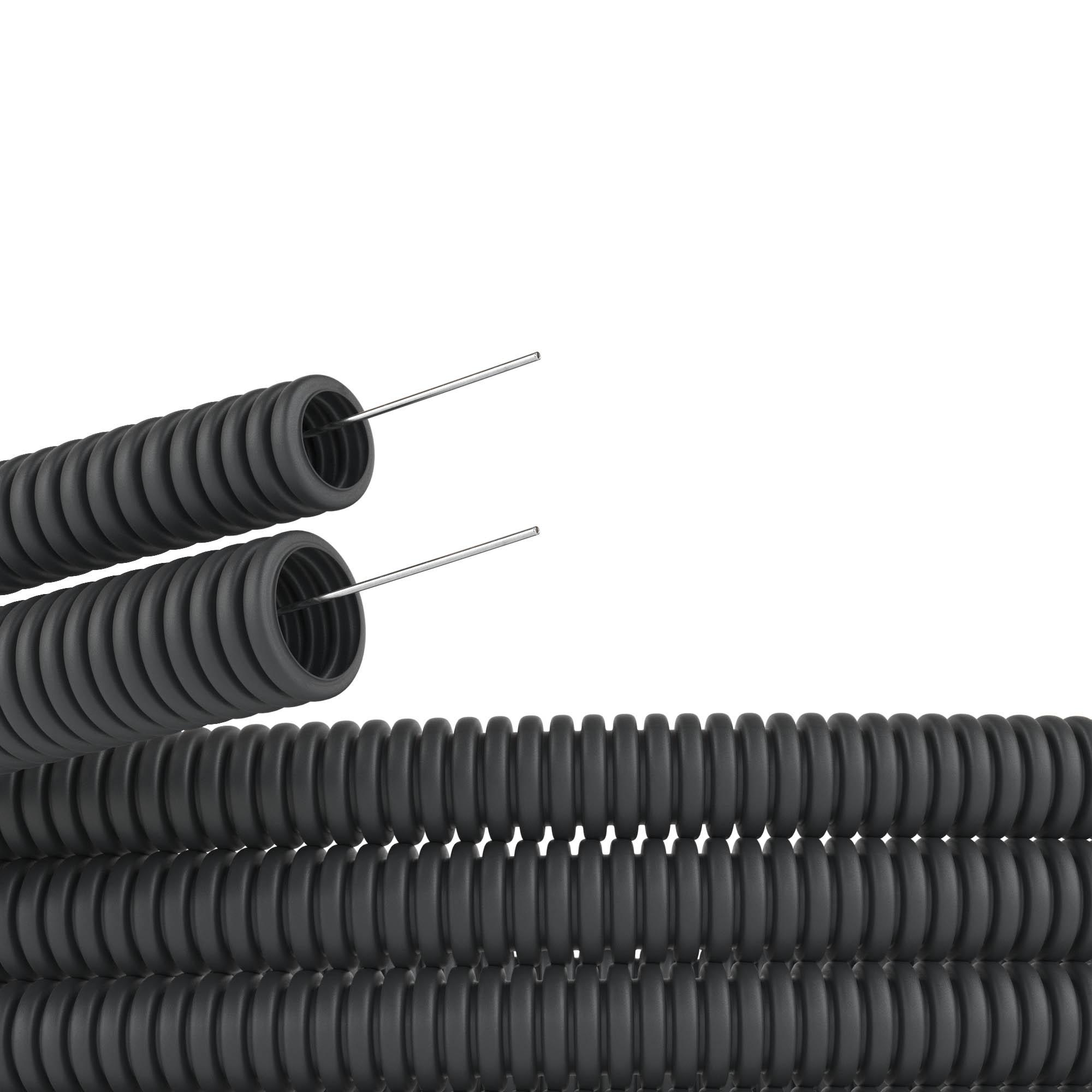

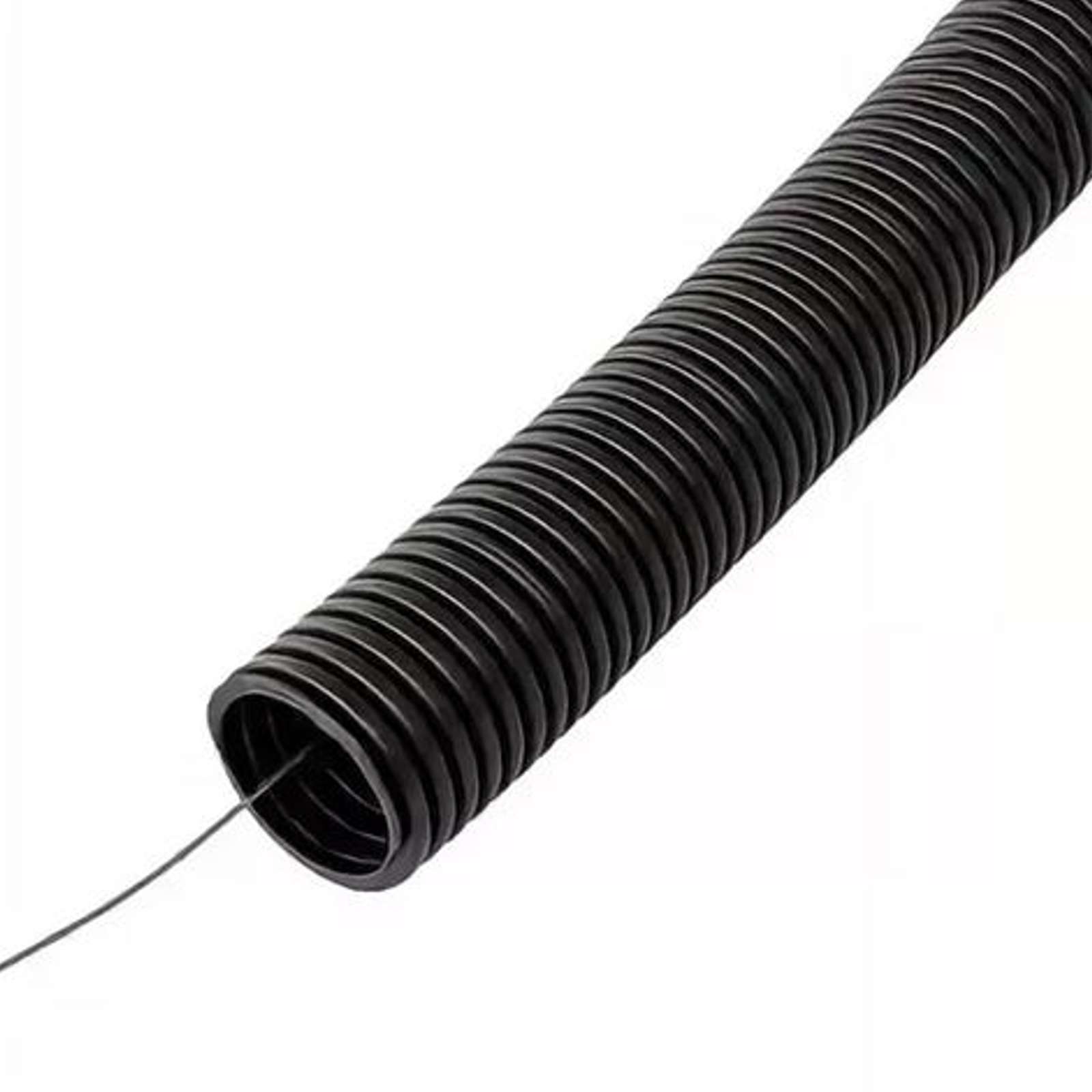

    Черная кабельная гофра чаще всего изготавливается из ПНД.
    Но может быть и из полипропилена (ППР)
  • ПНД (полиэтилен низкого давления). По цвету — оранжевые, черные, материал горючий, но стойкий к химическим воздействиям и воде. Область применения — прокладка в стяжке и штробах в негорючих стенах, открытая прокладка на улице.
  • Металл (нержавеющая или оцинкованная сталь). Негорючий материал, стойкий к механическим и химическим воздействиям. Рекомендован для электропроводки в горючих строениях (деревянные, каркасные). Также хорош для прокладки на открытом воздухе.

Если говорить о соблюдении норм пожарной безопасности при монтаже прокладки в горючих стенах, идеальный вариант — металлическая труба. Она спасает от нагрузок, которые могут возникнуть при изменении размеров здания. Не могут с ней справится и грызуны. Также это лучший вариант с точки зрения пожарной безопасности: даже при возникновении токов КЗ и несрабатывании автомата защиты вероятность прожечь трубу с толщиной стенки 2 мм очень мала. А значит пожар не начнется. Если прокладка электрокабелей в трубах вас не прельщает совсем, тогда можно использовать металлические кабель-каналы или гофру из нержавейки или оцинковки.



Гофра для кабеля, размеры, цены

Гофрированные трубы для электрических сетей выпускаются размером от 16 мм до 65 мм. Выбирая размер, учитывайте, что эти изделия имеют два диаметра - внешний и внутренний. Если вы собираетесь прокладывать несколько жил - проводов или кабелей - диаметр следует выбирать так, чтобы оставался зазор не менее половины радиуса. Это требование основано на том, что при прокладке группы (нужно, кстати, брать специальный кабель) он будет больше греться и наличие воздушной прослойки будет способствовать лучшему отводу тепла.

Цена на гофрированные электротехнические трубы зависит от многих факторов:



Выбор размера

Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:

  • к осветительным приборам — 16 мм;
  • к розеткам и включателям — не менее 20 мм;
    Размер гофры для электрического кабеля выбирают в зависимости от количества и размеров проводников
  • от главной распределительной коробки до следующей коробки, от щитка — не менее 25 мм;
  • соединение между двумя электрощитками — не менее 32 мм, причем лучше иметь запасную вторую линию;
  • проход через перекрытие этажей — жесткой гофрой не менее 40 мм в диаметре;
  • укладка слаботочных кабелей (телефон, интернет, антенна, и т.
    п.) — от 25 мм.

Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.


Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов

Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.

Цены

Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее. При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета.


Разные материалы, цвета, толщина стенки и разные цены

Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.


Цены на ПП гофру


Монтаж гофротруб

При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.

При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:



  • Максимально возможная длина участка — 20-25 метров. При условии, что трасса имеет не более 4 поворотов.
    Прокладывают электрогофру параллельно, стараясь сделать как можно меньше поворотов
  • Повороты не должны быть расположены рядом. Расстояние между ними не менее 4-5 метров. Если есть необходимость сделать повороты рядом, возле них лучше поставить распределительную коробку или ревизионный лючок.
  • Угол поворота — не менее 90°, радиус — чем больше, тем лучше.
  • Если трассы для электропроводки и малоточных кабелей и проводов идут рядом, минимальное расстояние для прокладки двух рукавов гофры — 200 мм. Пересекаться они могут только под прямым углом.

Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.

Монтаж проводки в гофре

При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.

Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.


Как протягивать кабель в гофру

При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

  • Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
  • Сначала протянуть кабель, потом монтировать.

Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.


Особенности открытой прокладки на улице

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.


Это хоть и дешевый способ, но не лучший, так как стяжки лопаются

При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.

виды, характеристики, особенности монтажа и выбора

Быстрые темпы строительства и потребность в экономии средств все чаще и чаще обуславливают необходимость прокладки электрической проводки открытым способом. Где кабельно-проводниковая продукция подвержена негативному воздействию окружающей среды и механических повреждений. Поэтому в соответствии с требованиями п.522.6.2 ГОСТ Р 50571.5.52-2011 в качестве дополнительной защиты в электропроводке может использоваться гофра для кабеля. Для чего она применяется и какими конструктивными особенностями обладает, мы рассмотрим в данной статье.

Назначение

Основным назначением гофры для кабеля является защита проводника, расположенного внутри. Однако, в зависимости от условий эксплуатации электропроводки или применяемых технологических процессов, назначение каждой конкретной марки может отличаться.

К примеру, в случае контакта с легко воспламеняемыми веществами или при прокладке электропроводки внутри помещений, где не допускается возникновение дыма, применяются марки гофрированной трубы с антипиренами или изготовленные из металла. Первые из них приводят к самозатуханию очага возгорания, а вторые вообще не подвергаются горению.

Марки с твердой оболочкой предназначены для дополнительной упругости в случае механического воздействия. К примеру, при укладке проводки внутри гипсокартонной стены, где при сверлении можно нарушить целостность изоляции.

Рис. 1. Воздействие механических услилий при заливке бетона

При заливке в бетонном полу или других конструкциях гофра предназначена для защиты кабеля от сдавливания массой стяжки. Также она упрощает последующую замену в случае необходимости. В случае возможного подтопления гофра предназначен для герметизации и защиты от влаги.

В случае наружной прокладки выполняет функции защиты от прямого воздействия солнечного ультрафиолета. Принимает на себя роль демпфера температурного расширения и сужения при изменении параметров окружающей среды.

Однако заметьте, наличие гофры не гарантирует механическую устойчивость к сверлу перфоратора или удару лопатой. Существует ряд воздействий, при которых кабель все равно пострадает и станет непригодным для эксплуатации. Также необходимо учитывать вид изделия и условия его применения. Так как неправильно подобранная гофра не сможет защитить кабель или будет выполнять возложенные на нее функции не в полной мере.

Виды и конструктивные особенности

Существует большое количество критериев, в соответствии с которыми производится разделение гофры для кабеля на виды и категории. Так, в соответствии с п.6.4 ГОСТ Р МЭК 61386.1-2014 по виду защиты от внешних воздействий можно выделить три категории:

  • Распространяющие горение или не распространяющие такового;
  • Имеющие защиту от коррозии или без таковой;
  • Степень защиты от проникновения твердых частиц или воды – обозначается индексом IP и нормируется согласно гл. 5 и 6 ГОСТ 14254-2015;
Рис. 2. Пример армированной гофры и с протяжкой

Для усиления механической прочности защиты кабеля может применяться армированная гофра. Такая марка включает в себя стальную проволоку по периметру спирали.

Также существует категория гофрированных труб с протяжкой или без нее. Под протяжкой следует понимать наличие стального троса, который находится по всей длине изделия. А при необходимости, его можно использовать для облегчения процедуры протягивания кабеля внутри полости.

В зависимости от допустимого температурного режима выделяют нижний и верхний предел температур. Так, в соответствии с п.6.2 ГОСТ Р МЭК 61386.1-2014 существует пять нижних и семь верхних пределов:

Таблица 1: нижний предел диапазона температур

КлассификацияТранспортирование, монтаж и эксплуатация при температуре не менее, °С
1+5
2-5
3-15
4-25
5-45

Таблица 2: верхний предел диапазона температур

КлассификацияЭксплуатация и монтаж при температуре не более, °С
160
290
3105
4120
5150
6250
7400

В  соответствии с этими пределами определяется возможность эксплуатации, выполнения монтажных работ или транспортировки изделия.

Также все гофры можно разделить по материалу, из которого они изготовлены:

  • Поливинилхлоридные (ПВХ) – является одним из наиболее известных за счет низкой себестоимости. Не горит, но подвержена разрушению под воздействием ультрафиолета.
  • Полиэтиленовые – в зависимости от технологии изготовления различают гофры высокого и низкого давления, которые обозначаются ПВД и ПНД соответственно. Устойчивы к ультрафиолету, ряду нефтепродуктов, некоторых кислот и т.д.
  • Полипропиленовые – как и предыдущий вид изготавливаются из полимерного материала. Обладает хорошей устойчивостью к внешним факторам, не поддерживает горения.
  • Полиамидные – применяются в качестве защиты от проникновения влаги к кабелю.
  • Металлические – обладают хорошей устойчивостью к механическим воздействиям.
Рис. 3. Металлическая гофра

Не подвержены горению, разрушению маслами и другими активными веществами.

По количеству слоев различают однослойные и двухслойные гофры. В первом случае присутствует только один слой материала, а во втором существует внутренний и наружный.

Рис. 4. Пример двухслойной гофры

Технические характеристики

При выборе конкретной модели гофры для кабеля руководствуются основными техническими характеристиками изделия, к которым относятся:

  • Материал, из которого изготовлена гофра;
  • Степень пыле- влагоустойчивости;
  • Допустимый диапазон температур;
  • Устойчивость к горению;
  • Сопротивление электрическому току;
  • Геометрические параметры;
  • Механическая прочность.

Диаметр и толщина стенки

Габаритные размеры гофры позволяют определить ее совместимость с определенными видами кабеля и возможность размещения. Так, при установке внутри стен или необходимости проложить в просверленном отверстии, вы должны убедиться, что трубке хватит места, и вы не пережмете ее конструктивными элементами. В случае заливки в пол, необходимо знать высоту самой гофры, чтобы учитывать высоту заливки стяжки. Для этого используется наружный диаметр трубы, который можно узнать в ее паспортных данных.

Рис. 5. Соответствие диаметра гофры высоте заливки

У каждого кабеля также есть технические данные, к примеру, тот же ВВГ 3х6 будет иметь наружный диаметр 11,9 мм. Поэтому гофра для такого кабеля должна свободно вмещать его внутри. Из ряда 10.7; 14.1; 18.3; 24.5; 31.5; 39.6 наиболее подходящим вариантом будет 14,1 мм.

Толщина стенки позволяет определить устойчивость к механическим воздействиям. Чем толще стенка, тем большую нагрузку способна выдерживать гофра.

Материал и цветовое исполнение

Рис. 6. Разделение гофры по цвету

Современный рынок предлагает огромный выбор гофр для кабеля с различной цветовой палитрой. Но, сразу отметим, что никаких жестких требований относительно цвета нет. Поэтому все производители могут выпускать модели одного и того же цвета с абсолютно разными характеристиками. Как правило, труба белого и серого цвета выполняется из ПВХ, а красный, синий, черный являются атрибутами полиэтилена и полипропилена, полиамидные бывают черного и серого цвета.

Как видите, один и тот же цвет может принадлежать разным материалам, что также вносит некоторую сумятицу в отношении их свойств. Но если вы будете ориентироваться по внешним признакам гофры для кабеля, то далее рассмотрим наиболее часто встречающиеся варианты.

  • Белые – подходят для слаботочных цепей;
  • Серые  — для размещения кабеля электропроводки;
  • Черные или коричневые также хорошо подходят для распределительной цепи и подключения бытовых приборов;
  • Зеленые – предназначены для прокладки линий связи;
  • Красные – для монтажа силовых цепей на открытом воздухе;
  • Синие  — хорошо подходят для заливки в бетонные конструкции.

Данное распределение является рекомендательным, поэтому основной упор при выборе делается на технические параметры гофры для кабеля.

Прочностные характеристики

В зависимости от механической прочности существуют несколько видов гофры для кабеля. Так, в соответствии с п.6.1 ГОСТ Р МЭК 61386. 1-2014 параметры прочности разделяются на сопротивление к удару, сжатию, сопротивление к изгибу, растяжению и способность переносить подвесную нагрузку.

Для каждой из категорий разработана своя градация прочности, поэтому рассмотрим пример для ударной устойчивости:

  • Очень легкая – минимальная величина сопротивления удару;
  • Легкая – слабая механическая устойчивость, но отличная гибкость;
  • Средняя – хорошо подходят для размещения в стенах;
  • Тяжелая – обладает большой толщиной стенок и плохой гибкостью, но является отличным вариантом для заливки в бетон;
  • Очень тяжелая – максимально прочный вариант, который может использоваться для прокладки в грунте или местах других механических воздействий.

Особенности монтажа и крепежа

Для крепежа гофры по стенам удобно использовать специальные клипсы или хомуты с дюбелями.

Рис. 7. Крепление гофры на дюбель

Если же вы планируете штробить стены, то ее следует располагать в штробе. За гипсокартонными конструкциями гофрированную трубу можно крепить к несущему профилю хомутами-затяжками.

Рис. 8. Крепление гофры хомутом-стяжкой

Заметьте, использовать шурупы или саморезы, которые повредят целостность наружного слоя нельзя.

Для перемещения в пространстве гофру можно поворачивать, но угол поворота, при этом, не должен превышать 90°. Длину одного отрезка рекомендуется делать не более 20 – 25м, при этом количество поворотов не должно превышать 4 – 5. Расстояние между поворотами должно быть не менее 3м. А если этот критерий выполнить не получается, делается распределительная коробка для изменения направления кабеля.

Категорически запрещено укладывать несколько гофр друг на друга. Они должны идти параллельно на расстоянии не менее 20 – 30 мм друг от друга. При необходимости пересечения, две линии располагаются строго перпендикулярно друг относительно друга.

При расположении за подвесными потолками и подобных нишах, в соответствии с п. 14.15 СП 31-110-2003 выбирается марка гофротрубы из негорючего материала. Также учитывается степень защиты IP в зависимости от группы горючести материалов.

Как выбрать?

При выборе конкретной модели гофры для кабеля, проверьте, чтобы условия эксплуатации и допустимый температурный режим подходил для ваших условий. Если электрооборудование размещается в помещении с повышенной влажностью, гофра должна быть влагоустойчивой. В зависимости от предполагаемой нагрузки, выберите толщину стенки гофры.

Также можно ориентироваться по участку электрической цепи, на которую вы хотите установить гофру для кабеля:

  • Для осветительного оборудования будет достаточно гофры диаметром 16 мм;
  • На розеточные группы и выключатели нагрузки подойдет гофра для кабеля в 20 мм;
  • Питание от вводного щита до распределительной коробки лучше осуществлять гофром 25 мм;
Рис. 9. Подключение от вводного щитка
  • Кабель от общедомового щита до вводного в квартиру можно проложить в трубу 32 мм;
  • Для пересечения перекрытий между этажами берут гофры под кабель с диаметром в 40 мм.

Список использованной литературы

  1. Пантелеев Е.Г. «Монтаж и ремонт кабельных линий. Справочник электромонтажника.» 1990
  2. Филиппов А.С., Филиппов В.А. «Ремонт и монтаж кабельных линий, Практическое пособие» 2005
  3. Ю.Сибикин «Техническое обслуживание, ремонт электрооборудования и сетей промышленных предприятий.» 2019
  4. А.Б.Семенов «Проектирование и расчет структурированных кабельных систем и их компонентов» 2010
  5. Д.Федоров «Электропроводка в квартире Своими руками» 2016

Гофра для проводов и кабеля технические характеристики, размеры, диаметры

Гофра (гофрированная труба) используется для прокладывания проводки любого типа в помещениях и на открытых пространствах. Гофрированные трубы различаются по материалу изготовления, размерам и другим техническим характеристикам.

Гофрированные трубы

Содержание:

  1. Применение
  2. Конструкция
  3. Виды
  4. Подбор
  5. Порядок монтажа
  6. Как протянуть кабель внутри гофры
  7. Рекомендации

Применение

До появления гофрированных электротехнических труб в качестве материала для скрытой проводки, кабели замуровывали в стены, покрывая штукатуркой, а открытые края – прикручивали к опоре или пропускали через металлическую трубу. Это значительно осложняло демонтаж и ремонт электросети в случае таких, например, неполадок как короткое замыкание – для извлечения кабеля требовалось разбивать шов.

Гофра для кабелей тоже прячется в штробы (щель в стене под проводку) и замазывается строительным раствором, но сам провод остается свободным, и при необходимости его можно легко извлечь, потянув за свободный край. Кроме того, автомобильная гофра гибка, легка, экологична и доступна. Особого внимания стоят два характерных достоинства этого материала:

  • Пожаробезопасность. Гофры из самозатухающего ПВХ (степень воспламеняемости В3 по ГОСТ 30402-96) не только не горят сами, но и предотвращают распространение огня при возгорании проводки, сжимаясь вокруг кабеля и ограничивая приток кислорода.
  • Гофра обеспечивает дополнительную влагоизоляцию электропроводки, что важно для помещений с повышенной влажностью.

На рынке строительных продуктов она появилась относительно недавно, но, благодаря своим полезным свойствам, практически сразу стала очень востребованной.

Гофрированные трубы (гофры) под электропроводку.

Конструкция

Гофрированная труба представляет собой шланг со стенками специальной формы, используемый для защиты проводов от внешних повреждений. Форма трубы получается в результате соединения между собой колец разного диаметра и толщины. Благодаря плотным внешним кольцам труба имеет высокую жесткость, которая обеспечивает её устойчивость к поперечной нагрузке, а внутренние более тонкие кольца сохраняют гибкость, позволяющую получить в процессе разводки угол от 90˚.

Для изготовления электротехнической гофры чаще всего используется самозатухающий поливинилхлорид (ПВХ), а также композитный пропилен низкого давления (ПНД) и полиэтилен высокого давления (ПВД). Характеристики всех этих материалов различаются не намного. Все они устойчивы к влаге, коррозийному разрушению, не гниют, некоторые – не горят и не плавятся. Они сохраняют свои практические характеристики при температуре от -25˚C до +95˚C. Для отличия их друг от друга можно ориентироваться на цвету трубки: красная или оранжевая ПНД гофра более устойчива к огню, чем черная или синяя, а ПВХ – практически всегда серая.

Виды

По условиям монтажа и расположения электротехнические гофры делятся на следующие типы:

  • Тонкостенные рукава. Самые легкие и поэтому менее устойчивые к механическому воздействию трубы. Используются как для наружной, так и для внутренней прокладки, не предусматривающей давление на гофры: каркасные конструкции из гипсокартона, подвесные и натяжные полотки, защита проводки в авто и т.д. Как правило, здесь гофра для проводов просто раскладывается или привязывается к опоре с помощью жгутов.
  • Тяжелые трубы с повышенной прочностью. Способны выдерживать большую механическую, адгезионную и климатическую нагрузку. Чаще всего применяются для монтажа проводки в земле, бетоне и штукатурке.
  • Сверхтяжелые металлические гофры для проводки. Обеспечивают максимальную защиту от повреждений проводки. Применяются в местах, требуемых обеспечения наивысшего уровня безопасности: образовательные, медицинские учреждения и другие места с повышенной посещаемостью.

Все трубы имеют примерно одинаковые размеры:

  • внешний диаметр – от 16мм до 50 мм;
  • внутренний диаметр – приблизительно от 11,0 мм до 40,2 мм в зависимости от материала.

Гофра для кабеля продается в бухтах длиной от 25 до 100 метров и герметичной упаковке. Как правило, производители вкладывают внутрь проволоку соответствующей длины, необходимую для протягивания кабелей, которая также называется протяжкой.

Металлическая гофра

Подбор

Для выбора электротехнической гофры подходящего размера принято опираться на диаметр исходя из следующих рекомендаций:

  • для подведения тонких проводов к розеткам или монтажа сигнализаций, компьютерных и телефонных сетей — 16мм;
  • для подключения приборов-потребителей и монтажа коаксиальных сетей – от 20мм;
  • для прокладывания кабелей между распределительными коробками – 25 мм;
  • для соединения электрощитов — от 32мм;
  • для прокладывания кабелей между этажами – 40-50 мм.

Примеры размеров проводов и гофрированных труб

По тому, для каких условий используются гофры, их можно классифицировать на две группы: для открытой и закрытой прокладки.

Первые предназначены для проводки, монтируемой внутри стен, перегородок, потолков, и фальш-конструкций аналогичного профиля. По пожаробезопасности их условно делят на три категории:

  1. Для укладки в негорючих конструкциях (бетон, кирпичная кладка, монолитное строительство и т.п.) могут применяться любые трубы. В последние годы разрабатываются требования по использованию в строительстве инфраструктурных и социальных сооружений из материала, устойчивого к огню и предотвращающего его распространение.
  2. Для использования в полых каркасных конструкциях из негорючих материалов разрешается применять не распространяющие горение ПВХ и ПВД гофры.
  3. Для укладки внутри возгораемых конструкций и перекрытий (стены из горючих материалов, кровля, обшитые деревом бетонные и кирпичные стены и т. п.) используют только трубы из материала, устойчивого к огню. Пластиковая гофра запрещена для применения в таких местах.

Электротехнические гофры для открытой прокладки кабелей применения и монтажа разделяется на пять основных категорий:

  • Для прокладки по негорючим конструкциям внутри помещений (бетон, кирпич, плиты и т.п.) применяются любые пластиковые гофры.
  • Внутри помещений с возгораемыми материалами разрешено использовать трубы из не распространяеющего горение материала с соблюдением особых правил. Если изоляция кабеля выполнена из горючего материала, прокладка производится на расстоянии не менее 10 см от поверхности горючего материала, например, от обшитой древесиной стены. Если используется кабель с огнеустойчивым изоляционным материалом (ВВГнг, NYM и др.) можно укладывать гофру в непосредственной близости от горючего основания.
  • Уличная или наружная прокладка. Требования пожарной безопасности предусматривают использование труб из огнеустойчивого материала, а внешние условия среды – из жестких плотных труб, устойчивых к температурному воздействию. Обоим требования соответствуют гофры из полиамида (ПНД) и полиэтилена (ПВД).
  • В помещениях с повышенной пожароопасностью можно использовать только гофрированные трубы из не распространяющих горение материалов, точные требования к которым указываются в проектной документации.
  • Для укладки проводки во взрывоопасных зданиях можно использовать металлические и гофры из специальных материалов, защищающие помещения от магнитного поля электросети. Пластиковые трубы запрещены для использования в таких местах.

Порядок монтажа

Прокладывание электропроводки с помощью гофрированных имеет некоторые специфические особенности, которые могут вызвать затруднений для неопытного человека. Для того чтобы избежать сложностей, рекомендуется придерживаться следующего алгоритма действий:

  1. Первым шагом является вычисление размера проводки и отрезание трубы необходимой длины. Если используется металлическая гофра, понадобятся ножницы по металлу, а поливинилхлоридную или полимерную трубку можно перерезать обычным ножом. С помощью бокорезов или кусачек укорачивается и протяжка. Следует помнить, что проволока находится в натяжении и, чтобы она не заскочила внутрь, её следует придерживать рукой перед обрезкой, а после – загнуть. Если же кусок протяжки будет упущен, для его извлечения будет необходимо сделать еще один надрез.
  2. Теперь нужно протянуть сквозь гофру проводку. Для этого создается жгут или скрутка, скрепляемая с протяжкой. Некоторые мастера предлагают намазать кабель смазкой, чтобы облегчить надевание гофры, но для новичка это может лишь усложнить процесс.
  3. Следующий шаг – монтаж гофры на поверхности строительного объекта. Для закрепления используются пластиковые клипсы или монтажная лента. Следует учесть, что не рекомендуется прокладывать кабель на протяжении цельного отрезка трубы длиной более 25 м. Главное – зафиксировать материал от провисания. Подведение проводов к выключателям или распредкоробкам необходимо делать так, чтобы кромка гофры входила в корпус и не оставляла проводку на виду.

Как протянуть кабель внутри гофры

Для протягивания проводки внутри гофры необходимо соединить её с протяжной проволокой. Для этого создается так называемый жгут. Для подготовки группы проводов их следует прочно обмотать по всей длине. Лучше всего использовать для этого изоленту из ПВХ – гладкая поверхность не создаст дополнительных препятствий. Одиночный кабель не требует такой подготовки.

Следующим шагом необходимо скрепить протяжку и жгут. Это можно осуществить несколькими способами:

  1. Крепко проволоку вокруг жгута и обжать плоскогубцами. Лучше сделать несколько таких скруток на расстоянии в несколько сантиметров друг от друга.
  2. Можно приложить проволоку к жгуту и поверх намотать изоленту. Иногда этот способ эффективно совмещают с предыдущим.
  3. При прокладке одиночного кабеля можно аккуратно проколоть его изоляцию на расстоянии 4-5 см от края и зацепить проволоку за отверстие.

Перед тем как начать протягивание, край жгута обматывается изолентой так, чтобы получился сглаженный цилиндр, который не будет цепляться за стенки гофрированной трубы.

После этого начинается процесс «надевания» гофры на кабель. Эффективнее всего эту операцию проводить вдвоем – чтобы один человек удерживал протяжку, а второй занимался проталкиванием жгута. Если же помощника нет, придется сделать так:

  1. Свободный конец конструкции необходимо закрепить или примотать к чему-нибудь для удержания.
  2. Удерживая одной рукой трубу в натянутом состоянии, второй просовывать жгут внутрь. При этом важно не перетянуть конструкцию, чтобы протяжка не соскочила со жгута. Если это случится, придется отрезать надетую часть гофры и связывать снова. В результате может получиться труба из нескольких кусков, стыки между удобно заматывать изоляционной лентой.

Обязательно посмотрите видео. Оно полезно.

Рекомендации

Для создания долговечной и безопасной проводки при выборе и монтаже электротехнической гофротрубы следует руководствоваться следующими рекомендациями:

  • Избегайте образования острых углов. Их должно быть не более 2-3 (с углом от 90˚) на 20-25 м рабочего материала.
  • Цельные куски гофры при монтаже сети большой длины следует соединять между собой транзитными коробками, устанавливая их на углах или близких к середине цельной трубы местах.
  • При монолитном строительстве, когда используется металлогофра тяжелой серии, ее укладывают до заливки, фиксируя к металлоконструкциям. Протяжка проводов осуществляется после формирования и застывания стен.

Как выбрать гофру для прокладки кабеля в земле

Понятие «дача» зачастую подразумевает наличие не только основного жилого здания, а и нескольких дополнительных хозяйственных объектов.

Гараж, летняя кухня, беседка, сауна — эти постройки необходимы в хозяйстве и должны бесперебойно снабжаться электричеством.

Тонкости подземной разводки на дачном участке. Как выбрать гофру для кабеля

Один из способов прокладки электрического кабеля по дачному участку — подземный. Этот вариант основательный, надежный, эстетичный (провода не портят внешний вид дворика). Однако требует четкого соблюдения технологии и инструкций. Обязательный пункт — покупка гофры для кабеля, специальной защитной оболочки.

Безусловно, с особенным вниманием нужно отнестись к выбору подходящего для прокладывания в земле кабеля — тут не обойтись без консультации с электриком. Но не менее важно выбрать защиту, в которую он (кабель) будет «упакован» при закладывании на глубину, чтобы обеспечить его целостность и функциональность на весь период эксплуатации.

Главное, что нужно знать: подземная разводка требует использования специальной гофры ПНД. «ПНД» — сокращенное название основного материала такой трубы, — полиэтилена низкого давления. Такая гофротруба отличается повышенной прочностью и имеет ряд специфических характеристик. Сам процесс прокладки — другая история, а ниже мы поделимся добытыми у электрика советами по выбору.

Главные отличия гофры для подземной прокладки кабеля от обычной

Двустенная конструкция: внешняя оболочка гофрированная, что гарантирует высокую прочность труб, а внутренняя стенка гладкая (так обеспечивается легкая протяжка кабеля по всей длине).

  • Стойкость к ударным нагрузкам и вибрации и одновременно пластичность в работе. Это позволяет использовать ПНД-гофру как для прокладки кабеля на открытых участках, так и в грунте или бетонной стяжке.

  • Широкий диапазон рабочих температур, которые гофра выдерживает без разрушительных для себя последствий (от -40 до +90°С).

  • Двустенная гофротруба в бухтах укомплектована специальной протяжкой (зондом) — для удобства продевания кабеля вдоль длинных участков. Бухты встречаются длиной 20, 50 и 100 метров (больший метраж для разводки на частных объектах требуется редко).

  • Визуально гофротруба, пригодная к подземному использованию, также отличается от обычной серой ПВХ-трубы красным или оранжевым цветом (реже, в зависимости от производителя, встречается черный).

Практические советы по выбору гофры

  • Диаметр ПНД-гофры зависит от характеристик кабеля, выбранного для закладки в землю. Для дачной подземной разводки чаще всего выбирают трубу с внешним Ø40 мм при внутреннем Ø32 мм (он же минимально возможный). Например, такие можно подобрать здесь.

Почему? Дело в том, что для подземного прокладывания во дворах частных коттеджей электрики зачастую рекомендуют ВВГ 3х2,5 с внешним Ø10,5 мм (сечения такого кабеля хватает для бытового электропитания большинства хозяйственных построек). Посудите сами: кабель такого обхвата с запасом помещается в двухслойную трубу с внутренним Ø32 мм. Максимально возможные значения гофротрубы достигают Ø200 мм, но применяются такие в сугубо промышленных целях.

  • При покупке гофротрубы отрезками длиной по 6 метров (кстати, не все специализированные магазины продают такие куски, уточните этот момент сразу) будьте готовы к тому, что протяжка в них отсутствует. И это оправдано т.к. на небольшой длине протянуть кабель не трудно и без протяжки.

  • Старайтесь выбирать даже для укладки в землю гофротрубу, не поддерживающую горение.

  • Прочность сжатия выбранной трубы должна быть высокая — ориентируйтесь на показатель минимум в 6-8 КПа.

  • А вот уровнем устойчивости к ультрафиолету здесь можно пренебречь, ведь под землей вопрос защиты от солнца не актуален.

Специальная гофра — это важно

Представьте себе, какие титанические физические, временные и материальные затраты повлечет замена вышедшего из строя кабеля, закопанного в грунте дачного участка на глубине 70-80 см. Это Вам не картошку выкопать! Покупка специальной защитной гофры — это не лишние (заметьте, единоразовые) затраты, а необходимая страховка для того, чтобы пользоваться дачными благами было комфортно и легко долгие десятилетия.

Похожие статьи

виды, характеристики и монтаж электропроводки в гофре

Тот, кто занимался реконструкцией свое домашней электросети в старых домах или квартирах, сталкивался с тем, что проводка когда-то вмуровывалась в стены «как есть», то есть непосредственно по изолированным кабелям наносился слой штукатурки или бетонного раствора. Скажем прямо – такое закрытие электромагистралей имеет немало недостатков, способно в ряде случаев стать предпосылкой для нешуточной аварии.

Гофра для электропроводки

В наше время, при реконструкции старой сети или прокладке новой, кабели и провода часто рекомендуют  заключать в дополнительное защитное покрытие. Для этой цели была разработана удобная гофра для электропроводки. Такая защитная оболочка представлена множеством типов, но всегда представляет собой трубу с ребристыми стенками, за счет чего она становится и более прочной, и очень гибкой.

Чтобы правильно выбрать подобную дополнительную изоляцию для электрического кабеля, не совершив ошибок, необходимо знать, чем отличаются различные типы гофры между собой.

Предназначение гофрированной изоляции

Электрический кабель рекомендуют заключать в гофрированную трубу по нескольким причинам. При этом учитываются условия, при которых будет производиться эксплуатация электропроводки, так как от них во многом зависят оптимальные характеристики этой дополнительной защитно-изоляционной оболочки:

Применение гофрированной трубы-оболочки для прокладки открытой электропроводки в деревянном доме.

  • При проведении кабеля в стенах, выстроенных из горючих материалов, а также при закреплении его к деревянным деталям конструкции на первый план выходит соблюдение правил противопожарной безопасности. В этих случаях выбираются гофрированные трубы, изготовленные из негорючих материалов.
  • При прокладывании проводки между стеной и отделочными материалами, такими, например, как пластиковые панели, гипсокартон или деревянная вагонка, важна не только негорючесть дополнительной изоляции, но и ее прочность – для того, чтобы свести к минимуму вероятность случайного повреждения кабеля.

Подготовка скрытой электропроводки по полу к последующей укладке стяжки

  • Если кабельная разводка монтируется в стяжку пола, гофрированную трубу применяют по двум причинам:

— для сохранения возможности, при необходимости, заменить вышедший из строя кабель, не нарушая целостность пола;

— для того чтобы защитить кабель от сдавливания и повреждения при обустройстве массивной бетонной стяжки.

Для укладки проводки под стяжку следует делать основной упор на прочность применяемой гофры.

  • При подведении кабеля к дому или подсобным постройкам по улице, его следует защитить от воздействия влаги, ультрафиолетовых лучей, а также случайных механических повреждений. Гибкая гофрированная труба должна быть устойчивой к любым внешним механическим и атмосферным воздействиям. Кроме этого, следует учитывать температурный диапазон рабочих температур — мороз в зимний период и сильный нагрев летом. При прокладке изоляции в условиях улицы путем подвешивания, необходимо предусмотреть армирование трубы, например, стальной проволокой, которое увеличит несущую способность воздушной линии.
  • В случае если прокладка кабеля осуществляется подземным способом, учитывается жесткость трубы, а также влагостойкость и водонепроницаемость дополнительной изоляции.

Гофрированная защитная изоляция, причем, даже металлическая, не сможет полностью защитить кабель от механического воздействия, например, при сверлении стен или пола. Поэтому рекомендуется при укладке кабеля в стяжку или же при монтаже под стационарную, то есть не съемную отделку, а также при полной заделке в стену, составить подробный план прохождения проводки. Нелишним будет дополнить его фотографиями. Необходимо правильно понимать, что не каждый детектор проводки может определить месторасположение кабеля, даже если он находится под нагрузкой.

Разновидности гофрированных изоляционных труб

Гофра разделяется на несколько типов по разным критериям. Это также следует учитывать, определяясь с выбором материала.

Прочность трубы

По прочности изоляционная труба подразделяется на следующие варианты:

  • Легкая гофра имеет тонкие стенки и обладает хорошей гибкостью, поэтому ее используют для прокладки кабеля, который не испытывает высоких нагрузок, за отделочным материалом стен и потолков. Изделие не отличается устойчивостью к механическим воздействиям и способно выдержать нагрузку до 320 Н / 5 см.
  • Тяжелая в прочностной категории гофрированная труба имеет более прочные стенки и выдерживает нагрузку до 750 Н / 5 см. Она может быть применена для скрытого монтажа проводки в стенах, а также в стяжке. Широко применяется в монолитном строительстве.
  • Сверхтяжелая гофра имеет толстые стенки, поэтому способна выдержать нагрузки до 1250 Н / 5 см, но обладает не столь хорошей гибкостью. Такие изделия используются для укладки в стяжку или же для подземного прокладывания кабеля. Из-за повышенной жесткости для поворотных зон трубы рекомендуется использовать специальные уголки, так как минимальный радиус изгиба получается довольно большой.

Армированная гофротруба способна выдерживать очень серьёзные механические нагрузки без деформации или разрыва.

  • Армированная гофрированная труба. В этой разновидности изделий внутри пластиковой оболочки расположена проволочная спираль, что делает трубу более прочной и позволяет ее использовать при подземной проводке или при монтаже кабеля по улице. Этот вариант изоляции, благодаря наличию армирования, выдерживает нагрузку до 4000 Н / 5 см.

Приспособление для укладки кабеля в гофру

В продаже можно найти гофрированные трубы с проволочной протяжкой или без нее. Протяжка – это токая прочная стальная струна, проходящая по всей длине трубы внутри Удобство гофры с протяжкой заключается в простоте укладывания кабеля в защитную оболочку.

Гофрированная трубка с установленной внутри нее струной-протяжкой.

Если труба не имеет протяжки, то уложить гибкий кабель внутрь нее, особенно в том случае, если он имеет большую длину, будет весьма проблематично.

Материал изготовления гофрированных труб

Гофрированные защитно-изоляционные трубы производятся из нескольких материалов — это поливинилхлорид (ПВХ), полипропилен (ППР), полиэтилен низкого давления (ПНД), полиамид (ПА), металл. Иногда применяются и комбинации нескольких материалов.

Сложилось так, что каждому из материалов (преимущественно) соответствует свой цвет, поэтому на этот фактор также необходимо обратить внимание.

Материалы имеют разные характеристики, поэтому изделия должны соответствовать поставленным задачам.

Цвет и внешний вид гофры Краткие характеристики гофрированных труб и область их применения
ППР — полипропилен. Трубы из него производятся чаще всего в синем оттенке.
Этот материал нельзя назвать негорючим, поэтому используется такая гофра обычно для протяжки проводки, на которой не предполагается высокой нагрузки. Пример – сигнальные линии.
ППР отличается хорошей устойчивостью к влажности и ультрафиолету. Изделия обладают повышенной эластичностью, поэтому их легко монтировать. Диапазон эксплуатационных температур полипропилена достаточно широк и составляет от -40 до +45 градусов.
Благодаря своим качествам гофрированные трубы могут использоваться, как внутри помещений, так и в условиях улицы. Из ППР производятся как обычные, так и армированные гофрированные трубы.
ПВХ — поливинилхлорид. Гофрированные трубы из ПВХ чаще всего имеют серый цвет.
Материал является самозатухающим, то есть не распространяет пламя, поэтому при коротком замыкании предотвращается распространения очага горения.
Поливинилхлорид устойчив к воздействию влаги, поэтому может быть использован как в сухих, так и во влажных помещениях.
К слову – это наиболее часто используемый в строительстве тип гофры.
ПНД — полиэтилен низкого давления. Трубы из него могут быть черного или оранжевого цвета.
Материал горючий, но обладает высокой влагостойкостью, а также устойчив к химическим воздействиям. Полиэтиленовая гофра обладает высокой эластичностью, что значительно упрощает проведение монтажных работ. Эксплуатационные температуры варьируются от -40 до +90 градусов.
Изделия могут быть использованы для защиты кабелей, прокладываемых в стяжке, в штробах, проложенных в стенах, выстроенных из негорючего материала, а также в условиях улицы.
Металл. Эта разновидность гофрированной изоляции производится из оцинкованной или нержавеющей стали, поэтому обладает влагостойкостью.
Материал не горюч, устойчив к химическим и механическим воздействием, а также к высокому давлению и динамическим нагрузкам, ультрафиолету и внешним температурам — диапазон очень широк, от -60 до + 400 градусов. Кроме этого, металл обладает биологической инертностью, то есть не является благоприятной средой для грибковых образований, не привлекает насекомых и грызунов.
Материал н за счет полимерного внутреннего покрытия — обладает диэлектрическими качествами. Однако, в силу высокой теплопроводности существует вероятность скопления конденсата внутри трубы, что может привести к снижению сопротивления изоляционного слоя кабелей.
Металлические трубы применяются для изоляции проводки в деревянных строениях, а также в условиях улицы.
Соединений кабеля внутри металлической гофры, используемой на улице, быть не должно.
ПА — полиамид, трубы темно-серого цвета.
Изоляция обладающая отличными характеристиками — это высокая устойчивость к химическим и атмосферным воздействиям, широкий диапазон эксплуатационных температур: от — 60 до +157 градусов.
Материал обладает высокой гибкостью, превосходящую эластичность других полимеров. Изоляция не поддерживает горение, соответствует всем требованиям противопожарной безопасности, устойчива к влаге. Простота монтажа и протяжки кабеля внутри гофры значительно ускоряет работу.
Используются изделия из этого материала для монтажа проводки внутри и снаружи зданий.

При приобретении гофры из любого из вышеназванных материалов, чтобы удостовериться в ее качестве, следует запросить у продавца копии сертификатов противопожарной безопасности и соответствия, а также гигиенического заключения.

Уже говорилось, что наиболее массовой в использовании является гофра из ПВХ. У нее вполне подходящие характеристики по основным параметрам практически для любых участков строительства дома.  Поэтому ее параметры можно выделить особо.

Труба гибкая гофрированная ПВХ серии FL (легкая) и FH (тяжелая)

Наименование параметров Показатели
Материал изготовления Самозатухающая полимерная композиция на основе ПВХ
Стандарт изготовления ГОСТ 50827-95
Степень защищенности оболочки IP55
Прочность:
— для серии FL 350 Н / 5 см при t 20 °C
— для серии FH 750 Н / 5 см при t 20 °C
Диапазон температур проведения монтажа проводки от -5 до +60 °C
Диапазон температур эксплуатации от -25 до +60 °C
Диэлектрическая прочность 2000 В (50 Гц) в течение 15 мин.
Сопротивление изоляции гофротрубы не менее 100 МОм (500 В) в течение 1 мин.
Огнестойкость Самозатухающие, не поддерживающие горения
Цвет стандартно — серый , RAL7035

Цены на гофру

гофра

Конструктивные особенности гофры

Изоляционная труба подразделяется также  по своему конструктивному строению на однослойный и двухслойный вариант.

Двухслойный и однослойный вариант гофрированной трубы ПНД.

  • Полимерные трубы могут состоять из одного или двух слоев. К двухслойным изделиям относится армированная изоляция, так между двумя слоями полимера, внутренним и наружным расположена спиральное армирование металлической пружиной. Однако, двухслойными могут быть и не армированные трубы — в одних внутренний слой повторяет рельеф гофры, в других имеет гладкие стенки. Гофра с гладкими внутренними стенками наиболее удобна для укладки в нее кабеля, так как он не встретит препятствий на своем пути. Недостаток лишь в том, что подобные гладкостенные трубы имеют довольно-таки высокую стоимость.

Металлическая гофрированная трубка, покрытая ПВХ-оболочкой

  • Металло-полимерные трубы иногда состоят из трех слоев — полимерное покрытие, помимо внутренней тонкой оболочки, наносится и снаружи. Этот вариант, пожалуй, самый качественный в плане защиты проложенных кабелей от механической нагрузки и от проникновения влаги и пыли. Металло-полимерные изоляционные трубы способны обеспечить пожаробезопасность даже при высоких нагрузках. Не по зубам изделия из этого материала и грызунам, равно, как и другие металлические гофры.

Размерные параметры гофрированных труб для электрической проводки

Гофрированные трубы для обустройства электрической проводки производятся в довольно широком диапазоне диаметров — от 16 до 65 мм. При выборе подходящего варианта изделия необходимо учитывать, что оценивать придется внутренний и наружный диаметр.

В случае если планируется в одну гофру поместить несколько кабелей, ее диаметр необходимо подобрать так, чтобы незанятым оставалось не менее 65% площади поперечного сечения трубы. Это связано с тем, что слишком «плотное соседство» нескольких кабелей способно привести к их перегреванию, поэтому оставленный пустое пространство необходимо для лучшего отвода тепла.

Кабели, пропущенные в гофру, не должны укладываться плотно – существуют определенные ограничения по заполнению полости трубы

Таблица ниже показывает стандартные размерные параметры большинства гофрированных труб:

Внешний диаметр гофрированной трубы, мм Внутренний диаметр, мм Длина в стандартной заводской бухте, м
16 10.7 50 или 100
20 14.1 50 или 100
25 18.3 25 или 50
32 24.3 25 или 50
40 32.5 15
50 39.6 15
63 50.6 15

А размещенный ниже калькулятор позволит очень быстро рассчитать, какое допустимое количество тех или иных проводов (кабелей) допускается разместить в гофротрубе. Необходимо будет только указать стандартный внешний диаметр выбранной гофры, а также внешний диаметр планируемого к укладке кабеля (провода) круглого сечения, или толщину и ширину — для плоских разновидностей. Эти размеры могут указываться в паспортных характеристиках кабельной продукции, но их несложно измерить и самому – штангенциркулем или даже просто линейкой.

Калькулятор расчета допустимого количества кабелей (проводов) в гофре

Перейти к расчётам

Укажите запрашиваемые параметры и нажмите
«РАССЧИТАТЬ МАКСИМАЛЬНОЕ КОЛИЧЕСТВО КАБЕЛЕЙ В ГОФРЕ »

Внешний диаметр гофротрубы (стандарт)

— 16 мм

— 20 мм

— 25 мм

— 32 мм

— 40 мм

— 50 мм

— 63 мм

Тип сечения кабеля

— круглое сечение

— плоское сечение

Внешний диаметр оплетки кабеля

Ширина внешней оплетки кабеля

Толщина внешней оплетки кабеля

Выбор диаметра гофрированной трубы зависит также от конкретной области ее применения:

  • Проводка, идущая к осветительным приборам, как правило, укладывается в гофру диаметром 16 мм.
  • К выключателям и розеткам используется трубка диаметром не менее 20 мм.
  • От центрального распределительного узла до промежуточной коробки, а также от щитка — не менее 25 мм.
  • Соединение силовой линией двух электрических щитков — гофра не менее 32 мм.
  • Кабели, проходящие через межэтажные перекрытия, должны быть заключены в жесткую гофру диаметром не менее 40 мм.
  • Монтаж кабелей с невысокой нагрузкой (сигнальные кабели, антенна, интернет, стационарный телефон и т.п.) — не менее 25 мм.

Стоимость гофрированной трубы

Точную стоимость гофрированных труб лучше узнавать в регионе, где они будут приобретаться. Причем, стоимость на одно и то же изделие может варьироваться, поэтому, уточнив необходимые характеристики гофры и определившись с выбором, цену на конкретное изделие лучше всего узнать по месту приобретения.

В целом же можно сказать, что самой доступной по стоимости является гофрированная труба, изготовленная из поливинилхлорида (ПВХ), далее идут ПНД и ПП, самым дорогим вариантом остается металлическая гофра.

Трубы, в которые установлена проволочная протяжка, стоят несколько дороже, но ее наличие значительно сократить время монтажных работ. Так что эта назначительная переплата пойдёт только на пользу, не стоит от нее отказываться.

Приобретая гофру, необходимо обратить внимание на толщину стенок — она должна быть одинаковой по все длине, а также на однородность окраса изделия. Эти факторы говорят о качестве изделий.

Бухта гофрированной трубы ПВХ с протяжкой.

Поставляется гофра в продажу в бухтах по 100, 50, 25 или 15 метров, в зависимости от материала изготовления, класса жёсткости и наружного диаметра трубы. Можно приобрести и метражом, но цена в этом случае зачастую становится несколько выше.

Необходимо подчеркнуть, что все без исключения изделия, предназначенные для электротехнического монтажа, рекомендуется приобретать только в специализированных магазинах. Изделия в них могут быть и дороже, но зато и качество — намного выше, поэтому такие цены вполне обоснованы. Следует постоянно иметь в виду, что в этом сегменте рынка, увы, гуляет очень много недоброкачественных подделок.

Рекомендации по проведению монтажных работ

В этом разделе будут рассмотрены некоторые нюансы, связанные с прокладкой проводки с заключением ее в гофрированную трубу. Это необходимо знать, чтобы упростить выполнение монтажных работ.

Укладка кабеля в гофру

Не возникнет особых проблем при размещении кабеля в трубе, оснащенной струной-протяжкой. Конец провода (связанного пучка проводов) просто надежно скручивается с одним из концов протяжки. Затем этот соединительный узел плотно обматывается изолентой, получился «обтекатель», который не станет цепляться за неровности канала гофры. После этого, желательно – на прямом участке, необходимо аккуратно, без рывков, вытягивать проволоку протяжки с другой стороны трубы до тех пор, пока из отверстия не покажется кабель. И далее останется только закрепить провода к гофре изолентой как с одного, так и с другого конца трубки, чтобы они снова не «нырнули» внутрь при проведении монтажных работ.

Закрепив кабель к протяжке, рекомендуется этот соединительный узел «облагородить» изолентой, чтобы он не зацеплялся о внутреннюю гофрированную поверхность трубы.

Если же приобретена гофра без протяжки, то укладку в нее кабеля лучше всего осуществлять с помощником, при этом соблюдая следующие нюансы:

  • В случае протягивания в гофрированную изоляцию нескольких кабелей, их необходимо по всей длине сложить вместе и скрепить кольцами изоленты через каждые 400÷500 мм. Если кабели недостаточно жесткие, то их фиксацию следует производить даже с шагом в 300 мм.
  • Конец одного или нескольких кабелей, которым они будут просовываться в трубу, необходимо обмотать примерно на 100÷120 мм изолентой. Так проще будет преодолевать препятствия внутри гофры.
  • Если кабель очень гибкий, то сначала в трубу на всю ее длину протягивается жесткая проволока, то есть, по сути, делается та же протяжка. Затем к ее концу закрепляется кабель, и далее – по уже рассмотренной схеме.

На этой иллюстрации представлены варианты протягивания кабеля через гофрированную трубку в одиночку и с привлечением помощника.

Некоторые мастера протягивают кабель в гофре уже после ее закрепления на поверхности стены или потолка, или же в штрабе. При обустройстве электрической проводки в квартире или доме участки между распределительными коробками, выключателями, розеточными группами, светильниками — небольшие, и, как правило, прямые, максимум, имеющие один-два плавных поворота. Поэтому проблем с протяжкой кабеля в гофре возникнуть не должно. Кстати, такой подход может применяться и при замене вышедшего из строя кабеля на новый, без вскрытия отделки, закрывающей проводку.

Если же производится монтаж значительных по длине участков проводки, например, в условиях улицы, то такой способ вряд ли применим. То есть лучшим вариантом будет сначала уложить кабель в гофру, а затем уже закреплять ее, например, на растянутом тросе.

Как крепятся гофрированные трубы с проводкой?

В различных условиях монтаж гофрированной трубы производится различными способами.



Если проводка-«воздушка» проходит по улице, то гофра подвешивается на натянутый металлический трос.

  • При обустройстве внешней проводки, протянутой «по воздуху» в отдельное строение, гофра чаще всего закрепляется на растянутом между зданиями тросе с помощью пластиковых хомутов-зятяжек. Ими очень удобно пользоваться, и они на первых порах надежно удерживают гофротрубку вместе с кабелем. Однако, под влиянием внешних факторов (влага, ультрафиолет, изменение температур) пластиковые хомуты ослабевают и трескаются, теряя свои удерживающие способности. Приходится их менять на новые, или же изначально использовать иные способы крепления, например, с помощью скрученных их полосок жести хомутов.

Несмотря на то что на иллюстрации представлена серая гофра ПВХ, лучшим вариантом для улицы будет использование трубки из полиамида (темно-серая), полипропиленовой (синяя), металлической или металло-полимерной гофры. Эти варианты изделий показывают более высокую устойчивость к агрессивному атмосферному воздействию и перепадам температур.

Цены на гофрированную трубу

труба гофрированная

Пластиковые клипсы, которые традиционно используются для фиксации полипропиленовых или металлопластиковых водопроводных труб, отлично подходят и для крепления гофры.

  • Если проводку предполагается проложить наружным способом, закрепив на стене или потолке, то для этой цели часто используются специальные клипсы, изготовленные из пластика. Такие крепежные элементы подбираются под диаметр гофрированной трубы. Клипсы могут быть закреплены к поверхности саморезами или же дюбелями. Вид крепления зависит от материала стены или потока. Клипсы устанавливаются с шагом 400÷500 мм.

Когда клипсы будут закреплены на поверхности, в них поочередно заводится гофрированная трубка и прижимается до щелчка.



Дюбель-хомут и дюбель-шпилька для крепления гофры в штрабе.

  • Если проводку планируется вмуровать в стены, то под прокладку гофры в поверхности вырезаются УШМ («болгаркой») или (и) перфоратором каналы-штрабы. Крепление гофрированной трубки в штрабах осуществляется специальными пластиковыми дюбель-шпильками или дюбель-хомутами.

Закрепление гофры в штрабе с помощью дюбель-шпильки.

Если таких креплений найти не удалось, то можно применить и самодельный крепеж — металлические полоски или даже отрезки жесткой проволоки, которые крепятся обычными дюбелями. еще один вариант — уложенная в трабы гофра просто фиксируется  «ляпами» быстрозастывающего гипсового растора или алебастра. Однако, готовые фиксаторы более удобны, стоят они недорого, и здорово облегчают работу.

Если используется хомут, то по центру штрабы в нужном месте сверлится отверстие, в которое вбивается дюбель. Затем устанавливается труба и фиксируется хомутом-затяжкой.

В другом варианте — после сверления отверстий укладывается гофра, на нее надеваются шпильки, концы которых самопроизвольно соединяются. И остается только аккуратно вставить (подбить) эти сложенные концы в отверстие. Понятно, что дюбель-шпильки, в отличие от более универсального хомута-затяжки, необходимо подбирать по диаметру гофрированной трубы.

Вариант закрепление проводки над подвесным потолком – затяжками по подвесам

  • В случае если проводка будет скрываться подвесным потолком, то гофру фиксируют на подвесах, удерживающих металлические профили.

Разрабатывая схему прокладки электрической проводки, необходимо учитывать некоторые рекомендации, которые упростят работу:

  • Электрическая проводка должна иметь только плавные повороты, особенно в тех случаях, когда планируется кабель монтировать в уже закрепленную гофрированную трубу. Если же трубу устанавливают вместе с кабелем, наличие плавных поворотов позволит, в случае необходимости, произвести замену поврежденной проводки. Для этого поврежденный кабель обесточивается и вытягивается из гофры, с одновременным заводом нового.
  • Длина участков между подключаемыми точками или коробками не должна превышать 20÷25 метров, при этом в трассе может быть не более четырех поворотов.

Если предусмотрена прокладка нескольких кабелей, расположенных в разных изоляционных трубках, то их монтируют параллельно друг другу, делая минимальное количество плавных поворотов. Монтаж в несколько ярусов – категорически запрещен.

  • Между двумя поворотами должно быть расстояние не менее 3÷5 метров. Если существует необходимость сократить этот отрезок между поворотами, то рекомендуется установить распределительную коробку и изменить направление кабеля с помощью нее.

Поворот кабеля может быть осуществлен через распределительную коробку.

  • Угол поворота гофры вместе с кабелем не должен быть меньше 90 градусов, но лучше, если он будет больше.
  • В случае если предполагается проложить электропроводку с высокой нагрузкой рядом с кабелями с небольшим напряжением, то их располагают в разных гофротрубах, которые монтируются на расстоянии не менее 20 мм друг от друга. Их пересечение может проходить только под прямым углом.

Эти рекомендации касаются прокладывания электрической проводки внутри помещений, в уличных условиях путем подвешивания ее на тросе, а также подземного варианта. Прокладывая длинную трассу, следует предусматривать возможность замены кабеля, проходящего в гофре, а для этого следует соблюдать перечисленные выше правила.

Сложности при использовании гофры

Решив использовать в качестве изоляции гофрированную трубу, придется столкнуться с некоторыми трудностями, которые следует учитывать, приступая к работе:

Штрабы, прорезанные в бетонной стене под гофрированные трубы электропроводки.

  • Штрабление стен. Этот процесс придется осуществить в тех случаях, когда необходимо сделать скрытую проводку. Именно с ним могут быть связаны основные сложности. Во-первых, если этот процесс будет доверен для выполнения мастеру, то это приведет к значительному удорожанию работы. Кстати сказать, собственники жилья должны знать, что штрабление несущих внешних стен вообще запрещено. При прокладывании каналов во внутренних стенах, важно следить, чтобы не была нарушена целостность арматуры.

Если обустройство каналов будет осуществляться самостоятельно, то на удорожание оно никак не повлияет, но займет немало времени и сил. Каналы должны иметь размер 20×20 мм, причем этот размер подходит для скрытой проводки, прокладываемой как в гофре диаметром в 16 мм, так и без нее.

  • Сверление бетонных стен. Для этого процесса придется приглашать специалиста со специальным оборудованием, и эта работа также обойдется недешево. Однако, в одно сквозное отверстие диаметром в 32 мм, просверленное в стене, можно пропустить четыре — пять кабелей без гофры. Если же кабель будет заключен в трубку, то отверстий потребуется больше, а значит и цена на монтаж увеличится. Конечно же, можно просверлить одно отверстие большого диаметра для проведения через него несколько гофрированных труб, но в этом случае, значительно пострадает звукоизоляция комнат. Увеличение стоимости из-за сквозного сверления при обустройстве электропроводки может составить до 25÷30 % от общей стоимости работ.
  • Неизбежно удорожание работ по проведению проводки из-за приобретения:

— самих гофрированных труб;

— крепежных элементов;

— распределительных коробок, которых потребуется больше, чем при прокладке кабеля без изоляции.

Как уже говорилось, количество проводов (кабелей) в гофре – ограничено. При прокладке проводки без гофры в коробку, получается, модно завести большее количество кабелей. Если же используется изоляционная трубка, для большего количества кабелей придется приобретать гофру большего диаметра или увеличивать количество коробок.

То есть этот вопрос при проектировании проводки требует тщательного продумывания.

Кабель NYM с надежной тройной изоляцией.

Необходимо отметить, что многие электрики и собственники жилья, отказываясь от гофрированной трубки, отдают предпочтение надежным, оснащенным высококачественной изоляцией кабелям NYM или ВВГнг. Такие линии, действительно, вполне могут прокладываться и без гофры. Правда, стоимость подобной кабельной продукции – тоже весьма немалая.

Так что повсеместное использование гофры для электропроводки все же остается весьма спорным вопросом. Некоторые ее защитные качества многие специалисты считают явно преувеличенными. Яростные дебаты по этим вопросам – не редкость на страницах интернет-форумов. Для примера – предлагаем посмотреть весьма содержательный видеосюжет, у котором его автор высказывает и обосновывает свое мнение по поводу гофрированных оболочек для домашней электропроводки.

Видео: Как же будет правильнее – электропроводка в гофре, или без нее?

Источник

Электропроводы для более безопасной электропроводки

Электропроводы - это система электрических трубопроводов из пластика, металла или волокна, которые используются для прокладки проводки или кабельной трассы для ее защиты. Использование, форма и детали установки для электрических кабелепроводов определены правилами электропроводки, такими как Национальный электротехнический кодекс США (NEC) или другие национальные или местные нормы.

Типы трубопроводов

Расположение электрического кабелепровода обычно определяет, какой материал можно использовать. Поскольку электрические каналы используются в основном на внешней поверхности стены в открытых местах, они сделаны из гибкого или жесткого материала.

Наиболее часто используемые материалы:

  • Жесткая сталь
  • IMC
  • EMT
  • PVC
  • PVC-Coated
  • Liquid-tite / sealtite

Тип системы кабелепровода, который предназначен для Нанесение зависит от толщины стенки, механической жесткости и материала, из которого изготовлена ​​труба.Материал может быть выбран для обеспечения механической защиты, коррозионной стойкости и сокращения затрат на установку. Что касается правил электропроводки для электрического оборудования во взрывоопасных зонах, необходимо использовать определенные виды кабелепроводов в зависимости от нормативных требований.

Это самые тяжелые и самые толстые кабелепроводы из множества типов, обеспечивающие большую защиту, чем гибкие кабелепроводы для электрических проводов. Жесткие стальные трубопроводы обычно изготавливаются из нержавеющей стали, стали с покрытием или алюминия. Он обработан для защиты от коррозии путем нанесения различных покрытий.

Ключевые преимущества жестких стальных трубопроводов:

      • Лучшая защита от электромагнитных полей
      • Обеспечивает защиту от белой ржавчины и коррозии
      • Обеспечивает гладкие и непрерывные дорожки качения для быстрого протягивания провода
      • Полезно для проводки на открытых площадках с экстремальными условиями, например, под проездами, при установке служебных каналов и т. д.
  • Промежуточный металлический трубопровод (IMC)

Это еще один жесткий материал, но он сравнительно легче по весу и толщине и работает аналогично жестким оцинкованным проводникам (GRC). IMC разработан специально для защиты кабелей и изолированных электрических проводов.

Основные преимущества:

      • Большой внутренний диаметр, чем у GRC, с гладкой внутренней частью трубы, что позволяет легко протягивать провод через канал.
      • Увеличенный срок службы трубопроводов со специальным антикоррозийным покрытием
        Взаимозаменяем с GRC
      • Наиболее подходит для наружных работ и открытых стен в гаражах, подвалах и других местах, где высока вероятность повреждения.
  • Электрометаллический трубопровод (EMT)

EMT отличается простотой установки и легким весом, поэтому его лучше всего использовать в помещении. Изготавливается из стали или алюминия.

Ключевые преимущества:

      • Легче и дешевле, чем GRC
      • Легко изгибается в определенных направлениях и радиусах
      • Стальная дорожка качения круглого сечения, внесенная в список A, без резьбы
      • В основном используется в коммерческих целях и промышленные здания

Трубы из ПВХ - самые легкие и недорогие из всех трубопроводов. Их лучше всего использовать в помещении, хотя они обладают отличной устойчивостью к различным погодным условиям и элементам природы, таким как солнечный свет, влага и коррозия.

Основные преимущества:

      • Устойчивость к погодным условиям
      • Используется для скрытого надземного применения
      • Может использоваться для подземных работ, однако требует особого ухода
      • В основном используется в коммунальных, коммерческих и промышленное применение

Трубы с ПВХ покрытием используются для механической защиты кабелей и проводов в больницах, туннелях и т. д. Их также можно выбрать в различных цветах.

Ключевые преимущества:

      • Водонепроницаемость
      • Высокая механическая прочность
      • Огнестойкость
      • Высокая гибкость и долговечность
      • Низкая плотность дыма
  • Liquid-Tite / Seal -Tite Conduit

Трубопроводы Liquid-Tite гибкие и обладают выдающейся механической прочностью. Они доступны в различных типах курток и наиболее полезны для промышленного и коммерческого применения, где требуется максимальная температура 75 градусов Цельсия.Он также используется в местах, где могут возникать постоянные вибрации и изгибы.

Ключевые преимущества:

    • Устойчивость к коррозии
    • Гибкая конструкция
    • Гладкая внутренняя часть, удобная для протягивания провода через

Поскольку электрические кабели являются необходимым и критическим аспектом в каждой электрической системе, это очень важно взвесить все «за» и «против» каждого типа в сравнении с требованиями, прежде чем сделать окончательный выбор.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. Он хранит обширный инвентарь электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д. Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной продукции и современных решений в области электрического освещения.Поскольку компания D&F закупает материалы оптом, она занимает уникальное положение, предлагая конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Практические инструкции по электрическому и электромонтажу «Сделай сам» - светильники, потолочные вентиляторы, безопасность

  • Приложение
  • Смотреть вживую
  • Войти
    • Профиль
    • Выйти
  • Регистр
  • Показывает
    • Главный
    • программа передач
    • Сделай сам
    • Показывает от А до Я
    • Хосты от А до Я
    Лучшие шоу
    • Строители Barnwood
    • Большой пляж Строит
    • Особняки со скидкой
    • Первые ласты
    • Холмс: новое поколение
    • Реабилитация наркомана
    • Восстановлено
    • Утилизация
    • Возрождение каменного дома
    • Проект Vanilla Ice
    Хосты
    • Джейсон Кэмерон
    • Джефф Девлин
    • Храм Джоша
    • Мэтт Блашоу
    • Николь Кертис
    • Ванильный лед
    • Тамара День
    • Бретт Уотерман
    • Марни Оурслер
    • Скотт Макгилливрей
    Не пропустите:
    • Идеи озеленения переднего двора
    • 26 популярных домашних стилей
    • Стильное хранение в ванной
    • 35 переработанных поделок
    • Как построить набор козловой ямы
  • Как
    Make & Decorate
    • Отделка
    • Поделки
    • Развлекательные
    • Переработка
    • Свадьбы
    • Пет Проекты
    • Просмотреть все
    Номера и помещения
    • Кухня
    • Ванная
    • Спальня
    • Склад
    • Гараж
    • Этажей
    • Витрина экспертов
    • Креативные пространства
    • Просмотреть все
    На открытом воздухе
    • Садоводство
    • Ландшафтный дизайн
    • Патио и террасы
    • Конструкции
    • Открытые площадки
    • Hardscaping

Технология энергоэффективности - CIRCUTOR

IEC 60755 устанавливает типы защиты от утечки на землю, определяя их в соответствии с типом утечки, которую они измеряют и от которой защищают.

Утечка в основном зависит от типа заряда. Поэтому, если взять самый простой пример, чисто резистивный заряд (например, классическая лампа накаливания Эдисона), при условии, что он питается от источника, использующего переменный ток, будет течь на землю с идеально синусоидальным дифференциальным током.

Но типы нагрузок со времен Эдисона развивались экспоненциально. Особенно в отношении использования нагрузок для силовой электроники, получившего широкое распространение в последние годы.Защита от утечки на землю типа B - единственная защита, которая защищает людей и нагрузки от утечки переменного тока (AC), постоянного (DC) или смешанного тока (AC / DC).

Типы защиты от утечки на землю

Стандарты IEC 60755, IEC61008-1, IEC 62423 и IEC-60947-2-M устанавливают следующие типы защиты от утечки на землю:

Защищает от переменных синусоидальных токов, действующих как внезапно, так и плавно и постепенно.

Хотя это запрещено в некоторых странах Европейского Союза, в Испании его использование в основном распространяется на внутренний уровень, где преобладают основные нагрузки.

Этот относится к тем же случаям, что и тип AC, а также включает:

  • Защита от постоянного пульсирующего тока
  • Защита от постоянных пульсирующих токов, накладываемых на постоянный ток утечки на землю до 6 мА

Применяются с регулировкой угла или без него, независимо от полярности, которая может проявляться как внезапно, так и плавно и постепенно.

Это самый распространенный тип защиты в промышленных условиях, а в некоторых частях Европы он также является обязательным для домашнего использования.

Это охватывает сценарии, включенные в тип A (помня, что тип AC уже упоминался), а также предоставляет:

  • Защита композитных переменных токов утечки на землю (включая состав волн с частотой 1 кГц), возникающих как внезапно, так и плавно и постепенно, предназначенная для цепей с питанием между фазой и нейтралью или фазой и заземленным средним проводником.
  • Защита от переменных токов утечки на землю, наложенных на сглаженный постоянный ток (смешанный ток).

Эти типы утечек на землю используются реже всего; они в основном используются в специальных однофазных приложениях.

Он имеет дело со сценариями для типа F (то есть типа AC + типа A), а также предоставляет:

  • Защита от синусоидальных дифференциальных токов до 1000 Гц
  • Защита от переменных токов утечки на землю, накладываемых на сглаженные постоянные токи до 0.В 4 раза выше номинальной чувствительности устройства защиты или до 10 мА (в зависимости от того, что больше)
  • Защита для сглаженных длительных токов утечки на землю.
  • Защита от чистых непрерывных токов утечки на землю, которые могут возникнуть в результате корректировки электрических цепей (например, 3- или 6-импульсные мостовые соединения), которые применяются с регулировкой угла или без него, независимо от полярности, которые появляются как внезапно, так и плавно и постепенно.

Это наиболее полный вид защиты.Он гарантирует измерение и защиту от нагрузок переменного, пульсирующего или чистого постоянного тока.

Типовые нагрузки и приложения, в которых требуется использовать дифференциальную защиту типа B

Способ развития зарядов в 21 веке представляет собой реакцию, описанную в случаях, упомянутых в описании типов утечки, защищенных защитой от утечки на землю типа B. Наиболее типичные приложения и нагрузки следующие:

Промышленность: Приводы с регулируемой скоростью, используемые в бесчисленных различных процессах, таких как конвейерные ленты, кондиционирование воздуха, насосы, краны, лифты любого типа и т. Д.Короче говоря, любой процесс, который требует движения с переменной скоростью для выполнения своей функции. Какой мотор сейчас не имеет привода?

Офисы: ИБП для центров защиты данных

Зарядка электромобиля: точки зарядки электромобиля. Фотогальваника

Оборудование с силовой электроникой, инверторами, фильтрацией гармоник (активный фильтр) и др.

Когда мне следует защищать свои грузы с помощью защиты типа B? Правовая основа и требования к защите от утечки на землю ТИП B

В Испании электротехнический регламент по низковольтному оборудованию (REBT 2002) устанавливает в ITC-BT-24 (испанский) обязательство защищать установку от прямого и косвенного прикосновения для установок с схемами заземления типа TT (вся масса электрическое оборудование и нейтраль трансформатора на одной земле).

Однако, за исключением ITC-BT-52 (Официальный государственный бюллетень № 316) , который предназначен специально для точек подзарядки электромобилей и где установлено, что защита будет типа B или типа A с дополнительной защитой от постоянных токов. Если значения превышают 6 мА, правила не устанавливают никаких рекомендаций или критериев для выбора типа утечки на землю на нашем предприятии.

Итак, как мне выбрать для других случаев?

Мы уже показали, что тип утечки на землю определяет тип нагрузки, от которой она защищает, в зависимости от ее реакции.Следовательно, имеет смысл иметь в виду, что каждая нагрузка будет использовать тип защиты от утечки на землю, основанный на типе утечки на землю, которую она может представить.

Стандарт IEC 60755 устанавливает общие требования к устройствам защитного отключения. Он устанавливает разные типы утечек по отношению к разным типам зарядов.

Никто лучше самого производителя не понимает, как реагируют нагрузки.

Следовательно, когда мы выбираем тип защиты от утечки на землю, мы должны обращаться к руководствам по нагрузкам, содержащим инструкции по обеспечению правильной защиты.В противном случае, в случае неисправности оборудования или, что еще хуже, в случае электрического происшествия из-за ошибки человека, несоблюдение инструкций производителя, ответственность за неправильное использование, очевидно, будет лежать на конечном пользователе.

Наиболее уважаемые производители приводов, ИБП, зарядных устройств для электромобилей, активных фильтров и т. Д. Указывают в разделе рекомендаций или предупреждений по установке правильную защиту нагрузки, а для предотвращения несвоевременных отключений устанавливаемая защита от утечки на землю должна быть ТИПА B .


Пример руководства производителя 6-пульсного привода:

Совместимость с ВДТ.
Если вы устанавливаете устройство защиты от утечки на землю (УЗО), преобразователь частоты будет работать без нежелательного отключения и будет обеспечивать адекватную защиту при использовании устройства защиты от утечки на землю типа B

Вертикальная селективность

Мы видели, что для того, чтобы выбрать необходимый нам тип защиты от утечки на землю, мы должны смотреть на реакцию на нагрузку.Однако, когда мы последовательно устанавливаем устройства утечки на землю перед зарядом, какие критерии выбора мы должны использовать?

Это так называемая вертикальная избирательность. Правильный выбор характеристик устройств утечки на землю, включенных последовательно, от начала заряда, через набор зарядов (подрамников) и до защиты сетевых панелей, должен учитывать не только тип заряда. , но также мы должны учитывать другие аспекты, которые укажут на правильное согласование системы защиты.

При вертикальной селективности всегда должны выполняться эти 3 условия:

  • Амперметр : Чувствительность утечки на землю должна как минимум в 3 раза превышать чувствительность устройства утечки на землю, установленного ниже по потоку.
  • Хронометрический : Время отклика устройства утечки на землю должно быть как минимум в два раза больше максимального времени устройства утечки на землю, установленного ниже по потоку.
  • Тип : утечка на землю должна быть того же типа или выше, чем у устройства утечки на землю, установленного после

Таким образом, для вертикального согласования типов устройств защиты от утечки на землю может оказаться полезной следующая таблица:

Следовательно, всякий раз, когда мы защищаем нагрузку с помощью защиты типа B, вся защита, которая идет последовательно выше по потоку (подрамники, общая защита от утечки на землю), также должна быть типа B

CIRCUTOR Решения для защиты от утечки на землю типа B

Учитывая растущую потребность пользователей в защите этого типа заряда, CIRCUTOR предлагает широкий спектр решений по защите от утечки на землю типа B.

IDB-4 : 4-полюсный УЗО типа B для трехфазных и однофазных установок до 63 А. Чувствительность 30 или 300 мА (устройство прямого замыкания на землю), мгновенное время отключения.

WGB-35-TB : Реле утечки на землю с трансформатором (MRCD), для нагрузок до 125 А. Чувствительность 30 или 300 мА, мгновенное или выборочное время срабатывания.

RGU-10B : Реле утечки на землю, связанное с трансформаторами серии WGC-TB (MRCD), с внутренним диаметром до 180 мм, обеспечивающее защиту от зарядов до 800 A.Чувствительность от 100 мА, программируемое время срабатывания.

RGU-100B : реле утечки на землю, связанное с трансформаторами серии WGB (MRCD), с внутренним диаметром до 110 мм, обеспечивающее защиту нагрузок до 400 A. Чувствительность от 30 мА, мгновенное и программируемое время срабатывания .

CBS-400B : Реле утечки на землю, связанное с трансформаторами серии WGB (MRCD), с внутренним диаметром до 110 мм, обеспечивающее защиту нагрузок до 400 А.Чувствительность от 30 мА. С 4 каналами для защиты 4 полностью независимых цепей. Мгновенное и программируемое время поездки.


В дополнение к системам защиты, упомянутым выше, CIRCUTOR также предлагает новую и инновационную систему защиты от утечки на землю типа B с автоматическим повторным подключением:

RECB : 4-полюсный УЗО типа B с автоматическим повторным включением для трехфазных и однофазных установок до 63 A. Чувствительность 30 или 300 мА (прямое дифференциальное устройство).Мгновенное время поездки.

Выводы

Мы видели, как определяются различные типы устройств утечки на землю (AC, A, F и B) в соответствии с международными рамочными правилами и в соответствии с типом утечки, от которой они защищают. Другими словами: тип устройства защиты от утечки на землю неразрывно связан с работой и технологией защищаемой нагрузки.

Поэтому для правильного выбора типа устройства защиты от утечки на землю важно знать, какой у него отклик и как работает защищаемая нагрузка.Производители грузов в своих руководствах и советах укажут, какой подход следует использовать и как сделать выбор.

Не менее важно соблюдать все условия вертикальной селективности для правильной координации нашей защиты перед зарядом и в головной части установки, а также с учетом типа устройства защиты от утечки на землю.

Следуя этим основным руководящим принципам, мы не только обеспечим максимальную непрерывность обслуживания для сохранения защиты сборов и активов нашего предприятия, но также будем гарантировать безопасность людей.

Джоан Ауледа
Менеджер по продукту Circutor

Электрические символы для электрических схем

Стандартные электрические символы являются интеллектуальными, промышленными стандартами , и являются векторными для электрических схем.

Электрические символы фактически представляют компоненты электрических и электронных схем. В этой статье показаны многие из часто используемых электрических символов для построения электрических схем.Хотя эти стандартные символы упрощены, описание функций поможет вам понять.

Ниже перечислены наиболее часто используемые электрические и электронные символы, которые помогут вам быстро начать работу.

Имя Электрический символ Альтернативный символ Описание
земля / земля Этот символ обозначает клемму заземления, используемую для точки отсчета нулевого потенциала и защиты от поражения электрическим током.
эквипотенциальный Это символ, обозначающий детали с одинаковым напряжением (т. Е. С одинаковым электрическим потенциалом или равным потенциалом). Поскольку все эквипотенциальные поверхности имеют одинаковое напряжение, вы не будете шокированы, если коснетесь двух таких поверхностей, если только вы не коснетесь другой части с потенциалом, отличным от первых двух частей.
заземление Это связующее звено между различными металлическими частями машины, обеспечивающее электрическое соединение между ними. Его не следует рассматривать как связь с землей.
аккумулятор Это устройство, которое состоит из одной или нескольких электрохимических ячеек с внешними соединениями для питания электрических устройств и генерирует постоянное напряжение.
резистор Это электрический компонент, который снижает электрический ток, например, для ограничения тока, проходящего через светодиод. В цепи синхронизации используется резистор с конденсатором.
аттенюатор Это электронное устройство, которое снижает мощность сигнала, значительно искажая его форму волны, что является противоположностью усилителя.
конденсатор Это устройство с двумя выводами, которое накапливает электрическую энергию. Эффект конденсатора известен как емкость. Его также можно использовать в качестве фильтра для блокировки сигналов постоянного тока, но пропускания сигналов переменного тока.
аккумулятор Это устройство накопления энергии, которое принимает, накапливает и выделяет энергию, повышая или сбрасывая давление в системе.
антенна Антенна, также известная как антенна, представляет собой устройство, предназначенное для передачи или приема электромагнитных (например, теле- или радиоволн).
рамочная антенна Рамочная антенна - это радиоантенна, состоящая из петли (или петель) из провода, трубки или других электрических проводников, концы которых соединены с симметричной линией передачи.
кристалл Кварцевый генератор использует механический резонанс вибрирующего кристалла пьезоэлектрического материала для создания электрического сигнала с точной частотой.
автоматический выключатель Автоматический выключатель - это автоматический выключатель, предназначенный для защиты электрической цепи от повреждений, вызванных перегрузкой или коротким замыканием.
предохранитель Предохранитель - это устройство электробезопасности, которое обеспечивает защиту электрической цепи от перегрузки по току.
идеальный источник Идеальный источник напряжения - это устройство с двумя выводами, которое поддерживает фиксированное падение напряжения на своих выводах.Он часто используется в упрощенном процессе анализа реальной электрической цепи.
общий компонент
преобразователь Преобразователь - это устройство, преобразующее энергию из одной формы в другую.Обычно преобразователь преобразует сигнал одного типа мощности в сигнал другого типа.
катушка индуктивности Катушка с проволокой создает магнитное поле, когда через нее проходит ток. Внутри катушки может быть железный сердечник. Его можно использовать как преобразователь, преобразующий электрическую энергию в механическую, если потянуть за что-нибудь. Это пассивный двухконтактный электрический компонент, используемый для хранения энергии в магнитном поле.
половина индуктора
пикап
пульс
зуб пилы
ступенчатая функция
пиропатрон Взрывной пиропатрон часто используется на сцене и в кино для запуска различных спецэффектов.
пиропатрон чувствительного звена
пиропатрон воспламенитель
сетевые фильтры

Сетевые фильтры защищают вашу электронику от скачков напряжения в вашей электрической системе.
инструмент Например, вольтметр - это прибор, используемый для измерения разности электрических потенциалов между двумя точками в электрической цепи. Ваттметр - это прибор для измерения электрической мощности в ваттах любой данной цепи.
материал
элемент задержки Элемент задержки обеспечивает заданную задержку между срабатыванием пороховых устройств.
постоянный магнит Постоянный магнит - это материал или объект, создающий магнитное поле.
магнитный сердечник
ферритовый сердечник
вилка воспламенителя
колокол Электрический звонок находится в обычном дверном звонке дома, и при активации он издает звонкий звук.
зуммер Электрический зуммер похож на звонок, который издает постоянный гудящий звук вместо одиночного тона или звука звонка.
тепловой элемент
термопара
термобатарея
фонарь Преобразователь преобразует электрическую энергию в свет, используемый для лампы, обеспечивающей освещение, например, автомобильной фары или лампы фонарика.
флюоресцентная лампа
оратор Громкоговоритель может принимать цифровой вход и преобразовывать его в аналоговые звуковые волны - одну из самых важных частей широкого спектра электротехнической продукции, такой как телевизоры и телефоны.
микрофон
осциллятор Он генерирует повторяющийся электронный сигнал, часто синусоидальный или прямоугольный.
Источник переменного тока Переменный ток, постоянно меняйте направление.
Источник постоянного тока Постоянный ток, всегда течет в одном направлении.

Каждый электрический компонент может иметь множество изображений, поскольку в настоящее время электрические символы могут отличаться от страны к стране. Некоторые электрические символы практически исчезли с развитием новых технологий.В случаях, когда существует более одного универсального электрического символа, мы попытались дать альтернативное представление.

Как найти и использовать электрические символы

Откройте EdrawMax и обширную коллекцию шаблонов электрических схем можно найти в категории Электротехника . Щелкните значок Basic Electrical , чтобы открыть шаблон, содержащий все символы для создания принципиальных схем. Создание электрической схемы становится простым, если у вас под рукой есть доступ к тысячам электрических шаблонов и символов.

Находясь в рабочей области EdrawMax, перетащите нужный символ прямо на холст. Вы можете изменить размер выбранного символа, перетащив маркеры выбора. Двусторонняя стрелка показывает направление, в котором вы можете переместить мышь, и вы можете перемещать символ только тогда, когда появляется четырехсторонняя стрелка.

В EdrawMax вы также можете изменить форму символа через плавающее меню.Он показывает, когда символ выбран или когда указатель находится над символом. Например, резистор может иметь 12 разновидностей. Посмотрите видео ниже, чтобы увидеть различные электрические символы и создать свою собственную принципиальную схему за считанные минуты!

Когда ваша электрическая схема будет завершена, вы можете экспортировать ее в JPG, PNG, SVG, PDF, Microsoft Word, Excel, PowerPoint, Visio, HTML одним щелчком мыши. Таким образом, вы можете делиться своими рисунками с людьми, которые не используют EdrawMax, без необходимости искать способы преобразования форматов файлов.

Дополнительные электрические символы

Условные обозначения принципиальной схемы

Символы логических вентилей

Символы переключателей

Символы полупроводников

Символы пути передачи

Соответствующие символы

Обозначения компонентов интегральной схемы

Обозначения клемм и разъемов

Символы схемы технологического процесса

Обозначения технологического процесса и чертежей КИПиА

Кабельный ввод | Электрический мир

  • Пожары и печи
  • Кабели

    Кабель

    КАБЕЛЬНОЕ УПРАВЛЕНИЕ

    • Гибкие кабели
    • Двойной и заземляющий кабель
    • SWA кабель
    • Кабель сигнализации
    • Трос безопасности
    • Телефонный кабель
    • Коаксиальный (коаксиальный) кабель
    • Спутниковый (RG6) Кабель
    • 3 ядра и земля
    • Одноядерный и Земля
    • Хвостовики из ПВХ / ПВХ
    • Кабельный ввод кабеля
    • Пожарный кабель
    • Другой внутренний кабель
    • Специализированный кабель
    • Кабели для прицепов и кемпингов
    • Удлинители
    • Силовые выводы
    • Коммутационные кабели
    • AV-кабели
    • Кабельные стяжки и крепления
    • Контактный провод и крепления
    • Зажимы и шипы
    • Заземление
    • Сальники
    • Распределительные коробки, корпуса и соединения
    • Рукав
    • Кабельные каналы, каналы и лоток
  • Освещение

    ЛАМПОЧКИ

    СВЕТИЛЬНИКИ

    • Светодиодная лампа
    • Галогенные лампы
    • Люминесцентные лампы
    • Лампы накаливания
    • Потолочное освещение
    • Даунлайт
    • Аварийное освещение
    • Прожекторы
    • Напольное и настольное освещение
    • Садовое освещение
    • Ночные огни
    • Солнечное освещение
    • Факелы
    • Под шкафом
    • Настенное освещение
    • Освещение полос и тросов
    • Зеркала и лампы для бритвы
    • Трансформаторы
    • Переборки
    • Принадлежности
    • Кронштейны
  • Электропроводка

    Распределение и контроль

    Выключатели и розетки

    Электроустановочные изделия

    • Бытовые единицы
    • УЗО и входы
    • автоматические выключатели
    • RCBO
    • Изоляторы, пускатели и контакты
    • Предохранители
    • Принадлежности
    • Диапазон плоских пластин
    • Безвинтовые диапазоны
    • Белые диапазоны
    • Диапазоны с металлическим покрытием
    • Всепогодные диапазоны
    • Диапазон столешниц
    • Промышленные вилки и розетки
    • Тяговые шнуры
    • Безопасность
    • Адаптеры
    • Втулки
    • Тепло, свет и общие органы управления
    • Ящики для патронов, металла и сухой футеровки
    • Заглушки
    • Дверные звонки
    • Дорожные переходники
  • Безопасность

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
