Выбор и расчет насоса для системы отопления частного дома.
Выбор насоса для системы отопления частного дома.
Отопительные системы, в которых вода движется по трубам за счет ее температуры и плотности – (самотеком) уходят в прошлое. Причин здесь много, но самая главная это появление современных композиционных материалов и труб на их основе. И вторая немаловажная деталь низкий КПД системы отопления с естественной циркуляцией.
Насос для системы отопления UPS во фланцевом исполнении
Увеличиваются в размерах наши частные домовладения, дачи и загородные дома. Системы отопления иначе как многоконтурными построить просто невозможно. Естественно хорошо сбалансированную отопительную систему, работающую за счет естественной циркуляции рассчитать и построить тяжело. Но и стоит ли строить этакого монстра с довольно большими диаметрами труб, если достаточно установить в системе отопления циркуляционный насос.
При этом трубы подводящие тепло к отопительным приборам становятся небольшого диаметра и их легко спрятать в стене или за гипсокартоновой перегородкой. Чугунные радиаторы отопления всю жизнь портившие внешний вид наших квартир заменяются на элегантные биметаллические или алюминиевые. Объем воды в системе отопления уменьшается, значит такая система отопление быстрее прогревается, а при наличии в системе отопления циркуляционного насоса возрастает скорость движения воды, уменьшается разница температур между отопительными приборами и как следствие температура во всех комнатах будет одинаковой, что не вызывает дискомфорта.
И, наверное, самое главное за счет циркуляционного насоса повышается КПД системы отопления в целом, а значит, сокращается расход топлива дорожающего год от года. А о таких устройствах, как полотенцесушители, термостаты, регуляторы температура в каждой из комнат, увлажнители и осушители воздуха при отсутствии в системе циркуляционного насоса даже нельзя мечтать.
Подбор насоса для системы отопления дома.К подбору циркуляционного насоса для котельной частного дома, котетжа или дачи необходимо отнестись очень ответственно. Лучше конечно поручит это профессионалам, хотя при наличии небольших базовых знаний и не слишком серьезных требованиях к системе отопления расчет можно сделать самому, основываясь на наших рекомендациях.
Циркуляционный насос подбирается по расходу воды в системе отопления в м3 в час и развиваемому напору в М, исходя из размеров дома и материалов использованных при строительстве дома. Опытный проектировщик подберет насос именно для системы отопления в вашем доме. Если же вы готовы взять ответственность при выборе на себя, то рекомендуем выбрать насос с автоматической регулировкой или хотя бы несколькими скоростями работы. Он конечно дороже, но зато позволит скорректировать ошибки монтажа системы отопления или выбора циркуляционного насоса. У насосов с так называемым мокрым ротором имеется регулировка скорости вращения, и поэтому можно в определенных пределах подрегулировать циркуляцию теплоносителя и исправить ошибку с подбором насоса.
И так для подбора циркуляционного насоса для частного дома вам необходимо:
Насос UPS с резьбовым или муфтовым подключением
1. Знать высоту от точки установки насоса до верхней точки самого верхнего отопительного прибора.
2. Отапливаемую площадь помещения.
3. Определить ориентировочно сопротивление вашей системы отопления. Для примера с нее и начнем.
Трубу так называемые в народе пластмассовые (Pilsa или PPR PN10, 20,25) специально не заостряю внимание на материале – свойства примерно одни и те же. Диаметр Ду40 с чугунными батареями сопротивление системы отопления 1м. Ду 32 с алюминиевыми радиаторами отопления — 1,2 – 1,5м. Ду25 с биметаллическими отопительными приборами – 2м.
Выбираем напор, развиваемый насосом. Например, высота от насоса до верхней точки самого верхнего отопительного прибора у нас 4 метра (в доме два этажа, трубы тонкие, отопительные приборы биметаллические) насос должен развивать напор 4+2 = 6 метров.
Теперь чтобы найти м3/час, отапливаемую мощность переводим в необходимое тепло 10 м отапливаемой площади это 1 кВт, если стены теплые и толстые берем 0,8 кВт тонкие и холодные 1,2 кВт.
Дом теплый площадью 200 м2, стены толстые. 200/10х0,8=16 кВт или 16х0,86=13,76 ккал
Теперь определитесь, какая разница по температуре в системе отопления вам нужна, мы рекомендуем 8-10 градусов, не более и не менее. Больше плохо для котла и комфорта, меньше вам придется приобрести более мощный и дорогой насос, к тому же потребляющий больше электроэнергии. Выбираем 10 градусов.
13,76/10=1,37 м3/час
Следовательно для теплого двухэтажного дома площадью 200 м2, с пластиковыми трубами спрятанными в стенах и биметаллическими радиаторами вам необходим циркуляционный насос с производительностью 1,4 м3/час при напоре 6 метров. Во избежание ошибки эти характеристики у циркуляционного насоса должны быть на второй скорости, а сам насос следует выбирать трехскоростным.
Данным условиям соответствует циркуляционный насос с мокрым ротором UPS 25-70 фирмы GRUNDFOS. Цена фирменного насоса 140 Евро, китайского 70-80 Евро. Электроэнергии он потребляет 150 Вт в час.
Если бы мы использовали более толстые трубы и алюминиевые радиаторы, то подошел бы циркуляционный насос UPS 25-60 180, а он уже стоит 110 Евро. Этот насос потребляет электроэнергии меньше – 110 Вт в час.
Как видите проектирование системы отопления, и подбор циркуляционного насоса лучше делать до начала работ, так вы еще сможете сэкономить на материалах и эксплуатационных затратах.
О том, как правильно смонтировать циркуляционный насос для системы отопления читайте в следующей статье.
Парамонов Ю.О. ООО предприятие Энергостром, 2013 год.
примеры расчетов и правила выбора
Циркуляционный насос — это небольшое по размеру устройство, главная задача которого заключается в улучшении работы и повышении производительности системы отопления. Он врезается непосредственно в трубопровод, оптимизируя скорость перемещения теплового носителя. Благодаря чему даже дом с большой жилой площадью будет обогреваться достаточно быстро.
Чтобы купить оптимальную модель, предстоит разобраться с тем, как рассчитать насос для отопления и на какие нюансы ориентироваться при выборе. Именно этим вопросам посвящена наша статья — в этом материале мы рассмотрели пример расчета оборудования, уделили внимание принципу работы и основным разновидностям насосов.
Также мы привели рекомендации по выбору, монтажу и безопасной эксплуатации насосного оборудования, снабдив статью наглядными и фото и подходящими видеороликами с расчетом необходимой мощности прибора и советами по его монтажу в отопительный контур.
Содержание статьи:
- Принцип работы и назначение насоса
- Когда необходимо применять насос?
- Принцип работы прибора
- Основные виды насосов для отопления
- Оборудование «мокрого» типа
- «Сухая» разновидность приборов
- На что ориентироваться при выборе насоса?
- Критерий #1 — область применения оборудования
- Критерий #2 — расчет оптимальной мощности
- Критерий #3 — количество скоростей и шумность насоса
- Критерий #4 — производитель и цена оборудования
- Особенности монтажа циркуляционного насоса
- Правила и нюансы эксплуатации оборудования
- Часто встречаемые поломки
- Выводы и полезное видео по теме
Принцип работы и назначение насоса
Основная проблема жителей последних этажей многоквартирной постройки и владельцев загородных коттеджей — это холодные батареи. В первом случае теплоноситель просто-напросто не доходит до их жилья, а во втором — не обогреваются самые дальние участки трубопровода. А все это из-за недостаточного .
Когда необходимо применять насос?
Единственным правильным решением в ситуации с недостаточным давлением будет модернизация отопительной системы с теплоносителем, циркулирующим под действием силы гравитации. Здесь поможет установка насоса. Основные схемы организации отопления с насосной циркуляцией .
Этот вариант будет эффективен и для владельцев частных домов, позволяя ощутимо уменьшить расходы на отопление. Существенное преимущество такого циркуляционного оборудования — возможность менять скорость движения теплоносителя. Главное, не превышать максимально допустимые показания для диаметра труб своей отопительной системы, чтобы избежать излишнего шума при работе агрегата.
Так, для жилых комнат при условном проходе труб в 20 и более мм скорость составляет 1 м/с. Если установить этот параметр на самое высокое значение, то можно за максимально короткое время прогреть дом, что актуально в случае, когда хозяева были в отъезде и постройка успела остыть. Это позволит получить максимальное количество тепла при минимальных затратах времени.
Насос — важный элемент системы обогрева дома. Он помогает повысить ее эффективность и снизить траты топлива
Принцип работы прибора
Циркуляционный агрегат функционирует за счет электродвигателя. Он забирает нагретую воду с одной стороны и подталкивает в трубопровод, находящийся с другой. А с этой стороны снова поступает новая порция и все повторяется.
Именно за счет центробежной силы тепловой носитель перемещается по трубам системы обогрева. Процесс функционирования насоса немного напоминает работу вентилятора, только циркулирует не воздух по комнате, а теплоноситель по трубопроводу.
Корпус устройства обязательно выполняется из устойчивых к коррозии материалов, а для изготовления вала, ротора и колеса с лопастями обычно используется керамика.
Основные виды насосов для отопления
Все предлагаемое производителями оборудование делится на две большие группы: насосы «мокрого» или «сухого» типа. Каждый вид имеет свои преимущества и недостатки, что обязательно нужно учитывать при выборе.
Оборудование «мокрого» типа
Насосы отопления, называемые «мокрыми», отличаются от своих аналогов тем, что их рабочее колесо и ротор помещен в тепловой носитель. При этом электрический мотор находится в герметичном боксе, куда влага попасть не может.
Этот вариант — это идеальное решение для небольших загородных домов. Такие устройства отличаются своей бесшумностью и не нуждаются в тщательном и частом техническом обслуживании. К тому же они легко ремонтируются, настраиваются и могут применяться при стабильном или слабо изменяющемся уровне расхода воды.
Отличительной чертой современных моделей «мокрых» насосов является простота их эксплуатации. Благодаря наличию «умной» автоматики можно без каких-либо проблем увеличить производительность или переключить уровень обмоток
Что касается недостатков, то указанная выше категория отличается низкой производительностью. Обуславливается этот минус невозможностью обеспечения высокой герметичности гильзы, разделяющей тепловой носитель и статор.
«Сухая» разновидность приборов
Для этой категории устройств характерно отсутствие прямого контакта ротора с, перекачиваемой им нагретой, водой. Вся рабочая часть оборудования отделена от электрического двигателя резиновыми защитными кольцами.
Главная особенность такого отопительного оборудования — большая эффективность. Но из этого преимущества вытекает существенный недостаток в виде высокой шумности. Решается проблема путем установки агрегата в отдельной комнате с хорошей звукоизоляцией.
При выборе стоит учитывать тот факт, что насос «сухого» типа создает завихрения воздуха, поэтому мелкие частицы пыли могут подниматься, что негативно скажется на уплотнительных элементах и, соответственно, герметичности устройства.
Производители решили эту проблему так: при работе оборудования между резиновыми кольцами создается тонкий водяной слой. Он выполняет функцию смазки и предотвращает разрушение уплотнительных деталей.
Приборы, в свою очередь, делятся на три подгруппы:
- вертикальные;
- блочные;
- консольные.
Особенность первой категории заключается в вертикальном расположении электродвигателя. Такое оборудование стоит покупать только в том случае, если планируется перекачка большого объема теплового носителя. Что касается блочных насосов, то они устанавливаются на ровной бетонной поверхности.
Предназначены блочные насосы для использования в промышленных целях, когда требуются большие расходные и напорные характеристики
Консольные устройства характеризуются расположением всасывающего патрубка с наружной стороны улитки, в то время как нагнетательный находится на корпусе с противоположной.
Более подробно об устройстве и принципе работы насосов мы говорили .
На что ориентироваться при выборе насоса?
Подбор насоса для автономного отопления нужно делать исходя из гидравлических характеристик системы обогрева загородного дома. Поэтому перед посещением магазина предстоит подсчитать оптимальное количество тепла, которое потребуется для поддержания в комнатах комфортной для проживания температуры.
Грамотно выполнить поможет дополнительная информация, с которой предстоит ознакомиться. Или можно воспользоваться советами компетентного специалиста.
На оптимальное для конкретного объекта количество тепла влияет множество факторов:
- материал, который использовался для возведения и утепления стен;
- климатические условия;
- особенности перекрытий и полов;
- наличие термостатических вентилей;
- характеристики стеклопакетов, установленных в коттедже.
При выборе насоса для автономного отопления особое внимание следует уделить сфере применения конкретной модели, количеству скоростей и уровню шума. Также не последнюю роль играет производитель и цена оборудования.
Выбирая устройство для организации принудительной циркуляции в системе отопления, нужно уделить особое внимание техническим характеристикам, чтобы избежать работы насоса вхолостую или на пределе своих возможностей
Критерий #1 — область применения оборудования
В большинстве случаев специалисты советуют устанавливать насосы отопления, роторы которых целиком погружены в тепловой носитель. Ведь помимо небольшого уровня шума такого рода агрегаты более успешно справляются с высокой нагрузкой.
Как результат, система с «мокрым» оборудованием прослужит дольше, будет легче поддаваться ремонту и не потребует к себе чрезмерного внимания.
Отдавайте предпочтение моделям, для изготовления которых используется прочная сталь и подшипники, а вал выполнен из керамики. Их преимущество заключается в сроке службы, который составляет не менее двух десятков лет.
Следует отказаться от покупки чугунного циркуляционного насоса. Ведь такое устройство быстро придет в негодность и потребует замены
Если выбор пал на насос отопления «мокрого» вида, то нужно учитывать, что его не стоит устанавливать в систему обогрева коттеджа открытого типа. Ведь в этом случае нагретая вода, которая смазывает механизм, содержит в своем составе разнообразные примеси.
Например, микрочастицы песка могут засорить зазор между ротором и статором, что приведет к скорой поломке насоса.
Что касается открытых систем, то в них такого рода оборудование может функционировать годами. При этом оно не будет нуждаться в каком-либо специализированном обслуживании.
Критерий #2 — расчет оптимальной мощности
Производительность насоса, предназначенного для работы в системе отопления, можно вычислить самостоятельно. Для этого понадобится общая длина трубопровода, по которому оборудованию предстоит перекачивать теплоноситель.
На каждые 10 метров длины берем 0,6 метра напора устройства. Так, для небольшого дома с длиной отопительного контура в 70 метров понадобится насос напором в 4,2 метра.
Можно пойти другим путем и посчитать этот показатель по формуле:
Q = 0,86*R/TF-TR,
Где:
- R — потребность помещения в тепле;
- TF и TR показывают температуру теплоносителя при подаче в систему и на ее выходе соответственно. При этом используются значения в градусах Цельсия.
В европейских странах в качестве параметра R преимущественно используются два значения: 100 Вт/м2 — для дома, где расположено одна или две квартиры, и 70 Вт/м2 — для многоквартирных построек.
Приведенный выше метод — это только один из множества способов вычисления оптимальной мощности циркуляционного насоса. Выполнить максимально точные расчеты сможет только квалифицированный специалист.
Когда нужно сделать расчеты с минимальной погрешностью, рекомендуется использовать специальные таблицы. В них приводятся значения, оптимальные для тех или иных домов и квартир
Критерий #3 — количество скоростей и шумность насоса
Основная особенность современных моделей насосов — это возможность их настройки. Регулировать мощность можно путем переключения скорости работы агрегата.
На сегодняшний день больше всего распространены модели с тремя скоростями. Это позволяет при резком похолодании максимально быстро обогреть жилые помещения, а в случае потепления уменьшить производительность прибора, сэкономив при этом электроэнергию.
Если нужно купить оборудование, издающее минимально возможный шум, то лучшим выбором будет насос «мокрого» типа.
В случае установки агрегата с «сухим» ротором при его работе будет слышен посторонний звук, появляющийся в результате вращения вентилятора, охлаждающего электрический двигатель. Поэтому такое устройство лучше устанавливать в отдельной комнате, а для жилой выбрать что-то менее громкое.
Низкий уровень шумности «мокрых» насосов — главная причина их популярности
Далеко не всегда посторонний шум, появляющийся при запуске, свидетельствует о неисправности. Довольно часто это происходит из-за воздуха, который остался в системе отопления. Для решения этой проблемы рекомендуется перед запуском при помощи специальных клапанов.
Критерий #4 — производитель и цена оборудования
После того как были осуществлены все необходимые расчеты, можно приступать к просмотру каталога с циркуляционными насосами. Лучше делать заказ на тех веб-ресурсах, где есть продуманная система фильтрации продукции. Это позволит быстро найти модели с оптимальными характеристиками.

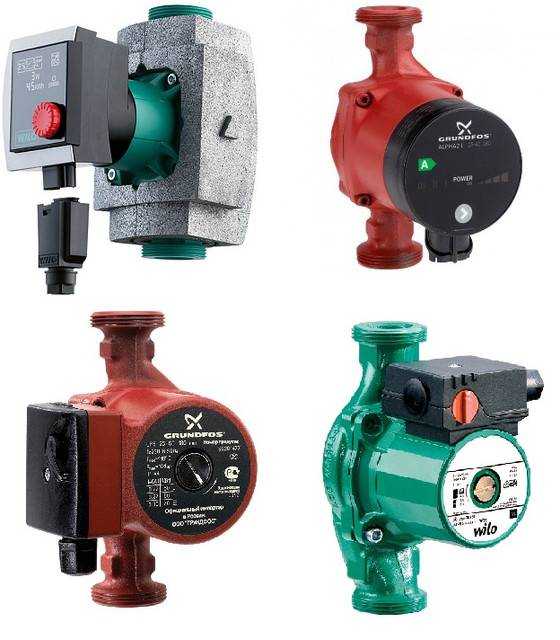

На нынешнем рынке предлагается богатый выбор насосов для систем отопления. Сотни производителей говорят, что их продукция отличается надежностью, качеством и долговечностью. Но далеко не всегда заявленные характеристики соответствуют реальным. Поэтому лучше заказывать оборудование, изготавливаемое производителями, которые заявили о себе на весь мир.
В список известных и надежных фирм, занимающихся выпуском насосов для систем отопления, следует внести такие бренды:
- Halm;
- Wilo;
- Ebara;
- DAB;
- AlfaStar;
- Pedrolo;
- Grundfos.
Стоимость агрегатов для организации принудительной перекачки теплоносителя полностью зависит от мощности, вида насоса и бренда. Как правило, цена оборудования варьируется в диапазоне от 60 до 220 долларов. Рекомендуем ознакомиться с на отопление по мнению пользователей.
Что касается отечественных производителей, то они бытовое оборудование не изготавливают, а предлагают только модели, предназначенные для использования в промышленных целях.
Чаще всего циркуляционные насосы выпускаются серийно и обладают усредненными параметрами, что создает определенные проблемы при выборе оборудования. В этом случае лучше отдать предпочтение устройству, работающему в нескольких режимах
Особенности монтажа циркуляционного насоса
Чтобы обеспечить эффективную работу системы обогрева дома, следует правильно подобрать место в отопительном кольце для установки оборудования. Рекомендуется найти тот участок, где в области всасывания теплового носителя всегда наблюдается избыточное давление воды. Известно несколько методик, при помощи которых можно искусственным образом добиться этого условия.
Первый способ заключается в подъеме расширительного бака на 0,8 м по отношению к самому высокому участку трубопровода. Реализовать это можно только в том доме, где это позволяют сделать потолки. Неплохим решением будет установить расширительный бак на чердаке. Но в этом случае придется заняться утеплением крыши, чтобы избежать лишних потерь тепла.
Второй метод заключается в перенесении от расширительного бака трубки с подающего стояка и ее врезании в то место, где неподалеку стоит всасывающий патрубок насоса. За счет этого можно создать просто идеальные условия для организации принудительной перекачки горячей воды в системе обогрева дома.
Насос можно установить прямо в подающий трубопровод. Такое решение будет целесообразным только в том случае, когда циркуляционное оборудование сможет выдержать максимально возможную температуру теплового носителя
Подробные рекомендации по установке насоса, схема обвязки и пошаговая монтажная инструкция приведена .
Правила и нюансы эксплуатации оборудования
Циркуляционный насос покупается не на год и даже не на два. Поэтому каждый владелец загородного дома должен позаботиться, чтобы оборудование было исправно в течение долгих лет. Добиться надежности и корректности работы устройства можно только в случае правильного и своевременного обслуживания.
В список основных правил эксплуатации насоса отопления необходимо включить следующие аспекты:
- запрещено включать прибор с нулевой подачей;
- убедиться, что оборудование заземлено;
- проконтролировать, чтобы электрический мотор не нагревался выше допустимой нормы;
- проверить соединение в клеммном коробе на наличие/отсутствие повреждений, а все кабели должны быть полностью сухими;
- удостовериться, что во время старта устройства не возникает никакого постороннего шума или вибрации;
- оборудование должно работать с рекомендованным производителем уровнем расхода теплоносителя;
- запрещено запускать циркуляционный насос без воды.
Если оборудование простаивает на протяжении длительного времени, то рекомендуется каждый месяц включать его на 10-30 минут. Такое простое правило поможет избежать окисления и, как результат, блокировки вала.
В случае появления каких-либо сбоев или проблем в работе насоса следует в кратчайшее время вызвать мастера. Это поможет избавиться от множества проблем и незапланированных финансовых трат
Особое внимание необходимо уделить температуре . Она не должна превышать 60-65 градусов Цельсия. Если пренебречь этим правилом, то в трубах и внутри насоса будет появляться осадок, который негативно скажется на работе всей системы отопления.
Часто встречаемые поломки
Наиболее распространенная проблема, из-за которой оборудование, обеспечивающее принудительную перекачку теплоносителя, выходит из строя — это его длительный простой.
Чаще всего система отопления активно используется зимой, а в теплое время года отключается. Но так как вода в ней не отличается чистотой, то со временем в трубах выпадает осадок. Из-за накопления солей жесткости между крыльчаткой и насосом агрегат перестает работать и может выйти из строя.
Решается вышеуказанная проблема достаточно легко. Для этого нужно попытаться самостоятельно запустить оборудование, открутив гайку и вручную повернув вал насоса. Нередко такого действия бывает более чем достаточно.
Если прибор все-таки не запустился, то единственным выходом будет демонтаж ротора и последующая основательная чистка насоса от накопившегося осадка солей.
Выводы и полезное видео по теме
О расчете производительности циркуляционного оборудования повествует видео:
Правильная установка является залогом отличной работы любого прибора. Особенности монтажа насоса для отопления в видеоролике:
Система отопления, где для организации движения теплоносителя используется насос, имеет множество достоинств. Но чтобы безошибочно установить ее, придется потратить немного времени на разбор нюансов и выбор оборудования. Только в таком случае можно сделать свой дом поистине теплым и уютным.
Хотите добавить насос в систему отопления, но сомневаетесь в расчетах? Задайте интересующие вас вопросы в блоке комментариев — наши эксперты постараются вам помочь.
А может вы хотите дополнить наш материал полезными замечаниями? Или предложить другой вариант расчета отопительного насоса? Пишите свои замечания и рекомендации под этой статьей.
Выбор циркуляционного насоса: основные виды, правила выбора
Самотечные системы теплоснабжения полноценно функционируют только в одноэтажных частных домах площадью до 100 кв. м. Если необходимо отапливать многоквартирный дом или просторный особняк, то без системы принудительной циркуляции не обойтись. Лучшее решение – выбрать циркуляционный насос и установить агрегат в контур отопления.
Предлагаем разобраться, какие задачи выполняет насос в системе отопления, как устройство устроено и работает. Мы описали особенности эксплуатации разных типов насосов и обозначили основные критерии грамотного выбора. Предоставленная информация поможет выбрать нужную модель циркуляционного насоса и не разочароваться в покупке.
Содержание статьи:
- Зачем в системе отопления нужен насос?
- Устройство и принцип работы насоса
- Типы и преимущества циркуляционных насосов
- Как правильно выбрать насосное оборудование?
- Выводы и полезное видео по теме
Зачем в системе отопления насос?
Циркуляционные насосы — гидравлическое оборудование, обеспечивающее принудительное движение нагретого теплоносителя в замкнутом контуре. Такие устройства способствуют равномерному и быстрому прогреву всей системы.
Комплект циркуляционных насосов:
- для повышения энергоэффективности котельного оборудования;
- в случаях, когда невозможно обеспечить естественную циркуляцию жидкого вещества;
- при отсутствии навесного насосного агрегата в теплогенераторе;
- для систем отопления с двухтрубной схемой, позволяющей регулировать параметры каждого отдельного радиатора;
- для преодоления инерции автономных систем с естественной циркуляцией жидкости, используемых для передачи тепловой энергии.
Теплоноситель должен двигаться по замкнутому контуру трубы системы отопления с определенной скоростью, чтобы обеспечить передачу тепла к радиаторам.
При этом условие не всегда выполнимо — в результате отопительное оборудование не прогревается или прогревается неравномерно.
Фотогалерея
Фото
Циркуляционный насос приводит в движение и поддерживает движение теплоносителя по контуру отопления. Установка устройства лишает систему водяного отопления недостатков, характерных для самотечных систем. С ним значительно увеличивается скорость достижения комфортной температуры в помещении.
Использование циркуляционного насоса в отоплении позволяет нагретой воде легко преодолевать сопротивление. Поэтому систему можно собрать из более узких труб, чем в гравитационном варианте
Существуют схемы, которые без циркуляционных насосов вообще не могли работать или действовали крайне неэффективно. К ним относятся радиаторные типы с нижним подключением и водяные теплые полы.
Установка циркуляционного насоса позволяет значительно увеличить длину трубопровода. Для сравнения, в схемах с естественным движением его длина по горизонтали не должна превышать 30 м
Теплотехники рекомендуют устанавливать в системах отопления два циркуляционных насоса. Один из них рабочий, второй резервный на случай поломки
Единственным недостатком циркуляционного насоса является необходимость его подключения к электросети. В случае отключения электроэнергии он перестанет работать, а теплоноситель будет двигаться по трубам к приборам
С установкой циркуляционного насоса энергопотребление хозяев дома существенно не возрастет, в зависимости от блока питания устройство потребляет от 60 до 100 Вт
Если в системе отопления несколько колец, на каждом из них устанавливается циркуляционный насос. На каждый контур коллекторного отопления и отдельный змеевик теплого пола рекомендуется ставить свое устройство
Циркуляционный насос в системе отопления
Использование в узкотрубном строительстве
Коллекторные циркуляционные насосы
Установка прибора в трубу отопления
Применение резервного насоса
Подключение энергозависимого устройства
Маломощное оборудование
Многокольцевая система отопления
Поэтому в системах теплоснабжения устанавливаются циркуляционные насосы. Такие устройства обеспечивают транспортировку теплоносителя по сети с высокой скоростью, минимизируя нагрузку на котел. При возврате к нагревательному элементу вода остается теплой, а значит, для нагрева требуется меньше энергии.
Устройство и принцип действия насоса
По конструкции циркуляционный насос напоминает дренажную установку. Насос состоит из прочного корпуса из нержавеющей стали/чугуна/алюминия и электрической части, включающей обмотку статора с интегрированным керамическим/стальным ротором.
Установка насосного устройства принудительной циркуляции значительно повышает эффективность систем горячего водоснабжения и автономного отопления
Крыльчатка неподвижно закреплена на валу вращающейся части электродвигателя.
Рабочее колесо представляет собой два параллельных диска, соединенных радиально изогнутыми лопатками. На одном из них отверстие для подачи охлаждающей жидкости, на другом маленькое отверстие для крепления крыльчатки на валу электродвигателя.
Корпусные детали циркуляционных насосов изготавливаются из стали и прочных сплавов. Под стенками корпуса скрыт ротор с неподвижной крыльчаткой 9.0003
Сам двигатель оснащен специальной платой управления и клеммами для подключения проводов. У циркуляционных насосов без электроники вместо платы установлен конденсатор, а переключатель скоростей расположен на клеммной коробке.
При подаче питания колесо с лопастями вращается, создавая разрежение в сопле и перекачивая охлаждающую жидкость. Ротор создает движение рабочей жидкости в направлении от впускного к выпускному клапану.
Насос постоянно всасывает воду с одной стороны и нагнетает ее в систему отопления с другой. Центробежная сила способствует транспортировке жидкости по трубопроводу.
Создаваемое давление преодолевает сопротивление в разных частях контура и обеспечивает циркуляцию теплоносителя.

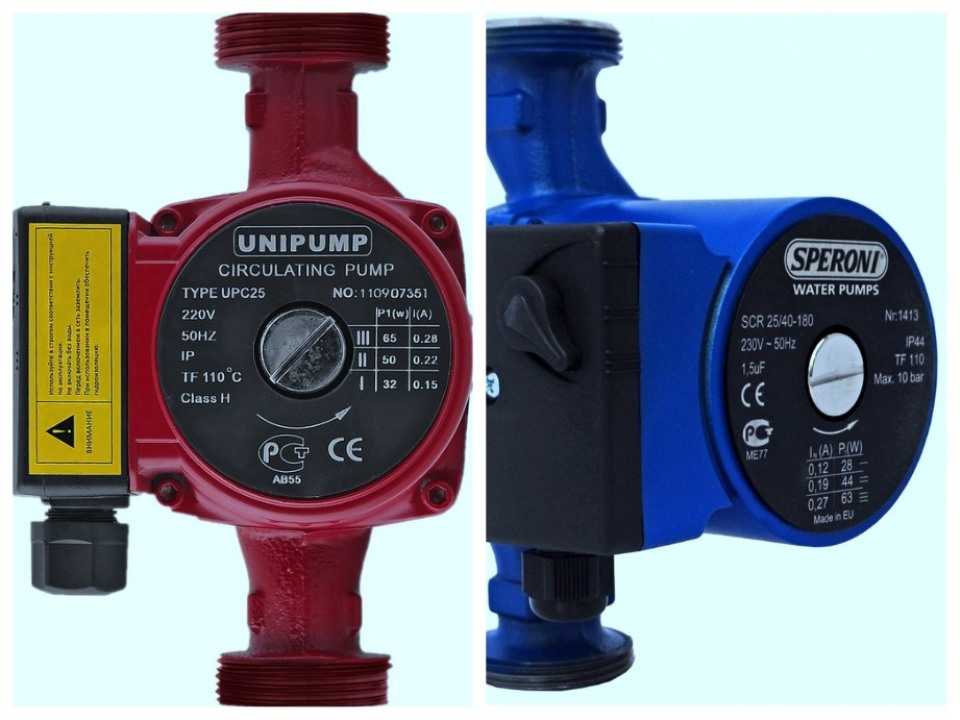

Судя по интенсивности продаж, на отечественном рынке наиболее популярны устройства следующих производителей:
Фотогалерея
Фото
Бытовой потребитель, обустраивая собственную систему отопления, чаще всего отдает предпочтение продукции известных производители. Качество и надежность продукции датского бренда Grundfos – основа их популярности
Безупречная и долговечная работа насосов для отопления и ГВС с логотипом Wilo. Немецкому производителю удалось снизить энергопотребление без потери производительности и напорных параметров
Существенным плюсом итальянских циркуляционных насосов DAB является инновационная электронная регулировка, позволяющая экономить электроэнергию и энергопотребление устройства

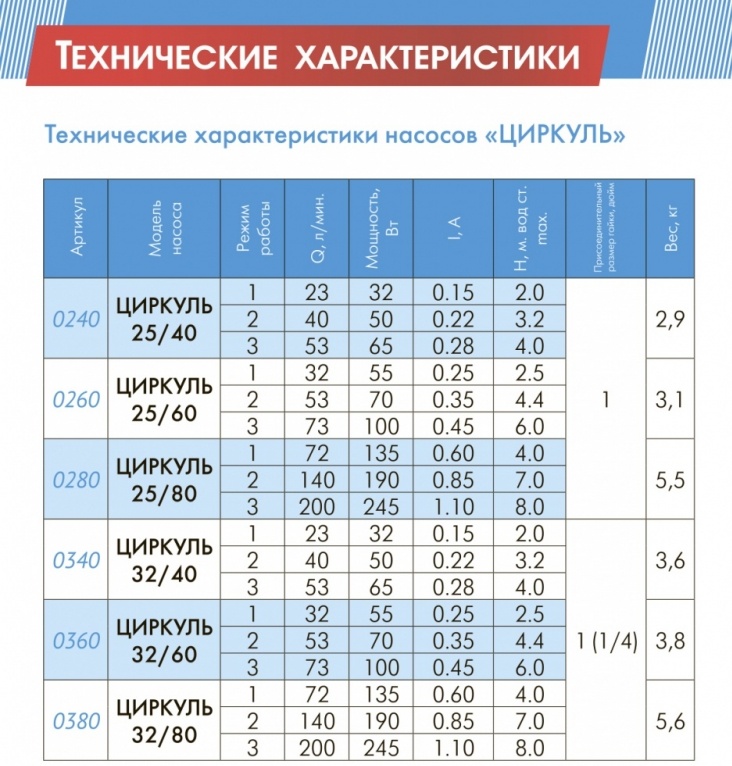

Циркуляционные насосы российского производства продукция от Джилекс пользуются активным спросом. Отличаются хорошей сборкой, отсутствием проблем в эксплуатации, доступной ценой. К тому же нет сложностей с ремонтом и заменой
Циркуляционное устройство марки Grundfos
Товарная линейка Wilo logo
Приборы для систем отопления от DAB
Циркуляционный насос Gileks
Типы и преимущества циркуляционных насосов
По конструктивным особенностям насосы для принудительной циркуляции подразделяются на насосные агрегаты с мокрым ротором и высокопроизводительные устройства с сухим ротором.
Галерея изображений
Фото
Любая самотечная система может быть преобразована в циркуляционную путем установки циркуляционного насоса. Однако из-за разницы в диаметре труб вариант сборки лучше заложить еще на этапе проектирования дома, т.к. для широких труб потребуется более мощное устройство
Допускается применение циркуляционного насоса в открытых системах отопления, однако в большинстве случаев в трубопровод вместе с насосом монтируется закрытый расширительный бак
В закрытых циркуляционных схемах должны применяться устройства для сброса воздуха. Это автоматические воздухоотводчики. На фото их три: на гидравлической стрелке компенсационное колено нагревательного кольца и рядом с насосом
При установке насоса в систему отопления необходимо вставить предохранительный клапан, который сбрасывает излишки подогревом теплоносителя, что защищает оборудование и предотвращает несчастные случаи. Разместите его на подаче как можно ближе к котлу 9. Ротор и рабочее колесо таких насосов находятся в непосредственном контакте с рабочей жидкостью, которая одновременно выполняет две важнейшие функции: роль смазки и охлаждения устройства. Ротор и статор в таких насосах разделены специальным сосудом, отвечающим за герметичность элементов электродвигателя под напряжением.
Циркуляционные насосы мокрого типа оснащены ступенчатым регулятором скорости. Это позволяет выбрать оптимальный режим работы, а значит, контролировать энергопотребление.
Ротор электродвигателя и рабочее колесо в насосах находятся в перекачиваемой воде, которая смачивает опорные элементы и постоянно охлаждает двигатель (+)
Агрегаты с мокрым ротором имеют модульную конструкцию. Отдельные модули подбираются в зависимости от необходимого давления и производительности. Сборная конструкция значительно упрощает ремонт насоса, так как вышедший из строя модуль можно легко и быстро заменить на новый.
Этот тип циркуляционного насоса используется в небольших системах отопления. Они работают практически бесшумно, а потому отлично подходят для установки в жилых помещениях.
Электродвигатель насосов с мокрым ротором не нуждается в дополнительном охлаждении, так как постоянно контактирует с водой. Внутри насоса имеется небольшое количество рабочих органов, что сводит к минимуму необходимость частого обслуживания.
Основные преимущества использования насосов «мокрого» типа:
- низкий уровень шума;
- малые габариты и небольшой вес;
- минимальное потребление электроэнергии;
- простота параметризации, технического обслуживания и ремонта;
- длительный срок эксплуатации.
Установки с мокрым ротором также имеют недостатки. Они очень чувствительны к качеству рабочей жидкости. Наличие в воде мелких абразивных частиц приводит к ускоренному износу гидравлической части насоса.
Галерея изображений
Фото
Циркуляционные насосы, выполненные по технологии «мокрой» смазки подшипников, могут устанавливаться как на подающем, так и на обратном трубопроводе. Для его конструктивных частей угрозы в любом случае нет
С точки зрения нагрузки на циркуляционный насос для него допустимо любое место в контуре. Однако считается, что гидростатическое давление в системе все же несколько ниже на подаче
По поводу расширительного бака насос расположен так, что давление на всасывающем участке несколько выше, чем в системе в целом. Проще всего это сделать, установив над помпой расширитель
Сборка циркуляционных систем отопления монтируется закрытым способом. Для обеспечения работы герметичной системы необходима группа безопасности, включающая предохранительный клапан, воздухоотводчик и манометр для контроля
Расположение циркуляционных насосов в контуре отопления
Установка устройства в подающем трубопроводе
Размещение относительно расширительного бака
Обязательное использование группы безопасности
Кроме того, КПД таких циркуляционных насосов не превышает 55%. Однако этого показателя вполне достаточно для небольших трубопроводов, и поэтому в индивидуальных системах отопления часто используют насосы, непосредственно контактирующие с водой.
Для безотказной работы агрегатов мокрого типа необходимо, чтобы он был выполнен правильно. Основное требование – строго горизонтальная пространственная ориентация шахты. Только при такой конфигурации обеспечивается полная смазка подшипников жидкостью.
Правильный монтаж циркуляционного насоса – залог стабильной работы системы отопления на протяжении всего периода эксплуатации
Насосы с сухим ротором успешно применяются для перекачки больших объемов теплоносителя в крупных установках. Роторный узел таких устройств не контактирует с водой.
Корпусная часть циркуляционных насосов «сухого» типа изготавливается из прочного чугуна или оцинкованной стали. Поверхность покрывают специальными защитными составами для предотвращения коррозионных явлений.
Агрегаты с сухим ротором подходят для коллективного использования в жилых многоэтажных домах, развлекательных центрах и офисах, на промышленных объектах.
Конструкция насосов «сухого» типа обеспечивает повышенную мощность. Такие модели насосов способны создавать большое давление в контурах отопления (+)
Между электродвигателем и насосной частью насоса имеется специальное скользящее уплотнение (2 защитных кольца), изолирующее основные функциональные элементы от жидкости.
Эти кольца хорошо отполированы и плотно прилегают друг к другу. Один из них (динамический) установлен на вращающемся валу. Статическое колесо прочно закреплено в корпусе насоса.
Тонкая водяная пленка надежно герметизирует соединение защитных колец за счет разницы показателей давления в контуре и внешней среде.
Для изготовления уплотнительных колец с использованием угля, полученного спеканием в масле. Некоторые модификации насосов, предназначенные для эксплуатации в экстремальных условиях, имеют металлические/керамические защитные кольца.
КПД устройств с сухим ротором достигает 85%. Это отличный показатель по сравнению с мокрыми насосами. Однако «сухие» агрегаты сильно шумят из-за охлаждающего вентилятора, в связи с чем их монтируют в отдельных помещениях с хорошей звукоизоляцией.
Циркуляционные насосы сухого типа бывают 3 типов:
- моноблок;
- консольный;
- «Рядный».
Моноблочные насосы относятся к категории агрегатов низкого давления. Электродвигатель и насос в таких устройствах смонтированы в одном блоке. Они просты в эксплуатации и обслуживании. Подходит для использования в коммунальных и многоквартирных домах.
Консольные насосные устройства собраны на единой основе, при этом оси насоса и двигателя находятся на одной линии. Всасывающий патрубок расположен на внешней части улитки, а нагнетательный патрубок — на противоположной стороне корпуса.
Если на производственных объектах, а также в системах городского водоснабжения устанавливаются консольные агрегаты, то насосы рядные устанавливаются непосредственно на трубопровод
Насосы рядные монтируются непосредственно на трубопровод. Всасывающий входной и напорный выходной патрубки расположены на одной линии, предусмотрен автоматический компенсационный механизм производства уплотнительных колец.
Преимущества использования циркуляционных насосов с сухим ротором:
- высокая производительность;
- энергоэффективность
- низкие требования к качеству энергии — перекачиваемая жидкость может содержать нейтральные примеси;
- простой ремонт и замена запчастей.
Кроме того, сегодня производители отопительного оборудования предлагают потенциальным покупателям сдвоенные модели насосов. Такие устройства используются для резервирования мощности и дополнительной безопасности в аварийных ситуациях.
Двигатели сдвоенных насосов могут работать вместе или по отдельности. При поломке одного насоса второе устройство продолжает нормально работать, обеспечивая бесперебойную работу котла.
Надежную и безаварийную работу системы теплоснабжения обеспечат сдвоенные циркуляционные насосы, у которых два рабочих колеса соединены параллельно
При правильной эксплуатации срок службы циркуляционного насоса не менее 10 лет.
Как правильно выбрать насосное оборудование?
Эффективность насоса зависит от основных параметров — производительности и напора. Производительность показывает количество теплоносителя, которое агрегат должен прокачать в единицу времени. Этот параметр определяется из условий максимальной нагрузки.
Напор — величина, выражающая энергию потока жидкости, используемого в качестве теплоносителя. Учитывается гидравлическое сопротивление всей системы.
Фотогалерея
Фото
Выбор циркуляционного насоса для системы отопления основывается на нормативных требованиях. Для нормального нагрева и бесшумного движения воды по контуру теплоноситель должен двигаться со скоростью не более 1,5 м/с
Технические данные, полученные опытным путем, подтверждают, что на 10 м длины трубы должно приходиться 0,6 м напора насоса. Те. для трубопровода длиной 50 м необходимо устройство, создающее напор не менее 3,0 м
Так как циркуляционный насос должен обеспечивать беспрепятственный приток теплоносителя к отопительным приборам, то есть связь между радиаторами и потоком, который развивает насос. Если общая мощность батареи 7 кВт, то насос должен качать 7 л/мин
При выборе циркуляционного насоса очень важно учитывать мощность котла, с которым он будет работать в системе. На каждый кВт агрегата необходимо распределять 1 л/мин протекающего теплоносителя. Те. для отопительного оборудования мощностью 25 кВт необходимо купить насос, обеспечивающий подачу не менее 2,5 л/мин
Отопление с пятью циркуляционными насосами
Подбор оборудования по длине трубопровода
Взаимосвязь мощности радиаторов и насоса
Подбор насоса по мощности котла
Также обратите внимание на максимальную температуру. Так как насос будет перекачивать горячую воду, он должен выдерживать температуру до 110°С.
Очень важно правильно подобрать мощность циркуляционного насоса. Маломощный прибор не справляется с перекачиванием охлаждающей жидкости в нужном объеме. Параметры насоса выбираются исходя из .
Если установить более мощный агрегат, в трубопроводе появится неприятный шум. Также в этом случае функциональные элементы котельного оборудования будут изнашиваться гораздо быстрее, чем заявлено производителем.
Мощность циркуляционного насоса должна быть достаточной для преодоления гидравлического сопротивления в замкнутом контуре
Специалисты рекомендуют выбирать циркуляционный насос на этапе проектирования системы теплоснабжения. Если длина трубопровода не превышает 80 м, достаточно установить один насос. При большей длине целесообразно монтировать сразу несколько насосных устройств.
При покупке следует обратить внимание на материалы, из которых изготовлены функциональные элементы насоса. Большинство деталей прямо/косвенно контактируют с нагретой рабочей жидкостью, а потому подвержены быстрому износу.
Поэтому целесообразно отдавать предпочтение циркуляционным насосам с керамическими подшипниками и роторным узлом.
Важную роль играет электроника. Для регулирования показателей температуры внутри помещений в отопительных контурах устанавливают . При повышении температуры они перекрываются, давление в трубах увеличивается.
В результате этих процессов появляется неприятный шум. Чтобы избавиться от него, необходимо перевести циркуляционный насос на меньшие обороты, а вручную это делать неудобно.
Насосы со встроенной электроникой помогут вам быстро и качественно справиться с этой задачей. Такие агрегаты плавно регулируют перепады давления в трубопроводе в зависимости от изменения количества жидкости.
Основными преимуществами современных насосов являются экономичность и долговечность, компактные габаритные размеры, низкий уровень шума, автоматический режим работы, удобный пульт управления
Стоит отметить дополнительный функционал насосов, а именно:
- плавная регулировка;
- регулятор скорости;
- автоматический режим работы;
- встроенный информативный дисплей.
Самый простой — без возможности регулировки скорости транспортировки жидкости. Современные многофункциональные насосы представляют собой двух/трехскоростные агрегаты с плавной регулировкой. Это очень точные настройки.
Оборудование, работающее в автоматическом режиме, оснащено пультом управления. Настройки таких устройств обширны и зависят только от модификации устройств.
Это может быть автоматическое регулирование скорости в зависимости от изменения температурных показателей воздуха в помещении, электронный таймер выключения/включения, автоматический запуск насоса при минимальной подаче.
Наличие цифрового дисплея позволяет получать всю необходимую информацию о работе насосного устройства: температура теплоносителя, сопротивление в замкнутом контуре, производительность, ошибки и т.д.
Выводы и полезные видео по теме
Правила выбора циркуляционного оборудования в видео:
Тонкости расчета напора и производительности в видео ролике:
Видео об устройстве, принципе работы и монтаже циркуляционного насоса:
Современная система теплоснабжения со встроенным насосом принудительной циркуляции позволяет отапливать жилые помещения в считанные минуты после запуска теплогенератора.
Рациональный подбор циркуляционного насоса и качественный монтаж значительно повышают эффективность использования котельного оборудования за счет экономии электроэнергии порядка 30-35%.
Ищете циркуляционный насос для системы отопления? Или есть опыт эксплуатации таких установок? Делитесь своим опытом с читателями, задавайте вопросы и участвуйте в дискуссиях. Форма комментариев находится ниже.
Советы по выбору и установке циркуляционного насоса в системе центрального отопления
Перейти к содержимомуПредыдущий Следующий
Советы по выбору и установке циркуляционного насоса в системе центрального отопленияЧто такое циркуляционный насос
Циркуляционный насос представляет собой электродвигатель, помещенный в стальной корпус. Его ротор передает вращение через вал на рабочее колесо. Вращение крыльчатки создает вакуум на входе трубы, всасывая воду. При вращении крыльчатка выбрасывает жидкость под давлением в контур за счет центробежной силы. Создается напор, являющийся движущей силой циркуляции в контуре отопления.
Это устройство, которое изменяет скорость жидкости без изменения давления. В системах отопления циркуляционный насос устанавливают для более эффективного обогрева. В системах с принудительной циркуляцией он является незаменимым элементом. Установка циркуляционного насоса с тремя скоростями позволяет изменять количество передаваемого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.
Циркуляционных насосов много, но в контурах отопления используются конструкции «мокрого» и «сухого» типа.
Если ротор отделен от контакта с жидкостью перегородкой с уплотнительным кольцом, конструкция считается «сухой». В процессе работы между кольцами образуется водяная пленка, которая за счет поверхностного натяжения герметизирует электрическую часть. По мере абразивного износа кольца сжимаются управляющей пружиной. Насосы используются в системах с высокой скоростью потока. Они используются в котельных, которые отапливают несколько зданий. У них хороший КПД 80%, но они очень шумные и требуют профессионального обслуживания.
В насосах «мокрого» типа от водной среды изолирован только статор. Насосы с мокрым ротором работают практически бесшумно и могут безотказно перекачивать воду более 10 лет. У них меньший КПД (около 50%), но их характеристик более чем достаточно для обогрева любого дома. Потребляемая мощность насоса невысокая, потребление энергии в час при периодическом включении составляет 50-200 Вт. Насосы имеют трехступенчатую регулировку нагрузки.
Выберите подходящий циркуляционный насос
Выбор мощности насоса зависит от площади помещения, требований к температуре и мощности котла. Исходим из усредненных показателей, рассчитывая характеристики циркуляционного насоса:
- На 10 м длины трубы требуется 0,6 м напора насоса. Регулируемое значение для насоса указано на кривой производительности, измеренной в метрах водяного столба.
(Напор – гидравлическое сопротивление системы. Значение измеряется в метрах и, как правило, задается значением высшей точки трубопровода.) - Расход воды рассчитывается в зависимости от мощности котла. Котел на 25 кВт греет 25 л/мин, радиатору на 15 кВт нужен расход 15 л/мин.
Чем длиннее циркуляционный контур и больше сечение труб, тем более мощный циркуляционный насос требуется для обогрева дома. Если теплоноситель не водяной, а более вязкий, насос требует повышенной мощности.
Характеристики приобретаемого циркуляционного насоса должны быть на 10-15% ниже расчетных значений. При установке сверхмощного насоса в систему отопления можно столкнуться с проблемой увеличения потребляемой мощности, появления лишнего шума, быстрого износа деталей оборудования. Маломощный насос не сможет перекачать теплоноситель в необходимом объеме. Многие модели современных циркуляционных насосов оснащены электронным или ручным управлением скоростью вращения вала ротора насоса. Наибольший КПД достигается при максимальной частоте вращения вала.
Термоклапаны, используемые во многих системах отопления, регулируют температуру в помещении в соответствии с заданными параметрами. Клапан закрывается при повышении температуры. Это увеличивает гидравлическое сопротивление и, соответственно, увеличивает давление. Эти процессы сопровождаются появлением шума, который можно устранить, переключив насос на малую скорость. Более эффективно с этой задачей справляются насосы со встроенной электроникой, способной плавно регулировать перепады давления в зависимости от изменения количества воды.
Установка циркуляционного насоса
Циркуляционный насос рекомендуется устанавливать рядом с котлом, перед первой веткой, но на подающем или обратном трубопроводе (лучше на обратке). Современные насосы изготавливаются из материалов, выдерживающих температуру до 100-115°С.
В месте установки есть один важный момент. Если система отопления имеет две отдельные ветки — на правое и левое крыло дома или на первый и второй этажи — есть смысл поставить на каждую отдельный насос. Это позволит установить требуемый тепловой режим в каждой части дома независимо от другой, а также сэкономить на отоплении в двухэтажных домах.
Циркуляционный насос установлен на байпасе, который отсекается от основной системы двумя шаровыми кранами. Такое расположение оборудования позволяет отремонтировать или заменить его без ущерба для системы отопления дома. В межсезонье система отопления может работать без насоса, который отключается при помощи тех же шаровых кранов. При усилении морозов включают насос, открывая запорную арматуру по его краям и закрывая шаровой кран на главном контуре. Так регулируется направление потока охлаждающей жидкости.
Большинство проблем с циркуляционным насосом возникает из-за наличия в воде механических примесей (известковый налет, частицы абразивного износа). Они способны заклинить крыльчатку и остановить двигатель.
Поэтому перед насосом необходимо установить сетчатый фильтр.Правила установки в системе отопления
- Для удобства демонтажа шаровые краны необходимо устанавливать с обеих сторон агрегата.
- Для создания барьера для фильтрации известкового налета и абразивных частиц износа целесообразно установить перед устройством специальный фильтр.
- В верхней части байпасного тракта целесообразно установить автоматический или ручной воздушный клапан, который позволит удалять из системы скопившийся кислород.
- В связи с тем, что установка насосов в систему отопления разных производителей имеет свои отличительные особенности, важно соблюдать направление установки, указанное на корпусе насоса.
- Ориентация вала ротора насоса должна быть строго горизонтальной. В противном случае могут образоваться воздушные карманы, в результате чего подшипники останутся без смазки и достаточного охлаждения. Это приведет к быстрому износу деталей и быстрой поломке оборудования.
На корпусе насоса есть стрелка, в направлении которой должна двигаться вода в системе. - Соединения и резьбовые соединения должны быть обработаны герметиками, между сопрягаемыми деталями должна быть установлена прокладка.
После завершения монтажных работ система отопления заполняется водой. Затем воздух удаляется путем открытия центрального винта, расположенного на головке насоса. Выходящая вода будет сигнализировать о полном удалении пузырьков воздуха из насоса. После этого насос можно запускать.
ГЭК бытовая
ГЭС Бытовой
Высокоэффективные циркуляционные насосы, предназначенные для систем отопления. Применяется в качестве универсального апгрейда и сменного насоса. Насосы изготавливаются из различных материалов, что делает их подходящими для различных областей применения.
Поток MAX
MAX MAX
Температура жидкости
MAX
3,7 M 3 /H
7m
2 . . 110 ° C
10 BAR
- 99
- 26999
69 100003
.
69 100003
View
HET Бытовой
Высокоэффективные циркуляционные насосы. Насос оснащен функцией AUTO, которая автоматически настраивает насос в соответствии с требованиями системы для обеспечения оптимального комфорта и минимального энергопотребления, а также простоты ввода в эксплуатацию.
Поток MAX
MAX MAX
Температура жидкости
MAX
3,7 M 3 /H
7M
2 .. 110 ° C
10 BAR
View
- 9999
69 100003
.
HEC Коммерческий
Высокоэффективный циркуляционный насос для коммерческих зданий. Интуитивно понятный пользовательский интерфейс, особенно подходящий для замены старых циркуляционных насосов. Режим ECO автоматически регулирует насос в соответствии с потребностью в нагреве.
Поток MAX
MAX MAX
Температура жидкости
MAX
10,8 M 3 /H
10M
2 . . 110 ° C
10 BAR
View
- 9999
- 9999
8 HEMIIIC 9000
- 99
8 HEMIIC 9000
- 9000
- 9
8 HEMIIC 9000
- 99
69.0429
8 HOMEN
HE Бытовой ШИМ
Высокоэффективные циркуляционные насосы компактной конструкции, подходящие для всех применений HVAC, от котлов и тепловых насосов до систем тепловых интерфейсов (HIU). Он управляется всеми основными функциями, а также функцией PWM для дистанционного управления.
Макс. расход
Макс. напор
Температура жидкости
Макс. давление
4,0 м 3 /ч
8 м
2.. 110°C
10 бар
LE Бытовые
LE Бытовые
Предназначены для систем отопления, горячего водоснабжения, охлаждения и кондиционирования воздуха. Насосы изготавливаются из различных материалов, что делает их подходящими для различных областей применения.
