Как правильно выбрать драйвер для светодиодного светильника

Светодиодное освещение приобрело популярность в начале 2000-х годов. С тех времен появилось огромное количество производителей и большое разнообразие светодиодных источников света. Каждый год выпускается более тысячи новинок для всех отраслей рынка. Производители предоставляют гарантию на светильники в среднем от 3 до 5 лет.
Сердцем светодиодного светильника является драйвер — блок питания. В 96% случаях именно он является следствием поломки. Если светильник выходит из строя после гарантийного срока, то не всегда выгодно покупать новый или отправлять его ремонтировать на завод. Удобнее подобрать к нему драйвер, который продлит срок службы светодиодного светильника.

Чтобы правильно подобрать замену блоку питания следует учесть два важных фактора:
1. Драйвер светодиодного светильника имеет на выходе постоянный ток, а не постоянное напряжение. Например, 240 мА, 300 мА, 350 мА, 700 мА и выше.

2. Выходное напряжение драйвера — “плавающее”, т.е. находится в диапазоне значений. Например, от 40В до 97В.

Таким образом итоговая характеристика блока питания может выглядеть следующим образом: Output — выходное напряжение — 65…110В, выходной ток — 700мА.

РАЗБЕРЕМ ПЕРВЫЙ ПРИМЕР

У светодиодного светильника не работает блок питания. Его характеристики:
Выходной ток 350мА, диапазон выходного напряжения 12-35В.
Это означает, что аналогичный драйвер должен быть с выходным током 350мА и диапазоном напряжения, близким к оригиналу, либо быть с более широким интервалом. Например, 10-36В или 12-38В.

ВТОРОЙ ПРИМЕР

У светодиодного LED драйвера следующие характеристики: 36х1W, OUTPUT 60-120V, 350mA Max.
Расшифровка: выходное напряжение 60-120В, максимальный выходной ток равен 350мА, максимальная мощность 36Вт.

В данном примере у источника питания широкий выходной диапазон питания. По закону Ома при напряжении 120В и токе 350мА, его мощность должна быть 42Вт, но по маркировке видно, что нагрузка не должна превышать 36Вт.
Поэтому реальный диапазон выходного напряжения у аналога может быть скорректирован до значений, например, 90-108В или 80-114В.

ЛАЙФХАК

Имеют место быть случаи, когда не удается подобрать замену драйверу один в один по току или диапазону напряжения. Попробуйте вместо одного блока питания на светильник, сделать расчет формата “один блок на два светильника”, подключив его параллельно или последовательно.

! При последовательном соединении складывается напряжение. Ток остается неизменным.
! При параллельном соединении

складывается значение выходного тока. Напряжение не изменяется.

Рассмотрим на примере по картинке:

Output Voltage: 25…40V Output Current: 350mA
Последовательное соединение: (25…40В)+(25…40В) = 50…80В, 350мА
Параллельное соединение: 25…40В, 350мА+350мА = 700мА



Смотрите также видео: Ключевые факторы выбора светодиодных светильников

Всегда на связи, команда ПроспектГрупп
24/7: +7(930)830-1471
[email protected]

Как выбрать драйвер? — SpecLED



     Основные критерии для выбора драйвера заключаются в том, какие мощные светодиоды будем подключать 1W, 3W, 5W или светодиодную матрицу, сколько светодиодов будет в одной цепи, требования к уровню защиты драйвера от внешних воздействий.

     Предположим, что необходимо подключить цепь из 8шт мощных светодиодов 1W белого свечения к переменной сети согласно ГОСТ 29322-92, 220В, 50Гц:

     Падение напряжения на одном белом светодиоде составляет 3. 1-3.6V, как правило, можно брать для расчета усредненное значение 3.4V. Ток, протекающий в цепи, должен быть стабилизирован в пределах 300-350мА (для светодиодов 1W). Далее складываем падения напряжений всех светодиодов в цепи VD1+VD2+VD3+VD4+VD5+VD6+VD7+VD8 или просто умножаем 3.4Vх8шт=27.2V.  После проведенных расчетов можно сделать вывод, что необходим драйвер светодиода у которого диапазон выходного напряжения охватывает значение 27.2V, а выходной ток  находится в пределах 300-350мА.

     На данном этапе хорошо было бы задуматься, где и при каких условия будет работать светильник? Подумали и решили, нужно осветить гараж и/или погреб. В большинстве случаев это не отапливаемые сырые помещения с высоким уровнем влажности круглый год. Конечно же нужно подбирать драйвер в корпусе, желательно герметичном. Для жилых помещений можно использовать без корпусные драйверы, с учетом мер безопасности. Не стоит забывать, на открытом драйвере высокое напряжение опасное для жизни!

     И так, наши значения V=27.2, I=350мА. Наиболее подходящий драйвер в герметичном корпусе IP67 это драйвер мощностью 9W с выходными характеристиками:

Выходной ток (I) — 350mA±5%;

Выходное напряжение (V) — 12-32V;

Немного больше информации можно найти тут:

http://specled.blogspot.com/2017/06/1-3-5-led-driver.html



     Если Ваш калькулятор не сбоил и с пайкой тоже все в порядке, схема заработает сразу после включения в розетку. Удачной практики!



P.S. Вопросы связанные с монтажом и охлаждением мощных светодиодов смотрите в разделе «Монтаж и охлаждение мощных светодиодов».



P.P.S. Основные вопросы, связанные с возможными неисправностями и их симптомами, смотрите в разделе «Собрал, включил – не работает».

Как подобрать светодиодный драйвер — виды и основные характеристики

Светодиоды получили большую популярность. Главную роль в этом сыграл светодиодный драйвер, поддерживающий постоянный выходной ток определенного значения. Можно сказать, что это устройство представляет собой источник тока для LED-приборов. Такой драйвер тока, работая вместе со светодиодом, обеспечивает долголетний срок службы и надежную яркость. Анализ характеристик и видов этих устройств позволяет понять, какие они выполняют функции, и как их правильно выбирать.

Что такое драйвер и каково его назначение?

Драйвер для светодиодов является электронным устройством, на выходе которого образуется постоянный ток после стабилизации. В данном случае образуется не напряжение, а именно ток. Устройства, которые стабилизируют напряжение, называются блоками питания. На их корпусе указывается выходное напряжение. Блоки питания 12 В применяют для питания LED-линеек, светодиодной ленты и модулей.

Основным параметром LED-драйвера, которым он сможет обеспечивать потребителя длительное время при определенной нагрузке, является выходной ток. В качестве нагрузки применяются отдельные светодиоды или сборки из аналогичных элементов.

КПД импульсного драйвера для светодиодов достигает 95%

Драйвер для светодиода обычно питается от сети напряжением 220 В. В большинстве случаев диапазон рабочего выходного напряжения составляет от трех вольт и может достигать нескольких десятков вольт. Для подключения светодиодов 3W в количестве шести штук потребуется драйвер с выходным напряжением от 9 до 21 В, рассчитанный на 780 мА. При своей универсальности он обладает малым КПД, если на него включить минимальную нагрузку.

При освещении в автомобилях, в фарах велосипедов, мотоциклов, мопедов и т. д., в оснащении переносных фонарей используется питание с постоянным напряжением, значение которого варьируется от 9 до 36 В. Можно не применять драйвер для светодиодов с небольшой мощностью, но в таких случаях потребуется внесение соответствующего резистора в питающую сеть напряжением 220 В. Несмотря на то, что в бытовых выключателях используется этот элемент, подключить светодиод к сети 220 В и рассчитывать на надежность достаточно проблематично.

Основные особенности

Мощность, которую эти устройства способны отдавать под нагрузкой, является важным показателем. Не стоит перегружать его, пытаясь добиться максимальных результатов. В результате таких действий могут выйти из строя драйверы для светодиодов или же сами LED-элементы.

Дешевый светодиодный драйвер

На электронную начинку устройства влияет множество причин:

• класс защиты аппарата;
• элементная составляющая, которая применяется для сборки;
• параметры входа и выхода;
• марка производителя.

Изготовление современных драйверов выполняется при помощи микросхем с использованием технологии широтно-импульсного преобразования, в состав которых входят импульсные преобразователи и схемы, стабилизирующие ток. ШИМ-преобразователи запитываются от 220 В, обладают высоким классом защиты от коротких замыканий, перегрузок, а так же высоким КПД.

Технические характеристики

Перед приобретением преобразователя для светодиодов следует изучить характеристики устройства. К ним относятся следующие параметры:

• выдаваемая мощность;
• выходное напряжение;
• номинальный ток.

Схема подключения LED-драйвера

На выходное напряжение влияет схема подключения к источнику питания, количество в ней светодиодов. Значение тока пропорционально зависит от мощности диодов и яркости их излучения. Светодиодный драйвер должен выдавать столько тока для светодиодов, сколько потребуется для обеспечения постоянной яркости. Стоит помнить, что мощность необходимого устройства должна быть более потребляемой всеми светодиодами. Рассчитать ее можно, используя следующую формулу:

P = P(led) × n

P(led) – мощность одного LED-элемента;

n — количество LED-элементов.

Для обеспечения длительной и стабильной работы драйвера следует учитывать запас мощности устройства в 20–30% от номинальной.

Подключение светодиодов к драйверу

Выполняя расчет, следует учитывать цветовой фактор потребителя, так как он влияет на падение напряжения. У разных цветов оно будет иметь отличающиеся значения.

Срок годности

Светодиодные драйверы, как и вся электроника, обладают определенным сроком службы, на который сильно влияют эксплуатационные условия. LED-элементы, изготовленные известными брендами, рассчитаны на работу до 100 тысяч часов, что намного дольше источников питания. По качеству рассчитанный драйвер можно классифицировать на три типа:

• низкого качества, с работоспособностью до 20 тысяч часов;
• с усредненными параметрами — до 50 тысяч часов;
• преобразователь, состоящий из комплектующих известных брендов — до 70 тысяч часов.

Многие даже не знают, зачем обращать внимание на этот параметр. Это понадобится для выбора устройства для длительного использования и дальнейшей окупаемости. Для использования в бытовых помещениях подойдет первая категория (до 20 тысяч часов).

Как подобрать драйвер?

Насчитывается множество разновидностей драйверов, используемых для LED-освещения. Большинство из представленной продукции изготовлено в Китае и не имеет нужного качества, но выделяется при этом низким ценовым диапазоном. Если нужен хороший драйвер, лучше не гнаться за дешевизной китайского производства, так как их характеристики не всегда совпадают с заявленными, и редко когда к ним прилагается гарантия. Может быть брак на микросхеме или быстрый выход из строя устройства, в таком случае не удастся совершить обмен на более качественное изделие или вернуть средства.

Светодиодный драйвер без корпуса

Наиболее часто выбираемым вариантом является бескорпусный драйвер, питающийся от 220 В или 12 В. Различные модификации позволяют использовать их для одного или более светодиодов. Эти устройства можно выбрать для организации исследований в лаборатории или же проведения экспериментов. Для фито-ламп и бытового применения выбирают драйверы для светодиодов, находящиеся в корпусе.  Бескорпусные устройства выигрывают в ценовом плане, но проигрывают в эстетике, безопасности и надежности.

Виды драйверов

Устройства, осуществляющие питание светодиодов, условно можно разделить на:

• импульсные;
• линейные.

Импульсный драйвер

Устройства импульсного типа производят на выходе множество токовых импульсов высокой частоты и работают по принципу ШИМ, КПД у них составляет до 95%. Импульсные преобразователи имеют один существенный недостаток — во время работы возникают сильные электромагнитные помехи. Для обеспечения стабильного выходного тока в линейный драйвер установлен генератор тока, который играет роль выхода. Такие устройства имеют небольшой КПД (до 80%), но при этом просты в техническом плане и стоят недорого. Такие устройства не получится использовать для потребителей большой мощности.

Из вышеперечисленного можно сделать вывод, что источник питания для светодиодов следует выбирать очень тщательно. Примером может послужить люминесцентная лампа, на которую подается ток, превышающий норму на 20%. В ее характеристиках практически не произойдет изменений, а вот работоспособность светодиода уменьшится в несколько раз.

DRIVERS Драйверы для светодиодных светильников

Драйвер LED CV 120W-24V-IP20 (Helvar LL1x120-CV24)

Дистрибьютор

В наличии:

Количество:

АВС-электро

195 шт Рязань, Световые Технологии 195

– +

Ассоциация компаний «Русский Свет»

195 шт Рязань, Световые Технологии 195

– +

ГК ФОРУМ ЭЛЕКТРО

195 шт Рязань, Световые Технологии 195

– +

ИДЖИТЕХ

195 шт Рязань, Световые Технологии 195

– +

Лампа Онлайн

195 шт Рязань, Световые Технологии 195

– +

СТК «Толедо»

195 шт Рязань, Световые Технологии 195

– +

Техдизайн

195 шт Рязань, Световые Технологии 195

– +

Элекон

195 шт Рязань, Световые Технологии 195

– +

ЭТМ

195 шт Рязань, Световые Технологии 195

– +

как подобрать (расчет) + подключение и проверка

Светодиоды представляют собой универсальные и экономичные источники освещения, которые вошли в каждый дом. С помощью современных светодиодных ламп организовывают освещение квартир, домов, офисов, общественных зданий и улиц. Важнейшим элементом любого прибора, работающего на светодиодах является драйвер. Компонент имеет ряд особенностей, которые важно учитывать при использовании электроприборов.

Светодиодный драйвер — что это такое

Прямой перевод слова «драйвер» означает «водитель». Таким образом, драйвер любой светодиодной лампы выполняет функцию управления подающимся на устройство напряжением и регулирует параметры освещения.

Рисунок 1. Светодиодный драйвер.

Светодиоды это электрические приборы, способные излучать свет в некотором спектре. Чтобы прибор работал правильно, необходимо подавать на него исключительно постоянное напряжение с минимальными пульсациями. Условие особенно актуально для мощных светодиодов. Даже минимальные перепады напряжения способны вывести прибор из строя. Незначительное снижение входного напряжения мгновенно отразится на параметрах светоотдачи. Превышение установленного значения приводит к перегреву кристалла и его перегоранию без возможности восстановления.

Драйвер осуществляет функцию стабилизатора входного напряжения. Именно этот компонент отвечает за поддержание необходимых значений тока и правильную работу источника освещения. Использование качественных драйверов гарантирует долгое и безопасное использование прибора.

Как работает драйвер

LED-драйвер – источник постоянного тока, который создает на выходе напряжение. В идеале оно не должно зависеть от подаваемой на драйвер нагрузки. Сеть переменного тока характеризуется нестабильностью и нередко в ней наблюдаются значительные перепады параметров. Стабилизатор должен сглаживать перепады и предотвращать их негативное влияние.

К примеру, подключая к источнику напряжения 12 В резистор на 40 Ом можно получить стабильный показатель тока в 300 мА.

Рисунок 2. Внешний вид регулятора.

Если подключить параллельно два одинаковых резистора на 40 Ом, ток на выходе будет составлять уже 600 мА. Такая схема достаточно проста и характерна для самых дешевых электрических приборов. Она не способна автоматически поддерживать нужную силу тока и противостоять пульсациям напряжения в полной мере.

Виды

Драйверы питания для светодиодов делят на две большие группы: линейные и импульсные, по принципу работы.

Импульсная стабилизация

Импульсная стабилизация отличается надежностью и эффективностью при работе с диодами практически любой мощности.

Рисунок 3. Схема импульсной стабилизации светодиодной цепи.

Регулирующим элементом является кнопка, схема дополнена накопительным конденсатором. После подачи напряжения нажимается кнопка, заставляющая конденсатор накапливать энергию. Затем кнопка размыкается, а постоянное напряжение от конденсатора поступает на осветительное оборудование. Как только конденсатор разрядится, процедура повторяется.

Рост напряжения позволяет сократить время зарядки конденсатора. Подача напряжения запускается специальным транзистором или тиристором.

Все происходит автоматически со скоростью около сотен тысяч замыканий в секунду. КПД в данном случае нередко достигает впечатляющего показателя в 95%. Схема эффективна даже при использовании высокомощных светодиодов, поскольку потери энергии в процессе работы оказываются незначительными.

Читайте также

Схема и подключения плавного розжига и затухания светодиодов



Линейный стабилизатор

Линейный принцип регулировки тока иной. Простейшая схема подобной цепи представлена на рисунке ниже.

Рисунок 4. Схема использования линейного стабилизатора.

В цепь установлен резистор, ограничивающий ток. Если меняется напряжение питания, смена сопротивления резистора позволит снова выставить нужное значение тока. Линейный стабилизатор автоматически следит за проходящим через светодиод током и при необходимости регулирует его при помощи переключателя резистора. Процесс протекает крайне быстро и помогает оперативно реагировать на малейшие колебания сети.

Подобная схема проста и эффективна, однако имеется недостаток — бесполезное рассеивание мощности проходящего через регулирующий элемент тока. По этой причине вариант оптимален при использовании с небольшим рабочим током.  Использование высокомощных диодов может привести к тому, что элемент регулировки будет потреблять больше энергии, чем сама лампа.

Читайте также

Виды светодиодов, которые используются в лампах на 220 Вольт



Как подобрать

Чтобы подобрать светодиодный драйвер, необходимо рассматривать комплексно характеристики прибора:

• напряжение на входе и выходе;
• выходной ток;
• мощность;
• уровень защиты от вредных воздействий.

Для начала определяют источник питания. Используются стандартная сеть с переменным напряжением, аккумулятор, блок питания и многое другое. Главное, чтобы входное напряжение было в указанном в паспорте устройства диапазоне. Ток также должен соответствовать входной сети и подсоединенной нагрузке.

Рисунок 5. Виды блоков

Производители выпускают устройства в корпусах или без них. Корпуса эффективно защищают от влаги, пыли и негативных воздействий окружающей среды. Однако для встраивания прибора непосредственно в лампу корпус не обязательный компонент.

Как рассчитать

Для правильной организации электрической цепи важно рассчитать выходные параметры. На основе полученных данных реализуется подбор конкретной модели.

Тематическое видео: Как подобрать драйвер для светодиодного светильника.

Расчет начинается с рассмотрения светодиодов с учетом их напряжения и тока. Характеристики можно увидеть в документах. К примеру, используются диоды напряжением 3,3 В с током 300 мА. Необходимо создать светильник, в котором три светодиода расположены один за другим последовательно.  Рассчитывается падение напряжение в цепи: 3,3 * 3 = 9,9 В. Ток в данном случае остается постоянным. Значит пользователю потребуется драйвер с выходным напряжением 9,9 В и силой тока 300 мА.

Конкретно такой блок найти не удастся, поскольку современные приборы рассчитаны на использование в некотором диапазоне. Ток прибора может быть немного меньше, лампа будет менее яркой. Превышать ток запрещено, поскольку такой подход способен вывести прибор из строя.

Теперь требуется определить мощность устройства. Хорошо, если она будет превышать нужный показатель на 10-20%. Расчет мощности осуществляется по формуле, умножая рабочее напряжение на ток: 9,9 * 0,3 = 2,97 Вт.

Рисунок 7. Плата драйвера.

Как подключить к светодиодам

Подключить драйвер к светодиодам можно даже без специальных навыков. Контакты и разъемы обозначены маркировкой на корпусе.

Маркировкой INPUT помечены контакты входного тока, OUTPUT обозначает выход. Важно соблюдать полярность. Если подключаемое напряжение постоянное, то контакт «+» нужно подключить к положительному полюсу батареи.

При использовании переменного напряжения учитывают маркировку входных проводов. На «L» подается фаза, на «N» – ноль. Фазу можно найти индикаторной отверткой.

Если присутствуют маркировки «~», «АС» или отсутствуют обозначения, соблюдение полярности не обязательно.

Рисунок 6. Подключение диодов последовательно.

При подключении светодиодов к выходу полярность важно соблюдать в любом случае. В данном случае «плюс» от драйвера подключается к аноду первого светодиода цепи, а «минус» к катоду последнего.

Рисунок 7. Параллельное подключение.

Наличие в цепи большого количества светодиодов может вызвать необходимость разбить их на несколько групп, соединенных параллельно. Мощность будет складываться из мощностей всех групп, тогда как рабочее напряжение окажется равным показателю одной группы в цепи. Токи в данном случае также складываются.

Как проверить драйвер светодиодной лампы

Проверить работу драйвера светодиода можно подключив светильник к сети. Надо только убедиться в исправности осветительного прибора и отсутствии пульсаций.

Существует способ проверить драйвер и без светодиода. На него подается 220 В и измеряются показатели на выходе. Показатель должен быть постоянным, по значению немного больше указанного на блоке. Например указанные на блоке значения 28-38 В обозначают выходное напряжение без нагрузки около 40 В.

Рисунок 8. Проверка исправности светодиода.

Описанный способ проверки не дает полного представления об исправности драйвера. Нередко приходится сталкиваться с исправными блоками, которые не включаются вхолостую или же работают нестабильно без нагрузки. Выходом представляется подключение к прибору специального загрузочного резистора. Выбрать сопротивление резистора можно по закону Ома с учетом указанных на блоке показателей.

Если после подключения резистора напряжение на выходе оказывается таким, как указано, драйвер исправен.

Срок службы

Драйверы имеют свой ресурс. Чащ всего производители гарантируют 30 тыс. часов работы драйвера при интенсивной эксплуатации.

На срок службы также будут влиять перепады напряжения в сети, температура, влажность.

Значительно сократить ресурс прибора может недостаточная загруженность. Если драйвер рассчитан на 200 Вт, а функционирует при 90 Вт, большая часть свободной мощности вызывает перегрузку сети. Возникают сбои, мерцания, лампа может перегореть в течение года.

Также будет интересно: Проверка светодиодной лампы на работоспособность мультиметром.

Таблицы подключения светодиодов. Как использовать и подключать бюджетные светодиоды.

 На многочисленные просьбы покупателей, которые по неопытности купили бюджетные светодиоды-подделки вместо качественных, мы расскажем в этой статье как использовать светодиоды эконом класса, которые также «имеют право на жизнь»). Другими словами, в этой статье мы расскажем, что делать, если вы купили некачественную LED матрицу.

 Для примера рассмотрим варианты подключения дешёвого лед 100Вт эконом класса, который часто называют подделкой.

  Во-первых, не расстраивайтесь) такие светодиоды тоже можно использовать, но при более низких токах 600-1500мА, что соответствует мощности 20-50Вт. Дело в том, что драйвера, это стабилизаторы тока. Если подключить полноценный драйвер для светодиода 100Вт, а это 3000мА, то ток на каждой из 10 групп кристаллов, в каждой из которых по 10 последовательно включенных кристалла по 1 Вт, будет 300мА.

 Но, как мы уже знаем из статьи «Как отличить мощные и качественные светодиоды от подделок.», в светодиодах эконом класса, кристаллы либо не полной мощности (маленький размер), либо не подобраны по падению напряжения (неравномерная засветка). Это значит, что какой-то кристалл из любой группы вскоре перегорит, и, следовательно, отключится целая группа. Тогда останутся только 9 групп. Следовательно, стабилизированный ток распределится на эти 9 групп и на каждой из них ток будет около 330мА (3000/9=330…) Это приведет к еще большей нагрузке на кристаллы, что повлечет выход из строя еще одного кристалла. Ну а далее все повторится уже лавинообразно и светодиод мгновенно перегорит.

 Чтобы этого не случилось, для 100Вт LED эконом класса лучше использовать драйвер с меньшим током от 600 до 1500мА. Тогда у светодиода будет запас мощности, и он будет работать значительно дольше. Но если нужен именно полноценный, мощный светодиод, мы конечно же рекомендуем купить в нашем магазине качественный светодиод 100Вт), ну это так, к слову).



 Возвращаясь к нашей проблеме, если LED 100W эконом класса уже куплен, то, как вариант, если нет подходящего маломощного драйвера на 20-50Вт, можно, (а я бы сказал даже, что лучше) для питания таких светодиодов использовать стабилизатор напряжения (рекомендуется выставить минимальное рабочее напряжение 30В). В этом случае при перегорании даже половины групп кристаллов, ток на остальных группах расти не будет.

   Это объясняется тем, что стабилизатор напряжения всегда будет держать стабилизированное напряжение 30В на каждой из всех подключенных групп. Можно даже подключать несколько светодиодов параллельно, и даже разной мощности. Напряжение всегда на каждой из таких групп будет 30В (или такое как вы выставите). Даже если со временем, из всех подключенных светодиодов останется только одна рабочая группа, она будет работать стабильно, так как ток в цепи этой группы никак не будет зависеть от количества ранее подключенных групп кристаллов.

 Следует отметить что для питания качественных светодиодов всегда нужно использовать LED драйвер, который автоматически регулирует напряжение и предотвращает превышение рабочего тока. Стабилизатор напряжения допускается использовать только при минимальных рабочих напряжениях и токах. Например, если установить напряжение 30В, а ток при этом будет 600мА, то после нагрева светодиода, ток непременно вырастет, возможно даже в 2 раза. Следовательно, при том же напряжении 30В, ток может достигнуть значения даже 1200мА.  При использовании LED драйвера, такого не будет, потому что драйвер автоматически понизит напряжение, для поддержания стабилизированного тока на который он рассчитан.

 Становится понятно, что тут важно найти компромисс. Чтобы продлить срок службы бюджетного светодиода, нужно использовать его не на полную мощность и, возможно даже лучшие результаты получатся при использовании стабилизатора напряжения при установке минимального значения рабочего тока. Во всех остальных случаях необходимо использовать LED драйвер.

 Кстати мы рекомендуем использовать мощные светодиоды с драйверами более низкого рабочего тока. Например, для светодиода 100Вт, даже премиум класса, можно использовать драйвер мощностью 50Вт. Это значительно увеличит срок его службы, без вреда для драйвера.

Для более детального рассмотрения отличий светодиодов, рекомендуем прочитать на нашем сайте две статьи:

«Как выбрать светодиодную матрицу 10-100Вт»

«Как отличить мощные и качественные светодиоды от подделок»

 Для наглядного примера рассмотрите таблицы, которые мы создали для начинающих мастеров. В них вы сможете определить какие LED драйвера подходят для питания светодиодов 50 и 100Вт разного класса качества.

Таблицы также содержит ссылки, по которым вы сможете сразу перейти на нужный товар и, при необходимости заказать нужный комплект.

Таблица №1: подбор LED драйвера для питания светодиодов мощностью 100Вт

Таблица №2: подбор LED драйвера для питания светодиодов мощностью 50Вт

 Примечание: выбирая в других магазинах драйвер и светодиод согласно таблице, следите за тем, чтобы светодиод соответствовал своему классу, а драйвер соответствовал указанным характеристикам. В таблице вы можете кликнуть на нужном драйвере или светодиоде, и сразу перейти на страницу покупки выбранного товара.

  Что касается нашего магазина, мы всегда стараемся предоставить Вам достоверную информацию о производителях и качестве предлагаемой нами продукции. Кроме того, мы пишем для вас статьи и предоставляем развернутую информацию в описании каждого товара. Надеемся, что это поможет сделать вам правильный выбор, а нам поставлять востребованную продукцию, для вас.

Желаем Вам успешных покупок!

Самодельный драйвер для мощных светодиодов

Светодиоды для своего питания требуют применения устройств, которые будут стабилизировать ток, проходящий через них. В случае индикаторных и других маломощных светодиодов можно обойтись резисторами. Их несложный расчет можно еще упростить, воспользовавшись «Калькулятором светодиодов».

Для использования мощных светодиодов не обойтись без использования токостабилизирующих устройств – драйверов. Правильные драйвера имеют очень высокий КПД — до 90-95%. Кроме того, они обеспечивают стабильный ток и при изменении напряжения источника питания. А это может быть актуально, если светодиод питается, например, от аккумуляторов. Самые простые ограничители тока — резисторы — обеспечить это не могут по своей природе.

Немного ознакомиться с теорией линейных и импульсных стабилизаторов тока можно в статье «Драйвера для светодиодов».

Готовый драйвер, конечно, можно купить. Но гораздо интереснее сделать его своими руками. Для этого потребуются базовые навыки чтения электрических схем и владения паяльником. Рассмотрим несколько простых схем самодельных драйверов для мощных светодиодов.

Простой драйвер. Собран на макетке, питает могучий Cree MT-G2

Очень простая схема линейного драйвера для светодиода. Q1 – N-канальный полевой транзистор достаточной мощности. Подойдет, например, IRFZ48 или IRF530. Q2 – биполярный npn-транзистор. Я использовал 2N3004, можно взять любой похожий. Резистор R2 – резистор мощностью 0.5-2Вт, который будет определять силу тока драйвера. Сопротивление R2 2.2Ом обеспечивает ток в 200-300мА. Входное напряжение не должно быть очень большим – желательно не превышать 12-15В. Драйвер линейный, поэтому КПД драйвера будет определяться отношением V_LED / V_IN, где V_LED – падение напряжения на светодиоде, а V_IN – входное напряжение. Чем больше будет разница между входным напряжением и падением на светодиоде и чем больше будет ток драйвера, тем сильнее будет греться транзистор Q1 и резистор R2. Тем не менее, V_IN должно быть больше V_LED на, как минимум, 1-2В.

Для тестов я собрал схему на макетной плате и запитал мощный светодиод CREE MT-G2. Напряжение источника питания — 9В, падение напряжения на светодиоде — 6В. Драйвер заработал сразу. И даже с таким небольшим током (240мА) мосфет рассеивает 0,24 * 3 = 0,72 Вт тепла, что совсем не мало.

Схема очень проста и даже в готовом устройстве может быть собрана навесным монтажом.

Схема следующего самодельного драйвера также предельно проста. Она предполагает использование микросхемы понижающего преобразователя напряжения LM317. Данная микросхема может быть использована как стабилизатор тока.

Еще более простой драйвер на микросхеме LM317

Входное напряжение может быть до 37В, оно должно быть как минимум на 3В выше падения напряжения на светодиоде. Сопротивление резистора R1 рассчитывается по формуле R1 = 1.2 / I, где I – требуемая сила тока. Ток не должен превышать 1.5А. Но при таком токе резистор R1 должен быть способен рассеять 1.5 * 1.5 * 0.8 = 1.8 Вт тепла. Микросхема LM317 также будет сильно греться и без радиатора не обойтись. Драйвер также линейный, поэтому для того, чтобы КПД был максимальным, разница V_IN и V_LED должна быть как можно меньше. Поскольку схема очень простая, она также может быть собрана навесным монтажом.

На той же макетной плате была собрана схема с двумя одноваттными резисторами сопротивленим 2.2 Ом. Сила тока получилась меньше расчетной, поскольку контакты в макетке не идеальны и добавляют сопротивления.

Следующий драйвер является импульсным понижающим. Собран он на микросхеме QX5241.

Драйвер для мощных светодиодов на микросхеме QX5241

Схема также проста, но состоит из чуть большего количества деталей и здесь уже без изготовления печатной платы не обойтись. Кроме того сама микросхема QX5241 выполнена в достаточно мелком корпусе SOT23-6 и требует внимания при пайке.

Входное напряжение не должно превышать 36В, максимальный ток стабилизации – 3А. Входной конденсатор С1 может быть любым – электролитическим, керамическим или танталовым. Его емкость – до 100мкФ, максимальное рабочее напряжение – не менее чем в 2 раза больше, чем входное. Конденсатор С2 керамический. Конденсатор С3 – керамический, емкость 10мкФ, напряжение – не менее чем в 2 раза больше, чем входное. Резистор R1 должен иметь мощность не менее чем 1Вт. Его сопротивление рассчитывается по формуле R1 = 0.2 / I, где I – требуемый ток драйвера. Резистор R2 — любой сопротивлением 20-100кОм. Диод Шоттки D1 должен с запасом выдерживать обратное напряжение – не менее чем в 2 раза по значению больше входного. И рассчитан должен быть на ток не менее требуемого тока драйвера. Один из важнейших элементов схемы – полевой транзистор Q1. Это должен быть N-канальный полевик с минимально возможным сопротивлением в открытом состоянии, безусловно, он должен с запасом выдерживать входное напряжение и нужную силу тока. Хороший вариант – полевые транзисторы SI4178, IRF7201 и др. Дроссель L1 должен иметь индуктивность 20-40мкГн и максимальный рабочий ток не менее требуемого тока драйвера.

Количество деталей этого драйвера совсем небольшое, все они имеют компактный размер. В итоге может получиться достаточно миниатюрный и, вместе с тем, мощный драйвер. Это импульсный драйвер, его КПД существенно выше, чем у линейных драйверов. Тем не менее, рекомендуется подбирать входное напряжение всего на 2-3В больше, чем падение напряжения на светодиодах. Драйвер интересен еще и тем, что выход 2 (DIM) микросхемы QX5241 может быть использован для диммирования – регулирования силы тока драйвера и, соответственно, яркости свечения светодиода. Для этого на этот выход нужно подавать импульсы (ШИМ) с частотой до 20КГц. С этим сможет справиться любой подходящий микроконтроллер. В итоге может получиться драйвер с несколькими режимами работы.

Готовые изделия для питания мощных светодиодов можно посмотреть здесь.

Существует огромное количество принципиальных схем стабилизаторов тока, которые могут быть использованы как драйвера для мощных светодиодов. Производится также бесчисленное количество специализированных микросхем, на базе которых можно собирать драйвера самой разной сложности – все ограничивается только Вашим желанием и потребностями. Мы рассмотрели только самые простые самодельные драйвера. Читайте также статью, в которой рассматривается схема драйвера для светодиода от сети в 220В.

5 важных факторов при покупке светодиодных драйверов — блог 1000Bulbs.com

Светодиодные драйверы (также известные как источники питания для светодиодов) похожи на балласты для люминесцентных ламп или трансформаторы для низковольтных ламп: они обеспечивают светодиоды с правильным источником питания для работы и работать с максимальной отдачей. Если вы читали нашу предыдущую статью о том, требуется ли вашему светодиоду драйвер, вы уже знаете, что все светодиоды требуют драйвера и что вам действительно стоит задать вопрос, требует ли ваш светодиод внешний драйвер . .Вы также узнаете, что существует два основных типа внешних драйверов светодиодов, постоянного тока и постоянного напряжения, и что драйвер, который вам нужен, зависит от того, есть ли в вашем светодиодном источнике света драйвер постоянного тока внутри источника света ( если да, вам понадобится драйвер постоянного напряжения; если нет, вам понадобится отдельный драйвер постоянного тока). Теперь, когда вы уверены, что для вашего светодиодного светильника требуется внешний драйвер, а также его тип, пришло время сузить круг вопросов, которые необходимо учитывать при принятии решения о покупке.Вот пять факторов, которые помогут вам сделать правильный выбор.

1. Требования к питанию

Выходное напряжение / ток

Во-первых, рассмотрите требования к напряжению вашей лампы. Если для работы светодиода требуется 12 вольт, используйте драйвер на 12 вольт; если он использует 24 В, используйте драйвер на 24 В и т. д. При выборе драйвера для светодиода постоянного тока вы также должны учитывать выходной ток светодиода, который измеряется в амперах или миллиамперах. Короче говоря, убедитесь, что ваш драйвер будет обеспечивать выходную мощность в пределах указанного диапазона вашего света: учитывайте диапазон напряжения и тока для драйвера постоянного тока и просто диапазон напряжения для драйвера постоянного напряжения.

Входное напряжение / ток

Затем рассмотрите напряжение источника питания в том месте, где вы будете использовать свет. Ваш драйвер должен принимать входное напряжение в месте, где вы используете свет, чтобы он мог правильно понижать его до нужного выходного напряжения. Обычные дома обеспечивают стандартное напряжение 120 вольт, а большинство коммерческих или промышленных предприятий поставляют 277 вольт, хотя, если вы не уверены, лучше проконсультироваться с электриком. Большинство драйверов принимают широкий диапазон входных напряжений.Опять же, при выборе драйвера для светодиода постоянного тока вы также должны учитывать входной ток светодиода.

Максимальная мощность

Наконец, рассмотрите требования к мощности вашего светильника. Выберите драйвер с максимальной мощностью выше, чем мощность вашего фонаря. Не подключайте драйвер к фонарю, мощность которого превышает максимальную мощность водителя, или к фонарю, потребляющему менее 50% максимальной мощности водителя.

2. Регулировка яркости

Светодиоды постоянного и постоянного напряжения и драйверы могут быть изготовлены с возможностью регулировки яркости, хотя для обоих необходимо указать, что они регулируемые, в техническом описании продукта.Если в спецификациях вообще не упоминается диммирование, можно с уверенностью предположить, что диммирование продукта невозможно, и то же самое касается бытовых светодиодов с внутренними драйверами. Для работы внешних драйверов с регулируемой яркостью часто требуется внешний диммер или другие устройства управления затемнением, указанные в техническом описании продукта.

3. Безопасность

Рейтинги IP

Рейтинги IP говорят пользователям о степени защиты окружающей среды, которую обеспечивает корпус драйвера. Первое число указывает защиту от твердых предметов, а второе число указывает защиту от водных элементов.Например, согласно приведенной ниже таблице, драйвер со степенью защиты IP67 защищен от пыли и временного погружения в воду.

Как выбрать правильный светодиодный драйвер

Как выбрать правильный светодиодный драйвер Если вы читали нашу предыдущую публикацию на тему «Понимание Все аспекты светодиодных драйверов и принцип их работы «вы узнали несколько основных факты: ● Для всех светодиодных систем требуется драйвер светодиодов того или иного типа. ● Хотя существует множество различных типов светодиодных драйверов, большинство из них делятся на две категории: постоянное напряжение или постоянный ток. ● Некоторые светодиодные фонари, например, домашнее светодиодное общее освещение лампочки, имеют встроенные встроенные драйверы. ● Лампы или системы, не имеющие встроенного драйвера, будут требуется внешний драйвер для правильной работы. Два типа драйверов Два основных типа драйверов светодиодов включают те, которые используют низковольтная входная мощность постоянного тока, обычно от 5 до 36 вольт, и те, которые используют входную мощность переменного тока высокого напряжения, обычно где-то между 90 и 277 вольт.Эти мощные драйверы с питанием от переменного тока, также называемые автономными драйверами, может быть предпочтительным при разработке масштабного проекта общего освещения, либо коммерческий или жилой. В противном случае низковольтные драйверы постоянного тока не работают. рекомендуется, особенно для небольших приложений. Они надежны и эффективны и предлагают больше возможностей вывода и регулировки яркости. Соображения, когда Выбор драйвера светодиода При выборе необходимо учитывать ряд моментов. драйвер светодиода: Прежде всего, определите тип и количество Светодиодные фонари, которые вы будете использовать в своей установке, и их расположение.Если твой огни соединены последовательно, например, с наземными или настилочными огнями, вам потребуется светодиодный драйвер постоянного тока. Если они будут подключены параллельно, например, со светодиодной лентой или светодиодной лентой, тогда вам понадобится драйвер светодиода постоянного напряжения. Затем вам нужно убедиться, что номинал в миллиамперах на Ваши фары соответствуют номинальному току вашего светодиодного драйвера в миллиамперах. Электрический ток измеряется в амперах и миллиамперах. Хотя существует ряд различных Номинальные значения в миллиамперах для светодиодных фонарей наиболее распространены: 350 мА и 700 мА. Затем убедитесь, что номинальная мощность вашего Драйвер светодиода больше или равен общей мощности всех ламп, подключенных к этот водитель. Например, если у вас есть пять наземных фонарей мощностью 3 Вт, подключенных к вашему водитель должен иметь номинальную мощность не менее 15 Вт. Когда используешь Светодиодная лента, вам нужно умножить номинальную мощность на метр ленты на длина ленты. Например, если лента рассчитана на 15 Вт на метр а общая длина ленты составляет 3 метра, ваш светодиодный драйвер придется нести на минимум 45-ваттный рейтинг. Наконец, убедитесь, что выходное напряжение драйвера светодиода совместимо с входное напряжение ваших светодиодных ламп. Некоторые драйверы светодиодов постоянного тока имеют широкий диапазон выходного напряжения, например от 6 до 24 В, что делает их более универсальными и совместим с рядом различных светодиодных фонарей. Светодиод постоянного тока драйверы, однако, могут выдавать очень специфическое напряжение, которое может не работать с ваши светодиодные фонари. Повреждение может быть вызвано использованием неправильного напряжения, поэтому необходимо важно внимательно это проверить. Краткое содержание важного Факторы покупки светодиодных драйверов Потому что существует так много вариантов светодиодных драйверов доступный, получение правильного может немного сбить с толку новичка. Мы уже рассмотрели некоторые из наиболее важных соображений при покупке, но необходимо учитывать ряд других факторов, которые мы рассмотрим здесь. Некоторый из этого может показаться избыточным, но важно повторить, чтобы гарантировать понимание. Выходное напряжение — Всегда учитывайте напряжение, необходимое для вашего света (ов).Если им для работы требуется 12 вольт, используйте драйвер на 12 вольт. При использовании драйвер светодиодов постоянного тока, учитывайте выходной ток светодиодов (в амперах или миллиампер) и убедитесь, что ваш драйвер будет вырабатывать энергию в ваших фарах. указанный диапазон. С драйверами постоянного тока, как диапазон тока, так и напряжение нужно учитывать. С драйверами постоянного напряжения только диапазон напряжения необходимо учитывать. Входное напряжение — Хотя большинство драйверов светодиодов допускают диапазон входных напряжений, убедитесь, что напряжение, доступное в вашем регионе, совместимо с используемым вами драйвером.Большинство бытовое напряжение составляет 120 вольт, в то время как большинство коммерческих и промышленных напряжений 277 вольт. Если вы не уверены, посоветуйтесь со своим электриком. Когда имеешь дело с светодиоды постоянного тока учитывайте также их входной ток. Мощность — Рассчитайте общую мощность вашего фонаря или фонарей и убедитесь, что у вашего водителя есть максимальная мощность, превышающая эту. Не используйте драйвер со светом или фонари, мощность которых превышает его максимальную мощность, или которые используют менее 50% максимальной мощности. мощность. Затемнение — Драйверы светодиодов постоянного тока и постоянного напряжения могут быть изготовлены с помощью возможность диммирования, но возможность диммирования должна быть указана на диммере. спецификации, в противном случае можно с уверенностью предположить, что система не регулируется. Надеюсь, эта информация предоставила вам основы необходимо выбрать правильный светодиодный драйвер для вашего приложения. Если у тебя есть вопросы, мы рады помочь. Позвоните нам по телефону 407-777-0942.

Критерии выбора светодиодных драйверов

Внутренние драйверы светодиодов в светодиодной лампе

Правильный драйвер, соединенный с определенным светодиодом, обеспечит более длительный срок службы осветительного прибора. Эта статья — краткое руководство о том, как сделать идеальный выбор.

По Глубоководной Шукле

Драйвер светоизлучающих диодов (LED) регулирует мощность, необходимую для светодиода или массива светодиодов.Светодиоды — это маломощные осветительные устройства с длительным сроком службы, поэтому для них требуются специализированные источники питания. Использование неправильного драйвера приведет к тому, что светодиоды станут слишком горячими и нестабильными, что приведет к сбою и снижению производительности. Чтобы светодиоды работали безупречно, драйвер должен подавать на них постоянное питание. Драйвер также предотвращает преждевременный выход из строя светодиодов, управляя тепловым разгоном, который представляет собой явление, при котором повышение температуры работающего светодиода увеличивает ток.Драйверы обеспечивают, чтобы ток и напряжение оставались в пределах рабочего диапазона светодиодов, независимо от колебаний в электросети.

Как выбрать драйвер светодиода
Не каждый драйвер подходит для каждого светодиодного приложения. Выбор должен быть сделан на основе определенных факторов, наиболее важным из которых является то, нужен ли вам светодиодный драйвер постоянного тока (CC) или постоянного напряжения (CV) — или и то, и другое. Драйверы CC обеспечивают фиксированный выходной ток и могут иметь широкий диапазон выходных напряжений.Они обеспечивают больший контроль и более высокую эффективность и могут использоваться для одиночных лампочек или серии светодиодов. Их часто используют для офисного освещения, декоративного освещения, освещения магазинов, светодиодных даунлайтов, светодиодных вывесок и развлекательного освещения. Единственный недостаток — при разрыве цепи ни одна из светодиодных лампочек работать не будет.

Драйверы

CV обеспечивают фиксированное выходное напряжение и максимальный регулируемый выходной ток. Их можно использовать для параллельного включения нескольких светодиодных ламп, например светодиодных лент или цепочек. Их часто используют для наружного освещения, уличного освещения, освещения сцены, движущихся знаков и архитектурного освещения. Стоит отметить, что некоторые драйверы светодиодов содержат опции CV и CC. Эти драйверы будут работать в режиме CV во время стандартных операций, но переключатся в режим CC, если выходной ток превысит свой номинальный предел тока. Если вам нужен драйвер, который может обрабатывать несколько приложений, этот тип драйвера может быть вашим лучшим вариантом.

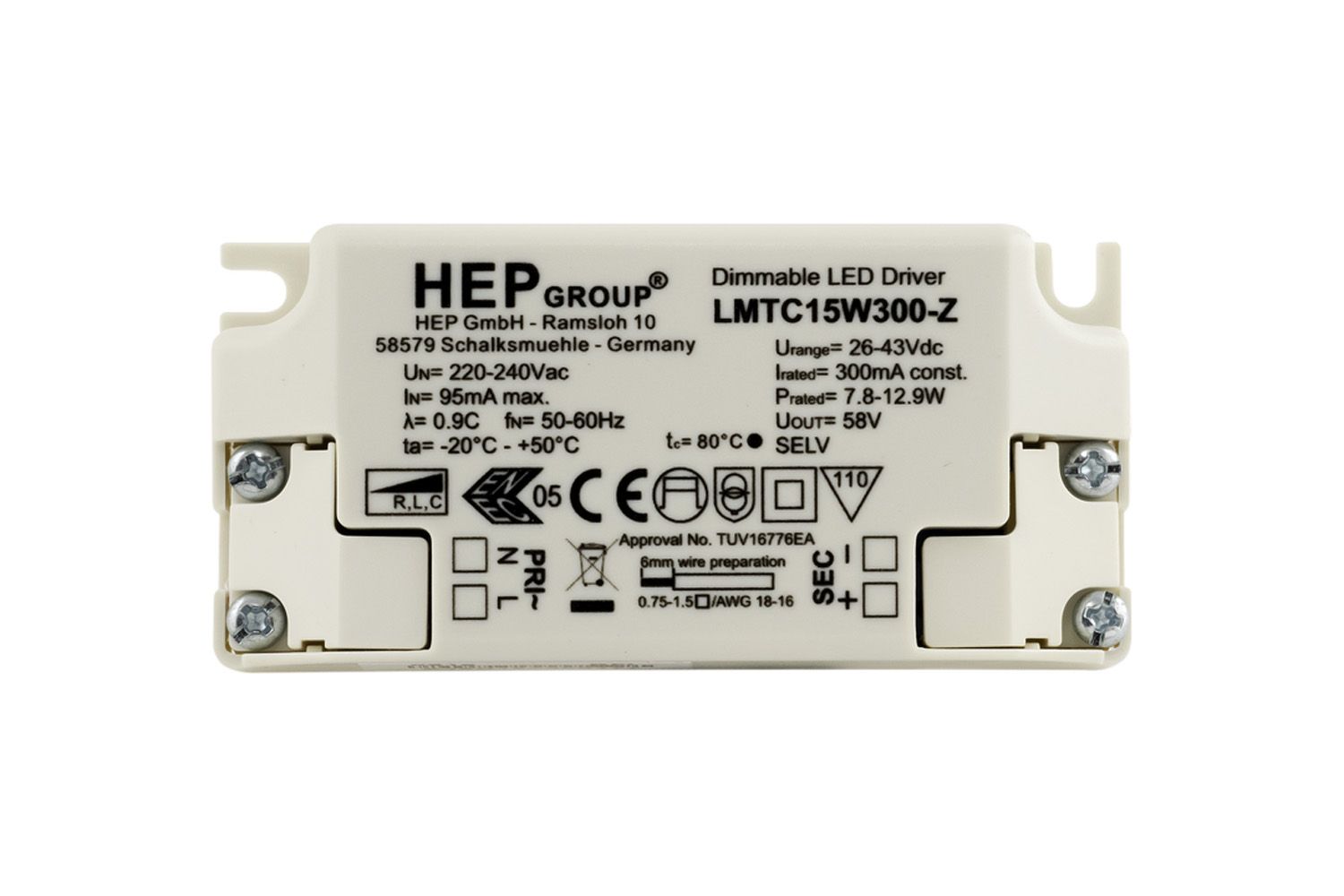

Драйвер светодиода с регулируемой яркостью (любезно предоставлено: https: //www.mygreenlighting.co.uk/accessories/
transformers_led_drivers / 8659.html)

Другими факторами, которые следует учитывать при выборе драйверов светодиодов, являются выходной ток, выходная мощность, выходное напряжение, IP-рейтинг драйвера светодиода, корпус, возможность диммирования и соответствие международным нормативным требованиям. стандарты безопасности, такие как UL1310. Драйвер должен иметь как минимум выходную мощность, напряжение и ток, необходимые для вашего светодиода. Однако выбор драйвера с более высоким значением обеспечит дополнительную безопасность, чтобы гарантировать, что он не будет работать на полной мощности, что в конечном итоге может сократить срок его службы.Если вы используете драйвер CC, убедитесь, что выходное напряжение превышает требования ваших светодиодных ламп. Рейтинг IP указывает на защиту окружающей среды, обеспечиваемую внешним кожухом драйвера от проникновения влаги, пыли и других предметов или жидкостей.

Драйверы светодиодов устанавливаются внутри или снаружи во время сборки лампы. Внутренние драйверы обычно размещаются в том же корпусе, что и светодиоды, и используются в домашних светодиодных лампах, чтобы упростить замену ламп.Внешние драйверы размещаются отдельно от светодиодов и обычно используются для наружных применений, таких как дороги и коммерческое освещение. Внешние драйверы легче заменить или отремонтировать, чем внутренние.

Диммируемые и программируемые драйверы
В настоящее время все большую популярность приобретают диммируемые драйверы. Они работают с диммированием 0–10 В, диммированием TRIAC или ШИМ (широтно-импульсной модуляцией) диммированием. Для регулировки яркости или регулировки яркости выберите драйвер с возможностью регулировки яркости.Возможность регулирования яркости светодиодов зависит от используемой мощности — постоянного или переменного тока.

Программируемый светодиодный драйвер

Регулировка яркости с широтно-импульсной модуляцией может использоваться на всех источниках питания. Это связано с тем, что диммеры с ШИМ идут в соответствии с полосами света, затемняют на стороне 12 В постоянного тока цепи. Диммеры с ШИМ пульсируют светом на высоких частотах, чтобы изменить восприятие света невооруженным глазом. Чем выше частота, тем ярче они будут. Регулировка яркости TRIAC позволяет регулировать яркость светодиодов с помощью стандартных регуляторов яркости. Эти источники питания работают, изменяя мощность на стороне переменного тока цепи через диммер TRIAC.Изменение мощности, создаваемое диммером на стороне входа переменного тока, будет изменять напряжение на выходе постоянного тока и управлять яркостью светодиодов. Диммеры TRIAC можно найти в обычных магазинах бытовой техники.

Концепция DoB — драйвер на борту — также становится популярной. Это микросхема, выполняющая роль драйвера. Поскольку это твердотельное устройство, предполагается, что его срок службы почти такой же, как у светодиодов.

Драйверы светодиодов

, которые используют питание переменного тока высокого напряжения, называются драйверами светодиодов переменного тока, в то время как драйверы постоянного тока низкого напряжения чрезвычайно эффективны и надежны.Поэтому важно знать характеристики светодиода, чтобы выбрать правильные токи возбуждения и требования к радиатору.

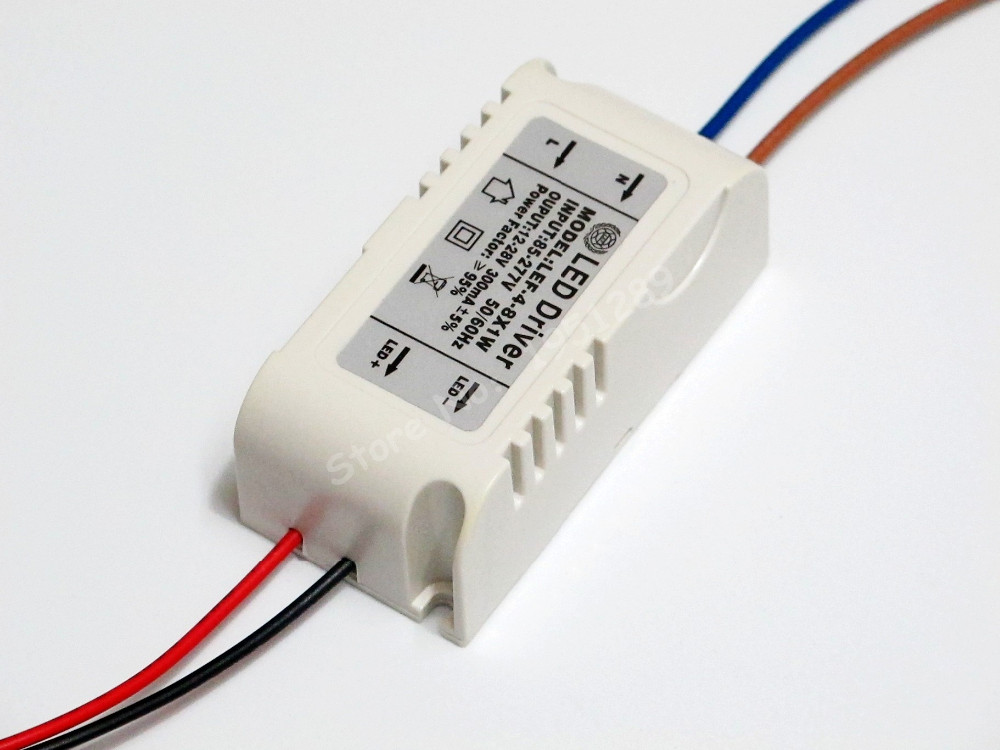

Внешний светодиодный драйвер (любезно предоставлено: https://www.aliexpress.com/item/32585942316.html)

Программируемые драйверы предлагают не один рабочий ток, а диапазон рабочих токов (например, от 200 мА до 700 мА). Это значительно увеличивает универсальность драйвера, так как один и тот же драйвер можно использовать для разных светодиодных решений. Еще одним преимуществом программируемых драйверов является то, что светодиодное решение можно оптимизировать с точки зрения энергоэффективности или минимальных начальных вложений, поскольку низкий рабочий ток увеличивает эффективность решения, а высокий рабочий ток снижает стоимость компонентов.

Доступны различные методы программирования для установки правильного рабочего тока для драйверов светодиодов с использованием микропереключателей, резисторов или программного обеспечения и программирования драйвера с использованием протокола связи ближнего поля. Эти драйверы предлагают диапазон выходного напряжения и диапазон рабочего тока. Драйвер может предложить любую комбинацию выходного напряжения и рабочего тока.

Есть случаи, когда светодиодные решения требуют очень специфического тока, который не предоставляется светодиодным драйвером.В таких случаях рекомендуется выбрать драйвер с меньшим током, что приведет к снижению светоотдачи. Не выбирайте драйвер с более высоким током, так как это может привести к перегреву светодиодного решения.

Следующий параметр, на который следует обратить внимание, — это необходимое прямое напряжение (Vf) светодиодного решения. Если прямое напряжение светодиодного модуля выходит за пределы диапазона выходного напряжения драйвера, произойдет следующее. Если светодиодное решение с прямым напряжением> драйвера диапазона выходного напряжения, светодиодный модуль не будет светить.

И если светодиодное решение с прямым напряжением <выходного напряжения диапазона драйвера, существует риск нестабильного поведения светодиодного модуля (мерцание).

Прочие критерии
Драйверы светодиодов работают наиболее эффективно, если они используются в пределах своих температурных параметров. Чем выше процент эффективности драйвера, тем больше энергии вы в конечном итоге экономите. Другими факторами, которые следует учитывать, являются температура перехода, применение приспособления, ограниченное пространство внутри приспособления, коммерческая жизнеспособность и т. Д.Для большинства приложений рекомендуется использовать драйверы светодиодов на входе постоянного тока низкого напряжения (5–36 В постоянного тока) и драйверы на входе переменного тока высокого напряжения (90–300 В), в первую очередь из-за их надежности и стабильности.

Краткое руководство по светодиодным драйверам

Светодиодное освещение требует постоянного и постоянного электрического тока с точным напряжением. Это также позволяет светодиодам поддерживать постоянную температуру; если светодиод становится слишком горячим, он может выйти из строя и работать плохо.Драйверы светодиодов помогают светодиодам достичь оптимальных условий.

Мы поговорили с Томасом Кентом, менеджером по надежности Eaton, о том, как работают драйверы светодиодов.

Что такое светодиодный драйвер?

TK: Драйверы светодиодов похожи на балласты для люминесцентных ламп или трансформаторы для низковольтных ламп: они обеспечивают светодиоды электричеством, которое им необходимо для работы и максимальной производительности.

Для светодиодов

требуются драйверы для двух целей:

Светодиоды
• предназначены для работы от низкого напряжения (12-24В) постоянного тока.Тем не менее, большинство мест поставляют более высокое напряжение (120-277 В), электричество переменного тока. Драйвер светодиода выпрямляет более высокое напряжение переменного тока в низковольтный постоянный ток.
Драйверы светодиодов
• также защищают светодиоды от колебаний напряжения или тока. Любое изменение напряжения может вызвать изменение тока, подаваемого на светодиоды.

Световой поток светодиода пропорционален потребляемому току, а светодиоды рассчитаны на работу в определенном диапазоне тока. Следовательно, слишком большой или слишком низкий ток может привести к более быстрому изменению или ухудшению светоотдачи из-за более высоких температур внутри светодиода или теплового разгона.

В каких приложениях используются драйверы светодиодов?

TK: Светодиоды, для которых обычно требуется внешний драйвер, включают светильники для бухт, потолочные светильники и ленточные светильники, а также некоторые приспособления, панели и светильники для наружного освещения. Эти лампы часто используются для коммерческого, уличного освещения или освещения проезжей части.

Светодиоды

, предназначенные для домашнего использования, содержат внутренние драйверы, а не отдельные внешние драйверы. Бытовые лампы обычно имеют внутренний драйвер, потому что это упрощает замену старых ламп накаливания или CFL.

Какие бывают типы светодиодных драйверов?

TK: Существует два основных типа внешних светодиодных драйверов: постоянного тока и постоянного напряжения. Каждый тип драйвера предназначен для работы со светодиодами с различным набором электрических требований:

• Драйверы постоянного тока светодиодов питания, которым требуется фиксированный выходной ток и диапазон выходных напряжений. Будет указан только один выходной ток, обозначенный в амперах или миллиамперах, а также диапазон напряжений, который будет варьироваться в зависимости от нагрузки (мощности) светодиода.
• Драйверы постоянного напряжения светодиодов питания, которым требуется фиксированное выходное напряжение с максимальным выходным током. В этих светодиодах ток уже регулируется либо простыми резисторами, либо внутренним драйвером постоянного тока внутри светодиодного модуля.

Что нужно учитывать при выборе драйвера светодиода?

TK: После того, как вы определились, нужен ли вам драйвер постоянного или постоянного напряжения, необходимо учитывать ряд других факторов:

• Выходной ток — Проверьте текущие требования к светодиодным лампам, которые вы используете.Если вы используете драйвер постоянного тока, он должен отражать эти выходные данные.
• Выходная мощность — Выходная мощность указана в ваттах. Как минимум, ваш светодиодный драйвер должен иметь такую ​​же выходную мощность, что и ваши светодиоды.
• Выходное напряжение — Если вы используете драйвер постоянного напряжения, он должен иметь то же выходное напряжение, что и напряжение вашего светодиода. Если вы используете несколько светодиодов, сложите требования к напряжению, чтобы определить выходное напряжение, необходимое вашему драйверу.Если вы используете драйвер постоянного тока, убедитесь, что выходное напряжение превышает требования ваших светодиодных ламп.

Какую роль играет диммирование?

TK: В зависимости от своих характеристик некоторые драйверы светодиодов могут также облегчить регулировку яркости и / или последовательность цветов для светодиодов, к которым они подключены. Светодиоды постоянного и постоянного напряжения и драйверы могут быть изготовлены с возможностью диммирования. Для правильной работы внешних драйверов с регулируемой яркостью часто требуется внешний диммер или другие устройства управления затемнением, указанные в технических характеристиках продукта (а именно, диммеры TRIAC, Trailing Edge или 1–10 В).Регулировка яркости работает с элементами управления зданием и датчиками присутствия, чтобы создать более эффективную и действенную среду.

Оценка и выбор драйвера светодиода могут быть простыми при наличии правильного ноу-хау. Понимание зависимости тока от напряжения и соображений регулирования яркости может помочь определить важные функции, необходимые для оптимизации работы любой системы освещения.

Выберите правильный светодиодный драйвер для вашего освещения.

Светодиодные лампы могут применяться в самых разных областях.Для питания этих светодиодных фонарей вам понадобится соответствующий светодиодный драйвер. К сожалению, драйверы светодиодов не являются универсальным решением. Вам нужно будет выбрать драйвер светодиода, исходя из ряда различных факторов. Однако одним из наиболее важных факторов, которые следует учитывать, является то, нужен ли вам светодиодный драйвер постоянного тока (CC) или постоянного напряжения (CV) — или вам нужно и то, и другое.

Постоянный ток или постоянное напряжение

Первое, что вам нужно выяснить, это нужен ли вам светодиодный драйвер постоянного тока или постоянного напряжения.Ниже приведены основные различия между ними:

• Постоянный ток — Эти драйверы используют переменное напряжение, что позволяет им подавать постоянное напряжение по всей электронной схеме. Это обеспечивает больший контроль и более высокую эффективность. Драйверы светодиодов CC можно использовать для одиночных лампочек или серии светодиодов. Их часто используют для офисного освещения, декоративного освещения, освещения магазинов, светодиодных даунлайтов, светодиодных вывесок и развлекательного освещения. Единственный недостаток, если цепь разорвана, то ни одна из светодиодных лампочек работать не будет.
• Постоянное напряжение — Эти драйверы имеют заданное напряжение. Их можно использовать для параллельного включения нескольких светодиодных ламп, например светодиодных лент или цепочек. Однако для работы выходное напряжение должно соответствовать требованиям напряжения всей цепочки светодиодов. Драйверы светодиодов CV часто используются для наружного освещения, уличного освещения, освещения сцены, движущихся знаков, архитектурного освещения и светодиодных двигателей.

Стоит отметить, что есть некоторые драйверы светодиодов, которые содержат опции CV и CC.Эти драйверы будут работать как CV во время стандартной работы, но переключатся в режим CC, если выходной ток превысит предел номинального тока. Если вам нужен драйвер, который может обрабатывать несколько приложений, этот тип драйвера может быть вашим лучшим вариантом.

Другие факторы, которые необходимо учитывать в драйверах светодиодов

После того, как вы определились, нужен ли вам драйвер CC или CV, вам необходимо учесть ряд других факторов. К ним относятся:

• Выходной ток — Проверьте текущие требования к светодиодным лампам, которые вы используете.Если вы используете драйвер CC, он должен отражать эти выходные данные.
• Выходная мощность — Выходная мощность указывается в ваттах. Ваш светодиодный драйвер должен иметь как минимум такую ​​же выходную мощность, что и ваши светодиоды. Однако выбор драйвера с более высокой выходной мощностью обеспечит дополнительную безопасность, поскольку это означает, что ему не придется работать на полную мощность, что может сократить срок его службы.
• Выходное напряжение — Если вы используете драйвер CV, то он должен иметь то же выходное напряжение, что и требования к напряжению вашего светодиода.Если вы используете несколько светодиодов, сложите требования к напряжению, чтобы определить выходное напряжение, необходимое вашему драйверу. Если вы используете драйвер CC, убедитесь, что выходное напряжение превышает требования ваших светодиодных ламп.
• Рейтинг IP драйвера светодиодов — Рейтинг IP определяет степень устойчивости драйвера к определенным элементам. Если ваш драйвер будет находиться в среде с водой или пылью, вам следует подумать о драйвере с классом защиты IP65. Если вам нужен водонепроницаемый драйвер, поищите драйвер IP67 или IP68.
• Корпус драйвера светодиода — Корпус помогает защитить драйвер, но драйверы с открытой рамкой могут быть встроены в систему.

Помните об этих факторах при выборе светодиодного драйвера и обязательно свяжитесь с нами в Energy Recovery Products для получения дополнительной информации о наших светодиодных продуктах и ​​аксессуарах сегодня.

Выбор правильного драйвера светодиода

6 июня 2018 г., Публикуется в статьях: EE Publishers, Статьи: Vector.

Информация от Tridonic

Практические рекомендации для торговых посредников по выбору правильных драйверов, если светодиоды поставляются без них.

Светодиоды

требуют наличия драйверов для правильной работы. Большинство конечных пользователей не знают об этом, поскольку драйвер светодиода встроен в светодиодную лампу или светильник. Выбор правильного драйвера для светодиодного решения — обычная практика для разработчиков светодиодных светильников. Однако для перепродавцов, которые хотят заменить вышедшие из строя драйверы в полевых условиях или пытаются найти правильный драйвер, например, для Светодиодные панели или светодиодные светильники даунлайта поставляются без драйверов, поэтому поиск подходящего водителя для работы может оказаться проблемой.

Сравнение с традиционными технологиями

Большинство людей, работающих на сегодняшнем рынке освещения, выросли на традиционных технологиях и, как следствие, привыкли к тому факту, что большинству источников света для правильной работы требуются дополнительные компоненты, такие как пускорегулирующие устройства и пускатели / зажигатели для газоразрядных ламп и трансформаторов в случае низковольтные галогенные лампы.

Первоначально балласты и трансформаторы были основаны на электромагнитной технологии. Выбор подходящего балласта был довольно простым, поскольку в большинстве случаев требовалось согласование мощности лампы с мощностью балласта, т.е.грамм. для ртутной лампы на 125 Вт требовался балласт на 125 Вт.

Введение электронного пускорегулирующего устройства немного усложнило выбор правильного балласта, так как ЭПРА давали возможность подключать больше ламп к одному балласту. ЭКГ также предлагали возможность затемнения и выбора ЭКГ с правильным интерфейсом затемнения (DSI, DALI и т. Д.), Поскольку он должен был соответствовать системе управления.

Рис. 1: Пример «рабочего окна».

светодиодные драйверы

С появлением светодиодов рынку пришлось научиться выбирать правильный драйвер для светодиодного решения.Поскольку светодиоды принципиально отличаются от традиционных источников света, выбор правильного драйвера также сильно отличается от поиска правильных компонентов для традиционного источника света.

Драйверы светодиодов

доступны в большом количестве. Мы различаем два основных типа драйверов светодиодов: драйверы постоянного напряжения и постоянного тока, предназначенные для работы светодиодов с различным набором электрических требований.

Драйверы постоянного напряжения

Драйверы постоянного напряжения подают на светодиодное решение фиксированное напряжение, обычно 12 или 24 В, но ток может изменяться до максимального значения.Драйверы постоянного напряжения распространены в рекламных щитах, а также используются для светодиодных лент.

Драйверы постоянного тока

Драйверы постоянного тока обеспечивают фиксированный ток для светодиодного решения, в то время как выходное напряжение будет изменяться в пределах указанного диапазона напряжений. Драйверы постоянного тока используются в основном для общего освещения, такого как светодиодные потолочные светильники и панели.

Программируемые драйверы

Многие драйверы светодиодов постоянного тока предлагают один рабочий ток, но мы видим, что используется все больше и больше программируемых драйверов.

Программируемые драйверы

предлагают не один рабочий ток, а диапазон рабочих токов (например, от 200 до 700 мА). Это значительно увеличивает универсальность драйвера, поскольку один и тот же драйвер может использоваться для разных светодиодных решений. Еще одно преимущество программируемых драйверов заключается в том, что светодиодное решение можно оптимизировать с точки зрения энергоэффективности или минимальных начальных вложений, поскольку низкий рабочий ток увеличивает эффективность решения, а высокий рабочий ток снижает стоимость компонентов.

Доступны различные методы программирования для установки правильного рабочего тока для драйверов светодиодов с использованием микропереключателей, резисторов или программного обеспечения и программирования драйвера с помощью протокола связи ближнего поля.

Программируемые драйверы

также известны как «оконные драйверы», поскольку эти драйверы предлагают не только диапазон выходного напряжения, но также диапазон рабочего тока. На графике диапазон выходного напряжения и диапазон рабочего тока напоминают «окно» (см. Рис.1). Важно понимать, что драйвер может предлагать любую комбинацию выходного напряжения и рабочего тока, если она находится в пределах окна.

Как согласовать драйвер светодиода с решением

В отличие от выбора правильного устройства управления для традиционных источников света, первый параметр, на который следует обратить внимание, — это не рабочий ток, необходимый для светодиодного решения. Обычные значения 350 и 700 мА, но обычно от 200 до 1400 мА. Обратите внимание на то, что прямой ток может зависеть от температуры.

Бывают случаи, когда светодиодное решение требует очень специфического тока, который не предоставляется светодиодным драйвером. В таких случаях рекомендуется выбирать драйвер с меньшим током. Меньший ток приведет к снижению светоотдачи. Не выбирайте драйвер с более высоким током, так как это может привести к перегреву светодиодного решения.

Следующий параметр, на который следует обратить внимание (и тот, который иногда игнорируется) — это необходимое прямое напряжение (Vf) светодиодного решения.

Прямое напряжение одиночного светодиода — это напряжение, которое должно быть приложено к выводам светодиода, от анода к катоду, чтобы ток протекал через светодиод и, следовательно, светодиод генерировал свет.Прямое напряжение светодиодного модуля — это сумма прямых напряжений отдельных светодиодов, составляющих модуль или панель (где светодиоды соединены последовательно). Поскольку есть допуски в прямом напряжении отдельных светодиодов (отчасти потому, что Vf светодиода немного увеличивается с течением срока службы), прямое напряжение модуля или панели светодиодов обычно указывается в виде диапазона напряжений, а не отдельного значения. Как и в случае прямого тока, прямое напряжение также зависит от температуры.

Помимо фиксированного рабочего тока, любой драйвер постоянного тока предлагает диапазон выходного напряжения.При выборе драйвера светодиода диапазон выходного напряжения драйвера должен охватывать весь диапазон прямого напряжения светодиодного модуля (см. Таблицу 1).

Если прямое напряжение светодиодного модуля выходит за пределы диапазона выходного напряжения драйвера, произойдет следующее:

• Светодиодное решение с прямым напряжением> Драйвер диапазона выходного напряжения: светодиодный модуль не излучает свет.
• Светодиодное решение с прямым напряжением <драйвер диапазона выходного напряжения: Риск нестабильного поведения светодиодного модуля (мерцание).

В случае, если прямое напряжение светодиодного модуля находится вне диапазона выходного напряжения драйвера, светодиодный модуль может несколько раз включаться и выключаться, прежде чем оставаться выключенным.

Таблица 1: Рекомендации по проверке совместимости между светодиодным решением и светодиодным драйвером.

Сравнение:	Значение в световом модуле		Значение в драйвере светодиода	Подробная процедура
Текущий	I макс.	=	Выходной ток	Определите прямой ток светодиодной лампы. Проверьте, может ли драйвер светодиода работать с таким же выходным током.
	Максимальный постоянный прямой ток	≥	Выходной ток + допуски	Убедитесь, что максимальный прямой ток постоянного тока модуля СИД больше или равен выходному току драйвера СИД (включая допуски). Внимание! Максимальный прямой ток постоянного тока может зависеть от температуры; проверьте техническое описание светодиодного решения.
Напряжение	Мин. Прямое напряжение	>	Мин. Выходное напряжение	Убедитесь, что диапазон напряжения светодиодного решения полностью соответствует диапазону напряжения драйвера.
	Максимальное прямое напряжение Мин. Прямое напряжение при минимальном уровне затемнения	< >	Максимальное выходное напряжение Мин. Выходное напряжение	Внимание: прямое напряжение зависит от температуры и увеличивается с течением срока службы. Примечание: Для обеспечения полного регулирования яркости прямое напряжение светодиодного модуля при минимальном уровне затемнения должно быть ≥ минимальному выходному напряжению драйвера. Определите прямое напряжение светодиодного модуля при самом низком уровне затемнения. Если нет данных для светодиодного модуля при самом низком уровне затемнения, в качестве приблизительного значения возьмите минимальное прямое напряжение минус 20%. Убедитесь, что прямое напряжение светодиодного модуля больше или равно минимальному выходному напряжению драйвера.

А как насчет мощности? Разве мощность драйвера не должна соответствовать мощности светодиодного модуля? Это не обязательно так. Если вы выбрали предложение драйвера; правильный рабочий ток и диапазон выходного напряжения, вы заметите, что мощность светодиодного решения ниже или равна мощности драйвера.

Если мощность светодиодного решения выше, чем мощность драйвера, рабочий ток и выходное напряжение не согласованы правильно, и вам следует пересмотреть выбор драйвера.

Прочие требования

Теперь мы рассмотрим другие, в основном практические требования, чтобы сузить выбор.

Дополнительные требования могут быть:

• Размер или форм-фактор: Драйверы светодиодов доступны во многих размерах и форм-факторах, в линейной, прямоугольной и круглой форме.
• Варианты монтажа: Большинство драйверов предназначены для встраивания в светильник, но есть также драйверы с так называемой разгрузкой от натяжения, которые можно разместить на потолке и затем подключить к светодиодному решению.
• Применение: Поскольку наружное освещение — это особенно требовательная область применения, существуют драйверы, специально разработанные для использования в наружном освещении. Эти драйверы часто герметизированы, обладают высокой устойчивостью к скачкам / переходным процессам напряжения и имеют более длительный срок службы. Технические характеристики драйверов для использования внутри помещений соответствуют требованиям для использования внутри помещений. Также существуют специальные драйверы для промышленного освещения. Они имеют некоторые из более высоких характеристик, общих с драйверами для установки вне помещений, включая более высокую устойчивость и более длительный срок службы по отношению к температуре окружающей среды.
• Регулировка яркости: Многие драйверы предназначены для использования с фиксированным выходом, но существует также широкий выбор драйверов с регулируемой яркостью. Связь между драйвером и устройствами управления важна. Связь может быть основана либо на протоколах, таких как DALI или DSI, либо на использовании таких понятий, как нарезка фазы или диммирование переключателя (с помощью кнопки звонка). Уделите необходимое время подбору управляющего устройства или системы с подходящим водителем.
• Степень защиты от проникновения (IP): Большинство драйверов имеют степень защиты IP20 и предназначены для встраивания в светильники.Однако появляется все больше и больше драйверов с более высоким рейтингом IP, в основном для наружного применения.
• Коэффициент мощности: Большинство драйверов имеют высокий коэффициент мощности (обычно 0,95 и выше). Однако некоторые драйверы малой мощности могут иметь низкий коэффициент мощности.
• Ток пульсации: Выходной ток пульсации драйвера светодиода определяет мерцание (лучше описанное как «недопустимое изменение света, непосредственно воспринимаемое среднестатистическим наблюдателем») светодиодного решения. Чем ниже пульсирующий ток драйвера, тем меньше риск мерцания.Важно знать приложение. Например, драйверы, используемые в прожекторах, установленных на стадионах, где записываются телевизионные изображения, должны иметь чрезвычайно низкий ток пульсаций, в то время как драйверы, используемые в домашних прожекторах, могут иметь более высокий ток пульсаций.

Свяжитесь с Хенком Ротманом, Tridonic SA, тел. 011 894-3525, [email protected]

Статьи по теме

Портал ресурсов правительства ЮАР по коронавирусу COVID-19

Постановлениями министерства предлагается 13813 МВт нового строительства на ГЭС, без Eskom

Настало время для южноафриканской национальной ядерной компании Necsa

Разбираясь со слоном в комнате, это Эском…

Интервью с министром полезных ископаемых и энергетики Гведе Манташе

Как выбрать драйверы светодиодов и блоки питания светодиодов

Светодиодные лампы приобрели популярность на благодаря их длительному сроку службы, долговечности и лучшему качеству, чем традиционные лампы накаливания.Как пояснили в Министерстве энергетики США (DOE), энергоэффективные светодиодные фонари могут прослужить до 25 раз дольше и потреблять на 75 процентов меньше электроэнергии, что делает их идеальным решением для освещения жилых и коммерческих помещений. Однако светодиоды немного сложнее традиционных светильников. Согласно журналу LEDs Magazine, чтобы обеспечить долговечность ваших светодиодных ламп и их соответствие вашим потребностям, вам необходимо знать, как выбирать драйверы светодиодов и источники питания

.

Какие типы светодиодных фонарей используются?

Перед тем, как выбрать светодиодный драйвер или источник питания для светодиодов, вам необходимо знать, какой тип светодиодных ламп используется.Светодиоды с использованием красных, зеленых и синих (RGB) диодов могут иметь другие требования к проводке, чем простые белые светодиоды.

Что такое пространство и какой длины будет светодиодная лента?

Также важно учитывать пространство, в котором будут размещены светодиодные ленты. Если для подсветки используются светодиодные фонари, возможно, вам придется спрятать драйвер под шкафом или за осветительным прибором. Кроме того, длина световой полосы также может влиять на тип используемого драйвера светодиода или источника питания.

Например, для световых полос, общая мощность которых превышает допустимую для данного драйвера СИД, может потребоваться трансформатор СИД.

Требуется ли для настройки освещения светодиодный драйвер постоянного тока или постоянного напряжения?

В зависимости от типа используемых светодиодов для вашей светодиодной ленты может потребоваться светодиодный драйвер постоянного тока или постоянного напряжения. Производитель световых полос определит, какой тип источника питания подходит для данной полосы. Для справки, для гибких световых полос MX LightForce с высоким световым потоком требуется драйвер светодиода с постоянным напряжением.

Каковы цели установки светодиодных фонарей?

Выбор правильного источника питания для светодиодов также зависит от понимания целей установки. Если светодиоды используются для рабочего освещения, может потребоваться драйвер большего размера для обеспечения соответствующей выходной мощности. В качестве альтернативы для подсветки может потребоваться выходная мощность от вашего светодиодного драйвера.

Потребуются ли для светодиодных фонарей особые характеристики, такие как температура или водонепроницаемость?

В зависимости от того, как и где будет установлена ​​полоса, вы также можете учесть специальные функции в вашей светодиодной установке, например, точечные светильники.Кроме того, для светодиодных ламп, подверженных воздействию влажной среды и значительных колебаний температуры, может потребоваться более высокая степень защиты IP, а в зависимости от конкретной используемой полосы может потребоваться драйвер большей мощности.

Потребуется ли для светодиодных фонарей возможность затемнения?

Если вы хотите уменьшить яркость светодиодных фонарей, драйвер светодиодов также должен поддерживать соответствующий метод затемнения.
