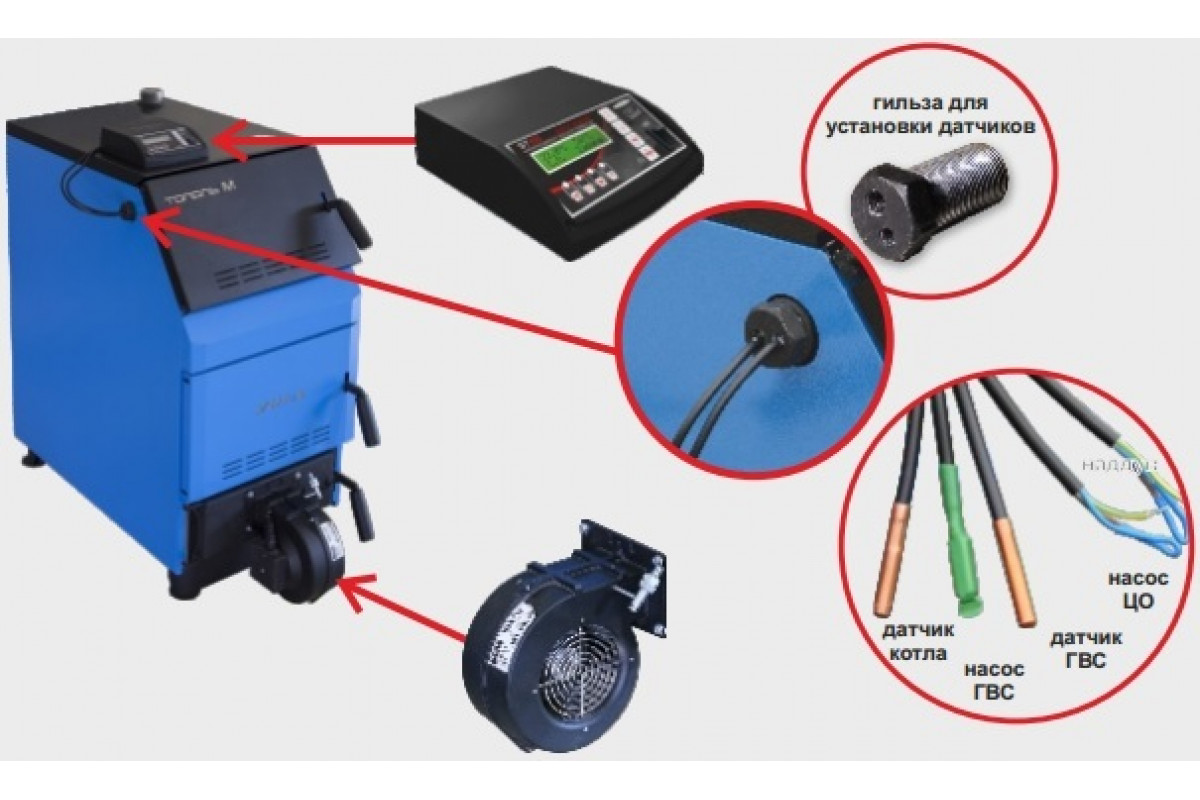

Основными узлами для автоматизации работы твердотопливных котлов являются вентиляторы и блоки управления. Благодаря этим устройствам поддерживается заданная температура в системе отопления без контроля работы агрегата со стороны человека. Благодаря вентилятору (турбине) осуществляется нагнетание воздуха в котел, а конкретнее в камеру сжигания. Это способствует более экономную сгоранию топлива, повышению КПД отопительной системы. С его помощью также осуществляется вентиляция технологического оборудования и различных помещений и поддерживается необходимая стабильная температура.

Покупая продукцию в нашем интернет магазине, у вас есть возможность забрать купленный товар в ближайшем от вас магазине.

  Самовывоз из магазина

1. При оформлении покупки выберите способ получения «Самовывоз» и укажите магазин в котором сможете забрать товар.
2. После оформления заказа, менеджер отправит Вам сообщение с номером заказа, который нужно будет назвать в магазине.
3. В течении 3-х дней вам нужно будет прийти в указанный магазин, оплатить покупку и забрать товар.
4. Если в течении 3-х дней товар не был оплачен, заказ будет автоматически расформирован и удален.

 Бесплатная доставка

1. Бесплатная доставка доступна при заказе с интернет магазина.
2. При оформлении покупки выберите способ получения «Доставка», способ оплаты «Оплата наличными при доставке» или «Предоплата (банковская карта, эл. деньги)» и  укажите адрес доставки в комментариях к заказу.
3. В скором времени после совершения заказа с вами свяжется менеджер для подтверждения заказа.
4. После подтверждения заказа вы получите СМС с номером заказа, который необходимо показать при получении.
5. Собственный транспорт магазина доставит Ваш заказ в города и поселки Крыма, Белгордской, Курской, Воронежской области и Краснодарского края.

Оплатить товар можно несколькими способами:

Оплата товара в магазине

1. Добавьте в корзину интересующий вас товар;
2. Перейдите к оформлению покупки и выберите пункт оплаты — «Оплата в магазине»;
3. После оформления заказа с вами свяжется менеджер для уточнения вашего заказа, а так же вариантов доставки;
4. Если был выбран вариант доставки «Самовывоз из магазина», после получения письма о готовности вашего заказа, в течении 3-х дней вам следует прийти в магазин и оплатить товар на кассе;

Оплата товара электронными деньгами

В нашем интернет магазине вы можете оплатить свою покупку всеми видами электронных денег:

Для этого, при оформлении покупки выберите вариант оплаты — «Яндекс Касса».

Оплата заказа по безналичному расчету

Если вы желаете оплатить товар безналичным расчетом, при оформлении заказа выберите вариант оплаты «Безналичный расчет». После чего с вами свяжется менеджер.

Нагнетательный вентилятор (поддува) для твердотопливного котла

Как правильно подобрать вентилятор для котла на твердом топливе

Существует большое количество статей на тему того, для чего нужен вентилятор современному котлу с твердым топливом. А вот как сделать правильный выбор такого оборудования, статей немного. Преимущества, которые дает вентилятор отопительной системе, неоспоримы. Ниже собрана необходимая информация, когда консультации по телефону с продавцом мало.

Основы выбора

Чтобы купить вентилятор для котла длительного горения, есть несколько правил. Постарайтесь запомнить их, ведь перед покупкой они обязательно пригодятся. Следует учесть необходимые данные для вентиляции:

• тип, или конструкцию вентиляционной системы;
• фактическую мощность, которой обладает котел;
• наличие или возможность установки автоматики.

Существует специальная таблица, в которой приведен подбор вентиляторов. В этой таблице указаны котлы с номинальной мощностью и максимальное количество воздуха в кубических метрах, необходимого для эффективной работы системы.

Обратите внимание, что существуют твердотопливные котлы, которые собраны производителем под конкретный вид топлива. То же самое с вентиляторами. Вариативность конструкций весьма впечатляет. Так что, чтобы купить нагнетательный вентилятор необходимо разобраться и с его механикой.

Виды вентиляторов

Как и модели, которыми может быть представлен конкретный котел, нагнетательный вентилятор также насчитывает множество видов. Все они отличаются не только по стоимости, но и по характеристикам. Остановить свой выбор следует на таком, работа которого будет зависеть от общей производительности.

Учтите, что интенсивное сгорание топлива сопровождается увеличенным расходом материалов. Это единственный минус использования любого вентилятора для твердотопливного котла. Но он перекрывается максимально эффективной отдачей тепла. Многие производители в характеристиках котлов указывают значения, которые достигаются при использовании вентиляторов. При покупке обязательно уточните, установлен ли нагнетательный вентилятор в конструкцию котла, или продается без него.

Как правило, управляется такой вентилятор поддува для твердотопливного котла от автоматики. Если в отопительный сезон происходят температурные скачки, то отлично подойдут модели с асинхронными двигателями. Производительность твердотопливного котла можно регулировать от 5% до 100% мощности, которая увеличивается, или уменьшается шагами на регуляторе. Благодаря ему, котел сможет работать в одном из двух режимов – ручном, или автоматическом.

Для отопления дома, при условии, что отопительные сезоны отличаются низкой и стабильной температурой, отлично подойдет вентилятор улитка. Для более эффективной подачи воздуха существуют и такие модели, как центробежный вентилятор, который вы можете купить. Существует огромный модельный ряд, как котлов, так и вентиляторов. На нашем сайте вы найдете только надежных производителей и их товары, на которые покупатели дают исключительно честные отзывы.

Наиболее распространенные проблемы связанные с работой контроллеров для котлов

С началом октября и понижением температуры на улице, как правило, начинаем интенсивно отапливать помещения в нашем доме. Если у нас есть котел, оснащенный интеллектуальной автоматикой – то с уверенностью можно сказать, что его работа будет эффективной и экономичной. В случае неожиданной аварии необходимо знать, как определить ее причину  и вернуть и восстановить нормальную работу контроллера. Сегодня в нашем блоге хотим описать 8 наиболее распространенных сигналов тревог и неисправностей, связанных с работой контроллеров для котлов, с которыми Вы можете встречаться во время отопительного сезона. Профессиональные советы на тему возможных причин неполадок, а также способов их диагностики сможет дать наш сервисный отдел, контакты которого Вы можете найти на нашем сайте www.techpribor.com

 Основные термины

Для того, чтобы понять основные моменты, касающиеся обслуживания контроллеров для котлов важно знать три основных термина, связанных с их работой, которые описываем ниже

1. Ручная работа  – каждый контроллер фирмы TECHоснащен функцией «ручная работа», которая находится в основном меню

Настройки контроллера в ручном режиме

Если один из приборов, подключенных к контроллеру, не работает в режиме автоматической работы, основным действием, которое необходимо осуществить – войти в меню и попытаться запустить прибор для его диагностики. Если прибор работает в режиме «ручной работы» (например вентилятор), то вероятнее всего, что как контроллер, так и прибор исправны, а проблема заключается в неправильных настройках. Если Вы не можете самостоятельно решить проблему – можете воспользоваться функцией «заводские установки», которые опишем в следующем пункте.

2.  Заводские установки  –  каждый контроллер фирмы TECH оснащен функцией «заводские настройки», которая находится в основном меню.

Возврат прибора в режим «заводские настройки»

После подтверждения функции «заводские настройки» прибор получит обратно все настройки, которые были изменены пользователем с момента получения прибора с фабрики, например, конфигурация насосов, установки вентилятора, питателя и др.

3. Подключение прибора «на прямую» – к каждому исполнительному прибору (например насос, вентилятор, бункер) подключенному к контроллеру TECH поступает напряжение 230В. Можно эти приборы подключить непосредственно в розетку (например, с помощью кабеля для компьютера), для проверки работает он или нет.

Подключение прибора «на прямую» (с помощью кабеля)

Часто встречающиеся сигналы тревоги и неисправности

Ниже приведены наиболее распространенные проблемы, с которыми Вы можете столкнуться во время обслуживания контроллеров для котлов. Какие действия Вы можете осуществить для восстановления правильной работы контроллера, а когда необходимо обратиться в сервис? В этой статье Вы найдете ответы на данные вопросы.

1. Датчик температуры поврежден

Сигнал тревоги связан с отсутствием данных с датчика (датчик не должен быть поврежден).

Возможные причины и способы диагностики:

• проверить, правильно ли подключен датчик

Неправильное/правильное подключение датчика

• если датчик удлинён – необходимо проверить качество соединения (рекомендуется соединение пайкой)
• необходимо проверить, не имеет ли механического повреждения кабель (особенно касается это кабеля датчика питателя, который часто плавится)
• для правильности работы датчика можно заменить датчики местами (например датчик ГВС с датчиком бункера)
• если есть такая возможность можно проверить сопротивление датчика. В комнатной температуре оно должно составлять ~ 2k Ω для датчика температуры и ~ 1k Ω для датчика температуры газов сгорания.

2. Температура mosfet слишком высокая

Сигнал тревоги, связанный с перегревом системы управления вентилятором

Возможные причины и способы диагностики:

• очень загрязнен вентилятор
• неисправен вентилятор
• конденсатор вентилятора потерял свою емкость (такой вентилятор можно заменить самому)

Если после исключения вышеуказанных факторов проблема всё же появляется — тогда причиной сигнала тревоги может быть неисправность контроллера. В такой ситуации необходим ремонт контроллера в нашем сервисе.

3. Подающее устройство заблокировано / ошибка датчика Холла

Сигнал тревоги связан с отсутствием получения данных от датчика Холла, который проверяет позицию ящика (толкателя/поршня)

Датчик Холла для котлов с поршневым фидером

Возможные причины и способы диагностики:

• проверить, можно ли в ручном режиме запустить устройство подачи и вентилятор
• если не работает ни одно из приборов, необходимо выполнить действия, описанные в 4 пункте, т. е.: «не работает вентилятор и устройство подачи в режиме автоматическом»

Если не работает исключительно подающее устройство, то причиной неисправности может быть одна из трех нижеописанных ситуаций:

• механически заблокировано подающее устройство – необходимо проверить в ручном режиме, можно ли его включить. Если двигатель нагревается и гудит – скорее всего он механически заблокирован. Рекомендуется контакт со специалистами с пункта обслуживания котла.
• поврежден двигатель моторедуктора – если двигатель в режиме ручной работы не подает никаких звуков, то для проверки его работоспособности можно подключить «на прямую»
• плохо установленный датчик Холла – правильная настройка датчика представлена на нижеуказанной фотографии.

Установка датчика Холла на редукторе

4. Не работает вентилятор и подающий механизм в режиме автоматической работы

Если не работает как вентилятор, так и подающий механизм в режиме автоматической работы – то в первую очередь необходимо проверить, работают ли эти приборы в ручном режиме.

Возможные причины и способы диагностики:

• отсутствие соединения с «термиком» — каждый контроллер фирмы TECHоснащен биметаллическим датчиком «термик», который в зависимости от типа контроллера выключает подаватель и вентилятор при температуре 85-95°C. После падения температуры на несколько градусов приборы должны работать.
• неисправный либо неправильно подключенный «термик» – необходимо проверить, правильно ли подключен «термик». Если мы уверены, что «термик» правильно подключен – можем проверить правильность работы, вставляя перемычку на его место.

Правильно сделанная перемычка

Если после подключения перемычки получилось включить подающий механизм и вентилятор – в такой ситуации необходимо заменить «термик» на новый.

5. Не работает вентилятор в автоматическом режиме, но подающий механизм работает.

Вентилятор не включается в автоматическом режиме работы.

Возможные причины и способы диагностики:

• необходимо проверить в меню «ручная работа», можно ли включить вентилятор
• если вентилятор правильно работает – то причиной неправильной работы является одна из настроек (например, включенный комнатный терморегулятор)

Если вентилятор  в режиме ручной работы не работает, то причины могут быть следующие:

• неисправный вентилятор – можно прибор подключить «напрямую» и проверить
• отключенный термик STB – если котел работает в закрытом контуре, то может иметь термик  STB, который работает как дополнительная защита котла и выключает вентилятор, когда температура достигнет  85- 95°C. В зависимости от модели котла эту защиту перезагрузить в ручную.

Термик STB подключенный/отключенный

6. Не работает насос ЦО

Контроллер не включает циркуляционного насоса ЦО

Возможные причины и способы диагностики:

• необходимо проверить в меню ручной работы можно ли включить насос ЦО

Если насос работает должным образом, то возможной причиной неполадки может быть одна из настроек:

I неправильный режим работы насоса (включен летний режим)

II включен комнатный терморегулятор
III не достигнут порог включения насоса на датчике ЦО (смотрите информацию в инструкции к контроллеру).

Если нет уверенности, что установки правильные мы можем вернуть настройки контроллера в режим «заводские настройки».

Если насос в ручном режиме работы не работает, причина может быть следующей:

• неисправный насос – необходимо заменить или отремонтировать насос
• неисправный контроллер – необходимо сконтактироваться с сервисом фирмы TECH в России (контакты можете найти на сайте www.techpribor.com)

7. Насос ГВС не выключается в летнем режиме

Насос в летнем режиме постоянно работает и не выключается, несмотря на достижение заданной температуры ГВС. Это предотвращает перегрев котла в летнем режиме.

Возможные причины и способы диагностики:

• изменить настройку «НАСОС ГВС ЛЕТО» на «выключить» (если Вы хотите, чтобы насос выключался в летнем режиме в соответствии с установками ГВС). Такие настройки доступны в сервисном меню.

8. Не работает насос ГВС

Контроллер не включает насоса ГВС.

Возможные причины и способы диагностики:

• необходимо проверить в меню «ручная работа» можно ли включить насос ГВС

Если насос работает должным образом, то вероятной причиной неполадки может быть одна из следующих настроек:

• неправильный режим работы насоса (включен режим отопления дома)
• температура ЦО ниже, чем текущая температура ГВС
• температура не достигла порога включения на датчике ЦО (смотрите инструкцию обслуживания контроллера)

Если нет уверенности, что настройки правильно установлены – то необходимо контроллер перевести в режим «заводских настроек».

Как говорит директор польского сервиса Збигнев Миторай:

Пользователи наших контроллеров совершают две основные ошибки. Во-первых в период, когда не пользуются котлом забывают выключать питание из сети – в это время происходит больше всего ударов молний, которые могут повредить наше оборудование. Во-вторых очень поздно делают технические осмотры своих систем отопления перед отопительным сезоном.

Это очень часто приводит к поломкам. Временами проблемы настолько серьезные, что только лицо, имеющую соответствующие знания и опыт может их решить. При этом ранее достаточно было бы изменить конкретные параметры контроллера котла или вернуть настройки в режим «заводских настроек», чтобы прибор начал правильно работать.

С проблемами, связанными с работой контроллеров фирмы TECH можно обращаться как во время гарантии, так и после окончания гарантийного срока. Сервисные обращения принимаем с понедельника по пятницу с 8.00 до 17.00 по московскому времени. Ответы на вопросы связанные с работой либо сервисом приборов фирмы TECH можно получить контактируясь с сотрудниками нашего представительства в России: 8(495)230-17-12, либо выслать сообщение с помощью заполнения анкеты на сайте.

ТЕРМОКРАФТ Zeus — Твердотопливный котел длительного горения.

Линейка твердотопливных котлов длительного горения ТЕРМОКРАФТ Zeus представлена экземплярами от 9 до 80 кВт.

Главными особенностями котла Zeus являются:

• Длительность горения до суток

• Неприхотливость к углю

• Режущая колосниковая система

• Встроенная наружняя шуровка

• Удобная загрузочная камера

• Удобный механизм прочистки котла

• Стильный дизайн

Твердотопливный котел ТЕРМОКРАФТ Zeus хорошо подходит к домам с разными площадями, а также к производственным помещениям.

Также, котел Zeus можно использовать как с кирпичным, так и со стальным дымоходом. Выход дымохода может быть, как прямоугольной, так и круглой формы.

Также, Вы можете приобрести блок TurboKit, который оснастит котёл поддувом и/или дымососом.

Котел удобен и прост в использовании, не требует отдельного помещения.

Вы получите удвольствие от использования данного котла.

В компании Дом Тепла Вы можете купить котел ТЕРМОКРАФТ Zeus по самым низким ценам в г. Астана. Главным преимуществом работы с нашей компанией является то, что все котлы у нас имеются в наличии, а также, мы оказываем сервисное обслуживание и даем гарантию на котлы 1 год.
