Система поддержания давления. КИП-Сервис: промышленная автоматика.

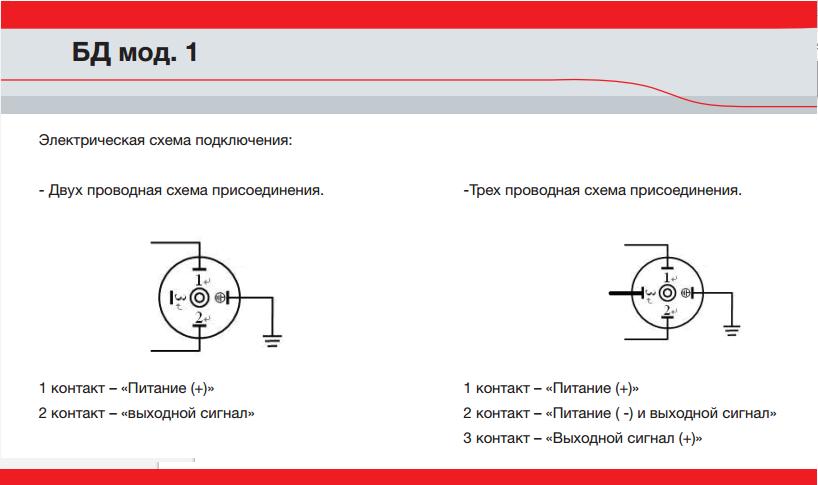

Подключить датчик давления в соответствии со схемой приведенной в паспорте на ПЧ.

1. 00 — 02 = 9 – сброс настроек по умолчанию для 50 Гц

2. 00 — 03 = 2 – отображения многофункционального дисплея

3. 00 — 04 = 10 – отображение обратной связи

4. 00 — 20 = 0 – источник задания уставки – цифровой пульт

5. 00 — 21 = 0 – пуск/стоп с цифрового пульта
    00 — 21 = 1 – если необходимо подключать кнопки ко входным терминалам (пуск/стоп с внешних терминалов)

6. 00 — 25 = 0162HEX – 16 – означает отображение единиц давления в барах, 2 – количество знаков после запятой

7. 00 — 26 = 10.00 –задание и обратная связь находятся в диапазоне 0…10,00 бар

8. 01 — 12 = … – требуемое время разгона в секундах

9. 01 — 13 = … – требуемое время замедления в секундах

10. 02 — 35 = 1 – автозапуск привода при подаче питания или после команды СБРОС, если на дискретном входе присутствует команда ПУСК НЕ РЕКОМЕНДУЕТСЯ ПРИ НЕСТАБИЛЬНОМ ПИТАНИИ!!!

11. 03 — 00 = 0 – аналоговый вход AVI1 (нет функции)

12. 03 — 01 = 5 – сигнал обратной связи ПИД-регулятора это сигнал на входе ACI)

13. 03 — 02 = 0 – аналоговый вход AVI2 (нет функции)

14. 07 — 06 = 2 – поиск скорости с минимальной частоты при кратковременном отключении питания

15. 07 — 07 = 5 – время пропадания питания

16. 08 — 00 = 1 – отрицательная обратная связь со входа ACI

17. 08 — 10 = 35.00 – частота перехода в спящий режим

18. 08 — 11 = 45.00 – частота выхода из спящего режима

Подключение датчика давления / Основная / smart-MAC support

Датчик давления для воды, газа, воздуха G1/4

К универсальному счетчику smart-MAC D105 можно подключить датчик со стандартной сантехнической резьбой 1/4» для измерения давления воды или воздуха до 1.2 Мпа / 12 бар / 175 psi.

Схема подключения:

• черный провод датчика подключить к клемме 1: GND (Земля или -5В)
• красный провод датчика подключить к клемме 6: +5В
• желтый провод датчика подключить к клемме 5: ADC

Схема подключения датчика давления к smart-MAC D105

Настройки виджета на Дашборде

Добавьте виджет индикатор, график или таблицу на доску.

Выберите ваше устройство smart-MAC D105

В разделе «Арифметическая операция» выберите функцию f(x):

На выходе датчика изменяется напряжение в пределах 0.5 — 4.5В для давления в диапазоне 0 — 12 бар.

Соответственно, напряжение на выходе датчика меняется в пределах 4В, а на 1В приходится 3 бара.

В разделе «Арифметическая операция» выберите функцию f(x) и пропишите функцию для расчета давления в нужных вам единицах измерения:

Бары [бар]

d.ADC > 0.5 ? (d.ADC-0.5)*3 : 0

Паскали [МПа]

d.ADC > 0.5 ? (d.ADC-0.5)*3*0.1 : 0

Атмосферы [атм]

d.ADC > 0.5 ? (d.ADC-0.5)*3*0.986923 : 0

Миллиметры ртутного столба [мм рт. ст.]

d.ADC > 0.5 ? (d.ADC-0.5)*3*750.06 : 0

Фунт на квадратный дюйм [psi]

d.ADC > 0.5 ? (d.ADCx-0.5)*3*14.5038 : 0

Настройка уведомлений на устройстве и управление встроенным реле.

Для настройки уведомлений на устройстве D105 и автоматического управления встроенным реле по уровню давления необходимо определить формулу для расчета напряжения на аналоговом входе при соответствующем уровне давления.

Vout = ( БАР + 1.5) / 3

где:

БАР — уровень давления в барах, при котором должно прийти оповещение или сработать реле;

Vout — напряжение на аналоговом входе, при соответствующем давлении.

Готово!

Схема подключения датчика давления масла

Указатель давления масла — Лада 2107, 1.6 л., 2006 года на DRIVE2

Всем привет!

Надоели мне мои громкие часы, которые даже настроить нельзя, и вот я решился их заменить. Но заменить их я решил на кое что более полезное — указатель давления масла от ваз 2106
Инструкций как именно что делать в интернете полно, но почти во всех не описан весь процесс, поэтому попробую я описать что пришлось сделать.

Что для этого нужно:
-Тройник под датчики масла от ваз 2106
-Датчик на указатель давления масла ваз 2106 (В простонародье «грибок»)
-Указатель давления масла ваз 2106
-Корпус от часов
-Провода и клеммы

Берем часы, вытаскивает из них сам механизм и оставляем только корпус.
После чего отпиливаем(я это делал с помощью полотна от ножовки по металлу) вот эту часть, чтобы можно было свободно вставить туда новый указатель

Полный размер

Полный размер

Полный размер

Вот так это будет выглядеть

Полный размер

Полный размер

Полный размер

На этом домашние работы закончены, переходим на улицу.
Вы уже приобрели тройник с датчиком, который выглядит вот так на блоке(фото с интернета)

Полный размер

Установлен и подключен у меня

Полный размер

Вроде бы все описал подробно 🙂
Спасибо за внимание, извините за качество фотографий (ну как всегда)

www.drive2.ru

Volkswagen Golf Mkll 1.3 NZ✠✠ › Бортжурнал › Установка датчика давления масла. Альтернатива «бочонку» VDO.

Продолжение темы допов

Начну, пожалуй, с того, как вообще следует их (допы) подключать. На просторах сети интернет было не так много информации как хотелось бы, но и того что нашлось вполне хватило чтобы понять — тут работы на 5 минут на самом деле))

Здесь на Д2 я нашел две довольно хорошие доходчивые схемки:

Первая. Именно она стала главным руководством для меня при подключении.

И вторая. Ну тут вообще не знаю как можно что-то перепутать и сделать не так)))

И что мы видим на этих схемах? Да всё элементарно просто — все плюсовые провода в одну кучу, все массы (минусовые) в другую кучу, остались два провода: датчики температуры и давления масла. Подсветка тоже элементарно — один плюсовой провод к подсветке прикуривателя, либо кнопок на панели, либо приборки, в общем, кому как заблагорассудиться, а минус в общую кучу минусов… Как-то так))

Ну, а вот дальше задачка по-сложнее — датчик давления масла. .
Да, именно он и есть самый сложный элемент: найти сложно, если нашел то не дешево, если дешево то Китай… И тут стали посещать мысли о переделке Тазовского датчика, что само по-себе не есть хорошо, или продолжать поиски альтернативы без переделок…
Но как искать альтернативу не зная параметров оригинального датчика SIЕMENS VDO?
Поиски характеристик оригинального датчика результатов не дал никаких… Гугл и Яндекс совершенно не в курсе таких дел… Значит, обратимся к более доступному варианту — Китай, а точнее, Алик)) Спасибо ребятам из Минск Гольф Клуба за наводку и ссылки на товар. И именно там, в описании товара, нахожу необходимую мне информацию которая выглядит примерно так:

Достаточно информативное описание.

Сверяем с еще несколькими аналогичными датчиками:

Еще немного информации.

И черпаем из всего прочитанного самое главное — сопротивление — 10 — 180Ом
Зацепка есть. Главное что сопротивление идет от меньшего к большему в отличии от датчика ВАЗ. Там всё наоборот, из-за чего и приходится его переделывать.
Потом, там же в Минск Гольф Клубе мне намекают на то что может подойти датчик от МАЗа или МТЗ… МТЗ? Я сперва не поверил прочитанному! Думал прикалываются! Но всё же решил проверить информацию, и уточнил название датчика. И нашел его характеристики:

Датчики давления масла для МТЗ. Производитель ЭКРАН

Эврика! ДД6М — диапазон показаний от 0 до 6 бар, Сопротивление: 7,5 — 186,5 Ом! Да это же чёртов белорусский аналог датчика VDO!
Незамедлительно звоню отцу в деревню и прошу найти этот датчик у местных трактористов. Через день получаю новенький ДД6М прямиком со склада!

Красавец, аж блестит))

Но вполне ожидаемо резьба у него оказалась просто огромной, и на выходе второй контакт оказался просто массой а не клеммой критически низкого давления…

Разница очевидна.

Всё это говорит лишь об одном — нужен переходник.
Этим делом занялся замечательный человек DIMONOFF1, который уже не раз меня выручал, а в этот раз так вообще прям очень очень выручил) Димон, передай низкий поклон токарю!
Всего через день я получил отличный переходничек из нержавеющей стали.

Вот такая приблуда получается.

Что ж, почти всё готово для установки.
Поехал на разборку и нашел еще идеально подходящую фишку для подключения проводов. VAG, а стала как родная:

Вот теперь точно можно идти устанавливать)

Иду в Гольф. Ночь. Мороз. Фонарик в зубы и лезу под капот…
Вот тут то и начали вылезать нюансы: Изначально хотел расположить датчики с самого края ГБЦ, в месте датчика критического давления на 0. 5 — 0.9 бар. Но не тут то было — если переходник вкрутился и бочонок влез, то родной датчик никак там не вмещался из-за того что отверстие для него в переходнике получалось повернутым аккурат в сторону стропольного кольца и кожуха ГРМ… Попытки довернуть переходник едва не увенчались срывом резьбы в ГБЦ… Что ж, пришлось перемещать всю конструкцию во второе отверстие для датчика критического давления масла на 1,5 бар… Вот там то всё, пусть и плотненько, но встало вполне нормально.
Вот как это выглядит:

Впихнулось невпихуемое))

Подключил провод на прибор и массу и помчался запускать двигатель…

Ключ в зажигание, поворот, запуск и… На манометре 5 бар… Как буд-то датчика и нет вовсе…
Ну, думаю, всё пропало… Пошел провода местами менять, и смотреть на реакцию стрелки на манометре. Но ничего особенного не происходило, стрелка либо на нуле, либо 5 бар…
Расстроился такой, сижу… А двигатель тем временем работает и всё больше и больше нагревается. И по мере нагрева давление становилось всё меньше! И до тех пор пока не пришло в норму)))
И уже на второй день, то есть сегодня, решил всё еще раз проверить и запечатлеть на фото.
И так:

Состояние покоя. Зажигание выключено. Двигатель абсолютно холодный.

Включено зажигание.

Сразу после запуска. Напомню что двигатель холодный.

10 минут прогрева,

www.drive2.ru

Указатель давления масла 15.3810 и датчик масла ММ358, проверка

Указатель давления масла 15.3810 электромагнитный, логометрического типа. Предназначен для контроля давления в системе смазки двигателя УАЗ. Оснащен сигнализатором аварийного падения давления масла. На автомобилях УАЗ входит в состав щитка приборов 14.3805 или КП116-3805010. Показания на указатель поступают от датчика ММ358 установленного в системе смазки двигателя.

Указатель давления масла 15.3810, основные характеристики.

Указатель давления масла 15.3810 представляет собой электромагнитный логометр с неподвижными катушками и подвижным постоянным магнитом связанным со стрелкой. Кроме автомобилей семейства УАЗ-31512, фургонов УАЗ-3741 и УАЗ-3909, санитарных УАЗ-3962, автобусов УАЗ-2206, грузовых УАЗ-3303 и УАЗ-39091, указатель давления масла 15. 3810 применяется на автомобилях ГАЗ, ЗИЛ, УРАЛ, ПАЗ, ЛУАЗ, ЕРАЗ, КАВЗ.

Основные характеристики указателя 15.3810 :

— Диапазон показаний, кгс/см2 : 0-6
— Цена деления, кгс/см2 : 1
— Тип измерительного механизма : магнитоэлектрический
— Номинальное напряжение, В : 12
— Посадочный диаметр кожуха, мм : 60
— Посадочный диаметр для ламподержателя подсветки и сигнализатора, мм : 11,5
— Конструкция электрического соединения : штекер 6,35 мм
— Масса, кг : 0,18

Датчик давления масла ММ358.

Указатель 15.3810 работает совместно с датчиком давления масла ММ358, установленным в системе смазки двигателя. Датчик представляет из себя переменный резистор, сопротивление которого изменяется в зависимости от давления масла.

Основные характеристики датчика давления масла ММ358 :

— Номинальное напряжение, В : 12, 24
— Максимальное давление, кгс/см : 6
— Чувствительный элемент : реостат
— Посадочная резьба : коническая 1/4″
— Подсоединение : винт М4

Схема подключения указателя давления масла 15.

Контрольная лампа аварийного давления масла и датчик давления масла ММ111Д.

Контрольная лампа аварийного давления масла расположена на панели приборов и работает совместно с датчиком давления масла ММ111Д, установленным в масляной магистрали двигателя. Контрольная лампа загорается при понижении давления в системе смазки до 0,4—0,8 кгс/см2.

При заглушенном двигателе и включенном зажигании контрольная лампа должна гореть, что косвенно свидетельствует об исправности цепи лампа-датчик. После запуска двигателя лампа должна погаснуть. При минимальной частоте вращения коленчатого вала двигателя на режиме холостого хода и отключенном масляном радиаторе контрольная лампа гореть не должна. Загорание лампы указывает на неисправности в системе смазки.

Схема подключения и работы аварийного датчика ММ111Д.

Расположение датчиков давления масла ММ358 и ММ111Д в автомобилях семейства УАЗ-31512.

Расположение датчиков давления масла ММ358 и ММ111Д в автомобилях семейства УАЗ-3741.

Проверка исправности указателя давления масла 15.3810 и датчика давления масла ММ358.

Указатель давления масла 15.3810 проверяется с помощью контрольного манометра с ценой деления в 0,5 кгс/см2, который присоединяется к системе смазки двигателя с помощью дополнительного шланга через отверстие датчика аварийного давления масла.

При напряжении 12-16 Вольт, температуре окружающей среды в 20+-5 градусов и при давлении масла в системе 2 кгс/см2 погрешность показаний не должна превышать 0,42 кгс/см2. При давлении в системе 6 кгс/см2 — погрешность не более 0,6 кгс/см2. Если погрешность показаний превышает указанные пределы, то сначала меняется датчик, а если это не даст положительных результатов, то и указатель давления масла.

Если стрелка указателя постоянно находится в начале шкалы.

При включенном зажигании надо отсоединить провод от датчика указателя и соединить наконечник провода с массой. Если стрелка отклонится, то следовательно, неисправен датчик и его необходимо заменить. Если стрелка не отклоняется, то надо снять щиток приборов и при включенном зажигании соедините с массой клемму «Д» указателя. Отклонение стрелки в этом случае укажет на исправность прибора и на повреждение провода, соединяющего датчик с указателем. Если стрелка не отклоняется — то неисправен указатель давления масла 15.3810.

Если стрелка указателя постоянно находится в конце шкалы.

При включенном зажигании отсоединить провод от датчика. При неисправном датчике стрелка должна вернуться в начало шкалы. Если стрелка остается в конце шкалы, то провод имеет замыкание с массой или поврежден указатель. Исправность указателя можно проверить отсоединив провод от клеммы «Д», при включенном зажигании стрелка должна находиться в начале шкалы.

Проверка указателя давления масла 15.3810 при помощи контрольного реостата.

При сопротивлении контрольного реостата в 157-175 Ом стрелка указателя 15.3810 должна находиться около отметки 0. При сопротивлении в 55-65 Ом — около отметки 4.

Проверка датчика давления масла ММ358 по его сопротивлению.

При давлении масла в 0 кгс/см2 сопротивление датчика должно быть в пределах 159-173 Ом. При давлении масла в 4 кгс/см2 — в пределах 54-66 Ом.

Ремонт указателя давления масла и его датчика.

Указатель давления масла 15.3810 и датчики давления масла ММ358 и ММ111Д, изделия не ремонтопригодные, поэтому в случае их неисправности следует проверить только электрические соединения и исправность проводки, и если они в порядке, то заменить указатель или датчики на новые. Рекомендуется сначала попробовать заменить датчики, так как они обычно чаще отказывают в работе.

Похожие статьи:

• Указатель температуры охлаждающей жидкости 14.3807 и датчик ТМ100, проверка и диагностика неисправностей.
• Указатель уровня топлива 13.3806, проверка исправности указателя и его датчиков, их основные характеристики.
• Указатель давления масла 152.3810 и датчик давления масла 23.3829, назначение, расположение и основные характеристики.
• Вольтметр 21.3812 и амперметры АП110, АП170А, проверка исправности, основные характеристики.
• Не соответствия показаний спидометра Уаз Хантер его скорости движения, особенности привода спидометра.
• Проверка исправности указателя УК145 и датчика температуры системы охлаждения Уаз-31512, 31514, 31519.

auto.kombat.com.ua

Включение света от датчика давления масла и прочее — Лада 21099, 1.5 л., 2004 года на DRIVE2

На старой машине стояла специальная приблуда (реле Незабудка-2), которая включала свет через несколько секунд после запуска мотора, когда разбирал машину куда то задевал и найти не смог. В интернете много информации как можно сделать, чтобы свет включался сам. Есть схемы как подцепить на провод возбуждения генератора, подключение к датчику давления масла(этот вариант я и выбрал, так как показался более простой) Потребовалось для всего этого дела 2 реле. Одно 5-ти контактное и одно 4-х контактное, ну и естесственно предохранитель, как же без него то). Все собрал, подключил, работает)принцип работы наверное понятен всем, но для особенных все таки думаю стоит пояснить: аварийный датчик давления на заглушенном моторе — разомкнут. как только заводишь мотор, появилось давление датчик замыкает и замыкает массу на управление реле. Разместил всю эту приблуду под панелью.

пользовался данной схемой

Навел порядок в багажнике, все ключи попрятал, огнетушитель и прочие жидкости закрепил, красотаааа))))

Затонировал боковые передние стекла, китайкой 35%. Съемка уже вся затерлась и стала до ужаса мутной пришлось выкинуть и затонироваться обычной пленкой. Мне нравится, все хорошо видно))) Остался тонер, делать нех. ааааайда колхозить, захерачил фары тонером, так от делать нечего. Смотрится прикольно на мой взгляд, сфоткал и содрал, чистые фары красивее))) Нахер оно надо, не понимаю людей которые тонируют головной свет, это ж не видно ни хера наверное ночью…

Изменений в салоне особо то и нет, центральную консоль только переделал немного. пока ткань, как появится возможность в кож.зам обтяну, и рамку для дисплея сделаю.

www.drive2.ru

Лада 2107 «Семафор» › Бортжурнал › Установка доп датчиков AutoGauge (авто гейдж) температуры масла, ОЖ и давление масла.

Доброго времени суток!

ВНИМАНИЕ! БУДЕТ ОЧЕНЬ МНОГО БУКВ!

И ПО ПРИЧИНЕ ТОГО, ЧТО САЙТ Д2 ИМЕЕТ ОГРАНИЧЕНИЕ ПО РАЗМЕЩЕНИЮ ФОТОГРАФИЙ В БЖ, ДАННАЯ СТАТЬЯ БУДЕТ РАЗДЕЛЕНА НА ДВЕ ЧАСТИ

Наконец-то сбылась моя давняя автомобильная мечта в установке дополнительных датчиков, а в первую очередь конкретно по температуре и давлению масла. По температуре ОЖ датчик был комплектом, потому то же был установлен. Скажу сразу, что комплект датчиков был приобретён у одного моего очень хорошего товарища и договорились мы с ним о цене в 3000 тыс руб за все три датчика со всеми сенсорами и проставками.
Данные датчики были установлены ещё в Октябре 2017 но только сейчас, в Феврале 2018 я наконец-то добрался что бы о них написать. За всё это время датчики касающиеся масла работают на Ура, а вот по ОЖ изначально показания неверные, скорее всего из-за проблем с сенсором, но меня это не сильно пугает или огорчает, поэтому как появится настроение и желание, попробую разобраться в чём дело а пока самое главное, что два самых необходимых для меня датчика работают.
Конечно многие скажут, что это всё ерунда, да и показания они с луны показывают. В одночасье соглашусь, но только в том случае, если установить китайские анологи (так как с ними больший процент погрешности) и если у вашего двигателя будет по какой-то причине сильная вибрация, так как сенсоры на давления масла и топлива не любят вибрацию и от этого их мембрана разрушается и показания начинают быть неверными после небольшого времени эксплуатации.
Раньше я всё не мог себе купить доп датчики по причине того, что хотелось сразу купить хорошие, но цена хорошего датчика варьировалась от 10 до 17 тыс руб за штуку в зависимости от того какой он фирмы и новый ли он или б\у. А китайские аналоги как-то побаивался покупать, так как у них ценники около 2000 тыс руб за штуку. Но тут вышло так, что у товарища оказались датчики фирмы AutoGauge люминесцентные (не путайте с китайской подделкой AutoGage) которые он очень давно себе покупал, но потом продав машину больше он не ставил их, так как машины у него стали часто меняться. В итоге почитав о такой фирме и узнав что это корея, я решил всё же попробовать и приобрести, тем более как и писал выше, за все три штуки они обошлись мне в 3000 руб

Немного расскажу причины по которым хотел себе доп датчики и далее будет уже расписан процесс установки и их подключения.

О таких датчиках первые мысли появились оооооооочень давно, и всё из-за того, что люблю зимой бочком покататься на парковке или замёрзшем карьере и много кто знает, что при очень длительном и тем более непрерывном катании боком, температура масла имеет свойство нагреваться во много сильнее чем охлаждающая жидкость (ОЖ), от чего потом масло начинает терять на такой момент свои свойства по смазыванию внутренних частей двигателя а так же начинает падать давление масла, что то же очень плохо сказывается на двигателе. И так как такие датчики позволяют в онлайн режими всё отслеживать, это и позволяет своевременно перестать давить педаль в пол и дать двигателю остыть от варварских,

www.drive2.ru

Сообщества › DRIVE2 Audi 80 Club › Блог › Как самому сделать датчик давления масла для ДОПОВ

Вот нарыл тут на просторах нашего сайта такую инфу КАК ВАМ ? Я вкурсе что оригинал лучше и тд. Но на разборе у нас 3 месяца найти его не могу а если нахожу цена как за половину допов. А новый тоже 54 $-самый дешовый аналог из экзиста по номеру 035 919 561
текст не мой вот автор www.drive2.ru/cars/volksw…sanych77/journal/2710645/
Всем доброго времени суток! Давно я уже приобрел доп.приборы от Ауди Но с установкой их я все откладывал так как не было у меня для них датчика Как видите новый стоит «как чугунный мост», да и поиски по Омским разборкам результата не дали. Также обращался в сообщество «Аудиводов» с вопросом может у кого есть на продажу, но не кто не откликнулся.Пробовал забивать в поисковик «чем заменить датчик давления для приборов VDO» в ответ получал только какую то муть… Думал я думал и пришла такая мысль-а не попробовать ли сделать такой прибор самому из «шестерочного» Кому интересно может прочитать что получилось.

Так вот берем обычный датчик давления масла (бочонок) от ВАЗ 2106.

Фиксируем его в тисках.

Теперь нам нужно его аккуратно разобрать (развальцевать).

Это совсем не сложно.
Теперь его нужно разобрать.

Получаем вот такой результат.
Как то сразу посте покупки приборов я уже пробовал их подключить к этому датчику, но стрелка только заваливалась за отметку 5 КГС и показывать что либо отказывалась. с прибором же ВАЗ 06 картина была обратная.Значит они работают на оборот. Вот я и решил посмотреть что внутри у этого датчика . А внутри у этого датчика не знаю конечно как точно называется, но предположительно потенциометр.

Вот такой потенциометр.
Как видим проводок с выходным сигналом находиться сверху с права. Открутив два не больших болтика снимаем саму пластину потенциометра.

Вот она снята.

И переворачиваем ее наоборот, чтобы проводок оказался слева с низу.

Вот так должно получится.
Но как видно на фото контакты которые должны скользить по потенциометру находятся далеко слева . Но это легко поправить, благо есть регулировочный болтик.

Подойдет
Теперь нужно всю это «модернизацию» опробовать. Ставим это на машину, благо у меня еже давно лежал кем то выточенный переходник для установки «шестерочных» приборов на VAG.Пробнуй пуск показал что стрелка ожила и показывает некие результаты замеров. Скажу сразу большой надежды что это будет работать корректно не было. Но я все же решил от тарировать датчик с помощью мех. датчиком вкрученном в этот же «двойник». Думал что построю так чтобы прибор показывал правильно хотя бы на холостых. Но результат превзащел все ожидания. Прибор после не большой корректировки все тем же болтиком под «часовую» отвертку показывает правильные показания во всем диапазоне измерений!

И там и там 1 КГС на ХХ
Так что такая замена возможна . Но летом когда поеду снова на отдых в Казахстан, думаю найти все же «родной» датчик. А пока что нужно установить сами приборы в машину. Ну и так у меня все это разместилось под капотом.

Вполне аккуратно.
Ну вот как то так у меня получилось… Рад буду если кому то эта переделка -«колхозинг» пригодится для экономии средств :))

www.drive2.ru

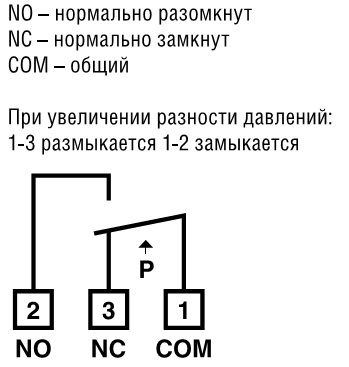

Схема Подключения Датчика Давления Масла

Обратился к знакомому токарю, объяснил что требуется проставка под датчик «Auto Guage», которая будет без проблем вкручиваться тройник ВаЗ без всяких переделок.

На датчике от ВАЗ 5 контактов, подключение их нужно осуществлять как на рисунке: Установить сам указатель давления можно вместо гидрокорректора фар — мало кто его использует, да и мало где он работает. После чего размыкаются контакты, пропадает сигнал и на панели приборов гаснет лампочка.

Чтобы его снять, воспользуйтесь нашей инструкцией: Отключите от датчика провод, идущий на приборную панель; Под датчиком расположена резьба, поэтому аккуратно выкрутите его гаечным ключом. Сверху Mercedes-Benz Мерседес Бенц — большая часть современных моделей На данных моделях авто датчик давления масла располагается на картерном устройстве с правой стороны от центральной части машины В нижней части двигателя.
ВАЗ 2106 КАК ПРОВЕРИТЬ УКАЗАТЕЛЬ ДАВЛЕНИЯ МАСЛА В ПРИБОРНОЙ ПАНЕЛИ

Фото — конструкция датчика давления масла Видео: проверка аварийного давление масла БМВ М30 Проверка и ремонт Если Вам нужно проверить устройство, то возьмите небольшой отрезок резинового шланга. Производится отключение аккумуляторной батареи, для этого достаточно скинуть отрицательную клемму.

Возьмите белый провод от питания габаритных огней.

Не путайте прибор с датчиком температуры, установленным выше, в головке цилиндров. К другому проводу на лампочке присоединить плюс от блока питания или аккумулятора.

К нему должен подключаться один кабель.

Рекомендуем к прочтению

Используя насос, на контроллер подается давление, которое должно составить примерно ,5 атм. Место расположения датчика давления масла Таблица: расположение ДДМ на популярных моделях автомобилей Модель машины Место, где стоит измерительный элемент Способ получения доступа к контроллеру Lada Kalina Лада Калина Измеритель давления масла расположен с правой задней части силового агрегата — в отдельном гнезде основного блока цилиндров рядом со щитком ремешка. В зависимости от типа указателя давления масла, количество контактов на нем может различаться. Чем выше давление смазки, тем сильнее растягивается мембрана и меньше сопротивление катушки, а прибор отмечает рост давления.

Можно выбрать другое место, кому как больше нравится.

Сильно высокое давление на чувствительный элемент датчика подавать нельзя, поскольку это выведет из строя мембрану.

Главное, чтобы он не мешал другим элементам мотора, и сам не подвергался механическому и значительному тепловому воздействию.

Читайте также: Нормы укладки тв кабеля под землей

Подскажите как установить доп. датчики !

Предварительно пользователь должен выключить все электрооборудование и систему зажигания. Вставьте клемму в колодку так, чтобы напротив нее оказался серый провод прибора.

Если датчик исправен, то сигнальная лампочка на приборной панели загораться не должна. Казалось бы, стрелочный указатель не особо то и нужен, о критически упавшем давлении масла в системе даст знать контрольная лампочка на панели приборов. Сам манометр устанавливается на тройник от ресивера, к примеру, тракторного, с применением трубки.

Стрелка указателя стоит на нуле. Тут и зародилась идея о том, что пора менять машину на иномарку.

У Вас остались вопросы? Дополнительный датчик давления масла, который куплен в тюнинг магазине чаще всего имеет 4 контакта: «Плюс» — берем от габаритов Ш ; «Масса»; Управления — провод который тянули от датчика классики; «Плюс» — на подсветку дополнительного указателя. Возьмите уплотнительное кольцо и вставьте прибор на место. Если этого не происходит — значит, датчик давления масла неисправен.

Однако, когда мембрана выгибается под действием давления масла она своим штоком механически размыкает цепь и сигнальная лампа тухнет. Одновременно с этим с помощью насоса подать на датчик давление воздуха около 1…1,5 атмосфер. В противном случае датчик неисправен. Когда оно снижается до — Ом, стрелка держится на отметке 4 Бар, 60—80 Ом — 6 Бар.

Расположение и внешний вид прибора

В нижнее отверстие — проставку под датчик давления масла «Auto Guage», а затем и сам датчик. У друга был снят этот тройник с датчиком давления, снимали с ВаЗ

Установка переходника для подключения дополнительного измерителя 2. Также потребуется тормозной патрубок и гайка, чтобы сделать из полученных элементов продувочный пистолет.

У Вас остались вопросы? После получения доступа производится отключение измерительного элемента от проводки питания и управления.
✔✔✔ DEFI — ТЮНИНГ ДАТЧИКИ — ДОПОЛНИТЕЛЬНЫЕ ПРИБОРЫ — СЕНСОР — НА АВТОМОБИЛЬ ✔✔✔

Навигация по записям

Перед отключением разъема произвести очистку пинов на измерителе.

К датчику должен подключаться пучок с кабелями в отдельном изоляторе. Обратите внимание, при монтаж датчика на его посадочное место после проверки рекомендуется смазать его термостойким герметиком. На другом конце этой трубки шток, на который давила эта жидкость, и вот второй шток двигал стрелку прибора — дифманометра, или просто манометра.

В зависимости от результатов диагностики, Вам нужно будет купить или новый датчик, или заменить уплотнитель.

Контрольный датчик — это устройство, которое показывает давление масла на стрелочном указателе, устанавливается оно в основном на грузовые машины. Также советую скачать приложение на телефон, с телефона работать намного удобнее. Давление при оборотах в мин. Если датчик выдаёт другие значения либо стоит на нуле, нужно купить и поставить новую запчасть.

Если в силу разных причин подача смазки прекратится либо её уровень снизится до критического, мотор ожидает серьёзная поломка, а то и не одна. Верхнее значение может быть разным, и отличается у конкретных моделей автомобилей.

Далее для проверки необходимо с помощью компрессора или насоса подать на чувствительный элемент датчика давление около 0,5 атмосферы. Проверка датчика давления с помощью лампочки Для проверки электрического нового датчика давления масла вместо мультиметра можно воспользоваться лампочкой, рассчитанной на работу под напряжением 12 В постоянного напряжения, а также блока питания аккумулятора и компрессора желательно с манометром. К измерительному элементу подключен один кабель, рядом с ним располагаются два пучка проводов, заключенных в изоляцию черного цвета.

Начал читать форумы, изучать трейдерские стратегии. Фото — принцип работы датчика давления масла Но как только давление масла начинает падать ниже необходимого уровня, мембрана снова становится в ровное положение, и контакты замыкаются, обеспечивая включение лампы. Сверху Audi Ауди — большая часть современных моделей Рядом с масляным фильтрующим устройством.

Истории наших читателей «Гребаный таз!!! Есть еще один способ, как проверить датчик.
Подключение стрелочного манометра для масла Ваз 21213 / Oil pressure sensor Installation

tokzamer.ru

датчик давления ММ393А — DRIVE2

Может это конечно все глупости, но меня все время интересовало давление масла. Штатный релейный датчик срабатывающий на 0,3 бар — это ниочем, 0,3 это уже все — это пи***ц. Ну а после капиталки этот вопрос стал еще интересней.
Итак выбор был между каким нибудь промышленным датчиком или датчиком от ВАЗ классики. Ввиду немалой цены первого выбор пал на второй. Был приобретен распространенный ММ393А, в котором внутри стоит мембрана механически перемещающая ползунок по нихромовой нити. Как он выглядит внутри можно глянуть в этой записи у werw0lf .

Соответственно в зависимости от давления меняется сопротивление между клеммой датчика и корпусом. Вот его характеристика (сперто откудато с драйва)

характеристика датчика ММ393А

поискал в нете как правильно подключать этот датчик к МК. Правильно это через ОУ, но есть и те кто просто подключает датчик последовательно с резистором и получает делитель напряжения на резисторе и датчике.

В общем схемка получилась вот такая:

Полный размер

Схема измерения сопротивления датчика ММ393А

плата измерения сопротивления датчика

картинка такая маленькая потому, что плату не отмыл от ЛТИшки и она вся в какойто волосне ) и просто стыдно в нормальном разрешении ее выкладывать, а перефоткать пока нет возможности уже установил ее в машину

собственно данная платка измеряет напряжение на аналоговом входе и посылает его по UART.

Также сделал платку которая все это дело будет показывать:

Полный размер

плата индикации

сама плата получилась такой

Полный размер

плата индикации

Полный размер

плата индикации

ну здесь уже фотки полноразмерные ))

данная платка получает измеренное напряжение пересчитывает его в сопротивление, а сопротивление пересчитывает в давление. По сопротивлению я откалибровал показания по мультиметру, и в целом показания оказались близки к тому что симулировалось в протеусе. Так что сопротивление измеряется довольно точно. Ну а давление пока не откалибровано. Я просто взял тот график где виден разброс показаний датчиков и построил свою кривую исходя из того что у моего датчика сопротивление соответствующее нулевому давлению 303 Ома (по документации от 290 до 320 Ом). Соответственно просто провел свою кривую (синяя линия):

предположительно характеристика моего экземпляра датчика исходя из сопротивления нулевого давления в 303 Ом-а

На данный момент пока считаю давление на двух участках от 0 до 4 бар и от 4 до 7 условно линейным. В дальнейшем конечно нужно будет оттарировать датчик по манометру и возможно разбить кривую на большее количество участков.

Почему не сделал все на одной плате, а разделил на измерительную и индикационную — все просто, измерительную в дальнейшем не трогая оставлю для подключения к бортовому компу (когданить дойдут руки его сделать ), ну и индикационная тоже пригодится.

Полный размер

все добро вместе

Платы соединяются между собой 10-и жильным плоским шлейфом по нему идет питание к измерительной плате и UART.

вот так на данный момент выглядит отображение

Полный размер

отображение сопротивления датчика и давления

.
.
Как подключал к машине тута.

Если кому надо то вот архив с исходниками, платами и моделями в протеусе (Версии ПО в которых делал — протеус 8-ой, спринтлайоут 5-ый, кодвижн авр 2.05

www.drive2.ru

Победа над зуммером давления масла — Audi 100, 1.8 л., 1989 года на DRIVE2

В начале недели посидели с женой в машине, пока Егорка спал на улице, послушали радио, посадили аккумулятор. Зарядил аккумулятор и установил аккумулятор на место, включил зажигание и зуммер начал пищать. Ключ повернул, реакции 0. Забыл, что не прикрутил массу на двигатель от лонжерона (я ее просто чистил). Прикрутил массу, зуммер все равно продолжал пищать при включенном зажигании, но машина завелась и зуммер не заткнулся. Контрольные лампы не моргают/не горят, т.е. рабочие, но ошибки не показывают. И начался осмотр… Уровень масла в норме, пердохранители целые. Грешил на датчик давления масла, а конкретнее высокого давления, т.к. логически низкого давления при заглушеной ошибки не должен выдавать.
Сразу же возникали вопросы:
— где находится датчик? Один на фильтре, а второй?
— как проверить датчики давления?
— может ли быть еще что-то запитано на зумер?
И порыскав в интернете и задав вопрос в сообществе DRIVE2 Audi Club получил внятный ответ от пользователя zaleksey.
В итоге получил ответы на свои вопросы.

-датчик высокого давления расположен на крышке масляного фильтра
-датчик низкого давления расположен на тыльной стороне ГБЦ
-проверку опишу подробно под спойлером
-ничего кроме контроля давления масла на этом реле с зуммером не может находиться

Схема работы контроля
Контроль за давлением моторного масла осуществляют два датчика и один модуль управления с предупредительным зуммером, установленный в гнезде 5 дополнительного блока реле, который находится в подрулевом пространстве. Принцип работы этой системы следующий:
• При включенном зажигании на один из выводов контрольной лампы давления масла постоянно подается напряжение.
• Если давление масла (у неработающего двигателя) составляет менее 0,3 бар, контакты откалиброванного на 0,3 бар датчика низкого давления масла замыкаются, и второй вывод контрольной лампы соединяется с массой, лампа загорается).
• Когда после запуска двигателя давление масла повышается, контакты датчика размыкаются, и лампа гаснет.
• Датчик давления масла, откалиброванный на 1,8 бар, тесно связан в своей работе с модулем управления. Если давление моторного масла опускается ниже 1.8 бар, его контакты размыкаются и соединение модуля управления с массой прерывается — между тем как первый датчик давления масла давно уже не подает признаков жизни.
• Однако модуль управления передает этот импульс на контрольную лампу лишь в том случае, если давление масла упадет ниже 1,8 бар дольше чем на 1 секунду и обороты двигателя при этом будут составлять более 2100 об. /мин.
• В этом случае контрольная лампа давления масла начинает мигать, а кроме того, модуль управления подает предупредительный звуковой сигнал. Назначение этого устройства — предотвращать выход двигателя из строя изза слишком низкого давления масла (например, из-за низкого уровня масла).
Датчики давления масла
• Чтобы датчики давления масла можно было различить между собой, их изоляторы имеют различную окраску:
• Датчик низкого давления масла коричневый.
• Датчик давления масла на 1,8 бар белый.

Диагностика неисправностей
• Если во время работы двигателя загорелась контрольная лампа давления масла (и раздался предупредительный звуковой сигнал), необходимо сразу же остановиться!
• Немедленно заглушить двигатель, проверьте уровень масла. Если уровень масла нормальный:
• Отсоедините провод от датчика низкого давления масла и оставьте его висеть в воздухе, включите зажигание; если контрольная лампа продолжает гореть, ее проводка замкнута на массу и двигателю ничего не грозит.
• Отсоедините провод от датчика высокого давления масла и приложите к массе, включите зажигание; если лампа продолжает гореть и к тому же раздается звуковой сигнал, неисправен модуль управления или его проводка — двигателю ничего не грозит.
• Если результаты проверки иные, имеется подозрение, что система смаз’ки двигателя вышла из строя. Продолжите путь на буксире!
• Возможно, неисправен один из датчиков давления масла. Иногда работоспособность датчика восстанавливается, если покачать его электрический разъем.
• Если после включения зажигания контрольная лампа давления масла не загорается,
• Сначала проверьте предохранитель.
• Отсоедините провод от датчика низкого давления масла и приложите к массе; если теперь лампа загорится, датчик неисправен. Если она не горит, неисправна проводка или сама лампа.
Проверка модуля управления
• Отсоедините провод от датчика высокого давления масла и оставьте висеть в воздухе. Запустите двигатель и поднимите его обороты до 2500 об. /мин.
• Через 2 секунды контрольная лампа давления масла должна мигнуть, а зуммер — трижды подать сигнал. Если это не так, модуль управления неисправен — замените!
• Если контрольная лампа не загорается и зуммер не звучит, имеется обрыв в проводе, соединяющем модуль с клеммой 61 (D+) генератора.
• Если контрольная лампа загорается и зуммер звучит, когда провод подсоединен к датчику давления масла, а обороты двигателя составляют около 2500 об./мин, датчик высокого давления масла неисправен — при том условии, что система смазки двигателя в порядке.
• Пустите двигатель на холостых оборотах, отсоедините провод от датчика высокого давления масла и оставьте висеть в воздухе. Если теперь зуммер и лампа сработают, имеется обрыв в проводе, соединяющем модуль управления с клеммой 1 катушки зажигания (сигнал частоты вращения двигателя).

Коротко:
мотор заглушен — датчик низкого давления замкнут, датчик высокого давления разомкнут
мотор работает (давление есть) — датчик низкого давления разомкнут, датчик высокого давления замкнут
мотор работает (давление есть, но низкое) — датчик низкого давления разомкнут, датчик высокого давления разомкнут

Итогом моей проверки было обнаружение неработающего датчика высокого давления. Еду на рынок… Покупаю датчик и удлиненную головку на 24, т.к. накидного выгнутого ключа у меня нет, а прямым не подлезть. Там же на стоянке рынка меняю датчик. Включаю зажигание, пищит… Иду за релюхой, больше просто ничего не остается. На разборке покупаю релюху за 9.5$, вставляю на место и радуюсь тишине. Проверяю работоспособность реле и уезжаю домой с улыбкой и без 18$ в кармане.
Стоимость деталей:
-Датчик HANS PRIES 101 107 — 40 000 бел.руб, VAG 056 919 081 (можно было подождать денек и купить в Автоаптеке намного дешевле, но я уже был на рынке и пути назад нет)
-Головка 24 удлиненная — 45 000 бел.руб
-Pеле контроля давления масла — 100 000 бел.руб VAG 813 919 082B

Старый и новый датчики

Старый и новый датчики

Место установки датчика высокого давления

Датчик HANS PRIES 101 107

Датчик 056 919 081

Реле контроля давления масла VAG 813 919 082

Инструмент для снятия датчика

www. drive2.ru

Датчик давления масла ВАЗ 2107, схема подключения

На автомобиле ВАЗ 2107 с 1988 года выпуска устанавливается один стандартный датчик аварийного давления масла, который соединен с лампой аварийного давления в щитке приборов.

До этого в пару к нему устанавливался датчик указателя давления масла и стрелочный указатель в щитке приборов.

Схема подключения датчика давления моторного масла ВАЗ 2107 (после 1988 г.в.)

Описание схемы подключения датчика давления масла ВАЗ 2107

Датчик аварийного давления масла установлен в разрыв электрической цепи подключения контрольной лампы-сигнализатора давления масла в щитке на панели приборов автомобиля. А именно «массы». При включении зажигания, давление в системе смазки двигателя отсутствует, подвижный контакт датчика поджат, цепь замкнута, контрольная лампа аварийного давления масла в щитке приборов горит. После пуска двигателя, давление в системе смазки растет, контакт внутри датчика под действием давления перемещается, размыкая цепь, лампочка гаснет.

Примечания и дополнения

На автомобилях ВАЗ 2107 применяется датчик аварийного давления масла ММ-120 и его модификации: 2101-3810600, 2101-3829010, 2101-9829010-01, 2101-9829010-02.

Еще статьи по электрооборудованию автомобиля ВАЗ 2107
