Подключение электрического бойлера к водопроводу: Как правильно подключить бойлер к водопроводу

Содержание

Подключение бойлера - схема правильного подключения бойлера к электросети

К сожалению, даже в наше время для многих регионов России централизованное горячее водоснабжение остается несбыточной мечтой. Прекрасной альтернативой в такой ситуации становится покупка водонагревателя или бойлера.

Виды водонагревателей

В настоящее время в магазинах представлен огромный выбор водонагревателей. Вы можете найти как газовые, так и электрические нагреватели. Все бойлеры различают по типу нагрева:

  • накопительный
  • проточный

В проточных нагревателях вода греется с помощью нагревательных элементов – ТЭНов. В накопительных бойлерах вода сначала набирается в бак, а потом греется. Основные различия электрических бойлеров заключаются в принципе работы и количестве потребляемой энергии. Выбор того или иного прибора зависит от ваших потребностей.

Самостоятельное подключение бойлера

Установку и подключение электрического бойлера вы можете осуществить самостоятельно. Сначала нужно определиться с местом, куда вы установите водонагреватель. Правильное подключение к электросети обеспечит бесперебойную и безопасную работу бойлера. Удобнее Проще всего установить водонагреватель в ванной комнате, чтобы было проще подключить его к системе водоснабжения. Если вы приобрели накопительный водонагреватель, убедитесь в том, что стена, на которую вы его устанавливаете, способна выдержать такой вес. Межкомнатные стены и гипсокартонные перегородки не рассчитаны на максимальный вес бойлера. Разместите водонагреватель как можно ближе к трубам водоснабжения.

Как подключить бойлер к электросети и водопроводу правильно

Так как водонагреватель двухконтурного типа имеет довольно большую мощность, специалисты рекомендуют подключить его непосредственно к распределительному щитку. Правильное подключение к электросети предполагает соблюдение некоторых правил:

  • для предотвращения перегрузок установите автоматический двухполюсный выключатель
  • убедитесь, что расстояние от водонагревателя до электрической розетки составляет более 0,5 метра
  • для максимально безопасной работы бойлера установите устройство защитного отключения или УЗО
  • внимательно отнеситесь к заземлению бойлера
  • выбирайте диаметр сечения проводника в соответствии с мощностью бойлера и предполагаемых нагрузок
  • внимательно следите за тем, чтобы проводка не соприкасалась с водонагревателем и любыми металлизированными приборами

При подключении к водопроводу вы можете использовать стальные, металлопластиковые и полипропиленовые трубы. Схема подключения бойлера для любого вида труб имеет схожий набор действий.

Для того чтобы правильно монтировать бойлер, вам понадобится определенный набор инструментов: рулетка, пассатижи, разводной и гаечный ключи, отвертка, запорные краны, тройники, материалы для изоляции, соединительные шланги в количестве 2 шт.

Схема подключения бойлера

Любой двухконтурный накопительный водонагреватель имеет следующие составляющие:

  • ТЭН, который греет воду
  • бак
  • термостат
  • системы подвода и отвода воды

Заранее выясните, какая у вас система подачи воды. Если тройниковая разводка, то соответственно подача происходит от сантехнического тройника. Также существует коллекторная схема подачи, которая предполагает проход воды через холодную линию трубопровода.

Как подключить бойлер накопительного типа к водопроводу

В первую очередь установите запорные краны, которые предотвратят поступление воды. Над запорным краном устанавливаются очистительные системы. Использование фильтров убережет ваш водонагреватель от образования накипи и значительно увеличит срок его эксплуатации. Многие современные водонагреватели имеют встроенный отвод для выхода воды. Если вы приобрели прибор, не имеющий водоотвод, его придется установить самостоятельно. Вода в бойлере сливается под давлением. Для поддержания постоянного уровня давления устанавливается шаровой кран со стороны горячей воды водопровода. Если такой кран уже был установлен на водонагревателе ранее, то дополнительный ставить не нужно.

По своему усмотрению вы можете установить редуктор давления. Это устройство обеспечит дополнительную безопасность, если вода подается под сильным напором. Монтируется редуктор давления после установки водяного фильтра.

Как правильно запустить водонагреватель после проведения монтажных работ

После монтажа труб и установки систем безопасности можно пробовать запустить водонагреватель. Для этого нужно выполнить ряд действий:

  • перекройте поступление воды по соответствующей линии водопровода
  • обеспечьте подачу воды в бойлер
  • после заполнения бака включите прибор в электросеть

Если нагретая вода начнет попадать в водопровод, значит все вышеописанные действия выполнены верно.

Электрический бойлер - правильный монтаж, подключение бойлера к электросети и водопроводу

Выбор бойлера серьезная – тема. Важно понять, для чего он вам нужен – для сезонного или постоянного пользования, для мытья посуды или для принятия ванны. Главная ваша цель – это комфорт и экономия воды. Масса сложностей возникают с монтажом бойлера. При покупке необходимо посчитать ежедневный расход воды на человека. Например, меньше всего воды расходуется на принятие ванны. Если составить график с учетом ежедневного принятия ванны, то получится, что среднесуточной расход воды на человека – не более ста литров.

Схема подключения

Схема подключения электрического бойлера – элемент важный, потому что только правильно подключенный бойлер будет безотказно и долго работать. Подключить бойлер можно своими руками, но нужно учитывать некоторые нюансы подключения, как к электросети, так и к водопроводу. Если к дому не подведен газ, то электрический бойлер – лучшее решение для получения ГВС.

Монтаж бойлера

Бойлер рекомендуется ставить в месте, где он не будет мешать, к примеру – над унитазом в углу.

  • Определив место установки бойлера, нужно в стене высверлить 2 отверстия, забить в них 2 дюбель-гвоздя и вкрутить крепежные кронштейны.
  • Дальше остается повесть бойлер на кронштейны.
  • Врезаться в водопроводную систему.
  • Установить запорный кран шарового типа.
  • Смонтировать фильтр для очистки воды с картриджем.

Затем монтируется тройник, и от него отводится труба к крану холодной воды. Еще одна труба отводится к бойлеру одновременно с монтажом второго запорного крана. Эта труба подсоединяется к клапану избыточного давления, который заранее установлен на бойлере.

Еще два крана, вмонтированные в сам бойлер, предназначены для профилактических работ и слива воды. Кран для полного слива стал устанавливаться совсем недавно, и если его не открывать, то в запасе у вас всегда будет 80-100 литров воды. Но для работы слива нужны оба крана, чтобы исключить гидравлическую пробку в трубах.

Цанга, которая подсоединена к выходной трубе горячей воды, служит для начала разводки по квартире. В процессе прокладки труб высверливаются отверстия для специальных крепежных клипс под трубы. Силовой кабель подводится отдельной линией, обязательно сделать заземление. Электрический бойлер обязательно должен подключаться к напряжению через спаренный автомат-выключатель.

Вам также будет интересно почитать про установку водонагревателя своими руками, инструкция по адресу: https://obogreem.net/otopitel-ny-e-pribory/vodonagrevateli/ustanovka-nakopitel-nogo-i-protochnogo-vodonagrevatelya-svoimi-rukami.html

А вот инструкция о том как слить воду из водонагревателя.

Схема подключения к водопроводу

К бойлеру подводится 3 трубы:

  • Первая – с подачей холодной воды (ХВС)
  • Вторая труба – для отвода горячей воды (ГВС)
  • Третья труба служит для отвода воды в канализацию от специально предусмотренного предохранительного клапана.

Можно добавлять несколько водоразборных точек:

  • смесители раковины
  • смесители ванной комнаты
  • смесители мойки на кухне
  • краны душа, и т.д.

Если при подключении бойлера используется распределенная схема (на тройниках), то все подключения остаются прежними.

Не забывайте – перекрывая подачу воды к бойлеру, будет прекращена подача горячей воды полностью.

Что касается предохранительного клапана. Учитывая невысокую вероятность внезапного увеличения давления в трубопроводе с холодной водой выше, отвод можно не устанавливать, то есть – не подключать слив к канализации. Необходимо только подтянуть на всякий случай винт-фиксатор на предохранительном клапане. Но если канализация будет подключаться, то вам пригодятся следующие советы:

Штуцер на предохранительном клапане очень маленького диаметра, поэтому на него наденется только резиновая трубка маленького сечения. Поэтому к штуцеру подводится металлопластиковая труба диаметром 16 мм, а второй ее конец заводится в канализационный слив при помощи переходника.

Самый простой вариант – надеть переходник на трубу и вставить его в переходной резиновый манжет для слива. На теле трубки нужно сделать гидрозатвор и залить в нее немного воды для предотвращения появления неприятных запахов из канализации.

Подключение к электросети

Любой электрический бойлер укомплектован вилкой и проводом. Можно подключить сразу в розетку, а можно вывести провод в электрощитовую и там пустить через отдельный автомат, правда для этого придется немного повозиться с заменой провода, но так будет правильнее. Если же вы воспользуетесь обычно розеткой, то должны быть соблюдены два правила:

  1. Розетка должна быть заземлена
  2. Розетка должна находиться подальше от воды

Вот статья про бойлер косвенного нагрева, это тот же накопительный водонагреватель, но с хитрым подключением. Такое подключение экономит много энергии.

А для мест временного проживания, например дачи, или на короткий период отключения воды, вас спасут проточные водонагреватели для дачи.

Два варианта схем подключения бойлера к котлу

К отопительному котлу электрический бойлер подключается через трехходовой клапан. При таком подключении работает один насос – тот, который установлен внутри бойлера или тот, который подключен снаружи.
Также бойлер можно подключить к котлу через вспомогательный насос. В этом варианте подключения работает переключение насосов. Если котел работает на бойлер, то включается насос бойлера, если котел работает на систему отопления, то работает внешний или внутренний насос котла отопления.

Подключение к одноконтурному котлу

Бойлер в сочетании с одноконтурным котлом работает более эффективно, и подключить его достаточно просто:

  • Сначала подключается водопровод и разводка воды по помещениям.
  • Подключается электросеть, коммутируется датчик бойлера и электропривод трехходового клапана.
  • Настраивается и проверяется программное управление котлом.

При подключении одноконтурного котла к внешнему бойлеру используется специальный монтажный комплект. В него входит:

  1. привод трехходового клапана
  2. кабель с коннектором
  3. несколько медных трубок с фитингами для подключения слива.
Как правильно пользоваться комплектом?

Для правильной установки комплекта следуйте следующим рекомендациям:

  • Отключить питание котла двухполюсным автоматом.
  • Отключить котел от отопления и горячего водоснабжения.
  • При помощи сливной заглушки слить воду из контура котла.
  • Снять заглушки на насосной группе.
  • Вставить в гидравлическую группу уплотнительную прокладку.
  • Герметично смонтировать трубку подачи на бойлере.
  • Одеть прокладку на трубку обратного подвода воды бойлера и подключить эту трубку к гидравлической группе.
  • Установить соединители на трубки подключения обратного подвода воды и подачи бойлера.
  • Подключить две трубки к котлу, закрепить их контргайками, поставить уплотнения и плоские прокладки.
  • Поставить привод трехходового клапана.
  • Подключить привод трехходового клапана в котле при помощи коннектора.
  • Проверить правильность монтажа комплекта и герметичность всех соединений.
  • Открыть крышку панели управления отопительного котла.
  • Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
  • Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
  • Подключить питание привода трехходового клапана.
  • Зафиксировать все кабеля и точки подключения.

Подключение электрической части бойлера

  • Открыть крышку панели управления отопительного котла.
  • Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
  • Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
  • Подключить питание привода трехходового клапана.
  • Зафиксировать все кабеля и точки подключения.

Как подключить бойлер к двухконтурному котлу

Чтобы подключить бойлер к двухконтурному котлу, нужно смонтировать его рядом с котлом, и трубами объединить их в одну систему. Такой способ объединения двух приборов называют бойлер косвенного нагрева. Вода нагревается в теплообменнике, по которому циркулирует вода, подогретая в котле.

Системы горячего водоснабжения (бойлеры) обычно имеют встроенную автоматику, которая в связи с автоматикой котла поддерживает требуемую температуру. Современные бойлеры рассчитаны на работу с отопительными двухконтурными котлами, и подключаются при помощи специального монтажного комплекта.

Подключить бойлер к двухконтурному котлу несложно, но все-таки лучше доверить эту операцию специалисту, потому что есть и небольшие особенности подключения.

Бойлер к электрокотлу подключать не имеет смысла – так считают многие профессионалы. Непременное условие работы бойлера – небольшое потребление энергии обогрева от котла. Бойлер не должен перегружать отопительную систему своим подключением.

Если бойлер потребляет больше половины тепловой энергии, вырабатываемой котлом, то проблемы с обогревом дома или квартиры не избежать.

Если использовать бойлер и газовый двухконтурный котел, то при маленьком расходе горячей воды хватает настенного термоблока с 2 контурами, а если в доме есть большая ванна или СПА-бассейн, то нужен котел с бойлером. Для улучшения работы теплообменника следует задействовать еще один циркуляционный насос, обязательно с системой автоматики и возможностью контроля температуры воды (или другого теплоносителя).

Летом наиболее лучше использовать схему комбинированного нагрева – с точки зрения экономии. Эта схема состоит из бойлера, ТЭНа и теплообменника. Зимой бойлер работает от котла отопления, а летом – от ТЭНа.

Видео: Установка и подключение электрического бойлера

Схема подключения бойлера

Порядок заполнения и слива бойлера

В этой статье мы рассмотрим схему подключения электрического накопительного водонагревателя (бойлера) к системе водоснабжения квартиры, а так же расскажем как наполнить бойлер водой и как слить воду из бойлера для его замены или ремонта.

Основные элементы схемы подключения бойлера:

  • кран 1 — вводной кран горячей воды
  • кран 2 — вводной кран холодной воды
  • кран 3 — кран подачи горячей воды из бойлера
  • кран 4 — кран подачи холодной воды в бойлер.
  • кран 5 — кран подсоса воздуха для слива бойлера
  • кран 6 — сливной кран
  • предохранительный клапан

Вместо крана 3 и 4 может быть использован один из выводов соответствующего коллектора.

Предохранительный клапан водонагревателя

Предохранительный клапан совмещает в себе две функции:

1-Обратный клапан, то есть он пропускает воду только в одном направлении, к бойлеру. Это нужно для предотвращения самопроизвольного слива воды из бака, например при отключении холодной воды, для предотвращения перегорания нагревательного элемента бойлера.

2-Клапан аварийного сброса давления. При нагревании воды в бойлере повышается давление, если оно превысит допустимое значение, небольшая часть воды будет сброшена через клапан. Поэтому лучше заранее осуществить отвод воды от клапана давления в канализацию с помощью резинового шланга. Обычно этот клапан входит в комплектацию водонагревателя. Бывают двух видов: с флажком и без него. Флажок позволяет вручную стравливать воду из бойлера, но его пропускная способность очень невелика, и если емкость бака большая, то сливать воду через предохранительный клапан придется в течение нескольких часов. Для удобства и ускорения процесса слива воды, устанавливается сливной кран 6.

Флажок предохранительного клапана часто бывает зафиксирован винтом и возникает вопрос откручивать его или нет, не влияет ли это на функционирование клапана. Отвечаем: это защита от случайного открывания клапана вручную, например от детей. На функционирование клапана в автоматическом режиме не влияет. Можно не откручивать. Если нужно воспользоваться клапаном для слива воды или для профилактики, винт удаляется.

Установка предохранительного клапана при монтаже бойлера обязательна, также нельзя вместо него устанавливать обычный обратный клапан. В этом случае вторая функция не выполняется и водонагреватель может просто разорвать давлением!



Cкачать схему


Как определить закрыт шаровоый кран или открыт?

Включение бойлера в работу осуществляется переключением нескольких вентилей. Иногда возникают сложности с определением, в каком положении сейчас находится кран - в открытом или закрытом. Это легко можно сделать по положению воротка, который бывает выполнен в виде бабочки или рычага.

  • Кран закрыт - бабочка или рычаг расположены поперек оси крана, как бы перекрывая направление тока воды.
  • Кран открыт - вороток расположен вдоль оси крана.

Заполнение бойлера водой и приведение его в рабочее состояние

Порядок открывания и закрывания кранов тоже имеет значение, поэтому лучше его не нарушать, особенно, если вы не знаете принципа работы системы.

  • - закрыть сливные краны 5 и 6
  • - закрыть кран 1 (вводной кран горячей воды)
  • - открыть кран 3
  • - открыть кран 2 (вводной кран холодной воды)
  • - открыть кран 4

После этого вода начнет поступать в бойлер, и он частично заполнится, чтобы полностью заполнить бак нужно на время открыть кран 5, или горячую воду на любом смесителе, чтобы воздух находящийся в бойлере вышел. Как только вода потечет из крана — бак заполнен, система готова к работе. Теперь нужно включить электропитание бойлера.

Отключение бойлера

Обычно водонагреватель в квартире устанавливается для обеспечения горячей водой на время ее отключения, поэтому после того, как подача горячей воды от центральной котельной восстановлена, нужно отключить бойлер и восстановить обычную подачу воды от стояков. При этом воду из бойлера можно не сливать. Для этого нужно:

  • - закрыть кран 4
  • - закрыть кран 3
  • - открыть кран 1
  • - открыть кран 2

Слив воды из бойлера

Полный слив воды из водонагревателя требуется для его замены или ремонта, а так же на зимний период в неотапливаемых помещениях, например на даче. Не забудьте отключить электропитание.

  • - закрыть кран 4
  • - закрыть кран 3
  • - открыть кран 6, при этом часть воды сольется в канализацию
  • - открыть кран 5, чтобы слилась остальная вода. Если в вашей системе нет крана 5 (его не всегда устанавливают), нужно:
    • - закрыть кран 1
    • - открыть кран 3
    • - открыть кран горячей воды на смесителе
    • - открыть соответствующий смесителю вентиль на коллекторе горячей воды

После того как вся вода сольется

  • - закрыть кран 5
  • - закрыть кран 6
  • - закрыть кран 3
  • - закрыть кран 4
  • - открыть кран 1 и 2, чтобы восстановить обычную подачу воды от стояков горячей и холодной воды.

Организация слива бойлера в канализацию

Поскольку полный слив воды из бойлера требуется не часто, можно не делать постоянного подключения кранов 5 и 6 к канализации, тогда придется во время слива пользоваться емкостью, подходящей по объему или временно подсоединять шланги к этим кранам. Но гораздо удобнее обеспечить постоянное подключение. Трудность состоит в том, что сложно обеспечить герметичное подключение шлангов к системе канализации, иначе ароматы из стояка будут просачиваться в квартиру. Можно, конечно воспользоваться силиконом, но гораздо практичнее использовать гибкую подводку для смесителя елочка. Один конец с гайкой легко прикручивается к сливному крану, а второй, тот который обычно вкручивается в смеситель, ввинчиваем от руки в отверстие, просверленное в стандартной заглушке ПВХ трубы. Отверстие должно быть чуть меньше диаметра резьбы на шланге. Металлический хвостовик шланга легко нарезает резьбу в пластмассе, а резиновое кольцо уплотнит соединение, когда шланг будет вкручен. Таким же способом можно сделать отвод воды от самопромывных фильтров, останется только изредка открывать и закрывать краны для промывки. Кран 5 не обязательно подключать к канализации, он нужен, чтобы впустить воздух в систему и во время слива воды из него почти ничего не капает.

Несколько примеров подключения бойлера из нашей практики. Подключение выполнено на полипропиленовых трубах.

как правильно подключить накопительный бойлер, как подсоединить, схема установки нагревателя воды, подсоединение

Содержание:

Бытовым водонагревателем можно оснащать квартиры, загородные дома и дачи. Установку прибора вполне можно провести и самостоятельно, предварительно ознакомившись с соответствующей инструкцией.


Последовательность установки водонагревателя

Что нужно сделать перед тем, как подключить водонагреватель:

  1. Выбор подходящего места. Перед этим осуществляется замер всех параметров приборам, чтобы предусмотреть определенный запас по каждой из сторон.
  2. Определиться, сколько нужно водозаборных патрубков, которые идут в ванную, кухню, туалет, душевую и т.д. Количество отводов прямо влияет на мощность прибора и сложность его монтажа.
  3. Собрать информацию об электрической проводке. Нужно собрать данные по сечению и максимальной нагрузке кабеля, т.к. халатность в этом вопросе может обернуться самыми печальными последствиями. Если нет уверенности в своих силах, лучше обратиться за советом к опытному электрику: он сможет объяснить процедуру подключения и определиться с тем, прибор какой мощности необходимо приобрести. Если окажется, что существующая проводка слишком слабая, придется провести отдельный кабель для водонагревателя.
  4. Выяснить, какое качество воды должно быть в системе. На бойлер желательно подавать отфильтрованную воду. Если вода в доме содержит различные примеси, то рекомендуется установить систему фильтров: это даст возможность сохранить рабочие поверхности нагревательных элементов.
  5. Определиться с оптимальным типов водонагревателя. Они могут быть проточными или иметь накопительную систему. Большое значение имеют также размеры и изготовитель бытового прибора.
  6. Определившись с моделью, нужно выбрать также тип устройства. Водонагреватели бывают настенными, напольными, вертикальными и горизонтальными.
  7. Крепление прибора. Сделать это нужно максимально крепко. Важно, чтобы при касании бойлер не шатался: любое его перемещение во время нагревания категорически запрещается по технике безопасности.
  8. Следует добиться абсолютной герметичности системы нагревания воды.
  9. Подводные шланги должны быть максимального качества. Для этого рекомендуется применять стальные, медные, пластиковые или металлопластиковые изделия.
  10. Первое тестирование после подключения бойлера нужно проводить только при максимальном заполнении системы жидкостью.

Монтаж бытового водонагревателя

При подключении накопительного водонагревателя важно не ошибиться с ориентацией прибора в пространстве: бывает так, что вертикальную модель пытаются крепить горизонтально, и наоборот.


Пошаговая инструкция, как правильно подключить накопительный водонагреватель:

  • Провести предварительный осмотр участка, где будет проводиться установка.
  • В небольших помещениях обычно остается мало свободного пространства для дополнительных бытовых приборов. Коммутацию электрического бойлера к водопроводу в такой ситуации лучше всего провести в специальной нише или сантехническом коробе.
  • Приборы объемом до 200 л чаще всего предусматривают возможность настенного крепления. Более массивные водонагреватели обязательно устанавливают на пол, во избежание обрывов.
  • Бойлеры на 50-100 л удобнее всего монтировать на несущую стену, для чего подойдут анкерные болты. Креплением данного типа водонагреватели не комплектуются, поэтому их придется докупать отдельно. Никакая экономия в этом случае не является оправданной: фиксацию аппарата рекомендуется проводить максимально возможным количеством кронштейнов (навесные модели свыше 100 л должны оснащаться не меньше, чем двумя парами кронштейнов).
  • Монтируя бытовой водонагреватель в труднодоступном месте, важно заранее подумать над тем, как он будет обслуживаться. Низкокачественные модели довольно часто ломаются, а ремонт в стесненном месте вызывает известные сложности.
  • В обязательном порядке проводится установка предохранительного клапана: он обеспечит защиту контура от скачков давления и механических повреждений. Работает он очень просто, удаляя лишнюю воду при повышении давления.

Порядок подключения установленного электрического бойлера

После того, как подсоединение водонагревателя завершено (были подведены все необходимые коммуникации), необходимо выполнить следующие действия:

  1. Перекрыть с помощью вентиля горячую воду на стояке: это должно сопровождаться специфическим звуком. Если это не будет сделано, то обработанная в бойлере вода будет подаваться в общий водопровод.
  2. Открыть краны на приборе. Вначале открывается холодная вода, а после этого – подача воды из нагревателя.
  3. Подать на бойлер электричество. Приборы новейших моделей способны начать работать самостоятельно, если вода подведена правильно.


Желательно удерживаться от сомнительных экспериментов и отвинчивания вентилей не по инструкции: подобные действия могут спровоцировать преждевременный выход устройства из строя. Лучше перестраховаться, и пригласить для процедуры запуска электрического бытового бойлера опытного сантехника, чем потом заниматься ликвидацией последствий допущенных ошибок.

Как подключить накопительный водонагреватель на даче

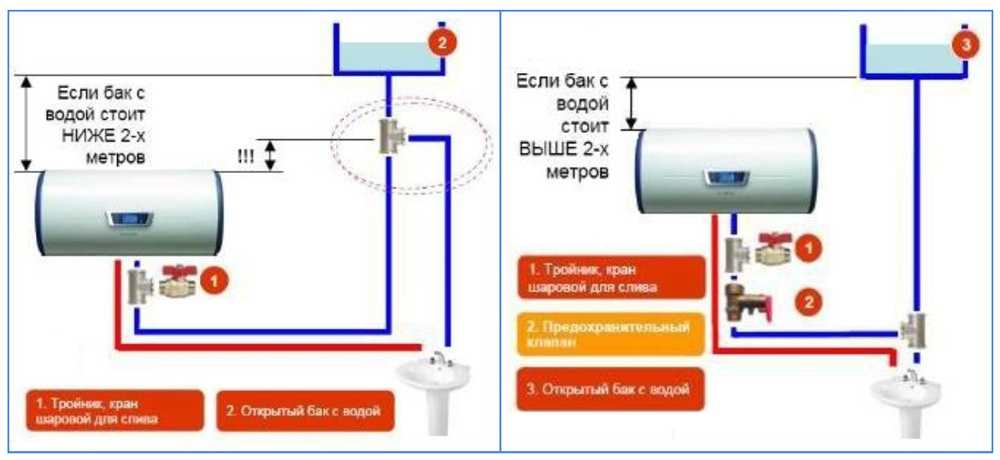

Как правило, на дачах приходится иметь дело с очень низким давлением внутри водопроводной системы, что исключает вероятность использования классических схем установки водонагревателя. Выходом из подобной ситуации является специальная емкость, установленная отдельно от нагревателя: бойлерные баки заполняются уже от нее. Обратный клапан в такой схеме применить не получается. Важно максимально точно подобрать объем дополнительной емкости: он должен в несколько раз превышать объем бака (баков) прибора. Емкость для создания давления не может быть замкнутой (вакуумной), поэтому в ней нужно проделать отверстия.


Лучше, если в таком баке будет поплавочный клапан для регулировки уровня жидкости. На трубу от емкости к водонагревателю устанавливают кран или вентиль. Перед тем, как подключить нагреватель воды, бак для создания давления поднимают на чердачное помещение: он должен располагаться над бойлером на высоте более двух метров. Если дача или загородный дом в зимнее время не будет эксплуатироваться, содержимое бака перед наступлением морозов необходимо слить.

Схемы подключения бойлеров к сети

Водонагреватели очень зависимы от качества электрических проводов, поэтому желательно использовать медные электрические кабели сечением от 2,5 мм. Для обеспечения качественной работы устройства потребуется наличие предохранителя или специальной защиты. Любой тип бойлера должен быть оснащен УЗО (устройство защитного отключения). Для простоты коммутации поближе к водонагревателю монтируют трехфазную розетку с влагостойкого типа с обязательным заземлением. Таким способом разрешается подключать только маломощные модели. Водонагреватели большой мощности при работе будут нагревать розетку. Как результат, она очень быстро выйдет из строя: это может сопровождаться искрением и даже возгоранием пластиковых деталей.


Во избежание подобных неприятностей рекомендуется подсоединять водонагреватель индивидуальным кабелем нужного сечения. Его коммутируют напрямую в электрический щиток, что позволяет отказаться от дополнительных розеток и ответвлений. Такой тип коммутации делает возможным отключение прибора только через специальный автомат, главной задачей которого является обеспечение защиты и безопасной эксплуатации водонагревателя.

Если прибор не оснащен предохранителем, в нем обязательно должна быть предусмотрена возможность регулировки порога чувствительности. При очень низких настройках бойлер будет постоянно отключаться. Мощные электрические водонагреватели рекомендуется оснащать предохранителями на 16 ампер.

Определившись с моделью водонагревателя, нужно заранее продумать все нюансы его монтажа. Проводя его своими силами, в первую очередь следует позаботиться о технике безопасности. Если возникают малейшие сомнения, лучше не поскупиться и вызвать специалиста для подключения водонагревателя.


Как подключить бойлер к водопроводу

Сложно представить современный дом без горячего водоснабжения. Однако далеко не всегда оно подается из вне и приходится думать об обустройстве систем, которые бы позволили решить проблему отсутствия теплой воды с наименьшими затратами и вложениями.

На современном рынке бытовых приборов предлагаются специальные установки – бойлеры. С их помощью можно быстро и в желаемом количестве нагреть воду, которая будет использоваться для в качестве водопроводной и даже подаваться в систему отопления. Однако недостаточно подобрать оптимальный вариант установки из всего многообразия, нужно ответить на вопрос как подключить бойлер, разобраться со всем подробнее.

Вводное видео руководство

Содержание статьи:

Схемы подключения

Все бойлеры можно поделить на два основных типа:

  1. Проточные
  2. Накопительные или косвенного нагрева

Отличие первых над вторыми очевидны. Модели накопительного типа более сложные, однако они всегда содержат в себе нагретую воду, которой в любой момент можно воспользоваться. В проточных моделях жидкость нагревается тогда, непосредственно, когда проходит по теплообменнику с нагревательным элементом (его мощность может достигать 27 кВт).

Положительные или отрицательные стороны у каждого из устройств свои. Но остается не ясным вопрос как подключать бойлеры различных типов.

Подключение проточного водонагревателя

Довольно часто систему горячего водоснабжения оснащают проточными нагревателями, так как они весьма просты в монтаже и использовании. Для достижения желаемого результата необходимо проделать два этапа:

  • Подключение к электричеству
  • Подключение к водопроводу

Схема подключения проточного водонагревателя

Узнайте подробнее как выбрать хороший водонагреватель

Согласно приведенной схеме вначале к месту размещения бойлера прокладывается мощный электрический кабель на три жилы и монтируется автомат. Затем нагреватель нужно закрепить на стену и заземлить, чтобы исключить возможность поражения током. На вход устанавливается вентиль, регулирующий подачу воды, и кран (идет в комплекте).

Собрав всю систему воедино, проверять ее нужно при наличии воды в подводящих трубах. Иначе устройство может перегореть. Каждая конкретная модель имеет свои особенности монтажа, которые указываются в прилагаемой инструкции.

Подключаем накопительный бойлер с сервоприводом и трехходовым клапаном

Подобная схема позволяет подсоединять бойлер к напольному или настенному отопительному котлу. В ней предполагается, что в работе будут участвовать основной (отопительный) контур и дополнительный (ГВС).




Кликните для увеличения изображения

Приоритет отдается контуру ГВС. Термостат при достижении минимальной температуры жидкости внутри накопительного бака переключает трехходовой клапан. При этом нагретый теплоноситель перенаправляется в контур бойлера, а после достижения максимальной температуры – перенаправляется обратно в отопительную систему.

Подобная схема – это идеальное решение в случаях, когда нужно огромное количество горячей воды. К ней также прибегают, если холодная вода очень жесткая и может испортить во время застоя дорогостоящее оборудование.

Подключаем накопительный бойлер с 2-мя насосами

Как и в предыдущем случае, приоритет отдается горячему водоснабжению. Когда жидкость внутри емкости падает до минимальной температуры, отопительный насос отключается, а в бойлере наоборот – запускается. Вся мощность котла перенаправляется на бойлер.



Кликните для увеличения изображения

Чтобы избежать случаев появления встречных потоков, необходимо монтировать обратные клапана. Если котел оснащен автоматикой, к ней можно подключить термостат, подающий сигнал на отключение и включение насоса отопительной системы.




Кликните для увеличения изображения

В сложных системах отопления такая схема наиболее популярна. Если установлено два и более котла, можно один из них подключить к бойлеру, остальные будут дальше отапливать дом. Не стоит бояться, что в помещениях сильно похолодает – для восстановления температуры в системе ГВС не потребуется много времени.

Подключаем накопительный бойлер через гидравлическую стрелку

Встречаются отопительные системы, у которых количество отопительных контуров три и более (радиаторное отопление, теплый пол и бойлер). Чтобы решить задачу, необходимо использовать распределительный коллектор и гидравлические стрелки.



Кликните для увеличения изображения

Гидравлические стрелки из таких систем можно выбросить, оставив коллекторы. Однако потребуется дополнительный монтаж балансировочных вентилей, чтобы компенсировать разницу давлений в соседних контурах. Если балансировкой пренебречь, система из строя не выйдет, но отопление может оказаться не очень эффективным, как это возможно.

Однако тут, как и в предыдущих методах, рекомендуется всю мощность котла направлять на нагревание воды в бойлере. Иначе это будет очень долгим процессом.

Подключение к различным типам труб

Бойлеры можно подключать к любым трубам посредством правильно подобранной запорной арматуры. Рассмотрим три наиболее часто встречаемых варианта:

  1. К металлопластику
  2. К полипропилену
  3. К стали

Подключение к трубам из металлопластика

Подключить бойлер к металлопластиковой трубе проще всего. Делается это посредством специальных фитингов, многообразие которых позволит выбрать наиболее подходящие.

Необходимо лишь накроить подходящего размера трубы, установить в подходящие тройники и при помощи переходников прикрутить к нагревателю. Существенных проблем не возникнет.

Подключение к трубам из полипропилена

Несложным выглядит подключение полипропиленовых труб. Однако выполнение работ будет невозможно без трубореза и специального паяльника. Краны, тройники и переходники подбираются в конкретной ситуации.

Если труба проходит не в стене, а поверху – работа значительно упрощается. Нужно раскроить магистрали горячей и теплой воды, запаять тройники и провести трубы к бойлеру. К нему их соединяют МРН-муфтами и монтируют краны.

Если трубу вмонтировали в стену – спектр выполняемых операций немного расширится. Вначале придется разобрать поверхность и вывести наружу патрубки. Однако в стене трубы не двигаются и спаять их не представляется возможным. Решением проблемы станут ремонтные разъемные муфты.

Подключение к стальным трубам

Если бак предстоит соединить со стальным трубопроводом – возможны определенные трудности. На помощь приходит специальный хомут, имеющий резьбовой патрубок – врезка.

Установка такого изделия крайне проста: хомут закручивают в нужном месте трубы (для устранения просачивания воды используют резиновую подкладку) и сверлом высверливают отверстие через патрубок. Затем монтируется кран и прокладывается кусочек магистрали к баку.

Схема подключения электричества

Если возник вопрос как подключить бойлер к электрической сети, самым простым вариантом является его размещение неподалеку от розетки. Однако при большой мощности нагревателя она может не выдержать и расплавиться.

Возможные варианты подключения, как правило, указываются в инструкции. Если выбран именно вариант с розеткой, она должна быть влагостойкой, трехполосной. Заземление обязательно во всех случаях.

Можно провести от электрического щита кабель, чтоб вывести место подключения из помещения. Данный метод более безопасен и надежен, однако требует привлечения специалиста. Самостоятельно ворошить щиток не стоит.



Кликните для увеличения изображения

Видео инструкция по подключению водонагревателя

Для бойлера необходим собственный распределительный щит. От коротких замыканий и прочих подобных неприятностей призваны спасти автоматические пробки.

Подводим итоги

Бойлер – весьма незаменимая установка, которая позволяет легко и быстро организовать систему горячего водоснабжения в местах, где подвести ее из вне не представляется возможным, например, в дачном деревенском домике. Однако недостаточно установить и врезать установку в водопровод. Для ее многолетней и надежной работы необходимо соблюсти еще несколько правил:

  1. Необходимо подумать о наличии аварийного сливного отвода
  2. Вода, поступающая в бойлер, должна проходить через фильтр глубокой очистки
  3. Внутри резервуара постоянно будет воздушное давление, без которого слить воду невозможно
  4. Рекомендуется устанавливать запорные краны везде, где они имеют смысл

Нет ничего трудного в том, как подключить бойлер. Достаточно выбрать подходящее устройство, схему его подключения и можно приступать к работе, результат которой будет радовать долго.

Как подключить бойлер к водопроводу

Разнообразие способов устройства современных водопроводных систем позволяет выполнить процедуру установки и подключения водонагревательного бойлера своими руками. Правда это касается не всех типов бойлеров, а только наиболее часто применяемых – электрических.

Виды бойлеров и ваш выбор

Наиболее часто применяемый водонагревательный бойлер – электрический, закрытый, напорного типа, о его выборе и подключении мы и поговорим.

Выбирая такой тип водопроводного бойлера, нужно понимать различия между их конструкциями. Прежде всего – размер. Для его определения вам нужно подсчитать суточный расход горячей воды. Если на трубе подачи холодной воды у вас стоит счетчик, то вы сможете определить среднесуточную норму потребления, замерив его показания на протяжении нескольких дней. Примерно половина из общего объема должна быть горячей.

Практика показывает, что для обеспечения семьи из 3-4 человек, если для купания используется душевая кабинка, емкость бойлера должна быть от 50 до 70 литров. Если же в доме установлена ванна, то минимальный его объем не должен быть меньше 100 литров

Причем эти расчеты относительно справедливы, если у вас приборы, потребляющие горячую воду, расположены довольно близко друг от друга. Если же ванная комната находится далеко от кухни, то стоит подумать об установке отдельного кухонного бойлера литров на 10 или установить проточный водонагреватель.

Второй наиважнейший аспект, учитываемый при выборе бойлера – характеристики водопроводной воды. Если у вас она слишком жесткая, то стоит подбирать более дорогостоящие модели с закрытыми тенами, в которых нагревательные элементы расположены в герметичных стеклянных или керамических колбах.

Это же касается и материала самих нагревательных баков, или их покрытия:

  • эмалированные и стеклофарфоровые покрытия – менее стойки к коррозии, требуют постоянного поддержания более высокой температуры, дешевле остальных, но срок их службы от 3 до 5 лет;
  • баки с титановым напылением или сварные из нержавеющей стали – имеют срок службы 7 – 10 лет, но более дорогие.

Для повышения коррозионной устойчивости бойлеров в них ставятся магниевые аноды, требующие периодической замены.

Конструкция электрического бойлера довольно проста и отчасти напоминает электрочайник. Собственно, наличие этого анода, да система забора подогретой воды из верхней части емкости, их и отличает. Время работы тенов регулируется терморегулятором в зависимости от установленной температуры нагрева воды.

Существуют комбинированные бойлеры косвенного нагрева, когда в водонагревательной емкости помещается еще и змеевик, через который проходит теплоноситель из системы отопления, подогревающий воду в бойлере помимо тенов.

Понятно, что подключение такого бойлера несколько сложнее, чем электрического, но вполне по силам хорошему домашнему мастеру.

Следующий параметр, который надо учитывать при выборе бойлера, его мощность. Понятно, чем она выше – тем быстрее нагреется вода, но и нагрузка на электросеть будет больше. Оптимальной считается мощность 50-литрового бойлера 1,5 – 2 кВт, соответственно: 100-литрового 3 – 4 кВт. Но не забудьте выяснить, какие нагрузки способна выдержать ваша внутриквартирная или внутридомовая сеть, чтобы в погоне за большими мощностными показателями не превысить суммарные допустимые нагрузки, иначе при включении бойлера автоматика просто будет отключать подачу электроэнергии.

Последний момент при выборе бойлера – его форма. Они бывают:

  • круглые;
  • плоские:

а) вертикальные;

б) горизонтальные.

Могут навешиваться на стену или устанавливаться на пол. Последнее, как правило, используется с бойлерами большой емкости.

Какие трубы применять для подключения бойлера?

Чаще всего разводка водяных систем в последнее время осуществляется полипропиленовыми трубами, свариваемыми при помощи специального паяльника. Работа с ним не очень сложна, но покупать его для установки одного бойлера – неоправданно. Тем более что фитинговые системы с металлопластиковыми трубами – не менее надежны, чем упомянутые. Все о фитингах можно прочесть здесь, но для подключения бойлера мы рекомендуем использовать обжимные (цанговые) фитинги.

Для перехода от одного вида труб, уже имеющихся в вашем жилище, на предлагаемые, можно использовать т.н. тройник-вампир.

Чаще всего его используют для перехода от металлического водопровода на пластиковый, но он не хуже сработает и на полипропиленовой трубе. Для его установки перекрывается вода в магистрали и сливается через один из кранов. Затем в трубе сверлится отверстие O 10 – 12 мм и устанавливается тройник. Дальнейшая разводка осуществляется трубами выбранной системы.

А кроме металлопластика с фитингами можно применить еще более простые соединения – гибкими шлангами в металлической оплетке.

Только при их выборе следует отдать предпочтение производителям, выпускающим гарантированно качественный товар.

Схемы подключения бойлера, процесс установки

Их следует разбить на 2 подотдела и рассмотреть отдельно:

  • сантехнический;
  • электрический.

Прежде всего, при монтаже бойлера следует убедиться в наличии запорной арматуры на магистрали водоснабжения перед ним, чтобы иметь возможность отключаться от общей системы водоснабжения для технического обслуживания и возможной замены в дальнейшем.

Если бойлер, кроме системы холодного водоснабжения, подключается и в систему с горячей водой, то на ней также ставится запорный кран, чтобы не происходило слива подогретой в нем воды в общую сеть. При работе бойлера он держится закрытым.

Также после крана на холодной магистрали будет полезной установка редуктора, понижающего давление до 2 – 3 атм., чего будет вполне достаточно для нормальной работы системы. А вот сам прибор он предохранит от избыточного давления. Перед непосредственным вводом холодной воды в бойлер стоит установить еще один кран, чтобы не отключать всю систему для манипуляций с самим прибором.

Для напорных бойлеров закрытого типа обязательна установка предохранительного клапана, входящего в комплектацию нового прибора. Во-первых, он не дает подогретой воде поступать обратно в холодную магистраль, а во-вторых, сбрасывает лишнюю, расширившуюся после нагрева воду. Без него эксплуатация таких бойлеров может привести к взрывоопасным последствиям. Ставится такой клапан в стандартных схемах подключения непосредственно перед вводом холодной воды в бойлер, а трубка слива выводится в ближайшую точку входа в канализацию. Если бойлер устанавливается над унитазом, ее выводят в свободное отверстие в верхней части сливного бачка унитаза. Их всегда 2: для удобства подключения бачка, и одно из них свободно.

В помощь – видео об ошибках, допускаемых при подключении бойлера:

Более прогрессивная схема подключения бойлера включает в себя установку тройника с краном над предохранительным клапаном. Он позволяет экстренно слить воду из бойлера в случае необходимости или использовать бойлер в качестве накопительной емкости для воды в случае ее аварийного отключения.

Главное, при ее сливе следует обязательно отключить нагрев, иначе тены могут выйти из строя. Об наиболее рациональном усовершенствовании системы при установке такого тройника с краном – в следующем видео:

Такой тройник ставится исключительно на холодную магистраль, ведь ее ввод происходит в нижней части бойлера, а трубка забора горячей – в верхней.

Часто система обвязки прячется в стену в штробах или вообще выводится за нее – в подсобное помещение или кладовку, оставляя видимым только предохранительный клапан.

Схема подключения кухонного бойлера ничем не отличается от таковой для обычного, только чаще всего в перевернутом виде.

Электрическое подключение осуществляется проводами соответствующего мощности бойлера сечения. Для этого на бойлере имеются 2 контакта.

Третий выведен на массу корпуса тена или сам наружный кожух бойлера. Обычно в квартирах нет системы заземления, к которой его следует подключать. В этом случае следует выполнить такую схему подключения.

В ней УЗО выполнит роль заземления, только подобрать его следует без превышения номинала, иначе оно может не справиться с задачей в полной мере.

При навеске водопроводного бойлера на стену есть единственное правило: надежное крепление, соответствующее суммарному весу бойлера и находящейся в нем воды. Подбирайте его в соответствии с материалом стены, на которую крепится бойлер, и побеспокойтесь минимум о полуторном запасе максимально выдерживаемого им груза.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

как подключить накопительный бойлер к водопроводу и электрической сети

Выбрав подходящий по цене и качеству водонагреватель накопительного типа, человек задумывается над тем как выполнить его монтаж. На сегодня есть два варианта решения проблемы: вызвать специалиста, который за определённую плату выполнит установку бойлера или провести все работы своими руками.

Естественно, вызов специалиста самый простой, но в то же время затратный способ. Поэтому ничего не остаётся, как самостоятельно выполнить подключение водонагревателя. При наличии минимального комплекта необходимых инструментов и расходных материалов монтажные работы не займут много времени. Но, прежде чем приступить к непосредственной установке бойлера, нужно хотя бы немного разбираться в особенностях работы и устройства такого водонагревательного прибора. А также, есть ли смысл подключать накопительный бойлер, в качестве основного источника подачи горячей воды в доме.

Основные преимущества и недостатки использования бойлера

Принципиальной особенностью работы накопительных водонагревательных устройств, работающих, на электричестве является планомерный подогрев воды с дальнейшим поддержанием заданной температуры в резервуаре. Хочется отметить, что такие устройства для нагрева воды обладают следующими преимуществами:

  • обеспечение квартиры горячей водой в достаточно больших объёмах;
  • подача горячего водоснабжения может производиться сразу в нескольких точках забора воды;
  • подключение прибора к стандартной сети переменного тока, конечно, если это устройство средней мощности не более 2,5 кВт;
  • подключение в любую водяную магистраль даже со слабым напором воды;
  • большой диапазон задаваемых для нагрева воды температур;
  • качественная теплоизоляция ёмкости для воды позволяет долго поддерживать жидкость нагретой;
  • отсутствие необходимости газоотводящей линии как в случае с газовым или твердотопливным водонагревателем.

Естественно, электрический накопительный бойлер имеет и целый ряд недостатков:

  • для нагрева воды до заданной температуры нужно определённое время;
  • постоянная необходимость поддержания воды в нагретом состоянии, если она медленно расходуется;
  • достаточно большие размеры накопительного водонагревателя и как следствие необходимость решать, где разместить такой прибор;
  • при установке бойлера в подвальном или чердачном помещении с целью экономии полезного пространства всё время придётся бегать по ступенькам, чтобы регулировать прибор;
  • регулярное проведение профилактических работ, так как нагревательные элементы функционируют в агрессивной среде;
  • стоимость накопительного электрического водонагревателя обычно выше проточного аналога;
  • хранение воды в накопительном баке, особенно длительное время, приводит к тому, что она может портиться и использовать её для питья нельзя;
  • после остывания жидкости в ней может происходить развитие микроорганизмов и вредных бактерий.

Чтобы правильно сделать выбор и приобрести подходящий накопительный бойлер, нужно выяснить для каких целей необходима установка такого прибора в доме. Если планируется использовать водонагреватель для принятия душа, то вполне достаточно устройства с объёмом бака 100 литров для семьи из двух человек. Если хочется понежиться в ванной, то размер накопительного бака должен быть больше 120–160 л. Если же накопительный водонагреватель будет поставлять горячую воду в несколько точек забора тогда лучше установить прибор с 200 литровым баком.

Подготовительный этап подключения водонагревателей

На подготовительном этапе выполняют непосредственную установку бойлера. При этом в первую очередь нужно правильно подобрать место, где будет располагаться водонагреватель. Такое устройство нагрева воды может размещаться практически в любом месте, где проходит водопровод и электрическая линия переменного тока.

Но перед установкой прибора нужно понимать, что вес, наполненного водой бака достаточно большой и не любая стена может выдержать его длительное время. Поэтому для надёжного крепления бойлера лучше выполнять его монтаж на несущей стене, а не на слабой межкомнатной перегородке.

Выбрав подходящее место для установки накопительного водонагревателя, выполняют непосредственное его крепление на стене. При этом существуют некоторые особенности монтажа бойлера, следуя которым все работы можно выполнить своими руками без особых проблем.

  1. В несущей конструкции стены высверливаются отверстия под анкерный крепёж, положение которого определяется путём примерки пустого бойлера непосредственно на месте установки. Некоторые производители в комплекте с водонагревателем поставляют бумажный шаблон прибора, что в значительно мере упрощает его установку.
  2. После подготовки отверстий бойлер прикладывается к стене и через проушины в креплении водонагревателя вбиваются анкерные болты.
  3. На следующем этапе выполняется окончательная затяжка анкерных болтов для надёжной фиксации бойлера.

После того как водонагревательное устройство будет установлено на своё постоянное место дислокации, переходят к врезке его в водопровод и подключению к электрической сети переменного тока.

Как подключить водонагреватель к сети переменного тока?

Чтобы накопительный бойлер работал правильно его нужно подключить к электрической сети, при этом согласно схеме не забыть заземлить устройство. Поэтому оптимальным вариантом будет включение прибора в уже готовую розетку для стиральной машинки. Естественно, если прокладкой электропроводки занимались профессиональные электрики.

Если такой розетки в квартире не оказалось или нужно сделать новое подключение прибора, то лучше вызвать специалистов, так как этому есть свои причины:

  • любые работы, связанные с электричеством, предусматривают наличие минимального опыта и знаний, так как несоблюдение общепринятых правил может привести к поражению человека током или поломке электроприбора;
  • у домовладельца появляется возможность пожаловаться на некачественную работу, естественно, если был заключён договор с подрядчиком;
  • ну и, наконец, нет необходимости разбираться, какой кабель выбрать и какую защиту использовать при установке водонагревателя.

Естественно, подключать бойлер к электрической сети можно и своими руками. Для этого целесообразно проложить отдельную линию непосредственно из распределительного щитка с применением мощного электрического кабеля. При этом в качестве вилки с розеткой лучше использовать защитный автомат, к которому согласно схеме выполняется подключение кабеля из распределительного щитка с одного конца и шнура водонагревателя с другого края. Причём все электромонтажные работы должны завершиться до подключения прибора к водопроводу.

Подключение водонагревателя к водопроводу – схема врезки бойлера

Когда накопительный бак весит на стене и подготовлены все инструменты и расходные материалы переходят к подключению водонагревателя к трубе подачи холодной воды. При этом все работы по врезке накопительного бойлера в центральную магистраль внутридомового водопровода согласно схеме сводятся к определённой последовательности действий.

Первым делом перекрывается подача воды в квартиру или в дом. От впускного и выпускного штуцеров к горизонтальным водопроводным трубам холодного и горячего водоснабжения соответственно при помощи строительного отвеса отмечаются кратчайшие отрезки.

Обе водопроводные трубы разрезаются электроболгаркой или специальным труборезом, всё зависит от материала, из которого выполнен трубопровод. Но перед этим, под место разреза желательно подставить удобную ёмкость, в которую стекут остатки воды скопившейся в трубах.

На следующем этапе выполняется подготовка места среза. В случае с полимерными трубами они торцуются на концах. Если это металлическая труба, то с помощью плашки нарезается резьба.

Следующим шагом является установка тройников. В случае с металлическим водопроводом используют резьбовой фитинг, если это полимерная труба, то используется сварной или обжимной аналог. При этом в процессе установки фитинга важно чтобы свободный конец тройника был направлен в сторону бойлера.

Затем к впускному штуцеру прикручивается обратный клапан, после которого устанавливают запорный вентиль. При этом обратный клапан предотвратит отток воды в случае перебоев водоснабжения, а вентиль позволит выполнить ремонт бойлера, не перекрывая крана на центральной магистрали водопровода.

Ну и в завершение выполняется подсоединение свободного конца запорного вентиля с фитингом на холодном водопроводе. В свою очередь, выходной штуцер бойлера подключается прямым отрезком трубы к горячему водопроводу.

Когда все работы по подключению бойлера завершены можно возобновить подачу воды в доме или квартире и наслаждаться результатом проделанной работы.

Основные ошибки, допускаемые при монтаже бойлера

Если домовладелец решил самостоятельно проводить подключение накопительного водонагревателя, ни при каких обстоятельствах нельзя делать следующих вещей:

  • производить замену поставляющихся в комплекте с прибором комплектующих;
  • включать прибор в сеть переменного тока при отсутствии воды в баке;
  • разбирать прибор при подключении водонагревательного устройства в электрическую сеть;
  • включать или использовать незаземлённый прибор;
  • эксплуатировать оборудование при несоответствующих параметрах давления воды в центральном водопроводе;
  • выполнять полный слив воды из бака в процессе работы накопительного бойлера.

И самое главное, ни при каких обстоятельствах нельзя пренебрегать техникой безопасности при подключении бойлера – достаточно мощного электроприбора. Если закрались какие-либо сомнения в правильности самостоятельного проведения монтажных работ, целесообразно обратиться за помощью к профессионалам.

Чтобы разобраться, что такое водонагреватели, как подключать такие приборы и в чём выгода их использования, не нужно быть профессиональным электриком или строителем. Все монтажные работы под силу выполнить каждому человеку, который хотя бы немного знаком с устройством водопровода и умеет разбираться в простейших электрических схемах. Главное, внимательность, следование всем правилам техники безопасности и, конечно же, желание, без которого лучше самостоятельно не браться за такую работу.

Оцените статью: Поделитесь с друзьями!

Электрические водонагреватели - Как установить водонагреватель

Водонагреватель, особенно электрическая модель, очень простое устройство. С одной стороны бака попадает ненагретая вода. Вода нагревается парой элементов электрического сопротивления, которые проходят со стороны бака в середину воды. И тогда по запросу вода выходит с другой стороны резервуара.

К сожалению, на его установку такая простота не распространяется. Хотя установка электрического водонагревателя совсем не сложна, она требует выполнения сантехнических и электромонтажных работ, которых может быть достаточно, чтобы отпугнуть многих людей.Не должно. Навыки, необходимые для такой работы, не так сложны, как для других обычных занятий домовладельца, таких как ремонт мебели или выращивание успешных овощей или цветов.

Сначала запланируйте установку на бумаге. Это отличный способ свести к минимуму количество необходимой вам фурнитуры и количество походов в строительный магазин, чтобы купить то, что вы забыли.

Для этой работы мы заменяли резервуар и перемещали его местоположение в рамках более масштабной работы по модернизации.Если вы просто поставите новый резервуар на то же место, у вас будет еще меньше работы. Начните с того, что достаньте бак из коробки и прочтите всю прилагаемую к нему литературу по продукту. Обязательно включите в свои планы какие-либо конкретные инструкции производителя, особенно если это не приведет к аннулированию гарантии на продукт.

Шаг 1: Постройте платформу

Выберите удобное место для резервуара и поместите два или три бетонных блока на пол. Эти блоки помогают предотвратить повреждение от незначительных наводнений и значительно облегчают доступ к водостоку.

Шаг 2: Центрируйте резервуар

Затем сдвиньте резервуар поверх блоков, следя за тем, чтобы сливной кран находился спереди. Слегка покачивайте бак вперед-назад, чтобы блоки не двигались. Если блоки действительно двигаются или бак качается на них, перемещайте все, пока бак не станет устойчивым.

Шаг 3: Основы пайки

Пайка медных труб и фитингов - действительно один из самых простых строительных навыков. Все, что вам нужно (помимо трубок и фитингов), - это пропановая или газовая горелка Mapp (мы предпочитаем газ Mapp, потому что он горит сильнее и лучше плавит бессвинцовый припой), резак для труб, немного флюса для пасты, несколько подушечек из стальной ваты проволочную щетку для очистки концов фитингов и немного бессвинцового припоя.Все эти предметы обычно доступны в местных хозяйственных магазинах и домашних центрах. Правила просты: сопрягаемые поверхности должны быть тщательно очищены и покрыты флюсом, срезы труб должны быть абсолютно квадратными, а фитинги не должны изгибаться или деформироваться.

Для начала нужно отрезать кусок от 6 до 8 дюймов диаметром 3/4 дюйма. трубка для входа холодной воды на бак. Используйте труборез, а не пилу, и держите колесо перпендикулярно трубе во время работы.

Затем очистите конец трубки куском стальной мочалки. Протрите поверхность не менее 1 дюйма длиной и убедитесь, что по завершении работы будет виден только яркий медный цвет.

Затем покройте очищенную область небольшим количеством паяльного флюса и отложите деталь в сторону.

Вы также можете использовать стальную мочалку для очистки внутренней части всей вашей фурнитуры, но гораздо удобнее использовать простую проволочную щетку, предназначенную для этой цели. Просто вставьте щетку в конец фитинга и поворачивайте, пока поверхность не станет чистой.

Добавьте флюс внутрь фитинга, а затем наденьте фитинг на конец детали трубки.

Начните нагревание стыка, включив горелку и отрегулировав пламя так, чтобы внутреннее синее пламя было длиной около 3/4 дюйма. Поднесите кончик пламени прямо к верхней части стыка и нагрейте эту область, пока флюс не расплавится и не выгорит. Вам не нужно перемещать горелку вокруг сустава. Медь - отличный проводник тепла, и удерживать пламя в одном положении - это все, что требуется для нагрева всего соединения.

Как только флюс исчезнет, ​​прикоснитесь к верхней части соединения небольшим количеством припоя.Если трубка достаточно горячая, припой сразу же расплавится. Если нет, просто снимите припой, продолжайте нагревать соединение и попробуйте снова.

Как только припой начнет плавиться, продолжайте вталкивать припой в соединение, пока он не потечет вниз. Это означает, что сустав заполнен. Немедленно уберите пламя и сотрите излишки припоя мягкой тряпкой. Обязательно наденьте плотные перчатки, чтобы избежать ожогов.

Поскольку мы хотели иметь возможность легко перемещать резервуар для обслуживания или ремонта, мы решили установить штуцер на холодную и горячую линии, когда они покидают резервуар.Чтобы установить эти соединения, просто очистите все концы трубок и фитинги, как прежде, добавьте немного флюса и припаяйте детали.

Когда сборка будет завершена и остынет на ощупь, используйте тефлоновую ленту для герметизации трубной резьбы на ниппеле резервуара. Вставьте ленту по часовой стрелке.

Навинтите трубку и переходник в сборе на резервуар, а затем надежно затяните на месте разводным ключом.

Затем соедините две половинки муфты, установите и плотно затяните гайку.

Затем очистите и нанесите флюс на запорный клапан для холодной стороны, наденьте его на место конца трубки и припаяйте на место. Для этой цели мы использовали шаровой кран, но можно также использовать задвижку с фитингами на обоих концах.

Шаг 4: Клапан T&P

Клапан T&P (клапан сброса температуры и давления) представляет собой предохранительное устройство, которое создает путь для выхода воды, если давление внутри резервуара по какой-либо причине достигает опасного уровня. Важно, чтобы у клапана, который вы покупаете, был такой же рейтинг, как у вашего водонагревателя.В документации по продукту для обоих будет описано, что требуется. В нашем случае мы просто сопоставили рейтинги ANSI (Американский национальный институт стандартов) для обоих.

Чтобы начать установку, временно вкрутите клапан в резервуар и измерьте расстояние между дном клапана и полом.

Вычтите 4 дюйма из этого измерения и отрежьте трубку нужной длины. По завершении измерения снимите клапан сброса температуры и давления. Затем закройте нити тефлоновой лентой, натягивая ее на место.

Установите клапан в резервуар с помощью разводного ключа. Убедитесь, что открытый конец клапана направлен вниз.

Отрежьте трубку предохранительного клапана до нужной длины и припаяйте переходник к одному концу. Закройте резьбу адаптера тефлоновой лентой.

Вкрутите сливную трубку в предохранительный клапан и затяните. Открытый конец трубы должен находиться на высоте 3–4 дюйма над полом.

Шаг 5: Электроэнергия

Для водонагревателя всегда требуется отдельная цепь 220 В, а в нашем случае автоматический выключатель на 30 А и кабель цепи 10/2 (с заземлением).Они уже были на месте во время нашей работы, но кабель заканчивался почти в 20 футах от нашего нового резервуара.

Мы принесли новый кабель от распределительной коробки на балке к месту нового резервуара, просверлив отверстия в середине подвесных балок и пропустив кабель вдоль балок там, где это удобно. Не забудьте закрепить кабель на месте каждые 2 фута.

Чтобы получить доступ к электрическим проводам в резервуаре, снимите верхнюю крышку. и вытащите черный и белый провода, которые вы там найдете.

Найдите выбоину в верхней части бака и надавите на нее с помощью отвертки и молотка. Отломите его плоскогубцами.

Вставьте конец соединителя кабелепровода с резьбой в выбивное отверстие и затяните его гайкой соединителя.

Затем измерьте расстояние от верха резервуара до балок выше и добавьте примерно 4 дюйма, чтобы трубопровод можно было прикрепить к стороне балки или к блоку, прибитому между двумя балками.

После разрезания кабелепровода вставьте свободный конец кабеля в верхнюю часть трубы и вытяните кабель из нижней части.

Затем протяните конец кабеля через соединитель в отверстие резервуара и вставьте кабелепровод в соединитель.

Затяните его на месте с помощью соединительного винта и прикрепите заземляющий провод от кабеля к заземляющему винту внутри отверстия резервуара.

Соедините два белых провода вместе с разъемами и два черных провода вместе с разъемами. Замените защитную пластину, и установка завершена.

Проверьте свою работу, сначала наполнив резервуар водой и убедившись, что в сантехнических работах нет утечек.Не забудьте закрыть сливной кран перед включением воды. Только когда бак заполнен, вы можете включать автоматический выключатель и подавать питание на нагревательные элементы. Если вы включите элементы до того, как резервуар наполнится водой, они выйдут из строя, и их придется заменить.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на пианино.io

7 шагов по установке электрического водонагревателя

Вы несете дорогие счета за использование газового нагревателя? Как вы думаете, ваш электрический водонагреватель изжил себя и нуждается в замене?

Спрос на горячую воду огромен практически в каждом доме, при этом потребление энергии на нагрев воды составляет 17%. Хотя есть много домашних профессионалов и электриков, которые могут установить ваш электрический водонагреватель, они не из дешевых.Таким образом, необходимо знать эту самодельную стратегию установки электрического водонагревателя.

В этом руководстве мы покажем вам, как установить электрический водонагреватель в вашем доме с помощью нескольких инструментов. Вы не только сможете сэкономить свои кровно заработанные деньги, но и отточите свои навыки электромонтажа, чтобы справляться с аналогичными задачами в вашем доме.

Как установить электрический водонагреватель

Установка электрического водонагревателя может быть сложной задачей, но, обладая небольшими знаниями в области сантехники и электромонтажных работ, вы сможете сделать это самостоятельно, следуя нашим процедурам.

Необходимые материалы и предметы

Прежде чем мы начнем, вы должны получить все инструменты и материалы, необходимые для того, чтобы сделать вашу работу беспрепятственным процессом. Вот некоторые из инструментов, которые вам понадобятся:

  • Защитная перчатка
  • Датчик напряжения
  • Паяльник
  • Труборез
  • Отвертка
  • Гаечный ключ
  • Трубная смазка
  • Шланг

Пошаговое руководство Установка электрического водоснабжения

Шаг 1. Отключите электричество и снимите старый электрический нагреватель

Если вы заменяете старую электрическую воду из-за той или иной неисправности, вам необходимо сначала удалить ее.Отключите источник питания электрического водонагревателя от автоматического выключателя.

Далее следует слить воду из бака. Мы написали пост о том, как слить воду из водонагревателя. Выключите вентили и подсоедините шланг для слива бака. Используйте любой из инструментов, например отвертку, резак для труб или трубный ключ, чтобы удалить оставшиеся соединительные детали.

Шаг 2: Отсоедините электрический провод

Отсоедините электрические кабели от верхней части электронагревателя. Еще раз проверьте, выключен ли автоматический выключатель на коробке выключателя.

Теперь перед запуском проверьте провода детектором напряжения. Закройте провод крышкой и вставьте метку или этикетку, чтобы предотвратить возможную путаницу на более позднем этапе. Как вариант, вы можете сделать снимок.

Шаг 3: Отсоедините трубы подачи

Отсоедините трубы подачи горячей и холодной воды, отрезав их. Это особенно важно, если производитель использовал медные трубы для водонагревателя.

Труба или резак для труб идеально подходят для резки. Кроме того, оставьте достаточно части трубки, чтобы ее можно было легко починить, и вы также можете снять выпускную трубу, подключенную к клапану T&P.

Как вариант, вы можете припаять медные трубы к входу холодной воды с помощью паяльника. Сначала нагрейте трубу горелкой и припаяйте к воздухозаборнику.

Шаг 4. Повторно подключите электрические провода.

Откройте крышку распределительной коробки, чтобы получить свободный доступ к электрическим кабелям, и подсоедините провод заземления с помощью зеленого винта заземления.

Присоедините кабели; их можно скручивать с помощью соединителей проводов. Используйте прежние соединения проводов в качестве ориентира и снова подсоедините провода, как они были до того, как вы начали работать над этим. А также закройте крышку распределительной коробки.

Шаг 5: Установите линии подачи

Обязательно подсоедините линию подачи и включите воду. Подключите линии подачи горячей и холодной воды. Соедините трубу холодной воды и вход холодной воды для водонагревателя.

В случае, если в вашем старом водопроводе использовались медные трубы, вы можете не обращать внимания на новый водопровод.Для домовладельцев, находящихся в зоне землетрясения, рассмотрите возможность использования сейсмических ремней, чтобы надежно удерживать шпильку с помощью трещотки и гнезда.

Шаг 6: Присоедините нагнетательную трубу и датчик температуры

Рассмотрите возможность установки нового предохранительного клапана T&P, если он не установлен заранее. Не рекомендуется использовать старый клапан. Клапан T&P предотвращает повреждение, автоматически открываясь при повышении давления или температуры. Вы должны проверить длину, которую использует ваш электрический водонагреватель.

Очистите конец трубы и фитинг, затем подсоедините его к стыку. Используйте припой и горелку для соединения трубы.

Шаг 7: Включите автоматический выключатель

Установите автоматический выключатель на главном блоке питания. Это нужно делать после того, как ваш водонагреватель наполнится водой.

Предупреждение: Не выключайте питание, пока резервуар не наполнится. Это может вызвать высыхание электрических элементов, если они не полностью погружены в воду. Если вы заметили, что на ваш водонагреватель не подается питание, отключите автоматический выключатель перед проверкой электрических соединений.

Чтобы избавиться от воздуха в баке и водопроводе, дайте крану горячей воды поработать несколько минут. Для того, чтобы вода полностью нагрелась, может потребоваться несколько часов. Установите температуру 120 градусов по Фаренгейту. Через пару часов проверьте напорную трубу. Из трубы может потечь из-за высокого давления. Вот видео-руководство для поддержки вашего обучения.

ПРИМЕЧАНИЕ. Следуйте инструкциям в руководстве, так как шаги могут отличаться в зависимости от модели вашего электрического водонагревателя.

Как работает электрический водонагреватель

Рабочий механизм электрического водонагревателя мало волнует среднего домовладельца, поскольку он служит своей основной цели - подаче горячей воды.

Тем не менее, вам нечего терять, понимая основы работы вашего водонагревательного устройства и доступные варианты, когда возникает необходимость в замене. Наибольшей популярностью пользуется водонагреватель резервуарного типа в современных домах.

Однако для тех, кто ищет максимальную энергоэффективность, гибридная модель - хороший вариант.Место использования идеально подходит для подачи горячей воды к приборам, расположенным далеко от центрального водонагревателя.

Применение электричества в водонагревателе

Электрический водонагреватель бывает разных форм в зависимости от наличия или отсутствия емкости и от того, как он генерирует тепло. К ним относятся:

Водонагреватель резервуарного типа

У вас, вероятно, есть водонагреватель резервуарного типа в вашем доме. Это самая распространенная система водяного отопления в современном доме.Водонагреватель резервуарного типа может работать как на газе, так и на электричестве.

Однако использование первого намного дороже, что делает электрический водонагреватель разумным выбором. Водонагреватель резервуарного типа имеет изолированный резервуар для хранения холодной и горячей воды в зависимости от использования.

Независимо от того, используете ли вы газ или электричество для питания водонагревателя резервуарного типа, вы неизбежно понесете дополнительные расходы на электроэнергию. Водонагреватель емкостного типа содержит меньше воды по сравнению с водонагревателем без резервуара и в равной степени расходует много энергии на поддержание температуры.

Водонагреватели без резервуара

Технология, лежащая в основе водонагревателя без резервуара, является инновационной, поскольку она способна распознавать, когда вам нужна горячая вода, рассчитывать потребляемую энергию и производить определенное количество горячей воды, которое вам нужно за раз. Вот почему его иначе называют проточным водонагревателем или водонагревателем по запросу.

Независимо от того, используете ли вы электрический водонагреватель или пропановый водонагреватель, эта система отопления сэкономит вашей семье сотни долларов в год, поскольку потребляет меньше энергии.Единственным недостатком является то, что его установка довольно дорога по сравнению с другими.

Гибридный водонагреватель

Гибридный водонагреватель оснащен электрическим тепловым насосом и использует компактный компрессор и змеевик испарителя для отвода тепла из воздуха в помещении. Затем тепло передается поступающей холодной воде. Это экономит 60% энергии по сравнению с обычным водонагревателем.

Почему стоит выбрать электрический водонагреватель?

Вы, наверное, знаете, что электрический водонагреватель - не единственная доступная разновидность водонагревателя.Некоторые работают на газе, и хорошим примером является пропановый водонагреватель без резервуара. Однако у электрического водонагревателя есть некоторые грани, о которых мы рассказали ниже.

По сравнению с другими водонагревателями, доступными на рынке, электрический водонагреватель является наиболее доступным вариантом с точки зрения начальной стоимости. Это будет зависеть в основном от типа и размера водонагревателя, независимо от того, работает ли он от электричества или газа.

Чтобы установить газовый водонагреватель, вам потребуется установить дополнительные трубопроводы и настроить другую систему вентиляции, которая поможет вам отвести выхлоп, образующийся в процессе сгорания. При установке электрического водонагревателя этого делать не нужно, что делает установку бесшовной.

Средний дом привязан к электросети, что дает возможность установить электрический водонагреватель. С другой стороны, прежде чем вы сможете установить газовый водонагреватель, ваш дом должен быть подключен к источникам природного газа или пропана. Это может стоить очень дорого.

Приборы, работающие на газе, склонны к утечкам газа; водонагреватель не исключение. Хотя у электрического водонагревателя есть свои проблемы с безопасностью, вероятность возникновения каких-либо проблем с электрической безопасностью намного ниже, чем у утечки газа.

Коэффициент энергии (EF) - это термин, используемый для сравнения эффективности различных доступных водонагревателей. Это число, которое оценивает эффективность водонагревателя в отношении количества топлива или электроэнергии, необходимых для производства горячей воды. У высокоэффективного нагревателя будет высокий EF.

Заключение

К настоящему времени вы, должно быть, научились устанавливать электрический водонагреватель. Процессы просты, и вы можете легко их развернуть. Что делает его более интересным, так это то, что любой может сделать это, если у вас есть небольшие знания в области сантехники и электрического монтажа.

Кроме того, вы должны уметь следовать инструкциям. Вы не только сможете сэкономить больше по сравнению с использованием газа, но также максимально повысите эффективность вашего водонагревателя.

Мы рассмотрели все, что вам нужно знать о том, как установить электрический водонагреватель. Однако, если вы в какой-то момент заблудились, постарайтесь связаться с нами в разделе комментариев ниже.

И не забудьте поделиться с друзьями и семьей, которым может понадобиться такое же решение.

Электропроводка водонагревателя

Для замены электрического водонагревателя требуется разрешение в большинстве областей, независимо от того, выполняется ли установка профессионалом или домовладельцем.В рамках процесса получения разрешения работа будет проверена инспектором, чтобы убедиться, что электрические и водопроводные соединения выполнены правильно и безопасно, а установка соответствует требованиям местных норм. Здесь мы рассмотрим только основные электрические требования, поскольку они относятся к стандартному электрическому водонагревателю в виде резервуара, а не к водонагревателю по запросу (без резервуара). Если вы планируете заменить существующий электрический водонагреватель, сейчас самое время убедиться, что исходная проводка водонагревателя исправна.

Отключение питания

Прежде чем осматривать проводку или электрические соединения водонагревателя или прикасаться к ним, выключите питание цепи, питающей водонагреватель. В большинстве случаев цепь обслуживается двухполюсным автоматическим выключателем на 30 ампер. Отключите соответствующий прерыватель в коробке выключателя, затем используйте тестер электрического напряжения, чтобы убедиться, что цепь отключена, проверив на водонагревателе.

Расположение электрических соединений

Подключение электрических проводов к водонагревателю осуществляется во встроенной распределительной коробке в верхней части бака водонагревателя. Он закрыт крышкой, которую вы можете снять, чтобы проверить соединения проводов внутри. Обычно проводники, ведущие к нагревателю, заключены в гибкий металлический канал или сделаны из гибкого металлического кабеля, такого как кабель с металлической оболочкой (MC). Такая гибкость обеспечивает небольшое пространство для маневра, упрощая замену водонагревателя, и это обязательная функция во многих землетрясениях.

Сняв крышку, вы можете проверить питание, просто подержав бесконтактный тестер напряжения рядом с проводами; если цепь была правильно отключена, тестер не загорится.

Понимание проводки водонагревателя

Для электрических водонагревателей требуется выделенная цепь на 240 вольт, которая обслуживает только водонагреватель и никакие другие приборы или устройства. Схема обычно включает двухполюсный выключатель на 30 А и неметаллический (NM) кабель 10-2 или кабель MC. В водонагревателе черный провод цепи подключается к черному проводу водонагревателя, а белый провод цепи подключается к белому проводу водонагревателя.

Белый провод цепи должен быть обернут черной или красной изолентой рядом с соединением на обоих концах цепи (на водонагревателе и на коробке выключателя), чтобы указать, что это «горячий» провод, а не нейтральный провод.В отличие от стандартных 120-вольтовых цепей, 240-вольтовые цепи проходят под напряжением как по черным, так и по белым проводам. Провод заземления цепи подключается к зеленому винту заземления на водонагревателе или к проводу заземления водонагревателя, если применимо.

Электропроводка нагревательного элемента

Хотя вам не придется иметь дело с термостатами или нагревательными элементами во время простой замены электрического водонагревателя, полезно знать, что электрические водонагреватели также включают внутреннюю проводку, которая проходит от коробки подключения проводов вниз вдоль боковой части бака. к двум различным нагревательным элементам, каждый из которых управляется собственным термостатом.Нагревательные элементы и термостаты, которые ими управляют, находятся внутри съемных панелей, установленных сбоку бака водонагревателя. Каждая пара термостатов и нагревательных элементов имеет винтовые клеммы, которые подключаются к проводам в водонагревателе. Вам не придется разбираться с этими соединениями, если вы не заменяете термостат или нагревательный элемент на существующем водонагревателе.

Связующий вопрос

Некоторые строительные организации требуют использовать соединительный провод или перемычку между трубами горячей и холодной воды, обслуживающими водонагреватель.Важно отметить, что установочная перемычка не требуется ни Национальным электротехническим кодексом, ни Единым сантехническим кодексом, но может потребоваться местным строительным управлением.

Соединительная перемычка может потребоваться для обеспечения надежного соединения в металлической водопроводной системе. Некоторые эксперты считают, что соединительная перемычка помогает водонагревателям работать дольше, уменьшая коррозию резервуара, вызванную электролизом. Еще одна функция соединительного провода - поддерживать путь электрического заземления на водопроводных трубах. Без перемычки между трубами горячей и холодной воды в системе есть разрыв, который потенциально нарушает непрерывный путь заземления электрической системы.

В любом случае, если вам нужен соединительный провод, он обычно состоит из неизолированного медного провода 6 AWG, подключенного к заземляющему зажиму на каждой из труб с горячей и холодной водой. Каждый зажим должен находиться на гладкой части трубы и не слишком близко к какой-либо арматуре; давление зажима может вызвать напряжение паяных соединений и соединений клапана.При замене водонагревателя просто убедитесь, что перемычки находятся на месте после того, как вы закончите установку нового водонагревателя.

Как подключить водонагреватель

Знаете ли вы, что срок службы электрического водонагревателя составляет около 10-15 лет? Это означает, что если вы живете в своем доме десять лет, вам, вероятно, придется заменить его и подключить проводку к новому устройству. Установить электрический водонагреватель - не такая уж сложная задача, которую вы будете повторять в жизни, так почему бы не научиться делать это самому? Здесь вы можете узнать, как подключить водонагреватель без помощи профессионала. Помните, что при выполнении электромонтажных работ безопасность превыше всего. Не рискуйте, и , если вам не нравится то, что требуется в этом процессе, наймите профессионального . 240v электричества достаточно, чтобы убить человека.

Общие советы по электробезопасности см. В этой полезной статье.

Как подключить электрический водонагреватель

Прежде чем начать, вы должны спросить себя, подается ли в настоящее время электричество к месту расположения водонагревателя? В случаях, когда вы заменяете бензобак на электрический, вам, вероятно, потребуется проложить кабель (2-полюсный выключатель на 30 А с кабелем 10–2 НМ) от цепи к резервуару.Если автоматический выключатель уже ведет линию к месту расположения водонагревателя, вы можете перейти к шагу 1.

Последний совет перед тем, как мы начнем: не заполняйте резервуар водой, пока резервуар не будет полностью подключен, и не включайте цепь, пока резервуар не наполнится водой. Нагревательный элемент сломается, если его не погружать в воду.

Подключение водонагревателя за 7 шагов

  1. Снимите крышку распределительной коробки - это, вероятно, сверху или сбоку водонагревателя.Скорее всего, вам нужно будет удалить только один винт, чтобы открыть два подводящих провода и винт заземления.
  2. Проверьте напряжение - никогда не связывайтесь с электрическими компонентами, предварительно не проверив, есть ли питание на приборе. Если там есть питание, это называется «живой» схемой. Пожалуйста, будь осторожен! Вы не только аннулируете гарантию при манипуляциях с электропроводкой под напряжением, но это вполне может привести к травме. Если вы не уверены, есть ли у вас цепь под напряжением или нет, было бы неплохо использовать измеритель напряжения для проверки подачи питания на выводные провода.Если вы обнаружите, что есть питание, прервите его. Вы можете сделать это, отключив выключатель GFCI в вилке, если он есть (нажмите кнопку «ТЕСТ», расположенную в центре розетки). Если это не вариант, найдите соответствующий выключатель в коробке выключателя источника питания и переключите его в положение выкл. .
  3. Удалите заглушку - вы найдете заглушку в распределительной коробке. Вы можете удалить его с помощью плоскогубцев с острым концом .
  4. Зачистите изоляцию провода - если вы проложили кабель самостоятельно, вам, возможно, придется удалить пластиковую оболочку, чтобы можно было обнажить проводку (вам нужно около 6 дюймов, чтобы войти в распределительную коробку).Затем снимите примерно 0,75 дюйма изоляции с отдельных проводов.
  5. Подцепите проводку - пропустите провода через разъем ROMEX, затем затяните и зажать часть кабеля NM с оболочкой. Вы не должны остаться без оголенных проводов. Проденьте провода через заглушку, а затем зафиксируйте разъем ROMEX с помощью контргайки. Совет: вы не хотите, чтобы соединитель Romex касался водопроводных труб. Вы не хотите, чтобы температура на выходе горячей воды ставила под угрозу вашу работу с электричеством.
  6. Подключите водонагреватель к цепи. - вернувшись в распределительную коробку, вы оберните провод заземления вокруг винта заземления и закрепите его. Возьмите черный провод от цепи и любой провод от водонагревателя и соедините их (скрутите вместе и закрепите гайкой). Возьмите белый провод («горячая» линия) и оберните его изоляцию изолентой (это для идентификации). Сделайте это также на панели выключателя. Затем соедините белый провод с другим проводом водонагревателя.
  7. Замените крышку распределительной коробки - это, по сути, последний шаг. Наполните его водой, затем снова включите автоматический выключатель, и тогда вы сможете запустить свой новый водонагреватель.

Спасибо за выбор специалистов по сантехнике

Спасибо, что посетили нас на сайте PlumbersStock.com. Если у вас есть вопросы по проекту электропроводки вашего водонагревателя, свяжитесь с нами. Помните, мы носим проверенные имена, такие как Брэдфорд Уайт, Такаги, Стибель Элтрон и т. Д.Приобретите запасных частей , а также аксессуары для водонагревателей.

Основы электрического котла

Учитывая огромную популярность природного газа в качестве источника топлива для систем отопления домов, неудивительно, что так много людей рассматривают его как единственный вариант. Хотя природный газ - отличный выбор по многим причинам, к счастью, это не единственный доступный вариант. Будь то из-за ограничений в наличии природного газа или просто из-за желания использовать систему без сжигания, все больше и больше людей используют электрические обогреватели в своих домах.Давайте рассмотрим один из наиболее распространенных электрических обогревателей, электрический бойлер, и его преимущества для вашего дома.

Как это работает

Электрический котел на самом деле очень похож на котел, работающий на природном газе. Единственная реальная разница заключается в том, что электрический котел избегает любого вида горения для создания тепла, вместо этого использует несколько нагревательных элементов для нагрева воды, циркулирующей по дому.

В газовом котле теплообменник подвешен над пламенем горелочного узла.Вода проходит через теплообменник и нагревается огнем внизу, прежде чем попасть в дом. Электрокотел немного отличается, с нагревательными элементами фактически внутри теплообменника с водопроводом. Сами нагревательные элементы в основном представляют собой очень толстые металлические провода, свернутые в спираль и подключенные к источнику электроэнергии. Поскольку система пропускает электрический ток по этим проводам, он встречает сопротивление, которое вызывает нагрев катушек. Теперь нагретые нагревательные элементы нагревают воду в теплообменнике перед распределением.

Зачем устанавливать электрический котел?

Есть много причин предпочесть электрический котел другим системам отопления, первая из которых - эффективность. Электроэнергия часто является более дорогим видом топлива по сравнению с природным газом. Однако газовые обогреватели выводят из дома много тепла в виде продуктов сгорания, которые бесполезны для системы отопления и опасны для домовладельца. Поскольку электрический котел не сжигает топливо, почти все его тепло уходит непосредственно в воду, используемую для отопления дома.Электрические котлы также требуют гораздо меньшего обслуживания из-за отсутствия движущихся частей по сравнению с каменками.

Если вы заинтересованы в установке электрического бойлера, позвоните в Boehmer Heating & Cooling, чтобы записаться на прием. Мы предоставляем качественные услуги по установке котлов на всей территории Bethel Park.

Теги: Вефиль Парк, Котел
Пятница, 30 января 2015 г., 11:19 | Категории: Отопление |

Как устранить проблемы с электрическим водонагревателем

Если вы когда-либо принимали душ в доме, полном людей, вы часто знаете, что ждет вас впереди, еще до того, как ступите в ванну голым: ледяная вода, леденящая до костей, стуча зубами.Однако если у вас проблемы с водой из-за отсутствия в доме людей, самое время потратить некоторое время на оценку вашего электрического водонагревателя.

Проблемы с электрическим водонагревателем могут вызывать различные симптомы, в том числе проблемы с температурой воды, утечки, обесцвечивание, запах и шум. Вот пошаговый процесс, который поможет вам устранить проблемы с водонагревателем.

Перед тем, как начать: выключите питание

Безопасность прежде всего. Прежде чем приступить к поиску и устранению неисправностей электрического водонагревателя, убедитесь, что вы отключили питание.Сделать это можно, отключив предохранитель или автоматический выключатель, подключенный к блоку обогревателя.

Проблемы с температурой воды

Некоторые типы электрических водонагревателей могут вызывать проблемы с температурой воды. Симптомы могут варьироваться от отсутствия горячей воды до нехватки горячей воды до слишком горячей воды.

Когда нет горячей воды, проблема может быть связана с отсутствием мощности, неисправным электрическим термостатом или неисправным верхним электронагревательным элементом. Начните с исключения проблем с питанием. Сначала сбросьте все сработавшие прерыватели цепи и замените перегоревшие предохранители. Затем проверьте, подается ли питание на термостат электрического водонагревательного элемента. Проверьте элемент и, если он неисправен, замените его. Наконец, если термостат получает питание, но все еще не работает, замените его или электрический водонагревательный элемент.

Когда вода недостаточно горячая, проблема может заключаться в недостаточно мощном водонагревателе, перекрестных соединениях горячей и холодной воды, либо в неисправном нагревательном элементе или термостате.Чтобы исключить использование нагревателя меньшего размера, убедитесь, что 75% мощности нагревателя приходится на горячую воду. Далее исключите перекрестное соединение, отключив подачу воды и включив кран с горячей водой; если вода все еще течет, ищите перекрестное соединение. После этого проверьте нижний и верхний нагревательные элементы на предмет электропитания и целостности электрической цепи и при необходимости замените элемент, предварительно удалив отложения. Наконец, если элементы работают, сначала проверьте верхний термостат, а затем нижний и замените, если какой-либо из них не работает.

Когда вода течет слишком горячо, это обычно означает, что термостат установлен слишком высоко. Убедитесь, что верхний и нижний термостаты установлены в диапазоне от 110 до 140 градусов по Фаренгейту.

Утечки

Утечка воды может быть вызвана неисправным предохранительным клапаном температуры и давления (T&P), чрезмерным давлением, перегревом, заклиниванием клапана, утечкой из верхнего или соседнего водопровода, ослабленными болтами нагревательного элемента, плохой прокладкой или протекающим резервуаром для воды. .Чтобы проверить клапан T&P, поместите ведро под верхнюю трубу, откройте клапан и промойте его от мусора; если он все еще протекает, отремонтируйте или замените его. Затем, чтобы уменьшить чрезмерное давление или нагрев, уменьшите настройку термостата. После этого проверьте, не ослабли ли соединения труб, и используйте гаечный ключ, чтобы затянуть все, что найдете, стараясь не затягивать слишком сильно. Затем проверьте болты нагревательного элемента, при необходимости подтянув их. Если нагревательный элемент все еще протекает, снимите его и замените прокладку. Наконец, проверьте, не протекает ли резервуар для хранения.Резервуары для хранения могут протекать из-за коррозии или других проблем, таких как плохие уплотнительные кольца. Держите под рукой дополнительные уплотнительные кольца от таких поставщиков, как Apple Rubber, на случай, если вам потребуется заменить уплотнительное кольцо.

Изменение цвета или запах

Вода цвета ржавчины может быть вызвана коррозией внутри облицованного стеклом резервуара или неисправным анодным стержнем. Если анодный стержень вышел из строя, замените его анодным стержнем из магния.

Разлагающийся жертвенный стержень анода также может выделять водород, вызывая запах тухлых яиц.Чтобы решить эту проблему, сначала промойте водонагреватель. Затем обработайте резервуар и трубы в течение двух часов раствором из 2 пинт 3-процентной перекиси водорода на 40 галлонов воды. Если запах не исчезнет, ​​замените вышедший из строя анод анодом из цинкового сплава. Если запах по-прежнему не исчезает, замените обогреватель на пластиковый.

Шум

Низкий рокочущий шум может указывать на кипение воды, вызванное перегревом из-за накопления осадка. Лечите это, промывая водонагреватель.

Высокий завывающий шум может быть вызван отложением накипи на электронагревательных элементах. Чтобы избавиться от этого, сначала промойте водонагреватель. Затем очистите от накипи бачок водонагревателя и элементы. Наконец, установите нагревательные элементы с низкой плотностью мощности и большей площадью поверхности для большей эффективности теплопередачи.

Рефинансируйте свой дом

Нужны деньги на непредвиденные расходы? Если у вас есть собственный капитал, вы можете использовать его для оплаты его ремонта, погашения долга или создания денежной подушки.Поскольку процентные ставки продолжают оставаться низкими, это может быть хорошее время, чтобы подумать о рефинансировании вашей текущей ипотеки с помощью новой с более низкой процентной ставкой. *

* Не все заемщики соответствуют требованиям. Свяжитесь с нами для получения дополнительной информации о сборах и условиях.

Электрокотельная установка. Электрический котел установить коллектор PEX

Это пример бытовой электрокотловой установки с 4 контурами труб из PEX и одной температурой, которая устанавливается на котле.

Вы заметите, что в этом примере есть один насос Taco с шаровыми кранами и коллектор HousPEX PEX с 4 контурами. Температура пола устанавливается котлом, но вы можете использовать смесительный клапан, если вам нужна более высокая температура для других зон.

Рисунок 1: Электро-жилой котел с обвязкой котла и 4-х канальным коллектором из PEX

Рисунок 2: Электро-жилой котел с отделкой котла и 4-х канальным коллектором из PEX

Рисунок 3: Электро-жилой котел с отделкой котла и 4-х канальным коллектором из PEX

Рисунок 4: Электро-жилой котел с отделкой котла и 4-х канальным коллектором из PEX

Рисунок 5: Электрический жилой котел с отделкой котла и 4-х канальным коллектором из PEX Готовая

Список материалов, необходимых для такого проекта (щелкните ссылку ниже, чтобы приобрести продукт и просмотреть дополнительную информацию)

Сторона водяного обогрева (обшивка)

Кол-во 1 - Электрические отопительные котлы

Количество 2 - Смесительные клапаны для систем водяного отопления (не используются в этом приложении)

Количество 0 - шаровые краны для стороны водяного отопления

Количество 2 - Шаровой кран Webstone серии ProPal и слив

Количество 1 - датчики температуры и тройники

Количество 1 - Расширительный бак гидравлического отопления

Количество 1 - чугунный насос (Taco 0015-MSF3-IFC)

Количество 1 - Фланцы насоса с шаровыми кранами (для стороны вторичного контура и, скорее всего, 3/4 дюйма)

Количество 4 - Супер стойка и зажим

Qunatity 1 - Реле переключения гидравлического циркулятора (для 1 зоны)

Количество 1 - Термостаты водяного отопления и датчики пола (для 1 зоны)

Количество 1 - Гидравлические предохранители обратного потока и комбинированные клапаны автозаполнения

Количество 1 - Гидравлические воздухоотделители, воздухоотделители, воздухозаборники и грязеуловители

Количество 1 - Гидравлические предохранительные клапаны котла и предохранительные клапаны водонагревателя

Количество 1 - коллектор из PEX с радиационным теплом - 4 порта 1/2 дюйма

Сторона водяного отопления (распределение)

Quantity X - трубка Hydronic Radiant Heat Pex (зависит от системы)

Quantity X - Гидравлические радиаторы и конвекторы (в зависимости от системы)

X = различное количество необходимого продукта - в зависимости от фактической системы

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
