Подключение электрического бойлера к водопроводу: Подключение бойлера к водопроводу: схема и инструкция подключения

Подключение бойлера к водопроводу: схема и инструкция подключения

Бытовой прибор, который нагревает водопроводную воду для пользования хозяевами жилья, называют по-разному. Слово «бойлер» происходит от английского глагола «to boil», что значит «кипеть». То есть агрегат для подогрева воды — это в английском просторечном выражении «кипятильник». В русскоязычной технической документации применяют слово «водонагреватель» — оно охватывает большинство смыслов, связанных с агрегатом, греющим воду для бытовых нужд. После выбора и покупки такого устройства встаёт вопрос подключения бойлера к водопроводу. Его по силам выполнить своими руками без привлечения дорого оплачиваемого труда специалистов. Но прежде следует разобраться с видами нагревателей для воды и правилами их выбора.

Содержание статьи

Содержание

Основные типы водонагревателей

Устройства для нагрева воды до нужной пользователю температуры могут иметь различное устройство и конфигурацию.

Ассортимент водонагревателей весьма обширен

По отдельно взятому основанию классификации все бойлеры можно разделить на типы:

  • по способу обработки воды — накопительные и проточные;
  • по источнику питания — электрические и газовые;
  • по форм-фактору — цилиндрические, уплощённые, прямоугольные;
  • по расположению подключения — вертикальные и горизонтальные;
  • по степени активности — косвенные и активные;
  • по способу установки — настенные и напольные;
  • по виду управления — механические и электронные.

Многообразие представленной техники служит для наиболее полного и адекватного удовлетворения разнородных пользовательских потребностей. Например, для частного дома с автономным газовым или твердотопливным котлом отлично подойдёт бойлер косвенного нагрева. Он не содержит встроенного термоэлемента, а вода в нём греется от отопительного котла. Кстати, такие агрегаты обычно бывают напольными, чтобы их удобнее было подсоединять к так же расположенному котлу. В условиях многоквартирного дома такой вариант неприемлем.

Накопительные электрические бойлеры

Именно за этим видом водонагревательной техник закрепилось в массовом сознании слово «бойлер».

Типичный представитель бюджетного сегмента

Источником энергии для нагрева служит бытовая электрическая сеть. Конструктивно бойлер представляет ёмкость, заполняемую водой из водопровода. Встроенный термический электронагреватель (или просто ТЭН) повышает температуру воды до заданного значения. В этом ему помогает термостат — устройство, фиксирующее температуру воды и отключающее нагрев по достижении необходимых значений. Обычно он совмещён со шкалой и переключателем, на котором пользователь сам может выставить необходимый ему параметр. В массе своей электробойлеры — это агрегаты настенного расположения. Это вызвано желанием сэкономить место в небольшом пространстве ванных комнат и кухонь.

Начинка может быть как электронной, так и механической. Достоинство таких устройств — в их универсальности. Редко какое жилище не подведено к электрическим сетям. Порой это единственный вид энергоносителя в районе, где расположен дом. Для многоквартирных домов установка бойлера там, где нет ни централизованно подаваемой горячей воды, ни газа, это становится единственным решением, позволяющим создать минимальный комфорт. Также бойлер становится незаменимым помощником в тех квартирах, где частые перебои с подачей горячей воды, либо она подаётся по часам. Кроме высокого расхода электроэнергии у такого изделия

почти нет минусов. Устройство полностью безопасно при соблюдении правил монтажа.

Более подробная информация в статье о том, как выбрать водонагреватель электрический накопительный для квартиры и подключить его. Информация об основных преимуществах накопительных баков, а также нюансы, которые стоит учесть при навешивании бойлера.

Проточные электрические приборы

Конструктивно очень просты, а ещё намного компактнее других моделей.

Почти не занимает места

Пользуются спросом при установке в тех местах, где физически нет места для размещения большого бойлера. Такой бойлер представляет изогнутый канал, вдоль которого проложена спираль нагрева методом обвития (внешнее размещение спирали) либо методом коаксильного кабеля — спираль в водонепроницаемой трубке находится внутри канала, по которому движется вода, повторяя все его изгибы. Для нагрева воды до нужных значений под большим напором нужно, чтобы термоэлемент разогревался очень быстро и до высоких значений. Поэтому

мощность проточных аппаратов всегда выше, чем у накопительных — порядка двух-трёх киловатт. Зато работает нагреватель только в тот момент, когда включена вода — всё остальное время он бездействует, заблокированный специальными предохранителями от случайного срабатывания. Возможная область применения — это точки с эпизодическим и кратковременным водоразбором, например, рукомойники либо душевые лейки. Набрать ванну горячей воды таким способом будет уже затратно.

Газовые накопительные устройства

Этот тип встречается редко, хотя с точки зрения затрат на подогрев воды является одним из самых экономичных. Причина в том, что там, где есть возможность использования газа для получения горячей воды, намного чаще ставят проточные водонагреватели. Температурного режима, выдаваемого газовой горелкой, с избытком хватает для нагрева протекающей воды. Проточные водонагреватели компактнее накопительных, поэтому большинство пользователей не видят смысла ставить более крупный бытовой прибор. Для установки его требуется полноценный дымоотводной канал с работающей вентиляцией. Горелка открытого типа потребляет воздух прямо из помещения. Учитывая небольшой объём ванных комнат, нужен постоянный приток кислорода для горения, чтобы воздух не оказывался спёртым. Весомые достоинства этого типа бойлеров —

высокая скорость нагрева и показатели экономичности.

Редкий гость в российских квартирах

Газовые колонки

Такие агрегаты практически никогда не называют бойлерами, потому что за ними закрепилось особое название — колонки. Целые дома и кварталы, в которых нет центральной подачи горячей воды, но есть подключение к газовой магистрали, оборудуются проточными газовыми водонагревателями. Известны они ещё с советских времён, но с тех пор стали намного компактнее, точнее, безопаснее и «умнее» благодаря электронной плате управления. Теплообменник, по которому пробегает вода в процессе нагрева, всегда имеет меньшие размеры, чем накопительный бак с горелкой, особенно если речь идёт об объёмах более 50 литров. Расход газа чуть больше, чем в накопительных газовых приборах, но

всё равно выходит дешевле, чем греть воду электричеством.

Компактно и экономично

Цены на популярные модели газовых проточных водонагревателей

Газовый проточный водонагреватель

Видео – Все про водонагреватели. Выбор водонагревателя, принцип работы, установка, запуск

Как правильно выбрать бойлер

При выборе нужно учитывать различные параметры бойлеров, и остановить внимание на самом подходящем.

Форма и размер

На первый взгляд, форма бойлера создаёт лишь эстетический эффект и никак не влияет на конструкцию. Однако в сочетании объёмом, а значит, и размером устройства, форма способна сделать использование более комфортным.

Перед покупателями электрического или газового водонагревателя встаёт вопрос об объёме воды, которая постоянно будет расходоваться на бытовые нужды и должна быть накоплена в баке в нагретом виде. При этом нельзя произвести расчёт, просто сложив приблизительную норму

в 30 — 50 литров на человека — тогда цифра получится слишком внушительной. В этом нет необходимости, так как все члены семьи никогда не пользуются горячей водой одновременно и не сливают всю свою норму за один раз. Но многое зависит от характера точек водоразбора.

Объём решает многое

Cкажем, если в квартире установлена душевая кабина, то расход будет одним, а если вместительная ванна, которая наполняется несколько раз в сутки — намного больше. Приблизительные рекомендации по выбору объёма накопительного бака приведены в таблице:

Таблица 1. Примерный объём бойлера на семью.

К-во человекМинимальный объём, лОптимальный объём, л
13050
25080
380100
4
100
120
5120150

Как видно из таблицы, оптимальный объём для определённого количества человек в семье — это одновременно и минимальная ёмкость устройства для семьи, состав которой больше на одного человека. Это значит, что эксплуатировать бойлер можно, и в большинстве случаев его объёма будет хватать, но возрастает риск того, что при интенсивном использовании кому-то из членов семьи может достаться остывшая вода.

Небольшие бойлеры на 30 или даже 20 литров будут удобны не в качестве основного, а в качестве точечного источника горячей воды, например, для кухонной мойки или рукомойника. Среди наиболее типичных форм-факторов, в которых исполняются водонагреватели, преобладают два варианта:

  • цилиндрические;
  • уплощённые.

При это соотношение метрических характеристик цилиндрического бойлера бывает разным. Многие 50-литровые варианты оснащаются баками, большими в диаметре, но малыми по высоте. Оптимально размещать их на некоторой высоте, под потолком ванной комнаты — тогда они не «съедают» полезную площадь, и об них не придётся ушибить голову. Бойлеры большей ёмкости делают вытянутыми по вертикали. При сохранении объёма это позволяет уменьшить толщину. Любой цилиндрический бойлер

удобен для установки в углу.

Типичное расположение в углу

Уплощённые бойлеры появились на рынке позже цилиндрических как попытка более эргономичного решения. Они имеют скруглённые грани и углы, поэтому не выглядят громоздко и тяжеловесно. Но их плюс не только во внешнем виде. Благодаря плоской конструкции бойлер в 100 — 120 литров имеет толщину, в два или более раз меньшую, чем его цилиндрический собрат. Такие агрегаты можно размещать не только в углах, но и на открытой стене.

Современные бойлеры могут иметь не только нижнее подключение коммуникаций, но и боковое, и даже верхнее. На работу устройства схема расположения входных и выходных штуцеров не влияет, она предназначена для удобства подключения. При выборе бойлера сразу прикидывайте, где вы собираетесь его разместить, и каков будет погонаж соединительных патрубков или гибких шлангов. Так, для нижнего расположения под раковиной предусмотрено верхнее расположение монтажных патрубков. Распространена боковая схема подключения у плоских бойлеров горизонтального расположения.

Цены на популярные модели нагревателей косвенного нагрева

Нагреватели косвенного нагрева

Материал бака и теплоизоляционный слой

С тех пор, как производители выпускают разные виды бойлеров, между пользователями не утихают споры о том, какой бак лучше с точки зрения эксплуатационных характеристик. В основном баки делают с эмалевым покрытием и из нержавеющей стали.

Эмаль наносится на внутреннюю поверхность бака, который состоит из обычного железа. Бак из нержавеющей стали гомогенен, но имеет сварной шов. Гарантия на устройства, оснащаемые разными видами баков, может насчитывать от 1 года на эмалированные и стеклокерамические баки до 5 лет на нержавеющие. Это говорит о большем эксплуатационном ресурсе нержавейки как материала, контактирующего с водой.

Внутренний вид бака из нержавеющей стали

Но у эмалированных бойлеров есть одно бесспорное преимущество — доступная цена. Этот козырь для многих покупателей перекрывает другие соображения. К тому же, при правильной эксплуатации и наличии магниевого анода, уменьшающего отложение твёрдых осадков на стенках и ТЭНе водонагревателя, последний успешно служит своим хозяевам не один год.

Другие характеристики

В каждом бойлере есть определённая группа особенностей, которые прямо не влияют на его работу, но могут оптимизировать эксплуатацию и сделать её более удобной:

  1. Тип управления. Механическая система содержит датчик физического типа, который при достижении определённой температуры воды расширяется и размыкает электрическую цепь, снабжающую током ТЭН. Датчик связан с рукояткой и проградуированной шкалой. Все бойлеры независимо от типа управления комплектуются светодиодным индикатором, который сигнализирует о готовности воды в аппарате. Электронное управление — это кнопочная или сенсорная панель, к которой в бойлерах ценой выше среднего значения присоединяют ещё и дисплей, где отображается вся информация о состоянии агрегата. Электронное управление точнее и надёжнее, но у него выше риск поломки, а его ремонт обойдётся в немалую сумму.
  2. Степень защиты. Пользователи редко обращают внимание на этот параметр, а зря, ведь от него зависит безопасность использования. Поскольку в бойлере теоретически возможен контакт воды с токопроводящими материалами, в нём в обязательном порядке должна быть предусмотрена защита на случай пробоя ТЭНа. Также необходим контур заземления.
  3. Толщина корпуса. Чем толще стенки бойлера, тем лучше, ведь между внешней оболочкой и внутренним баком проложен слой теплоизолятора. Чем он качественнее, тем меньше вода в устройстве будет остывать за день, если вы даже не открываете кран.

Иногда прилагается ещё и пульт

Подключение бойлера к водопроводу

После того, как выбора сделан, и коробка с бойлером распакована, нужно озаботиться установкой и подключением агрегата к водопроводной и электрической сети.

Вешаем на стену

Неважно, в кухне или в ванной будете вешать, главное — выбрать несущую стену.

Пример крепления к потолку, если стены из гипсокартона

Бойлер, заполненный водой, может весить свыше ста килограммов, поэтому не допускается его монтаж на межкомнатные перегородки, простенки и другие непрочные конструкции. Несущая стена обычно из бетона или кирпича. Для повеса будет нужно:

  • перфоратор;
  • два анкера-крюка;
  • строительный уровень;
  • рулетка;
  • гаечный ключ.

Монтаж бойлера – пошаговая инструкция

Вешают бойлер таким образом:

Шаг 1. Рулеткой измерьте расстояние между крепёжными проушинами бойлера. На высоте, где будет висеть бойлер, отложите это расстояние с помощью карандаша. Уровнем проверьте совпадение отверстий с горизонтом.

Измеряем расстояние между крепёжными проушинами бойлера

Шаг 2. Перфоратором пробурите отверстия в стене чуть глубже длины анкеров. Диаметр отверстий должен позволять вставить анкера внатяг, чуть подбивая их молотком. Гаечный ключ накиньте на гайку и поочерёдно затяните крепёж на обоих крюках. Лепесток анкера разойдётся в стороны и надёжно заклинит анкер в стене.

Бурим отверстия в стене чуть глубже длины анкеров

Цены на популярные модели перфораторов

Перфораторы

Шаг 3. Возьмите бойлер и наденьте его проушинами на крюки, чуть наклони в сторону стены. Если аппарат большой, пригласите помощника, особенно если вешаете со стремянки или табуретки.

Надеваем бойлер

Подключаем к трубопроводам

Все производители маркируют патрубки бойлера в синий и красный цвет. Первый подключается к подаче холодной воды, второй врезается в разводку горячей. Есть несколько моментов, которые нужно учесть перед подключением бойлера к водопроводу.

Многое будет зависеть от типа водопровода. Если у вас трубы открытого типа, то нужно просто убрать лишнее, чтобы доступ к ним был удобен. Для врезки в скрытые трубы придётся снимать плитку и выдалбливать каналы для доступа к трубам. Такую установку следует приурочить к ремонту ванной комнаты.

Схема подключения бойлера

Бойлер можно установить в помощь к централизованному горячему водообеспечению. При этом выход водонагревателя осуществляется также через тройник в горячую магистраль. На входе в квартиру и на выходе из бойлера в обязательном порядке ставят запорные краны. С их помощью можно перекрыть горячий канал от котельной и пользоваться только бойлером или наоборот, перекрыть подачу из бойлера в случае его обслуживания.

Соединение труб – пошаговая инструкция

Для соединения металлопластиковых труб потребуются резьбовые фитинги. Для полипропиленовых — специальный паяльник, который можно арендовать в строительном магазине. Если вам достались входные металлические входные трубы, и менять их на пластик вы не собираетесь, то можно устроить всю разводку на гибких шлангах — во внешней металлической оплётке или с внутренней уплотнительной рубашкой. На концах металлических труб нужно будет нарезать резьбу для накручивания переходников. Разберём это вариант по шагам.

Шаг 1. Найдите точки входа и выхода патрубков для бойлера. Удобнее всего это делать в уже готовых ответвлениях. Таким узлом станет отвод холодной воды на наполнение бачка унитаза. В трубе уже есть готовый тройник. Всё, что нужно — это прикупить ещё один тройник и накрутить его на существующую резьбу. Делайте это с фум-лентой во избежание протечек. Затягивайте разводным или газовым ключом.

Находим точки входа и выхода патрубков для бойлера

Шаг 2. После того, как установлен тройник на холодную воду, возьмите гибкий шланг и соедините патрубок холодной воды на бойлере с одним из выходов на тройнике. На второй выход наверните снятый раньше шланг к бачку унитаза. На входе в обязательном порядке ставят предохранительный клапан. Он служит для аварийного сброса давления при чрезмерном нагреве воды.

Соединяем патрубок холодной воды на бойлере

Шаг 3. Найдите место на горячей магистрали, куда можно врезать тройник. Это можно сделать там, где подключаются краны воды в ванной или на кухне. Гайка патрубка крана отвинчивается, на фум-ленту сажается тройник, потом на один из выходов обратно навинчивают выход к крану, а на свободный — вход горячей воды из бойлера. На патрубке водонагревателя, маркированного красным, обязательно установите запорный кран флажкового типа, чтобы кипяток из бойлера можно было в любой момент перекрыть.

Находим место на горячей магистрали, куда можно врезать тройник

Шаг 4. Проверьте работоспособность бойлера, открыв кран горячей воды и отвернув все запорные вентили. Из крана начнёт выходить воздух, пока бак не заполнится. По мере накопления воды она польётся из крана, после чего его можно закрывать и включать бойлер в сеть. Если в розетке нет заземления, нужно заземлить бойлер принудительно через стальную проволоку.

Проверяем работоспособность бойлера

Видео – Подключения водонагревателя к водопроводу

Внимание! Запрещается подсоединять заземление к батареям отопления, стальным ваннам и прочим металлическим предметам. Если вы живёте в малоэтажном доме, приварите проволоку к штырю, а его забейте в землю. В многоэтажном доме обратитесь в управляющую компанию.

Подключение бойлера к водопроводу - самая полная инструкция

Автор Монтажник На чтение 13 мин. Просмотров 6.6k.

Во многих индивидуальных домах с автономным или магистральным водоснабжением и подачей только холодной воды, в коммунальном жилье, где по каким-либо причинам отсутствует горячее водоснабжение (ГВС), актуальна задача подогрева водных ресурсов водонагревателями. При монтаже оборудования своими руками следует знать, как правильно осуществить подключение бойлера к водопроводу.

Задача усложняется тем, что существует несколько разновидностей водонагревателей, отличающихся между собой принципом работы, технологией монтажа и подключения. Практически любой пользователь может произвести подключение бойлера к водопроводу своими руками, изучив соответствующие схемы и методы подсоединения водонагревателей с учетом того, что для проведения монтажных операций не требуется специальный или дорогостоящий сантехнический инструмент.

Бойлеры для нагрева холодной водыБойлеры для нагрева холодной воды

Рис. 1 Напольный и настенный бойлеры

Виды водонагревателей

В индивидуальных домах при отсутствии магистрали центрального водоснабжения воду получают из колодезных или скважинных источников, закачивая ее в бытовой водопровод с помощью погружных или поверхностных электронасосов (насосных станций). При этом для комфортного проживания потребитель нуждается в горячей воде, которую можно получать различными способами. Популярный вариант агрегата для подогрева воды – газовая колонка, монтируется в случае, если дом подключен к централизованной газоподающей магистрали.

При отсутствии газа в индивидуальном доме или квартире остается единственный удобный вариант нагрева воды (отопительный котел не имеет смысла рассматривать из-за технологических сложностей получения в нем расходуемой горячей воды) – применение различного вида электрических водонагревателей (бойлеров).

Еще один метод нагрева холодной воды для домов, лишенных электроэнергии и газа – дровяные (твердотопливные) колонки с общепринятым народным названием Титан.

Титан для нагрева холодной водыТитан для нагрева холодной воды

Рис. 2 Как подключить Титан – обвязка и конструктивное устройство колонки на твердом топливе

По принципу действия и конструктивному исполнению все водонагреватели условно разбивают на две большие группы:

Проточные. Представляют собой трубчатый электронагревательный элемент (ТЭН) в виде неизолированной спирали, помещенный в трубопровод, внутри которого протекает вода, включается только при водопотреблении.

Чтобы обеспечить сквозной нагрев большого водного объема до высокой температуры, понадобится значительная электрическая мощность прибора около 10 кВт (ее все равно не хватит для нагревания объемов воды, необходимых для одновременного заполнения ванны, принятия душа и мытья посуды). Данную мощность выдержит не каждая проводка в частном доме (для его комфортного снабжения горячей водой понадобится 20 кВт мощности нагревателя), а тем более в квартире.

Для подачи электроэнергии на водонагревательный прибор придется вести отдельную линию проводом большого сечения от электрического щитка, что не всегда приемлемо и ведет к значительным финансовым расходам. Поэтому проточный нагреватель – прибор для небольших объемов потребления горячей воды.

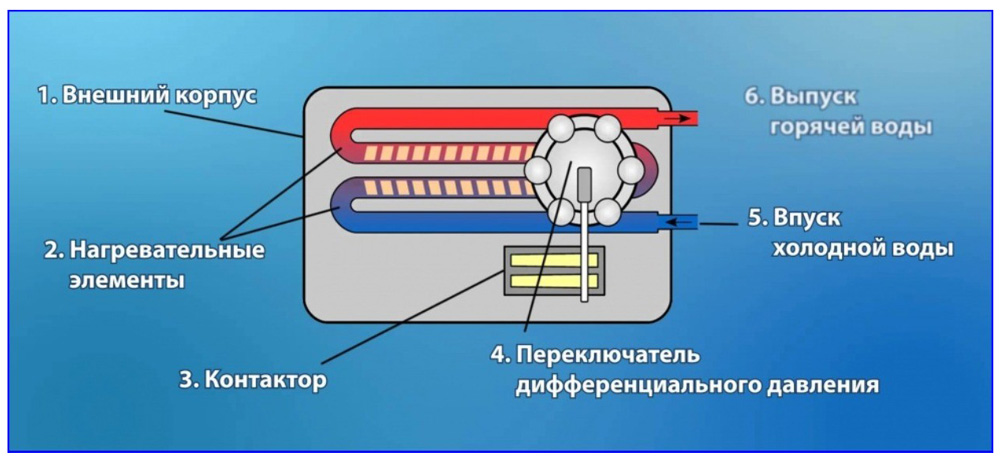

Устройство проточного бойлераУстройство проточного бойлера

Рис. 3 Основные узлы проточного бойлерного водонагревателя

Накопительные. Конструктивное исполнение данного типа бойлера представляет собой емкость различного объема, внутри которой размещен нагревательный элемент. Вода в накопительных емкостях находится в постоянно нагретом состоянии, при водопотреблении емкость освобождается и одновременно заполняется – это позволяет сразу использовать большие объемы воды, что повышает комфортность проживания. Также накопительным водонагревателям для работы не требуется большая мощность, а резервуары любого объема для снижения теплопотерь и защиты от ожогов при касании имеют теплоизолирующую наружную оболочку.

Что такое бойлер и принцип его работы

Бойлер (от английского boiler — котел) – водонагревательный агрегат в системе горячего водоснабжения, представляющий собой емкость с встроенным нагревательным элементом. В качестве подогревающего воду устройства чаще других используют трубчатые электрические нагреватели (ТЭНы) или змеевики, по которым проходит горячий теплоноситель.

Для подачи воды от бройлера к сантехническим приборам и бытовой техники необходимо, чтобы она находилась в емкости под определенным давлением.

Устройство накопительного бойлераУстройство накопительного бойлера

Рис. 4 Конструктивное устройство настенного типового накопительного бойлера

Существует две основные разновидности бойлеров по типу нагрева воды:

Электрические с ТЭНами. Внутри агрегата размещен электрический нагревательный элемент, который подогревает водные массы при непосредственном контакте.

Косвенного нагрева. Данный тип оборудования не требует для функционирования электроэнергии, внутри резервуара расположен змеевик, который подключают к магистрали отопления. Нагревание воды происходит при ее контакте со поверхностью подключенного к котлу змеевика посредством косвенного нагрева, отсюда и название бойлера.

Бойлер косвенного нагреваБойлер косвенного нагрева

Рис. 5 Основные узлы бойлера косвенного нагрева


Разновидности бытовых бойлеровПри установке подключаемого к водопроводу в квартире или индивидуальном доме накопительного бойлера используют два вида его размещения, что отражено и конструкции водонагревателей:

Настенные. Обычно на стены подвешивают резервуары небольшого объема в квартирах, где недостаточно свободного места. Традиционные точки размещения нагревательных бойлеров – кухня или ванная комната. Также настенные агрегаты могут располагаться на стеновой поверхности в вертикальном или горизонтальном положении.

Напольные. На пол обычно ставят агрегаты большого объема, предназначенные для нагрева воды в индивидуальных домах коттеджного типа, имеющих намного больше свободного пространства, чем городские квартиры.

Накопительные бойлеры отличаются между собой объемами бака, который выбирают исходя из следующих соображений:

  • Для использования горячей воды в одном техническом приборе, рукомойнике или кухонной мойке достаточно емкости бака в 10 – 15 литров.
  • Резервуар в 50 литров позволяет принимать душ, обычно такой объем используют для семьи из одного-двух человек.
  • Бака в 100 литров должно хватить для принятия ванны или подачи воды одновременно на несколько точек – душ, кухонную мойку, раковину в ванной. 100-литровый объем рассчитан на комфортное проживание семьи из трех-четырех человек.

Схема подключения бойлера к водопроводуСхема подключения бойлера к водопроводу

Рис. 6 Подключение бойлера к водопроводу – схема

Схемы подключения различных видов бойлеров

Любой бойлер оснащен системой автоматики с регулировкой температуры за счет встроенного термостата, при достижении заданного порога нагрева электронная схема отключает питание от нагревательных ТЕНов. Однако во избежание непредвиденных аварийных ситуаций при выходе из строя деталей, отвечающих за отключение электронагревателя при перегреве воды, схема подключения бойлера к водопроводу должна содержать элементы, обеспечивающие безопасность пользования оборудованием.

Главный прибор для выполнения этой функции – предохранительный клапан сброса давления. Решая, как подключить бойлер к водопроводу, рассматривают его конструктивное исполнение и в соответствии с этим выбирают следующие методы обвязки:

  • Для электрических агрегатов правильная схема подключения водонагревателя к водопроводу включает в себя специальный предохранительный клапан сброса давления обычно флажкового типа и шаровый спускной кран. Два указанных элемента сантехнической арматуры подключают к входному патрубку холодной воды бойлера – вначале через тройник ставится сливной кран, а после него предохранительный клапан.
    Запирающий шаровый кран предназначен для слива воды из водонагревателя при его ремонте или проведении профилактических работ. В аварийном клапане имеется выходной штуцер небольшого диаметра, предназначенный для слива воды при повышении давления внутри бойлера. К штуцеру подсоединяют гибкую подводку соответствующего диаметра и опускают ее в канализационный отвод, чтобы вода не сливалась или капала на пол.
  • В трубопроводы холодной и горячей воды, подходящие к бойлеру, устанавливают шаровые краны, перекрывающие водный поток при демонтаже прибора.
  • Если давление в системе превышает 6 бар, что недопустимо для многих разновидностей бойлеров, в трубопровод ставят понижающий напор редуктор.

Подключение бойлера к водопроводуПодключение бойлера к водопроводу

Рис. 7 Схема монтажа водонагревателя косвенного обмена

Определяя, как подключить водонагреватель косвенного нагрева к водопроводу, рассматривают два варианта:

  1. Первый аналогичен монтажу бойлера с электрическим нагревателем – ко входному патрубку холодной воды подключают выпускной шаровый кран и аварийный клапан сброса давления.
  2. Второй способ грамотного подключения бойлера к системе водоподачи – применение на входном трубопроводе группы безопасности. Прибор представляет собой латунную деталь со входным патрубком и тройником, к которому подключены спускной клапан давления, воздухоотводчик и контрольный манометр.
  3. Иногда для снабжения водой индивидуальных домов применяют объемные накопительные баки, установленные на чердаке здания, при привязке к ним бойлера руководствуется следующими правилами:
  • Если расстояние от бойлера до накопительной емкости меньше 2-х метров, к патрубку ХВС подключают последовательно шаровый кран и флажковый клапан сброса давления.
  • При размещении бойлера на расстоянии более 2-х метров от накопительного резервуара, флажковый сбросной клапан давления можно не устанавливать.

Подключение бойлера с накопительным резервуаромПодключение бойлера с накопительным резервуаром

Рис. 8 Подключение бойлера к водопроводу в доме с накопительным резервуаром

Подключение проточного водонагревателя

В бойлере проточного типа вода проходит сквозь его оболочку, а нагревательный элемент включается только при движении водного потока в корпусе прибора. Поэтому перегрев в данной системе практически невозможен и в нагреватель не ставят спускной клапан давления.

В трубопровод подачи холодной воды проточного водонагревателя помещают запорный шаровый кран и обязательно фильтры грубой очистки от песка – отсутствие фильтрующих элементов является грубым нарушением правил эксплуатации и может послужить причиной отказа обслуживающей организации от выполнения своих гарантийных обязательств.

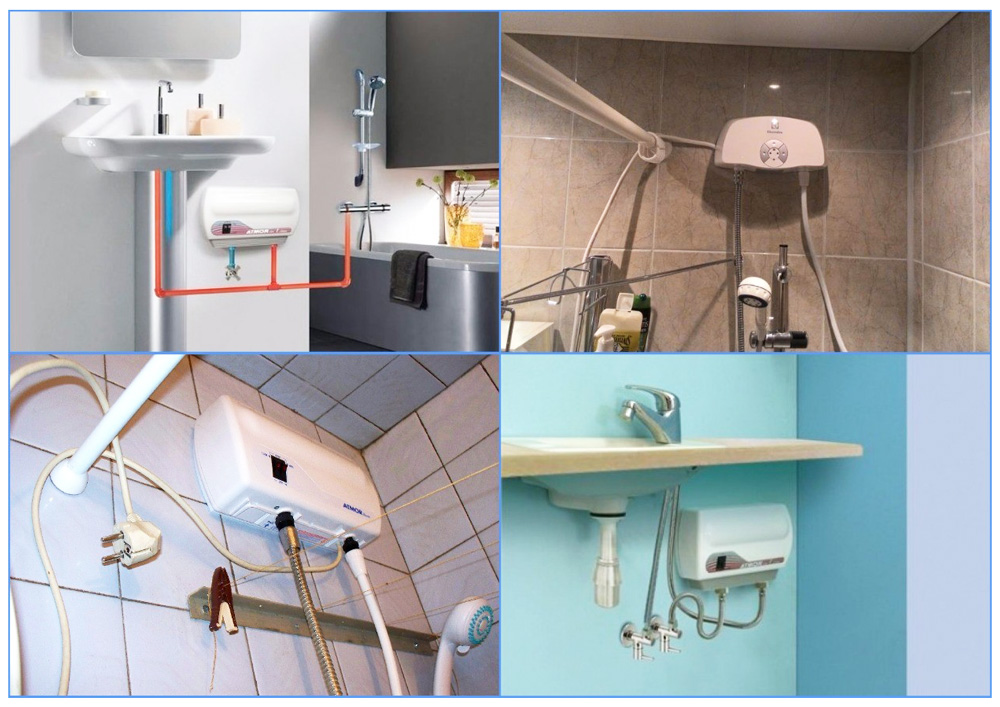

Монтаж проточных водонагревателейМонтаж проточных водонагревателей

Рис. 9 Примеры монтажа проточных водонагревателей

Подключение бойлера к водопроводу из разных материалов

Нередко перед потребителем встает задача, как правильно подключить бойлер к водопроводу, выполненному из различных материалов. Вызывать этих целей специалистов сантехников слишком накладно, во многих ситуациях с проблемой можно справиться своими силами.

Если трубопровод оснащен водорозетками (фитингами с внутренней резьбой), то подключиться к нему проще всего с помощью гибкой подводки, при несоответствии диаметров используют переходные муфты (футорки). Гибкие шланги могут быть резиновыми с металлической оплеткой, сильфонными из гофрированной нержавейки, полимерными из различного типа пластиков. Когда необходима врезка в трубопровод из различных материалов, используют следующие технологии.

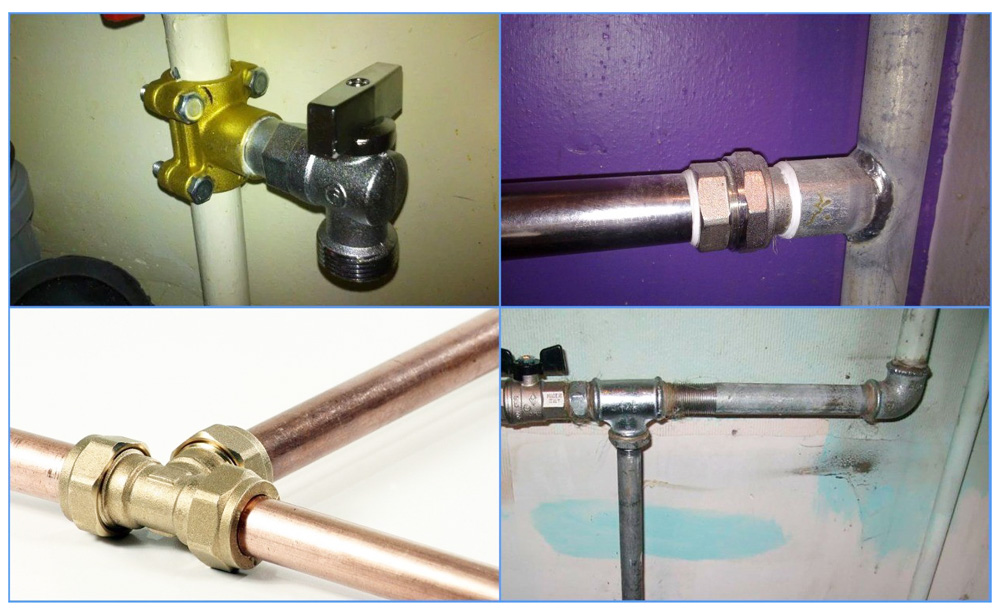

Подключение бойлера к стальной трубеПодключение бойлера к стальной трубе

Рис. 10 Примеры врезки в трубопровод из металла

Врезка в трубопровод из металла

Для подачи горячей или холодной воды в некоторых местах до сих пор используют стальной трубопровод, иногда его монтируют из меди, для подсоединения к ним бойлера используют следующие технологии врезания:

Накладные хомуты. Типовой хомут представляет собой деталь, состоящую из двух половинок, одна на из которых оснащена боковым резьбовым отводом, предназначенным для подключения переходной муфты и любого типа труб с резьбой. При монтаже хомута просверливают в трубной оболочке отверстие сверлом по металлу, помещают на трубу эластичную прокладку и сжимают ее двумя половинками детали при помощи четырех болтов по краям.

Тройники. Нередко в стальной трубе вырезают небольшой участок, нарезают на концах разорванных труб резьбу и вкручивают в промежуток тройник с боковым резьбовым отводом (иногда его приваривают). Далее к резьбовому патрубку тройника подключают гибкую подводку или трубопровод любого типа.

Компрессионные муфты. В торговой сети реализуют компрессионные муфты для соединения металлических труб с резьбовым отводом, имеющие коммерческое название Gebo. Для монтажа муфты Gebo из трубопровода вырезают фрагмент трубы, отгибают один из отрезков и надевают на него муфту, после чего совмещают торцы труб и натягивают муфту на второй участок. Далее зажимают накидные гайки муфты, надежно фиксируя ее на двух трубных отрезках из стали или меди.

Приваренный отвод. В стальной (медной) трубе сверлят отверстие и с помощью сварочного аппарата приваривают наверх патрубок с наружной или внутренней резьбой, в медном трубопроводе отвод припаивают газовой горелкой.

Подключение бойлера к полипропиленовой трубеПодключение бойлера к полипропиленовой трубе

Рис. 11 Подключение бойлера к водопроводу из полипропилена

Полипропиленовые трубы ПП

В силу своих высоких физических характеристик и бюджетной стоимости трубы из полипропилена широко используют в магистралях подачи холодной и горячей воды. ПП-трубы соединяют между собой методом сварки, для этого используют специальный паяльный утюг с насадками разного диаметра. Врезаться в домашних условиях в полипропиленовую трубу без помощи специалистов со специальным паяльным оборудованием можно следующими способами:

  • Посредством хомута по аналогии с врезкой в металлы, метод подходит для жестких труб с армированием алюминием или стекловолокном. При использовании обычного полипропилена стенки могут деформироваться при сжатии хомутом с образованием протечек.
  • Муфта Gebo рассчитана на соединение любых типов трубопроводов, также может быть использована в жестком полипропилене с наружной алюминиевой или внутренними оболочками из фольги или стекловолокна.
  • Впаивание ПП-тройника теоретически можно провести самостоятельно без помощи специалистов, если паяльный утюг взять напрокат в одной из специализированных фирм или одолжить у знакомого сантехника.

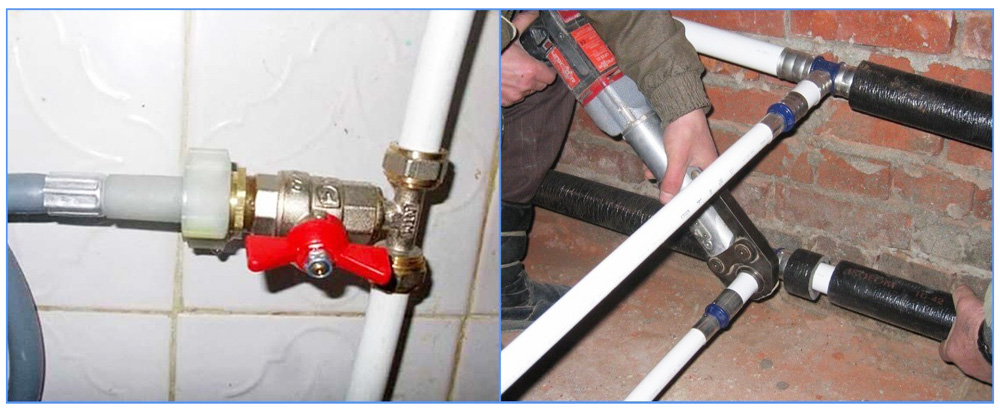

Подключение бойлера к металлопластиковой трубеПодключение бойлера к металлопластиковой трубе

Рис. 12 Технологии врезания в металлопластиковый водопровод

Металлопласт РЕХ-AL

Для врезки в металлопластиковые трубы, армированные снаружи или внутри алюминием, хомуты и компрессионные муфты вряд ли подойдут из-за недостаточной жесткости материала. Надежность соединения обеспечит врезка тройника с использованием технологии зажимных гильз (прессовка).

Для этого вырезают участок трубы, одевают в трубные отрезки по фитингу с американками на концах и надвигают сверху на них гильзы, которые затем обжимают при помощи специальных клещей. После вставляют в разрез латунный тройник с наружной двухсторонней резьбой под американку и боковым резьбовым отводом. Его прикручивают к трубам при помощи накидных гаек американок, далее к резьбе ответвления можно подключать трубу любого типа.

Если планируется подсоединять металлопластиковую трубу к боковому отводу, между двумя отрезками трубы вставляют фитинг-тройник, помещая его внутрь трубных оболочек, и обжимают его клещами с двух сторон через гильзы, таким образом надежно фиксируя между двумя отрезками трубопровода. На центральный боковой отвод надевают подходящую металлопластиковую трубу и придавливают ее к фитингу также обжимной гильзой.

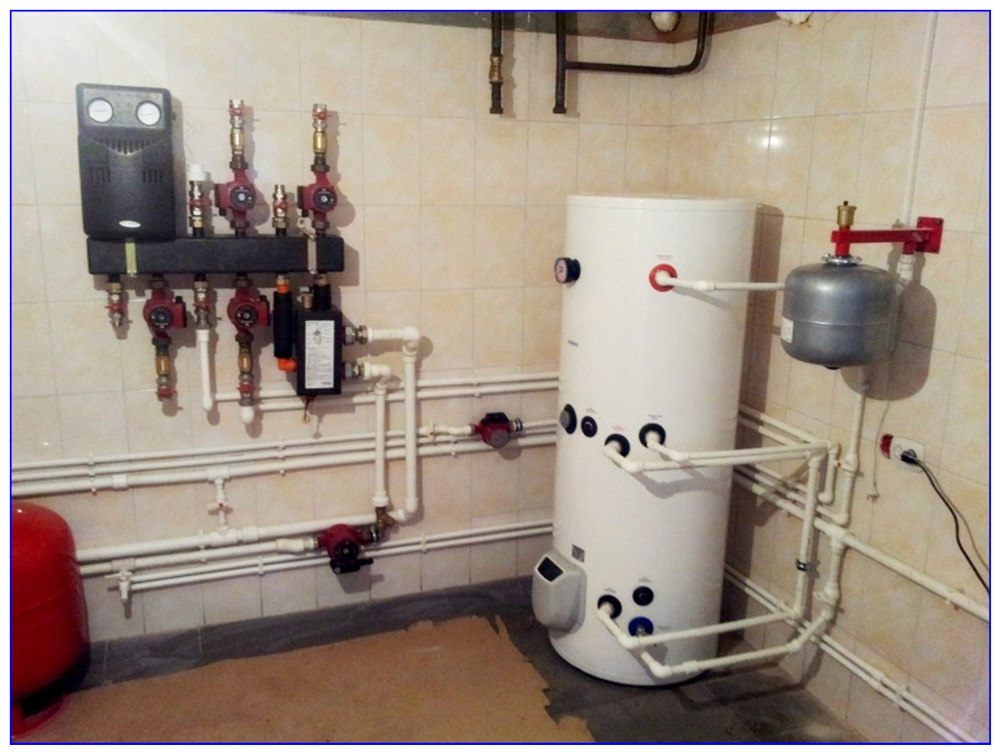

Подключение бойлера к водопроводуПодключение бойлера к водопроводу

Рис. 13 Примеры обвязки бойлера

Особенности монтажа

Решая, как установить и подсоединить к водопроводу водонагревательный бойлер, учитывают следующие рекомендации:

  • По правилам установки водонагревателей, трубы горячей воды должны поступать к сантехническим приборам в тепловой изоляции с толщиной оболочки не менее 20 мм, коэффициент ее теплопроводности не должен превышать показатель в 0,035 Вт/м2. Выполнение данного условия снижает теплопотери в магистрали, экономит электроэнергию и соответственно финансовые средства потребителя.
  • Так же желательно присутствие изоляции и на металлических трубах из стали, нержавейки или меди в линии холодного водоснабжения (ХВС). Основное назначение теплоизоляции на трубопроводе подачи холодной воды – препятствие образованию конденсата, вызывающего появление плесени и грибка, коррозии.

Бойлер косвенного нагреваБойлер косвенного нагрева

Рис. 14 Бойлер косвенного нагрева в индивидуальном доме

  • Распространенная неисправность многих бойлеров – утечка воды через боковой штуцер предохранительного спускного клапана, вызванная высоким давлением в водопроводной магистрали (встречается на первых этажах многоквартирных высотных домов). Обычно воду отводят в канализацию при помощи гибкой подводки, закрепленной на боковом штуцере, что не всегда удобно. Один из вариантов избежать монтажа мешающего шланга – установка на бройлер расширительного бака, компенсирующего перепады давления.
  • Как правило, расширительный бак ставят на бойлеры косвенного нагрева или резервуары значительной емкости с большим количеством воды, где небольшие температурные колебания вызывают существенное перепады давления.
  • При монтаже бойлеров следует подбирать кабель электропитания с термостойкой изоляцией, в электрической цепи обязательно наличие заземляющего контура. Система электропитания водонагревателя должна иметь устройство защитного отключения УЗО.
  • При эксплуатации мощных бойлеров энергопотреблением свыше 5 кВт, их запитывают трехжильным медным проводом большого сечения (2 – 2,5 мм2) от щитка, проводя отдельную электрическую линию, наиболее часто используемые марки электрокабеля – ВВГ 3х2,5-380, ППВ 3х2,5-380.
  • Для увеличения срока службы ТЭНов водонагревателей в системе водоснабжения устанавливают магнитный фильтр, препятствующий отложению солей металлов на поверхности нагревательного элемента.

Подключение бойлера к электросетиПодключение бойлера к электросети

Рис. 15 Подключение типового бойлера к электрической сети

Главное условие правильного подключения накопительного водонагревателя к водопроводу – установка в линию подачи холодной воды как можно ближе ко входному патрубку предохранительного клапана сброса давления, обеспечивающего безопасность пользования системой при возникновении аварийных ситуаций. В системах с бойлерами косвенного нагрева для компенсации чрезмерного давления нередко устанавливают типовую группу безопасности из трех приборов, в обвязке агрегатов большого объема используют расширительный бак.
Схемы подключения водонагревателя к водопроводу: советы по монтажу

Установка водонагревателя обеспечит владельцев загородных домов горячей водой, повысит комфортность квартир из старого жилого фонда типа хрущевок и малосемейных общежитий. Неутомимый агрегат станет трудолюбиво готовить и поставлять воду к кранам, чтобы хозяева пользовались благами цивилизации.

Так будет, если в точности соблюдались схемы подключения водонагревателя к водопроводу, согласны? Полноценные ответы на широкий диапазон вопросов, возникающих перед установкой водонагревателей и в процессе включения их в коммуникационную сеть, вы найдете на нашем сайте.

Достоверная информация будет полезна самостоятельным мастерам, желающим собственноручно провести установку. Необходима она и заказчикам услуг сантехников, чтобы проверить качество исполнения работы.

В статье детально описаны виды водонагревателей, обозначены их конструктивные отличия, указана специфика подключения. Приведены ценные советы, гарантирующие идеальную работу оборудования после установки. Информативность предложенного материала отлично дополнена фотоизображениями и видео-рекомендациями.

Содержание статьи:

Виды бытовых водонагревателей

Особенности подключения бытовых нагревателей напрямую связаны с видами устройств, их техническими параметрами, габаритными размерами.

Традиционно в бытовой практике применяются два :

  1. Накопительные.
  2. Проточные.

Оба вида бойлерных систем отличается один от другого технологией нагрева.

Водонагреватель накопительный бытовойВодонагреватель накопительный бытовой

Аппарат накопительного типа, оснащённый электрическим подогревателем (ТЭН). Подобное оборудование чаще всего применяется в бытовой сфере. Монтироваться может непосредственно в ванной комнате, если позволяют габаритные размеры

Накопительными нагревателями холодная вода собирается в ёмкость, нагревается и затем выводится на водоразбор.

Проточными агрегатами подогрев осуществляется непосредственно в процессе протока холодной воды в контакте с нагревателем, без сбора жидкости в накопительной ёмкости.

Потребителями бытовой сферы в основном применяются накопительные бойлерные системы. Сравнительный обзор обеих видов водонагревателей приведен в .

Техническое устройство бойлера-накопителя

Водонагревающая система накопительного типа, бойлеры, в упрощённом схемном виде представляет собой ёмкость, оснащённую электрическими ТЭН или жидкостными теплообменниками. Накопительный сосуд имеет трубные линии для подвода ХВС и выхода ГВС.

Бойлер косвенного нагреваБойлер косвенного нагрева

Более мощная и объёмная конструкция – установка косвенного нагрева. Понятно, что источником нагревающей энергии в данном случае является вода, поступающая из системы отопления. Однако при желании есть возможность подключить электронагрев

Конструкции оснащаются дополнительно рабочей зоной теплоносителя и линиями подключения к отоплению.

Любая современная система, независимо от конструктивных особенностей, оснащается автоматикой, благодаря которой осуществляется регулировка температуры прогрева воды и работа системы в целом.

Конструкционное исполнение аппаратов нагрева

Существуют предназначенные под монтаж вертикально (настенные) и горизонтально (напольные). Конечно же, в каждом отдельном случае применения тех или иных бойлеров имеются свои монтажные особенности.

Так, если предполагается настенный монтаж устройства нагрева воды, необходим предварительный расчёт нагрузки и сопоставление полученных результатов с конструктивными параметрами стены помещения, на которую должен монтироваться прибор.

Проточный бойлер бытовойПроточный бойлер бытовой

Последнее время быстро набирают популярность проточные водонагреватели. Пользователей привлекают их малые габариты, возможность упрощённой лёгкой установки. Под малые потребности водопотребления действительно удобные аппараты

Установка оборудования без нагрузочных расчётов грозит обернуться роковой ошибкой монтажа, когда заполненный бойлер попросту может рухнуть вместе с хлипкой перегородкой, на которой он был смонтирован.

Согласно инструкциям на оборудование, рассчитывать нагрузку необходимо с учётом четырехкратного веса бойлерной системы.

Поэтому, если структура опорной стены откровенно слаба, схему водонагревателя необходимо дополнить не только линиями подключения к водопроводу и теплоносителю, но также усиленными стойками – сквозными крепежами.

Нагреватель воды горизонтальныйНагреватель воды горизонтальный

Горизонтальная бойлерная установка, применяемая для локального получения горячего водоснабжения. Здесь тоже предусматривается электрический подогрев и в данном варианте монтажа установлен расширительный бак, что является правильным решением

На классических схемах подключения бойлеров настенного монтажа патрубки подвода/отвода воды нагревательных  аппаратов маркируются соответствующим цветом – синим/красным.

Монтажные схемы и решения

Подключать к централизованной подаче устройство нагрева можно одним из двух способов: через группу безопасности или напрямую.

Группа безопасности состоит из набора следующих элементов:

  • кран отсечной;
  • клапан обратный;
  • клапан предохранительный;
  • расширительный сосуд.

Вариант №1. Наличие группы безопасности традиционно применяется на бойлерных установках косвенного нагрева, а также когда выше граничного параметра рабочего давления бойлера.

Схема монтажная бойлера с группами безопасности Схема монтажная бойлера с группами безопасности

Классическая схема оборудования косвенного нагрева. Используются две группы безопасности: 1 – группа безопасности котла; 2 – расширительный сосуд; 3 – группа безопасности бойлерной ёмкости; 6 – циркуляционный насос отопления; 7 – циркуляционный насос бойлера (+)

Вариант №2. Подключение напрямую обычно применимо к оборудованию малой ёмкости, с проточным принципом действия. Прямое соединение допускается также в условиях меньших и стабильных давлений централизованного водопровода. Монтажная схема в любом случае подразумевает установку запорных кранов.

Расположение арматуры на входе и выходеРасположение арматуры на входе и выходе

Для того чтобы можно было проводить консервацию и ремонт водонагревательного оборудования, оно оснащается запорной арматурой на входе и выходе из системы (+)

Критерии безошибочной установки оборудования

Среди главных моментов монтажа, на которых следует заострить внимание, дабы не наделать ошибок – это соответствие диаметров трубопроводов по отношению к входным штуцерам, а также сечение кабеля, питающего электронагреватель бойлера.

Диаметр подводящих труб должен обеспечивать свободный проток воды по линиям входа/выхода. Поэтому больший диаметр рукавов с переходом под размер штуцеров ещё допустим, а вот сечение трубопроводов меньшее, чем вводные патрубки бойлера, уже видится грубой ошибкой.

Правильное подключение бойлераПравильное подключение бойлера

Наглядный пример оснащения бойлерной установки электрического нагрева всей необходимой арматурой. Здесь же следует отметить качественно (безошибочно) выполненную изоляцию всех подходящих и отходящих линий

По сечению питающего кабеля картина аналогичная. Кабель большего сечения применять не запрещается, а кабель меньшего сечения использовать категорически запрещено.

Правда, кабель увеличенного против нормы сечения создаёт трудности при укладке в каналах, занимает больше свободного пространства. Здесь логичным видится точный в зависимости от тока нагрузки.

Розетку питания обычно монтируют непосредственно у аппарата. Высота монтажа розетки от уровня пола не меньше 1,5 м. Бытовые бойлеры рассчитаны под питание однофазным переменным током 220-250 Вт. Нагрузка токовая, как правило, не менее 10 А.

Электрическое подключение бойлераЭлектрическое подключение бойлера

Подключение бойлерной системы по электрической схеме. Такой вариант соединений можно считать сделанным безошибочно. Сечение провода соответствует указанному в документации, цепь заземления присутствует

Точное значение определяется производительностью нагревателя и указывается в технической документации. Именно на указанное значение тока необходимо подбирать автоматический выключатель.

К примеру, для проточных нагревателей актуальны следующие нормативы токовой отсечки для автоматов (таблица):

Мощность бойлера (проточная схема), кВтТок отсечки автомата, А
3,520
5,525
6,530

Как правило, все требуемые параметры подключений оговаривает инструкция на бойлер. Пользовательская инструкция в точности поясняет все моменты установки. Поэтому документы, входящие в комплектацию аппарата, перед инсталляцией рекомендуется внимательно изучить.

Некоторые особенности схемы подвода воды

Подключение накопительного бойлера. Подвод холодной воды на систему бойлера выполняется через трубопроводную линию, которая подключается непосредственно к стояку централизованной подачи.

При этом на линии холодной воды монтируется ряд компонентов, необходимых для нормального функционирования оборудования:

  1. Запорный кран.
  2. Фильтр (не всегда).
  3. .
  4. Сливной кран.

Указанные элементы схемы устанавливаются на участке между трубой подвода холодной воды и бойлером в отмеченной последовательности.

Линия для выхода нагретой жидкости по умолчанию тоже оснащается запорным краном. Однако это требование не является обязательным и если кран на выходе ГВС не поставить, серьёзной ошибки в этом не усматривается.

Особенности подключения водонагревателя к ХВСОсобенности подключения водонагревателя к ХВС

У всех схем подключения водонагревателей есть общие черты. Точка подачи холодной воды располагается снизу, перед ней должны быть установлены фильтры и редуктор для снижения давления потока (+)

Подключение проточного водонагревателя. По сравнению с бойлером-накопителем работы выполняются по упрощенной схеме. Здесь достаточно установить только один запорный кран перед входным штуцером холодной воды.

А вот инсталляция запорного вентиля на выходе ГВС проточного нагревателя расценивается многими производителями грубой ошибкой монтажа.

Также следует учесть: если источником холодного водоснабжения для проточного водонагревателя выступает скважина, колодец, водонапорная башня и т.п., рекомендуется последовательно с краном (после крана) включать .

Нередко монтажная ошибка с подключением фильтра или отказ от его установки приводит к потере гарантии производителя.

Частые ошибки монтажа водонагревателей

Правилами установки подобного оборудования предусматривается применение изоляции на трубопроводах ХВС/ГВС. При этом технические требования к монтажу определяют минимально возможный размер толщины изоляции – 20 мм.

Уровень теплопроводности изоляционного материала должен составлять не менее – 0,035 Вт/м2.

Изоляция водяных линий бойлераИзоляция водяных линий бойлера

Пример выполнения изоляции системы нагревателя, где отмечаются явные ошибки. Изолировать необходимо не только трубы, но также установленные на участке трубопроводов рабочие компоненты. Современными изолирующими материалами это делается легко

При монтаже водонагревателей нередко нарушают схему подключения домашнего агрегата к водопроводу, применяя изоляционный материал малой толщины, либо не применяют изоляцию вовсе.

В результате, когда начинается полноценная эксплуатация прибора, отмечаются значительные потери тепловой энергии. Эти потери отражаются на времени нагрева, которое существенно возрастает.

Неправильно выполненная или отсутствующая изоляция является главной причиной образования конденсата на линии ХВС. Такое состояние системы снижает уровень комфорта пользователя, способствует формированию антисанитарной среды внутри помещений, где располагается оборудование.

Распространённой ошибкой следует считать монтаж бойлера без расширительного сосуда. Схема, где предусматривается внедрение расширительного сосуда, актуальна именно для водонагревателей накопительного типа.

Благодаря расширительному сосуду, удаётся компенсировать рост давления, обусловленный увеличением объема воды в бойлерном накопителе.

Расширительный сосуд на бойлереРасширительный сосуд на бойлере

Установленный расширительный бачок в системе косвенного нагрева. По сути, монтаж расширительного сосуда выполнен с ошибкой. Этот элемент системы должен располагаться выше линии верхней крышки бойлера. К тому же нет изоляции трубы

Как правило, монтаж нагревателей накопительного типа ограничивается включением предохранительного клапана на участке магистрали холодной воды. Такая своеобразная замена расширительной ёмкости предохранительным клапаном допустима, но, с точки зрения правильного монтажа, это является технической ошибкой.

По сути, на бойлерах-накопителях всегда нужно ставить расширительный сосуд вместе с обратным клапаном.

Список других ошибок при монтаже:

  • электрический кабель уложен на острых металлических краях или на поверхностях с высокой температурой;
  • порядок подключения магистральных линий не соответствует порядку, указанному на схеме;
  • нарушен уровень установки водяного нагревателя относительно горизонтали и вертикали;
  • отсутствует контур заземления водонагревающего аппарата;
  • параметры электрической сети, куда подключено оборудование, не соответствуют паспортным требованиям;
  • монтаж выполняется в помещении, где отсутствует система водоснабжения и водоотведения.

Любая, пусть даже несущественная ошибка установки водонагревательного оборудования может сыграть роковую роль после начала эксплуатации устройства.

Предлагаем ознакомиться с подробными инструкциями по монтажу накопительного и проточного водонагревателя:

Выводы и полезное видео по теме

От правильной установки приборов нагрева воды зависит работа ГВС и отопительной системы, поэтому важно учесть все монтажные нюансы. Несколько практических советов представлено в видеороликах.

Профессиональные советы:

Рекомендации по самостоятельному монтажу:

Всегда рекомендуется тщательно контролировать ход монтажных работ, руководствуясь параллельно прилагаемой документацией на установку конкретной модели бойлера.

Нередко пользователи монтируют систему, не удосуживаясь взглянуть на прилагаемую схему. Подключить две водяных трубки и вставить вилку в розетку – такие действия для них кажутся обычным делом. Но техника ошибок не прощает.

У вас есть личный опыт установки и подключения водонагревателя? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

схема, установка бойлера своими руками, видео

Когда необходимо выполнить подключение водонагревателя к водопроводу — схема должна учитывать тип агрегата, место монтажа и другие параметры. Только тщательно продумав способ установки можно добиться желаемого результата – надежности работы и долговечности оборудования. Не следует забывать и о том, что существуют определенные требования правила и требования, которые необходимо соблюдать при монтаже.

Виды водонагревателей

По типу используемой энергии водонагреватели разделяются на газовые и электрические.

Первый вариант экономичнее, но установкой таких моделей, как и во всех случаях монтажа газового оборудования должны заниматься специалисты, имеющие разрешительную документацию. Именно поэтому ниже будет подробно рассматриваться подключение электрических моделей, в этом случае допускается установка бойлера своими руками.

По принципу действия агрегаты для нагрева воды могут быть накопительными или проточными.

  • Накопительные модели более громоздки из-за наличия объемного резервуара, но отличаются невысокой мощностью. В него заливается вода, температура которой повышается при помощи ТЭНа. Недостатком таких нагревателей можно считать отсутствие быстродействия. Скорость нагрева зависит от объема резервуара, а также от мощности установленного нагревательного элемента, но в любом случае для того, чтобы получить требуемую температуру, понадобится время. Многие модели этого типа имеют функцию автоматического контроля температуры и при остывании воды включают ТЭН, восстанавливая параметр до необходимого значения. Подобные конструкции оптимальны, когда горячая вода расходуется постоянно и в больших количествах, например, в домах, где живут большие семьи.

    Устройство накопительного нагревателя воды

  • При использовании проточного водонагревателя горячую воду можно получить сразу же, открыв кран. Такие модели занимают мало места и осуществляют практически моментальный нагрев проходящей через них жидкости. К особенностям моделей данного типа относят наличие ограничений по максимальной температуре и достаточно высокое энергопотребление.

    Схема устройства проточного водонагревателя

Необходимые инструменты

Для того чтобы схема подключения бойлера к водопроводу была реализована без проблем, необходимо заранее подготовить все необходимое.

Перечень инструментов и материалов включает в себя:

  • измерительные приспособления (линейку или рулетку),
  • ударный инструмент для сверления и сверла в наборе (можно использовать перфоратор или дрель с функцией удара),
  • крепежные элементы для монтажа агрегата на стене (кронштейны, анкеры),
  • монтажные ключи для соединения элементов (оптимально дополнить комплект пассатижами и разводным ключом),
  • тройники (фитинги, предназначенные для врезки в водопровод),
  • запорные краны (их следует устанавливать на входах в бойлеры, чтобы обеспечить возможность отключение оборудования, например, для ремонта)
  • материалы для обеспечения герметичности соединений (паклю, специальную пасту, уплотнительную ленту),
  • гибкие шланги (с их помощью осуществляется ввод жидкости в нагреватель и ее вывод).

При подготовке материалов и инструментов учитывайте индивидуальные особенности подключения водонагревателя к водопроводу – схема может предусматривать наращивание труб или выполнение обводной линии. В этом случае необходимо приобрести трубы, выбирая их по техническим характеристикам (важно помнить, что не все материалы устойчивы к высоким температурам).

Узнайте о том, какие существуют правила установки счетчиков воды в квартире. В статье также описана последовательность монтажа приборов.

А если засорился унитаз — что делать в домашних условиях расскажет наша другая статья.

Работа с трубопроводами различных типов

Схема подключения водонагревателя к водопроводу в квартире и выбор инструментов и материалов зависит также от типа имеющегося трубопровода.

Полипропиленовые трубопроводы

Для работы с трубами из полипропилена потребуются труборез и специальное паяльное устройство. Тройники в этом случае выбираются из аналогичного материала, а для соединения их с кранами используются муфты МРН.

Полипропиленовая муфта с металлической резьбой

Сам процесс не представляет сложности, если трубы открыты, при скрытых коммуникациях процесс усложняется необходимостью вскрытия верхнего слоя над трубами. Только после этого можно будет врезаться в водопровод.

Установка накопительного водонагревателя своими руками с использованием полипропиленовых труб
Трубопроводы из металлопластика

Металлопластиковые трубы прокладываются обычно по поверхности, поэтому вероятность осложнений исключается. Монтаж осуществляется при помощи фитингов, при этом их выбор достаточно велик, поэтому любая схема установки водонагревателя может быть реализована без дополнительных проблем.

Врезка осуществляется при помощи тройников, к которым в зависимости от расположения коммуникаций и места установки нагревателя подсоединяются дополнительные трубы либо непосредственно гибкие шланги для ввода.

На фото показан вариант того, как можно установить водонагреватель своими руками с использованием труб из металлопластика и компрессионных фитингов
Трубопроводы из стали

Обойтись без сварочных работ при работе со стальным трубопроводом позволит оригинальный тройник-«вампир». Конструктивно он представляет собой хомут с отводом, который надевается на трубу (разумеется, перед началом монтажа подачу воды следует перекрыть) и фиксируется зажимными винтами. Для плотности прилегания используется резиновая прокладка.

Использование ремонтной обоймы-тройника является достаточно простым способом монтажа, но не самым надежным

Важно: Перед установкой обоймы-тройника участок трубы под нее следует зачистить от грязи, ржавчины, краски.

После установки хомута с отводом через последний в основном трубопроводе высверливается отверстие. Для выполнения подобных работ требуется применение защитной втулки. Она предотвратит повреждение внутренней резьбы при сверлении. На резьбу отвода устанавливается кран и затем – подводящий шланг к бойлеру.

Хотите узнать как производится пайка полипропиленовых труб своими руками — видео покажет весь процесс, а текстовая информация в статье поможет избежать ошибок.

О том, как выполнить соединение металлопластиковых труб своими руками, мы рассказали в отдельном материале сайта.

А как самому подключить стиральную машину вы можете узнать из этой статьи.

Монтаж накопительного нагревателя

Тем, кто интересуется, как установить электрический накопительный водонагреватель, важно знать, что при монтаже такого оборудования необходим предохранительный обратный клапан. Он обеспечит корректность работы агрегата, снизит вероятность возникновения аварийных ситуаций.

Предохранительный обратный клапан для водонагревателя препятствует вытеканию воды из нагревателя, а также, при превышении максимального давления в баке осуществляет сброс избытка жидкости в канализацию через дренажный отвод

Патрубок впуска воды у водонагревателя отмечен синим цветом, чтобы избежать ошибки при подключении. На него при монтаже устанавливается предохранительный клапан с соблюдением требований герметичности (используются ФУМ-лента, льняная пакля и др.). Для дальнейшего соединения водонагревателя с водопроводом используют гибкий шланг или шланг в сочетании с трубами (стальные, полипропиленовые или металлопластиковые конструкции выбираются в соответствии с типом имеющегося трубопровода. Так называемая группа безопасности (обратный предохранительный клапан) должна работать безотказно, поэтому если вы пользуетесь недорогим монтажным комплектом, лучше приобрести этот элемент отдельно, выбирая высокое качество.

При самостоятельном монтаже последовательность установленных элементов по направлению от входящего патрубка водонагревателя будет следующей:

  • тройник,
  • шаровый кран, который используется для слива воды и подсоединяется к боковому отводу тройника,
  • предохранительный клапан с дренажным отводом,
  • запорный вентиль для отключения системы,
  • трубопровод.
На схеме показано как правильно установить накопительный водонагреватель

Это – базовый перечень элементов для установки водонагревателя в квартире или частном доме, который при необходимости может быть дополнен:

  • редуктором (приспособлением, понижающим входное давление до номинального для водонагревающего прибора значения),
  • фильтром (при несоответствии воды в трубопроводе требованиям, например, при наличии большого количества нерастворимых примесей и солей, образующих отложения на поверхности резервуара и на ТЭНе).

После выполнения этих операций остается подключить к бойлеру горячую линию. Для этого на соответствующий патрубок водонагревателя монтируется запорный кран для возможности отключения. Запорный кран соединяется с гибким шлангом для отвода нагретой жидкости.

Бойлер готов к работе

Монтаж проточного водонагревателя

Как установить проточный водонагреватель, зависит от того, на сколько точек водозабора предполагается использовать агрегат. В зависимости от этого выбираются также мощность и производительность водонагревателя.

Проще всего монтировать модель на один кран. Так, часто возникает необходимость узнать, как установить проточный нагреватель в ванной у жильцов городских домов с центральным горячим водоснабжением при частых отключениях горячей воды. В этом случае может быть достаточно маломощного и более дешевого прибора.

В частных домах, где нагреватель является единственным способом подогрева, чаще реализуются более сложные схемы с разветвлениями (как минимум – для крана на кухне и ванны или душевой). Для таких схем необходима более мощная и дорогостоящая техника. Монтаж в данном случае имеет свои особенности. Например, место для установки нагревателя должно быть выбрано таким образом, чтобы он находился примерно на равном удалении ото всех точек водопотребления.

Подключение проточного нагревателя воды

Монтаж выполняется в такой последовательности:

  1. Установка тройников на трубопроводы горячей и холодной воды для врезки оборудования.
  2. Установка на тройники шаровых кранов для возможности перекрыть подачу воды при необходимости. В частности при использовании нагревателя в качестве альтернативного варианта, при перекрытии крана на горячей линии дает возможность пользоваться горячей водой из централизованной линии.
  3. Тройники на трубопроводах соединяются с соответствующими патрубками водонагревателя при помощи гибких шлангов. Если оборудование находится далеко от точек врезки, могут использоваться также трубы (полипропиленовые, металлопластиковые, стальные – в зависимости от типа имеющегося трубопровода).

Важно: Так как мощность подобных моделей высокая, то в качестве проводки рекомендуется использовать усиленный трехжильный кабель и вести его от щитка, также необходимо УЗО и заземление. Это все будет актуально и для мощных накопительных бойлеров.

Плюс, при установке проточного электрического нагревателя своими руками рекомендуется использовать ионообменный фильтр, а при необходимости – и механический для защиты ионообменника от быстрого загрязнения. Это связано с интенсивным отложением солей на оборудовании при быстром нагреве воды в проточном нагревателе.

Видео

Как производится установка водонагревателя своими руками видео покажет вам наглядно.

Правильное подключение водонагревателя к электросети и водопроводу

Чтобы бойлер работал исправно в течение многих лет, нужно правильно его подсоединить к электрической сети и водопроводу. Как сделать подключение бойлера и как подключить водонагреватель правильно далее.

Содержание статьи:

Как подключить бойлер

Электроводонагреватель обладает большой мощностью, поэтому многими специалистами рекомендуется его непосредственное подключение к распределительному щитку. Чтобы это правильно сделать, необходимо соблюдать некоторые правила:

  1. Чтобы не было перегрузок, следует установить автоматический двухполюсного вида выключатель;
  2. Необходимо соблюсти полуметровое расстояние от двухконтурного или одноконтурного российского или заграничного нагревателя до розетки;
  3. Чтобы бойлер максимально безопасно работал, необходимо установить УЗО;
  4. Следует внимательно отнести к бойлерному заземлению;
  5. Необходимо выбирать диаметр сечение проводника по мощности бойлерной установки и предполагаемым нагрузкам;
  6. Стоит следить за тем, чтобы проводка не прикасалась к водонагревателю «Аристон», «Термекс» и «Электролюкс», а также металлизированным приборам.

Обратите внимание! В момент подключения, как и отключения, к водопроводной системе, можно использовать стальные с металлопластиковыми и полипропиленовыми трубами. Для правильного монтажа газового бойлера на даче, в квартире или дома, необходимо взять рулетку с пассатижами, разводным и гаечным ключами, отверткой, запорными кранами, тройками, изоляционными материалами и двумя соединительными шлангами.

Особенности подключения

В зависимости от функциональности бойлера и типа, будет зависеть инструкция того, как сделать подключение водонагревателя, и другие моменты подсоединения к электрической сети и водопроводной системе.

Накопительный

Особенность накопительных агрегатов в том, что есть возможность использования приборов в нескольких точках.

Для подсоединения накопительного агрегата к системе, необходимо перекрыть вентиль с горячей водой, открыть краны на приборе и подать в бойлерную установку электрический ток. Желательно делать все по инструкции или пригласить для подключения накопителя мастера, чтобы потом не ликвидировать последствия от сделанных ошибок.

Проточный

Разработка проточных нагревателей проще в конструктивном плане. Вода протекает через нагревательный элемент и становится горячей благодаря нему.

Несмотря на более простую конструкцию, подключить аппарат не так легко. Сделать это можно по инструкции и по специальной схеме.

Схема подключения

По схеме подключения бойлера к водопроводу, необходимо внимательно подключить основные элементы, а именно ТЭН, бак, термостат и схемы подвода с отводом воды. Также нужно изучить информацию, как правильно подключить водонагреватель.

ТЭН

ТЭН является электрическим нагревательным элементом, который выполнен из металлической оболочки с тонкими стенками (медной, латунной, нержавеющей или углеродистой). Внутри него находится спираль с нихромовой проволокой, которая имеет большое удельное электрическое сопротивление. Спиральные концы имеют соединение с металлическим выводом, благодаря которому электроводонагреватель питает напряжение сети и работает. Он изолирован при помощи электроизоляционного наполнителя, который нужен, чтобы отводить тепловую энергию и надежно распространять ее по всей длине. Работает ТЭН так: когда электрический ток проходит по спирали, он нагревается и излучает тепло в окружающую среду.

Подключить его можно параллельно (схема подключения водонагревателя 1), последовательно (схема 2), комбинированно (схема 3).

Чтобы подключить его к трехфазной сети используется соединение звезда (схема 4) с треугольником (схема 5). Каждая из схем дана ниже.

Бак

Подключение бака возможно в трех вариантах. Вариант 1. Можно купить косвенный бойлер, имеющий внутренний теплообменник и сделать подключение его к отопительному контуру. Вариант 2. Поставить бойлер послойного нагревания в систему ГВС. Вариант 3. Установить бойлер в систему ГВС.

Термостат

Термостат, как и в случае с баком, можно подключить в нескольких вариантах, в ответ на вопрос, как подключить бойлер. Схема будет зависеть от того, является терморегулятор механическим или электронным. В первом случае термостат не нужно подключать к электрической цепи.

Принцип его деятельности основывается на том, что подключается и размыкается электрическая цепь. Чтобы выбрать температурное значение, необходимо воспользоваться коммутационным моментом.

Обратите внимание! Управляет процессом мембрана, реагирующая на тепло. В такой ситуации схема подключения будет выглядеть следующим образом:

Что касается подключения электронного терморегулятора, то, стоит отметить, что этот термостат является более точным. С помощью датчика отслеживаются температурные изменения. Точность его выше всех механических устройств. Кроме того, даже недорогие модели предоставляются с расширенным набором функций. К примеру, есть возможность привязывать определенный температурный режим ко времени. В силу подключения к общей электрической сети, применяется двухпроводного типа кабель. Примерная схема выглядит следующим образом:

Системы подвода и отвода воды

Чтобы правильно подвести и отвести воду бойлера, лучше всего воспользоваться помощью профессионалов. В случае самостоятельного подключения этих систем, необходимо комплексное изучение оборудования.

Подвод обычной воды к бойлеру делается при помощи трубопроводной линии, подключаемой непосредственно к стояку централизованной подачи. При этом на линию холодной воды делается монтаж ряда компонентов, которые нужны, чтобы нормально работало все оборудование. Так необходимо монтировать запорный кран с фильтром, предохранительным клапаном и сливным краном. Прописанные элементы схемы ставятся на границе трубы подвода воды и бойлера.

Линия для подвода горячей воды также оснащается с помощью запорного крана. Но это необязательное требование и если на выходе ГВС не сделать постановку крана, серьезной ошибки в этом нет.

Проточный электрокотел подключается проще, если сравнивать его с накопительным бойлером. Здесь достаточно постановка лишь одного запорного крана у входного штуцера с холодной водой.

Обратите внимание! Постановку запорного вентиля на ГВС многие производители расценивают как грубую монтажную ошибку. Также необходимо учитывать тот факт, что если источник холодного водоснабжения для проточного вида водонагревателя это скважина с колодцем или водонапорной башней, то необходимо обязательно ставить фильтр для грубого очищения. Нередко из-за того, что при подключении оборудования не ставится фильтр, это приводит к тому, что система ломается, а ремонт по гарантии от производителя теряется.

Как правильно запустить бойлер после монтажных работ

После того, как был правильно произведен монтаж труб и поставлена система безопасности, можно начинать запуск двухконтурного или одноконтурного отечественного или зарубежного водонагревателя. Для этого необходимо:

  • перекрыть момент поступления воды по конкретной водопроводной линии;
  • обеспечить подачу жидкости к бойлерной установке и после того, как заполнится бак, сделать подключение прибора к электрической сети.

Если горячая вода вновь начинает течь по водопроводу, значит, запуск бойлера после монтажных работ был неправильно организован.

Обратите внимание! Косвенный бойлер работает благодаря источнику нагрева, который располагается вне его корпуса, когда температура идет по тепловому носителю. Подобные модели требуют регулярного поступления газа.

Бойлер с прямым действием использует внутреннего вида тепловой источник. Для быта широко используются электрические системы, которые работают благодаря резистивному нагреванию и разогреву с помощью индукционных токов. В обоих случаях управлять работой и подключать бойлер необходимо по одинаковым схемам, которые основаны на протекании электрического тока по нагревательному элементу, чтобы он нагревался или отключался для охлаждения.

Рекомендации

Пользователи дают одну общую рекомендацию подключения бойлерной установки: не следует прикасаться к монтажу, подключению и запуску работы водонагревателя при отсутствии представления его конструктивных особенностей и при неимении необходимых для этого знаний и опыта.

Стоит отдать всю работу специальным монтажникам и специалистам сервисного центра, чтобы в случае их неправильной установки, можно было получить гарантию.

Что касается других советов, многие пользователи рекомендуют действовать при самостоятельной установке и подключении следующими пунктами:

  • Нельзя включать электрическое питание к бойлеру, если он еще не заполнен водой;
  • Не стоит снимать защитную крышку, если электропитание включено;
  • Не следует пользоваться аппаратом, если у него отсутствует заземление;
  • Запрещено подключать прибор к водопроводной сети, где давление больше 8атмосфер;
  • Противопоказано подключение ЭВН к водопроводной системе, не имея предохранительный клапан;
  • Запрещено слитие воды из ЭВН, если электрическое питание включено;
  • Нельзя организовывать использование сменных деталей и узлов, которые не рекомендованы производительной компанией;
  • Не следует использовать воду из водонагревателя для применения внутрь.

Обратите внимание! Что касается момента установки электрического водонагревательного прибора, необходимо максимально близко ставить электрический водонагреватель к водопроводу для сокращения тепловых потерь в трубах. Чтобы поставить электрический водонагреватель, необходимо использовать кронштейн и крюки, которые рекомендованы производителем. На модель от 30 до 100 литров следует использовать несколько крюков на расстоянии друг от друга не более 180 миллиметров. Для постановки горизонтальных моделей до 200 литров необходимо ставить четыре крюка, если есть кронштейны. Чтобы обслуживать котел, нужно предусмотреть расстояние от крышки до ближайшей стенки не более 30 сантиметров для 80-литровых моделей и 50 сантиметров для 200-литровых моделей.

Важно при постановке и подключению предусмотреть гидроизоляцию пола и водосборных каналов. Либо же необходима постановка под устройство защитного поддона, где есть канализационный дренаж, а также подключение дренажной трубки к сливу в предохранительном клапане. Стоит отметить, что, как правило, в комплектацию не входит дренажная трубка с защитным поддоном. Его необходимо подбирать потребителям в самостоятельном порядке.

Что касается важных моментов подключения к водопроводной системе, следует отметить, что если вода, которая подается к ЭВН, нестандартная, грязная и сероводородная, на входе необходимо постановка фильтра. Подобрать его по типу и параметрам может любой мастер в сервисном центре.

Осуществляя монтаж проводов электрического питания, необходимо, чтобы их можно было отключить от электрической сети, если нужно будет провести техническое обслуживание или уехать на неопределенное время. Для этого следует использовать многополюсные выключатели, которые рассчитаны на параметры мощности.

Важно заметить, что многие пользователи также дают другие практические советы:

  1. Накопительный водонагреватель не должен иметь шаткое крепление. Очень важно надежно закрепить систему. Самым прочным креплением считается использование крюков;
  2. Чтобы самостоятельно установить прибор, необходимо взять краны с подводкой, электропроводом, выключателем-автоматом. Естественно, нужна также инструкция;
  3. Чтобы сделать качественное соединение электрического водонагревателя с водопроводом, необходимо добиться его полной герметичности;
  4. Как подводку необходимо использовать пластиковые с медными, стальными или металлопластиковыми трубами. Резиновые модели в данной ситуации производителем не рекомендуются;
  5. Проточный вид нагревателя можно включать, только убедившись в наличии воды, накопительный— в наличии отсутствия пустот бака. Наполненной жидкости должно быть не меньше, чем 30%;
  6. Нельзя устанавливать горизонтальный вид электронагревателя вертикальным образом;
  7. В момент подключения бойлерной установки необходимо проверить, чтобы все контакты были максимально хорошо изолированы.

Обратите внимание! Самое главное в установке изучить электропроводку и конструкцию всей системы.

В целом, чтобы правильно подключить водонагреватель, необходимо учесть его конструктивные особенности, обязательно прочитать инструкцию, а лучше всего — обратиться за помощью к профессиональным монтажникам. В противном случае, при отсутствии необходимых знаний и опыта можно повредить новое оборудование.

Подключение водонагревателя к водопроводу: схемы, инструкции, разводка

Как обеспечить горячей водой жилище, в котором ГВС не предусмотрено или регулярно отключается? С помощью нагревателя. В продаже можно найти удобные устройства различной конструкции и производительности.

Они относительно просты в установке и управлении. Важнейший этап монтажа устройства – соединение его с водопроводной системой дома. Если схема подключения водонагревателя к водопроводу точно соблюдена, агрегат верой и правдой прослужит многие годы.

При самостоятельной установке такого сложного электроприбора следует учесть еще целый ряд важных нюансов.

Содержание статьи:

Виды электрических водонагревателей

Наибольшей популярностью у покупателей пользуются два типа устройств: приборы накопительного типа, их также называют бойлерами, и проточные водонагреватели.

Бойлеры для нагрева воды в ванну

Бойлеры для воды: необходимый современный атрибут в ванной комнате

Первые функционируют следующим образом: холодная вода поступает в специальный резервуар, снабженный нагревательным элементом.

Там она подогревается до необходимой температуры и затем подается в водопроводную систему. В проточном нагревателе резервуар-накопитель отсутствует, вода нагревается в процессе прохождения через специальную колбу, в которой размещен нагревательный элемент.

Поэтому процедура подключения к водопроводной системе устройств разных типов существенно различается.

Бойлеры проще установить, они обычно дешевле проточных нагревателей и менее требовательны к качеству электрической сети, чем проточные устройства.

Поэтому накопительные агрегаты намного популярнее. Проточные нагреватели устанавливают как можно ближе к точке разбора горячей воды, например, прямо на кран с водой.

Устройство позволяет получить горячую воду практически мгновенно, однако расходы на подогрев будут довольно большими.

Что необходимо учесть перед началом монтажа?

Хорошая подготовка – залог успешной установки нагревателя. Сначала рекомендуется тщательно изучить инструкции производителя, особое внимание уделив вопросам безопасности.

Следующий важный момент – выбор места для установки нагревателя. Вот несколько полезных моментов:

  • Прибор должен быть доступен для обслуживания в любое время.
  • Для установки навесной модели следует выбрать стену, которая способна выдержать двойной вес прибора с полной загрузкой.
  • Необходимо провести диагностику состояния проводки, исправить выявленные недочеты и сравнить характеристики с требованиями изготовителя.
  • Изучить состояние водопроводной системы: труб и стояков, поскольку работа нагревателя зависит не только от количества, но и от качества поступающей воды.

Если место для нагревателя выбрано правильно, его будет проще установить и обслуживать.

Инструменты и материалы

Набор инструментов и материалов, необходимых для подключения водонагревателя к системе водопровода, может варьироваться в зависимости от особенностей прибора.

Начинающий мастер может ориентироваться на следующий примерный список:

  • перфоратор с набором насадок;
  • гаечный и разводной ключи;
  • прямая и крестовая отвертка;
  • рулетка;
  • кусачки;
  • пассатижи и т.п.

Кроме того, понадобятся трубы и фитинги, чтобы соединить нагреватель с водопроводной системы. Необходимы средства герметизации соединений: льняная нить, ФУМ-лента, специальная паста.

Не помешает заранее запастись парой соединительных шлангов, двумя-тремя запорными кранами и таким же количеством тройников.

Шланг для подключения бойлера

Для подключения бойлера к водопроводу можно использовать специальные гибкие шланги подходящего размера, но при этом не слишком длинные

В комплекте с нагревателем обычно поставляются только крепежные элементы, да и они не всегда подходят для конкретной ситуации.

Например, если планируется установка прибора на стену с толстым отделочным слоем, следует запастись достаточно длинным крепежом.

Различные схемы подключения бойлера

Чтобы присоединить бойлер к водопроводу, обычно используют схему, которая представлена ниже:

Схема подключения бойлера к водопроводу

На схеме представлен порядок подключения накопительного водонагревателя к обычной водопроводной системе. Указано расположение кранов, запорного клапана, слива и т.п.

На рисунке показано условное расположение стояков, которые обозначены словами “холодная вода” и “горячая вода”. Цифрами “1” и “2” указаны обычные запорные краны.

Один из них открывают, чтобы в бак поступала холодная вода, через другой нагретая до нужной температуры жидкость подается в горячую часть водопровода.

В те периоды, когда накопительный водонагреватель не работает, эти краны рекомендуется перекрывать.

Под цифрами “3” и “4” значится еще одна пара кранов. Эти устройства отвечают за поступление воды в квартиру из общего стояка.

Обычно они имеются в каждой квартире независимо от того, есть в квартире бойлер или нет. И если кран “3”, по которому поступает холодная вода, перекрывают только если нужно прекратить подачу воды в квартиру, то кран “4” следует во время работы нагревателя полностью перекрывать.

Если этого не сделать, то горячая вода из бойлера будет уходить в домовой стояк.

Номер “5” – это место монтажа обратного клапана. Это очень важный элемент системы подключения водонагревателя, поскольку он предохраняет технику от поломки.

В случае отключения холодной воды (что случается не так редко, как хотелось бы) именно обратный клапан не позволит жидкости покинуть накопительный бак бойлера.

При отсутствии обратного клапана вода уйдет из устройства обратно в стояк. В результате нагревательные элементы будут работать вхолостую, что приведет к их быстрой поломке.

Следует помнить, что обратный клапан производители бойлеров обычно включают в комплект поставки, поэтому уточнить его наличие необходимо еще в процессе покупки устройства.

Запорный кран для подключения водонагревателя

При подключении к водопроводной системе накопительного нагревателя используются запорные краны, с помощью которых можно управлять поступлением воды в бак

Кран, который обозначен цифрой “6”, предназначен для слива воды из бака водонагревателя. Этот кран используют крайне редко, например, если устройство нуждается в ремонте или предусмотрен его демонтаж.

В этом случае согласно технологии воду из бака необходимо слить. Не стоит пренебрегать установкой этого элемента, поскольку опустошение бака большой емкости другими способами может оказаться довольно трудоемким.

Кран для слива должен всегда находиться несколько выше, чем обратный клапан, иначе удалить воду из бака не удастся.

Таким образом, если накопительный водонагреватель работает, то краны “1”, “2” и “3” должны быть открыты, а кран “4” следует перекрыть. Если же бойлер отключен, необходимо перекрыть краны “1” и “2”, а краны “3” и “4” следует открыть.

Подробная информация о подключении к водопроводу накопительного водонагревателя представлена в следующем видеоматериале:

Если нет водопровода

Во многих частных домах, и даже в крупных коттеджах частью водопроводной системы является накопительный бак.

Порой это единственная возможность обеспечить в доме нормальное давление воды в трубах. К такой системе можно также подключить накопительный водонагреватель, но при этом следует учесть ряд нюансов: расстояние от бака до бойлера, а также давление в водопроводе.

Если пространство между водонагревателем и баком составляет менее двух метров, можно использовать следующую схему подключения к водопроводу:

Схема подключения бойлера к накопительному баку

Но бывает и так, что расстояние между этими устройствами более двух метров. В этом случае между баком и краном следует поставить специальный предохранительный клапан, как показано на схеме:

Подключение бойлера к накопительному баку

Если расстояние между баком и накопительным водонагревателем превышает два метра, в схему подключения обязательно включают предохранительный клапан

Если давление в водопроводной системе дома превышает 6 бар, специалисты рекомендуют установить перед водонагревателем редуктор, который позволит понизить давление воды, поступающей в емкость для нагрева.

Технические особенности подключения бойлера

Если схема правильного подключения бойлера к водопроводу составлена, пора приступать к ее исполнению. В этом деле многое зависит от того, какие трубы были использованы при создании водопровода.

В домах старой постройки часто можно встретить стальные трубы, хотя их нередко заменяют более модным полипропиленом или металлопластиком. При монтаже бойлера следует учитывать особенности работы с трубами различного вида.

Специальных требований к материалу конструкций, соединяющих бойлер и водопровод, не предъявляется. Их можно соединить даже достаточно прочным шлангом подходящего диаметра и длины.

Независимо от типа труб, перед началом любых работ по подключению техники к водопроводу обязательно в стояках следует отключить подачу воды.

Как подключить нагреватель к стальным трубам

Для этого не обязательно использовать сварочный аппарат, поскольку соединение можно выполнить с помощью специальных тройников, так называемых “вампиров”.

Конструкция такого тройника напоминает обычный стягивающий хомут, на боковых сторонах которого стоят патрубки. На их концах уже выполнена резьба.

Чтобы установить тройник-”вампир”, сначала его устанавливают в подходящем месте и стягивают винтами.

Между металлической частью тройника и трубой следует положить прокладку, которая идет в комплекте с устройством. Важно, чтобы просветы в прокладке и тройнике, предназначенный для монтажа отверстия, точно совпадали.

Затем необходимо с помощью дрели по металлу проделать в трубе отверстие через специальный просвет в патрубке и резиновой прокладке. После этого на отверстие патрубка навинчивают трубу иди шланг, с помощью которого вода будет подаваться к нагревателю.

Муфта для металлического водопровода

Для присоединения накопительного водонагревателя к стальному водопроводу используют металлическую муфту со специальными патрубками, снабженными резьбой, на которую можно навинтить запорный кран, шланг или отрезок трубы

Важнейший момент при подключении водонагревателя – герметизация всех соединений. Чтобы уплотнить резьбу, используется ФУМ-лента, льняная нить или другой подобный уплотнитель. Такого материала должно быть достаточно, но не слишком много.

Считается, что если уплотнитель немного выступает из-под резьбы, это обеспечит достаточно герметичное соединение.

Работа с полипропиленовыми трубами

Если бойлер предполагается подключить к водопроводу из полипропилена, следует сразу же запастись предназначенными для них запорными кранами, тройниками и муфтами.

Кроме того, понадобится специальное оборудование: устройство для резки таких труб, а также прибор для их пайки.

Чтобы подключить бойлер к полипропиленовому водопроводу, обычно придерживаются следующего порядка действий:

  1. Перекрыть воду в стояке (иногда для этого нужно обратиться в ЖЭК).
  2. С помощью резака выполнить разрезы на полипропиленовых трубах.
  3. Впаять в местах отвода тройники.
  4. Присоединить трубы, предназначенные для соединения бойлера с водопроводом.
  5. Установить муфты и краны.
  6. Соединить бойлер с краном с помощью шланга.

Если трубы водопровода скрыты в стене, придется выполнить демонтаж отделки, чтобы получить к ним свободный доступ.

Бывает, что доступ к трубам, уложенным в штробы, все же существенно ограничен. В этом случае можно использовать специальную ремонтную муфту разъемного типа.

Полипропиленовую сторону такого устройства припаивают на тройник, а часть снабженную резьбой, присоединяют к водопроводу. После этого с конструкции удаляют съемную часть муфты.

Переходник для подключения бойлера

Для подключения водопровода из ПВХ-труб к накопительному водонагревателю можно использовать специальный переходник, часть которого припаивается к трубе, а на другую часть можно привинтить шланг

Подключение к конструкциям из металлопластика

С металлопластиковыми трубами работать не так сложно, как с изделиями из полипропилена. Такие трубы очень редко укладывают в штробы, а соединяют их очень удобными фитингами.

Для соединения бойлера с таким водопроводом можно использовать следующий порядок действий:

  1. Перекрыть подачу воды на трубы в доме.
  2. В месте монтажа патрубка выполнить разрез с помощью специального трубореза.
  3. Установить в разрезе тройник.
  4. Присоединить к отводам тройника отрезок новой металлопластиковой трубы или шланг, в зависимости от ситуации.

После этого следует проверить все соединения на герметичность. Для этого в систему подают воду и наблюдают, не появится ли течь.

Если герметичность соединения недостаточна, следует заделать щель или выполнить работу заново.

Особенности подключения проточного нагревателя

В отличие от накопительного бойлера проточный водонагреватель предназначен для обогрева потока воды, а не ее статичного объема.

Поэтому проточные обогреватели обычно меньше по размеру, а включить их в водопроводную систему значительно проще.

Размещают проточный нагреватель обычно поближе к месту использования горячей воды, чтобы она не успела остыть в процессе прохождения по трубам.

Проще всего такое устройство поставить на смеситель, в котором предусмотрен выход для душа. Для этого следует снять душевую лейку и к освободившейся части смесителя присоединить шланг нагревателя, по которому должна поступать холодная вода.

Теперь вместо душа в ванной появился дополнительный источник горячей воды, который подключают при необходимости. Устройство легко демонтировать и установить снова, если возникнет необходимость.

Но это не всегда удобно, ведь пользоваться душем при таком способе монтажа несколько затруднительно.

Схемы подключения проточного водонагревателя

На рисунке показаны варианты подключения проточного нагревателя к водопроводу. Можно использовать нагреватель на кухне или в ванной для душа

Еще одна возможность включить проточный нагреватель в систему – через отвод, предназначенный для стиральной машины.

Сначала на патрубок ставят тройник, который герметизируют с помощью ФУМ-ленты или льна.

Затем устанавливают кран, который позволит открывать/закрывать воду, поступающую к нагревателю, а также регулировать ее поток.

Поскольку при этом способе подключения краном придется пользоваться часто, важно поставить его в удобном месте. После этого от крана подводят конструкцию к проточному нагревателю.

Удобнее всего сделать это с помощью гибкого шланга, который рекомендуется зафиксировать специальными скобами. Но можно использовать также трубы: металлические, полипропиленовые, металлопластиковые и т.п.


Как правильно подключить бойлер к водопроводу в квартире

Как правильно подключить бойлер к водопроводу в квартире

Вряд ли можно будет назвать комфортной жизнь, если по определенным причинам отключается подача горячей жидкости. В многоэтажках могут случиться перебои в работе производств, а в загородных домах и вовсе вопрос об обеспечении их горячей водой кладется на самих хозяев.

Как решаются данные ситуации? Можно попробовать установить бойлер. Эта работа не из простых, поэтому нужно узнать, как правильно подключить бойлер к водопроводу в квартире.

Выбор места и прикрепление бойлера на стену

Процесс начинается с поиска подходящего места для его размещения.

Крепление бойлераКрепление бойлера

В момент подбора требуемой площадки для размещения техники, следует учитывать несколько особенных моментов:

  • Размещать установку нужно таким образом, чтобы она находилась недалеко от точек подачи электроэнергии и воды. Это обосновывается тем, что по разводке, вода будет поступать сразу в бак и греться там. Если есть необходимость установить бойлер на стене, нужно заблаговременно позаботиться об размещении электрического обеспечения в проекте.
  • Устанавливая бойлер, лучше использовать сантехнический бокс. Он позволит скрыть агрегат и сэкономить свободное пространство.
  • Если установка будет проводиться на кухне, то нужно рассчитать объем свободного пространства. Обратите внимание, что для кухонь выпускаются отдельные водонагревательные приборы, которые отличаются своей компактностью.
  • Не рекомендуется устанавливать прибор в ванной комнате непосредственно над емкостью. Это не только приведет к дискомфорту в использовании, но и при нахождении в постоянной сырости – техника быстро выйдет из строя.
  • Прежде чем будет проведено размещение бойлера, нужно проверить насколько прочная стена. Идеальным вариантом будет поверхность, сделанная из кирпича или бетонных блоков.

От правильного выбора стены будет зависеть полноценность эксплуатации техники. Обратите внимание что бойлер весит очень много, а при наполнении его жидкостью, вес увеличится в несколько раз, и все это должна выдержать стена. Крепить бойлер на стену из дерева нельзя, конечно, если на ней не установлена надежная изоляция от нагрева.

Список необходимых инструментов

Прежде чем узнать, как правильно подключить бойлер к водопроводу в квартире следует заняться подбором нужного инструментария для проведения работы. Сразу следует отметить, что для проведения монтажа не обязательно использовать высококачественные и дорогие инструменты, чаще всего, большая часть указанных материалов, есть у каждого хозяина под рукой. Если же таковых нет, их без труда можно приобрести в строительных точках продаж.

Крепление можно осуществить с помощью:

  • строительно-монтажного пистолета;
  • перфоратора или электрической дрели;
  • металлических крючков;
  • дюбелей;
  • шланг с высоким качеством;
  • винтов;
  • кабеля;
  • специальных патрубков;
  • самого агрегата.

В качестве крепежных элементов для бака используют специальные стальные крючки с диаметром от 10 мм, и дюбеля. Все это закрепляется при помощи строительно-монтажного пистолета, если таковой отсутствует, то отверстия под крепежи делают с помощью дрели или перфоратора.

Если на стене есть слой отделочного материала, можно применить десяти сантиметровые винты, их часть сделанная на основе пластмассы должна составлять не менее восьми сантиметров.

Не следует в процессе подводки воды к агрегату использовать гибкие шланги или дешевые изделия. Они очень быстро приходят в непригодность и нуждаются в частой замене. Лучше один раз потратить немного больше средств на качественные материалы и быть спокойным в процессе использования установки. Также не рекомендуется применять изделия из металла, для такой работы идеально подойдут составляющие из меди.

Пошаговая инструкция + схема подключения бойлера

Теперь рассмотрим, как правильно подключить бойлер к водопроводу в квартире.

Схема подключения бойлераСхема подключения бойлераТехнология заключается в:

  • определении основы, которое подходит для установки;
  • организации отверстий;
  • в отверстия вставляются пробки;
  • вкручиваются шурупы и оставляются до полного застывания;
  • шапки крепежей вставляются в специальные фигурные отверстия, которые расположены на задней крепежной пластине бойлера;
  • для более надежного фиксирования агрегата, нужно установить еще одну дополнительную крепежную единицу, которая будет размещаться между двумя уже вкрученными, это используется с целью предотвращения деформации крепежной пластины;
  • устанавливается бойлер;
  • изучается надежность электрической проводки в квартире, подбираются материалы для подключения и толщина провода. Если вы сомневаетесь в способности кабеля выдержать предстоящую нагрузку – лучше протянуть новый от щитка;
  • делается заземление.

Если монтаж был проведен правильно, то агрегат будет работать длительное время.

Обратите внимание, что в комплектацию прибора входит специальный клапан, который не допускает обратного оттока воды из оборудования. Он накручивается на небольшой отрезок трубы на входе. Этот процесс нуждается в особом внимании, так как есть вероятность повредить стыки, находящиеся на баке с патрубком.

Установка клапана обраткиУстановка клапана обраткиУстановка клапана обратки

Если монтаж будет выполняться в горизонтальном положении, нужно запомнить – патрубок для горячей подачи должен размещаться вверху, а для холодной внизу.

Какие крепежи могут помочь сделать установку надежной:

  • дюбеля нейлонового типа, они обладают спиралеобразной формой. С их помощью можно провести крепеж довольно тяжелых установок, которые в результате будут надежно удерживаться.
  • если будет устанавливаться агрегат с емкостью более 100 литров, лучше отдать предпочтение крепежам на металлической основе (дюбелям), специальным анкерам для пенобетона или химическим анкерам.

Применение анкеров химического типа, получило свою популярность благодаря усовершенствованному методу крепления. Такие материалы называют еще клеевыми, они способны выдержать очень большую нагрузку.

Этот способ фиксирования способен выдержать перепады температур, кроме того, его относят к экологически чистым.

Сейчас мы расскажем, как правильно подключить бойлер своими руками и предоставим пошаговую инструкцию если вы решитесь использовать химический анкер.

Вам необходимо будет:

  • сделать отверстие с помощью дрели, в процессе сверления вращайте техникой в разные стороны под небольшим наклоном, чтобы сделать канал шире;
  • очистить отверстие;
  • заполнить получившийся разъем смесью, которая быстро затвердевает.

Выполняя такие действия можно получить своеобразную конусную заглушку, которая способна обеспечить высокий показатель надежности крепления.

Подключение бойлера к воде и к электросети

Как правильно подключить бойлер к водопроводу в квартире на этапе подсоединения к электросети?

Потребуется:

  • Приготовить кабель, желательно, чтобы он был новый, и провести его к основному источнику подачи, это поможет избежать аварийных ситуаций в процессе нагрева жидкости;
  • Сделать соединение согласно цветам оплетки;
  • Для заземления запрещено применять трубы, которые рассчитаны для газа или проведения воды;
  • Если показатель свойств воды неудовлетворителен по отношению к потребительским нормам, нужно заблаговременно приобрести и установить фильтр с грубой очисткой, в ином случае агрегат быстро выйдет из строя.

В целом, соединение бойлера проходит по одной стандартной схеме. Обратите внимание, что все работы должны начинаться только после того, как подача воды будет перекрыта.

Теперь расскажем, как правильно подключить бойлер своими руками и предоставим пошаговую инструкцию, которая будет касаться подачи жидкости.

Схема подключения бойлераСхема подключения бойлера

Холодная подача осуществляется по системе сверху вниз:

  • самым элементарным и качественным видом подключения является установка «американки». Если будет необходимость в снятии агрегата, можно будет всего за несколько действий сделать отсоединение от подачи воды.
  • можно установить латунный тройник рядом с краном слива жидкости. Этот элемент не относят к обязательным условиям процесса установки, но это качественный и длительный по сроку эксплуатации вариант идеален в случае необходимости слива жидкости из установки.
  • очень важным считается размещение системы, которая обеспечивает надежную безопасность. В эту систему входит клапан обратки, который поможет избежать стекания горячей воды из агрегата если упадет напор, и защищающая трубопроводная арматура. Последняя применяется с целью защиты системы от повышенного давления внутри. С помощью этого клапана лишнее количество воды сбрасывается тем самым понижая давление.

Очень сложно преувеличить на сколько важна безопасность. Например, если не будет установлен обратный клапан, то при отключении подачи жидкости, бак начнет опустошаться, а тэн продолжит греться. Все это выведет систему из строя.

Не менее важен для правильного функционирования системы предохранитель. Предположим, что в агрегате сломался термостат, в таком случае, тэны перестанут выключаться, и температурный показатель жидкости внутри может достигнуть до 100 градусов. Давление в агрегате начнет быстро увеличиваться и все это приведет к взрыву конструкции.

Что еще нужно предусмотреть:

  • Фильтр для бойлераКак уже было сказано, если вы знаете о том, что подаваемая вода некачественная, нужно установить фильтр после запорной детали. Благодаря ему можно уберечь технику от накипи и водного камня, что значительно увеличит срок эксплуатации.
  • Для остановки подачи воды потребуется запорный кран. Он позволит ограничить подачу воды только в конкретную точку в процессе ремонта, при этом в другие водозаборные точки вода будет продолжать поступать.
  • Стабилизатор давления для бойлераСтабилизатор давления для бойлера

    Специалисты настаивают на установке стабилизатора давления жидкости, в том случае, если оно скачет в водопроводе. Если же такая установка уже есть на входе в дом, то устанавливать дополнительный редуктор нет необходимости.

Теперь рассмотрим выпуск горячей жидкости, который проводится сверху вниз.

Монтаж заключается в:

  • Размещении соединителя на патрубке;
  • Установке регулирующего шарового элемента;
  • Врезке деталей для горячей воды.

Обратите внимание, что каждое подключение, должно осуществляться с используем герметизирующих средств.

Подключение бойлера

Врезка может быть проведена с использованием труб разного типа: металлопластиковой, термопластического полимера и металлической.

Самым простым способом врезки является тот, в котором используется металлопластиковая труба.  В требуемом месте трубу рассекают резаком и с помощью фитингов монтируют в нее разъединитель, работа которого будет рассчитана на подачу жидкости. Однако такой метод используется крайне редко, так как трубы теряют свою привлекательность, внешне они выглядят недостаточно изящно, да и длительность эксплуатации у них небольшой.

Соединением с более сложной работой считается та, в которой используется термопластичный полимер, но в то же время, по сравнению с предыдущим вариантом, этот более надежный. Соединительный элемент с тройником подключают к трубе за счет использования специального паяльника. После того, как фрагмент трубы будет вырезан нужно следить за правильным соотношением всех элементов, в ином случае подключить тройник не получится.

В особых навыках в работе нуждается врезка в железную трубу. Если есть шанс сделать нарезку резьбы, тройник можно установить за счет сантехнических сгонов или соединителей. Если трубы размещаются таким образом, что использовать плашку для нарезания не получится, то можно применить специальный соединитель с наличием дополнительной резьбы.

Работа с этим элементом заключается в следующих шагах:

  • трубу тщательно зачищают;
  • вместе врезки просверливают прорезь, габариты которого будет соответствовать разъему в муфте;
  • хомут монтируют с прокладкой из резины и фиксируют болтами. Отверстия должны быть идентичными.

Проверка корректности работы и подключения водонагревателя в квартире

Когда подсоединение агрегата к водопроводу и электричеству было окончено, нужно проверить насколько корректно установка работает. Для этого потребуется заполнить установку жидкостью, и в процессе его заполнения проверить, насколько герметично сделаны соединения.

Как это сделать:

  • Открыть кран подачи горячей жидкости, для того чтобы вывести воздух из емкости бойлера;
  • Открыть на подводке запорный кран;
  • Когда подача жидкости начнется, необходимо внимательно просмотреть все сделанные стыки на наличие утечек, если таковые будут найдены, их нужно устранить до того, как бак наполнится водой.
  • Возможно для кого то, крепление такого агрегата, и тем более его подсоединение к коммуникациям покажется трудоемкой и непонятной работой. Вам остается лишь включить его в сеть и наслаждаться приемом ванны.

То есть, провести монтаж бойлера, не так сложно, как может показаться на первый взгляд. Самое главное это соблюдать все инструкции и учесть правила ТБ в процессе подсоединения техники к коммуникациям, чтобы дальнейшая эксплуатация не привела к неприятным «сюрпризам».

Видео инструкция

Возможно для кого то, крепление такого агрегата, и тем более его подсоединение к коммуникациям покажется трудоемкой и непонятной работой. Однако, для того. Чтобы провести монтаж правильно, достаточно обладать минимальными знаниями и не обязательно иметь большой ассортимент дорогостоящего инструментария.

Если вы чувствуете, что вам не хватает опыта в проведении такой работы, можно ознакомиться с видео, где четко показывается пошаговый инструктаж установки от специалистов.

Объяснение эффективности электрического котла | Руководство по котлу
Electric Boiler Efficiency Explained

looking for boiler deals

Электрические котлы часто маркируются как эффективные на 99-100%, но тот же самый блок также получит оценку D за эффективность. Это по сравнению с газовыми котлами, которые, как правило, достигают эффективности в районе 92%, но при этом получают оценку А.

Итак, насколько эффективны электрические котлы и почему они не имеют рейтинг A? Ответ заключается в том, что большая часть выработки электроэнергии в Великобритании производится на ископаемом топливе, и этот процесс выделяет вдвое больше углерода, чем природного газа.



Насколько эффективны электрические котлы?

КПД всех котлов, независимо от типа топлива, показан в процентах и ​​в рейтинге ErP. Этот процент дает представление о том, сколько энергии тратится на работу котла, а Европейский союз (ЕС) ввел рейтинги ErP для маркировки котлов с рейтингом от A +++ (самый высокий уровень эффективности) до G (самый низкий КПД). рейтинг).

Сравнение эффективности электрических, газовых и масляных котлов может быть сложной задачей, потому что, несмотря на эффективность 99-100%, электрические котлы, как правило, имеют рейтинг ErP D. С другой стороны, все конденсационные газовые и масляные котлы должен достичь минимального уровня эффективности 92%, но этого достаточно, чтобы присвоить им рейтинг ErP A.

Производитель Модель котла Тип топлива Выход Энергоэффективность ErP рейтинг
Ferroli LEB TS электрический 12 кВт 99.5% D
Вустер Бош Greenstar 9i Газ 9 кВт 93% A
Жар-птица Envirogreen ™ Кухня Масло 18 кВт 93% A

Причина, по которой электрические котлы, в данном случае Ferroli LEB TS, имеют такой высокий коэффициент полезного действия, заключается в том, что во время работы практически не теряется энергия.Между тем, 7% топлива, используемого этими газовыми и масляными котлами, тратится впустую, а это означает, что на каждые 1 фунт стерлингов, потраченный на отопление дома, 7p теряется. Газовые и нефтяные котлы не могут соответствовать электрическим котлам с точки зрения энергоэффективности, поскольку они очень редко достигают эффективности выше 93%.

Таким образом, с точки зрения энергоэффективности, электрический котел является явным лидером, но рейтинг ErP намного ниже - поэтому сравнение электрических котлов с газовыми и масляными установками может привести к путанице. Причина этого сводится к тому, как вырабатывается электроэнергия и сколько стоит ее запуск.

Как вырабатывается электричество?

В Великобритании электроэнергия вырабатывается несколькими способами для обеспечения постоянного снабжения, в том числе:

  • Ископаемое топливо
  • Ядерная
  • возобновляемых источников энергии
  • Импорт (британская электросеть подключена к сетям в Ирландии, Франции и Нидерландах, которые могут использоваться для импорта и экспорта электроэнергии по мере необходимости)

Подавляющее большинство британской электроэнергии вырабатывается за счет ископаемого топлива, которое не только оказывает негативное воздействие на окружающую среду, но и становится все более дорогостоящим.Это объясняет низкую эффективность электрических котлов.

КПД электрического котла объяснил

Все котлы имеют рейтинг ErP (Директива по энергетическим продуктам), который дает потребителям четкое понимание того, насколько эффективно будет работать котел, от A до G.

Глядя на газовые котлы, вы увидите, что они в значительной степени соответствуют классу А, в то время как электрические котлы имеют рейтинг D, и для этого есть несколько причин:

  • Электричество дорого (13.19 пенсов / кВтч для стандартного тарифа на электроэнергию и 3,48 пенсов / кВтч для газа в соответствии со Стандартной процедурой оценки 2012 года)
  • Электричество считается углеродоемким топливом

Выбросы от производства природного газа до его доставки на дом составляют 0,216 кг CO2 на киловатт-час (кВтч). Между тем, выбросы от производства электроэнергии составляют 0,519 кг CO2 на кВтч, что более чем вдвое превышает выбросы природного газа, и, как следствие, электроэнергия считается более углеродоемкой, чем природный газ.

Теперь о технической части. Поскольку электричество несет в себе вес углеродоемкого топлива, единицы электроэнергии делятся на «топливный фактор», что снижает эффективность. Топливный коэффициент рассчитывается путем вычисления квадратного корня из отношения выбросов углерода для топлива (в данном случае электричества) к коэффициенту выбросов для газа. Это дает электричеству топливный фактор 1,55, что выше, чем у газа, СНГ и нефти. Вы можете увидеть математику топливного фактора в таблице ниже.

Выбросы углерода (кг CO2 на кВтч) Многократные газовые выбросы Топливный фактор
Природный газ 0.216 1,00x 1,00
Электричество 0,519 2,40x 1,55
LPG 0,241 1,12x 1,06
Масло 0,298 1,38x 1,17

Единственный способ снижения этого топливного фактора и повышения рейтинга ErP - это увеличение количества поставщиков энергии для производства электроэнергии с использованием возобновляемых технологий.И это может произойти уже к 2025 году, когда «Национальная сеть» прокомментирует: «Мы верим, что к 2025 году мы сможем полностью эксплуатировать энергосистему Великобритании с нулевым уровнем выбросов углерода».

Таким образом, в то время как электрический котел может нагревать воду практически без потерь тепла, что обеспечивает КПД блока 99-100%, топливный фактор приводит к тому, что показатель ErP кажется низким, поскольку генерация на электростанции производит большие объемы углерода. Кроме того, электричество стоит дорого, что также снижает рейтинг ErP.

Вам также необходимо следить за эффективностью работы баллона с горячей водой. Цилиндр хранит горячую воду, готовую для использования в домашних условиях. От того, насколько хорошо изолирован цилиндр, будет зависеть, сколько тепла выйдет и потребуется ли какая-либо избыточная энергия для повторного нагрева воды. Чем выше рейтинг эффективности, тем лучше водяной цилиндр предотвращает выход тепла.



Что если я работаю с поставщиком возобновляемой энергии?

Даже если вы работаете с поставщиком возобновляемой энергии, который производит электроэнергию с использованием солнечной или ветровой энергии, ваш электрический котел все равно будет считаться D-классом, потому что этот «топливный фактор» дается на всю электроэнергию, независимо от того, как она генерируется.

В лучших новостях по электроэнергии, «топливный фактор», как ожидается, снизится, поскольку все больше и больше поставщиков энергии переходят на возобновляемую форму производства энергии.

Как снизить расходы на электроэнергию

Поскольку электричество стоит дорого, использование электрического котла может увеличить ваши счета за электроэнергию, поэтому стоит поискать более дешевый тариф - лучший вариант - это тариф Economy 7 или Economy 10.

Эти тарифы предлагают более дешевые тарифы на электроэнергию в ночное время, обычно с полуночи до 7 утра или 10 утра, в зависимости от тарифа и поставщика энергии.

Наличие тарифа, который предлагает более низкие тарифы в течение ночи, дает возможность вашему электрическому котлу нагревать воду ночью и хранить ее в баллоне с горячей водой, пока она не понадобится вам в течение дня.

Также возможно установить электрический котел как часть солнечной фотоэлектрической системы для питания котла бесплатной возобновляемой солнечной энергией и уменьшения зависимости от вашего поставщика энергии. Установите солнечную батарею, и у вас будет запас возобновляемой энергии, когда солнце тоже садится.

Совместимые водяные баллоны также могут быть оснащены солнечной батареей, которая будет нагревать воду так, чтобы электрический котел не нуждался, в результате потребляя меньше электроэнергии. Стоит помнить, что солнечная энергия будет работать только в течение дня, поэтому вы можете дополнить ее тарифом Эконом 7 или 10 на горячую воду в ночное время, если это необходимо.

Каковы преимущества электрического котла?

Может быть некоторая путаница в отношении оценок эффективности, присваиваемых электрическим котлам, но есть некоторые кристально чистые преимущества от установки одного:

  • Тихий в эксплуатации
  • Экономьте деньги каждый год, так как их не нужно обслуживать
  • Меньше движущихся частей, поэтому вероятность неисправности меньше
  • Нет риска утечки угарного газа
  • Меньше по размеру для газовых и масляных котлов
  • Идеальный выбор для небольших домов, не подключенных к газовой сети
  • Совместимо с солнечным

Прочтите наше руководство по лучшим электрическим котлам, чтобы найти подходящую модель для вашего дома.

Бесплатные котлы на установку электрического котла

Если вы хотите заменить газовый котел электрическим, вам понадобится зарегистрированный инженер Gas Safe, чтобы снять газовый котел и затем установить электрический котел. После установки электрика потребуется для завершения проводки.

Цена на установку электрического котла будет варьироваться от установщика к установщику, что делает необходимым сравнение предложений от нескольких инженеров по отоплению, чтобы найти наиболее конкурентоспособную цену.Чтобы упростить получение нескольких предложений, заполните нашу простую онлайн-форму, и вы получите бесплатные предложения от 3 полностью квалифицированных монтажников электрических котлов в вашем регионе.



,
объясненных типов котлов: комбинированный, системный и обычный

Когда дело доходит до поиска нового котла для вашего дома, одна из ваших первых задач - выбрать лучший тип котла для вашего дома и образа жизни.

Эта статья проведет вас через различные типы котлов и системы центрального отопления, которые доступны, но если у вас есть конкретный вопрос, нажмите на одну из ссылок ниже, чтобы перейти к правому разделу.

Конденсационные и неконденсационные котлы
Внутренние и внешние котлы
Виды топлива котла
Какой тип котла лучше?
Какой размер котла вам нужен?
Сколько стоит каждый тип котла?
Стоит ли менять тип котла?

Конденсационные и неконденсирующие котлы

При исследовании типов котлов вы, скорее всего, столкнетесь с условиями конденсационных и неконденсирующих котлов. Эти термины описывают тип технологии внутри котла, т.е.е. как котел использует топливо для производства тепла в вашем доме.

Вам не придется выбирать между этими типами, так как по закону все современные котлы теперь используют технологию конденсации в качестве стандарта. Это потому, что они более энергоэффективны, чем неконденсирующие котлы. В то время как неконденсирующиеся котлы могли бы извлекать только 50-80% тепла из топлива, современные конденсационные котлы обычно могут извлекать 90-92% тепла.

Конденсационные котлы намного эффективнее, потому что они представляют собой герметичные системы, а это означает, что они отводят тепло из дымовых газов, которое в противном случае было бы потеряно неконденсирующимся котлом.Конденсационные котлы не были слишком популярны, когда они впервые появились на рынке, с ранними проблемами прорезывания зубов и набором мифов об их надежности, отталкивающих многих домовладельцев. С тех пор конденсационные котлы прошли долгий путь, и многие из этих старых проблем были решены.

Посещение Что такое конденсационный котел? Чтобы получить больше информации.

Внутренние и внешние котлы

Другой возможный выбор, который вам может понадобиться сделать, это установить котел внутри или снаружи дома.Большинство газовых бытовых котлов устанавливаются внутри дома, например в кухонном шкафу, но некоторые люди предпочитают устанавливать котел в гараже, навесе или на улице в саду. Эти котлы обычно являются котлами на жидком топливе, свойства которых не связаны с газовой сетью, поскольку масло хранится снаружи в большом резервуаре.

Виды топлива для котлов

Тип топлива, которое будет использовать ваш котел - газ, масло, СНГ, электричество или биомасса - может быть ограничен в зависимости от того, где вы живете, но некоторые домовладельцы могут найти, что у них есть выбор.
  • Большинство домов в Великобритании подключены к газовой сети, что означает, что они могут иметь газовый котел, который автоматически снабжается топливом.
  • Свойства, которые не связаны с газовой сетью, например, в сельской местности потребуется использовать альтернативное топливо для котла, например, масло, электричество или биомассу (древесные гранулы).
  • Все больше домовладельцев (даже тех, кто имеет доступ к газу) делают выбор в пользу установки котла или отопительной системы, которая использует возобновляемое топливо, такое как котел на биомассе или тепловой насос, чтобы снизить выбросы углерода.
  • Газовые котлы

    Газ является наиболее распространенным типом топлива для отопления в Великобритании, и большинство домовладельцев, подключенных к газовой сети, выбирают газовый котел.

    Преимущества газового котла

    Дешевле в эксплуатации, чем электрические котлы
    Газ примерно в 3-4 раза дешевле, чем электричество на кВтч, что делает его гораздо более экономичным вариантом, когда речь идет о отоплении вашего дома. Хотя газовый котел не эффективен на 100% (а электрический радиатор), вы все равно можете получить больше тепла за свои деньги от газа.

    Газ является самым чистым ископаемым топливом
    Хотя газ является ископаемым топливом и, следовательно, не является экологически чистым, он является самым чистым ископаемым топливом из имеющихся. Фактически, газ создает менее половины выбросов CO2 от нефти и одну треть от выбросов угля.

    Недостатки газового котла

    Вы должны быть подключены к газовой сети.
    Для питания котла природным газом вы должны быть подключены к газовой сети. Подключение вашей собственности к сети может быть чрезвычайно дорогостоящим, если это еще не сделано, поэтому, если это так, вы можете выбрать другой тип топлива.

    Масляные котлы

    Многие дома, которые используют масляный котел, предпочитают делать это, потому что у них нет подключения к газовой линии, однако есть много соображений, которые вы должны принять во внимание, прежде чем приступить к использованию этого типа системы.

    Преимущества масляного котла

    Нет необходимости в подаче газа
    Если ваше имущество не подключено к газовой линии, использование котла на жидком топливе может быть одной из наиболее экономически эффективных альтернатив. Однако это дороже, чем использование газа для отопления вашего дома, поэтому, если у вас есть доступ к газу, возможно, стоит рассмотреть и этот вариант.

    Недостатки масляного котла

    Вы можете исчерпать масло
    Топливо, необходимое для масляного котла, не доступно по требованию, так как это с газом или электричеством, вместо этого оно должно быть заказано и затем сохранено в баке. Вам нужно будет следить за количеством оставленного топлива и заказывать его по мере необходимости.

    Нефть, возможно, придется оплачивать оптом
    Заказ масла для вашей системы также может представлять финансовые проблемы, поскольку некоторые поставщики требуют оплаты при доставке (в отличие от ежемесячного распределения).

    Место для хранения масляного бака
    Масляные баки могут быть фактически погружены в землю для экономии места, однако, если вы решите хранить его на уровне земли, вам нужно будет сделать несколько соображений. Это включает в себя обеспечение ровной, негорючей прочной основы для сидения, которая может занимать много места.

    LPG котлы

    Сжиженный нефтяной газ или сжиженный нефтяной газ - это комбинация газообразных углеводородов, добываемых в результате добычи природного газа и нефти (66%) и переработки нефти (34%).Хранится и перевозится в небольших канистрах, больших цистернах и грузовиках.

    Преимущества газового котла

    Дешевле, чем масляный котел
    Котел на сжиженном нефтяном газе значительно дешевле, чем котел на жидком топливе. Например, можно найти котел для сжиженного нефтяного газа всего за 350 фунтов стерлингов, в то время как масляный котел обычно будет стоить 800 фунтов стерлингов или более.

    Более чистые выбросы топлива
    Сжиженный нефтяной газ по-прежнему является ископаемым топливом, поэтому он не является "чистым" источником энергии, но он "чище", чем нефть, т.е.е. он производит на 15-20% меньше углерода.

    Более компактные котлы
    LPG, как правило, меньше по размеру, чем котлы, работающие на жидком топливе, и во многих случаях имеют более низкий уровень шума.

    Более широкий выбор
    Существует гораздо более широкий выбор котлов на сжиженном нефтяном газе, чем котлов на жидком топливе, и многие лидеры рынка, такие как Worcester Bosch, Vaillant, Ideal и Baxi, предлагают очень популярные модели.

    Недостатки газовых котлов

    Более высокая стоимость топлива
    Цена единицы за киловатт-час сжиженного нефтяного газа выше, чем природного газа и нефти.

    Доставка
    Вам необходимо внимательно следить за топливным баком, так как оставив его слишком поздно для дозаправки, вы можете остаться без топлива, если он не может быть доставлен вовремя.

    Покупка резервуара
    Для системы СНГ требуется резервуар для хранения, который вам нужно будет либо купить, либо арендовать у своего поставщика и хранить в своем саду, поэтому вам придется учесть это как дополнительные расходы.

    Электрические котлы

    Электрический котел центрального отопления - отличный вариант для тех, кто ищет компактный котел для небольшого дома.Они также являются хорошей альтернативой для домов, которые не могут установить газовый котел, поскольку они не подключены к газовой линии.

    Типичный электрический котел будет работать, нагревая воду, которая проходит через него, с помощью нагревательного элемента, и эта горячая вода затем перекачивается туда, где это необходимо. Благодаря тому, что они нагревают воду, электрические котлы считаются одним из наименее затратных вариантов, поскольку потери тепла чрезвычайно минимальны, как в случае газового котла.

    Преимущества электрического котла

    Высокая эффективность
    Электрический котел может работать с эффективностью около 99%, так как он не теряет тепло так же, как газовый котел.Хотя это означает, что сам котел более эффективен, он не обязательно делает электрический котел экологически чистым.

    Простой, компактный и зачастую более дешевый в установке
    Электрические котлы используют довольно простую технологию по сравнению с газовым котлом. По этой причине они, как правило, компактны и во многих случаях дешевле устанавливаются, чем котлы других типов, тем более что нет дымохода для установки. Поскольку они не используют газ, не существует такого же риска, связанного с окисью углерода, и вам не нужно пользоваться установщиком, зарегистрированным для газовой безопасности.

    Нет необходимости в подаче газа
    Для тех, кто не имеет доступа к газовой линии, электрический котел может быть идеальным решением для эффективного отопления объекта. Подключение вашего дома к газопроводу может быть очень дорогим, поэтому многие домовладельцы вместо этого выбирают электрический котел.

    Недостатки электрического котла

    Высокая стоимость электроэнергии
    Несмотря на свою эффективность, электрические котлы могут быть дорогостоящими из-за высокой стоимости электроэнергии.Поскольку стоимость газа составляет менее половины стоимости электроэнергии, вы должны учитывать этот фактор, прежде чем выбрать электрический котел.

    Не всегда идеально подходит для больших объектов.
    Электрический котел может нагревать только небольшое количество воды за раз, и, как правило, они не могут хранить его для дальнейшего использования. Это означает, что в более крупном доме, где используется много горячей воды или одновременно используется несколько ванных комнат, электрический котел может оказаться недостаточным.

    Опора на электроэнергию
    Поскольку котлы такого типа работают на электричестве, это может быть не лучшим вариантом для объекта, который регулярно отключается или отключается.

    Посетите наше руководство по электрическим котлам для получения дополнительной информации.

    Котлы на биомассе

    Котел на биомассе предоставляет альтернативу традиционному газовому или электрическому котлу. Он работает аналогичным образом, обычно с использованием однотипных труб и радиаторов, однако основным отличием является топливо.

    Биомасса обычно относится к древесным гранулам или древесной щепе, которые сжигаются для нагрева резервуара с горячей водой, который затем используется для обогрева вашего дома и обеспечения горячей водой.

    Преимущества котлов на биомассе

    Может быть более безвредным для окружающей среды, чем другие виды топлива
    Некоторые виды топлива, используемые в котлах на биомассе, фактически считаются углеродно-нейтральными, что делает их намного более экологически чистыми, чем традиционные котлы. Это относится к древесине, поскольку при сжигании она выделяет примерно столько же углерода, сколько поглощает при выращивании. Если вы используете биомассу из местных источников, это уменьшит количество углерода, необходимого для его транспортировки, и сделает его более зеленым.

    Не полагаясь на газ или электричество
    Независимость от газа и электричества означает, что на вас не повлияет повышение цен со стороны поставщиков.

    Вы можете претендовать на Стимул возобновляемой жары
    Некоторые котлы на биомассе имеют право на получение правительственной Стимулы возобновляемой жары (RHI), серии квартальных платежей, получаемых в течение нескольких лет.

    Недостатки котлов на биомассе

    Затраты на установку могут быть высокими
    Котел на биомассе может быть очень дорогим (в зависимости от типа, который вы выбираете) по сравнению с чем-то вроде конденсационного котла.Существует также ряд других затрат, которые вы, возможно, захотите учесть в течение срока службы вашего котла на биомассе, включая затраты на доставку топлива и любого электричества, используемого для питания системы.

    Не забудьте купить топливо
    Котел, работающий на биомассе, может работать на различных видах топлива, но вам необходимо убедиться, что они пригодны для использования (например, вы не можете просто сжигать бытовые отходы). Это означает, что важно всегда иметь запас топлива для использования.

    Место для хранения
    Мало того, что вам нужно будет регулярно покупать топливо, вам также потребуется достаточно много места для его хранения.Может потребоваться много древесины или другого твердого топлива, чтобы хорошо отапливать вашу собственность, поэтому обязательно подумайте о необходимости дополнительного места для хранения.



    Какой тип котла лучше?

    Наше руководство охватывает три наиболее распространенных типа котлов и опции центрального отопления; системные котлы, обычные котлы и комбинированные котлы. Тип нужного вам котла будет зависеть от размера и возраста вашей собственности, а также от вашего образа жизни.

    Обычные котлы

    Также известная как обычный котел, обычная котельная система состоит из нескольких частей, включая котел, регуляторы нагрева, цилиндр с горячей водой, резервуар для хранения холодной воды плюс бачок для подачи и расширения.

    Обычная котельная система питается от двух резервуаров, которые расположены на чердаке. Один из них, резервуар для хранения холодной воды, забирает холодную воду из сети. Другой - это подающий и расширительный бак, который питает котельную систему и управляет любой водой, которая расширяется в системе после нагрева.

    Котел нагревает воду, которая затем хранится в баллоне с горячей водой до тех пор, пока она не понадобится для радиаторов или домашнего использования.

    Обычный котел часто встречается в старых домах, но многие современные домовладельцы предпочитают заменять их системными или комбинированными котлами, поскольку они обеспечивают более высокое давление воды.Тем не менее, некоторые старые свойства могут не иметь трубопроводов, которые могут справиться с более высоким давлением воды, и поэтому необходимо продолжать использовать обычную котельную систему.

    Преимущества обычного котла

    Вы можете использовать несколько кранов одновременно.
    Поскольку большой объем горячей воды может храниться в цилиндре, вы можете использовать несколько источников, таких как краны и душевые кабины, не испытывая падения давления или температуры воды.

    Хорошо работает при замене старой системы.
    Когда речь идет о замене отопительной системы на старом объекте, обычный котел может быть хорошим вариантом, так как он требует минимальных изменений в трубопроводе, если таковые имеются.

    Может работать с резервным погружным нагревателем.
    Электрический погружной нагреватель может быть установлен в баллон с горячей водой, поэтому, если ваш котел выходит из строя, у вас есть альтернативный способ нагрева воды.

    Совместимо с солнечными тепловыми батареями
    Обычная котельная система совместима с солнечными тепловыми панелями, которые используют солнечную энергию для создания теплой воды, которая затем подается в вашу систему центрального отопления.

    Недостатки обычного котла

    Занимает много места
    Для обычного котла требуются как чердак, так и сушильный шкаф для размещения резервуаров и цилиндра, что означает, что он часто не идеален для небольших домов.

    Тепловые потери в баке горячей воды
    В обычной котельной системе используется накопительный баллон с горячей водой. Пока там хранится горячая вода, со временем она будет терять тепло, чтобы предотвратить это, вы должны хорошо изолировать резервуар.

    У вас не может быть мгновенной горячей воды
    После того, как вы используете всю горячую воду в своем накопительном цилиндре, вам нужно будет подождать, пока котел не нагреет еще один заполненный бак, прежде чем вы сможете использовать больше. Это означает, что вы должны учитывать сумму, которую вы, вероятно, будете использовать при выборе водяного цилиндра.

    Сложный монтаж с нуля
    Из-за всех своих отдельных частей и трубопроводов обычная котельная система является одной из более дорогостоящих и дорогостоящих систем отопления, которые необходимо установить.

    Подробнее в Что такое обычный (обычный) котел?

    Системные котлы

    Системный котел работает аналогично обычному котлу, за исключением того факта, что он не требует, чтобы подающий бак или расширительный бак содержались на чердаке, поскольку эта технология встроена в сам котельный агрегат.Он берет холодную воду непосредственно из сети, нагревает ее и отправляет в баллон с горячей водой для хранения до тех пор, пока он не понадобится.

    Преимущества системного котла

    Довольно просто установить
    Многие компоненты, необходимые для системы отопления, уже встроены в системный котел. Это делает его более простым в установке, чем обычный котел.

    Вы можете использовать несколько кранов одновременно
    Резервуар для хранения означает, что вы можете получать горячую воду из нескольких источников, таких как краны и душевые кабины, одновременно, не теряя давление воды и не наблюдая падения температуры.

    Не требуется резервуар для подачи холодной воды
    Системный котел не требует резервуара для подачи холодной воды, который обычно располагается на чердаке. Это делает его идеальным для небольших домов или домов без чердачного помещения.

    Обеспечивает более высокое давление воды
    Системный котел забирает холодную воду непосредственно из сети, что означает, что он обычно обеспечивает более высокое давление воды, чем обычный котел (при условии, что давление воды в вашем регионе адекватное).

    Совместимо с солнечными тепловыми котлами
    Системные котлы могут работать с солнечной тепловой системой, которая использует солнечную энергию для нагрева воды в вашем доме.Это может сократить выбросы углекислого газа и счета за электроэнергию в вашей семье.

    Недостатки системного котла

    Не такой компактный, как паровой котел
    В отличие от парового котла, для системного котла требуется резервуар для горячей воды, что делает его гораздо менее компактным.

    Потеря тепла в резервуаре для горячей воды
    Любая созданная горячая вода будет храниться в резервуаре для горячей воды до тех пор, пока она не понадобится. В течение этого времени тепло будет потеряно, поэтому важно попытаться предотвратить как можно большую часть этой потери тепла, изолируя ее.

    Вы ограничены размером своего резервуара для горячей воды.
    С системным бойлером вы можете использовать столько горячей воды, сколько может вместить ваш резервуар. Если вам требуется больше, вы должны подождать, пока котел снова не нагреет его, и это обычно происходит по установленному таймеру.

    Посещение Что такое системный котел? Чтобы получить больше информации.

    Комби котлы

    Комбинированный котел, также известный как комбинированный котел, очень эффективен и компактен, что делает их идеальными для небольших домов.Название «combi» относится к тому факту, что эти котлы могут работать как в качестве водонагревателя, так и в качестве центрального отопительного агрегата.

    Благодаря своим компактным функциям комбинированные котлы являются одним из самых популярных вариантов в Великобритании - на их долю приходится более половины бытовых котельных в год.

    Комбинированные котлы

    работают, нагревая воду непосредственно от сети, поэтому вам не нужен баллон с горячей водой или бак с холодной водой. Это идеально подходит для небольших объектов без сушильного шкафа или места на крыше.Этот метод нагрева также делает их очень энергоэффективными и доступными для эксплуатации, поскольку вода не нагревается и не хранится (и расходуется впустую, если она не используется). Несмотря на то, что комбинированные котлы имеют ряд существенных преимуществ, есть также соображения, которые следует учитывать, прежде чем приступить к установке.

    Преимущества комбинированного котла

    Compact
    Комбинированные котлы идеально подходят для небольших домов, поскольку они не требуют громоздких резервуаров для хранения воды, а также требуют меньшего количества трубопроводов.

    Энергоэффективность и экономичность
    Поскольку вы нагреваете только нужную воду, когда вам это нужно, комбинированный котел расходует очень мало энергии (и, следовательно, денег).

    Хорошее давление воды
    Если у вас достаточный уровень давления в сети, вы должны испытать хороший уровень давления в душе и кранах с комбинированным котлом.

    Быстрая, простая и, как правило, дешевая установка
    Поскольку комбинированный котел не требует бака, он является одним из наиболее простых типов котлов для установки. Это также означает, что это более дешевый вариант как для установки, так и для ремонта.

    Горячая вода по требованию
    Вам не нужно ждать, пока резервуар для воды нагревается, так как комбинированный котел нагревает воду по требованию.Это также означает, что вы можете иметь неограниченное количество горячей воды.

    Недостатки пароконвектомата

    Требуется хороший уровень давления в сети
    Очень важно убедиться, что ваш источник питания может обеспечить адекватный расход и давление, прежде чем выбрать комбинированный котел. Если нет, то это может быть не самый лучший тип котла для вашей семьи.

    Несовместимо со всеми типами душа.
    Вы не можете использовать мощный душ с комбинированным котлом, так как давление зависит от давления в сети.

    Невозможно использовать более одного душа или ванны одновременно.
    С помощью комбинированного бойлера вы не можете использовать более одного душа или ванны одновременно (или одновременно запускать горячую воду). Это делает его менее идеальным вариантом для больших семей с несколькими ванными комнатами.

    Отсутствует резервный водонагреватель
    Поскольку нет баллона с горячей водой с погружным нагревателем, в случае поломки вашего пароконвектомата у вас не будет резервного источника горячей воды.

    Посещение Что такое комбинированный котел? Чтобы получить больше информации.



    Какой тип котла лучше всего подходит для вашего дома?

    Наиболее часто устанавливаемый тип котла в Великобритании - это комбинированный котел (малые и средние дома), за которым следуют системные котлы в больших домах с несколькими ванными комнатами.

    Старые здания могут потребовать установки обычного котла, чтобы избежать необходимости замены трубопровода и радиаторов, а дома в районах с низким давлением воды могут обнаружить, что обычный котел обеспечивает лучшее давление воды через систему самотечного питания.

    Если у вас есть какие-либо сомнения относительно типа котла, который вы должны установить, обратитесь к профессиональному инженеру-теплотехнике в вашем районе, который может дать вам совет и расценки на работу.

    Стоит ли менять тип котла?

    Замена старого неэффективного котла (любого типа) на более новую модель имеет много преимуществ, включая повышение эффективности, более дешевые счета за отопление и снижение выбросов. Если вы пытаетесь свести к минимуму затраты на установку, замена котла по аналогии будет самым дешевым вариантом с точки зрения первоначальных затрат.

    Однако есть несколько возможных причин, по которым домовладелец может захотеть изменить тип котла в своем доме. В большинстве случаев домовладельцы предпочитают заменять обычный котел либо системой, либо комбинированным котлом.

    Смена котла Потенциальные выгоды Что нужно учитывать
    Обычный для системы Вы можете избавиться от подающих и расширительных баков на чердаке. Сильнее давление воды (если давление в вашем районе адекватное). Старые трубопроводы и радиаторы могут не справиться с более сильным напором воды. Давление водопроводной воды может быть слабым в вашем районе. Если это так, возможно, потребуется установить дополнительный насос.
    Обычный для комби Вы можете избавиться от подающих и расширительных баков на чердаке. Вы можете избавиться от баллона с горячей водой в сушилке. Сильнее давление воды (если давление в вашем районе адекватное). Старые трубопроводы и радиаторы могут не справиться с более сильным напором воды.Давление водопроводной воды может быть слабым в вашем районе. Если это так, возможно, потребуется установить дополнительный насос. Комбинированный котел не сможет производить достаточно горячей воды для домов с большим количеством радиаторов и / или нескольких ванных комнат без потери давления и / или температуры.
    Система для комбинирования Вы можете избавиться от баллона с горячей водой в сушилке. Горячая вода будет доступна по требованию, поэтому больше не нужно ждать, пока наполнится цилиндр. Уменьшенные счета за отопление из-за отсутствия необходимости нагревать баллон с горячей водой. Комбинированный котел может быть не в состоянии производить достаточно горячей воды для домов с большим количеством радиаторов и / или нескольких ванных комнат без потери давления и / или температуры.
    Комби к системе Большой объем горячей воды, хранящейся в цилиндре, который может снабжать несколько ванных комнат и радиаторов без потери давления и / или температуры. Когда горячая вода в цилиндре израсходована, вам нужно будет дождаться, пока она снова наполнится. Счет за отопление может увеличиться, так как для нагрева воды в цилиндре требуется больше энергии.

    Какой размер котла вам нужен?

    Теперь вы знаете, что знаете топливо и тип котла, который вы должны использовать, следующее решение касается размера котла.

    Система центрального отопления должна быть достаточно мощной для нужд вашего дома. Размер или мощность котла измеряется в кВт. Если котел слишком велик для вашего дома, он может расходовать топливо и излишне увеличивать ваши счета за отопление. Если котел слишком маленький, он будет бороться за отопление вашего дома.

    Чтобы выяснить, какой размер котла вам нужен, вам следует проконсультироваться с профессиональным инженером-отопителем. Они будут учитывать такие факторы, как количество радиаторов, количество жителей и количество ванных комнат в вашей собственности.

    Приведенная ниже таблица дает вам приблизительное представление о диапазоне размеров, который вы должны искать при поиске котла, в зависимости от размера вашего дома и потребности в горячей воде. Поскольку комбинированные котлы должны иметь возможность производить отопление и горячую воду по требованию, они, как правило, более мощные, чем системные или обычные котлы.

    Количество ванных комнат Количество радиаторов Combi котел рекомендуемый размер Рекомендуемый размер системы или обычного котла
    1 10 24-27 кВт 10-18 кВт
    2 15 27-32 кВт 18-26 кВт
    3+ 20 34-42 кВт 27-40 кВт

    Сколько стоит каждый тип котла?

    При взвешивании потенциальной стоимости нового котла, вам также необходимо учитывать саму установку.Поскольку цены на котлы могут варьироваться, то же самое можно сказать и о тарифах, взимаемых инженерами-теплотехниками за установку. Факторы, которые будут влиять на стоимость установки, включают:

  • Тип устанавливаемого котла
  • Сложность установки (аналогичная замена обойдется дешевле, чем полная замена системы отопления)
  • Перемещается ли котел на новое место
  • Тарифы, устанавливаемые установщиком (установщики в Лондоне, как правило, стоят дороже, чем в других районах Великобритании)
  • Ниже представлена ​​потенциальная стоимость замены газового котла в доме с 3 спальнями.Все цифры в таблице являются средними и могут увеличиваться или уменьшаться в зависимости от ряда факторов. Во-первых, это тип устанавливаемого котла. Цены на газовые котлы могут варьироваться от 400 фунтов стерлингов до 3000 фунтов стерлингов в зависимости от производителя и модели.

    Тип котла 1-2 комнатный дом 3-4 комнатный дом 4+ комнатный дом
    Combi £ 1000 - £ 1500 £ 1500 - £ 2000 фунтов стерлингов - 2500 фунтов стерлингов +
    Система £ 1500 - £ 2000 фунтов стерлингов - 2 500 фунтов стерлингов £ 2500 - £ 3000 +
    Обычный £ 1500 - £ 2000 фунтов стерлингов - 2 500 фунтов стерлингов £ 2500 - £ 3000 +

    Поскольку существует так много переменных, которые могут повлиять на стоимость замены котла, все затраты в таблице являются оценочными.Чтобы получить более точное представление о стоимости замены котла, мы настоятельно рекомендуем получить предложения от нескольких зарегистрированных инженеров Gas Safe.

    В поисках лучшего установщика котла

    Новый котел любого типа - это большие инвестиции, поэтому вы захотите, чтобы компетентный установщик выполнил установку на самом высоком уровне за лучшую возможную цену. Газовый котел системы должен быть установлен зарегистрированным инженером Gas Safe (для установки масляных котлов требуется специалист OFTEC).

    Вместо того, чтобы принимать первую полученную вами цитату, мы настоятельно рекомендуем сравнить как минимум 3 цитаты из разных компаний.

    В Руководстве по котлам у нас есть сеть из более чем 5000 зарегистрированных газовых сейфов, установщиков котлов. Отправьте нам онлайн запрос сегодня, чтобы получить до 3 цитат от установщиков рядом с вами. Таким образом, вы можете сравнивать различные кавычки без каких-либо обязательств по их использованию, и это совершенно бесплатно.



    ,
    Электрический водогрейный котел для отопления и горячего водоснабжения

    337,90 долл. США - 354,80 долл. США / Кусок | 30 шт. (Мин.Порядок)

    Цвет:
    ,
    электрический котел Qianghong для нагревательного элемента и воды 30kw нагревательный элемент

    QiangHong электрический котел для отопления и нагрева воды 30 кВт нагревательный элемент

    Мощность (Вт)
    Автоматическое отключение Да
    Горячее водоснабжение 35L / H & 50L / H
    Размер 180 * 220 * 580 мм
    Мощность Рекомендуемая Однофазный
    Сертификация CO
    Напряжение (В) 220
    3000
    Материал корпуса Нержавеющая сталь

    Характеристика:

    1.Поставка кипяченой воды 35л / час.

    2. Вода была вскипячена, когда она готова к употреблению, она поступает в емкость с водой.

    3. Процесс нагрева контролируется микрокомпьютером, вода кипятится и затем безопасно изолируется.

    4. Температура воды отображается на панели в режиме реального времени.

    5. Корпус из нержавеющей стали, люкс, стойкий к отпечаткам пальцев, долговечный.

    6. Светодиодный дисплей и элегантное исполнение.

    FAQ

    Q: Вы фабрика или торговая компания?

    A: Мы являемся компанией, которая объединяет промышленность и торговлю, специализируясь на производстве пластиковых изделий для партийных и бытовых поставок.

    Q: Можем ли мы получить образец продукта, и сколько вы будете брать?

    A: Мы рады предоставить бесплатные образцы на складе, чтобы вы могли проверить наше качество, просто вам нужно позволить себе стоимость доставки.

    Q: Каково стандартное время изготовления для каждого заказа?

    A: Обычно время изготовления каждого заказа составляет около 20-45 дней после получения депозита, а фактическое время зависит от количества заказа, способа упаковки и сезона занятости и т. Д.

    Q: предложить нестандартную упаковку?

    A: Да, у нас есть два варианта упаковки, одна - обычная упаковка, другая - упаковка на заказ.

    Q: что такое MOQ?

    A: MOQ не является фиксированным, мы всегда открыты и гибки для всех требований, только если вы сообщите нам свои идеи.

    ,

    admin

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
