Как подключить реле тока?

При помощи реле тока можно ограничить мощность, потребляемую удаленным оборудованием и снимать питание с него при превышении. Реле тока позволяет ограничивать работу электродвигателя при отсутствии нагрузки (холостой ход), контролировать уровень максимальной нагрузки и прекращать работу оборудования при возникновении перегрузки.

Реле тока торговой марки RBUZ выпускаются с двумя типами реле: электромагнитными (I25, I32) и поляризованными (I40, I50, I63). Особенностью последних является то, что они не отключают нагрузку при исчезновении напряжения питания, а производят эту операцию исключительно в случае превышения установленных пределов по току.

Реле тока подключаются по стандартной процедуре в соответствии со схемой 1. Одной из особенностей является исключение применения для этого любых контакторов, даже если ток нагрузки больше его паспортных значений для реле. Важно, чтобы вся нагрузка была запитана через реле тока, т.к. именно его внутренний датчик контролирует величину этого параметра (тока).

Как правильно подключить реле контроля тока?

Цепи питания (напряжение 100 – 420 В, 50 Гц) сети, где реле контролирует ток, подсоединяют к клеммам 1 и 2. При этом фазу (L) определяют с помощью индикатора и подключают ее к клемме 2, ноль (N) – на клемму 1. Комплект соединительных проводов от нагрузки подключают через клемму 3 и так называемый нулевой клеммник.

ВНИМАНИЕ: Подключение нагрузки к сетевому нулю (клемма 1) не допускается!

Монтируют реле контроля тока внутри здания. Возможность попадания влаги либо жидкости в место его установки нужно свести к минимуму. Если монтаж осуществляется в помещениях с повышенной влажностью воздуха, устройство следует поместить в оболочку степени защиты от IP55 и более (частично от пыли, в полной мере от забрызгивания влагой с любого из направлений). Температуры воздуха в помещении на момент установки должны быть (—5…+45) ºС.

Токовое реле устанавливается внутрь специально предусмотренного шкафа, гарантирующего удобство его монтажа и эксплуатации. Шкаф комплектуется стандартной монтажной рейкой (DIN-рейка, ширина 35 мм). Реле занимает на рейке место, по ширине равное трем модулям по 18 мм.

Реле контроля тока нужно монтировать на высоту в пределах 0,5…1,7 м от уровня пола. Его монтируют и подключают только после окончания монтажа и проверки электрических приборов, являющихся нагрузкой.

Чтобы защитить нагрузку от коротких замыканий и возможного превышения мощности в ее цепях обязательно установите перед реле автоматический выключатель (АВ). Его следует подключить в разрыв фазному проводу (схема 2). АВ рассчитывают на номинальный ток нагрузки соответствующего реле. Людей от поражения током утечки предохранит устройство защитного отключения (УЗО) (см. схему 2).

Порядок работ при подключении реле тока:

• Зафиксируйте устройство на DIN-рейку.
• Подведите к нему все провода.
• Сделайте их подключение в соответствии с паспортом реле.

ВНИМАНИЕ: Категорически запрещено применять реле тока при защите электрооборудования, имеющего запитку от сетей с модифицированной синусоидой либо бесперебойного источника питания с выходным напряжением несинусоидальной формы. Продолжительная (свыше 5 минут) эксплуатация с такими источниками напряжения ведет к повреждениям реле тока и отнесению таких поломок к не гарантийным случаям.

Клеммные соединения реле тока рассчитаны на провода с токопроводящей жилой сечением до 16 мм². Эта величина зависит от тока, потребляемого нагрузкой. Чтобы снизить нагрузку на клеммы, предпочтительнее применять жилы из относительно мягких материалов. Все провода зачищают от изоляции на длину 10 ± 0,5 мм. Большая величина может привести к возникновению короткого замыкания, а меньшая — делает электрическое соединение менее надежным. Предпочтительнее использовать кабельные наконечники. Открутите винты клемм и вставьте в них зачищенные жилы. Зажмите винт с усилием 2,4 Н•м с помощью отвертки с лезвием шириной до 6 мм. Недостаточное усилие делает контакт слабым и заставит провода с клеммами излишне нагреваться, а перетяжка приведет к повреждению клемм и проводов. Жало отвертки шире 6 мм может сломать клеммы и привести к снятию реле с гарантии.



Оцените новость:

Поделиться:

Реле управления нагрузкой.

Всем привет. Хочу Вас познакомить с интересной штукой, предназначенной для апгрейда электрики в вашем доме. Реле управления нагрузкой (еще эту штуку называют реле отключения неприоритетных нагрузок), рассмотрим на примере ABB LSS 1/2. Есть еще похожие приборы созданные компаниями  Schneider Electric и Legrand, но они менее распространены, и найти их на просторах нашей необъятной Родины значительно труднее. Кроме того, прибор от компании ABB, на мой взгляд, более удобен, функционален и понятен, хотя и дороже.

Итак. Что же это такое и с чем его едят? Начинаем с самого начала. Вводной автомат ограничивает мощность, выделенную на объект. Следовательно если мы станем потреблять больше чем положено (включим несколько мощных приборов одновременно) – автомат отключит электричество и мы будем сидеть в темноте. Чтобы этого не произошло Вам придется самим отслеживать потребляемую мощность, а для этого нужно, как минимум, знать сколько какой прибор потребляет электроэнергии. Если же Вам лень всем этим заниматься, то тогда такой прибор создан именно для Вас. Данное реле отслеживает силу тока и когда она превышает заданное значение, отключает часть приборов, которые Вы сами выбираете в качестве неприоритетных. Причем отключает их временно.

В случае превышения порогового значения, срабатывает контакт, отключающий первую неприоритетную нагрузку. При этом загорается красный светодиод L1, который указывает на то, что отключена первая не приоритетная группа.

Если при этом суммарный ток нагрузки не уменьшился ниже установленного порогового значения, срабатывает второй контакт и отключается вторая неприоритетная группа. Загорается красный светодиод L2.

Каждые 5 мин. происходит проверка путем включения всех реле. Если в этот момент суммарная мощность равна или меньше заданной, реле остаются замкнутыми, в противном случае происходит повторное отключение неприоритетных линий.

Таким образом, реле позволяет:

• • увеличить количество нагрузок без увеличения выделяемой мощности,

• • уменьшить потребляемую мощность,

• предотвратить неудобства, связанные с внезапным выключением вводного автомата.

Давайте попробуем разобраться на примере.

Итак, имеем вводной автомат на 25А, далее счетчик электроэнергии, Далее обычно ставится реле контроля напряжения, но у нас его нет для упрощения схемы. Соответственно, следом идет реле управления нагрузкой к которому подключается фаза (в нашем случае схема с однофазным подключением), которая внутри реле делится на три линии: PL — приоритетная линия, NPL1 и NPL2 — неприоритетные линии 1 и 2 соответственно. К линиям подключаются приборы через автоматы номиналом не более 16А. Если подключаете боле мощные автоматы, то необходимо делать это через контакторы, схема приведена ниже. При суммарном превышении нагрузки на всех трех линиях, реле оставляет приоритетную, а остальные отключает.

Напоминаю, сначала отключается L1 потом L2, подключаются сначала L2 потом L1.

Также к данному реле можно подключить выключатель принудительного выключения неприоритетных нагрузок и дистанционную сигнализацию срабатывания отключения неприоритетных линий. Функции, кстати говоря, очень полезные. А еще данное реле можно использовать при трехфазной схеме подключения, схему также привожу ниже.

Ну вот, кажется разобрались. Как показывает практика, данный прибор целесообразно использовать в коттеджах, частных домах. У нас в Ленинградской области часто выделяют на дом 25А или, что еще хуже, 16А. Этого явно не хватает, при постоянном проживании. В таком случае реле управления нагрузкой очень выручает. В городских квартирах, в новых домах, обычно выделяется 32А, этого вполне достаточно, там реле использовать, как правило, нет необходимости, а на промышленных предприятиях ему вряд ли найдется применение, так как номинальная сила тока на прибор 90А. Вобщем, если легче не стало, пишите, постараюсь помочь.

Почему реле имеет минимальную применимую нагрузку?

Спросил 6 лет, 8 месяцев назад

Изменено 5 лет, 7 месяцев назад

Просмотрено 13 тысяч раз

\$\начало группы\$

Я пытаюсь найти реле для своего приложения, и я прочитал лист данных, который выглядит нормально, но указывает

Минимальная применимая нагрузка: 10 мВ 10 мкА

В моей схеме ожидается замыкание реле, но напряжение и ток не подаются. Вы можете думать об этом как о двух последовательно соединенных реле, одно из которых открыто, а другое замкнуто, поэтому ток отсутствует. Это звучит как то, что я бы сделал, когда я был в школе.

Почему реле требует минимального напряжения и тока на стороне нагрузки? Можно ли эксплуатировать это реле в моих условиях или нет? Что может сломаться в реле, если я не соблюдаю это требование? Что означает «минимальная применимая нагрузка»? Когда и как мне нужно учитывать это значение?

\$\конечная группа\$

4

\$\начало группы\$

Основная причина того, что почти все реле требуют минимальной нагрузки, заключается в том, что механическое действие замыкания в сочетании с фактическим протеканием тока необходимо для «разогрева» контакта и прорыва постоянно накапливающегося слоя окисления.

Это одна из причин, по которой в небольших сигнальных реле обычно используются дорогие сплавы контактов, устойчивые к окислению, но, как выяснила телефонная компания несколько десятилетий назад, даже контакты из чистого золота могут иметь проблемы в условиях высокой влажности. Хотя окисление не влияет на золотые контакты, повторяющиеся циклы влажного/сухого воздуха осаждали бы изолирующий слой.

\$\конечная группа\$

7

\$\начало группы\$

Ртутные (герконовые) реле используются там, где нельзя гарантировать минимальные токи нагрузки. У них есть пленка ртути на контактах, которая будет вступать в контакт даже при отсутствии тока, поскольку образует жидкий переход. Как правило, контактное сопротивление будет немного выше, чем лучшее контактное сопротивление золота. Срок службы переключения может быть намного выше, чем у других типов.

Токи нагрузки обычно ниже, поскольку они обычно необходимы только для слабых сигналов.

В вашем случае, когда действующие нагрузки имеют приличное значение, почти любой тип сухого реле будет надежно работать.

Долговечность сухого контакта существенно не изменится, даже если ток не течет, но старение и отсутствие тока нагрузки будут медленно увеличивать низкоточное контактное сопротивление , как упоминалось другими. Это означает, что предельные слаботочные сигналы будут подвергаться воздействию более высокого, чем указано, контактного сопротивления до тех пор, пока не будет коммутирован адекватный ток.

РЕДАКТИРОВАТЬ:
Тонкий оксидный слой, который образуется на контактах реле, также может вызвать увеличение сопротивления слабого тока и оставаться высоким до тех пор, пока не будут переключены разумные токи нагрузки, которые «сожгут» его.

\$\конечная группа\$

2

\$\начало группы\$

Реле будет работать при любой нагрузке (разумеется ниже максимальной). Однако, если вы используете меньшую, чем минимально допустимая нагрузка, он может выйти из строя раньше, чем должен (меньше операций переключения). Причина этого в том, что со временем на контакт может попасть коррозия. Минимальный ток измеряется/рассчитывается, чтобы прорвать контактную коррозию, а также замедлить сам процесс коррозии.

Вы можете использовать реле с меньшим током, но если вы используете его в устройстве, которое требует высокой надежности, или если вы не можете заменить реле, если оно выйдет из строя, это не очень хорошая идея.

\$\конечная группа\$

\$\начало группы\$

Реле может не работать должным образом при нагрузке ниже минимальной. Если ток, который вы переключаете, ниже 10 мкА, вы можете обнаружить, что реле по-прежнему проводит значительный ток даже в разомкнутом состоянии из-за внутренней емкости. Аналогичным образом открытое реле может легко получить 10 мВ от электромагнитных помех, поэтому, если ваш фактический сигнал настолько мал, может показаться, что реле все еще пропускает его.

Конечно, такие явления зависят от частоты сигналов, которые вы переключаете, и вашей среды, что подчеркивается в техническом описании:

Минимальная применимая нагрузка является эталонным значением. Перед производством проверьте фактическую нагрузку, поскольку эталонное значение может меняться в зависимости от частоты коммутации, условий окружающей среды и ожидаемого контактного сопротивления…

Таким образом, ваше реле будет работать нормально, даже если сигнал, который вы переключаете, на самом деле отсутствует. Ваш сигнал должен просто быть выше порога, когда он есть.

\$\конечная группа\$

2

\$\начало группы\$

Ваше заявление или объяснение не имеют смысла. Если отсутствует ток , то у вас есть постоянно разомкнутое , это означает, что вы можете удалить реле и сэкономить компонент, время и деньги.

Однако, если вы управляете нагрузкой 10 мА (согласно вашему комментарию), вы можете использовать реле и не «беспокоиться» о «минимальной применимой нагрузке».

\$\конечная группа\$

1

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Как работает реле — Как соединить НО и НЗ контакты

Вы здесь: Главная / Электронные компоненты / Как работает реле — Как соединить НО, НЗ контакты

Последнее обновление 5 июня 2022 г. , Swagatam 42 комментариев

Электрическое реле состоит из электромагнита и подпружиненных переключающих контактов. Когда электромагнит включается/выключается с помощью источника постоянного тока, подпружиненный механизм соответственно вытягивается и освобождается этим электромагнитом, обеспечивая переключение между концевыми клеммами этих контактов. Внешняя электрическая нагрузка, подключенная к этим контактам, последовательно включается/выключается в ответ на переключение электромагнита реле.

В этом посте мы всесторонне узнаем о том, как реле работает в электронных схемах, как определить его выводы любого реле с помощью счетчика и подключить в цепях.

Содержание

Введение

Будь то для мигания лампы, для переключения двигателя переменного тока или для других подобных операций, реле предназначено для таких приложений. Однако молодые энтузиасты-электронщики часто путаются, оценивая выводы реле и конфигурируя их со схемой привода внутри предполагаемой электронной схемы.

В этой статье мы изучим основные правила, которые помогут нам определить распиновку реле и узнать, как работает реле. Давайте начнем обсуждение.

Как работает реле

Работу электрического реле можно узнать из следующих пунктов:

1. Релейный механизм в основном состоит из катушки и подпружиненного контакта, который может свободно перемещаться по оси вращения.
2. Центральный полюс шарнирно или повернут таким образом, что, когда на катушку реле подается напряжение, центральный полюс соединяется с одной из боковых клемм устройства, называемой замыкающим контактом (нормально замкнутым).
3. Это происходит из-за того, что полюсное железо притягивается электромагнитным притяжением катушки реле.
4. Когда катушка реле выключена, полюс отсоединяется от НО (нормально разомкнутого) контакта и соединяется со вторым полюсом, называемым НЗ контактом.
5. Это положение контактов по умолчанию и происходит из-за отсутствия электромагнитной силы, а также из-за натяжения металла полюса, которое обычно удерживает полюс в соединении с размыкающим контактом.
6. Во время таких операций включения и выключения он попеременно переключается с Н/З на Н/О в зависимости от состояния ВКЛ/ВЫКЛ катушки реле. электромагнит, когда постоянный ток проходит через катушку.
7. Когда на катушку подается напряжение, генерируемое электромагнитное поле мгновенно притягивает ближайший подпружиненный металлический полюс, реализуя описанное выше переключение контактов. этого полюса.
8. Два других контакта Н/З и Н/О образуют соответствующие дополнительные пары релейных клемм или выводов, которые попеременно соединяются и разъединяются с центральным полюсом реле в ответ на активацию катушки.
9. Эти Н/З и Н/О контакты также имеют концевые выводы, которые выдвигаются из блока реле, образуя соответствующие выводы реле.

Следующее грубое моделирование показывает, как полюс реле перемещается в ответ на движение катушки электромагнита при включении и выключении с помощью входного напряжения питания. Мы можем ясно видеть, что первоначально центральный полюс удерживается соединенным с контактом N/C, а когда катушка находится под напряжением, полюс тянется вниз из-за электромагнитного действия катушки, заставляя центральный полюс соединиться с контактом N/C. О контакт.

Видео Объяснение

Таким образом, реле имеет три основных контакта, а именно: центральный полюс, Н/З и Н/О.

Два дополнительных вывода заканчиваются катушкой реле

Это базовое реле также называется реле типа SPDT, что означает однополюсное двухпозиционное реле, поскольку здесь у нас есть один центральный полюс, но два чередующихся боковых контакта в виде N/O, N/C, отсюда и термин SPDT.

Таким образом, всего у нас есть 5 выводов в реле SPDT: центральный подвижный или переключающий вывод, пара контактов Н/З и Н/О и, наконец, два контакта катушки, которые вместе составляют выводы реле.

Как идентифицировать выводы реле и подключить реле

Обычно, к сожалению, многие реле не имеют маркировки выводов, что затрудняет для новых энтузиастов электроники их идентификацию и использование их для предполагаемых приложений.

Выводы, которые необходимо идентифицировать (в указанном порядке):

1. Выводы катушки
2. Вывод общего полюса
3. Вывод Н/З
4. Вывод Н/О

Идентификация типовые выводы реле могут быть выполнены следующим образом:

1) Установите мультиметр в диапазоне Ом, предпочтительно в диапазоне 1 кОм.

2) Начните с случайного подключения щупов измерителя к любому из двух контактов реле, пока не найдете контакты, которые показывают некоторое сопротивление на дисплее измерителя. Обычно это может быть что угодно между 100 Ом и 500 Ом. Эти контакты реле будут обозначать выводы катушки реле.

3) Затем выполните ту же процедуру, подключив штырьки измерителя случайным образом к оставшимся трем клеммам.

4) Продолжайте делать это до тех пор, пока не найдете два контакта реле, указывающих на непрерывность между ними. Эти два вывода, очевидно, будут Н/З и полюсом реле, потому что, поскольку реле не запитано, полюс будет присоединен к Н/З из-за натяжения внутренней пружины, что указывает на непрерывность друг друга.

5) Теперь вам нужно просто определить другой одиночный терминал, который может быть ориентирован где-то между двумя вышеупомянутыми терминалами, представляющими треугольную конфигурацию.

6) В большинстве случаев центральным выводом из этой треугольной конфигурации будет полюс вашего реле, Н/З уже идентифицирован, и, следовательно, последним будет Н/О контакт или вывод вашего реле.

Следующее моделирование показывает, как типичное реле может быть подключено к источнику постоянного напряжения на его катушках, а сетевая нагрузка переменного тока — на его замыкающих и размыкающих контактах. с указанным напряжением и проверив сторону Н/О с помощью счетчика на непрерывность. .

Вышеупомянутая простая процедура может быть применена для идентификации любой схемы выводов реле, которая может быть вам неизвестна или не иметь маркировки.

Теперь, когда мы тщательно изучили, как работает реле и как идентифицировать цоколевку реле, было бы также интересно узнать подробности о наиболее популярном типе реле, которое в основном используется в небольших электронных схемах, и о том, как подключите его.

Если вы хотите узнать, как спроектировать и настроить каскад релейного драйвера с использованием транзистора, вы можете прочитать это в следующем посте:

Как сделать схему драйвера транзисторного реле

Типичная схема контактов реле китайского производства

Как подключить клеммы реле

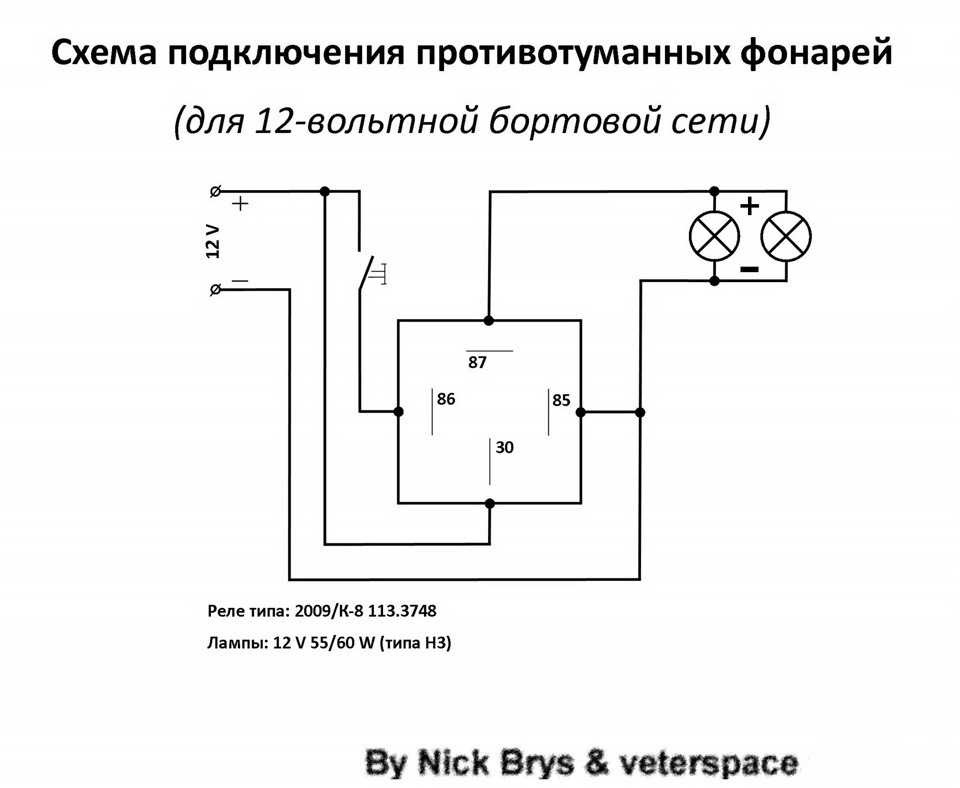

На следующей схеме показано, как вышеприведенное реле может быть подключено к нагрузке, например, когда катушка находится под напряжением. , нагрузка срабатывает или включается через свои нормально разомкнутые контакты и через подключенное напряжение питания.
