Подключение посудомоечной машины к водопроводу своими руками

Думали, что купили посудомоечную машину и можно сразу пользоваться? А как же установка и подключение техники? Многие задумываются над вызовом мастера для проведения работ. Не спешите тратить деньги — мы расскажем, как правильно выполнить подключение посудомоечной машины к водопроводу.

Особенности установки и подсоединения

Хотите, чтобы посудомойка прослужила минимум 10 лет? Тогда начните с выбора места для установки. Это важно, поскольку от дальности мойки будет зависеть сложность подключения воды.

Вот основные требования:

• Если вы заранее не предусмотрели место для техники, постарайтесь поместить ее рядом с мойкой. Канализация не должна нахдиться дальше 1,5 м. Шланги можно удлинить, а вот насос будет работать в усиленном режиме, чтобы откачать воду на такое расстояние. К тому же лишние соединения увеличивают вероятность протечки.

• Влагостойкая розетка. Располагаться она должна на расстоянии 45 см от пола, поскольку сетевой шнур посудомойки достаточно короткий. Если у вас не организована отдельная розетка, тогда нужно ее провести. По технике безопасности запрещается подсоединение машины через тройник или переноску.

В первую очередь организуется электрическая проводка, выводится розетка. Затем нужно подсоединить слив и организовать отвод к канализации. Теперь можно начинать водопроводные работы.

К какой воде лучше подключать посудомойку

Работает ли техника без горячей воды? Чтобы точно узнать, нужна ли горячая вода при подключении, посмотрите в инструкции, какой водой моет посудомоечная машина. В большинстве моделей предусмотрено подсоединение к холодному водостоку. Почему:

1. Низкое качество горячей воды в водопроводе. Слишком много известковых примесей, ржавчины, которые оседают на фильтрах и деталях техники.
2. Периодическое отключение в целях профилактики.
3. Для нормальной работы посудомойки температура воды не должна превышать 60-65 градусов. В водопроводе температуру никто не регулирует, и часто она превышает норму. В результате система либо смешивает холодный и горячий поток самостоятельно, либо вода поступает в чистом виде, что сказывается на работе машины.
4. Высокая температура потока приводит в негодность ионообменник для смягчения воды.

Метод подключения указан в инструкции по эксплуатации. В случае подвода к горячей воде в комплекте идут специальные шланги с усиленной защитой.

Как подключить ПММ своими руками

Сразу продумайте, какие вам могут понадобиться инструменты и детали. Подготовьте все, а затем приступайте к работе.

Комплектующие:

• Тройник с диаметром резьбы ¾ дюйма. Лучше выбирать латунный или бронзовый тройник с запорным краном. Эти материалы более долговечны и надежны, чем пластик и латунь.
• Проточный фильтр. Он остановит крупные частицы мусора на входе, защитит заливной шланг и фильтр-сеточку от засора.
• Отжимная муфта для врезки в трубопровод.
• Фум-лента.
• Дополнительный шланг, переходник.

Инструменты:

• Плоская и крестовая отвертка.
• Плоскогубцы.
• Гаечный ключ.

Если вам не подходит обычный шланг, который шел в комплекте с машиной, вы можете купить другой с защитой «Аквастоп». Выглядит он так:

Внутри пластикового корпуса находится абсорбирующая губка. После протечки губка впитывает влагу и разбухает, блокируя ток воды в систему. Какой бывает защита «Аквастоп», читайте в нашей статье.

Если у вас встроенная посудомойка, вы можете сначала установить ее на место, а затем организовать подводку воды. Есть два варианта подсоединения:

1. Через смеситель.
2. Методом врезки в трубу.

Один конец шланга насаживается на вывод посудомоечной машины, закручивается гайка. Другой конец присоединяется к выводу воды под раковиной. Рассмотрим оба варианта.

Через смеситель:

1. Перекройте впускной вентиль.
2. От трубы открутите шланг смесителя.
3. На его место установите тройник с краном.
4. К одному выходу подсоедините шланг смесителя, а к другому — проточный фильтр и шланг ПММ.
5. Перемотайте резьбовые соединения фум-лентой. Герметизируйте по резьбе 10-15 раз.

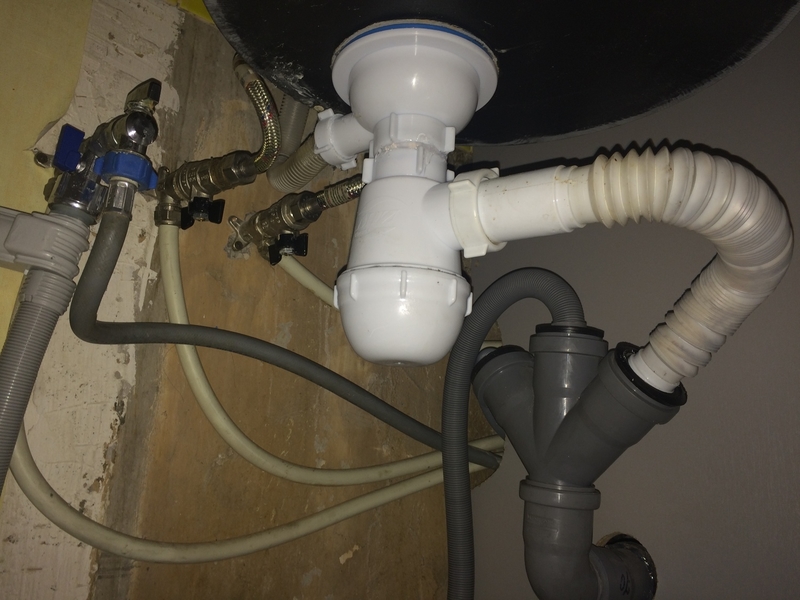

Схема подключения:

Если труба проходит возле техники, нет смысла протягивать шланг до мойки. Можно самостоятельно врезать в трубу.

1. Закройте входной шланг.
2. Болгаркой отрежьте часть трубы и установите отжимную муфту.
3. К муфте прикрутите кран с шаровым механизмом.
4. На выход крана накрутите конец шланга посудомойки. Для дополнительных приборов лучше установить тройник.

Судя по отзывам пользователей, более легким способом является подсоединение через смеситель.

Как видите, можно выполнить установку самостоятельно, если есть желание. Предварительно прочитайте инструкцию к вашей ПММ, а также посмотрите видео по теме:

[Инструкция] Подключение Посудомоечной Машины Своими Руками

Машина для мытья посуды используется в быту всё чаще и чаще. Это устройство имеет массу плюсов, заключающихся не только в отсутствии необходимости мыть посуду вручную. Эксплуатация «посудомойки» гораздо более выгодная, нежели мытьё посуды с помощью моющего средства в раковине. Сбор грязной посуды в течение всего дня и однократное применение для её мытья этого прибора дают весьма существенную экономию воды и моющего средства. Финансовый эквивалент такой экономии настолько велик, что позволяет окупать даже затраты на электричество при работе посудомоечной машины (ПММ). В статье будут рассмотрены различные нюансы самостоятельной установки и подключения посудомоечной машины в условиях современной квартиры.

Содержание:

• Основные этапы подключения
• Установка посудомоечной машины
  • Отдельно стоящие ПММ
  • Встраиваемые ПММ
• Подключение к водопроводу и канализации
• Подключение к электросети
  • Заключение
    • Как подключить посудомойку

Основные этапы подключения

Читайте также:  Из чего сделать фартук на кухне: выбираем долговечный и красивый вариант (150+ Фото & Видео) +Отзывы

Успешное подключение коммуникаций (электричество, вода, канализация)

Условно процесс ввода ПММ в эксплуатацию можно разбить на три основных этапа:

• монтаж посудомойки на месте её установки
• подключение к водным коммуникациям (источникам воды и канализационному стоку)
• подключение к электричеству

Принципы, которыми руководствуются при каждом этапе подключения достаточно просты и базируются на правилах эксплуатации того или иного вида ресурса (воды и электричества).

Несоблюдение тех или иных норм может привести к аварийным ситуациям в работе машины и быть источником опасности при её эксплуатации.

Для установки машины потребуются дополнительные детали:

• специализированный сифон для слива (устанавливается на раковине)
• водопроводный шаровой кран
• соединительные шланги (если они не идут в комплекте с посудомойкой)
• хомуты для фиксации
• розетка с заземлением
• защитные дифференциальные автоматы или устройство защитного отключения (УЗО), если они не были предусмотрены в проекте электроснабжения помещения

Читайте также:  Схемы подключения люминесцентных ламп: с дросселем и без дросселя, 2-х и более ламп (Фото & Видео)

Элементы для подключения посудомоечной машины к водопроводу

Инструменты, необходимые для монтажа:

• строительный уровень
• разводной ключ
• набор отвёрток
• дрель с дополнительными насадками
• нож
• кусачки

Читайте также: Как сделать дренаж на участке своими руками: отводим излишки воды на разных типах почвы, правильно и недорого (20 Фото & Видео) +Отзывы

Установка посудомоечной машины

Читайте также:  Установка унитаза в частном доме: инструкция для новичков по правильному монтажу сантехники своими руками | Фото & Видео

Конструктивно посудомойки могут быть двух типов: отдельно стоящие и встроенные. Первые представляют сбой отдельные электрические приборы в собственном корпусе, которые могут быть установлены практически в любом месте кухни. Главное – чтобы к ним было удобно подводить коммуникации и при их подведении соблюдались все необходимые нормы.

Монтаж и подключение посудомоечной машины

Встроенные посудомойки устанавливаются в уже готовые элементы кухни (шкафы и ниши), к которым заранее подведены точки ввода воды и электричества. Такие ПММ могут иметь как собственную переднюю панель с органами управления, так и использовать в качестве передней панели декоративную пластину, выполненную из дерева или МДФ. В этом случае органы управления ПММ будут скрыты; чаще всего их располагают на дверце с торца.

Отдельно стоящие ПММ

Читайте также:  Установка кондиционера в квартире или частном доме: пошаговая инструкция для монтажа своими руками | Фото & Видео

Наружный настольный вариант посудомойки

В зависимости от габаритов такой посудомойки, она может быть установлена на полу или на специальной подставке. В роли подставки может выступать, например, столешница. Обычно ПММ высотой более 60 см устанавливают на пол, а высотой 45-60 см – на подставку.

Основных требований при подобном способе установки всего два:

Отклонение от горизонтальной плоскости при монтаже ППМ должно быть не более 2°.

Проверка правильности установки делается с помощью уровня, который прикладывается к крышке посудомойки. Все машины снабжаются ножками с регулируемой высотой, поэтому при выравнивании машины проблем возникнуть не должно.

Читайте также:  Декоративная штукатурка стен своими руками. Обзор простых решений: как изготовить, как наносить шпаклевку | 115+ Фото & Видео

Регулировка высоты машины при помощи специального винта

Если коммуникации уже подведены к месту установки, то особых проблем при монтаже ППМ не возникнет, если же их нет, то придётся к месту установки прибора подводить электричество и воду.

Здесь следует помнить, что длина стандартных шлангов, и кабеля подключения электричества, идущих в комплекте с машиной, не превышает 1.5 м. Поэтому место её расположения следует выбирать, исходя из этих расстояний. Применение дополнительных удлинителей для подачи воды и электричества крайне нежелательно.

Обычно, при выборе места установки машины, её стараются разместить поближе к водным коммуникациям – холодной воде и канализационному стоку, а уже электричество подводят любым удобным способом, поскольку монтаж электрики менее трудоёмкий, нежели монтаж водоснабжения. Если для того, чтобы провести электричество, максимум, что придётся сделать – это проштробить стену для размещения проводки и установить гнездо для розетки, то в случае с водой список мероприятий будет существенно больше.

Встраиваемые ПММ

Читайте также:  Установка пластиковых (ПВХ) окон в доме или квартире: пошаговая инструкция для монтажа своими руками | Фото & Видео

В данной ситуации всё гораздо проще

Все встраиваемые посудомойки (кроме очень ограниченного числа моделей) имеют не только стандартные габариты, но и стандартные положения точек ввода электричества и воды.

Габариты посудомоечных машин достаточно жестко стандартизированы:

• высота – не более 82 см для полноразмерных и не более 46 см для малогабаритных
• ширина – 60 см для полноразмерных и 45 для узких или малогабаритных
• глубина – 48 или 58 см

Перед тем, как жёстко закрепить ПММ в нишах или шкафах, их также необходимо выровнять при помощи уровня. Это просто сделать, поскольку встраиваемые машины также снабжаются ножками с регулируемой высотой.

Важной деталью для встраиваемых ПММ является парозащита в виде специальной металлической пластины. Она устанавливается в передней верхней части ниши и закрепляется при помощи саморезов к нижней части столешницы. Благодаря применению этого устройства столешница не будет разбухать от пара при открытии дверцы посудомойки. Иногда вместо этой пластины используют алюминиевую фольгу или скотч, который закрепляют по части периметра дверцы (на столешнице и боковых стенках).

Читайте также: Фундамент: виды, устройство, пошаговая инструкция закладки ленточного фундамента своими руками | Фото & Видео +Отзывы

Подключение к водопроводу и канализации

Читайте также:  Канализация в частном доме своими руками – быстро и без проблем. Описание устройства, какие бывают виды и схемы (20 Фото & Видео) +Отзывы

Кран для подключения посудомойки к водорозетке

При подключении к системе водоснабжения необходимо шланг от ПММ подключить к водорозетке не напрямую, а при помощи специальной запорной арматуры. Она представляет собой специальный кран, один конец которого подключается к водорозетке, а второй (с резьбой ¾ дюйма) – к шлангу от ПММ. Использование этого устройства поможет перекрыть воду в случае неисправности входного клапана машины.

Дальнейшее подключение достаточно просто – к запорному крану подключается конец шланга от ППМ. Другой конец соединительного шланга подключается непосредственно к машине. При этом желательно, чтобы шланг был снабжен системой AquaStop (у некоторых моделей она называется AuqaControl). Применение подобной системы защищает машину от протечек, блокируя подачу воды в случае неисправности главного клапана в машине.

Шланг с системой AquaStop

После того, как шланги подключены, проверяется их герметичность путём открытия крана подачи воды при отсутствии напряжения.

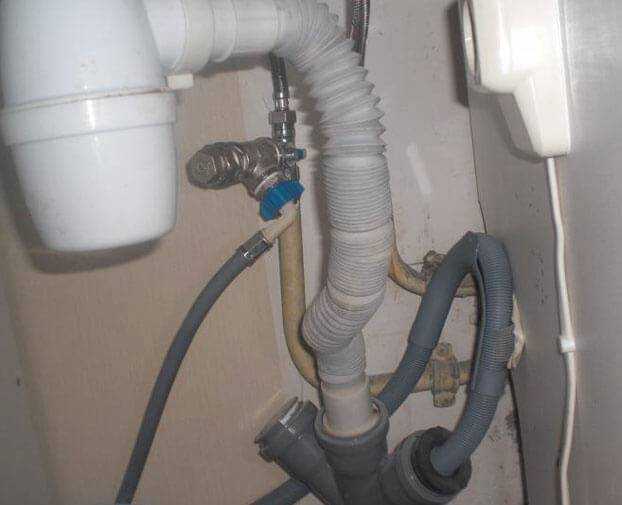

Подключение слива осуществляется либо непосредственно к отдельному выводу канализации (если он был предусмотрен), либо при помощи специализированного сливного сифона раковины. Последний метод в настоящее время применяется гораздо чаще, поскольку значительно упрощает конструкцию слива на кухне, т.к. нет необходимости в отдельном отведении канализации для посудомойки.

В конструкции подобного сифона предусмотрено место для подключения дополнительного сливного шланга. Иногда подобных отведений бывает несколько.

Читайте также:  ТОП-10 Лучших фильтров для воды под мойку | Обзор самых популярных моделей в 2019 году +Отзывы

Специализированный сифон для слива ПММ с двумя дополнительными отведениями

Альтернативным способом подключения к канализации является использование дополнительного тройника в сливе раковины.

Дополнительный тройник в сливе раковины

В случае применения дополнительного тройника слив ПММ рекомендуется подключать к нему при помощи обратного клапана.

Читайте также: Капельный полив: пошаговый монтаж системы своими руками из готовых материалов, пластиковых бутылок (Фото & Видео)

Подключение к электросети

Читайте также:  Какая должна быть электропроводка в частном доме, укладка своими руками, инструкция для новичков

Пример реализации розетки для отдельно стоящей ПММ

Согласно правилам эксплуатации электроустановок, все электроприборы, работающие с водой, должны быть заземлены и подключаться к сети с применением специальных средств защиты – УЗО или дифференциального автомата. Желательно ещё при изначальном разведении проводки на каждого из таких потребителей, в том числе, и на посудомойку отвести отдельную линию питания.

Максимальная  мощность посудомойки составляет около 2.5 КВт, поэтому розетка для неё выбирается с нагрузкой по току 16А. Это значение номинального тока соответствует максимальной потребляемой мощности в 3.52 КВт, то есть розетка используется с запасом по току в 40%.

Может показаться, что это слишком большой запас, однако, розетки на меньший ток (10А – ближайший стандарт) могут не подойти, поскольку при этом максимальная мощность будет составлять 2.2 КВт.

Розетка обязательно должна иметь контакт заземления, подключённый к общему заземлению жилого помещения.

Автомат, который будет установлен на линию питания машинки, выбирается на максимальный ток в те же 16А, что и розетка.

Подключение отдельно стоящей машины производится при помощи розетки, находящейся на расстоянии не более 1-1. 5 м от неё. Удлинители при этом использовать крайне нежелательно. Во-первых, при этом получаются два дополнительных электрических соединения, а во-вторых, велика вероятность того, что в удлинителе вообще отсутствует цепь заземления.

Читайте также:  [Инструкция] Соединение проводов в распределительной коробке: типы соединений и их применение

Вариант для тех, кто не хочет менять проводку: розетка для посудомойки со встроенным УЗО

Устройство защитного отключения выбирается на разницу токов в 30 мА – это соответствует примерно 30-40% от опасной величины для человека. То есть, при контакте с неисправным прибором хозяин машинки может попасть под кратковременное воздействие электрического тока. Оно хоть и не будет смертельным, но и приятным его тоже назвать нельзя.

Чтобы уменьшить воздействие тока на человека в момент соприкосновения, можно использовать УЗО, с током утечки менее 30 мА, например, 10 мА. Однако, при этом количество ложных срабатываний защиты будет достаточно частым, что также будет неудобно. В общем, в данной ситуации выбор тока утечки УЗО зависит от желания пользователя.

Иногда при подключении посудомоечной машинки, применяется дифф. автомат – устройство, совмещающее в себе функции обычного автомата и УЗО. Применение такого автомата рекомендуется также для всех электроприборов, работающих с водой (стиральная машина, водонагреватель и т.д.)

Это самое правильное и простое решение, однако, оно имеет один недостаток – цену. Например, ввод в схему электроснабжения УЗО удорожает стоимость материалов в 1.5 раза. Использование же дифференциального автомата (в зависимости от фирмы-производителя) может увеличить стоимость схемы электропитания от 2 до 5 раз.

Заключение

Подключение посудомоечной машины к коммуникациям – задача достаточно простая, и, можно сказать, тривиальная. При этом понадобится относительно немного инструментов и дополнительных материалов. Причём, в большинстве случаев практически все материалы идут в комплекте с машиной. Главное в процессе установки – соблюдать все правила по работе с водными и электрическими сетями.

ВИДЕО: Как подключить посудомойку своими руками

Как подключить посудомойку

[Инструкция] Монтаж и подключение посудомоечной машины своими руками: к водопроводу, канализации и электричеству | Фото & Видео

4.7 Общий балл

Подключение посудомоечной машины

Для нас очень важна обратная связь с нашими читателями. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.

Простота монтажа

7.5

Сложность подключения

6

Экономия средств

8. 5

Рейтинг пользователей: 1 (1 Голос)

Как установить и подключить новую посудомоечную машину

По

Аарон Стикли

Аарон Стикли

Аарон Стикли — лицензированный сантехник с 15-летним опытом работы в сфере коммерческого, нового сантехнического оборудования, а также обслуживания и ремонта жилых помещений. Он начал свой собственный бизнес по обслуживанию жилья и ремонту сантехники. Статьи Аарона о сантехнике на The Spruce публикуются четыре года.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 05.10.22

Рассмотрено

Ричард Эпштейн

Рассмотрено Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших в Нью-Йорке профсоюзных строительных компаний по сантехнике.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Кевин Норрис

Обзор проекта

Когда вы покупаете новую посудомоечную машину в специализированном магазине, цена часто включает в себя доставку бригадой, которая занимается подключением, и может даже включать вывоз старой посудомоечной машины. Но если вы покупаете посудомоечную машину в крупном центре обустройства дома или в интернет-магазине, подключение посудомоечной машины обычно не входит в стоимость — или это может стоить вам существенной дополнительной платы за это.

К счастью, подключить посудомоечную машину самостоятельно – это довольно просто, если старая посудомоечная машина снята.

Для подключения новой посудомоечной машины требуется три соединения: подключение шнура питания, подключение к водопроводу и подключение к сливной линии. Домашние мастера могут сделать все это, если они понимают, что требуется.

Подключение питания может быть самым сложным, особенно если у вас нет опыта работы с электропроводкой. Посудомоечные машины могут быть «жестко подключены» с помощью кабеля цепи NM, который подключается непосредственно к соединительной коробке на посудомоечной машине; или, что чаще, они могут использовать стандартный шнур прибора, который подключается к сетевой розетке. В любом случае, электрические нормы требуют, чтобы посудомоечная машина обслуживалась отдельной выделенной цепью, и если ваша не подключена таким образом, вы можете установить новую цепь одновременно с заменой посудомоечной машины. С 2020 года код NEC также требует, чтобы посудомоечные машины имели защиту GFCI. Даже там, где это не требуется, это лучшая стратегия, поскольку упрощает отключение устройства, если в будущем потребуется его обслуживание.

Нет никаких причин, по которым вы не можете подключить посудомоечную машину самостоятельно. Как проводные соединения, так и соединения шнура устройства выполняются одинаково, при этом проводные соединения выполняются внутри панели доступа в основании устройства.

Соединение подачи воды  — это простое соединение одного конца плетеной стальной трубы подачи воды с впускным клапаном на посудомоечной машине, а другого конца — с запорным клапаном на трубе подачи горячей воды. Эта подводящая трубка на самом деле является не чем иным, как более длинной версией того же типа подводящих трубок, которые питают смесители раковины и туалеты, поэтому, если вы работали с этими сантехническими приборами, у вас не возникнет проблем с подключением посудомоечной машины. Для подключения трубы подачи воды к посудомоечной машине обычно требуется прикрепить специальный латунный фитинг, известный как 9.0043 посудомоечная машина 90 — колено под углом 90 градусов, позволяющее легко соединить подающую трубку с посудомоечной машиной. Этот фитинг обычно входит в соединительный комплект, в который также входит стальная подводящая трубка в оплетке.

Подсоединение сливного шланга к посудомоечной машине — не менее простая сантехническая работа. Сливной шланг подсоединяется к сливному люку под раковиной; на пути к сифону он либо закручивается петлей к нижней стороне столешницы под раковиной, либо прикрепляется к фитингу с воздушным зазором. Правильный способ сделать это зависит от требований кодекса в вашем регионе, но любой метод предназначен для предотвращения попадания грязных сточных вод обратно в посудомоечную машину. Когда сливной шланг скручивается обратно вниз, он присоединяется либо к ниппелю на мусоросборнике, либо непосредственно к ниппелю на сливном патрубке раковины.

Оборудование/инструменты

• Отвертки
• Плоскогубцы или разводной ключ
• Дрель и сверло (при необходимости)

Материалы

• Комплект разъемов для посудомоечной машины
• Соединение труб
• Шнур электроприбора
• Соединители проводов (проводные гайки)

Ель / Кевин Норрис

1. Подсоедините электрический шнур

   Большинство рабочих частей — как электрические, так и водопроводные — расположены за панелью доступа, расположенной в передней нижней части посудомоечной машины. Хотя эти соединения можно выполнить, присев или лёжа на полу, большинству людей проще всего аккуратно положить посудомоечную машину на спину, чтобы снять панель доступа и выполнить предварительные соединения.

   Начните с снятия нижней панели доступа на посудомоечной машине. Визуально определите соединительные фитинги шнура питания, электромагнитный клапан подачи воды и сливной фитинг.

   Совет

   Если в боковой части тумбы еще не просверлены отверстия для доступа, вам потребуется сделать это, чтобы провести шнур питания к розетке, а сливной шланг к мусоросборнику или сливу раковины.

   Снимите крышку на корпусе разъема проводов. Проденьте шнур питания в корпус и соедините три провода: зеленый провод от шнура прибора к зеленому винту заземления, белый нейтральный провод к белому проводу посудомоечной машины и черный провод «горячий провод» к черному проводу посудомоечной машины. Эти соединения обычно выполняются с помощью накручиваемых соединителей проводов (проводных гаек), но некоторые устройства могут иметь другие методы соединения проводов. Замените крышку на корпусе проводного соединения.

   Ель / Кевин Норрис

2. Подключить водопровод

   В комплект подключения вашей посудомоечной машины входит посудомоечная машина 90, которая будет использоваться для подключения подачи воды к посудомоечной машине. Установка посудомоечной машины 90 — это первый шаг к подключению воды к вашей посудомоечной машине.

   Найдите впускной патрубок для воды на электромагнитном клапане. Нанесите немного герметика для соединения труб на резьбу фитинга посудомоечной машины 90, затем накрутите его на электромагнитный клапан. Полностью затяните вручную, затем затяните еще на 1/4 оборота плоскогубцами или разводным ключом.

   Ель / Кевин Норрис

3. Подсоедините линию подачи воды

   В комплект разъема для посудомоечной машины также входит трубка для подачи воды из стальной оплетки. Навинтите накидную гайку подающей трубки на фитинг посудомоечной машины 90 и затяните плоскогубцами или разводным ключом. Это компрессионный фитинг, для которого не требуется герметик для соединения труб. Будьте осторожны, не затягивайте слишком сильно, так как можно сорвать резьбу.

   Ель / Кевин Норрис

4. Размещение посудомоечной машины

   Переверните посудомоечную машину правой стороной вверх. Задвиньте посудомоечную машину на место под кухонной стойкой, пропустив шнур питания, трубку подачи воды и сливной шланг через отверстия в боковой стенке шкафа. Выровняйте прибор по центру отверстия, не отодвигая его слишком далеко назад.

   Используйте регулируемые ножки, чтобы поднять и выровнять посудомоечную машину, следуя инструкциям производителя. При необходимости ножки можно открутить плоскогубцами, чтобы поднять посудомоечную машину на высоту стойки и выровнять ее.

   Ель / Кевин Норрис

5. Закрепите посудомоечную машину

   Когда вас устраивает размещение посудомоечной машины, вы можете закрепить ее на месте. Откройте дверцу посудомоечной машины, чтобы получить доступ к монтажным кронштейнам. Используйте прилагаемые винты, чтобы прикрепить кронштейны к раме шкафа под выступом стойки.

   Ель / Кевин Норрис

6. Подсоедините трубку подачи воды

   Подсоедините конец трубы подачи воды к запорному крану подачи воды под кухонной мойкой. (В новой установке может потребоваться установить этот запорный клапан на трубу горячей воды.)

   Включите запорный вентиль и убедитесь в отсутствии утечек. Также загляните под посудомоечную машину, чтобы проверить, нет ли утечек на другом конце трубы подачи, где она соединяется с фитингом посудомоечной машины 90. Если вы заметили утечки в любом месте, слегка затяните фитинги.

   Ель / Кевин Норрис

7. Подсоедините сливной шланг

   Резиновый сливной шланг обычно уже подключен к посудомоечной машине. Если нет, его можно прикрепить с помощью хомута.

   Существует несколько возможных конфигураций сливного шланга в зависимости от конфигурации вашей раковины и требований местного законодательства:

   Смотреть сейчас: 4 метода подключения слива посудомоечной машины

   • Сливной шланг посудомоечной машины можно присоединить к штуцеру воздушного зазора, установленному на столешнице или столешнице раковины. Этот фитинг подает воздух в сливной шланг, чтобы предотвратить попадание сточных вод обратно в посудомоечную машину. От воздушного зазора второй шланг идет либо к ниппелю на мусоросборнике, либо к боковому ниппелю на патрубке слива раковины. Шланг от посудомоечной машины обычно крепится к воздушному зазору с помощью пружинного хомута, а шланг соединяется с измельчителем мусора с помощью хомута.
   • Сливной шланг посудомоечной машины можно свернуть петлей и прикрепить к нижней части столешницы, а затем опустить вниз, чтобы соединиться с ниппелем на мусоросборнике или с патрубком слива раковины. Эта «высокая петля» выполняет ту же функцию, что и воздушный зазор, — предотвращает попадание грязной воды обратно в посудомоечную машину. Однако местные правила могут не разрешать этот метод.

   Ель / Кевин Норрис

8. Проверка посудомоечной машины

   Подключите электрический шнур посудомоечной машины. Прежде чем положить лицевую панель на переднюю часть посудомоечной машины, проверьте ее, запустив посудомоечную машину в течение полного цикла. Убедитесь, что поступает свежая вода и что сливная вода течет правильно, без утечек в любом из соединений.

   Последним шагом будет установка лицевой панели на нижнюю часть передней панели посудомоечной машины.

   Ель / Кевин Норрис

Как установить посудомоечную машину: Установка посудомоечной машины своими руками

Вам не всегда нужен профессионал, чтобы установить новую посудомоечную машину вместо старой. Пока у вас есть подходящая сантехника и электричество, вы можете справиться с этой задачей самостоятельно, но обязательно используйте письменные инструкции по установке посудомоечной машины, прилагаемые к вашей посудомоечной машине. Если у вас нет доступа в нужном вам месте, обратитесь к профессионалу, который поможет настроить и запустить посудомоечную машину.

Посмотрите это видео и узнайте, как установить посудомоечную машину от экспертов Maytag ^® .

Как установить посудомоечную машину за 6 шагов

Чтобы начать установку посудомоечной машины, вам понадобятся различные инструменты и материалы.

Инструменты для успешной установки:

• Детали, входящие в комплект поставки посудомоечной машины
• Аккумуляторная дрель
• Отвертки
• Торцевой ключ
• Разводной ключ
• Рулетка

• Уровень
• Дополнительные инструменты или расходные материалы, указанные в инструкциях по установке

Принадлежности, необходимые для посудомоечных машин Maytag

^® :

• Комплект для установки водопровода
• Шнур питания (комплект с прямым или угловым шнуром)

Другие полезные принадлежности:

• Неглубокая кастрюля или ведро
• Универсальный нож
• Банное полотенце или большой кусок картона
• Фонарик
• Клещи

Шаг 1. Извлеките текущую посудомоечную машину

Отключите электричество и воду

Прежде чем приступить к действиям по извлечению посудомоечной машины, отключите электропитание посудомоечной машины с помощью блока предохранителей или автоматического выключателя, затем выключите водоснабжение. После того, как вы выключили воду и электричество, отключите посудомоечную машину и отсоедините сливной шланг и линии подачи воды. Используйте полотенце, ведро или неглубокую кастрюлю, чтобы собрать воду при отсоединении сливного шланга.

Если вы устанавливаете посудомоечную машину в новом месте, убедитесь, что размеры проема шкафа правильные.

Как демонтировать посудомоечную машину

Выкрутите винты, которыми посудомоечная машина крепится к нижней части столешницы или к левому и правому шкафам. С помощью отвертки снимите переднюю панель под дверцей посудомоечной машины, затем отвинтите выравнивающие ножки с каждого угла основания. Положите банное полотенце или кусок картона перед посудомоечной машиной и вытащите на него старую посудомоечную машину через отверстие шкафа. Отодвиньте старую посудомоечную машину в сторону.

Шаг 2: Подготовка новой посудомоечной машины к установке

Снимите упаковку

Разрежьте коробку по пунктирной линии вокруг основания посудомоечной машины. Удалите транспортировочные материалы из коробки, отложив все доски, входящие в коробку, для использования в качестве прокладок внутри шкафа, если это необходимо. Откройте дверцу посудомоечной машины и удалите куски пенопласта из внутренней части. С помощью друга переверните посудомоечную машину на заднюю панель и снимите транспортировочную базу.

Подготовка посудомоечной машины к установке

Снимите переднюю панель, а в более новых посудомоечных машинах Maytag ^® снимите поддон для капель, отсоедините датчик капель и отложите на потом. Затем протяните шнур питания через клеммную коробку и подсоедините оставшиеся провода, как указано в инструкциях по установке. Подсоедините сливной шланг к сливному отверстию, затем проложите его вместе со шнуром питания под задними ножками посудомоечной машины.

Сохраните деревянные полозья из упаковки

Если вам нужно сделать полы под посудомоечной машиной или установить ее в более широкий шкаф, используйте деревянные полозья в качестве прокладок для правильной установки.

Шаг 3. Подсоедините к водопроводу и отрегулируйте высоту

Подсоедините коленчатый фитинг шланга к линии подачи воды, затем подсоедините наливной шланг к клапану в нижней части посудомоечной машины и проложите его к задней части посудомоечной машины. Затяните вручную, затем затяните еще на 1/4–1/2 оборота с помощью плоскогубцев.



Измерьте проем шкафа от пола до нижней части столешницы и отрегулируйте задние выравнивающие ножки в соответствии с высотой проема.

Шаг 4. Установите посудомоечную машину на место

Попросите друга помочь вам поставить посудомоечную машину вертикально и пододвинуть ее ближе к отверстию шкафа. Проложите шнур питания, шланг подачи воды и сливной шланг через отверстие сбоку проема шкафа. Вставьте посудомоечную машину в отверстие примерно на 6 дюймов сзади.

Шаг 5. Прикрепите посудомоечную машину к столешнице и шкафам

Вставьте анкерные скобы в открытые пазы на левой и правой верхней части воротника посудомоечной машины или в пазы с каждой стороны посудомоечной машины, затем задвиньте посудомоечную машину назад до тех пор, пока дверь не окажется на одном уровне с передней частью окружающих дверей шкафа. Отрегулируйте передние выравнивающие ножки, пока посудомоечная машина не станет ровной, проверяя горизонтальность вверх и вниз по дверце и вдоль верхнего края. Затем вкрутите анкерные скобы.

Шаг 6. Подсоедините шланги и питание и проверьте посудомоечную машину

Подсоедините шланги

Подсоедините линию подачи воды к линии горячей воды, затем включите ручной запорный клапан. Подсоедините сливной шланг к сливному отверстию. При подключении к новому сливному устройству обязательно выбейте сливную пробку и удалите ее перед подключением сливного отверстия для посудомоечной машины. Если у вас посудомоечная машина Maytag ^® , повторно подсоедините и верните поддон для сбора капель в нижнюю часть посудомоечной машины. Подключите шнур питания.

Запустите тестовый цикл и прикрепите подножку

См. инструкции по установке посудомоечной машины, чтобы узнать, как запустить тестовый цикл для проверки на наличие утечек. Добавьте изоляцию под дверью, затем установите на место панель доступа и переднюю панель. Не забудьте снять защитную пленку с дверцы и внутренних полок, чтобы как следует продемонстрировать свою новую, трудолюбивую посудомоечную машину.

Предотвратите застой воды

Чтобы избежать обратной промывки из слива раковины, закрепите провисание сливного шланга на задней стороне тумбы под раковиной, убедившись, что он выгибается выше сливного отверстия.

Сколько времени занимает установка посудомоечной машины от начала до конца?

Если вам удобно заниматься домашними делами самостоятельно, вы, скорее всего, сможете заменить свою текущую посудомоечную машину на новую за 2–4 часа. При первой установке посудомоечной машины или жестком подключении рекомендуется, чтобы электрические соединения выполнялись лицензированным электриком.

Просмотреть все посудомоечные машины Maytag

^®

Избавьтесь от въевшейся пищи, грязи и песка на посуде с помощью Maytag ^® посудомоечные машины. Узнайте больше о посудомоечных машинах с такими функциями некоторых моделей, как двойная фильтрация, которая позволяет отказаться от предварительного ополаскивания и очистки, или корзина 3-го уровня, предоставляющая больше места для мытья небольших стаканов, мисок и тарелок.

МДБ8959СКЗ

MDB4949SKZ

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ О ВАШЕЙ НОВОЙ ПОСУДОМОЕЧНОЙ МАШИНЕ

• Как прочистить посудомоечную машину, которая не сливает воду Узнайте, как прочистить посудомоечную машину, из этого пошагового руководства. Узнайте, почему ваша посудомоечная машина не сливает воду и как избавиться от стоячей воды в посудомоечной машине.

• Как на самом деле работает посудомоечная машина? Узнайте, что происходит внутри вашей посудомоечной машины во время цикла. Узнайте, как долго работает большинство посудомоечных машин, как они сливают воду и чем это лучше, чем мытье рук.

• Руководство по деталям посудомоечной машины Узнайте, из чего состоит ваша посудомоечная машина, и найдите запасные части для посудомоечной машины Maytag®.
