Подключение проходного выключателя с трех мест: Проходной выключатель — схема подключения на 3 точки

Содержание

Проходной выключатель — схема подключения на 3 точки

Раньше всё было проще, жили в стандартных домах со стандартной электроосветительной сетью. Зашли в комнату, нажали клавишу выключателя, свет появился, при выходе обратно отключили. Сейчас всё чаще в городских квартирах и загородных домах интерьер проектируют дизайнеры, а у них может быть такое видение вашего будущего жилища, что весьма актуальным станет вопрос управления одними и теми же светильниками из нескольких мест. В таком случае на помощь придёт проходной выключатель. Схема подключения на 3 точки считается не слишком сложной и при этом максимально комфортной. Поговорим о ней более подробно, когда и где она применяется, как подключить всё самому и что для этого потребуется?

Где применить такую схему?

Проходные выключатели придумали для того, чтобы на одни и те же осветительные приборы (или их группы), размещённые в длинных коридорах или больших по площади помещениях, можно было подавать и снимать напряжение из разных точек.

Схема подключения проходного выключателя именно из трёх мест чаще всего используется при следующих обстоятельствах:

  1. Когда имеются длинные коридоры, откуда есть выходы в несколько разных комнат или помещений. На входе в такой коридор освещение включается одним выключателем, а дальше где-то посередине установлен второй, а в конце помещения третий коммутационный аппарат. С их помощью можно отключать освещение из той точки, где вы находитесь на данный момент, а не возвращаться для этого в начало коридора.
  2. В загородных домах для освещения приусадебного участка или двора. Например, при выходе из дома установлен один переключатель, которым включаются светильники во дворе. А два других установлены на каких-то дворовых постройках (гараж, сарай), дойдя до которых можно отключить освещение.
  3. В многоквартирных домах на три этажа. При входе на первый этаж включили свет во всём подъезде, поднявшись на второй либо третий этаж, отключили. В данном случае схема подключения проходных выключателей позволяет существенно экономить электричество, ведь зачастую бывает, что свет в подъездах горит сутками напролёт.
  4. Когда большая детская комната имеет несколько спальных мест. Всего устанавливается три выключателя: один при входе в комнату, два других возле детских кроватей. Зайдя в спальню, ребёнок включает свет, доходит до своего спального места, ложится в кровать и отключает освещение.
  5. В загородных домах с помощью проходного выключателя с трёх мест можно управлять освещением лестничных пролётов или маршей. Один аппарат установлен внизу в начале лестницы, при подъёме им включается освещение всего марша. Поднявшись на второй этаж, установлен другой выключатель, с помощью которого свет отключается. А третий расположен выше, где лестница подходит к чердаку, чтобы поднявшись туда отключить освещение всего марша и не наматывать лишние киловатты, пока вы будете заниматься своими делами в чердачном помещении.

Вариантов на самом деле ещё очень много, мы рассмотрели самые популярные, но и из этого видно, насколько схема подключения проходного выключателя с 3-х мест сделает нашу жизнь комфортнее.

Схема коммутации

В чём особенность?

Внешне проходной коммутационный аппарат похож на обыкновенный, но это пока не начнёте внимательно изучать его устройство.

У обычного аппарата есть два контакта – входной и выходной, при нажатии на клавишу они замыкаются или размыкаются между собой, таким образом создавая электрическую цепь либо разрывая её.

У проходного выключателя три контакта – один общий входной и два на выходе. Внутри контактной части расположен перекидной элемент, который никогда не находится в промежуточном положении посередине. При нажатии на клавишу, происходит его переключение на одну или на вторую цепь, таким образом он соединяет общий входной контакт с одним либо с другим выходящим.

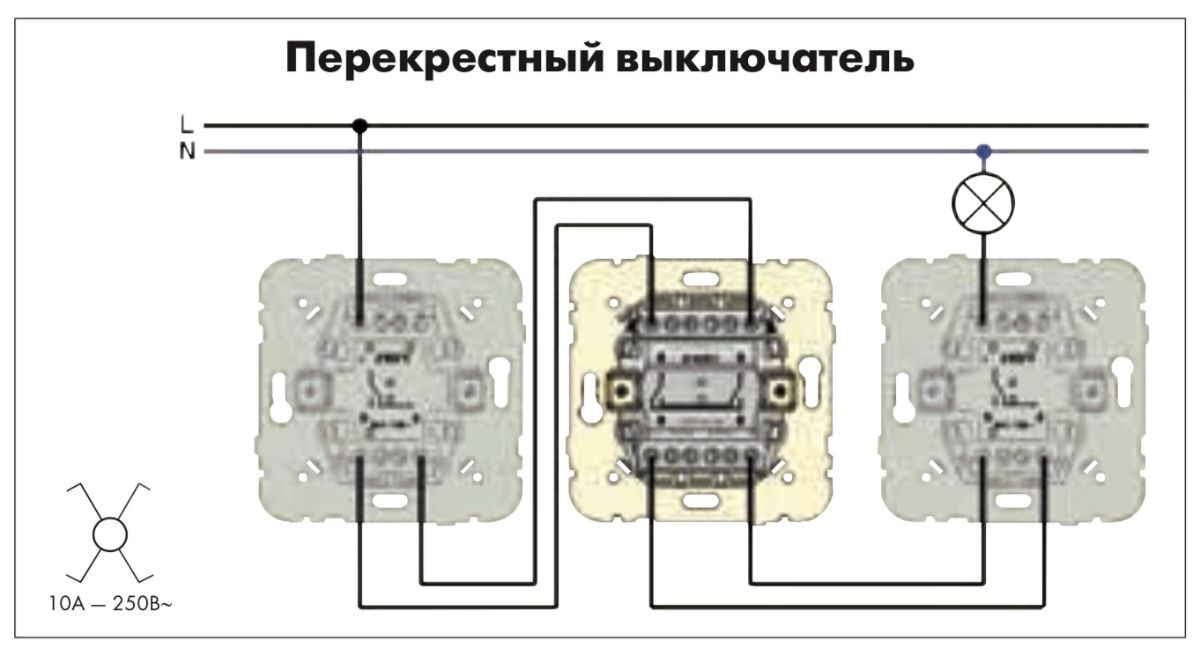

Вариант тройного контроля освещения предусматривает использование перекрёстного выключателя. Его конструктивная особенность в том, что имеется четыре контактные точки (две входных и две выходных).

Подключение перекрёстного выключателя всегда выполняется посередине между проходными. Одна пара его контактов соединяется с выходящими контактами первого проходного устройства, вторая пара соответственно с выходящими контактами другого проходного переключателя.

Имейте в виду, что при подключении выключателей из 3 разных мест на одну группу освещения, все три коммутационных аппарата дублируют действия друг друга. В связи с этим у их клавиш не будет чётко обозначенных положений «включено», «отключено», всякий раз они могут находиться в разных позициях.

Принцип работы проходного и перекрестного выключателей подробно и доступно показан в видео от Алексея Земскова:

Что потребуется?

Для производства электромонтажных работ приобретите такие материалы:

  • распределительная коробка;
  • осветительный прибор;
  • проходные выключатели – 2 шт.;
  • перекрёстный переключатель;
  • подрозетники – 3 шт.;
  • 2-х, 3-х и 4-х жильный провод.

Также при работе у вас под рукой всегда должны быть такие инструменты:

Электрическая коммутация

Перед началом работ не забывайте о своей безопасности, отключите автомат питающей сети, проверьте, что отсутствует напряжение, и только потом приступайте к монтажным и коммутационным действиям с электропроводкой.

В распределительную коробку должно подходить пять проводов:

  • 2-х жильный – ноль и фаза от питающей сети;
  • 2-х жильный – ноль и фаза от осветительного прибора;
  • 3-х жильный – от одного проходного выключателя;
  • 3-х жильный – от второго проходного выключателя;
  • 4-х жильный – от перекрёстного выключателя.

Если ваш светильник конструктивно должен заземляться, то понадобится провод с тремя жилами и для подключения осветительного прибора, и для питающей сети (фаза, земля и ноль).

Каждое соединение необходимо выполнять в распределительной коробке, это удобно – в одном месте коммутировать сразу несколько участков электропроводки.

Сама коробка выполняет функцию промежуточного звена между питающей сетью и проходными переключателями.

А теперь давайте подключаться, нет ничего сложного, главное, будьте внимательны:

  1. Сначала соединяется нулевой провод из питающей сети с нулевой жилой провода, идущего на светильник.
  2. Фазный провод из питающей сети соедините с жилой, идущей на общий входящий контакт первого проходного выключателя.
  3. Теперь пара проводов от выходящих контактов первого проходного выключателя подключается к любой одной паре проводов перекрёстного аппарата.
  4. Абсолютно аналогичная коммутация производится и со вторым проходным выключателем. Его пара проводов от выходящих контактов соединяется с оставшейся парой проводов перекрёстного аппарата.
  5. Осталось соединить фазу светильника с жилой общего входящего контакта на втором проходном выключателе.

Произведите соответствующие подсоединения жил на контактах переключателей и в патроне осветительного прибора (фаза и ноль).

Советуем, сначала опробовать работу собранной схемы, а потом только изолировать места скруток, дабы точно увидеть, что всё сделано верно. Включите автомат от источника питания, и опробуйте действие переключателей. Любым из трёх коммутационных аппаратов лампочка включается, и отключается. Всё действует правильно? Тогда завершайте работы. Снова отключите напряжение, заизолируйте места скруток при помощи изоленты, закрепите защитные крышки и клавиши на выключателях.

Аналогичным образом выполняется схема подключения двухклавишного проходного выключателя, только в этой ситуации понадобится установить два перекрёстных устройства.

Можно подключать в схему управления светильниками и четвёртый переключатель, и пятый, тогда получится контролировать ещё большее пространство, например подъездное освещение многоэтажного дома. Конечно, в таких случаях схема будет сложнее. Но если вы поняли сам принцип на рассмотренной схеме управления из трёх мест, справиться с большим количеством точек у вас тоже получится.

Подборка видео

В этом видео показана работа двух проходных и перекидного выключателей на специально собранном стенде:

Еще одно подробное описание той же схемы, только выключатели соединяются напрямую:

И практический пример — монтаж трех выключателей в длинном коридоре:

Схемы подключения проходного выключателя с двух и с трех мест

Главная » Электрика » Как подключить проходной выключатель (управление светом из двух и более точек)

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть.

Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест.

То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это  — один тип электрооборудования.

Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

  • вход соединен с выходом 1;
  • вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард),  Legrand (Легранд),  Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны.

Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши.

Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание.

Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который.

Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том,  как найти вход (общий контакт) для проходного выключателя.

Как подключить варочную панель написано тут, а про установку и включение водонагревателя — в этой статье.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка.

Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод.

Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Как самому подключить люстру читайте тут.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

  1. Ноль (и заземление, если есть) заводится сразу на лампу.
  2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
  3. Вход второго подается на свободный провод лампы.
  4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
  5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник»,  получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

О правилах соединения проводов в распределительной коробке читайте тут.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет.

В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются.

На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Источник: https://stroychik.ru/elektrika/kak-podklyuchit-prohodnoj-vyklyuchatel

Схема подключения проходного выключателя с 2х или 3х мест

Представим ситуацию: ночь, перед вами длинная лестница на второй этаж где темно, как в лесу. Вы нажали на выключатель света и стало светло, но когда поднялись по лестнице поняли, что свет может быть погашен только с помощью переключателя вверху…

Чтобы иметь возможность включать и выключать свет из двух разных мест, просто купите дополнительный проходной переключатель для лестницы. Это не единственное решение, но, безусловно, самое популярное. Есть ещё импульсные переключатели, о которых сказано в другой записи. Но в рамках этой статьи будем разбирать следующие вопросы:

  • Работа лестничных выключателей
  • Способ подключения проходных переключателей
  • Практический пример и реализация схемы включения
  • Возможность создать схему управления лампой из 3х и более мест.

Итак, благодаря лестничным переключателям можно зажечь одну и ту же лампу из двух разных мест. Не обязательно на лестнице. Это может быть любая большая комната, где разумно управлять лампой из двух мест. Вообще такие переключатели могут использоваться для включения / выключения любого устройства из двух мест, не обязательно лишь лампы.

Как работают лестничные переключатели

Упрощенная схема выглядит так (присмотритесь к анимации).

  1. Обеспечиваем электрический потенциал через фазовый провод ( L ).
  2. Выключатели соединены двумя коричневыми и серыми проводами (на схеме).
  3. Лампочка загорается когда электрический ток от L- провода достигает лампы.
  4. Схема может быть разорвана независимо, как с помощью лестничного переключателя S1, так и с помощью S2.
  5. С помощью лестничного выключателя не полностью разрывают цепь, а выбирают какой электрический потенциал передается второму выключателю.

Таким образом, проходной переключатель имеет еще один контакт по сравнению с одиночным переключателем. В обычном 2, а тут 3 терминала для присоединения проводов.

Следующая схема имеет больше общего с реальностью. Итак, посмотрим что здесь происходит:

  1. Шнур питания подключается к переключателю S1.
  2. Соединяем нейтральные ( N ) и защитные ( PE ) провода вне автоматических выключателей с помощью электрических разъемов. Защитный соединитель проводника соединен с корпусом лампы (или PE терминалом), нейтральный провод к клемме N.
  3. Силовой фазовый проводник ( L ) подключен к клемме № 1 переключателя S1. После этой операции и подачи напряжения электропотенциал будет подаваться либо на клемму № 2, либо на клемму № 3 переключателя S1.
  4. Следовательно, электрический ток 220 В на клеммах 2 или 3 достигнет переключателя S2.
  5. Если переключатели S1 и S2 находятся в одинаковых положениях, электрический потенциал появится на клемме № 1 переключателя S2 и свет загорится.

Чтобы загорелась лампочка, крайне важно чтоб цепь не прерывалась начиная с фазного провода подачи 220 В (L) и заканчивая лампой.

Принципиальная схема проходного выключателя

Далее вы сможете увидеть метод подключения переключателей лестниц. Посмотрим на следующую принципиальную схему:

На ней изменились три вещи:

  1. К коммутационной коробке S1 к переключателю S2 подключены два кабеля, которые используются для питания других переключателей освещения.
  2. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Поскольку в терминале № 1 переключателя лестничной клетки S1 имеется только два контакта, необходимо использовать дополнительный электрический разъем, к которому они будут подключены: Фазовый провод питания L, фазовые провода приводящие к другим выключателям и источник питания S1.
  3. Между коробкой переключения S2 и лампой находится четвертый кабель (черный). Это может быть полезно в будущем, но в данной конфигурации он не используется и не связан ни с чем.

Полезное:  Проверка обрыва провода в цепи мультиметром

Пошаговая установка

Проходной выключатель S1

Ещё раз напомним — всегда начинаем любую установку с отключением напряжения в сети 220V. Перед началом работы с помощью тестера напряжения убедитесь, что на силовых кабелях нет электрического потенциала, предпочтительно на всех выводах выходящих из короба.

Вид проводов, что выходят из коробки. Нам нужен шнур питания и кабель, который направляется для переключения S2.

Сразу подключим все провода, чтобы не пришлось снова откручивать переключатель позже.

Подключим все нейтральные провода к одному разъему, а все защитные провода к другому разъему. Во время этой операции используйте плоскогубцы.

Когда все нейтральные и защитные провода подключены, засовываем их в электрическую коробку. Осталось 5 фазных проводов:

  • Источник питания — 1 шт.
  • Для питания других выключателей — 2 шт.
  • Для лестничного выключателя S2 — 2 шт.

Кабель питания и два шнура для других автоматических выключателей соединены вместе в электрическом разъеме. Также подключаем к этому разъему короткий кабель длиной в несколько сантиметров, который будет подключен к клемме 1 переключателя S1.

Шнур короткого замыкания соединен с одной стороны, а провода, ведущие к переключателю S2 на второй (верхней) стороне переключателя. После подачи напряжения электрический потенциал в линии будет передаваться либо коричневому, либо черному проводу в зависимости от положения переключателя.

Последний этап — сборка и выравнивание автоматического выключателя. Поставим назад рамку и клавишу. Вот ещё один рисунок того, как всё должно соединяться в коробе:

Про установку более подробно говорили в статье об одиночных переключателях.

Проходной выключатель S2

Переходим ко второму месту (выключателю). У нас есть два кабеля, каждый из которых имеет 4 провода:

  • кабельный вывод от переключателя S1 (внизу)
  • кабель, который ведет к лампе (вверху)
  • Из-за отсутствия синего проводника, серый провод обернут синей изолентой, чтобы показать что это нейтральный проводник.
  • Подобно переключателю S1 соединяем защитные проводники с одним разъемом и нейтральными проводниками с помощью второго разъема.
  • Осталось 4 фазных провода из которых черный, ведущий к лампе, в соответствии со схемой не будет использоваться.

Фиксируем провода. С верхней стороны подключите провода от переключателя S1, а нижний фазовый провод направляется на лампу.

В зависимости от положения переключателя S1, электрический потенциал будет либо на коричневом проводе (сверху), либо на черном проводе. То есть в зависимости от положения переключателя S2 направляющий провод к лампе (нижний коричневый) будет подключен к одному из верхних проводов.

Теперь обратная сборка, снова надеть рамку и клавишу.

Проходной выключатель на 3 места

Возможно ли подключить большее количество переключателей для управления освещением одной лампы? При использовании только обычных ступенчатых переключателей невозможно реализовать управление лампой больше, чем из двух мест. Для ещё большего количества мест необходимо купить перекрестные переключатели, которые размещаются между лестничными, как показано на схеме.

Подведём итог проделанных работ

Таким образом лестничный переключатель представляет собой недорогой и простой способ управления освещением из двух разных мест.

Однако для этого требуется предварительное планирование и прокладку дополнительных кабелей между ними ещё на стадии ремонта / строительства проводки.

На более позднем этапе эта операция может быть затруднительной — придётся вести провод по стене или долбить канал в ней.

44,50

НАЖМИТЕ ТУТ И ОТКРОЙТЕ КОММЕНТАРИИ

Источник: https://2shemi. ru/shema-podklyucheniya-prohodnogo-vyklyuchatelya-s-2h-ili-3h-mest/

Советы электрика

07 Окт 2012 Подключение выключателей

Приветствую всех читателей моего сайта! В очередной статье я расскажу по многочисленным просьбам как управлять освещением с двух, трех, четырех, пяти и т.д. мест.

Прежде я уже рассказывал и даже записывал на видео как подключить одноклавишный выключатель- на одну группу ламп, двухклавишный выключатель- на две группы ламп, так же рассказывал как управлять одной группой ламп с двух мест- на видео можно посмотреть как подключать для этих целей проходные выключатели.

Сейчас я покажу более сложную схему для того, что бы управлять освещением с трех и более мест.

Это можно сделать например с помощью перекрестных переключателей. Что это такое и как они выглядят? Но давайте обо всем по порядку.

  • Где может в доме понадобиться включать свет из трех мест?
  • Да в принципе где угодно, например в спальне у каждой прикроватной тумбочки установить выключатель плюс выключатель около двери.
  • Зашли в спальню, включили свет около двери, затем легли спать и выключили свет у прикроватной тумбочки- согласитесь что это удобно.
  • Еще вариант- освещение длинного коридора, тогда можно условно разделить его на три участка и в начале каждого участка поставить выключатель.

Или еще способ- освещение подъезда в трехэтажном доме. Зашли в подъезд- включили свет, поднялись на свой этаж- выключили. Жители подъезда могут на любом этаже включать и выключать подъездное освещение.

Важное примечание: освещение в этом случае будет включаться/отключаться одновременно на трех этажах!

Если же потребуется управлять каждой лампочкой по отдельности с любого этажа (например на первом этаже управлять лампой третьего этажа или на втором- первого этажа и т.п.) то придется на каждую лампу собирать отдельную схему управления с трех и более мест.

Да, кстати, схема для управления освещением с трех мест универсальная, ее можно легко продлить для управления с четырех, шести, десяти и более мест))) Но об этом чуть позже, а пока я хочу начать с повторения- с более простой схемы-

Управление освещением с двух мест с помощью проходных выключателей

Внешне проходные выключатели, а правильное их название проходные переключатели выглядят как обычный одноклавишный выключатель.

А почему- переключатель? Тут дело в том, что это устройство при любом положении клавиши не разрывает электрическую цепь, а только переключает с одного контакта на другой. потому и- переключатели

  1. Вот типовая схема управления освещением с двух мест с помощью проходных переключателей:
  2. При нажатии на клавишу любого переключателя можно включить/выключить лампу независимо от того в каком положении находится другой переключатель.
  3. Фазный провод у меня показан красным цветом, нулевой- синим, переключатели для удобства подписаны №1 и №2.
  4. При нажатии на клавишу переключателя №2 лампочка погаснет, так как в нем при этом “рвется” фазный провод, в том месте где кончается красная линия (зеленая стрелка показывает в какую сторону двигается контакт):
  5. После этого нажимаем на клавишу проходного переключателя №1 и включаем лампу- путь прохождения электрического тока по фазному проводу обозначен красной линией (так будет на всех рисунках ниже):
  6. Нажимаем клавишу проходного выключателя №2, контакт перекидывается вверх и гасит лампу освещения:
  7. Затем нажимаем переключатель №1, его контакт перекидывается вверх и включает лампочку:

Так работает схема проходного выключателя для управления освещением с двух мест. Запомнить ее в принципе не сложно, несмотря на ее кажущуюся сложность.

Надо главное найти на переключателе общую клемму контакта, то есть ту клемму, в которой он не переключается и где контакт зафиксирован одной стороной.

Найдя эти клеммы на обоих переключателях просто к одному переключателю подключаем на эту клемму фазный провод, а ко второму- провод от лампочки.

А две оставшиеся клеммы между переключателями соединяем в любой последовательности- без разницы. Нулевой провод как обычно в схеме выключателя идет на лампочку напрямую через распредкоробку.

  • Итого в распредкоробке у этой схемы проходного выключателя будет 5 соединений проводов.
  • Кстати проходные переключатели бывают еще и двойные- то есть в одном корпусе размещены два отдельных независимых проходных переключателя, выглядит как обычный двухклавишный выключатель и имеет шесть клемм.
  • С этой схемой закончил, сейчас далее-

Управление освещением с трех и более мест

Для этого понадобится как я уже упоминал перекрестный переключатель. Фотографию я его показывать не буду- так как на вид это тоже самый обычный одноклавишный выключатель.

  1. Единственное внешнее отличие- четыре клеммы на обратной стороне для подключения проводов.
  2. Так же как и двойные переключатели- перекрестные переключатели тоже есть двойные, для подключения проводов у них восемь клемм.
  3. Итак, для того чтобы управлять освещением с трех мест понадобится два проходных переключателя и один перекрестный.
  4. Проходные переключатели устанавливаются в начале и конце линии, а перекрестный- между ними, вот схема подключения проходных и перекрестного переключателей:

Почему перекрестный переключатель так назван? Дело в том, что через этот переключатель проходят две независимые электрические линии и он переключает их в крест.

  • Что бы это понять я сделал два рисунка. Рисунок первый- перекрестный переключатель соединяет электрические линии напрямую, в параллель:
  • А вот на этой схеме- электрические линии перекрещиваются между собой, отсюда и название- “перекрестный”:
  • Ну а сейчас подробнее-

Как работает схема управления освещением с трех мест с помощью проходных и перекрестного переключателей

 Перекрестный переключатель обозначен буквой икс (Х). Работа схемы обозначена по аналогии с вышеописанной схемой проходных выключателей.

Представьте что это управление освещением в подъезде трехэтажки. Проходной переключатель №1 установлен на 1 этаже, перекрестный переключатель- на 2 этаже, а проходной переключатель №2- на третьем этаже.

Итак, включаем свет (нажимаем клавишу переключателя №1)- лампочка горит, электрический ток по фазному проводу проходит как нарисовано красной линией:

  1. Далее: нажимаем клавишу первого проходного переключателя- лампочка гаснет:
  2.  Поднимаемся на второй этаж и проверяем перекрестный переключатель-нажимаем клавишу, включается свет:
  3. Нажимаем клавишу обратно, выключаем свет:
  4. Поднимаемся на третий этаж ко второму проходному выключателю, нажимаем у него клавишу- включается свет:
  5. Оставляем проходной переключатель №2 в этом положении, спускаемся на 2 этаж и нажимаем клавишу перекрестного переключателя- выключаем свет:
  6. Опять же- оставляем в таком положении перекрестный переключатель и спускаемся на первый этаж, нажимаем клавишу первого проходного переключателя- свет включается:
  7. Вот таким образом и работает схема управления освещением с трех мест с помощью проходных и перекрестного переключателей.
  8. При такой схеме в распредкоробке уже будет 7 соединений.
  9. Если необходимо управлять освещением не с трех, а с четырех, пяти и более мест, то для этого просто добавляют еще необходимое количество перекрестных переключателей между проходными, вот и все!
  10. Например вот как на этой схеме что я нарисовал:
  11. Если же управлять каждой лампочкой с любого этажа- то придется устанавливать по три выключателя на каждом этаже- на первом и третьем этаже по три проходных выключателя, а на втором этаже- три перекрестных выключателя.

И собирать три таких схемы- по одной схеме на каждую лампу. Можно сделать и по одному двойному, одному простому проходному выключателю на первом и третьем этаже, а на втором сделать так же один двойной перекрестный и плюс одинарный перекрестный- в этом случае на каждом этаже будет по две установочные коробки под выключатели.

  • Но схемы собирать все равно придется три)))
  • На этом у меня все, надеюсь понятно объяснил схемы проходных выключателей?
  • Напоследок- видео по теме

“Как найти общую клемму (зажим) у проходного выключателя”

Буду рад вашим м, если есть какие то технические вопросы- то прошу задавать их на форуме, именно там я отвечаю на вопросы- ФОРУМ.

Вопрос: “Есть две прикроватные лампы с отдельными выключателями у кровати.
Есть выключатель у двери. Как сделать, чтоб при включении выключателя у двери включались обе лампы, и потом уже у кровати отключить одну из них или оба уже ближними выключателями?”

Ответ: “Вы возьмите самую первую схему из этой статьи и добавьте в неё ещё одну лампу и ещё один выключатель (продублируйте правую часть этой схемы).

Нулевой провод от второй лампы подключите к нулю перед первой лампой, два провода от второго выключателя подключите к соответствующим проводам, идущим от выключателя на входе комнаты (провода между первым и вторым выключателями на схеме из этой статьи).

Всё будет работать, но, если у вас горела одна лампа у кровати, то входной выключатель её погасит, но зажжёт ту, что не горела. Поясняющий рисунок ниже:”

Подписывайтесь на мой канал на ЮтубеСмотрите еще много видео по электрике для дома!

Источник: http://ceshka. ru/podrlych-vyklychateley/shema-prohodnogo-vyklychately

Зачем нужен проходной выключатель на 3 точки с подсветкой: схема подключения и как он работает

Выключатель с трех мест пользуется популярностью за счет комфорта, который создает в доме, а также возможной экономии электроэнергии. Достаточно подобрать правильную модель и произвести монтаж.

Выключатель с трех мест – современное решение управление светом

Электроэнергия и прочие ресурсы растут в цене, а появление современных технологий позволяет значительно экономить. Так во многоэтажных или многоквартирных домах уже используют выключатели на 3 точки. Во-первых, это комфортно, ведь не нужно спускаться на первый этаж, чтобы выключить свет, а во-вторых, это реальная экономия. Если подобрать правильный прибор и грамотно установить.

Когда применяется выключатель с трех мест?

  1. На лестнице, чтобы разместить один вверху, второй на этаже. Включили свет, поднялись на верхний этаж и выключили.
  2. Один устанавливается на входе в спальню, остальные с левой и правой стороны кровати.
  3. В коридоре.
  4. В частных коттеджах и на дачах, чтобы осветить дорожку.

Типы выключателя на 3 точки

Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:

  1. Клавишные.
  2. Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.

С учетом монтажа перекрестные делятся на:

  1. Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам.;
  2. Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.

Проходной

В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».

Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.

Перекрестный

Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.

Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.

Подключение выключателя на 3 точки

Еще на этапе строительства важно разработать электрическую схему и продумать ее монтаж. Необходимо учесть все места, где будет располагаться прибор для контроля освещения с 3-х точек. Речь идет о длинных коридорах, лестницах, подвальных помещениях. Если монтаж будет проводиться собственными силами, специалисты рекомендуют сначала объединить проводами 2 проходных выключателя и лампочку. Такой подход позволяет запомнить, какими контактами и как производилось подсоединение.

Проходной

Для подключения схемы из трех точек понадобится два переключателя на два направления и один перекрестный вариант.

Принципы подключения следующие:

  1. Проходной переключатель соединяется с клеммами перекрестного. Замыкает цепочку осветительный прибор. Фазовый провод к входному контакту, а тот что от светильника, тянется к щитку.
  2. К проходным переключателям ведется трехжильный провод, а к перекрестным – четырехжильный.

Перекрестный

  1. Нулевой провод протягивается от щитка в распределительную коробку. На контакты лампы его перекидывают только с разветвителя.
  2. Фазный кабель протягивается из щитка, рабочий провод отводится на контакты выключателя.
  3. Разветвительная коробка позволяет произвести последовательное соединение контактов.

    Фаза кидается на перекрестный выключатель, который устанавливается между двумя проходными моделями. Потом фаза кидается и на второй проходной.

  4. От второго проходного выключателя ведется кабель для подсоединения ламп.
  5. Завершающим этапом станет монтаж распределительной коробки на стену.

    Устанавливается поверх стены или монтируется в стену.

Советы безопасности

На щитке отключается электроэнергия при работе с любыми осветительными устройствами.

  1. Индикаторной отверткой проверьте наличие тока в сети.
  2. Если щит на лестничной площадке, повесьте объявление о том, что ведутся работы и перед совершением манипуляций с проводом, проверяйте наличие тока.
  3. Используйте защитные перчатки с изоляцией, которые защитят от удара током.
  4. При штроблении используется защитная одежда.

Проходные и перекрестные модели – лучшее решение для организации освещения в доме. А продуманная и грамотно спланированная схема размещения позволит обеспечить максимальный комфорт в доме.

Выбирая подобные приборы, экономить на существующих моделях не стоит. Регулировка света с нескольких независимых точек – это комфорт и экономия электроэнергии.

При этом такие устройства проработают дольше, чем любые датчики движения и хлопковые выключатели.

Источник: https://elektrika.expert/vykljuchateli/vykljuchatel-s-treh-mest.html

Схема подключения проходного выключателя с 3х мест

Содержание:

Целесообразность применения проходных выключателей обусловлена индивидуальной планировкой помещения со светильниками, требующими регулировки из различных точек.

Таким образом, обеспечиваются дополнительные удобства и комфорт. В подобных случаях довольно часто применяется схема подключения проходного выключателя с трех мест.

В случае необходимости возможно задействовать и большее количество точек.

Использование схем с тремя выключателями

Использование системы управления светом с тремя выключателями дает возможность включать и выключать освещение из любого удобного места. Проходные выключатели хорошо зарекомендовали себя на лестничных маршах, в больших комнатах, подъездах, а также во дворе или на приусадебном участке.

В длинных коридорах устанавливается несколько переключателей, в начале, в середине или в конце. Та же самая схема используется при наличии нескольких входов в различные помещения.

То есть, в начале коридора свет можно включить, а в середине или в конце – выключить.

Для того, чтобы осветительный прибор включался и выключался с трех разных точек помещения, необходимо использовать схему подключения с тремя проходными выключателями.

Элементы и составные части схемы подключения

В состав данной схемы входит соединительная коробка, осветительные приборы, переключатели и провода.

В качестве источников освещения используются не только обычные лампы накаливания, но и различные виды светодиодных и энергосберегающих светильников. Выключатели, используемые в схеме, разделяются на проходные и перекрестные.

В свою очередь, проходные переключатели могут быть перекидными, дублирующими или лестничными. Их монтаж занимает гораздо больше времени, по сравнению с обычными выключателями.

Классическая схема подключения проходного выключателя с трех мест требует использования двух проходных переключателей и одного перекрестного.

Внешний вид дублирующих устройств почти такой же, как и у одноклавишного прибора. В любом положении клавиш такого переключателя соединение электрической цепи не прерывается, происходит лишь переключение контактов.

Переключающий механизм в проходных выключателях расположен по центру контактов.

Приборы могут быть одно- или двухклавишными. Во втором случае два устройства объединяются в одно при наличии шести контактов. В схемах нередко используются одноклавишные переключатели света, не различающиеся между собой.

Каждый из них оборудован тремя контактами. У первого прибора к одному контакту подключается фазный провод, а к двум другим – промежуточные провода.

У третьего выключателя, наоборот, к одному контакту присоединяется промежуточный провод, а к двум остальным – выходные фазные линии.

Переключатель устанавливаемый посередине, выполняет функцию перекрестного выключателя. У него имеется четыре контакта, от которых идет по два провода к каждому перекидному выключателю № 1 и № 3.

В случае замыкания промежуточного электропровода на любом из перекидных устройств, произойдет включение света. При изменении состояния клавиши цепь разрывается и свет гаснет.

Если возникла необходимость увеличить количество точек управления светом, достаточно добавить перекрестные выключатели в необходимом количестве в имеющуюся цепь.

Для правильного выполнения монтажа системы управления, необходимо соблюдать определенные рекомендации.

Если в помещении уже имеется электрическая сеть, то к дублирующим переключателям нужно подвести отдельные сети открытого или закрытого типа. Во втором случае в стенах нужно делать штробы.

Может понадобиться специальный инструмент и строительный гипс для крепления гофрированной трубы. Прокладка новых линий выполняется трех- или четырехжильным кабелем.

Как подключить проходной выключатель из 3 х мест

Источник: https://electric-220.ru/news/skhema_podkljuchenija_prokhodnogo_vykljuchatelja_s_3kh_mest/2016-07-28-997

Схемы проходных выключателей с двух и трех мест

Проходной выключатель представляет собой устройство нескольких мест в помещение, удаленных друг от друга, из которых можно производить включение и отключение светильников.

Порой подключения проходных выключателей просто необходимо. Это могут быть случаи, при которых возникают следующие ситуации.

  • При освещении длинных коридоров или больших актовых или концертных залов, очень неудобно осуществлять включение или отключение световых приборов из одного места. Гораздо удобнее вместо того, чтобы бегать по всему пространству создать несколько точек отключения.
  • В спальнях, где отдыхают несколько человек, гораздо удобнее сделать несколько мест для отключения, к примеру, рядом с каждым спальным местом. Это позволит каждому управлять приборами освещение и при этом не покидать кровати.
  • Если в доме есть несколько этажей. И они связанны между собой межэтажной лестницей находящейся в общем холле. И будет не совсем удобно производить включение или отключение, и при этом спускаться или подниматься по лестнице.

И поэтому у многих возникает вопрос — как сделать выключатели проходными?

Как работает такое устройство?

Главный принцип организации работы данного устройства заключается в соединение проводников (реверсных).

Все соединения происходит в коробке распределения. Переключатель входит в соединение с проводником (питания и освещения). При использовании еще одного приспособления, проводники будут соединяться. Оба этих они имеют определенный фазный принцип работы. Так что для их монтажа используется только кабель с тремя жилами.

Важно знать! Описываемый метод соединения проводников и их устройства подходит исключительно для создания двух точек.

При необходимости установить выключатель с тремя местами для управления приборами освещения, следует увеличивать количественные характеристики приведенные выше на один.

Типы устройства

Есть три понятия при помощи, которых производиться разделение проходного выключателя

  1. Количество точек создаваемых для управления освещением. Точки управления могут создаваться в одно, двух, трех или более местах. Все это зависит от необходимости наиболее удобного осуществления работы.
  2. Количество управлений используемых во включателях для осуществления освещения из одной точки управления. Устройства бывают – клавишными, сенсорными или, к примеру, управляемые при помощи пульта управления. Хотя современные устройства на пульте управления сами по себе нивелируют необходимость создания нескольких точек выключения.
  3. Способ, при котором происходит управление освещения.

Принцип управления из двух мест и установка

На первоначальном этапе нужно отыскать переключатель. У них есть по 3 контакта. Каждый из контактов имеет два состояния, в каждом из которых находиться попеременно. Но один из контактов такого переключателя станет общим для двух оставшихся контактов. И от его положения будет зависеть, с кем из контактов он будет в тот момент замыкаться.

Далее при помощи нулевого провода происходит соединение электроснабжения и коробки для распределния. Затем этот же провод соединит распределительную коробку с осветительным устройством. Провод на фазу, соединяясь с коробкой, идет на устройство освещения. Такая система подключения выполняется для обоих переключателей.

Внутри самой коробки осуществляется соединения обоих переключаемых контактов переключателя номер один с переключателем номер два.

Затем схема проходного выключателя с двух мест — монтируется. Для устройства происходит выбор наиболее предпочтительного места.

От каждого из установленных переключателей делается отвод трехжильного кабеля. Непосредственно на необходимых местах производиться монтаж осветительных приборов.

Делается параллельное соединение друг с другом. От светильников производиться отвод двухжильного кабеля.

Самым главным на следующем этапе будет четко и правильно произвести монтирование распределительной коробки. В нее заводятся кабели от светильников, от источника электроснабжения и соответственно от самих переключателей (рис.1).

Необходимо очень правильно подойти к выбору места для расположения распределительной коробки. Лучше всего если она будет располагаться не далеко от проходного переключателя, но не быть помехой.

В принципе основная работа по созданию проходного переключателя из двух мест практически готово. Теперь важно убедиться, что все сделано правильно, и не возникнет не каких непредвиденных ситуаций.

Для этого нужно проверить все соединения и еще раз убедиться в точности и надежности подключений. Затем произвести запитывание системы и пробные включения.

Ни должно возникать, ни каких искр или опозданий с включением.

Рис. 1. Схема соединения в коробке

Устройство выключателя в трех местах

В общем-то, схема включения, при котором происходит монтаж устройства в трех местах, не многим отличается от способа для двух точек. Зачастую подобный переключатель носит название перекрестного. Данное устройство служит для выполнении следующих функций:

  • служить в качестве транзисторного аппарата, при этом не взаимодействовать с двумя остальными включателями освещения;
  • действовать как самостоятельное устройство – размыкать схему и служить для обеспечения работы приборов освещения, без применения оставшихся.

Как стало известно выше – проходной выключатель для двух точек имеет кабель с тремя жилами. А вот для третьей точки необходимо пять контактов. Так из них два контакта пойдут на соединение с одним из маршевых переключателей, еще две для подвода ко второму. Оставшийся третий будет использован для транзита (рис.2).

Важно! Этот транзитный контакт будет играть особо важную роль. Именно благодаря нему станет возможным включить в цепь третью точку подключения. И наладить ее работу.

Источник: http://enargys.ru/shemyi-prohodnyih-vyiklyuchateley-s-dvuh-i-treh-mest/

Схема проходных выключателей из трех мест

В этой статье мы подробно рассмотрим работу схемы проходных выключателей из трех мест.

Проходные выключатели довольно часто применяются при ремонте или замене электропроводки. Они дают возможность управлять освещением из разных мест. Используя их совместно с перекрестными выключателями, можно управлять светильниками, подсветкой из нескольких мест.

Проходной выключатель представляет собой переключатель, который, при нажатии на клавишу, перебрасывает центральный контакт между двумя другими.

Перекрестный выключатель в одном из положений соединяет контакты попарно напрямую, а при нажатии на клавишу — соединяет их крест-накрест. Вы это увидите в видео ниже.

Бывают случаи, когда приобрести перекрестный выключатель нет возможности. О том, как его можно заменить, читайте в этой статье.

В схеме управление из трех мест нулевой провод подключен постоянно к резьбовой части патрона светильника. А проходные и перекрестный выключатели управляют подключением фазы к центральному контакту патрона.

Такую схему очень удобно использовать, когда у Вас длинный изогнутый коридор. Вместо одного светильника можно использовать несколько, размещенных по потолку и подключенных вместе.

Выключатели удобно расположить у входной двери в квартиру, у двери в комнату и в конце коридора. Зашли в квартиру — включили свет. Сняли обувь, прошли в комнату — выключили свет и т.д.

Посмотрите видео, в нем подробно показан принцип работы схемы и всех ее компонентов. Кроме того, я подробно объяснил и показал на понятной подробной схеме, как это все выглядит в реальности. Т.е. после просмотра видео, Вы будете знать, как и куда подключать провода, что с чем соединять.

Видео рекомендую смотреть в HD качестве 720р.

Не забывайте нажать НРАВИТСЯ при просмотре на YouTube. Рекомендую подписаться на мой канал, и Вы будете знать первым о новых видеороликах по электрике!

Помимо проходных выключателей существует еще один способ управления освещением из нескольких мест. Он дает больше возможностей и позволяет строить схемы управления многими светильниками (и группами светильников) из многих мест. Детально эти способы с подробным описанием и схемами изложены в книге «Управление освещением из нескольких мест».

  • Изучив книгу, Вы сможете выбрать любую схему, подходящую конкретно для Вашего случая.
  • СКАЧАТЬ БЕСПЛАТНО!
  •
    Смотрите первым новые статьи сайта.
  • Полезные статьи по теме:
  • Схема проходных выключателей из двух мест.
  • Схема двухклавишных проходных выключателей из двух мест.
  • Схема двухклавишный проходных выключателей из трех мест.
  • Двухлавишный проходной выключатель вместо перекрестного.
  • Проходные выключатели — история написания книги.
  • Проходной выключатель или импульсное реле?

Источник: http://elektrik-sam.info/shema-prohodnyh-viklyuchateley-iz-treh-mest/

устройство, принцип работы, схема подключения, порядок укладки разводки

      Рубрики

    • Автомобили
    • Бизнес
    • Дом и семья
    • Домашний уют
    • Духовное развитие
    • Еда и напитки
    • Закон
    • Здоровье
    • Интернет
    • Искусство и развлечения
    • Карьера
    • Компьютеры
    • Красота
    • Маркетинг
    • Мода
    • Новости и общество
    • Образование
    • Отношения
    • Публикации и написание статей
    • Путешествия
    • Реклама
    • Самосовершенствование
    • Спорт и Фитнес
    • Технологии
    • Финансы
    • Хобби
    • О проекте
    • Реклама на сайте
    • Условия
    • Конфиденциальность
    • Вопросы и ответы

    FB

    Войти

    Создание сквозного запроса — Access

    Для получения строки подключения:

    1. На панели навигации щелкните правой кнопкой мыши таблицу, связанную с нужным источником данных, и выберите Менеджер связанных таблиц .

    2. В диалоговом окне Диспетчер связанных таблиц установите флажок для источника данных, а затем выберите Изменить .

    3. В диалоговом окне Edit Link скопируйте текст в поле Connection string .

    После создания подключения к файлу DSN строка подключения ODBC сохраняется внутри базы данных Access. Вот трюк, чтобы получить копию этой строки:

    1. Найдите имя связанной таблицы в области навигации, используя нужное соединение ODBC.

    2. Нажмите Ctrl + G. , чтобы открыть окно VBA Immediate.

    3. Введите: следующий код:

      ? CurrentDb.TableDefs ("<имя таблицы>"). Подключить

      Но замените <имя таблицы> именем связанной таблицы из шага а.

    4. Скопируйте строку, возвращенную в свойство ODBC Connect Str .

    CCNA 2 SRWE — Основы коммутации, маршрутизации и беспроводной связи (версия 7.00) — Модули 1–4 — Принципы коммутации, VLAN и ответы на экзамен по маршрутизации между VLAN

    Последнее обновление: 18 января 2021 г., автор: Admin

    CCNA 2 SRWE — Основы коммутации, маршрутизации и беспроводной связи (версия 7.00) — Модули 1–4 — Принципы коммутации, VLAN и ответы на экзамен по маршрутизации между VLAN

    1. Какая команда отображает информацию о настройке auto-MDIX для определенного интерфейса?
      • показать интерфейсы
      • показать контроллеры
      • показать процессы
      • show running-config
        Ответы Объяснение и подсказки:

        Чтобы проверить настройку auto-MDIX для определенного интерфейса, следует использовать команду show controllers ethernet-controller с ключевым словом phy.

    2. Если один конец соединения Ethernet настроен на полнодуплексный режим, а другой конец соединения настроен на полудуплекс, где будут наблюдаться поздние коллизии?

      • на обоих концах соединения
      • на дуплексном конце соединения
      • только на последовательных интерфейсах
      • на полудуплексном конце соединения
        Ответы, пояснения и подсказки:

        Полнодуплексная связь не вызывает конфликтов.Однако коллизии часто возникают при полудуплексных операциях. Когда соединение имеет две разные дуплексные конфигурации, на полудуплексном конце будут возникать поздние коллизии. Коллизии обнаруживаются в сетях Ethernet. Последовательные интерфейсы используют технологии, отличные от Ethernet.

    3. Какая команда используется для установки переменной среды BOOT, которая определяет, где найти файл образа IOS на коммутаторе?

      • регистр конфигурации
      • система загрузки
      • загрузчик
      • confreg
        Ответы Объяснение и подсказки:

        Команда загрузочной системы используется для установки переменной среды BOOT.Команды config-register и confreg используются для установки регистра конфигурации. Команда загрузчика поддерживает команды для форматирования файловой системы флэш-памяти, переустановки программного обеспечения операционной системы и восстановления после утерянного или забытого пароля.

    4. Что использует коммутатор для поиска и загрузки образа IOS?

      • Переменная среды BOOT
      • Файл образа IOS
      • ПОСТ
      • конфигурация запуска
      • NVRAM
        Ответы, объяснения и подсказки:

        Переменная среды BOOT содержит информацию о том, где найти файл образа IOS.

    5. Какой протокол повышает безопасность удаленных подключений?

      • FTP
      • HTTP
      • NetBEUI
      • POP
      • SSH
        Ответы, объяснения и подсказки:

        SSH позволяет техническому специалисту безопасно подключаться к удаленному сетевому устройству для мониторинга и устранения неполадок. HTTP устанавливает запросы веб-страниц. FTP управляет передачей файлов. NetBEUI не маршрутизируется в Интернете.POP загружает сообщения электронной почты с серверов электронной почты.

    6. Каковы характеристики интерфейса обратной связи IPv4 на маршрутизаторе Cisco IOS?
      • Команда выключения не требуется, чтобы перевести этот интерфейс в состояние UP.
      • Это внутренний логический интерфейс маршрутизатора.
      • На маршрутизаторе может быть включен только один интерфейс обратной петли.
      • Он назначается физическому порту и может быть подключен к другим устройствам.
        Ответы, объяснения и подсказки:

        Интерфейс обратной связи — это внутренний логический интерфейс маршрутизатора, который автоматически переводится в состояние UP, пока маршрутизатор работает. Он не привязан к физическому порту и поэтому не может быть подключен к какому-либо другому устройству. На маршрутизаторе можно включить несколько интерфейсов обратной петли.

    7. Каков минимальный размер кадра Ethernet, который не будет отброшен получателем в виде короткого кадра?

      • 64 байта
      • 512 байт
      • 1024 байта
      • 1500 байт
        Ответы Объяснение и подсказки:

        Минимальный размер кадра Ethernet составляет 64 байта.Кадры меньше 64 байтов считаются фрагментами коллизии или короткими кадрами и отбрасываются.

    8. После какого этапа последовательности загрузки коммутатора запускается загрузчик?

      • после инициализации процессора
      • после локализации iOS
      • после инициализации файловой системы флеш-памяти
      • после выполнения POST
        Ответы Объяснение и подсказки:

        Правильный порядок загрузки следующий:
        1.- Коммутатор загружает и выполняет POST.
        2.- Коммутатор загружает программное обеспечение загрузчика.
        3.- Загрузчик выполняет низкоуровневую инициализацию ЦП.
        4.- Загрузчик инициализирует флеш-память.
        5.- Загрузчик находит и загружает образ IOS по умолчанию.

    9. Какое влияние оказывает добавление коммутатора уровня 2 на сеть?

      • увеличение количества выпавших кадров
      • увеличение размера широковещательного домена
      • увеличение количества сетевых коллизий
      • увеличение размера домена коллизии
        Ответы Объяснение и подсказки:

        Добавление коммутатора уровня 2 в сеть увеличивает количество конфликтных доменов и увеличивает размер широковещательного домена.Коммутаторы уровня 2 не уменьшают объем широковещательного трафика, не увеличивают количество сетевых конфликтов и не увеличивают количество пропущенных кадров.

    10. Какая характеристика описывает сквозное переключение?

      • Пересылаются безошибочные фрагменты, поэтому переключение происходит с меньшей задержкой.
      • Кадры пересылаются без проверки ошибок.
      • На наличие ошибок проверяются только исходящие кадры.
      • Буферизация используется для поддержки различных скоростей Ethernet.
        Ответы, объяснения и подсказки:

        Сквозная коммутация сокращает время ожидания за счет пересылки кадров, как только MAC-адрес назначения и соответствующий порт коммутатора считываются из таблицы MAC-адресов. Этот метод коммутации не выполняет никакой проверки ошибок и не использует буферы для поддержки различных скоростей Ethernet. Проверка ошибок и буферы являются характеристиками коммутации с промежуточным хранением.

    11. В чем существенная разница между концентратором и коммутатором LAN уровня 2?

      • Концентратор расширяет область конфликтов, а коммутатор разделяет области конфликтов.
      • Концентратор разделяет домены коллизии, а коммутатор разделяет широковещательные домены.
      • Каждый порт концентратора является доменом конфликтов, а каждый порт коммутатора — доменом широковещательной рассылки.
      • Концентратор пересылает кадры, а коммутатор пересылает только пакеты.
        Ответы, объяснения и подсказки: Концентраторы

        работают только на физическом уровне, пересылая биты в виде проводных сигналов на все порты и расширяя область конфликтов в сети. Переключает пересылку кадров на уровне канала передачи данных, и каждый порт коммутатора является отдельным доменом конфликтов, который создает больше, но меньшего размера, доменов конфликтов. Коммутаторы не управляют широковещательными доменами, потому что широковещательные кадры всегда пересылаются на все активные порты.

    12. Какое утверждение о решениях о пересылке кадров коммутатора Ethernet является правильным?

      • Решения о пересылке кадров основаны на сопоставлении MAC-адреса и портов в таблице CAM.
      • Пересылка сквозных кадров гарантирует, что недопустимые кадры всегда отбрасываются.
      • На все активные порты коммутатора пересылаются только кадры с широковещательным адресом назначения.
      • Одноадресные кадры всегда пересылаются независимо от MAC-адреса назначения.
        Ответы, объяснения и подсказки:

        Сквозная пересылка кадра считывает только первые 22 байта кадра, что исключает последовательность проверки кадра, и, таким образом, недопустимые кадры могут быть переадресованы.В дополнение к широковещательным кадрам, кадры с MAC-адресом назначения, которого нет в CAM, также лавинно рассылают все активные порты. Одноадресные кадры не всегда пересылаются. Полученные кадры с MAC-адресом назначения, который связан с портом коммутатора, на котором они были получены, не пересылаются, поскольку место назначения существует в сегменте сети, подключенном к этому порту.

    13. Как буферы коммутатора влияют на производительность сети?

      • Они обеспечивают проверку ошибок в полученных данных.
      • Они хранят полученные кадры, тем самым предотвращая преждевременное отбрасывание кадров при перегрузке сети.
      • Они предоставляют дополнительную память для определенного порта, если автосогласование скорости или дуплекса не удается.
      • Они временно удерживают данные при возникновении конфликта до возобновления нормальной передачи данных.
        Ответы, объяснения и подсказки: Коммутаторы

        имеют большие буферы кадров, которые позволяют сохранять данные, ожидающие передачи, чтобы данные не были потеряны.Эта функция особенно полезна, если входящий трафик идет от более быстрого порта, чем исходящий порт, используемый для передачи.

    14. Какая характеристика коммутатора помогает поддерживать локальный трафик и снижает перегрузку сети?

      • высокая плотность портов
      • скорость быстрого порта
      • большие буферы кадра
      • быстрое внутреннее переключение
        Ответы Объяснение и подсказки: Коммутаторы

        с большим количеством портов (высокая плотность портов) сокращают количество требуемых коммутаторов и сохраняют часть трафика локально на коммутаторе, тем самым устраняя необходимость пересылки его между коммутаторами.

    15. Какой компонент коммутатора сокращает время обработки пакетов внутри коммутатора?

      • ASIC
      • двухпроцессорный
      • большой размер буфера
      • RAM с промежуточным хранением
        Ответы Объяснение и подсказки:

        Специализированные интегральные схемы (ASIC) используются в коммутаторах Cisco для ускорения работы коммутатора, так что коммутатор может иметь увеличенное количество портов без снижения производительности коммутатора.

    16. См. Выставку. Коммутатор получает кадр уровня 2, который содержит MAC-адрес источника 000b.a023.c501 и MAC-адрес назначения 0050.0fae.75aa. Поместите шаги переключателя в том порядке, в котором они происходят. (Используются не все варианты.)

      CCNA2 v7 SRWE — Модули 1-4: Принципы коммутации, VLAN и ответы на экзамен по маршрутизации InterVLAN 17

      CCNA2 v7 SRWE — Модули 1–4 Принципы коммутации, VLAN и ответы на экзамен по маршрутизации InterVLAN 001

      Ответы, объяснения и подсказки:

      Первый шаг, который делает коммутатор при обработке кадра, — это проверить, есть ли MAC-адрес источника в таблице MAC-адресов.Если адреса нет, коммутатор добавляет его. Затем коммутатор проверяет MAC-адрес назначения и сравнивает его с таблицей MAC-адресов. Если адрес находится в таблице, коммутатор пересылает кадр на соответствующий порт. Если адрес отсутствует в таблице, коммутатор пересылает кадр на все порты, кроме порта, через который он прибыл.

    17. Какая информация добавляется в таблицу переключения из входящих кадров?

      • MAC-адрес источника и номер входящего порта
      • MAC-адрес назначения и номер входящего порта
      • IP-адрес источника и номер входящего порта
      • IP-адрес назначения и номер входящего порта
        Ответы Объяснение и подсказки:

        Коммутатор «изучает» или создает таблицу MAC-адресов на основе исходного MAC-адреса по мере поступления кадра в коммутатор.Коммутатор пересылает кадр вперед на основе MAC-адреса назначения.

    18. Какой метод переключения обеспечивает отсутствие ошибок во входящем кадре перед пересылкой?

      • в разрезе
      • FCS
      • без фрагментов
      • с промежуточной пересылкой
        Ответы, пояснения и подсказки:

        Коммутаторы используют два метода для передачи кадров: переключение с промежуточным хранением и сквозное переключение.Метод с промежуточным хранением выполняет проверку ошибок кадра с использованием значения контрольной последовательности кадра (FCS) перед отправкой кадра. Напротив, сквозное переключение отправляет кадр, как только часть заголовка, содержащая MAC-адрес назначения, была прочитана и обработана.

    19. См. Выставку. Сколько отображается широковещательных доменов?

      CCNA2 v7 SRWE — Модули 1-4: Принципы коммутации, VLAN и ответы на экзамен по маршрутизации InterVLAN 09

      • 1
      • 4
      • 8
      • 16
      • 55
        Ответы, объяснения и подсказки:

        Маршрутизатор определяет границу широковещательной рассылки, поэтому каждое соединение между двумя маршрутизаторами является широковещательным доменом.На выставке 4 канала между маршрутизаторами составляют 4 широковещательных домена. Кроме того, каждая локальная сеть, подключенная к маршрутизатору, является широковещательным доменом. 4 LAN на выставке приводят к появлению еще 4 широковещательных доменов, то есть всего 8 широковещательных доменов.

    20. В каких двух случаях администратор должен отключить DTP при управлении локальной сетью? (Выберите два.)

      • при подключении коммутатора Cisco к коммутатору не Cisco
      • , когда соседний коммутатор использует режим DTP динамического автоматического режима
      • , когда соседний коммутатор использует режим DTP желаемого динамического
      • на каналах, которые не должны быть транкингом
      • на каналах, которые должны динамически пытаться транкировать
        Ответы Объяснение и подсказки:

        Оптимальная практика Cisco рекомендует отключать DTP на каналах, для которых транкинг не предназначен, и когда коммутатор Cisco подключен к коммутатору стороннего производителя.DTP требуется для динамического согласования соединительных линий.

    21. Какие две характеристики описывают собственный VLAN? (Выберите два.)

      • Созданная для передачи трафика, генерируемого пользователями, этот тип VLAN также известен как VLAN по умолчанию.
      • Собственный трафик VLAN не будет помечен через магистральный канал.
      • Эта VLAN необходима для удаленного управления коммутатором.
      • Высокоприоритетный трафик, например голосовой, использует собственную сеть VLAN.
      • Собственная VLAN предоставляет общий идентификатор для обоих концов магистрали.
        Ответы, объяснения и подсказки:

        Собственная сеть VLAN назначается соединительным линиям 802.1Q для предоставления общего идентификатора обоим концам магистрального канала. Независимо от того, какой собственный номер VLAN назначен порту, или если порт является VLAN по умолчанию равным 1, порт не маркирует ни один кадр в этой VLAN, когда трафик проходит по магистрали. На другом конце связи принимающее устройство, которое не видит тега, знает конкретный номер VLAN, поскольку принимающее устройство должно иметь точный собственный номер VLAN.Собственная VLAN должна быть неиспользуемой VLAN, отличной от VLAN1, VLAN по умолчанию, а также других VLAN. Сети VLAN данных, также известные как пользовательские VLAN, настроены для передачи пользовательского трафика, за исключением трафика с высоким приоритетом, такого как VoIP. Голосовые сети VLAN настроены для трафика VoIP. Управляющая VLAN настроена для предоставления доступа к возможностям управления коммутатором.

    22. На коммутаторе, который настроен с несколькими VLAN, какая команда удалит только VLAN 100 из коммутатора?

      • Переключатель # удалить flash: vlan.dat
      • Switch (config-if) # нет доступа к порту коммутатора vlan 100
      • Switch (config-if) # транк порта коммутатора не разрешен vlan 100
      • Switch (config) # no vlan 100
        Ответы Объяснение и подсказки:

        Для удаления всех VLAN из коммутатора используется команда delete flash: vlan.dat. Чтобы изменить назначенную VLAN для интерфейса, будет использоваться команда конфигурации интерфейса no switchport access vlan 100. Чтобы удалить VLAN 100 в качестве разрешенной VLAN на магистрали, будет использоваться разрешенная магистраль порта коммутатора vlan 100, но это не приведет к удалению VLAN из коммутатора.Чтобы удалить одну VLAN, например VLAN 100, можно использовать команду глобальной конфигурации no vlan 100.

    23. См. Выставку. Сетевой администратор проверяет назначения портов и VLAN на коммутаторе S2 и замечает, что интерфейсы Gi0 / 1 и Gi0 / 2 не включены в вывод. Почему интерфейсы отсутствуют в выводе?

      CCNA2 v7 SRWE — Модули 1-4: Принципы коммутации, VLAN и ответы на экзамен по маршрутизации InterVLAN 08

      • Между коммутаторами обнаружено несоответствие собственных VLAN.
      • К интерфейсам не подключен носитель.
      • Они отключены административно.
      • Они настроены как магистральные интерфейсы.
        Ответы, объяснения и подсказки:

        Интерфейсы, настроенные как транки, не принадлежат к VLAN и поэтому не будут отображаться в выходных данных команд show vlan Short.

    24. Сеть содержит несколько VLAN, охватывающих несколько коммутаторов.Что происходит, когда устройство в VLAN 20 отправляет широковещательный кадр Ethernet?

      • Все устройства во всех VLAN видят фрейм.
      • Устройства в VLAN 20 и управляющей VLAN видят кадр.
      • Кадр видят только устройства в VLAN 20.
      • Кадр видят только устройства, подключенные к локальному коммутатору.
        Ответы, объяснения и подсказки: Сети

        VLAN создают логические широковещательные домены, которые могут охватывать несколько сегментов VLAN.Кадры Ethernet, которые отправляются устройством в определенной VLAN, могут быть видны только другим устройствам в той же VLAN.

    25. См. Выставку. Все рабочие станции правильно настроены в VLAN 20. Рабочие станции, подключенные к коммутатору SW1, не могут отправлять трафик на рабочие станции на SW2. Что можно было сделать для устранения проблемы?

      CCNA2 v7 SRWE — Модули 1-4: Принципы коммутации, VLAN и ответы на экзамен по маршрутизации InterVLAN 07

      • Разрешить VLAN 20 на магистральном канале.
      • Включите DTP на обоих концах соединительной линии.
      • Настройте все рабочие станции на SW1, чтобы они были частью VLAN по умолчанию.
      • Настройте все рабочие станции на SW2 как часть собственной VLAN.
        Ответы, объяснения и подсказки:

        Включение DTP на обоих коммутаторах просто позволяет согласовывать транкинг. Строка «Согласование транкинга» на графике показывает, что DTP уже включен. На графике также показано, что собственная VLAN равна 1, а VLAN по умолчанию для любого коммутатора Cisco — 1.На рисунке показано, что ПК должны быть в VLAN 20.

    26. Что происходит с портами коммутатора после удаления VLAN, которой они назначены?

      • Порты отключены.
      • Порты переведены в транковый режим.
      • Порты назначены VLAN1, VLAN по умолчанию.
      • Порты перестают взаимодействовать с подключенными устройствами.
        Ответы, объяснения и подсказки:

        Затронутые порты необходимо перенастроить для активной VLAN.

    27. Сопоставьте поле тега VLAN стандарта IEEE 802.1Q с описанием. (Используются не все варианты.)

      CCNA2 v7 SRWE — Модули 1–4 Концепции коммутации, VLAN и ответы на экзамен по маршрутизации InterVLAN 002

      Ответы, объяснения и подсказки:

      Заголовок стандарта IEEE 802.1Q включает 4-байтовый тег VLAN:

      • Тип — 2-байтовое значение, называемое значением идентификатора протокола тегов (TPID).
      • Приоритет пользователя — 3-битное значение, поддерживающее реализацию уровня или службы.
      • Канонический идентификатор формата (CFI) — 1-битный идентификатор, который позволяет передавать кадры Token Ring по каналам Ethernet.
      • VLAN ID (VID) — 12-битный идентификационный номер VLAN, который поддерживает до 4096 идентификаторов VLAN.

    28. См. Выставку. В каком режиме коммутатора должен быть назначен порт G0 / 1, если используются передовые методы Cisco?

      CCNA2 v7 SRWE — Модули 1-4: Принципы коммутации, VLAN и ответы на экзамен по маршрутизации InterVLAN 04

      • доступ
      • багажник
      • родной
      • auto
        Ответы, объяснения и подсказки:

        Маршрутизатор используется для маршрутизации между двумя сетями VLAN, поэтому порт G0 / 1 коммутатора необходимо настроить в режиме транка.

    29. Совместите режим DTP с его функцией. (Используются не все варианты.)

      CCNA2 v7 SRWE — Модули 1–4 Концепции коммутации, VLAN и ответы на экзамен по маршрутизации InterVLAN 003

      Ответы, объяснения и подсказки:

      В динамическом автоматическом режиме интерфейс становится магистральным, если для соседнего интерфейса установлен магистральный или желаемый режим. Желательный динамический режим заставляет интерфейс активно пытаться преобразовать ссылку в магистраль.Режим магистрали переводит интерфейс в постоянный режим магистрали и согласовывает преобразование соседнего канала в магистральный канал. Режим без согласования не позволяет интерфейсу генерировать кадры DTP.

    30. Порт Fa0 / 11 на коммутаторе назначен на VLAN 30. Если на интерфейсе Fa0 / 11 введена команда no switchport access vlan 30, что произойдет?

      • Порт Fa0 / 11 будет отключен.
      • Отображается сообщение об ошибке.
      • Порт Fa0 / 11 будет возвращен в VLAN 1.
      • VLAN 30 будет удален.
        Ответы, объяснения и подсказки:

        При вводе команды no switchport access vlan порт возвращается в VLAN 1 по умолчанию. Порт останется активным как член VLAN 1, а VLAN 30 останется нетронутым, даже если с ним не связаны другие порты. .

    31. Какая команда отображает тип инкапсуляции, идентификатор голосовой VLAN и VLAN режима доступа для интерфейса Fa0 / 1?

      • показать трусы vlan
      • показать интерфейсы Fa0 / 1 switchport
      • показать интерфейс таблицы MAC-адресов Fa0 / 1
      • показать интерфейсы магистрали
        Ответы Объяснение и подсказки:

        Команда show interfaces switchport отображает следующую информацию для заданного порта:
        Switchport
        Административный режим
        Рабочий режим
        Административная инкапсуляция транкинга
        Оперативная инкапсуляция транкинга
        Согласование транкинга
        Режим доступа VLAN
        Транкинг в собственном режиме VLAN
        Административная маркировка собственной VLAN
        Голосовой VLAN

    32. См. Выставку.Техник программирует коммутатор SW3 для управления трафиком голоса и данных через порт Fa0 / 20. Что, если что-то не так с конфигурацией?

      CCNA2 v7 SRWE — Модули 1–4: концепции коммутации, VLAN и ответы на экзамен по маршрутизации InterVLAN 02

      • В конфигурации нет ничего плохого.
      • Интерфейс Fa0 / 20 может иметь только одну назначенную VLAN.
      • Команда mls qos trust cos должна ссылаться на VLAN 35.
      • Неверная команда для назначения голосовой VLAN порту коммутатора.
        Ответы, объяснения и подсказки:

        Голосовую VLAN следует настроить с помощью команды switchport voice vlan 150. Интерфейс коммутатора может быть настроен для поддержки одной VLAN данных и одной голосовой VLAN. Mls qos trust cos связан с интерфейсом. Голосовой трафик должен быть доверенным, чтобы поля в голосовом пакете можно было использовать для его классификации для QoS.

    33. Какие четыре шага необходимы для настройки голосовой VLAN на порту коммутатора? (Выберите четыре).

      • Настройте интерфейс как магистраль IEEE 802.1Q.
      • Назначьте голосовую VLAN на порт коммутатора.
      • Активируйте связующее дерево PortFast на интерфейсе.
      • Убедитесь, что голосовой трафик является доверенным и помечен значением приоритета CoS.
      • Добавить голосовую VLAN.
      • Настройте интерфейс порта коммутатора с субинтерфейсами.
      • Назначьте порт коммутатора VLAN для передачи данных.
      • Настроить порт коммутатора в режиме доступа.
        Ответы, объяснения и подсказки:

        Чтобы добавить IP-телефон, в порт коммутатора необходимо добавить следующие команды:
        SW3 (config-vlan) # vlan 150
        SW3 (config-vlan) # name voice
        SW3 (config-vlan) # int fa0 / 20
        SW3 (config-if) # доступ в режиме switchport
        SW3 (config-if) # mls qos trust cos
        SW3 (config-if) # switchport access vlan 150

    34. См. Выставку.ПК1 не может связаться с сервером 1. Сетевой администратор выдает команду show interfaces trunk, чтобы начать устранение неполадок. Какой вывод можно сделать на основании вывода этой команды?

      CCNA2 v7 SRWE — Модули 1–4: Принципы коммутации, VLAN и ответы на экзамен по маршрутизации InterVLAN 01

      • Интерфейс G0 / 2 не настроен как магистральный.
      • VLAN 20 не создана.
      • Инкапсуляция интерфейса G0 / 1 неверна.
      • Режим DTP неправильно установлен на динамический автоматический на интерфейсе G0 / 1.
        Ответы, объяснения и подсказки:

        В выходных данных канала show interfaces, интерфейс G0 / 2 DLS1 не указан. Это указывает на то, что интерфейс, вероятно, не был настроен как магистральный канал.

    35. См. Выставку. В чем причина ошибки, отображаемой в конфигурации маршрутизации между VLAN на маршрутизаторе CiscoVille?

      CCNA2 v7 SRWE — Модули 1-4: Принципы коммутации, VLAN и ответы на экзамен по маршрутизации InterVLAN 14

      • Интерфейс gig0 / 0 не поддерживает маршрутизацию между VLAN.
      • Команда no shutdown не настроена.
      • Неверный IP-адрес CiscoVille.
      • Команда инкапсуляции dot1Q 20 не настроена.
        Ответы Объяснение и подсказки:

        Шаги по настройке маршрутизации между VLAN должны выполняться в определенном порядке. Перед настройкой IP-адреса на подинтерфейсе сначала необходимо указать команду encapsulation dot1q VLAN_id.

    36. См. Выставку.Сетевой администратор настроил маршрутизатор CiscoVille с указанными выше командами для обеспечения маршрутизации между VLAN. Какая команда потребуется на коммутаторе, который подключен к интерфейсу Gi0 / 0 на маршрутизаторе CiscoVille, чтобы разрешить маршрутизацию между VLAN?

      CCNA2 v7 SRWE — Модули 1-4: Принципы коммутации, VLAN и ответы на экзамен по маршрутизации InterVLAN 12

      • Доступ в режиме коммутационного порта
      • без переключателя
      • switchport mode транк
      • switchport mode dynamic желательно
        Ответы Объяснение и подсказки:

        Когда маршрутизаторы настроены для маршрутизации между VLAN, они не поддерживают протокол динамического транкинга, который используется коммутаторами.Для работы конфигураций «маршрутизатор на палке» подключенный коммутатор должен использовать командную магистраль режима switchport.

    37. Средняя школа использует VLAN15 для сети лаборатории и VLAN30 для сети факультета. Что требуется для обеспечения связи между этими двумя VLAN при использовании подхода «маршрутизатор на палке»?

      • Требуется многослойный переключатель.
      • Необходим маршрутизатор как минимум с двумя интерфейсами LAN.
      • Требуются две группы коммутаторов, каждая с портами, настроенными для одной VLAN.
      • Коммутатор с портом, настроенным как магистральный, необходим при подключении к маршрутизатору.
        Ответы, объяснения и подсказки:

        При использовании маршрутизатора на палке маршрутизация между VLAN выполняется маршрутизатором с одним интерфейсом маршрутизатора, который подключен к порту коммутатора, настроенному для режима транка. Несколько подынтерфейсов, каждый из которых настроен для VLAN, можно настроить под одним физическим интерфейсом маршрутизатора.Коммутаторы могут иметь порты, назначенные разным VLAN, но для связи между этими VLAN требуется функция маршрутизации от маршрутизатора. Многоуровневый коммутатор не используется в подходе «маршрутизатор на палке» для маршрутизации между VLAN.

    38. При маршрутизации большого количества виртуальных локальных сетей, каковы два недостатка использования метода маршрутизации между виртуальными локальными сетями «маршрутизатор на палке», а не метода маршрутизации между виртуальными локальными сетями с многоуровневым коммутатором? (Выберите два.)

      • Требуется несколько SVI.
      • Требуется выделенный маршрутизатор.
      • Router-on-a-stick требует, чтобы субинтерфейсы были настроены в тех же подсетях.
      • Router-on-a-stick требует наличия нескольких физических интерфейсов на маршрутизаторе.
      • Использование нескольких подинтерфейсов может повлиять на скорость потока трафика.
        Ответы, объяснения и подсказки:

        При использовании метода маршрутизации между VLAN «маршрутизатор на карте» требуется выделенный маршрутизатор. Ему нужен только один физический интерфейс на маршрутизаторе для маршрутизации трафика между несколькими VLAN с использованием субинтерфейсов на одном физическом интерфейсе.С другой стороны, поскольку трафик всех VLAN должен будет проходить через одни и те же физические интерфейсы, это повлияет на пропускную способность. Кроме того, многоуровневый коммутатор может использовать несколько SVI для выполнения маршрутизации между VLAN.

    39. См. Выставку. Сетевой администратор проверяет конфигурацию маршрутизации между VLAN. Пользователи жалуются, что ПК в разных VLAN не могут обмениваться данными. Основываясь на выводе, каковы две ошибки конфигурации на интерфейсе коммутатора Gi1 / 1? (Выберите два.)

      CCNA2 v7 SRWE — Модули 1-4: Принципы коммутации, VLAN и ответы на экзамен по маршрутизации InterVLAN 11

      • Gi1 / 1 находится в VLAN по умолчанию.
      • Voice VLAN не назначен Gi1 / 1.
      • Gi1 / 1 настроен как транковый режим.
      • Согласование транкинга включено на Gi1 / 1.
      • Неправильно настроен протокол инкапсуляции транкинга.
        Ответы, объяснения и подсказки:

        При использовании устаревших методов маршрутизации между VLAN порты коммутатора, которые подключаются к маршрутизатору, должны быть настроены как режим доступа и им должны быть назначены соответствующие VLAN.В этом сценарии интерфейс Gi1 / 1 должен находиться в режиме доступа с назначенной VLAN 10. Другие параметры являются настройками коммутатора по умолчанию и не влияют на устаревшую маршрутизацию между VLAN.

    40. См. Выставку. Сетевой администратор проверяет конфигурацию маршрутизации между VLAN. Пользователи жалуются, что ПК2 не может связаться с ПК1. Исходя из результатов, какова возможная причина проблемы?

      CCNA2 v7 SRWE — Модули 1–4: концепции коммутации, VLAN и ответы на экзамен по маршрутизации InterVLAN 10

      • Gi0 / 0 не настроен как магистральный порт.
      • Командный интерфейс GigabitEthernet0 / 0.5 был введен неправильно.
      • На интерфейсе Gi0 / 0 не настроен IP-адрес.
      • Команда no shutdown не вводится на подынтерфейсах.
      • Команда инкапсуляции dot1Q 5 содержит неправильную VLAN.
        Ответы, объяснения и подсказки:

        В маршрутизаторе-на-палке конфигурация подинтерфейса должна соответствовать номеру VLAN в команде инкапсуляции, в этом случае для VLAN 10 следует использовать команду инкапсуляции dot1Q 10.Поскольку используются подинтерфейсы, нет необходимости настраивать IP на физическом интерфейсе Gi0 / 0. Режим транка настраивается на порту коммутатора, который подключается к маршрутизатору. При добавлении подинтерфейсы включаются.

    41. См. Выставку. Сетевой администратор настроил маршрутизатор CiscoVille с указанными выше командами для обеспечения маршрутизации между VLAN. Какой тип порта потребуется на коммутаторе, подключенном к Gi0 / 0 на маршрутизаторе CiscoVille, чтобы обеспечить маршрутизацию между VLAN?

      CCNA2 v7 SRWE — Модули 1-4: Принципы коммутации, VLAN и ответы на экзамен по маршрутизации InterVLAN 13

      • маршрутизированный порт
      • порт доступа
      • магистральный порт
      • SVI
        Ответы, объяснения и подсказки:

        Чтобы разрешить конфигурацию «маршрутизатор на палке», коммутатор должен быть подключен к маршрутизатору через магистральный порт для переноса маршрутизируемых VLAN.SVI будет использоваться на многоуровневом коммутаторе, где коммутатор выполняет маршрутизацию между VLAN.

    42. См. Выставку. Сетевой администратор настраивает RT1 для маршрутизации между VLAN. Коммутатор настроен правильно и исправен. Host1, Host2 и Host3 не могут связываться друг с другом. В чем причина проблемы в зависимости от конфигурации маршрутизатора?

      CCNA2 v7 SRWE — Модули 1-4: Принципы коммутации, VLAN и ответы на экзамен по маршрутизации InterVLAN 06

      • Интерфейс Fa0 / 0 отсутствует информация о конфигурации IP-адреса.
      • IP-адреса на подынтерфейсах неверно соответствуют VLAN.
      • Каждый подинтерфейс Fa0 / 0 не требует отдельных команд выключения.
      • Маршрутизаторы
      • не поддерживают инкапсуляцию 802.1Q на субинтерфейсах.
        Ответы, объяснения и подсказки:

        Поскольку Хост 1 (в VLAN 20) имеет IP-адрес 172.18.1.10/27, субинтерфейс Fa0 / 0.1 должен быть настроен с IP-адресом в сети 172.168.1.0/27. Точно так же Fa0 / 0.2 должен быть с IP-адресом в сети 172.168.1.64 / 27 и Fa0 / 0.3 должны быть с IP-адресом в сети 172.168.1.96/27.

    43. См. Выставку. В соответствии с выходными данными команды show running-config для виртуальных локальных сетей 15, 30 и 45 была реализована конфигурация маршрутизатора на палке. Компьютеры в VLAN 45, которые используют сеть 172.16.45.0 / 24, испытывают проблемы с подключением к ПК в VLAN 30 в сети 172.16.30.0 / 24. Какая ошибка, скорее всего, вызывает эту проблему?

      CCNA2 v7 SRWE — Модули 1–4: концепции коммутации, VLAN и ответы на экзамен по маршрутизации InterVLAN 05

      • На GigabitEthernet 0/0 настроена неправильная VLAN.45.
      • На GigabitEthernet 0 / 0.30 отсутствует команда no shutdown.
      • Интерфейс GigabitEthernet 0/0 не имеет IP-адреса.
      • На GigabitEthernet 0 / 0.30 настроен неверный IP-адрес.
        Ответы, объяснения и подсказки:

        субинтерфейс GigabitEthernet 0 / 0.30 имеет IP-адрес, который не соответствует схеме адресации VLAN. Физическому интерфейсу GigabitEthernet 0/0 не требуется IP-адрес для функционирования подинтерфейсов.Для субинтерфейсов не требуется команда no shutdown.

    44. Какова характеристика маршрутизируемого порта на коммутаторе уровня 3?

      • Поддерживает транкинг.
      • Он не назначен VLAN.
      • Обычно используется как канал WAN.
      • Ему не может быть назначен IP-адрес.
        Ответы, объяснения и подсказки:

        Маршрутизируемый порт на коммутаторе уровня 3 обычно используется для соединения между коммутаторами уровня распределения и ядра или между коммутатором уровня 3 и маршрутизатором.Этот порт не получает назначенных ему команд VLAN или транкинга. Вместо этого порт программируется с IP-адресом. Это обычно используется, когда на коммутаторе настроена статическая маршрутизация или когда между коммутатором уровня 3 и маршрутизатором или другим коммутатором уровня 3 выполняется протокол маршрутизации.

    45. См. Выставку. Сетевому администратору необходимо настроить маршрутизатор на карте памяти для показанных сетей. Сколько субинтерфейсов необходимо создать на маршрутизаторе, если каждая показанная VLAN должна быть маршрутизирована и каждая VLAN имеет свой собственный субинтерфейс?

      CCNA2 v7 SRWE — Модули 1-4: Принципы коммутации, VLAN и ответы на экзамен по маршрутизации InterVLAN 15

      • 1
      • 2
      • 3
      • 4
      • 5
        Ответы, объяснения и подсказки:

        В зависимости от заданных IP-адресов и масок компьютер, принтер, IP-телефон и VLAN управления коммутатором находятся в разных VLAN.В этой ситуации на маршрутизаторе потребуется четыре подинтерфейса.

    46. Техник настраивает новый коммутатор Cisco 2960. Каков эффект выполнения команды BranchSw (config-if) # mdix auto?

      • Он автоматически настраивает порт, чтобы устройства могли подключаться по прямому или перекрестному кабелю.
      • Применяет IPv4-адрес к виртуальному интерфейсу.
      • Он применяет IPv6-адрес к виртуальному интерфейсу.
      • Позволяет настроить IPv6-адрес на физическом интерфейсе коммутатора.
      • Обновляет таблицу MAC-адресов для связанного порта.
    47. Техник настраивает новый коммутатор Cisco 2960. Каков эффект выполнения команды BranchSw (config-if) # ip address 172.18.33.88 255.255.255.0?

      • Применяет IPv4-адрес к виртуальному интерфейсу.
      • Он применяет IPv6-адрес к виртуальному интерфейсу.
      • Активирует виртуальный или физический интерфейс коммутатора.
      • Позволяет настроить IPv6-адрес на физическом интерфейсе коммутатора.
      • Обновляет таблицу MAC-адресов для связанного порта.
    48. Техник настраивает новый коммутатор Cisco 2960. Каков эффект выполнения команды терминала BranchSw # configure?

      • Переходит в режим глобальной конфигурации.
      • Переходит в режим настройки виртуального интерфейса коммутатора.
      • Применяет IPv4-адрес к виртуальному интерфейсу.
      • Обновляет таблицу MAC-адресов для связанного порта.
      • Позволяет настроить IPv6-адрес на физическом интерфейсе коммутатора.
    49. Техник настраивает новый коммутатор Cisco 2960. Каков эффект выполнения команды терминала BranchSw # configure?

      • Переходит в режим глобальной конфигурации.
      • Сохраняет текущую конфигурацию в NVRAM.
      • Отключает виртуальный или физический интерфейс коммутатора.
      • Обновляет таблицу MAC-адресов для связанного порта.
      • Сохраняет загрузочную конфигурацию в текущую конфигурацию.
    50. Техник настраивает новый коммутатор Cisco 2960. Каков эффект выполнения команды BranchSw (config-if) # shutdown?

      • Отключает виртуальный или физический интерфейс коммутатора.
      • Сохраняет текущую конфигурацию в NVRAM.
      • Активирует виртуальный или физический интерфейс коммутатора.
      • Обновляет таблицу MAC-адресов для связанного порта.
      • Сохраняет загрузочную конфигурацию в текущую конфигурацию.
    51. Техник настраивает новый коммутатор Cisco 2960. Каков эффект выполнения команды BranchSw (config-if) # shutdown?

      • Отключает виртуальный или физический интерфейс коммутатора.
      • Он применяет IPv6-адрес к виртуальному интерфейсу.
      • Применяет IPv4-адрес к виртуальному интерфейсу.
      • Позволяет настроить IPv6-адрес на физическом интерфейсе коммутатора.
      • Обновляет таблицу MAC-адресов для связанного порта.
    52. Техник настраивает новый коммутатор Cisco 2960. Каков эффект выполнения команды BranchSw (config-if) # ipv6 address 2001: db8: a2b4: 88 :: 1/64?

      • Применяет IPv6-адрес к виртуальному интерфейсу.
      • Активирует виртуальный или физический интерфейс коммутатора.
      • Применяет IPv4-адрес к виртуальному интерфейсу.
      • Позволяет настроить IPv6-адрес на физическом интерфейсе коммутатора.
      • Обновляет таблицу MAC-адресов для связанного порта.
    53. Техник настраивает новый коммутатор Cisco 2960. Каков эффект выполнения команды BranchSw (config-if) # exit?

      • Он возвращается в режим глобальной конфигурации.
      • Он возвращается в привилегированный режим.
      • Настраивает шлюз по умолчанию для коммутатора.
      • Переходит в пользовательский режим.
      • Сохраняет загрузочную конфигурацию в текущую конфигурацию.
    54. Техник настраивает новый коммутатор Cisco 2960. Каков эффект выполнения команды BranchSw> enable?

      • Переходит в привилегированный режим.
      • Переходит в режим глобальной конфигурации.
      • Переходит в режим настройки виртуального интерфейса коммутатора.
      • Обновляет таблицу MAC-адресов для связанного порта.
      • Позволяет настроить IPv6-адрес на физическом интерфейсе коммутатора.
    55. Техник настраивает новый коммутатор Cisco 2960. Каков эффект выполнения команды BranchSw (config-if) # duplex full?

      • Позволяет передавать данные по интерфейсу в обоих направлениях одновременно.
      • Позволяет передавать данные только в одном направлении за раз на интерфейсе
      • Он автоматически настраивает порт, чтобы для подключения устройств использовался прямой или перекрестный кабель.
      • Настраивает коммутатор как шлюз по умолчанию.
      • Он шифрует пароли пользовательского режима при удаленном подключении пользователей.
    56. Какой тип VLAN не должен передавать голосовой трафик и трафик управления сетью?

      • данные VLAN
      • голосовой VLAN
      • управление VLAN
      • безопасность VLAN
    57. Какой тип VLAN не должен передавать голосовой трафик и трафик управления сетью?

      • данные VLAN
      • магистраль VLAN
      • безопасность VLAN
      • голосовой VLAN
    58. Какой тип VLAN предназначен для резервирования полосы пропускания для обеспечения качества IP-телефона?

      • голосовой VLAN
      • магистраль VLAN
      • безопасность VLAN
      • управление VLAN
    59. Какой тип VLAN изначально является VLAN управления?

      • по умолчанию VLAN
      • собственный VLAN
      • данные VLAN
      • управление VLAN
    60. Какой тип VLAN рассчитан на задержку менее 150 мс в сети?

      • голосовой VLAN
      • желательно VLAN
      • магистраль VLAN
      • безопасность VLAN
    61. Какой тип VLAN используется для разделения сети на группы пользователей или устройств?

      • данные VLAN
      • управление VLAN
      • голосовой VLAN
      • собственный VLAN
    62. Какой тип VLAN настроен специально для сетевого трафика, такого как SSH, Telnet, HTTPS, HHTP и SNMP?

      • управление VLAN
      • безопасность VLAN
      • магистраль VLAN
      • голосовой VLAN
    63. Какой тип VLAN настроен специально для сетевого трафика, такого как SSH, Telnet, HTTPS, HHTP и SNMP?

      • управление VLAN
      • голосовой VLAN
      • безопасность VLAN
      • собственный VLAN
    64. Какой тип VLAN поддерживает немаркированный трафик?

      • собственный VLAN
      • голосовой VLAN
      • безопасность VLAN
      • управление VLAN
    65. Какой тип VLAN поддерживает немаркированный трафик?

      • собственный VLAN
      • желательно VLAN
      • магистраль VLAN
      • безопасность VLAN
    66. См. Выставку.Сетевой администратор настроил R1, как показано. Когда администратор проверяет состояние последовательного интерфейса, интерфейс отображается как отключенный. Какая дополнительная команда должна быть введена на последовательном интерфейсе R1, чтобы активировать интерфейс?

      CCNA2 v7 SRWE — Модули 1–4: концепции коммутации, VLAN и ответы на экзамен по маршрутизации InterVLAN 18

      • Включить IPv6
      • тактовая частота 128000
      • конец
      • без выключения
        Ответы Объяснение и подсказки:

        По умолчанию все интерфейсы маршрутизатора отключены.Чтобы активировать интерфейсы, администратор должен выполнить команду no shutdown в режиме интерфейса.

    67. См. Выставку. Сетевой администратор хочет настроить Switch2 для разрешения SSH-подключений и запрета Telnet-подключений. Как сетевой администратор должен изменить отображаемую конфигурацию, чтобы удовлетворить требованиям?

      CCNA2 v7 SRWE — Модули 1–4: концепции коммутации, виртуальные локальные сети и ответы на экзамен по маршрутизации между виртуальными локальными сетями 03

      • Использовать SSH версии 1.
      • Перенастройте ключ RSA.
      • Настройте SSH на другой линии.
      • Измените команду ввода транспорта.
    68. Какое решение поможет колледжу снизить перегрузку сети из-за коллизий?

      • межсетевой экран, который подключается к двум интернет-провайдерам
      • коммутатор с высокой плотностью портов
      • роутер с двумя портами Ethernet
      • маршрутизатор с тремя портами Ethernet
        Ответы Объяснение и подсказки: Коммутаторы

        обеспечивают микросегментацию, так что одно устройство не конкурирует за одну и ту же полосу пропускания сети Ethernet с другим сетевым устройством, что практически исключает конфликты.Коммутатор с высокой плотностью портов обеспечивает очень быстрое подключение многих устройств.

    69. Какие два утверждения верны в отношении маршрутизации SVI между VLAN? (Выберите два.)

      • Коммутация пакетов выполняется быстрее с SVI.
      • Нет необходимости в подключении к роутеру.
      • Виртуальные интерфейсы поддерживают субинтерфейсы.
      • SVI
      • могут быть объединены в каналы EtherChannels.
      • SVI
      • устраняют необходимость в шлюзе по умолчанию на хостах.
        Ответы, объяснения и подсказки:

        Метод маршрутизации SVI между VLAN быстрее, чем другие методы. Коммутатор может маршрутизировать существующие сети VLAN без маршрутизатора.

    70. См. Выставку. Сетевой администратор настраивает маршрутизацию между VLAN в сети. На данный момент используется только одна VLAN, но вскоре будут добавлены другие. Какой пропущенный параметр показан на графике в виде выделенного вопросительного знака?

      CCNA2 v7 SRWE — Модули 1-4: Принципы коммутации, VLAN и ответы на экзамен по маршрутизации InterVLAN 16

      • Идентифицирует подинтерфейс.
      • Идентифицирует номер VLAN.
      • Идентифицирует собственный номер VLAN.
      • Определяет тип используемой инкапсуляции.
      • Он определяет количество хостов, разрешенных для интерфейса.
        Ответы, объяснения и подсказки:

        Завершенной командой будет инкапсуляция dot1q 7. Часть команды инкапсуляции dot1q включает транкинг и определяет используемый тип транкинга. 7 обозначает номер VLAN.

    71. Какой тип VLAN используется для обозначения нетегированного трафика при пересечении магистрального порта?

      • данные
      • по умолчанию
      • родной
      • менеджмент
        Ответы Объяснение и подсказки:

        Собственная VLAN — это сеть VLAN, которая не получает тег VLAN в заголовке кадра IEEE 802.1Q. Передовой опыт Cisco рекомендует использовать неиспользуемую VLAN (не VLAN для данных, VLAN по умолчанию для VLAN 1 или VLAN управления) в качестве собственной VLAN, когда это возможно.

    72. Сетевой администратор выдает команду show vlan short при устранении неполадок в обращении в службу поддержки пользователей. Какой вывод будет отображаться?

      • назначение VLAN и членство для MAC-адресов устройств
      • назначение и членство в VLAN для всех портов коммутатора
      • Назначение VLAN и инкапсуляция транкинга
      • назначение VLAN и собственный VLAN
        Ответы Объяснение и подсказки:

        Команда show vlan short предоставит информацию, отображающую назначение и членство VLAN для всех портов коммутатора на коммутаторе.

    73. Откройте приложение PT Activity. Выполните задачи, указанные в инструкциях к занятиям, а затем ответьте на вопрос.

      Какое сообщение отображается при вводе 10.10.10.1 в адресную строку веб-браузера ПК1?

      • Локальный сервер
      • Тестовый сервер
      • Файловый сервер
      • Cisco Server
        Ответы Объяснение и подсказки:

        Изучение конфигурации коммутатора SW1 показывает, что интерфейс Gi0 / 1 не настроен как магистральный.Выполнение команды настройки интерфейса switchport mode trunk на этом интерфейсе позволит установить связь между ПК1 и Сервером1.

    Коммутация LAN и беспроводная связь — Глава 2

    Презентация на тему: «Коммутация LAN и беспроводная связь — Глава 2» — стенограмма презентации:

    1 Коммутация LAN и беспроводная связь — Глава 2
    Настройка коммутатора Коммутация LAN и беспроводная связь — Глава 2

    2 Цели Обобщить работу Ethernet в соответствии с определением для локальных сетей 100/1000 Мбит / с в стандарте IEEE.Объясните функции, которые позволяют коммутатору пересылать кадры Ethernet в локальной сети. Настройте коммутатор для работы в сети, предназначенной для поддержки передачи голоса, видео и данных. Настройте базовую безопасность на коммутаторе, который будет работать в сети, предназначенной для поддержки передачи голоса, видео и данных.

    3 ключевых элементов сетей Ethernet / 802.3
    Устройства, которые участвовали в конфликте, не имеют приоритета для передачи данных.Сигналы CSMA / CD Ethernet передаются на каждый хост, подключенный к локальной сети, с использованием специального набора правил, определяющих, какая станция может получить доступ к сети. Набор правил, который использует Ethernet, основан на технологии множественного доступа / обнаружения коллизий с контролем несущей IEEE (CSMA / CD). Примечание: CSMA / CD используется только с полудуплексной связью, обычно имеющейся в концентраторах. Полнодуплексные коммутаторы не используют CSMA / CD. Использовать графику Использовать графику (JAM) При возникновении коллизии каждый узел, который передает, продолжит передачу в течение короткого времени, чтобы гарантировать, что все устройства видят коллизию.

    4 ключевых элементов сетей Ethernet / 802.3
    Контроль несущей В CSMA / CD все устройства, у которых есть сообщения для отправки, должны прослушивать перед передачей. Если устройство обнаруживает сигнал от другого устройства, оно ожидает перед попыткой передачи. Когда трафик не обнаружен, устройство передает свое сообщение. Пока происходит эта передача, устройство продолжает прослушивать трафик в локальной сети.После отправки сообщения устройство возвращается в режим прослушивания по умолчанию. Множественный доступ Если сигналы одного устройства не обнаруживаются вторым устройством, второе устройство также может начать передачу. В СМИ теперь есть два устройства, передающих сигналы одновременно. Сообщения распространяются по средствам массовой информации, пока не встретятся друг с другом. В этот момент сигналы смешиваются, и сообщения уничтожаются, возникает конфликт. Хотя сообщения повреждены, оставшиеся сигналы продолжают распространяться по средствам массовой информации.Использовать графику Использовать графику

    5 ключевых элементов сетей Ethernet / 802.3
    Обнаружение коллизий Когда устройство находится в режиме прослушивания, оно может обнаруживать коллизию на носителе, поскольку устройства могут обнаруживать увеличение амплитуды сигнала выше нормального уровня. Сигнал помехи и случайный откат При обнаружении столкновения передающие устройства отправляют сигнал помехи. Сигнал глушения уведомляет другие устройства о столкновении, поэтому они вызывают алгоритм отсрочки.Этот алгоритм отсрочки передачи заставляет все устройства прекращать передачу на случайное количество времени, что позволяет ослабить сигналы коллизии. Случайный период отсрочки передачи гарантирует, что устройства, находящиеся в конфликте, не попытаются снова отправить трафик в одно и то же время, что может привести к повторению всего процесса. В течение периода отсрочки передачи третье устройство может передавать до того, как одно из двух, участвующих в конфликте, получит возможность повторно передать. Использовать графику Использовать графику


    7 ключевых элементов Ethernet / 802.3 сети
    Обмен данными в коммутируемой сети LAN осуществляется тремя способами Одноадресная передача: При одноадресной передаче есть только один отправитель и один получатель. Одноадресная передача — это преобладающая форма передачи в локальных сетях и в Интернете. Примеры одноадресной передачи включают HTTP, SMTP, FTP и Telnet. Широковещательная рассылка: в этом случае есть только один отправитель, но информация отправляется всем подключенным получателям. Широковещательная передача важна при отправке одного и того же сообщения на все устройства в локальной сети.Примером широковещательной передачи является ARP-отправка на все компьютеры в локальной сети. Многоадресная передача: коммуникация, при которой кадр отправляется определенной группе устройств или клиентов. Для получения информации клиенты многоадресной передачи должны быть членами логической группы многоадресной передачи. Примером многоадресной передачи является передача видео и голоса, связанная с сетевой совместной деловой встречей. Использовать графику Использовать графику

    8 Ethernet Frame Ethernet Frame
    Структура кадра Ethernet добавляет заголовки и трейлеры вокруг PDU уровня 3 для инкапсуляции сообщения.Преамбула и начальный кадр (7 байтов) Поля-разделители (1 байт) Поля преамбулы и SFD используются для синхронизации и привлечения внимания принимающих узлов. Поле MAC-адреса назначения (6 байтов) Адрес в кадре сравнивается с MAC-адресом в устройстве. Если есть совпадение, устройство принимает кадр. Поле MAC-адреса источника (6 байтов) Идентифицирует исходный сетевой адаптер или интерфейс. Коммутаторы используют этот адрес для добавления в свои таблицы поиска. Поле длины / типа (2 байта) Определяет точную длину поля данных кадра.Это поле используется позже как часть последовательности проверки кадра (FCS), чтобы убедиться, что сообщение было получено правильно. Поля данных и заполнения (от 46 до 1500 байтов). Они содержат инкапсулированные данные с более высокого уровня, который является общим PDU уровня 3. Все кадры должны быть не менее 64 байтов (минимальная длина помогает обнаруживать коллизии). Если небольшой пакет инкапсулирован, поле Pad используется для увеличения размера кадра до минимального размера. Поле последовательности проверки кадра (4 байта) Обнаруживает ошибки в кадре.Принимающее устройство принимает кадр и генерирует CRC для поиска ошибок. Если расчеты не совпадают, кадр отбрасывается. Использовать графику Использовать графику

    9 Автосогласование Ethernet
    Каждый кадр (или пакет) Ethernet начинается с последовательности битов, чередующихся от 1 до 0, которая выглядит следующим образом: Каждое значение (1 или 0) представлено определенным изменением состояния, поэтому, когда они биты передаются, электрический сигнал в среде Ethernet переходит с «высокого» на «низкий» и обратно с той же скоростью, с которой передаются биты.Чтобы определить скорость, интерфейсу нужно измерять только время между переходами. Если интерфейс не может работать на более высокой скорости, битовая структура будет выглядеть как шум сигнала, точно так же, как человеческая речь, воспроизводимая со скоростью, в десять раз превышающей нормальную, звучит как шум. Если каждый интерфейс запускается на максимальной скорости и работает с пониженной скоростью, он может синхронизироваться с первой скоростью, которую он понимает с другой стороны. Эта пассивная система позволяет интерфейсам очень быстро определять общую скорость с большой надежностью.Также стоит отметить, что содержимое и формат отправляемых данных не имеет значения, важен только сам факт отправки данных. Единственный способ определить или попытаться угадать, может ли другая сторона канала работать в полнодуплексном режиме или нет, — это начать передачу чего-либо, как только вы начнете получать сигнал с другого конца. получить вашу передачу, прежде чем закончить свою собственную. Если другая сторона довольна этим, она должна быть в полнодуплексном режиме. Если другая сторона считает, что произошла коллизия, значит, другой интерфейс находится в полудуплексном режиме.

    Знакомство с сетевыми коммутаторами

    1. Программирование
    2. Работа в сети
    3. Знакомство с сетевыми коммутаторами

    Автор: Дуг Лоу

    Когда вы используете витую пару для подключения к сети, вы не подключаете компьютеры друг в друга. Вместо этого каждый компьютер подключается к отдельному устройству, называемому сетевым коммутатором .

    При работе с сетевыми коммутаторами вам необходимо знать лишь некоторые детали. Вот они:

    • Установка переключателя обычно очень проста.Просто подключите шнур питания, а затем подключите соединительные кабели для подключения к сети.
    • Каждый порт на коммутаторе имеет разъем RJ-45 и один светодиодный индикатор, обозначенный как Link, , который загорается при подключении к порту.

      Если вы подключите один конец кабеля к порту, а другой конец — к компьютеру или другому сетевому устройству, должен загореться индикатор соединения. Если этого не происходит, что-то не так с кабелем, концентратором или портом коммутатора или устройством на другом конце кабеля.

    • Каждый порт может иметь светодиодный индикатор, который мигает, указывая на сетевую активность.

      Если вы некоторое время смотрите на коммутатор, вы можете узнать, кто больше всего использует сеть, отметив, какие индикаторы активности мигают больше всего.

    • Порты также могут иметь индикатор коллизии, который мигает всякий раз, когда на порту возникает коллизия пакетов.

      Вполне допустимо, чтобы индикатор столкновения время от времени мигал, но если он мигает часто, у вас могут быть проблемы с сетью:

      • Обычно мигание означает, что сеть перегружена и ее следует сегментировать с помощью переключателя для повышения производительности.
      • В некоторых случаях мигание может быть вызвано неисправным сетевым узлом, который забивает сеть плохими пакетами.

    Почему он называется переключателем?

    Вам может быть интересно, почему сетевой коммутатор называется коммутатором. В конце концов, в повседневной жизни переключатель используется для включения и выключения чего-либо. Но сетевые переключатели не включают и не выключают сети.

    В сети коммутатор — это устройство, которое принимает входящие пакеты информации из сети и определяет, куда должен быть отправлен каждый пакет.В этом смысле сетевой коммутатор больше похож на стрелочный перевод, чем на выключатель света. Вместо того, чтобы что-то включать или выключать, сетевой коммутатор определяет, на какой из нескольких треков следует отправить конкретный пакет информации.

    Рассмотрим небольшой коммутатор с восемью портами, пронумерованными от 1 до 8. Когда коммутатор включен, он обращает внимание на устройства, к которым он может подключаться на каждом из своих восьми портов. Для этого он изучает пакеты Ethernet, которые поступают на каждый порт, и записывает адрес отправителя, содержащийся в каждом пакете.

    Сетевой коммутатор отслеживает, какое устройство подключено к каждому из его портов. Когда пакет прибывает на сетевой порт, коммутатор проверяет адрес получателя, содержащийся в пакете. Затем коммутатор определяет, на каком порту находится получатель, и отправляет пакет на этот порт.

    Таким образом, коммутаторы эффективно управляют перемещением пакетов по сети, коммутируя каждый пакет, перемещающийся по сети, через правильные кабели, гарантируя, что каждый пакет прибывает в место назначения.

    Сравнение управляемых и неуправляемых сетевых коммутаторов

    Не все переключатели одинаковы. Некоторые коммутаторы предназначены для очень небольших сетей в домах или офисах. Небольшие сети настолько просты в управлении, что сам коммутатор не требует какого-либо управления или настройки. Вы просто подключаете все компьютеры к коммутатору, и сеть сама о себе позаботится.

    В более крупных сетях, однако, коммутаторы выполняют гораздо более сложную работу.В этих средах вам потребуется возможность отслеживать и настраивать поведение каждого коммутатора в сети. Коммутаторы, обеспечивающие эту возможность, называются управляемыми коммутаторами . Коммутаторы , не обеспечивающие такой возможности, называются неуправляемыми коммутаторами .

    Управляемый коммутатор имеет собственный IP-адрес и предоставляет веб-консоль управления, доступ к которой можно получить, указав в своем любимом веб-браузере IP-адрес коммутатора.После входа в консоль управления вы можете выполнять такие действия, как настраивать каждый порт для разных типов сетевого трафика, просматривать объем трафика на каждом порту и отслеживать производительность каждого порта, а также общую производительность переключатель.

    Как правило, если в вашей сети требуется более одного коммутатора, следует использовать управляемые коммутаторы. Управляемые коммутаторы дороже, чем неуправляемые, но когда ваша сеть станет достаточно большой, чтобы потребовалось несколько коммутаторов, вы оцените преимущества, которые предоставляют управляемые коммутаторы.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
