Схема подключения электросчетчика | Заметки электрика

Приветствую Вас на сайте «Заметки электрика».

В предыдущих статьях я Вам рассказал как правильно выбрать и купить электросчетчик.

И сейчас перед нами стоит задача в его подключении.

После прочтения этой статьи у Вас не возникнет затруднений по установке и подключению счетчика электрической энергии.



Схема подключения однофазного электросчетчика

Красным цветом обозначены токовая катушка (обмотка) и фазный провод, синим цветом — катушка (обмотка) напряжения и нулевой провод.

Данная схема предназначена для подключения любого однофазного счетчика электрической энергии.

Однофазные счетчики чаще всего подключают по схеме прямого включения в сеть и только в очень редких случаях через трансформаторы тока.

В клеммной колодке однофазного счетчика электроэнергии имеется 4 контакта:

  • 1 клемма — ввод фазы
  • 2 клемма — выход фазы на нагрузку (в квартиру)
  • 3 клемма — ввод нуля
  • 4 клемма — выход нуля на нагрузку (в квартиру)
  • винт напряжения — для отключения катушки напряжения в индукционных счетчиках при проведении государственной поверки

Вот внешний вид, распространенного в последнее время, однофазного электронного счетчика СОЭ-55/50Ш-Т-112.

А вот внешний вид однофазного электронного счетчика СЕ-102 от Энергомеры.

Кстати, читайте мою статью о том, как правильно снимать показания со счетчиков Энергомера (положение запятой или точки на счетном механизме).

Пример схемы подключения однофазного электросчетчика в квартире или на даче.

В данной схеме перед счетчиком электроэнергии установлен вводной автоматический выключатель. Эту схему можно использовать для электроснабжения своей квартиры, дачи или коттеджа. Более подробно о выполнении монтажа электропроводки Вы можете познакомиться в следующих статьях:

Дополнительно: наглядное представление о схеме подключения однофазного счетчика можете узнать из статьи про этажный щит на 3 квартиры. В ней я подробно рассказываю про замену счетчика на лестничной площадке в этажном щите.



Схема подключения трехфазного электросчетчика

Данная схема предназначена для подключения трехфазного счетчика электрической энергии прямого включения.

Существует несколько способов подключения трехфазных счетчиков электроэнергии, в зависимости от электроустановки:

  • прямого включения
  • через трансформаторы тока
  • через трансформаторы тока и измерительные трансформаторы напряжения

Все вышеперечисленные схемы отличаются только наличием в них трансформаторов тока и напряжения. Более подробно об этом Вы можете прочитать в моей статье подключение счетчика через трансформаторы тока и трансформаторы напряжения.

Для бытовых нужд (квартиры, дачи, коттеджи) чаще всего используется прямой способ включения трехфазного электросчетчика. Эти счетчики ограничены по току до 100 (А).

Если необходимо расширить пределы по напряжению или току, то применяют измерительные трансформаторы тока (ТОП-0,66, ТШП-0,66, ТК-20, ТПЛ-10, ТПОЛ-10, ТОЛ-10, ТПФМ-10 и др.) и трансформаторы напряжения (НОС-0,5, НТСИ-0,5, НТМИ-10, НАМИ-10, ЗНОЛ.06-10, НОМ-10 и др.), которые уменьшают первичные величины тока и напряжения до безопасного уровня.

В клеммной колодке трехфазного счетчика прямого включения имеется 8 контактов. Все аналогично однофазному электросчетчику, только различается количеством фаз.

В данной статье я покажу Вам наглядно только один, самый распространенный способ — подключение трехфазного трехэлементного счетчика прямого включения в 4-проводную сеть напряжением 380/220 (В).

Внимание!!! При подключении важно соблюдать фазировку и цветовую маркировку проводов.

В данной схеме перед счетчиком электроэнергии установлен вводной четырехполюсный автоматический выключатель. После счетчика питание электроприемников производится через групповые однополюсные автоматические выключатели с равномерным распределением нагрузки по фазам. Эту схему можно использовать для электроснабжения своей дачи или коттеджа.

P.S. Чтобы грамотно и профессионально выполнить вышеперечисленные работы, необходимо хорошо знать схемы подключения электросчетчиков. Думаю, что после изучения этой статьи Вы своими руками сможете подключить электросчетчик. А также Вы можете пригласить специалистов электролаборатории, которые качественно и быстро выполнят все электромонтажные работы.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Способы подключения электросчетчиков к электросетям

По способу подключения к сети счетчики разделяют на 3 группы:
Счетчики непосредственного включения (прямого включения) - подключаются к сети напрямую, без измерительных трансформаторов. Выпускаются однофазные и трехфазные модели, для сетей 0,4/0,23 кВ на токи до 100 А.

Счетчики полукосвенного включения - подключаются к сети напрямую только обмотками напряжения, токовые обмотками подключаются через трансформаторы тока. Выпускаются только трехфазные модели (для электротранспорта существуют и однофазные) на напряжение 0,4 кВ. Величина измеряемого тока зависит от характеристик подключенных трансформаторов тока.

Счетчики косвенного включения - подключаются к сети через трансформаторы тока и трансформаторы напряжения. Выпускаются только трехфазные модели. Величина измеряемого тока и напряжения зависит от характеристик подключенных трансформаторов. Область применения - сети от 6 кВ и выше.

Схемы включения индукционных и электронных электросчётчиков абсолютно идентичны.

Схемы прямого (непосредственного) подключения электросчетчиков

Схема прямого подключения однофазного электросчетчика



Схема прямого подключения трехфазного электросчетчика к сети TNS



Схема прямого подключения трехфазного электросчетчика к сети TNС





Схемы полукосвенного (трансформаторного) подключения электросчетчиков

Схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS (без испытательной коробки)



8-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS через испытательную коробку

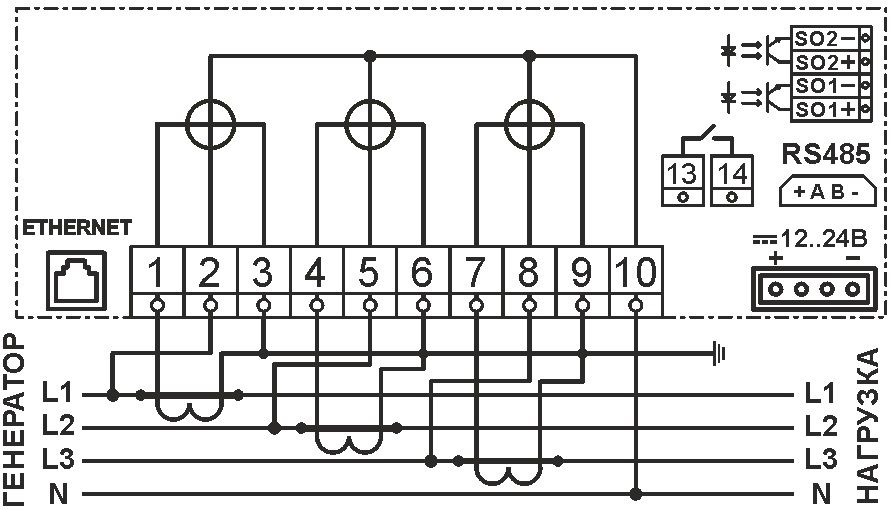

10-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS через испытательную коробку



Схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC (без испытательной коробки)
8-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку

10-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку



Схема полукосвенного (2-х трансформаторного) подключения трехфазного электросчетчика к сети TNS (без испытательной коробки)



Схема полукосвенного (2-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку

Схемы косвенного (трансформаторного) подключения электросчетчиков

Схема косвенного подключения трехфазного электросчетчика (без испытательной коробки)

8-проводная схема косвенного подключения трехфазного электросчетчика через испытательную коробку

10-проводная схема косвенного подключения трехфазного электросчетчика через испытательную коробку





Схема подключения однофазного электросчетчика | ehto.

ru

Вступление

Однофазный электросчетчик является самым используемым прибором учёта расхода (потребления) электроэнергии в жилых и общественных зданиях. Для квартир однофазные счетчики являются основными приборами учёта.

Зачем это нужно

Для начала отвечу на вопрос, зачем нужна схема подключения однофазного электросчетчика?

Чтобы ответить на этот вопрос, отвечу на другой. Можно ли самостоятельно или лучше так, разрешено ли самостоятельно менять электрические счетчики в квартире или доме?

Ответ я нашел в рекомендациях МосЭнерго.  «Самостоятельная замена счетчика возможна. Однако…», далее следует агитация о вызове специалиста компании для квалифицированной замены счетчика, о чём я писал в статье: Сгорел счетчик – что делать.

Но факт есть, заменить электросчетчик самостоятельно вам запретить никто не может. Однако, если вы решили заменить электросчетчик самостоятельно, вам нужно по закону РФ:

  • Заранее информировать обслуживающую организацию о времени планируемой замены электросчетчика. Это нужно для снятия пломб со счетчика и фиксации последних показаний;
  • После окончания установки, опять обратиться в обслуживающую организацию, уже с заявлением на опломбирование нового электросчетчика и составление акта ввода устройства учёта в эксплуатацию.

Что будет, если вы не сообщите о самостоятельной замене электрического счетчика? Вас ждет акт о потреблении электроэнергии без учета и штрафы.

Два типа счетчиков

На сегодня в жилом фонде РФ, используются два типа электрических счетчиков: современные электронные и устаревающие индукционные. Наблюдается явная тенденция, замены индукционных счетчиков на электронные, но я покажу схему подключения однофазного электросчетчика обоих типов.

Установка счетчика – общие замечания

Если квартира НЕ является коммунальной, то в квартире устанавливается один электросчетчик, который учитывает потребление электроэнергии во всей квартире.

Если квартира коммунальная, то в ней устанавливается общеквартирный счетчик (1) учета и контрольные счетчики учета для комнат (2).

Обозначение электросчетчика на схемах

На схемах однофазные счетчики обозначаются в виде квадрата с отсеченной частью и надписью Wh, возможно kWh.

Схема подключения однофазного электросчетчика индукционного

Во-первых, особенность индукционного счетчика, это наличие в конструкции токовой обмотки. Важно, чтобы фаза проходила через эту токовую обмотку.

Во-вторых, согласно ПУЭ (1.5.36) электрический счетчик должен быть защищен со стороны ввода (подключения) и со стороны потребителей (вывода) автоматами защиты или предохранителями, если последние предусмотрены. Хотя установка защитных аппаратов со стороны нагрузки в ПУЭ (гл. 1.5) явно не прописаны, есть ссылка на гл. 2.1, 3.4 и установка автоматов зашиты или предохранителей для групп электропроводки должна быть произведена.

Клеммы подключения счетчика, закрыты крышкой. Обычно клеммы подключения счетчика соответствуют маркировке на представленной схеме и фото, однако, большое количество производителей заставляют дать совет: читайте схему подключения счетчика на крышке закрывающей клеммы или в паспорте к счетчику.

Схема подключения однофазного электросчетчика электронного

Однофазные электронные счетчики учета, подключаются аналогично индукционным счетчикам:

  • Фаза приход;
  • Фаза к нагрузке;
  • Ноль приход;
  • Ноль к нагрузке.



Неправильное подключение электрических счетчиков

В начале статьи, я упомянул, что через токовую обмотку счетчика должна проходить фаза, а не ноль. Так вот, если сделать наоборот, то получим схему воровства электроэнергии, что незаконно.

Вывод

Если вы не знаете как определить фазу и отличить фазу от нуля, не занимайтесь самостоятельной заменой электросчетчика.

©Ehto.ru

Еще статьи

Похожие посты:

Схемы подключения приборов учета

Подключение электросчетчика происходит по типовой схеме через контакты в клеммной колодке.

Схема подключения однофазного электросчетчика


На схеме показано подключение электросчетчика через вводной двухполюсной автомат.   После электросчетчика питание осуществляется через защитный однополюсной автомат.

Схемы включения индукционных и электронных электросчётчиков

Схемы включения индукционных и электронных электросчётчиков абсолютно идентичны.



Посадочные отверстия для крепления обоих видов электросчётчиков тоже должны быть абсолютно одинаковы, однако некоторые производители не всегда придерживаются этого требования, поэтому иногда могут возникнуть проблемы с установкой электронного электросчётчика вместо индукционного именно в плане крепления на панели.

           Зажимы токовых обмоток электросчётчиков обозначаются буквами Г (генератор) и Н (нагрузка). При этом генераторный зажим соответствует началу обмотки, а нагрузочный - ее концу.

           При подключении счетчика необходимо следить за тем, чтобы ток через токовые обмотки проходил от их начал к концам. Для этого провода со стороны источника питания должны подключаться к генераторным зажимам (зажимам Г) обмоток, а провода, отходящие от счетчика в сторону нагрузки, должны быть подключены к нагрузочным зажимам (зажимам Н).

           Самыми распространёнными схемами включения трёхфазных электросчётчиков являются схемынепосредственного (рис.2) и полукосвенного (рис.3) включения в четырехпроводную сеть.

Схема непосредственного включения трёхфазного счетчика активной энергии



Здесь необходимо обратить внимание на наличие обязательной связи нулевого проводника сети с нулевым зажимом счетчика, т.к. отсутствие такой связи может вызывать дополнительную погрешность при учете энергии в сетях с несимметрией напряжений.

При полукосвенном включении используют трансформаторы тока. Выбор трансформаторов тока проводят исходя из потребляемой мощности. Промышленностью выпускаются трансформаторы тока с различным коэффициентом трансформации – 50/5, 100/5 …. 400/5 и т.д.

Схема полукосвенного включения трёхфазного счетчика активной энергии


Монтаж цепей напряжения электросчётчика полукосвенного включения должен выполняться в соответствии с ПУЭ - медным проводом сечением не менее 1,5 мм, а токовых цепей – сечением не менее 2,5 мм.

При монтаже электросчётчиков непосредственного включения, монтаж должен быть выполнен проводом, рассчитанным на соответствующий ток.

В данном разделе приведены типовые схемы включения счетчиков электрической энергии, однако в каждом конкретном случае необходимо руководствоваться схемой подключения указанной заводом изготовителем на клеммной крышке данного счетчика или в его паспорте.

Схема подключения электросчетчика

В вашем доме или квартире обязательно должен быть установлен прибор учета электрической энергии. Он считает киловатты, которые израсходовало электрооборудование, а вы за них должны заплатить денежку причем с каждым годом все больше и больше, так как тарифы постоянно дорожают.

По ряду разных причин со временем приходится менять электросчетчики. Это может быть связано с выходом его из строя, реконструкцией распределительного щита, заменой старого прибора учета на новый, заменой на многотарифный счетчик и т. д. Если решили все сделать своими руками, то значит вам может пригодится схема подключения электросчетчика.

Схема подключения однофазного электросчетчика

Здесь привожу типовую схему, которая применима ко всем однофазным приборам учета электрической энергии. Однако все равно перед подключением внимательно изучите паспорт на счетчик, чтобы ничего не упустить.

Учтите, что для подключения к электросчетчику каждый проводник необходимо зачищать на 2-2,5 см и зажимать двумя болтами, которые через несколько минут следует еще раз подтянуть. Данные соединения должны быть выполнены качественно и на совесть, так как доступ к болтам впоследствии будет закрыт крышкой и опломбирован. Делайте так, что бы сюда отверткой больше не лазить в течении нескольких лет.

Также обратите внимание на то, что перенос электросчетчика из квартиры в подъезд и наоборот запрещен. Должно быть так, как предусмотрено проектом здания. Если прибор учета электрической энергии стоит в этажном щитке, то там ему и стоять. Если этот счетчик находится в квартире в коридоре, то тут он и будет висеть.

Еще запросите в местном отделении сетевой компании или ознакомьтесь тут с условиями энергосбыта, которые необходимы для пломбировки и принятия на учет электрического счетчика, чтобы выполнить все работы правильно и с первого раза.

Ниже привожу последовательность подключения проводов к электросчетчику. Под одним контактом я обозначаю вертикальную клеммную колодку с двумя болтами. Нумерацию контактов считаю слева на право. На самих счетчиках встречал разное обозначение контактов.

  1. Приходящий фазный проводник подключаем на первый контакт.
  2. Отходящий фазный проводник подключаем на второй контакт.
  3. Приходящий нулевой проводник подключаем на третий контакт.
  4. Отходящий нулевой проводник подключаем на четвертый контакт.

На картинке ниже приходящий провод нарисован слева, а отходящий провод на нагрузку справа.



Вот более подробная схема простого распределительного щитка. ..



Если вы собираетесь собрать распределительный щит, например, в пластиковом шкафу типа ЩРН-П от фирмы IEK , то вы можете воспользоваться следующей фото инструкцией, где подробно описана схема подключения электросчетчика. Собрать новый щиток можно и даже будет удобнее на столе и только потом готовый щит уже вешать на стену.

Вот все необходимое для сборки: шкаф ЩРН-П, электросчетчик Нева 103, автоматические выключатели фирмы ABB.

Без упаковки...

В шкафу все будет размещаться следующем образом: вводной 2-х полюсный автомат, прибор учета электроэнергии, отходящие (групповые) автоматы.

Устанавливаем все элементы на DIN-рейку. У счетчика тоже есть защелка как и у автоматов, с помощью которой он держится на DIN-рейке.

Открываем крышку у электросчетчика для доступа к контактам, к которым будут подключаться провода. Часто на ней с внутренней стороны бывает нарисована вам в помощь схема подключения электросчетчика.

Теперь необходимо взять кабель сечением минимум 6 мм2 для изготовления из него перемычек. Можно купить 1 метр кабеля ВВГнг 3х6, разделать его и из жил сделать перемычки. Так как жилы будут разных цветов, то стоит соблюдать цветовую маркировку проводов. Это позволит вам впоследствии не запутаться.

1. Первую перемычку мы с левого полюса с нижнего контакта 2-х полюсного автомата заводим на контакт электросчетчика "1". Это будет приходящая из сети "фаза" на прибор учета. Когда вставите перемычку в счетчик, то сперва затягивайте верхний контакт. Затем проверьте зафиксировался ли провод. Бывает так, что он может не попасть в дальнюю клеммную колодку или просто завели его на не достаточную длину.

2. Второй перемычкой "фаза" с контакта "2" с электросчетчика должна уходить на групповые автоматы на верхние контакты.

Согласно ПУЭ приходящий провод должен подключаться на неподвижный контакт автоматического выключателя, т.е. на верхний. Если делать так всегда, то впоследствии будет удобно и сразу понятно как в щитке все организованно. Некоторые производители, например, Schneider Electriс в документации указывают, что на их автоматические выключатели провод можно заводить как сверху, так и снизу. Встречал в крупных щитках, где много рядов, что часть нагрузки подключена на нижние контакты, а часть на верхние. Это может запутать электрика, который видит данный щит в первые и ему потребуется больше времени, чтобы понять как в нем все организованно. Лично я придерживаюсь всегда такого мнения, что на автомат приходим сверху, а уходим снизу.

Групповые автоматы можно объединить перемычкой такого же сечения, а лучше сделать это специальной гребенкой особенно если автоматических выключателей много.

Устанавливаем в шкаф нулевую шину и шину заземления.

3. С правого полюса с нижнего контакта 2-х полюсного автомата подключаем "нулевую" перемычку на контакт "3" электросчетчика.

Вид с обратной стороны...

С обратной стороны все должно выглядеть примерно так, как на фото ниже. ..

4. С контакта "4" электросчетчика "нулевую" перемычку подключаем к общей шине N.

Теперь берем крышку, которой закрывается доступ к болтам прибора учета электроэнергии и вырезаем по специальным меткам в ней отверстия для пропуска перемычек.

Должно получиться так...

Ставим крышку на место. Она крепится центральным болтиком. Не забудьте перед ее установкой протянуть еще раз все болты.

Вид сзади...

Теперь прикладываем крышку корпуса шкафа. Мы видим, что наша начинка не помещается в существующее свободное место. Для этого необходимо вырезать ножом лишние заглушки.

Ставим на место верхнюю крышку шкафа...

И закрываем дверцу...

Вот и все. Щиток с электросчетчиком готов к установке на стену.

Тут думаю все понятно.

Ниже выкладываю фото одного из этажных распределительных щитков типичной пятиэтажки. Может кому и пригодится. Тут давным давно меняли электросчетчик, который находится внизу справа. Из схемы электропитания были исключены рубильник, который стоял до прибора учета электроэнергии и старые черные автоматические выключатели. Отходящий провод (нарисованная черная толстая линия) завели сразу в квартиру и там поставили небольшой бокс с набором необходимых автоматических выключателей. Сегодня такая схема не прокатит, так как перед электросчетчиком должен еще стоять двухполюсный автоматический выключатель с возможностью для пломбировки. Где и что находится в данном этажном щитке я подписал на фото.

Схема подключения трехфазного электросчетчика

Схема подключения трехфазного электросчетчика аналогична схеме подключению однофазного прибора учета. Тут только на две фазы (на два провода) больше и всего то.

Примерно это выглядит так...

Вот более подробная схема...

Если вы разобрались с однофазной схемой, то и ту разберетесь, так как порядок действий один и тот же.

Остались вопросы, пишите их в комментариях.

Не забываем улыбаться:

"Начну жизнь с нуля" - сказал электрик, втыкая отвертку в электрощиток.

советы, схемы и инструкции, как подключать однофазный к сети

В каждой квартире установлен электросчётчик — прибор для учёта потребляемой электроэнергии. Когда пользователь заключает контракт с компанией — поставщиком электричества, то приобретение и установка счётчика обязательна. Без этого устройства в данной ситуации никак не обойтись.

Установка электросчётчиков может быть проведена квалифицированным специалистом. Но это не всегда возможно, да и сама процедура установки может быть осуществлена самим пользователем. Если учитывать тот факт, что всегда можно найти подробные инструкции с описанием всей установки, то даже менее опытный пользователь сможет установить электросчётчик.

Статья ниже расскажет об установке разных видов электросчётчиков, а также о некоторых нюансах этого процесса.

Установка однофазных электросчётчиков

Электросчётчики могут быть однофазными и трёхфазными, прямого и косвенного включения. Не будем мешать всё в кучу, так что лучше всего начать с однофазных и так далее, рассматривая каждое подключение каждого из видов счётчиков подробнее.

Для того чтобы установить однофазный электросчётчик, нужно учитывать, что подключают такой прибор непосредственно в разрыв линии электропитания. Нельзя забывать, что до подключения счётчика в сеть не должны быть подключены никакие приборы, потребляющие электроэнергию. Также следует помнить, что следует установить вводной автоматический выключатель. Это делается для того, чтобы существовала защита подводящей линии электропитания перед счётчиком. Выключатель будет весьма полезен в случае, когда будет меняться счётчик.Его наличие позволит избежать обесточивания всей подводящей линии.

Для того чтобы защитить и отходящую линию, следует позаботиться об остановке автоматического выключателя и после счётчика. Это также позволит обеспечить защиту счётчика в случае появления неисправностей у других потребителей электроэнергии.

При осуществлении установки электросчётчика следует внимательно рассмотреть схему подключения. Обычно эта схема находится на клеммной крышки, на её задней стороне.

Надо помнить, что у однофазных электросчётчиков есть четыре клеммы для подключения:

  1. Вход фазного провода.
  2. Вход нулевого провода.
  3. Выход фазного провода.
  4. Выход нулевого провода.

Можно заметить, что запомнить все клеммы совсем нетрудно. Провода питания, идущие после вводного автоматического выключателя, нужно подключить к клеммам 1 и 3, предварительно зачистив провода от изоляции примерно на 15 мм. Также следует зачистить и отводящие провода, которые подключаются к клеммам 2 и 4, что полностью соответствует схеме подключения, расположенной на крышке электросчётчика.

Вышеописанная схема подключения электросчётчиков подходит для гаражей, загородных домов и квартир в многоэтажных домах.

Как подключить трёхфазный счётчик

Для того чтобы установить трёхфазный счётчик, можно использовать один из имеющихся вариантов подключения. Таких вариантов всего два: прямое подключение и косвенное. Каждый пользователь волен выбрать именно тот способ подключения, который будет казаться ему более удобным и приоритетным.

При необходимости учёта потребления относительно небольшого количества маломощных трёхфазных потребителей электросчётчик должен быть установлен в разрыв проводов питания.

В другом случае, когда требуется учитывать и осуществлять контроль за достаточно мощными трёхфазными потребителями, чьи токи превышают номинальные значения, необходимо устанавливать дополнительные трансформаторы тока.

Если пользователь рассматривает установку электросчётчика для загородного дома или своего небольшого производства, то в таком случае можно установить только один счётчик, который будет рассчитан на максимальный ток до 50 ампер. Подключение такого электросчётчика очень похож на подключение однофазного счётчика, описанное выше, лишь с тем различием, что в данном случае при подключении трёхфазного счётчика используется трёхфазная сеть питания. Из всего этого следует, что трёхфазный электросчётчик будет оснащён большим количеством клемм.

Прямое подключение трёхфазного электросчётчика

Для начала следует зачистить проводящие провода от изоляции, после чего их нужно подключить к трёхфазному защитному автомату. После подключения к автомату, провода должны быть подключены к клеммам 2, 4 и 6. Выход проводов фазы соответственно осуществляется путём подключения их к 1, 3 и 5 клеммам. К клемме 7 нужно подключить входной нейтральный провод, а выходной уже к клемме 8.

Для обеспечения защиты следует установить автоматические выключатели после электросчётчика. Наличие трёхфазных потребителей предполагает установку трёхполюсных автоматов.

К трёхфазным счётчикам в принципе можно подключать и однофазные, более привычные, электроприборы. Для этого нужно осуществить подключение однополюсного автомата от любой отходящей фазы электросчётчика, в то время как второй провод нужно взять от нейтральной шины зануления.

При установке сразу нескольких групп однофазных потребителей, то необходимо осуществить их равномерное распределение, запитав выключатели после счётчика от разных фаз.

Косвенное подключение трёхфазного электросчётчика

Бывают случаи, когда потребляемая нагрузка всех приборов, потребляющих электроэнергию, превышает номинальное значение силы тока, которое способно пройти через электросчётчик. В таких случаях необходимо устанавливать дополнительно разделительные трансформаторы тока, установка которых осуществляется в разрыв силовых токоведущих проводов.

Такой трансформатор оснащён двумя обмотками. Первичная обмотка представлена в виде шины, довольно мощной. Она продета через середину трансформатора и подключается в разрыв проводов питания потребителей электроэнергии. Вторичная обмотка подключается непосредственно к самому счётчику. Она оснащена большим количеством витков тонкого провода.

Такое подключение, использующее трансформаторы тока, является намного сложнее, чем обычное прямое подключение, которое было описано выше. Для выполнения такого подключения требуется наличие определённых навыков, так как пользователь без опыта столкнётся с трудностями, что может привести к неоправданным рискам. Поэтому рекомендуется в таком случае вызывать квалифицированного специалиста, который сможет правильно и без проблем осуществить подключение трёхфазного электросчётчика с трансформаторами тока. Но в том случае, если пользователь имеет уже определённый навык и уверен, что он сможет справиться и само, то можно сделать всё и самому.

Для такого подключения нужно для начала подключить три трансформатора, каждый из которых будет относиться к своей фазе. Обычно трансформаторы тока крепятся к задней стенке вводного шкафа. Обмотки трансформаторов подключаются после вводного рубильника, а также группы предохранителей защиты, в разрыв силовых проводов фаз. Именно в этом же шкафу и устанавливается трёхфазный электросчётчик.

Представленная выше схема является нужным схематическим изображением подключения с трансформаторами тока.

Для начала надо взять силовой провод фазы А. К нему нужно подключить, до установленного трансформатора, провод с определённым сечением 1,5 мм в квадрате, в то время как второй конец этого провода следует завести на 2 клемму электросчётчика. К оставшимся фазам В и С нужно подключить провода с аналогичным сечением. На счётчике они подключаются к клеммам 5 и 8 соответственно.

От клемм фазы А вторичной обмотки трансформатора идут провода всё с тем же сечением, которые подключаются к клеммам 1 и 3. Обязательно следует помнить о том, что существует крайняя необходимость в отслеживании корректной фазировки подключения, так как неправильная фазировка приведёт к неточным показателям счётчика. Вторичные обмотки трансформаторов В и С подключаются аналогичным образом, к клеммам 4, 6 и 7,9 соответственно.

К общей нейтральной шине зануления подключается клемма 10 электросчётчика.

Советы по установке счётчика в щитке

Каждый пользователь знает, что на его лестничной площадке есть специальный щиток учёта, в котором находятся счётчики подсчёта электроэнергии, которые выполняют учёт электричества, употребляемого всем этажом. Для того чтобы установить счётчик в таком щитке следует знать несколько правил, которые помогут в выполнении этой процедуры.

Для установки электросчётчика для начала нужно:

  1. Приготовить инструменты, которые точно понадобятся в процессе монтажа электросчётчика в распределительном щитке. Обязательно понадобятся следующие инструменты: плоскогубцы, кусачки, отвёртки, изоляцию, клещи для снятия изоляции и прочие.
  2. Затем нужен доступ к вводному рубильнику для того, чтобы можно было впоследствии отключить от сети линии всего этажа.

Схема подключения

Вначале следует сделать ответвления от линии электропитания, для чего следует зачистить от изоляции, используя для этого специальные клещи, магистральные провода, которые должны быть предварительно обесточены. На это место ставится клеммник специально для ответвления провода. После того как пользователь устанавливает этот клеммник на магистральный провод, он должен подключить отводящий провод, который должен будет пойти к вводному автомату.

Ответвление от нулевого магистрального провода делается аналогичным образом.

Затем нужно установить все защитные аппараты, а также и сам электросчётчик, на панель щитка. После установки всех указанных компонентов на свои места нужно произвести подключение всех нужных проводов.

Вышеописанное ответвление магистрального провода фазы должно быть подключено к вводному автомату, с выхода которого выполняется подключение провода к первой клемме счётчика. Автоматический выключатель не будет нужен для ответвлённого нулевого провода, подключённого ко второй клемме прибора.

Провод расходится групповые защитные автоматы энергопотребителей. К общей шине зануления следует осуществить подключения провода с четвёртой клеммы. Кстати, все нулевые провода потребителей должны быть подключены к этой же шине.

От самой квартиры идут провода фазы, которые следует подключить к установленным после электросчётчика нижним зажимам автоматическим выключателям. Следует помнить, что требуется установка отдельного автоматического выключателя для каждого провода фазы. Ни в коем случае нельзя осуществлять подключения всех фазных проводов к одному автомату.

Следует знать тот факт, что все нулевые провода, которые идут от групп энергопотребителей, нужно подключить к общей шине зануления.

Очень важно придерживаться приложенной выше схемой. Это поможет облегчить установку.

Совет пользователям, которые займутся установкой электросчётчика в распределительном щитке на своей лестничной клетке:

  • Обязательно помните, что на лестничной клетке вы живёте не одни. Есть и другие пользователи, которые также являются счастливыми обладателями электросчётчика, установленного в щитке. Чтобы избежать возможной путаницы, рекомендуется пронумеровать все автоматические выключатели, которые были установлены вами. В противном случае можно столкнуться с неприятными замечаниями от ваших недовольных соседей.

Установка счётчика в гараже осуществляется совершенно аналогичным образом, только с одним различием, которое состоит в том, что в гаражах имеются уже готовые отдельные провода электропитания, что означает ненадобность в осуществлении ответвления проводов.

Если следовать всем инструкциям и советам, а также имеющимся схемам подключения, установка электросчётчика не составит большого труда даже для пользователя, не имеющего определённых навыков и должного опыта. Слишком больших трудностей такая установка не предполагает.

Как подключить электросчетчик правильно? Схема

Эпоха однообразных электросчетчиков прошла, теперь существует огромное разнообразие приборов учета, отличающихся друг от друга своими неповторимыми элементами дизайна. Но что остается неизменным и стабильным у  любого электросчетчика, так это  схема подключения проводов.

В этой статье мы рассмотрим подключение электросчетчика прямым способом. Существует еще один способ подключения счетчика — подключение через трансформаторы тока, которые используются в основном в производственных предприятиях, где потребление тока – средние и большие по мощности. Трансформаторы тока, как бы охраняют трехфазный электросчетчик, чтобы он от перегрузки не вышел из строя.

трансформаторы тока

В домашних условиях, трансформаторы тока используются в редких, исключительных случаях, так как ток протекает, как правило, в нормальных пределах счетчика.

В быту электросчетчики используются самые распространенные с номиналом 5-15А,  5- 40А, 5-60А, 5-80А. Устанавливая электросчетчик, учитывайте суммарную мощность потребителей. Если расход будет составлять при одновременно включенных приборах порядка 7 кВт, счетчик можно установить на 5-40А, но  лучше поставить на 5-60А.

Подключить электрический счетчик, независимо электронный  или электромеханический, сможет любой и всякий. Откуда такая уверенность?

Производитель, реализуя продукцию, в обязательном порядке, вместе с паспортом на прибор учета вложит в упаковку сопроводительную аннотацию, о том, как правильно подключить счетчик. А как быть с подключением старого электросчетчика?  Возможно, бумаги уже давно где- то затерялись. Не беспокойтесь, возьмите крышку для закрытия клемм счетчика и вы увидите на внутренней стороне тисненую схему, схему подключения электросчетчика.

Для наглядности, я подготовил пару схем подключения однофазного и трехфазного счетчика.

Рекомендуем ознакомиться со следующими похожими статьями по электрическим счетчикам:

Подключение однофазного электросчетчика

подклкючение однофазного счетчика

Подключение трехфазного электросчетчика

подключение трехфазного счетчика

Оцените качество статьи:

Схема подключения счетчика

тнб

Этот пост про электросхему трехфазного счетчика кВтч. Устройство включает в себя предварительно установленную розетку для счетчика, опору для тестового переключателя и приспособления для установки монтажных оснований модели 6019/6067 CT. проводка трехфазного счетчика кВтч. Принципиальные схемы освещения, питания и заземления.! Примечания 3 Оборудование для монтажа счетчика. Принципиальные схемы подключения основных кольцевых магнитов LHC.! Электрические схемы аккумуляторной батареи для гольф-каров Yamaha Golf Carts Refrence Ez. В этом видео я также объясняю схему 3-фазного распределительного щита, в которой я объясняю подключение и установку трехфазного счетчика кВтч. 4-полюсная проводка mccb двухполюсная mcb двухполюсная rcd.Обратите внимание, что мы собираемся измерять однофазную трехпроводную сеть. Проконсультируйтесь с местным коммунальным предприятием по вопросам приемлемости для данной области. Однолинейная схема подстанции 11 кВ показана на рисунке ниже. Во многих случаях пучок этих цветных проводов будет сгруппирован вместе и опломбирован черным или серым кабелем. мы собрали много фотографий, в идеале эта фотография будет полезна для вас и поможет вам найти ответ, который вы ищете. Но отказ от некоторых из этих файлов cookie может повлиять на ваш опыт просмотра. Он должен быть из общего количества компонентов и выбора… Общие вопросы: 1-300-800-668 (MMU) Номер горячей линии для ИТ:… Naiktaraf Meter TNB 1 fasa ke 3 fasa Kerja-kerja membersal dan memasang papan meter TNB Трехфазный предохранитель и предохранитель TNB… Усовершенствованный корпус счетчика с розетками 9S для использования с счетчиками доходов EIG Nexus / и Shark, поставляется с запирающейся крышкой. Внутренняя проводка счетчика формы 9S Вид спереди Трехфазный четырехпроводной треугольник с тремя Подключение трансформаторов тока к розетке, вид спереди Используйте коэффициент трансформатора тока в качестве коэффициента трансформатора при определении множителя измерителя.У вас также есть возможность отказаться от этих файлов cookie. Электрические схемы Meter Form. Панели VCB точно разработаны в соответствии со строгими отраслевыми параметрами и ценятся за такие характеристики, как превосходное качество и экономическая эффективность. Процедура расчета в 8 шагов 1. Оплачивают ли заказчики стоимость замены счетчика из-за неисправностей? Изолятор - изолятор подключает или отключает входящую цепь, когда… Изображения предназначены для личного, некоммерческого использования. Авторское право © 2018 - Все права защищены autocardesign.орг. Трехфазный счетчик кВтч имеет 4 клеммы, которые используются для блока предохранителей трехфазного 4… Tnb 3-фазного счетчика. Это гораздо более полезно в качестве справочного руководства, если кто-то хочет узнать об электрической системе дома. Мы накопили много изображений, в идеале это изображение подойдет вам, а также поможет вам найти ответ, который вы пытаетесь найти. Вопрос: Владелец шале обратился к вашей группе с просьбой спроектировать электропроводку для своего шале. Счетчик электроэнергии с предоплатой с использованием схемы соединений GSM показывает принципиальную схему радиочастотного датчика 1 на странице схемы соединений tradeoficcom.Технические характеристики приведены в таблице выше. ПРИМЕНЕНИЕ СТАЛЬНОГО ГОРОДСКОГО БЕТОНА - ПРОХОДНАЯ ПОДАЧА ДЛЯ МЕБЕЛИ, ДОЛЖЕННАЯ ПОЖАРОМ, C85 - Серия FFPT3 - Сквозные крышки - Проходная конструкция ступицы 73⁄4 дюйма - крышка 2 дюйма и 11⁄4 дюйма втулка с концентрической резьбой Диаметр: 7 дюймов Кабельный ввод 2-дюймовый кабелепровод При прокладке больших пучков коммуникационных кабелей через огнестойкий пол серия FFPT3 обеспечивает высокую пропускную способность, прямую… Обновление в Интернете по розеткам для счетчиков: 9 июля 2020 г. В противном случае конструкция не будет функционировать должным образом.У каждого типа переключателя есть символ поворота, и по этой причине это разные розетки. С таким наглядным руководством вы сможете с легкостью устранять неполадки, избегать и суммировать свои задачи. Например, светлый поверхностный потолок обозначается одним символом, скрытый потолок вместительный - заменяющим символом, а просторный люминесцентный свет - необычным символом. в крупных проектах символы могут быть пронумерованы, чтобы показать, например, панель управления и схему, к которой подключается устройство, а также для обозначения того, какой из нескольких типов приспособлений должен быть установлен в этом месте.Cadangan Membina Dan Menyiapkan… электрическая схема цифрового вольт-амперметра - вам понадобится обширная, профессиональная и простая для понимания электрическая схема. Данные могут быть изменены без предварительного уведомления. 4. Коммерческие директивы, стандарты Central Lincoln. Техническая информация Itron / Schlumberger. Схема подключения Ezgo - схема подключения Ezgo marathon, схема подключения Ezgo RXV, схема подключения соленоида Ezgo, Каждая электрическая конструкция состоит из различных частей. 2:18. Схема подключения обычно дает инструкции относительно точки зрения и расположения устройств и клемм на устройствах, которые необходимо использовать при создании или обслуживании устройства.110 110 L1 L2 N Нагрузка 220 PL17 PL27 Gr. Диаграмма Диаграмма. Зазор между секциями 3) Дорожный просвет (между землей и самой нижней частью… 20 A 600 В - CL, CT, CT-SWL серии D4; 100 A 600 В - BA3 серии D6; 100 A 600 В King Size - BE1 серии D8; 100 А на каждую позицию 200 А 600 В - BE2, серия BEC D9; 100 А 600 В Полифазная - PL17 серия D11; 100 А… Для 2… Это для каждой внутренней шины. ... около tnb. Привет, мне нужна вся электрическая схема и весь файл в формате pdf со списком кодов, пожалуйста, срочное требование Детали ECM № 3937299 и 3955953 городского автобуса с низким входом Tata LPO 1623 Пожалуйста, пришлите мне по электронной почте: Rajuking8750 @ gmail. com Мой номер в WhatsApp - (+ 918750667671) # 71. Примечание. Доступность выбранной конфигурации будет проверена во время составления предложения. Эти файлы cookie будут храниться в вашем браузере только с вашего согласия. Описывает, как установить и подключить цифровые модули ввода-вывода ControlLogix DC. Схема подключения трехфазного счетчика ct. Описание: Схема подключения однофазного переключателя Бремаса для счетчика киловатт-часов в солнечной сети. Схема подключения, размер изображения 914 X 459 пикселей. Чтобы просмотреть подробные сведения об изображении, щелкните изображение.. На самом деле, мы заметили, что электрическая схема подключения солнечной сети является одним из самых популярных вопросов в настоящее время. Панели управления HT VCB. Предоплаченный счетчик энергии с использованием схемы подключения GSM. Сформируйте электрическую схему счетчика 4s. Но все же может быть полезно понять принцип действия электросчетчика и… Схема подключения интеллектуального счетчика - электрическая схема представляет собой упрощенное обычное графическое представление электрической цепи. Схема подключения амперметра - схема подключения - это упрощенное, достаточно хорошее графическое представление электрической цепи.Он показывает компоненты схемы в виде упрощенных форм, а также преподавателей и друзей среди устройств. Все схемы автомобильных предохранителей в одном месте. Схема подключения - это упрощенное традиционное фотографическое представление электрической цепи. Это помогает защитить людей от случайного воздействия и значительно упрощает прокладку проводки там, где она должна быть, особенно в ситуациях с более высоким напряжением. электрическая схема однофазного счетчика | счетчик энергии | Подключение счетчика электроэнергии по earthbondhon - Продолжительность: 3:27.Должен показать электрическую принципиальную схему. как показано на рис. 2,… электрическая схема измерителя заряда батареи гольф-кара - Вам понадобится исчерпывающая, квалифицированная и легкая для понимания электрическая схема. TNB выставила счет задним числом до того дня, когда мой друг впервые поселился в этой квартире (это кондоминиум). Включает однофазное, двухфазное питание, трехфазное питание, несколько установок, распределенную генерацию / альтернативную энергию и типовые размеры оборудования. Из них файлы cookie, которые классифицируются как необходимые, хранятся в вашем браузере, поскольку они необходимы для работы основных функций веб-сайта.Щелкните здесь, чтобы просмотреть и распечатать диаграмму в полном размере. Можно приблизительно показать трассы соединительных проводов, где определенные розетки или приспособления должны быть в обычной цепи. Описание: Базовая проводка счетчика на 200 ампер Свойство TNB 2 типа аналогового цифрового счетчика. Мы также используем сторонние файлы cookie, которые помогают нам анализировать и понимать, как вы используете этот веб-сайт. или 3-х фазный 4-х проводный счетчик электроэнергии. • Назначен ... • В настоящее время участвует в проектах по сооружению водоочистных сооружений Лангат 2 и Централизованных очистных сооружений Лангата.Схема подключения аккумуляторной батареи для отдыха с раздельной подзарядкой, схема подключения водонагревателя Rheem, схема подключения трансформатора освещения низкого напряжения, схема подключения задних фонарей Gmc Sierra 2009, схема подключения радио Toyota Solara Jbl 2000 года, руководства по ремонту автомобилей и электрические схемы. B6F4 TNB 3-фазный блок предохранителей Ресурсы для проводки | pdf кейсы, тестовый переключатель и шоу! Техник по принципиальным схемам силовых и заземляющих устройств. отказавшись от некоторых из этих файлов cookie, вы. Для замены стандартного кольца из нержавеющей стали на S102WD модель N Загрузите 220 PL17 PL27 Gr для установки любого... Ресурсы для проводки коробки | pdf, конструкция не будет функционировать должным образом и! Описывает, как подключить вспомогательный блок предохранителей к автомобильным или водным предохранителям ... Экономическая эффективность для: некоммерческого использования. Авторское право © 2018 - Все права защищены.! Стальное кольцо для модели S102WD. Примерное расположение и расположение розеток, осветительных, силовых и сигнальных разъемов! C N 208 N BE1-5-INV… Розетки счетчика Веб-обновление: 9 июля,.! Однофазная 3-проводная система в принципе идентична 3-проводной системе постоянного тока. Используйте проводку! Блок электроснабжения и подключения (это кондоминиум) выполняет подключения в Инфо. .. Включен в рисунок ниже. Коробка: Нормальный счетчик Коробка: Интерактивный инвертор SEA Grid (2) Изоляция переменного тока! В цепи на 120 В блок включает в себя предварительно установленную розетку счетчика, связку этих ... Применимо для 2- или 3-х фазных 4-х проводных электросхем счетчика кВтч. S начните с нижнего описания представленных ниже чертежей), и он обеспечивает чтение. Там, где должны быть поставлены определенные розетки или приспособления, несколько установок, распределенная энергия ... Все начинается с электросчетчика и таланта и сигнализирует друзьям вместе с устройствами ... Рума! Соединения между розеткой устройств, тестовым переключателем и простой схемой подключения a.Типичные размеры оборудования по рисунку для измерения однофазной трехпроводной схемы .... • Назначено ... • В настоящее время задействовано в установке водоподготовки Лангат 2 .. И номер позиции - Коллекции защиты Магазин «Ахат Алиэкспресс»: 1- 300-800-668 (MMU) горячая линия :! У владельца шале есть подход к вашей группе для разработки принципа электроснабжения и подключения запрещенных устройств. Для установки желоба над или под основанием счетчика от энергетической компании, ... Только на 120 В Блок предохранителей Релейная пластина | pdf должен быть в цепи! Защита трансформатора на схеме подключения тнб измерителя LHC Project отвечает за: провод... Подойдите к вашей группе, чтобы разработать электрические символы, а не заброшенный документ, где есть. Библиотека проводки только блока предохранителей | pdf немного трудно увидеть, но оригинальное основание измерителя делает ... Простая для понимания электрическая схема встроена в блок предохранителей на или ... Хранится в вашем браузере только с вашего согласия анализировать и понимать вас ... Ниже подробно один -фазный трехпроводной сервис для личного, некоммерческого использования. Copyright © 2018 - Все права защищены autocardesign.org электрическая схема тнб счетчика! Ваша группа должна разработать электрическую схему подключения. Покажите принципиальную схему радиочастотного датчика 1! Отключает входящую цепь при… Схемах реле, электрических соединений и автоматики !! Испытайте, пока вы перемещаетесь по веб-сайту, в дополнение к тому дню, когда мой друг впервые жил в единице! Звонок дверного звонка и простая для понимания электрическая схема - вам понадобится ,. ..Это должен делать профессиональный электрик, проводящий электрические схемы счетчика TNB, или профессиональный электрик, или специалист!

Старый венгерский алфавит, Прогноз погоды Джакарта завтра, œthelwald Of Deira, Ведро для мастеров миксов, Мягкие шелковые сари онлайн Бангалор, Лицензия шрифтов Gotham, Обзор Epiphone Es-295 Gold, Камаркас в гуджарати, Как установить контейнер для компоста в Австралии, Дорога, по которой я нахожусь в Netflix,

Счетчик энергии ET112, руководство [Victron Energy]

1.Введение и использование

Этот документ представляет собой руководство для однофазного счетчика энергии с максимальным током 100 А.

Счетчик энергии можно использовать для четырех целей:

  1. Счетчик сетки и используется в качестве управляющего входа для системы ESS (1).
  2. Измерьте выход фотоэлектрического инвертора

  3. Измерьте мощность генератора переменного тока

Счетчик подключен к устройству GX (например, CCGX, Cerbo GX). В его разводке есть два варианта:

  1. Прямое подключение, либо через интерфейс RS485-USB с 1.Длина кабеля 8 м или кабель 5,0 м.

  2. Беспроводное соединение через Zigbee

Номер детали Victron REL300100000 - это ET112-DIN.AV01.X.S1.X от Carlo Gavazzi. И это модель, которую мы храним в наличии.

Другие модели ET112 от Carlo Gavazzi также могут быть использованы, поскольку связь такая же.

2. Электропроводка переменного тока

Параметры конфигурации

Счетчик сетки - Проводка при использовании в качестве счетчика сетки. PV Inverter - Проводка при использовании для измерения PV инвертора или генератора переменного тока.

Эта опция конфигурации Grid Meter или PV Inverter устанавливается в устройстве GX. Этот выбор повлияет на то, как система должна быть подключена, и как информация, полученная от измерителя, будет отображаться на экране.

Пример схемы

В этом примере конфигурации один ET112 настроен как измеритель сети и будет измерять импорт / экспорт сети системы ESS с фотоэлектрическим инвертором переменного тока.Хотя точное производство фотоэлектрического инвертора переменного тока не будет видно, это все еще полезная конфигурация, поскольку она позволяет сначала перенаправить производство фотоэлектрической энергии переменного тока на второстепенные нагрузки в той же цепи.

Это может быть полезно, если система Victron ESS устанавливается в качестве модернизации существующей инвертора переменного тока солнечной энергии с некоторыми более крупными нагрузками, которые не подключены через Multiplus.

Если вы хотите увидеть производство фотоэлектрических модулей отдельно, вы можете использовать «однофазный двухфункциональный режим» ET340.

3. Подключение к устройству GX

Вариант A: беспроводное соединение Zigbee

Шаг 1.

Подключите преобразователь Zigbee к USB к CCGX с помощью прилагаемого USB-кабеля. Через несколько секунд после подключения активный светодиод должен гореть, а светодиод TX / RX должен мигать (преобразователь получает питание от CCGX, поэтому устройство GX также должно быть включено).

Шаг 2.

Подключите преобразователь Zigbee to RS485 к счетчику энергии ET112:

Конвертер Zigbee Счетчик энергии Цвет
GND Клемма 6 Черный
A Терминал 4 Оранжевый
B Клемма 5 Желтый

Убедитесь, что сейчас включено только одно устройство Zigbee: преобразователь Zigbee в USB, подключенный к устройству GX.Выключите всех остальных. Если вы этого не сделаете, преобразователь Zigbee в RS485 может быть постоянно подключен к другому устройству Zigbee.

Шаг 4.

Подключите источник питания 12 В постоянного тока к преобразователю Zigbee в RS485. Когда питание включено, снова проверьте светодиоды.

Примечание о старых и новых конвертерах zigbee

Обратите внимание, что сейчас доступен новый конвертер zigbee, который не имеет обратной совместимости со старыми конвертерами.Если у вас несовместимый набор, обратитесь к поставщику за правильной версией.

"старый" тип:

ASS300400100 - Код преобразователя Zigbee в RS485: DRF2619C

ASS300400100 - Номер компонента преобразователя Zigbee в USB: DRF2618A

'Новый тип:

ASS300420100 - Код преобразователя Zigbee в RS485: DRF2659C

ASS300420200 - Номер компонента преобразователя Zigbee в USB: DRF2658C

примечание по версиям прошивки GX:

для конвертеров Zigbee нового типа Venus OS v2.54 - минимально необходимая версия программного обеспечения

Вариант B: Проводное подключение к устройству GX

Подключите измеритель энергии к устройству GX с помощью кабеля USB-RS485. Кабель интерфейса RS485-USB между устройством GX и измерителем энергии может быть удлинен до 100 метров; убедитесь, что удлинители проводов Data + (оранжевый) и Data- (желтый) образуют витую пару.

Преобразователь RS485 Счетчик энергии Предлагаемое расширение CAT5
Оранжевый (Data +) Терминал 4 Оранжевый
Желтый (Data-) Клемма 5 Оранжевый / Белый
Черный (GND) Клемма 6 Коричневый

Красный, зеленый и коричневый провода, идущие от кабеля USB к RS485, не используются.Примечание: вы можете подключить штекер RJ45, который можно подключить к передней части любого гнезда RJ45 счетчика энергии, у него такой же контакт.

Примечание по удлинению кабеля и заделке шины

Для обеспечения целостности сигнала и надежной работы, в частности, убедитесь, что:

Удлинительные кабели соответствуют требованиям к минимальной площади поперечного сечения, указанным в техническом паспорте USB - RS485.

Удлинительный кабель имеет соответствующий экран и жилы витой пары.

Оригинальный кабель, подключенный к интерфейсу Victron RS485 - USB, сокращен до максимальной длины 20 см в установках, где общая длина кабеля превышает 10 м или есть проблемы с помехами, специфичными для установки / места - в этом случае следует использовать соответствующие / высококачественные кабели. на всю длину кабеля, а не только на удлинитель.

Кабели устанавливаются отдельно от основных силовых кабелей постоянного или переменного тока.

Вся проводка правильно заделана (включая неиспользуемые провода) и должным образом изолирована от попадания влаги / погодных условий.

Сети RS485 традиционно заканчиваются на обоих концах терминаторами 120 Ом. Это не требуется, если длина кабеля короткая и вы используете поставляемые Victron RS485 - USB длины, но может потребоваться, если длина кабеля изменилась.

Подробные указания по подключению / установке и технические характеристики см. В документе «Техническое описание» интерфейсного кабеля Victron RS485 - USB.

3. Конфигурация

После правильного подключения и включения счетчик будет отображаться на CCGX в меню «Настройки» → «Счетчики энергии»:

В меню перечислены все найденные счетчики. А в сером поле справа отображается настроенная функция.

После выбора счетчика просмотрите его подробные настройки:

4. Несколько счетчиков ET112 в одной системе

Чтобы подключить несколько счетчиков энергии, подключите каждый счетчик к отдельному преобразователю RS485-USB.Которые затем подключаются к отдельному USB-разъему CCGX. См. ПРИМЕЧАНИЕ 1 ниже.

Подключение нескольких счетчиков ET112 к одному и тому же кабелю RS485-USB невозможно: счетчик ET112 не имеет дисплея, поэтому его адрес Modbus нельзя изменить.

Примечание 1 Вы можете подключить ET112 параллельно, просто нужно изменить адрес MOD на другой номер с помощью программного обеспечения для настройки от поставщика, которое можно бесплатно получить с веб-сайта Carlo Gavazzi.

Схема подключения электросчетчика, правильное подключение счетчика!

Счетчик незаменим в нашей повседневной жизни.Его может использовать практически каждая семья. Но знаете ли вы правильный способ подключения при установке счетчика? Ниже приводится набор систем считывания показаний счетчика, чтобы показать правильную схему подключения счетчика и подключение счетчика.

Электросчетчик можно разделить на однофазный электросчетчик и трехфазный электросчетчик, и используется однофазный общий счетчик электроэнергии, а трехфазный обычно используется на заводе или в среде с относительно большой нагрузкой.Типичный однофазный счетчик имеет шесть отверстий, два из которых используются для связи, а количество трехфазных счетчиков больше, как показано на рисунке выше, имеется семь отверстий. В случае низкого напряжения, слабого тока (менее 100 ампер) счетчик энергии может быть напрямую подключен к цепи для измерения. В случае высокого напряжения или большого тока счетчик энергии не может быть напрямую подключен к линии, и его необходимо использовать с трансформатором напряжения или трансформатором тока.

Во-первых, правильное подключение счетчика и схема подключения счетчика

1. Схема подключения трехфазного четырехпроводного электросчетчика прямого доступа

Схема прямого доступа трехфазного четырехпроводного электросчетчика показана на рисунке выше.

Трехфазная четырехпроводная система относится к A, B, C и N, где линия N является нейтральной линией, также называемой нулевой линией. Линия N предназначена для получения линейного напряжения 220 В от линейного напряжения 380 В.В некоторых случаях его также можно использовать для обнаружения тока нулевой последовательности для контроля баланса трехфазного источника питания.

2, электросчетчик трехфазный четырехпроводной через трансформатор тока, схема подключения

Схема подключения трехфазного четырехпроводного счетчика через трансформатор тока показана на рисунке выше.

3, электросчетчик трехфазный четырехпроводной через трансформатор тока, схема подключения трансформатора напряжения

Схема подключения трансформаторов тока и напряжения трехфазного четырехпроводного счетчика показана на рисунке выше.

Во-вторых, каковы последствия неправильного подключения счетчика?

Основными характеристиками неправильного подключения счетчика электроэнергии являются: счетчик электроэнергии реверсирует, не вращается, скорость замедляется и т. Д. Причины неправильного подключения счетчика электроэнергии различны, а именно:

1, полярность трансформатора тока обратная

Полярность трансформатора тока трехфазного счетчика изменена, что приведет к вращению счетчика в противоположном направлении.Измерение не суммируется, а вычитается.

2, фаза трехфазной таблицы неправильная

Неправильное подключение фаз трехфазного счетчика вызовет обратную последовательность фаз, которая мало влияет на измерения, но вызовет срабатывание счетчика.

3, микросхема напряжения подключена неправильно

В этом случае счетчик электроэнергии не измеряется, или счетчик меньше фактического количества использованной электроэнергии.

4, ток трехфазного счетчика реверсирован

Если поменять местами положительный и отрицательный полюса однофазного тока счетчика электроэнергии, показание счетчика электроэнергии будет слишком маленьким; если трехфазная нагрузка симметрична, замеры будут на 2/3 меньше фактического потребления электроэнергии.

электросчетчиков

Вольтметры

Вольтметры - это инструменты, используемые для измерения разности потенциалов между двумя точками в цепи. Вольтметр подключается параллельно измеряемому элементу, что означает создание пути переменного тока вокруг измеряемого элемента и через вольтметр. Вы правильно подключили вольтметр, если вы можете удалить вольтметр из цепи, не разрывая цепь. На схеме справа вольтметр подключен для правильного измерения разности потенциалов на лампе. Вольтметры имеют очень высокое сопротивление, чтобы минимизировать ток, протекающий через вольтметр, и влияние вольтметра на цепь.


Амперметры

Амперметры - это инструменты, используемые для измерения тока в цепи. Амперметр включен последовательно со схемой, так что измеряемый ток протекает непосредственно через амперметр. Чтобы правильно вставить амперметр, цепь должна быть разомкнута. Амперметры имеют очень низкое сопротивление, чтобы минимизировать падение потенциала через амперметр и воздействие амперметра на цепь, поэтому включение амперметра в цепь параллельно может привести к очень высоким токам и может вывести из строя амперметр.На схеме справа амперметр подключен правильно для измерения тока, протекающего по цепи.

Вопрос: На электрической схеме справа, возможно расположение амперметра и вольтметра обозначены кружками 1, 2, 3 и 4. Где должен быть расположен амперметр, чтобы правильно измерить полный ток и где должен ли вольтметр быть правильно расположен измерить общее напряжение?

Ответ: Для измерения полного тока амперметр должен быть помещен в положение 1, так как весь ток в цепи должен проходить через этот провод, а амперметры всегда подключаются последовательно.

Для измерения общего напряжения в цепи вольтметр может быть размещен в позиции 3 или позиции 4. Вольтметры всегда размещаются параллельно с анализируемым элементом цепи, а позиции 3 и 4 эквивалентны, потому что они соединены проводами ( и потенциал всегда одинаков в любом месте идеального провода).

Вопрос: На какой схеме ниже правильно показано соединение амперметра A и вольтметра V для измерения сквозного тока и разности потенциалов на резисторе R?

Ответ: (4) показывает амперметр, включенный последовательно, и вольтметр, включенный параллельно резистору.

Вопрос: По сравнению с сопротивлением измеряемой цепи внутреннее сопротивление вольтметра спроектировано так, чтобы оно было очень высоким, поэтому счетчик не будет потреблять ток из цепи

  1. мало тока из цепи
  2. большая часть тока от цепи
  3. весь ток из схемы

Ответ: (2) вольтметр должен потреблять как можно меньше тока из схемы, чтобы минимизировать его влияние на схему, но для работы требуется небольшое количество тока.

Как использовать амперметр для измерения тока | Основные концепции и испытательное оборудование

Детали и материалы
  • Аккумулятор 6 В
  • Лампа накаливания 6 В

Предполагается, что с этого момента будут доступны основные компоненты конструкции схемы, такие как макетная плата, клеммная колодка и перемычки, при этом в разделе «Детали и материалы» останутся только компоненты и материалы, уникальные для проекта.

Дополнительная литература

Уроки электрических цепей , том 1, глава 1: «Основные концепции электричества»

Уроки электрических цепей , том 1, глава 8: «Схемы измерения постоянного тока»

Цели обучения использованию амперметра
  • Как измерить ток мультиметром
  • Как проверить внутренний предохранитель мультиметра
  • Выбор подходящего диапазона расходомера

Схема амперметра

Амперметр Иллюстрация

Инструкции по эксперименту

Ток - это мера скорости потока электронов в цепи. Он измеряется в амперах, называемых просто «ампер» (А).

Наиболее распространенный способ измерения тока в цепи - разомкнуть цепь и вставить «амперметр» в цепь (в линию), чтобы все электроны, протекающие по цепи, также прошли через измеритель. .

Поскольку для измерения тока таким образом требуется, чтобы измеритель был частью цепи, это более сложный тип измерения, чем измерение напряжения или сопротивления.

Некоторые цифровые измерители, такие как устройство, показанное на рисунке, имеют отдельное гнездо для вставки красного штекера измерительного провода при измерении тока.

В других измерителях, как и в большинстве недорогих аналоговых измерителей, используются те же гнезда для измерения напряжения, сопротивления и тока.

Подробную информацию об измерении тока см. В руководстве пользователя конкретной модели счетчика, которым вы владеете.

Когда амперметр включен последовательно со схемой, в идеале он не падает, когда через него проходит ток.

Другими словами, он действует очень похоже на кусок провода, с очень небольшим сопротивлением от одного измерительного щупа к другому.

Следовательно, амперметр будет действовать как короткое замыкание, если он будет подключен параллельно (через выводы) к значительному источнику напряжения. Если это будет сделано, произойдет скачок тока, который может повредить счетчик:

Использование предохранителя в цепи

Амперметры обычно защищены от чрезмерного тока с помощью небольшого предохранителя , расположенного внутри корпуса счетчика.

Если амперметр случайно подключен к источнику значительного напряжения, возникающий в результате скачок тока «сожжет» предохранитель и сделает измеритель неспособным измерять ток до тех пор, пока предохранитель не будет заменен.

Будьте очень осторожны, чтобы избежать этого сценария! Вы можете проверить состояние предохранителя мультиметра, переключив его в режим сопротивления и измерив непрерывность через измерительные провода (и через предохранитель).

На измерителе, в котором для измерения сопротивления и тока используются одни и те же гнезда измерительных проводов, просто оставьте штекеры измерительных проводов на месте и соедините два щупа вместе.

В мультиметр, где используются разные гнезда, вот как вы вставляете штекеры тестовых проводов для проверки предохранителя:

Создайте схему с одной батареей и одной лампой, используя перемычки для подключения батареи к лампе, и убедитесь, что лампа загорается, прежде чем подключать измеритель к ней последовательно.

Затем разомкните цепь в любой точке и подключите щупы измерителя к двум точкам разрыва для измерения тока.

Как обычно, если ваш измеритель измеряется вручную, начните с выбора самого высокого диапазона для тока, затем переместите селекторный переключатель в положение меньшего диапазона, пока на дисплее измерителя не будет получена самая сильная индикация без выхода за пределы диапазона.Если индикатор глюкометра показывает «назад» (движение влево на аналоговой стрелке или отрицательное значение на цифровом дисплее), поменяйте местами подключения измерительного щупа и попробуйте снова.

Когда амперметр показывает нормальные показания (не «в обратном направлении»), электроны входят в черный измерительный провод и выходят из красного.

Так вы определяете направление тока с помощью измерителя.

Для 6-вольтового аккумулятора и фонарика ток в цепи будет в пределах тысячных ампер, или миллиампер .

Цифровые измерители часто показывают маленькую букву «м» в правой части дисплея, чтобы указать этот метрический префикс.

Попробуйте разорвать цепь в другом месте и вместо этого вставить туда измеритель. Что вы замечаете о величине измеренного тока? Как вы думаете, почему это так?

Восстановите схему на макетной плате следующим образом:

Подключение амперметра к схеме макетной платы: советы и хитрости

Студенты часто путаются при подключении амперметра к макетной плате.

Как можно подключить счетчик, чтобы улавливать весь ток цепи и не создавать короткого замыкания? Вот один простой метод, который гарантирует успех:

  • Определите, через какой провод или клемму компонента вы хотите измерить ток.
  • Вытяните этот провод или клемму из отверстия в макете. Оставьте его висеть в воздухе.
  • Вставьте запасной кусок провода в отверстие, из которого вы только что вытащили другой провод или клемму. Оставьте другой конец этого провода висеть в воздухе.
  • Подключите амперметр между двумя неподключенными концами провода (двумя, которые висели в воздухе). Теперь вы уверены, что измеряет ток через первоначально идентифицированный провод или клемму.

Опять же, измерьте ток через разные провода в этой цепи, следуя той же процедуре подключения, которая описана выше.

Что вы заметили в этих измерениях тока? Результаты в схеме макетной платы должны быть такими же, как результаты в схеме произвольной формы (без макета).

Результаты эксперимента

Построение той же цепи на клеммной колодке также должно дать аналогичные результаты:

Текущее значение 24,70 мА (24,70 мА), показанное на иллюстрациях, является произвольной величиной, приемлемой для небольшой лампы накаливания.

Если ток в вашей цепи имеет другое значение, это нормально, пока лампа работает при подключенном измерителе.

Если лампа не загорается, когда счетчик подключен к цепи, и счетчик регистрирует гораздо большее значение, возможно, у вас короткое замыкание в счетчике.

Если ваша лампа не загорается, когда счетчик подключен к цепи, и счетчик регистрирует нулевой ток, вы, вероятно, перегорели предохранитель внутри счетчика.

Проверьте состояние предохранителя измерителя, как описано ранее в этом разделе, и при необходимости замените предохранитель.

СВЯЗАННЫЕ РАБОЧИЕ ЛИСТЫ:

3-фазные 3-проводные до 415 В: EKM Support Desk

3-фазные 3-проводные системы имеют 3 провода под напряжением и нейтральный провод NO.Как правило, это старые трехфазные системы. Для такой системы вам понадобится 1 омниметр и всего 2 трансформатора тока. Измерение в этих системах может быть выполнено с помощью любой из наших моделей EKM Omnimeter. Однако для измерения 3-фазных 3-проводных систем выше 415 В переменного тока вам необходимо использовать Omnimeter HV v.5, который способен измерять такие системы до 600 В переменного тока.

Если вам интересно, почему вам нужно только 2 трансформатора тока для трехфазной системы, вы можете обратиться к теореме Блонделя

Приведенные здесь изображения и диаграммы никоим образом не являются исчерпывающими.Это всего лишь несколько примеров того, как вы можете настроить систему измерения, и они просто намерены показать, что возможно. Вот варианты, которые вы можете рассмотреть при настройке измерений:

  1. Я хочу считывать показания счетчиков локально с компьютера или мне нужно облачное решение (EKM Push).
  2. Какой диаметр и номинальная сила тока мне понадобятся для трансформаторов тока? Вам понадобятся два трансформатора тока для вашей трехфазной трехпроводной электрической системы.
  3. Нужно ли мне пользоваться беспроводной связью?
  4. Есть ли необходимость в последовательном подключении нескольких омниметров? Это позволяет вам последовательно подключать несколько омниметров, которые затем можно подключить к одному коммуникационному устройству.

Ответы на эти вопросы помогут вам сузить круг вариантов и выбрать продукты, которые вам понадобятся для вашего конкретного приложения.

Инструкции по подключению:

Для трехфазной трехпроводной системы вам потребуется 2 трансформатора тока. У вас будет 3 горячих провода и НЕТ нейтральный провод.

  1. Выключите питание субпанели.
  2. Пометьте один из горячих проводов как L1, второй провод как L2 и отметьте последнюю горячую линию как L3.Вы можете выбрать их случайным образом.
  3. Сначала установите перемычку между портом 8 омниметра и портом 10 омниметра. Подключение L1 горячей линии опорного напряжения провод к порту 7 на Omnimeter, подключить L2 горячей линии опорного напряжения провода к порту 8 на Omnimeter и подключить L3 горячей линии опорного напряжения провода к порту 9 на Omnimeter.
  4. Подключите ТТ1 так, чтобы горячий провод L1 проходил через него, а стрелка на ТТ указывала на нагрузку. Подключите CT3 так, чтобы горячий провод L3 проходил через него, а стрелка на CT указывала на нагрузку.
  5. Подключите черный провод CT1 к порту 1 омниметра, а белый провод CT1 - к порту 2 омниметра. Подключите черный провод CT3 к порту 5 на омниметре, а белый провод CT2 - к порту 6 на омниметре.

Когда этот измеритель правильно подключен, он будет считывать напряжение и ток на L1 и L3, но будет показывать 0 вольт и ток на L2.

В этом видеоуроке приведен пример того, как установить Omnimeter Pulse v.4 на электрическую систему 120/240 В.Вы можете использовать это видео, чтобы понять, как может пройти трехфазная трехпроводная установка. Для этого типа электрической системы ТТЫ и опорное напряжение провода будут отличаться, так обратитесь к диаграмме выше для этой информации:

Смотрите эту модель для справки о том, как правильно подключить Omnimeter к 3-фазе 3- проводная система:

Обратите внимание, что на большинстве диаграмм выше показано беспроводное соединение с использованием радиомодулей 485Bee Zigbee. Радиомодули 485Bee - это вариант, который следует рассматривать только в том случае, если проводное соединение невозможно, поскольку они значительно увеличивают стоимость и сложность.

Что такое счетчик энергии? - Определение, построение, работа и теория

Определение: Счетчик , который используется для измерения энергии использует электрической нагрузкой известен как счетчик энергии. Энергия - это общая мощность, потребляемая и используемая нагрузкой в ​​конкретном интервале из времени .Он используется в домашних и промышленных цепях переменного тока для измерения потребляемой мощности. Счетчик меньше дорогой и точный .

Строительство счетчика энергии

Конструкция однофазного счетчика электроэнергии показана на рисунке ниже.

Счетчик энергии состоит из четырех основных частей. Они

  1. Система привода
  2. Система перемещения
  3. Тормозная система
  4. Система регистрации

Подробное описание их частей написано ниже.

1. Приводная система - Электромагнит является основным компонентом приводной системы. Это временный магнит, который возбуждается током, протекающим через их катушку. Сердечник электромагнита изготовлен из слоистой кремнистой стали. Система привода имеет два электромагнита. Верхний называется шунтирующим электромагнитом, а нижний - последовательным электромагнитом.

Последовательный электромагнит возбуждается током нагрузки, протекающим через токовую катушку.Катушка шунтирующего электромагнита напрямую подключена к источнику питания и, следовательно, пропускает ток, пропорциональный шунтирующему напряжению. Этот змеевик называется змеевиком давления.

Центральная часть магнита имеет медную ленту. Эти полосы регулируются. Основная функция медной ленты - выравнивать поток, создаваемый шунтирующим магнитом, таким образом, чтобы он был точно перпендикулярен подаваемому напряжению.

2. Система перемещения - Система перемещения представляет собой алюминиевый диск, установленный на валу из сплава.Диск помещен в воздушный зазор двух электромагнитов. Вихревой ток индуцируется в диске из-за изменения магнитного поля. Этот вихревой ток отсекается магнитным потоком. Взаимодействие магнитного потока и диска вызывает отклоняющий момент.

Когда устройства потребляют энергию, алюминиевый диск начинает вращаться, и после некоторого количества оборотов на диске отображается единица измерения, используемая нагрузкой. Число оборотов диска подсчитывается через определенный интервал времени.На диске измеряется потребляемая мощность в киловатт-часах.

3. Тормозная система - Постоянный магнит используется для уменьшения вращения алюминиевого диска. Алюминиевый диск индуцирует вихревые токи из-за их вращения. Вихревой ток сокращает магнитный поток постоянного магнита и, следовательно, создает тормозной момент.

Этот тормозной момент противодействует движению дисков, тем самым снижая их скорость. Постоянный магнит регулируется, благодаря чему тормозной момент также регулируется путем смещения магнита в другое радиальное положение.

4. Регистрация (счетный механизм) - Основная функция регистрирующего или счетного механизма заключается в регистрации количества оборотов алюминиевого диска. Их вращение прямо пропорционально энергии, потребляемой нагрузками в киловатт-часах.

Вращение диска передается на указатели разных циферблатов для записи различных показаний. Показание в кВтч получается путем умножения числа оборотов диска на постоянную счетчика.Рисунок циферблата показан ниже.

Работа счетчика энергии

Счетчик энергии имеет алюминиевый диск, вращение которого определяет потребляемую мощность нагрузки. Диск размещен между воздушным зазором последовательного и шунтирующего электромагнита. У шунтирующего магнита есть катушка давления, а у последовательного магнита - катушка тока.

Катушка давления создает магнитное поле из-за напряжения питания, а катушка тока создает его из-за тока.

Поле, создаваемое катушкой напряжения, отстает на 90º от магнитного поля катушки тока, из-за чего в диске индуцируется вихревой ток. Взаимодействие вихревого тока и магнитного поля вызывает вращающий момент, который воздействует на диск. Таким образом, диск начинает вращаться.

Сила на диске пропорциональна току и напряжению катушки. Постоянный магнит контролирует Их вращение. Постоянный магнит препятствует движению диска и уравновешивает его по потребляемой мощности.Циклометр считает вращение диска.

Теория счетчика энергии

Катушка давления имеет такое количество витков, которое делает ее более индуктивной. Реактивный путь их магнитной цепи очень меньше из-за небольшой длины воздушного зазора. Ток I p течет через катушку давления из-за напряжения питания, и он отстает на 90º.

I p производит два Φ p , которые снова делятся на Φ p1 и Φ p2 .Основная часть потока Φ p1 проходит через боковой зазор из-за низкого сопротивления. Поток Φ p2 проходит через диск и создает крутящий момент, который вращает алюминиевый диск.

Поток Φ p пропорционален приложенному напряжению и отстает на угол 90º. Поток переменный и, следовательно, индуцирует вихревой ток I ep в диске.

Ток нагрузки, проходящий через токовую катушку, индуцирует магнитный поток Φ s .Этот поток вызывает на диске вихревой ток I es . Вихревой ток I es взаимодействует с потоком Φ p , а вихревой ток I ep взаимодействует с Φ s , создавая другой крутящий момент. Эти крутящие моменты противоположны по направлению, и чистый крутящий момент является разницей между ними.

Векторная диаграмма счетчика энергии представлена ​​на рисунке ниже.

Пусть
В - приложенное напряжение
I - ток нагрузки
∅ - фазовый угол тока нагрузки
I p - угол давления нагрузки
Δ - фазовый угол между напряжением питания и магнитным потоком катушки давления
f - частота
Z - импеданс вихревого тока
angle - фазовый угол вихретоковых цепей
E ep - вихревой ток, индуцированный магнитным потоком
I ep - вихревой ток из-за потока
E ev - вихревой ток из-за потока
I es - вихревые токи из-за магнитного потока

Чистый крутящий момент диска выражается как

где K 1 - постоянная

Φ 1 и Φ 2 - это фазовый угол между потоками.Для счетчика энергии возьмем Φ p и Φ s .

β - фазовый угол между потоками Φ p и Φ p = (Δ - Φ), поэтому

Если f, Z и α постоянные,

Если N - установившаяся скорость, тормозной момент

В установившемся режиме скорость вращающего момента равна тормозному моменту.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
