Подключение терморегулятора к котлу baxi: подключение и установка уличных терморегуляторов Бакси

Содержание

подключение и установка уличных терморегуляторов Бакси

Термостат — терморегулирующий прибор, который отвечает за управление работой котла в зависимости от температуры воздуха.

Терморегуляторы бывают комнатные и наружные (уличные). Для улицы также могут быть использованы датчики.

Газовое оборудование Baxi имеет возможность для подключения как комнатных, так и уличных термостатов и датчиков.

Комнатные приборы больше влияют на тактовость (включение и выключение) котла, а уличные позволяют агрегату регулировать температуру теплоносителя. Температура воздуха на улице и в доме постоянно меняется, и терморегулятор помогает увеличивать или уменьшать расход газа для отопления помещений.

Виды термостатов для газовых котлов Baxi

Приборы для Baxi представляют собой терморегуляторы, совместимые с газовыми котлами итальянского бренда.

По своим функциям они не отличаются от систем для другого газового оборудования. Обычно термостаты различают по:

  • месту установки;
  • принципу работы;
  • способу управления.

По месту установки приборы делятся на комнатные и наружные. Комнатные используются чаще наружных или уличных, так как не требуют защиты от сложных погодных условий.

Уличные варианты используются в случаях, когда хозяин дома стремится сделать работу оборудования максимально точным и экономичным. Особенно эффективна в таких случаях комбинация комнатного термостата и уличного датчика, которую допускают агрегаты Baxi.

По принципу работы терморегулятор может быть механическим или электронным. В первом случае необходимо вручную выставлять температуру воздуха. Во втором — закладывается программа, по которой котёл меняет интенсивность работы автоматически.

Способ управления механическим терморегулятором заключается в ручной установке режима поворотом ручки или нажатием кнопок. Электронный или программируемый вариант может функционировать дистанционно. В этом случае датчик находится в любой части помещения, а управление происходит с пульта, по компьютеру или телефону. При этом контакт с газовым оборудованием остаётся проводным.

Фото 1. Термостат для помещения модели QAA 55 беспроводной, с модуляцией, производитель — «Baxi», Италия.

Как выбрать терморегулятор Бакси

Термостаты и датчики к газовым котлам Baxi производит сама итальянская фирма, поэтому лучше всего выбирать именно их. Если такой возможности нет, необходимо искать термостат, подходящий по параметрам, которые обычно указаны в техпаспортах приборов. Уместно в таких случаях воспользоваться консультацией специалиста, хорошо знакомого с брендом Baxi.

Внимание! Тщательно проверьте совместимость термостата с газовым котлом, для которого он приобретается. Помните, что устройства одной фирмы взаимодействуют друг с другом лучше всего.

При выборе термостата необходимо учитывать, используется ли котёл постоянно или только время от времени. Если в доме стоит недорогая модель агрегата, которая работает редко, то достаточно простого регулятора с минимумом функций.

И наоборот, если отопление и ГВС нужны круглый год и используется дорогая модель агрегата, лучше установить программируемый терморегулятор.

А если в коттедже задействована система «умный дом», то очень кстати окажется возможность управления прибором через интернет.

Эта возможность реализована в большинстве продвинутых моделей.

Расчёт технических требований к термостату производится, исходя из требований к работе котла. Например, если хозяева утром уходят на работу и возвращаются только вечером, подойдёт термостат с программатором, который позволит снизить температуру отопления и расход горючего, пока в доме никого нет.

А также, если дом географически расположен в холодном регионе, то лучше приобрести термостат с защитой от промерзания системы: он автоматически включает котёл, если температура воздуха понизится до +3°C. Такими техническими характеристиками обладает, например, комнатный термостат Baxi Magictime Plus.

Вам также будет интересно:

Где размещать

Важным условием исправной эксплуатации термостатов является точное измерение температуры воздуха. Хотя все устройства имеют погрешность до нескольких градусов, её можно свести к минимуму.

Для этого комнатный терморегулятор необходимо установить в стороне от сквозняков и на значительном расстоянии от отопительных приборов.

Уличный датчик лучше установить так, чтобы его не залило дождём и не засыпало снегом. Эти предосторожности обусловлены тем, что чем точнее показатели датчиков, тем эффективнее работа котла и меньше расход топлива.

Какие материалы нужны для подключения

Материалы для подключения обычно поставляются в комплекте с терморегулятором. Это, прежде всего, сам прибор, а также монтажный кабель и крепёж. С их помощью устройство подсоединяется к газовому котлу и закрепляется на стене.

Какие инструменты требуются для установки

Для подсоединения терморегулятора могут понадобиться:

  • отвёртка;
  • дрель;
  • бокорезы;
  • термометр.

Бокорезами можно зачистить концы проводов термостата, но как правило на них уже стоят клеммы, которые прикручиваются к контактам газового котла для выносного термостата.

Дрель необходима для отверстий в стене, в которые устанавливаются дюбели. В них закручиваются шурупы, на которые и крепится устройство. Необходимость в дюбелях отпадает, если стена деревянная.

Термометр понадобится для проверки температуры воздуха после запуска терморегулятора.

Порядок подключения

На период подключения оба прибора не должны работать. Для соединения термостата и газового котла необходимо изучить технические паспорта обоих приборов и следовать схемам и инструкциям по подключению. Концы кабеля для терморегулятора необходимо прикрепить к предназначенным для этого контактам газового котла.

Затем кабель нужно протянуть вдоль стены до места монтажа термостата. После этого в выбранной точке (обычно она находится в самом холодном жилом помещении) прибор прикручивается к стене. Наконец, проводится настройка и проверка устройства.

Как провести проверку работы прибора

Для проверки устройства необходимо выставить максимальную температуру. Затем нужно включить газовый котёл и вывести его на режим с максимальным коэффициентом полезного действия (КПД).

По достижении комфортной температуры надо точно измерить её рядом с терморегулятором и установить на нём в качестве порога для отключения.

Затем в течение часа нужно проследить, включает ли термостат отопитель, когда воздух остывает в пределах 0.5-2 °C. Если это происходит, то приборы работают правильно.

Полезное видео

Ознакомьтесь с видео, в котором рассказывается, как произвести подключение термостата к газовому котлу.

Как сделать работу уличного или комнатного термостата эффективной

В основные задачи терморегулятора входит поддержание комфортной температуры и экономия топлива. Это, в свою очередь, позволяет снизить расходы на газ и уменьшить износ оборудования.

Чтобы достигнуть максимального эффекта, специалисты рекомендуют установить как комнатный, так и наружный термостат.

Однако считается, что для оптимального режима функционирования газового оборудования вполне достаточно и комнатного терморегулятора.

К его установке, как и к эксплуатации газового котла, дом необходимо подготовить: заделать щели, а также измерить температуру в помещениях.

Какая-то польза от этих приборов будет лишь тогда, когда теплопотери окажутся сведены к минимуму. Чтобы обитателям дома было комфортно, рекомендуется поддерживать в жилых помещениях среднюю температуру воздуха +20 °C. При этом в детской лучше придерживаться температуры +22 °C. В ночное же время оптимальным для работы термостата будет диапазон температуры от 19 до +20 °C.

Как подключить термостат к газовому котлу

Ручная и автоматическая регулировка температуры в помещении от современных источников отопления производится при помощи терморегуляторов или термостатов.

Они бывают механическими и электронными. У каждого из них есть свои плюсы и минусы.

Среди электронных моделей наибольшее распространение получили три типа:
  • термостат для водяного отопления
  • для электрического теплого пола
  • для газовых котлов или бойлеров

По своему внешнему виду они все очень похожи друг на друга, однако схемотехника у них отличается.

Давайте подробнее рассмотрим особенности подключения терморегулятора к газовому котлу, его схему, ошибки и возможные проблемы при эксплуатации подобных устройств.

Преимущества использования терморегулятора

Чтобы правильно выбрать нужную модель термостата переверните его и внимательно изучите обратную сторону. А именно — схему, надписи и контактные колодки.

Если там будет указано “Dry Contact” (сухой контакт) – вы сделали правильный выбор. Так обозначаются терморегуляторы, предназначенные для работы с газовыми котлами.

Термин “сухой контакт” говорит, что в любом состоянии напряжение на этих зажимах отсутствует. То есть, подача питания 220V на колодки L и N термостата, никак не будет связана с сухими контактами, и напряжение туда никогда не попадет.

В отличие от терморегуляторов тёплого пола, как на схеме ниже. У них контакты подачи питания (3-4) и нагрузки (1-2) соединены напрямую между собой.

Зачем вообще нужна эта штука для газового котла? Без такого программатора, котел после выхода на заданную температуру будет работать с задержкой примерно в 3 минуты.

Включился, поработал, набрал температуру и потух. Через три минуты заново включается и все повторяется по новому циклу. За сутки устройство будет запускаться около 200-240 раз.

Таким образом, за весь отопительный сезон газовый котел включится-отключится 40 000 раз. Подключив терморегулятор, вы в несколько раз сокращаете эти коммутации, добиваясь тем самым не только экономии газа, но и уменьшаете износ отопительного оборудования.

Какую температуру выставлять?

Логика работы здесь следующая. В заводских настройках котел греет воду по температуре теплоносителя.

Устанавливая выносной термостат, мы тем самым даем ему команду, греть воду не так как хочется котлу, а согласно настройкам терморегулятора, т.е. на определенную температуру в том или ином помещении.

При нормальном утеплении дома и минимальных теплопотерях, газовый котел с терморегулятором в сутки будет работать всего 3-4 часа.

Если термостат после установки никак не повлиял на время работы котла, то скорее всего на газовом приборе выставлена меньшая температура, чем необходимо.

Датчик регулятора просто не успевает прогреться до нужного значения и сработать, в то время как t теплоносителя уже достигла заданного порога.

В инструкциях отдельно прописывают минимальную t на котле при использовании внешнего термостата. Как правило, она должна быть не меньше 65 градусов.

Изначально на отопительном приборе рекомендуют выставлять расчетную температуру, которая полностью покрывает теплопотери здания. Когда эти теплопотери не известны, для стандартной системы отопления берут значения от 60 до 70С.

Если вы проживаете в относительно теплом климате, и зимой температуру в батареях не поднимаете выше 45С, для работы с термостатом ее все равно придется увеличить.

Некоторые задаются вопросом, а какой тогда смысл в установке регулятора и как это приводит к экономии?

Из-за того, что температура получится больше, ничего страшного нет:

  • во-первых, котел меньше тактуя, быстрее прогревает систему
  • во-вторых, при большей температуре теплоносителя тепло в комнатах держится дольше
  • да и максимальное КПД батарей наблюдается именно при t  65С-70С, а не при +45С

Куда и где подключать провода на газовом котле?

Для подключения термостата от клеммной колодки котла к контактам Dry Contact вам нужно подвести два проводника.

По инструкции рекомендуемое сечение медных жил – не менее 0,75мм2.

Длина кабеля до места установки термостата не должна превышать 50 метров.

Необходимые клеммы на самом котле ищите в инструкции завода изготовителя, либо ориентируйтесь по надписям на колодках.

Данные клеммы чаще всего расположены с обратной стороны платы управления.

Однако иногда производители их выносят за пределы платы.

Еще некоторые монтажники при установке подключают сюда кабель и выводят его наружу, чтобы потребитель в дальнейшем не лез к плате и чего-нибудь там не напутал. Так как термостат еще не установлен, концы кабеля закорачивают.

Кстати, с этой выносной колодкой будьте внимательны. Некоторые потребители сталкивались с проблемой заводского перепутывания проводов, как например у Protherm (Протерм).

В итоге все начинало работать как надо, только при обратном подключении.

Изначально между клеммами стоит перемычка. Если перемычку разорвать, то газовый котел просто-напросто перестанет работать.

При подключении термостата заводскую перемычку демонтируют и на ее место заводят кабель, проложенный до места установки терморегулятора. Самое главное никаких внутренних настроек на котле изменять не нужно.

Через эти контакты подается управляющий импульс низкого напряжения (обычно 24В).

У нас есть управляющее устройство (термостат) и ведомое (котел). Между ними по слаботочной линии постоянно происходит передача набора запросов-ответов.

Принцип работы здесь простой – замыкая сухой контакт, мы тем самым разрешаем работу котла, размыкая – прерываем передачу данных и запрещаем. Замыкание и размыкание происходит через реле термостата, в зависимости от выставленной температуры на устройстве и сравнения текущих показателей в комнате.

При срабатывании сначала отключается горелка, затем через определенный промежуток (время выбега насоса) и циркуляционный насос. Хотя в разных моделях алгоритм работы насоса может отличаться.

Один из вариантов алгоритма

Не желательно, чтобы насос отключался сразу же после срабатывания термостата. В этом случае выставьте в меню выбег от 5 до 10 минут. Тогда вся система отопления будет остывать равномерно и промежутки времени срабатывания автоматики увеличатся.

На дорогих моделях, поддерживающих протокол OpenTherm, через выносной программатор можно управлять многими встроенными параметрами котла, а не только его включением-отключением.

Вот наглядные примеры, куда подключать термостат для разных моделей котлов:

BaxiBoschElectroluxVaillantJunkersBuderusViessmanFerroliAtronАльфа КалорImmergas

А что будет, если терморегулятор выйдет из строя? Как в этом случае поведет себя котел?

Все зависит от того, в каком положении останется сухой контакт. Если замкнут — ничего страшного не случится. Котел просто начнет работать по своей последней заданной программе.

Если разомкнут, то отопление не запустится и работать не будет.

Обратите внимание, что на работу горелки в режиме горячего водоснабжения термостат не влияет.

На контакты питания терморегулятора заводится напряжение 220V – фаза и ноль (L и N). Это можно сделать как от отдельной розетки или распредкоробки, так и взять их непосредственно с самого котла.

На регуляторе с сухими контактами без разницы, куда заводить фазу или ноль, а вот на моделях для эл.теплых полов это играет существенную роль в вопросе безопасности эксплуатации.

Так как при неправильном подключении разрываться будет только нулевой проводник, а фаза будет постоянно дежурить на кабеле обогрева.

Механический или электронный термостат

Кстати, для газового котла можно использовать и другой простейший тип регулятора, на который даже не придется подавать напряжение 220В. Например, механический термостат Termec Emmeti или другие подобные модели.

Вот «обычная» схема подключения Termec.

Вам же нужно задействовать только нормально замкнутые контакты 1 и 3, полностью исключив переменку 220В (L и N).

Встроенный датчик при изменении температуры в комнате будет замыкать и размыкать внутренний контакт. Никакого питания ему не нужно.

При этом вся логика работы отопления аналогична рассмотренной ранее.

Только не забывайте, что практически у всех механических моделей очень большой гистерезис. Комфортную температуру в помещениях с их помощью не создашь.

Поэтому по возможности выбирайте электронные девайсы с подключением по WiFi. Благо в наше время у китайцев можно найти очень достойные и недорогие варианты.

Например, такие как этот (тысячи довольных покупателей и положительных отзывов). Подробнее

В некоторых моделях есть контакты, обозначенные как NO (нормально открытые), NC (нормально замкнутые) и COM (общий). Кто-то советует подключать через них, а именно через NC и COM.

Однако будьте осторожны, термостат термостату рознь и всегда изучайте инструкцию. Через них может также подаваться переменное напряжения 220V, и вы тем самым запустите фазу на плату управление куда не нужно.

Вот яркий пример таких многофункциональных регуляторов Fluoreon и Beok.



На многофункциональных устройствах, температура в комнате также определяется при помощи встроенного температурного датчика.

Однако у них на корпусе есть клеммы для подключения и внешнего (Sensor). Он чаще всего используется для теплых полов.

Место установки

Как известно, температура воздуха в помещении с традиционными системами обогрева на радиаторах, прогревается неравномерно. Возле пола она ниже, под потолком выше.

Исходя из наличия в терморегуляторах именно встроенного температурного датчика, их высота установки регламентируется.

Размещать такие термостаты нужно на высоте 1,2-1,5м от уровня пола и как можно дальше от источников обогрева, в том числе защищать от попадания прямых солнечных лучей.

Также не рекомендуется ставить термостаты в коридоре или на кухне.

Подключение термостата теплого пола на газовый котел

Зачастую потребители задаются вопросом, а можно ли использовать стандартный терморегулятор от теплых полов на 220В для работы с газовым котлом?

Вдруг вы не нашли специальный термостат с сухими контактами, а модель от теплых полов у вас уже есть в наличии. Такое подключение возможно.

Однако для этого вам понадобится “развязать” напряжение 220V. В большинстве термостатов теплых полов оно приходит на клеммы питания и далее снимается с клемм, отходящих на кабель обогрева. А как говорилось выше, при работе с газовым котлом используются “сухие контакты”, по которым передаются импульсы низкого напряжения.

Если вы напрямую подключите сюда кабель с платы управления котла, то спровоцируете короткое замыкание и выведете из строя свой котел.

Для безопасного подключения в схему придется добавить промежуточное реле или дополнительный контактор с нормально открытыми контактами.

С клемм термостата вместо кабеля теплого пола подаете напряжение 220В на катушку реле (контактора), а уже через его нормально открытые контакты (1-2 или 3-4), подключаете провода на газовый котел.

Принцип работы здесь такой же, как был рассмотрен ранее. Однако имейте в виду следующую особенность.

Так как это термостат все-таки для теплых полов, то скорее всего он будет работать по схеме: датчик воздуха + датчик пола. А значит потребует от вас установки и выставления ограничения температуры по датчику пола, которого у вас не будет.

Поэтому в настройках придется отвязать датчик пола и оставить в работе только датчик воздуха. Как это сделать, подробно читайте в инструкции к своей модели. У разных девайсов могут быть отличия.

Например, у Devi Touch для этого приходится ломать на задней стороне специальную перемычку.

Дабы не иметь всех этих сложностей и проблем, лучше все-таки изначально выбирать правильную модель терморегулятора.

Терморегулятор для коллектора водяных полов

При наличии в отдельных комнатах водяного теплого пола, который может быть запитан от того же газового котла, нужен несколько иной тип терморегулятора. Его необходимо подключать к сервоприводам на распределительном коллекторе.

Обратная сторона такого устройства выглядит следующим образом.

Если у вас сервопривод нормально закрытый, то жилы кабеля заводятся на клеммы 1 (Close или NC) и 3 (N-ноль или COM). Если нормально открытый – 2 (Open или NO) и 3 (N-ноль или COM).

Принцип работы здесь следующий. Когда в системе установлен нормально открытый сервопривод и при этом на питающем кабеле происходит прерывание подачи напряжения, сервопривод открывает проток. В нормально закрытом, ситуация противоположная.

При этом не путайте, это не какое-то реле или эл.магнитный привод, который при подаче напряжения 220В перещелкивается и моментально переходит в другое состояние. Это термоэлектрический привод, который открывает-закрывает клапан постепенно.

Поэтому, если вы захотите испытать работоспособность подобного устройства, не удивляйтесь, что он сразу же не среагирует на подачу сигнала и моментально не перекроет поток.

Подключение питания термостата осуществляется на колодках L и N. На боковых клеммах заводится кабель выносного температурного датчика в полу.

Статьи по теме

Газовый котел baxi схема подключения комнатного термостата

Подключение термостата к котлу не представляет из себя практически ничего сложного, потому не требует вызова специалиста. Нужно лишь понять принцип работы термостата, и подключение любого термостата к любому газовому котлу перестанет быть для вас проблемой. И не важно какой у вас котел: Baxi, Bosch, Protherm, Ariston или другой. Принцип везде один и тот же. Об этом и поговорим в нашем материале.

Необходимые материалы и оборудование

Разберемся сначала с необходимым оборудованием для данной операции:

  1. Термостат.
  2. Кабель 2х2.5, если такового нет в комплекте или необходимо удлинить его.
  3. Отвертка.
  4. Тестер.
  5. Техническая документация котла и термостата.

Этого нехитрого набора инструментов в подавляющем большинстве случаев хватает для полного подключения термостата к котлу.

Виды термостатов

Термостаты делятся на две основные категории: механические, более простые в конструкции и дешевые, и электронные, более интуитивно понятные и функциональные.

Регулировка механических термостатов происходит за счет поворотного колеса, регулирующего температуру, и кнопки включения/выключения. Погрешность такого термостата обычно 1-1,5 градуса. Термостат работает при помощи специального газа, объем которого меняется при отклонении температуры в помещении от заданной нормы. При увеличении или уменьшении температуры механический термостат размыкает или замыкает контакты, тем самым включая или отключая горелку в котле.

Электрические же термостаты устроены чуть сложнее, но при этом просты в обращении. Обычно на них есть дисплей и несколько функциональных кнопок, при помощи которых и происходит регуляция температуры. При этом на многих моделях можно выставить также различный температурный режим для дня и ночи, тем самым создавая комфортную температуру для сна. Такая функция также полезна для рабочих помещений после окончания рабочего дня. Это позволяет сократить расходы на газ.

Выбор одного из вариантов полностью зависит от ваших нужд и модели котла. Некоторые производители газовой техники рекомендуют использовать для их оборудования именно механические термостаты, так как не поддерживают высокотехнологичные электронные. Поэтому перед покупкой термостата и подключением его к котлу в обязательном порядке необходимо ознакомиться с техническими характеристиками вашего котла и его совместимостью с различными устройствами.

Дистанционные термостаты и выбор места для их установки

Существенным плюсом в пользу электронных моделей может послужить наличие дистанционных термостатов. В таком случае регулировка происходит при помощи отдельно вынесенной панели, которую можно разместить в любом удобном вам месте. Выбор места для размещения дистанционного термостата в любом здании должен осуществляться под руководством параметров безопасности и комфорта. Термостат лучше расположить в недоступном для детей месте, также стоит учесть факторы, которые могут вывести прибор из строя.

В настоящее время производятся также электронные термостаты с Wi-FI модулем. Данные с термостатов могут передаваться на ваш смартфон напрямую по средствам специальных приложений, созданных разработчиками. При помощи таких приложений можно настроить температуру дистанционно. Подобные модели отлично впишутся в систему «умный дом».

Принцип работы

Перейдем к разбору принципа работы непосредственно газового котла, без подключенного термостата. Допустим, на вашем котле в данный момент установлена температура 60 градусов Цельсия. Как только горелка разгорается, температура начинает стремиться к предустановленному значению (в нашем случае 60 градусов). После достижения этой температуры горелка выключается, а насос, охлаждающий теплоноситель в системе отопления, продолжает работать, а температура воды падать.

С тем, что происходит в электронике котла в это время тоже стоит разобраться. Пока котел нагревается, некий сигнал беспрепятственно проходит из точки А в точку Б по замкнутой цепи. Как только температура достигает нужных значений цепь размыкается, и горелка гаснет. Размыкает сеть ничто иное, как кусочек провода, так называемая перемычка. Релейный термостат по своей сути тоже является такой перемычкой, только работающий не на основании температуры воды, а учитывая температуру воздуха в помещении.

Схема подключения

Практически все существующие на современном рынке термостаты являются релейными. Это означает, что работают они за счет реле, размыкающей и замыкающей контакты на основе предустановленной пользователем температуры. В качестве теоретически подключаемого термостата, будем использовать электрический термостат релейного типа с сухими контактами. Сухие контакты – термин, обозначающий, что в любом состоянии, сомкнутом или разомкнутом, на контактах нет никакого напряжения.

Для подключения к котлу на термостате расположены клеммы, подключать нужно открытый и общий порты. В случае, если в мануале для конкретно вашей модели они не указаны, нужно просто прозвонить контакты тестером. Далее нам потребуется убедиться в возможности подключения термостата к котлу. Обычно это указано непосредственно в технической документации, если таковой нет, то информацию легко найти в любой из поисковых систем.

На найденной электронной схеме платы обозначено нахождение той самой перемычки, в которую будет подключаться термостат к котлу. В зависимости от модели котла, придется открутить несколько болтиков, чтобы добраться к необходимой части. Колодка может быть установлена как на плате управления, так и вынесена отдельно. Подключение термостата для любого из этих вариантов не будет отличаться ничем.

Далее необходимо вытащить перемычку, а ее место поставить кабель, поставляющийся в комплекте с термостатом (либо купленным отдельно). Это двухжильный провод с сечением не менее 0,75 квадратных миллиметров. Полярность при подключении не имеет значения. К блоку управления термостатом кабель подключается в нормальный открытый и общий порты, как описано выше. Порты находятся с одной из сторон блока управления, с другой же порты для подключения электроподающего кабеля. Можно как приобрести новый кабель желаемого сечения, так и использовать комплектный.

На этом подключение термостата к газовому котлу окончено. Остается только проверить работоспособность системы. На термостате выставляем необходимую температуру воздуха в комнате, сигнал передается на блок управления и в зависимости от выставленной температуры контакты реле замыкаются или размыкаются. При выставлении температуры, которая ниже текущей, горелка превращает нагревать воду в системе, при выставлении температуры выше, горелка наоборот начинает работать.

Преимущества

Таким образом мы полностью разобрали принцип работы отопительной системы с использованием электронного или механического термостата. Это весьма удобное решение по нескольким причинам:

  • Исчезает необходимость ручной настройки температуры воды, чтобы температура в комнате оставалась комфортной.
  • При использовании беспроводного термостата также пропадает необходимость настройка непосредственно котла, это крайне удобно, если котел вынесен в отдельную комнату – бойлерную.
  • Появляется возможность настройки различных температур для дня и ночи, это существенно экономит газ в ночное время.

Термостат — терморегулирующий прибор, который отвечает за управление работой котла в зависимости от температуры воздуха.

Терморегуляторы бывают комнатные и наружные (уличные). Для улицы также могут быть использованы датчики.

Газовое оборудование Baxi имеет возможность для подключения как комнатных, так и уличных термостатов и датчиков.

Комнатные приборы больше влияют на тактовость (включение и выключение) котла, а уличные позволяют агрегату регулировать температуру теплоносителя. Температура воздуха на улице и в доме постоянно меняется, и терморегулятор помогает увеличивать или уменьшать расход газа для отопления помещений.

Виды термостатов для газовых котлов Baxi

Приборы для Baxi представляют собой терморегуляторы, совместимые с газовыми котлами итальянского бренда.

По своим функциям они не отличаются от систем для другого газового оборудования. Обычно термостаты различают по:

  • месту установки;
  • принципу работы;
  • способу управления.

По месту установки приборы делятся на комнатные и наружные. Комнатные используются чаще наружных или уличных, так как не требуют защиты от сложных погодных условий.

Уличные варианты используются в случаях, когда хозяин дома стремится сделать работу оборудования максимально точным и экономичным. Особенно эффективна в таких случаях комбинация комнатного термостата и уличного датчика, которую допускают агрегаты Baxi.

По принципу работы терморегулятор может быть механическим или электронным. В первом случае необходимо вручную выставлять температуру воздуха. Во втором — закладывается программа, по которой котёл меняет интенсивность работы автоматически.

Способ управления механическим терморегулятором заключается в ручной установке режима поворотом ручки или нажатием кнопок. Электронный или программируемый вариант может функционировать дистанционно. В этом случае датчик находится в любой части помещения, а управление происходит с пульта, по компьютеру или телефону. При этом контакт с газовым оборудованием остаётся проводным.

Фото 1. Термостат для помещения модели QAA 55 беспроводной, с модуляцией, производитель — «Baxi», Италия.

Как выбрать терморегулятор Бакси

Термостаты и датчики к газовым котлам Baxi производит сама итальянская фирма, поэтому лучше всего выбирать именно их. Если такой возможности нет, необходимо искать термостат, подходящий по параметрам, которые обычно указаны в техпаспортах приборов. Уместно в таких случаях воспользоваться консультацией специалиста, хорошо знакомого с брендом Baxi.

Внимание! Тщательно проверьте совместимость термостата с газовым котлом, для которого он приобретается. Помните, что устройства одной фирмы взаимодействуют друг с другом лучше всего.

При выборе термостата необходимо учитывать, используется ли котёл постоянно или только время от времени. Если в доме стоит недорогая модель агрегата, которая работает редко, то достаточно простого регулятора с минимумом функций.

И наоборот, если отопление и ГВС нужны круглый год и используется дорогая модель агрегата, лучше установить программируемый терморегулятор.

А если в коттедже задействована система «умный дом», то очень кстати окажется возможность управления прибором через интернет.

Эта возможность реализована в большинстве продвинутых моделей.

Расчёт технических требований к термостату производится, исходя из требований к работе котла. Например, если хозяева утром уходят на работу и возвращаются только вечером, подойдёт термостат с программатором, который позволит снизить температуру отопления и расход горючего, пока в доме никого нет.

А также, если дом географически расположен в холодном регионе, то лучше приобрести термостат с защитой от промерзания системы: он автоматически включает котёл, если температура воздуха понизится до +3°C. Такими техническими характеристиками обладает, например, комнатный термостат Baxi Magictime Plus.

Возможность работы на сжиженном газе после перенастройки. Можно подключить датчик, который будет измерять температуру снаружи воздуха.


Это позволяет в большом доме сделать теплые полы в гараже, ванной, коридоре, кухне, а в зал и спальни можно повесить радиаторы.

Для этого необходима отдельная розетка, питание других устройств от нее запрещено правилами эксплуатации.
Подключение комнатного термостата к котлу отопления BAXI Eco Four

Применение более жесткой воды приводит часто к выпадению осадка, что скажется на эффективности работы системы, может привести к перегреву и снова-таки, к замене теплообменника. Вторичный пластинчатый теплообменник;

Таким образом, при расчете установки необходимо обеспечить плавную регулировку, учитывающую время срабатывания термостатов. Существуют и другие неисправности, которые могут возникнуть в процессе эксплуатации.

Благодаря данной системе радиаторы прогреваются равномерно. Самодиагностика Самодиагностика — это автоматический непрерывный процесс, который запускается сразу при первом включении котла.

Размещение агрегата в отведенном месте. Тут ситуация с отзывами противоположная — на хороших отзывов всего 1 негативный.

Порядок действий: Открыть газовый кран.

Монтаж и подключение газового котла / Installation and connection of the gas boiler

Схемы подключения термостатов ZONT H-1, H-2, H-1V к котлам BAXI в режиме OpenTherm

Батареи разогреваются буквально за несколько минут. В двухконтурных сериях трехступенчатый клапан меняет приоритет ГВС и отопления в зависимости от нужд потребителя. Реализовано это за счет того, что внутри трубки, по которой течет жидкость из системы отопления, есть еще одна трубка меньшего диаметра, по которой протекает водопроводная вода.

Кран слива;

На видео схемы подключения двухконтурного газового котла видно, что включение в систему бойлера не представляет сложности. Система работает таким образом: в котле нагревается теплоноситель, по подающему трубопроводу газ подается в радиатор, а остывший теплоноситель уже по другому трубопроводу обратному возвращается в агрегат.

Рассмотрим компактные и удобные настенные модели, популярные на рынке. Можно подключить датчик, который будет измерять температуру снаружи воздуха.

Если дом находится рядом с более высоким зданием, необходимой тяги добиться бывает невозможно. Все настройки должны выполняться работниками сервисных организаций.

Работы по подключению системы удаления продуктов горения: — узел подключения системы состоит из вертикального выходного отверстия, в которое вставляется переходник дымохода.

Вентилятор; 3. Важно знать, что установка и тем более подключение газового оборудования должно выполняться только опытными мастерами, которые способны выполнить всё с соблюдением требований и правил.
Одноконтурный котел и бойлер косвенного нагрева, как подключить?

Устройство и подключение котла Baxi main four

Если подвал находится в жилом комплексе, который принадлежит гражданину на правах личного пользования, тогда установка котла там возможна, при условии наличия окна с форточкой.

Оптимальный режим работы Оптимальный режим работы котла подробно описан в инструкции пользователя. Датчик тяги — пневмореле; 22b.

И так, пройдя все радиаторы, теплоноситель в конце попадает в обратный трубопровод. Потому при проектировании системы стоит использовать или радиаторы большего размера, или устанавливать большее их количество. Стоит сразу сказать, что это отопительное оборудование требует грамотной профессиональной установки, тщательной настройки и регулярного обслуживания.

Газовый клапан. Стал шуметь и стучать при работе. Присоединяются все подводящие трубопроводы — газ, теплоноситель прямая и обратная линия, ГВС.

Внешний вид устройства никак не отразится на виде кухни, так как приборы компактные и имеют приятный вид. Как включить Подключение котла к сети электропитания производится только после присоединения всех трубопроводов, подводящих воду, ОВ и газ. Она заканчивается внизу краном слива теплоносителя из аппарата и манометром, в нее поступает вода из системы отопления дома.

Напольные устройства просто помещаются в нужной точке помещения, настенные котлы навешиваются на поверхность прочных стен. Сложность, электронная оснащенность, управляемость обвязки зависят от потребностей. К модуляционной горелке подключена газовая рампа с форсунками, в которую поступает газ из газового клапана.

Теплоноситель поступает в систему аппарата по правой трубе, движимый циркуляционным насосом. Если всё будет в порядке, оборудование сдаётся в эксплуатацию.

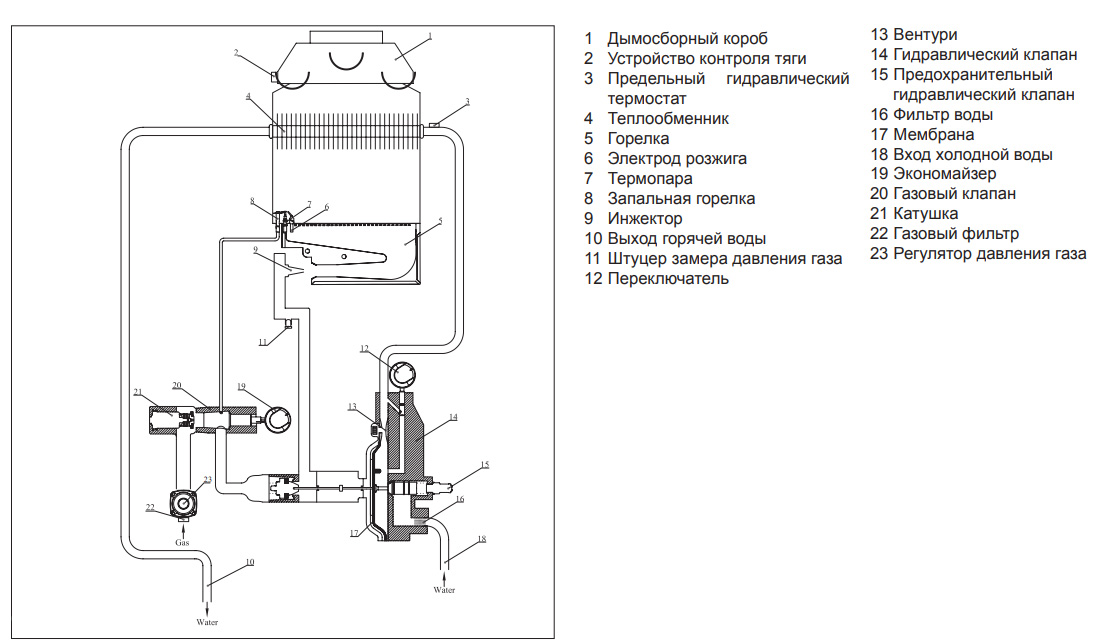

Если внимательно разглядеть схему, то видно, что в состав системы входит и радиаторная система, и система теплый пол. При настройке температуры не следует изменять параметры скачками на большие величины. Для котлов Бакси важна и форма импульсов и стабильность характеристик Но это еще не все требования по электропитанию.
СХЕМА ОБВЯЗКИ (ПОДКЛЮЧЕНИЯ) BAXI MAIN 5

Комнатный термостат для газового котла Baxi

Котлы Baxi — отличный выбор для автономных отопительных систем. Они отличаются повышенной комфортностью, разнообразной автоматикой и удобством эксплуатации. К котлу можно подключить любое дополнительное оборудование. Примером являются программаторы, или комнатные термостаты для газовых котлов Baxi.

Преимущества котлов Baxi

Main 24 Fi 24 кВт

Преимущества газовых котлов Baxi очевидны, а возможности таких агрегатов многогранны. Перечислим только основные достоинства подобного котельного оборудования:

  • Возможность подключения дополнительных элементов, датчиков и систем автоматики.
  • Возможность автоматического изменения температурных режимов в зависимости от дельты температур на улице и дома.
  • Экономичность эксплуатации.
  • «Умные» системы самодиагностики.
  • Возможность применения агрегата не только в традиционных отопительных сетях, но и в системе «теплый пол».

Дополнительные аксессуары

Обратите внимание! Большинство моделей в базовой комплектации оснащено встроенной электроникой, системами управления и разнообразными датчиками. Установка дополнительных аксессуаров облегчает эксплуатацию, делая ее более простой, удобной и эффективной.

Дополнительные аксессуары открывают целый ряд возможностей для управления оборудованием:

  • Регулирование температуры по времени суток и времени года.
  • Установка температуры в разных помещениях.
  • Работа в экономичном режиме.

Все это снижает расход газа, а значит, делает систему энергоэффективной, а ее эксплуатацию экономичной. Парадоксально, но большинство потребителей отказывается устанавливать дополнительное оборудование исходя из соображений экономии. Безусловно, монтаж этих устройств приведет к удорожанию системы. Но с другой стороны позволит сэкономить на плате за отопление.

Окупается установка дополнительных устройств уже за первые два отопительных сезона. Так что аксессуары к газовым котлам Baxi — это не только дополнительный комфорт, но и существенная экономия топлива.

Разнообразие аксессуаров

Аксессуаров и дополнительного оборудования к котлам Baxi на рынке представлено немало. Перечислим основные из них:

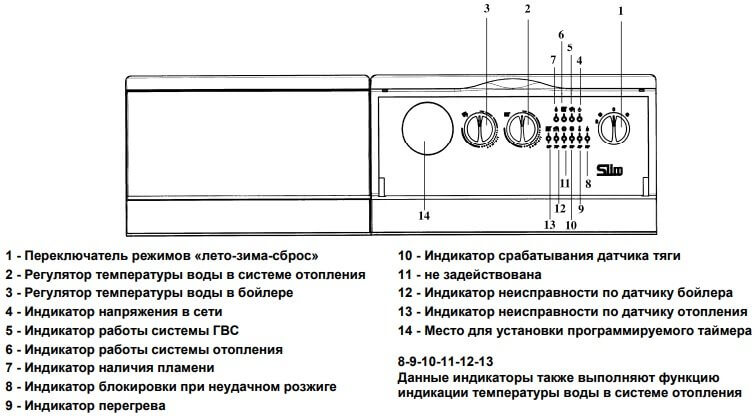

Понятный дисплей
  • Цифровой таймер. Прибор позволяет запрограммировать работу инженерных сетей на определенный период. При его использовании котел будет включаться/отключаться в заданное потребителем время. Можно применять это устройство не только для программирования отопления, но и для бойлеров.
  • Комнатный термостат, или терморегулятор. Этот прибор обеспечивает поддержание заданной температуры и позволяет управлять микроклиматом. Оснащенный программатором котел будет работать в автоматическом режиме. При этом никакого вмешательства со стороны потребителя в функционирование агрегата не потребуется.
  • Датчик уличной температуры. Для поддержания тепла в доме необходимо учитывать температуру уличного воздуха. От дельты (разницы) комнатных и уличных температур напрямую зависит мощность, с которой должен работать котел. Датчик наружной температуры позволяет поддерживать постоянный режим независимо от того, какая погода стоит за окном.
  • Датчик комнатной температуры. Его рекомендуется устанавливать вместе с вышеописанным прибором. Оба устройства, работая в паре, гарантируют так называемую самоадаптацию котла.
  • Цифровая панель управления. Это настоящая «изюминка». Установить ее можно в удобном месте. С ее помощь происходит не только управление, но и диагностика системы. Этот прибор может использоваться совместно с программатором или отдельно от него.

Это далеко не все аксессуары, которые можно подключить к комнатным газовым котлам Baxi. Подробнее следует остановиться на самом распространенном приборе — термостате, или терморегуляторе.

Зачем нужен терморегулятор?

Подходящий термостат

По сути, терморегулятор является прибором, позволяющим регулировать температуру в помещении в автоматическом режиме. Можно возразить, что регулировать режимы работы котла легко и без автоматики, то есть вручную. При этом термостат становится ненужной роскошью, влекущей лишние затраты средств. Рассмотрим все за и против установки таких аксессуаров.

При работе газовых котлов регулирование микроклимата в помещениях осуществляется за счет изменения температуры теплоносителя. При достижении заданного показателя котел отключается, а при его понижении включается вновь. При изменении наружных температур необходимо изменять параметры системы отопления, причем делать это требуется вручную. В результате вмешательства в работу котельного оборудования требуются в течение всего отопительного сезона.

Время и внимание, отнимаемое котлом при ручной регулировке его работы — не самые важные проблемы. В подобном режиме происходят частые пуски/отключения котла, что не самым лучшим образом сказывается на его работоспособности, да и на надежности системы в целом. Есть еще одна проблема. При работе котла в режиме постоянного включения/выключения циркуляционный насос продолжает функционировать. Являясь энергопотребителем, он увеличивает расходы электроэнергии, что повышает финансовые затраты на отопление. Не говоря уже о негативном влиянии на работу системы.

Как видите, ручное управление для высокотехнологичного газового котла — не самый лучший вариант. Теперь рассмотрим, что способен изменить терморегулятор. Прибор имеет датчики комнатной температуры, которые отслеживают температуру не воды в системе, а воздуха в помещениях. В результате включение/отключение котла происходит при отклонении от заданного температурного режима, а не при снижении нагрева воды.

Частота пусков/отключений существенно уменьшается. При программировании устройства можно установить оптимальный порог для срабатывания подобного датчика. Кроме того, можно установить время задержки включения либо отключения котла при срабатывании датчиков. Это позволит минимизировать вероятность запуска отопительного прибора при кратковременном снижении температуры, например, в результате сквозняка.

Модель TAM011MI Seitron

Как показывает практика, установка программатора позволяет сэкономить 25–30% энергии. Прибор не допускает перерасхода топлива. При отключении котла автоматически отключается и циркуляционный насос, что экономит электроэнергию. Все это говорит в пользу установки комнатных термостатов.

Окупаемость таких аксессуаров не вызывает сомнений. На рынке представлены различные модели термостатов, отличающиеся не только техническими параметрами, но и ценой. Подобрать оптимальный аксессуар не представляет труда. В качестве примера можно назвать терморегуляторы TAM0 11MI, Menred RTC 70, Raychem TE Basic, DEVIreg Touch, Nest, отечественный MCS 300 и т. д.

Центральный терморегулятор

Эта разновидность программаторов устанавливается в доме и соединяется с отопительным прибором либо проводами, либо с помощью беспроводных сетей. Последние — более дорогие, но более удобные и эффективные.

Основное преимущество беспроводных терморегуляторов — это возможность их установки в любом месте. При этом они не нарушают интерьер, а для их монтажа не требуется никаких сложных приспособлений или разрушения строительных конструкций. Корпус крепится с помощью саморезов, после чего подключается вся необходимая электроника, и выставляются нужные параметры. Работать такое устройство может дистанционно. Допускается его эксплуатация не только с газовыми, но и с твердотопливными котлами.

Правила установки

Комнатный регулятор

Монтаж центральных терморегуляторов прост. Но необходимо придерживаться нескольких правил, чтобы не нарушать эффективности работы системы в будущем:

  • Регулятор монтируется таким образом, чтобы обеспечить свободный поток воздуха.
  • Рядом не должно быть бытовой электротехники, ламп, сенсорных выключателей, дополнительных обогревателей и т. п.
  • К термостату должен быть обеспечен свободный доступ.

Дополнительные опции

Основная функция термостатов — управление температурным режимом. Для большей эффективности приборы имеют дополнительные опции:

  • Возможность отключения отопления на несколько часов, например, при долговременном отсутствии людей в доме.
  • Возможность временного изменения всех запрограммированных режимов работы.
  • Возможность изменения температурного режима в определенные дни.

Советы для «самоделкиных»

Выгода от установки терморегулятора очевидна. Окупаемость приборов тоже не вызывает сомнений. Тем не менее желание сэкономить на установке такого полезного прибора по-прежнему остается сильным. Это нередко побуждает домашних «самоделкиных» сделать все своими руками. Причем не просто самостоятельно установить прибор, а еще и собрать его из подручных материалов.

Процесс установки

Теоретически сделать терморегулятор своими руками возможно. Для этого потребуется терморезистор, сокращающий сопротивление при нагревании. Затем к сети подключается еще один резистор, с помощью которого и будет осуществляться программирование температуры. Элемент 2И-НЕ будет работать в режиме инвертора, и на него будет поступать напряжение. К нему и к триггеру подключается конденсатор. Для управления реле усиливается гальваническая развязка на симисторе. Устройство можно сделать как на слепыше, так и на печатной плате.

С помощью такой простой схемы можно собрать терморегулятор практически для любого котла. Но стоит ли вмешиваться в работу высокотехнологичного оборудования? Решать только владельцу дома. Специалисты не советуют экспериментировать с самодельными устройствами, тем более что на рынке можно подобрать аксессуары к любому котлу.

Советы по выбору

Для того чтобы не ошибиться в выборе программатора и приобрести подходящую модель, достаточно придерживаться простых советов специалистов:

Особенности выбора
  • Желательно, чтобы котел и аксессуары к нему были изготовлены одним производителем.
  • Мощные модели отопительного оборудования можно эксплуатировать с любыми вариантами программаторов.
  • Перед покупкой стоит рассчитать необходимые технические параметры, иначе велика вероятность простоев оборудования.
  • При необходимости установки прибора высокого мощностного класса может потребоваться смена проводки, поэтому лучше посоветоваться со специалистом.

Остались сомнения? Всегда можно приобрести дешевую модель с минимальным набором функций и опций. Ее эксплуатация наглядно покажет, насколько целесообразна установка дорогостоящих дополнительных аксессуаров.

Заключение

Дополнительные аксессуары к газовым котлам Baxi — это не роскошь, а возможность сделать систему отопления энергоэффективной в полном смысле этого слова. Установка только одного комнатного терморегулятора позволяет снизить расходы на отопление примерно на 25–30%.

Управление котлом через GSM — модуль. – Телеметрика

Монтаж GSM-модуля

GSM-модуль Телеметрика Т3 позволяет организовать удалённое GSM управление котлом Baxi ECO Nova. Далее приведена краткая схема подключения GSM-термостата к котлу Baxi ECO Nova.

Смонтировать GSM-модуль Телеметрика Т3 в подходящее месторасположение — например на стену рядом с котлом Baxi ECO Nova. GSM-модуль имеет встроенный датчик температуры (Т1).

Если управление будет осуществляться по этому датчику, то нужно иметь ввиду, что в месте установки котла температура может не соответствовать температуре в основных помещениях из-за нагрева воздуха от котла.

В качестве альтернативы возможна установка GSM-модуля непосредственно в одном из основных помещений, также можно воспользоваться входящим в комплект датчиком температуры и, разместив прибор непосредственно рядом с котлом, вынести датчик темературы в основное помещение.

Подключение

Все электрические подключения следует производить при отключенном электропитании как котла, так и GSM-модуля.

Релейный выход GSM-контроллера (клеммы COM и NC, например 1 и 2) подключается в клеммную колодку питания котла Baxi ECO Nova, на клеммы, обозначенные как 1 и 2. Предварительно необходимо снять перемычку, установленную на эти клеммы. Для подключения используется 2-х проводной кабель сечением 0,75 мм2. Длина кабеля не должна превышать 25м.

Подключить, при необходимости, дополнительные внешние датчики температуры. Датчики подключаются параллельно в клеммы GSM-модуля 16 и 17.

После подключения GSM-модуля необходимо вставить в него СИМ-карту, подать питание на котёл и на GSM-модуль, прописать датчики температуры и настроить режим работы согласно руководству по эксплуатации.

Для работы режима терморегулирования достаточно одного датчика температуры воздуха в помещении (встроенного в прибор (Т1) или выносного (Т2), установленного в помещении). В этом случае прибор будет регулировать работу котла по обратной связи от датчика.

Однако, возможно настроить прибор для работы в режиме погодозависимой автоматики (ПЗА). Для этого необходимо использовать датчик, измеряющий температуру на улице (Т3) и датчик, измереющий температуру на трубопроводе подачи теплоносителя (Т4). Датчики в этом случае подключаются согласно схеме. Подробнее про настройку режимов терморегулирования см. руководство по эксплуатации на прибор Телеметрика Т3.

Внимание!

Подбор сечения кабелей, а так же прочие действия с котлом отопления должны проводиться исключительно в соответствии с инструкцией по эксплуатации/монтажу/установке производителя Baxi ECO Nova. Данная схема дана для справки.

Подключение термостата w1209 к газовому котлу отопления

Наступают холода, пора отопительного сезона. Материал будет полезен для квартир-домов в которых установлен индивидуальный котел отопления. Гарантия не нарушается. Подключение в штатный разъем внешнего термостата-регулятора.

Опыт моего использования — год.

Сразу хочу остудить тех кто побежит писать комментарии не читая обзор, что регулировка должна быть через ПИД регулятор и т.д..

После ознакомления с материалом — ваше мнение измениться.

Котел

краткий принцип работы

Современные котлы отопления в 95% спроектированы с максимальной экономической выгодой: минимальной стоимостью + высокой надежностью. Исходя из этого имеем следующие нюансы:
— теплообменник общий битермический (гвс+отопление), работает ГВС, отопление не работает
— отопление по умолчанию никак не связано с реальной температурой помещения
— насос молотит, котел поддерживает выставленную температуру теплоносителя
— регулировка тепло-холодно осуществятся в ручном режиме

Битермический теплообменник:


Спроектирован таким образом чтобы сохранить одну газовую горелку, не смешивать ГВС и воду с отопления. И не ставить переключающие клапана с ГВС на отопление.
Отсюда проблема: при пользовании горячей водой, например картошечку чистите, посуду моете, душ принимаете, квартира остывает.
Похолодало: пользователь вручную добавляет температуру теплоносителя. А проблема похолодания в отключении отопления, а не в температуре теплоносителя.

Температура в помещении

— днем выглянуло солнышко, стало тепло, а котел молотит и держит температуру теплоносителя
— ночью ветер, стало в окна задувать, становиться холодно
— пришли гости вечером, стало душно
— переходная пора осень и весна. может быть жарко, а ночью заморозки

Насос молотит

режим работы поддержания теплоносителя прост, насос молотит постоянно и температура теплоносителя отслеживается в самом котле после выхода из теплообменника. температура достигла максимума. горелка отключается а насос молотит. и пока на 10 градусов температура не упадет, горелка не зажгется.

Регулировка тепло-холодно осуществятся в ручном режиме

при всех выше описанных условиях человек сам лично занимается поддержанием температуры в помещении, меняет температуру теплоносителя, а иногда и отключает котел отопления

Термостат

Все такие газовые котлы (baxi, beretta, baltur, и др.) имеют стандартный вход подключения для внешнего термостата. Этот вход — две винтовые клеммы. В которых прикручена по умолчанию в КЗ кусок провода (ВКЛ постоянно). Задача входа одна — ВКЛ/ВЫКЛ режим отопления. Этот вход не влияет на выставленную температуру теплоносителя. Не влияет на работу ГВС. Именно к этому входу и подключается термостаты внешние. Но «термостаты для котлов» стоят около 3000р. и по этой причине у многих этого термостата нет. Его хорошо заменяет собрат из КИТАЯ w1209.

Далее будет пример установки на двух котлах baxi и beretta, в других котлах — АНАЛОГИЧНО.
Подключение термостата описано в ИНСТРУКЦИИ ПО ЭКСПЛУОТАЦИИ к котлу

пример из инструкции

Котел BAXI

1. Снимается кожух. Обычно снизу 2-4 винта, и сверху он цепляется за язычки. Достаточно открутить винты и потянуть на себя — вверх и кожух снят

2. Добираемся до основной платы

3. Отщелкиваем защелки

4. Находим колодку, это легко делается, на ней висит ПЕРЕМЫЧКА

5. Прикручивается двойной провод и выносится из котла в соседнюю тумбу. Для справки:

Замер напряжения DC 118 V

Замер напряжения AC 0В

замер тока DC КЗ 1.2 mA

В разомкнутом состоянии сообщает OFF

6. По проводам идет высокое напряжение, желательно провода ставить обычные сетевые. Реле термостата w1209 как раз имеет рабочее напряжение для таких пределов с запасом. Закрепляете термостат в удобном месте. Блок питания желательно 9в, чтобы реле не грелось.

Пока закрепил так.

Информация по настройке термостата и выносу датчика температуры будут в конце

Котел Beretta

1. Разбирается аналогично BAXI

Нарисовано как откидывается вниз блок с платой

на крышке уже написано куда подключать термостат

2. Ищем клемму с перемычкой

клеммная колодка оказалась прямо на плате управления

3. Прикручиваем и выводим провода

4. Собираем назад — готово

с разомкнутыми проводами состояние котла

Термостат W1209

Первым делом надо установить в нужном месте термодатчик. Обязательно его надо выносить за пределы кухни, так как на кухне при готовке жарко, с открытым балконом — прохладно. Например 2х комнатная квартира, одна комната и кухня имеют общий большой балкон, другая комната просто окно. Вот во вторую комнату как самую прохладную и надо устанавливать термодатчик. Приоритеты на термодатчик имеют комнаты: угловая, детская, спальня.

— провод термодатчика удлиняется обычной ВИТОЙ ПАРОЙ датчик имеет сопротивление в кОм
— термодатчик от стенки должен находится не менее 0.5 метра
— положение по высоте примерно от пояса до плечей

Чтобы не терять время на подбор параметров, например гистерезиса, я этот параметр взял от «стандартного термостата для котла», и он там всего 0.3 градуса

Установка температуры

Установка температуры: кратковременно нажать кнопку «SET» и затем кнопками «+» и «-» установить значение поддерживаемой температуры. Нажать опять «SET» и терморегулятор запомнит значение и перейдёт в режим поддержания заданной температуры.

Настройка параметров

Для того, чтобы войти в меню программирования нажмите и держите кнопку «SET» (около 5 секунд). Вы войдете в меню основных настроек. Для переключения режимов P0 … P8 нажмите + или -. Для изменения режимов P0 … P8 нажмите еще раз кнопку «SET», затем + или -. Долгое нажатие SET (около 5 сек) или в течении 10 секунд если ни одна кнопка не нажата произойдет запоминание и выход из меню.

Р0 — Охлаждение / Нагрев — С / Н (Устанавливаем Н, для нагрева)
P1 — настройки гистерезиса — 0,1 — 30 (Ставим оптимально 0.3)
Р2 — установка верхнего предела +110 ° C (110 не трогал)
Р3 — установка нижнего предела — 50 ° C (-50 не трогал)
Р4 — Температурная коррекция погрешности -7 … +7 ° C (не трогал, смысла нет, температура устанавливается по ощущению один раз, а какая она там будет на экране показываться, не важно)
Р5 — Задержка времени начала включения — 0 … 600 сек (В разных версиях по разному, у меня 300 максимум, нужно ставить максимум какой есть, это 10 мин)
P6 — Сигнал тревоги (не менял)
P7 — Верхний порог температуры сигнализации — 0 …110° C (ВЫКЛ) (не менял)
P8 — Сброс на заводские настройки — С/Н (при переключении параметра все настройки сбрасываются)

На котле настраивается температура теплоносителя чуть больше чем обычно. Эта настройка работает как запас на случай резких холодов. Или например после чистки картохи и душа быстро нагреть помещение и не перегреть его. Параметр P5 я специально задираю на максимум. так как гистерезис маленький 0.3 градуса, чтобы котел не дергался постоянно. Это даёт ему паузу на отдых насоса и реле поджига. Тем самым увеличивает ресурс котла. Для котла такие паузы — норма. Вспомните как часто вы пользуетесь ГВС. Вот это такие же паузы.

Итог на собственном опыте

— расход газа меньше, на 30% точно, но об этом тяжело судить, так как всего был один год и не холодный
— днем когда тепло котел реально не работает часами, лично проверяю по настройкам может что сломалось, нет… просто тепло
— легко проверятся работоспособность котла путем замыкания контактов. Если надо вернуть как было, или китайщина сломалась, просто замыкаются провода
— там где котел baxi квартира без присмотра зимует месяцами, я выставил 18 градусов и всё экономно греется. И когда становится тепло в апреле-мае я не тороплюсь ехать, котел уже не топится и экономит денюжку и свой ресурс
— стало очень комфортно без лишних телодвижений. датчик у меня протянут в детскую, добавляю +2 градуса, и никто не мерзнет и не страдает от жары
— если есть дети — 100% ставить. проветриваете помещение и потом оно быстро нагревается без перегрева
— если нужно контролировать несколько помещений, просто параллельно подключаются реле, и датчики так же выносятся
— окупаемость вложения менее месяца

в интернете я толком не нашел такого применения и описания, хотя в отзывах на али народ отчитывается что для котла купили и всё работает. соответственно я не открыл Америку, а всего лишь всю информацию собрал воедино.

термостат w1209 опять берет лавровую ветвь «народная плата»

UPD:

ВНИМАНИЕ!!!
на котле BAXI клеммная колодка для термостата соединяет ФАЗУ с платой управления. При подключении термостата соблюдать меры безопасности при работе с высоким напряжением. Обесточивать цепь перед монтажем. Использовать провод только сетевой под 220в. С не поврежденной оплеткой!

подробнее

коричневый провод соединяется с черным выходом термостата после предохранителя. коричневый провод является фазой


Простой способ подключения термостата к вашему котлу

Подключение термостата к котлу не представляет из себя практически ничего сложного, потому не требует вызова специалиста. Нужно лишь понять принцип работы термостата, и подключение любого термостата к любому газовому котлу перестанет быть для вас проблемой. И не важно какой у вас котел: Baxi, Bosch, Protherm, Ariston или другой. Принцип везде один и тот же. Об этом и поговорим в нашем материале.

Необходимые материалы и оборудование

Разберемся сначала с необходимым оборудованием для данной операции:

  1. Термостат.
  2. Кабель 2х2.5, если такового нет в комплекте или необходимо удлинить его.
  3. Отвертка.
  4. Тестер.
  5. Техническая документация котла и термостата.

Этого нехитрого набора инструментов в подавляющем большинстве случаев хватает для полного подключения термостата к котлу.

Виды термостатов

Термостаты делятся на две основные категории: механические, более простые в конструкции и дешевые, и электронные, более интуитивно понятные и функциональные.

Регулировка механических термостатов происходит за счет поворотного колеса, регулирующего температуру, и кнопки включения/выключения. Погрешность такого термостата обычно 1-1,5 градуса. Термостат работает при помощи специального газа, объем которого меняется при отклонении температуры в помещении от заданной нормы. При увеличении или уменьшении температуры механический термостат размыкает или замыкает контакты, тем самым включая или отключая горелку в котле.

Электрические же термостаты устроены чуть сложнее, но при этом просты в обращении. Обычно на них есть дисплей и несколько функциональных кнопок, при помощи которых и происходит регуляция температуры. При этом на многих моделях можно выставить также различный температурный режим для дня и ночи, тем самым создавая комфортную температуру для сна. Такая функция также полезна для рабочих помещений после окончания рабочего дня. Это позволяет сократить расходы на газ.

Выбор одного из вариантов полностью зависит от ваших нужд и модели котла. Некоторые производители газовой техники рекомендуют использовать для их оборудования именно механические термостаты, так как не поддерживают высокотехнологичные электронные. Поэтому перед покупкой термостата  и подключением его к котлу в обязательном порядке необходимо ознакомиться с техническими характеристиками вашего котла и его совместимостью с различными устройствами.

Дистанционные термостаты и выбор места для их установки

Существенным плюсом в пользу электронных моделей может послужить наличие дистанционных термостатов. В таком случае регулировка происходит при помощи отдельно вынесенной панели, которую можно разместить в любом удобном вам месте. Выбор места для размещения дистанционного термостата в любом здании должен осуществляться под руководством параметров безопасности и комфорта. Термостат лучше расположить в недоступном для детей месте, также стоит учесть факторы, которые могут вывести прибор из строя.

В настоящее время производятся также электронные термостаты с Wi-FI модулем. Данные с термостатов могут передаваться на ваш смартфон напрямую по средствам специальных приложений, созданных разработчиками. При помощи таких приложений можно настроить температуру дистанционно. Подобные модели отлично впишутся в систему «умный дом».

Принцип работы

Перейдем к разбору принципа работы непосредственно газового котла, без подключенного термостата. Допустим, на вашем котле в данный момент установлена температура 60 градусов Цельсия. Как только горелка разгорается, температура начинает стремиться к предустановленному значению (в нашем случае 60 градусов). После достижения этой температуры горелка выключается, а насос, охлаждающий теплоноситель в системе отопления, продолжает работать, а температура воды падать.

С тем, что происходит в электронике котла в это время тоже стоит разобраться. Пока котел нагревается, некий сигнал беспрепятственно проходит из точки А в точку Б по замкнутой цепи. Как только температура достигает нужных значений цепь размыкается, и горелка гаснет. Размыкает сеть ничто иное, как кусочек провода, так называемая перемычка. Релейный термостат по своей сути тоже является такой перемычкой, только работающий не на основании температуры воды, а учитывая температуру воздуха в помещении.

Схема подключения

Практически все существующие на современном рынке термостаты являются релейными. Это означает, что работают они за счет реле, размыкающей и замыкающей контакты на основе предустановленной пользователем температуры. В качестве теоретически подключаемого термостата, будем использовать электрический термостат релейного типа с сухими контактами. Сухие контакты – термин, обозначающий, что в любом состоянии, сомкнутом или разомкнутом, на контактах нет никакого напряжения.

Для подключения к котлу на термостате расположены клеммы, подключать нужно открытый и общий порты. В случае, если в мануале для конкретно вашей модели они не указаны, нужно просто прозвонить контакты тестером. Далее нам потребуется убедиться в возможности подключения термостата к котлу. Обычно это указано непосредственно в технической документации, если таковой нет, то информацию легко найти в любой из поисковых систем.

На найденной электронной схеме платы обозначено нахождение той самой перемычки, в которую будет подключаться термостат к котлу. В зависимости от модели котла, придется открутить несколько болтиков, чтобы добраться к необходимой части. Колодка может быть установлена как на плате управления, так и вынесена отдельно. Подключение термостата для любого из этих вариантов не будет отличаться ничем.

Далее необходимо вытащить перемычку, а ее место поставить кабель, поставляющийся в комплекте с термостатом (либо купленным отдельно). Это двухжильный провод с сечением не менее 0,75 квадратных миллиметров. Полярность при подключении не имеет значения. К блоку управления термостатом кабель подключается в нормальный открытый и общий порты, как описано выше. Порты находятся с одной из сторон блока управления, с другой же порты для подключения электроподающего кабеля. Можно как приобрести новый кабель желаемого сечения, так и использовать комплектный.

На этом подключение термостата к газовому котлу окончено. Остается только проверить работоспособность системы. На термостате выставляем необходимую температуру воздуха в комнате, сигнал передается на блок управления и в зависимости от выставленной температуры контакты реле замыкаются или размыкаются. При выставлении температуры, которая ниже текущей, горелка превращает нагревать воду в системе, при выставлении температуры выше, горелка наоборот начинает работать.

Преимущества

Таким образом мы полностью разобрали принцип работы отопительной системы с использованием электронного или механического термостата. Это весьма удобное решение по нескольким причинам:

  • Исчезает необходимость ручной настройки температуры воды, чтобы температура в комнате оставалась комфортной.
  • При использовании беспроводного термостата также пропадает необходимость настройка непосредственно котла, это крайне удобно, если котел вынесен в отдельную комнату – бойлерную.
  • Появляется возможность настройки различных температур для дня и ночи, это существенно экономит газ в ночное время.
Читайте так же:

Беспроводной термостат не подключается к котлу?

Стратегии устранения неисправностей, которые необходимо проверить перед вызовом инженера-теплотехника.

Многие современные котлы теперь управляются через удаленный беспроводной термостат: отдельную «коробку», которая подключается к котлу через радиочастоту. Термостат используется для управления нагревом и горячей водой, для установки температуры и для программирования включения нагрева в заданное время.

Теперь, когда осень приближается, многие из нас не смогут снова включить отопление после лета, и это часто бывает, когда мы испытываем проблемы после длительного периода отсутствия (те, кто следовал нашим советам по летнему сантехническому делу, знают, что Всегда благоразумно включать отопление на короткие периоды каждые несколько недель в течение лета, чтобы все продолжало работать!).

В этом блоге специально рассматривается, что делать, если удаленный термостат не подключается к котлу. Если это произойдет, вам, возможно, придется вызвать инженера-теплотехника, однако есть ряд вещей, которые вы должны попробовать, прежде чем это делать, потому что на самом деле это может быть что-то простое.

Вот стратегии устранения неисправностей, которые могут помочь вашему термостату снова заработать:

1. Проверьте батареи в термостате

Звучит так очевидно, но это действительно обычная вещь.Поскольку термостат является беспроводным, единственным источником питания для термостата являются его батареи, и они не работают вечно. Попробуйте заменить батарейки, а затем включите обогрев.

2. Разместите термостат ближе к котлу

Общий совет: не держите термостат в непосредственной близости от котла, особенно если котел находится в небольшом помещении или замкнутом пространстве, потому что там может быть теплее. там, чем в других частях дома. Следовательно, термостат будет показывать более высокую температуру, чем на самом деле в доме в целом.Однако, если он находится слишком далеко, вы можете обнаружить, что он теряет соединение. Диапазон термостатов будет варьироваться, но большинство из них даст вам 30-50 м, но, конечно, стены и мебель могут повлиять на это. Просто попробуйте приблизить это и посмотрите, имеет ли это значение.

3. Проверьте наличие помех

Другие интеллектуальные технологии потенциально могут прервать сигнал и помешать ему достичь котла. Смарт-телевизоры, маршрутизаторы и другие устройства потенциально могут помешать ему подключиться. Переставьте термостат так, чтобы между котлом и термостатом не было никаких предметов такого рода.

4. Включите обогрев.

Звучит глупо, но, возможно, обогрев не включается, потому что уже недостаточно холодно! Ваше отопление включится только тогда, когда температура упадет ниже установленной на термостате. Если вы установили очень низкое значение, возможно, температура в помещении не упала достаточно низко. Включите его, и вы можете обнаружить, что он работает нормально.

5. Ознакомьтесь с инструкциями производителя.

Если на термостате отображается код неисправности, вам необходимо проверить, что это означает, и он должен быть указан в буклете с инструкциями, который прилагался бы к устройству (если он у вас нет. , большинство можно скачать с сайта производителя).Помимо объяснения того, что означают коды неисправностей, часто будут некоторые инструкции о том, что вы можете сделать, чтобы решить эту проблему. Даже если у вас нет кода неисправности, у многих будет руководство по поиску и устранению неисправностей, которое относится именно к этому устройству, поэтому оно должно быть полезно.

6. Попытайтесь повторно подключиться к котлу.

Если ничего из вышеперечисленного не помогло, вы можете попробовать установить соединение еще раз. То, как вы это сделаете, будет зависеть от конкретного устройства. Обратитесь к инструкциям производителя или в Google для получения полезных видеороликов и руководств.

7. Перезагрузите котел.

Возможно, неисправен котел, а не термостат. Попробуйте перезагрузить котел и посмотрите, имеет ли это значение.

8. Выключите и снова включите!

Если он работает для компьютеров, он может работать и для термостатов! Это не самая изощренная стратегия, но иногда может сработать реконфигурация. Извлеките батареи как минимум на 10 минут, а затем замените их (или замените на новые).

Если вы исчерпали все вышеперечисленное, но проблемы по-прежнему возникают, пора вызвать инженера, который сможет диагностировать проблему.Конечно, проблема может быть вовсе не в термостате, но ничто из вышеперечисленного не повредит чему-либо, и все это стоит попробовать, прежде чем начинать тратить деньги.

Если вы оказались в такой ситуации, позвоните нам по телефону 0800 032 6478 или заполните форму справа.

Котельные термостаты

— полное руководство

Термостат является неотъемлемой частью котельной системы, но что именно он делает? В этой статье мы рассмотрим основы, а затем более подробно рассмотрим, как они работают и какие бывают виды.

Что такое термостат?

Что касается центрального отопления, термостат — это, по сути, выключатель, но вместо того, чтобы человек переключает ручку или нажимает кнопку, он включается и выключается при изменении температуры в комнате.

Многие термостаты используют тот факт, что материалы расширяются и сжимаются при нагревании и охлаждении для физического замыкания и разрыва электрических цепей. Обычные материалы — биметаллы и воск. С биметаллами (две металлические полосы, соединенные вместе по своей длине), они работают за счет разницы в скоростях расширения между двумя металлами (например, сталью и медью), заставляя полосу изгибаться.В случае воска это чистое расширение, физически давящее на клапан.

Есть также термостаты, в которых нет движущихся частей, которые определяют температуру с помощью термисторов, полупроводников и термопар (например, кухонный термометр, который вы погружаете в свой торт или курицу).

Не все термостаты имеют простую функцию включения-выключения. Некоторые плавно открываются и закрываются, чтобы контролировать поток жидкости через них. Принцип остается прежним — они реагируют на тепло, но они предназначены для более контролируемого уравновешивания температуры.Газовые печи работают, контролируя поток газа в зависимости от температуры внутри; Системы охлаждения автомобилей пропускают через двигатель необходимое количество воды для поддержания оптимальной температуры. Это также принцип, лежащий в основе термостатических радиаторных клапанов, о которых мы расскажем ниже.

Главный термостат

В системе центрального отопления главный термостат является важным компонентом. Без него вам пришлось бы включать и выключать отопление несколько раз в день, чтобы поддерживать постоянную температуру в доме.Скорее всего, вы будете ложиться спать с включенным отоплением на 8 часов каждую ночь!

Важно помнить, что термостат реагирует на температуру в комнате, а не в радиаторах или бойлере. Если вы установите термостат на 18 ° C в жаркий день, есть большая вероятность, что отопление вообще не включится, так как всю работу делает солнце. Однако в разгар зимы он будет включать и выключать отопление по мере того, как температура в доме падает и поднимается.

Традиционно термостат подключается к котлу проводами, проходящими через стены дома.Часто он находится в нейтральном месте, например, в коридоре, но часто может находиться в главной гостиной дома, где обитатели проводят большую часть своего времени. Расположение термостата очень важно, как показывают следующие примеры:

  • Представьте, что вы поместили его в теплое место, например, в подсобное помещение со стиральной / сушильной машиной, и установили желаемую температуру на 20 ° C. Поскольку в подсобном помещении часто бывает теплее, чем 20 ° C, вы можете обнаружить, что центральное отопление никогда не включается.
  • А теперь представьте, что вы разместили его в прохладном месте, например, на крыльце. Зимой маловероятно, что на крыльце когда-нибудь дойдет до 20 ° C, поэтому, что касается вашего термостата, отопление должно быть постоянно включено. Ваши радиаторы никогда не выключатся, даже если температура в помещении намного выше 20 ° C.

Беспроводные термостаты

В настоящее время беспроводные термостаты означают, что их не нужно встраивать в стены, и их можно переносить из комнаты в комнату. Многие новые котлы поставляются с беспроводной технологией, но часто можно преобразовать существующий котел на беспроводную технологию с помощью простого комплекта.

Преимущество беспроводного термостата в том, что вы можете быть уверены, что он поддерживает регулировку температуры именно там, где вам это нужно. Если вы ночуете в гостиной, какая разница, какая температура в столовой? Если у вас есть ребенок, термостат в его спальне будет поддерживать в этой комнате идеальную температуру.

Единственный недостаток в том, что они время от времени требуют подзарядки или замены батарей.

Радиаторные термостаты

Термостатические радиаторные клапаны (TRV) — это устройства, которые вы часто можете найти рядом с впускной трубой радиатора.Они больше стандартных двухпозиционных клапанов и имеют вращающуюся головку с номерами.

Как и основной термостат, они измеряют температуру воздуха (а не радиатора). Однако, в отличие от основного термостата, у них нет простой функции включения / выключения — они регулируют скорость, с которой горячая вода проходит через этот конкретный радиатор, поэтому может быть выключена, низкая, средняя, ​​высокая или полная, в зависимости от того, где вы установить его.

TRV полезны, когда вы хотите, чтобы в разных комнатах была разная температура.Обратите внимание, что главный термостат по-прежнему будет определять, включен или выключен обогрев, поэтому, если он говорит, что он выключен, никакая регулировка TRV не изменит температуру в этом радиаторе.

Wi-Fi и интеллектуальные термостаты

Новейшая инновация — «умные» термостаты. Обычно они подключены к Wi-Fi, поэтому вы можете управлять ими из любой точки мира с помощью телефона или компьютера — это полезно, если вы приходите домой неожиданно рано или поздно. Но некоторые модели на самом деле идут дальше и узнают, в какое время и в какие дни вам обычно требуется тепло, и могут включаться и выключаться, чтобы соответствовать.

Все термостаты могут быть заблокированы, поэтому вы можете включать или выключать нагрев независимо от температуры. Но как способ поддерживать комфортный уровень тепла и при этом оставаться максимально эффективным, они бесценны при правильном использовании.

Найди мой новый котел


Термостаты для комбинированных котлов

Все комбинированные котлы должны иметь комнатный термостат.Без него невозможно будет контролировать температуру воздуха.

Клеммы без напряжения

Некоторые котлы имеют клеммы без напряжения. Как следует из названия, они не подключены к какому-либо источнику питания, и к ним нельзя подавать какое-либо питание. На схеме эти клеммы обозначены буквами A и B, однако производители котлов могли использовать альтернативную маркировку

.

Когда две клеммы соединены вместе, котел работает. В не подключенном состоянии котел не работает.Следовательно, требуется двухпроводной термостат. Они не имеют источника питания, а проводка представляет собой двухжильный кабель между котлом и термостатом.

При первой установке котла обычно существует перемычка между двумя клеммами термостата, чтобы можно было проверить котел перед подключением термостата. Эту перемычку необходимо удалить, а термостат подсоединить на своем месте — в противном случае нагрев будет работать постоянно. Это окажется очень дорогостоящим и приведет к чрезмерно высокой температуре в помещении.

Внимание! Подключение сетевого напряжения к клеммам термостата на этом типе котла обычно вызывает серьезные и дорогостоящие повреждения котла.

Сетевое напряжение 2-проводный термостат

Для этих котлов требуется термостат сетевого напряжения, который может иметь 2 или 3 провода. У котла будет клемма, которая активирует котел при подаче на него сетевого напряжения, обычно обозначается SL или Switched Line.

2-проводный термостат

Двухпроводный термостат подключается между линией и клеммой коммутируемой линии на котле.Когда требуется тепло, термостат соединяет эти два провода вместе, подавая полное сетевое напряжение на коммутируемую клемму линии. Это активирует котел.

Многие 2-проводные термостаты подходят для сетевого напряжения, но некоторые нет, поэтому при выборе 2-проводного термостата для работы от сети необходимо соблюдать осторожность.

Цифровые термостаты обычно имеют двухпроводную схему и обычно имеют внутри батарейки для работы электроники. У них есть существенный недостаток: когда батареи разряжаются, центральное отопление перестает работать.Также добавляется стоимость замены батарей.

Сетевой термостат 3-х проводный

Это более распространенные. Помимо линии и коммутируемой линии также требуется нейтраль. Он используется для питания небольшого нагревателя внутри термостата, чтобы уменьшить время отклика. Без этого разница температур между включением и выключением термостата (гистерезис) будет чрезмерно большой, что приведет к значительным колебаниям температуры в помещении.

Обратите внимание, что правильное соединение L и SL важно.Если это поменять местами, нагреватель ускорителя будет работать постоянно. Это значительно сократит срок службы нагревателя и во многих случаях приведет к тому, что термостат будет постоянно включен, независимо от температуры в помещении.

Некоторые термостаты имеют встроенный неоновый индикатор, который внутренне подключен параллельно нагревателю ускорителя. Загорается, когда термостат включен (требует тепла).

Другая информация

Заземление термостатов

Для большинства термостатов заземление не требуется, однако заземление все же должно быть предусмотрено в месте расположения термостата.Обычный метод заключается в том, чтобы между котлом и термостатом проложить трехжильный и заземляющий кабель. Это позволит установить двух- или трехпроводной термостат.

Если термостат не имеет клеммы заземления, провод заземления следует подключить к отдельной изолированной клеммной колодке.

Оба варианта

Некоторые котлы имеют возможность переключения как без напряжения, так и от сети. В этих случаях можно использовать любой из них, однако два набора клемм никогда не должны быть соединены между собой или использоваться одновременно.Это, скорее всего, приведет к повреждению котла.

Ebus

Если установлено, эти клеммы предназначены для специальных электронных термостатов и других элементов управления. Обычно средства управления поставляются производителем котла и должны быть подключены в соответствии с их инструкциями.

Термостаты защиты от замерзания

Термостат защиты от замерзания подключается точно так же, как и в приведенных выше примерах, однако для этого в котле предусмотрен отдельный набор клемм.

Термостат защиты от замерзания обычно срабатывает, когда температура окружающей среды опускается ниже 4 ° C, и котел включается, чтобы предотвратить замерзание воды внутри труб. Котел будет работать независимо от настроек других элементов управления, но термостат отключится, когда температура поднимется выше 4 ° C.

Термостаты защиты от замерзания не являются обязательными и обычно устанавливаются только тогда, когда котел находится в холодном помещении, например, в гараже или хозяйственной постройке. Их следует устанавливать рядом с котлом.

Как умный термостат подключается к котлу

Умные термостаты произвели революцию в том, как мы обогреваем наши дома. Суперзарядка вашего бойлера и предоставление вам полного контроля над отоплением и горячей водой, где бы вы ни находились.

В этой статье мы подробнее рассмотрим, как интеллектуальные термостаты и бойлеры работают вместе. Итак, если вам интересно, как подключить беспроводной термостат к вашему котлу или почему вы должны его использовать, вы попали в нужное место.


Как умные термостаты работают с котлами?

Умный термостат подключает ваш бойлер к вашему смартфону через Интернет. Это означает, что вы можете устанавливать, настраивать и выключать обогрев, когда вы дома и когда вас нет.


Как умный термостат подключается к вашему котлу?

Большинство интеллектуальных термостатов состоит из трех частей: концентратора, приемника и интеллектуального термостата.

Концентратор подключается к широкополосному маршрутизатору, а приемник затем подключается к котлу.Это подключает ваш котел к Интернету, чтобы им можно было управлять удаленно, и позволяет ему общаться с вашим интеллектуальным термостатом.


Как подключить умный термостат к котлу:

Каждый интеллектуальный термостат подключается по-своему. Мы всегда рекомендуем вызывать экспертов (здесь, в Hive, мы сотрудничаем с инженерами British Gas). Но если у вас есть опыт работы с электропроводкой, вот как подключить термостат Hive к вашему котлу:

  1. Подключите концентратор Hive к широкополосному маршрутизатору с помощью прилагаемого сетевого кабеля.Затем вставьте шнур питания в концентратор и вставьте его в розетку.

  2. Прежде чем продолжить, убедитесь, что подача электроэнергии в центральное отопление отключена.

  3. После этого установите приемник в удобном месте рядом с котлом, но на расстоянии не менее 30 см от крупных металлических предметов (во избежание помех радиосигналам).

  4. Завершите настройку термостата с помощью приложения Hive.


Может ли умный термостат работать с любым бойлером?

Умные термостаты обычно работают с большинством котлов.Но если вы найдете тот, который вам нравится, мы рекомендуем дважды проконсультироваться с производителем, прежде чем нажимать кнопку «Купить».

Hive Active Heating работает с большинством британских систем центрального отопления, работающих на газе и сжиженном нефтяном газе, а также с большинством дизельных котлов. И если у вас есть отдельный резервуар для горячей воды, он тоже может это контролировать.

Электрокотлы немного другие. Если ваш котел работает со стандартным комнатным термостатом или программатором, то Hive может им управлять. Но он не работает с водонагревателями или индивидуальными электрическими обогревателями.


Почему вам следует использовать умный термостат для вашего котла?

С чего начать! Программируемый термостат, прикрепленный к стене в коридоре, отлично подойдет, если у вас одно и то же расписание на каждый день. Но, к счастью, жизнь не так предсказуема.

Что произойдет, если вы решите пойти выпить после работы? Или неожиданное солнечное заклинание. Все это время ваш котел радостно обогревает ваш дом.

С помощью интеллектуального термостата вы можете быстро настроить расписание с помощью смартфона.

И плюсов тоже куча побольше. Некоторые из них, например термостат Hive, оснащены функцией геолокации, которая отправит вам предупреждение, если вы выйдете на улицу, не отключив обогрев. И еще один, когда ты снова идешь домой. Так что вы всегда можете прийти домой в теплый дом, даже не обогревая пустой.

Многие умные термостаты также имеют функцию реагирования на погодные условия. Они будут следить за погодой и автоматически регулировать температуру термостата котла. Так что, если на улице внезапно наступит холод, температура внутри резко повысится, и вам даже не придется предпринимать никаких действий.

Подобные полезные функции — отличный способ облегчить повседневную жизнь. Узнайте больше о нашем удостоенном наград интеллектуальном термостате Hive Active Heating на нашем главном веб-сайте.

% PDF-1.6 % 1 0 объект >>> эндобдж 2 0 obj > поток 2015-11-17T13: 29: 53-08: 002015-11-17T13: 29: 54-08: 002015-11-17T13: 29: 54-08: 00Adobe InDesign CC 2015 (Macintosh) uuid: 6c158b1c-51e3-a44e -b00a-4e62f8604e68xmp.did: F77F117407206811BB8EF466117FD6F0xmp.Идентификатор: efd2acc0-3d0f-444d-bc2a-c68902cc943eproof: pdfxmp.iid: 9dc5c6b8-84cf-4b53-afbf-72a069368496xmp.did: 41e1b1b5-47a8-470f -0111208-c977-приложение F668DF0117DF-C938-C9388 / pdfAdobe InDesign CC 2015 (Macintosh) / 2015-11-17T13: 29: 53-08: 00 application / pdf Adobe PDF Library 15.0 Ложь конечный поток эндобдж 3 0 obj > эндобдж 5 0 obj > эндобдж 6 0 obj > эндобдж 7 0 объект > эндобдж 18 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / TrimBox [0.0 0.0 793.701 411.024] / Тип / Страница >> эндобдж 19 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / TrimBox [0.0 0.0 822.047 411.024] / Type / Page >> эндобдж 20 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / TrimBox [0. myaccmP = APԢ8kJ87HϴK $ K $ 5P: 2B.[58su [yf} Htʖgȸ *

Работают ли интеллектуальные термостаты с котлами?

В качестве аффилированного лица я могу получать часть продаж или другую компенсацию за ссылки на этой странице.

Умные термостаты — отличный способ контролировать температуру в вашем доме, но что, если у вас есть бойлер? Бойлеры обычно считаются старомодным способом обогрева здания, а умные термостаты — это новейшие средства управления домашним теплом.

Работают ли умные термостаты с котлами? Да, некоторые умные термостаты будут работать с котлами, но не со всеми котлами. и умные термостаты совместимы друг с другом.В общем, умные термостаты не всегда работают с уже существующим теплом. источники.

Как узнать, будет ли ваш котел работать с умным термостатом? Есть несколько различных вариантов, которые следует учитывать, когда вы изучаете систему отопления своего дома. Мы рассмотрим то, что связано с умными термостатами и бойлерами.

Но перед этим ознакомьтесь с моей статьей, в которой рассказывается, требуется ли для умных термостатов Wi-Fi.

Как интеллектуальные термостаты работают с котлами?

Если в вашем доме уже установлен бойлер, вы скорее всего уже есть термостат.Пока вы это делаете, вы должны уметь установить умный термостат для работы с вашим котлом. Вы просто необходимо подключить интеллектуальный термостат к существующему термостату.

Как это может быть так просто?

Вы можете не знать, что ни ваш котел, ни ваш существующий термостат должен быть включен Wi-Fi, чтобы вы могли установить и используйте умный термостат. Как только вы подключите новый термостат к старому, ваш умный тогда будет управлять термостатом.

Конечно, это не всегда так просто, как некоторые системы требуются дополнительные адаптеры для работы системы, но именно поэтому , если вы электрик или имеете образование в области электромонтажных работ, вам следует нанять профессионал по установке умных термостатов . Их может быть сложно настроить правильно и опасно, если вы не знаете, что делаете.

К сожалению, есть случаи, когда вы не можете используйте умный термостат с вашим текущим бойлером. Некоторые системы слишком вышли Дата, чтобы вы могли найти запчасти для смарт- термостаты.

Как узнать, можно ли подключить к котлу интеллектуальный термостат

Нечасто можно найти источник тепла, который использовать с умным термостатом, но это случается. Например, вы не можете быть возможность напрямую подключить новый термостат к котлу, потому что он слишком старый чтобы оборудование могло подключиться.

  • Разнорабочий может посоветовать вам заменить котел. перед добавлением умного термостата из-за плохой формы вашего котла в.
  • Еще одна причина, по которой электрик может посоветовать против добавления умного термостата в ваш дом, если ваш котел достаточно старый чтобы затруднить поиск запасных частей.
  • Наконец-то старые котлы делали с разными точки подключения, чем умные технологии. Это может привести к тому, что вы не сможете добавить умный термостат из-за несовместимого оборудования.

Впрочем, о котле можно не особо беспокоиться. когда дело доходит до установки еще одного термостата.Если вашему термостату столько же лет, сколько ваш котел, вы с большей вероятностью столкнетесь с проблемами с существующим термостат, чем с бойлером.

Как узнать, можно ли подключить интеллектуальный термостат к существующему Термостат

Термостат, с помощью которого вы регулируете температуру, — это просто вершина айсберга. Это просто блок управления для всего термостата. система, которая, как вы знаете, работает для поддержания постоянной температуры в вашем доме.

Чтобы подключить умный термостат к уже имеющемуся, вам нужно: необходимо иметь возможность подключить новый напрямую к старому.Электрик должен это сделать, но прежде чем тратить деньги на новый термостат, посоветуйтесь с электрика, чтобы убедиться, что они совместимы. Почему бы им не быть?

Как и в случае с вашим бойлером, если текущий термостат система слишком старая, ваш электрик, скорее всего, предложит новую установлены. Если вы установите умный термостат в систему только для того, чтобы существующая система устареет и выйдет из строя, вы только потратите больше денег.

Иногда термостаты просто слишком старые, чтобы найти запчасти. для, как и с котлами.В этих случаях ваш электрик, вероятно, Предлагаю вам установить новую систему. Помните, что установка новой системы перед , которая сломает вашу старую, сэкономит вы деньги, по сравнению с добавлением нового к стареющему.

Как подключить интеллектуальный термостат к котлу?

Скорее всего, ваш умный термостат не сможет напрямую подключен к вашему котлу. Даже если вы можете, имейте в виду, что у вас будет снять первую систему термостата и вставить другую.Это быстро становится дорого, по сравнению с простым подключением нового к существующему.

Здесь мы разбили процесс на этапы, чтобы умный термостат, установленный в вашем доме. Вы можете сослаться на это, когда будете готовы начать процесс.

1. Проконсультируйтесь со своим электриком

Прежде чем делать что-либо еще, посоветуйтесь с профессионалом.

Если у вас еще нет электрика, которого вы используете для регулярные электрические нужды, вы можете найти его разными способами.Нет только у вас есть выбор всех местных электрических компаний, но вы можете также посмотрите на фрилансеров.

фрилансеров можно найти на таких сайтах, как Angie’s List. Прежде чем нанимать кого-либо, вам необходимо проверить его учетные данные. Просмотрите их отзывы, а также убедитесь, что они застрахованы и являются подрядчиками.

2. Купите умный термостат

На рынке много умных термостатов. Когда будете готовы, прочтите эту статью на CNET, чтобы получить отличное руководство по покупке.Большая часть информации в этом посте была найдена там, поскольку он содержит множество фактов об умных термостатах, а руководство по покупке — лучшее, что мне удалось найти.

Когда электрик выходит проверить ваш ток системы, спросите его о возможных интеллектуальных термостатах, которые могут работать с вашим существующая система. У него также могут быть предложения, основанные на его предыдущем опыта и с чем ему удобнее всего работать.

Ваш электрик, если у него есть опыт работы с smart термостаты, это отличный ресурс для того, какой умный термостат вы можете захотеть покупка.Он не понаслышке знает, какие системы работают, а какие — нет. нет, а также любые проблемы, которые могут возникнуть с ним в будущем.

3. Правильно установите умный термостат, чтобы Работа с котлом

Мы упоминали о найме электрика на протяжении всего этого пост, но каковы все причины, по которым вы должны нанять его?

  • Прошлое опыты. Мы только что упомянули, какой ценный ресурс ваш электрик может быть.
  • Застрахованный от любых повреждений .Страхование вашего домовладельца не будет затронуто никакими ремонт, который необходимо сделать из-за плохой установки. Это будет покрыто электрика.
  • Обучено для безопасной установки термостатов . Хотя вы, конечно, могли бы понять это на ваш собственный, вы хотите попробовать выяснить, какие провода подключаются и рискуете смешать это вверх? С профессионалом не приходится догадываться, а это значит, что риск меньше. пожаров или сотрясений.
  • Имеет уже доказал свои способности. Для того, чтобы быть лицензированным электриком, который единственный, с кем вам следует работать, он, должно быть, уже прошел государственный правила и положения.

Что нужно искать в электрике?

  • Связанный и застрахован. Это означает, что страховка вашего электрика покроет любые повреждения или кража у электрика или его бригады.
  • Лицензировано и сертифицирован. В каждом штате есть требования к электрикам, прежде чем они смогут получить лицензию в этом штате.Эти правила призваны защитить вас от подделки или опасные электрики. Никогда не нанимайте нелицензированного или несертифицированного электрика.
  • Прошлое опыт работы с умными термостатами и / или бойлерами. Это самоочевидно, но вы не всегда можете найти кого-то с этой специальностью. Тогда ты будешь просто хочу изучить любой прошлый опыт работы с системами отопления.

Последние мысли

Умный термостат может стать отличным инструментом для управления вашим температура в доме.Даже со старомодным бойлером вы можете добавить немного современная легкость. Самое важное, о чем нужно помнить, — это получить хорошее Электрик установит его и подберет подходящий термостат для вашего дома.

LAARS / Baxi HT 330 и 380 Комбинированные котельные термостаты

У меня есть газовый конденсационный котел LAARS HT 330, который говорит неотерм. Baxi всегда был в ЕС. Обожаю этот котел. Он прост в обслуживании и был пуленепробиваемым. Проблема только в том, чтобы довести его до современных стандартов.

Если вы делаете все своими руками, возможно, вы найдете некоторую информацию полезной. Вы также, вероятно, знаете о Boston Heating Supply и Parts 4 Heating, которые являются отличными ресурсами по запчастям и руководствам. Как обычно, делаете это на свой страх и риск.

Полезные ссылки

Здесь есть действительно полезная информация, учитывая, что руководства LAARS для HT 330 сбивают с толку и просто неверны в некоторых ситуациях. Кроме того, в версию Baxi для LAARS добавлен дополнительный компонент для США, которого нет в ЕС.

Все руководства LAARS в Boston Heating Supply

LAARS HT 330 Руководство по установке

  • Не упоминается дополнительное соединение термостата 24 В с соленоидом (см. Ниже ссылку на дополнительный документ, который также содержит неверную информацию).
  • На странице 33 описывается настройка, которой просто не существует. Есть только значок снега или значок солнца.

То же самое даже сказано в инструкции Baxi Luna HT 380 с сайта котлов Baxi! :

Опять же, этот параметр не существует.Есть только R, зима и лето:

Однако на странице 45 того же руководства написано правильно:

LAARS Mascot HT 330 Подключение термостата

Это проводка US LAARS HT 330. Она включает в себя «плату реле на 24 В». Инструкции неверны!

Обратите внимание, что перемычки находятся между 4 и 6 и 5 и 6. В инструкции сказано: «Оставьте перемычку между клеммами 4 и 5 на месте». Я предполагаю, что они имели в виду 5 и 6 на месте, но этот дополнительный комплект в версии для США выдавал нулевое напряжение, поэтому он никогда не работал.Я попытался снять перемычку 4 и 6, проверив напряжение: 0 вольт. Я даже проследил все на нижней части платы, посмотрел на схему трансформатора / соленоида и не смог заставить его выдавать 24 В с разными перемычками.

FYI: вы можете подключить QAA73 к плате M2 и использовать его для управления котлом. Однако он не будет работать как термостат.

Avisor EN61558

Вот изображение всей установки в LAARTS HT 330:

LAARTS HT 330 Подключение

Теоретически вы сможете подключить к этой карте термостат Nest или другой совместимый с напряжением 24 Вольт.У меня это никогда не работало. Тестировал на 24В и т.д.

На наш HT 330 почему-то не ставили термостат. Понятия не имею почему. Я решил добавить один и купил Siemens QAA73.

Термостат Siemens QAA73

Удачного чтения инструкций для LAARS или Baxi. У них обоих одинаковые инструкции, которые предназначены для Baxi. Тем не менее, там есть полезная диаграмма для многозонных систем, которая относится к подключению термостата LAARS:

Примерно так настраивается дополнительная плата на 24 В, но она не подключена к плате M2.Вместо этого он подключается так на схеме подключения термостата:

Подключение термостата LAARS HT 330 (только для США)

Я наконец понял, что, поскольку эта плата не работала, она мешала добавлению термостата QAA73 к 4 и 5 портам на плате M2 — он будет разговаривать с котлом, но не будет действовать как термостат. Я предполагаю, что эта помеха возникла из-за того, как она была настроена как дополнительная зона? Я не уверен в этом, но похоже, что так оно и есть. Возможно, это позволит нормально работать и QAA73, и другому термостату? Я не уверен.

Порты 4 и 5 на Lars / Baxi HT 330 для термостата QAA73

Вот заглушки, которые нужно удалить:

Удаление платы реле LAARS

Я снял плату, добавил QAA73, и она отлично заработала!

Убедитесь, что для соединений используется сплошной провод термостата (не многожильный). Кроме того, общее практическое правило состоит в том, что котел следует установить в зимний режим и повернуть до упора вверх (левый переключатель). YMMV по последнему пункту.

Список запчастей Laars Mascot HT 330

Baxi Luna HT 380 Руководство

NeoTherm и Nest

LAARS / Baxi и другие котлы используют NeoTherm в качестве логического протокола.Котлы взаимодействуют с термостатами NeoTherm и наоборот. Это позволяет расположить термостат в другом месте и иметь возможность получать сообщения об ошибках, настраивать и запрашивать тепло от котла. Очень кстати.

В США не так много термостатов, которые поддерживают NeoTherm, поэтому ваши возможности ограничены.

Nest продает термостаты в Европе , которые поддерживают NeoTherm. Они не продаются в США.

Тем не менее, Baxi USA теперь продает USense, терморегулятор с терминологией Neotherm для своих новых котлов.В нем есть Wi-Fi и приложение, поэтому им можно управлять удаленно. Boston Heating Supply можно приобрести за пару недель примерно за 250 долларов.

Техническое обслуживание

Расширительный бак и / или предохранительный клапан

Распространенной неисправностью HT 330 со временем является встроенный расширительный бачок. В зависимости от вашей установки может быть установлен вторичный установочный бак. Если это так, внутренний может испортиться, и вам не о чем беспокоиться.

Если у вас нет дополнительного расширительного бака, и он умирает (около 5-6 лет и более), в бойлере будет повышенное давление, и горячая вода выйдет из предохранительного клапана. Тогда давления не будет и котел наверняка выдаст ошибку LAARS / Baxi E119.

Перед тем, как что-либо делать, отключить все соединения водоснабжения!

Первое, что нужно сделать, это проверить предохранительный клапан. Он мог накапливаться внутри, из-за чего он оставался открытым.Вы можете купить их где угодно — это не обязательно должна быть деталь Baxi #. В инструкции сказано, что это 3/4 дюйма 30 фунтов на квадратный дюйм. / 2,11 бар.

Watts M335 3/4 PRV

ГИДРАВЛИЧЕСКИЙ ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН В СБОРЕ 5669850

Второе, что нужно сделать, это проверить давление расширительного бачка. Внутри красного резервуара находится резиновый баллон, который необходимо заполнить воздухом под давлением 11,6 фунтов на квадратный дюйм. Можно использовать обычный манометр клапана велосипеда и насос велосипеда.

Если произошел сбой, давление больше не будет удерживаться, и система просто создаст избыточное давление и выйдет из PRV.

Вы можете заказать в Boston Heating Supply, но обязательно получите следующие детали:

СУДНО

— РАСШИРЕНИЕ 10 Л ЗИЛМЕТ Номер по каталогу 5662630

ШАЙБА УПЛОТНИТЕЛЬНАЯ 5402080 (купите ДВА)

Не забудьте дать системе остыть и осушить ее!

Предупреждаем: в танк нелегко садиться и выходить. Моя находится в туалете, поэтому я не могу снять боковые стенки, так что сделать это было бы намного проще.

Будьте очень осторожны, не допускайте перекрещивания резьбовых соединений — это легко сделать! Не торопитесь, наматывая их обратно, и убедитесь, что они не слишком тугие, когда начнете их натягивать.Любые сомнения? Вернитесь назад и начните заново.

Одновременная замена PRV — хорошее техническое обслуживание.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
