Подключение электроплиты своими руками. Схема подключения

Как подключить электрическую плиту

Выбор кабеля

Поскольку электроплита потребляет достаточно много электричества, она должна иметь отдельный кабель, который идет прямо от распределительного щита. Для прокладки кабеля от щита к розетке можно использовать кабеля марок: ВВГ; ВВГ-нг; ПВС; ШВВП.

Важно! Для подключения электрической плиты нужно использовать только медные провода.

Если у вас однофазное электропитание, то используйте трехжильный кабель: фаза, ноль и заземление.

Если же у вас трехфазное питание, то кабель должен быть пятижильным: фазы А, В, С, ноль и заземление РЕ.

Далее нужно определиться с сечением кабеля. Сечение может зависеть от мощности, напряжения сети и количества фаз. Правильно подобрать сечение кабеля вам поможет табличка ниже.

Помните, что кабель от электроплиты должен подключаться к отдельному устройству автоматического отключения.

Также желательно подключить устройство защитного отключения, которое защитит вас от удара электрическим током в случае неисправности прибора. В этом вам поможет наша статья Схема подключения УЗО.

Выбор розетки и вилки

Розетка для электроплиты должна соответствовать номинальному току автомата. Количество контактов должно соответствовать количеству жил кабеля. Розетку не следует устанавливать вблизи от горячих поверхностей и рукомойников. Все детали процесса установки розеток в квартире вы сможете найти в разделе Розетки.

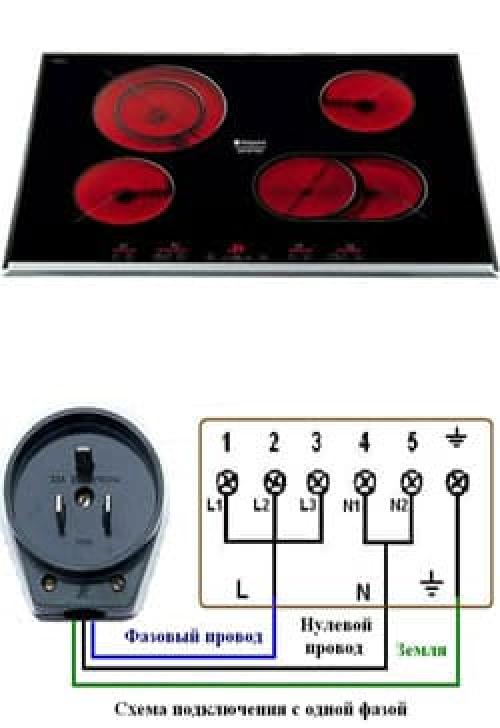

Схема подключения электрической плиты

Существует три схемы подключения электрической плиты. Поскольку в квартирах чаще всего используется однофазная сеть, то однофазное подключение является наиболее распространенным.

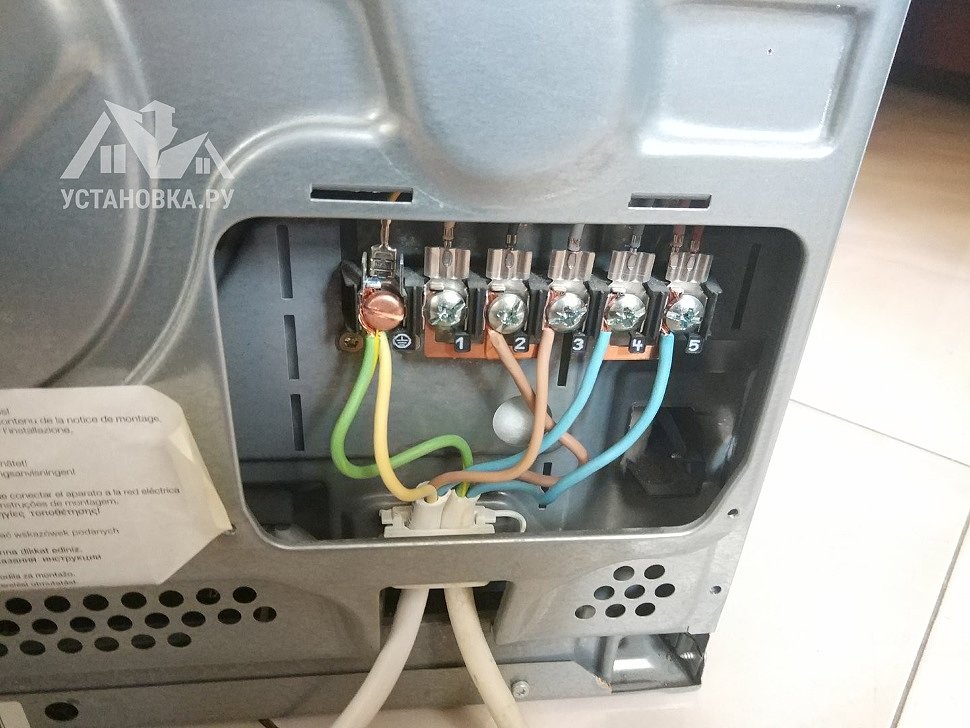

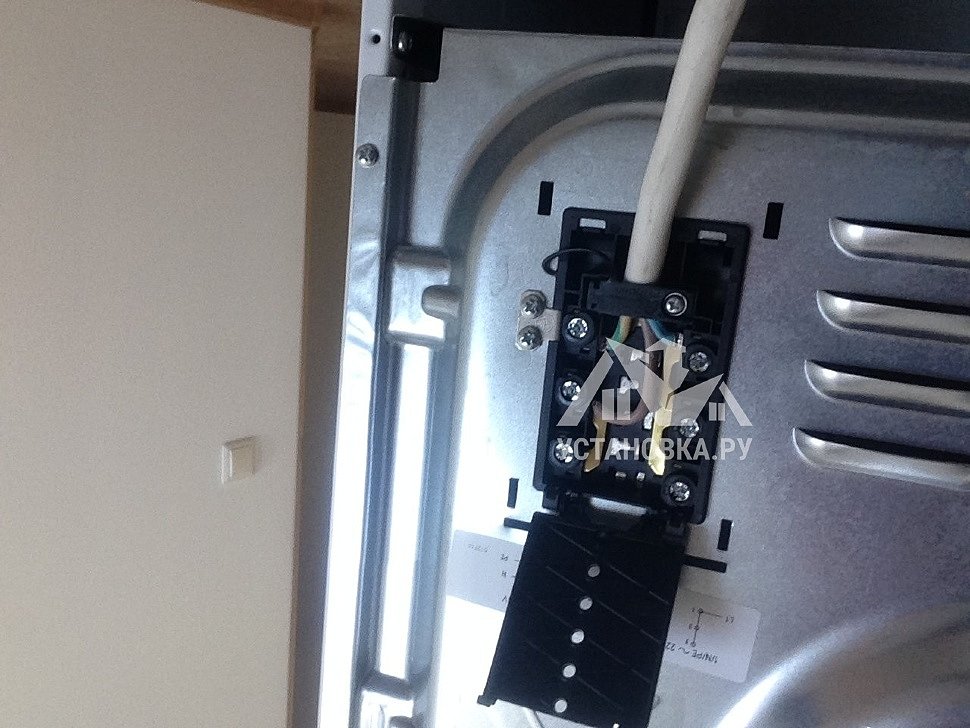

Для того, чтобы добраться до клемм электрической плиты, снимите заднюю крышку.

Если вы устанавливаете плиту в частном доме, то у вас может быть и двухфазное, и трехфазное питание. Схемы подключения электроплит в таких случаях находятся ниже.

Видео: как подключить электрическую плиту

На данном видео подробно показывается, как правильно подключить электрическую плиту своими руками.

Больше информации

Задать вопрос

КАК ПОДКЛЮЧИТЬ ЭЛЕКТРИЧЕСКУЮ ПЛИТУ | Дмитрий Компанец

Подключение электроплитки

Подключение электроплитки

Схемы подключения электрической кухонной плиты зависят от количества токоведущих проводов в вашей квартире. Схемы немного варьируются, но практически все содержат Провод который должен быть подключен к Заземлению. Вот тут и возникают простые и сложные проблемы!

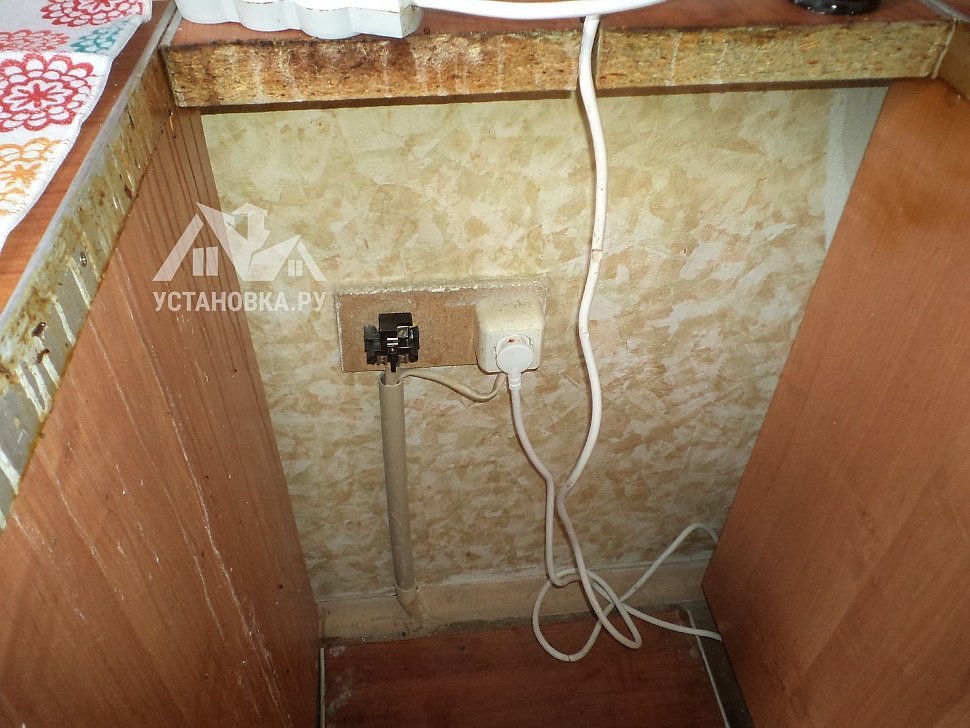

Подключение плиты на кухне

Подключение плиты на кухне

Использовать можно любую схему соединения Фазных и Нулевых (нейтральных) проводников

Провода включенные в вилку плиты

Провода включенные в вилку плиты

Но что делать если провода ведущего на Землю нет и не предвидится ?

Парадокс в том, что имея в розетке всего два провода, подключать плиту ТРЕБУЕТСЯ НА ТРИ ! третий провод заземление корпуса и он обязателен! Но где его взять ?

Заземление на водопровод и батареи это непростительная ошибка всех поголовно малограмотных «электриконщиков» — в трубах нет земли! А если она есть , то трубы прохудились и их нужно срочно менять!
Так что же получается ? Что пишут профессионалы и о чем спорят Электрики ?

Хочешь «заземлить» — сначала «занули». Кстати, это имеет прямое отношение к знаменитому вопросу «забатареивания» — которое по совершенно непонятной причине ошибочно считается лучше зануления (заземления).

Зануле́ние — это преднамеренное электрическое соединение открытых проводящих частей электроустановок, не находящихся в нормальном состоянии под напряжением, с глухозаземлённой нейтральной точкой генератора или трансформатора, в сетях трёхфазного тока; с глухозаземлённым выводом источника однофазного тока; с заземлённой точкой источника в сетях постоянного тока, выполняемое в целях электробезопасности.

Защитное зануление является основной мерой защиты от поражения эл. током при возможном прикосновении в электроустановках до 1 кВ с глухозаземлённой нейтралью.

Получается нормативный парадокс. Одним из видимых на бытовом уровне результатов стало комплектование стиральных машин «Вятка-автомат» моточком одножильного алюминиевого провода с требованием выполнить заземление (руками сертифицированного специалиста).

1.7.39. В электроустановках до 1 кВ с глухозаземленной нейтралью или глухозаземленным выводом источника однофазного тока, а также с глухозаземленной средней точкой в трехпроводных сетях постоянного тока должно быть выполнено зануление. Применение в таких электроустановках заземления корпусов электроприемников без их зануления не допускается.

Распространённым заблуждением является утверждение, что согласно новой редакции ПУЭ (п. 1.7.59), заземление корпусов электроприёмников без их зануления допускается, но только при обязательном применении УЗО. Пункт 1.7.39 ПУЭ-7:

В обычной «бытовой» ситуации пользователи электросети (т.е. жильцы) имеют дело только с Групповой сетью (7.1.12 ПУЭ. Групповая сеть — сеть от щитков и распределительных пунктов до светильников, штепсельных розеток и других электроприемников). Хотя в старых домах, где щитки установлены прямо в квартирах, им приходится сталкиваться с частью Распределительной сети (7. 1.11 ПУЭ. Распределительная сеть — сеть от ВУ, ВРУ, ГРЩ до распределительных пунктов и щитков). Это желательно хорошо понимать, ведь часто «ноль» и «земля» отличаются только местом соединения с основными коммуникациями.

В ПУЭ сформулировано первое правило заземления:
7.1.36. Во всех зданиях линии групповой сети, прокладываемые от групповых, этажных и квартирных щитков до светильников общего освещения, штепсельных розеток и стационарных электроприемников, должны выполняться трехпроводными (фазный — L, нулевой рабочий — N и нулевой защитный — РЕ проводники). Не допускается объединение нулевых рабочих и нулевых защитных проводников различных групповых линий. Нулевой рабочий и нулевой защитный проводники не допускается подключать на щитках под общий контактный зажим.

Из текста ПУЭ можно заметить, что к нулевому защитному проводнику нужно присоединять буквально все, что есть в доме: 7.1.68. Во всех помещениях необходимо присоединять открытые проводящие части светильников общего освещения и стационарных электроприемников (электрических плит, кипятильников, бытовых кондиционеров, электрополотенец и т. п.) к нулевому защитному проводнику.

Выводы: — Если домашняя сеть выполнена тремя проводами, для заземления/зануления можно использовать защитный ноль. Он, собственно, для того и придуман.
— Если домашняя сеть выполнена двумя проводами, желательно завести защитный нулевой провод от ближайшего щитка. Сечение провода должно быть более, чем фазного (точнее можно справиться в ПУЭ).

Подключение электроплиты к однофазной и 3 фазной сети

Автор Alexey На чтение 7 мин. Просмотров 3k. Опубликовано Обновлено

Решение о приобретении электроплиты должно быть взвешенным и всесторонне обдуманным, так как данный электроприбор не входит в группу бытовой техники, которую можно включать в любую розетку.

Прежде всего, нужно чётко знать технические условия домашней электросети: номинальный ток вводного защитного автомата и электросчётчика.

Если окажется, что автомат на вводе не рассчитан на ток питания электроплиты, то такая покупка не будет иметь смысла – защита отключит напряжение прежде, чем плита успеет разогреться.

Перед походом в магазин необходимо узнать номинал вводного автомата, и согласно данному значению выбирать по номинальному току питания электроплиту, учитывая также энергопотребление других электроприборов в квартире.

Также следует провести мониторинг напряжения питания – если оно сильно занижено, то плита не будет разогреваться на полную силу, отчего процесс приготовление пищи будет очень затягиваться.

Расчет параметров сети

Допустим, подразумевается квартира, где сеть однофазная. Перед покупкой электроплиты необходимо будет рассчитать, какой может быть её мощность (потребляемый ток), относительно вводного автомата и остальной бытовой техники.

Поскольку значения входного номинального тока указывается не на всех электроприборах, то придётся суммировать их мощность. Начинать нужно с тех, которые вероятнее всего будут работать одновременно с электроплитой: холодильник, кондиционер, освещение.

Можно ввести правило не затевать уборку, стирку, глажку и ванные процедуры во время готовки – пылесос, стиральная машина, утюг и бойлер потребляют много электроэнергии. Суммарный потребляемый ток, потребляемый имеющейся бытовой техникой, вычисляют по формуле:

Iб.т= Pб.т/ U (А),

где Pб.т – суммарная мощность бытовых электроприборов.

Зная номинальный ток In вводного защитного автомата, нужно вычислить максимально допустимое номинальное значение тока будущей электроплиты: Iэп= In- Iб.т. Иными словами, если на вводе стоит автомат 16 А, то максимально возможная мощность плиты 3,5кВт, при условии полного отключения всех остальных электроприборов.

Если оказалось, что электроплиту подарили, не вникая в подробности энергообеспечения, то нужно будет обращаться в соответствующие инстанции для увеличения номинала вводного автомата.

Выделенная линия для электроплиты

В случае, если вводный автомат позволяет подключить приглянувшуюся в каталоге электроплиту, не стоит спешить её заказывать. Для начала, нужно решить, стоит ли покупка того, чтобы прокладывать дополнительный кабель в квартире вместе с сопутствующим электромонтажу мелким ремонтом.

Подключение электроплиты через розетку неразрывным проводом

Дело в том, что согласно требований ПУЭ и дополнительных нормативов, подключение домашних электроплит должно осуществляться отдельным, неразрывно идущим от вводного щитка кабелем, с медными жилами, у которых поперечное сечение не меньше 4-6мм².

Игнорирование данного правила может иметь печальные последствия, из-за возгорания домашней электропроводки, не выдержавшей нагрузки.

Также данная выделенная линия должна быть защищена автоматом соответственно нагрузке. Если в квартире, или частном доме имеется промежуточный щиток, то подвести питание можно к нему, при условии, что входящий в щиток кабель рассчитан на суммарные нагрузки. Выбирают сечение кабеля по мощности, или по току, исходя из таблицы:

Таблица выбора сечения провода

Судя по значениям видно, что для электроплит мощностью, ниже 7,7кВт подходит меньшее от указанного в ПУЭ значение сечения кабеля (4мм²). Но данные нормативы разрабатывались исходя из повышенных требований электробезопасности по отношению к подобным электронагревательным приборам, поэтому не стоит их игнорировать.

Примерная схема домашней однофазной сети должна выглядеть так:

Выбор кабеля

Очень часто можно наблюдать такую ситуацию: кабель в магазине имеет одну цену, а где-то за углом, с таким же характеристиками провода стоят вдвое дешевле.

Такая разница в цене обуславливается не особенностью менеджмента, а тем, что не сертифицированный кабель имеет отклонения по сечению токопроводящих жил, качеству металла и толщине изоляции.

Поэтому, выбирая кабель, следует проверять его сертификат качества, а имея штангенциркуль или микрометр, следует прихватить его с собой, чтобы проверить соответствие действительных диаметров жил к указанным в каталоге значениям сечения.

сертификат качества кабеля должен быть в каждом магазине

Для стационарной прокладки принимают проводку первого и второго класса, но если требуется повышенная гибкость, то класс увеличивают. Данный нюанс будет иметь значение, если электроплита будет подключаться напрямую, без розетки, и иногда плиту придётся отодвигать для генеральной уборки, ремонта стен или самого нагревательного прибора.

Для однофазной сети потребуется кабель с темя жилами, а для трехфазной с пятью, марка ВВГ или ППВ.

Кабель ВВГ 3х4

Выбор защитных устройств

Защитный автомат выбирается исходя из мощности электроплиты (подключение остальных электроприборов на данную линию крайне нежелательно). Существуют таблицы, облегчающие данный выбор:

Время-токовая характеристика автомата: B или C. Также следует применить отдельное защитное устройство (УЗО) с током утечки не больше 30 мА, и номинальным током на одну ступень выше, чем у защитного автомата.

Данная предосторожность защитит от поражения электричеством в случае поломки электроплиты и пробоя изоляции. Ради экономии места в щитке возможно применение дифавтомата, совмещающего УЗО и защитный автомат.

Способ подключения

После соблюдения вышеприведённых условий, можно решать вопрос, как подключить электроплиту. Для этой цели существует два способа – подключение через розетку, или напрямую к электропроводке.

У каждого варианта есть свои достоинства и недостатки. Прямое подключение исключает тепловыделение на контактах розетки, что повышает противопожарную безопасность, но в случае перепланировки кухни, длины (обычно 1-2м) выступающего из стены провода (укладывается в гофру) может не хватить для передислокации электроплиты.

Применение розетки улучшает мобильность и упрощает демонтаж, но потребует дополнительных затрат на покупку соединительного гибкого многожильного кабеля, наконечников для него, специфической силовой розетки и штепсельной вилки высокой надёжности.

Подключения проводов

Допустим, выбран вариант с подключением через силовую розетку, способную выдержать большие нагрузки – применение обычных розеток не допускается.

Штепсельное соединение (вилка и розетка) должно соответствовать расчётному току, иначе контакты будут нагреваться и подгорать.

Подключают провода к данной розетке и вилке следующим образом:

Подключение кабеля электрической плиты к однофазной сети (в черно-белом варианте)Подключение плиты к однофазной сети в цветном варианте

Штепсельное соединение может быть другого типа, главное чтобы соответствовали контакты на розетке и вилке.

Типы штепсельных вилок

Для трехфазного подключения:

Электрическая плита, как правило, трехфазная, для её подключения в однофазную сеть входы L1, L2, L3 соединяют перемычками.

Перемычка должна идти в комплектации электроплиты, или может быть изготовлена самостоятельно из обрезка подключаемого провода. Подключение электроплиты и вилки к многожильному проводу следует делать при помощи наконечников:

При подключении напрямую к одножильному проводу наконечники не требуются. Внешний вид клемм может быть другим, но принцип сохраняется: фазный провод к перемычкам между фазами, нулевой провод N к нулевой клемме (установленную нулевую перемычку трогать нельзя), проводник PE к соответствующему контакту.

Для подключения к трехфазной сети перемычки между фазами нужно убрать и подключить каждый фазный провод к соответствующей клемме.

Очень редко бывает, что в дом заходят только две фазы. В этом случае перемычку ставят между двумя входными фазными клеммами электроплиты.

Зажимать винтовые клеммы нужно максимально надёжно, в случае плохого контакта провода будут обугливаться.

Соблюдение всех вышеприведённых рекомендаций позволит самостоятельно рассчитать параметры кабеля и защиты, сделать подключение электроплиты своими руками, а также совершить её выбор, соответственно существующим условиям сети.

Как Подключить Электроплиту Своими Руками К Сети На 220В и 360В

Сегодня многие отказываются от обычных газовых плит, в пользу электрических. Кто то из за невозможности использовать газ, например в частном доме или котедже, а кто то просто потому что это стильно и лучше смотрится в интерьере. Чтож, каждому свое.

Справиться с подключением электроплиты под силу каждому хозяину. Это совсем не сложно и не займет много времени.

При подключении, если нужно «ковырять» розетку, не забудьте обязательно выключить электричество в щитке.

Если у вас до этого тоже стояла электрическая плита и вы просто желаете заменить ее на новую, то в этом случае все намного проще. Просто берем вилку от старой плиты, присоединяем ее к новой, и «вуаля!», все готово!

Примечание! Если вилка очень старая, есть трещины, сколы, подгорели контакты – обязательно замените её на новую, от греха подальше. Чаще всего подойдет обычная, однофазная вилка. Так же, если подключается электроплита большой мощности, то возможно понадобится и замена розетки на специальную, более «мощную» розетку.

Если подходить к вопросу серьезно, то лучше всего, если для подключения электроплиты будет протянут отдельный, качественный, трех жильный медный провод (можно «кинуть» 3 отдельных провода), с сечением, скажем в 4-6 кв. мм, подключенный на автомат на 32 ампера, для 4мм провода, и на 40 амперный для 6мм соответственно. К слову, в домах, в которых отсутствует газоснабжение, нужные провода уже протянуты до кухни.

Что бы подключить электроплиту или духовой шкаф мощностью до 3 кВт, вполне хватит обычной проводки и самой обычной розетки. Главное следите за тем, что бы на одну «жилу» проводов не было одновременно подключено несколько мощных электроприборов, иначе при их одновременной работе будет срабатывать защита.

Содержание статьи

Как подключить электроплиту к розетке на 220 Вольт

Электроплиту, использующую сеть на 220 Вольт можно без проблем подключить почти в любой квартир и частных домов. Так же, учитывая очень высокое потребление электричества, у всех современных электроплит и варочных поверхностей есть возможность подключения не только к сети на 220 Вольт, но и на 360. И чаще всего используется однофазное подключение. Вот такая, стандартная схема обычно идет в комплекте, уже в собранном виде.

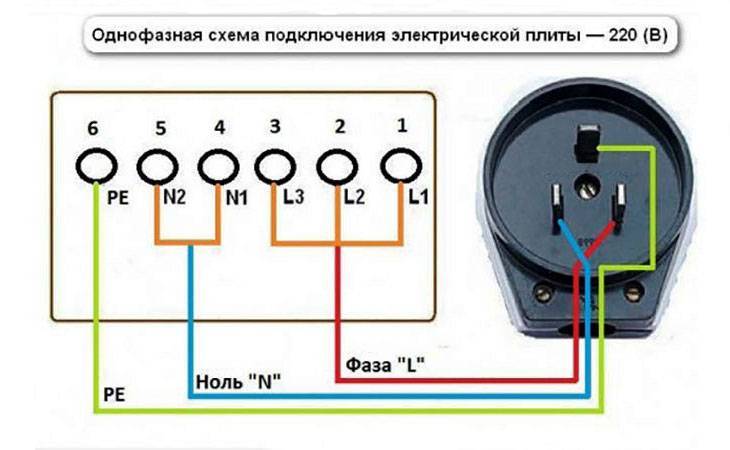

Схема распределения проводов в вилке электроплиты

Три первых контакта (L1 L2 L3) соединяются вместе (перемычкой например), и к ним подключается фаза. Ноль подключаем к контактам 4 и 5, соответственно. На последний 6 контакт, как вы уже наверно догадались, подключается заземление.

Обычно контакты и провода всегда окрашены одинаково. Стандартная расцветка – фаза (+) красного, черного или коричневого цвета, ноль синего цвета, а земля желто-зеленого, но лучше, на всякий случай посмотреть в инструкции и убедиться в правильности подключения.

Бывает что проводов не 3, а 5. В этом случае попарные это ноль и фаза, а которые один – это земля.

При подключении электроплиты к однофазной сети можно не бояться перепутать местами подключение фазы и ноля, ничего страшного не произойдет и все будет работать. Однако НЕ ПЕРЕПУТАЙТЕ фазу с заземлением – будет постоянно выбивать «пробки», а в худшем случае можно спалить автомат или щиток.

Именно для этого, что бы не перепутать, заземляющий провод и контакт находятся отдельно, да и конструкция розетки с заземлением позволяет воткнуть вилку только в одном положении.

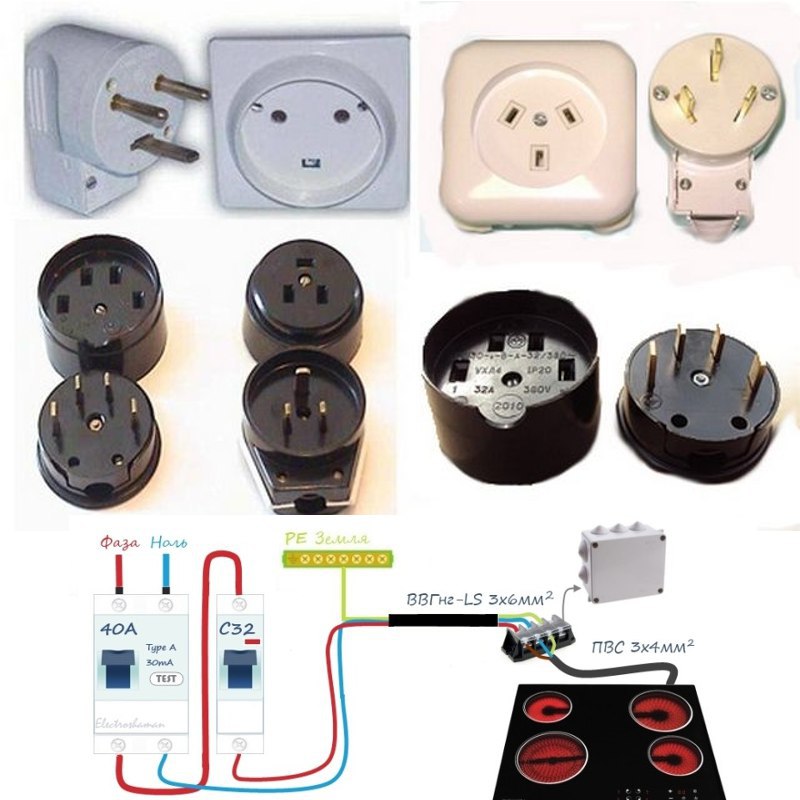

Давайте рассмотрим поближе самые распространённые розетки, используемые для подключения электрических плит.

  1. Розетка РС 32, обычно Российского или Украинского производства. Заземляющий контакт находится сверху и перевернут относительно фазы и ноля на 90 градусов, что бы не воткнуть подругому.      Как на фото – фазу (коричневые провод) к правому контакту, ноль (с голубой полосой) к левому, хотя как я уже говорил, если перепутать местами – ничего страшного.
  2. Розетка для электрической плиты, производства Белоруссия. Контакты расположены под углом, что так же исключает возможность неправильного подключения. Земля, как водится у отечественных производителей, верхний контакт.
  3. Розетка фирмы Legrand 2P+E, 32А. Красивая, надежная розетка, самое то для хорошего ремонта (хотя кто на нее смотрит то, за плитой). Отличается от наших и СНГ-шных тем, что заземляющий контакт внизу розетки и имеет прямоугольную форму, тогда как фаза и ноль круглые.

Как подключить электроплиту на 380 Вольт

Если вы владелец частного дома и электричество у вас введено по 3м фазам на 360 Вольт, то для оптимального распределения нагрузки на щиток, к плите от него нужно проложить пятижильный кабель не менее 2. 5 кв. мм сечением.

Подключаем соответственно к 3х фазной розетке, для электроплиты используем вилку с 5и жильным кабелем, и еще, в электроплите снимаем соединяющую перемычку между фазовыми контактами (L1,L2,L3) и на эти контакты подключаем фазы.

Можно подключить электроплиту и на 2 фазы, но я рекомендую, при самостоятельном подключении электроплиты на 360 Вольт, подключать на все 3 фазы, для меньшей нагрузки на электрощиток.

Перемычку между контактами на ноль (4 и 5) не трогаем. И на контакт 6 подключаем заземляющий провод.

Еще раз повторюсь! Внимание! Будьте внимательны, не перепутайте фазу и заземление — возможно получение удара током или возникновение поломки.

Понравилась статья? Поделиться с друзьями:

Подключение варочной панели к электросети

Встраиваемые варочные панели вытесняют из рынка классические электрические и газовые плиты. Данный тип бытовой техники функционален, более экономичен, легкий в управлении и имеет красивый вид.

Подключают варочные панели отдельно от духового шкафа, моноблоком или в комбинированной виде (верх может быть газовый, а низ – электрика, и наоборот). Установка своими силами не представляет проблем, но есть ряд нюансов. Ниже расскажем, как правильно подключить дома варочную панель к электросети.

Главные особенности подключения техники

Работу следует выполнять строго по инструкции от завода-производителя бытовой техники, по нормам ПУЭ 7 издания. Иначе можно лишиться гарантии на приобретаемую варочную панель. Халатное отношение приведет к пожару электрической проводки в доме. Разберем детально, как необходимо подключать в домашних условиях электрическую варочную панель на кухне.

Все начинается с разметки. Если правильно обозначите место для отверстия варочной панели, то не возникнет проблем с монтажом техники к электросети. Посадочное место можно обозначить 2-мя способами:

  1. Уложить бытовую технику на столешницу и обвести карандашом.
  2. Рассчитать все точно (так работают профессионалы).

Вырезать отверстие для плиты можно при помощи следующих инструментов – ручного фрезера, дрели или лобзика. Красивее срез получается при помощи фрезера, но его нечасто встретишь в домашней мастерской. Лобзиком работу делать долго. Для самостоятельного подключения панели чаще берут дрель.

Использовать аппарат нужно аккуратною. Берут сверла 8-10мм и делают отверстия по периметру посадочного основания. С небольшими отступами друг от друга наслаивается масса отверстий, которые после выстраиваются в общую единую прорезь.

Делать работу нужно с внутренней стороны обозначенного прямоугольника. Чтобы кусок вырезанной столешницы не повредил мебель на кухне, нужно подложить сверху табурет или обрезки ДСП.

Совет! В конце нужно выполнить гидроизоляцию. При попадании влаги на обработанную поверхность, из которой изготовлена столешница, она быстро начнет портится. Торцы смазывают силиконом.

Как поставить дома газовую плиту

При разметке основания для бытовой техники следует брать во внимание, что от прибора до стены должно быть не менее 55мм. Врезка проводится вышеуказанных способом. Подключение к газовой трубе выполняет сотрудник госслужбы, а вот с электрикой можно справиться своими силами. Если планируете соединить варочную панель к газовой трубе сами, позаботьтесь, чтобы не было утечек газа, а все гайки хорошо закручены.

Правила монтажа электроварочной панели

Выполните разметку на столешнице перед тем как подключить вилку к варочной панели. Далее выполняют подведение отдельной электрической линии с заземлением под кухонный агрегат, а после уже можно приступать к работе. Опирайтесь на инструкцию, которая идет в коробке с покупкой. Перед установкой любых электроприборов необходимо обесточить помещение с распределительного щитка.

Совет! Электрический ток – источник повышенной опасности, неаккуратный монтаж приборов приведет к нежелательным последствиям. Если сомневаетесь в своих силах, лучше пригласите на дом специалистов.

Выбираем мощность новой варочной панели

Для любой варочной техники мощность считается главным показателем. От этого критерия зависит как долго будет готовиться еда на плите, насколько удобно хозяйке будет работать с электроповерхностью. Хорошо, когда конфорка всего за пару секунд нагревается, и также быстро остывает. Но у такого удобства есть и минус – большое потребление электроэнергии.

Электрическая

Пользуется спросом варочная панель для подключения с 4-мя конфорками. Производители оснастили прибор местами нагрева разной мощности:

  • 1 конф. − 0,4-1кВт.
  • 2-е конф. – 1,5кВт.
  • 4 конф. – до 3кВт.

В общей сумме получается 7кВт.

Совет! Есть на рынке агрегаты с дополнительными опциями, как регулировка общего уровня нагрева для каждой точки, с большим количеством точек, для посуды нестандартной формы и т. д. суммарная мощность может подрасти до 10кВт.

Индукционная

Это самый современный тип оборудования для подогрева еды на кухне. Средняя мощность такой поверхности – 7кВт. Но речь идет о консолидированной мощности техники.

Газовая

Природное топливо – не электричество, поэтому замерить потребляемое, полученное количество энергии невозможно. В расчет можно взять количество газа, прошедшего через электросчетчик. Теплотворная способность газа составляет 8-11 Вт на час/м3. Оценить качество топлива на кухне можно субъективно.

Но опираться можно на такие показатели:

  • Ориентировочно мощность 1 конф. составляет 2-2,5кВт.
  • На 4 конф. показатель 8-10кВт.

Пониженная мощность отдельных конф. компенсируется отдачей тепла наибольшей конфорки. Чем выше диаметр конфорки, тем больше мощность.

Варианты подключения домашней варочной панели

На территории РФ и странах СНГ производители предлагают подключение варочных панелей по 2-м стандартам. Это однофазная сеть на 220В, реже – двухфазная на 220В или 3-х фазная на 380В. Правильный выбор провода считается важным пунктом во время установки прибора, который не следует игнорировать. В расчет берутся 2 показателя – количество жил и их толщина.

Число жил в проводе зависит от количества контактов в клеммнике подсоединяемой варочной панели. Обычно прибор имеет 2 варианта подключения – к 3,4 жилам. Кабель для техники с 3-мя жилами используют в том случае, если нужно поставить дома плиту к однофазной сети 220В.

Если распредкоробке 2-3 фазы (380В), то установку делают по другим правилам. Используйте подключение по схеме, где учитывают 4 провода. Дополнительный провод позволит уменьшить напряжение на линии, увеличит эффективность.

Далее подбирают оптимальную толщину провода для плиты. В учет берется мощность устройства. Самый оптимальный вариант – 2 и 4мм2. Для маломощных приборов не подходят кабели, толщина которых 6мм2. При выборе провода можно покупать мягкие и жесткие кабели. Оба этих варианта отлично подходят для варочной панели.

Кабель в доме может иметь разные цвета и количество проводков. Рассмотрим все варианты.

Однофазная сеть на 220В

Предусматривает 2 проводника единого цвета (характерно для старых построек). «Ноль» или «Фазу» необходимо искать при помощи измерительного прибора. В новых домах ставят цветной кабель, фаза L имеет коричневый/красный провод, ноль N – синий, голубой, а заземление PE получило желто−зеленый.

220В с двумя фазами

Встречается в новостройках. Ноль имеет синий провод, фазы – коричневый, черный, а «землю» обозначают желто-зеленым.

Трехфазная сеть на 380В

«Земля» и «ноль» имеют традиционную окраску, а фазы идут по стандарту – коричневый, черный, белый или зеленый, красный, желтый провода.

В результате таких нюансов для подключения индукционные и пр. варочные панели в продаже идут без сетевого шнура. Так что помимо выделенной линии под технику, нужно приобретать отдельно кабель для подсоединения плиты к розетке.

Розетка под варочную панель

Маломощные поверхности (с двумя конфорками) можно подсоединять через стандартную евророзетку на 16А. Но от этого она будет греться, поэтому лучше сразу подключить на кухне розетку на силу тока до 40А. Ее ставят на удобной высоте, но не выше 900мм от пола, и не на одном уровне с плитой.

Желательно выделить место слева или справа от варочной поверхности. Если планируется монтаж духового шкафа вместе с плитой, то ставьте ниже уровня короба, но не близко к полу. Это позволит избежать короткого замыкания во время возможного затопления помещения при поломке водопровода.

Совет! Вся кухонная техника должна иметь единую линию питания от щитка.

Варианты монтажа − скрытый или наружный

Выбор зависит от потребителя. Помните, что в деревянном доме выполняется обычно наружная проводка, а все приборы подсоединяют таким же образом. Это связано с техникой безопасности. Дерево – горючий материал, а провода и пр. источники возгорания прятать запрещено.

Такое правило касается кухонной мебели. Если за розеткой стоит духовой шкаф, то придется вырезать отверстие в задней стенке. Провода вешаем на стену, но не на шкаф.

Для правильного подключения дома варочной панели в случае бетонных или кирпичных стен можно использовать оба варианта установки розеток для плиты. По ТБ скрытая установка лучше всего. Когда ремонт уже выполнен в помещении, то выбирайте вариант монтажа с помощью кабель-каналов. Исключите контакт с горячими материалами, как дерево или не огнестойкий пластик.

Совет! Запрещено использовать для заземления розетку на стояки или трубы. Нельзя подсоединять на контур питания др. кухонную бытовую технику. Это опасно для жизни.

Сечение кабеля для домашней варочной панели

Для правильного подключения индукционной и др. типов варочной панели к сети используем 3-х, 4-х или 5-и жильный кабель с медными проводами. Количество жил, их сечение будет зависеть от нагрузки, напряжения сети, силы тока. Понадобятся и устройства защитного выключения.

Рекомендовано для правильного подсоединения бытовой техники выделить отдельную линию к щитку. Сечение проводов подбирают в зависимости от мощности:

  • Для 1ф. сети с показателями мощности оборудования до 3,5кВт берут 3-х жильный кабель 2,5мм2.
  • Для 1ф. и 2ф. сети с оборудованием мощностью от 3,5кВт нужно приобрести кабель с сечением 6мм2.
  • Для 3ф сети с техникой 7кВт и выше потребуется 5-жильный кабель с сечением 2,5мм2.

Дополнительно следует поставить автомат и устройство защитного отключения. Они позволят предотвратить поломку техники в случае короткого замыкания.

Особенности подключения

Подключение варочной панели выполняется по определенной схеме. Нужное питание обеспечивается для 220В или 380В монтажом специальных перемычек. Распредкоробка на задней стенке прибора имеет изображение такой схемы. Это позволяет правильно подключить цветные жилы. Провод с черной, коричневой изоляцией – в фазу, синего цвета – в ноль, а желто-зеленого – «земля». После этого можно подключить прибор к сети.

Совет! При помощи тестера легко проверить правильность подключения на отсутствие короткого замыкания между каждым проводом кабеля, на вилке на отсутствие контакта между фазой и землей. При этом все приборы должны быть обесточены. Контроль работы варочной панели нужно проводить при различных режимах работы переключателей. Нормальные значения от 4-10 Ом при установленном режиме 10 Ом.

Колодка для подсоединения питающего провода должна содержать 6 контактных зажимов. В документах на эксплуатацию бытовой техники или на самой технике будет указана схема для подключения. При помощи нее можно будет выполнить работу своими силами, не привлекая электрика.

Обязательно наличие нужных инструментов и тестера. Для защиты кабеля в доме или квартире ставят дифференциальный автомат или выключатель-автомат на щитке. С характеристикой С и УЗО.

Заземление электроплиты

Электрическая плита в квартире ли доме нуждается в заземлении. Все работы делятся на 2 категории:

  • При наличии общего заземляющего контура для помещения.
  • В случае отсутствия заземления.

В первом случае понадобится гибкий провод из меди с сечением 2,5мм2. Его придется проложить от электрощитка к прибору. Во втором случае нужна установка УЗО + зануление (для этого понадобится нулевой защитный проводник). Иногда оба этих варианта просто совмещают.

Если в помещении нет центрального газоснабжения, то электроплита – важный кухонный прибор. От качества установка будет зависеть ее срок службы и эксплуатация. При выборе кабеля для техники обращайте внимание на сечение провода, количество жил, марку. Советы можно почерпнуть в спецификации к варочной панели от производителя.

В самостоятельном подключении варочной поверхности к электросети нет ничего сложного. При наличии минимальных знаний в электромонтажных работах, инструментов, можно самостоятельно справиться с задачей. Прокладка отдельной линии, установка в распредщиток не требует высокой квалификации, но в новых домах в этом не будет необходимости.

Застройщики заранее стараются выполнить подготовительные работы, чтобы новые жильцы могли без хлопот выполнить подключение бытовой техники на кухне. В старых же постройках придется ставить отдельную линию, заниматься заземление, менять проводку полностью.

Подключение электроплиты — поможем подключить электроплиту!

Нужно подключить электроплиту? Цена зависит от нюансов

Итак, подключение электроплиты занятие ответственное. Самостоятельный монтаж может привести к серьезным проблемам. По всем вопросам подключения крупной бытовой техники рекомендуем обратиться к специалистам компании «Проблем-в-Доме. НЕТ». Заказать выезд мастера можно по телефону 8 (499) 495-46-80. У оператора вы можете узнать, сколько стоит подключить электрическую плиту, указав параметры:

— мощность электроплиты и марку;

— возраст дома;

— тип заземления;

— расстояние от щитка до устройства.

Наша компания может предложить следующие недорогие работы:

— подключение: электроплита BEKO, Zanussi, Electrolux, Bosch, Лысьва, Мечта, ЗВИ и другие;

— дополнительный монтаж и прокладку кабеля, если номинальная мощность электротехники превышает норму;

Отметим, что электроплиты Индезит и их подключение, также подключение плиты Занусси и ряда других малобюджетных марок, как и качественное подключение плиты ЗВИ, менее требовательно и меньше стоит. Для подключения плиты этих марок стоимость комплекта электрооборудования будет также немного дешевле. Задайте также вопрос, сколько стоит подключения вытяжки и электроплиты. Сделать монтаж одновременно дешевле.

В отношении экономии электроэнергии электроплита Лысьва и ее подключение часто рекомендуется нашими мастерами в качестве бюджетного варианта. Для сокращения общих затрат на технике мы можем сделать аккуратный монтаж электроплиты в столешницу или экономное подключение встроенной электроплиты.

Подключение электрической плиты: основная схема

Чтобы подключить электроплиту, придется тщательно сделать электрику. В частности, понадобится прокладка отдельного кабеля от электрического щитка до прибора и монтаж заземления, если ваша квартира находится в старом доме с низкими требованиями к безопасности электроприборов. Но, как правило, в таких домах не устанавливаются электроплиты, и имеется ввод газа. При желании рекомендуем подключение электроплиты Занусси в гибридном исполнении (газово-электрическую).

Безусловно, подключение плиты даже при знании особенностей монтажа должно делаться грамотным мастером. Как говорится, подключить электрическую плиту – не проблема, главное, это сделать правильно. Стоимость подключения электроплиты будет зависеть от параметров, упомянутых выше: от длины кабеля, фазы, мощности оборудования, необходимости проводить монтаж заземления. Вопрос «сколько стоит подключить плиту», полностью зависит от этих характеристик.

Прежде чем подключить электрическую плиту учитывайте её мощность

Электроплиты относятся к наиболее мощным электроприборам. Наличие отдельных нагревающих элементов с мощностью 1200-1800 Вт подразумевает, что суммарная мощность прибора будет достигать 5-8 кВт. Причем есть отдельные модели, например, компании Bosch, которые достигают 9800 кВт. В результате подключение плиты BOSCH и подобных модификаций будет требовать особых мер безопасности. Придется понести затраты, чтобы подключить электроплиту, цена в данном случае будет включать весь необходимый объем работ.

При покупке и выборе модели нужно учитывать не только общий расход электроэнергии и собственные затраты на оплату, но и допустимые объемы энергопотребления по отношению к вводному кабелю. Очевидно, что кабель должен предусматривать безаварийную работоспособность всех приборов.

Так что само подключение электроплиты и цена тесно взаимосвязаны не только при установке, но и на протяжении всего срока эксплуатации. В целом, рекомендуем подбирать электроплиты класса потребления А, они несколько экономнее. Подключение электроплиты и сложность работ тесно связаны с мощностью выбранной модели.

Напомним, что электроплиты устанавливаются в жилых домах свыше 10 этажей, к таким зданиям попросту запрещен подвод газа. Проводка рассчитана на подключение электроплиты Мечта, например, и других отечественных марок. Электричество безопаснее, но только если подключение электрической плиты и других приборов во всех квартирах сделано по всем правилам.

Подключение плиты: выбор кабеля

Для электроплиты потребуется отдельная прокладка защищенного кабеля к щитку, на практике он будет рассчитан на самый высокий ток в квартире. Также при монтаже электрики существует одно правило: от одного кабеля может питаться один мощный прибор и два-три маломощных. Отметим еще раз, нужно качественное подключение и электроплита, соответствующая классу безопасности 1!

Если вы делаете отдельное подключение конфорки электроплиты и духовки, стоит их запитать от разных кабелей. Обратите внимание, что в некоторых квартирах сделана разводка электрики, так что подключение эл. плиты на первый взгляд не нужно. Эта разводка может быть использована, чтобы сделать безопасное подключение — электроплита Мечта, Лысьва и ЗВИ.

Стандартные требования к квартирам предусматривают установку устройства защитного подключения на 40 А, соответственно, в случае плиты Bosch, требующей 9,8 кВт и 44,5А, УЗО будет отключать прибор при работе на полной мощности. Чтобы подключить плиту этой модели придется сделать ряд дорогостоящих работ.

Как основное правило, кабель выбирается исходя из суммарной мощности всех электроприборов на линии. Итак, если вы хотите подключить электрическую плиту, цена будет зависеть от параметров прокладываемой электрической цепи и степени ее защиты. Длина кабеля (с медными сердечниками, трехжильный в качественной PE защите) будет значительно влиять на стоимость.

Подключение эл плиты: не забывайте про заземление

Заземление в электрических плитах является безусловной необходимостью. Конечно, в нашей практике случались заказы, где требовалось подключение встроенной плиты, сделанной по гибридному типу, в жилье старого фонда без заземления.

В таких случаях мы прибегали к надежному и неоднократно испытанному варианту получения заземления за счет разделения проводника PEN. С учетом того, что подключение плиты Электролюкс проводится к двум энергоисточникам, мощность электрочасти не такая большая.

Заземление может соответствовать двум стандартам: устаревшему TN-C и новому ТN-S. В зависимости от типа изделия, например, подключение электроплиты BEKO будет иметь свои особенности. Будьте внимательны при приеме работы у частных мастеров, «занулять» электросеть на водопровод и канализацию строго запрещено! Также не используйте уже запрещенные кабеля типа ПУНП!

Схема подключения: розетки для электроплит, УЗО, автоматы, кабель

Вопрос «сколько стоит подключение электроплиты», включает в себя выбор и закупку материалов. Мастера нашей компании используют хорошо испытанные комплектующие, которые доступны клиентам по выгодным ценам.

Так что, сколько стоит подключить электроплиту – этот вопрос состоит из двух частей, непосредственно покупки всех необходимых элементов и монтажа. Классически, электроцепь для бытовых приборов включает кабель, УЗО, автомат и розетку. Подключение электрической плиты и цена вопроса во многом зависят от комплектующих.

Для однофазной сети используется трехжильный кабель, подключение трехфазной плиты требует пятижильного кабеля (А, В, С — фазы, N – ноль, PE – заземление). Подключение промышленных образцов электроплиты делается именно таким способом.

Для электроплит выбираются специальные розетки с керамическими сердечниками и шторкой. Подключение промышленной электроплиты делается со специальной силовой розеткой. Для электроплит выбираются розетки с керамическими сердечниками и шторкой.

Подключение электроплиты по схеме в квартире и в частном доме

Электрическая плита — идеальный выбор для современной кухни. При правильной установке и использовании устройство будет правильно служить в течение многих лет. Конечно, подключить прибор часто приглашают квалифицированных специалистов, но при желании можно сделать все самостоятельно, еще и сэкономить! В этой статье вы ознакомитесь с основными требованиями к подключению электроплит. О том, как самостоятельно подключить электроплиту, читайте далее.

Блок: 1/8 | Кол-во символов: 456
Источник: https://220v.guru/bytovaya-tehnika/podklyuchenie-tehniki/podklyuchenie-elektroplity-po-sheme-v-kvartire-i-v-chastnom-dome.html

Требования к электропроводке

Квартирный щиток

Вводной автомат

Важно! Прежде чем приступать к каким-либо манипуляциям с проводами и электроприборами, отключите подачу электричества на дом или квартиру.

Современные модели электроплит обычно продаются без шнура в комплекте. Этому есть разумное объяснение: техника безопасности требует, чтобы подключение таких приборов выполнялось посредством высококачественных клеммных колодок, т.е. по т.н. безрозеточному методу. При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.

Для подключения нужно использовать кабель сечением от 4 мм2, если его длина не превышает 12 м. В случае же применения более длинного провода, минимально допустимое значение сечения увеличивается до 6 мм2. При этом обязательно должна быть выполнена установка отдельного автомата конкретно для плиты.

Выбор сечения кабеля

Подключение через розетку также допустимо. Нужно лишь чтобы прибор был рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.

Варианты исполнения розеток для электроплиты

Таким образом, требования к подключению электроплиты можно объединить в короткий, но очень важный перечень, включающий в себя следующие положения:

  • для подключения прибора используется трехжильный медный кабель сечением от 4 мм2либо от 6 мм2 в зависимости от длины шнура;
  • в электрощите устанавливается отдельный автомат для плиты;
  • выполняется монтаж устройства защитного отключения;
  • плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в конце руководства.

Блок: 2/5 | Кол-во символов: 1689
Источник: https://stroyday.ru/remont-kvartiry/elektropribory-i-osveshhenie/podklyuchenie-elektroplity-svoimi-rukami.html

Готовим нехитрый инструментальный набор

Чтобы без посторонней помощи присоединить электрическую плиту, вам потребуется следующий инструментальный набор:

Электрика: подготовка кабеля на плиту

  • пассатижи;
  • комплект крестовых и шлицевых отверток;
  • отвертка-индикатор;
  • нож для монтажных работ;
  • бокорезы для проводов;
  • перчатки из резины;
  • паяльный аппарат;
  • изоляционная лента.

Более того, могут потребоваться инструменты для прокладывания кабеля в стенках. Большого труда не составит сделать штробы (канавки) с помощью перфоратора и специализированной насадки-лопатки. Если же перфоратора нет у вас, воспользуйтесь обыкновенным зубилом и молотком.

Для заделывания штроб потребуются шпателя, а еще иные некоторые инструменты, которые используются при шпаклевании стен.

Подключение электрической плиты

Блок: 2/4 | Кол-во символов: 793
Источник: http://modut.ru/jelektrichestvo/kak-pravilno-podkljuchit-jelektroplitu/

На старое место

1.Присоединение провода
2.Монтаж вилки или клеммной колодки
3.Выравнивание корпуса по уровню, проверка прибора и инструктаж по эксплуатации
Цена работ 1190 руб

+ клеммная колодка ≈150 руб
+ провод ПВС 3х4 ≈150 за метр

  • Блок: 3/23 | Кол-во символов: 246
    Источник: https://stroyvolga.ru/%D0%BA%D0%B0%D0%BA%D0%BE%D0%B9-%D0%BA%D0%B0%D0%B1%D0%B5%D0%BB%D1%8C-%D0%BD%D1%83%D0%B6%D0%B5%D0%BD-%D0%B4%D0%BB%D1%8F-%D0%BF%D0%BE%D0%B4%D0%BA%D0%BB%D1%8E%D1%87%D0%B5%D0%BD%D0%B8%D1%8F/

    Подготовка к установочным работам

    Прежде чем подключить электрическую плиту, нужно выбрать, какое будет ее расположение на кухонном пространстве. Для этого нужно следовать простым правилам:

    1. Положение установки должно быть удобным.
    2. Длина кабеля должна быть выбрана таким образом, чтобы свободно при необходимости перемещать электроприборы от стены, не отсоединяя ее от сети.
    3. Пользователи должны помнить, что разогретая сковорода может нагреваться до 100 °C, поэтому нельзя ставить плиту рядом с холодильником.
    4. При установке в кухонных блоках необходимо защищать пластиковую панель от перегрева в процессе эксплуатации прибора.
    5. В непосредственной близости от плиты лучше не размещать другие электроприборы — электромагнитное поле будет влиять на качество их работы.
    6. При выборе места решающим фактором может стать зона вентиляции, которая должна находиться над варочной поверхностью или за ней в зависимости от используемой конфигурации вытяжки.

    Блок: 3/8 | Кол-во символов: 953
    Источник: https://220v.guru/bytovaya-tehnika/podklyuchenie-tehniki/podklyuchenie-elektroplity-po-sheme-v-kvartire-i-v-chastnom-dome. html

    Какой кабель для плиты нужно купить?

    Подключать любую бытовую технику в доме нужно исключительно по ПУЭ (Правилам устройства электроустановок). Требования, изложенные в этом издании, написаны с учетом многолетнего опыта профессионалов. Пренебрегать ими окажется себе дороже, можно просто лишиться гарантии на желанную электроплиту. Необоснованный выбор кабеля для подключения электроплиты, его сечения и марки  – основная причина возгорания электропроводки,которая приводит к возникновению пожара.

    Мощность потребляемой электроэнергии – самый важный параметр, который нужен при определении сечения проводника для подключения электроплиты. Она равна произведению напряжения и силы тока (P = U х I). Так, к примеру, плиты, рассчитанные на ток 13 А при 220 В,потребляют ровно столько же энергии, как если бы им нужно было 7,5 А при 380В. Значит, чем выше напряжение, тем больший выигрыш получается в передаче (больше напряжения = меньше ток = меньше сечение проводов). Потребление электроэнергии зависит от работы устройства, подстроиться под сетевое напряжение не составит труда.

    Мощность электроплит различается в зависимости от фирмы производителя и модели, и обычно составляет 5-8 кВт. В таблице приведена зависимость основных показателей.

    Внимание! Сечения кабелей в таблице показаны для медного кабеля, лучше всего подходящего для подключения плиты.

    Что произойдет с током, если сечение проводника выбрать больше? Ничего,кроме увеличения стоимости кабеля. Тем не менее сечение отходящей линии не должно быть больше, чем у вводной, иначе получится большая нагрузка на главную сеть.

    Пользоваться таблицей достаточно просто: по значению мощности электроприбора, взятому из технического паспорта, выбрать соответствующие параметры.

    В таблице одна колонка предназначена для однофазной, другая – для трехфазной сети. Подключение выбирается в зависимости от типа проводки. При подводе трехжильного провода к розетке означает, что сеть однофазная, пятижильный провод говорит о трехфазном подключении. Помимо этого, обязательно стоит учесть, какой тип подключения поддерживает сама электроплита.

    Как правило, приборы небольшой мощности (до 3-5кВт) подключают к однофазной сети (фаза L, ноль N и земля PE), а начиная от 5кВт, применяется уже двух- либо трехфазное подключение (фазы А, В, С, ноль N и земля PE). Последний вариант нередко приходится применять в частном секторе.

    Итак, с сечением и количеством жил в проводнике определились. Остаётся выбрать марку кабеля. Для обычных условий прокладки удобнее применять марку КГ (кабель гибкий) либо ПВС (провод виниловый соединительный).

    Чем же они хороши? Данные проводники силового назначения отличаются преимуществами по сравнению с другими типами:

    • использование в помещениях с повышенной влажностью;
    • высочайшая гибкость;
    • двойная изоляция;
    • применение (рекомендуемое) в установках с повышенной вибрацией;
    • разрешённый радиус изгиба составляет не менее 8 наружных диаметров сечения;
    • недорогая цена.

    К потребляемой электроприбором мощности всегда рекомендуется прибавлять 20%, а потом выбирать кабельное сечение не ниже полученного результата. Даже не зная точно о том, какая мощность у плиты, можно смело брать провод с запасом ПВС 3х6 либо КГ 3х6. Как правило, они подходят к большинству случаев, так как выдерживают до 10 кВт потребляемой мощности.

    Предположим, мощность вашей электрической электроплиты 7 кВт, в этом случае, можно использовать проводник меньшего значения в соответствии с номиналом автомата – ВВГнг (3х4) (марка тоже хорошо подходит) или ПВС (3х4). А в щиток лучше смонтировать автоматический выключатель на 25 А.

    Если же у вас трехфазная сеть, то проводником питания должен стать пятижильный кабель для электроплиты сечение не менее 2,5 мм2. Почему? Да потому что такой вариант обеспечивает питание трехфазной нагрузки до 16,4 (кВт), что вполне подойдет для любой плиты.

    Блок: 2/4 | Кол-во символов: 3814
    Источник: https://amperof.ru/elektropribory/kakoj-kabel-nuzhen-dlya-podklyucheniya-plity.html

    Установка электрической плиты

    Для установки электроплиты понадобится медный провод с большим сечением кабеля 3×4 или 3×5. Обязательно наличие электрощита на землю. К кабелю для электроплиты категорически запрещается подключать другие устройства. Обязательно проверьте качество проводки, УЗО, наличие индукции. При необходимости выполните замену розетки. Затем нужно проверить фазу между заземлением и фазовой подачей пластины — показания должны быть до 4—10 Ом.

    Помните, что изготовители электроплит не несут ответственности за ущерб вашему здоровью или имуществу, вызванный неправильной установкой оборудования. Поэтому более рационально и безопасно обращаться к профессионалам.

    Специалисты обладают всеми нужными навыками и допусками, необходимыми при подключении такого оборудования, и сертификатами на подключение от производителей.

    Блок: 5/8 | Кол-во символов: 844
    Источник: https://220v.guru/bytovaya-tehnika/podklyuchenie-tehniki/podklyuchenie-elektroplity-po-sheme-v-kvartire-i-v-chastnom-dome.html

    Почему стоит вызвать именно нас

  • Доступная стоимость — цена не будет неожиданностью
  • Старший мастер принимает заявки.
  • Гарантия 1 год с печатью в талоне
  • Скидки для пенсионеров, инвалидов — 10%
  • Комплектующие у мастера с собой
  • Установка за 1 посещение
  • Примеры наших работ (размещены с разрешения собственников квартир):

    Пример расчета провода для питания электроплиты

    Пусть предполагается проложить групповую однофазную линию, питаю¬щую стационарную кухонную электроплиту мощностью Р = 5,8 кВт. Проводка должна быть выполнена частично открыто, частично в пластмас¬совой трубе. Необходимо подобрать провода или кабели соответствующих марок и определить площадь их сечения.

    Определение характера помещения. Пусть по наблюдениям установлено, что пары или конденсирующаяся влага выделяются лишь временно, в небольших количествах, а относительная влажность больше 60%, но меньше 75%. Отно¬сим помещение к категории влажных.

    Определение марки провода. По приведенным в начале главы таблицам устанавливаем, что как непосредственно, так и в пластмассовых трубах во влажных помещениях можно прокладывать провода марок АПВ, АППВ.
    Находим там же характеристики этих проводов: АПВ — провод с однопроволочной алюминиевой жилой в поливинилхлоридной изоляции; АППВ — провод плоский с двумя или тремя однопроволочными алюминиевыми жилами, расположенными параллельно, в поливинилхлоридной изоляции.

    Определение необходимого числа жил.

    Блок: 5/23 | Кол-во символов: 1423
    Источник: https://stroyvolga.ru/%D0%BA%D0%B0%D0%BA%D0%BE%D0%B9-%D0%BA%D0%B0%D0%B1%D0%B5%D0%BB%D1%8C-%D0%BD%D1%83%D0%B6%D0%B5%D0%BD-%D0%B4%D0%BB%D1%8F-%D0%BF%D0%BE%D0%B4%D0%BA%D0%BB%D1%8E%D1%87%D0%B5%D0%BD%D0%B8%D1%8F/

    Монтаж электроплит на полу

    Перед первым подключением прибора важно провести его установку на ровную поверхность. Место для этого должно быть ровным, при необходимости плиту можно отрегулировать специальными ножками. Кроме того, при необходимости есть специальный участок для встраивания данного устройства в столешницу.

    На первый взгляд кажется, что сделать эту работу просто и нет смысла нанимать мастера. Однако, как показывает практика, без профессиональной помощи вряд ли можно обойтись, так как зачастую подключение прибора требует дополнительной установки отдельной розетки и проведения проводки к ней. Хороший профессионал поможет в кратчайшие сроки подключить выбранную модель плиты, и через несколько часов вы сможете начать готовить.

    Сервисное обслуживание недорого стоит. Заплатив один раз, вы избавите себя от лишних хлопот и возможных аварий. Ведь при установке кухонного оборудования вы можете не соблюсти технологии.

    Блок: 6/8 | Кол-во символов: 939
    Источник: https://220v.guru/bytovaya-tehnika/podklyuchenie-tehniki/podklyuchenie-elektroplity-po-sheme-v-kvartire-i-v-chastnom-dome.html

    Руководство по заземлению прибора

    При работе в сетях старого типа даже специалисты нередко ошибались, выполняя заземления в различных электротехнических устройствах на шины рабочего нуля. Такое отступление угрожает весьма неблагоприятными последствиями: если провод будет разрывать ноль, фаза будет проходить через нагрузку напрямую на устройство, и будет бить током.

    Часто электрики допускают очередные промахи, запутав провода фазы и нуля. При запуске такого «заземления» результат будет похож на предыдущий случай — владелец плиты может быть бит током в любой момент. Существует несколько решений проблемы. Просмотрите доступные методы и выберите подходящий для вашей ситуации.

    Есть ли заземлённый щит в квартире

    Для этого идём в ЖЭК или обслуживающую организацию. Если представитель говорит, что корпус щита надёжно заземлён, нам нужно будет только подключить жёлто-зелёный провод к раме через болт.

    Если представитель даст отрицательный ответ или запутается в показаниях, выполнить заземление, как описано выше, невозможно — оно либо окажется неэффективным, либо приведёт к удару электрическим током.

    Для жителей квартир первого этажа и владельцев домов

    Арендодатели могут попытаться создать отдельный контур заземления. И делают это:

    • За внешней стеной здания в земле вкапывают стальной стержень диаметром 16 мм и длиной 250 см в количестве 3 штук.
    • Приводные стержни соединены стальной полосой шириной 4 см и толщиной 0,5 см.
    • С помощью электрического щита появляется заземляющий (жёлтый / зелёный) провод и предварительно завершённый наконечник.
    • От заземляющего контура к проводу заземления протягивают проволоку — стержень. Рекомендуемый диаметр такой проволоки — 0,8 см. На конце предварительно сварена стальная пластина с отверстием для болта. Заземляющий кабель с помощью болта крепится к плите катанки с минимальной высотой 250 см от уровня земли.
    • Кабель заземления подключён к отдельной шине заземления в щитке. К шине подсоедините заземляющий провод от пластины.

    Перед тем как принять заземляющее устройство в эксплуатацию, необходимо пригласить мастера для измерения сопротивления. Выполнить такую проверку самостоятельно можно только при наличии нужного устройства. Значение сопротивления всегда не должно превышать 8 Ом.

    Если заземлить не выходит

    Щит не заземлён, а сделать индивидуальный контур заземления нет возможности? Оставьте просто зелёный и жёлтый провод в щите.

    Все элементы по правилам должны быть заземлены. Результатом нарушения правил может стать поломка прибора, риск поражения электрическим током и повреждение имущества, причём не только его, но и прилегающей территории.

    Прежде чем самостоятельно заниматься подключением прибора, необходимо позвонить в сервисный центр и узнать, во сколько обойдётся эта работа. Вы сможете избавиться от множества проблем, связанных с трудоёмкими и непривычными работами.

    Блок: 8/8 | Кол-во символов: 2866
    Источник: https://220v.guru/bytovaya-tehnika/podklyuchenie-tehniki/podklyuchenie-elektroplity-po-sheme-v-kvartire-i-v-chastnom-dome. html

    Подключаем электроплиту

    Подключаем электроплиту

    Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение будем выполнять через розетку.

    Первый шаг

    Выбираем место для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Для обеспечения его надежной и безопасной эксплуатации, на ближайшей к плите стене мы устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.

    Розетка

    Второй шаг

    Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, ставим трехполосный выключатель на 16 А. В случае работы в однофазной сети монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.

    Однофазное подключение электроплиты (наиболее распространенное)

    Третий шаг

    Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазном режиме применяем шнур 3х4 аналогичной марки. Тянем провод от электрощита к штепсельной розетке нашей электроплиты.

    Кабель силовой ВВГнг 5х2,5

    Четвертый шаг

    Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Работаем очень внимательно, соблюдая установленные стандарты. Если подключение выполняется с использованием трехжильного кабеля, то коричневый провод (также он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки, синий провод (может быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля чаще всего окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.

    Пятый шаг

    Соединяем штепсельную вилку с гибким проводом электроплиты. При этом обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке.

    Шестой шаг

    Подсоединяем гибкий провод к плите. На данном этапе многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же на задних крышках агрегатов. Следуем предложенным производителем рекомендациям.

    Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.

    Седьмой шаг

    Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «ноля» соединяем с общей шиной для всех проводников ноля. Не подключенной осталась лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет. Что делать? Читаем далее.

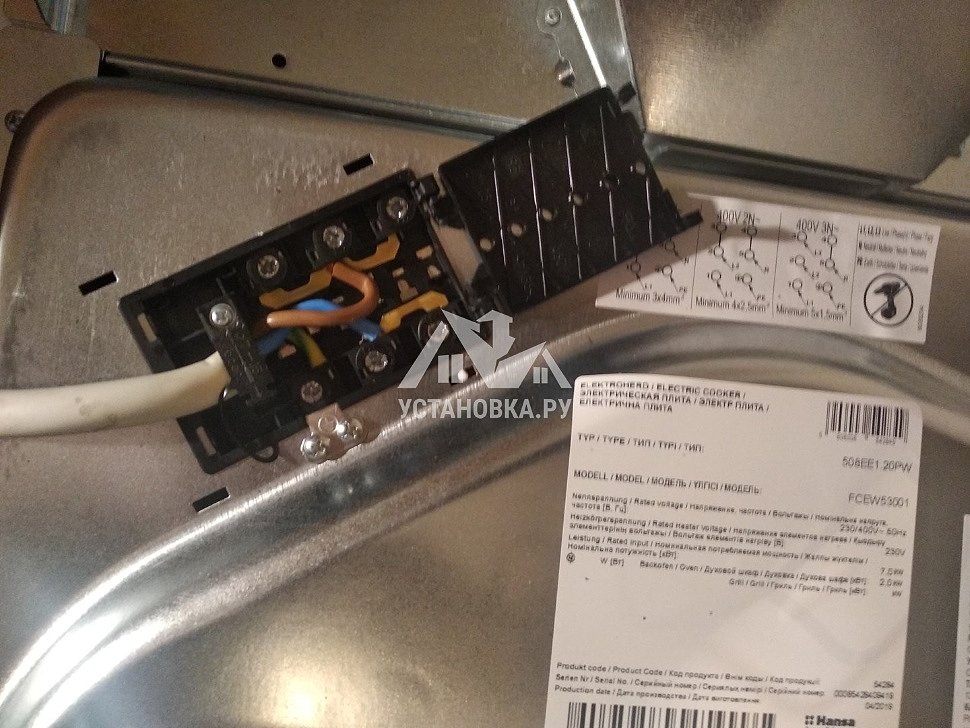

    Расстановка перемычек в электроплите Ханса

    Блок: 4/5 | Кол-во символов: 3099
    Источник: https://stroyday.ru/remont-kvartiry/elektropribory-i-osveshhenie/podklyuchenie-elektroplity-svoimi-rukami.html

    Как установить провод для электрической плиты

    Если она окажется больше (проверьте по паспорту), с электрощита придется проложить отдельный кабель 3х2,5 мм2. Он подключается к автомату на 25А.

    Предпочтительный вариант – подсоединение духового шкафа к отдельному автомату. В противном случае при большой мощности потребления одновременная работа нескольких электроприборов будет невозможна – они будут выбивать выключатель.

    Если вы приобрели встроенную технику – электрическую поверхность и духовой шкаф, подключить их можно самостоятельно. Сделать это не очень сложно, главное соблюдать инструкцию и быть предельно внимательными. Помните, что работа с электропроводкой – дело не шуточное, ошибки здесь могут стоить дорого. Не допустить их и сделать все грамотно вам помогут приведенные нами разъяснения и советы.

    Блок: 8/14 | Кол-во символов: 815
    Источник: https://shtyknozh.ru/kabel-dlja-jelektroplity/

    Подключение плиты – завершительный этап

    Сейчас осталось сделать подключение электрической плиты к кабелю. Для этого отвинтите несколько винтов панели находящейся сзади плиты. Многие модели просят капитального демонтажа задней стенки – принцип остается тем же, единственное, придется открутить приличное количество винтов. Сам провод протяните через особое отверстие, имеющее кожух, который оберегает оплетку от повреждения. Более того, закрепите провод в специализированном зажиме, немножко затянув винт.

    Для подключения кабеля к клеммам электрического прибора потребуется схема подсоединения, которая есть в инструкции или приклеена на саму плиту. Большинство самых новых моделей плит могут подключаться по трем схемам – однофазной, двухфазной и трехфазной. Для этого они имеют 5–6 клемм (3 клеммы «фазы», 1-2 клеммы нуля и 1 клемма заземления).

    Не зависимо от подобранной схемы подсоединения, клеммы «нуля» и «земли» постоянно остаются постоянными. Благодаря этому начните подключение проводов с них. Если электрическая плитка имеет две клеммы нуля, их необходимо замкнуть с помощью перемычки (моста). Последние в большинстве случаев комплектуются с плитой, в другом случае их можно выполнить своими руками из обрезка кабеля.

    Если сеть трехфазная, то каждый провод фазы подсоединяется к собственной клемме. При двухфазном подсоединении делается установка моста между 2-мя клеммами. При подсоединении плиты к однофазной сети, в основном, провод можно присоединить к каждой из трех клемм, так как они все замыкаются между собой перемычками.

    Винты контактов собственными руками надежно затяните. После установите на место тыльную панель. Потом можно включить рубильники, вставить вилку в розетку и сделать первое включение электрической плиты. Если вы будете держаться всех изложенных выше рекомендаций, то трудностей с работой электрических приборов не появится.

    Блок: 4/4 | Кол-во символов: 1885
    Источник: http://modut.ru/jelektrichestvo/kak-pravilno-podkljuchit-jelektroplitu/

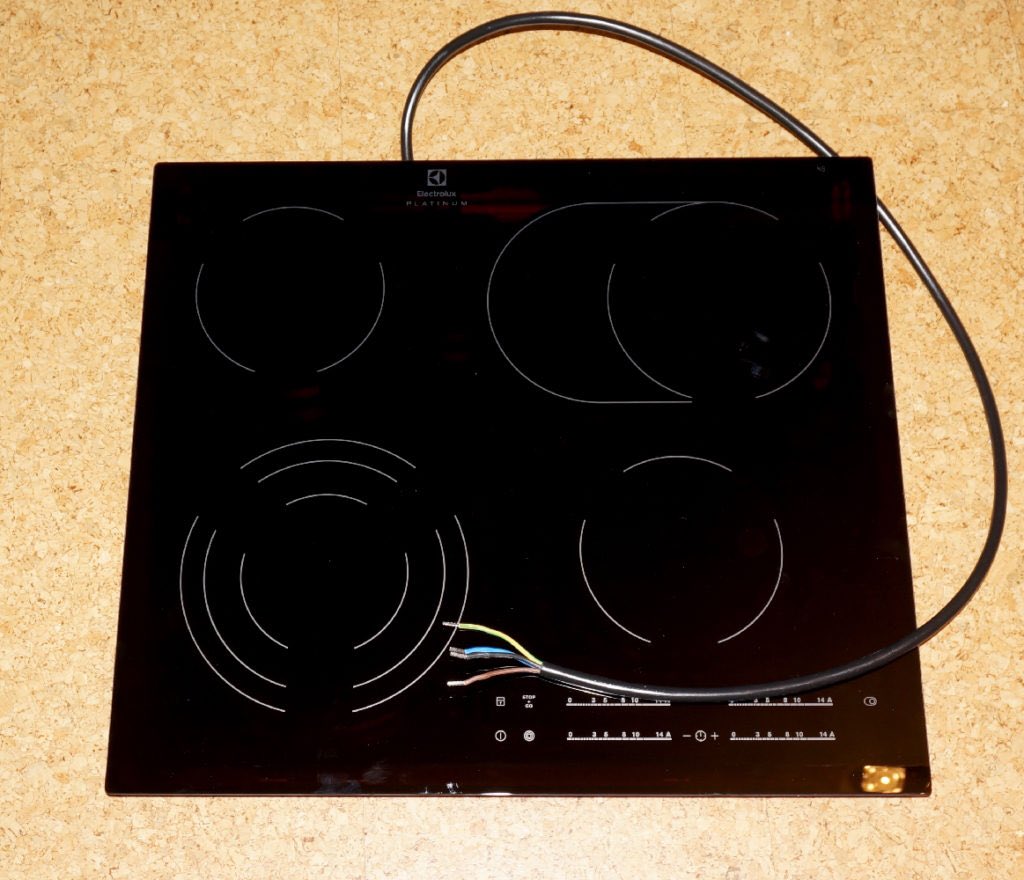

    Кабель для варочной панели

    Подключаем варочную панель самостоятельно

    Встроенные варочные панели с отдельным духовым шкафом все чаще появляются в наших квартирах, заменяя собой громоздкие и не всегда удобные плиты. Однако после приобретения такой техники вы не сразу сможете начать ей пользоваться. Перед вами непременно встанет проблема подключения ее к электросети. Кто-то предпочтет обратиться к помощи профессионалов и не ломать себе голову лишними сложностями. Тем же, кто захочет разобраться во всем самостоятельно и при этом существенно сэкономить, поможет наше подробное руководство.

    Блок: 2/14 | Кол-во символов: 593
    Источник: https://shtyknozh.ru/kabel-dlja-jelektroplity/

    Подключаем электроплиту правильно

    Те, кто решил сэкономить или просто имеет опыт, могут приступать к самостоятельному подсоединению электрической плиты, но для этого необходимо соблюдать некоторые правила.

    Неправильный выбор силовой розетки, автомата защиты,сечения и марки питающих проводов, может привести к воспламенению электропроводки, что может быстро перерасти в пожар.

    • Какой питающий кабель (провод) нужен:

    Поскольку плита имеет большую мощность, она должна иметь отдельный кабель, который идет прямо от распределительного щита.

    По требованию ПУЭ, п.7.1.34 электропроводка в жилых помещениях должна быть только медной.

    Никакой речи и не может быть об алюминиевых проводах так как они имеют ряд недостатков: меньшая электропроводность, быстро окисляются на воздухе, ломаются в местах перегибов.

    Для прокладки от щита к розетке можно использовать кабеля марок: ВВГ; ВВГ-нг; ПВС; ШВВП.

    Если питание квартиры или дома у Вас однофазное, то кабель должен быть только трехжильным: фаза L, ноль N и земля PE.

    • Какое же сечение должно быть у кабеля:

    Согласно своду правил СП , п.9.2 для питания плит от однофазной сети 220 (В) сечение питающего кабеля должно быть не меньше 6 кв. мм. Это как бы обобщенное значение. На самом деле, сечение кабеля может изменяться как в меньшую сторону, так и в большую, в зависимости от мощности плиты.

    Не целесообразно запитывать электрическую плиту мощностью 7 (кВт) кабелем с таким запасом. Можно применить меньшее значение с соответствующим выбором номинала автоматического выключателя, например, ВВГ (3х4) или ПВС (3х4), а на линию установить автомат 25 (А).

    В случае с трехфазной сетью питающий кабель на электроплиту должен быть пятижильным (фазы А, В, С, ноль N и земля PE) сечением не менее 2,5 кв.мм.

    Для защиты выбранного кабеля нам необходимо в квартирном щитке установить автоматический выключатель с номинальным током 32 (А) с характеристикой С.

    C — наименьшая величина тока, при котором автоматический выключатель сработает (отключится) в пределах от 5 до 10-кратного тока от номинального (5·In до 10·In)
    In – номинальный ток автоматического выключателя

    В случае с трехфазным подключением плиты, в щитке нужно установить трехполюсный автомат с номинальным током 16 (А)

    Например, ВА47-29 С32 от IEK:

    Согласно, ПУЭ, п. 7.1.79 для стационарного электрооборудования УЗО можно не устанавливать.

    • Выбор силовой розетки и вилки:

    Мнение, что для электрической плиты достаточно установить самую обычную розетку, ошибочно. Она не сможет выдержать высокую нагрузку и, в лучшем случае, просто расплавится. Для мощных электроприборов используются специальные розетки, способные выдержать 7 кВт и более.

    По материалу изготовления бывают из карболита и высококачественного пластика. Первый вариант – черного цвета, они, как правило, более дешевые.

    Пластиковые представлены, в основном, в белом цвете. Они стоят дороже, отличаются высоким качеством и повышенным уровнем износоустойчивости.

    Белорусские разъёмы — сочетание их цены и качества.
    Бесспорно, они дороже украинских, но гораздо дешевле европейских аналогов. В своей работе они выдерживают большие мощности, и рассчитаны на работу более чем 32А, кроме того на рынке они предоставлены в вариантах как для открытых, так и для закрытых проводок.

    • Подключение плиты через клеммник:

    Этот вариант подключения универсален и в отличие от розеток подходит для трех фазного.

    Обязательно клеммники расположите в распределительно коробке. Если провод многожильный (к примеру марки ПВС) воспользуйтесь вилочными или кольцевыми изолированными наконечниками.

    • Схема соединения провода в плите:

    Сняв с задней панели плиты крышку, вы обнаружите не только ряд медных перемычек, но и расположенную рядом с ней схему трёх вариантов подключения.

    Они рассчитаны на трёхфазное, двухфазное и однофазное подключение к питающей сети.

    Три фазы фазы А, В и С подключаем соответственно на клеммы L1, L2 и L3 (1, 2 и 3). Никаких перемычек в этом случае нам устанавливать не нужно.

    Клеммы N1 и N2 (4 и 5) и PE (6) соединяем по предыдущей схеме:

    • Воспользуйтесь нашими услугами для подключения электроплиты в Спб:

    Вызов мастера до КАД БЕСПЛАТНО

    1. Блок: 2/23 | Кол-во символов: 4133
      Источник: https://stroyvolga. ru/%D0%BA%D0%B0%D0%BA%D0%BE%D0%B9-%D0%BA%D0%B0%D0%B1%D0%B5%D0%BB%D1%8C-%D0%BD%D1%83%D0%B6%D0%B5%D0%BD-%D0%B4%D0%BB%D1%8F-%D0%BF%D0%BE%D0%B4%D0%BA%D0%BB%D1%8E%D1%87%D0%B5%D0%BD%D0%B8%D1%8F/

      Подключаем варочную поверхность

      Основных схем подключения три. Рассмотрим их подробно.

      Подсоединяя кабели к розетке и выводам электроплиты, соблюдайте цветовую маркировку – это позволит вам не ошибиться.

      Однофазная схема 220В

      Самый распространенный вариант в квартирах. Выглядит следующим образом:

      1. Фаза L одновременно подсоединяется на клеммы L1-3. Для этого между ними устанавливаем две медные перемычки (они уже входят в комплект с плитой).
      2. Ноль N подключаем на клеммы N1-2.
      3. Защитный проводник PE – на клемму PE.

      Получить доступ к клеммам электрической поверхности можно через ее заднюю крышку – она откручивается и снимается.

      Трехфазная схема 380В

      Подключаем таким образом:

      • Фазы A, B, C – подсоединяются к клеммам L1-3.
      • Клеммы N1-2 и PE – соединяются по вышеуказанной схеме.

      В данном случае все просто, никаких перемычек делать не нужно.

      Двухфазная схема 380В

      Может быть и такое, что в загородном доме либо квартире фаз не три, а две: A и C есть, а B отсутствует. В данной ситуации варочная поверхность подсоединяется к сети 380В по двухфазной схеме:

      • На L1-2 ставится перемычка и подключается фаза A.
      • На L3 фаза C.
      • Остальное – аналогично предыдущим вариантам.

      Если перемычек у вас по какой-либо причине нет, их можно сделать самостоятельно из провода, сечение которого не меньше, чем у питающего (т. е. 6 мм2).

      Для гибкого провода используйте изолированные кольцевые либо вилочные наконечники, чтобы обеспечить лучший контакт с зажимом. Они прессуются на жилу с помощью специальных пресс-клещей.

      Блок: 22/23 | Кол-во символов: 1506
      Источник: https://stroyvolga.ru/%D0%BA%D0%B0%D0%BA%D0%BE%D0%B9-%D0%BA%D0%B0%D0%B1%D0%B5%D0%BB%D1%8C-%D0%BD%D1%83%D0%B6%D0%B5%D0%BD-%D0%B4%D0%BB%D1%8F-%D0%BF%D0%BE%D0%B4%D0%BA%D0%BB%D1%8E%D1%87%D0%B5%D0%BD%D0%B8%D1%8F/

      Особенности подключения силовой розетки для электрической плиты: на что следует обратить внимание

      Перед установкой нужно облудить концы в клеммные зажимы.

    2.  Подключить питающий кабель к автомату, предварительно зачистив контакты. Отдельную жилу (чаще жёлто-зелёного цвета) соединить с шинами заземления, которыми оборудованы современные системы электрощитов. Если таковых нет, то следует уточнить в управляющей компании, заземлён ли щит квартиры. В отсутствие защиты нужно продумать возможные варианты его обустройства.

    При тестовом подключении на плите должен загореться индикатор. Это свидетельствует о подаче питания. Прибор готов к эксплуатации.

    Блок: 15/23 | Кол-во символов: 649
    Источник: https://stroyvolga.ru/%D0%BA%D0%B0%D0%BA%D0%BE%D0%B9-%D0%BA%D0%B0%D0%B1%D0%B5%D0%BB%D1%8C-%D0%BD%D1%83%D0%B6%D0%B5%D0%BD-%D0%B4%D0%BB%D1%8F-%D0%BF%D0%BE%D0%B4%D0%BA%D0%BB%D1%8E%D1%87%D0%B5%D0%BD%D0%B8%D1%8F/

    Правила соединения проводов

    Какая бы ни была схема, подсоединение выполняется с учётом существующей на контактах маркировки: фаза с фазой, ноль с нулём. Концы проводов, определяющие фазу, выкрашиваются в цвета: коричневый, белый, чёрный. Нулевой провод обозначается чаще синим тоном. Жёлто-зелёный контакт предназначен для соединения с заземляющим устройством. Расцветка проводов может меняться в зависимости от производителя.

    Если при установке возникли сомнения или вопросы, следует привлечь специалиста. Так будет безопаснее, да и монтаж выполнится быстрее.

    Блок: 16/23 | Кол-во символов: 565
    Источник: https://stroyvolga. ru/%D0%BA%D0%B0%D0%BA%D0%BE%D0%B9-%D0%BA%D0%B0%D0%B1%D0%B5%D0%BB%D1%8C-%D0%BD%D1%83%D0%B6%D0%B5%D0%BD-%D0%B4%D0%BB%D1%8F-%D0%BF%D0%BE%D0%B4%D0%BA%D0%BB%D1%8E%D1%87%D0%B5%D0%BD%D0%B8%D1%8F/

    Кол-во блоков: 28 | Общее кол-во символов: 28766
    Количество использованных доноров: 6
    Информация по каждому донору:
    1. https://shtyknozh.ru/kabel-dlja-jelektroplity/: использовано 2 блоков из 14, кол-во символов 1408 (5%)
    2. https://stroyvolga.ru/%D0%BA%D0%B0%D0%BA%D0%BE%D0%B9-%D0%BA%D0%B0%D0%B1%D0%B5%D0%BB%D1%8C-%D0%BD%D1%83%D0%B6%D0%B5%D0%BD-%D0%B4%D0%BB%D1%8F-%D0%BF%D0%BE%D0%B4%D0%BA%D0%BB%D1%8E%D1%87%D0%B5%D0%BD%D0%B8%D1%8F/: использовано 6 блоков из 23, кол-во символов 8522 (30%)
    3. https://stroyday.ru/remont-kvartiry/elektropribory-i-osveshhenie/podklyuchenie-elektroplity-svoimi-rukami.html: использовано 2 блоков из 5, кол-во символов 4788 (17%)
    4. https://220v.guru/bytovaya-tehnika/podklyuchenie-tehniki/podklyuchenie-elektroplity-po-sheme-v-kvartire-i-v-chastnom-dome. html: использовано 5 блоков из 8, кол-во символов 6058 (21%)
    5. https://amperof.ru/elektropribory/kakoj-kabel-nuzhen-dlya-podklyucheniya-plity.html: использовано 1 блоков из 4, кол-во символов 3814 (13%)
    6. http://modut.ru/jelektrichestvo/kak-pravilno-podkljuchit-jelektroplitu/: использовано 3 блоков из 4, кол-во символов 4176 (15%)

    Выбор и установка электрической плиты

    Майкл Чотинер

    Если ваша электрическая плита знавала лучшие времена и вы хотите заменить ее, у вас есть гораздо больше возможностей, чем в дни, когда единственным выбором была отдельно стоящая плита. Современные стильные варианты включают отдельно стоящие, вставные и вставные конфигурации. Если вы хотите установить какой-либо из этих типов электрических плит самостоятельно, вам нужно знать несколько вещей о различиях между ними, чтобы вы могли правильно все настроить.

    Разница между типами электрических плит:

    Отдельно стоящие плиты бывают различной ширины (обычно 24 дюйма, 30 дюймов и 36 дюймов). Они отделаны спереди и по бокам, поэтому их можно устанавливать либо между шкафами, либо в конце ряда шкафов. Отдельно стоящие плиты обычно имеют высоту 36 дюймов от основания до поверхности для приготовления пищи (стандартная высота столешницы), а также имеют встроенную заднюю стенку.

    Вставные плиты имеют ту же ширину, что и отдельно стоящие плиты, и предназначены для установки на пол, но их необходимо устанавливать между шкафами, так как их стороны не закрыты.Варочные панели выдвижных плит слегка приподнимаются по бокам и сзади, перекрывая столешницу, создавая более встроенный вид. С практической точки зрения перекрывающаяся варочная панель предотвращает попадание жира и крошек в пространство между шкафами и прибором. Вставки не имеют встроенного фартука.

    Вставные полки предназначены для размещения на платформе или раме между шкафами. Как и выдвижные плиты, у вставных есть грибовидные варочные панели, которые перекрывают столешницу по бокам и сзади. Скорее всего, вам нужно будет приобрести или сделать панель-заполнитель, которая соответствует отделке вашего шкафа, чтобы заполнить пространство ниже диапазона вставки.

    Как только вы выбрали правильный базовый стиль, который подходит для вашего помещения и вашей кухни, ваша работа еще не сделана! В каждой категории дизайна вы найдете широкий спектр функций, включая различные конфигурации горелок, одинарные и двойные печи, конвекционные и индукционные технологии, а также варианты автоматического приготовления.

    Подготовить отверстие для установки

    На рисунках ниже вы можете увидеть различия в проемах, которые должны быть подготовлены для каждого стиля диапазона.Прежде чем устанавливать или переделывать существующие шкафы и столешницы, чтобы приспособить их к новому ассортименту, рекомендуется ознакомиться с инструкциями производителя по распаковке, сборке и установке. Дважды проверьте ширину и глубину вашего диапазона, измерив фактическое устройство.

    Отдельностоящие и выдвижные плиты всегда опираются на регулируемые ножки, поэтому при необходимости легко выровнять и выровнять варочную панель со столешницей. Вставные и вставные плиты обычно требуют крепления с помощью предохранительных скоб, препятствующих опрокидыванию, которые поставляются вместе с устройством.Когда вы читаете инструкции производителя, обратите внимание, где должны быть расположены эти кронштейны, и убедитесь, что в проеме есть надежное место для их крепления к шкафам, стене и/или полу.

    (Иллюстрация выше автора)

    (Иллюстрация выше автора)

    (Иллюстрация выше автора)

    Электрические требования вашего диапазона…

    Для всех электрических плит требуется отдельная цепь на 240 В, рассчитанная на 40 или 50 А, с подключением к распределительной коробке или розетке в пределах 4 футов.места, где будет располагаться полигон. Если вы заменяете существующую электрическую плиту, вероятно, уже имеется соответствующая проводка. Если вы не уверены или устанавливаете новую линейку в новом месте, проконсультируйтесь с лицензированным электриком и попросите его изменить проводку в соответствии с требованиями применимых местных норм.

    Электрические плиты могут быть подключены непосредственно к специальной цепи в утвержденной распределительной коробке или подключены к розетке на 240 вольт. Если ваша новая плита будет иметь прямое подключение, во время установки должен присутствовать лицензированный электрик.Но если розетка на 240 вольт уже установлена, можно безопасно и легко подключить шнур питания к плите и включить ее в розетку.

    Подключение шнура питания к электрической плите…

    Шнуры питания прибора на 240 В доступны в комплектах с 3-проводной и 4-проводной конфигурациями. Все цепи на 240 вольт имеют два горячих проводника (обычно окрашенных в красный и черный цвета) и один нейтральный проводник (обычно окрашенный в белый цвет). 4-жильные кабели также имеют зеленый заземляющий провод.

    Функциональная разница между 3-проводным и 4-проводным соединениями заключается в том, что в 3-проводном кабеле цепь заземляется на нейтральный провод через кусок меди, называемый заземляющим звеном; с 4-жильным кабелем цепь заземляется отдельным проводом. С 1996 года Национальный электротехнический кодекс (NEC) требует отдельного заземления для подключения приборов к новым цепям, но если вы подключаете новый диапазон к существующей 3-проводной цепи, можно использовать 3-проводной кабель и заземление для подключения. нейтральный.

    Если вы планируете самостоятельно подключить шнур питания к плите, проверьте наличие розетки и сравните ее с розеткой, показанной на рисунках ниже, чтобы убедиться, что вы выбрали правильную розетку.

    (Примечание. В розетках на 240 В существует больше вариантов формы и расположения разъемов, чем показано здесь, поэтому рекомендуется сфотографировать розетку на месте и взять ее с собой, когда будете покупать электротовары. .Таким образом, вы сможете лучше подобрать вилку шнура питания к розетке. Также лучше найти шнур с уже установленными клеммами на концах проводов напротив вилки, как показано на рисунках.)

    Начните подключение шнура питания, найдя клеммную колодку — обычно сзади, в нижней части диапазона. Возможно, вам придется отвинтить крышку, чтобы получить доступ к клеммам. Чуть ниже открытых клемм вы должны найти пластину с большим круглым отверстием.

    • Вставьте зажим для снятия натяжения в отверстие и частично затяните винты, чтобы зафиксировать его на месте.
    • Проденьте конец шнура питания через зажим для снятия натяжения так, чтобы клеммы легко доставали до соединительных болтов на клеммной колодке.
    • С помощью гаечного ключа снимите гайки с клеммных болтов.
    • При работе с 3-жильным кабелем подсоедините черный провод к клемме слева, красный провод к клемме справа, а белый провод к центральной клемме.Убедитесь, что заземляющая перемычка, закрепленная зеленым винтом, касается центральной клеммы. Полностью наденьте провода на болты клемм, замените гайки и затяните их.
    • При работе с 4-жильным кабелем ослабьте зеленый винт на клеммной колодке и отрежьте или удалите клеммную перемычку. Подсоедините красный и черный провода к клеммным болтам слева и справа соответственно и закрепите конец зеленого провода под зеленым винтом.
    • Полностью затяните винты зажима для снятия натяжения.
    • При отключенном на главном сервисном щите питании цепи диапазона вставьте шнур питания в розетку. Затем снова включите цепь на панели.
    • Включите элементы управления плитой, чтобы убедиться, что горелки, освещение и таймеры включены.

    После завершения и проверки электрического подключения установите новую плиту на место и убедитесь, что варочная панель выровнена. Возможно, вам придется поработать с регулируемыми ножками или сделать регулировку. Когда вы будете удовлетворены положением и подгонкой, закрепите любые скобы, препятствующие опрокидыванию, в соответствии с инструкциями производителя.

    Когда вы уверены, что все упаковочные материалы удалены, вы готовы начать новую жизнь на кухне.

    Об авторе:  Майкл Чотинер — эксперт по установке кухонной техники и пишет советы по самостоятельному изготовлению для The Home Depot. Рекомендации Майкла по полигонам основаны на его многолетнем опыте работы в качестве генерального подрядчика. Чтобы просмотреть выбор электрических плит Home Depot, нажмите здесь.

    Как подключить печь

    Первый шаг в том, как подключить печь, это сделать Убедитесь, что у вас есть надлежащее электроснабжение.Как правило, печи требуют специального Выключатель на 50 ампер, 240 вольт. Провод, подающий питание от Панель выключателя к розетке вашей плиты обычно представляет собой 6/3 Romex. кабель (черный провод-горячий, красный провод-горячий, белый провод-нейтральный, голый медный провод — земля).

    Новые печи не поставляются со шнуром питания. Это потому, что до недавнего времени дома были подключены к двум разным проводам. стили розеток: 3-контактные и 4-контактные. Знаю это в домах было множество типов розеток, это не имело смысла для производители приборов предварительно подключают плиту к тому или иному. Вилка с 4 контактами добавляет защитный заземляющий провод в дополнение к двум горячие и нейтральные находятся на 3-контактной вилке. Ниже представлены фотографии как 3-контактная, так и 4-контактная вилка с соответствующей маркировкой. С помощью вольтметра вы можете проверить правильность напряжения в розетке. прежде чем решить, как подключить печь. Если существующий розетка 3-контактная, вы можете приобрести 3-контактный шнур для вашего нового печь. Переход на более новую 4-контактную розетку неплох. идея, особенно если провод заземления уже идет к приемная коробка.Это требует немного больше работы, и если вы не знакомы с электропроводкой, вы можете не пытаться Это. Вы должны измерить 220-240 В переменного тока между горячими точками и половина этого напряжения, если вы измерите между любой из горячих к нейтральной.

    Инструкции по подключению новой плиты:

    Задняя часть диапазона.



    Снимите винт 1/4″, чтобы открыть крышку. панель.



    За панелью крышки находился ряд из трех винтов электрического разъема, а также зеленый винт заземления .

    Среднее подключение нейтраль , левое и правые соединения горячие . Этот расположение является обычным для 240-вольтовых приборов.

    Как и многие бытовые приборы, эта плита имеет металлическую корпус для электрических соединений. Это как встроенная «распределительная коробка».



    К настоящему времени у вас должно быть определил как подключить вашу плиту (3 или 4 контакта), и вы приобрели вилка/шнур. Вы можете повторно использовать шнур от вашего предыдущая печка, если хотите.
    4-жильный шнур диапазона может купил дома Депо за 15-20 долларов.



    Это называется «компенсация натяжения». Цель этого приспособления — захватить внешний оболочка шнура для предотвращения отдельных проводов от того, чтобы его вытащили, если кто-то потянет шнур питания.



    Выкрутив один винт, поместите разгрузка натяжения в отверстие для питания шнур.



    Проденьте 4-жильный шнур питания вверх в соединительную «коробку».

    Обратите внимание, что красный и черный провода являются «горячими». есть 240 вольт электрического потенциала между двумя горячими проводами и 120 вольт между любым горячим проводом и белым нейтральным проводом. Зеленый земля.



    Только для 4-проводные шнуры:

    Следуя инструкциям на обратной стороне печки я снял эту медную прокладку который соединяет нейтральную линию с заземляющим винтом.

    Это похоже на то, как вы подключаете печку к 3-жильные шнуры кроме вас оставят склейку полоска на месте.Связующая полоса связывает шасси печки на нейтралку что нужно для безопасность, если у вас нет отдельного защитного заземления который идет в комплекте с 4-жильным кабелем.

    История 3-проводной и 4-проводной проводка диапазона:

    Во всех домах нулевой провод и земля провода соединены между собой. .. но ТОЛЬКО в основная панель.

    Еще недавно дома строились с 3-штырьковая розетка, в то время как мобильные дома были необходимо иметь 4-контактную розетку. 4 зубца розетка имеет отдельный штырь для провода заземления, розетка с 3 контактами либо не использовала землю, или земля была связана вместе с нейтралью.

    С редакцией Национального электротехнического кодекса 1996 г. они перестали допускать эту лазейку в ином продуманная система проводки.Теперь все диапазоны (и электрические сушилки) должны быть подключены к 4-контактной розетке.

      Домашние мастера могут легко организовать свои инструменты в тяжелая работа металл верстак с выдвижными ящиками или шкафчиками.



    Может быть трудно удалить это склеивающая полоса, но оставайтесь с ней.



    Подключить один из провода (чтобы удерживать его на месте), затем подключите заземление провод к заземляющему винту.



    Подключение нейтрали (белый) провод и другой горячий провод (черный).

    Эти винты разъема необходимо затянуть твердо. Ослабленный винт создаст высокий точка сопротивления в цепи и может вызвать искрение и другие проблемы с вашим устройством.



    Установите другой винт в компенсатор натяжения и затягивайте его до тех пор, пока кабель не держится надежно, но не раздавливается.



    Установите панель крышки.



    Завершенная установка шнура.

    Обратите внимание на углубление в нижней части задняя часть печки. Это углубление обеспечивает место чтобы шнур плиты лежал при толкании печки плотно прижат к стене.

    Включите диапазон. Должно пройти довольно толчок, чтобы вставить вилку в розетку.



    При включении диапазона шнур должен идти боком и входить в углубление в задняя часть печки.



    После того, как плита откинута назад к стене, включите рубильник и протестировать печку. На этом задача о том, как подключить печку.



    Встраиваемые духовки, варочные панели и Диапазоны:

    Эти устройства не могут использовать вилку и сосуд.Они должны быть жестко подключены с помощью гибкий трубопровод между соединительной коробкой и устройством. J-box должен быть доступным , например, в соседний шкаф или за ящиком.



    Назад к Электрическим схемам Начало



    Как подключить шнур питания к электрической плите

    Электроплита при покупке не комплектуется шнуром питания.Это связано с тем, что производители не знают о типе розетки, которая может быть установлена ​​в вашем доме. Если вы только что приобрели электрическую плиту и у вас есть электрическая розетка, все, что вам нужно сделать, это подключить шнур питания. Независимо от того, устанавливаете ли вы шнур в первый раз или заменяете старый шнур питания, выполнить проводку несложно, но важно, чтобы вы следовали инструкциям и всегда соблюдали осторожность при работе с электропроводкой.

    Шаг 1. Приобретение шнура питания

    Шнуры питания бывают двух типов: трехштырьковые (старый вариант) и четырехштырьковые (новый вариант).Чтобы подключить электрическую плиту и заставить ее работать, вам необходимо приобрести шнур питания, соответствующий вашей розетке по напряжению (220 или 240 В) и штырям (трехштырьковый или четырехштырьковый). Шнуры питания доступны в большинстве магазинов оборудования и/или бытовой техники.

    Шаг 2. Откройте заднюю панель доступа

    Получив шнур питания, вам нужно будет сначала открыть заднюю панель доступа плиты, чтобы установить ее. Но прежде чем продолжить, убедитесь, что на вилку не подается питание, отключив выключатель в источнике.Эта панель доступа обычно закрыта небольшой квадратной/прямоугольной металлической пластиной, которая крепится к печи с помощью винтов. Просто используйте отвертку, чтобы открутить его.

    Шаг 3. Пропустите шнур через отверстие

    После снятия задней крышки вы найдете отверстие под точками подключения. Сначала вставьте компенсатор натяжения в отверстие. Компенсатор натяжения надежно удерживает шнур на месте. Это полезно, чтобы избежать ослабления проводов, если шнур случайно потянут.Затем протяните шнур через фиксатор. Пока не затягивайте винты на компенсаторе натяжения.

    Шаг 4. Снимите медную полосу

    Прямо над отверстием вы найдете точки подключения. У старых печей было только три точки подключения, но у большинства новых печей будет четыре точки подключения: две горячие, одна нейтральная и одна земля. Нейтральная точка находится в центре, точки горячего провода находятся по обеим сторонам от нее, а точка заземления находится под ней. Прежде чем приступить к подключению проводов, следует проверить, есть ли медная полоса, соединяющая точки нулевого и заземляющего проводов.Если вы найдете его, используйте плоскогубцы, чтобы удалить эту тонкую полоску. Если нет, перейдите к следующему шагу.

    Шаг 5. Подсоедините провода

    Выровняйте провода. Красный и черный — это горячие провода, белый — нейтральный провод, а зеленый — провод заземления. Чтобы подключить провода, вам нужно будет отвинтить точки соединения и закрепить провод на месте. Сначала подключите заземляющий (зеленый) провод, а затем нейтральный (белый провод). Подсоедините красный и черный провода к соответствующим точкам подключения, имеющим провод того же цвета, что и от печи.Обязательно затягивайте все провода по мере продвижения.

    Шаг 6. Затяните компенсатор натяжения

    После того, как вы закрепите все провода, отрегулируйте шнур так, чтобы не было шлака и натяжения. Теперь затяните компенсатор натяжения, чтобы надежно закрепить шнур питания. Избегайте чрезмерного затягивания, так как это может привести к повреждению шнура.

    Шаг 7. Подключите его к сети

    Прежде чем подключить печь к сети, установите на место заднюю панель крышки. Как только это будет на месте, просто подключите шнур питания к розетке.Теперь вы можете снова включить выключатель.

    Как установить, подключить и подключить новую электрическую плиту за 6 простых шагов

    Пришло время заменить вашу электрическую плиту, будь то из-за того, что ваш прибор вышел из строя после многих лет использования или просто потому, что вы хотите модернизировать свою кухню. И это здорово, но…

    Вы, вероятно, читаете эту статью, потому что вам нужен совет прямо от экспертов или вы потратили кучу денег на то, что кажется простой работой с проводкой.

    И хотя профессиональная установка электрической плиты сама по себе — непростая задача, есть юридические аспекты, о которых вы должны знать в первую очередь, прежде чем засучить рукава и погрузиться на территорию DIY.

    Электротехнические правила и их значение для вас

    Начнем с того, что если ваша новая модель плиты более мощная, чем та, что у вас была раньше, скорее всего, вам потребуется установить новую цепь для питания прибора. Тем не менее, установка контура плиты может выполняться только электриком, сертифицированным по Части P!

    С учетом сказанного, если вы можете использовать текущую схему и блок управления плитой, вы можете подключить свою новую покупку, но вам нужно знать, что вы делаете, так как эта процедура может быть фатальной, если вы не будете осторожны. .

    Даже если вы действительно знаете, что делаете, вам все равно нужно будет нанять квалифицированного электрика, который проверит вашу работу и выдаст вам Сертификат на малые электромонтажные работы. Невыполнение этого требования может привести к аннулированию вашей страховки на недвижимость, и вам будет сложнее продать свой дом.

    Нужен разнорабочий?

    Введите свой почтовый индекс, чтобы узнать наши цены и наличие мест в вашем регионе.

    По вопросам о предлагаемых нами услугах посетите наш основной сайт или вы всегда можете позвонить нам по телефону 020 3404 4045

    Если после прочтения этого вы все еще хотите выполнить установку своими руками, перейдите к 6 шагам ниже.

    Шаг № 1. Проверьте, соответствует ли ваш дом требованиям к электропитанию.

    Электрические плиты требуют много энергии для работы, так как они выделяют большое количество тепла. Это означает, что вам необходимо приобрести предохранитель как минимум на 13 ампер, хотя для более новых моделей , скорее всего, потребуется предохранитель на 32 ампера (ознакомьтесь с техническими характеристиками вашего продукта, чтобы проверить его точный номинальный ток).

    Так как вам нужен отдельный предохранитель для вашего прибора, вам также потребуется подключить плиту к отдельной цепи .Эта изолированная система гарантирует, что ваш кухонный прибор постоянно потребляет достаточное количество энергии и что с ним совершенно безопасно работать.

    Шаг № 2: Приобретите и установите двухполюсный разъединитель.

    Как упоминалось ранее, плиты — энергоемкие машины. И из-за этого они должны «контролироваться» двухполюсными изолирующими выключателями. Но что именно делают эти гаджеты?

    По сути, этот тип разъединителя гарантирует, что в случае короткого замыкания электропроводка плиты (включая нейтральный провод) больше не будет проходить под током. Это также означает, что вы не будете поражены электрическим током, если дотронетесь до прибора после мероприятия.

    Обратите внимание, что мы говорим о двухполюсном разъединителе, а не просто о «переключателе» или «одинарном переключателе», которые также доступны на рынке. Для этого есть причина. Одиночные выключатели могут обесточить только провод под напряжением, но плиты потребляют столько энергии, что могут включить даже нулевой провод. С другой стороны, двухполюсные выключатели отключают оба провода для полной безопасности.

    Шаг № 3: обратите внимание на расположение блока управления плитой.

    Ваш прибор должен быть подключен толстым кабелем к так называемому блоку управления плитой. Тем не менее, , убедитесь, что ваша плита расположена в пределах двух метров от устройства, но не непосредственно под ним , чтобы предотвратить возгорание.

    Если ваш блок управления плитой более новой модели, на нем, скорее всего, будут установлены неоновые огни. Они будут означать, когда устройство включено и проходит ли через него какой-либо ток.

    Шаг № 4: выберите правильный кабель для ваших кулинарных нужд.

    Если вы только что купили новую электрическую плиту, в упаковке должен быть кабель. Однако, если это не так, вот несколько общих рекомендаций, которые помогут вам сделать правильный выбор:

    • Вам нужен кабель достаточной толщины.  Для большинства бытовых задач термостойкий кабель диаметром 2,5 мм обычно отлично справляется со своей задачей.
    • Кабель должен иметь несколько жил. Некоторые из наиболее часто продаваемых моделей поставляются с тремя проводами: синим проводом для тока нейтрали, коричневым проводом для тока под напряжением и оголенным проводом, который отводит остаточный ток на землю внизу.Кабель обычно называют «2 жилы и земля» или «двойной и земля».

    Если вы все еще не уверены, какой тип и размер кабеля подходит для вашего устройства, всегда обязательно читайте официальное руководство и консультируйтесь с профессиональным техническим специалистом!

    Шаг № 5. Примите во внимание «горячую зону» вашего устройства.

    Горячая зона плиты — это, по сути, область, расположенная непосредственно над вашим прибором. Итак, прежде чем установить плиту в желаемом месте, освободите ее от любых материалов, даже отдаленно воспламеняющихся, таких как дерево, обои, нависающий котел и т. д.

    Между вашим прибором и любыми другими предметами, установленными на кухне, также должен быть зазор не менее 300 мм.  Это очень важно, когда вы только что сделали капитальный ремонт квартиры, включая новую кухонную мебель, установку раковин, установку холодильника с морозильной камерой или установку любых других приборов, таких как стиральная или посудомоечная машина. Единственное исключение — столешницы — все остальное должно оставаться на приличном расстоянии от вашей плиты.

    Шаг № 6. Подключите плиту к домашней электросети.

    Теперь, когда вы знаете все требования наизусть и приняли все необходимые меры предосторожности, пришло время подключить ваш прибор. Вот что вам нужно сделать, чтобы обеспечить успешную установку.

    Подсоедините кабель к задней панели плиты

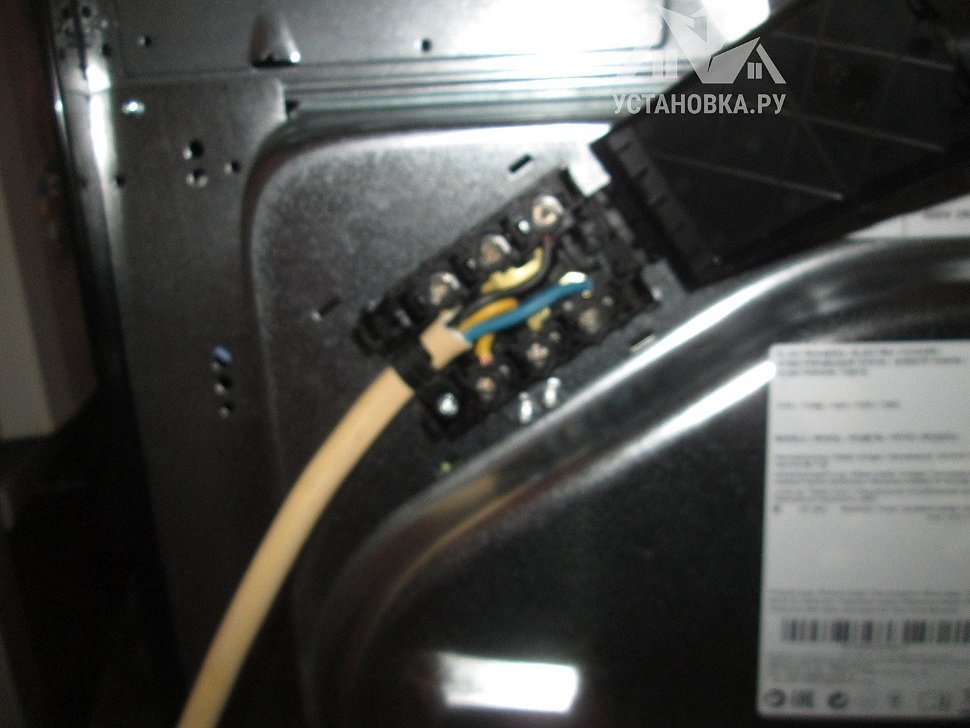

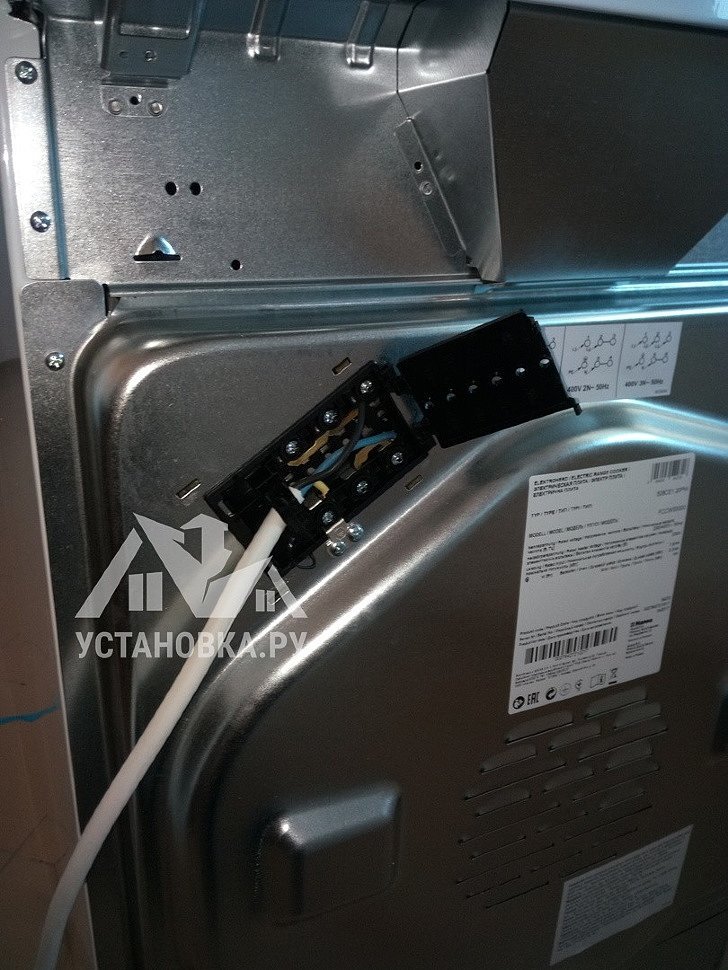

    1. Найдите клеммную коробку на задней панели устройства и отвинтите пластину.

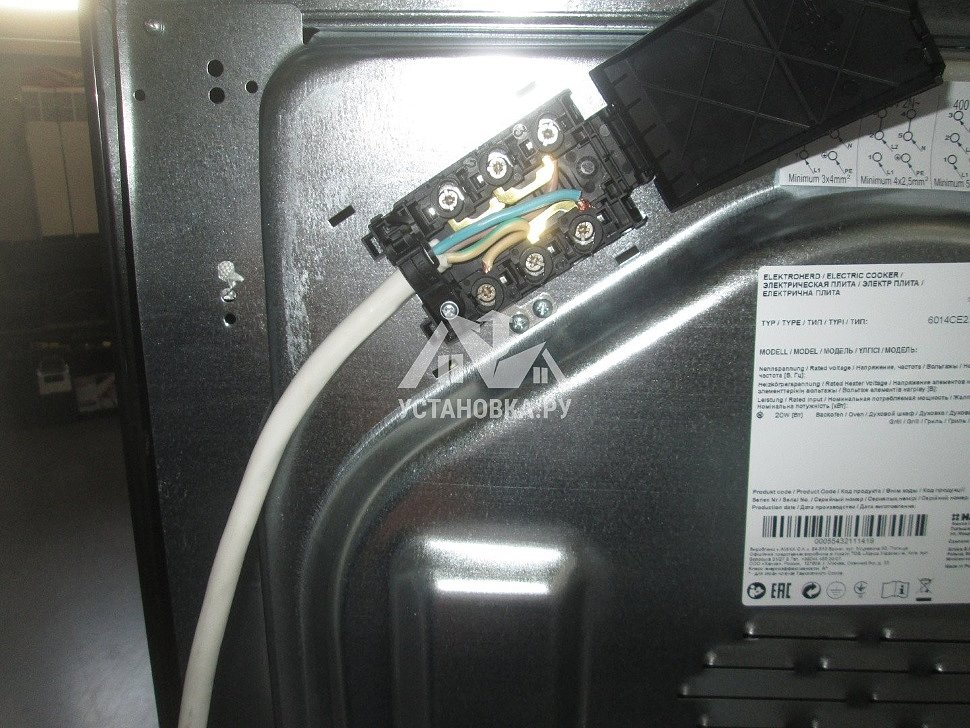

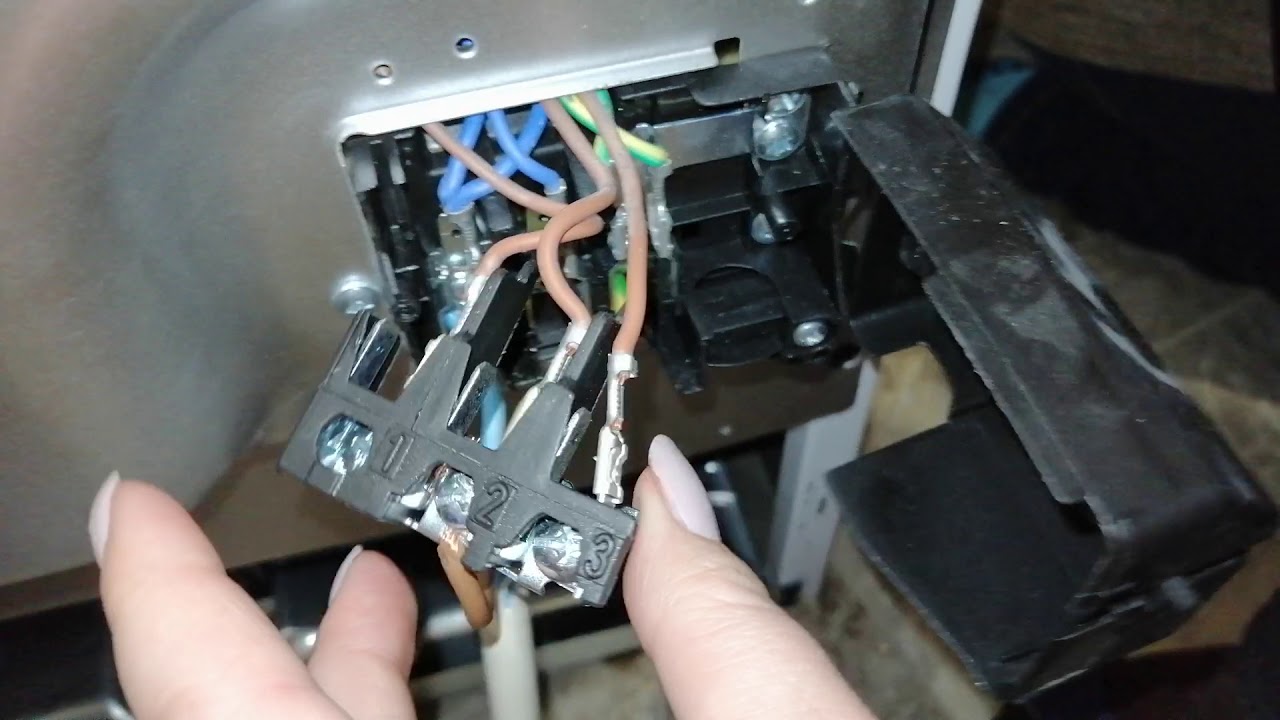

    2. Подсоедините фазный (коричневый), нейтральный (синий) и заземляющий (зелено-желтый) провода в соответствующие разъемы (нейтральный — слева, фазный — справа, земля — в центре).

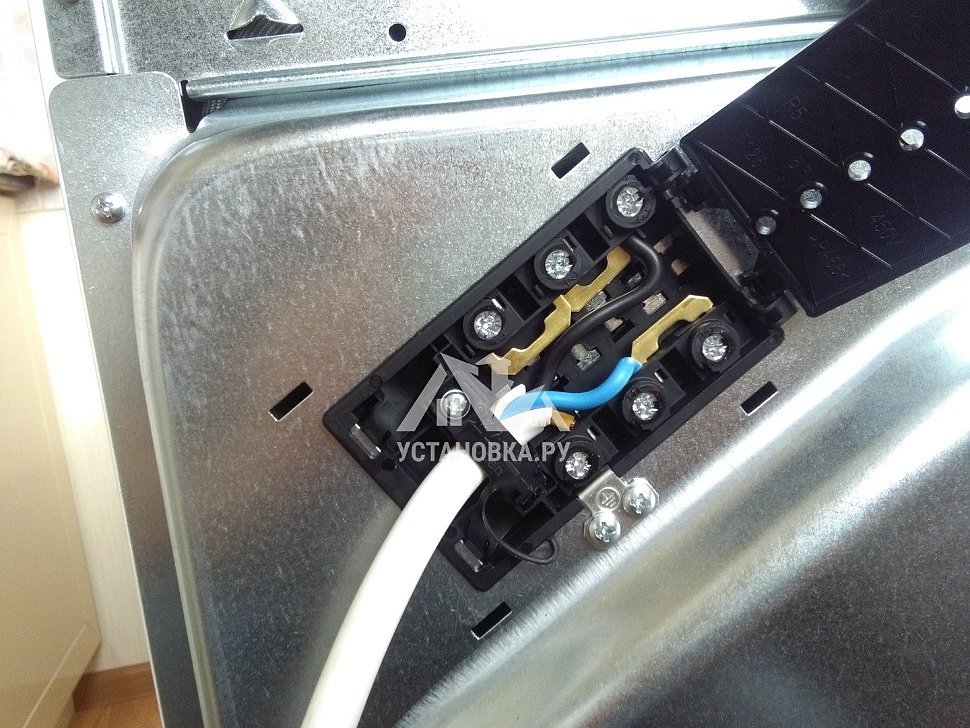

    3. Затяните винты, чтобы закрепить провода, и снова установите заднюю пластину.

    Подсоедините плиту к блоку управления плиты.

    1. Проверьте, надежно ли подключен кабель плиты к вашему прибору.
    2. Заблокируйте цепь плиты на блоке предохранителей небольшим навесным замком, чтобы никто не мог случайно щелкнуть выключателем, пока вы подключаете прибор.
    3. Включите двухполюсный разъединитель, чтобы полностью обесточить плиту.
    4. Поместите кусок винила или другого защитного покрытия под прибор, прежде чем ставить его на место, чтобы не поцарапать кухонный пол.
    5. Используйте тестер напряжения, чтобы убедиться, что блок управления вашей плиты полностью отключен и с ним безопасно работать, затем удалите винты внутри соединений.
    6. Аккуратно вставьте провода в соответствующие гнезда, затем вставьте винты обратно. При этом будьте осторожны, чтобы не перекрутить винты, т. е. не вкручивайте их под углом.
    7. Наконец, ввинтите изоляционный наконечник под проводку, чтобы надежно зафиксировать провода на месте.

    В заключение:

    Если вы внимательно следовали всем нашим инструкциям, вы, вероятно, уже готовите свои любимые блюда, пока мы говорим. Как видите, даже небольшие электротехнические работы требуют большого терпения, исследований и подготовки, но это выполнимо, если вы работаете с особой осторожностью и с правильным мышлением.

    Однако, если у вас есть хоть малейшие сомнения относительно какой-либо части процесса установки плиты, мы настоятельно рекомендуем вам нанять сертифицированного специалиста, который сделает эту работу за вас. Да, вы заплатите немного больше за подключение вашей плиты, но мы все можем согласиться с тем, что безопасность не имеет цены, верно?

    Подключение шнура питания диапазона



    Подробнее о подключении диапазона



    Поиск и устранение неисправностей проводки шнура диапазона


    Я подключаю электрическую плиту с помощью трехконтактного шнура.Клеммная колодка точно такая же, как показано на рисунке выше, и я подключил ее шнуром, как показано на рисунке. Я могу подать питание на глазки дальнего действия, но не на печь или цепь управления духовкой. Диапазон имеет три провода, подсоединенные к красной клемме (два подключаются к одному разъему) и один единственный красный провод. Черно-белые провода и заземляющий контакт точно такие же, как на рисунке. Клемма черного провода, клемма белого провода и два винта монтажного блока кажутся соединенными, так как я могу получить цепь при тестировании с помощью измерителя.Я не вижу цепи между красной клеммой и любой другой точкой, которую я пытаюсь. Я проверил розетку и шнур питания, и они оба в порядке. Есть ли у вас какие-либо другие предложения относительно того, что не так. Спасибо, До нашей эры

    Привет, до н.э. Похоже, питание на устройство подается, потому что верхняя часть варочной панели работает нормально. Я подозреваю, что либо управление духовкой не работает, либо, возможно, отсоединился провод. Если серия бывшая в употреблении и не новая, я бы проверил всю внутреннюю проводку и соединения с элементами управления.Если бы был предыдущий владелец, я бы связался с ним и узнал немного истории о производительности диапазона. Измеритель непрерывности был бы очень полезен для проверки между клеммами при соединении шнура с элементами управления духовкой.

    Вопросы о подключении диапазона


    Вопрос от Дона, домовладельца из Моргантауна, Западная Вирджиния:
    Как подключить красный и черный провода для диапазона?

    У меня есть трехжильный шнур питания для новой электрической плиты.Провода не помечены как красные или черные. Откуда мне знать, как его подключить. Я знаю, что средний провод (также без маркировки) идет посередине.

    Ответ Дэйва:
    Соединения для цепи диапазона 240 вольт.

    Силовые провода цепи для диапазона 240 вольт могут использоваться для любого из силовых проводов цепи, так что на самом деле это не имеет значения, силовые соединения будут работать в любом случае. Однако обязательно идентифицируйте заземляющий провод цепи диапазона и обозначьте его как заземляющий провод с помощью зеленой изоленты и выполните заземление.




    Видео по электромонтажу #2


    Советы по электромонтажу для домашних электромонтажных работ Размыкающий автоматический выключатель, розетка на настенном выключателе, светильник без заземляющего провода, помощь в проектировании домашней электропроводки.

    Смотрите больше видео о проводке дома от Ask The Electrician:


    Узнайте больше из моего видеокурса по домашней электротехнике:

    Обязательно получите копию моей БОЛЬШОЙ Новая электронная книга:

    Полное руководство по домашней электропроводке

    Правильно подключите с помощью моей иллюстрированной книги по электромонтажу
    Отлично подходит для любого проекта домашней проводки.


    Узнайте, как правильно подключить провода! Узнайте больше о электропроводке в жилых домах
    Идеально подходит для домовладельцев, студентов и электриков
    Включает:
    Домашняя электропроводка — по комнатам
    Цепи 120 В
    Цепи 240 В
    Многопроводные схемы
    Методы прокладки проводки для установки домашней электрической цепи
    Электрические коды для домашней электропроводки
    ….и многое другое.





    СВЯЗАННЫЙ

    Подробнее о шнуре питания Range

    Электроплиты не нагреваются
    Почему конфорки Defy Stove не нагреваются полностью? Как отремонтировать или заменить конфорки DEFY.

    Как подключить плиту для 3-х и 4-х проводных шнуров
    Я подключил свою 3-х проводную электрическую плиту на 40 ампер, и электрические горелки включились, но панель управления не работает. Подключение проводов и 4-проводных шнуров для электрической плиты или отдельно стоящей плиты, подключение заземляющего провода и установка новой цепи для электрической плиты.

    Подключение 4-жильного шнура к 3-проводной розетке Видео
    Можно ли установить 3-проводной шнур на новую плиту и привязать нейтраль и землю к клеммам плиты? Проводка заземления и нейтрали для диапазона 220 вольт.

    Почему мой электродвигатель гудит и не запускается?
    Как диагностировать неисправность электродвигателя? Распространенные проблемы с электродвигателями и двигателями с конденсаторным пуском, как проверить электродвигатель, диагностические проверки, которые можно выполнить, если электродвигатель не запускается.

    220 Электропроводка воздушного компрессора на 240 В
    Как подключить воздушный компрессор на 220 В и переключатель управления: Для подключения стандартного двигателя на 240 В для такого оборудования, как воздушный компрессор, имеется только два изолированных провода для 220/240 В и один отдельный провод для земли.

    Проводка кухонного вытяжного вентилятора
    Как провода подключаются к кухонному вытяжному вентилятору? Как подключить кухонный вытяжной вентилятор, установленный над кухонной плитой или варочной панелью.

    Проводка цепи плиты и 3-проводные розетки
    Как подключить провода к шнуру электрической плиты: Установка электрической плиты с обычной системой проводки шнура питания на 220 или 240 В. Вы можете столкнуться с 3-проводной системой или 4-жильный шнур электрической плиты.

    Как подключить вытяжной вентилятор вытяжного шкафа
    Монтаж проводки вытяжного вентилятора вытяжного шкафа: Проводка от существующего источника питания или розетки. Я подключаю вытяжной вентилятор вытяжного шкафа к кухонной плите.

    шнур питания — 1795


    Электрические плиты | Электрические плиты

    Электрические плиты являются отличной альтернативой газовым плитам с открытым пламенем. Эти электрические плиты используют электричество для разогрева пищи, поэтому они являются более энергоэффективными инструментами для приготовления пищи.Варочные панели могут иметь как гладкую верхнюю поверхность, так и спиральные элементы,… Читать далее

    Электрические плиты — отличная альтернатива газовым плитам с открытым пламенем. Эти электрические плиты используют электричество для разогрева пищи, поэтому они являются более энергоэффективными инструментами для приготовления пищи. Варочные панели могут иметь гладкую верхнюю поверхность или спиральные элементы, до 6 конфорок. Некоторые варочные панели оснащены индукционной технологией, которая выделяет тепло только тогда, когда совместимая посуда размещается поверх элементов.

    Выберите из отдельно стоящих , вставных и вставных конфигураций, подходящих для вашей кухни. Многие из них соответствуют стандартам ADA, что позволяет практически каждому проявить своего внутреннего шеф-повара. Они доступны в различных вариантах отделки, таких как нержавеющая сталь, черная нержавеющая сталь, черный, белый, бисквитный, черный сланец, синий, бронзовый, зеленый, оранжевый, красный, серебристый, сланцевый и желтый, чтобы соответствовать другим существующим приборам.

    Найдите электрическую плиту, соответствующую вашим гастрономическим предпочтениям.Размеры начинаются от 20 дюймов до более широкой ширины 48 дюймов, что позволяет им вписаться практически в любое кулинарное пространство. Они могут иметь вместимость духовки до 7,1 кубических футов, которая может легко вместить несколько блюд одновременно. Некоторые модели имеют двойную духовку, которая позволяет поддерживать температуру закусок в одном отделении, а основное блюдо готовится в другом. Многие используют систему конвекционного нагрева, которая равномерно распределяет тепло по всей духовке, поэтому пища готовится идеально.

    Одним из преимуществ электрических плит является простота их очистки.Печи требуют всего несколько салфеток для сверкающей чистоты поверхности. Запекшиеся отложения больше не будут проблемой для очистки. Режим самоочистки сдувает остатки с помощью сильного нагрева, оставляя только кучу пепла. Функция очистки паром — это вариант без запаха и химикатов, который использует пар для удаления любых остатков.

    Вы сможете устанавливать такие программы, как режим «Шаббат», «Отложенная выпечка» и другие, не находясь на кухне. Загрузив фирменное приложение на свое смарт-устройство, электрические плиты с подключением к Wi-Fi можно дистанционно контролировать и контролировать.

    Покупайте новейшие электрические плиты ведущих производителей бытовой техники, таких как Whirlpool , GE , Samsung и других.

    Закрыть

    Какая вилка нужна для электрической плиты? – Модернизированный дом

    Электрические плиты просты в использовании и чистке, и они работают без сбоев, если у вас есть подходящая вилка. Как правило, электрические плиты необходимо подключать к розеткам с напряжением 220 вольт, чтобы они работали должным образом. Следите за нами, пока мы исследуем, к какой розетке безопасно подключать электрическую плиту.

    Электрические плиты удобны, доступны по цене и требуют меньше обслуживания, чем стандартные плиты. Однако их не так просто использовать сразу, потому что требования к питанию могут сбивать с толку. Итак, какая вилка нужна для работы электроплиты?

    Для электрической плиты требуется розетка на 220 вольт, потому что стандартные розетки на 110 вольт не выдерживают достаточной мощности. Возможно, вам придется установить новые розетки, потому что розетки на 220 вольт не так распространены в США, но они необходимы для электрических плит.Средняя электрическая плита работает на 50 ампер, а розетка на 110 вольт этого не выдержит.

    Включать электрическую плиту в розетку на 110 вольт опасно, может даже сработать автоматический выключатель. К счастью, установить на кухне розетку на 200 вольт легко и доступно. Следите за тем, как мы исследуем, какая розетка идеально подходит для электрической духовки.

    Нужен электрик для установки розетки?

    Получите бесплатные расценки без обязательств от профессиональных подрядчиков рядом с вами.

    НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

    Инструкции по установке розетки 220

    Одна из основных причин, по которой люди переходят на электрические плиты, заключается в их невероятной мощности. К сожалению, вы не можете просто включить их в любую старую розетку. В Соединенных Штатах самая распространенная розетка для плиты имеет напряжение всего 110 вольт.

    Если вы сомневаетесь в своих способностях, знаниях и опыте выполнения электромонтажных работ, обратитесь к специалисту.При работе с электрическими материалами существуют потенциальные угрозы безопасности, особенно если у вас нет надлежащей квалификации.

    Электроплита Требования к напряжению и электропроводке

    Поскольку электрические плиты более мощные, им требуется постоянный поток более высокого напряжения. Это помогает ему быстро создавать и поддерживать тепло. Вы найдете другие приборы, такие как сушилки и водонагреватели, использующие те же методы.

    Этап 1

    Первое, что вам нужно сделать при установке новой розетки, это отключить источник питания.Для этого откройте распределительную коробку и переключите главный выключатель в положение «выключено». Важно отметить, что это отключит электричество во всем вашем доме.

    Сделав это, проверьте, сработало ли оно. Вы можете попробовать включить свет, чтобы снизить риск поражения электрическим током при работе с проводкой.

    Этап 2

    Далее вам нужно будет установить новый выключатель в распределительной коробке, чтобы управлять розеткой печи.Вам понадобятся два открытых слота в одном ряду, чтобы было достаточно места. Это связано с тем, что вы будете устанавливать автоматический выключатель двойной ширины вместо одинарного.

    Следуя инструкциям производителя, используйте инструкции по установке новых переключателей. Еще одна вещь, которая вам понадобится, это установить разъем сбоку на монтажной коробке. Это позволяет подключить электрический кабель внутри коробки.

    Помните, если вы чувствуете себя некомфортно на работе в этот или любой другой момент, остановитесь и обратитесь за помощью как к профессионалу.

    Этап 3

    Третий шаг — протянуть кабель через стены, пока не дойдете до того места, где вы планируете установить новую розетку. Для этого может потребоваться сверление отверстий в каркасе вашего дома, чтобы не запутаться с другой проводкой.

    Этап 4

    Снимите изоляцию на конце кабеля и подключите его к новой розетке. Затем вверните розетку в стену, и вы почти закончили. Видите, дело не в том, что работа тяжелая; это просто более опасно, чем другие проекты по благоустройству дома.

    Этап 5

    И последнее, но не менее важное: возьмите кабель и пропустите его через разъем, установленный в монтажной коробке. Заземлите терминал, а затем подключите кабель к автоматическому выключателю. Если вы чувствуете, что все установлено правильно, поверните новые переключатели в положение «выключено».

    Затем снова включите основное питание в доме, прежде чем переводить новые выключатели в положение «включено». Проверьте розетку вольтметром, чтобы убедиться, что она выдает не менее 220 вольт.После этого вы будете готовы приготовить и испечь любые вкусности, которые пожелаете.

    Альтернативы электрической плите

    Существует две основные альтернативы электроплитам: газовая и индукционная. У них обоих есть замечательные качества и возможности для совершенствования. Давайте рассмотрим оба типа, чтобы дать вам лучшее представление о том, что лучше всего соответствует вашим потребностям.

    Газ

    Многие люди любят газовые плиты. Вот некоторые из основных причин, по которым они предпочитают газ электричеству.

    Профи
    • Газовая плита нагревается сразу после включения пламени.
    • Пропан и природный газ дешевле, чем электричество.
    • Приготовление пищи, например, обжаривание овощей, легче выполнять на газовой плите.
    • Легче контролировать, так как вы можете визуально видеть пламя.
    • Газовые плиты более долговечны и выдерживают больше повседневного износа.

    Минусы

    Есть несколько недостатков использования газовой плиты, которые вы также можете принять во внимание.

    • Их труднее чистить из-за неровной поверхности.
    • Поскольку газовые плиты имеют более высокую тепловую мощность, они могут повысить общую температуру в вашем доме.
    • Некоторым домовладельцам не понравится первоначальный запах газа.
    • Существует опасность утечки газа, если горелки остаются включенными без пламени.
    • Газовые плиты требуют особого трубопровода, что требует еще одного проекта и больших затрат денег.

    Индукция

    Вот основные преимущества и недостатки использования индукционной плиты.

    Профи
    • Благодаря электромагнитному циклу вы сможете готовить и печь в два раза быстрее.
    • Индукционные плиты потребляют меньше энергии, что лучше для окружающей среды и снижает ваши счета за электроэнергию.
    • Это безопаснее для домов с детьми или домашними животными, потому что конфорки быстро остывают.
    • Благодаря цельностеклянной верхней части их невероятно легко чистить влажной тряпкой.
    • Индукционные плиты выглядят более современно и привлекательно.
    • Они невероятно быстро нагреваются.

    Минусы
    • Основным недостатком индукционных плит является их высокая стоимость.
    • Магнитная посуда необходима, если вы хотите, чтобы процесс индукции работал.
    • Если отключится электричество, вы не сможете пользоваться плитой.
    • При использовании индукционной плиты слышен жужжащий или жужжащий звук.

    Стоимость установки электрической варочной панели

    Не знаю, как вам, а мне нравится составлять бюджет на проекты по благоустройству дома. Это помогает мне оставаться на правильном пути и не дает мне тратить слишком много. Ниже приведен прайс-лист, чтобы дать вам представление о том, сколько может стоить установка электрической плиты.

    Средний показатель по стране 706 $
    Средний диапазон $325,04 – $712,37
    Минимальная стоимость 469,22 $
    Максимальная стоимость 942,71 $

    Нужен электрик для установки розетки?

    Получите бесплатные расценки без обязательств от профессиональных подрядчиков рядом с вами.

    НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

    Похожие вопросы
    Сколько ампер в розетке печи?

    Большинство электрических розеток имеют силу тока около 15 ампер. Электрическая розетка плиты или духовки должна иметь мощность не менее 50 ампер. Можно и больше, если система не может перегружаться.

    Можно ли использовать трехжильный шнур на четырехпроводной плите?

    Это зависит от возраста вашего дома.Дом, построенный в 1950-х годах, считается соответствующим нормам для установки печи или сушилки с использованием трехжильного шнура. Те, у кого есть четвертый провод, используют его в качестве заземляющего проводника.

    Если вы не уверены, на каком уровне находится ваш дом, всегда обращайтесь к профессионалу.

    Можно ли заменить газовую плиту на электрическую?

    Да, с помощью лицензированного электрика. Газовые плиты потребляют около 120 вольт энергии, тогда как электрические плиты требуют 220 вольт. Электрик протянет более крупный провод от автоматического выключателя к более прочной розетке.

    Также требуется заглушить газовую линию, чтобы предотвратить утечку. При утечке газа важно немедленно покинуть дом, не прикасаясь к источникам электроэнергии. Это не та работа, которую вы хотели бы делать самостоятельно без надлежащих знаний.

    Родственные руководства

    Кирстин Харрингтон

    Кирстин — страстный писатель, которому нравится помогать людям узнавать что-то новое, когда дело касается обустройства дома.Когда она не сидит за клавиатурой, ей нравится заниматься своими руками, заниматься рукоделием, проводить время со своими домашними животными и снимать видео. Она надеется, что со всем, что она пишет, кто-то находит решение своих потребностей в улучшении дома.

    Недавно опубликовано

    ссылка на прозрачные кухонные шторы какого цвета сочетаются с лиловыми столешницами? ссылка на Шкафы какого цвета сочетаются с черными столешницами?

    Шкафы какого цвета сочетаются с черными столешницами?

    Так много традиций во всем мире основано на еде, поэтому правильно, чтобы кухня была удобной.Многие люди выберут белые столешницы, потому что это самый безопасный выбор; после…

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
