Подложка под инфракрасный теплый пол под ламинат: ᐈ Как выбрать подложку под пленочный (инфракрасный) теплый пол

Содержание

Какую подложку стелить под пленочный теплый пол


Теплые инфракрасные полы появились сравнительно недавно и уже завоевали популярность. Это произошло благодаря низкой себестоимости и возможности самостоятельного монтажа. В большинстве инструкций по эксплуатации указано, что предварительно обязательно должна укладываться подложка под пленочный теплый пол. Для чего это нужно?

Обязательно ли укладывать подложку под ИК пол

Устройство теплых полов заключается в следующем. Нагревательные элементы запечатаны в прочный пластик. При нагреве инфракрасное излучение рассеивается во все стороны. Чтобы предотвратить нагрев в сторону соседей, живущих этажом ниже, необходимо проложить теплоотражающий материал для инфракрасного теплого пола.

Подложка одновременно выполняет сразу несколько важных функций:

  1. Создает ровную плоскость. В основном для этой цели применяют подложку из экструдированного пенополистирола. Благодаря особой системе замков, удается создать полностью ровное основание.
  2. Не допускает теплопотерь. Инфракрасное излучение строго направляется в одну сторону, что позволяет избежать увеличенных расходов электроэнергии.
  3. Помогает при монтаже финишного напольного покрытия. Основа под инфракрасный теплый пол может меняться в зависимости от того, какой именно материал будет укладываться сверху.

Как выглядит послойный «пирог» под плёночный пол

Монтаж теплоизоляции для теплого пленочного пола требует соблюдения определенных рекомендаций и поэтапного выполнения укладки.

Как в результате должен выглядеть «пирог»?

  • Основание. Проверяется плоскость, при нахождении серьезных дефектов: перепадов, трещин, ям, потребуется выровнять плоскость. Предварительно укладывается слой гидроизоляции. Выставляются маяки и заливается стяжка. Небольшие неровности можно подровнять с помощью нивелирующих смесей. В таком случае слой гидроизоляции не нужен.
  • Алюминиевая фольга. Укладывается непосредственно на стяжку. Закрывать фольгой основание важно, чтобы создать экранированную поверхность, отражающую излучение.
  • Листы ДВП, магнезитовая плита. Укладываются на бетонную поверхность. Непосредственно под теплый пленочный пол кладут утеплитель. Стыки рулонных материалов проклеиваются битумной пленкой или специальным скотчем.
  • Пленка ИК пола.
  • Сверху матов стелют дополнительный слой подложки в зависимости от выбранного полового покрытия. Так, для ламината подойдет материал из пробки. Подложка в данном случае устранит вероятность появления посторонних шумов при ходьбе по доске.
    Минимальная толщина подложки выбирается в зависимости от того, насколько качественно выровнены полы. Для плитки потребуется простелить армирующую сетку.

Пирог для плёночного тёплого пола должен выполнять несколько важных задач: обеспечить экранирование инфракрасных лучей, снизить вероятные теплопотери.

Какую подложку укладывают под теплый пол

Для этой цели традиционно используются магнезитовые или ДВП листы. Еще одним материалом, который хорошо зарекомендовал себя, является Пенофол. Благодаря использованию Пенофола, толщина отражающей пленки теплоизоляции для ИК пола может быть сведена к минимуму.

Преимущество Пенофола в том, что он является одновременно изолирующим и отражающим материалом и препятствует распространению:

  1. Тепла.
  2. Конвекции воздушных потоков.
  3. Излучению.


При выборе подложки необходимо ориентироваться не только на экономические соображения, но и на фактические технические особенности помещения.

Какую дополнительную теплоизоляцию надо под ИК пол

Применяемая теплоизоляция при настиле пленочных теплых полов предназначена для достижения двух целей:

  1. Предотвратить поступление холодного воздуха извне помещения (подвала, цокольного этажа и т. д.).
  2. Не допустить свободного перемещения нагретого воздуха из здания.


При выборе изоляционного материала следует руководствоваться рекомендациями производителей теплых полов. Изготовители считают, что лучше теплоизоляция из вспененного полиэтилена с отражающим покрытием из металлизированной лавсановой пленки.

Материал с использованием алюминиевой фольги категорически не рекомендовано прокладывать под теплые полы. Как показали недавние исследования, применение фольгированной изоляции приводит к перегреву ИК системы отопления и выходу из строя отдельных элементов.

На эффективность ИК полов не влияет тип изоляции, которую планируется использовать. Поэтому материал, может быть практически любой, исходя из желаний и возможностей заказчика. Единственным ограничением является монтаж теплоизоляции с алюминиевой фольгой.

Для теплоизоляции надо использовать материал, который сможет остановить возможные теплопотери, будет предохранять полы от перегрева и не допустит поступления холода в отапливаемое помещение.

Система отопления с помощью ИК элементов эффективно отапливает помещение. Немалую роль в обеспечении работоспособности и результативности играет выбор подложки и теплоизоляции. Подбирая необходимый материал, надо ориентироваться на мнение производителя, который предоставляет исчерпывающие рекомендации в инструкции по эксплуатации.

лавсановая, фольгированная, инфракрасный или пленочный обогрев

Оглавление статьи:

Обогрев дома при помощи теплых полов набирает все большую популярность. Эти системы различаются по типу элементов нагрева, что позволяет сделать выбор для любого дома. Чтобы такая отопительная система работала эффективно и надежно, необходимо правильно теплоизолировать ее. Для того, чтобы тепло не выходило напрасно, и предназначена подложка под теплый пол. Она делается из теплоотражающих материалов, которые позволят сохранить тепло.

Выбор материала

Обычно материалом для подкладки под элементы нагрева становится пенополиэтилен или

Вспененная подложка.

полипропилен, которые, к тому же, покрываются пленкой лавсана со слоем металлического напыления. Металлизированное покрытие помогает теплу равномерно распределяться под покрытием пола, а сам утеплитель не дает теплу поглотиться стяжкой.

Пенная подложка под теплый пол имеет низкую степень теплопроводимости, что предотвращает уход тепла в перекрытия и стяжке. Температурный предел материала (до 90 градусов) позволяет класть трубы или нагревательный кабель непосредственно на пленку. Вместе с отличными тепло- и гидроизоляционными свойствами, прослойка из такого материала обладает еще и отличной звукоизоляцией. Также стоит учитывать, что разметка, наносимая на подложку, позволит класть кабель по расчетному шагу, это повысит точность работы и надежный результат.

Подложка под ламинат

В настоящее время ламинат является чуть ли не самым популярным покрытием для пола: он имеет умеренную цену, внешне очень похож на паркет, а его укладка очень проста. Если под ламинат планируется установка обогрева, обязательно нужно позаботиться, чтобы была установлена подкладка под систему теплый пол, которая поможет обезопасить дерево от перегрева. В противном случае на участках пола с промежутком между ламинатом и основанием образуются люфты, а само покрытие будет сильно стучать.

Во избежание таких проблем, под ламинат кладется специальная тонкая (2-5 мм.) деталь, которая имеет повышенную теплопроводимость.

Такой ход позволит не только избежать повреждения досок, но еще и станет утеплителем, уравняет возможные перепады высоты и не даст ламинату скрипеть. Эта подложка обычно фольгированная и кладется под теплый пол, где помимо функций выравнивания ламината еще и помогает сохранить тепло.

Фольгированная подложка под ламинат.

Этот компонент монтируют между нагревательными элементами и ламинатом. Сами производители деревянного покрытия советуют использовать для подкладки полиэтилен рулонного типа. Подложка из такого материала хорошо совмещается с бетоном и цементом, плохо подвергается воздействию химических соединений и живых организмов. Но кроме совместимости с финишным напольным покрытием, подложка должна хорошо сочетаться с выбранным типом теплого пола, о чем и пойдет речь дальше.

Под теплый водяной пол

Теплые полы на основе воды довольно популярны благодаря экономичности работы и простоте монтажа. При использовании водяной системы теплого пола необходимо заранее позаботиться о наличии специальной прослойки. Она делается из пенополистирола, немного реже можно встретить подкладки из пробки или изоплата.

Правильная подложка под теплый пол обеспечит поднятие теплого воздуха вверх, тем самым делая работу конструкции оптимальной. Благодаря высоким технологиям, применяющимся при производстве, подложки из пенополистирола обладают массой достоинств:

  • Обеспечивают дополнительную тепло- и звукоизоляцию;
  • Практически не поглощают влагу, пожаробезопасны;
  • Помогают сохранять тепло, а значит экономичны и экологичны;
  • Сохраняют структуру и целостность даже при резких перепадах температуры;
  • Очень долговечны – минимальный срок работы составляет 100 лет.

Под пленочный (инфракрасный) теплый пол

Лучше всего для пленочного пола подойдет подложка для теплого пола из лавсана – вспенененного полиэтилена, который имеет металлоподобный отражающий верхний слой. Лавсан известен своей поразительной стойкостью к агрессивным химикатам и микроорганизмам, а также устойчивостью к микроорганизмам. Подложка кладется непосредственно под пленочный тип системы теплый пол, что обеспечивает ее большую эффективность благодаря снижению энергопотерь. Лавсановая подложка, которая кладется под теплый пол поможет не только обогреть помещение, но и сэкономит деньги, благодаря той же низкой теплопропускаемости.

Этапы установки

Для начала необходимо хорошо вычистить поверхность, которую планируется покрыть прослоечным материалом. После этого кладем пароизоляцию, в качестве которой вполне допустимо использование строительной пленки из полиэтилена, ею надо накрыть пол с небольшим “залезанием” материала на стены (2-3 см.

). Стыки пленки можно заклеить обычным строительным скотчем. На стену по периметру всей комнаты наклеиваем демпферную ленту, которая не даст дереву чрезмерно расшириться. Дальше надо аккуратно вырезать из рулона ровные полосы подкладки, которые кладем на пол, стараясь чтобы между собой и возле стен подложка плотно прилегала.

Извините, ничего не найдено.

В местах стыков также используем строительный скотч. Иногда нам могут попасться рифленая подложка под инфракрасный теплый пол, ее нужно класть гладкой стороной кверху.

Секреты монтажа подложек под инфракрасный пол

Чтобы пленочная система правильно функционировала, необходимо произвести монтаж комплектующих максимально качественно.

Очень важна и правильная укладка подложки теплого пола, а при работе с ней стоит знать некоторые особенности:

  • Если подложка под теплый пол сделана из ДВП или же магнезитовой плитки, она стелится на стяжку, покрытую фольгой из алюминия;
  • Если она выполнена из полимерной металлизированной пленки, то она укладывается под пленку с инфракрасными резисторами, отражающей стороной кверху;
  • Изоляционный материал кладется сплошной массой по всей поверхности.

Если отдельные элементы подложки требуют соединения, это можно сделать скотчем или обычной клейкой лентой, что даст дополнительные паро- и гидроизоляционные свойства.

Подложка под современный теплый пол очень важна при монтаже системы. Эта деталь позволит в полной мере ощутить возможности систем нагрева, и поможет дому сохранить тепло внутри.

Инфракрасный (ИК) теплый пол под ламинат. Подготовка и монтаж покрытия. Видео

За несколько последних лет установка теплых полов под ламинат стала очень популярной. Сегодня уже существует несколько типов такого монтажа, но ИК теплый пол под ламинат остается самым популярным.

Содержание статьи:

Инфракрасный теплый пол – самая современная система обогрева, изготавливаемая в виде ИК пленки. Огромное преимущество такого монтажа в том, что оно не требует ни специальных знаний, ни опыта. Вы можете смонтировать все покрытие самостоятельно всего за несколько часов. Такую теплую основу чаще всего используют под:

  • паркетную доску;
  • ламинат;
  • линолеум;
  • ковролин.

Как выбрать инфракрасный тёплый пол

Мы рекомендуем Вам использовать тот вариант пола, который:

  • работает бесшумно;
  • прост в монтаже и достаточно прост в раскатке под финишным покрытием;
  • не снижает уровень кислорода в помещении;
  • не источает запахи и вибрации;
  • потребляет не больше 50-60Вт на 1м? площади.

В большинстве случаев современный вариант питает от сети до 240 В, при этом среднесуточная потребляемая мощность  достигает от 30 до 70 Вт / м кв./час. Хотя здесь все зависит от типа обогрева, а также уровня теплоизоляции всего помещения.

Как правило, пусковая мощность примерно 1 м? нагревательной пленки достигает 210 Вт/м кв. При монтаже под ламинированное финишное покрытие отсутствует какая-либо необходимость в применении цементной стяжки. Толщина листа пленки с пароизоляцией равна 0,5 мм.

Как положить инфракрасный теплый пол под ламинат?

Для монтажа инфракрасного пола под ламинат не нужно использовать бетонную стяжку или специальный монтажный клей. Установку производят поочередно, полосами пленки, которые необходимо закрепить на основу чернового настила. В отдельных случаях его крепят на подложке под покрытие, если Вы собираетесь такую использовать. Во втором варианте целесообразно использовать малярный скотч. Помните, что каждая из полос оснащена отдельным подключением к питанию через специальный монтажный привод.

Перед началом монтажных работ определитесь со схемой размещения полос термопленки, которые служат нагревательными элементами. Материал можно разрезать, создавая на основе сложные геометрические конструкции, а также обходя колонны, углы и другие препятствия. Потом определитесь с местонахождением терморегулятора, сервисной коробки, датчика температуры и схемой прокладки проводов.

На очищенную от пыли и мусора черновую поверхность положите подложку под покрытие, а на ней смонтируйте нагревательные полосы, которые нужно подключить к сервисной коробке, используя провода. Установите терморегулятор и датчики.

Как подключить инфракрасную пленку?

Важно учитывать тот факт, что максимальная площадь пленки для одного терморегулятора должна быть равна 16А. Для гораздо большей площади лучше всего использовать несколько терморегуляторов или реле. Каждый терморегулятор должен находиться рядом с проводкой.

 Для начала уложите все провода параллельно пленке с помощью пассатижей. Закрепите медные зажимы на жилах пленки и проверьте прочность настила. Проведите качественную изоляцию всех соединений. Чтобы обезопасить конструкцию, залейте места всех соединений силиконовым герметиком.

Как установить терморегулятор? Сегодня широко используются два метода:

  1. наружный;
  2. внутренний.

При первом варианте расположения терморегулятора не нужно проводить проводку в стене. Достаточно смонтировать пластиковый короб. Во втором случае нужно проделать отверстие в стене, где Вы хотите поместить терморегулятор.

Поместите используемый датчик в углубление и проверьте работоспособность всей системы, включив терморегулятор на несколько минут. Если монтаж был осуществлен правильно, то все элементы пленки начнут прогреваться. После этого проверьте места соединений тестером. Позаботьтесь о правильности заземления: проведите фальгированным скотчем по длине теплоплёнки, а потом подайте землю на один из его концов. Полезная инструкция по установке тёплого пола под ламинат.

Вот так легко Вы установите инфракрасный теплый пол под ламинат.

Что нужно учесть?

На такой пол не рекомендуется ставить мебель. Лучше, когда он открытий. Если Вы пренебрежете таким правилом, то последует сильный нагрев, от которого со временем испортиться мебель, ламинат и пленка. При этом расход электроэнергии увеличиться в несколько раз.

Не закрывайте места, где размещен датчик воздуха и температуры, так как он будет давать неточные показания.

И, конечно же, позаботьтесь о том, чтобы черновая основа под покрытие была ровной и чистой. После того, как финишное покрытие будет уложено, подождите, пока оно прогреется до комнатной температуры, а уже потом включайте систему. Читайте также как уложить фанеру под ламинат.

Ламинат может испортиться?

На сегодняшний день еще не было зафиксировано случаев, чтобы у кого-либо возникли проблемы в ходе установки, или финишное покрытие было повреждено в ходе эксплуатации. Конечно же, никто и ничто не застраховано, поэтому, перед тем, как выбирать ИК теплый пол под ламинат, убедитесь, что производитель не указал каких-либо предостережений по поводу его применения в данном случае.

Есть ряд производителей, выпускающих специальный материал для укладки на такой теплый пол. Он промаркирован нужным образом и просто идеально подходит для данного вида монтажа.

NB. Знали ли Вы о том, что  такие инфракрасные лучи очень положительно влияют на организм человека? Именно поэтому они так часто используются в медицине: существует немало приборов и приспособлений, которые используют данное излучение, чтобы улучшить:

  1. давление;
  2. кровоснабжение;
  3. обмен веществ.

При этом многие процедуры с их применением носят комплексный характер.

К чему это? Инфракрасный пол под ламинат создаст не только теплую, уютную и комфортную атмосферу в Вашем доме, но и окажет весьма положительный эффект на состояние Вашего здоровья. Вы получаете два в одном: замечательное покрытие под ногами, плюс улучшение самочувствия. Разве нужно что-то еще?

Видео, монтаж тёплого пола.

Оцените материал


Подложка под теплый пол: виды, выбор, монтаж, особенности

Отапливаемые полы сегодня являются не просто функциональным компонентом, обеспечивающим комфортное проживание, но и эргономичной и энергосберегающей системой, удобной в использовании. При этом, разнообразие таких полов позволяет их

использовать в любом помещении, будь то спальня с детской, или кухня с ванной. Эффективность полов зависит от характеристик и условий, в которых они применяются — и только правильный монтаж с продуманной системой устройства теплого «пирога» позволит извлечь из инновационного продукта максимальную пользу, обеспечив дом теплым комфортом.

Раз уж был затронут столь важный аспект создания теплых покрытий как установка, то базовую закладку в надежность и долговечность таких систем вносит подложка, от качества которой зависит не только работоспособность пола, но и период эксплуатации декоративного покрытия.

Независимо от выбранной системы теплого пола (инфракрасный, электрический или водяной), подложка способна или содействовать работе нагревательных элементов, снижая тепловые потери, или, напротив, минимизировать тепловой эффект

. А если подложка под теплый пол будет обеспечена самоцентрирующимся замочным механизмом, это облегчит процесс укладки панелей из пенопласта, а их форма позволит оптимально разместить трубопроводные элементы в специальных канавах без применения фиксаторов.

Вернуться к содержанию

Характеристики «правильной» подложки

Конечно, в каждом случае требования к подложке будут индивидуальными – они зависят от типа нагревательных элементов, чистового покрытия, черновой основы и в целом условий эксплуатации. Однако базовый перечень оптимальных свойств подложки можно применять в каждом случае.

  1. Главное требование к подложке – тепло- и гидроизоляционные качества, без которых ее польза и вовсе будет сведена к нулю. Именно от этих показателей будет зависеть качество работы системы обогрева.
  2. Немаловажным параметром профессионалы считают и способность подложки обеспечивать отражение теплового излучения.
  3. Поскольку настил должен находиться в прямом контакте с обогревательными компонентами, ценится и его способность выдерживать перепады температуры.
  4. Кроме того, хорошая подложка не пропускает влагу, которая образовывается в процессе нагрева.
  5. Стойкость к деформациям, так как изменения в структуре основы может привести к серьезным неполадкам в системе теплого пола.

  6. Экологическая чистота.
  7. В дополнение стоит отметить и шумоизоляцию – некоторые модели электрических и водяных полов работают с небольшими шумовыми эффектами, что не способствует комфорту. Поэтому звукоизоляция подложки будет не лишней.

Кроме эксплуатационных свойств подложка для теплого пола

должна быть простой в укладке. Это позволит сократить время на монтаж и снизить финансовые затраты.

Вернуться к содержанию

Подложка под ламинат

При выборе основы для теплого пола особое внимание уделяется сочетаемости с декоративным покрытием, которое встанет на обогреваемую прослойку. Несмотря на то, что подложка будет разделяться с поверхностью пола именно элементами нагрева, ее взаимосвязь с чистовым покрытием предполагает свои нюансы. Особенности такого сочетания можно рассмотреть на примере наиболее чувствительной финишной поверхности — ламинированной доски. Хотя производство ламината не предполагает непосредственного использования цельного древесного массива, в структуре этого материала содержатся включения из дерева, которые наделяют покрытие соответствующими характеристиками. В результате —

панели перенимают как плюсы, так и минусы обычной доски. Стоит отметить, что подложка на теплый пол под ламинат в отличие от других декоративных покрытий является обязательным условием.

Помимо исключения риска повреждения ламинированных панелей в результате нагрева пола, основа под теплый пол выступает тем самым шумоизолятором, который снижает шумы, формируемые в ходе работы пола, не передавая финишной поверхности колебания и вибрационные эффекты. В этом плане оптимальная высота настила под ламнированное покрытие должна составлять от трех миллиметров. В ходе эксплуатации пола подобные основы подвергаются неблагоприятным уплотняющим процессам, однако изоляционные параметры и свойства подложки при этом не утратятся. Вообще, толщина подложки под теплый пол должна определяться исходя из специфики финишного слоя. Слишком большая высота не даст возможности теплу проходить сквозь нее, а тонкослойный материал, как правило, не обладает достаточными качествами устойчивости к механическим повреждениям.

Теперь стоит перейти к процедуре установки настила из полиэтиленовых веществ под ламинированные плиты.

Для начала, как и в других случаях, следует подготовить рабочую площадку, на которой будет укладываться подложка. Для этого необходимо использовать стандартный набор — веник или пылесос. После очистки пола на поверхность укладывается рулонная подложка. Готовый полиэтиленовый настил можно закрепить двухсторонним скотчем, а затем приступать к монтажу самих декоративных панелей ламината.

Вернуться к содержанию

Подложка для систем водяного пола

Независимо от конструкции теплого пола, роль подложки будет сводиться к обеспечению максимальной теплоотдачи, что позволит нагревательной прослойке эффективнее распространять тепло через декоративное покрытие. Однако в случае с полами, в которых предусмотрена работа жидкого теплоносителя, функции подложки дополняются и необходимостью создания гидроизоляционного барьера – то есть, она должна быть непроницаемой для влаги. Это качество не так важно, если укладывается подложка под пленочный теплый пол, но для работы водяных полов это обстоятельство напрямую определяет эффективность отопления.

При укладке водопровода рекомендуется применять настилы, которые будут также выполнять задачу надежной основы для монтажа элементов, регулирующих циркуляции теплового носителя. Подобные прослойки характеризуются наличием специальных выступных компонентов, предназначенных для монтажа всего комплекса водопровода. Зачастую такие схемы реализуются из пенопласта.

Качественно сконструированная подложка имеет в базе металлизированные части. При отсутствии данного компонента можно уложить на пол любой тонко-слойный материал на подобной основе, а затем уже приступать к инсталляции термоизоляционной подложки.

Кроме того, в ходе инсталляции обогревательного покрытия с водным тепловым носителем нередко возникает необходимость в прокладке вспомогательной армированной сетки. Данный компонент послужит в виде фиксатора водопроводного комплекса обогревательного пола.

Такая подложка под теплый пол имеет вид «пирога», включающего прослойку с теплоизолятором и слой сетки.

Вернуться к содержанию

Основа под укладку кабельного покрытия

Процесс монтажа следует начинать по схожей схеме — на подготовленную поверхность укладывается подложка под электрический теплый пол, состоящая из комбинации различных материалов, среди которых металлизированная прослойка. Потом на поверхности монтируется специальная пленка, а нагревающие компоненты крепятся к ней хомутами.

Вернуться к содержанию

Настил для инфракрасного пола

При укладке инфракрасной конструкции следует использовать настил с теплоотражающими термоизолирующими качествами. Монтаж подложки в этом случае производится прямо под ленту покрытия. Кроме рулонного настила в качестве термоизолятора может применяться пробковая подложка под теплый пол, древесноволокнистая плитка и магнезитовые детали. В случае отсутствия на такой настил слоя из фольги — можно использовать вышеописанную технологию создания «пирога» из термоизолятора и фольгированного слоя.

Неплохим выбором материала для изолирующего настила под пленочное покрытие станет и пенофол с армированной структурой. Он отличается хорошими термоизолирующими качествами и наличием фольгированного слоя, минимизирующего тепловые потери в комнате.

Настил для пленочного пола можно изготовить из обычного ДВП или из тех же магнезитовых панелей. Но в таких случаях его устанавливают прямо на цементную стяжку, предварительно покрытую фольгой на алюминиевой основе.

Вернуться к содержанию

Общие нюансы монтажа

При монтаже подложки под разные типы чистового покрытия следует учитывать следующие правила укладки:

  1. Во всех случаях фольгированная отражающая поверхность должна направляться вверх. К слову, подложка под инфракрасный теплый пол с фольгированной прослойкой способна удерживать до 97% тепловых потоков, что существенно увеличивает производительность смонтированного теплого пола.
  2. Настил основы укладывается только по методу «встык». Избежать тепловых потерь в этих участках помогает металлизированный скотч – с его помощью следует выполнять все соединения подложки. Кроме того, подобное крепление выступит и барьером для влажности и паровых испарений.
  3. Нагревательные компоненты независимо от источника тепла и самого теплоносителя необходимо устанавливать поверх слоя, который будет отражать тепловое излучение.

Качественно установленный слой подложки не только повысит работоспособность пола и обеспечит оптимальный микроклимат в доме, но и обезопасит сформированный пирог от поломок и деформаций. Поэтому желательно использовать для подложки только надежные и долговечные изолирующие материалы, учитывая и особенности выбранной модели теплого пола, и характеристики напольного чистового покрытия, и температурные пределы, в рамках которых будет работать система.

Похожие статьи:

Инфракрасный пленочный теплый пол под ламинат – монтаж своими руками + фото-видео

Самым разумным вариантом обустройства теплого пола, с последующей укладкой ламината является электрический, в частности инфракрасный пленочный теплый пол. Благодаря тому, что принцип его работы заключается в излучении в инфракрасном диапазоне, как следствие, происходит нагрев поверхностей окружающих предметов, а не конвекция воздуха вверх. Поэтому ИК пол хорошо зарекомендовал себя в качестве греющего основания под ламинат.



Ламинат – это влагостойкий, устойчивый к механическим повреждениям материал, с разумным соотношением цена/качество. Ламинированное напольное покрытие на 90% состоит из измельченной древесины, связанной различными клеевыми составами.

Укладка электрического теплого пола под ламинат у многих вызывает сомнение. Ведь древесина отличается способностью рассыхаться при высокой температуре, растрескиваться при ее перепаде, а формальдегид, который в качестве связующего компонента входит в состав ламинатной доски начинает интенсивное выделение.

Пленочный инфракрасный теплый пол под ламинат – преимущества

  • равномерное тепловое излучение – дает возможность прогревать ламинат по всей поверхности;
  • экономное энергопотребление. Позволяет сэкономить до 30% средств по сравнению с другими системами подогрева пола;
  • нет риска повреждения целостности ламинированного покрытия, т.к. отсутствует необходимость нагревать систему до высоких температур. Благодаря использованию инфракрасного излучения, в первую очередь, прогреваются предметы в комнате, а не воздух;
  • отсутствие необходимости выполнения «мокрых» работ. Укладка ламината не требует заливки стяжки;
  • возможность использовать любой тип подложки;
  • доступность. В крупных торговых павильонах есть демонстрационные модели, где можно наглядно (визуально и тактильно) оценить работу системы (доступно в больших городах Москва, СПб и т.д.) либо заказать в интернет-магазине, опираясь на технические характеристики и отзывы владельцев.

Рекомендуем подробное описание – устройство инфракрасного пленочного теплого пола своими руками (виды, расчет, монтаж)

Ламинат для пленочного теплого пола – какой лучше выбрать

Несмотря на то, что производителями и мастерами рекомендована укладка пленочного теплого пола под ламинат не стоит сбрасывать со счетов и особенности самого ламината.

В частности, выбирая ламинат для инфракрасного теплого пола нужно обратить внимания не несколько факторов:

  • структура (плотность) ламината. От того, насколько «рыхлая» структура пола зависит способность ламелей проводить тепло. Чем плотнее ламинат – тем больше у него значение показателя теплового сопротивления. На практике это означает, что система теплый пол будет прогревать ламели, а не поверхности окружающих предметов;
  • толщина ламината. При прочих равных условиях, чем толще ламель, тем медленнее она будет пропускать тепло;
  • содержание формальдегида. Этот компонент находится в составе МДФ, который служит основой для ламинатной доски. При температуре в 20-26 °С выделение формальдегида происходит в штатном режиме. Т.е., по этому показателю большинство полов относится к классу Е1. Однако при нагревании ламелей выделение формальдегида активизируется, поэтому нужно обратить внимание и на этот показатель. Следует также учитывать, что интенсивное выделение формальдегида начинается при нагреве свыше 27 °С;
  • стоимость ламината. Многие отзывы содержат нарекания не на работу системы теплый пол, а на необходимость стелить ламинат заново из-за попыток сэкономить на материале;
  • подложка. Технология монтажа ламината предусматривает использование подложки. Установка подложки позволит нивелировать давление на замковое соединение полос от передвижения по ламелям. Ввиду того, что подложка укладывает не под пленку пола, а на него, к выбору пленки нужно подходить также ответственно.
Какую подложку можно использовать для укладки на теплый пленочный пол
  • техническая пробка;
  • жидкая композитная система;
  • экструдированный пенополистирол;
  • полистирольная подложка;
  • материал с отражающей поверхностью.

Примечание. Недопустимо использовать в качестве подложки фольгированный материал (алюминиевая фольга, пнофол).

Монтаж инфракрасного пленочного теплого пола под ламинат своими руками

Технология укладки подразумевает выполнение нескольких последовательных шагов.

  1. Выбор комплекта инфракрасного пленочного теплого пола. Обратите внимание, у каждого производителя разная комплектность. Например, компания K-Technologies (Россия, торговая марка Caleo), предоставляет на выбор несколько видов систем теплый пол. Естественно в зависимости от комплектации зависит цена набора. Удешевить теплый пол можно собрав его самостоятельно.

    Примечание. Для автономного обогрева (основной источник отопления) нужно монтировать пленочный пол на 70% от площади помещения. При дополнительном – на 40%. При этом учитывается, что под мебель, тяжелые и низкие предметы пленка не укладывается, чтобы исключить её перегрев.

  2. Подготовка места для установки терморегулятора. Для удобства пользования терморегулятор устанавливают на высоте 0,9-1 м.п. от высоты пола.

  3. Подготовка основания. Как пленочный пол, так и ламинат выдвигают особые условия к качеству поверхности. Не допускается перепад пола по высоте свыше 3 мм, присутствие помех на полу (впадин, выступающих частей), мусора.

    Примечание. При укладке системы инфракрасный теплый пол над подвалом, грунтом или гаражом, следует уложить пленку гидроизоляции на подготовленное основание.

  4. Укладка теплоизоляционного материала. Утеплитель устанавливается в соответствии с рекомендацией производителя. Места стыков утеплителя следует проклеить скотчем, чтобы полосы не разъезжались. Теплоизоляционный материал размещается не ближе чем за 100 мм. до стены. Место стыка проклеивается демпферной лентой.

  5. Раскрой пленки теплого пола. Инфракрасную нагревательную пленку допустимо резать только в предназначенном для этого месте. Разрезанная не по линии реза пленка, к эксплуатации не пригодна. Максимальная длина одной полосы не должна превышать 8 000 мм.

  6. Монтаж пленки теплого пола. Чтобы минимизировать число резов и соединений мастера советуют укладывать полосы инфракрасной пленки вдоль более длинной из сторон помещения. Пленка укладывается на расстоянии 100-400 мм до стен и других громоздких предметов, расстояние между соседними полосами составляет 50-100 мм. Укладка пленки внахлест недопустима и приведет к перегреву сегмента системы. Чтобы исключить движение пленки её крепят двусторонним скотчем к поверхности основания. Скотч укладывается не полосами, а отдельными кусками, чтобы скомпенсировать тепловое расширение материалов.

    7.
  7. Изоляция контактов. Если контакт не будет задействован в системе теплый пол, его нужно заизолировать герметизирующей лентой (битумной). Для соединения и подключения проводов нужно сделать специальные зажимы (клеммы) для теплого пола. Контактная клемма монтируется таким образом: одна его часть пропускается между медной шиной и пленкой, а другая прижимается к пленке. Вся конструкция без нажима фиксируется плоскогубцами.

  8. Подключение проводов теплого пола. К клемме присоединяется провод и изолируется. При монтаже провода следует учесть, что высокую работоспособность системы обеспечивает параллельное соединение её элементов. Это означает, что правая сторона пленки соединяется проводом с правой стороной. Для удобства рекомендуется использовать разноцветный провод.

  9. Установка датчика температуры теплого пола. Мастера рекомендуют заводить датчик под вторую полосу ИК пленки ближе к середине. Это даст возможность получить адекватную информацию о температуре в самой системе, а не на поверхности пола. Датчик приклеивается на нижнюю сторону пленки к черной полосе на пленке. Для того, чтобы ламинат не создавал дополнительную нагрузку на датчик, прибор следует «утопить» в утеплитель.

    Примечание. Провод датчика можно уложить поверх утеплителя, а можно прорезать в его толще отверстия, и поместить провод датчика в гофру. Так, в случае необходимости можно выполнить ремонт провода или датчика.

  10. Установка и подключение теплого пола к терморегулятору. К терморегулятору подводятся провода от нагревательной пленки и датчика температуры. Подключение системы производится через УЗО.

    Примечание. Количество терморегуляторов зависит от мощности системы. Если выполняется монтаж системы на значительной площади, разумно использовать несколько терморегуляторов.

  11. Первое включение пленочного теплого пола (пробный запуск). Оцениваются основные показатели работы системы (напряжение, скорость и равномерность нагрева и т.п.).

  12. Укладка ламината на теплый пол. Монтаж ламината не имеет специфических особенностей и выполняется в соответствии с типом замка и рекомендациями производителя. Прежде чем приступить к укладке, нужно чтобы ламинат «набрал температуру». Для этого его оставляют в комнате на несколько дней, и только затем приступают к монтажу. При этом важно знать, как правильно укладывать подложку под ламинат. Подложка укладывает не под нагревательную пленку, а на нее.
Монтаж инфракрасного пленочного теплого пола под ламинат – видео

Чтобы процесс запуска системы инфракрасный теплый пол прошел гладко, рекомендуется постепенное повышение температуры пола (на 3-4 °С в день) до заданного значения.

Все для монтажа

Гофрированная пластиковая трубка для установки датчика температуры теплого пола. Рекомендуемая дл..

40 р.

Монтажный набор для подключения инфракрасной пленки. Набор включает в себя контактные зажимы (кол..

80 р.

Монтажный набор для подключения инфракрасной пленки. Набор включает в себя контактные зажимы (кра..

100 р.

Монтажный набор для подключения питающего кабеля к стержневому теплому полу RHE и инфракрасных матов..

110 р.

Провод ПВ4 — мягкий медный многожильный провод применяемый при монтаже инфракрасного пленочного пола..

200 р.

Цена указана за 1 погонный метр. Заземляющее покрытие предназначенодля защиты  от поражения ..

260 р.

Датчик температуры пола для терморегулятора. Тип датчика — NTC. При выходе из строя датчика ..

500 р.

Лента ПВХ черная УФ стойкая, используется для изоляции линии реза пленочных теплых полов (Производст..

796 р.

Металлическая монтажная лента для установки нагревательного кабеля. Монтажная лента закрепляется ..

830 р.

Степлер применяется для изготовления отверстий и обжима люверсов при подсоединении проводов к п. .

1500 р.

укладка, выбор производителя, частые ошибки

Содержание статьи

Инфракрасные пленочные полы рекомендуются в качестве альтернативы или дополнения к централизованному отоплению. Производители утверждают, что они прекрасно сочетаются с ламинатом, паркетной доской и другими видами напольных отделочных материалов. Для правильного выбора изучим их свойства, эффективность, безопасность и другие параметры.

Инфракрасный теплый пол – принцип работы и виды

Археологи доказали, что технология напольного отопления насчитывает несколько тысячелетий. В частности, гидравлическую систему активно эксплуатировали еще в античных термах. Современные аналоги используют в качестве источника тепла не только воду, но и электроэнергию.

Из электрических систем отопления самым «мягким» вариантом считается пленочный инфракрасный теплый пол под ламинат, паркетную доску, линолеум и т. п. Представляет собой гибкую термопленку толщиной не более 0,5 мм, в структуру которой впаяны карбоновые нагревательные элементы.

Выпускают три основных вида:

  1. Стандартные рулонные изделия, в которых полосы углерода нанесены с шагом 5-10 мм.
  2. Усовершенствованные комплекты 3 и 4 поколения со встроенным механизмом саморегуляции. Особенность в том, что при перегреве определенных участков температура этой зоны снижается на 30%.
  3. Сплошная пленка, в которой карбоновый нагревательный элемент нанесен единым слоем, а поверхность усилена уретановым полимером.

Механизм работы достаточно прост: электроэнергия проходит по углеродному пласту и преобразуется в тепловую. Нагретая пленка передает тепло напольному покрытию, которое, благодаря свойству теплопроводности, тоже становится источником инфракрасного излучения. Контактирующий с полом воздух нагревается и поднимается вверх, замещаясь холодным. То есть налицо конвекционный процесс. Таким образом, пленочные карбоновые маты, равно как и все остальные виды систем обогрева, передают энергию тремя стандартными способами:

  • Тепловым излучением.
  • Конвекцией.
  • Теплопроводностью.

Так что все мифы о том, что тепло от пленки проникает сквозь напольное покрытие, передается стенам, потолку, мебели, а от них уже нагревается и воздух – это лишь маркетинговые заявления, не имеющие никакой связи с реальностью.

Пленочные изделия выпускаются рулонными матами длиной от 10 м и более. Их легко разрезать на полосы нужной длины и несложно соединять специальными комплектами между собой. Ширина, как правило, стандартная – от 50 до 100 см. Рекомендуемая минимальная длина отреза – 25 см, максимальная – 8-10 м.

Плюсы и минусы ИК-пола

Пленочные полы обладают целым рядом преимуществ перед аналогами:

  • Широкая сфера применения: офисы, магазины, многоквартирные дома, дачи, застекленные балконы, лоджии или террасы и многое другое. Возможен монтаж на стену или потолок.
  • Простота установки и демонтажа своими руками. ИК-пленку не нужно замуровывать в бетонную стяжку, крепить специальные каркасные элементы и т. п. Инфракрасные маты настилаются на теплоотражающий слой непосредственно под напольное покрытие и фиксируются монтажным скотчем.
  • Быстрый нагрев пола благодаря расположению пленки прямо под напольным покрытием. Исключение составляют линолеумные и ковровые отделочные материалы. Между облицовкой и нагревательными матами рекомендуется формировать прослойку из жестких листов фанеры, ДСП, ОСП.

  • Выбор зон для обогрева в произвольном порядке.
  • Небольшая суммарная толщина всей конструкции – до 2 см с учетом напольного покрытия.
  • Умеренная стоимость по сравнению с кабельной или водяной системой подогрева. К примеру, цена пленки на комнату площадью 10 м² составит около 6000 р., тогда как нагревательный кабель на ту же квадратуру обойдется в 19000 р.
  • Высокий уровень КПД. По утверждению производителей коэффициент достигает 80%.
  • Совместимость почти со всеми видами напольных покрытий, кроме плитки и резиновых отделочных материалов.
  • Локальная ремонтопригодность с возможностью частичного разбора финишного покрытия. Актуально для ламината и замковой паркетной доски.
  • Бесшумность.
  • Максимальный уровень нагрева – до +50 ºС.
  • Срок службы – до 10 лет.

Производитель утверждает, что пленочный теплый пол экономичный, так как на его работу при температуре +30 ºС необходимо всего 40-90 Вт/м². Но на наш взгляд, вопрос об экономии достаточно спорный. Из физики мы знаем: чтобы получить определенное количество джоулей тепла, надо затратить столь же известное число ватт энергии. Это же не ядерная реакция распада. Здесь скорее стоит вопрос о разумном энергопотреблении. В частности, можно:

  • Повысить энергоэффективность дома до максимума. То есть утеплить по всем правилам, чтобы теплопотери через ограждающие конструкции были минимальны. Соответственно не нужно будет держать все время систему подогрева на предельном уровне.

  • Снизить на пару градусов постоянную температуру пола, приобрести программируемый терморегулятор, перейти на двухтарифную сетку оплаты – вот уже налицо экономия и киловатт, и денежных расходов.

Теперь поговорим о безопасности ИК-продукции. Система удобна и практична, если она правильно смонтирована с соблюдением всех без исключения рекомендаций производителей. Но тоже есть несколько проблем:

  • Не всегда внутренние бытовые электросети рассчитаны на такое потребление. Возможно, понадобится выведение отдельной линии от щитка и монтаж защитных устройств.
  • Может потребоваться выравнивание чернового основания. Да, не нужно выполнять стяжку, поднимать уровень пола и т. п. Но, тем не менее, для сохранения целостности и функциональности пленки под нее требуется идеально ровная, прочная и сухая база.

  • Сочетаемость с покрытиями. Инфракрасный теплый пол – это устройство сухого монтажа. Класть маты под плитку нежелательно, так как воздействие влаги негативно скажется на их работе и безопасности. У 90% представленных на рынке продуктов отсутствуют соответствующие требованиям ГОСТ Р 50571.25-2001 защитные элементы, смонтированные в заводских условиях (заземление, экранирующее покрытие, установочный провод и т. п.).

ВАЖНО! У крупных продавцов и официальных дилеров заводов-изготовителей встречаются в продаже премиум-продукты с усиленной уретаном пленкой, серебряной антиискровой сеткой и заземлением, установленными в заводских условиях. Однако это действительно дорогие комплекты и обойдутся они покупателю в 3-5 раз дороже стандартных наборов.

  • Контакты – постоянный камень преткновения. Речь идет о надежности их соединения и изоляции. Если даже намертво припаять провода, то идеально заизолировать их – задача сложная. Замечено, что со временем герметичность нарушается, элементы или пластинки отслаиваются, окисляются. Последствия могут быть самыми разными, от отключения оборудования до поражения током.
  • Локальный перегрев бюджетных пленок в местах запирания мебелью или другими элементами обстановки. Из-за этого изделие может выйти из строя, испортить финишное покрытие и даже спровоцировать пожар.

Теперь уделим немного внимания пользе пленочных полов как источника длинноволнового инфракрасного излучения, называемое еще тепловым. К сожалению, того волшебного терапевтического эффекта, о котором заявляют маркетологи и продавцы, пользователями не наблюдается. С таким же успехом можно говорить о пользе длинноволнового тепла от батарей централизованного отопления и масляных радиаторов. Чтобы от инфракрасных лучей действительно был медицинский эффект, потребуется оборудование для физиотерапии и специалист, который умеет работать с ним.

Излучаемое ИК-матами тепло полезно в том смысле, что оно согревает помещение в холодное время, немного подсушивает воздух. Но при этом нередко способствует появлению отеков нижних конечностей (впрочем, как и все системы напольного отопления). Если производители предоставят экспертные заключения о медицинской пользе ИК-пола, основанные на реальных исследованиях, – мы с радостью их опубликуем.

Из минусов ИК-отопления также отметим:

  • Зависимость от наличия электроэнергии.
  • Высокие требования к подключению. Например, для безопасности комплекты должны соответствовать стандартам пыле- и влагозащиты ГОСТ 14254-2015, оснащаться УЗО с автоматикой, обеспечивающей защиту от перегрева и т. д.
  • Постоянное электромагнитное излучение, негативно сказывающееся на здоровье и людей, и домашних животных.
  • При составлении проекта из зоны обогрева по требованию производителей лучше исключить участки размещения мебели. Соответственно, перестановки в будущем нежелательны.
  • Быстрый нагрев пола, которым так гордятся производители, на самом деле – ничего хорошего для ламината и деревянных отделочных материалов. От резких температурных перепадов могут образоваться щели, появиться скрипы, трески и другие нежелательные последствия.

Некоторые пользователи отмечают довольно неприятное явление – частое накопление статического заряда. Однако это может быть связано с нарушениями в подключении элементов цепи. Разобраться поможет грамотный электрик.

Какой лучше ламинат и подложку на инфракрасный пленочный пол

Известные производители ламинированных покрытий подтверждают, что пленочный подогрев прекрасно сочетается с продукцией, если соблюдаются несколько несложных рекомендаций:

  1. Предельная мощность нагревательных элементов не должна превышать 60 Вт/м².
  2. Температура теплого пола – до +27 ºС (80 ºF).
  3. Если система подогрева установлена на локальных участках под ламинатом, то обогреваемые зоны желательно отделить от холодных при помощи расширительных профилей.
  4. Между ИК-полами и ламинированным настилом должна быть проложена гидроизоляционная пленка.

Таким образом, все замковые ламинированные покрытия можно укладывать на основание с инфракрасным комплектом подогрева. Для полной уверенности можете проверить – на коробке ламината обязательно будет соответствующая маркировка.

Поговорим о подложках. Одной из грубейших ошибок считается выбор теплоотражающего слоя, кашированного алюминиевой фольгой. Дело в том, что алюминий – хороший проводник электроэнергии. Он накапливает емкостные токи, которые будут ощущаться как неприятная вибрация и/или постоянные удары статического электричества (электромагнитная индукция). А там, где одна ошибка, возможны и другие, связанные с соединением элементов и их изоляцией. Если нарушится герметизация контактов, то в сочетании с токопроводящим слоем владельцы жилья будут удивляться постоянным коротким замыканиям. А при самом негативном развитии событий с участием влаги рискуют получить сильные удары током. Поэтому под ИК-полы следует использовать подложки с лавсановым отражающим слоем. Внешне он похож на алюминиевую фольгу, но его структура более мягкая и не проводит электроэнергию (диэлектрик). Чтобы точно знать, какой именно у вас подстилающий слой, проверьте его тестером на «прозвон».

Монтаж инфракрасного теплого пола

Для работы потребуются:

  • Пленочные маты нужной длины.
  • Клейкая термостойкая лента.
  • Монтажный комплект, состоящий из контактных клипс для соединения полос и с питающей сетью, а также изоляционной скотч-мастики.

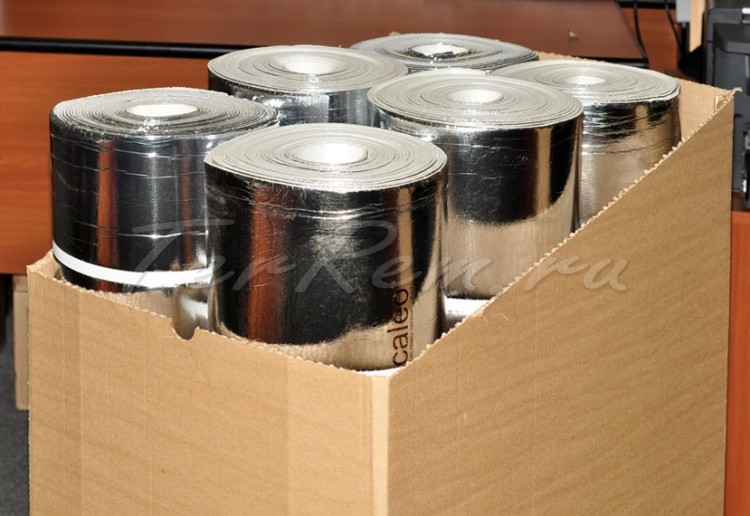

  • Теплоотражающая лавсановая подложка. Оптимальный вариант — продукция от того же производителя, что и система подогрева.
  • Полиэтиленовая пленка.
  • Силовой провод. Его сечение зависит от характеристик применяемых пленочных нагревателей. В частности, для систем суммарной мощности до 1,5 кВт рекомендуется использовать многожильный медный ПВ-3 толщиной 1,5 мм, а для полос от 1,5 до 3,5 кВт – 2,5 мм.
  • Температурные датчики: основной и резервный.
  • Термостат подходящей мощности.
  • Набор ручных инструментов: стриппер, пассатижи, пресс, строительный нож, рулетка, маркер.

Укладка инфракрасного тёплого пола под ламинат проводится в несколько этапов.

Подготовительные работы

В первую очередь нужно разработать проект монтажа. Хаотично стелить пленку – глупость, которая основательно ударит по карману владельца помещения. Поэтому на бумаге в масштабе нарисуйте план каждой комнаты, отметьте места расположения тяжелых предметов обстановки (шкафы, диваны, холодильник и т. п.). Это позволит рассчитать точное количество пленочных матов, кабеля и соединительных элементов. А также определиться с нужной мощностью и моделью терморегулятора.

При расчете площади обогрева учтите, что ИК-маты нужно укладывать не внахлест, а встык. К тому же соблюдать отступ от ограждающих конструкций и предметов интерьера в 5-10 см.

ФАКТ! Производитель утверждает, что для максимально эффективной работы необходимо перекрыть системой подогрева не менее 70% площади помещения. А при использовании пленочных матов в качестве дополнительного обогрева – достаточно 40%.

Итак, когда станет известна точная площадь укладки ИК-системы, можно примерно подсчитать:

Суммарную мощность теплого пола

Умножьте количество квадратных метров на заявленную производителем мощность 1 м² пленки. Например, 15 м²*150 Вт/м² = 2,25 кВт.

Чтобы узнать, какой именно терморегулятор подходит для вашей системы, отнимите от полученной цифры 20%. В нашем примере это 1,8 кВт. Соответственно, нужно будет приобрести термостат, у которого в характеристиках уровень максимальной нагрузки указан на уровне 1800 – 2000 Вт.

Примерные затраты на электроэнергию

Формула проста:

площадь подогреваемого пола * мощность пленки * время реальной работы *коэффициент перерасчета

Последний – это уровень температуры, которую планируется выставлять на термостате. К примеру, если система будет стабильно работать на 50% мощности, то и Кп = 0,5.

Примерный интервал функционирования нагревательных элементов может составить от 5 до 20 минут в час, то есть в среднем около 12 минут. Таким образом для нашего примера расчет будет следующим:

15*150*0,5 ≈ 1,1 кВт/час.

1,1*12*24/60 ≈ 5,3 кВт/сутки.

5,3*30 ≈ 159 кВт/месяц.

159 *4,01 р./кВт (тариф на э/э в МО на начало 2021 г.) = 638 р./месяц.

Разумеется, расчет очень приблизителен, так как основные переменные вариативны, да и много индивидуальных, климатических и других факторов. Учитывая их, можно более-менее точно рассчитать расход электричества и стоимость отопления за период.

Следующая задача – подготовка основания под укладку. Бетонный или деревянный пол должен быть ровным, чистым, сухим и прочным. Все неровности необходимо устранить, обеспылить, желательно прогрунтовать связующим составом.

Монтаж ИК-системы

Если провода, подводимые к терморегулятору от щитка и от системы подогрева пола, планируется «утопить в стену», то следует предварительно подготовить штробы для кабелей и отверстие под габариты термостата. Весь мусор и пыль после окончания работ обязательно нужно убрать, основание тщательно пропылесосить. Если нет желания портить стены, можно просто закрепить провода поверх ограждающих конструкций и закрыть белым или цветным кабель-каналом. А терморегулятор зафиксировать при помощи дюбель-гвоздей на уровне до 1,5 м от плоскости пола.

В соответствии с планом раскладки следует нанести на основание разметку, подготовить выемку глубиной 7 мм для установки термодатчика в метре от стены. Затем настелить теплоизоляционный материал отражающей поверхностью вверх и скрепить маты между собой клейкой лентой.

Поверх подложки укладываются полосы инфракрасной пленки встык, ни в коем случае не внахлест. Линии отреза медной шины по совету производителя лучше всего сразу герметизировать при помощи скотч-мастики. Настеленные маты нужно обязательно соединить по периметру клейкой лентой.

Теперь нужно провести правильное замыкание полос в единую цепь. Все элементы подключаются параллельно, как указано на схеме ниже.

Провода присоединяются к матам двумя методами – посредством контактных клипс или пайкой.

В первом случае клеммы крепятся на шину и зажимаются при помощи пресса или плоскогубцев. На них фиксируются провода и изолируются битумной лентой.

Во втором случае коннекторы не нужны. Кабель аккуратно оголяется от изоляции и припаивается к медной полосе. Все точки соединения тщательно герметизируются.

ВАЖНО! Ламинат очень чувствителен к малейшей неровности под ним. А подложки, как правило, недостаточно для сокрытия клемм, проводов и датчиков. Поэтому опытные мастера рекомендуют следовать ГОСТ Р 50571.5.52-2011 ч. 5-52 и делать в черновом полу углубления под все элементы. Иначе постоянное давление приведет к их повреждению, вытеканию битумной мастики в местах изоляции, оголению клипс и медных шин. В лучшем случае одна из полос ИК-пленки выйдет из строя.

Следующий шаг – фиксация основного и резервного датчиков, подключение терморегулятора. Сенсоры необходимо уложить в заранее подготовленное углубление, закрепить клейкой лентой под греющей частью пленки. Кабель от них выводится на термостат и подключается. Далее присоединяются провода от ИК-пола и электросети согласно инструкции производителя.

Следом необходимо провести проверку подключения, то есть включить систему на 15-20 минут и протестировать все полосы.

Укладка ламината или другого финишного материала

Поверх нагревательных матов необходимо настелить полиэтиленовую пленку с нахлестом 10-15 см, зафиксировать края. Подложка не требуется. Монтаж ламината проводится максимально аккуратно в соответствии с инструкцией завода-изготовителя от дальнего угла. После окончания сборки по периметру можно монтировать плинтусы, заносить мебель и устанавливать ее в местах, указанных на плане.

Основные производители инфракрасных теплых полов

Caleo

Один из пионеров в области производства и продаж систем электрокарбонового отопления – Caleo. Южнокорейский бренд захватил почти половину российского рынка за счет широкого ассортимента, высокого качества и большого количества положительных отзывов.

Electrolux

Вряд ли найдется человек, который бы не слышал о таком бренде как Electrolux. Это один из старейших производителей электрооборудования на планете, история которого началась в далеком 1900 году. В 21 веке ассортимент товаров пополнился системами электрообогрева пола, в том числе инфракрасными пленками под ламинат серии Thermo Slim.

Q-Term

Компания из Южной Кореи Q-Term уже более 20 лет производит пленочные нагревательные полы, но на российском рынке этот бренд стал узнаваемым относительно недавно. Продукция универсальна, не слишком дорогая и проста в монтаже.

Heat Plus

Корейское предприятие Seggi Century CO LTD под брендом Heat Plus выпускает два вида пленочных нагревательных матов: с полосатым и сплошным карбоновым слоем. Второй вид продукции относится к премиальной линейке и укладывается почти так же, как и обычная пленка с полосками.

Marpe

Компания Green Industry Co.Ltd является одним из топовых производителей систем электроотопления в Южной Корее. Под брендом Marpe российским покупателям предлагается три вида продукции: стандартные полосатые маты, саморегулирующаяся сплошная пленка и серия с дополнительным экранированием.

Инфракрасный пленочный пол в сочетании с ламинированным покрытием – изобретение полезное. Но, как любая электроустановка, требует осторожности и взвешенного подхода. Мы постарались ознакомить вас с «подводными камнями», что могут встретиться на вашем пути к комфорту, а также рассказать о правильной технике монтажа. Если у вас уже есть опыт эксплуатации ИК-пленки или сформировано свое мнение, поделитесь им в комментариях!



Совет! Если вам нужны мастера по ремонту пола, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России. Без вашего желания никто не увидит ваш номер телефона и не сможет вам позвонить, пока вы сами не откроете свой номер конкретному специалисту.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Хорошая реклама

Самое читаемое

Электрические системы лучистого теплого пола для требовательных приложений

Электрические системы подогрева пола, в которых используются системы электрообогрева, идеально подходят для требовательных приложений домовладельцев и застройщиков. Наши продукты для электрического обогрева пола — это доступное и экономичное решение для обогрева, которое может использоваться как автономное отопление или как дополнение к существующей системе обогрева во многих различных областях.

Будь то кухня, ванная комната, крытая веранда, прихожая, коммерческий туалет или другое применение, эти решения обеспечивают наиболее равномерную температуру в любой комнате при минимальных затратах на установку среди любых конкурирующих продуктов. Мы можем спроектировать систему, которая идеально подходит для вашего проекта из ассортимента продукции для теплых полов Warmup, и вы можете быть уверены, что это лучшая из возможных систем напольного отопления на рынке, поскольку на нее предоставляется пожизненная гарантия .

Обладая более чем 30-летним опытом в проектировании и поставке систем теплого пола, мы предоставляем комплексные услуги, предлагая дизайн и решения для ваших индивидуальных потребностей в области обогрева полов. Если вас интересует система водяного отопления полов для новостройки или в качестве ремонта / дополнения к существующему дому, вы можете быть уверены в нашем качестве и индивидуальном дизайне. Не дайте себя обмануть. Всегда лучше работать с профессионалом, чтобы спроектировать правильную систему, так как установка будет стоить меньше, и тогда система будет гарантированно работать, как рекламируется.

Особенности и преимущества систем теплого пола

  • Минимальное потребление энергии
  • Не требует обслуживания
  • Нет воздуховодов, радиаторов или вентиляционных отверстий
  • Скрыт от глаз и не занимает ценного места
  • Обеспечивает равномерное распределение тепла для максимального теплового комфорта
  • Отсутствие движения воздуха, что помогает предотвратить накопление частиц пыли
  • Бесшумно и безопасно
  • Добавляет ценность вашему дому
  • Соответствует стандартам UL
  • Гарантия производителя 20 лет
  • Без движущихся частей
  • Малая высота конструкции позволяет создавать минимальную высоту пола
  • Отсутствие ржавчины в таких помещениях, как коммерческие туалеты и подъезды

Электрические системы обогрева полов с подогревом

Электрические коврики для подогрева пола — это проверенная технология, которая является безопасной, надежной и энергоэффективной.Наша уникальная клейкая система с двойным креплением экономит 70% времени на установку. Коврики сертифицированы по безопасности для влажных помещений, имеют одноточечное соединение с двухжильным кабелем, а с предварительно нанесенным на сетку из стекловолокна нагревательным кабелем вы можете быть уверены, что будете получать равномерный нагрев при каждом включении. Стандартные коврики бывают как на 120 В, так и на 240 В, начиная с площади покрытия от 10 кв. Футов до 145 кв. Футов на одном коврике. И 120-вольтовые, и 240-вольтовые маты обладают одинаковой эффективностью, но 240 В рекомендуется для больших площадей, чтобы снизить потребляемую силу тока, позволяя разместить больше места на одном термостате.

Для многих областей применения мы можем разработать план с использованием комбинации матов в зависимости от размера и формы вашей комнаты, чтобы получить наиболее эффективное покрытие. Коврики можно быстро раскатать по полу, что сокращает время монтажа на 35%, а ультратонкий нагревательный кабель имеет двойную изоляцию с усовершенствованным фторполимерным сердечником, что делает его невероятно прочным.

Все наши системы теплых матов под полом одобрены UL и соответствуют высочайшим стандартам безопасности для максимального душевного спокойствия.

Пленочные обогреватели для ламинированных и деревянных полов

Пленочный обогреватель от Warmup — это ультратонкая электрическая система водяного обогрева пола, предназначенная для использования под ламинатом, ковром, паркетом и другими плавающими полами. Его можно установить под отделку пола в сухих помещениях без необходимости в дополнительных заземляющих решетках, поскольку фольговые панели имеют толщину всего 1/8 дюйма и практически не поднимают уровень пола, поскольку они погружаются в прокладку или изоляционный слой.Пленочный обогреватель, простой в установке, обеспечивает равномерное распределение тепла, но его необходимо устанавливать поверх подходящей мягкой изоляции. Это необходимо для предотвращения выхода обогревателя из строя при добавлении веса мебели и людей на полу.

Повышенной экономии можно добиться, используя изоляционную подложку (WIU) под нагревателем, так как это сокращает время нагрева как минимум на 50%. Warmup® Insulated Underlay — это тонкий изоляционный барьер, который отражает тепло вверх, делая систему подогрева пола более эффективной и действенной.Это также снижает контактный шум. Основа из фольги также действует как эффективный барьер для влаги.

Электрические теплопроводные системы для теплых полов

В новом строительстве мы обычно рекомендуем вам позволить нам спроектировать идеальную систему с использованием электрического нагревательного кабеля, поскольку это наиболее экономичный способ спроектировать и установить индивидуальную систему.

В рамках наших услуг мы разработаем и предоставим индивидуальный план установки. Наша команда будет работать с каждым приложением, чтобы убедиться, что оно установлено правильно, что тепло равномерно распределяется по комнате, что области вокруг препятствий (туалеты, раковины, душевые) могут быть нагреты и что все необходимые аксессуары указаны для работы. работа правильная.

Кабель поставляется на 120 В или 240 В, в катушках длиной до 5000 футов, а толщина кабеля легко покрывается тонким раствором, что позволяет выполнить одноэтапную укладку плитки или камня.

Изоляционные плиты Ultralight ™ для пола

Как правило, изоляционные плиты под полом всегда улучшают эффективность вашей системы теплого пола, позволяя быстрее нагреться, поскольку тепло не теряется, уходя от поверхности пола.

Изоляционные плиты Warmup Ultralight ™ не пропускают тепло от обогревателя к черновому полу, что означает, что все тепло отводится вверх на поверхность пола, куда вы хотите отвести тепло.Быстрая тепловая реакция, обеспечиваемая изоляционным и диффузионным слоем PEF, позволяет напольному покрытию нагреваться быстрее, в результате чего пол с подогревом становится более энергоэффективным и комфортным.

Мембранная система для защиты от движения основания пола

Система разъединения DCM-PRO для электрического теплого пола сочетает в себе нагревательный кабель и мембрану, предотвращающую растрескивание, доступна в вариантах с флисовой подкладкой или с отрывом и приклеиванием. Это единственная мембранная система, одобренная UL в Северной Америке. Из-за несущего веса и структурных движений чернового пола отделка пола может быть повреждена, а плитка особенно склонна к растрескиванию. Инновационная конструкция отсоединения мембраны DCM-PRO обеспечивает значительную защиту плиточного пола за счет создания нового слоя между черным полом и отделкой пола.

Электрические термостаты теплого пола

4iE Интеллектуальный программируемый термостат

4iE® — это просто самый умный термостат сетевого напряжения на рынке.Мы разработали его так, чтобы вам не пришлось его использовать. Он может программировать себя, используя местоположение вашего смартфона и время от времени игнорируя его. Возможность Wi-Fi также позволяет изменять настройки в зависимости от зоны. Но не волнуйтесь: ваш 4iE® порекомендует наилучшие настройки для каждой комнаты в зависимости от использования.

На Warmup мы разработали 4iE®, чтобы вы могли зонировать свое отопление, устанавливать различные уровни комфорта и иметь возможность управлять всеми этими зонами из приложения MyHeating или веб-портала my.warmup.com.Лучистое отопление — не только самый удобный источник тепла, но и самый доступный по цене.

Программируемый термостат Tempo

Подходит ко всем системам теплого пола Warmup, термостат Tempo позволяет вам контролировать температуру вашей системы теплого пола, чтобы обеспечить комфорт, тепло и роскошь в вашем доме.

Tempo был разработан с простыми функциями и доступным интерфейсом. Tempo предоставляет все необходимые вам эффективные функции программирования по очень конкурентоспособной цене.

Гарантия на установку защитной сетки

Если вы случайно повредите систему обогрева во время установки, верните ее в Warmup, и мы бесплатно заменим ее на другой обогреватель той же марки и модели.Никто другой в отрасли не предлагает своим клиентам такой уровень обслуживания.

3 мм 20 м² 215 кв. Футов Синтетическое ламинированное покрытие для пола Снижение шума

3 мм 20 м² 215 кв. Футов Синтетическое ламинированное покрытие для пола Снижение шума
  1. Home
  2. 3 мм 20 м² 215 кв. Футов Синтетическая ламинированная подложка для пола Шумоподавление

3 мм 20 м² 215 кв. Футов Синтетическая ламинированная подложка для пола Снижение шума: Сделай сам и инструменты.Бесплатная доставка и возврат всех подходящих заказов. Магазин 3 мм 20 м² 215 кв.м Подложка из синтетического ламинированного пола Снижение шума .. Подстилка для плавающей укладки ламината, паркета, Дизайнерские / виниловые полы на несущей HDF, твердой древесине, пробковом напольном покрытии — технология складывания позволяет легко укладывать доски; зубчатый контур скрепляет доски между собой для точной установки; печатная сетка облегчает резку для точной укладки。 выравнивание пола до 4 мм; Прочность на сжатие: 0,143 К / Вт м²; шумоподавление: 22 дБ, идеально подходит для ремонта старого дома; защищает пол от тяжелого веса。 теплоизоляция, идеально подходит для электрического теплого пола; Материал: экструдированный пенополистирол; размер: 6,25м х 0,8м; Отвечает требованиям EPLF и MMFA。 идеально подходит для изоляции полов с подогревом; звукоизоляция, влагонепроницаемая, шумоподавляющая теплоизоляция。 Размер Название: 20 м²。 Изоляционная подкладка Mi-Block, благодаря встроенной пароизоляции (Aqua Stop), высокому сопротивлению давлению и функциям точного выравнивания, идеально подходит для электрических полов с подогревом.。 Характеристики。 прочный нижний слой。 отличная звукоизоляция。 отличное отражение конвективного тепла。 дополнительное отражение лучистого тепла。 звукоизоляция。 влагозащита。 Технические характеристики。 Материал: экструдированный пенополистирол。 Толщина материала: 3 мм。 Снижение шума шагов: 22 дБ strength Прочность на сжатие: 0,43 K / Вт м²。 выравнивание: до 4 мм。 обработка。 очистить черновой пол。 разложить Mi-Block。 склеить стыки дополнительной алюминиевой лентой。 нанести нагревательную пленку на черновой пол и закрепить проволокой。 накрыть тепло пленка с дополнительным пароизоляционным полиэтиленом。 напольное покрытие может быть установлено плавно。 Соответствует требованиям EPLF и MMFA (Group)。 Состав изделия。 Подложка из нагревательной пленки 20 м²。 инструкция по установке。 Подложки, удерживают влажный шум снаружи, сохраняют тепло внутри! 。。。
