Подрозетник это: Для чего нужны подрозетники, их виды.

Содержание

Для чего нужны подрозетники, их виды.

Многие из нас до определенного момента даже представления не имеют, что же такое подрозетник. Слышали возможно, но знать не знают что за зверь. Да и откуда, если все в порядке с электрикой в квартире. Но как только начинают разбалтываться розетки и выключатели, а у любителей вытащить вилку за провод это не редкость, можно как раз увидеть его — подрозетник. Что же это, для чего служит подрозетник, какие функции выполняет и что зависит от правильности его выбора и монтажа.

Пока с электрикой в квартире все в порядке, мы редко задумываемся о том, как она сделана, из чего состоит и для чего каждый ее элемент предназначен, а в большинстве случаев и вовсе не подозреваем о многом. И это правильно, ведь для того, что бы разогреть в микроволновке бутерброд, не обязательно знать как она устроена, мы просто нажимаем кнопочку и все происходит за нас. В электрике так же, не всегда нужно знать о ее устройстве, гораздо правильнее доверить ее изготовление грамотным монтажникам и просто пользоваться качественным механизмом. Но в случае поломки, многие могут сами устранить некоторое неисправности, при наличии небольшого опыта. Например, установить подрозетники. Подрозетники — это чаще всего пластиковый, а реже металлический цилиндр, который закрепляется в стене. В нем устанавливают сами механизмы розеток и выключателей, после закрывают рамкой. Именно поэтому подрозетники не видно и не все знают о их наличии. Узнают о них чаще всего любители вытащить вилку за провод, а не за саму вилку. Причем узнают неожиданно, потому что вытаскивают не только вилку, но и механизм, вместе с подрозетником. Это может произойти во многих случаях

  • достаточно старое здание и материал, которым закреплялся подрозетник со временем разрушился
  • подрозетники закрепили не достаточно качественно
  • сам подрозетник не достаточно качественный
  • если вытаскивать вилку из розетки не за саму вилку, а за провод, то подрозетник расшатывается. Да, при грамотной установке это не произойдет за 1 день и даже год. Но вода камень точит…

Неужели нельзя просто сделать отверстие в стене и в нем же закрепить розетку? Что мешает казалось бы. Но мы собираем качественную проводку и хотим что бы наш механизм работал как часы. Поэтому в предварительно подготовленное отверстие в стене нам необходимо установить подрозетник. Для чего это нужно?

  • правильно установленный подрозетник отлично держит механизм розетки, выключателя и других, предназначенных для данного способа установки устройств. Закрепить механизм в ней можно на 2 — 4 винта, предусмотренных в самом подрозетнике, а так же с помощью распорных лапок самого механизма розетки или выключателя.
  • в случае монтажа электропроводки без распределительных коробок — подрозетник будет служить нам распределительной коробкой.
  • дополнительный диэлектрический изолятор между стеной и механизмом розетки, выключателя.
  • подрозетники изготавливают из негорючего материала — защита от возгораний.

В зависимости от того, из какого материала сделаны стены, в которые вы хотите установить подрозетник, подрозетники можно разделить на несколько видов.

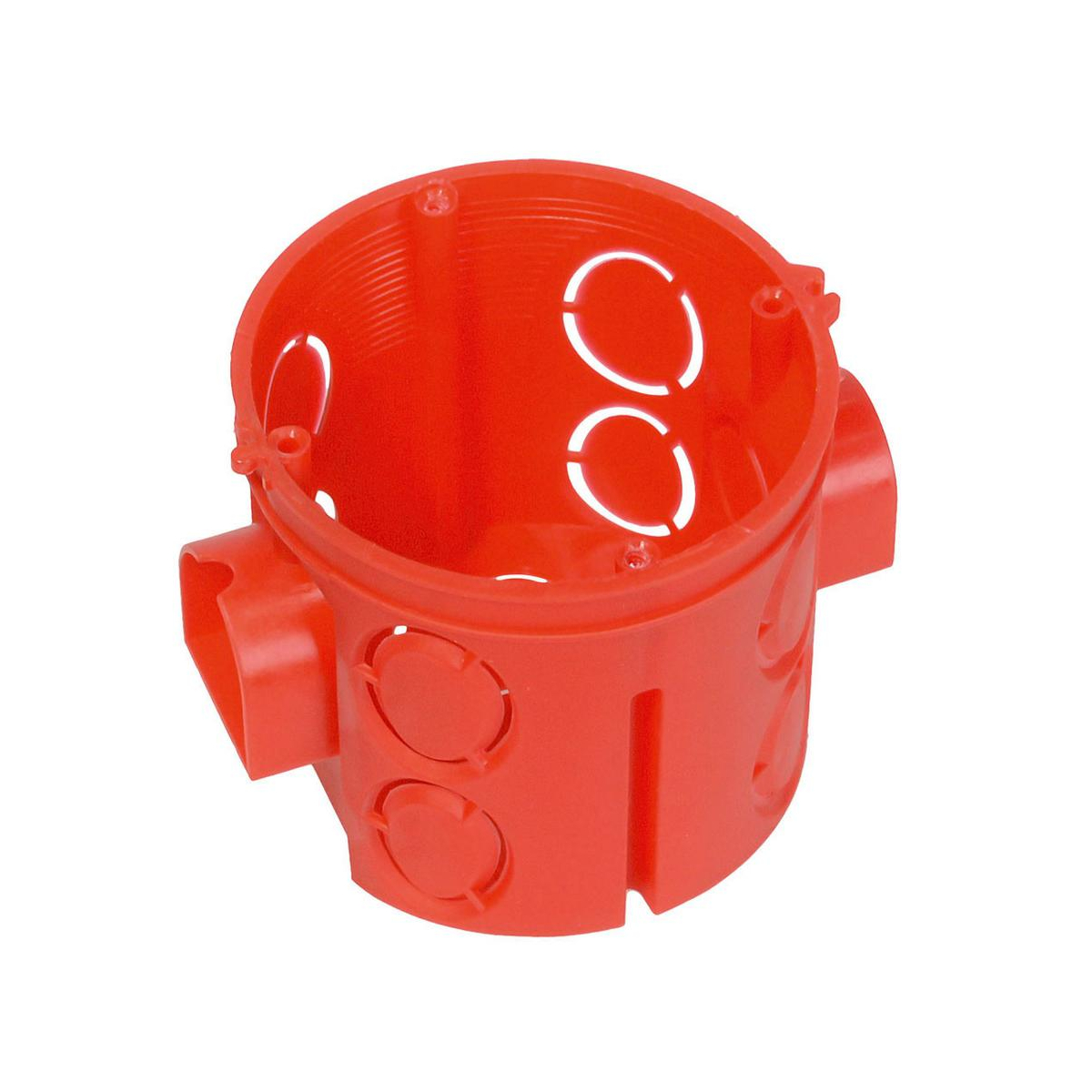

Подрозетники для установки в бетон, кирпич, газобетон, пеноблоки.

Это наверное самые распространенные подрозетники, ведь чаще всего их устанавливают именно в эти поверхности. Они так же различаются между собой уже по материалу изготовления на металлические и пластиковые. Металлические подрозетники используются редко и в общем то на любителя, а вот чаще всего применяются пластиковые подрозетники. Причина этого в том, что с их помощью возможно произвести очень качественный и грамотный последующий монтаж. Огромное количество видов пластиковых подрозетников позволяет найти выход практически для любого решения.

По форме изготовления они бывают:

  • Круглые — используются чаще всего. Для них проще всего изготовить специальное отверстие в стене. Для этого есть большое количество приспособлений. Из них можно собирать необходимые группы, в зависимости от того, сколько розеток или выключателей вы хотите установить.
  • Квадратные — не так распространены, но имеют свои преимущества — в них гораздо больше места и поэтому можно делать больший запас провода для удобства расключения и монтажа.
    Так же возможна установка в них элементов умного дома, диммеров и т.д. Квадратные подрозетники можно приобрести с вместимостью от 1 до 4 механизмов.
  • Овальные подрозетники — в чем то схожи с квадратными, в них так же остается намного больше места, монтаж в них производить на много легче. Так же можно приобрести с вместимостью от 1 до 5 механизмов.

Так же подрозетники отличаются по размерам, это и диаметр установки и внутренний диаметр и глубина самого подрозетника. Установочный диаметры бывают 60, 64 и 68мм, глубиной от 40 до 60 мм. Самый распространенный и правильный вариант это подрозетники диаметров 68 мм и глубиной 42 мм, либо глубиной 60 мм в том случае, если мы делаем разводку без распределительных коробок. Дополнительная глубина такого подрозетника даст нам возможность разместить в таком подрозетнике и расключение и сам механизм розетки.

Подрозетники для установки в тонкостенные перегородки — гипсокартон, ГВЛ и др.

Так же достаточно распространенный вид подрозетников.

Эти подрозетники так же бывают круглыми и овальными. Круглыми подрозетниками мы можем набрать необходимую по количеству группу, а овальный придется выбрать заранее, под нужное число механизмов. Просты в монтаже и последующей установке механизмов. Основным их отличием от предыдущих является то, что у них есть свой механизм крепления к стене, а в подрозетниках для монтажа в бетон такого крепежа не предусмотрено и фиксируются в стене они различными смесями. Подрозетники же для гипсокартона фиксируются в стене при помощи специальных прижимных лапок. О способах монтаж и о том как качественно выполнить монтаж подрозетника мы поговорим в следующей статье.

Подводя итоги хочется подчеркнуть то, что подрозетник это необходимый элемент проводки в квартире, обходится без которого просто невозможно. Нужно просто выбрать качественный подрозетник, грамотно его установить и он не даст знать о себе очень долгое время. Доверяйте такую работу профессионалам, имеющим весь необходимый инструмент и опыт.

Именно поэтому они выполнят эти работы быстро и качественно.

Подрозетники: размеры, виды, различия

После демонтажа старой розетки или штробления стены под установку новой необходимо закрепить в стене подрозетник. Это изделие нужно для того, чтобы надежно зафиксировать розетку либо выключатель внутри подготовленного отверстия. Помимо этого в деревянных домах данное изделие дополнительно служит для того, чтобы предотвратить пожар при возгорании розетки. В этой статье мы рассмотрим основные виды и размеры подрозетников, применяемых в электромонтаже.

Материал изготовления

Для начала рассмотрим, из чего делают подрозетники и где применяется каждая разновидность. Итак, на сегодняшний день существует 2 основных материала изготовления:

  1. Пластик. Более популярен, может быть негорючим, благодаря чему подрозетник можно устанавливать в деревянной стенке (например, в вагонке или в брусе).
  2. Металл. Металлические изделия все больше отходят на задний план. Раньше они использовались для предотвращения распространения пламени, однако из-за того, что металл проводит электрический ток, в целях безопасности такой вид подрозетника теряет свою популярность.
  3. Дерево. Деревянные накладки могут использоваться при монтаже открытой электропроводки, когда розетку устанавливают непосредственно на стене. Такой вид исполнения также потерял свою популярность, но ранее использовался часто.

Конструктивные особенности

Следующее различие в подрозетниках – особенность самой конструкции. Существуют пластиковые стаканы для установки в гипсокартоне, а также бетоне. Основная разница между ними в наличии специальных прижимных лапок, которые в полых стенах (как правило, гипсовых) позволяют надежно зафиксировать стакан. Эти распорки выглядят следующим образом:

Обычные пластиковые подрозетники по конструкции не отличаются от железных и могут применяться не только для установки в бетон, но и кирпич, газобетон, а также пеноблоки. Фиксация таких изделий производится за счет наложения слоя алебастра в подготовленное отверстие.

Помимо этого подрозетники бывают открытого и скрытого типа установки. Первые чаще всего используют для крепления на плинтус, если есть необходимость провести проводку в плинтусе. Скрытые подрозетники были рассмотрены выше (обычный стакан, с ушками или без них).

По форме монтажные коробки (их еще так могу называть) делятся на круглые, квадратные и овальные. Чаще всего используют круглый вид исполнения, однако иногда возникает необходимость применить квадратные изделия (они немного вместительнее). Овальные подрозетники нужны для того, чтобы одновременно можно было подключить двойную розетку (или 1, но с выключателем света).

Тут же следует рассказать о составных конструкциях, имеющих соединители, благодаря которым можно собрать до 5 стаканов в одну конструкцию, что удобно, если вы решили установить блок розеток в стене. Фото блочного вида монтажных коробок:

Ну и последнее различие между изделиями – глубина самого стакана. Существуют узкие, стандартные и углубленные подрозетники. Для различных условий применяется каждый отдельный тип корпуса. К примеру, глубокие коробки используют в том случае, если решено проводить электропроводку без распределительных коробок. В этом случае стакан будет сам служить распредкоробкой.

Типовые размеры

Ну и последнее, о чем хотелось бы рассказать – какие бывают размеры подрозетников. Стандартные габариты 68 на 45 мм, но при этом учтите, что внутренний диаметр будет 65 мм, а глубина – 40. У узких монтажных коробках глубина может быть 25 мм, а вот размеры углубленных изделий могут достигать 80 мм. Диаметр также может различаться и составлять не 65, а 60 мм, что востребовано в некоторых случаях.

Габариты квадратных подрозетников отличаются, в зависимости от производителя. Чаще всего используют размер 70*70 мм, однако могут быть и 60*60, как показано на фото ниже:

Напоследок рекомендуем просмотреть полезное видео по теме:

Вот мы и рассмотрели, какие бывают виды и размеры подрозетников. Как вы видите, для собственных условий можно выбрать подходящий вариант из широкого ассортимента товара!

Похожие материалы:

Монтажные коробки (подрозетники) для кирпичных стен

Подрозетник — монтажная коробка под механизмы электроустановочных изделий

Подрозетники являются очень важной деталью в процессе устройства и монтажа электрической проводки. И гражданские здания, и промышленные не могут обойтись без этого элемента. Подрозетник можно назвать «тенью» розетки, а розетки самая важная деталь, благодаря которой и функционируют все электрические приборы. Подрозетник представляет собой короб, который вставляют в углубление в стене, а следом за ним и непосредственно на него крепят и розетку. В корпусе подрозетника есть отверстия для введения проводов и отдельные — для закрепления самой розетки.

Ещё одно название подрозетника — «монтажная коробка». Некоторые разделяют это два понятия. Существует мнение, что монтажной коробкой называется навесные выступающие детали, а подрозетники — исключительно утопленные. Это неверно.

Зачастую подрозетники плохого качества приводят к выпаданию розеток, а это напрямую отразится на здоровье людей, в особенности маленьких детей. При замене электрооборудования и розеток в частности настоятельно рекомендуется использовать подрозетники. В некоторых случаях они даже необходимы для того, что розетка смогла упереться в них своими распорками. Сейчас для изготовления этого вида изделий используется пластик (полипропилен) или же металл. В первом случае, подрозетник будет дешевле, но в металлическом исполнении — надёжнее и долговечнее. Усы розетки могут продавиться через пластиковые стенки, что повлечёт за собой выпадение самой розетки.

Три вида монтажа подрозетников. Первый — » в короб», когда изделие устраивается непосредственно в стену. Второй — навесной. И третий — специальный для гипсокартонных стен.

Два главных размера по ширине — 60 и 75 миллиметров. Глубина заделки определяет соответствующий габаритный размер подрозетника (25, 32, 44 миллиметров и другой). Форма бывает круглой, квадратной, прямоугольной и так далее. Круглые подрозетники встречаются чаще всего, так как являются более универсальными.

При монтаже подрозетника выступающие части по бокам следует расположить в горизонтальном положении, так изделие будет зафиксировано. Но прежде всё-таки рекомендуется немного расширить отверстие в стене, если это возможно. После пространство до стены следует залить строительной смесью, обычно используют гипс или алебастр. Монтировать нужно «заподлицо» со стенкой. Чтобы повысить звукоизоляционные свойства, лучше подложить под заднюю стенку самой коробки полоску любого звукоизоляционного материала.

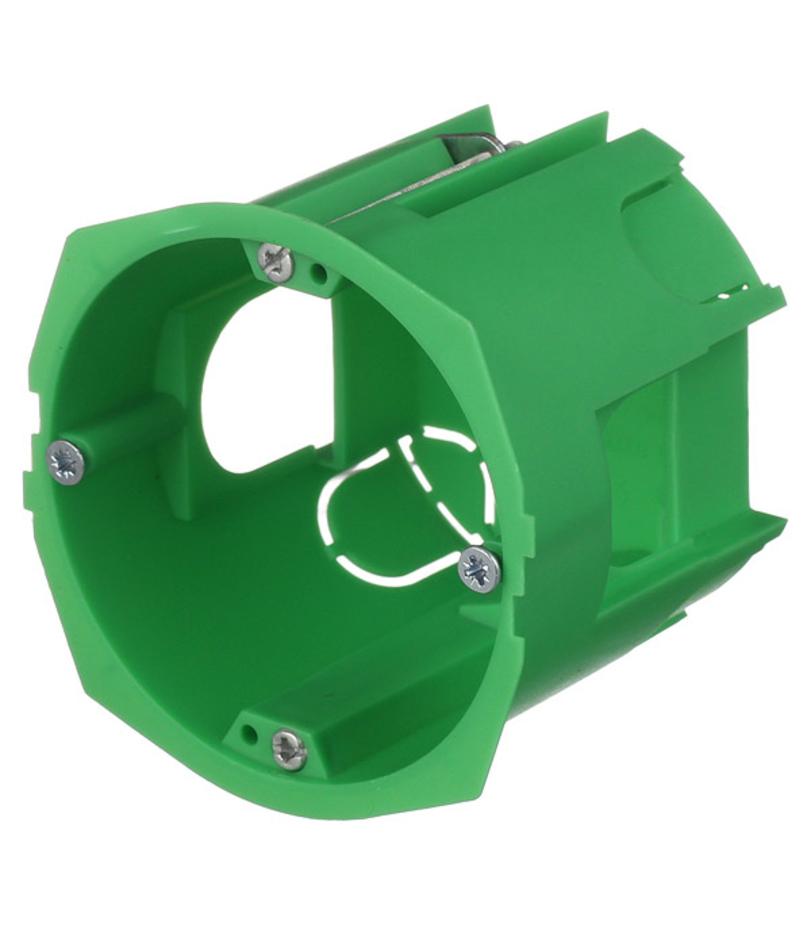

Подрозетники для гисокартонных стен

Подрозетники для гисокартонных стен служат для монтажа в них механизмов, которые относятся к электрическим установкам (розеткам, выключателям, димерам, датчикам, термостатам). При создании проекта электроточек подбирается подрозетник исходя из конструктивных особенностей и типа используемого механизма.

Отличительная деталь данного вида подрозетников — регулируемые лапки, выполненные из пластика, которые держат сам подрозетник. Применяются такие подрозетники в пустотелых стенах и перегородках из гипсокартона. Глубина подрозетников быват сорок, сорок пять и пятьдесят миллиметров. Строение подрозетника позволяют закрепить их в одну линию. В интернет-магазине представлены товары российских и европейских производителей, подрозетники могут монтироваться в одно-, двух-, трёх-, четырёх- и пятипостовые.

Существует возможность использования специальных монтажных колец, которые используется в случае, если толщина стены не позволяет закрепить подрозетник. С помощью крышки и специального клеммника подрозетник может быть использован в качестве ответвительной коробки.

диаметр и параметры изделий для скрытого монтажа

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Для монтажа и безопасной эксплуатации электроустановочного оборудования используется подрозетник: диаметр этого элемента, его глубина и другие параметры зависят от типа поверхности, с которой предстоит работать. Эта статья поможет разобраться в существующих видах монтажных коробок и научиться подбирать изделия оптимальных размеров для стен из бетона, гипсокартона и других материалов.

Размеры подрозетников могут различаться в зависимости от предназначения и материала изготовления

Общие сведения о монтажных коробках: размеры и виды подрозетников

Монтажная коробка или стакан для розетки – специальный короб, который используется при организации электрической проводки в помещении. Он необходим для безопасной установки таких компонентов системы, как:

  • розетки штепсельного типа;

Подрозетники монтируются в стену, и затем внутри них устанавливаются розетки и выключатели

  • выключатели;
  • регуляторы и панели управления для настройки электрических приборов;
  • клеммные колодки;
  • диммеры, контролирующие интенсивность света.

При условии соблюдения технологии и правильного подбора размеров, подрозетники в стенах обеспечат защиту пользователей от поражения электрическим током.

Какими бывают подрозетники: виды и классификация изделий

Для изготовления стаканов под розетки применяется пластик, а также металл и древесина. Каждый материал имеет свои особенности. Деревянные коробки пригодны только для открытого монтажа проводки, поэтому они не так популярны, как пластиковые. Металлические изделия практически не используются, поскольку нередко провоцируют короткое замыкание. Сфера их применения распространяется на деревянные дома.

Оптимальным вариантом считается пластик. Для изготовления таких стаканов применяется негорючий материал. Производители пластиковых изделий подгоняют размеры подрозетников под гипсокартон и стенные конструкции из дерева, бетона и других материалов.

Металлические подрозетники используются только для деревянных стен

Стаканы из пластика подходят для монтажа розеток на поверхностях с различными видами отделки:

  • ДВП;
  • фанера;
  • ДСП;
  • вагонка.

Важно! Независимо от типа помещения, проводка должна прокладываться в соответствии с установленными правилами и нормативами. Благодаря этому подключение и последующая эксплуатация электрических приборов будут удобными и безопасными.

По форме и типу конструкции монтажные коробки бывают:

  1. Круглыми – изделия универсального назначения, самые востребованные.
  2. Квадратными – отличаются большей вместительностью.
  3. Овальными – предназначены для установки 2-х розеток или конструкции «розетка-выключатель».
  4. Составными – блоки, позволяющие объединить в одной конструкции несколько подрозетников (от 2 шт.).

Несмотря на различия в конфигурации, все конструкции внешне похожи на стакан. Для фиксации изделий в стене применяется алебастр или строительный гипс.

Квадратный подрозетник имеет более вместительное внутреннее пространство

В продаже встречаются модели с дополнительным крепежом и без него. Выбор зависит от материала поверхности. Бетон – плотный и прочный материал. Изделия в нем надежно фиксируются без дополнительного крепежа. Достаточно лишь подобрать подходящий размер коронки для подрозетника в бетоне, выполнить отверстие и установить изделие в соответствии с технологией. Если же стены в помещении мягкие, пустотелые, лучше брать коробки с крепежными планками. За счет них розетка будет надежно зафиксирована в отверстии.

Подрозетники отличаются друг от друга дизайном и цветовым решением. Как правило, этот фактор важен для накладных изделий, которые устанавливаются в плинтус. Ведь они являются частью интерьера. Однако внешнее оформление никак не сказывается на их функциональности.

Какие параметры имеет подрозетник: диаметр и общие габариты

Пластиковые стаканы чаще всего изготавливаются из полиамида, поливинилхлорида (ПВХ) или полипропилена. Размер подрозетника для розетки, точнее его параметры, зависят от формы конструкции.

Стаканы для розеток изготавливаются из специального негорючего пластика

Для круглых изделий основными параметрами являются диаметр и глубина. Данные о размерах обычно указаны на самих стаканах. Диаметр обозначается буквой «D», причем измеряется как внешний, так и внутренний показатели:

  1. Внешний – максимальный диаметр, определяющий размер внешней части самого подрозетника. Он служит ориентиром при подборе диаметра коронки под розетку.
  2. Внутренний – диаметр, определяющий максимально возможные размеры устройства, которое может быть установлено в коробку.

Самыми востребованными являются подрозетники с таким диаметром: 75, 70, 68, 65, 64 и 60 мм.

Важно! Чтобы качественно и надежно установить выключатель или розетку, нужно подбирать эти механизмы так, чтобы их размер совпадал с внутренним диаметром монтажной коробки.

Глубина подрозетника обозначается буквой «H». Как и в случае с диаметром, стакан имеет два показателя:

  1. Установочная глубина – показывает глубину отверстия, необходимую для нормальной установки подрозетника в стене.
  2. Внутренняя глубина – определяет глубину короба с внутренней стороны. Это пространство используется для монтажа розетки. Здесь же располагается запас проводов.

Стандартные размеры круглого подрозетника

Чаще всего этот параметр составляет 62, 60, 45, 42 или 40 мм. Встречаются и более глубокие стаканы величиной до 80 мм. Этот вариант используется, если в проводке отсутствуют распаечные коробки. Увеличенная глубина позволяет установить клеммные колодки.

Если предполагается монтаж овальных коробок или составных блоков, учитывается еще и межцентровое или крепежное расстояние. Этот параметр показывает, на какой дистанции друг от друга находятся центры осей (отверстий). Благодаря этому можно добиться оптимального расстояния между розетками. Согласно стандарту, оно составляет 71 мм. Однако этот показатель может варьироваться в обе стороны, поскольку производители иногда отклоняются от общепринятых параметров.

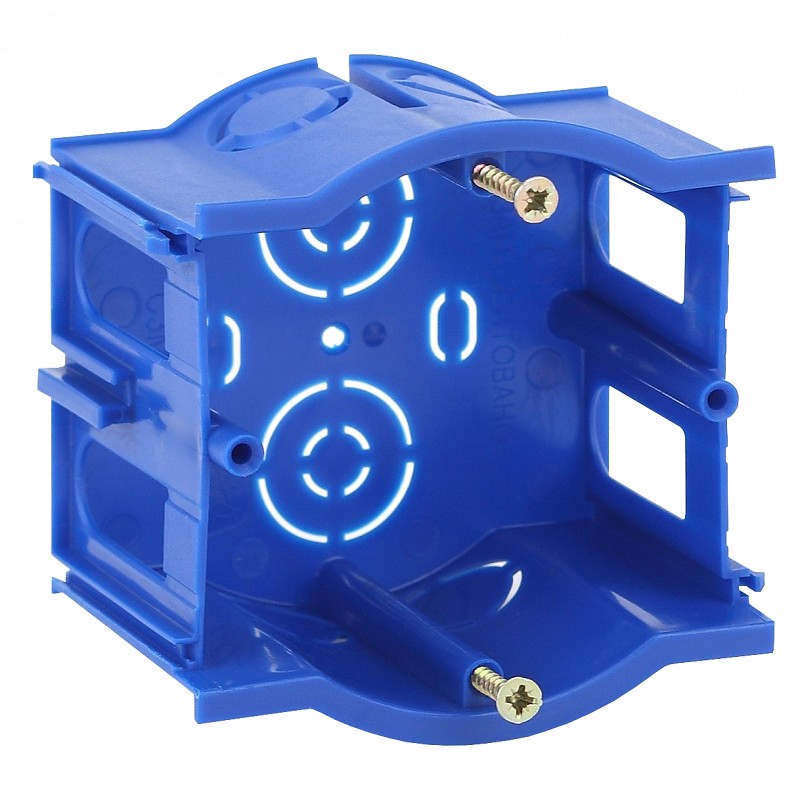

У квадратных коробок габариты определяются по следующим параметрам:

  1. Высота.
  2. Ширина.
  3. Глубина.
  4. Межцентровое расстояние.

В качестве примера возьмем стакан с размерами 68х68х43. Габариты подрозетника 68х68 говорят о том, что и ширина, и высота квадратного изделия составляет 68 мм. Глубина монтажной коробки – 43 мм.

Стандартные габариты квадратного подрозетника составляют 68х68х43 мм

Стандартные размеры подрозетников и вариации от разных производителей

Изделия стандартного размера имеют диаметр 68 мм. Их глубина равна 45 мм. С учетом этих параметров разметка под установку стаканов наносится так, чтобы между крепежными центрами получился строго 71 мм. В соответствии с этим подбираются и размеры коронки для подрозетника.

Обратите внимание! Под стандартными габаритами подразумеваются внешние размеры изделия. Внутреннее сечение таких коробок соответствует 65 мм, а их глубина составляет 40 мм.

Размеры стаканов у разных производителей могут варьироваться. Чтобы избежать несоответствия, желательно использовать монтажные коробки и электрику от одной марки.

У подрозетников Legrand внешняя кромка может достигать 70 мм, а глубина равна 65 мм. Эти изделия считаются гигантами. Хотя производитель предлагает сразу несколько вариантов, включая коробки, диаметр которых равен 68 мм, а глубина может составлять 60 или 40 мм.

Некоторые производители отходят от общепринятых размеров и выпускают стаканы нестандратных габаритов

Стаканы от отечественного производителя Hegel тоже имеют глубину 60 мм при стандартном диаметре 68. Эти коробки предназначены для установки диммеров со сложной конструкцией и переключателей.

У подрозетников Шнайдер есть четко обозначенный стандарт – 65х45 мм. Эти изделия производятся на территории России и пользуются высоким спросом у покупателей.

Что касается глубины встречающихся в продаже изделий, то она варьируется в пределах 40-60 мм. Этот параметр подбирается с учетом размеров фурнитуры, которая будет устанавливаться. В магазинах можно встретить и углубленные варианты – 75-80 мм.

Бывают и более мелкие стаканы. Их глубина не превышает 25 мм. Такие коробки используются в тех случаях, когда требуется организовать две точки питания в тонкой перегородке и установить розетки с обеих сторон стены. Подобный вариант монтажа не позволит использовать элементы стандартной величины, поскольку они не войдут полностью в перегородку и будут выступать над ее плоскостью.

У квадратных изделий также имеется свой стандарт. Их величина составляет 70х70 мм. В качестве редких исключений можно встретить квадратные стаканы размером 60х60 мм.

Увеличенная глубина подрозетников может достигать 80 мм

Разновидности коробок для розеток по способу установки

При выборе монтажной коробки учитывается сразу несколько факторов. Следует обращать внимание не только на материал изделия, его форму и тип конструкции, которая может быть одинарной, двойной или тройной (встречаются даже рядные). Значение имеет и тип установки (вертикальный или горизонтальный), а также материал стены, куда будет осуществляться монтаж.

Стаканы могут устанавливаться в такие типы поверхностей:

  • полнотелые стены;
  • гипсокартонные перегородки;
  • плинтуса.

Важно!Размеры коронки под подрозетник, а также величина самого стакана подбираются с учетом типа поверхности. Каждый материал имеет собственные требования к параметрам системы, поэтому технология и набор инструментов могут различаться.

Для разного материала стен подбирается соответствующий тип монтажной коробки

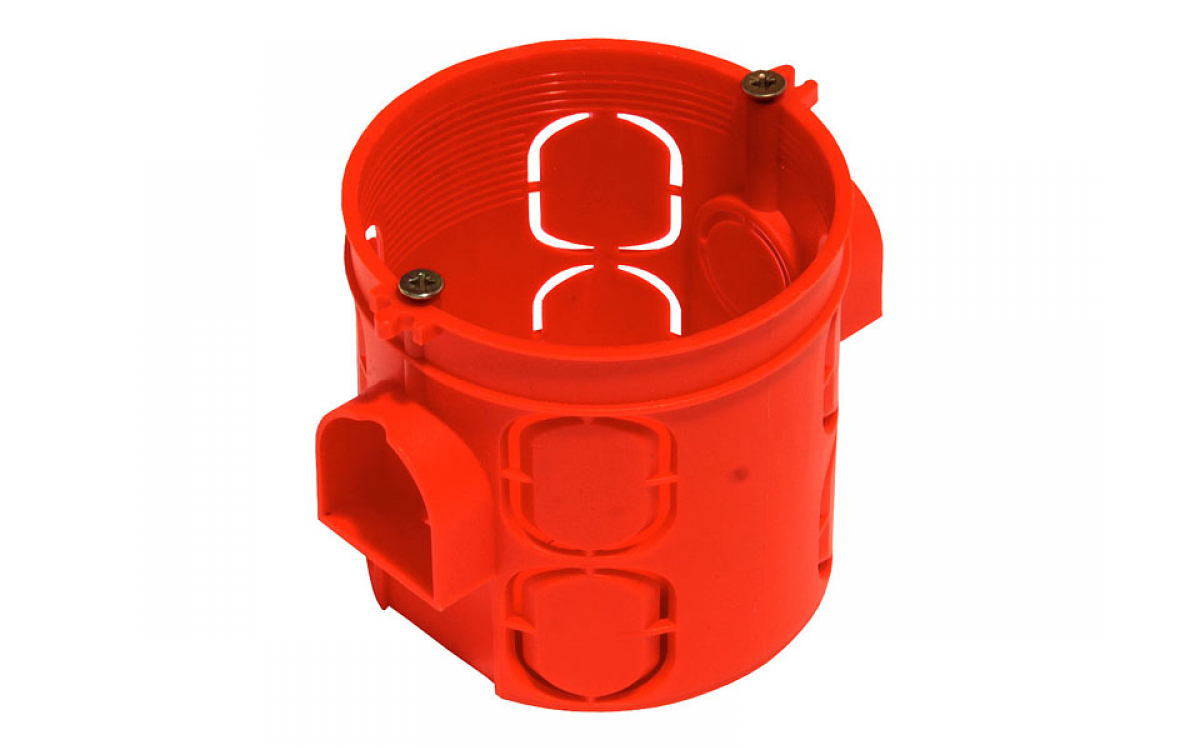

Полнотелые стены: размеры подрозетников по бетону и другим материалам

Если предполагается монтаж коммуникаций в полнотелых стенах, специалисты рекомендуют использовать метод замуровывания. Этот способ применим к помещениям, где перегородки выполнены из газобетона, кирпича, бетона, камня и других материалов с похожей структурой.

Поскольку полнотелые стены имеют довольно большую толщину, нет жестких ограничений на глубину подрозетников для бетона, их форму и конструкционное строение. Однако существует единый стандарт диаметра – 68 мм. Причем этот показатель не является требованием самого материала, как такового.

Статья по теме:

Датчики движения для включения света: верный способ экономии электроэнергии

Характеристика устройства. Разновидности приборов по разным критериям. Алгоритм установки датчика. Популярные модели. Светильник с ДД.

Бетонные панели для стен имеют общепринятые параметры. Они отливаются вместе с углублениями под монтаж розеток и каналами, куда укладывается силовой кабель. Существуют четкие строительные нормы по изготовлению стенных панелей из бетона, а заданный диаметр подрозетника уже является побочным продуктом этих правил. Для полнотелых стен обычно берут коробки глубиной в пределах 41-45 мм. Этого вполне достаточно для того, чтобы качественно установить любые разновидности розеток и выключателей.

Если не принимать во внимание несущие стены, толщина перегородок в комнате составляет 8-10 см минимум. Проектирование точек питания обычно осуществляется на одном уровне. Таким образом, розетки будут располагаться с обеих сторон стены. К тому же они буду питаться от одного силового кабеля. Это значит, что в сумме глубина обеих коробок не должна превышать 9 см, то есть не более 45 мм на каждую.

Монтаж подрозетников в бетонную стену

Для чего выполняется монтаж глубоких подрозетников в бетоне

Глубокие стаканы монтируются в несущих стенах. Толщина этих перегородок позволяет устанавливать не только стандартные изделия, но и коробки с увеличенными параметрами. Монтаж осуществляется с применением все той же коронки для подрозетников 68 мм, поскольку диаметр стаканов остается прежним.

Глубокие монтажные коробки применяются в различных целях. Во-первых, они подходят для установки розеток под телевизионный кабель или локальной сети Ethernet. Радиус изгиба внутреннего провода в этом случае должен быть достаточно большим. Обычные стаканы не обеспечивают подобных условий, поэтому посадочная глубина должна быть увеличена до 61 мм.

Во-вторых, короб с удлиненным корпусом позволяет устанавливать объемные элементы. К ним относятся розетки с нестандартным модулем или выключатели. Вся начинка легко поместится внутри благодаря этим дополнительным 15-20 мм.

В-третьих, увеличенная глубина необходима для стаканов, имеющих двойное назначение. Эти изделия называются двухъярусными. Благодаря им отделка выглядит более эстетично, а производители могут сэкономить на количестве материала.

Обратите внимание! Двухъярусные стаканы подходят не только для розеток, но и для выключателей.

Для монтажа в несущих стенах чаще всего используют глубокие стаканы

Подрозетники для гипсокартона: размеры изделий для тонких перегородок

Обычные стаканы для полнотелых стен не пригодны для монтажа розеток в гипсокартоне. Для этих перегородок предусмотрены специальные конструкции с особым строением. Чтобы обозначить размер коробок используется внешний диаметр изделий (d2) и глубина их посадки (Н).

Специально для работ с тонкими перегородками предусмотрен стандартный диаметр подрозетников для гипсокартона, который равен 68 мм. Хотя в продаже встречаются и другие варианты. Внешний диаметр этих изделий может соответствовать 75, 70, 65, 64 или 60 мм.

Глубина установочных коробок может быть разной. В небольших изделиях она составляет 40, 42 или 45 мм. Существуют и более глубокие виды стаканов. Их величина может составлять 60 или 62 мм.

На рынки поставляются модели с нестандартными посадочными размерами. Такие изделия не соответствуют норме, они, скорее, являются исключениями из правил. При выборе стакана нужно обязательно учитывать место монтажа. Специалисты рекомендуют использовать коробки с посадочной глубиной 60 или 62 мм, если толщина гипсокартонной перегородки позволяет это. Подобные конструкции существенно упрощают монтаж проводки, если схема не позволяет установить распределительные коробки.

Диаметр стаканов для гипсокартонных стен может варьироваться в пределах 60-75 мм

Установочные коробки для монтажа плинтусных розеток

Установочные коробки для монтажа розеток в плинтус выпускаются в виде готовых модулей. Их параметры подогнаны под общепринятый стандарт. Можно не волноваться, что розетки или другие коммутационные устройства не подойдут по размеру. Эти изделия имеют особую конфигурацию, благодаря чему они устанавливаются поверх плинтуса. Задняя часть крепится к несущей стене или гипсокартону.

Форма и цвет этих изделий могут быть разными. Чтобы установочная коробка не привлекала внимания и не выбивалась из общей картины, желательно подбирать расцветку в соответствии с отделкой стен и дизайном самой розетки.

Установка таких коробок выполняется так же легко, как монтаж розеток накладного типа. Для этого нужно организовать в плинтусе небольшой промежуток. Его размер должен соответствовать величине задника коробки. Ширина крепежной части варьируется в пределах 65-85 мм. Максимальная глубина такого стакана составляет 25 мм. В канал следует проложить силовой кабель и прикрутить коробку к стене с помощью шурупов.

Важно! Нужно убедиться, что подрозетник прочно и надежно закреплен к стене. В противном случае этот модуль вместе с содержимым будет отрываться каждый раз, когда штекер выдергивается из розетки.

Монтаж коробок для плинтусных розеток в кирпичной стене

Составные конструкции и тройные розетки в один подрозетник

Тройные розетки имеют множество конфигураций. Существуют модели, заключенные в один каркас и имеющие одну крышку. В продаже встречаются варианты с тремя отдельными розетками. При этом корпус и крышка у них объединены. Высоким спросом у потребителей пользуются модели, укомплектованные выключателем. Он позволяет обесточить определенный участок цепи, что очень удобно для тех случаев, когда владельцы квартиры долго отсутствуют.

Тройные подрозетники используются для монтажа розеток двух типов:

  1. С5 – розетка советского образца. Она не имеет заземления, в некоторых случаях отверстия под вилку имеют нестандартный вид.
  2. С6 – евро-розетка, с заземлением или без него. Размеры этих устройств подчиняются строгому стандарту.

Для монтажа коробок с тремя отдельными розетками придется дополнительно просверливать два отверстия. С гипсокартонной перегородкой проблем не возникает: подбирается соответствующий диаметр коронки под розетку, наносится разметка с учетом межцентровых расстояний, дальнейшие действия выполняются в соответствии с технологией.

Для монтажа нескольких розеток в ряд используются удлинённые и составные конструкции стаканов

Монтаж коробки в полнотелые стены повлечет за собой дополнительные затраты. Поэтому многие владельцы квартир предпочитают устанавливать тройную розетку в один подрозетник. Этот вариант считается более дешевым, хотя практичным его не назовешь.

Как правильно выбрать коронку для подрозетника

Коронка представляет собой короткий отрезок трубы с центрирующим сверлом и встроенными режущими элементами. Они могут быть обычными или иметь специальное напыление. Для изготовления режущих элементов используется твердые сплавы. Материал стены не только диктует, какой диаметр коронки для подрозетника выбрать, но и какой тип напайки для режущих элементов лучше всего подойдет для этих целей.

Распространенные виды напаек:

  1. Твердосплавные – бюджетный и самый распространенный вариант. Материал подходит для непрофессионального использования. Он быстро изнашивается, поэтому коронки с такими напайками нельзя применять на стенах из особо прочного бетона.
  2. Карбидно-вольфрамовые – универсальны, подходят для сверления любых материалов, включая керамическую плитку.
  3. Алмазные – самый дорогой и стойкий вариант. Материал справляется с большими объемами работ, поэтому подходит для профессионального использования.

Выбор коронки для подрозетника зависит от материала, из которой построены стены

Обратите внимание! Коронки с алмазным напылением, в отличие от карбидно-вольфрамовых и твердосплавных, не разрушаются при попадании на арматуру. Они пригодны для ее нарезки.

Оптимальный диаметр коронок для подрозетников в стенах из разных материалов

Стены из бетона или кирпича не налагают ограничений на величину подрозетников. Однако чаще всего используется стандартный размер, равный 68 мм. При этом диаметр коронки по бетону для подрозетников подбирается так, чтобы между коробкой и стеной был небольшой зазор, примерно – 5-10 мм. Это пространство впоследствии заполняется раствором, который после застывания надежно фиксирует стакан в гнезде.

Глубина гнезда также имеет значение. Когда в стене формируется отверстие и делается выборка бетона, нужно следить за тем, чтобы его глубина соответствовала глубине подрозетника. Желательно, чтобы кромка монтажной коробки по уровню совпадала с плоскостью стены. Чтобы гнездо не получилось слишком глубоким, можно сделать отметку на самой коронке и в процессе работы ориентироваться на нее.

В продаже можно найти небольшие коронки, которые используются для формирования гнезд под коробки диаметром 60 мм. Но лучше отказаться от таких цилиндров и применять стандартный вариант. Из-за того, что производители не придерживаются общепринятых размеров, существует вероятность того, что подрозетник не сможет войти в такое отверстие. Лучше закрыть лишние миллиметры раствором, чем столкнуться с подобной ситуацией.

Размеры коронок соответствуют стандартным габаритам подрозетников

С кирпичной стеной дело обстоит немного иначе. Монтажная коробка устанавливается так, чтобы ее кромка идеально совпадала не с плоскостью стены, а с финишной отделкой на ней.

В качестве отделки для стен из кирпича используется:

  • вагонка;
  • гипсокартонные листы;
  • штукатурка и т.п.

Поэтому параметры гнезда подгоняются под толщину обшивки. В этом случае целесообразнее использовать глубокие подрозетники. Если высчитать толщину отделки заранее не представляется возможным, допускается сверление поверхности уже после того, как проведены чистовые работы.

Если требуется монтаж розетки в гипсокартонную стену, для этих целей используется специальная коронка для ГКЛ. Нельзя ни в коем случае использовать цилиндры для бетона. Они повредят материал. Для работы берутся стандартные размеры коронки для подрозетников в гипсокартоне – 68 мм. Сама коробка фиксируется в стене за счет собственных креплений.

Для сверления отверстий в бетонных стенах используются специальные инструменты и насадки

Несмотря на то, что многие производители не придерживаются общепринятых величин, все же существует единый стандарт. Поэтому ошибиться с размером монтажной коробки

очень сложно. Даже не имея под рукой розеток и выключателей, можно делать разметку и сверлить отверстия по стандарту, не боясь, что потом под них будет сложно купить фурнитуру.

Установка подрозетников.

Подрозетник — это пластиковый цилиндр, который монтируется в стену, для последующей установки в нем розеток или выключателей. Существуют наборные подрозетники (как на картинке) и двухместные, трехместные, четырехместные и т.д.. Так же подрозетники различаются по виду монтажа: для монолитных оснований и для листовых материалов. Стандартные размеры подрозетника: диаметр 60 мм, глубина 40 мм.


Рассмотрим крепление подрозетника в монолитное основание.

Прежде всего, нужно определиться, где будет находиться подрозетник, решить, сколько штук Вам надо и выбрать высоту от пола. Если делаете подрозетники для розеток, то рекомендуемая высота 25-50 см от пола, если подрозетники для выключателей, то высота 90-120 см от пола.

Так же, необходимо продумать с какой стороны будет подводиться электропровод, чтобы правильно сделать отверстия в подрозетнике. В примере провод подводиться в один подрозетник сверху.

Затем необходимо выбить углубление в стене по размеру подрозетников, таким образом, чтобы они были вровень со стеной. Лучше всего выбивать перфоратором с насадкой пикой. Так же, можно воспользоваться болгаркой с алмазным диском, чтобы выпилить по контуру, а затем выбить середину перфоратором. В этом случае получится ровное, аккуратное углубление, но пыли от этого способа будет очень много.

Чтобы вклеить подрозетники, подойдет шпаклевка или клей для плитки. Если Вы хотите сразу приступить к монтажу проводки, то рекомендую использовать алебастр (строительный гипс), время схватывания у него порядка 5 минут.

В нашем примере используется шпаклевка. Разводим ее с водой, и наносим шпателем в углубление.

Берем подрозетники и вставляем в углубление, но не сильно утапливая.

С помощью уровня утапливаем подрозетники вровень со стеной. Прижимаем уровень горизонтально и вертикально к каждому подрозетнику.

Выравниваем подрозетники горизонтально. Используем отверстия для саморезов на корпусе подрозетника как ориентир, прикладываем уровень и выравниваем. Если у Вас больше трех подрозетников, то так же нужно следить чтобы они не прогнулись, все отверстия для саморезов должны быть на одной прямой. Выставив, замазываем края, оставляя небольшой незамазанный участок сверху, для прокладки провода.

После прокладки провода можно замазывать полностью.

Таким же образом можно устанавливать любое количество подрозетников.


Установка подрозетников в пустотелые конструкции.

Рассмотрим пример крепления подрозетника в блок вентиляции. Толщина стенок у этого блока около 3 см, что вряд ли позволит установить подрозетник на шпаклевку, но, как известно, безвыходных ситуаций не бывает.

Выпиливаем отверстие болгаркой с алмазным диском по размерам подрозетников.

Используя камушки, кусочки гипсокартона и всякую хрень, выставляем подрозетники по уровню.

Теперь аккуратно запениваем края, используя монтажную пену.

Протягиваем провод и запениваем до конца. После полного отвердевания пены обрезаем лишнее.

И последнее что еще не упоминал, это крепление подрозетников к гипсокартону или к другим листовым материалам.

Для этого потребуется коронка нужного диаметра, а так же специальные подрозетники. Определить их можно по внешнему виду, они имеют два дополнительных зацепа по краям.

Для того чтобы их установить достаточно высверлить отверстие равное внешнему диаметру подрозетника, вставить его, а затем закручивать два винта по краям, до тех пор, пока подрозетник полностью не прижмется к поверхности.

Вот и все. Удачного монтажа:)

Устройство подрозетников и розеток под ключ!

Установка и монтаж подрозетников в стене

Одним из наиболее важных этапов во время ремонта или строительства дома является выполнение электромонтажных работ. Данному виду деятельности можно посвятить не одну статью, но наиболее важным считается сопряжение электросетей с бытовой техникой. Именно поэтому к установке электроточек допускаются только специалисты высшей квалификации, у которых за плечами не один год электромонтажных работ.

Когда монтаж электропроводки закончен, самое время подумать об установке подрозетников – коробок, обычно выполненных их пластика, которые являются основанием для устанавливаемых впоследствии розеток. От устройства подрозетника напрямую зависит рабочая функция будущей розетки и ее безопасность во время эксплуатации. Именно поэтому данный вид работ должен выполняться исключительно специалистами и в соответствии с установленным регламентом.

К слову, сами подрозетники должны устанавливаться в обязательном порядке, только если проводка проложена закрытым способом. Для открытой проводки установка подрозетников не требуется по той причине, что розетку можно устанавливать, напрямую связывая ее с электропроводом.

Для чего необходим подрозетник? В первую очередь для осуществления мер безопасности по эксплуатации электрооборудования. Он защищает розетку от порчи и препятствует возможному возгоранию. Сам по себе подрозетник устроен очень просто: это пластмассовая круглая коробка небольшого размера, в которой несколько отверстий для крепления ее к стене и тоннель под выводимый наружу провод. А вот его крепление может показаться сложным делом для неспециалиста.

Установка подрозетников. Сделаем профессионально!

Задача нашей компании Капитал-Строй.Ип – максимально снизить временные затраты на установку подрозетника за счет высокой квалификации наших сотрудников. Доверять ремонтную работу, связанную с электромонтажом, можно только надежному партнеру, которым является наша компания. Мы с удовольствием установим подрозетники в любом доме, взяв за это приемлемую плату и не заставив хозяев помещения долго ждать!



Устройство подрозетников



Нужно правильно установить подрозетники? Звоните!



Монтажные коробки

Особенности подрозетников (коробок монтажных)

Подрозетник — электроустановочное изделие, необходимое при монтаже или замене розетки. Иначе подрозетник называется «коробкой монтажной».

Основное предназначение подрозетника — надежное закрепление розетки в стене. В деревянных постройках коробки монтажные также служат для предотвращения возникновения пожаров и их распространения в помещении. Данные изделия бывают различными по конструктивным особенностям, размерам и материалу изготовления.

Материал изготовления подрозетников

Коробки монтажные в зависимости от материала изготовления применяются в различных сферах. На сегодняшний день существуют подрозетники из пластика и металла.

Пластиковый подрозетник — изделие наиболее популярное, а современные технологии позволяют делать его негорючим. Последняя особенность дает возможность применения в деревянных поверхностях. Металлические подрозетники вытесняются пластиковыми, поскольку являются электропроводными, а это крайне опасно.

Также существуют и деревянные изделия, которые используются в основном в монтаже открытой проводки, т. е. при установке розетки на стене. На сегодняшний день данный способ исполнения не является популярным.

Подрозетники: особенности конструкции, установка  и размеры

Одним из основных отличий множества подрозетников является сама конструкция. Например, одним из видов коробки монтажной является пластиковый стакан, который предназначен для монтажа в гипсокартон и бетон. Отличительной характеристикой изделий являются специальные прижимные лапки, выполняющие роль дополнительного фиксатора стакана в поверхности.

Традиционные коробки монтажные из пластика применяются для установки в бетон и газобетон, в кирпич и пеноблоки. Основательно зафиксировать изделие в отверстии можно при помощи использования алебастра, который накладывается в проем.

Установка подрозетников бывает двух типов: открытая и закрытая. Подрозетник для открытой установки монтируется на плинтусе в ситуации необходимости проведения электропроводки в нем.

Скрытые подрозетники те, что имеют распорные лапки и устанавливаются в углублении.

Форма коробок монтажных также может быть абсолютно различной: круглые, квадратные, овальные. Самым часто используемым является круглый тип подрозетников, но в специфических ситуациях необходимо использование квадратной коробки, которая отличается особой вместительностью. Изделия овальной формы незаменимы в одновременном подключении двойной розетки или же розетки и выключателя.

Существуют составные конструкции подрозетников, которые применяются в установке блоков розеток. Для этого необходимы специальные соединители, позволяющие объединить до пяти коробок монтажных в единое целое.

Подрозетники также различаются глубиной стакана. Изделия бывают узкими, углубленными и стандартными. Конкретный вид коробки монтажной соответствует конкретной ситуации. Например, глубокие подрозетники применяются в монтаже электрической проводки без использования распределительных коробок. То есть, в данном случае подрозетник будет выполнять функции распредкоробок.

Стандартными размерами коробок монтажных являются габариты 68см на 45см, при этом внутренние размеры несколько меньше 65см на 40см. Глубина узких подрозетников – 25мм, а углубленных – 80 мм. Диаметр может быть различным. Размеры монтажных коробок квадратной формы варьируются, в зависимости от производителя. Самыми популярными параметрами являются 70 мм на 70 мм.

Ассортимент подрозетников на современном рынке очень широкий, что дает большой выбор, исходя из ваших предпочтений и особенностей ситуации.

Приобрести подрозетники от известных и надежных производителей Вы можете в торгово-выставочной сети «Планета Электрика».

Что такое задняя коробка?

Задняя коробка представляет собой металлическую или пластиковую коробку, встраиваемую в стену. Затем передняя панель розетки или выключателя прикрепляется к задней коробке.

Какая задняя коробка мне нужна?

Для задних коробок используются два основных материала. Есть металлические задние коробки и пластиковые задние коробки.

Пластиковые задние коробки

Пластмассовые используются с каркасной перегородкой, где стена выполнена из деревянного каркаса и отделана гипсокартоном.Отверстие обычно вырезают из гипсокартона. Есть две проушины (желтые на картинке справа), которые плотно прилегают к гипсокартону, когда шуруп от лицевой панели вкручивается в стену.

Металлические задние коробки

Металлические задние коробки используются в сплошных стенах, таких как каменные, кирпичные и шлакоблоки. Вырез для этих металлических задних коробок обычно вырезается из материала стены. Выступы на этих задних коробках металлические и обычно фиксируются. Когда вы затягиваете винты на лицевой панели, она плотно прилегает к стене.

Какой тип задней коробки мне понадобится?

Существует множество различных типов задних коробок, но наиболее часто используются одинарная и двойная задние коробки. Хотя это охватывает большинство сценариев, существует ряд других, таких как двойные одинарные и круглые задние коробки, которые используются в других случаях.

Какой глубины задний ящик мне понадобится?

Опять же, для заднего ящика доступно несколько различных вариантов глубины. Обычно мы рекомендуем, если вы заменяете свою текущую заднюю коробку, стоит заменить аналогичную, если только вы не меняете пластину.Некоторым тарелкам нужны более глубокие задние ящики. Читайте дальше, чтобы узнать больше о них.

Если вы устанавливаете новые задние ящики, мы всегда советуем не экономить на глубине. Это упрощает установку выключателей и розеток — ваш электрик потом скажет вам спасибо!

Стандартные розетки и выключатели

Мы рекомендуем следующую глубину для стандартных выключателей и розеток:

Выключатели: 16 мм
Розетка и диммеры: 25 мм
USB-розетки: 35 мм
Выключатели для бритв и плит: 32 мм

Плоские, безвинтовые и тонкие розетки и выключатели

Для тонких, безвинтовых или плоских планшетов вам потребуются более глубокие задние коробки, поэтому мы рекомендуем следующие размеры:

Выключатели, 25 мм
Розетка и диммеры, 35 мм
USB-розетки, выключатели для бритв и плит, 47 мм

Обратите внимание: Мы рекомендуем размещать металлические задние коробки немного дальше в стене для плоских розеток и выключателей. Это позволит плоским пластинам плотно прилегать к стене. В противном случае тарелка может слегка приподняться над стеной, что испортит эффект плоских тарелок.

Задние коробки для поверхностного монтажа

При определенных обстоятельствах вы не сможете или не захотите вставлять ящики в стену. В этом случае вы также можете купить задние коробки для поверхностного монтажа, также известные как накладные коробки. Они часто доступны с той же отделкой, что и розетки и выключатели, поэтому они подходят к передней панели, но имейте в виду, что это не универсальные размеры, поэтому некоторые пластины, особенно большие, могут плохо сидеть на передней панели.Проверяйте детали перед покупкой.

Точки ввода кабеля для монтажных коробок

Так как большинство продаваемых нами накладных коробок имеют декоративную отделку (часто из металла), точка ввода кабеля на этих накладных тыльных коробках находится в задней части коробки, а не по бокам, как это часто бывает со стандартными задние ящики.

Будьте в безопасности!

В то время как опытный мастер может установить задние коробки, будьте осторожны при вырезании или сверлении отверстий в стене. Следите за скрытыми кабелями и трубами.Носите подходящее защитное снаряжение и в случае сомнений всегда обращайтесь к квалифицированному электрику!

Китай выключатель и розетка Производители, поставщики — Фабрика прямой цен

Выключатель и розетка

Обзор продуктов Обзор продуктов

◆ Тип приложения: BS 4662: 1970

◆ Материал: сталь

◆ Отделка: оцинкованная

◆ Торговый размер: 73 мм X 73 мм, 130 мм X 73 мм, 73 мм + 73 мм



Подробная информация о продукте

Выключатель и розетка EVT используется для выключателей, розеток или используется в качестве небольшой распределительной коробки.Эта распределительная коробка для кабелепроводов доступна в различных типах, таких как 1-ганговая, 2-ганговая и двойная, глубиной 16 мм, 25 мм, 35 ​​мм и 47 мм.



Распределительная коробка имеет стальную конструкцию с предварительно оцинкованным покрытием.



Коробка выключателя и розетки, также известная как выбивная коробка, доступна с выбивными отверстиями 20 мм и 25 мм.

Ссылка и упаковка

Выключатель и розетка 1 банда (73 мм х 73 мм)

0

100

EVT #

Глубина

Упаковка

MB116

16mm

100

MB125

25 мм

MB135

35 мм

100

MB147

47 мм

100

Выключатель и розетка 40045 9000 мм х 73 мм)

EVT #

50

8

35 мм

50

Глубина

Упаковка КОЛ-ВО

MB225

25 мм

50

35 мм

50

47010

47mm

50

коммутатор И сокет коробки двойника (73 мм х 73 мм + 73 мм х 73 мм)

EVT #

Упаковка

MB1135

35 мм

50



Hot Tags: коробка выключателя и розетки, распределительная коробка кабелепровода, bs 4662, выбивная коробка, bs4662, Китай, производители, поставщики, завод, цена

Прочный электрический выключатель и розетка во многих модульных конструкциях

О продуктах и ​​поставщиках:
 Управляйте различными электронными приборами с помощью высококачественного  электр.  ic выключатель и розетка  от Alibaba.ком. Эти  электрические выключатели и розетки  могут управлять освещением, вентиляторами, кондиционерами, обогревателями и так далее. Они бывают как небольших размеров, подходящих для дома, так и больших размеров, подходящих для более коммерческого применения. Электрический выключатель  и розетка  не только функциональны, но и становятся неотъемлемой и заметной частью декора любого помещения. Таким образом, хорошо продуманные предметы становятся необходимостью.

Электрический выключатель и розетка на Alibaba.com произведены надежными брендами, и их долговечность гарантирована.Эти электрические выключатели и розетки могут поддерживать приборы различной мощности и мощности, а некоторые из них оснащены встроенными стабилизаторами колебаний. Электрический выключатель и розетка бывают разных цветов и форм. Они могут добавить веселья и причудливой элегантности любому пространству, в котором они установлены. Они также поставляются в виде наборов или плат, которые могут подключать несколько устройств.

Предлагаемые электрические выключатели и розетки имеют все соответствующие сертификаты, включая сертификацию OEM, и поэтому являются безопасным и надежным выбором.Многие электрические выключатели и розетки содержат контроллеры в дополнение к функции включения и выключения, которые могут управлять яркостью или скоростью в зависимости от подключенных элементов. Электрический выключатель и розетка изготовлены из многих материалов, таких как пластик, металл и хромированное покрытие. Эти продукты устойчивы к царапинам, ударам и пыли, чтобы обеспечить максимальное удобство для пользователей.

Зайдите на сайт Alibaba.com и просмотрите заманчивые электрические выключатели и розетки .Они идеально подходят для поставщиков электрических выключателей и розеток , которым требуется широкий ассортимент продукции по привлекательным ценам. Возьмите эти качественные продукты и удовлетворите свои потребности по ценам, которые хорошо укладываются в ваш бюджет.

Двойная вставка под розетку 35 мм

Вставки для противопожарных и акустических розеток

являются важным методом, помогающим уменьшить утечку воздуха через электрические розетки, которые нельзя переместить. Когда кусок гипсокартона врезается в систему звукоизоляции, чтобы создать достаточно места для коробки под розетку, это начинает снижать общую производительность и восстанавливает легкий путь для распространения воздушного шума.Они подходят как для модернизируемых установок, так и для новых сборок. Они совместимы со всеми нашими материалами для сплошных стен, включая MuteBoard™ и акустический гипсокартон.

Каждая противопожарная и звукоизоляционная коробка изготовлена ​​в соответствии со стандартами всех распространенных коробок розеток и прошла испытания на огнестойкость в соответствии со стандартом BS EN 1363-1 | 1364-1 на срок до 120 минут



  • глубина 35 мм для двойных раструбов
  • Изготовлен из вспененного материала класса O для обеспечения соответствия действующим правилам пожарной безопасности
  • Испытано в соответствии с BS EN ISO 140-3 (1995 г. ), соответствует стандарту BS EN ISO 717/1 (1997)
  • Очень быстрая и простая в установке продукция
  • Сертифицирована для использования с соответствующими стеновыми конструкциями Robust Detail



EAN номер 5060484200513
вес
Длина ширина 150 мм
высота 35 мм
рейтинг Пена Класс O

Мы всегда ищем наилучшие способы описать вам мир звукоизоляции, представляя руководства, которые варьируются от основных принципов звука, как добиться наилучшей звукоизоляции поверхностей и на что обратить внимание, а также как понять данные акустических испытаний, назвать несколько! Мы хотим помочь вам прийти к правильному решению, будь то с помощью наших гидов или пообщавшись с членом нашей команды — мы здесь, чтобы помочь!

Как звукоизолировать стену

Комбинация следующих действий всегда приводит к значительному улучшению акустических характеристик.

  • Масса: добавление более прочных материалов для снижения звуковой энергии, например, добавление слоев в сочетании со звукоизоляционным гипсокартоном.
  • Разделение:  нарушение контакта с поверхностью или поверхностями за счет использования звукоизолирующих зажимов или каркаса из шпилек.
  • Демпфирование: уменьшение вибрации за счет использования гибких демпфирующих материалов, таких как Tecsound.



Независимо от того, звукоизолируете ли вы уже существующий дом от соседского шума, указываете материалы для «защиты от будущего» клиента или придерживаетесь акустических норм, важно выбрать правильную систему.Одной из распространенных и часто игнорируемых мыслей в области звукоизоляции является то, как лучше всего справляться с низкочастотным шумом. Низкие частоты встречаются не только в промышленном оборудовании или усилителе музыки, но и в человеческом голосе, при использовании звуковых панелей или небольших динамиков Bluetooth, а также в ударных шумах, таких как закрывающиеся двери. Вкладыши для акустических розеток — это метод минимизации воздействия, которое оказывает разрез на звукоизоляцию. Здесь важно отметить, что он не заменяет непрерывную звукоизоляционную систему, но обеспечивает лучшую воздухонепроницаемость.



Укажите акустические вставки для розеток в ваших проектах, требующих углублений для розеток во всех стеновых системах. Если у вас есть какие-либо проблемы или вопросы о том, как установить или использовать эти вставки, расскажите о себе и своем проекте нашей команде по телефону 01937 588 226.

.

Варианты крышки для глубокой панели переключателей для коробок с выступающими стенами

Если у вас есть зазор между крышкой выключателя или розетки и стеной, вы найдете решение здесь.

Чтобы увидеть причины пробелов и способы их устранения, продолжайте читать.Если вы уже знаете, какая более глубокая пластина вам нужна для решения вашей проблемы, купите крышки и удлинители для пластины глубокого переключателя здесь .

Ваши выключатели и розетки торчат из-за выступающей электрической коробки? Найдите варианты крышек для пластин с глубокими переключателями, используя глубокие пластины, удлинители, кольца и прокладки для заполнения зазоров.

Проблема:  У вас есть зазор между панелью переключателя и стеной.


Причина №1: Выступающая электрическая коробка

Ваша электрическая коробка не прилегает к поверхности стены, а вместо этого выступает из стены.Когда вы добавляете крышку выключателя или розетки, между крышкой и стеной остается зазор.

Это может произойти при удалении стеновых панелей, плитки, обшивки или рейки.

Решение: Глубокие пластины имеют более глубокую кромку, позволяющую заходить дальше по краям электрической коробки. Найдите правильную глубину для ваших нужд.


Причина № 2: выступающее устройство
Вы заменили старое устройство, такое как дуплексная розетка, новым, более громоздким устройством, например розеткой GFCI, и ваша электрическая коробка слишком мала для размещения более толстого устройства.

Решение: Поместите прокладки между коробкой и устройством, чтобы заполнить зазор, а затем используйте глубокие пластины, чтобы добраться до поверхности стены.


Стандартная глубина пластины переключателя

Крышка стандартного выключателя света или розетки имеет скошенную кромку глубиной 5/32″.

Если ваша стандартная тарелка не будет прилегать к стене, определите, насколько далеко от нее находится тарелка, и выберите из множества более глубоких крышек.


*Ушки качающегося устройства упираются во внутреннюю часть большого скоса на глубоких пластинах, не позволяя крышке доходить до стены.Просто согните или отломите уши, и прокладка не потребуется.





Измерения, приведенные ниже, показывают, какая часть электрической коробки будет покрыта установленными устройствами.

Более глубокая пластина переключателя Глубина

Если электрическая коробка немного выступает, проблему можно решить, накрыв выключатели глубокой панелью переключателей.

Эти крышки добавили глубины.Скос кромки в два раза глубже, чем на стандартной плите.

Глубокие тарелки располагаются на расстоянии 5/16 дюйма от стены.

Они работают с коробками, выступающими на 1/16″, 1/4″ или 1/8″ в зависимости от устройства в коробке.

Toggle/Duplex: закрывает коробку размером 1/16 дюйма

Клавиша: закрывает 1/8 дюйма коробки (чтобы закрыть зазор 1/16 дюйма с помощью коромысла, добавьте прокладку 1/8 дюйма под устройство)

Заглушка (без устройства): закрывает 1/4 дюйма коробки


Сверхглубокие крышки

В некоторых ситуациях требуется еще большее покрытие по бокам электрической коробки.

Эти крышки изготовлены из нержавеющей стали и имеют острый край, а не скошенный, как стандартные пластины.

Сверхглубокие панели переключателей располагаются на расстоянии 9/16 дюйма от стены.

Закрывает настенную коробку, выступающую на 1/2 дюйма над поверхностью стены, или устройство, выступающее в коробке на 1/2 дюйма вперед.


Увеличение глубины с помощью удлинителей панели переключателей

Если вам нужно значительно приподнять крышки от стены, используйте удлинители пластин переключателей за пластинами.

Это может быть необходимо, если вы удалили толстую поверхность со стены, такую ​​как мраморная плитка или кирпич.

Удлинители (также называемые расширителями) поднимают пластину на 3/4 дюйма от стены, поднимают устройство на 1/2 дюйма из коробки и закрывают 1/4 дюйма коробки.


Удлинители + глубокая пластина поднимает устройства Еще

Если вам нужно приподнять устройство дальше от стены, например, для соблюдения правил ADA, просто поставьте прокладки между удлинителем и устройством, а затем накройте его глубокой пластиной.

Если существующая электрическая коробка установлена ​​на одном уровне со стеной, удлинитель будет установлен на одном уровне с коробкой и стеной и приподнимет устройство на 1 дюйм над поверхностью стены.


Неглубокие электрические коробки — еще одна причина, по которой могут возникнуть потребности в удлинителях электрических коробок.

Некоторые более толстые устройства, такие как розетки GFCI и таймеры освещения, могут торчать из неглубоких коробок.

Удлинители

расширят коробку на 3/4 дюйма, чтобы обеспечить установку громоздких устройств.

После установки устройства на расширитель накройте его стандартной панелью переключателей.

Возьмите здесь удлинитель неглубокой коробки.




Удлинительные кольца пластины переключателя

Кольца-удлинители работают так же, как и удлинители коробок 3/4 дюйма: вы просто устанавливаете одно под стандартной панелью переключателей, чтобы увеличить ее глубину.

Удлинительное кольцо, расположенное под накладкой стандартной глубины (такой, как показанный тумблер), закроет электрическую/ручную коробку, выступающую из стены на 1/8 дюйма.

Эти кольца доступны для одинарных, двойных или тройных коробок и должны использоваться со стандартной панелью переключателей (которую можно приобрести отдельно, или у вас уже может быть та, которую вы планируете использовать).

Кольца

немного шире и выше стандартных тарелок и будут видны по краям тарелки.

Размер кольца для 1 группы: 3-1/2″ Ш x 5-1/2″ В x 5/32″ Г

Размер кольца для 2 групп: 5-1/2″ Ш x 5-1/2″ В x 5/32″ Г

Размер кольца для 3 групп: 7-1/2″ Ш x 5-1/2″ В x 5/32″ Г


Кольца-удлинители Работают и с пластинами Deep!

Если у вас неглубокая коробка, выступающая из стены на 1/8 дюйма  и , ваше устройство слишком громоздко, чтобы поместиться в коробке, соедините одинарное, двойное или тройное удлинительное кольцо 1/8 дюйма с глубокой пластиной.


Увеличенная двойная пластина с прозрачным защитным экраном

Добавьте 1/4 дюйма глубины под 2-секционные крышки панели переключателей увеличенного размера с прозрачными пластиковыми заглушками глубины крышки.

ПРИМЕЧАНИЕ: прозрачная глубинная заглушка для использования только с 2-секционными крышками увеличенного размера (для 2 устройств, расположенных бок о бок, или для устройства, расположенного по центру в одинарных коробках).


Создание нестандартных конфигураций пластины глубокого переключения с декоративными вставками

Нужен более глубокий распределительный щиток в конфигурации, которую вы не можете найти на нашем сайте?

Используйте вставки для настенных панелей, чтобы переоборудовать отверстия клавиш для размещения телефонных и кабельных разъемов, тумблеров, заглушек и многого другого.

С помощью вставок можно легко создать глубокую панель переключателей любой конфигурации.

В этом примере мы преобразовали глубокую тройную рокерную пластину в комбинированную пластину кабельного разъема/тумблера/рокера со вставкой кабельного разъема и вставкой тумблера.

Приобретите все вставки, чтобы преобразовать настенную пластину и создать необходимую глубину и конфигурацию.

Fix-It Chick: добавьте электрическую розетку рядом с выключателем света | Новости, спорт, работа

Добавить электрическую розетку рядом с существующим выключателем света несложно, если в коробке есть нейтральный провод.

Шаг 1: Отключите питание выключателя освещения на главном электрическом щите.

Шаг 2: Снимите пластину переключателя и отвинтите переключатель от распределительной коробки.

Шаг 3: Вытащите переключатель из коробки. Если за выключателем есть пучок из двух белых проводов, соединенных вместе, и два отдельных провода, идущих к выключателю, добавить розетку будет несложно.

Шаг 4: Используйте датчик напряжения, чтобы убедиться, что питание коробки отключено, прикоснувшись датчиком к каждому проводу отдельно.

Шаг 5: Пометьте изолентой два провода, прикрепленных к переключателю, и отсоедините провода от переключателя.

Шаг 6: Снимите существующую выпускную коробку и замените ее двойной выпускной коробкой.

Шаг 7: Снимите гайку, соединяющую два нейтральных провода в задней части коробки, и добавьте в смесь третий белый провод. Скрутите провода вместе и закройте их проволочной гайкой. Прикрепите свободный конец нового провода к серебряному винту на новой розетке.

Шаг 8: Подсоедините два коротких черных провода к черному проводу, который изначально был на золотом винте переключателя. Это должен быть горячий провод. Скрутите три провода вместе и закройте их проволочной гайкой. Прикрепите свободный конец одного нового провода к золотому винту на выключателе, а свободный конец второго нового провода присоедините к золотому винту на розетке.

Шаг 9: Подсоедините белый провод, который изначально был на переключателе, к серебряному винту на переключателе.

Шаг 10: Если к коммутатору был присоединен заземляющий провод, подсоедините к нему два коротких зеленых или оголенных провода и закройте все три гайкой. Подведите свободный конец одного провода заземления к зеленому винту на выключателе, а свободный конец второго провода к зеленому винту на розетке.

Шаг 11: После того, как все провода подсоединены, нажмите выключатель и вставьте розетку в новую коробку. Закрепите их крепежными винтами.

Шаг 12: Включите питание и убедитесь, что все работает правильно, прежде чем прикреплять новую крышку.

— У вас есть вопрос по ремонту дома для цыплёнка по ремонту? Отправьте его Линде Коттин по адресу [email protected].

Как называется ящик с розеткой? – idswater.com

Как называется коробка, в которой находится электрическая розетка?

Задняя коробка представляет собой металлическую или пластиковую коробку, встраиваемую в стену. Затем передняя панель розетки или выключателя прикрепляется к задней коробке.

Насколько глубоки металлические задние ящики?

Если вы обнаружите, что вам не хватает места в стандартных 47-миллиметровых металлических задних коробках для Великобритании, тогда эта сверхглубокая 67-миллиметровая металлическая плоская задняя коробка для упаковки может быть именно тем, что вам нужно!

Что такое задняя розетка?

Задние коробки

необходимы для монтажа проводки, обеспечивая задний корпус, необходимый при установке выключателя или розетки.Задние коробки для розеток доступны от ведущих торговых марок с различными вариантами выбивных отверстий для удобного ввода кабеля.

Обязательно ли использовать металлические задние ящики?

Когда настоятельно рекомендуются или требуются металлические коробки Используйте металлическую электрическую коробку, когда кабель в металлической оболочке (также называемый армированным кабелем BX) или металлический кабелепровод проходит внутри или снаружи коробки. Поскольку провода также открыты, требуется металлический кабелепровод.

Насколько глубока розетка?

может упасть в задний ящик.При поиске отверстия для заднего ящика держите под рукой коробку, чтобы время от времени проверять глубину. Коробки для розеток имеют глубину 25 мм, а для выключателей обычно 16 мм.

Зачем нужна распределительная коробка?

Распределительная коробка выполняет несколько важных функций: Закрывает соединения проводки и защищает их от физического повреждения. Предоставляет средства для монтажа электрического устройства и крепления электрических кабелей, обслуживающих устройство. Предотвращает случайный контакт с проводами и клеммами под напряжением.

Из какой стали изготавливают распределительно-розеточную коробку?

• Все коробки имеют соответствующие кабельные вводы для проводки (35 и 47 мм имеют заглушки 20 и 25 мм). • Для облегчения установки принадлежностей в коробки они снабжены как минимум 1 регулируемой проушиной. • Коробки изготовлены по стандарту BS4662. • Материал: Оцинкованная сталь с предварительно нанесенным покрытием.

Где я могу получить заднюю коробку для розеток?

Задние коробки | Задние коробки для розеток | Screwfix.com Большой выбор задних коробок на Screwfix.ком. Незаменима при монтаже электропроводки. Широкий выбор типов и глубин. Лучшие торговые марки.

Что вы называете металлическим ящиком для инструментов?

Эти ящики также известны как денежные ящики. Благодаря ударопрочному корпусу и внутреннему наполнению из пеноматериала эти чехлы будут защищать ваше оборудование долгие годы. Эти сундуки имеют напольные опорные плиты, поэтому их можно зафиксировать на месте или отсоединить для переноски.

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
