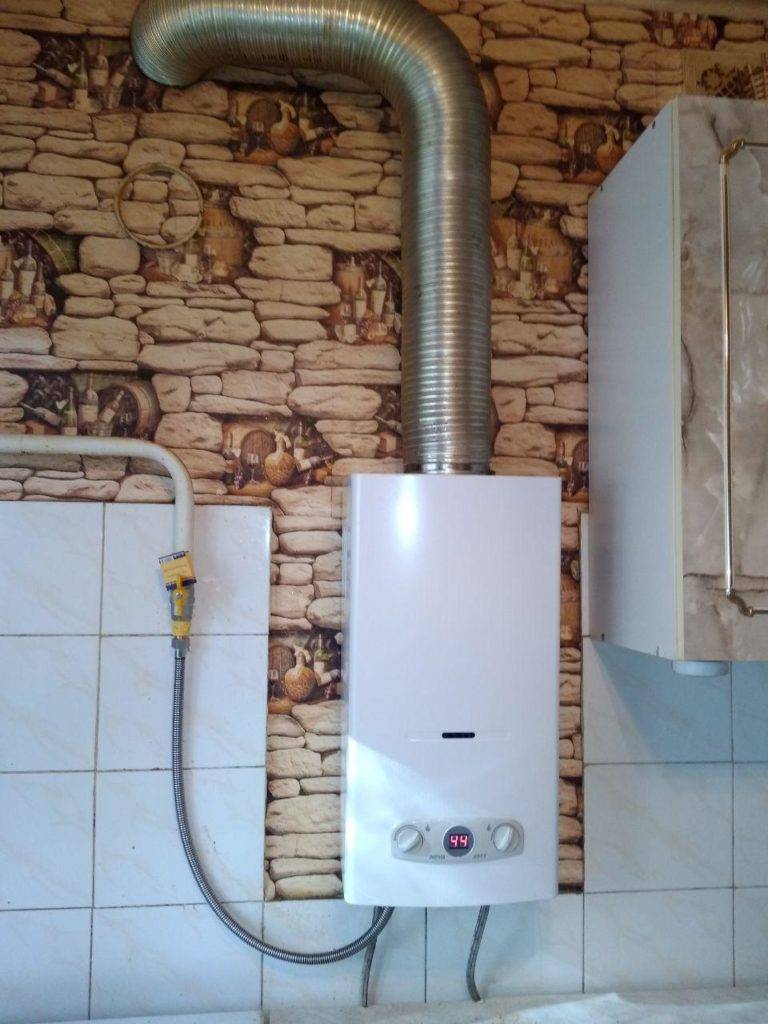

Подводка воды к газовой колонке: Можно ли подключать газовую колонку к воде, шлангами гибкой подводки, или лучше трубами?

Содержание

Гибкая подводка для воды и газа

В конце прошлого столетия в Россию из Европы «эмигрировал» новый «стандарт» подключения – гибкая подводка: резиновая, армированная, сильфонная, подводка в металлической оплетке и прочее. Подключение газовых плит и колонок водонагревателя к газовому стояку, стиральных и посудомоечных машин, смывных бачков и смесителей к водопроводу – в наши дни практически в каждом современном доме существуют соединения, выполненные с помощью гибкой подводки.

Почему же данный вид соединений снискал такую популярность?
Неудивительно, что для всех нас во всем важны надежность, безопасность и комфорт.

Отличительные характеристики гибкой подводки говорят сами за себя

1. Надежность и долговечность – одни из основных характеристик качественной гибкой подводки от добросовестных производителей.
2. Гибкая подводка устойчива к внешним воздействиям и возможным механическим повреждениям.
3. В шланге не образовывается никакого осадка.
4.

Монтаж гибкой подводки прост, не требуется применение дополнительных инструментов (по сравнению с жестким соединением). Установка гибкой подводки не отнимет у вас много времени и сил.
5. Гибкая подводка намного практичнее (к примеру, вы без труда сможете помыть пол под тяжелой бытовой техникой, которую возможно будет отодвинуть, не нарушив соединений). Гибкая подводка дает возможность изменить привычное местоположение техники, а также предоставляет некоторую свободу перемещения подключенных устройств.
6. Гибкая подводка – идеальный вариант для малогабаритных помещений, где сэкономленное место имеет значение.
7. Гибкая подводка практически незаметна – с легкостью прячется за корпус подключаемого устройства.
8. Гибкая подводка незаменима при монтаже встраиваемой техники (посудомоечных машин, духовых шкафов и т.д.), где невозможно соединение при помощи труб и уголков.

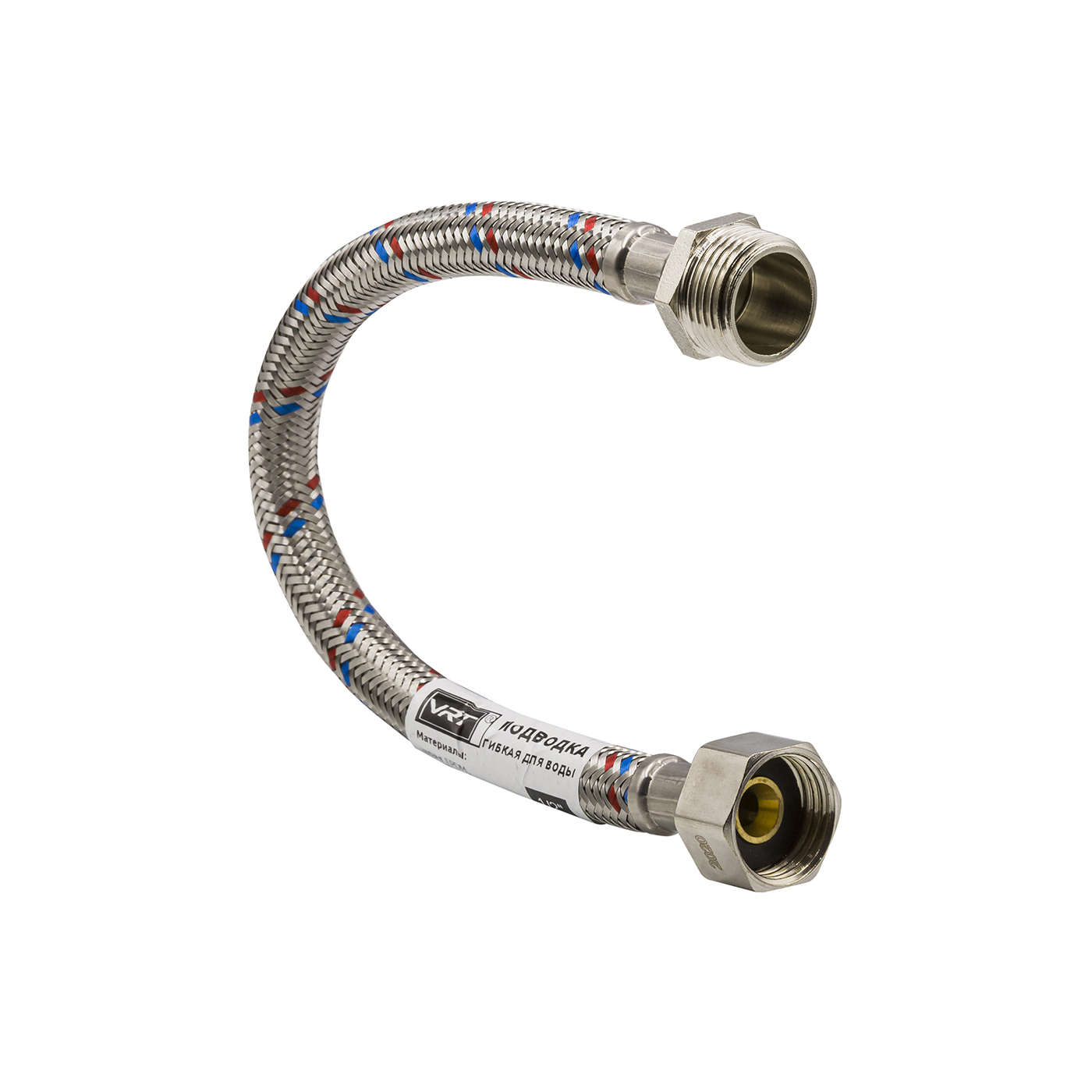

Фото 1: Гибкая подводка в металлической оплетке для воды

При покупке подводки важно пояснить, для каких целей она необходима и в каких условиях будет применяться. Ведь существует два вида гибкой подводки, которые предназначены для разных типов переносимой рабочей среды: гибкая подводка для воды и гибкая подводка для газа.

Существует два вида гибкой подводки для воды: резиновые шланги в металлической или нейлоновой оплетке и сильфонная подводка.

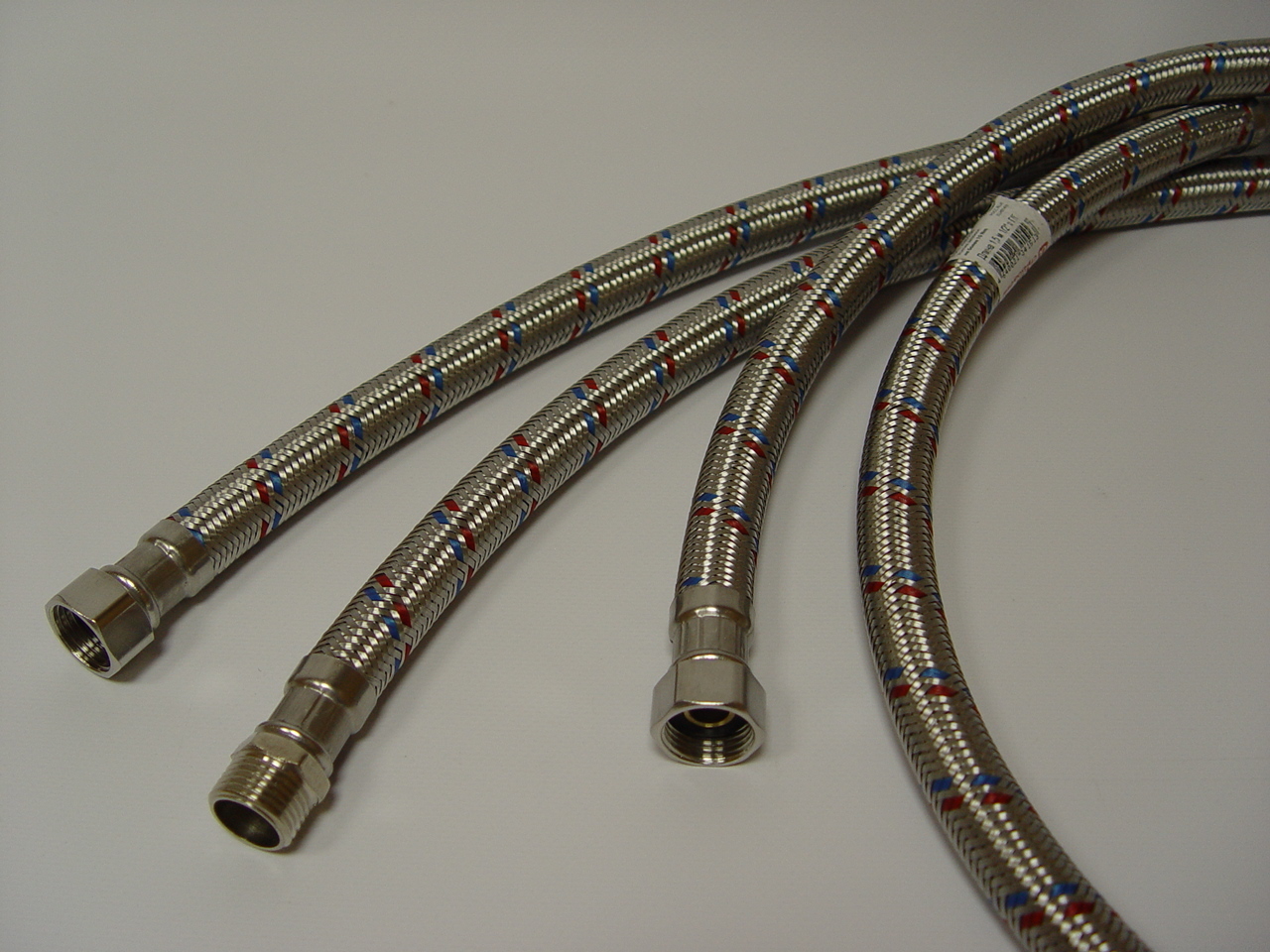

Гибкая подводка в металлической или нейлоновой оплетке

Гибкая подводка в металлической или нейлоновой оплетке представляет собой шланг из этиленпропиленового каучука (нетоксичной резины), оплетенный снаружи нержавеющей стальной или нейлоновой нитью, служащей для защиты изделия от гидравлических ударов и придающей ему повышенную механическую прочность. Данный материал абсолютно безопасен для здоровья человека (не выделяет вредных веществ), поэтому зачастую используется для систем питьевого водоснабжения. Материал устойчив к воздействию высоких температур (к горячей воде до +95 °С), что позволяет применять данный вид подводки при монтаже систем отопления и горячего водоснабжения.


Подводка обладает высокой механической прочностью и выдерживает мощные гидравлические удары (рабочее давление воды – до 20 атм). Используется подводка с разным проходным сечением в зависимости от необходимого расхода воды (наиболее популярна подводка с внутренним диаметром 8 мм). Синяя нить в оплетке означает, что изделие применяется для проведения холодного водоснабжения, красная – для горячего.

Фото 2: Гибкая подводка в металлической оплетке для смесителя

Монтаж: При помощи гильзы из нержавеющей стали шланг в металлической оплетке крепко прикрепляется к втулке из никелированной латуни. При монтаже данного вида подводки применяют следующую арматуру, снабженную прокладками для герметичного соединения: штуцер с резьбой (при ввинчивании в присоединяемый аппарат) или накидные гайки (при навинчивании на торец трубы с резьбой). При установке гибкой подводки в металлической оплетке следует помнить, что длина шланга не должна превышать 2,5 м. Эксплуатационный срок службы – до 5 лет.

При покупке гибкой подводки обращайте внимание на внешний вид изделия. Никаких вмятин, выпуклостей или прочих недочетов не должно быть на поверхности гайки и оплетки, на нитях оплетки не должно быть выступов или прочих посторонних включений. Элементы штуцеров обязательно должны быть соосны с металлическим рукавом. Уплотняющая прокладка при установке не должна сминаться или отсоединяться. Декоративное покрытие должно быть без каких-либо дефектов. Спрашивайте у продавцов паспорт на продукцию с указанием гарантийного срока эксплуатации. Желательно приобретать гибкую подводку у официальных дилеров.


Гибкая цельнометаллическая подводка сильфонного типа

Сильфонная подводка представляет собой шланг – гофрированный металлический рукав (лента из нержавеющей стали изгибается в трубу и сваривается при помощи лазера по всей длине, а затем сжимается в гофру). К втулке привариваются завальцованные гильзы. Нет сомнений, что данная конструкция прослужит гораздо дольше резиновых шлангов в металлической оплетке (до 25 лет). Гофрированная структура сильфонной подводки выдерживает перепады давления, гидроудары, поглощает тепловые расширения (устойчивость к температуре от –50 до +250 °С). Со временем от переменных нагрузок на металле образуются микротрещины, что приводит к его разрушению. В случае экстремальных условий применяют более защищенный вариант сильфонной подводки – сильфонную подводку в металлической оплетке. Данный вид подводки прост в монтаже – сильфонная подводка прекрасно гнется, не нарушая при этом своего проходного сечения (в среднем не менее 11 изгибов на одну точку).

Минус у сильфонной подводки всего один, но с ним придется свыкнуться. При одновременном расходе воды в нескольких помещениях (ванна, кухня, душ) отчетливо слышны вибрация и гудение гофрированного шланга, усиливающиеся с напором воды. Именно поэтому рекомендуется использовать гибкую подводку с большим диаметром проходного сечения (при объемном потреблении воды подойдет шланг с диаметром 3/4 дюйма). Еще один вариант – покупка сильфона с пластиковым покрытием, успешно поглощающим звук, а также защищающим гофр от царапин.


Установка и правила эксплуатации гибкой подводки для воды

1. Радиус изгиба не должен быть меньше, чем шестикратный внешний диаметр. При необходимости возможно применение дополнительных элементов (к примеру, колена).

2. Шланг нельзя натягивать или скручивать ни во время установки, ни после. При неправильном монтаже подводки (изгиб на больший радиус, слишком сильно натянута и прочее) втулка может переломиться.
3. Гибкую подводку с оплеткой из оцинкованного железа не рекомендуется устанавливать в местах с повышенной конденсацией – нити оплетки могут окислиться.
4. Не подвергать гибкие соединения воздействию сильных источников тепла, высоких температур, открытого огня.
5. Абсолютно ровным (без наличия острых кромок) должен быть торец сопрягаемой детали. Гайку необходимо сначала навинтить до упора вручную и только потом сделать оборот гаечным ключом на 180 градусов. Важно не превысить усилия, чтобы не повредить гайку или уплотнитель.
6. При монтаже используется исключительно шлицевой или разводной ключ.
Недопустимо применение газового ключа – им можно повредить накидную гайку.
7. Не допускается электролиз (при контакте меди и железа). При монтаже рекомендуется присоединять пары: латунь и латунь, медь и латунь, сталь и сталь.

Чем отличается некачественная продукция?

1. Резиновый шланг в металлической оплетке некрепко присоединен к металлической втулке, вследствие чего недостаточно сильно обжатие оплетки – гибкая подводка может дать течь.
2. Соединительные элементы изготовлены из некачественного металла, что влечет их деформацию в процессе монтажа подводки, либо же вместо латуни при изготовлении была употреблена медь.
3. Резина плохого качества уже через год придет в негодность и начнет крошиться. Помимо этого, некачественная резина не отвечает установленным санитарным нормам и не должна использоваться для питьевого водоснабжения. Кроме того, прокладки из некачественной резины могут дать течь.

4. Некачественная металлическая нить не предохраняет подводку от гидравлических ударов. На поверхности шланга образуется конденсат.
5. Вследствие неправильного обжима гильзы, неполного погружения хвостовика концевой детали в шланг возможно вырывание шланга из-под гильзы под давлением воды.

Остерегайтесь некачественной продукции!

СНиП 42-01-2002 «Газораспределительные системы» регламентировал приоритетные требования безопасности газораспределительных систем. И все уже давно привыкли к тому, что одним из наиболее надежных способов подведения газа является жесткий трубопровод. Процесс его установки весьма длительный и энергозатратный: сборка колен, уголков и отводов, тщательная герметизация и т.д. Необходимые работы с оборудованием могли осуществлять исключительно специализированные работники. Немаловажно и то, что газовое оборудование (кухонная плита, газовая колонка, котел) становится фактически привязанным к месту эксплуатации, что весьма непрактично в связи с массовым распространением встраиваемой бытовой техники.

Однако время не стоит на месте! В начале 90-х годов с появлением на российском рынке иностранной бытовой техники ситуация начала кардинально меняться. Вместе с импортной продукцией на отечественный рынок попала и гибкая подводка. К сожалению, как зачастую случается, качественные изделия затерялись среди недобротной продукции из-за отсутствия нормативных документов на установку и эксплуатацию данных продуктов. На сегодняшний день рынок относительно стабилизировался, хотя до сих пор еще можно встретить некачественную гибкую подводку и подделки известных марок.

Существует три основных вида гибкой подводки для подключения газового оборудования:

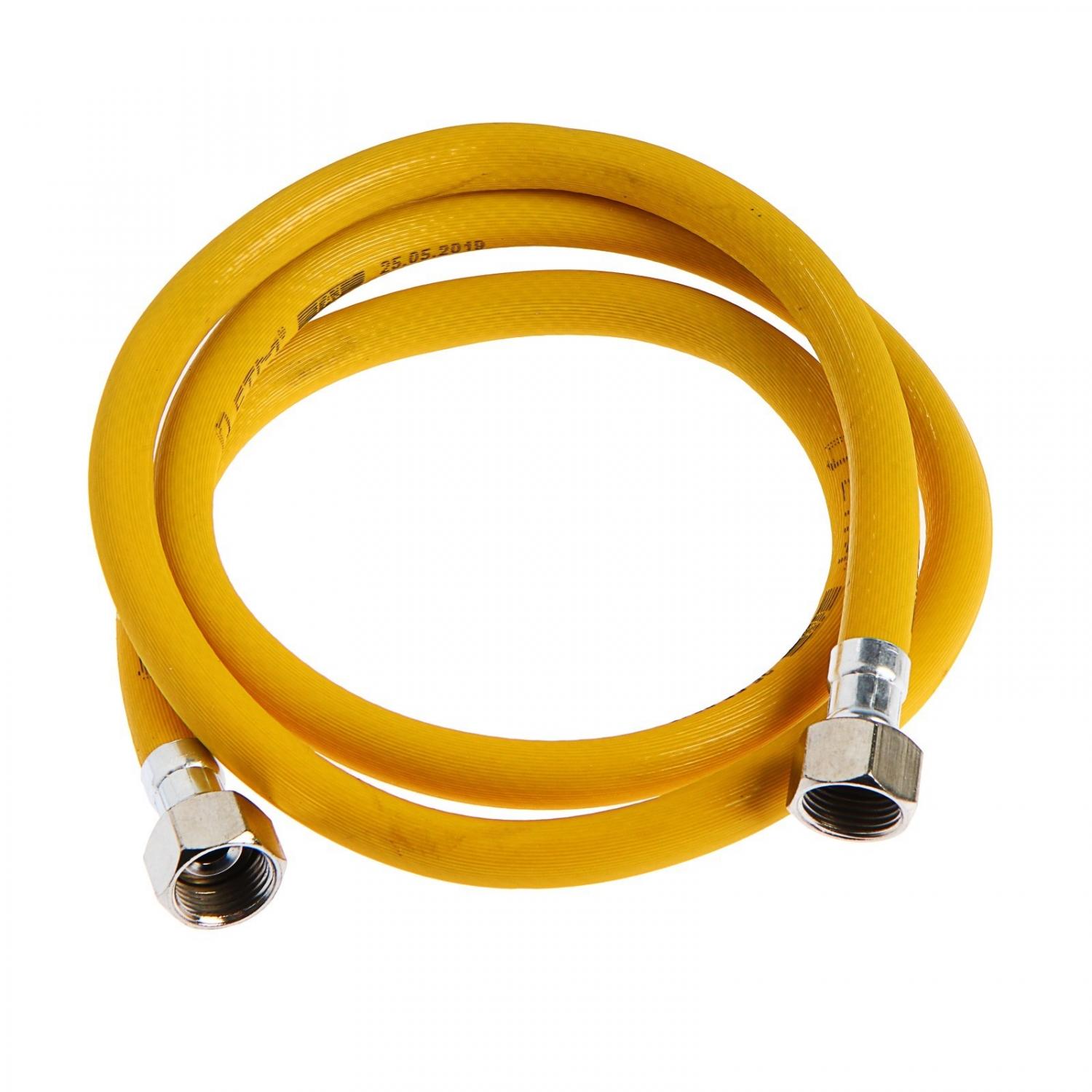

1. Резинотканевая подводка – рукав из резины с латунными накидными гайками. Применяется для временного и стационарного подключения. Одно из основных преимуществ – превосходные электроизоляционные характеристики: прибор изолирован от газопровода (исключена возможность возникновения возгорания). Однако минусами данного варианта подключения являются: быстрая изнашиваемость материала, а также невысокая жаростойкость. Для предотвращения вероятности утечки газа при воздействии внешнего источника огня рекомендуется установка газового крана с защитным противопожарным клапаном, который при температуре окружающей среды +95 °С перекрывает подачу газа автоматически.

2. Резиновая подводка в металлической оплетке представляет собой резиновый шланг марки NBR, оплетенный нитью из металла и прикрепленный к штуцерам из латуни при помощи обжимных гильз. Такой тип подводки обладает большей механической прочностью, однако необходимо помнить, что металлические нити способны проводить электричество.

Фото 3: Резиновая подводка в металлической оплетке для газа

Монтаж: К оборудованию резиновая подводка в металлической оплетке присоединяется посредством штуцеров или накидных гаек. Желтая нить, вплетенная в металлическую оплетку, – показатель того, что подводка применяется для газа. Не рекомендуется применение данного вида подводки для стационарных подключений. Срок эксплуатации – от 5 до 12 лет.

3. Сильфонная подводка – металлический (из нержавеющей стали) гофрированный шланг с приваренными к нему фитингами. Через прокладку из меди, алюминия или специального пластика при помощи накидных гаек или штуцеров сильфонная подводка присоединяется к оборудованию. Для изготовления сильфонной трубки применяется сталь марки AISI 316, более жесткая (AISI304 или AISI303) – используется для штуцеров. Аргонно-дуговая сварка обеспечивает соединению герметичность и повышенную механическую прочность. Встречаются также изделия от европейских производителей, прошедшие температурную обработку (обжиг при температуре 1100 °С). Подводка, прошедшая обжиг заметно мягче, изделие сгибается и держит угол изгиба. Данный вид подводки надежнее и прочнее прочих типов подводки для газа. Сильфонная подводка применяется для работы в диапазоне температур от –50 до +250 °С, также подводка выдерживает высокое давление газа до 6 атмосфер.


Фото 4: Сильфонная подводка с ПВХ-покрытием для газа

Гибкая цельнометаллическая подводка сильфонного типа с ПВХ-покрытием «Idrosapiens» (Италия) – легированная нержавеющая сталь AISI 316 L (толщина не менее 0,21 мм), концевые фитинги – нержавеющая сталь AISI 303. Соединение сильфонной части и фитинга осуществляется посредством аргонно-дуговой сварки. В процессе сварки образуется ровный шов, исключающий возможность утечки газа на протяжении всего эксплуатационного срока. Процесс обжига при температуре от 1000 до 1120 °С придает подводке свойство легко растягиваться и, кроме того, прекрасно фиксировать угол изгиба. Специальное покрытие полиолефином желтого цвета предохраняет подводку от воздействия агрессивных моющих средств, соприкосновения с электропроводящими поверхностями и различных механических повреждений. Концевые фитинги снабжены захватами для удобства монтажа.

Эксплуатационный срок подводки «Idrosapiens» – не менее 15 лет. После завершения срока службы эксплуатация подводки может быть продолжена в зависимости от ее технического состояния.

Монтаж: Применяя цельнометаллическую подводку при монтаже газового прибора, необходимо исключить утечку газа из-за протекания через газопровод токов утечки электрического потенциала. В соответствии с Правилами безопасности систем газораспределения и газопотребления между газовым краном и подводкой устанавливается изолирующая диэлектрическая вставка.

Однако диэлектрическая вставка легко плавится при пожаре, что может привести к выбросу газа. Именно поэтому оптимальный вариант подключения: оборудованный автоматическим клапаном газовый кран, сильфонная подводка, диэлектрическая вставка. Эксплуатационный срок службы – от 15 до 25 лет.

Иногда для проведения газа применяется также жесткое соединение при помощи полимерных трубопроводов.

Почему по газовой трубе протекает ток? Выделяют две основные причины:

– Во-первых, на магистральную трубу, пролегающую под землей, подают небольшой отрицательный потенциал в целях защиты ее от коррозии. Именно из-за этого на входе магистральной трубы в жилой дом необходимо устанавливать диэлектрическую вставку, которая будет изолировать внутреннюю газовую сеть. На рынке можно встретить гибкую подводку для газа с уже вмонтированным изолятором. Нужно помнить, что с течением времени диэлектрическая вставка может деформироваться, вследствие чего труба окажется под напряжением. А разность потенциалов между корпусом заземленной плиты и трубой, проводящей газ, способна привести к возникновению тока.
– Во-вторых, в помещениях без глухо заземленной нейтрали случаются нарушения правил ПУЭ заземления оборудования на газовую трубу. Но даже в случае правильной установки оборудования из-за поломки или нарушения изоляции соседней квартиры на газовой трубе по стояку возможно появление потенциала, как следствие – по гибкой подводке потечет ток. При протекании тока по металлическим нитям оплетки, оплетка сильно нагревается (возможно перегорание нитей), что может привести к разрушению резинового шланга, выбросу газа и возгоранию.

Будьте внимательны и осторожны!

Ремонт газовой колонки своими руками

Газовые колонки с проточными водонагревателями вне зависимости от производителя и модели по принципу работы ничем не отличаются друг от друга. Различие заключается только во внешнем виде, конструкции и наборе дополнительных опций, например, автоподжигом горелки, погрешностью поддержания заданной температуры нагреваемой воды, наличием цифрового дисплея для установки и индикации температуры воды.

Работает газовая колонка следующим образом. Через теплообменник, представляющий собой медную трубку с ребрами, течет вода. Горит газ, который нагревает теплообменник и вследствие чего нагревается вода. В зависимости от установленной температуры нагрева воды и ее давления в водопроводе, связанная с водным узлом система регулировки газового узла обеспечивает безопасность эксплуатации. В случае отсутствия давления воды или тяги система защиты автоматически перекрывает подачу газа.

В октябре 2006 года купил газовую колонку NEVA LUX-5013 (на фото выше) производства ОАО «Газаппарат», Санкт-Петербург. Не хотелось покупать импортного производителя, рано или поздно все ломается, и проблемы с запасными частями становятся непреодолимым препятствием.

Установленная ранее модель Нева-3208 служила 6 лет (продолжает работать в другом месте и сейчас). Единственный недостаток этой модели – приходилось каждый год менять резиновую мембрану в водяном узле. Она со временем деформировалась, из-за этого количество газа, подаваемое в горелку, уменьшалось и вода начинала недостаточно прогреваться. Со временем подача газа прекращалась полностью.

Случайно увидел в магазине газового оборудования силиконовую мембрану. Заменил ней в водном узле резиновую мембрану, после чего проблем с газовой колонкой не возникало.

Склонила к выбору NEVA LUX-5013 высокая надежность (как я думал), совместимость подводящих труб, водогазовый регулятор фирмы «Mertik Maxitrol» (Германия), наличие всех видов защиты, кожух из нержавеющей стали.

Три года (гарантийный срок) газовая колонка работала отлично, но, как только кончилась гарантия, из нее начала капать вода. Первым делом я подумал, что износилась одна из резиновых прокладок, заменю ее, и все будет в порядке. Но все оказалось гораздо сложнее, чем я предполагал, и ремонт оказался сложным. Вскрытие газовой колонки показало наличие свища в теплообменнике, из которого била тонкая струя воды.

Ремонту теплообменников и котлов газовых нагревателей проточного типа посвящена отдельная страница сайта Ремонт теплообменника газовой колонки пайкой своими руками.

Как разобрать и собрать газовую колонку NEVA LUX

Перед началом ремонта в обязательном порядке перекройте краны подачи газа и воды.

Для снятия кожуха газовой колонки сначала нужно снизу, со стороны входа труб, с помощью крестовой отвертки открутить два самореза, расположенные в правом и левом углах нижней части задней стенки.

Левая ручка пьезоэлектрического поджига запальника и грубой регулировки подачи газа не снимается. Правая ручка тонкой регулировки подачи газа удерживается только за кожух двумя фиксаторами. Ее можно тоже не снимать. Но я обычно перед снятием кожуха ее снимаю. Кроме того, чтобы ручка легко вращалась при регулировке температуры, я по кругу, где ручка касается кожуха, опилил ее напильником вместе с фиксаторами. Теперь она больше не цепляется за кожух и легко вращается.

Далее следует оттянуть кожух на себя до утопления ручек и, когда кожух не будет задевать за них, сдвинуть его вверх. Верхние прорези кожуха выйдут из зацепов, расположенных на основании газовой колонки, и он легко отделится.

Устанавливается кожух газовой колонки на место в обратном порядке. Сначала надеть его прорезями на верхние зацепы, для чего придется встать на возвышение, далее попасть отверстием на регулировочную ручку и одновременно следить, чтобы отверстия, расположенные выше отверстий для крепления саморезами, попали на направляющие. Завинтить на место два самореза.

На фотографии представлен внешний вид газовой колонки NEVA LUX-5013 без кожуха с новым теплообменником.

Устранение неисправностей газовой колонки

Газ в запальнике гаснет

Такая неисправность присуща только газовым колонкам с автоматической системой защиты. Газ в запальнике должен гореть всегда вне зависимости от положения ручек или вентилей кранов и смесителей подачи воды. Простейшая система автоматической защиты газовой колонки состоит всего из трех элементов: электромагнитного клапана, термопары и термопредохранителя. Газовая колонка может гаснуть во время работы в случае срабатывания элементов защиты или неисправности самих элементов.

Электрическая схема защиты газовой колонки NEVA LUX

Свидетельством отказа элементов автоматики является погасание газа в запальнике после прекращения удерживания ручки регулировки газа. Для выполнения ремонта системы автоматической защиты нужно представлять, как работают ее узлы.

Термопара – это два сваренных вместе проводника из разных металлов (предполагаю, это хромель и алюмель), работающая на эффекте Зеебека и вырабатывающая при нагреве ЭДС около 30 мВ. Служит для питания электромагнитного клапана. Выходит из строя только после многих лет работы. Узким местом является выходящий из корпуса незакрепленный центральный проводник. Хоть он и изолирован, но изоляция может со временем протереться, и проводник может замыкать на корпус, и газовая колонка будет гаснуть.

Если контакт в месте сварки термопары нарушился, то восстановить его пайкой припоем недопустимо, так как место спая в термопаре является генератором тока, а не простым эклектическим соединением проводов. Термопару следует заменить исправной или отремонтировать.

Электромагнитный клапан представляет собой катушку медного провода, внутри которой размещен металлический цилиндр (соленоид), механически связанный с клапаном перекрытия подачи газа в горелку газовой колонки. Когда термопара нагрета, она вырабатывает электрический ток, который, протекая через катушку, создает постоянное магнитное поле, втягивающее соленоид в катушку.

Так как соленоид механически связан с клапаном, то клапан смещается, и газ поступает в горелку. Если газ в фитиле не горит, термопара остывает и не вырабатывает ток, подпружиненный соленоид возвращается в исходное состояние, и подача газа в горелку прекращается. Таким простым способом обеспечивается безопасная эксплуатация газовой колонки.

Термопредохранитель представляет собой биметаллическую пластину, которая при достижении температуры 90˚С в месте установки термопредохранителя прогибается настолько, что через шток разрывает цепь питания соленоида. В дополнение сам термопредохранитель подключается к схеме механическим способом, клеммами. В виду сложности конструкции и условий эксплуатации иногда отказывает. Мне приходилось один раз его заменять из-за того, что газовая колонка бессистемно гасла.

Проверка термопредохранителя

Проверять термопредохранитель нужно, если колонка гаснет, несмотря на хорошую тягу в газоотводной вентиляции и достаточен приток воздуха. Если в помещении, где установлена газовая колонка плотно закрыты пластиковые окна, да еще в придачу включена вытяжка над газовой плитой, то даже при хорошей тяге будет отсутствовать приток воздуха. Газовая колонка начнет перегреваться, от нагрева сработает предохранитель и разомкнет цепь подачи напряжения на электромагнитный клапан. После остывания предохранитель опять замкнет цепь.

Для проверки термопредохранителя газовой колонки (установлен в верхней ее части и доступен без снятия кожуха) нужно снять с него клеммы (на фото розового цвета) и закоротить их между собой любым металлическим предметом, например скрепкой.

Если газовая колонка начнет нормально работать, не перегреваясь, значит, причина неисправности найдена. Временно, до приобретения нового термопредохранителя для замены можно оставить скрепку, только надо проследить, чтобы она не касалась металлических деталей газовой колонки, и не оставлять работающую колонку без присмотра. Термопредохранитель крепится к переходнику из термостойкой пластмассы двумя винтами. Переходник на корпусе газовой колонки зафиксирован защелкой.

Проверка электромагнитного клапана газовой колонки

Если скрепка не помогла, то нужно проверить работоспособность электромагнитного клапана. Он имеет сопротивление около 0,2 Ома и в рабочем режиме потребляет ток около 100 мА. Проверить его можно подав на обмотку напряжение величиной 20-30 мВ при токе 100 мА. Такой режим легко создать с помощью любой пальчиковой батарейки или аккумулятора и резистора 10 Ом. Батарейка должна быть свежей.

Подключение осуществляется следующим образом. Минусовая клемма батарейки подсоединяется к корпусу колонки (у клапана и термопары один вывод соединен с корпусом, на схеме синий провод), а плюсовой вывод через резистор 10 Ом к клемме термопредохранителя (клеммы с термопредохранителя должны быть предварительно сняты), провод от которой не идет на термопару (на схеме левый красный провод). Поджигаете фитиль и сразу убираете руку от ручки регулировки газа. Фитиль должен продолжать гореть. Если отключить батарейку, пламя должно сразу же потухнуть. Если все так – электромагнитный клапан исправен. Следовательно, неисправна термопара. Если внешним осмотром не удастся найти плохие контакты или короткое замыкание проводов, то термопару придется заменить. Она продается в комплекте с проводами и клеммами.

Газовая колонка гаснет во время работы

Нет тяги

Один из самых распространенных случаев с приходом осени – плотно закрытое герметичное пластиковое окно в помещении, где установлена газовая колонка. Притока воздуха нет – колонка перегревается и срабатывает биметаллическое реле тепловой защиты колонки от перегрева (самовосстанавливающийся термопредохранитель). Если через 10–15 минут колонка нормально зажигается и больше не гаснет при приоткрытом окне, то причина именно в перегреве колонки. Если сразу после погасания газа можно зажечь фитиль, и он будет продолжать гореть после прекращения удерживания ручки регулятора газа, то значит тяга хорошая.

Тяга может быть недостаточной еще из-за засорения сажей или попадания в вентиляционный канал посторонних предметов, например кирпича, из которых канал сделан. Для проверки тяги нужно вынуть из канала газоотводящую трубу, идущую от газовой колонки, и при открытой форточке закрыть канал листом бумаги. Если бумага будет держаться, значит, тяга достаточная. Можно поднести зажженную зажигалку и, если пламя отклонится до горизонтального положения или даже гаснет, значит тяга в канале достаточная. В противном случае требуется чистка канала.

Неисправен водяной узел

Также горелки в колонке, как с автоматикой, так и без нее, могут гаснуть из-за недостаточного напора воды в водопроводе или неисправности водяного узла.

Если напор холодной воды не изменился, а напор идущей из колонки воды стал слабым, – значит, засорился сетчатый фильтр на входе водяного узла. Такое часто бывает после отключения воды и ее подачи снова. Для чистки достаточно открутить одну накидную гайку со стороны подачи воды, вынуть и прочистить сетку и калибровочное отверстие разности давлений.

Если в газовой колонке установлен водяной узел как на фото, и напор воды визуально не изменился, то необходимо проверить состояние резиновой мембраны в нем. Для этого нужно открутить две накидные гайки с водяного узла, далее открутить три винта, которые удерживают водяной узел в газовом узле за конус. Разобрать водяной узел, открутив восемь винтов. Отсоединив половинки узла друг от друга, вы увидите резиновую мембрану.

Если резинка не плоская, а деформированная, с прогибами, значит в ней дело и нужно ее заменить. Заодно следует очистить фильтрующую сетку и полости водяного узла от грязи. Советую поставить силиконовую мембрану, прослужит много лет. При сборке водяного узла винты сначала закрутите до упора, а затем затягивайте по диагонали, чтобы обеспечить равномерный зажим резины.

В давние времена, когда я жил в квартире на верхнем этаже, где напор воды представлял собой вяло текущую струйку воды из крана, приходилось, чтобы помыться, колдовать с водяным регулятором. Круглым надфилем увеличивал диаметр калибровочного отверстия до 2 мм, удалял фильтрующую сетку и отжигал коническую пружину газового узла. Если промахивался с размером отверстия, то вставлял в него медную проволочку, чтобы уменьшить. Конечно, это грубое нарушение и за работающей колонкой надо было постоянно следить, но другого выхода просто не было. Зато была всегда горячая вода.

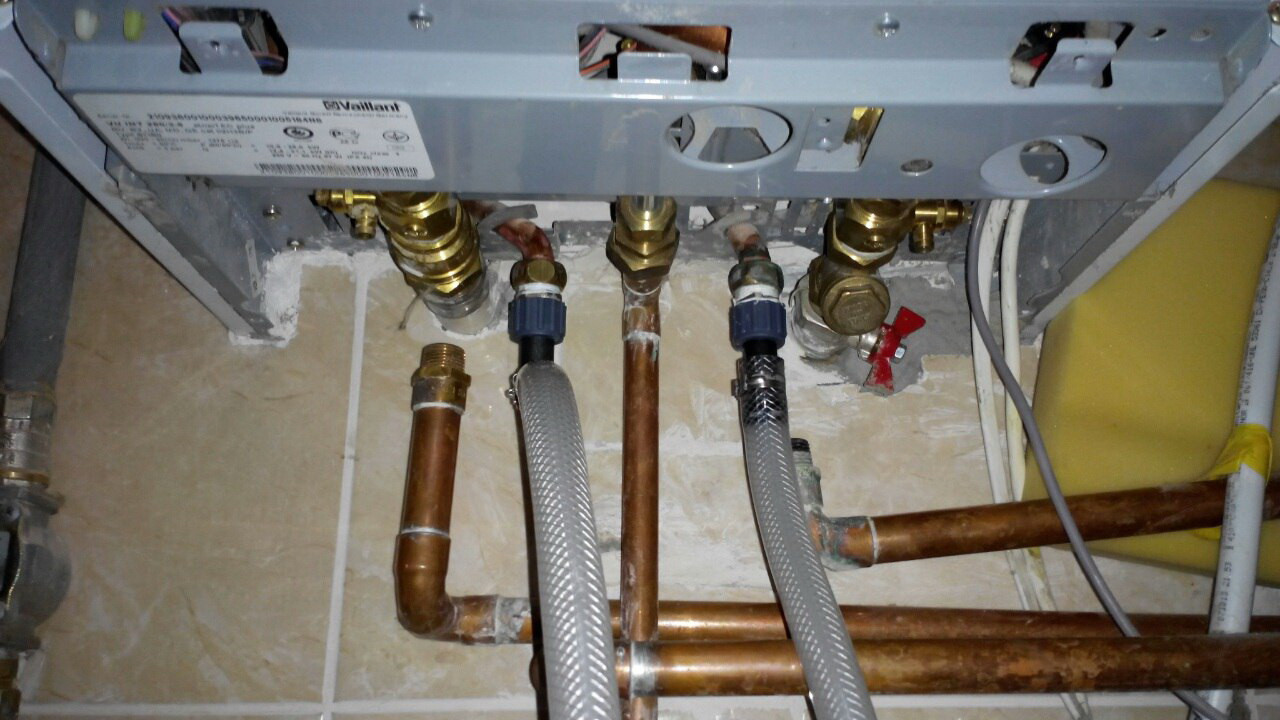

Как устранить течь в соединениях газовой колонки

Левая труба служит для подачи воды в газовую колонку, на ней всегда устанавливается кран для перекрытия подачи воды в колонку. Эта труба соединена патрубком с водогазовым регулятором. С регулятора вода подается на теплообменник с правой стороны. По средней трубе газовой колонки передается горячая вода в водопровод, и подсоединена она через патрубок непосредственно к теплообменнику с левой стороны. Правая труба в газовой колонке служит для подачи газа и подсоединена через медную трубку к водогазовому регулятору. На ней тоже в обязательном порядке устанавливается кран перекрытия подачи газа.

Водопроводные соединения в газовой колонке выполнены посредством накидных гаек (американок) с герметизацией резиновыми или пластиковыми прокладками. Со временем, от перепада температур, прокладки теряют эластичность, делаются твердыми, трескаются, и возникают течи воды. Для замены прокладки нужно ключом 24 открутить накидную гайку, вынуть износившуюся и установить новую. Бывает, одной прокладки мало, накидная гайка закручена до упора, а вода все равно сочится. Тогда нужно дополнительно установить еще одну прокладку. В настоящее время появились прокладки из силикона. Они дороже, но служат дольше и надежнее.

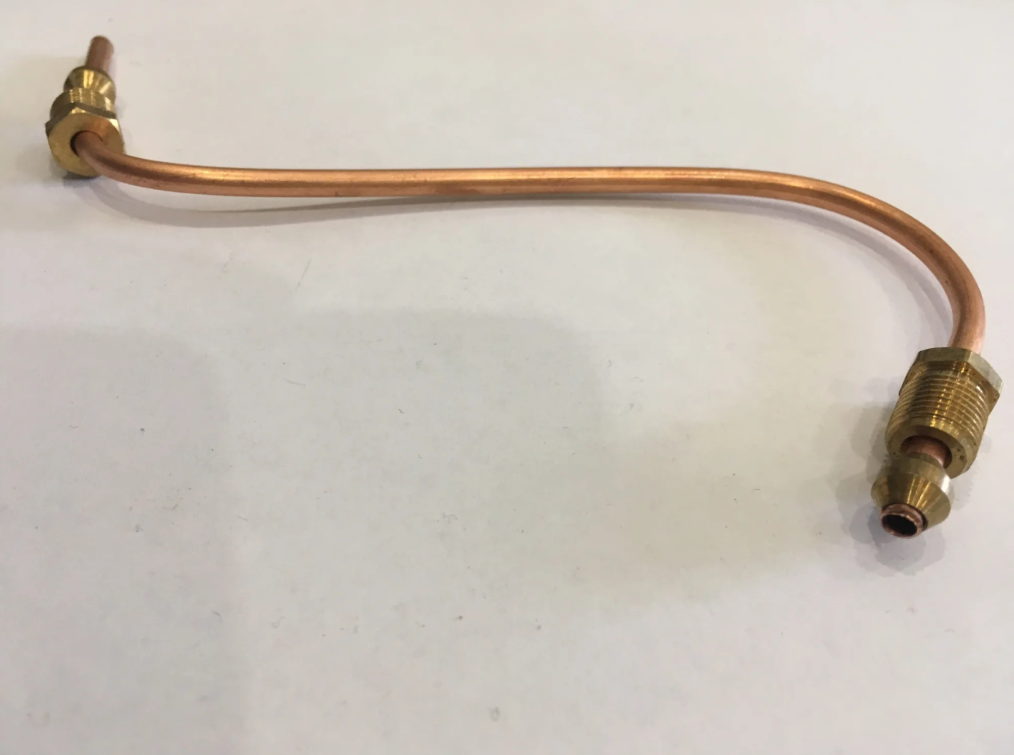

Чем заменить медный патрубок подачи воды на теплообменник

При соединении медного патрубка, по которому подается вода из водопровода в теплообменник, столкнулся с протечкой воды из-под накидной гайки. Повторная замена прокладки только усилила течь воды.

При внимательном рассмотрении патрубка в месте контакта фланца с прокладкой и зачистки поверхности наждачной бумагой, обнаружилась трещина, которая и увеличилась при повторном присоединении. Ремонт пайкой в данном случае применить нельзя, так как при затягивании накидной гайки прилагается большое усилие, а припой мягкий, и трещина опять будет появляться.

В магазине газового оборудования такого патрубка не нашлось, оказалось, что это дефицитная позиция. Продавец мне предложил заменить треснувший патрубок гофрированным шлангом из нержавеющей стали, предназначенным для газа, утверждая, что он не менее надежный. Так как выбора не было, пришлось воспользоваться его советом. Такие шланги выпускаются разной длины, и можно подобрать для любого случая замены.

Подобранная по длине газовая трубка установилась без труда. Благодаря гофру, она хорошо изгибалась. При проверке газовой колонки выяснилось, что вода, проходя через новую трубку, издавала громкий неприятный звук. Пришлось привязать трубку к основанию колонки проволокой (как на фото в середине), и неприятный звук исчез.

Через год из газовой колонки закапала вода. Оказалось, что рекомендованная продавцом нержавеющая трубка для газа проржавела в месте соединения трубки с фланцем, и в нем образовался свищ. Опять возникла задача поиска подходящей трубки для замены.

Возникла мысль попробовать применить вместо медного патрубка гибкую подводку для воды. По техническим характеристикам она вполне подходила. Рабочее давление выдерживала до 10 атмосфер, температуру до 90°С. Правда, внутренний диаметр был меньше и составлял 9 мм, но другого варианта замены не было.

Гибкая подводка для воды длиной 40 см отлично заняла место медного патрубка. Меньший внутренний диаметр заметно не повлиял на напор воды из крана. Да и не должен был, ведь вода подается в смеситель тоже с помощью гибкой подводки с внутренним диаметром 9 мм.

Как снять и почистить запальник газовой колонки NEVA LUX

Иногда возникает необходимость снять узел запальника, например, для чистки от грязи. Со временем дюза запальника в газовой колонке забивается сажей, пламя фитиля становится недостаточным для мгновенного поджигания газа, выходящего из горелок при включении воды. Газ накапливается, а при возгорании большего объема газа, чем положено, происходит взрыв, сопровождающийся громким хлопком. Это опасно, и нужно обязательно в срочном порядке чистить горелку запальника.

Бывает, горелка запальника горит не чисто голубым пламенем, а наполовину желтым. Желтизна появляется при неполном сгорании газа из-за недостатка кислорода в смеси. При этом выделяется копоть, которая осаждается на теплообменнике. Требуется чистка отверстий для подачи воздуха в горелке от грязи.

На фотографии выше – вид запальника снизу. Узел запальника состоит из трех деталей, установленных на одной планке, – запальника, термопары и поджигающего электрода. С левой стороны установлена термопара. С правой стороны от запальника находится электрод для пьезоэлектрического поджигания газа.

При повороте с нажатием против часовой стрелки левой ручки открывается клапан принудительной подачи газа в запальник и срабатывает спусковой механизм сдавливания пьезоэлектрического элемента, который в свою очередь, генерирует высокое напряжение, порядка 15000 вольт. От электрода к запальнику проскакивает искра, и газ, выходящий из запальника, воспламеняется.

На этой фотографии показан вид запальника сверху при снятом кожухе и теплообменнике. Чтобы снять запальник для прочистки, нужно открутить гайку, фиксирующую подводящую газ трубку (на фото в центре), затем отвернуть крайние два винта. Отвести планку на себя и приподнять вверх. Жиклер зажимается в запальнике подводящей газ трубкой и при ее освобождении выпадает. Смотрите, не потеряйте. Останется только прочистить дюзу тонкой проволочкой и отверстия подачи воздуха.

В некоторых моделях газовых колонок устанавливается система автоматического электроподжига газа. Как только открывается кран горячей воды, в горелке автоматически зажигается газ. Но такие модели имеют существенные недостатки: нестабильно работают при слабом напоре воды в водопроводе и требуют периодической замены электрических батареек.

Если своевременно батарейки не заменить, то газовую колонку будет невозможно зажечь. Последний недостаток можно устранить, подключив вместо батареек адаптер, преобразующий напряжение бытовой электросети в постоянное напряжение требуемой величины, равной количеству батареек, умноженному на 1,5 В. Например, при замене двух батареек потребуется адаптер с выходным напряжением 3 В.

Очистка теплообменника, удаление накипи

Одной из распространенных неисправностей газовых колонок является недостаточный нагрев воды. Как правило, причиной этому является образование внутри трубки теплообменника слоя накипи, которая не дает воде прогреваться до заданной температуры и снижает напор воды на выходе, что в итоге ведет к повышенному расходу газа газовой колонкой. Накипь является плохим проводником тепла и, покрыв трубку теплообменника изнутри, образует своеобразную теплоизоляцию. Газ открыт на полную катушку, а вода не прогревается.

Накипь образуется в случае большей жесткости водопроводной воды. Какая у вас вода в водопроводе, легко узнать, заглянув в электрочайник. Если дно электрочайника, покрыты белым налетом, значит, вода в водопроводе жесткая, и теплообменник точно так же покрывается изнутри накипью. Поэтому периодически нужно из теплообменника накипь удалять.

В продаже есть специальные устройства для удаления накипи и ржавчины в системах горячей воды, например, Cillit KalkEx Mobile и промывочные жидкости. Но они очень дорогие и для домашнего применения не доступны. Принцип работы очистителей простой. Имеется емкость, в которой вмонтирован насос, как в стиральной машине для откачки воды из бака. К трубкам теплообменника газовой колонки подсоединяются две трубки от устройства удаления накипи. Промывочный реагент подогревается и прокачивается через трубку теплообменника, даже без снятия его. Накипь растворяется в реагенте и с ним выводится и трубки теплообменника.

Для прочистки теплообменника от накипи без применения средств автоматизации необходимо его снять и продуть трубку, чтобы в ней не оставалось воды. Реагентом для очистки может послужить антинакипин, обыкновенный уксус или лимонная кислота (100 грамм порошка лимонной кислоты растворяется в 500 мл горячей воды). Теплообменник помещают в емкость с водой. Достаточно, чтобы в воду была погружена только его третья часть. Через воронку или тонкую трубку полностью заполняют трубку теплообменника реагентом. Заливать нужно в трубку теплообменника с конца, который ведет к нижнему витку, чтобы реагент вытеснил весь воздух.

Поставить емкость на газовую плиту и довести воду в до кипения, минут десять прокипятить, выключить газ и дать воде остыть. Далее теплообменник устанавливается в газовую колонку и подсоединяется только к трубе, подводящей воду. На выходящий патрубок теплообменника надевается шланг, второй его конец опускается в канализацию или любую емкость. Открывается кран подачи воды в колонку, вода вытеснит реагент с растворенной в нем накипью. Если нет большой емкости для кипячения, то можно и просто залить в теплообменник подогретый реагент и выдержать несколько часов. При толстом слое накипи для полного ее удаления операцию прочистки, возможно, потребуется повторить несколько раз.

Газ при горении в фитиле громко шумит

После установки газовой колонки Нева-3208 проявилось неприятное явление, не влияющее на качество работы колонки. Газ при горении в фитиле в дежурном режиме издавал довольно громкий звук, который был неприятен для слуха и создавал дискомфорт. После размышлений и экспериментов удалось избавиться от шума простым способом. Предположил, что струя газа в горелке под давлением, вырываясь из жиклера и ударяясь о стенку в месте изгиба горелки, создает условия для горения с шумом.

Для проверки этого предположения засунул в горелку полоску жести приблизительно длиной 3 см и шириной 5 мм, главное, чтобы влезла внутрь горелки. Шум исчез. Если Ваша газовая колонка тоже шумит, то можете взять любую металлическую полоску, например, вырезать из жести от консервной банки, сделать в ней на краю отверстие, одеть полоску на выровненную и загнутую на конце крючком скрепку и засунуть ее в горелку. Получится подобие рыболовной блесны. Скрепка нужна для того, чтобы можно было вынуть из горелки полоску металла обратно, если шум не исчезнет, хотя если будет гореть нормально, то можно и не вынимать. Этот эксперимент можно провести, даже не снимая кожух с газовой колонки.

Вода из колонки идет очень горячая

В теплое время года, когда вода в водопроводе теплая и напор ее маленький, возникает проблема, казалось бы, связанная с неисправностью газовой колонки. При установке ручки подачи газа в положение минимального нагрева воды, вода из колонки все равно идет очень горячая. Это не является неисправностью, просто данная модель газовой колонки не рассчитана на такой режим работы. В инструкции по эксплуатации обычно указано минимальное давление воды, при котором газовая колонка обеспечивает нормальную работу.

Решить проблему очень просто: достаточно ограничить подачу газа, перекрыв немного кран подачи газа, установленный на газовой трубе перед входом на газовую колонку.

Инструкции по установке и эксплуатации газовых колонок

Прежде, чем взяться за самостоятельную установку или ремонт газовой колонки, настоятельно рекомендую ознакомиться с инструкцией по установке и эксплуатации.

Перейти на страницу для бесплатного скачивания инструкций по эксплуатации газовых колонок.


Олег 31.01.2013

Колонка «OASIS 16W» в водогазовом узле по штоку, воздействующему на микрик течет вода. Есть ли чертеж (схема) устройства или конфигурация и точные размеры диафрагмы (каталожный номер). После ознакомления с вашими советами по ремонту, думаю, что дело в ней.

Александр

Уважаемый Олег!
К сожалению, я не знаком с колонкой «OASIS 16W» и документации по ней не имею. Но думаю, что ремонт можно выполнить и без документации.
Раз протекает вода по штоку, значит, сальник плохо обвивает шток. Должна быть в месте входа штока из основания гайка для поджима сальника. Достаточно эту гайку немного повернуть по часовой стрелке, сальник уплотниться и просачивание воды прекратиться.
Надеюсь, что мой совет будет полезным.

Олег

Вы оказались правы протечка была через сальник штока, правда он оказался неразборным, пришлось заменить шток вместе с сальником и гайкой. Результат – протечка устранена. Спасибо.

Лилия 03.09.2015

Уважаемый Александр Николаевич, здравствуйте!
У меня вопрос по газовой колонке «Электролюкс GWh375RN». Можно ли оставлять запальную горелку включенной в отсутствие дома жильцов в течение 8-9 часов, на ночь в присутствии жильцов? В случае отъезда на несколько дней мы выключаем.
И еще, если постоянно выключать, не затруднится ли в этом случае поджог запальной горелки?
Заранее благодарю.

Александр

Здравствуйте, Лилия!
Оставлять запальную горелку включенной в газовой колонке «Электролюкс GWh375RN» можно на любое время, так как в ней предусмотрена система прекращения подачи газа в случае исчезновения пламени. Но если покидаете квартиру на время более суток, то газ лучше перекрывать.
Если газ в запальной горелке долго был выключен, то из нее и подводящей газ трубке газ выходит, вреда колонке от этого нет, но при поджоге запальной горелки, возможно, понадобиться немного подождать, пока газ вытеснит из трубок весь воздух.

Вероника 29.07.2016

Добрый день!
У меня газовая колонка «Беретта Аква». Три года работала хорошо. Теперь — фитиль горит, но вода с трубы не проходит.
Промыли трубки в колонке — вода две недели шла хорошо, потом все меньше и меньше. И совсем течет тонкой струей – колонка не включается. Сидим без горячей воды.
Вопрос: где искать проблему?
Как-то была проблема с включением поджога. Мастер приходил регулировал. Теперь фитиль горит большой. Я ее не выключаю в конце дня, на ночь.

Александр

Здравствуйте, Вероника.
Вы практически сами ответили на причину плохого прохождения воды через колонку. Очевидно, что подводящая труба водопровода или трубка в теплообменнике забились грязью. Если вода жесткая, то возможно осаждение накипи в теплообменнике. Если установлены сеточные фильтры и аэраторы на смесителях, то их следует тоже проверить. Они часто засоряются, особенно после перерыва в подаче воды.
Нужно просто прочистить качественно трубы. Очевидно, ремонтник промыл их плохо, только лишь бы вода стала проходить. Следует вызвать опять этого мастера, для повторной прочистки. В любом случае гарантия на любые услуги по ремонту должна быть не менее месяца.

Akturgan 01.12.2016

Здравствуйте, Уважаемый!
Купил газовую колонку Webber. Подключили, теперь то зажигается, то нет. Даже звука искры нету, иногда долго искрит и еле зажигается. Мастер из газовой службы проверил дымоход и прочее, все в норме. Сегодня открыл отсек для батареек, а там немного воды скопилась. Не сможете ли подсказать от чего это?

Александр

Здравствуйте, Akturgan!
Вода в батарейный отсек могла попасть если в трубках газовой колонки имеется свищ или в результате конденсации из влажного воздуха. Поэтому нужно путем осмотра убедиться, что водовод внутри колонки не имеет свищей и все соединения герметичны.
Воду из отсека нужно удалить протиркой тканью с последующей просушкой — оставить открытым с вынутыми батарейками на некоторое время.
Батарейки проверить или заменить свежими.
Нестабильность искры может быть обусловлена плохими контактами в батарейном отсеке и севшими батарейками. Клеммы могли покрыться из-за избыточной влаги окислом. Это сразу видно на глаз.
Для удаления окисла нужно протереть контакты в батарейном отсеке наждачной бумагой. Торцы батареек тоже нужно прочистить и тогда искра будет стабильной. Для исключения повторного окисления можно контакты смазать любым техническим маслом.

Засор водяной системы газовой колонки нева 3208

Контактные данные

Телефоны для связи:

Оператор: 8 (495) 506 81 52

Мастер:  8 (903) 297 35 57

Не дозвонились?

                   8 (909) 240 90 51

Офис:

127224 г. Москва

ул. Северодвинская 13

master@gazser.ru



 Засор водяной системы газовой колонки Нева 3208

Если при открытии крана смесителя горячей воды, Вы наблюдаете снижение давление напора через секунды 3-4 или полное отсутствие. У вас засор системы.

Засор водяной системы газовой колонки Нева 3208 происходит по разным причинам:

  • При отсутствии фильтрующего элемента, грязь (ржавчина) забивает дифузор.
  • Засор фильтра водяного узла. (если он имеется).
  • При смешивании горячей и холодной воды смесителем, в теплообменнике образуется накипь.
  • Забита подводка смесителя.
Чтобы определить в каком месте грязь мы проведем небольшую диагностику.

Для начала работы нам нужно прочистить сетчатый фильтр. Он часто забивается, это нормально. Чистка сетчатого фильтра водяного узла газовой колонки Нева 3208.

Если фильтр чист идем дальше.

1. Перекрываем кран воды на вводе к газовой колонке.

2. Откручиваем гайку водяного узла. (Справа от вас). Убираем прокладку. Открученный патрубок слегка отводим в сторону.
3. Под патрубок подставляем небольшую посуду. Как на фотографии.

4. Для того чтобы проверить забит ли наш радиатор, мы исключаем из цепи водяной узел и пустим воду в обратную сторону.

  • Открываем кран смесителя (горячая вода).
  • Закрываем отверстие смесителя, «гусака» пальцем.
  • Открываем кран смесителя (холодная вода).
  • Смотрите фото.

Если оказалось что напор воды на выходе из радиатора маленький, то скорей всего у вас образовалась накипь. Требутеся демонтировать радиатор для устранения причины.

Если напор в норме то идем дальше.
Переворачиваем нашу посуду в другую сторону к сужающему соплу водяной части открываем кран воды, на вводе к газовой колонке. Опять наблюдаем за напором. Если происходит падение напора воды как и в смесителе то требуется демонтировать водяную часть для дальнейшей разборки и чистки  от грязи (ржавчины).
 Выполним чистку газового оборудования в рамках годового обслуживания.

Поменять трубы горячей воды от газовый колонки на трубы большего диаметра в г. Нижний Новгород за 3000 рублей

Необходимо поменять трубы горячей воды которые идут от газовой колонки на кухню и далее в ванную, на трубы большего диаметра. Из-за установленных сейчас труб очень маленький напор воды, необходимо чтобы напор был хороший. Квартира стандартная хрущевка.

Когда: , 20:05

Адрес: Херсонская улица, 14, Нижний Новгород

Хотите найти лучшего мастера по ремонту?

Последние добавленные задания

  • Цена договорная

    Сделать декоративное ограждение

    Необходимо сделать деревянное декоративное ограждение. Где-то 2 метра высота и 3 метра длина. Желательно уместить калитку, если получится. С одной стороны крепление к кирпичному забор, с другой стороны…

    Кирилл С. Звериницкая улица, 42/2, Павловск

  • Цена договорная

    Выкопать траншею для дренажной трубы

    Выкопать треншею под дренажную трубу , длинной 25 и.. ширина штык, глубина штык.

    Вячеслав Л. Мраморная улица, 10Б, Домодедово

  • Цена договорная

    Аренда Виброкатка (ручной каток)

    Необходим одновальцевый ручной каток (виброкаток) для уплотнения грунта. Аренда необходима на долгосрочной основе.

    Илья Б. Моршанская улица, 2к1, Москва, Россия

  • 5 000 руб

    Помощник на монтаж баннера

    Добрый день. Нужен человек с опытом натяжки баннера. Задача установить баннерную сетку размером 3,7х45 метров — 2 шт. Высота от земли — 4 м. Всего на монтаже будет 5 человек, вы — шестой. Работа 27 мая…

    Тамара С. деревня Целеево, Дмитровский городской округ, Московская область, Россия

  • Цена договорная

    Демонтаж старого фундамента на даче

    Необходимо демонтировать фундамент от дачного дома. Фундамент ленточный состоит из блоков фбс(2 ряда) и сверху 3 ЖБ плиты. Пятно фундамента 6х6. После демонтажа необходимо вывезти с участка фрагменты фундамент…

    Илья городской посёлок Рощино, Выборгский район, Ленинградская область, Россия

Установка газовой колонки

ВЫСОКОЕ КАЧЕСТВО ОБСЛУЖИВАНИЯ

Наши специалисты готовы предложить Вам помощь на любом этапе — от приобретения газовой колонки до ее установки, замены и консультации по использованию колонки в быту. Мы предоставляем полный комплекс услуг по монтажу, пусконаладке и обслуживанию газовых колонок в квартирах и частных домах Волгограда и Волгоградской области.

КАКУЮ КУПИТЬ ГАЗОВУЮ КОЛОНКУ?

Газовый водонагреватель — популярный бытовой агрегат, с помощью которого приготовление горячей воды становится недорогим и быстрым. Как правило, газовая колонка устанавливается либо на кухне, либо в котельной. Установка газовых приборов в санузле запрещена! Размещение определяется проектом жилого помещения, если колонка устанавливается в первый раз. В том случае, если производится замена старой колонки на новую — место размещения остается неизменным.

Газовые колонки бывают двух типов:

  • Автоматические

Автоматические газовые колонки в свою очередь делятся на три категории:

— работающие от батареек;

— работающие от гидрогенератора;

— работающие от сети.

Во всех автоматических колонках центральным элементом управления является электронный блок. Если Ваша колонка работает от сети, позаботьтесь о стабилизаторе, который обезопасит электронику от скачков напряжения в электросети. Кроме того, следует учитывать, что автоматические колонки не рекомендуются к установке в помещениях с повышенной влажностью.

  • Полуавтоматические

Полуавтоматические газовые колонки включаются пьезорозжигом. Характерной особенностью такой колонки является постоянно горящий «дежурный» фитиль. Фитиль разжигает основную горелку каждый раз, когда Вы открываете кран, и снова переходит в режим ожидания, когда Вы его закрываете. Такая колонка устойчива к повышенной влажности и размещается в любых местах, которые могут быть регламентированы проектом жилого помещения.

Существуют общие показатели для всех типов газовых колонок, которые обязательно следует учитывать при подборе:

— минимальное давление воды;

— производительность;

— камера сгорания (открытая, закрытая).

Как Вы уже успели заметить, выбор газовой колонки таит в себе множество нюансов, и если у Вас возникнут какие-либо сомнения, просто обратитесь за консультацией в наш инженерно-технический центр. Вам обязательно помогут!

УСТАНОВКА ГАЗОВОЙ КОЛОНКИ

Внимание! Самостоятельная неверная установка газовой колонки может привести к непредсказуемым последствиям, вплоть до пожара и взрыва! Предоставьте установку и пусконаладочные работы компетентным, квалифицированным лицам, имеющим все необходимые допуски к работе в линии газоснабжения. Ваша безопасность, безопасность жилища и близких Вам людей превыше всего!

Рассмотрим некоторые нюансы, которые могут возникнуть в ходе установки газовой колонки:

— дымоход;

Для дымоудаления на газовой колонке может использоваться как гофрированная труба, так и нержавеющие дымоходы. Что лучше использовать и в каких случаях — Вам расскажут наши инженеры.

— подводка воды и газа;

Ассортимент газовых и водяных подводок очень широк. О том, чтобы у Вас стояли оптимальные по соотношению цена\качество подводки нужных диаметров и длин, также позаботятся наши специалисты.

— смягчающие фильтры и фильтры грубой очистки.

Срок службы газовой колонки можно существенно увеличить, если включить в линию подачи холодной воды фильтры очистки или магнитные преобразователи. При необходимости, все эти элементы будут включены в монтаж Вашей газовой колонки.

Установка газовой колонки включает в себя: подключение новой колонки к существующим выводам газа, воды и дымохода на расстоянии до 1 метра (закрытая камера — включение в существующую электрическую розетку), проверка и настройка колонки на всех режимах работы, проверка и настройка существующей автоматики безопасности, инструктаж клиента по правилам пользования газом в быту и правилам пользования газовой колонкой. Оформление гарантийного талона. Демонтаж старой колонки — бесплатно.

Пусконаладка газовой колонки включает в себя: проверка и настройка колонки на всех режимах работы, проверка и настройка существующей автоматики безопасности, инструктаж клиента по правилам пользования газом в быту и правилам пользования газовой колонкой. Оформление гарантийного талона.

СКОЛЬКО СТОИТ УСЛУГА?

  •  типовая работа определяется по прайс-листу;

  • стоимость типовой работы с наличием некоторых нюансов вы сможете узнать, позвонить по указанным на сайте телефонам;

  • в случаях не типовой работы необходим выезд на объект, после чего производятся все необходимые замеры и расчеты и определяется стоимость работ и материалов

.

Если Вам необходимо установить газовую колонку в Волгограде, в Волжском, по всем возникающим вопросам обращайтесь по телефонам:

8 (8442) 525-935, 50-22-26, 8-902-384-24-04

Установка и монтаж газовой колонки Neva Lux-5514

__________________________________________________________________________

Установка и монтаж газовой колонки Neva Lux-5514


Расположение и схема установки газовой колонки Нева Люкс-5514

Газовую колонку Нева 5514 (водонагреватель ВПГ-24) необходимо устанавливать на кухнях или других нежилых отапливаемых помещениях в соответствии с проектом газификации. Объем помещения, где устанавливается водонагреватель, должен быть не менее 8 м3.

Помещение, где устанавливается водонагреватель, должно иметь хорошую вентиляцию и постоянный приток свежего воздуха (форточку или открывающуюся фрамугу), так как при работе аппарата происходит сжигание кислорода. Решетки или щель в нижней части двери или стены не должны наглухо закрываться.

Аппарат должен быть подсоединен к дымоходу с хорошей тягой (разрежение 1,96…29,4 Па) и при этом должен быть установлен как можно ближе к дымоходу. Один из доступных способов проверки тяги в дымоходе приведён на рисунке 4.

Установка газовой колонки NevaLux-5514 необходимо проводить на несгораемых стенах – кирпичных, бетонных (с облицовкой керамической плиткой или без неё).

Допускается установка прибора на трудносгораемых стенах при условии изоляции стены оцинкованным листом толщиной 0,8…1 мм по листу базальтового теплоизоляционного картона БТК толщиной 3…5 мм. Изоляция стены должна выступать за габариты корпуса аппарата не менее чем на 100 мм с каждой стороны (см. рис. 5).

Расстояние от боковых поверхностей агрегата до трудносгораемых стен без применения изоляции должно быть не менее 250 мм. При уменьшении указанного расстояния до 150 мм необходима установка теплоизоляции (обивка стен оцинкованным листом по листу теплоизоляционного материала).

При установке водонагревателя ВПГ-24 на несгораемых стенах устройство изоляции не требуется.

Запрещается установка прибора на деревянных стенах; оштукатуренных стенах, имеющих деревянную основу; на стенах, покрытых легко возгораемыми материалами.

Запрещается устанавливать аппарат над источником тепла или открытого пламени.

Место и высота установки прибора должны обеспечивать выполнение всех требований. При этом рекомендуется устанавливать его на такой высоте, чтобы смотровое окно находилось на уровне глаз потребителя или как можно ближе к этому уровню.

Рис.5. Установка газовой колонки NevaLux 5514 на трудносгораемых стенах

Также для осуществления сервисного обслуживания при установке агрегата необходимо выдержать следующие зазоры:

— расстояние от боковой поверхности прибора до боковой стены не менее 150 мм;

— свободное пространство перед лицевой поверхностью должно быть не менее 600 мм.

Схема установки приведена на рисунке 6. Рекомендуется сначала подключить прибор к водопроводной сети, заполнить водяную систему и затем подключить его к газовой сети.

Рисунок 6. Схема установки газовой колонки Нева 5514

Подключение водонагревателя ВПГ-24 к водопроводной сети

Для увеличения срока службы газовой колонки Neva Lux-5514 и улучшения его эксплуатационных характеристик рекомендуется устанавливать перед аппаратом фильтр очистки воды (см. рис. 6).

Для облегчения последующего технического обслуживания необходимо установить перед агрегатом запорный кран на трубопроводе подвода холодной воды. Запорный кран должен быть легко доступен.

Подключение газовой колонки к водопроводной сети необходимо выполнять металлическими трубами или гибкими шлангами с внутренним диаметром не менее 13 мм. Длина гибкого шланга для подвода и отвода воды должна быть не более 2,5 м.

Подключение холодной воды производить к штуцеру подвода холодной воды 5, а горячей воды – к штуцеру отвода горячей воды 7 (см. рис. 1), предварительно сняв со штуцеров защитные заглушки.

Подключение трубопроводов холодной и горячей воды не должно сопровождаться взаимным натягом труб и частей прибора во избежание смещения или поломки и нарушения герметичности водяной системы.

Перед подключением водонагревателя к водопроводной сети необходимо открыть подачу холодной воды на некоторое время для прочистки трубы подвода воды и предотвращения нежелательного попадания грязи и отложений при первом включении.

После подсоединения трубопроводов к водонагревателю ВПГ-24 необходимо обязательно проверить герметичность мест соединений.

Проверка герметичности производится в следующем порядке:

— открыть кран горячей воды;

— открыть запорный кран холодной воды перед прибором;

— после заполнения тракта аппарата водой закрыть кран горячей воды и осмотреть соединения. Течь в местах соединений не допускается.

Рекомендуется также осмотреть места соединений водяного тракта аппарата, так как возможно нарушение их герметичности при нарушении условий транспортировки и хранения аппарата. При необходимости места соединений подтянуть.

Подключение газовой колонки Neva Lux-5514 к газовой сети

Для увеличения срока службы прибора и улучшения его эксплуатационных характеристик рекомендуется устанавливать перед ним газовый фильтр (см. рис. 6).

Для обеспечения устойчивой работы аппарата необходимо производить подводку газовой линии металлическими трубами или гибким шлангом с внутренним диаметром не менее 14 мм. Гибкий шланг для подвода газа, в соответствии с требованиями, должен быть стойким к подводимому газу при заданных давлении и температуре.

Длина гибкого шланга должна быть не более 2,5 м. Трубы или гибкий шланг подключать к штуцеру 6 (см. рис. 2), предварительно сняв с него защитную заглушку.

При монтаже газопроводов количество разборных соединений необходимо сводить к минимуму.

При монтаже газовой линии к газовой колонке Нева Люкс-5514 на входе в аппарат обязательно должен быть установлен запорный кран. Запорный кран должен быть легко доступен.

Присоединение газовой трубы не должно сопровождаться взаимным натягом труб и деталей агрегата во избежание смещения или поломки его отдельных деталей и узлов и нарушения герметичности газовой линии.

После подключения агрегата к газовой линии места его соединений с коммуникациями должны быть проверены на герметичность.

Проверка герметичности в местах соединения подвода газа производится при неработающем аппарате и открытом положении запорного крана. Утечка газа не допускается.

Проверка герметичности газовых соединений выполняется путем обмыливания мест соединений (или другими безопасными методами без использования источников открытого пламени). Появление пузырьков означает утечку газа.

__________________________________________________________________________

__________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

__________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протерм Пантера     Протерм Скат     Протерм Медведь     Протерм Гепард     Эван
Аристон Эгис     Теплодар Купер     Атем Житомир     Нева Люкс     Ардерия     Нова
Термона     Иммергаз     Электролюкс     Конорд     Лемакс     Галан     Мора     Атон

_______________________________________________________________________________

Модели котлов    Советы по ремонту котлов    Коды ошибок    Сервисные инструкции

_______________________________________________________________________________

Монтаж и эксплуатация газовых котлов Бош 6000

Управление и обслуживание котлами Vaillant Turbotec / Atmotec

Обзор газовых котлов Житомир-3 Атем

Монтаж системы отопления частного дома

Котлы Данко, Росс и Dani — Ответы специалистов на вопросы пользователей

Рекомендации по монтажу настенных газовых котлов Навьен

Обзор твердотопливного котла Купер ОК-15 Теплодар

Неисправности и ошибки котлов Ферроли

Сборочные элементы, монтаж и подключение электрокотла Скат Protherm

Обзор отопительных котлов Дон КСТ-16

Ремонт и сервис котлов Вайлант — ответы экспертов

Обзор газового котла КСГ Очаг

Обзор отопительного котла Купер ОК-20 Теплодар

Комплектация и компоненты электрического котла Протерм Скат

Подключение и ввод в работу котла Будерус Логомакс U072

Ответы специалистов по неисправностям котлов Китурами

Советы мастеров по обслуживанию котлов Навьен

Обслуживание компонентов газового котла Navien Deluxe

Подключение котла Аристон Egis Plus 24 ff к рабочим системам

Газовая колонка «THERMEX» G 20 кВт D (Golden brown) (Код: 351103thermex)

Преимущества Thermex Grand:

Качественные материалы. Теплообменник Grand изготовлен из бескислородной меди, благодаря чему не окисляется и стабильно работает долгие годы даже при интенсивной эксплуатации;

Высококлассные комплектующие. В газовой колонке Thermex установлен клапан категории “А”, который работает дольше, чем обычный клапан. При этом такой газовый клапан помогает сокращать расход батареи, благодаря чему замена требуется гораздо реже;

Удобный дисплей. На ярком дисплее газовой колонки Grand отображаются наиболее важные для пользователя данные — температура воды и уровень заряда батареи. Последний параметр наиболее удобен — вы никогда не пропустите время замены батарейки. При этом все показатели очень четкие и отлично видны даже в плохом освещении;

Понятное управление. Количество воды и уровень газа настраиваются парой движений с помощью механических регуляторов. Они помогают регулировать нагрев и настроить нужную температуру воды;

Высокая производительность. Grand G 20D нагревает до 10 литров воды в минуту на 25 °С сверх температуры входящей воды при расходе газа 1,8 м 3/час — идеально подходит для полноценного душа, а более мощная модель G 28D нагревает до 14 литров в минуту на 25 градусов сверх температуры входящей воды, что прекрасно подходит, чтобы быстро набрать горячую ванну или использовать воду сразу в двух разных точках;

Оригинальный дизайн. В серии Grand представлены модели в трех цветах — золотисто-коричневый, перламутрово-белый и серебристый. Благодаря выбору цветов можно подобрать подходящую колонку под любой интерьер. При этом окраска колонок отличается высоким качеством — цвет равномерный и не блекнет со временем. Компактность. Thermex Grand легко впишется на обычную кухню — вместо стандартного шкафчика — глубина моделей всего 185 мм.

THERMEX G 20 кВт D (

Golden brown)

Артикул:  351 103

Производительность, л/мин:  10

Мощность прибора, кВт:  20

Тип дымоудаления:  естественная тяга

Способ крепления:
