Подземный дренаж: Подземный дренаж: технология устройства и материалы

Содержание

Устройство системы дренажа и водоотвода на участке

Водоотводом называется система транспортировки осадочных, сточных и грунтовых вод в одно русло, которое направляет избыточную влагу в специальный колодец или обычный слив. Другое название — дренаж, или дренажная система.


Приступая к мощению объекта натуральным камнем, необходимо учитывать ряд условий, влияющих на фундамент и целостность брусчатки в режиме эксплуатации.

Одним из таких условий является вероятность переувлажнения грунта, связанная с большим количеством осадков, близостью грунтовых вод, недостаточным уклоном поверхности, способствующим образованию луж на брусчатке.

Для того, чтобы избежать неприятных последствий, вызываемых избыточной влагой (быстрое промерзание фундамента зимой, повышенный рост плесневого грибка летом) применяют дренажную систему, тип которой зависит от конкретных условий мощения.

Системы дренажа. Водоотвод

Водоотводом называется система транспортировки осадочных, сточных и грунтовых вод в одно русло, которое направляет избыточную влагу в специальный колодец или обычный слив.

Другое название — дренаж, или дренажная система.

В современном строительстве и мощении различают три основных типа систем водоотведения, это:

Поверхностный тип дренажа

Понятие «поверхностный тип дренажной системы» означает такое устройство водоотвода, при котором удаляется излишек влаги, образованный дождями, или иными осадками. Применяется на участках, соответствующих взаимосвязанным техническим критериям — тип и свойства почвы, количество и сила дождей (осадков), и топография участка позволяют считать поверхностную систему дренажа достаточной.

Поверхностная дренажная система представляет собой комплекс дренажных каналов, коллекторов или лотков. Такую систему ещё называют линейной.

Подземный тип дренажа

Подземный дренаж осуществляют для улучшения режима использования масштабных, многослойных фундаментов. Подземному типу водоотвода характерно наличие в системе дренажных труб, георешеток, геотекстиля, коллекторов и водозаборных колодцев.

Применяется в условиях близости грунтовых вод, нестабильных почв, обильных осадков.

Комбинированный, или смешанный тип системы водоотведения

К системам комбинированного типа относятся комплексные, смешанные технические решения по водоотведению. Комбинированной можно считать систему, в которой сеть поверхностных каналов собирает дождевую воду и направляет её в коллекторы, в которые по дренажным трубам собираются воды грунтовые. Из коллекторов собранные воды сбрасываются в единое русло, расположенное ниже всех по уровню.

Таким естественным образом осуществляется общий, комбинированный слив всех возможных видов избыточной влаги. Такой тип системы ещё называют канализацией.

Материалы

В зависимости от обводнённости участка, от близости грунтовых вод и характера почвы, применяют тот или иной тип дренажной системы, представленной, в свою очередь, рядом высокотехнологичных материалов, на нескольких видах из которых хотелось бы остановиться подробнее.

Дренажная труба

Дренажная труба является необходимым компонентом системы водоотвода подземного типа. Предназначена для доставки скопившихся вод к пункту водозабора, а иначе говоря, к сливу. Дренажные трубы представлены несколькими категориями, это — полимерные, керамические, асбоцементные и трубы из пористых материалов.

Лотки и маскирующие решётки

Лотки и маскирующие решётки — это изделия для систем поверхностного, линейного типа водоотвода. Лотки выполняют роль канала, расположенного на нижнем уровне плоскости брусчатки, в который собирается дождевая или талая вода для дальнейшей транспортировки к коллектору, или водозаборному колодцу. А решётка, которой накрывают лоток сверху, выполняет декоративную и маскирующую функцию

Во всяком случае, устройство какой-либо системы водоотведения осуществляется только там, где это действительно нужно. Иногда бывает достаточным элементарное соблюдение уклона плоскости мощения с учётом того, куда, и в каком количестве будут стекаться излишки воды того, или иного характера.

Подземный дренаж: особенности монтажа

Как наличие подземного дренажа отразится на качестве очистки стоков?

Подробности
Опубликовано 27.02.2017

Для решения этой проблемы устанавливается подземный дренаж, который является отдельным элементом автономной системы канализации. Данное сооружение предназначено для очистки воды биологическим путем, после которой сточные воды проводятся через слой грунта. Дренаж также носит название «поля рассеивания» и состоит из септика и трех видов труб – это входная, распределительная трубы и система труб для рассеивания.

Для более эффективного функционирования системы следует учесть тип почвы, на которой устанавливается система очистки стоков. Видов почвы существует несколько – песок, глина, торф и суглинок.

Также не стоит забывать и об уровне грунтовых вод на участке – он тоже влияет на процесс монтажа полей рассеивания. Высоким уровнем считается 0,5 метров от грунта, низким – 3 метра от земли. При высоком УГВ обустройство подземного дренажа проводится в соответствии с особыми требованиями. Оросительные трубы надлежит размещать чуть выше уровня грунтовых вод участка. Оптимальное расстояние для размещения – от 0,3 до 0,6 метров.

 Окончательный этап установки подземного дренажа – засыпка.

Подземный дренаж стоит выбрать в случае, если суточный объем жидкости составляет более 0,3 кубометров, а если объем меньше заявленной цифры, то более эффективен  будет фильтрующий колодец.

Расстояние между постройками на участке и полями рассеивания должно составлять не менее 5 и не более 10 метров – это оптимальные показатели для установки подземной дренажной системы. Определить предполагаемый размер подземного дренажа можно по простой схеме: объем очищаемой жидкости за сутки следует разделить на показатель водопоглощения одного квадратного метра почвы.

  • < Назад
  • Вперёд >

Дренажные системы фундаментов

Общая информация

Заглубленные и подземные сооружения очень часто подвергаются подтоплению. Причины подтопления могут быть разные – атмосферные осадки, подземные воды, поверхностные стоки, утечки из водонесущих коммуникаций и т.д. Для защиты заглубленных частей зданий (подвалов, технических подполий и т.п.) от подтопления должны предусматриваться дренажи.

Устройство дренажей обязательно в случаях расположения:

  • Эксплуатируемых заглубленных помещений ниже расчетного уровня подземных вод, или при превышении уровня чистого пола подвального помещения над расчетным уровнем грунтовых вод менее 500 мм;
  • Эксплуатируемых заглубленных помещений в глинистых и суглинистых грунтах независимо от наличия подземных вод;
  • Технических подполий в глинистых и суглинистых грунтах при их заглублении более 1,5 м от поверхности земли независимо от наличия подземных вод;
  • Любых конструкций, расположенных в зоне капиллярного увлажнения, когда условия их эксплуатации связаны с жестким температурно-влажностным режимом.

Проектирование дренажей следует выполнять на основании гидрогеологических данных конкретного объекта строительства, с учетом существующих (ранее запроектированных) дренажных систем на прилегающих территориях. При этом следует учитывать, что устройство гидроизоляционной мембраны для защиты заглубленной части сооружения, рекомендуется предусматривать во всех случаях независимо от устройства дренажной системы.

В зависимости от расположения дренажа по отношению к водоупорному горизонту дренажи могут быть совершенного или несовершенного типа.

Дренаж совершенного типа закладывается на водоупоре. Подземные воды поступают в трубчатый дренаж сверху и с боков. В соответствии с этими условиями дренаж совершенного типа должен иметь дренирующую обсыпку сверху и с боков.

Дренаж несовершенного типа закладывается выше водоупора. Подземные воды поступают в трубчатый дренаж со всех сторон, поэтому дренирующая обсыпка должна быть замкнутой со всех сторон дренажной трубы.

Дренажи подразделяются на местные и общие. Местные дренажи применяются для защиты от подтопления подземными водами отдельных сооружений (кольцевой, пристенный, пластовый), общие – для защиты территории (головной, систематический).


Пластовый дренаж

Пластовый дренаж устраивается в основании защищаемого сооружения непосредственно на водоносный грунт. При этом он гидравлически связан с трубчатой дреной, расположенной с наружной стороны фундамента на некотором расстоянии от плоскости стены здания. Пластовая дренажная система защищает сооружение как от подтопления подземными водами, так и от увлажнения капиллярной влагой. Пластовый дренаж широко применяется при строительстве подземных сооружений, возводимых на слабопроницаемых грунтах (Кф ≤ 5 м/сутки), а также при наличии под фундаментом мощного водоносного пласта.


Кольцевой дренаж

Кольцевой дренаж (чаще всего — это трубчатые дрены) располагается по контуру защищаемого здания или его участка. Действие кольцевого дренажа основано на понижении уровня подземных вод внутри защищаемого контура, что обеспечивает защиту от подтопления подземных сооружений и заглубленных частей зданий. Глубина этого понижения зависит от заглубления труб относительно уровня подземных вод, а также от размеров защищаемого контура. Кольцевые дрены располагаются на некотором удалении от сооружения, благодаря этому они могут быть установлены уже после его возведения. В этом отношении кольцевой дренаж выгодно отличается от пластового, который может быть устроен только одновременно со строительством сооружения.


Пристенный дренаж

Пристенный дренаж

состоит из дренажных пристенных конструкций чаще всего из профилированных мембран) и трубчатых дрен, уложенных с наружной стороны сооружения и служащих одновременно собирающим и отводящим дренажные воды трубопроводом. Пристенный дренаж применяется, как правило, практически во всех случаях как самостоятельно, так и совместно с другими видами дренажей.


Была ли статья полезна?

как сделать устройство дренажной системы на садовом участке

Если после дождя или в период паводка на Вашем участке стоит вода, значит,  почва не справляется с естественным выводом излишков влаги. Для средней полосы эта проблема актуальна практически везде. А это значит, что для комфортного проживания, обеспечения сохранности фундамента Вашего дома, для создания деревьям и прочим растениям на участке условий для роста необходим дренаж дачного участка.

В данной статье речь пойдет о видах дренажа на даче и способах реализации дренажной системы своими руками.

Дренажные системы подразделим на два типа:

  1. Подземная система. Осушение фундамента здания и участка в целом. Такая дренажная система более комфортна, поскольку ее конструкция не мешает передвижению по участку.
  2. Наземная система. Система канав на участке, по которой влага уходит за пределы осушаемой территории.
    Такая система обходится более дешево, но открытые траншеи препятствуют свободному передвижению, приходится «скакать» через них.

Подземный дренаж

Дренажная система

Как сделать дренаж на участке в виде подземной системы?

Этот вид дренажа более предпочтителен, поскольку осушение почвы происходит на нужной нам глубине укладки фундамента, не давая влаге скапливаться возле него.

В межсезонье грунт может «пучить», что непременно отразится на состоянии ландшафта местности в целом и дома в частности.

Примерная схема прокладки подземного дренажа приведена на рисунке внизу.

Совет: не забудьте гидроизолировать подземную часть фундамента, иначе будет сыреть. Делается это путем нанесения двух слоев битума.

Дренажная труба укладывается на уровне подошвы фундамента.

Порядок действий:

  1. Сначала насыпаем песок минимум 10 см, затем гравий.

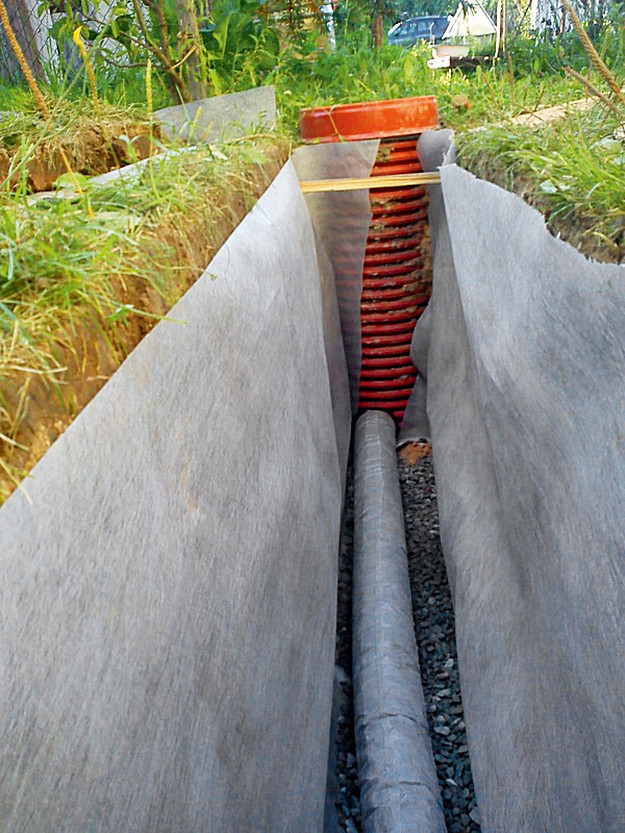

  2. Стелим геотекстиль, в него также насыпаем гравий, желательно крупной фракции, для лучшего дренажа воды в трубу.

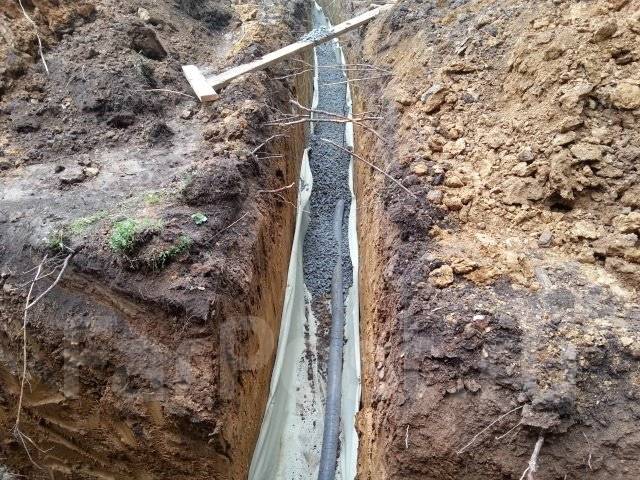

  3. Сделать укладку дренажной трубы по периметру здания. Дренажная труба имеет отверстия, через которые в нее проникает вода из почвы.
    А чтобы эти отверстия не забивались частичками почвы, стелется геотекстиль. Дренажная труба

    Гравий необходим для беспрепятственного доступа влаги. Так работает дренажная система на даче.

  1. Геотекстиль тщательно заматываем вокруг дренажной трубы, чтобы не осталось щелей.
  2. Сверху засыпаем проводящим воду составом.
    Это может быть крупный речной песок, гравий, сочетания подобных материалов. Как сделать дренаж на садовом участке

    Главное, чтобы вода, стекающая по стенам дома, легко попадала через засыпку в дренажную трубу.

  3. На углах здания, и особенно в месте схождения труб и выхода в коллектор, в дренажную систему устанавливаем ревизионные колодцы.
    Их назначение в том, чтобы в любой момент иметь возможность прочистить систему от попавшей грязи.
    Дно такого колодца является пескоулавливателем, т. е. твердый осадок остается в колодце, не забивая остальную систему.

Совет: устанавливайте такой колодец минимум один раз на два поворота трубы, и через каждые 30 м прямого участка.

  1. Теперь весь поток дренажной воды направляем в коллекторный колодец, предназначенный для сбора воды и последующего ее использования.

Такой колодец может быть выполнен из любого подручного материала.

Примеры коллекторных колодцев

Его задача – собирать воду, поэтому выполнять его нужно из материала, не поддающегося коррозии.

Используют и бетонные кольца, и различные полиэтиленовые быки, и прочие материалы.

Также колодец можно выполнить без дна, просто насыпав на дно гравий, песок, камни, битый кирпич и т.п. для обеспечения дренажа воды в грунт, если Вы не планируете использовать такую воду.

Отдельно нужно сказать о ливневой системе

Она также направляет воды в коллекторный колодец, но, в отличие от дренажной системы, имеет свой собственный контур.

Как сделать на даче дренаж ливневых вод? Смотрим рисунок ниже.

Точка приема стока в ливневой канализации

Этот контур включает в себя точки сбора воды, стекающей с крыш, и сбор воды с необходимых мест на участке, обычно периметр дома сразу после отмостки, место входа в дом, дорожки, беседка и прочие места, которые должны быть всегда без луж даже во время дождя.

Сбор воды по секциям

Наземный дренаж

Наземная дренажная система на дачном участке включает в себя как ливневые канавы, так и систему траншей, прокопанных по периметру участка.

Дренажная система на дачном участке

По таким траншеям вода самотеком сходит по естественному склону местности и выводится либо в центральную ливневую канаву, проходящую по улице, либо просто за пределы участка.

Подготовка дренажа пешеходной дорожки

Такие же точки сбора воды ставим на пешеходных дорожках и прочих проходных местах.

А чтобы не заболачивался сам участок, устройство дренажа на дачном участке подразумевает конструкцию, подобную той, которая показана на рисунке внизу. Дренаж участка

Это вариант подземной закладки дренажной трубы, но можно его выполнить в виде системы сточных траншей. Правда, такие траншеи копают только по периметру участка, иначе они создадут определенные трудности при хождении.

Вот, собственно, ответ на вопрос, как сделать дренаж на даче. Необходимо перед началом работ обязательно выполнить проект, в котором учесть расположение труб, их длину, глубину залегания, нарисовать план системы.

Дренаж – ГЕОСТРОЙПРОЕКТ




Пластовый дренаж

Пластовый дренаж, преимущественно, устраивается в тех случаях, когда подземная часть здания располагается вблизи от водоупорных пород, а в основании фундаментной плиты развит напорный водоносный горизонт. Дренаж укладывается по спланированному основанию и выполняется, одно- или двухслойным. В случае двухслойного дренажа нижний слой выполняется из промытого кварцевого песка толщиной 15 см, верхний — из щебня гранитных пород переменной толщины (не менее 0,20 м). Вода из пластового дренажа поступает к трубчатым дренам, по которым отводится к колодцу насосной станции. Из насосной станции вода откачивается в автоматическом режиме насосом в существующую канализационную систему.

В настоящее время в качестве дренажной постели широко применяются дренажно-гидроизоляционные материалы – ISODRAIN, TEFOND, DORKEN и аналогичные.


Вертикальный дренаж

Вертикальные дренажи – система скважин объединенных коллектором, по которому вода откачивается на сброс. Скважины могут оборудоваться погружными насосами или откачивать воду с помощью сифона в котором развивается разряжение. Особенностью конструкции дренажа является способность к функционированию в анаэробных условиях, что позволяет работать с агрессивными по химическому составу подземными водами и существенно увеличивает срок эксплуатации всей системы.


Внутренние дренажи

Основной областью применения внутренних дренажей является необходимость их использования в водообильных водоносных горизонтах. Конструкция подземной части сооружения выполняется таким образом, чтобы создать дополнительный гидроизоляционный слой на участке между дреной защищающей фундамент и водоносным горизонтом. При таком размещении дрена обеспечивает перехват и отведение воды просочившейся через гидроизоляционный слой. Наличие слоя гидроизоляции между дреной и водоносным горизонтом сокращает притоки подземных вод к дренажу, следовательно и расходы на эксплуатацию. Внутренние дренажи обеспечивают надежную защиту конструкций сооружения от подземных вод.



Как обустроить подземный дренаж на земельном участке — Городские вести

Владельцы индивидуальных и дачных участков в загородной зоне всегда стремятся к созданию комфортных условий для людей, строений и растений. Однако, в некоторых случаях геологические условия вызывают повышенное содержание воды в грунте, что требует осуществления специальных мероприятий.

Необходимость отвода грунтовых и поверхностных вод

Повышенное содержание воды в поверхностных слоях вызывает заболачивание участка и вымывание полезных веществ из плодоносного слоя грунта. Подобные явления вызываются высоким уровнем грунтовых вод и повышенным уровнем атмосферных осадков. Отрицательное влияние и лишнее влагосодержание грунта оказывает также на фундаменты строений на участке.

При таких обстоятельствах необходимо осуществить обустройство подземной дренажной системы на земельном участке с целью отвода излишних грунтовых и поверхностных вод. В большинстве случаев обустройство подобной системы требует проведения специальных проектных работ с последующим их воплощением в натуре.

Элементы системы дренажа

Для практического выполнения подземного дренажа требуется приобрести некоторое количество необходимых элементов и материалов, количество которых определяется во время проектирования системы. К ним относятся:

  • канализационные и дренажные трубы из пластика;
  • канализационные колодцы разного назначения;
  • соединительная арматура: муфты, фитинги, переходники;
  • песок и щебень.

Материалом для элементов служит специальный полиэтилен, способный выдерживать температурный диапазон от -70 до +50 градусов Цельсия. Это позволяет выполнять подземный дренаж практически во всех климатических зонах России. Гарантийный срок эксплуатации правильно организованной системы до 50 лет.

Наиболее часто используют гофрированные пластиковые трубы с отперфорированными отверстиями, через которые вода из грунта попадает в них и транспортируется к месту сбора. Используют также пористые трубы без отверстий, конструкция которых позволяет воде просачиваться внутрь без наличия в них отверстий.

В системе дренажа обязательно используются канализационные колодцы, с которыми можно ознакомиться, например, на этой странице https://www.standartpark.ru/catalog/drenazhnye_kolodtsy/, где приведены их основные параметры. Они используются в качестве смотровых для проведения профилактических работ, а также для сбора и последующего использования накопленной воды. В некоторых случаях используют колодцы без дна для отвода воды на более низкие горизонты грунта. Соединение труб, изменение их направления и подключение к колодцам осуществляется с помощью соединительных элементов.

Краткое описание дренажных работ

Во время проектирования определяют наиболее низкую точку или несколько точек участка, в которых будут установлены сборные колодцы. Далее намечают трассы для прокладки труб и проводят расчет их длины. Определяют количество колодцев и соединительных элементов. Завозят песок и щебень.

По участку прокладываются траншеи и ямы в соответствии с проектом, в которые насыпают песчаную подушку и щебень. В них прокладывают трубы, устанавливают колодцы и объединяют все элементы в единую систему с помощью соединительной арматуры. Затем в траншеи засыпают щебень и сверху покрывают плодородным грунтом.

Дренаж или Гидроизоляция?

Как обезопасить подвал от затопления и правильно сделать подземный дренаж на участке.

Статья:

«ДРЕНАЖ или ГИДРОИЗОЛЯЦИЯ?»

Защита подвала и фундамента от влаги.

С наступлением весны на многих участках в Саранске и Мордовии наблюдается сезонное повышение уровня грунтовых вод (УГВ). Это явление происходит практически регулярно в весенний и осенний период года и влечет неизбежное подтопление заглубленных подвальных и цокольных помещений дома.

Что же предпринять для защиты подвала от влаги? Попробуем разобраться и подробно рассмотреть материалы и доступные технологии.

Для защиты подвала от влаги доступны как минимум два варианта: Водоотведение и Гидроизоляция подвала.

ДРЕНАЖНЫЕ СИСТЕМЫ

Как правило, водопонижение УГВ чаще всего производят с помощью системы пластового (подземного) дренажа. Дренажные системы состоят из пластиковых гофрированных перфорированных дренажных труб, которые чаще всего уже на заводе обернуты в фильтрующий слой. Также в систему водоотведения входит дренажный геотекстиль, который служит первичной защитой дренажа от преждевременного заиливания. Для обеспечения прочистки и обслуживания дренажной системы по углам монтируются дренажные колодцы 315 или 425 мм (смотри схему устройства дренажа). Дренажные колодцы комплектуются полипропиленовыми или полимерными днищами и люками, которые предохраняют внутренний объем колодца от попадания грязи и листвы.

Устройство и монтаж дренажа.

Монтаж системы дренажа производят на глубину, превышающую глубину подвального помещения на 20-30, а иногда и более сантиметров. Если говорить проще – дренажная труба в земле должна собирать воду на уровне ниже самой нижней точки фундамента. Если так не сделать – уровень грунтовых вод будет располагаться выше, что приведет к поступлению воды в подвальное помещение.

Укладку дренажных труб производят на глубину, заведомо превышающую глубину промерзания. В Мордовии чаще всего монтируют дренаж на 1,7-2,5 м от уровня земли, но иногда (при большом заглублении подвального помещения) эта цифра может превышать 3,5-4,0 метра.

Главное условие при устройстве дренажа.

Перед началом всех непростых работ по устройству и монтажу дренажной системы необходимо наличие главного условия: Участок расположен на склоне. Т.е. имеется естественный уклон для сброса воды из дренажной системы. Если Ваш участок расположен в ложбине или на ровной местности, где нет возможности сбрасывать воду из труб самотеком – монтаж дренажа, к сожалению, не имеет смысла. Принудительное откачивание воды из сбросного колодца с помощью электронасосов приводит к неоправданному повышению эксплуатационных затрат, которые Вы будете нести весь срок службы дренажной системы. Принудительно откачанная из системы вода в дальнейшем опять будет насыщать близлежащие грунты, повышая тем самым уровень грунтовых вод вокруг здания. Если же насос выйдет из строя или будет прекращена подача электроэнергии – УГВ в короткий срок повысится до своего стандартного значения, что приведет к затоплению подвального помещения (в случае отсутствия в подвале надежной гидроизоляции).

ГИДРОИЗОЛЯЦИЯ ПОДВАЛА.

Любое заглубленное помещение, имеющее непосредственный контакт с грунтом должно иметь надежную гидроизоляцию. Это требование относится к монолитным бетонным и сборным железобетонным конструкциям (фундаменты из блоков ФБС и т. д.), а также к конструкциям из иных строительных материалов (кирпич, пено- газобетон и т.д.). Разумеется, последние из списка материалов из-за своей пористой структуры имеют высокую гигроскопичность и не рекомендованы для заглубленных конструкций, находящихся в прямом контакте с грунтом и влагой.

Так как же правильно, надежно и долговечно выполнить гидроизоляцию подвального помещения и фундамента, что бы защитить конструкцию от разрушающего воздействия влаги?

Гидроизоляция на стадии строительства. Гидробетон.

Если Вы решили построить здание на обводненных грунтах или Ваш дом будет с подвалом – рассмотрите вариант возведения методом монолитного строительства с применением гидротехнического бетона. Гидробетон — это бетон на гранитном высокопрочном щебне маркой М250 или выше с добавлением специальных профессиональных гидротехнических добавок (типа «Пенетрон Адмикс»). Эта добавка вводится в бетонную смесь на стадии приготовления бетона (на БСУ или РБУ) из расчета 4 кг добавки на 1 м3 бетона (или 1% от сухой массы цемента, 1 кг/100 кг цемента). Также Пенетрон Адмикс можно добавить в виде жидкого водного раствора непосредственно в миксер на стройплощадке перед приемкой бетона. Подробнее про Пенетрон Адмикс. Введение Адмикса в бетонную смесь позволяет получить водонепроницаемый бетон с высокими характеристиками по водонепроницаемости (до w18-20). Добавление гидродобавки Пенетрон Адмикс повышает также прочность бетона, морозостойкость и стойкость к воздействию агрессивных химических сред. Последующая гидроизоляция такому бетону не требуется. Для обеспечения водонепроницаемости так называемых «холодных швов бетонирования» применяют набухающий гидрошнур «Пенебар». Подробнее про гидроизоляцию системы «Пенетрон».

Гидроизоляция существующего подвала. Пенетрон.

Материал «Пенетрон» уже давно известен многим строителям в Саранске и Мордовии. Он входит в одноименную систему профессиональных материалов «PENETRON» и относится к составам проникающего действия (профессиональная проникающая гидроизоляция глубокого проникновения).

Про гидроизоляцию системы «Пенетрон» мы уже много говорили на страницах нашего сайта. Подробнее о характеристиках, назначении и технологии применения проникающей гидроизоляции Вы можете ознакомиться также на новом нашем сайте: www.Penetron-Saransk.ru

Как сделать гидроизоляцию подвала изнутри.

Для выполнения таких работ Вам потребуется несколько материалов. Пенетрон (проникающая гидроизоляция бетона), Пенекрит (гидроизоляция для швов, стыков, трещин и штрабы). При необходимости – Пенетрон Адмикс и Пенебар (если нужно заливать в подвале монолитные полы). Если имеются активные течи – запасайтесь гидропломбой Пенеплаг или Ватерплаг. Без предварительной остановки фильтрующих протечек или активных напорных или фонтанирующих течей выполнение работ по гидроизоляции материалами Пенетрон и Пенекрит будет невозможно. Материалы будет попросту размывать водой. Из оборудования и индивидуальных средств защиты Вам понадобятся: перфораторы, штраборез, мойка высокого давления, миксер, емкости под замешивание составов, очки, перчатки, кисти, респираторы и т. д.

Перед началом выполнения работ внимательно ознакомьтесь с информацией, указанной в Технологическом Регламенте (скачать Регламент по гидроизоляции). При выполнении работ не нарушайте технологию, рекомендованную Производителем! Смотреть видео про гидроизоляцию подвала.

По окончании работ необходимо в течение 3 суток поддерживать влажность на всех обработанных поверхностях (увлажнение).

Заказать работы по гидроизоляции.

Если Вы планируете делать гидроизоляцию подвала, фундамента, бассейна и т.д. и хотите получить надежный результат с гарантией – обратитесь к специалистам компании «ГидроСар». Мы уже давно выполняем различные работы по гидроизоляции и имеем большой практический опыт в этом направлении. Специалисты нашей компании выполняют работы по гидроизоляции любой степени сложности. Подробнее про услуги.

Мы располагаем профессиональным оборудованием и инструментами, включая инъекционные насосы высокого давления (инъекционная гидроизоляция). Выполненные объекты по Саранску и Мордовии, где выполнялись работы по гидроизоляции или применялись материалы системы «Пенетрон» Вы можете посмотреть по ссылке: Объекты в Саранске и Мордовии.

На все работы по гидроизоляции материалами системы «Пенетрон» силами специалистов компании «ГИДРОСАР» предоставляется официальная ГАРАНТИЯ: 5 ЛЕТ.

Заказать работы по гидроизоляции подвалов без откапывания фундамента в компании ТСК «ГидроСар»: (8342) 38-08-09, 27-07-08, 310-555, 310-777, 8-964-853-0555, 8-964-853-0777.

Подробнее: Профессиональная гидроизоляция в Саранске и Мордовии.

Схема проезда до офиса и складов компании «ГидроСар»:

Установка дренажа подземных желобов | Французский слив

своими руками

Процесс установки подземного водосточного желоба, также известного как французский водосток, для безопасного направления потока воды от дома.

Есть что-то умиротворяющее в том, чтобы засыпать под звук капель дождя по вашей крыше.

Особенно после утомительного дня стрижки газона, очистки водосточных желобов и выдергивания вредных сорняков с цветочных клумб.

Но стали бы вы крепко спать, если бы знали, какой урон наносит ливень вашему фундаменту?

Очистка забитых желобов от листьев и другого мусора не является достаточным профилактическим обслуживанием.

Водосточные желоба защищают, отводя дождевую воду от дома, чтобы сильные дожди не разъедали почву или, что еще хуже, собирались вокруг фундамента.

Проблема в том, что водосточные желоба обычно находятся прямо у стены дома, сбрасывая воду слишком близко к фундаменту.

Со временем заболоченная почва отталкивается от стены вашего дома, создавая трещины, через которые вода может просачиваться в подвал.

Одним из способов предотвращения такого рода повреждений является установка подземной дренажной системы с водосточными желобами, например, французского водостока.

Несколько лет назад мы попытались решить эту проблему, подключив удлинитель непосредственно к водосточной трубе и закопав шланг под землей.

Позже мы поняли, что не можем очистить трубу от мусора.

Вы можете увидеть, как закопать водосточную трубу, как мы это делали раньше — вода отодвинула воду еще дальше, но это не долгосрочное решение.

Вместо этого мы настоятельно рекомендуем французский слив. Требуется больше работы, но это просто и доступно.

Сколько стоит установка подземного водостока?

Стоимость может быть разной для каждого дома и каждого местоположения. Это зависит от размера нужного вам уловителя и расстояния, на которое вы хотите отвести воду.

Если вы используете водосборный бассейн стандартного размера (9 ″) и отодвинете воду на 10 футов, ориентировочная цена для завершения этого проекта самостоятельно составит всего около 105 долларов. Сюда входит фильтр, который стоит около 25 долларов.

Раскрытие информации: этот пост содержит некоторые партнерские ссылки или реферальные ссылки для вашего удобства. Это способ для этого сайта зарабатывать рекламные комиссионные за счет рекламы или ссылки на определенные продукты и / или услуги, Щелкните здесь, чтобы прочитать мою политику полного раскрытия информации .

УСТАНОВИТЕ ПОДЗЕМНЫЙ ВОДОСТОЧНЫЙ ДРЕНАЖ


МАТЕРИАЛЫ:

ИНСТРУМЕНТЫ:

  • траншейная лопата
  • тачка (опция)
  • брезент (место для хранения грязи)
  • дрель с битом 1/8 ″
  • пистолет для герметика
  • уровень
  • ножовка для резки трубы
  • защитные очки
  • маска для лица (от пыли)
  • средства защиты органов слуха

Вы можете распечатать список материалов и инструкции ниже.

Перед тем, как собирать припасы, вам нужно определить, какой размер уловителя вам нужен. Отличный ресурс для этого — Домашний дренажный центр NDS.

После исследования мы решили, что нам понадобятся два водосборных бассейна 9 × 9 и один водосборник Speed-D 6 дюймов для участков, на которых мы будем устанавливать подземный водосточный желоб.

Включите JavaScript для просмотра содержимого

ШАГ 1: ОТВЕРСТИЯ ДЛЯ ДРЕНАЖНОЙ ТРУБЫ

ПЕРЕД копанием ПОЗВОНИТЕ 811, чтобы пометить инженерные коммуникации.

Самый простой способ вырыть путь слива — выложить материалы (уловитель и трубу) рядом с тем местом, куда вы хотите, чтобы они ушли.

Затем, используя лопату, выкопайте траншею.

БОКОВОЕ ПРИМЕЧАНИЕ: Чтобы линия оставалась прямой, используйте деревянные колья и веревку, чтобы отметить место, где вы должны копать.

Для работы дренажного канала труба должна иметь уклон от начальной точки. У вас должен быть уклон 1-1 / 2 дюйма вниз на каждые 10 футов трубы.

БОКОВАЯ ЗАМЕТКА: Мы увеличили уклон.

БОКОВОЕ ПРИМЕЧАНИЕ. Желоба следует прокладывать на расстоянии не менее 10 футов от дома.

Кроме того, для уловителя и эмиттера потребуется от 4 до 6 дюймов гравия под основанием, поэтому выкопайте достаточно глубокую яму в обоих этих местах, чтобы удерживать как бассейн, так и от 4 до 6 дюймов гравия.

БОКОВОЕ ПРИМЕЧАНИЕ: В следующих нескольких шагах вы будете проверять наклон трубы и убедиться, что все материалы подходят друг к другу.На этом этапе траншея не обязательно должна быть идеальной — вы, вероятно, немного откорректируете ее позже.

ШАГ 2: СБОРКА И РАЗМЕЩЕНИЕ УЛОВА

Теперь, когда траншея вырыта, можно собирать уловитель.

  1. Начните с удаления всех деталей из раковины.
  2. Поместите уловитель на плоскую поверхность одним из отверстий вверх.
  3. Нанесите силикон по краю отверстия.
  4. Затем возьмите адаптер и зафиксируйте его над отверстием.
  5. Теперь нанесите больше силикона по краю адаптера. Разгладьте силикон пальцем, чтобы получился герметичный шов.
  6. Завершите это для другой стороны бассейна, другого отверстия.
  7. После сборки другой стороны нанесите силикон на торцевую крышку.
  8. Теперь вставьте на место с одной из сторон.
    • БОКОВОЕ ПРИМЕЧАНИЕ: Я предполагаю, что вы используете только одно отверстие. Иногда можно использовать и то, и другое, если вы подключаете бассейны для слива воды.
  9. Чтобы вода не скапливалась на дне раковины, просверлите одно или два отверстия диаметром 1/8 дюйма в дне раковины. Эти отверстия должны быть как можно ближе к тому месту, где будет крепиться 4-дюймовая труба. Таким образом, отверстия не будут находиться рядом с фундаментом.
  10. Дайте силикону полностью высохнуть перед тем, как двигаться дальше, чтобы обеспечить наилучшее уплотнение.
    • БОКОВОЕ ПРИМЕЧАНИЕ: Вы можете собрать поддон перед копанием, чтобы дать ему высохнуть.
  11. После того, как силикон высохнет, проверьте, поместится ли резервуар в траншею.При необходимости удалите грязь.
    • БОКОВАЯ СТОРОНА Примечание: вы хотите, чтобы чаша была на уровне земли.
  12. Когда таз подходит, выньте его из отверстия и насыпьте в отверстие от 4 до 6 дюймов гравия.
  13. Наконец, поместите уловитель на гравий.

ШАГ 3: УСТАНОВИТЕ СЛИВНУЮ ТРУБУ

Теперь, когда водосборный резервуар на месте, опустите водосточную трубу в траншею.

Убедитесь, что труба имеет уклон 1-1 / 2 дюйма на каждые 10 футов (пузырек на уровне должен иметь наклон вниз).

Как только труба будет иметь правильный наклон, подсоедините ее к уловителю, добавив силикон в место, куда вставляется 4-дюймовая труба.

Затем отрегулируйте уловитель и снова убедитесь, что труба имеет правильный наклон.

ШАГ 4: ПРИКРЕПИТЕ ДРЕНАЖНЫЙ ВЫПУСКНОЙ ЭМИТТЕР

В этом уроке мы отодвигаем воду на 10 футов от дома, и она будет выпущена над землей на безопасное расстояние через всплывающий эмиттер.

БОКОВОЕ ПРИМЕЧАНИЕ: Было бы идеально, если бы у вас была подпорная стена или какой-либо тип водостока для открытой трубы для слива (без необходимости использования эмиттера).Таким образом, труба будет легко доступна для очистки. Однако из-за того, как устроен наш двор, лучшим вариантом был всплывающий эмиттер.

СОВЕТ: Если ваша труба имеет раструб, вы можете удалить его, чтобы можно было установить колено с углом 90 градусов. Вы можете разрезать трубу с помощью какой-нибудь ножовки.

Теперь установим эмиттер.

Сначала засыпьте от 4 до 6 дюймов гравия в том месте, где будет размещаться 90-градусный фитинг.

СОВЕТ: Колено на 90 градусов имеет отверстие с одной стороны.Сторона с отверстием должна упасть на землю. Это отверстие позволяет воде медленно стекать в грязь.

Вам может потребоваться дополнительная труба, чтобы можно было установить откидной верх так, чтобы он находился на уровне земли. Отрежьте кусок 4-дюймовой трубы так, чтобы он был достаточно длинным, чтобы удлинить соединительный элемент и выдвинуться на желаемую высоту.

Поместите эту деталь внутрь колена под углом 90 градусов. Затем установите на него соединительную муфту и выдвижной элемент. Посмотрите, находится ли всплывающее окно на уровне земли или немного выше, при необходимости отрегулируйте дополнительную 4-дюймовую трубу.

Как только все станет хорошо, снимите 90-градусный прямой соединительный фитинг, дополнительную трубу и выдвижной элемент.

Затем с помощью праймера и клея прикрепите детали на место.

БОКОВОЕ ПРИМЕЧАНИЕ. На фотографиях вы заметите, что мы соединяем два водостока вместе с помощью тройника, чтобы можно было использовать один всплывающий эмиттер. Если вы получаете много дождя, я бы не рекомендовал использовать тройник для соединения двух труб вместе. Я бы рекомендовал использовать всплывающий эмиттер для каждой трубы, так у вас не будет резервного источника дождевой воды.

ШАГ 5: ЗАКРЫТЬ ВНИЗ ГРЯЗЬЮ

Теперь, когда слив установлен правильно, его нужно засыпать землей.

СОВЕТ: Закройте крышку уловителя и выдвиньте ее изолентой, чтобы грязь не попадала внутрь во время заполнения траншеи.

Используя ранее удаленную грязь, утрамбуйте почву вокруг дренажа, пока земля снова не станет ровной.

Когда вы закончите, снимите ленту с крышки раковины и поднимите ее; затем поместите фильтр в раковину.Этот фильтр поможет предотвратить засорение водостока мусором из желоба.

А вот как установить подземный водосточный желоб или водосточный желоб.

В следующий раз, когда пойдет дождь, единственное, о чем вам нужно беспокоиться, это эти надоедливые сорняки на лужайке!

Хотите узнать больше? Вам понравятся эти другие наши ландшафтные проекты:

Время подготовки 10 минут

Время активности 1 день

Общее время 1 день 10 минут

Сложность Умеренный

Сметная стоимость $$

Материалы

  • комплект для уловителя
  • фильтр для уловителя
  • эмиттер выдвижной дренаж
  • Дренажная труба 4 ″ (длиной 10 футов)
  • Штуцер 4 ″
  • силикон
  • гравий
  • клей и грунтовка

Инструменты

  • траншейная лопата
  • тачка (опция)
  • брезент (место для хранения грязи)
  • дрель с коронкой 1/8 ″
  • пистолет для герметика
  • уровень
  • ножовка для резки трубы

Банкноты

Подробные инструкции по каждому шагу см. В статье.

Expert Комплексные решения для подземного дренажа

Решения для подземного дренажа

Очень важно контролировать и удалять воду во дворе и вдали от дома. Мокрые пятна во дворе — как минимум неприятность и бельмо на глазу. В худшем случае проблемы с канализацией во дворе могут привести к протечке подвала или разрушению фундамента. Если слишком долго находиться под водой, трава погибнет. Нельзя косить мокрые участки, и все засыпают дом грязью.

Дренажные растворы могут стать эффективным барьером для предотвращения попадания воды в дом и за его пределами. С помощью правильного решения для выравнивания и дренажа вы можете защитить свой дом от воды.

Если у вас есть проблемы с эрозией или стоячие воды, которые необходимо решить, важно найти опытную и надежную компанию, которая сможет решить все ваши проблемы с сортировкой и дренажем. В районах Атланты и Афин — это решения DriTek!


Комплексные решения для подземного дренажа

Существует разница в том, как вы должны обрабатывать лишнюю воду вокруг вашего дома и двора, в зависимости от того, связана ли проблема с поверхностной водой или подземной водой. Когда возникают проблемы с подземными водами и насыщением грунта, а также с ливневым стоком, необходимы комплексные решения по подземному дренажу.

После того, как дом был построен и бетонные подъездные пути и внутренние дворики залиты, иногда бывает сложно и дорого провести реконструкцию участка, если возникнут проблемы с водой. В существующих домах лучшим решением иногда является установка во дворе полного подземного дренажа, который включает в себя комбинацию некоторых или всех экспертных решений, перечисленных ниже.


При 1-дюймовом дожде 1250 галлонов воды падают на крышу дома площадью 2 000 квадратных футов. Без надлежащих водостоков и водосточных труб вода направляется по периметру вашего фундамента. Водосточные трубы без надставок могут накапливать большое количество дождевой воды на небольшой и сконцентрированной территории. Желоба и водосточные трубы обычно вызывают проблемы как с дренажными, так и с фундаментными конструкциями, потому что ландшафт и почва возле дома могут образовывать бассейн для воды.

Удлинители и изменение маршрута водосточной трубы позволяет воде сливаться контролируемым образом и вдали от вашего дома.Водосточные трубы могут сливаться в подземный водосток или водосточные распределители, а также сливать воду тонким слоем на лужайке вдали от фундамента вашего дома.

Мы являемся экспертами в расширении водосточных труб как части правильного дренажного решения. Мы используем только высококачественные трубы из ПВХ, которые выдерживают испытание временем и при правильном уходе не забиваются и не портятся.


Водосборные бассейны улавливают, задерживают и фильтруют сточные воды с вашего газона и вокруг вашего дома. Они помогают с правильным дренажом и улавливают мусор, что помогает предотвратить засорение труб.Они могут служить резервуаром для дождевой воды в периоды сильного дождя, и это позволяет правильно отводить воду во дворе. По этой же причине водосборные бассейны также служат для предотвращения затопления подвалов.

Сухой колодец — это большой колодец, заполненный гравием или камнями, который улавливает лишнюю воду и удерживает ее, пока она впитывается в землю. Они очень эффективны на больших дворах и когда возникает проблема с чрезмерным стоком воды. Мы можем установить сборные сухие колодцы различных размеров или построить их в соответствии с потребностями вашей собственности.

Мы являемся экспертами в установке водосборных бассейнов и сухих колодцев как части правильного дренажного решения. Мы используем только самые качественные строительные материалы и трубы из ПВХ, которые выдерживают испытание временем и при правильном уходе не забиваются и не портятся.


Канальный дренаж (также называемый траншейным дренажем) — это линейный дренаж, который собирает и перемещает воду через подземную дренажную систему. Он собирает и распределяет воду на большой площади. Чаще всего они нужны перед гаражами или на дорожках и патио.Они похожи на сточную канаву на земле.

Водосточные желоба могут быть изготовлены из различных материалов, например из химически стойкого пластика или бетона. Решетки могут быть из прочного пластика, оцинкованной стали и даже из декоративного и цветного железа.

Дренажные каналы имеют множество преимуществ. Они просты в уходе и являются эффективным долгосрочным решением для удаления воды. Они контролируют поток воды после сильного дождя и уменьшают эрозию почвы. Их можно настроить для множества применений и желаний отделки.При необходимости их можно легко подключить к комплексным решениям для подземного водоотвода.

Водосточные желоба выдерживают все, от пешеходов до нагрузок от тракторов и прицепов. Это делает их идеальным решением как для жилых, так и для коммерческих применений. Мы являемся экспертами в проектировании и установке водостоков в любой ситуации и в любой среде, в которой вы нуждаетесь.


Французские водостоки чрезвычайно универсальны для решения всех видов дренажных проблем как внутри, так и снаружи вашего дома.Французские водостоки позволяют воде стекать, когда она движется через почву и гравий. Наружные французские водостоки можно установить вокруг фундамента и связать с остальной частью дренажного раствора, что поможет уменьшить количество воды, скапливающейся вокруг основания вашего дома.

По сути, они распространяют воду по большой площади через заглубленную перфорированную трубу. Французские водостоки могут быть изолированы или объединены с сухим колодцем как часть полного решения для подземного водоотвода.

В вашем доме могла быть установлена ​​французская водосточная труба, когда она была построена, но она либо была установлена ​​неправильно, либо пришла в негодность, и это вызывает проблемы с канализацией.Французские водосточные материалы со временем эволюционировали, и мы используем только самые качественные строительные материалы.

Лучше всего, чтобы эксперт, например DriTek Solutions, проверил и установил дренажный канал, чтобы вы могли быть уверены, что он прослужит долго и будет правильно работать.



Отличия от DriTek

Зачем довольствоваться любителями, если можно нанять экспертов?


Вы можете узнать больше о нас здесь — узнать нашу историю и то, как мы пришли к тому, что мы делаем.


Мы:

• Достаточно опытный , чтобы точно знать, что вызывает у вас проблемы с дренажем

• Большой , достаточно, чтобы исправить

• Маленький достаточно, чтобы действительно заботиться о вас и вашем доме.

Предлагаем:

• Полная, передаваемая гарантия

• Удовлетворение гарантия

• Решения по дренажу и выравниванию , изготовленные по индивидуальному заказу

• Финансирование доступно


В DriTek Solutions мы решаем все проблемы с дренажом и сортировкой — стоячая вода, эрозия почвы и многое другое.Чтобы получить запатентованные и постоянные решения от опытных подрядчиков по дренажу и сортировке, позвоните нам сегодня. Вы будете рады, что сделали!

Мы бесплатно предоставляем оценки в районе Атланты, включая Мариетту, Сэнди-Спрингс, Альфаретту, Джонс-Крик, Акворт, Данвуди, Декатур, Лоуренсвилль и Снеллвилль. Мы предоставляем наши услуги от Атланты до Афин, штат Джорджия.

Забиты подземные водостоки: как узнать, что они забиты

Засорение подземных водостоков может вызвать множество проблем для вашей водосточной системы. В этом руководстве мы объясняем, как определить, забиты ли подземные стоки, и что вы можете сделать, чтобы этого не произошло.

ЧТО ТАКОЕ «ПОДЗЕМНЫЙ ДРЕНАЖ?»

Некоторые дома соединяют свои водосточные трубы со стоками , которые уходят под землю. Эти водосточные желоба мы называем « подземные водостоки ». Назначение подземной канализации — перенаправить воду из дома , обычно на улицу или тротуар.Иногда они даже подключаются напрямую к подземной канализации.

Когда эти подземные стоки засоряются, вода больше не может должным образом стекать из водосточной системы. Это приведет к переливу воды в разных местах и, в конечном итоге, к повреждению вашей водосточной системы. Имейте в виду, что слив может быть частично забит и пропускать воду, или он может быть полностью забит, что не позволит воде пройти.


ЗНАЕТ, ЧТО ВАШ ПОДЗЕМНЫЙ ДРЕНАЖ ЗАБОРЩЕН

Мы сразу перейдем к самому важному.Как узнать, забит ли ваш подземный водосток. Самый простой способ узнать это — , чтобы проверить эти важные точки водосточной системы во время дождя. Как и в случае с большинством других проблем с водосточной системой, вы не сможете определить проблему, если не осмотрите вашу водосточную систему во время дождя. Если есть утечка или засор, вы можете не узнать, пока не станет слишком поздно, потому что вы никогда не видели признаков. Вот краткий список вещей, которые нужно проверить во время дождя:

1.Скопление или перелив воды из водосточной трубы

Водосточные трубы подключаются к подземным водостокам с помощью переходников различных размеров и форм. Или, по крайней мере, их должно быть . Все эти адаптеры выполняют одну и ту же функцию, обеспечивая плавный переход от одного размера трубы к другому. Они должны предотвращать утечку воды из водосточной трубы. ( Имейте в виду, что если у вас нет соответствующего адаптера водосточной трубы, вода будет выливаться каждый раз, когда идет дождь, не важно, засорился слив или нет.)

Чтобы проверить, не забиты ли подземные водостоки, в первую очередь нужно посмотреть на дно всех водосточных труб вокруг дома. Когда подземные стоки забиты, вы часто будете видеть, как вода хлестает обратно из дренажной трубы и выливается из швов адаптера. Вы сможете увидеть это только во время дождя, поэтому важно проверять водосточные трубы, когда идет дождь.

На фотографиях выше видно, что сток забит.Из трубы вытекает вода, что совершенно бесполезно. Но также вокруг него скапливается вода, что тоже является раздачей.

Если вы видите пятно от воды вокруг подземного водостока, это также признак того, что он забит. Это будет видно только в том случае, если водосточная труба находится рядом с тротуаром, бетоном, подъездной дорогой или даже настилом. Более того, если земля рядом с подземным водостоком заболочена и перенасыщена, это также может быть признаком того, что она забита.

Обратите внимание на пятно от водосточной трубы.Это указывает на забитую подземную канализацию
2. Желоба переполнены

Уровень переполнения желоба, который вы увидите из-за забитых подземных водостоков, обычно довольно велик. Когда забитая подземная канализация не пропускает воду вообще, вода все равно должна куда-то уходить.

Сначала водосточная труба заполнится водой. Вы можете увидеть воду, льющуюся из переходника водосточной трубы внизу, но если уплотнение хорошее, вы можете вообще не увидеть пролива воды оттуда.Вода также может вытекать из любых других швов или локтей водосточной трубы. Как только водосточная труба полностью заполнится водой, сам желоб также начнет заполняться. Вы увидите, как вода течет из каждого шва водосточного желоба, который только можно найти на данный момент. Наконец, как только желоб полностью заполнится, вода будет заливать его верхние части большими участками, если не по всему желобу. Всякий раз, когда вы видите на фотографии или видео клиента переполненный желоб, первое, что мы думаем, — это забитый подземный водосток.

НАЖМИТЕ ЗДЕСЬ, чтобы получить дополнительную информацию о различных способах ПЕРЕПОЛНЕНИЯ ЖЕЛОБА.

Забиты водосточные трубы

Когда дело доходит до переполнения желоба и подземных водостоков, важно убедиться, что водосточные трубы не засорены, прежде чем нанять кого-нибудь для очистки водостока. Признаки забитого водостока и забитого подземного водостока практически одинаковы. Если вы не уверены, забит ли это водосточная труба, НАЖМИТЕ ЗДЕСЬ, чтобы получить дополнительную информацию о забитых водосточных трубах .

3. Утечка воды / повреждение воды в подвале

Одна из самых частых причин протечек воды в подвале — проблемы с водосточной системой. Когда водосточная труба опорожняется слишком близко к вашему дому, вода в конечном итоге может попасть в ваш подвал. Кроме того, когда подземные стоки забиты, вода будет обратным потоком в сторону дома.

Как домовладелец, вы должны осматривать свой дом на предмет первых признаков повреждений и проблем.Наблюдение за стенами подвала на предмет признаков протечки воды должно быть в вашем списке вещей, которые нужно регулярно проверять. Если вода вот так попадает в ваш дом, и он находится недалеко от подземного водостока, вы можете проверить, забит ли слив или нет.

4. Выход для подземного водостока

Большинство подземных сточных вод выходят на улицу, тротуар или проезжую часть. Иногда они выливаются в ливневую канализацию посреди двора, и их даже можно напрямую подключить к подземной канализационной системе.

Когда забитые подземные стоки соединяются напрямую с канализацией, вы не сможете проверить точку выхода, где стоки опорожняются, потому что они находятся под землей. Однако, если он стекает где-то, что вы можете видеть, вы можете проверить во время дождя, правильно ли течет слив.

Понаблюдайте за подземными стоками во время дождя, чтобы убедиться, что вода течет правильно. Если из одного дренажа поступает мало или совсем нет воды, но из других сточных вод идет интенсивный сток, то этот слив, скорее всего, забит под землей.

Можно даже самому пропустить воду через канализацию, чтобы проверить, выходит ли вода из точки выхода. Вам просто нужно отсоединить водосточную трубу от подземного водостока с помощью адаптера. Затем вы просто вставляете шланг в слив или направляете его в слив и включаете воду. Наконец, просто пройдите к выходу подземной канализации и посмотрите, правильно ли течет вода. Если вода почти не поступает, значит, проблема.


ПРОБЛЕМЫ С ЗАКРЫТЫМИ ПОДЗЕМНЫМИ СТОКАМИ

Есть пара обычных вещей, которые могут быть повреждены из-за забитых подземных водостоков и требуют дорогостоящего ремонта.

Самая распространенная проблема заключается в том, что ваши водосточные желоба быстро отключаются от , что может повлиять на шаг желоба . Когда желоб наполняется водой, он становится очень тяжелым. Весь накопленный вес отрывает желоб от стены и ослабляет кронштейны.

Если слив забивается зимой, захваченная вода превращается в лед, и лед разрушает водосточную систему, когда она не может стекать. Если это произойдет, вы можете увидеть сосульки, свисающие с желобов.

Еще одна особенность льда — вода расширяется, когда превращается в лед. Поэтому, если подземный водосток заполнен водой, он разорвет трубу, когда превратится в лед и расширится.

Забитый подземный водосток может вскрыться в любое время года, а не только зимой. Когда они прорвутся под землей рядом с домом, вода будет просачиваться в подвал.

При засорении подземные стоки могут открыться. Когда это происходит, вода протекает под землей.

МЕРЫ ПО ПРЕДОТВРАЩЕНИЮ ПОДЗЕМНЫХ ДРЕНАЖЕЙ ОТ ЗАГРУЗКИ

Единственный способ полностью предотвратить засорение подземных стоков — это в первую очередь не допустить попадания туда мусора. Если у вас есть подземные водостоки, настоятельно рекомендуется установить на желобах какую-либо защиту от листьев. или сетчатые фильтры в водосточных трубах. Вот некоторые из наиболее распространенных способов предотвратить попадание мусора в водосточные трубы и засорение подземных водостоков.

Фильтр водосточной трубы Фильтры для водосточной трубы

— это самое дешевое решение для предотвращения попадания мусора в водосточную трубу. По сути, это проволочный клубок, который прикреплен к водосточной трубе. Проблема заключается в том, что в этой области будет скапливаться мусор, который необходимо регулярно удалять. Если его не удалить, вода вытечет из желоба в этом месте. Он также может направить воду за желоб, что приведет к повреждению древесины.

Фильтр для водосточной трубы

Эти блоки фильтров бывают разных форм, стилей и размеров, но все они выполняют одну и ту же функцию. Предотвращение попадания мусора в дренажную систему. Коробки фильтров водосточной трубы устанавливаются на водосточную трубу, где вы можете легко добраться до них и самостоятельно удалить мусор.

Для некоторых людей это лучший вариант, чем фильтры, потому что вам не нужно подниматься на крышу, чтобы убрать мусор. Однако они не являются полным доказательством, так как водосточная труба все равно будет забиваться выше фильтра.Если это произойдет, вам придется разобрать водосточную трубу (что несложно). Эти фильтры не позволяют мусору попасть внутрь и засорить подземные водостоки.

Мы не рекомендуем использовать эти встроенные водосточные ловушки, если у вас нет подземных водостоков. Основная причина заключается в том, что, как только мусор достигает прямой части водосточной трубы, он уже будет вытекать естественным путем. Все засорения водосточной трубы возникают в локтях, откуда удаляется более крупный мусор. Как только мусор пройдет мимо локтя, он вернется домой.Эти водосточные сифоны вообще не подходят для очистки водосточных желобов и должны использоваться только для защиты подземных водостоков.

Крышки желобов / защитные ограждения

Самый эффективный способ не допустить попадания мусора в вашу водосточную систему — это установить крышки желобов на любые желоба, ведущие в подземные стоки. Сюда входят любые желоба верхнего уровня, которые соединяются с желобами нижнего уровня. Обычно, если мусор может попасть внутрь в любой момент, он может проникнуть во всю систему.

Существует много стилей крышек / крышек желобов, и не все из них так эффективны, как предыдущие. Мы используем и рекомендуем только перфорированные алюминиевые крышки желобов . Если вы выберете более дешевые варианты покрытия желоба, такие как водосточные экраны, много мусора все равно попадет в вашу водосточную систему и потенциально забьет ваши желоба и подземные стоки.

НАЖМИТЕ ЗДЕСЬ ДЛЯ ДОПОЛНИТЕЛЬНОЙ ИНФОРМАЦИИ О КРЫШКАХ ЖЕЛОБА


КАК УСТАНОВИТЬ ЗАГРЯЗНЕННЫЙ ПОДЗЕМНЫЙ СЛИВ

Есть только один способ исправить забитый подземный водосток.И это для того, чтобы ваш подземный водосток протерся. Большинство компаний по очистке желобов не обслуживают подземные водостоки . Скорее всего, вам понадобится связаться с сантехником или водопроводчиком , чтобы очистить подземный водосток. Это одна из основных причин, по которой мы никогда не рекомендуем устанавливать подземные водостоки, если в этом нет крайней необходимости. Подземные стоки могут иметь длину от 10 до 100 футов и требуют мощного дренажного змеевика, который есть только у сантехников.

Еще одно домашнее средство, сделанное своими руками, — это распылить мощный шланг в канализацию , чтобы попытаться смыть его. Для этого вам нужно будет отсоединить водосточную трубу от водостока у адаптера. Затем направьте мощный шланг в канализацию и разбрызгайте воду. Когда забитый подземный водосток наполнится водой до такой степени, что она вот-вот выльется из трубы, прекратите распыление и подождите несколько минут. Если вода уходит быстро, повторяйте и повторяйте до тех пор, пока засор не выйдет из строя и не перестанет наполняться.Однако, если воде требуется много времени для слива из трубы, значит, засор действительно плох, и его придется протирать сливной змеей.


ДРУГИЕ РЕШЕНИЯ

Если ваши подземные стоки засоряются, и вы не можете найти кого-либо, кто позаботится об этом в течение некоторого времени, вы всегда можете отсоединить слив от водосточной трубы и перенаправить воду. Когда мы это делаем, мы добавляем локоть к нижней части водосточной трубы, чтобы перенаправить воду от дома.Вы даже можете добавить брызги ниже колена водосточной трубы, чтобы вода не попадала в дом.

Наиболее распространенной альтернативой для этого является перенаправление воды над землей с помощью удлинителей водосточной трубы. Алюминиевая водосточная труба и черная гофрированная водосточная труба — два наиболее распространенных материала, используемых для удлинения водосточной трубы.

НАЖМИТЕ ЗДЕСЬ, чтобы получить дополнительную информацию о перенаправлении воды из вашего дома с помощью удлинителей для выпускного трубопровода


ЗАКЛЮЧЕНИЕ Забитые подземные водостоки

Проработав более 10 лет в сфере обслуживания водосточных желобов, мы пришли к выводу, что не рекомендуем использовать подземные водостоки.Если они не установлены должным образом профессионалами и ваша водосточная система не имеет надлежащей защиты листьев.

Еще одна вещь, которую следует учитывать, заключается в том, что большинство компаний по очистке водосточных желобов не обслуживают подземные стоки, поэтому вам нужно будет связаться с двумя разными сервисными компаниями, если ваши подземные стоки засорятся и ваши желоба будут повреждены. Кроме того, вам понадобится ландшафтный дизайнер для установки или удаления подземных водостоков. Это три разные компании, которые должны быть связаны с подземной канализацией, и они просто не стоят ни хлопот, ни цены, ни ущерба, который они причиняют.

Напоследок мы просто хотели добавить, что не только озеленители устанавливают подземные водостоки. Но и эти системы устанавливают и водоизолирующие устройства подвала. Если вы серьезно относились к установке подземного водостока для вашей водосточной системы. Мы бы порекомендовали водостойкие защитные приспособления вместо ландшафтных дизайнеров, но это ваше дело.


Мой желоб Pro
93 Monocacy Blvd. A-6
Фредерик, Мэриленд 21701
301-898-2880

НАЖМИТЕ ЗДЕСЬ, чтобы посетить официальный блог My Gutter Pro «Talking Gutters», где можно найти более информативные статьи, подобные этой.

подземных дренажных линий: потенциальная скрытая проблема

Есть разные способы отвода воды из желобов подальше от дома. В некоторых домах используются водосточные трубы, которые направляют поток воды вниз по склону или по наклонной дороге. В других есть вертикальные трубы, которые либо подключаются к водостоку, либо уходят прямо в землю. В последнем случае вода уходит из дома по одной или нескольким подземным водосточным трубам.

Обе эти системы вполне подходят для предотвращения повреждения дома водой — при условии, что они работают правильно.Если внешние водосточные трубы не выполняют свою работу, их можно перенаправить или удлинить, либо прилегающий грунт можно наклонить так, чтобы он наклонился вниз от фундамента. Но если есть проблема с подземными водосточными трубами, решение может быть немного сложнее.

Сначала: проверьте вертикальную трубу

Если вы испытываете вытеснение воды возле водосточной трубы, первым делом убедитесь, что сама вертикальная труба не забита мусором. Это можно сделать, пропустив воду из шланга в трубу от места, где она встречается с желобом.Если вода скапливается в желобе, значит труба засорена. Распыление воды с высокой скоростью из шланга, продувка воздухом под высоким давлением из насоса или вакуума или использование змеевика часто могут очистить его.

Секунда: проверьте выходное отверстие

Если вертикальная труба чистая, следующее, что нужно проверить, — это конечная точка вашей дренажной системы или отверстие, через которое вода стекает в канализацию, сухой колодец или другое место на участке. Если это отверстие забито листьями или другим мусором, его удаление часто может решить проблему.

Третий: проверка подземных засоров

Если вы все еще видите, как вода поднимается, значит, закупорка происходит где-то в подземной трубе. Иногда причиной может быть забитый мусор; в этом случае попытка прочистить засор, как если бы вы это делали с помощью вертикальной трубы, вполне может помочь.

Четвертое: выкопайте проблемную трубу

Но иногда сама труба может быть раздавлена ​​или изогнута до такой степени, что она ограничивает или останавливает поток воды через нее.Корни деревьев, подвижная земля или даже автомобили, движущиеся по земле над трубой (например, во время реконструкции или строительства), могут нарушить структуру трубы.

В этих случаях лучше всего сначала определить, где именно возникла проблема с трубой, с помощью металлической змеи (и, возможно, металлоискателя, чтобы найти конец змеи), а затем осторожно выкопать землю вокруг этой области. Как только вы заметите проблему, вы можете заменить смятую или сломанную трубу на новую секцию.Обязательно используйте соответствующий крепеж для труб или цемент, чтобы создать водонепроницаемое уплотнение, и восстановите трубу с помощью гравия и / или ткани, прежде чем закапывать ее под землю.

Конечно, есть подрядчики, которым вы можете позвонить, у которых есть опыт и оборудование для определения типов и мест засорения подземных дренажных труб. Просто убедитесь, что вы получили смету в письменной форме до начала работы, и знайте, какие средства у вас есть, если подрядчик нанесет дополнительный ущерб (например, ударив подземный кабель, трубопровод природного газа или водопроводную трубу).

Что бы вы ни делали, просто игнорируйте проблему, думая, что она исчезнет; потому что чем дольше вы откладываете на потом, тем больше вероятность того, что скопившаяся вода может вызвать эрозию ландшафта, затопление подвала и даже повреждение фундамента.

Написано Del Thebaud

Типы труб подземного дренажа

🕑 Время считывания: 1 минута

Для строительства подземных водостоков используются разные типы труб. Свойства этих труб и требуемый тип дренажа определяют выбор труб.Подземные водосточные трубы подвергаются различным химическим и физическим воздействиям, поэтому при их выборе необходимо учитывать это.

Содержание:

  • Типы труб для строительства подземных водостоков
  • 1. Бетонные дренажные трубы
  • 2. Асбестоцементные дренажные трубы
  • 3. Железные дренажные трубы
  • 4. Глиняные дренажные трубы

Виды труб для строительства подземных водостоков

1. Бетонные дренажные трубы Бетонные дренажные трубы доступны в виде сборных труб различных размеров и форм, таких как круглые и эллиптические.Сборные железобетонные трубы легко соединяются и монтируются. У них есть следующие преимущества:
  • Приспособляемость — Сборные железобетонные трубы могут быть спроектированы, построены и установлены в соответствии со спецификациями и требованиями на строительной площадке.
  • Прочность — Подземные бетонные дренажные трубы могут быть спроектированы так, чтобы выдерживать любую комбинацию нагрузок.
  • Гидравлический КПД — Обеспечивает требуемое значение «n» Мэннинга 0,012 для повышения гидравлического КПД.
  • Наличие — Сборные железобетонные трубы производятся на месте для удовлетворения местных потребностей, поэтому они легко доступны для строительства без особых затрат на транспортировку.
  • Economy — Он обеспечивает длительный срок службы, поэтому его экономически выгодно использовать в подземных водостоках.
Бетонные трубы можно покрывать как изнутри, так и снаружи, используя патентованные покрытия для повышения их устойчивости к различным химическим воздействиям под землей.

2. Асбестоцементные дренажные трубы Асбестоцементные трубы используются для отвода сточных и ливневых вод.Использование асбестовых волокон вместо армирующей стали делает трубы переменного тока более легкими и обеспечивает соответствующую прочность. Трубы переменного тока обладают хорошей устойчивостью к сероводородной коррозии и агрессивным почвам, так как не имеют арматурной стали. Эта труба обеспечивает низкие эксплуатационные расходы, поскольку гладкие стенки трубы обеспечивают низкий коэффициент трения. Существует четыре типа дренажных труб переменного тока, таких как безнапорные трубы для бытовой канализации, напорные трубы для местной водопроводной сети, ливневые дренажные трубы для ливневых стоков и передающие трубы для использования в качестве водопровода.

3. Дренажные трубы железные Железные трубы используются для дренажных работ, где прочность трубы наиболее важна, а не для общих целей, таких как гравитационный поток. Использование железных труб в таких местах, как небольшая глубина, под поверхностью дороги, в заболоченных грунтах, где ожидается большое движение почвы.

4. Глиняные дренажные трубы Глиняные трубы используются для дренажных работ, они устойчивы к различным веществам, таким как кислотные и щелочные воздействия. Но органические растворители могут повлиять на пластмассовые материалы и резиновые кольца, используемые для гибких соединений глиняных труб.

Подземный дренаж

Это система труб, по которой излишки воды или жидких сточных вод отводятся от здания самым быстрым и эффективным способом в канализацию без какого-либо риска причинения вреда здоровью и безопасности. Существует три типа подземных дренажных систем: КОМБИНИРОВАННЫЙ , РАЗДЕЛЬНЫЙ и ЧАСТИЧНО РАЗДЕЛЕННЫЙ .
При проектировании любой дренажной системы необходимо соблюдать следующие принципы:

  • Обеспечьте соответствующие точки доступа.
  • Следите за тем, чтобы трубопроводы между точками доступа оставались как можно более прямыми, а для всех изгибов более 45 ° необходимо предусмотреть точку доступа.
  • Убедитесь, что все трубопроводы имеют надлежащие опоры (см. Подстилку и дренаж, проходящие через стены).
  • Убедитесь, что труба проложена под самоочищающимся градиентом (см. Правило Магуайра).
  • Убедитесь, что дренажная система хорошо вентилируется (см. Вентиляция дренажей).
  • Вся система должна быть водонепроницаемой, включая смотровые камеры.
  • Сливы не следует прокладывать под зданиями, за исключением случаев, когда это неизбежно или, таким образом, значительно сократит маршрут трубопровода.
  • Минимальный внутренний диаметр отвода сточных вод составляет 100 мм.

В этом случае, как следует из названия, и загрязненная, и поверхностная вода сбрасываются в один и тот же коллектор (см. Рис. 1). Эта система имеет самую дешевую компоновку, поскольку для нее требуется только один комплект труб, а во время сильных дождей и стоки дома, и канализация тщательно промываются.
Канализация — это общественные стоки, к которым подключены стоки частных домов. Эта система часто использовалась в прошлом, когда неочищенные сточные воды сбрасывались без обработки, то есть сбрасывались в море или водоток. Из-за общественной тревоги в связи с таким нездоровым положением дел в настоящее время это считается неприемлемым, и вся загрязненная вода должна быть очищена до того, как сточные воды будут сбрасываться таким образом.
Во многих случаях это, а также быстрый рост некоторых городских районов серьезно сказались на пропускной способности существующих очистных сооружений, и многие местные власти в городских районах теперь настаивают на установке отдельных систем.
Есть еще один недостаток: во время штормов и периодов очень сильных дождей. Известно, что происходит затопление и последующее переполнение дренажей.

  • Комбинированная система подземного дренажа


Эта система требует использования двух канализационных коллекторов (см. Рис. 2), один для отвода загрязненной воды на очистные сооружения, а другой для отвода поверхностных вод (не требующих обработки) к ближайшему водотоку реки.
Установка дорогая, но с точки зрения местных властей, она является наиболее экономичной в эксплуатации, поскольку объем обрабатываемых сточных вод намного меньше, чем сброс из комбинированной системы.
Самая большая опасность заключается в том, что могут случайно образоваться перекрестные соединения, т.е. загрязненная вода может попасть в канализацию с поверхности. Во время сильных дождей вероятность затопления мала, но канализационные коллекторы с загрязненной водой не промываются периодически относительно чистой водой, как в комбинированных системах.
Это наиболее часто используемый метод удаления сточных вод в новых городах и городских районах, особенно там, где построены большие жилые комплексы, поскольку водопроводно-канализационные системы и очистные сооружения, которые уже могут быть перегружены, должны справляться только с загрязненной водой.

  • Частично автономная система подземного дренажа

Эта система, вероятно, возникла, когда города начали расти в размерах, и местные власти сочли необходимым попытаться уменьшить нагрузку на комбинированную систему, которая в большинстве случаев использовалась до сих пор.Это своего рода компромисс между ранее упомянутыми системами.
Для этого требуются два коллектора, по одному для воды с мощеных участков и части крыши, а по другому — для загрязненной воды и воды с остальной части крыши, как показано на рис. 3.
Некоторые власти разрешают слив воды, падающей на переднюю часть помещения, в канализацию поверхностных вод, воду с других частей крыши и мощеных дворов в задней части помещений — в канализацию загрязненной воды.
Недостатки этой системы аналогичны недостаткам комбинированной системы, но в меньшей степени.

  • Частично отдельная система

Хотя хорошая дренажная система (будь то поверхностная вода или сточная вода) должна быть спроектирована так, чтобы избежать возможности засорения, возникают обстоятельства, часто из-за неправильного использования, где это происходит. Поэтому очень важно, чтобы были созданы соответствующие условия, чтобы можно было устранять препятствия с минимумом проблем.
Для обеспечения возможности внутреннего осмотра и тестирования дренажной системы или для обеспечения маршрута, по которому может быть достигнута очистка от засоров, важно, чтобы было обеспечено достаточное обеспечение внутреннего доступа к дренажу.
Точка доступа должна быть предоставлена ​​в следующих местах:

  • В самой высокой точке или в верхней части слива.
  • При изменении уклона или направления (т. Е. Изгибы).
  • На развязках или ответвлениях.
  • При изменении диаметра трубы.
  • Между длинными дренажными путями.

Обычно используются три типа доступа:

  • Стержневые проушины : Удлинение с заглушкой на трубе, через которое можно получить доступ к сливу или любой выпускной трубе с целью очистки стержнями или проверки. Система точек установки стержней, как это широко известно, часто используется в трубе из непластифицированного ПВХ, и отсутствие смотровых камер значительно снижает стоимость установки,
    (см. рис. 4 и 5).
  • Фитинги для доступа : Фитинги, такие как колено, ответвление или желоб, на которых установлена ​​крышка, обычно прикрученная к фитингу, для обеспечения доступа. Крышка может располагаться над землей или на уровне земли, например, в случае оврага. Он может быть расположен под землей, и в этом случае его необходимо будет встроить в смотровую камеру или люк; в качестве альтернативы может быть встроена подъемная деталь, чтобы обеспечить заделку на уровне земли. Фитинг доступа, в отличие от проушины для установки стержней, позволяет устанавливать стержни более чем в одном направлении (см. Рис. 6 и 7).
  • Инспекционные камеры и люки : Камера, построенная из кирпича, бетона или пластика и предназначенная для обнажения участка открытой трубы в виде канала у ее основания. Определение смотровой камеры или люка зависит от размера. Если камера достаточно велика для работы, она определяется как люк, что, безусловно, имеет место во всех камерах глубиной более 1 метра. Все камеры снабжены крышкой той или иной формы, расположенной на уровне земли, и, когда она расположена внутри здания, она должна быть прикручена болтами с двойным уплотнением со смазкой для предотвращения проникновения запахов.
    Когда камера построена из кирпичной кладки или бетона, толщина ее стен должна быть достаточной, чтобы противостоять любому внешнему давлению, создаваемому окружающей землей; во всех случаях его толщина должна быть не менее 200 мм. Основание камеры должно быть приподнято, чтобы вода, поднимающаяся вверх, могла стекать обратно в канал. В камерах глубиной более 1 м необходимо установить ступеньки или лестницу (см. Рис. 8).


Общие положения

Когда дренажная труба находится в земле, она должна быть защищена от повреждений в результате движения грунта и т. Д.Обычно это достигается укладкой трубы на гранулированный подстилочный материал и засыпанием трубы почвой, свободной от крупных камней или другого подобного материала. Различные обстоятельства, такие как размер трубы и глубина, на которую она проложена, требуют различных типов заделки. Подложка может быть как для жестких, так и для гибких труб.
Материалы жестких труб включают глиняную посуду, бетон и чугун, тогда как гибкие трубы включают различные пластмассы. Если грунт устойчивый, некоторые власти разрешат прокладывать дренажные трубы непосредственно на дно траншеи, хотя основная трудность заключается в обеспечении постоянного уклона. Гранулированный материал предназначен для более равномерного распределения чрезмерных нагрузок по поверхности трубы, предотвращая ее деформацию и возможное повреждение.
Если труба не имеет рекомендуемого покрытия, может потребоваться дополнительная защита от повреждений несколькими способами, включая заделку в бетоне в случае жестких труб, возможность перемещения в местах стыков или покрытие материала подстилки какой-либо формой тротуарной плитки.
На рис. 9 показаны некоторые примеры защиты дренажных трубопроводов.

  • Рисунок 9 — Защита дренажного трубопровода

Водостоки, проходящие сквозь стены

Если дренажная труба должна проходить через стену или фундамент, необходимо принять особые меры предосторожности, чтобы гарантировать, что труба не сломается. Лучше всего это сделать одним из следующих способов:

  • Формирование отверстия в стене, обеспечивающего 50-миллиметровое пространство вокруг трубы, которое закрыто жестким листовым материалом.
  • Вложить в стену короткую трубу, к которой прикреплены две трубы длиной 600 мм с каждой стороны стены (все стыки выполняются с помощью гибких соединителей). Если труба или стена сдвинутся, три трубы будут действовать как качели, обеспечивая движение.

Траншеи у фундаментов зданий

Если дренажная траншея вырывается ниже фундамента любого здания и в пределах 1 м, траншея должна быть заполнена бетоном до самого нижнего уровня фундамента.Расстояния более 1 м следует залить бетоном до уровня, равного расстоянию от здания, менее 150 мм (см. Строительные правила) (см. Рис. 10).

  • Рисунок 10 — Дренаж, проходящий через стены

Водостоки под зданиями

Если слив проходит под зданием, он должен быть окружен зернистым материалом толщиной не менее 100 мм. Если вершина (верх) трубы находится в пределах 300 мм от нижней стороны бетонной плиты внешнего участка, она должна быть залита бетоном и встроена в плиту.

  • Традиционные методы постельного белья

Подготовка к падению

Метод, используемый для обеспечения правильного уклона трубы, будет зависеть от длины дренажного участка, а для коротких участков используется градиентная доска или доска для уклона.
Градиентная доска представляет собой деревянную доску, обрезанную по требуемому уклону водостока и используемую вместе со спиртовым уровнем. Если дренажный участок должен иметь падение 1 к 40, падение глубины более 1 м будет (1 ÷ 40 = 0.025м) 25мм. Итак, чтобы сделать простую градиентную доску, возьмите прямую доску длиной 1 м и отрежьте ее под углом (см. Рисунок 11).
Если необходимо установить длинный дренажный участок, метод, используемый для определения падения, должен выполняться с использованием смотровых планок и путевого устройства (иногда называемого обвалочным стержнем). Сначала рельсы площадки устанавливаются на обоих концах дренажной трассы на разной высоте с разницей в необходимом уклоне.
Этот процесс выполняется геодезистом участка с использованием уровня участка или уровня воды для точного переноса уровней между каждым концом дренажной трассы.Затем траншея выкапывается до необходимого падения или при необходимости засыпается. Затем используются два оперативника; один, который видит свой глаз между поручнями площадки и инструктирует своего партнера поднимать или опускать путешественника, поднимая или опуская при необходимости стержень для обвалки (см. Рисунок 12).

  • Рисунок 11 — Градиентная плата

  • Рисунок 12 — Обустройство падения


Выбор градиента

Пропускная способность трубы будет зависеть от уклона, падения или наклона, на котором труба уложена.Увеличение градиента увеличивает пропускную способность. Важно, чтобы труба была проложена с самоочищающимся уклоном.
Если вода течет слишком медленно, у нее не будет достаточной скорости и толчка, чтобы унести с собой твердое вещество; однако там, где она течет слишком быстро, вода оставляет твердые частицы.
Количество потока, проходящего через трубу, также влияет на градиент; и там, где можно ожидать прерывистого потока, дающего небольшую глубину потока воды, рекомендуется увеличить градиент.Правило Магуайра иногда используется для определения градиентов самоочищения с прерывистым или низким расходом и основано на расчете, в котором диаметр трубы делится на 2,5: например, 100 мм ÷ 2,5 = 40. Следовательно, падение будет равно 1 : 40.
Правило Магуайра


Диаметр трубы (мм)

Рекомендуемая осень

100

1 из 40

150

1 из 60

225

1 из 90

Расчет дренажа

Для расчета разницы уровней на двух концах слива используется простая формула:
Длина прогона ÷ Градиент
Градиент всегда выражается как «1 на заданном расстоянии», например. г .:
1:40 означает падение с 1 мм с 40 мм или с 1 метра с 40 метров
1:60 означает падение с 1 мм с 60 мм или с 1 метра с 60 метров

Пример 1: Если 100-миллиметровая дренажная труба длиной 70 м проложена с уклоном 1:40, то какова будет разница в уровне двух концов.
Длина пробега
Градиент

= 70
40

= 1.75 м или 1750 мм

Вопрос 1: Если 100-миллиметровая дренажная труба длиной 90 м проложена с уклоном 1: 120, какая будет разница в уровнях на двух концах?

Вопрос 2: Если 150-миллиметровая дренажная труба длиной 150 м проложена с уклоном 1:60, какова будет разница в уровне двух концов?

Труба 100 мм, длина 100 м
Уложен с градиентом 1 из 100
Какая разница в уровне?
Ответ = 1м

100мм труба длиной 100м
Уложен с уклоном 1 из 50

Какая разница в уровне? 100 Длина трубы
Ответ = 2м 50 Градиент

100мм труба длиной 100м
Уложен с уклоном 1 из 25

Какая разница в уровне? 100
Ответ = 4м 25

100мм труба длиной 100м
Уложен с уклоном 1: 120

Какая разница в уровне? 90
Ответ =. 75 м или 750 мм 120

Подземные дренажные системы должны хорошо вентилироваться по двум основным причинам:

  • Для поддержания равновесия давления между воздухом внутри дренажа и воздухом в атмосфере. Если, например, давление воздуха в канализации будет ниже, чем давление в атмосфере, заглушки желобов и туалетов будут очень быстро разрушены, и загрязненный воздух из канализации попадет в здание и его прилегающие территории.
  • Для предотвращения скопления загрязненного воздуха и, возможно, опасных газов. На сточные воды очень быстро воздействуют бактерии, которые процветают и размножаются в темных безвоздушных средах. При их воздействии на сточные воды образуются газы, которые не только имеют неприятный запах, но также потенциально опасны из-за их воспламеняемости. Действие бактерий при разрушении сточных вод является совершенно нормальным, но оно должно ограничиваться работами по удалению сточных вод и не должно происходить в канализационной системе дома.

Используемая система вентиляции будет зависеть от того, используются ли перехватывающие ловушки. Когда используется перехватывающая ловушка, она размещается в смотровой камере, которая выбрасывается в атмосферу через впуск свежего воздуха (см. Рис. 13).
Верхний конец или самая высокая точка слива также должны заканчиваться вентиляционной трубой, которая, по сути, действует как дымоход, через который дренажный воздух может выпускаться в атмосферу. Поскольку горячая вода часто сбрасывается в канализацию, воздух в ней теплее, чем в атмосфере, и движение воздуха через систему происходит за счет конвекции.
В тех случаях, когда перехватчик не установлен (а это имеет место в большинстве современных разработок), и стоки в доме, и общественные коллекторы вентилируются следующим образом. Воздух попадает в канализацию через вентиляционные трубы канализации или, чаще, через отверстия, которые можно увидеть в крышках канализационных люков. Этот поток воздуха проходит через дренажную систему трубопроводов и снова попадает в атмосферу через главную вентиляционную трубу каждого здания. Он обеспечивает тщательную продувку как канализационных, так и домашних сточных вод.Рисунок 14 иллюстрирует этот метод дренажной вентиляции. Следует подчеркнуть, что дренажные вентиляционные трубы следует устанавливать в самой высокой точке дренажа, чтобы избежать длинных непроветриваемых ответвлений.
Вентиляционная труба должна заканчиваться на высоте не менее 900 мм над любым окном на расстоянии 3 м по горизонтали от трубы, а к верхней части трубы должен быть прикреплен проволочный баллон для предотвращения гнездования птиц или попадания мусора.

  • Рисунок 13 — Вентиляция стоков

  • Рисунок 14 — Вентиляция водостоков


После того, как слив был проложен и перед засыпкой или заливкой бетона или гранулированного материала вокруг труб, его следует испытать.
Три основных метода проверки подземных водостоков на прочность:

  • Тесты воды.
  • Воздушные испытания.
  • Дымовые испытания.

В случае утечки неисправную трубу или соединение необходимо исправить, а слив снова проверить. По возможности, испытания следует проводить между люками и короткими отводами, испытываемыми вместе с основной дренажной системой. Длинные отводы и люки следует проверять отдельно.Испытание перед засыпкой следует провести как можно скорее, а трубу следует поддержать, чтобы предотвратить любое движение дренажа во время испытания.

Тесты на воду

  • Слив должен быть заполнен водой, чтобы обеспечить испытательное давление, равное 1,5 м водяного столба над нижним краем слива в верхнем конце, но не более 4 м водяного столба над нижним краем слива. . Сливы с крутым уклоном следует проверять поэтапно, чтобы напор воды на нижнем конце не превышал 4 м.
  • Трубопровод должен постоять два часа и долить воду.
  • Через два часа следует измерить потерю воды из трубопровода, отметив количество воды, необходимое для поддержания испытательной головки в течение 30 минут. Падение воды, необходимое в емкости или стояке, может быть вызвано одной или несколькими из следующих причин:
  • Поглощение трубами или соединениями;
  • Захваченный воздух;
  • Запотевание труб и стыков;
  • Утечка из дефектных труб или соединений;
  • Утечка из пробок.

Заключительный тест на воду

Скорость потери воды не должна превышать 1 литр / час на метр диаметра на метр длины участка трубы. Для труб различного размера коэффициент потерь на метр длины в течение 30-минутного периода составляет 0,05 литра для трубы 100 мм, 0,08 литра для трубы 150 мм и 0,12 литра для трубы 225 мм.

Воздушные испытания

Воздушное испытание обычно применяется, если для испытания недостаточно воды или если есть трудности с ее утилизацией по завершении испытания.Воздушные испытания обычно проходят под давлением до 100 мм (как показано на U-образном манометре) в течение 10–15 минут, в течение которых падение давления на манометре не должно превышать 25 мм.
Преимущество испытания воздухом заключается в том, что все части слива подвергаются одинаковому давлению, в отличие от испытания водой, когда нижний конец находится под более высоким давлением, чем вход.
Тройник с тремя клапанами подключается к манометру (U-образному манометру), ручному насосу и шлангу. Шланг пропускается через уплотнение сифона Gulley.Когда клапаны A и C открыты, а клапан B закрыт, в систему закачивается воздух.
Давление воздуха периодически проверяется путем открытия клапана B. По достижении испытательного давления клапан A закрывается, а клапан B открывается. Давление воздуха теперь регистрируется на U-образном манометре. Если система исправна, разница уровней на манометре сохранится. В случае утечки уровни вернутся к нулю.

  • Испытание на воздухе систем удаления отходов и почвы

Дымовые испытания

Дымовой тест используется как для проверки работоспособности системы, так и для отслеживания предполагаемой утечки. Его можно одинаково хорошо использовать для испытания наземного грунта, сточных и вентиляционных труб.
Все водяные затворы должны быть заполнены водой, а все отводы и вентиляционные отверстия должны быть закрыты, кроме одного. Затем дым закачивается в систему через контрольную пробку, которая устанавливается в самой нижней точке слива или трубы.
Самый высокий вентиль остается открытым, пока не начнет выходить дым. На этом этапе вентиляционное отверстие закрывается, и откачка продолжается до тех пор, пока внутри дымовой машины не будет создано достаточное давление, чтобы поднять купол примерно на 50 мм.Теперь перекачка прекращается, и система остается в тесте в течение 5 минут. Если купол остается в поднятом положении, система исправна. Если купол упадет или не поднимется, появится индикация утечки. Перекачка продолжается, пока система проверяется на утечку дыма.
Этот тест не следует использовать для пластиковых систем из-за вредного воздействия дыма на некоторые типы пластика.


Конструкция дренажной системы может допускать включение любого из целого ряда оврагов или ловушек, чтобы обеспечить соблюдение проектных характеристик.

Бензиновый перехватчик

Устройство смотровых камер, предназначенное для предотвращения попадания бензина в общественную канализацию. Бензиновый перехватчик сконструирован таким образом, что он может подниматься на поверхность хранящейся воды (бензин легче воды) и безопасно испаряться в атмосферу. Обратите внимание, что в первой камере выходная труба короче двух следующих; это необходимо для того, чтобы песок и шлам оседали и накапливались, не забивая конец трубы.Для одноместного гаража может быть достаточно глубокого ГАРАЖНОГО ГАРАЖА (см. Рис. 1).

Дворовые и гаражные овраги

Большой овраг с отстойником для сбора песка или щели, которые в противном случае могут заблокировать выпускную трубу. Ведро следует периодически снимать для очистки (см. Рис. 2).

Овраги от наводнений

Фитинг, предназначенный для предотвращения переполнения или затопления стоков поверхностных вод. В показанном типе шара, когда происходит обратный поток или перекачка, шар поднимается на нижнюю сторону крышки доступа, пока не сядет в резиновое гнездо, предотвращая дальнейший поток в любом направлении, пока паводковая вода не спадет (см. Рис. 3).

Жироуловитель

Жироуловитель — это устройство, в котором находится некоторое количество воды и которое спроектировано таким образом, чтобы в случае слива жира из столовой в канализацию он, достигнув воды, охладился и затвердел. Более легкие твердые частицы поднимались бы на поверхность и собирались в твердую лепешку; более тяжелые твердые частицы опускались бы и собирались в оцинкованном поддоне. Периодически поддон следует поднимать, удаляя всю накопившуюся смазку. Некоторые жироуловители предназначены для установки под раковинами, но в большинстве случаев они устанавливаются снаружи здания (см. Рис. 4).

Перехватывающая ловушка

Тип бегущей ловушки, которая обычно встречается в старых домах в смотровой камере, ближайшей к основной канализации. Основная функция перехватывающей ловушки — предотвращать попадание канализационного газа в стоки дома, но в настоящее время, поскольку дренажные системы лучше спроектированы, а канализационные газы редко вызывают проблемы, в большинстве случаев перехватывающая ловушка не используется. В прошлом перехватывающая ловушка была частой причиной засоров из-за скопления мусора в ловушке (см. Рис. 5).

Ловушка оврага

Желоб — это дренажный патрубок, предназначенный для приема поверхностной и / или грязной воды из сточных труб. Цель ловушки желоба — обеспечить ловушку, предотвращающую попадание запахов из дренажа в атмосферу (см. Рис. 6)

Перекресток Армстронга

Тип разветвления доступа (часто называемый AJ) — это, по сути, миниатюрный люк (см. Рис. 7).

  • Жироуловители и овраги

Привязка
Бетон, который спускается от верха дренажной трубы к основанию (см. Рис. 1).
Скамья
Наклонные стороны построены в основании СМОТРОВОЙ КАМЕРЫ для предотвращения накопления твердых отложений (см. Рис. 2).
Инвертировать
Самая низкая точка внутренней поверхности слива, канализации или канала (см. Рис. 3)
Софит
Наивысшая точка внутренней поверхности трубопровода на любом поперечном сечении (см. Рис. 5)
Люк
Камера, обычно сооружаемая из кирпича или бетона и предназначенная для обнажения участка открытой трубы в виде канала у ее основания.Если камера достаточно велика для работы, она определяется как люк, что, безусловно, имеет место во всех камерах глубиной более 1 метра.
Самоочищающийся градиент
Наклон, на который укладывается горизонтальный сливной патрубок или водосток. Если труба проложена со слишком крутым уклоном, вода будет течь по трубе очень быстро, оставляя твердое вещество позади. Точно так же, если градиент слишком мелкий, вода будет течь очень медленно, и ее будет недостаточно, чтобы унести с собой твердое вещество.
Скорость самоочищения
Скорость или скорость, с которой вода течет по трубе или каналу, чтобы гарантировать отсутствие отложений твердого вещества.
Сливная пробка
Съемное расширяющееся устройство, используемое для перекрытия части дренажа, обычно в целях тестирования.
Глазка для очистки
Отверстие для доступа в трубе или трубопроводной арматуре, предназначенное для облегчения устранения препятствий и снабженное крышкой, заглушкой или заглушкой.

  • Рис. 1, 2 и 3 — вытягивание, наклон и перевертывание

Источник: http://local.ecollege.ie/Content/APPRENTICE/liu/Plumbing_notes/Below_Ground_Sanitation_M2_U13. doc

Если вы являетесь автором приведенного выше текста и не соглашаетесь делиться своими знаниями для преподавания , исследования, стипендия (для добросовестного использования, как указано в авторских правах США), отправьте нам электронное письмо, и мы быстро удалим ваш текст.Добросовестное использование — это ограничение и исключение из исключительного права, предоставленного законом об авторском праве автору творческой работы. В законах США об авторском праве добросовестное использование — это доктрина, которая разрешает ограниченное использование материалов, защищенных авторским правом, без получения разрешения от правообладателей. Примеры добросовестного использования включают комментарии, поисковые системы, критику, репортажи, исследования, обучение, архивирование библиотек и стипендии. Он предусматривает легальное, нелицензионное цитирование или включение материалов, защищенных авторским правом, в работы других авторов в соответствии с четырехфакторным балансирующим тестом. (источник: http://en.wikipedia.org/wiki/Fair_use)

Информация о медицине и здоровье, содержащаяся на сайте, носит общий характер и цель , которая является чисто информативной и по этой причине не может в любом случае заменить совет врача или квалифицированного лица, имеющего законную профессию.

Тексты являются собственностью их авторов, и мы благодарим их за предоставленную нам возможность бесплатно делиться своими текстами с учащимися, преподавателями и пользователями Интернета, которые будут использоваться только в иллюстративных образовательных и научных целях.

Подземный дренаж — тротуар Interactive

Подземный дренаж связан с удалением воды, которая просачивается через нижележащее земляное полотно или содержится в нем. Эта вода, обычно являющаяся результатом высокого уровня грунтовых вод или исключительно влажной погоды, может накапливаться под конструкцией дорожного покрытия двумя основными способами:

  • Гравитационный поток . Вода из окружающих областей может поглощаться почвой, а затем течь под действием силы тяжести в области под конструкцией дорожного покрытия.В дорожном покрытии с большим количеством воздушных пустот (более 8–9 процентов) вода может просачиваться вниз через саму конструкцию дорожного покрытия.
  • Капиллярный подъем . Капиллярный подъем — это подъем жидкости выше уровня нулевого давления из-за чистой восходящей силы, создаваемой притяжением молекул воды к твердой поверхности (например, почве). Капиллярный подъем может быть значительным, до 6 м (20 футов) и более. В целом, чем меньше размер зерна почвы, тем больше вероятность капиллярного подъема. Часто капиллярный подъем является проблемой в районах с высоким уровнем грунтовых вод.

Большинство дорожных покрытий работают надлежащим образом без учета этих эффектов. Однако покрытия HMA могут разрушиться из-за разрушения опоры земляного полотна в результате чрезмерной влажности или других проблем, связанных с водой. Хотя лучшим решением обычно является предотвращение инфильтрации воды с помощью мер поверхностного дренажа, подземный дренаж может быть полезным, однако его нужно делать разумно, потому что это может быть в некоторой степени похоже на лечение симптома, а не проблемы. Подземный дренаж состоит из трех основных элементов (рисунки 1, 2 и 3):

  1. Проницаемое основание для быстрого удаления воды, попадающей в конструкцию дорожного покрытия.Согласно недавнему исследованию, проведенному в Калифорнии, пропитанные асфальтом проницаемые слои основания могут отслаиваться и забиваться мелкой фракцией, что ослабляет общую структуру дорожного покрытия.
  2. Способ отвода удаленной воды от конструкции дорожного покрытия. По крайней мере, это может быть основание с уклоном в сторону дренажной канавы. В лучшем случае это может быть система коллектора труб.
  3. Фильтрующий слой (например, геотекстиль, слой гранулированного заполнителя или HMA) для предотвращения миграции мелких частиц в проницаемое основание из земляного полотна, основания или материала основания уступа.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
