ᐈ Нужно ли накрывать Инфракрасный пол полиэтиленовой пленкой? Ответ в статье

В последнее время наши клиенты после покупки инфракрасного теплого пола, при самостоятельном монтаже, задают вопрос «Нужна ли полиэтиленовая пленка поверх нагревательной?»

На нашем сайте в инструкции по монтажу пленочного пола под ламинат отсутствует информация относительно полиэтиленовой пленки, однако в сети интернет, особенно в YouTube присутствует не мало роликов, где мастера строго рекомендуют ее использовать.

Давайте вместе разберемся, нужна ли полиэтиленовая пленка сверху над пленочным полом, какие её преимущества и недостатки.

Полиэтиленовая пленка над пленочным полом – общие положения

Полиэтиленовую пленку иногда стелят поверх нагревательной непосредственно перед укладкой ламината. Нам известно несколько трактовок данного действия:

• 1. «Полиэтиленовая пленка нужна в качестве гидробарьера защищаемого ИК-пленку»

  Сомнительное применение, в первую очередь из-за того, что инфракрасная нагревательная пленка полностью герметична и незначительная влага повредить ее не сможет.

  К тому же, если вы используете качественную подложку под пленочный пол (например, полифом или Е-пекс), она уже имеет в своем основании гидробарьер, а сверху нагревательная пленка защищена самим напольным покрытием.

• 2. «Полиэтиленовая пленка нужна для того, чтобы не прорезать ИК-пленку ребром ламината при его установке и защелкивании в замок»

  На первый взгляд, в теории данная версия может показаться правдоподобной. Действительно, в процессе сборки ламината при защелкивании доски в замок, местами острое ребро доски может создавать излишние давление на ИК-пленку.

  Однако, если речь идет о качественной ик-пленке (не самой дешевой), то она весьма эластичная и плотная. На практике за 10 лет не было зафиксировано ни одного случая, когда бы при монтаже ламината или паркета, доской удалось прорезать нагревательную пленку, таких производителей как Hot-Film, Heat Plus, Rexva, Enerpia.

  В случае если вы укладываете самую дешевую (зачастую китайского производства) нагревательную пленку, мы рекомендуем использовать полиэтиленовую пленку сверху — для дополнительной механической защиты.

Также аргументированным оправданием использования полиэтиленовой пленки вместе с пленочным полом является функция дополнительного гидробарьера в случаях полного затопления квартиры (комнаты) в момент работы пленочного инфракрасного теплого пола.

В этом случае, такая конструкция будет более безопасна, если в этот момент люди находятся внутри квартиры. Однако такие ситуации на деле практически не встречаются.

Минусы от использования полиэтиленовой пленки поверх инфракрасного пола

К существенным минусам использования полиэтиленовой пленки поверх инфракрасной относится ухудшенная теплопередача между нагревателем и ламинатом. Именно поэтому наши специалисты никогда не используют в таких конструкциях полиэтилен.

Дело в том, что полиэтилен является дополнительной прослойкой ухудшающей теплопередачу от инфракрасной пленки к ламинату. В процессе эксплуатации (при нагреве и остывании) на полиэтилене могут сформироваться «волны».

И тут нужно понимать, что любой воздушный зазор между нагревательной пленкой и напольным покрытием (даже самый минимальный) в разы ухудшает теплопередачу между ик-пленкой и ламинатом и может способствовать незначительному локальному перегреву участков ИК-пленки, так как воздух является – теплоизолятором.

Другими словами, если полиэтилен не плотно пилягает к нагревательной пленки — эффективность обогрева снижается. Не плотное прилягание может образоваться из-за температурных расширений материала.

Когда стоит применять полиэтиленовую пленку вместе с инфракрасной?

Несмотря на то, что особой выгоды от использования полиэтилена при монтаже пленочного пола под ламинат — нету, в каталоге нашего интернет-магазина данный товар присутствует.

Дело в том, что полиэтиленовая пленка является обязательным слоем при монтаже пленочного пола под цементную стяжку. Более подробно об этой технологии читайте тут

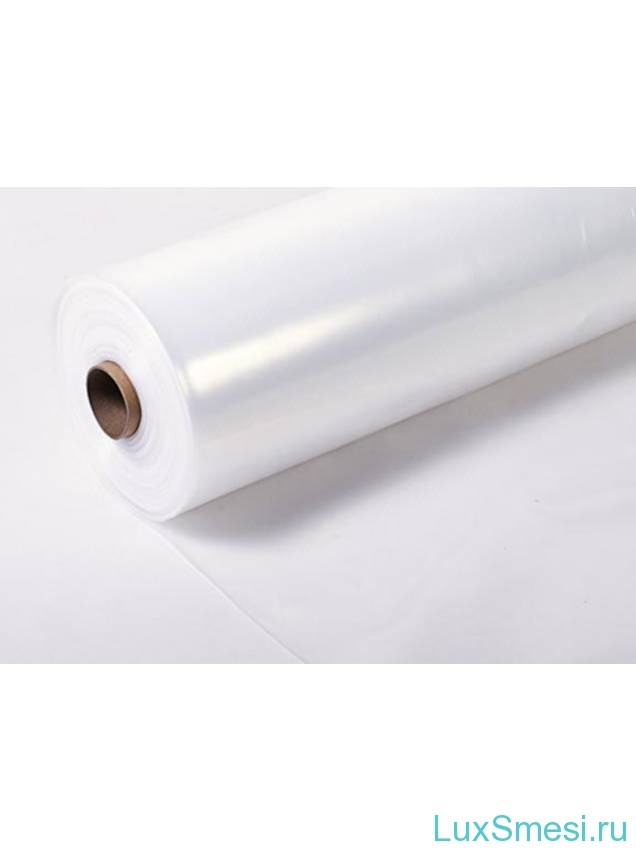

Полиэтиленовая пленка для теплого пола.

Полиэтиленовая пленка под ламинат

Выбрать полиэтиленовая пленка по параметрам, фото, стоимости.

Выберите характеристики

Вид

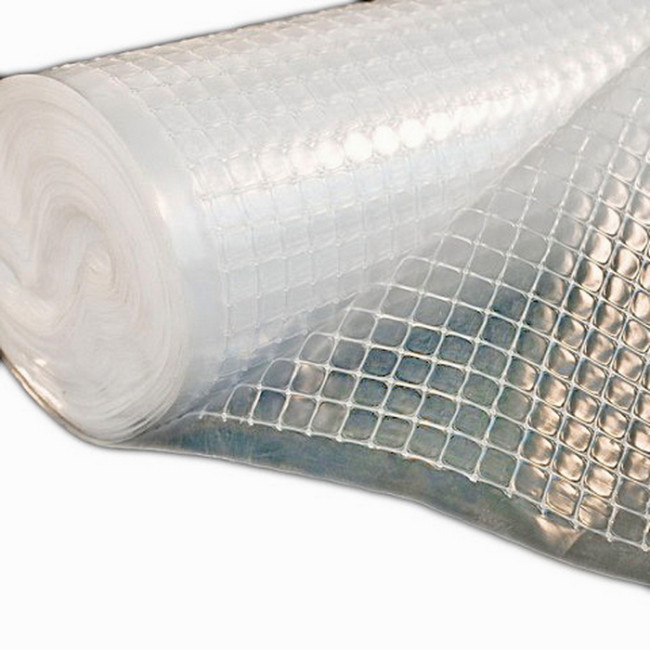

Парниковая Техническая Армированная Термоусадочная

Ширина полотна, мм

1500 (стандартная) 1000 2000 (армированная)

Тип

рукав полурукав полотно

Длина намотки, м

100 (стандарт) 25 (армированная) 50 50 (армированная)

Толщина полотна, мкм

120 (стандарт) 60 80 100 150 150 200

Кол-во рулонов, шт

1 2 3 4 5 10 15 20 >20 (опт.)

При укладке ламината и паркета часто используется полиэтиленовая пленка для пола высокого качества. Она нужна для гидроизоляции основания, а также способствует ровной укладке. В настоящее время покупают специальную пленку, а также подложку пенополиэтиленовую. Второй вариант несколько дешевле.

Полиэтиленовая пленка используется для паро — и водоизоляции в панели.

Наиболее распространенная пленка 0,2 мм, которая всегда есть у нас на складе. Максимальная ширина составляет до 3 м. Перед началом укладки нужно знать несколько основных правил. Так, нужно помнить, что некоторые полосы материала следует укладывать с 20-25 см. нахлестом. Склейку необходимо производить липкой лентой. Возле стены пленка должна быть завернутой вверх на пару сантиметров.

Прозрачная пленка более подходит для укладки, поскольку с ее помощью можно точно выполнить работу. Также при проведении ремонтно-строительных работ пленка может использоваться как защитное покрытие для паркета.

Таким образом, можно уберечь напольное покрытие от царапин и других повреждений. Она быстро и легко укладывается даже усилиями одного человека. Для таких целей мы рекомендуем применять пленку вторичного производства — она немного дешевле пленки первичного производства.

Для ламината чаще всего используется пленка толщиной 2 мм, для паркета – 3 мм. Для более плотного прилегания к полу можно использовать пленку со специальными добавками, на стены она не будет загибаться. Продается пленка, как в рулонах, так и в погонных метрах. Длина в рулонах составляет 50 и 100 метров. Ширина — до 2 метров. Если вам необходима полиэтиленовая пленка для пола хорошего качества, обращайтесь в компанию «ЛЕНТАПАК».

Полиэтиленовая пленка для теплого пола

При укладке современных напольных покрытий применяется полиэтиленовая пленка для теплого пола разной плотности. Чаще всего используются гидроизоляционные и изоляционные пленки разных цветов. Внешне такие пленки похожи на пленки для садово-огородных работ. Однако благодаря дополнительным добавкам такая пленка устойчива к химическим веществам. Также такие пленочные покрытия используются для изоляции стен и фундаментов. Пленки производятся в виде рукава или полурукава. Наматываются на пластиковые шпули разного диаметра.

Ширина пленки от 100 до 2000 мм. Выпускается пленка прозрачная и цветная, стабилизационная и не стабилизационная.

Пленка используется в качестве изоляции между основанием пола и напольными покрытиями. Ее обычно укладывают под утеплительной подложкой из пенополистирола (которую можно приобрести у нас). Совместное использование этих материалов позволяет решить две задачи: теплый пол и гидроизоляция. Особенно это актуально, если в помещении переизбыток влаги. Так в ванной комнате следует делать влагоизоляцию. Даже в тех случаях, когда укладывается керамическая плитка. Все участки, которые имеют контакт с водой, необходимо изолировать пленкой.

Лучше использовать гидроизоляционную пленку толщиной до 200 мкм. Она продается у нас в рулонах и погонными метрами. Если ее использовать в таком качестве, то срок годности ее практически неограничен, поскольку она не будет испытывать больших нагрузок, выполняя роль буфера между основанием и напольным покрытием.

Некоторые пленки обладают звукоизоляционными свойствами. Если вам необходима полиэтиленовая пленка для теплого пола хорошего качества, обращайтесь в компанию «ЛЕНТАПАК».

Полиэтиленовая пленка под ламинат

Для правильной укладки ламината используется полиэтиленовая пленка под ламинат в виде подложки. Она необходима в тех случаях, когда ламинат укладывают на бетонную поверхность или цементную стяжку. Учитывая минимальный допуск перепада высот основания (около 2 мм) под ламинированный пол, его (основание) выравнивают самовыравнивающими смесями до нужного уровня.

Бетонное или цементное основание имеют свойство накапливать влагу. А если ее переизбыток, то это рано или поздно негативным образом скажется на ламинате. Избежать этого можно, используя полиэтиленовую пленку. Она будет выполнять функцию гидро — и пароизоляции. Обычно используется пленка толщиной 150-200 мкм. Приобрести такую пленку можно в компании «ЛЕНТАПАК». Пленку можно купить в рулонах по 50 и 100 метров, а также в погонных метрах. Весь товар сертифицирован и безопасен. Для качественной гидроизоляции мы рекомендуем пароизоляционную прозрачную пленку первичного производства.

Особенности укладки пленки

Перед укладкой подложки нужно, чтобы основание было чистым, ровным и сухим. Пленка укладывается полосами, которые склеиваются липкой лентой. Возле стены пленка должна быть завернутой вверх на пару сантиметров. Клеить лучше вдвоем, чтобы получить ровные покрытия. Полосы накладываются перпендикулярно ламинатным панелям внахлест до 20 см. Помимо пленки еще укладывают пенопропиленовую подложку, которая гасит шумы при шагах, а также препятствует попаданию влаги и воды внутрь ламината. В целом укладка пленки не займет много времени и усилий, но лучшее эту работу проводить вдвоем.

Если вам необходима полиэтиленовая пленка под ламинат по приемлемым ценам, обращайтесь к нам или делайте заказ на сайте.

Пленка для теплого пола – виды и характеристики

Инфракрасная пленка для теплого пола

Основой создания инфракрасной (ИК) термопленки является интерпретация такого природного явления, как теплообмен окружающей среды за счет действия инфракрасных лучей. Например, солнце за светлое время суток постепенно прогревает воздух, землю, воду и все здания, а нагретые предметы, соответственно, отдают это тепло окружающему их пространству. Аналогично функционирует ИК-пленка для теплого пола.

Принцип действия

Основные структурные элементы термопленок и их выполняемую роль можно представить так:

Слой	Выполняемая функция
Греющий элемент (карбоновая паста либо углеродно-волокнистое вещество)	Трансформирует электроэнергию в тепловую.
Фольга (медные шины с вкраплением серебра)	Выступает как проводник электрического тока, равномерно распределяет образовавшейся тепло по всей поверхности материала.
Пленка – ламинация	Изолирует и защищает рабочие структурные элементы от негативного воздействия влаги и/или механических повреждений.
Нагревательные составляющие с защитной пленкой	Отвечают за прогрев пола.

С момента поступления электрического тока на нагревательные элементы, пол начинает прогреваться. Электрический ток проходит через греющиеся детали конструкции и преобразуется в тепловую энергию. Она контактным методом от нагревателя направляется на двустороннюю полиэтиленовую пленку, обе стороны которой сразу же начинают активно продуцировать тепло. Таким образом, ИК-пленка непосредственно становится источником тепла.

Основные технические характеристики

Для того чтобы грамотно рассчитать необходимое количество материала, его максимальную мощность, а также сделать правильную разметку и расположение полотен на поверхности, следует обратить внимание на эксплуатационные показатели конкретной приобретаемой марки.

Если говорить об «усредненном значение», то ИК-пленкам свойственны следующие технические данные:

• Ширина рулона варьируется от 50 см до 100 см. Как правило, для жилых (бытовых) помещений используется материал 500-600 мм шириной, а для крупных, в том числе промышленных объектов – 700-1000 мм, длина – 0,25-50 см, толщина 0,4-0,5 мм.
• Длина одной полосы термопокрытия зависит от норм, установленных самим производителем, и может находиться в диапазоне от шести до пятидесяти метров. При использовании широких полос ИК-пленки целесообразно обустраивать раздельное подключение разных половинок путем подключения двух и более терморегуляторов.
• Для подключения применяется типовая бытовая однофазная сеть с напряжением 220 В.
• Максимальная мощность – от 150 до 230 Вт/кв.м. Данный показатель в полной мере зависит от установки индивидуальных технико-эксплуатационных показателей производителя материала.

  По статистике для поддержания температуры помещения в 20-25 С, что приравнивается к 30 С на поверхности пола необходимо электропотребление диапазона 25-45 Вт/кв.

  м.

• Пиковый показатель плавления материала составляет 2500С. Этого значения невозможно достигнуть при правильном монтаже с соблюдением всех технических правил и инструкций.
• Для нагревания ИК-покрытия до максимальной температуры требуется около трех минут.
• Источник питания — электросеть с напряжением 220В.
• Экономия потребления электроэнергии в помещениях, оборудованных ИК-полом, достигает 25% при условии, что покрытие термопленкой составляет не менее 80%.
• Гарантия на материал от известных брендов может достигать десяти лет.

Разновидности ИК-пленки

Несмотря на относительно недавнюю популярность инфракрасных теплых полов, производители сегодня предлагают своим покупателям достаточно обширный ассортимент. В основе классификации, как правило, лежит принцип функционирования.

1. Стержневой тип теплого пола. Карбоновые стрежни (углеродная паста со специальными добавками) отвечают за нагрев термопленки. Такая система в сравнении с другими видами способна экономить до 50-60% электроэнергии. Однако повсеместному применению стержневых ИК-полов мешает их высокая стоимость.
2. Пленочный тип. Представляет собой комбинацию двух полимерных слоев, между которыми располагаются волокна, выступающие в роли нагревательных элементов. Пленка при нагревании отличается показателями гибкости, прочности и износостойкости, а также является прекрасным диэлектриком.

   Исходя из состава, из которого непосредственно изготавливается нагревательный элемент, пленочные ИК-покрытия подразделяются на: углеродные, изготовленные с применением карбона и графита; биметаллические, в состав которых входит медь и алюминий.

Также существует классификация по уровню нагрева:

• Высокотемпературный тип (до 55 С). Целесообразно применять в помещениях, где такие полы будут являться единственным источником тепла. Востребованы под покрытия пола из керамической плитки, керамзита, обустройстве инфракрасных саун или плинтусного обогрева.
• Низкотемпературный тип (до 27 С). Отлично сочетаются с линолеумом, ламинатом, ковролином или паркетом.

• Легкость монтажа и ремонта. Установить и подключить теплый пол на ИК-излучении достаточно просто, даже без вызова специалистов. Например, монтаж водяного или электрического теплого пола требует обустройство цементной стяжки, что значительно сложнее. Если в какой-то момент один элемент саморегулирующейся системы обогрева вышел из строя, то его также можно самостоятельно заменить и устранить поломку.
• Возможен полный демонтаж без ущерба системы при необходимости, например, при переезде из одного помещения в другое.
• Универсальность исполнения. Теплоотражающая инфракрасная пленка может быть установлена в сочетании с любым напольным покрытием. Также ее можно монтировать не только на горизонтальную, но и на вертикальную, и даже наклонную поверхность.
• Надежность. ИК-покрытие способно функционировать без перебоев в течение продолжительного времени. Многие производители дают приблизительно десять лет эксплуатационной гарантии. Справедливости ради стоит отметить, что термодатчики и терморегуляторы объективно могут прослужить меньше года на два.
• Экономия электроэнергии.
• Быстрота прогрева воздуха в помещении за относительно короткий временной промежуток с равномерным распределением тепловой энергии по всей обогреваемой плоскости.
• Полное отсутствие шума при рабочем процессе.
• Отсутствие электромагнитного излучения.

• Строгая необходимость по соблюдению точности схемы установки и/или соединения.
• Тщательная, возможно многоэтапная подготовка основания перед проведением монтажных работ.
• На поверхность, оборудованную ИК-пленкой, категорически запрещается ставить тяжелые вещи, предметы, мебель и прочее.

Виды пленок под водяной теплый пол

Для системы отопления поверхности водяного пола такого типа на практике чаще всего в качестве подложки под теплоотражающую пленку используется вспененный полиэтилен либо полипропилен, покрытый сверху металлизированным полотном или лавсановым покрытием. Последние помогают теплу равномерно распределяться по всему периметру обогреваемой поверхности, а полиэтилен (полипропилен) выполняет роль теплоизолятора всей конструкции.

Присутствие пеноматериала дает возможность препятствовать потери тепла в бетонной стяжке (нижнем ярусе). К тому же материал легко адаптируется к высоким температурным показателям (до 90 С и больше), что позволяет монтировать трубопроводы непосредственно в теплоизолятор.

При этом пленка под водяной теплый пол также обеспечивает отличную продуваемость, а также необходимый оптимальный уровень теплоизоляции конструкции. Как следствие, в слоях не скапливается влага, не появляются различные патогенные микроорганизмы.

Если кроме качественного пола необходимо при обустройстве соблюдать и высокий показатель экологичности, то целесообразно использовать рулонную пробковую пленку. Конечно, это будет несколько дороже в конечной стоимости, но даст абсолютную гарантию натуральности покрытия, которые не будет выделять при нагревании вредных веществ.

К тому же пробка способна отлично отводить образовавшееся тепло, не боится излишек влаги, больших нагрузок, имеет свойство пружинить и прекрасно сохранять первоначальную форму.  Также достаточно часто в качестве пленки под водяную отопительную систему применяется фольга. Она считается наиболее эффективной в плане экономии электроэнергии.

Существует несколько оценочных параметров, предъявляемых к качественным пленкам:

1. Показатели упругости и прочности при сжатии. Дело в том, что такая система, как теплый водяной пол обладает достаточно большим весом, особенно если в конструкции используются трубы из меди.

   Именно по этой причине подложка ни в коем случае не должна каким-либо образом деформироваться и при любых обстоятельствах возвращаться в первоначальную форму.

2. Устойчивость к температурным перепадам. Качество пленочного материала во многом зависит от сохранения им своих эксплуатационных показателей при режиме смены температуры.
3. Одним из наиглавнейших показателей является низкий коэффициент теплопроводности. Идеальный вариант – сочетание данного показателя с маленькой толщиной материала, в силу того, что обустройство системы водяного пола и так значительно уменьшает высоту помещения.
4. Устойчивость при длительных контактах с водой. Несмотря на то, что система таких полов предусматривает наличие надежной гидроизоляции, от случайных протечек при аварийных ситуациях никто не застрахован.

   Подложка, как гидроизоляционный элемент в том числе, не должна впитывать большие объемы влаги. Если же это произошло, то материал должен сам быстро просохнуть без обязательного демонтажа всей конструкции.

Вне зависимости от вида выбранного типа ИК-покрытия, его обустройство и подключение должно происходить в строгом соответствии с техникой безопасности, чтобы избежать случайного поражения электрическим током.

Отзывы покупателей о теплых полах ИК

Пленочный теплый пол под ламинат. Укладка пленочного теплого пола под ламинат

Существует много вариантов напольного покрытия, которые сегодня используются при строительстве и ремонте. Особой популярностью среди всего изобилия пользуется ламинат.

Помимо своей эстетической красоты, материал вполне доступный и его могут позволить себе семьи с любыми доходами. Этот вариант покрытия имитирует деревянную поверхность, благодаря чему в доме создается более уютная и комфортная обстановка. Ламинат состоит из композитного материала, который по своим характеристикам имеет не такую теплую основу, как древесина. Однако благодаря пленочным теплым полам из инфракрасной пленки можно обойти этот момент при использовании ламинатного напольного покрытия.

Теплый пол с применением пленки – это оптимальное решение для квартир и домов с централизованным отоплением. Такой вариант обогрева не требует подключения к централизованной системе и его можно установить самостоятельно не прибегая к помощи специалистов.

Существует много вариаций теплых полов, однако именно пленочные лучше всего подходят для ламината. Простота монтажа позволяет все виды монтажных работ проводить самостоятельно, что в итоге поможет экономить время и деньги.

Монтаж пленочного теплого пола

В настоящий момент пленочный теплый пол под ламинат предоставляется в виде рулона. В полипропиленовой или полиэстеровой пленке запаяна карбоновая паста. Когда электрический ток проходит через карбон, образуется много тепла. Подача питания производится за счет токопроводящих шин, которые покрыты тонким слоем серебра или меди. ИК пленка состоит из ленточных секций, которые формируют основное полотно.

При необходимости можно обрезать полотно для того, чтобы оно идеально ложилось на поверхность полов. Благодаря строению пленки даже в случае повреждения одной или нескольких лент, эффективность и работоспособность обогрева не пострадает. На рынке предлагаются рулонные пленки для теплых полов разной ширины, которые варьируют от 50 до 100 сантиметров.

Мощность пленки выбирается для каждого помещения индивидуально. Если в доме имеется стационарное или же централизованное отопление, то мощность пленки может достигать 150 Ватт на квадратный метр. Когда в доме отсутствует отопление и прогрев будет исключительно за счет теплого пола, то оптимальным вариантом станет материал имеющий мощность до 400 Ватт на квадратный метр.

Расчет площади покрытия

Для расчета и монтажа теплых полов необходимо составить чертеж помещения в точном масштабе. На плане стоит выделить те места, в которых будет установлена мебель и бытовая техника, оставшееся пространство является полезной площадью, какая будет обогревать помещение.

В зависимости от размеров полезной площади выбирается пленочный теплый пол под ламинат. Если рассмотреть пример указанный на рисунке: площадь открытого пространства составляет 13 м2, то можно использовать пленку шириной в 50 см и мощностью в 150 ватт. Для такого помещения понадобится 5 полосок по 4.8 метра длиной, что, в общем, составит 12 кв. м.

Немаловажным при установке теплого пола является и правильный выбор места для терморегулятора. К терморегулятору подключается не только основное питание, но и подача тока на пленку, а также датчик температуры. Установить регулятор нужно в таком месте, где он будет уместным и удобным при использовании.

Выбор ламината для теплого пола

Сегодня на рынке изобилие ламинатного покрытия настолько велико, что достаточно сложно подобрать именно то, что необходимо. Есть специальный ламинат, который предназначен для использования непосредственно с теплыми полами. При неправильном выборе ламината способность прогрева покрытия будет плохой.

Производители ламината специально для теплых полов предлагают усовершенствованные и приспособленные покрытия, имеющие соответствующую маркировку. Информация о марке ламината имеется в инструкции или же на упаковке. Кроме значка, который указывает на разрешение использовать материал для теплого пола, есть также информация о температурном режиме, рекомендуемым при использовании.

Немаловажным фактором при выборе ламината является класс покрытия. Высокий класс покрытия менее подвержен истиранию поверхности. Оптимальным решением будет ламинат 32 и 33 класса, он прекрасно подходит по всем критериям качества.

Подготовка поверхности

Самое первое, что стоит отметить, тот факт что укладка пленочного теплого пола под ламинат не требует использование цементных смесей и растворов. При наличии ровного пола никаких «мокрых» работ проводить не придется. Также стоит отметить, что пленочный теплый пол можно самостоятельно сделать за один день, при этом, не прибегая к помощи специалистов.

Перед тем как установить пленочный теплый пол под ламинат нужно проверить поверхность бетонной основы на наличие неровностей. Если неровности имеются, то их необходимо удалить, чтобы поверхность получилась ровной.

Вторым этапом подготовки считается уборка различного строительного мусора и пыли. Производится такая очистка при помощи домашнего пылесоса и щетки. После проведения всех подготовительных работ можно приступать к самой процедуре укладки ИК пленки.

Укладка термоизоляции

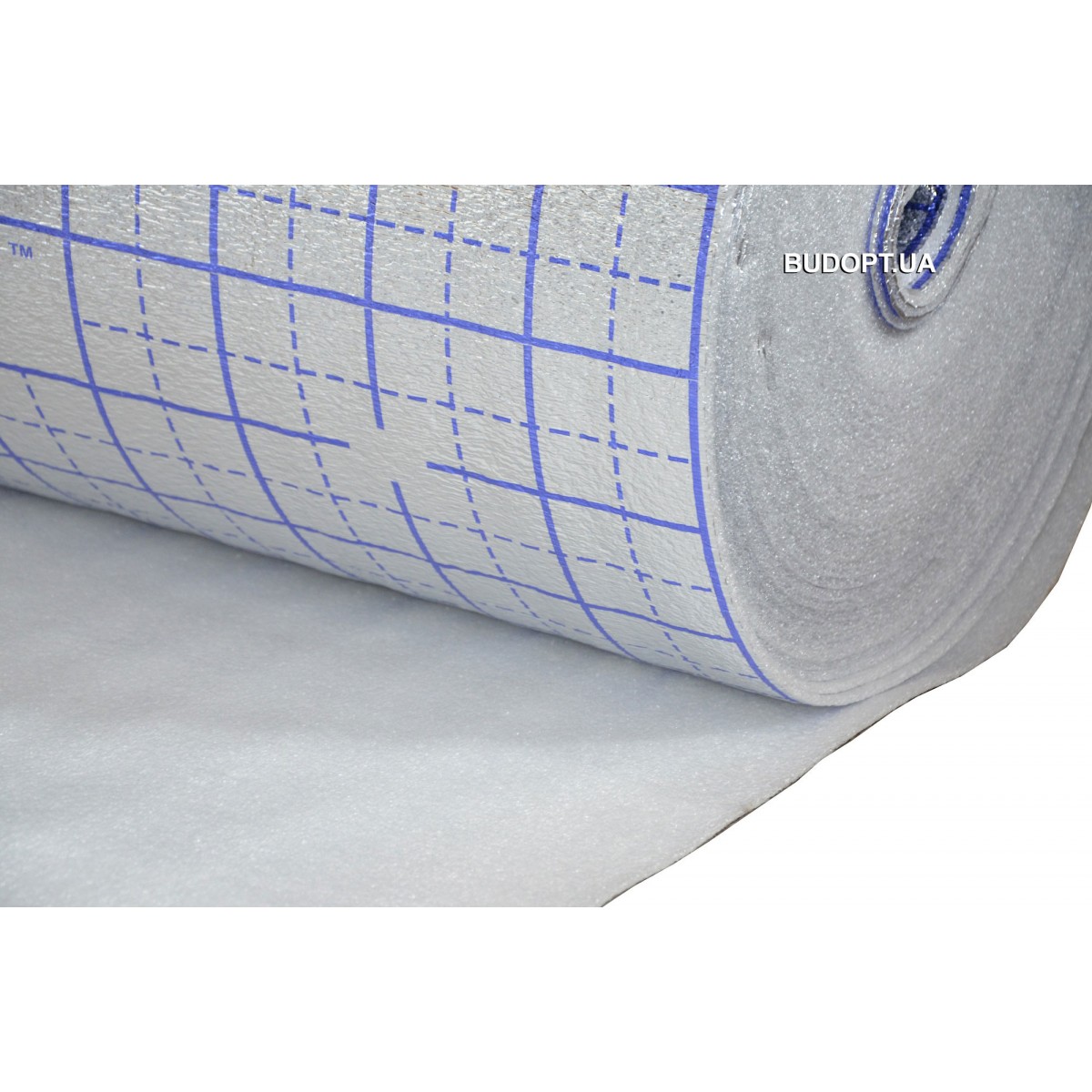

Для эффективной работы теплого пола и уменьшение потерь температуры, важно сделать качественную теплоизоляцию пола. Термоизоляция производится по всей площади помещения, а не только в тех местах, где будет установлен теплоноситель. Самым оптимальным вариантом термоизоляции считается фольгированная или металлизированная пленка, которая отражает тепло направленное вниз пола.

За счет использования такой подкладки можно существенно повысить эффективность отопительной пленки, и минимизировать потери тепла. Существует несколько вариантов теплоизоляции, она может быть в виде рулона или плит, поэтому можно подобрать оптимальное решение в соответствии с предпочтениями и стоимостью.

В местах стыка термоизоляционного материала можно использовать скотч, чтобы обеспечить хорошее соединение. По окончанию подготовительных работ можно укладывать пленочный теплый пол под ламинат.

Установка датчика температуры

Датчик температуры пола указывает температуру нагрева пленки, поэтому он является неотъемлемым атрибутом ваших теплых полов. Чтобы он давал правильные и точные показатели его стоит правильно расположить и установить. В основном устанавливается датчик в местах с минимальным воздействием на поверхность.

Приклеивается он на нижней части нагревательного элемента битумной изолентой. Специально под датчик на поверхности пола можно сделать канавку или углубление, чтобы после установки ламината поверхность была ровной и без изъяна.

Укладка пленочного теплого пола под ламинат

Когда начинаете устанавливать пленку, важно помнить, что медная полоска должна находиться внизу. Верхняя часть пленки должна быть матовой, а не блестящей. На качество работы отопительного элемента – это не влияет, ведь тепловое излучение идет на обе стороны пленки, однако зажимы, имеющиеся в кленке, могут создавать неровности, и во избежание этого неудобства, материал стоит укладывать лицом в них. Правильно выполненный монтаж пленочного теплого пола, создаст идеально ровную поверхность.

В соответствии с разметкой нужно будет обрезать пленку в соответствии с планом расстановки. Если вы выполняете монтаж самостоятельно, то для удобства желательно, чтобы контакты на пленке были развернуты к одной стене, где установлен терморегулятор, такое расположение будет более удобным при подключении. ИК полотно не должно соприкасаться между собой, расстояние между полосками пусть будет несколько сантиметров.

Разложенный пленочный материал фиксируется между собой скотчем, чтобы минимизировать вероятность сдвига.

Подключение проводов к пленке

После того как инфракрасная пленка разложена и скреплена, самое время переходить к подключению с кабелем питания. На медный элемент пленки крепится специальная клипса-контакт. Одна часть клипсы прижимается к медной полоске, а вторая в верхней части пленки. При закреплении контакта лучше использовать пассатижи, для обеспечения надежной фиксации.

Установка клипс производится на всех термо-полосках и кабеля подводятся к терморегулятору. После установки клемм питания, пленка крепится к теплоизолирующей основе скотчем для максимальной фиксации.

К установленному на стене терморегулятору подходит проводка от полос нагревания. Для удобства и эстетичности желательно сделать углубление под провода. Кроме проводов питания к терморегулятору подводится и провод теплового датчика. Провода можно объединить в один пучок для удобства.

Терморегулятор имеет специальные зажимы для проводов, которые обеспечивают надежную фиксацию. Провода, подведенные к терморегулятору очищаются от изоляции и вставляются в разъем, после чего обжимаются. После проверки прочности соединения клеммы инфракрасной пленки НЕОБХОДИМО ЗАИЗОЛИРОВАТЬ специальной битумной изоляцией (поставляется в комплекте).

Вся информация, касающаяся подключения проводки имеется на терморегуляторе с обратной стороны, при необходимости ее можно перенести на бумагу для удобства.

Укладка ламината на пленочный теплый пол

Перед тем как укладывать ламинат, обязательно необходимо проверить систему нагрева на работоспособность. Для проверки нужно включить теплые полы примерно на полчаса при температуре в 30 градусов Цельсия. Для достоверности работы нужно каждую полосу проверить по отдельности. Если все работает, то можно приступить к укладке напольного покрытия.

Необходима ли подложка под ламинат, если устанавливается пленочный теплый пол? Нет, в этом случае подложку поверх греющей пленки не укладывают. Но для защиты греющей поверхности от влаги в один слой укладывается обычная полиэтиленовая пленка. Чтобы пленка не сползала во время укладки ламината, ее режут кусками (можно по размеру пленки) и стыки фиксируют скотчем. Теперь можно смело приступать к укладке ламината.

Сколько электричества потребляет пленочный теплый пол

Стоит понимать, что потребление электроэнергии напрямую зависит от мощности материала и условий, в которых применяется нагреватель. Чтобы минимизировать расход энергии важно, чтобы теплопотери были сведены к минимуму, только в этом случае можно сэкономить на расходе. Не нужно добиваться расхода указанного на упаковке, так как при большой теплопотере или неправильной установке, получить соответствующего результата не получится.

На упаковке ИК пленки указывается максимальное потребление, а в зависимости от условий эксплуатирования, показатели могут быть ниже. Если полезная площадь помещения составляет 12 кв. м., то нагреватель мощностью в 150 Вт будет потреблять порядка 1800 Ватт (1. 8 кВт) за один час.

В основном включают теплые полы примерно на 8-10 часов в сутки. Утром на момент сбора на работу и вечер по приходу домой. График включения и отключения каждый составляет индивидуально в соответствии с требованиями жителей помещения. Среднее время работы теплых полов восемь часов, что в потреблении электроэнергии составляет 14.4 кВт.

При простом математическом расчете получается, что в месяц тратится порядка 432 кВт электроэнергии, при этом такие данные только из нашего конкретного примера. Несмотря на такие данные инфракрасный пленочный теплый пол на сегодняшний день считается наиболее выгодным вариантом отопления

Стоит понимать, что основной расход электричества происходит в результате нагрева помещения, а для поддержания определенной температуры расход будет на порядок ниже, при этом система требует периодического включения и отключения. Частота включения и отключения отопления зависит исключительно от характеристик самого помещения и того насколько оно хорошо сохраняет тепло.

Если помещение имеет качественную теплоизоляцию в соответствии с требованиями и климатом, то расход потребления электричества можно сократить до 20-30 Ватт на один квадратный метр, что достаточно выгодно и эффективно. То есть наш расход электроэнергии снизится примерно в 5-7 раз, а это 1.92-2.88 кВт в сутки (за 8 часов работы).

На этом все дорогие друзья и читатели сайте «Электрик в доме», до следующих выпусков. Оставляйте свои комментарии и пожелания.

Понравилась статья — поделись с друзьями!



установка ИК теплого пола своими руками

Монтаж пленочного теплого пола можно производить тремя различными способами. Сделать инфракрасный теплый пол своими руками не так сложно, как может показаться на первый взгляд. Основная работа заключается в том, чтобы правильно уложить ИК-маты и в том, чтобы подключить электрическую проводку к терморегулятору.

Подготовка к укладке

Укладка инфракрасного теплого пола начинается с подготовительных работ. Для этого очищается основание пола и производятся основные замеры. Согласно данным замеров нарезаются полосы ИК-пола, для этого на пленке есть специальная разметка.

Заранее определяется место, где будет произведена установка терморегулятора. Затем прорубаются штробы согласно первоначальной разметке, в которые нужно укладывать провод.

Электрические ИК-маты укладываются на поверхность пола контактами к стене, на которой расположен терморегулятор. Поверхность пола при этом должна быть чистой.

Монтаж может производиться следующими способами:

• Укладка в стяжку;
• Без использования стяжки;
• Под ковер.

Монтаж в стяжку производится довольно редко, потому что проверить, насколько точно произведена установка пола, можно лишь спустя большой промежуток времени, поскольку включать его до высыхания стяжки нельзя. Чаще всего этот вариант используют для последующей укладки на пол плитки или керамогранита.

Вариант без использования стяжки более экономичен. Монтаж под ковролин хорош тем, что для него не требуется выполнять ремонтные работы.

Монтаж пола без стяжки

h3_2

Чтобы выполнить данную работу правильно, важно запомнить два основных правила:

• Подложку из теплоотражающего материала нужно класть отражающей стороной вниз на всю поверхность пола. Листы между собой скрепить скотчем, чтобы получился ковер.
• ИК-маты нужно класть только на ту часть пола, которая останется открытой, то есть на ней впоследствии не будет установлена мебель или, например, холодильник.

Монтаж инфракрасного теплого пола своими руками производится медной полосой вниз. Медная полоса пленки — это проводник тока. После укладки к ней крепится контактный зажим и дополнительно сжимается плоскогубцами.

Последовательность проведения работ должна быть следующей:

1. На ровную и очищенную поверхность укладывается теплоотражающий материал и гидроизоляция;
2. Следом кладут термопленку;
3. Самая ответственная часть работы — соединение провода и терморегулятора. Когда крепится зажим, нужно быть осторожными и ответственно подходить к изоляции. Для тех, кто решил произвести установку самостоятельно, инструкция должна выполняться со всеми указанными в ней нюансами;
4. Укладывается полиэтиленовая пленка, затем нужно по периметру проклеить пленку скотчем;
5. Укладка листов фанеры, если финишное покрытие мягкое;
6. Монтаж финишного пола.

Поверх нужно уложить полиэтиленовую пленку. Это нужно сделать для дополнительной защиты. После можно укладывать финишное покрытие. Это может быть линолеум или ламинат.

Монтаж ИК-пола в стяжку

Данный вид монтажа – один из самых сложных. Бетонная стяжка должна быть толщиной в 3-5 см, именно в этом случае пол будет прогреваться равномерно. Керамическая плитка и керамогранит – это материалы с высокой теплопроводностью, они хорошо отдают тепло. Часто ИК-маты устанавливают на кухне и в прихожих – там они наиболее важны.

Последовательность работ:

1. На поверхность выкладывается теплоизоляционная прокладка, затем слой секций нагрева. Не стоит забывать здесь о правиле, которое описано выше: ИК-маты покрывают лишь пространство, не занятое мебелью и громоздкой техникой;
2. Установка терморегулятора и подключение пола;
3. Поверх пленки аккуратно заливается стяжка определенной толщины. Раствор изготавливается строго по технологии. Для этого цемент марки М400 смешивается с мелким песком в пропорции 1:3. Он заливается водой постепенно и размешивается до состояния густой сметаны. Можно добавить в раствор пластификатор. После ее высыхания можно будет включить и проверить работу теплого пола.

Важно! Пол сохнет достаточно долго, около 3-х недель. Включать терморегулятор до полного высыхания момента нельзя.

После высыхания на стяжку укладывается плитка, керамогранит или другое покрытие. Стяжка должна быть ровной, чтобы слой кафельного клея впоследствии не был неравномерным.

Укладка теплого пола под ковролин

Один из самых популярных способов установки ИК-теплого пола – это укладка пленки под ковер. Этот способ отличается экономичностью и быстротой исполнения. Отпадает необходимость в проведении ремонтных работ, к тому же в итоге получается сверхтонкий теплый пол.

Необходимо на основание пола уложить теплоизоляционную ленту и скрепить ее скотчем. Поверх нее укладываются маты отопления, затем он подключается к терморегулятору. Если при проверке все работает правильно, можно стелить защитную пленку, например, полиэтилен. Поверх нее лучше всего уложить листы ДВП, ковролин при этом будет лежать ровно.

Подключение теплого ИК-пола

Работы по электромонтажу начинаются с установки терморегулятора. Подключить его к сети можно будет двумя простыми способами:

1. При помощи скрытой (открытой) проводки. Если проводка скрытая, необходимо с помощью шлифовальной машины или перфоратора проделать в стене штробы, а затем выполнить прокладку провода. В итоге он должен быть подключен к отдельной ветке сети двухжильным проводом;
2. При помощи вилки и провода. Данное соединение предполагает, что регулятор будет просто вставляться в розетку.

Терморегулятор отопления устанавливается близко к розетке в том самом месте, где он будет наиболее удобен для использования. К нему в комплекте также должна быть приложена инструкция.

Следующий шаг — укладка провода. В случае если заранее каналы для прокладки провода не штробились, следует сделать специальный короб для соединительного кабеля. Провод в основном прячут под плинтус. Это позволяет сберечь его и избежать аварийных ситуаций.

В месте, где соединяется провод и зажим, предварительно снимается изоляционный материал. Также можно сделать небольшие канавки в теплоотражающей пленке в местах, где крепится зажим. Это позволит уложить финишное покрытие идеально ровно. Теперь оголенный провод вставляется в зажим и с усилием сжимается внутри при помощи инструмента. Можно слегка дернуть за него, чтобы понять, насколько хорошо он закреплен в зажиме.

Места соединения должны быть изолированы. Для этого специальная пленка из комплекта крепится поверх соединения и снизу него. Ее нужно использовать для обеспечения безопасности системы отопления.

Электрический провод крепится к терморегулятору, который установлен на стене. Затем устанавливается датчик пола и также подключается к терморегулятору. Чтобы соединить датчик пола с системой отопления, нужно прикрепить его на пленочный ковер по черной полосе с помощью изоляции.

Важно! Не стоит выполнять эту часть работы без навыков в работе с электричеством, поскольку клеммы могут быть установлены не верно. Электрический ток — это, прежде всего, опасность для человека.

Клеммы фазы обычно крайние, но для каждого пола они могут быть размещены иначе. До того как будет уложено финишное покрытие, обязательно нужно протестировать систему отопления. Для этого терморегулятор подключается к сети и проверяется, как прогревается пленка, а также какой зажим, возможно, пропускает ток, сделать это можно при помощи специальной отвертки. Если все работает правильно, сверхтонкий теплый пол готов к эксплуатации.

Выбор финишного покрытия

При выборе любой системы отопления заранее оговаривается вопрос, какое финишное покрытие нужно будет использовать. Монтировать пленочный ИК пол удобно под большое количество различных материалов:

• Ламинат;
• Линолеум;
• Ковер;
• Паркет.

Укладывать ковер и ламинат нужно различными способами. Существуют следующие нюансы данных работ:

• Укладывать электрический пол под ковер или линолеум нужно в следующей последовательности: теплоотражающий материал, затем пленочные маты, полиэтилен, ДВП, а после линолеум или ковер. Вместо ДВП можно использовать листы фанеры;
• ИК-пол под ламинат или паркет укладывается в следующей последовательности: теплоотражающий материал, пленка, полиэтилен, а затем само покрытие.

Выбор финишного покрытия для отопления пола всегда целиком ложится на плечи владельца квартиры или дома. Исходить здесь нужно из финансовых возможностей и личных предпочтений. Чаще всего сочетают инфракрасный пол с ковролином или линолеумом.

Инфракрасный пленочный теплый пол плюсы и минусы

Инфракрасный пленочный теплый пол, об этом продукте сейчас ходит много разных слухов, мнений и рассуждений, все о нем слышали, но никто ничего толком не знает, а производители понятно дело рисуют нам самыми яркими красками все преимущества и достоинства своего товара. Давайте попробуем разобраться в данном вопросе, рассмотрим тему инфракрасного пленочного теплого пола более подробно и попробуем расставить все точки над «и».

Мир вокруг нас стремительно меняется, если еще несколько лет назад люди отапливались только с помощью спиральных обогревателей, то сейчас на рынке отопительных приборов все кардинально изменилось. Вовсю применяться новые разработки и технологии, созданные для облегчения повседневной жизни людей. Одну из таких разработок мы подробно рассмотрим в этой статье, инфракрасный пленочный теплый пол.

Бесспорно, этот продукт является удачным изобретением и имеет кучу достоинств, о которых мы поговорим, но имеет и недостатки, о которых так часто забывает упомянуть производитель.

Разумеется, на рынке представлено огромное количество разнообразных фирм и марок, возьмем для примера Французскую  пленку максимальной комплектации GOLD с эффектом саморегуляции и анти искровой сеткой, название не пишу, чтобы не делать рекламы.

Плюсы

инфракрасного пленочного теплого пола, обозначенные производителем

• Простой и быстрый монтаж (2 часа)
• Не нужна стяжка, можно без проблем уложить под ковролин и ламинат и линолеум
• Высота помещения остается без изменений (толщина пленки 3 мм)
• Очень высокая надежность
• Экономит до 20 % электроэнергии и денег сравнительно с  другими разновидностями теплых полов
• Устраняет различные неприятные запахи (пример: табак, краска)
• Не сушит воздух, влажность воздуха в отапливаемом помещении остается неизменной
• Ионизирует воздух
• Дает противоаллергический эффект

Минусы

инфракрасного пленочного теплого пола, обозначенные производителем

• Разумеется их нет

А что по факту?

• Монтаж, с натяжкой можно назвать легким, расстелить подложку и нарезать пленку особых трудностей не вызовет. А вот сделать правильное подключение контактов к пленке получиться далеко не у всех.  Дело в том, что серебряный контакт нужно вставить в пленку правильной стороной, иначе он зажмется не правильно, отсюда слабый контакт. Зажать его можно только один раз, в противном случае придется обрезать пленку и использовать новый контакт, а их в упаковке ограниченное количество. Время,  затраченное профессионалом электриком с 7 летнем стажем на полный монтаж пола комнаты S=18м², 6 часов, если делать все по технологии предложенной производителем.
• Стяжка действительно не нужна, а вот ровная поверхность на которую будет ложиться подложка очень даже, кривой пол грозит повреждением пленки.
• По поводу экономии высоты, пол на котором будет лежать пленка должен быть ровный, производитель в инструкции предлагает стелить фанеру (по практике лучше использовать фанеру  10 мм) или ДСП (1,5-2 см), плюс подложка (3 мм), пленка (3 мм), полиэтиленовая пленка (1-1,5 мм),  ламинат (3-5 мм) или линолеум (2-4 мм).
• Высокая надежность, только при 100% соблюдении инструкции и 100% правильном выполненном монтаже.
• Экономия 20 % относительно других видов теплых полов определенно присутствовать будет, при условии хорошо функционирующего местного отопления и эксплуатации пола в температурном режиме не более 21,5 С^о (собственный опыт).
• С неприятными запахами не обманули, в  ионизированном  воздухе не приятные запахи действительно долго не живут. Более того на крупных предприятиях, где применяться сушильные камеры для одежды и обуви, так же устанавливаются ионизаторы воздуха для удаления неприятных запахов.
• Воздух не сушит, но в комбинации с местным отоплением этот эффект пропадет.
• На счет противоаллергического эффекта, на мой взгляд преувеличено (сын склонен к аллергии, изменений после установки пола не было никаких), хотя если дополнить ионизированный воздух, увлажнителем и очистителем…., вполне вероятно положительный эффект все-таки произойдет.

Нюансы, которые стоит учесть

• На пленочный  теплый пол нельзя ставить мебель, он должен быть открытым, в противном случае в этом месте будет происходить очень сильный нагрев, от которого будет портиться мебель, покрытие пола и сама пленка. Плюс ко всему в данном случае очень увеличится расход электроэнергии.
• Место, в котором размещен датчик температуры пола и воздуха, также нельзя закрывать, иначе он будет некорректно работать.
• Если инфракрасный пленочный теплый пол планируется монтироваться под ламинат, то пол обязательно должен быть ровный и чистый,  после сборки ламината нужно выждать необходимое время, чтобы ламинат прогрелся до комнатной температуры и только потом включать теплый пол.

советы по выбору и монтажу

Система «теплый пол» представляет собой достаточно сложную конструкцию, отлаженная работа которой зависит от правильно подобранных и установленных на свое место всех её компонентов. Особого внимания требует теплоизоляция для теплого пола. Этот элемент конструкции помогает сохранять и направлять тепло вовнутрь помещения, экономя энергоресурсы и деньги. Обустройство теплоизоляции занимает совсем мало времени, главное, выбрать необходимый материал и правильно его уложить.

Для теплоизоляции теплого пола необходимо использовать материалы, рекомендованные производителями теплых полов

1. Виды теплоизоляции для теплого пола
2. Особенности монтажа теплоизоляции

Рынок теплоизоляционных материалов может похвастаться своим обилием и разнообразием. Большинство из этих материалов применяются и для теплых полов. Это могут быть маты минеральной ваты, техническая пробка, экструдированный пенополистирол, вспененный полиэтилен и полипропилен, Пеноплекс или другие материалы. Но при выборе теплоизоляции для теплого пола все-таки следует прислушиваться к производителям теплых полов. Их рекомендации относительно теплоизоляции сводятся к нескольким материалам, которые наиболее подходят для водяных и электрических теплых полов.

К таким материалам относятся:

Полиэтиленовая пленка — не основной, а дополнительный утеплитель в системе «теплый пол»

• Полиэтиленовая плёнка с разметкой для теплого пола. От обычного полиэтилена ее отличают высокая прочность и надежность. Сам материал не является 100% утеплителем, но он используется в качестве дополнительного утепления.

Фольгированная пленка для теплоизоляции хорошо отражает тепло внутрь помещения

• Фольгированная плёнка с разметкой для теплого пола. Основным преимуществом этого материала является его способность отражать тепло обратно. Это помогает сохранить и направить в нужном направлении 97% тепла от общего теплового потока. Существуют 4 типа такой пленки: A, B, C и D. Они отличаются между собой количеством слоев, количеством сторон с фольгой, а также эксплуатационными характеристиками. Самый простой тип – А, самый «навороченный» – D. Пленка типа D является полноценной отражающей теплоизоляцией и обладает звуко-, тепло- и пароизоляционными свойствами.

Полотно вспененного полиэтилена с ламинированной поверхностью устойчиво к механическим нагрузкам и служит гидро-, звуко- и теплоизоляцией

• Полотно из ламинированного вспененного полиэтилена с фольгированной поверхностью (с разметкой для теплого пола) толщиной 2 – 5 мм. Данный материал по своей структуре напоминает фольгированную пленку типа А, но имеет ряд качественных отличий. Во-первых, в ее основании – вспененный полиэтилен. Он является тепло-, звуко- и частично гидроизоляцией. Во-вторых, поверхность с фольгой ламинирована, что повышает устойчивость полотна к механическим повреждениям.

Плиты экструдированного пенополистирола с разметкой для теплого пола способны выдерживать большие механические нагрузки

• Плиты из экструдированного пенополистирола без или с канавками для труб или кабелей теплого пола. Такие плиты обладают рядом преимуществ, среди которых высокая прочность и простота монтажа. Один из вариантов плит обладает встроенными внутрь утеплителя трубами. Такая теплоизоляция для водяного теплого пола является практически идеальной конструкцией в силу простоты и скорости монтажа всей системы.

• Техническая пробка. Пожалуй, это единственный абсолютно натуральный материал, который используется для теплоизоляции теплого пола. Пробка обладает прекрасными теплоизоляционными свойствами, что в сочетании с экологичностью и делает её весьма популярным теплоизоляционным материалом.

Помимо перечисленных теплоизоляционных материалов используются еще и следующие расходные материалы для создания качественного изоляционного покрытия:

1. Демпферная лента шириной 100 – 120 мм и толщиной 8 – 10 мм. Так как зачастую теплый пол укладывается под бетонную стяжку, а бетон при нагревании немного расширяется, приходится оставлять компенсационные зазоры возле стен. Но сквозь эти небольшие щели может теряться часть тепла. С этим помогает бороться демпферная лента, которая обладает достаточной эластичностью и хорошими теплоизоляционными качествами.

1. Т-образный демпферный профиль (вспененный полиэтилен). Для помещений с большой площадью приходится укладывать несколько контуров теплого пола и соответственно делать стяжку с небольшой площадью, оставляя между квадратами компенсационные швы. Чтобы сохранить тепло и изолировать контуры с разной температурой, как раз и применяется Т-образный демпферный профиль.

1. Фольгированный скотч. Этот расходный материал требуется для изоляции стыков между листами или полотнами основной теплоизоляции.

Монтируется теплоизоляция под теплый пол достаточно просто. Для её монтажа не требуется каких-либо особенных навыков, достаточно умения в обращении с инструментом и понимания выполняемой работы.

Схема монтажа теплого пола послойно

1. Теплоизоляция под теплый пол укладывается на ранее подготовленное прочное и ровное основание.

2. Поверхность основания необходимо качественно гидроизолировать и лишь после этого укладывать теплоизоляцию.

3. При создании водяного теплого пола необходимо учесть тот факт, что трубы с теплоносителем обладают определенным весом. И со временем они под тяжестью стяжки и напольного покрытия частично или полностью продавят теплоизоляционный материал. Чтобы избежать этого: во-первых, необходимо выбирать теплоизоляцию определенной прочности. Во-вторых, под трубы и поверх них необходимо укладывать армирующую сетку, чтобы равномерно распределить вес стяжки и напольного покрытия. В-третьих, можно использовать плиты из экструдированного пенополистирола с канавками под трубы.

4. При укладке любого типа теплоизоляции все швы и стыки следует проклеивать фольгированным скотчем. Как писалось выше, он поможет сохранить тепло.

5. Также для сохранения целостности бетонной стяжки и для дополнительной изоляции все стыки между стеной и стяжкой требуется обклеить демпферной лентой. Если существует несколько тепловых контуров и у каждого своя температура, используется Т-образный демпферный профиль.

Создание теплоизоляционного слоя под теплый пол – не столько роскошь, сколько необходимость. Некачественно сделанная теплоизоляция теплого пола повлечет за собой малозаметные негативные последствия, но упущения при её создании весьма ощутимо отразятся на комфорте и качестве отопления. Ко всему прочему, отсутствие хорошей теплоизоляции – это лишняя растрата денег и энергоресурсов.

Полиэтиленовая пленка толщиной 6 мил — влагонепроницаемая и пароизоляционная подложка для всех полов

MoistureBlock — это полиэтиленовая пленка низкой плотности, которую можно использовать в процессе укладки плавающих ламинатных и деревянных полов. Не нужно беспокоиться о больших раскладывающихся, некачественных, нестандартных строительных пленках, которые утомительны и трудны в использовании перед укладкой пола.

MoistureBlock также рекомендуется для использования с предварительно прикрепленными парящими деревянными полами, у которых набивка прикрепляется к полу в процессе производства.При установке предварительно уложенного мягкого пола рекомендуется также установить влагостойкую пленку на бетон или любое основание, где влажность является проблемой.

• Изготовлен из 100% полиэтилена для долговременной защиты от влаги
• Предназначен для использования на большинстве типов черных полов
• Помогает защитить деревянный или ламинатный пол от вредной подповерхностной влаги
• Покрывает 100 кв. Футов; размеры рулона 40 футов x 30 дюймов
• Раскатайте пленку и заклейте все швы для облегчения установки

Инструкции по установке

1. Перед раскатыванием подложки обязательно подместите, пропылесосьте и удалите с нее весь мусор.
2. Заполните все значительные отверстия, зазоры или разрывы, которые могут существовать в опорной конструкции.
3. Раскатайте подложку по поверхности основания.
4. Соедините каждый рулон подкладки с помощью ленты толщиной 3 мил, изоленты или аналогичной самоклеящейся ленты, которая соответствует или превышает показатели пропускания водяного пара, рекомендованные производителем напольного покрытия.
5. При установке подложки из пленки MoistureBlock с самоуплотняющейся кромкой пленки просто соедините рулоны, сняв подкладку с ленты и приклеивая ее к краю предыдущего рулона.
6. Обязательно равномерно соединяйте рулоны пленки вместе с липкой лентой, чтобы не было зазоров между соседними рулонами пленки.

Что такое теплый пол из углеродной пленки? —

Мы все слышали о полах с подогревом — модификациях, появившихся еще в 5000 году до нашей эры! С тех пор, как он был впервые использован, он был адаптирован и усовершенствован для удовлетворения потребностей современных покупателей на протяжении 7000 лет в соответствии с развитием технологий.

У современного покупателя есть много вариантов, когда дело доходит до теплого пола, когда на рынке имеются как водяные, так и электрические системы. Мы в Flooring Village продаем полы с подогревом Varme, которые подходят для дома, и специальную систему, подходящую для зимних садов.

Что такое теплые полы с углеродной пленкой Varme?

Подходящая для ламината и деревянных полов, система Varme Carbon Film представляет собой экономичное и ненавязчивое решение для обогрева полов. Менее полмиллиметра (<0.5 мм) и прилагаемая подложка Depron толщиной 6 мм (общая высота составляет примерно 6,5 мм), она не отличается от обычной подложки (часто 3 или 5 мм в высоту).

Углеродная пленка — это тонкий слой, который находится между подложкой Depron и диэлектрической мембраной (пластиковый лист) толщиной 200 микрон. Подложка Depron гарантирует, что тепло распространяется вверх в ваш дом, а не вниз на черновой пол, а диэлектрическая мембрана 200 микрон действует как барьер для влаги, не позволяющий воде попадать на полы с подогревом, что может не только повредить вашу систему отопления, но также может вызвать искры, пожар и в некоторых случаях поражение электрическим током.

Этот продукт произведен на заводе в Великобритании, одобренном BEAB.

Как это работает

При установке системы электрического теплого пола, такой как напольное отопление Varme Carbon Film, углеродная пленка укладывается поверх подложки (например, подложки Depron, поставляемой с этим напольным покрытием). Это гарантирует, что тепло будет уходить вверх, а не на черновой пол.

Затем квалифицированный электрик подключает нагревательные провода к электросети. В пол будет установлен датчик, который поможет контролировать и регулировать температуру пола.Поставляемый термостат регулирует температуру как пола, так и общую температуру в помещении. Вы можете установить программы таймера, чтобы контролировать, когда система автоматически включается или выключается, и какая температура должна быть в вашей комнате или на полу.

В отличие от радиаторов отопления или камина / очага, теплые полы Varme нагревают комнату равномерно. Помещение с хорошей изоляцией и деревянным черным полом обычно нагревается до оптимальной температуры в течение от 30 минут до 1 часа; на бетонном полу это займет больше времени.Однако бетонные полы остывают медленнее, так как сохраняют тепло. Системы напольного отопления из углеродной пленки Varme поставляются с тонким изоляционным слоем, поэтому на любой черный пол не потребуется больше 1 часа.

Что мне делать: 130 Вт / м² или 160 Вт / м²?

Полы с подогревом из углеродной пленки Varme имеют 2 различных варианта мощности — 130 Вт / м² и 160 Вт / м². Углеродная пленка 130 Вт / м² предназначена для любой комнаты в доме, тогда как пленка 160 Вт / м² разработана специально для помещений с более высокими потерями тепла, таких как зимние сады.

Важно не использовать мощность 160 Вт / м² в помещениях с нормальными условиями отопления, поскольку пропущенное дополнительное тепло может вызвать повреждение пола, например потерю влаги (высыхание), что может привести к растрескиванию, деформации или расколу пола. .

Стоит?

Один из факторов, который вы захотите принять во внимание, думая о том, стоит ли того, стоит ли теплый пол, — это стоимость. Многие спрашивают, насколько дорого или недорого стоит использовать теплый пол, но это действительно уникальная стоимость для каждого человека.По оценке компании Varme, их электрическое напольное отопление из углеродной пленки стоит примерно 3–4 фунта стерлингов за м² в год при использовании в качестве основного отопления и примерно 8 фунтов стерлингов за м² в год в зимнем саду, хотя это зависит от огромного ряда факторов. .

На полы с подогревом из углеродной пленки

Varme предоставляется пожизненная гарантия как на продукцию для дома, так и на зимний сад. На прилагаемый термостат предоставляется 5-летняя гарантия со дня покупки.

Общие вопросы и ответы

Как установить полиэтиленовую пленку Visqueen Vapor Barrier

Полиэтиленовая пленка Visqueen Vapor Barrier — очень тонкая, прочная и доступная подложка, используемая в качестве влагозащитного покрытия для ламинатных полов, полов из твердых пород дерева и виниловых полов.Также известный как Moisture Block, он подходит для установки на цементный или любой другой черный пол, где влажность является проблемой.

Может также устанавливаться под ламинат с предварительно прикрепленным пенопластом. Если вы устанавливаете пол из виниловых досок, Visqueen — идеальное решение. Эта прочная пароизоляционная пленка изготовлена ​​из полиэтилена (обычно толщиной 6 мил) и поставляется в рулонах. Размер рулона может составлять от 100 до 1000 квадратных футов.

проектов DIY предоставляют домовладельцам большие возможности для экономии.Просто установив ламинат самостоятельно, вы можете сэкономить до 50% на своем проекте! В этом иллюстрированном пошаговом руководстве вы узнаете, как установить Visqueen Vapor Barrier без каких-либо проблем — без осложнений! Так что сядьте поудобнее, читайте и узнавайте, шаг за шагом, как вам следует подходить к этому проекту.

Хорошо, ты готов? Давайте начнем!

Прежде чем вы начнете думать о барьере для паров Visqueen, подготовьте все свои принадлежности и инструменты. Без хорошей организации ваш проект будет разрозненным и займет гораздо больше времени.

Список поставок:

• Пароизоляционная полиэтиленовая пленка Visqueen
• Полы
• Веник или пылесос
• Лента
• Рулетка или линейка
• Ножницы
• Универсальный нож

Шаг 1. Очистите черновой пол

Удалите существующий пол, чтобы получить чистый черный пол. Поверхность, с которой вы будете работать, должна быть идеально чистой. Возьмите метлу и смести всю пыль и мусор, прежде чем приступить к установке пароизоляции Visqueen.

Шаг 2. Осмотрите черновой пол

После того, как вы очистите черновой пол, найдите время, чтобы осмотреть поверхность, с которой вы будете работать. Ищите рыхлые, влажные, потрескавшиеся и неровные участки. Дефектные участки следует отремонтировать, чтобы добиться наилучших результатов и получить гладкую поверхность ламината. Если вы обнаружите дефекты в своем черновом полу, уделите время устранению всех проблем. Ваш черный пол — это то, что поддерживает ламинатный пол, поэтому он должен быть в хорошем состоянии.

Шаг 3: Ремонт поврежденного основания пола

Поверхность черного пола должна быть ровной, чтобы поддерживать пол.Помните, что ваша первоначальная гарантия на пол действительна только до тех пор, пока пол правильно уложен. Уклон черного пола не должен превышать 1 дюйм на 6 футов. Заполните чрезмерные зазоры или низкие участки портландцементом или выравнивающей смесью на латексной основе. Дайте ему высохнуть, прежде чем приступить к установке. Высокие участки можно отшлифовать, зашлифовать или залить выравнивающим составом.

Шаг 4. Положите первый ряд

После того, как ваш черновой пол подготовлен, можно приступать к раскатыванию первого ряда полиэтиленовой пленки Visqueen.Начните с разворачивания пленки на одну ширину, чтобы держать рабочую зону под контролем. Не забывайте катить параллельно направлению ламинатных полов; работайте слева направо.

Упаковка этого продукта может отличаться от производителя к производителю. Важно знать упаковку каждого производителя. Некоторые типы Visqeen выпускаются в рулонах с несколькими сложенными 2 или 3 слоями полиэтиленовой пленки. В этом случае мы предлагаем предварительно отрезать длину, а затем развернуть ее.

Шаг 5: Изолируйте влагу!

Когда вы катите свой Visqueen, помните, что он используется в качестве барьера для пара и влаги.Чтобы он работал как надо, нужно создать влагозащищенный корпус. Перекрыть вашу подкладку на 2 дюйма от стены . Это создаст бесшовное уплотнение от влаги.

Не беспокойтесь об этом перекрытии, как только пол будет готов, вы обрежете пароизоляцию у стены, а оставшаяся часть будет покрыта молдингами.

Шаг 6: Вяжите ряд за рядом

Укладывайте полиэтиленовую пленку Visqueen по частям.Это даст вам полный контроль над вашим проектом и бесшовное, влагостойкое соединение между каждой из секций.

Шаг 7: ряды перекрытия

При развертывании рядков перекрывайте каждую секцию примерно на 4–6 дюймов, чтобы обеспечить надежную фиксацию влаги.

Шаг 8: Заключите сделку

Используйте ленту, чтобы скрепить ряды вместе — это удержит вашу подложку на месте и обеспечит функциональность пароизоляции.

Шаг 9: Время настила!

Установите деревянный пол поверх недавно установленной пароизоляции Visqueen.Следуйте инструкциям и наслаждайтесь новым полом! Не забудьте оставить пространство для расширения по периметру комнаты и все фиксирующие объекты.

Есть ли у вас дополнительные советы, которые, по вашему мнению, следует включить в это руководство? Поделитесь своими советами и опытом в комментариях ниже.

Подробнее о подкладке:

Водяной теплый пол с деревянным полом и ламинатом

Полы из дерева / ламината и теплые полы на водной основе

Efter att golvvärmesystemet har installerats och provtryckts är det dags att lägga trägolv / ламинатгольв.

Убедитесь, что теплый пол:

• ровное и сухое
• Без пола и других остатков
• Панели пола должны быть надежно прикреплены к черному полу. Если панель болтается, качается или издает какой-либо шум о пол, закрепите ее винтами или аналогичными предметами
.

При укладке деревянного пола на систему теплого пола очень важно не забывать следовать инструкциям по компенсационным швам.«Теплый пол» означает, что древесина высыхает в большей степени в период, когда отопление включено, чем там, где теплый пол не был установлен. Поэтому важно ограничить установленную мощность теплого пола и увеличить размер компенсационных швов прибл. 50%, если они указаны для случаев, когда нет теплого пола. В самые засушливые зимние месяцы пол с подогревом приведет к появлению зазоров между досками немного большего размера. Инструкции по укладке деревянного пола можно получить у поставщика пола.

Отраслевые инструкции можно загрузить с веб-сайта ассоциации производителей напольных покрытий (GBR) www.golvbranschen.se в виде руководства под названием «Trägolv på golvvärme» [«Деревянные полы на полах с подогревом»] (GBR, версия 2005: 2). Как правило, поверх системы теплых полов укладывается прочная полиэтиленовая пленка (строительный пластик толщиной 0,2 мм). Полиэтиленовая пленка должна соответствовать SPF (Sveriges Plastförbund) Verksnorm 2000/2001. Затем на нее укладывается серая тряпичная бумага, аиролен (пенопласт) или пробковая бумага.Серая тряпичная бумага является предпочтительным вариантом с точки зрения энергии, поскольку этот продукт менее изолирующий, чем другие.
Изоляционные прокладки приводят к увеличению потерь на землю, меньшему отводу тепла вверх и повышению температуры системы (температуры воды). Наконец, напольное покрытие укладывается так, чтобы оно «плавало» поверх вышеперечисленных слоев.

Водяной теплый пол с паркетом

Паркет из инженерной древесины укладывается в соответствии с инструкциями поставщика.Панели Flooré обычно покрывают прочной полиэтиленовой пленкой. Затем укладывается серая тряпичная бумага. Паркет из паркетной доски укладывается так, чтобы он «плавал» поверх серой тряпичной бумаги.

Полы с подогревом на водной основе с ламинатом и полами с защелкой

Некоторые полы из ламината покрыты тряпичной бумагой и пароизоляцией. Несмотря на это, мы рекомендуем прочную полиэтиленовую пленку. Следуйте инструкциям поставщика пола.

Водяные теплые полы из массива дерева (половицы)

Деревянные доски следует укладывать под прямым углом к ​​основному направлению рулона.В направлении волокон теплопроводность древесины примерно вдвое выше, чем в радиальном направлении. Такое использование свойств древесины обеспечивает более равномерную температуру поверхности. Установка выполняется в соответствии с инструкциями поставщика пола, которые обычно описаны в разделе «Изделия из дерева».

Решения для теплого пола | Dow Inc.

Старт каждого выходного дня с правой ноги

После спокойного, уютного ночного сна разве не приятно ступить на красивую теплую поверхность? Мы так думаем.Благодаря водяному лучистому напольному отоплению специально разработанные трубы обеспечивают циркуляцию индивидуализированной жидкости по комнате (и зданию), поддерживая постоянную комфортную температуру пола и ваших ног.

Как мы можем помочь повысить эффективность с нуля?

Эти очень гибкие многослойные трубы изготавливаются путем надежного соединения внутреннего слоя материала с внешним слоем полиэтилена повышенной термостойкости (PE-RT).

Смола DOWLEX ™ 2344 PE-RT, используемая в трех- или пятислойных трубах для подогрева пола, основывается на традиционных сильных сторонах полиэтилена и дает кое-что особенное:

• Длительная гидростатическая прочность при высоких температурах без сшивки
• Превосходная прочность и гибкость (даже при низких температурах) для долговечности и исключительной герметичности
• Исключительная гладкость поверхности для улучшенного потока с уменьшенной потерей давления и образованием отложений / отложений
• Устойчивость к коррозии и образованию накипи в жесткой воде для дополнительной защиты слоев алюминия или EVOH
• Возможная экономия при установке в реальном времени

Это проверенное и уважаемое решение также соответствует или превосходит ключевые стандарты производительности:

• Северная Америка
  • Сертификат TR-4 Института пластмассовых труб (PPI) для HDB 630 фунтов на кв. Дюйм при 180 ° F (82 ° C)
  • ASTM F2623 и ISO 10508 (классы 1, 2, 4 и 5) требования к непитьевым отопительным трубам

• Европа
  • ISO 9080 для длительной гидростатической прочности
  • ISO 10508 для систем горячего водоснабжения (все классы)
  • ISO 2578 для длительного теплового воздействия
  • Протоколы ASTM F2023 и NSF P171 для устойчивости к хлору

Plus, существующее оборудование для производства труб из сшитого полиэтилена (PEX) может быть легко преобразовано для производства труб из смолы DOWLEX ™ 2344 PE-RT.

Как мы можем помочь сохранить комфорт?

По мере развития систем напольного отопления жидкость, используемая для распространения тепла по ним, превратилась из простой воды в оптимизированные составы воды и гликоля.

Жидкий теплоноситель на основе пропиленгликоля DOWFROST ™ HD решает уникальные проблемы, связанные с лучистым напольным отоплением, помогая предотвратить:

• Замерзание и / или взрыв, вызванные длительным отключением питания и воздействием низких температур
• Коррозия, образование накипи и отложения, которые могут
  • Вызвать утечку и / или отказ системы
  • Уменьшить эффективность / ограничить расход
  • Повреждение труб, насосов и других компонентов
  • Увеличение затрат на электроэнергию
  • Уменьшить срок службы

Жидкость DOWFROST ™ HD обеспечивает превосходные нагревательные характеристики — плюс душевное спокойствие — проектировщикам систем, установщикам, предприятиям и домовладельцам с:

• Защита от холода до
  • -60 ° F (-51 ° C) от замерзания
    (в зависимости от концентрации)
• Ингибиторы коррозии, стабилизаторы pH и другие добавки, предназначенные для повышения производительности и срока службы системы
• Нетоксичный пропиленгликоль для предотвращения случайного загрязнения питьевой воды

Другие продукты, используемые с системами водяного / водяного теплого пола, включают:

• Клейкие смолы BYNEL ™ (полиэтилен-алюминиевый клей)
• Теплоносители DOWTHERM ™
• Ингибированные гликолевые жидкости / охлаждающие жидкости DOWFROST ™
• Ингибированные гликолевые жидкости / охлаждающие жидкости DOWCAL ™

Вы излучаете идеи? Протяни руку — мы хотим их услышать.

Производственная программа Flexel International Ltd.

Концепция углеродных нагревательных элементов Flexel восходит к 1965 году. Первым продуктом, разработанным ICI, был углеродный нагревательный элемент, обозначенный как Mark 1. Этот продукт получил дальнейшее развитие в течение нескольких лет, и с 1975 года его производство продолжалось под обозначение Mark 2, произведенное Thermaflex Ltd. Настоящий нагревательный элемент Mark 2, произведенный Flexel International Ltd., состоит из полосы стекловолоконной ткани, на которую нанесен слой гомогенизированного углерода / графита.Электрическая энергия подводится к нагревательной пленке с помощью двух медных полос и преобразуется в тепловую энергию. Марка 2 изготавливается с поверхностной плотностью от 100 Вт / кв.м до 1000 Вт / кв.м.

Благодаря своей многолетней надежности и растущему спросу, Mark 2 постоянно производится и используется в качестве нагревательного элемента для электрических излучающих панелей, инфракрасных кабин (саун), обогревателей для прицепов, нагревательных панелей, нагревательных кассет и т. Д.

В конце 1993 года Flexel International Ltd. представила новый продукт, основанный на теперешней конструкции полиэфирной нагревательной пленки.Благодаря своей совершенно новой конструкции и эффективной технологии, нагревательная пленка на основе полиэстера стала прорывом в системах напольного и потолочного отопления.

Структуру полиэфирной нагревательной пленки можно увидеть на следующем рисунке:

1. Полиэфирная / полиэтиленовая пленка

2. Медная полоса

3. Серебряное покрытие (провод из чистого серебра)

4. Гомогенизированный графит

5. Полиэфирная / полиэтиленовая пленка

Продукция из пленок на основе полиэстера выпускается под маркой 3, 4 или 5.Принцип построения полиэфирных пленок Марки 3, 4 и 5 одинаков. Цифры просто обозначают рисунок печати гомогенизированного угля / графита, определенный по запросу клиента (например, нагревательная пленка ECOFILM имеет маркировку 4). Пленки полиэфирные марки 3, 4, 5 производятся с плотностью поставки 60 Вт / кв.м — 300 Вт / кв.м. Максимальная термостойкость (температура поверхности) полиэфирных пленок Mark 3, 4, 5 составляет 80 ° C при длительной термической нагрузке (макс. 100 ° C для кратковременной тепловой нагрузки).

После внедрения нового производства пленок Mark 3, 4, 5 на основе полиэстера, Flexel стала единственной компанией в мире, способной производить оба типа систем обогрева на основе углерода (нагревательные элементы на основе как стекловолоконной ткани, так и печатной углеродной ткани). полиэфирная пленка), поэтому Flexel — единственная компания, предлагающая весь ассортимент продукции, представленной на рынке.Этот уникальный опыт в значительной степени способствует тому, что Flexel является одним из мировых лидеров по производству электрических систем поверхностного отопления, занимающим прочные позиции как на национальном, так и на мировом рынках. На основе многолетнего опыта был подготовлен следующий анализ и сравнение обоих типов продуктов, которые в настоящее время доступны от Flexel International Ltd.

.

Mark 2 (угольный нагревательный элемент на основе стеклоткани)

Если этот тип продукта электрически изолирован материалами, отличными от полиэфирной / полиэтиленовой пленки (например,грамм. изоляционные материалы на основе слюды), его можно использовать для производства нагревательного элемента с более высокой линейной потребляемой мощностью (Вт / погон.м) и, следовательно, большей удельной мощностью, чем было бы допустимо в случае изоляционных материалов на основе полиэстера. Чем больше удельная мощность, тем выше температурная стабильность, необходимая для используемых изоляционных материалов. Медные полосы, передающие электрическую энергию в нагревательную пленку, нашиты на боковых сторонах стеклоткани с углеродным / графитовым покрытием.

Ламинированная Марка 2

Для стандартных изоляционных материалов на основе полиэстера / полиэтилена рабочая температура ограничена максимальной рабочей температурой (точкой размягчения) этого материала.Это означает, что если Mark 2 (нагревательный элемент на основе стеклоткани) электрически изолирован полиэфирной / полиэтиленовой пленкой (так называемая Laminated Mark 2), рабочая температура может быть выбрана только до указанной производителем непрерывной рабочей температуры. . Процесс производства ламинированной марки 2 значительно медленнее, чем производство полиэфирных пленок марки 3, 4, 5, и по этим причинам ламинированная марка 2 в основном используется в ограниченных применениях.

Пленки из углеродного полиэстера с печатью Марк 3, 4, 5

Преимущество печатных углеродных нагревательных пленок Mark 3, 4, 5 (без стеклоткани) заключается в их большей гибкости и прочности, чем у продукта на основе стеклоткани Mark 2.

Если нагревательный элемент подвергается экстремальному обращению и механическим нагрузкам, например Углеродные пленки Mark 3, 4, 5 с печатью на изгиб намного более устойчивы, чем элемент из стеклоткани. Если элемент из стеклоткани Mark 2 подвергнется сильному изгибу, стекловолокно с покрытием может разорваться. Это потенциальное повреждение нагревательного элемента не произойдет с пленкой на основе полиэстера Mark 3, 4 или 5. Именно по этой причине пленки Mark 3, 4, 5 предпочтительны для напольного или потолочного отопления, где готовый продукт используется в строительстве. места.В полиэфирных пленках Mark 3, 4, 5 медные полосы, передающие электрическую энергию в нагревательную пленку, ламинированы с боковыми сторонами проводящего углеродного слоя и находятся в тесном контакте с серебряной полосой проводника, изготовленной из чистого серебра. Этот проводник обеспечивает вертикальную и горизонтальную электропроводность и настолько совершенен, что может самостоятельно передавать энергию на расстояние до 2 метров без необходимости использования медных полос. Такое сочетание систем из двух проводов дает еще одно преимущество, а именно: .е. эффективное снижение так называемого контактного сопротивления (электрического сопротивления между медной полосой и проводящим углеродным слоем). Еще одним большим преимуществом конструкции нагревательных пленок Марка 3, 4, 5 является их универсальность. Эти нагревательные пленки могут быть спроектированы так, чтобы точно соответствовать различным областям применения по желанию заказчика. Пленки используются в системах обогрева полов и потолков с большими поверхностями (ECOFILM F & C), для обогрева зеркал для предотвращения запотевания (ECOFILM MHF), в культивации (нагревание почвы в горшках для растений), для обеспечения комфорта животных (технологии обогрева вивария и аквариума) и т. Д. .

Примеры использования нагревательных пленок Марка 3, 4, 5 в различных областях:

1. пол и потолок с обогревом больших поверхностей с ECOFILM F&C (Mark 4)
2. надежная защита от запотевания зеркал, например в ванных комнатах (ECOFILM MHF с самоклеящимся слоем для легкой укладки)
3. выращивание — прогрев почвы
4. Комфорт для животных — виварий и обогрев аквариума (нагревательные полоски Ultratherm)

Поскольку производство нагревательных пленок марки 3, 4, 5 осуществляется на автоматизированной производственной линии с автоматическим управлением на основе самых передовых технологий, их производственная мощность, качество и надежность полностью обеспечены.Все эти факторы составляют неотъемлемую часть делового успеха Flexel International Ltd. и ее партнеров. Примечание: в начале 2004 года компания Flexel International Ltd., базирующаяся в Шотландии, стала членом Fenix ​​Holdings Group S.A.

.

Автор:
W. Stenhouse, Flexel International Ltd.,
D. Bernatík, P. Kudelka — Fenix ​​Group a.s.

Лист технических данных на трубы

| Jupiter Heating Systems Ltd

JUPITER Многослойная композитная труба

Многослойная композитная труба

JUPITER MLC pipe

Многослойная композитная труба JUPITER — идеальное решение для многих типов водопроводных и отопительных систем.

Области применения Труба JUPITER MLC подходит для использования в водопроводных системах, соединениях радиаторов и под полом

отопление.

Полномочия Полная сертификация всеми соответствующими органами по испытаниям и одобрению. Производство проходит через высочайший контроль качества, включая BS EN ISO 9001: 2000. Он производится в Германии в соответствии с DIN 16836. Все трубы MLC, произведенные в Германии, имеют минимальный расчетный срок службы 200 лет и гарантию производителя 10 лет

Описание Пятислойная композитная труба предлагает непревзойденные преимущества продукта: алюминиевый сердечник на 100% непроницаем для кислорода.Он компенсирует и снижает силы отдачи и тепловое расширение при изменении температуры. Система разработана для простого, безопасного и быстрого монтажа труб; просто согните, разрежьте по длине, скосите, соедините и прижмите.

Размеры Трубы JUPITER MLC доступны в размерах от 16 мм до 63 мм для множества бытовых и коммерческих применений, от стен с рейками до стояков.

Производительность

Внутренняя и внешняя полиэтиленовые трубы предотвращают образование накипи и коррозии, а особая комбинация перекрывающегося алюминия и полиэтилена повышенной температуры (PE-RT) гарантирует, что JUPITER MLC является полноценной пластиковой альтернативой меди, и теперь дает монтажнику преимущества как металла, так и пластик, но без недостатков.

Преимущество трубы PE-RT заключается в ее повышенной гибкости по сравнению с PE-X (меньший радиус изгиба) и 100% герметичности.

PE-RT имеет максимальное номинальное значение температуры / давления 70 ° C при 10 бар.

Радиус изгиба: 5 x d (внешний диаметр)

Примечание к другим многослойным трубам

Для пластиковых труб (PB, PP-R, PE-X, PE-X-MD) DIN 4726 определяет требования к скорости диффузии, которые должны быть соблюдены, чтобы утверждать, что труба защищена от диффузии.Согласно этому стандарту, трубы с защитой от диффузии должны иметь скорость диффузии кислорода <0,10 г / (м³xd) в день при 40 ° C, где d - внутренний диаметр трубы.

В идеальных условиях вновь изготовленная труба, которая не была повреждена из-за воздействия ультрафиолета, истирания и т. Д., Должна иметь скорость проникновения кислорода приблизительно 0,005 г / л (м³xd).

В зависимости от температуры системы и т.
