Полиэтиленовый колодец – обзор полиэтиленовых и полимерных видов

Содержание

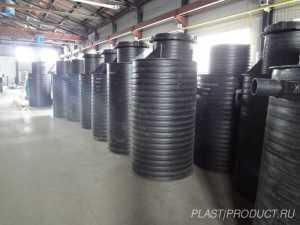

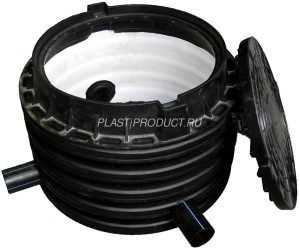

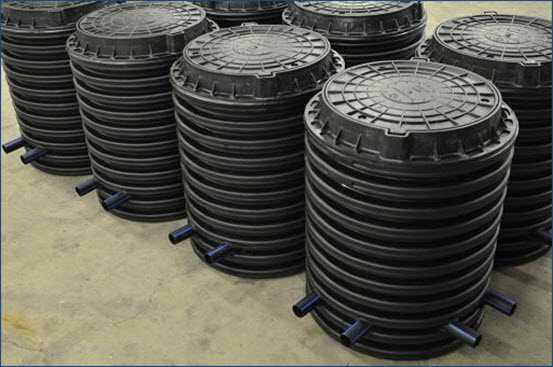

Полиэтиленовые колодцы российского производства — компания PLAST PRODUCT

Колодцы пластиковые представляет собой герметичную вертикальную емкость, диаметром до 2х метров, подземного исполнения. Используются в канализации, водоснабжении, проводке кабелей связи и пр. Канализационные колодцы из пластика являются элементами канализационной сети, которые позволяют производить на ней периодические эксплуатационные работы.

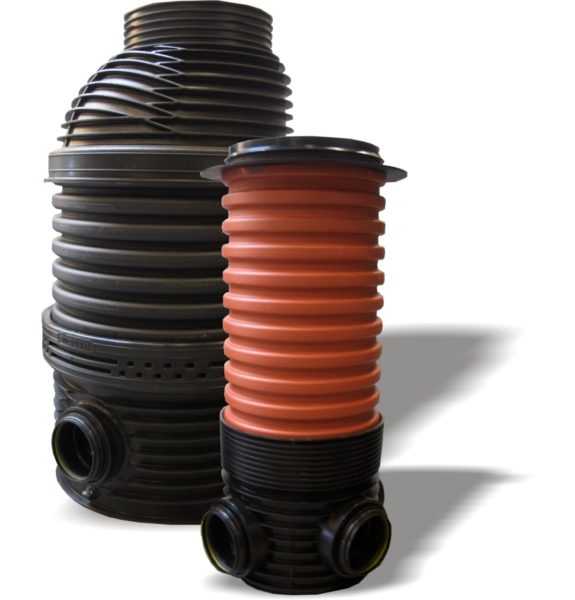

По доступу человека колодцы разделяются на следующие:

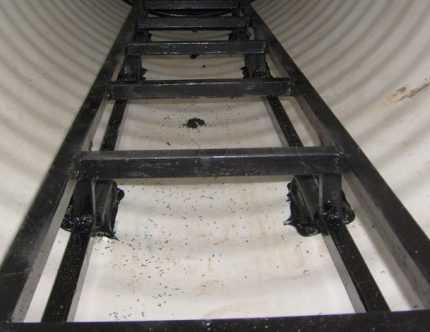

Обслуживаемые колодцы — это полиэтиленовые колодцы диаметром не менее 1,0 м, приспособленные для непосредственного доступа человека к каналу с целью выполнения в нём эксплуатационных работ.

Инспекционные колодцы пластиковые — это колодцы диаметром менее 1,0 м, приспособленные для выполнения эксплуатационных действий в канале с поверхности.

Также полиэтиленовые колодцы делятся по функционалу:

  • Смотровые — позволяющие выполнять эксплуатационные работы, которые применяются в общесплавных, хоз-бытовых и ливневых каналах.
  • Ливневые — предназначенные для приёма дождевых вод, чаще всего с песколовкой.

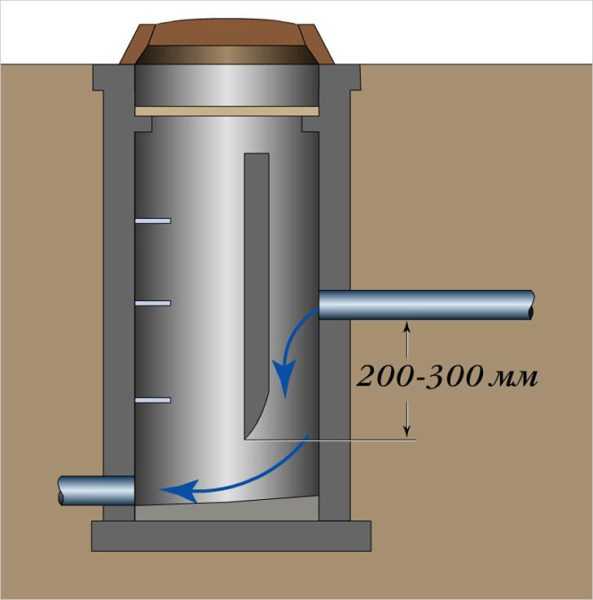

  • Перепадные — позволяющие подключать канал на отметке выше дна лотковой части колодца.
  • Кабельный колодец пластиковый на заказ – для разводки кабелей в прокладке электроподключения.
  • Распределительные колодцы из пластика – разделяющие бытовые и канализационные стоки по нескольким резервуарам-отстойникам.

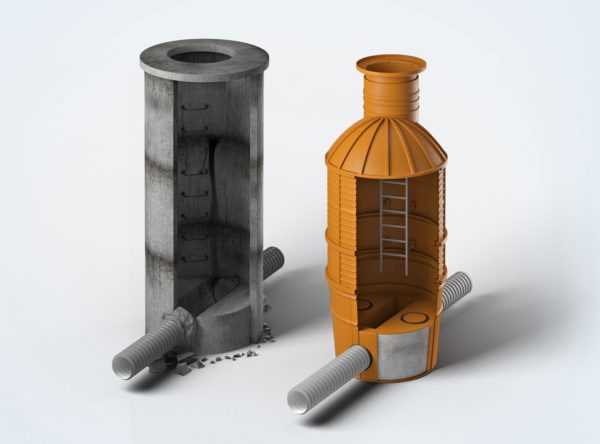

Преимущества колодцев из пластика перед бетонными:
  • Низкий удельный вес
  • Низкая теплопроводность
  • Герметичность
  • Устойчивость к агрессивным средам
  • Морозостойкость
  • Долговечность
  • Лёгкость монтажа
  • Высокая устойчивость к внешним механическим нагрузкам
  • Устойчивость к УФ излучению

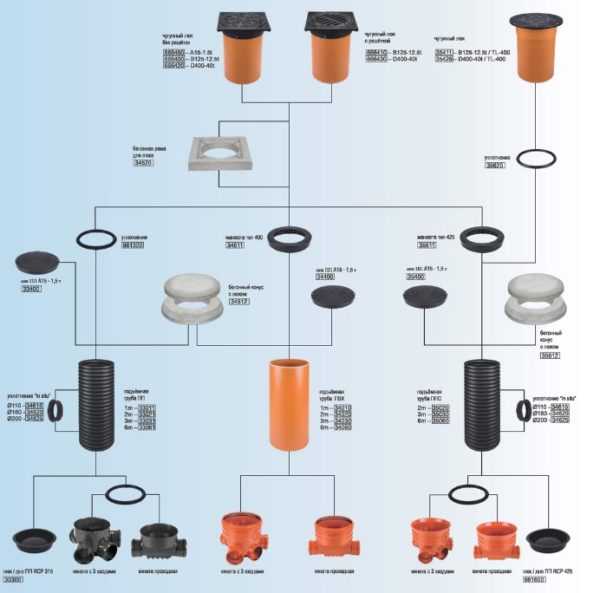

  • Разнообразие элементов конструкции
  • Герметичность
  • Экологическая безопасность

Все пластиковые колодцы из полиэтилена, по желанию заказчика, могут дополняться различными фитингами, патрубками, запорной арматурой.

Хотите узнать стоимость изделия?

Заполните наш опросный лист

plast-product.ru

Колодцы канализационные пластиковые — виды, устройство, монтаж

Пластиковые колодцы набирают все большую популярность и быстрыми темпами вытесняют своих собратьев из железобетона. Одним из главных аргументов для этого является простота работы с пластиковыми изделиями, их надежность и легкость в эксплуатации и обслуживании.

Колодец из полимерных материалов (пластик, полиэтилен и пр.) служит для сбора и накопления стоков с канализации, позволяет контролировать работоспособность системы и т.д. В статье рассмотрим особенности этих конструкций, их классификацию и многое другое.

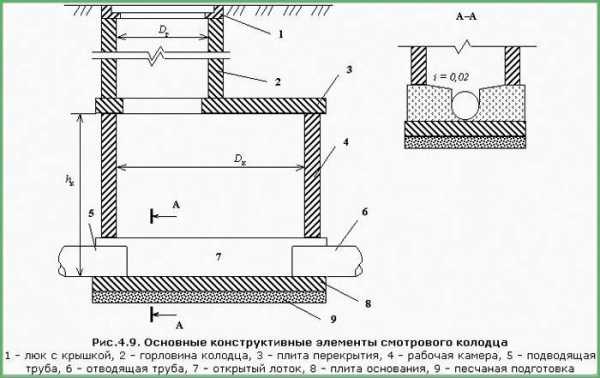

Конструкция и назначение

Любой канализационный колодец, не зависимо от материала из которого он изготовлен, имеет круглую (цилиндрическую) шахту и дно с лотком для трубопровода. Лоток может быть разной формы, от прямой линии до поворотов и различных ответвлений.

Некоторые разновидности оснащаются запорным или измерительным оборудованием, а также ступенями или отбойниками, как в случае с перепадными колодцами. Кроме того, они делятся на два типа – обслуживаемые, с шахтой диаметр которой равен или больше 1 м, и необслуживаемые – сечение менее 1 м.

В системе канализации колодцы служат для соединения трубопроводов между собой, изменения направления потока. Так же есть конструкции отвечающие за уменьшения скорости стоков, для установки насосов и другого оборудования или просто для сбора нечистот (выгребная яма).

Видео: Новые пластиковые колодцы

Разновидности пластиковых колодцев

В отличии от своих бетонных аналогов, пластиковые колодцы более разнообразны. В первую очередь они могут отличаться по функциональности. Они могут быть универсальными, то-есть, подходящими под любые нужды и цели, или специализированными – дренажные, ливневые и т.п. Классификация пластиковых колодцев:

  • смотровые или инспекционные;
  • поглотительные;
  • лотковые ревизионные;
  • осадочные;
  • перепадные;
  • эксцентрические;
  • фильтрационные;
  • накопительные.

Ниже приведена таблица с основными и самыми распространенными канализационными колодцами из пластика.

Вид колодцаНазначение
инспекционныйконтроль работы канализационной магистрали, определение необходимости очистки труб, техническое обслуживание, при необходимости — очистка трубопровода.

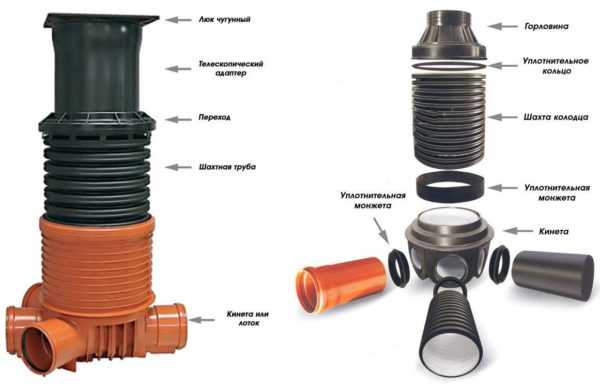

Состоит из:

  1. дна с лотковой частью;
  2. шахты, чаще всего гофрированная труба;
  3. крышки с люком.
фильтрационныйИспользуются, когда нет возможности для отвода стоков. Изготавливаются без дна, вместо этого производится засыпка из щебня, пропускающая и фильтрующая воду.

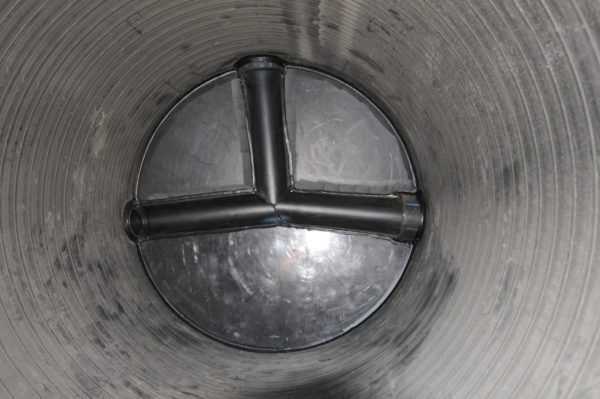

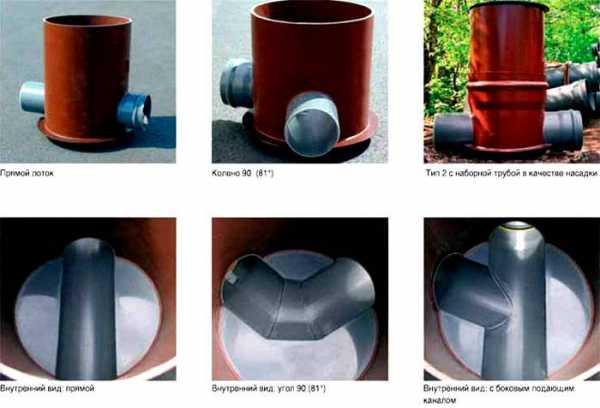

лотковыйСлужат для разветвления или поворота магистрали. Необходимы для монтажа, обслуживания, осмотра и проведения ремонта соединений. Производятся с конкретным количеством углов и поворотов или универсальными. В центре расположена лотковая часть с небольшим уклоном, для предотвращения задержки стоков.

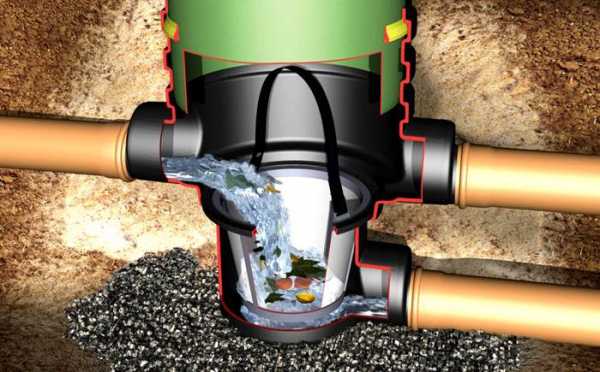

осадочныйСбор и отстаивание жидкости, осадок удаляется через шахту колодца. Устанавливается в местах разветвления, поворотов или на продолжительных прямых участках. Представляет из себя резервуар, к стенкам которого, подсоединены патрубки, дно находится ниже.
перепадныйСнижение — увеличение скорости потока воды, обход встречных подземных коммуникаций, уменьшение глубину входящего трубопровода.
эксцентрическийИнспекция систем с трубами большого диаметра, размещение насосного или хранение технической воды. К особенностям конструкции относится расположение шахты не на оси камеры, а ее смещение в сторону.
накопительныйГерметичный резервуар, для сбора нечистот с последующей откачкой.

Кроме этого, пластиковые канализационные колодцы различаются и материалом из которого они производятся. Это может быть и поливинилхлорид (ПВХ), и полиэтилен низкого давления, полипропилен, и другие полимеры. А так же, это могут быть монолитные конструкции или сборные.

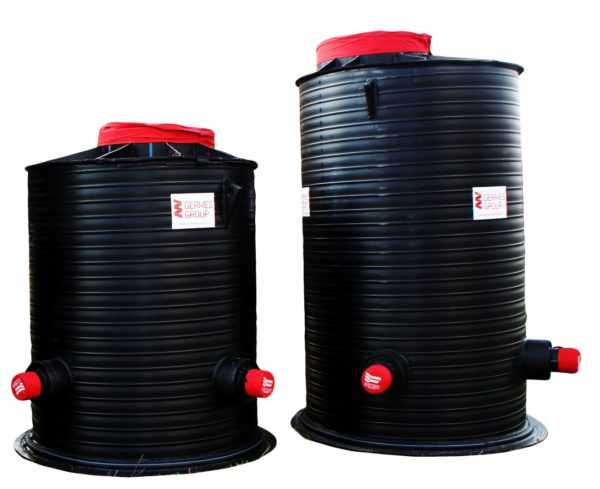

Монолитный колодец

Отличаются высокой прочностью, отлично справляется с давлением тяжелых грунтов. Хорошо себя зарекомендовали в качестве перепадных колодцев, так как там вода поступает с большой скорость, которую необходимо гасить.

Выпускаются как с готовыми отверстиями для труб так и с возможностью сделать их по индивидуальным размерам. Преимуществами считается их полная герметичность, надежность и отсутствие деформации стенок и дна при давлении на них почвы. Кроме этого, стоимость таких конструкций значительно меньше, а потому они доступнее.

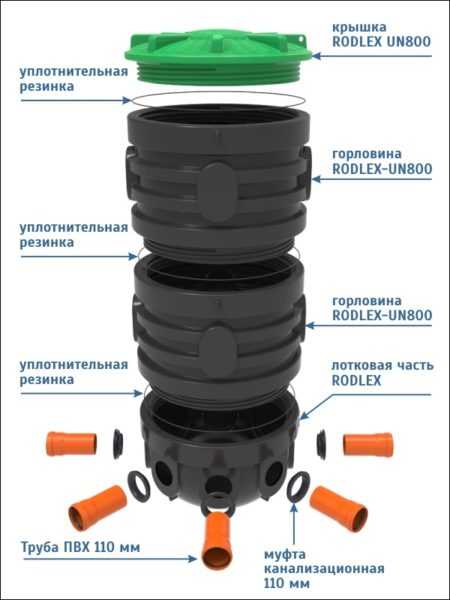

Сборный колодец

Чаще всего производятся с гофрированными стенками, иногда с гладкими. Конструкция сборного колодца зависит от конфигурации лотковой части. Могут быть с ровным или с выпуклым дном. На месте установки определяют, какие трубы будут подсоединяться к колодцу, и обрезают подходящий по диаметру выход, остальные остаются глухими.

При монтаже стоит следить за тем, чтобы все детали и элементы крепились крепко и надежно. От этого зависит герметичность сооружения. Стоимость таких изделий несколько выше чем у предыдущего варианта, так как для их производства требуется больше затрат.

Преимущества и недостатки

Как уже говорилось выше, пластиковый колодец для канализации быстрыми темпами вытесняет бетонные аналоги. Связано это с большим количеством достоинств которыми они обладают. Вот только некоторые плюсы:

  1. высокие прочностные характеристики;
  2. устойчивость лотковой части к износу;
  3. гладкая поверхность внутри и снаружи обеспечивает высокую герметичность врезки патрубков;
  4. герметичность соединений, выполненных в заводских условиях;
  5. небольшой вес позволяет установить его без использования спецтехники и инструментов;
  6. срок службы не менее 40 лет;
  7. устойчивость к перепадам температур;
  8. минимум обслуживания.

Конечно не обходится и без недостатков. К основным минусам относится:

  1. ограничение высоты до 15 м;
  2. риск деформации резервуара;
  3. довольно высокая стоимость.

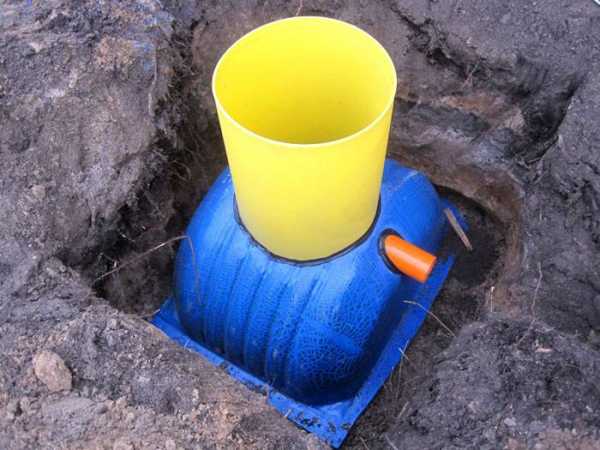

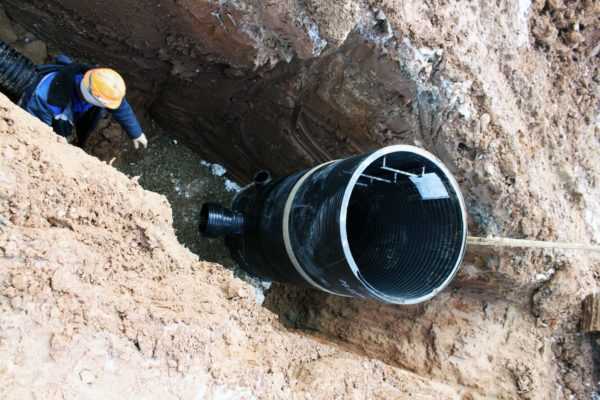

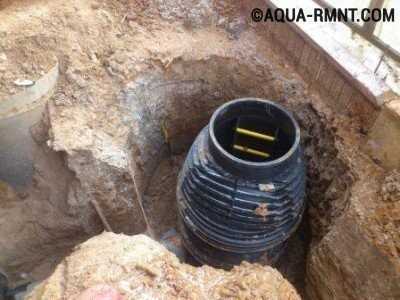

Монтаж пластиковых колодцев

В отличии от бетонных или кирпичных конструкций, для установки пластиковой емкости не требуется дополнительных навыков или привлечения специалистов. Все работы можно сделать самостоятельно. Этапы монтажа:

  • Рытье котлована.
  • Подготовка подушки из щебня и песка.
  • Монтаж пластикового корпуса.
  • Подключение трубопровода
  • Засыпка грунтом.

Как правило, заводские колодцы из пластика уже имеют в наличии крышку с люком.

Видео: Пластиковые канализационные колодцы

pro-kanalizaciju.ru

Пластиковый дренажный колодец: выбор, устройство и монтаж

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Любой владелец своего дома пытается максимально обеспечить его целостность и сохранность на долгие годы. Чтобы это сделать, прежде всего, нужно защитить свой участок от избытка влага и излишков сточных вод, которые постепенно подтачивают даже самые надежные конструкции. А в этом может помочь только качественная дренажная система, которая позволяет поддерживать оптимальный водный баланс на придомовой территории, что предотвращает ее заболачивание и переувлажнение.

Важнейшим элементом подобной системы является бетонный или пластиковый дренажный колодец. Именно его устройство, монтаж и характеристики мы рассмотрим в сегодняшнем обзоре. Данная конструкция обладает обширным функционалом и специальными конструктивными особенностями, которые стоит изучить получше.

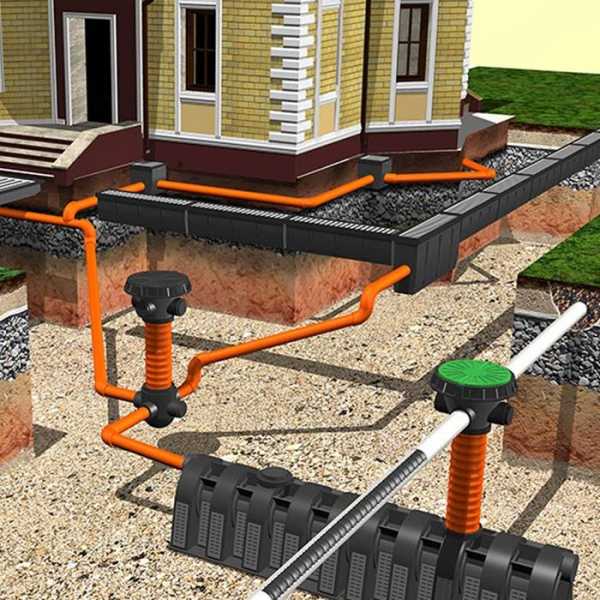

Вариант обустройства дренажной системы во дворе частного дома

Содержание статьи

Что такое дренажный колодец и для чего он нужен

Давайте выясним, зачем нужен такой дренажный колодец. После обильного выпадения осадков и сильного таяния снега вода может скапливаться на участке. Если жидкость не уходит, то она способствует размыванию грунта и разрушению фундамента. Со временем высокая влажность может вызвать и разрушения постройки.

Установка дренажной емкости и ее подсоединение к магистралям

Решить такую проблему на участке под силу только для ливневой канализации. При этом лишняя вода будет собираться в колодце, а оттуда выводится естественным путем. Подобная система будет обеспечивать отвод талых и дождевых вод с кровли построек и с поверхности грунта.

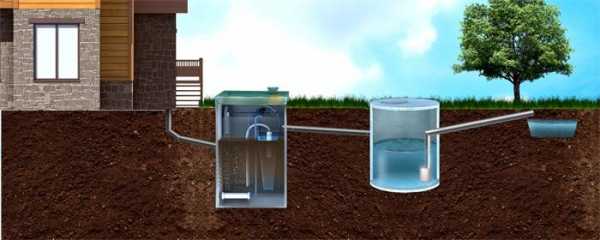

На схеме показано устройство дренажной конструкции

Где расположить сборный пункт зависит от того, через что будет отводиться лишняя вода. Вот основные варианты:

  • дренажная система в почве. При этом устанавливается конструкция по типу септика;
  • ближайший водоем. Это может быть озеро или река;
  • овраги;
  • домашняя автономная канализация.

Основные компоненты системы

Как работает подобная система, зависит от технологии ее устройства. Существует линейный тип конструкции и точечный.

Линейная установка обеспечивает сбор и перемещение влаги не только с крыш, но и на всей поверхности участка. Например, на дорожках, парковочных местах, отмостках. Это защищает от скопления воды в подвале дома. Есть и определенный плюс  для грунтовых вод, которые не превышают свой обычный уровень.

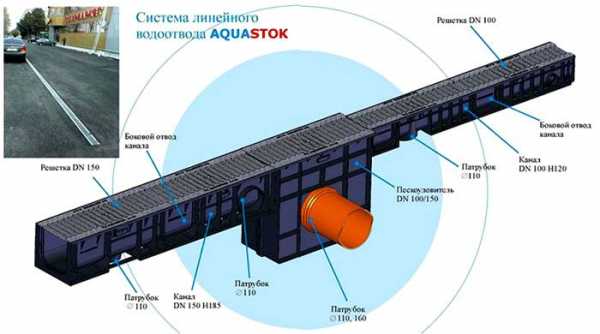

Вариант линейной конструкции на примере отдельной модели

Точечная канализация отличается сбором воды не в конусный дождеприемник, а в желоба. Где установить эти детали зависит от планировки участка. Приемный желоб устанавливается на одном уровне с дорожками и тротуарным покрытием. При этом учитывается уклон местности. Конструкция прикрывается решетками, а также оборудуется фильтрами. Точечная схема может содержать несколько дождевых приемников. В них собирается жидкость, текущая по желобам со всех крыш построек. Подобный приемник можно сделать из бочки. При монтаже конструкции рассчитывается расстояние между приемниками, оптимальная глубина и расчет время дренирования. Все детали соединяются в одну магистраль, по ней и перемещается жидкость к дренажным колодцам.

Устройство дренажа из бочки

Особенно важно установить дренаж в глинистой почве, так как даже незначительные дожди превращают ее в болото. Отдельного внимания заслуживает дренажное устройство для бани. При этом используется перфорированный трубопровод.

Важным  этапом является подготовка к возведению ливневой канализации. При этом проводится анализ участка:

  • делается разрез почвенного слоя и проверяется его структура;
  • определяется главный источник влажности;
  • определяется глубина прохождения грунтовых вод;
  • подбирается тип конструкции;
  • составляется планировка всех колодцев, траншей и оврагов;
  • подбираются необходимее элементы и материалы. Например, клапан захлопка.

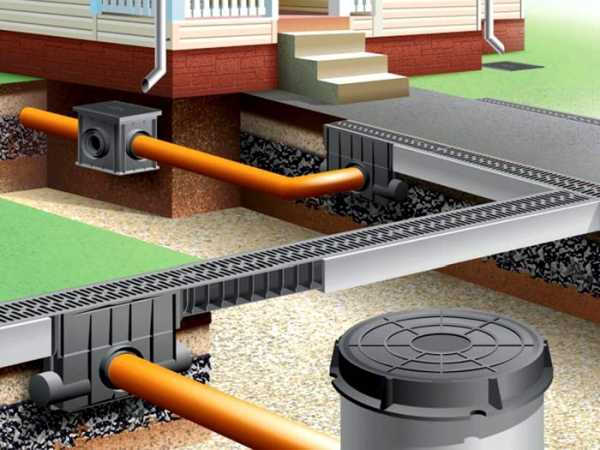

Вариант ливневой канализации

Статья по теме:

Какие бывают дренажные колодцы: типы, виды, краткая характеристика

Классификация ливневых колодцев на виды осуществляется на основе материала, из которого они сделаны. При этом материал определяет характеристики конструкции. Самый распространенный типовой проект представлен бетонными и пластиковыми изделиями.

Любой колодец представляет собой емкость, углубленную в грунт. Вот основные элементы такой конструкции:

  • дно;
  • шахта пластиковая или тело устройства;
  • люк.

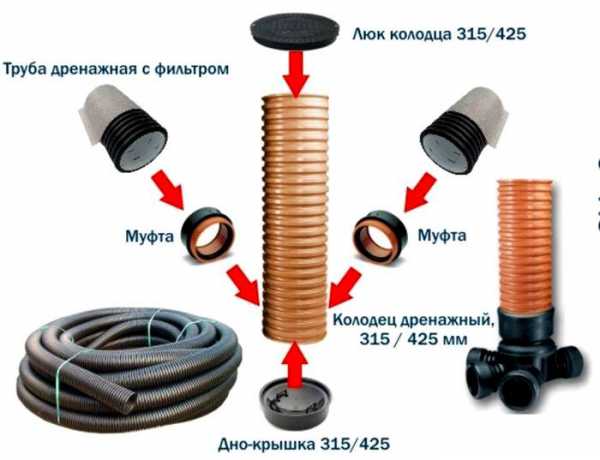

Основные элементы колодца

Шахта представляет собой самую важную деталь. Она может представлять собой однокамерный септик или даже гофрированную трубу.

В зависимости от назначения стоит выделить такие виды:

  • смотровой колодец. Его также называют инспекционным и ли ревизионным. Он позволяет обеспечить доступ для контроля за состоянием конструкции, а также выполнять ремонт. Чаще всего схема размещения предполагает его установку на поворотах;

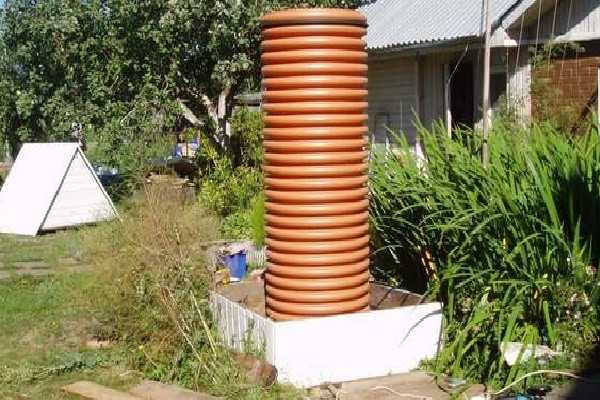

Вариант смотрового дренажного колодца из трубы

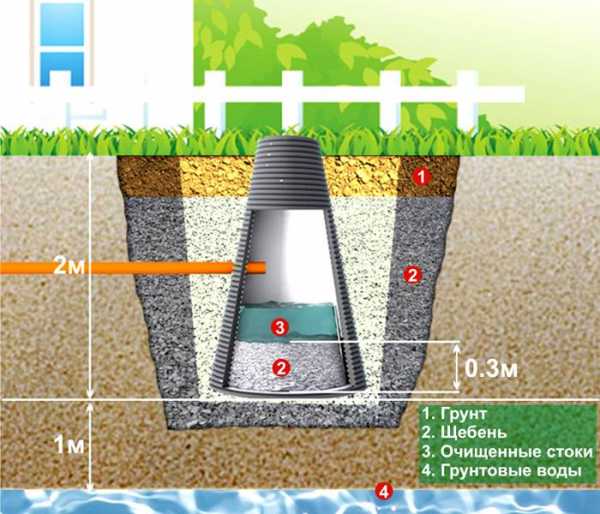

  • поглотительный колодец или фильтрующий с подключением поверхностных лотков необходим на участках, где нельзя сделать отведение вод в места водосбора, водоемы или овраги. Для его возведения могут использоваться сборные пластиковые кольца. У такой конструкции нет дна. При этом на местности преобладают песчаные и супесчаные грунты;

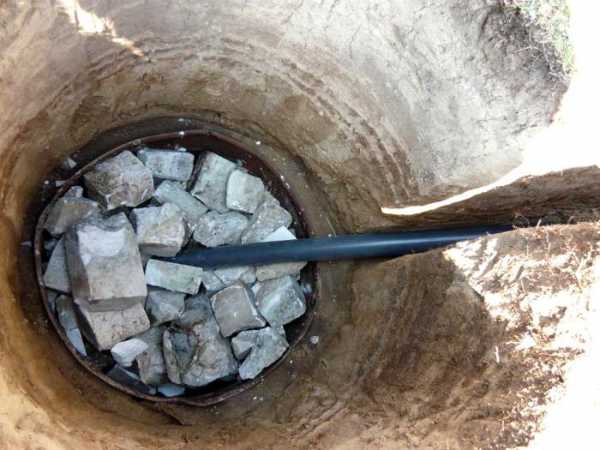

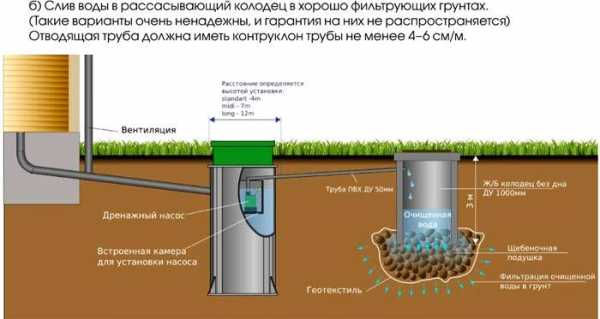

Устройство поглотительной системы

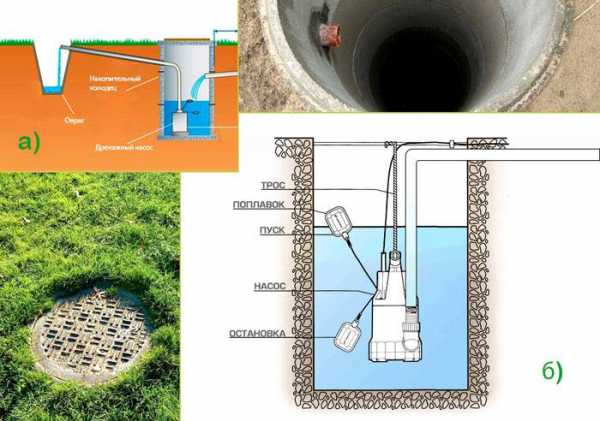

  • накопительный колодец устанавливается там, где нет места для водосбора. В этом случае может применяться пластиковый колодец с дном КДН. Его монтируют на самом низком месте. Собранная вода отводится в водоемы или применяется для питьевого колодца.

Накопительный вариант

При выборе конструкции также оказывают влияние размеры, цены и материал изделий. Для канализационного люка и для дна чаще всего применяется такой материал, как полипропилен. Многие производители предлагают люки для парковых территорий, пешеходных дорожек, автомобильных магистралей и дорог. Также  значение имеют определенные производители, например ДНЕПР. Эта компания производит дренажные насосы для разных колодцев. Для пластиковых конструкций часто применяется такой материал, как поливинилхлорид, полипропилен и полиэтилен.

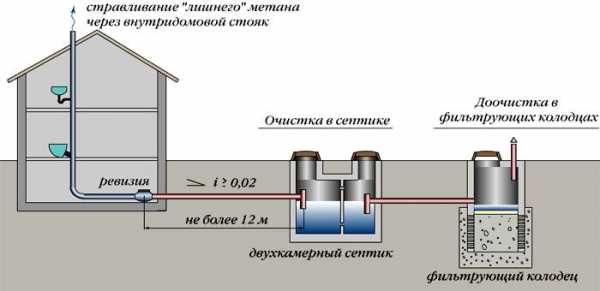

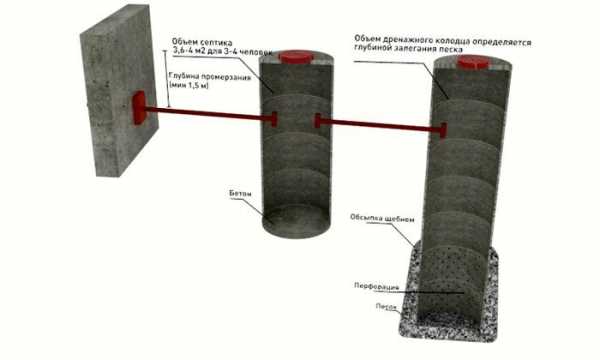

Дренажное устройство с септиком

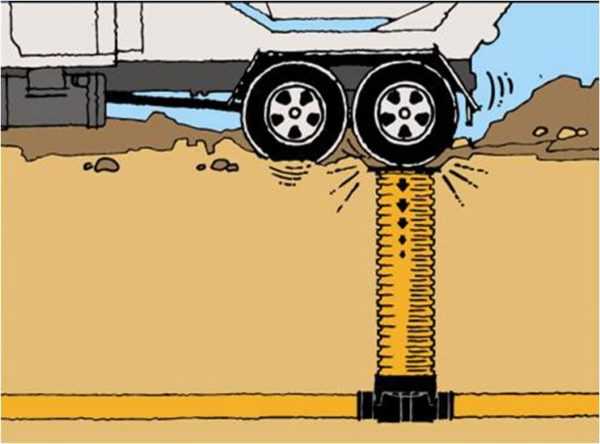

К сведению! Применение гофрированной трубы позволяет уменьшить нагрузки на дно конструкции.

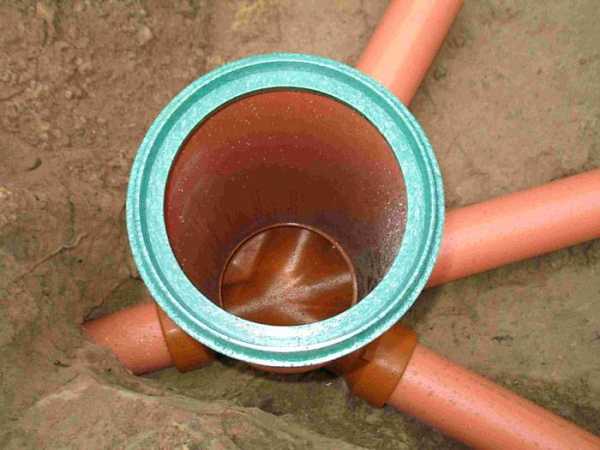

Колодец поворотный пластиковый: особенности конструкции

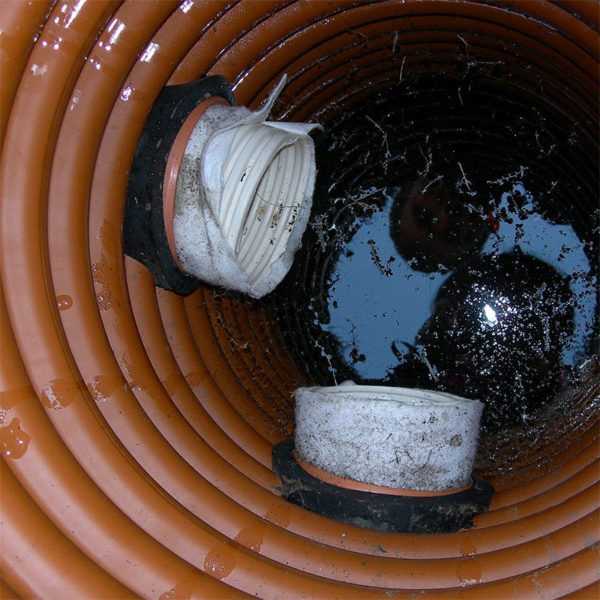

Канализационные поворотные колодцы монтируются на поворотах трубопроводах. Они позволяют обеспечить доступ в самые труднодоступные места в случае засоров. Подобные загрязнения образуются от наносов, собирающихся под напором воды. Установка подобных емкостей для дренажа рекомендуется на каждом втором изгибе магистрали. Это могут быть места схождения нескольких дрен или в углах дома. Для канализации важен размер поворотных резервуаров, который зависит от условий их эксплуатации. Вы можете купить уже готовые конструкции.

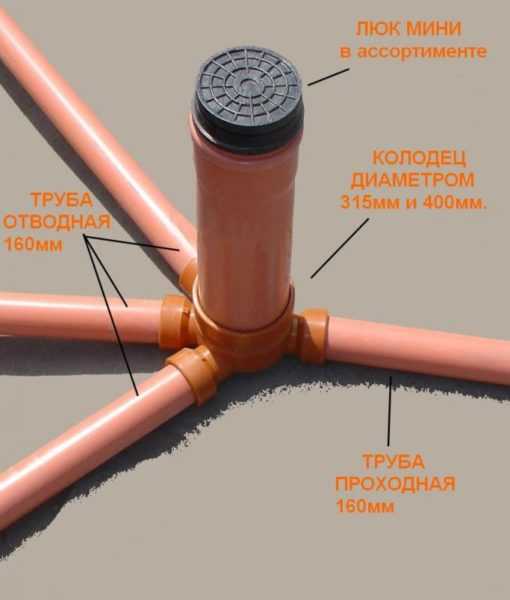

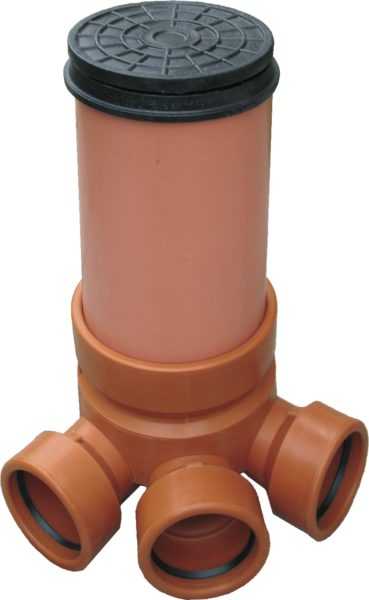

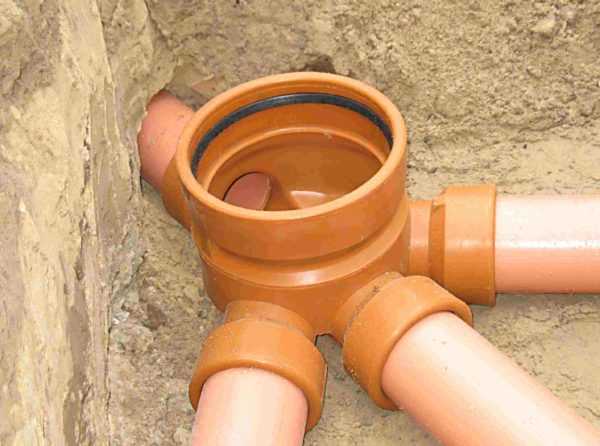

Поворотное устройство с несколькими входами

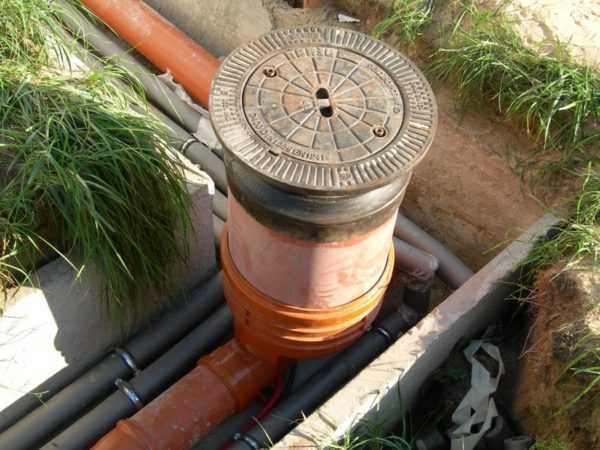

Колодец смотровой пластиковый: характеристики

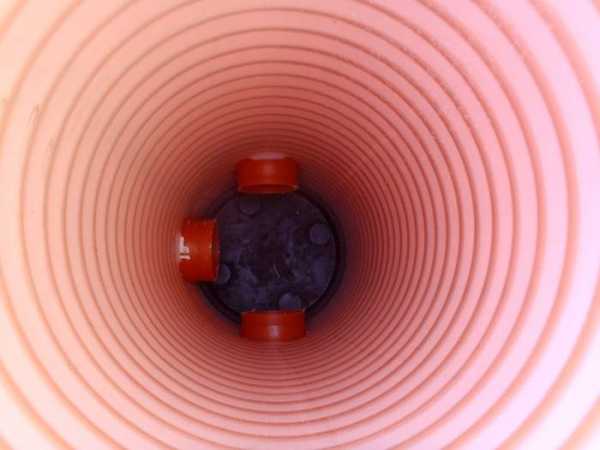

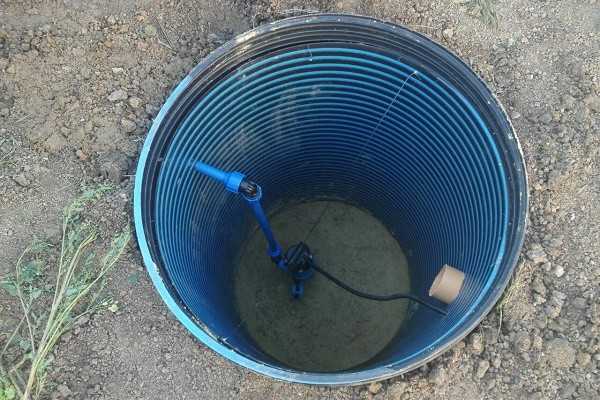

Дренажный инспекционный или смотровой колодец предназначен для проверки и контроля работы канализационной конструкции. С его помощью можно решить разные проблемы, связанные с погодными условиями или антропогенными факторами. Ревизионный колодец должен иметь размер, позволяющий спускаться внутрь его проверяющему. Самые распространенные варианты: 400×1000 мм или 315×1000 мм. Важно чтобы диаметр был не менее метра.

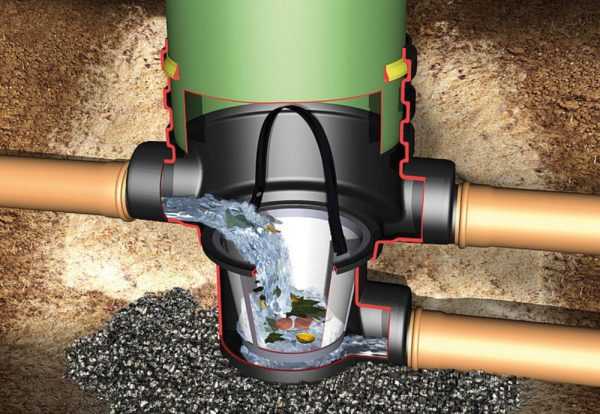

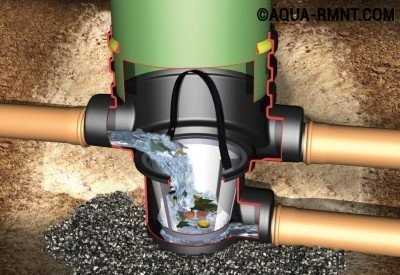

Подобные резервуары для дренажа часто оборудуются специальными пескоприемниками, в которых накапливается наносной грунт. Иногда подобный вариант применяется вместо смотрового. Если цена за подобную конструкцию слишком высокая, то можно рассмотреть вариант, как сделать из пластиковой бочки простой колодец.

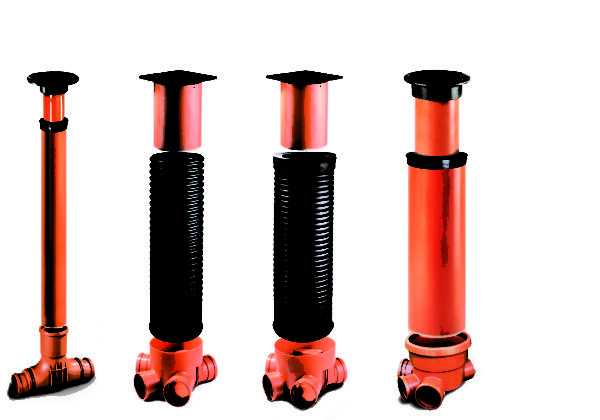

Простая ревизионная конструкция

Колодец накопительный пластиковый: нюансы конструкции

Коллекторный дренажный или накопительный колодец необходим для сбора дренажных вод и для их дальнейшего использования в технических целях. Устройство дренажной системы дома с накопительными резервуарами допускается на участках с глубоким прохождением водоприемной прослойки.

Такой водоприемный колодец является герметичной емкостью. Чтобы сделать водоотводный механизм нужно применять гофротрубы большого диаметра, чтобы в них мог поместиться погружной насос для откачки воды. Для систем водоотведения применяется дополнительное оборудование. Поэтому важно знать, как соединить дренажную трубу с насосным оборудованием. Цена подобных установок может быть достаточно высокой и для экономии бюджета можно применить еврокубы.

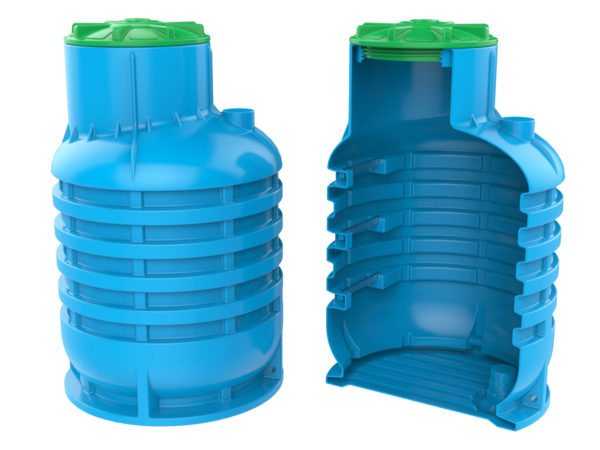

Накопительная конструкция

Материалы и устройства для изготовления дренажных колодцев

В зависимости от разновидности дренажного колодца необходимо подобрать подходящую гофротрубу. Вот основные варианты:

  • для поворотного или смотрового устройства понадобится труба с диаметром от 0,34 до 0,46 метров. Именно такой размер позволит пробраться внутрь конструкции для осмотра;
  • для накопительной или фильтрующей конструкции размеры должны быть побольше – от 0,7 до 0,9 метров;
  • диаметр резервуаров, предназначенных для технического обслуживания подобной системы должны быть от метра и более.

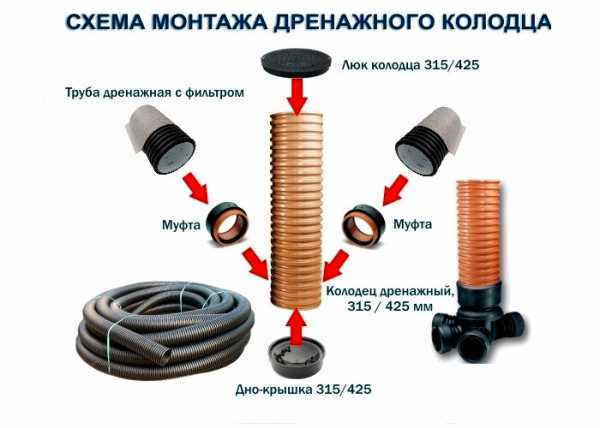

Составляющие компоненты накопительной конструкции

Также обязательно потребуются уплотнители из резины, дно из пластика и люк для закрывания отверстия.

Давайте выясним, какие материалы используются при производстве таких конструкций:

  • бетонные изделия, которые отличаются сложным монтажом;
  • пластиковые изделия характеризуются герметичностью. Они оборудуются манжетами и отводами для труб;
  • можно сделать устройства из разных подручных материалов.

Бетонный дренажный колодец: основные характеристики

Часто используется устройство из бетонных колец. При этом распространенный вариант – железобетонные кольца. Эти элементы могут быть различной высоты и разного диаметра. Установка дренажных труб производится при помощи специальной техники.

Как сделать подобную конструкцию зависит от применяемой технологии. При первом способе человек находится внутри кольца и копает яму, а оно оседает при углублении. Если размер элементов небольшой, то сначала роется яма, а затем с помощью крана манипулятора укладываются кольца.

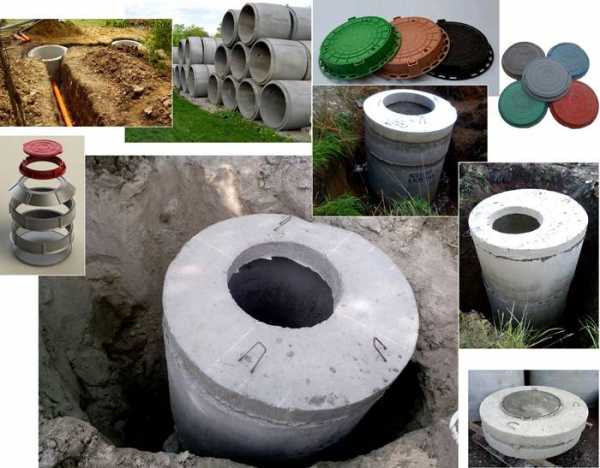

Бетонные изделия и специальные люки для кольцевых конструкций

Колодцы из бетона имеют такие преимущества:

  • значительная надежность и прочность;
  • хорошая теплоизоляция;
  • продолжительные эксплуатационные сроки.

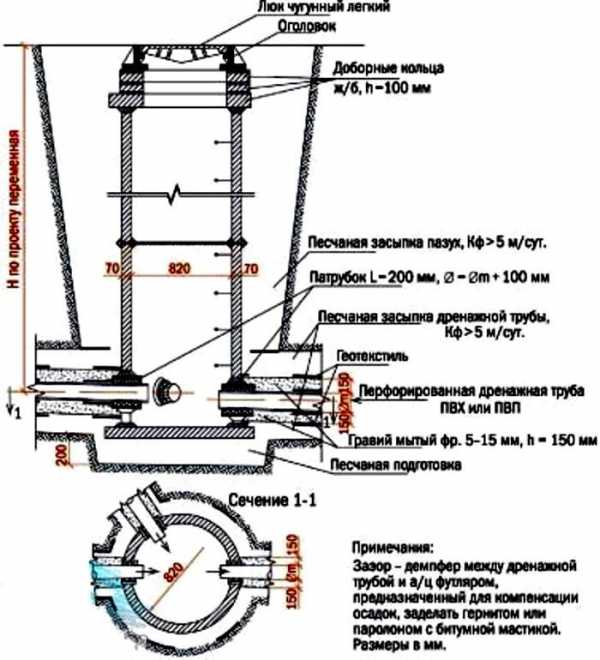

Схема дренажной конструкции

К минусам нужно отнести значительный вес материалов. Кроме того, бетон может разрушаться во влажной среде. Бетонные конструкции могут иметь пластиковые вставки, например крышки из пластика. У люков может быть и декоративная функция.

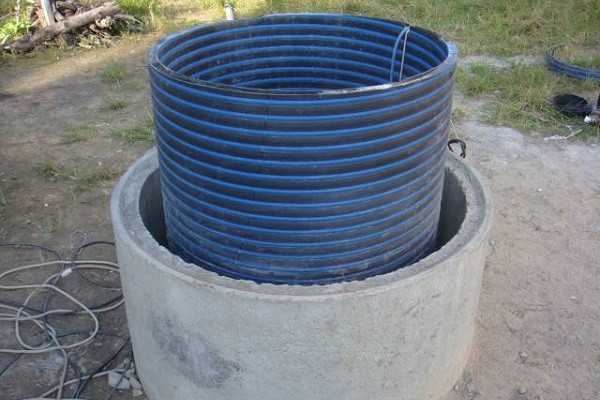

Дополнение из пластиковой вставки

Важным параметром является цена. При этом можно приобрести изделия разных производителей. Есть конструкции крышек от Egida.

Так выглядит функциональный люк от Egida

Пластиковый дренажный колодец: особенности конструкции

Канализационный колодец часто производится из пластика. Данный материал превосходно подходит для дренажа, он активно вытесняет бетонный вариант. При должном уходе можно сказать, что он вечный. Для канализации возможно изготовление в домашних условиях. При этом просто вырезаются подходящие куски, в них делаются отверстия для люка и днища. Можно сделать сливной из пластиковой бочки. Такой способ позволит получить бесшовные и сборные конструкции.

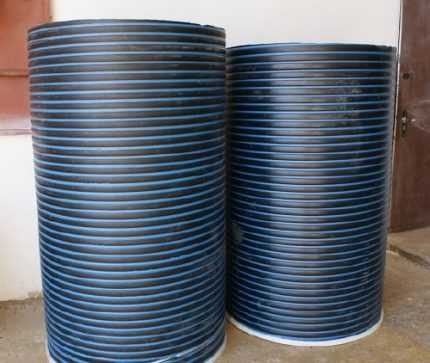

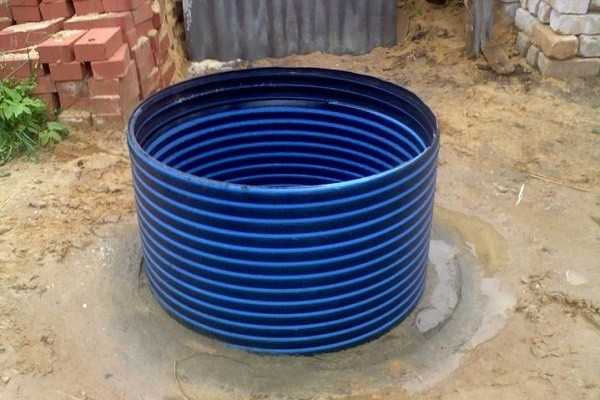

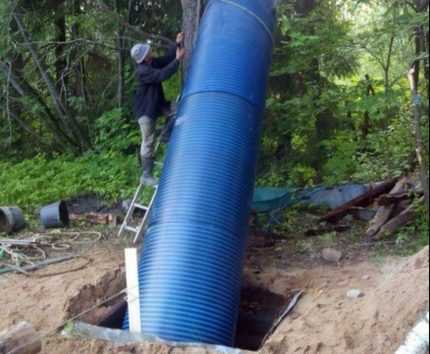

Дренажная конструкция из пластика, диаметр которой метр

Существует множество преимуществ пластиковых конструкций, поэтому их рекомендуется использовать вокруг частного дома. Вот основные достоинства:

  • небольшой вес;
  • стойкость к коррозии;
  • не трудоемкий монтаж;
  • значительный гарантийный срок;
  • надежность и простота соединений.

Ливневые конструкции можно заказать под ключ. Из пластика можно сделать кессон или использовать практичный материал для септика.

Дренажные элементы для ливневого устройства

Важными параметрами при выборе колодцев являются размеры и цены. Расценка на установку часто бывает высокой. Пластиковые колодцы могут иметь разное устройство. Есть сборный вариант. Также существует производство сварных конструкций. Некоторые простые конструкции выполняются из пластиковых бутылок. Но чаще используется обычный полиэтилен высокой плотности, а также разные виды ПВХ и полипропилен.

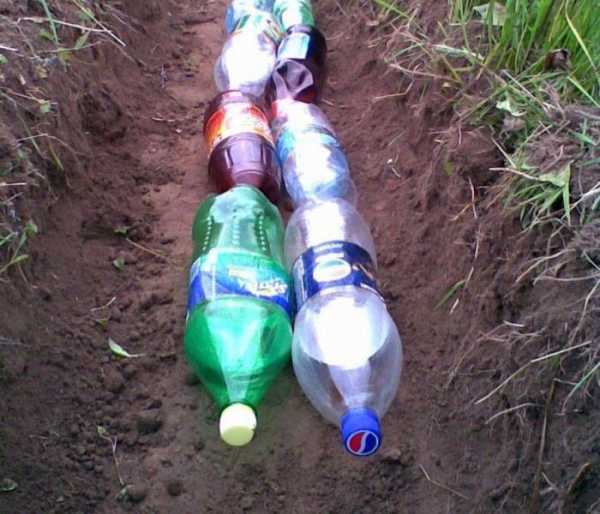

Конструкция для дренажа из пластиковых бутылок

Существуют разные производители дренажных конструкций. Например, компания Wavin  в комплекте предлагает систему из дна, крышки для люка и гофрированной трубы. Также фильтрующий  конический колодец реализуют и другие компании. Фирма Матлайн предлагает колодцы из полиэтилена. Шахта может быть в виде витой трубы или гофрированной. Сборные системы предлагает компания InstalPlast Lask.

Существуют разные классификации изделий. Например, модель  класса А15 означает, что элемент может выдерживать нагрузки до полутора тонн.

Для установки разных конструкций применяются специальные муфты, например, ККТ 3. К самым популярным вариантам относятся конструкции диаметр, которых 800-1000 мм. Из разных моделей часто выбираются колодцы Диам 400, цена которых зависит материала изделия. Часто для дополнения конструкции применяется пластиковый вкладыш. Востребованы и конструкции КСК 600, имеющие систему фильтрации. Также популярны модели КС 2 и ККС 3.

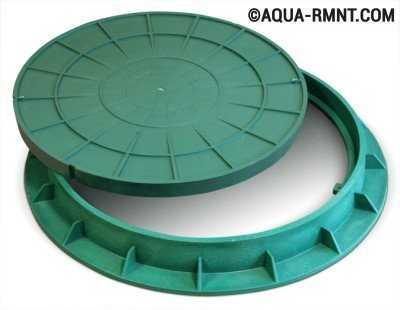

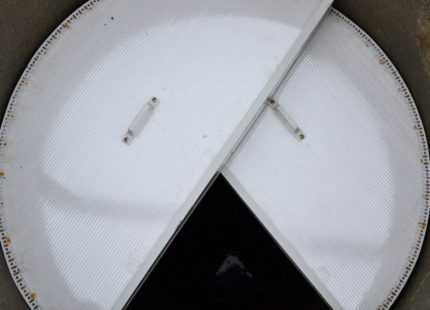

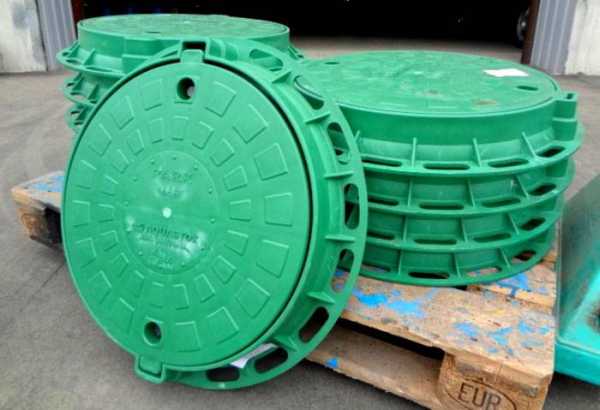

Пластиковые люки и крышки для колодца

Для канализационного дренажного колодца используются специальные люки. Как установить конструкцию зависит от назначения ливневого резервуара. Люки имеют различные размеры, и они маркируются в зависимости от своего назначения. Например, К 3000 – обозначает изделие для бытовой канализации. Оптимальный диаметр данного элемента составляет 100 см. Производство люков отличается разнообразием. Они могут быть квадратные или прямоугольные.

Пластиковые люки могут комплектоваться специальными замками

При монтаже подобных изделий, важно разбираться, как закрепить данный элемент. Усиленный вариант способен выдерживать нагрузку до 40 тонн. Пользуются популярностью изделия Egida. Для дренажной системы может использоваться даже декоративная крышка.

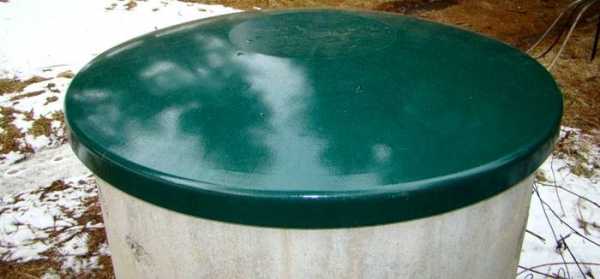

Вариант самодельной декоративной крышки

Пластиковая труба для колодца

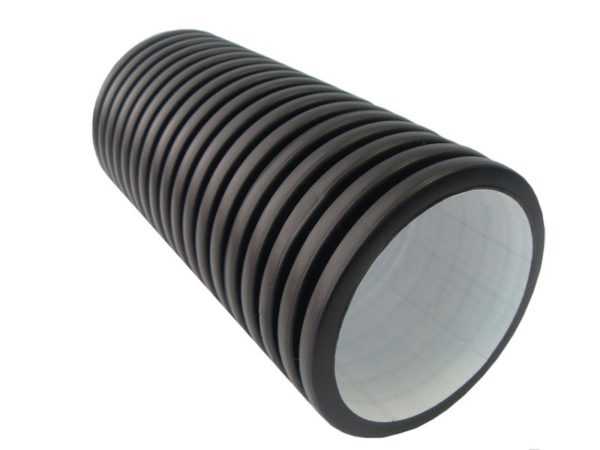

Для дренажного колодца применяются гофрированные трубы большого диаметра. Чаще всего применяются изделия из поливинилхлорида или полиэтилена низкого давления. Гофротруба ПВХ полностью безопасна для окружающей среды. Данный материал разрешен для применения в дренажных системах. ПНД способен выдерживать даже низкое давление. При выборе материала имеют значение размеры и цены конструкций. Стоимость изделий определяется качеством продукции и производителями.

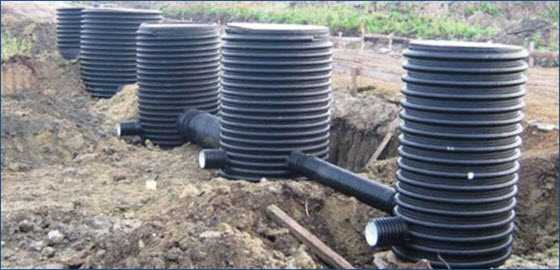

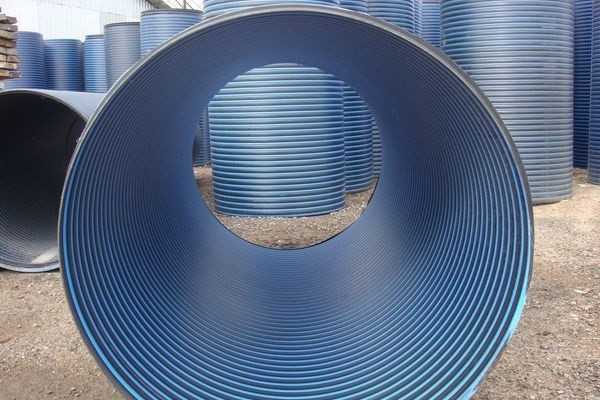

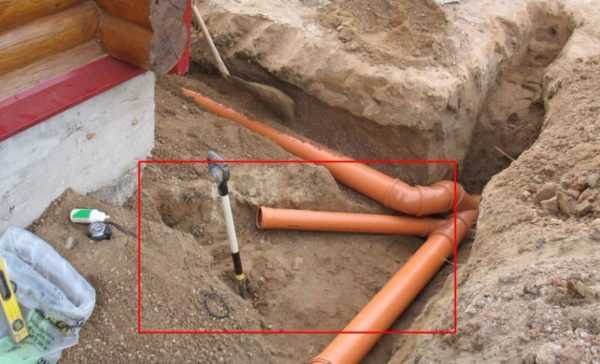

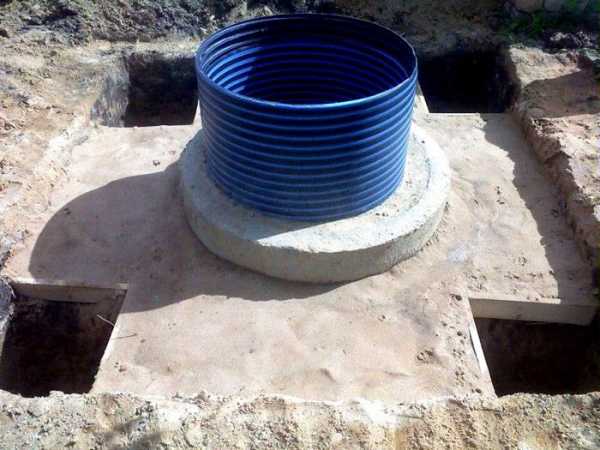

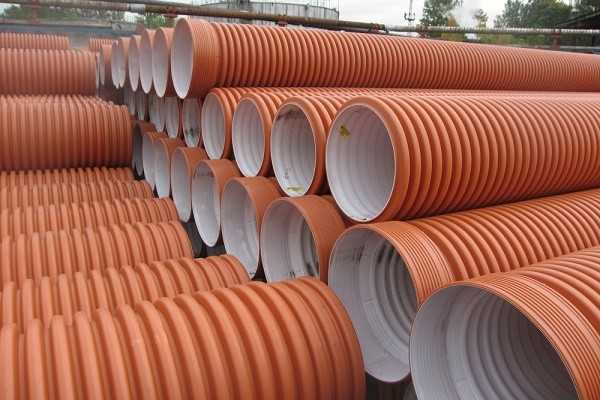

Вариант гофрированной магистрали для колодца

Дренажный колодец своими руками

Как сделать дренажный колодец подскажут полезные рекомендации от специалистов. Как выполняется монтаж можно видеть на видео.

Устройство ливневой канализации предполагает наличие таких составляющих:

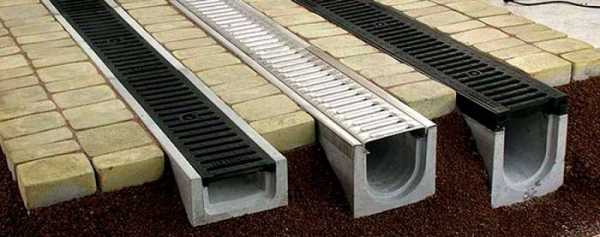

  • лотки и желоба из трубы и из пластика для отвода воды;

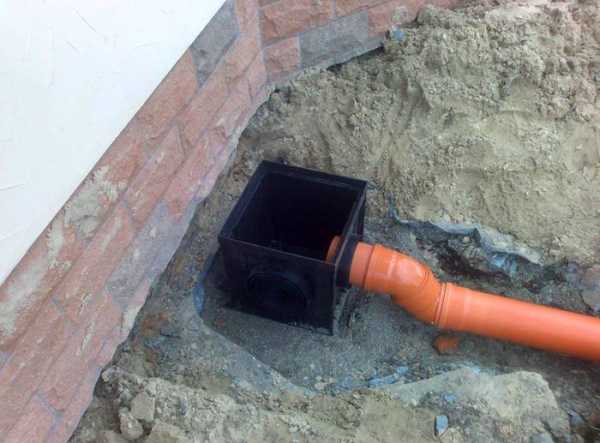

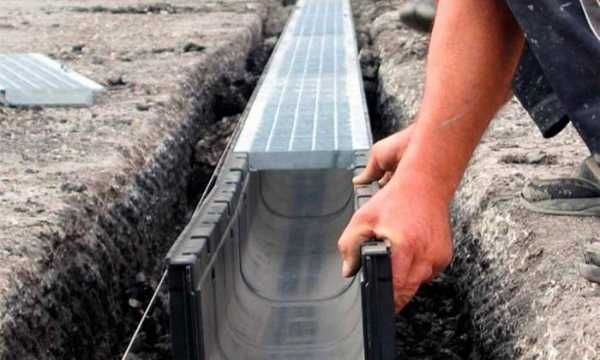

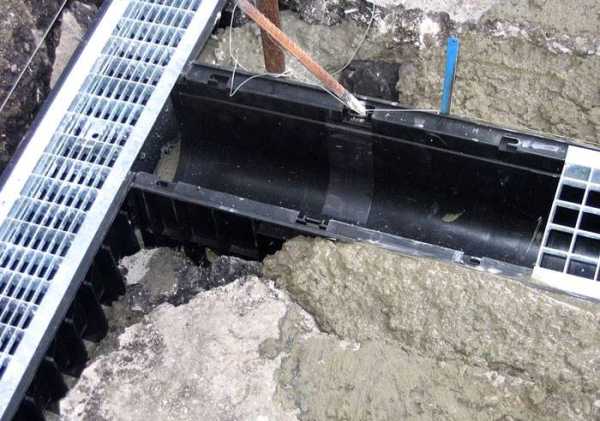

Установка лотков

  • для ливневой канализации применяются трубы;

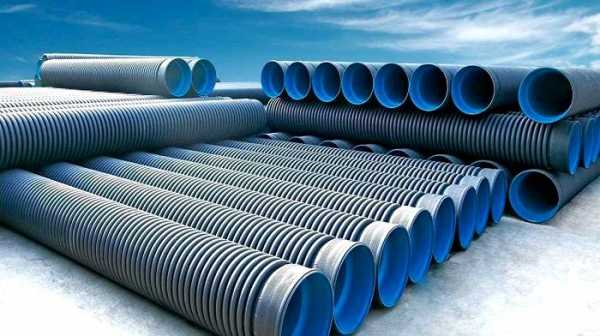

Гофрированные трубы

  • дождеприемники с решетками;

Простая конструкция приемника

  • накопительные конструкции, которые делаются из пластиковых труб, из покрышек, из бочки и даже из пластиковых бутылок;
  • фильтрующие детали;

Фильтры могут делаться из разных материалов

  • смотровые конструкции.

Перед тем как начать строительство конструкции для септика или дренажа рекомендуется изучить необходимые СНиПы. Вертикальная установка ливневой канализации с уклоном, а также обустройство в определенном месте и технология должны соответствовать определенным нормативам.

Таблица 1. Пошаговый монтаж колодца

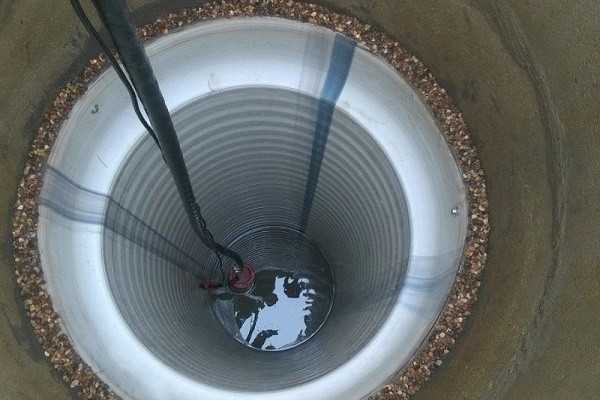

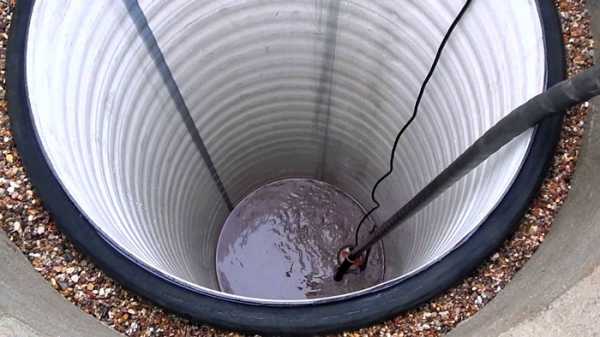

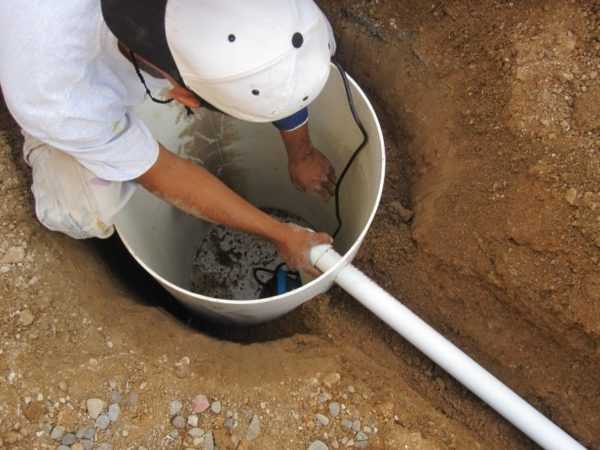

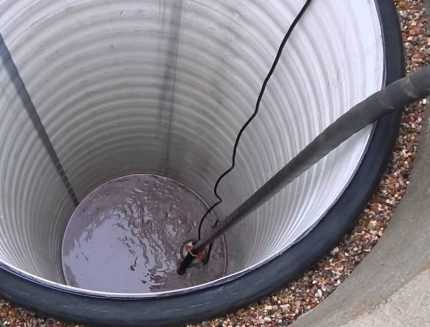

Также важно, чтобы без проблем проводилась чистка дренажным насосом. Для этого нужно продумать все необходимые размеры. Для монтажа можно использовать бетонные или пластиковые кольца. Но перед этим нужно определиться с типом конструкции. При создании колодца из пластиковых колец необходимо определить площадь дренажа, интенсивность выпадения осадков,  а также расположение коммуникационных систем.

Видео: монтаж дренажного колодца



Ремонт колодцев пластиковыми трубами

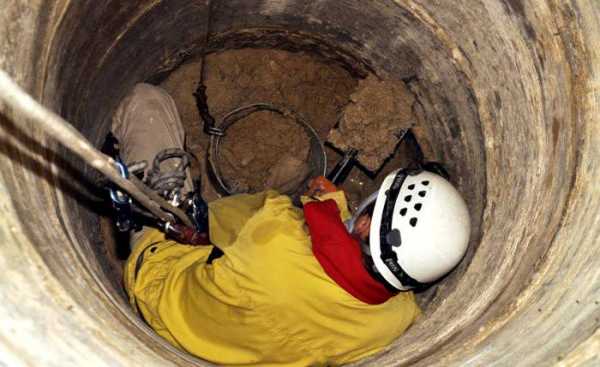

Даже колодцам иногда требуется ремонт. Об этом чаще всего свидетельствует ухудшение качества воды. Она приобретает неприятный запах и вкус. Причин появления подобных проблем множество. Большое количество илистых отложений оседает на дне и стенках шахты. Органические компоненты, попавшие в шахту, способны повлиять на герметичность облицовки.

Основные элементы колодца

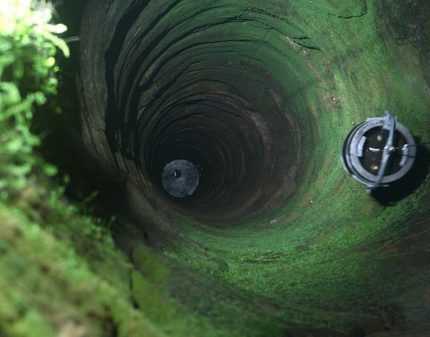

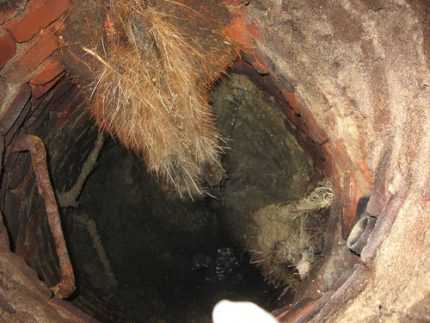

Основная проблема старого деревянного колодца может быть в повреждении нескольких венцов. Если в  колодце произошла подвижка колец, то можно исправить проблему с помощью пластиковых колец и термоусадочных материалов. Также при этом используются специальные герметики для дна. Существует и производство вставок в колодец, которые позволяют сделать качественный ремонт.

Распространенной проблемой являются засоры

В некоторых случаях требуется соединение дренажной трубы с колодцем. Это позволяет откачивать воду и производить чистку. Углубление пластиковой трубой требуется, когда нет места для нового колодца. Как углубить конструкцию могут подсказать только специалисты.

Углубление колодца требует соблюдение техники безопасности

Очистка дренажных колодцев: основные этапы

Часто чтобы сделать ремонт, необходимо провести чистку и дезинфекцию в колодцах. На видео показана  чистка с помощью дренажного насоса.



У многих возникает вопрос, если колодец залился, что делать. Чтобы определиться, можно ли почистить ливневую систему, следует пройтись по следующим пунктам:

  • сначала выполняется откачка воды из резервуара;
  • после того, как сброс воды произведен нужно почистить дно и стены конструкции с помощью раствора марганца темного цвета;
  • если на дне большое количество ила, то меняются все слои фильтров;
  • иногда требуется тщательная дезинфекция хлором. Вверх емкости прикрывается брезентом на сутки. При этом требуется полноценный отвод воды из колодца;
  • стенки нужно промыть несколько раз, пока из воды исчезнет запах хлорки.

Схема очистной системы

Важным вопросом является, куда девать воду при откачке. Ее можно отвести в естественный водоем или использовать в сельскохозяйственных целях.

Статья по теме:

Дренаж на дачном участке. Самый простой способ отведения ливневых и талых вод, виды и нюансы монтажа в специальной публикации нашего онлайн-журнала.

Где купить пластиковый колодец для канализации: цена, производители, дополнительные элементы

Перед тем как возвести ливневый колодец, нужно узнать, сколько стоит установка, а также стоимость отдельных элементов.

Некоторые детали можно приобрести отдельно. Например, это может быть крышка с люком, пластиковая труба, кольца сборные или пластиковая вставка. Дороже обойдутся декоративные крышки или трубы большого диаметра. Изделия из бетона и из пластика имеют разную стоимость.

Можно приобрести от разных производителей кольца для колодца, цена на разные модели зависит от качества материала и сложности конструкции. В таблице представлены цены на некоторые изделия.

Таблица 2. Средние цены на колодцы для канализации

Вы можете приобрести качественные конструкции или сделать их самостоятельно. В любом случае нужно соблюдать правила техники безопасности и учитывать рекомендации от специалистов.

Выбрать пластиковый или бетонный вариант, поможет изучение характеристик отдельных моделей и особенностей их установки. Какую конструкцию выбрать решать вам.

Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

Пластиковая вставка в колодец: руководство по установке

Обустройство автономного источника водозабора на участке требует тщательного подхода. Особое внимание следует уделить герметизации стенок колодца. Согласитесь, не хотелось бы, в процессе эксплуатации выработки получить загрязненную землей воду.

Предотвратить такую проблему помогает пластиковая вставка в колодец, которая используется для обустройства новой или реставрации эксплуатируемой водозаборной точки. В статье мы подробно рассмотрели плюсы и минусы такого решения, привели советы по выбору полимерной вставки, а также описали порядок ее установки в колодец.

Содержание статьи:

Предназначение пластиковых вставок

Основным преимуществом пластиковых конструкций является их практичность. В отличие от  их легко транспортировать к месту сборки, что неизбежно сокращает расходы на доставку. При их монтаже не нужна специальная техника.

Пластиковые вставки защищают от попадания в скважину обваливающейся земли, просачивания грунтовых и поверхностных вод, служат изолирующим барьером и элементом формирования стенок колодца.

Вставки представляют собой отдельные сегменты гофрированной трубы, соединяющиеся в одно целое. Обычно это трубы из поливинилхлорида и других полимеров. Диаметр вставок составляет 30 – 60 см. Толщина стенок начинается от 0,8 см

Чем качественнее пластик, тем дольше служит скважина.

Ребра жесткости выполняют в конструкции две важных функции:

  1. Придают дополнительную прочность конструкции.
  2. Служат грунтовыми зацепами, защищая от всплытия.

Дополнительная жесткость нужна для предотвращения деформаций, вызванных подвижкой грунта. В основном они происходят по естественным причинам. В этом отношении бетонные конструкции более устойчивы к механическому воздействию.

Выполняя функцию грунтовых зацепов, ребра жесткости препятствуют всплытию емкости. Если бы их не было, то при повышении уровня грунтовых вод емкость бы неизбежно поднималась. Такое всплытие приводит к деформации конструкции.

Галерея изображений

Фото из

Полимерные гофрированные трубы активно вытесняют бетонные и металлические изделия из сферы прокладки подземных коммуникаций

Использование пластиковых труб позволяет оперативно провести углубление водоносного колодца, ремонт бетонного сооружения, обустройство кессона, укрепление колодезных стенок

Предложенный к продаже сортамент пластиковых труб позволяет выбрать продукцию с требующимся диаметром

Гофрированный профиль полимерных труб способствует лучшему закреплению подземного сооружения в грунте. В повышении прочности они выступают в качестве ребер жесткости

В случае необходимости полимерная гофра без затруднений режется согласно необходимой высоте над землей и глубине колодца

Для обустройства, укрепления стенок и ремонта водозаборного колодца следует подбирать полимерную продукцию, не выделяющую токсичные вещества

В установке канализационных поглощающих, коллекторных, смотровых колодцев не обязательно обращать внимание на безопасность материала. Но важно выбрать изделие, устойчивое к агрессивной среде

Для обустройства колодцев с пластиковыми вставками и сооружений, выполненных из пластиковой трубы, выпускают люки, модули с патрубками, донные детали, существенно облегчающие сборку и монтаж систем

Продажа пластиковой гофрированной трубы

Вставка в колодец для увеличения глубины

Пластиковая вставка большого сечения

Ребра жесткости пластиковой гофры

Требующий обрезки ствол колодца

Использование в водоносных колодцах

Поглощающий канализационный колодец

Пластиковый люк для обустройства колодца

Достоинства и недостатки

Пластик обладает устойчивостью к естественному биологическому разложению и может находиться в земле более 50 лет. При этом он сочетает в себе свойства прочности, эластичности и герметичности. Такими характеристиками не могут похвастаться бетонные изделия, применяемые в строительстве колодцев.

Помимо устойчивости к разложению, стенки пластиковой емкости не подвержены воздействию мха. Если сравнивать пластик с бетоном, то последний имеет тенденцию к разрушению, под действием окружающей среды.

При понижении температуры ниже нулевой отметки вода, содержащаяся в порах бетона, начинает кристаллизоваться и увеличиваться в объеме. В итоге возрастает пористость и снижается плотность бетонного камня заодно с прочностью.

В порах бетона расселяются колонии бактерий и задерживаются споры мха. Со временем они разрастаются, то неизбежно приводит к разрушению стенок и ухудшению качества питьевой воды

К недостаткам конструкции относятся возможные повреждения пластика корнями деревьев. Не рекомендуется или колодец с пластиковой шахтой вблизи них.

Еще одним минусом является то, что при длительном воздействии солнечных лучей материал становиться хрупким. Это приводит к поломке крышки люка, если она выполнена из пластика. Помимо солнечного света, неустойчивый к промерзанию полимер, легко повреждается при сильных морозах.

Не рекомендуется использовать пластиковые крышки для колодцев, если температура зимой опускается ниже -25°С.

К достоинствам пластиковых вставок можно отнести их надежность. Так как при должном утеплении температура вокруг ствола в пределах зоны сезонного промерзания не опускается до нулевых значений, риск повреждения пластика в трубчатых и шахтных колодцах минимален. Нарушение герметизации может возникнуть при неправильном креплении пластиковой вставки.

При реставрации и  из бетонных колец иногда применяют следующий способ крепления:

  1. Опускают вставку в колодец.
  2. Фиксируют ее при помощи анкеров с резиновыми или силиконовыми прокладками.
  3. Засыпают оставшееся пространство между кольцами и вставкой гравием, мелким щебнем или песком.

Эта установка приводит к необходимости замены прокладок, которые со временем приходят в негодность. При таком способе монтажа поврежденные резиновые детали сложно. В результате образуется щель между анкером и вставкой. Через эти щели поверхностные воды попадают в колодец, приводя к ухудшению качества питьевой воды.

Это опасно, если недалеко от скважины расположена сливная яма или септик из бетонных колец. Так как качество очистки сточных вод при отсутствии дополнительного оборудования низкий, то значительная часть патогенной микрофлоры попадает в грунтовые воды, откуда перемещается, заражая источники питьевой воды (+)

Через отверстия, образовавшиеся при неправильном монтаже, бактерии могут проникать в колодец. Верным признаком разгерметизации являются темные мокрые или высохшие подтеки, спускающиеся вниз от анкеров. При их обнаружении необходимо немедленно обработать места течи герметиком. Эту процедуру придется повторять по мере необходимости.

Основные причины засорения колодцев

Если герметизация ствола не нарушена, то причинами засорения или ухудшения качества воды из водозаборного сооружения могут стать:

  1. Редкое использование источника.
  2. Попадание загрязнений извне.
  3. Неправильно подобранное место.

Проблема с застаиванием воды в точках водозабора возникает, как правило, на дачах. В домах, где круглый год проживают жильцы, происходит непрерывное обновление воды. Эту проблему легко решить, если опустошить, а затем .

От попадания пыли и парящего в атмосфере сора прекрасно защищает крышка. В регионах с холодным климатом рекомендуется делать две крышки. Одна предназначена для установки снаружи, другая в самой вставке, но на метр ниже. Подобная конструкция полностью решает проблему с попаданием крупного мусора

Серьезной ошибкой является устройство источника водоснабжения в близких к поверхности ожелезненных грунтах. При этой проблеме и приобретает заметный ржавый оттенок.

Решают вопрос установкой многоуровневой системы фильтрации. Помимо этого в воде может быть повышена концентрация железа. Это делает ее непригодной для питьевых целей без .

Как выбрать вставку в колодец водоснабжения

Планируя покупку пластикового “рукава”, необходимо оценить два основных критерия выбора: диаметр вставки и толщину полимера.

Диаметр вставки. Если есть уже готовая колодезная шахта, то вставка должна быть такого диаметра, чтобы до краев котлована было расстояние, достаточное для заполнения мелким щебнем, песком или для заливки раствором.

Расстояние от края котлована до гофрированной вставки не должно быть менее 20 см. От этого определяется диаметр вставки.

Толщина пластика. Чем он толще, тем прочнее конструкция, но этот влияет на стоимость погонного метра. Не стоит экономить, приобретая слишком дешевый вариант, так как при повреждении стенок придется демонтировать всю конструкцию.

На рынке можно найти модели, которые оборудованы специальными лестницами. Их наличие облегчает перемещение внутри шахты, но и является дополнительным слабым местом

При использовании элементы лестницы могут повредить пластиковые стенки, однако если источник водоснабжения обладает большой глубиной (4-5 м и более), то без них не обойтись. Если водоносный пласт расположен в коренных скальных породах, то для устройства водозаборного сооружения потребуется получать разрешение.

Реставрация старого колодца: ход работ

Пластиковые вставки могут устанавливаться непосредственно в скважину, или в уже существующий бетонный колодец. Будут рассмотрены оба варианта установки. Сначала процесс реставрации уже имеющегося колодца.

Это требует минимального количества времени, так как основной объем работы уже сделан. Бурение трубчатого колодца с нуля требует много усилий. Немаловажно выбрать правильное место. От этого во многом зависит срок службы колодца.

Перед началом работ необходимо откачать воду и вычистить стенки старого колодца. Это можно сделать обычным шпателем, спустившись на дно выработки. Это необходимо делать, если расстояние между вставкой и бетонными кольцами будет заливаться бетонным раствором.

Заливка раствором полностью решает проблему с прочностью конструкции, но делает ее неподвижной. При этом способе невозможно повторное использование вставки.

Фиксация щебнем или песком позволяет сделать простой демонтаж, который позволит легко засыпать старую скважину. При этом на участке не остается никаких бетонных сооружений. Все демонтируется и имеет возможность переноса.

Если колодец не зарос мхом, то очищать его стенки необязательно. После очистки стенок необходимо полностью удалить старый дренаж. Как правило, для фильтрации используется щебень разной фракции.

После удаления щебня можно переходить к установке вставки. Для начала ее необходимо правильно собрать. Отдельные сегменты соединяются между собой при помощи уплотняющих резиновых деталей. Метод соединения похож на сборку канализационных труб, но в более крупном масштабе.

Также трубы накручиваются по резьбе. Сборку сегментов вставки необходимо проводить на поверхности. После того как конструкция собрана, ее опускают в колодец

В зависимости от длины конструкции ее можно установить вручную или с привлечением техники. Опускать ее нужно аккуратно. Необходимо следить, чтобы не было резкого удара об дно выработки, так как при точечном механическом воздействии пластик может треснуть. На следующем этапе происходит фиксация вставки в колодце.

Если позволяет расстояние, то пространство между стенками колодца и собранной конструкцией засыпается щебнем. Для этого кроме мелким фракций щебня потребуется еще и крупная, чтобы обеспечить оптимальное сцепление

Если диаметр колодца незначительно больше чем вставка, то расстояние заливается раствором с цементной или гипсовой основой. Для замеса связующего состава потребуется песчано-гравийная смесь, непосредственно вяжущее вещество и вода. Для раствора необходимо смешать три части ПГС и одну часть цемента.

Вода добавляется постепенно, ее количество напрямую зависит от влажности ПГС. Готовый раствор заливается между вставкой и колодцем по специальному желобу, который представляет собой лист согнутой жести. После заливки необходимо оставить колодец на 2 – 3 недели до полного затвердевания раствора.

Обустройство новой водозаборной точки

Рассмотрим пошаговую технологию создания колодца с применением пластикового “рукава”. Все работы условно разделим на три этапа.

Предварительное планирование и разметка

Если на участке еще не устроен источник воды, то лучше отдать предпочтение . Профессиональные буровики соорудят выработку за один/два дня. Эти услуги можно заказать в специализированных компаниях или фирмах, занимающихся бурением скважин в частном секторе.

Даже при использовании мобильного бурового станка бурение водозаборной выработки займет не более пары дней. Вручную лучше копать колодец. Для сооружения частного источника воды на загородных участках требуется разрешение только в случае устройства артезианской скважины

Перед началом работ стоит опросить соседей, имеющих в хозяйстве собственную . Добытые у них сведения помогут определить приблизительную глубину выработки, отметку зеркала воды и наличие верховодки, если она встречалась во время строительства соседских источников.

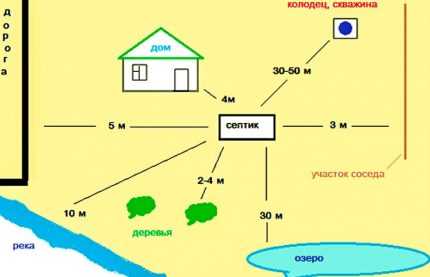

Кроме этого требования необходимо выбрать на участке подходящее место. Источник питьевой воды не должен располагаться вблизи септической системы или хозяйственных построек для содержания подсобного хозяйства. Минимально расстояние обозначенных объектов – 25 м.

Следует избегать деревьев вблизи колодца. Их мощные корни могут повредить вставку. Это же правило действует для устройства септика. Если на месте бурения скважины есть деревья, то необходимо их спилить

После разметки и бурения проходит сборка сегментов вставки в единое целое. Этот процесс прост. С ним может справиться каждый. Процесс сборки сегментов уже был описан. В отличие от предыдущего способа, здесь не используются кольца из бетона. Пластиковая вставка помещается в яму и обсыпается щебнем. Далее следует устройство фильтра.

Установка донного фильтра

Донный фильтр состоит из нескольких слоев. Если дно выработки заглублено в мелкий или пылеватый песок, то в качестве первого выступает деревянная решетка или перфорированный щит из доски.

Он укладывается на дно. Сверху на него размещают кусок геотекстиля, вырезанные по диаметру выработки. Он будет выполнять функцию тонкой очистки вместо песка. Материал удобен в обращении, но требует замены по мере засорения.

Сверху на геотекстиль кладется щебень в следующем порядке:

  1. Слой щебня мелкой фракции 15 – 20 см.
  2. Слой щебня крупной фракции 10 – 15 см.

Это позволяет избежать попадания мелкой песчаной взвеси и гравия в добытую воду. Особенно важно устройство донного фильтра, если в колодец установлен насос, т.к. перечисленные загрязнения способны вывести агрегат из строя.

Щебень высыпается на дно колодца ведрами. Необходимо контролировать равномерность распределения – это влияет на качество воды.

Проверка и наладка оборудования

Первый пуск нужно производить, только убедившись в правильности подключения оборудования. Использовать воду для питьевых целей сразу после установки нельзя. Нужно удалить скопившуюся в скважине грязную жидкость насосом, а вместе с ней удалиться осадок, который попал в шахту при установке вкладки.

Для удаления воды необходимо опустить шланг насоса на дно колодца и откачать воду в емкость на приусадебном участке. В дальнейшем ее можно использовать для полива.

Если накопительного бака нет, то можно слить воду прямо в землю, но на значительном расстоянии от скважины. Только после этих действий можно  присоединять насос к системе домашнего водопровода.

Обслуживание и чистка колодца

Независимо от того, из какого материала выполнен колодец, он нуждается в . Необходимо делать периодический осмотр, так как в шахту может попасть мусор. Это может привести к засорению и загниванию воды в водозаборной точке. В таких случаях проводится чистка шахты и многоразовая откачка воды.

Еще одним способом очистки является замена донного фильтра на дне скважины. Если этот элемент засоряется, то вода становиться мутной и затхлой. Для предотвращения подобных ситуаций необходимо менять гравий и геотекстиль на дне скважины.

Народный метод чистки – добавление в скважину небольшого количества марганцовки. Она убивает микроорганизмы, которые живут на поверхности камней. После подобной дезинфекции воду из сооружения нужно несколько раз откачать. Если не чистить колодец и пренебрегать дезинфекцией, то со временем вода придет в негодность.

Выводы и полезное видео по теме

Ролик демонстрирует процесс установки пластиковой вставки с последующей подготовкой водозаборного сооружения к эксплуатации:

Как сделать донный фильтр для очистки колодезной воды:

В некоторых местностях собственная водозаборная выработка – единственный способ получать питьевую и техническую воду. Использование вставки из пластика способно продлить срок службы сооружения, а значит, сэкономить на повторных работах по бурению или рытью новой.

При правильной установке, вставка может быть использована повторно, если скважина придет в негодность. Это полезное приобретение, которое удешевляет работы по оборудованию скважин.

Есть, что дополнить, или возникли вопросы по использованию полимерной вставки для колодца – можете оставлять комментарии к публикации. Форма для связи находится в нижнем блоке.

sovet-ingenera.com

Дренажный пластиковый колодец своими руками для канализации.

Загородный участок для строительства частного дома может быть расположен в низинных землях. На таком ландшафте уровень грунтовых вод довольно высокий, что делает проживание малоприятным из-за постоянной подтопляемости во время обильного таяния снега или летних проливных дождей. Но данная проблема решаема.

Содержание этой статьи

Для этого необходимо лишь приобрести и установить ливневые колодцы и соединить их единой дренажной системой.

Разновидности дренажных пластиковых колодцев

Для устройства дренажной системы на загородном участке помимо труб нужны специальные сооружения. И если раньше их делали из подручных материалов, то сегодня производители предлагают пользователям полимерные колодцы, которые можно свободно устанавливать самостоятельно.

Данная продукция полностью охватывает нужды владельцев загородных участков, которым для работы понадобится:

  • Колодец поворотный;
  • Колодец смотровой;
  • Колодец коллекторный;
  • Колодец поглотительный.

Поворотные колодцы

Дренажная система представляет собой разветвлённую сеть труб, собирающих и транспортирующих ливневые и талые воды.

Но вместе с жидкостью в них попадают листья, песок и прочий мусор, способный воспрепятствовать протоку. Чтобы своевременно прочистить трубопровод необходимо наличие одного или более поворотных колодцев.

В этих сооружениях поток может совершить поворот на 90 градусов и устремиться далее без какой-либо задержки. В дренажных системах большой площади в поворотные полиэтиленовые колодцы могут сходиться сразу несколько труб, соединяясь в едином направлении. Данные конструкции, как правило, расположены в углах участка.

Смотровые колодцы

Следующим элементом ливневой канализации является смотровой колодец. Конструкции данного типа изготавливаются диаметром до 46 см. Этого вполне достаточно для проверки состояния участка дренажной системы, а при необходимости и его прочистки.

Если ливневая канализация расположена на большой площади, то для ревизии используются более габаритные сооружения. Такой канализационный колодец может быть в пределах от 90 см до 2 м в диаметре.

Сооружения большого объёма предназначены не только для приёма и передачи большого количества стоков, но и для удобства работы обслуживающего персонала.

В таких конструкциях имеются спусковые лестницы. Колодцы данного типа дополняют дренажную систему и устанавливаются между трубопроводами большой протяжённости.

Коллекторные колодцы

Конечной точкой ливневой канализационной системы является коллекторный колодец. Именно в него собирается вся собранная вода, поэтому данное сооружение иногда называют накопительным.

Колодец в обязательном порядке должен быть укомплектован дренажным насосом.

Вся вода, собранная в данном сооружении, отправляется в расположенный рядом водоём или придорожную канаву. Также можно использовать принятую влагу для последующего полива.

Коллекторных ёмкостей может быть несколько. Большое количество используется для уменьшения системы трубопровода. Каждый канализационный пластиковый колодец в обязательном порядке должен иметь герметичное дно. Это особенно важно при высоко расположенных грунтовых водах.

Чтобы наполнение ёмкости происходило как можно дольше, колодец делают с большим диаметром. Месторасположение коллекторного колодца выбирают в самом низком месте. Это позволит собираемой воде самостоятельно передвигаться в конечную точку.

Поглотительные колодцы

Если ливневые воды невозможно отправить в прилегающий водоём или придорожную канаву, в конечной точке сбора устраивают сооружение другого типа. Это поглотительный (фильтрующий) колодец.

Данная конструкция имеет глубину не менее 2 м, на дне которой устраивается подушка из щебня или битого кирпича. Толщина данного слоя не должна быть меньше 30 см при условии, что поверх него будет находиться геотекстиль, засыпанный грунтом.

Наиболее эффективно поглотительные пластиковые колодцы для канализации работают на песчаных и супесчаных грунтах. Собираемая вода не поднимается выше определённого уровня и нет необходимости в её откачке.

Проходной и поворотный дренажный колодец. Видео:

Положительные и отрицательные стороны использования пластиковых дренажных колодцев

Приобрести и смонтировать ливневую канализацию из пластиковых элементов сегодня может каждый владелец загородного участка. И популярность полимерных колодцев заметно растёт благодаря их качествам, позволяющим:

  • Производить монтажные работы в минимальные сроки;

  • Собирать систему ливневой канализации самостоятельно, без привлечения специалистов;

  • Получить исключительную герметичность;

  • Использовать полимерные колодцы в любой климатической зоне;

  • Быстро наращивать высоту сооружения при возникновении такой необходимости.

Малый вес пластиковых элементов даёт возможность любому человеку проявить свои строительные способности.

Удобство установки и последующая долговечность изделий экономят средства на последующее обслуживание и ремонт дренажа.

Отсутствие коррозии и выносливость при резких колебаниях температуры также способствуют всё большей популярности ливневых систем из пластика.

Нельзя не отметить и конструктивную особенность данной продукции. Волнообразная поверхность, аккуратно засыпанная грунтом с последующей утрамбовкой прочно держится в земле даже при сильном пучении почвы.

При этом, находясь в постоянном контакте с участком, дренажный колодец для ливневой канализации из полимерных материалов не нарушает экологического состояния местности. С подобным дренажем природа остаётся в том же состоянии, что и до начала строительных работ.

Но, как и любые другие изделия, пластиковые колодцы имеют и отрицательные стороны. В первую очередь стоимость подобной продукции.

Высокая цена на каждый элемент заставляет задуматься многих владельцев загородных домов. Особенно это заметно при обустройстве дренажа на участках с большой площадью.

Но заметные выгоды от приобретения данной продукции всё же преобладают над имеющимися минусами.

Сборный колодец в системе дренажа. Видео:

Установка дренажного колодца своими руками

Удобство монтажа и скорость выполняемых работ, а также максимальная простота процесса побуждают владельцев загородных домов к самостоятельному строительству ливневых канализаций.

И такой подход весьма оправдан. Для выполнения работы не потребуется привлечение дорогостоящей строительной техники, а полученный результат оправдает затраты на полимерную продукцию.

Разметка и земляные работы

Первое, что предстоит выполнить, — это устройство современной дренажной системы своими руками, разметить территорию и провести выемку грунта. Для этой цели потребуется подготовить деревянные колья и шнурку. С их помощью обозначается будущая ливневая канализация и места установки пластиковых дренажных колодцев.

Далее земляные работы переходят в стадию выемки грунта. Такая работа производится обычной штыковой лопатой. Подчистить и выровнять основание можно совковым инструментом. Использование полимерных изделий для устройства ливневой канализации позволяет не использовать большую глубину траншей.

Трубы и элементы колодца не боятся сильных морозов, что и позволяет закладывать их не глубже 60 см.

А вот котлован, в котором будет производиться монтаж коллекторного или поглотительного колодца, придётся серьёзно углубить. Данный объект должен принять в себя большое количество ливневых вод, поэтому его объём будет довольно обширный. Для этой работы понадобится помощник, вытаскивающий грунт с глубины.

На дно траншей и котлованов обязательно засыпается щебень. Это позволит снизить сезонное перемещение грунта и не позволит дренажу потерять герметичность из-за возникающих смещений. Поверх камней укладывается геотекстильное полотно. Данная мера не позволит корням растений опутать систему и тем самым повредить её.

Монтаж элементов колодца

Когда земляные работы будут закончены, можно начинать монтаж. Но прежде чем собрать дренажный колодец своими руками, необходимо подготовить требуемые детали. Для работы понадобятся:

  • Гофрированная труба из полимеров необходимого диаметра.
  • Донный лоток.
  • Оголовок колодца.
  • Уплотнительные манжеты разных размеров.

Не будет лишним запастись битумной мастикой. Этот материал нужен для обработки соединений элементов дренажной конструкции.

На подготовленное дно котлована устанавливается донный лоток. В него нужно подсоединить дренажные трубы, по которым будет поступать сточная вода. В зависимости от количества путей используется и соответствующий лоток, где уже сделано требуемое число отверстий.

Трубы вставляются с помощью резиновых манжет. Каждое изделие в месте соединения дополнительно обрабатывается битумной мастикой. Данная мера позволяет улучшить герметичность колодца.

Далее сборный дренажный колодец поднимается вверх за счёт гофрированной трубы. Для этого изделие необходимо отрезать на нужный размер.

Потом при помощи манжеты и битумной мастики трубу вставляют в донный лоток. Таким образом получается шахта колодца, где можно будет проводить ревизионные работы.

На следующем этапе следует установить оголовок. Это также выполняют при помощи манжеты и битумной мастики. Когда все элементы будут занимать своё место, сооружение засыпают песком или щебнем. Делать эту работу следует аккуратно. Лучшим способом будет засыпка небольших порций толщиной не более 15 см с последующей трамбовкой.

Как только до верхнего края колодца останется 20 см, начинают использовать землю и дёрн. Венчать готовое сооружение должен полимерный люк для колодца. Это позволит исключить попадание мусора в ёмкость, которая может засорить её и не позволить набирать или транспортировать воду.

Использование цельных конструкций

Значительно ускорить работу по строительству ливневой канализации может использование цельных конструкций. К таким относится дренажный колодец КНД, который полностью готов к эксплуатации. Особенностью данных изделий является исключительная герметичность. Ею отличается любая литая продукция. Цельные колодцы изготавливаются с различной высотой и диаметром. Поэтому подобрать необходимое изделие не составит особого труда.

Фекальный насос для откачки канализации. — здесь больше полезной информации.

В комплекте цельного дренажного колодца поставляется крышка. Данное изделие обладает усиленными стенками, дополненными специальными рёбрами жёсткости. Всё это позволяет конструкции выдерживать большие нагрузки, возникающие в грунте в период смены сезонов и зимнего пучения.

На сборку составных пластиковых конструкций уходит значительно больше времени, чем на установку готового колодца.

Это является преимуществом цельных изделий, которое используется владельцами загородных домов. Единственным препятствием может послужить стоимость. Но все остальные выгоды перевешивают данный минус.

Вас заинтересует эта статья — Бактерии для септиков и выгребных ям.

Идеальная альтернатива бетонным кольцам

До недавнего времени для устройства дренажных колодцев использовались железобетонные кольца. Этот материал также прекрасно выдерживает физические нагрузки и способен на длительную эксплуатацию.

Но пластиковый колодец для дренажа постепенно вытесняет данный традиционный способ. И всё благодаря своим качествам.

С бетонными кольцами нельзя работать самостоятельно. Для правильной укладки потребуется применение специальной строительной техники, что на некоторых участках просто невозможно. Соединения бетонных колец довольно тяжело сделать водонепроницаемыми.

Для этого может потребоваться высококачественный цементный раствор с добавлением жидкого стекла. Помимо этого, бетон необходимо покрыть битумной мастикой как снаружи, так и внутри. Это позволит приблизить колодец из колец ЖБИ к желаемой герметичности.

Все эти работы не потребуются, если использовать для устройства ливневой канализации пластиковые изделия. Скорость выполнения работ, качество и продолжительная эксплуатация делают полимерные колодцы идеальным решением проблем устройства дренажных систем.

dimdom.ru

особенности пластмассовых изделий, видео и фото

Пластиковые колодцы для канализации и систем водоснабжения позволяют обеспечить доступ к коммуникациям для осмотра, обслуживания, профилактики и ремонта. В статье приводится краткое описание колодцев, обзор основных разновидностей, а также алгоритм самостоятельного монтажа таких конструкций.

Вместо тяжелых бетонных сооружений можно устанавливать относительно легкие и технологичные пластиковые изделия

О колодцах

Назначение изделий

Колодцы из пластика устанавливаются в системы канализации, дренажа и водоснабжения. Они выполняют самые разные функции.

Согласно требованиям нормативных документов (в первую очередь это СП 32.13330.2012 «Канализация. Наружные сети и сооружения.»), монтаж таких конструкций осуществляется:

Установка смотровой конструкции в месте поворота труб

  • на длинных ровных участках трубопровода;
  • в местах поворота подземных коммуникаций;
  • в местах соединения нескольких труб или при стыковке трубы с магистралью;
  • в точках изменения уклона, перепада диаметра и т.д.

В зависимости от места установки и назначения выделяют такие группы колодцев:

Ревизионная конструкция малого диаметра

РазновидностьНазначение
Смотровые (ревизионные) Устанавливаются на ровных участках трубопровода с определенным интервалом. Обеспечивают доступ к трубному просвету для выявления засоров и их устранения, а также для контроля состояния коммуникаций в общем.

Оптимальный шаг установки колодцев для ревизии магистралей 110 мм и меньше составляет 15 метров, 150 мм – до 40 м.

ПоворотныеМонтируются в месте поворота канализационной или водопроводной магистрали. Внутри колодца может находиться отдельный ревизионный патрубок, закрытый люком, который обеспечивает доступ к трубному просвету.

Наличие ревизии в месте поворота является практически обязательным, поскольку на этих участках скорость потока падает, и риск зазоров возрастает в разы.

ПерепадныеУстанавливаются в месте соединения двух участков трубопровода, проходящих на разной высоте. Внутри колодца размещается наклонный патрубок или лоток, обеспечивающий стыковку труб и позволяющий выполнить ревизию/прочистку участка.
УзловыеПрименяются в основном при прокладке промышленных трубопроводов, отличаются большим диаметром. Основное назначение – оформление пересечения нескольких коммуникаций с обеспечением удобного доступа ко всем трубам.
ПоглотительныеСамые сложные конструкции, которые используются там, где нет возможности для эффективного водоотведения. В нижней части такого колодца вместо стандартного лотка обустраивается специальный резервуар с дренажным материалом. Сточные воды поступают в резервуар, фильтруются через дренаж и затем по выводящим трубам поступают в грунт.
НакопительныеОтличаются значительной ёмкостью, используются для накопления стоков. После заполнения до определенного уровня сточные воды из колодца сливаются либо в направлении очистного сооружения, либо в дренажную канаву/открытый водоем.

Схема перепадного колодца

Как правило, пластиковые канализационные колодцы выполняют несколько функций. Так, например, и в поворотных, и в перепадных точках почти обязательно устраиваются ревизионные люки. Это позволяет уменьшить количество элементов в системе коммуникаций и снизить ее себестоимость.

Поглотительная конструкция с дренажным слоем

Кроме того, пластиковый колодец можно использовать и для решения других задач. Например, внутри корпуса можно размещать водомерное или насосное оборудование, а также запорную арматуру. В этом случае колодец будет играть роль кессона.

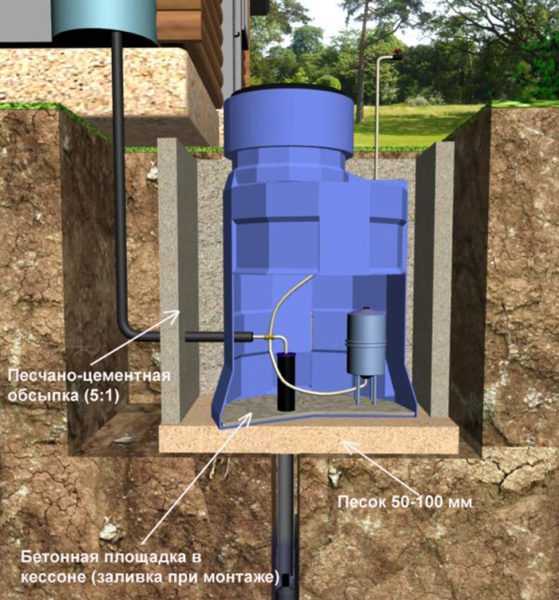

Использование емкости в качестве кессона

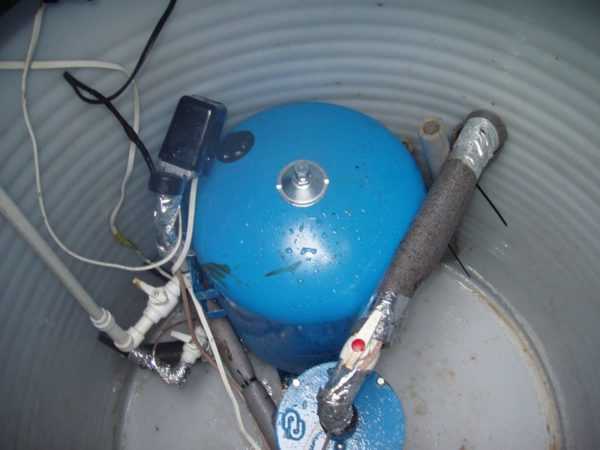

Насосное оборудование в кессоне из пластика

При размещении оборудования неглубокий колодец стоит оборудовать дополнительной теплоизоляцией, что позволит защитить механизмы от воздействия низких температур в зимний период.

Основные элементы конструкции

Колодец для канализации пластиковый не отличается сложностью конструкции.

Как правило, он состоит из трех элементов:

Варианты конструкции и основные элементы

  1. Горловины – части, которая монтируется вровень с поверхностью земли. Горловина обеспечивает доступ к внутренней полости колодца, кроме того, на ней монтируется люк.
  2. Шахты – самой крупной детали. Шахта соединяет горловину с основанием колодца и может иметь значительную глубину.
  3. Лотка – основания, используемого либо для прокладки труб, либо для перенаправления сточных вод.

Основание с наполовину открытыми трубами

Разнообразие моделей пластиковых колодцев для канализации и водопровода обеспечивается отличиями в конструкции этих элементов:

  1. Горловина колодца может быть цилиндрической или конической. Второй вариант применяется в том случае, если диаметр шахты значительно превышает стандартный диаметр канализационного смотрового люка. Также встречаются колодцы с узкой цилиндрической горловиной, установленной на широкой шахте – камере.

Варианты с конической и цилиндрической горловиной

  1. Еще один вариант горловины – телескопическая конструкция. Она удобна при монтаже колодцев на значительной глубине. Цилиндрическая деталь при установке просто выдвигается на нужную длину, что существенно облегчает процесс выравнивания колодца по уровню грунта.

Телескопические и сборные конструкции

  1. Шахта (тело колодца) может быть как цельной, так и сборной
    . Первый вариант проще и герметичнее, зато второй позволяет подбирать размеры шахты в зависимости от необходимой глубины. При установке сборной конструкции отдельные сегменты колодезной шахты соединяются друг с другом через уплотнительные прокладки.

Пример сборной конструкции

Для повышения механической прочности и лучшего сопротивления нагрузкам шахты и горловины почти всегда делают гофрированными. Иногда в качестве заготовок для этих элементов используются гофортрубы большого диаметра, что удешевляет конструкцию.

Тело конструкции часто делают из гофротрубы КОРСИС или ее аналогов

  1. Нижняя часть колодца – полимерный лоток или кинета. Конфигурация кинеты зависит от количества соединяемых элементов, потому подбирают лотки уже после проектирования системы. При этом желательно не оставлять свободных патрубков, поскольку обеспечить их герметичность будет очень сложно.

Лоток – кинета на 4 выхода

Внешний вид и чертеж кинеты

Материалы изготовления

Несмотря на достаточно простое устройство, колодцы для водопровода и канализации достаточно надежны и эффективны. Это обеспечивается не только особенностями конструкции, но и теми материалами, которые используются для их изготовления.

Подобные детали производятся из следующих полимеров:

Ревизионная модель из поливинилхлорида

  1. Поливинилхлорид (ПВХ) – относительно дешёвый, прочный и стойкий к внешним воздействиям материал. Не повреждается при контакте с агрессивными средами, такими как фекальные воды. Основной минус – повышенная хрупкость при низких температурах.
  2. Полиэтилен – также химически инертен, прочен и эластичен. К слабым местам полиэтиленовых колодцев можно отнести их невысокую устойчивость к длительным статическим нагрузкам.
    Потому в подвижных грунтах, а также там, где есть риск просадок под весом транспорта или сооружений, стенки колодца могут утрачивать эластичность и герметичность.

Емкости из полиэтилена

  1. Полипропилен – хорошо переносит механически нагрузки, химические воздействия, перепады температур и т.д. Недостаток полипропиленовых колодцев – достаточно высокая цена, особенно по сравнению с аналогами из других материалов.

Полипропиленовый резервуар

Преимущества пластиковых изделий

У описанных в предыдущем разделе конструкций есть ряд очевидных достоинств:

  1. Полимерные детали практически не подвержены воздействию кислот и щелочей, потому они не разрушаются даже при длительном контакте с почвенным раствором.

Химическая стойкость и высокая герметичность – основные плюсы системы

  1. То же касается и влагостойкости: стенки колодцев сохраняют герметичность даже в очень влажном грунте. С другой стороны, содержимое канализационной системы не фильтруется в почву.

Здесь все зависит от герметичности соединений, потому при монтаже нужно строго соблюдать технологию стыковки отдельных элементов.

Механическая прочность деталей также заслуживает похвалы

  1. Относительно небольшая масса пластиковых деталей (по сравнению с бетонными кольцами и трубами) существенно облегчает выполнением монтажных работ. Так, устанавливать колодцы для частных сетей можно в одиночку и без применения спецтехники.

Монтировать элементы можно самостоятельно

  1. Конструкция элементов облегчает подгонку и стыковку деталей. При необходимости изменения длины горловины или шахты пластиковые стенки без труда режутся ножовкой.

Широкий ассортимент позволяет собирать изделия по принципу конструктора

  1. Широкий ассортимент изделий дает возможность подобрать колодец практически любой конфигурации и размера.

Как монтировать?

Если вы монтируете канализационную систему своими руками, то в процессе работы вам практически гарантированно придется выполнить установку одного либо нескольких канализационных колодцев.

Как правило, в частных сетях такие конструкции нужно ставить на каждом повороте трубы и через каждые 12 -15 метров на ровном участке – так они будут работать максимально эффективно.

В месте установки делаем расширение траншеи, как показано на фото

Инструкция по установке ревизионного пластикового колодца проста:

  1. В месте установки колодца расширяем траншею для прокладки труб таким образом, чтобы и кинета, и шахта вошли в образованный котлован с зазорами минимум 20 — 30 см с каждой стороны.
  2. Дно траншеи углубляем примерно на 30 см относительно проектного уровня.
  3. Засыпаем подушку из смеси песка и гравия толщиной до 20 см, поскольку даже пластмассовый колодец обладает значительной массой, он может постепенно проседать. Подсыпку увлажняем и трамбуем.

Чем больше конструкция, тем надежнее должно быть основание

  1. Поверх песчано-гравийного слоя заливаем подбетонку толщиной до 100 мм. Для заливки используем раствор на основе цемента марки М150 или выше, в качестве заполнителя берем песок и среднефракционный щебень.
  2. После первичной полимеризации раствора на забетонированное основание устанавливаем кинету. К кинете присоединяем трубы, используя герметичные манжеты с резиновыми вкладышами.

kanalizaciya-expert.ru

Пластиковые канализационные колодцы — какие бывают и для чего используются » Аква-Ремонт

Согласно СНиП, каждая канализация должна быть обеспечена определенным количеством специальных колодцев, которые позволяют обслуживать систему и поддерживать ее в работоспособном состоянии. Еще не так давно оптимальным выбором для создания таких сооружений считались бетонные кольца, но сегодня их уверенно вытесняют пластиковые канализационные колодцы.

Чем пластиковый колодец лучше бетонного?

Ответ на этот вопрос очевиден, поскольку современный пластик:

  • легче по весу;
  • обладает высокой прочностью;
  • намного удобнее бетона при погрузке, разгрузке, транспортировке;
  • отлично переносит даже очень низкие температуры;
  • демонстрирует низкую теплопроводность;
  • прост в обслуживании;
  • позволяет добиться высокой герметичности соединений;
  • устойчив к морозам, коррозии, агрессивным средам и т. п.

Можно приобрести стандартные полиэтиленовые колодцы или заказать их изготовление по индивидуальному проекту. Благодаря отличным эксплуатационным характеристикам риск аварийных ситуаций при использовании колодцев из пластика минимален.

Пластиковые канализационные колодцы удобны в монтаже и долговечны

Обратите внимание: Пластик с успехом применяют и для уже готовых колодцев из бетонных колец. Гидроизоляционные свойства таких конструкций со временем ухудшаются. Радикально исправить положение можно с помощью пластиковой вставки в колодец, которая надежно защитит грунт от просачивания сточных вод. Такое решение может быть эффективным и при повышении уровня грунтовых вод.

Достоинством бетонных конструкций можно считать относительно невысокую цену, однако благодаря изменениям требований к минимальному диаметру колодцев на полимерные сооружения можно потратить не слишком большую сумму. Совсем недавно пластик считали недостаточно морозостойким в отличие от бетона, но современные составы с легкостью выдерживают морозы до 70 градусов.

Конструктивные особенности и стандарты изготовления

Обычные полимерные колодцы представляют собой цилиндрическую вертикальную шахту, к дну которой крепится лоток для сточных вод (кинета). В зависимости от условий эксплуатации, эти лотки делают с изгибом, с несколькими ответвлениями или в виде сочетания ответвлений и изгиба. Кроме того, в колодце делают отверстия для вводной и выводной трубы, а также снабжают его перекрытием с люком. Сам колодец нередко изготавливают из гофрированного пластика, поскольку его проще регулировать по длине. Кроме того, таким образом создается некоторая компенсация нагрузки на дно, что увеличивает срок эксплуатации колодца.

Обратите внимание: Не стоит пытаться сократить расходы, отказавшись от лотка для сточных вод. Практика показывает, что его отсутствие препятствует нормальному удалению стоков из колодца, что приводит к его быстрому загрязнению, а иногда и к поломкам.

Такие конструкции успешно применяют для хозяйственно-бытовых и промышленных и ливневых канализационных сооружений. Регулировать протяженность шахты можно с помощью специальной детали — удлинителя. Их необходимо соединять между собой, пока не будет набрана необходимая длина. Вполне приемлемым может быть и применение раздвижных моделей удлинителя.

Люк для пластикового канализационного колодца нужно выбирать с учетом стандарта

Обратить внимание следует и на люки для пластиковых колодцев, которые различаются в зависимости от нагрузки, которую они могут выдержать.

  • Стандарт А15 выдерживает до 1,5 т и подходит для установки на пешеходных дорожках, а также в зеленой зоне.
  • Стандарт В125 предназначен для таких мест как автостоянки, парки и тротуары, поскольку может выдержать воздействие груза до 12,5 т.
  • Стандартом С250, выдерживающим нагрузку до 25 т, пользуются при сооружении канализации, которая проходит под городскими дорогами
  • Стандарт Д400 (нагрузка до 40 т) предназначен для автомагистралей.

Легкий люк стандарта А15 можно устанавливать непосредственно на горловину колодца. Под остальные люки необходимо использовать специальное разгрузочное кольцо или выдвижную телескопическую трубу. При использовании колодцев из полимерных материалов можно при необходимости изменять высоту конструкции, например, если производится замена дорожного покрытия. При использовании бетонных колец нарастить длину колодца почти невозможно.

Функциональные виды канализационных колодцев

По назначению пластиковые колодцы, предназначенные для канализации подразделяют на:

  • смотровые;
  • поглотительные;
  • водоприемные.

Так, без смотровых колодцев не обходится ни один канализационный трубопровод. Они необходимы для контроля за состоянием системы, для ее технического обслуживания, обеспечения доступа для специального оборудования и т. п.

Смотровые колодцы в обязательном порядке устанавливают в местах:

  • соединения ответвлений;
  • поворота канализационной магистрали;
  • изменения уклона труб;
  • перехода к трубам другого диаметра.

Кроме того, смотровые колодцы необходимо размещать на определенном расстоянии друг от друга. Чем больше диаметр колодца, тем больше нормативно допустимое расстояние между смотровыми колодцами.

А вот поглотительные колодцы используют там, где нет возможности отвести сточные воды. Вместо монтажа кинеты дно таких сооружений засыпают дренажем: песком, гравием, щебнем, битым кирпичом и т. п. Стоки, постепенно фильтруются через дренажный слой и попадают в грунт.

На дно поглотительного пластикового колодца укладывают слой дренажного материала

В водоприемных колодцах вода накапливается, а затем отводится в открытый водоем, в дренажную систему или в открытую канаву. Крышка таких канализационных колодцев из пластика должна быть герметичной, чтобы не допустить переполнения канализации после проливных дождей.

Обратите внимание: Минимальная высота врезки дренажных труб в колодцы из пластика составляет 400 мм. В результате дно конструкции превращается в так называемую песколовку — пространство, в котором оседают частицы песка.

Допуски по габаритам

Ранее существовали нормативы, согласно которым минимальный диаметр канализационного колодца должен составлять 100 сантиметров. Это пространство было необходимо, чтобы работник мог спуститься вниз и очистить или отремонтировать сооружение. Применение пластиковых колодцев, а также современной техники эту ситуацию изменило.

На не слишком большой глубине пролегания вполне уместно использовать колодцы меньшего размера. Модели пластиковых колодцев выпускают диаметром от 315 мм и больше. Это позволяет сократить не только стоимость самого сооружения, но и меньше времени, усилий и средств тратить на монтаж небольшой конструкции.

aqua-rmnt.com

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
