Труба полипропиленовая размеры: таблица диаметров

Автор Монтажник На чтение 2 мин. Просмотров 14k. Обновлено 05.12.2020

Труба полипропиленовая выпускается в прямых отрезках длиной от 2 до 4 метров диаметром от 16 до 160 мм. Правда в Российской Федерации более распространена труба полипропиленовая размеры которой имеет диаметры от 20 до 110 мм. Диаметры 125, 140 и 160 мм менее редки их производят один или два завода на всю страну.

Труба полипропиленовая размеры которой 16 мм является редкостью и, как правило, используется для прокладки в системах водяных теплых полов и чаще всего выпускается в рулонах по 160 метров. Но опять же для теплых полов 16 мм применяют чаще трубы из сшитого полиэтилена (PEX) она более гибкая и не боится высоких температур.

Размеры полипропиленовых труб, как и все трубы изготовленные из термопластов, рассчитываются по наружному диаметру. Это важно помнить, что если стальная труба имеет размер 16 мм, то полипропиленовая — 20 мм. Если прямой фитинг для стальной трубы имеет размер 16 х 1/2″, то полипропиленовая прямоходная муфта (т.е. без сужения и расширения прохода) будет иметь размер 20 х 1/2″ мм. Из чего следует: 20 мм — это наружный диаметр полипропиленовой трубы, а 1/2″ это внутренний диаметр прохода жидкости.

Иногда, по согласованию с потребителем, допускается изготовление труб другой длины и других предельных отклонений. Фитинги для соединения труб имеют те же размеры, что и трубы. Если труба имеет маркировку 20, 25 и т. д. мм, то и фасонные части со стороны пластика тоже должны быть этих размеров.

Труба полипропиленовая PN10, PN20 размеры:

Труба полипропиленовая для воды

PN 20 Размер, мм	D, мм	S, мм	d, мм	PN 10 Размер, мм	D, мм	S, мм	d, мм
16х2,7	16	2,7	10,6	—	—	—	—
20х3,4	20	3,4	13,2	20х1,9	20	1,9	16,2
25х4,2	25	4,2	16,6	25х2,3	25	2,3	20,4
32х5,4	32	5,4	21,2	32х3,0	32	3,0	26,0
40х6,7	40	6,7	26,6	40х3,7	40	3,7	32,6
50х8,4	50	8,4	33,2	50х4,6	50	4,6	40,8
63х10,5	63	10,5	42,0	63х5,8	63	5,8	51,4
75х12,5	75	12,5	50,0	75х6,9	75	6,9	61,2
90х15,0	90	15,0	60,0	90х8,2	90	8,2	73,6
110х18,4	110	18,4	73,2	110х10	110	10,0	90,0

Армированная полипропиленовая труба PN25 размеры:

Труба полипропиленовая армированная

D, мм	D1, мм	D2, мм	S, мм
20	13,2	21,2	4,0
25	16,6	26,2	4,8
32	21,2	33,2	6,0
40	26,6	41,4	7,4
50	33,2	52,5	9,1
63	42,0	65,9	11,3
75	50,0	77,9	13,3



таблица, которая поможет найти изделие нужного типоразмера

Если вам предстоит выполнить монтаж коммуникаций, вам нужны полипропиленовые трубы. Таблица, содержащая диаметры и другие линейные размеры данных изделий, позволит подобрать оптимальный вариант для вашего дома. Предлагаем разобраться с существующими разновидностями, техническими характеристиками и особенностями выбора и монтажа данных изделий для систем отопления или водоснабжения.

Полипропиленовые трубы– ключевой элемент многих систем коммуникаций

Читайте в статье

Полипропиленовые трубы – что это такое

Полипропилен относится к термопластичным полимерам. Принятое условное международное обозначение данного материала – «РР». Полипропиленовые трубы – это длинномерные изделия, широко используемые при монтаже систем водо- и теплоснабжения.

Длинномерные изделия актуальны при устройстве многих систем

Виды полипропиленовых труб и фитингов: основные классификации

Используемое при изготовлении полипропиленовых труб сырье позволяет разделить длинномерные изделия на следующие виды:

• PPR (ППР, PPRC), при изготовлении которых используется статистический или рандом-сополимер, имеющий кристаллическую структуру. Такие изделия способны сохранять свои характеристики в широком температурном диапазоне. Могут иметь диаметр 16 – 110 мм;
• PPH, изготавливаемые из полипропилена, содержащего специальные модифицирующие добавки для придания готовым изделиям определенного комплекса свойств;
• PPB, изготавливаемые из полимера, состоящего из блоков (микромолекул) гомополимера. Подобная структура материала способствует повышению ударопрочности готового изделия;
• PPs. Для производства используется полифенилсульфид. Относясь к материалам более высокого класса, он повышает износостойкость и ударопрочность готовой продукции и значительно увеличивает стоимость.

В зависимости от того, какое давление выдерживает полипропиленовая труба 20 мм, классификация предлагаемой производителями продукции выглядит следующим образом:

• N10 (PN10). Имеют толщину стенки 1,9 – 10 мм и способны выдержать давление 1,0 МПа;
• PN16. Максимальное давление может достигать 1,6 МПа, а температура до 60 °С. Находят ограниченное применение;
• N20 (PN20). Могут иметь стенку толщиной 1,6 – 10 мм. Выдерживают давление до 2 МПа;
• N25 (PN25). Благодаря дополнительному армированию алюминиевой фольгой они способны выдержать давление до 2,5 МПа;

Ниже представлены фото полипропиленовых труб:

Монтаж системы выполняется с использованием следующих фитингов:

• переходников и муфт, которые позволяют соединить между собой элементы одного либо различного диаметра соответственно;
• уголков различных конфигураций, позволяющих изменить направление трубопровода. Производители предлагают изделия на 45° и 90°;
• элементов разводки. К их числу относят тройники, крестовины. С их помощью выполняется разводка коммуникаций на несколько отдельных ветвей;
• обводных элементов, обеспечивающих монтаж сложной системы, в том числе вблизи других объектов;
• запорных элементов;
• заглушек и других изделий, обеспечивающих монтаж трубопровода нужной конфигурации.

Фитинги представлены в большом ассортименте

Технические характеристики полипропиленовых труб: основные позиции

Длинномерные изделия из полипропилена обладают повышенной стойкостью к воздействию агрессивных химических веществ. Деструкция поверхности наблюдается исключительно при одновременном воздействии химических реагентов и высокой температуры.

Изделия из пропилена способны выдержать воздействие агрессивных веществ

К основным техническим характеристикам полипропиленовых труб относится:

• Морозоустойчивость до -15° С. Оптимальный вариант для коммуникационных систем, по которым транспортируется жидкость, нагретая до положительной температуры;
• Плавление при температуре 160 – 170° С;
• Возможность транспортировки теплоносителя, нагретого до 120° С. Эта информация будет интересна тем, кто хочет знать, какую температуру выдерживают полипропиленовые трубы;
• Достаточная прочность, выдерживающая давление 10 – 25 атм.;
• Широкий размерный ряд. Производители предлагают изделия с внешним диаметром 16 – 125 мм.

Внимание! Радиус изгиба зависит от диаметра. Наибольший изгиб имеют изделия без перфорации, армированные алюминием.

Радиус изгиба зависит от поперечных размеров труб из полипропилена

Полипропиленовые трубы: таблица, содержащая диаметры и другую полезную информацию

Подбирая изделия нужного типоразмера, стоит изучить справочные таблицы. В них размеры полипропиленовых труб указаны в мм. При этом обязательно приводятся рекомендации по выбору подходящего варианта, с которыми мы предлагаем вам познакомиться.

Геометрические параметры каждого элемента должны быть подобраны правильно

Длина полипропиленовых труб: стандартный размер

Производители предлагают изделия различного диаметра. При этом длина полипропиленовых труб стандартизирована и составляет 4 – 6 м. Если она меньше, то речь идет об отрезке, а не цельном изделии.

Длина длинномерных изделий стандартизирована

Таблица соответствия внешних и внутренних диаметров полипропиленовых труб

При выборе подходящей модели обязательно учитывается давление на стенки. Из таблицы по наружному диаметру полипропиленовых труб и толщине стенки можно найти внутренний размер:

Линейные размеры – важные параметры

Влияние поперечных размеров магистрали на ее эксплуатационные характеристики: важные моменты

На геометрические параметры полипропиленовых труб влияют многие параметры, включая температуру эксплуатации, рабочее давление и другие характеристики магистрали. Предлагаем разобраться в особенностях выбора подходящего типоразмера к определенной коммуникационной системе.

Выбор зависит конструктивных особенностей системы

Рекомендации по выбору диаметра труб в зависимости от области применения

Выбор подходящего типоразмера определяется назначением магистрали. Для подключения многоэтажного строения, общественного здания или целого микрорайона к коммуникациям используют полипропиленовые трубы большого диаметра, поперечные размеры которых превышает 0,5 м. Для отопления их не используют из-за опасности размягчения магистрали.

Для монтажа водопроводов используются изделия диаметром 21 – 25 мм. Для стояков требуются трубы ПП с поперечными размерами 32 – 40 мм. Для системы вентиляции оптимальным вариантом является диаметр более 0,4 м.

Чем больше диаметр, тем выше пропускная способность

Температура, объем и давление на стенки транспортируемой жидкости: важные параметры, определяющие выбор поперечных размеров изделий

При выборе типоразмера длинномерных изделий обязательно учитывают, какая именно среда и с какой скоростью будет транспортироваться по трубопроводу, ее объем, а также давление, действующее на стенки. От этого зависит пропускная способность системы.

Внутренний диаметр d водопровода зависит нормы потребления воды Q и ее скорости движения v и рассчитывается следующим образом:

d=√((4) -Q- (1000/π∙v))

Срок службы продиктован условиями эксплуатации

Таблица соотношенияразмера (диаметра) пропиленовых труб в мм, скорости жидкости и тепловой мощности

Выбор подходящего типоразмера осуществляется по внутреннему диаметру. Воспользовавшись справочными таблицами, можно определить нужный размер полипропиленовой трубы и фитингов.

Таблица, позволяющая подобрать подходящий вариант по скорости потока

Как подобрать диаметр полипропиленовых труб на примере отопления частного дома

Определяя диаметр полипропиленовых труб для отопления частного дома, выполняют подробные расчеты либо используют усредненные значения. Для расчета требуется средняя скорость теплоносителя (обычно 0,6 – 2 м/с), количество радиаторов и их суммарная мощность, площадь помещения.

Изделия для системы отопления частного дома стоит выбирать из таблицы полипропиленовые трубы диаметром:

• 16 – 20 мм, если будет монтироваться до 4 радиаторов;
• 20 – 25 мм, если суммарная мощность достигнет 7 кВт, а количество монтируемых батарей будет более 4;
• 25 – 32 мм для систем, рассчитанных на суммарную мощность до 11 кВт;
• 32 – 40 мм при мощности 12– 19 кВт;
• изделия диаметром более 40 мм актуальны для двухэтажных загородных коттеджей, в обогреве которых используется система на 30 кВт.

Количество радиаторов влияет на диаметр монтируемых элементов

Особенности выполнения монтажных работ

Соединение полипропиленовых элементов осуществляется посредством сварки на специальном устройстве. С его помощью отдельные фрагменты разогреваются до заданной температуры, а потом соединяются вместе для формирования цельного изделия.

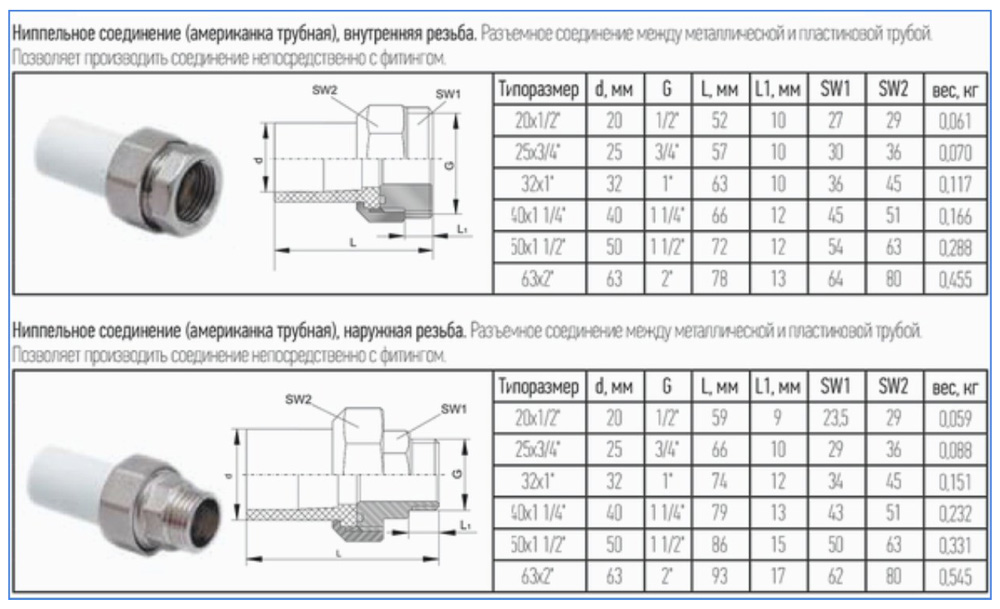

Соединение полипропиленовых и металлических элементов выполняется с помощью фитингов с резьбовыми вставками. Герметизацию обеспечивают с помощью тефлоновой ленты и ряда других уплотнителей.

Внимание! Нарезка резьбы на готовых изделиях недопустима! Монтаж следует выполнять с использованием фитингов, выпускаемых тем же производителем.

Для формирования качественного соединения следует:

• внимательно осмотреть все соединяемые элементы для исключения наличия загрязнений и повреждений;
• выполнять работы при температуре выше 5° С. Гибку – выше 15° С;
• максимальный радиус изгиба, зависящий от диаметра ПП труб;
• монтировать элементы системы на неподвижной опоре только в исключительных случаях, так как она не допускает компенсационное смещение;
• при креплении следует учитывать термическое расширение.

Ознакомиться с деталями выполнения монтажных работ можно в следующем видео:

Сколько стоят полипропиленовые трубы и фитинги – обзор цен моделей из каталога

Цена на представляемые в каталогах полипропиленовые трубы и фитинги зависит от размера, технических характеристик и производителя. Наиболее востребованной является продукция:

• Bänninger, изготавливаемая из рандом-сополимера и имеющая характерный зеленый цвет;
• Aquatherm. Экологически безопасная продукция;
• Wefatherm. Изделия, армированные алюминием;
• Rehau;
• Kalde. Для изготовления продукции используется рандом-сополимер третьего типа;
• Pilsa.

Отзыв о продукции Kalde:

Подробнее: https://otzovik.com/review_1591246.html.

Отзыв о продукции Политэк:

Подробнее: https://otzovik.com/review_2446181.html

Делитесь в комментариях, чья продукция вас заинтересовала, и какой марке вы отдали предпочтение.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Полипропиленовые трубы — диаметры — таблица цена и размеры

Большое значение при выборе ПП труб имеет напор воды. При недостаточном напоре подбираются магистрали с меньшим сечением. С увеличением количества транспортируемой жидкости, требуется больший диаметр. При изучении маркировки ПП, особое внимание уделяется значению N25, N10 и др. Он позволяет дать оценку устойчивости материала, относительно давления воды в магистрали. Качественные ПП трубы служат до 20 лет и более.





Типы ПП труб:



• РN10 – трубы рассчитаны на рабочее давление 13 атм. и толщину материала от 1,9 до 10 мм. Они хорошо эксплуатируются при прокладке системы «теплый пол» и подаче холодного водоснабжения. Предельная температура нагрева составляет +45 гр. Сечение труб ПП: внешнее 2…11 см, внутренне 1,6…9 см.





• PN16 – реже применяемый вариант конструкций, обеспечивающий давление на стенку 16 атм. Он используется для холодного и горячего водообеспечения с предельной температурой нагрева до +60 гр.
• N20 (РN20) – изделия толщиной 16…18,4 мм выступают оптимальным решением при обустройстве отопительной системы и водоснабжения с допустимым пределом температуры воды 80 гр. Полипропиленовый водопровод с уровнем давления на стенки 2,0 МПа, характеризуется внешним диаметром – 1,6…11 см, внутренним – 1,06…7,32 см.





• N25 (РN25) – водопроводная магистраль с уровнем давления на стенку 25 атм. Благодаря включению в конструкцию алюминия, эти изделия обладают идеальными характеристиками при обустройстве отопительных систем, где температура воды достигает до +95 град. Многослойная структура конструкции определяет высокую стойкость к механической и термической нагрузке. Трубы производятся с внутренним сечением РN25 – 1,32…5 см, внешним — 2,12…7,79 см.



Таблица с размерами





Внимание! Маркировка 10, 20, 25 определяет уровень предельного давления (кг/см кв.).





Внедрение новых технологий позволило получить новый тип армирования полипропиленовых труб — стекловолокном. Он препятствует расслоению водовода при использовании, а при укладке – временных затрат на зачистку срезов после сварочных работ. Армированные изделия с использованием сетки из стекловолокна наиболее востребованы, благодаря быстрому монтажу деформационной стойкости и длительному эксплуатационному сроку без ремонта.



Основные типы сечения труб ПП



При проведении расчетов, учитывается внутреннее и наружное сечение. Внутренние параметры позволяют узнать объем жидкости, проходящий за определенный промежуток времени. Внешние размеры позволяют провести строительные расчеты, а именно размер ниши или канала, необходимого для проведения магистрали. Параметры внешнего сечения учитываются для правильной подборки фитингов в соответствии с внутренним диаметром. Все размеры труб классифицируются по следующим показателям:



• Маленькое сечение – 0,5…7,5 см. Оптимальное решение для обогрева, подачи холодной воды и отвода канализационных стоков в загородных строениях. Трубы с мелким диаметром размещают на кухне, в санузлах и на общих стояках. Внутреннее сечение 3, 2 см встречается чаще в многоквартирных помещениях.
• Среднее сечение – 8; 9; 10; 11; 12,5; 16; 20; 25; 31,5 см. Применяется для обустройства водопровода и канализации. Внутреннее сечение 8, 9 и 10 см, служит для перемещения химической продукции.
• Большое сечение – 40 см и больше. Применяется для водоснабжения и вентиляции.



Маркировка труб производится в дюймах и в мм. Для удобства, можно воспользоваться таблицей конвертации:





Как определить диаметры ПП магистрали, исходя из толщины стенки?



На этапах проектирования трубопроводной магистрали, необходимо определиться с диаметром конструкций на отдельных участках. Для этого используется специальный гидравлический расчет, помогающий сэкономить на покупке. В результате вычислений учитывается давление и конфигурация магистрали. Увеличенные параметры не навредят, но повлияют на повышение уровня затрат. Слишком маленький диаметр обеспечит слабый напор.





Диаметры ПП труб варьируют в пределах 1,6 — 120 см:



• Для прокладки водопровода и обогрева жилых помещений применяются конструкции с параметром от 1,6 до 3,2 см.
• Для прокладки внутренней канализационной системы – 4 и 5 см или 11 см.
• Максимальные размеры ПП труб актуальны при размещении внешней канализационной линии многоэтажных зданий.
• При разработке внутренней водопроводной магистрали, учитывается протяженность магистрали и число точек для подачи воды. Подающая труба имеет диаметр 3,2 см, для разводки в зданиях внешнее сечение ПП труб составляет 1,6 – 2 см.



Отдельно учитывается толщина стенок, влияющая на внутренний диаметр.



Таблица с маркировками изделий





Как определить проходимость?



Для правильного расчета проходимости, внешнее сечение не учитывается. При вычислениях внутреннего сечения необходимо знать, сколько жидкости транспортируется за определенный промежуток времени.



Факторы, влияющие на проходимость:



• Внутренний диаметр (маленькое сечение влияет на повышение сопротивления стенок и замедление потока).
• Давления на стенки.
• Длины магистрали (с увеличением длины повышается трение, снижающее скорость потока).
• Материала (гладкое внутреннее покрытие влияет на увеличение скорости транспортировки).
• Длительности эксплуатации, что позволяет определить объем отложений.
• Числа переходов от одного сечения к другому и разворотов.



Для домашней магистрали применяется простая формула расчета проходимости трубопровода:





Где Q — расчетный уровень нагрузки на участок магистрали,

 V — скорость транспортировки воды в трубопроводе.

Δt — разница нагрева воды при подаче и обратке.



Существует еще одна формула:





В основе расчетов лежит общее количество перемещаемой жидкости Q и ее скорость движения V. Для определения последнего параметра используются показатели 1,5–2 м/секунду для труб с толстыми стенками и 0,7–1,2 м/секунду для труб с тонкими стенками. Поскольку ПП обладает гладким внутренним покрытием, в расчетах используются наибольшие показатели скорости транспортировки жидкости. Это позволяет минимизировать потери на трение. Более точные расчеты производятся в многоэтажных строениях. При обустройстве стояков, внутреннее сечение чаще подбирается в пределах 3,2 см.





Соответствие сечения:



• Для внешнего сечения 1,6 см соответствует внутренний диаметр 1 см.
• Для внешнего сечения 2 см оптимальным решением станет трубопровод с внутренним диаметром 1,5 см.
• Для наружных параметров в 6,3 см хорошо подойдут трубы в 5 см (внутри конструкции).
• При наружных размерах 12,5 см, внутренний размер равен 10 см.



Большие трубы используются для холодного водоснабжения и внешней сточной системы (не допускается их прокладка для горячего водообеспечения). Для снабжения водой всего микрорайона, используются трубы из ПП сечением 50 см и больше.



Таблица сечения контуров используется с учетом запаса диаметра труб, относительно смесителя:



1. При обустройстве бытовой коммуникации достаточно приобрести трубы ПП для обогрева сечением в 2 см.
2. Для подачи холодной воды используются магистрали диаметром 1,6 см.
3. Большой диаметр (от 50 см) не требуются вовсе.





Зависимость размера труб от материала



Исходя из технических характеристик материала, различают следующие виды трубопроводной магистрали:



• PPR (PPRС, ППР) — для изготовления труб используется статический сополимер пенопропилен (или рандом-сополимера) с кристаллизированным молекулярным составом. Они хорошо выдерживают широкий диапазон нагрева/переохлаждения от -165 до +1410 С и ударные нагрузки. Это определяет их широкое применение для водосточных или отопительных систем в бытовой сфере. Их параметры варьируют в диапазоне 1,6…11 см и подбираются с учетом давления, на которые они рассчитаны.
• PPH. Полипропиленовые трубы создаются с использованием модифицированных компонентов: антистатиков, антипиренов и нуклеаторов, придающих высокий уровень ударной прочности полимеру. Конструкции служат для внешней системы водоснабжения, проветривания и канализации. Они исключают возможность прокладки отопительной магистрали, что объясняется низкой температурой плавления. Большое сечение труб РРН обеспечивает их использование в промышленной водосточной системе.
• PPB (линейный сополимер). По своим структурным свойствам это сырье характеризуется наличием микроскопических молекул гомополимера (блоков), имеющих разное строение, состав, чередующихся в заданном порядке.
  Благодаря особенностям молекулярной структуры, эти трубы обладают высокой ударной стойкостью и хорошо используются при укладке системы «теплый пол» или подводе холодной воды к дому.
• PPs (полукристаллический конструкционный полимер) – материал с особым молекулярным составом. Обладает высокой устойчивостью к механическим и термическим нагрузкам, износу. Сечение труб варьирует в диапазоне 2 — 120 см. Их прокладка рекомендуется для вентиляционной и отопительной системы, а также водоснабжения.





Сварка труб



Нагрев сварочного аппарата для труб ПП составляет 250-260 С. После достижения заданной температуры (на протяжении 10-15 мин.), готовятся два элемента для соединения и одновременно насаживают контуры на сварочные насадки. Постепенно, не проворачивая, они вдавливаются в насадки паяльника до отметки заданной глубины сварки. С этого момента можно начать отсчет длительности прогрева. По завершению процесса следует снять изделия с нагревающих частей сразу, без поворотов и, произвести соединение на ранее отмеченную глубину.



Не рекомендуется вдвигать контур в фасонную часть очень глубоко, что повлияет на перекрытие водяного тока. При сплавлении деталей требуется жесткая фиксация или корректировка соединения. По окончанию плавления элементов необходимо дать остыть стыку, что образует монолитную конструкцию водопроводной или отопительной системы. Время сварки, исходя от сечения и глубины термического воздействия указано в табличных данных:





Сколько стоят трубы бытового назначения?





Стоимость труб с большим сечением



Согласно ГОСТ 18599-2001, применение магистралей ПП допускается при монтаже или смене водопровода, обустройства автополива, бассейна или подъема воды из артезианского источника. Трубы ПНД используются для прокладки на прямых участках по 120 см и бухтах по 1000, 2000 см. Они характеризуются гладким внутренним и наружным покрытием. Правилами СНиП разрешено наличие дефектов в пределах допустимых отклонений, исключена возможность образования пузырей или трещин, сторонних включений.



Трубы с большим диаметром классифицируются на основе регламентируемых параметров, определяющих их назначение.



Маркировка полиэтиленовых труб: ПЭ80 и ПЭ100. Первый вариант характеризуется отличными потребительскими свойствами для магистрали небольшого размера (до 90мм). Маркировка ПЭ100 определяет значительную экономию на материале при прокладке трубопровода с большим сечением. Отдельно учитывается показатель стойкости магистрали ПНД к давлению на стенки (SDR), он рассчитывается путем простого отношения сечения труб ПЭ к толщине перестенок. Вместе с уменьшением полученного значения растет показатель прочности.





Видео



размеры, таблица внутренних и наружных диаметров

На чтение 8 мин. Просмотров 1.9k. Опубликовано 27.01.2020

Перечень популярных видов трубных изделий, используемых для создания инженерных коммуникаций, возглавляют полипропиленовые трубы, размеры которых регламентируются нормами ГОСТ. А конфигурация трубной разводки выполняется по требованиям СНиП. Критериями подбора является наружный и внутренний диаметр трубы, толщина стенки, рабочее давление и другие параметры, влияющие на область применения.

От чего зависят размеры

Основные факторы, влияющие на размеры ПП труб:

• Диаметры. Полипропиленовые трубы предназначены для перемещения жидкостей и транспортировки газообразных веществ. От размеров поперечного сечения трубопровода зависит пропускная способность магистрали и, следовательно, объем транспортируемой жидкости.
• Давление жидкости на стенки. В зависимости от температурных показателей жидкости в полости трубы стенки трубопроводов оказываются в зоне высокого давления. Поэтому подача холодной воды и горячего теплоносителя производится по сетям с различной толщиной стенок.
• Назначение трубной сети. Пластиковыми трубопроводами оборудуются сети холодного и горячего водоснабжения, системы отопления и канализации, вентиляционные каналы. В каждой сфере применяются свои типоразмеры труб пп, максимально соответствующие техническим условиям эксплуатации.
• Протяженность трубной линии. Чтобы к водоразборной точке или дальнему отопительному радиатору поступало достаточное количество жидкости, водопроводная линия монтируется из труб разного сечения.

Справочная таблица пп труб содержит подробную информацию о размерах.

Диаметр полипропиленовых труб измеряется только по наружному обводу в миллиметрах. В особых случаях применяется система измерения в дюймах.

Размеры и классификация труб из полипропилена

Ввиду своей универсальности и отличных эксплуатационных характеристик область применения постоянно расширяется.

Читайте также:

Выбор отопительных полипропиленовых труб для дома и квартиры
В настоящее время замена устаревших стальных трубопроводов и прокладка новых отопительных линий производится полимерными трубами нового поколения. В рейтинге популярных материалов для устройства…



Классификация по составу сырья и маркам продукции

В основе классификации труб из полипропилена по размерам лежит качественный состав исходного сырья – полимера пропилена с различными модифицирующими добавками:

• «PPR (PPRС, ППР)». Материал обладает высокой устойчивостью к перепадам температуры от -100 до +1400 градусов и внешним ударным воздействиям. За счет высоких технических показателей, материал нашел широкое применение в прокладке домашних сетях отопления, водопровода и канализации. Трубы с маркировкой PPR (PPRС, ППР) выпускаются с диаметрами от 16 до 110 мм.
• «PPH» . Модификация полипропилена специальными добавками придает полимеру этой марки повышенную прочность к восприятию ударных нагрузок. Трубными изделиями марки РРН оборудуются наружные линии подачи холодной воды, канализации и вентиляции. Из-за низкой температуры плавления полимера, изделия этой марки не применяются в системах отопления и горячего водоснабжения. Качественный состав полипропилена РРН позволяет создавать продукцию большого размера для промышленных систем канализации и водоотводящих коллекторов.
• «PPB». Полипропилен с особым структурным строением, в котором микромолекулы чередуются в определенной последовательности. В конечном итоге получается материал с высокими показателями ударной стойкости с областью применения в и водопроводных линиях подачи холодной воды.
• «PPS» из полифенилсульфида. Сырьем для этой марки трубных элементов служит полипропилен самого высокого класса с характерным молекулярным строением. Эта особенность строения материала отражается в высокой устойчивости к ударным нагрузкам и температурному нагреванию. Этот класс класса более прочен и отличается улучшенными эксплуатационными характеристиками. Изделия с маркировкой РРs производятся в размерах от 20 до 1200 мм и применяются в сетях вентиляции, водоснабжения и отопления.

Основой для всех линеек продукции служат полимерные модификации полипропилена с различными добавками для усиления термостойкости и эластичных свойств материала.

Читайте также:

Таблица времени и температуры для пайки полипропиленовой трубы
Полипропиленовые трубопроводы предназначены для промышленного применения с агрессивными средами. Подобные системы широко используются в химической промышленности, в устройствах для переработки…



Классификация по давлению

Важным показателем, влияющим на размер полипропиленовых труб, считается давление напора жидкости в трубопроводе. Существует прямая зависимость между количеством перемещаемой воды и сечением: для небольшого напора потребуется трубы меньшего размера.

Маркировка труб по показателю давления оценивает устойчивость трубопроводной линии под действием проходящего напора жидкости в магистрали.

Классификация полипропиленовых труб производится по значению рабочего давления:

• «РN10». Продукция этого класса выполняются с толщиной стенок от 1,9 до 10 мм и рабочим давлением 1,0 МПа. Они рассчитаны на прохождение водяного потока с максимальной температурой +45 градусов. Внутренний диаметр составляет от 1,6 до 1,9 см, внешний – от 2 до 11 см. Материал используется в греющих системах «теплый пол» и водопроводных линиях холодной воды.
• «PN16».Изделия с таким обозначением могут эксплуатироваться под рабочим давлением не более 1,6 МПа и температурой теплоносителя до + 60 градусов. Минимальная толщина стенок составляет 3,4 мм. Трубной продукцией PN16 оборудуются трубопроводы холодной и горячей воды.
• «PN20». Максимальный показатель рабочего давления составляет 2,0 МПа при толщине стенок от 16 до 18,4. Изделия выпускаются в размерах от 16 до 110 мм. Марка PN20 позволяет выдерживать температуру воды +80 градусов. PN20 применяют в .
• «PN25». Основные показатели: рабочее давление на стенки составляет 2,5 МПа, температура теплоносителя +95 градусов. Трубные изделия армируются фольгированным алюминием, что придает материалу увеличенный запас к ударным и тепловым нагрузкам. Размерный ряд составляет от 21,2 до 77,9 мм.

Маркировка содержит информацию о максимальном значении рабочего давления в трубопроводе и измеряется в атмосферах.

Полипропиленовые трубы размеры – Таблица 1

Таблицы стандартных размеров

Трубопроводом из полипропилена организуется подвод воды холодной и горячей воды, выполняется устройство отопительных систем, оборудуются канализационные сети. Для лучшей ориентации в стандартных типоразмерах полипропиленовых труб составлен сортамент популярных марок, учитывающий .

Внутренний диаметр и толщина стенки полипропиленовых труб – Таблица 2

Зависимость водоемкости от диаметров трубы – Таблицы 3, 4

Как подобрать правильный размер магистрали

Расчет внутреннего диаметра трубной разводки жилых помещений выполняется по формуле

Обычно водопроводы частных домовладений выполняются из полипропиленовых труб размером до 20 мм. Разводка многоэтажных домов выполняется после уточненного расчета, учитывающего подвод воды в каждую квартиру, подъезд или дом. Если нет особых требований, связанных с условиями эксплуатации, водопроводная сеть многоквартирных домов выполняется из следующих диаметров:

• Вертикальные стояки зданий до 5 этажей –25 мм.
• Горизонтальная внутриквартирная разводка – 20 мм.
• Стояки многоквартирных домов выше 9 этажей -32 мм.

Виды применяемых фитингов

Трубная магистраль состоит из линейных элементов и стыковочных элементов – фитингов, которые устанавливаются на соединениях, переходах от одного диаметра к другому, угловых поворотах и отводах системы.

Перечень применяемых полипропиленовых фитингов, применяемых для устройства инженерных коммуникаций:

• Соединительные муфты. Применяются для стыковки двух линейных отрезков.
• Угловые повороты. Разводка на входе в квартиру или на этаж редко сохраняет свою линейную конфигурацию. На практике, из-за ограниченных габаритов помещений, сеть поворачивают на 45°или 90 ° загнутыми угловыми отводами.
• Переходы от одного размера к другому. Окончания переходников выполняются с разными внутренними диаметрами, позволяющие создавать магистраль из полипропиленовых труб с разным поперечным сечением.
• Тройники и крестообразные отводы. При одновременной стыковке нескольких труб в одном узле возникает необходимость установки соединительного тройника или крестовины.
• Обводы. Во время монтажа водопроводной или отопительной линии приходится обводить трубопровод вокруг выступающих конструкций зданий. Обводы устанавливает в разрывах линейной магистрали.

Читайте также:

Зачистка для полипропиленовых труб своими руками без специального инструмента
Для повышения надежности и максимального давления трубы из полипропилена имеют армированный слой. Но он мешает формированию качественного сварного соединения. Выход – зачистка для полипропиленовых…



Устройство отопительной системы не обходится без применения . Эта резьбовая деталь с одной стороны состоит из металлической основы, а с другой стороны выполняется с пластиковым окончанием для . Получается разборное соединение, удобное для проведения монтажных работ.

Ключевые критерии выбора

Чтобы правильно выбрать размер полипропиленовых труб важно учесть:

• Назначение трубопроводной линии.
• Условия эксплуатации магистрали.
• Максимальную температуру воды в системе.
• Рабочее давление жидкости на стенки.

От правильности выбранного размера зависит эффективность работы и продолжительность эксплуатации инженерных коммуникаций.

Домашний трубопровод

Монтаж домашней линии холодного водоснабжения с рабочим давлением1 МПа выполняют тонкостенными полипропиленовыми трубами обозначенных маркировкой PN10 или PN16. Диаметр водопровода в городских квартирах обычно составляет 20 мм. Стояки монтируются из труб большего диаметра.

Домашний трубопровод подачи горячей воды монтируется из труб PN20, рассчитанных на перемещение теплоносителя, разогретого до температуры +85 градусов. Расчетное рабочее давление в такой сети составляет 2 МПа.

Заключение

Размер полипропиленовых труб является основной характеристикой, влияющей на эффективность проложенной магистрали. В случае использования для трубной разводки ошибочной размерной линейки появляется риск возникновения аварийной ситуации, а всю работу придется переделывать.

видео-инструкция по монтажу своими руками, особенности изделий 16, 20, 25, 32, 50, 110 мм, таблица, цена, фото

С течением времени постепенно, но уверенно водоснабжение и отопительное системы из металла переходят на полимеры. Примечательно, что исчисляются размеры полипропиленовых труб в мм, а не в дюймах, как это делалось ранее (вычислять можно в любых единицах, но документация создаётся в метрической системе).

Мы недаром упомянули про PPR, так как речь пойдёт именно о нём, то есть, о модификации, маркировке и размерах, которые применяются для транспортировки жидкостей разной температуры. Если вам это интересно, то более подробная информация находится ниже. А кроме того, вы увидите видео в этой статье, которое наглядно продемонстрирует нашу тему.

Полипропиленовая труба 50 мм, 20 мм, 16 мм… и т.д. для различных систем

PPR

Маркировка полипропиленовых труб

Так маркируются PPR полипропиленовые – труба 25 мм и другие сечения

• Наиболее популярная продукция такого типа имеет маркировку PPR, как это видно на фото вверху, и это всё благодаря очень высокой теплостойкости – такие изделия используют для холодного и горячего водоснабжения, а также систем отопления. Как бы там ни было, в любом случае первые буквы аббревиатуры будут PP.
  Но вы можете встретить PPH или PP-1, это означает, что продукция изготовлена из гомополимера (изделие первого поколения для холодной воды). Также можно встретить символы PPB, что указывает на возможность применения для горячей воды и отопления.
• Символы PN указывают на номинальное давление в барах. Например, если PPR – полипропиленовые – труба 110 мм и другие диаметры обозначены, как PN20, значит, её рабочее давление 20 бар, что равно 2МПа или 20,4кг/см². Среди всей символики в данном случае можно выделить четыре категории – это PN10, PN16, PN20 и PN25.
  Причём две первых изготавливаются с однородной стенкой, а у двух последних посредине или ближе к поверхности есть армирующий слой, который делают из стекловолокна или алюминиевой фольги.
• Помимо основных данных, маркировка указывает и вспомогательные, такие как имя завода-изготовителя, классность, наружный диаметр и толщину стенки, нормативный документ данного продукта.

Примечание. Следует сказать, что PN10 и PN19 производятся без армирующего слоя, который служит не для увеличения сопротивления внутреннему давлению, но защитой от деформации PPR при нагреве.

Геометрические параметры

Номинальное давление	Маркировка	Диаметр наружный (мм)	Толщина стенки (мм)	Диаметр внутренний (мм)
PN10	20×1,9	20	1,9	16,2
	25×2,3	25	2,3	20,4
	32×3,0	32	3,0	26,0
	40×3,7	40	3,7	32,6
	50×4,6	50	4,6	40,8
	63×5,8	63	5,8	51,4
	75×6,9	75	6,9	61,2
	90×8,2	90	8,2	73,6
	110×10	110	10	90,0
PN20	16×2,7	16	1,6	10,6
	20×3,4	20	3,4	13,2
	25×4,2	25	4,2	16,6
	32×5,4	32	5,4	21,2
	40×6,7	40	6,7	26,6
	50×8,4	50	8,4	33,2
	63×10,5	63	10,5	42,0
	75×12,5	75	12,5	50,0
	90×15,0	90	15	60,0
PN25	D, мм	D1, мм	D2, мм	S, мм
	20	13,2	21,2	4,0
	25	16,6	26,2	4,8
	32	21,2	33,2	6,0
	40	26,6	41,4	7,4
	50	33,2	52,5	9,1
	63	42,0	65,9	11,3
	75	50,0	77,9	13,3

Таблица размеров полипропиленовых труб PN10, PN20 и PN25

PPR разного диаметра

Обратите внимание на таблицу, и вы увидите, как изменяются геометрические показатели в зависимости от номинального давления при одинаковом наружном сечении.

Например, полипропиленовая труба 20 мм, здесь:

• PN10 будет иметь внутренний диаметр 16,2 мм, стенку – 1,9 мм;
• PN20 – внутренний диаметр 13,2 мм, стенку – 3,4 мм;
• PN25 – внутренний диаметр 13,2, стенку – 4,0 мм, но здесь уже немного увеличивается наружное сечение – в данном случае оно получается 21,2 мм.

Точно также изменяются геометрические пропорции и у других сечений, например, полипропиленовые трубы 32 мм:

• PN10 будут иметь внутренний диаметр 26,0 мм, стенку 3,0 мм;
• PN20 – внутренний диаметр 21,2 мм, стенку – 5,4 мм;
• PN25 внутренний диаметр 21,2 мм, стенку – 6,0 мм.

И опять-таки PN25 окажется чуть-чуть толще условного сечения – оно уже будет не 32 мм, а 33,2 мм.

Зачистка PPR шейвером

Примечание. Учитывая то обстоятельство, что армирующий слой из алюминиевой фольги находится не посредине стенки, а ближе к поверхности, да и сечение PN25 слегка превышает условное, перед свариванием изделий с муфтой инструкция обязывает производить зачистку места пайки от верхнего слоя PPR и фольги.
Осуществить такую процедуру ножом будет крайне затруднительно, поэтому в таких случаях используют специальный шейвер определённого диаметра.

Сечение (мм)	Глубина сварочной посадки (мм)	Время нагрева (сек)	Время охлаждения (сек)
20	От 14 до 17	5-6	2-3
25	От 15 до 19	6-7	3-4
32	От 16 до 22	8-9	4-5
40	От 18 до 24	12-13	5-6
50	От 20 до 27	18-19	6-7
63	От 24 до 30	24-25	7-8
75	От 26 до 32	30-31	8-9
90	От 29 до 35	40-41	9-10

Глубина и время пайки в зависимости от размеров

Как вы понимаете, при монтаже PPR полипропиленовые – труба 50 мм, 32 мм или с другими параметрами, подлежат свариванию для стыковки через фитинги. Но определённое сечение изделия подразумевает и определённую глубину посадки её конца в фитинг.

Также от сечения зависит время удержания деталей при сварке и после неё – при застывании. Глубину посадки изделия в фитинг и время её удержания вы можете определить, воспользовавшись верхней таблицей.

Сварка произведена правильно. Разрез

Сварочные параметры чрезвычайно важны для каждого размера, ведь если PPR полипропиленовые – труба 16 мм условного внутреннего диаметра протолкнуть в фитинг больше, чем положено, то за счёт расплющивания стенок проходимость понизится, либо проход закупорится вообще. Если это произойдёт в тройнике или четверике, то конец просто-напросто перекроет перпендикулярный отвод, что тоже грозит понижением проходимости или затором.

Применение

Гофрированный PPR для канализации

Помимо привычного для нас использования полипропиленовых труб для водоснабжения и систем отопления, которые зачастую многие домашние умельцы монтируют своими руками, их также используют для системы наружной канализации и вентиляции помещений.

Например, для канализационных стоков используют PPR диаметром от 40 мм до 110 мм, с типовой длиной 5м. стыковка здесь производится при помощи муфт с резиновыми уплотнителями, а само изделие может быть, как гладкостенным, так и гофрированным.

Вентиляция из полипропилена

Для вентиляционных каналов, как на верхнем фото, используют те же диаметры, что и для наружных канализационных стоков, но только вот конфигурация сечения может быть здесь не только круглой, но также овальной, квадратной или прямоугольной. Основным требованием к вентиляционным каналам является не повышенная прочность и низкая теплопропускная способность, а малый вес.

Заключение

При выборе полипропиленовых труб вы, безусловно, будете обращать далеко не последнее внимание на стоимость материала. При этом вам следует учитывать, что цена складывается не только из размеров и номинального давления стен, но и от марки. Брендовые производители всегда продают свою продукцию дороже, хотя по качеству им могут не уступать (и даже перегонять) совсем неизвестные начинающие производители.

рассчет внутреннего по таблице, большие размеры для водоснабжения

Давайте постараемся проанализировать:

• По каким принципам подбирается внутренний диаметр полипропиленовых труб при выборе материала для водопровода;
• Где используются полипропиленовые трубы больших диаметров;
•  И какого все-таки диаметра трубу из полипропилена стоит купить человеку, который собирается смонтировать новый домашний водопровод.

Встретить полипропиленовые трубы сейчас можно везде

Начнем, однако, с нескольких замечаний общего характера.

Сфера применения

Полипропиленовые трубы появились на рынке совсем недавно, однако уже завоевали популярность.

Причина — их несомненные достоинства на фоне конкурентов:

• Они не подвержены коррозии;
• Не боятся сырости и агрессивных сред;
• Дешевы;
• Неэлектропроводны и, значит, гарантируют, что в водопроводе или системе отопления электрохимические процессы не будут разрушать алюминиевый радиатор, а владельца не ударит током при неисправности стиральной машинки;
• Легко монтируются;
• Имеют эстетичный внешний вид.

Однако внутренние водопроводы — не единственный ареал обитания полипропилена.

Его применяют и для:

• Вентиляции. Полипропиленовые трубы большого диаметра легки и не создают значительной нагрузки даже на перегородки, сделанные на основе деревянного каркаса с обшивкой из стеновых панелей или гипсокартоном.

Еще недавно в вентиляционных системах можно было видеть только жестяные короба. Все меняется…

• Канализации. Стойкость материала к агрессивным средам здесь очень кстати.

Легко перенести, легко смонтировать

• Наружные водопроводы холодного водоснабжения на несколько домов. С одной стороны, полипропилен менее механически прочен, чем его основной конкурент в этой области — чугун.
  Полипропиленовые водопроводы, проложенные под дорогами, нуждаются в дополнительной защите — железобетонном коробе.
  Зато они не зарастают отложениями. Кроме того, эластичность материала сохранит трубу целой даже при перемерзании: она просто растянется, а после оттаивания вернется к старому диаметру.

Классификация

Таблица самых распространенных видов полипропиленовых труб выглядит так:

РРВ

Так маркируются трубы с повышенной ударной прочностью. Традиционно применяются при монтаже напольных систем отопления (немудрено запнуться о трубу, но если она при этом треснет — грош цена такому трубопроводу) и в системах холодного водоснабжения.

PPH

Как правило, это трубы полипропиленовые большого диаметра, предназначенные для вентиляционных систем и водопроводов с холодной водой. Температуры они боятся.

PPR

Самые распространенные и популярные трубы. Ценятся своей универсальностью. Они хорошо переносят высокие температуры и годятся для холодного, горячего водоснабжения и отопительных систем.

Как нетрудно догадаться, все вышеперечисленные трубы различаются прежде всего видом используемого пластика. Незначительные добавки могут сделать полипропилен более эластичным  или термостойким.

Армирование

Однако есть и другой способ изменить механические свойства труб — армирование.

Армирование труб выполняется:

Здесь слой алюминия прячется между слоями пластика

• Стекловолокном. В этом случае средний слой трехслойной трубы представляет собой смесь полипропилена с волоконцами стеклоткани.

Армирование обычно выделяется цветом

Армирование делает трубу более прочной и уменьшает коэффициент ее теплового расширения.

Совет: если вы решаете, какой вид армирования стоит предпочесть — лучше остановите свой выбор на стекловолокне.

Такие трубы ни при каких обстоятельствах не расслаиваются, теряя механическую прочность. Кроме того, при монтаже они не требуют зачистки для полипропиленовых труб.

Диаметр

Наконец, трубы классифицируются по проходимости. Внутренний диаметр полипропиленовой трубы определяет то, сколько воды она может пропустить за единицу времени. Внешний диаметр для расчета проходимости не важен, однако им, а значит, и толщиной стенок трубы определяется ее прочность и способность выдержать давление воды.

Расчет проходимости

В общем случае для грубого расчета необходимого внутреннего диаметра трубы существует несложная формула:

Формула расчета внутреннего диаметра полипропиленовой трубы

В ней Qобщ — суммарный пиковый расход воды, число Pi принимается равным 3,14, а V — скорость движения воды по трубам. Значение последнего параметра берется для толстых труб в 1,5-2 метра в секунду, для тонких 0,7-1,2. Разница связана с тем, что тем меньше диаметр трубы — тем больше у этой трубы соотношение поверхность/просвет. Попросту говоря, в тоненькой трубе большая часть проходящего через нее объема воды будет тормозиться о стенки.

Полипропиленовые трубы диаметры 10-25 миллиметров подбираются исходя из меньшего значения скорости, трубы полипропиленовые диаметры 32 миллиметра и выше — по большему значению V.

В каждой группе стоит ориентироваться на максимальное значение скорости, поскольку у полипропилена очень гладкая поверхность. Применительно к водопроводу это означает минимальные потери на трение воды о стенки.

Точный расчет проходимости и диаметра трубы важны в том случае, если проектируется прежде всего система водоснабжения многоквартирного дома. Если использовать трубу диаметром меньше необходимого — то в вечерние часы, в пик потребления воды верхние этажи просто останутся без нее.

Как видите, из полипропиленовой трубы делают и стояки водоснабжения

Разумеется, всегда есть соблазн перестраховаться и взять трубу диаметром значительно больше расчетного. Но здесь не стоит забывать про экономическую составляющую проекта: тем больше диаметр полипропиленовых труб для водоснабжения, тем больше и их стоимость. Добавьте к этому более дорогие фитинги для полипропиленовых труб — и получим в результате весьма значительные расходы, которых легко можно избежать.

Трубы полипропиленовые большого диаметра не используются там, где можно обойтись меньшими, в силу еще одной причины, опять-таки связанной с экономией. Вспомните, как вы умываетесь утром. Зачастую приходится долго сливать воду из крана, прежде чем она станет горячей, верно? И это количество тем больше, чем больше диаметр трубы. В отсутствие водоразбора все тепло горячей воды, заполняющей трубу, бесполезно рассеивается в атмосфере.

Совет: сделав систему горячего водоснабжения циркуляционной, вы избежите необходимости долго сливать воду прежде, чем она нагреется.

В частном доме для этого достаточно простенького циркуляционного насоса и второй трубы для возврата воды к котлу.

Если при монтаже стояка водоснабжения используются полипропиленовые трубы — внутренний диаметр их, как правило, берется около 25 миллиметров для пятиэтажных домов и 32-х — для девяти — шестнадцатиэтажек. Впрочем, при выборе диаметра используется обычно точный подсчет количества сантехнических приборов.

Трубы полипропиленовые больших диаметров обычно используются для подвода холодной воды к одному или нескольким домам. На теплотрассы полипропилен не ставят никогда: слишком высока температура воды на подающем трубопроводе. Да и при испытаниях трасс на плотность подвергать сравнительно мягкий полипропилен огромному давлению — значит искать приключений на свою пятую точку.

С холодной водой таких опасностей нет: температура постоянно низкая, давление сравнительно невелико, поэтому последнее время коммунальники постепенно отказываются от магистралей из чугуна и стали в пользу нового материала. Трубы полипропиленовые диаметром 500  миллиметров и даже больше уже часто можно встретить в трубопроводах, снабжающих водой целые микрорайоны.

Полипропиленовые трубы бываю и такими

Частный дом или квартира

Однако если вы проектируете водопровод для небольшого частного дома или своей квартиры — сложный расчет вам  ни к чему. Количество точек водоразбора невелико, а разница в цене между трубами разных диаметров при небольшом объеме закупки не подорвет даже скромный бюджет.

Посмотрите в корпус смесителя. Видите, через какие тонкие отверстия вода попадает в раковину? Трубы полипропиленовые внутренний диаметр должны иметь всего-то достаточный, чтобы узким местом водопровода были те самые дырочки в смесителе. Вспомните: проходимость трубы равна проходимости самого узкого ее места.

Именно поэтому владельцы домов и квартир, не тратя времени на сложные расчеты, просто покупают и ставят себе полипропиленовые трубы диаметр 20 мм. При любом разумном количестве умывальников, раковин, ванн и биде этого хватит за глаза.

Владельцы квартир редко ломают голову над выбором нужного диаметра трубы

Заключение

Как видите, диаметры труб полипропиленовых подбираются без особой сложности. В большинстве случаев достаточно просто взять самую дешевую трубу — и вперед, творить и созидать

Удачи в ремонте!

ПНД трубы напорные, таблица диаметров труб ПНД ГОСТ 18599-2001

  Напорные трубы ПНД производятся согласно ГОСТ 18599-2001 из полиэтилена низкого давления (ПНД). Для производства ПНД труб используется первичный полиэтилен ПЭ 80 и ПЭ 100 (полиэтилен с MRS 8 МПа и 10 МПа). Синие продольные маркировочные полосы, выполненные методом соэкструзии, указывают на предназначение трубы для питьевой воды.





Таблица диаметров ПНД труб (ГОСТ 18599-2001)

SDR	SDR 26		SDR 21		SDR 17		SDR 13,6		SDR 11
ПЭ 80	PN 5		PN 6,3		PN 8		PN 10		PN 12,5
ПЭ 100	PN 6,3		PN 8		PN 10		PN 12,5		PN 16
Диаметр	е, мм	1 кг/м	е, мм	1 кг/м	е, мм	1 кг/м	е, мм	1 кг/м	е, мм	1 кг/м
20	—	—	—	—	—	—	—	—	2,0	0,116
25	—	—	—	—	—	—	2,0	0,148	2,3	0,169
32	—	—	—	—	2,0	0,193	2,4	0,229	3,0	0,277
40	—	—	2,0	0,244	2,4	0,292	3,0	0,353	3,7	0,427
50	2,0	0,308	2,4	0,369	3,0	0,449	3,7	0,545	4,6	0,663
63	2,5	0,488	3,0	0,573	3,8	0,715	4,7	0,869	5,8	1,05
75	2,9	0,668	3,6	0,821	4,5	1,01	5,6	1,23	6,8	1,46
90	3,5	0,969	4,3	1,18	5,4	1,45	6,7	1,76	8,2	2,12
110	4,2	1,42	5,3	1,77	6,6	2,16	8,1	2,61	10,0	3,14
125	4,8	1,83	6,0	2,26	7,4	2,75	9,2	3,37	11,4	4,08
140	5,4	2,31	6,7	2,83	8,3	3,46	10,3	4,22	12,7	5,08
160	6,2	3,03	7,7	3,71	9,5	4,51	11,8	5,50	14,6	6,67
180	6,9	3,78	8,6	4,66	10,7	5,71	13,3	6,98	16,4	8,43
200	7,7	4,68	9,6	5,77	11,9	7,04	14,7	8,56	18,2	10,4
225	8,6	5,88	10,8	7,29	13,4	8,94	16,6	10,9	20,5	13,2
250	9,6	7,29	11,9	8,92	14,8	11,0	18,4	13,4	22,7	16,2
280	10,7	9,09	13,4	11,3	16,6	13,8	20,6	16,8	25,4	20,3
315	12,1	11,6	15,0	14,2	18,7	17,4	23,2	21,3	28,6	25,7
355	13,6	14,6	16,9	18,0	21,1	22,2	26,1	27,0	32,2	32,6
400	15,3	18,6	19,1	22,9	23,7	28,0	29,4	34,2	36,3	41,4
450	17,2	23,5	21,5	29,0	26,7	35,5	33,1	43,3	40,9	52,4
500	19,1	29,0	23,9	35,8	29,7	43,9	36,8	53,5	45,4	64,7
560	21,4	36,3	26,7	44,8	33,2	55,0	41,2	67,1	50,8	81,0
630	24,1	46,0	3,0	56,5	37,4	69,6	46,3	84,8	57,2	103,00
710	27,2	58,5	33,9	72,1	42,1	88,4	52,2	108,00	64,5	131,00
800	30,6	74,1	38,1	91,4	47,4	112,00	58,8	137,00	72,6	166,00
900	34,4	93,8	42,9	116,0	53,3	142,00	66,1	173,00	—	—
1000	38,2	116,00	47,7	143,0	59,3	175,00	73,5	214,00	—	—
1200	45,9	167,00	57,2	206,0	71,1	252,00	—	—	—	—

       ПНД трубы до 110 мм в диаметре поставляются в бухтах и отрезками по 12 метров.
ПНД трубы диаметром более 110 мм поставляются только отрезками по 12 метров.

      ПЭ бухты диаметрами 90 и 110 мм, считаются негабаритным грузом, так как при погрузке привышают максимально допустимый размер. Для транспортировки таких бухт используется специально оборудованный транспорт.

 Таблица диаметров бухт ПНД

Диаметр ПНД трубы, мм	Длина бухты, м	Габаритные размеры, м
32	100	1,2
40	100	1,4
50	100	1,5
63	100	2
75	100	2,2
75	50	1,9
90	100	2,7
90	50	2,5
110	100	3
110	50	2,8



      SDR — это отношение наружнего диаметра напорной ПНД трубы к толщине стенки.
Самые широко используемые напорные водопроводные трубы  — трубы ПЭ 100 SDR 17.

      Компания «Астра. Инженерные системы» предлагает купить ПНД трубы, напорные трубы по отличным ценам в Санкт-Петербурге и Ленинградской области. Получить информацию, прайс-лист ицены на напорные трубы ПНД Вы можете у специалистов нашей компании.

См. также    —    труба Прагма   —   дренажные трубы    —    трубы ПВХ для наружной канализации





Продукция Polymold — Таблица размеров трубы PPH

Расширение трубы PPH и расчет падения давления Расчетные параметры

Изменения длины пластиковых трубопроводов обычно вызваны тепловым расширением из-за изменений температуры окружающей среды и изменений температуры перекачиваемой среды. Изменение длины полипропилена будет составлять 0,0000837 дюйма на дюйм длины при изменении температуры на градус Фаренгейта. Таким образом, если температура 100-футовой прямой трубы увеличится с 30F (-1C) до 80F (27C), она вырастет на 5 дюймов.Трубопровод должен быть установлен таким образом, чтобы можно было учесть это расширение. Обычной практикой является использование для этого либо петель расширения, либо изменения направления. В обоих этих случаях длина трубы, идущей перпендикулярно изменению длины, используется для поглощения расширения при изгибе.

Расчет падения давления используется для обеспечения правильного размера трубы и насоса. Суммируя значения падения давления на каждой длине трубы, фитинга и клапана, можно найти общее значение для системы.Это значение можно использовать для выбора насоса. Если значение слишком велико для имеющихся насосов, то следует рекомендовать использовать трубы, фитинги и клапаны большего диаметра, чтобы уменьшить допустимый перепад давления для выбранной скорости потока. Правильная опора также необходима для предотвращения провисания и повреждения трубы. Расстояние между трубными скобами зависит от диаметра трубы и удельного веса среды, а также от максимальной рабочей температуры и температуры окружающей среды. Если обрабатываемый носитель горячий, часто бывает полезно обеспечить

непрерывная горизонтальная опора путем укладки трубы в V- или U-образные каналы из металла или термостойкого пластика.Хомуты для труб предпочтительно должны быть изготовлены из пластика и должны допускать продольное перемещение трубы. Хомуты, которые плотно прижимаются к внешней стороне трубы, не допускают надлежащего расширения и могут вызвать повреждение трубы

Schedule 40/80 Размеры и размеры труб из ПВХ

Спецификации труб из ПВХ, Schedule 40 и Schedule 80

ПРИМЕНЕНИЕ

Коррозионно-стойкая напорная труба, IPS размером от 1/4 до 24 дюймов, для использования при температурах до 140 ° F включительно. Номинальное давление (от 120 до 1230 фунтов на кв. Дюйм) зависит от модели, размера трубы и температуры. Обычно устойчив к большинству кислот, оснований, солей, алифатических растворов, окислителей и галогенов. Данные по химической стойкости доступны и на него следует ссылаться для правильного выбора материала. Труба демонстрирует отличные физические свойства и характеристики горючести. Типичные применения: химическая обработка, гальваника, высокая чистота. Применения, системы питьевой воды, водоочистка и очистка сточных вод, дренаж, орошение, сельское хозяйство и другие применения, связанные с перекачкой агрессивных жидкостей.

ОБЛАСТЬ ПРИМЕНЕНИЯ

В данной спецификации изложены минимальные производственные требования для напорных труб с размерами железных труб (IPS) из поливинилхлорида (ПВХ) Графика 40 и Графика 80. Эта труба предназначена для использования в тех случаях, когда перекачиваемая жидкость не превышайте 140 ° F. Эта труба соответствует или превосходит отраслевые стандарты и требования, установленные Американским обществом испытаний и материалов (ASTM) и Национальной службой санитарии. Фонд (NSF International).

МАТЕРИАЛЫ ПВХ

Материал, используемый при производстве трубы, должен представлять собой жесткий поливинилхлорид (ПВХ), тип 1, класс 1, с классификацией ячеек 12454, как определено в ASTM D1784, обозначение торгового наименования. H707 ПВХ. Этот состав должен быть белого или серого цвета, как указано, и должен быть одобрен NSF International для использования с питьевой водой (NSF Std 61).

РАЗМЕРЫ

Трубы PVC Schedule 40 и Schedule 80 всех размеров должны изготавливаться в строгом соответствии с требованиями ASTM D1785 в отношении физических размеров и допусков.Каждый производственный цикл трубы, изготовленной в соответствии с настоящим стандартом, также должны соответствовать или превосходить требования к испытаниям материалов, качества изготовления, давления разрыва, сплющивания и качества экструзии, определенные в ASTM D1785. Все трубы с раструбным концом должны иметь конические муфты для создания посадки с натягом, которые соответствуют или превышают требования к размерам и минимальная длина патрубков для патрубков под давлением, как определено в ASTM D2672. Все трубы PVC Schedule 80 также должны соответствовать требованиям стандарта NSF 14 и стандарта CSA B137.3 жесткие трубы из ПВХ для работы под давлением, и должен иметь отметку этих листинговых агентств. Эта труба должна иметь рейтинг распространения пламени от 0 до 25 при испытании на характеристики горения поверхности в соответствии с CAN / ULC-S102-2-M88 или аналогичным.

Таблица 40 Размеры трубы из ПВХ
1/4 «	.540	. 344	.088	.086	780
3/8 «	.675	.473	.091	.115	620
1/2 «	.840	.602	.109	.170	590
3/4 «	1.050	.804	.113	. 226	480
1 «	1,315	1.029	.133	.333	450
* 1-1 / 4 «	1.660	1,360	.140	.450	370
* 1-1 / 2 «	1.900	1,590	. 145	.537	330
* 2 «	2,375	2,047	.154	.720	280
2-1 / 2 «	2,875	2,445	. 203	1,136	300
* 3 «	3,500	3,042	.216	1.488	260
3-1 / 2 «	4.000	3,521	. 226	1,789	240
* 4 «	4.500	3,998	.237	2,118	220
5 «	5,563	5,016	.258	2,874	190
* 6 дюймов	6,625	6.031	.280	3,733	180
* 8 «	8,625	7,942	.322	5,619	160
* 10 «	10.750	9,976	.365	7,966	140
* 12 дюймов	12,750	11,889	.406	10,534	130
* 14 дюймов	14,000	13,073	. 437	12,462	130
* 16 «	16,000	14,940	. 500	16,286	130
* 18 «	18,000	16,809	. 562	20,587	130
* 20 «	20.000	18,743	.593	24,183	120
* 24 «	24,000	22,544	.687	33,652	120

График 80 Размеры трубы ПВХ
1/4 «	.540	. 282	.119	.105	1130
3/8 «	.675	.403	.126	.146	920
1/2 «	.840	.526	.147	.213	850
3/4 «	1.050	.722	.154	. 289	690
1 «	1,315	.936	.179	.424	630
1-1 / 4 «	1.660	1,255	.191	. 586	520
1-1 / 2 «	1.900	1.476	.200	.711	470
2 «	2,375	1,913	.218	. 984	400
2-1 / 2 «	2,875	2,290	.276	1,500	420
3 «	3,500	2,864	.300	2,010	370
3-1 / 2 «	4.000	3,326	.318	2.452	350
4 «	4.500	3,786	.337	2,938	320
5 «	5,563	4,768	.375	4,078	290
6 «	6,625	5,709	.432	5,610	280
8 «	8,625	7,565	. 500	8,522	250
10 «	10.750	9,493	.593	12,635	230
12 «	12,750	11,294	.687	17,384	230
14 «	14,000	12. 410	.750	20,852	220
16 «	16,000	14,213	.843	26,810	220
18 «	18,000	16.014	.937	33,544	220
20 «	20.000	17,814	1.031	41,047	220
24 «	24,000	21,418	1,218	58,233	210

* Размеры отмечены как соответствующие ASTM D1785 (напорная труба) и ASTM D2665 (сливная, сточная и вентиляционная труба — DWV).

Номинальное давление дано для воды, без ударов, @ 73 ° F. Должны применяться следующие температурные коэффициенты снижения номинальных значений. до номинального рабочего давления (WP), указанного при работе при повышенных температурах.

РАБОТАЕТ ТЕМПЕРАТУРА (° F)	СНИЖЕНИЕ ФАКТОР
73	1.00
80	0,88
90	0,75
100	0,62
110	0,51
120	0,40
130	0,31
140	0.22

Умножьте номинальное рабочее давление выбранной трубы при 73 ° F на соответствующий коэффициент снижения, чтобы определить максимальное номинальное рабочее давление трубы при выбранной повышенной температуре.

ПРИМЕР: ГРАФИК ПВХ для 10 «80 @ 120 ° F =?
230 фунтов на кв. Дюйм x 0,40 = 92 фунта на кв. Дюйм макс. @ 120 ° F

МАКСИМАЛЬНАЯ ТЕМПЕРАТУРА РАБОТЫ ДЛЯ ПВХ СОСТАВЛЯЕТ 140 ° F.

Соединения, зацементированные растворителем, следует использовать при работе при максимальных или близких к ним температурах.

Нарезание резьбы на трубах из ПВХ Schedule 40 не рекомендуется из-за недостаточной толщины стенок. Только резьба Schedule 80 или более тяжелые стены. Нарезание резьбы требует снижения номинального давления на 50%, указанного для трубы с гладким концом при 73 ° F.

Для правильного выбора материала и возможного снижения характеристик при работе с жидкостями, отличными от воды, следует обращаться к данным по химической стойкости

.

СТАНДАРТ ASTM D1784 МАТЕРИАЛЫ: Классификация ячеек 12454 = ПВХ, тип 1, сорт 1 = ПВХ 1120

Указанные размеры труб производятся в строгом соответствии со стандартом ASTM D1785

.

Общие технические условия для стандартных дренажных фитингов, изготовленных из ПВХ, Приложения 40 и Приложения 80

Область применения

Эта спецификация применима к сборным фитингам, поставляемым Harrison Machine & Plastic Corporation, поскольку они относятся к (ПВХ) поливинил Конфигурации фитингов по Графику 40 и Графику 80 для хлоридов.

Конструкционные материалы

(ПВХ) Поливинилхлорид

Фитинги должны быть изготовлены из ПВХ, который соответствует или превышает требования ASTM D-1784, классификация ячеек 12454B, тип 1, класс 1.

Напорная труба, используемая при изготовлении, должна соответствовать ASTM D-1785 (Приложение 40 и Приложение 80) или ASTM D-2241 (SDR-26 и SDR-41) и внесена в список Национального Фонд санитарии (NSF) для питьевой воды.

Листовой материал (если используется) должен соответствовать ASTM D-1784, классификация ячеек 12454B, тип 1, класс 1, нормальный удар, и производиться без использование пластификаторов или наполнителей.

Растворитель для цемента и сварочного стержня (ПВХ)

Все используемые цементы на основе растворителей, соответствующие стандарту ASTM D-2564, внесены в список NSF для применения в питьевых целях

Сварочный пруток, используемый при производстве вышеуказанных фитингов, должен соответствовать ASTM D-1784, класс ячеек 12454B для ПВХ

Порядок сборки и строительства

Фитинги должны быть сварены стыковой сваркой (машинная сварка), если это возможно, или сварены вручную (угловая сварка) квалифицированным и опытным мастером, обученным в данной области техники. сварки и изготовления термопластов.

Фитинги PVC Schedule 40 будут белого или серого цвета (этот цветовой код применяется как для напорных, так и для дренажных схем)

Фитинги диаметром 18 дюймов, 20 дюймов и 24 дюйма по желанию заказчика также могут быть изготовлены из трубы SDR-26 или SDR-41 в зависимости от требуемого номинального давления (например, 160 фунтов на квадратный дюйм или 100 фунтов на квадратный дюйм).

Габаритные характеристики

Вся указанная в каталоге фурнитура должна быть изготовлена ​​в соответствии с опубликованными чертежами Harrison Machine and Plastic Corporation.Фурнитура, не включенная в каталог, будет поставляться в соответствии с или в соответствии с согласованы по техническим условиям заказчика.

Все гнезда с внутренней резьбой должны иметь посадку с натягом на трубу соответствующего размера. См. Таблицу 2

Допуски на длину разрезаемого компонента ± 0,500 дюйма

Угол (изменение отклонения направления ± 2 °

Качество продукции

Все сварные швы фитингов (ручные и машинные) должны пройти 100% искровые испытания.

Арматура, армированная стекловолокном, не должна иметь видимых дефектов, таких как инородные включения, пузырьки воздуха или расслоение.

Выборочная проверка, проводимая ежедневно начальником цеха

ТАБЛИЦА 1
Относится к трубному материалу, используемому в производстве (фитинги не рассчитаны на давление)
Максимальное рабочее давление (фунт / кв. Дюйм) при 73 ° F
100	100	100	100	100	100	100	100	100	100
160	160	160	160	160	160	160	160	160	160
220	180	160	140	130	130	130	130	130	130
320	280	250	230	230	220	220	220	220	220

ТАБЛИЦА 2
Размеры конической рамы / гнезда для фитингов из ПВХ и ХПВХ Графика 40 и Графика 80
	Розетка входная		Гнездо снизу		Глубина гнезда
Номинал Размер трубы	И. Д. Минимум	I.D. Максимум	I.D. Минимум	I.D. Максимум	График 40	График 80
4 «	4,509 «	4.527 «	4,482 «	4.500 «	1.875 «	1,875 «
6 «	6,636 «	6,658 дюйма	6.603 «	6,625 «	3.000 «	3.000 «
8 «	8,640 «	8,670 «	8,595 «	8,625 «	4.000 «	4.000 «
10 «	10,761 «	10,791 «	10,722 «	10,752 дюйма	5.000 «	5.000 «
12 «	12,763 «	12,793 «	12,721 «	12,751 «	6.000 «	6.000 «
14 «	14.030 «	14.045 «	13,985 «	14,000 «	7.000 «	7.000 «
16 «	16.037 «	16.052 «	15.985 «	16,000 «	8.000 «	8.000 «
18 «	18.041 «	18,056 «	17,985 «	18,000 «	9.000 «	9.000 «
20 «	20.045 «	20,060 «	19,985 «	20. 000 «	10.000 «	10.000 «
24 «	24,060 «	24,075 «	24,000 «	24,015 «	12.000 «	12.000 «

Общие технические условия для фитингов давления, изготовленных из ПВХ стандартного сортамента 40 и приложения 80

Область применения

Эта спецификация применима к сборным фитингам, поставляемым Harrison Machine & Plastic Corporation, поскольку они относятся к конфигурациям фитингов (ПВХ) поливинилхлорида Графика 40 и Графика 80.

Конструкционные материалы

(ПВХ) Поливинилхлорид

Фитинги должны быть изготовлены из ПВХ, который соответствует требованиям ASTM D-1784, классификация ячеек, или превышает их. 12454B, тип 1, сорт 1.

Напорная труба, используемая при изготовлении, должна соответствовать ASTM D-1785 (Schedule 40/80) или ASTM D-2241 (SDR-26/41) и внесена в список Национальным фондом санитарии (NSF) для питьевой воды.

Листовой материал (если используется) должен соответствовать ASTM D-1784, классификация ячеек 12454B, тип 1, класс 1, нормальный удар, изготовлены без использования пластификаторов и наполнителей.

Растворитель для цемента и сварочного стержня (ПВХ)

Все используемые цементы на основе растворителей соответствуют стандарту ASTM D-2564, внесенному в список NSF для применения в питьевых целях.

Сварочный стержень, используемый при изготовлении вышеуказанной арматуры, должен соответствовать ASTM D-1784, класс ячеек 12454B для ПВХ и иметь материал совместим с соответствующей трубой / листом.

Порядок сборки / строительства

Фитинги должны быть сварены стыковой сваркой (машинная сварка), если это возможно, или сварены вручную (угловая сварка) квалифицированным и опытным мастером, обученным искусство сварки и изготовления термопластов.

Все фитинги, работающие под давлением, за исключением фасонных колен, муфт, муфт редукторов и втулок редукторов, будут на 100% армированы стекловолокном с несколькими слоев или мата и смолы для увеличения номинального базового давления фитинга для достижения или превышения требуемого номинального рабочего давления соответствующего диаметра и стены График трубы. См. Таблицу 1.

Фитинги

PVC Schedule 40 будут белого цвета, а фитинги PVC Schedule 80 — темно-серого цвета. Этот цветовой код применим как к напорным, так и к дренажным схемам.

Фитинги диаметром 18, 20 и 24 дюйма по желанию заказчика могут также быть изготовлены из трубы SDR-26 или SDR-41 в зависимости от требуемого номинального давления. (т.е. 160 фунтов на квадратный дюйм или 100 фунтов на квадратный дюйм).

Габаритные характеристики

Вся указанная в каталоге фурнитура должна быть меблирована в соответствии с опубликованными чертежами Harrison Machine and Plastic Corporation.Не каталогизированная фурнитура будут поставляться в соответствии со спецификациями заказчика или по согласованию с ними.

Все гнезда с внутренней резьбой должны иметь посадку с натягом на трубу соответствующего размера. См. Таблицу 2

Допуски на длину разрезаемого компонента ± 0,500 дюйма.

Допуски на угол (изменение направления) ± 2 °.

Качество продукции

Все сварные швы фитингов (ручные и машинные) должны пройти 100% искровые испытания.

Арматура, армированная стекловолокном, не должна иметь видимых дефектов, таких как инородные включения, пузырьки воздуха или расслоение.

Выборочная проверка, проводимая ежедневно начальником цеха

ТАБЛИЦА 1
Относится к трубному материалу, используемому в производстве (фитинги не рассчитаны на давление)
Максимальное рабочее давление (фунт / кв. Дюйм) при 73 ° F
100	100	100	100	100	100	100	100	100	100
160	160	160	160	160	160	160	160	160	160
220	180	160	140	130	130	130	130	130	130
320	280	250	230	230	220	220	220	220	220

ТАБЛИЦА 2
Размеры конической рамы / гнезда для фитингов из ПВХ и ХПВХ Графика 40 и Графика 80
	Розетка входная		Гнездо снизу		Глубина гнезда
Номинал Размер трубы	И.Д. Минимум	I.D. Максимум	I.D. Минимум	I.D. Максимум	График 40	График 80
4 «	4,509 «	4. 527 «	4,482 «	4.500 «	1.875 «	1,875 «
6 «	6,636 «	6,658 дюйма	6.603 «	6,625 «	3.000 «	3.000 «
8 «	8,640 «	8,670 «	8,595 «	8,625 «	4.000 «	4.000 «
10 «	10,761 «	10,791 «	10,722 «	10,752 дюйма	5.000 «	5.000 «
12 «	12,763 «	12,793 «	12,721 «	12,751 «	6.000 «	6.000 «
14 «	14.030 «	14.045 «	13,985 «	14,000 «	7.000 «	7.000 «
16 «	16.037 «	16.052 «	15.985 «	16,000 «	8.000 «	8.000 «
18 «	18.041 «	18,056 «	17,985 «	18,000 «	9.000 «	9.000 «
4 «	20.045 «	20,060 «	19,985 «	20.000 «	10.000 «	10.000 «
24 «	24,060 «	24,075 «	24,000 «	24,015 «	12.000 «	12.000 «

Рекомендации по соединению цемента с растворителем (соединения ПВХ большого диаметра)

В этих правилах конкретно рассматриваются рекомендуемые процедуры, необходимые для успешного производства растворителей. сварные соединения для систем большого диаметра (т.е. От 8 дюймов до 24 дюймов). Соединения, зацементированные растворителем, представляют важные шаги для того, чтобы сделать систему успешной или неудачной. Важно, чтобы эти инструкции тщательно соблюдаются.

Важно для всех успешных сварных швов растворителем есть «ЧЕТЫРЕ» важных ингредиента:

1. Важно, чтобы склеиваемые поверхности были чистыми и не содержали посторонних материалов. Если разрешено оставаться, смажьте, масло, тушь и др.может помешать процессу склеивания растворителем и снизить прочность склеивания.
2. Соединительные поверхности (труба и фитинги) должны быть растворены и сделаны мягкими.
3. Необходимо нанести достаточное количество цемента для заполнения зазоров между трубой и фитингом.
4. Сборка труб и фитингов должна производиться на влажных и жидких поверхностях

Соединения большого диаметра очень похожи на соединения меньшего диаметра, поскольку оба имеют конические муфты.Конические розетки иметь возможность обеспечить плавкое соединение в нижней части гнезда и клеевое соединение в верхней части гнезда, что приводит к качественному уплотнению особенно в приложениях, работающих под давлением. Однако конические муфты также могут привести к тому, что труба будет сразу же «выталкиваться». после того, как труба вставлена ​​в штуцер. Необходимо следить за тем, чтобы труба оставалась на месте, пока цемент не начнет схватываться.

Как и любые соединения, склеенные растворителем, трубу необходимо обрезать под прямым углом и очистить.Трубу из ПВХ большого диаметра можно разрезать с помощью специальной пилы и лезвия с твердосплавным наконечником. Дисковое лезвие с 20 или менее зубьями предпочтительнее более тонкого лезвия, поскольку оно имеет тенденцию нагревать ПВХ-материал при резке, что приводит к расплавлению ПВХ. остаток, производящий черновой разрез. Рекомендуется использовать «пояс для труб» для обеспечения прямого реза.

После обрезки трубы необходимо снять заусенцы с внешней и внутренней кромок. Этого легко добиться, соскоблив эти края острым краем. кусок стали (т.е. файл). Это относительно простой шаг, который занимает всего несколько минут, но является важным шагом.

Два или более монтажника настоятельно рекомендуются при выполнении соединений большого диаметра из-за большого объема и веса системы, а также необходимости нанесения цемента и грунтовки. как можно быстрее.

Выровняйте трубу и фитинг как можно ближе к их окончательному положению. Поднимите трубу и фитинг так, чтобы была доступна вся окружность.

Для втягивания трубы в муфту фитинга настоятельно рекомендуется использовать механические устройства, такие как комплектующие. Возможно использование цепей для «захвата» трубы, но они также могут соскользнуть. Перед сборкой с обеих сторон стыка необходимо проложить достаточный кабель или цепь, достаточную для протяжки 20-футового соединения (ов) трубы. Необходимо добавить дополнительный кабель, чтобы закрепить его на блоке 4×4, выступая примерно на 1 фут за трубу сбоку.Каким бы громоздким он ни казался, этот метод предлагает более положительные тянуть, чем другие методы.

(Примечание: на фитингах можно использовать цепную стропу, если она обеспечивает «прямое» натяжение.)

На этом этапе доступная рабочая сила, работающая в унисон, используется для удержания всех компонентов на своих местах. Убедитесь, что труба и фитинг свободны для прохождения необходимого расстояние до посадочного места в нижней части штуцера. Отметьте глубину раструба на трубе плюс шесть дюймов, чтобы указать глубину погружения трубы.В два комплекта кабеля немедленно подключаются в 3:00 и 9:00, чтобы после нанесения грунтовки и растворителя соединение можно было растянуть вместе.

Когда цепи (тросы) на месте, выполняется подготовка стыков.

PC-64 Primer-Cleaner, очистите поверхности труб и фитингов ватной тряпкой, чтобы удалить влагу и излишки грязи.

После тщательной очистки поверхностей труб с помощью очистителя грунтовки PC-64 и кисти шириной от 3 до 4 дюймов, обильно нанесите грунтовку, чтобы она растеклась и впиталась. в пластик, что приводит к смягчению поверхностей для максимальной свариваемости.Грунтовку следует нанести на концы труб и на площадь равную соответствующая посадочная глубина гнезда плюс приблизительно 4 дюйма. Грунтовка удалит глянцевую поверхность, загрязнения и отпечатки с поверхности. Правильно загрунтованная поверхность будет иметь однородную матовую поверхность, которая будет постепенно размягчаться.

Залейте фитинг в гнездо так же, как описано выше. Затем может потребоваться второй слой грунтовки на трубе для обеспечения влажных поверхностей

Используя серый цемент средней плотности, обильно нанесите растворитель, снова используя кисть от 3 до 4 дюймов, как на муфту фитинга, так и на поверхность трубы.Не смывайте растворитель слишком сильно. Когда все сделано правильно, должна быть видна очень небольшая часть поверхности, которую нужно соединить. Требуется толстый ровный слой, чтобы заполнить промежуток между труба и фитинги.

Примечание. Рекомендуется наливать грунтовку и растворитель в большие емкости с «широким горлышком» перед использованием для размещения кистей от 3 до 4 дюймов.

Важно: рекомендуется использовать двух или более монтажников. Один будет наносить грунтовку / растворитель на муфту фитинга, а другой — на поверхность трубы одновременно. и быстро.При выполнении соединения стыковые поверхности должны быть плавными.

Используя переходник, стяните соединение вместе, втягивая трубу в муфту фитинга, пока труба не достигнет упора фитинга (дна муфты). Наблюдать предварительно измеренные отметки трубы, чтобы гарантировать, что труба сидит на трубе. В этот момент цемент потечет к дну трубы и заполнит небольшой раздел внутри фитинга. Удалите как можно больше видимых излишков цемента.Одна система очень большого диаметра, «Не заходите внутрь системы для проверки. стык или очистить растворителем. Пары могут быть опасными ».

Любой излишек растворителя с внешней стороны стыка также следует удалить, чтобы избежать образования луж и для внешнего вида.

Продолжайте подавать давление, удерживая трубу в муфте фитинга примерно на 15 минут (или пока растворитель не начнет схватываться), чтобы предотвратить «выталкивание» трубы.

Испытайте систему под давлением только после того, как стыки затвердеют. См. Графики отверждения, определенные производителем растворителя, которые в первую очередь зависят от температуры.

Выше приведены только рекомендации. Условия сайта сильно различаются. Harrison Machine & Plastic Corporation не несет ответственности за результаты.

Оборудование, необходимое для установки / сборки
Рулетка	Ремень для труб	Файл	Чистые хлопковые тряпки
Приходят	Праймер	Терпение	Карандаш
Пила и дисковое полотно		Цемент	Очиститель
Ковши	Кисти от 3 до 4 дюймов

Schedule 40/80 Размеры труб | Технические характеристики фитингов и труб из ХПВХ

CPVC Schedule 40 & Schedule 80 Технические характеристики труб

ПРИМЕНЕНИЕ

Коррозионно-стойкая напорная труба, IPS размером от 1/4 до 24 дюймов, для использования при температурах до 200 ° F включительно.Номинальное давление (от 130 до 1130 фунтов на квадратный дюйм) зависит от модели, размера трубы и температуры. Обычно устойчив к большинству кислот, оснований, солей, алифатических растворов, окислителей и галогенов. Данные по химической стойкости доступны и на него следует ссылаться для правильного выбора материала. Труба демонстрирует отличные физические свойства и характеристики горючести. Типичные области применения: химическая обработка, гальваника, высокая чистота. в системах горячего и холодного питьевого водоснабжения, в системах очистки воды и сточных вод, а также в других областях, связанных с перекачкой горячих коррозионных жидкостей.

ОБЛАСТЬ ПРИМЕНЕНИЯ

В данной спецификации изложены минимальные производственные требования для напорных труб с размерами железных труб (IPS) по размерам железных труб (IPS) из хлорированного поливинилхлорида (ХПВХ) Графика 40 и Графика 80. Эта труба предназначена для использования в тех случаях, когда перекачиваемая жидкость не превышать 200 ° F. Эта труба соответствует или превосходит отраслевые стандарты и требования, установленные Американским обществом испытаний и материалов (ASTM) и Национальной службой санитарии. Фонд (NSF).

МАТЕРИАЛЫ ХПВХ

Материал, используемый при производстве трубы, должен представлять собой жесткий хлорированный поливинилхлорид (ХПВХ), тип IV, степень 1, с классификацией ячеек 23447, как определено в ASTM D1784. Этот состав должен быть светло-серого цвета, как указано, и должен быть одобрен NSF для использования с питьевой водой.

РАЗМЕРЫ

Труба из ХПВХ Schedule 40 и Schedule 80 должна изготавливаться в строгом соответствии с требованиями ASTM F441 в отношении физических размеров и допусков.Каждый производственный цикл трубы, изготовленной в соответствии с настоящим стандартом, также должны соответствовать или превосходить требования к испытаниям в отношении материалов, качества изготовления, давления разрыва, сплющивания и качества экструзии, определенных в ASTM F441. Все трубы с раструбным концом должны иметь конические муфты для создания посадки с натягом, которые соответствуют или превышают требования к размерам и минимальная длина патрубков для патрубков под давлением, как определено в ASTM D2672. Эта труба должна иметь класс распространения пламени

Размеры трубы из ХПВХ сортамента 40
1/4 «	.540	. 344	.088	.096	780
3/8 «	.675	.473	.091	.128	620
1/2 «	.840	.602	.109	.190	600
3/4 «	1.050	.804	.113	. 253	480
1 «	1,315	1.029	.133	.371	450
1-1 / 4 «	1.660	1,360	.140	.502	370
1-1 / 2 «	1.900	1,590	.145	. 599	330
2 «	2,375	2,047	.154	.803	280
2-1 / 2 «	2,875	2,445	. 203	1,267	300
3 «	3,500	3,042	.216	1,660	260
3-1 / 2 «	4.000	3,521	. 226	1,996	240
4 «	4.500	3,998	.237	2,363	220
5 «	5,563	5,016	.258	2,874	190
6 «	6,625	6.031	.280	4,164	180
8 «	8,625	7,942	.322	6,268	160
10 «	10.750	9,976	.365	8,886	140
12 «	12,750	11,889	.406	11,751	130
14 «	14,000	13,073	.437	13,916	130
16 «	16,000	14,940	. 500	18,167	130
18 «	18,000	16,809	. 562	22,965	130
20 «	20.000	18,743	.593	29,976	120
24 «	24,000	22,544	.687	37,539	120

ХПВХ график 80 Размеры трубы
1/4 «	.540	. 282	.119	.117	1130
3/8 «	.675	.403	.126	.162	920
1/2 «	.840	.526	.147	.238	850
3/4 «	1.050	.722	.154	.322	690
1 «	1,315	.936	.179	.473	630
1—1 / 4 «	1.660	1,255	.191	.654	520
1-1 / 2 «	1.900	1.476	.200	.793	470
2 «	2,375	1,913	.218	1.097	400
2-1 / 2 «	2,875	2,290	.276	1.674	420
3 «	3,500	2,864	.300	2,242	370
3-1 / 2 «	4.000	3,326	.318	2,735	350
4 «	4.500	3,786	.337	3,277	320
5 «	5,563	4,768	.375	4,078	290
6 «	6,625	5,709	.432	6,258	280
8 «	8,625	7,565	. 500	9,506	250
10 «	10.750	9,493	.593	14.095	230
12 «	12,750	11,294	.687	19.392	230
14 «	14,000	12.410	.750	23,261	220
16 «	16,000	14,213	.843	29,891	220
18 «	18,000	16.014	.937	37,419	220
20 «	20.000	17,814	1.031	45,879	220
24 «	24,000	21,418	1,218	64.959	210

СТАНДАРТ ASTM D1784 ЭКВИВАЛЕНТЫ МАТЕРИАЛОВ: Классификация ячеек 23447 = ХПВХ типа IV, сорт 1 = ХПВХ 4120

Указанные размеры труб производятся в строгом соответствии со стандартом ASTM F441

.

Номинальное давление дано для воды, без ударов, @ 73 ° F.Следующие ниже коэффициенты снижения температуры должны применяться к номинальным значениям рабочего давления (WP), указанным при работе при повышенных температурах.

РАБОТАЕТ ТЕМПЕРАТУРА (° F)	СНИЖЕНИЕ ФАКТОР
73-80	1,00
90	0,91
100	0.82
110	0,72
120	0,65
130	0,57
140	0,50
150	0,42
160	0,40
170	0.29
180	0,25
200	0,20

Умножьте номинальное рабочее давление выбранной трубы при 73 ° F на соответствующий коэффициент снижения, чтобы определить максимальное номинальное рабочее давление трубы при выбранной повышенной температуре.

ПРИМЕР: ГРАФИК 10 «CPVC 80 @ 120 ° F =?
230 фунтов на кв. Дюйм x 0.65 = 149,5 фунтов на кв. Дюйм макс. @ 120 ° F

МАКСИМАЛЬНАЯ ТЕМПЕРАТУРА ПОДАЧИ ДЛЯ ХПВХ СОСТАВЛЯЕТ 200 ° F.

Соединения, зацементированные растворителем, следует использовать при работе при максимальных или близких к ним температурах.

Нарезание резьбы на трубах из ХПВХ Schedule 40 не рекомендуется из-за недостаточной толщины стенок. Только резьба Schedule 80 или более тяжелые стены. Нарезание резьбы требует снижения номинального давления на 50%, указанного для трубы с гладким концом при 73 ° F.

Для правильного выбора материала и возможного снижения характеристик при работе с жидкостями, отличными от воды, следует обращаться к данным по химической стойкости

.

Общие технические условия на стандартные дренажные фитинги из стандартного ХПВХ Графика 40 и Графика 80

Область применения

Данная спецификация применима к сборным фитингам, изготовленным Harrison Machine & Plastic Corporation, поскольку они относятся к (ХПВХ) хлорированному поливинилу. Конфигурации фитингов по Графику 40 и Графику 80 для хлоридов.

Конструкционные материалы

(ХПВХ) Хлорированный поливинилхлорид

Фитинги должны быть изготовлены из материала ХПВХ, который соответствует или превышает требования ASTM D-1784, тип IV, класс 1, классификация ячеек 23447B.

Напорная труба, используемая при изготовлении, должна соответствовать стандарту ASTM D-441 и внесена в список Национального фонда санитарии (NSF) для систем питьевой воды.

Листовой материал (если используется) должен соответствовать ASTM D-1784, классификация ячеек 23447B, тип IV, класс 1, изготовленный без использования пластификаторов или наполнителей.

Цемент на растворителе и сварочный стержень (CPVC)

Все используемые цементы на основе растворителей, соответствующие стандарту ASTM D-2564, внесены в список NSF для применения в питьевых целях

Сварочный пруток, используемый при производстве вышеуказанных фитингов, должен соответствовать ASTM D-1784, класс ячейки 23447B для ХПВХ и должен быть из материала, совместимого с соответствующей трубой / листом

Порядок сборки и строительства

Фитинги должны быть сварены стыковой сваркой (машинная сварка), если это возможно, или сварены вручную (угловая сварка) квалифицированным и опытным мастером, обученным в данной области техники. сварки и изготовления термопластов.

Фитинги из ХПВХ будут серого цвета (этот цветовой код применяется как для напорных, так и для дренажных схем)

Габаритные характеристики

Вся указанная в каталоге фурнитура должна быть изготовлена ​​в соответствии с опубликованными чертежами Harrison Machine and Plastic Corporation. Фурнитура, не включенная в каталог, будет поставляться в соответствии с или в соответствии с согласованы по техническим условиям заказчика.

Все гнезда с внутренней резьбой должны иметь посадку с натягом на трубу соответствующего размера. См. Таблицу 2

Допуски на длину разрезаемого компонента ± 0,500 дюйма

Угол (изменение отклонения направления ± 2 °

Качество продукции

Все сварные швы фитингов (ручные и машинные) должны пройти 100% искровые испытания.

Арматура, армированная стекловолокном, не должна иметь видимых дефектов, таких как инородные включения, пузырьки воздуха или расслоение.

Выборочная проверка, проводимая ежедневно начальником цеха

ТАБЛИЦА 1
Относится к трубному материалу, используемому в производстве
Максимальное рабочее давление (фунт / кв. Дюйм) при 73 ° F
220	180	160	140	130	130	130	130	130	130
320	280	250	230	230	220	220	220	220	220

ТАБЛИЦА 2
Размеры конической рамы / гнезда для фитингов из ПВХ и ХПВХ Графика 40 и Графика 80
	Розетка входная		Гнездо снизу		Глубина гнезда
Номинал Размер трубы	И.Д. Минимум	I.D. Максимум	I.D. Минимум	I.D. Максимум	График 40	График 80
4 «	4,509 «	4.527 «	4,482 «	4.500 «	1.875 «	1,875 «
6 «	6,636 «	6,658 дюйма	6.603 «	6,625 «	3.000 «	3.000 «
8 «	8,640 «	8,670 «	8,595 «	8,625 «	4.000 «	4.000 «
10 «	10,761 «	10,791 «	10,722 «	10,752 дюйма	5.000 «	5.000 «
12 «	12,763 «	12,793 «	12,721 «	12,751 «	6.000 «	6.000 «
14 «	14.030 «	14.045 «	13,985 «	14,000 «	7.000 «	7.000 «
16 «	16.037 «	16.052 «	15.985 «	16,000 «	8.000 «	8.000 «
18 «	18.041 «	18,056 «	17,985 «	18,000 «	9.000 «	9.000 «
20 «	20.045 «	20,060 «	19,985 «	20.000 «	10.000 «	10.000 «
24 «	24,060 «	24,075 «	24,000 «	24,015 «	12.000 «	12.000 «

Общие технические условия для стандартных фитингов высокого давления из ХПВХ Графика 40 и Графика 80

Область применения

Данная спецификация применима к сборным фитингам, изготовленным Harrison Machine & Plastic Corporation, поскольку они относятся к конфигурациям фитингов (ХПВХ) Хлорированного поливинилхлорида Графика 40 и Графика 80.

Конструкционные материалы

(ХПВХ) Хлорированный поливинилхлорид

Фитинги должны быть изготовлены из материала ХПВХ, который соответствует или превышает требования ASTM D-1784, классификация ячеек. 23447B Тип IV, сорт 1.

Напорная труба, используемая при изготовлении, должна соответствовать ASTM F-441 и внесена в список Национального фонда санитарии (NSF) для систем питьевой воды.

Листовой материал (если используется) должен соответствовать ASTM D-1784, классификация ячеек 23447B, тип IV, класс 1, изготовленный без использования пластификаторов или наполнителей.

Цемент на растворителе и сварочный стержень (CPVC)

Все используемые цементы на основе растворителей соответствуют стандарту ASTM D-2564, внесенному в список NSF для применения в питьевых целях.

Сварочный пруток, используемый при изготовлении вышеуказанной арматуры, должен соответствовать ASTM D-1784, класс ячейки 23447B и иметь материал совместим с соответствующей трубой / листом.

Порядок сборки / строительства

Фитинги должны быть сварены стыковой сваркой (машинная сварка), если это возможно, или сварены вручную (угловая сварка) квалифицированным и опытным мастером, обученным искусство сварки и изготовления термопластов.

Все фитинги, работающие под давлением, за исключением фасонных колен, муфт, муфт редукторов и втулок редукторов, будут на 100% армированы стекловолокном с несколькими слоев или мата и смолы для увеличения номинального базового давления фитинга для достижения или превышения требуемого номинального рабочего давления соответствующего диаметра и стены График трубы. См. Таблицу 1.

Фитинги

CPVC Schedule 40 и Schedule 80 будут светло-серого цвета.Этот цветовой код применим как к напорным, так и к дренажным схемам.

Габаритные характеристики

Вся указанная в каталоге фурнитура должна быть изготовлена ​​в соответствии с опубликованными чертежами Harrison Machine and Plastic Corporation. Не каталогизированная фурнитура будут поставляться в соответствии со спецификациями заказчика или по согласованию с ними.

Все гнезда с внутренней резьбой должны иметь посадку с натягом на трубу соответствующего размера. См. Таблицу 2

Допуски на длину разрезаемого компонента ±.500 «.

Допуски на угол (изменение направления) ± 2 °.

Качество продукции

Все сварные швы фитингов (ручные и машинные) должны пройти 100% искровые испытания.

Арматура, армированная стекловолокном, не должна иметь видимых дефектов, таких как инородные включения, пузырьки воздуха или расслоение.

Выборочная проверка, проводимая ежедневно начальником цеха

ТАБЛИЦА 1
Относится к трубному материалу, используемому в производстве (фитинги не рассчитаны на давление)
Максимальное рабочее давление (фунт / кв. Дюйм) при 73 ° F
220	180	160	140	130	130	130	130	130	130
320	280	250	230	230	220	220	220	220	220

ТАБЛИЦА 2
Размеры конической рамы / гнезда для фитингов из ПВХ и ХПВХ Графика 40 и Графика 80
	Розетка входная		Гнездо снизу		Глубина гнезда
Номинал Размер трубы	И.Д. Минимум	I.D. Максимум	I.D. Минимум	I.D. Максимум	График 40	График 80
4 «	4,509 «	4.527 «	4,482 «	4.500 «	1.875 «	1,875 «
6 «	6,636 «	6,658 дюйма	6.603 «	6,625 «	3.000 «	3.000 «
8 «	8,640 «	8,670 «	8,595 «	8,625 «	4.000 «	4.000 «
10 «	10,761 «	10,791 «	10,722 «	10,752 дюйма	5.000 «	5.000 «
12 «	12,763 «	12,793 «	12,721 «	12,751 «	6.000 «	6.000 «
14 «	14.030 «	14.045 «	13,985 «	14,000 «	7.000 «	7.000 «
16 «	16.037 «	16.052 «	15.985 «	16,000 «	8.000 «	8.000 «
18 «	18.041 «	18,056 «	17,985 «	18,000 «	9.000 «	9.000 «
4 «	20.045 «	20,060 «	19,985 «	20.000 «	10.000 «	10.000 «
24 «	24,060 «	24,075 «	24,000 «	24,015 «	12.000 «	12.000 «

Рекомендации по соединению цемента на растворителе (соединения из ХПВХ большого диаметра)

В этих правилах конкретно рассматриваются рекомендуемые процедуры, необходимые для успешного производства растворителей. сварные соединения для систем большого диаметра (т.е. От 8 дюймов до 24 дюймов). Соединения, зацементированные растворителем, представляют важные шаги для того, чтобы сделать систему успешной или неудачной. Важно, чтобы эти инструкции тщательно соблюдаются.

Важно для всех успешных сварных швов растворителем есть «ЧЕТЫРЕ» важных ингредиента:

1. Важно, чтобы склеиваемые поверхности были чистыми и не содержали посторонних материалов. Если разрешено оставаться, смажьте, масло, тушь и др.может помешать процессу склеивания растворителем и снизить прочность склеивания.
2. Соединительные поверхности (труба и фитинги) должны быть растворены и сделаны мягкими.
3. Необходимо нанести достаточное количество цемента для заполнения зазоров между трубой и фитингом.
4. Сборка труб и фитингов должна производиться на влажных и жидких поверхностях

Соединения большого диаметра очень похожи на соединения меньшего диаметра, поскольку оба имеют конические муфты.Конические розетки иметь возможность обеспечить плавкое соединение в нижней части гнезда и клеевое соединение в верхней части гнезда, что приводит к качественному уплотнению особенно в приложениях, работающих под давлением. Однако конические муфты также приводят к тому, что труба будет стремиться немедленно «вытолкнуться». после того, как труба вставлена ​​в штуцер. Необходимо следить за тем, чтобы труба оставалась на месте, пока цемент не начнет схватываться.

Как и любые соединения, склеенные растворителем, трубу необходимо обрезать под прямым углом и очистить.Трубу из ХПВХ большого диаметра можно разрезать с помощью специальной пилы и лезвия с твердосплавным наконечником. Дисковое лезвие с 20 или менее зубьями предпочтительнее, чем лезвие с более мелкими зубьями, поскольку оно имеет тенденцию нагревать материал ХПВХ при резке, что приводит к расплавлению ХПВХ. остаток, производящий черновой разрез. Рекомендуется использовать «пояс для труб» для обеспечения прямого реза.

После обрезки трубы необходимо снять заусенцы с внешней и внутренней кромок. Этого легко добиться, соскоблив эти края острым краем. кусок стали (т.е. файл). Это относительно простой шаг, который занимает всего несколько минут, но является важным шагом.

Два или более монтажника настоятельно рекомендуются при выполнении соединений большого диаметра из-за большого объема и веса системы, а также необходимости нанесения цемента и грунтовки. как можно быстрее.

Выровняйте трубу и фитинг как можно ближе к их окончательному положению. Поднимите трубу и фитинг так, чтобы была доступна вся окружность.

Для втягивания трубы в муфту фитинга настоятельно рекомендуется использовать механические устройства, такие как комплектующие. Возможно использование цепей для «захвата» трубы, но они также могут соскользнуть. Перед сборкой с обеих сторон стыка необходимо проложить достаточный кабель или цепь, достаточную для протяжки 20-футового соединения (ов) трубы. Необходимо добавить дополнительный кабель, чтобы закрепить его на блоке 4×4, выступая примерно на 1 фут за трубу сбоку.Каким бы громоздким он ни казался, этот метод предлагает более положительные тянуть, чем другие методы.

(Примечание: на фитингах можно использовать цепную стропу, если она обеспечивает «прямое» натяжение.)

На этом этапе доступная рабочая сила, работающая в унисон, используется для удержания всех компонентов на своих местах. Убедитесь, что труба и фитинг свободно проходят необходимое расстояние. расстояние до посадочного места в нижней части штуцера. Отметьте глубину раструба на трубе плюс шесть дюймов, чтобы указать глубину погружения трубы.В два комплекта кабеля немедленно подключаются в 3:00 и 9:00, чтобы после нанесения грунтовки и растворителя соединение можно было растянуть вместе.

Когда цепи (тросы) на месте, выполняется подготовка стыков.

Используя Cleaner, протрите трубы и поверхности фитингов ватной тряпкой, чтобы удалить влагу и излишки грязи.

После тщательной очистки поверхностей труб с помощью грунтовки и кисти шириной от 3 до 4 дюймов обильно нанесите грунтовку, чтобы она растеклась и впиталась. в пластик, что приводит к смягчению поверхностей для максимальной свариваемости.Грунтовку следует нанести на концы труб и на площадь равную соответствующая посадочная глубина гнезда плюс приблизительно 4 дюйма. Грунтовка удалит глянцевую поверхность, загрязнения и отпечатки с поверхности. Правильно загрунтованная поверхность будет иметь однородную матовую поверхность, которая будет постепенно размягчаться.

Залейте фитинг в гнездо так же, как описано выше. Затем может потребоваться второй слой грунтовки на трубе для обеспечения влажных поверхностей

Используя цемент с толстым слоем цемента, обильно нанесите растворитель, снова используя кисть от 3 до 4 дюймов, как на муфту фитинга, так и на поверхность трубы.Не смывайте растворитель слишком сильно. Когда все сделано правильно, должна быть видна очень небольшая часть поверхности, которую нужно соединить. Требуется толстый ровный слой, чтобы заполнить промежуток между труба и фитинги.

Примечание. Рекомендуется очистить грунтовку и растворитель в больших контейнерах с «широким горлышком» перед использованием для размещения кистей от 3 до 4 дюймов.

Важно: рекомендуется использовать двух или более монтажников. Один будет наносить грунтовку / растворитель на муфту фитинга, а другой — на поверхность трубы одновременно. и быстро.При выполнении соединения стыковые поверхности должны быть плавными.

Используя переходник, стяните соединение вместе, втягивая трубу в муфту фитинга, пока труба не достигнет упора фитинга (дна муфты). Наблюдать предварительно измеренные отметки трубы, чтобы гарантировать, что труба сидит на трубе. В этот момент цемент потечет к дну трубы и заполнит небольшой раздел внутри фитинга. Удалите как можно больше видимых излишков цемента.Одна система очень большого диаметра, «Не заходите внутрь системы для проверки. стык или очистить растворителем. Пары могут быть опасными ».

Любой излишек растворителя с внешней стороны стыка также следует удалить, чтобы избежать образования луж и для внешнего вида.

Продолжайте подавать давление, удерживая трубу в муфте фитинга примерно на 15 минут (или пока растворитель не начнет схватываться), чтобы предотвратить «выталкивание» трубы.

Испытайте систему под давлением только после того, как стыки затвердеют. См. Графики отверждения, определенные производителем растворителя, которые в первую очередь зависят от температуры.

Выше приведены только рекомендации. Условия сайта сильно различаются. Harrison Machine & Plastic Corporation не несет ответственности за результаты.

Оборудование, необходимое для установки / сборки
Рулетка	Ремень для труб	Файл	Чистые хлопковые тряпки
Приходят	Праймер	Терпение	Карандаш
Пила и дисковое полотно		Цемент	Очиститель
Ковши	Кисти от 3 до 4 дюймов

Таблица размеров пластиковых труб

| eeziflo

Пластиковые трубы, дюймовые и метрические рекомендации по выбору размеров

Наиболее распространенной системой определения размеров трубопроводов в Великобритании на протяжении многих поколений была британская (дюймовая) система .

Британские размеры трубы обозначаются для трубопровода номинальным внутренним диаметром (nb) . Внедрение метрической системы калибровки должно было привести Великобританию в соответствие с остальной Европой, и, хотя она была принята во многих отраслях промышленности, она получила более медленное распространение, в результате чего в Великобритании остались легкодоступные и британские, и метрические системы. Однако это оказалось запутанным, поскольку метрическая система имеет размер в миллиметрах и относится к внешнему диаметру (od) трубы, в отличие от британской, которая измеряется в дюймах и относится к номинальному отверстию (nb) (или внутреннему диаметру). (я бы)).

Поскольку размеры труб из разных групп нельзя смешивать, необходимо использовать специальный переходной фитинг , чтобы при необходимости менять один на другой.

Например, дюймовая труба диаметром 1½ дюйма (nb) эквивалентна метрической трубе диаметром 50 мм (OD). Точно так же трубка диаметром 2 дюйма (nb) имеет наружный диаметр 60,3 мм и также известна как 50 мм nb, но в метрических эквивалентах на самом деле составляет 63 мм.

См. Сравнительную таблицу для полного преобразования британских / метрических единиц из ¼ ”в 10” nb и с 8 мм на 280 мм.

Мы продаем трубы как британских, так и метрических размеров (длиной 3 или 6 метров). У нас также есть различные компрессионные фитинги, если вы хотите преобразовать метрическую систему в британскую или наоборот.

ИМПЕРИАЛ		МЕТРИЧЕСКИЙ
дюйм Номинальный диаметр отверстия	Внешний диаметр	Пластиковый эквивалент Внешний диаметр Размер
1/4 «	НЕТ	8 мм
3/8 «	17.1 мм	16 мм
1/2 «	21,3 мм	20 мм
3/4 «	26,7 мм	25 мм
1 «	33,4 мм	32 мм
1 1/4 «	42,4 мм	40 мм
1 1/2 «	48,3 мм	50 мм
2 «	60,3 мм	63 мм
2 1/2 «	75 мм	75 мм
3 «	88.9 мм	90 мм
4 «	114,3 мм	110 мм
5 «	140 мм	125 мм или 140 мм
6 «	168,3 мм	160 мм или 180 мм (наружный диаметр)
8 «	219,1 мм	200 мм или 225 мм (наружный диаметр)
10 «	273 мм	250 мм или 280 мм (наружный диаметр)

Загрузите наш каталог 2020

Разница | Имперские и метрические единицы ПВХ

Несмотря на то, что во всем мире существуют различные стандарты, регулирующие размер готовых изделий из ПВХ, размеры пластиковых труб в Великобритании измеряются двумя способами:

• Метрическая система , также называемая миллиметрами (мм) и
• Имперская система , также называемая дюймом (“).

Внешний диаметр трубы всегда остается постоянным, независимо от системы измерения, это отверстие (центр трубы), которое изменяется в зависимости от толщины стенки, что напрямую зависит от номинального давления.

В чем разница между имперскими и метрическими системами в мире труб?

С точки зрения методов соединения, прочности и химической стойкости — и британские, и метрические системы напорных трубопроводов абсолютно одинаковы. .Нет никаких различий в функциональности и производительности, поскольку для обоих используется одно и то же ПВХ-сырье. Разница не в составе материала, а в обозначении размера и стандартах производства.

Метрическая система при производстве труб из ПВХ

Метрическая система является более современной из двух форм измерения, использующей такие измерения, как миллиметры, сантиметры, метры и т. Д.

Эта система обычно используется в Европе и становится все более популярной в Великобритании.В трубной промышленности размеры всегда указываются с использованием внешнего диаметра (O.D) трубы, например 20 мм OD PVC PN16 = 20 мм OD x 17 мм ID (1,5 мм вес).

Имперская система в производстве труб из ПВХ

Имперская система намного старше метрической системы и хорошо зарекомендовала себя в UK и USA .

В имперской системе используются такие измерения, как дюймы, футы и ярды.Размеры всегда указаны с использованием номинального диаметра (N.B) трубы. Имперская система привязки размеров использует неспецифические размеры для различения размеров. Это связано с историческими размерами стальных труб и не изменилось с ростом популярности ПВХ.

Нет корреляции между эталонным размером трубы и фактическим физическим размером трубы, например 1/2 дюйма N.B * ПВХ класс E = 21,4 мм OD x внутренний диаметр 18 мм * (1,7 мм вес) * 1/2 дюйма N.B * = 12,5 мм .

Как показано выше, нет корреляции между указанным размером в полдюйма (12,5 мм) и фактическим размером трубы (18 мм).

Хотя обе системы можно взаимозаменять, используя ряд переходных фитингов, таких как дюймовые / метрические переходные гнезда и дюймовые / метрические переходные соединения, это не обычная практика.

Фитинги с метрической и дюймовой резьбой подходят как для

Резьбовые фитинги из ПВХ подходят для напорных трубопроводных систем с метрической и британской системой мер, поскольку по сути они одинаковы.

Фитинги

всегда поставляются с привязкой к дюймам / дюймам, т. Е. В трубопроводных системах нет такого понятия, как резьбовые фитинги с метрической / мм резьбой, что позволяет легко адаптироваться от одной системы к другой.

Мы четко определили это, указав метрические и британские размеры в нашем каталоге пластиковых фитингов и на нашем веб-сайте.

Имперские и метрические размеры труб

Взгляните на наши имперские в метрические прибл.Таблица сравнения размеров ниже.

Всегда получать профессиональную консультацию

Если вы хотите узнать больше, почему бы не обратиться за профессиональной консультацией к нашей команде опытных экспертов? Когда дело касается трубопроводных систем, всегда лучше перестраховаться, чем сожалеть.

Если вы все еще не уверены, установлена ​​ли у вас подходящая система, или вам нужен простой совет по поводу ваших требований к измерениям, позвоните нам сегодня. Кроме того, вы можете связаться с нами на нашей странице контактов или написать нам по электронной почте на Send Mail

.

Какой ПВХ мы предлагаем?

Мы гордимся тем, что поставляем системы напорных труб из ПВХ высшего качества как в метрических, так и в английских единицах измерения.Наш обширный ассортимент продукции включает:

• Трубы
• Фитинги
• Клапаны
• Фланцы
• Аксессуары

Наши продукты могут использоваться в широком спектре базовых приложений, от простых садовых водопроводов до крупных проектов в различных отраслях промышленности, включая:

• Промышленные предприятия
• Рыбные фермы
• Тематические парки
• Пищевые фабрики
• Аквариумы
• Очистка воды и сточных вод
• Бассейны
• Водные элементы
• Пивоварни
• Зоопарк
• Производители

Размеры труб из ПВХ в Великобритании измеряются в метрических или британских единицах, поэтому здесь, в epco, вы можете быть уверены, что мы сможем удовлетворить все ваши потребности в ПВХ.

Дата: 22 августа 2019 г.

Поделиться этим сообщением

Трубы и фитинги из ПВХ | Метрическая | Дюйм

Химическое название

Ацетальдегид

Ацетамид

Ацетатный растворитель

Уксусная кислота

Уксусная кислота 20 & percnt;

Уксусная кислота 80 & percnt;

Уксусная кислота ледяная

Ангидрид уксусной кислоты

Ацетон

Ацетилбромид

Ацетилхлорид (сухой)

Ацетилен

Акрилонитрил

Адипиновая кислота

Спирты: амил

Спирты: Бензил

Спирты: Бутиловые

Спирты: диацетон

Спирты: Этил

Спирты: гексил

Спирты: изобутиловый

Спирты: изопропиловый

Спирты: метил

Спирты: октил

Спирты: пропил

Хлорид алюминия

Хлорид алюминия 20 & percnt;

Фторид алюминия

Гидроксид алюминия

Нитрат алюминия

Сульфат алюминия-калия 10 & percnt;

Сульфат алюминия-калия 100 & percnt;

Сульфат алюминия

Квасцы

Амины

Аммиак 10 & percnt;

Аммиачная селитра

Аммиак безводный

Аммиак жидкий

Ацетат аммония

Бифторид аммония

Карбонат аммония

Казеинат аммония

Хлорид аммония

Гидроксид аммония

Нитрат аммония

Оксалат аммония

Персульфат аммония

Фосфат аммония двухосновной

Фосфат аммония одноосновный

Фосфат аммония, трехосновной

Сульфат аммония

Сульфит аммония

Тиосульфат аммония

Амилацетат

Амиловый спирт

Амилхлорид

Анилин

Анилина гидрохлорид

Антифриз

Трихлорид сурьмы

Царская водка (80% HCl, 20% HNO3)

Арохлор 1248

Ароматические углеводороды

Мышьяковая кислота

Соли мышьяка

Асфальт

Карбонат бария

Хлорид бария

Цианид бария

Гидроксид бария

Нитрат бария

Сульфат бария

Сульфид бария

Пиво

Жидкости для свекловичного сахара

Бензальдегид

Бензол

Бензолсульфоновая кислота

Бензойная кислота

Бензол

Бензонитрил

Бензилхлорид

Отбеливающие спирты

Бура (борат натрия)

Борная кислота

Отстой пивоварни

Бром

Бутадиен

Бутан

Бутанол (бутиловый спирт)

Масло сливочное

Пахта

Бутиламин

Бутиловый эфир

Бутилфталат

Бутилацетат

Бутилен

Масляная кислота

Бисульфат кальция

Бисульфид кальция

Бисульфит кальция

Карбонат кальция

Хлорат кальция

Хлорид кальция

Гидроксид кальция

Гипохлорит кальция

Нитрат кальция

Оксид кальция

Сульфат кальция

Калгон

Тростниковый сок

Карболовая кислота (фенол)

Бисульфид углерода

Углекислый газ (сухой)

Двуокись углерода (влажная)

Дисульфид углерода

Окись углерода

Тетрахлорид углерода

Тетрахлорид углерода (сухой)

Тетрахлорид углерода (влажный)

Газированная вода

Угольная кислота

Кетчуп

Хлорная кислота

Клей хлорированный

Хлор (сухой)

Хлорная вода

Хлор безводный жидкий

Хлоруксусная кислота

Хлорбензол (моно)

Хлорбромметан

Хлороформ

Хлорсульфоновая кислота

Шоколадный сироп

Хромовая кислота 10 & percnt;

Хромовая кислота 30 & percnt;

Хромовая кислота 5 & percnt;

Хромовая кислота 50 & percnt;

Соли хрома

Сидр

Лимонная кислота

Лимонное масло

Cloroxr (отбеливатель)

Кофе

Хлорид меди

Цианид меди

Флюоборат меди

Нитрат меди

Сульфат меди> 5%;

Сульфат меди 5 & percnt;

Крем

Крезолы

Крезиловая кислота

Медная кислота

Циановая кислота

Циклогексан

Циклогексанон

Моющие средства

Диацетоновый спирт

Дихлорбензол

Дихлорэтан

Дизельное топливо

Диэтиловый эфир

Диэтиламин

Диэтиленгликоль

Диметиланилин

Диметилформамид

дифенил

Оксид дифенила

Красители

Английская соль (сульфат магния)

Этан

Этанол

Этаноламин

эфир

Этилацетат

Этилбензоат

Этилхлорид

Этиловый эфир

Этилсульфат

Бромид этилена

Хлорид этилена

Этиленхлоргидрин

Этилендиамин

Этилен дихлорид

Этиленгликоль

Оксид этилена

жирные кислоты

Хлорид железа

Нитрат железа

Сульфат железа

Хлорид железа

Сульфат железа

Фтористоводородная кислота

Фтор

Кремнефтористоводородная кислота

Формальдегид 100 & percnt;

Формальдегид 40 & percnt;

Муравьиная кислота

Фреон 113

Фреон 12

Фреон 22

Фреон ТФ

Фреон 11

Фруктовый сок

Топливные масла

Фурановая смола

Фурфурол

Галловая кислота

Бензин (высокоароматический)

Бензин этилированный, исх.

Бензин неэтилированный

Желатин

Глюкоза

Клей, П.В.А.

Глицерин

Гликолевая кислота

Моноцианид золота

Виноградный сок

Смазка

Гептан

Гексан

Мед

Гидравлическое масло (Petro)

Гидравлическое масло (синтетическое)

Гидразин

Бромистоводородная кислота 100 & percnt;

Бромистоводородная кислота 20 & percnt;

соляная кислота 100 & percnt;

соляная кислота 20 & percnt;

соляная кислота 37 & percnt;

Соляная кислота, сухой газ

Синильная кислота

Синильная кислота (газ 10 & percnt;)

Плавиковая кислота 100 & percnt;

Плавиковая кислота 20 & percnt;

Плавиковая кислота 50 & percnt;

Плавиковая кислота 75 & percnt;

Кремнефтористоводородная кислота 100 & percnt;

Кремнефтористоводородная кислота 20 & percnt;

Водородный газ

Перекись водорода 10 & percnt;

Перекись водорода 100 & percnt;

Перекись водорода 30 & percnt;

Перекись водорода 50 & percnt;

Сероводород (водный)

Сероводород (сухой)

гидрохинон

Гидроксиуксусная кислота 70 & percnt;

Чернила

Йод

Йод (в спирте)

Йодоформ

Изооктан

Изопропилацетат

Изопропиловый эфир

Изотан

Реактивное топливо (JP3, JP4, JP5)

Керосин

Кетоны

Разбавители для лаков

Лаки

Молочная кислота

Сало

Латекс

Ацетат свинца

Нитрат свинца

Сульфамат свинца

Лигроин

Лайм

Линолевая кислота

Хлорид лития

Гидроксид лития

Смазочные материалы

Щелок: Ca (OH) 2 гидроксид кальция

Щелок: гидроксид калия КОН

Щелок: гидроксид натрия NaOH

Бисульфат магния

Карбонат магния

Хлорид магния

Гидроксид магния

Нитрат магния

Оксид магния

Сульфат магния (английская соль)

Малеиновая кислота

Малеиновый ангидрид

Яблочная кислота

Сульфат марганца

Маш

Майонез

Меламин

Хлорид ртути (разбавленный)

Цианид ртути

Нитрат ртути

Меркурий

Метан

Метанол (метиловый спирт)

Метилацетат

Метилацетон

Метилакрилат

Метиловый спирт 10 & percnt;

Бромистый метил

Метилбутилкетон

Метилцеллозольв

Метилхлорид

Метил дихлорид

Метилэтилкетон

Пероксид метилэтилкетона

Метил изобутилкетон

Метил изопропилкетон

Метилметакрилат

Метиламин

Метиленхлорид

Молоко

Минеральные спирты

Меласса

Монохлоруксусная кислота

Моноэтаноламин

Морфолин

Масло моторное

Горчичный

Нафта

Нафталин

Природный газ

Хлорид никеля

Нитрат никеля

Сульфат никеля

Нитрующая кислота (15% HNO3)

Нитрующая кислота (> 15% h3SO4)

Нитрующая кислота (S1 & percnt; Acid)

Азотирующая кислота (S15 & percnt; h3SO4)

Азотная кислота (20%)

Азотная кислота (50%)

Азотная кислота (5-10%)

Азотная кислота (концентрированная)

Нитробензол

Азотные удобрения

Нитрометан

Азотистая кислота

Закись азота

Масла: анилиновые

Масла: Анис

Масла: Bay

Масла: Костные

Масла: Castor

Масла: Корица

Масла: лимонные

Масла: Гвоздичное

Масла: кокосовые

Масла: Печень трески

Масла: кукурузные

Масла: хлопковые

Масла: Креозот

Масла: дизельное топливо (20, 30, 40, 50)

Масла: Топливные (1, 2, 3, 5A, 5B, 6)

Масла: имбирь

Масла: гидравлическое масло (Petro)

Масла: гидравлическое масло (синтетическое)

Масла: Лимон

Масла: льняное

Масла: Минеральные

Масла: оливковые

Масла: Апельсин

Масла: Пальмовые

Масла: арахисовые

Масла: мята перечная

Масла: Сосна

Масла: рапсовые

Масла: канифоль

Масла: семена кунжута

Масла: силиконовые

Масла: соевые

Масла: сперма (кит)

Масла дубильные

Масла: трансформаторные

Масла: Турбинные

Олеиновая кислота

Oleum 100 & percnt;

Oleum 25 & percnt;

Щавелевая кислота (холодная)

Озон

Пальмитиновая кислота

Парафин

Пентан

Хлорная кислота

Перхлорэтилен

Петролатум

Нефть

Фенол (10%)

Фенол (карболовая кислота)

Фосфорная кислота (> 40%)

Фосфорная кислота (сырая)

Фосфорная кислота (расплав)

Фосфорная кислота (S40 & percnt;)

Ангидрид фосфорной кислоты

фосфор

Треххлористый фосфор

Разработчик фотографий

Фотографические решения

Фталевая кислота

Фталевый ангидрид

Пикриновая кислота

Покрытие сурьмой 130 ° F

Покрытие Мышьяк 110 ° F

Гальваническая латунь: высокоскоростная латунная ванна, 110 ° F

Гальваническая латунь: обычная латунная ванна, 100 ° F

Бронза с покрытием: Cu-Cd Бронза Ванна R.Т.

Покрытие бронзой: Ванна из Cu-Sn бронзы 160 ° F

Покрытие бронзой: ванна из Cu-Zn-бронзы 100 ° F

Покрытие кадмием: ванна с цианидом, 90 ° F

Покрытие кадмием: ванна с фторборатом, 100 ° F

Покрытие хромом: хромированная ванна в цилиндре 95 ° F

Покрытие хромом: черная хромированная ванна 115 ° F

Покрытие хромом: хромово-серная ванна 130 ° F

Гальваника хром: фторидная ванна 130 ° F

Покрытие хромом: ванна из фторосиликата 95 ° F

Гальваническое покрытие меди (кислоты): ванна с медным фтороборатом, 120 ° F

Гальваническая медь (кислота): ванна с медным сульфатом R.Т.

Покрытие медью (цианидом): ванна с медным ударом, 120 ° F

Покрытие медью (цианидом): высокоскоростная ванна, 180 ° F

Покрытие медью (цианидом): соляная ванна Rochelle 150 ° F

Медь с покрытием (разное): Медь (химическое восстановление)

Покрытие меди (разное): пирофосфат меди

Золото с покрытием: кислота 75 ° F

Золото с покрытием: цианид 150 ° F

Покрытие золотом: нейтраль 75 ° F

Гальваника сульфамата индия R.T.

Гальваническое железо: ванна с сульфатом железа и аммиака, 150 ° F

Гальваническое железо: ванна с хлоридом железа, 190 ° F

Гальваническое железо: ванна с сульфатом железа, 150 ° F

Гальваническое покрытие: ванна с флюоборатом 145 ° F

Гальваническое железо: сульфамат 140 ° F

Гальваническое покрытие: сульфатно-хлоридная ванна 160 ° F

Флюоборат свинца для покрытия

Никелевое покрытие: химическое нанесение 200 ° F

Никель для покрытия: фторборат 100-170 ° F

Никель для покрытия: высокохлоридный 130-160 ° F

Никель для покрытия: сульфамат 100-140 ° F

Никелированное покрытие: Тип 115-160 ° F

Покрытие родием 120 ° F

Покрытие серебром 80-120 ° F

Покрытие олово-фторборат 100 ° F

Олово-свинец 100 ° F

Гальванический цинк: хлорид кислоты 140 ° F

Покрытие цинком: ванна с кислым фтороборатом R.Т.

Гальванический цинк: Кислотно-сульфатная ванна 150 ° F

Покрытие цинком: щелочная цианидная ванна R.T.

Калий (карбонат калия)

Бикарбонат калия

Бромид калия

Хлорат калия

Хлорид калия

Хромат калия

Растворы цианида калия

Дихромат калия

Феррицианид калия

Ферроцианид калия

Гидроксид калия (едкий калий)

Гипохлорит калия

Иодид калия

Нитрат калия

Оксалат калия

Перманганат калия

Сульфат калия

Сульфид калия

Пропан (сжиженный)

Пропилен

Пропиленгликоль

Пиридин

Пирогалловая кислота

Резорцинал

Канифоли

Ром

Ингибиторы ржавчины

Заправки для салатов

Салициловая кислота

Солевой раствор (насыщенный NaCl)

Морская вода

Шеллак (отбеленный)

Shellac (оранжевый)

Силикон

Бромид серебра

Нитрат серебра

Мыльные решения

Кальцинированная сода (см. Карбонат натрия)

Ацетат натрия

Алюминат натрия

Бензоат натрия

Бикарбонат натрия

Бисульфат натрия

Бисульфит натрия

Борат натрия (бура)

Бромид натрия

Карбонат натрия

Хлорат натрия

Хлорид натрия

Хромат натрия

Цианид натрия

Ферроцианид натрия

Фторид натрия

Гидросульфит натрия

Гидроксид натрия (20%)

Гидроксид натрия (50%)

Гидроксид натрия (80%)

Гипохлорит натрия (<20%)

Гипохлорит натрия (100%)

Гипосульфат натрия

Метафосфат натрия

Метасиликат натрия

Нитрат натрия

Перборат натрия

Перекись натрия

полифосфат натрия

Силикат натрия

Сульфат натрия

Сульфид натрия

Сульфит натрия

Тетраборат натрия

Тиосульфат натрия (гипо)

Сорго

Соевый соус

Станник хлорид

Станнический флюоборат

Хлорид олова

Крахмал

Стеариновая кислота

Растворитель Стоддарда

Стирол

Сахар (жидкости)

Сульфат (ликеры)

Хлорид серы

Диоксид серы

Диоксид серы (сухой)

Гексафторид серы

Трехокись серы

Триоксид серы (сухой)

Серная кислота (<10%)

Серная кислота (10-75%)

Серная кислота (75-100%)

Серная кислота (холодная концентрация)

Серная кислота (горячая концентрированная)

Серная кислота

Сульфурилхлорид

Сало

Дубильная кислота

Жидкости для дубления

Винная кислота

Тетрахлорэтан

Тетрахлорэтилен

Тетрагидрофуран

Соль для олова

Толуол (Толуол)

Томатный сок

Трихлоруксусная кислота

Трихлорэтан

Трихлорэтилен

Трихлорпропан

Трикрезилфосфат

Триэтиламин

Тринатрийфосфат

Скипидар

Мочевина

Мочевая кислота

Моча

Лак

Овощной сок

Уксус

Винилакатат

Винилхлорид

Вода, кислота, шахта

Вода деионизированная

Вода дистиллированная

Вода пресная

Вода, соль

Убийцы сорняков

Сыворотка

Виски и вина

Белый ликер (целлюлозный завод)

Белая вода (бумажная фабрика)

Ксилол

Хлорид цинка

Гидросульфит цинка

Сульфат цинка

Уровень сопротивления

Неподходящий

Неподходящий

Неподходящий

Неподходящий

Неподходящий

Плохо

Неподходящий

Неподходящий

Неподходящий

Неподходящий

Плохо

Отлично до 22 ° C

Хорошее до 22 ° C

Excellent до 48 ° C

Excellent до 48 ° C

Неподходящий

Excellent до 48 ° C

Хорошее до 22 ° C

Плохо

Excellent до 48 ° C

Отлично до 22 ° C

Отлично до 22 ° C

Отлично до 22 ° C

Нет данных

Отлично до 22 ° C

Excellent до 48 ° C

Отлично до 22 ° C

Excellent до 48 ° C

Excellent до 48 ° C

Хорошее до 48 ° C

Excellent до 48 ° C

Excellent до 48 ° C

Excellent до 48 ° C

Нет данных

Неподходящий

Хорошее до 22 ° C

Хорошо

Excellent до 48 ° C

Отлично до 22 ° C

Отлично

Excellent до 48 ° C

Excellent до 48 ° C

Нет данных

Excellent до 48 ° C

Отлично

Excellent до 48 ° C

Отлично

Excellent до 48 ° C

Excellent до 48 ° C

Отлично

Отлично

Excellent до 48 ° C

Excellent до 48 ° C

Нет данных

Неподходящий

Excellent до 48 ° C

Неподходящий

От плохой до 22 ° C (непригодно для более высоких температур)

Хорошее до 48 ° C

Отлично

Excellent до 48 ° C

От плохой до 22 ° C (непригодно для более высоких температур)

Нет данных

Неподходящий

Отлично до 22 ° C

Отлично

Excellent до 48 ° C

Excellent до 48 ° C

Отлично до 22 ° C

Неподходящий

Excellent до 48 ° C

Отлично

Хорошее до 22 ° C

Excellent до 48 ° C

Excellent до 48 ° C

Excellent до 48 ° C

Неподходящий

От плохой до 22 ° C (непригодно для более высоких температур)

Отлично

Отлично

Нет данных

Нет данных

Нет данных

Отлично до 22 ° C

Отлично до 22 ° C

Excellent до 48 ° C

Нет данных

От плохой до 22 ° C (непригодно для более высоких температур)

От плохой до 22 ° C (непригодно для более высоких температур)

От плохой до 22 ° C (непригодно для более высоких температур)

От плохой до 22 ° C (непригодно для более высоких температур)

Нет данных

Отлично до 22 ° C

Неподходящий

Excellent до 48 ° C

Нет данных

Неподходящий

Отлично до 22 ° C

Хорошее до 22 ° C

Нет данных

Excellent до 48 ° C

Хорошо

Excellent до 48 ° C

Хорошее до 48 ° C

Плохо

Хорошо

Хорошее до 22 ° C

Excellent до 48 ° C

Хорошо

Хорошее до 48 ° C

Нет данных

Отлично до 22 ° C

Неподходящий

Неподходящий

Excellent до 48 ° C

Отлично до 22 ° C

Неподходящий

Excellent до 48 ° C

Неподходящий

Нет данных

Нет данных

Отлично

Excellent до 48 ° C

Отлично

Excellent до 48 ° C

Нет данных

Неподходящий

Excellent до 48 ° C

Неподходящий

Хорошее до 22 ° C

Неподходящий

Неподходящий

Неподходящий

Неподходящий

Нет данных

Excellent до 48 ° C

Отлично до 22 ° C

Excellent до 48 ° C

Неподходящий

Отлично

Отлично

Хорошее до 48 ° C

Нет данных

Отлично

Нет данных

Отлично до 22 ° C

Excellent до 48 ° C

Отлично

Excellent до 48 ° C

Excellent до 48 ° C

Excellent до 48 ° C

Нет данных

Неподходящий

Неподходящий

Excellent до 48 ° C

Нет данных

Неподходящий

Неподходящий

Отлично

Неподходящий

Неподходящий

Неподходящий

Отлично до 22 ° C

Неподходящий

Неподходящий

От плохой до 22 ° C (непригодно для более высоких температур)

Неподходящий

Неподходящий

Нет данных

Неподходящий

Хорошо

Отлично до 22 ° C

Отлично до 22 ° C

Плохо

Неподходящий

Неподходящий

Неподходящий

Неподходящий

Неподходящий

Неподходящий

Нет данных

Неподходящий

Неподходящий

Неподходящий

Неподходящий

Неподходящий

Отлично

Неподходящий

Отлично

Отлично

Отлично

Отлично

Отлично

Отлично

Отлично

Неподходящий

Неподходящий

Отлично

Отлично

Отлично до 22 ° C

Хорошо

Excellent до 48 ° C

Отлично

Хорошо

Excellent до 48 ° C

Отлично

Excellent до 48 ° C

Отлично

Неподходящий

Хорошо

Отлично

Хорошо

От плохого до 48 ° C (не подходит для более высоких температур)

Хорошо

Excellent до 48 ° C

Плохо

Отлично

Хорошо

Нет данных

Отлично

Отлично

От плохой до 22 ° C (непригодно для более высоких температур)

Хорошее до 22 ° C

Отлично

Отлично

Отлично

Нет данных

Отлично до 22 ° C

Хорошее до 48 ° C

Неподходящий

Excellent до 48 ° C

Хорошо

Excellent до 48 ° C

Хорошо

Отлично

Плохо

Хорошо

Хорошее до 22 ° C

Плохо

Хорошее до 22 ° C

Excellent до 48 ° C

Excellent до 48 ° C

Отлично до 22 ° C

Отлично

Отлично до 22 ° C

Отлично до 22 ° C

Хорошее до 22 ° C

Excellent до 48 ° C

Хорошо

Неподходящий

Плохо

Отлично

Отлично

Отлично

Отлично до 22 ° C

Неподходящий

Хорошо

Отлично

Плохо

Excellent до 48 ° C

Неподходящий

Неподходящий

Неподходящий

Хорошее до 22 ° C

Отлично до 22 ° C

Нет данных

Хорошо

Excellent до 48 ° C

Хорошо

Нет данных

Хорошо

Excellent до 48 ° C

Неподходящий

Нет данных

Хорошее до 48 ° C

Хорошее до 48 ° C

Хорошо

Отлично

Excellent до 48 ° C

Хорошо

Хорошо

Excellent до 48 ° C

Excellent до 48 ° C

Нет данных

Отлично до 22 ° C

Excellent до 48 ° C

Нет данных

Excellent до 48 ° C

Плохо

Нет данных

Неподходящий

Неподходящий

Отлично

Отлично

Отлично

Отлично

Хорошо

Отлично до 22 ° C

Неподходящий

Неподходящий

Нет данных

Отлично до 22 ° C

Неподходящий

Отлично

Неподходящий

Неподходящий

Отлично

Неподходящий

Нет данных

Неподходящий

Неподходящий

Отлично

Неподходящий

Неподходящий

Excellent до 48 ° C

Отлично

Отлично

Нет данных

Неподходящий

Нет данных

Хорошо

Хорошо

Отлично до 22 ° C

Неподходящий

Отлично

Отлично

Отлично

Отлично

Неподходящий

Неподходящий

Неподходящий

Неподходящий

Отлично до 22 ° C

Хорошее до 22 ° C

Отлично до 22 ° C

Хорошее до 22 ° C

Неподходящий

Нет данных

Хорошее до 48 ° C

Отлично

Отлично

Неподходящий

Нет данных

Нет данных

Нет данных

Отлично

Неподходящий

Хорошо

Нет данных

Отлично до 22 ° C

Отлично до 22 ° C

Хорошо

Хорошее до 48 ° C

Плохо

Хорошо

Excellent до 48 ° C

Нет данных

Отлично

Отлично

Нет данных

Excellent до 48 ° C

Хорошо

Плохо

От плохой до 22 ° C (непригодно для более высоких температур)

Отлично

Отлично до 22 ° C

Нет данных

Неподходящий

Нет данных

От плохой до 22 ° C (непригодно для более высоких температур)

Отлично

Отлично

Отлично до 22 ° C

Нет данных

Нет данных

Хорошо

Отлично до 22 ° C

От плохого до 48 ° C (не подходит для более высоких температур)

Неподходящий

Неподходящий

Хорошо

Хорошо

Хорошее до 22 ° C

Хорошо

Отлично

Плохо

От плохой до 22 ° C (непригодно для более высоких температур)

Хорошо

Нет данных

От плохой до 22 ° C (непригодно для более высоких температур)

Неподходящий

Хорошо

Хорошее до 48 ° C

Неподходящий

Хорошо

Нет данных

Отлично до 22 ° C

Неподходящий

Отлично

Отлично

Нет данных

Неподходящий

Неподходящий

Отлично

Отлично

Отлично

Отлично

Отлично

Неподходящий

Отлично

Отлично

Отлично

Отлично

Отлично

Отлично

Отлично

Отлично

Отлично

Отлично

Отлично

Неподходящий

Неподходящий

Отлично

Отлично

Отлично

Неподходящий

Отлично

Отлично

Неподходящий

Неподходящий

Неподходящий

Неподходящий

Отлично

Неподходящий

Отлично

Неподходящий

Отлично

Неподходящий

Отлично

Неподходящий

Отлично

Отлично

Отлично

Отлично

Отлично

Отлично

Неподходящий

Отлично

Отлично

Отлично

Отлично

Отлично

Отлично

Отлично

Отлично

Отлично

Отлично

Отлично

Отлично до 22 ° C

Хорошее до 22 ° C

Excellent до 48 ° C

Отлично

Нет данных

Отлично до 22 ° C

Excellent до 48 ° C

Excellent до 48 ° C

Отлично до 22 ° C

Хорошее до 22 ° C

От плохой до 22 ° C (непригодно для более высоких температур)

Неподходящий

Отлично

Плохо

От плохой до 22 ° C (непригодно для более высоких температур)

Отлично

Нет данных

Нет данных

Хорошее до 22 ° C

Отлично

Excellent до 48 ° C

Нет данных

Нет данных

Отлично

Нет данных

Отлично до 22 ° C

Отлично

Отлично

Хорошее до 22 ° C

Нет данных

Хорошее до 22 ° C

Excellent до 48 ° C

Excellent до 48 ° C

Excellent до 48 ° C

Excellent до 48 ° C

Хорошее до 48 ° C

Excellent до 48 ° C

Отлично до 22 ° C

Excellent до 48 ° C

Нет данных

Excellent до 48 ° C

Отлично

Excellent до 48 ° C

Плохо

Отлично

Отлично

Отлично

Отлично

Хорошо

Нет данных

Отлично

Отлично

Excellent до 48 ° C

Excellent до 48 ° C

Хорошее до 48 ° C

Отлично до 22 ° C

Excellent до 48 ° C

Excellent до 48 ° C

Excellent до 48 ° C

Excellent до 48 ° C

Excellent до 48 ° C

Excellent до 48 ° C

Нет данных

Нет данных

Excellent до 48 ° C

Нет данных

Отлично до 22 ° C

Отлично

Хорошее до 48 ° C

От плохой до 22 ° C (непригодно для более высоких температур)

Неподходящий

Нет данных

Хорошо

От плохой до 22 ° C (непригодно для более высоких температур)

Отлично до 22 ° C

Excellent до 48 ° C

Хорошо

Отлично

Отлично до 22 ° C

Отлично до 22 ° C

Отлично до 22 ° C

Неподходящий

Неподходящий

Неподходящий

Excellent до 48 ° C

Нет данных

Нет данных

Отлично до 22 ° C

Отлично до 22 ° C

Отлично до 22 ° C

Плохо

Неподходящий

Неподходящий

Отлично

Неподходящий

Отлично

Хорошо

Плохо

Неподходящий

Нет данных

Неподходящий

Хорошо

Отлично

Неподходящий

Неподходящий

Отлично

Отлично

Неподходящий

Нет данных

Хорошо

Неподходящий

Неподходящий

Хорошо

Excellent до 46 ° C

Excellent до 48 ° C

Хорошо

Хорошо

Нет данных

Нет данных

Excellent до 48 ° C

Excellent до 48 ° C

Отлично

Неподходящий

Хорошо

Нет данных

Excellent до 48 ° C

Как измерить размеры труб и фитингов

Определение размеров труб, необходимых для вашего проекта, может сбить с толку.Многие люди предполагают, что размер трубы — это внешний диаметр трубы, но на самом деле «размер трубы» относится к так называемому «номинальному диаметру».

Фитинги могут сбивать с толку. Их внутренний диаметр должен быть достаточно большим, чтобы соответствовать внешнему диаметру трубы. Например, полудюймовый пластиковый колено имеет внешний диаметр около 1-1 / 4 дюйма.

Используйте это руководство, чтобы помочь вам подобрать трубы и фитинги нужных размеров для вашего следующего проекта.

Преобразование фактического диаметра в номинальный

Самый простой способ узнать, какой номинальный размер трубы вам нужен, — это выполнить следующие действия и использовать приведенную ниже таблицу преобразования.

Для наружной резьбы 1. Измерьте внешний диаметр (OD) трубы или фитинга: Оберните шнур вокруг трубы Отметьте точку соприкосновения струны С помощью линейки или измерительной ленты найдите длину между концом веревки и сделанной вами отметкой (окружность). Разделите окружность на 3,14159 2. Используйте таблицу на этой странице, чтобы найти номинальный диаметр (размер трубы).

Для внутренней резьбы 1. Измерьте внутренний диаметр (ID) трубы или фитинга (используйте линейку или рулетку). 2. Используйте таблицу на этой странице, чтобы найти номинальный диаметр (размер трубы).

Таблица преобразования номинального диаметра

(все измерения в дюймах)

Внешний или внутренний диаметр	Десятичный эквивалент	Номинальный диаметр	Типичная резьба на дюйм
5/16	0.313	1/16	27
13/32	0,405	1/8	27
35/64	0,540	1/4	18
43/64	0,675	3/8	18
27/32	0,840	1/2	14
1-3 / 64	1.050	3/4	14
1-5 / 16	1,315	1	11-1 / 2
1-21 / 32	1,660	1-1 / 4	11-1 / 2
1-29 / 32	1.900	1-1 / 2	11-1 / 2
2-3 / 8	2,375	2	11-1 / 2
2-7 / 8	2.875	2-1 / 2	8
3-1 / 2	3,500	3	8
4	4.000	3-1 / 2	8
4-1 / 2	4.500	4	8

Трубы и трубки

Трубы и трубки измеряются по-разному. Размер и название трубки основаны на фактическом внешнем диаметре трубки.

PEX, или трубы из сшитого полиэтилена, — еще одна технология, которая быстро становится популярной, и ее измеряют и называют по внутреннему диаметру.

Пример:

Труба по сравнению с трубкой	Внешний диаметр
Труба размером 1/2 дюйма	27/32 ”
Трубка размером 1/2 дюйма	1/2 ”

Выберите тип резьбы

Один из наиболее распространенных типов резьбы — Национальная трубная резьба (NPT).
