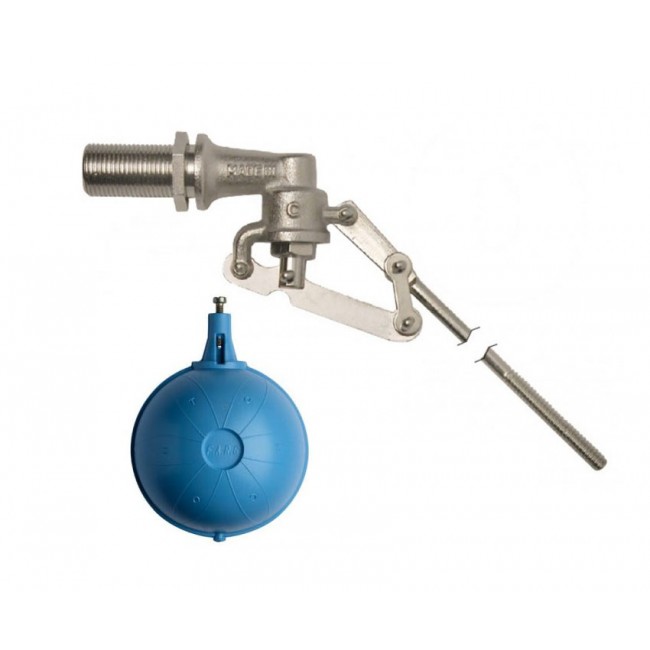

Поплавковый выключатель регулятор уровня 11/2″ FARG511/3.11/2

Механический поплавок для наполнения резервуаров, Италия

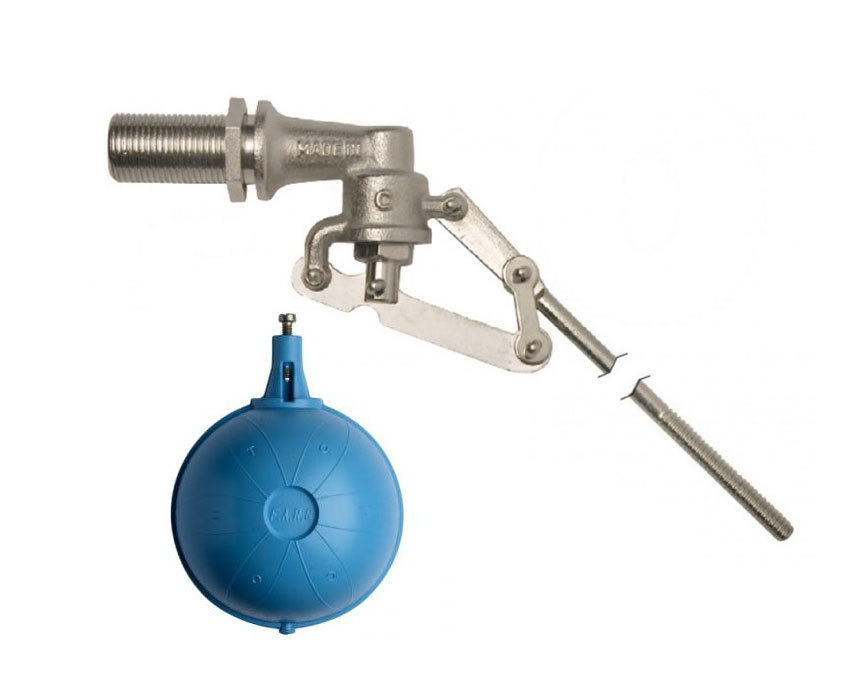

Гидравлический регулятор уровня Farg — латунный клапан со стальным стержнем из нержавеющей  стали (без поплавка).
Гидравлический регулятор (перепускной клапан) уровня для заполнения средних и крупных водоемов, резервуаров и др. Закрывается сразу по достижении уровня. Поплавок не входит в комплект поставки и приобретаются отдельно!
Технические характеристики
•    Подключение входов: 1 1/2″.
•    Режим работы: непрерывный
•    Рабочее давление: от 0,5 до 5 бар.
•    Скорость потока воды при давлении 3 бар: 15,4 м³ / ч.
•    Рабочая температура: от 0 ° C ÷ 60 ° C.
•    Температура хранения: -20 ° C ÷ 80 ° C.
•    Материал клапана: латунь.
•    Материал стержня: угл. сталь.
•    Материал седла клапана: латунь
•    Материал уплотнения: SBR, резина.
•    Конструкция стержня : Плоский стержень.

•    Длина стержня в миллиметрах :500 мм.
•    Общая длина изделия в свободном висячем стержня — 630 мм.
•    Диаметр пластикового шара (заказываются отдельно): Ø220 мм.
•    Диаметр медного шара (заказываются отдельно): Ø200 мм.

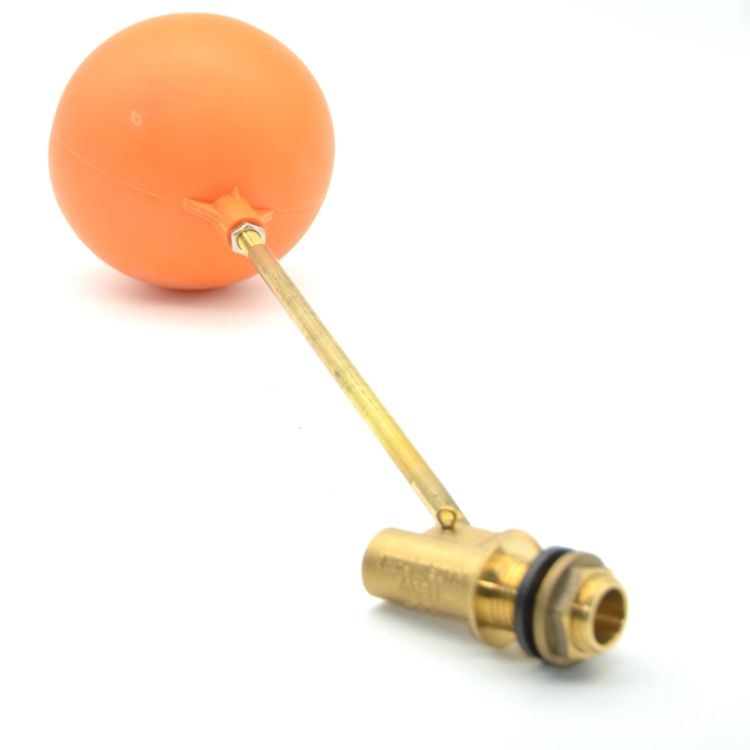

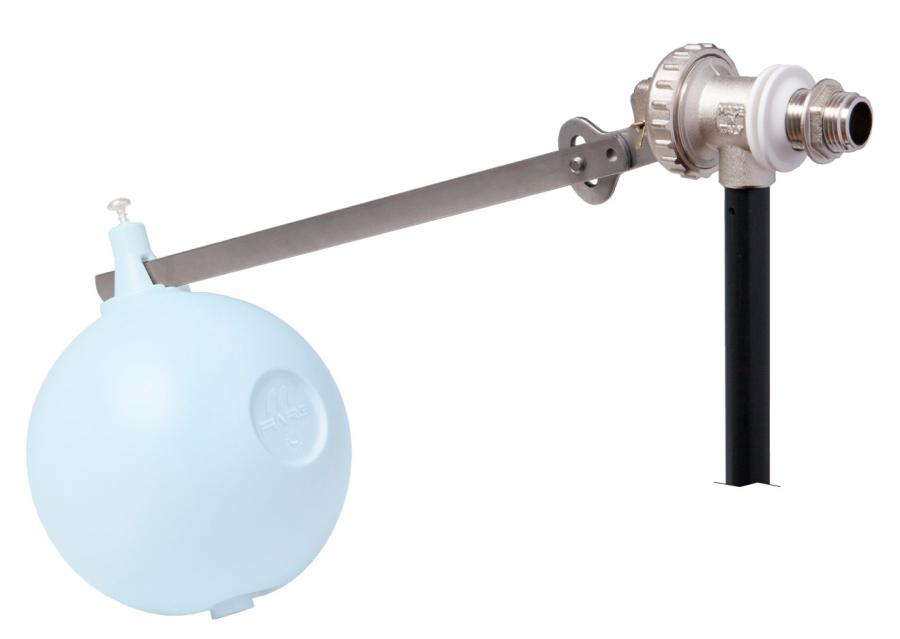

 Поплавковый механический клапан 1 1/2″ FARG — это однорычажное приспособление, при применении которого регулируется уровень жидкости в емкостях. При своей простой конструкции, устройство является надежными инструментом регулирования поступления и поддержания воды на определенном уровне в резервуаре. Применение такого, энергонезависимого, типа клапанов позволяет автоматизировать контроль наполнения бака и регулирование заданного уровня жидкости.
 Современная загородная и дачная жизнь не представляется без решений автоматизировать различные процессы водоснабжения, наполнения ёмкостей, автополива и других процессов связанных с водопотреблением. Загородная жизнь не представляется без наличия сада и участка для огорода, которые требуют полива прогретой водой из накопительного резервуара, прогретая вода, это залог здоровья и качественного урожая ваших растений.

Для поддержания автоматического уровня воды в баке для полива, необходимо использовать поплавковый клапан для ёмкости.
 Принцип работы поплавкового клапана схож с устройством клапана в сливных бачках унитазов. Преимуществом является то, что данное устройство может использоваться: в закрытых и открытых емкостях, для горячей и холодной воды, и полная энергонезависимость клапана. Пластиковый поплавковый клапан для емкости с регулируемым воздушным поплавком наиболее удобное решение для контроля уровня воды в баке при отсутствием напряжения. Конструкция и установка такого клапана довольно проста. В баке в месте подвода трубы налива делается отверстие определенного диаметра, в зависимости от выбранного диаметра клапана. В это отверстие вставляется клапан с обжимной гайкой и резиновой прокладкой. В итоге на наружней стенке ёмкости мы получим резьбовой патрубок для подключения трубы долива с помощью фитинга, а внутри емкости будет клапан с патрубком излива воды. Затем производим регулировку пластикового поплавка клапана на максимальную необходимую отметку уровня воды, ослабляя или зажимая гайку поплавка на рычаге клапана . На этом установка механического регулятора уровня закончена! Открываем водопроводный кран для подачи воды в ёмкость, и контролируем наполнение водой, по мере наполнения резервуара поплавок будет подниматься и займет верхнюю отрегулированную отметку уровня, под воздействием поплавка на рычаг, механизм клапана перекроет поступление воды в резервуар. По мере расхода воды из бочки, механический уровнемер будет регулировать уровень жидкости.
 На практике необходимо устройство дренажного отвода излишков воды, особенно если ёмкость устанавливается внутри помещения. Как любое механическое устройство, поплавковый механический клапан может поломаться, заклинить, получить механическое повреждение и потерять работоспособность для отключения поступающей воды. В этом случае наступает переполнение ёмкости и затапливания помещения. При устройстве отвода лишней воды в верхней части накопителя, вода по дренажной трубе будет отводиться в канализацию или на улицу.

  Купить поплавковый механический регулятор уровня 1 1/2″ FARG511/3. 1 1/2 высокого качества вы можете у нас, оформив заказ на сайте интернет магазин Водная техника или связавшись с нами по телефону 8 (846) 2 707 888.

Похожие товары

Цены указанные на сайте носят информационный характер, оборудование принимается к заказу после подписания договора и спецификации поставки с указанием стоимости, сроков и условий поставки.

Данный интернет-сайт (shop.wtsamara.ru) носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 п.2 Гражданского кодекса Российской Федерации. Для получения подробной информации о технических характеристиках и стоимости указанных товаров и (или) услуг, пожалуйста, обращайтесь к администрации сайта с помощью специальной формы связи или по телефону: +7-846-2-707-888.
Нашли неточность или ошибку в описании товара, или текста, а также ваши замечания, предложения по улучшению качества сайта, направляйте на электронную почту

Поплавковые клапаны любых конструкций и материалов со склада в Москве

Поплавковые клапаны любых конструкций и материалов со склада в Москве   Опубликовано: 26-05-2015             Помимо стандартных исполнений для технической или питьевой воды, мы готовы предложить Вам решения для светлых нефтепродуктов, агрессивных жидкостей, жидкостей с турбулентным потоком или интенсивным пенообразованием.   В качестве дополнения к традиционному рычажному поплавковому клапану могут быть предложены: нестандартные конструктивные исполнения  для бесшумного заполнения ёмкостей конструкции с контролем уровня, осуществляемого с помощью специально вынесенного внешнего резервуара, связанного с основным по принципу сообщающихся сосудов система без поплавков и датчиков с применением  регулирующего клапана АСТА с управляющим высокочувствительным пилотом, реагирующим на изменение статического давления в емкости и многие другие конструкции Многообразие решений стало возможным благодаря использованию клапанов различных конструкций от нескольких производителей. Одним из основных предложений являются решения на базе пилотных клапанов АСТА нашего собственного производства.     В отличие от стандартных механических клапанов, использующих в своей конструкции систему «клапан-рычаг-поплавок», пилотные клапаны АСТА помогут решать более широкий круг задач и одновременно выполнять несколько функций (например, совмещать контроль уровня с поддержанием давления подачи или ограничением расхода заполнения). Наиболее распространенным решением задачи поддержания уровня является использование вынесенного внешнего пилота. Благодаря такой конструкции, можно существенно удешевить решение, особенно это заметно с увеличением диаметра подающего трубопровода.            Традиционная конструкция клапана представлена в нашей номенклатуре продукцией завода CSA Италия. Отдавая должное итальянским конструкторам следует сказать, что механизм поплавкового клапана АФИНА доведен до идеала и не случайно является бестселлером предприятия. Универсальная конструкция с возможностью перемещения глухого фланца менять направление сброса клапана с «вертикально вниз» на «горизонтальное», что позволяет устанавливать клапан как снаружи емкости, так и внутри. Для резервуаров с ограничениями по габаритам учтена возможность поворота рычага относительно штока клапана на угол до 90°, благодаря чему монтаж клапана возможен в системах, где другие конструкции просто не подходят из-за габаритов.   Еще одним ноу-хау компании стало использование специального очищающего уплотнения, которое в процессе работы обеспечивает автоматическую очистку поверхности поршня клапана, что существенно увеличивает срок службы поплавкового клапана АФИНА. Следует отметить, что все перечисленные улучшения не являются опциями, а внесены в конструкцию базовой модели – поплавкового клапана АФИНА. Еще одним нашим поставщиком является испанская компания, производственная линейка которой состоит исключительно из поплавковых клапанов, преимущественно из нержавеющей стали. Компания Valvulas CT более 25 лет занимается разработкой новых и усовершенствованием существующих конструкций поплавковых клапанов.   Ноу-Хау компании является запатентованная уникальная конструкция шарнирной части клапана, которая в момент закрытия клапана позволяет развить максимальное усилие, воздействующее на плунжер. Таким образом, обеспечивается герметичность в затворе и, что немаловажно, существенно уменьшаются габариты поплавкового клапана: меньше длина рычага и диаметр используемого поплавка. Данная усовершенствованная конструкция используется во всех без исключения типах клапанов Valvulas CT.     На складе компании АСТИМА в Москве поддерживаются перечисленные выше поплавковые клапаны АФИНА производства CSA до Ду200, клапаны Тип100 (нерж.сталь AISI 304) и Тип200 (нерж.сталь AISI 316) производства Valvulas CT резьбовые и фланцевые исполнения до Ду80. Наличие широкого спектра комплектующих для выпускаемых нами клапанов АСТА, позволяют в течении 2-3 дней осуществить производство и поставку большого количества клапанов в диапазонах диаметров Ду50-200. Клапаны диаметром свыше Ду250, поставляются со сроком поставки, который можно уточнить у инженеров ООО «Астима».    Как видно из описанных преимуществ, мы собрали все самые передовые разработки в области поплавковых клапанов и оборудования для поддержания уровня в резервуарах. Наши технические специалисты будут рады оказать Вам помощь в решении задач любой сложности. К вышесказанному хотелось бы добавить, что в рамках решения задач по автоматизации емкостного оборудования, компания АСТИМА может предложить большой список сопутствующего оборудования: С прайс-листом на поплавковые клапаны можно ознакомиться, пройдя по ссылке: http://asteama.ru/site/44 Технические описания представлены в разделе Поплавковые клапаны. вернуться к списку

Адрес: Москва, Огородный проезд, д.20 а, стр. 4 Тел.:8(495) 787-42-84 E-mail: [email protected]

Поплавковые выключатели с контролем уровня воды

Плюсы и минусы самодельного устройства

Плюсы самодельного поплавка-дозатора:

• простота конструкции;
• для изготовления нужен минимум инструментов;
• сборка производится в течение считанных минут;
• при выходе поплавка из строя можно быстро изготовить новый;
• самодельный поплавок достается бесплатно, приобрести придется только таблетки.

Минусы самодельного поплавка:

• необходимо предварительно рассчитать количество таблеток и выбрать подходящую емкость для изготовления поплавка;
• придется самостоятельно контролировать уровень pH и состав воды;
• если случайно перевернуть поплавок, в него попадет вода, и он опустится на дно.

Большинство минусов относятся и к заводским поплавкам-дозаторам. Единственным их преимуществом является большая устойчивость. Однако восстановить плавучесть самодельного дозатора несложно — надо его поднять со дна и вылить некоторое количество воды.

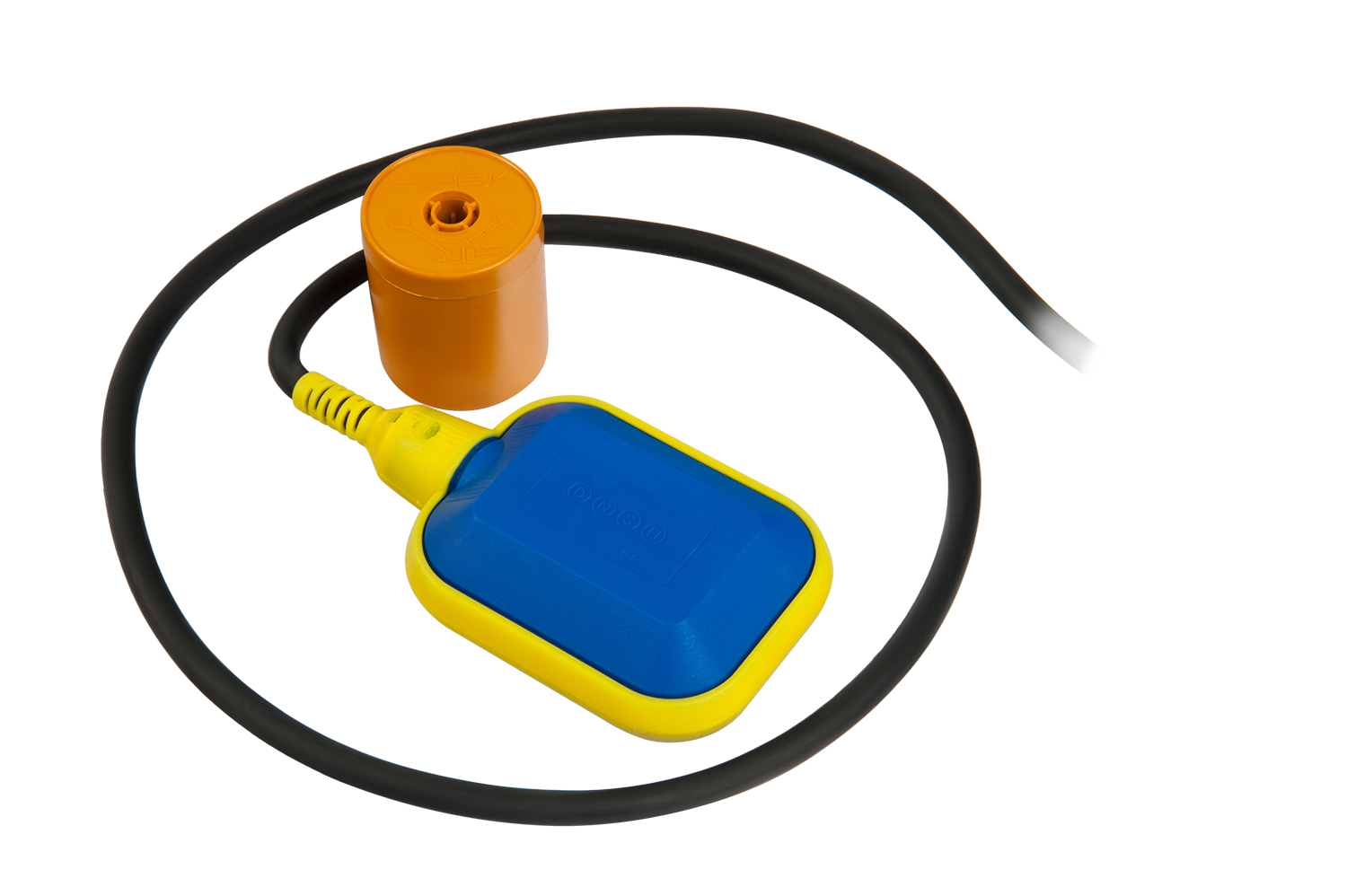

Поплавковый выключатель для контроля уровня воды

Пространства одного такого резервуара оказывается достаточно для размещения нескольких поплавков, причем они могут решать различные задачи:

• Осуществлять контроль работы основного насоса;
• Обеспечивать эффективную работу вспомогательного насоса;
• Выполнять роль аварийного датчика уровня;
• Использоваться в качестве датчика перелива.

При помощи подобных устройств для контроля уровня воды, которые применяются в этих системах, можно защитить насосный аппарат от перехода в режим «сухого хода». Также в случае наполнения разных резервуаров этот элемент позволяет защитить их от перелива.

Можно выделить несколько видов поплавков для насосов:

Первые получили распространение в системах водоснабжения и водоотведения. Вторые же в большинстве своем применяют в составе дренажных, фекальных и дождевых стоков. В магазинах эти приспособления предлагаются с длиной кабеля 2, 3, 5 и 10 метров.

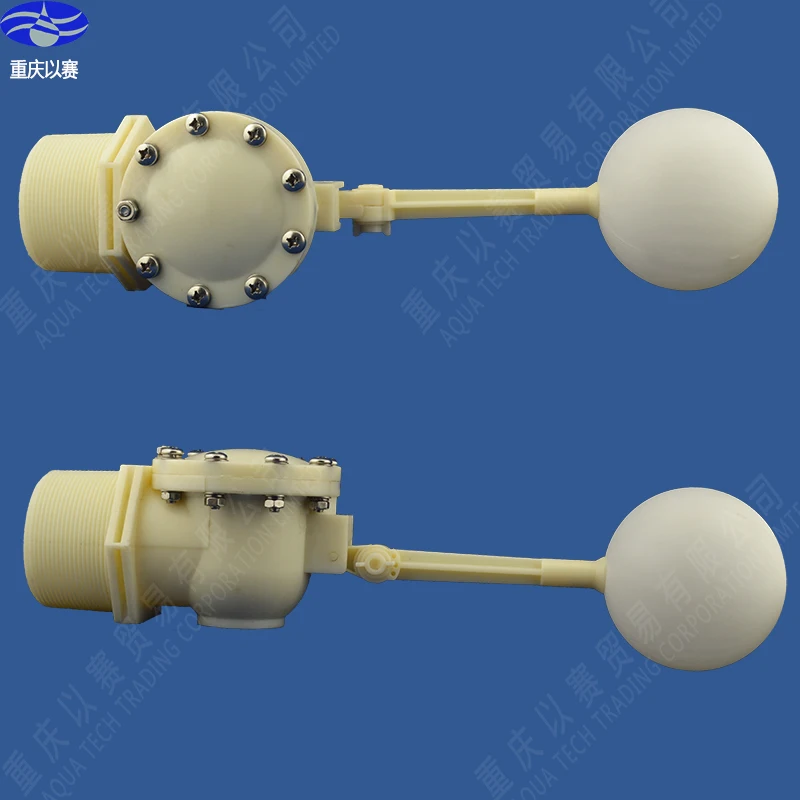

Поплавковый клапан для водяных резервуаров: баков и емкостей, назначение и принцип работы, особенности выбора

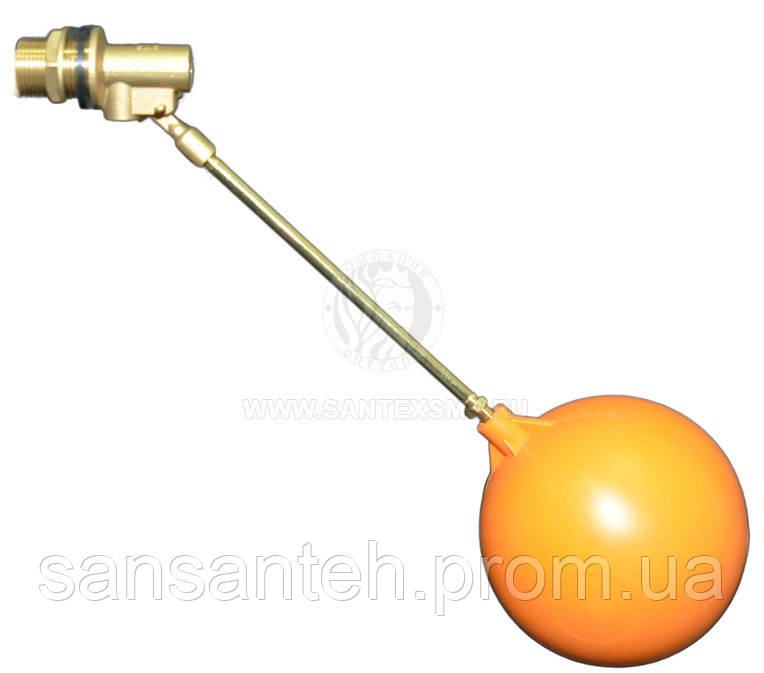

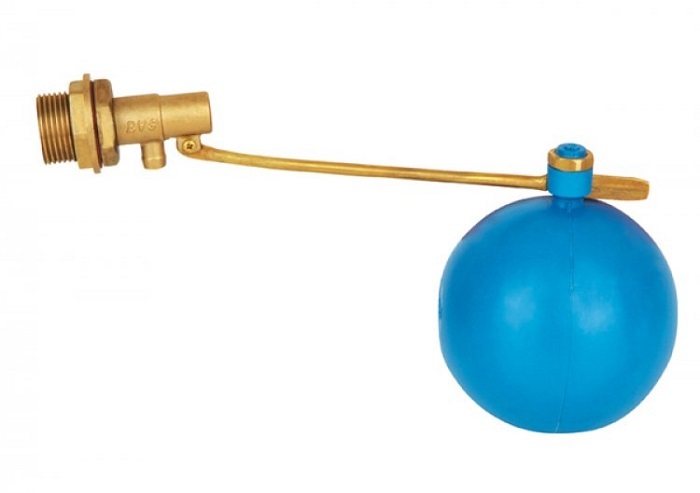

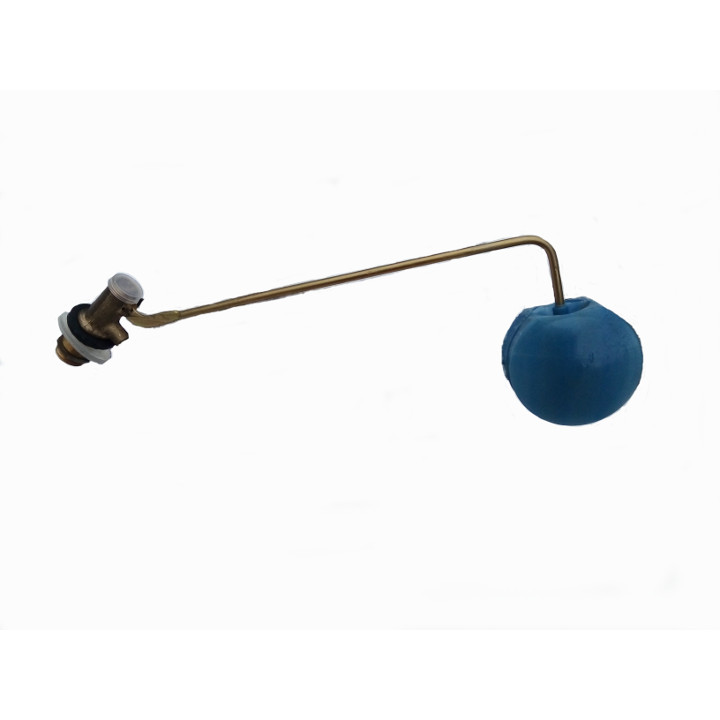

Поплавковый клапан — приспособление, позволяющее регулировать в емкости уровень жидкости. Несмотря на простоту конструкции, приборы являются надежными инструментами, обеспечивающими поступление и поддержание воды на определенном уровне в резервуаре. Применение их позволяет автоматизировать процесс наполнения бака и регулирование заданного объема жидкости.

При расходовании воды, масла или топливной смеси поплавок опускается, при этом идет тяга вниз, и рычаг перестает давить на поршень. Тот в свою очередь ведет к колпачку упора. Под давлением воды поршень отодвигается, и жидкость поступает в резервуар до тех пор, пока давление не восстановится.

При помощи устройства достигаются такие цели, как:

• Поддержание заданного уровня воды в интервале верхней и нижней границы.
• Поддержание в емкости постоянного заданного объема жидкости.

Выпускаемые современные модели — качественные и бесшумные, независимо от сферы применения — в быту или для профессиональных нужд.

Модификации клапанов бывают различными:

• конструкции с гибкой настройкой необходимого уровня;
• модели для пенных поверхностей;
• приборы для емкостей с перемешиванием;
• стальные.

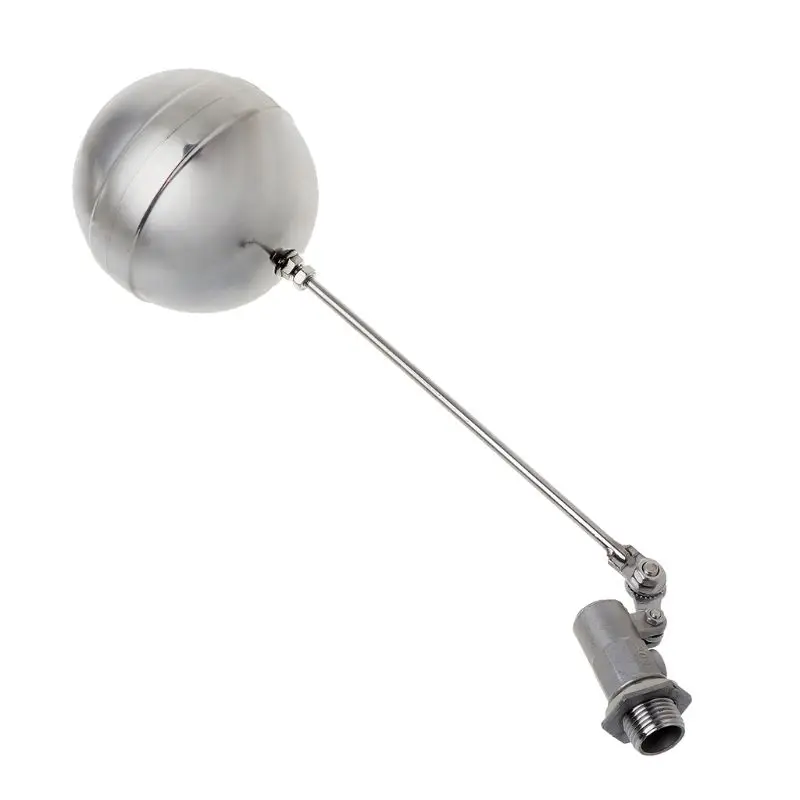

Последний тип необходим при работе с повышенными условиями гигиены или в агрессивных средах. При этом он нетребователен к контролю, стабильно работает, легко чистится и отличается продуманной конструкцией с разными способами подключения.

Виды

Выделяются два основных типа изделий:

• механические;
• электрические.

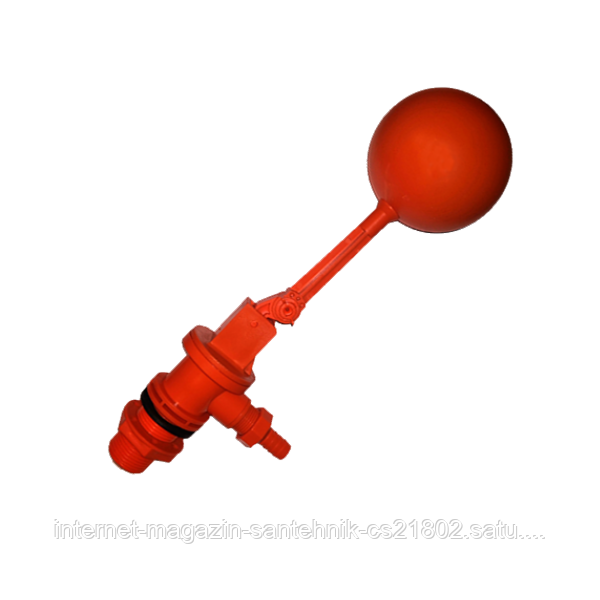

Механический клапан для воды достаточно часто применяется в быту, к примеру, это поплавок в сливном баке унитаза.

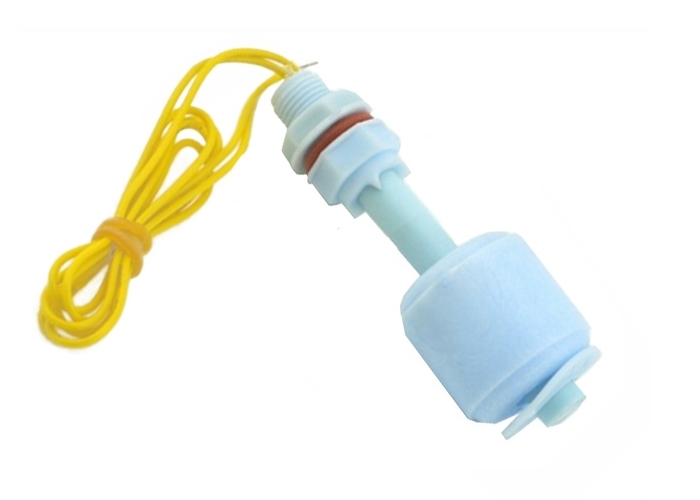

Второй вид выполняет функции сигнализатора и используется для включения или выключения электрических насосов при изменении уровня жидкой среды.

Оптимальным является его использование при частом расходе при небольшой по объему емкости. Поплавковый клапан для водяных резервуаров может использоваться вместе с электромагнитным клапаном, обеспечивая автоматический режим насоса и защиту его от работы при холостом ходе без воды.

Особенности выбора прибора

Конструкция поплавка предусматривает разные способы установки:

• Внутри в емкости
• Снаружи на емкости
• Внутри трубопровода.

При этом клапаны могут закрываться или открываться при снижении уровня воды или иной жидкой среды в емкости.

Выбор клапана обуславливается тремя параметрами:

• перепад давления;
• расход исходя из максимального уровня;
• температура среды.

Возможные неисправности механизма

Несмотря на простоту устройства, возможны поломки отдельных комплектующих механизма. Свидетельством неисправности служит то, что:

1. В бак перестает поступать жидкость.
2. Жидкость поступает, но ее остановка не происходит, что приводит к переливу.
3. Жидкость поступает, но чрезвычайно медленно.

Все эти сигналы свидетельствуют о том, что вышла из строя мембрана либо засорился водопропускной клапан.

Также возможно нарушение герметичности самого поправка, и вода заливается внутрь, не давая ему всплывать на поверхность. В этом случае ремонт механизма не имеет смысла и требуется замена всей конструкции.

Применение в быту

Большое распространение получил поплавковый клапан уровня воды в баке для полива или уличного душа на даче. Простейшая конструкция соединяется с бочкой для сбора дождевых вод и подключается шлангом, отводящим излишки в дренажную канаву. При наполении бочки, с целью избежания перелива, поплавок перекрывает доступ в бочку, и лишняя вода отводится от дома.

В фекальных и грязевых насосах наличие поплавка позволяет освободить хозяев от постоянного контроля уровня стоков в септиках и дренажных колодцах. При достижении определенного предела отходов поплавок включает насос, и жидкость удаляется для дальнейшей очистки естественным путем в поле фильтрации.

​

В данном случае особое внимание надо уделить правильной установке насоса. Поскольку поплавок находится снаружи прибора, при погружении в дренажный колодец или септик требуется внимательно проконтролировать, чтобы рычаг не зацепился за стенки емкости и мог свободно перемещаться

Поскольку поплавок находится снаружи прибора, при погружении в дренажный колодец или септик требуется внимательно проконтролировать, чтобы рычаг не зацепился за стенки емкости и мог свободно перемещаться.

В противном случае поплавковый клапан в емкости или баке не сможет регулировать уровень сточных вод, что приведет к быстрому выходу из строя деталей насоса или к его перегоранию.

​

Пошаговая инструкция по изготовлению

Изготовление поплавка-дозатора — простая задача, вполне доступная любому человеку, даже не имеющему специальной подготовки.

Здесь не понадобится делать сложных операций, можно использовать любые емкости. Единственным условием станет наличие плотно закрывающейся крышки и размер, способный вместить нужное количество химикатов.

В первую очередь необходимо вычислить количество химикатов, которое должно находиться в поплавке. Здесь основным критерием является объем воды в бассейне, исходя из которого производится расчет дозировки.

Затем надо подобрать корпус поплавка.

Требования к емкости:

1. Плотно закрывающаяся крышка.
2. Размер, достаточный для помещения внутрь таблетки.
3. Материал, который можно просверлить или прожечь нагретым металлическим предметом.

Оптимальный вариант — пластиковая банка от таблеток. Она имеет подходящий размер, крышку на резьбе, пластик можно без проблем просверлить (или изготовить отверстия любым другим способом).

Если такой банки под рукой нет, можно использовать любую подобную банку. Некоторые пользователи обходятся обычной пластиковой бутылкой от напитка объемом 1-1,5 литра.

Инструменты и материалы

Перед началом работ надо приготовить все необходимое:

• пластиковую емкость с закрывающейся крышкой;
• электродрель и сверло диаметром 5-10 мм.

Если электродрели нет, или отсутствуют навыки обращения с этим инструментом (сверление отверстий в пластиковой банке — довольно опасное занятие), можно проделать отверстия любым другим способом:

1. Прожечь их раскаленным металлическим предметом (паяльником, нагретым гвоздем, шилом и т.п.).
2. Проколоть отверстия острым инструментом.
3. Использовать специальный пробойник — трубку с заостренной торцевой кромкой (этот вариант годится только для банок с широким горлышком, чтобы можно было опереть емкость изнутри на деревянную подставку).

Самый ненадежный вариант — прокалывание отверстий. Они будут иметь небольшой размер, не позволяющий растворенному препарату в достаточном количестве поступать в воду. Оптимальный вариант — прожечь отверстия.

Можно изготовить отверстия с помощью полукруглого резца по дереву (если он есть в наличии). Они будут иметь достаточный диаметр для хорошего прохода воды.

Таким способом можно сделать продолговатые отверстия, как на заводских дозаторах. Они лучше всего обеспечивают свободное перемещение воды внутрь и наружу емкости.

Чертеж и его расшифровка

Рассмотрим, как выглядит схема простейшего самодельного поплавка из банки от таблеток:

1 — крышка. Она должна плотно закрываться, чтобы не вышел воздух. 2 — корпус банки. 3 — отверстия диаметром 5-10 мм.

Если вместо банки используется бутылка или иная емкость, ничего принципиально не меняется. Главное условие — обеспечить плавучесть корпуса, для чего отверстия делают не выше, чем на половину его высоты.

Вертикальное положение корпуса обеспечат сами таблетки, которые находятся в нижней части емкости. Когда они растворятся, поплавок может перевернуться на бок. Ничего страшного в этом нет, но, если надо, можно закрепить на днище небольшой грузик. Он будет стабилизировать поплавок независимо от того, есть в нем таблетки, или нет.

Этапы работ

Порядок действий:

1. Подготовленную заранее емкость промыть изнутри и снаружи, удалить бумажную или пластиковую этикетку.
2. С помощью удобного и доступного инструмента (дрель, паяльник, резец) изготовить отверстия в днище и нижней части стенок корпуса. Отверстия не должны располагаться выше середины емкости, иначе в ней останется слишком мало воздуха, и поплавок будет опускаться на дно.
3. Количество отверстий должно быть достаточно для свободного перемещения воды. Чем их больше, тем лучше. Однако надо обеспечить достаточную прочность, чтобы корпус не разрушился, и химикаты не смогли вывалиться наружу.

Когда отверстия будут готовы, процесс изготовления можно считать завершенным. Единственным дополнением может стать уплотнение резьбы крышки, чтобы через неплотности не выходил воздух.

Можно обмотать ее парой витков ленты ФУМ или нанести немного воска от свечи и завинтить крышку. Воск застынет и сделает соединение достаточно герметичным.

Поплавок для бассейна своими руками, видео-инструкция:

Возникающие трудности и советы по их устранению

Будучи осведомленным в особенностях функционирования бачков и, разумеется, самого поплавка, без каких-либо трудностей можно выполнять регулировку. Наиболее часто поплавок ломается в нескольких случаях.

Иногда происходит полное прекращение подачи воды в бачок. В других ситуациях вода продолжает набираться после достижения оптимального уровня.

Устройство поплавков в зависимости от разновидности модели унитаза может значительным образом отличаться. Некоторые поплавки полые и герметично закрыты.

Нередко проектируются варианты, напоминающие обыкновенный перевернутый стакан. Если конструкция полая, при поступлении жидкости вовнутрь устройство полностью теряет свои функциональные особенности.

Второй вариант поплавка наиболее часто выходит из строя, когда в нем накапливается слишком много грязи. В таком случае можно просто выполнить процедуру очистки и поплавковый клапан механизма для унитаза с боковой подводкой будет нормально работать.

Самодельный поплавковый выключатель

Если у вас есть время и желание, то простейший поплавковый датчик уровня воды можно сделать своими руками, и расходы на него будут минимальны.

Механическая система

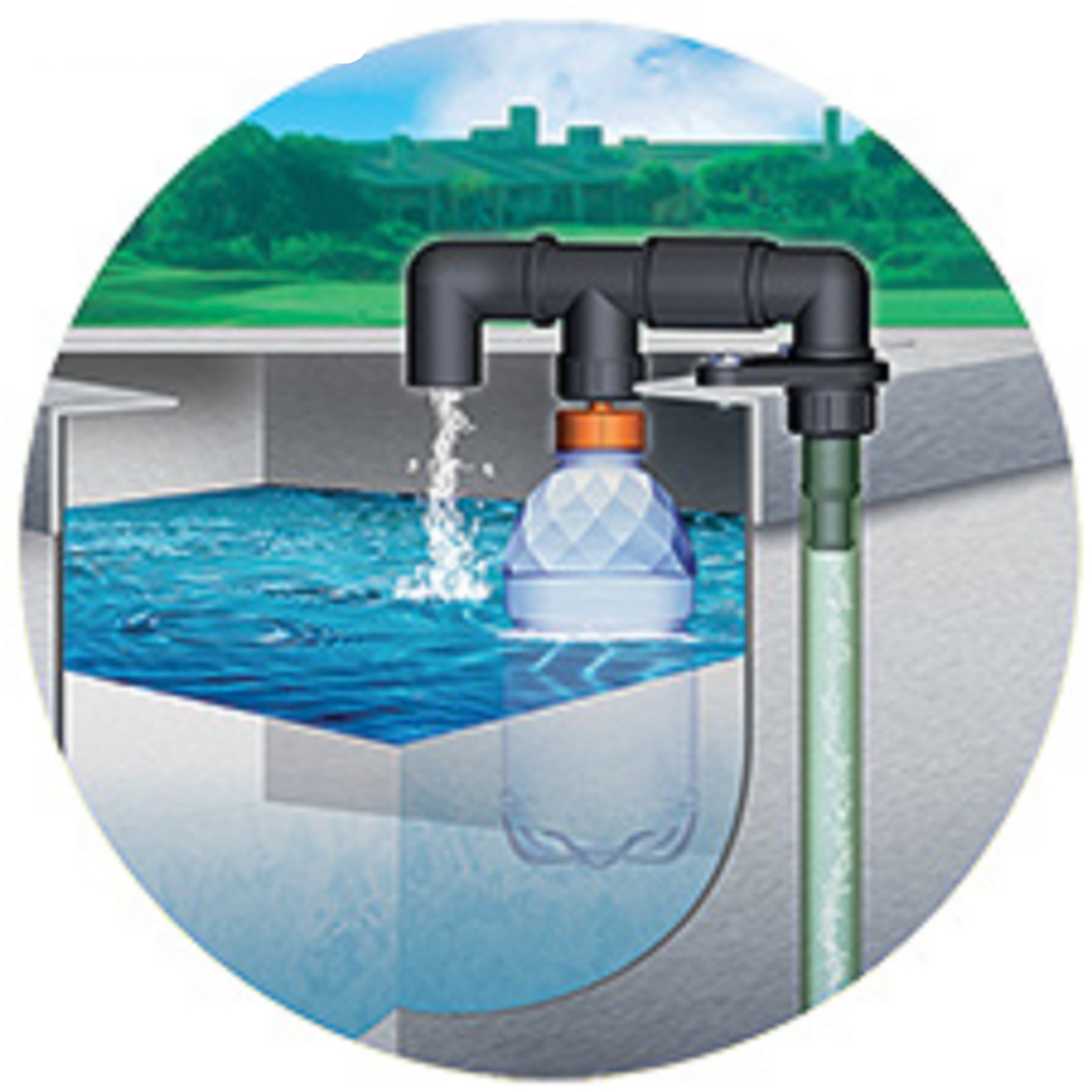

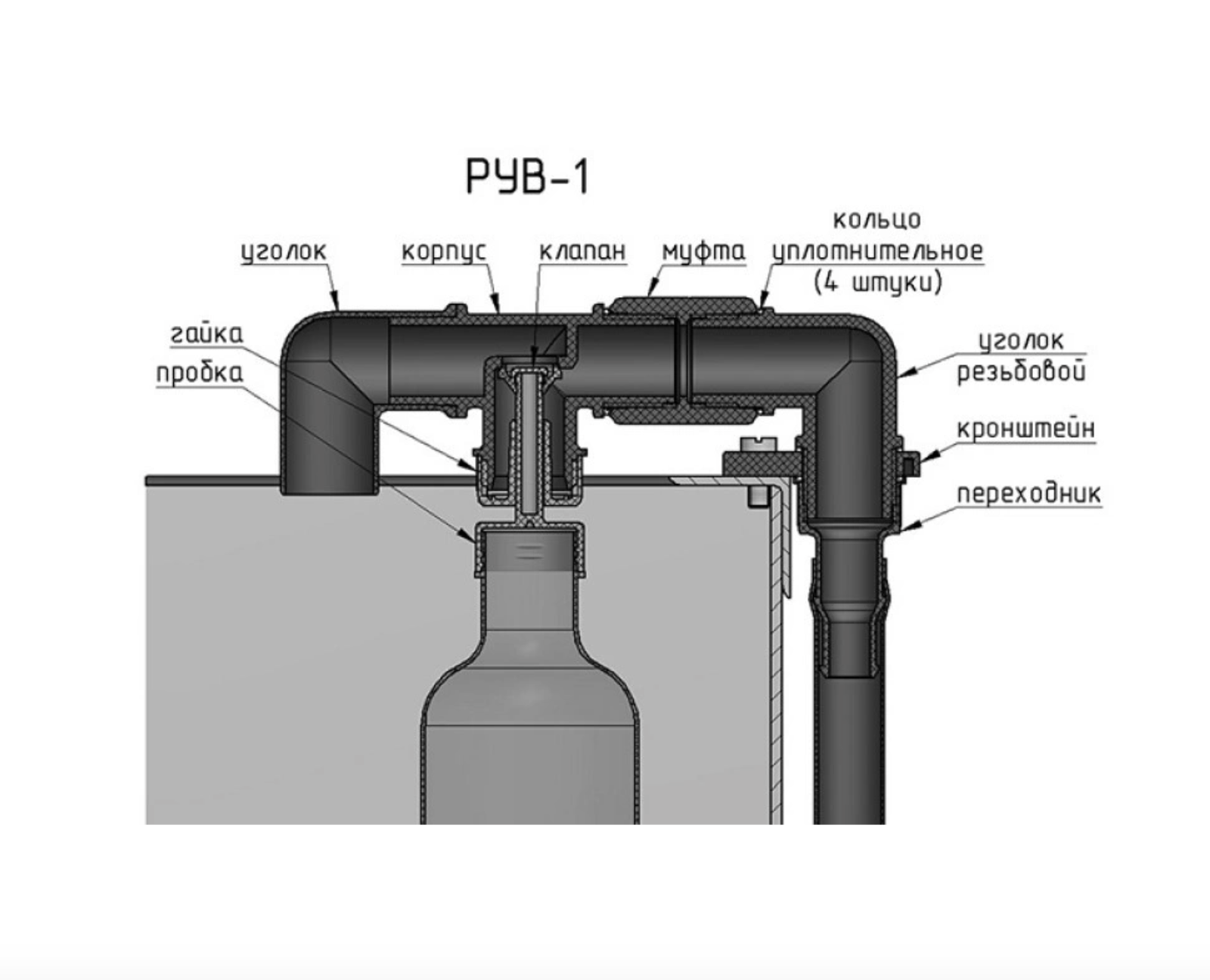

Для того чтобы максимально упростить конструкцию, в качестве запирающего устройства будем использовать шаровый клапан (кран). Хорошо подойдут самые маленькие клапаны (полудюймовые и меньше). Такой кран имеет ручку, которой он закрывается. Для переделки его в датчик необходимо удлинить эту ручку полоской металла. Полоска крепится к ручке через просверлённые в ней отверстия соответствующими винтами. Сечение этого рычага должно быть минимальным, но при этом он не должен изгибаться под действием поплавка. Длина его около 50 см. Поплавок крепится на конце этого рычага.

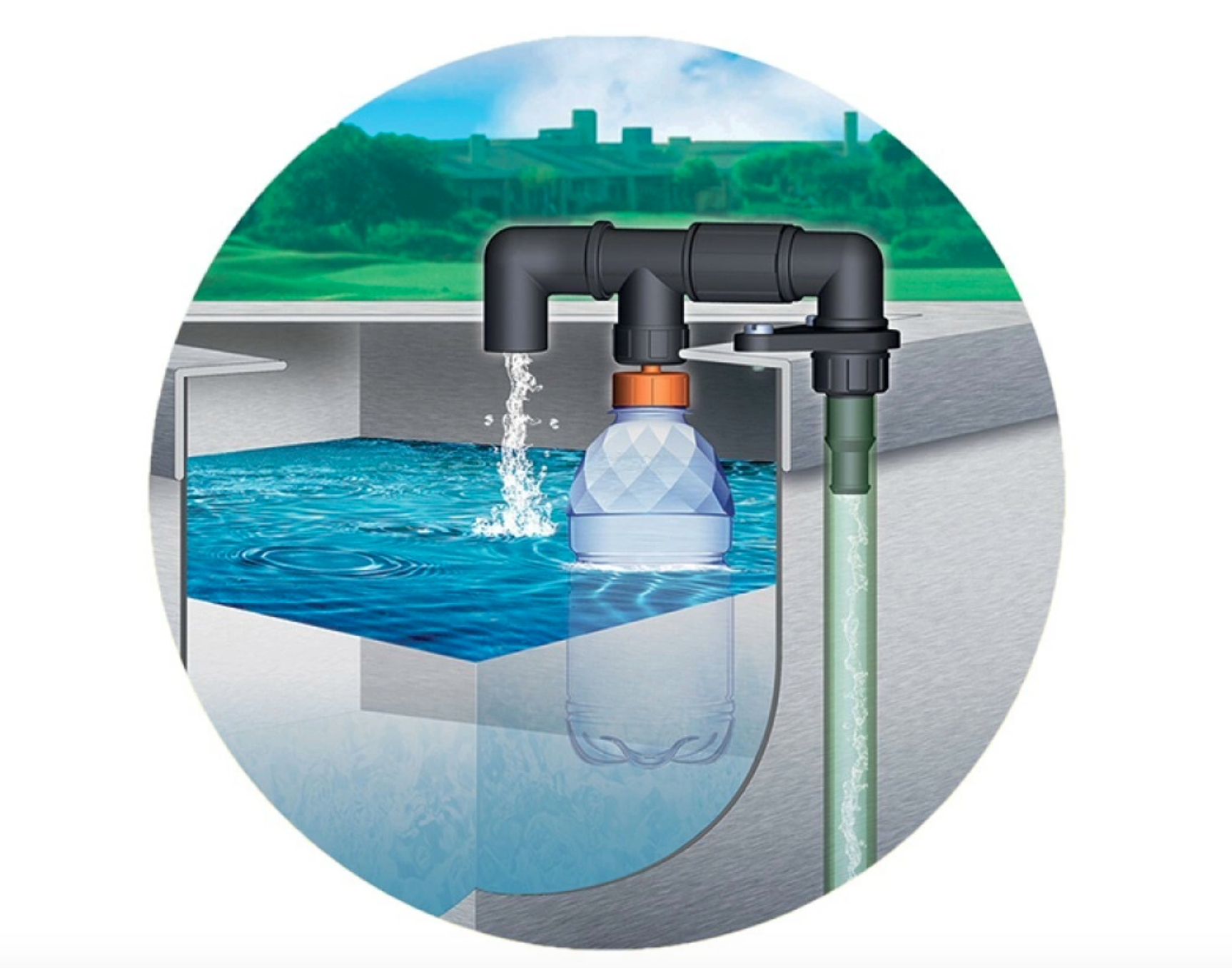

В качестве поплавка можно использовать двухлитровую пластиковую бутылку от газировки. Бутылка наполовину заполняется водой.

Проверить работу системы можно, не устанавливая её в резервуар. Для этого установите кран вертикально, а рычаг с поплавком поставьте в горизонтальное положение. Если все сделано правильно, то под действием массы воды в бутылки, рычаг начнёт двигаться вниз и займёт вертикальное положение, вместе с ним провернётся и ручка клапана. Теперь погрузите устройство в воду. Бутылка должна всплыть и повернуть ручку клапана.

Так как клапаны различаются размерами и усилием, которое нужно приложить для их переключения, возможно, нужно будет провести настройку системы. В случае если поплавок не может провернуть клапан, можно увеличить длину рычага или взять бутылку большего объёма.

Монтируем датчик в ёмкости на необходимом уровне в горизонтальном положении, при этом в вертикальном положении поплавка клапан должен быть открыт, а в горизонтальном — закрыт.

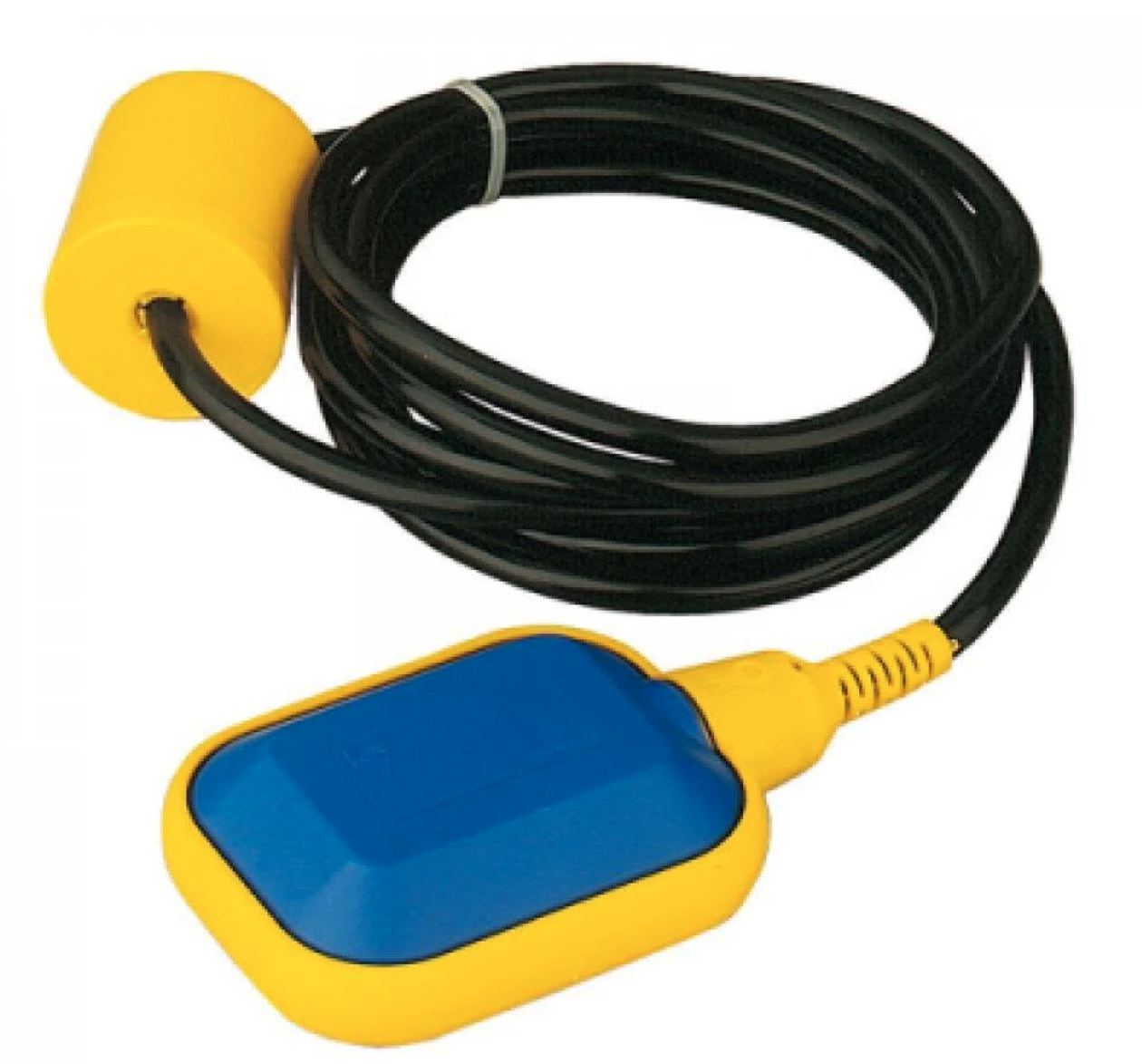

Принцип работы поплавка для насосов

Такие приспособления, как поплавковые выключатели могут предусматривать различные схемы их использования, причем это оказывает влияние и на их принцип работы.

Система водоснабжения, наполнение и опорожнение емкости бака резервуара

При такой схеме работы в момент всплытия поплавок обесточивает насос, который подает воду в резервуар. Сигнал на включение поступит лишь в момент достижения им дна. Такая ситуация возникает лишь при пустой емкости.

Поплавок подает сигнал на включение автоматической станции водоснабжения в момент его нахождения на поверхности. Отключение же станции может произойти лишь при погружении поплавка на дно при пустой емкости.

Со стороны поплавка поступил сигнал о закрытии клапана или задвижки с сервоприводом в момент его поднятия на поверхность. Открытие же клапана или задвижки случится лишь момент его погружения на дно при пустой емкости.

Работа поплавка может заключаться лишь в оповещении диспетчерского пункта или оператора в момент его поднятия на поверхность, что будет соответствовать наполнению емкости. Информация же о недостатке воды поступит в тот момент, когда поплавок достигнет дна.

Система канализации

Включение поплавком фекального насосного оборудования произойдет лишь в момент поднятия основного регулирующего устройства вверх. Включение насосной установки происходит при погружении регулирующего устройства на дно.

Один поплавок может одновременно обслуживать два насосных агрегата: первый аппарат может подавать в емкость воду при условии, что поплавок находится в нижней позиции. В этот момент другой насос бездействует. Когда поплавок располагается в верхнем положении, включается второй насос, задача которого заключается в выкачивании воды из резервуара. В это время насос, который подает в резервуар воду, находится в неактивном состоянии. Несмотря на свою простоту, приведенная схема применения поплавкового выключателя не является достаточно эффективной, поскольку это не исключает трудностей с регулярной доставкой воды в те моменты, когда происходит наполнение емкости.

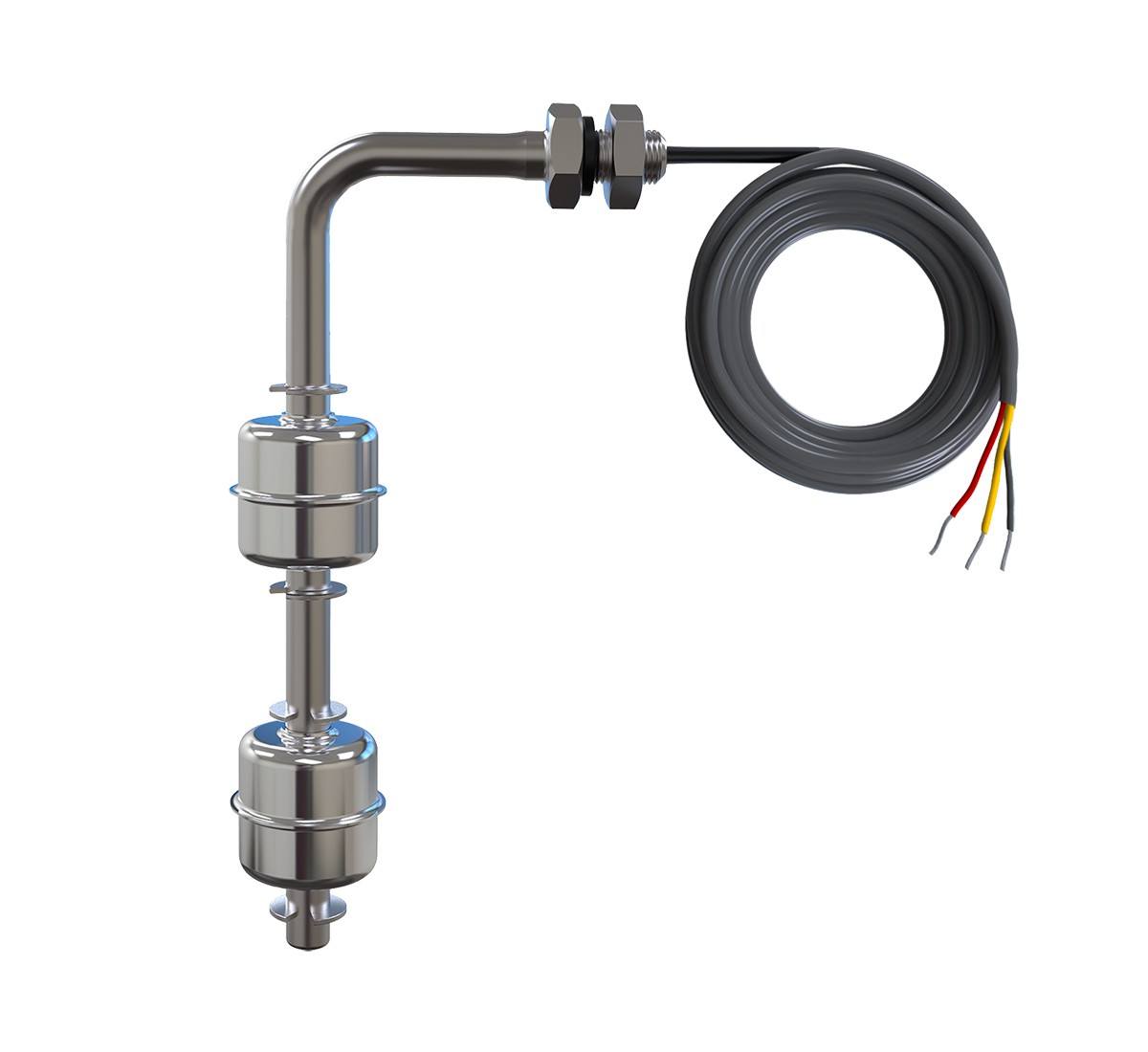

Выбираем датчик уровня воды в резервуаре и емкости

Для автоматизации многих производственных процессов необходимо контролировать уровень воды в резервуаре, измерение проводится при помощи специального датчика, подающего сигнал, когда технологическая среда достигнет определенного уровня. Без уровнемеров невозможно обойтись и в быту, яркий пример этому – запорная арматура бачка унитаза или автоматика для отключения насоса скважины. Давайте рассмотрим различные виды датчиков уровня, их конструкцию и принцип работы. Эта информация будет полезной при выборе устройства под определенную задачу или изготовлении датчика своими руками.

Обзор видов

Существует 2 разновидности клапанов.

1. Механические. Абсолютно бесхитростная конструкция, надежность и стабильность к агрессивным средам, продолжительный срок эксплуатации.
2. Электрические. Обеспечивают автоматизацию процессов (нет потребности в контроле человеком над рабочим процессом). Устройство обладает более сложной структурой, по сравнению с механическим клапаном.

Еще один положительный момент – клапаны такого вида не создают дополнительного шума в ходе работы.

Рассмотрим более подробно каждый из них в отдельности.

Механические

К регуляторам механического типа относятся самые разные устройства контроля уровня воды в баках. Посредством их проще всего производить контроль предельного и минимального уровня жидкости в емкости, если давление в магистральном водопроводе менее 5 бар, а напряжение отсутствует.

Принцип их работы заключается в том, что поплавок сопряжен с рычажком, при изменениях уровня жидкости поплавок двигает кверху либо книзу этот рычаг, а он, в ответ, оказывает воздействие на клапан, который и открывает (закрывает) подачу жидкости. Данные устройства можно видеть в роли сливного механизма бачка унитазов. Их довольно практично применять там, где требуется систематически доливать воду из централизованной водопроводной системы.

Механические устройства имеют ряд положительных качеств:

• несложность конструкции;
• малогабаритность;
• безопасность;
• автономность – не нуждаются в каких-либо источниках электрической энергии;
• надежность;
• невысокая стоимость;
• простота монтажа и регулировки.

Однако у этих клапанов имеется один серьезный минус – они способны держать под контролем лишь один (верхний) уровень, который находится в зависимости от места установки, и настроить его, если и возможно, то в довольно маленьких границах. В магазинах данный клапан может носить название «кран поплавковый для емкостей».

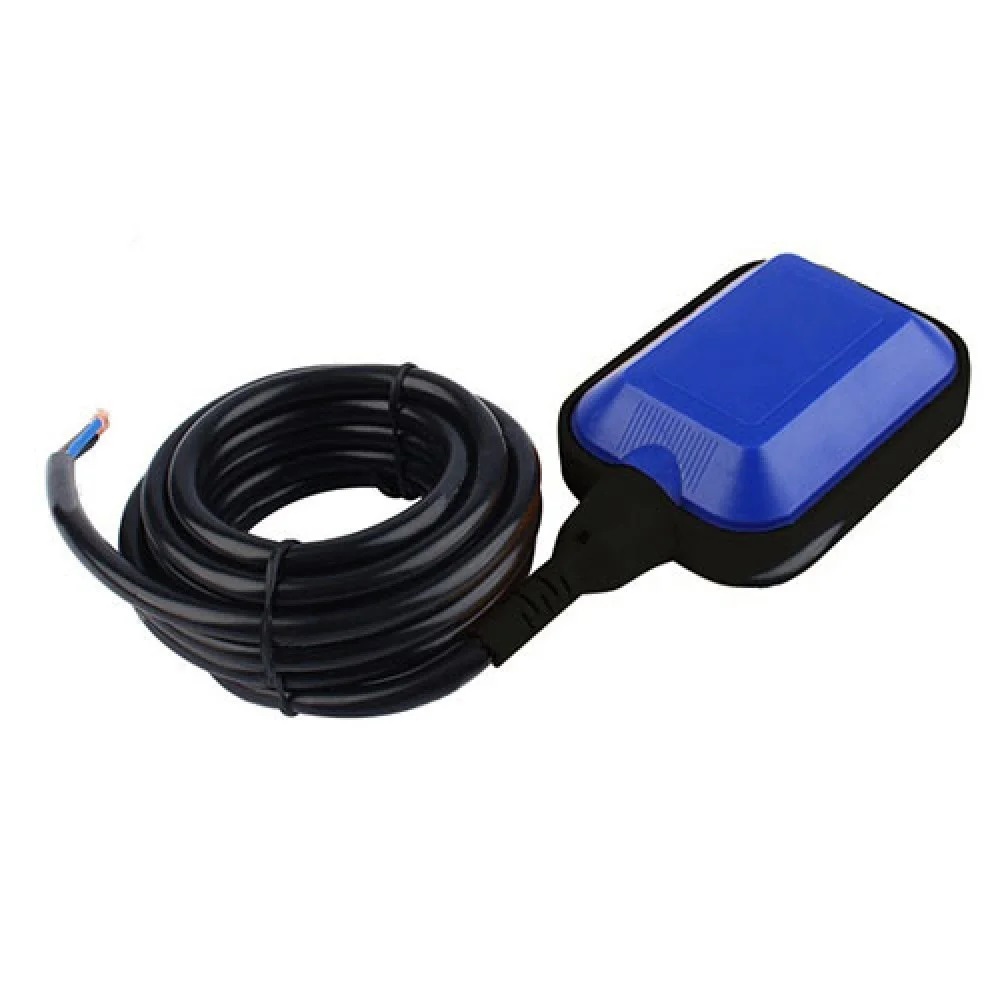

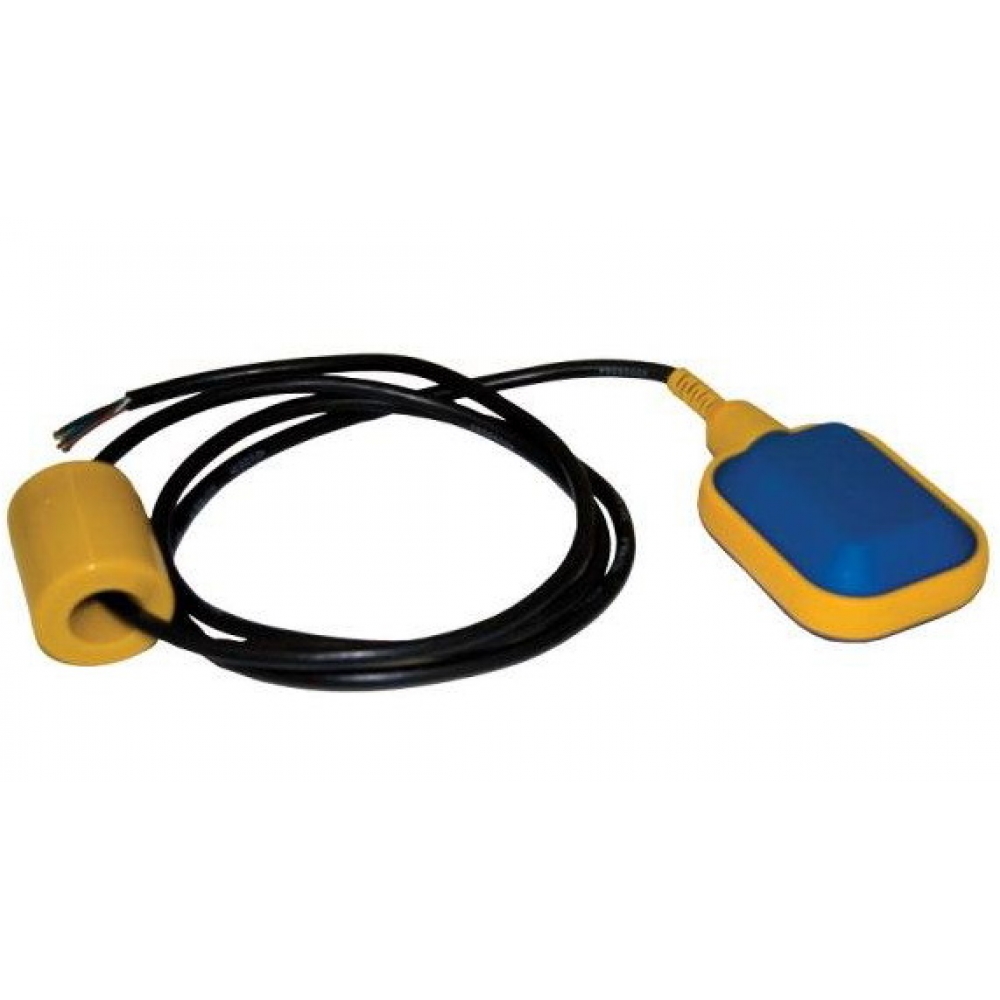

Электрические

Прежде чем приобретать подобное оснащение, необходимо принять в расчет некоторые моменты. Следует учитывать продуктивность, с которой будет совершаться забор жидкости из бака, и вместимость самого резервуара для воды.

Если продуктивность незначительная, а вода используется быстро, идеальным решением будет клапан электрического типа. Он монтируется на бак совместно с клапаном с электромагнитным приводом и фильтром для очистки воды от механических примесей. Это даст возможность быстро заполнять емкость и прогревать в ней воду, вследствие чего существенно сократится промежуток времени между поливами.

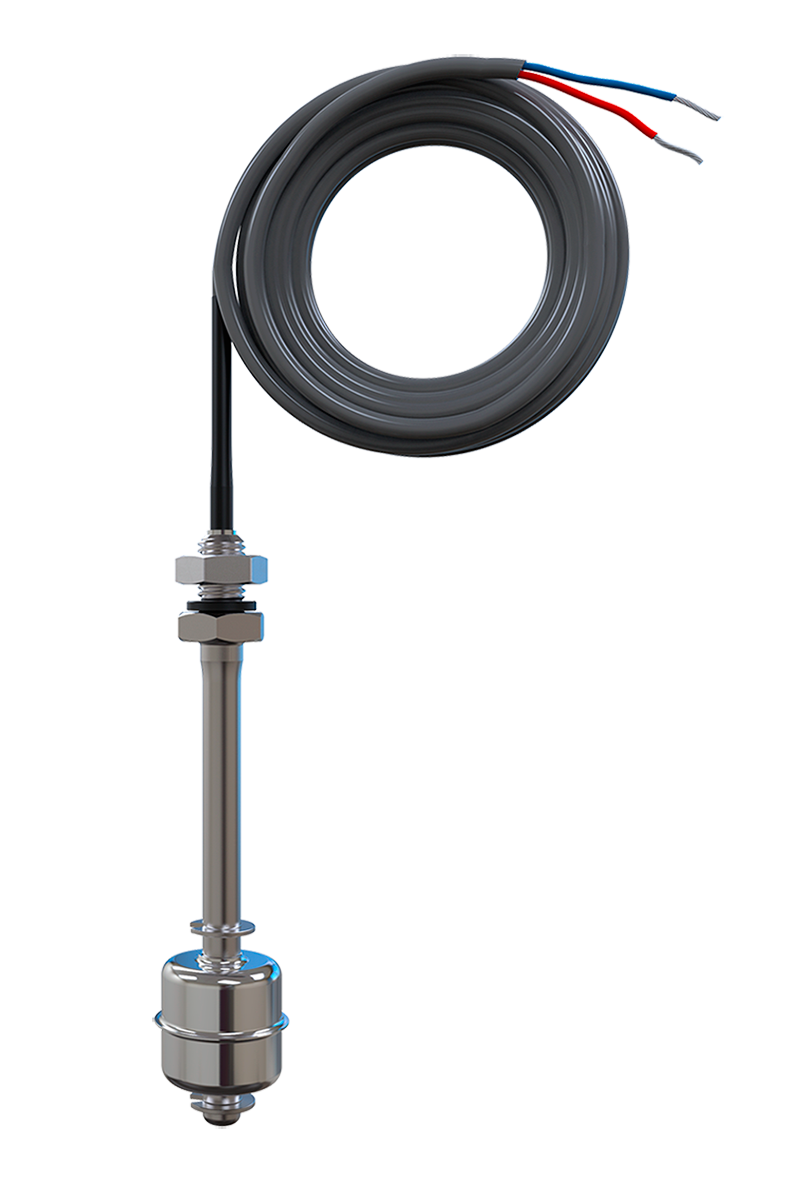

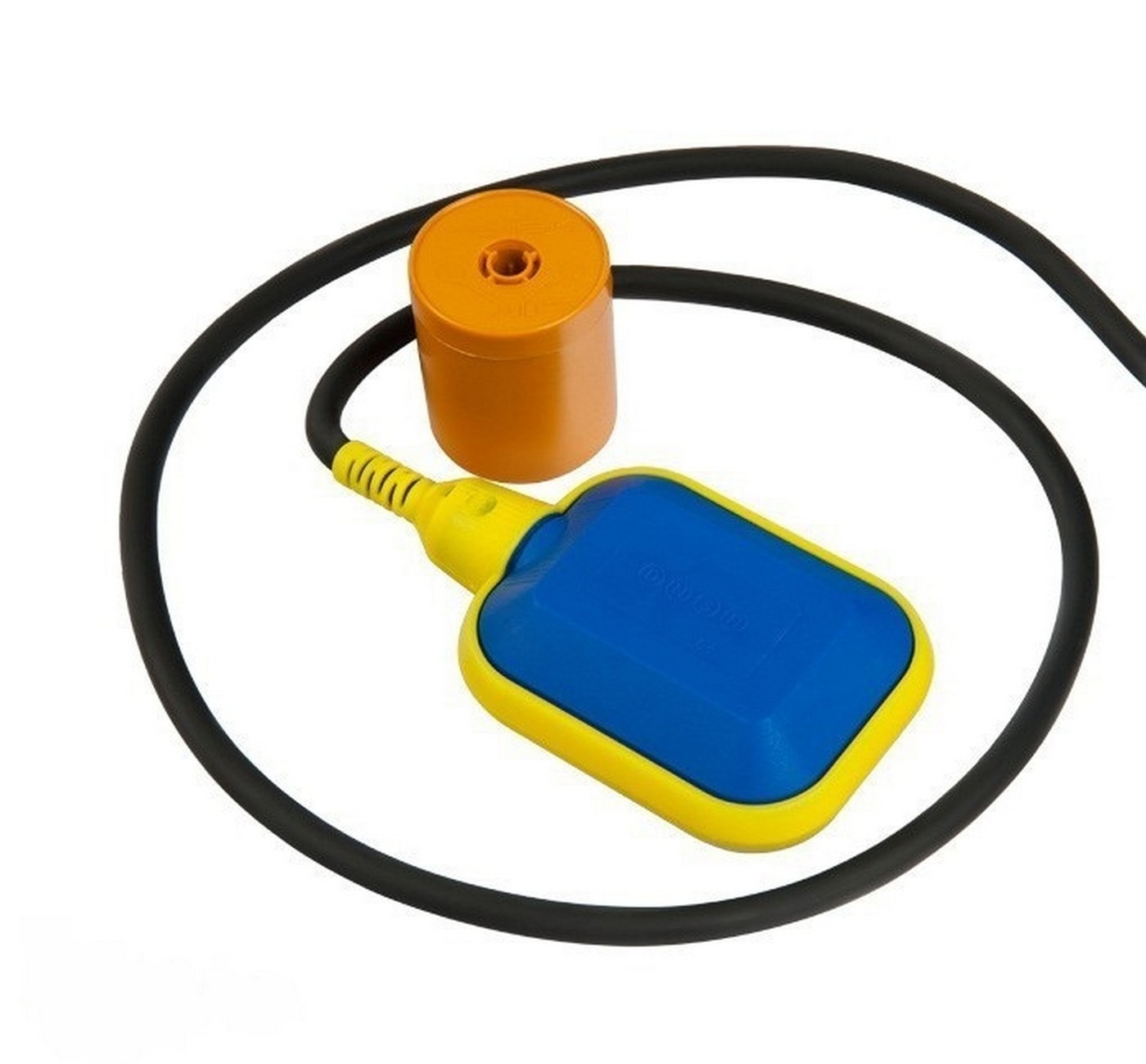

Данная модификация поплавкового клапана для баков имеет следующие свойства:

• поплавковый механизм предохранен от влажности непроницаемым кожухом;
• длина проводки представлена в 2 вариациях – 3 и 6 метров.

Данное изделие зачастую практикуют для пуска/отключения автоматики насоса при отсутствии воды при работе насоса и в трубопроводе водоснабжения. При этом сам поплавок должен быть смонтирован в нижней точке уровня жидкости.

Чтобы подстраховаться от перелива, необходимо организовать последовательный монтаж поплавковых клапанов 2-х видов. Уровень жидкости отслеживается электрическим устройством, а механический клапан служит в качестве дополнительного инструмента. Когда появляются неисправности в работе электрического клапана, приток жидкости в бак будет заблокирован механическим устройством. Цена поплавковых клапанов для емкостей небольшая, в то же время они делают процедуру заполнения баков автоматической и довольно комфортной.

Выбрать и купить поплавковый клапан для емкости или бака

12.01.2012

Используя современные решения и необходимое оборудование можно автоматизировать различные процессы дачной жизнедеятельности. Включение и выключение скважинного насоса для водоснабжения, энергосбережение, отопление – все это важные элементы загородной жизни.

Немаловажным фактором является и полив сада, а прогретая вода в резервуаре, это залог здоровья ваших растений. Для поддержания автоматического контроля уровня воды в баке понадобится поплавковый клапан для емкости а также несколько фитингов для его установки.

Рассмотрим различные виды этих устройств.

Прежде чем купить поплавковый клапан механического или электрического типа для бака подумайте о реализации ваших задач. Необходимо учесть с какой производительностью будет осуществляться забор воды из бака, а так же объём самой емкости для полива.

При этом ваш бак будет быстро наполнятся и прогреваться, а значит, время между циклами полива значительно сократится.

Такой клапан поплавковый для бака имеет влагозащищенный корпус и провод 3 или 6 метров. Его можно так же использовать для включения и выключения автоматики насоса по сухому ходу, установив поплавок в нижнюю точку уровня воды.

При этом вам не придется постоянно включать насос руками при срабатывании автоматики по сухому ходу. Такое решение весьма удобно, если вы редко бываете на участке, а вода в поселковом водопроводе бежит довольно медленно. Энергозависимость системы от постоянного источника питания, пожалуй, единственный минус.

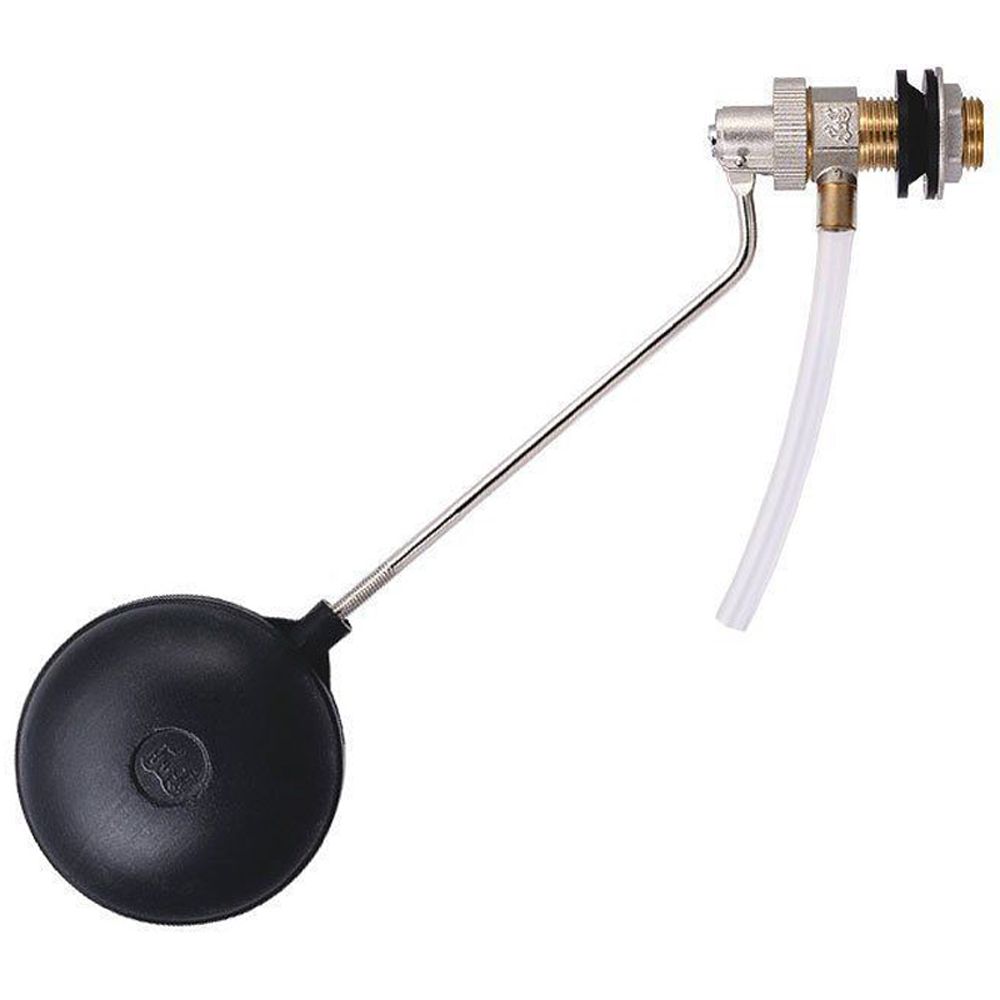

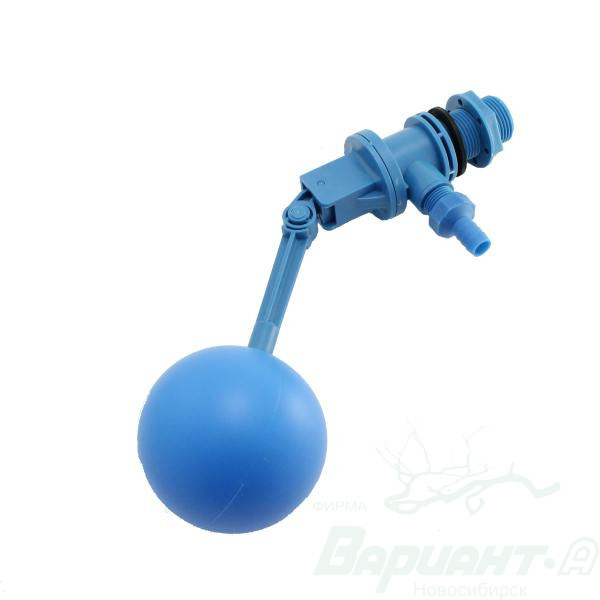

Если таковое отсутствует необходимо рассмотреть поплавковый клапан 1” механического типа.

В баке по факту подвода трубы долива делается отверстие на 1” или 25 мм. В него вставляется сам клапан с обжимной гайкой и резиновой прокладкой. На выходе мы получим резьбовой патрубок для подключения трубы долива с помощью фитинга.

Делаем регулировку пластикового поплавка клапана на максимальную отметку уровня воды, ослабевая или зажимая гайку на подвижном рычаге поплавка.

Все, готово! Открываем магистральный вентиль для подачи воды в емкость, по мере ее наполнения поплавок займет верхнюю отрегулированную отметку уровня, а механизм клапана перекроет доступ воды в резервуар.

Таким образом, основной контроль уровня воды в резервуаре обеспечивает электрический поплавковый клапан для емкости, а вспомогательным является механический клапан поплавковый для бака. В случае сбоя работы электромагнитного клапана долива (засор мембраны, старость, нарушение герметичности и пр.

) механический клапан перекроет долив воды в бак по достижению ее максимальной отметки. Такой способ защитит емкость от перелива и возникновения непредвиденных последствий для ее владельца.

• Комментариев: 11Поплавковый клапан Aquatech механический 1″ для регулирования уровня наполнения для ёмкости.
• Комментариев: 34Поплавковый клапан Quickstop уровня наполнения для ёмкости.
• Комментариев: 30Поплавковый выключaтель уровня электрический (до 220 В) с 3-х жильным проводом для технической воды
• Оставить комментарийКлапан поплавковый для бака Farg металлический  с латунным седлом 3/4″ – 1,1/4″ (без шара!)
• Оставить комментарийКлапан поплавковый для бака Farg металлический с седлом из нержавеющей стали AISI 430  3/4″ – 2″ (без шара)
• Комментариев: 1Клапан поплавковый для бака Farg металлический с седлом из нержавеющей стали 1/2″-1″ для горячей воды
• Оставить комментарийПоплавковый выключатель двухпозиционный с проводом 1- 5 метров для питьевой воды
• Оставить комментарийПоплавковый выключатель TAURUS с проводом 10-20 м для сточных бытовых и промышленных вод
• Оставить комментарийПредназначен для определения уровня заполнения ёмкости жидкостью.
• Комментариев: 7Электромагнитный соленойдный клапан для воды 24 V. Предназначен длядля перекрытия/открытия водяного потока.

Поплавок для бака с водой своими руками

В домашних условиях датчики этого типа позволяют автоматизировать такие процессы, как:

• контроль уровня жидкости в расходном баке;
• откачка грунтовых вод из погреба;
• отключение насоса, когда уровень в колодце падает ниже допустимого, и некоторые другие.

Принцип действия поплавкового датчика

В жидкость помещается предмет, который в ней не тонет. Это может быть кусок дерева или пенопласта, полая герметичная сфера из пластмассы или металла и многое другое. При изменении уровня жидкости этот предмет будет подниматься или опускаться вместе с ней. Если поплавок соединить с исполнительным механизмом, то он будет выполнять функции датчика уровня воды в ёмкости.

Классификация оборудования

Поплавковые датчики могут самостоятельно осуществлять контроль над уровнем жидкости или подавать сигнал в схему контроля. По этому принципу их можно разделить на две большие группы: механические и электрические.

Механические устройства

К механическим относятся самые разнообразные поплавковые клапаны уровня воды в баке.

Принцип их действия состоит в том, что поплавок соединён с рычагом, при изменении уровня жидкости поплавок перемещает вверх или вниз этот рычаг, а он, в свою очередь, воздействует на клапан, который и перекрывает (открывает) подачу воды.

Такие клапаны можно увидеть в сливных бачках унитазов. Их очень удобно использовать там, где нужно постоянно добавлять воду из центральной системы водоснабжения.

Механические датчики обладают рядом преимуществ:

• простота конструкции;
• компактность;
• безопасность;
• автономность — не требуют никаких источников электроэнергии;
• надёжность;
• дешевизна;
• лёгкость установки и настройки.

Но у этих датчиков есть один существенный недостаток: они могут контролировать только один (верхний) уровень, который зависит от места монтажа, и регулировать его, если и можно, то в очень небольших пределах. В продаже такой клапан может называться «кран поплавковый для ёмкостей».

Электрические датчики

Электрический датчик уровня жидкости (поплавковый), отличается от механического тем, что сам он воду не перекрывает.

Поплавок, перемещаясь при изменении количества жидкости, воздействует на электрические контакты, которые включены в схему управления. На основании этих сигналов автоматическая система контроля принимает решение о необходимости тех или иных действий.

В простейшем случае такой датчик имеет поплавок. Этот поплавок воздействует на контакт, через который происходит включение насоса.

В качестве контактов чаще всего применяют герконы. Геркон — это стеклянная герметичная колба с контактами внутри. Переключение этих контактов происходит под действием магнитного поля.

Герконы имеют миниатюрные размеры и легко размещаются внутри тонкой трубки из немагнитного материала (пластик, алюминий). По трубке под действием жидкости свободно перемещается поплавок с магнитом, при приближении которого контакты срабатывают.

Вся эта система устанавливается вертикально в резервуар. Меняя положение геркона внутри трубки, можно регулировать момент срабатывания автоматики.

Если нужно следить за верхним уровнем в резервуаре, то датчик устанавливают вверху. Как только уровень опустится ниже установленного, контакт замкнётся, насос включится. Вода начнёт прибавляться, и когда уровень воды дойдёт до верхнего предела, поплавок вернётся в исходное состояние, и насос отключится.

Однако на практике такую схему применять нельзя. Дело в том, что датчик срабатывает при малейшем изменении уровня, вслед за этим включается насос, уровень поднимается, и насос отключается.

Если расход воды из ёмкости меньше, чем подача, возникает ситуация, когда насос постоянно включается и отключается, при этом он быстро перегревается и выходит из строя.

Поэтому датчики уровня воды для управления насосом работают иначе. В ёмкости располагают минимум два контакта. Один отвечает за верхний уровень, он отключает насос. Второй определяет положение нижнего уровня, при достижении которого насос включается.

При разнице больше метра применяют два отдельных датчика, установленных на требуемых высотах.

Несмотря на более сложную конструкцию и необходимость схемы управления, электрические поплавковые датчики позволяют полностью автоматизировать процесс управления уровнем жидкости.

Если через такие датчики подключить лампочки, то их можно использовать для визуального контроля количества жидкости в резервуаре.

Рекомендации по правильному выбору

Подбор датчика контроля заполнения ёмкости зависит от большого количества факторов:

Состав жидкости

Важно знать количество посторонних примесей в воде. Примеси могут менять плотность и электропроводность жидкости, что приведёт к неточности показаний обычного датчика.
Ёмкость и материал изготовления резервуара.
Функциональное предназначение сосуда для генерации жидкости.
Вид контроля

Важно отслеживать максимальный и минимальный уровень заполнения ёмкости.
Возможность подключения прибора в автоматизированную систему общего управления типа «Умный дом».
Коммутационные характеристики прибора.

Существует ещё множество критериев для подбора этого датчика. Но для бытового использования они, скорее всего, не пригодятся. Параметры отбора можно существенно сократить, остановившись на следующих параметрах:

1. Ёмкость резервуара.
2. Способ срабатывания.
3. Схема управления.

Существенное уменьшение критериев отбора позволяет подобрать датчик в магазине по достаточно невысокой цене. А также делает возможным изготовить прибор своими руками без потерь в качестве срабатывания и безопасности использования.

Клапан поплавковый для емкости или бака. Поплавковый выключатель уровня воды для управления насосом Клапан наполнения емкости водой

Поплавковый клапан — приспособление, позволяющее регулировать в емкости уровень жидкости. Несмотря на простоту конструкции, приборы являются надежными инструментами , обеспечивающими поступление и поддержание воды на определенном уровне в резервуаре. Применение их позволяет автоматизировать процесс наполнения бака и регулирование заданного объема жидкости.

Назначение и принцип работы

При расходовании воды, масла или топливной смеси поплавок опускается , при этом идет тяга вниз, и рычаг перестает давить на поршень. Тот в свою очередь ведет к колпачку упора. Под давлением воды поршень отодвигается, и жидкость поступает в резервуар до тех пор, пока давление не восстановится.

При помощи устройства достигаются такие цели, как:

• Поддержание заданного уровня воды в интервале верхней и нижней границы.
• Поддержание в емкости постоянного заданного объема жидкости.

Выпускаемые современные модели — качественные и бесшумные, независимо от сферы применения — в быту или для профессиональных нужд .

Модификации клапанов бывают различными:

• конструкции с гибкой настройкой необходимого уровня;
• модели для пенных поверхностей;
• приборы для емкостей с перемешиванием;
• стальные.

Последний тип необходим при работе с повышенными условиями гигиены или в агрессивных средах. При этом он нетребователен к контролю, стабильно работает, легко чистится и отличается продуманной конструкцией с разными способами подключения.

Виды

Выделяются два основных типа изделий:

• механические;
• электрические.

Механический клапан для воды достаточно часто применяется в быту, к примеру, это поплавок в сливном баке унитаза.

Второй вид выполняет функции сигнализатора и используется для включения или выключения электрических насосов при изменении уровня жидкой среды. Оптимальным является его использование при частом расходе при небольшой по объему емкости. Поплавковый клапан для водяных резервуаров может использоваться вместе с электромагнитным клапаном, обеспечивая автоматический режим насоса и защиту его от работы при холостом ходе без воды.

Особенности выбора прибора

Конструкция поплавка предусматривает разные способы установки:

• Внутри в емкости
• Снаружи на емкости
• Внутри трубопровода.

При этом клапаны могут закрываться или открываться при снижении уровня воды или иной жидкой среды в емкости.

Выбор клапана обуславливается тремя параметрами:

• перепад давления;
• расход исходя из максимального уровня;
• температура среды.

Возможные неисправности механизма

Несмотря на простоту устройства, возможны поломки отдельных комплектующих механизма. Свидетельством неисправности служит то, что:

1. В бак перестает поступать жидкость.
2. Жидкость поступает, но ее остановка не происходит, что приводит к переливу.
3. Жидкость поступает, но чрезвычайно медленно.

Все эти сигналы свидетельствуют о том, что вышла из строя мембрана либо засорился водопропускной клапан.

Также возможно нарушение герметичности самого поправка, и вода заливается внутрь, не давая ему всплывать на поверхность. В этом случае ремонт механизма не имеет смысла и требуется замена всей конструкции.

Применение в быту

Большое распространение получил поплавковый клапан уровня воды в баке для полива или уличного душа на даче. Простейшая конструкция соединяется с бочкой для сбора дождевых вод и подключается шлангом, отводящим излишки в дренажную канаву. При наполении бочки, с целью избежания перелива, поплавок перекрывает доступ в бочку, и лишняя вода отводится от дома.

В фекальных и грязевых насосах наличие поплавка позволяет освободить хозяев от постоянного контроля уровня стоков в септиках и дренажных колодцах. При достижении определенного предела отходов поплавок включает насос, и жидкость удаляется для дальнейшей очистки естественным путем в поле фильтрации.

​

В данном случае особое внимание надо уделить правильной установке насоса. Поскольку поплавок находится снаружи прибора, при погружении в дренажный колодец или септик требуется внимательно проконтролировать, чтобы рычаг не зацепился за стенки емкости и мог свободно перемещаться. В противном случае поплавковый клапан в емкости или баке не сможет регулировать уровень сточных вод, что приведет к быстрому выходу из строя деталей насоса или к его перегоранию.

Не следует эксплуатировать приборы с поплавковыми клапанами в условиях отрицательных температур, поскольку замерзшая жидкость вызовет поломку. Чтобы этого избежать, требуется либо установить подогрев в помещении, где находится емкость, либо осушить бак и сам поплавковый клапан для того, чтобы не повредить пластиковые детали и мембрану.

​

Поплавковый клапан уровня позволяет решать следующие задачи:

• поддержание заданного верхнего и нижнего предела воды;
• предупреждать перелив или недостаток жидкости.

Может использоваться в ёмкостях открытого типа или баках, находящихся под давлением.
Для конкретного места следует подбирать поплавковый клапан в зависимости от конструктивных особенностей и материала, из которого он изготовлен.

Устройство

Основным достоинством, которым обладает поплавковый клапан для ёмкости или бака является его независимость от электричества.
Его конструкция довольна простая, что позволяет выполнять его монтаж самостоятельно, не прибегая к услугам специалистов.

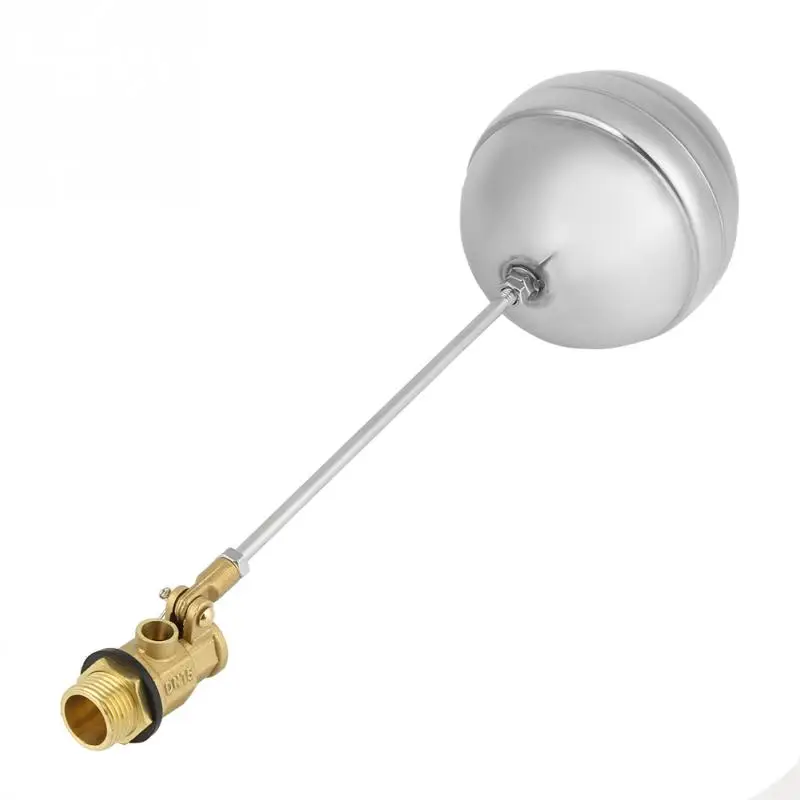

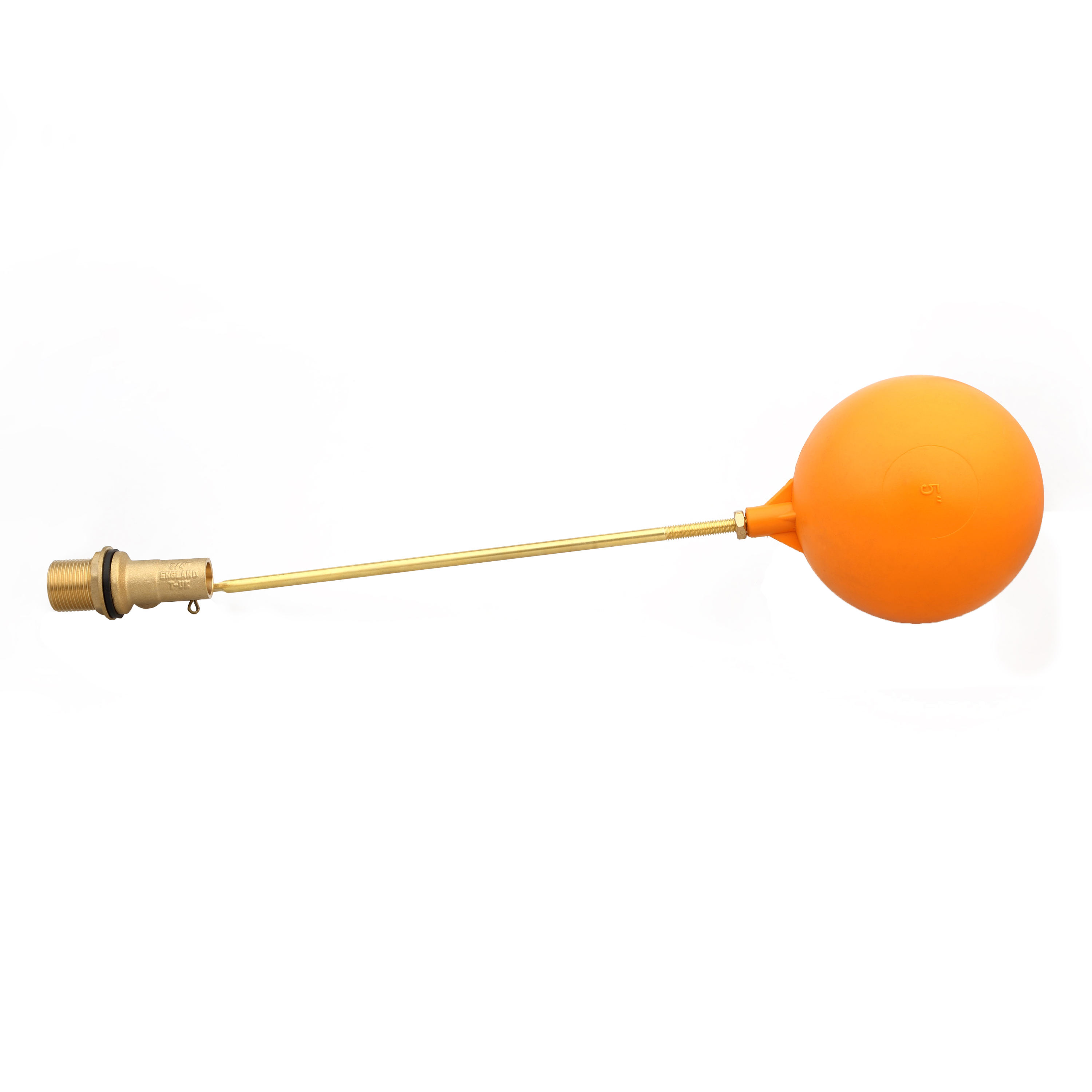

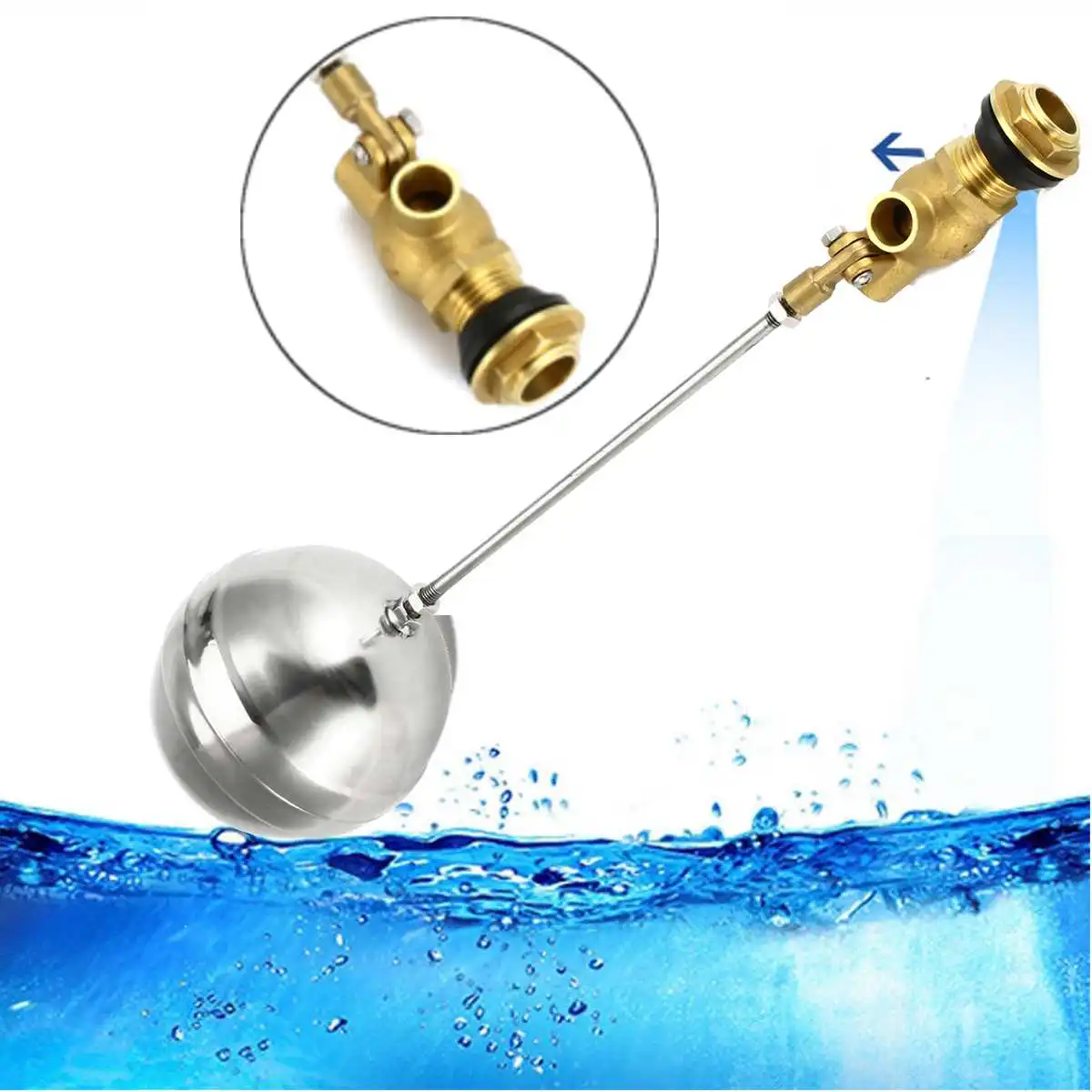

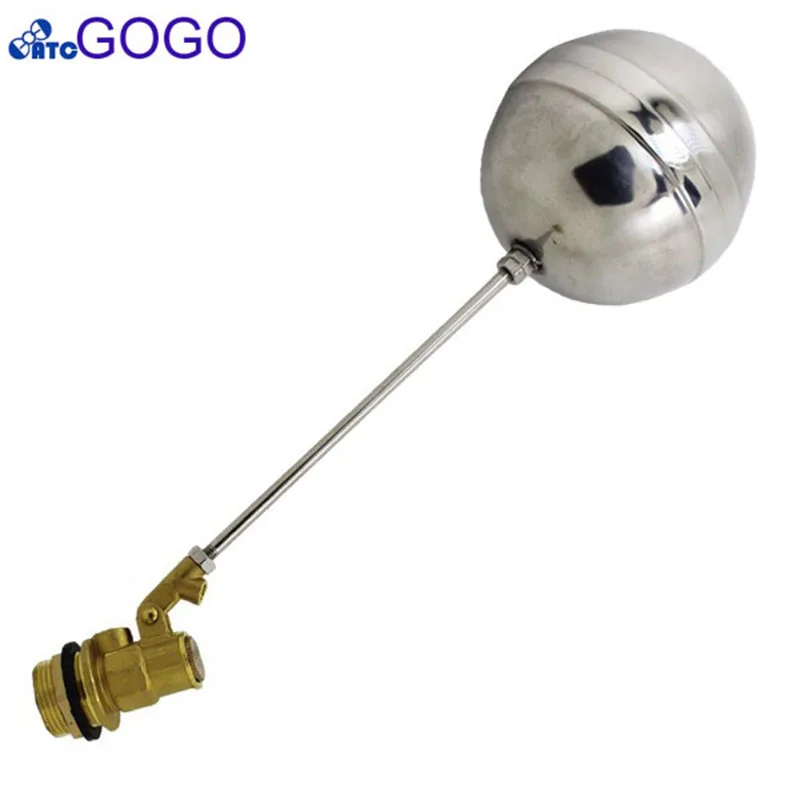

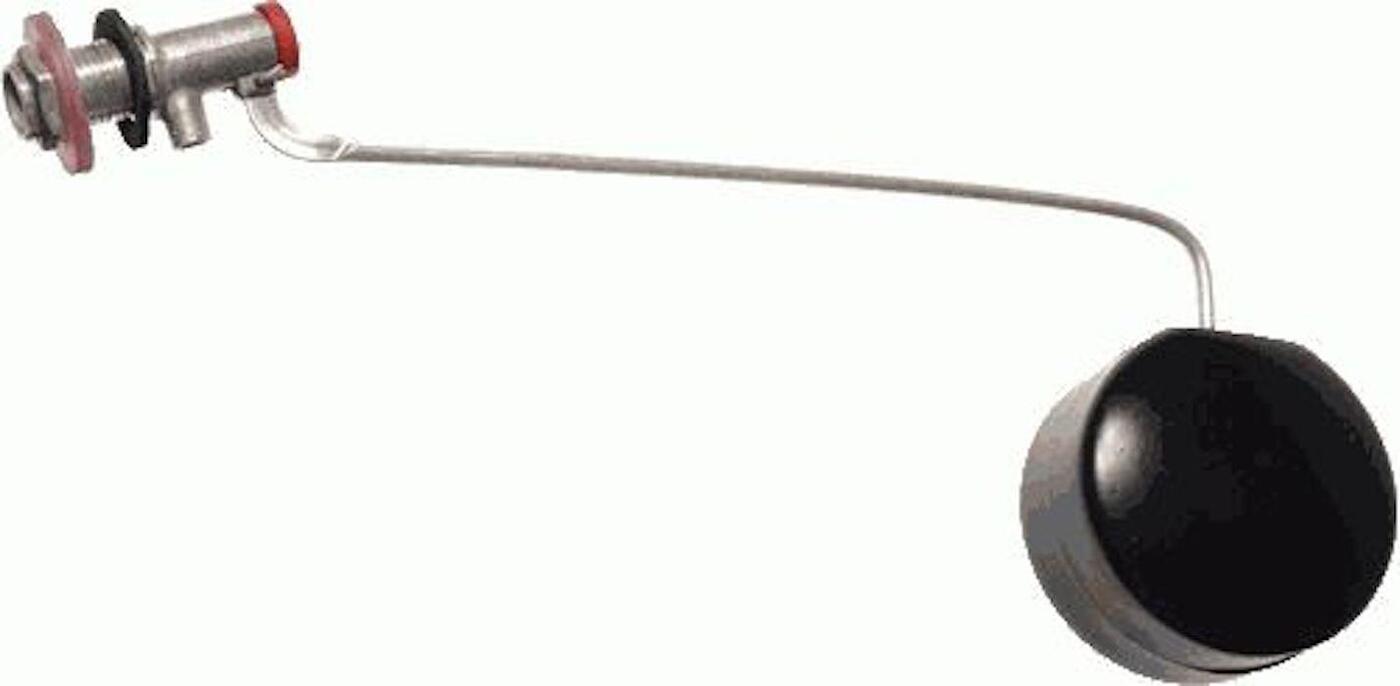

Поплавковый клапан для ёмкости сконструирован из таких деталей, как:

• поплавок – плавающая часть, реагирующая на изменение количества жидкости;
• подвижный рычаг;
• пропускной узел, в состав которого входят впускные и выпускные патрубки различных диаметров.

Поплавковый клапан для воды разных производителей может иметь разное конструкционное исполнение и материал.
Устройство изготавливается из долговечных, прочных и устойчивых к коррозии материалов.
Если монтаж будет производиться в водохранилище с чистой питьевой водой, то следует выбирать изделие из разрешённых для контакта с пищевыми продуктами материалов.

В специализированных магазинах можно приобрести поплавковый клапан пластиковый, латунный, из нержавеющей стали, а также бронзовый.

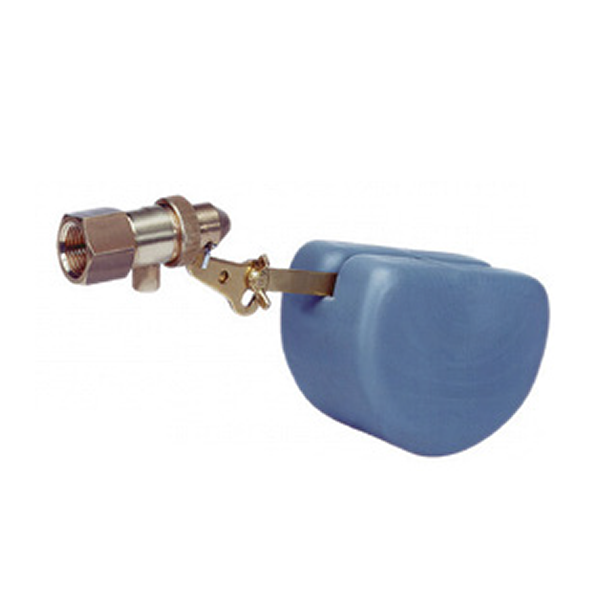

Поплавки различаются по форме. Они могут быть сферическими, цилиндрическими или плоскими. Производятся из таких материалов, как пластик и нержавеющая сталь.

Наиболее часто встречаются пластиковые изделия. Некоторые фирмы-производители поставляют поплавковый клапан уровня воды без него, предлагая приобрести его отдельно, выбрав наиболее подходящий по размеру и материалу вариант.

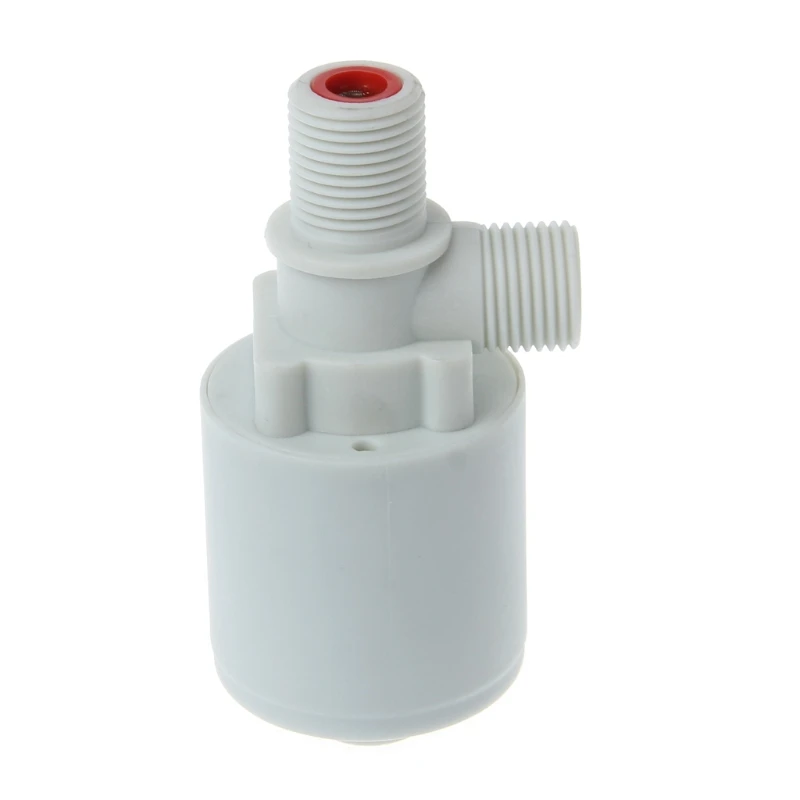

К примеру, поплавковый клапан целиком произведён из пластмассы. Поплавок этой модели регулируемый. Имеется наружный резьбовой присоединительный патрубок.

Среди плюсов можно выделить хорошую пропускную способность, малые габариты, позволяющие монтировать его в небольшие баки. Седло имеет мягкое уплотнение, что обеспечивает плотное закрытие, даже при постоянном изменении напора в подающем трубопроводе.

Рычаг, использующийся в конструкции, является двухколенным. За счёт этого возрастает сила закрытия механизма по мере увеличения количества жидкости. Существуют модели с параллельным ходом поплавка, поэтому у них отсутствуют направляющие.
В некоторых моделях седло и поршень являются заменяемыми.

Поплавковый клапан для ёмкости обладает разными степенями открытия и закрытия, что предотвращает открытие клапана при незначительном уменьшении воды в баке, так называемый режим «звонка».

Поплавковые клапаны для установки в ёмкость могут комплектоваться переходным штуцером, который используется для подсоединения резинового шланга на выход.

Поплавковый клапан для ёмкости или бака поставляется в комплекте с резиновыми уплотнениями и прижимной гайкой для крепления снаружи резервуара.

Дополнительно может присутствовать заменяемый сетчатый фильтр, установленный во входном отверстии. Он препятствует прохождению загрязняющих частиц.

Сетка может быть крупной или более мелкой. Он легко вынимается и промывается. Не стоит пользоваться устройством без фильтрующей сетки, иначе во внутренний механизм могут попасть крупные частицы и повредить его.

Существует такой поплавковый запорный клапан, в котором два варианта установки поплавка: вертикально и горизонтально.

Габариты поплавковых клапанов

Применение

Поплавковые клапаны для внутренней установки в ёмкость применяются:

• в открытых резервуарах, предназначенных, например, для полива;
• в закрытых ёмкостях, к примеру, бачки для унитазов;
• в системах наполнения накопительных ёмкостей систем водообеспечения;
• в промышленном и коммерческом оборудовании.

Выбирая впускной поплавковый клапан нужно учитывать следующие моменты:

• место монтажа, то есть тип резервуара;
• температура воды;
• заполняемый объем;
• с какой производительностью будет выполняться забор воды.

Также следует определить давление, существующее в системе. Если оно довольно большое и превышает максимальные рабочие параметры устройства, то клапан отсечной поплавковый не сможет остановить протечку.

При высоком давлении рационально применить поплавковый клапан уровня воды в баке со сбалансированным устройством поршня. Тогда давление в системе сбалансировано и не препятствует всплытию поплавка. Если же напор слабый, то при неправильно выбранном устройстве наполнение будет осуществляться очень медленно.

Учитывать необходимо и давление в ёмкости. Для закрытых резервуаров под давлением не подходят цилиндрические поплавки. Для них предназначены специальные исполнения запорных механизмов.

Исходя из этих данных, подбирается клапан поплавковый для бака подходящего диаметра, размера и исполнения.

Клапан поплавковый пластмассовый разрешено применять там, где он не будет подвергаться воздействию температуры выше 50 °С.
Для стальных изделий температура эксплуатации более высокая и равна 90 °С. Наибольшее и наименьшее рабочее давление для различных модификаций разное.
К примеру, поплавковый клапан Акватек имеет такие значения этого параметра 6 бар и 0,6 бар соответственно.

Поплавковый клапан уровня вставляется в отверстие стенки, которое должно иметь соответствующий диаметр.

Монтаж производится следующим образом:

1. В том месте бака, где будет располагаться подводящая труба, делается отверстие необходимого диаметра.
2. На резьбовой патрубок нанизывается резиновая прокладка (входит в комплект), с её помощью создаётся герметичное соединение.
3. Затем изнутри бака в высверленное гнездо помещается штуцер и с другой стороны закрепляется обжимной гайкой. Не следует её чрезмерно сильно закручивать, иначе можно деформировать штуцер и испортить резьбу.
4. Далее подсоединяется подающий трубопровод. Для этого используются подходящие фитинги.
5. Поплавковый клапан выставляется на предельный уровень воды. Регулировка осуществляется путём завинчивания или ослабления гайки на подвижном рычаге.
6. Теперь проверяется правильность работы устройства. Для этого открывается кран, установленный на подающей трубе, и бак начнёт наполняться. Вместе с поднятием уровня воды поплавок будет устремляться вверх. Когда он дойдёт до верхнего отрегулированного предела, то произойдёт перекрытие выходного патрубка и резервуар перестанет наполняться.

Главное преимущество, которым обладает поплавковый клапан для водяных резервуаров, заключается в его независимости от источников энергии и отсутствии необходимости непрерывного контроля его работы.

Может использоваться для

Поплавковый клапан для бака – что это такое и для чего он служит? Это устройство, благодаря которому контролируется уровень воды в емкости. Чем хорош этот прибор, так это тем, что для его работы совершенно не обязательно, дабы человек контролировал все процессы. Этот прибор автоматизированный, поэтому всю работу осуществляет сам.

А что будет, если не устанавливать ?

Ну, первым делом, это обеспечит выливание воды из резервуара, как только уровень её поднимется выше критической точки. Поэтому, именно такой прибор будет контролировать количество воды в емкости. Как только воды станет много настолько, что она достигнет контрольной черты, клапан перекрывает дальнейшую подачу воды. Как только вода сливается, через время она снова набирается к высшей отметке.

Где можно увидеть такое оборудование?

В основном, их можно установить или в емкости какие-то, или в колодцы, или же различные резервуары. Данный тип оборудования достаточно важен как для водоотвода, так и для процесса водоснабжения. И еще клапаны применяются для насосных станций, отопления, промышленной отрасли и т.д.

Существует два типа клапанов:

• Механический тип. Совершенно простая конструкция, надежность и устойчивость к агрессивной среде, длительный срок использования.
• Электрический тип. Обеспечение автоматизации процессов (нет надобности в контроле человеком всего рабочего процесса). Изделие имеет структуру более сложную, нежели механический тип.

Еще один момент, это бесшумная работа. Да, клапаны такого типа не имеют лишнего шума в процессе работы. Также ввиду того, что изделия считаются устойчивыми разным видам воздействия, их работа достаточно качественная.

Как работает изделие

Для чего стоит ? Как только вода отходит, находясь на самой низкой отметке, клапан опускается вместе с водой, таким образом, открывая ход воде. Когда же вода поднимается к высокой отметке, поплавок также поднимается с уровнем воды, а вместе с этим блокируется подача жидкости. Таким образом, вода выше положенного уровня не набирается.

Поплавковый клапан купить стоит также ввиду того, что он имеет высокое качество. Изделие изготовлено из прочных материалов, что обеспечивает его идеальную работу. Клапаны обладают хорошим уровнем герметичности.

Как выбрать поплавковый клапан

Не знаете, какой нужно заказать клапан? Не владеете достаточной информацией о продукции? Наши консультанты могут оказать вам информационную помощь. Здесь вы узнаете абсолютно все, что интересует вас. Здесь вы можете совершить заказ на продукцию с доставкой на предприятие или домой.

Когда возникает необходимость контроля уровня жидкости, многие выполняют эту работу вручную, а ведь это крайне неэффективно, отнимает уйму времени и сил, а последствия недосмотра могут обойтись очень дорого: например, затопленная квартира или сгоревший насос. Этого можно легко избежать, используя поплавковые датчики уровня воды. Это простые по конструкции и принципу действия устройства, доступные по цене.

В домашних условиях датчики этого типа позволяют автоматизировать такие процессы, как:

• контроль уровня жидкости в расходном баке;
• откачка грунтовых вод из погреба;
• отключение насоса, когда уровень в колодце падает ниже допустимого, и некоторые другие.

Принцип действия поплавкового датчика

В жидкость помещается предмет, который в ней не тонет. Это может быть кусок дерева или пенопласта, полая герметичная сфера из пластмассы или металла и многое другое. При изменении уровня жидкости этот предмет будет подниматься или опускаться вместе с ней. Если поплавок соединить с исполнительным механизмом, то он будет выполнять функции датчика уровня воды в ёмкости.

Классификация оборудования

Поплавковые датчики могут самостоятельно осуществлять контроль над уровнем жидкости или подавать сигнал в схему контроля. По этому принципу их можно разделить на две большие группы: механические и электрические.

Механические устройства

К механическим относятся самые разнообразные поплавковые клапаны уровня воды в баке. Принцип их действия состоит в том, что поплавок соединён с рычагом, при изменении уровня жидкости поплавок перемещает вверх или вниз этот рычаг , а он, в свою очередь, воздействует на клапан, который и перекрывает (открывает) подачу воды. Такие клапаны можно увидеть в сливных бачках унитазов. Их очень удобно использовать там, где нужно постоянно добавлять воду из центральной системы водоснабжения.

Механические датчики обладают рядом преимуществ:

• простота конструкции;
• компактность;
• безопасность;
• автономность — не требуют никаких источников электроэнергии;
• надёжность;
• дешевизна;
• лёгкость установки и настройки.

Но у этих датчиков есть один существенный недостаток: они могут контролировать только один (верхний) уровень, который зависит от места монтажа, и регулировать его, если и можно, то в очень небольших пределах. В продаже такой клапан может называться «кран поплавковый для ёмкостей».

Электрические датчики

Электрический датчик уровня жидкости (поплавковый), отличается от механического тем, что сам он воду не перекрывает. Поплавок, перемещаясь при изменении количества жидкости, воздействует на электрические контакты, которые включены в схему управления. На основании этих сигналов автоматическая система контроля принимает решение о необходимости тех или иных действий. В простейшем случае такой датчик имеет поплавок. Этот поплавок воздействует на контакт, через который происходит включение насоса.

В качестве контактов чаще всего применяют герконы . Геркон — это стеклянная герметичная колба с контактами внутри. Переключение этих контактов происходит под действием магнитного поля. Герконы имеют миниатюрные размеры и легко размещаются внутри тонкой трубки из немагнитного материала (пластик, алюминий). По трубке под действием жидкости свободно перемещается поплавок с магнитом, при приближении которого контакты срабатывают. Вся эта система устанавливается вертикально в резервуар . Меняя положение геркона внутри трубки, можно регулировать момент срабатывания автоматики.

Если нужно следить за верхним уровнем в резервуаре, то датчик устанавливают вверху. Как только уровень опустится ниже установленного, контакт замкнётся, насос включится. Вода начнёт прибавляться, и когда уровень воды дойдёт до верхнего предела, поплавок вернётся в исходное состояние, и насос отключится. Однако на практике такую схему применять нельзя. Дело в том, что датчик срабатывает при малейшем изменении уровня, вслед за этим включается насос, уровень поднимается, и насос отключается. Если расход воды из ёмкости меньше , чем подача, возникает ситуация, когда насос постоянно включается и отключается, при этом он быстро перегревается и выходит из строя.

Поэтому датчики уровня воды для управления насосом работают иначе. В ёмкости располагают минимум два контакта. Один отвечает за верхний уровень, он отключает насос. Второй определяет положение нижнего уровня, при достижении которого насос включается. Таким образом, значительно сокращается число пусков, что обеспечивает надёжную работу всей системы. Если разница уровней небольшая, то удобно использовать трубку с двумя герконами внутри и один поплавок, который их коммутирует. При разнице больше метра применяют два отдельных датчика, установленных на требуемых высотах.

Несмотря на более сложную конструкцию и необходимость схемы управления, электрические поплавковые датчики позволяют полностью автоматизировать процесс управления уровнем жидкости.

Если через такие датчики подключить лампочки , то их можно использовать для визуального контроля количества жидкости в резервуаре.

Самодельный поплавковый выключатель

Если у вас есть время и желание, то простейший поплавковый датчик уровня воды можно сделать своими руками, и расходы на него будут минимальны.

Механическая система

Для того чтобы максимально упростить конструкцию, в качестве запирающего устройства будем использовать шаровый клапан (кран). Хорошо подойдут самые маленькие клапаны (полудюймовые и меньше). Такой кран имеет ручку, которой он закрывается. Для переделки его в датчик необходимо удлинить эту ручку полоской металла. Полоска крепится к ручке через просверлённые в ней отверстия соответствующими винтами. Сечение этого рычага должно быть минимальным, но при этом он не должен изгибаться под действием поплавка. Длина его около 50 см. Поплавок крепится на конце этого рычага.

В качестве поплавка можно использовать двухлитровую пластиковую бутылку от газировки. Бутылка наполовину заполняется водой.

Проверить работу системы можно, не устанавливая её в резервуар. Для этого установите кран вертикально, а рычаг с поплавком поставьте в горизонтальное положение. Если все сделано правильно, то под действием массы воды в бутылки, рычаг начнёт двигаться вниз и займёт вертикальное положение, вместе с ним провернётся и ручка клапана. Теперь погрузите устройство в воду. Бутылка должна всплыть и повернуть ручку клапана.

Так как клапаны различаются размерами и усилием, которое нужно приложить для их переключения, возможно, нужно будет провести настройку системы. В случае если поплавок не может провернуть клапан, можно увеличить длину рычага или взять бутылку большего объёма .

Монтируем датчик в ёмкости на необходимом уровне в горизонтальном положении, при этом в вертикальном положении поплавка клапан должен быть открыт, а в горизонтальном — закрыт.

Датчик электрического типа

Для самостоятельного изготовления датчика этого типа, кроме обычного инструмента, понадобится:

Последовательность изготовления следующая:

При изменении уровня жидкости вместе с ней перемещается и поплавок, который действует на электрический контакт для контроля уровня воды в баке. Схема управления с таким датчиком может иметь вид, представленный на рисунке. Точки 1, 2, 3 — это точки подключения провода, который идёт от нашего датчика. Точка 2 — это общая точка.

Рассмотрим принцип действия самодельного устройства. Допустим, в момент включения резервуар пуст, поплавок находится в положении нижнего уровня (НУ), этот контакт замыкается и подаёт питание на реле (Р).

Реле срабатывает и замыкает контакты Р1 и Р2. Р1 — это контакт самоблокировки. Он нужен для того, чтобы реле не отключилось (насос продолжал работать), когда вода начнёт прибывать, и контакт НУ разомкнётся. Контакт Р2 подключает насос (Н) к источнику питания.

Когда уровень поднимется до верхнего значения, сработает геркон и разомкнёт свой контакт ВУ. Реле будет обесточено, оно разомкнёт свои контакты Р1 и Р2, и насос отключится.

С уменьшением количества воды в резервуаре поплавок начнёт опускаться, но пока он не займёт нижнее положение и не замкнёт контакт НУ, насос не включится. Когда это произойдёт, цикл работы повторится заново.

Вот так работает поплавковый выключатель контроля уровня воды .

В процессе эксплуатации необходимо периодически очищать трубу и поплавок от загрязнений. Герконы выдерживают огромное количество переключений, поэтому такой датчик прослужит долгие годы.

Поплавковый клапан уровня позволяет решать следующие задачи:

• поддержание заданного верхнего и нижнего предела воды;
• предупреждать перелив или недостаток жидкости.

Может использоваться в ёмкостях открытого типа или баках, находящихся под давлением.
Для конкретного места следует подбирать поплавковый клапан в зависимости от конструктивных особенностей и материала, из которого он изготовлен.

Устройство

Основным достоинством, которым обладает поплавковый клапан для ёмкости или бака является его независимость от электричества.
Его конструкция довольна простая, что позволяет выполнять его монтаж самостоятельно, не прибегая к услугам специалистов.

Поплавковый клапан для ёмкости сконструирован из таких деталей, как:

• поплавок – плавающая часть, реагирующая на изменение количества жидкости;
• подвижный рычаг;
• пропускной узел, в состав которого входят впускные и выпускные патрубки различных диаметров.

Поплавковый клапан для воды разных производителей может иметь разное конструкционное исполнение и материал.
Устройство изготавливается из долговечных, прочных и устойчивых к коррозии материалов.
Если монтаж будет производиться в водохранилище с чистой питьевой водой, то следует выбирать изделие из разрешённых для контакта с пищевыми продуктами материалов.

В специализированных магазинах можно приобрести поплавковый клапан пластиковый, латунный, из нержавеющей стали, а также бронзовый.

Поплавки различаются по форме. Они могут быть сферическими, цилиндрическими или плоскими. Производятся из таких материалов, как пластик и нержавеющая сталь.

Наиболее часто встречаются пластиковые изделия. Некоторые фирмы-производители поставляют поплавковый клапан уровня воды без него, предлагая приобрести его отдельно, выбрав наиболее подходящий по размеру и материалу вариант.

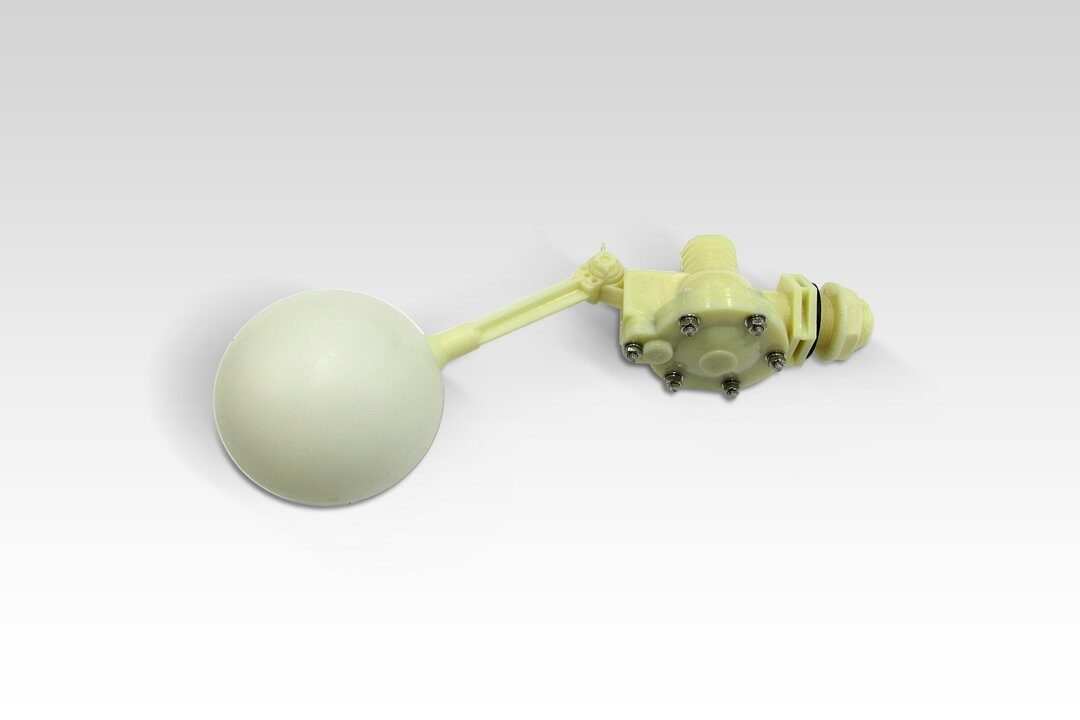

К примеру, поплавковый клапан целиком произведён из пластмассы. Поплавок этой модели регулируемый. Имеется наружный резьбовой присоединительный патрубок.

Среди плюсов можно выделить хорошую пропускную способность, малые габариты, позволяющие монтировать его в небольшие баки. Седло имеет мягкое уплотнение, что обеспечивает плотное закрытие, даже при постоянном изменении напора в подающем трубопроводе.

Рычаг, использующийся в конструкции, является двухколенным. За счёт этого возрастает сила закрытия механизма по мере увеличения количества жидкости. Существуют модели с параллельным ходом поплавка, поэтому у них отсутствуют направляющие.
В некоторых моделях седло и поршень являются заменяемыми.

Поплавковый клапан для ёмкости обладает разными степенями открытия и закрытия, что предотвращает открытие клапана при незначительном уменьшении воды в баке, так называемый режим «звонка».

Поплавковые клапаны для установки в ёмкость могут комплектоваться переходным штуцером, который используется для подсоединения резинового шланга на выход.

Поплавковый клапан для ёмкости или бака поставляется в комплекте с резиновыми уплотнениями и прижимной гайкой для крепления снаружи резервуара.

Дополнительно может присутствовать заменяемый сетчатый фильтр, установленный во входном отверстии. Он препятствует прохождению загрязняющих частиц.

Сетка может быть крупной или более мелкой. Он легко вынимается и промывается. Не стоит пользоваться устройством без фильтрующей сетки, иначе во внутренний механизм могут попасть крупные частицы и повредить его.

Существует такой поплавковый запорный клапан, в котором два варианта установки поплавка: вертикально и горизонтально.

Габариты поплавковых клапанов

Применение

Поплавковые клапаны для внутренней установки в ёмкость применяются:

• в открытых резервуарах, предназначенных, например, для полива;
• в закрытых ёмкостях, к примеру, бачки для унитазов;
• в системах наполнения накопительных ёмкостей систем водообеспечения;
• в промышленном и коммерческом оборудовании.

Выбирая впускной поплавковый клапан нужно учитывать следующие моменты:

• место монтажа, то есть тип резервуара;
• температура воды;
• заполняемый объем;
• с какой производительностью будет выполняться забор воды.

Также следует определить давление, существующее в системе. Если оно довольно большое и превышает максимальные рабочие параметры устройства, то клапан отсечной поплавковый не сможет остановить протечку.

При высоком давлении рационально применить поплавковый клапан уровня воды в баке со сбалансированным устройством поршня. Тогда давление в системе сбалансировано и не препятствует всплытию поплавка. Если же напор слабый, то при неправильно выбранном устройстве наполнение будет осуществляться очень медленно.

Учитывать необходимо и давление в ёмкости. Для закрытых резервуаров под давлением не подходят цилиндрические поплавки. Для них предназначены специальные исполнения запорных механизмов.

Исходя из этих данных, подбирается клапан поплавковый для бака подходящего диаметра, размера и исполнения.

Клапан поплавковый пластмассовый разрешено применять там, где он не будет подвергаться воздействию температуры выше 50 °С.
Для стальных изделий температура эксплуатации более высокая и равна 90 °С. Наибольшее и наименьшее рабочее давление для различных модификаций разное.
К примеру, поплавковый клапан Акватек имеет такие значения этого параметра 6 бар и 0,6 бар соответственно.

Поплавковый клапан уровня вставляется в отверстие стенки, которое должно иметь соответствующий диаметр.

Монтаж производится следующим образом:

1. В том месте бака, где будет располагаться подводящая труба, делается отверстие необходимого диаметра.
2. На резьбовой патрубок нанизывается резиновая прокладка (входит в комплект), с её помощью создаётся герметичное соединение.
3. Затем изнутри бака в высверленное гнездо помещается штуцер и с другой стороны закрепляется обжимной гайкой. Не следует её чрезмерно сильно закручивать, иначе можно деформировать штуцер и испортить резьбу.
4. Далее подсоединяется подающий трубопровод. Для этого используются подходящие фитинги.
5. Поплавковый клапан выставляется на предельный уровень воды. Регулировка осуществляется путём завинчивания или ослабления гайки на подвижном рычаге.
6. Теперь проверяется правильность работы устройства. Для этого открывается кран, установленный на подающей трубе, и бак начнёт наполняться. Вместе с поднятием уровня воды поплавок будет устремляться вверх. Когда он дойдёт до верхнего отрегулированного предела, то произойдёт перекрытие выходного патрубка и резервуар перестанет наполняться.

Главное преимущество, которым обладает поплавковый клапан для водяных резервуаров, заключается в его независимости от источников энергии и отсутствии необходимости непрерывного контроля его работы.

Может использоваться для

РУКОВОДСТВО ДЛЯ КЛАПАНА КОНТРОЛЯ УРОВНЯ С ЭЛЕКТРИЧЕСКИМ ПОПЛАВКОВЫМ ПИЛОТОМ : ТЕХНИЧЕСКАЯ : Valfon Valve

ВЕРНУТЬСЯ НА СТРАНИЦУ ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

РУКОВОДСТВО ДЛЯ КЛАПАНА КОНТРОЛЯ УРОВНЯ С ЭЛЕКТРИЧЕСКИМ ПОПЛАВКОВЫМ ПИЛОТОМ

a. Трехходовой селекторный клапан
b. Шаровые Краны
c. Встроенный Фильтр
d. Пробка заглушка
e. Соленоидный пилотный клапан
f. Электрический поплавок
g. Панель управления

Описание продукта:

Клапан регулировки уровня электрического поплавка представляет собой клапан, который непрерывно контролирует уровень воды с помощью электрического поплавка, установленного в резервуаре или резервуаре. Когда уровень воды в резервуаре или резервуаре падает ниже желаемого значения, электрический выключатель посылает сигнал на катушку соленоида на главном клапане. Это позволяет полностью открыть главный клапан и постоянно поддерживать резервуар или резервуар. Когда уровень воды достигает максимального уровня, электрический поплавок снова посылает сигнал на катушку соленоида, и главный клапан полностью закрывается. Клапан может управляться путем установки в горизонтальном или вертикальном положении в системе.

Монтаж:

• Установите электрические и электромагнитные кабели пилотного клапана в соответствии с используемым контроллером.
• Установите клапан по направлении стрелки, показанное на нем.
• При установке клапана установите уплотнительное кольцо между фланцем клапана и фланцем трубы и затяните болты по диагонали.
• Смонтируйте корпус основного клапана, емкость резервуара или резервуара в сборе в резервуар или резервуар на желаемом уровне стабильным образом.
• При установке клапана рекомендуется использовать запорные клапаны (бабочка или золотниковый клапан и т. д.), воздушный выпускной клапан, предохранительный клапан быстрого действия и фильтры.

Настройка:

• Установите электрический поплавок, обозначенный буквой «f», устойчивым образом относительно уровня воды в резервуаре или резервуаре, и подключите кабели к панели управления.
• Подсоедините кабели пилотного клапана электромагнитного клапана с меткой «e» к панели управления.
• Установите положение 3-ходового селекторного клапана с пометкой «a» на главном клапане на «авто».
• Откройте шаровой клапан, обозначенный буквой «b1».

Техобслуживание:

• Проверьте и очистите фильтр, обозначенный буквой «c» в соответствии с качеством воды.
• Выгрузите воду в приводе и контрольные клапаны клапанов, которые не используются в зимний период.

Поиск и устранение неисправностей:

НЕИСПРАВНОСТЬ	ПРИЧИНА	УСТРАНЕНИЕНЕИСПРАВНОСТИ/ РЕМОНТ
Клапан не открывается	1. 3-ходовой селекторный клапан может быть закрыт. 2. Порты соленоида или 3-ходовой клапан могут быть засорены. 3. Давление в линии может быть низким. 4. Напряжение пилотного клапана соленоида может не соответствовать требуемому значению. 5. Соленоидная шпулька может быть сожжена. 6. Электрический поплавок может быть сломан.	1. Проверьте 3-ходовой селекторный клапан и установите его в положение «Авто». 2. Проверьте порты, очистите их, если они засорены. 3. Проверить давление на входе в клапан и обеспечить требуемое входное давление. 4. Измерьте значение напряжения и выберите кабель соответствующего диаметра для катушки. 5. Замените катушку. 6. Замените новый.
Клапан не закрывается	1. Мембрана может быть разорвана. 2. В корпусе мембраны могут быть посторонние вещества. 3. Ручной винт соленоидного клапана может находиться в неправильном положении. 4. Электрический поплавок может быть сломан. 5. Фильтр фильтра может быть забит. 6. Панель управления может быть повреждена.	1. Проверьте мембрану, замените ее новой, если она порвана. 2. Проверьте корпус мембраны, очистите посторонние предметы, если они есть. 3. Проверьте винты ручного управления. Если это неверно, установите его в соответствующее положение. 4. Замените новый. 5. Очистите, если засорились. 6. Замените новый.

3/4 дюйма и 1/2 для емкостей с водой, электрические клапаны для пластиковых бочек и механические

Сегодня никого не удивляют системы автономной подачи воды. Подобные устройства характеризуются простотой и комфортом, только для их создания необходимо вспомогательное оснащение. Например, при осуществлении полива садового участка подогретой водой, находящейся в отдельной емкости, можно создать условия для надлежащего роста и созревания садовой растительности. Чтобы не отслеживать уровень жидкости, сберечь силы и время, практикуются специализированные устройства. В частности, поплавковые клапаны (регуляторы уровня) для баков, которые дают возможность мониторить уровень жидкости в емкости автоматически.

Что это такое

Поплавковые клапаны позволяют решать такие задачи:

• поддержание установленного нижнего и верхнего уровня жидкости;
• предотвращение недостаточного объема либо перелива воды.

Может использоваться в открытых емкостях либо закрытых баках. Для определенного места надо выбирать поплавковый клапан, исходя из конструкционных признаков и материала, из которого он выполнен.

Устройство

Его структура довольно бесхитростная, что дает возможность производить установку своими силами, без вмешательства специалистов.

Поплавковый клапан для емкости состоит из следующих компонентов:

• поплавок – плавающая часть, реагирующая на изменение объема воды;
• движущийся рычаг;
• пропускное устройство, в структуру которого входят впускные и выпускные патрубки разного диаметра.

Поплавковые клапаны для воды различных изготовителей могут иметь разное конструктивное решение. Приспособление производится из надежных, крепких и устойчивых к образованию ржавчины материалов.

Если установка будет осуществляться в резервуар с чистой водой, пригодной к употреблению внутрь, то необходимо подбирать изделие из разрешенных для контакта с продуктами питания материалов. В специальных торговых точках можно купить пластиковый, латунный, из нержавейки, а также бронзовый поплавковый клапан.

Поплавки отличаются по конфигурации. Они бывают шарообразными, трубчатыми либо плоскими. Изготавливаются из таких материалов, как пластмасса и нержавейка.

Особенно часто встречаются пластмассовые модели. Отдельные компании поставляют поплавковые клапаны без него, предлагая купить его дополнительно, подобрав самый подходящий по габаритам и материалу образец.

Клапаны для водяных баков имеют разную степень открытия и закрытия, что противодействует открытию клапана при небольшом снижении уровня жидкости в резервуаре, эту функцию называют «режим звонка».

Устройства для монтажа в емкость могут укомплектовываться переходным штуцером, который применяется для подключения на выход резинового шланга. Клапаны поставляются в комплекте с резиновыми прокладками и прижимной гайкой для фиксации снаружи емкости. Кроме того, может присутствовать сменный сетчатый фильтр, поставленный во входном отверстии. Он противодействует проникновению посторонних частиц.

Сетка может быть мелкой либо крупной. Фильтр без особых усилий извлекается и очищается. Не следует использовать изделие без фильтрующей сетки, в противном случае во внутреннее устройство могут проникнуть крупные частички и испортить его. Имеются регуляторы уровня, в которых 2 способа монтажа поплавка – вертикальный и горизонтальный.

Обзор видов

Существует 2 разновидности клапанов.

1. Механические. Абсолютно бесхитростная конструкция, надежность и стабильность к агрессивным средам, продолжительный срок эксплуатации.
2. Электрические. Обеспечивают автоматизацию процессов (нет потребности в контроле человеком над рабочим процессом). Устройство обладает более сложной структурой, по сравнению с механическим клапаном.

Еще один положительный момент – клапаны такого вида не создают дополнительного шума в ходе работы.

Рассмотрим более подробно каждый из них в отдельности.

Механические

К регуляторам механического типа относятся самые разные устройства контроля уровня воды в баках. Посредством их проще всего производить контроль предельного и минимального уровня жидкости в емкости, если давление в магистральном водопроводе менее 5 бар, а напряжение отсутствует.

Принцип их работы заключается в том, что поплавок сопряжен с рычажком, при изменениях уровня жидкости поплавок двигает кверху либо книзу этот рычаг, а он, в ответ, оказывает воздействие на клапан, который и открывает (закрывает) подачу жидкости. Данные устройства можно видеть в роли сливного механизма бачка унитазов. Их довольно практично применять там, где требуется систематически доливать воду из централизованной водопроводной системы.

Механические устройства имеют ряд положительных качеств:

• несложность конструкции;
• малогабаритность;
• безопасность;
• автономность – не нуждаются в каких-либо источниках электрической энергии;
• надежность;
• невысокая стоимость;
• простота монтажа и регулировки.

Однако у этих клапанов имеется один серьезный минус – они способны держать под контролем лишь один (верхний) уровень, который находится в зависимости от места установки, и настроить его, если и возможно, то в довольно маленьких границах. В магазинах данный клапан может носить название «кран поплавковый для емкостей».

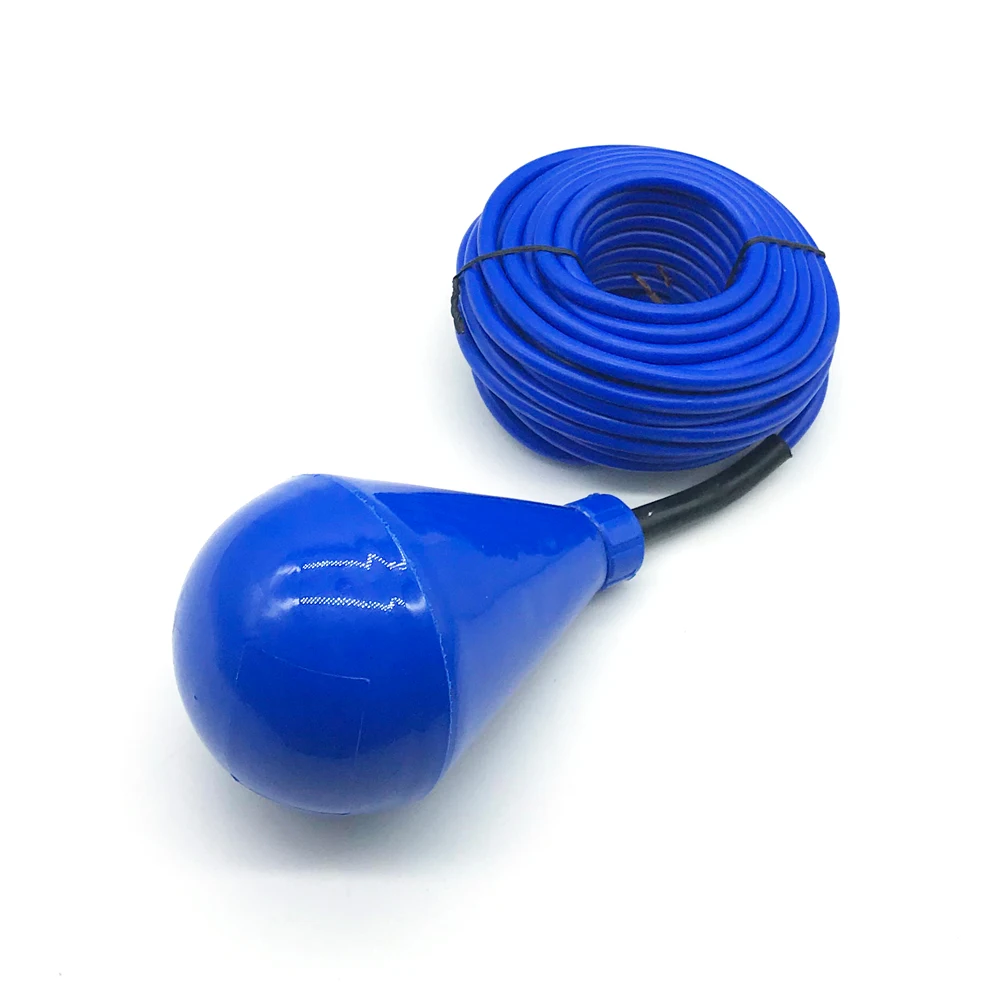

Электрические

Прежде чем приобретать подобное оснащение, необходимо принять в расчет некоторые моменты. Следует учитывать продуктивность, с которой будет совершаться забор жидкости из бака, и вместимость самого резервуара для воды.

Если продуктивность незначительная, а вода используется быстро, идеальным решением будет клапан электрического типа. Он монтируется на бак совместно с клапаном с электромагнитным приводом и фильтром для очистки воды от механических примесей. Это даст возможность быстро заполнять емкость и прогревать в ней воду, вследствие чего существенно сократится промежуток времени между поливами.

Данная модификация поплавкового клапана для баков имеет следующие свойства:

• поплавковый механизм предохранен от влажности непроницаемым кожухом;
• длина проводки представлена в 2 вариациях – 3 и 6 метров.

Данное изделие зачастую практикуют для пуска/отключения автоматики насоса при отсутствии воды при работе насоса и в трубопроводе водоснабжения. При этом сам поплавок должен быть смонтирован в нижней точке уровня жидкости.

Чтобы подстраховаться от перелива, необходимо организовать последовательный монтаж поплавковых клапанов 2-х видов. Уровень жидкости отслеживается электрическим устройством, а механический клапан служит в качестве дополнительного инструмента. Когда появляются неисправности в работе электрического клапана, приток жидкости в бак будет заблокирован механическим устройством. Цена поплавковых клапанов для емкостей небольшая, в то же время они делают процедуру заполнения баков автоматической и довольно комфортной.

Нюансы выбора

При выборе поплавкового клапана уровня жидкости следует уделить пристальное внимание как его конструкции, так и другим особенностям. Это запорное устройство характеризуется следующими параметрами:

• конфигурацией;
• габаритом поплавка;
• материалом производства;
• вариантом монтажа;
• резьбовым штуцером подключения;
• типом конструкции.

В большинстве случаев применяются поплавковые клапаны механического типа, которые преимущественно подходят для бытовых условий. К примеру, они функционируют в качестве сливного механизма бачков унитазов. Однако в определенных ситуациях практикуется электрический поплавковый клапан, где огромное значение имеет скорость забора жидкости из бака.

Когда разговор идет про полив в саду либо в огороде, следует для большого бака приобрести не один поплавковый клапан, а два. Один в обязательном порядке должен быть электрическим, а второй – механическим. Это в особенности важно, если вдруг случается неисправность в электромагнитном клапане. В такой ситуации механический поплавковый пластиковый клапан перекроет поступление воды.

Кстати, пластмассовые клапаны более удобные и характеризуются долговечностью. Иной раз в продаже можно увидеть и резиновый поплавок. Только данный материал не в такой мере долговечный, как пластмасса.

На заметку! Любой пластмассовый поплавковый клапан способен функционировать с холодной и горячей водой с температурой от +1 до +70 градусов. Подобные приспособления, исходя из конструктивных особенностей и типа, имеют свойства выдерживать давление до 6 бар.

Кроме того, они различаются и своей продуктивностью – 1/2 и 3/4 дюйма – 4,7 м3/час, 2 дюйма – 64 м3/час. Этот параметр необходимо принимать в расчет при подборе данного запорного механизма.

Особенности применения

Регуляторы уровня воды для внутреннего монтажа в бак используются:

• в открытых емкостях, которые предназначены, в частности, для полива;
• в закрытых баках, например, в бачках для унитазов;
• в накопительных баках для водоснабжения;
• в коммерческом и промышленном оснащении.

Широкое распространение имеет регулятор уровня воды в резервуаре для поливных работ либо летнего душа на дачном участке. Простенькая конструкция связывается с бочкой для сбора дождевой воды и подсоединяется шлангом, отводящим лишнюю воду в дренажную канаву. При наполнении емкости, с целью предотвращения перелива, поплавок закрывает доступ в бак, и излишки отводятся от строения.

В фекально-грязевых насосах присутствие поплавка дает возможность освободить владельцев от стабильного наблюдения за уровнем стоков в дренажных колодцах и септиках. При достижении конкретного объема отходов регулятор уровня запускает помпу, и жидкость удаляется для последующего очищения естественным способом.

В этом варианте пристальное внимание нужно уделить правильному монтажу насоса. Поскольку поплавок располагается снаружи устройства, при погружении в септик либо дренажный колодец следует внимательно проследить, чтобы рычаг не зацепился за стенки резервуара и был способен беспрепятственно передвигаться. Иначе поплавковый клапан в баке не будет иметь возможности регулировать уровень стоков, что повлечет быстрый выход из строя элементов насоса либо приведет к его сгоранию.

Не стоит использовать оборудование с поплавковыми клапанами при минусовых температурах, так как замерзшая жидкость инициирует выход из строя всего устройства. Чтобы это исключить, необходимо или поставить подогрев в строении, где располагается бак, или осушить регулятор уровня и бак для того, чтобы не испортить пластмассовые элементы и диафрагму.

Ниппельная поилка НП30 для водоплавающих

Условия возврата и обмена

Компания осуществляет возврат и обмен этого товара в соответствии с требованиями законодательства.

Сроки возврата

Возврат возможен в течение 14 дней после получения (для товаров надлежащего качества).

Обратная доставка товаров осуществляется по договоренности.

Возврат возможен в течение 14 дней после получения (для товаров надлежащего качества). Обратная доставка товаров осуществляется по договоренности. Замена и возврат товара ЗАКОН РЕСПУБЛИКИ БЕЛАРУСЬ от 9 января 2002 г. N 90-З О ЗАЩИТЕ ПРАВ ПОТРЕБИТЕЛЕЙ ГЛАВА 3. ЗАЩИТА ПРАВ ПОТРЕБИТЕЛЯ ПРИ РЕАЛИЗАЦИИ ЕМУ ТОВАРА Статья 20. Права потребителя в случае реализации ему товара ненадлежащего качества 1. Потребитель, которому продан товар ненадлежащего качества, если его недостатки не были оговорены продавцом, вправе по своему выбору потребовать: 1.1. замены недоброкачественного товара товаром надлежащего качества; 1.2. соразмерного уменьшения покупной цены товара; 1.3. незамедлительного безвозмездного устранения недостатков товара; 1.4. возмещения расходов по устранению недостатков товара. 2. Потребитель вправе потребовать замены технически сложного товара или дорогостоящего товара в случае обнаружения его существенных недостатков. Перечень таких технически сложных товаров утверждается Правительством Республики Беларусь. 3. Вместо предъявления указанных в пунктах 1 и 2 настоящей статьи требований потребитель вправе расторгнуть договор розничной купли-продажи и потребовать возврата уплаченной за товар денежной суммы. Существенный недостаток товара – неустранимый недостаток, либо недостаток, который не может быть устранен без несоразмерных расходов (в размере тридцати и более процентов от стоимости товара)либо несоразмерных затрат времени (превышающих максимально допустимые затраты времени), или выявляется неоднократно, или проявляется вновь после его устранения, либо другие подобные недостатки. Статья 22. Безвозмездное устранение недостатков товара продавцом 1. Недостатки, обнаруженные в товаре, должны быть устранены продавцом (изготовителем, поставщиком, представителем, ремонтной организацией) безвозмездно и незамедлительно. В случае, если устранить недостатки незамедлительно не представляется возможным, максимальный срок их устранения не может превышать четырнадцати дней со дня предъявления потребителем требования об устранении недостатков товара. Статья 23. Замена товара ненадлежащего качества 1. В случае обнаружения потребителем недостатков товара и предъявления требования о замене такого товара продавец (изготовитель, поставщик, представитель) обязан заменить такой товар незамедлительно, а при необходимости дополнительной проверки качества такого товара продавцом (изготовителем, поставщиком, представителем) – заменить его в течение четырнадцати дней со дня предъявления указанного требования. Статья 28. Право потребителя на обмен и возврат товара надлежащего качества 1.Потребитель вправе в течение четырнадцати дней с момента передачи ему непродовольственного товара, если более длительный срок не объявлен продавцом, в месте приобретения или иных местах, объявленных продавцом, возвратить товар надлежащего качества или обменять его на аналогичный товар других размера, формы, габарита, фасона, расцветки или комплектации, произведя в случае разницы в цене необходимый перерасчет с продавцом. 2. Требование потребителя об обмене либо возврате товара подлежит удовлетворению, если товар не был в употреблении, сохранены его потребительские свойства и имеются доказательства приобретения его у данного продавца. 3. Перечень непродовольственных товаров надлежащего качества, не подлежащих обмену и возврату, утверждается Правительством Республики Беларусь ПОСТАНОВЛЕНИЕ СОВЕТА МИНИСТРОВ РЕСПУБЛИКИ БЕЛАРУСЬ 14 июня 2002 г. N 778 О МЕРАХ ПО РЕАЛИЗАЦИИ ЗАКОНА РЕСПУБЛИКИ БЕЛАРУСЬ “О ЗАЩИТЕ ПРАВ ПОТРЕБИТЕЛЕЙ” (в ред. постановления Совмина от 14.01.2009 N 26) Перечень технически сложных товаров, при обнаружении существенных недостатков которых (существенного нарушения требований к их качеству) потребитель вправе требовать их замены: Холодильники и морозильники; Стиральные машины автоматические; Телевизоры, видеомагнитофоны, видеоплейеры, видеокамеры. Перечень непродовольственных товаров надлежащего качества, не подлежащих обмену: Товары, имеющие гарантийный срок, в техническом паспорте (заменяющем его документе) которых имеется отметка о дате продажи. Исходя из вышеизложенного, можно сделать следующие выводы: 1. Обмену или возврату подлежит только тот некачественный товар, на который было получено заключение (Акт) авторизованного сервисного центра подтверждающий неремонтопригодность товара или невозможность устранения недостатка товара в 14 дневный срок, несоответствие товара СТБ. 2. Качественный товар, приобретенный в нашем магазине, возврату (обмену) не подлежит, т.к. все наши товары имеют гарантийный срок и сопровождаются гарантийным талоном, в котором делается отметка о дате продажи. Возврат некачественного товара Порядок оформления замены (возврата) некачественного товара, имеющего существенный недостаток 1. Вам необходимо предоставить следующие документы: – Акт (копия) сервисного центра, Гарантийный талон (копия), Заявление установленного образца. Документы для рассмотрения можно предоставить по адресу: 223117, Минская область, Логойский район, д. Мостище, ул.Дружная, 22 б, или отправить на email: [email protected] 2. При замене (возврате) некачественного товара вам необходимо передать курьеру, осуществляющему замену (возврат): – некачественный товар в полной комплектности, оригинал Гарантийного талона, оригинал Акта Возникли вопросы – звоните, мы всегда договоримся. СПАСИБО ЧТО ВЫ ВЫБРАЛИ НАС!!!

Поплавковые клапаны для орошения и животноводства

Это твердые латунные клапаны и поплавковые шары самого высокого качества по лучшей цене, которые мы нашли. Имея десятки возможных применений, таких как использование в резервуарах для хранения, поилки, полив теплиц и садоводство из резервуаров, а также поддержание уровня воды в пруду — мы продали их как производителям, так и домовладельцам. PlumbingSupply.com® — ваш источник качества и ценности.

Поплавковый / заправочный клапан резервуара для хранения

Характеристики этих удивительных водяных клапанов:

• Без рычага
• Нет внешних движущихся частей
• Без поплавка
• Устанавливается за мин.
• Большой объем
• Антисифонный, когда выход воды из клапана как минимум на 1 дюйм выше уровня перелива желоба, пруда, резервуара и т. Д..
• Нержавеющая сталь
• Может использоваться в аквариумах, фонтанах, сборных резервуарах, прудах, ирригационных системах, бассейнах, ландшафтном дизайне и во многих других областях.
• Эти универсальные клапаны могут работать с водой до 175 ° F
• Ищете запасные части? Найдите запчасти здесь.

Клапан Hudson с его инновационным дизайном решит ваши проблемы контроля пресной воды раз и навсегда. Этот компактный, практически неразрушимый клапан хорошо адаптирован к широкому кругу применений, от домашнего использования до крупномасштабного промышленного использования.Этот клапан идеально подходит для любого применения, где необходимо контролировать уровень пресной воды. Уникальный дизайн клапана привлек внимание людей во всех отраслях промышленности, где необходим контроль воды. Запатентованная конструкция клапана использует давление воды в качестве основной силы для закрытия клапана, в отличие от плеча рычага и поплавкового шара. Компактная автономная конструкция значительно повышает надежность клапана. Корпус клапана изготовлен из прочного стеклонаполненного нейлона. Внутренние части изготовлены из АБС-пластика, силикона и нержавеющей стали.При правильной установке клапан будет соответствовать требованиям по защите от сифона.

---

Поплавковые клапаны с поплавковым шаром для водяных охладителей

Обычно используются в испарительных охладителях воды.

к трубке из мягкой меди — к шлангу охладителя воды bibb

---

Примечание: Реальный продукт может незначительно отличаться от изображения

---

Примечание: Реальный продукт может незначительно отличаться от изображения

---

Статистика поплавкового клапана

Арт. Номер	Размер	Плавающая скорость (галлонов в минуту)	Рабочая температура
			Мин.	Макс
FL803	1/2 «	4.75	14 ° F	212 ° F
FL804	3/4 «	7,90	14 ° F	212 ° F
FL805	1 «	15,85	14 ° F	212 ° F
FL807	1-1 / 2 «	31,70	14 ° F	212 ° F
FL808	2 «	31,70	14 ° F	212 ° F

---

Плавающие шары

Пластиковые поплавковые шары

---

Медные поплавковые шары

---

Долговечные латунные стержни поплавка

---

Сопутствующие товары и аксессуары

Часто задаваемые вопросы

Q. «Могут ли эти поплавковые клапаны работать внутри моих паровых столов?»
A. Все наши поплавковые клапаны предназначены для холодной воды, за исключением высокотемпературной модели Hudson.

Q. «Почему цена на поплавок # FL861 намного ниже, чем на другие размеры?»
A. Модель FL861 размером 4 «x 5» представляет собой шаровой шар для унитаза стандартного размера и производится в гораздо больших количествах, чем другие размеры. Кроме того, он не одобрен для использования с питьевой водой, поэтому не соответствует этим требованиям.

вернуться наверх ↑

Поплавковый выключатель резервуара для воды — Поплавковые деревья для контроля уровня резервуара

Поплавковые переключатели и поплавковые деревья служат в качестве регуляторов уровня для определения уровня воды в резервуаре для хранения атмосферы. Когда уровень воды достигает установленного уровня, поплавковый выключатель отправляет сигнал «бак полон» на системный контроллер.При использовании в сочетании с контроллером автоматизированной системы ROC или PLC и впускными электромагнитными клапанами регуляторы уровня в резервуаре обеспечивают автоматическое отключение системы, когда резервуар заполнен, и перезапуск, когда уровень в резервуаре падает ниже установленного уровня. Для использования с резервуарами для хранения атмосферного воздуха или другими резервуарами без давления. Запрос цитаты »

Преимущества

Преимущества поплавковых переключателей уровня резервуара и поплавковых деревьев

• Автоматическая работа системы обратного осмоса при использовании вместе с системным контроллером и соленоидом.
• Проверенные компоненты с историей качества.

Подробная информация

Запрос предложения »

Подробная информация о контроле уровня в резервуаре и информация для заказа

Дополнительные сведения по каждой модели см. В технических характеристиках продукта на вкладке «Литература».

Горизонтальный переключатель PP Полноразмерные поплавковые переключатели из нержавеющей стали Миниатюрные поплавковые переключатели с вертикальной установкой

Арт. №	Описание	Материал и конфигурация
YFL6905-100	может использоваться в нормально замкнутом или нормально разомкнутом положении.Коррозионно-стойкие материалы FDA. Реле до 0,080 А (120 В переменного тока).	Полипропилен Горизонтальный
YFL6916-100	могут быть сконфигурированы с мокрого открытия на сухое открытие или наоборот, просто сняв стопорное кольцо и перевернув поплавок. ВЛАЖНОЕ ОТКРЫТИЕ — переключатель размыкается, когда поплавок приближается к шестиграннику (резьбе): контакт замыкается, когда поплавок приближается к стопорному кольцу. СУХОЕ ОТКРЫТИЕ — переключатель размыкается, когда поплавок приближается к стопорному кольцу; контакт замыкается, когда поплавок приближается к шестиграннику (резьбе).	Нержавеющая сталь Вертикальная
6910.050	могут быть установлены вверх или вниз, поскольку они открываются при подъеме или закрываются при подъеме путем изменения положения поплавка. Реле с магнитным поплавком и герметичным герконом до 0,080 А (120 В переменного тока).	Полипропилен Вертикальный
YFLM2L	Миниатюрный поплавковый выключатель, двухуровневый, с кабельным монтажом, нормально закрытый, тип M2L	Нормально закрытый
YFLh3L	Миниатюрный поплавковый выключатель, двухуровневый, с кабельным монтажом, нормально открытый, тип h3L	Нормально открытый
YFL2PPAS	Поплавок в сборе, предварительно собранный с 2 ​​полипропиленовыми поплавками	Полипропилен
YFL2SSAS	Поплавок в сборе, предварительно собранный с 2 ​​поплавками из нержавеющей стали	Нержавеющая сталь
YFL3PPAS	Поплавок в сборе, предварительно собранный с 3 полипропиленовыми поплавками	Полипропилен
YFL3SSAS	Поплавок в сборе, предварительно собранный с 3 поплавками из нержавеющей стали	Нержавеющая сталь

YFL6905-100	YFL6916-100	ЯФЛМ2Л, ЯФЛх3Л	YFL2PPAS

Характеристики

Поплавковые выключатели уровня

и поплавковые деревья в резервуаре Особенности

• Доступны модели из полипропилена и нержавеющей стали
• Предлагается в горизонтальной и вертикальной конфигурации
• Доступны предварительно смонтированные плавающие стволы

Приложения

Приложения для поплавков уровня в резервуаре

Контроль уровня в резервуарах и системная автоматизация для коммерческих и промышленных систем обратного осмоса

Связаться с нами для получения предложения или дополнительной информации
или позвоните нам по телефону 1. 800.321.9321

Танкование: 60 минут одного писателя в сенсорной депривации

Этот рассказ был впервые опубликован в августе 2015 года. запечатал резервуар, пока более храбрая и лучше приспособленная подруга не сказала, что она всегда чувствовала тайное желание попробовать это, но боялась. «Боишься чего?» — спросил я, хотя к тому времени мой разум был доведен до крайностей: тяжелый воздух, ужас замкнутости, риск заснуть и вдохнуть воду.Я представлял, как меня вытащили из танка, как Джейсона Борна из Средиземного моря, технически живого, но лишенного воспоминаний о жизни. («У меня есть профессиональные навыки, которых я не понимаю!» — кричал я. «Я могу просидеть за столом очень долго!») Плавучие средства, известные как терапия с ограниченным воздействием окружающей среды (REST), обещают множество преимуществ для образа жизни, в том числе длительное спокойствие, повышенная творческая мысль и большая эластичность кожи. Однако по мере приближения часа моего первого погружения я начал задаваться вопросом, смогу ли я найти себя более спокойным в месте, которое не имитирует точный опыт смерти.

Танки сенсорной депривации, когда-то популярные среди каменщиков, научных гениев и тех людей, которые предпочитают полировать свои собственные кристаллы чакры, возвращаются в нашу культуру в более распространенных терапевтических формах. Теперь можно лечь в один после обеда, как если бы вы посетили спа-салон, за исключением того, что резервуары, в отличие от спа, предназначены не только для помощи телу, но и для служения разуму. Резервуар REST заполнен примерно десятью дюймами воды, в которой растворена тысяча фунтов английской соли.Этот раствор, почти насыщенный, обладает такой плавучестью, что ни , ни не могут плавать в нем даже с усилием. И вода точно такой же температуры, что и тело, скрывая нормальное ощущение наличия отдельных конечностей в космосе; уши поплавка опускаются чуть ниже уровня воды, оставляя нетронутыми только два чувства — запах и вкус. Большинство людей не проводят время без зрения, звука и чувств с момента выхода из матки. Значительная часть интриги флотационных резервуаров связана с вопросом о реакции мозга в таких странных условиях.

Я надеялся попробовать это, не уходя слишком далеко от дома, в прямом или переносном смысле. В последнее время я чувствовал себя не в своей тарелке — сварливый, нетерпеливый, раздраженный работой, — но в Нью-Йорке только что открылся новый высококлассный плавучий центр Lift / Next Level Floats, очевидно, чтобы обслуживать людей столь же осмотрительных и миролюбивых. -Утомленный, как я. Это звучало многообещающе. Однажды днем, после нескольких ошеломляющих телефонных звонков, я пошел в Лифт недалеко от центра Бруклина, чтобы отмокнуть. Основатели, Джина Антиоко и Дэвид Левенталь, , встретили меня в своей светлой гостиной в стиле лофт.Предложили чай.

«Мы хотели создать среду, которая имела бы массовую привлекательность», — объяснил Антиоко, который носил шорты и футболку. Раньше она была заведующей общепитом, страдала бессонницей; она попробовала сенсорную депривацию плавать как решение. В 2013 году на плавучей конференции в Портленде она встретила Левенталя, жилистого мужчину средних лет в очках Clubmaster. В течение многих лет он был партнером в юридической фирме. Тогда он решил, что хочет плавать. «Индустрия только что пережила удивительное возрождение», — сказал Левенталь.«Множество центров в прошлом самоорганизовывались — они бессистемные и изобретательные». В Lift, в котором до сих пор находилось около восьмисот жителей Нью-Йорка, они стремились поймать верхний мейнстрим рынка — людей, которые, возможно, беспокоились о том, чтобы плавать в чужой квартире, а это традиционно количество центров, — и создать бизнес, который можно было бы расширить в другом месте, если бы его популярность выросла.

Выберите правильный поплавковый выключатель для насоса в резервуаре для воды и других жидкостях

Мы можем встретить множество применений, в которых требуется заполнить или опорожнить резервуар для воды с помощью насоса.В этих случаях важно избегать попадания воздуха или газа внутрь трубы, чтобы защитить насос. Эту задачу можно автоматизировать с помощью поплавкового выключателя, типа датчика уровня, точнее реле уровня, который предназначен для плавания на поверхности жидкости.

Что такое поплавковый выключатель?

Реле уровня может быть электронным или механическим, но оно служит только одной цели — предупреждать вас, если обнаруживает присутствие продукта, чтобы вы могли принять меры на основании этого предупреждения. Поплавковый выключатель — это тот, который делает это, плавая на воде или другой жидкости в резервуаре.Имеет смысл, правда?

В этой статье объясняется, почему поплавковый выключатель может быть лучшим вариантом по сравнению с другими датчиками уровня или выключателями в резервуаре для воды. Мы также расскажем вам, что вам нужно знать перед заменой поплавкового выключателя.

Чтобы узнать больше о некоторых других недорогих передатчиках уровня на рынке, вы можете прочитать статью Visaya здесь

Преимущества поплавкового выключателя

Использование поплавкового выключателя с насосом может привести к повреждению устройства.Эти устройства относительно хрупкие, и даже небольшое неправильное обращение может вывести их из строя. Однако мы все же рекомендуем их использовать. Вот почему.

Поплавковые выключатели дешевые

Основным преимуществом поплавкового выключателя, делающим его одним из самых популярных вариантов измерения уровня жидкости, является невысокая стоимость. Другие, более сложные методы измерения уровня, такие как кондуктивный, емкостной и давление, безусловно, служат дольше, но они также намного дороже.

Простота установки и универсальность

По сравнению с другими устройствами, доступными на рынке, установить поплавковый выключатель довольно просто. На самом деле это настолько просто, что сложно назвать это установкой: вам просто нужно вставить поплавковый выключатель в резервуар, убедиться, что кабель достаточно длинный, чтобы устройство могло перемещаться вверх и вниз по резервуару в зависимости от уровня жидкость поднимается и спадает, и все.

В некоторых случаях установка других устройств измерения уровня может потребовать перемещения насоса, что значительно труднее. Поплавковый выключатель может быть установлен относительно быстро одним человеком.

Простое решение простых проблем

Для разных типов измерений требуются разные устройства. Один из наиболее распространенных типов приложений для измерения уровня — это резервуар для хранения неагрессивной жидкости (например, воды, самого распространенного жидкого вещества на нашей планете) при температуре окружающей среды. Поплавковые выключатели превосходно подходят для этих целей, обеспечивая надежные измерения в течение длительного времени при минимальных требованиях к установке и обслуживанию.

Выбор подходящего поплавкового выключателя

Выбор поплавкового выключателя для вашего приложения — это только половина дела. Вам также нужно будет выбрать подходящий из всех доступных вариантов на основе следующих характеристик.

Электрическое соединение между поплавковым выключателем и насосом

В большинстве случаев, когда используется насос, насос имеет переключающий контакт с 3 проводами. Здесь мы должны убедиться, что поплавковый выключатель, который мы приобретаем, имеет такое же соединение, чтобы он мог останавливать насос, когда вода опускается ниже желаемого уровня.

Кроме того, ток между поплавковым выключателем и насосом также должен совпадать. Это означает, что они должны иметь одинаковую спецификацию. Например, если насос работает с 24 В, 220 В и / или требует утверждения ATEX, поплавковый выключатель также должен быть совместим с этим значением.

Выбор правильного материала для предотвращения коррозии

Выбор подходящего материала является одним из основных критериев при установке правого поплавкового выключателя. В случаях, когда жидкостью, которую мы хотим перекачивать, является вода, коррозия не является серьезной проблемой.Но, в случае решения, становится важным проанализировать совместимость материалов. ПВХ очень универсален и обычно является хорошим выбором, но рассмотрение других совместимых материалов также имеет жизненно важное значение.

Длина кабеля и уровень жидкости

Если кабель слишком длинный, это не проблема. Мы можем либо разрезать его, либо свернуть, чтобы отрегулировать размер. Проблема возникает, если длина кабеля короче, нам нужно сделать соединение, чтобы позволить кабелю достичь желаемого уровня.Кроме того, поскольку создание разветвления обходится дороже, чем покупка нового поплавкового выключателя, рекомендуется учитывать длину кабеля.

Пример установки FTS20

Пример:

Например, если у нас есть насос с 3-проводным переключаемым соединением, 230 В, 50 Гц, ему, безусловно, потребуется поплавковый выключатель, чтобы он не работал без жидкости. Здесь носитель представляет собой мыльный раствор при температуре 25 градусов Цельсия.

В такой ситуации мы можем использовать версию FTS20 AC / DC с кабелем из ПВХ.Версия AC / DC отлично работает с 230 В, а кабель из ПВХ является безопасным выбором для совместимости с материалами.

Заключение

В первую очередь при выборе подходящего поплавкового выключателя необходимо учитывать соответствующую длину кабеля, идеальный материал для использования и обеспечение правильного подключения. Как только мы ответим на эти вопросы, будет легко выбрать правильный поплавковый выключатель в зависимости от требуемого применения.

Найдите и купите переключатель уровня, подходящий для вашего приложения

Чтобы узнать больше о поплавковых выключателях и помочь вам выбрать правильное устройство, вы можете связаться с нашими инженерами, и мы будем рады помочь.

Запасные поплавковые клапаны резервуара

Скоро появится новый веб-сайт Dean Bennett Supply!

Новый внешний вид, новые функции, такие же отличные продукты и услуги.

Ищите.

Погружные насосы для кремня и стенок мощностью 43/4 л.с. Насосы для водяных скважин и сопутствующие аксессуары

8 ASTF 8 «X 4» Сварной алюминиевый поплавок для резервуаров
50,45 $ КУПИТЬ В ИНТЕРНЕТ-ЛИНИИ

Шток поплавка PTFR с отводом $ 17.65 КУПИТЬ В ИНТЕРНЕТЕ
Для использования с поплавковыми клапанами серии 900

Латунный поплавковый клапан 900 серии имеет корпус с резьбой, точно соответствующей размеру и седлу, на котором крышка закрывается. Крышка снабжена сужающейся направляющей для обеспечения идеальной посадки, когда клапан закрыт, а ручка клапана поднята. 20-25psi

2 «требуется 8» медный поплавковый шар +++

8-дюймовые алюминиевые плоские поплавки резервуара диаметром 8 дюймов, сварные из алюминия с центральным отверстием для 15-дюймового прутка для соединения к рычагу клапана.

12 ASTF 12 «X 4» Сварной алюминиевый поплавок резервуара
$ 62,02 КУПИТЬ В ИНТЕРНЕТЕ

Эта серия представляет собой поплавковый клапан большой емкости с входными и выходными соединениями с внутренней резьбой NPT. Эта модель оснащена составным рычажным механизмом и вращающимся плунжером для предотвращения износа уплотнения. Применения включают градирни, поилки для скота, автомойки, мойки высокого давления, бассейны и многие другие сельскохозяйственные и промышленные применения.Конструкция: Прочная литая латунь со стандартными нитриловыми уплотнениями с дополнительными уплотнениями из Viton®.
Максимальное давление на входе 125 #.

1/2 «требуется 5» медный поплавковый шар +

3/4 «требуется 5» медный поплавковый шар +

1 «требуется 6» медный поплавковый шар ++

610, 2 «вход FIP x свободный выход

(без резьбы на выходе)

Латунный поплавковый клапан серии 600

1-1 / 4″ — 1-1 / 2 «FIP x FIP

8715 12 «X 2-3 / 4» Поплавок для резервуара из полиэтилена HDPE
45 $.83 КУПИТЬ В ИНТЕРНЕТЕ

Серия 900, 3/4 «- 2», FIP

Эта серия представляет собой поплавковый клапан большой емкости. Он имеет входные патрубки с внутренней резьбой NPT и безнапорные выходные патрубки. Эта модель оснащена вращающимся поршнем для предотвращения износа уплотнения, регулируемым коротким рычагом для регулировки уровня воды и сложным рычажным механизмом. Применения включают градирни, поилки для скота, автомойки, мойки высокого давления, бассейны и многие другие сельскохозяйственные и промышленные применения. Конструкция: Прочная литая латунь со стандартными нитриловыми уплотнениями с дополнительными уплотнениями из Viton®.

Максимальное давление на входе 115 #.

R440-4 4 «с 1/4» x20 SAE + 38,59 $ КУПИТЬ НА ЛИНИИ
R440-5 5 «с 1/4» x20 SAE + 41,77 $ КУПИТЬ В ИНТЕРНЕТЕ

R440 -6 6 дюймов с 1/4 дюйма x20 SAE ++ 47,69 $ КУПИТЬ В ИНТЕРНЕТЕ

R440-8 8 дюймов с 3/8 дюйма FIP +++ 100,89 $ КУПИТЬ
В ИНТЕРНЕТЕ (R440-8 для клапана 2 «- для клапанов меньшего размера добавьте втулку 3/8 FIP x 1/4 SAE P / N R434-0)

Латунный поплавковый клапан серии 400

1/2″, 3 / 4 дюйма и 1 дюйм, MIP x MIP

R450-10 10 дюймов, только латунный шток $ 6.15 КУПИТЬ В ИНТЕРНЕТЕ

6-1-2021

Алюминиевый поплавок резервуара с плоским прикладом диаметром 12 дюймов, сваренный из алюминия, с центральным отверстием для 15-дюймового прутка для соединения с рычагом клапана.

Это латунные клапаны, которые устанавливаются в резервуар. у них есть рука с вертлюгом, которая прикрепляется к медному поплавку. Это будет держать ваш резервуар для воды наполненным водой и перекрывать поток воды, когда резервуар достигнет полного уровня.

R385 Шток поплавка с вертлюгом 38 $.78 КУПИТЬ В ИНТЕРНЕТЕ

Для 2-дюймовых поплавков Bob 6-1-2021

Эта серия представляет собой поплавковый клапан большой емкости с входным и выходным патрубками с наружной резьбой NPT. Эта модель оснащена регулируемым коротким рычагом для настройки Уровень воды: градирни, поилки для скота, автомойки, мойки под высоким давлением, бассейны и многие другие сельскохозяйственные и промышленные применения.Максимальное давление на входе 125 #

Шток поплавка R380 с вертлюгом $ 19,79 КУПИТЬ В ИНТЕРНЕТЕ
Для поплавков Bob Float 1/2 «- 1-1 / 2» 6-1-2021

# 8715 Плоский поплавок из твердой резины используется с любым из перечисленных выше поплавковых клапанов для контроля уровня воды в резервуаре. Резиновый поплавок имеет толщину 2-3 / 4 дюйма и диаметр 12 дюймов с отверстием 3/8 дюйма в центре для крепления к поплавковому клапану. Долговечность поплавков из твердой резины делает их привлекательными для использования там, где домашний скот грубо обращается с резервуаром. плавать.

Эти латунные клапаны являются стандартом в отрасли для контроля уровня воды в резервуарах. Латунный поплавковый клапан хорошо сконструирован, чтобы выдерживать нагрузки окружающей среды и домашнего скота, которые будут контактировать с его рабочей зоной. Это латунные клапанные сборки, состоящие из 3-х частей. Это латунные клапаны, которые крепятся к вашей входящей водопроводной трубе, рычаг и вертлюг, который соединяется с этими клапанами, и круглый медный поплавок, который соединяется с вертлюгом на рычаге.
Dean Bennett Запасы снабжения Это латунные клапаны и аксессуары, а также все ваше водоснабжение.

Латунная стяжка с косичками длиной 15 дюймов для поплавка резервуара с плоским прикладом регулируется с помощью бронзового зажима. Этот тип косички может использоваться с любым типом поплавкового клапана, будь то короткое или удлиненное плечо. легкая регулировка уровня воды.

1-1 / 4 «требуется 6 дюймов» Медный поплавковый шар «++

1-1 / 2″ требуется 6 «медный поплавковый шар» ++

Поплавок и шаровые краны для резервуаров для хранения воды

Органы управления для наполнения резервуаров для воды

Спрятанный в наших резервуарах для воды обычно есть небольшое устройство, которое контролирует уровень воды в резервуаре.Он поворачивает поток воды на , чтобы заполнить резервуар , и отключает подачу воды , когда резервуар полон .

Существует двух типов , которые очень часто используются во всем мире, это шаровой кран и поплавковый клапан . Они работают по-разному, поэтому давайте посмотрим на , что они из себя представляют, и , как они работают, .

---

Недавно я наткнулся на пугающий случай, когда мужчина пришел домой и обнаружил, что его резервуар для воды переполнен.Резервуар был установлен на верхней части высокой водонапорной башни, а электрические панели для дома были установлены в нижней части башни.

Вода, стекающая из резервуара, залила главный электрический распределительный щит. Очевидно, что электрическая установка не должна находиться под резервуаром для воды. Емкости для воды довольно часто имеют неисправность и переполнение.

Почему резервуары для воды переполняются

Если ваш резервуар для воды переполнится, вы можете поспорить, что это будет поплавковый клапан.Поплавковый клапан — это небольшое устройство, которое контролирует поток воды в резервуар для воды.

На самом деле существует два разных типа клапанов в резервуарах для воды.

Шаровые краны

Первый — это скромный шаровой кран. Они существуют с викторианских времен, просты и надежны. Пластиковый (ранее медный) полый шар на конце латунного стержня плавает по поверхности воды. Если уровень воды падает, поплавок немного опускается и открывает клапан, позволяя большему количеству воды течь в резервуар.Водопроводная труба, ведущая к резервуару, находится под давлением непосредственно водяным насосом, и как только клапан открывается, насос определяет падение давления и включается, наполняя резервуар до тех пор, пока шар не поднимется снова, чтобы закрыть клапан. Эти клапаны просты и обычно очень надежны, но имеют один явный недостаток — клапан включается или выключается в зависимости от одного уровня воды. Бак всегда полон. Такое расположение означает, что как только вы используете воду, насос запускается, и пока используется вода, насос будет работать, что фактически означает, что вы не можете использовать емкость резервуара (если у вас нет отключения электроэнергии. ).

Поплавковые клапаны

Намного лучше иметь высокий и низкий уровень воды. Резервуар наполняется до высокого уровня, затем воду можно использовать постепенно, пока вода не упадет до более низкого уровня, после чего резервуар снова начнет наполняться до высокого уровня. Это означает, что насос, наполняющий резервуар, работает только время от времени.

Для достижения этой цели в большинстве современных резервуаров есть электрический поплавковый клапан, который включает и выключает водяной насос. Клапан имеет высокий и низкий уровень воды.Воду можно использовать до тех пор, пока клапан не определит, что достигнут низкий уровень воды, и тогда он включит насос. Насос заполняет резервуар до тех пор, пока не будет достигнут высокий уровень воды, после чего клапан выключит насос.

Эти клапаны работают изо дня в день в течение многих лет без какого-либо внимания, но время от времени они имеют привычку выходить из строя, когда у вас либо нет воды, либо резервуар переполняется.

Как работает поплавковый клапан?

В верхней части резервуара установлен электрический выключатель, который приводится в действие вертикальным шнуром, свисающим внутри резервуара.Протянуть шнур вниз, выключатель включится, отпустить и выключатель выключится — просто.

Электрический кабель проходит от переключателя вниз к насосу для включения и выключения насоса.

К шнуру прикреплены два поплавка, один установлен на высоком уровне воды, а другой установлен на низком уровне воды. Эти поплавки должны быть отрегулированы так, чтобы веса одного поплавка не хватало для включения переключателя, а веса двух поплавков вместе.

Поплавки представляют собой пластиковые цилиндры длиной около 8 см и диаметром 3 см.Они состоят из двух половинок, которые скручиваются посередине. Вы можете увеличить их вес, открутив их и впустив воду внутрь.

Регулировка поплавкового клапана

Чтобы отрегулировать их, необходимо возиться с добавлением или отводом воды из двух поплавков, пока они не начнут работать эффективно и с некоторой задержкой. При правильной настройке вес одного только верхнего поплавка не будет приводить в действие переключатель, но вес обоих очень надежно будет работать. Очевидно, что оба поплавка должны быть достаточно легкими, чтобы плавать.

Высота должна быть отрегулирована, чтобы обеспечить хороший диапазон воды между высоким и низким уровнями воды, чтобы вы могли эффективно использовать объем резервуара. Это означает, что насос не будет включаться и выключаться так часто и будет работать в течение разумного периода времени, что минимизирует износ насоса.

Почему выходят из строя поплавковые клапаны?

Когда они выходят из строя, поплавковые выключатели этого типа обычно выходят из строя в положении ВКЛ. По одной простой причине: вода со временем просачивается в один из поплавков, увеличивая его вес, он больше не плавает и не отключает выключатель.Насос продолжает работать, а бак переполняется.

Если у вас неисправен поплавковый клапан, решить проблему непросто. Поплавковые клапаны обычно нелегко достать, а возиться наверху башни резервуара может быть довольно опасно.

Если ваш резервуар начинает переполняться, лучший вариант — выключить или отсоединить водяной насос от сети и вызвать кого-нибудь, чтобы он пришел и починил его — при дневном свете. Если за это время у вас закончится вода, вы всегда можете снова включить насос на полчаса или около того.

Если ваш резервуар находится в пространстве под крышей, вы можете получить много дорогостоящих повреждений, если поплавковый клапан выйдет из строя и резервуар вытечет на потолки, особенно если потолки из гипса (гипсокартона).

В качестве заключительного комментария, в некоторых частях мира опасно, но нередко наличие электрических цепей под башнями резервуаров. Это не очень хорошая идея, поэтому, возможно, вы захотите проверить и, при необходимости, организовать их перемещение.

---

Фил Уилсон
Авторские права © Фил Уилсон, январь 2010 г.
Эту статью или любую ее часть нельзя копировать или воспроизводить без разрешения владельца авторских прав.

Резервуары и запасные части

МОДЕЛЬ №: 0953269 105,12 долл. США

МОДЕЛЬ №: 0983268 104,85 долл. США

МОДЕЛЬ №: 0953270 104,27 $

МОДЕЛЬ №: 3 / 4LFN250B 71,68 $

МОДЕЛЬ №: 109-808 64 доллара.28 год

МОДЕЛЬ №: 095367 60,32 долл. США

МОДЕЛЬ №: 109-806 57,36 долл. США

МОДЕЛЬ №: 0780150 51,55 долл. США

МОДЕЛЬ №: 8415 50,50 долл. США

МОДЕЛЬ №: 0953276 49 долларов.05

МОДЕЛЬ №: 8475 45,46 $

МОДЕЛЬ №: ПОЛИСТИРОЛ 43,58 $

Allied Precision Industries

МОДЕЛЬ №: 7521 43,40 долл. США

МОДЕЛЬ №: 0780009 42,53 долл. США

МОДЕЛЬ №: ПОЛИСТИРОЛ 39 долларов.71

МОДЕЛЬ №: 0953275 38,95 долл. США

МОДЕЛЬ №: 109-805 34,76 $

МОДЕЛЬ №: 193540 33,92 $

МОДЕЛЬ №: 579-208 33,86 $

МОДЕЛЬ №: 0780105 33 доллара.84

МОДЕЛЬ №: 0780005 29,43 долл. США

МОДЕЛЬ №: 07.OS1 / 4NNSTY 28,29 $

МОДЕЛЬ №: 07.0S3 / 8NNSTY 27,13 $

МОДЕЛЬ №: 07.0S5 / 16NNSTY 27,13 $

МОДЕЛЬ №: FG424806BLA 26 долларов.93

МОДЕЛЬ №: KMT103 26,91 $

МОДЕЛЬ №: 0953265 26,68 $

МОДЕЛЬ №: 0780026 22,23 доллара США

МОДЕЛЬ №: TM830 20,98 долл. США

МОДЕЛЬ №: 579-206 20 долларов.94

МОДЕЛЬ №: 109-804 20,51 долл. США

МОДЕЛЬ №: 3 / 4LF100XL12511 20,24 доллара США

МОДЕЛЬ №: 0953271 19,33 $

МОДЕЛЬ №: 579-207 16,73 $

МОДЕЛЬ №: 1780 16 долларов.30

МОДЕЛЬ №: 0953289 16,26 $

МОДЕЛЬ №: 0780336 15,53 $

МОДЕЛЬ №: AD125 15,43 долл. США

МОДЕЛЬ №: 579-205 15,22 долл. США

МОДЕЛЬ №: 109-803 14 долларов.40

МОДЕЛЬ №: AD34 14,09 долл. США

МОДЕЛЬ №: TM825T 14,06 долл. США

МОДЕЛЬ №: TM825 13,57 $

МОДЕЛЬ №: 0953262 13,44 $

МОДЕЛЬ №: 0953256 12 долларов.70

МОДЕЛЬ №: 0780335 12,35 долл. США

МОДЕЛЬ №: 0953288 12,16 долл. США

МОДЕЛЬ №: 0780338 11,99 долл. США

МОДЕЛЬ №: 0780327 10,22 долл. США

МОДЕЛЬ №: 0780320 9 долларов.90

МОДЕЛЬ №: 0780321 9,90 долл. США

МОДЕЛЬ №: 579-204 9,58 долл. США

МОДЕЛЬ №: 798 9,27 долл. США

МОДЕЛЬ №: 579-203 8,62 долл. США

МОДЕЛЬ №: 0770183 8 долларов. 07

МОДЕЛЬ №: 0780334 5,35 долл. США

МОДЕЛЬ №: 6814-326 5,10 долл. США

МОДЕЛЬ №: 0953284 4,67 доллара США

МОДЕЛЬ №: 0780337 4,65 долл. США

МОДЕЛЬ №: 0780339 3 доллара.12

Если вам нужно обеспечить животных питьевой водой или хранить приманку, вы можете построить новый аквариум или модернизировать существующий с помощью нашего широкого ассортимента запчастей и аксессуаров. В Hardware World есть продукты всех ведущих брендов, таких как Watts, Moore Plastics и K&H, которые доказали свою эффективность. Вы можете найти стандартный клапан резервуара из пластика, алюминия или латуни для контроля уровня воды, сливы и пробки для опорожнения резервуара, антиобледенительные устройства резервуара, чтобы вода не замерзла в холодные дни, и многие другие детали, чтобы ваш резервуар оставался на высоте.
