Порядок проводов в rj 45: RJ-45. Разводка. Обжим. — Andrew BLOG

Содержание

RJ-45. Разводка. Обжим. — Andrew BLOG

Как правильно обжимать коннекторы RJ-45 (5 категории, витая пара). Прямая-разводка. Кросс-разводка

1. Прямой порядок обжима витой пары, ведущей от рабочей станции к концентратору.



2. Кросс-линковый (перекрестный, кроссоверный) порядок обжима витой пары.

Применяется в случае, когда требуется соединить между собой 2 концентратора, не имеющих переключения uplink/normal, а также для прямого соединения 2-х компьютеров.



Варианты разводки (разделки) восьмижильной витой пары

Для стандарта Ethernet 100Base-T используются четыре жилы (оранжевая и зеленая пара), а оставшиеся четыре зарезервированы для стандарта Gigabit Ethernet (1000Base-T). Есть два варианта разводки 568A или 568B, выбор за Вами. Чаще используется второй вариант (568B). Самое главное чтобы во всей сети использовался один из вариантов.

Внешний вид коннектора RJ-45 с нумерацией контактов

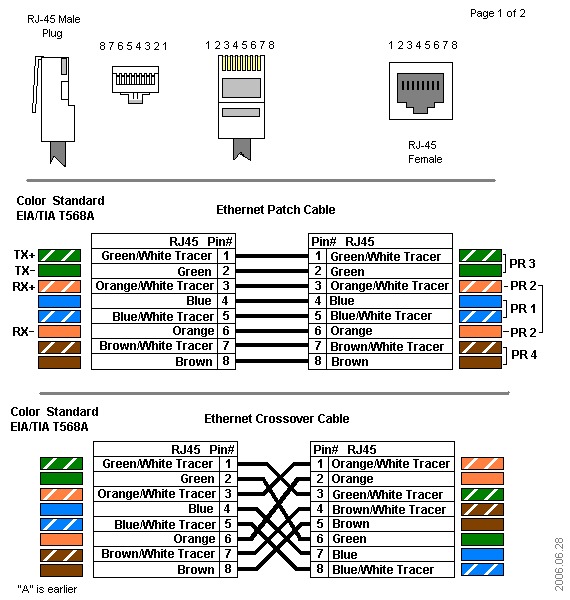

Разводка кабеля для соединения компьютера с сетевым оборудованием (патчкорда) представлена в таблице, на рисунках справа от таблицы изображен внешний вид кабеля подготовленного к вставке в коннектор (оба коннектора обжимаются одинаково) :





EIA/TIA-568A

первый

цвет провода

второй

1

бело-зеленый (TX+)

1

2

зеленый (TX-)

2

3

бело-оранжевый (RX+)

3

4

синий

4

5

бело-синий

5

6

оранжевый (RX-)

6

7

бело-коричневый

7

8

коричневый

8




EIA/TIA-568B

первый

цвет провода

второй

1

бело-оранжевый (TX+)

1

2

оранжевый (TX-)

2

3

бело-зеленый (RX+)

3

4

синий

4

5

бело-синий

5

6

зеленый (RX-)

6

7

бело-коричневый

7

8

коричневый

8

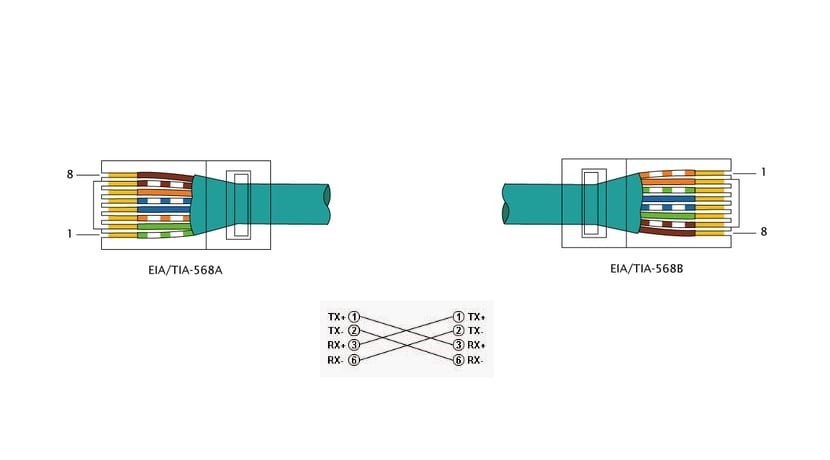

Разводка кабеля для соединения сетевых карт двух компьютеров напрямую отличается только тем, что на одном из концов кабеля зеленая и оранжевая пары меняются местами. Проще говоря мы получаем кабель у которого один коннектор обжат по варианту 586A, а второй по варианту 586B. Такой кабель называют кроссовером (crossover) или нуль-хабным кабелем. Эта же разводка используется для каскадирования (соединения) хабов. В виде таблицы этот вариант выглядит так :




Разводка кроссовера
первыйцвет проводавторой
1бело-зеленый (TX+)3
2зеленый (TX-)6
3бело-оранжевый (RX+)1
4синий4
5бело-синий5
6оранжевый (RX-)2
7бело-коричневый7
8коричневый8




Разводка кроссовера
первыйцвет проводавторой
1бело-оранжевый (TX+)3
2оранжевый (TX-)6
3бело-зеленый (RX+)1
4синий4
5бело-синий5
6зеленый (RX-)2
7бело-коричневый7
8коричневый8



Два компьютера можно соединить использовав и разводку приведенную в таблице ниже, но она гораздо сложнее для запоминая, поэтому привожу этот вариант только для полноты обзора вопроса.




Разводка кроссовера
первыйцвет проводавторой
1бело-зеленый (TX+)3
2зеленый (TX-)6
3бело-оранжевый (RX+)1
4синий7
5бело-синий8
6оранжевый (RX-)2
7бело-коричневый4
8коричневый5






Разводка кроссовера
первыйцвет проводавторой
1бело-оранжевый (TX+)3
2оранжевый (TX-)6
3бело-зеленый (RX+)1
4синий7
5бело-синий8
6зеленый (RX-)2
7бело-коричневый4
8коричневый5





P. S. В зависимости от производителя цвет провода может быть вместо оранжевого красным, а вместо коричневого — серым.



Порядок обжима витой пары | стандарт монтажа и цвета проводов

Такой тип проводника как витая пара состоит из 4-х сдвоенных медных проводов. Данная особенность позволяет существенно уменьшить помехи. Чаще всего этот слаботочный кабель  применяется в локальных сетях, чтобы передавать данные (Интернет, видеонаблюдение, телефония и т.п.). Под обжимом подразумевается закрепление разъемов на конце провода. Наиболее распространенные из них тип RJ-45. Коннекторы бывают экранированными или нет. Последние чаще всего используют профессионалы (к примеру, в серверных).

Порядок обжима витой пары

Для начала вам необходимо приобрести инструмент с названием кримпер. Он имеет несколько рабочих зон. С помощью него и совершается обжим. Кстати, есть два типа обжима: прямой и кроссовый. Первый используется для соединения компьютеров и различного сетевого оборудования (к примеру, роутеры). Прямой обжим наиболее часто применяется в подключении клиентских устройств к ПК. Коме того он используется для связи сетевого оборудования между собой. Кроссовый применяется для непосредственного соединения компьютеров без участия дополнительных устройств. Обжим кабеля «витая пара» по прямому типу происходит с помощью любой схемы (568А или B). Главное условие: 2 конца кабеля обжимаются идентично. Для кроссового подключения применяется схема 568B в 1-м конце провода, а 568A в другом.




Итак, вот стандарт обжима витой пары.

  1. Берется коннектор.
  2. Не забываем одеть пыльник на сетевой провод (если нет, то можно обойтись и без него).
  3. Зачистку кабеля делаем примерно 3 см.
  4. Жилы располагаем согласно предпочитаемой схеме, указанной на картинке.
  5. Если они слишком длинные, то обрезаем.
  6. Провода вставляем в коннектор до упора, чтобы фиксатор находился снизу.
  7. Впоследствии заводим его в клещи (1-е гнездо для RJ-45, второе - RJ-11).
  8. Слегка нажимаем на ручку инструмента для обжима.
  9. Затем проверяем правильность подключения кабельным тестером.

Если нет инструмента

При отсутствии кримпера, можно воспользоваться отверткой. Сразу предупреждаем, что качество обжима будет существенно отличаться.  К тому же, есть высокая вероятность испортить провод. Проделываем шаги, которые приводились выше, кроме 7 и 8. Не стоит забывать, что цвета витой пары для обжима должны быть на своем месте. Их можно посмотреть на картинках в этой статье. Каждый провод вдавливается до упора. После этого, следует надавить на центральную часть. Нужно с осторожностью проводить такой монтаж, по причине хрупкости коннектора.

И напоследок предлагаем всем желающим купить расходные материалы для электромонтажа в Москве. У нас вы найдете качественную продукцию по приемлемой стоимости.

Как произвести обжим кабеля RJ45

При прокладке новых или ремонте старых компьютерных сетей приходится делать обжим кабеля RJ45. Можно приобрести готовый кабель с коннекторами, но предпочтительнее приобрести провод нужной длины, а затем его обжать у специалиста или самостоятельно.


Содержание:

Для этого понадобятся:

  • кабель;
  • 2 коннектора;
  • обжимные клещи, другое их название - кримпер.

Обычный сетевой кабель состоит из 4 пар проводов, свитых между собой. Отсюда и название - витая пара.

Порядок обжима кабеля

Обжим проводов дело не сложное, но требующее определенных навыков. Даже специалисты не всегда могут сделать это с первого раза. Прежде чем выполнить работу, нужно потренироваться на ненужном куске кабеля.

Порядок выполнения работы:

  1. Обычно концы сетевого кабеля обрезаны неровно, а при его длительном хранении концы жил окисляются. Поэтому нужно отрезать несколько см от кабеля для того, чтобы в основной части длина проводов была одинаковой, а их концы были не окисленные. Можно обрезать обычным ножом или ножом в клещах.
  2. Снять внешнюю оболочку кабеля. Для этого ее нужно прорезать по кругу так, чтобы не повредить изоляцию проводов внутри кабеля. Если пользоваться клещами для обжима, то в большинстве их моделей имеется специальное приспособление для снятия оболочки. Кабель помещают в него, сжимают ручки клещей и поворачивают их на 360°. В этом случае изоляция жил не повредится.
  3. Размотать пары, выпрямить провода.
  4. Сложить рядом в одной плоскости параллельно друг другу в следующем порядке: бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый. Такая цветовая схема называется прямой и применяется для соединения компьютера с сетевым устройством. Возможно несколько ее равнозначных вариантов. Например, зеленые и оранжевые жилы меняются местами.
  5. Обрезать проводники так, чтобы длина оставшейся части составляла около 1,5 см.
  6. Взять коннектор в руку так, чтобы его ламели были сверху, отверстие для кабеля должно быть расположено в положении к себе.
  7. Аккуратно с небольшим усилием вставить все провода в отверстия до упора. Убедиться, что провода не сместились, не изогнулись. С противоположного конца коннектора должны быть видны торцы проводов.
  8. Вставить коннектор в клещи. Должен произойти щелчок, означающий, что он занял свое положение и зафиксировался.
  9. С небольшим усилием сжать ручки клещей. Гребенка ламелей соединяется с проводниками, а обратным концом корпус коннектора обжимает наружную изоляцию.
  10. Проверить обжим на прочность. Нужно попытаться стянуть коннектор с провода. Правильно обжатый коннектор снять не удастся, скорее порвется витая пара.

Если используется составной коннектор, из него нужно предварительно вынуть вставку, одеть ее на группу проводов, затем вставить в корпус. Специалисты предпочитают применять простой коннектор.

Как обжать кабель без кримпера

Обжим для кабеля стоит недешево, поэтому приобретать его ради выполнения разовой работы не стоит, целесообразнее обратиться к специалисту. Если же работу нужно сделать срочно, можно обойтись подручными инструментами.

Выполнить подготовительные работы, как описано выше (пункты 1-7). Ламели несколько выступают над корпусом коннектора, их следует аккуратно вдавить плоскогубцами внутрь корпуса. После этого они зафиксируются. Затем каждую из них с усилием прижать плоской отверткой.

Проверка качества обжима

После опрессовки нужно проверить ее качество. Если оба конца провода находятся рядом, можно воспользоваться обычным тестером или мультиметром. Для этого следует прозвонить все 8 жил витой пары.

Гораздо проще воспользоваться кабельным тестером. С помощью дешевых моделей можно выявить плохие контакты, перекресты проводов, короткие замыкания, разрывы. Обычно такой тестер состоит из 2 модулей, на них находятся по 8 зеленых и красных светодиодов, соответствующих каждой жиле витой пары. К каждому модулю подключается 1 из коннекторов. Если обжим был сделан правильно, на обоих блоках попарно мигают зеленые диоды. При обнаружении обрыва или плохого контакта зеленые диоды не светятся. Если обнаружено короткое замыкание или найдены перепутанные пары, светятся красные диоды.

Главное достоинство такого тестера в том, что 1 из блоков можно отнести на значительное расстояние от другого. Такая ситуация может возникнуть, когда приходится заново обжимать или тестировать уже проложенные длинные кабели.

В более дорогих моделях при обнаружении короткого замыкания подается звуковой сигнал. С их помощью можно определить место обрыва жилы, измерить пропускную способность, уровень затухания сигнала.

Если коннектор установлен неправильно, его нужно обрезать и установить новый. Поэтому кабель нужно приобретать с запасом. Нельзя использовать коннекторы повторно.

Схема обжим витой пары RJ-45, обжать витую пару, обжатие сетевого кабеля

Чтобы обжать сетевой кабель используются разъемы стандарта RJ-45, которые в зависимости от вида «витой пары» бывают:
 экранированными или неэкранированными;
 для одножильных или многожильных «витых пар»;
 конструктивно выполненными со вставками или без вставок. Вставки выполняют роль направляющих для проводников «витой пары», упрощающих заправку проводников в корпус разъема.


Витая пара из 4-х неэкранированных витых пар:
Разъем RJ-45 для «витой пары» + вставка:

Для обжима витой пары используют специальное устройство которое имеет три рабочие области и соответственно выполняет три функции:
1. Ближе всего к рукояткам устройства располагается область, в которой установлен нож для обрезания проводников «витой пары». Так же, в этой области есть специальная выемка для снятия внешней изоляции с круглого кабеля (есть не у всех «обжимников»).
2. В центре находится гнездо для обжима разъема RJ-45.
3. В верхней части устройства, область для зачистки наружной изоляции витой пары.

Устройство для зачистки и обжима витой пары:
Последовательность операций при обжатии разъема «витой пары» такова:

1) Вначале проводят зачистку наружной изоляции кабеля. При зачистке плоского кабеля его упирают в специальный выступ на устройстве, расположенный в области зачистки, чтобы получить глубину зачистки под стандартный разъем, зажимают кабель и рывком производят зачистку. Немного более сложным выглядит процесс зачистки круглых кабелей витых пар. Наружную изоляцию круглого кабеля лучше только слегка надрезать, осторожно поворачивая его в области зачистки, а затем снять кусочек изоляции по кольцевому надрезу вручную.

2) После зачистки разводят провода «витой пары» в одной плоскости в определенном порядке, выравнивают длину всех проводов и еще раз ровно подрезают.


Порядок распиновки RJ-45 определяется следующим образом::
3) Затем производят заправку проводников в разъем и опрессовку. Рекомендуется, по возможности, использовать разъемы без вставки, так как процесс заправки проводников в корпус такого разъема выполняется проще.
а) Если конструктивно разъем выполнен без вставки, то проводники аккуратно заправляются в его корпус до упора в торец разъема. Затем вставляют разъем в гнездо обжимного устройства и надавливают до тех пор пока устройство полностью не закроется.
б) Если в конструкцию разъема входит вставка, то сначала на проводники «витой пары» надевается вставка. Вставка имеет форму крышки спичечного коробка, на одной из поверхностей которого имеются прорези по количеству проводников в витой паре. Вставку надевают на проводники таким образом, чтобы прорези были обращены к корпусу разъема. После насаживания вставки проводники витой пары еще раз подрезают и выравнивают срез с краем вставки. Для закрепления вставки в этом положении полезно у ее противоположного конца обжать проводники пальцами, чтобы вставка не смещалась. Затем вставку с проводниками вставляют в корпус разъема до тех пор пока она не упрется в торец разъема и обжимают разъем также как в случае разъема без вставки.

Обжим витой пары и сетевого кабеля

Обжим витой пары одновременно простая и сложная процедура, которую может проделать любой. Главное, подойти к обжимке витой пары внимательно и ответственно.

Достаточно часто на форумах можно найти вопросы, как обжать сетевой кабель. Давайте разберемся в этом основательно и начнем с того, что нам понадобиться при обжиме сетевого кабеля.

Обжимка витой пары – какие инструменты нужны

Итак, вы решили провести сеть или сделать проводной интернет, который кстати имеет ряд преимуществ, перед беспроводным WiFi соединением (например, стабильность связи). Как это сделать? Все просто, для этого нам понадобиться.

    1. Сетевой кабель или, как его еще называют, витая пара. Здесь уж мы не будем описывать, откуда и куда он должен идти, поскольку ситуации бывают разные. Главное, что обжатие витой пары подразумевает его непосредственное наличие. Конечно, сетевой кабель предназначен для компьютера или ноутбука, в которых должна стоять сетевая карта. Выглядит он так:

    1. Специальный инструмент, – обжимка. Им нужно будет обжимать сетевой провод. Обычно, обжимка выглядит так:

  1. Джеки. Это специальные разъемы RJ-45, которые необходимо соединить, с помощью обжимки с кабелем. Вот как они выглядят:

Итак, все необходимое у нас есть. Перейдем к непосредственному обжатию сетевого кабеля.

Распиновка витой пары

Схема обжима витой пары, то есть ее распиновка, стандартизирована и если вы решили сделать сетевой кабель своими руками, то придется следовать конкретной схеме расположения проводов сетевого провода.

А таких схем всего две, и запомнить их не так сложно. Здесь надо заметить, что если вы решили сделать соединение витой пары или просто увеличить сеть, то в зависимости от ситуации, нужно применять нужную схему обжима. А если вы решили просто подключить компьютер к роутеру, то мы советуем не отходить от общепринятых стандартов, и обжать витую пару по схеме B. Как это сделать? Читайте далее!

Итак, как мы и сказали, существует 2 схемы распайки витой пары для подключения компьютера через роутер. Все подробно показано на картинке:

На рисунке видно, как должны располагаться проводки витой пары, чтобы правильно подключить компьютер к сети. На нем представлены две схемы, – A и B. В принципе, при соединении витой пары и просто при подключении, они равнозначны. Но на практике, чаще используют схему B.

Далее отметим, что для того, чтобы подключить компьютер или ноутбук к сети через маршрутизатор или свитч, нужно обжимать оба конца кабеля одинаково. А если вы решили обойтись без роутера, то обжимку провода нужно делать методом “Кросс” или, как еще называют “Кроссовер”, как на картинке:

При таком методе, патчкорд (витая пара, обжатая с двух концов) будет иметь разные последовательности на каджом конце провода. Как сделать сетевой кабель для компьютера в теории мы рассказали, перейдем к практическим советам.

Правильная обжимка сетевого кабеля

Конечно, когда вы будете первый раз производить обжим витой пары, возникнут определенные трудности. Следующие наши советы, как правильно обжать сетевой кабель, помогут вам быстрее и качественнее сделать данную работу. Давайте попробуем сделать все последовательно:

    • Аккуратно надрезаем изоляцию кабеля, снимаем ее с витой пары.

    • Распутываем провода и выпрямляем их, чтобы было проще выставить в нужном порядке.
    • Выравниваем их и аккуратно вставляем в разъем RJ-45. Важно вставить провода полностью, до конца, и не перепутать начало последовательности. Подробнее можно посмотреть на картинке:

    • Постарайтесь сделать так, чтобы оплетка витой пары вошла разъем RJ-45. Это защитит провода от повреждений и сделает кабель надежным.
    • Вставляем витую пару с надетым разъемом в обжимку и обжимаем кабель.

Если все делать аккуратно, у вас обязательно получится.

Подключение витой пары

Подключение сетевого кабеля дело не хитрое. Достаточно вставить витую пару в разъем сетевой карты компьютера или ноутбука, а вторым концом воткнуть в роутер или другую сетевую плату.

Если распиновка сетевого кабеля была правильной, то сеть будет работать стабильно и без потери пакетов с данными. Многие провайдеры подключают интернет через сетевой кабель, что сегодня является обыденным практически в любом городе России. Надеемся, что статья оказалась полезной, и теперь вы разобрались, как сделать сетевой кабель самостоятельно. Читайте SMARTRONIX.RU!

Помогла ли вам эта статья?

ДаНет

Как правильно обжать коннектор RJ-45 с 4 и 8 жилами

Прокладка локальной сети, как и подключение к интернету, требует не только специального сетевого оборудования, но и наличия еще одной маленькой, но крайне важной детали – соответствующего кабеля, которым и будет производиться коммутация отдельных устройств.

Кабель этот, соответственно, носит название «коммутационный шнур» или «патч-корд» и состоит из самого кабеля и двух стандартных разъtмов. И поскольку иногда возникает необходимость их самостоятельной установки, мы решили подробнее рассказать о том, как обжать коннектор RJ-45 и подключить его к оборудованию.

Немного теории

Привычное для многих название коннектора RJ-45 на самом деле ошибочно, поскольку непосредственно разъем называется 8P8C (8 позиций, 8 контактов) и фактически является универсальным, а «Ар-Джей-45» – это название стандарта обеих частей разъема (вилки и розетки) и схемы их подключения. Самое важное в этом то, что при подключении могут использоваться далеко не все контакты, а порядок отдельных проводов может меняться в зависимости от предназначения получаемого кабеля.

Сам кабель также называется витой парой. Он бывает двух типов, в зависимости от количества жил – отдельных проводков, расположенных внутри общей изоляции:

  • 4 жилы – более дешевый, рассчитан на пропускную способность не более 100 Мбит/с. Из-за дешевизны используется большинством интернет-провайдеров.
  • 8 жил – дорогой, обеспечивает скорость соединения до 1000 Мбит/с и обычно применяется для монтажа высокоскоростных сетей.

Витая пара изначально не имеет коннекторов (если, конечно, речь идет не о готовом патч-корде), и их установка (обжимка) может потребоваться в разных случаях:

  • при самостоятельном изготовлении коммутационного шнура необходимой длины,
  • при замене старого разъема, пришедшего в негодность, например, из-за повреждения одной из жил на интернет-кабеле, входящем в квартиру.

Учитывая все вышесказанное, стоит рассмотреть, как обжать коннектор для интернета обоих типов – с 4 и 8 жилами. Соответственно, для работы вам потребуется кусок витой пары подходящей длины и несколько новых RJ-45.

Как обжать коннектор с 4 жилами

Для начала нужно подготовить конец кабеля, удалив общую изоляцию. 2-2,5 см будет более чем достаточно. К слову, эту процедуру можно выполнить обычным канцелярским ножом, но монтажники обычно используют специальное оборудование – стриппер. Это отдельный инструмент, который позволяет аккуратно и быстро надрезать изоляцию, не повредив жилы провода.

Далее нужно примерно прикинуть, какой длины должны быть жилы, прислонив их к боковине прозрачного коннектора. Должно соблюдаться 2 условия: концы жил при расположении внутри должны упираться в переднюю стенку разъема, а общая изоляция заходить под фиксирующую планку – выступ у основания разъема. Лишнюю длину жил можно обрезать. Каждую отдельную жилу зачищать не нужно.

Следующий шаг один из самых важных – необходимо соблюсти порядок жил. При обжимке 4-жильного кабеля он всегда одинаков, но цвета жил в витой паре от разных производителей могут отличаться. Правильный порядок и номера каналов, в которых нужно разместить жилы, указаны на иллюстрации ниже, но вместо синих жил в кабеле также иногда встречаются зеленые. К слову, в данном случае обжимка выполнена с ошибкой – общая изоляция не входит в коннектор и не зафиксирована прижимной планкой, что в итоге приведет к более быстрому повреждению проводов.

Когда жилы будут расставлены по местам, приходит черед второго специального инструмента – кримпера. Он также называется обжимными клещами или просто «обжимкой». Моделей клещей существует множество, но основная задача у них одна – сильно прижать контакты на коннекторе, пробив ими изоляцию на каждом проводе и тем самым обеспечив надежный контакт с самой медной жилой. Кроме того, многие модели кримперов также оснащаются стриппером, что позволяет монтажникам носить с собой один инструмент вместо двух.

После того, как коннектор будет вставлен в клещи, останется лишь сжать рукоятки и следить за тем, чтобы жилы не выскользнули в момент обжима.

Как обжать коннектор с 8 жилами

Подготовительный этап и список инструментов в этом случае абсолютно такие же. Меняется только порядок расположения жил в коннекторе. И поскольку их 8, заняты будут все гнезда. Правильный порядок выглядит следующим образом:

Как обжать коннекторы на патч-корде?

Рассмотренный пример отлично иллюстрирует, как установить один разъем, например, на кабеле, подведенном в квартиру или офис. Но что делать в случае с патч-кордом? Как правильно коннектор разместить со второго конца, а точнее, в каком порядке расположить в нем жилы?

Существуют 2 стандартные схемы установки:

Прямая (Straight-through) – жилы размещаются во втором коннекторе в том же порядке. Подобная схема изначально предназначалась для подключения устройств через свитч или роутер.

Перекрестная (Cross-Over) – во втором коннекторе меняются местами бело-зеленый и бело оранжевый, а также зеленый и оранжевый провода. Эта схема использовалась для подключения одинаковых устройств, например ПК к ПК.

В настоящий момент все современные устройства сами могут определять тип подключенного патч-корда, поэтому можно всегда использовать только прямую схему, как наиболее простую, и все будет прекрасно работать.

Что ж, непосредственно на заглавный вопрос – как правильно обжать коннектор RJ-45 – мы ответили, но напоследок стоит рассмотреть еще два вопроса, которые могут появиться у того, кто занимается обжимкой впервые.

Как обжать коннектор без инструмента?

Если установка коннектора – разовая работа или вынужденная мера, кримпер можно не покупать. Вполне аккуратно можно обжать разъем шлицевой отверткой. Сделать это чуть сложнее: нужно придерживать кабель, чтобы проводки не выскочили из гнезд, и по очереди сильно надавливать на каждый контакт кончиком отвертки. Главное, убедиться, что нажим был достаточно сильным и каждый контакт пробил изоляцию.

Как снять коннектор?

Разъемы RJ-45 – одноразовые, то есть специалисты не занимаются их демонтажем, а просто отрезают и переобжимают конец витой пары заново. В быту может возникнуть ситуация, когда кабель нужно обжать «здесь и сейчас», а нового коннектора в запасе нет. В этом случае контакты можно аккуратно извлечь иголкой, поддев их с одной стороны и постепенно раскачивая. Задача эта сама по себе достаточно сложная и занимает много времени, к тому же еще и сами маленькие контакты выпадают из коннектора, но если других вариантов решения проблемы нет, как временную меру это решение вполне можно использовать.

Типы повреждений витой пары и как их обнаружить

  1. Главная
  2. Типы повреждений витой пары и как их обнаружить

В этой статье речь пойдет об ошибках, которые могут быть допущены при монтаже коннекторов RJ45 и разновидностях повреждений кабеля типа "витая пара", применяемого в кабельных системах передачи данных. Рисунки приведены в качестве примеров неисправностей, и не служат как образцы правильной схемы оппрессовки.

1. Расщепленные пары (Split pairs):

Пример расщепленной пары_1

Пример расщепленной пары_2

Что такое расщепленная пара?
Расщепленная пара (Split pair) – это серьезная ошибка монтажа, при которой провода из двух разных пар объединены в «рабочую» пару по ошибке (провода не скручены между собой). Эта неисправность возникает, когда монтажник одинаково путает цветовую последовательность проводов в коннекторе на обоих концах кабеля. Передача данных, как и раньше, будет осуществляться по двум проводникам, но они уже не будут находятся в скрутке между собой.

Зачем нужна скрутка проводов в паре?

В телекоммуникациях данные передаются по скрученным вместе проводам - так называемым «витым парам». Проводники скручены с целью минимизации взаимных наводок и уменьшения электромагнитных помех. Несколько витых пар в свою очередь формируют кабель. Пары даже имеют различный шаг этой скрутки чтоб меньше воздействовать друг на друга. Расщепленная пара приводит к таким проблемам как перекрестные помехи на линии, чрезмерная задержка распространения сигнала между парами, помехи видеосигналу, возникновение битовых ошибок или потеря данных.

Увидит ли простой кабельный тестер расщепленную пару?

Простые кабельные тестеры обычно проверяют проводники на непрерывность, электрическую целостность, сопротивление и емкость, но не проверяют перекрестные помехи, обычно связанные с разделенными парами. Соответственно проверив кабель бюджетным тестером витой пары вы получите хороший результат при неправильно смонтированной линии. Это потому, что проверка будет осуществляться только на возможность прохождения тока, а поскольку такая возможность есть и номера проводов на обоих концах кабеля совпадают то и неисправность выявлена не будет. Для обнаружения расщепленных пар нужно использовать хороший профессиональный кабельный тестер. Длина кабеля должна быть не менее 50 см, на более коротких патчкордах, выявить  это повреждение тестовым оборудованием практически невозможно, поможет только визуальный контроль цветовой схемы проводов.

Обнаружить расщепленную пару можно кабельными тестерами Softing:

2. Обрыв пары (Open pair):

Пример обрыва пары_1

Пример обрыва пары_2

Обрыв пары, или просто отсутствие контакта в кабеле UTP, STP, FTP - это простое, часто встречающееся повреждение. Оно может быть обнаружено любым кабельным тестером который работает в паре с удаленным идентификатором. Прибор будет подавать сигнал (ток) на каждый проводник, а ответная часть его принимать. Если сигнал от основного устройства не получен, значит и целостности провода нет. Здесь работает принцип простейшей "прозвонки". Конечно стоит упомянуть об ограничениях самого измерительного оборудования, которое рассчитано на определенную максимальную длину кабеля, обычно не менее 305 метров, чтоб можно было проверить целую бухту кабеля. Расстояние до обрыва пары можно измерить тестерами, которые могут определять длину линии по емкости или методом рефлектометрии (TDR).

3. Обрыв одного проводника (Miss wire):

Пример обрыва одного провода_1

Пример обрыва одного провода_2

Обрыв проводника также является легко выявляемым повреждением. Методы определения схожи с обрывом пары. Стоит отметить, что тестеры могут распознавать отсутствие одного контакта как обрыв всей пары, тем не менее, это не слишком важно, так как всё равно линию придется ремонтировать.

4. Перевернутая пара (Reversed pair):

Пример перевернутой пары_1

Пример перевернутой пары_2

Перевернутая пара является ошибкой монтажа модульного разъёма или розетки (например RJ45). Также может называться обратной или реверсированной. Возникает, когда провода одной пары прикреплены к правильным контактам на одном конце кабеля, но на другом конце обращены. Жила, которая в начале линии имела порядковый №3 (рис. Пример перевернутой пары_1), в конце кабеля обжата на контакт №6, а №6 в свою очередь приходит на контакт №3. Данное повреждение может быть обнаружено любым тестером но локализовать его можно только визуально осмотрев коннектор.

5. Перекрещенные провода (Crossed wires):

Пример перекрещенных проводов_1

Пример перекрещенных проводов_2

Ошибка монтажа витой пары "перекрещенные провода" возникает когда монтажник, обжав правильно коннектор на одной стороне кабеля, поменял местами провода из разных пар на другом конце. Проблема легко выявляется даже простыми тестерами. Решается повторной, более внимательной оппрессовкой разъёма с соблюдением правильной схемы обжима.

6. Закороченная пара (Shorted pair). Короткое замыкание проводов одной пары:

Пример замкнутых проводов в паре_1

Пример замкнутых проводов в паре_2

Простыми тестерами может быть выявлено только наличие короткого замыкания. Чтоб понять где именно оно находится и расстояние до него, необходим тестер с возможностью измерять длину кабеля методом рефлектометрии (TDR). Тестеры, умеющие определять длину линии по ёмкости не смогут его локализовать. Главный недостаток ёмкостного метода определения длины кабеля - это невозможность измерять расстояние до короткого замыкания. Показать через сколько метров находится точка соприкосновения проводников могут тестеры:


Кабельная разводка

- методы упрощения работы с разъемами RJ45?

Я не знаю инструмента, но дам свои советы.

Общий процесс

  1. Снимите куртку на 2-3 дюйма сзади. Инструменты для снятия изоляции отлично подходят для этого: нож работает, но занимает больше времени, и вы с большей вероятностью порежете провод (= начнете заново) или случайно порежетесь.

  1. Если вы используете загрузочную систему, установите ее сейчас.

  2. Размотайте провода, размотайте их и начните выстраивать их по порядку по мере продвижения. Постарайтесь не раскручиваться дальше, чем сняли куртку. При этом держите их одной рукой крепко и ровно.

  1. Продолжайте удерживать провода плоско, но другой рукой немного согните их взад и вперед, чтобы они «уселись» (чтобы расслабиться в этом положении). Идея в том, что когда вы отпускаете, они будут стоять выстроенными в линию и почти не двигаться (но не отпускайте, пока вы их не порежете). Это намного проще, если вы используете кабели с одножильным проводом (в основном, кабели для установки в стену), а не многожильный провод (используемый для соединительных кабелей).

  2. Используйте пару бокорезов, чтобы обрезать провода до нужной длины, примерно 1/2 дюйма. Делайте это за один отрезок и убедитесь, что это прямой отрез, чтобы все провода были одинаковой длины.

  3. Вставьте провода в разъем. По сути, это первый раз, когда вы отпускаете их с тех пор, как выстроились в очередь. Вы хотите, чтобы провода доходили до самого конца (красная стрелка), а жакет располагался под блоком, который прижимается к нему (синяя стрелка).

Если оболочка срезана слишком далеко, разъем не будет обжиматься, и единственное, что удерживает разъем, - это соединения проводов.Хотя это может немного работать, эти провода легко сломать, иногда неочевидным образом, потому что выходит из строя только один провод.

  1. Используйте тестер, чтобы убедиться, что все в порядке. Те, с индикаторами на обоих концах, можно купить за десятки долларов. Гораздо легче исправить, если вы сразу же обнаружите, что это неправильно, плюс это помогает сразу понять, что вы делаете неправильно.


Еще один совет: не сжимайте их, если можете! 🙂

Блоки

Punchdown на патч-панелях и домкратах для трапецеидальных искажений легче сделать должным образом (особенно для категории 6), и они могут облегчить установку.

Патч-кабели

(любые короткие участки, не проходящие через стену) дешевле покупать в собранном виде, чем вы можете купить детали для них (даже с объемным кабелем и разъемами и оценивая ваше время в 0 долл. лучше, чем то, что вы можете сделать вручную. Поскольку многожильный кабель сложнее собрать, отказ от сборки соединительных кабелей означает, что вы избегаете многожильных кабелей.

Тем не менее, много лет назад, в конце 1990-х, я провел вечер за телевизором и создал пару десятков ~ 1.5-дюймовые соединительные кабели для офисной сети моего отца, и это был довольно хороший ускоренный курс. С тех пор я редко облажался. 🙂

Действительно, это просто практика. Например, я непрофессионал, делаю несколько кабелей / кончиков тут и там, и каждые несколько лет мне кажется, что я делаю более крупную работу, например, объединяю дом в сеть, но потом я делаю что-то месяцами. Я могу обжать конец меньше, чем за минуту, и быстрее, когда вернусь к этому.

Схемы подключения кабеля Cat5e - B&B Electronics

Этот документ был написан с целью предоставить основную справочную информацию о стандартах проводки 568A и 568B.Он также определит различия между этими стандартами и. Кроме того, мы предоставим инструкции по созданию стандартных и перекрестных кабелей.

И 568A, и 568B - это две схемы цветового кода, используемые для правильного подключения восьмипозиционных модульных вилок RJ45. Эти два цветовых кода утверждены стандартами на проводку Американского национального института стандартов / ассоциации телефонной промышленности / ассоциации электронной промышленности (ANSI / TIA / EIA). Между двумя схемами подключения нет никакой разницы в возможности подключения или производительности при подключении от одного устройства к другому, если устройства подключены по одной и той же схеме.Единственный случай, когда одна схема имеет преимущество перед другой, - это когда один конец сегмента подключен к модульному устройству, а другой конец - к блоку перфорации. В этом случае преимущество 568A состоит в более естественном расположении пар на стороне перфорированного блока.

Кабели обычно состоят из 8 проводов, скрученных вместе в 4 пары. Каждая пара легко идентифицируется одним из четырех основных цветов и предназначена для передачи сигнала и его возврата. Схема подключения 568A признана предпочтительной схемой подключения для стандарта, поскольку она обеспечивает обратную совместимость как для однопарной, так и для двухпарной проводки с кодами универсального заказа на обслуживание (AT&T) USOC.Постановления правительства США требуют использования предпочтительного стандарта 568A для проводки, устанавливаемой в соответствии с федеральными контрактами. Тем не менее, N-TRON принял стандарт 568B, поскольку он сегодня наиболее широко используется в отрасли. Он соответствует более старому цветовому коду AT&T 258A. Он также одобрен стандартом ANSI / TIA / EIA. Эта схема предоставляет одну пару для обратной совместимости со схемой подключения USOC. Эта иллюстрация поможет вам определить различия между цветовыми схемами 568A и 568B.Разница между двумя схемами заключается в том, что оранжевые и зеленые пары меняются местами, как показано здесь. Эти стандарты определяют максимальную длину сегмента 100 метров (328 футов) между двумя устройствами. Эта длина включает коммутационные панели и кабели. Когда требуются большие расстояния, может потребоваться использование коммутаторов, повторителей или оптоволоконных сетей.

Кабель может быть проложен с правильной непрерывностью, но не с правильным парным соединением. Это часто случается, когда кабель терминирован последовательно на обоих концах, но в неправильном порядке.Для обнаружения этого типа ошибки требуется динамический тест или тест переменного тока. Если единственная ошибка - ошибка разделенной пары, кабель имеет правильную целостность и, вероятно, вызовет перекрестные помехи. Перекрестные помехи - это перетекание сигналов, переносимых одной парой проводников, на другую пару в результате электрического процесса индукции. Проводникам не нужно соприкасаться друг с другом, поскольку перекрестные помехи передаются магнитно. Это нежелательный эффект, который может вызвать медленную передачу или полностью запретить передачу сигналов данных по длинному сегменту кабеля.Целью скручивания проводов в кабеле Cat5e является значительное уменьшение перекрестных помех и их побочных эффектов. Точно так же электромагнитные помехи (EMI) - это нежелательный сигнал, который индуцируется в кабеле. Разница в том, что электромагнитные помехи обычно возникают от внешнего по отношению к кабелю источника. Это может быть кабель питания или устройство, или в некоторых случаях соседние кабели Cat5e, которые не соответствуют стандартам 568A и 568B. Затухание - это потеря сигнала в сегменте кабеля из-за сопротивления провода плюс другие электрические факторы, вызывающие дополнительное сопротивление.Более длинная длина кабеля, плохие соединения, плохая изоляция, высокий уровень перекрестных помех и электромагнитных помех увеличивают общий уровень затухания. Стандарты 568A и 568B были разработаны для обеспечения более эффективной связи на больших расстояниях в сегменте кабеля Cat5e, чем при использовании нестандартных схем. Волоконно-оптический кабель - единственная среда, которая полностью невосприимчива к перекрестным помехам и электромагнитным помехам, поскольку для передачи данных используется свет вместо электрического тока.

Создание стандартных и перекрестных кабелей Cat5e

Прежде чем вы начнете создавать стандартные соединительные кабели Cat5e, важно отметить, что описанный здесь метод является только одним методом.Это отнюдь не лучший метод. Кроме того, перед началом убедитесь, что у вас есть все необходимые инструменты и материалы. Вам понадобится длина сертифицированного кабеля Cat5e и несколько разъемов RJ-45. Для достижения наилучших результатов мы рекомендуем использовать качественный храповой инструмент, такой как популярный инструмент IDEAL Telemaster Tool, для отрезания и заделки разъемов RJ-45.

  1. Большинство обжимных инструментов имеют два лезвия: одно предназначено для полного прорезания кабеля, а другое предназначено для снятия внешней оболочки кабеля.Используйте первое лезвие, чтобы отрезать кабель до нужной длины. Затем используйте второе лезвие, чтобы снять внешнюю оболочку кабеля примерно на дюйм, чтобы обнажить все провода внутри. Будьте осторожны, чтобы не порезать внутренние провода при снятии изоляции оболочки кабеля.
  2. После снятия оболочки вы обнаружите восемь проводов внутри кабеля Cat5e. Если есть веревка, отрежьте ее и раскрутите проволоку так, чтобы расстояние между ними было не более одной восьмой дюйма.
  3. Разверните провода веером слева направо в том порядке, в котором они должны быть обжаты.Использование одинаковой цветовой схемы (568A или 568B) на обоих концах позволит создать стандартный соединительный кабель, как показано на рисунках 568A-568A и 568B-568B ниже.
  4. Когда провода выровнены и расплющены, используйте режущее лезвие, чтобы равномерно обрезать провода, оставив около половины дюйма открытым.
  5. Повернув зажим от себя, осторожно вставьте провода в разъем RJ45, как показано ниже.
  6. После установки двух разъемов RJ45 на обоих концах необходимо определить качество всех соединений, чтобы убедиться, что разводка контактов выполнена правильно.Это очень важный шаг, который часто упускается из виду, в основном из-за дороговизны испытательного оборудования. LanRover Pro TP600 поможет вам определить короткие замыкания, открытия, неправильные соединения, развороты и разделенные пары. Кроме того, этот профессиональный тестер поможет определить окончательную длину изготовленного вами кабеля.


Два коммутатора Ethernet могут быть соединены вместе с помощью стандартного соединительного кабеля, если оба устройства соответствуют стандарту MDIX.Коммутаторы N-TRON Ethernet используют эту технологию на всех портах 10/100 RJ45. По сути, стандарт MDIX автоматически выполняет функции кроссовера без пользовательской настройки. Это позволяет переключателю правильно выровнять проводники внутри. В некоторых ситуациях подключение аналогичных устройств, таких как устаревшие концентраторы или сетевые интерфейсные карты (NIC), может осуществляться с помощью перекрестного кабеля. Следовательно, сам кабель будет физически выполнять функцию кроссовера. Перекрестный кабель можно легко создать, используя схему 568A на одном конце и схему 568B на другом конце, как показано на иллюстрации 568A-568B ниже.

Деталь экранированного кабеля CAT5e

Использование экранированных кабелей между устройствами не требуется для большинства устройств N-TRON (подробности см. В руководствах пользователя). Если требуется использование экранированных кабелей, обычно рекомендуется подключать экран только на одном конце, чтобы предотвратить образование контуров заземления и создания помех сигналам низкого уровня (например, термопарам, RTD и т. Д.). Кабели Cat5e, изготовленные в соответствии со спецификациями EIA-568A или 568B, необходимы для использования с коммутаторами N-TRON.


В случае, если все расстояния между соединительными кабелями Cat5e малы (т. Е. Все устройства Ethernet расположены в одном локальном шкафу и / или связаны с одним и тем же заземлением), в системах разрешается использовать полностью экранированные кабели с заземлением корпуса на обоих концах. отсутствие аналоговых сигналов низкого уровня.

CAT5e 568A и 568B Схема расположения выводов

Информация в этом техническом документе была впервые опубликована N-TRON.Компания B&B Electronics получила разрешение на повторную публикацию этого документа, чтобы предоставить клиентам наиболее полную информацию. B&B Electronics благодарит N-TRON за предоставленную нам возможность распространять эту информацию среди наших клиентов. Вы можете посетить их сайт http://www.n-tron.com.

Ethernet-коммутаторы

Ethernet-медиаконвертеры

Ethernet-последовательный порт

Ethernet-кабели

Рекомендуемая литература

Руководство по выбору коммутатора Ethernet

Руководство по выбору Ethernet-порта

Руководство по выбору медиаконвертера Ethernet

Распиновка проводов RJ45 и другая информация о модульных кабелях

Прежде чем мы начнем обсуждение схем подключения для модульных разъемов, полезно знать, как пронумерованы контакты на RJ45 и других модульных разъемах. На следующей схеме показана точная нумерация контактов на штекерных и женских разъемах RJ45.

Нумерация контактов RJ45


Все остальные модульные разъемы, такие как RJ11, начинают отсчет с той же стороны разъема. На схемах подключения модульных разъемов на этом сайте мы предпочитаем использовать изображение перевернутого разъема с крюком под ним.

Наиболее распространенная разводка кабелей RJ45 - это прямой кабель. В этой разводке кабеля все контакты подключены друг к другу с другой стороны.Контакты разъема RJ45 назначаются парами, и каждая пара передает один дифференциальный сигнал. Каждая пара линий должна быть скручена. Если используется кабель UTP или FTP, пары имеют оранжевый, коричневый, синий и зеленый цвета. Подключение этих кабелей к разъемам RJ45 для создания прямого кабеля определено EIA / TIA 568B. Разъемы RJ45 на обоих концах подключаются одинаково. Цветовая схема представлена ​​ниже.

Прямая цветовая кодировка RJ45 - EIA / TIA 568B


Прямой кабель RJ45 обычно используется для подключения сетевых карт к концентраторам в сетях 10Base-T и 100Base-Tx. На сетевых картах пара 1-2 является передатчиком, а пара 3-6 - приемником. Две другие пары не используются. На концентраторах, коммутаторах и маршрутизаторах пара 1-2 является приемником, а 3-6 - передатчиком. Поэтому для подключения сетевых карт к концентраторам можно использовать прямой кабель RJ45.

В очень небольших сетевых конфигурациях, где необходимо подключить только два компьютера, использование концентратора не требуется. Прямой кабель RJ45 в этой ситуации использовать нельзя. Также, когда необходимо подключить два концентратора для увеличения количества узлов в сегменте сети, этот кабель не подходит.В обеих ситуациях необходим перекрестный кабель RJ45, где линии передачи и приема на обоих разъемах RJ45 перекрестно соединены. Цветовая кодировка перекрестного кабеля RJ45 определена в стандарте EIA / TIA 568A.

Обратите внимание: Один разъем RJ45 должен быть подключен как EIA / TIA 568B, другой как EIA / TIA 568A . При подключении обоих концов по стандарту EIA / TIA 568A в результате снова получается прямой кабель.

Перекрестная цветовая кодировка RJ45 - EIA / TIA 568A


В зависимости от ситуации, в которой используются модульные кабели, схемы подключения с модульными гнездами различаются.Наиболее распространенные схемы подключения можно увидеть на картинке ниже.

Общие схемы подключения модульного разъема Женский разъем, вид с открытого конца


Изготовление кабелей Ethernet - ОБУЧЕНИЕ СЕТИ НА КОМПЬЮТЕРЕ

КАК СДЕЛАТЬ КАБЕЛЬ ETHERNET
Приобретение кабелей Ethernet может быть довольно дорогостоящим, а заранее изготовленные длины не всегда соответствуют длине, которая вам нужна. Изготавливать кабели Ethernet легко с помощью коробки с объемным кабелем Ethernet категории 5e и разъемами RJ-45, которые прикрепляются к обрезанным концам кабеля необходимой длины.Массовый кабель Ethernet - категория 5e или CAT5e

(вы также можете использовать кабели категории 6 или CAT6, которые имеют более высокие характеристики производительности и примерно на 20% дороже, чем CAT5e. )

Огромные обжимные соединители RJ45 для CAT-5e
или
Bulk RJ45 Обжимные соединители для CAT-6

RJ-45 Обжимной инструмент

Вы можете изготавливать кабели Ethernet двух типов: прямой и кроссовер . ПРЯМО ЧЕРЕЗ Ethernet-кабели являются стандартными кабелями, которые используются почти для всех целей, и их часто называют «коммутационными кабелями».Настоятельно рекомендуется продублировать порядок цветов, как показано слева. Обратите внимание, что зеленая пара не находится рядом, как все другие пары. Эта конфигурация позволяет использовать более длинные провода.

КРОССОВЕРНЫЕ КАБЕЛИ - Перекрестный кабель Ethernet предназначен для прямого подключения одного компьютера к другому компьютеру (или устройству) без прохождения через маршрутизатор, коммутатор или концентратор.

Вот как сделать стандартный кабель:


Врезать в пластиковую оболочку примерно 1 дюйм (2.5 см) от конца отрезанного кабеля. У обжимного инструмента есть бритвенное лезвие, которое поможет вам с практикой.

Расслабьтесь и соедините похожие цвета.

Зажмите провода пальцами и распрямите их, как показано. Порядок цветов очень важен.

Ножницами сделайте прямой надрез на 8 проводах, чтобы сократить их до 1/2 дюйма (1,3 см) от обрезанного рукава до конца проводов.

Осторожно вставьте все 8 незакрепленных цветных проводов в разъем.Обратите внимание на положение синей пластмассовой втулки. Также обратите внимание на то, как провода идут до конца.

Вид сверху. Все провода полностью вставлены. Коротких проводов нет.

НЕПРАВИЛЬНЫЙ СПОСОБ - Обратите внимание на то, что синяя пластиковая втулка не находится внутри разъема, где ее можно зафиксировать на месте. Провода слишком длинные. Провода должны выходить только на 1/2 дюйма от синей втулки.

НЕПРАВИЛЬНЫЙ СПОСОБ - Обратите внимание на то, что провода не доходят до конца разъема.

ОБЖИМ КАБЕЛЯ. .. Осторожно вставьте разъем в обжимной Ethernet-зажим и плотно зажмите ручки. Медные соединительные выступы на разъеме войдут в каждый из восьми проводов. Также имеется фиксатор, который удерживает синюю пластиковую втулку на месте для плотной компрессионной посадки. Когда вы вынимаете кабель из обжимного устройства, этот конец готов к использованию.

Для стандартного «сквозного» кабеля повторите все шаги и порядок цветов проводов на другом конце кабеля. Для перекрестного кабеля другой конец будет иметь другой порядок цветов, как показано на изображении кроссовера выше.

RJ11 Телефон к разъему RJ45

Эта статья представляет мое собственное мнение и может содержать партнерские ссылки. Пожалуйста, прочтите мои раскрытия для получения дополнительной информации. Кабели Cat5, Cat5e, Cat6 часто используются для подключения телефонных разъемов. Вы можете передать до 4 телефонных линий по одному 4-парному кабелю, который заканчивается разъемом RJ45 (8P8C). Проблема в том, что большинство телефонов, даже многолинейных, не подключаются напрямую к разъему RJ45. Мы обсудим некоторые варианты подключения телефонов с разъемами RJ11 к порту RJ45.

Конфигурация Джека

Прежде чем мы перейдем к разделению телефонных линий, давайте разберемся, что происходит в разъеме. Никто больше не использует старый четырехъядерный (зеленый, красный, черный, желтый) телефонный кабель в новой проводке. В основном это кабель Cat3 или лучше, который состоит из 4 витых пар проводов синего, оранжевого, зеленого и коричневого цветов, а также их белый провод с цветной полосой (бело-голубой, бело-оранжевый, бело-зеленый, бело-коричневый). Поскольку для стандартного телефона требуется только одна пара проводов на линию, мы можем отправить до 4 линий на каждый кабель.Это обеспечивает большую гибкость и экономит время и трудозатраты на прокладку телефонных кабелей в многолинейной системе. Даже если вы собираетесь использовать только одну телефонную линию, у вас есть место для расширения.

Для единообразия, возможности использовать все 4 линии и экономии места в настенной розетке, телефонные установки обычно заканчиваются разъемом 8P8C (8-контактный, 8-проводный). Это тот же разъем, который используется для вашего кабеля Ethernet. Это больший разъем, чем вы обычно ожидаете от телефона, который обычно меньше 6P6C или аналогичный (RJ11, RJ12 и т. Д.).6P6C поддерживает до 3 линий, 6P4C - 2 линии, а 6P2C - однолинейный разъем, но все они используют один и тот же штекер. Единственное отличие - количество жил в кабеле.

Есть три стандартных способа подключения телефонного разъема. T568A, T568B и USOC. Разница в том, какие цвета связаны с какими контактами на гнезде.

T568A - предпочтительный метод подключения телефонных разъемов и разъемов Ethernet, а также единственный метод, предложенный в спецификации TIA-570-B для жилых помещений. Каким-то образом T568B стал популярным в США.S. коммерческих установок, но T568A используется больше за пределами США, и федеральное правительство определяет T568A для своих установок. Всем скептикам ... Видите, иногда правительство может делать что-то лучше, чем частный сектор. 🙂 USOC больше не используется, но это тип схемы подключения телефонов.

Было бы разумно подключать порты в соответствии со спецификацией USOC, но при использовании T568A кабель впоследствии можно будет легко переключить с передачи голоса на данные или наоборот в будущем.Вы заметите, что строки 1 и 2 на T568A и USOC идентичны. Если у вас двухлинейный телефон, вы можете подключить его напрямую к проводному разъему T568A, и обе линии будут работать. Штекеры меньшего размера RJ11 / 12 подходят непосредственно к гнезду RJ45. Это не рекомендуется, так как вы можете повредить другие контакты, но он предназначен для работы таким образом.

Если вам не нужно соответствовать текущему установленному плану распиновки, старайтесь всегда использовать T568A. В любом случае важно знать, как на самом деле подключены ваши разъемы.

Телефонный разъем

Сравните вышеуказанные разъемы со старыми 2-линейными телефонными разъемами, которые раньше использовались на стенах и все еще используются в телефонах. Они выглядят вот так.

Выше показан стандартный телефонный разъем 6P4C, который поддерживает 2 телефонные линии. Линия 1 находится на центральных штырях, линия 2 - на следующем наборе внешних штифтов. Если используется витая пара, цвета будут бело-синими для зеленого, синими для красного, бело-оранжевыми для черного и оранжевыми для желтого.

Если вы подключите однолинейный телефон, он будет подключаться только к контактам 2 и 3 (линия 1).С двухлинейным телефоном вы будете использовать все 4 контакта.

Подключение стандартного телефона с 4 линиями к разъему RJ45

Джек поддерживает 4 линии, телефон - 4 линии, это должно быть легко, не так ли? Нет, обычно нет. Проблема в том, что в большинстве стандартных 4-линейных телефонов нет одного 4-линейного разъема RJ45, вместо этого у них обычно есть 2 разъема 6P4C (RJ11), каждый из которых поддерживает 2 линии.

Есть несколько способов справиться с этим правильно, но давайте сначала поговорим о том, как этого не делать. Вы можете подумать, что это упростит жизнь, если вы просто разделите пары кабелей за настенной пластиной и используете 2 гнезда для трапецеидальных искажений RJ11. Теоретически это будет работать, и, учитывая, что это всего лишь телефон, возникнут минимальные проблемы с помехами при наличии множества открытых пар, но это может привести к проблемам. Очевидно, вы увеличите вероятность возникновения помех, провода будет легче повредить, вы займете дополнительное место в настенной пластине и потеряете возможность легко изменить этот порт на сетевой порт в будущем. Это тоже запрещено в спец.

RJ45 с 4 на 2 Адаптер с 2 линиями RJ11

Существует ряд различных разветвителей (обычно называемых 400E), таких как этот разветвитель Suttle 400E Cat5, которые подключаются к разъему RJ45 и имеют 2 разъема RJ11, каждый с 2 ​​линиями.Их довольно легко найти, но просто убедитесь, что у вас нет обычного телефонного разветвителя (с 1 RJ11 на 2 RJ11). У него должен быть мужской RJ45 с одной стороны и два женских RJ11 с другой.
Если внимательно присмотреться к схеме подключения, то со стороны RJ45 видно, что он следует за T568B. Вы все еще можете использовать его с распиновкой T568A, но строки 2 и 3 будут поменяны местами. Если распиновка ваших телефонных разъемов соответствует USOC, этот адаптер работать не будет.

Разрыв кабеля

Если вы не можете найти сплиттер выше, вы можете сделать разрывной кабель из кабеля витой пары.

На одном конце вы обожмите разъем RJ45 в соответствии с распиновкой, используемой в вашей настенной розетке. С другой стороны, вы обжмете 1 или несколько разъемов RJ11. Если вы просто хотите вытащить одну линию для одного телефона, выберите пару проводов для нужной линии и вставьте их в центральные контакты RJ11. Вы также можете использовать 2 разъема RJ11 на 2 линии, 4 разъема RJ11 на 1 линию - все, что вам подходит.

Коробка прорыва

Производители структурированных систем электропроводки также имеют готовые разделительные коробки, которые позволят вам получить доступ к 4 линиям разными способами.Один из примеров - Leviton 47609-4x4 4x4 Breakout Module. Поскольку системы Leviton предназначены для использования в жилых помещениях, Leviton 47609-4x4 подключается в соответствии с распиновкой T568A, в отличие от разветвителя, расположенного выше, T568B.

DIY RJ45 - RJ11 Break Out Box

Если вы не можете найти разделительную коробку выше или у вас есть особые потребности, вы можете сделать свой собственный выходной ящик.

Вы можете сделать его в любом случае, но чтобы дать вам пример, давайте сделаем коробку с 4 портами, которая принимает входящий кабель и разделяет его на L1 и 2, L2 и 1, L3 и 4, L4 и 3, аналогично Leviton.

Нам понадобится:

Для инструментов нам понадобится:

  • Инструмент для пробивки с режущим и не режущим лезвием 110
  • Устройство для обжима модульных заглушек
  • Отвертка
Мы собираемся последовательно подключить 2 пары к 2 портам для линий 1 и 2, а затем сделать то же самое на 2 других портах для линий 3 и 4, так что у нас будет 4 разъема, подключенных следующим образом:
С помощью этой конфигурации мы можем подключить:
  • 4 отдельных телефона с 1 линией к одному разъему RJ45 для доступа ко всем 4 линиям.
  • 4 2-х линейных телефона
  • 2 2-х линейных телефона
  • или некоторые другие варианты, такие как один 4-х строчный телефон, факсимильный аппарат и однолинейный телефон.

Идет снег, и у меня под рукой нет телефонных разъемов, поэтому я буду подключать его с помощью стандартных 8-проводных разъемов Cat5e. Тот же принцип, но я пробиваю провода на других контактах, чем я упоминаю в инструкции.

Шаг 1. Зачистите кабель

Зачистите внешнюю оболочку кабеля довольно долго (может быть, 8–10 дюймов), чтобы у вас было много провода для работы.

Шаг 2: L2 и 1 Jack

Мы собираемся начать с одного из центральных домкратов (линии 2 и 1) и продвигаться по обеим сторонам. Раскрутите оранжевую пару проводов возле основания (не раскручивайте пару полностью) и проткните их к контактам 3 и 4 (оранжевым и бело-оранжевым), используя не режущий нож 110. Я использую пластмассовый инструмент, который идет в комплекте с домкратами. Повторите то же самое для синей пары на контактах 2 и 5 (бело-синий и синий).

Шаг 3: L1 и 2 Jack

Затем мы сделаем Гнездо линий 1 и 2, используя те же синие и оранжевые пары, за исключением того, что мы нанесем их на противоположные контакты, как и раньше. 3 и 4 для синего и 2 и 5 для оранжевого. На этот раз, когда мы пробиваем проволоку, мы будем использовать режущее лезвие 110, чтобы обрезать излишки проволоки.

Взгляните на разъем и представьте, как вы хотите, чтобы он выглядел в коробке для поверхностного монтажа. Что касается меня, я хочу пробить следующий домкрат справа от первого. Ваши домкраты могут быть разными, поэтому остановитесь и проверьте. Помните, что при установке в коробку штифты будут сверху.

Кроме того, расположите следующий разъем достаточно далеко, чтобы у вас было достаточно проводов для размещения разъемов в портах на коробке для поверхностного монтажа.

Шаг 4: L3 & 4 Jack

Теперь с другой стороны разъема L2 и 1 мы добавим разъем для линий 3 и 4, используя зеленые и коричневые пары на контактах 3 и 4 и 2 и 5 соответственно, как показано на предыдущей схеме.

Используйте не режущее лезвие и оставьте достаточно провода, чтобы можно было разместить домкрат в коробке для поверхностного монтажа.

Шаг 5: L4 и 3 Jack

Последний валет - это линии 4 и 3 валет. Мы проткнем зеленую пару к контактам 2 и 5, а коричневую пару - к контактам 3 и 4, используя режущее лезвие 110.

Шаг 6: Вставьте домкраты в коробку для поверхностного монтажа

Установите пылезащитные колпачки на гнезда, если они есть, затем установите гнезда в порты на коробке для поверхностного монтажа. Отметьте коробку для поверхностного монтажа над разъемом, чтобы знать, что она работает (L1 и 2, L2 и 1, L3 и 4, L4 и 3 или какая-либо другая конфигурация, которую вы выберете).

Шаг 7: Обжать разъем RJ45

На другом конце провода обожмите разъем RJ45, используя соответствующую распиновку для настенной розетки.Либо T568A, T568B, либо USOC.

Завершение кабеля Ethernet (CAT5e / CAT6): 6 шагов

Шаг 1:
Разделите витые пары в виде «x», как показано. Если вы посмотрите на кабель с конца, вы не увидите, чтобы скрученные пары пересекались друг с другом. Кроме того, провода не обязательно должны иметь ту же конфигурацию, что и на изображении, если провода не пересекаются друг с другом.

Шаг 2:
Разделите провода витых пар.Когда провода разделены, они не должны пересекать друг друга.

Шаг 3:
Соберите провода в форме веера и поместите их в разъем для передачи данных. Есть два распространенных способа организовать провода для разъема данных. Независимо от того, какой из них вы используете, оба конца кабеля ДОЛЖНЫ использовать одинаковую конфигурацию, иначе кабель не будет работать.
Я использую следующую конфигурацию движения слева направо (по часовой стрелке из положения «9 часов»)
• Оранжево-белый
• Оранжевый
• Зелено-белый
• Синий
• Сине-белый
• Зеленый
• Коричнево-белый
• Коричневый

СОВЕТ: Если это второй конец провода, посмотрите на конец, который уже заделан, чтобы убедиться, что кабели одинаковы на обоих концах. Если вы допустили ошибку на первом конце, это ваша возможность исправить ее, настроив провода так же, как на оконечном конце.

ПРИМЕЧАНИЕ. Конфигурация проводов, использованная выше, является конфигурацией T-568B, которая является наиболее распространенной конфигурацией. Конфигурация T-568A работает точно так же и не влияет на качество передачи по кабелю. Обе эти конфигурации используют конструкцию проводов (витые пары) для изоляции проводов друг от друга и предотвращения помех и потери данных.Полезно запомнить любую конфигурацию, которую вы предпочитаете. Если вы заинтересованы в создании перекрестного кабеля Ethernet, просто выполните поиск по изображению «Схема перекрестного кабеля Ethernet», чтобы получить схему конфигурации проводов.

Шаг 4:
Крепко возьмитесь за все провода рядом с оболочкой и проведите пальцами вверх, собирая все провода в ровную линию. Убедитесь, что ни один из проводов не перескакивает. Если смотреть на цвета проводов слева направо, они должны иметь такую ​​же конфигурацию, как описано выше.

Шаг 5:
Выпрямите провода. Провода не обязательно должны быть ровными, просто распрямите их как можно лучше.

СОВЕТ: Если у вас стол с острым (не закругленным) краем, зажать кабель между большим пальцем и краем стола. Затем протяните провода между большим пальцем и краем. Это выпрямит провода и упростит манипулирование ими для следующих шагов.

Шаг 6:
Используя кусачки, обрежьте концы проводов так, чтобы все провода были ровными.Убедитесь, что разрез перпендикулярен проводам.

Завершение неэкранированного прохода через разъем RJ45

Написано Доном Шульцем, техническим торговым представителем trueCABLE и сертифицированным техником Fluke Networks

Неэкранированный кабель Ethernet необходимо заделать. Ух ты! Звучит серьезно. Нет, мы не выступаем за то, чтобы отыскивать весь неэкранированный кабель Ethernet и делать это внутри. Терминатор означает прикрепление чего-либо к необработанному концу кабеля, чтобы его можно было подключить к чему-то еще, например, к коммутатору или компьютеру. Это можно сделать несколькими способами, и в этом блоге мы сосредоточимся на самом быстром, простом и распространенном способе «Сделай сам» ... через неэкранированный разъем RJ45. Давайте погрузимся в этот процесс, и я покажу вам, как это сделать правильно.


Что мы покрываем?

Если говорить о штекерах RJ45, то их довольно много. Этот блог состоит из трех частей, в которых описаны шаги по завершению работы Cat5e, Cat6 и Cat6A.

Выберите яд ниже, чтобы перейти в соответствующий раздел:

Как: заделить неэкранированный Cat5e сквозной разъем RJ45

Как: заделать неэкранированный Cat6 сквозной разъем RJ45

Как: заделать неэкранированный Cat6A Проход Через разъем RJ45

Итак, вы приобрели неэкранированный переходник Cat5e от trueCABLE и неэкранированный переходник Cat5e от trueCABLE через разъемы RJ45, но теперь вы не совсем уверены, что с ними делать. Вы спрашиваете себя: «Как вставить кабель в вилку?»

Не волнуйтесь, мы здесь, чтобы помочь вам!

Разъемы RJ45 или 8P8C также называются штекерами или концами. Все они означают одно и то же .

Как узнать, что рассматриваемый кабель будет работать с вилкой в ​​руке? Вы должны знать, как выбрать правильный соединитель.

Необходимые инструменты:

Дополнительные инструменты, которые я рекомендую иметь дома:

Легкие перчатки и отвертка.Отвертка?! Ага. Гладкий вал будет использоваться для выпрямления проводников, пока вы в перчатке. Это спасет ваши пальцы, поверьте мне.

Вы пятерка или четвертая?

Следующий шаг - решить, хотите ли вы использовать шаблон T568A или T568B. Неважно, какой из них вы выберете, если вы его придерживаетесь. Я предпочитаю узор «В», но это только я. (Если вы хотите сделать более обоснованное предположение, вы можете прочитать больше о различиях)

Собери инструменты, поехали!

С этого момента я позволю изображениям говорить сами за себя с небольшими дополнительными указаниями. ..

Шаг 1:

Снимите примерно 2 дюйма оболочки кабеля.

Отрегулируйте режущее лезвие устройства для зачистки кабеля так, чтобы оно касалось только оболочки кабеля. Это требует практики, и вам, возможно, придется повторить этот шаг несколько раз, чтобы получить высший балл по куртке. Не прорезай ... забей. Если вы прорежете, скорее всего, вы порезали проводник, и вам следует отрезать конец и начать все сначала.

После того, как на оболочке кабеля есть царапины, несколько раз согните ее вперед и назад, чтобы порвать оболочку.Оставьте пустую часть куртки - это ваш новый бесплатный инструмент.

Оболочка кабеля с маркировкой

Шаг 2:

Удалите вытяжной шнур, полиэтиленовую или водонепроницаемую ленту до конца оболочки кабеля, используя кусачки для заподлицо. Будьте осторожны, чтобы при этом не порезать провода.

Обрезка рипкорд заподлицо

Шаг 3:

Теперь пора раскрутить проводники с помощью бесплатного инструмента.Раскрутите каждую пару вниз к оболочке кабеля.

А вы думали, что в жизни нет ничего свободного… Все пары раскручены

Шаг 4:

Теперь, когда все пары раскручены, пора надеть перчатку и с помощью отвертки удалить изгибы проводов. Вы хотите, чтобы проводники были как можно более прямыми, и для этого может потребоваться два-три прохода от конца оболочки кабеля до конца проводника.Работайте по одному. Не нажимайте так сильно, чтобы сломать проводники!

Легко. Практика приведет к совершенству. Это после правки

Шаг 5:

Расположите проводников по порядку. Здесь вы будете играть, выстраивая проводников. Цель состоит в том, чтобы свести к минимуму пересечение проводников при сохранении последовательности T568B (в моем случае).

Показана последовательность T568B

Шаг 6:

Следующим шагом является обрезка проводов заподлицо, чтобы они равномерно входили в разъем RJ45.Осторожно, сохраняя правильную последовательность цветов проводников, «задушите» проводники вверх. Срежьте заподлицо, чтобы удалить примерно ¾ дюйма.

Шаг 7:

Наденьте штекер RJ45. Я использую «нижнюю» сторону заглушки (противоположную стороне от фиксирующей защелки) в качестве ориентира. Если вы решите использовать «верхнюю» часть вилки, вам нужно будет знать последовательность цветов в обратном порядке и иметь возможность видеть сквозь пластиковую защелку.С нижней стороны это сделать проще.

Шаг 8:

Когда вы убедитесь, что последовательность цветов правильная, протяните проводники через носок и протяните кожух кабеля в вилку. Идея состоит в том, чтобы как можно глубже загнать оболочку кабеля в заднюю часть вилки, чтобы внутри вилки не было перекрученных проводов.

Толкать и тянуть… Все на местах.Эта оболочка кабеля больше не идет.

Шаг 9:

Возьмите инструмент для обжима и заделки RJ45. Вставьте штекер в инструмент (он пойдет только в одном направлении). Убедитесь, что проводники, выходящие из носовой части вилки, выходят за пределы режущего лезвия с другой стороны инструмента. Продолжайте нажимать на кабель и вилку, слегка вставляя их в полость для инструмента.

Одновременно нажмите на рычаг одним плавным движением вниз.Этот единственный шаг делает три вещи:

  • Присоединяет металлические штыри внутри вилки RJ45 к проводам кабеля
  • Вставляет фиксатор натяжения на задней стороне вилки в оболочку кабеля, чтобы надежно удерживать его
  • Сбривает излишки проводника

Рычаг полностью опущен. Цикл завершен.

Шаг 10:

T Выньте вилку и кабель из инструмента и проверьте свою работу.Убедитесь, что восемь золотых штырей (также называемых булавками) полностью опущены и ни один из них не выскакивает. Если какие-то всплывают, ваше завершение плохое. Попробуйте возобновить заделку, снова обжав инструмент. Если это не сработает, вам придется отключить вилку и начать все сначала. Такое случается.

После того, как вы заделали оба конца кабеля, пришло время для тестирования. Для этого есть несколько инструментов, и чем проще и информативнее тест, тем дороже он будет.Ознакомьтесь с советами по решению проблем в этом блоге: Устранение основных проблем с сетевым кабелем: что я сделал не так?

Вот оно. Довольно легко сделать, если у вас есть пара. Имейте в виду, что подключение вилки RJ45 - это отчасти наука, а отчасти искусство. Если вы новичок в этом, потренируйтесь на ломе кабеля и купите достаточно вилок на тот случай, если вы сделаете плохие соединения. Поверьте мне, за эти годы у меня было немало плохих увольнений. Практика ведет к совершенству.

СЧАСТЛИВЫЙ СЕТИ!

trueCABLE представляет информацию на нашем веб-сайте, включая блог «Кабельная академия» и поддержку в чате, в качестве услуги для наших клиентов и других посетителей нашего веб-сайта в соответствии с условиями и положениями нашего веб-сайта.Хотя информация на этом веб-сайте касается сетей передачи данных и электрических проблем, это не профессиональный совет, и вы полагаетесь на такие материалы на свой страх и риск.

Итак, вы приобрели неэкранированный переходник Cat6 от trueCABLE и неэкранированный переходник Cat6 через разъемы RJ45 от trueCABLE, но теперь вы не совсем уверены, что с ними делать. Вы спрашиваете себя: «Как вставить кабель в вилку?»

Не волнуйтесь, мы здесь, чтобы помочь вам!

Разъемы RJ45 или 8P8C также называются штекерами или концами. Все они означают одно и то же.

Как узнать, что рассматриваемый кабель будет работать с вилкой в ​​руке? Вы должны знать, как выбрать правильный соединитель.

Необходимые инструменты:

Дополнительные инструменты, которые я рекомендую иметь дома:

Легкие перчатки и отвертка. Отвертка?! Ага. Гладкий вал будет использоваться для выпрямления проводников, пока вы в перчатке.Это спасет ваши пальцы, поверьте мне.

Вам также могут понадобиться электрические линейные клещи (справа) для особенно толстых кабелей Ethernet.

Вы А или Б?

Следующий шаг - решить, хотите ли вы использовать шаблон T568A или T568B. Неважно, какой из них вы выберете, если вы его придерживаетесь. Я предпочитаю узор «В», но это только я. (Если вы хотите сделать более обоснованное предположение, вы можете прочитать больше о различиях)

Собери инструменты, поехали!

С этого момента я позволю изображениям говорить сами за себя с небольшими дополнительными указаниями. ..

Шаг 1:

Снимите примерно 2 дюйма оболочки кабеля.

Снимите примерно 2 дюйма оболочки кабеля

Отрегулируйте режущее лезвие устройства для зачистки кабеля так, чтобы оно касалось только оболочки кабеля. Это требует практики, и вам, возможно, придется повторить этот шаг несколько раз, чтобы получить высший балл по куртке. Не прорезай ... забей. Если вы прорежете, скорее всего, вы порезали проводник, и вам следует отрезать конец и начать все сначала.

После того, как на оболочке кабеля есть царапины, несколько раз согните ее вперед и назад, чтобы порвать оболочку. Оставьте пустую часть куртки - это ваш новый бесплатный инструмент.

Оболочка кабеля с маркировкой

Шаг 2:

Теперь удалите вытяжной шнур, полиэтиленовую или водонепроницаемую ленту полностью до конца оболочки кабеля, используя кусачки для заподлицо. Будьте осторожны, чтобы при этом не порезать провода.

Разместите пары проводов в виде «звезды» под углом около 90 градусов к оболочке кабеля, как показано ниже.

Обрезка заподлицо рипкорд, разделенный на s рисунок смолы

Шаг 3:

Под небольшим углом вниз разрежьте каждое «крыло» шлица (пластиковый поперечный каркас) с помощью резцов для заподлицо. Сделайте четыре надреза, но не разрезайте шлиц прямо поперек. Будьте предельно осторожны. В этом процессе вы не хотите порезать проводника. Идея состоит в том, чтобы удалить шлиц так, чтобы он был как можно более ровным с верхом куртки.

После того, как шлицевые крылья будут обрезаны, поверните шлицы, чтобы снять их.

Чем больше выступает шлиц, тем труднее будет полностью вставить штекер RJ45. Как та старая песня ... давайте сделаем поворот и удалим шлиц

Шаг 4:

Теперь пора раскрутить проводники с помощью бесплатного инструмента. Раскрутите каждую пару вниз к оболочке кабеля.

А вы думали, что в жизни нет ничего свободного… Все пары раскручены

Шаг 5:

Теперь, когда все пары раскручены, пора надеть перчатку и с помощью отвертки удалить изгибы проводов. Вы хотите, чтобы проводники были как можно более прямыми, и для этого может потребоваться два-три прохода от конца оболочки кабеля до конца проводника.Работайте по одному. Не нажимайте так сильно, чтобы сломать проводники!

Легко. Практика сделает совершенным, t он такой, какой вы есть после

Шаг 6:

Расположите проводников по порядку. Здесь вы будете играть, выстраивая проводников. Шлиц внутри оболочки кабеля будет бороться с вами на каждом этапе пути. Максимально работайте со сплайном.Для любого кабеля Ethernet, имеющего шлицы, этот шаг, в частности, требует терпения и практики. Цель состоит в том, чтобы свести к минимуму пересечение проводников при сохранении последовательности T568B (в моем случае).

Все в очередь. Показана последовательность T568B. С этого момента вам необходимо поддерживать правильную последовательность, пока вилка не будет отключена.

Шаг 7:

Обрежьте провода заподлицо, чтобы они равномерно входили в разъем RJ45.Осторожно, сохраняя правильную последовательность цветов проводников, «задушите» проводники вверх, чтобы удалить примерно ¾ ». Прямой разрез заподлицо.

Резка заподлицо перед вставкой RJ45. Любой ценой выровняйте проводники.

Шаг 8:

Пора надеть вилку RJ45. Я использую «нижнюю» сторону заглушки (противоположную стороне от фиксирующей защелки) в качестве ориентира. Если вы решите использовать «верхнюю» часть вилки, вам нужно будет знать последовательность цветов в обратном порядке и иметь возможность видеть сквозь пластиковую защелку. С нижней стороны это сделать проще.

Еще раз проверьте последовательность проводов на передней части штекера

Шаг 9:

Убедившись, что последовательность цветов правильная, протяните жилы методом выталкивания и вытягивания, а также подтолкните оболочку кабеля вверх. Идея состоит в том, чтобы как можно глубже загнать оболочку кабеля в заднюю часть вилки и не допускать перекручивания проводов внутри вилки.

Этот шаг может потребовать овализации для особенно толстого кабеля OD Ethernet.Наш неэкранированный кабель Ethernet Cat6 CMX для наружной установки - отличный тому пример. Для овализации используются клещи электромонтажника. Этот тип плоскогубцев имеет овальную вырезку возле носа, с помощью которой вы можете придать кабелю форму, чтобы он подходил к вилке. Еще одна особенность плоскогубцев этого типа - они не регулируются. Если вам нужно сделать овальную форму, используйте овальную вырезку и не разбивайте кабель. Я предлагаю компактные модели длиной 6 дюймов, так как они легко поместятся в сумке для инструментов.

Тяни и толкай… Все на месте.Эта оболочка кабеля больше не идет. Это заделка 3/16 дюйма, которая намного жестче, чем требование ½ дюйма ANSI / TIA. Более плотное согласование = уменьшение перекрестных помех.

Шаг 10:

Возьмите инструмент для обжима и заделки RJ45. Вставьте вилку в инструмент (она будет проходить только в одном направлении) и убедитесь, что проводники, торчащие из носика, выходят за режущее лезвие с другой стороны инструмента. Продолжайте нажимать на кабель и вилку, слегка вдавив их в полость для инструмента.

Одновременно нажмите на рычаг одним плавным движением вниз. Этот единственный шаг делает три вещи:

  • Присоединяет металлические штыри к проводникам
  • Вставляет фиксатор натяжения на задней стороне вилки в оболочку кабеля, чтобы надежно удерживать его
  • Сбривает излишки проводника

Рычаг полностью опущен. Цикл завершен.

Шаг 11:

Выньте вилку и кабель из инструмента и проверьте свою работу.Убедитесь, что восемь золотых контактов полностью опущены и ни один из них не выскакивает. Если какие-то всплывают, ваше завершение плохое. Попробуйте выполнить повторное определение с помощью инструмента снова. Если это не сработает, вам придется отключить вилку и начать все сначала. Такое случается.

Смотри, мама! Никаких выскакивающих контактов.

После того, как вы заделали оба конца кабеля, пришло время для тестирования. Для этого существует ряд инструментов, и чем проще и информативнее тест, тем дороже он будет.Взгляните на этот блог, чтобы получить советы по решению проблем:

Вот оно. Довольно легко сделать, если у вас есть пара. Имейте в виду, что подключение вилки RJ45 - это отчасти наука, а отчасти искусство. Если вы новичок в этом, потренируйтесь на ломе кабеля и купите достаточно вилок на тот случай, если вы сделаете плохие соединения. Поверьте мне, за эти годы у меня было немало плохих увольнений. Практика ведет к совершенству. Устранение основных неисправностей сетевого кабеля: что я сделал не так?

СЧАСТЛИВЫЙ СЕТИ!

trueCABLE представляет информацию на нашем веб-сайте, включая блог «Кабельная академия» и поддержку в чате, в качестве услуги для наших клиентов и других посетителей нашего веб-сайта в соответствии с условиями и положениями нашего веб-сайта.Хотя информация на этом веб-сайте касается сетей передачи данных и электрических проблем, это не профессиональный совет, и вы полагаетесь на такие материалы на свой страх и риск.

Итак, вы приобрели неэкранированный переходник Cat6A от trueCABLE и неэкранированный переходник Cat6A через разъемы RJ45, но теперь вы не совсем уверены, что с ними делать. Вы спрашиваете себя: «Как вставить кабель в вилку?»

Не волнуйтесь, мы здесь, чтобы помочь вам!

Разъемы RJ45 или 8P8C также называются штекерами или концами. Все они означают одно и то же.

Как узнать, что рассматриваемый кабель будет работать с вилкой в ​​руке? Вы должны знать, как выбрать правильный соединитель.

Примечание о неэкранированных сквозных заглушках trueCABLE Cat6A:
  • Жилы проводов расположены «в шахматном порядке»: четыре высоких и четыре низких
  • Причина такой конструкции - физическая совместимость. Размер разъема RJ45 снаружи ограничен в соответствии со спецификациями ANSI / TIA, но толщина провода Cat6A часто больше, чем Cat6.Если бы все проводники Cat6A были размещены по восемь в поперечнике, как в вилках Cat6 или Cat5e, для них не было бы места.
  • Дополнительным преимуществом гибких проводов является уменьшение перекрестных помех. Когда частота кабеля Ethernet превышает 350 МГц, перекрестные помехи начинают вызывать особую озабоченность. Тем лучше, если физическая конструкция вилки также уменьшит явление перекрестных помех.

Необходимые инструменты:

Дополнительные инструменты, которые я рекомендую иметь дома:

Легкие перчатки и отвертка. Отвертка?! Ага. Гладкий вал будет использоваться для выпрямления проводников, пока вы в перчатке. Это спасет ваши пальцы, поверьте мне.

Вам также могут понадобиться электрические линейные клещи (справа) для особенно толстых кабелей Ethernet.

Вы А или Б?

Следующий шаг - решить, хотите ли вы использовать шаблон T568A или T568B. Неважно, какой из них вы выберете, если вы его придерживаетесь. Я предпочитаю узор «В», но это только я.(Если вы хотите сделать более обоснованное предположение, вы можете прочитать больше о различиях)

Собери инструменты, поехали!

С этого момента я позволю фотографиям говорить сами за себя с небольшими дополнительными указаниями ...

Шаг 1:

Снимите примерно 2 дюйма оболочки кабеля.

Снимите примерно 2 дюйма оболочки кабеля

Отрегулируйте режущее лезвие устройства для зачистки кабеля так, чтобы оно касалось только оболочки кабеля. Это требует практики, и вам, возможно, придется повторить этот шаг несколько раз, чтобы получить высший балл по куртке. Не прорезай ... забей. Если вы прорежете, скорее всего, вы порезали проводник, и вам следует отрезать конец и начать все сначала.

После того, как на оболочке кабеля есть царапины, несколько раз согните ее вперед и назад, чтобы порвать оболочку. Сохраните полый кусок куртки - это ваш новый бесплатный инструмент.

Оболочка кабеля с маркировкой

Шаг 2:

Теперь удалите вытяжной шнур, полиэтиленовую или водонепроницаемую ленту полностью до конца оболочки кабеля, используя кусачки для заподлицо.Будьте осторожны, чтобы при этом не порезать провода.

Обрежьте шнур заподлицо и разместите в виде звезды

Шаг 3:

Под небольшим углом вниз разрежьте каждое «крыло» шлица (пластиковый поперечный каркас) с помощью резцов для заподлицо. Сделайте четыре надреза, но не разрезайте шлиц прямо поперек. Будьте предельно осторожны, чтобы не порезать проводник в этом процессе. Идея состоит в том, чтобы удалить шлиц так, чтобы он был как можно более ровным с верхом куртки.

После того, как шлицевые крылья будут обрезаны, поверните шлицы, чтобы снять их.

Чем больше будет выступающих шлицев, тем сложнее вам будет полностью вставить штекер RJ45, и как в той старой песне ... давайте сделаем поворот!

Шаг 4:

Теперь пора раскрутить проводники с помощью бесплатного инструмента. Раскрутите каждую пару вниз к оболочке кабеля.

А вы думали, что в жизни нет ничего свободного… Все пары раскручены

Шаг 5:

Теперь, когда все пары раскручены, пора надеть перчатку и с помощью отвертки удалить изгибы проводов.Вы хотите, чтобы проводники были как можно более прямыми, и для этого может потребоваться два-три прохода от конца оболочки кабеля до конца проводника. Работайте по одному. Не нажимайте так сильно, чтобы сломать проводники!

Легко. Практика приведет к совершенству. Проводники без перегибов

Шаг 6:

Расположите проводников по порядку. Здесь вы будете играть, выстраивая проводников.Шлиц внутри оболочки кабеля будет бороться с вами на каждом этапе пути. Максимально работайте со сплайном. Для любого кабеля Ethernet, имеющего шлицы, этот шаг, в частности, требует терпения и практики. Цель состоит в том, чтобы свести к минимуму пересечение проводов при сохранении последовательности T568B (в моем случае).

Все в очередь. Показана последовательность T568B. С этого момента вам необходимо поддерживать правильную последовательность, пока вилка не будет отключена.

Шаг 7:

Следующим шагом является обрезка проводов заподлицо, чтобы они равномерно входили в разъем RJ45.Осторожно, сохраняя правильную последовательность цветов проводников, «задушите» проводники вверх, чтобы удалить примерно ¾ ». Прямой разрез заподлицо.

Резка заподлицо перед вставкой RJ45

Шаг 8:

Наденьте штекер RJ45. Я использую «нижнюю» сторону заглушки (противоположную стороне от фиксирующей защелки) в качестве ориентира. Если вы решите использовать «верхнюю» часть вилки, вам нужно будет знать последовательность цветов в обратном порядке и иметь возможность видеть сквозь пластиковую защелку.С нижней стороны это сделать проще.

Еще раз проверьте последовательность проводов на передней части вилки!

Шаг 9:

Как только вы убедитесь, что последовательность цветов правильная, протяните проводники через носок и вдавите оболочку кабеля методом выталкивания и вытягивания. Идея состоит в том, чтобы как можно глубже загнать оболочку кабеля в заднюю часть вилки, чтобы внутри вилки не было перекрученных проводов.

На этом этапе, вероятно, потребуется овализация, на которой вы будете формировать оболочку кабеля. Это значительно упрощает процесс, но требует дополнительного инструмента. Для овализации используются клещи электромонтажника. У этого типа плоскогубцев вырез овальной формы возле носа. Еще одна особенность плоскогубцев этого типа - они не регулируются. Используйте овал, вырезанный рядом с носиком плоскогубцев, и не ломайте кабель! Я предлагаю компактные модели длиной 6 дюймов, так как они легко поместятся в сумке для инструментов.

Сделайте последние ¾ дюйма оболочки кабеля овальной формы. Старайтесь, чтобы овал находился «на одной линии» с прямоугольным вырезом в задней части вилки RJ45. Толкай и тяни…

Куртка полностью сидит, вид сверху. Это заделка 3/16 дюйма, что намного жестче, чем требуется ½ дюйма ANSI / TIA. Более плотное согласование = уменьшение перекрестных помех. Теперь вы можете понять, зачем нужна овализация.Кабель съел слишком много пиццы и растолстел!

Шаг 10:

Возьмите инструмент для обжима и заделки RJ45. Вставьте вилку в инструмент (она будет проходить только в одном направлении) и убедитесь, что проводники, торчащие из носика, касаются режущего лезвия с другой стороны инструмента. Продолжайте нажимать на кабель и вилку, слегка вдавив их в полость для инструмента.

Одновременно нажмите на рычаг одним плавным движением вниз.Этот единственный шаг делает три вещи:

  • Присоединяет металлические штыри к проводникам
  • Вставляет фиксатор натяжения на задней стороне вилки в оболочку кабеля, чтобы надежно удерживать его
  • Сбривает излишки проводника

Рычаг полностью опущен. Цикл завершен.

Шаг 11:

Выньте вилку и кабель из инструмента и проверьте свою работу. Убедитесь, что восемь золотых контактов полностью опущены и ни один из них не выскакивает.Если какие-то всплывают, ваше завершение плохое. Попробуйте выполнить повторное определение с помощью инструмента снова. Если это не сработает, вам придется отключить вилку и начать все сначала. Такое случается.

Смотри, мама! Никаких выскакивающих контактов.

После того, как вы заделали оба конца кабеля, пришло время для тестирования. Для этого существует ряд инструментов, и чем проще и информативнее тест, тем дороже он будет. Ознакомьтесь с советами по решению проблем в этом блоге: Устранение основных проблем с сетевым кабелем: что я сделал не так?

Вот оно.Довольно легко сделать, если у вас есть пара. Имейте в виду, что подключение вилки RJ45 - это отчасти наука, а отчасти искусство. Если вы новичок в этом, потренируйтесь на ломе кабеля и купите достаточно вилок на тот случай, если вы сделаете плохие соединения. Поверьте мне, за эти годы у меня было немало плохих увольнений. Практика ведет к совершенству.

СЧАСТЛИВЫЙ СЕТИ!

trueCABLE представляет информацию на нашем веб-сайте, включая блог «Кабельная академия» и поддержку в чате, в качестве услуги для наших клиентов и других посетителей нашего веб-сайта в соответствии с условиями и положениями нашего веб-сайта.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
