Поверхностный насос с эжектором: Поверхностный насос с внешним эжектором DP-750

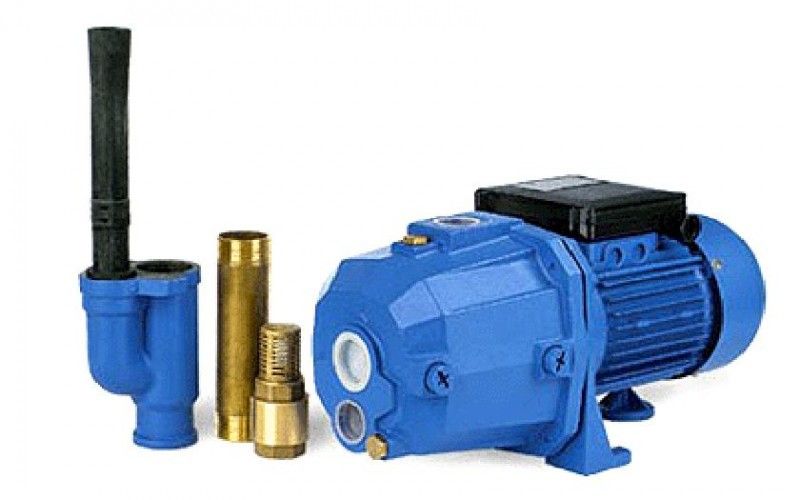

Поверхностный насос с внешним эжектором DP-750
UNIPUMP DP-750
Напор 40 метров
Производительность 2.4 м³\час
Поверхностные насосы UNIPUMP DP с внешним эжектором предназначены для подачи чистой воды из скважин диаметром не менее 100 мм или колодцев, глубиной до 20 метров
ПРИМЕНЕНИЕ: Подача воды из колодцев и скважин, подача воды в систему водоснабжения, наполнение бочек и различных резервуаров, автоматических систем полива огородов и участков, использования насоса в составе насосной станции.
DP | Поверхностные центробежные насосы с внешним эжектором, для поверхностного забора воды из скважин или колодцев глубиной более 9 метров. |
ПРЕИМУЩЕСТВА:
- Забор воды там, где обычный самовсасывающий насос опустит руки
РЕКОМЕНДАЦИИ специалистов насосного оборудования Baymart
Насосы с внешним эжектором UNIPUMP DP обладают низкой производительность! Используются там где подача воды другими насосами не представляются возможным! |
ВНИМАНИЕ!!!
Насос должен находиться ровно над местом забора воды! Трубы идущие в скважину или колодец должны обладать 100% герметичностью и быть идеально ровными по отношению друг к другу! |
Технические характеристики:
Напряжение электро сети 220/230 В
Максимальная температура воды +40 C
Насос чувствителен к включениям более 1 мм
Латунное рабочее колесо
В коплект входит внешний эжектор с обратным
Максимальное количество примесей на 1 м³ не более 100 г.
Кабель в комплекте 1 метр
| Технические характеристики | |
| Подача (м³/ч) | |
| Напор (м↑) | |
| Мощность (Вт) | |
| Длинна кабеля (метров) | |
| Насосная станция (да\нет) | |
| Присоединительные размеры | |
| Глубина всасывания \ погружения (метров) | |
| Механизм насоса | |
| Погружной \ поверхностный | |
| Защита от сухого хода (да\нет) | |
| Материал рабочего колеса | |
| Рабочая температура жидкости °C | |
| Материал корпуса | |
| Напряжение сети (Вольт) | |
| Качество перекачиваемой жидкости | |
| Тип насоса | |
| Гарантия | |
| Тип оборудования | |
Принцип работы устройства с встроенным и выносным эжектором.
Эжектор для насосной станции: правила установки Собственники приусадебных участков и загородных домов довольно часто сталкиваются с распространенной проблемой — глубоким залеганием грунтовых вод. Обыкновенное насосное оборудование, располагаемое на поверхности, не всегда способно поднять воду на поверхность, поэтому надо использовать эжекторные насосные станции. Эти устройства намного эффективнее и позволяют доставать воду с глубин не более 50 метров, а затем перекачивать ее для нужд пользователей.
Для того чтобы узнать все технические параметры, а также специфические нюансы правильного использования такого оборудования, вам достаточно внимательно прочитать эту статью, где имеются ответы практически на все возникающие при установке аналогичного оборудования вопросы.
В каких случаях нужен эжектор
Прежде чем разбираться с вопросом о том, что такое эжектор, следует выяснить, для чего нужна насосная станция, оснащенная им. По сути, эжектор (или эжекторный насос) представляет собой устройство, в котором энергия движения одной среды, перемещающейся с высокой скоростью, передается другой среде.
Таким образом, у эжекторной насосной станции принцип работы основан на законе Бернулли: если в сужающемся сечении трубопровода создается пониженное давление одной среды, это вызовет подсос в формируемый поток другой среды и ее перенос от места всасывания.
Всем хорошо известно: чем больше глубина источника, тем тяжелее поднять воду из него на поверхность. Как правило, если глубина источника составляет более семи метров, то обычный поверхностный насос уже с трудом выполняет свои функции. Конечно, для решения такой проблемы можно применить более производительный погружной насос, но лучше пойти другим путем и приобрести эжектор для насосной станции поверхностного типа, значительно улучшив характеристики используемого оборудования.
Внешний эжектор, подготовленный для погружения в скважину
За счет применения насосной станции с эжектором увеличивается напор жидкости в основном трубопроводе, при этом используется энергия быстрого потока жидкой среды, протекающей по его отдельному ответвлению.
Эжекторы, как правило, работают в комплекте с насосами струйного типа – водоструйными, жидкостно-ртутными, парортутными и паромасляными.
Особенно актуальным эжектор для насосной станции является в том случае, если надо увеличить мощность уже установленной или планируемой к установке станции с поверхностным насосом. В таких случаях эжекторная установка позволяет увеличить глубину забора воды из резервуара до 20–40 метров.
Инжекторный насос для воды: конструкция область применения
Инжекторный насос для воды
В автономной системе водопровода на даче требуется установка специального оборудования для обслуживания скважины. Инжекторный насос для воды применяют при значительной глубине источника.
Данная разновидность насоса обладает рядом отличий от эжекторного вида устройств.
Область использования устройства. Инжекторные насосные устройства имеют особые характеристики, которые позволяют применять их для обеспечения частного дома водой в больших объемах.
Принцип действия эжектора
Чем глубже находится вода, тем сложнее ее поднять на поверхность.
На практике, если глубина скважины более семи метров, поверхностный насос справляется со своими задачами с трудом.
Разумеется, для очень глубоких скважин уместнее приобрести высокопроизводительный погружной насос. Но с помощью эжектора можно улучшить характеристики поверхностного насоса до приемлемого уровня и со значительно меньшими затратами.
Эжектор – устройство небольшое, но очень эффективное. Этот узел имеет относительно простую конструкцию, его можно даже изготовить самостоятельно из подручных материалов. Принцип работы основан на том, чтобы придать потоку воды дополнительное ускорение, что позволит увеличить количество воды, поступающей из источника за единицу времени.
Особенно удобно это решение тем, кто собирается установить или уже установил насосную станцию с поверхностным насосом. Эжектор позволит увеличить глубину забора воды до 20-40 метров.
Следует также отметить, что приобретение более мощного насосного оборудования приведет к заметному увеличению расхода электроэнергии.
В этом смысле эжектор принесет заметную выгоду.
Эжектор для поверхностного насоса состоит из следующих элементов:
- всасывающая камера;
- смесительный узел;
- диффузор;
- зауженное сопло.
Работа устройства основана на принципе Бернулли. Он гласит, что если скорость движения потока увеличивается, вокруг него создается область с низким давлением. Таким образом достигается эффект разрежения. Вода поступает через сопло, диаметр которого меньше, чем размеры остальной конструкции.
Эта схема позволяет составить представление об устройстве и принципе работы эжектора для насосной станции. Ускоренный обратный поток создает область низкого давления и передает кинетическую энергию основному потоку воды
Небольшое сужение придает потоку воды заметное ускорение. Вода поступает в камеру смесителя, создавая внутри него область с пониженным давлением. Под влиянием этого процесса через всасывающую камеру в смеситель попадает поток воды, находящийся под более высоким давлением.
Вода в эжектор поступает не из скважины, а от насоса. Т.е. эжектор должен быть установлен таким образом, чтобы часть воды, поднятой с помощью насоса, возвращалась в эжектор через сопло. Кинетическая энергия этого ускоренного потока будет постоянно передаваться массе воды, которая всасывается из источника.
Чтобы создать область разреженного давления внутри эжектора используют специальный штуцер, диаметр которого меньше, чем параметры всасывающей трубы
Таким образом будет обеспечено постоянное ускорение движения потока. Насосному оборудованию понадобится меньше энергии для транспортировки воды на поверхность. В результате его эффективность возрастет, как и глубина, с которой можно забирать воду.
Часть воды, добытой таким образом, по рециркуляционной трубе снова направляется в эжектор, а остальная – поступает в водопроводную систему дома. Наличие эжектора имеет еще один “плюс”. Он всасывает воду самостоятельно, что дополнительно страхует насос от работы вхолостую, т.
е. от опасной для всех поверхностных насосов ситуации “сухого хода”.
На схеме изображено устройство внешнего эжектора: 1- тройник; 2 — штуцер; 3 — переходник для водопроводной трубы; 4, 5, 6 — уголки
Чтобы регулировать работу эжектора, используют обычный кран. Его устанавливают на трубе рециркуляции, по которой вода из насоса направляется на сопло эжектора. С помощью крана количество воды, поступающей на эжектор, можно уменьшить или увеличить, тем самым снизив или повысив скорость обратного потока.
Чем отличается инжектор от эжектора
Инжектор и эжектор — разновидности струйного насоса. Различия между ними заключаются в особенностях их работы.
Струйный гидравлический насос — аппарат, основанный на принципе обмена механической энергией между потоками с высоким и низким давлением. Совместим с жидкими, газообразными, сыпучими веществами. Если насос что-то закачивает или распыляет, то это инжектор. Если же прибор что-либо откачивает, то это эжектор.
Конструкция гидравлического агрегата проста.
В самом облегченном виде она состоит из двух скрепленных трубок, в ней нет движущихся деталей, электрооборудования. Это упрощает обслуживание и повышает надежность.
Устройство эжектора
Эжектор — устройство, передающее кинетическую энергию среды с большей скоростью к среде с меньшей при их соединении. Вместе с вакуумным насосом аппарат увеличивает напор всасываемой жидкости. Нередко его применяют как смеситель на химических, нефтеперерабатывающих предприятиях.
Работа эжекторного насоса основана на принципе Бернулли. Упрощая, его можно сформулировать так: давление течения с меньшей скоростью движения выше, а с высокой, наоборот, ниже. То есть поток с высоким давлением в трубе вызывает всасывание потока в патрубке с низким.
Преимущества, принцип работы и тонкости монтажа
Поверхностный насос с внешним эжектором имеет следующие плюсы:
- работа с большими глубинами вплоть до 50-и метров;
- небольшие габариты и масса станции;
- удобство подведения воды к объекту;
- возможность работы в экстремальных условиях – при температуре от -20 до + 130 градусов.
Устройство и принцип работы внутреннего эжектора
Конечно, не каждый пароэжекторный насос может похвастаться всеми вышеперечисленными преимуществами. Так, некоторые модели могут работать в условиях сильного мороза, другие – нет.
Как работает устройство?
Пароэжекторный насос имеет довольно простой принцип действия – небольшое количество воды, которое расположено в специальном баке устройства, используется для вспомогательного втягивания жидкости. Принцип действия простой, но очень эффективный.
Хотя, такая система не имеет серьезной производительности. Но, пока никто не изобрел новой насосной системы, которая сможет вытягивать жидкость с большей глубины. Поэтому, насос с эжектором для воды так популярен сегодня.
Эжектор для насоса всегда опускается на нужную глубину – для забора воды, а насосная система монтируется на поверхности – для удобства пользования и регулировки водозаборной системой.
Общие сведения
Данное оборудование применяют для устройства разных источников, и перекачивания из них воды:
1.
источников подземного типа, устроенных на большой глубине.
4.для емкостей накопительного типа.
Внимание! Насосное оборудование состоит из двух штуцеров, чтобы подключать внешний эжектор, другой, чтобы подавать жидкость в узлы потребления.
В быту распространены насосы эжекторного устройства, но многие предпочитают им инжекторное оборудование. Данный насос обладает большей производительностью, затрачивают минимум электричества во время работы.
К преимуществам устройства относят такие качества, как:
1.можно установить насос самостоятельно.
2.оборудование безопасно для применения.
Устройство и разновидности насосов с эжекторами
Вариантов включения эжектора в насосную цепь два:
- встроенный;
- внешний узел.
Функционально эти способы отличаются. Выбор зависит от задач, которые будут поставлены перед насосом. Встроенный эжектор располагается в конструкции насоса, поэтому всасывание жидкости и создание напора происходят внутри аппарата.
В таком случае насос, конечно, тоже погружается в скважину.
С одной стороны, это уменьшает общие габариты установки. Такая насосная станция способна работать с жидкостью, содержащей песок, ил. Однако само по себе устройство достаточно шумное, поэтому вблизи жилого строения его не монтируют. Максимальная глубина забора воды подобного насоса составляет только около 8 м.
Выносной эжектор предполагает оборудование наземной насосной станции. Сам узел помещается в трубопроводе на глубине. На поверхности размещается бак, который облегчает работу насоса: создаёт напор и дополнительное разрежение. Среди минусов такого устройства – необходимость опускать вторую трубу, что может быть неудобным при ограниченном диаметре скважины.
КПД насоса с выносным эжектором – на 30-35% ниже, чем у «коллеги» со встроенным. Зато вы сможете доставать воду с глубины до 50 м. Да и работает он существенно тише. Его даже размещают в домах, правда, не в жилых комнатах.
Внимание! Выносной эжектор, насос и сопутствующее оборудование эффективно работают даже на расстоянии 20-40 м от скважины.
Виды эжекторных устройств
По своему конструктивному исполнению и принципу действия эжекторные насосы могут относиться к одной из следующих категорий.
Паровые
При помощи таких эжекторных устройств из замкнутых пространств откачиваются газовые среды, а также поддерживается разреженное состояние воздуха. Работающие по такому принципу устройства имеют широкую область применения.
Паровой эжектор для турбины с маслоохладителем
Пароструйные
В таких устройствах для отсасывания газообразных или жидких сред из замкнутого пространства используется энергия струи пара. Принцип работы эжектора данного типа заключается в том, что пар, вылетающий из сопла установки с большой скоростью, увлекает за собой транспортируемую среду, выходящую через кольцевой канал, расположенный вокруг сопла. Эжекторные насосные станции данного типа применяются преимущественно для быстрого откачивания воды из помещений судов различного назначения.
Установка подогрева воды с помощью пароструйного эжектора
Газовые
Станции с эжектором данного типа, принцип действия которых основан на том, что сжатие газовой среды, изначально находящейся под низким давлением, происходит за счет высоконапорных газов, используются в газовой промышленности.
Описанный процесс протекает в камере смешения, откуда поток перекачиваемой среды направляется в диффузор, где происходит его торможение, а значит, рост давления.
Воздушный (газовый) эжектор для химической, энергетической, газовой и других отраслей промышленности
С выносным эжектором
Такие насосы для забора воды необходимо опускать вглубь колодца или скважины. Насос с выносным эжектором имеет две трубы. По одной из них жидкость под определенным напором подается в эжектор. Это приводит к тому, что вырабатывается своеобразная всасывающая струя.
Насос с внешним эжектором по своим характеристикам значительно уступает моделям с встроенным эжектором. Все дело в специфике конструкции.
Схема монтажа двух типов эжекторных насосов
Так, насос с эжектором выносного типа будет «бояться» загрязненной воды, и попадания внутрь конструкции воздуха. Его КПД заметно ниже, но выносной эжектор насоса имеет и свое существенное преимущество – его можно располагать внутри жилого помещения.
С вмонтированным эжектором
Внутренний центробежный эжекторный насос поднимает воду с помощью созданного искусственным путем разряжения.
Ввиду особенностей конструкции, эжекторный насос стоит намного дороже обычных устройств этого типа, так как способен поднимать воду даже с больших глубин вплоть до 50-и метров.
Высокая производительность, правда, несколько компенсируется за счет большого уровня шума, издаваемого во время работы устройства.
Поэтому, эжекторные насосы монтируются исключительно в подвалах и подсобных помещениях жилых домов.
Современный пароэжекторный вакуумный электронасос – хорошее решение для организации системы водоснабжения на большом предприятии и при орошении больших территорий с растительностью.
Модели для разного состояния транспортируемой среды
Существуют эжекторы специфического назначения:
- Название пароструйных говорит само за себя. В этом случае из сопла в камеру смешивания поступает поток пара. Он создаётся в начале линии рециркуляции на поверхности. Горячая струя выносит наверх порцию жидкости. Чаще всего используется для откачки воды из трюма судна.
- Газовая промышленность применяет эжектор для откачивания газа, который скапливается в замкнутом пространстве.
Горячая струя выносит наверх порцию жидкости. Чаще всего используется для откачки воды из трюма судна.- Есть эжектор воздушный, который использует эффект Вентури. Проходящий через сопло воздух повышает динамическое давление, но в то же время снижает статическое. Создаётся вакуум, который и подаёт откачиваемый воздух наружу.
Пароструйный эжектор Источник bullion.ru
Выбор: встроенный или внешний?
В зависимости от места установки различают выносные и встроенные эжекторы. Большой разницы в конструктивных особенностях этих устройств нет, но расположение эжектора все же влияет некоторым образом и на монтаж насосной станции, и на ее работу.
Итак, встроенные эжекторы обычно помещают внутри корпуса насоса или в непосредственной близости от него. В результате эжектор занимает минимум места, и его не придется отдельно устанавливать, достаточно выполнить обычный монтаж насосной станции или собственно насоса.
Кроме того, расположенный в корпусе эжектор надежно защищен от загрязнений. Разрежение и обратный забор воды производится прямо в корпусе насоса. Нет необходимости устанавливать дополнительные фильтры, чтобы защитить эжектор от засорения частицами ила или песком.
Выносной эжектор для насосной станции установить сложнее, чем внутреннюю модель, но этот вариант создает гораздо меньший шумовой эффект
Однако следует помнить, что максимальную эффективность такая модель демонстрирует на небольших глубинах, до 10 метров. Насосы со встроенным эжектором рассчитаны на такие относительно неглубокие источники, их преимущество в том, что они обеспечивают отличный напор поступающей воды.
В результате этих характеристик хватает, чтобы использовать воду не только для бытовых нужд, но и для полива или выполнения других хозяйственных операций. Еще одна проблема – повышенный уровень шума, поскольку к вибрации работающего насоса добавляется звуковой эффект от воды, проходящей сквозь эжектор.
Если принято решение об установке насоса со встроенным эжектором, то придется позаботиться о шумоизоляции особенно тщательно. Насосы или насосные станции со встроенным эжектором рекомендуется устанавливать вне дома, например, в отдельном здании или в кессоне скважины.
Электродвигатель для насоса с эжектором должен быть более мощным, чем для аналогичной безэжекторной модели.
Выносной или внешний эжектор устанавливают на некотором расстоянии от насоса, и это расстояние может быть довольно значительным: 20-40 метров, некоторые специалисты даже считают приемлемым показатель в 50 метров. Таким образом, выносной эжектор можно поместить прямо в источнике воды, например, в скважине.
Внешний эжектор не столько повышает производительность насоса, сколько призван увеличить глубину забора воды из источника, которая может достигать 20-45 м
Разумеется, шум от работы эжектора, установленного глубоко под землей, уже не побеспокоит жильцов дома. Однако этот тип устройства следует подключать к системе с помощью рециркуляционной трубы, по которой вода будет возвращаться к эжектору.
Чем больше глубина установки прибора, тем более длинную трубу придется опустить в скважину или колодец.
Наличие еще одной трубы в скважине лучше предусмотреть на стадии проектирования устройства. Подключение выносного эжектора также предусматривает установку отдельного накопительного бака, из которого будет производиться забор воды для рециркуляции.
Такой бак позволяет уменьшить нагрузку на поверхностный насос, сэкономив некоторое количество энергии. Стоит отметить, что эффективность работы внешнего эжектора несколько ниже, чем у встроенных в насос моделей, однако возможность значительно увеличить глубину забора заставляет смириться с этим недостатком.
При использовании внешнего эжектора нет необходимости помещать насосную станцию непосредственно возле источника воды. Ее вполне можно установить в подвале жилого дома. Расстояние до источника может варьироваться в пределах 20-40 метров, на производительности насосного оборудования это не отразится.
Подробности
Конструкция насосного устройства
Инжекторные насосные устройства состоят из двух частей: насоса с электродвигателем, с помощью которого приводится в работу механизм.
Но у оборудования есть свои особенности в конструкции:
1.В каждом приборе имеется клапан обратного хода, чтобы жидкость не текла обратно через оборудование, когда его подключат.
2.устройство есть поплавковое устройство, чтобы выключать двигатель при падении воды в скважине. Он служит для защиты от работы на сухом ходу, при котором может сломаться насос.
3.двигатель не нужно опускать в шахту, он ставится в отельном месте, например, около скважины, либо у колодца. В воду опускается конец насоса, который разрежает воздух.
4.конструкция состоит из двух нагнетающих труб, имеющих различные сечения. В конце одного патрубка устанавливается инжектор. С помощью инжекторов можно добывать жидкость с глубинных источников.
5.для защиты оборудования от промерзания, чтобы оно не прекращало работу зимой, насосы устанавливают в кессоне, либо в специально обустроенных приямках, которые утеплены.
Для двигателя требуется специальный участок для установки.
Определяя участок под двигатель насоса, надо учитывать такие параметры, как:
1.глубину источника для перекачки воды.
2.расстояние скважины до точек потребления.
Внимание! Для подъема жидкости из источника в вертикальном положении тратится много энергии, нежели при горизонтальном, поэтому лучше расположить насос, как можно ближе к источнику. Так будет использоваться максимальное количество мощности насоса.
Различия инжекторного насосного оборудования от эжекторного
Для перекачки жидкости из скважины можно применять оборудование эжекторного типа. Они имеют свою конструкцию, особенности в принципе работы. К основным деталям устройства относят:
1.камеру, куда всасывается перекачиваемая жидкость.
2.патрубок для всасывания, имеющий узкое сопло.
Устройства для всасывания, двигатель у эжекторного насоса устанавливают как внутри, так снаружи шахты. В эжекторном типе кинетическая часть энергии потока жидкости, которая имеет высокую скорость, передает часть энергии потоку, имеющий меньшую скорость.
Особенности монтажа устройства
Как уже упоминалось, установка эжектора, встроенного в насос особых проблем не доставляет, поскольку устройство уже находится в корпусе прибора. Поверхностный насос просто подключают к водоподающему шлангу с одной стороны, а также к системе водопровода – с другой стороны.
Если же он используется в составе насосной станции, то насос соединяют с гидроаккумулятором посредством специального штуцера на пять выходов. Кроме того, насос необходимо будет подключить к контактам реле давления, чтобы обеспечить его автоматическое включение и отключение.
На этой схеме наглядно изображен порядок подключения выносного эжектора к насосной станции с указанием мест монтажа всех необходимых узловl
Перед включением поверхностного насоса его обязательно следует залить водой через предусмотренное для этого заливочное отверстие. Нельзя включать такое оборудование без воды, оно может сгореть. Если монтаж насоса выполнен правильно, эжектор будет работать без перебоев.
Но установка выносного эжектора производится по более сложной схеме. Для начала необходимо будет установить трубу, которая обеспечит обратный поток воды от накопителя к эжектору. На всасывающий отдел эжектора устанавливают обратный клапан. За ним следует поставить сетчатый фильтр, который защитит устройство от засорения.
Сверху на трубе рециркуляции необходимо установить регулировочный кран, чтобы регулировать количество воды, которая направляется к эжектору. Этот узел не является обязательным, но может существенно улучшить ситуацию с напором воды в доме.
Чем меньше воды будет возвращаться к эжектору, тем больше ее останется для водопроводной системы дома.
Сборка эжектора перед эксплуатацией производится по стандартной схеме. Снизу к корпусу эжектора подсоединяется сетчатый фильтр, сверху – через сопло трубка Вентури, выполненная в виде пластикового раструба (+)
Таким образом можно влиять на напор воды в водопроводе. При его недостатке следует немного закрутить регулировочный кран на обратной магистрали.
Если же напор слишком большой и создает ненужную нагрузку на водопроводную систему, имеет смысл направить к эжектору большее количество воды, чтобы повысить эффективность работы насосного оборудования.
Некоторые промышленные модели эжекторов уже снабжены системой такой регулировки. В инструкции, которая прилагается к прибору, обычно подробно описан порядок настройки работы эжектора.
Особенности подключения эжекторного насоса
Установка системы со встроенным эжектором мало отличается от монтажа обычного насоса. Ваши задачи:
- Присоединить скважинную трубу к всасывающему отверстию.
- Оборудовать напорную линию с гидроаккумулятором и автоматикой для управления.
Если эжектор внешний, то к указанным шагам следует добавить:
- Прокладывание ещё одного трубопровода для обеспечения рециркуляции.
- Подключение к всасывающему отверстию эжектора патрубка, в который вмонтированы обратный клапан и волокно грубой фильтрации.

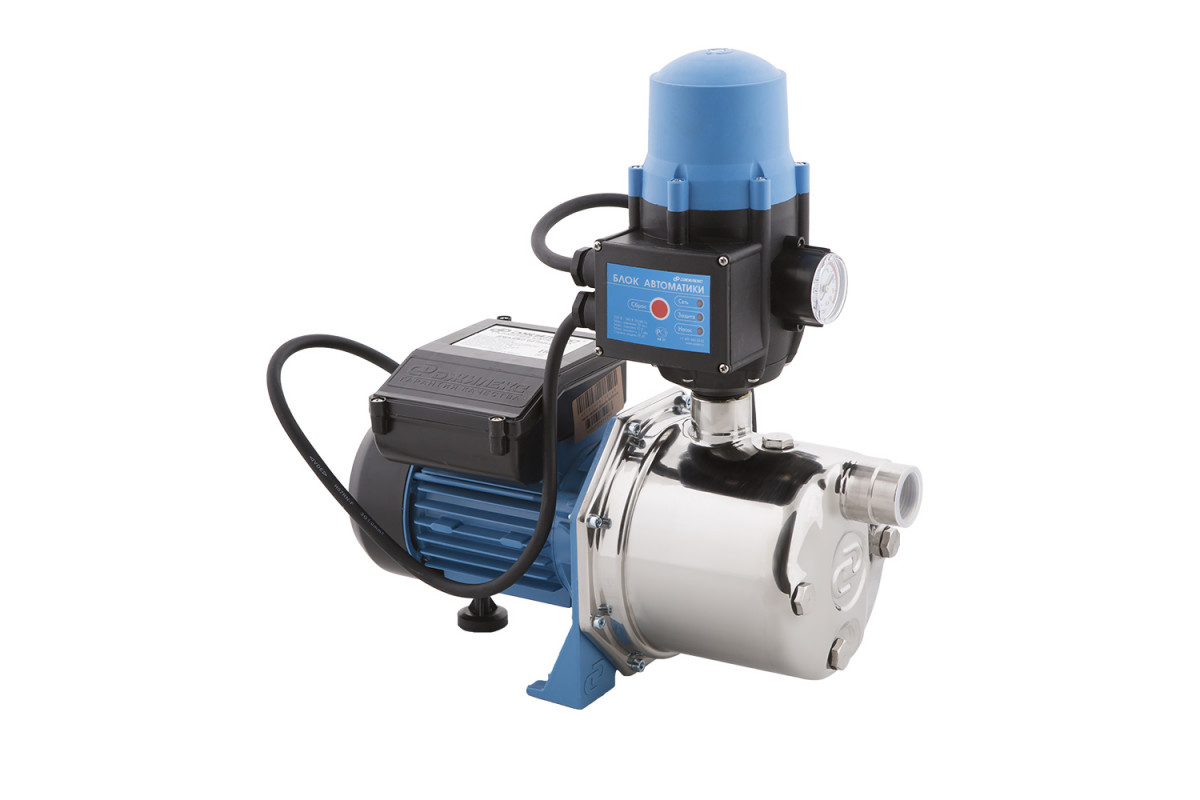

Насос поверхностный со встроенным эжектором
Вентиль на линии рециркуляции, который регулирует обратный поток, будет полезен в случае повышенного уровня воды в источнике.
Подкручивая его, вы сможете уменьшать водный напор на пути в эжектор и повышать его в кране дома. Механизм встроен в некоторые модели. В таком случае принцип его работы будет подробно описан в инструкции.
При желании можно собрать эжектор самостоятельно. Понадобятся штуцер, тройник и переходник с углами:
- Штуцер должен помещаться внутри тройника по ширине и быть такой же длины. Если меньше, его увеличивают хлорвиниловой трубочкой.
- Шестигранную часть штуцера обтачивают до формы конуса с основанием, которое будет немногим меньше наружной резьбы по диаметру.
- Укорачивают внешнюю резьбу до 4 циклов.
Выносной эжектор - Подправляют резьбу и дорезают её на конусном элементе. Конечная задача – штуцер должен легко входить в тройник.
- Вкручивают штуцер в тройник. Выходное отверстие может заходить за уровень среднего просвета тройника не больше, чем на 2 мм. Внутренней резьбы тройника должно остаться не меньше 4 циклов.
- Проверяют подгон деталей, фиксируют герметиком.
- Через переходник подключают прибор к трубе.
Насос с эжектором остаётся отличной альтернативой погружным устройствам в подъёме воды с большой глубины. При этом он имеет немало преимуществ, которые делают его востребованным для бытовой эксплуатации.
Изготовление эжектора и его подключение к насосному оборудованию
Разобравшись в том, что же такое эжектор и изучив принцип его действия, вы поймете, что изготовить это несложное устройство можно и своими руками. Зачем изготавливать эжектор своими руками, если его без особых проблем можно приобрести? Все дело в экономии. Найти чертежи, по которым можно самостоятельно сделать такое устройство, не представляет особых проблем, а для его изготовления вам не потребуются дорогостоящие расходные материалы и сложное оборудование.
Как сделать эжектор и подключить его к насосу? Для этой цели вам необходимо подготовить следующие комплектующие:
- тройник с внутренней резьбой;
- штуцер;
- муфты, колена и другие фитинговые элементы.
Комплектующие для самодельного эжектора
Изготовление эжектора осуществляется по следующему алгоритму.
- В нижнюю часть тройника вкручивают штуцер, причем делают это так, чтобы узкий патрубок последнего оказался внутри тройника, но при этом не выступал с его обратной стороны. Расстояние от торца узкого патрубка штуцера до верхнего торца тройника должно составлять порядка двух-трех миллиметров. Если штуцер чересчур длинный, то торец его узкого патрубка стачивают, если короткий, то наращивают при помощи полимерной трубки.
- В верхнюю часть тройника, которая будет соединяться с всасывающей магистралью насоса, вкручивают переходник с наружной резьбой.
- В нижнюю часть тройника с уже установленным штуцером вкручивают отвод в виде уголка, который будет соединяться с рециркуляционной трубой эжектора.
- В боковой патрубок тройника также вкручивают отвод в виде уголка, к которому посредством цангового зажима присоединяют трубу, подающую воду из скважины.
- Самодельный эжектор в сборе
Все резьбовые соединения, выполняемые при изготовлении самодельного эжектора, должны быть герметичными, что обеспечивается применением ФУМ-ленты. На трубе, по которой будет осуществляться забор воды из источника, следует разместить обратный затвор и сетчатый фильтр, который защитит эжектор от засорения. В качестве труб, при помощи которых эжектор будет подключаться к насосу и накопительному баку, обеспечивающему рециркуляцию воды в системе, можно выбрать изделия как из металлопластика, так и из полиэтилена. Во втором варианте для монтажа нужны не цанговые зажимы, а специальные обжимные элементы.
После того как все требуемые соединения выполнены, самодельный эжектор помещают в скважину, а всю трубопроводную систему заполняют водой. Только после этого можно осуществить первый пуск насосной станции.
Собственноручная сборка эжектора
Для изготовления простейшего эжекторного устройства понадобятся всегда имеющиеся под рукой или в продаже сантехнические фитинги — тройник с внутренней резьбой, муфты и отводы.
Основным элементом служит неравнопроходной тройник, в нижнюю часть которого вставляется штуцер с наружной резьбой. При установке штуцера необходимо обеспечить, чтобы он не доходил до верхнего края тройника на 2-3 мм. Для этого при необходимости он дорабатывается подпиливанием или наращиванием полиэтиленовой трубкой. Штуцер будет играть роль сопла, поэтому от точности его установки зависят разрежение в корпусе тройника и напор воды на выходе.
К верхней части тройника через переходник подсоединяется полиэтиленовая труба для подачи воды в систему. На резьбе нижней части, кроме штуцера, устанавливается отвод для подачи рециркуляционной воды от насоса. Для забора воды из скважины или колодца используется боковой патрубок тройника с присоединенной через отвод полиэтиленовой трубкой. Его диаметр должен быть меньше, чем по основному проходу фитинга.
Что касается размеров, то для изготовления эжектора, обеспечивающего водоснабжение небольшого дома или дачи, достаточным будет использование тройника на ¾» с боковым штуцером на ¾» и внутреннего штуцера с диаметром 12 мм.
Порядок подключения труб
Для подключения к смежным элементам системы можно использовать полиэтиленовые или металлопластиковые трубы. Подсоединенная к боковому патрубку труба с установленными обратным клапаном и фильтром должна иметь достаточную для погружения в скважину длину, ее крепят в первую очередь.
К нижнему концу устройства с зауженным штуцером присоединяют трубопровод рециркуляции, соединенный с емкостью для воды и необходимый для создания обратного потока.
Верхняя часть эжектора подключается через трубопровод к поверхностному насосу, на этом сборка самодельной эжекторной установки завершена.
Что нужно учесть при подключении?
Вакуумный электронасос эжекторный (не важно, это насос с выносным эжектором или вмонтированным) обязательно должен монтироваться с соблюдением всех рекомендаций (они есть в инструкции к конкретной модели устройства).
К примеру, после выходной трубы обязательно нужно ставить обратный вентиль. Он предотвратит работу агрегата на «холостом ходу».
Труба, втягивающая воду, должна располагаться на глубине минимум 1 м. Диаметр колодца, при этом, не должен быть меньше 12 см. в диаметре.
Если вы приобрели дорогой эжектор для насоса, то можно его еще и доработать – установить автоматику. Она позволит автоматизировать работу системы, а также сможет значительно продлить эксплуатационный срок вашего агрегата.
Поверхностный насос с внешним эжектором, а также насос с эжектором внутреннего типа, монтируются с помощью двух дополнительных манипуляций:
- Для рециркуляции на трубе нужно смонтировать специальную прокладку. Она протягивается от эжектора до напорного трубопровода. Затем эжектор для насоса подсоединяется к всасываемому отверстию оборудования.
- Патрубок – фильтр воды, а также обратный кран должны аналогичным образом монтироваться к всасываемой трубе эжектора.
Подключение эжекторного насоса
Если нужно, то вышеописанная система рециркуляции дополнительно оснащается краном настойки. Он необходим, если вода в колодце находится на уровне, значительно превышающем уровень, на которое рассчитано оборудование.
Водный напор на эжекторе можно отрегулировать путем увеличения давления в системе подачи воды. Есть даже устройства, обладающими «тонкими» деталями настройки этого параметра. Обычно эта деталь подробно прописана в документации к агрегату.
Стартовый запуск и дальнейшая эксплуатация
Первичный запуск насосной станции рекомендуется выполнять по следующей схеме:
- Залить воду в насос через специальное отверстие.
- Перекрыть кран, по которому вода поступает из насосной станции в водопроводную систему.
- Включить насос примерно на 10-20 секунд и сразу отключить.
- Открыть кран и стравить часть воздуха из системы.
- Повторять цикл кратковременных включений/отключений насоса в сочетании со стравливанием воздуха до тех пор, пока трубы не заполнятся водой.
- Снова включить насос.
- Дождаться заполнения гидроаккумулятора и автоматического отключения насоса.
- Открыть любой водопроводный кран.
- Подождать, пока вода вытечет из гидроаккумулятора, и насос включится в автоматическом режиме.
Если при пуске системы с эжектором вода не пошла, возможно, в трубы каким-то образом просачивается воздух, или же первоначальная заливка водой не была выполнена правильно. Имеет смысл проверить наличие и состояние обратного клапана. Если его нет, вода просто будет выливаться в скважину, а трубы останутся пустыми.
Эти моменты следует учесть и при использовании насосной станции с эжектором, которая запускается после длительного хранения. Обратный клапан, целостность труб и герметичность соединений лучше всего проверить сразу же.
Нижний патрубок эжектора, через который осуществляется забор воды, следует защитить от загрязнений с помощью сетчатого фильтра грубой очистки (+)
Если все в порядке, а вода не поступает, нужно проверить напряжение, поступающее к насосной станции. Если оно слишком низкое, насос просто не может работать в полную мощность. Следует наладить нормальное электропитание оборудования, и проблема исчезнет.
Если эжектор нужен для улучшения напора воды в системе, а не для увеличения глубины забора воды, можно использовать описанную выше модель самодельного эжектора.
Но его не нужно погружать в воду, можно разместить в удобном месте возле поверхностного насоса. В этом случае эжектор будет работать примерно так же, как и встроенная модель промышленного производства.
Использование самодельного внешнего варианта
Встроенный эжектор обычно приобретают одновременно с насосом, а вот внешнюю модель очень часто изготавливают своими руками.
Полезно будет рассмотреть процесс создания и порядок подключения такого устройства. Для того, чтобы сделать эжектор, понадобятся такие детали, как тройник с внутренними резьбовыми соединениями, штуцер, фитинги, отводы, муфты и т.п.
Источники
- https://met-all.org/nasosy/ezhektor-chto-eto-takoe-printsip-raboty-ustrojstvo-ezhektornyj-nasos.html
- https://sovet-ingenera.com/vodosnab/nasosy/ezhektor-dlya-nasosnoj-stancii.html
- https://nasosovnet.ru/centr/ezhektornyj-nasos.html
- https://sandizain.ru/na-dache/nasosy/nasos-bytovoj-s-vstroennym-i-vynosnym-ezhektorom. html
- https://VodaSovet.ru/nasos/ezhektor-dlya-nasosnoj-stantsii
htmlПоверхностный электронасос со встроенным эжектором Джилекс Джамбо 70/50 П
мощность 1100Вт, пропускная способность 3.9м³/ч, высота всасывания 7м, напор 50м при t от 1° до 35°C, мах давление 3,5 бар, корпус — Пластик, напряжение 220В, Автоматическое управление Для подачи воды из колодцев/водоемов/скважин
Поверхностный электронасос со встроенным эжектором Джилекс Джамбо 70/50 П
Тип насоса Поверхностный центробежный
Назначение Для подачи воды из колодцев/водоемов/скважин
Материал корпуса Пластик
Качество воды Чистая
Управление Автоматическое
Мощность, Вт 1100
Максимальный напор, м 50
Пропускная способность, м³/ч
3.
9
Диапазон температур, °C от 1° до 35°C
Напряжение, В 220
Высота всасывания, м 7
Присоединительный размер, дюйм 1
Габариты (мм) 450х185х220
Заказать товарЗаказать товар
Поверхностный электронасос со встроенным эжектором Джилекс Джамбо 70/50 П
Сообщить о поступленииСообщить о поступлении
Поверхностный электронасос со встроенным эжектором Джилекс Джамбо 70/50 П
Код с картинки*
Отправить
Способы оплаты
Страна происхождения РОССИЯ
Тип насоса Поверхностный центробежный
Назначение Для подачи воды из колодцев/водоемов/скважин
Материал корпуса Пластик
Качество воды Чистая
Управление Автоматическое
Мощность, Вт 1100
Максимальный напор, м 50
Пропускная способность, м³/ч
3.
Макс.рабочее давление, бар 3,5
Диапазон температур, °C от 1° до 35°C
Напряжение, В 220
Высота всасывания, м 7
Присоединительный размер, дюйм 1
Габариты (мм) 450х185х220
Представляет собой поверхностный насос со встроенным эжектором.
Используется для подачи воды из колодцев, скважин, открытых водоемов и других резервуаров.
Корпус насоса выполнен из пластика с закладными резьбовыми деталями из латуни.
Встроенный внутренний эжектор с системой труб Вентури имеет хорошие условия всасывания на входе в насос, а также обеспечивает высокое давление на выходе из него.
Электродвигатель защищен от перегрева.
Насос имеет встроенный эжектор.
Материалы достаточно износостойкие.
Имеется защита электродвигателя. Читать полностью Скрыть
| Название магазина и адрес | Время работы | Забрать товар (при заказе) |
|---|---|---|
| Газтеплоприбор г. Жигулевск, ул.  Победы, д. 4 | Пн-Пт 8:30-19:00, Сб 8:30-18:00, Вс 9:00-17:00 | Через 10 дн. |
| Газ и Тепло г. Тольятти, ул.Коммунальная 32, правое крыло, 10 сек. | Пн-Пт 9:00-19:00, Сб 9:00-18:00, Вс 10:00-17:00 | Через 10 дн. |
Поверхностный электронасос со встроенным эжектором Джилекс Джамбо 70/50 П
Имя скрыто 19.04.2021
Достоинства:
Цена
Недостатки:
Работает через пень-колоду.
Комментарий:
Умер через два месяца.
Гамзат Гаджиалиев 24.11.2020
Достоинства:
Хороший насос.
Отработал 5 лет в сыром подвале. Сгорел. Буду такую же ставить.
Андрей Владимирович 02.06.2020
Достоинства:
насос за 6550 в ситилинке сегодня (8050 на беру) для моей деревни.
Недостатки:
замена платы управления 5300 в сервисном центре (перегрев, предохранитель умер после электроники встроенного блока питания)
Комментарий:
излишни
Максим С. 15.03.2020
Достоинства:
Хороший напор
Недостатки:
Нет запчастей в продаже
Комментарий:
Последний насос отработал меньше месяца. Как всегда сплавилась крельчатка.
Олег Р. 27.01.2020
Достоинства:
Четыре летних сезона с ранней весны до поздней осени работает без проблем.
Качает с большой глубины.
Недостатки:
может быть шумность, но он у меня установлен в отдельном изолированном колодце, по этой причине не мешает
Комментарий:
После зимней стоянки , весной заводится нормально. И работает всё лето, достаточно интенсивно и для домашних нужд и на полив огорода.
Aper A. 09.01.2020
Достоинства:
Прочный
Недостатки:
Нету
Комментарий:
Насос работает уже больше 10 лет заменил только крышку пластиковую и всё реально супер советую
Семен М. 15.10.2017
Достоинства:
Мощный и по расходу, и по напору.Крепкий.
Недостатки:
Не обнаружено.
Комментарий:
Как показывает практика,все насосы такого типа шумят одинакого.
Но это не проблема.Главное,у него предостаточно сил для поднятия воды с большой глубины.Плюс,есть гарантия.
Татьяна Г. 25.05.2016
Достоинства:
отлично 8 лет в ходу как новый 10 метров глубина берет
Недостатки:
нет
Комментарий:
отлично
Денис Смирнов 12.07.2015
Достоинства:
Отличный, неприхотливый и мощный.
Недостатки:
Нет.
Комментарий:
Задорно и мощно тащит воду из скважины в 8м. Осиляет всё, что нужно.
Хороший насос!
Всё с ним просто. Подключил, включил, работает.
Анонимный отзыв 21.05.2015
Достоинства:
Безотказность и надежность
Недостатки:
Нет.
Шумят все насосы.
Комментарий:
Данный насос отлично работает уже 5 лет. Никаких нареканий. Никаких проблем. качать воду из неглубокого колодца или из речки- самое оно.
Марина Ч. 26.08.2013
Достоинства:
Соотношение цена — качество. Мощный.
Недостатки:
Пока не заметила.
Комментарий:
Используем уже около 3х месяцев. Нареканий пока на него нет. Очень шумный, но это скорее не минус, т.к. он достаточно мощный. Купили по рекомендации знакомых, и не жалеем)
срок использования сравнительно небольшой, поэтому будем оценивать его дальше)
Сергей К. 11.01.2013
Достоинства:
Не дорогой и мощный.
Недостатки:
Шумный.
Комментарий:
Заменили крышку по гарантии в мастерской на Рязанском проспекте.
Делали сутки.Это очень быстро .Теперь пашет уже больше года , а второй лежит в запас.Шумит пластик .Лучше брать с чегуниной .
Оставить отзыв
Все поля формы обязательны
Отзыв будет опубликован после проверки модератором
С этим товаром покупают
Аналоги
Описание и фото товара, технические характеристики, информация о комплекте поставки, габаритах, внешнем виде и цвете, стране производства, а также сертификаты и паспорта носят справочный характер и основываются на последних доступных сведениях от производителя. Производитель оставляет за собой право изменить параметры без предварительного уведомления продавца. Предложение не является публичной офертой.
Поверхностный электронасос со встроенным эжектором Джилекс Джамбо 70/50 П купить по привлекательной цене ✔ Поверхностный электронасос со встроенным эжектором Джилекс Джамбо 70/50 П ☛ характеристики, отзывы покупателей, фотографии и сопутствующие товары ☛ Доставка по всей России ★★★ Центробежные насосы ДЖИЛЕКС — широкий выбор на сайте интернет-магазина «Газ и Тепло»❗
С какой глубины поверхностный насос может поднять воду
Поверхностный насос предназначен для обеспечения здания водой.
Также его применяют для полива участка. Устройство устанавливается в скважине, колодце, водоеме и т.д. Оно способно поднимать воду с различной глубины. Этот показатель зависит от модели, разновидности оборудования, а также использования дополнительных приспособлений.
Итак, с какой глубины поверхностный насос может поднять воду?
Параметры подъема воды
Так, чаще всего оборудование способно поднимать воду с такой глубины:
- 7.5 метров. С такой глубины воду поднимают самые простые самовсасывающие устройства. Такие модели имеют наиболее доступную стоимость. Они отличаются небольшим потреблением электроэнергии и при этом хорошей производительностью.
- 9 метров. Большинство моделей способны поднять воду из скважины или колодца с данной глубины. Это простейшее устройство, при использовании которого не применяется никаких дополнительных приспособлений.
- До 40 метров. В данном случае используется поверхностный насос с эжектором. Это специальное приспособление, которое крепится к концу шланга. При этом стоит учитывать, что чем больше глубина, тем меньше производительность оборудования. Одновременно с этим растет потребляемая мощность и, как следствие, энергозатраты.
При этом стоит учитывать, что чем больше глубина, тем меньше производительность оборудования. Одновременно с этим растет потребляемая мощность и, как следствие, энергозатраты.При глубине колодца или скважины более 25 метров специалистами рекомендуется приобретать скважные насосы, так как в данном случае стоимость оборудования фактически уравнивается. На глубине более 30 метров выгоднее приобретать скважные устройства, так как они потребляют гораздо меньше электроэнергии, нежели поверхностные с эжектором.
При этом важно учитывать расстояние от дома до колодца или скважины. Каждые 1000 см соответствуют 100 см глубины колодца. При большом расстоянии от строения до водоема от покупки традиционного поверхностного насоса лучше отказаться, так как его использование будет нецелесообразным. В данном случае применяется оборудование с эжектором. Такие устройства способны работать на большой глубине.
Максимальная глубина подъема воды ограничена законами физики. В большинстве случаев модели рассчитаны на транспортировку жидкости с глубины 7-8 метров.
Стоит заметить, что большинство производителей перестраховываются и занижают максимальную глубину всасывания. Это связано с неправильной эксплуатацией устройства.
Большинство поверхностных насосов имеют производительность 3-5 м3/час. Они создают напор 45-60 метров водного столба, то есть фактически 4,5-6 Бар. В данном случае следует учитывать высоту строения. Для высоких коттеджей следует приобретать модели с максимальным напором воды.
Также при выборе следует обращать внимание на технические характеристики устройств. Важно, чтобы производительность устройства была чуть ниже производительности самой скважины. Это уберегает оборудование от преждевременного выхода из строя. Стоит учитывать, что производительность скважины в песчаной породе ниже, производительности артезианской скважины.
Эжекторные насосы для сточных вод — Liberty, Little Giant, Myers
Эжекторные насосы для сточных вод предназначены для перекачивания неочищенных сточных вод и твердых отходов.
Эти насосы обычно используются для перекачивания неочищенных сточных вод вверх по холму из целого дома, ванной комнаты в подвале или внешней конструкции в септик, систему аэробной очистки или самотечную канализацию. Канализационные насосы имеют напор 2 или 3 дюйма и могут обрабатывать до 2 дюймов сферических твердых частиц.
Эжекторные насосы для сточных вод предназначены для перекачивания неочищенных сточных вод и твердых отходов.Эти насосы обычно используются для перекачивания неочищенных сточных вод вверх по холму из целого дома, ванной комнаты в подвале или внешней конструкции в септик, систему аэробной очистки или самотечную канализацию. Канализационные насосы имеют напор 2 или 3 дюйма и могут обрабатывать до 2 дюймов сферических твердых частиц.
Эжекторные насосы для сточных вод
Погружные насосы с эжектором для сточных вод подходят для перекачивания неочищенных сточных вод. Эти насосы предназначены для перекачивания неочищенных сточных вод, обычно от подъемной станции в подвале или недалеко от дома, в септик или систему аэробной очистки.
Наши эжекторные насосы для сточных вод могут работать с твердыми частицами размером до 2 дюймов и имеют выходное давление 2 или 3 дюйма. Эти насосы предназначены для любых перекачиваний при низком давлении и больших объемах.
У нас есть эжекторные насосы для сточных вод от Little Giant, Liberty, Ashland и Myers. Они варьируются от 4/10 HP до 2 HP.
LITTLE GIANT
Little Giant — подразделение компании Franklin Electric. Franlkin Electric была признана ведущим мировым производителем погружных электродвигателей с 1944 года.Более 70 лет профессионалы на рынке перекачки воды доверяют бренду Little Giant за его надежные насосные решения, варианты комплектных систем, аксессуары и общую стоимость. Благодаря широкому ассортименту продуктов для отстойников, сточных вод и сточных вод Little Giant — это марка, которую выбирают сотни тысяч людей по всему миру, что свидетельствует о приверженности Франклина качеству, инновациям, доступности и обслуживанию.
LIBERTY PUMPS
Компания Liberty Pumps со штаб-квартирой в Бергене, штат Нью-Йорк, является ведущим американским производителем насосных устройств для удаления грунтовых и сточных вод в жилых и коммерческих помещениях.
С акцентом на инновационный дизайн продукции, мы предлагаем широкий ассортимент насосов: отстойные насосы, насосы для сточных вод, насосы для сточных вод, дренажные насосы, насосы для измельчения, полные предварительно собранные пакеты для сточных вод и принадлежности для насосов. Используя обширную сеть оптовых продавцов сантехники и дистрибьюторов насосов, на продукцию Liberty ежедневно полагаются сотни профессиональных подрядчиков.
ASHLAND PUMP
Компания Ashland Pump производит, производит и продает обширную линейку долговечных и надежных продуктов для использования в сантехнике, на местных септических, жилых, коммерческих, промышленных и легких муниципальных рынках.Насосы Ashland производят полную линейку насосов для отстойников, сточных вод, сточных вод, дробилок и незасоряющихся насосов мощностью до 20 л.с.
ЭЖЕКТОРНЫЕ НАСОСЫ ИЛИ НАСОСЫ ИЗМЕЛЬЧИТЕЛЕЙ …. ЧТО ВЫ ВЫБИРАЕТЕ?
ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: шлифовальные насосы должны использоваться в сценариях, где на них будет оказываться давление напора не менее 30 футов.
Если им не нужно откачивать, по крайней мере, против такого большого противодавления, двигатель начнет вращаться с чрезвычайно высокой скоростью вращения, что приведет к его довольно быстрому сгоранию. Следовательно, если вы не перекачиваете воду в общую канализационную магистраль или у вас меньше 30 футов напора, вам нужен эжектор для сточных вод, а не насос для измельчения сточных вод.
Вы должны использовать насос для измельчения сточных вод только в том случае, если к вашему применению применимо одно из следующих условий:
- При перекачке в канализационную сеть под давлением.
- При перекачивании на очень большое расстояние (1000 футов или более)
- У вас есть большое вертикальное расстояние для подъема воды (минимум 30 футов)
Ниже приведены сценарии, при которых насос эжектора сточных вод будет работать наилучшим образом:
- При перекачке сточных вод в септик.
- При перекачке сточных вод в самотечную канализационную магистраль.
- При перекачивании сточных вод на короткие расстояния (750 футов или меньше)
- У вас есть небольшое вертикальное расстояние для подъема воды (до 70 футов)
Таким образом, не все насосы для очистки сточных вод являются насосами-измельчителями, а насос-измельчители сточных вод — не всегда нужно перекачивать неочищенные сточные воды. Фактически, в большинстве случаев насос эжектора сточных вод — гораздо лучший вариант. И есть определенные сценарии, когда вы можете использовать любой из этих типов.
Струйные насосы, используемые для систем частных колодцев или систем орошения с низким расходом
Струйные насосы, используемые для систем частных колодцев или орошения с низким расходом (фото предоставлено freeonlineplumber.com)Типовые установки струйных насосов
Струйные насосы устанавливаются над землей и поднимают воду из земли через всасывающую трубу. Самолеты популярны в районах с высоким уровнем грунтовых вод и с более теплым климатом .
Есть две категории струйных насосов, и выбор насоса зависит от уровня воды.
- Мелкая скважина Установки опускаются до глубины около 25 футов (7.62 м) .
- Глубокие скважины опущены 150 футов (45,72 м) до воды, где задействованы поверхностные насосы.
Струйный насос представляет собой центробежный насос с одним или несколькими крыльчатками и диффузором с добавлением струйного эжектора .
A СТРУЙНЫЙ ЭЖЕКТОР состоит из сопла согласованного типа и Вентури .
В форсунку поступает вода под высоким давлением. Когда вода проходит через струю , скорость (скорость) воды значительно увеличивается, но давление падает.
Это действие аналогично разбрызгиванию из садового шланга, когда вы начинаете закрывать сопло.
Значительно увеличенная скорость воды плюс низкое давление вокруг наконечника форсунки — вот что вызывает всасывание вокруг форсунки. Вода вокруг струйного сопла втягивается в струю воды и уносится вместе с ней.
Чтобы форсунка была эффективной, ее необходимо комбинировать с трубкой Вентури. Вентури преобразует высокоскоростной струйный поток обратно в высокое давление для подачи к центробежному насосу. Жиклер и трубка Вентури имеют простой внешний вид, но они должны быть хорошо спроектированы и тщательно согласованы, чтобы быть эффективными для различных условий перекачивания. Струйное сопло и трубка Вентури также известны как комплекты эжекторов / эжекторов.
На струйном насосе для мелкой скважины комплект эжектора (сопло и сопло Вентури ) расположен в корпусе насоса перед рабочим колесом.
Часть всасываемой воды рециркулирует через эжектор, а остальная часть направляется в напорный бак. Когда эжектор расположен на стороне всасывания насоса, всасывание значительно увеличивается.
Это позволяет центробежному насосу увеличить эффективную высоту всасывания примерно с 20 футов до 28 футов.
Но количество воды, подаваемой в резервуар для хранения, становится меньше по мере увеличения расстояния от насоса до воды… для работы эжектора необходимо рециркулировать больше воды.
Конструкция струйного насосаРазница между струйным насосом для глубокой скважины и струйным насосом для мелкой скважины заключается в расположении эжектора.
Глубинный эжектор расположен в скважине ниже уровня воды. Эжектор глубокой скважины работает так же, как эжектор мелкой скважины. В него подается вода под давлением от насоса. Затем эжектор возвращает воду вместе с дополнительной подачей из колодца на уровень, на котором центробежный насос может поднять ее до конца путем всасывания.
A Преобразовательный струйный насос позволяет работать в неглубоких скважинах с эжектором, установленным на конце корпуса насоса. Этот тип насоса может быть преобразован в глубинный струйный насос, установив эжектор ниже уровня воды.
Это особое значение , когда уровень воды постепенно понижается . Это, вероятно, потребует замены трубки Вентури для эффективной работы. Поскольку струйные насосы представляют собой центробежные насосы, характеристики обработки воздуха таковы, что насос следует запускать при полностью заполненном водой насосе и трубных соединениях с водопроводом.
В струйном насосе для мелкой скважины эжектор устанавливается рядом с рабочим колесом насоса . В струйном насосе для глубоких скважин эжектор обычно устанавливается чуть выше уровня воды в скважине или погружается ниже уровня воды.
Центробежные насосы, как для мелкозернистых, так и для глубоких скважин, практически не способны перекачивать воздух.
При запуске из насоса и всасывающей линии необходимо удалить весь воздух. Утечка воздуха во всасывающей линии заставит насос прекратить перекачивание… или иногда это называется « теряет свою заправку ».
Как струя обеспечивает откачивающее действие?
Действие струйного насосаВода подается в струйный эжектор под давлением. Вода, окружающая струю, поднимается и поднимается по трубе в результате действия струи.
Когда струя используется с центробежным насосом, часть воды, подаваемой насосом, возвращается в струйный эжектор для его работы. Струя поднимает воду из колодца до уровня, на котором центробежный насос может закончить подъем ее всасыванием.
Струйный насос — Принципы работы (ВИДЕО)
Не можете посмотреть это видео? Щелкните здесь, чтобы посмотреть его на Youtube.
Ссылка: Основы работы насоса: принцип работы центробежного насоса — A.Y. McDONALD MFG. CO.
У меня есть отстойник. Нужен ли мне насос для сточных вод?
Короткий ответ на это: «да, скорее всего». Оба этих насоса похожи в том, что они состоят из сборного бака или больших канистр и насосов.Обе они также используются в качестве внутренних септических систем, но у каждой разные цели.
Продолжайте читать, чтобы узнать больше об обеих этих системах, их важности и о том, как узнать, когда вам нужны профессиональные услуги канализационных насосов Glenview, IL.
Что такое отстойный насос
Это система, предназначенная для того, чтобы избавить ваш подвал от затопления или любой другой формы избытка воды.
Эти насосы жизненно важны для многих домов или построек по всему району Гленвью, и, поскольку август является нашим самым дождливым месяцем, важно, чтобы у вас был один из них, если у вас есть подвал или если ваш дом расположен низко.Любое затопление или застойная вода могут легко привести к повреждению вашего имущества, материалов и водопроводной системы вашего дома.
обычно питаются от электричества, а в случае отключения электроэнергии они могут питаться от резервного аккумулятора. Есть две основных классификации отстойных насосов: пьедестал и погружной. У каждого из них есть свои плюсы и минусы, которые мы будем рады обсудить с вами!
Что такое канализационный насос?
В отличие от отстойника, насосы для сточных вод, также часто называемые насосами для выбрасывания сточных вод или насосами для измельчения сточных вод, предназначены для удаления не только воды, но и отходов и других мелких материалов в септик или канализационную систему вашего дома.
Учитывая, что насосы для сточных вод почти всегда необходимы в любом здании, где есть ванная комната, вам стоит подумать об установке насоса для сточных вод, если у вас его еще нет.
При профессиональной установке и обслуживании насосы для сточных вод эффективно справляются с твердыми и жидкими отходами, твердыми предметами и тяжелыми жидкостями, которые смываются из ваших бытовых приборов. Насос для сточных вод использует силу тяжести, чтобы опустить материалы в водопроводную систему, и редко требует какого-либо обслуживания. Однако иногда крупные твердые объекты могут блокировать движение машины, поэтому потребуется профессиональная помощь.
Итак, нужен ли мне насос для сточных вод?
Если вы недавно закончили подвал или собираетесь закончить его — и добавить ванную комнату, бар или прачечную, тогда да. Хотя, если ваша основная канализационная линия выходит через бетонный пол, то канализационный насос вам, скорее всего, не понадобится. Однако, если он выходит через внешнюю стену над бетонным полом, это необходимая установка, и мы готовы ее выполнить!
Для получения квалифицированного сантехнического обслуживания, установки или технического обслуживания обращайтесь в Reliance Plumbing Sewer & Drainage, Inc.
Наши знающие сантехники обслуживают пригороды Норт-Шор и Северо-Запад Чикаго. Положитесь на Reliance!
Теги: Glenview, Услуги канализационных насосов, Услуги отстойников
Понедельник, 7 августа 2017 г., 11:00 | Категории: Канализация и канализация
|
Что такое бак эжектора сточных вод?
Эжектор сточных вод и насосная система: Система, используемая для подъема слива из приспособлений, расположенных ниже уровня верха канализации, в канализацию здания или в канализацию здания.Эжекторный бак для сточных вод и насос для сточных вод прямо в основную канализацию. Сточные воды — это сточные воды и отходы жизнедеятельности человека, образующиеся в жилых помещениях, и могут содержать отходы, образующиеся из туалетов и аналогичных приспособлений, душевых, ванн, раковин для рук, стиральных машин, ванн для стирки, кухонных раковин и посудомоечных машин. Сточные воды включают черную и сточную воду, но не ливневую воду.
Типичное применение эжекторного насоса для сточных вод — дома, где ванная комната в подвале расположена ниже высоты канализационной линии.
Эжекторный насос для сточных вод поднимает отходы из ванной комнаты в подвале в канализационную сеть, откуда они вытекают в септик или общественную канализацию. Объем бака эжектора сточных вод должен быть достаточно большим, чтобы вмещать обратный дренаж из трубопровода и эффективно дозировать систему. Каждый раз, когда такой насос используется для перекачки туалетных отходов в септик, объем должен быть ограничен, чтобы свести к минимуму воздействие на резервуар.
Эжекторный бак для сточных вод и насос предназначены для временного хранения сточных вод перед их измельчением / мацерацией и / или сбросом непосредственно в канализацию.После этого сточные воды, поступающие в яму, должны поступать в сетчатые корзины, установленные в напорных линиях насоса. Эти эжекторные баки для сточных вод изготовлены из коррозионно-стойких материалов и обычно закапываются заподлицо с полом самого нижнего жилого помещения. При заполнении до определенного уровня эжекторный насос выводит сточные воды из дома.
Твердые частицы будут задерживаться в корзинах, а жидкости будут проходить через корпус в резервуар. Сетчатый фильтр должен иметь чугунный корпус и корзину из нержавеющей стали, снимаемую с верхней части корпуса.Твердые частицы должны смываться в линию разгрузки во время цикла разгрузки. Регулирующий клапан должен предотвращать обратное попадание в линию птичника во время циклов нагнетания и позволять отключать любой из насосов. Фитинг перелива должен позволять жидкости течь
Как очистить бачок эжектора сточных вод?
Вещей подготовить:
- Шланг с водой и распылителем
- Перчатки до локтя
- Обесцвечивающий порошок
- Скребок
Остановить подачу воды в бак эжектора сточных вод.Откройте крышку, слейте как можно больше воды с помощью ручного управления насосом. Отключите электропитание насосов. Продолжайте опрыскивать, пока отходы не очистятся, и надейтесь, что слив в септик. Вычерпайте как можно больше серо-белого плавающего вещества, чтобы оно было жиром.
Обильно сбрызните все поверхности отбеливателем. Оставьте на 20 минут, затем очистите поверхности ершиком для унитаза. Накройте насосную яму. Снова включите питание. Промывайте все туалеты до ополаскивания. Один раз в шесть месяцев или около того, и работа будет такой же простой, как очистка унитаза.
Помните, что необходимо периодически проверять насосную систему, чтобы гарантировать, что насос работает удовлетворительно, длина и частота циклов соответствуют назначению и что он функционирует должным образом.
Если у вас возникли проблемы с вашей насосной системой для сточных вод, эжекторным баком и насосом для сточных вод, в отделении обслуживания септических резервуаров A1 мы готовы помочь вам в любой ситуации наиболее экономически эффективным способом. Постоянно обладая превосходной производительностью, мы можем очистить приямок и определить, какой ремонт может потребоваться для вашего насоса, приямка или труб, или заменим насос, если он вышел из строя.
Мы — семейный бизнес.
Более 65 лет мы обеспечиваем большую часть района залива Сан-Франциско быстрыми и надежными услугами по откачке септических и безопасных насосов. A-1 Septic Tank Service, Inc. стремится всегда предоставлять безопасные и качественные услуги и заработала свою репутацию на честности и порядочности. Мы готовы ответить на ваш звонок!
Поплавковые выключатели для насосов сточных вод и эжекторных насосов
Для многих из нас в современном мире отходы — это то, что мы смываем и забываем.Нам не нужно знать, куда он идет или как туда добраться. Но людям, живущим с септиками или сборными резервуарами вместо современных канализационных систем, виднее.
Септики в домах и сборные резервуары на лодках относительно просты. Отходы поступают через впускное или впускное отверстие и разделяются на три слоя. Ил находится внизу, осветленная вода в середине, а маслянистая «накипь» вверху. Слив воды и твердые частицы разлагаются благодаря особым бактериям. Без правильно функционирующих насосов этот сброс может выйти из строя, что приведет к резервному копированию, переполнению или другим проблемам.
Если у вас есть септик или сборный резервуар, крайне важно, чтобы ваши сливные, сточные и эжекторные насосы работали в идеальном порядке. Это означает, что при установке новой системы необходимо заранее покупать лучшее оборудование, а при необходимости обслуживать и заменять старое.
SMD Fluid Controls — лидер в области поплавковых выключателей и датчиков уровня жидкости всех разновидностей и применений, включая насосы для сточных вод и септики . Независимо от того, нужен ли вам один поплавок для домашней системы или несколько нестандартных устройств и услуги проектирования OEM, SMD может помочь.
Переключатели септиков, сточных насосов и эжекторных насосов от SMD Fluid Controls
Эти переключатели служат двум целям в любой системе септика или сборного резервуара:
Они обнаруживают высокие уровни, активируя нагнетательные насосы, чтобы избежать переполнения или дублирования.
Они определяют низкий уровень и отключают насос, когда больше нет работы.
Это также известно как «датчик предельного уровня », и SMD Fluid Controls предлагает множество вариантов для датчиков предельного уровня.
Горизонтальные поплавковые выключатели
Горизонтальные датчики устанавливаются сбоку резервуара и могут быть сконфигурированы как нормально открытые или нормально закрытые . Это делает их очень универсальными, хотя их трудно установить в септик, если он уже находится под землей.
Поплавковые переключатели вертикальные
Вертикальные поплавковые выключатели , как и их горизонтальные аналоги, имеют конфигурацию NO или NC.Основное отличие заключается в монтажных положениях: вертикальные переключатели устанавливаются сверху или снизу.
Выключатели поддона
Хотя эти переключатели чаще используются для отстойных насосов и подвальных насосов, они также могут использоваться для септических резервуаров и насосов для эжектора сточных вод .
Свяжитесь с нами сегодня!
Эжекторный насос Lowara BGM 230V 8bar
Эжекторный насос промышленного качества с давлением до 8бар , 230В и до 50 л / мин.Корпус и рабочее колесо из нержавеющей стали ! Высота всасывания до 8м.
Благодаря высокому давлению этот насос является хорошим выбором в сочетании с нашими новыми системами фильтрации, которые рассчитаны на давление до 8 бар.
По сравнению с насосом Kärcher он очень тихий и потребляет очень мало энергии.
В отличие от обычных водяных насосов под давлением, эти насосы не отключаются при закрытии линии, поэтому они идеально подходят для использования в качестве заправочного насоса.
- Тихая работа
- Напряжение 220-240 В переменного тока
- Давление до 8 бар
- Расход до 50 л / мин
- Высота всасывания 8 м
- Нулевой напор до 31 м
- Насос, корпус уплотнения и рабочее колесо из нержавеющей стали
- Для непрерывной работы
- Соединения: Всасывающий шланг: 1 1/4 «, Выходной шланг: 1»
- Насос может работать как передвижной, так и стационарный
- Ручка снимается 2 винтами
- Потребляемая мощность всего 370 Вт
- Установленный кабель питания и встроенный переключатель
- Степень защиты IP55
- Вес: 11. 5 кг
- Размеры: длина 366 мм, ширина 215 мм, высота 224 мм (без ручки, с высотой ручки 275 мм)
5 кг
Комплектующие: Поставляем насос «голый», т.е. без всасывающих и выпускных шлангов, а также в 2 различных версиях plug and play. В этих вариантах все уже включено и собрано, что вам нужно для немедленного использования. Подсоедините, заливной корпус и всасывающий шланг, включите насос, готово.
Мы поставляем варианты с полностью прозрачным всасывающим шлангом из ПВХ длиной 5 или 10 м со встроенной спиралью из пружинной стали и гладкой внутренней стенкой, чтобы было легко видеть, что происходит в шланге, например.г. где находится столб воды, если есть пузырьки и т.д. осадок засасывается со дна воды.
Выпускной шланг к фильтру (3/4 дюйма) имеет длину 3 м и может быть увеличен по желанию.
Кожух: Улитка из мелкозернистого чугуна с большими гладкими закругленными каналами, предназначенная для перекачивания неэкранированных сточных вод и жидкостей с волокнистыми или крупными твердыми частицами, которые проходят через рабочее колесо. Рабочее колесо: Двухлопастная, цельная конструкция с откачивающими лопатками на заднем бандаже, динамически сбалансированная, снижает противодавление на нижний подшипник и обеспечивает длительный срок службы. Это незабивающееся рабочее колесо легко справляется с лоскутным и волокнистым материалом, а также с твердыми частицами в жидкой суспензии. Вал: Сталь с высокой прочностью на разрыв, точеная, шлифованная и полированная, большого диаметра для работы на максимальной скорости без вибрации.Вал снабжен микрометрической регулировкой на упорном подшипнике, чтобы обеспечить надлежащее центрирование рабочего колеса в корпусе. Валы из нержавеющей стали могут быть изготовлены в соответствии с конкретными требованиями. Колонна вала: Тяжелая труба из кованой стали с фланцем охватывает вал насоса. Устанавливается с нижней стороны опорной плиты насоса на верхнюю часть корпуса насоса, точно совмещается для обеспечения жесткого и постоянного совмещения с валом любой длины. Напорная труба: Бесшовная стальная труба, опирающаяся на опорную пластину насоса и снабженная расширительным фитингом на соединении корпуса для предотвращения нагрузки на насос.Стандартная конструкция включает выпускную трубу, проходящую через опорную плиту над уровнем земли. Также доступны напорные патрубки ниже уровня земли. Верх | Опорная плита: Тяжелая сталь, поддерживает весь выталкиватель. Фланец нагнетательного трубопровода прикреплен болтами к опорной плите, чтобы предотвратить передачу деформации трубопровода на улитку насоса. Опорная плита позволяет устанавливать или снимать весь блок, не мешая другому оборудованию, установленному на той же крышке. Упорный подшипник: Герметичный упорный шарикоподшипник для тяжелых условий эксплуатации во влаго- и пыленепроницаемом корпусе расположен над опорной плитой насоса. Упорный подшипник способен выдерживать вес вала и крыльчатки.  |
Улитка и выпускное отверстие представляют собой отливку из одной детали.
