Правила пайки: Как правильно паять? Первые шаги начинающего радиолюбителя.

Содержание

Как правильно паять? Первые шаги начинающего радиолюбителя.

Советы и рекомендации по правильной пайке

Прежде чем начать рассматривать вопрос: ”Как правильно паять?” Нужно обозначить одно но…

Пайка бывает разная. Нужно понимать, что существует большая разница в методике пайки здоровенного резистора мощностью 2 Ватта на обычную печатную плату и, например, микросхемы BGA на многослойную плату сотового телефона.

Если в первом случае можно обойтись простейшим электрическим паяльником мощностью 40 Ватт, твёрдой канифолью и припоем, то во втором случае потребуется применение таких приборов, как термовоздушная станция, безотмывочный флюс, паяльная паста, трафареты и, возможно, станция нижнего подогрева плат.

Как видим, разница существенная.

В каждом конкретном случае нужно выбирать тот метод пайки, который является наиболее подходящим для конкретного вида монтажа. Так для пайки микросхем в планарном корпусе лучше применять термовоздушную пайку, а для монтажа обычных выводных резисторов, крупногабаритных электролитических конденсаторов стоит применять контактную пайку электрическим паяльником.

Рассмотрим простейшие правила обычной контактной пайки.

Для начала начинающему радиолюбителю вполне достаточно освоить обычную контактную пайку простейшим и самым дешёвым электрическим паяльником с медным жалом.

Сперва необходимо приготовить минимальный наборчик для пайки и паяльный инструмент. О том, как подготовить электрический паяльник к работе уже рассказывалось в статье о подготовке и уходе за паяльником.

Многие считают, что для пайки лучше использовать паяльник с невыгораемым жалом. В отличие от медного, невыгораемое жало не требует периодического затачивания и лужения, так как на его поверхности не образуются углублений – раковин.


Выгоревшее жало паяльника
(для наглядности медное жало предварительно обработано напильником).

На фото видно, что край медного жала неровный, а образовавшиеся углубления заполнены застывшим припоем.

Невыгораемое жало у широко распространённых паяльников, как правило, имеет конусообразную форму.

Такое жало не смачивается расплавленным припоем, то есть с его помощью на жало нельзя брать припой. При работе таким паяльником припой к месту пайки доставляется с помощью тонкого проволочного припоя.

Понятно, что использовать припой в кусочках или стержнях при пайке паяльником с невыгораемым жалом затруднительно и неудобно. Поэтому тем, кто хочет научиться паять, лучше начинать свою практику с обычного электрического паяльника с медным жалом. Недостатки его использования легко компенсируются такими удобствами, как лёгкость использования припоев в любом исполнении (проволочном, стержневом, кусковом и т.п), возможность изменения формы медного жала.

Электрический паяльник с медным жалом удобен тем, что с его помощью можно легко дозировать количество припоя, которое необходимо донести к месту пайки.

  • Чистота спаиваемых поверхностей.

    Первое правило качественной пайки – это чистота спаиваемых поверхностей. Даже у новых радиодеталей, купленных в магазине, выводы покрываются окислами и загрязнениями. Но с этими незначительными загрязнениями, как правило, справляется флюс, который применяют в процессе пайки. Если же видно, что выводы радиодеталей или медные проводники сильно загрязнены или покрыты окислом (зеленоватого или тёмно-серого цвета), то перед пайкой их нужно очистить либо перочинным ножом, либо наждачной бумагой.

    Особенно это актуально, если при сборке электронного устройства применяются радиодетали, бывшие в употреблении. На их выводах обычно образуется тёмный налёт. Это окисел, который будет препятствовать пайке.

  • Лужение.

    Перед пайкой поверхность выводов необходимо залудить – покрыть тонким и ровным слоем припоя. Если обратить внимание на выводы новых радиодеталей, то в большинстве случаев можно заметить, что их выводы и контакты залужены. Пайка лужёных выводов происходит быстрее и качественнее, так как отпадает необходимость в предварительной подготовке выводов к пайке.

    Лужение провода и выводов радиоэлементов легко проводить обычным электрическим паяльником с медным жалом. Как известно, при подготовке паяльника к работе также производят лужение медного жала.

    Чтобы залудить медный проводник для начала удаляют с его поверхности изоляцию и очищают от загрязнений, если таковые имеются. Затем нужно обработать поверхность пайки флюсом. Если в качестве флюса применяется кусковая канифоль, то медный провод можно положить на кусок канифоли и коснуться провода хорошо прогретым жалом паяльника. Предварительно на жало паяльника необходимо взять немного припоя.

    Далее движением вдоль провода распределяем расплавленный припой по поверхности проводника, стараясь как можно лучше и равномернее прогреть сам проводник. При этом кусковая канифоль плавиться и начинает испаряться под действием температуры. На поверхности проводника должно образоваться ровное покрытие оловянно-свинцовым припоем без комочков и катышков.


    Лужение медного провода

    Расплавившаяся канифоль способствует уменьшению поверхностного натяжения расплавленного припоя и улучшает смачиваемость спаиваемых поверхностей. Благодаря флюсу (в данном случае – канифоли) обеспечивается равномерное покрытие проводника тонким слоем припоя. Также флюс способствует удалению загрязнений и предотвращает окисление поверхности проводников во время прогрева их паяльником.

  • Прогрев жала паяльника до рабочей температуры.

    Перед началом пайки необходимо включить электрический паяльник и подождать, пока его жало хорошо прогреется и температура его достигнет значения 180 – 2400 C.

    Так как у обычного паяльника нет индикации температуры жала, то судить о достаточном нагреве жала можно по вскипанию канифоли.

    Для проверки нужно кратковременно коснуться кусочка канифоли нагретым жалом. Если канифоль плохо плавиться и медленно растекается по жалу паяльника, то он ещё недогрет. Если же происходит вскипание канифоли и обильное выделение пара, то паяльник готов к работе.

    В случае пайки недогретым паяльником, припой будет иметь вид кашицы, будет быстро застывать, а поверхность паяного контакта будет иметь шероховатый вид с тёмно – серым оттенком. Такая пайка является некачественной и быстро разрушается.

    Качественный паяный контакт имеет характерный металлический глянец, а его поверхность ровная и блестит на солнце.

Также при пайке различных радиодеталей стоит обращать внимание на площади спаиваемых поверхностей. Чем больше площадь проводника, например, медной дорожки на печатной плате, тем мощнее должен быть паяльник. При пайке происходит теплопередача и кроме самого места пайки происходит и побочный прогрев радиодетали или печатной платы.

Если от места пайки происходит существенный теплоотвод, то маломощным паяльником невозможно хорошо прогреть место пайки и припой очень быстро остывает, превращаясь в рыхлую субстанцию. В таком случае нужно либо дольше нагревать спаиваемые поверхности (что не всегда возможно или не приводит к желаемому результату), либо применять более мощный паяльник.

Для пайки малогабаритных радиоэлементов и печатных плат с плотным монтажом лучше использовать паяльник мощностью не более 25 Ватт. Обычно в радиолюбительской практике используются паяльники мощностью 25 – 40 Ватт с питанием от сети переменного тока 220 вольт. При эксплуатации электрического паяльника стоит

регулярно проверять целостность изоляции сетевого шнура, так как в процессе работы нередки случаи её повреждения и случайного оплавления разогретыми частями паяльника.

При запаивании либо выпаивании радиодетали с печатной платы желательно следить за временем пайки и ни в коем случае не перегревать печатную плату и медные дорожки на её поверхности свыше 2800 C.

Если произойдёт перегрев платы, то она может деформироваться в месте нагрева, произойдёт расслоение или вздутие, отслоятся печатные дорожки в месте нагрева.

Температура свыше 240-2800 C является критической для большинства радиоэлементов. Перегрев радиодеталей во время пайки может вызвать их порчу.

При спайке деталей очень важно жёстко их зафиксировать. Если этого не сделать, то любая вибрация или смещение нарушит качество пайки, так как припою требуется несколько секунд для того чтобы затвердеть.

Для того чтобы качественно производить пайку деталей “на весу” и избежать смещения или вибрации во время остывания паяного контакта можно использовать приспособление, которое в быту радиолюбителей называется “

третья рука”.


"Третья рука"

Такое нехитрое устройство позволит не только легко и без особых усилий производить пайку деталей, но и избавит от ожогов, которые можно получить, если придерживать детали во время пайки рукой.


"Третья рука" в работе

Меры безопасности при пайке.

В процессе пайки довольно легко получить пусть и небольшой, но ожог. Чаще всего ожогам подвергаются пальцы и кисти рук. Причиной ожогов, как правило, является спешка и плохая организация рабочего места.

Нужно помнить, что в процессе пайки не стоит прикладывать больших усилий к паяльнику. Нет смысла давить им на печатную плату в надежде быстрого расплавления паяного контакта. Нужно дождаться, когда температура в месте пайки достигнет необходимой. В противном случае возможно соскальзывание жала паяльника с платы и случайное касание раскалённым металлом пальцев рук или ладони. Поверьте, ожоговые раны очень долго заживают!

Также стоит держать глаза подальше от места пайки. Нередки случаи, что при перегреве печатная дорожка на плате отслаивается с характерным вспучиванием, что ведёт к разбрызгиванию мельчайших капелек расплавленного припоя. Если есть защитные очки, то стоит применить их. Как только будет получен достаточный опыт пайки, то от защитных очков можно отказаться.

Производить пайку желательно в хорошо проветриваемом помещении. Пары свинца и канифоли вредны для здоровья. Если нет возможности проветривать помещение, то стоит делать перерывы между работой.

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:



10 глупых ошибок при пайке паяльником

При подключении светодиодной ленты, ремонте Led лампочек, микроконтроллеров и радиодеталей, никак не обойтись без такого полезного навыка, как пайка.

Именно качественная пайка обеспечивает надежное и долговечное контактное соединение.

Однако, в этом нехитром деле есть масса нюансов, которые могут испортить раз и навсегда не только ремонтируемую деталь, но и сам паяльник. А иногда даже привести к серьезной травме.

Даже опытные мастера, впитавшие, что называется пары канифоли с молоком матери 🙂 нет-нет, да и забывают элементарные правила пайки. Как правильно паять светодиодную ленту можно ознакомиться в отдельной статье.

Мы же давайте подробнее рассмотрим вопрос как паять нельзя, и к чему приводят подобные ошибки.

Пайку в некоторой степени можно сравнить с процессом склеивания. Только здесь для соединения деталей используется расплавленный металл. В качестве такового выступает припой.

У него довольно низкая температура плавления. При этом она ниже, чем t плавления самой детали.

Например, у меди этот показатель достигает 1050С. В то время как у оловянно-свинцового припоя ПОС-61 он равняется всего 190С.

То есть, разогревая или капая таким металлом на деталь, повредить ее проблематично.

Итак, какие же глупые ошибки не стоит совершать при пайке?

Ошибка №1

Не пытайтесь поймать падающий паяльник – пусть падает!

Как бы ни было вам дорого покрытие пола, однако рефлекторное движение словить упавший инструмент, не приведет ни к чему хорошему.

При этом никогда не забывайте главное правило ремонтника – горячий паяльник выглядит также, как и холодный.

Ошибка №2

Обстукивание и размахивание паяльником.

Не вздумайте обстукивать современный паяльник об стол. При достаточно сильном ударе керамический элемент внутри может треснуть и разрушиться.

Также с размаху не стряхивайте с паяльника расплавленный припой. Мало того, что он может попасть в глаза, от этого еще могут пострадать и ваши дети.

Красивая капелька незаметно упадет куда-нибудь на пол, а малолетний ребенок впоследствии ее найдет и съест.

Ошибка №3

Работа без очков.

При пайке не забывайте, что вы имеете дело с расплавленным металлом. И если капелька олова, упавшая на руку, мало кого может напугать, то вот отпружинившая раскаленная ножка с радиодетали, случайно попавшая в глаз, приводит к печальным последствиям.

Особенно опасна пайка на весу или под потолком. В этом случае провода могут отскочить со своего места и олово “пульнет” вам в глаз.

Поэтому старайтесь в подобных случаях всегда одевать и использовать защитные очки. А еще не забывайте про органы дыхания.

Хотя бы элементарное проветривание помещения или маленький USB вентилятор-карлсон на рабочем столе, никогда не будут лишними.

Ошибка №4

Применение паяльника не по назначению.

Запомните, паяльник предназначен для пайки жил эл.проводки, светодиодной ленты, компонентов радиодеталей или электронных плат. Им нельзя плавить и снимать изоляцию с ПВХ провода.

Это не только не эстетично, но и портит сами жилы. Расплавленный пластик попадает между проволочек и застревает там.

Нормально залудить такие жилы уже не получится. Хотя у некоторых по этому поводу имеется совсем другое мнение.

Также паяльником для радиолюбителей не стоит запаивать дырки в пластиковых трубах, и тем самым пытаться устранить в них течь.

Применяйте каждое устройство по своему назначению и у вас не возникнет никаких неприятностей. Хотя как говорит народная примета – “Если вы связаны, ваш рот заклеен скотчем и вы видите перед собой человека с паяльником, то это скорее всего к неприятностям.” 😊

Ошибка №5

Пайка под напряжением.

Казалось бы, какой дурак будет паять деталь под напряжением? Тем не менее, многие люди на самом деле занимаются подобной работой. Они выключают встроенный микропереключатель на корпусе ремонтируемого устройства, при этом, забывая отключить питание из розетки.

Делается это намеренно, чтобы тут же после ремонта по-быстрому проверить работоспособность элемента. Однако с такими кнопочками часто путаешься в каком они состоянии, отключенном или включенном.

Если на вашей плате случайно окажется напряжение, и вы коснетесь жалом токоведущей части, то произойдет короткое замыкание и вы перейдете в режим “точечной сварки”. 😊

Кстати, этот момент относится не только к сети 220V, но и ко всем элементам с питанием от батареек и встроенных АКБ. Например, сотовые телефоны.

То же самое касается и блоков питания с конденсаторами.

Сперва убедитесь, что они разряжены и только после этого лезьте во внутрь. Разрядить можно нагрузкой – высокоомным резистором, либо лампочкой (более наглядно).

Если вы забудете это сделать или отключить батарейку, то ваш девайс при данном ремонте может умереть окончательно и бесповоротно.

Ошибка №6

Неправильный подбор флюса.

Почему нельзя паять без флюса? Дело в том, что на любых деталях или проводах присутствует, так называемая оксидная пленка, содержащая микроскопические частички жира, пота, грязи и т. д.

Она то и не дает возможности нормально прилипнуть припою к поверхности.

При обработке флюсом картинка радикально меняется.

Флюс не только помогает растворить эту пленку, он в процессе пайки не дает ей возможности образоваться вновь. За счет этого олово самостоятельно обволакивает, пропитывает и проникает во все поры между жил.

Раньше наши деды вместо флюса использовали аспирин. Казалось бы, почему нет? Канифоль – это абиетиновая кислота, а аспирин – ацетилсалициловая. А чем как не кислотой окислы счищать?

Однако будьте весьма осторожны в этом вопросе.

Некоторые советуют в качестве флюса использовать только паяльную кислоту. Якобы эффект от нее лучше.

По сути, кислота это тот же самый флюс, но не простой, а активный. А это означает, что вместе с пленкой она отлично растворяет и сами компоненты.

Это конечно происходит не сразу, но через несколько месяцев место пайки может превратится в кисель. Подобное происходит, если на поверхности останутся и задержатся хотя бы несколько микрокапелек кислоты.

А она проникает во все поры, и простое протирание тряпочкой не всегда спасает. Кислоту нужно удалить как можно быстрее.

Для этого используйте зубную щетку или кисточку, смоченную в изопропаноле или спирте.

Работая со старыми деталями, покрывшимися толстым слоем грязи и окисла, не рекомендуется соскрябывать все это дело ножиком.

Профессионалы советуют воспользоваться стиральной резинкой.

При пайке строго различайте флюсы (канифоль, это кстати тоже флюс). Они бывают:

  • активные, содержащие кислоту

Все эти жидкости с поверхности материала после пайки нужно удалять в любом случае.

Очень осторожно используйте активные и не применяйте их при работе со светодиодными лентами, электронными платами.

Кислота помимо разъедания поверхности способна проводить ток, и тем самым ненароком провоцировать короткое замыкание.

Ошибка №7

Чистка жала.

Через какое-то время эксплуатации жало любого паяльника обрастает нагаром. В первую очередь это касается работы с канифолью.

Она выгорает и оставляет несмываемые следы. Старые советские паяльники делались с нагревательным элементом из нихромовой проволоки и медным жалом.

После такого “загрязнения” все элементарно обтачивалось напильником. А вот с новыми моделями данный фокус уже не пройдет.

У них керамический нагревательный элемент и никелированное медное жало с напылением для лучшего прилипания олова. Если вы пройдете пару раз наждачкой или напильником по такому жалу, то вы просто сотрете весь чудо состав.

После такой обработки можете сразу заказывать себе новый девайс.

В связи с этим обстоятельством, казалось бы, нужно делать однозначный выбор в пользу медного инструмента. Однако и с медью не все так просто.

При частой работе, жала у таких паяльников выгорают до такой степени, что через некоторое время приходится покупать новые, либо целиком менять паяльник. У современных моделей такой проблемы нет.

Для того, чтобы безопасно очистить жало нового образца, существует специальная губка.

Некоторые этого до сих пор не знают, но ее нужно смачивать.

Каждый раз при пайке вытирайте об нее все остатки нагара и проблем с продолжительной эксплуатацией инструмента не возникнет.

При выборе паяльника правильно подбирайте подходящее жало. Диаметр жала должен быть на порядок больше диаметра провода, иначе температура жала будет сильно падать при контакте с проводом и прогреть место пайки не получится.

Наибольшее распространение получили 4 вида из них:

Для пайки крупных компонентов.

  • скошенная кромка

Для переноса припоя.

Для средних по размеру компонентов.

Для работы с мелкими деталями (SMD диоды).

У качественных моделей в комплекте идет сразу несколько видов с разной формой.

Ошибка №8

Новый паяльник плохо паяет!

Запомните, что сразу после покупки или обработки напильником, блестящее медное жало паять нормально не будет.

Для этого его необходимо залудить до такого состояния, чтобы оно целиком было покрыто ровным слоем припоя.

Только в этом случае инструмент считается готовым к полноценной работе.

Ошибка №9

Низкая и высокая температура.

При наличии на паяльнике функции регулировки температуры, не выставляйте для разогрева самые высокие значения. На более низких температурах жала живут дольше.

Однако и через чур уменьшать t не следует. Иначе припой перестанет нормально плавиться и приставать к поверхности.

Какую же оптимальную температуру выставить? Здесь все зависит от используемого припоя. Перед каждой пайкой ищите в интернете его характеристики, а именно - температуру плавления.

После этого смело добавляйте к этому значению 50 градусов и выставляйте требуемые цифры на паяльнике. Для обычных припоев это значение равно – 200С+50С.

С таким нагревом хороший результат пайки будет гарантирован.

Ошибка №10

Излишки припоя.

Бывает, что при пайке электронных плат можно случайно переборщить с припоем. Либо элементарно перепутать место пайки.

Что в этом случае делать? Казалось бы, все просто. Достаточно заново разогреть место и убрать все излишки олова.

Однако проделывать эту процедуру при помощи одного лишь паяльника не всегда безопасно. Дело в том, что такая чистка занимает много времени, и каждый раз касаясь компонента, вы разогреваете участок пайки все сильнее и сильнее.

В конечном итоге у вас выгорит кусочек платы, а дорожки просто расплавятся.

Кто-то советует в этом месте по возможности цеплять “крокодильчик”, который должен забирать излишки тепла на себя.

А что делать, если на плате не одна точка пайки, а несколько в ряд?

Чтобы безопасно выпаять длинный компонент, профессионалы рекомендуют использовать оплетку.

Это что-то вроде медной косички с флюсом внутри. Прикладываете ее в нужную точку, сверху придавливаете паяльником и не спеша протягивать вдоль.

При этом она впитает в себя все излишки припоя, освобождая место пайки. Есть еще и специальные оловоотсосы, но эти приспособы для тех, кто постоянно и профессионально занимается пайкой.

Для всех остальных достаточно будет и косички. В качестве нее можно приспособить медную оплетку от экранированного провода (антенный или телевизионный кабель РК).

Только перед использованием обработайте "сеточку" жидкой канифолью.

Источники - AmperkaRu, AlexGyver

Технология правильной пайки проводов электрическим паяльником

Среди многих способов соединения электропроводов пайка является наиболее надежным методом. Работа с паяльником требует усидчивости, понимания технологического процесса и определенных навыков. Ознакомиться с тем, как правильно паять провода можно по приведенным в статье видео, фото.

Технологические особенности

В процессе пайки припой заполняет пространство между электропроводами. Плавление самого припоя при этом происходит при температуре намного ниже, чем металлических проводов. Качество электрического контакта напрямую зависит от чистоты соединяемых элементов и их хорошего обволакивания припоем. Перед тем как паять проводку проводится очистка поверхности от окислительной пленки и жиров. Для этого используются специальные флюсы. Они повышают качество растекания расплавленной массы, а также снижают поверхностное натяжение.

Что необходимо для пайки

Пайка проводов требует наличия соответствующего инструмента, а также некоторых материалов. Комплект для спайки жил электропроводов включает:

  • паяльник;
  • припой;
  • флюс;
  • вспомогательные принадлежности.

Паяльник

При помощи этого инструмента проводится нагрев соединяемых деталей. Паяльник может использоваться газовый, термовоздушный, электрический. Наиболее практичны при работе дома электрические инструменты. Они состоят из ручки, нагревательного устройства, а также рабочего наконечника. Электропаяльник подключается к электросети и через некоторое время температура его жала достигает порядка 300 градусов. Этого вполне достаточно для плавления припоя и соединения элементов.

Припой

Данный металлический сплав имеет пониженную температуру своего плавления и хорошую текучесть. В него включают свинец, медь, а также олово, серебро, никель, кадмий. Спайка медных проводников проводится припоем ПОС-60. Эта марка показывает, что сплав состоит из олова со свинцом. В данном случае на оловянную составляющую приходится 60 %.

Наиболее удобным материалом является чистое олово, однако оно имеет весьма высокую стоимость. Выпускается припойный материал в виде пасты, гранул, порошка, проволоки, слитков или же фольге. Учтите, что для спайки алюминиевых электропроводов требуется применять специальные сплавы на цинковой основе. Для этих целей отлично подойдут такие материалы, как ЦА-15 и ЦО-12.

Флюс

Перед тем как припаять провод, проводится обработка места соединения специальным материалом. В состав флюса входит смесь специальных веществ органического и неорганического происхождения. При помощи данного вещества проводится подготовка места соединения перед спаиванием.

К наиболее применяемым флюсам относится ортофосфорная или ацетилсалициловая кислота, канифоль, соль бура и нашатырь. Сосновая смола весьма удобна при проведении паяльных работ, однако требует выполнения некоторых манипуляций. Нанесение кислоты на соединяемые детали и микросхемы проводится с помощью небольшой кисточки. Некоторые фирмы производители выпускают особую проволоку (припой) с имеющейся внутри канифолью. Это значительно ускоряет паяльный процесс и не требует отдельной обработки каждой жилы.

Вспомогательные принадлежности

К дополнительным принадлежностям для паяльных работ относится рабочее место, которое не будет бояться случайных капель расплавленного флюса или же припоя, подставка для электропаяльника, небольшой напильник. Помимо этого, понадобится губка (влажная ткань) для протирки паяльного наконечника, нож для зачистки соединяемых жил, шлифовальная шкурка, пассатижи, спирт, а также изолента.

Правильное соединение электропроводов для пайки

Перед тем как паять провода паяльником выполняется подготовка соединительных проводников. Для этого их жилы освобождаются от изоляционного слоя, зачищаются и обезжириваются. Соединение их вместе можно выполнять любым из известных способов. К наиболее распространенным методам относится механическая скрутка двух и более проводников. Учтите, что нельзя соединять вместе алюминиевые и медные жилы. Для этого используются специальные переходные клеммники.

Подготовка к работе

Для того чтобы понять, как паять правильно электрические провода, необходимо ознакомиться с самим процессом работы, а также провести подготовительный этап. Он предполагает выполнение непосредственной подготовки рабочего места. Для этого на столике для пайки располагаются все необходимые инструменты, материалы. Помещение, в котором будет проводиться пайка должно быть хорошо проветриваемым.

Электропаяльник должен находиться на специальной подставке недалеко от розетки. Следите, чтобы его кабель не касался горячего корпуса, а также жала. После выполнения данной подготовки проводится зачистка соединяемых жил от изоляции на расстоянии порядка 40 мм и удаляется оксидная пленка. Это можно выполнить при помощи наждачной бумаги мелкозернистого типа. Зачищенные жилы должны иметь блестящий металлический вид. Заранее позаботьтесь о наличии изоленты или же термоусадочной трубки.

Технология лужения

После выполнения подготовительных процедур проводится лужение зачищенных поверхностей. Это необходимо выполнить перед соединением между собой. Для этого нагревается паяльник, прогревается конец проводника. Нагретая жила погружается в канифоль, после чего припойным сплавом с жала паяльника проводится по очищенному участку. Для ускорения процедуры можно слегка проворачивать электропровод. После окончания данной процедуры жила будет иметь равномерный серебристый вид. Этот процесс повторяется для всех соединяемых электрических проводников.

Работа с припоем

Припойный сплав имеет определенную температуру плавления. При нагреве паяльником он переходит из твердого состояния в жидкое и растекается по соединяемым поверхностям. В этот момент происходят физические и химические процессы, обеспечивающие необходимую надежность соединения. Учтите, что хорошее покрытие припоем достигается исключительно на чистых поверхностях, освобожденных от оксидной пленки, а также жировых загрязнений. Использование припоев с входящей в их состав канифолью значительно ускоряет процедуру пайки.

Процесс пайки

Далее непосредственно рассмотрим, как правильно паять паяльником провода? Держа в одной руке пассатижи, выполняется скрутка проводов. При соединении жил небольшого сечения и малой длине спаиваемого места проводить скручивание вовсе не обязательно. В этом случае электрические проводники плотно прижимаются друг к другу. Во вторую руку берется предварительно нагретый электропаяльник, набирается на его наконечник небольшое количество припоя.

Прижимая с небольшим усилием жало к месту соединения проводников, разогреваются их концы. Дождавшись, когда нанесенная канифоль начнет плавиться, участок покрывается расплавленным припойным материалом. После его растекания и проникновения во все зазоры по жилам, соединительное место оставляют остывать. После этого выполняют изолирование соединенных жил при помощи изоленты или же термоусадочной трубки.

Чтобы полностью разобраться, как правильно паять электрические провода паяльником уделите особое внимание хорошему прогреву участка спайки. При недостаточной температуре припой не сможет провести необходимое смачивание поверхности перед застыванием. Это приведет к ухудшению качества спайки и снижению ее прочности. Такой процесс имеет название «ложной» или «холодной» пайки. Во время застывания припойного материала нельзя трогать соединяемые элементы. Они должны находиться в неподвижном состоянии до полного остывания припоя. На заключительном этапе спаянное место протирается спиртом для очищения от остатков флюса.

Чтобы надежно заизолировать соединение, необходимо намотать на запаянные жилы 3-4 слоя изоляционной ленты. При использовании термоусадочной трубки следует заранее ее надеть на один из концов провода. Длина этого изолятора должна быть на 20 мм длиннее неизолированного места. После спайки она натягивается на соединенный участок, нагревается с помощью обычной зажигалки или же фена. Полученное электрическое соединение будет заключено в герметичную изоляцию.

Хитрости пайки

Перед тем как соединять электрическим паяльником провода необходимо следить, чтобы его жало было в чистом виде. Это будет повышать теплопроводность и прочность соединения. Для очистки наконечника применяют влажную ткань.

При использовании флюса активного типа зачищенная жила проводника обрабатывается составом, прогревается электропаяльником с припоем в небольшом количестве, а далее — по стандартной технологии. При пайке скруток допускается пропустить процедуру лужения, а сразу обработать место соединения флюсом, после чего приступить к пайке скрученных проводников. В этом случае обязательно протирается место спайки спиртом для удаления остатков агрессивных химических материалов.

Многожильные проводники распушивают перед лужением и окунают в канифоль. Нанесение припоя проводится весьма тщательно, чтобы каждый проводник был им полностью покрыт. По окончании остывания жилы соединяются и пропаиваются электропаяльником с оловом.

Изучив основные технологические процессы и просмотрев видео, можно научиться свободно соединять электропровода методом пайки и даже переходить к более сложным работам.

правила процесса, инструмент и паяльные материалы для нее

Процесс соединения заготовок, в результате которого их материал не расплавляется, называется пайкой. То есть, материал не изменяет своих технических характеристик и качеств.

Пайка металлов происходит за счет смачивания поверхностей заготовок жидким припоем, которым заполняется зазор между двумя металлическими изделиями. При этом припой – это металл или сплав нескольких металлов, обычно олова и свинца.

Соединение с помощью пайки, без расплавления, дает возможность в будущем разъединить детали (распаять или перепаять заново), не нарушая их свойств. Качество пайки зависит от типов соединяемых металлов, от припоя и флюса, нагрева и вида соединения.

Преимущества и недостатки

К преимуществам процесса пайки можно отнести:

  • возможность соединять сталь с цветными металлами;
  • высокая технологичность процесса;
  • возможность проводить паяльные операции в труднодоступных и неудобных местах;
  • возможность соединять сложные по конструкции узлы и детали;
  • процесс можно проводить не точно по контуру соединения, а по всей плоскости;
  • нагрев при пайке обеспечивает термическую обработку металлических заготовок.

Что касается недостатков пайки, основной – это невысокая прочность паяного соединения на отрыв и сдвиг за счет мягкости припойного металла. Сложно проводить операции, которые касаются высокотемпературной технологии.

Где применяется

После сварки пайка находится на втором месте по применению в категории стыковки металлов. А в некоторых областях производства она занимает главенствующую позицию.

К примеру, в производстве компьютеров, сотовых телефонов и другой IT-ной техники. Ведь мельчайшие детали этой техники требуют компактного контакта между собой.

Кроме этого пайка применяется для соединения медных трубок в производстве холодильников, теплообменников, при соединении твердосплавных деталей между собой, к примеру, режущие пластины к резцам.

При проведении кузовных работах проводится соединение деталей к тонким металлическим листам. Лужение тоже является частью процесса пайки, а эту операцию применяют для защиты различных конструкций от коррозии металлов.

В общем, можно сказать, что если в каких-то ситуациях нельзя соединить две металлические заготовки между собой сваркой, болтовым соединением, шпильками, клепками, клеем или другими способами, то на помощь приходит именно пайка металла.

Разновидности

Классификация пайки металлов достаточно сложна, потому что в каждой категории приходится учитывать большое количество различных параметров. Имеет значения тип припоя, способ нагрева, присутствует ли в зазоре давление или нет, как кристаллизуется паяный шов.

Но чаще всего разделение проводится по температуре расплавленного припоя. Это низкотемпературный процесс (до 450 ℃) и высокотемпературный (свыше 450 ℃).

Низкотемпературную пайку чаще всего используют именно в электронике, потому что сама технология достаточно проста и экономична. При этом появляется возможность паять мелкие детали, что актуально для этой промышленности. К тому же этим способом можно проводить соединение разнородных металлов и материалов.

Что касается высокотемпературной технологии, то она обозначается высокими прочностными характеристиками места стыка, такое соединение может выдержать даже ударные нагрузки и высокое давление.

В мелкосерийном производстве высокую температуру обеспечивают газовыми горелками или токами индукционного типа средней или высокой частоты.

В классификации процесса пайки есть еще одно разделение, в основе которого лежит тип припоя. Самый распространенный способ – использовать готовый припой.

Кстати, это не обязательно стержни из сплавов, это может быть специальная паста. Припой просто расплавляется и затекает в зазор между деталями. Здесь проявляется капиллярное явление. Силы поверхностного натяжения заставляют расплавленный металл проникать во все поры и трещины деталей.

Вторая позиция в этом разделении – реакционно-флюсовая операция, для чего используется цинкосодержащий флюс. По сути, между нагретыми кромками заготовок из металла и флюсовым материалом происходит химическая реакция, конечный результат которой и есть припой.

Способы нагревания

Паяльные материалы можно нагревать разными способами. Если говорить о домашнем применении процесса пайки металлов, то самый распространенный вариант – паяльник или горелка.

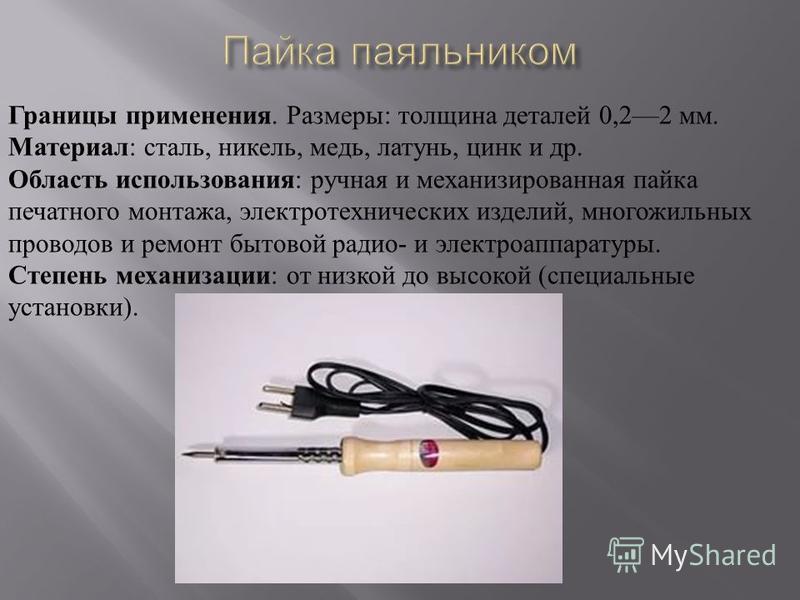

Первый инструмент используется, если необходимо провести низкотемпературный процесс, второй – если высокотемпературный. Разнообразие современных паяльников велико. Среди них есть устройства с автоматической регулировкой температуры и другими полезными функциями.

В производстве используются в основном другие технологии: печная пайка, с помощью индукционных нагревателей, с погружением в специальные ванны с металлом или солями.

Применяется нагрев электросопротивлением, когда припой и соединяемые заготовки нагреваются за счет протекания по ним электрического тока, и прочие.

Припои

В реализации пайки элементов важны припои. Изготавливают их из чистых металлов или их сплавов. При выборе обращают внимание на две основные их характеристики: смачиваемость и температура плавления. Первое свойство – это сцепление припоя с заготовками, где прочность соединения между ними становится выше, чем между молекулами самого припойного материала.

Что касается температуры, то тут есть одно требование – температура плавления припойного металла должна быть ниже, чем тот же показатель у заготовок. Поэтому припойный материал делится на две категории: легкоплавкие и тугоплавкие.

Первые – материалы на основе олова и свинца в чистом виде или с добавлением различных компонентов. Вторые – материалы на основе серебра или меди. Это медно-цинковые припои, которыми можно паять медные, бронзовые и стальные заготовки.

Серебряные марки считаются лучшими, у них высокие прочностные характеристики, поэтому их применяют для стыка деталей, работающих под вибрацией или ударами.

Кроме основных видов в промышленности используются и другие разновидности. К примеру, никелевые применяют для деталей, работающих при высоких температурах.

Золотые – для соединения золотых украшений или пайки трубок, работающих под вакуумом. Магниевые – для стыковки магниевых заготовок или деталей из сплавов этого металла.

Сам припой может быть изготовлен в виде стержней, пасты, порошка, таблеток, тонкой фольги, гранул различного размера.

Флюсы

Основное требование к качеству соединения – это физический контакт припоя с металлом двух деталей. Поэтому очень важно, чтобы на кромках заготовок не образовалась оксидная пленка.

Именно для этого в процессе пайки и применяют флюсы. Их основная задача – удалить старую пленку и не дать возможности образоваться новой.

Классификация флюсов основана на ряде различий по составу и свойствам. Они бывают:

  • активные и нейтральные;
  • с низкой температурой нагрева и высокой;
  • твердые, пастообразные, жидкие, в виде гелей;
  • на основе воды и безводные.

Из всех разновидностей, что сегодня используются для пайки металлов, самыми распространенными являются борная кислота и ее натриевая соль (бура), хлористый цинк, канифоль и ортофосфорная кислота.

Особенности паяния

Так как в промышленности реализуются разные проекты, то в процессе пайки могут участвовать разные металлы. Поэтому технологии пайки могут отличаться, а некоторых случаях ее применение крайне затруднено.

Сталь

Сразу надо оговориться, что стальные заготовки можно паять только припоями на основе олова. Цинкосодержащие материалы для этой операции не подходят за счет низкого смачивания. Вот технологическая карта проводимых этапов.

Кромки заготовок из металла очищают от грязи. Затем обрабатывают их наждачной бумагой или железной щеткой, удаляя тем самым оксидную пленку.

Проводится процесс обезжиривания с помощью любого растворителя. Заготовки стыкуются с зазором 2-3 мм. Производится нагрев паяльной лампой или другим нагревательным инструментом.

В зону нагрева добавляется флюс, а затем и припой. Обратите внимание, что последний должен нагреваться больше не от пламени огня, а от разогретых кромок заготовок. После окончания процесса с участка стыка удаляются остатки флюса и припоя.

Чугун

Соединять пайкой можно только серый чугун или ковкий, белый паять нельзя. Правила пайки чугуна основаны на решении двух проблем. Первая – плохая смачиваемость металла за счет большого в нем содержания графита.

Решается проблема просто. Надо перед пайкой обработать поверхности соединения борной кислотой. Вторая проблема – в процессе нагрева в металле происходят изменения его структуры, поэтому пайку чугуна рекомендуют проводить при температуре не выше +750 ℃.

Титан

Пайка титана одна из самых сложных. На поверхности этого металла расположен альфированный слой, который насыщен атмосферными газами. Его и придется удалить или с помощью травления, или пескоструйкой. И даже после этого на поверхности останется оксидная пленка.

Чтобы соединение стало качественным, пайку проводят или в вакууме, или аргоном, или специальными флюсами. Последний вариант не гарантирует высокое качество конечного результата. При этом необходимо строго соблюдать температурный режим, который варьируется для данного металла в диапазоне 800-900 ℃.

Что касается припоев, то здесь используют или серебряные, или алюминиевые. Оловянные и свинцовые припои применяют редко, потому что с самим титаном они соединяются плохо. Хотя если нанести оловянный слой или свинцовый на поверхность титановой заготовки, то можно гарантировать неплохое качество пайки.

Нихром

Пайка нихрома – самый простой процесс, потому что сам сплав (а это симбиоз хрома и никеля) является жаростойким и пластичным.

Температура его плавления в зависимости от добавок варьируется в пределах 1100-1400 ℃. То есть, для пайки можно использовать даже тугоплавкий припойный материал.

Пайка деталей из нихрома проводится при низкотемпературном режиме. Соединение сплава со сталью требует наличия высокотемпературного паяния. Многие мастера дома делают припои своими руками, смешивая вазелин (100 г), глицерин (5 г) и хлористый порошковый цинк (7 г).

Область применения пайки дает возможность соединять между собой детали из разных цветных металлов. Конечно, к выбору методов пайки надо подходить с позиции соответствия и технологии соединения, и правильного выбора расходных материалов.

Но, как показывает практика, в основе процесса лежит тип самих соединяемых заготовок, то есть, насколько высока их температура плавления.

Отталкиваясь от этого, и выбирается сам вид паяной операции. Ведь температура плавления припоя должна быть ниже, чем у металла соединяемых деталей. И нарушать этот закон нельзя ни в коем случае. Нарушили – получили некачественное соединение или, вообще, не получили спайки.

Простые правила пайки радиоэлектронных компонентов

Во время пайки необходимо следить за тем, чтобы жало паяльника не касалось печатных проводников, поскольку это, как правило, приводит к выгоранию проводника. Для пайки транзисторов желательно иметь низковольтный паяльник на б или 12 В, присоединяемый через понижающий трансформатор, мощностью около 40 Вт. Можно пользоваться и обычным паяльником, но нужно сначала его нагреть, а потом отключить и паять.

Выводы транзистора, если позволяет его конструкция, нужно оставлять не короче 15 мм, изгибать их не ближе 10 мм от корпуса, изгиб должен быть плавным. Температура нагрева контактного слоя транзистора не должна превышать 75 °С, поэтому для отвода тепла при пайке выводы у корпуса нужно держать плоскогубцами или пинцетом. Паяльник необходимо располагать по возможности дальше от транзистора, а пайку заканчивать быстрее. Жало паяльника нужно зачистить й покрыть припоем, который должен быть легкоплавким. Желательно применение пистолетных паяльников, которые включаются только во время пайки.

Окончив пайку, выступающие выводы деталей укорачивают и растворителем смывают остатки канифоли, что позволяет проконтролировать качество монтажа: на плате не должно оставаться капель припоя и междорожечных замыканий. Смонтированную плату желательно отмыть спиртом, пользуясь небольшой жесткой кистью, а затем покрыть канифольным лаком. Такое покрытие, как ни странно, весьма влагостойко и сохранит «паяемость» платы долгие годы, что удобно при ремонте и доработке устройства.

В связи с тем что сила сцепления печатного проводника с изоляционной платой невелика, не рекомендуется проверять прочность пайки, подергивая припаянную деталь, так как при этом можно оторвать ее вместе с проводником. Если печатный проводник отслаивается, его приклеивают к основе платы

клеем БФ-2. Для этого проводник со стороны, обращенной к плате, и саму плату тщательно очищают от канифоли и оксидов (вначале спиртом или ацетоном, затем мелкой шкуркой) и смазывают тонким слоем клея. Примерно через 10 мин клей нано* сят вторично (только на плату) и прижимают проводник к плат те жалом паяльника, нагретым до температуры 120-150 °С.

Основные принципы технологии пайки - Пайка


Основные принципы технологии пайки

Категория:

Пайка



Основные принципы технологии пайки

Технология пайки включает комплекс последовательно выполняемых операций, основными из которых являются подготовка поверхности соединяемых деталей, сборка, пайка и обработка деталей после пайки. Этот комплекс операций в том или ином объеме имеет место при всех способах пайки. Поэтому, несмотря на их разнообразие, технология пайки имеет много общего. Независимо от применяемого способа пайки для получения качественных паяных соединений требуются:

1. Тщательная очистка соединяемых поверхностей деталей перед пайкой от загрязнений и окисных пленок. Если при сварке загрязнения и окисные пленки в зоне шва приводят лишь к снижению прочностных и других характеристик сварного соединения, то при пайке они препятствуют взаимодействию между основным металлом и расплавленным припоем и, следовательно, образованию спаев.

2. Соблюдение при сборке деталей под пайку установленных зазоров.

3. Удаление окисной пленки с соединяемых поверхностей основного металла и припоя в процессе пайки. Для получения паяного соединения недостаточно очистить соединяемые поверхности металлов перед процессом пайки. Необходимо также обеспечить надежные условия удаления окисной пленки непосредственно в процессе пайки.

4. Равномерный нагрев соединяемых поверхностей деталей до температуры пайки. Если при сварке плавлением для образования шва необходимо лишь местное расплавление кромок соединяемых деталей, то при пайке требуется обеспечить одинаковые условия взаимодействия между флюсом (газовой средой), припоем и основным металлом. Принимая во внимание, что взаимодействие протекает в соединительном зазоре 0,1— 0,2 мм, легко представить, насколько важно иметь при пайке равномерную температуру нагрева. Только соблюдение этих общих для всех способов пайки условий протекания процесса пайки гарантирует высокое качество паяных соединений.

Выбор способа пайки определяется техническими требованиями к изделию, конструкцией паяемой детали, материалом, из которого она изготовлена, применяемым припоем, количеством изготовляемых деталей й оснащенностью предприятия оборудованием. При изготовлении небольшого количества деталей экономически целесообразно применять для пайки газовые горелки. При наличии на предприятии соответствующего оборудования можно использовать для этой цели индукционные и другие способы нагрева. При массовом производстве деталей наиболее рациональна механизированная пайка в печах с применением контролируемых газовых сред.

Процесс пайки определяется режимом пайки: температурой и условиями нагрева, выдержкой при температуре пайки и условиями охлаждения. В некоторых случаях режим пайки характеризуется также давлением, прикладываемым к соединяемым деталям в процессе пайки.

Приемы пайки мягкими припоями. При ручной пайке применяются паяльники различных конструкций. Процесс пайки начинают с подготовки мест спая,” затем после припаивания очищают шов. Подготовка мест спая состоит обычно из механической очистки поверхностей деталей (напильником, шабером, пескоструйным аппаратом и др.), обезжиривания, травления и сборки под пайку. Иногда детали перед пайкой предварительно подвергают лужению. Зазоры между соединяемыми поверхностями при сборке под пайку должны быть в пределах 0,05—0,2 мм; в зазоры менее 0,05 мм мягкие припои не проникают, а зазоры более 0,2 мм снижают прочность спая.

При пайке твердыми припоями зазоры следует делать в пределах 0,5—1 мм и более.

Сложные узлы собираются в приспособлениях, фиксирующих взаимное расположение деталей. Выбор паяльника зависит от формы и размеров соединяемых деталей, а также от характера паяльных работ. В большинстве случаев применяют молотковые паяльники. Торцовые паяльники используют обычно лишь при пайке в труднодоступных местах.

Подготовка паяльника состоит из заправки его напильником под углом 25—40°, снятия заусенцев и тщательного облуживания припоем. Зачищенный паяльник 4пп°еВают в Г0Рне> на огне паяльной лампы до 350— 400 °С или электронагревом, а затем его быстро снимают с огня и очищают от образовавшейся окалины (путем погружения в хлористый цинк). После этого рабочей частью паяльника захватывают определенную дозу припоя и несколькими трущими движениями по кусковому нашатырю залуживают припоем.

На подготовленное к пайке соединение наносят хлористый цинк или какой-либо другой флюс, а затем вводят припой. На рис. 181, а показан пример паяния трубы 1 по шву 3. Труба располагается на приспособлении— поддержке 2. При пайке паяльник Одержат в правой руке, а в левой — кусок припоя 5.

Для получения доброкачественного шва необходимо тщательно растереть паяльником припой по месту пайки до полного залуживания. Если при этом какая-либо часть шва не залуживается, то необходимо профлюсо-вать или зачистить это место заново.

Рис. 1. Пайка мягкими припоями

В процессе пайки рабочая часть паяльника должна лежать на спае всей поверхностью. Только в этом случае обеспечивается быстрый прогрев места спая и заполнение его припоем (рис. 1,б).

В последнее время начали применять весьма производительный способ пайки путем погружения соединяемых деталей в ванну с расплавленным припоем или с расплавленной солью. Для хорошего затекания припоя в швы соединяемых деталей в состав солей добавляют 4—5% буры. При пайке деталей в расплавленных солях обычно используют электрические соляные ванны для термической обработки инструмеМа и соляные электродные однофазные и трехфазные печи с автоматическим регулированием температуры.

Приемы пайки твердыми припоями. Пайка твердыми припоями может производиться различными способами.

При пайке газопламенными горелками места спая нагревают пламенем паяльных ламп или газовых горелок. Для нагрева мелких деталей пользуются паяльной лампой или горелкой, работающей на осветительном газе или ацетилене. Для нагрева крупных деталей используют специальные и обычные сварочные кислородно-ацетиленовые горелки.

При пайке погружением деталей в ванну с расплавленными солями припой предварительно, еще в твердом виде, прикрепляют к месту спая деталей.

При пайке в печах детали с заранее нанесенным флюсом и припоем нагревают. В ряде случаев пайку производят в печах с электрическим обогревом в защитной атмосфере (водорода или аммиака), предохраняющей металл от окисления. Такой способ пайки в условиях массового производства деталей позволяет применять механизацию и автоматизацию процесса и вместе с тем обеспечивает высокое качество паяных соединений.

Наиболее рациональным способом является пайка с нагревом токами высокой частоты.

Однако в практике слесарной обработки часто пайка твердыми припоями осуществляется с помощью паяльных ламп, газовых горелок и в горнах.

Перед пайкой соединяемые части детали (изделия) должны быть тщательно очищены от грязи, окалины, жира и собраны с учетом зазоров под пайку.‘При пайке твердыми припоями заготовки в зависимости от назначения можно соединять встык, внахлестку и реже в замок (рис. 2,а). Затем места спая покрывают флюсом (бурой), укладывают припой и скрепляют мягкой проволокой, чтобы соединяемые части не сместились (рис. 2,б). После такой подготовки деталь осторожно вводят в зону пламени паяльной лампы или горелки и следят за процессом плавления. Вначале нагрев места спая нужно вести медленно. Когда вздувшаяся бура осядет, нагрев усиливают и продолжают его до тех пор, пока припой полностью не расплавится и не зальет место соединяемых частей детали. Чтобы ускорить расте-каемость припоя в зазоре соединения, поступают так: место спая покрывают флюсом и слегка водят по всему шву куском заостренной железной проволочки. Спаянным деталям дают медленно остыть; такое замедленное остывание повышает прочность соединения.

Рис. 2. Приемы сборки деталей для пайки твердыми припоями

Паяние можно вести и в такой последовательности. Подготовленную деталь покрывают флюсом и подвергают нагреву. Когда температура нагрева будет достаточной для расплавления припоя, вводят припой в спай и следят за его расплавлением и растеканием по шву. По окончании пайки дают детали охладиться, зачищают шов от излишка наплавленного припоя, затем промывают и высушивают деталь.


Реклама:

Читать далее:
Пайка алюминия и его сплавов

Статьи по теме:

ПАЙКА ПЛАТ

   Умение пользоваться паяльником - это очень полезный навык для любого человека. Именно правильно пользоваться, а не просто ткнуть в припой. Уметь хорошо паять настоящее искусство, которое дается не сразу, а в результате практики. Немного терминологии: припой - это легкоплавкий металлический сплав, которым спаиваются провода и выводы деталей. При пайке плат чаще применяют оловянно-свинцовые припои, представляющие сплав олова и свинца. По прочности спайки эти припои не уступают чистому олову. Плавятся такие припои при температуре 180 - 200° С. Обозначаются они сокращённо ПОС (припой оловянно-свинцовый), за которыми следует двузначная цифра, показывающая содержание олова в процентах, например: ПОС-40, ПОС-60. Ещё лучше взять так называемый легкоплавкий сплав Вуда с температурой плавления около 70 °C.

   Флюс применяется для того, чтобы подготовленные к пайке места деталей или проводников не окислялись во время пайки. Для пайки плат надо применять флюсы, в которых нет кислоты. Простейшим и самым распространённым флюсом является канифоль. Канифоль лучше покупать натуральную сосновую. Гораздо лучший результат можно получить если запастись жидким флюсом. Для его приготовления измельчают канифоль в порошок и всыпают в этиловый или борный спирт. Такую канифоль наносят на спаиваемые места кисточкой. Купив новый паяльник, жало надо зачистить и залудить - покрыть тонким слоем припоя. При первом включении нового паяльника в сеть обычно происходит выгорание связующих компонентов изоляции - из паяльника при этом идет неприятно пахнущий дымок, поэтому первое включение паяльника лучше производить на открытом воздухе. Теперь зачистите жало паяльника напильником, затем снова нагрейте паяльник. Опустите жало в канифоль, а затем прикоснитесь им к кусочку припоя. В слое расплавленного припоя поводите жало по деревянной подставке так, чтобы вся поверхность его покрылась слоем припоя.


   При пайке мелких радиодеталей удобно иметь очень тонкое жало паяльника, диаметром буквально пару миллиметров. Перегретым паяльником паять платы не удобно. Тем более есть опасность перегреть паяемые радиодетали. Желательно оснастить паяльник регулятором температуры по любой известной схеме. И помните, что при пайке плат выделяются вредные для здоровья пары припоя. Нежелательно наклоняться над местом пайки и дышать этими испарениями. Старайтесь паять у открытого окна и почаще проветривайте помещение.

   Форум по пайке плат и деталей

   Форум по обсуждению материала ПАЙКА ПЛАТ


Безопасность пайки - Департамент инженерного здоровья и безопасности

Безопасность при пайке

Перед началом работы ознакомьтесь с оценкой рисков и информацией о химической безопасности. Они должны быть легко доступны с паяльной станции.

Убедитесь, что вы знаете, что находится в вашем припое, это не всегда видно на этикетке катушки . Если сомневаетесь, спрашивайте.

Паяльник

  • Никогда не прикасайтесь к элементу паяльника.... 400 ° C!
  • Удерживайте нагреваемые провода пинцетом или зажимами.
  • Держите чистящую губку влажной во время использования.
  • Всегда возвращайте паяльник на подставку, когда он не используется. Никогда не кладите его на верстак.
  • Выключите устройство и отключите его от сети, если оно не используется.

Припой, флюс и очистители

  • Пользуйтесь защитными очками. Припой может «плеваться».
  • По возможности используйте припои без канифоли и свинца.
  • Храните чистящие растворители в раздаточных бутылках.
  • Всегда мойте руки водой с мылом после пайки.

Свинец

  • Свинец может вызвать серьезные хронические последствия для здоровья. Воздействие в первую очередь происходит в результате случайного проглатывания через кожу, наденьте перчатки при непосредственном обращении с припоем. При пайке может образовываться ограниченное количество дыма.

Канифоль экспозиция

  • Канифоль (канифоль, эрсин) - смола, содержащаяся во флюсе для припоя. Флюс выделяет видимый дым во время пайки.Воздействие канифоли может вызвать раздражение глаз, горла и легких, кровотечение из носа и головные боли. Повторяющееся воздействие может вызвать респираторную и кожную сенсибилизацию, вызывая и усугубляя астму. Канифоль представляет серьезную опасность для здоровья на рабочем месте .

Контроль дыма

  • Пайка канифолью разрешена только в строго контролируемых условиях после обсуждения с Управлением безопасности, если нет эффективной альтернативы . Удаление дыма должно осуществляться через закрытый кожух (предпочтительно) или через наконечник.В идеале они должны выходить наружу. Блоки экстракции наконечников, в которых используются фильтровальные коробки, должны включать фильтры с активированным углем и HEPA.
  • Настольные вытяжные системы фильтров могут использоваться для пайки без канифоли в хорошо вентилируемых помещениях (т. Е. В большом рабочем пространстве или с механической заменой воздуха. Их размещение важно для производительности, в случае сомнений спрашивайте.
  • Все вытяжные системы должны проверяться не реже одного раза в год и обслуживаться (т.е. регулярно менять фильтры). Ведите журнал изменений фильтра или отметьте дату на фильтре / системе.
  • Не паяйте, если вытяжка не работает должным образом, и немедленно сообщите об этом.

Обучение и контроль

  • Руководители / линейные руководители должны информировать пользователей о рисках, связанных с пайкой.
  • Супервизоры / линейные руководители должны обеспечить наличие и работу средств контроля и их правильное использование.
  • Все, кто занимается пайкой, должны пройти соответствующее обучение и контроль.

Надзор за здоровьем

  • Все те, кто часто паяет (т.е.е. более одного раза в неделю) и , любые , использующие канифольсодержащие припои, следует направлять в Управление безопасности для наблюдения за состоянием здоровья.

Электробезопасность

  • Не используйте паяльники с явными повреждениями корпуса, кабеля или вилки.
  • Все паяльники должны пройти испытания на электробезопасность (PAT) в течение последних двенадцати месяцев. В противном случае обратитесь к местному представителю BOC.
  • Следите за тем, чтобы в паяльной станции не было электрических кабелей, чтобы предотвратить повреждение нагретым наконечником.
  • Используйте заземленную розетку и заземляющий штырь, если возможно короткое замыкание.

Противопожарная

  • Работа на огнестойкой или огнестойкой поверхности.
  • Носите огнестойкую одежду (например, из 100% хлопка), которая закрывает руки и ноги, чтобы предотвратить случайные ожоги.
  • Знайте, где находится ближайший к вам огнетушитель и как им пользоваться (служба безопасности может организовать обучение).

Первая помощь

  • Любые ожоги немедленно погрузить в холодную воду на 15 минут.
  • Сообщите первой помощи, если она глубокая или обширная, иным образом защитите пластырем (лейкопластырем).

Отходы

  • Собрать отработанный припой в контейнер с крышкой. Закройте крышку, если она не используется.
  • Обозначить соответствующим образом и утилизировать как опасные отходы (обратитесь в службу безопасности).
  • Использованные губки для припоя и загрязненная ветошь следует поместить в герметичный мешок для утилизации как опасные отходы.

7.1.1 Основы пайки

Процесс пайки
Пайка - это процесс соединения двух металлов с использованием припоя, и это одна из старейших известных технологий соединения.Неисправные паяные соединения остаются одной из основных причин выхода оборудования из строя, и поэтому важность высоких стандартов качества при пайке невозможно переоценить.

Следующий материал охватывает основные процедуры пайки и был разработан, чтобы предоставить фундаментальные знания, необходимые для выполнения большинства высоконадежных операций ручной пайки и удаления компонентов.

Свойства припоя
Припой, используемый для электроники, представляет собой металлический сплав, полученный путем соединения олова и свинца в различных пропорциях.Обычно вы можете найти эти пропорции, отмеченные на различных типах припоя.

Для большинства комбинаций припоя олово / свинец плавление не происходит сразу. Припой 50-50 начинает плавиться при температуре 183–361 F, но он не расплавляется полностью, пока температура не достигнет 216–420 F. Между этими двумя температурами припой находится в пластичном или полужидком состоянии.

Диапазон пластичности припоя варьируется в зависимости от соотношения олова и свинца. Для припоя 60/40 диапазон намного меньше, чем для припоя 50/50.Соотношение 63/37, известное как эвтектический припой, практически не имеет пластического диапазона и почти мгновенно плавится при температуре 183 ° C-361 F.

Для ручной пайки в электронике чаще всего используются припои типа 60/40 и типа 63/37. Из-за диапазона пластика типа 60/40 вам нужно быть осторожным, чтобы не сдвинуть какие-либо элементы соединения во время периода охлаждения. Движение может вызвать нарушение сустава. Нарушенный сустав имеет грубый, неправильный вид и выглядит тусклым, а не ярким и блестящим.Нарушение паяного соединения может быть ненадежным и может потребовать доработки.

Смачивание
Когда горячий припой соприкасается с медной поверхностью, происходит действие растворителя металла. Припой растворяется и проникает через поверхность меди. Молекулы припоя и меди смешиваются, образуя новый сплав, состоящий частично из меди, а частично из припоя. Это действие растворителя называется смачиванием и формирует интерметаллическую связь между деталями. (См. Рис. 1) Смачивание может происходить только в том случае, если на поверхности меди нет загрязнений и оксидной пленки, образующейся при контакте металла с воздухом.Кроме того, припой и рабочая поверхность должны нагреться до нужной температуры.

Хотя паяемые поверхности могут выглядеть чистыми, их всегда покрывает тонкая пленка оксида. Для хорошего соединения припоя поверхностные оксиды должны быть удалены в процессе пайки с помощью флюса.

Flux
Надежные паяные соединения могут быть выполнены только на действительно очищенных поверхностях. Для очистки поверхностей перед пайкой можно использовать растворители, но их недостаточно из-за чрезвычайно высокой скорости образования оксидов на поверхности нагретых металлов.Чтобы преодолеть эту оксидную пленку, в электронной пайке необходимо использовать материалы, называемые флюсами. Флюсы состоят из натуральных или синтетических канифолей и иногда химических добавок, называемых активаторами.

Функция флюса - удалять оксиды и удерживать их в удалении во время пайки. Это достигается действием флюса, который очень агрессивен при температурах расплава припоя и объясняет способность флюса быстро удалять оксиды металлов. Однако в ненагретом состоянии канифольный флюс не вызывает коррозии и не проводит электричество и, таким образом, не влияет на электрическую схему.Это флюсирующее действие, заключающееся в удалении оксидов и их уносе, а также в предотвращении повторного образования новых оксидов, что позволяет припою образовывать желаемую интерметаллическую связь.

Флюс должен плавиться при температуре ниже, чем припой, чтобы он мог выполнять свою работу до начала пайки. Он будет очень быстро улетучиваться; таким образом, обязательно, чтобы флюс плавился для стекания на рабочую поверхность, а не просто улетучивался горячим железным наконечником, чтобы обеспечить полное преимущество флюсового действия.Существуют разновидности флюсов для различных целей и применений. К наиболее распространенным типам относятся: канифоль - без очистки, канифоль - слабоактивированная и водорастворимая.

При использовании жидкий флюс следует наносить тонким, ровным слоем на соединяемые поверхности до нагрева. Припой с порошковой проволокой и паяльную пасту следует размещать в таком положении, чтобы флюс мог стекать и покрывать стыки по мере плавления припоя. Флюс следует наносить так, чтобы не повредить окружающие детали и материалы.

Паяльники
Паяльники бывают разных размеров и форм. На рабочей поверхности жала паяльника необходимо поддерживать непрерывно луженую поверхность, чтобы обеспечить надлежащую теплопередачу и избежать переноса примесей на паяное соединение.

Перед использованием паяльника следует очистить жало, протерев его влажной губкой. Когда утюг не используется, его следует держать в держателе с чистым наконечником и покрытым небольшим количеством припоя.

Примечание
Хотя температура жала не является ключевым элементом при пайке, всегда следует начинать с минимально возможной температуры.Хорошее практическое правило - установить температуру жала паяльника на 260 C - 500 F и увеличивать температуру по мере необходимости для получения желаемого результата.

Контроль нагрева
Контроль температуры жала паяльника не является ключевым элементом при пайке. Ключевым элементом является контроль теплового цикла работы. Насколько быстро нагревается изделие, насколько оно нагревается и как долго остается горячим, является элементом, который необходимо контролировать для надежных паяных соединений.

Тепловая масса
Первый фактор, который необходимо учитывать при пайке, - это относительная тепловая масса паяемого соединения.Эта масса может варьироваться в широких пределах.

Каждое соединение имеет свою особую тепловую массу, и то, как эта объединенная масса сравнивается с массой железного наконечника, определяет время и повышение температуры работы.

Состояние поверхности
Вторым важным фактором при пайке является состояние поверхности. Если на прокладках или выводах есть оксиды или другие загрязнения, это будет препятствием для потока тепла. Даже если железный наконечник имеет правильный размер и температуру, он может не подавать достаточно тепла к стыку, чтобы расплавить припой.

Тепловая связь
Третий фактор, который следует учитывать, - это тепловая связь. Это область контакта наконечника утюга с изделием.

На рис. 2 показан вид жала паяльника для пайки вывода компонента. Тепло передается через небольшую площадь контакта между наконечником паяльника и площадкой. Площадь теплового соединения небольшая.

На рис. 3 также показан вид паяльного жала, припаивающего вывод компонента. В этом случае площадь контакта значительно увеличивается за счет небольшого количества припоя в точке контакта.Наконечник также контактирует как с подушкой, так и с компонентом, что дополнительно улучшает тепловую связь. Этот паяльный мостик обеспечивает тепловую связь и обеспечивает быструю передачу тепла в работу.

Нанесение припоя
Как правило, жало паяльника следует прикладывать к точке максимальной массы соединения. Это позволит быстро припаять детали под действием тепла. Расплавленный припой всегда течет из более холодной области в более горячую.

Перед нанесением припоя; температура поверхности паяемых деталей должна быть выше точки плавления припоя.Никогда не расплавляйте припой о металлический наконечник и не позволяйте ему стекать на поверхность, температура которой ниже температуры плавления припоя. Припой, нанесенный на очищенную, флюсовую и должным образом нагретую поверхность, плавится и течет без прямого контакта с источником тепла и обеспечивает гладкую, ровную поверхность, переходящую в тонкую кромку. Неправильная пайка приведет к появлению наростов, неправильного вида и плохого скругления. Для обеспечения хорошей прочности паяного соединения паяемые детали необходимо удерживать на месте, пока припой не затвердеет.

Если возможно, нанесите припой на верхнюю часть соединения, чтобы рабочие поверхности, а не железо, расплавляли припой, и чтобы сила тяжести способствовала течению припоя. Выбор припоя с сердечником подходящего диаметра поможет контролировать количество припоя, наносимого на соединение. Используйте маленький калибр для маленького стыка и большой калибр для большого стыка.

Очистка после пайки
При необходимости очистки остатки флюса следует удалить как можно скорее, но не позднее, чем через час после пайки.Некоторые флюсы могут потребовать более немедленных действий, чтобы облегчить адекватное удаление. В сочетании с чистящим раствором могут использоваться механические средства, такие как перемешивание, распыление, чистка щеткой и другие способы нанесения.

Используемые чистящие растворители, растворы и методы не должны влиять на очищаемые детали, соединения и материалы. После очистки доски должны быть тщательно просушены.

Повторная пайка
Следует проявлять осторожность, чтобы избежать необходимости пайки.Когда требуется перепайка, стандарты качества перепаянного соединения должны быть такими же, как и для исходного соединения.

Холодное или нарушенное паяное соединение обычно требует только повторного нагрева и оплавления припоя с добавлением подходящего флюса. Если повторный нагрев не исправляет состояние, следует удалить припой и пропаять соединение.

Качество изготовления
Паяные соединения должны иметь гладкий вид. Допускается атласный глянец.На стыках не должно быть царапин, острых краев, шероховатости, неплотности, пузырей или других признаков плохого качества изготовления. Следы щупа от испытательных штырей допустимы при условии, что они не влияют на целостность паяного соединения.

Приемлемое паяное соединение должно указывать на признаки смачивания и прилипания, когда припой смешивается с припаянной поверхностью. Припой должен образовывать небольшой контактный угол; это указывает на наличие металлургической связи и непрерывность металла от припоя к поверхности.(См. Рисунок 4)

Допускаются гладкие чистые пустоты или неровности на поверхности кромки припоя или покрытия. Должен быть очевиден плавный переход от контактной площадки к компоненту.

Правила техники безопасности при пайке

02 июн 2020 - Flaaim

Пайка - это процесс соединения двух металлов с помощью электричества. При плавлении двух металлов обычно используется присадочный металл, температура плавления которого ниже, чем у другого металла.В процессе два металла сплавлены вместе. Это опасная практика, поскольку она может повлиять на вас как физически, так и умственно, а также на здоровье в целом. Поэтому важно соблюдать необходимые меры предосторожности, чтобы избежать травм. С учетом многих мер предосторожности, вот основные правила техники безопасности при пайке

.

1. Никогда не касайтесь верхней части паяльника

Что ж, для вашей безопасности никогда не касайтесь кончика паяльника. Основная причина в том, что он нагревается примерно до 400 градусов вольт на выходе из утюга, чего достаточно, чтобы убить вас на месте.Это опасная зона для прикосновения, и вы никогда не должны класть руку на кончик. Это для вашей безопасности.

2. Не прикасайтесь к основному шлейфу паяльником

.

По возможности избегайте контакта между паяльником и гибким проводом. Гибкий кабель очень хорошо проводит электричество. Это, в свою очередь, доставляет вам очень легко, а последствия смертельны. Это может привести к травмам или даже смерти. Напряжение около 400 градусов - это не шутка. Насколько это возможно, не допускайте контакта.

3. Всегда на своем месте

Всегда возвращайте паяльный пистолет на место его установки. Положите его на подставку или в ящик для инструментов. Это необходимо для предотвращения несчастных случаев. Вы можете по ошибке сесть или наступить на него и получить травму. Кроме того, ребенок может соприкоснуться с ним и пострадать, поэтому важно, чтобы вы держали его на подставке.

4. Припой в вентилируемых зонах

Пары, выходящие из паяльного пистолета, содержат ядовитые вещества, вредные для вашего здоровья.Рекомендуется переехать в проветриваемые помещения, чтобы можно было подышать свежим воздухом. Также желательно наклонить голову в сторону, но не вверх, чтобы предотвратить прямой контакт с парами.

5. Носить защитные очки

Очки

играют важную роль в защите ваших глаз от прямых лучей от паяльного пистолета. Железо. У железа одни из самых острых лучей, и когда они соприкасаются с глазом, они повреждают его, и со временем может произойти слепота.

6. Вымой руки

Припой содержит свинец, который является очень ядовитым металлом. Некоторые из негативных эффектов свинца включают:

  1. Вызывает ослабление костей у детей раннего возраста.
  2. Преждевременный аборт у беременных.
  3. влияет на мозг и может привести к умственной потере.
  4. Может вызвать бесплодие.

При таких эффектах важно мыть руки после работы.

7. Носите тяжелую одежду

На рабочем месте рекомендуется носить тяжелую одежду и следить за тем, чтобы она плотно прилегала к вам.Это необходимо для предотвращения контакта с какими-либо продуктами от паяльника. Эти пары очень опасны, особенно при контакте с кожей.

Это лучшие методы безопасности, которые обеспечат ваше здоровье на рабочем месте, предотвратив все виды травм.

Советы по безопасности при пайке - Лабораторные ресурсы - Ресурсы для студентов - Электротехника и вычислительная техника - Научно-технический колледж

Перед началом работы прочтите следующую информацию по технике безопасности при пайке.Эта информация должна быть легко доступна с паяльной станции.

Паяльные инструменты при неправильном использовании могут вызвать серьезные ожоги.

Паяльник

  • Никогда не прикасайтесь к нагревательному элементу паяльника. Обычно она выше 400 ° C / 700 ° F!
  • Всегда возвращайте паяльник на подставку. Никогда не кладите его на рабочий стол ни на мгновение.
  • Используйте зажимные приспособления, чтобы удерживать изделие или компоненты на месте.Это более безопасно, чем использование одной руки, и оставляет обе руки свободными для работы с паяльным инструментом. Если вам необходимо удерживать компонент или провод, удерживайте их пинцетом или зажимами, чтобы предотвратить случайный ожог кожи.
  • Дайте паяным соединениям примерно минуту остыть, прежде чем прикасаться к ним.
  • Перед заменой паяльного жала убедитесь, что паяльная станция выключена и остыла в течение 5 минут до безопасной температуры.
  • Никогда не оставляйте горячие паяльные инструменты без присмотра.Оставайтесь с паяльным инструментом на 5 минут, пока он не остынет до безопасной температуры.
  • Следите за тем, чтобы место пайки было чистым и не загроможденным, чтобы предотвратить повреждение или ожог нагретым утюгом.
  • Запрещается класть бумагу и другие горючие материалы рядом с паяльными инструментами.

Поглотитель дыма припой

  • Всегда используйте поглотитель дыма. Дым припоя токсичен для организма. Не выполняйте пайку, если поглотитель дыма не работает должным образом, и немедленно сообщайте о любых проблемах - fernandg @ seattleu.edu.
  • Расположение поглотителя дыма важно. Поместите поглотитель дыма как можно ближе к вашему объекту, чтобы он втягивал дым в систему фильтрации.
  • Откройте окно для лучшей вентиляции.
  • Отдел должен вести учет изменений фильтра. Используйте только угольные фильтры HEPA +. Ежегодно проверяйте правильность работы.

Защита глаз

  • Пользуйтесь защитными очками. Припой может разбрызгиваться на короткое расстояние.

Мыть руки

  • Всегда мойте руки водой с мылом после пайки.

Обучение пайке

Обращайте внимание и осознавайте свое окружение

  • Будьте осторожны в том, что вы делаете, работайте осторожно. Не используйте паяльный инструмент, если вы не концентрируетесь на работе.
  • Не используйте паяльные инструменты в людных местах, где другие учащиеся могут не осознавать опасности.

Избегайте неожиданной операции и ожогов кожи

  • Убедитесь, что выключатель питания паяльника выключен, прежде чем вставлять вилку питания в розетку.
  • Другой ученик мог использовать паяльную станцию ​​до вас, поэтому будьте осторожны, прежде чем обращаться с ней.

Электробезопасность

  • Не используйте паяльник с повреждением корпуса, кабеля или шнура. Немедленно сообщайте о любой проблеме - fernandg @ seattleu.edu.

Ручная пайка »Электроника

Пайка - ключевой навык для всех аспектов конструирования электроники от изготовления выводов до изготовления печатных плат как для коммерческих предприятий, так и для студентов или любителей.


Учебное пособие по пайке Включает:
Основы пайки Ручная пайка: как паять Паяльники Инструменты для пайки Припой - что это такое и как пользоваться Распайка - секреты, как правильно сделать Паяные соединения Припой для печатных плат

См. Также: Методы пайки SMT для сборки печатных плат


Пайка - это навык, необходимый всем, кто интересуется конструированием электроники и электронных схем.Знание того, как паять, и общие методы пайки не только позволят сделать надежные паяные соединения, но и готовый электронный проект будет выглядеть намного лучше, и можно будет гордиться работой в целом.

Хотя пайка является методом соединения проводных компонентов в течение очень многих лет, она по-прежнему используется в качестве стандартного способа соединения в электронном оборудовании. Пайка очень проста по своей концепции, но, несмотря на это, она по-прежнему очень эффективна и может обеспечить хорошие надежные электрические соединения при условии, что пайка в первую очередь была выполнена хорошо.

Типовая рабочая станция паяльника

Участки и инструменты для пайки

Перед тем, как приступить к пайке, необходимо убедиться, что все настроено. Прежде чем приступить к пайке, необходимы подходящие инструменты и подходящая область.

  • Инструменты: Очевидно, первое требование - это хороший паяльник. Кроме того, может потребоваться пара небольших плоскогубцев, возможно, пара небольших плоскогубцев с круглым носом, пара небольших кусачков для проволоки и несколько других инструментов.Фактический размер инструментов будет зависеть от фактического характера предполагаемой работы, но для большинства проектов в наши дни, когда компоненты становятся меньше, инструменты не должны быть слишком большими.
  • Рабочая зона: Чтобы максимально использовать инструменты, необходима подходящая рабочая зона. Он должен быть хорошо освещенным, возможно, с использованием углового света, чтобы сфокусировать достаточное количество света на объекте, а также он должен хорошо вентилироваться, чтобы гарантировать удаление любых паров от флюса припоя и т.д.Часто бывает полезно установить небольшой вентилятор для удаления этих паров припоя.
  • Антистатическая защита: Сегодня широко признано, что статическое электричество может вызывать проблемы, особенно для интегральных схем и других полупроводниковых устройств. Поэтому рекомендуется работать в антистатической зоне с помощью антистатического паяльника. Для решения этой проблемы доступны антистатические коврики.

Подготовка к пайке

При пайке особенно важна чистота.Грязь и смазка на соединениях компонентов, или на одном проводе, или на печатной плате, подлежащей пайке, предотвратят легкое загорание припоя и могут помешать выполнению хорошего паяного соединения. Оксидные слои также препятствуют правильному смачиванию или смачиванию припоя.

Есть несколько ключевых шагов, чтобы убедиться, что припой принимает поверхности, подлежащие пайке:

  • Проверяет чистоту поверхностей: Первым этапом подготовки к любой пайке является обеспечение чистоты всех поверхностей.Убедитесь, что все печатные платы чистые и медная поверхность не загрязнена. Часто помогает протереть поверхность растворителем, чтобы удалить грязь перед пайкой. После этого не прикасайтесь к паяемым поверхностям!
  • Удалить поверхностное окисление: Проволока приводит к окислению обычных компонентов со временем. Это может помочь соскоблить оксид. Это можно легко сделать, слегка взяв кабель плоскогубцами и осторожно потянув за компонент так, чтобы поверхность зацепилась за плоскогубцы и удалил оксидный слой.Это нужно делать осторожно, чтобы не повредить компонент.
  • Очистите корпуса разъемов: Аналогичным образом, когда корпуса некоторых разъемов необходимо припаять, часто необходимо удалить воск или другие поверхностные оксиды или загрязнения. Иногда помогает просто очистить поверхность. Иногда хромирование, используемое на многих недорогих аудиоразъемах и других разъемах, бывает трудно смочить припоем. Помогает небольшая шероховатость поверхности.
  • Очистите насадку паяльника: Также важно, чтобы паяльник был чистым.Биты на паяльнике вскоре испачкаются остатками отработанного флюса, которые необходимо удалить. В большинстве подставок для паяльников есть место для влажной губки. Биту паяльника следует регулярно протирать во время использования, чтобы убедиться, что она чистая.

Олово перед пайкой

Необходимо следить за тем, чтобы припой легко растекался как по утюгу, так и по стыку. Этот процесс, который часто называют лужением, является важным элементом в создании хорошего паяного соединения.После лужения припой будет течь легче.

  • Оловите насадку паяльника: Сначала необходимо убедиться, что насадка паяльника должным образом покрыта лужением или смачивается. Незадолго до соединения нанесите небольшое количество припоя на насадку паяльника. Убедитесь, что он плавно течет по поверхности насадки паяльника. Если нет, протрите его влажной губкой, обычно входящей в держатель паяльника, и повторяйте процесс, пока на насадке паяльника не появится тонкий слой припоя.Однако не используйте слишком много припоя на насадке паяльника, так как это приведет к плохим соединениям. Припой на металлической насадке окисляется, и большое количество припоя приводит к сухим соединениям.
  • Оловянные проволоки / области для пайки: Когда паяное соединение окончательно выполнено, необходимо, чтобы припой легко и равномерно тек по нему. Лучше всего, чтобы соединяемые провода были покрыты тонким слоем припоя, т. Е. Они были покрыты оловом. Большинство выводов компонентов уже покрыты оловом, но некоторые разъемы или другие компоненты могут отсутствовать.Соответственно, перед окончательным паяным соединением лучше всего их залудить.
    Чтобы лужить компонент, готовый к пайке, нанесите паяльник и припой на участок вывода компонента, который необходимо лужить. Расплавьте на него небольшое количество припоя и проведите утюгом вверх и вниз по лужайке. Используйте только достаточно припоя, чтобы оставить тонкий слой припоя на выводе компонента. Удалите излишки, так как это не требуется.

После того, как все компоненты обработаны лужением и все компоненты доступны и подготовлены, можно начинать пайку.

Выполнение пайки

Выполнить паяное соединение довольно просто, и после небольшой практики можно будет сделать очень хорошие паяные соединения.

  • Поместите компоненты / провода для пайки: Первый шаг - убедиться, что компоненты можно легко поставить на место или они уже установлены. Это может включать размещение выводов через отверстия в печатной плате или закрепление их вокруг стойки.Однако не закрепляйте их слишком плотно, иначе их будет очень сложно удалить позже, если это потребуется.
  • Очистите насадку паяльника: Затем очистите насадку паяльника на губке и убедитесь, что на насадке есть немного припоя - вам может потребоваться немного расплавить, чтобы убедиться, что насадка покрыта оловом. Это также способствует передаче тепла от утюга к суставу. Поднесите утюг к стыку и приложите утюг к стыку одновременно с припоем.Расплавьте достаточно припоя на стык.
  • Припаяйте соединение: Нанесите паяльник и припой на соединение одновременно. Дайте припою растечься по нему, чтобы флюс подействовал. Нанесите на стык достаточно припоя, чтобы получился хороший стык, но не слишком много - вокруг не должно быть пятен припоя! На создание паяного соединения уйдет не более пары секунд. Если железо удерживать на стыке слишком долго, то припой окислится, и это приведет к сухому стыку.
  • Снимите утюг и подождите: После того, как соединение будет выполнено, удалите паяльник и припой и дайте соединению остыть. Однако помните, что некоторое время он будет оставаться горячим на ощупь.

Проверить паяные соединения

Необходимо убедиться, что паяное соединение находится в удовлетворительном состоянии. Лучше всего это сделать, осмотрев ее визуально.

  • Проверьте наличие припоя: Паяные соединения должны иметь достаточно припоя, но не слишком много.Для печатной платы или паяного соединения печатной платы припой должен полностью охватывать или «смачивать» компонент и окружающую область платы и иметь вогнутый мениск. Он не должен быть перегружен припоем таким образом, чтобы припой был выпуклым.
  • Проверка на сухие стыки: Стык должен выглядеть довольно блестящим. Если на нем есть сухая зернистость, это называется сухим швом. Это происходит из-за того, что паяльник слишком долго прикладывался к стыку, или стык перемещался во время охлаждения.Не рекомендуется просто наносить больше припоя. Лучше всего удалить припой и начать заново.

Золотые правила пайки

При пайке существует ряд советов, советов и золотых правил.

  • Безопасность прежде всего: При пайке необходимо поставить безопасность на первое место в списке. Паяльники очень горячие и могут вызвать ожоги. Наилучший образ действий - это хорошо осознавать безопасность.Однако для начала есть несколько золотых правил. Во-первых, всегда используйте держатель паяльника, когда паяльник не используется. При использовании будьте осторожны, куда бы он ни пошел. Если рядом есть кто-то еще, они могут легко сгореть. Также никогда не используйте его, когда рядом маленькие дети.
  • Держите насадку для паяльника в чистоте: Так как насадка для паяльника остается горячей во время использования, она быстро загрязняется. Требуется частая чистка влажной губкой.
  • Применяйте припой и паяльник одновременно: Одним из ключей к хорошей пайке является одновременное нанесение паяльника и припоя на стык.Не наносите припой на биту, а затем переносите ее к стыку.
  • Не используйте слишком много припоя: Часто возникает соблазн использовать немного дополнительного припоя, но используйте ровно столько, чтобы сделать хорошее соединение. Стыки печатной платы должны быть слегка вогнутыми, а другие стыки должны иметь достаточное количество для обеспечения хорошего стыка.
  • Не держите утюг на месте слишком долго: После того, как соединение будет выполнено, снимите утюг и дайте стыку и другим участкам остыть.

Кроме того, с появлением бессвинцового припоя его следует использовать по возможности.Этот новый припой теперь доступен в магазинах электроники. Хотя он немного отличается от традиционного оловянно-свинцового припоя, он снижает количество используемого свинца.

Умение правильно паять - важный навык, необходимый любому, кто создает любые электронные схемы. Для всех, кто интересуется конструированием электроники, важно постоянно обеспечивать хорошие паяные соединения. Они не только будут выглядеть лучше, но и сделают схему более надежной и надежной.Сухие соединения приводят к проблемам, тогда как у хорошо сконструированной и спаянной схемы будет гораздо больше шансов на надежную работу.

Другие конструктивные идеи и концепции:
Пайка Пайка компонентов SMT ESD - Электростатический разряд Производство печатных плат Сборка печатной платы
Вернуться в меню «Строительные методы». . .

Как пользоваться паяльником

Руководство по основам пайки Weller

Пайка - полезный навык, независимо от того, планируете ли вы использовать его в профессиональном плане или в проектах DIY.Качественный паяльник - один из самых важных инструментов, который вам понадобится для ваших паяльных работ.

Это руководство содержит краткий обзор того, как пользоваться паяльником. Он даст вам основы, которые применимы к большинству паяльных работ, а также советы для конкретных типов проектов.

Хотя вся пайка основана на одних и тех же принципах, методы и инструменты, которые вы используете, могут различаться в зависимости от типа материалов, которые вы паяете, и желаемого результата.На этой странице мы рассмотрим пошаговую пайку проводки, печатных плат, витражей и украшений.

Вот ваше вводное руководство по использованию паяльника.

Основы

Основы пайки в основном одинаковы для разных типов проектов. Ниже вы найдете информацию об основах пайки, описание задействованного оборудования и базовое пошаговое руководство по использованию паяльника.

1. Что такое пайка?

Пайка - это метод соединения металлических деталей.Он включает плавление металла, известного как припой, в пространстве между двумя металлическими компонентами. Когда этот припой остывает и затвердевает, он образует прочное соединение между частями. Припой действует как своего рода металлический клей, соединяющий элементы вместе.

Соединение электронных компонентов может быть наиболее распространенным применением паяльников. Вы также можете использовать их на трубопроводах для сантехники, компонентов двигателя, декоративно-прикладного искусства и многого другого.

2. Какое оборудование вам нужно?

В этой статье рассказывается, как пользоваться паяльником, но сам по себе утюг - не единственное, что вам понадобится.Вот краткое изложение некоторых расходных материалов, которые могут вам понадобиться, включая паяльник, для паяльного проекта.

  • Паяльник: Паяльник подает тепло, плавящее припой. Он состоит из наконечника, который вы прикладываете к металлическим частям, которые хотите спаять, и изолированной ручки, чтобы вы могли держать утюг. Есть несколько разновидностей паяльников. Часто они бывают электрическими и используют электрический шнур или аккумулятор. Некоторые также используют сжигание газа, такого как бутан, или открытого пламени.Некоторые утюги позволяют регулировать температуру утюга.
  • Припой: Припой - это вещество, которое плавится и образует связь между двумя припаянными компонентами. Это тонкая проволока, сделанная из одного из нескольких сплавов олова. Сплавы состоят либо из олова и свинца, либо из олова и меди. Все чаще бессвинцовые припои становятся все более популярными из этих двух вариантов. Эта тенденция является ответом на ужесточение правил техники безопасности, а также на пользу для окружающей среды и здоровья от поиска бессвинцовых альтернатив.Некоторые типы припоев также содержат флюс - вещество, которое удаляет оксидные слои на металлических деталях и способствует лучшему прилипанию припоя.
  • Паяльная станция: Паяльная станция действует как станция управления для вашего паяльника, если у вас есть регулируемый утюг. На станции есть элементы управления для регулировки температуры утюга, а также другие настройки. Вы можете подключить свой утюг к этой паяльной станции.
  • Подставка для паяльника: Вы также можете использовать подставку для паяльника, которая обеспечивает безопасное и прочное место для хранения вашего утюга, когда вы им не пользуетесь.В нем также может быть место для хранения принадлежностей для чистки утюга.
  • Подушечка для чистки: Для правильной работы важно содержать утюг в чистоте во время его использования. Вы можете использовать чистящую салфетку, стальную или латунную вату или влажную губку.
  • Защитные очки: Защитные очки защитят ваши глаза в случае несчастных случаев и предохранят глаза от раздражения паров.
  • Оборудование для удаления дыма: Пары, образующиеся при пайке, могут быть токсичными.Устройства для удаления дыма вытягивают пары из воздуха, чтобы снизить риски для здоровья и безопасности.

Подготовка к работе

Перед тем, как начать пользоваться паяльником, убедитесь, что вы приняли все необходимые меры безопасности и подготовили инструменты.

1. Меры безопасности

Здоровье и безопасность всегда должны быть приоритетом при пайке. При пайке используются очень высокие температуры и токсичные вещества. Хотя это связано с определенными рисками, если вы примете надлежащие меры предосторожности, пайка является относительно безопасным занятием.

Перед началом работы прочтите инструкции, а также предупреждения о здоровье и безопасности, прилагаемые ко всему вашему оборудованию, чтобы убедиться, что вы используете его правильно. При пайке надевайте защитные очки и держите все волосы, свободную одежду и украшения в безопасности, чтобы они не мешали вашим инструментам. Вы также можете надеть защитные перчатки.

Убедитесь, что вы работаете в хорошо вентилируемом помещении, или используйте устройство для удаления дыма. Пары флюса токсичны. Если используемый припой содержит свинец, вымойте руки после того, как закончите с ним работать.

2. Очистка и лужение

Для правильной работы жала паяльника его необходимо очистить и залудить. Любые загрязнения или окисление снизят эффективность теплопередачи, что усложнит вашу работу и снизит качество паяных соединений.

Прежде чем приступить к пайке, очистите кончик утюга, потерев им чистящую салфетку. Если ваш наконечник сильно окислен, вам может потребоваться реактиватор для наконечника. После очистки или повторной активации он должен выглядеть блестящим, а не тусклым.

Лужение кончика утюга включает покрытие его слоем припоя. Такая практика защищает наконечник от окисления и улучшает его способность проводить тепло. Залуживайте жало непосредственно перед тем, как приступить к пайке.

В дополнение к чистке и лужению жала паяльника перед каждым сеансом пайки, вы также должны делать это после каждых двух или трех стыков, которые вы паяете, и в конце каждого проекта пайки. Это продлит срок службы жала паяльника и улучшит качество паяльных соединений.

Соединительные детали

После того, как вы выполнили вышеуказанные шаги, вы готовы спаять компоненты вместе. Методы, которые вы будете использовать, будут отличаться от проекта к проекту, но основные пошаговые инструкции следующие:

  1. Сначала определите правильную температуру для вашего проекта. Выбор температуры зависит от материалов, которые вы соединяете, и от типа припоя. Как правило, лучшая температура для использования - это как можно более низкая, но при этом достаточно высокая для выполнения работы.Другими словами, если температура, необходимая для выполнения работы, составляет 370 градусов или выше, установите температуру ровно 370. Это поможет продлить срок службы ваших инструментов и избежать повреждения любых электронных компонентов.
  2. Как только утюг нагреется до нужной температуры, возьмите его за ручку в одну руку, а в другой возьмите кусок припоя. Поднесите горячий утюг к месту встречи двух металлических компонентов примерно на секунду, чтобы нагреть их. Вы хотите нагревать металлические детали, а не сам припой.
  3. Затем коснитесь припоем нагретых компонентов. Когда припой плавится, он будет стекать в зазоры, которые необходимо заполнить. Продолжайте подавать припой, пока не расплавится достаточное количество припоя. Хотя вам нужно достаточно, чтобы сформировать прочное соединение, вы также не хотите иметь слишком много припоя. Правильная сумма будет варьироваться от проекта к проекту. Обычно это занимает не более нескольких секунд.
  4. Дать припою остыть. Вам не нужно предпринимать никаких действий, чтобы он остыл. Он сделает это самостоятельно и не займет больше нескольких секунд.
  5. Проверить качество пайки. Хорошее соединение будет гладким, однородным и блестящим. Убедитесь, что между компонентами нет проблемных зазоров или шариков излишка припоя.

Удаление припоя

Если вы сделали ошибку при пайке, не волнуйтесь. Вы можете относительно легко отменить и исправить любые проблемные области. Если проблема не в избытке припоя, возможно, вы сможете спаять первое соединение новым припоем.

Более тщательный метод исправления ошибки при пайке - это повторно нагреть нанесенный припой, а затем использовать такой инструмент, как «присоска для припоя», которая представляет собой небольшое устройство, похожее на шприц, которое использует вакуумное давление для удаления припоя.Вы также можете использовать фитиль для припоя, также называемый оплеткой для удаления припоя, которая впитывает расплавленный припой за счет капиллярного действия.

Очистка

После завершения пайки очистите и залудите жало паяльника. Дайте утюгу остыть и храните его в надежном месте. Чтобы еще больше предотвратить окисление, особенно если вы не собираетесь использовать утюг в течение длительного времени, поместите его в герметичный контейнер.

Советы для конкретных паяльных проектов

Теперь, когда мы рассмотрели основы, давайте посмотрим, как выполнять некоторые конкретные типы пайки.

1. Как использовать паяльник для соединения проводов

Вы можете использовать паяльник, чтобы создать электрическое соединение между двумя проводами. Очень полезно иметь инструмент, например устройство, называемое третьей рукой помощи, для удержания кабелей. Третья рука помощи состоит из утяжеленного основания, металлических рычагов и зажимов типа «крокодил», которые удерживают провода на месте. Вы также можете использовать плоскогубцы для аналогичного эффекта.

  1. Сначала убедитесь, что с концов двух проводов снята изоляция, чтобы обнажить металлические нити.
  2. Затем скрутите нити каждой проволоки вместе, чтобы они действовали как единое целое.
  3. Далее залудите провода. Для этого прикоснитесь кончиком паяльника к каждому проводу, чтобы нагреть их. Затем наносите припой, пока провод не пропитается. На всех нитях должен быть припой, но не настолько, чтобы кабель стал слишком жестким. Это поможет более эффективно распределять тепло по нитям и упростит пайку.
  4. Соедините провода механическим способом, чтобы не только припой их скреплял.Для этого оберните первую проволоку вокруг второй, оставив достаточно места, чтобы намотать вторую проволоку вокруг первой. Витки кабеля должны лежать рядом.
  5. Нагрейте механически соединенные провода с помощью паяльника и нанесите припой. Используйте достаточно припоя, чтобы заполнить все пустоты и сформировать надежное электрическое соединение.
  6. После соединения двух проводов наденьте термоусаживаемую трубку, чтобы изолировать провода и защитить их от любых внешних сил. Эта трубка сжимается под воздействием тепла, помогая ей плотно прилегать к проводам и создавая плотно прилегающее защитное покрытие.

2. Как паять печатные платы

Пайка деталей на печатных платах - еще одно частое применение паяльников.

  1. Начните с самых высоких компонентов и припаяйте соединительные провода в последнюю очередь. Для компонентов со сквозным отверстием поместите их в правильные отверстия на печатной плате. Убедитесь, что они плотно прилегают к доске.
  2. Слегка согните вывод детали, чтобы он оставался на месте.
  3. Как только паяльник нагреется до желаемой температуры, прикоснитесь к контактной площадке, чтобы нагреть вывод компонента и контактную площадку.Убедитесь, что температура правильная. Слишком низкая температура может привести к образованию стыка, который не обеспечивает надлежащего электрического соединения. Слишком высокая температура может повредить компоненты и плату.
  4. Затем нанесите припой. Припой обтекает жидкую составляющую. Используйте достаточно, чтобы создать прочное соединение без зазоров, но не настолько, чтобы остался лишний припой.
  5. Вытяните утюг из компонента прямо вверх. Паяное соединение должно иметь форму конуса.
  6. Проверьте соединение, чтобы убедиться, что он блестящий, нет ли зазоров или слишком большого количества припоя
  7. Если паяное соединение в порядке, отрежьте лишний провод компонента над соединением.

3. Как паять витражи

Припой - это то, что скрепляет отдельные кусочки стекла в произведении искусства из цветного стекла. Вот как можно наносить припой на витражи.

  1. Перед пайкой убедитесь, что части витража хорошо прилегают друг к другу и что стекло чистое.
  2. Наклейте медную фольгу на края стекла, потому что припой не прилипает к стеклу. Эта фольга должна быть гладкой и ровной, чтобы припой тек равномерно. Зазоры между деталями не нужны, но небольшие зазоры можно заполнить припоем.
  3. Нанесите небольшое количество флюса, а затем припаяйте каждое соединение, чтобы помочь удерживать их на месте.
  4. Затем нанесите слой флюса на все швы. Покрытие должно быть ровным и легким, но достаточно, чтобы покрыть всю фольгу.
  5. Начните пайку примерно в четверти дюйма от края вашей детали.Слегка коснитесь нагретым утюгом медной фольги и введите припой. Переместите утюг и припой по шву фольги. Если паяный шов кажется плоским, попробуйте действовать медленнее и использовать больше припоя. Если он пролился на стекло, попробуйте поскорее. Чтобы сделать эту часть правильной, нужна практика.
  6. Когда закончите с первой стороной, осторожно переверните ее, удерживая за края ближе к середине детали. Нанесите небольшое количество флюса и припаяйте эту сторону.
  7. Чтобы закончить внешние края, залудите их, убедившись, что вся медная фольга покрыта припоем.В качестве альтернативы вы можете использовать U-образный канал - небольшую U-образную металлическую деталь - для более рамочного вида.

Некоторые другие насадки включают использование только твердого припоя, а не кислотного или канифольного припоя, а также недопущение слишком длительного нагрева какой-либо одной области, так как это может привести к поломке стекла.

4. Как паять украшения

Вы можете паять ювелирные изделия с помощью горелки с открытым пламенем, которая может обеспечивать более высокие температуры, но также можно делать это с помощью паяльника.Точные методы различаются в зависимости от типа изделия, которое вы хотите сделать, и больше возможностей для творчества при пайке ювелирных изделий. Поищите в Интернете инструкции о том, как создавать определенные изделия или экспериментировать и создавать свои собственные дизайны.

Например, из серебряной, медной или другой проволоки можно сгибать кольца. Вы можете спаять два конца изогнутой проволоки, чтобы создать одно кольцо, или спаять несколько колец вместе, чтобы сделать ожерелье или браслет. Нагрейте провод в том месте, где вы хотите его соединить, а затем нанесите припой.

Некоторые полезные принадлежности для пайки ювелирных изделий включают в себя высококачественные кусачки и вспомогательный инструмент.

Изучите инструменты Weller для ваших нужд пайки

Какой бы тип пайки вы ни выполняли, правильные инструменты и методы имеют решающее значение. Weller предлагает одни из самых качественных, но доступных паяльных инструментов на рынке. WE 1010 идеально подходит для профессионалов начального уровня и любителей. Он обеспечивает максимальную мощность в своем классе, простые в использовании элементы управления и экономичную работу по доступной цене.Изучите наши паяльники, станции и аксессуары на нашем веб-сайте или у дистрибьютора Weller.

Пайка отменена, теперь мы используем «соединители с пайкой».

Если вы следите за мной в Твиттере, вы знаете, что в настоящее время я занимаюсь созданием силовой стены на 18 кВтч из использованных аккумуляторов для электросамокатов. Я знаю, странный прогиб. Сейчас я живу в квартире, но когда-нибудь эта электрическая стена будет накапливать солнечную энергию для использования в автономном доме, в котором я мечтаю жить.Миллениал может мечтать, не так ли?

Десять лучших утилизированных аккумуляторов для скутеров, которые можно купить за деньги. Эван Роджерс

Но особенность этих переработанных аккумуляторов для скутеров заключается в том, что они дешевы не зря; они совсем не готовы к работе. Это полная противоположность Goal Zero 1500X, которую я сейчас проверяю. У каждой батареи есть фирменный разъем, который необходимо зачистить, а на его место нужно прикрепить стандартный разъем. Мне нужно проделать это с 40 батареями, так что это означает, что нужно выполнить крайне нетривиальную пайку.

ИЛИ ЭТО !?

Возможно, вы никогда раньше не паяли. Это нормально, потому что 1) я не занимаюсь пайкой с помощью шлюза (смеется) и 2) это действительно отстой, и я бы предпочел не делать этого. Видите ли, чтобы спаять два провода вместе, необходимо поддерживать обе стороны провода, пока вы протыкаете их паяльником. Для этого потребовалось бы три руки, и именно поэтому были изобретены такие вещи, как старинный гаджет «руки помощи».

Классика. Если знаешь, то знаешь.

Я мог бы напечатать альтернативу на 3D-принтере, но даже это действительно работает только для более длинных проводов, и в этом контексте мы говорим о 1.5 дюймов провода, за которым следует кирпич батареи. Так что мне нужно было что-то получше.

Введите разъем «припаяйте и запломбируйте»

Вход может получить часть продаж, если вы покупаете продукт по ссылке в этой статье. Мы включаем только те продукты, которые были независимо отобраны редакцией Input.

Я обнаружил эти термоусадочные паяные соединения, путешествуя по Battery YouTube, и я не хрен вам, эти вещи меняют правила игры. Всю свою жизнь я боролся и обжигался, пытаясь спаять два провода (особенно большие).Как все это работает? Что ж, в теории вы просто вставляете оба конца и направляете тепловую пушку на соединение. Трубка снаружи сжимается, в то время как низкотемпературный припой в середине плавится, и все просто соединяется без образования дыма припоя (технически флюса). Кроме того, по обе стороны от низкотемпературного припоя есть клей, поэтому соединение механически усилено. Блестяще.

Здесь вы можете увидеть, как соединители с пайкой сначала сжимаются, затем плавятся, а затем спаиваются.

На практике эти паяльные соединения не такие уж и волшебные, но они чертовски близки. У меня возникли проблемы с большими размерами (10-12 AWG) и самыми маленькими размерами (24-26 AWG). В случае с большими проводами требуется много тепла, чтобы довести толстые провода до температуры, необходимой для расплавления припоя на концах выводов, и это может привести к ожогу части пластика разъема. То же самое и с небольшими проводами, но в данном случае это потому, что в дешевых проводах большого сечения почти всегда используется некачественная изоляция.Но осторожным движением вы можете смягчить и то, и другое, и если вы планируете заранее и добавите к суставу термоусадочную трубку, вы станете золотым.

К сожалению, эти пайки подходят не для всего. Если бы я использовал эти батареи для чего-то, что требует гораздо большей силы тока и, соответственно, более толстых проводов, я бы отпаял удивительно слабые провода скутера, которые заранее припаяны к батареям, и использовал бы что-то более мощное.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
