Правила установки дымохода: правила, условия и как установить правильно

Содержание

правила, условия и как установить правильно

Эффективность и безопасность работы печи, камина или отопительного котла напрямую зависит от того, насколько грамотно был проведён монтаж дымохода в частном доме. Если раньше это зависело от профессионализма печника, то сегодня это вопрос грамотного выбора хозяина дома. Большим спросом, и заслуженно, пользуются сэндвич-дымоходы, которые можно установить самостоятельно к любому виду отопительного оборудования. При этом важно правильно выбрать трубы и смонтировать их, соблюдая все необходимые условия.

Правила устройства дымохода в частном доме

Для каждого вида топлива предусмотрены свои правила и нормы дымоотведения и проведения работ по монтажу, ремонту отопительного оборудования. Они изложены в официальных документах:

СНиП 41-01-2003;
НПБ 252-98;
ВДПО.

Строго следовать этим нормам необходимо в целях сохранения строения от пожара и жизни домочадцев от отравления. При горении образуются раскалённые газы, зола и сажа, которые должны удаляться по трубе немедленно.

Если дымоход в частном доме смонтирован с нарушениями, то возможен перегрев стен или потолочного перекрытия.

Вторая опасность – это поступление в помещение угарного газа. Угарный газ не имеет запаха и цвета. Он тяжелее воздуха, поэтому концентрируется ближе к полу. При вдыхании приводит к отравлению и смерти. Образуется от недостатка кислорода в печи (плохая тяга). Простонародное название – «тихий убийца».

Основные правила устройства дымохода:

Печь должна стоять на независимой от строения платформе. Это необходимо для того, чтобы в случае просадки фундамента дома, отопительное оборудование не «повело» и не разрушило.
Горючие материалы стен, потолка или перекрытия кровли должны быть на расстоянии не ближе 38 см от стенки сэндвич-трубы. Пространство заполняют теплоизолятором. Дополнительно изолируют деревянные конструкции асбестовым или оцинкованным экраном.

Чем меньше поворотов, тем лучше тяга.
Поворот в 90 градусов заменяют на 2 по 45 градусов.
Высота трубы зависит от близости конька крыши при выводе. Возле конька трубу выводят на 50 см вверх. При расстоянии до конька от 1,5 до 3 м труба достаточна до конька. При расстоянии вывода трубы от конька более 3 м расчёт высоты трубы ведут из соотношения угла между горизонтом конька и верхом трубы. Он должен быть 10 градусов.

Обратите внимание! При расчёте высоты дымохода следует исходить из норм пожарной безопасности к ближайшим объектам – чердачным или мансардным дверям, окнам. Во время топки из дымоотвода летят раскалённые искры, которые могут стать причиной возгорания, если пренебречь предписаниями.

Монтаж дымохода в частном доме в максимальной близости к коньку более сложен конструктивно, чем вывод через стену. Однако этот вариант позволяет смонтировать идеальный дымоход, без поворотов и горизонтальных участков, с наиболее короткой трубой.

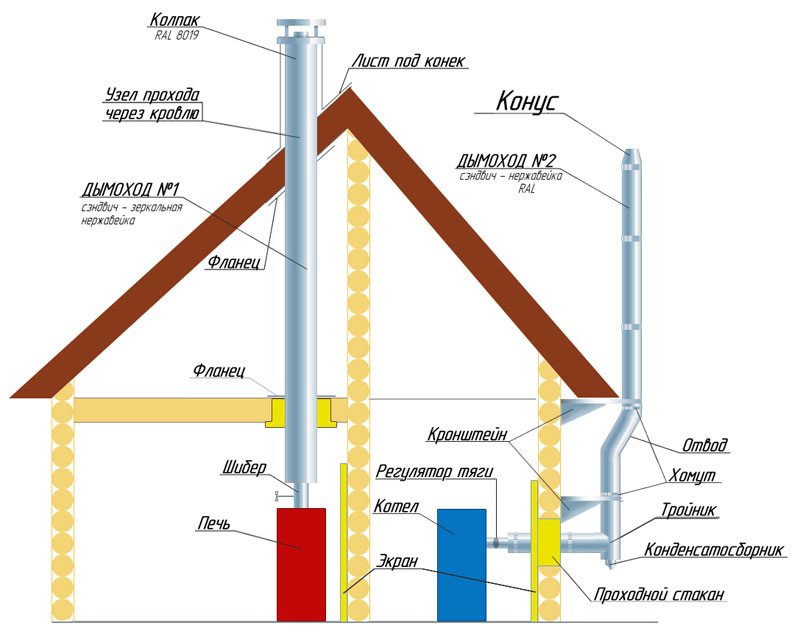

Детали для сборного дымохода

Сэндвич-трубу можно смонтировать как на строящемся доме, так и в эксплуатируемом строении. Часто новое отопление монтируют при ремонте дома или при выходе из строя кирпичной печи. Удобство трубы из нержавейки в том, что её можно установить в любом месте.

Обратите внимание! При покупке вы получите паспорт изделия, где должны быть указаны марка стали (соответствующая маркировка должна быть на самих деталях), толщина стенки трубы, диаметр, остальные качественные характеристики, предназначение.

Для монтажа дымохода понадобится следующие детали:

Сегменты трубы, которые соединяются в раструб, имеют разную длину, но не более 1 м.
Колена (отводы на 45 и 90 градусов) для монтажа поворотов дымохода.

Шибер – печная заслонка для регулировки тяги и перекрывания трубы при остановке печи.
Переходной адаптер – для монтажа перехода от одинарного участка к сэндвич-трубе.
Ревизия (тройник) для чистки трубы от конденсата и возможного внутреннего налёта.
Оголовок (дефлектор) на верх трубы.
Хомуты обжимные для укрепления соединений.
Кронштейны для крепления трубы к стене, если монтаж осуществляется не через крышу.
Оцинковка листовая или нержавейка для монтажа изолирующих коробов.
Теплоизолирующие материалы: минеральная (базальтовая) вата, асбестовые листы.
Термостойкий герметик для обработки стыков.
Опорные кронштейны для установки и фиксации дымохода.

Дополнительно можно приобрести готовые детали для монтажа проходов через потолок и кровлю, фланцы для внешней гидроизоляции вывода дымохода на крышу.

Собирать дымоотводящую конструкцию начинают снизу, от печи. Последовательно, согласно проекту, соединяют сегменты, укрепляя соединения обжимными хомутами. Для предотвращения подсасывания воздуха извне, все швы промазывают термостойким герметиком.

Монтаж проходов дымохода

Самыми сложными и ответственными участками при монтаже дымохода в частном доме являются проходы через потолок, кровлю или стену. Если дом имеет несколько этажей, то добавляется проход через межэтажные перекрытия. Правила монтажа проходов дымохода через горючие материалы предусматривают минимальное расстояние между трубой и элементами строения.

Монтаж прохода через чердак, межэтажные перекрытия, потолок

Потолочно-проходной узел для монтажа дымохода сквозь деревянные перекрытия можно купить готовый или сделать самостоятельно. Готовый узел представляет собой патрубок с термоизоляцией, который надевают на трубу. Самодельный имеет вид квадратного короба, размеры которого зависят от диаметра дымохода. По центру короба вырезают отверстие, в которое вставляют непосредственно трубу.

Обратите внимание! Через потолочно-проходной узел должен проходить цельный сегмент трубы. Все стыки дымохода располагают ниже или выше межэтажного перекрытия.

Устройство короба для перехода:

из асбоцементного или железного листа монтируют короб такого размера, чтобы труба не доставала до стен 40 см;
в центре прорезают круглое отверстие, в которое выводят трубу;
пространство короба заполняют минватой с характеристиками термостойкости от 700 градусов;
пол верхнего этажа (чердачного помещения), потолок снизу оборудуют специальными металлическими фланцами-накладками, которые выполняют эстетическую и термозащитную функцию.

Обратите внимание! Если чердачное помещение эксплуатируется, то обязательна установка на дымоход дополнительного защитного кожуха с вентиляционными отверстиями.

Монтаж перехода через стену

При выводе дымохода через деревянную стену, в ней также устанавливают переходной короб, подобный межэтажному. Разница в том, что горизонтальный вывод проще в монтаже и априори защищён от попадания влаги.

Монтаж дымохода в кирпичном частном доме через стену не требует теплоизоляции. В стене проделывают отверстие для трубы, вставляют в него металлическую гильзу и выводят в неё дымоотвод. Колено дымохода на выходе из строения через стену требует монтажа дополнительной опоры. Чаще всего для этого используют угловой кронштейн.

Если печь располагается в углу, то прилежащую стену также следует защитить от возможного нагревания. Для этого устанавливают защитный экран из негорючего материала с теплоизолирующим слоем на высоту вывода конструкции.

Монтаж вывода через кровлю

Этот проход можно назвать самым ответственным во всей конструкции. Здесь важно не только установить качественную термоизоляцию, но и смонтировать защиту от проникновения внутрь атмосферных осадков. Монтаж гидроизоляции на сэндвич-дымоход не представляет особой трудности, поскольку все составляющие детали продаются готовыми.

Термоизоляция выглядит также как и переход через чердачное перекрытие, с поправкой на наклон кровли. Проходной короб здесь имеет форму прямоугольника, хотя его проекция остаётся квадратной.

Особое внимание следует уделить кровельному покрытию. Если это горючий материал, то потребуется металлический лист для монтажа внешней разделки большего размера (на 10-15 см с каждой стороны).

Соответственно убирают большую площадь кровельного покрытия.

Лист заводят под кровельный материал в верхней его части, боковой и нижний край пускают поверх.

Завершающий этап – монтаж гидроизоляции и установка верхнего колпака. Это эластичная или металлическая конусная крыза, которую устанавливают поверх листа разделки. Все швы обрабатывают герметиком.

Условия для нормальной работы дымохода

Длина дымоотводящей канала должна быть не меньше 5 метров.
Толщина стали для внутренней части сэндвича от 0,5 до 1 мм. Оптимально – 8 мм.
Более 3 поворотов монтировать запрещено.
Диаметр дымохода должен быть не уже печного дымоотводящего патрубка.
Горизонтальный участок трубы не должен быть длиннее 100 см.

Помните о том, что правила создаются на основе качественных испытаний и негативного опыта по эксплуатации. Несоблюдение нюансов монтажа дымохода в частном доме чревато возгоранием или отравлением.

как сделать правильно, правила монтажа

Выполнение монтажа дымохода в виде сэндвича, состоящего из трубы, утеплителя и внешней оболочки, позволяет оптимизировать работу отопительной и дымовыводящей систем. Такой дымоотвод обеспечивает хорошую тягу, меньше засоряется и почти не нагревается снаружи, благодаря чему снижается риск получения ожогов и возникновения пожаров. Все преимущества комбинированного дымохода проявляются в полной мере только при правильном монтаже и использовании качественных материалов.

Плюсы и минусы сэндвич-дымохода

Дымоотводящие конструкции комбинированного типа пришли на смену привычным асбестовым и металлическим трубам, кирпичным и керамическим дымовым шахтам благодаря целому ряду преимуществ:

Меньше риск получения ожогов и возникновения пожара – во время работы отопительного агрегата сильно нагревается только внутренняя труба дымохода, температура внешней оболочки меняется незначительно.

Лучше тяга – утеплённая труба быстрее прогревается после розжига топлива, так как не отдаёт тепло внешней среде.
Образуется меньше сажевых отложений – гладкая внутренняя труба облегчает отведение дыма и не даёт задерживаться конденсату, большая часть продуктов горения не успевает вступить в реакцию с водой и образовать твёрдые соединения.
Внутренняя труба защищена от механического воздействия внешней среды, а внешняя оболочка – от резких перепадов температуры и воздействия агрессивных веществ, входящих в состав дыма.
На внешней поверхности дымоотвода образуется меньше конденсата, так как температура оболочки и внешней среды различается незначительно.

Однако любое сложное решение неизбежно имеет и недостатки. Сэндвич-дымоход — не исключение, у него также есть минусы:

высокая стоимость,
большой вес,
сложный монтаж.

Особенности конструкции и материалы для изготовления

Сэндвичем в строительстве называют трёхслойные стройматериалы и конструкции. В дымовыводящей системе под сэндвичем понимают комбинацию внутреннего дымового канала, теплоизолирующего слоя и внешней оболочки. Иногда можно получить дымоход-сэндвич на основе имеющейся трубы или шахты, добавив недостающие слои.

Для возведения сэндвич-дымохода могут быть использованы комбинации материалов или готовые к сборке секции:

Материалы	Особенности конструкции	Плюсы	Минусы
сталь, кирпич засыпной или рулонный негорючий утеплитель	монтируется одностенный дымовой канал из стальной трубы, возводится внешняя кирпичная шахта, пространство между слоями заполняется утеплителем	низкая цена материалов, несложный монтаж	необходим фундамент, шахта может быть только вертикальной, материал шахты гигроскопичен, легко нарушается герметичность швов, из-за чего в утеплитель может попадать влага, снижающая его теплоизоляционные свойства
сталь, минеральная вата (готовые секции-сэндвичи)	дымоход собирается из готовых неразборных секций, состоящих из двух стальных труб и базальтового утеплителя между ними	невысокая стоимость, простота транспортировки и монтажа, наличие в продаже всех необходимых соединительных и дополнительных элементов, относительно небольшой вес конструкции, простота замены вышедших из строя секций, сравнительно небольшой вес, вариативность конфигурации	небольшой срок эксплуатации – 5-10 лет, внешняя труба может нагреваться
термостойкая керамика, сталь, минеральная вата (готовые секции-сэндвичи)	дымоход собирается из готовых неразборных секций: керамический дымовой канал, базальтовый утеплитель, стальная внешняя оболочка	срок эксплуатации – 20-25 лет, средний ценовой диапазон, простота транспортировки и монтажа, наличие в продаже фасонных элементов, вариативность конфигурации	обязательны разгрузочные площадки через каждые 2 метра высоты, внешняя труба может нагреваться
термостойкая керамика, пено– или керамзитобетон, минеральная вата	дымоход собирается секционно: керамическая дымовая труба, базальтовая вата, внешняя шахта из пено– или керамзитобетона	срок эксплуатации – до 40 лет, абсолютная пожаробезопасность	срок эксплуатации – до 40 лет, абсолютная пожаробезопасность
термостойкая керамика, кирпич, минеральная вата	дымоход собирается секционно: керамическая дымовая труба, базальтовая вата, внешняя кирпичная шахта	средняя общая стоимость дымохода, большой срок эксплуатации дымового канала – до 40 лет, пожаробезопасность, не нужен специнструмент для возведения шахты	необходим фундамент, шахта может быть только вертикальной, материал шахты гигроскопичен, легко нарушается герметичность швов, из-за чего в утеплитель может попадать влага, снижающая его теплоизоляционные свойства

Как монтировать дымоход?

Дымоход можно расположить внутри дома или снаружи, у обоих вариантов есть плюсы и минусы:

Расположение	Плюсы	Минусы
Внутри	может использоваться как дополнительный источник тепла, меньше подвержен образованию конденсата, прост в эксплуатации	сложен в монтаже, уменьшает полезное пространство в помещении, пожароопасен, при нарушении герметичности высок риск отравления угарным газом
Снаружи	прост в монтаже, в помещении находится лишь небольшой участок дымохода, поэтому риск отравления угарным газом меньше, менее пожароопасен	требует серьёзного утепления, больше подвержен образованию конденсата, сложен в обслуживании в зимний период

Общий порядок монтажа рассмотрим на примере самого сложного в исполнении внутридомового дымохода, состоящего из керамического дымового канала и шахты из керамзитобетона.

Сборка

Сборка дымовыводящей системы проводится снизу вверх, то есть начинается от теплогенерирующего прибора – котла, печи, камина или горелки.

Подготовка фундамента. В месте размещения дымохода закладывают железобетонный фундамент: глубина залегания относительно пола – не менее 0,5 м, относительно грунта – 0,4 — 0,7 м, ширина фундамента на 0,3 м больше ширины шахты. Выравнивают верхнюю площадку фундамента и застилают рубероидом в 2-3 слоя для гидроизоляции шахты дымохода.
Установка основания дымоотвода. Строго вертикально на цементно-песчаную смесь устанавливают пустой керамзитобетонный блок, заполняют его для устойчивости камнями, щебнем, битым кирпичом и заливают той же смесью. Последующие секции шахты соединяются специальным жаропрочным раствором. На секцию укладывают восьмиугольный стальной шаблон, оставляя свободными края блока, шпателем наносят раствор. Убирают шаблон и устанавливают следующую секцию. Обязательно проверяют вертикальность расположения каждой секции.
Установка секции с конденсатосборником – керамической чашей с носиком-капельником. Болгаркой в керамзитобетонной секции вырезают окошко, через которое носик-конденсатоотводчик будет выводиться наружу. Фиксируют секцию на основании. Внутрь устанавливают конденсатосборник, вставляют утеплитель до уровня выходящего наружу носика. Излишек утеплителя срезают канцелярским ножом. Закрывают окошко решёткой.

Обратите внимание! Для упрощения обслуживания дымохода в фундаменте можно проложить трубу, соединённую с канализацией. Свободный конец трубы выводится из фундамента вверх рядом с будущим основанием дымохода точно напротив капельника. Таким образом сброс скопившегося в дымоотводе конденсата будет осуществляться сразу в канализацию без использования дополнительных ёмкостей. Конденсатоотводчик соединяют с канализационной трубой гибким шлангом.

Установка ревизионной секции. Для ревизии – очистки и обслуживания – в комплекте керамического сэндвич-дымохода предусмотрены труба-тройник и металлическая дверца. В одном керамзитобетонном блоке вырезают проем на две толщины утеплителя шире дверцы. Устанавливают блок на место, в него вставляют утеплитель, отступая от краев проема на несколько сантиметров внутрь. Нижний срез тройника смазывают термостойким герметиком и устанавливают элемент в получившееся гнездо до соединения с конденсатосборником. Губкой убирают излишек герметика внутри трубы .
Завершение монтажа ревизионного узла. В нижней части следующего блока шахты вырезают отверстие высотой в две толщины утеплителя, совпадающее по ширине с проемом в предыдущем блоке. Надевают блок на дымовой канал, фиксируют, заполняют зазор между каналом и шахтой минеральной ватой. Устанавливают дверцу.
Установка узла подключения – тройника с круглым боковым отверстием. В блоке шахты вырезают проём на 4 см шире бокового отверстия, в шахту укладывают утеплитель, тройник соединяют с ревизионным узлом. На трубу дымового канала надевают следующую секцию, фиксируют её и заполняют пространство минеральной ватой. По форме проёма в керамзитобетонном блоке вырезают из утеплителя прямоугольник с круглым отверстием под боковой вывод тройника. Полученную деталь надевают на боковой патрубок дымового канала так, чтобы она полностью закрыла проём в шахте.
Подключение к тепловому агрегату. В боковое отверстие узла подключения вставляют одностенную переходную трубу, соединённую с патрубком отопительного прибора. Для соединения стальной трубы и керамического патрубка дымового канала используется термостойкий герметик.
Наращивание высоты дымохода – выполнение стандартных операций до достижения нужной высоты. Наносят на верхний блок шахты соединительный раствор, устанавливают и выравнивают по горизонтали и вертикали следующий блок. Укладывают вдоль внутренней поверхности блока утепляющий мат. Нижний край керамической трубы смазывают герметиком, вставляют в полученное гнездо и соединяют с предыдущей секцией дымового канала. Убирают излишек герметика внутри трубы.

Прохождение через перекрытия и кровлю

Чтобы снизить риск воспламенения материала межэтажного или чердачного перекрытия, стропильной системы и кровельного материала, отверстия под дымоход в этих местах вырезают с запасом.

Кирпичные, пено– и керамзитобетонные шахты практически безопасны, но даже их необходимо изолировать в местах прохождения. Запас на изоляционный материал составляет 2-3 см для негорючих материалов перекрытия и 5-6 для горючих материалов и кровли. По обе стороны от перекрытия и с нижней стороны кровли отверстия зашивают негорючим материалом.

Для дымохода со стальным внешним слоем запас на изоляцию оставляют не менее 20 см. В отверстие вставляют стальной проходной короб, который заполняется негорючим теплоизолирующим материалом.

Устойчивость тяжёлого керамического дымохода-сэндвич обеспечивают, фиксируя шахту к элементам стропильной системы при помощи кронштейнов.

Обратите внимание! При монтаже наружного дымохода необходимо выполнить только один узел прохождения – в стене. Этот участок дымохода расположен близко к отопительному прибору и может нагреваться до экстремально высоких температур, поэтому отверстие в стене выполняют с зазором до 0,5 метра.

Размещение трубы на крыше

Со стороны кровли зазор вокруг дымохода закрывают специальными кровельными элементами – примыканиями. Участок шахты, возвышающийся над кровлей, обшивают кровельным материалом. Эти действия предохранят крышу от протечек и защитят материал шахты от намокания.

Уязвимым участком любого комбинированного дымохода является его навершие. Утеплитель между дымовым каналом и шахтой нельзя оставлять открытым, так как при намокании он теряет изоляционные свойства. Поэтому навершие трубы необходимо закрыть. Для готовых секционных дымоходов со стальной оболочкой предусмотрены специальные заглушки. Дымоход с шахтой из кирпича или бетона закрывают бетонной плитой с отверстием под внутренний канал.

Выходное отверстие дымового канала закрывают насадкой, препятствующей засорению канала и улучшающей тягу, – зонтиком, дефлектором или дымососом.

Особенности эксплуатации

Комбинированные дымоотводящие системы значительно проще в обслуживании, так как меньше склонны к образованию сажевых отложений и накоплению конденсата, однако им необходимы профилактические мероприятия.

Следует прочищать дымоход при любых подозрениях на засорение: ухудшение тяги, появление шумов в трубе или искр в выходящем из трубы дыме. При этом для прочистки керамического дымового канала нежелательно пользоваться трубочистным ершом с гирей – можно повредить внутренние стенки.
Регулярно следует проверять конденсатосборник и сбрасывать накопившуюся жидкость. Если конденсатоотводчик соединён с канализацией, нужно следить за состоянием соединительной трубки: очищать при засорении и своевременно заменять при выходе из строя. Засорившийся капельник прочищают тонкой прочной проволокой.
Перед пуском отопительной системы после длительного простоя необходим визуальный осмотр, выявление и устранение дефектов шахты и дымового канала.

Установка и монтаж дымохода: как правильно сделать дымоход?

Дымоход является элементом системы отопления частного дома, который предназначается для вывода продуктов сгорания топлива из помещений. При наличии в доме каминов, газовых и твердотопливных котлов, колонок или печей вам обязательно потребуется монтаж дымохода. Традиционные кирпичные дымоходы в последние годы вытесняются более надежными и практичными металлическими.

Дымоход должен быть правильно спроектирован и установлен. Его следует эксплуатировать по правилам, в противном случае возможно задымление помещений, отравление токсичными веществами и даже пожар. Чтобы этого не произошло, стоит разобраться, как устроен дымоход и какие требования предъявляются к его монтажу.

Устройство дымохода

На первый взгляд кажется, что вывести из дома продукты сгорания возможно по любой трубе. Но это не так. Начнем с того, что в дымоходе всегда рано или поздно накапливается сажа, которая может загореться. Важно, чтобы труба была правильного диаметра и высоты, с гладкой внутренней поверхностью, тогда накопление сажи будет редким явлением.

Труба, как правило, не является прямой по всей длине, ее требуется вписать в архитектуру дома, поэтому в современных условиях дымоход собирается из модулей. Модули соединяются коленами и разветвителями. Чтобы осуществить монтаж дымохода, потребуется крепеж. На выходе труба прикрывается оголовком для защиты от осадков. По эстетическим соображениям металлические трубы часто заключают в кожухи из различных материалов, сочетающихся с кровлей.

Какой должен быть дымоход

Дымоход должен соответствовать строительным и пожарным нормам и выбранной отопительной системе. Если вы меняете отопительный котел, дымоход, как правило, тоже приходится менять.

Высота дымохода

Труба должна быть достаточно высокой, чтобы обеспечивать вывод горючих газов на безопасном расстоянии от кровли. Минимальная высота трубы – 50 см. Такие низкие трубы приемлемы только для плоских крыш без выступов. Если крыша имеет более сложную конфигурацию, расчет высоты трубы будет зависеть от расстояния до выступающих частей. В случаях, когда выступающие части расположены на расстоянии 1,5-3 м от трубы, труба должна быть просто не ниже, чем они. Если они находятся ближе, то высота трубы должна превышать их высоту не менее, чем на 50 см. При горючем кровельном покрытии высота трубы должна быть увеличена на 1-1,5 м. Важна также протяженность всей трубы, которая от камеры сгорания до оголовка должна составлять не менее 5 м.

Диаметр дымохода

Диаметр трубы рассчитывается в соответствии с мощностью отопительного котла. При мощности менее 3,5 кВт диаметр дымохода должен быть не менее 80 мм, при 3,5–5,2 кВт — не менее 95 мм, при большей мощности – от 110 мм.

Какую трубу выбрать для дымохода?

В настоящее время используют три основных вида дымоходов – стальной, коаксиальный и сэндвич-дымоход. Кирпичные дымоходы считаются устаревшими: они проигрывают по долговечности, быстро забиваются, страдают от конденсата. Они служат не более пяти лет, после чего кладку требуется обновлять. Это дорогой и неудобный вариант.

Стальные дымоходы составляются из однослойных стальных модулей, являются самыми простыми и дешевыми, но проигрывают по параметрам пожаробезопасности, поскольку сильно нагреваются.

В деревянных домах лучше использовать сэндвич-дымоходы, которые состоят из вложенных друг в друга стальных труб, просвет между которыми заполняется теплоизоляционным материалом. За счет теплоизоляции внешняя труба защищена от перегрева. При расчете такого дымохода ориентируются на диаметр внутренней трубы.

Коаксиальные дымоходы также составляются из вложенных друг в друга труб, но без теплоизоляции. Теплоизолирующие свойства обеспечивает воздушная прослойка. Приток кислорода через промежуток между трубами поддерживает горение топлива в котле. Внутренняя труба удерживается в коаксиальном дымоходе при помощи металлических перемычек. Коаксиальный дымоход можно выводить на улицу через стену, а это серьезно упрощает его монтаж и положительно влияет на стоимость. Коаксиальные дымоходы в основном используются при газовом отоплении.

Делать дымоход своими руками или заказать профессиональный монтаж под ключ?

Сделать дымоход можно самостоятельно, если вы обладаете необходимыми строительными навыками и можете правильно произвести расчет. Методики всегда можно изучить в Интернете. Однако, при отсутствии должного опыта это мероприятие может оказаться провальным, и платить придется дважды. Поскольку монтировать дымоход необходимо с соблюдением действующих правил и норм, лучше доверить этот вопрос профессионалам, для которых правильная установка дымоходов – часть ежедневной рабочей практики. Чтобы не переплачивать, обратитесь в авторитетную компанию с хорошей репутацией, где не станут завышать цены.

Установка дымохода правила

Установка дымохода правила монтажа, виды дымоходов, ошибки при установке и другие полезные советы, которые помогут правильно установить печь камин или топливный котел. Организация правильного вывода продуктов сгорания является основным условием безопасной и эффективной эксплуатации любых печей и отопительных агрегатов. Без надежного дымохода и достаточной тяги они не будут зажигаться или будут работать с нарушениями и низким КПД. Избежать ошибок помогает лишь следование нормам и обоснование параметров конструкций расчетом, с особенностями выбора и монтажа конкретных моделей стоит ознакомиться заранее.

Виды дымоходов, плюсы и минусы

Рабочие характеристики дымоходов в первую очередь зависят от материала его стенок. В зависимости от этого параметра выделяют:

• Классические дымоходы, выложенные из полнотелого керамического кирпича, характеризующиеся повышенными показателями прочности и термостойкости. Кирпичные дымоходы ценятся за декоративность, способность к аккумуляции и медленной отдаче тепла и сравнительно низкую смету заложения. К минусам относят недостаточную ровность внутренних поверхностей (эта группа чаще остальных нуждается в прочистке от сажи), низкие аэродинамические показатели, обусловленные прямоугольной конфигурацией дымохода, большой вес и потребность в привлечении профессионалов на этапе установки.

• Дымоходы из нержавеющей или оцинкованной стали с толщиной стенок не менее 0,5 мм. Данная группа представлена простым одноконтурными моделями, нуждающимися в усиленной защите от возгорания и накопления внутреннего конденсата, двойными дымоходами с невозгораемыми прослойками и коаксиальными разновидностями с зазором для подачи воздуха внутрь топок между внутренней и наружной стенкой. Стальные дымоходы имеют гладкие герметичные стенки, круглое или овальное сечение и низкий вес. Они без проблем устанавливаются или меняются своими силами и успешно используются при «гильзовании» старых кирпичных дымоходов. Минусы проявляются лишь в зависимости цены от качества и долговечности модели, дешевые одноконтурные дымоходы из тонкой оцинковки быстро выходят из строя, двойные конструкции из нержавеющей стали – стоят в разы дороже.

• Сборные модели из жаропрочной керамики, как правило поставляемые в изолированном виде и устанавливаемые с облицовкой из кирпича или без нее. Дымоходы этой группы сочетают преимущества керамики и металла и считаются универсальными благодаря гладким, жаропрочными полностью герметичным стенкам. К их недостаткам относят лишь дороговизну и большой вес.

• Гибкие полимерные дымоходы, имеющие ограниченную сферу применения и используемые преимущественно в качестве вставок в более прочные старые дымоходы из кирпича или асбестоцемента. Такие разновидности подключаются к газовым колонкам и современным моделям высокоэффективных котлов с температурой отходящих газов не более +400 °С (точное значение указывается в инструкции и обязательно уточняется). Их преимущества проявляются в простой установке (рукав опускается в канал старого дымохода и раздувается), многообразии форм, легкости, гибкости, герметичности и дешевизне. Но по понятным причинам они уступают другим видам в стойкости к нагреву и механическим воздействиям.

Отдельную группу представляют дымоходы, собираемые из асбестоцементных труб. Несмотря на дешевизну, круглое сечение и средние весовые показатели такие дымоходы признаны устаревшими и не соответствующими нормам безопасности. Это объясняется как низким температурным пределом эксплуатации (+300°С, не более), так и сложностями обустройства поворотов, склонностью к накоплению конденсата и сажи. В итоге они используются редко и с рядом ограничений, например, при отсутствии частиц угля или золы в уходящих газах, в комбинации со внутренними вставками из стали или полимеров, при уверенности в достаточном охлаждении на других участках.

В зависимости от места и способа установки все приведенные дымоходы разделяются на:

• Стеновые дымоходы, закладываемые во внутреннем пространстве капитальных или перегородочных конструкций преимущественно с целью вывода продуктов сгорания с обычной печи или камина. При всех плюсах (скрытость, эстетичность, снижение рисков возгорания кровли) такие конструкции нуждаются в правильном планировании и закладываются лишь на этапах строительства или реконструкции зданий.

• Насадные дымоходы, монтируемые непосредственно на печь, без организации сложной схемы дымовых каналов, но с соблюдением жестких требований в плане пожарной безопасности (защита конструкций на участках прохода, укрепление и изоляция наружной части дымохода). Чаще всего такое исполнение выбирается при установке облеченных конструкций из стали и подключении банных печей.

• Коренные или отдельно стояние дымоходы, монтируемые рядом с печами и в большинстве случаев имеющие отдельный фундамент.

• Подвесные, закрепляемые на фасадах здания (при необходимости – с дополнительным утеплением) с целью организации вывода продуктов сгорания котла, газовой колонки или печи-камина, размещаемой рядом с наружными стенами.

Конкретное исполнение дымохода подбирается с учетом планировки здания, рекомендаций производителей котлов и печей, потребности и возможности организации собственного фундамента или прохода через кровлю, соображений эстетичности и бюджета.

Особое внимание обращается на вид используемого топлива и интенсивность эксплуатации дымохода. Редко нагружаемые конструкции на даче могут быть одноконтурными, но при постоянной работе котла или камина дымовые каналы делаются максимально надежными (кирпичными или с толщиной изоляции от 50 мм).

Установка дымохода правила монтажа для печи камина

Что бы рассмотреть вопрос установка дымохода правила монтажа, необходимо рассмотреть правила и нормы установки, технологию работ и ошибки при установке.

Правила и нормы установки

Основными ориентирами служат технический паспорт теплового агрегата и инструкция производителя, СНиП 41-01-2003, СП 7.13130-2009 и ППБ-01-93. Согласно этим правилам:

• Длина горизонтальных участков дымохода ограничена 1 м при числе поворотов не более 3 и уклонов по вертикали в пределах 30°. Сечение и радиусы закруглений конструкций не могут быть меньше диаметра выходного отверстия печи. На чердаке или в подкровельном пространстве все конструкции располагаются строго вертикально.
• Минимальная высота трубы от открытой топки составляет 5 м, с выступом наружной части над плоской кровлей не менее 50 см. Это же значение соблюдается для труб с отступом от конька не более 1,5 м. Дымоходы, заложенные на расстоянии 1,5-3 м от конька не могут быть ниже его уровня. Верхний уровень конструкций, удаленных на 3 м и более ограничивается линией под углом в 10° от конька. При необходимости заложения дымохода в пристройке или при наличии высоких объектов возле жилого дома верхняя часть трубы выводится на 50 см выше зоны ветрового подпора (линия под углом в 45 ° от высшей точки препятствий).
• Одноконтурные металлические дымоходы отодвигаются от стен и горючих поверхностей как минимум на 1 м, изолированные – на 20 и более см при толщине защитной прослойки не менее 25 мм. Участки примыкания и прохода сквозь строительные конструкции в любом случае изолируются невозгораемыми материалами (стальными листами, отсечками из базальтовой ваты, кирпичом, асбестовыми плитами, теплоизоляционными штукатурками).
• Места соединений отдельных элементов дымохода в обязательном порядке герметизируются и размещаются вне строительных конструкций.
• Участки тонкостенных труб, проходящие в неотапливаемых помещениях, утепляются невозгораемой минватой с целью защиты от накопления конденсата.
• В домах с кровлями из горючих материалов в дымоходах устанавливаются металлические сетки-искроуловители.
• Любые дымовые каналы оснащаются дверцами для прочистки сажи и карманами для ее накопления.
• Все элементы подвесных конструкций надежно фиксируются кронштейнами, прогиб дымохода любого типа исключается.

Отдельные правила действуют в отношении объединенных дымоходов. Нормы СНиП и ППБ запрещают подключение двух и более теплоагрегатов с разным видом используемого топлива к общему дымоходу и ограничивают его при одинаковом типе энергоносителя.

В частности, исключение делается для дровяных печей и каминов на разных этажах, с минимальным расстоянием между соединительными патрубками в 2 м и отдельными системами заслонок, по возможности эксплуатируемыми в разное время. Сечение, высота и схема подключения труб в таких случаях обосновывается расчетом, тяга постоянно контролируется.

Технология установки дымохода для печи камина

К работам приступают после установки и окончательного выравнивания основания печи-камина, проверки состояния и изоляции строительных конструкции и заложения фундамента под дымоходом (при необходимости).
Монтаж дымохода без исключений ведется снизу-вверх, при работе со сборными конструкциями – путем ввода верхней трубы в ранее установленную.
Места стыковки промазываются жаростойкими герметиками, выдерживающие нагрев до +1000 °С, эти же требования выдвигаются к смесям для кладки кирпичных разновидностей. Укрепление и вертикальность конструкции обеспечивают дополнительные опоры – кронштейны, закрепленные на стенах с шагом не более 2 м.
Приведенная схема усложняется при необходимости заложения горизонтальных отводов.
Исключить риски снижения уровня тяги при использовании сборных разновидностей из стали или керамики помогают специальные колена и тройники, в обязательном порядке укрепляемые кронштейнами.
При работе с кирпичом заложение или проектирование таких участков доверяют профессионалам.
При работе с двухконтурными сэндвич-дымоходами порядок крепления элементов немного меняется.С целью защиты минеральной прослойки от конденсата нижняя часть верхнего элемента заводится внутрь трубы с тем же сечением. И лишь потом, после закрытия стыка утеплителем надевается наружный кожух, с обязательным нахлестом в 50% от сечения трубы.
Работы завершаются обжатием участков стыковки хомутами (рекомендуемый этап), монтажом защитных колпаков или зонтиков, проверкой качества фиксации и тяги дымохода.

Ошибки при установке

Проблемы с тягой возникают при неудачном сечении, сложной конфигурации или неправильной высоте дымохода, неправомерном объединении дымовых каналов в одну трубу, отсутствии заслонок для контроля тяги или экономии на материалах. Последнее затрагивает в первую очередь металлические трубы, быстро прогорающих при недостаточной толщине стенок или перегревающихся при усадке минерального утеплителя плохого качества. Дымоходы с такими дефектами нуждаются в замене.

Совет! Осуществляйте выход из печи качественной металлической трубой толщиной минимум 2мм.

Проблемы проявляются как при недостаточной высоте трубы (тяга ослаблена, опрокидывается или отсутствует), так и чрезмерно большой протяженности прямых каналов (топливо быстро прогорает даже при условии закрытии заслонки, КПД печи ниже возможного).

В первом случае трубу приходится доращивать до нужной высоты или оснащать дымососом, во втором – разбирать с целью установки дополнительного шибера за топкой. Обе ошибки приводят к сложностям и лишним тратам, перекрывающим вероятную экономию на профессиональном расчете конструкции.

Установка дымохода правила монтажа для топливного котла

Правила и нормы установки

В отношении дымоходов, подключаемым к отопительным агрегатам, действуют приведенные выше нормы с дополнением ГОСТ 9817, НПБ 252-98, ДБН В.2.5-20-2001 и другими требованиями к газовому оборудованию.

Акцент делается на проверки совместимости материала стенок с условиями эксплуатации и обеспечении скорости вывода продуктов сгорания в пределах 0,15-0,6 м/с.

Для обеспечения этого условия рекомендуемое сечение дымохода находится по формуле 8см2 на каждый кВт мощности котла.
Конструкция дымохода подбирается в зависимости от типа топки котла.

Твердотопливные и аналогичные модели с открытыми топками подключаются к каналам с естественной тягой (со всеми соответствующими ограничениями по сечению, высоте и конфигурации), агрегаты с закрытыми топками – к коаксиальным дымоходам.

Предпочтение отдается современным модульным конструкциям из кислотостойких материалов (керамики, полимеров, нержавеющей стали с повышенным содержанием хрома, никеля и молибдена).

Последнее требование объясняется сравнительной низкой температурой уходящих газов в современных котлах и интенсивным парообразованием при сжигании высокоэнергетического топлива.

Внутри дымоходов постоянно работающих отопительных агрегатов конденсат образуется даже при условии хорошей теплоизоляции стенок. По этой причине их всегда оснащают устройствами для накопления и автоматического или ручного слива конденсата.

Технология установки дымохода для топливного котла

Порядок установки прямых дымоходов для котлов с открытыми топками в целом остается неизменным:

1. После подключения устройства к системе подготавливаются все собираемые узлы.
2. Места прохода через перекрытия и кровлю или соприкосновения дымохода с другими конструкциями изолируются и закрываются специальными элементами.
3. Котел подключается к началу отвода с помощью патрубка с длиной не более 25 см.
4. Остальные элементы собираются снизу-вверх с обязательным уплотнением стыков и фиксацией к конструкциям с помощью кронштейнов и стеновых хомутов. В нижней части и местах поворота закладываются смотровые люки и конденсатосборники.
5. Верхняя часть закрывается козырьком (но не флюгаркой или другими видами закрытых колпаков) для защиты трубы от крупного мусора.

При монтаже подвесных наружных разновидностей схема немного меняется. В таких случаях работы по установке начинаются с подготовки отверстия в стене и закреплении в нем проходного тройника. Тройник с ревизией монтируется снаружи, в нижней части дымохода. Крепление трубы осуществляется стандартно – с шагом не более 2 м.

Ошибки при установке

Нарушения технологии подключения дымохода к котлу не всегда заметны сразу, в ряде случаев они проявляются лишь в увеличении расхода топлива, снижении КПД котла или его работе на износ. Проблемы с тягой или безопасностью возникают при:

• Недостаточно глубоком (менее ½ от сечения трубы) заходе стыков элементов друг на друга.
• Заложении чрезмерно длинного переходного элемента между выходным патрубком котла и нижней частью дымового канала.
• Игнорировании потребности в креплении трубы и допущении ее прогибов.
• Плохой герметичности или слабой теплоизоляции конструкции.

Избежать ряда проблем помогает простая проверка швов мыльным раствором. Наличие пузырей после пуска котла свидетельствует об утечке и необходимости усиления герметичности швов.

Теперь вы знаете ответ на запрос установка дымохода правила.

Сборка дымохода по конденсату или по дыму, схема, устройство дымохода

Встречаются два основных устройства соединений в дымоходе: «по дыму» и «по конденсату». Чем они отличаются и какую схему сборки стоит применить, чтобы избежать проблем в будущем?

Сборка «по дыму»

По этой схеме каждая последующая секция трубы одевается сверху на нижнюю.

При таком варианте отсутствует сопротивление продуктам сгорания при их движении. Применяется схема в печах с высокой температурой дымовых газов, где образование влаги не происходит.

Сборка «по конденсату»

Этот вид устройства дымохода используют в печах с функцией длительного горения. Дымоход представляет собой конструкцию, в которой верхняя часть печной трубы вводится в нижнюю. Если образуются капли воды, то они беспрепятственно стекают по (конденсатоотводчику) стенкам в отстойник. После чего попадают в топку и сгорают, либо попадают в конденсатосборник.
По соотношению цены и качества лучшими считаются печи камины Kratki, Romotop и Plamen.

Как установить трубы и собрать дымоход

Конденсат и его действия

Образование влаги на поверхности дымохода – явление довольно вредное. Именно оно способствует растворению сажи. В результате взаимодействия получаются кислоты, разрушающие поверхность трубы. Стоит заметить, что сажа может присутствовать в дымоходе в больших количествах, особенно если не проводится своевременная чистка дымохода.

Возникает жидкость при сжигании топлива. Оно, как правило, содержит углеводороды, серу, кислород и калийные вещества. В процессе горения при соединении кислорода с водородом активно синтезируется водяной пар, который уже сам по себе является агентом коррозии. Кроме того, немало воды содержится и в самом топливе. Например, антрацит дает 3% дымового пара, дрова — 30%.

Когда правильно собрать дымоход «по конденсату», а когда «по дыму»?

В основном влага скапливается в местах сочленений дымоходной трубы. Здесь она наиболее опасна тем, что нарушает герметичность и целостность системы. Поэтому сборку дымоотводов «по конденсату» производят в большинстве случаев. Сборку «по дыму» применяют в банных печах. Но в последнее время вариант сборки «по дыму» используется все реже и реже.

Особенно важно правильно сделать сборку «по конденсату» для:

Дымоходов газовых котлов. У них обильное образование водяных осадков из-за низкой температуры и сильной насыщенности паром дымовых газов.
Печей и каминов, у которых дымоход проложен снаружи дома. В таком дымоходе зимой дымовые газы остывают быстрее и сильнее по сравнению с дымоходом, который идет внутри дома. Поэтому образуется больше конденсата.
Любых топок с тлеющим горением.

Результат воздействия конденсата на трубу дымохода Вы можете увидеть на фото ниже.

Установка дымоходов: виды, нормы монтажа, нюансы

Как установить дымоход. Какого вида они бывают. Нормы установки коаксиального дымохода. Установка в баню и дымоходы для газовых котлов.

Правильный выход продуктов горения является, пожалуй, основным требованием для нормальной работы агрегатов обогрева, а также необходимым условием для обеспечения безопасности в доме. Неправильная установка дымоходов и безответственный подход к процессу сборки может стать причиной задымленности помещения, возникновения обратной тяги и, наконец, пожара.

Дымоход – неотъемлемая часть любого отапливаемого помещения. Он представляет собой вертикальную трубу, где создается естественная тяга. С ее помощью все продукты сгорания, которые образовались в процессе функционирования системы отопления, свободно выводятся в атмосферу.

Какие же основные параметры хорошего дымоотвода?

Качественное сжигание топлива
Активный прогрев стенок
Идеальная тяга
Преодоление порога образования конденсата
Прочность
Удобство

Материалы, которые используются в изготовлении устройства, могут быть самыми разными. Широкое распространение получили керамические, сварные, кирпичные и нержавеющие отводы. Каждый из них имеет свои плюсы и минусы.

Дымовая труба из кирпича считается наиболее огнеупорной и практичной, но в процессе эксплуатации на внутренних стенках постепенно оседает копоть, что приводит к снижению тяги. Установка керамического канала – весьма трудоемкий и тяжелый процесс, поскольку внутри проходят металлические стержни, придающие конструкции прочность. Зато такие дымоотводы устойчивы к атмосферным явлениям и конденсату. Сварные приборы обходятся дешево, но “боятся” коррозии, а стальные нержавеющие – хотя дороговаты, зато универсальны.

В любом случае, при монтаже конструкции из любого материала необходимо руководствоваться основными правилами ВДПО:

Дымовые трубы отопительных агрегатов, которые предназначены для твердого топлива, должны обеспечивать полное выведение газов
Для каждого отопительного агрегата или печи должен отводиться свой дымовой канал
Дымоходы должны монтироваться строго вертикально, без малейших уступов и изменения сечения
Ширина сечений отопительного агрегата и дымоотводящего патрубка должны соответствовать друг другу
Дымари для печей должны быть не менее 5 метров в высоту
Конструкции из металла должны быть изготовлены из специальной легированной стали не менее 1мм, которая обладает высокими антикоррозийными качествами
Звенья надсадных труб не должны соединяться в чердачных или междуэтажных перекрытиях
Дымовое приспособление должно иметь очищающее устройство от отложения сажи
Места примыкания каналов к горючим конструкциям здания должны быть отделены негорючим материалом
Пересечения дымовыводящих приборов перекрытий из горючих материалов должны быть разделены горизонтальными разделками

Высота дымохода над кровлей

Величина возвышения трубы может зависеть от многих факторов. К ним можно отнести наличие рядом с отапливаемым зданием более высоких сооружений, материал кровли, соседние пристройки. При монтаже следует учитывать, что дымовой отвод должен быть:

Над плоской кровлей – не менее 50 см
Над коньком крыши – не менее 50 см, при условии расстояния 1,5 м от края конька
Не ниже конька крыши, при условии нахождения дымаря на расстоянии 1,5-3 м от конька
Не ниже линии, проложенной под углом 10 градусов от конька, и расположения прибора на расстоянии более 3 м от конька

Коаксиальный дымоход: нормы установки

Сегодня существуют отопительные котлы, которые уже оборудованы принудительной системой тяги и специальным вентилятором. Выработанные газы, в этом случае, выводятся через коаксиальный механизм. Его устройство достаточно простое.

Оборудование состоит из двух труб, одна из которых производит забор воздуха снаружи, а другая отводит отработанные газы. Существует два вида коаксиальных отводов — вертикальный и горизонтальный. Достоинствами таких сооружений являются высокие показатели КПД отопительных агрегатов, экономность, высокая огнеупорность, хорошая система отвода конденсата, небольшой вес и удобство эксплуатирования.

Все установочные работы должны проводиться квалифицированными специалистами. Они не только в совершенстве знают, как установить дымоход, но и руководствуются общепринятыми нормами монтажа подобных устройств (СНиП 2.04.08-87) и “Правилами безопасности в газовом хозяйстве“:

Ввод газопровода совершается непосредственно в помещение с тепловыми агрегатами
Оптимальное давление природного газа при подаче — 0,003 МПа
Отвод дымовых газов регламентируется нормами СНиП 2.04.05–91
Удаление газов разрешается через наружную стену здания, если теплогенераторы имеют функцию принудительного удаления газов

Перед началом работ следует ознакомиться с технической документацией и инструкцией по монтажу устройства, поскольку конструкция коаксиальных приспособлений отличается от остальных.

Особенности монтажа дымоходов в банях и саунах

Дымящая печь в бане является основным объектом дискомфорта для человека. Продукты сгорания могут изрядно подпортить нервы и здоровье, а также повредить мебель и отделку парной. Чтобы избежать задымленности помещения и значительных материальных трат, необходимо правильно организовать систему отведения дыма.

Установка дымохода в баню должна проводиться с учетом всех нормативов, а также особенностей строения. Поскольку речь идет о помещении с высокой температурой, то материал должен быть максимально жаропрочным. Не стоит выдумывать множество поворотов и изгибов. Самая простая форма дымового канала будет работать эффективнее.

К вопросу размера банного дымохода следует подойти со всей ответственностью. Именно высота и диаметр, а точнее их соотношение, будет играть решающую роль в силе тяги, которая все время должна присутствовать в трубе. Диаметр зависит от мощности оборудования и от выходного патрубка, а высота – от типа кровли, но быть не менее 5 метров.

Существуют и некоторые особенности. Например, горизонтальные части конструкции не нужно делать длиной больше 1 м. Горячий воздух всегда стремится вверх, а широкие горизонтальные участки могут стать причиной снижения тяги и быстрого отложения сажи.

Если в бане планируется кирпичный вариант вывода продуктов горения, то план кладки следует составить таким образом, чтобы добиться максимальной гладкости внутренних стенок трубы и герметичности швов.

Важным моментом является изоляция. От ее качества будет зависеть эффективность работы и безопасность. К примеру, негорючая минеральная вата будет отличной отсечкой в местах соприкосновения дымаря с легковоспламеняющимися элементами здания (деревянные балки, отделка и пр.)

Выведение дыма из газового котла

Основные требования к дымоходу:

Диаметр прибора должен строго соответствовать параметрам, указанным в инструкции
Сечение дымоходного отверстия котла и самого канала должны быть одинаковыми
Дымоход должен быть выше конька кровли, как минимум на 0,5 м
Рекомендуется установка цилиндрических конструкций из нержавеющей стали с системой для очистки
Запрещается использование поворотов и изгибов (больше 3 шт. ) на пути продуктов сгорания
Участок, соединяющий котел и начало дымового отвода, не должен превышать 250 мм.

Качественная установка дымоходов для газовых котлов является основой эффективной службы отопительного оборудования и безопасности. Сегодня практически каждый современный котел имеет автоматику, которая перекрывает подачу газа в случае ухудшения тяги. Но подключать самому отопительную технику к дымоотводу не стоит, пусть этим займутся профессионалы.

Монтаж дымохода: правила и советы

Сегодня практически каждый частный дом оборудован дымоходом. И в большинстве случаев это имеет практическое значение, а не чисто декоративное. Это связано с тем, что частные дома очень редко подключаются к централизованному отоплению, их отапливают с помощью котлов, печей и т. Д. И дымоход играет очень важную роль во всем этом бизнесе. После этого осуществляется пародымовыделение. Помогает правильно эксплуатировать любые системы отопления.Установка дымохода — очень сложный и кропотливый процесс.

Введение

Дымоход представляет собой сложную конструкцию, целью которой является отвод в атмосферу побочных нагревательных веществ из топки, что защищает дом от сырости, горения, смолы и выгорания стен. Он является неотъемлемой частью практически каждого загородного дома или дачи.

Принцип действия этой конструкции — способность создавать естественные тяги, удаляющие пар, смолу и т. Д.Установка дымохода — очень ответственный процесс. Если при его строительстве допустить ошибку, можно не получить желаемый результат и заработать много проблем. Например, недостаточно мощная тяга для определенного типа печи, что чревато отравлением угарным газом.

Существует множество различных конфигураций дымоходов, которые различаются как по цене установки, так и по тяге и другим характеристикам. У каждого из них есть свои достоинства и недостатки. Поговорим о том, какие бывают дымоходы разных типов, какие инструменты нужны для их установки, а также как правильно их установить.

Инструменты

Перечислим минимальный набор инструментов, которые понадобятся при выполнении работ по установке дымохода. Этот комплект может отличаться в зависимости от того, какой тип системы вы устанавливаете. Итак, приступим. Вам необходимо подготовить следующий набор инструментов: Болгарка

(к ней — набор дисков для работы по камню и металлу).
Шлифовальный станок.
Молоток.
Перфоратор с набором сверл различного диаметра.
Строительный уровень (для удобства лучше иметь большой и маленький).
Ведро, кельма, угольник, рулетка — небольшие аксессуары, упрощающие работу.
По возможности приобретите монтажный пистолет.

Теперь можно приступить к работе. Установка дымохода или его возведение не кажется таким уж сложным, если у вас есть голова на плечах и рабочие руки.

Материалы

Сегодня существует множество различных типов дымоходов, которые изготавливаются из различных материалов. В зависимости от типа конструкции приобретается определенный набор материалов.Например, установка сэндвич-дымохода подразумевает использование в работе таких комплектующих:

труб различного диаметра, которые вставляются друг в друга;
наполнитель (изоляционный материал) с рабочей температурой до 700 градусов Цельсия — это то, что находится между трубами;
крепеж для труб;
саморезы по металлу;
хомуты и кронштейны для шлангов;
отводы труб — необходимы при гибке труб и т. Д.

Для кладки традиционного кирпичного дымохода нам потребуется цемент, специальный огнеупорный кирпич, зонт для покрытия трубы и т. Д.И здесь уже видно, насколько различаются расходные материалы для той или иной конструкции. Таким образом, определившись с типом дымохода, мы начинаем поиск и закупку всего необходимого для его установки.

Требования к современному дымоходу

Любой современный дымоход, будь то сэндвич или кирпич, должен соответствовать определенному набору требований и правил техники безопасности. Что это за требования?

Должна быть стабильная влажность. Процесс конденсации приводит к тому, что стены дымоходов, как кирпичные, так и металлические, способны к саморазрушению.
Обладающий тяжелой ношей.
Хороший дымоход выдерживает температуру до 1000 градусов Цельсия.
Он должен иметь отличную стойкость к химическим веществам.
Гладкая внутренняя поверхность (очистить эту конструкцию будет намного проще).

Соблюдая правила монтажа дымохода, можно добиться хороших результатов и построить действительно хорошую, качественную систему вывода продуктов сгорания.

Основные разновидности

Существует множество различных классификаций дымоходов, но сегодня мы поговорим о таких типах как:

Дымоход кирпичный.
Сэндвич с дымоходом.
Коаксиальные конструкции.
Газовый радиатор как разновидность дымохода.

Поговорим о них, так как они наиболее популярны среди дачников и владельцев загородных домов. Стоит отметить, что каждый из типов имеет свои достоинства и недостатки.

Как установить дымоходный вкладыш

Бесплатная доставка на сумму от 99 долларов США Купите маски для лица и другие средства индивидуальной защиты в Discount Safety Gear.com

Меню

Поиск по ключевому слову:

Камин и очаг
- Все камин и очаг
- Камины
  - Все камины
  - Дровяные камины
  - Каминные вставки
  - Газовые камины
  - Уличные камины
  - Линейные электрические камины
  - Подушки для очага
- Каминные двери
  - Все каминные двери
  - Прямоугольные каминные двери
  - Арочные каминные двери
  - Каминные двери
  - Двери камина на заказ
- Принадлежности для каминов
  - Все аксессуары для каминов
  - Коврики
  - Andirons
  - Сильфоны
  - Наборы инструментов
  - Firebacks
  - Камины
  - Экраны
  - Горелки на гелевом топливе и топливо
  - Краска для высоких температур
  - подарочные наборы
- Уход за камином
  - Все обслуживание камина
  - Чистящие средства для стекла и каминов
  - Пылесосы для золы
  - Ведра для золы
  - Двери для золы
  - Материал прокладки и цемент
  - Краска для высоких температур
  - Спасательное оборудование
- Обогреватели космоса
  - Все обогреватели космоса
  - Обогреватели DeWalt
  - Керосиновые обогреватели
  - Нагреватели пропана
  - Обогреватели гаража
  - Г-н. Нагреватель
- Решетки для камина
  - Все каминные решетки
  - Пожизненные решетки для камина
  - Решетки для каминов 12–20 дюймов
  - 21–30 дюймов каминные решетки
  - 31 «+ каминные решетки
  - Обогреватели каминных решеток
  - Решетки с автоматической загрузкой
  - Решетки для костра
  - Стальные решетки для камина
  - Чугунные решетки для камина
Дровяные печи
- Все дровяные печи
- Магазин по типу
  - Все магазины по типу
  - Одобрено передвижной дом
  - Дровяные печи EPA
  - Бочковые печи
- Печи
  - Все печи
  - Большие дровяные печи
  - Угольные печи
  - Пеллетные печи
- Принадлежности для плит
  - Все аксессуары для печей
  - Плиты Доски
  - Контейнеры для золы
  - Пылесосы для золы
  - Инструменты для дровяной печи
  - Дровяные Чайники
  - Сильфоны
  - Рекуператоры тепла
  - Обслуживание дровяной печи
Аксессуары
- Все аксессуары
- Каминные двери
  - Все каминные двери
  - Прямоугольные каминные двери
  - Арочные каминные двери
  - Каминные двери
  - Двери камина на заказ
- Экраны для камина
  - Все экраны для каминов
  - Экраны защиты от искр
  - Однопанельные экраны
  - Складные перегородки для камина
  - Экраны для камина на заказ
  - Ворота безопасности
- Принадлежности для каминов
  - Все аксессуары для каминов
  - Решетки для камина
  - Стеллажи для дров
  - Каминные заслонки
  - Газовые журналы
  - Декор Камина
  - Высокотемпературная краска
  - Подкладки для очага
  - Коврики для камина
  - Гелевое топливо
  - подарочные наборы
- Инструменты для камина
  - Все инструменты для камина
  - Наборы инструментов
  - Индивидуальные инструменты
  - Сильфоны
  - Перчатки
  - Пылесосы Ash
  - Ведра для золы
  - Пожарные и спички
- Вентиляторы и воздуходувки
  - Все вентиляторы и нагнетатели
  - Рекуператоры тепла
  - Дым охранники
  - Каминные заслонки
  - Курение камина
  - Обогреватели каминных решеток
  - Воздуходувки для каминов
  - Вентиляторы для дровяной печи
- Принадлежности для дров
  - Все аксессуары для дров
  - Роликовые тележки для дров
  - Стеллажи для бревен
  - Крышки для бревен
  - Хранение дров
  - Дровоколы
  - Перевозчики дров
Обслуживание
- Все обслуживание
- Уход за камином
  - Ремонт камина
  - Очистители стекла и каминов

Установка дымохода: правила и советы

Сегодня камин оборудован практически в каждом частном доме. И в большинстве случаев это имеет практическое значение, а не чисто декоративное. Это связано с тем, что частные дома редко подключаются к централизованному теплоснабжению, они отапливаются котлами, печами и т.д. И дымоход во всем этом играет очень важную роль. За счет выхода пара и дыма. Помогает исправно функционировать любой отопительной системе. Монтаж дымохода — очень сложный и трудоемкий процесс.

Введение

Дымоход представляет собой сложную конструкцию, предназначенную для вывода побочных продуктов из отопительной печи в атмосферу, что защищает дом от влаги, дыма, смол и горящих стен.Он является неотъемлемой частью практически каждого загородного дома или виллы.

Принцип действия этой конструкции заключается в ее способности создавать естественный аттракцион, который отображает пары, смолу и т.д. Монтаж дымохода — очень важный процесс. Если при его эрекции допустить ошибку, вы можете не получить желаемый результат и заработать много проблем. В качестве примера можно привести достаточно сильную тягу к определенному типу духовок, которая может отравиться угарным газом.

Существует множество различных конфигураций дымоходов, которые различаются по монтажу, тяговому усилию и другим характеристикам.У каждого из них есть свои достоинства и недостатки. Поговорим о том, какие бывают дымоходы разных типов, какие нужны монтажные инструменты, а также как правильно их установить.

Рекомендуется

Наиболее эффективные методы проращивания семян

Несмотря на то, что метод рассады в овощеводстве — процесс очень трудоемкий, его использует большинство садоводов. Посадка семян в открытый грунт — простой и удобный метод, но он эффективен только в определенных климатических зонах.I …

Светоотражающая краска. Сфера применения

Когда машины начали заполнять дороги, их популярность начала набирать светоотражающая краска. Благодаря этой краске, как водителям, так и пешеходам становится намного легче избегать аварий в темноте. Назначение краски Светоотражающая краска — лакокрасочный материал, который …

Инструменты

Мы перечисляем минимум инструментов, которые потребуются при выполнении монтажа дымохода. Этот набор может отличаться в зависимости от того, какую систему вы устанавливаете.Итак, начнем. Вам необходимо подготовить следующие инструменты:

Болгарка (набор дисков для работы по камню и металлу).
Шлифовальный станок.
Молоток.
Сверло с набором сверл разного диаметра.
Строительный уровень (для удобства лучше иметь большой и маленький).
Ведро, кельма, угольник, рулетка — небольшие аксессуары, облегчающие работу.
Возможна покупка пистолета для ногтей.

Теперь можно приступить к работе.Монтаж дымохода или его конструкция не кажутся такими сложными, если у вас есть голова на плечах и трудолюбивые руки.

Материалы

Сегодня существует множество различных типов дымоходов, которые изготавливаются из разных материалов. В зависимости от типа конструкции покупается комплект материалов. Например, установка сэндвич-дымохода предполагает использование таких комплектующих:

Трубы различного диаметра, вставляемые друг в друга;
Наполнитель (изоляционный материал) с температурой эксплуатации до 700 градусов Цельсия — то, что находится между трубками;
Крепеж для труб;
Саморез по металлу;
Хомуты и скобы;
Отводы труб — требуются при отводах труб и т. Д.

Каменная кладка — это традиционная кладка дымохода, нужен цемент, специальный огнеупорный кирпич, зонтик для защиты трубы и т. Д. И здесь мы видим, как очень разные материалы для той или иной конструкции. Итак, определившись с формой дымохода, приступайте к поиску и покупке всего необходимого для его установки.

Требования к современному дымоходу

Любой современный камин, будь то сэндвич или кирпич, должен отвечать определенному набору требований и правил техники безопасности.Что это за требование?

Должен быть устойчивым к влаге. Процесс конденсации приводит к тому, что стены дымоходов, как кирпичные, так и металлические, способны самоуничтожиться.
Обладание мощной тягой.
Хороший дымоход, выдерживающий температуру до 1000 градусов Цельсия.
Он должен иметь отличную стойкость к химическим веществам.
Гладкая внутренняя поверхность (чистить такую конструкцию будет намного проще).

Соблюдая правила дымохода, можно добиться хороших результатов и построить действительно хорошую, качественную систему дымохода.

Основные типы

Существует множество различных классификаций дымоходов, но сегодня мы поговорим о таких как:

Дымоход из кирпича.
Дымоход-сэндвич.
Коаксиальная конструкция.
Газовый радиатор как своего рода дымоход.

Поговорим о них, так как они наиболее популярны среди садоводов и владельцев загородных домов. Стоит отметить, что у каждого из видов есть свои достоинства и недостатки, поэтому выбирайте то, что вам подойдет.

Каминный кирпич

Монтаж дымохода из кирпича, а точнее его возведение от цоколя до пика, — это сложный процесс, который включает в себя множество этапов и правил, которые необходимо знать и соблюдать. Начнем с того, что одна такая конструкция рассчитана максимум на две печи при условии, что они будут находиться на одном уровне.

Большое значение в данном случае имеют Правила устройства дымохода. Отчасти они касаются кладки. Каждый кирпич нужно перехлестнуть встык лежа — это позволит избежать самоуничтожения. Считается, что сооружения, построенные таким образом, намного прочнее любых других.

Температура в подовой печи ошеломляющая. Особенно, если дом отапливается углем. Чтобы не повредить основание трубы, на плите крепится специальная насадка из нержавеющей стали, которую позже задрапливают двойным слоем кирпича. Размер такой конструкции зависит от высоты потолков и самой печи. Для кладки необходимо использовать только глиняный раствор с добавлением цемента.Очень важно сделать специальный клапан, который закроет все отверстия & ndаsh; он будет служить регулятором увеличения или уменьшения тяги.

Допускается также возведение дымохода внутри наружных стен, с одним, конечно, условием: если они из негорючих материалов. В последнее время большинство таких систем основано на стальных трубах, которые дополнительно изолируются, а обкладывается кирпичом.

Дымоход Монтаж: технология сэндвич

Технология сэндвич — сложная и дорогая конструкция, способная не хуже кирпича выдерживать высокие температуры. Огромный плюс такого дымохода в том, что его практически не нужно обслуживать. Единственное, что нужно — это периодически его чистить.

Дымоход-сэндвич состоит из трех основных элементов. Сначала внутренняя и внешняя трубки вставляются друг в друга. Швы каждого из них должны быть качественно сварены и обернуты защитной огнестойкой тканью или волокном. Зазор между трубками заполнен специальным огнестойким и жаропрочным материалом, который не позволяет внешней трубе сильно нагреваться.Это третий элемент.

Установка сэндвич-дымохода займет много времени и сил, но оно того стоит. Завершающий этап — закрепление конструкции на внешней части стены дома. Этот процесс осуществляется с помощью специальных зажимов, застежек и скоб.

Коаксиальный дымоход

Монтаж коаксиального дымохода чаще всего выполняется на парогенераторах, котлах и т. Д. Эта технология чем-то похожа на сэндвич, но вместо герметика внутри легко установить проставки, которых нет позволить трубам соприкасаться. Эта система, в отличие от других разновидностей, может выводиться в горизонтальном положении через внешнюю стену. Монтаж дымоходов для газовых котлов сегодня очень популярен, причем наиболее распространенным является коаксиальный тип.

Вы спросите: «Почему они устанавливаются только на газовые котлы и генераторы?» Ответ очевиден. Все дело в том, что температура на выходе из котла значительно меньше, чем у этих печей. Поэтому больше нигде это не используется. Монтаж газового камина analogica работает по установке систем типа сэндвич.

Модульный керамический дымоход

На сегодняшний день модульный керамический дымоход пользуется большим спросом, несмотря на их высокую цену. Это связано с тем, что в такой конструкции очень важны два ключевых качества человека — они очень просты в установке и достаточно надежны. Такие дымоходы можно использовать внутри деревянных стен, необходимо только соблюдать зазор между стеной и керамикой — 5 см. Кроме того, они имеют очень привлекательный внешний вид.

Монтаж дымохода очень прост.Для этого необходимо соединить уже готовые отрезки (модули) труб, хорошо склеить и заполнить стыки специальным герметизирующим раствором, а затем всю конструкцию смонтировать на / в стене.

Дымоход для бани

Практически любой хозяин загородного участка хочет иметь в доме или поблизости сауну или баню. Самым главным элементом последнего является печь. Фактически это создает высокую температуру в парилке. А для этого требуется качественная установка печи и дымохода, которые будут работать, так сказать, в тандеме.Лучше всего для таких случаев использовать традиционную кирпичную конструкцию.

Правила устройства дымохода мы уже обсуждали выше. Так что проблем вряд ли возникнет. В остальном же установка дымохода в бане возможна как внутри, так и снаружи помещения. Решать как всегда вам. Но опытные профессионалы предлагают оформить каругати внутри. Стены дымохода очень горячие, они способны повышать температуру в помещении. Однако если вы уверены в себе, лучше всего доверить эту работу профессионалам, которые сделают все быстро и качественно.

Проблемы с установкой дымохода

Монтаж дымохода может сопровождаться большим количеством проблем, а неправильно построенная система сведет на нет все усилия и добавит головной боли. Трудности могут возникнуть разные. Одной из причин может быть правильно подобранный материал. Например, если поставить в основание печи плохой кирпич, то можно остаться без дымохода, так как он быстро потрескается и рассыпется. Кроме того, необходимо знать конструктивные особенности такой системы, чтобы не допустить исчезновения тяги.Например, высота трубы над прилегающей частью кровли должна быть не менее 0,5 м, а для зданий с комбинированной крышей (плоской) — не менее 2,0 м. И еще один важный момент. Устье кирпичных каналов на высоту 0,2 м следует защитить от дождя слоем цементной или растворной насадки и кровлей из оцинкованной стали.

Конечно, лучше учиться на чужих ошибках, а не делать его. А промахи в этом случае чреваты большими неприятностями.Неправильный дымоход может испортить ваш дом. Например, прогоревшие стены легко могли вызвать пожар. Поэтому, прежде чем что-то начинать, нужно все тщательно спланировать и подумать. Проконсультироваться со знающими людьми, почитать специальную литературу, в конце концов перестраховаться и доверить установку столь важной системы профессионалам. От этого и проблем станет меньше, и работу можно будет делать быстрее.

Установка новой дымовой трубы — Строительство дымохода

Главная Нажмите, чтобы позвонить сейчас Посетите наш основной веб-сайт

Налоговый кредит в размере 300 долларов США на камины и печи из биомассы до конца 2016 г.
10 вещей, которые нужно знать о пеллетных печах и вкладышах
3 скрытых опасности, которые могут таиться в дымоходе
3 важных преимущества чистки дымохода
3 причины установить печь на гранулах или топку для камина на гранулах
3 вещи, которые могут повлиять на дымоход весной / летом
4 Проблемы с дымоходом, требующие немедленного ремонта
4 распространенных проблемы с дымоходом, которые не стоит скрывать
4 проблемы с наружным дымоходом, которые нельзя игнорировать
4 аксессуара для камина, которые могут повысить эффективность вашего камина
4 Важный ремонт дымохода по адресу
4 основных типа дымоходов, используемых в жилых и коммерческих зданиях
4 основные причины повреждения дымохода и возгорания дымохода
Четыре причины использовать колпак для дымохода, даже если вы не используете камин
4 причины, по которым регулярные чистки дымохода так важны
4 причины для модернизации дымохода
4 предмета безопасности, которые специалисты ищут при осмотре дымохода
5 основных принципов работы с дымоходом, которые должен знать каждый домовладелец
5 горячих советов по экологичному отоплению камина
Домовладельцы не должны забывать о 5 важных делах по уходу за дымоходом
5 советов по безопасности при эксплуатации дровяной печи
6 причин провести чистку и осмотр дымохода перед зимой
6 причин, по которым дымоход не работает правильно
6 признаков того, что вам нужен осмотр дымохода
6 советов по уходу за камином и дымоходом в межсезонье
7 причин инвестировать в качественную дровяную печь
Лучшие советы трубочистов по экологически чистым (и дешевым!) Пожарам
Надежный дымоход подобен здоровому сердцу
О Дэйве Лэмбе
Все статьи
Спроси у трубочистов
Будьте готовы к проблемам с летними дымоходами
Бен Франклин, отец камина Вставка
Преимущества заводских каминов
Преимущества содержания камина в чистоте
Лучшие улучшения современного камина
Строительство нового дымохода — что нужно знать
Сжигание дров в вашем камине
Может ли грязный дымоход заболеть?
Можно ли ремонтировать дымоходы зимой?
Причины повреждения футеровки дымохода, как определить и устранить
Руководство по ремонту заглушки дымохода
Чистка и обслуживание дымохода в теплое время года
Дымоход поврежден: отремонтировать или восстановить?
Идеи по ремонту дымохода на лето
Преимущества осмотра дымохода: безопасно пользоваться камином в праздничный сезон
Ремонт дымохода: лучшее лекарство — профилактика
Трубочисты рекомендуют другой ремонт и расценки?
Выбор типа топлива для вашей следующей печи
Чистку камина лучше доверить профессионалам
Часто задаваемые вопросы о дымоходах
Общие расходы, связанные с дымоходами
Распространенные причины повреждения конструкций дымоходов
Креозот и пожары в дымоходах: что нужно знать
Креозот и ущерб, который он может нанести дымоходу
Опасности небрежного ухода за дымоходом
Различия между надземными и подземными пожарными ямами
Включает ли домашний осмотр осмотр дымохода?
Нужны ли каминные двери?
Нужна ли переделка вашей дымоходной системы?
Простые причины для проведения профессионального ремонта дымохода
Устранение проблем с тягой в дымовой камере
Все, что нужно знать о заслонках дымохода
Все, что вам нужно знать о проверке дымохода и зачем его использовать
Обнаружение и устранение утечек в дымоходе
Противопожарная система 2014 — Проверка дымовой сигнализации
Безопасность, эксплуатация и обслуживание каминов
Камины добавляют тепла и безопасности в холодную зимнюю погоду
Четыре совета по покупке дровяной костровой ямы
Четыре основных причины повреждения дымохода
Газовые камины vs. Дровяные камины: что лучше для вас?
Получите эффективный камин этой зимой
Подготовьте камин к зиме, прежде чем спешить!
В моем дымоходе возник пожар? Вот как узнать
Ваш дымоход был поврежден суровой зимней погодой?
Вот почему август — лучшее время для чистки труб!
Как заглушка дымохода защищает ваш дом и крышу
Как холодная зима может привести к повреждению дымохода
Как отрицательная температура повреждает мой дымоход?
Как работает дымоход?
Как работают дровяные печи, сертифицированные Агентством по охране окружающей среды
Как камины влияют на ценности дома
Сколько стоит выверка дымохода?
Сколько дров в шнуре?
Как правильно выбрать каминную топку
Как управлять заслонкой камина
Как найти и устранить утечки в дымоходе
Как починить неприглядный дымоход
Как определить причину появления пятен в дымоходе
Как сохранить камин и дымоход в безопасности в течение всего года
Как дымоход влияет на энергоэффективность вашего дома
Как на самом деле работает ваш дымоход
Повышайте энергоэффективность камина круглый год
Инвестиции в новый дымоход — что нужно знать
Герметик для дымохода — хорошая идея?
Безопасен ли мой камин в использовании?
Готовы ли ваш дымоход и камин к более прохладной погоде?
Корона вашего дымохода треснула или повреждена?
Готов ли ваш дымоход к холодной погоде?
Ваш старый дровяной камин истощает ваш бюджет?
Пора обновить или добавить новый камин!
Защитите дымоход от вредителей
Снизьте расходы на отопление дома с помощью камина
Роскошные камины для кухни и ванной
Обслуживание дымохода в каменной кладке: что нужно знать
Проблемы с влажностью и распространенные причины утечек
Национальная неделя предотвращения пожаров в 2016 году: «Не ждите, проверьте — свидание».
Наше видео
— Рекомендации при выборе печи на пеллетах
Идеальные места, чтобы добавить камин в ваш дом
Подготовка к падению и безопасность при пожаре с помощью технического обслуживания дымохода
Подготовка камина к весеннему сезону
Эти советы помогут предотвратить дорогостоящий ремонт дымохода
Предотвращение потенциальных опасностей с помощью горелки для дров
Проблемы с газовыми приборами с вентиляцией из старых дымоходов
Правильный размер дымохода и камина
Плюсы и минусы газовых, дровяных и электрических каминов
Защита кладки дымохода водоотталкивающим средством
Защита дымохода от эрозии кирпича
Как защитить камин от грызунов
Причины для установки печи на пеллетах или вставки
Причины, по которым следует всегда планировать осмотр дымовой трубы
Реконструкция вашего открытого пространства? Рассмотрим камин
Отремонтируйте дымоход, чтобы обеспечить тепло и безопасность зимой
Восстановите дымоход в верхнем доме для ремонта ремонтных работ
Восстановление «оригинальных» каминных проемов в старых домах
Стоит ли беспокоиться о том, что виноградные лозы поднимаются по дымоходу?
Детекторы дыма в ваших спальнях — Национальная неделя предотвращения пожаров 2015 г.
Контрольный список для весенней чистки дымохода
Весенняя чистка дымохода может выявить повреждения зимой
Смена типа топлива в камине может привести к растрескиванию дымохода
Красота каминов эпохи Регентства
Опасности треснувшего дымохода
Разница между короной дымохода, крышкой чейза и крышкой дымохода
Различия между внешними и внутренними искрогасителями
Основы дымохода
Важность норм NFPA 211 и дымоходов
Назначение и функция заглушки дымохода
Полное руководство по уходу за дровяным камином
Советы по ответственному сжиганию древесины
Советы по контролю тепловой мощности в камине
Советы новым домовладельцам с камином
Советы по подготовке дымохода к зимней погоде
Топ-3 преимущества дровяных каминных топок
3 основных вопроса, которые следует задать специалисту по дымоходу
Топ-5 экологически чистых и доступных пожаров
Две основные возможные причины наклона дымохода
Общие сведения о защитных компонентах дымохода
Предупреждающий знак Пришло время заменить или отремонтировать дровяную печь
Способы уменьшить загрязнение дымоходов и каминов
Что означает проверка дымохода, сертифицированная CSIA
Что вызывает трещины в дымоходе?
Что общего у газовых и дровяных дымоходов?
Что такое заслонка для камина / дымохода и важна ли она для работы дымохода?
Что такое дымоход?
Что такое растрескивание дымохода?
Что такое креозот и следует ли мне беспокоиться о нем?
Какие услуги оказывают трубочисты?
Что делать, если дымоход поврежден штормом?
Что проверяют техники при осмотре дымохода
Что делать с трещинами в дымоходе
Что делать, если вы подозреваете плесень в дымоходе или камине
Что делать, если молния ударила в дымоход во время летней бури
Что нужно знать перед розжигом газового камина
Почему чистка и осмотр дымоходов — это не работа «сделай сам»
Почему влажные дымоходы могут вызвать проблемы в вашем доме
Почему у моего камина в подвале проблемы с задним ходом?
Почему чистка камина должна быть самой простой работой по весенней уборке
Почему важна прочная крышка дымохода
Почему у меня ржавеет дымоход?
Почему обслуживание пеллетных печей так важно?
Почему из моего камина выходит дым?
Почему цена имеет значение при найме дымоходной компании
Почему сейчас лучше всего устанавливать заглушку на дымоход?
Почему мой дымоход водонепроницаем?
Почему стоит добавить в дом второй камин
Почему вам следует нанять сертифицированного трубочиста
Почему следует внимательно следить за вкладышем дымохода
Почему вы должны делать покупки раньше, чтобы купить новый камин, печь или каминную топку
Не оставит ли трубочист беспорядок в моем доме?
Дерево — экологически чистый способ обогреть ваш дом
Дровяные печи, камины и опасность пиролиза
Да, осмотр и очистка дымохода необходимы после мягкой зимы
Да, ваши газовые камины необходимо проверять ежегодно
Что такое замена облицовки дымохода и нужна ли она?
Мудрость трубочиста

Установка

При первом запуске установите программное обеспечение в следующей последовательности (требуется доступ в Интернет):

Программное обеспечение для хранения данных (Сервер).
Программа для сбора данных с ПК (Grabber).
Программа для просмотра (Viewer).

Для пробного запуска все три программы могут быть установлены на одном ПК.

Установка в MAC OS

Предупреждение! По умолчанию в настройках безопасности и конфиденциальности Mac разрешены приложения только из App Store и определенных разработчиков. Нажмите сюда, для получения дополнительной информации. Чтобы установить приложения, загруженные из источников, отличных от App Store, см. Инструкцию.

Установочные файлы

Установите файл и следуйте инструкциям мастера установки.

Установка в Windows

Установочные файлы

Для 32-битной Windows:

Сервер
Захват
Зритель

Для 64-битной Windows ::

Сервер
Захват
Зритель

Установка сервера

Для установки сервера выполните следующие шаги:

Запустить узел файла установки. x32.msi (или node.x64.msi для 64-разрядной ОС) на ПК, который будет выступать в качестве сервера для программного пакета Kickidler на вашем предприятии.
Примите условия лицензирования.
Введите ключ активации.
Настроить доступ в Интернет (если у вашей компании доступ в Интернет через прокси-сервер).

Если вам не нужны дополнительные настройки, выберите « Без дополнительных настроек » и нажмите « Далее ».

Для автоматического определения прокси (в настройках ОС) выберите « Использовать системный прокси », введите разделенный запятыми список исключений для локальных адресов (если это необходимо) и нажмите « Далее ».

Для ручной настройки прокси выберите « Ручные настройки прокси ».

Во время ручной настройки вам необходимо указать протокол: SOCKS5 или HTTP и ввести соответствующие значения в поля « Address » и « Port ».

Если необходимо, введите список исключений для локальных адресов, разделенных запятыми.

Внимание! Сервер не может работать по протоколу HTTPS.

Если прокси может обрабатывать только авторизованные подключения, установите флажок « Использовать аутентификацию » и введите правильные значения в поля « UIN » и « PWD ».

Щелкните « Next », чтобы продолжить.

Выберите тип хранилища.

Если ваша компания не использует базу данных или вы не знаете, что это такое, выберите встроенную базу данных в качестве хранилища.

Когда вы выбираете встроенную базу данных в качестве хранилища, будет использоваться PostgreSQL, связанный с сервером. Щелкните « Next », чтобы продолжить установку.

Если у вашей компании есть собственное хранилище базы данных, оптимизированное для кластеров, со встроенными функциями безопасности, вы, вероятно, будете заинтересованы в использовании внешних механизмов базы данных.

При выборе внешнего ядра базы данных база данных PostgreSQL не будет установлена в процессе установки. На следующем шаге вам нужно будет ввести следующие данные, чтобы установить соединение с базой данных:

адрес сервера,
порт,
имя пользователя,
пароль,
имя базы данных.

  Пример создания базы данных и пользователя
СОЗДАТЬ РОЛЬ kickidler_node ПАРОЛЬ ВХОДА 'scout';
СОЗДАТЬ БАЗУ ДАННЫХ kickidler_node OWNER kickidler_node ENCODING 'UTF8' TEMPLATE template0;

Щелкните кнопку « Test ».

Если невозможно подключиться к БД с введенными данными или если невозможно развернуть необходимую инфраструктуру в указанной базе данных, появится диалоговое окно с диагностикой возможных ошибок. Если проверка прошла успешно, введенные данные для подключения будут зафиксированы во избежание изменений. Щелкните « Edit », чтобы сбросить результаты теста и разблокировать данные соединения. Щелкните « Next », чтобы продолжить установку.

Укажите путь установки. Подтвердите установку на вашем компьютере.

Внимание! Путь установки должен быть только латинским. В противном случае сервер не может запуститься правильно.

По завершении установки щелкните « Finish », чтобы закрыть мастер.

Установка захвата

Для установки Grabber выполните следующие шаги:

Запустить установочный файл grabber.x32.msi (или grabber.x64.msi для 64-битной ОС) на компьютере сотрудника, который будет отслеживаться.
Примите условия лицензирования.Продолжаем установку.
Введите ключ активации.
Настроить доступ в Интернет (если у вашей компании доступ в Интернет через прокси-сервер).

Если вам не нужны дополнительные настройки, выберите « Без дополнительных настроек » и нажмите « Далее ».

Для ручной настройки прокси выберите « Ручные настройки прокси ».

Если необходимо, введите список исключений для локальных адресов, разделенных запятыми.

Внимание! Сервер не может работать по протоколу HTTPS.

Щелкните « Next », чтобы продолжить.

Выберите скрытый режим работы Граббера (если он вам нужен) и нажмите « Далее ».
Укажите путь установки. Подтвердите установку на вашем компьютере.
По завершении установки нажмите « Finish », чтобы закрыть мастер.

Установка программы просмотра

Для установки Viewer выполните следующие шаги:

Запустите программу просмотра файлов установки.x32.msi (или viewer.x64.msi для 64-битной ОС) на ПК сотрудника, который будет контролировать.
Примите условия лицензирования. Продолжаем установку.
Введите ключ активации.
Настроить доступ в Интернет (если у вашей компании доступ в Интернет через прокси-сервер).

Если вам не нужны дополнительные настройки, выберите « Без дополнительных настроек » и нажмите « Далее ».

Для ручной настройки прокси выберите « Ручные настройки прокси ».

Если необходимо, введите список исключений для локальных адресов, разделенных запятыми.

Внимание! Сервер не может работать по протоколу HTTPS.

Щелкните « Next », чтобы продолжить.

По завершении установки нажмите « Finish », чтобы закрыть мастер.

Особенности установки в Windows Vista

Из-за особенностей Windows Vista могут возникнуть проблемы с установкой msi-файлов.

Если процесс установки не начинается после запуска файла, выполните следующие процедуры для установки программного компонента:

Запустить командную строку от имени администратора (Пуск — cmd — пункт контекстного меню «Запуск от имени администратора»),
Перейдите к папке с установочным файлом: в командной строке введите следующую команду: cd «C: \% имя папки с установочным файлом%» (e.g., cd «C: \ Programfiles»),
Введите команду: msiexec / i% имя файла с суффиксом msi% .msi (например, msiexec /igrabber.x32.msi),
Следуйте инструкциям установщика.

Особенности установки в Windows XP

Обратите внимание, что на данный момент только Grabber может быть установлен на Windows XP.

Рекомендуется установить Сервер и Просмотрщик в операционной системе в соответствии с системными требованиями.

Установка GNU / Linux

На данный момент вы сможете установить компоненты Kickidler на следующие дистрибутивы:

Debian: 7.0 (хриплый), 8.0 (джесси), 9.0 (растягивающийся), debian 10 (buster)
Ubuntu: 12.04 (точный), 14.04 (надежный), 14.10 (утопический), 15.04 (яркий), 15.10 (хитрый), 16.04 (ксенитальный), 17.04 (пикантный запус), 17.10 (хитрый трубкозуб), 18.04 (бионический бобр) , 18,10 (космические каракатицы), 19,04 (диско-динго), 19,10 (горностай), 20.04 (фокальная ямка).
Linux Mint: 13 (майя), 17 (qiana), 17.1 (ребекка), 17.2 (рафаэла), 17.3 (роза), 18 (сара), 18.1 (серена), 18.2 (сонья), 18.3 (сильвия), 19 (тара), 19,1 (тесса), 19,2 (тина)
CentOS / RHEL 6.7 (только сервер)
CentOS / RHEL 7
Fedora 22, 23

Установка в Deb-системах

Внимание! Перед установкой Сервера в Ubuntu Precise вам необходимо добавить репозиторий от «Глобальной группы разработчиков PostgreSQL».Инструкции можно найти здесь.

Проверить версию можно с помощью команды

lsb_release -a

Для установки выполните следующие действия:

Все команды запускаются от имени root

Добавьте GPG-ключ Kickidler как доверенный:

curl http://deb.kickidler.com/generic/repo.gpg | добавление ключа apt -

Добавить репозиторий в список источников APT:

echo "deb http: // deb.kickidler.com/generic stable non-free "> /etc/apt/sources.list.d/kickidler.list

Перезагрузить локальный кеш APT:

apt-get обновление

Установите необходимые продукты:

apt-get install kickidlernode - Установка сервера
apt-get install kickidlerviewer - установка программы просмотра
apt-get install kickidlergrabber - установка Grabber

При установке вам потребуется

Установка в системах на базе RPM

Проверить версию можно с помощью команды

lsb_release -a

При установке вам потребуется

Добавить репозиторий

Для CentOS, RHEL, Fedora (22, 23) (для этих систем необходимо установить пакет yum-utils):
# yum-config-manager --add-repo http: // rpm.kickidler.com/kickidler.repo

Для версии Fedora, которая больше или равна 22:
# dnf config-manager --add-repo http://rpm.kickidler.com/kickidler.repo

Установить сервер

Внимание! Активируйте EPEL, если вы используете версию CentOS / RHEL, которая больше или равна 6:
yum install epel-release

При установке вам потребуется

Установите версию ODBC postgresql, которая больше или равна 9.3

Внимание! Если вы используете дистрибутивы, для которых необходимая версия PostgreSql отсутствует в официальных репозиториях (CentOS / RHEL 6.7 или 7), вы можете воспользоваться инструкцией.

Создать пользователя и базу данных

# su postgres -c "psql -c \" СОЗДАТЬ РОЛЬ kickidler_node ПАРОЛЬ ВХОДА 'scout'; \ ""
# su postgres -c "psql -c \" СОЗДАТЬ БАЗУ ДАННЫХ kickidler_node OWNER kickidler_node ENCODING 'UTF8' TEMPLATE template0; \ ""

Настроить режим аутентификации для localhost в md5

В файле / var / lib / pgsql / 9.3 / data / pg_hba.conf необходимо изменить строки из:
хост все все 127.0.0.1/32 идент
хост все все :: 1/128 идент
кому:
разместить все все 127.0.0.1/32 md5
хост все все :: 1/128 md5

Перезапустить службу после изменений

Пример для дистрибутивов с systemd (необходимо использовать служебные или init-скрипты для CentoOS / RHEL 6.7):

# systemctl перезапуск postgresql-9.3

Установить пакет и установить ключ активации

   # yum install kickidlernode
# /opt/KickidlerNode/bin/configure.sh

Убедитесь, что параметры подключения к ODBC и доступа к базе данных, указанные в /opt/KickidlerNode/config/node.ini, соответствуют текущим параметрам
Активировать и запустить службу

Для CentOS / RHEL 6.7:

# chkconfig kickidlernode on
# запуск службы kickidlernode

Для дистрибутивов с systemd:

# systemctl enable kickidlernode.service
# systemctl start kickidlernode.service

Установить Grabber

При установке вам потребуется

   # yum install kickidlergrabber

   # / opt / TeleLinkSoftHelper / bin / configure.sh

   # systemctl enable kickidlergrabber.service

   # systemctl start kickidlergrabber.service

Установить программу просмотра

При установке вам потребуется

# yum install kickidlerviewer

# /opt/KickidlerViewer/bin/configure.sh

Вы можете запустить Viewer из графического меню раздела «Интернет» или с помощью консольной команды kickidlerviewer.

Настройки для гетерогенных сетей

Для обеспечения производительности программы за пределами локальной сети, когда Сервер не имеет внешнего адреса (например, находится за NAT или брандмауэром), настройки сетевого оборудования должны быть настроены таким образом, чтобы входящие TCP-соединения на одном из портов внешнего адреса перенаправляются на адрес сервера в локальной сети и на порт, указанный в параметре порта в файле конфигурации сервера.

При запуске Сервер автоматически пытается настроить доступность сети с помощью переадресации портов.Настройка осуществляется на uPnP, IGD и NAT-PMP.

Внимание! Если автоматической настройки не произошло, напишите на [email protected] и не забудьте указать в письме модель вашего роутера.

Эта настройка выполняется автоматически. Если вы не хотите, чтобы сервер самостоятельно настраивал доступность сети, вам следует отключить на маршрутизаторе протоколы uPnP, IGD и NAT-PMP.

Вы также можете сделать это вручную, сделав следующие шаги:

Проверьте порт, указанный в файле конфигурации сервера

Для этого нужно открыть узел.ini, расположенный в каталоге C: / ProgramFiles / KickidlerNode / config, и просмотрите первую строку port = «» (обычно указывается порт 7906, но это не всегда так).

Сделать трассировку в командной строке до любого внешнего адреса

Для этого нужно войти в командную строку (открыть команду «Выполнить», нажав WIN + R, набрать там cmd и нажать «ОК»), набрать там tracert ya.ru и нажать Enter. Подождите, пока трассировка не закончится. У вас должно получиться примерно следующее:
Если у вас нет маршрутизатора, скорее всего, первым будет адрес местного интернет-провайдера.В этом случае вам необходимо связаться с интернет-провайдером на этом этапе и попросить его перенаправить порт.

Перенаправить порт на первый адрес из результатов трассировки

Введите первый адрес (адрес вашего маршрутизатора) в браузере и в настройках добавьте переадресацию порта для входящих TCP-соединений через порт, указанный в файле конфигурации сервера (пункт 1 текущей инструкции) перед вашим IP-адресом. Вы можете найти свой IP-адрес в командной строке, набрав ipconfig и нажав Enter.
Вы можете найти подробные инструкции по перенаправлению портов для модели вашего роутера здесь.

Установка через групповую политику Active Directory

Для организаций существует возможность групповой установки ПО на все компьютеры в домене.

Для установки программы через групповую политику выполните следующую процедуру:

Войдите в учетную запись пользователя на сайте и перейдите в раздел Настройки,
Нажать кнопку «файлы для массовой установки»,
В открывшемся окне выберите файл, который хотите установить с AD,
Нажмите кнопку Download и дождитесь завершения загрузки,
Поместите установочный файл в общую папку,
Открыть оснастку управления групповой политикой (Пуск — Администрирование — Управление групповой политикой),
Щелкните правой кнопкой мыши узел дерева «Лес — Домены — [Ваш домен] — Объекты групповой политики» и выберите «Создать»,
Задайте имя для объектов групповой политики,
В правой части панели на вкладке «Регион» в группе «Фильтры безопасности» удалите «Прошедшие проверку» и добавьте «Компьютеры домена» (вы также можете выбрать отдельные компьютеры в домене),
Щелкните правой кнопкой мыши созданный объект групповой политики и выберите «Изменить»,
Выберите «Конфигурация компьютера — Политики — Конфигурация программы»,
Щелкните правой кнопкой мыши и выберите «Создать — Пакет»,
Выберите установочный файл в общей папке (см. Шаг 2),
В качестве режима запуска приложения выберите «Назначено»,
Закрыть окно свойств объекта групповой политики,
Щелкните правой кнопкой мыши [Ваш домен] и выберите «Привязать существующий объект групповой политики»,
Выберите созданный объект групповой политики и нажмите «ОК»,
Перезагрузите компьютеры в домене, чтобы применить групповую политику.

Настройка прокси

Если выход в Интернет в вашей компании осуществляется через прокси-сервер, для нормальной работы программного комплекса Kickidler требуется дополнительная настройка при установке.

Совместимость

Работа программных компонентов поддерживается по протоколам SOCKS5 и HTTP.

Внимание! Программные компоненты не могут работать по протоколу HTTPS.

Функции настройки грабберов и средств просмотра

Настройка

Grabbers и Viewers для работы через сервис сетевого прокси производится во время установки.

При необходимости вы можете редактировать параметры прокси с помощью переменной «proxy» (в разделе [network]) конфигурационного файла (unit. *. Stable.ini) в следующем формате:

[сеть]
прокси = протокол: // [имя пользователя: пароль @] имя хоста: порт
# прокси = авто
# proxy = none

В качестве протокола можно выбрать «http» или «socks5». Комбинацию «имя пользователя: пароль» можно не указывать, если прокси-сервер принимает соединения без авторизации. Требуется комбинация «имя хоста: порт». Вы можете использовать специальные значения «none» и «auto» вместо URL для отключения прокси и автоматического использования системных настроек прокси соответственно.Когда используется значение «none» или переменная опущена, Viewer или Grabber будут работать без прокси.

Некоторые прокси-серверы могут разорвать соединение, если в течение некоторого времени нет активности (например, трафика). Чтобы избежать этой ситуации, устройство, работающее через службу сетевого прокси, будет автоматически отправлять пакеты «пинг-понг» примерно каждые 30 секунд. Вы можете настроить периодичность отправки пакетов с помощью переменной heartBeat в конфигурационном файле (секция [сеть]). Эта переменная хранит приблизительные промежутки времени между отправкой пакетов в секундах.Чтобы отключить эту функцию, вы можете установить ноль в качестве значения переменной. Временные интервалы отправки и содержание пакетов «пинг-понг» рандомизированы.

Примеры:

[сеть]
 прокси = нет
 heartBeat = 0

[сеть]
 прокси = http: //192.168.19.56: 8888
 heartBeat = 300

[сеть]
 прокси = авто
 heartBeat = 120

Операционные аспекты сетевого прокси

Если для Сервера выбрана услуга сетевого прокси, она будет использоваться только для исходящих соединений.Настройки прокси для входящих подключений будут проигнорированы. Для справки: Grabber и Viewer будут использовать прокси-сервер для всех подключений.

Локальный сервер лицензий

Локальный сервер лицензий был разработан для клиентов, которые не могут использовать Интернет для работы программы.

Локальный сервер лицензий поставляется в виде программы для ОС Linux с ключами для активации.

Программа должна быть установлена на компьютере с 64-битной архитектурой.

Компьютеру, на котором вы будете развертывать свой локальный сервер, необходимо как минимум 2 ГБ ОЗУ.

Подробную информацию об ограничениях, покупке и использовании локальной версии программного комплекса Kickidler Вы можете узнать в отделе продаж: [email protected].
