Схема подключения водонагревателя накопительного на даче и установка своими руками бойлера

Наличие горячей воды на даче обеспечивает комфортное проживание. Лучший вариант – накопительный водонагреватель, работающий от электричества. Недостатки проточного: большой расход энергии, требует высокого давления поступающей воды, одна точка разбора, если бюджетная модель. Монтируется легче, менее функционален.

Накопительный на даче позволяет принять душ, умыться, вымыть посуду, овощи, фрукты, постирать руками. Использует воду из проведенного водопровода, подвесных цистерн. Важно не только подобрать оптимальный прибор, но и правильно установить. Как подключить бойлер на даче своими руками, узнаете в нашей статье.

Накопительный агрегат требует исправной проводки и достаточного напора жидкости в системе. Если обеспечить эти условия, прибор будет работать исправно, долго, постоянно снабжать горячей водой.

Виды нагревателей для дачи

Есть разные типы бойлеров, отличающихся конструкцией, видом питания, способом монтажа.

Рассмотрим их.

Накопительный электрический

Самый востребованный. Нагревает жидкость ТЭНом, установленным снизу. Есть регулятор температуры нагрева – термостат. Бывает механическое/электронное управление, дисплей. Форма корпуса цилиндрическая/плоская, подбирается под размеры любого помещения. Преимущества: предварительный ночной нагрев, отсутствует камера сгорания, хорошие показатели мощности.

Конструкция сетевого нагревателя

• Корпус, теплоизоляционный слой.
• Бак внутренний.
• Трубки входа, выхода воды.
• Фланец.
• ТЭН, термостат.
• Терморегулятор, анод.

Проточный электрический

Простая конструкция. Жидкость проходит через емкость с ТЭНом без задержки. Быстро нагревает. Компактный, легкий вес 1-5 кг. Высокая мощность 3000-9000 Вт, потребляет много энергии.

Из чего состоит

• Корпус
• ТЭН в виде трубки со входом/выходом.
• Индикация нагрева.
• Датчик протока.
• Реле, клеммная коробка.

Накопительный газовый

Отдельный тип оборудования, не проточная газовая колонка. Жидкость накапливается во внутреннем баке, согревается энергией сгоревшего газа. Самостоятельная установка нежелательна, газовые работы должны выполнять специалисты. Также требуется правильная сборка дымохода, чтобы вредные вещества после сгорания полностью удалялись из помещения.

Состав прибора

• Внешняя оболочка.
• Полиуретановый теплоизолят.
• Внутренний резервуар.
• Емкость сбора конденсата.
• Трубки горячей/холодной воды.
• Горелка с дымовым рассекателем.
• Блок газовый.
• Вытяжка.
• Анод, термостат.

Оборудование косвенного нагрева

Большой бак без ТЭНа. Источник тепла – отопительные системы с газовым/топливным котлом, солнечными батареями.

Крепятся к стене/полу, объемы больше 500 литров.

Конструктивные элементы

• Кожух, изолят полиуретановый.
• Теплообменник.
• Прибор циркуляции.
• Анод.
• Трубки подхода/выхода жидкости.
• Термостат.

Различия объема, мощности

Рассчитать нужный объем нагревателя для дачи несложно. Нужно замерить количество использующейся жидкости для гигиенических процедур, мытья посуды, других бытовых нужд.

Например, за 24 часа три человека расходуют 180 л. Можно купить прибор меньшего объема. Обычно горячая жидкость 60-75 ⁰С разбавляется холодной, в результате выходит 250 литров в среднем. Рассчитайте нужный объем самостоятельно.

---

Важно! Трем людям хватит бака 120 л. Вариант 180 литров будет неэкономным.

---

Мощность влияет на скорость подогрева. Не готовы ждать долго по приезду на дачу? Нагреватели отключаются в период отсутствия хозяев. Берите предельно мощное оборудование – сможете быстро, комфортно принять душ.

---

Важно! При частых отключениях жидкость застаивается внутри. Чтобы не было проблем, оставляйте устройство включенным.

---

Удобны варианты с двумя ТЭНами: два работают на нагрев, один поддерживает нужную температуру. Обеспечивается быстрый нагрев, экономятся ресурсы, когда нет нужды в подогретой воде.

На оборудовании обязательно указывается мощность, максимально высокая температура, скорость согревания. Стоит помнить, зимой вода центральной системе холоднее на 10 градусов, чем в летний период.

Разновидности установки нагревателей

Настенный

Модели 200 л можно вешать на стену. Используют минимум 4 кронштейна, надежные анкера. Монтаж только на несущих конструкциях, иногда дополнительно укрепленные. Подойдет стена из бетона, кирпича.

Проточные вешаются над/под раковиной, в шкафу.

Напольный

Занимает много места, устанавливается с поддерживающей конструкцией, подставкой. Требует прочного, ровного пола. При установке перекосы исключаются.

Вертикальный

Модель объемом 100 л подвешивается на двух опорах, больше – на четырех. Более комфортное использование, нет резкого перепада температур. ТЭН расположен в нижней части – более эффективный нагрев. Стоимость ниже, чем горизонтальные модели.

Горизонтальный

Компактные размеры. Удобен для небольших санузлов, можно крепить под потолок. Нагревательный элемент расположен сбоку, подогрев хуже, чем вертикально. Холодная жидкость постоянно перемешивается с горячей, из крана потечет разбавленная вода.

Принцип работы

Накопительные

1. Внутри расположен нагревательный элемент – ТЭН, согревает поступающую в бак жидкость. Подача холодной снизу, забор горячей – сверху, поэтому не происходит смешивание. Интенсивность нагрева регулируется системой управления.
2. После подогрева начинается процесс поддержания температуры. ТЭН включается, когда жидкость остывает.
3. Открывается кран смесителя – горячая вода вытекает из бака. Одновременно внутрь подается холодная под давлением.

Проточные

1. Вода проходит внутри трубчатого ТЭНа, нагревается.
2. При открывании горячего крана нагретое вытекает из лейки душа/излива.

Устройства косвенного нагрева

1. Нагревая вода поступает в змеевик, расположенный в баке с водой, нагревает ее.
2. Нагретая жидкость долго держится в теплом состоянии благодаря теплоизоляции, функции рециркуляции. Иногда комплектуются ТЭНами для нагрева в период плановых отключений.

Общий план работ по монтажу бойлера

1. Выберите подходящий тип устройства: проточный, накопительный. Решите, какой вид нужнее: вертикальный, горизонтальный, напольный, настенный. Электрический или газовый.
2. Определите количество точек водоразбора: душевая, ванна, умывальник, кухонная раковина. Их число влияет на сложность монтажа и мощность.
3. Выберите оптимальное по габаритам место установки. Сделайте замеры с небольшим запасом.
4. Узнайте всё о проводке помещения. Следует выявить предельную нагрузку и сечение. Отнеситесь серьезно к этому вопросу. Воспользуйтесь услугами электрика, выявите, выдержит ли проводка нагрузки от нагревателя. Слабое напряжение требует проведения отдельного кабеля.
5. Степень загрязненности воды. Она должна проходить очистку перед попаданием в бак нагрева. Плохое качество жидкости требует обязательной установки фильтра на входе, если хотите сохранить работоспособность оборудования.
6. Прикрепите устройство максимально надежно. Недопустимо болтание или шевеление, сдвиги с места на место запрещены правилами безопасности.
7. Крепко загерметизируйте систему. Протечек быть не должно.
8. Используйте материалы хорошего качества, иначе система может потечь. Надежностью отличается медные, стальные, пластиковые и металлопластиковые изделия.
9. Включайте оборудование только с наличием воды в системе. Иначе бойлер сгорит.

Этапы установки нагревателя

1. Осмотреть системы, подготовить инструменты, место для монтажа.
2. Прикрепить бойлер к стене.
3. Подсоединить к водопроводу или бочке.
4. Включить в сеть.

Подготовка систем

1. Осмотрите водопровод на наличие неисправностей, подведите систему к месту установки.
2. Проверьте подходящее напряжение в сети, усовершенствуйте в случае нехватки.
3. Запаситесь нужными материалами и инструментами.

Инструменты и материалы для подключения

Вам понадобятся инструменты:

• Ключи – рожковый и газовый;
• Перфоратор, дрель, буры, сверла;
• Аппараты резки и спайки труб;
• Отвертки – прямой и крестовой шлиц;
• Пассатижи, кусачки;
• Рулетка.

Необходимые материалы:

• Металлопластиковые трубы;
• Шланги;
• Тройники;
• Анкеры;
• Вентили запорные;
• Герметизирующие элементы – фум-лента, жидкий герметик, лен.

Выбираем место монтажа нагревателя

Перед установкой нужно выбрать подходящее место. Что следует предусмотреть:

1. Габариты оборудования. Замерьте заранее нужное место, чтобы агрегат вместился. Оборудование до 200 л можно вешать, более массивное – только напольная установка.
2. Стена. Выбирайте несущую стену, вес бойлера большой. Можно дополнительно построить укрепления или поддерживающие конструкции.
3. Монтаж. Используйте анкерные болты для надежного крепления. Они не входят в комплектацию. Крепление на нескольких болтах повышает надежность конструкции. Модели от 100 л должны иметь минимум четыре монтажных точки.
4. Точка водораздачи. Располагайте максимально близко.
5. Отдельное помещение. Желательно выделить целую комнату-котельную. Узкие модели можно разместить в сантехническом шкафу санузла. Обеспечьте свободный доступ к оборудованию для удобного обслуживания, слива, ремонта.
6. Тип нагревателя. Газовый потребует прокладки системы отведения воздуха.

---

Важно! Розетки должны быть изолированы от влаги крышками или заглушками.

---

Вешаем на стену

Нагреватели обычно крепятся к стене анкерами. В инструкции указываются размеры крепежа. Число анкеров зависит от количества кронштейнов.

1. Разметить зону установки.
2. Просверлить отверстия перфоратором.
3. Вкрутить крепежные элементы, повесить агрегат.

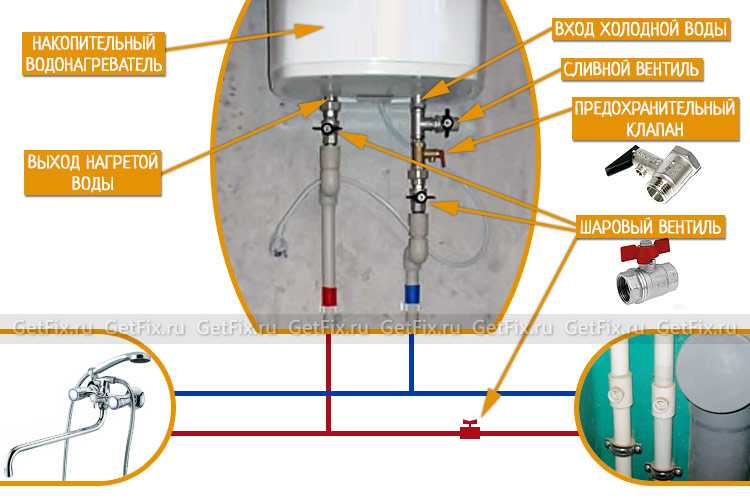

Схемы монтажа

Давление жидкости в дачной системе обычно небольшое. Оно необходимо для полноценного функционирования оборудования. Забор воды осуществляется из водопровода или глубоких емкостей.

Как подключить к емкости

Обычно их крепят на крышу дома, подвешивают. Обратный клапан не используется. Резервуар должен быть в несколько раз объемнее бака нагревателя. Также используется поплавок для отслеживания уровня жидкости. Соединительная трубка должна обладать запорным вентилем. Главное условие – удаленность бойлера от резервуара более 2 м. В холодное время емкости нужно обязательно опустошить.

• Если емкость ближе двух метров, на входе в бак ставится тройник и сливной кран. Тройник от емкости монтируется выше нагревателя.
• Разница высот больше 2 метров – добавляется предохранительный клапан, тройник от резервуара монтируется ниже нагревателя.

---

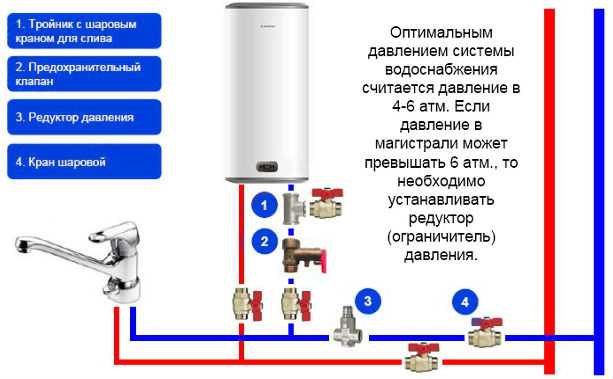

Важно! Давление воды не более 6 бар. При превышении перед прибором устанавливается редуктор для снижения напора. Это предотвратит поломку.

---

Как подключить к водопроводу

Советы перед установкой:

• Используйте только оригинальные детали, рекомендованные поставщиком.
• Не включайте устройство без воды, он может сгореть.
• Жидкость из бойлера пить нельзя.

Этапы подключения:

1. Определить тип водопровода.
2. Прикрепить устройство к стене.
3. Подключить согласно правилам и схемам, представленным ниже.

---

Важно! Установите фильтр при низком качестве воды. Это продлит жизнь бойлеру.

---

Смотрим на тип водопровода

Метод подключения бойлера зависит от типа системы подачи воды. Рассмотрим популярные разновидности. Перед подключением перекрываем доступ.

Из металла

Стальные. Подсоединять к ним сложно, требуется металлический хомут с врезным патрубком для больших нагрузок.

Подключаем правильно:

1. Зачистить место соединения, удалить старую краску и грязь.
2. Соединить хомут и трубу, используем прокладку для уплотнения.
3. Просверлить отверстие в трубе через патрубок, ширина отверстия и втулки должны совпадать.
4. Нарезать резьбу и ставим сгоны – резьбовые элементы соединения.
5. Установить краны.
6. Подключиться к кранам и бойлеру.

Из полипропилена

Для подключения потребуются специальные повороты и муфты. Используйте материалы, армированные дополнительным слоем алюминия – стабилизированные.

План работы:

1. Сделать разрез в трубах, припаять тройники.
2. Отверстия тройников спаять с трубами для нагревателя.
3. Подключить к агрегату через оконечную муфту и кран.

Из металлопластика

Современный материал, прочный и легкий. Возможность простого открытого монтажа.

Правила сборки:

1. Разрезать трубу, подсоединить тройники.
2. Сформировать отведение к водогрею.
3. Подключиться к нему.

Устанавливаем запорные элементы

Важные элементы системы водоснабжения, они перекрывают доступ воды. Устройства для горячей и холодной воды различаются.

Для холодной воды

1. К патрубку бойлера поставить тройник.
2. Боковое отверстие тройника подключить к крану слива.
3. Установить обратный или предохранительный клапан на тройник.
4. Ставим после клапана отсекающий кран.
5. Врезаем данную систему в трубу.

Для горячей воды

1. Установить отсекающий кран непосредственно на патрубок агрегата.
2. Соединить с трубой.

Подключаем к сети

Что нужно знать:

• Безопасное подключение возможно только с защитным устройством, предохранителем. Все устройства должны использоваться с устройством защитного отключения – УЗО.
• Оборудование требует кабели определенного сечения. Диаметр должен быть больше 2,5 мм.
• Популярный вариант установки маломощных моделей – через розетку. Важно подключать только в розетку с тремя полюсами и устойчивую к попаданию влаги. Заземление важно.
• Нельзя пользоваться розеткой, если оборудование очень мощное. Это приведет к появлению искр и ослабеванию контактов. Возможно возгорание. Для этого протягивается кабель напрямую от агрегата к электрощитку.
• Предохранитель требуется для безопасной эксплуатации, отключения бойлера. Выбирайте с достаточным уровнем чувствительности, чтобы избежать отключений без причины. Оптимальный – 16 А.
• Соблюдайте технику безопасности, пользуйтесь услугами профессионалов.

Советы перед подключением:

• Использовать специальные розетки – влагозащищенные. Располагать в не доступном для воды месте.
• Обязательно заземлить оборудование перед включением. Используйте трехжильный кабель и трехполюсную розетку.

Важно! Монтаж проводов выполнять только в сухом помещении.

Способ №1:

1. Отмерить расстояние от розетки до точки монтажа водогрея.
2. Разобрать электровилку, снять изоляцию кабеля.
3. Счистить изоляцию с жил с обеих сторон.
4. Припаять жилы к контактам вилки – к нолю голубой, к фазе красный, к земле остальные.
5. Открыть панель бойлера, соединить жилы с контактами. Закрыть.

Способ №2: подключение к электрощиту

1. Протянуть кабель от нагревателя к щиту питания.
2. Смонтировать автомат рядом с агрегатом, провести кабель.
3. Оголить кабель на 10 см и фазу.
4. Присоединить к нижней фазе кабель водогрея, к верхней – автомата.
5. Оголить кабельные жилы с двух сторон.
6. Снять панель корпуса нагревателя, присоединить жилы к клеммам.
7. Перекрыть подачу питания, подключить агрегат к щитку.

Что делать нельзя

Вы знаете, как подключить водогрей. Расскажем, что не рекомендуется делать при монтаже.

1. Увеличивать давление воды выше 6 атм. Иначе систему разорвет от избытка жидкости.
2. Включать сухое ненаполненное оборудование. Грозит перегоранием ТЭНа.
3. Монтировать агрегат без технических знаний.
4. Сливать бак, не отключив электропитание.
5. Игнорировать правила безопасности.
6. Использовать некачественные запчасти неизвестных брендов.
7. Монтировать без предохранительного клапана.

Выбирая модель, учитывайте размеры места крепления, ваши потребности, требования интерьера. Пользуйтесь услугами профессионалов или делайте сами правильно, используя наши рекомендации.

Как включить уже установленный нагреватель

Конструкционно все устройства похожи, включение аналогичное.

1. Перекрыть доступ горячей воды. Будет слышен характерный звук. Это обязательное условие, иначе нагретая жидкость побежит обратно.
2. Открыть горячие краны смесителя и бойлера, выпустить воздух.
3. Открыть вентиль холодной воды на входе в бак. Дождаться ровной струи.
4. Перекрыть всё, включить оборудование в сеть. Установить нужную температуру. Некоторые модели автономно заработают при достаточном напоре жидкости.
5. Проверить работу. Дождаться нагрева всего объема.

При отсутствии опыта включения, сомнениях доверьте процесс мастеру. Иначе придется тратиться на ремонт, устранять протекания.

Особенности установки газовых и индукционных нагревателей

Газовый агрегат служит альтернативой электроприборам в домах с проведенным газом. Принцип нагрева проточный или накопительный, требуется обязательное использование газовой колонки. Без нее включать бойлер нельзя.

Индукционный бойлер нагревает воду от магнитного поля. Накипь не образуется. Подключается только к автомату.

Советы:

• Размер помещения должен быть больше 7,5 кв. м, высота от 2 метров. Санузел не подойдет.
• Установка принудительной вентиляции и дымохода шириной от 2 см.
• Негорючее покрытие стен, газовая колонка удалена.

Вам потребуется:

• Монтажное кольцо для дымохода нужного размера.
• Оцинкованный или гофрированный газоход толщиной от 1 мм; металлическая/асбестовая для отвода дыма.
• Шланг газа с запасом длины. Тип резьбы и диаметр должны совпадать со входом нагревателя.
• 2 водопроводных шланга/трубы.
• Крепеж для вешания бойлера.
• Водяной фильтр, по необходимости.

---

Важно! Перед установкой проверьте весь газопровод на наличие неисправностей.

---

Демонтаж старой колонки

1. Перекрыть доступ газа.
2. Открутить гайку, фиксирующую газовый шланг. Осмотреть его на неисправность, заменить, если требуется.
3. Перекрыть воду.
4. Снять трубу отвода воздуха, убрать колонку.

Установка газового водонагревателя

1. Определить место, повесить оборудование.
2. Подключить водяные трубы/шланги к нагревателю и водопроводу. Проверить герметизацию, открыв краны.
3. Подвести газовый шланг от доступа газа к отверстию агрегата. Проверить герметичность мыльным раствором: промазать стыки и открыть вентиль газа. Появились пузыри – затяните гайки крепления.
4. Установить гофру. Один конец к выходу дыма прибора, другой – в дымоход.
5. Проверить работу: открыть горячий кран, отрегулировать температуру воды.

Монтаж индукционного водогрея

Установить оборудование, как показано на схеме. Только вертикальное расположение.

Особенности установки настенного водонагревателя

Подробная схема монтажа приведена выше.

Особенности подключения напольного водонагревателя

Электрические и газовые бойлеры представлены в настенном и напольном варианте. Напольные – это устройства косвенного нагрева с вместительным баком и змеевиком. Основное правило: установка прибора рядом с коммуникациями и электросетью. Монтируются рядом с основным нагревателем, обычно еще подключаются к отопительной системе.

Монтаж напольного агрегата одинаков с навесным. Отличие: отверстие слива расположено сверху. Обязательно заземляем устройство.

---

Важно! Низ устройства должен быть ниже верхней точки основного нагревателя/котла.

---

Что потребуется:

• дрель, сверла;
• ключ газовый;
• отвертка;
• шурупы;
• герметик.

План подключения

1. Выполнить монтаж бойлера косвенного нагрева на расстоянии полметра от нагревателя.
2. Устройство имеет несколько выходов. На трубу холодной воды поставить клапан. Подсоединить к нижнему выходу.
3. Второй выход подсоединить к горячему направлению к отопительной системе.
4. Третий – смонтировать с обратным выходом из радиаторов.
5. Четвертый соединить с горячим каналом, подсоединить насос. Он нужен для напора в дальних точках водоразбора.
6. Пятый – поток нагретой жидкости из соседнего нагревателя.

---

Важно! Обязательно требуется заземление оборудования.

---

Особенности монтажа проточного водонагревателя

Советы:

• Удобство расположения. Проверьте, легко ли включать агрегат, удаленность от потенциальных брызг, комфортное пользование душевой лейкой.
• Легкость подключения. Это важно при монтировании устройства своими руками.
• Обязателен хороший напор воды. Иначе выходная струя будет слабой.
• Высокая мощность требует хорошей электропроводки, использования УЗО.
• Заземляйте оборудование.
• Крепите рядом с точкой водоразбора: раковиной, ванной, душевой кабиной.
• Вешайте прибор максимально ровно, иначе образуются пробки воздуха, аппарат быстро ломается.

Правильно закрепляем устройство на стене

Пригодится карандаш, уровень, линейка, дрель, сверло по бетону.

1. Сделать разметку будущего места крепления.
2. С прибора снять верхнюю часть, прислонить к стене.
3. С помощью уровня провести ровную линию по горизонтали, отметить точки крепления.
4. Проделать отверстия, вставить дюбели, повесить устройство, закрутить шурупы.

---

Важно! Обычно в наборе присутствует крепеж, но лучше купить и использовать хороший, подлиннее.

---

Схемы установки проточного оборудования

Облегченная

Подойдет для периода планового двухнедельного отключения летом.

1. Открутить лейку душа, шланг вставить в отверстие входа холодной воды водогрея.
2. Переключить смеситель на душ, потечет нагретая жидкость из нагревателя.
3. При переключении на излив пойдет холодная вода из крана.
4. Централизованная подача горячей воды возобновилась – отсоединить, прикрутить обратно лейку.

Надежная

1. Отключить устройство (кнопка «выкл.»), прикрепить к стене анкерами.
2. Подготовить отверстия для воды.
3. Отключить всё электричество. Протянуть трехжильный кабель в отверстие задней крышки.
4. Зачистить провода, подключить жилы к клеммам. Другие концы подвести электрощиту, подсоединить.
5. Подготовленные трубы подключить к водопроводу фитингами. Провести к прибору, смонтировать.

Подключение к отводу стиральной машины

Нужен запорный кран, тройник, герметик, трубный ключ.

1. Поставить пластиковый разветвитель, после него монтируется кран.
2. Подвести трубу к электроприбору, можно использовать гибкую подводку. Используйте скобы для крепления к стене.

---

Важно! Выбирайте деталь с легким поворотом крана, вы будете использовать его часто.

---

Монтаж для 2 точек водоразбора

Этот способ подходит, когда нужна теплая вода в кране и душе.

1. Подключить прибор водопроводу.
2. На выходе горячей установить тройник с краном, подсоединить гусак и душевой шланг.

Подключение к электрической сети

Проточные водогреи обычно имеют высокую мощность – до 9000 Вт. Для безопасного и правильного подсоединения нужна выделенная линия с УЗО. Простая может не выдержать высокую нагрузку. Позаботьтесь заранее о проводке. В старых домах она не рассчитана на мощные устройства.

Почему нельзя включать в розетку? Приборы выше 3кВт подсоединяют в сеть, потому что розетки недостаточно хорошо заземлены для этого.

Действия

1. Установить автомат отдельно на оборудование. Он должен выдерживать требуемую нагрузку. Смотрите информацию в паспорте изделия.
2. Протянуть кабель.
3. Подсоединить УЗО.

При подсоединении жил соблюдайте полярность – к нулю Р2, N, В; к фазе P1, A, L.

Правильное использование

Используйте инструкцию по эксплуатации, приложенную к товару.

Соблюдайте последовательность: выключить прибор, затем перекрыть воду. При включении наоборот: открыть кран, включить агрегат.

---

Важно! Перед включением заполните емкость! Иначе устройство может сгореть.

---

Подключение водонагревателя к водопроводу: схемы, инструкции, разводка

Как обеспечить горячей водой жилище, в котором ГВС не предусмотрено или регулярно отключается? С помощью нагревателя. В продаже можно найти удобные устройства различной конструкции и производительности.

Они относительно просты в установке и управлении. Важнейший этап монтажа устройства – соединение его с водопроводной системой дома. Если схема подключения водонагревателя к водопроводу точно соблюдена, агрегат верой и правдой прослужит многие годы.

При самостоятельной установке такого сложного электроприбора следует учесть еще целый ряд важных нюансов.

Содержание статьи:

• Виды электрических водонагревателей
• Что необходимо учесть перед началом монтажа?
• Инструменты и материалы
• Различные схемы подключения бойлера
• Если нет водопровода
• Технические особенности подключения бойлера
  • Как подключить нагреватель к стальным трубам
  • Работа с полипропиленовыми трубами
  • Подключение к конструкциям из металлопластика
• Особенности подключения проточного нагревателя

Виды электрических водонагревателей

Наибольшей популярностью у покупателей пользуются два типа устройств: приборы накопительного типа, их также называют бойлерами, и проточные водонагреватели.

Бойлеры для воды: необходимый современный атрибут в ванной комнате

Первые функционируют следующим образом: холодная вода поступает в специальный резервуар, снабженный нагревательным элементом.

Там она подогревается до необходимой температуры и затем подается в водопроводную систему. В проточном нагревателе резервуар-накопитель отсутствует, вода нагревается в процессе прохождения через специальную колбу, в которой размещен нагревательный элемент.

Поэтому процедура подключения к водопроводной системе устройств разных типов существенно различается.

Бойлеры проще установить, они обычно дешевле проточных нагревателей и менее требовательны к качеству электрической сети, чем проточные устройства.

Поэтому накопительные агрегаты намного популярнее. Проточные нагреватели устанавливают как можно ближе к точке разбора горячей воды, например, прямо на кран с водой.

Устройство позволяет получить горячую воду практически мгновенно, однако расходы на подогрев будут довольно большими.

Что необходимо учесть перед началом монтажа?

Хорошая подготовка – залог успешной установки нагревателя. Сначала рекомендуется тщательно изучить инструкции производителя, особое внимание уделив вопросам безопасности.

Следующий важный момент – выбор места для установки нагревателя. Вот несколько полезных моментов:

• Прибор должен быть доступен для обслуживания в любое время.
• Для установки навесной модели следует выбрать стену, которая способна выдержать двойной вес прибора с полной загрузкой.
• Необходимо провести диагностику состояния проводки, исправить выявленные недочеты и сравнить характеристики с требованиями изготовителя.
• Изучить состояние водопроводной системы: труб и стояков, поскольку работа нагревателя зависит не только от количества, но и от качества поступающей воды.

Если место для нагревателя выбрано правильно, его будет проще установить и обслуживать.

Инструменты и материалы

Набор инструментов и материалов, необходимых для подключения водонагревателя к системе водопровода, может варьироваться в зависимости от особенностей прибора.

Начинающий мастер может ориентироваться на следующий примерный список:

• перфоратор с набором насадок;
• гаечный и разводной ключи;
• прямая и крестовая отвертка;
• рулетка;
• кусачки;
• пассатижи и т.п.

Кроме того, понадобятся трубы и фитинги, чтобы соединить нагреватель с водопроводной системы. Необходимы средства герметизации соединений: льняная нить, ФУМ-лента, специальная паста.

Не помешает заранее запастись парой соединительных шлангов, двумя-тремя запорными кранами и таким же количеством тройников.

Для подключения бойлера к водопроводу можно использовать специальные гибкие шланги подходящего размера, но при этом не слишком длинные

В комплекте с нагревателем обычно поставляются только крепежные элементы, да и они не всегда подходят для конкретной ситуации.

Например, если планируется установка прибора на стену с толстым отделочным слоем, следует запастись достаточно длинным крепежом.

Различные схемы подключения бойлера

Чтобы присоединить бойлер к водопроводу, обычно используют схему, которая представлена ниже:

На схеме представлен порядок подключения накопительного водонагревателя к обычной водопроводной системе. Указано расположение кранов, запорного клапана, слива и т.п.

На рисунке показано условное расположение стояков, которые обозначены словами “холодная вода” и “горячая вода”. Цифрами “1” и “2” указаны обычные запорные краны.

Один из них открывают, чтобы в бак поступала холодная вода, через другой нагретая до нужной температуры жидкость подается в горячую часть водопровода.

В те периоды, когда накопительный водонагреватель не работает, эти краны рекомендуется перекрывать.

Под цифрами “3” и “4” значится еще одна пара кранов. Эти устройства отвечают за поступление воды в квартиру из общего стояка.

Обычно они имеются в каждой квартире независимо от того, есть в квартире бойлер или нет. И если кран “3”, по которому поступает холодная вода, перекрывают только если нужно прекратить подачу воды в квартиру, то кран “4” следует во время работы нагревателя полностью перекрывать.

Если этого не сделать, то горячая вода из бойлера будет уходить в домовой стояк.

Номер “5” – это место монтажа обратного клапана. Это очень важный элемент системы подключения водонагревателя, поскольку он предохраняет технику от поломки.

В случае отключения холодной воды (что случается не так редко, как хотелось бы) именно обратный клапан не позволит жидкости покинуть накопительный бак бойлера.

При отсутствии обратного клапана вода уйдет из устройства обратно в стояк. В результате нагревательные элементы будут работать вхолостую, что приведет к их быстрой поломке.

Следует помнить, что обратный клапан производители бойлеров обычно включают в комплект поставки, поэтому уточнить его наличие необходимо еще в процессе покупки устройства.

При подключении к водопроводной системе накопительного нагревателя используются запорные краны, с помощью которых можно управлять поступлением воды в бак

Кран, который обозначен цифрой “6”, предназначен для слива воды из бака водонагревателя. Этот кран используют крайне редко, например, если устройство нуждается в ремонте или предусмотрен его демонтаж.

В этом случае согласно технологии воду из бака необходимо слить. Не стоит пренебрегать установкой этого элемента, поскольку опустошение бака большой емкости другими способами может оказаться довольно трудоемким.

Кран для слива должен всегда находиться несколько выше, чем обратный клапан, иначе удалить воду из бака не удастся.

Таким образом, если накопительный водонагреватель работает, то краны “1”, “2” и “3” должны быть открыты, а кран “4” следует перекрыть. Если же бойлер отключен, необходимо перекрыть краны “1” и “2”, а краны “3” и “4” следует открыть.

Подробная информация о подключении к водопроводу накопительного водонагревателя представлена в следующем видеоматериале:

Если нет водопровода

Во многих частных домах, и даже в крупных коттеджах частью водопроводной системы является накопительный бак.

Порой это единственная возможность обеспечить в доме нормальное давление воды в трубах. К такой системе можно также подключить накопительный водонагреватель, но при этом следует учесть ряд нюансов: расстояние от бака до бойлера, а также давление в водопроводе.

Если пространство между водонагревателем и баком составляет менее двух метров, можно использовать следующую схему подключения к водопроводу:

Но бывает и так, что расстояние между этими устройствами более двух метров. В этом случае между баком и краном следует поставить специальный предохранительный клапан, как показано на схеме:

Если расстояние между баком и накопительным водонагревателем превышает два метра, в схему подключения обязательно включают предохранительный клапан

Если давление в водопроводной системе дома превышает 6 бар, специалисты рекомендуют установить перед водонагревателем редуктор, который позволит понизить давление воды, поступающей в емкость для нагрева.

Технические особенности подключения бойлера

Если схема правильного подключения бойлера к водопроводу составлена, пора приступать к ее исполнению. В этом деле многое зависит от того, какие трубы были использованы при создании водопровода.

В домах старой постройки часто можно встретить стальные трубы, хотя их нередко заменяют более модным полипропиленом или металлопластиком. При монтаже бойлера следует учитывать особенности работы с трубами различного вида.

Специальных требований к материалу конструкций, соединяющих бойлер и водопровод, не предъявляется. Их можно соединить даже достаточно прочным шлангом подходящего диаметра и длины.

Независимо от типа труб, перед началом любых работ по подключению техники к водопроводу обязательно в стояках следует отключить подачу воды.

Как подключить нагреватель к стальным трубам

Для этого не обязательно использовать сварочный аппарат, поскольку соединение можно выполнить с помощью специальных тройников, так называемых “вампиров”.

Конструкция такого тройника напоминает обычный стягивающий хомут, на боковых сторонах которого стоят патрубки. На их концах уже выполнена резьба.

Чтобы установить тройник-”вампир”, сначала его устанавливают в подходящем месте и стягивают винтами.

Между металлической частью тройника и трубой следует положить прокладку, которая идет в комплекте с устройством. Важно, чтобы просветы в прокладке и тройнике, предназначенный для монтажа отверстия, точно совпадали.

Затем необходимо с помощью дрели по металлу проделать в трубе отверстие через специальный просвет в патрубке и резиновой прокладке. После этого на отверстие патрубка навинчивают трубу иди шланг, с помощью которого вода будет подаваться к нагревателю.

Для присоединения накопительного водонагревателя к стальному водопроводу используют металлическую муфту со специальными патрубками, снабженными резьбой, на которую можно навинтить запорный кран, шланг или отрезок трубы

Важнейший момент при подключении водонагревателя – герметизация всех соединений. Чтобы уплотнить резьбу, используется ФУМ-лента, льняная нить или другой подобный уплотнитель. Такого материала должно быть достаточно, но не слишком много.

Считается, что если уплотнитель немного выступает из-под резьбы, это обеспечит достаточно герметичное соединение.

Работа с полипропиленовыми трубами

Если бойлер предполагается подключить к водопроводу из полипропилена, следует сразу же запастись предназначенными для них запорными кранами, тройниками и муфтами.

Кроме того, понадобится специальное оборудование: устройство для резки таких труб, а также прибор для их пайки.

Чтобы подключить бойлер к полипропиленовому водопроводу, обычно придерживаются следующего порядка действий:

1. Перекрыть воду в стояке (иногда для этого нужно обратиться в ЖЭК).
2. С помощью резака выполнить разрезы на полипропиленовых трубах.
3. Впаять в местах отвода тройники.
4. Присоединить трубы, предназначенные для соединения бойлера с водопроводом.
5. Установить муфты и краны.
6. Соединить бойлер с краном с помощью шланга.

Если трубы водопровода скрыты в стене, придется выполнить демонтаж отделки, чтобы получить к ним свободный доступ.

Бывает, что доступ к трубам, уложенным в штробы, все же существенно ограничен. В этом случае можно использовать специальную ремонтную муфту разъемного типа.

Полипропиленовую сторону такого устройства припаивают на тройник, а часть снабженную резьбой, присоединяют к водопроводу. После этого с конструкции удаляют съемную часть муфты.

Для подключения водопровода из ПВХ-труб к накопительному водонагревателю можно использовать специальный переходник, часть которого припаивается к трубе, а на другую часть можно привинтить шланг

Подключение к конструкциям из металлопластика

С металлопластиковыми трубами работать не так сложно, как с изделиями из полипропилена. Такие трубы очень редко укладывают в штробы, а соединяют их очень удобными фитингами.

Для соединения бойлера с таким водопроводом можно использовать следующий порядок действий:

1. Перекрыть подачу воды на трубы в доме.
2. В месте монтажа патрубка выполнить разрез с помощью специального трубореза.
3. Установить в разрезе тройник.
4. Присоединить к отводам тройника отрезок новой металлопластиковой трубы или шланг, в зависимости от ситуации.

После этого следует проверить все соединения на герметичность. Для этого в систему подают воду и наблюдают, не появится ли течь.

Если герметичность соединения недостаточна, следует заделать щель или выполнить работу заново.

Особенности подключения проточного нагревателя

В отличие от накопительного бойлера проточный водонагреватель предназначен для обогрева потока воды, а не ее статичного объема.

Поэтому проточные обогреватели обычно меньше по размеру, а включить их в водопроводную систему значительно проще.

Размещают проточный нагреватель обычно поближе к месту использования горячей воды, чтобы она не успела остыть в процессе прохождения по трубам.

Проще всего такое устройство поставить на смеситель, в котором предусмотрен выход для душа. Для этого следует снять душевую лейку и к освободившейся части смесителя присоединить шланг нагревателя, по которому должна поступать холодная вода.

Теперь вместо душа в ванной появился дополнительный источник горячей воды, который подключают при необходимости. Устройство легко демонтировать и установить снова, если возникнет необходимость.

Но это не всегда удобно, ведь пользоваться душем при таком способе монтажа несколько затруднительно.

На рисунке показаны варианты подключения проточного нагревателя к водопроводу. Можно использовать нагреватель на кухне или в ванной для душа

Еще одна возможность включить проточный нагреватель в систему – через отвод, предназначенный для стиральной машины.

Сначала на патрубок ставят тройник, который герметизируют с помощью ФУМ-ленты или льна.

Затем устанавливают кран, который позволит открывать/закрывать воду, поступающую к нагревателю, а также регулировать ее поток.

Поскольку при этом способе подключения краном придется пользоваться часто, важно поставить его в удобном месте. После этого от крана подводят конструкцию к проточному нагревателю.

Удобнее всего сделать это с помощью гибкого шланга, который рекомендуется зафиксировать специальными скобами. Но можно использовать также трубы: металлические, полипропиленовые, металлопластиковые и т.п.

Как установить косвенный водонагреватель на бойлер

Спросите этот старый дом Эксперт по сантехнике и отоплению Ричард Третуи помогает домовладельцу установить косвенный водонагреватель на существующий паровой котел, чтобы увеличить количество горячей воды в доме.

По Ричард Третеви

Поделитесь этой историей

Детали проекта

Навыки

5 из 5 Жесткий

Стоимость

$3000

Расчетное время

5-6 часов

Инструменты и материалы

• Шланг

• Водяной насос

• Уровень

• Пропановая горелка

• Труборез

• Разводной ключ

• Клещи для трубных ключей

Шаги:

1. Выключить главный выключатель на котле и основную подачу воды в котел.
2. Подсоедините шланг и водяной насос к водоразборному клапану котла, чтобы слить воду из котла. Если возможно, накачайте воду в раковину или вытяните шланг наружу.
3. Найдите место для нового водонагревателя. Используйте прокладки и уровень, чтобы убедиться, что он крепкий и ровный.
4. Найдите подходящее место для подключения к бойлеру, чтобы соединить бойлер с косвенным водонагревателем через змеевик теплообменника — желательно чуть ниже линии подачи воды, чтобы избежать возможного образования шлама в нижней части котла.
5. Сухой монтаж медных трубных соединений диаметром 1 дюйм от котла до входа теплообменника. Не забудьте установить запорный шаровой кран в точке водоразбора. Поместите Y-образный сетчатый фильтр после шарового крана, который будет действовать как фильтр и точка промывки. Используйте соответствующие фитинги для переходных труб, смазку для труб и сантехнику для соединения труб. Убедитесь, что все соединения находятся на одном уровне.
6. Перед пайкой любых медных труб обязательно используйте наждачную ткань и флюс на всех соединениях.
7. Пропаяйте соединения припоем и пропановой горелкой.
8. Разорвать соединение с водоразборным клапаном котла. Этот вход теперь будет служить обраткой для змеевика теплообменника и отводом.
9. Сухая посадка медных трубных соединений диаметром 1 дюйм от выхода змеевика теплообменника до входа в котел. Участок трубопровода должен включать циркуляционный насос, продувочный клапан, запорный шаровой кран и второй продувочный клапан в указанном порядке.
10. Пропаяйте соединения припоем и пропановой горелкой.
11. С помощью трубореза разорвите подключение к водопроводу в котел. Обязательно приготовьте ведро для сбора лишней воды.
12. Сухая посадка медных трубных соединений ½” от основного водопровода до входа холодной воды в нижней части косвенного водонагревателя. Используйте соответствующие фитинги для переходных труб, смазку для труб и сантехнику для соединения труб. Участок трубы должен иметь тройник для повторного соединения нового участка с котлом. Включите запорный вентиль после соединения с котлом. Вытяните трубопровод из средней части тройника. Труба должна доходить до косвенного водонагревателя и иметь отводной кран на входе холода. К термостатическому смесительному клапану также следует подключить дополнительную трубу.
13. Разорвите соединение от котла к главному подводу горячей воды в дом с помощью трубореза.
14. Закрепите насухую соединения медных труб диаметром ½ дюйма от выхода в верхней части косвенного водонагревателя. Трубопровод должен подводить к предохранительному клапану, термостатическому смесительному клапану и подключаться к основному подводу горячей воды в дом.
15. Пропаяйте соединения припоем и пропановой горелкой.
16. Присоедините датчик температуры к бойлеру косвенного нагрева.
17. Присоединить к котлу электронное реле.
18. Выполните электрические соединения от датчика температуры к реле на котле и циркуляционному насосу.
19. Снова включить главный выключатель котла.
20. Включите клапан подачи воды.
21. Используйте продувочные клапаны, чтобы удалить лишний воздух из системы. Вам понадобится ведро, чтобы набрать воду.
22. Для заполнения и нагрева бака водонагревателя потребуется некоторое время.

Основы водогрейных котлов | Консалтинг — инженер-специалист | Консалтинг



Цели обучения

• Определение основных компонентов котла.
• Различать типы водогрейных котлов.
• Изучите коды и требования безопасности для водогрейных котлов.

Котлы являются одной из основных систем производства энергии в зданиях, обеспечивая отопление помещений, а также горячее водоснабжение зданий и жильцов. Котлы производят пар или горячую воду для распределения тепловой энергии между зданиями и внутри них.

Паровые и высокотемпературные системы горячего водоснабжения обычно используются на крупных предприятиях, поскольку более высокая энергоемкость позволяет уменьшить размеры оборудования и трубопроводов. Для некоторых коммерческих, медицинских и промышленных объектов пар также может использоваться для других целей, а также для комфортного отопления.

Однако высокое содержание энергии в этих системах приводит к снижению эффективности и увеличению потерь энергии. Эти высокоэнергетические системы также сопряжены с рисками для безопасности, которые требуют специальных строительных требований и навыков эксплуатации. По этой причине системы горячего водоснабжения более экономичны с точки зрения строительства, энергии и эксплуатации для многих небольших систем.

Американское общество инженеров-механиков и Кодекс по котлам и сосудам под давлением, раздел IV, Правила строительства отопительных котлов, определяют требования к водогрейным и паровым отопительным котлам по сравнению с требованиями к энергетическим котлам, которые используются в основном для выработки электроэнергии. генерация и другие виды промышленного использования. Отопительные котлы производят пар с плотностью менее 15 фунтов на квадратный дюйм или воду с температурой менее 250°F. В этой статье речь пойдет только о водогрейных котлах.

Основы котла

Все котлы состоят из четырех основных компонентов: горелки, камеры сгорания, теплообменника и органов управления.

Горелка: Функция горелки состоит в том, чтобы смешивать воздух и топливо в оптимальных пропорциях для полного и эффективного сгорания и обеспечивать источник воспламенения смеси. В жидкотопливных горелках обычно используется горелка с принудительной тягой с распылением топлива с помощью напорной форсунки, воздуха или пара. Газовые горелки могут использовать либо вентилятор с принудительной тягой, либо использовать естественную тягу с подачей газа через ряд отверстий.

Наиболее распространенными видами топлива в современных котлах являются ископаемые виды топлива: природный газ и мазут № 2, поскольку распределение топлива широко доступно, а контроль и повышение эффективности были сосредоточены на этих видах топлива из-за их распространенности.

На заре истории котлов твердое топливо было наиболее распространенным, так как оно было наиболее доступным. Уголь и дрова были самыми распространенными. Уголь потерял свою популярность, в основном из-за высокого содержания серы и связанного с этим загрязнения, создаваемого сжиганием. Древесина вновь приобрела некоторую популярность наряду с другими видами топлива из биомассы благодаря своей устойчивости.

Отработанное тепло другого процесса, например, газового двигателя внутреннего сгорания или выхлопа турбины, может использоваться в качестве источника тепла вместо сжигания топлива в котле. Еще одним источником энергии, который может завоевать популярность, является электричество. Горячая вода, вырабатываемая электрическим котлом, не производит на объекте парниковых газов. Там, где электроэнергия может быть получена из 100% возобновляемых источников, электрический котел является теплогенератором с нулевым уровнем выбросов.

Камера сгорания: Для горения необходимы три компонента: топливо, кислород и тепло. Все три из них должны контролироваться для эффективного управления котлом. Скорость подачи топлива регулируется в соответствии с требованиями процесса для поддержания температуры котла. Скорость кислорода, как компонента воздуха, регулируется для обеспечения полного стехиометрического сгорания топлива. Слишком мало воздуха и не все топливо не сгорает, что приводит к загрязнению, в том числе опасным угарным газом и трате топлива. При подаче избыточного воздуха энергия тратится впустую, так как избыточный воздух отнимает тепло у пламени.

Высокие температуры пламени также вызывают реакцию азота с кислородом и образование оксидов азота, обычно называемых NO _x . Температуру пламени можно контролировать путем рециркуляции части дымовых газов и смешивания их с поступающим для горения воздухом, что снижает доступ кислорода для процесса горения. Рециркулирующий газ не отбирает тепло у процесса сгорания, потому что он уже горячий. Тепло подается для инициирования горения посредством искры и/или пилотного пламени. Горение обычно является самоподдерживающимся после того, как оно установлено.

Этот процесс горения обычно происходит в камере сгорания котла. Эту часть котла часто также называют топкой. Стенки камеры сгорания также являются поверхностями теплообменника для котлов с внутренним нагревом. Излучение является основным способом передачи тепла от пламени к воде в этой части котла. Источником тепла также может быть источник вне котла. Тепло от турбины внутреннего сгорания или отработанное тепло технологического процесса можно направить в котел. Это примеры внешних источников тепла.

Теплообменник: После конца зоны пламени горячие продукты сгорания и неизрасходованные части воздуха проходят через более узкие теплообменные каналы, а тепло передается путем конвекции и теплопроводности.

Теплообменники в котлах бывают трех основных конфигураций: водотрубные, жаротрубные и чугунные секционные.

Водотрубный котел — это котел, в котором нагреваемая жидкость проходит по ряду труб или труб, а дымовые газы выходят за пределы труб. Тепло от продуктов сгорания проходит через металлические стенки трубы. Большие водотрубные котлы изготавливаются из черных металлов.

Традиционно для котлов большой мощности использовались водотрубные котлы, однако с появлением маломассовых и конденсационных котлов водотрубная конфигурация стала более распространенной для котлов малой мощности. Водяные трубы для этих небольших котлов изготовлены из устойчивого к коррозии материала.

Жаротрубные котлы имеют трубы большого диаметра, расположенные в большом барабане. По этим трубам проходят дымовые газы, нагревая воду в большом барабане. Жаровые трубы обычно располагаются горизонтально. Котлы также могут быть расположены вертикально для уменьшения занимаемой площади. При конденсации вертикальная конфигурация также упрощает дренаж сконденсировавшихся дымовых газов.

Жаротрубные котлы классифицируются по количеству проходов горения и продуктов сгорания. Первый проход состоит из цилиндрической топки большого диаметра. Горячие газы совершают поворот на 180 градусов за секунду, проходя через серию меньших трубок. Газы снова поворачиваются на 180 градусов; как правило, третий проход имеет трубы меньшего диаметра, но больше труб, чем второй проход. Наиболее распространены трех- или четырехходовые котлы.

Горизонтальный котел с четным количеством проходов будет иметь соединение дымохода ближе к передней части котла, а при нечетном количестве проходов дымоход будет сзади. Задняя часть котла имеет дверцу с огнеупорной футеровкой (сухая задняя часть) или заполненную водой (мокрая задняя часть). Мокрый котел сложнее сконструировать и требует дополнительных уплотнений, поэтому он дороже, но увеличенная площадь теплопередачи повышает эффективность. Жаротрубные котлы изготавливаются из черных металлов.

Чугунные секционные котлы состоят из модульных чугунных секций. Камера сгорания расположена в котле низко и окружена водяными каналами. Горячие дымовые газы обычно поднимаются вверх и к передней части котла, а затем назад к задней части, аналогично трехходовому жаротрубному котлу, но вместо газов, проходящих по трубам, газы проходят через расширенные поверхностные газовые каналы снаружи. отливок. Вода содержится внутри отливок. Каждая литая секция соединяется с соседней секцией коническими соединителями, которые сжимаются при соединении секций болтами.

Чугунный секционный котел имеет несколько преимуществ. Чугунный материал более устойчив к коррозии, чем сталь, используемая в водотрубных и жаротрубных котлах. Котел можно перемещать на место по одной секции через двери или окна здания. Благодаря модульной конструкции мощность котла можно регулировать, изменяя количество используемых чугунных секций.

Органы управления котлом

Для безопасной и эффективной работы всех котлов требуется контроль трех основных элементов: потока воды, потока воздуха и потока топлива. Поверхности теплообмена водогрейных котлов должны соприкасаться с водой во избежание перегрева поверхности теплообмена. Для этого необходимы датчики низкого уровня воды.

Топливо и воздух регулируются согласованно, но количество подаваемого топлива зависит от теплового входа, необходимого для контроля температуры котла. Затем воздух контролируется для оптимизации процесса горения.

Код модели для водогрейных котлов соответствует разделу IV Кодекса ASME BPV. В этом коде перечислены шесть функций безопасности, которые должен иметь каждый водогрейный котел:

1. Манометр или датчик высоты. Этот манометр помогает оператору определить, правильно ли заполнен котел водой и работает ли компенсация расширения в системе.
2. Термометр. Это также позволяет оператору определить правильную работу котла и подтвердить работу необходимых регуляторов температуры.
3. Два регулятора температуры. Если котел запускается автоматически, то первый считается рабочим регулятором. Во-вторых, это защитное отключение по верхнему пределу. В большинстве юрисдикций требуется, чтобы контроль верхнего предела был оснащен переключателем ручного сброса.
4. Автоматическая отсечка топлива при малой воде. В большинстве юрисдикций требуется отключение подачи топлива при низком уровне воды с помощью переключателя ручного сброса. Второй выключатель низкого уровня воды требуется, если котел запускается автоматически и имеет тепловложение более 400 000 БТЕ/час. Этот переключатель расположен выше нижнего предела безопасности и останавливает горелку в случае низкого уровня воды и может разрешить повторный запуск котла после восстановления уровня воды. Маломассивные водотрубные котлы часто также требуют подтверждения прохождения воды через котлы. Из-за их малой массы перегрев происходит почти мгновенно, если поток воды остановлен.
5. Приспособления для теплового расширения. При нагревании вода расширяется, что приводит к повышению давления в системе. Система теплового расширения дает этому увеличенному объему воды место для использования.
6. Предохранительный клапан. В дополнение к системе теплового расширения требуется предохранительный клапан. Этот клапан сработает, если расширительная система выйдет из строя или котел отключится от системы и случайно загорится. Предохранительный клапан подключается напрямую к котлу без запорных клапанов. Клапан установлен ниже номинального давления как котла, так и любых других компонентов системы. Размер клапана должен предотвращать превышение расчетного давления котла в случае блокировки потока воды от выхода из входного и выходного трубопровода и горелки на полном огне. Рейтинг предохранительного клапана включает в себя как давление сброса, так и расход топлива в БТЕ для котла.

Конденсационные котлы

Для повышения КПД котла выше порогового значения 85 % дымовые газы должны конденсироваться на поверхности теплообмена. Эффективность этих конденсационных котлов значительно повышается как за счет пониженной допустимой температуры воды, что улучшает среднелогарифмическую разность температур механизма теплопередачи, так и за счет рекуперации скрытой теплоты парообразования от сгорания топлива. КПД конденсационных котлов может достигать 95-95%.8%.

Конденсат допускается при использовании металлов, таких как медь, алюминий или нержавеющая сталь и даже некоторых специальных чугунов. Производители и исследователи также экспериментировали с керамикой и другими композитными материалами. В конденсационных установках содержание загрязняющих веществ в топливе, особенно серы, должно быть сведено к минимуму. Поэтому в качестве источника топлива чаще всего используется природный газ, но для некоторых котлов разрешено использовать мазут со сверхнизким содержанием серы.

Благодаря высокой энергоэффективности и улучшенной конструкции низкотемпературных водогрейных котлов популярность конденсационных котлов растет.

Коррозия в котлах

Коррозия в котлах является основной причиной отказа котлов. Коррозия возникает как со стороны воды, так и со стороны огня. Коррозия со стороны воды вызывается кислородом в воде. В плотно закрытой системе обработка воды практически не требуется, поскольку кислород поглощается по мере того, как трубопровод ржавеет, но прекращается, как только весь кислород потребляется. В более крупных и/или негерметичных системах, где постоянно требуется подпиточная вода, коррозию со стороны воды можно контролировать, регулируя кислотность, щелочность и содержание кислорода путем добавления химикатов. Часто добавляют биоциды и ингибиторы накипи.

Химический состав воды обычно проверяется и регулируется вручную, так как для системы горячего водоснабжения требуется гораздо меньше подпиточной воды, чем для паровой системы. Коррозия со стороны дымохода возникает из-за конденсации дымовых газов на поверхности теплопередачи или в дымоходе. Конденсат из дымохода может попасть в котел и вызвать эту коррозию. Эта конденсация очень кислая из-за серы в топливе и хлоридов в атмосфере. Когда эти соединения конденсируются, они соединяются с водяным паром в дымовых газах и образуют сильные кислоты.

Самый простой способ контролировать эту конденсацию – поддерживать температуру дымовых газов и прилегающих поверхностей выше точки росы дымовых газов. Это требует, чтобы температура дымовых газов оставалась выше 350°F. Температура означает, что максимально достижимая эффективность котла находится в диапазоне от низких до средних 80%.

Коды котлов, требования

Зазоры спереди, сзади, по бокам и сверху котлов для эксплуатации, технического обслуживания и осмотра должны соответствовать требованиям юрисдикции. Если юрисдикционных требований не существует, то должны быть соблюдены требования производителя котла. Инженер-разработчик должен позаботиться об определении этих требований.

Зачастую эти требования отсутствуют в строительных нормах и правилах, но регулируются другими ведомствами. Например, в Нью-Йорке Министерство труда определяет многие из перечисленных выше параметров и дополнительные требования, такие как лестницы для доступа к верхней части котлов.

Основными нормами, регулирующими управление котлами, являются ASME CSD-18 «Управление и устройства безопасности для автоматических котлов» и NFPA 85: Код опасности для котлов и систем сжигания. CSD-1 применяется к котлам мощностью до 12 500 000 БТЕ/час. Многие местные и международные кодексы включают части этих двух кодексов в свои формулировки. Следующее обсуждение освещает некоторые из требований, содержащихся в кодексах. См. коды исключений и, в некоторых случаях, более строгих требований, чем описано здесь.

Часто упускают из виду требования к системе управления котлом, а именно требования к проводке внешних устройств, не предусмотренных изготовителем. Одним из них является требование блокировки котлов источником воздуха для горения. Впускные заслонки или вентиляторы воздуха для горения не являются неотъемлемыми компонентами органов управления, которые часто поставляются производителем горелки. Еще одним внешним элементом управления является дистанционный выключатель. Это требование определено в CSD-1 CE-110 (b). Эти элементы, внешние по отношению к органам управления горелкой/котлом, требуют от инженера-разработчика включения этих требований к интерфейсу в проектную документацию.

Водогрейные котлы имеют ряд преимуществ перед котлами большей мощности в небольших системах. Конденсационные котлы стали наиболее часто устанавливаемыми котлами в новых установках, где вся система спроектирована так, чтобы использовать преимущества повышенной эффективности, обеспечиваемой более низкими температурами воды. Более низкая сложность водогрейных котлов и систем горячего водоснабжения имеет проверенную историю безопасной, надежной и эффективной работы при правильной установке и обслуживании и может сэкономить затраты владельцев в течение срока службы системы.
