Правильное подключение узо схема: как правильно + схемы и варианты подключения

Содержание

Как подключить УЗО правильно: 7 схем с фото

В своей практике я не раз сталкивался с тем, что дорогая защита, на установку которой затрачено много сил и средств, не срабатывала при аварийной ситуации. Это приводило к очень серьезным повреждениям оборудования.

Для таких случаев энергетики страхуются резервными устройствами, сразу планируя их действие проектом. В домашней проводке так не поступают: слишком дорого.

Поэтому надо хорошо представлять, как подключить УЗО правильно в действующую схему, что я и рассматриваю ниже для типовых случаев безопасного питания электричеством оборудования квартиры либо дома.

Содержание статьи

Назначение и принцип работы УЗО в картинках

Устройство защитного отключения относится к токовым защитам и занимает второе место за автоматическим выключателем по обеспечению безопасности. Оно уже спасло здоровье многим людям, предотвратило электрические травмы.

Необходимость использования УЗО подтверждена требованиями времени, диктуется правилами электрической безопасности.

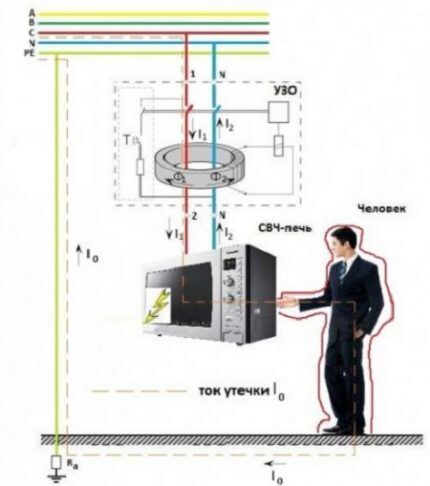

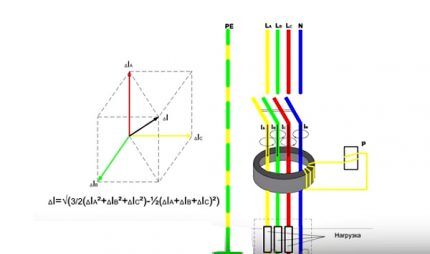

Как работает защитное отключение при образовании тока утечки

Орган сравнения фаз контролирует величину векторов входящего и выходящего токов по проводникам потенциалов фазы и нуля, постоянно сравнения их магнитные потоки.

Если величина второго вектора уменьшилась больше допустимого значения уставки, то делается вывод о возникновении неисправности. От появившегося тока утечки автоматически отключаются силовые контакты.

УЗО предотвращает прохождение тока через человеческое тело при случайном касании оголенных токоведущих частей или повреждении изоляции проводки, когда появляется опасный потенциал на корпусе электрического прибора.

Дополнительное назначение устройства: предотвращение пожара здания вследствие нарушения диэлектрических свойств изоляции, создающего случайные пути аварийных токов.

Дифференциальный орган работает во всех системах заземления здания. Однако наиболее корректная и безопасная ситуация создается в схемах TN-S и TN-C-S, ТТ с дополнительной заземляющей магистралью РЕ.

Здания со старой системой заземления TN-C загрубляют чувствительность органа сравнения.

Электрические схемы УЗО: 2 варианта для квартиры и дома

Защита выпускается готовыми модулями для установки на Din рейку с возможностью монтажа в однофазной или трехфазной проводке.

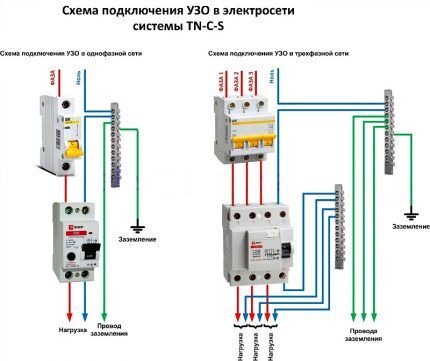

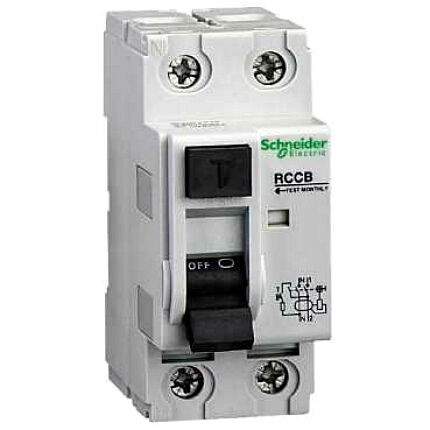

Схема подключения однофазного УЗО

В сеть 220 вольт включают модуль на две магистрали тока с потенциалами фазы и нуля.

Схема внутренней конструкции защиты печатается прямо на корпусе, приводится в документации. Провод приходящей фазы подключается сверху на клемму №1, а с клеммы №2 идет к потребителям.

Потенциал нуля подводится на верхнюю клемму N, а снимается с нижней. Менять эти правила подключения нельзя: иначе орган сравнения фаз не сможет работать правильно, произойдут ложные срабатывания.

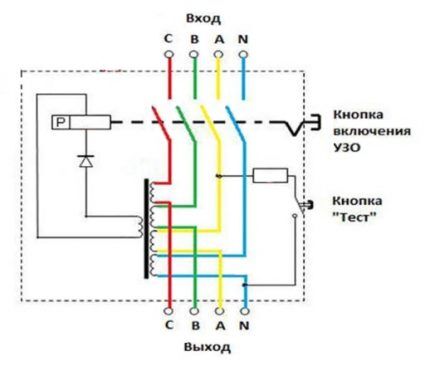

Схема подключения трехфазного УЗО

Три входных фазных проводника монтируют поочередно к верхним клеммам №1, 2 и 3. Снизу модуля с клемм №2, 4 и 6 их снимают и направляют к потребителю. Потенциал нуля подводят сверху к клемме “N”, снимают с нижней.

Различные производители конструктивно располагают магистраль рабочего нуля справа или слева от магистралей фаз. Все эти вариации показаны схемой-картинкой на корпусе защиты.

Магистрали фаз допустимо менять между собой местами, но их нельзя путать с линией тока нуля. К ней подключена обмотка кнопки проверки “Тест”. При ее нажатии защита станет работать не правильно.

Схемы подключения однофазного УЗО: 3 варианта использования в квартире

Модуль защиты в квартирном щитке может монтироваться на:

  • вводе для контроля всего рабочего оборудования, подключенного к проводке;
  • одной проблемной линии, например, для ванной комнаты или кухни, обладающих повышенной степенью влажности;
  • несколько магистралей с розеточными группами.

Вводное УЗО: защита всей проводки в квартирном щитке

Устройство защитного отключения на вводе в квартиру устанавливают непосредственно за счетчиком и вводным автоматическим выключателем.

Пример расположения модулей защит, показанных на фотографии электрического щитка, дополняет поясняющая схема. Для ее ввода используется обычный автоматический выключатель однофазного исполнения.

Он разрывает только потенциал фазы аварийного тока. Это вполне приемлемо для обеспечения большинства задач, которые стоят в вопросах безопасности бытовой проводки.

Схема с двухполюсным автоматом ввода создается по такому же принципу за исключением того, что потенциал нуля проходит через его вторую магистраль на вход вводного УЗО.

После выхода с устройства защитного отключения потенциал нуля подключают к отдельной изолированной шинке N. С нее выполняют разводку по жилам кабелей к потребителям.

Защитные магистрали РЕ проводника монтируются с помощью собственной шинки PE. На нее подключается соответствующая жила от вводного кабеля и собираются отходящие магистрали ко всем потребителям без каких-либо разрывов.

Технические характеристики УЗО: номинальный ток и величина утечки — как правильно выбрать для вводного модуля

2 перечисленных параметра заложены заводом в конструкцию любого модуля. Изменить их после его приобретения мы не сможем. Поэтому важно их правильно выбирать до покупки.

Номинальный ток и уставка срабатывания утечки маркируются прямо на корпусе защиты.

Как выбрать УЗО по номинальному току

Эта величина характеризует силу тока, которую способны нормально выдерживать внутренние цепи блока без повреждения, например, со значением 40 ампер, как показано на картинке.

Если через внутреннюю схему защиты пойдет больший ток, то он просто спалит обмотки, провода, изоляцию. Это допускать нельзя.

Каждое устройство защитного отключения подключают через индивидуальный автомат с меньшим номинальным током на одну ступень стандартного ряда.

Модуль защитного отключения ставят за автоматическим выключателем. Тогда он полностью обесточивается после разрыва силовых контактов автомата.

По этому принципу для верхней схемы выбран автомат с током 32 А для вводного УЗО на 40 ампер. Его уставка по нагрузке короткого замыкания и перегрузу спасает наш модуль от выгорания при любой аварии.

Универсальными возможностями обладает дифференциальный автомат. Он объединяет в своей конструкции возможности УЗО и автоматического выключателя со сбалансированными электрическими параметрами номинального тока.

Стоимость дифавтомата несколько выше, чем составляющих УЗО и автомата вместе, но его применение экономит место в квартирном щитке, что часто бывает вполне обоснованно.

Как выбрать УЗО по току утечки

Практически через любой слой изоляции протекают токи. Просто у материалов с высокими диэлектрическими свойствами они очень малы из-за высокого электрического сопротивления.

Поврежденная изоляция обладает низкой ограничивающей способностью. Через нее протекают токи повышенной величины.

ПУЭ регламентирует суммарный ток утечки (дифференциальный) сквозь изоляцию. Он никогда не должен превышать безопасную для человека величину.

Существуют специальные лабораторные приборы, которые позволяют измерить ток утечки через изоляцию электропроводки. Когда они отсутствуют, то выполняют приблизительный расчет по предложенной методике.

Для обычных помещений выбирают устройство защитного отключения с безопасным дифференциальным током 30 мА. Во влажной среде, характерной для ванной комнаты или кухни во время приготовления пищи, его величина снижается до 10 или 6 мА.

На вводе в здание допустимо ставить устройство защитного отключения с номиналом 100 мА.

Если суммарный ток утечки электропроводки превышает допустимый уровень дифференциального тока для УЗО более чем 33%, то необходимо рассматривать вопрос полной замены устаревших проводов и кабелей.

Вводное УЗО на 100, 300 или 500 мА не способно спасти человека от получения электрической травмы. Его задача: предотвратить пожар из-за возгорания электрической проводки.

Схема использования одной защиты с органом сравнения фаз токов на вводе отличается простотой и экономичностью, но значительно затрудняет поиск неисправности после ее отключения.

УЗО для ванной: пример выбора модуля защиты на один потребитель

Вариант размещения защитного отключения внутри квартирного щитка показан фотографией ниже.

Схема подключения модуля защиты для одной отдельной линии (ванная комната) с расположением магистралей фазы и нуля показана более подробно на общей картинке для квартирной проводки.

Автоматический выключатель этой магистрали, как и остальных, запитан от сборки за вводным автоматом.

Обращаю внимание, как здесь подключена шинка рабочего нуля и ее отличия от способа, выбранного для схемы с вводным модулем.

Рабочий ноль подводится от вводного кабеля непосредственно к счетчику, а с него отводится на шинку N. С нее выполняется разводка ко всем потребителям кабелями отходящих линий.

К розеткам ванной комнаты рабочий ноль подается через отдельный силовой контакт нашей защиты.

Монтаж шинки PE выполняется по предыдущему варианту без изменений.

В этой схеме внутренняя конструкция модуля защищена от превышения номинального тока (16 ампер) собственным автоматическим выключателем (номинал 10 А).

При срабатывании защиты поиск неисправности упрощается проверкой состояния изоляции на магистрали от силовых контактов модуля до рабочего органа подключенного потребителя.

Групповое УЗО: экономная защита нескольких отходящих линий

Устанавливать индивидуальный модуль к каждому отдельному потребителю — наиболее оправданное решение в вопросах обеспечения безопасности и поиска места возникшей неисправности.

Однако такая схема монтажа самая затратная и дорогая. Она требует использования довольно вместительного квартирного щитка и большого количества модулей УЗО или дифференциальных автоматов. На их покупку уходит много денег.

Групповое УЗО позволяет их экономить. Его просто подключают к нескольким отходящим линиям, располагая отдельным блоком перед индивидуальными автоматическими выключателями.

Внутри квартирного щитка их удобно монтировать отдельными группами. Этот прием обеспечивает наглядность при эксплуатации и ремонте.

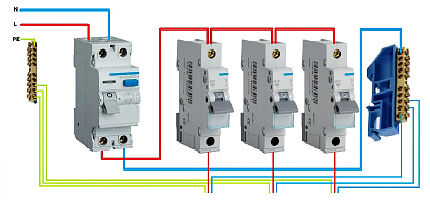

Схема подключения группового УЗО к нескольким отходящим линиям изображена ниже.

Здесь защиту группового модуля по величине номинального тока 50 ампер выполняет автомат ввода 40А.

У подобной схемы начинающие электрики выполняют ошибочный расчет, подбирая номинальный ток группового УЗО как сумму номиналов подключенных нагрузок.

Например, на схеме все потребители запитаны через автоматы на 32, 25 и 16 ампер. Общая их сумма составляет 32+25+16=73. Искать защиту с таким номиналом или большим бессмысленно.

Этот вопрос решается проще: вводной автомат в этой квартирной проводке уже выбран на 40 ампер. Большие токи он обязан отключать, одновременно защищая групповое УЗО.

Поэтому его номинал вполне достаточно выбрать на одну ступень больше из стандартного токового ряда: 50 ампер.

Отличия конфигурации цепей рабочего нуля для схемы группового УЗО

Рассматриваемая схема объединила оба рассмотренных выше варианта формирования цепочек для подключения к шинке N:

  1. до группового УЗО работает вторая разработка,
    используемая для одиночной линии;
  2. после него создается своя дополнительная шинка
    N1, отделяемая от общей цепочки контактами группового модуля.

Использование дополнительной шинки N1 значительно облегчает поиск токов утечек в отходящих линиях, возникших при повреждении изоляции проводов нулевых потенциалов после отключения защиты.

Монтаж шинки РЕ и проводов к ней не меняется.

Схема подключения трехфазного УЗО: 4 варианта для частного дома

Ниже рассматриваю случаи использования противопожарного и обычного модуля в разных ситуациях.

Противопожарное УЗО для частного дома: как правильно выбрать и установить

Фрагмент схемы подключения четырехполюсного противопожарного УЗО на вводе в частный дом поясняет главный принцип его выбора по дифференциальному току.

Его ставят на вводе в здание для защиты:

  • входного кабеля;
  • линий к потребителям, на которых не используются
    индивидуальные устройства защитного отключения;
  • выполняющей роль резерва в случае отказа
    основного модуля.

Противопожарное УЗО подключают в схему электропитания дома с обязательным соблюдением селективности его срабатывания. Она достигается комплексно двумя настройками:

  • троекратным запасом уставки по дифференциальному
    току в сравнении с любым групповым или индивидуальным модулем, расположенным
    ниже;
  • замедлением на срабатывание по времени минимум в
    3 раза.

Фрагмент приведенной выше схемы включения показывает, что дифференциальный ток противопожарного модуля IΔns трижды превышает уставку утечки IΔn1 или IΔn2 у любой группы потребителей.

Противопожарные УЗО создаются для срабатывания от токов утечки на 100, 300 либо 500 мА, а модули защиты человека от дифференциального тока производятся на уставки 30, 10 или 6 миллиампер.

Возможность выставления уставки времени для селективного срабатывания обозначается на корпусе модуля латинской буквой “S”.

Правильный выбор уставок противопожарного, группового и индивидуального УЗО по дифференциальному току и времени отключения возникшей аварии — обязательный принцип надежной ликвидации защитой поврежденного участка с оставлением под напряжением исправного оборудования.

Подключение трехфазного УЗО: схема на 4 полюса с использованием нейтрали

Упрощенно схему подключения четырехполюсного УЗО в трехфазную сеть можно представить следующим образом: на выходе рабочего нуля используется шинка для разводки потенциалов нейтрали N по подключенным потребителям (схема с нейтралью).

Потребители могут питаться от всех 3 фаз или какой-то одной. Эта же схема позволяет выполнять защиту одновременно трех разных однофазных цепей при условии использования общей нейтрали.

При этом стараются построить работу оборудования с соблюдением равномерного распределения токов нагрузок по всем фазам.

Подключение трехфазного УЗО: схема на 4 полюса без использования нейтрали

Отказаться от работы нейтрального провода и упростить конструкцию позволяет случай использования симметричной нагрузки, у которой все токи в фазах всегда равны.

Пример такого подключения — защита трехфазного асинхронного электродвигателя. Обмотки его статора могут быть собраны по схеме звезды или треугольника, которые обеспечивают одинаковые сопротивления между фазами.

Потенциал рабочего нуля заводится на вводной контакт четырехполюсного УЗО, а на выходной ничего не подключается. Выходная клемма потенциала N остается пустой.

Этот прием позволяет экономить средства за счет подключения двигателя к цепям питания кабелем с четырьмя, а не пятью жилами: три для фазных потенциалов и одна — защитного РЕ проводника.

Его монтируют на специальный болт заземления корпуса.

Подключение трехфазного УЗО: схема для однофазной сети

Предлагаемый вариант не является типичным.

Он используется как исключение в трех случаях:

  • У владельца имеется лишний модуль защиты, который необходимо пристроить в работу. Иначе оно просто пылится без дела.
  • Собираемую однофазную проводку планируется в ближайшем времени переводить на три фазы.
  • Временная замена модуля, вышедшего из строя при возникновении аварии.

Во всех трех случаях необходимо потенциал фазы пускать через те клеммы, к которым подключена обмотка кнопки “Тест”. Иначе она не станет срабатывать при ручных проверках.

В этой короткой статье я постарался дать самый необходимый материал. Видеоролик владельца Заметки электрика наглядно дополняет, как подключить УЗО правильно и выбрать его по номинальному току и току утечки. Рекомендую посмотреть.

Ожидаю, что у вас еще возникли вопросы по этой теме. Задавайте в комментариях. Я отвечу.

Как подключить УЗО и автоматы: схемы и пошаговая инструкция

Как подключить УЗО и автоматы правильно и безопасно – это популярный вопрос среди начинающих электриков, ведь всем известно, что ток, который дает питание электрическим приборам может представлять угрозу для жизни жильцов.

Схема подключения УЗО и автоматов

Схема подключения УЗО и автоматов

Содержание статьи

Что такое утечка тока и чем она грозит

Известно, что за работу электрического оборудования отвечает ток, который движется по проводам. При наличии однофазной сети будет два провода: фаза и ноль. В сети с тремя фазами будет четыре провода: три фазы и один ноль. При любых обстоятельствах движение тока происходит по фазе, а возвращается назад он через ноль.

Обратите внимание! В бытовых сетях имеется переменный ток, поэтому он перемещается из стороны в сторону со скоростью около 50 Гигагерц.

Если сказать по-другому, сколько электротока поступает в ваше жилище, столько же и уходит. Этот процесс может протекать без перебоев длительное время, к примеру до того момента, как соседи сверху вас затопят. Это приводит к тому, что промокнут не только перекрытия, но и проводка, тогда энергия с проводов начнет «стекать» вниз. Проблема заключается в том, что входящий по фазе электроток будет становиться выше выходящего через ноль.

Схематичное изображение утечки тока

Схематичное изображение утечки тока

Подобная неисправность провоцирует следующие последствия:

  1. Высокий расход электроэнергии.
  2. Возгорание.
  3. Удар электротоком.

Наиболее распространенной проблемой является высокий расход электроэнергии. Получается, что жильцы платят за поступление тока, который, по сути, является бесполезным. Тем не менее, это не главная опасность, ведь место утечки постепенно перегревается. Результатом всего этого бывает возгорание, которое может произойти в неожиданный момент. Иногда это становится причиной гибели жильцов.

Из-за утечки тока под напряжением могут оказаться электроприборы

Из-за утечки тока под напряжением могут оказаться электроприборы

Следует рассмотреть и другой исход ситуации. К примеру, из-за поломки водонагревателя или стиральной машины под напряжением оказывается вся корпусная часть прибора. Если у оборудования отсутствует заземление (что бывает часто в квартирах старой планировки), то в случае прикосновения к нему утекающий ток пройдет через тело.

Что такое УЗО

УЗО – это устройство защитного отключения, которое позволяет контролировать утекающий ток. По внешнему виду оно напоминает известный щитовой автомат, но имеет совсем другое функциональное назначение. Получается, что УЗО все время контролирует количество тока, который заходит и выходит по цепи. Если вдруг это количество перестает быть равным, то устройство полностью обесточивает квартиру, что позволит избежать негативных последствий, которые бывают при утечке.

Устройство с тремя фазами, которое отключает питание уже при утечке в 30 мА

Устройство с тремя фазами, которое отключает питание уже при утечке в 30 мА

Обратите внимание на нижний выключатель и верхнюю кнопку. Так, первый позволит вам самостоятельно отключить устройство при необходимости проведения ремонтных работ.  Верхняя кнопка необходима для того, чтобы пользователь проверял работоспособность прибора путем создания искусственной утечки.

Таблица 1. По каким критериям отличаются УЗО.

КритерийОписание
Скорость работыМеханизмы подобного типа могут быть стандартными и селективными. Первые позволяют отключать ток при утечке за считанные секунды. Другие делают это постепенно, но они необходимы для некоторых сетей, где не допускается резкое отключение электроэнергии.
По типу релеСуществуют электромеханические устройства, которые прекращают движение тока путем разрыва цепочки, а другие делают это за счет электросхемы (редко устанавливаются в бытовых сетях).
По конструкцииУЗО могут устанавливаться в щиток на специальную рейку, а также на стену. Кроме того, бывают портативные модели, которые включают в розетку.
По напряжениюРассчитанные для работы в сети 220 или 380 В
По количеству полюсовБывают модели с двумя или четырьмя полюсами

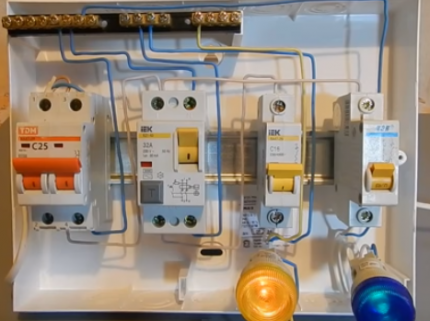

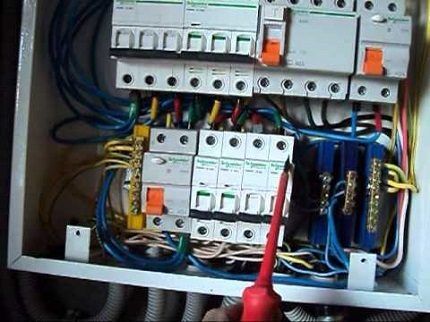

Содержимое щитка с УЗО

Содержимое щитка с УЗО

Тем не менее, вышеперечисленных характеристик недостаточно для того, чтобы выбрать оптимальную модель УЗО. Ведь здесь учитывается и длина всей электрической проводки, количество бытовых приборов и другие нюансы.

При выборе устройства учитывают следующее:

  1. Номинальный ток. Это количество тока, которое выдерживает устройство в течение некоторого времени без повреждения.
  2. Дифференциальный ток. Так называют восприимчивость защитной системы. Например, на изображении, приведенном выше видно, что УЗО отключится уже при утечке около 30 мА, которая еще не является опасной для жизни человека.
  3. Номинальное напряжение. Это общее напряжение в цепи, куда устанавливается защитный механизм. Оно не должно быть больше 230/400 В.
  4. Тип токапеременный или постоянный. На изображении можно заметить, что прибор работает при наличии переменного тока.
УЗО контролирует утечку тока, но не напряжение

УЗО контролирует утечку тока, но не напряжение

В данном случае не учитывается еще один параметр – величина отсечки, потому что он здесь отсутствует. Получается, что УЗО выполняет только контроль над утечкой тока, но не над всем током. Если вы подключите различные устройства во все розетки, которые имеются в квартире, то из-за перегрузки отключится только автомат. При его отсутствии произойдет возгорание проводки и УЗО.

Соответственно, дифференциальный выключатель не может отвечать за контроль перегрузки на линии, но он предотвращает последствия утечки тока. Поэтому автоматы и УЗО подсоединяют в общем щитке.

Видео – Как выбрать УЗО

Цены на УЗО

УЗО

Что называют дифавтоматами

Дифференциальные автоматы – это, по сути, тоже разновидность УЗО. Только получается, что это сразу же два устройства в одном, так как механизм способен контролировать как утечку тока, так и напряжение.

Дифференциальный автомат состоит из выключателя и автомата

Дифференциальный автомат состоит из выключателя и автомата

На корпусной части этого устройства можно заметить наличие специальной маркировки не только показывающий номинальный ток, но и максимальное значение, которое оно выдерживает. Тем не менее, механизм сработает и при меньшем номинальном токе.

Получается, что это усовершенствованное устройство, которое заменяет автомат и стандартный вариант УЗО. Разница в том, что подобный механизм имеет более высокую стоимость.

Правила безопасности

Правила безопасности

Цены на дифавтоматы

Дифавтомат

Как правильно подключить автоматы и УЗО

Перед началом работ по подключению автоматов необходимо подготовить все приспособления:

  1. Монтажная рейка (иногда она имеется уже в комплекте с готовым щитком). В других же случаях потребуется самостоятельно отмерить нужную длину и отрезать ее ножницами по металлу.
  2. Отвертка.
  3. Кусачки.
  4. Инструмент для зачистки проводов.

Подключение автоматов и УЗО — пошаговая инструкция

Шаг 1. Для начала на металлической DIN-рейке следует закрепить две шины: нулевую и заземления. Сделать это просто, необходимо вставить их одним концом, а потом защелкнуть.

Таким образом должны выглядеть шины после установки

Таким образом должны выглядеть шины после установки

Шаг 2. Теперь необходимо последовательно закрепить автоматы. В нижней части у них имеется специальная защелка, которую достаточно потянуть вниз, а затем закрепить автомат на рейке.

Поочередно необходимо закрепить на рейке каждый автомат

Поочередно необходимо закрепить на рейке каждый автомат

Шаг 3. Далее необходимо взять трехжильный кабель. Как правило, провод заземления имеет желтый цвет, ноль – голубой цвет, а фаза белый или розовый цвет (как в нашем случае).

Важно не перепутать провода кабеля питания

Важно не перепутать провода кабеля питания

Шаг 4. Сперва нам следует подключить нулевой провод к нулевой шине. Делается это несложно — необходимо отверткой открутить болтик.

Здесь предусмотрено отверстие для кабеля различного сечения

Здесь предусмотрено отверстие для кабеля различного сечения

Шаг 5. Теперь необходимо подсоединить к шине заземления желтый провод заземления.

Делается это таким же способом, как и в предыдущем варианте

Делается это таким же способом, как и в предыдущем варианте

Шаг 6. Следующим этапом нам понадобится закрепить питающий провод (розовый). Вопреки многочисленным мнениям, он всегда должен идти сверху. Следует подключить провод, но закручивать его сразу не стоит — причина в том, что придется тогда подавать питающий провод и на все остальные автоматы.

В этом шаге проводок подключают «наживую»

В этом шаге проводок подключают «наживую»

Шаг 7. Седьмой: необходимо вставить питающий провод в верхний автомат, а затем в то же отверстие вставить один конец дополнительной перемычки.

Теперь необходимо вставить перемычку в соседний автомат, а затем и в другой поочередно закручивая винты

Теперь необходимо вставить перемычку в соседний автомат, а затем и в другой поочередно закручивая винты

Шаг 8. Теперь необходимо обратить внимание на последний дифференциальный автомат. На его корпусе, как правило, располагается схема подключения.

Первый вход здесь будет обозначаться буквой N – это будет ноль, второй вход обозначается как I(L) – это будет фаза.

Первый вход здесь будет обозначаться буквой N – это будет ноль, второй вход обозначается как I(L) – это будет фаза.

Шаг 9. Теперь стало понятно, что фаза находится на втором входе, значит, туда следует закрепить другой конец желтого проводка-перемычки. Закручиваем винт по аналогии с предыдущими вариантами.

Таким образом мы завершили подключение питающего кабеля, который идет от щитка

Таким образом мы завершили подключение питающего кабеля, который идет от щитка

Шаг 10. Теперь необходимо подключить провода, которые идут от помещения. Сначала с их концов понадобится снять слой изоляции. Для зачистки концов на проводах используют специальный инструмент.

Здесь можно прокрутить винт и выставить толщину провода

Здесь можно прокрутить винт и выставить толщину провода

Шаг 11. Здесь тоже следует подключить нулевой провод к соответствующей шине.

Открутить можно любой свободный болтик

Открутить можно любой свободный болтик

Шаг 12. Теперь необходимо снова зафиксировать провод заземления.

Затягивать провод необходимо осторожно, не захватывая слой изоляции

Затягивать провод необходимо осторожно, не захватывая слой изоляции

Шаг 13. Теперь снизу мы фиксируем провод питания, который идет от электрического прибора.

Следующие проводки по такой же аналогии будут подключаться только снизу

Следующие проводки по такой же аналогии будут подключаться только снизу

Шаг 14. Теперь необходимо взять дополнительный проводок, подключить его к нулевой шине, а потом к первому входу на дифференциальном автомате.

Фиксируем провод в первом отверстии дифавтомата

Фиксируем провод в первом отверстии дифавтомата

Обратите внимание! От нижнего отверстия в дифавтомате будут идти проводки к электроприборам.

Цены на вольтметры

Вольтметр

Видео – Как подключить УЗО

Распространенные ошибки мастеров

Иногда даже электрики с большим опытом допускают некоторые ошибки при подключении автоматов и УЗО. Для того, чтобы избежать негативных последствий, необходимо рассмотреть их подробнее.

Таблица 2. Ошибки во время монтажа.

Ошибка, иллюстрацияОписание
Подключение жил без оконцевания

Подключение жил без оконцевания

Это одна из частых ошибок, которую допускают мастера во время спешки, ведь таким образом бывает проще подключить проводки. Тем не менее, это не позволяет полноценно зажать концы, поэтому уже спустя небольшой промежуток времени контакты станут слабыми. При этом начнут перегреваться, поэтому на концы проводков закрепляют наконечники или плотно их сжимают.
Попадание изоляционного слоя под контакт

Попадание изоляционного слоя под контакт

Как мы рассмотрели в предыдущей инструкции, сначала провод необходимо зачистить от изоляционного слоя на нужную дину, а только потом помещать в зажим и затягивать винтом.
Тем не менее, некоторые пользователи сталкиваются с внезапным выгоранием автомата или работы с перебоями при наличии новых механизмов.
Распространенной причиной проблемы является именно попадание изоляции под контакт автомата. Это приводит к тому, что после подключения защитный слой проводка начинает нагреваться. Со временем он может загореться, что приведет к пожару в щитке.
Разная толщина жил в одном зажиме

Разная толщина жил в одном зажиме

Автоматические выключатели не следует объединять проводками-перемычками разной толщины - это приведет к тому, что при затягивании винта надежно зафиксируется только большая жила, а маленькая будет иметь слабый контакт.
Из-за такой халатности электриков часто случаются возгорания, которые затрагивают изоляцию и автоматы щитка.
На фото показан наглядный пример соединения автоматов проводами с толщиной в 4 квадратных миллиметра и 2,5 квадратных миллиметра. Это привело к тому, что после перегревания оплавились проводки и корпус автомата.
Даже если взять проводки с минимальной разницей толщины (1,5 и 2,5 квадратных миллиметра), то не следует ожидать других последствий, ведь их все равно не получится плотно соединить в зажиме.
Пайка окончаний жил

Пайка окончаний жил

Некоторые мастера из-за отсутствия навыков, предпочитают использовать небезопасный метод оконцевания жил – пайку. Делают это по причине экономии средств на покупку специальных приспособлений. Кроме того, электрики предпочитают использовать подобный способ при срочном монтаже.
Тем не менее, применение такого метода запрещено. Ведь контакт хуже фиксируется зажимом и со временем начинает ослабевать, поэтому его придется постоянно подтягивать.
На практике, про подобные действия быстро забывают. Из-за чего происходит возгорание.

Обратите внимание! Безопасность электропроводки всегда должна быть на первом месте, поэтому даже в качестве временных мер не следует применять подобные способы подключения автоматов в щитке.

Цены на электрощитки

Электрощиток

Как правильно подключать проводки к автоматам

Существует большое количество приспособлений, которые позволят облегчить подключение контактов к автоматике. Для того, чтобы выбрать подходящий вариант, мы рассмотрим их детально.

Наконечники на гибкий провод

С целью подключения элементов электрического щита часто используют гибкие провода с множеством проволок, ведь с подсоединением таких контактов справиться даже новичок. Но при этом и здесь существует нюанс.

Как мы уже рассмотрели выше, многие мастера фиксируют жилу зажимом без оконцевания, из-за чего хрупкие проволоки начинают отламываться и контакт слабеет.

Если при монтаже используется многожильный провод, то не стоит забывать про наконечники

Если при монтаже используется многожильный провод, то не стоит забывать про наконечники

Иногда в один зажим возникает необходимость фиксировать сразу два контакта, поэтому с такой целью были изобретены двойные наконечники. Они лучшим образом подходят тогда, когда приходится устанавливать множество перемычек.

Специальный наконечник для формирования перемычек

Специальный наконечник для формирования перемычек

Дугообразный загиб

Обычно для подключения жил в зажимы требуется снять 10 миллиметров изоляционного слоя — этого достаточно для того, чтобы сформировать на гонце дугу, которую затем и помещают в клемму. Как показывает практика, большинство электриков при отсутствии наконечников используют такой способ.

В результате удается получить надежный контакт, который не будет ослабляться со временем. Подходит этот способ при наличии монолитной жилы на конце.

Благодаря такому соединения расширяется площадь взаимодействия контакта с зажимом, это позволит избежать проблем с функционированием автомата

Благодаря такому соединения расширяется площадь взаимодействия контакта с зажимом, это позволит избежать проблем с функционированием автомата

Неразрывные перемычки

Когда приходится подсоединить несколько автоматов одним проводом, возникает необходимость использовать гребенку (шину). Тем не менее, она не всегда оказывается под рукой, поэтому сформировать самодельную гребенку можно из провода любого сечения.

Следует согнуть провод таким образом, чтобы получилась гребенка. Затем на месте сгиба необходимо зачистить провода.

Способ формирования неразрывной гребенки

Способ формирования неразрывной гребенки

Подводим итоги

Если вам вдруг потребуется частичная замена проводки, обязательно ознакомьтесь с нашей статьей на тему — Кабель-каналы для электропроводки.

Подключить УЗО и автоматические выключатели в щитке будет не сложно, только сначала предстоит выбрать подходящее устройство для своей сети, после чего необходимо выполнять действия согласно инструкции. Если вы все-таки сомневаетесь в своих силах, то лучше воспользоваться услугами электрика, ведь к электричеству не стоит относиться халатно.

Тонкости подключения автоматов и УЗО в щитке: нюансы монтажа + схемы

От правильного подключения электропроводки в доме зависит комфортное проживание всех его обитателей и бесперебойная работа бытовых приборов. Согласны? Чтобы обезопасить технику, находящуюся в доме, от последствий перенапряжения или короткого замыкания, а обитателей от опасностей, связанных с электрическим током, нужно включить в схему защитные аппараты.

При этом необходимо выполнить главное требование — подключение УЗО и автоматов в щитке должно быть сделано правильно. Не менее важно не ошибиться с выбором этих устройств. Но не волнуйтесь, мы расскажем вам о том, как все сделать правильно.

В этой статье речь пойдет о том, по каким параметрам выбирают УЗО. Кроме того, здесь вы найдете особенности, правила подключения автоматов и УЗО, а также множество полезных схем по подключению. А приведенные в материале видеоролики помогут реализовать все на практике даже без привлечения специалистов, если вы хоть немного разбираетесь в электрике.

Содержание статьи:

Основные принципы подключения

Для подключения УЗО в щитке нужны два проводника. По первому из них ток поступает к нагрузке, а по второму — уходит от потребителя по внешнему контуру.

Как только происходит утечка тока, появляется разность между его величинами на входе и выходе. Когда результат превосходит заданную величину, срабатывает в аварийном режиме, защищая тем самым всю квартирную линию.

На аппараты защитного отключения негативно воздействуют КЗ (короткое замыкание) и перепады напряжения, поэтому они сами нуждаются в прикрытии. Задачу решают путем включения в схему автоматов.

Конструкция и принцип действия УЗОКонструкция и принцип действия УЗО

В составе УЗО имеется кольцеобразный сердечник с двумя обмотками. По своим электрическим и физическим характеристикам обмотки идентичны

Ток, питающий электроприборы, поступает через одну из обмоток сердечника в одну сторону. Другую направленность он имеет во второй обмотке после прохождения через них.

Самостоятельное выполнение работ по монтажу устройств защиты предполагает использование схем. Как модульные УЗО, так и автоматы для них устанавливают в щитке.

Прежде чем начинать монтаж нужно решить следующие вопросы:

  • сколько УЗО следует установить;
  • где они должны находиться в схеме;
  • как подключить, чтобы УЗО работало корректно.

Правило электромонтажа гласит, что все соединения в должны входить в подключаемые устройства сверху вниз.

Профессиональные электрики объясняют это тем, что если завести их снизу, то КПД у подавляющего большинства автоматов снизится на четверть. Кроме того, мастеру, работающему в щитовой, не придется дополнительно разбираться в схеме.

УЗО, рассчитанные для установки на отдельных линиях и обладающие малыми номиналами, в общую сеть монтировать нельзя. В случае несоблюдения этого правила возрастет как вероятность утечек, так и КЗ.

Выбор УЗО по главным параметрам

Все технические нюансы, связанные с выбором УЗО, знают только профессиональные монтажники. По этой причине специалисты должны делать подбор устройств еще при разработке проекта.

Критерий #1. Нюансы подбора аппарата

При выборе аппарата в качестве основного критерия выступает номинальный ток, проходящий через него в длительных режимах работы.

Основные классы УЗООсновные классы УЗО

Исходя из стабильного параметра — утечки тока, есть два основных класса УЗО: «А» и «АС». Аппараты последней категории более надежные

Величина In находится в диапазоне 6-125 А. Дифференциальный ток IΔn — вторая по важности характеристика. Это фиксированное значение, по достижении которого срабатывает УЗО. При его выборе из ряда: 10, 30, 100, 300, 500 мА, 1 А приоритет имеют требования безопасности.

Влияет на выбор и цель установки. Для обеспечения безопасной работы одного прибора ориентируются на значение номинального тока с небольшим запасом. Если защита нужна для дома в целом или для квартиры, все нагрузки суммируют.

Критерий #2. Существующие типы УЗО

Следует различать УЗО и по типам. Их всего два — электромеханические и электронные. Основной рабочий узел первого — магнитопровод с обмоткой. Его действие заключается в сравнении значений тока, уходящего в сеть и возвращающегося обратно.

Есть такая функция и в аппарате второго типа, только выполняет ее электронная плата. Работает она исключительно при наличии напряжения. Из-за этого электромеханический прибор защищает лучше.

Различия между типами УЗОРазличия между типами УЗО

У аппарата электромеханического типа имеется дифференциальный трансформатор+реле, а у электронного типа УЗО присутствует электронная плата. В этом заключается различие между ними

В ситуации, когда потребитель случайно коснется к фазному проводу, а плата окажется обесточенной, в случае установки электронного УЗО человек попадет под напряжение. При этом защитное устройство не сработает, а электромеханическое в таких условиях останется работоспособным.

Тонкости выбора УЗО описаны в .

Установка УЗО и автоматов в щитке

Электрощит, в котором находятся устройства учета и распределения нагрузки, обычно является местом и для монтажа УЗО. Независимо от выбранной схемы, существуют правила, обязательные при подключении.

Главные правила подключения

Наряду с устройством автоматического отключения, на щиток устанавливают и . Все что нужно для этого — минимум инструментов и грамотная схема.

Стандартный набор должен состоять:

  • из пакета отверток;
  • пассатижей;
  • бокорезов;
  • тестера;
  • торцевых ключей;
  • кембрика.

Также для монтажа потребуется кабель ВВГ разных цветов, подобранный по сечению в соответствии с токами. Изоляционной трубкой ПВХ выполняют маркировку проводников.

Когда на DIN-колодке, имеющейся на щите, есть место, на него монтируют устройство защитного отключения. В противном случае устанавливают дополнительную.

Ключевой принцип монтажа следующий: соприкосновение нулевого проводника после УЗО ни с входным нулем, ни с заземлением недопустимо, поэтому его изолируют по аналогии с другими жилами.

Последовательно с УЗО необходимо включать защитный автомат. Это также одно из важнейших правил.

Когда защита всего жилья выполнена с применением одного УЗО, используют схему, включающую несколько автоматов.

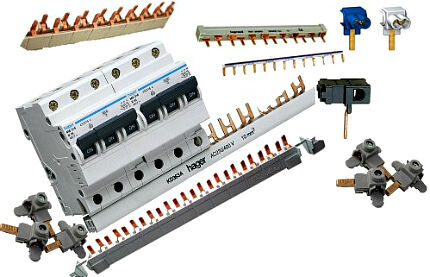

Гребенка для подключения пучка проводовГребенка для подключения пучка проводов

Чтобы исключить присутствие дополнительных проводов на щите, что выглядит не очень эстетично, для подключения пучка жил применяют гребенчатую (распределительную) шину

В проект включают, кроме добавочных АВ, еще одну составляющую — изолятор нулевой шины. Монтируют его на корпус щитка или на din-рейку.

Вводят это дополнение из-за того, что при большом числе нулевых проводников, подключаемых к выходной клемме отключающего устройства, они просто не поместятся в одном зажиме. Изолированная нулевая шина — лучший выход из этой ситуации.

Иногда электрики, чтобы поместить весь пучок нулевых проводов в гнездо, принимают решение о подпиливании жил одножильного кабеля. В случае когда кабель многожильный несколько жилок удаляют.

Этот вариант лучше не использовать, поскольку из-за уменьшения сечения проводников увеличится сопротивление, следовательно, возрастет нагрев.

Как число монтажных отверстий, так и их диаметр может быть разным. Шина земли крепится непосредственно на корпус.

Нулевые провода в одной скрутке — дополнительное неудобство при выявлении повреждений на линии, а также когда нужно демонтировать один из кабелей. Здесь не обойтись без откручивания зажима, разматывания жгута, что обязательно спровоцирует появление трещин в жилах.

Нельзя монтировать синхронно и два провода в одно гнездо. Входы автоматов защиты связывают перемычками. В качестве последних при профессиональном монтаже применяют специальные стыковочные шины под названием «гребенка».

Особенности схем подключения

Выбор схемы предусматривает учет особенностей конкретной электрической сети. Среди многочисленных вариантов есть всего две схемы, использующиеся для подключения автоматов и УЗО в , считающиеся основными.

Простейшая схема подключенияПростейшая схема подключения

Самая простая схема монтажа автоматов и защитного устройства. Она может быть применена для подключения от одной до нескольких нагрузок, соединенных параллельно

В первом и самом простом способе, когда одно УЗО защищает всю электрическую сеть, кроются недостатки. Основной — трудности в выявлении конкретного места повреждения.

Второй — когда в функционировании УЗО произойдет какой-то сбой, из работы будет выведена вся система. Прибору защитного отключения отводят место сразу после счетчика.

Следующий способ предусматривает наличие таких аппаратов на каждой индивидуальной линии. При сбое на одной из них, все остальные будут в рабочем состоянии. Для реализации этой схемы требуется более габаритный щиток и большие затраты в финансовом плане.

Подробно о простой схеме

Рассмотрим подключение УЗО с автоматами на простой квартирный щит. На входе стоит автомат включения двухполюсный. К нему подключено двухполюсное УЗО, к которому два однополюсных автомата.

К выходу каждого из них подключена нагрузка. В принципе УЗО вводят в схему также, как и .

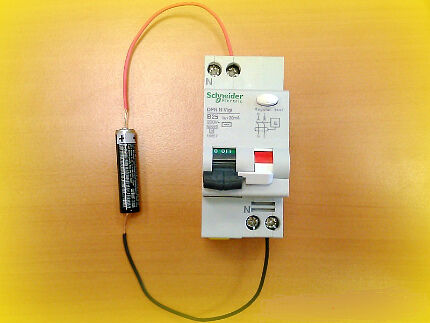

Тестирование работы УЗОТестирование работы УЗО

На корпусе УЗО имеется кнопка «Тест». Она предназначена для тестирования его работы. Производители советуют не реже одного раза в месяц пользоваться этой клавишей и проверять работу самого устройства

Фаза, подведенная к автомату включения, заходит на вход УЗО с выводом на автоматы. Нулевой выход с автомата идет на нулевую шину, а с нее — на вход в аппарат.

С его выхода нулевой проводник направляется уже на вторую нулевую шину. В наличии этой второй шины и заключается особый нюанс, не зная о котором невозможно добиться нормального функционирования схемы.

УЗО в процессе работы контролирует как входящее, так и выходящее напряжение — сколько зашло на входе, столько должно быть и на выходе.

Если равновесие нарушено и на выходе оно больше на величину уставки, на которую настроено УЗО, происходит его срабатывание и автоматическое отключение питания. За этот процесс как раз и отвечает нулевая шина.

В электрических схемах, где не предусмотрен монтаж аппарата защитного отключения, только один общий ноль.

В схемах с УЗО картина другая — здесь уже присутствует несколько таких нолей. При использовании одного устройства их два — общий и тот, относительно которого работает защитный аппарат.

Если подключено два УЗО — нулевых шин три. Обозначают их индексами: N1, N2, N3 и т.д. В целом нулей всегда на один больше, чем устройств защитного отключения. Один из них основной, а все остальные привязаны непосредственно к УЗО.

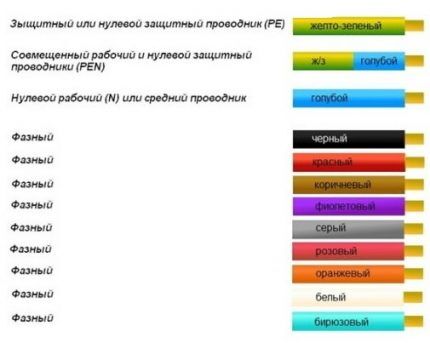

Цветовое обозначение проводовЦветовое обозначение проводов

Цветовое обозначение электрических проводов согласно правилам, установленным ПУЭ. Эту маркировку нужно изучить, прежде чем приступать к установке защитных аппаратов

Если предполагается подключать через УЗО не все оборудование, то ноль подают с общей шины. Прибор защитного отключения в этом случае исключают из цепи.

При добавлении однополюсного автомата, работающего от УЗО, с выхода последнего фазу подают на вход автоматического выключателя. С выхода выключателя проводник подключают к одному контакту нагрузки. Ноль на нее подводят ко второму выводу. Поступает он с нулевой шины, созданной УЗО.

На щите имеется еще один элемент — шина защитного заземления. Корректная работа УЗО без нее невозможна.

Трехпроводная сеть есть только в новых домах. В ней обязательно присутствует нулевая фаза и заземление. В домах, построенных давно, имеется только фаза и ноль. В таких условиях УЗО также будет функционировать, но немного иначе, чем в трехфазной сети.

Как выход из положения заземление выводится третьим проводником на розетки, а затем на потолок к тому месту, где подключаются люстры. К выключателям «землю» не подают.

Вариант подключения автоматов без УЗО

Бывают случаи, когда один из автоматов нужно подключить, минуя устройство защитного отключения. Питание подключают не с выхода УЗО, а со входа в него, т.е. непосредственно с автомата. Фазу подают на вход, а с выхода ее подключают к левому выводу нагрузки.

Ноль берут с общей нулевой шины (N). Если случится повреждение на участке, подконтрольном УЗО, он будет выведен из схемы, а вторая нагрузка не будет обесточена.

УЗО в трехфазной сети

В сеть такого вида включают или специальное трехфазное УЗО с восемью контактами, или три однофазных.

Схема подключенияСхема подключения

Размещают схему подключения УЗО на его корпусе. Провода, отходящие от выходных клемм, подводят к распредсети квартиры

Принцип подключения полностью идентичен. Монтируют его согласно схеме. Фазы А, В и С подают питание на нагрузки, рассчитанные на 380 В. Если рассматривать каждую фазу отдельно, то в тандеме с кабелем N (0), она обеспечивает серию однофазных потребителей 220 В.

Производители выпускают трехфазные аппараты защиты отключения, адаптированные к большим токам утечки. Они предохраняют электропроводку только от возгорания.

Две схемы подключения УЗОДве схемы подключения УЗО

На фото две схемы: аппарат защиты отключения в однофазной и трехфазной сети системы TN-C-S. Это обозначает, что нулевой кабель делится на рабочий и защитный

С целью защиты людей от воздействия электрического тока, на отходящих ветках монтируют однофазные двухполюсные УЗО, настроенные на ток утечки в диапазоне 10-30 мА. Для прикрытия перед каждым вставляют автомат. В схеме после УЗО нельзя соединять рабочий ноль и заземление.

УЗО и автоматы на трехфазном щите

Разберем подробно не совсем стандартную схему, собранную на трехфазном распределительном щитке.

На нем находятся:

  • трехфазные вводные автоматические выключатели — 3 шт.;
  • трехфазное устройство защитного отключения — 1 шт.;
  • однофазные УЗО — 2 шт.;
  • однополюсные однофазные автоматы — 4 шт.

С первого вводного автомата напряжение поступает на второй трехфазный автомат через верхние клеммы. Отсюда же одна фаза идет на первое однофазное УЗО, а вторая — на следующее.

Трехфазный щиток с УЗО и автоматамиТрехфазный щиток с УЗО и автоматами

Напряжение со второго входного автомата поступает на трехфазное УЗО, на нижние клеммы которого подключена трехфазная нагрузка. Это защитное устройство предохраняет от токов утечки, а второй вводный автомат — от КЗ

Однофазные УЗО, установленные на щиток, являются двухполюсными, а автоматы — однополюсными. Для корректного функционирования защитного устройства необходимо, чтобы рабочие нули после него больше нигде не соединялись. Поэтому после каждого УЗО здесь установлена нулевая шина.

Когда автоматы не одно-, а двухполюсные, то отдельную нулевую шину устанавливать не придется. Если две нулевые шины объединить, будет происходить ложное срабатывание.

Каждое из однополюсных УЗО рассчитано на два автомата (1-3, 2-4). К нижним клеммам автоматов подключена нагрузка.

Общая шина заземления установлена отдельно. На вводный автомат заходят три фазы: L1, L2, L3 и рабочий нулевой провод.

Ноль подключен на общий ноль, а с него уходит на все УЗО. После он идет на нагрузку: с первого аппарата — на трехфазную, а со следующих однофазных — каждый на свою шину.

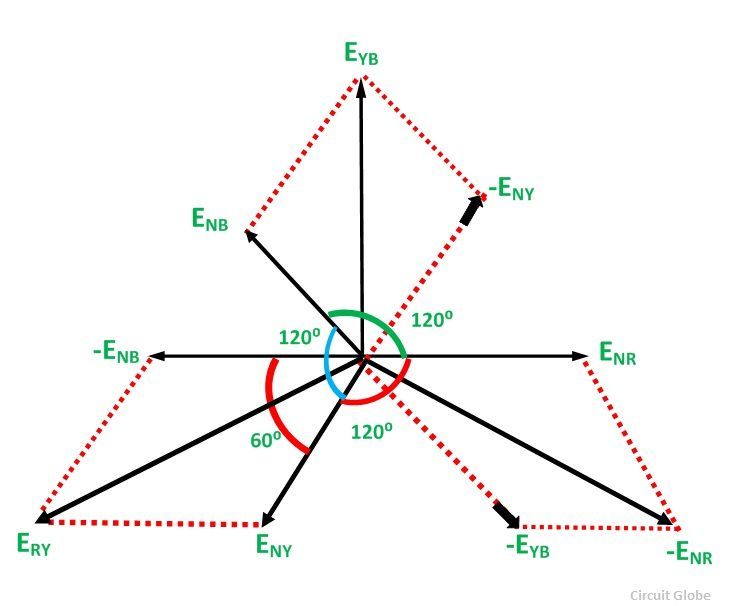

Электрические величины в трехфазной сетиЭлектрические величины в трехфазной сети

В трехфазной сети электрические величины векторные, поэтому их суммарное значение определяют не алгебраической, а векторной суммой этих величин

Хотя в этом распределительном щитке ввод трехфазный, разделение провода на PEN и PE не выполнено, т.к. ввод пятипроводный. На щит приходит три фазы, ноль и заземление.

Выводы и полезное видео по теме

Нюансы установки всех элементов :

Подробности монтажа УЗО:

УЗО и автоматы — оборудование технически сложное. Его целесообразно устанавливать в местах, где электрический ток может нести угрозу как безопасности людей, так и домашней технике.

Монтаж его предусматривает учет многих параметров, поэтому как расчет, так и установку лучше выполнят квалифицированные специалисты.

Если у вас есть опыт самостоятельного монтажа УЗО, пожалуйста, поделитесь им с нашими читателями. Расскажите, каким моментам стоит уделить особое внимание. Оставляйте свои комментарии, задавайте вопросы в блоке под статьей.

Как подключить УЗО и автоматы правильно

УЗО – это устройство защитного отключения, его предназначение – это защита людей от поражения электрическим током в случае поломок электрического оборудования, или непроизвольном контакте с металлическими частями электрического оборудования при утечке тока. Также, оно может защитить электросеть от возгорания проводки во время пробоя тока на корпус или землю.

УЗО

УЗО представляет собой быстродействующий выключатель. В основу его работы положено сопоставление силы тока на входе и выходе объекта защиты. То есть ток, текущий в фазном и нулевом проводе должны иметь одинаковое значение при однофазном подключении.

Если у вас три фазы, то сумма токов в трех фазах, равна сумме токов нулевого провода. Если показатели имеют разное значение, то это значит, что в цепи присутствует ток утечки.

Датчики тока, используемые в УЗО, изготовляют на трансформаторах тока, построенных на тороидальных сердечниках. Пороговые защитные элементы срабатывания изготовляют преимущественно на магнитоэлектрическом реле с большой чувствительности.

Хотя, в последнее время набирают популярность устройства защитного отключения, сделанные с применением специальных электронных схем. Такая схема приводит в действия защитный пружинный механизм, разрывающий электрические контакты цепи при возникновении внештатных ситуаций.

Способы подключения в частном доме и квартире

Решив поставить УЗО в своей квартире и доме, в первую очередь, надо правильно выбрать его параметры. Прежде всего, обращайте внимания на токовую нагрузку, и для каких целей выбран прибор.

Если есть необходимость защиты только одного прибора, например стиральной машины или бойлера, то можно ограничиться номинальным током прибора с небольшим запасом.

В случае установки прибора на всю квартиру или дом, надо просуммировать величину всех нагрузок, и выбрать подходящее значение. Второй величиной будет дифференциальный ток, при достижении которого, будет срабатывать защита. После сделанного выбора, остается одно – правильно подключить УЗО.

Подключение по линии фазы:

Схема подключения УЗО без заземления

Как видно по рисунку, УЗО установлено после входного автомата и счетчика электроэнергии. После, УЗО фазный провод идет на автоматические выключатели, контролирующие разные группы нагрузки. Далее, после выключателей, он разводится к осветительным приборам и розеткам.

По линии нейтрали, провод идет на клеммную колодку, после нее, он разводится к устройствам потребителям.

Данная схема не имеет нулевой шины, что характерно для старых квартир и домов. В таких случаях, лучше может подойти схема с применением нескольких УЗО для защиты отдельных потребителей.

Подключение к однофазной сети однополюсных и четырехполюсных УЗО

Схема подключения УЗО без заземления

Четырехполюсный УЗО в однофазной сети

Фактически, принцип подключения однополюсного УЗО показан в приведенной выше схеме. Является самым распространенным для однофазной цепи. Используя её как пример, можно спокойно делать установку у себя в квартире или загородном доме.

Главное, не попутать местами подключения фазного и нулевого проводов. Обычно, для входящего фазного провода, используется на корпусе обозначение 1, для исходящего фазного провода обозначение 2. Для обозначения нулевого провода используют обозначение N.

Применения четырехполюсного УЗО в однофазной цепи, в большинстве случаев нерентабельно. Его можно использовать в качестве временной замены, или в случае, когда ожидается скорая модернизация на трехфазную сеть.

Далее, по аналогии с однополюсным подключением. Нулевой провод подключаем к клемме с обозначением N. Фазу желательно подключить к клемме в цепь, которой включена кнопка Тест. В большинстве случаев, она расположена рядом с нулевой цепью. Желательно, не реже раза в месяц проводить проверку с помощью кнопки.

Место установки

УЗО в щиткеОбычно, место установки УЗО в электрощите. В нем расположены различные устройства для учета и распределения электрической энергии напряжения до 1000 В. В электрощите наряду с УЗО, установлены автоматические выключатели, электрический счетчик, распределительные клеммные колодки, и другие электрические приборы.

Если у вас имеется установленный электрощиток, то для установки устройства защитного отключения понадобится минимальный набор электрика. В него войдут пассатижи, бокорезы, набор отверток, маркер.

В редких случаях, может понадобится набор торцевых ключей, и электрический тестер. УЗО устанавливается на DIN-колодку. Если на имеющейся колодке нет места, то понадобится установить дополнительную.

Как подключить УЗО и автоматы?

Схема подключения УЗО

Перед началом работ по подключению, рекомендуют нарисовать принципиальную схему подключения. Далее, задача будет в размещении всех приборов в электрощите.

Схема подключения УЗО

Двухполосный выключатель

Пошаговое руководство:

  1. Современные электроприборы имеют модульную конструкцию. Для их установки предназначены специальные монтажные DIN-рейки. Их использование делает процесс монтажных работ намного проще. Выключатели, устройства защитного отключения и многое другое оборудование, имеет крепление для установки на такой рейке.
  2. Далее, размещаем на местах крепления в электрощите все необходимые приборы и детали. После этого, руководствуясь ПУЭ, проводим подключение приборов согласно схеме.
  3. На входе электроэнергии в щиток, должен стоять двухполосный автоматический выключатель. Его главная задача – защищать электросчетчик от коротких замыканий, перегрузки, и давать возможность проводить работы по замене оборудования.
  4. Входной автомат также служит ограничителем максимальной мощности потребления квартиры или дома. Его номинал выбирается согласно максимально разрешенному значению потребляемой мощности. Монтируют входной автомат на верхнюю DIN-рейку.
  5. После входного автоматического выключателя, подключаем электрический счетчик. Для подключения счетчика надо открутить пломбировочный винт, и снять нижнюю крышку. Под ней будет группа контактов. Обычно, схема подключения контактов располагается на внутренней стороне крышки. Если её там нет, посмотрите в инструкции к прибору. Контакты электрического счетчика имеют по два прижимных винта для каждого подключаемого провода. Их задача – обеспечить надежный контакт. После подключения, счетчик пломбируется, и доступа к контактам не будет.
  6. В большинстве счетчиков, на первый контакт приходит питающая фаза. Ко второму подключают отходящую фазу. К третьему приходящий нулевой провод. К четвертому отходящий нулевой провод.
  7. После счетчика, подключают УЗО. Контакты на устройстве обычно промаркированы. На верхние контакты подают входящее напряжения. Соответственно, снизу прибора подключаются контакты, которые пойдут последующим автоматическим выключателям, и другим приборам. В данном случае, необходимо соблюдать полярность. На контакт фазы, должна приходить фаза, а не ноль.
  8. После завершения монтажа, необходимо проверить УЗО на работоспособность. Для этой цели, на приборе расположена кнопка Тест. При её нажатии, происходит имитация тока утечки. Прибор должен сработать, отключив подачу напряжения.

Возможные ошибки и их последствия

УЗО

Больше всего происходит ошибок на этапе монтажа, особенно если его делают непрофессионалы:

  1. Неправильное подключение подающих контактов. Часто, ноль путают с фазой.
  2. Подача питающего напряжения снизу устройства. При этих ошибках, прибор может выйти из строя.
  3. Нельзя соединять между собой нулевые выходы нескольких устройств. В результате этого, прибор утратит свою чувствительность, и не сможет правильно среагировать при возникновении опасных ситуаций.
  4. Также, следует помнить, что недопустимо соединять в розетках нулевой провод с заземлением. Это также приведет к сбоям в работе.
  5. Нельзя заводить питающие контакты с разных сторон устройства, например, подающую фазу снизу, а подающий ноль сверху. Устройство будет работать неправильно.

Если вы планируете установить одно устройство, то ставьте его сразу после электрического счетчика. Проблемой в этом случае будет полное обесточивание квартиры, в случае утечки тока. Электричество не заработает до тех пор, пока не устранят утечку.

В случае, если у вас много различных зон потребления электричества, установите несколько устройств. Это поможет вам уменьшить зону поиска поломки, и обеспечит комфорт в других зонах.

Следует заметить, что устанавливать такие устройства в цепи пожарной и других аварийных сигнализаций запрещается правилами безопасности.

Статья была полезна?

0,00 (оценок: 0)

Как правильно подключить УЗО | Для дома, для семьи

Здравствуйте, уважаемые читатели сайта sesaga.ru. На сегодняшний день включение УЗО (устройство защитного отключения) в домашнюю электрическую сеть стало нормой. Но еще не все понимают для чего нужно это устройство и как правильно его подключить.

Внешний вид УЗО

Основной задачей УЗО является повышение уровня защиты от возгораний, вызванных токами утечки или замыканиями на землю, когда величина тока не достаточна для срабатывания автоматического выключателя.

Вторая задача УЗО — это защитить человека от поражения электрическим током, под который он может попасть при случайном касании оголенных проводов, находящихся под напряжением, или при касании корпуса электрооборудования с поврежденной изоляцией.

По своим конструктивным параметрам и внешнему виду УЗО практически ни чем не отличаются от автоматических выключателей. Они так же, как и выключатели, выпускаются для работы в схемах однофазной и трехфазной сети, а в случае возникновения аварийной ситуации автоматически отключают напряжение питания с поврежденного участка электрической цепи.

Но если автоматический выключатель срабатывает от тока короткого замыкания или тока перегрузки, превышающего рабочий ток самого выключателя, то УЗО срабатывает только от тока утечки, на который оно рассчитано.

Поэтому УЗО рекомендуется устанавливать совместно с автоматическим выключателем, который ставится перед УЗО, чтобы защитить устройство от действия больших сверхтоков на нагрузке в момент аварийной ситуации.

Общая схема включения УЗО

Промышленностью выпускаются устройства защитного отключения, рассчитанные на ток утечки 10mA, 30mA, 100mA, 300mA.

Различить УЗО и автоматический выключатель очень просто.

На корпусе автоматического выключателя указывается номинальное рабочее напряжение, рабочий ток и структурная схема устройства.

В данном примере рабочий ток выключателя составляет 25 Ампер и номинальное рабочее напряжение 400 Вольт. На клеммы «1» и «3» подается входящее напряжение, а с клемм «2» и «4» напряжение снимается.

Параметры автоматического выключателя

На корпусе УЗО указывается номинальное рабочее напряжение, рабочий ток, номинальный отключающий дифференциальный ток (ток утечки), структурная схема устройства и установлена кнопка «ТЕСТ».

Параметры УЗО, указанные на корпусе

В отличии от автоматических выключателей в устройствах защитного отключения дополнительно предусмотрена специальная цепь, создающая ток утечки. Эта цепь предназначена для проверки исправности устройства.

При нажатии на кнопку «ТЕСТ» цепь замыкается и искусственно создается утечка тока. И если устройство исправно, то сработает исполнительный механизм и отключит нагрузку.

Кнопка "ТЕСТ" для проверки УЗО

В данном примере УЗО рассчитано на рабочее напряжение 230 Вольт, рабочий ток 32 Ампера и ток утечки 30 mA. На верхнюю пару клемм «1» и «N» подается входящее напряжение, а с нижней пары «2» и «N» напряжение снимается.
На клемму «N» подается ноль.

Есть еще одно главное отличие в работе этих устройств, которое надо знать.

Если для работы автоматического выключателя достаточно двухпроводной электрической цепи: «фаза – ноль», то для корректной работы УЗО обязательно наличие третьего проводника – заземления. То есть в здании должна быть проложена трехпроводная электросеть: «фаза – ноль – заземление».

Заземление выполняет роль защитного проводника, по которому «стекает» напряжение в случае аварийной ситуации. Например, при замыкании фазы на корпус электрооборудования, фаза, используя наименьшее сопротивление, пойдет по защитному проводнику РЕ и создаст ток утечки. И если этот ток превысит уставку, а в нашем случае это 30mA, то механизм устройства сработает и отключит питание этого электрооборудования.

И еще один важный отличительный нюанс в работе этих устройств.

Через УЗО так же, как и через автомат, проходят «фаза» и «ноль». Но для правильной работы устройство должно иметь свои «фазу» и «ноль», относительно которых оно осуществляет контроль за токами утечки. Эти «фазу» и «ноль» получают с выхода УЗО.

Фазу, если потребителей несколько, размножают через автоматические выключатели.

Для нуля используют отдельную шину (колодку), относящуюся только к этому УЗО.
И если в сети будет использоваться два УЗО, то нулевых шин будет три: одна общая N, от которой на вход обоих устройств поступает основной нулевой проводник, и две дополнительные N1 и N2, которые образуются с выходов этих УЗО.

На рисунке ниже показана схема с одним УЗО.

Схема подключения одного УЗО

Фаза L и ноль N заходят на вход устройства QF1. С выхода QF1 фаза распределяется по автоматическим выключателям SF1, SF2 и SF3, каждый из которых подает фазный проводник (фазу) для своего потребителя.

Ноль N поступает на вход УЗО, а с выхода устройства уходит уже как N1 и подключается на нулевую шину N1, от которой потребители берут нулевой рабочий проводник (ноль). С шины заземления нулевой защитный проводник РЕ подводится к каждой группе потребителей.

В качестве образца предлагаю Вам один из вариантов схемы домашнего щитка, реализованную на трех УЗО, а также приблизительное распределение напряжения по потребителям.

Схема квартирного щитка

Подобная схема уже разобрана по косточкам в статье о подключении заземления, поэтому повторятся мы не будем.

Также запомните: что при установке нескольких УЗО, расположенных последовательно, ближнее к источнику питания должно иметь уставку и время срабатывания не менее чем в 3 раза большие, чем у УЗО, расположенного ближе к потребителю.

Ну и в завершении еще один момент.
В двухпроводной электросети УЗО также сможет работать, но только если создать ему третий проводник и путь для прохождения тока на заземленные элементы здания. О всех нюансах работы в двухпроводной сети можете прочитать в этой статье о подключении заземления.

И в дополнение к статье небольшой видеоролик о подключении УЗО.

Теперь я думаю у Вас не должно возникнуть вопросов о подключении одного или нескольких УЗО в домашнюю электрическую сеть.

Удачи!

Литература:

1. «Правила Устройства Электроустановок (ПУЭ) – седьмое издание».

2. ГОСТ 30339-95/ГОСТ Р 50669-94.
«Межгосударственный стандарт. Электроснабжение и электробезопасность мобильных (инвентарных) зданий из металла или с металлическим каркасом для уличной торговли и бытового обслуживания населения. Технические требования».

3. ГОСТ Р 51628-2000.
«Государственный стандарт Российской Федерации. Щитки распределительные для жилых зданий. Общие технические условия».

Как правильно подключить УЗО - схема подключения

Если в вашей квартире имеется большое количество бытовой техники, тогда вам в обязательном порядке следует установить такой аппарат, как УЗО. Иначе вся бытовая техника будет находиться под большой угрозой. В статье мы рассмотрим как правильно подключить подобное устройство и автомат в квартире и частном доме, продемонстрируем схемы, фото и видео инструкции.

Зачем нужен

Монтаж таких устройств необходим по нескольким причинам. Главным образом, он был разработан для защиты. Отчего? Во-первых, УЗО защищает людей от поражения их током, особенно в тех случаях, когда в электроустановке существуют неисправности. Во-вторых, устройство срабатывает и отключает ток по причине случайного или ошибочного соприкосновения с токоведущими частями электроустановки, на случай когда происходит утечка тока. И, в-третьих, предотвращается воспламенение электропроводки в случае замыкания. Как видно из перечисленного, этот автомат на самом деле выполняет важнейшую функцию.

УЗОУЗО

Сегодня можно встретить дифференциальные автоматы, особенность которых заключается в объединении автоматического выключателя и УЗО. Их преимущество заключается в том, что в щитке они занимают меньше места. Во всех случаях при подключении все контактные соединения должны подводиться к нему не снизу, а только сверху. Одна из причин заключается в более эстетичном виде. Но существует куда более весомая причина. Дело в том, что УЗО способен снижать коэффициент полезного действия работы всех бытовых предметов. Более того, при ремонтных работах электрик не запутается, и ему не придется изучать сложные, запутанные схемы. Итак, теперь пришло время рассмотреть варианты подключения.

Методы подключения

Известны четыре варианта подключения:

  1. Подключение двухполюсного к однофазной сети.
  2. Подключение четырехполюсного к трехфазной сети с применением нейтрали.
  3. Подключение четырехполюсного к трехфазной сети без использования нейтрали.
  4. Подключение четырехполюсного в однофазной сети.

Рассмотрим каждый случай в отдельности.

Подключение двухполюсного УЗО к однофазной сети

Двухполюсный УЗО к однофазной сетиДвухполюсный УЗО к однофазной сети

Среди всех перечисленных методов подключения, это, пожалуй, самая распространенная схема. При ее подключении отсутствуют сложные обороты. Более того, такой прибор можно подключить и самостоятельно. Для этого на корпусе или в паспорте необходимо узнать, где именно на автомате располагается нейтраль или ноль, а также фаза. Как правило, на автомате указаны такие знаки 1,2 и N. 1 – подразумевает приходящий фазный проводник, 2 – исходящий фазный проводник и N обозначает ноль или нейтраль.

Одно из главных условий подключения такого УЗО заключается в том, что он устанавливается во всех случаях после автоматического выключателя! Такое требование позволяет защищать электросчетчик от увеличения тока.

Бывали случаи, когда устройство выходил из строя. Почему? Все дело в том, что через него прошел ток, превышающий его номинальный рабочий ток. Чтобы такого не было в вашем случае, покупайте прибор с как можно с большим номинальным рабочим током. Более того, при подключении важно соблюдать правильную последовательность. Иначе в процессе его эксплуатации могут возникнуть проблемы. Например, если при подключении перепутать клеммы ноль с фазой, то прибор сразу выйдет из строя.

Подключение четырехполюсного УЗО к трехфазной сети с применением нейтрали

Четырехполюсный УЗО трехфазная сеть, нейтральЧетырехполюсный УЗО трехфазная сеть, нейтраль

Такой метод подключения также достаточно распространен. Принцип его подключения практически ничем не отличается от однофазной сети. Только в этом случае монтируется четырехполюсной УЗО. В нем имеется четыре приходящих провода, которые на автомате обозначаются так А, В, С и ноль (N). Как правило, схема подключения указана на корпусе автомата. Единственное отличие может заключаться в том, что на четырехполюсном приборе ноль может находиться с другой стороны. Самое главное, правильно подключить выходы и входы.

Такие УЗО используются для защиты от пожара электропроводки на большие токи утечки. Если использовать его для защиты от поражения током человека, то рекомендуется использовать точку утечки, которая равняется от 10 до 30 мА.

Для самой же защиты устройства непосредственно перед ним монтируется автоматический выключатель.

Подключать однофазные сети лучше всего посредством нулевой шинки, которая монтируется непосредственно в щитке на DIN-рейку.

Также при подключении крайне важно соблюдать цветовую маркировку провода, а также подключение нулевого и фазного проводника.

Подключение четырехполюсного УЗО к трехфазной сети без использования нейтрали

Подключение к трехфазной сети без нейтралиПодключение к трехфазной сети без нейтрали

Данную схему используют в большинстве случаев для подключения трехфазных электродвигателей. Автомат отключит его от сети, как только возникнет небольшое замыкание обмоток. Для подключения трехфазного двигателя необходимо три фазы питающего напряжения, а именно А, В и С. Также потребуется защитный проводник РЕ, который будет служить в качестве заземления корпуса. В результате нет смысла приобретать пяти жильный провод, а достаточно будет четыре жилы.

Подключение четырехполюсного УЗО в однофазной сети

Четырехполюсный УЗО однофазная сетьЧетырехполюсный УЗО однофазная сеть

Это использование можно смело назвать нерациональным и целесообразным. Однако в некоторых случаях это единственное верное решение. Например, если в будущем вы планируете расширить электропроводку, переведя ее на трехфазную сеть или добавить несколько однофазных сетей. Более того, такую схему используют в случаях временного использования аварийной замены неисправного двухполюсного УЗО. Подключение проходит достаточно просто. Для этого ноль и фаза подключается к соответствующей клемме. При этом подключение фазного проводника на клемму выполняется только в том случае, если подключена в данный момент кнопка «Тест». Такая клемма располагается рядом с нулевой.

Подключение в квартире и в частном доме

Для стиральной машиныДля стиральной машины

Схема подключения в квартире выполняется только по однофазной сети. По этой причине подключение выполняется в следующем порядке:

  1. Вводной автомат.
  2. Электросчетчик.
  3. УЗО 30 мА.
  4. Проводка электросети по квартире.

Подключение в квартиреПодключение в квартире

Если у вас в квартире присутствуют силовые потребители электроэнергии, например, стиральная машинка или электропечь, тогда рекомендуется подключаться защитное устройство УЗО дополнительно.

Выбор УЗОВыбор УЗО

Что касается подключения автомата в частном доме, то последовательность подключения следующая:

  1. Вводной автомат.
  2. Электросчетчик.
  3. Автомат от 100 до 300 мА, выбор осуществляется в зависимости от количества потребляемого тока всей бытовой техники.
  4. Автомат для индивидуального потребления тока. Как правило, используется от 10 до 30 мА.

Итак, мы рассмотрели с вами некоторые особенности и отличия подключения УЗО в тех или иных обстоятельствах. Самое главное, помните о том, что если у вас нет и вовсе представления о данной системе, то лучше не экспериментируйте.

Видео

Несколько слов о типичных ошибках при подключении УЗО:

Схемы

Чтобы правильно установить УЗО, предлагаем вам ознакомиться с некоторыми схемами его подключения:

Схема подключенияСхема подключения

Принцип действияПринцип действия

Устройство защитного отключенияУстройство защитного отключения

Схема электрощиткаСхема электрощитка

Подключение УЗО с автоматикойПодключение УЗО с автоматикой

Подключение УЗО с автоматикой

Подключение к сети 380VПодключение к сети 380V

Четырехполюсное УЗО без ноляЧетырехполюсное УЗО без ноля

Квартирный групповой щитокКвартирный групповой щиток

Четырехполюсное УЗОЧетырехполюсное УЗО

Cхема подключения УЗО, как монтировать УЗО в электрическом щитке

Устройства защитного отключения (УЗО) — это электрические аппараты токовой защиты, реагирующие на токи утечки (дифференциальные токи). Под утечкой понимают аварийные токи, протекающие между сетевыми проводниками и «землей». В зависимости от величины дифференциального тока схема с УЗО может предотвращать поражение человека электричеством или предупреждать возникновение пожара из-за неисправностей в электропроводке.

Схема подключения УЗО и автоматов в щиткеСхема подключения УЗО и автоматов в щитке

Схемы подключения УЗО в однофазной сети

Промышленность выпускает устройства защитного отключения, предназначенные для работы в однофазной или трехфазной сети. Однофазные аппараты имеют 2 полюса, трехфазные — 4. В отличие от автоматических выключателей, к отключающим устройствам кроме фазных проводов обязательно подключаются нулевые проводники. Клеммы, к которым присоединяются нулевые жилы, обозначаются латинской буквой N.

Для защиты людей от поражения электрическим током чаще всего используют УЗО, реагирующие на токи утечки 30 мА. В сырых помещениях, подвалах, детских комнатах применяют аппараты, настроенные на 10 мА. Отключающие устройства, предназначенные для предотвращения пожаров, имеют порог срабатывания 100 мА и выше.

Кроме порога срабатывания защитное устройство характеризуется номинальной коммутационной способностью. Под этим термином подразумевают максимальный ток, который отключающий аппарат может выдерживать неограниченное количество времени.

Важным условием надежного функционирования защиты от токов утечки является заземление металлических корпусов электрических аппаратов. Заземление TN может выполняться отдельным проводом или через заземляющий контакт сетевой розетки.

На практике применяют два способа включения устройств защитного отключения в электрическую цепь:

  • схема подключения УЗО с индивидуальной защитой;
  • схема групповой защиты потребителей.

Первый способ включения чаще всего используют для защиты мощных потребителей электроэнергии. Его можно применить для электрических плит, стиральных машин, кондиционеров, электрических отопительных котлов или водонагревателей.

shema podkluchenie uzoshema podkluchenie uzo

Индивидуальная защита предусматривает одновременное подключение УЗО и автомата, схема представляет собой последовательное соединение двух защитных аппаратов. Их можно разместить в отдельном боксе в непосредственной близости от электроприемника. Выбор отключающего устройства осуществляется по номинальному и дифференциальному току. Будет лучше, если номинальная отключающая способность защитного аппарата окажется на ступень больше номинала автоматического выключателя.

При групповой защите к УЗО подключают группу автоматов, питающих разные нагрузки. В этом случае выключатели подключают к выходу устройства защиты от токов утечки. Подключение УЗО по групповой схеме уменьшает затраты и экономит место в распределительных щитах.

В однофазной сети подключение одного УЗО для нескольких потребителей требует расчета номинального тока защитного аппарата. Его нагрузочная способность должна быть равна или превышать сумму номиналов подключенных автоматических выключателей. Выбор порога срабатывания дифференциальной защиты определяется ее назначением и категорией опасности помещений. Защитный аппарат может подключаться в щитке на лестничной клетке или в распределительном щитке внутри квартиры.

Схема подключения УЗО и автоматов в квартире, индивидуальная или групповая, должна соответствовать требованиям ПУЭ (Правил устройства электроустановок). Правила однозначно предписывают заземлять электроустановки, защищаемые УЗО. Несоблюдение этого условия является грубым нарушением и может привести к негативным последствиям.

Схемы подключения УЗО в трехфазной сети

Городское жилье, как правило, питается от трехпроводной однофазной сети. В предыдущем разделе было рассказано, как подключить УЗО в квартире.

Схема подключения УЗО и автоматов в щиткеСхема подключения УЗО и автоматов в щитке

Загородные дома и домовладения часто потребляют намного больше электроэнергии. Их часто подключают к трехфазной сети. В загородном доме могут применяться электрические отопительные котлы, мощные водонагреватели для горячего водоснабжения. В подсобных помещениях часто организуются мастерские, оборудованные станками различного назначения.

Многие мощные нагрузки рассчитаны на напряжение 380 В. Для их питания должна использоваться проводка, состоящая из пяти проводников — трех фазных, нулевого и провода защитного заземления. Во многих местах эксплуатируются устаревшие четырехпроводные сети, в которых отсутствует отдельный заземляющий проводник. В этом случае для применения трехфазного УЗО хозяевам приходится самим изготавливать заземляющий контур и прокладывать сеть заземления.

При наличии заземления установка УЗО в трехфазной сети ничем не отличается от подключения однофазных устройств защитного заземления. Схемы подключения и критерии выбора аппаратов защиты остаются прежними.

В случае если есть значение мощности трехфазной нагрузки, питающейся от сети 380 В, номинальный ток можно рассчитать по формуле:

I = P /1,73 U,

где I — номинальный ток; P — мощность трехфазной нагрузки; U — напряжение трехфазной сети.

Ошибки в подключении УЗО

Начинающие электрики и домашние мастера часто не знают, как правильно подключить УЗО и автоматы. При подключении защитных аппаратов дифференциального тока необходимо неукоснительно выполнять следующие правила:

  • устройства защитного отключения должны включаться последовательно с автоматическими выключателями;
  • защищаемое электрооборудование должно быть заземлено.

Несмотря на простоту правил, часто встречаются повторяющиеся ошибки. Многие мастера считают, что отключающие устройства должны срабатывать при прикосновении человека к частям электрооборудования, оказавшимся под напряжением в результате нарушения изоляции. Это ошибочное мнение. Защита должна сработать не при прикосновении человека, а в момент нарушения изоляции. Поэтому совместно с УЗО применяется защитное заземление.

Вторая распространенная и опасная ошибка — это применение «зануления». В этом случае нулевой проводник присоединяют к корпусу защищаемого электрооборудования. Такая схема опасна тем, что при обрыве нулевого провода существует вероятность появления фазы на защищаемом оборудовании.

Еще одной частой ошибкой является соединение нулевых проводников, питающихся от разных защитных устройств. Такое соединение обязательно приводит к появлению токов утечки и срабатыванию аппаратов защиты.

Установка УЗО

Решение вопроса, как подключить УЗО или автомат, редко вызывает затруднения. Современные защитные аппараты выпускаются в стандартных модульных корпусах и устанавливаются на DIN-рейку. Для крепления на рейку их снабжают удобными защелками. Для подключения проводников в них применяют винтовые клеммы или пружинные зажимы, позволяющие производить безотверточный монтаж.

Производители предлагают распределительные щиты под DIN-рейку внутренней и наружной установки. Такие устройства имеют эстетичный внешний вид и позволяют быстро выполнить монтаж в городской квартире и в индивидуальном частном доме.

Соединение
Star в трехфазной системе - соотношение между фазой и линией, напряжением и током

В соединении звезда аналогичные концы (либо начало, либо конец) трех обмоток соединены с общей точкой, называемой звездой или нейтральной точкой. Трехпроводные проводники проходят от остальных трех свободных клемм, называемых линейных проводников .

Провода передаются во внешнюю цепь, давая трехфазные, трехпроводные системы, соединенные звездой. Однако иногда четвертый провод переносится от точки звезды к внешней цепи, называемой , нейтральный провод , образуя трехфазные четырехпроводные системы, соединенные звездой.

Содержание:

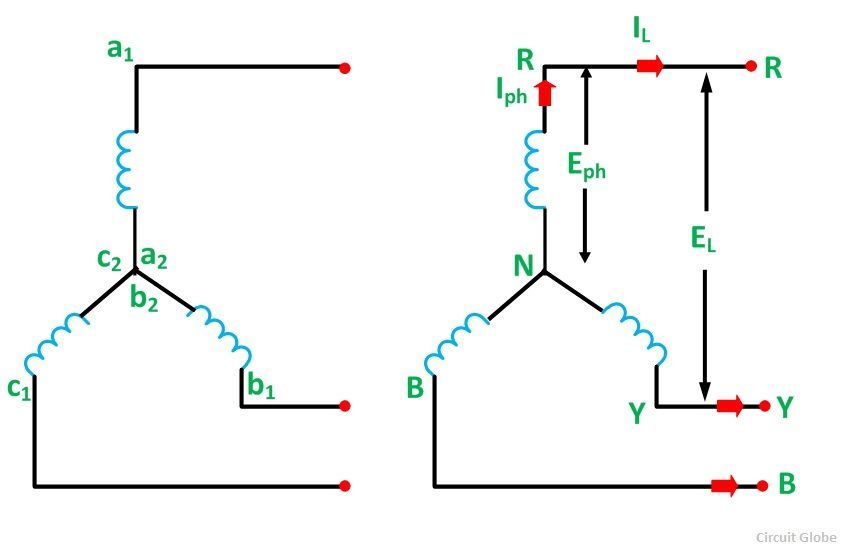

Звездообразное соединение показано на диаграмме ниже:

star-connection-fig1 Учитывая приведенный выше рисунок, финишные клеммы a 2 , b 2 и c 2 из трех обмоток соединены в звезду или нейтральную точку. Три проводника, обозначенные как R, Y и B, проходят от оставшихся трех свободных клемм, как показано на рисунке выше.

Ток, протекающий через каждую фазу, называется Фазовый ток I ph , а ток, протекающий через каждый линейный провод, называется Линейный ток I L .Аналогично, напряжение на каждой фазе называется фазным напряжением E ph , а напряжение на двух линейных проводниках называется линейным напряжением E L .

Соотношение между фазным напряжением и линейным напряжением в соединении звезды

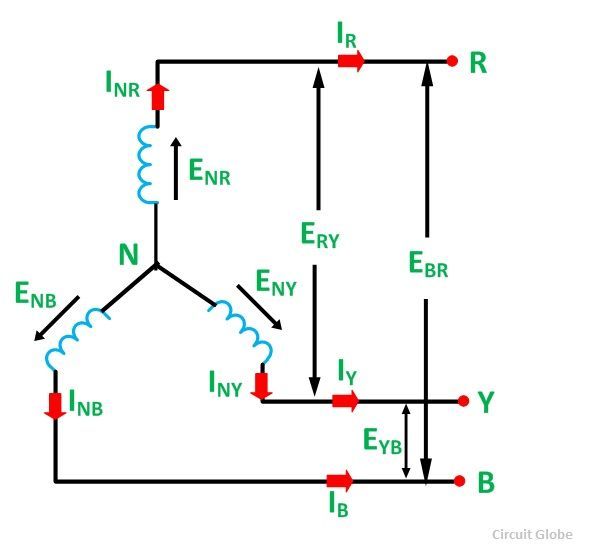

Звездное соединение показано на рисунке ниже:

star-connection-fig2 Поскольку система сбалансирована, сбалансированная система означает, что во всех трех фазах, то есть R, Y и B, через них протекает одинаковое количество тока.Следовательно, три напряжения E NR , E NY и E NB равны по величине, но смещены относительно друг друга на 120 °.

Диаграмма Phasor соединения звезды показана ниже:

star-connection-fig3 Стрелки на ЭДС и токе указывают направление, а не их фактическое направление в любой момент.

Сейчас

star-connection-eq1

Между любыми двумя линиями имеется двухфазное напряжение.

Трассировка петли NRYN

star-connection-eq2

Чтобы найти векторную сумму ENY и –ENR, мы должны обратить вектор ENR и добавить его с помощью ENY, как показано на векторной диаграмме выше.

Следовательно,

star-connection- eq3

Аналогично,

star-connection-eq4

Следовательно, в соединительной линии звездное напряжение в корне в 3 раза больше фазового напряжения.

.Соединение
Delta в трехфазной системе - соотношение между фазным и линейным напряжением и током

В соединении Delta (Δ) или Mesh готовая клемма одной обмотки соединяется с клеммой запуска другой фазы и, таким образом, дает замкнутую цепь. Проводники с тремя линиями запускаются из трех соединений сетки, называемых Line Conductors .

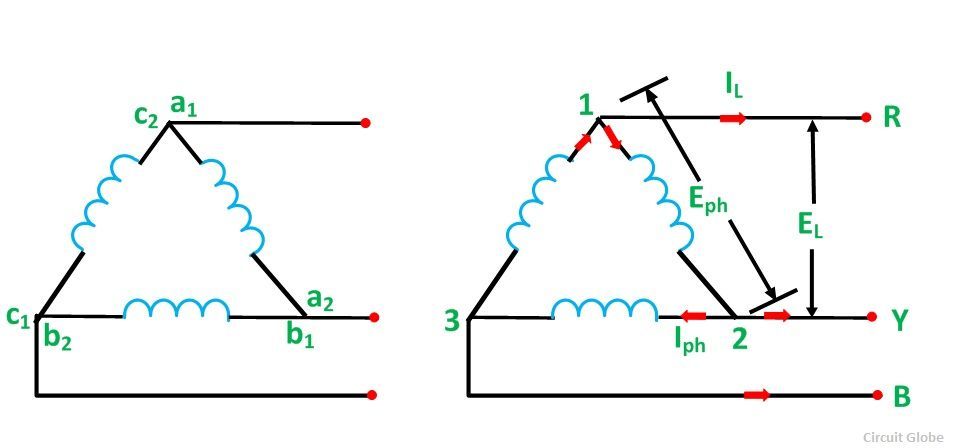

Соединение в форме треугольника показано на рисунке ниже:

delta-connecttion-figure-1

Содержание:

Для получения дельта-соединений , 2 соединен с b 1 , b 2 соединен с c 1 , а c 2 соединен с 1 , как показано на рисунке выше. ,Три проводника R, Y и B работают от трех соединений, известных как линейных проводников .

Ток, протекающий через каждую фазу, называется Phase Current (Iph) , а ток, протекающий через каждый линейный провод, называется Line Current (I L ).

Напряжение на каждой фазе называется Фазовое напряжение (E ph ) , а напряжение на двух линейных проводниках называется Линейное напряжение (E L ).

Соотношение между фазным напряжением и линейным напряжением в соединении треугольником

Чтобы понять взаимосвязь между фазным напряжением и линейным напряжением в треугольнике, рассмотрите рисунок A, показанный ниже:

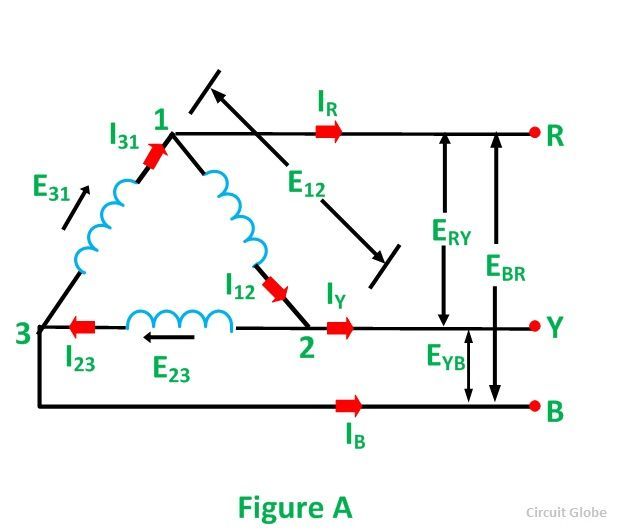

delta-connection-figure-2 Из рисунка видно, что напряжение на клеммах 1 и 2 такое же, как на клеммах R и Y. Следовательно,

delta connection eq1

Аналогично,

delta connection eq2

: фазные напряжения

delta connection eq3

Напряжения линии:

delta connection eq4

Следовательно, в треугольнике напряжение линии связи равно фазному напряжению.

Соотношение между фазным током и линейным током в соединении треугольником

Как и в симметричной системе, трехфазный ток I 12 , I 23 и I 31 равны по величине, но смещены относительно друг друга на 120 °.

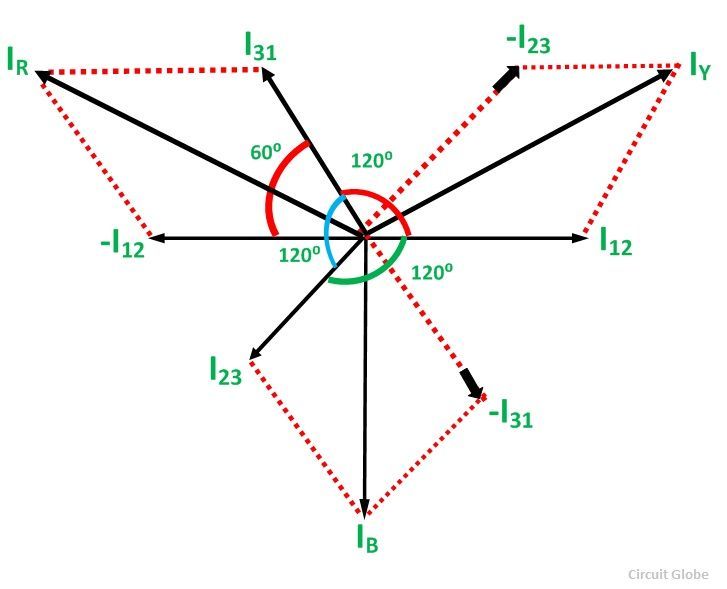

Диаграмма показана ниже:

delta-connection-figure-3 Следовательно,

delta connection eq5

Если мы посмотрим на рисунок A, то увидим, что ток делится на каждом соединении 1, 2 и 3.

Применение закона Кирхгофа на развязке 1,

Входящие токи равны исходящим токам.

delta connection eq6

И их разность векторов будет иметь вид:

delta connection eq

Вектор I 12 инвертируется и добавляется в вектор I 31 , чтобы получить векторную сумму I 31 и –I 12 , как показано выше на векторной диаграмме. Следовательно,

delta connection eq7

Как мы знаем, I R = I L , следовательно,

delta connection eq8

Аналогично,

delta connection eq9

Следовательно, в треугольнике соединительной линии ток в три раза короче фазного тока.

delta connection eq10
Это все о Delta Connection в трехфазной системе.

,Соединение с общим эмиттером
(или конфигурация CE) - Характеристика входа и выхода

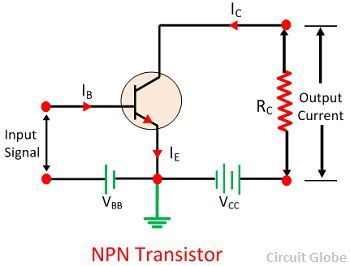

Определение : Конфигурация, в которой эмиттер подключен между коллектором и основанием, называется общей конфигурацией эмиттера. Входная цепь подключена между эмиттером и базой, а выходная цепь взята с коллектора и эмиттера. Таким образом, эмиттер является общим как для входной, так и для выходной цепи, и, следовательно, имя является общей конфигурацией эмиттера.Общее расположение эмиттера для транзистора NPN и PNP показано на рисунке ниже.

common-emitter-configuration

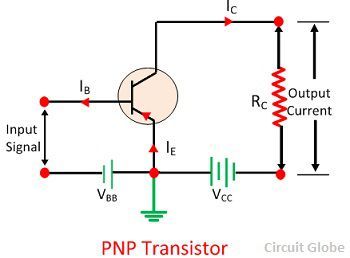

common-emitter-configuration-image-2

Коэффициент усиления базового тока (β)

Коэффициент усиления базового тока определяется как отношение выходного и входного тока в общей конфигурации эмиттера. При обычном усилении эмиттера выходным током является ток коллектора I C, , а входным током является базовый ток I B .

Другими словами, отношение изменения тока коллектора к базовому току известно как коэффициент усиления базы.Он представлен β (бета).

CE-configuration-equation-1

Соотношение между коэффициентом усиления тока (α) и базовым коэффициентом усиления (β)

Соотношение между Β и α можно вывести как

Известно нам,
ce-configuration--equation-2

Сейчас

ce-configuration-equation-3

Подставляя значение ΔI E в уравнение (1), получим

ce-configuration-equation-4 Вышеприведенное уравнение показывает, что когда α достигает единицы, тогда β достигает бесконечности. Другими словами, коэффициент усиления по току в конфигурации с общим эмиттером очень высок, и по этой причине схема компоновки с общим эмиттером используется во всех применениях транзисторов.

Ток коллектора

В конфигурации CE входной ток I B и выходной ток I C связаны уравнением, показанным ниже.

ce-configuration-equation-5

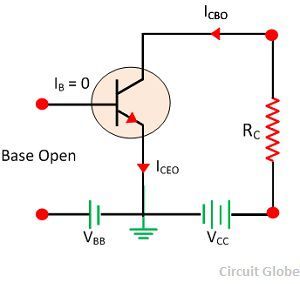

collector-current

Если базовый ток разомкнут (т.е. I B = 0). Ток коллектора является током для эмиттера, и этот ток сокращенно обозначается как I CEO , что означает ток коллектора-эмиттера с открытой базой.

CE-configuration-equation-6

Подставим значение ΔI B в уравнения (1), получим

CE-configuration-equation-7

Характеристики конфигурации общего эмиттера (CE)

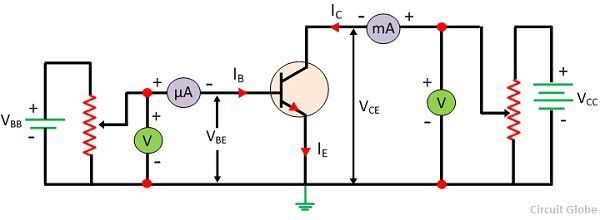

Характеристика общей схемы эмиттерного транзистора показана на рисунке ниже.Напряжение базы к эмиттеру изменяется при помощи потенциометра R 1 . А напряжение между коллектором и эмиттером изменялось путем регулировки потенциометра R на 2 . Для различных настроек ток и напряжение берутся из миллиамперметров и вольтметров. На основании этих показаний кривая входа и выхода нанесена на график кривой.

characteristic-curve

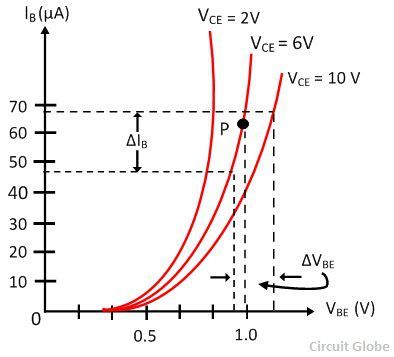

Кривая входных характеристик

Кривая, построенная между током базы I B и напряжением базы-эмиттера V EB , называется кривой входных характеристик.Для построения входной характеристики показание базовых токов производится через амперметр на напряжении эмиттера V BE при постоянном токе коллектор-эмиттер. Кривая для другого значения тока коллектора показана на рисунке ниже.

input-characteristic

Кривая для общей базовой конфигурации аналогична характеристике прямого диода. Базовый ток I B увеличивается с увеличением напряжения на базе эмиттера V BE . Таким образом, входное сопротивление конфигурации CE сравнительно выше, чем у конфигурации CB.

Влияние CE не вызывает большого отклонения на кривых, и, следовательно, влияние изменения V CE на входную характеристику игнорируется.

Входное сопротивление : Отношение изменения напряжения базового эмиттера V BE к изменению тока базы I B при постоянном напряжении коллектора-эмиттера V CE известно как входное сопротивление, то есть

input-characteristic-curve

Выходная характеристика

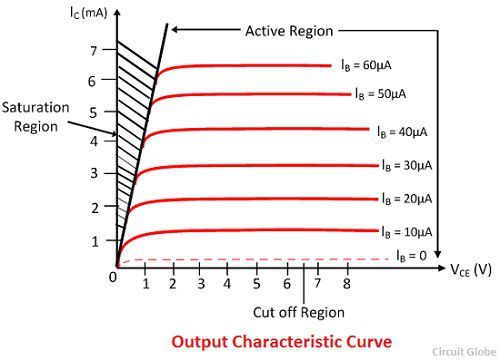

В конфигурации CE кривая между током коллектора I C и напряжением коллектора-эмиттера V CE при постоянном базовом токе I B называется выходной характеристикой.Характеристическая кривая для типичного NPN-транзистора в конфигурации CE показана на рисунке ниже.

output-characteristic-curve

В активной области ток коллектора несколько увеличивается по мере увеличения тока коллектор-эмиттер V CE . Наклон кривой намного больше, чем выходная характеристика конфигурации CB. Выходное сопротивление общего базового соединения больше, чем у соединения CE.

Значение тока коллектора I C увеличивается с увеличением V CE при постоянном напряжении I B , значение β также увеличивается.

Когда V CE падает, I C также быстро уменьшается. Коллектор-база перехода транзистора всегда в прямом смещении и работает насыщенно. В области насыщения ток коллектора становится независимым и свободным от входного тока I B

В активной области I C = βI B небольшой ток I C не равен нулю и равен току обратной утечки I CEO .

Выходное сопротивление : Отношение изменения напряжения коллектора-эмиттера к току коллектора-эмиттера известно при токах коллектора при постоянном базовом токе I B и называется выходным сопротивлением r o .

output-characteristic-curve

Значение выходного сопротивления конфигурации CE больше, чем у CB

,

соединений реле максимального тока (часть 2)

Connections Of Overcurrent Relay Connections Of Overcurrent Relay соединения реле максимального тока (часть 2)

Продолжение с первой части: Типы и применение реле максимального тока (часть 1)


Соединения реле максимального тока и замыкания на землю

1. 3 Nos O / C реле для защиты от перегрузки по току и замыкания на землю

Используется для:

  • 3-фазные неисправности реле максимального тока во всех 3-фазных действиях.
  • Межфазные неисправности, реле работают только в затронутых фазах.
  • Отказ от одной линии на землю, только реле в фазе сбоя получает ток повреждения и работает.

Даже тогда с 3 реле максимального тока, , чувствительность , желаемая и достижимая с реле максимального тока утечки на землю, не может быть получена, так как установка высокого тока должна быть обязательно принята для реле максимального тока, чтобы избежать работа в режиме максимальной нагрузки .

3 Nos O/C Relay for Over Current and Earth Fault Protection 3 Nos O/C Relay for Over Current and Earth Fault Protection 3 Nos O / C реле для защиты от перегрузки по току и замыкания на землю

Реле превышения тока обычно имеют Уставка тока от 50% до 200% , в то время как утечки на землю через реле тока имеют либо настройки тока от 10% до 40%, либо от 20% до 80% .

Одна важная вещь, которую следует отметить , это то, что соединение звездных точек обоих C.T. вторичные обмотки и реле должны быть выполнены нейтральным проводником.

Схема без нейтрального проводника не сможет обеспечить надежную работу реле в случае однофазных замыканий на землю, поскольку вторичный ток в этом случае (без межсоединения звезда) завершает свою цепь через реле и C.T. обмотки, которые представляют большой импеданс.

Это может привести к отказу защиты и резкому снижению вторичных токов ТТ.

Недостаточно, чтобы нейтраль ТТ и нейтраль реле были заземлены отдельно.Проводник должен работать, как указано ранее.


2. 3 Нет реле O / C + 1 Нет реле E / F для защиты от перегрузки по току и замыканию на землю

Схема подключения реле защиты от перегрузки по току 3 Nos 1 Нет реле защиты от замыкания на землю показано на рисунке ниже.

3 No O/C Relay+ 1 No E/F Relay for Overcurrent and Earth Fault Protection 3 No O/C Relay+ 1 No E/F Relay for Overcurrent and Earth Fault Protection 3 Нет реле O / C + 1 Нет реле E / F для защиты от перегрузки по току и замыкания на землю

При нормальных условиях эксплуатации трехфазные неисправности и ток в 3-фазной фазе равны и симметрично смещены на 12 град. Следовательно, сумма этих трех токов равна нулю. Отсутствует ток через реле замыкания на землю.

В случае межфазных неисправностей (, скажем, короткое замыкание между фазами R и Y ) ток течет от фазы R до точки повреждения и возвращается обратно через фазу «Y». Таким образом, только реле O / L в фазах R и Y получают ошибку и работают.

Только замыкания на землю вызывают токи через реле E / L . Здесь необходимо соблюдать осторожность.Должна быть заземлена только любая точка вторичной звезды C.T точки обмотки реле.

Заземление обоих приведет к короткому замыканию реле E / L и отключит его от неисправностей.


3. 2 Нет реле O / C + 1 Нет реле E / F для защиты от перегрузки по току и замыкания на землю

Два реле перегрузки по току в R и B фаз будут реагировать на фазовые ошибки. По крайней мере одно реле будет работать в случае неисправности, связанной с двумя фазами.

2 No O/C Relay + 1 No E/F Relay for Over Current and Earth Fault Protection 2 No O/C Relay + 1 No E/F Relay for Over Current and Earth Fault Protection 2 Нет реле O / C + 1 Нет реле E / F для защиты от перегрузки по току и замыкания на землю

При неисправности, связанной с заземлением, на реле замыкания на землю помещается.

Это экономичная версия 3-O / L и 1-E / L типа защиты при сохранении одного реле максимального тока. Схема защиты, показанная на рисунке, обеспечивает полную защиту от замыкания на фазу и землю.

Для защиты различного оборудования с высшим напряжением класса звездная точка на вторичных элементах CT должна быть сделана следующим образом для обеспечения правильной направленной чувствительности схемы защиты.

Линия электропередачи, шина и трансформатор:
  • для передающих линий - сторона линии
  • для трансформаторов - сторона трансформатора
  • для шины - сторона шины
Transmission Line , Bus Bar & Transformer scheme Transmission Line , Bus Bar & Transformer scheme Схема ЛЭП, Шин и Трансформатора
Защита генератора:
  • Защита генератора - Сторона генератора
Generator protection scheme Generator protection scheme Схема защиты генератора

Вышеупомянутый метод должен соблюдаться независимо от полярности КТ на первичной стороне.

Например, в защите линии, если ' P1 ' направлен на шину, то ' S2 ' должен быть замкнут, а если ' P2 ' направлен на шину, то ' S1 должны быть замкнуты.


Стандартная защита от перегрузки по току и замыканию на землю

Наименование оборудования Защита
1 11 кВ фидеры A) 2 Нет превышения тока и одно отсутствие замыкания на землю реле IDMT
B) 2 Нет мгновенного перегрузки по току (наивысший) и одного нет реле мгновенного замыкания на землю
2 Емкость 8 МВА ИЛИ Два трансформатора на подстанции (независимо от мощности) HV сторона: 33 кВ прерыватель (индивидуальное или групповое управление с 3 реле перегрузки по току и одному замыканию на землю IDMT
НН сторона: отдельные 11 кВ выключатели с реле 3 перегрузки по току и одним замыканием на землю
3 Силовой трансформатор 8 МВА Дифференциальные реле ИЛИ реле REF на стороне низкого напряжения
4 Только один PTR на подстанции (менее 8 МВА) Сторона высокого напряжения : предохранитель HG
Сторона низкого напряжения : Выключатель 11 кВ с 3-мя перегрузками по току и одним реле E / F IDMT
,

admin

Отправить ответ

avatar
  Подписаться
Уведомление о
