Дымоход в бане своими руками, установка через потолок и стену

По мнению подавляющего большинства любителей банных традиций русская парная, как и финская сауна, должна топиться дровами. Для этой цели в помещении парной устанавливается печь, а продукты горения отводятся наружу. Вопрос заключается в том, чтобы правильно смонтировать такой дымоход в бане, что обеспечит хорошую тягу и прослужит долго, а главное, — безопасно. Данная статья позволит вам ознакомиться с существующими видами дымоходных труб и способами их монтажа.

Виды дымоходов

В настоящее время домовладельцы устанавливают дымоходы для бани 3 видов:

• труба из нержавеющей стали или обычного черного металла с толстыми стенками;
• двустенная труба с прослойкой из несгораемого утеплителя – сэндвич-дымоход;
• традиционный кирпичный дымоход.

Обычная труба – это простейший вариант, но применяется он все реже. Люди предпочитают дешевизне безопасность, а потому все больше склоняются к сэндвичам.

Да и черные потеки конденсата, портящие весь внешний вид блестящей поверхности нержавейки, мало кому нравится. Хотя, если приложить некоторые усилия и смонтировать трубу как положено, таких неприятностей можно избежать. Ниже мы рассмотрим, как это правильно сделать.

Для справки. Обычные металлические трубы на стальные банные печи обычно ставят хозяева, которые все любят делать своими руками и максимально экономить на материалах.

Двустенная сэндвич-конструкция канала значительно упрощает монтажные работы и делает эксплуатацию бани гораздо безопаснее в плане возможного возгорания и пожара. Поскольку печь в любом случае находится внутри здания, то на своем пути дымоход встречает различные строительные конструкции – стену, перекрытие, кровельное покрытие. И далеко не всегда они состоят из несгораемых материалов, а значит, обычная раскаленная труба газохода представляет высокую пожарную опасность.

Тем и хорош дымоход из сэндвич труб, что температура на его поверхности гораздо ниже порога вспышки большинства строительных и отделочных материалов. Тем не менее в соответствии с правилами пожарной безопасности от двустенного и кирпичного газохода тоже делается отступ до горючих конструкций. Кстати сказать, первые 2 вида каналов монтируются совместно со стальными банными печами, а третий, соответственно, — с кирпичными.

Примечание. Если сама печь – кирпичная, то и труба для продуктов сгорания делается такой же, в остальных случаях ставятся металлические газоходы.

По способу прокладки монтаж дымохода в бане своими руками производится снаружи либо внутри здания. При наружном расположении горизонтальный или наклонный участок, идущий от печи, пронизывает внешнюю стену, а уж потом присоединяется к вертикальному участку. Внутренняя компоновка подразумевает прохождение вертикальной дымоходной трубы через конструкции перекрытия и крыши. Вот эти узлы и представляют наибольшую пожарную опасность, последствия неправильной установки отражены на фото:

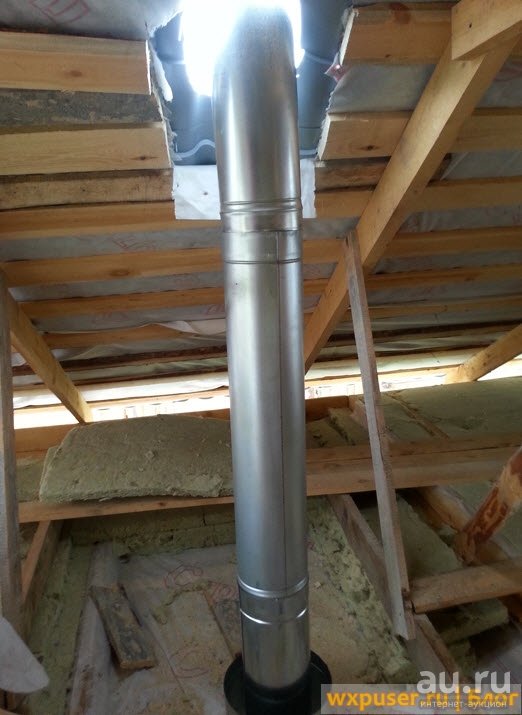

На фото при проходе в потолке явно не выдержано расстояние от трубы до горючих материалов, отчего последние начали тлеть. Ошибка на нижнем фото очевидна – неприемлемо короткий вертикальный участок, что должен подниматься в этом случае над коньком кровли.

Правила монтажа дымохода

Места, где осуществляется проход трубы через потолок и прочие строительные конструкции следует рассматривать с учетом того, что изнутри они обшиты деревом, то есть, сгораемым материалом. При этом неважно, из какого материала построена сама стена или перекрытие, достаточно того, что есть горючая облицовка. В целом постулаты прокладки дымоходных каналов звучат таким образом:

• перед установкой металлической или кладкой кирпичной печи нужно удачно выбрать место, чтобы будущий дымоход бани не попал на несущие конструкции кровли. Нет смысла потом делать лишние повороты трубы, а кирпичный канал и повернуть-то невозможно. Общее число поворотов трубы не должно превышать 3;
• горизонтальный участок от печки до врезки в вертикальный канал по длине не должен превышать 1 м. Исключение – наклонный под углом 45° газоход, иногда применяемый вместо горизонтального. Но и тут увлекаться не стоит, делайте этот отрезок как можно короче;
• одностенный металлический дымоход должен отстоять от ничем не защищенных горючих материалов перекрытия на расстоянии 0.5 м. Если сгораемые поверхности закрыть негорючим экраном, то промежуток можно сократить до 38 см. Все требования противопожарных нормативов подробно изображены на рисунке ниже;
• на том же рисунке показано, как правильно установить дымоход по высоте, чтобы его срез не попал в подветренную зону. Тогда сила естественной тяги значительно снизится;
• вертикальный газоходный канал необходимо оборудовать системой для прочистки и слива конденсата.

Современный правильный дымоход из кирпича имеет внутри вставку из нержавеющей стали или керамических элементов. Это нужно во избежание разрушения стенок от воздействия конденсата, что из-за неравномерности работы источника тепла замерзает в порах кирпича, выкрашивая его кусками.

Начиная от чердачного перекрытия одностенную трубу настоятельно рекомендуется защитить теплоизоляционным слоем несгораемого утеплителя, оптимальный вариант – базальтовое волокно. Снаружи изоляция обертывается кожухом из оцинкованной стали. Тогда снаружи трубы не станет появляться конденсат, а чердачное пространство будет защищено от пожара. Когда производится установка дымохода через стену, то соблюдаются такие же отступи, как для прохода сквозь перекрытие.

Советы по сборке

Сначала о кирпичных конструкциях, что являются продолжением кладки печи. Узел прохода, называемый разделкой, выполняется путем расширения кладки до нормативных размеров, как показано выше на схеме. Получается, что при пересечении перекрытия надо выдержать толщину стенки в полтора кирпича (380 мм), а кровельного покрытия – в 1 кирпич (250 мм).

Стальные трубы для отвода газов обычно собирают из секций, вставляемых одна в другую. Причем смонтировать дымоход нужно таким образом, чтобы конденсат внутри газохода беспрепятственно мог стекать вниз. То есть, верхняя секция вставляется в нижнюю, это называют сборкой «по конденсату». Что касается модульных сэндвичей, то внутренняя труба вставляемой верхней секции должна войти в нижнюю, а внешняя – обхватить кожух нижней снаружи.

Таким способом происходит отвод осадков, спокойно стекающих на землю.

Важно. Никакой сборки «по дыму», то есть вставки секций одна в другую наоборот, не допускается.

Если вы приняли решение сделать дымоход для бани через потолок, то следует приготовить в перекрытии проем необходимого размера. Затем изготовить из кровельной стали ящик с днищем и отверстием для трубы, закрепить его в проеме и тогда ставить дымовой канал. Пространство между ним и бортами ящика заполняется керамзитом, вермикулитом либо плотно набивается базальтовой ватой. Подробную деталировку узла можно взять из схемы:

Совет. Вместо сложного узла прохода можно применить бак для воды самоварного типа, встраиваемый в перекрытие и выполняющий сразу 2 функции. Подобные удачные решения предлагают многие производители печей, детали показаны на чертеже:

Вертикальный внешний дымоход крепится к стене на кронштейнах таким образом, чтобы на каждую секцию приходилось минимум 1 крепление. Если секции длинные, то кронштейны ставятся с интервалом 2 м. Выполняя повороты, следует избегать установки колен углом 90°, старайтесь использовать отводы под 45 или 30°. Верхний срез дымохода можно прикрыть от осадков обычным зонтом либо установить какой-нибудь дефлектор. Лучше тот, что поворачивается вслед за ветром, не давая ему задувать внутрь трубы.

Как прочистить дымоход в бане?

Кирпичные или нержавеющие дымоходы, обслуживающие банные печи, надо чистить по мере необходимости. Практика показывает, что при круглогодичном использовании бани такая необходимость наступает не реже 2 раз в году. Для этой цели имеются специальные ершики, привязываемые к веревке с грузом, чтобы их можно было опустить сверху вниз.

Следует слить конденсат через кран внизу трубы, забраться на крышу и опустить внутрь ерш. Перед этим потребуется снять зонт или дефлектор. Очень удобно, когда в бане смонтирован дымоход с отверстием (ревизией), сквозь которое открывается доступ снизу.

Тогда прочистку можно осуществить с двух сторон, а затем удалить ссыпавшуюся сажу через лючок.

Помимо механического способа, существует и химическая очистка дымохода. В продаже имеется средство, именуемое «полено Трубочист», что закладывается в топливник печки и там сжигается в соответствии с инструкцией. Средство достаточно универсальное, пригодно для любых твердотопливных отопителей и не единожды проверено на практике.

Заключение

Установить банную печь – это лишь полдела. Монтаж такой важной части, как дымоход, отнимет времени не меньше, а то и больше. Важно проследить за соблюдением 2 главных требований: выполнение противопожарных норм и наличие хорошей устойчивой тяги.

Дымоход для бани своими руками: какой лучше

Безусловно, печка – это самый важный элемент любой бани. Ну а для того, чтобы печка функционировала хорошо, нужно обеспечить правильный дымоход для бани, поскольку париться там, где продукты сгорания попадают внутрь – это, как минимум, небезопасно. А чтобы исключить все возможные недочеты, лучше всего обустроить дымоход в баню своими руками.

Сделать дымовую трубу отвода не представляет большой сложности, особенно при умении пользоваться нужными для этого инструментами.

Прежде чем монтировать дымоход для бани своими руками, стоит узнать о разновидностях его конструкций, о его оптимальных параметрах и особенностях эксплуатации. Только при наличии этих знаний дымоход будет смонтирован надежно и безопасно.

Трубы дымоходы разделяют на две категории: внутренние и внешние. Установка трубы в бане и крепеж внутренних труб проще, более того, они менее пожароопасны. При внешнем дымоходе тепло будет уходить быстрее, так как такая труба располагается снаружи стены. Но любые недостатки обоих видов дымоходов вполне просто корректируются посредством установки качественной изоляции. При этом выбирая, какой дымоход для бани лучше, следует помнить, что внутренняя дымоходная система позволит поддержать постоянно высокую температуру и сэкономит печное топливо, поэтому ее монтаж является более выгодным.

Монтаж дымохода для бани

Решая проблему того, какой дымоход выбрать для бани, нужно учитывать тот факт, что характеристика дымовой трубы зависит, в первую очередь, от материала, из которого она изготовлена, и от вида трубы. Если сооружение бани сделано из кирпича, то дымоход может быть сделан из кирпича, так и из металла и керамической трубы для дымохода. Возможно также и создание комбинированного варианта с использованием двух и более материалов. Но если основная часть конструкции состоит из металла, то система вывода отработанных газов должна быть металлической или керамической. Сегодня кирпичный дымоход для бани монтируется все реже, что может быть связано с некоторой сложностью его возведения и обслуживания (прочитайте: «Кирпичный дымоход своими руками»). Именно поэтому все чаще применяются сборные типы конструкции, которые гораздо проще в установке и уходе и лучше сохраняют тепло. Их строительство можно выполнить и без серьезных навыков строительства.

Сборные комплекты дымоходов для бани состоят из следующих элементов:

Ни в коем случае нельзя забывать об изоляции во время устройства дымохода для бани. Она состоит из особого межэтажного переходника и существенно большей, чем сам дымоход, сэндвич трубы, только так установка сэндвич дымохода пройдёт успешно. Образовавшееся между ними пространство заполняется материалом, обеспечивающим защиту от лишнего тепла, поскольку чрезмерно высокие температуры могут нанести существенный вред. Этим же материалом (чаще всего им выступает керамзит или минеральная вата) заполняется и пространство переходника (прочитайте также: «Монтаж дымохода — основные требования»).

Особенности монтажа банного дымаря

Устанавливая дымоход для бани собственноручно, нужно понимать, как правильно сделать дымоход в бане и обязательно соблюдать ряд правил, которые объясняются теми или иными признаками материалов. В первую очередь, это относится как к самим материалам, так и к составным частям стояка. Причиной такого количества условий являются очень высокие температуры, а ввиду того, что часто материалом для строительства выступает дерево, следует придерживаться и экологических, и санитарных норм, и правил пожарной безопасности.

Для обеспечения успешного монтажа нелишним будет следовать следующим важным рекомендациям:

1. Согласно всем правилам, стоит монтировать дымоход для бани из кирпича, из черного или оцинкованного металла или из керамики. Алюминиевые и асбестоцементные трубы для дымохода применять не стоит из соображений касательно техники пожарной безопасности, а вот оцинкованные трубы для дымохода прекрасно подойдут.
2. Отводной канал лучше всего изолировать огнестойкими экологическими материалами, в этом случае подойдут керамзит и каменная вата. Их температура горения существенно превышает вырабатываемую внутри печи температуру.
3. Теплоизоляцией выступают материалы, облицованные фольгой.

4. Нужно убедиться в том, что внешняя часть дымаря никак не соприкасается с элементами стены, перекрытий и крыши, поскольку высокая температура может стать причиной возгорания кровли. Печное пространство можно обшить листовым металлом для дополнительной надежности.
5. Труба дымоход для бани сэндвич тоже заполняется керамзитом или базальтовой ватой (прочитайте: «Дымоход сэндвич своими руками»).
6. При выводе трубы через крышу важно проследить, чтобы расстояние между ней и кровельным материалом не было очень малым. Добиться этого можно с помощью особого кожуха из металла.
7. Для уплотнения стыков между системными частями применяется особая фольга или алюминиевый скотч.

Параметры дымохода для бани

При устройстве банного дымохода очень важно четко следовать всем тем стандартам, которые относятся к его размеру и форме. Лучшей формой канала принято считать цилиндрическую форму, так как вывод отработанных газов через нее наиболее простой. Что касается размера, то лучше всего, если она будет соответствовать отверстию прохода и высоте банного дымоотвода.

Мощность печи напрямую влияет на диаметр и сечение дымохода.

Для входных отверстий прямоугольных и квадратных дымоходов существуют следующие параметры:

• 140×140 миллиметров для печей с мощностью до 3,5 кВт;
• 140×200 миллиметров для печей с мощностью 3,4 – 5,2 кВт;
• 140×270 миллиметров для печей с мощностью 5,2 – 7,2 кВт.

Круглое отверстие конструкции должно быть равно входному печному устройству. Здесь работает лишь одно правило: минимальная площадь трубы для каждого из киловатта мощности должна составлять 8 см² (прочитайте также: «Установка печной трубы на крыше»).

Высоту конструкции рассчитывают, исходя из высоты всего строения, особенностей крыши и размеров близлежащих сооружений. Но самое главное значение здесь принадлежит высоте находящейся над крышей строения трубы.

Правила установки дымохода для бани

Дымоход для бани устанавливается согласно следующим нормам:

1. На высоте 0,5 метра над кровельным коньком при условии, если расстояние от трубы до конька составляет 1,5 метра.
2. На одном уровне с коньком или слегка выше него при условии, если расстояние от трубы до конька составляет 1,5 – 3 метра.
3. Если расстояние от трубы до конька составляет более 3 метров, то трубу нужно прокладывать немного выше линии, проведенной от конька под углом, равным 10° относительно горизонта.
4. На плоской крыше дымарь должен иметь высоту 1 метр.
5. Растяжками фиксируется та труба, которая превышает уровень крыши на 1,5 метра.

Детальные инструкции с видео и фото по устройству дымохода для бани предлагаются на специализированных строительных сайтах в Интернете, которые можно легко найти.  Читайте также: «Нет тяги в печи: причины».

Как сделать проход трубы для дымохода своими руками, подробнее на видео:

Дополнительные советы по установке дымохода в бане

В самом начале подготавливается дымоходное отверстие. Важно перед выводом трубы приготовить защитные металлические листы, так как воздействие высокой температуры негативно скажется на состоянии стен и потолка. Читайте также: «Как почистить дымоход в бане». Все стыки заклеиваются алюминиевым скотчем. Кровля защищается фартуком из металла.

После сборки всех элементов начинается процесс устройства системы дымохода. Поскольку все части конструкции просты в соединении, выполнить это не составит большого труда.

Как правильно сделать дымоход своими руками: устройство и установка

Дымоход – очень важная часть конструкции бани. Это в прошлом остались времена, когда печь топили по-черному, с особым искусством, которое позволяло дыму коптить только стены. А вот с современными банными печами совершенно не обойтись без дымохода: ведь именно он удаляет продукты процесса сгорания деревянного топлива благодаря тяге естественного происхождения.

Все просто: в топку поступает чистый воздух, а газы выходят наружу. Но в процессе, когда вы будете строить дымоход своими руками или устанавливать приобретенный, вы столкнетесь с немалыми трудностями. А мы поможем разобраться во всем!

Это абсолютно естественно, что такое количество владельцев бань ищут, как правильно сделать дымоход и стремятся разобраться во всем сами – ведь подобный монтаж в стране стоит едва ли не тысячу долларов. Поэтому, если вы решились за все взяться сами – беритесь, только предварительно внимательно прочитайте эту статью.

Из чего состоит стандартный дымоход?

Классификаций дымоходов есть немало: внутренние и внешние, одноконтурные и двухконтурные, кирпичные, керамические и стальные… Но самое важно, вне зависимости от того, какой именно дымоход вы хотите собрать и установить в своей парной, есть определенные правила, и их нужно знать.

Итак, некоторые далекие от строительства владельцы бань уверены, что устройство дымохода достаточно просто и представляет собой всего несколько труб, по-особому соединенных между собой. И всякого рода «лишние» приспособления и элементы и вправду им кажутся лишними. На самом деле ничего ненужного в дымоходе нет – отнимите пару-тройку элементов, и проблемы не заставят себя ждать. А потому изучение вопроса, как правильно сделать дымоход, мы начнем с того, что познакомимся с его основными элементами и их предназначением.

Идеальный дымоход – это строго горизонтальная конструкция. Но на практике нередко оказывается все куда сложнее – труба идет прямо, потом горизонтально через стену, потом снова прямо… А еще сквозь потолок и крышу. Для чего и существуют самые разные колена, тройники и патрубки.

Как правильно выбрать дымоход, можно узнать здесь: http://stroy-banya.com/video/drugie_pechi/kak-pravilno-vybrat-dymoxod.html

Итак, что такое колено? Дымоход не всегда может проходить через перекрытие второго этажа строго вертикально – ему может мешать балка, к примеру. И ее нужно обходить – а для этого и используются колена с самыми разными углами. Если от печи идет горизонтальный участок трубы, тогда его следует монтировать на колена или тройник. Если вы используете именно колено – продумайте, как будете потом его очищать, а очищать его придется.

Более универсальный вариант колена – тройник, в нем, в отличие от первого варианта, еще и предусмотрен элемент прочистки. Это специальный съемный стакан внизу или его аналог. Единственное правило – тройник и трубы должны идеально подходить друг другу и абсолютно герметично соединяться, чтобы дым не смог проникать во внутренние помещения бани через незаметные для глазу щели.

Далее, для того, чтобы дымоход безопасно прошел через деревянное покрытие второго этажа бани, используется такой элемент, как проходной патрубок. Выглядит это все так: вырезаем в потолке отверстие, ставим патрубок, хорошо изолируем его и выводим трубу. Так же в случае и с кровлей – для нее тоже используется патрубок, только уже под углом.

Используются в монтаже дымохода и кронштейны – это специальные приспособления, которые удерживают трубы и они не падают. Правильно крепить дымоходную трубу стеновыми кронштейнами каждые два метра.

И, наконец, крышная разделка – элемент, который позволяет герметично провести трубу через кровлю бани. Так, чтобы ни дождь, ни талый снег в мансарду или второй этаж не попали. Крышную разделку не стоит заменять сомнительные материалами и тем более герметиком, если баня еще садится – все это будет со временем разрушаться, отпадать, а порой, к сожалению, и возгораться.

Важно! Приобретая дымоход и его комплектацию, обязательно проверяйте сертификат, и это не то же, что простой список того, из чего именно состоят изделия. Будьте внимательны!

Устанавливаем дымоход в бане самостоятельно

Почему так важно, чтобы дымоход работал правильно? Во-первых, продукты сгорания могут не только испортить мебель и отделку парной, но и серьезно повлиять на здоровье.

Итак, любая установка дымохода всегда производится по одному из этих принципов:

• По дыму – когда в системе устанавливается тройник, выводящий конденсат
• По конденсату – когда такой тройник не используется.

То есть от печи дымоход идет «по конденсату», а после тройника – «по дыму».

О самых распространённых ошибках при установке дымохода можно узнать тут: http://stroy-banya.com/video/drugie_pechi/10-samyx-bolshix-oshibok-pri-ustanovke-dymoxoda-1-iz-2.html

Этап I. Проектирование дымохода

Первым делом подберите правильный проект для вашего дымохода, лучше вместе со специалистом. А отправной точкой должна стать печь, которую вы устанавливаете в бане – к каждой из них есть свои требования, и каждая работает по своему принципу.

Далее – определитесь с материалом трубы для дымохода. Здесь тоже есть свои моменты и их немало. А вот что касается фундамента для дымоходов – он обязателен лишь для тех, которые тяжелее 750 кг.

Теперь внимательно осмотрите потолок, отметьте, где находятся балки. Так вы будете знать, прямой ли у вас получится дымоход, или с изгибами и переходами. Но помните, что горизонтальные части всегда немного снижают тягу, а еще хорошо накапливают в себе сажу.

Этап II. Собираем дымоход

Если у вас не получается собрать трубу прямо на высоте, собирайте ее на земле. Вес, конечно, получится еще тот, а потому в этом случае не обойтись без шарнира, который можно сварить при помощи штыря и железа. А поднимать трубу на высоту удобно при помощи рогатины и растяжек.

Все места стыков труб, тройников и колен должны хорошо скрепляться хомутами. Сами тройники крепим с помощью опорного кронштейна.

Этап III. Проход через крышу

Как мы уже говорили, дымоход через крышу бани выводится с помощью специальной разделки, которую нужно подбирать в соответствии с углом наклона крыши – 15-35° или 35-55°.

Далее точно определяем место, где именно труба будет проходить, размечаем размер и вырезаем проем с внутренней стороны. После этого – в кровле, и выводим трубу. Изнутри место прохода дымохода защищаем с помощью подкрышного листа, а снаружи ставим крышную разделку. Угол наклона регулируем конусной частью разделки, и заводим края ее листа под конек крыши или же под край кровли – как у вас получится.

По стенам патрубка устанавливаем изоляцию – это могут быть фольгированные маты из базальта, к примеру. Причем изолировать нужно именно внутреннюю полость патрубка.

Этап IV. Окончание установки дымохода

Теперь крепим на трубу регулируемый фартук для герметизации стыка и наращиваем дымоход до нужной длины, накрывая его металлическим зонтом для защиты от атмосферных осадков.

И вот – последнее. Те части дымохода, которые могут быть подвержены коррозии, нужно покрыть термоустойчивой краской, а стыки хомутов – герметизировать.

На первом месте – пожаробезопасность!

Теперь давайте рассмотрим главные правила, о которых обязательно нужно помнить, сооружая самостоятельно дымоход:

• Правило №1. Никаких стыков с другими трубами!
• Правило №2. У дымохода не должно быть горизонтального участка длиной более одного метра.
• Правило №3. Нельзя, чтобы дымоход соприкасался с какой-либо другой коммуникацией, особенно газовым трубопроводом или электрической проводкой.
• Правило №4. Минимум два раза за отопительный сезон банный дымоход нужно чистить.
• Правило №5. За пределы кровли дымоход должен выйти не меньше, чем на полметра.

А самый важный критерий пожарной безопасности – это расстояние от поверхности трубы дымохода до воспламеняемых строительных конструкций.

И, наконец, что касается силы тяги и исправности работы дымохода, то здесь главную роль играют диаметр и высота, а именно – их соотношение. И все это зависит от того, какую именно вы приобретали печь, какой она мощности, и насколько высоко кровля бани.

О том, как прочистить дымоход от сажи, расскажет статья http://stroy-banya.com/delaem_pech/chistka-dymoxoda.html

У дымохода в классической русской бане свои требования – максимальная жаропрочность материала и минимум поворотов с изгибами. Следуйте четким инструкциям, не проявляйте изобретательность и во всем доверяйтесь профессионалам – и жаркое сердце бани будет работать исправно не один десяток лет!

Дымоход в бане своими руками из стальной трубы: схемы и установка

Установка банной печи и подключение водяного бака – задача непростая, поэтому домовладельцы для ее решения зачастую прибегают к помощи специалистов. А вот сделать дымоход в бане вполне реально своими руками, сэкономив таким способом на монтаже. Какие печные трубы лучше использовать, как их правильно установить и вывести на улицу, вы узнаете в нашем материале.

Выбираем дымоходную трубу

Для отвода продуктов горения от банной печки применяется 3 разновидности дымоходов:

• из обычной стальной трубы;
• специальные трехслойные трубы для печей и ТТ-котлов, изготовленные по типу сэндвича;
• дымовые каналы, выложенные из кирпича.

Как правило, кирпичные дымоотводы выкладываются одновременно со стационарной печкой, о чем подробно рассказывается в другой нашей статье. Они безопасны и долговечны (особенно с внутренней керамической вставкой), но слишком уж дороги по цене материалов и строительства. Если вы поставили в парилке чугунный либо металлический отопитель, то класть для него отдельный газоход из кирпича нерационально.

Справка. Некоторые любители банных процедур строят в парной кирпичный тепловой щиток, изображенный на фото. Внутри сооружения делаются вертикальные и горизонтальные каналы для продуктов сжигания – дымообороты. Цель – отнять у разогретых газов побольше тепла перед выбросом наружу и отдать его в помещения сауны.

Наиболее дешевый вариант – обычный одностенный трубопровод, изготавливаемый из «черного» металла или нержавейки. И хотя устройство такого дымохода позволяет сэкономить средства, при монтаже и эксплуатации возникает ряд неприятных моментов:

• чтобы от раскаленной железной поверхности в бане не возник пожар, все деревянные конструкции стен и потолков придется защитить;
• голую дымоходную трубу, проходящую на крышу через потолок и чердак, понадобится утеплить базальтовым волокном;
• от перепада температур внутри и снаружи печного газохода на его стенках образуется конденсат, что характеризуется появлением грязных потеков на трубе.

Вариант успешного применения одностенных нержавеющих труб — внутри старого кирпичного канала

Чтобы избежать перечисленных проблем и не утеплять одностенный дымоход для бани при установке, лучше купить и смонтировать готовые сэндвич-трубы. Внутренняя гильза в них делается из нержавеющей стали, а наружная обшивка – из оцинковки (в бюджетном исполнении). Между двумя гильзами заложен слой базальтового утеплителя, чью толщину можно выбирать. На этом варианте мы и рекомендуем остановиться.

Совет по выбору сэндвича для банных печей. Поскольку эти источники тепла постоянно работают на максимальных режимах, температура уходящих газов довольно велика и может достигать 600 °С. Поэтому необходим трехслойный дымоход с толщиной нержавеющей вставки 0,8 мм, утеплителя – 5—6 см. Диаметр – не меньше размеров выходного патрубка отопителя.

Как вывести дымоход через потолок

Как говорилось выше, дровяная печка в бане разогревается до максимума, причем топится периодически, только во время помывки. Внутренняя стальная труба сэндвича тоже греется до высокой температуры, благодаря чему конденсат в ней не образуется. Это значит, что на газоходе не нужно ставить тройник и тупиковую секцию – конденсатосборник, вертикальный канал подсоединяется к печи напрямую, как показано на схеме.

Выполняя проход через деревянное перекрытие и кровлю, важно соблюсти противопожарные нормы. Они гласят, что внутренняя стенка газохода, защищенная негорючим волокном, должна располагаться на расстоянии не менее 38 см от ближайшей конструкции из дерева. Заметьте, что для голой железной трубы этот отступ должен увеличиться до 500 мм с каждой стороны. Вопрос решается двумя путями:

• нужно собрать или приобрести готовый потолочно-проходной узел, представляющий собой металлический короб требуемых размеров, наполненный негорючим утеплителем;
• прямо в перекрытии установить квадратный водяной бак самоварного типа, нагреваемый отходящими газами.

Схема установки бака в перекрытие (слева) и потолочно-проходного узла (справа)

Примечание. Чаще реализуется первый вариант, поскольку бак с водой требует дополнительного крепежа из-за приличного веса.

Поэтапно монтаж вертикального сэндвич дымохода в бане выглядит так:

1. Четко определив место прохода трубы сквозь потолок, вырежьте в перекрытии квадратный проем, чьи размеры определите по формуле 380 х 2 + d (внутренний диаметр круглого канала).
2. Выясните, где газоход пересечет кровлю. Если он попадает в стропило, вырезайте проем в стороне от него, а в процессе монтажа выполните обход конструкции с помощью двух колен на 30 или 45°.
3. Присоедините к патрубку печки первую секцию из одностенной стальной трубы со встроенным шибером для регулировки тяги. Стык промажьте жаростойким герметиком и зафиксируйте хомутом.
4. Установите переходник и соберите весь дымоотвод из сэндвича, вставляя секции одну в другую «по конденсату».
5. Короба узлов прохода наполните негорючим утеплителем – базальтовой ватой либо керамзитом. Чтобы предотвратить затекание, наденьте на дымоход специальную кровельную прокладку – мастер флеш (иначе – крыза). Герметизируйте сверху все стыки.

Совет. Выбирая место пересечения кровли, не забывайте о том, что фасонные детали (колена 30°) можно вращать в разных плоскостях и таким образом вывести оголовок ближе к коньку или дальше от него.

Чтобы дымоход не нагружал своим весом банную печь, прикрепляйте его хомутами и кронштейнами к деревянным балкам и другим конструкциям. Как сделать дымоход в бане с проходом через потолки и крышу, описывается в видеосюжете:

Монтаж газохода с пересечением стены

Бывает, что в силу разных причин (например, баня устроена в одном из помещений частного дома) дымоходный канал необходимо сразу вывести на улицу сквозь стену. Если она построена из бруса либо оцилиндрованного бревна, то узел прохода выполняется таким же образом, как и сквозь деревянное перекрытие.

Негорючие стены из камня, кирпича или бетона в защите от возгорания не нуждаются. В них достаточно сделать круглое отверстие, чей диаметр больше размера дымохода на 15—20 мм, вставить железную гильзу и просунуть туда трубу с последующим уплотнением. В целом сборка дымоотвода производится аналогично, но с некоторыми отличиями:

1. Поскольку весь вертикальный участок находится снаружи, снизу надо поставить секцию сбора конденсата. Для этого на выходе из стены установите сэндвич тройник.
2. Крепление осуществляется хомутами и стеновыми кронштейнами с возможностью регулировки, как показано на схеме.
3. Если дымовой канал монтируется на боковой стене дома с двускатной крышей, то наверняка придется обходить кровельный свес посредством двух колен с поворотом на 30°.
4. Минимальная высота подъема – 5 м. В то же время оголовок дымохода не должен попасть в подветренную зону крыши и при необходимости поднимается выше.

Минимальная высота подъема над подветренной зоной

Важный момент. Точки крепления трубы к кронштейнам не должны попадать на стыки секций модульного сэндвича.

Устье дымоходной трубы накрывать колпаком не обязательно – попадающая сверху вода благополучно стечет в нижнюю секцию конденсатосборника. Плюс газоход будет периодически промываться от сажи. О том, какой способ прокладки канала лучше избрать, смотрите в следующем видео:

Как прочистить дымовой канал

Чтобы внутренности дымохода от банной печи покрылись толстым слоем сажи, надо очень постараться. Для образования налета отопитель должен постоянно работать в режиме медленного тления либо «заправляться» сырыми дровами. В обоих случаях хорошенько протопить баню не удастся. В нормальном режиме газы с высокой температурой попросту выжигают сажу в трубе и никаких засоров там не возникает.

Теперь о том, как в бане прочистить дымоход своими руками, если налет на стенках все же появился и сила тяги уменьшилась:

1. Заложите в топку печи сухую древесину высококалорийных пород с малым содержанием смол: акацию, дуб, ясень или осину. Сожгите топливо с полностью открытым поддувалом на максимальном режиме, чтобы сажа выгорела.
2. Почистите газоход с помощью специального полена «Трубочист», сжигая его строго по инструкции, изложенной на упаковке.
3. Пользуясь ершиком, закрепленным на веревке с грузом, выполните механическую очистку трубы, добравшись до ее оголовка.

Мастер-класс по изготовлению самодельного ерша и удалению сажи из дымохода смотрите в очередном видео:

Заключение

Наша инструкция поэтапной сборки сэндвич-дымохода для бани в равной степени подойдет и для монтажа одностенных труб из нержавеющей стали. Разница заключается в больших проемах для пересечения горючих перекрытий – потребуется отступ 50 см вместо 38 см. Также рекомендуется утеплить участки, прокладываемые на холодном чердаке и над кровлей. Если все сделать правильно, в результате вы получите тот же сэндвич, только самодельный.

Как сделать дымоход в бане своими руками — пошаговое руководство

Русскую баню обычно топят дровами, а это значит, что необходим хороший дымоход для выведения продуктов сгорания. Безукоризненно работать на банной печи могут лишь некоторые виды дымовых труб, поэтому к выбору материала надо подойти ответственно. Столь же серьёзно следует отнестись и к вопросу монтажа дымохода, которой разрешается проводить через потолок или стену.

Виды дымохода для бани

Дымоход — это устройство, улучшающее тягу в топке печи и выводящее газы в атмосферу. Этот канал имеет прямоугольное или круглое сечение и состоит из вертикальных, а иногда и горизонтальных элементов.

Первый дымоход состоит только из вертикальных частей, а второй имеет один горизонтальный элемент

Между собой дымоходы различаются по материалу изготовления и конструкции.

Какой материал подходит для дымовой трубы

Чаще всего дымовые каналы сооружают из кирпичей, керамики и стали. Последний материал может быть чёрным, оцинкованным или нержавеющим.

Широкое распространение получили комбинированные дымоходы. Наиболее популярны два варианта: кирпичный канал со стальной трубой внутри и труба из керамики в стальном футляре.

Комбинированные дымоходы сочетают в себе металл и материал с плохой теплопроводностью

Плюсы кирпича, керамики и стали — они отлично противостоят огню, в нагретом состоянии не токсичны. Такими достоинствами не обладают асбестоцементные и алюминиевые трубы, поэтому их нельзя использовать для сооружения дымохода банной печи.

Самым практичным материалом для изготовления дымохода считается металл

Чтобы облегчить выбор между кирпичом, керамикой или сталью, могу дать простой, но дельный совет: лучше брать то сырьё, с которым вы имеете опыт работы. Например, тому, кто однажды выкладывал кирпичную стену, не составит особого труда собрать кирпичный дымоход. Правда, такое изделие постепенно уходит в прошлое, освобождая дорогу металлическим устройствам. Я, как и многие другие хозяева бань, смело отдаю предпочтение сэндвич-трубе из нержавеющей стали.

Дымоход из сэндвич-труб предпочитает большинство владельцев бань, так как эти конструкции изготавливаются с толстым слоем утеплителя внутри и уже не требуют доработки во время монтажа

Сэндвич-трубы (двустенные металлические конструкции) пользуются спросом из-за следующих характеристик:

• лёгкий и быстрый монтаж;
• прочность материала;
• малый риск возникновения пожара — они не накаляются до предела.

Дымоход из сэндвич-трубы собирается просто, как из конструктора, и не требует особых строительных навыков

Конструкция банного дымохода

По конструкции или методу монтажа дымовая труба бывает двух видов:

• насадная (внутренняя, выводится наружу через потолок) — сооружается над банной печью. Бо́льшая её часть находится внутри помещения, а конец проходит через крышу. Обычно такой дымоход делают прямым. Так как из-за изгибов ухудшается тяга, а на внутренних стенках оседает много сажи;

  Внутренний дымоход способствует быстрому и более качественному прогреву бани

• приставная (внешняя, проходит сквозь стену наружу здания) — крепится к печи сбоку, с помощью дополнительного колена выводится из бани через отверстие в стене. А затем поднимается вертикально до необходимой высоты. Верхняя часть дымохода крепится хомутами к внешней стороне стены. При этом крыша и потолок бани остаются неповреждёнными.

  Внешний дымоход считается безопасным, так как горячая труба находится за пределами бани и не нагревает близлежащие поверхности

Впоследствии о монтаже внешнего дымохода в своей бане обычно жалеют. Такая дымовая труба безопаснее, но она отдаёт тепло не помещению, а улице. Поэтому в бане лучше строить внутренний дымовой канал: его не нужно утеплять, проще чистить в процессе эксплуатации.

Внутренняя труба проходит через потолок, а внешняя — сквозь стену

Расчёт размеров трубы в бане

При выборе дымохода следует обратить внимание на сечение (диаметр) трубы и определить общую высоту канала.

Сечение дымохода

Сечение дымовой трубы бывает круглым, прямоугольным и квадратным. А его размер зависит от мощности банной печи.

Обычно для печи в бане берут трубы круглой формы. В них тяга получается максимально хорошей, ведь воздушные потоки не встречают на своём пути серьёзных преград.

Диаметр трубы для печи в баню вычисляется следующим образом:

1. Сначала высчитывается, какой объём газов будет выделяться при работе печи: V _газ = В * V _топл * (1 + Т / 273) / 3600. Где V _газ — это объём газа, проходящего по трубе за 1 час (м³/час), В — максимальная масса топлива, сгорающая в течение часа в топочной камере (кг, зависит от мощности печи и плотности топлива), V _топл — коэффициент объёма газов, образующихся в процесс сгорания топлива (м³/кг), а Т — температура газов на выходе из трубы (°С). Значение V _топл при использовании сухих дров составляет 10 м³/кг, что указано в специальной таблице. Если дымоход утеплён тщательно, величина Т находится в диапазоне от 110 до 160 °С.
2. Подставив нужные цифры в формулу: S _дым = V _газ / W, определяют необходимую площадь сечения трубы. S _дым — это площадь сечения дымохода (м²), V _газ — объём газов за час (м³/час), а W — скорость движения продуктов сгорания внутри дымохода, составляет 2 м/с.
3. Высчитав площадь круга, находят диаметр трубы. Для этого используют формулу D = √ 4 * S _дым / π, где D — это внутренний диаметр трубы круглой формы (м), а S _дым — площадь внутреннего сечения дымохода (м²). П — математическая константа (3,14).

Таблица: зависимость температуры газов в дымоходе от топлива

Топливо			Объём продуктов горения при 0 oC и 760 мм давления, м3/кг, V топлива	Температура газов в дымоходах, oC
Род топлива	Qphккал/кг	Плотностькг/м3		ПервыйT1	ПромежуточныйT2	ПоследнийTпд	Выход в трубуTух
Дрова с влажностью 25%	3300	420	10	700	500	160	130
Торф кусковой воздушной сушки влажностью 30%	3000	400	10	550	350	150	130
Торф брикетный	4000	250	11	600	400	160	130
Уголь подмосковный	3000	700	12	500	320	140	120
Уголь бурый	4700	750	12	550	350	140	120
Уголь каменный	6500	900	17	480	300	120	110
Антрацит	7000	1000	17	500	320	120	110

Чтобы расчёт диаметра трубы не казался слишком сложным, можно рассмотреть его на примере:

1. Установлено, что за час в печи сгорает 8 кг дров.
2. За Т берём значение 140 °C.
3. При работе печи будет выделяться газ в объёме 0,033 м³/час (V _газ), поскольку 8 * 10 * (1 + 140 / 273) / 3600 = 0,033.
4. По второй формуле получаем цифру 0,017. Такая площадь сечения (в м²) необходима дымовой трубе.
5. Выяснено, что для печи нужен дымоход диаметром 0,147 м (так как √ 4 * 0,017 / 3,14 = 0,147).
6. Значение диаметра переводим из метров в миллиметры и округляем (т. е. получается 150 мм).

Высота дымовой трубы

На высоту дымохода в первую очередь влияет тип крыши.

Над поверхностью плоской крыши труба должна подниматься как минимум на 50 см. Если выходит более полутора метров дымового канала, то для закрепления такой конструкции применяются специальные растяжки.

На плоской крыше лучше соорудить дымоход из кирпича, но обычно баню делают под скатной крышей

Особое значение при расчёте высоты трубы имеет расстояние от места её монтажа до конькового бруса скатной крыши. А именно:

• если труба отдалена от конька более чем на 3 метра, то её верхний край должен быть на уровне линии, условно прочерченной от конька вниз под углом 10 градусов к горизонту;
• когда расстояние между коньком и дымоходом находится в диапазоне от 1,5 до 3 метров, трубу располагают на одной высоте с коньком;
• сокращая эту дистанцию до 1,5 метров, трубу поднимают как минимум на 50 см от уровня конька.

Высота дымохода зависит от типа крыши и расстояния от трубы до кровельного конька

Варианты вывода трубы

Трубу от банной печи разрешается выводить на улицу как через крышу, так и через стену.

Сквозь потолочное перекрытие и крышу

Монтаж дымохода через потолок условно разделяется на следующие этапы:

1. Подготовка проёма — в потолке бани выпиливается отверстие размером 45х45 см. Над ним в кровле делается ещё один такой же проём. Оба окна создаются так, чтобы дымоход прошёл точно в середине отверстия.

   Отверстие для прохода трубы через потолок делают квадратным

2. Сварка проходного узла — из стального листа ножницами по металлу вырезаются 5 квадратных заготовок: одна размером 50х50 см, а остальные — на 5 см меньше. В середине большого куска вырезается круглая дыра (диаметр равен внешнему сечению дымовой трубы). По углам изделия просверливаются отверстия для крепёжных элементов. Сварочным аппаратом из четырёх других (маленьких) заготовок сваривается короб. Затем он соединяется с большим куском металла с отверстием. Или проходной узел для дымохода можно просто купить в магазине.

   Металлический короб будет защищать потолочное перекрытие от перегрева во время работы банной печи

3. Монтаж проходного узла к потолку — подготовленный металлический короб вставляется в потолочное отверстие с внутренней стороны бани и закрепляется.

   Труба проходит через потолок, находясь в прочно закреплённом металлическом коробе

4. Изготовление короба для прохода через крышу — по той же технологии делается ещё один металлический короб. Но отверстие в нём вырезается не круглым, а овальным. Ведь короб будет крепиться на скатной крыше, поэтому он получится наклонённым по отношению к трубе. Однако точно определить сечение полученного эллипса сложно, так что такое изделие лучше приобретать в магазине. Данный короб монтируется к крыше со стороны чердака.

   Проход трубы через крышу тоже требует установки металлического короба, чтобы обезопасить стропильную систему бани от перегрева и возгорания

5. Сборка дымохода — на патрубок печи надевается элемент с шибером (задвижкой для корректировки силы тяги). Он обязательно делается из одностенной прочной трубы, даже если весь канал будет из сэндвич-труб: чтобы в них не загорелся внутренний утеплитель. Первый участок дымохода закрепляется на печи металлическими крепежами. На него насаживается второе звено. Если оно тоньше выходного отверстия первого элемента, то на первом устанавливается переходник. Затем две части дымового канала свариваются и скрепляются хомутом.

   Звено с шибером крепится прямо к печи и является началом дымохода

6. Изоляция трубы внутри короба — короб в потолке полностью заполняется керамзитом, глиной, асбестом или минеральной каменной ватой. Сверху закрывается металлической фольгой. Или можно поставить металлический лист с отверстием в середине.

   Пространство между досками и трубой заполняют изоляционным материалом

7. Создание необходимого изгиба трубы — если отверстие в крыше расположено не прямо над печкой, то на второй фрагмент дымохода устанавливается колено. Это переходник для изменения направления трубы. На него насаживается очередное звено, которое выводится за пределы крыши через короб.

   Колено позволяет изменить направление трубы и провести её точно между стропилами

8. Оформление прохода для трубы на крыше — короб, вмонтированный в крышу, наполняется минеральной ватой. Участок с выходящей трубой закрывается кровельным материалом. Сверху на дымоход надевается эластичная крыза. Она приклеивается к поверхности кровли влагостойким герметиком и фиксируется саморезами. Иногда вместо эластичной крызы ставится металлическая.

   Металлическая крыза эффективна так же, как эластичная

9. Верхушка трубы дополняется грибком, защищающим от осадков.

   Монтаж дымохода завершается креплением зонтика

Видео: как провести дымоход через потолок и крышу

Через стену

Когда нужно вывести дымоход печи через стену, используют сэндвич-трубы. Процесс такого монтажа следующий:

1. В стене напротив патрубка печи проделывается отверстие. Если баня кирпичная, то перфоратором из кладки выбивается столько кирпичей, чтобы образовался квадратный проём 40х40 см. В результате между дымоходом и стеной должен получиться просвет в 20 см. Если баня деревянная, то квадратная дыра выпиливается электрической пилой.

   В выпиленное окно выставляют металлический короб, через который наружу выводят трубу

2. Внутренние стенки проёма обшиваются базальтовым картоном. В отверстие с внутренней стороны бани вставляется заводской или самодельный металлический короб, который закрепляется саморезами. Со стороны улицы короб плотно заполняется базальтовой минеральной ватой. В просветы между ним и стеной выдавливается термостойкий герметик. Снаружи проходной блок запечатывается металлической пластиной или декоративной розеттой, которая прилагается к заводскому изделию.
3. На патрубок печи насаживается переходник, обработанный герметиком, который выдерживает температуру до 1500 градусов. Место соединения двух элементов стягивается металлическим хомутом.

   Металлический хомут служит надёжным соединительным элементом для частей дымоходной трубы

4. К переходнику присоединяется горизонтальный участок дымового канала. По длине он не должен быть более метра. Горизонтальная труба проводится через готовое отверстие в стене, а на её конец надевается тройник.

   Кронштейны не позволят высокой дымовой трубе сместиться со своего места

5. Со стороны улицы на стене крепится кронштейн. Он будет стабилизировать положение вертикального элемента дымохода.
6. Собирается вертикальный участок дымохода — верхний элемент трубы более широким раструбом насаживается на нижний. Места совмещения тройника и двух участков дымохода промазываются герметиком и стягиваются хомутами.
7. К первому вертикальному элементу трубы поочерёдно присоединяются остальные. Через равные расстояния на стене фиксируются кронштейны с хомутами, помогающие дымоходу держаться в вертикальном положении. Чтобы отодвинуть дымоход подальше от крыши, применяется особый трубчатый элемент — отвод. На собранной конструкции монтируется зонтик.

   Среди элементов дымохода, проводимого через стену, обязательно должен быть отвод

Видео: как провести дымоход через стену

Изоляция дымохода в бане

В дополнительной изоляции нуждается часть внутреннего дымохода, расположенная выше потолка, и весь внешний дымоход, выходящий за пределы бани. Обычно для изоляции дымовых труб используются:

• базальтовая вата или стекловата — одинаково огнеустойчивы, хорошо держат тепло, не выделяют вредных веществ и не боятся ни влаги, ни грызунов, ни высоких температур;

  Стекловата долго служит, так как устойчива ко многим факторам

• керамзит — им засыпаются области короба, где дымоход проходит сквозь потолочное перекрытие;

  Керамзит — натуральный гранулированный пористый материал, изготавливаемый из обожжённой глины

• штукатурка — подходит только для теплоизоляции кирпичных дымовых каналов. Наносится слоем в 5–7 см, применяется в комплексе с армирующей сеткой. Замазывается жидкой смесью песка и цемента;

  Штукатурка делает кирпичный дымоход более герметичным

• теплоизол или фольгоизол — материал толщиной до 1 см, выпускается в виде лёгких рулонов. Отличается высокой эластичностью и приемлемой стоимостью.

  Теплоизол используется часто за счёт своей дешевизны

В большинстве случаев дымоход из одностенной трубы изолируется ватными плитами. Технология изоляции:

1. Ватный мат нарезается на куски, ширина которых немного превышает диаметр трубы.
2. Труба поочерёдно обматывается этими отрезками. Каждый кусок фиксируется несколькими металлическими проволоками.

   Материал на трубе стягивают металлической проволокой, не давая ему разболтаться

3. На трубу надевается кожух, защищающий от осадков. Им может стать более широкая труба, сделанная из алюминия или оцинкованной стали. В случае её использования получится сэндвич-конструкция. Если дымоход проходит через потолок, то при желании его можно обложить кирпичной кладкой.

   Металлический кожух надевают на трубу с изоляционным материалом, чтобы уменьшить теплопотери во время работы банной печи

Видео: как изолировать дымоход

Дымоход для бани надо строить так, чтобы потом не сомневаться в его безопасности. Строителю требуется учесть многое: внешний вид, правильные размеры дымового канала и нюансы вывода трубы наружу.

Оцените статью:

[Голосов: Среднее: ]

Как устроить в бане дымоход правильно, безопасно и с минимальными затратами

Дымоход – душа бани. Дымоход можно смело назвать «душой и сердцем бани» и это не будет преувеличением. От того, насколько грамотно и качественно вы его оборудуете, во многом, будет зависеть и качество вашего будущего отдыха в бане.

Хорошо и бесперебойно функционирующий дымоход – это, во-первых, отличный парок, а во-вторых, гарантия пожарной безопасности. Правильный дымоход на 99 процентов исключает возможность задымления и загрязнения помещения.

Особенности строительства дымохода

Типы дымоходов

В настоящее время эксплуатируются несколько типов дымоходов, которые, по сути, делятся на две категории: коренные и насадные. Насадными называют дымоходы, которые монтируют непосредственно на печь, коренные – сбоку от нее. От того, какой тип печи вы собираетесь использовать при топке бани, во многом, будет зависеть и выбор дымоходной трубы. Существует вариант, при котором один дымоход обслуживает несколько печей, однако в этом случае вся система должна быть оборудована таким образом, чтобы соединительные звенья, идущие от печей к дымоходной трубе, были врезаны на разных высотах с интервалами не менее одного метра друг от друга. При этом диаметр дымохода должен соответствовать совокупной мощности всех печей. Диаметр рассчитывают таким образом, чтобы в полном объеме был обеспечен выход дыма, который выделяет работающая печь.

Высота дымохода главным образом зависит от высоты самого строения. Рекомендуем сразу убедиться, что зазор между коньком крыши и трубой дымохода по горизонтали — как минимум полтора метра (или больше). Если это расстояние меньше, надо позаботиться от том, чтобы уровень дымохода был на 50 сантиметров выше, чем уровень конька. Если дымоход находится дальше от конька, их надо обязательно выровнять по вертикали.

Внутренний дымоход имеет ряд неоспоримых преимуществ и потому является наиболее популярным и востребованным вариантом при обустройстве русской бани.

Преимущества внутреннего дымохода

1. Удобство при проведении работ (работы осуществляются в уже отстроенном здании).
2. Простота и удобство в обслуживании.
3. Достаточно мощная тяга, которая обеспечивается, во многом, за счет вертикальности трубы.

В идеальном варианте труба дымохода должна быть вертикально-направленной. Однако нередко бывает, что по какой-либо причине (или ряду причин) сделать конструкцию полностью вертикальной невозможно. В таком случае рекомендуется создать проект дымохода таким образом, чтобы длина каждого из его невертикальных (диагональных) участков не превышала одного метра. Без этого вам будет очень сложно получить нормальную тягу и не допустить осадка сажи на поверхностях дымохода – ведь горячий воздух будет подниматься вертикально вверх. В идеале следует полностью отказаться от использования горизонтальных участков трубы.

Из чего и как сделать дымоход?

Чаще всего русские бани оснащают печами-каменками. Основные варианты дымохода под такую печь – это металлические трубы. При эксплуатации таких труб мы, рано или поздно, сталкивается с их существенным недостатком – конденсатом, оседающим на поверхностях при охлаждении и стекающим вниз. В результате снижается скорость растопки печи, кроме того образуется достаточно неприятный запах. Во избежание вышеописанной ситуации следует поместить трубу в несгораемый футляр из теплоизоляции или обложить ее кирпичом. Второй вариант можно считать более предпочтительным по причине простоты самого процесса работы, для которой, кстати, можно использовать недорогой кирпич.

В стенках дымоходной трубы не должно быть лишних отверстий, любое отверстие – это гарантированное проникновение холодного воздуха извне, охлаждающего дым. Не рекомендуется использовать трубы большого диаметра – это также может привести к охлаждению дыма и снижению его скорости, следствие этого – образование конденсата. Толщина кирпичных стенок дымохода должна составлять минимум 120 миллиметров при нахождении внутри бани и не менее 38 сантиметров в случае, если она располагается в наружной стене строения.

Внутреннюю поверхность дымохода желательно сделать максимально гладкой. Чем больше царапин и шероховатостей, тем хуже будет тяга и тем большее количество сажи может скопиться внутри дымохода. Поэтому изначально стоит побелить трубу и произвести ее затирку для своевременного выявления и устранения возможных дефектов.

Еще одним популярным вариантом обустройства дымохода в бане является сэндвич-труба. Для ее эксплуатации вам не потребуется кирпичная кладка или чехол (футляр) из теплоизоляции, что серьезно облегчит работу по установке конструкции.

Противопожарная безопасность

Противопожарную безопасность – во главу угла! Устраивая в бане дымоход, не забываем про меры противопожарной безопасности. Важно, чтобы в трубе было как можно меньше мест стыковки, а в районах прохождения через крышу и потолок их не должно быть категорически. В проходах между перекрытиями следует установить патрубки, а между трубой дымохода и перекрытием создать прослойку из негорючих материалов (сделать разделку трубы). Толщина такой разделки должна превышать толщину потолка. Подобную прослойку (из теплоизоляции) необходимо создать и в месте прохождения трубы через крышу. Дымоход должен быть расположен на расстоянии не меньше, чем 250 миллиметров от незащищенных стропил, обрешеток и вообще от горючих кровельных материалов. Любая негорючая прослойка должна иметь толщину не менее 120 миллиметров.

Сверху дымоход должен быть оснащен специальными средствами защиты, в частности, защитным колпаком (грибом) и искрогасителем, а также кровельной-разделкой, которая обеспечивает герметизацию при проходе трубы через крышу.

Резервуар для воды

Немаловажный этап в процессе устройства дымохода – монтаж нагревательного бака для воды. Есть различные варианты монтажа. Например, резервуар можно прикрепить к стенке трубы, в другом варианте труба будет проходить прямо через него (в этом варианте нагревание воды будет более оперативным). Главный критерий при выборе бака – размер вашей печки (прямая пропорциональность). Оптимальный вариант – резервуар из нержавеющей стали. Выбирая бак, необходимо учесть размер и диаметр труб дымохода для обеспечения плотной стыковки компонентов (хорошая тяга и оптимальная температура воды).

Пусть баня приносит Вам здоровье, удовольствие и хорошее настроение!

Видео

С этим материалом читают так же:

Оборудуем стальной дымоход в русской бане

Строим русскую баню из дерева или сруба

Строительство финской сауны своими руками

Строительство хамама своими руками

как и вывести из бани трубу, установка, монтаж банной трубы от печи

Содержание:

Без такого отопительного прибора как печь невозможно представить функционирование парной. Любому твердотопливному агрегату требуется вывод продуктов горения, что необходимо обустраивать на этапе возведения строения. Внешние каналы дымоотведения можно устроить самостоятельно, но для этого нужно знать, как построить дымоход в бане через стену своими руками.

Какими бывают дымоходы

Работа по обустройству дымовыводящей конструкции отличаются сложностью и поэтому многие владельцы банных построек предпочитают обращаться за услугами к специалистам, имеющим опыт выполнения такой работы.

Правда, с задачей как вывести трубу из бани через стену можно справиться и самому. Это стало возможным, благодаря появлению в продаже современных металлических модульных систем, производимых из нержавейки.

Исходя из места выхода трубы на улицу, существует два типа дымоходов:

• внутренняя конструкция;
• внешняя система.

Выбор способа устройства дымохода зависит от местоположения, отопительного агрегата в бане. Когда требуется вывести трубу сквозь стену, печь должна находиться близко от нее. При установке нагревательного прибора в центре комнаты проще выполнить проход через кровлю. Целесообразно устанавливать искрогаситель на дымоход для бани, что повысит противопожарную безопасность.

Внутренний вариант дымоотведения

В данном случае отходы горения проходят через дымоход, проложенный внутри банной постройки и выведенный за пределы здания через кровлю. Такая конструктивная особенность позволяет использовать топливо с максимальным КПД, поскольку труба отдает тепловую энергию по всей своей протяженности и тем самым обогревает помещение.

При монтаже внутренней конструкции наибольшая проблема связана выведением дымохода через крышу и другие препятствия. Чтобы труба оказалась на улице, необходимо сделать отверстия в кровле и потолочном перекрытии. Не так просто будет устранить зазоры в местах прилегания элементов дымохода к материалу крыши, в результате чего щели становятся причиной протечек.

Внешний тип дымохода

Отличие между внешней дымоудаляющей конструкцией и внутренней заключается в технологии ее устройства. Она предполагает выведение трубы печи для бани через стену.

При строительстве системы удаления продуктов горения имеется единственное препятствие, поэтому внешний тип дымохода проще выполнить самостоятельно. Проход трубы в этом случае реализовать легче, так как она располагается вертикально, и вероятность возникновения протечек в этом случае сводится к минимуму.

Чтобы установка дымохода в бане через стену не привела к большим потерям тепловой энергии, часть трубы, находящейся на улице, утепляют термоизоляционным материалом.

Преимущества наружного размещения

В недалеком прошлом дымоходы устанавливали внутри помещений, поскольку при данном варианте тепловая энергия, идущая от печи, использовалась по максимуму, но у этого варианта дымоудаления имеются существенные недостатки, которые заключаются в повышенной пожароопасности и громоздкости, которыми отличается кирпичная труба в бане.

Дымоход с наружным расположением имеет ряд преимуществ:

1. Компактные размеры. Отопительный прибор не займет много места в комнате и поэтому его можно установить в постройках, имеющих маленькую площадь. Это преимущество особенно касается дымоходов, выложенных из кирпича, которые имеют большие размеры.
2. Противопожарная безопасность. Наружное размещение дымовыводящей конструкции по сравнению с внутренним вариантом отличается меньшей вероятностью возгорания.
3. Простота монтажа. В процессе обустройства дымохода потребуется сделать всего один проход через препятствие, которым является стена. Выполнить такую работу можно самостоятельно. Что потребуется, так это знания, как сделать трубу в бане через стену своими руками и тогда помощь профессионалов не понадобится.
4. Поскольку основную часть внешней конструкции прокладывают со стороны улицы, то в холодную погоду КПД отопительного агрегата значительно снижается, а потребление топлива возрастает. Кроме этого большая разница температуры внутри постройки и на улице является причиной образования конденсата в трубе. Чтобы избавиться от таких недостатков внешних каналов дымоотведения, делают термоизоляцию или задействуют особую сэндвич-систему.

Банная труба через стену не может располагаться вертикально , поэтому в процессе монтажа приходится делать один-два поворота. Такой вариант конфигурации понижает величину тяги в дымоходе, препятствуя нормальному функционированию печи. Чтобы устранить подобные проблемы, для монтажа нужно использовать трубы максимально допустимого диаметра.

Требования, предъявляемые к внешним дымоотводам

От того, насколько качественно произведена установка дымоходной системы, зависит безопасное пребывание людей в бане. Дело в том, что согласно информации МЧС некачественное обустройство систем дымоотведения является частой причиной отравления угарным газом и возгорания построек.

При сооружении внешних каналов необходимо учитывать следующие требования:

1. Вывод дымоходов через стену выполняют на высоте от 100 до 150 сантиметров и более от уровня поверхности земли.
2. Вертикальный отрезок следует делать на расстоянии минимум 150 сантиметров от внешней стены и крайней точки свеса кровли банной постройки.
3. Нужно соблюдать промежуток между внешней частью трубы конструкции и соседним зданием, равный не меньше 1,5 –3,0 метра.
4. Когда осуществляется монтаж дымохода в бане через стену, разрешается делать не более трех поворотов. Правда, вертикальное расположение специалисты считают более эффективным.
5. Горизонтальные участки не повлияют на силу тяги внутри трубы при условии, что их длина не превышает 100 сантиметров.
6. Запрещается выводить каналы через стену в месте расположения балконов, окон мансарды и верхнего этажа. Нельзя прокладывать дымоходные трубы в коридор и зашитые лоджии.
7. Места прохождения каналов через стены оборудуют с применением огнестойких материалов, изолируя их специальными негорючими утеплителями.
8. Внутри помещений зоны прокладки дымохода обшивают листами из металла, которые предохранят поверхности стен от перегрева и последующего возгорания.
9. Нельзя подключать к вводному патрубку нагревательного прибора сэндвич-трубу.
10. Для соединения применяют одноконтурные элементы, производимые из нержавейки.
11. Высота дымохода для твердотопливного агрегата не может быть менее 5 метров.

Монтажные работы

К сборке внешнего типа дымохода приступают после завершения установки печи. Его монтировать легко — конструкции состоят из доборных компонентов. Не потребуются ни особые навыки, ни специальные инструменты.

Инструкция, поясняющая, как сделать дымоход в бане через стену:

1. Выясняют места, где будет проложен канал внутри постройки и выведен дымоход в стене. Для защиты внутренней поверхности стен бани от нагрева устанавливают металлический листовой экран. В месте прохода делают отверстие, по размеру превышающее диаметр трубы.
2. Дымоход в бане через стену соединяют с вводным печным патрубком при помощи адаптера. Потом надевают отрезок трубы с задвижкой (шибером).
3. Участки конструкции соединяют металлическими хомутами, обрабатывая термостойким герметиком места стыка. Дымоход доводят до точки прохождения через стену. Для разворота трубы и прокладки горизонтального отрезка задействуют отводы на 45 и 90 градусов.
4. В месте продвижения конструкции через препятствие помещают огнестойкий короб, изготовленный из листового металла или асбестоцемента. В свободное пространство, образовавшееся между стенками короба и трубой, помещают негорючий термоизолятор.
5. Со стороны улицы монтируют элемент системы дымоудаления, имеющий тройник, в нижней части которого находится стакан для конденсата.
6. Трубу комплектуют вертикальными сегментами до достижения нужной высоты. Для ее крепления используют металлические кронштейны, фиксируя их с промежутком не меньше метра (подробнее: «Как сделать дымоход для бани – поэтапное устройство своими руками»).

После завершения сборки нужно растопить печь. В случае, если дым будет быстро уходить из топки, тогда работа успешно завершена.

Часто задаваемые вопросы о дымоходных ваннах | Turner Baker

Дымоход на вашем участке встречается чаще, чем вы думаете. Тем не менее, о них мало что известно, и поддерживать их в лучшем состоянии может быть сложно без экспертных знаний и помощи. Компания Turner Baker имеет многолетний опыт в ремонте дымоходных ванн и установке футеровки дымохода. Это значит, что когда дело касается дымоходов, нам можно доверять! Многие клиенты задают нам одни и те же вопросы, поэтому мы создали удобную страницу часто задаваемых вопросов о дымоходной бане, чтобы помочь вам, если вы хотите узнать больше о своем дымоходе.Аналогичным образом позвоните нам сегодня по телефону 01173 360470, чтобы поговорить с одним из наших экспертов.

1. Нужно ли выстилать дымоход?
   • Если вы устанавливаете дымоход в новостройке и собираетесь использовать его для разведения огня, дровяной печи или газового камина, тогда дымоход должен быть облицован в соответствии с документом J действующих строительных норм. В более старой собственности дымоход не обязательно должен быть облицован в соответствии со строительными нормами. Профессиональный осмотр дымохода подскажет вам, нужно ли вам его облицовывать в целях безопасности.
2. Безопасны ли вкладыши для дымохода?
   • Дымоходы безопасны при правильной установке и использовании. Если вы собираетесь использовать в доме открытый огонь, дровяную печь или газовый камин, важно соблюдать инструкции по технике безопасности, предоставленные производителем. Например, облицовку дымохода нужно регулярно чистить. Кроме того, если вы сжигаете дрова, они должны быть хорошо выдержаны и не содержать минимального количества влаги. Никогда не сжигайте предварительно обработанную древесину, которая может оставить химические остатки на внутренней стороне лайнера.Кроме того, чтобы обеспечить наилучшие результаты для вашего дымохода, всегда пользуйтесь услугами квалифицированного специалиста по дымоходам, который проконсультирует вас по правильному типу футеровки и правильной установке.
3. Сколько прослужит облицовка дымохода?
   • У разных футеровок разный срок службы. На футеровку дымохода из нержавеющей стали в точке входа предоставляется 10-летняя гарантия. Гарантия на более дорогой футляр из нержавеющей стали составляет 20 лет. На вкладыши из пемзы Isokern предоставляется 10-летняя гарантия.На вкладыши дымохода Furanflex распространяется 20-летняя страховая гарантия. Регулярная программа технического обслуживания и следование инструкциям производителя для используемого вами прибора помогут продлить срок службы футеровки дымохода.
4. Следует ли заменять облицовку дымохода?
   • Дымоход или облицовку дымохода необходимо заменять только в том случае, если они больше не работают должным образом. Если в облицовке из нержавеющей стали загорелся дымоход, его необходимо заменить, прежде чем дымоход можно будет снова безопасно использовать.Это связано с тем, что экстремальные температуры, перенесенные во время пожара в дымоходе, изменяют структуру нержавеющей стали, и она больше не пригодна для использования по назначению. Если у вас есть дымоход в дымоходе, облицованном вкладышем из пемзы или вкладыша Furanflex, он должен быть осмотрен по всей длине специалистом по дымоходам, который сможет подтвердить, безопасно ли его использовать.
5. Нужна ли облицовка дымохода?
   • Облицовка дымохода обязательна, если вы устанавливаете дровяную печь, газовый камин или открытый огонь в новостройке в соответствии с Документом J действующих Строительных норм.Вкладыш для дымохода может потребоваться для более старой собственности, если дымоход внутри дымохода больше не безопасен. Осмотр системы видеонаблюдения, проведенный специалистом по дымоходам, четко покажет состояние дымохода.
6. Следует ли нагреть грудь дымохода?
   • Нет, не должно. Если становится очень жарко, возможно, в дымоходе пожар. Если вы подозреваете, что в вашем дымоходе возник пожар, вы должны позвонить в пожарную службу .Дымоход с хорошей облицовкой должен быть изолирован, чтобы тепло от дыма не попадало в другие части дома. Дымоход работает аналогично дистилляционной колонне — летучие углеводороды попадают в дымоход внизу в газообразной форме, например. деготь, креозот и парафин. Поскольку тепло теряется через дымоход, газы будут охлаждаться, и эти углеводороды будут конденсироваться и покрывать поверхность дымохода, увеличивая риск пожара в дымоходе. Потеря тепла также приравнивается к потере тяги в дымоходе.
7. Почему дымоход не тянет правильно?
   • На успешную вытяжку дымохода влияют многие факторы. Первый шаг — убедиться, что ваш дымоход очищен профессиональным трубочистом, который прочистит любые засоры. Засорение может быть вызвано тем, что птицы сбрасывают мусор, паутину, падающую кладку и т. Д. Если дымоход находится в плохом состоянии, это также может повлиять на ход. Изменение размеров камина может отрицательно сказаться на розыгрыше.Размеры камина всегда следует рассчитывать, чтобы они соответствовали размерам дымохода. Внешние факторы, например, другие здания и деревья, также могут повлиять на вытяжку дымохода.
8. Следует ли мне проверить дымоход?
   • Если дымоход не использовался долгое время и вы решили снова начать его использовать, перед тем, как развести огонь, его должен осмотреть специалист по дымоходу. Если у вас был пожар в дымоходе, вам также следует проверить дымоход у специалиста по дымоходу, прежде чем снова его использовать.Если у вас есть какие-либо опасения по поводу работы дымохода, например, плохая тяга, выход дыма в другие части дома и т. д., это также требует осмотра дымохода.
9. Нужно ли чистить дымоход с футеровкой?
   • Да, дымоход с вкладышем требует удаления мусора от птиц, паутины и отложений, которые могут накапливаться в дымоходе. Рекомендуется производить прочистку дымохода со следующими интервалами для различных представленных видов топлива:
     • Бездымное топливо: не реже одного раза в год
     • Древесина — ежеквартально при использовании
     • Битуминозный уголь — ежеквартально при использовании
     • Нефть — Один раз в год
     • Газ — Один раз в год
10. Почему протекает дымоход?
    • Дымоход негерметичен, потому что, возможно, вышла из строя внутренняя поверхность дымохода или соединение в дымоходе.Если дымоход построен из кирпича, кирпичи могут со временем разрушиться и рассыпаться, и вполне вероятно, что раствор между кирпичами также разрушится. Если ваш дымоход был облицован глиняными прокладками, они опускаются внутрь дымохода несколькими частями. Если соединение между частями лайнера выйдет из строя, дым выйдет наружу.
11. Может ли загореться дымоход?
    • Да, дымоход может загореться. Плохо обслуживаемый дымоход, который не очищался регулярно, неизбежно будет страдать от накопления отложений, таких как смола, которая может оставаться на стенках дымохода, когда дым проходит через него.Искра от огня может пройти через дымоход, который может воспламенить эти отложения и вызвать возгорание дымохода.
12. Зачем чистить дымоходы?
    • Дымоходы следует регулярно чистить или подметать, чтобы избежать возгорания дымохода. Огонь в дымоходе может распространяться пугающе быстро, воспламеняя любые бревна, которые находятся рядом с дымоходом, а оттуда — на все остальное имущество. Регулярная чистка или подметание обеспечит удаление любых отложений, мусора от птиц, паутины или падающей кладки из дымохода.Дымоход также следует прочистить или подметать, чтобы обеспечить оптимальную производительность используемого вами прибора. Всегда обращайтесь к услугам профессионального трубочиста.
13. Существуют ли разные типы вкладышей для дымохода?
    • Существует несколько различных типов вкладышей для дымоходов, которые подходят для различных целей и доступны по разным ценам. В качестве основы для облицовки дымохода используется нержавеющая сталь, которая является наиболее рентабельной, но с ограниченным сроком службы.Пемза для дымохода — идеальное решение для новостройки. Пемза — это высокоэффективный изолятор, выдерживает высокие температуры и прост в установке. Система футеровки из термореактивной смолы Furanflex является относительной новинкой на рынке, но имеет множество преимуществ. Его легко установить и он хорошо работает в домах, где дымоход не прямой, или где размеры дымохода не должны зависеть от установки облицовки дымохода.
14. Почему загораются дымоходы?
    • Дымоходы загораются по ряду причин.Самая распространенная из них — плохое обслуживание. Регулярная чистка дымохода удалит паутину и все предметы, падающие от птиц, или другие горючие материалы, которые могут вызвать пожар в дымоходе. Искра от огня может пройти через дымоход, который может воспламенить эти отложения и вызвать возгорание дымохода.
15. Зачем нужно облицовывать дымоходы?
    • Если вы устанавливаете дымоход в новостройке и намереваетесь использовать его для открытого огня, дровяной печи или газового камина, тогда дымоход должен быть облицован в соответствии с документом J действующих строительных норм.В более старой собственности дымоход не обязательно должен быть облицован в соответствии со строительными нормами. Профессиональный осмотр дымохода подскажет вам, нужно ли вам его облицовывать в целях безопасности.
16. Можно ли заменить облицовку дымохода?
    • Некоторые вкладыши дымохода можно заменить. Вкладыши дымохода из нержавеющей стали во многих случаях можно снять и заменить на новые. При использовании других систем футеровки, например, монолитных, когда исходный дымоход облицован цементно-пемзовой облицовкой, залитой на месте, очень трудно вырваться из дымохода.Можно поместить другую облицовку внутрь монолитного дымохода, но это неизбежно уменьшит размер дымохода и может повлиять на тягу дымохода.
17. Почему дымоходы рисуют?
    • Дымоход предназначен для отвода продуктов сгорания (дыма и газов) от прибора в атмосферу за пределами здания. В то же время всасывать в прибор воздух для горения. Это движение воздуха для горения и выхлопных газов называется тяга . Разница в давлении и температуре между воздухом / газами внутри дымохода и наружным воздухом создает движение. (Более теплые и легкие газы в дымоходе имеют тенденцию подниматься вверх). Чтобы поддерживать благоприятные условия давления, нам нужен высокий столб теплого воздуха внутри дымохода и более холодного воздуха снаружи. Теплый воздух будет подниматься вверх, вытягивая выхлопные газы из прибора. Когда воздух выходит из дымохода, в прибор втягивается свежий воздух для горения.
18. Может ли дождь попасть в мой дымоход?
    • Да, в зависимости от установленного у вас кожуха или дымохода.Доступны системы, которые помогут уменьшить количество дождя, которое может попасть в дымоход. Невозможно полностью предотвратить попадание дождя в дымоход, который используется, так как если у вас есть отверстие для безопасного выхода дыма, возможно попадание дождя.
19. Может ли засорение дымохода вызвать сырость ?
    • Да, может. Статический воздух в дымоходе может вызвать конденсацию. Кроме того, любое засорение дымохода может действовать как губка для воды, которая может попасть в дымоход.Обследование, проведенное специалистом по дымоходам, может показать, вызывает ли забитый дымоход сырость.
20. Можно ли перекрыть дымоход?
    • Да, дымоход можно перекрыть, но вы все равно должны поддерживать некоторое движение воздуха через дымоход, чтобы предотвратить конденсацию. Если вы думаете о перекрытии дымохода, всегда полезно попросить совета у специалиста по дымоходу.

Если вам нужен совет по поводу дымохода на вашем участке, позвоните Turner Baker сегодня по телефону 01173 360470.Мы — надежная, опытная и хорошо осведомленная компания по производству дымоходных бань.

«Посмотреть все новости

Устройство, установка, чистка важной составляющей бани

Дымоходы для бани

Если вы решили построить баню, вам следует внимательно просчитать и проанализировать все расходные материалы, а также хорошенько установить дымоход, так как любое помещение такого типа требует утилизации выхлопных газов. Важность системы связана с комфортным пребыванием в парилке и здоровьем человека.Именно поэтому нужно знать, как правильно установить дымоходы для бани.

Состав

• Материал дымохода
• Устройство дымохода в бане

Правила очистки, правила обслуживания

Дымоходное устройство

Дымоход предназначен для удаления дыма из ванны, образующегося при горении топливо. Дымоходы в бане поставляют кислород в топку за счет тяги для обеспечения и поддержания горения.

Правильная разводка и установка дымохода в бане — очень важный момент в устройстве парилки.Владельцы часто сталкиваются с проблемой, когда из-за неподходящего материала, неправильного расчета сечения и высоты канала возникает общее задымление в помещении, обратная тяга или возгорание. Поэтому при установке дымохода стоит помнить о правилах пожарной безопасности!

Ошибки, связанные с неправильной установкой дымохода, могут снизить его КПД до 60%. Не стоит строить дымоход для бани своими руками просто так, его устройство должно отвечать нескольким требованиям.

Устройство дымоходного канала для бани

Следовательно, нужно учитывать основные принципы правильного отвода продуктов сгорания:

• Цилиндр — идеальная форма для дымохода, так как в квадрате возникают локальные завихрения. трубы, которые труднее чистить.
• Диаметр канала нужно определять исходя из количества витков в дымоходе и его высоты.
• Дымоход должен быть установлен на высоте более 0,5 метра над верхней точкой бани, то есть изделие должно располагаться над пространством ветряной опоры.
• Если устройство дымохода имеет прямые углы, то в идеале длина горизонтальных участков не должна превышать полуметра или должна быть минимальной.
• После прямого угла рекомендуется установить тройник с ревизией, чтобы можно было прочистить дымоход.
• Труба, идущая по улице, должна быть теплоизолирована, то есть изолирована.
• Конструкция дымохода для бани предполагает, что его вертикальная часть всегда должна собираться расширением перед конденсатом.

Материал для дымохода

Материал, из которого изготовлены дымоходы, должен быть устойчивым к коррозии и адаптирован к постоянному воздействию дымовых газов, которые характеризуются высокой температурой. Дымоходы в бане должны выдерживать воздействие агрессивной кислоты и конденсата.

Если ванна сделана из дерева, нужно быть предельно осторожным! Сухая древесина может тлеть при 100 градусах Цельсия. В этой ситуации особое внимание стоит уделить установке дымохода в бане и соблюдению правил пожарной безопасности.Запрещается использовать в качестве элементов дымохода трубы из алюминия или оцинкованной стали, поскольку такие элементы используются только для вентиляции.

Самым доступным и универсальным материалом на сегодняшний день является нержавеющая сталь, которая устойчива к воздействию кислот и тепла. Для изготовления комплектующих для дымохода принято использовать особую марку стали, содержащую молибден, именно это вещество делает дымоход в бане прочным и надежным.

Такой материал предпочтителен для дымохода.

Дымоходы из кислотостойкой стали не требуют строительства фундамента, так как они легкие и крепятся к стене.Сажа и копоть не оседают на гладких и ровных стенках металлического дымохода. Стальной дымоход легко монтируется в уже построенную баню, в которой строительство кирпичного дымохода не было предусмотрено заранее.

Кирпичный дымоход в бане занимает много места, поэтому установить такой канал могут позволить себе только владельцы больших парилок. Такой дымоход выполняется простой кладкой из кирпича. Кроме того, установка дымохода требует наличия жаропрочных материалов и наличия фильтров, служащих для очистки дыма от вредных примесей.

Устройство дымохода в бане

Если вы решили создать парную, чтобы проводить там время в холодное зимнее время года, стоит прежде всего узнать, как правильно сделать дымоход в бане. Стены и конструкции, которые расположены в бане рядом с дымоходом и топкой, требуют теплоизоляции. Для этого используйте негорючие материалы, такие как базальтовая вата и картон, изготовленный из базальтовой ваты. Желательно выбирать теплоизоляционные материалы, которые отличаются покрытием фольгой..

Сверху стены обшивают металлическими листами — листом меди, листом нержавеющей стали или другим материалом. Все зависит от финансовых возможностей и предпочтений хозяина.

Похоже на дымоход в бане

А вот оцинкованный металл в качестве листа не рекомендуется, потому что цинк при нагревании испаряется и попадает с воздухом в легкие, негативно влияя на организм человека. Также подойдет кирпич, плитка, натуральный или искусственный камень вместе со специальным печным раствором.

Первый элемент дымохода, который входит в топку, должен быть изнутри обработан герметиком для топки. Внешний контур конструкции лучше заклепать. Все трубы должны быть соединены по ходу конденсата — верхняя труба во внутреннем контуре входит в нижнюю.

Процедура крепления дымохода в бане очень важна. Всегда стоит учитывать, что вес труб должен приходиться на разгрузочные площадки и монтажные кронштейны, которые используются на перекрытиях. Хомут должен сжимать внешний контур и крепиться к стене пластиковым дюбелем и металлическим шурупом.Теперь вы знаете, как установить дымоход в бане!

При установке дымохода важно соблюдать расстояния.

Избыточное тепло, выделяемое дымоходом, можно использовать для обогрева парной. Достаточно эффективное решение — установка специальных элементов дымохода, дополнительно отводящих тепло от трубы.

Часто эффективность печи повышается за счет использования металлической сетки, в которую помещаются камни. Они обволакивают дымоход и нагреваются, отдавая ванне еще больше тепла.Также актуальна установка регулятора интенсивности горения — кахлы. Любителям влажного пара стоит купить трубу с резервуаром для образования влажного пара.

Чистка, правила обслуживания

Засорение дымохода в парилке провоцирует уменьшение тяги в топке и даже полное ее прекращение. Поэтому важно знать, как чистить дымоход в бане! Если труба прямая, стоит топить печь осиной. Специалисты рекомендуют делать каждую последнюю закладку из древесины осины.Также помогает очистка картофеля — крахмал вступает в реакцию с сажей, и последняя выгорает.

Щетки для чистки дымохода в бане

Для чистки дымоходов сложной конфигурации и множества каналов можно использовать специальный шомпол, который состоит из металлического троса, на конце которого расположена щетка на конце. На строительных рынках можно найти специальные брикеты для чистки дымоходов.

Таким образом, каждый знает, что настоящая русская баня приносит немыслимое удовольствие.Многие посетители парилки задумываются о том, чтобы построить такое заведение дома. Чтобы после купания ощущалось легкость, нужно построить баню по всем правилам, в том числе и рекомендации по установке дымоходного канала. Правильно подобрав материал для дымохода, выдержав все необходимые расстояния и нормы огня, можно смело наслаждаться водными процедурами.

Как отремонтировать кирпичный дымоход

Камины из каменной кладки, будь то дровяные или газовые, — это уютные элементы, которые для многих владельцев представляют собой воплощение домашнего очага.Тем не менее, трещины в кирпиче или стыках между кирпичами являются ранними признаками того, что дымоход находится на пути к разрушению. Заделка трещин в кирпичном дымоходе может сэкономить вам тысячи долларов на последующий ремонт, а также обезопасит вас и вашу семью, уменьшив вероятность пожара в дымоходе.

Маленькие летом трещины к весне следующего года могут превратиться в удивительно большие. Если оставить эти большие трещины во внешнем кирпиче без присмотра, это усилит проникающий эффект дождя, снега и льда.Затем вода начинает стекать вниз, иногда между внешним кирпичом и окладом, иногда глубже внутри, между внешним кирпичом и дымоходом.

Если не обратить внимание на эти крошечные события, они могут накапливаться и привести к катастрофе для кровельных систем и внутренних потолков, изоляции, стеновых стоек и даже полов.

Ремонт трещин для предотвращения пожара в дымоходе

Хуже того, трещины в кирпичном дымоходе, которые простираются от дымохода до наружной части, являются одной из причин ужасающего, разрушительного явления: пожара в дымоходе.Пожары в дымоходах могут загореться мгновенно — те, кто сталкивался с ними, описывают это как взрыв, за которым следует звук, похожий на звук грузового поезда. Как только пожар в дымоходе начался, только пожарная часть может его остановить, так как его нужно потушить сверху вниз.

Хорошая новость заключается в том, что трещины в кирпиче для дымохода, растворе, короне и заглушке легко исправить с помощью всего нескольких простых инструментов и материалов. Выберите для этого проекта теплый и сухой день, так как некоторым материалам требуется несколько часов для отверждения.

В большинстве сообществ мелкий ремонт дымохода из кирпича, не связанный с заменой каких-либо элементов дымохода, не требует разрешения. Если вы удаляете и заменяете кирпичи в дымоходе, обратитесь в местное бюро разрешений. В некоторых областях для выполнения такой работы требуется, чтобы вы подали заявление на разрешение и провели проверку работы после ее завершения.

Ремонт кирпичного дымохода зависит от времени года и погоды. Не наносите раствор при температуре ниже 40 градусов по Фаренгейту.Если вы наносите раствор в теплую погоду, но ожидаете, что температура упадет ниже нуля в течение 24 часов, не наносите раствор. Вместо этого подождите, пока температура не станет подходящей.

Безопасность на крыше

Каждый раз, когда вы работаете на крыше, существует вероятность падения и серьезной травмы, и чем выше крыша или чем круче ее уклон, тем больше опасность. Если вы решите починить дымоход самостоятельно, убедитесь, что вы работаете в сухой день и носите обувь или ботинки с устойчивой подошвой.Никогда не работайте на влажной крыше. Мягкий сухой день идеально подходит для работы на крыше.

При работе на крыше подумайте об использовании ремня безопасности, также называемого ремнем безопасности , особенно если крыша очень крутая или очень высокая. Оборудование включает в себя металлический коньковый анкер, который крепится к пику дома, страховочную привязь, которая облегает вашу спину и бедра, и веревку с автоматическим запирающим механизмом, который не дает вам упасть на большое расстояние. Ремни для защиты от падения можно взять напрокат в центрах по ремонту дома и в пунктах проката инструментов.

Работайте медленно и осторожно при ремонте дымохода. Нетерпение и поспешная работа приводят к несчастным случаям.

Камин в ванной — Блог в FireplaceMall

Обычно, когда мы думаем о камине, мы думаем о том, чтобы поделиться им с друзьями и семьей. Однако есть один тип камина, которым можно наслаждаться в одиночестве, в уединении: камин для ванной комнаты .

Камин в ванной — это личное и элегантное удовольствие.Это идеальный вариант для создания спа-убежища от забот мира и требований других.

Стили, идеи и примеры каминов для ванных комнат

Вдохновитесь этими образцами каминов для ванных комнат. В некоторых есть дровяные камины, дровяные печи, газовые камины и камины, работающие на этаноле. Некоторые из них находятся в деревенских домах, другие — в традиционных домах, а третьи — в современных домах. Некоторые камины для ванных комнат находятся на одной стене ванной; другие находятся в углу комнаты; другие образуют перегородку между частями ванной комнаты или между ванной и прилегающей спальней; а некоторые даже посреди пола.

Основные соображения для камина в ванной

• Самое важное дизайнерское решение — поднять камин до уровня глаз , чтобы вы могли лучше всего видеть и чувствовать его тепло, когда находитесь в ванне.
• Поддерживайте визуально чистую планировку : Ванная комната — это воплощение чистоты. Не загромождайте камин в ванной лишними «вещами». Например, держите ведро с золой для дровяного камина вне поля зрения.

Камин в ванной на стене

Традиционное место для камина — на стене. Но эти камины для ванных комнат совсем не крутые!

Фото thechive.com

• Посмотрите на ширину старых деревенских досок на стене! Камень обрамления ванны и стен душа также соответствует старым камням этого дровяного камина. Обратите внимание на сосны в горшках с обеих сторон, которые продолжают ощущение (элегантности!) Кабины.

  Фотография предоставлена ​​ houzz.ком

• Комната, примыкающая к главной спальне, была превращена в эту роскошную ванную комнату. К счастью, в комнате уже был камин, поэтому отдельно стоящая ванна была расположена по центру комнаты, чтобы получить от камина максимальное удовольствие.

Фото brunner.de

• Этот дровяной камин в современном стиле имеет гладкие современные линии. На одном конце стены, в которую он встроен, находится скамейка для отдыха.На другом конце — большая ниша для хранения дров. Дрова и каменная плитка на ванне придают помещению текстуру.

Фото brunner.de

• Вам понравится встроенное освещение для хромотерапии сбоку отдельно стоящей современной ванны! Стена с встраиваемым электрокамином полностью облицована каменной плиткой. Стеклянная душевая кабина справа, как и ванна, обеспечивает хороший вид на камин.

Фото hobilerle.blogspot.com

• Облицовка арочного камина облицована плиткой цвета стены и воды. Арка перекликается с овальной ванной и арочной рамой. Дно раковины дополняет деревянное дно ванны. Надземный камин идеально подходит для замачивания человека.

Фото rocioosborne.wordpress.com

• Любите контраст огня и воды! Камин находится в пределах вида этой запоминающейся душевой с тропическим душем в этом лиссабонском отеле.

Infinity Ванна Колера

• Шипучая ванна с эффектом бесконечности с хромотерапией стоит перед приподнятым традиционным камином. Что такое хромотерапия? Вы можете настроить освещение ванны в соответствии с камином, вашим настроением или цветовой гаммой вашей ванной комнаты.

Камин в ванной как перегородка

Двусторонние камины , например те, которые открываются с одной стороны в спальню, а с другой стороны в ванную комнату, могут иметь проблемы с оформлением.Решение состоит в том, чтобы включить в вашу конструкцию вытяжной вентилятор, такой как Enervex fan . Вот , как работают дымоходные вентиляторы .

Фотография предоставлена ​​ The Spa Bath by Tina Skinner

• Двусторонний камин и его каменная стена разделяют ванную комнату и спальню этого люкса. Его повышенная высота не только делает его идеальным для просмотра из ванны, но и делает его идеальным для просмотра с кровати.

Фото dobrzemieszkaj.пл

• Этот камин, установленный в стене из пони, разделяет спальню и ванную комнату, но позволяет свету из большого окна ванны проникать в спальню. Отдельная ванна отделяет ванную комнату от гардеробной комнаты.

Фото houzz.com

• Все в ванной говорит о классической роскоши! Повсюду мрамор, подвесные потолки с лепниной, кладовая, за которую стоит умереть, и достойный камин в усадьбе! Эта каминная стена отделяет зону купания от раковин (и окон.)

Фото houzz.com

• Это чистый взгляд на стену с камином, разделяющую спальню и ванную комнату. Стеклянная душевая кабина, ванна и кровать имеют идеальный вид на камин.

Фото houzz.com

• Камень доминирует как в камине, так и в обрамлении ванны в камине для ванной комнаты в деревенском стиле. Двусторонний камин разделяет вид и на спальню, и на ванну.

Угловой камин для ванной

В небольших ванных комнатах или при переоборудовании существующих ванных комнат с камином угловой камин или дровяная печь часто являются лучшим решением.

Фото brunner.de

• Это один из примеров камина в ванной, где он не предназначен для наслаждения, когда вы принимаете ванну или принимаете душ. Но круглый угловой камин идеально вписывается в деревенский индустриальный вид цементных стен и необработанного дерева. Обратите внимание, что в этом дизайне не требуется стеклянная перегородка для душа или занавеска для душа. Ванна (с потолочным окном наверху) и душ делят одну большую «влажную зону».

Фото brunner.de

• Эта ванная была бы особенной даже без углового камина (и даже без канделябра на полу!) Вид на камин великолепен из овальной отдельно стоящей ванны , душа со стеклянными стенками и стеклянных раковин.

Камин в ванной в полу

Самое необычное, но незабываемое размещение камина в ванной — в полу!

• Круглый газовый камин на полу этой ванной комнаты отвлекает внимание даже от эффектной ванны !

Когда вы проектируете дом своей мечты или реконструируете существующую ванную комнату, обратите внимание на преимущества камина, который сделает вашу ванную комнату ярче, согреет и расширит роскошь.

Последнее обновление: Сьюзан, , 15 ноября 2018 г. .

10 основных принципов работы с дымоходом, которые должен знать каждый домовладелец

Тим Абрамовиц / Getty Images

Если вы переехали сюда только на прошлой неделе или много лет подряд жили в своем доме, дымоход может напугать. В конце концов, это не то, о чем мы так часто думаем, за исключением нескольких праздничных пожаров, и это не совсем простое занятие в вашем списке обслуживания дома.

Однако игнорирование камина — это не выход. На самом деле, забытый очаг может иметь ужасные последствия, когда речь идет о безопасности вашей семьи. Хотя об этом неприятно думать, домашние пожары случаются.

Мгновенно получайте скидки на домашний декор!

Подключайтесь к купонам на благоустройство дома и промокодам, которых вы так долго ждали.

Посмотреть предложения

Вместо того, чтобы рисковать, почему бы не вооружиться как можно большим объемом знаний? У нас есть инсайдерские знания по основам дымохода, которые должен знать каждый.Прочтите их и добавьте в закладки на будущее. Мы обещаем, что вы не пожалеете об этом.

Андреср / Getty Images

1. Изучите тип дымохода

Осознали вы это или нет, но не все дымоходы одинаковы. Знание того, какой у вас тип, необходимо для надлежащего ухода за домом. Существует три основных типа:

Металлические одностенные: Металлические одностенные дымоходы выглядят как тонкие металлические трубы, торчащие из крыши с круглым верхом. Этот тип обычно встречается в старых домах, поскольку новые строительные нормы и правила отдают предпочтение каменной кладке.

Кладка: Это стандартные кирпичные дымоходы, которые в настоящее время считаются самыми безопасными. Кладочные дымоходы часто поставляются с предварительно установленной облицовкой для обеспечения надлежащей вентиляции.

Готовый металл: Этот тип также обычно называют «заводским» и в основном используется для коммерческих структур.

Забавна / Getty Images

2. Следите за своими кирпичами

Знаете ли вы, что кирпичная кладка, используемая для постройки дымохода, отличается от кирпичной кладки остальной части вашего дома? Специальные огнеупорные кирпичи спроектированы так, чтобы выдерживать гораздо более высокие температуры, чем стандартные версии, часто до 3000 градусов по Фаренгейту.

Помимо кирпичей, решающее значение имеет также тип раствора. Высокотемпературный цемент — самый безопасный выбор, когда нужно скрепить дымоход.

Но не всегда гарантия того, что при строительстве дымохода был использован огнеупорный кирпич. Домовладельцы должны следить за тем, чтобы кирпичи и строительный раствор не рассыпались, так как их, скорее всего, придется выточить и заменить более подходящими материалами.

Джон Кибл / Getty Images

3. Проверьте дымоход

Дымоход представляет собой вентиляционную систему.Это труба, расположенная внутри дымохода, которая позволяет дыму и другим газам, которые накапливаются во время пожара, безопасно выходить из вашего дома.

Точно так же, как когда вы чувствуете заложенность носа и можете сказать, что приближается простуда, у неправильно работающего дымохода есть предупреждающие знаки. Если вы чувствуете, что ваша гостиная необычно задымляется во время пожара или обнаруживаете капли воды в камине, возможно, пришло время очистить дымоход от мусора.

Примечание по пожарной безопасности: всегда проверяйте, открыт ли дымоход, прежде чем разводить огонь.Это гарантирует, что дым от огня сможет правильно выйти из вашего дома и что вы и ваша семья сможете безопасно наслаждаться его теплом.

Mint Images / Getty Images

4. Подумайте о приобретении вкладыша для дымохода

Вкладыши для дымохода защищают ваш дом от тепла и горючих материалов, образующихся в результате пожара. В дымоходах без облицовки тепло от огня может подниматься слишком быстро и вызывать возгорание близлежащих вещей. Лайнеры создают дополнительный барьер.

Есть три типа дымоходов на выбор.Подкладки из глиняной плитки лучше всего подходят для открытых каминов. Металлические вкладыши, которые обычно используются при капитальном ремонте существующих конструкций. Наконец, монолитные облицовки являются наиболее настраиваемыми и представляют собой цементный блок, разработанный в соответствии с уникальной формой вашего камина.

Когда приходит время покупать лайнер, размер зачастую является самым важным фактором. Подложка правильного размера позволит горючим материалам безопасно покинуть ваш дом. Однако, если он слишком большой или маленький, существует большая вероятность накопления окиси углерода.

Иван Хантер / Getty Images

5. Купите заглушку для дымохода

Вы знаете те маленькие предметы роскоши, которые сначала кажутся ненужными, но как только вы начнете ими пользоваться, они быстро станут совершенно необходимыми? Обычно это различие сохраняется для пультов дистанционного управления от телевизора или для ездовых на газонокосилках, но мы хотели бы отметить, что дымоходная крышка относится к той же категории.

По сути, заглушка для дымохода — это именно то, как она звучит. Это вентилируемая металлическая деталь, которая находится в верхней части дымохода и предотвращает попадание нежелательных материалов внутрь камина, при этом позволяя дыму выходить.

Он не дает проливным дождям просачиваться внутрь дымохода и потенциально вызывать утечки, а также не дает животным гнездиться в вашем камине в холодные месяцы.

ронстик / Getty Images

6. Научитесь разводить огонь

Насколько сильным может быть огонь? Все, что вам нужно, это дрова и зажигалка, верно? Оказывается, есть несколько ключевых компонентов правильного огня, которые сохранят в вашем доме тепло и безопасность.

Во-первых, это лес.При разжигании огня всегда нужно использовать сухие дрова. Вы также захотите развести огонь из более мелких дров, также известных как растопка, прежде чем переходить к более крупным и толстым поленьям.

Тогда есть ускоритель. Вы никогда не захотите залить в домашний камин легковоспламеняющиеся жидкости, такие как бензин. Вместо этого вы можете использовать заранее упакованные устройства для розжига огня или небольшие кусочки газет, чтобы разжечь пламя.

EricVega / Getty Images

7. Ежегодно проверяйте дымоход

Большинство людей думают, что им нужно беспокоиться о предварительном осмотре дома только тогда, когда они готовятся выставить свой дом на рынок.Но для некоторых компонентов вашего дома, включая дымоходы, ежегодный осмотр имеет гораздо больше смысла.

Вот в чем дело: большинство проблем с дымоходом начинаются с малого — небольшой разрыв в облицовке, позволяющий проследить количество вредных газов в ваш дом, или трещина на линии роста волос в дымоходе, которая растет с незначительной скоростью.

Хотя эти вещи сразу могут показаться не очень важными, если вы будете ждать десятилетия, чтобы разобраться с ними, вы можете столкнуться с большой проблемой и еще большим счетом за ремонт.Планирование ежегодной проверки может помочь вам выявить проблемы на раннем этапе.

chuckcollier / Getty Images

8. Нанять квалифицированного трубочиста

Помимо осмотра, дымоход необходимо чистить примерно раз в год. К сожалению — или к счастью, в зависимости от того, как вы на это смотрите — высота и хрупкость дымохода затрудняют добавление в список дел. Вместо этого наймите профессионала.

Как всегда, нанимая на работу, вы хотите убедиться, что ваш трубочист снабжен светящимися ссылками.Однако вы также должны убедиться, что он или она имеет надлежащую страховку. Это может избавить вас от финансовой ответственности в случае падения или другого несчастного случая на работе.

Если вы не знаете, с чего начать, можно начать с Национального руководства по трубочистам. Это поможет вам определить, как найти квалифицированного специалиста.

chuckcollier / Getty Images

9. Всегда очищайте свой очаг

Для многих камин является центром жилого пространства.Таким образом, камин и очаг — очевидный выбор, когда дело доходит до размещения предметов декора. Но, хотя рождественские чулки и семейные фотографии могут выглядеть великолепно, они превращаются в опасность, когда у ворот возникает пожар.

Подумайте об этом: само собой разумеется, что пожары достигают впечатляюще высоких температур. Фактически, средняя температура домашнего пожара составляет около 1100 градусов по Фаренгейту. Даже с помощью каминного щита невозможно гарантировать, что одна из этих случайных раскаленных искр не вырвется из остальных.В таком случае вы не хотите, чтобы предметы декора загорелись.

Итак, лучше всего их переместить. Прежде чем разжечь огонь в очаге, просто возьмите все эти безделушки и уберите их из зоны досягаемости. Поверьте, вам будет легче отдыхать, зная, что вы сделали все возможное, чтобы избежать возможной трагедии.

svetikd / Getty Images

10. Приобретите подходящие детекторы

К настоящему времени у каждого должен быть хотя бы один детектор дыма в доме. В случае пожара исправный детектор дыма обнаружит дым в воздухе и подаст сигнал тревоги, чтобы предупредить жителей дома.Если вы хотите купить новый, поищите версию, которая будет автоматически вызывать вашу местную пожарную службу, а если вы живете в многоквартирном доме, посмотрите, запрограммирован ли ваш детектор на включение спринклерной системы здания.

Детекторы угарного газа могут быть еще более важными для вашей безопасности. В отличие от дыма, который можно увидеть и почувствовать в воздухе, окись углерода не имеет запаха. Тем не менее, это может быть смертельно опасным, если позволить со временем вырасти в вашем доме.

Конечно, если у вас есть подходящие детекторы, очень важно регулярно проверять их правильное функционирование.Вы должны проверять и заменять батареи в ваших детекторах не реже одного раза в шесть месяцев. Если в вашем регионе летнее время, поменяйте часы в качестве напоминания.

Перри Мастровито / Getty Images

Когда дело доходит до ухода за кровлей, о дымоходе часто думают второстепенно. Хотя мы можем использовать наши камины только зимой, здоровый очаг необходим для обеспечения безопасности наших семей круглый год. В свете этой цели у нас есть некоторые основы работы с дымоходами, которые должен знать каждый домовладелец.Независимо от того, являетесь ли вы новичком в этой игре или участвуете в игре уже много лет, попробуйте их еще раз. Безопасность — отличный уравнитель.

У вас есть какие-нибудь подсказки для дымохода? Есть ли вопросы, на которые вам нужно ответить? Дайте нам знать в комментариях ниже.

Как определить и исправить типичные проблемы с вытяжкой дыма

Представьте себе: сейчас холодный зимний вечер, поэтому вы решаете развести огонь в камине и прижаться к одеялу, только чтобы обнаружить, что весь ваш дом наполняется дымом. .Не очень привлекательная картина, и уж точно не то, что вы ожидаете от своего камина.

Камин, который наполняет ваш дом дымом, — не только неприятность, но и угроза безопасности. Ниже приводится множество распространенных причин, по которым вы можете задымить в своем доме, как определить причину вашей проблемы и как ее исправить.

Заслонка закрытого типа

Наиболее вероятная причина того, что ваш дом наполняется дымом, когда вы разжигаете огонь, заключается в том, что заслонка закрыта.Заслонка должна быть полностью открыта, когда камин используется, и закрыта, когда он не используется.

Все внутренние камины имеют заслонку, которую необходимо открыть перед тем, как развести огонь в камине. Закрытая заслонка блокирует дымоход, чтобы не допустить попадания дождя и мусора в ваш дом и удерживать кондиционированный воздух (то есть нагретый или охлажденный) внутри. Когда заслонка закрывается во время горения огня, дым не может выходить через дымоход И некуда идти, кроме как обратно в свой дом.

Ваша заслонка будет расположена в одном из двух мест — в горловине камина или наверху дымохода.Работа заслонки зависит от того, какой у вас тип.

Заслонка горловины

Большинство демпферов — это чугунные задвижки. Этот тип заслонки представляет собой металлическую дверцу, расположенную прямо над топкой в ​​основании дымовой камеры. Вы можете легко проверить, открыт он или закрыт, посмотрев вверх в дымоход с помощью фонарика.

Чугунные заслонки открываются и закрываются с помощью ручки, прикрепленной к дверце заслонки. Чтобы открыть заслонку, просто поднимите ручку, нажмите на нее до упора и потяните назад, чтобы зафиксировать ее на месте.

Если вы забыли открыть заслонку перед розжигом огня, будьте осторожны, открывая ее, так как заслонка из горячего металла может вызвать серьезные ожоги. Мы рекомендуем использовать каминный инструмент, чтобы безопасно открыть заслонку, пока в камине горит огонь.

Демпфер с верхним уплотнением

Другой тип демпфера — это демпфер с верхним уплотнением. Эти заслонки расположены в верхней части дымохода и полностью закрывают дымоход. Они открываются и закрываются с помощью троса или цепи из нержавеющей стали, которая спускается по дымоходу к ручке, расположенной внутри камина.

Засорение дымохода

Если заслонка открыта, а в доме по-прежнему дымится, возможно, у вас засорена дымовая труба. Они могут принимать несколько разных форм.

Накопление креозота

Если у вас есть дровяной камин, одним из наиболее распространенных и наиболее опасных засорений дымохода является креозот. Когда древесина горит медленно, она производит смолу и другие органические пары, которые объединяются с удаленной влагой, образуя креозот. Пары креозота конденсируются при охлаждении, а побочные продукты сгорания поднимаются вверх по дымоходу.Этот конденсированный креозот может накапливаться на облицовке дымохода.

Мы рекомендуем один раз в год (до начала отопительного сезона) проводить профессиональную проверку вашего камина и дымохода на предмет накопления креозота. Если скопился значительный слой креозота (1/8 дюйма или более), его следует удалить, чтобы снизить риск возгорания дымохода.

Птичьи гнезда и завалы для животных

Известно, что звери, такие как белки, птицы и летучие мыши, живут в дымоходах.Их гнезда и мусор со временем могут накапливаться, вызывая проблемы с засорением. Даже паутина в дымоходах, которые долгое время не использовались, может перенаправить поток воздуха.

Если все, что у вас есть, — это гнезда животных и мусор, обратитесь к профессиональному уборщику, который сможет безопасно и эффективно устранить засор. Если у вас есть живые животные, вызывающие закупорку, не зажигайте огонь, пока истребитель их не уберет.

Слишком маленькие заглушки для дымохода или дымоходы

Многие камины завершаются либо колпаком для дымохода, либо дымоходом.Эти аксессуары одновременно декоративны и практичны, поскольку они защищают дымоход от дождя и мусора.

Из-за слишком маленького дымохода или колпака дымоход может снова проникнуть в ваш дом. Дно дымохода или заглушка часто заходят поверх дымохода, но никогда не должны быть меньше дымохода. Верх дымохода не должен быть намного уже, чем сам дымоход — «заглушка» диаметра может вызвать проблемы с вытяжкой дыма.

Как правило, верхняя часть и крышка должны иметь комбинированное отверстие, которое в четыре раза превышает площадь поперечного сечения самого дымохода.Если ваш дымоход или колпачок слишком малы, подумайте о том, чтобы заменить его большим, чтобы облегчить некоторые проблемы с дымом.

Перепад давления

Хорошо функционирующий дом будет иметь давление воздуха в помещении, близкое к нейтральному, и будет поддерживать естественное давление. Когда в камине горит огонь, огонь втягивает в дымоход огромное количество воздуха. Для поддержания нейтрального давления в доме воздух, выходящий из дымохода, необходимо заменить новым «подпиточным» воздухом.

Часто, когда дым возвращается в ваш дом, это означает, что есть нисходящий поток и в комнате слишком отрицательное давление. Другими словами, самый простой способ заменить воздух для подпитки воздухом, который теряется или истощается где-то еще в доме, — это вниз дымохода.

Простой способ проверить, не вызывает ли перепад давления проблемы вытяжки дыма, — это зажать горящую палочку ладана в горле камина. Если дым поднимается в дымоход, разница давления не является вашей причиной, и вы можете двигаться дальше.

Однако, если дым от благовоний дует вниз и обратно в комнату, это означает, что в дымоходе идет нисходящий поток. Чтобы решить эту проблему, вам нужно найти способ нейтрализовать нисходящий поток. Вы можете сделать это, открыв окно или дверь внизу дома, выключив вентилятор или печь или закрыв окна наверху. Попробуйте эти вещи по очереди (продолжая использовать ладан для проверки) и дайте воздуху достаточно времени (2–3 минуты), чтобы он полностью изменился. Посмотрите, что нужно для контроля давления воздуха в помещении, чтобы в дымоходе не было нисходящего потока и дым начал подниматься вверх.

Обратите внимание: каждый дом индивидуален, поэтому то, что подходит одному, может не подойти всем. Хорошее практическое правило — подумайте о том, чтобы уменьшить количество воздуха, выходящего высоко в доме, и увеличить количество воздуха, поступающего в дом на нижних этажах. Учтите, что может иметь значение, какое окно вы откроете или закроете, особенно на ветру — когда вы открываете окно, убедитесь, что наружный воздух действительно поступает внутрь.

Как только вы научитесь контролировать свое давление, вам нужно будет проверить, есть ли у вас достаточный поток воздуха для огня.

Достаточный воздушный поток

Современные дома, как правило, очень герметичны (например, изоляция из распыляемой пены, обертка, герметичные окна и т. Д.) И намного более энергоэффективны, чем дома, построенные до 1970-х годов. Поскольку эти дома очень герметичны, воздуху для вентиляции и горения трудно легко попасть в дом, а это означает, что в доме недостаточно воздуха для подпитки, чтобы камин мог правильно всасывать его.

Чтобы проверить, не вызывает ли воздушный поток проблемы с задымлением, вам нужно смоделировать потерю воздуха, вызванную пожаром — это можно сделать, включив кухонный вентилятор, чтобы создать нисходящий поток.Включив вентилятор, снова используйте зажженный ладан, чтобы посмотреть, куда уходит дым.

Затем добавляйте воздух для вентиляции (открывая окно на нижнем этаже, через которое воздух дует в дом и т. Д., Как описано выше), пока холодный дымоход не поднимется вверх, даже при включенном кухонном вентиляторе. Выполнение этого процесса поможет вам определить, сколько воздуха нужно для камина.

Хотя количество необходимого воздуха для горения зависит от типа камина, типа дымохода и размера горящего огня, общее практическое правило — 1 кубический фут в минуту подпиточного воздуха на 1 квадратный дюйм дымохода. площадь

Очевидно, что открывать окно каждый раз, когда вы хотите зажечь огонь, не является идеальным долгосрочным решением для каждого домовладельца.Для постоянного исправления вы можете установить одно из следующих:

• Система подпиточного воздуха с электроприводом (принудительная вентиляция), подключенная к системе HVAC (требуется заслонка с электроприводом)
• Комплект силового подпиточного воздуха, подключенный к выхлопной системе (подключен к регулятору давления)
• Дымоход

Погода

Поскольку дымовая труба в вашем камине проходит через линию крыши и выходит за пределы дома, внешние погодные условия могут иногда вызывать появление дыма в вашем доме. Двумя наиболее частыми причинами погодных явлений являются сильные холода и сквозняки.

Экстремальный холод

При очень низких температурах неиспользуемый дымоход может заполняться холодным воздухом высокой плотности, который сам блокирует поток дыма в дымоход. Это особенно актуально, если дымоход расположен снаружи дома. В этих случаях примите меры, чтобы «согреть» дымоход, разведя небольшой огонь из газет в задней части топки. Продолжайте подавать больше газет, пока дым от костра не исчезнет в дымоходе.

* Примечание: каменный дымоход потребует значительно больше времени, чтобы «нагреться», чем металлический дымоход.

Ветровая или крестовая тяга

Ветер может вызывать задымление несколькими разными способами. Первый способ известен как динамическая ветровая нагрузка. Это происходит, когда ветер дует с одной стороны дома, создавая зону высокого давления на этой стороне дома и создавая соответствующую зону низкого давления на другой стороне дома. Это вызывает перепад давления, который можно устранить, открыв окно с наветренной стороны дома. Для более надежного ремонта вам нужно подтянуть подветренную сторону птичника (сторона с отрицательным давлением) и установить комплект для наружного воздуха

Ветер также может вызвать турбулентность в верхней части дымохода, не позволяя дыму выйти, или даже может направить дым обратно в дымоход в камин.Это особенно часто встречается, если поблизости есть высокие крыши или деревья. Вы можете исправить это, заменив дождевик крышкой, создающей сквозняк.

Эффект стека

Эффект стека описывает движение воздуха внутрь и из здания, дымоходов, дымовой трубы и т. Д. В большинстве домов обычно существует нейтральный уровень давления примерно на полпути между нижним этажом и крышей, что означает, что все, что выше этого уровня, положительно находится под давлением (воздух будет выходить), а все, что ниже, находится под отрицательным давлением (воздух просачивается внутрь).

В старых домах и часто в высоких домах отрицательное давление редко превышает 8 Паскалей, что примерно соответствует разнице давления в 10 футов. высоты. Печи и камины обычно хорошо справляются с отрицательным давлением до 8 Па.

Современные дома, однако, обычно строятся более плотно с использованием утеплителя из распыляемой пены, герметизированных окон и дверных проемов. Они также, как правило, полны мощных вытяжных вентиляторов для кухонь и ванных комнат, поэтому уровень нейтрального давления в доме может быть выше (если он вообще существует).Это означает, что отрицательное давление в нижних частях дома может намного превышать 8 Паскалей, вызывая нисходящий поток в дымоходе.

Вы можете уменьшить эффект стека в доме, остановив утечки воздуха в самых верхних частях дома, включая люки на чердаке, потолочные светильники и плохо подогнанные окна. Однако вы не можете заменить вытяжные вентиляторы для кухни и ванной, которые выдувают воздух из дома. В этом случае эффект стека можно исправить, только добавив в птичник столько воздуха, сколько выдувается из него, т.е.е. открывать окно или добавлять комплект для наружного воздуха.

Неудовлетворительная строительная практика

Если вы выполнили все приведенные выше советы по устранению неполадок и ничто не помешало дыму снова попасть в ваш дом, возможно, ваш камин был сконструирован неправильно.

Высота дымохода

Когда дом выше дымохода, дом имеет «более высокую эффективную трубу» и может действовать как дымоход лучше, чем сам дымоход, втягивая воздух через дымоход и выталкивая его через трещины / утечки выше в доме.Высота дымохода также может создать ситуацию нисходящего потока, если дымоход не выходит в воздух достаточно высоко с достаточно низкой плотностью для создания восходящего потока окружающей среды. Как правило, более высокий дымоход обычно лучше втягивает воздух.

Если ваш камин дымит из-за того, что дымоход слишком короткий, проблема, вероятно, усугубляется, когда дует ветер. Мало того, что слишком короткий дымоход вряд ли будет вентилировать должным образом, это также может быть серьезной опасностью пожара, что может привести к возгоранию крыши.

Хотя это не всегда верно, мы рекомендуем следовать правилу 2-10-3 — дымоход должен быть 2 фута.выше любого строения в пределах 10 футов и на 3 фута выше точки, в которой оно пересекает линию крыши. Тем не менее, если вы строите дымоход, мы всегда рекомендуем проконсультироваться со специалистом, а также проверить местные строительные нормы и правила.

Слишком узкое горло или дымовая камера

Горловина или дымовая камера, слишком тесная для топки такого размера, будут создавать проблемы с вытяжкой дыма. Горловина спереди и сзади должна хорошо прилегать к верхней части топки и не ограничивать открывающееся воздушное пространство.Если у вас есть демпфер для горла, убедитесь, что он также не закрывает отверстие для горла. Проверьте, не был ли добавлен огнеупорный кирпич или другой материал к задней части горла, который уменьшил бы площадь отверстия горловины, и должен быть удален. Ощупайте гладкие, обтекаемые поверхности без препятствий, которые могли бы ограничить или перенаправить поток воздуха.

Неправильный размер дымохода

Чтобы камин хорошо тянул, необходимо убедиться, что размер дымохода соответствует количеству дыма, который может образоваться в топке.Хорошее практическое правило — отверстие камина должно быть не более чем в 10-12 раз больше площади дымохода. Дымоход меньшего размера просто не может перерабатывать количество дыма, поэтому некоторое количество дыма попадает обратно в ваш дом. Для металлических дымоходных систем мы рекомендуем дымоход не менее 14 дюймов для коробов 36 дюймов и больше.

Размер дымохода должен соответствовать размеру топки в соответствии с Разделом R1003.15.1 или R1003.15.2 (IRC 2015).

• Квадратные дымоходы — соотношение 10: 1 (на каждые 10 квадратных дюймов камина требуется 1 квадратный дюйм дымохода)
• Дымоходы круглые — соотношение 12: 1
• Прямоугольный (соотношение сторон 2: 1 или более) — соотношение сторон 8: 1

Однако есть некоторые исключения из этого правила

• Прозрачный камин — два отверстия = требуемый размер дымохода в 2 раза (для решения этой проблемы большинству производителей требуются стеклянные двери с одной стороны)
• Негабаритные блоки — рекомендуется 2 дымохода
• Камин Rumford — 48 дюймов и больше, имеет опасность вытягивания и требует большей высоты дымохода.

И помните, больше не всегда лучше.Размер дымохода должен соответствовать размеру камина. Если дымоход слишком велик, количества тепла, выделяемого небольшим огнем, может быть недостаточно, чтобы направить тягу вверх.

Конкурирующие дымоходы

Дом, в котором есть несколько дымоходов, разделяющих одну трубу, может передавать дым друг другу, когда один горит, а другой нет, в результате чего дым снова попадает в дом.

Когда вы разжигаете огонь в одном камине, вы создаете в доме отрицательное давление. Если дом достаточно воздухонепроницаем, то для огня проще всего получить воздух через открытый дымоход другого камина — иными словами, дым поднимается по дымоходу и всасывается обратно в другой дымоход вместе с необходимым свежим воздухом.

Чтобы исправить это, вы можете увеличить высоту дымохода, из-за которого происходит копчение, чтобы один дымоход оказался выше другого. Это позволяет дыму выходить, не затягиваясь свежим воздухом. Рекомендуется минимум 8-12 дюймов разницы в высоте. Если увеличение высоты дымохода невозможно, вы также можете рассмотреть возможность добавления комплекта для наружного воздуха (также называемого комплектом для свежего воздуха) в камин, который вызывает дым.

Сводка

Просыпание дыма может быть вызвано множеством различных факторов, некоторые из которых легче устранить, чем другие.Наиболее частые причины попадания дыма в дом:

• Объем дымохода — диаметр и высота
• Перепад давления
• Воздушный поток
• Препятствия (проверьте заслонку!)
• Ветер

Однако этот список не является исчерпывающим для всех возможных сценариев и не может быть — другие потенциальные факторы влияния включают:

• Размещение каминной решетки
• Дрова сырые
• Вытяжные вентиляторы
• Высота
• Высокие деревья у линии крыши

Если у вас есть камин, который наполняет ваш дом дымом, и вы не можете определить причину или вам неудобно делать это самостоятельно, обратитесь за помощью к лицензированному специалисту, который поможет определить проблему и предложить жизнеспособные , долгосрочные решения.

Нисходящий поток дымохода? Признаки, причины и решения для нисходящего потока

Нисходящий поток в дымоходе — серьезная проблема, с которой в тот или иной момент сталкивается большинство домовладельцев. Это может привести к срабатыванию детекторов угарного газа, нарушению дыхания и снижению ваших счетов за отопление и охлаждение на сотни долларов в год.

Если в вашем дымоходе есть нисходящий поток, вам нужно обратить на это внимание и разработать решение. Многие новые домовладельцы сталкиваются с этими проблемами, когда покупают более старый дом, в котором не было должного ухода за камином.

Здесь рассказывается, как работает ваш дымоход, почему нисходящие потоки проблематичны и что они могут означать для вашего здоровья, если вы не позаботитесь о них должным образом.

Что заставляет дымоход работать?

У вашего камина в дымоходе много рабочих элементов. Есть коптильная полка, венец, заглушка и самое главное заслонка дымохода. Для правильной работы дымоходу требуется заслонка. Им можно управлять через тяговую цепь в топке или небольшой рычаг над ней.

Заслонка помогает контролировать поток дыма и позволяет ему подниматься через дымоход, через заглушку и выходить в воздух.Дымоходы работают под давлением, вызванным высокой температурой, поэтому, когда давления недостаточно, они не работают.

Нисходящий поток — проблема номер один, создаваемая неправильными системами давления в дымоходе. В этой статье мы расскажем о давлении и о том, как его контролировать.

Что такое нисходящий поток дымохода?

Нисходящий поток в дымоходе означает, что дым больше не поднимается в дымоход так, как должен. Это заставляет дым снова опускаться или подниматься в вашу гостиную и наполнять дом темным дымом.

Иногда обратную тягу путают с сквозняком в камине, когда холодный воздух проходит через верх дымохода и попадает в дом.

Так что же вызывает обратную тягу дыма?

Чаще всего это демпфер. Если ваш дымоход треснул или сломан, у вас возникнут проблемы с обратной тягой, вызванные созданием отрицательного давления в верхней половине дымохода. Сильный второй к этому — использование вентилятора, который выбрасывает домашний воздух наружу.

Признаки нисходящего потока в дымоходе

Ветер проходит через дымоход прямо за заслонку и приносит порывы холодного воздуха, но как определить проблему, пока она не усугубилась?

Вот несколько признаков, на которые следует обратить внимание:

Сажа на стекле

Из-за наличия в доме систем отрицательного давления нисходящий поток может разносить по воздуху мелкие частицы сажи.Обычно они превращаются в обычную пыль в доме, но темный цвет очень хорошо виден на окнах. Если на ваших окнах появляются небольшие пятна сажи, причиной может быть обратная тяга.

Сигнализация обнаружения угарного газа / дыма в неисправности

Если вы не видите непосредственной и очевидной угрозы, вы можете отключить дымовую сигнализацию. Вместо этого это может быть признаком низкого уровня дыма в вашем доме из-за нисходящего потока воздуха.

Раздражение глаз

Вас беспокоят глаза, когда вы находитесь рядом с камином, даже когда он выключен?

Это может означать, что у вас какое-то время был нисходящий поток, и образовавшаяся сажа раздражает ваши глаза.

Как предотвратить нисходящий поток в дымоходе

Нисходящий поток в дымоходе можно предотвратить с помощью нескольких простых советов.

Отключение вытяжных вентиляторов: Когда камин используется, выключайте вытяжные вентиляторы, поскольку они естественным образом увеличивают отрицательное давление, вытягивая воздух из дома.

Отрегулируйте заслонку: Если заслонка деформирована, возможно, вам придется немного отрегулировать ее, чтобы получить правильный воздушный поток.

Попробуйте открыть окно: Это помогает при отрицательном давлении, обеспечивая потенциально другой путь для входа воздуха в дом вместо того, чтобы устремляться вниз по дымоходу.По иронии судьбы, если открыто два или более окна, попробуйте их закрыть. Ветерок, проходящий через них и пересекающий комнату, также может создать в доме вакуум.

Проверьте высоту дымохода: Ваш дымоход может быть слишком коротким (особенно если это старый дом). Короткие дымоходы не могут вентилировать должным образом.

Очистите дымоход: Накопление сажи и сгоревшего мусора может сузить проходы для выхода дыма через дымоход.

Если у вас нет оборудования, времени или возможности почистить дымоход, пора обратиться к профессионалам.Трубочисты Priddy могут осмотреть дымоход на предмет повреждений кирпича, износа демпфера и убедиться, что все работает должным образом. Ежегодная чистка дымохода — лучший метод обслуживания.

Что вызывает нисходящий поток?

Нисходящий поток вызывается так называемым эффектом стека, когда теплый воздух поднимается вверх, оставляя меньше воздуха ближе к полу. В двухэтажных домах или домах с чердаками теплый воздух создает точку высокого давления в верхней части дома.

Точки более низкого давления будут пытаться регулировать за счет втягивания воздуха.Ваш камин использует воздух внутри комнаты, в которой он расположен, и, сжигая этот кислород, он также создает небольшой вакуум. Это не обязательно плохо, если есть больше кислорода (комнатный или вспомогательный воздух) для подпитки пламени.

Когда кислорода недостаточно для сжигания, низкое давление пытается ввести воздух по единственному доступному пути: через дымоход. Таким образом, дымоход действует не как вытяжное отверстие, а как воздухозаборник.

Сила воздуха опускается вниз и увлекает за собой дым, в результате чего в вашу гостиную выходит нисходящий поток дыма.

Вот несколько примеров проблем, которые вызывают нисходящую тягу:

Вытяжные вентиляторы для помещений: Если работает вентилятор на кухне или вентилятор в ванной, он вытягивает воздух и создает систему низкого давления. С этим связаны бытовые приборы, которые активно выбрасывают воздух наружу дома, например газовые или масляные печи или водонагреватели, чердачные вентиляторы или сушилки.
