Стабилизатор тяги дымохода: чертежи + видео

Содержание

• Что такое стабилизатор тяги дымохода
• Назначение стабилизатора
• Принцип работы и преимущества установки стабилизатора
• Варианты размещения стабилизатора тяги
• Самостоятельная сборка стабилизатора
• Послесловие

Стабильность и эффективность работы котла или печи зависит непосредственно от своевременной настройки интенсивности горения используемого топлива. Для оптимального функционирования теплогенерирующих устройств необходимо наличие в дымоходе устойчивой тяги, для поддержания которой используются специальные стабилизаторы. Правильно настроенный регулятор значительно увеличивает КПД и повышает долговечность печи или котла.

Что такое стабилизатор тяги дымохода

Стабилизатор тяги или прерыватель – это специальный механизм, выполняющий вторичную подачу воздуха определенными дозами, что дает возможность поддерживать в дымоходе оптимальную, для работы котла или печи, тягу в автоматическом режиме без участия человека. Прерыватель снабжен предохранительной заслонкой, предотвращающей создание избыточного давления.

Стабилизаторы тяги в дымоходе являются универсальными, изготавливаются из нержавеющей стали и могут применяться с любым теплогенерирующим устройством, нуждаются в минимальной площади и довольно просты в монтаже. Устройства в состоянии функционировать при рабочей температуре до 500˚C, а также в системах отопления с теплогенерирующими приборами конденсационного типа, в которых температура сгоревших газов ниже точки росы.

Назначение стабилизатора

Конструкция дымоотводящей системы во многом зависит от вида отопительного устройства, вместе с которым предполагается ее задействование. Ощутимое влияние на эффективность оказывают природные изменения температур, обусловленные погодой или временем года. Существенные температурные перепады в холодное время года могут вызвать в дымоходе образование высокой тяги воздуха, что станет причиной снижения эффективности всей системы и повышенного расхода топлива. Стабилизатор тяги позволяет регулировать создаваемое давление до оптимальной величины, повышая тем самым эффективность отопительного устройства.

Также на тягу в дымоотводящей системе воздействует и атмосферное давление воздуха, которое может быть обусловлено местоположением дома, погодными условиями, временем года и суток. Так, например, разница в атмосферном давлении в марте в пасмурную погоду и сентябре в ясный день может составлять до 90 Па.

На представленном видео показан принцип действия и работа тягового стабилизатора в дымоходе.

Принцип работы и преимущества установки стабилизатора

Как только в дымоотводящей системе сила тяги становиться больше оптимального значения, клапан устройства открывается и снижает давление за счет поступающего из помещения воздуха, и который при смешении с дымовыми газами понижает их температуру. Вследствие этого термическая подъемная сила падает, а при получении оптимального значения клапан вновь закрывается.

Данный способ считается наиболее простым и в то же время довольно эффективным, и который позволяет добиться равномерного горения, энергосбережения и экономии топлива. Также к преимуществам установки стабилизатора следует причислить следующее:

• безопасность эксплуатации дымоходной системы;
• продление срока эксплуатации дымохода;
• снижение уровня выбрасываемых в атмосферу вредных веществ;
• благодаря постоянно приоткрытому клапану стабилизатора увеличивается циркуляция воздушного потока;
• возможность работы стабилизатора, как при естественной тяге, так и принудительной;
• процесс горения топлива происходит равномерно, а дымоход при этом не перегревается;
• при сильных порывах ветра обеспечивается гашение резких перепадов тяги;
• запах гари не проникает в помещение;
• возможность использования старых дымоходных систем с новыми низкотемпературными котлами;
• предотвращение теплопотерь;
• экономия топлива составляет до 15%.

Варианты размещения стабилизатора тяги

Стабилизатор тяги дымохода может устанавливаться там же, где смонтирован теплогенерирующий прибор, или же в соседнем помещении, в котором устроен отвод от котла или печи до дымоотводящей системы. Давление может колебаться от 10 до 35 Па.

Существует два основных способа установки тягового стабилизатора:

1. устройство размещают на 500 мм выше уровня места соединения теплогенерирующего прибора с дымоотводящей системой;
2. стабилизатор тяги устанавливают на одном уровне соединения теплогенерирующего устройства с дымоходной трубой, однако это расстояние должно составлять не меньше 400 мм от поверхности пола.

Также, большинство производителей теплогенерирующего оборудования, рекомендует использовать специальные стабилизаторы, называемые в народе «грибками». Подобный регулятор тяги представляет собой небольшой отрезок дымоходной трубы с расширением в форме грибка и открытым участком под ним для притока наружного воздуха. Такое конструктивное решение по сравнению с традиционным выпуском дымохода имеет следующие преимущества:

• стабилизация давления в топке отопительного прибора;
• устранение в дымоходной трубе излишней тяги, а соответственно приведение в норму КПД теплогенерирующего устройства;
• защита теплогенерирующего устройства при возникновении в дымоходной системе обратной тяги;
• контроль тяги.

1-воздушный поток из помещения, где установлен отопительный прибор;

2-кратковременный, не более 60 с., вброс в котельную отработанных газов;

3-направление отработанных газов в случае тягового опрокидывания;

4-направление отработанных газов отопительного теплогенерирующего прибора.

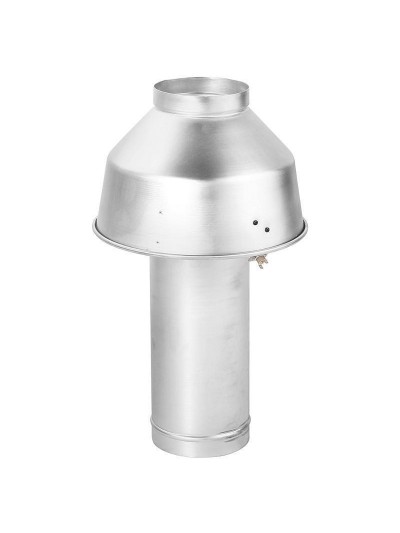

Специальный датчик стабилизатора монтируется под колпаком в виде грибка и срабатывает при изменении температуры сгораемых газов. В том случае если происходит ухудшение тяги или возникновение обратного эффекта, то выделяемые в процессе горения отработанные газы будут собираться под грибком и приведут к нагреву датчика, а это уже в свою очередь вызовет прекращение подачи газа на горелку и отопительное устройство автоматически отключится.

Направление продуктов сгорания и потока воздуха через датчик при нормальной тяге в дымоходе

В дымоходе наблюдается эффект обратной тяги — продукты сгорания вынужденно уходят под зонтик на датчик

Некоторые владельцы частных домов или коттеджей встраивают в дымоходы всемозможные теплообменники для сбора остаточного тепла от продуктов горения и снижения расходов топлива. Однако делать это категорически запрещается, поскольку в этом случае ухудшается дымоотведение вследствие заужения дымохода и непременно происходит срабатывание датчика.

Конструктивно датчики стабилизаторов тяги дымохода разделяются на:

• термопары;
• жидкостные;
• терморезисторные.

Как правило, их монтаж не представляет никаких проблем. Стабилизаторы традиционно устанавливаются при помощи саморезов и гаек на монтажные площадки в специально подготовленные отверстия.

Самостоятельная сборка стабилизатора

Для изготовления стабилизатора потребуется:

• сварочный аргонный полуавтоматический аппарат;
• баллона газа аргон;
• шлифовальные диски;
• нержавейка AISI 304 или 321 толщиной 8-10 мм;
• стальной прут диаметром 8-10 мм для оси, винты, гайки и шайбы.

Стык трубы скрепить при помощи сварки таким образом, чтобы внутренний диаметр составлял 115 мм. Сварные швы необходимо тщательно зачистить снаружи и внутри, и сделать для клапана вырез, составляющий 15% от сечения дымоходной трубы.

В районе заслонки устанавливается фиксатор, а поворотная ось, которая оснащена поворотной рукояткой клапана, выступает из трубы на 120-150 мм. От верхнего и нижнего края на расстоянии 25-30 мм прокатать бортики для соединения с соседними трубами.

Установку стабилизатора лучше всего выполнять в разрыв дымоотводящей трубы. Для фиксации устройства вверху и внизу применяются хомуты шириной 50-60 мм.

Предлагаем к просмотру видео самодельного стабилизатора тяги.

Послесловие

Безопасное функционирование и высокая эффективность печей и котлов в большей степени зависит от наличия соответствующей тяги в дымоходе. При возникновении даже незначительных проблем с дымоотводящей системой следует обязательно обследовать дымоход на проходимость и приступить к нормализации тяги. Наличие в помещении угарного газа очень опасно для человеческой жизни. Выполнить ремонтные работы и установить стабилизатор вполне возможно собственными руками.

• Строительство туалета на даче своими руками
• Баня из клееного бруса своими руками
• Детский деревянный домик своими руками
• Строим погреб своими руками

Прерыватель тяги котла как работает

Содержание

1. Что за приспособление
2. Основное назначение
3. Принцип функционирования
4. Как собрать самому
5. Нюансы монтажа
6. Готовые варианты
7. Заключение
8. Что представляет собой регулятор тяги дымохода?
9. Предназначение и принцип работы
10. Достоинства
11. Стабилизатор тяги дымохода своими руками
12. Способы усиления тяги дымохода
13. Модели регуляторов тяги

Оставить заявку на консультацию

Где купить?
Наличие точек продаж в более чем 50 регионах страны. Выберите магазин, наиболее доступный Вам.

Продукция
Широкий ассортимент газового отопительного оборудования и комплектующих

Установка и обслуживание
Сервисное обслуживание предоставляется на всей территории России, где представлена продукция компании. Выберите партнера, наиболее доступного Вам.

Эффективность твердотопливного котла зависит от того, хорошая ли в нем тяга. Именно она способствует потоку воздуха и сгоранию топлива. Если она будет слишком слабой, то дым может возвращаться обратно в помещение. При слишком сильной тяге сгорание топлива происходит слишком быстро, что может увеличить расходы на отопление. Чтобы избежать этого, можно сделать стабилизатор тяги дымохода своими руками. Что это за прибор и как он функционирует? Об этом, а также о нюансах монтажа будет рассказано в статье.

Что за приспособление

Стабилизатором тяги дымохода называют специальный механизм, который влияет на скорость движения воздуха внутри дымовыводящих каналов. Происходит это за счет того, что он способствует подмешиванию холодного воздуха в поток, что выходит из котла. При этом происходит нормализация тяги до требуемого состояния. Стабилизатор снабжается специальным механизмом безопасности, который представлен заслонкой. Она необходима для того, чтобы давление внутри системы не превышало допустимой нормы, что могло бы привести к разрушению.

Применять стабилизатор можно практически для любого твердотопливного котла. Чтобы увеличить их срок службы, производители стараются использовать нержавеющую сталь. Она устойчива к температурам и не прогорает. Стабилизатор функционирует в автоматическом режиме, поэтому не нуждается в постоянном контроле пользователем. Он выдерживает температуру газов до 500°. Стабилизатор или прерыватель легко можно установить и на котлы конденсационного типа где рабочая температура значительно ниже. Смонтировать такое устройство может каждый самостоятельно.

Основное назначение

Для каждого конкретного случая изготавливается своя система каналов, по которым уходит дым из котла или другого отопительного прибора. Ее эффективность зависит не только от качества сборки, но и от некоторых внешних факторов. Например, на силу тяги может оказывать влияние атмосферное давление. Чем оно ниже, тем хуже будет тяга. Также тяга лучше, когда дым устремляется от горячего к холодному, а значит зимой она будет сильнее. Стабилизатор тяги призван к тому, чтобы умерить влияние таких перемен на отопительную систему. При необходимости он самостоятельно поднимет или снизит давление. Благодаря стабилизатору можно достичь экономии топлива минимум в 10%, что является очень хорошим показателем.

Принцип функционирования

В случае усиления тяги в дымоходной системе происходит подъем давления. Как только оно достигает определенного уровня, срабатывает клапан. Он открывает заслонку и делает больший забор воздуха из помещения. Он понижает температуру внутри дымохода, тем самым снижая давление. Как только температура и давление опускается до необходимого минимума, клапан закрывается и подмес воздуха прекращается. Такой процесс позволяет держать температуру пламени в необходимом диапазоне, чтобы топливо сгорало с требуемой скоростью. Есть несколько положительных моментов, которые говорят в пользу установки стабилизатора тяги:

• большая безопасность системы;
• увеличение срока службы;
• уменьшение вредных выбросов;
• меньшее оседание сажи в дымоходе;
• отсутствие резких перепадов давления.

Благодаря стабилизатору тяги происходит лучшая циркуляция воздуха. Это означает, что на стенки дымохода будет оседать меньше отходов горения, что снизит растраты на его чистку. Со стабилизатором не придется переживать, что в ветреную погоду может быть резкий перепад, который заставит пламя уйти в обратном направлении. В помещении, где установлен котел отопления больше не будет запаха гари. Температура внутри дымохода будет поддерживаться в допустимых пределах. Это важно, чтобы не произошло возгорания сажи, которое приводит к сильным пожарам. То есть стабилизатор тяги гарантирует дополнительную безопасность всей системы.

Как собрать самому

Чтобы собрать собственный регулятор тяги, необходимо иметь навыки работы со сварочным аппаратом. Для работы понадобится листовая нержавеющая сталь. Ее толщина должна быть минимум 1 мм. Размер листа подбирается таким образом, чтобы из него можно было сделать цилиндр, который будет по диаметру равен существующему дымоходу. Понадобится для стабилизатора еще небольшой отрезок листовой стали, которая будет служить заслонкой. Ее размер должен быть таким же, как и внутренний диаметр трубы. Дополнительно понадобится шпилька из нержавеющей стали, гайки и заклепки.

Из прямоугольного отрезка варится тело стабилизатора, которое представляет собой цилиндр. Делать это лучше всего внахлест, чтобы шов получился герметичным. После этого швы зачищаются и проверяются. Следующим шагом делается клапан или заслонка для тягового механизма. Она не должна полностью перекрывать сечение трубы в закрытом состоянии. Необходимо сделать небольшие прорези, которые будут составлять 15% от общей площади внутренней окружности трубы. Далее в цилиндре необходимо просверлить два отверстия. Через них вставляется шпилька, на нее закрепляется клапан. Сама шпилька крепится к стабилизатору с помощью гаек из нержавеющей стали.

На конце шпильки устанавливается рукоятка, которой можно выставлять заслонку в требуемое положение. Дополнительно можно установить заклепку из нержавеющей стали, которая будет служить ограничителем или стопором для клапана стабилизатора. Края получившегося цилиндра прокатываются, чтобы их диаметр был немного меньше диаметра трубы дымохода, чтобы его можно было свободно вставить внутрь. Фиксируется стабилизатор с помощью хомутов из нержавеющей стали. Подробнее о процессе сборки можно узнать из видео.

Нюансы монтажа

Монтировать стабилизатор тяги можно двумя основными способами. Один из них подразумевает размещение стабилизатора на уровне, где происходит соединение котла и дымохода. При этом стоит помнить, что он должен находиться не ниже 40 см над землей. Во втором случае стабилизатор помещается на 50 выше того места, где котел соединен с дымоходом. Есть еще одни вариант прерывателя тяги. Его изготавливают в виде грибка и он может быть смонтирован на газовые котлы. Чертежи можно посмотреть ниже. Он также монтируется в дымоходную трубу. Его часть имеет небольшое расширение в виде грибка. Именно под ним имеются каналы для притока воздуха из помещения. Он выполняет такие же функции, как описывалось для стабилизатора выше.

Так как заводской стабилизатор функционирует в автоматическом режиме, ему необходим специальный датчик, который будет отслеживать изменение параметров. Он фиксирует температуру выбрасываемых газов. Если она повышается, а газы скапливаются, то датчик передает сигнал на автоматику котла, которая автоматически прекращает подачу газа и горение прекращается. Принцип его действия приведен на иллюстрации ниже.

Готовые варианты

В случае когда нет времени или возможности возиться с самостоятельным изготовлением стабилизатора тяги, можно приобрести готовые варианты. Одним из хороших решений, которое представлено на рынке, является продукция фирмы Darco. Ее стабилизаторы модели RCO предназначены для круглых труб дымоходов. Они крепятся к ним за счет хомутов. Монтируется такой стабилизатор тяги на самый край дымохода. С этой задачей сможет справиться каждый. Модели серии RCR потребуют установки во время монтажа всей системы или некоторой доработки. Такие стабилизаторы также крепятся хомутами, но непосредственно на выходе котла.

Разработаны также решения для дымоходов с прямоугольным или квадратным сечением. Это модели серии RCP. Они потребуют изготовления дополнительного отверстия в дымоходе и герметичного присоединения стабилизатора. При необходимости он автоматически открывает клапан для забора воздуха. Регулировка допускается в пределах от 10 до 35 Па. Еще одними представителями для накладного монтажа служат модели серии RCW. Они также подходят для кирпичных или других прямоугольных дымоходов.

Заключение

Как видно, стабилизатор тяги оказывает неоценимую услугу для его владельца. Теперь не придется переживать о долгом процессе растопки печи или котла. Регуляторы легко уживаются с приборами, в которых установлены вентиляторы для принудительной тяги. Главное, соблюдать рекомендации по установке.

Любое отопительное оборудование, будь то печь или котел, не сможет похвастаться стабильным, эффективным и бесперебойным функционированием без настройки качественного сгорания топлива. Очень важно, чтобы тяга в дымоходе была устойчивой и постоянной. Именно поэтому необходимо установить стабилизатор тяги дымохода.

Важно произвести его верную настройку, только так вы сможете добиться длительного срока эксплуатации вашего отопительного прибора и его высокой производительности. В статье мы рассмотрим, почему возникает тяга в трубе, что представляет собой регулятор тяги дымохода, как его рассчитать и установить.

Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.

Стабилизатор тяги Darco RCO круглый

Что представляет собой регулятор тяги дымохода?

Под понятием стабилизатора понимается специальный механизм, основной функцией которого является подача воздуха в дымоотвод равнозначными порциями. Именно таким образом обеспечивается хорошая тяга, которая является неотъемлемой составляющей нормальной работы отопительного прибора. Благодаря специальной предохранительной заслонке ваше оборудование будет защищено от излишнего количества давления, эта деталь будет его контролировать и сдерживать в норме.

Регуляторы, которые изготовлены из нержавеющей стали — универсальны, они успешно применяются для любого теплогенерирующего прибора. Они просты в монтаже, зарекомендовали себя как надежные и прочные устройства.

Предназначение и принцип работы

Бесперебойная работа дымохода и тяги находятся в непосредственной зависимости от погоды и времени года. В случае резких перепадов температурных режимов в зимний сезон, в ветреную погоду, тяга сильно увеличивается. Для того, чтобы сохранить оптимальную температуру в помещении, придется затрачивать большее количество топлива, что негативно скажется на функционировании всей дымоотводной системы.

Используя стабилизатор, вы сможете поддерживать подходящие величины и не позволить им превышать норму, а, значит, работа вашего отопительного прибора будет максимально продуктивной.

Помимо погодных условий, качество тяги также зависит и от атмосферного давления воздуха, которое может в любую минуту измениться из-за погоды, времени суток, года, места, в котором находится дом.

Принцип функционирования стабилизатора тяги дымохода достаточно прост. Предположим, сила или уровень достигают выше нормы, то устройство в автоматическом режиме начинает поворачивать клапан, тем самым он снижает уровень давления. В такой ситуации, происходит смешение попадающего воздуха с газами. Регулятор будет удерживать стопор ограничителя в таком положении до тех пор, пока температура не достигнет нормы. Затем в автоматическом режиме закроется в трубе тягопрерывателем и система начнет работать в прежнем режиме.

Достоинства

Автоматический регулятор тяги дымохода обладает рядом положительных свойств. С таким устройством вы обеспечите вашу отопительную систему:

1. Безопасностью работы котла и всей дымоходной системы.
2. Длительным сроком службы.
3. В атмосферу будет выбрасываться намного меньшее количество вредных веществ.
4. Когда клапан удерживается в полуоткрытом состоянии, осуществляется беспрепятственная циркуляция воздушных масс.
5. Стабилизатор будет функционировать вне зависимости от того, каким способом выполняется тяга — естественным или принудительным.
6. Сгорание топлива происходит равномерно, поэтому не стоит волноваться, что дымоход может перегреться.
7. В погоду, сопровождающуюся сильным ветром, не будет перепадов давления.
8. Никаких неприятных запахов гари не будет, т.к. регулятор не позволит им попадать в помещение.
9. Исключаются потери тепловой энергии.
10. Такой прибор вы можете монтировать даже в котлах низкотемпературного режима.

Стабилизатор тяги дымохода SWAG с тройником

Стабилизатор тяги дымохода своими руками

Для того, чтобы соорудить регулятор тяги для дымохода своими руками, изначально необходимо обзавестись всеми инструментами, которые пригодятся во время работы.

• баллон с газообразным веществом в виде сжатого аргона;
• листы нержавеющей стали, которые выполнены в виде лепестков;
• лист нержавейки, толщина которого 1,2 мм;
• сварочный аппарат;
• арматура или прут для оси с диаметром 8-10 мм;
• болты, гайки, винтики;
• ключи, отвертки, молоток, ножницы по металлу.

Для того, чтобы самостоятельно сконструировать стабилизатор нужно использовать исключительно нержавеющую сталь. Цинковое покрытие в такой ситуации не подходит вовсе.

Для того, чтобы у стабилизатора было универсальное значение, т.е. чтобы он мог осуществлять регулировку и перекрытие дымохода, нужно выполнить последовательность действий:

1. Необходимо свернуть трубу, чтобы ее длина составляла примерно 300 мм.
2. Далее нужно приварить стык внахлест до 10 мм, при этом важно, чтобы длина внутреннего диаметра составляла 115 мм и выше.
3. На следующем этапе швы тщательно зачищаются с обеих сторон.
4. Затем вам следует сделать вырез на клапане, который будет равняться 15 % площади сечения трубы.
5. Следующее, что нужно сделать — это прикрутить винтовой фиксатор, который будет выполнять функцию поворота лепестка на 180°.
6. Для того, чтобы клапан можно было легко поворачивать, нужно оборудовать его рукояткой.
7. Соорудите бортик посередине трубы.

Установка стабилизатора для увеличения тяги дымовой трубы — процесс несложный. Вам необходимо оборудовать специальные «лапы» и дно, куда опирается сам стабилизатор дымохода.

При отсутствии должного опыта в подобных работах, лучше воспользуйтесь услугами специалистов. Если же все таки решили самостоятельно соорудить подобное устройство, то внимательно изучите схемы и чертежи установки.

Многие пользователи задаются вопросом: как произвести расчет тяги дымовой трубы? Стоит отметить, что эта процедура осуществляется в основном для промышленных дымоходных конструкций. Для частных домов данный показатель не играет существенной роли.

Способы усиления тяги дымохода

Чтобы повысить тягу в трубе существует несколько способов:

1. Первое, что необходимо сделать — это прочистить трубу. Для этого можно прибегнуть к услугам трубочиста или же снять отложения сажи с внутренней поверхности дымохода своими руками посредством металлического печного ерша.
2. Всем известно о зависимости тяги от высоты и диаметра трубы. В связи с этим увеличить мощность дымохода можно посредством увеличения высоты дымохода над поверхностью крыши, надставив ее несколькими дополнительными сегментами. Точно также дымоход выводится из участка ветрового подпора от конька и более высокого здания.
3. Насадка на вытяжную трубу для улучшения тяги. Это специальное устройство, предназначенное для автоматического регулирования тяги. Выполнено оно в виде зонтика с термодатчиком, который монтируется на дымоходную трубу. Термодатчик отслеживает температурный режим выходящих газов, а срабатывает самостоятельно. Насадка на трубу для увеличения тяги отвечает за сохранение давления в дымоходе в пределах 10-35 Па, тем самым оптимизирует функционирование отопительного прибора и расходуемое количество топлива.
4. Применение специального дефлектора . Выпускаются модели дефлекторов , которые выполнены в специальной аэродинамической форме. Благодаря способности воздуха снижать давление, при эффекте падения во время прохождения препятствия в дефлекторе образуется участок разреженности, который стимулирует дым выходить из трубы. Однако подобные приспособления эффективны только в ветреную погоду.

Модели регуляторов тяги

Сегодня на рынке представлено большое разнообразие моделей регуляторов тяги дымохода, выпускаемых различными производителями.

Рассмотрим наиболее популярные и востребованные:

1. RCO. Модели этой серии фиксируются при помощи обжимных хомутов и только к круглой трубе. Свое применение они нашли для дымоходов с круглым сечением по оси трубы. Стабилизатор тяги дымохода устанавливается на самом конце трубы. Учитывая тот факт, что современные дымоходы обычно имеют округлую форму труб, то подобные регуляторы обрели широкую популярность. Подобный устройства наиболее просты в монтаже.
2. RCR. Данный стабилизатор устанавливается непосредственно на дымоход и крепится посредством специальных хомутов с возможностью регуляции в промежутке 120-200 мм и устанавливается на выходе котла. Суровый отечественный климат предполагает использование подобных регуляторов для дымоходных труб из керамики, стали и асбеста. Дымоходы с регулятором тяги в диапазоне 10-35 Па не могут похвастаться высоким качеством, однако, в случае необходимости их можно монтировать.

Регулятор тяги дымохода серии RCR с регулируемым хомутом

Регулятор тяги дымохода серии RCP для накладного монтажа

Регулятор тяги дымохода серии RCW для кирпичных дымоходов

Подводя итог всего вышеизложенного, стоит еще раз отметить, что регулятор тяги дымохода — очень важный элемент отопительного агрегата, который самым непосредственным образом сказывается на функционировании всей системы отопления.
