Приборы для измерения влажности воздуха доклад: как измерять и определить данный показатель

Содержание

как измерять и определить данный показатель

Для того чтобы избежать неприятных проблем со здоровьем, связанных с неоптимальной влажностью в доме, следует постоянно контролировать ее уровень в помещении. Сухой пыльный воздух может содержать в себе большое количество аллергенов, что чревато последствиями. Сырой воздух в помещении может привести к появлению различных хронических заболеваний. Так чем измерить влажность воздуха? На этот ответ можно дать весьма развёрнутый ответ.

Для осуществления такого контроля следует регулярно проводить измерение влажности воздуха в помещении. На данный момент существует очень полезный прибор, который позволит измерять уровень влажности в доме. Таким устройством является гигрометр. Имеется несколько видов гигрометров, о которых следует узнать поподробнее.

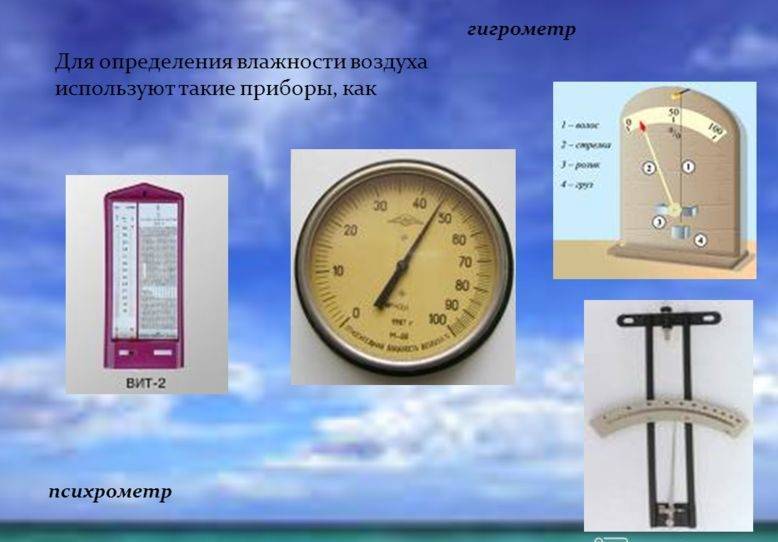

Прибор для определения влажности воздуха

Термогигрометр является очень сложным устройством, осуществляющее измерение не только влажности воздуха, но и температуры в помещении.

Кроме всего прочего, термогигрометр фиксирует показания о состоянии температуры и влажности, зафиксированные с разных точек. То есть непосредственно с места, где установлен сам термогигрометр и с точки, где ранее был установлен датчик.

Устройство синхронизирует показания, полученные с разных точек в помещении, и на основе этого уже предоставляет результаты проверки уровня влажности и измерения температуры.

Пару слов можно сказать о технических характеристиках термогигрометра. Кабель этого устройства имеет протяжённость в полтора метра, а показатели выводятся в диапазоне от 0 до 90%. Также есть беспроводные модели термогигрометров. Эти приборы оснащены ещё одной полезной функцией, которая состоит в том, что при критическом состоянии влажности в помещении, срабатывает сигнал тревоги, оповещающий о неблагоприятной смене состояния воздуха.

Психрометр

Психрометр ещё называют психрометрическим гигрометром. Он состоит из двух термометров. Один называется «сухим» и измеряет температуру воздуха. Второй называют увлажнённым из-за того, что он обёрнут тканевым фитилём и погружён в сосуд с водой. Этот термометр показывает температуру влажного фитиля. Показатели влажности выводятся в результате испарения влаги. Чем меньше влажность воздуха в помещении, тем интенсивнее испаряется влага. И уже в результате этих процессов, можно получить необходимые данные и о температуре воздуха и о его влажности.

Волосяной и плёночный гигрометры

Принцип работы волосяного гигрометра довольно прост и вместе тем весьма интересен. Заключается он в наличие в механизме устройства синтетического обезжиренного волоса, который имеет свойство менять длину в зависимости от состояния воздуха. Волос натягивается между пружинкой и концом стрелки. При наличии волосяного колебания стрелка двигается по циферблату, показывая данные о состоянии воздуха.

Данный прибор для определения влажности имеет довольно большой диапазон значений (от 0 до 100%), что свидетельствует о точности показаний волосяного гигрометра. Один из самых больших плюсов таких устройств заключается в его простоте. Волосяные гигрометры очень просты в обращении, что позволит избежать лишней головной боли при его эксплуатации. Также можно упомянуть ещё раз о точности его показаний. Волосяные гигрометры можно вешать на стену.

Кроме волосяных гигрометров, есть гигрометры плёночные. Устройство у них разное, поэтому и принцип работы у плёночных гигрометров несколько отличается. В таких приборах имеется чувствительный элемент, делающийся из органической плёнки. Данный материал имеет свойство растягивать или сжиматься в зависимости от состояния влажности воздуха. Показатели выводятся на циферблат при изменении положения центра плёночного чувствительного элемента.

Если условия, в которых будет использоваться прибор для определения влажности воздуха, будут предусматривать наличие относительно низких температур, то именно два вышеописанных вида гигрометров и будут единственными приборами, которые будут способны измерять уровень влажности воздуха в помещении.

Как выбрать гигрометр

Перед тем как выбрать гигрометр, следует ознакомиться с информацией насчёт того, какие виды таких устройств существуют. Их несколько:

настенные
настольные
механические
цифровые

Какой гигрометров из представленных в списке выше выбрать, покупатель решит сам. Для того чтобы определиться с выбором такого прибора следует обратить внимание на его технические характеристики и сделать для себя пару важных выводов, которыми нужно будет руководствоваться при выборе прибора.

Во-первых, следует решить для себя, какой должна быть точность показателей гигрометра. Звучит грубо, но по сути может помочь в выборе прибора. Дело в том, что различные приборы дают разные результаты. Это предполагает, что некоторые аппараты будут выдавать весьма точные показания о влажности воздуха, в то время как другие — лишь относительные данные. Это не говорит о существовании «плохих» приборов. Просто многие покупатели довольствуются и относительными данными, так как нет надобности в сверхточных данных.
Затем следует решить, где будет установлен гигрометр. Это может помочь в выборе, так как не все модели гигрометров могут быть установлены в любой точке в помещении. Например, не все гигрометры могут быть прикреплены к стене.
При выборе гигрометра следует очень внимательно проверить наличие у устройства надлежащей комплектации. Необходимо обратить внимание на наличие индикаторов и психрометрической таблицы. Качественное устройство обязательно будет иметь это в комплектации.

Повышенная влажность в квартире

Измерение влажности воздуха в помещении проводится во избежание проблем, связанных с сухостью воздуха или повышенной влажностью. Возможно, многие люди считают, что это не весомая причина для осуществления контроля за влажностью воздуха. Для того чтобы изменить отношение к этому вопросу, следует внимательнее отнестись к возможным последствиям.

Влажный воздух в помещении влияет на развитие плесени. Влажная среда является идеальной средой для размножения и распространения споров этого опасного для здоровья грибка. Споры плесени, летающие в воздухе могут привести к развитию различных аллергических заболеваний. Сырость в помещении позволит грибу разрастись многократно и увеличить количество выбрасываемых спор в воздух. Наличие плесени пагубно отражается на состояние здоровья. Аллергия — не единственное опасное последствие существования плесени в помещении. Грибок способен спровоцировать появление и других зараз.

Также опасные последствия может повлечь за собой попадание спор плесени в пищу. Это приведёт к пищевым заболеваниям, имеющим свойство распространяться по организму. Это несёт опасность всем членам семьи.

Во избежание таких опасных последствий для организма следует регулярно проветривать помещение. Несмотря на температуру воздуха за окном, обязательно нужно проводить такие мероприятия минимум по два раза в день. Это поможет снизить риски увлажнения воздуха и появления плесени до минимума.

Выводы

Осведомлённость о состоянии влажности воздуха позволяет избежать многих неприятных и даже опасных для здоровья последствий. Именно для этого и существуют такие приборы, как гигрометры. Ассортимент таких устройств весьма разнообразен, что позволит покупателю выбрать гигрометр, который будет соответствовать всем требованиям.

При выборе гигрометра из существующих различных моделей следует обратить внимание на точность показателей влажности воздуха, которые предоставляются устройством. Далеко не каждый покупатель нуждается в сверхточных показаниях гигрометра, довольствуясь относительными.

Также при выборе гигрометра следует очень внимательно проверить все его технические характеристики. Гигрометр, выбранный спонтанно, может не выполнять всех заявленных функций, что отразится и на нервах, и на настроении. Деньги, потраченные впустую, уж точно радости не прибавят. Во избежание таких неприятностей нужно обязательно взять чек при покупке. Всегда должна быть возможность вернуть некачественный товар обратно в магазин.

Оцените статью: Поделитесь с друзьями!

Измерители влажности воздуха: виды и назначение

Влажность воздуха играет важную роль в формировании комфортных условий жизнедеятельности людей, животных и растений. Поддерживать её в определённых пределах требуется в жилых, производственных, складских помещениях. Измерителями влажности воздуха являются гигрометры и психрометры. Они успешно решают задачу постоянного контроля над микроклиматом.

В зависимости от конструкции гигрометры разделяют на следующие основные группы: механические, конденсационные, резистивные, емкостные. По устройству и назначению психрометры могут быть аспирационными, стационарными или дистанционными.

Требования условий эксплуатации, точности, удобства и надежности определяют выбор того или иного прибора. Для бытовых целей обычно используют электронные гигрометры с емкостными и резистивными датчиками. Позволяя измерять влажность и температуру, они отличаются простотой, широким диапазоном измерений, а также приемлемой стоимостью.

Конденсационные гигрометры применяются преимущественно в промышленности. Их отличает высокая точность и надежность. При этом они сложны в эксплуатации, имеют высокую стоимость.

Аспирационные психрометры благодаря своей точности, стабильности и возможности работы при высоких температурах широко распространены. К их недостаткам относится инерционность и необходимость постоянного обслуживания.

Классификация измерителей влажности воздуха

Механические устройства различаются по виду чувствительного элемента.

Волосяные гигрометры. В них натянутая синтетическая нить или обезжиренный волос связаны со стрелкой, которая перемещается вдоль круговой шкалы. Диапазон измерений от 20 до 100%. При увеличении или уменьшении влажности нить меняют свою длину, поворачивая стрелку прибора в соответствующую сторону. Волосяные гигрометры достаточно точны, просты, удобны, но при этом их диапазон измерений ограничен. Они обычно применяются на метеорологических станциях.

Пленочные гигрометры. У данных устройств чувствительным элементом является мембрана. Она натягивается при уменьшении влажности и прогибается при увеличении. Движение пленочной мембраны передается стрелке.

Весовые гигрометры. Конструкция этих приборов основана на свойстве гигроскопических материалов поглощать водяные пары. Определяя объем пропущенного через материал воздуха и массу поглощенной влаги, вычисляют абсолютную влажность.

В резистивных электролитических гигрометрах используется раствор соли. Он меняет свою концентрацию в зависимости от влажности воздуха. Это приводит к увеличению или уменьшению электрического сопротивления раствора, что и фиксирует прибор. Недостатком гигрометров такого типа является погрешность, которую вызывает изменение температуры. В устройстве емкостных приборов используется связь влажности и диэлектрической проницаемости среды.

Работа конденсационных гигрометров основана на определении точки росы. Это такая температура, до которой нужно охладить воздух при постоянном давлении, чтобы водяной пар, содержащийся в нем, стал насыщенным. Конструкция конденсационного гигрометра включает в себя зеркало, которое охлаждается до появления на нем мелких капелек воды. Этот момент фиксируется с помощью оптического устройства. По его сигналу происходит измерение температуры зеркала.

Психрометры

Психрометр – это прибор, предназначенный для измерения влажности и температуры воздуха с помощью двух термометров. Один из них сухой, другой – влажный. Резервуар влажного термометра окружен полоской ткани. Она постоянно смачивается водой. В качестве ткани обычно используют батист или хлопчатобумажный отбеленный шифон.

При испарении воды влажный термометр охлаждается и показывает более низкую температуру, чем сухой. В соответствии с полученными значениями по психрометрической таблице определяют влажность воздуха. Для уменьшения погрешности измерений в устройстве аспирационных психрометров предусматривают обдув термометров воздушным потоком, создаваемым вентилятором.

Психрометрическая таблица

Показания сухого термометра, t₁, ºC	Разность показаний сухого и влажного термометров, ºC
	0	1	2	3	4	5	6	7	8	9	10
	Влажность воздуха, %
0	100	81	63	45	28	11	—	—	—	—	—
2	100	84	68	51	35	20	—	—	—	—	—
4	100	85	70	56	42	28	14	—	—	—	—
6	100	86	73	60	47	35	23	10	—	—	—
8	100	87	75	63	51	40	28	18	7	—	—
10	100	88	76	65	54	44	34	24	14	5	—
12	100	89	78	68	57	48	38	29	20	11	—
14	100	89	79	70	60	51	42	34	25	17	9
16	100	90	81	71	62	54	45	37	30	22	15
18	100	91	82	73	65	56	49	41	34	27	20
20	100	91	83	74	66	59	51	44	37	30	24
22	100	92	83	76	68	61	54	47	40	34	28
24	100	92	84	77	69	62	56	49	43	37	31
26	100	92	85	78	71	64	58	51	46	40	34
28	100	93	85	78	72	65	59	53	48	42	37
30	100	93	86	79	73	67	61	55	50	44	39

Приборы для измерения влажности воздуха.

Для измерения влажности применяется психрометры, которые состоят из двух ртутных термометров: сухого и влажного. Резервуар влажного термометра окутан марлей или другой гигроскопической материей, конец которой опущен в воду. За счет испарения влаги температура на влажном термометре понижается. Отличие в показаниях влажного и сухого термометров тем больше чем меньше относительная влажность и обусловлено отводом тепла от влажного термометра за счет испарения влаги. Только при относительной влажности равной 100% показания термометров совпадают.

Относительную влажность определяют по выведенным формулам пересчета или номограмме, зная показания холодного и влажного термометров.

Рис. 2.2.2. Приборы для измерения параметров микроклимата

а — термограф: 1.— барабан; 2 —указатель; 3 — пластина биметаллическая;

б — психрометр Августа: 1 — «сухой» термометр; 2 — «влажный»

термометр;

3 — марля; 4 — кювета с водой; в — аспирационный психрометр;

г — чашечный анемометр.

Для прямого определения относительной влажности используют гигрометры, принцип работы которых основан на способности человеческого волоса, изменять свою длину во влажном и сухом воздухе. Для регистрации изменения относительной влажности во времени используют самопишущие приборы и гигрографы.

Рис. 2.2.3. Термоанемометр:

1 – датчик; 2 – термопара; 3 – реостат; 4 – батарея нагрева; 5 –гальванометр.

Приборы для измерения скорости движения воздуха.

Замер скорости движения воздуха проводят различными видами анемометров: крыльчатыми, типа АСО-3 (скорость потока от 0,3 до 0,5 м/с), чашечными, типа МС-13 и индукционными, типа АРН-49 (скорость в пределах 1-20 м/с), термоанемометрами и кататермометрами (скорость не больше 0,5м/с). Термоанемометры позволяют измерять незначительные колебания потоков воздуха и температуры по объему помещения.

Для измерения интенсивности теплового излучения используют актинометры и радиометры.

Измерение абсолютного давления воздуха производится барометрами и барографами. Барометры могут быть по принципу действия: ртутные, пружинные и специальные анероиды.

Параметры микроклимата оцениваются:

-как оптимальные, если средние значения и результаты не менее 2/3 измерений находятся в пределах оптимальных величин;

-как допустимые, если средние значения и результаты не менее 2/3 измерений находятся в пределах допустимых величин;

-как несоответствующие, если средние значения и результаты более 2/3 измерений не соответствуют допустимым.

Комплексную оценку состояния микроклимата при изменяющихся одновременно параметрах производят по величине эквивалентно-эффективной температуры. Эквивалентно-эффективная температура – это такая температура воздуха, которая соответствует определенному сочетанию трех параметров микроклимата. Их сочетание может создавать комфортные или дискомфортные микроклиматические условия, которые ведут к перегреву или переохлаждению организма. Оценить метеорологические условия можно по температуре сухого и влажного термометров и по скорости движения воздуха, используя номограмму для рабочей зоны производственных помещений (рис 2.2.4.).

В настоящее время установлены диапазоны возможных сочетаний температуры и скорости движения воздуха в производственных помещениях в теплый период для различной производственной одежды. При повышении температуры воздуха от26 до 28⁰С скорость воздуха должна увеличиться от 0,5 до 3м/с. Но всегда можно подобрать скорость движения воздуха и его относительную влажность, когда сочетание трех параметров составляет комфортные условия при данной температуре.

Предметом дальнейших исследований по созданию комфортных микроклиматических условий — определение верхних и нижних пределов значений параметров микроклимата, что позволит обеспечить не только безопасность труда, но и сэкономить энергоресурсы на отопление, вентиляцию и кондиционирование воздуха рабочих зон.

Рис.2.2.4. Номограмма микроклиматических параметров рабочей зоны

Гигрометры – что это такое?

Гигрометры — приборы, основной функцией которых является измерение влажности. Этот показатель влияет и на здоровье людей, и на работу многих приборов, и на свойства материалов, поэтому необходимость его контролировать может возникать в различных отраслях. За время использования гигрометра были разработаны различные принципы действия, получившие широкое распространение.

Виды гигрометров

Существует несколько методов измерения влажности. Абсолютная влажность характеризует, сколько весит водяной пар, который в настоящий момент содержится в кубическом метре атмосферы. Относительная влажность — характеристика, которая показывает, насколько количество влаги, содержащейся в воздухе в момент измерения, близко к максимуму, возможному для данной температуры. Она измеряется в процентах и часто именно с ее помощью описывают метеообстановку. Наконец, кроме абсолютной и относительной влажности, гигрометр может определять точку росы — температуру конденсации водяного пара, содержащегося в воздухе, на холодной поверхности.

Как правило, измерительное оборудование определяет один из трех перечисленных показателей. Однако существуют формулы, позволяющие с помощью вычислений получить остальные два. Поэтому, вне зависимости от того, что измеряет ваш гигрометр — точку росы, абсолютную или относительную влажность — вы сможете при необходимости рассчитать все три характеристики.

За время существования гигрометра было разработано несколько методик, позволяющих определить влажность воздуха. Они отличаются по точности получаемых данных и по сфере применения.

В волосяных гигрометрах измерение выполняется за счёт того, что длина тонкого волоса меняется, реагируя на количество влаги, с которой он контактирует. Прибор имеет определенные ограничения — измерения проводятся лишь в пределах от 30 до 80%. Индикация влажности осуществляется посредством несложного механизма. Изменение микроклимата воздействует на волос, сила натяжения которого усиливается или ослабляется. Он воздействует на шкив, к которому подсоединен. Шкив поворачивается и перемещает стрелку вдоль дугообразной шкалы. Поскольку действие такого гигрометра определяется исключительно законами механики, он не требует внешнего источника питания.

Для определения абсолютной влажности воздуха применяют весовой гигрометр. Он состоит из изогнутых в форме буквы U трубок, соединенных друг с другом и заполненных веществом с хорошей гигроскопичностью, то есть активно впитывающим влагу из воздуха. Через описанную систему трубок продувают фиксированное количество воздуха. Содержавшаяся в нём влага оседает на содержимом трубок, и их масса меняется. Разница между массой системы трубок до и после выполнения измерений позволяет рассчитать, сколько влаги присутствует в данном объеме.

В основе работы механического (керамического) гигрометра — изменение электрического сопротивления массы, содержащей керамические и металлические компоненты. За основу берутся кремний, глина или каолин, к которым добавляются окислы металлов. В результате получается смесь, заметно меняющая сопротивление в ответ на изменение влажности. Гигрометры этого типа часто используются в быту.

Конденсационный гигрометр позволяет получить более точные данные, чем описанные выше механические приборы. Конструкция такого устройства включает в себя охлаждаемую поверхность, на которой конденсируется влага. Встроенный термометр фиксирует температуру, при которой произошла конденсация, а узкий пучок света, направленный на упомянутую поверхность, позволяет точно зафиксировать момент образования конденсата. На основании этих данных электроника рассчитывает относительную влажность и выводит ее на дисплей. Такой принцип действия позволяет свести погрешность к минимуму, выполняя измерения в пределах от 0 до 100%.

В электронных гигрометрах могут использоваться различные принципы действия, в том числе:

измерение электропроводимости воздуха, которая зависит от содержащейся в нём влаги;
определение точки росы оптоэлектронным методом;
измерение электрического сопротивления солей или полимеров, меняющегося в зависимости от влажности;
отслеживание изменения ёмкости металлоксидного или полимерного конденсатора.

Все эти методы позволяют получить более точные данные, чем при использовании механического гигрометра. Электронный гигрометр дает меньшую погрешность и особенно удобен, если необходима дальнейшая обработка собранных данных.

Психрометрический гигрометр используется для измерения относительной влажности воздуха за счёт сравнения показаний двух термометров, один из которых помещен во влажную среду. Поскольку влажный будет охлаждаться за счёт испарения жидкости, он покажет более низкую температуру, чем контрольный. При этом, чем меньше влаги в воздухе, тем сильнее показания термометров будут отличаться. Относительная влажность определяется по специальной таблице, а на ее основании при необходимости вычисляется абсолютная.

На основе этого принципа функционируют несколько разновидностей психрометров:

Стационарный представляет собой простую конструкцию, смонтированную в метеорологической будке. На штативе укрепляются два термометра, один из которых контактирует с влажной тканью. Считывание показаний и вычисления производятся вручную.
Дистанционный конструируется с использованием преобразователей температуры, таких как термисторы или термопары. Например, такой психрометр может состоять из двух манометрических термометров, один из которых увлажняется. Дистанционный психрометр может быть манометрическим или электрическим.
Аспирационный состоит из двух термометров, смонтированных в защищенном корпусе и обдуваемых вентилятором-аспиратором. Такая конструкция позволяет получить наибольшую точность измерений.

Сфера применения гигрометров

Задачи, требующие контроля влажности, нередко возникают в различных отраслях промышленности. Современные производители выпускают гигрометры, рассчитанные на конкретную специфику применения, а значит, они наилучшим образом приспособлены для эксплуатации в той или иной сфере деятельности. Вот лишь несколько примеров ситуаций, которые можно решить с помощью этих измерительных приборов:

Для длительного хранения сельскохозяйственной продукции, например, в овощехранилищах или зернохранилищах, необходимо соблюдать температурно-влажностный режим. Добиться этого можно, постоянно контролируя микроклимат с помощью гигрометра.
Многие лекарственные препараты требуют особых условий хранения и могут потерять свои свойства, если находятся в условиях избыточной влажности.
Гигрометр необходим и в библиотеке, поскольку книги, особенно старинные, во влажном микроклимате значительно быстрее приходят в негодность. Материалы, которым уже много лет, могут разрушиться от избытка влаги, а значит, контролировать влажность воздуха нужно, чтобы обеспечить оптимальный режим хранения.
Необходимость проконтролировать влажность материалов часто возникает на стройке. Например, степень просушки древесины проверяется для определения, можно ли ее использовать как стройматериал, и если да, то каким образом. Также существуют специализированные гигрометры, предназначенные для определения влажности бетона.
Проверка влажности материалов часто проводится и при производстве мебели, ведь изделие, изготовленное из слишком сырой или пересушенной древесины, произведено с нарушением технологии и, скорее всего, прослужит намного меньше.

Профессиональные гигрометры

Гигрометр позволяет измерить не только влажность атмосферного воздуха, но и долю влаги в газовых средах. Для этого используется профессиональные устройства для анализа температуры и влажности неагрессивных газовых сред. Результат измерений часто выражается в единицах точки росы. Они могут быть переносными или стационарными.

Портативные

Основная сфера применения портативных гигрометров — нефтегазовая и нефтехимическая промышленность. С помощью такого прибора определяют микровлажность газа в баллонах или трубопроводах. Они могут работать в широком температурном диапазоне и выводить влажность в различных единицах измерения. Компактность гигрометра позволяет без проблем проводить измерения в нужных точках.

Видеообзор портативного электронного гигрометра

Стационарные

Стационарные гигрометры позволяют не только проводить измерения, но и контролировать технологические процессы. Конструкция прибора позволяет детектировать даже небольшой процент микровлажности. Система подогрева датчика делает измерения более точными, поскольку предотвращает воздействие на него осушающих агентов, которые могут содержаться в газовой смеси.

Сфера применения профессиональных гигрометров

Портативные и стационарные приборы для измерения влажности применяются, в первую очередь, в нефтегазовой и химической промышленности. Однако сфера их использования этим не ограничивается. Гигрометр может понадобиться всюду, где предполагается работа с неагрессивными газовыми смесями и нужно контролировать их состояние. Благодаря этому оборудование для измерения доли влаги в воздухе находит применение на атомных электростанциях, на производстве микроэлектроники, в энергетике. Также их применяют для контроля за процессом осушки природного газа.

Профессиональные гигрометры используются для решения широкого круга задач, связанных с организацией различных производственных процессов. В частности, они становятся незаменимыми, если нужно:

обеспечить заданный уровень влажности в помещении, например, для хранения продукции в определенных условиях;
оценить влажность в производственном помещении для целей охраны труда;
обеспечить нормальное функционирование электротехнического оборудования различного назначения;
обеспечить уровень влажности, нужный для реализации конкретного производственного процесса.

Как выбрать гигрометр

Чтобы выбрать подходящий гигрометр, определитесь, как его предстоит использовать. В быту отдают предпочтение недорогим механическим гигрометрам, тогда какна производстве эксплуатируются в основном электронные различных типов, ведь именно они дают наивысшую точность измерений.

Важно определиться, для чего прибор будет использоваться в первую очередь и насколько часто предстоит проводить измерения. Для использования в строительстве может понадобиться специализированный гигрометр для работы с определенной группой материалов, например, древесиной, а в других случаях подходящей окажется стандартная модель. Определите, что именно предстоит измерять, и оцените возможности различных гигрометров, представленных на рынке.

Значимым фактором являются и условия использования. Обратите внимание на то, в каком диапазоне температуры и влажности прибор будет давать корректные показания. В зависимости от особенностей производства может понадобиться гигрометр, функционирующий при крайне высоких или крайне низких температурах. Также следует учитывать погрешность изменений.

Имеет значение и то, как в дальнейшем будут обрабатываться полученные данные. В самом простом случае вам нужно просто однократно провести измерения, чтобы оценить влажность воздуха в помещении или микровлажность газовой смеси. Но стационарные гигрометры позволяют решать и более сложные задачи. С их помощью можно отслеживать изменение параметров, сигнализировать о достижении пороговых значений, а значит, более эффективно контролировать технологический процесс.

Не стоит забывать и об эргономических характеристиках прибора. Крупные цифры на дисплее должны быть контрастными и легко читаемыми. Возможно, вы предпочтете приобрести модель с подсветкой, чтобы без проблем считывать показания при любом уровне освещенности. Эргономика в особенности важна для переносных приборов: их корпус должен быть легким, таким, чтобы его было удобно держать в руке.

Профессиональный гигрометр — инструмент, имеющий широкое применение в различных отраслях промышленности. Он помогает контролировать влажность воздуха, обеспечивая безопасность людей и стабильное функционирование оборудования.

Измерение влажности воздуха — Гигрометры, влагомеры. Статья ЭкоЮнит

Влажность воздуха – величина, показывающая содержание водяных паров в атмосфере. Она играет важную роль при создании и поддержании искусственных условий окружающей среды. В жилых помещениях и офисах за влажностью нужно следить, чтобы люди чувствовали себя комфортно. Инкубаторы и теплицы оснащают специальными устройствами для контроля влажности, чтобы живые организмы развивались в наиболее благоприятных для них условиях. Влажность воздуха очень важна в производственных цехах и лабораториях, в музеях и библиотеках, на складах и во многих других отраслях.

На сегодняшний день существует много способов измерить влажность воздуха. Перечислим некоторые из них:

психрометрический способ – основан на эффекте охлаждения материала при испарении с него жидкости;
конденсационный способ – измерения проводятся по эффекту конденсации влаги на металлическом зеркальце прибора;
волосяной способ – влажность определяется на основании измерения длины волоса или полимерной нити;
емкостной способ – изменение емкости многослойного конденсатора, состоящего из слоя керамики или стекла и полимерного слоя, чувствительного к влажности воздуха;
электролитический способ – изменение концентрации электролита, нанесенного на изолированную пластину в зависимости от влажности воздуха.

Отличие между упомянутыми способами заключается в скорости и точности измерения, а также в стоимости расходных материалов. Прибор — измеритель влажности воздуха — называется влагомер или гигрометр.

Влагомер измеряет относительную влажность воздуха, то есть отношение текущей влажности к максимально возможной при данной температуре. Эта величина более информативна в отличие от абсолютной влажности, которая указывает на общую долю воды (в граммах) в одном кубическом метре воздуха.

В зависимости от применения, гигрометры можно разделить на бытовые (комнатные), переносные (портативные), и стационарные (промышленные).

Бытовые приборы используются в том случае, когда в повышенной точности измерений нет необходимости. Такие гигрометры часто оснащены небольшим экраном, на котором отображается не только влажность, но и температура, а также электронные часы (если у гигрометра есть выносной датчик температуры, можно следить и за температурой на улице). Заметным недостатком бытовых влагомеров является неспособность измерения влажности в условиях конденсации воды. Поэтому такие приборы используют в помещениях, где относительная влажность воздуха не выходит за пределы 20%-80%.

Портативные гигрометры чаще используются для технических целей. Точность измерения таких приборов выше, чем у бытовых. Кроме того, они имеют большую скорость реакции на изменение влажности и обладают некоторыми дополнительными функциями (например, фиксация значения, автовыключение и т. п.).

Промышленные влагомеры отличаются от бытовых и портативных не только повышенной точностью и диапазоном измерений. Они могут включать в себя такие возможности, как управление исполнительными устройствами, хранение истории измерений, звуковую или световую индикацию, а также передачу данных на компьютер с помощью интерфейсов USB или RS232.

При покупке гигрометра важно подобрать оптимальный вариант в зависимости от целевого назначения прибора.

Рассмотрим основные параметры гигрометров:

1. Диапазон измерения

Диапазон измерения зависит от типа прибора. Для комнатных гигрометров это обычно 20-99%, поскольку влажность воздуха при нормальных условиях не выходит за рамки такого диапазона. Для портативных приборов нижний предел диапазона измерений может составлять 5-10%, а для промышленных — 2-5% в зависимости от области использования гигрометра. Верхний предел промышленных приборов достигает 100%.

2. Точность измерений

Точность измерений во многом зависит от способа, которым гигрометр определяет влажность воздуха. Промышленные приборы используют более точные, но часто более дорогостоящие методы измерения влажности. Точность стационарных и промышленных гигрометров может меняться в зависимости от диапазона, в котором измеряется влажность.

3. Частота измерений

Скорость реакции прибора напрямую связана с частотой измерений, то есть, как часто за единицу времени производится замер. Бытовые приборы обычно проводят замер один раз в 5-10 секунд. Стационарные и промышленные приборы обновляют результат несколько раз в секунду.

4. Дополнительные возможности

Как уже говорилось выше, в зависимости от области применения гигрометр может быть оснащен такими функциями как измерение температуры, фиксация значений, управление внешними устройствами. Иногда гигрометры проектируются с выносными датчиками. Такая реализация удобна в том случае, когда измерение нужно проводить удаленно или нет возможности установить сам прибор в помещении, где проводится измерение.

Определившись со всеми вышеуказанными параметрами, Вы подберете себе именно такой измеритель влажности, который будет максимально соответствовать Вашим запросам.

Психрометр. Виды и работа. Применение и особенности

Психрометр – это измерительный прибор, применяемый для определения температуры и влажности воздуха. Его используют для составления метеорологических прогнозов. Это неотъемлемое оборудование метеостанций. Название прибора происходит от греческих слов «холодный» и «мерить».

Психрометры используются не только для наблюдения за погодой, но и определения оптимальных условий производственных процессов. Имея информацию о величине относительной влажности воздуха можно проводить калибровку различного промышленного оборудования, менять концентрацию компонентов для химических процессов, которые в зависимости от сырости воздуха протекают по-разному. Такие приборы часто можно встретить на складах пищевых продуктов и электроники.

Как работает психрометр

Принцип действия устройства основывается на свойстве жидкости при испарении влиять на температуру прилегающих к ней поверхностей. В приборе имеется 2 термометра. Один находится во влажной среде, а второй остается сухим. Первый контактирует со смоченной поверхностью, в качестве которой выступает губка или ткань. Прикасаясь к ней, термометр охлаждается от испаряющейся жидкости. Как следствие он показывает меньшую температуру, чем сухой прибор. Разница на двух термометрах составляет несколько градусов. Она используется для физических вычислений относительной влажности.

Самые простые психрометры это просто два спиртовых или ртутных термометра. Один из них обмотан смоченной хлопчатобумажной тканью, а второй остается сухим. Чтобы ткань оставалась влажной, в конструкции предусматривается емкость с водой, в который опускается ее конец. Хлопчатобумажные нитки впитывают жидкость и поднимают влагу вверх, поэтому ткань всегда остается мокрой пока имеется вода в резервуаре.

Чем ниже относительная влажность окружающего воздуха, тем более интенсивно испаряется вода из ткани. Естественно, быстрое испарение сильно понижает температуру термометра. На сухом воздухе разница между данными с пары термометров будет самой большой. При относительной влажности 100% температуры останутся одинаковыми.

Сняв показания с двух термометров и зафиксировав разность температуры необходимо воспользоваться специальной таблицей. По вертикали в ней отмечены показания сухого термометра, а по горизонтали разность температур. Сопоставив линии можно получить показания относительной влажности.

Табличные данные являются следствием расчета по формуле e = E-A•P(t-tc). Показатель «е» отображает упругость водяного пара в воздухе. Это является величиной абсолютной влажности воздуха. «Е» – максимально возможная упругость пара при температуре смоченного термометра. Показатель «t» температура воздуха. «А» является высчитанным коэффициентом, который напрямую зависит от термометра и скорости движения воздуха, соприкасаемого с резервуаром и колбой термометра. Показатель «P» – это давление воздуха.

Каждый классический психрометр имеет на своей поверхности напечатанную таблицу, благодаря чему данные можно сравнить сразу же не отходя от прибора. Это исключает необходимости использования расчетов. Чтобы пользоваться прибором и получить показатель относительную влажность можно даже не уметь применять формулу.

Отличие от гигрометра

Психрометр и гигрометр это приборы одинакового назначения. Они оба созданы для определения влажности. При этом устройства отличаются между собой по принципу работы. Дело в том, что гигрометр разработан специально для измерения физико-химических свойств разных веществ. Психрометры работают намного проще. Естественно, чем элементарней конструкция, тем она надежней. Именно поэтому психрометры более точные. Хотя они лишены ряда дополнительных функций, но могут использоваться в качестве эталона. Именно по психрометру проводят поверку точности многозадачного гигрометра.

Виды психрометров

Описанная классическая конструкция простейшего психрометра является не единственной. На основании принципа измерения влажности по показанию сухого и влажного термометра были разработаны несколько психрометров:

Августа.
Асмана.
Дистанционный.

Августа

Этот прибор также называют стационарный психрометр. Он является самой первой и простой конструкцией. Устройство представляет собой корпус, на котором неподвижно закреплено 2 термометра. От одного из них отходит батистовая ткань, опущенная в резервуар с водой. Это безотказное оборудование, дающее весьма точные результаты, но требующее периодического слежения за наличием воды в резервуаре.

Недостаток данного прибора состоит в том, что интенсивность испарения зависит от скорости передвижения воздуха. То есть, если ткань термометра будет обдуваться, то произойдет значительное охлаждение, превышающее естественное. Как следствие показания станут искажаться. В связи с этим устройство лучше размещать в местах, где на его точность не повлияют сквозняки.

Асмана

Данный прибор известен как аспирационный психрометр. Это немного более сложное устройство. Оба его термометра скрыты в корпусе, защищающем их от повреждения и теплового воздействия от окружающих поверхностей. Они принудительно обдуваются воздухом с помощью встроенного вентилятора, что гарантирует одинаковый фиксированный поток. Это исключает зависимость показаний от порывов ветра, и выравнивает условия. Работающий вентилятор двигает воздух со скоростью 2 м/сек.

Это самый точный вид психрометров. Как и в приборах Августа в их конструкции используются термометры со стеклянной колбой, поэтому устройство требует аккуратного обращения. Спрятанные термометры все равно могут разбиться, и тогда прибор придет в негодность.

Дистанционный

Это промышленные психрометры, которые позволяют измерять влажность воздуха обычно применяя термометры сопротивления. Такие устройства позволяют определять относительную влажность и передавать результаты измерений на большие расстояния. То есть, исключается необходимость подходить к прибору и непосредственно снимать показания температуры.

Дистанционные психрометры бывают:

Манометрические.
Электрические.

Первый прибор имеет в своей конструкции манометрический термометр. Более востребованными являются электрические психрометры. В них встроен термометр, сопротивления, термопары, термисторы и т.п. Несмотря на техническую сложность, в основе таких устройств лежит тот же принцип разности показаний температуры сухого и мокрого датчика.

Обслуживание бытового психрометра

В качестве бытовых психрометров обычно предлагается использовать классические стационарные приборы. В идеале проводить заправку их резервуара дистиллированной водой. При ее отсутствии можно использовать кипяченую воду. Кипячение позволяет уменьшить концентрацию в жидкости солей, забивающей капилляры тканевой ленты и ускоряющей ее пересыхание. Чтобы психрометр работал точно без возможной погрешности, лучше использовать всегда только дистиллированную воду. Тогда лента не напитает соль, поэтому всегда будет сохнуть правильно.

Измерители температуры и влажности

Измерители влажности (влагомеры) воздуха делятся на две неравные группы, каждая из которых используется в отдельных, не связанных друг с другом областях. Несмотря на то, что в основе функционирования всех приборов для измерения влажности и температуры лежат одни и те же физические законы, возможности бытовых и профессиональных термогигрометров далеко не одинаковы.

Бытовые измерители влажности воздуха

Бытовая группа включает в себя приборы, предназначенные для частного применения. Это компактное устройство (часто беспроводное), ограниченное в своих функциональных возможностях и предельно простое в эксплуатации. Нередко бытовые измерители выпускаются в виде электронных часов, которые умеют фиксировать температуру внутри и снаружи помещений, а также показывают влажность воздуха (количество водяного пара).

Профессиональные измерители влажности воздуха

Приборы для измерения влажности и температуры воздуха профессионального класса очень отличаются, прежде всего, своими возможностями. Кроме стандартных функций отображения они зачастую имеют возможность управления исполнительными устройствами, выдачи световой и звуковой сигнализации при нарушении пороговых значений. Профессиональные измерители имеют сорбционно-емкостной сенсор влажности и резистивный сенсор температуры. Одной из важнейших особенностей профессионального прибора является наличие встроенной энергонезависимой памяти, в которую заносятся показания прибора, снятые в разное время. Наличие интерфейсов USB, RS232, RS485 позволяет переносить данные на компьютер.

Принцип действия приборов для измерения влажности

Измерители влажности осуществляют контроль температуры жидких и сыпучих тел посредством дополнительных датчиков, присоединяемых к устройству. Для этого на корпусе имеются предусмотренные конструкцией разъемы.

Влажность воздуха и его температура фиксируются при помощи внутренних датчиков. Вне зависимости от типа выполняемых замеров профессиональные приборы демонстрируют высочайшую точность и способны функционировать в значительно большем диапазоне воспринимаемых величин. Прочие конструкционные отличия обусловлены спецификой той области применения, для которой был разработан конкретный измерительный прибор (нефтегазовая промышленность, пищевая промышленность, строительство и пр. ).

Измерение влажности воздуха в помещениях

Влажность: заниженный параметр измерения

Зарегистрируйтесь сейчас для участия в серии экспертных исследований, состоящей из трех частей, «Влажность в помещениях» и получите специальные отчеты для бесплатной загрузки по электронной почте. Бесплатно и без обязательств.

Влажность воздуха в помещениях: Это так важно для хорошего климата в помещении. (читая образец статьи 1 из 3-х частей)

Климат в помещении считается комфортным, если влажность и температура воспринимаются людьми как приятные.В современных домах это обеспечивается системой вентиляции жилого помещения , а в больших зданиях — системой HVAC . К сожалению, когда дело доходит до комфортного кондиционирования воздуха, слишком мало внимания уделяется влажности и ее влиянию на микроклимат в помещении и уровень комфорта — часто с серьезными последствиями.

Несколько иная ситуация в торговле и промышленности. Если качество продукции или производственные процессы в решающей степени зависят от влажности воздуха в помещении, приточный воздух точно контролируется датчиками или устройствами измерения влажности.То же самое относится к хранению чувствительных к влаге товаров, а также ценностей и художественных артефактов.

Влажность воздуха в помещении также играет важную роль для здоровья людей. В конце концов, энергоэффективные и все более плотные ограждающие конструкции здания означают сухой воздух в помещении, если нет контроля влажности с помощью приточного и вытяжного воздуха. Это негативно сказывается на слизистых оболочках и означает повышенный риск инфицирования. Слишком много влаги может привести к конденсации и образованию спор или плесени, что может отрицательно сказаться на здоровье, строительной ткани или мебели.Вот почему оптимальный микроклимат в помещении всегда зависит от поддержания правильной влажности воздуха в помещении. Однако при проектировании инженерных систем зданий этому все еще уделяется недостаточно внимания. Отчет показывает, что влажность воздуха в помещении играет важную роль в правильном проектировании систем вентиляции и кондиционирования воздуха, и этот факт наконец получил признание экспертов.

Влажность воздуха в помещениях:

новая справочная переменная?

(читая образец статьи 2 из 3-х частей)

Если конденсация нежелательна при охлаждении с помощью кондиционера или системы HVAC , важно поддерживать температуру воздуха в помещении выше точки росы .Это сэкономит энергию. Но имеет ли это смысл и является ли постоянное измерение температуры и относительной влажности в комнатах подходящей контрольной переменной?

В зависимости от местоположения, сезона и области применения приточный воздух для помещений, производственных или складских помещений необходимо увлажнять или осушать различными способами. Например, идеальное значение для людей — это почти постоянная 40-процентная относительная влажность воздуха в помещении. Иначе обстоит дело с незаменимым антибиотиком пенициллином.Наиболее надежно это получается при относительной влажности 60 процентов. То же самое касается значения влажности при ротационной печати в бумажной промышленности.

Техническое увлажнение осуществляется изотермически паром или адиабатически путем испарения, распыления и распыления воды. Осушение достигается с помощью процессов адсорбции и конденсации . Это почти всегда требует дополнительных затрат энергии, обычно электрической, но иногда и газовой. Однако влажность воздуха в помещениях на самом деле редко является значимой контрольной переменной при планировании системы вентиляции или кондиционирования воздуха.Но, может быть, лучше было бы поработать с оператором, чтобы определить, какие будут требования и как на этой основе можно обеспечить влажность воздуха в помещениях, прежде чем проектировать системы кондиционирования и вентиляции? Возможно, имеет смысл даже восстановить влажность. И если относительная влажность принимается во внимание заранее и постоянно измеряется, можно ли в значительной степени сэкономить энергию, деньги и, прежде всего, выбросы CO2, если влажность воздуха в помещениях будет введена в качестве эталонной переменной для систем кондиционирования и вентиляции? Отчет дает ответы о реальном значении влажности воздуха, который мы потребляем.

Хотите прочитать техническую статью полностью? Тогда зарегистрируйтесь здесь, чтобы получить серию из трех частей.

Влажность воздуха в помещениях: новая ссылочная переменная? (читая образец статьи 2 из серии из трех частей)

Если конденсация нежелательна при охлаждении с помощью кондиционера или системы отопления, вентиляции и кондиционирования , важно поддерживать температуру воздуха в помещении выше точки росы …

Это сэкономит энергию. Но имеет ли это смысл и является ли постоянное измерение температуры и относительной влажности в комнатах подходящей контрольной переменной?

В зависимости от местоположения, сезона и области применения приточный воздух для помещений, производственных или складских помещений необходимо увлажнять или осушать различными способами.Например, идеальное значение для людей — это почти постоянная 40-процентная относительная влажность воздуха в помещении. Иначе обстоит дело с незаменимым антибиотиком пенициллином. Наиболее надежно это получается при относительной влажности 60 процентов. То же самое касается значения влажности при ротационной печати в бумажной промышленности.

Техническое увлажнение осуществляется изотермически паром или адиабатически путем испарения, распыления и распыления воды. Осушение достигается за счет процессов адсорбции и конденсации.Это почти всегда требует дополнительных затрат энергии, обычно электрической, но иногда и газовой. Однако влажность воздуха в помещениях на самом деле редко является значимой контрольной переменной при планировании системы вентиляции или кондиционирования воздуха. Но, может быть, лучше было бы поработать с оператором, чтобы определить, какие будут требования и как на этой основе обеспечить влажность воздуха в помещениях, прежде чем проектировать системы кондиционирования и вентиляции? Возможно, имеет смысл даже восстановить влажность.И, если относительная влажность принимается во внимание предусмотрительно и постоянно измеряется, можно ли в значительной степени сэкономить энергию, деньги и, прежде всего, выбросы CO2, если влажность воздуха в помещениях будет введена в качестве эталонной переменной для технологий кондиционирования и вентиляции? Отчет дает ответы о реальном значении влажности воздуха, который мы потребляем.

Хотите прочитать техническую статью полностью? Тогда зарегистрируйтесь здесь, чтобы получить серию из 4 частей.

Влажность воздуха в помещениях, термодинамика и энтальпия.

(Чтение образца статьи 3 из 3-х частей)

Что такое «влажный» воздух, когда и почему он становится «сухим», сколько тепловой энергии он содержит и что все это имеет делать с удельной энтальпией? Понимание взаимосвязей между влажностью, сухостью, тепловой энергией и энтальпией дает физика, точнее законы термодинамики . Любой, кто разбирался в этом не совсем простом предмете, знает, например, о возможных способах игры с точкой росы воды в испарительных охладителях , может без раздумий объяснить концепцию температуры по влажному термометру и имеет впечатляющее понимание изоэнтропических изменений состояния — не говоря уже о возможности совершать лунатизм по диаграмме hx с полной точностью, даже без пояснительного видео в качестве резервной копии.

В наши дни, однако, проектирование кондиционеров, систем HVAC или систем обратного охлаждения очень часто выполняется с помощью компьютерных программ. Опасность этого: все чаще забывают об экспертных знаниях, полученных проектировщиками или инженерами предприятий о термодинамических свойствах. А иногда в повседневной работе просто не хватает времени, чтобы подумать об энергоэффективной альтернативе.

Однако, может быть, если подумать о технологии кондиционирования воздуха или более глубоких системах обратного охлаждения, можно будет сэкономить один или два кВт энергии охлаждения, генерируемой механическим путем, или система охлаждения может даже стать излишней? Это особенно актуально, когда речь идет о диапазонах предельных температур охлаждения.То есть при условии, что возможности адиабатического охлаждения, а также новые возможности для рекуперации влаги будут правильно поняты. Вот где термодинамические знания помогают «правильно» обращаться с влажным воздухом.

Влажность воздуха в помещениях,

термодинамика и энтальпия.

(Чтение образца статьи 4 из 4-х частей)

Что такое «влажный» воздух, когда и почему он становится «сухим», сколько тепловой энергии он содержит и что все это должно делать с удельной энтальпией ? Понимание взаимосвязи между влажностью, сухостью, тепловой энергией и энтальпией дает физика, точнее, законы термодинамики .

Любой, кто разбирался в этом не совсем простом предмете, знает, например, о возможных способах игры с точкой росы воды в испарительных охладителях, может без раздумий объяснить концепцию температуры влажного термометра и впечатляюще разбирается в изоэнтропических изменениях состояния — не говоря уже о возможности ходить во сне по диаграмме hx с полной точностью, даже без пояснительного видео в качестве резервной копии.

Однако в наши дни проектирование кондиционеров, систем отопления, вентиляции и кондиционирования воздуха или систем обратного охлаждения очень часто выполняется с помощью компьютерных программ. Опасность этого: все чаще забывают об экспертных знаниях, полученных проектировщиками или инженерами предприятий о термодинамических свойствах. А иногда в повседневной работе просто не хватает времени, чтобы подумать об энергоэффективной альтернативе.

Однако, может быть, если подумать о технологии кондиционирования воздуха или агрегатах обратного охлаждения более глубоко, можно будет сэкономить один или два кВт механически генерируемой охлаждающей энергии или система охлаждения может даже стать излишней? Это особенно актуально, когда речь идет о диапазонах предельных температур охлаждения.То есть при условии, что возможности адиабатического охлаждения, а также новые возможности для рекуперации влаги будут правильно поняты. Вот где термодинамические знания помогают «правильно» обращаться с влажным воздухом.

Вы ищете надежный способ измерения влажности и влажности воздуха в помещении?

testo 400 универсальный прибор для оценки качества воздуха в помещении: профессиональный высокоточный

Помимо влажности, обычно необходимо определять другие климатические параметры. Testo 400 подходит для всех приложений в области климата и вентиляции, с впечатляющей работой Smart-Touch, встроенным мастером измерений для измерений в соответствии со стандартами (например, PMV / PPD), управлением точками измерения, профессиональной оценкой и документацией, а также отчетностью непосредственно через электронную почту. почта.

testo 440 Многофункциональный измерительный прибор: удобный и интуитивно понятный

testo 440 — это универсальный прибор, который предлагает множество других параметров измерения помимо влажности.Его впечатляющие характеристики включают интуитивно понятное управление и четкий дисплей, беспроводные зонды Bluetooth® для большего удобства, внутреннее хранилище данных и интерфейс USB для экспорта данных.

Термогигрометр testo 625:

практичный и компактный Для труднодоступных точек измерения имеется сменный зонд для измерения влажности и температуры.

Прибор для измерения влажности testo 610: удобный и простой в использовании

Со встроенными датчиками для измерения влажности и температуры.

testo 605i термогигрометр:

маленький, но умный

Этот смарт-зонд на основе приложения, идеально подходящий для быстрых точечных измерений влажности и температуры, также предлагает возможность оценки и документирования через смартфон или планшет, если это необходимо.

Влажность: заниженный параметр измерения

«; } еще { document.getElementById («applications_hvacr_iaq_humidity_products_container»). getElementsByClassName («м-изображение») [0] .innerHTML = «»; document.getElementById («applications_hvacr_iaq_humidity_products_button_container_m»). style.display = «none»; if (window.innerWidth> «3000») { headerbild = document.getElementById («applications_hvacr_iaq_humidity_banner_container»). getElementsByTagName («img») [3] .

src; } else if (window.innerWidth> «1536») { headerbild = документ.getElementById («applications_hvacr_iaq_humidity_banner_container»). getElementsByTagName («img») [2] .src; } else if (window.innerWidth> «1000») { headerbild = document.getElementById («applications_hvacr_iaq_humidity_banner_container»). getElementsByTagName («img») [1] .src; } else { headerbild = document.getElementById («applications_hvacr_iaq_humidity_banner_container»). getElementsByTagName («img») [0] .src; } document.getElementById («м-слайдер»). innerHTML = «

» + document.getElementById («applications_hvacr_iaq_humidity_container_intro»).innerHTML + «

»; document.getElementById («applications_hvacr_iaq_humidity_container_intro_m»). style.display = «none»; } var flex = (window.innerWidth — 1220) / 2; if (window.innerWidth> «1220») { document.getElementsByClassName («область») [0] .style.left = flex + «px»; } «; document.getElementById («applications_hvacr_iaq_humidity_products_button_container_m»).

style.display = «none»; } / * ——————————————— КОНЕЦ ЗАГОЛОВКИ СКРИПТА- —————————————— * /

Основы, использование, параметры и приложения

Иногда после дождя воздух кажется влажным.Кажется, что вода зависла в воздухе. Однако в некоторых кондиционерах вы нажимаете кнопки, и атмосфера становится светлее. Как и почему все это происходит? В воздухе скапливается влага, в результате чего возникает влажность. Однако датчик влажности в вашем кондиционере улавливает его и очищает за вас. Разве это не прекрасно? Давайте посмотрим, как это происходит.

Датчик влажности (или гигрометр) определяет, измеряет и сообщает как влажность, так и температуру воздуха. Отношение влажности воздуха к максимальному количеству влаги при определенной температуре воздуха называется относительной влажностью.Относительная влажность становится важным фактором при поиске комфорта.

Образец датчика влажности

Датчики влажности работают, обнаруживая изменения, которые изменяют электрические токи или температуру в воздухе.

Существует три основных типа датчиков влажности:

емкостный
резистивный
Тепловой

Все три типа датчиков отслеживают мельчайшие изменения в атмосфере, чтобы рассчитать влажность воздуха. Обсудим подробнее эти типы:

емкостный

Емкостной датчик влажности измеряет относительную влажность, помещая тонкую полосу оксида металла между двумя электродами.Электрическая емкость оксида металла изменяется в зависимости от относительной влажности атмосферы. Погода, коммерция и промышленность — основные области применения.

Датчики емкостного типа являются линейными и могут измерять относительную влажность от 0% до 100%. Загвоздка здесь — сложная схема и регулярная калибровка. Однако для проектировщиков это меньше хлопот по поводу точных измерений и, следовательно, они доминируют в атмосферных и технологических измерениях. Это единственные типы полнофункциональных устройств для измерения относительной влажности до 0%. Этот низкотемпературный эффект часто приводит к их использованию в широком диапазоне температур без активной температурной компенсации.

резистивный

Резистивные датчики влажности используют ионы в солях для измерения электрического импеданса атомов. По мере изменения влажности изменяется и сопротивление электродов по обе стороны от соляной среды.

Тепловой

Два термодатчика проводят электричество в зависимости от влажности окружающего воздуха. Один датчик помещен в сухой азот, а другой измеряет окружающий воздух.Разница между ними измеряет влажность.

Советы по работе датчика влажности

Кулонометрический: Электролит образуется в результате поглощения воды, в результате чего уровень тока пропорционален содержанию влаги в воздухе.
Гравиметрический: Сушильный агент подвергается воздействию влажного воздуха, что приводит к увеличению веса сушильного агента. Увеличенный вес соответствует количеству влаги.
СВЧ / Инфракрасный: Передаваемый сигнал меняется с увеличением влажности.Затухание указывает на содержание влаги в среде.

Итак, как только вы узнаете, что это такое и как работает, следующим шагом, вероятно, будет проверка его работы. А как ты это делаешь? Путем работы с некоторыми из нижеперечисленных параметров.

Точность

Каждый датчик имеет свою калибровочную кривую, основанную на 9-точечной системе. В основном это противопоставляет плюсы и минусы конкретного датчика.

Линейность

Показывает отклонение напряжения от значения BFSL и измеренного значения выходного напряжения, преобразованного в относительную влажность.

Надежность

Измерения часто вызывают рассинхронизацию датчика. Однако для того, чтобы датчик был полезным, он должен обеспечивать надежные измерения.

Повторяемость

Измерения с датчика должны быть такими, чтобы они не расходились. Повторяемость — это измерение дрейфа между измерениями одной величины.

Время отклика

Обычно время, за которое датчик поднимается до 66% (время нарастания) или падает до 33% (время спада) от максимального выходного напряжения, называется временем отклика.

Диапазон применения датчика влажности очень широк. Люди с заболеваниями, пораженными влажностью, мониторингом и профилактикой в домах, используют датчики влажности. Датчик влажности также входит в состав домашних систем отопления, вентиляции и кондиционирования воздуха (HVAC). Они также используются в офисах, автомобилях, хьюмидорах, музеях, промышленных помещениях и теплицах, а также используются на метеорологических станциях для сообщения и прогнозирования погоды.

Мы перечисляем некоторые проекты ниже для справки:

Индикатор влажности

Здесь представлены простой индикатор и контроллер влажности.В таких отраслях, как текстильная, изменение содержания влаги напрямую влияет на свойства ткани, такие как прочность на разрыв, эластичность, диаметр волокна и трение. Хлопок и лен требуют высокого уровня относительной влажности (RH) около 70-80 процентов, поскольку они очень хрупкие. Для шерсти требуется уровень относительной влажности около 65%. В то время как шелк требует от 65 до 70 процентов. С помощью этой схемы вы можете не только контролировать уровень влажности от 30 до 90 процентов, но и контролировать его.

Индикатор температуры и влажности холодильника

Небольшое устройство-перехватчик, описанное в этом проекте, улавливает температуру и влажность изнутри холодильника и передает по радиочастотному каналу на ближайший приемник.Приемник проверяет полученный код, определяет правильное устройство-анализатор и отображает текущую температуру и влажность. Вы говорите, зачем нам это нужно? Мы можем измерить температуру и влажность внутри холодильника с помощью обычного индикатора температуры-влажности, но в этом случае относительная влажность может быть неточной.

Мониторинг влажности и температуры с использованием Arduino с IoT

В этой статье информация о влажности и температуре с датчика DHT-11 анализируется графически на платформе ThingSpeak с использованием Arduino MCU и модуля Wi-Fi ESP8266.

Индикатор и контроллер влажности

Здесь представлены простой индикатор и контроллер влажности. В таких отраслях, как текстильная, изменение содержания влаги напрямую влияет на свойства ткани, такие как прочность на разрыв, эластичность, диаметр волокна и трение. Поэтому процесс выполняется только в условиях допустимой влажности. В зависимости от типа ткани и выполняемого процесса требования к определенному уровню влажности меняются.Хлопок и лен должны обрабатываться при очень высоких уровнях относительной влажности (RH) около 70-80 процентов, поскольку они очень хрупкие. Для шерсти требуется уровень относительной влажности около 65%. Шелк нужно обрабатывать от 65 до 70 процентов. С помощью этой схемы вы можете не только контролировать уровень влажности от 30 до 90 процентов, но и контролировать его.

Измеритель загрязнения воздуха с поддержкой

IoT с цифровой приборной панелью на смартфоне

Здесь представлен измеритель загрязнения воздуха с поддержкой Интернета вещей для мониторинга качества воздуха на вашем смартфоне с помощью приложения Blynk и платы Arduino. Blynk — это платформа Интернета вещей (IoT) для управления Arduino, Raspberry Pi и т. П. Через Интернет. В этом проекте Blynk предоставляет цифровую приборную панель на вашем смартфоне, которая отображает в реальном времени показания качества воздуха для ближайшего окружения.

Вы можете прокомментировать свои запросы в разделе комментариев ниже.

Хочу посмотреть видео о датчике влажности: Работа с датчиком влажности

Еще одно видео, демонстрирующее создание собственного монитора температуры и влажности менее чем за 5 минут

Краткое руководство по датчикам влажности в виде слайд-шоу, приведенное ниже:

Эта статья была впервые опубликована 9 июня 2017 г. и недавно обновлена, 15 декабря 2020 г.

Погодные инструменты и их применение

Метеорологи используют широкий спектр различных инструментов для измерения погодных условий, но многие из этих инструментов относятся к относительно общим, всеобъемлющим категориям. Например, термометры бывают как в традиционных жидкостных, так и в более новых электронных формах, но оба измеряют температуру в градусах Цельсия и Фаренгейта. Другие инструменты измеряют такие параметры погоды, как осадки, давление, влажность и скорость ветра. Эти инструменты и измерения позволяют метеорологам делать прогнозы погодных условий в ближайшем будущем.
