Принцип работы накопительного электрического водонагревателя

Несмотря на кажущуюся простоту водонагревателя накопительного типа, в его конструкции используется множество оригинальных технических решений, позволяющих устройству надежно и эффективно функционировать. Вместе с тем бойлер работает на очень простом физическом законе, согласно с которым слои с разной температурой имеют различную плотность и не смешиваются между собой. Рассмотрим принцип работы накопительного водонагревателя подробнее, чтобы понять, как законы физики помогают повысить комфорт в нашем доме.[contents h3 h4]

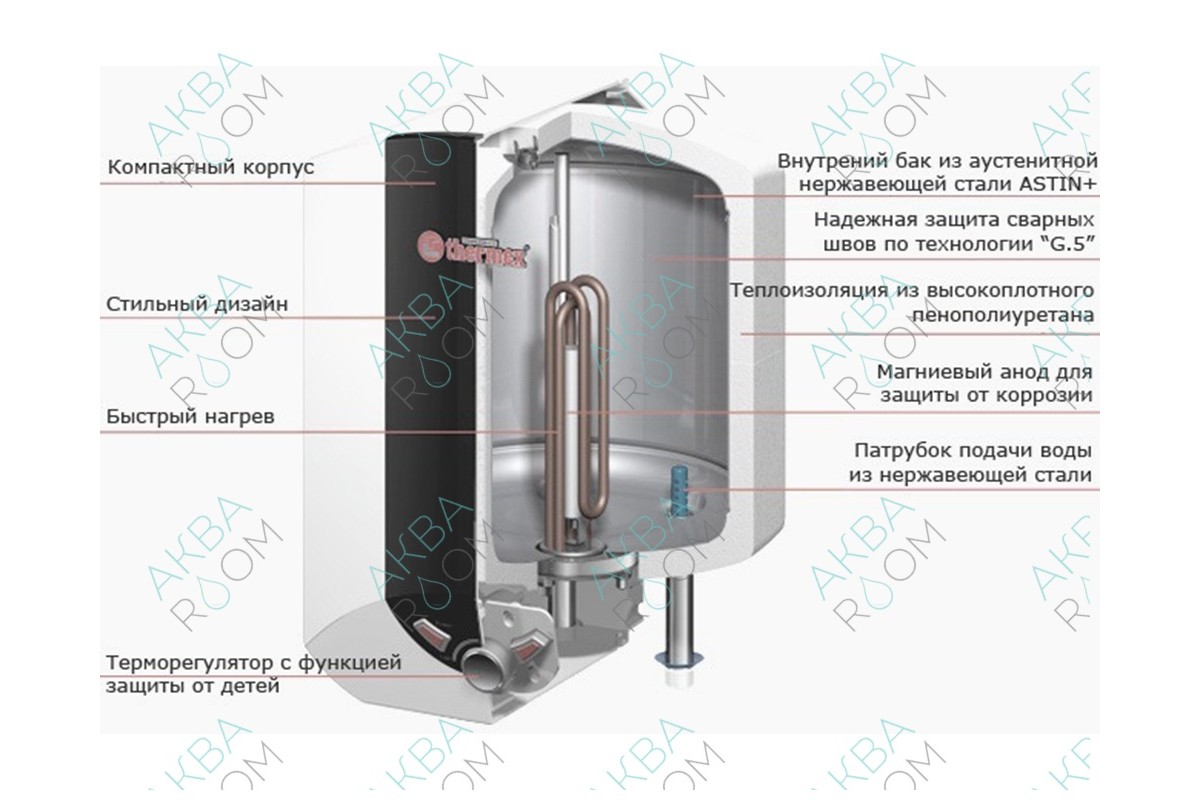

Конструкция водонагревателя

Чтобы понять принцип действия бойлера, необходимо иметь представление о том, как устроен прибор и как функционируют отдельные его части.

Кожух и внутренний бак

Водонагреватель накопительного типа состоит из пластикового или стального корпуса (кожуха), внутри которого установлен стальной бак для воды. Пространство между кожухом и внутренней емкостью заполнено теплоизоляционным материалом, в качестве которого чаще всего используется вспененный полиуретан.

Такая технология позволяет устройству сохранять температуру воды в течение длительного времени.

Сегодня на рынке представлены приборы самого разного размера и формы

Внутренний бак во избежание коррозии покрывают специальным стеклофарфоровым покрытием. Такой защитный слой имеет схожий со сталью температурный коэффициент расширения, поэтому не растрескивается и не отслаивается при перепадах температур внутри емкости. Кроме того, гладкая поверхность бака защищает внутреннюю часть от образования накипи и скапливания грязи.

Некоторые модели водонагревателей оснащаются емкостями из нержавеющей стали либо имеют титановое покрытие. Это позволяет увеличить срок службы устройств, но значительно повышает их стоимость.

Внутри бака установлены патрубки для подачи и отвода воды. Более длинный «горячий» патрубок установлен с учетом расстояния до наиболее прогретого водяного слоя. На «холодной» трубке смонтирован рассекатель, замедляющий струю входящей воды во избежание перемешивания слоев.

Электрические компоненты

Нагрев воды в бойлере осуществляется при помощи трубчатого электронагревателя (ТЭНа). Мощность нагревательного элемента зависит от объема бака и составляет от 1,2 до 6 кВт. В отдельных случаях устанавливаются несколько ТЭНов для повышения производительности водонагревателя при сохранении его экономичности.

ТЭН и анод, смонтированные на фланце

Нагревательный элемент устройства смонтирован на съемном фланце. Такая конструкция предоставляет возможность не только быстро отремонтировать прибор в случае поломки, но и производить профилактические мероприятия.

Чаще всего на фланце также закрепляется и магниевый анод, защищающий внутренние металлические части от коррозии, а также монтируется термореле и термостат. Эти элементы служат для управления нагревом, а также защищают нагреватель от перегрева.

Водонагреватели премиум-класса кроме основных элементов имеют и электронный блок управления, позволяющий реализовать дополнительные сервисные функции.

Группа безопасности

Для того чтобы давление внутри электрического бойлера не превысило критическое, каждый водонагреватель оснащается предохранительным клапаном. Этот элемент производит сброс давления при его превышении свыше установленного значения. С помощью предохранительного клапана осуществляется и сброс излишков воды, образующихся при расширении жидкости во время ее нагрева.

Один из вариантов исполнения группы безопасности

Эксплуатация водонагревателя без такого клапана запрещена, так как при выходе из строя терморегулятора критическое повышение давления может привести к взрыву.

Часто предохранительный клапан выполняют в одном корпусе с клапаном обратным. Такое решение уменьшает размер устройства, хоть и весьма спорно с точки зрения надежности.

Как работает и действует водонагреватель

Как уже говорилось ранее, принцип действия бойлеров накопительного типа основан на перемещении более горячего водяного слоя вверх, в то время как холодная вода имеет более высокую плотность и занимает нижнюю часть бака.

Во время первичного включения водонагревателя ТЭН подогревает жидкость до температуры, при которой контакты термостата размыкают электрическую цепь. Инверсии нагретой воды в подающую магистраль препятствует обратный клапан, поток жидкости через который возможен только в одну сторону.

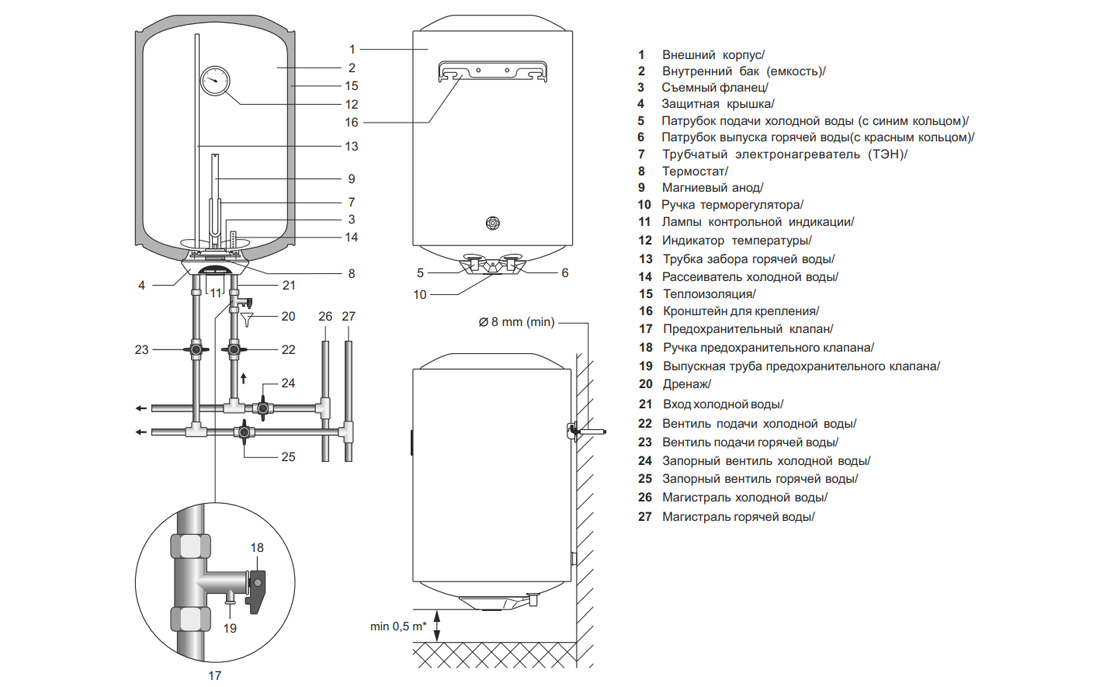

Составные части накопительного водонагревателя

При открывании расходного крана на мойке или в ванной верхний слой горячей воды начинает поступать к потребителям через «горячий» патрубок. Соответственно давление внутри бака начинает падать, поэтому холодная вода из водопровода устремляется внутрь емкости.

Смешиванию нагретой жидкости холодным водяным потоком препятствует установленный на входном патрубке рассекатель, распределяющий струю с одновременным снижением ее скорости. Таким образом, холодная вода распределяется в нижней части прибора, именно там, где установлен ТЭН. При снижении температуры контакты терморегулятора замыкаются, и нагреватель вновь подключается к электрической сети. Именно так работает электрический бойлер в штатном режиме.

В случае использования в конструкции водонагревателя нескольких ТЭНов, при резком снижении температуры внутри бака вследствие большого водоразбора, в работу включаются все нагреватели. Именно поэтому такие бойлеры обладают повышенной производительностью. Если же температура воды снижается медленно (вследствие естественного остывания), то при достижении порогового значения температуры автоматика включает только один электронагреватель. Такой алгоритм работы существенно снижает время, необходимое для приготовления очередной порции горячей воды, а также способствует более высокой экономичности изделия.

Критическое повышение давления внутри бойлера (как правило, более 6-7 атмосфер), связанное с повышенным давлением в магистральном водопроводе или выходом из строя термостата, вызывает срабатывание предохранительного клапана, жесткость пружины которого рассчитана на номинальную величину. В этом случае произойдет «разгерметизация» трубопровода горячего водоснабжения и часть воды или пара будет удалена в канализацию посредством шланга, установленного на патрубок защитного клапана. При снижении давления до номинального уровня тарелка предохранительного клапана будет прижата к его седлу с помощью рабочей пружины и герметичность «горячей» магистрали будет восстановлена.

Подробное видео о принципах работы накопительного водонагревателя смотрите ниже:

При установке накопительного электрического водонагревателя важно придерживаться всех требований производителя. Только в таком случае можно рассчитывать на эффективную, надежную, а главное, безопасную работу прибора.

Принцип работы бойлера: газового, электрического

Если совсем просто – то принцип работы бойлера очень простой – это устройство, которое нагревает воду. Но вот в реализации этой простой идее, которая обеспечивает комфортные условия проживанию множеству человек можно подойти по разному.

принцип работы бойлера

Наиболее распространенными на рынке являются газовые и электрические бойлеры.

Газовый бойлер

Несомненным преимуществом газовых бойлеров является то, что горячая вода в кран после его включения начинает поступать практически сразу же после его включения. Вам не придется ждать.

газовый бойлер

Как работает газовый проточный бойлер

Все основные элементы газового проточного бойлера смонтированы внутри прочного металлического корпуса. Вода, поступающая из магистрали водоснабжения проходит в теплообменник, под которым расположена газовая горелка. Устройство довольно простое с первого взгляда, но для того, чтобы газовый нагреватель работал без аварий – вся система должна быть оборудована довольно сложными автоматическими устройствами.

Непосредственно после того, как вы открываете кран с горячей водой – в автоматике бойлера открывается клапан, который открывает подачу газа. В хороших моделях поджиг поступающего газа производится автоматически, а в более скромных вам для этого придется нажать специальную кнопку.

От сжигания природного газа образуются продукты сгорания, которые удаляются через дымоход. Существуют варианты газовых бойлеров с закрытыми камерами сгоряния, в которых продукты сгорания удаляются через металлический коаксиальный рукав.

подключение газового бойлера

Как правило газовые нагреватели монтируются в домах, подключенных к магистральным системам газоснабжения. Они безусловно лидируют по соотношению цена-качество при таких условиях. Газовые проточные бойлер имеют довольно скромные размеры. Невысокая стоимость расходуемого для нагрева воды газа позволяет их назвать удачным экономным вариантом. Так, стоимость нагрева воды в таком устройстве примерно в три раза ниже, чем в его электрическом аналоге. Видимо вследствии этого, а также из-за необходимости снабжения таких устройств надежной автоматикой – стоимость самой газовой колонки выше, чем у электрического бойлера.

Газовый проточный бойлер, рекомендованный для установки в квартиру может подавать в кран до 17 литров горячей воды в минуту.

Как выбрать газовый проточный бойлер

Первой характеристикой, которую вам необходимо оценить при выборе такого устройства является его мощность. Как правило, производители делят газовые нагреватели по количеству литров воды, которое устройство способно нагреть в минуту.

Поэтому необходимо трезво оценить возможный расход горячей воды в вашей квартире, особенно, если в ней имеется несколько ванных комнат. При малой производительности одновременное утреннее умывание получится несколько некомфортным. Обычно, температура подаваемой в кран воды регулируется в современном газовом бойлере при помощи термостата.

При этом система может автоматически повышать мощность при повышении числа точек потребления. Так, если вы нежитесь в душе, то при включении горячего крана на кухне – система автоматически увеличит огонь горелки и объем нагреваемой воды.

Важно выбрать и тип поджига огня в вашем газовом бойлере. Если раньше для розжига горелки приходилось применять немалую ловкость рук, оперируя краном и спичками, то сейчас бойлеры, оснащенные системой пьезорозжига позволяют поджечь огонь под горелкой простым нажатием кнопки. Существуют и системы а автоматическим розжигом, включающимся от потока воды. Но при длительном отсутствии такую систему во избежание неприятностей лучше отключать. Хотя совсем уж качественные устройства оснащены многоступенчатой системой защиты, которая отключит газ при любой аварийной ситуации, например при чрезмерном нагреве или угасании огня, резком снижении давления газа или остановке водяного потока.

Система с «умным» электронным зажиганием может работать и от встроенных батареек, также такая колонка позволяет существенно экономить расход газа, уменьшая его на 15 процентов. Система розжига HydroPower вообще не имеет электрического питания – пьезорозжиг в ней питается от небольшой водяной турбинки, которая начинает вырабатывать ток от поступления на нее потока воды.

Как установить газовый проточный бойлер

В связи с тем, что газовые колонки относятся к объектам повышенной опасности – к ним предъявляются особые требования при установке. При этом они включают в себя не только требования к оборудованию, но и требованию к помещению, в котором устанавливается устройство. Сам монтаж газового бойлера обычно поручается специализированной компании. В ходе установке к устройству подводят газовую трубу, трубопроводы подачи холодной и отбора горячей воды и в ряде случаев – кабель электрического питания.

Электрический бойлер

Огромной популярностью в современных домах пользуются накопительные электрические бойлеры. Они устанавливаются и в частных особняках и в многоквартирных строениях. Объем их бака варьируется от 30 до 100 литров. Такие устройства включаются в систему водоснабжения сразу после магистрального трубопровода и могут снабжать горячей водой несколько кранов. Дополнительными опциями в таких устройствах являются специальные термостаты для непрерывного нагрева или для защиты от замерзания.

электрический накопительный бойлер

Монтаж такого устройства сравнительно прост – как правило сразу за местом подключением сети водоснабжения вашего дома или квартиры в водораздающей системе устанавливается нагреватель. Он может встраиваться параллельно имеющейся системе горячего водоснабжения и позволяет пользоваться горячей водой даже при отключениях магистральной системы.

Накопительный электрический нагреватель имеет сравнительно небольшую мощность теплового элемента, сравнимую с электрочайником. Его можно включать в обычную розетку. Но, тем не менее в домах старой постройки перед установкой накопительного электрического водонагревателя рекомендуется провести ревизию системы электропитания и при необходимости проложить новый провод к розетке от распределительного щитка и отдельного автомата выключения.

Цена бытового накопительного нагревателя может зависеть от множества факторов, например от известности бренда, от его объема, от мощности ТЭНа.

Основным фактором, определяющим цену такого устройства является объем и материал исполнения накопительного бака.

Минимально необходимый объем накопительного нагревателя на семью из трех человек составляет 50 литров. Но в этом случае утром вам удасться только умыться. Ни о каком приеме душа несколькими домочадцами не может быть и речи. Наиболее оптимальным объемом будет нагреватель на 80 литров. В принципе такой объем позволяет даже с комфортом рпинимать ванну.

Проточные электрические водонагреватели

Такие устройства используются как правило для подключения одной точки водоразбора. Связано это с тем, что нагревание протекающей воды в большом объеме требует солидной мощности ТЭНа. Это неизбежно повышает расход электроэнергии и зачастую требует отдельной линии электропитания. Самые мощные проточники работают вообще на трехфазовом электричестве, которое в некоторых домах просто отсутствует. Также такие устройства очень требовательны к качеству протекающей воды – они могут очень быстро забиться накипью.

Принципиально такое устройство является трубой, вокруг которой расположены нагревательные элементы, управляемые автоматикой. Несомненным плюсом такого устройства является его компактность – он может устанавливаться буквально на любое свободное место.

Солнечные нагревательные бойлеры

Несмотря на общую суровость российского климата – солнечные водонагреватели в последнее время стабильно повышают количество продаж. Связано это прежде всего с тем, что такое устройство практически не имеет эксплуатационных расходов. Однажды потратившись на систему солнечного нагрева вы можете забыть о расходах на несколько десятков лет. Современные устройства позволяют качественно аккумулировать тепло, нагревая воду и удерживать ее в нагретом состоянии в течении довольно продолжительного времени. Однако к выбору такого устройства необходимо подойти очень тщательно, потому что не всякий гелионагреватель будет хорошо работать даже в солнечную погону в суровом зимнем российском климате.

Как правило, для комплектации частного дома рекомендуется установка солнечного коллектора с аккумулирующим баком емкостью в 300 литров. Горячую воду в такой бак будут поставлять два коллектора. Использовать ее можно не только на бытовые цели, но и, например на подогрев воды в бассейне.

Принцип работы такого устройства довольно прост: трубопроводы с протекающей водой помещаются в специальные прозрачные емкости, заполненные либо веществом, адсорбирующим тепло, либо просто вакуумом.

Принцип работы бойлера косвенного нагрева

Несколько особняком стоят бойлеры косвенного нагрева. Они передают тепло от магистральной системы теплоснабжения либо от автономной отопительной системы на воду, используемую в бытовых целях через теплообменный пункт. Дело в том, что воду из систем водоснабжения и теплоснабжения смешивать нельзя. Вода в батареях имеет специальный химический состав и оснащается присадками, которые делают ее непригодной не только для питья, но и для мытья тела или посуды.

Простота использования

Любой из водонагревателей, отличающихся по принципам вполне доступен для самостоятельного монтажа. После установки они, как правило не требуют постоянного технического обслуживания, за исключением регламентных работ и проверки безопасности.

При установке водонагревателей сначала проверьте рабочее давление в вашей системе водоснабжения и соотнесите его с паспортными данными водонагревателя. При несовпадении этих показателей вам, возможно придется устанавливать редуктор давления.

Специалисты считают, что в среднесрочной перспективе принципиальных изменений на рынке водонагревателей ждать не придется. Основные направления инженерной мысли будут стремиться к повышению энергоэффективности таких устройств. Которые получат более качественную теплоизоляцию баков и возможность аккумуляции тепло дольшей продолжительностью.

Принцип работы бойлера видео

Принцип действия водонагревателя накопительного: его работа

Принцип действия накопительного нагревателя основан на постепенном нагревании воды, что позволяет экономно потреблять электроэнергию. Народное название такого водонагревателя – бойлер, он способен нагревать воду до температуры 55-75 градусов и работает в автоматическом режиме. Это универсальное оборудование, которое может быть установлено и эксплуатироваться в любом помещении.

Преимуществами накопительного водонагревателя являются: небольшое электропотребление и использование данного оборудования несколькими водозаборными точками одновременно.

Разновидности водонагревателей

Промышленные модели имеют более высокие мощность и производительность. Обычно они используются на производствах, где требуются большие объемы горячей воды.

Бытовые модели имеют меньшую мощность, но они более экономичные и предназначены для применения в квартирах и частных домах, где есть система водоснабжения.

По типу энергоносителя водонагреватели делятся на:

• электрические;
• газовые;
• комбинированные;
• жидкотопливные;
• твердотопливные;
• солнечные.

Самыми распространенными энергоносителями, которые используются для нагрева воды, являются газ и электричество.

Реже в качестве источника топлива используется твердое или жидкое топливо, а также солнечная энергия.

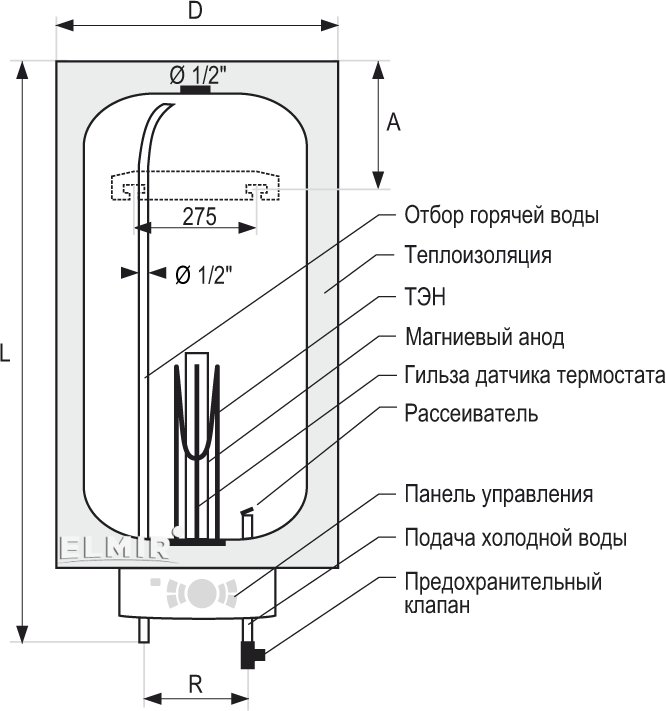

Устройство накопительного водонагревателя для вертикального монтажа.

Вернуться к оглавлению

По принципу работы

• проточного типа – вода нагревается, проходя через нагревательный элемент. Такое оборудование обеспечивает постоянную подачу горячей воды, основная их характеристика – мощность нагревательного элемента;
• накопительного типа – вода нагревается в накопительном баке. Такой водонагреватель действует по принципу термоса, основная его характеристика – емкость бака;

Водонагреватели накопительного типа имеют большие размеры, чем модели проточного типа.

Вернуться к оглавлению

По типу подключения

• открытого типа, могут обслуживать только одну точку. Здесь при открытии крана холодная вода выталкивает горячую воду и сразу поступает в бак;
• закрытого типа – могут обслуживать несколько точек. В баке поддерживается постоянное давление, равное давлению в водопроводе.

Вернуться к оглавлению

Электрический накопительный водонагреватель

Принцип работы накопительного водонагревателя.

Принцип действия электрического водонагревателя основан на том, что вода нагревается до установленной температуры, а затем поддерживается на указанном уровне в автоматическом режиме. Еще одним преимуществом водонагревателя является то, что холодная вода в него поддается под давлением, и горячая вода выдается под таким же напором.

Наиболее экономически выгодным режимом работы водонагревателя считается температура 60-65 градусов. Такой температуры достаточно для того, чтобы пользователь чувствовал себя комфортно, а тепловые потери значительно ниже, чем при работе на полную мощность.

От чего зависит скорость нагрева воды:

• от мощности нагревательного элемента. Если емкость водонагревателя меньше 150 л, то используются ТЭНы мощностью 1,2 – 2,0 кВт. Для тех моделей, емкость которых больше, требуются более мощные нагревательные элементы, но принцип действия у всех водонагревателей одинаковый;
• от емкости водонагревателя, обычно чем она больше, тем дольше будет нагреваться вода.

Если у вашего накопительного бойлера объем 100 л и в нем установлен ТЭН мощностью 1,5 кВт, то для нагрева воды до максимума потребуется 3 часа 45 минут, для водонагревателя с таким же ТЭНом, но емкостью 22 л, всего 22 минуты.

Вернуться к оглавлению

Устройство электрического бойлера

Схема подключения бойлера.

На сегодняшний день дизайнерские решения водонагревателя могут быть самыми разнообразными. Есть вертикальные, горизонтальные, круглые, плоские модели, но любой бойлер работает по типу термоса. Внутренний бак, в котором находится вода, и корпус водонагревателя отделяет слой теплоизоляционного материала, это позволяет эффективно сохранять воду в горячем состоянии.

Основные части накопительного бойлера:

• нагревательный элемент;
• термостат – прибор, который позволяет в автоматическом режиме поддерживать заданную температуру воды, он периодически включает и отключает ТЭН;
• магниевый анод предназначен для защиты внутреннего бака с водой от коррозии;
• предохранительный и обратный клапаны, обычно они идут в одном корпусе, предохраняют конструкцию от избыточного давления и ТЭН от перегорания при отсутствии воды.

Вернуться к оглавлению

Конструкция внутреннего бака

В качестве материала для внутреннего бака может быть использована нержавеющая сталь или углеродистая сталь с эмалевым покрытием и другими покрытиями, защищающими его от коррозии.

Указанный элемент является основным в конструкции накопительного бойлера. Работает внутренний бак при высоких температурах, давлении, а также подвержен коррозии. В основном все конструкции бойлеров неразборные, поэтому срок службы накопительного бойлера в основном зависит от срока службы внутреннего бака. Более длительный срок службы имеют модели, у которых бак выполнен из нержавеющей стали, но они более дорогие.

Конструкция наружного корпуса может быть выполнена из пластмассы или эмалированной стали. Кроме того, что это корпус водонагревателя, он также выполняет и эстетическую функцию.

Толщина теплоизоляционного слоя в большинстве моделей составляет от 2 до 3 см, в основном для этих целей используется вспененный пенополиуретан.

Вернуться к оглавлению

Преимущества и недостатки накопительного электрического водонагревателя

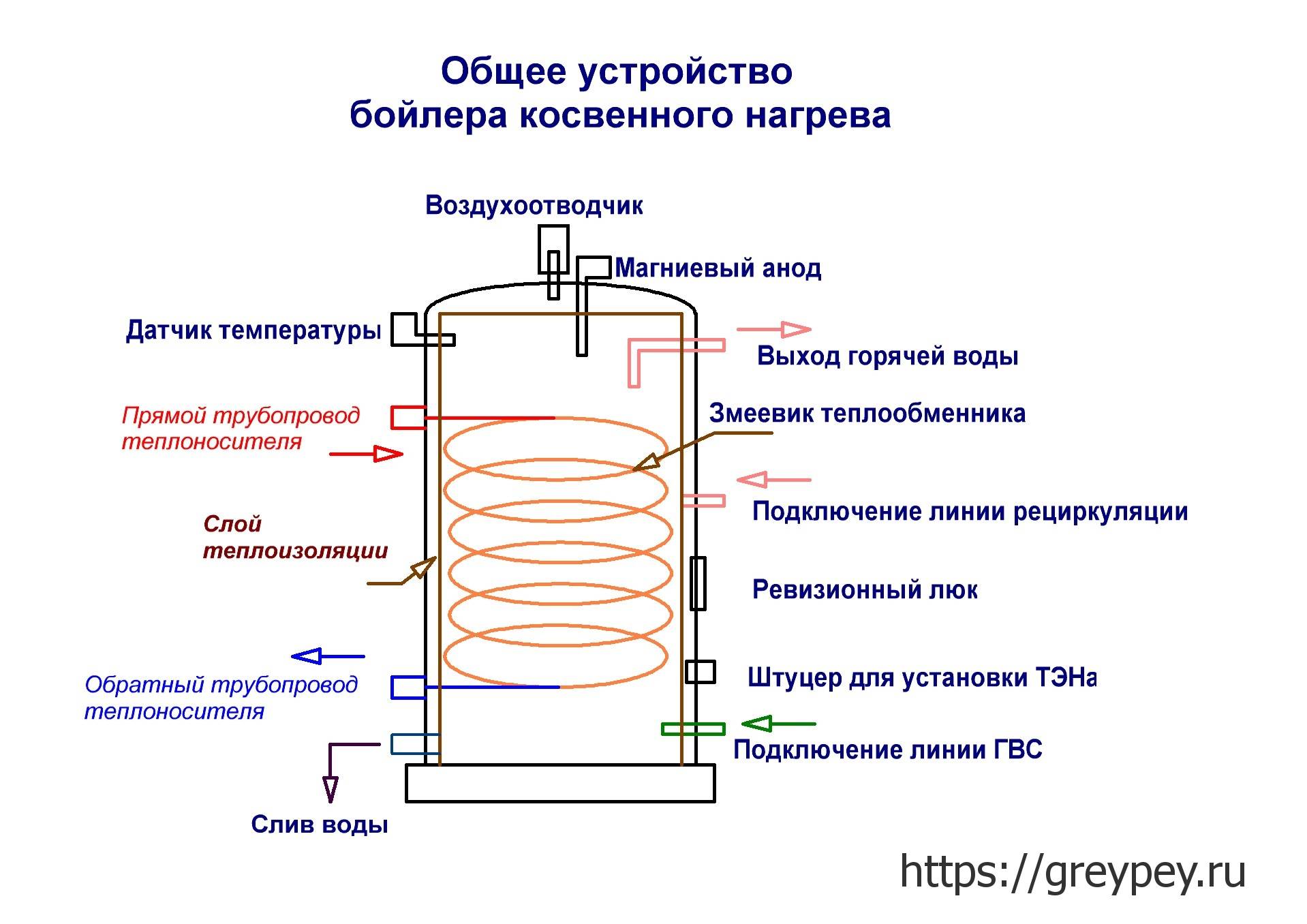

Схема устройства водонагревателя косвенного нагрева.

Преимущества:

• небольшая мощность нагревательных элементов, поэтому нет необходимости устанавливать отдельную проводку;
• к одному бойлеру можно подключать несколько точек водозабора;
• водонагреватель может быть установлен на значительном расстоянии от точки забора воды;
• наличие смесителя позволяет получать воду необходимой температуры, не меняя напор воды;
• простота использования.

Недостатки:

• значительные габаритные размеры, что надо учитывать при установке;
• если вода полностью используется, то для ее нагрева потребуется некоторое время.

Проточно-накопительный водонагреватель

Особенностью указанного типа является то, что в таком водонагревателе есть небольшой бак. Есть возможность регулировать мощность нагревательного элемента, и таким образом он может использоваться как нагреватель проточного или накопительного типа. Наличие небольшого бака позволяет постоянно иметь определенный запас горячей воды. Если возникает необходимость, то такое оборудование можно использовать для постоянной подачи горячей воды.

Для квартиры или дома лучшим вариантом является использование накопительного электрического водонагревателя. Это простой прибор, который позволит в вашем доме всегда иметь горячую воду и не зависеть от централизованного горячего водоснабжения.

Вернуться к оглавлению

Газовые проточные водонагреватели

Схема проточного газового водонагревателя.

Газовые колонки работают по тому же принципу, что и электрические водонагреватели, основной их характеристикой является мощность, чем она выше, тем выше производительность водонагревателя.

Газовые колонки бывают с электро-, пьезорозжигом и HydroPower. Колонки с пьезорозжигом запускаются вручную, для этого надо нажать кнопку. Колонки с электророзжигом запускаются автоматически, после того как открывают кран с горячей водой.

Если газовая колонка HydroPower, то ток для розжига вырабатывает турбина, а она приводится в действие потоком воды, поэтому электричество или батарейку подключать не надо. Газовые накопительные водонагреватели менее распространены, это связано со сложностью их установки.

Принцип работы накопительного водонагревателя

Накопительный водонагреватель – это удобное и надежное решение для тех, кто не понаслышке знаком с проблемой отсутствия горячей воды. Водонагреватель может быть не только накопительным, но и проточным и питаться либо электроэнергией, либо энергией, выделяемой при сгорании газа, а то и вовсе солнечной. Чтобы убедиться, что накопительный водонагреватель – это именно то, что вам нужно, нужно рассмотреть его отличительные особенности, а именно:

• Способность обеспечить большой объем горячей воды (от 10 до 1000 литров), но не сразу, так как на ее разогрев требуется некоторое время (от 20 минут и выше)
• Способность подавать горячую воды в несколько точек сразу (горячую воду можно использовать одновременно в ванной и кухне), чего не могут делать проточные водонагреватели. Однако стоят накопительные водонагреватели, как правило, несколько дороже, чем проточники.
• Принцип работы накопительного водонагревателя таков, что он способен подогреть воду до достаточно высоких температур (около 55-80 градусов), при этом вода в баке сначала разогревается, а затем подогревается. Учтите, что на поддержание температуры тратится некоторая энергия.
• Может подключаться к электро-сети без всяких «но» и «если», т.к. не имеет особых требований к мощности напряжения и надежности электропроводки. Может подключаться к водопроводной магистрали, не требуя при этом высокого давления в ней. Может подключаться к газоподводящим линиям, опять-таки, не предъявляя высоких требований к ним. При всем при этом накопительные водонагреватели могут нуждаться в постоянном техническом обслуживании и иногда – в ремонте.
• Накопительный водонагреватель может заниматься достаточно много места, особенно если объем бака велик.
• Вода из накопительного водонагревателя, как правило, не используется в пищу – для этих целей больше подойдет проточный водонагреватель.

Как устроен водонагреватель?

Итак, как мы уже сказали, принцип работы накопительного водонагревателя состоит в том, что вода сначала разогревается, а в дальнейшем подогревается устройством. В отличие от накопительного, принцип работы проточного водонагревателя основан по прогревании воды по мере ее прохождения через прибор – это происходит быстрее, но вода на выходе имеет гораздо более низкую температуру.

Устройство накопительного водонагревателя таково:

• Емкость для воды (водный бак), размер которого может быть разным
• Внешний бак (наружный корпус) и система теплоизоляции
• Нагревательный элемент (ТЭН) и магниевый анод, либо дымоходные трубы и горелка, если речь идет о газовом накопительном водонагревателе
• Трубка для подачи холодной воды и трубка для забора горячей воды

Чтобы понять принцип работы накопительного водонагревателя, достаточно представить себе термос. Между водным баком и наружным корпусом расположена система теплоизоляции, задача которой заключается в том, чтобы минимизировать потерю тепла.

Чтобы горячая и холодная вода не смешивалась в накопительном водонагревателе предусмотрено следующее: холодная вода поступает в бак снизу и вытесняет горячую воду, забор которой из емкости происходит сверху. Таким образом обеспечивается однородность температуры воды, поступающей из водонагревателя.

Правильная эксплуатация водонагревателя

Поскольку электрические водонагреватели распространены больше, мы рассмотрим их более подробно.

• Во-первых, любое оборудование любит бережное отношение и накопительные водонагреватели не являются исключением. Принцип работы накопительного водонагревателя таков, что заставлять его постоянно трудиться на полную мощность совершенно не обязательно. Более того, делать это не рекомендуется. Если постоянно выставлять верхний предел для подогрева воды, ТЕНы могут быстро прийти в негодность. Оптимальная рекомендуемая температуры – 60 градусов.
• Даже если вы переборщили с температурой нагрева, в устройстве сработает системы защиты от перегрева. Как только температуры воды достигнет 85%, термостат отключит ТЭН от сети. Это не значит, что агрегат больше не включиться и вода в баке остынет. Помните: есть еще и заданная вами температура. Как только вода в баке станет на 3 градуса холоднее заданного вами уровня, ТЭН начнет работать снова.
• Поскольку ночью действует льготный тариф на электроэнергию, этим можно воспользоваться для экономии средств. Более того, многие современные модели имеют функцию экономичного нагрева. Это значит, что вода греется ночью, а днем ее температура поддерживается на минимальном уровне – т.е. 55 градусов.
• Для безопасной работы прибора необходимо несколько элементов: во-первых, заземление. Во-вторых, редуктор, который призван компенсировать повышенное давление в водопроводной магистрали. В-третьих, предохранительный клапан, который защищает накопительный водонагреватель от излишнего давления внутри бака и при необходимости сливает воду. Наконец, в четвертых, обратный клапан, который блокирует слив воды из бака если ее подача по какой-то причине прекращается – это сделано для того, чтобы не сгорели ТЭНы. Три последних элемента называются «группой безопасности» и они не всегда идут в комплекте с основным прибором. Иногда его нужно приобретать отдельно. Некоторые производители собрали элементы из группы безопасности в одно целое для удобства его монтировки.
• Скорость нагрева воды зависит от мощности прибора, как, впрочем, и уровень потребления электроэнергии.

При использовании воды из накопительного водонагревателя следует учесть следующее:

• Если вода застаивается, для пищи ее лучше не использовать. Это особенно верно в тому случае, если температуры воды падала до уровня, когда в ней могли начать размножение различные бактерии.
• Если ваш накопительный водонагреватель установлен за городом и вы используете воду из скважины, то изредка, хотя бы раз в месяц, необходимо нагревать воду до предельной температуры в целях профилактики и дезинфекции.
• Внутренняя поверхность бака очень важна. Если ваши финансы это позволяют, выбирайте модели со специальным покрытием, например, из стеклофарфора. Благодаря нему, вода в баке остается чистой.
• Если вы уезжаете и накопительный водонагреватель какое-то время не будет использоваться, воду надо слить. Особенно это важно, если вы уезжаете на зимний период – если при отрицательной температуре вода в баке замерзнет, это отрицательно скажется на его работе.

Ремонт водонагревателя накопительного типа – дело не самое трудоемкое, но его можно избежать, если обеспечить вашему водонагревателю регулярное техническое обслуживание. Благодаря этому можно значительным образом продлить срок жизни бака и ТЭНов. Магниевый анод рекомендуется менять ежегодно. Обеспечить техническое обслуживание должен официальный технический центр от фирмы-производителя. Важный момент: при выполнении работ по поддержанию исправного функционирования водонагревателя, в его паспорте необходимо ставить штамп. В противном случае, вам могут отказать в замене бака, если тот вдруг потечет. При покупке водонагревателя убедитесь, что вы будете иметь право на обслуживание в сервисном центре и на его доступность!

Оцените статью: Поделитесь с друзьями!

Принцип работы накопительного водонагревателя

Типы накопительных водонагревателей, принцип их работы

1. Электрический накопительный водонагреватель (бойлер). Этот прибор чаще всего называют бойлером. Устройство представляет собой простой бак для воды с установленными нагревательными элементами (ТЭНами) и электронными или механическими системами управления. Сама емкость имеет термоизоляцию от внешней среды, что позволяет существенно экономить электроэнергию. Принцип работы накопительного водонагревателя статический. Бак заполняется холодной водой и она нагревается с помощью ТЭНов. Весь процесс нагрева и поддержания необходимой температуры происходит под управлением блока автоматики.

1. Проточный электрический водонагревательный прибор. Принцип работы проточного водонагревателя динамический. В этом устройстве нет накопительной емкости для холодной воды. Процесс нагрева воды ТЭНами происходит в специальных трубах и змеевиках при постоянном потоке водной среды через эти элементы. Как и в накопительных системах, в проточных водонагревателях реализован принцип механического или автоматического управления с помощью электронного блока. Для быстрого нагрева сильного потока воды до необходимой температуры проточный электронагреватель должен иметь достаточную мощность, что является определенным недостатком.

Эти два типа электрических водонагревателей могут иметь различное исполнение. Существуют приборы с косвенным нагревом, где тепловая энергия передается воде через дополнительный теплоноситель в теплообменном модуле. В этом случае нагревательные элементы подогревают специальную жидкость, которая, в свою очередь, передает тепло холодной воде в теплообменнике. Кроме того, в качестве элементов нагрева могут использоваться не только ТЭНы, но и другие устройства, например, инфракрасные источники.

Но все эти устройства намного дороже, поэтому в основном используются проточные и накопительные водонагреватели с прямым подогревом воды нагревательными элементами сопротивления, то есть ТЭНами. Ниже мы более подробно рассмотрим устройство, принцип работы, преимущества и недостатки обеих типов электрического водонагревательного оборудования. Это позволит вам сделать правильный выбор устройства для бесперебойного обеспечения горячей водой своего жилья, офиса или хозяйственного помещения.

Накопительный водонагреватель

Устройство накопительного водонагревателя довольно простое.

Главным элементом прибора является емкость для воды, изготовленная из нержавеющей стали или алюминия. Если бак изготовлен из простой стали, то его внутренняя поверхность бака покрывается специальными материалами, улучшающими его эксплуатационные характеристики коррозионную стойкость. В накопительном баке устанавливается нагревательный модуль, состоящий из одного или нескольких ТЭНов. ТЭНы могут быть «мокрыми» или «сухими». В первом случае нагревательный элемент контактирует непосредственно с водой, а во втором он помещается в трубку, которая и нагревает воду.

Вся эта конструкция помещается во внешний кожух и изолируется от него специальным термоизоляционным материалом. В баке устанавливается термостат и другие необходимые датчики, подключенные к системе автоматики и информационным модулям. На внешней оболочке прибора монтируется система управления, механическая или электронная. Ниже представлена классическая схема накопительного водонагревателя в разрезе с минимально-необходимым набором элементов.

 Принцип действия бойлера построен на свойствах воды с разной температурой.

Теплая жидкость стремится вверх, а холодная вниз. Именно на этом физическом явлении и построена работа всех накопительных водонагревателей. Снизу прибора подается холодная вода и нагревается ТЭНом. Поднимаясь, она удаляется из бака через высокий патрубок забора горячей воды. Сам процесс простой, но для надежного функционирования всей системы требуется установка дополнительных элементов и систем как внутри бака, так и на защитном кожухе.

Внутри накопительной емкости устанавливается магниевый анод, который необходим для уменьшения количества свободных ионов в воде. Этот элемент позволяет заметно уменьшить коррозию внутренних частей бойлера. А также в баке устанавливается термостат, позволяющий регулировать температуру воды и отключать ТЭНы при достижении необходимого температурного режима. Весь процесс нагрева и отбора горячей воды в бойлере представлен на следующем рисунке.

В большинстве электрических накопительных водонагревателей устанавливаются датчики температуры, с выводом показаний на электронный дисплей или механический термометр.

Подача холодной воды осуществляется через кран с обратным предохранительным клапаном.

Управление режимами работы бойлера осуществляется как электронными модулями, так и механическими регуляторами в более простых моделях.

К достоинствам накопительных электрических водонагревателей можно отнести возможность нагрева больших масс воды и низкое энергопотребление, а к недостаткам высокую стоимость.

Оптимальный рабочий режим электрического бойлера

Выставлять температурный режим до минимально допустимого крайне не рекомендуется по следующим причинам:

• Снижение КПД водонагревательного оборудования;
• Температура жидкости 30-40⁰ С – идеальная среда для образования, размножения бактерий, плесневого грибка, которые непременно попадают в воду;
• Увеличивается скорость образования накипи.

Данные приборы часто оснащаются опцией экономного режима, обозначенного буквой Е. Данный режим работы означает нагрев жидкости внутри емкостного резервуара до температуры +55⁰ С, что позволяет продлить срок использования до технического обслуживания. То есть при данном температурном режиме медленнее всего образуется накипь, соответственно реже приходится проводить очистку ТЭНа. К экономии электроэнергии это не относится.

Формы, размеры и тип управления бойлеров

Современный рынок рассматриваемого оборудования предоставляет потребителям огромный выбор различных видов электрических бойлеров.

1. Различный объем — чаще всего покупают модели от 10 до 100 литров.
2. Различная форма: круглые, плоские, квадратные. Большой популярностью пользуются круглые водонагреватели объемом до 30 литров, их, как правило, устанавливают на кухне. Если требуется модель большего объема, для ванной, то меньше места займет плоский вариант. Его легко можно монтировать на свободной стене или над унитазом.
3. Вертикальные и горизонтальные. Чаще всего потребители отдают предпочтение первому варианту. Перед выбором стоит определиться с местом установки. Горизонтальные модели лучше устанавливать над дверью или другим сантехническим оборудованием.
4. По типу управления: механические и электронные. Второй вариант имеет возможность более точной настройки, установки автоматического отключения или включения. Такие модели зачастую снабжены небольшим экраном.

Водонагреватели накопительные электрические

Электрические бойлеры накопительного типа состоят из: корпуса с теплоизоляцией, электрического ТЭНа, анода, блока управления, подводящих коммуникаций. Принцип действия прост: заполненный холодной водой бак нагревает воду определенное количество времени до заданной температуры.

Количество затрачиваемой бойлером электроэнергии – 1,5-2 кВт, что не является предельным показателем для бытовой электрической сети. Поэтому данные приборы можно устанавливать в квартире, на даче. Обязательное условие – наличие заземления.

Используемый внутри системы анод предотвращает, замедляет коррозию нагревательного элемента, внутреннего покрытия бака, принимая на себя основное взаимодействие с водой при окислительной реакции. Тем не менее, регулярное техническое обслуживание, правильную эксплуатацию необходимо соблюдать.

Электрические бойлеры могут быть различного объема (10-200 л) и производительной мощности (1,2-2,5 кВт). Оптимальный выбор зависит от условий дальнейшего использования. Загородные дома, дачи лучше оборудовать приборами мощными, со средним или большим объемом бака (если проживают, постоянно пользуются водой сразу несколько человек). Квартиры вполне достаточно оснастить маломощным прибором небольшого объема, так как температура холодной городской воды выше, чем загородной, на ее нагрев потребуется меньше мощности.



Накопительные водонагреватели, схема

Расход электроэнергии средний. Все современные модели накопительных водонагревателей могут работать в стандартном и ускоренном режимах. Стандартный режим подходит для регулярного использования, ускоренный создан специально для тех ситуаций, когда неожиданно появилась потребность в небольшом объеме теплой воды.

К числу важных преимуществ накопительного бака следует отнести простоту его установки и подключения к системе водоснабжения, удобство эксплуатации, возможность включения в обыкновенную электрическую сеть.

Устройство газового накопительного водонагревателя

Главным же недостатком подобного рода агрегатов является их размер. При этом, чем больше объем бака, тем он тяжелее. Придется не только придумать, куда повесить бочку, но и убедиться, что стена сможет выдержать ее вес.

Электрические накопительные водонагреватели Ariston

Накопительные водонагреватели лучше всего подходят для установки в квартирах и домах, использующихся для постоянного проживания.

Накопительные водонагреватели лучше всего подходят для установки в квартирах и домах, использующихся для постоянного проживания

Принцип работы накопительного водонагревателя

Принцип работы у всех водонагревателей одинаков, основан на косвенном подогреве воды до определённой температуры, которая поступает из водопровода в бак.

Весь принцип работы можно описать следующим образом. Изначально холодная вода под давлением поступает в бак, внизу находится ТЭН, который начинает её нагревать. После того как вода нагрелась, она подымается вверх бака, а снизу прогревается следующая порция холодной. И таким образом происходит постепенный прогрев всей ёмкости бака. Когда вода полностью нагрелась до необходимой температуры, срабатывает термостат, ТЭН автоматически отключается.

Вода заданной температуры будет находиться в баке до тех пор, пока потребители не включат горячую воду на кухне или в ванной. В это время будет происходить водозабор в верхней части бака с одновременным поступлением новой порции холодной воды снизу, опять-таки сработает термостат и заново будет осуществляться нагрев воды. Так циклично работает водонагреватель. Благодаря данному принципу естественной циркуляции и обеспечивается равномерный прогрев в баке. Однако для прогрева водонагревателя по всему объёму потребуется некоторое время.

Устройство накопительного водонагревателя электрического

Самым главным в конструкции является ТЭН, благодаря которому и происходит нагрев воды. Внешний кожух служит для защиты водонагревателя, после него идёт слой теплоизоляции, необходимый для экономии электроэнергии. Если производителем предусмотрена хорошая теплоизоляция, то вода может оставаться тёплой до 2 суток. Традиционными материалами для теплоизоляции служит жёсткий вспененный полиуретан либо поролон. Если нужно обогревать воду в больших количествах, то теплоизоляции поставляется отдельно от бака, что позволяет увеличить рабочий объём.

К основным элементам устройства относят:

• внешний кожух;
• слой теплоизоляции;
• водонагревательная ёмкость;
• рассекатель;
• вход холодной воды;
• выход горячей воды;
• погружная трубка датчика;
• магниевый анод;
• ТЭН (элемент для нагревания).

Плюсы и минусы накопительного устройства

К основным плюсам следует отнести:

• работает на небольших мощностях, поэтому нет необходимости в отдельной проводке;
• можно использовать горячую воду одновременно и с кухни, и с ванны;
• простота эксплуатации;
• можно устанавливать на определённом расстоянии от точки забора воды;
• наличие защитной функции от перегрева, при достижении крайнего значения температуры, срабатывает автоматика;
• чтобы получить необходимую температуру, нет надобности менять напор, поскольку в комплектации предусмотрен смеситель.

Среди минусов следует выделить:

• размеры габаритов, которые могут занимать много места, что нужно учитывать при планировке жилья;
• после того как вода полностью израсходовалась, чтобы нагреть следующую партию, потребуется время.

Устройство газового накопительного бойлера

Нагреватель может работать не только от электричества, но и от газа. Причем такое устройство позволяет сэкономить больше времени. Мощность работы газовых — 4-6 кВт, тогда как электрические выдают только 1,5-3 кВт.

Преимущества:

• Благодаря накопительному баку теплой водой можно пользоваться в нескольких местам: ванная, кухня.
• При желании можно дополнить прибор веткой рециркуляции. Тогда вода не сливается в канализацию, а используется повторно.
• Газ является более доступным топливом.

Есть и минусы:

• Высокая стоимость техники.
• Сложная установка и подключение.
• Установка дымохода.

Строение бака такое же, как у электрического бойлера, а внутренне наполнение:

• Газовая горелка.
• Дымоход.
• Отверстие для забора холодной воды.
• Труба, по которой отбирается горячая вода.

Схема работы идентична электрической технике, разница лишь в способах нагрева. Несмотря на высокую стоимость подключения, газовый прибор оправдывает себя низкой себестоимостью подогрева воды.

Объем бака

Важно правильно подобрать технику в соответствии с расходом вашей семьи. Если объем бака слишком большой, это приводит к неудобству при установке, не в каждом помещении его получится разместить. Чтобы не ошибиться, нужно рассчитать затраты:

• Кухня. Для мойки посуды потребуется 6-18 литров.
• Ванна. Набирая полную ванну, нужно учитывать, что горячая вода смешивается с холодной. Поэтому 60-120 литров.
• Душ — 15-25 литров.
• Раковина — 5-10 литров.

Если исходить из количества человек:

• Один — 50-80 литров.
• Два-три — 80-100 литров.
• Четыре — 150-200 литров.

Как видно на рисунке, нагрев осуществляется не только от горелки, но и путем отбора тепла продуктов горения.

Это достигается за счет стального газохода с рассекателями, проходящего вертикально сквозь емкость и обменивающегося теплом с водой.

Работой горелки управляет электронный блок, чья задача – потушить или разжечь ее при достижении установленной температуры либо ее понижении.

Как водится, для защиты корпуса конструкция бойлера предусматривает магниевый анод.

Данный тип водонагревателей не слишком популярен из-за сложностей при оформлении и подключении газоиспользующих установок. Кроме того, для эксплуатации газового бойлера понадобится полноценный дымоход, выполнить это требование не всегда возможно или слишком дорого.

Понравилась статья? Расскажите друзьям: Оцените статью, для нас это очень важно:

Проголосовавших: 1 чел.
Средний рейтинг: 5 из 5.

схема подключения, принцип работы и устройство

Виды водонагревателей накопительных электрических

Доброго времени суток, сегодня поговорим о таком важном и нужном в быту приборе как водонагреватель!

Начнем с того, что водонагреватели бывают двух видов: накопительные и проточные.

Проточный водонагреватель электрический: принцип работы

Проточный водонагреватель электрический

Принцип их работы следует из их названия — один вид приборов нагревает воду, накапливая ее в специальной теплоизолированной емкости (накопительный тип).

Накопительный водонагреватель электрический: принцип работы

Второй вид приборов нагревает воду во время ее прохождения через прибор (проточный тип).

Накопительный водонагреватель электрический

Оба варианта водонагревателей могут быть электрическими или газовыми. В этой статье мы будем обсуждать накопительные водонагреватели.

Как выбрать накопительный водонагреватель для квартиры по расходу

Выбор водогрейки начинается с объема емкости!

Эта емкость выбирается исходя из количества проживающих в квартире или в частном доме людей, которым утром надо будет по очереди принять душ.

Если же нагреватель используется для кухонных нужд, то там будет достаточно 15 — 30 литров.

Для ванной комнаты принцип выбора объема следующий:

• Для двоих человек будет необходим бак 50 литров.
• Для троих оптимальным выбором является 80 литров.
• Для 4 и более человек необходим водонагреватель от 100 и более литров.

Какая мощность у водонагревателя?

Мощность большинства бытовых приборов лежит в пределах от 1,5 до 2,5 кВт.

Водонагреватели с такой мощностью можно включать в розетку без прокладки отдельной линии от щитка и без установки отдельного автомата.

На многих моделях производители устанавливают шнуры электропитания с установленным УЗО (устройство защитного отключения).

УЗО защищает потребителя от удара током из-за  пробоя на корпус.

По законам физики, чем больше мощность нагревательных элементов (чаще всего ТЭНов), тем быстрее будет нагрета вода в баке.

То есть если вам необходимо часто пользоваться горячей водой, то следует выбирать мощность 2-2,5 кВт, в другом случае вполне хватит 1,5 кВт.

Электробезопасность для водонагревателя

Накопительный водонагреватель это прибор, который может ударить человека током.

Поэтому при его установке важно соблюдать следующие простые правила:

• Электрическая розетка, используемая для подключения водонагревателя, должна быть с крышкой. Корпус розетки должен быть герметичным.
• Накопительный водонагреватель должен подключаться через УЗО!!! Для многих бюджетных моделей водонагревателей, УЗО в комплекте не идет и его нужно приобретать отдельно.
• Если нет УЗО, но есть контур заземления, то можно заземлить водонагреватель. Контур заземления — дорогое удовольствие. В многоэтажных домах его чаще всего нет, а заземлять водонагреватель через трубы отопления, водопровода или (не дай Бог!) газоснабжения категорически нельзя! Это может вызвать преждевременный выход из строя металлических труб в результате коррозии.

Внешний вид устройства защитного отключения

Теперь расскажу немного про то, что такое УЗО (расшифровывается как устройство защитного отключения).

УЗО — устройство, которое отключает питание прибора в случае, если значение  дифференциального тока превышает определенный предел (чаще всего 30 или 35 мА).

Если говорить проще, то внутри УЗО есть две катушки — по одной ток втекает в прибор, а по другой вытекает из прибора.

Если нет утечки, то эти токи практически равны друг другу, а в случае утечки появляется разность, которая заставляет УЗО отключить питание.

Устройство защитного отключения будет срабатывать одинаково вне зависимости от того, есть ли «земля» в розетке, которой подключена водогрейка.

Вертикальные, горизонтальные и «универсальные» баки для водонагревателей

Для нужд потребителей производители водонагревателей делают разные варианты установки.

Наиболее популярны «вертикальные» баки (см. рисунок ниже).

Горизонтальные и вертикальные водогрейки

В вертикальных баках, из-за меньшей площади соприкосновения горячей и холодной воды внутри бака, количество горячей воды будет больше, чем в горизонтальных баках.

Это значит, что при всех прочих равных (объеме и мощности) вертикальный вариант даст большее количество горячей воды.

Есть так же хитрые агрегаты, которые можно устанавливать как вертикально, так и горизонтально ( у компании Ariston это модели под названием Velis).

Плоский или круглый водонагреватель: что лучше?

По форме водонагреватель может быть плоским или круглым (цилиндрическим если говорить правильно).

Они устроены немного по-разному, но суть одна и та же! Чаще всего выбор формы определяется предпочтением покупателя, либо габаритами того или иного бака.

По цене плоские водогрейки ощутимо дороже, чем круглые. Это связано с тем, что внутри плоского прибора находится две водосодержащие емкости, а не одна, как у его круглого собрата.

К тому же, почти во всех плоских аппаратах, внутренний бак сделан из нержавеющей стали, а среди цилиндрических водогреек большая часть имеет емкость, которая покрыта изнутри эмалью.

Скажу сразу — нержавейка живет дольше, чем эмаль. Например у компании Термекс гарантия на нержавейку 7 лет, а на эмаль 3 года. Советую выбирать именно нержавеющий бак.

Устройство накопительного водонагревателя электрического

В качестве ликбеза, все-таки посмотрим как изнутри устроен бытовой водонагреватель. Смотрите на рисунок ниже.

На нем изображено внутреннее устройство круглого нагревателя воды.

Внутреннее устройство круглого бака

Сильно вдаваться в подробности не будем. Заострим внимание на главном:

• Внутри бака расположен нагревательный элемент (обычный или «сухой» ТЭН).
• Вторым по важности после ТЭНа будет стоять термостат — он включает и выключает нагрев в зависимости от температуры воды. Термостатов может быть два: основной и аварийный на случай поломки основного.
• К ТЭНу крепится магниевый анод — он нужен для торможения коррозии внутреннего бака.
• Ёмкость, содержащая воду снаружи покрыта полиуретановой пеной для теплоизоляции. Это помогает экономить электроэнергию плюс наружная поверхность будет холодной и об нее никто не обожжется.
• Так же на фото видно две трубки (одна длинная другая короткая). По длинной трубке из верхней части бака забирается горячая вода, а по короткой трубке подается холодная вода из водопровода.

А теперь рассмотрим «внутренности» плоского горизонтального водонагревателя на следующем рисунке.

Внутреннее строение плоского горизонтального водонагревателя

Тут изменилось только строение самой емкости — она состоит из двух больших сообщающихся баллонов, а все остальное устроено также.

Если вы собираетесь самостоятельно устанавливать данный бытовой, то попрошу внимательно прочитать следующую часть статьи!

Схема подключения накопительного водонагревателя электрического

Если вы хотите, чтобы ваш водонагреватель радовал вас горячей водой долгие годы, его необходимо правильно подключить к водопроводу в вашей квартире или частном доме.

Ниже будет приведена стандартная схема подключения, которая прописана в руководствах по эксплуатации.

Смотрим  на следующий рисунок:

Схема подключения накопительного водонагревателя электрического

У себя дома я установил водонагреватель пользуясь этой схемой, чего и вам советую.

Эта схема приведена в паспорте на водонагреватели фирмы Термекс, а этот ведущий производитель глупостей не посоветует.

Главное не забудьте установить защитный клапан (он идет в комплекте) на вход холодной воды.

Этот клапан защитит емкость от разрушения излишним давлением.

Внутренняя емкость может быть рассчитана на 6, 7 или 8,5 атмосфер в зависимости от производителя.

Информацию об этом параметре можно найти в паспорте изделия.

Кроме того, на схеме показана установка сливного вентиля. Этот вентиль понадобится если нужно будет слить воду из бака для его ремонта или обслуживания.

Остальные вентиля нужны для включения или выключения нагревателя из системы водоснабжения.

Для монтажа можно использовать полипропиленовые или металлопластиковые трубы и фитинги.  Как их использовать поговорим в другой раз!

На этом закончим сегодняшний пост. До новых встреч!

Принцип работы накопительного водонагревателя и устройство прибора

Бойлеры сегодня хорошо знакомы не только владельцам частных домов, но и городским жителям.

Домовладельцам, которые греют воду в кастрюльках, стоит присмотреться к этой технике внимательнее.

Давайте же разберем принцип работы накопительного водонагревателя и поговорим немного о разновидностях этих приборов.

Устройство накопительного водонагревателя

Накопительный водонагреватель представляет собой стальной бак с теплоизоляцией и двумя патрубками, оснащенный нагревательным элементом. В роли последнего могут выступать ТЭНы, газовые горелки или катушки из провода.

Резистивный электронагреватель (ТЭН)

Вариант, получивший наибольшее распространение.

ТЭН монтируется снизу во внутреннем пространстве бака, для чего в стенке последнего приходится проделывать отверстие.

Главным элементом резистивного нагревателя является спираль из нихрома или другого материала с высоким электрическим сопротивлением, которая при подключении к источнику тока начинает нагреваться.

По конструктивному исполнению ТЭНы делятся на две группы:

• Мокрые: в этом варианте нагревательная спираль помещается в медную трубку, заполненную кварцевым песком. Последний выполняет функцию изолятора, предотвращающего контакт спирали с медной оболочкой. Такой ТЭН имеет доступную стоимость, но ему присуща характерная особенность: велика вероятность пробоя, в результате которого медная трубка, контактирующая с водой, окажется под напряжением. В этом случае пользователь может получить удар электротоком. Еще один недостаток мокрых ТЭНов – сравнительно большие размеры.
• Сухие: в ТЭНах этой разновидности спираль помещается в прочную колбу из диэлектрика, так что ее контакт с наружной оболочкой абсолютно исключается. Соответственно, устраняется риск получить электротравму во время пользования горячей водой. Также из-за более компактных размеров появляется возможность установить в водонагревателе два ТЭНа, повысив тем самым его надежность.

Наиболее надежными (с точки зрения электробезопасности), прочными и термостойкими являются сухие ТЭНы, корпуса которых выполнены из силиката магния, также называемого стеатитом.

Каркас такого нагревателя является наборным. Он не боится перегрева и не может провоцировать электрохимическую коррозию стенок бака, как обычные ТЭНы.

Газовая горелка

При оснащении водонагревателя газовой горелкой целостность бака не нарушается, что полностью исключает возможность протечек.

Еще один плюс – более низкая стоимость газа по сравнению с электричеством.

Но эксплуатация такого прибора допускается только при наличии дымохода (обычный вентканал для этой роли не годится) и хорошей приточной вентиляции.

Газовые водонагреватели уступают электрическим в плане безопасности. Во-первых, наличие пламени обуславливает риск возникновения пожара, во-вторых, газ при сбое в системе автоматики может попасть в помещение и стать причиной отравления людей или взрыва.

Катушка из провода

Собственно, этот элемент не является нагревателем. Он генерирует высокочастотное переменное магнитное поле, которое наводит в корпусе бака вихревые токи. Они-то и вызывают нагрев стальных стенок. Такой нагрев называется индукционным. В промышленности он применяется достаточно давно, но бытовые водонагреватели на его основе пока большого распространения не получили.

Элементом, отвечающим за включение и отключение нагревателя, является терморегулятор. Благодаря ему, процесс нагрева воды в бойлере происходит автоматически. Участие пользователя требуется только для настройки температуры на шкале терморегулятора.

Несколько элементов накопительного водонагревателя объединены в так называемую группу безопасности:

1. Обратный клапан: устанавливается на вводе (входной патрубок бойлера расположен снизу и помечен синим цветом). Врезка запорной арматуры между этим элементом и водонагревателем не допускается. Задача обратного клапана – препятствовать истечению воды из бойлера в магистраль холодного водоснабжения при отсутствии в ней давления. Таким образом, бак всегда остается заполненным, что исключает возможность перегрева нагревательного устройства.
2. Редуктор: этот механизм также устанавливается со стороны ввода холодной воды. Благодаря редуктору давление в емкости накопителя всегда поддерживается в допустимых пределах независимо от того, каким оно является в водопроводной сети.
3. Предохранительный клапан: если давление в баке все же оказалось выше предельно допустимой величины (в большинстве случаев это 6 атм, реже – 9 атм), часть жидкости будет выпущена через предохранительный клапан. Это явление может быть вызвано не только аварийными, но и некоторыми штатными ситуациями, поэтому бить тревогу при виде подтекающего клапана не следует. На его сопло нужно надеть резиновую или полимерную трубку подходящего диаметра (например, от системы для капельниц), и вывести ее в любую емкость.

Такую емкость приходится периодически опорожнять, что не очень удобно. Если есть возможность, дренаж лучше вывести в сливной бачок унитаза.

Схема устройства накопительного газового водонагревателя

Важным элементом бойлера, оборудованного ТЭНом, является магниевый анод. Как известно, на металлических поверхностях, контактирующих с горячей водой, со временем образуются солевые отложения, в обиходе именуемые накипью. Наросты такого рода обладают теплоизолирующими свойствами.

Если ими будет покрыта поверхность ТЭНа, он будет хуже греть воду и может выйти из строя из-за перегрева. Магниевый анод, устанавливаемый внутри бойлера, как раз и предотвращает такие явления. Он притягивает молекулы солей к собственной поверхности, вследствие чего ТЭН остается чистым.

Магниевый анод подвержен износу. По мере эксплуатации его поверхность становится все более рыхлой и через определенное время эту деталь приходится менять. Как долго может прослужить магниевый анод – зависит от качества воды. Производители рекомендуют выполнять замену ежегодно.

Специалисты рекомендуют производить замену магниевого анода только в том случае, если бойлер стал явно хуже греть воду или при включении ТЭНа раздается шипение.

Если же устройство работает нормально, его лучше оставить в покое. Известно немало случаев, когда водонагреватели отлично работали без замены магниевого анода в течение 15-ти и более лет.

Накопительный водонагреватель электрический – принцип работы

Входной патрубок бойлера подключается к трубе ХВС (через тройник), а выходной – к трубе, питающей «горячую» сторону смесителей.

После включения прибора ТЭН нагревает воду и отключается, как только ее температура достигнет заданного предела – срабатывает термореле.

При падении температуры вследствие остывания или поступления холодной воды нагреватель снова включится.

Нагретая вода поднимается вверх, откуда через выходной патрубок поступает к потребителям.

Чем отличается принцип работы горизонтальных и вертикальных приборов?

Оба устройства работают абсолютно одинаково, разница заключается только в компоновке: горизонтальный бойлер подходит для помещений, где из-за недостатка места разместить вертикальный нельзя.

Особенность модели горизонтального типа состоит в том, что она занимает наименее востребованное человеком пространство. Ее можно разместить под самым потолком, на полу под умывальником или же в нише. Таким образом, прибор, несмотря на весьма солидный объем, остается практически незаметным.

Что стоит выбрать?

Если помещение, в котором предполагается установить бойлер, не является слишком тесным, лучше выбрать вертикальный водонагреватель.

Дело в том, что горизонтальный бойлер весьма неудобен в эксплуатации: открыв кран, пользователь сначала получает достаточно горячую воду, но буквально через минуту ее температура заметно понижается.

Это объясняется тем, что поступающая в бойлер холодная вода легко перемешивается с верхним горячим слоем из-за близкого расположения последнего.

Нагревателю вертикального типа эти недостатки не свойственны, поэтому температура воды на «горячей» стороне смесителя остается стабильной долгое время.

Если вы предпочитаете горизонтальный бойлер, выбирайте модель с теплообменником – такие аппараты греют воду гораздо быстрее обычных. А вот нагревателей с боковым расположением ТЭНа, напротив, следует избегать.

Перед установкой водонагревателя нужно правильно выбрать место для монтажа, а также знать нюансы подключения прибора к водопроводу и электросети. Как подключить проточный водонагреватель, читайте в статье.

Что такое индукционный водонагреватель, вы узнаете в этом блоке.

Водонагреватели без резервуаров — принцип, конструкция и работа

Введение в водонагреватели без резервуаров

Водонагреватели без резервуаров, как следует из названия, не имеют резервуара для хранения. Иногда их называют водонагревателями «по запросу», но они преодолевают многие недостатки традиционных водонагревателей. В предыдущей статье мы рассмотрели газовые и электрические водонагреватели с накопительными баками. Здесь мы рассмотрим безбаквальные водонагреватели и их преимущества.

Недостатки водонагревателей с баками

Водонагреватели с баками обычно надежны, но есть определенные проблемы, которые иногда вызывают проблемы. Это:

• Неадекватная горячая вода или ее отсутствие
• Ржавая вода
• Плохой запах
• Утечка воды из основания водонагревателя

Существуют ситуации, когда мы сталкиваемся с неадекватной горячей водой из-за высокого потребления и отсутствия горячей воды при выходе из строя ТЭНа. Бак для хранения может заржаветь, что приведет к образованию ржавчины в воде и так далее.

Эта ржавчина резервуара и запах могут быть устранены в случае без резервуарного водонагревателя, где концепция резервуара для хранения полностью отсутствует.

Нагрев воды по требованию

Основная концепция системы без резервуара — нагрев воды по запросу или нагрев воды только по мере необходимости, вместо постоянного нагрева воды, хранящейся в резервуаре. Если можно будет эффективно использовать безрезервуарную систему, можно сэкономить значительную сумму денег наряду с экономией энергии, такой как газ и электричество. Кроме того, безбаковый водонагреватель имеет более длительный срок службы, чем обычные резервуарные системы.

Но, с другой стороны, есть и недостатки, которые необходимо учитывать.Обновление и затраты на различные части безрезервуарной системы очень дороги, а фактическая стоимость покупки безрезервуарной системы очень высока по сравнению с танковыми системами.

Неправильное использование безрезервуарных систем может сделать ежемесячные коммунальные платежи очень дорогими. Поэтому мы всегда должны следить за тем, чтобы система использовалась правильно.

Система без резервуаров может работать на природном газе, электрических змеевиках и пропане.

Потери тепла в режиме ожидания

Потери тепла в режиме ожидания — один из важных факторов, которые необходимо учитывать перед тем, как заняться водонагревателями без резервуара.

При использовании накопительного бака водонагреватель непрерывно нагревает воду для поддержания постоянной температуры. Это происходит даже тогда, когда вода не используется. Энергия, которая используется для поддержания постоянной температуры воды, даже когда она не используется, называется «потерей тепла в режиме ожидания». Эта потеря отсутствует в безрезервуарной системе, что снижает потребление энергии. Источником энергии может быть газ или электричество. В любом случае энергия сохраняется, поэтому эти системы считаются энергоэффективными.

Как работают водонагреватели без резервуаров

В безрезервуарной системе для нагрева воды используется теплообменник. Теплообменник помогает передавать тепло от газовой горелки (газовый нагреватель) или электрических змеевиков (электрический нагреватель) к поступающей холодной воде. Когда мы открываем кран горячей воды, поступающая холодная вода проходит через теплообменник. Теплообменник нагревает воду до заданной температуры, и горячая вода возвращается клиенту.

Есть датчик потока или реле потока, которое определяет поток воды и включает систему для нагрева воды.

Сравнение точек использования и безрезервуарные водонагреватели для всего дома

Как правило, существует 2 модели безрезервуарных систем.

Пункт использования — это, как правило, небольшой объект, обслуживающий одну или две точки. Системы для всего дома — это большие и более дорогие устройства, которые могут обслуживать несколько торговых точек одновременно. Для этого в домах всего дома имеется несколько теплообменников.

Обычно мы используем электрические катушки для систем в местах потребления и пропан для систем для всего дома. Единственная причина этого — экономия.Использование электрических катушек для всей системы дома может увеличить ваши ежемесячные счета за электроэнергию.

Системы в точках использования полезны, когда блок размещается ближе к розетке. Но что будет, если он находится вдали от розетки?

Когда системы в точке использования размещаются вдали от выхода, горячей воде требуется значительное время, чтобы достичь выхода. Это время называется временем задержки. Время задержки — это время, за которое горячая вода достигает выхода. Этого времени задержки можно избежать, разместив системы точки использования ближе к розетке.

Факторы, которые следует учитывать при покупке водонагревателя без резервуара

Перед покупкой водонагревателя необходимо учитывать три фактора. Для начала нужно определиться с размерами агрегата и мощностью. Затем подумайте, нужна ли вам система для всего дома или для точек использования. Все зависит от трех факторов.

• Температура, с которой холодная вода поступает в агрегат.
• Расход — количество или объем воды, которую необходимо нагреть.
• Заданная температура — Температура, с которой горячая вода поступает на выпуски.

Первый фактор зависит от места, где вы живете. Если вы проживаете в Индии, температура поступающей воды выше, чем температура холодной воды в США. В некоторых частях США безбаковые агрегаты должны нагревать поступающую холодную воду больше, чем в Индии. Таким образом, место, где вы живете, играет ключевую роль при покупке безбаквального водонагревателя.

Например: Предположим, что нам нужно нагреть входящую холодную воду до температуры 140F.Если температура поступающей холодной воды в Индии составляет 80F, то мы должны нагреть воду только на 60F. Предположим, что температура поступающей холодной воды в США составляет 55F или 60F. Затем мы должны нагреть воду на 80F и отправить ее в розетку. Поэтому для более холодных мест обогреватель должен быть рассчитан на более высокую оценку, чем более теплые места. Точно так же два других фактора также играют важную роль в определении размера подразделения.

Преимущества

• Безрезервуарные системы могут прослужить на пять-десять лет больше, чем обычные нагреватели.
• В этих системах никогда не заканчивается горячая вода.
• Это энергосберегающие системы, поскольку исключаются потери тепла в режиме ожидания.

Недостатки

• Они стоят втрое дороже обычных ТЭНов с баками.
• Время задержки — одна из основных проблем, которую следует учитывать, поскольку из-за этого явления расходуется вода впустую.
• Газовые безбаквальные системы производят парниковые газы.

Принципы работы водонагревателей — Практически каждый использует водонагреватель в повседневной жизни. Но многие ли из нас имеют точное представление о том, как это работает и как холодная вода превращается в горячую? Какие элементы используются для этого процесса?

Изображение предоставлено

https://www.metaefficient.com

https://www.kidrooter.com

https://www.electricwaterheaters.com

https://www.plumbersurplus.com

Риннаи :: Водонагреватели электрические

Вода нагревается элементом, погруженным в автономный небольшой настенный резервуар.

Что такое электрические водонагреватели?

Электрические водонагреватели работают по другому принципу, поскольку здесь нет ни горелки, ни теплообменника, ни дымохода. В электрических водонагревателях обычно используются два погружных элемента. Один находится в верхней части резервуара, а другой — в нижней части.

Эти элементы обеспечивают тепло и, по большей части, конфигурация воды такая же, как в газовой или масляной системе. Холодная вода подается в нижнюю часть резервуара, а горячая вода выходит в верхней части.Эта холодная вода у дна резервуара активирует термостат для нижнего элемента. Нижний элемент включится и нагреет поступающую прохладную воду. Верхний элемент все равно будет окружен горячей водой и будет доволен.

В системе с непрерывным потоком холодная вода, поступающая в агрегат, вызывает срабатывание печатной платы, которая, в свою очередь, включает нагревательный элемент. Эта последовательность событий занимает больше времени с электричеством, потому что требуется время, чтобы элементы нагрелись, тогда как действие газового пламени происходит мгновенно.

Как работают электрические водонагреватели?

В баке холодная вода поступает в камеру и при нагревании поднимается вверх. В отличие от газа, нагревательный элемент находится внутри резервуара.

В системе с непрерывным потоком холодная вода, поступающая в агрегат, вызывает срабатывание печатной платы, которая, в свою очередь, включает нагревательный элемент. Эта последовательность событий занимает больше времени с электричеством, потому что требуется время, чтобы элементы нагрелись, тогда как действие газового пламени происходит мгновенно.

Преимущества	Недостатки
Доступен как накопитель, так и непрерывный поток	Низкая скорость восстановления хранилища
Нет продуктов сгорания, поэтому нет шансов утечки вредных газов	Расход не такой хороший, как у газовых аналогов
Электричество доступно больше, чем газа	Пробой изоляции может быть смертельный исход
	Неточная температура подачи горячей воды
	Не такой надежный, как газовые аналоги
	Сложно поддерживать
	Энергетически неэффективная работа по сравнению с продуктами конкурентов

Принцип работы водонагревателя с воздушным тепловым насосом

Водонагреватель с воздушным тепловым насосом — это новое поколение оборудования для горячего водоснабжения, следующее за газовыми водонагревателями, электрическими водонагревателями и солнечными водонагревателями. Именно водяное отопительное оборудование может заменить котлы. Водонагреватель с воздушным тепловым насосом — это безопасный, энергосберегающий и экологически чистый водонагреватель с преимуществами встроенного электрического водонагревателя и солнечного водонагревателя. Он может работать круглосуточно 365 дней в году. Стоимость производства такого же количества горячей воды составляет только одну четверть электрического водонагревателя, треть газового водонагревателя и половину солнечного водонагревателя. Высокая тепловая эффективность — самая большая особенность и преимущество водонагревателей с воздушным тепловым насосом.Когда энергетическая проблема становится мировой проблемой, это одно из важнейших магических средств для водонагревателей с воздушным тепловым насосом и превращения их в «водонагреватель четвертого поколения».

Принцип работы водонагревателя с воздушным тепловым насосом
Теплопоглощающая среда, хладагент, помещается в водонагреватель с воздушным тепловым насосом. Температура хладагента в сжиженном состоянии ниже минус 20 ° C, а температура отличается от температуры наружного воздуха.Следовательно, хладагент может поглощать внешнюю тепловую энергию, испаряться и испаряться внутри испарителя, повышать температуру хладагента за счет работы компрессора в водонагревателе теплового насоса источника воздуха, а затем переводить хладагент из состояния испарения в состояние парообразования. состояние сжижения через конденсатор. Во время процесса конверсии хладагент выделяет большое количество тепла и передается в резервную воду в резервуаре для воды, чтобы повысить температуру воды для достижения цели производства горячей воды.

Состав системы
Центральный блок горячего водоснабжения теплового насоса с воздушным тепловым насосом обычно состоит из компрессора, конденсатора, испарителя, дроссельного устройства, фильтра, резервуара для хранения жидкости, обратного клапана, соленоидного клапана, водяного клапана регулирования давления конденсации, резервуара для хранения воды и других частей.

Принцип работы водонагревателя с воздушным тепловым насосом
1. После дросселирования и сброса давления хладагента с низкой температурой и низким давлением с помощью механизма расширения он попадает в воздушный переключатель для поглощения тепла и поглощения большого количества тепла Q1 из воздуха.

2. Испарение эндотермического хладагента поступает в компрессор в газообразном виде. После сжатия он становится хладагентом с высокой температурой и высоким давлением. В это время тепло, содержащееся в хладагенте, делится на две части. Одна часть — это тепло Q1, поглощаемое из воздуха, а другая часть — это тепло Q2, которое преобразуется в электрическую энергию в компрессоре при сжатии хладагента.

3. Сжатый хладагент высокой температуры и высокого давления поступает в теплообменник и отдает тепло (Q1 + Q2) холодной воде в теплообменнике.. Холодная вода нагревается до 55 ° C (до 65 ° C) непосредственно в изолированный резервуар для воды для хранения.

4. Экзотермический хладагент поступает в механизм расширения в жидкой форме, дросселируется и сбрасывается давление. Так что проходите без перерывов.

Различные типы водонагревателей | Танк и танк

Поскольку сегодня домовладельцы уделяют большое внимание энергоэффективности и комфорту, водонагреватель приобретает все большее значение. Поскольку на водонагревание приходится около 20% ваших общих счетов за электроэнергию, вы можете рассматривать безбаквальные водонагреватели в качестве решения.Но что такое безрезервуарные обогреватели и чем они отличаются от своих традиционных резервуарных аналогов?

Водонагреватели — это стандартный метод нагрева воды, так как они хорошо выполняют свою работу и имеют гораздо более низкую первоначальную стоимость установки. Однако они имеют половину ожидаемого срока службы безбаквальных нагревателей и потребляют гораздо больше энергии для работы (в основном из-за потерь тепла в режиме ожидания).

Хотя обычный водонагреватель с накопительным баком по-прежнему является важным и хорошо работающим оборудованием, полезно знать, что еще есть на рынке, особенно если вы хотите отремонтировать или заменить.

Рассматривая первоначальные затраты, затраты на техническое обслуживание, производительность и срок службы, мы разбили на плюсы и минусы как резервуарного, так и безбакерного водонагревателя .

Также называемый накопительным водонагревателем , этот тип водонагревателя хранит горячую воду — около 20-80 галлонов — для использования в любое время. В баке постоянно нагревается вода. Холодная вода поступает в резервуар снизу, где нагревается для замены ранее использованной горячей воды.

Существует два основных типа накопительных водонагревателей: газомазутные водонагреватели и электрические водонагреватели (включая тепловые насосы) .

Срок службы: 8-12 лет

Средняя стоимость установки: 500-800 долларов США (в среднем по стране)

Годовые эксплуатационные расходы: Ваш водонагреватель — электрический или газовый? Например, электрический водонагреватель на 50 галлонов с энергетическим фактором 0,90 (чем выше EF, тем эффективнее водонагреватель) и тарифом на электроэнергию в $. 09 за киловатт-час (0,09 доллара за киловатт-час на электроэнергию — это средняя федеральная цена в США) будет стоить из 500 долларов за в год. Воспользуйтесь этим калькулятором стоимости энергии с сайта Energy.gov, чтобы узнать стоимость эксплуатации конкретной марки и модели вашего дома.

Энергоэффективность : Газ будет потреблять примерно на 50% меньше энергии, чем электричество.

Техническое обслуживание: Ежегодное обслуживание и чистка

Бак-водонагреватель по-прежнему является основным продуктом в большинстве американских домов.С традиционной моделью резервуара в нашем распоряжении есть горячая вода, постоянно нагреваемая и готовая к использованию. Однако есть предел. Вы получаете только то количество воды, которое может вместить резервуар.

Pro:

• Дешевле купить
• Дешевле установить

Con:

• Значительные потери тепла в режиме ожидания (вы можете снизить потери тепла в режиме ожидания и годовые эксплуатационные расходы, запланировав регулярное техническое обслуживание водонагревателя и обернув его теплоизоляционным слоем)
• Недостаточно горячей воды (нужно ждать горячей воды)
• Наращивание отложений и ежегодное обслуживание
• Риск повреждения водой из-за негерметичного резервуара

Также известные как проточные водонагреватели или проточные водонагреватели, водонагреватели без резервуара нагревают воду, когда она проходит через агрегат, а не нагревают воду в резервуаре. В результате безбаковые системы намного меньше по размеру и исключают потери энергии в режиме ожидания.

Срок службы: 20+ лет

Средняя стоимость установки: 2 000–4 000 долларов США (в среднем по стране, зависит от модели, могут возникнуть дополнительные расходы из-за дооснащения или изменения проводки)

Годовые эксплуатационные расходы: По оценкам Министерства энергетики США, типичная семья может сэкономить 100 долларов США или более затрат на электроэнергию в год по сравнению с традиционными резервуарными аналогами.

Энергоэффективность: Согласно Министерству энергетики США, «Для домов, которые используют 41 галлон или меньше горячей воды в день, водонагреватели по запросу (или без резервуаров) могут быть на 24–34% более энергоэффективными , чем обычные накопители. бак водонагревателей ».

Техническое обслуживание: Ежегодное техническое обслуживание не требуется; обслуживание рекомендуется исходя из «жесткости воды».

Водонагреватели без резервуара также называют водонагревателями по запросу, потому что они нагреваются по запросу.Это означает, что вместо того, чтобы использовать энергию для постоянного нагрева воды, он будет нагревать воду только тогда, когда вы поворачиваете ручку горячей воды на кране. Затем холодная вода проходит по трубопроводу и встречает газовую горелку или электрический элемент, который нагревает воду и доставляет ее прямо к вам.

Tankless — это система с более горячей водой по запросу. Возможно, вам придется подождать несколько дополнительных секунд, чтобы получить горячую воду, чем с водонагревателем, но он по своей конструкции потребляет меньше энергии. Устраняя дополнительные расходы на поддержание горячей и готовой к работе 30-50 галлонов хранимой воды, конструкция без резервуара, работающая по запросу, неизбежно сэкономит вам деньги на счетах за коммунальные услуги.

Другая экономия будет достигнута, если учесть долгий срок службы безрезервуарной системы. Благодаря удвоенному сроку службы вам не нужно будет откладывать деньги на большую плату за замену водонагревателя в ближайшее время. Безрезервуарные системы также требуют меньшего обслуживания. Если вы в настоящее время являетесь владельцем своего дома и планируете оставаться на нем еще несколько десятилетий, это следует учитывать.

Pro:

• Повышение энергоэффективности до 34%
• Безлимитная горячая вода (постоянная подача горячей воды)
• Больше нет проблем с отложениями, шумом в резервуаре, временем восстановления, протекающими резервуарами и проблемами температуры
• Намного меньше

Con:

• Ограниченный расход горячей воды (большинство водонагревателей без резервуаров обеспечивают горячую воду со скоростью 2-5 галлонов в минуту), что означает, что несколько одновременных использований горячей воды могут привести к ее пределу
• В зависимости от различных факторов экономия энергии может не соответствовать более высокой первоначальной стоимости покупки

Хотя ежемесячные затраты на коммунальные услуги ниже, а срок службы больше, предварительные затраты на установку — это не то, что каждый может или хочет инвестировать. Безрезервуарные агрегаты со временем позволяют экономить деньги на энергосбережении и затратах на техническое обслуживание, и их более высокая начальная стоимость отражает это.

Если вы подумываете о замене существующего устройства, обратитесь к специалистам по водонагревателям в Service Champions для беспроблемной работы. Каждый водонагреватель поставляется с «Гарантией без изменения заказа» , которая обеспечивает единую предоплату. Нет никакой разницы в полученной вами оценке и цене, которую вы платите.

Service Champions известен надежным, своевременным обслуживанием систем отопления, вентиляции и кондиционирования воздуха и водонагревания в районах Ист-Бэй, Саут-Бэй и Сакраменто .

Если у вас есть какие-либо вопросы или проблемы, не стесняйтесь по телефону , свяжитесь с нами .

Солнечная горячая вода: полное руководство

Последнее обновление: 20. 12.2019

Вы используете горячую воду дома каждый день, когда принимаете душ, стираете белье или моете посуду. Солнечные водонагревательные системы используют энергию солнца для нагрева воды в вашем доме.

Солнечные водонагреватели (также известные как солнечные водонагреватели ) являются альтернативой обычным системам водяного отопления, включая безрезервуарные водонагреватели, газовые водонагреватели, электрические водонагреватели или водонагреватели с тепловым насосом (все из которых используют либо газ, нефть или электричество для их питания.) Мы использовали солнечную энергию для нагрева воды на протяжении веков, но только в 1980-х годах компании по производству солнечной воды начали набирать популярность в США, что сделало солнечную горячую воду жизнеспособным вариантом для владельцев недвижимости

Обзор солнечной горячей воды

• Солнечная система горячего водоснабжения использует солнце для производства теплой воды для вашего дома
• Солнечное тепло улавливается коллекторами на вашей крыше
• Вы можете почти полностью отказаться от счетов за отопление воды с помощью солнечной энергии
• Вы можете установить солнечную горячую воду в дополнение к обычному водонагревателю

С солнечной системой горячего водоснабжения вы можете использовать энергию солнца для экономии денег, уменьшив вашу зависимость от традиционных источников энергии, таких как нефть, электричество и газ. Солнечная система горячего водоснабжения сокращает выбросы парниковых газов в атмосферу, а также помогает вам в долгосрочной перспективе сэкономить деньги за счет сокращения счетов за газ и электроэнергию.

Как работает солнечная система водяного отопления: основы

Солнечные системы горячего водоснабжения улавливают тепловую энергию солнца и используют ее для нагрева воды в вашем доме. Эти системы состоят из нескольких основных компонентов: коллекторов, накопительного бака, теплообменника, системы управления и резервного нагревателя.

Коллекторы

Панели солнечной тепловой системы известны как «коллекторы» и обычно устанавливаются на крыше.

Эти коллекторы отличаются от фотоэлектрических солнечных панелей, с которыми вы, вероятно, знакомы, потому что вместо выработки электроэнергии они вырабатывают тепло. Солнечный свет (или «солнечное излучение») проходит через стеклянное покрытие коллектора и попадает на компонент, называемый пластиной поглотителя, которая имеет покрытие, предназначенное для улавливания солнечной энергии и преобразования ее в тепло. Вырабатываемое тепло передается «теплоносителю» (антифризу или питьевой воде), содержащемуся в небольших трубках в пластине.

Коллекторы

бывают разных размеров. Размер и количество коллекторов, которые вы установите, зависят от того, сколько солнечного света получает ваша крыша и сколько горячей воды вы используете в своем доме. Также они изготавливаются в двух стилях: плоская пластина и вакуумная трубка. Плоские коллекторы, как правило, дешевле, но могут улавливать меньше солнечного света и менее эффективны в более холодных условиях. Вакуумные трубчатые коллекторы занимают меньше места на крыше, но они более тяжелые и хрупкие.

Теплообменник и накопительный бак

Когда теплоноситель в ваших коллекторах нагревается, он перемещается в ряд труб, известных как «теплообменник», который расположен внутри резервуара для хранения вашей горячей воды.Когда эти трубы заполнены нагретой передающей жидкостью, тепло передается от труб к вашей воде, делая горячую воду готовой для использования в вашем доме.

Контроллер системы

Большинство солнечных систем горячего водоснабжения имеют систему управления, которая гарантирует, что вода в накопительном баке не станет слишком горячей. Системы контроллеров также могут предотвратить циркуляцию холодной воды через систему, когда на улице очень холодно и перекачивающая жидкость недостаточно нагревается.

Резервный нагреватель

Наконец, каждая солнечная система горячего водоснабжения оснащена резервной системой. В дни, когда слишком облачно для выработки достаточного количества нагретой воды за счет солнечной энергии, срабатывает резервный нагреватель и вырабатывает горячую воду для вашего дома с помощью газа или электричества. На резервные нагреватели будет приходиться примерно 20 процентов вашего потребления горячей воды в течение года.

Типы солнечных систем горячего водоснабжения: прямые и непрямые, активные и пассивные

Каждая солнечная система горячего водоснабжения состоит из одинаковых основных частей, но есть некоторые различия в конструкции системы. Вы должны выбирать между прямой или косвенной системой, которая влияет на то, как жидкость нагревается в коллекторах. Вы также должны решить, хотите ли вы активную или пассивную солнечную систему горячего водоснабжения, которая влияет на то, как жидкость движется через вашу систему.

Прямое и косвенное горячее водоснабжение от солнечной энергии

Основное различие между прямым и непрямым солнечным нагревом заключается в типе жидкости, используемой для сбора тепла в системе. В непрямой системе солнечная энергия собирается и удерживается в специальной антифризной жидкости.Антифриз циркулирует в резервуаре для горячей воды, который нагревает воду для использования в вашем доме. Для сравнения: при прямой установке ваша вода получает тепло непосредственно от солнца, а не сначала собирается в переносящей жидкости.

Большинство солнечных систем горячего водоснабжения в США используют косвенные солнечные системы горячего водоснабжения. Непрямые системы более устойчивы к холоду и лучше сохраняют тепловую энергию в холодные зимние месяцы. Однако косвенные системы также более дороги, чем прямые системы.

Прямые солнечные системы горячего водоснабжения могут работать для некоторых домовладельцев в самых южных частях страны, но большинство жителей США захотят установить косвенную систему, чтобы избежать потерь эффективности в более холодные периоды года.

Активное и пассивное солнечное горячее водоснабжение

В вашей солнечной установке для горячего водоснабжения антифриз или вода перемещаются по системе с помощью регулирующего насоса или под действием силы тяжести. Контроллерные насосы используются только в активных солнечных установках для горячего водоснабжения.Пассивные системы полагаются на гравитацию для перемещения жидкости и воды.

Хотя пассивные системы менее сложны в установке, они также намного менее эффективны, чем активные системы. Кроме того, для работы некоторых пассивных систем резервуар для хранения должен быть установлен выше, чем коллекторы, что может создать большую нагрузку на вашу крышу. Большинство солнечных систем горячего водоснабжения в США активны, что означает, что у них есть контроллер, который прокачивает воду или антифриз через систему.

FAQ: Работают ли солнечные системы горячего водоснабжения в пасмурную погоду?

Ваши солнечные тепловые коллекторы все равно будут поглощать немного тепла в пасмурные дни, но не будут работать так хорошо, как в солнечную погоду. Солнечные системы горячего водоснабжения обычно включают в себя резервный водонагреватель, который можно использовать, если вы переживаете несколько пасмурных или дождливых дней подряд.

Подробнее

Как работают водонагреватели косвенного действия?

Бытовые системы горячего водоснабжения являются одними из самых важных и основных устройств, необходимых современному обществу.Доступно множество конфигураций системы ГВС, каждая из которых обладает уникальными характеристиками, а также существуют различные источники тепла. Независимо от настройки системы, энергоэффективность является важным аспектом, который следует учитывать: более эффективные обогреватели имеют повышенную цену, но дополнительные затраты многократно возмещаются в течение срока их службы в виде экономии энергии.

В следующей таблице приведены наиболее распространенные типы систем горячего водоснабжения. В этой статье речь пойдет о последнем типе: безрезервуарные змеевики и косвенные водонагреватели.

Тип системы ГВС	Описание
Обычные водонагреватели	Использует резервуар (накопительный бак), наполненный горячей водой, для подачи ее по мере необходимости.
Водонагреватели без резервуаров или по требованию	Нагревает воду прямо по мере ее прохождения через агрегат, без использования накопительного бака.
Водонагреватели с тепловым насосом	Использует обратный цикл охлаждения для нагрева воды. Тепло получается из наружного воздуха или грунтовых вод и подводится к воде, используемой сантехническими приборами.
Солнечный водонагреватель	Использует солнечный коллектор для нагрева воды без потребления топлива или электроэнергии. В зависимости от высоты крыши могут потребоваться небольшие расходы на перекачку.
Бесконтактные змеевики и водонагреватели косвенного нагрева	Использует систему отопления помещения для системы горячего водоснабжения.

Каковы наиболее распространенные конфигурации системы ГВС?

Что касается коммерческого водяного отопления (многоквартирные дома, рестораны, гостиницы и т. Д.), В 99% случаев вы увидите одну из двух распространенных схем в котельной:

• Первый — это то, что мы называем стандартной установкой водонагревателя резервуарного типа. Он содержит большой водонагреватель для коммерческого использования или несколько водонагревателей меньшего размера, размер которых соответствует конкретному применению.
• Вторая типовая конфигурация — это бойлер (водяной или паровой), работающий в тандеме с теплообменником и баком для горячей воды, обычно называемый системой косвенного нагрева горячей воды.В этой системе коммерческий котел обеспечивает нагрев воздуха в здании, а также обеспечивает горячую воду для кранов и арматуры здания через теплообменник. Водонагреватели косвенного нагрева наиболее эффективно работают в холодное время года, когда система отопления используется регулярно; с другой стороны, котел отопления помещения вынужден работать с частичной нагрузкой, когда требуется горячая вода в летние месяцы.

Системы косвенного нагрева воды могут работать на природном газе, масле, пропане или электричестве (в зависимости от того, какой источник тепла используется в котле отопления помещения).Водонагреватель косвенного нагрева также может дополнять солнечный коллектор, обеспечивая дополнительное отопление, которое невозможно обеспечить только за счет солнечного излучения. Эффективность водонагревателей косвенного нагрева зависит в основном от двух факторов: эффективности изоляции бака и эффективности котла, к которому он подключен.

Принцип действия водонагревателей косвенного нагрева

Водонагреватели косвенного нагрева используют уже работающий котел для обогрева помещения, чтобы поддерживать тепло в доме.Резервуар для косвенной воды расположен рядом с бойлером и подключен через замкнутый водяной контур, который проходит между обоими частями оборудования. Когда труба входит в резервуар для косвенной воды, она скручивается, как змеевик, чтобы увеличить площадь теплопередачи, а затем выходит обратно. Таким образом, горячая вода проходит от котла по спиральной трубе в косвенном баке и возвращается обратно в котел. Этот процесс продолжается до тех пор, пока вода в баке не достигнет необходимой температуры, и ее можно будет подавать к сантехнике.

Подтипы систем косвенного нагрева воды

Системы косвенного нагрева воды можно разделить на три подтипа, в зависимости от того, как они справляются с протекающей через них водой.

• Системы накопительного бака аналогичны обычным водонагревателям в использовании бака для горячей воды. Однако вместо того, чтобы поддерживать высокую температуру резервуара с помощью прямого источника тепла, вода постоянно циркулирует между резервуаром и теплообменником. Эти системы лучше всего подходят для применений, где потребляются большие объемы воды, но где спрос непостоянен.

• Системы без резервуаров лучше подходят для применений, где потребность в горячей воде постоянна в течение длительных периодов времени, и нет необходимости поддерживать резервуар полным. Поскольку резервуар для хранения не используется, эта конфигурация системы более доступна, поэтому ее следует учитывать, когда это возможно.

• Гибридные системы без резервуара и без резервуара подходят, когда одно и то же здание требует двух разных температур воды для разных применений. Система накопительного бака может использоваться для подачи воды с одной температурой, в то время как вода из бака рециркулирует через безбаковый нагреватель, чтобы подавать ее с еще более высокой температурой.

Определение размеров косвенного водонагревателя

Чтобы определить размер водонагревателя косвенного нагрева, важно определить потребность в горячей воде и то, как она меняется по часам. Общая потребность определяет требуемую мощность водонагревателя косвенного нагрева, а почасовой режим определяет, имеет ли смысл использовать несколько устройств. Если есть определенные часы, когда потребность в горячей воде особенно высока, общая требуемая мощность нагревателя может быть чрезмерной. В этих случаях имеет смысл использовать резервуар для горячей воды и заполнять его до часов пик, тем самым уменьшая требуемую мощность нагревателя.Вместо того, чтобы использовать большой и дорогой нагреватель, который работает только в часы пик, имеет смысл заранее заполнить накопительный бак достаточным количеством горячей воды, используя меньшие устройства.

Формула расчета тепловой энергии

Для расчета тепловой мощности косвенного водонагревателя необходимы следующие данные:

• Требуемая температура горячей воды (° F)
• Температура подаваемой воды (° F)
• Расход (галлонов в минуту)

Как только указанная выше дата становится доступной, используется следующая формула:

• Тепловая мощность (БТЕ / ч) = Повышение температуры (° F) x Расход (галлонов в минуту) x Удельная теплоемкость (БТЕ / галл ° F)

В качестве примера предположим следующие данные:

• Требуемая температура = 140 ° F
• Температура подачи = 40 ° F
• Расход = 300 галлонов в минуту
• Удельная теплоемкость = 8.33 БТЕ / гал. ° F

С учетом приведенных выше данных тепловая нагрузка, необходимая для воды, составляет:

• Тепловая мощность = 100 ° F x 300 галлонов в минуту x 8,33 БТЕ / галлон ° F = 249 900 БТЕ / ч

Однако это тепло, подводимое к воде. Поскольку ни одна система не является идеальной, необходимо учитывать эффективность косвенного водонагревателя. Предполагая, что эффективность системы составляет 80%,

• Поглощение тепла = Тепловая мощность / КПД = 249 900 БТЕ / ч / 0,80
• Тепловая нагрузка = 312 375 БТЕ / ч

Размер расширительного бака

Подача холодной воды в косвенный нагреватель может содержать обратный клапан, редукционный клапан или предохранитель обратного потока, создавая «закрытую систему».По мере расширения нагретая вода создает давление в замкнутой системе, и это может вызвать пропускание воды через предохранительный клапан T&P (температура и давление). Чтобы этого не произошло, в магистраль подачи холодной воды необходимо установить расширительный бак. Установите расширительный бак на 10% мощности водонагревателя или в соответствии с рекомендациями производителя.

Преимущества косвенного водонагревателя

Если у вас уже есть большой котел в эксплуатации, добавление косвенного водонагревателя для создания комбинированной системы является жизнеспособным вариантом для рассмотрения.

1. Резервуар непрямого действия — довольно недорогое дополнение.
2. Косвенные цистерны не требуют дополнительного источника топлива.
3. Резервуары косвенного нагрева служат дольше, чем стандартные газовые водонагреватели резервуарного типа.

Обычные водонагреватели быстрее изнашиваются, потому что они подвергаются прямому воздействию пламени на дне резервуара. Кроме того, они также должны обрабатывать дымовые газы. Частое воздействие высоких температур вызывает расширение и сжатие, а также механическую нагрузку на сварные соединения.Со временем сварные швы начинают трескаться, и тогда требуется их замена.

В баке непрямого действия разница температур намного меньше. Трубопровод с горячей котловой водой быстро нагревает воду в косвенном баке, тогда как вода в стандартном водонагревателе бакового типа нагревается дольше и подвергается более резким перепадам температур. При наличии спиральной трубы внутри косвенного резервуара не происходит частого теплового расширения, что снижает механическую нагрузку на резервуар.Меньшая нагрузка на бак означает меньшую частоту замен и больше денег, которые останутся в вашем кармане.

На что следует обратить внимание при выборе водонагревателей косвенного нагрева

Какую бы систему водяного отопления вы ни выбрали, всегда нужно учитывать разные затраты. Когда вы выбираете комбинированную систему, даже если котел уже установлен в вашем здании, вы должны взять на себя расходы на дополнительные трубопроводы и насосы, плюс электричество для работы этих насосов, в дополнение к самому косвенному резервуару.Однако после первоначальных вложений комбинированная система должна прослужить довольно долго.

Водонагреватели косвенного нагрева также страдают отсутствием резервирования. Если ваш котел выйдет из строя, вы потеряете и отопление помещения, и горячую воду. Летний режим также очень неэффективен, так как котел не обеспечивает обогрев помещения и должен работать только на часть своей полной мощности. В идеале котел должен иметь возможность работать с частичной нагрузкой летом — убедитесь, что он не установлен на 100% мощности, когда присутствует только нагрузка на ГВС.

Если вы управляете коммерческой недвижимостью и пытаетесь выбрать между комбинированными или раздельными системами отопления помещений и горячего водоснабжения, наша лучшая рекомендация — получить профессиональную консультацию. Только эксперт может точно проанализировать ваши тепловые нагрузки, чтобы определить, какая конфигурация лучше всего подходит для вашего применения.

Как работает солнечный водонагреватель зимой

Солнечный водонагреватель работает зимой, Многие люди обеспокоены этой проблемой, а также тем, можно ли использовать солнечные водонагреватели в ночное время и в сезон дождей.На самом деле это распространенная проблема достоинств и недостатков водонагревателей. В этой статье будет подробно описан принцип работы солнечной системы водонагревателя, диапазон температур и другие подробные инструкции.

солнечный водонагреватель зимой

Даже если температура наружного воздуха зимой низкая, влияет ли это на солнечный водонагреватель?

При хорошей теплоизоляции солнечный свет сможет достаточно хорошо нагреть воду в солнечном водонагревателе зимой. Резервуар с горячей водой создается за счет солнечной энергии, которая может проходить через стекло и нагревать помещения, даже если наружная температура значительно ниже точки замерзания — хорошая изоляция может обеспечить очень небольшие потери тепла.

Однако рассеянный солнечный свет, который иногда бывает в пасмурные дни, снижает теплопроизводительность большинства солнечных водонагревателей. Не существует специальной технологии, позволяющей, так сказать, «высасывать» больше тепла от солнечных лучей зимой.

Однако я подозреваю, что можно увеличить количество света, попадающего в нужную область, с помощью зеркал, особенно вогнутых, чтобы можно было лучше использовать меньшее количество часов прямого солнечного света, доступного зимой.

Все еще сводится к качеству изоляции и тому, сколько тепла можно сохранить в системе, не теряя его в окружающей среде, на всем пути от зоны обогрева до зоны утилизации.

Идеальный солнечный водонагреватель зимой

Работают ли солнечные водонагреватели зимой

Солнечные водонагреватели не вырабатывают столько горячей воды зимой. Работают ли солнечные водонагреватели зимой Установленные системы будут иметь защиту от замерзания и снега растает с вашего солнечного водонагревательного коллектора задолго до того, как он соскользнет с вашей крыши.

Солнечный водонагреватель зимой, солнечная система нагрева воды может быть эффективной благодаря эффективной изоляции. Когда зимой холодно, в солнечных водонагревателях используется технология радиаторной жидкости.

В этой системе жидкий катализатор или радиаторная жидкость нагревается солнечной энергией и перекачивается в резервуар теплообмена.

Теплообменный бак обменивается теплом жидкости с водой и нагревает воду в накопительном баке. Перед началом зимы необходимо проверить жидкость в радиаторе, чтобы обеспечить надлежащий нагрев воды.

Зимний солнечный водонагреватель рекомендую

Плоский солнечный водонагреватель Раздельная солнечная система нагрева воды

Электрический накопительный водонагреватель Тепловой коллектор Солнечный водонагреватель

Воздушный водонагреватель

Солнечный водонагреватель зимой

Каждое звено может зимой стать узким местом солнечного водонагревателя.Вакуумные лампы, выпускаемые некоторыми небольшими производителями, имеют низкое качество и небольшие технические характеристики, что приводит к низкой тепловой эффективности системы производства горячей воды.

Плохая антифризная способность всей машины, например, плохой изоляционный эффект резервуара для воды, горячая вода не может сохранять тепло, трубопровод заморожен, циркуляция горячей воды не плавная, или частичная установка солнечного водонагревателя не стандартный.

Зимний вариант солнечного водонагревателя

При хорошей теплоизоляции солнечный свет сможет достаточно хорошо нагреть воду зимой, когда солнечный водонагреватель.Нагревание вызывается солнечной энергией, которая может проходить через стекло и нагревать помещения, даже если наружная температура значительно ниже точки замерзания — хорошая изоляция может обеспечить очень небольшие потери тепла.

Насколько хорошо он будет работать в середине зимы, когда на улице ниже нуля и мало солнечного света?

Первое, что следует помнить, это то, что солнечные водонагреватели не предназначены для полной замены вашего водонагревателя. Обычный солнечный водонагреватель сможет нагреть 60-80% воды, которую вы используете в течение этого года.

С апреля по сентябрь почти вся ваша горячая вода будет подогреваться солнечными батареями. Зимой процент горячей воды, нагретой солнцем, снижается до 10-20% — как и следовало ожидать при коротких днях и слабом солнце в декабре. Вот почему практически каждая солнечная система водоснабжения, установленная в США, будет подключена к резервному обычному водонагревателю, чтобы обеспечить удовлетворение ваших потребностей в горячей воде даже в январе.

Солнечная теплопередача

Два способа сбора воды солнечные водонагреватели

вакуумные трубчатые коллекторы — самые эффективные доступные коллекторы.Каждая откачиваемая трубка в принципе похожа на термос. Стеклянная или металлическая трубка, содержащая воду или теплоноситель, окружена стеклянной трубкой большего размера.

Пространство между ними представляет собой вакуум, поэтому жидкость теряет очень мало тепла.
Эти коллекторы могут работать даже в пасмурную погоду и при температурах до -40 ° F. Отдельные трубки заменяются по мере необходимости. Вакуумные трубчатые коллекторы могут стоить в два раза дороже за квадратный фут, чем плоские коллекторы.

вакуумных трубчатых коллекторов

Плоские коллекторы обычно состоят из медных трубок, установленных на плоских пластинах поглотителя.Наиболее распространенная конфигурация представляет собой серию параллельных трубок, соединенных на каждом конце двумя трубами, входным и выходным коллекторами. Узел плоской пластины находится в изолированной коробке и покрыт закаленным стеклом.
Плоские коллекторы обычно рассчитаны на 40 галлонов воды. Два коллектора обеспечивают примерно половину горячей воды, необходимой для обслуживания семьи из четырех человек.

Плоские коллекторы вакуумные трубчатые коллекторы

Установка электрического нагревателя отлично решает метод низкой температуры воды зимой.

Солнечный водонагреватель, дополнительный электрический нагрев

Водонагреватель, дополнительный электрический нагреватель Принцип работы

:

Это нагревание и ненагревание термостата посредством включения и выключения. Общее понятие утеплителя — кратковременный нагрев. При нагреве все равно используется номинальная мощность водонагревателя.

После подключения контура, если температура воды ниже 50 ° C, автоматически включается регулятор температуры, водонагреватель сначала нагревается, а температура воды достигает заданной температуры водонагревателя (75 ° C до 85 ° C), термостат отключается, и водонагреватель перестает нагреваться.

Энергия солнца, свет солнца, состоит из тепла и солнечного света. Оба могут быть собраны, преобразованы и использованы дома для добавления горячей воды. Термосифонный солнечный водонагреватель состоит из бака (аккумулятора) и солнечного коллектора, подключенного к баку.

Вот несколько способов улучшить температуру воды в солнечных водонагревателях зимой:

1. Добавление дополнительного электрического обогрева
2. Добавление устройства сохранения тепла к трубе подачи воды
3. Выберите разумный угол при установке водонагревателя
4. Установка отражающего светового устройства в нижней части вакуумной трубки

Вот видео на YouTube о руководстве по зимнему водонагревателю

Дождливый сезон и вечернее решение для нагрева воды от солнечной энергии

нагретая вода или вода недостаточно горячая, ваш резервуар для хранения солнечной энергии имеет один электрический элемент быстрого восстановления, расположенный в верхней части резервуара.Если в пасмурную погоду или идет дождь, и у вас закончилась горячая вода, этот элемент нагреет верхние 20 галлонов воды до желаемой температуры.

В пасмурный день, когда вода, нагретая солнечными батареями, недостаточно горячая, возможно, до ста градусов, верхний элемент работает как гибридный обогреватель и нагревает верхние двадцать галлонов до желаемой температуры.

Итак, когда у вас заканчивается горячая вода, срабатывает резервный электрический нагревательный элемент. Он нагревает только верхние двадцать галлонов, а не весь резервуар.Когда возвращается солнце, коллектор нагревает холодную воду.

Работают ли солнечные водонагреватели ночью?

Солнечный резервуар для горячей воды Иногда системы идут с резервным блоком ， Солнечный водонагреватель иногда сочетается с резервным газовым или электрическим резервуаром для горячей воды, подогрев воды в дни, когда дневного света недостаточно (или нет) .
Увеличьте нагрев воды на случай, если она недостаточно горячая. Так что, если вода недостаточно горячая после того, как вы хотите ее в темноте, вам поможет резервный блок.Вы будете постоянно находиться в затруднительном положении, независимо от того, каково это на улице.

Каков принцип работы солнечного водонагревателя?

Энергия, излучаемая солнцем, солнечные лучи образуются из тепла и дневного света. каждый из них часто улавливается, реконструируется и используется в вашем доме для нагрева воды.

Термосифонный резервуар для хранения солнечной энергии состоит из резервуара (аккумулятора) и отражателя, который соединен с резервуаром. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Перекачка между баком и коллектором осуществляется под действием силы тяжести (плотность горячей воды ниже плотности холодной воды).
