принцип работы, конструкция, схемы подключения

Качественное выполнение тех или иных технологических процессов в современном мире обеспечивается за счет высокоточного и дорогостоящего оборудования. Работа которого напрямую зависит от качества поставляемой электроэнергии и состояния электроснабжающих линий. Увы, далеко не все отечественные сети способны обеспечить безопасный режим работы для них, из-за чего создается угроза поломки. Для предотвращения которой используются специальные защитные устройства – реле контроля фаз (РКФ).

Они позволяют отключить нагрузку в случае каких-либо неисправностей в питающей сети. Все что может нести угрозу для оборудования и влияет на результативность его работы или технологический процесс, воспринимается как сигнал к немедленному обесточиванию и реле контроля переводит коммутирующие элементы в отключенное положение.

Конструкция и принцип работы

Рис. 1. Конструктивное исполнение реле на примере устройства CKF-2BT

Конструктивно устройство включает в себя входные и выходные контакты, индикаторы нормального электроснабжения и аварийной ситуации, регуляторы, обозначенные на схеме соответствующими номерами (рисунок 1):

Индикатор аварийной ситуации;
Индикатор подключенного питания нагрузки;
Потенциометр, позволяющий выбирать нужный режим;
Регулятор уровня асимметрии;
Регулятор снижения напряжения;
Потенциометр, позволяющий регулировать временную уставку срабатывания.

Далеко не все модели предоставляют весь комплекс настроек по вышеприведенным параметрам. Они зависят от назначения конкретного реле и сферы применения.

Рис. 2. Принципиальная схема работы

В нормальном режиме к цепи питания от источника ЭДС E1 (рисунок 2) подается напряжение к потребителю, будь то двигатель, станок или другое оборудование. Реле контроля фаз R подключается в отпайку через соответствующие клеммы, обозначенные на схеме, как L1, L2, L3 и нулевым проводом N. Внутри устройства собрана логическая схема на транзисторах, которая посылает сигнал с выходных контактов на разрыв катушки пускателя P для отключения. При необходимости сигнал отключения можно настроить как для обесточивания потребителя, так и отключения внешней электрической сети.

В случае аварийной ситуации – пропадания одной из фаз, короткого замыкания, резкого увеличения токов, изменяется гармоническая составляющая электрических параметров сети. На что реагирует устройство защиты и посылает по цепям питания через клеммы 24 и 21 на катушку контактора соответствующий сигнал на отключение.

После срабатывания силовых контактов в практике электроснабжения потребителей может произойти естественное восстановление параметров питающей сети, при которой произойдет выравнивание фаз. При этом реле возвратит контакты во включенное положение, за счет чего реализуется система АПВ и на обмотки двигателя или другого потребителя возобновится подача напряжения.

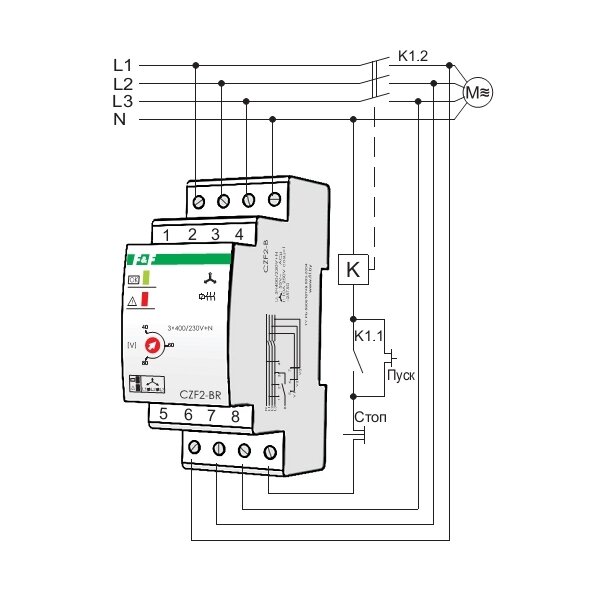

За счет кнопок «Пуск» и «Стоп» можно осуществлять ручное управление питанием электрического прибора.

Назначение и функции

Данная технология применяется в сети трехфазных нагрузок. Наиболее востребована для защиты электродвигателя синхронного или асинхронного, трехфазных станков высокой точности, технологичной электроники, насосов. Заметьте, что неправильное чередование фаз приведет к низкой эффективности его работы, перегреву и снижению уровня изоляции, что может привести к пробою.

Применяется для следующих целей:

Для коммутации преобразовательного оборудования, которому важно соблюдение последовательности фаз: источников питания, выпрямителей, инверторов и генераторов;
Для систем АВР (введения в работу резервных источников питания) или подключения системы аварийного освещения;
Для специального оборудования – станков, крановых установок, мощность которых составляет не более 100 кВт;

Для электроприводов трехфазных двигателей, имеющих мощность не более 75 кВт.

Для коммутации однофазной нагрузки данное устройство не используется.

В целом реле контроля фаз применяется для различного промышленного и бытового оборудования и является обязательным предохранителем для тех схем управления, в которых требуется постоянный мониторинг величины напряжения и других параметров внешних линий.

В трехфазных сетях осуществляет контроль:

уровня напряжения, реализуемая, в преимущественном большинстве, для оборудования такого класса в случаях, когда его величина выходит за установленные пределы;
чередования фаз – выполнит коммутацию в случае аварийного слипания фаз или при их неверном расположении относительно питающих вводов оборудования;

пропадания фазы – производит отключение потребителя в случае обрыва фазы и последующего отсутствия напряжения;
перекоса фаз – производит коммутацию в случае изменения фазного или линейного напряжения по отношению к номинальному значению.

Преимущества реле контроля фаз

В сравнении с другими устройствами аварийных отключений данные электронные реле отличаются рядом весомых преимуществ:

в сравнении с реле контроля напряжения не зависит от влияния ЭДС питающей сети, так как его работа отстраивается от тока;
позволяет определять аномальные скачки не только в трехфазной сети питания, но и со стороны нагрузки, что позволяет расширить спектр защищаемых компонентов;
в отличии от реле, работающих на изменение тока в электродвигателях, данное оборудование позволяет фиксировать еще и параметр напряжения, обеспечивая контроль по нескольким параметрам;

способно определить дисбаланс уровней питающих напряжений из-за неравномерности загрузки отдельных линий, что чревато перегревом двигателя и снижением параметров изоляции;
не требует формирования дополнительной трансформации со стороны рабочего напряжения.

В отличии от реле, работающих только по напряжению обеспечивает действующую защиту от регенерированного напряжения, вырабатываемого обратными ЭДС. В случае, когда одно из фазных напряжений пропадает, двигатель продолжает набирать достаточный уровень энергии с остающихся двух. При этом в обесточенной фазе будет генерироваться ЭДС от вращения ротора, который продолжает крутиться от двух фаз в аварийном режиме.

Из-за того, что контакторы электродвигателей не размыкаются от реле при такой работе, возникает риск повреждения электрической машины с ее дальнейшей поломкой. Реле контроля, в свою очередь, способно обнаружить смещение фазового угла, за счет чего обеспечивается полноценная защита.

Такая функция особенно актуальна, когда рабочий режим двигателя, в случае его реверсивного вращения, способен повредить вращаемый элемент или травмировать работника. Как правило, такая ситуация возникает при внесении изменений во время обесточивания электрической машины, смене фазных нагрузок, порядка чередования фаз и прочих.

Технические характеристики

Среди технических параметров, реализуемых реле контроля фаз необходимо выделить:

питающее напряжение;
диапазон контроля перенапряжения;
диапазон снижения уровня напряжения;
границы временной задержки для включения после скачка напряжения;
границы временной задержки для включения после падения напряжения;
время, расходуемое на отключение в случае пропадания фазы;
номинальный ток на контактах электромагнитного реле;

количество контактов для совершения коммутационных опраций;
мощность устройства;
климатическое исполнение;
механическая и электрическая износоустойчивость.

Схема подключения определяет порядок чередования фаз, поэтому нормальное питание нагрузки возможно при условии их правильного соблюдения на этапе монтажа и настройки. При этом существует возможность регулировки задержки коммутации для различных режимов работы устройства. Таким образом, для двигателей, в момент пуска можно отстроить время задержки срабатывания от 1 до 3 сек, для выдержки пусковых токов.

То же относиться к возможности отстройки аварийного срабатывания в случае перегрузки фаз, где время до коммутации можно регулировать от 5 до 10 сек.

Обзор популярных реле контроля фаз

Реле РНПП-311 украинского производства является одним из наиболее популярных и подходящих для сетей постсоветского пространства. Аббревиатура расшифровывается как реле напряжения, перекоса и последовательности фаз. Современные модификации, в дополнение к стандартным параметрам способны отслеживать еще и частоту напряжения.

OMRON K8AB данная модель осуществляет контроль не только за снижением, но и за превышением уровня напряжения, выполняя тем самым функции ограничителя или разрядника, причем, куда более эффективно. Имеет ряд модификаций, отличающихся регулировками порогов срабатывания и техническими параметрами.
Carlo Gavazzi DPC01 отличается двумя реле на выходных клеммах устройства. Имеет несколько точек регулировки различных параметров, и переключатель режимов. Предоставляет 7 возможных функций по выставлению задержек, интервалов или цикличных функций.
Реле ЕЛ-11
отечественного производства контролирует параметры электрической сети, может применяться как в закрытых отапливаемых, так и в не отапливаемых помещениях. Устанавливается в любом положении, но требует защиты от прямого попадания на них солнечных лучей и атмосферной влаги.

Типичные схемы подключения

В большинстве случаев, на корпусе каждого устройства производителем устанавливаются все необходимые данные о способе подключения конкретного реле. Для примера заберем несколько схем известных производителей:

Схема подключения РКФ РНПП-311

На схеме показано подключение клеммного ряда к соответствующим фазам линии L1, L2, L3 и нейтрале N. На выходе возможно получить две цепи управления «Выход 1» и «Выход 2», отличающиеся по уровням напряжений.

Схема подключения реле OMRON

Питание осуществляется по вводным каналам L1, L2, L3 и через нейтраль N. На выходе получается два варианта трехфазная трехпроводная система и трехфазная четырехпроводная, для работы с соответствующим коммутатором.

Схема подключения РКФ Carlo Gavazzi

В отличии от предыдущих вариантов клеммы вводов L1, L2, L3 запитываются через предохранители. Блок регулировки параметров позволяет отстраивать соответствующий режим работы и пределы отключения по ним. Два выхода с возможностью ручной коммутации посылают управленческие сигналы на переключение тех или иных устройств.

Последние две схемы демонстрируют работу вторичных цепей отключения нагрузки с соответствующей временной задержкой по этим клеммам. Как видите, все схемы подключения имеют идентичные компоненты, предназначенные для отслеживания всех параметров сети, способных сигнализировать сбой в электроснабжении трехфазных потребителей.

Использованная литература

Фигурнов Е. П. «Релейная защита» 2004
Гуревич В.И. «Электрические реле. Устройство, принцип действия и применения. Настольная книга инженера» 2011
Басс Э.И., Дорогунцев В.Г. «Релейная защита электроэнергетических систем» 2002
А. С. Дорофеюка, А. П. Хечумяна, «Справочник по наладке электроустановок» 1975 г
Чернобровов Н.В. «Релейная защита», 1974 г.

назначение, устройство, установка и схемы подключения

Современные дом, квартира, офис наполнены большим количеством электрических приборов различного назначения. Ввиду большой загруженности электросетей конечный потребитель зачастую сталкивается с такими техническими проблемами, как перекос фаз, скачки напряжения. Для снижения риска вывода из строя бытовых приборов используют устройства для стабилизации параметров электросетей. Таким устройством является реле контроля напряжения, которое пришло вслед за ранее используемыми установками стабилизатора напряжения.

Назначение реле контроля напряжения (РКН)

Вся техника потребителя работает от номинального напряжения, заложенного в сетях, равного 220 В. На самом деле колебания напряжения постоянно присутствуют и на выходе в электрических сетях клиент получает постоянные скачки. Нормальным считают отклонения в 10%. Но не редки случаи, когда измерительные приборы фиксируют падения показаний до 70 В, всплески — до 370 В. Для электропотребителей опасно одинаково низкое и высокое напряжение. Работа такой системы без защитных приборов крайне нежелательна.

Общий вид реле контроля напряжения

Защитное отключение, возложенное на реле напряжения, обесточит электроприбор во время перепада напряжения, а функция автоматического отключения (включения) сохранит жизнь изделию или отдельным его электронным устройствам (предохранитель, системные платы, реле, др.). Не стоит путать РКН с устройствами для контроля обрыва нуля, нейтрали, короткого замыкания, др.

Защитное реле напряжения применяют:

для защиты однофазных и трехфазных сетей;
для защиты от слипания, обрыва, перекоса фаз, чрезмерных токов нагрузки;
для защиты оборудования от неисправностей;
в устройствах с применением высоконагруженных моторов;
в общественных организациях с большим наборов приборов с высоким током нагрузки и мощностью нагрузки электросети.

Устройство и принцип работы

Реле контроля напряжения представляет собой малогабаритный корпус (чаще всего пластиковый) с вмонтированной в него контролирующей, отключающей частью. Электромагнитное реле состоит из двух составляющих:

силовая часть;
электронная схема.

Устройство реле напряжения

Благодаря использованию реле со встроенным микропроцессором, устройство способно плавно устанавливать пороги срабатывания защитного устройства. Основное свойство оборудования – быстрое действие и срабатывание при изменении параметров сети. Современны реле способны отключать только те участки сети, которая подвержена перегрузкам или недогрузкам по напряжению. Параметры работы устанавливают при помощи встроенного потенциометра.

Технические характеристики

Рабочий интервал напряжений для работы устройства – 50-400 Вольт. Такой вариативный запас позволяет предупредить большое количество неисправностей, аварий. Уязвимым местом остается работа системы в грозовую погоду. Молния создает более высокие и резкие перепады напряжений и реле не способно организовать защиту в этих условиях.

Реле контроля рабочего напряжения электросети обладают большим набором других технических характеристик, в зависимости от которых потребитель выбирает устройство для конкретных технических условий применения:

номинальное входное напряжение;
контроль перенапряжения;
задержка срабатывания защиты;
контроль снижения напряжения;
частота входного напряжения;
степень защиты по корпусу, силовым контактам автомата;
габаритные параметры, масса, диапазон рабочих температур, др.

Разновидности

Реле контроля напряжения – широко распространенное устройство, используемое как в быту, так и для защиты оборудования на промышленных объектах. Это обуславливает отличие устройств друг от друга по габаритам, допустимым пределам нагрузки, исполнению, способам подключения.

По типу исполнения (подключения)

Весь модельный ряд защитных устройств по типу подключения укрупненно разделяют на три категории:

удлинители (фильтры) на 1-6 розеток;
портативные переходники «розетка-вилка»;
«пакетники» для монтажа в комплексе с DIN-рейкой.

Портативный переходник «розетка-вилка»

Первый и второй типы реле работают по одному принципу и конструктивно схожи друг с другом. Единственное отличие – удлинители обычно имеют более одной точки подключения (розеток), что позволяет организовать защиту сразу на несколько отдельных потребителей. Принцип работы устройств следующий – реле втыкается в обычную розетку электросети помещения, а к нему выполняют подсоединение бытовых приборов. Встроенный микроконтроллер анализирует напряжение в сети и выполняет защиту потребителей.

Индикация напряжения, а также другие рабочие параметры могут быть выведены на цифровое табло устройства. Непосредственно за отключение отвечает электромагнитное реле. Допустимые верхние, нижние пороги напряжения регулируют специальными кнопками управления, выведенными на корпус РКН.

Устройства типа «пакетников» — многофункциональное оборудование, предназначенное для установки в распределительном шкафу на DIN-рейку. Благодаря комплектации, способу подключения, заданным параметрам, изделие способно вести мониторинг параметров электросети полностью объекта и снимать напряжение в аварийных случаях полностью с комплекса или его отдельных секторов.

По виду нагрузки

По виду нагрузки и области применения элементы защиты делят на следующие категории:

однофазные реле;
трехфазные реле.

РКН однофазное

Для защиты однофазных потребителей, сетей используют защитные РКН первого типа. Таким способом защищают моторы практически всех распространенных бытовых электроприборов: холодильник, кондиционер, компрессор, др.

Реле контроля напряжения трехфазное

Трехфазные потребители защищают посредством установки реле защиты второго типа. Работа таких устройств позволяет контролировать напряжение на каждой фазе и защищать технику при аварии на одной из фаз. У этой системы есть свой недостаток – это полное обесточивание даже при небольшом перекосе напряжения между фазами, что зачастую не является опасной ситуацией. Поэтому в таком случае часто прибегают к установке однофазных реле защиты на каждую фазу в отдельности. При этом стоит обратить внимание на один нюанс – пропускная способность устройства по силе тока в сети. Для нормальной работы РКН необходимо использовать устройства с максимальным током несколько выше номинальных токов сети питания.

Установка и схемы подключения РКН

При подключении РКН в электрическую сеть объекта следует помнить несколько основных условий. Защитное реле напряжения устанавливают после счетчика напряжения, разрывая провод соответствующей фазы. То есть, устройство должно контролировать именно фазу и при необходимости воздействовать на нее. Другие способы подключения работать не будут или будут некорректно выполнять свои функции.

На практике зачастую при монтаже однофазных реле используют стандартные схемы подключения через реле с прямой нагрузкой на нем. Само же защитное реле может быть подключено двумя способами:

с прямой нагрузкой на РКН;
через контактор.

Пример схемы подключения 3 фазного реле контроля напряжения

Для схем, которые монтируют внутри помещения преимущественно применяют первый вариант подключения реле. Для организации системы приобретают необходимый по мощностным характеристикам устройство и монтируют его в распределительной коробке.

Пример схемы подключения РКН ZUBR D63 в однофазной сети

Непосредственно подключение не вызовет никаких трудностей. На корпусе однофазного РКН расположены три силовые клеммы (точки подключения проводников). Одна – «ноль», две другие – вход и выход фазы. Задача персонала состоит лишь в том, чтобы не перепутать метки. При подключении трехфазных устройств необходимо внимательно развести входы и выходы соответствующих фазных проводников, чтобы в будущем вся система работала корректно, безаварийно.

Для подключения реле защиты электромонтеру необходим следующий набор оборудования и приспособлений:

само РКН;
металлическая рейка для установки автомата;
провод соответствующего сечения;
ручной инструмент, контрольные приборы.

Перед началом работ необходимо обесточить электросеть объекта. Это делают посредством отключения входного питающего автомата. Реле контроля устанавливают возле входных защитных автоматов, поэтому в выбранном месте монтируют металлическую рейку для дальнейшего крепления «пакетника». Далее разрывают провод фазы. Один конец подключают к входной клемме, второй – к выходной. Следующий этап – отрезком ранее приготовленного провода подсоединяют «ноль» на входном защитном автомате к нулевому контакту на реле контроля напряжения. Монтаж на этом окончен, на объект подают напряжение и проверяют работоспособность системы.

Советы по выбору РКН

Чтобы правильно и рационально выбрать устройство для защиты приборов и техники, необходимо следовать следующим советам:

оборудование целесообразно приобретать в специализированных торговых точках, где окажут консультационную помощь по подбору, монтажу, эксплуатации изделия и предоставят гарантию на проданный товар;
чем сложнее и функциональней устройство, тем стоимость его будет выше. Цена РКН зависит от следующих факторов:

тип устройства – розеточного типа будет наименее дорогим, реечное – наиболее дорогостоящее;
производитель;
дизайн, материал деталей реле;
дополнительные функции изделия;

правильный подбор устройства по мощности защищаемых бытовых приборов. Для нормальной работы системы целесообразно использование реле с мощностью на 25% выше номинальной по сумме всех включенных в электрический контур потребителей. То есть, при номинальной мощности используемого трансформатора 10 А необходимо установить защитное реле с порогом не ниже 13 А. Стоит отметить, что все трехфазные аппараты рассчитаны на 16 А;
наличие цифрового индикатора (дисплея) для визуального контроля рабочих параметров сетей;
материал корпуса желательно должен быть выполнен из материалов, не поддерживающих горение;
наличие функции регулировки время защитного отключения для предотвращения частого срабатывания устройства;
наличие паспорта с техническими характеристиками прибора, электрической схемой;
наличие функции защиты прибора от перегрева, измерения мощности сети для отключения нагрузки.

Использованная литература

Корогидский В.Н. «Релейная защита электродвигателей» 1987
Шабад М.А. «Защита трансформаторов распределительных сетей» 1981
Фигурнов Е. П. «Релейная защита» 2004
Темкина Р.В. «Измерительные органы релейной защиты на интегральных микросхемах» 1985
Шалимов М.Г., Маценко В.П. «Релейная защита тяговых подстанций» 1981
Андреев В.А. «Релейная защита и автоматика систем электроснабжения» 1991

устройство, принцип работы, виды, схемы подключения

При организации логических схем управления оборудованием в качестве коммутаторов используются различные виды реле. В связи с развитием и совершенствованием полупроводниковых приборов на смену классическим логическим элементам пришло твердотельное реле (ТТР). Для чего используется, как устроен и как функционирует данный вид устройств, мы рассмотрим в данной статье.

Назначение

Сфера применения твердотельного реле достаточно обширна и охватывает самые разнообразные отрасли промышленности и народного хозяйства. Их используют в таких системах, где по условиям эксплуатации можно исключить периодический контроль состояния коммутатора. Твердотельные приборы устанавливаются в оборудовании с частыми коммутациями, где классические подвижные контакты не справляются с работой и перегорают. Или в таких электроустановках, где недопустимо искрообразование при разрывании или замыкании цепи контактной группой.

Помимо этого твердотельные реле характеризуются малыми габаритами, что делает их весьма привлекательной альтернативой для слаботочного оборудования. Они применяются в электронике и бытовых устройствах, а также труднодоступных местах, где после ввода прибора в работу отсутствует возможность технического обслуживания.

Основными направлениями, в которых вы часто встретите твердотельное реле, являются:

нагревательные электроприборы с ТЭНами, спиралями для контроля температуры нагревания;
контроль температурных режимов в технологических процессов;
отслеживание рабочих режимов силовых трансформаторов;
регулировка степени освещенности или включение освещения в зависимости от времени суток;
применение в качестве датчика движения;
включение и отключения электродвигателей, переключение различных режимов их работы;
в качестве электронных ключей силовых и слаботочных электроустановок;
как коммутаторы станочного оборудования, в котором нужна высокая частота срабатывания;
для переключения позиций в источниках бесперебойного питания.

Стоит отметить, что повсеместная автоматизация технологических процессов все чаще задействует твердотельное реле в качестве коммутационного устройства.

Устройство

Конструктивно твердотельное реле представляет собой расширенный вариант полупроводникового ключа. В состав устройства входят резисторы, транзисторы, симисторы или тиристоры, которые и лежат в основе их работы. За счет того, что вся конструкция имеет монолитную структуру – единый блок, реле и получило название твердотельного.

Рис. 1. Устройство твердотельного реле

Условно все устройство можно разделить на несколько блоков:

Входной узел – используется для подачи управляющего сигнала. В состав узла входит токоограничивающий резистор и устройство для передачи сигнала на коммутирующий элемент.
Триггерный узел – применяется для обработки получаемых сигналов. Как правило, является частью линии оптической развязки, но может устанавливаться и отдельно от нее.
Узел оптической развязки – осуществляет гальваническое разделение основного участка и контролирующего. Является неотъемлемой составляющей реле переменного тока. От конструктивных особенностей этого узла напрямую зависит принцип действия коммутатора.
Цепь коммутации – производит включение и отключение линии питания нагрузки. Функционирует по принципу запирания и отпирания p-n перехода, поэтому классического переключения в твердотельных реле не происходит.
Цепи защиты – осуществляют устранение помех, защищают твердотельное реле от перегрузок и токов коротких замыканий. По месту расположения бывают внутренней и внешней установки.
Выходной узел – используется для подключения нагрузки, как правило, представлен парой контактов или клемм.

Следует отметить, что в зависимости от типа твердотельного реле, состав основных блоков может существенно отличаться. Поэтому определенные модели могут обходиться без некоторых из вышеперечисленных узлов.

Принцип работы

В зависимости от вида твердотельного реле, может отличаться и принцип его действия. В основе работы лежит два сигнала – управляющий и управляемый, которые могут генерироваться и передаваться различным способом. Поэтому в качестве примера мы рассмотрим одну из разновидностей данного устройства, функционирующего посредством оптрона.

Рис. 2. Принцип действия твердотельного реле

Оптрон, в соответствии с п.1.1 ГОСТ 29283-92 осуществляет генерацию электромагнитных или световых импульсов с определенными параметрами. В соответствии с которым и происходит взаимодействие его компонентов. Конструктивно оптрон представляет собой оптическую пару – светодиод и фотодиод, установленные в разных блоках твердотельного реле.

При подаче питания на входной узел твердотельного реле начнется протекание тока через цепь светодиода. В результате чего световое излучение попадет на фотодиод. При достижении световым потоком заданной интенсивности, фотодиод установит рабочие параметры для цепи нагрузки и произведет коммутацию нагрузки.

Отличия от электромеханических реле

Рис. 3. Отличия между электромеханическим и твердотельным реле

Если рассматривать основные отличия, то они заключаются в принципе реализации логических операций. Так, в соответствии с п. 3.1.1 ГОСТ IEC 61810-7-2013 под электромеханическим реле следует понимать такое устройство, в котором операции производятся за счет движения механических элементов. В частности, на катушку индуктивности подается управляющий импульс, который создает достаточный электромагнитный поток для перемещения сердечника. Механически сердечник соединяется с контактной группой, которая замыкается и размыкается в зависимости от управляющего сигнала.

Твердотельное реле, в свою очередь, не имеет подвижных частей, а изменение логического состояния производится путем перевода полупроводникового элемента из открытого состояния в закрытое, и, наоборот. Поэтому основным отличием от электромеханических моделей является отсутствие подвижных контактов.

Технические характеристики

При выборе конкретной модели для замены вышедшего со строя твердотельного реле или для установки в новом оборудовании необходимо руководствоваться основными характеристиками прибора.

К основным параметрам относятся:

Класс и величина напряжения на входе и выходе устройства;
Сопротивление твердотельного элемента или потребляемая мощность;
Ток срабатывания – определяет рабочие параметры перехода из одного логического состояния в другое;
Перегрузочная способность – кратная величина номинальному току;
Электрическая прочность изоляции;
Тип монтажа – наличие крепежных деталей или пайка на выводы;
Материал, из которого изготовлено реле;
Габаритные размеры;
Наличие дополнительных функций.

Все характеристики твердотельных реле будут отличаться в зависимости от вида конкретного устройства.

Виды

Разделение по видам обуславливается как рабочими параметрами некоторых устройств, так и сферой их применения. Поэтому, классификация твердотельных реле осуществляется по нескольким факторам, определяющим тот или иной параметр.

Так, все логические элементы, в зависимости от рода тока, подразделяются на две группы – реле постоянного и переменного тока. Первые отличаются высокой надежностью и отлично справляются с поставленными задачами, как при низких, так и при высоких температурах. Второй вид обладает высокой скоростью срабатывания.

В зависимости от количества подключаемых фаз все твердотельные реле подразделяются на однофазные и трехфазные. Первый вид обеспечивает питание однофазной нагрузки или устройств постоянного тока. Трехфазные, в большинстве случаев, используются для питания электродвигателей, но встречаются коммутаторы и для других типов оборудования.

Рис. 4. Трехфазные и однофазные твердотельные реле

По типу управления различают следующие виды:

Фазовое – плавно изменяет напряжение на выходе в процентном соотношении;
Мгновенное – производит переключение мгновенно;
При переходе через 0 – переключение осуществляется только при достижении синусоидой нулевого значения.

В зависимости от пропускаемой нагрузки, все устройства могут подразделяться на слаботочные и силовые. Первые устанавливаются в цепи управления, вторые используются для питания мощного бытового и промышленного оборудования.

Схемы подключения

На практике существует несколько вариантов подключения твердотельного реле к цепи питания и управления. Так, в зависимости от величины и рода питающего напряжения выделяют схему постоянного и переменного тока:

Рис. 5. Схема подключения твердотельного реле на 230 В

Как видите, здесь от фазного и нейтрального проводника напряжение подается и на цепь управления (выводы 3 и 4), и к нагрузке. Через выводы 1 и 2 фазный проводник устанавливается в коммутацию твердотельного реле для питания потребителя. Включение и отключение производится путем замыкания контактной группы К1 в цепи управления.

Еще один вариант схемы – управление нагрузкой посредством низковольтного сигнала:

Рис. 6. Питание твердотельного реле низким напряжением

В таком случае напряжение сети изначально подается на блок питание, где оно преобразуется и понижается. А затем через контакты К1 поступает в цепь управления твердотельного реле на выводы 3 и 4. Питание нагрузки происходит по тому же принципу, что и в предыдущем случае.

Помимо этого схемы подключения твердотельных реле подразделяются на две категории – нормально открытые и нормально закрытые. Первый вариант подразумевает такой принцип действия, когда подача напряжения на цепь управления подает напряжение к нагрузке.

Рис. 7. Нормально открытая схема твердотельного реле

Второй вариант схемы при подаче напряжения в цепь управления отключает питание нагрузки.

Рис. 8. Нормально закрытая схема твердотельного реле

Помимо этого существует трехфазная схема питания для соответствующего типа нагрузки:

Рис. 9. Трехфазная схема подключения твердотельного реле

Как видите на схеме, здесь используется трехфазное твердотельное реле. Для цепи управления используется пониженное напряжение, подаваемое от преобразователя. Линия трехфазного питания подключается к выводам A1, B1, C1, а трехфазный электродвигатель к выводам A2, B2, C2.

Достоинства и недостатки

Данный вид логических элементов характеризуется рядом плюсов и минусов в эксплуатации. К основным преимуществам твердотельных реле относятся:

Длительный срок эксплуатации в сравнении с электромеханическими моделями;
Может выполнять значительно больше коммутаций до наработки на отказ;
Бесшумность в работе;
Небольшой размер и вес;
Отсутствует механический износ контактной группы из-за их отсутствия;
Возможность установки в пожароопасных и взрывоопасных зонах за счет отсутствия искр в процессе коммутации;
Может работать без скачков напряжения и тока, чем в значительной мере нивелирует переходные процессы;
Внутреннее сопротивление практически не меняется в процессе эксплуатации;
Практически невосприимчивы к воздействию вибрации, оседанию пыли, электромагнитным полям.

Но, вместе с тем, твердотельные реле обладают и некоторыми недостатками. Существенной проблемой является нелинейная вольтамперная характеристика. В отключенном состоянии сопротивление p-n хоть и большое, но не бесконечное, чем обуславливаются токи утечки. Во включенном состоянии сопротивление полупроводника обуславливает нагрев твердотельного элемента и необходимость его принудительного охлаждения в силовых реле.

Также к недостаткам относят необходимость принятия мер против ошибочного срабатывания. При пробое твердотельные реле часто остаются во включенном состоянии, что создает опасность для оборудования и эксплуатационного персонала. За счет наличия p-n перехода пропускание тока в обратном направлении происходит не мгновенно. Одной из наибольших проблем является перегрузка, из-за которой реле мгновенно выходит со строя.

устройство, принцип работы, технические характеристики и схема подключения

Реле контроля фаз устанавливается в цепи питания ответственных электродвигателей. Его работа незаметна. Но в случае обрыва одной из фаз данное автоматическое устройство спасет дорогостоящий двигатель от сгорания обмоток.

Функционал реле

Реле фазного контроля (РКФ) создано для защиты промышленного и бытового электрооборудования от ненормальных режимов работы питающей сети. Устройство контролируют такие параметры как:

наличие всех 3 питающих фаз;
угол сдвига между фазами;
симметричность напряжений;
величина напряжения в каждой фазе в отдельности.

Распространенная сфера применения прибора — это защита асинхронных электрических двигателей. Они неспособны работать от 2 фаз. В таком режиме двигатели быстро выходят из строя. С помощью реле контроля реализуется схема, отключающая мотор при пропаже одной из фаз.

Обратите внимание! По своей задаче РКФ напоминает трехфазное реле контроля напряжения. Оба прибора отслеживают вольтаж в сети. Но реле фазного контроля обладает более широким перечнем настроек и возможностей.

к содержанию ↑

Устройство и принцип работы

Большинство приборов данного типа предназначены для крепления в электрические шкафы защищаемого оборудования. На корпусе предусмотрена защелка под монтаж на DIN рейку. Спереди находятся регуляторы для настройки пределов срабатывания.

Принцип работы устройства основан на непрерывном отслеживании состояния сети. Если напряжение или угол между фазами выходят за критический уровень, защитное устройство сформирует отключающий сигнал и выведет оборудование из работы. Отключение производится с задержкой по времени. Его величина также настраивается.

к содержанию ↑

Виды РКФ

Различные модели РКФ имеют отличающиеся технические характеристики. Поэтому каждый из подобных приборов относится к тому или иному типу.

По возможностям настройки реле делятся на 2 категории:

Регулируемые. Возможно выставить требуемую уставку срабатывания по напряжению и времени (ЕЛ-11, ЕЛ-12, ЕЛ-13, ЕЛ-15).
Нерегулируемые. Поддерживают только настройки завода изготовителя. Пример подобного устройства — Е-511.

Реле ЕЛ-13Ек содержанию ↑

Основные технические параметры

Защитные устройства применяются в широком перечне оборудования. Поэтому их параметры способны заметно отличаться в зависимости от условий работы. Из важнейших технических характеристик реле фазного контроля отмечают следующие:

рабочее напряжение;
пределы регулировок срабатывания;
время задержки срабатывания;
диапазон рабочих температур;
условия хранения.

к содержанию ↑

Напряжение питания

Этот параметр выбирается в зависимости от напряжения питания защищаемого оборудования. Если оно работает от 380 В, то подбирается реле с аналогичным значением вольтажа. Помимо этого, распространены РКФ на 110 и 220 В линейного напряжения.

Важно! Линейным напряжением называется потенциал между фазными проводами. Обычно он составляет 380 В. Фазное же напряжение находится между фазным проводом и нейтралью. Обычно это 220 В как в квартирной розетке.

Блок контроля фаз на максимальное линейное напряжение 250Vк содержанию ↑

Пределы настроек РКФ

Различные реле фазного контроля обладают отличающимися пределами регулировок. Если оборудование предназначено для работы с точными параметрами питающего напряжения, то можно выбрать реле с узким диапазоном регулирования 0,9-1,1 Uном, которое подходит, например, для электрических двигателей.

Если точность питающего напряжения не принципиальна, то подойдет реле с пределами 0,7-1,3 Uном. Подобные защитные приборы пригодны для трехфазных нагревательных устройств и ТЭНов.

к содержанию ↑

Задержка включения/отключения

Многие промышленные потребители электроэнергии имеют нелинейную пусковую характеристику. В момент включения двигателя или ТЭНа пусковой ток в десятки раз превышает номинальный. Соответственно, при запуске просаживается и напряжение.

Чтобы РКФ не отключало сеть в момент падения напряжения, в алгоритм его работы добавлена задержка срабатывания. При запуске двигателя напряжение снижается ниже допустимого уровня, но реле не отключает питание в течение некоторого времени. Этот параметр можно настроить регулятором на передней панели устройства.

к содержанию ↑

Рабочая температура

Сильная жара или холод пагубно сказываются на электронной схеме РКФ. Ненормальное значение температуры способно привести к дрейфу характеристик внутренних радиокомпонентов устройства, что спровоцирует его ложные срабатывания и отключения. Также резкое охлаждение может вызвать конденсацию паров воды внутри прибора, что выведет его из строя. Поэтому важно соблюдать температурный режим РКФ.

Для примера, устройства серии ЕЛ-11Е, ЕЛ-12Е и ЕЛ-13Е способны работать при температурах от –40 до +80°C. Поэтому их возможно эксплуатировать в условиях не слишком морозных зим.

к содержанию ↑

Требования при хранении

У каждого электронного устройства есть как условия для эксплуатации, так и для хранения. Обычно они похожи. Любое реле фазного контроля должно храниться в заводской упаковке. По возможности необходимо избегать попадания прибора во влажную среду или в условия экстремальных температур. При хранении следует исключить вибрацию и лишнюю транспортировку реле.

к содержанию ↑

Обзор популярных реле фазного контроля

На рынке представлены десятки моделей от отечественных и зарубежных производителей. Каждая из них обладает своими особенностями и техническими характеристиками. Выбирая РКФ, необходимо учесть, кто и для каких задач его выпускает.

Zamel CKM 01

Трехфазное реле контроля чередования фаз с крепежом на DIN рейку. Обладает компактными размерами. Ширина стандартная для 1 модуля и составляет 17,5 мм. Более подробные характеристики указаны в таблице.

Питающее напряжение	Однофазное 220 или двухфазное 380 В
Максимальное допустимое напряжение для контактов	250 В
Предельная мощность внутреннего реле	2,5 кВА
Выходные контакты	1NO и 1NC
Максимальный коммутируемый ток	10 А
Собственное потребление	34 мА
Класс защиты корпуса от пыли и влаги	IP 20
Габаритные размеры	9х17,5х6,6 см

Устройство Zamel CKM 01 для монтажа на DIN-рейкук содержанию ↑

РНПП 311

Реле от отечественного производителя «Новатек-электро». Устанавливается в щит на DIN-рейку. Имеет на передней панели минимум регуляторов для настройки, что делает его пригодным для обслуживания даже неподготовленным персоналом.

Номинальное напряжение питания	380 В
Частота питающей сети	45-55 Гц
Собственный потребляемый ток	Не более35 мА
Диапазон регулирования по напряжению	1,05-1,25Umax (для Umin аналогичные значения)
Фиксированная задержка отключения	12 сек
Напряжение катушки пускателя	110-380 В
Критические значения питающего напряжения	80-500 В
Рабочая температура	–25 +40°C
Климатическое исполнение	УХЛ4
Количество циклов переключений при нагрузке 5 А	Не менее100 тыс. раз

Монитор напряжения РНПП-311к содержанию ↑

ABB 1SVR750488R8300

Компания ABB специализируется на высококлассном электротехническом оборудовании. Качество соответствует цене. Рассматриваемое реле стоит около 11 тыс.

Напряжение питания цепи управления	450 В
Рабочая частота	50-60 Гц
Задержка включения/отключения	0,1-30 сек
Количество переключающих (перекидных) контактов	2
Габаритные размеры	85,6х45х104,8 мм

к содержанию ↑

OMRON K8AB

Компактный прибор, имеющий несколько другое назначение, чем обычное РКФ. OMRON K8AB контролирует не напряжение, а ток. Поэтому для его работы требуется дополнительный трансформатор тока. Производитель позиционирует прибор как идеальное средство для контроля тока в промышленных нагревателях и электродвигателях.

Питающее напряжение (зависит от модификации)	24 Впер./пост. тока или 100-115 В или 200-230 В
Контролируемый ток	2 мА– 200 А
Количество контролируемых фаз	1
Максимальный ток выходного реле	6 А
Гистерезис срабатывания	5-50 %
Модель необходимого для работы реле трансформатора тока	K8AC-CT200L

Важно! Гистерезис, если говорить простым языком — это задержка переключения. Он позволяет включать и выключать реле при отличающихся значениях тока. Это необходимо, чтобы предотвратить слишком частое переключение и механический износ контактов. Например, реле выключается при 5 А, а включается при 4. Или регулятор температуры выключает обогреватель, когда в комнате 24°C и включает, когда 18°C.

к содержанию ↑

Carlo Gavazzi DPC01

Мультифункциональное трехфазное РКФ с расширенным перечнем регулировок. Реле данного производителя встречается в промышленном компрессорном оборудовании. На передней панели имеются стандартные регуляторы напряжения и задержки срабатывания. А также индикаторные светодиоды, что облегчает взаимодействие человека с устройством.

Напряжение питания	24 В пост. тока или 230 переменного
Предельный ток выхода	8 А
Регулировка задержки срабатывания	От 0,1 до30 сек
Диапазон регулировки напряжения срабатывания	2-22 %от номинального значения
Количество контролируемых фаз	3
Степень защиты от пыли и влаги	IP 20
Монтаж	На DIN-рейку
Предельное напряжение для контактов выходного реле	550 В

к содержанию ↑

Евроавтоматика ФиФ CKF-318-1

Белорусское реле фазного контроля, зарекомендовавшее себя как простое, дешевое и надежное решение для защиты электродвигателей. Данное РКФ срабатывает на критическое снижение/превышение напряжения и пропажу одной и более питающих фаз. Характеристики в таблице.

Рабочее напряжение	220/380 В
Предельный ток выходного реле	8 А при 250 В
Тип контактов	2NO и 2NC
Цвет индикатора аварии	Красный
Диапазон нижнего предела напряжения	150-210 В
Диапазон верхнего предела напряжения	240-280 В
Гистерезис	5 В
Потребляемая от сети мощность	1,6 Вт

Реле контроля наличия и чередования фаз F&F CKF-318-1к содержанию ↑

Плюсы и минусы отечественных реле

Разработчикам и наладчикам оборудования периодически приходится выбирать между отечественными и зарубежными производителями автоматики. С одной стороны, все хочется сделать дешевле, а с другой — надежнее. Для правильного выбора необходимо учесть плюсы и минусы каждого из вариантов.

Достоинства российских реле контроля:

Низкая цена. Импортные РКФ стоят минимум в 2 раза больше.
Возможность действия устройства при температурах ниже –25°C. У зарубежных такая выносливость встречается реже.
Российские реле серии ЕЛ не требуют дополнительного питания 24 В. Большинству же зарубежных требуется дополнительный источник напряжения.

Устройства производства Электротехнической Компании Меандр

Недостатки российских РКФ:

Высокое тепловыделение. Это указывает на ненадежность силовых контактов или большое потребление тока собственных нужд.
Некорректность работы аналоговых цепей РКФ. Чувствительность к внешним помехам.
Устаревший внешний вид. Хотя в последнее десятилетие в плане дизайна отечественной автоматики наблюдается «оттепель».

к содержанию ↑

Схемотехника

В разумных пределах схема подключения РКФ зависит от фантазии разработчика. Стандартное устройство имеет 3 входа для подключения фаз. Обычно они расположены в верхней части прибора. Снизу находится клеммник с 4 выводами — NO и NC контактами реле. К ним подключается какой-либо исполнительный механизм. Например, более мощное реле, контактор или магнитный пускатель. Возможно подключить нагрузку и напрямую, но требуется учесть потребляемый ею ток.

к содержанию ↑

Элементы конструкции реле

Старые советские реле контроля обрыва и чередования фаз фиксировались на монтажном месте с помощью 2 винтов. Современные приборы оснащаются крепежом под DIN-рейку. Такой подход упрощает ремонт и разработку электрических шкафов.

Вторая конструктивная особенность реле фазного контроля — винтовые клеммники для подключения проводов. Подобными контактами оснащается подавляющее большинство устройств защиты.

к содержанию ↑

Регуляторы для настройки

Регуляторы настройки рабочих параметров реле находятся на передней панели. Это позволяет внести изменения, не снимая само устройство с электрического щита. Регуляторы выполнены на основе подстроечных резисторов. Они не выпирают с поверхности прибора. Для их вращения необходимо воспользоваться любой подходящей отверткой.

Некоторые модели реле защиты от перекоса в сети оснащены кнопками и дисплеем. В таких устройствах ничего вращать не требуется. Однако несколько сложнее разобраться в том, что и как регулируется. Особенно без руководства пользователя.

Устройство контроля с электронным управлениемк содержанию ↑

Маркировка назначения выводов

В плане маркировки и обозначения клемм все так же, как и на любых современных устройствах. Буквы на корпусе прибора имеют следующие обозначения:

L1, L2, L3 — выводы для подключения 3 фаз контролируемой сети;
NO/NC — контакты выходных реле;
Umax — максимальный порог напряжения, при котором РКФ отключит защищаемое оборудование;
Umin — соответственно минимальный порог отключения;
задержка — время, через которое сработает реле.

Обратите внимание! NC/NO (normal closed / normal open) — нормально закрытые/открытые контакты реле. Данная маркировка применяется во всем современном оборудовании. NC контакты находятся в замкнутом состоянии и накоротко прозваниваются мультиметром, если на катушку реле не подано напряжение. Как если бы оно просто лежало на столе. NO — контакты наоборот. Без напряжения находятся в разомкнутом состоянии.

к содержанию ↑

Итог

На любом промышленном предприятии имеются сотни и тысячи трехфазных асинхронных двигателей. Каким бы современным и надежным не был мотор, если во время работы пропадет одна из питающих его фаз, то он сгорит. Стоимость самых больших и мощных двигателей сопоставима с ценой неплохого автомобиля. Реле контроля стоит гораздо дешевле мотора. Но оно точно спасет его при обрыве фазы. Этим объясняется экономическая целесообразность установки РКФ для защиты двигателя.

Качество напряжения важно не только для асинхронных машин. При коротком замыкании в линии вольтаж в одной из фаз просаживается практически до нуля. Такой режим работы недопустим. РКФ заметит критический перекос напряжения и отключит линию. Тем самым все потребители будут защищены от ненормальных режимов работы и последующих убытков.

С учетом сказанного, РКФ — это далеко не последнее по важности защитное устройство. Оно нисколько не потеряло актуальности с советских времен. Напротив, с развитием и усложнением оборудования реле становится только востребованней, ведь оно позволяет защитить от поломки дорогостоящие электрические машины.

Реле контроля фаз: устройство, принцип работы, технические характеристики и схема подключения

назначение, виды, устройство, технические характеристики и схемы подключения

Реле напряжения применяется для защиты бытовой техники от скачков в сети. Использование устройства заметно снижает риск выхода из строя дорогостоящей аппаратуры. Пригодится РН и для правильного функционирования промышленных агрегатов.

Для чего нужно реле контроля напряжения

Бытовые электроприборы рассчитаны на напряжение 220-240 В. Периодически в электросети возникают нештатные ситуации. Напряжение в розетке прыгает в большую или меньшую сторону. Скачки способны нарушить работу бытовой техники или вовсе вывести ее из строя.

Перепады напряжения в сети

Распространенный случай перепадов напряжения — это обрыв нуля. При этом на одной фазе напряжение падает ниже допустимого уровня. На другой, наоборот, происходит существенное превышение вольтажа вплоть до 380в.

Другая ситуация свойственна старым домам с плохой электропроводкой и разболтавшимися контактами. Из-за плохого состояния кабелей и их перегрузки напряжение в розетках способно упасть до 170 В и ниже. Это опасно для электрических двигателей стиральных машин и холодильников.

На защиту электроприборов встает реле контроля напряжения. Это небольшое устройство располагается в распределительном щитке квартиры. Оно имеет компактную конструкцию, удобно крепится на дин рейку и выполняет свою задачу полностью автономно.

Дополнительная информация. Нужно отличать реле контроля напряжения от всевозможных стабилизаторов и УЗМ. Все перечисленные устройства применяются для защиты бытовой техники. Стабилизатор — прибор активный. Он способен самостоятельно корректировать напряжение в квартире. РН выполняет более простую и пассивную функцию. Оно просто отключает потребителя при превышении допустимого порога и, само по себе, на вольтаж никак не влияет.

к содержанию ↑

Назначение кнопок и выводов

На передней панели стандартного реле ограничения напряжения имеется 3 контакта. Они предназначены для подключения нулевого и фазных проводников. Если смотреть слева направо, то контакты имеют следующее назначение:

Общий нулевой провод. Этот контакт бывает раздвоен на 2 точки.
Вход питающего напряжения. К нему подключается фаза, идущая от счетчика.
Выход на квартиру. Этот провод отключится при скачке или просадке напряжения.

Выводы 2 и 3 — это нормально разомкнутые силовые контакты. Если напряжение между 1 и 2 находится в пределах нормы, то 2 и 3 замкнуты, и фаза может свободно проходить в сеть квартиры.

Устройство реле напряжения

Реле контроля напряжения имеет простой принцип работы. Внутренний контроллер непрерывно измеряет напряжение в сети. Если оно выходит за пределы нормы, то электромагнитное реле отключает квартиру. Устройство цифровое. Оно срабатывает как на чрезмерно высокий вольтаж, так и на заниженный.

к содержанию ↑

Задержка времени включения

Для РН свойственна задержка включения. Если вольтаж провалился ниже допустимой нормы, то устройство выключится и разорвет контакты 2 и 3. Когда напряжение снова входит в норму, реле не включается. Оно выжидает некоторое время. Например, 15 секунд. Это необходимо, чтобы избежать ложных включений РН. Регулятор для настройки этого параметра предусмотрен на передней панели устройства.

На корпусе реле имеются кнопки с дисплеем. Они позволяют настроить диапазон рабочего напряжения и время задержки срабатывания. Подробная информация о настройке прибора содержится в руководстве по эксплуатации.

к содержанию ↑

Технические параметры

К основным характеристикам РН относится рабочее напряжение, количество подключаемых фаз и максимальная пропускная мощность. Ниже рассмотрены параметры одного из популярных реле — RV-32.

Характеристика	Значение
Питающее напряжение	220 В
Максимальная активная мощность потребителя	7 кВт
Предельный ток нагрузки	32 А
Погрешность измерений	+/-1 %
Степень защиты от пыли и влаги	IP20
Количество рабочих циклов реле	100 тыс.
Рабочая температура	от -5 до+40°C
Предельное сечение подключаемых проводов	6 кв. мм

Из характеристики следует, что реле питается от сетевого напряжения 220 В. Внутренние контакты способны длительно пропускать ток, равный 32 А, что соответствует потребителю мощностью 7 кВт. Класс IP 20 говорит, что устройство непригодно для работы во влажном помещении или на улице. Его допустимо устанавливать в специальный электрический щит. 100 тыс. рабочих циклов — это количество включений и отключений реле, которые оно способно перенести без разрушения.

Реле напряжения DigiTOP Vp-50A IP20к содержанию ↑

Виды РН

В защите от скачков вольтажа нуждаются различные типы приборов. Некоторые из них работают от бытового напряжения 220 В и потребляют минимальную мощность. К примерам таких устройств относятся зарядные устройства для смартфонов или led лампочки. Другие так же работают от 220 В, но потребляют уже тысячи ватт мощности, например, электрические чайники и утюги. Третьи устройства требуют трехфазного питания 380 В. Обычное однополюсное РН им не годится. Среди таких потребителей промышленные станки и мощные асинхронные двигатели. Поэтому все реле для контроля напряжения принято разделять по типу корпуса и виду нагрузки.

к содержанию ↑

По типу корпуса

Данная классификация указывает на то, какие приборы и в каком количестве возможно подключить к реле. По типу исполнения РН подразделяется на 3 вида:

розеточные;
в виде удлинителя;
с установкой на din рейку.

Первый тип наиболее прост с точки зрения использования. Данное реле защиты от перенапряжения подключается непосредственно в розетку. С одной стороны корпуса имеется соответствующий разъем в виде штепсельной вилки. На другой части прибора расположена стандартная розетка для подключения нагрузки. Подобный тип РН можно быстро снять и подключить в другое место.

Второй тип выполнен в виде удлинителя. На его поверхности имеется несколько розеток для нагрузки. В отличие от 1-го типа данное реле оснащено кабелем с вилкой. Прибор удобен для стационарного подключения офисной техники.

Третий тип наиболее профессиональный. РН устанавливается в щиток. Оно имеет расширенный список функций, высокую пропускную мощность, и одновременно защищает все электрические приборы в квартире.

к содержанию ↑

По количеству фаз

Электрические потребители, работающие от переменного тока, подразделяются на 2 группы. Подобное деление имеет и реле контроля напряжения. А именно:

однофазное РН;
трехфазное.

Однофазная модификация пригодна для дома. Эти реле устанавливаются в квартирах, гаражах и дачах. Они пропускают через себя одну фазу и ноль. Поэтому их называют однофазными.

Рабочее напряжение для подобных РН составляет 220в. Их контакты рассчитаны на ток в 30-40 А, что соответствует максимальным значениям для квартирной проводки. Устройство имеет минимальный перечень настроек и, если почитать инструкцию, пригодно для пользования обычным человеком без профильного образования.

Трехфазное реле контроля напряжения ZUBR 3F

Второй вид реле сложнее. Он контролирует вольтаж одновременно на 3 фазах. Подобная модификация годится для агрегатов, потребляющих от сети 380 В. Реле имеет расширенный перечень регулировок и требует минимальный опыт в настройке систем автоматики.

к содержанию ↑

Распространенные схемы подключения

Отличия существуют и в мощности потребителей, которые подключаются через РН. Одним достаточно для питания фазы и нуля. Другие требуют трехфазное питание. Для каждой категории мощности нагрузки необходима соответствующая схема подключения реле. Поэтому принято выделять 3 способа включения этих защитных устройств:

однофазное РН;
трехфазное;
схема подключения через контактор.

к содержанию ↑

Подключение однофазного РН

Схема применяется для подключения потребителей на 220 В. Она пригодна как для квартиры, так и для отдельного устройства.

Первоначально имеется однофазное РН, питающая и отходящая линии. Монтаж схемы производится по нижеизложенному плану:

Подключается общий нулевой провод. Соответствующая клемма имеется на реле. Она обозначается буквой «N». В зависимости от модели прибора нулевых клемм может быть и две. В таком случае на один контакт подключается ноль от питающей линии, а на другой от отходящей.
Затем подсоединяется фазный провод отходящей линии. На корпусе прибора эта клемма имеет маркировку «L2», «выход L» или «out L».
Третий этап — подключение фазного провода питающей линии. Напряжение на нем присутствует всегда и независимо от того, сработало РН или нет. В стандартном электрощите этот проводник идет от выхода прибора учета или дифавтомата.

к содержанию ↑

Схема для трехфазного реле контроля напряжения

Разные модели трехфазных реле контроля напряжения имеют отличающийся набор клемм для подключения проводов. В стандартной комплектации их 8. Клеммы напряжения сети (4 шт.) нужны для подачи в устройство трех контролируемых фаз и нуля. На корпусе прибора они обозначаются L1, L2, L3 и N. Выходные релейные клеммы (4 шт.) используются для подключения последующих устройств защиты и автоматики. Они имеют маркировку «NO» у нормально открытых контактов, и «NC» у нормально закрытых.

Схема подключения собирается в 2 этапа:

К клеммам РН подключаются фазные и нулевые провода питающей линии. Здесь необходимо обратить внимание на максимальный допустимый ток контактов. Как правило, если потребитель трехфазный, то он потребляет большие мощности. Реле должно быть рассчитано на эти значения.
К релейному выходу подключаются последующие устройства. Например, контактор, различные устройства сигнализации или индикаторные лампы «авария».

Обратите внимание! Дорогостоящие трехфазные РН способны контролировать не только напряжение, но и ряд других параметров сети. Например, критический перекос фаз и правильность их чередования. Эти функции важны для правильной работы асинхронных двигателей и тиристорных преобразователей.

к содержанию ↑

Подключение нагрузок свыше 100 кВт с помощью контактора

Некоторые потребители электроэнергии берут от сети токи в сотни ампер. Никакое РН не способно справиться с такими мощностями. В этой ситуации используют отдельный контактор. Его необходимо соединить с выходным реле.

В этой схеме РН просто контролирует состояние сети и формирует слаботочный сигнал управления для контактора. Его втягивающая катушка подключается последовательно с выходом реле контроля напряжения. Основной ток нагрузки протекает непосредственно через контактор.

Важно! Не следует ставить РН рядом с мощными источниками радиопомех, например, трансформаторами или беспроводными телефонами. Испускаемые ими помехи способны повлиять на измерительную цепь реле и привести к ложным срабатываниям.

к содержанию ↑

Настройка порогов срабатывания РН

Настройка реле защиты от перенапряжения производится после анализа текущего состояния электросети и проводки. Необходимо обратить внимание на такие факторы, как:

Напряжение в розетке. Оно составляет 220 В только на страницах учебников. Реальный вольтаж в сети способен находиться в пределах 190-240 В. Бессмысленно настраивать РН на отключение при снижении до 210 В, если в розетке вольтаж редко поднимается выше 200 В. Особенно актуально для сельской местности и в частном доме.
Мощность бытовых приборов. Некоторые образцы техники в момент запуска потребляют большие токи, что резко понижает напряжения в сети. Этот провал необходимо учитывать, чтобы выбрать нижний порог срабатывания защиты.
В ночное время суток происходит обратное. Люди спят. Большая часть электроприборов в доме выключена. Напряжение в сети способно зашкаливать до 230-240 В. Это явление учитывается при выборе верхнего номинала срабатывания.

Монтаж и настройка реле напряженияк содержанию ↑

Проверка РН с помощью мультиметра

Полноценные испытания удастся провести при помощи специального оборудования в электротехнической лаборатории. Однако точность показаний выходного вольтажа получится проверить и обычным мультиметром. Прибор необходимо переключить в режим измерения переменного напряжения до 700 В. На переключателе это обозначается как «ACV 700».

Затем мультиметром предстоит определить напряжение на выходе РН, и сравнить это значение с показаниями на дисплее защитного устройства. Нужно понимать, что оба прибора имеют некоторую погрешность измерения. Показания должны примерно совпадать. Разница в 2-3 В — это не повод для паники. Но если отличия более существенны, то в РН есть неисправность.

Применение РН защитит бытовые электроприборы от перепадов напряжения. Для этого потребуется правильно подобрать уставки его срабатывания. Ориентировочные значения можно посмотреть в паспорте на устройство.

Реле контроля напряжения выбирается с учетом количества питающих фаз и максимальной мощности потребителя. Желательно приобретать защитное устройство с запасом по току в 20-30 %. Если необходимо контролировать потребляемый ток, то лучше установить прибор со встроенным амперметром.

Реле напряжения: назначение, виды, устройство, технические характеристики и схемы подключения

принцип работы, виды, маркировка, регулировка и подключение

Результатом технической ситуации, когда статорные обмотки двигателя потребляют тока больше установленных параметрических значений, является избыточное тепло. Этот фактор вызывает снижение качества изоляции двигателя. Оборудование выходит из строя.

Времени реакции тепловых реле перегрузки обычно недостаточно, чтобы обеспечить эффективную защиту от избыточного тепла, создаваемого высоким током. В таких случаях только реле контроля фаз видится действенным защитным устройством.

Содержание статьи:

Общая информация по прибору

Функциональность электрических приборов подобного типа существенно шире, нежели только лишь защита от перегрева и КЗ.

На практике отмечены эффективные свойства реле выбора перегруженных фаз, которые в конечном счете обеспечивают комплексную защиту.

Один из многочисленных вариантов конструкторских решений в производстве реле фаз. Однако, несмотря на разнообразие корпусов и схемных конфигураций, функциональность приборов едина

Благодаря устройствам отслеживания состояния фаз достигаются преимущества:

увеличение срока службы двигателя;
сокращение дорогостоящего ремонта или замену мотора;
уменьшение времени простоя из-за дефектов двигателя;
снижение рисков поражения электрическим током.

Кроме того, приспособление обеспечивает надежную защиту от возгорания и от КЗ обмоток двигателя.

Типичное исполнение защитных реле

Существует два основных типа защитных приборов, предназначенных для использования в составе трехфазных систем, — реле измерения тока и измерения напряжения.

Плюсы использования устройств

Преимущественная сторона токовых защитных реле по отношению к очевидна. Этот тип приборов функционирует независимо от влияния ЭДС (электродвижущей силы), которая неизменно сопровождает фазовый сбой при перегрузках двигателя.

Кроме того, устройства, действующие по принципу измерения тока, способны определять аномальное поведение мотора. Контроль возможен либо на стороне линии в цепи ответвления, либо на стороне нагрузки, где установлено реле.

Так выглядит одна из моделей реле контроля напряжения. Подобные устройства могут применяться не только для производственных нужд, но также и для частных хозяйств

Приборы, контролирующие процесс по принципу измерения напряжения, ограничиваются обнаружением ненормальных условий работы только на стороне линии, где подключено устройство.

Тем не менее приспособления, чувствительные к изменению напряжения, тоже обладают важным преимуществом. Заключается оно в способностях приборов подобного типа обнаруживать ненормальное состояние, не зависящее от состояния двигателя.

К примеру, тип реле, чувствительный к изменениям тока, обнаруживает ненормальное состояние фаз только непосредственно в процессе работы двигателя. А вот устройство измерения напряжения обеспечивает защиту непосредственно перед запуском мотора.

Также среди преимуществ аппаратов измерения напряжения выделяются простая установка и меньшая цена.

Этот тип приборов защиты:

не нуждается в дополнительных трансформаторах тока;
применяется независимо от нагрузки системы.

А для его работы требуется всего лишь подключить напряжение.

Обнаружение фазового сбоя

Сбой фазы вполне возможен по причине выхода из строя предохранителя одной из частей системы распределения электроэнергии. Механический отказ коммутационного оборудования или обрыв одной из линий электропередач также провоцируют сбой фазы.

Защита электродвигателя, организованная через реле контроля. Такой способ позволяет более эффективно эксплуатировать моторы, без опасения их быстрого вывода из строя

Трехфазный двигатель, работающий на одной фазе, вытягивает необходимый ток из оставшихся двух линий. Попытка его запустить в однофазном режиме приведет к блокировке ротора и двигатель не запустится.

Время реакции на единицу тепловой перегрузки может быть слишком продолжительным, чтобы обеспечить эффективную защиту от чрезмерного нагрева. Если для защиты от него не установлено , то когда происходит сбой из-за перегрева, появившегося в обмотках двигателя.

Защита трехфазного двигателя от фактора отказа фазы затруднена по той причине, что недогруженный трехфазный двигатель, работающий на одной фазе из трех, генерирует напряжение, называемое регенерированным (обратной ЭДС).

Оно образуется внутри оборванной обмотки и практически равняется величине утраченного подводимого напряжения. Поэтому реле измерения напряжения, контролирующие только его величину, в таких ситуациях не обеспечивают полной защиты от фактора отказа фазы.

Схема подключения прибора контроля фаз и напряжения в цепь управления трехфазным мотором. Это классический схемный вариант, применяемый на практике повсеместно

Более высокая степень защиты может быть получена с помощью устройства, которому доступно обнаружение смещения фазового угла, как правило, сопровождающего отказ фазы. В нормальных условиях трехфазное напряжение составляет 120 градусов по фазе относительно друг друга. Сбой приведет к смещению угла от нормальных показателей в 120 градусов.

Выявление фазового реверса

Реверсирование фазы может произойти:

Выполняется техническое обслуживание на моторном оборудовании.
В систему распределения электроэнергии внесены изменения.
Когда восстановление мощности приводит к другой фазовой последовательности, что была до отключения электроэнергии.

Обнаружение разворота фазы важно, если двигатель, работающий в обратном направлении, может повредить ведомый механизм или, что еще хуже, – нанести физический вред обслуживающему персоналу.

Кроме всего прочего, использование защитных реле – это обеспечение безопасности рабочего персонала: 1 – оборванная фаза; 2 – шаговое напряжение

Правила эксплуатации электросетей требуют применения защиты от возможного реверсирования фаз на всем оборудовании, включая транспортные средства для перевозки персонала (эскалаторы, лифты и т. п.).

Обнаружение дисбаланса напряжения

Несбалансированность обычно проявляется, если входящие линейные напряжения, подаваемые электроэнергетической компанией, имеют разные уровни. Дисбаланс может иметь место, когда однофазные нагрузки освещения, электрических выходов,однофазных двигателей и прочего оборудования подключаются на отдельных фазах и не распределяются сбалансированным образом.

В любом из таких случаев в системе образуется дисбаланс тока, который снижает эффективность и сокращает срок службы двигателя.

Несбалансированное или недостаточное напряжение, прикладываемое к трехфазному двигателю, приводит к дисбалансу тока в обмотках статора, равному многократному значению разбаллансировки межфазных напряжений. Этот момент, в свою очередь, сопровождается увеличением нагрева, что является основной причиной быстрого разрушения изоляции двигателя.

Сгоревшая обмотка статора мотора – можно сказать, обычное явление там, где не предусматривалось внедрение в цепь управления релейного контроля

Исходя из всех описанных технических и технологических факторов, становится очевидной важность применения этого типа реле и не только для случаев эксплуатации электрических двигателей, но также для генераторов, трансформаторов и прочего электрооборудования.

Как подключить прибор контроля?

Конструкции реле, осуществляющих контроль фаз, при всем имеющемся обширном ассортименте изделий, имеют унифицированный корпус.

Конструктивные элементы изделия

Клеммники для подключения электрических проводников, как правило, выведены на фронтальную часть корпуса, что удобно для проведения монтажных работ.

Сам прибор сделан под установку на рейку типа DIN либо просто на ровную плоскость. Интерфейс клеммника обычно представляет собой стандартный надежный зажим, предназначенный под крепление медных (алюминиевых) жил сечением до 2,5 мм².

Передняя панель прибора содержит регулятор/регуляторы настройки, а также световую контрольную индикацию. Последняя показывает присутствие/отсутствие питающего напряжения, а также состояние исполнительного механизма.

Среди элементов настройки потенциометра может быть индикатор аварий, индикатор подключенной нагрузки, потенциометр выбора режима, регулировка уровня асимметрии, регулятор падения напряжения, потенциометр регулировки задержки по времени

Подключение трехфазного напряжения выполняется на рабочих клеммах устройства, обозначенных соответствующими техническими символами (L1, L2, L3). Монтаж нулевого проводника на таких устройствах обычно не предусматривается, но этот момент конкретно определяется исполнением реле — типом модели.

Для соединения с цепями управления используется вторая интерфейсная группа, состоящая обычно не менее чем из 6 рабочих клемм. Одной парой контактной группы реле коммутируется цепь катушки магнитного пускателя, а через вторую — цепь управления электрооборудования.

Все достаточно просто. Однако каждая отдельная модель реле может иметь свои особенности подключения. Поэтому применяя устройство на практике, следует всегда руководствоваться сопроводительной документацией.

Шаги настройки приспособления

Опять же в зависимости от исполнения, конструкция изделия может оснащаться разными схемными вариантами настройки и регулировки. Есть модели простые, предусматривающие конструктивно вывод на панель управления одного-двух потенциометров. И есть устройства с расширенными элементами настройки.

Элементы настройки микропереключателями: 1 – блок микропереключателей; 2, 3, 4 – варианты установки рабочих напряжений; 5, 6, 7, 8 – варианты установки функций асимметрии/симметрии

Среди таких расширенных настроечных элементов часто встречаются блочные микропереключатели, расположенные непосредственно на печатной плате под корпусом прибора или в специальной открываемой нише. Установкой каждого из них в то или иное положение создается требуемая конфигурация.

Настройка обычно сводится к тому, чтобы выставить посредством вращения потенциометров или расположением микропереключателей номинальные значения защиты. Например, для контроля состояния контактов уровень чувствительности разницы напряжений (ΔU) обычно ставят на значение 0,5 В.

Если необходимо контролировать линии питания нагрузки, регулятор чувствительности разницы напряжений (ΔU) настраивают на такое граничное положение, где отмечается точка перехода от рабочего сигнала к аварийному с небольшим допуском в сторону номинала.

Как правило, все нюансы настройки приборов доходчиво описывает сопроводительная документация.

Маркировка устройства контроля фаз

Приборы классического исполнения маркируются просто. На передней или боковой панели корпуса наносится символьно-цифровая последовательность или же обозначение отмечается в паспорте.

Вариант маркировки одного из популярных устройств отечественного производства. Обозначение вынесено на фронтальной панели, но встречаются также вариации с размещением на боковинах

Так, устройство российского производства на подключение без нулевого провода маркируется:

ЕЛ-13М-15 АС400В

где: ЕЛ-13М-15 – наименование серии, АС400В – допустимое напряжение переменного тока.

Образцы импортной продукции имеют маркировку несколько иную.

Например, реле серии «PAHA» отмечено следующей аббревиатурой:

PAHA B400 A A 3 C

Расшифровка примерно такая:

PAHA — наименование серии.
B400 – стандартное напряжение 400 В или подключенное от трансформатора.
А – регулировка потенциометрами и микропереключателями.
А (Е) – тип корпуса под монтаж на DIN рейку или в специальный разъем.
3 – размер корпуса в 35 мм.
С – конец кодовой маркировки.

На некоторых моделях перед пунктом 2 может добавляться еще одно значение. Например, «400-1» или «400-2», а последовательность остальных не изменяется.

Так маркируются аппараты контроля фаз, наделенные дополнительным интерфейсом питания под внешний источник. В первом случае напряжение питания 10-100 В, во втором 100-1000 В.

С принципом действия, конструктивными особенностями и назначением выключателя нагрузки ознакомит , прочитать которую мы очень советуем.

Выводы и полезное видео по теме

Видеоролик посвящен описанию и обзору отдельно взятого изделия от компании EKF. Однако по такому же принципу действуют практически все выпускаемые аппараты контроля фаз:

При всем многообразии приборов на рынке сложно определить какой-никакой стандарт маркировки. Если зарубежные производители маркируют по одним канонам, то отечественные — по другим. Тем не менее всегда есть возможность обратиться к справочным данным, если требуется точная расшифровка характеристик.

Хотите поделиться собственным опытом в выборе и установке реле напряжения, предназначенного для контроля фаз? Располагаете полезными сведениями, которые пригодятся посетителям сайта? Пишите, пожалуйста, комментарии в расположенном ниже блоке, публикуйте фотоснимки по теме, задавайте вопросы.

Принцип работы схемы выпрямителя с фазовым управлением и ее применение

В отличие от диодных выпрямителей, PCR или выпрямители с фазовым управлением имеют преимущество регулирования выходного напряжения. Диодные выпрямители называются неуправляемыми выпрямителями. Когда эти диоды переключаются с тиристорами, он становится фазоуправляемым выпрямителем. Напряжение o / p можно регулировать, изменяя угол включения тиристоров. Основное применение этих выпрямителей — регулирование скорости двигателя постоянного тока.

Что такое выпрямитель с фазовым управлением?

Термин PCR или выпрямитель с фазовым управлением — это один из типов выпрямительной схемы, в которой диоды переключаются тиристорами или тиристорами (выпрямителями с кремниевым управлением). В то время как диоды не позволяют управлять напряжением o / p, тиристоры можно использовать для изменения выходного напряжения путем регулировки угла зажигания или задержки. Тиристор с фазовым управлением активируется подачей короткого импульса на его клемму затвора, и он деактивируется из-за связи по линии или естественным образом.В случае большой индуктивной нагрузки он отключается включением другого тиристора выпрямителя во время отрицательного полупериода напряжения i / p.

Типы выпрямителей с фазовым управлением

Выпрямители с фазовым управлением подразделяются на два типа в зависимости от типа источника питания i / p. И каждый вид включает в себя полу-, полный и сдвоенный преобразователь.

Типы выпрямителя с фазовым управлением

Однофазный управляемый выпрямитель

Этот тип выпрямителя работает от однофазного источника переменного тока i / p.

Однофазные выпрямители

подразделяются на разные типы

Полуволновой управляемый выпрямитель: В этом типе выпрямителя используется одно тиристорное устройство, обеспечивающее регулирование включения / выключения только в течение одного полупериода входного переменного тока, и он обеспечивает низкий постоянный ток. вывод.

Двухполупериодный управляемый выпрямитель: Этот тип выпрямителя обеспечивает более высокий выход постоянного тока.

Двухполупериодный управляемый выпрямитель с центральным ответвленным трансформатором требует двух тиристоров.
Двухполупериодные выпрямители с мостовым управлением не нуждаются в трансформаторе с центральным ответвлением.

Трехфазный управляемый выпрямитель

Этот тип выпрямителя работает от трехфазного источника переменного тока i / p.

Полуконвертер — это одноквадрантный преобразователь, который имеет одну полярность напряжения и тока o / p.
Полный преобразователь — это двухквадрантный преобразователь, который имеет полярность o / p, напряжение может быть либо + ve, либо –ve, но ток может иметь только одну полярность: + ve или -ve.
Двойной преобразователь работает в четырех квадрантах — и напряжение, и ток могут иметь обе полярности.

Работа выпрямителя с фазовым управлением

Основной принцип работы схемы ПЦР объясняется с использованием однофазной полуволновой схемы ПЦР с резистивной нагрузкой RL, показанной на следующей схеме.

Однофазная полуволновая схема тиристорного преобразователя используется для преобразования переменного тока в постоянный. Электропитание переменного тока осуществляется от трансформатора, чтобы подавать необходимое напряжение переменного тока на тиристорный преобразователь в зависимости от требуемого напряжения постоянного тока.В приведенной выше схеме первичные и вторичные напряжения питания переменного тока обозначены как VP и VS.

Схема выпрямителя с фазовым управлением

Во время положительного полупериода питания i / p, когда верхний конец вторичной обмотки трансформатора находится под положительным потенциалом относительно нижнего конца, тиристор находится в состоянии прямого смещения.

Тиристор активируется с углом задержки ωt = α путем подачи соответствующего импульса запуска затвора на вывод затвора тиристора. Когда тиристор активируется при угле задержки ωt = α, тиристор ведет себя и предполагает идеальный тиристор.Тиристор действует как замкнутый переключатель, и напряжение питания i / p действует на нагрузку, когда оно проходит от ωt = α до π радиан. Для чисто резистивной нагрузки ток нагрузки io, протекающий при включенном тиристоре T1, определяется выражением выражение.

Io = vo / RL, для α≤ ωt ≤ π

Применения выпрямителя с фазовым управлением

Применения выпрямителя с фазовым управлением включают бумажные фабрики, текстильные фабрики, использующие приводы двигателей постоянного тока и управление двигателями постоянного тока на сталелитейных заводах.

Тяговая система с питанием от переменного тока с использованием тягового двигателя постоянного тока.
Электрометаллургические и электрохимические процессы.
Управление реактором.
Магнитные блоки питания.
Переносные приводы ручных инструментов.
Гибкоскоростные промышленные приводы.
Аккумулятор заряжается.
Высоковольтная передача постоянного тока.
ИБП (Системы бесперебойного питания).

Несколько лет назад преобразование мощности переменного тока в постоянное было достигнуто с использованием ртутных дуговых выпрямителей, мотор-генераторных установок и тираторных трубок.Современные преобразователи переменного тока в постоянный ток предназначены для сильноточных и мощных Thyrator s. В настоящее время большинство преобразователей мощности переменного тока в постоянный являются тиристорными. Устройства Thyrator управляются по фазе, чтобы получать переменное напряжение постоянного тока на выходных клеммах нагрузки. Преобразователь тиристора с фазовым управлением использует коммутацию линии переменного тока для выключения тиристоров, которые были включены.

Они менее дорогие, а также очень простые и широко используются в промышленных приложениях для промышленных приводов постоянного тока.Эти преобразователи классифицируются как двухквадрантные преобразователи, если выходное напряжение может быть либо + ve, либо -ve для данной полярности тока нагрузки. Существуют также одноквадрантные преобразователи переменного тока в постоянный, в которых напряжение o / p составляет только + ve и не может быть сделано отрицательным для данной полярности тока o / p. Конечно, одноквадрантные преобразователи также могут быть разработаны для подачи только отрицательного постоянного напряжения. Работа двухквадрантного преобразователя может быть достигнута при использовании полностью управляемой схемы мостового преобразователя, а для одноквадрантного процесса мы используем полууправляемый мостовой преобразователь.

Таким образом, речь идет о выпрямителе с фазовой регулировкой, его эксплуатации и его применении. Мы надеемся, что вы лучше понимаете эту концепцию, а также любые сомнения относительно этой концепции или реализации каких-либо электрических проектов. Пожалуйста, оставьте свой отзыв, оставив комментарий в разделе комментариев ниже. Вот вам вопрос: Какие бывают типы ПЦР?

SSR Принцип работы | Средства автоматизации | Промышленные устройства

Японский (Япония) Английский (Глобальный) Английский (Азиатско-Тихоокеанский регион) Китайский (Китай)

Характеристики переключения SSR

1.SSR для нагрузок переменного тока

1. Нулевой переход SSR

SSR с переходом через ноль использует фотоэлектрический ответвитель для изоляции входа от выхода (см. Конфигурацию схемы на предыдущей странице). Когда входной сигнал активирован, внутренняя схема детектора перехода через ноль запускает триак для включения, когда напряжение нагрузки переменного тока пересекает ноль.
Ток нагрузки поддерживается за счет эффекта фиксации симистора после деактивации входного сигнала до тех пор, пока симистор не отключится, когда напряжение нагрузки пересечет ноль.Ниже описаны формы сигналов напряжения и тока для различных типов нагрузок:

● Резистивные нагрузки

Поскольку резистивные нагрузки не вызывают сдвига фаз между напряжением и током, симистор включается, когда напряжение нагрузки переменного тока достигает нуля после активации входного сигнала. SSR отключается, когда напряжение нагрузки переменного тока достигает нуля, а ток нагрузки отключается после того, как входной сигнал впоследствии деактивирован.

● Индуктивные нагрузки

SSR включается, когда напряжение нагрузки пересекает ноль после активации входного сигнала.Он выключается, когда ток нагрузки впоследствии пересекает ноль после деактивации входного сигнала. Разность фаз между напряжением и током может вызвать скачок напряжения в SSR, когда он выключен. Хотя демпфирующая цепь поглощает этот всплеск, слишком большой всплеск может привести к ошибке dv / dt во внутреннем симисторе SSR.

2. случайный тип SSR

SSR случайного типа использует фотоэлемент для изоляции входа от выхода. Когда входной сигнал активирован, выход сразу же включается, поскольку нет схемы детектора перехода через ноль.Ток нагрузки поддерживается за счет эффекта фиксации симистора после деактивации входного сигнала, пока напряжение нагрузки переменного тока не станет равным нулю.

● Резистивные нагрузки

2.SSR для нагрузок постоянного тока

SSR для нагрузок постоянного тока использует драйвер MOS-FET для изоляции входа от выхода.
Выход немедленно реагирует на вход, поскольку драйвер MOS-FET напрямую включает или выключает выходной MOS-FET.

Вернуться к началу

Твердотельные реле Связанная информация

Вернуться к началу

Как получить улучшенное трехфазное управление с помощью реле управления NFC уже сегодня!

Гостевой блоггер:

Вэй Йи Чиа (Wei Yi CHIA) — менеджер по продукции подразделения управления и сигнализации Schneider Electric, расположенного в Сингапуре.

В настоящее время большинство реле управления и контроля, представленных на рынке, являются обычными — это означает, что они имеют небольшие печатные циферблаты на лицевом интерфейсе, чтобы пользователи могли выполнять настройки, и, возможно, дополнительную прозрачную крышку для предотвращения несанкционированного изменения настроек.

Максимум 5 регуляторов могут быть приспособлены для настройки пользователем диапазонов контролируемых значений: пороговых значений перенапряжения и / или пониженного напряжения, порога асимметрии, временной задержки, гистерезиса. Более того, эти грубые настройки требуют отвертки, а также вычислений для преобразования процентов в значения и наоборот.Невозможно скопировать одни и те же настройки с одного реле на другое.

Наличие прозрачной крышки не полностью исключает риск изменения настроек неавторизованными пользователями, поскольку они могут просто разблокировать крышку. Излишне говорить, что реле без прозрачной крышки полностью подвержены этому риску.

Примечательно, что трехфазные реле управления используются для защиты двигателей и оборудования от дорогостоящих повреждений из-за неисправностей в трехфазных системах. Однако пользователи не могут напрямую отслеживать и анализировать состояние своих трехфазных систем, кроме как с помощью одного светодиодного индикатора релейного выхода, который указывает только на то, что произошла неисправность.

А что, если теперь есть решение всех этих недостатков?

С новым реле управления NFC (Near-field communication) теперь вы можете наслаждаться большей точностью, безопасностью и улучшенным мониторингом прямо у вас на ладони.

Попрощайтесь с аналоговой работой реле !

Интеграция технологии NFC в наши 3-фазные управляющие реле дает нашим пользователям цифровой опыт. Простым касанием экрана смартфона они теперь могут устанавливать точные значения для желаемых настроек, пользоваться большей гибкостью с двумя индивидуально конфигурируемыми выходами в сочетании с простыми логическими условиями и дублировать точные настройки для других реле управления NFC .

Повышенная безопасность !

NFC обеспечивает безопасную настройку благодаря 4-значному паролю. Это спокойствие, поскольку нет больше риска изменить настройки.

Опыт расширенного мониторинга!

Повысьте эффективность работы операторов и технических специалистов с помощью функции диагностики неисправностей, встроенной в реле управления NFC. С первого взгляда на светодиодные индикаторы на переднем интерфейсе управляющих реле NFC они могут определить тип трехфазных неисправностей, возникающих в данный момент.Кроме того, обновления в режиме реального времени и исторические неисправности трехфазных систем могут быть проанализированы со своего смартфона, что приводит к меньшему времени простоя и минимальному обслуживанию.

Начните знакомство с реле управления NFC сегодня с подробностями, доступными здесь.

DBMS Concurrency Control: Timestamp & Lock-Based Protocols

Home
Testing
- - Back
  - Agile Testing
  - BugZilla
  - Cucumber
  - Database Testing
  - ETL Testing
  - Jmeter
  - Назад
  - JUnit
  - LoadRunner
  - Ручное тестирование
  - Мобильное тестирование
  - Mantis
  - Почтальон
  - QTP
  - Назад
  - Центр качества (ALM)
  - RPA
  - SAP Testing
  - Selenium
  - SoapUI
  - Управление тестированием
  - TestLink
SAP
- - Назад
  - ABAP
  - APO
  - Начинающий
  - Basis
  - BODS
  - BI
  - BPC
  - CO
  - Назад
  - CRM
  - Crystal Reports
  - FICO
  - HANA
  - HR
  - MM
  - QM
  - Заработная плата
  - Назад
  - PI / PO
  - PP
  - SD
  - SAPUI5
  - Безопасность
  - Менеджер решений
  - Successfactors
  - Учебники SAP
Интернет
- - Назад
  - Apache
  - AngularJS
  - ASP.Net
  - C
  - C #
  - C ++
  - CodeIgniter
  - DBMS
  - JavaScript
  - Назад
  - Java
  - JSP
  - Kotlin
  - Linux
  - MariaDB
  - MS Access
  - MYSQL
  - Node. js
  - Perl
  - Назад
  - PHP
  - PL / SQL
  - PostgreSQL
  - Python
  - ReactJS
  - Ruby & Rails
  - Scala
  - SQL
  - SQLite
  - Назад
  - SQL Server
  - UML
  - VB.Net
  - VBScript
  - Веб-службы
  - WPF
Обязательно изучите!
- - Назад
  - Бухгалтерский учет
  - Алгоритмы
  - Android
  - Блокчейн
  - Бизнес-аналитик
  - Создание веб-сайта
  - Облачные вычисления
  - COBOL
  - Дизайн компилятора
  - Назад

Разница между контактором и реле

Реле

Оба используются для переключения электрическая цепь ВКЛ-ВЫКЛ
Оба доступны с различными номиналами нагрузки, различными напряжениями катушки
Оба доступны с широким диапазоном номинальных значений переменного и постоянного тока, для обеих нагрузок и катушка.
Оба имеют номинал контакта или номинальную нагрузку контакта точки.
Оба имеют номинал катушки, который дает напряжение и тип необходимого напряжения. работать в катушка.
Если номинальные значения превышены или не соблюдаются, контактор или реле могут быть нефункционален или загорелся.
Оба работают по одним и тем же законам электричества и физики.
Оба подпадают под действие Национального электрического кодекса, и оба должны быть ограничены внутри закрытого пространства с крышкой, с правильным размером провода и т. д.
Оба могут использоваться по-разному.Система отопления и охлаждения
HVAC и многие другие устройства используют оба реле и контакторы.
Реле можно использовать для включения-выключения контакторов, можно использовать контактор к переключающее реле ВКЛ-ВЫКЛ

Общие Правило, любое приложение, которое превышает 40 ампер переменного тока, будет использовать контактор вместо реле? Более 100 ампер постоянного тока это вообще контактор?
Общее правило: реле обычно доступны с нормально разомкнутыми и Обычно Замкнутые контакты
Контакторы могут иметь нормально разомкнутые и нормально замкнутые контакты, но типичный контактор HVAC не.
Когда контактор имеет нормально разомкнутые контакты нормально разомкнутого типа, обычно имеет штатные контактные клеммы также, и клеммы NO NC являются дополнительными клеммами.
Контакторы доступны 1-полюсные, 2-полюсные, 3-полюсные и 4-полюсные, с вспомогательным блоком что может добавить больше полюсов. Каждый полюс может включать-выключать провод.
Обычно реле имеют 1 или 2 полюса с нормально разомкнутыми контактами.
Контактор может переключать однофазные и трехфазные цепи. Контакторы могут переключатель 3-проводной или 4-проводной 3-фазной в зависимости от конкретной модели.
Реле могут переключать однофазные, но обычно не трехфазные.Кроме реле мочь контактор переключения, и контактор может переключать 3 фазы
Ремонтные сменные катушки доступны для некоторых контакторов, но обычно не для реле.
Маленький контактор может иметь размеры 1,5 x 2 x 3 дюйма. Как правило, многие реле меньше, но может быть больше.
Реле задержки включения, задержки выключения и повторного цикла доступны для небольших нагрузки.
Для реле доступны дополнительные опции задержки и повторного цикла.
Нагрузка номинал для реле задержки может быть 1 ампер, поэтому реле используется для Включает контактор более высокого тока, а контактор включает и выключает двигатель.
«Блоки» задержки включения и выключения могут быть добавлены к некоторым контакторы, но только определенные модели.
Блоки вспомогательных контактов могут быть добавлены к некоторым контакторам, но не все модели контакторов поддерживают вспомогательные контакты

Цена

может стоить 4 доллара за общего назначения, до сотен для реле времени
Реле переключения для электростанций и электросетей может стоимостью 9000 тыс. 8 Контакторы стоимостью 12 долларов США для двухполюсных маломощных устройств определенного назначения, до тысячи для промышленных контакторов высокого тока

Контакторы и реле электрические выключатели.
Выключатель домашнего освещения выполняет те же функции, что и реле или контактор, Кроме вас вручную включить-выключить выключатель света.
Например, вы не хотите стоять перед холодильником и включить компрессор каждый раз при повышении температуры внутри холодильник поднимается.
То же с водяным насосом, отоплением HVAC, кондиционером и осушитель. Многие электрические устройства автоматизированы.
Автоматизированное управление включает термостаты, датчики давления, свет Датчики, датчики времени и др.
Для автоматизации холодильника используется термостат.
Термостаты холодильника включаются-выключаются при температура падает или поднимается.
Для сохранения термостата и сокращения производства и замены стоимость, термостат не выдерживает тяжелых переключений.
Вместо этого термостат переключает малое напряжение и подает электрический сигнал на катушку контактора или катушку реле.
Контактор или реле справляется с большой коммутационной нагрузкой, когда получает электрический сигнал от термостата.
Электрические системы делятся на специализированные части, поэтому они автоматизированы. органы управления и переключатели служат дольше и дешевле в производстве.
Большинство мощных нагрузок переключаются с использованием комбинации контакторов и реле.
Есть исключения, когда большая нагрузка переключается вручную.
Например, настольная пила: двигатель мощностью 1-2 л.с. активируется при работе в тяжелых условиях. переключатель.

Примеры от типичного home:
Термостат холодильника замыкает цепь, которая активирует реле, начинает цикл охлаждения.
Настенный таймер достигает уставки в 19:00 и активирует реле, которое включает питание наружного освещения.
Свет остается включенным после парковки автомобиля, а затем выключается на короткое время позже из-за реле задержки
Давление воды падает в баке с водой в сельском доме.Давление Переключатель замыкает точки контакта, которые включают водяной насос.
Автоматический выключатель кондиционера отключен, а затем снова включен. Воздух кондиционер не перезапустится сразу, потому что печатная плата включает реле задержки отключения, которое защищает систему от короткого замыкания. катание на велосипеде.
Термостат кондиционера требует охлаждения. Печатная плата закрывается Цепь 24 В к катушке контактора, которая включает двигатель на 50 А.
Электромобиль включен, замыкающая цепь активирует катушку реле постоянного тока большой мощности или контактор, который передает питание от батарей на мотор.

Нагрузка рейтинг
Нагрузка электрическая спрос, потребляемый лампочкой, двигателем или прибором.
Каждый электрический прибор имеет номинал, напечатанный на этикетке. Водонагреватель имеет этикетка, посудомоечная машина имеет этикетку, насос для бассейна имеет этикетку.
Лампочка может быть 100 Вт при 120 В, вода обогреватель 4500 Вт при 240 В, двойная духовка 7500 Вт при 240 В
Мотор вентилятора для ванной комнаты 1/6 л.с. при 120 В, водяной насос 1 л.с. при 240 В
Холодильник, стиральная машина, на каждом из которых указаны номинальные таблички с указанием количества Нагрузки они получают от электрической системы.

Обычно: контактор используется для управления высокой номинальной нагрузка, в то время как реле используется для управления более низкой номинальной нагрузкой.
Например, водяной насос мощностью 1 л.с., управляемый реле давления. контактор.
В то время как вентилятор ванны мощностью 1/4 л.с. может управляться реле задержки выключения.
Есть исключения.
Например: таймеры с реле, рассчитанные на 40 А 2 л.с. мотор или насос.

Электрический номинальные параметры контактора и реле должны соответствовать номинальной нагрузке

Каждый контактор и реле имеет электрические характеристики.
Электрические характеристики должны соответствовать номинальной нагрузке
Например: если реле рассчитано на 10 А при 120 В переменного тока и используется переключить мотор рассчитан на 1 л.с. при 240 В, тогда реле и нагрузка не соответствуют друг другу.
Реле перегреется и быстро выгорит.
Нет разницы между контактором и реле … оба имеют электрические параметры, которые показывают максимальную нагрузку, которую может выдержать контактор или реле. переключатель.

Типичный 2-полюсный контактор для систем отопления, вентиляции и кондиционирования воздуха

Необходимо указать напряжение катушки… это напряжение, которое переключит контактор вкл-выкл
Необходимо указать номинальный ток … это количество Нагрузка контактора может переключаться

Если у вас есть нагнетатель HVAC на 30 А, вы можете выбрать контактор на 30 А … или Контактор на 40 ампер … или 60 ампер
Больший ампер — нормально … но меньший — недопустим
Например, использование 20-амперного контактора на 30-амперной нагрузке приведет к включению контактора сгорать или вызывать другие проблемы
Контактор Packard C240B
2-полюсный, резистивный, 40 А

Купить:
Катушка переменного тока 120 В / контактор 40 А На Amazon
Катушка переменного тока 240 В / контактор 40 А На Amazon

Mars 2-полюсные и 3-полюсные контакторы на Amazon
Noark контакторы на Amazon
Amico контакторы на Amazon
Купить:
Single полюсные контакторы на Amazon

Ресурс:
Спецификация контактора:

Тяжелые нагрузки: 20-90 ампер
клеммы L для линейных проводов от выключателя
клеммы T для проводов нагрузки

3-полюсный контактор определенного назначения Размеры примерно:
20-40 ампер 3 дюйма в высоту x 2.4 дюйма шириной
50-60 А 3,75 дюйма высотой x 2,7 шириной
75-90 А 4,5 дюйма высотой x 3,5 шириной

Легкие нагрузки: 8-12 А / подключение контактного блока
Напряжение катушки A1 A2
L клеммы для линейных проводов от выключателя
Клеммы T для проводов нагрузки
Клеммы 13-14 NO / клеммы 21-22 NC
Другие клеммы относятся к вспомогательным блокам
Ресурсы:
Как подключить контактор управления двигателем
Разница между контактором и реле
Как подключить 3-фазный
Реле постоянного тока для солнечной энергии

Купить 3-полюсные контакторы / номиналы переменного тока
Купить производитель:
Packard 3-полюсный контактор
Brah контакторы
Рынок Контактор кузнечный
Schneider контактор на Amazon
Kripal 3-полюсный контактор / они по электронной почте спрашивают, какое напряжение катушки
Furnas контактор на Amazon
Siemens 3-полюсный контактор
Контактор двигателя Siemens 3RT
Eaton 3-полюсный контактор с подключением к контактной колодке
Allen-Bradley 3-полюсный контактор
Migro контактор
Fasco 3-полюсный контактор
Mars 2-полюсные и 3-полюсные контакторы на Amazon

По напряжению катушки и номинальному току

3 полюс Катушка 24 В
40 А 3-полюсная катушка 24 В Packard
50 А 3-полюсная катушка 24 В Mars
60 А 3-полюсная катушка 24 В Packard
75 А 3-полюсная катушка 24 В Mars
75 А 3-полюсная катушка 24 В Norak3 — столб Катушка 24 В постоянного тока
Siemens 3RT10 до 460 В 5 л.с. вспомогательные контакты

3-полюсный Катушка 120 В
25 А 3-полюсная катушка 120 В Brah
30 А катушка 120 В Packard
30 А 3-полюсная катушка 120 В Brah
30 А 120 В катушка Mars
30 А Катушка 120 В Eaton
40 катушка 120 В на Amazon / Packard
Катушка 50 А 120 В Mars
3-полюсная катушка на 50 А Migro
60 А 3-полюсная катушка 120 В Packard
75 А 3-полюсная катушка 120 В Mars
90 А 3-полюсная катушка 120 В Square D
100 А 3-полюсный Kripal

3 полюс 208-240 В катушка
30 А 3-полюсная катушка 240 В
30 А катушка 208-240 Марс
40 А 208–240 В Eaton
40 А 208–240 Марс
50 А 208–240 В Марс
60 А 240 В Марс
60 А 3-полюсная катушка 240 В Mars
90 А 3-полюсная катушка 208-240 В Mars

3 полюс Катушка 277 В
3-полюсные контакторы с катушкой 277 В
Катушка 30 А 277 В
50 А 3-полюсная катушка 277 В Mars
Катушка 60 А 277 В Mars
Катушка 75 А 277 В Mars
90 А Катушка 277 В Mars

3 полюс 480 В катушка
30 А катушка 480 В Mars
40 А катушка 480 В Mars
50 А катушка 480 В Noark
50 А катушка 480 В Mars
60 А катушка 480 В Mars
75 А катушка 480 В Mars
90 А катушка 480 В Mars

Ресурс:
Контактор Марс-Фурнас.pdf

Блок присоединяется к контактору с помощью механической защелки
Когда контактор включается, включается механическое движение катушки вспомогательное устройство

Связаться с нами блоки / пневматические насадки таймера.
выкл. таймер задержки, или таймер задержки включения или контактный блок подключается к контактору
Эти вспомогательные устройства могут использоваться для управления включением контактора или использоваться для управления отдельной операцией. Добавление контактного блока позволяет контактор для управления дополнительной цепью с задержкой по времени.
При включении контактора контактный блок приводится в действие механическим действие контактора, вместо электрический ток.
Как только блок таймера активируется, начинается обратный отсчет.
По окончании обратного отсчета активируется реле контактной блокировки.

Купить Контактные блоки на Amazon
Задержка контактный блок на Amazon
Контактный блок Unicell
Контактный блок Dayton

Ресурс:
Как подключить контакторный блок

Пример; Запасная катушка для контакторов

Защелкните нижнюю часть контактора
Замените катушку
Защелкните нижнюю часть на месте

3-полюсный контактор
Вспомогательный контакт можно добавить к некоторым контакторам, заменив их 3 полюса на 4 полюса.
Позволяет управлять дополнительным переключателем.

Купить:
Siemens боковой контакт
Schneider вспомогательный контакт
Квадрат d вспомогательный контакт

3-полюсный контактор / 20 А / с нормально разомкнутыми контактами NC

3 полюса + с нормально разомкнутыми контактами
Недорогие контакторы с низким током

Купить:
Катушка 20 А / 120 В / 3-полюсный контактор + 2-НО клеммы 2-НЗ с дополнительным соединением
20 А / 240 В катушка / 3 полюса 600 В 5500 Вт + Клеммы 1-NO 1-NC
Amico контакторы на Amazon

Коммерческий контакторы могут иметь различную форму

Нема контакторы

Эти контакторы могут управлять двумя трехфазными нагрузками.
Дополнительно, каждый контактор имеет соединение, расположенное сверху для вспомогательного контакта блокировка или блок таймера задержки с нормально разомкнутыми контактами NC (показано ниже)

Купить: $ 2700-3800 + доставка
Контактор Nema 90 А на Amazon
3-полюсный Nema 90 А на Amazon

Коммерческие контакторы могут может принимать разные формы

Этот контактор активируется путем подачи напряжения на клеммы A1 A2
3 Горячие провода от 3-фазного источника питания подключаются к клеммам линии L 1 3 5
3 Провода, идущие к нагрузке, подключаются к клеммам T 2 4 6

Есть дополнительные клеммы 13 14 21 22
Клеммы 13 и 14 — нормально разомкнутые, а клеммы 21 22 — нормально замкнутые.

Таким образом, этот контактор может управлять 3-фазным режимом работы, а также управлять дополнительные нагрузки с помощью дополнительных клемм

Купить:
Schneider Трехфазный контактор на Amazon

Ресурс:
Как подключить контактор управления двигателем

Мощность контактор для кранов, мельниц, карьеров

59000 Вт — 425000 Вт

Реверс подъемный контактор

Изображение большего размера

Управление водонагревателем или насосом бассейна с телефоном или компьютер

Z-волна / Контактор Wi-Fi

контакторный модуль

Купить:
Intermatic CA3750 на Amazon
GE контактор z-wave
DEWENWILS бренд Wi-Fi
Wi-Fi выключатель питания
Контактор WiOn Wi-Fi
Vera3 на Amazon

Ресурс:
Как подключить и настроить контактор zwave
Как подключить и настроить контактор Wi-Fi

Z-волна реле

Управление нагрузкой 120 В с помощью удаленного переключателя Z-wave
Для работы переключателя требуется нейтральный провод и горячий провод
Купить:
Микропереключатель Z-wave

Реле: Контакты нагрузки: 28 В постоянного тока 30 А постоянного тока

Серия 9A
W9AS1D52-110 / 30 А при 28 В постоянного тока
W9AS5D52-110 / 30 А при 28 В постоянного тока
Online
Силовые реле Magnecraft
Силовые реле Schneider

Миниатюрное реле Zettler

Купить: миниатюра реле
120Volt Миниатюрное реле SPST на Amazon
Zettler реле на Amazon

Открытый каркас: 30-40 реле мощности переменного тока amp

Купить реле DPDT
30 А на Amazon
реле DPDT 40 А на Amazon
Magnecraft 50-1289-1 релейный блок и крышка
Magnecraft реле на Amazon
Siemens силовые реле

Открытая рама: 12 Реле питания постоянного тока 40-50 А постоянного тока

Купить:
W199AX-3 реле
W199PX-13/50 ампер при 26 В = 1400 Вт
X199 реле Magnecraft
Magnecraft W199 DC relay

Ресурс:
Magnecraft relay / pdf
Ресурс

Твердотельный DC реле / Вход 3-28 В постоянного тока

Контакты: 120 В переменного тока / 26 А

Купить:
Вход / управление 3-32 В постоянного тока 120 В 25 А Оптические реле переменного тока
на Amazon

Ресурсы:
Технические данные твердотельного реле
Технические данные твердотельного реле постоянного тока
Твердотельное реле с функцией переключения / pdf

Solid реле состояния / SPST

Проверить ввод-вывод рейтинг: AC-AC / или AC-DC / или DC-DC

Купить:
AC / AC вход 80-280V AC вход 24-380V AC
AC / выход AC 24V до 480V вход От 80 до 250 В
Твердотельное реле с радиатором
Твердотельное реле на Amazon
Купите
Твердотельное реле на Amazon
Вход переменного тока 100-240 В / 20 А / на Amazon
Вход переменного тока 80-250 В / выход переменного тока / 40 А / при Amazon

Ресурс:
Электромеханическое реле vrs твердотельное реле / pdf

DC к твердотельным реле постоянного тока

купить по моим ссылкам
Реле постоянного тока на 100 В, 25 А
Реле постоянного тока на 200 В, 25 А на Amazon
Защитная крышка реле
Радиатор

Ресурс:
Преобразование водонагревателя из переменного в постоянный
Электромеханическое реле vrs твердотельное реле / pdf
Твердотельное реле с функцией переключения / pdf

DC200P Твердотельное реле 5-200 В постоянного тока

Контакты: 24 В постоянного тока 1 А постоянного тока

Купить:
DC200P 200 В постоянного тока на Amazon
Оптические реле на Amazon

Ресурсы:
Технические данные твердотельного реле
Технические данные твердотельного реле постоянного тока

DC60MP Твердотельное реле 5-60 В постоянного тока

Контакты: 24 В постоянного тока 3 А постоянного тока

Купить:
DC60MP 60 В постоянного тока на Amazon
Оптические реле на Amazon

Ресурсы:
Технические данные твердотельного реле
Технические данные твердотельного реле постоянного тока

Реле это вписывается внутрь Intermatic Freeze Control
Купить:
Реле 1435T136 с катушкой 120 В переменного тока в Amazon
Реле 143T135 с катушкой переменного тока 240 В на Amazon
Купить равно Заменить
катушку Omron 120 вольт на Amazon / контакты номинальный ток 25 А при нагрузке 220 В
Катушка Omron 240 В на Amazon / с тестом кнопка / контакты рассчитаны на 25 А при нагрузке 220 В
Omron реле на Amazon
Ресурс:
Intermatic Freeze Controls

Реле общего назначения

Купить
Реле Omron LY2 10 А на Amazon
Реле DPDT 30 А на Amazon

Ресурсы:
Реле Omron / Страница 450 / pdf

Реле задержки / таймеры задержки
Приложения 12 В-240 В
Эти реле включают цепь задержки, которая включает или выключает цепь по истечении периода задержки.
Например, котел включается, а контур подключается для включения вытяжной вентилятор. После выключения котла вентилятор продолжает работать еще несколько минут до выключения.
Купить:
модель 6a859 От 15 секунд до 300 секунд Модель
6a858 от 3 секунд до 60 секунд
Дейтон таймеры задержки выключения на Amazon
Ач4 таймеры задержки

Ресурсы:
Как подключить таймер задержки
Как подключить таймер задержки Ah4
Добавить вентилятор с задержкой времени к котлу

ICM реле, используемое в HVAC и другие приложения… обычно напряжение 24 В
Предотвратить немедленный перезапуск двигателя после отключения электроэнергии
Оставить вентилятор работать еще несколько секунд после отключения нагревательных полос

Купить: 120-240 Задержка по напряжению ВКЛ .:
ICM 102 / 18-240 В переменного тока, нагрузка 1,5 А Amazon
Packard 102 на Amazon

Купить: контакторы:
Контактор Packard с катушкой 24 В
Катушка 120 В На Amazon
Катушка 240 В На Amazon

Ресурс:
Задержка ICM 102 Руководство по таймеру ВКЛ. .Pdf
Другие контакторы
Клеммы
Держатели предохранителей
Таймер задержки для насоса или двигателя

Задержка на DIN-рейку и реле повторного цикла
Универсальный таймер

Ресурс:
Как подключить таймеры на DIN-рейку
Как подключить реле задержки

Корпуса для контакторов и установка реле

Следите за тем, чтобы провода и кабелепровод оставались ровными

Ресурс:
Металлические и пластиковые корпуса

Реле таймера 40 А

Ресурс:
Обнаружено на сериях GM40 и т. Д.
Обнаружено на цифровых таймерах оттайки

Реле с компьютерным управлением
Реле с компьютерным управлением

Покупка:
Задержка таймер
Реле доска

Релейный модуль с 4 реле
20 А каждое
Модульная плата расширяет возможности некоторых таймеров Intermatic

Ресурс:
Intermatic серии ET

250 В постоянного тока 25 ампер 400 В постоянного тока 200 ампер

DC силовые реле

Полные двухпозиционные контакты / катушка 12 или 24 В постоянного тока
Нагрузка 250 В / 25 А постоянного тока
250 В x 25 А = 6250 Вт
Подключите 12 или 24 В постоянного тока к клеммам 3-4;
Подключите нагрузку к клеммам 1-2

Купить:
Электромеханическое реле DC-DC G9EB-1
G9EB-1-B-DC24
Катушка 24 В постоянного тока и контакты 400 В постоянного тока / 200 А
Реле Omron в сети
Держатель предохранителя

Ресурсы:
Реле постоянного тока для солнечной энергии
Omron-DC-DC-relay-Datasheet
Omron DC-DC pdf
Технические характеристики реле постоянного тока

закрытый реле / Функциональные устройства

Купить:
В комплекте реле на Amazon
3PST AC-DC на Amazon
Функциональный реле на Amazon

Aprilaire amp реле

Когда ампер превышает установленный точка, реле активирует цепь 120 вольт.
Используйте реле для управления контактором, когда нагрузка превышает 50 Вт.
Используйте для включения канального бустерного вентилятора.
Снимите скобу и установите скобу вокруг провода управления, который несет сила тока
Когда ток проходит через линию, реле Aprilaire активируется … и замыкается цепь, идущая на нагрузку 120 Вольт … например, индикатор … или другой реле и т. д. загорится индикатор.

Купить реле
Aprilaire на Amazon
Current чувствительные реле

Ресурс:
Aprilaire manual.pdf

Что такое мониторинг напряжения relay
Что такое реле контроля фаз
Что такое реле обрыва фазы.
Что такое реле измерения и управления?
Эти реле доступны в большом количестве различных форм, но каждое из них примерно то же самое …. следите за электричеством, поступающим в завод или в машину. И когда электричество не соответствует измеряемого параметра, он откроет или закроет реле, которое отключит питание или выполнит другую задачу, например, выдаст предупредительный световой сигнал и т.п.

Доступны различные реле контроля фазы или обрыва фазы. выполнять определенные измерения или функции
реле контроля фазы или обрыва фазы будет измерять параметр, и если электричество выходит за пределы допустимого диапазона, реле размыкается или замыкает контакты, которые могут отключить питание оборудования или выполнить любая другая необходимая функция.

В зависимости в данной версии реле контролируют последовательность фаз, линию и напряжение. неисправности, обрыв фазы с контролем N проводника и без, фаза дисбаланс, пониженное или повышенное напряжение…. и начинается ответ прежде, чем может произойти более значительный ущерб.
Например, если у вас 3-х фазный автомат. Примечание: трехфазная электрическая проводка требуется 3 провода для замкнутой цепи.
Если один или несколько проводов не совпадает по фазе, или нарушается из-за помех, или падает напряжение, или скачки напряжения, эти электрические помехи могут повредить дорогостоящие машины. Реле контроля предотвращают повреждение.
Купить
Напряжение реле контроля

7.3 — Принципы МРТ

Физика МРТ

Ядерное вращение

Магнитно-резонансная томография (МРТ) основана на свойствах spin для получения изображений. Протоны, нейтроны и электроны вращаются вокруг центральной оси. Если объединить в ядре в равных количествах, протоны и нейтроны уравновесятся и приведут к ядру с нулевым спином. Несбалансированные ядра, такие как водород, создают небольшое магнитное поле. Это небольшое магнитное поле известно как магнитный момент .В нормальной ситуации эти крошечные магнитные моменты противостоят друг другу, создавая нейтральное магнитное поле. На эти магнитные моменты может влиять внешнее магнитное поле.

Приложение внешнего магнитного поля

Устройство МРТ прикладывает сильное магнитное поле к области (обычно 1,5–3 Тл). Когда атомы водорода помещаются в это поле, они прецессируют вокруг направления поля. Прецессия похожа на волчок. Прецессия ядер будет иметь тенденцию отменяться, приводя к нулевому магнитному полю.
Важно отметить, что внешние магнитные поля неоднородны, что делает их использование для пространственного позиционирования неточным.

Применение электромагнитного излучения

Если электромагнитное излучение применяется к прецессирующим ядрам на определенной частоте (частоте Лармора), ядра сдвигаются, чтобы выровняться в другом направлении. Вместо случайной прецессии, наблюдаемой во внешнем поле, ядра будут вращаться в гармонии и, как говорят, находятся «в фазе».

T ₁ и T ₂ релаксация

Когда электромагнитное поле выключено, ядра возвращаются к исходной прецессии вокруг внешнего магнитного поля.Это включает два процесса:

T ₁ релаксация относится к восстановлению магнитных моментов по направлению к их первоначальному направлению.
T ₂ релаксация относится к потере фазы в ядерной прецессии после удаления электромагнитного поля.

T ₁ и T ₂ раза в воде похожи, но поскольку ядра по-разному удерживаются в разных тканях, начинают проявляться различия. В общем, по мере того, как ядра становятся более ограниченными, T ₁ раза имеет тенденцию к увеличению, а T ₂ раза имеет тенденцию к снижению.Это позволяет очень хорошо различать разные мягкие ткани (и даже между разными частями одной и той же мягкой ткани, например, головным мозгом).

Использование МРТ

MRI может использоваться для планирования лечения, но страдает низкой пространственной точностью из-за неоднородности магнитного поля. Его обычно объединяют с изображениями КТ, которые имеют превосходную пространственную точность.

Преимущества

Превосходный контраст между разными мягкими тканями
Разрешение выше, чем у CT
Без ионизирующего излучения
Сбор данных 3D
Может быть совмещен с КТ

Недостатки

Аппараты дороже КТ
Маленькое отверстие магнита предотвращает сканирование в положении лечения (особенно при лечении груди)
Больше артефактов, чем CT
Некоторые пациенты не могут пройти КТ из-за наличия чувствительного оборудования (например,кардиостимуляторы, зажимы церебральной аневризмы).

Принцип работы реле контроля фаз: Реле контроля фаз — принцип работы, схема подключения – СамЭлектрик.ру

принцип работы, конструкция, схемы подключения

Конструкция и принцип работы

Назначение и функции

Преимущества реле контроля фаз

Технические характеристики

Обзор популярных реле контроля фаз

Типичные схемы подключения

Использованная литература

назначение, устройство, установка и схемы подключения

Назначение реле контроля напряжения (РКН)

Устройство и принцип работы

Технические характеристики

Разновидности

По типу исполнения (подключения)

По виду нагрузки

Установка и схемы подключения РКН

Советы по выбору РКН

Использованная литература

устройство, принцип работы, виды, схемы подключения

Назначение

Устройство

Принцип работы

Отличия от электромеханических реле

Технические характеристики

Виды

Схемы подключения

Достоинства и недостатки

устройство, принцип работы, технические характеристики и схема подключения

Функционал реле

Устройство и принцип работы

Виды РКФ

Основные технические параметры

Напряжение питания

Пределы настроек РКФ

Задержка включения/отключения

Рабочая температура

Требования при хранении

Обзор популярных реле фазного контроля

Zamel CKM 01

РНПП 311

ABB 1SVR750488R8300

OMRON K8AB

Carlo Gavazzi DPC01

Евроавтоматика ФиФ CKF-318-1

Плюсы и минусы отечественных реле

Схемотехника

Элементы конструкции реле

Регуляторы для настройки

Маркировка назначения выводов

Итог

назначение, виды, устройство, технические характеристики и схемы подключения

Для чего нужно реле контроля напряжения

Назначение кнопок и выводов

Задержка времени включения

Технические параметры

Виды РН

По типу корпуса

По количеству фаз

Распространенные схемы подключения

Подключение однофазного РН

Схема для трехфазного реле контроля напряжения

Подключение нагрузок свыше 100 кВт с помощью контактора

Рекомендации по выбору

Настройка порогов срабатывания РН

Проверка РН с помощью мультиметра

принцип работы, виды, маркировка, регулировка и подключение

Общая информация по прибору

Типичное исполнение защитных реле

Плюсы использования устройств

Обнаружение фазового сбоя

Выявление фазового реверса

Обнаружение дисбаланса напряжения

Как подключить прибор контроля?

Конструктивные элементы изделия

Шаги настройки приспособления

Маркировка устройства контроля фаз

Выводы и полезное видео по теме

Принцип работы схемы выпрямителя с фазовым управлением и ее применение

Что такое выпрямитель с фазовым управлением?

Твердотельный DC реле / Вход 3-28 В постоянного тока

закрытый реле / Функциональные устройства

T ₁ и T ₂ релаксация
