Принцип работы вентилятора – как работают, типы, характеристики, производители

Содержание

Бытовой вентилятор. Виды и работа. Как выбрать и применение

Летом, когда столбик термометра поднимается до таких значений, что тело начинает изнывать от жары, самый простой способ почувствовать себя более комфортно – немедленно запустить бытовой вентилятор! Практичные и дешевые устройства позволяют наслаждаться свежим воздухом, рассеянным пропеллерами. Это охлаждение абсолютно безопасно, поскольку производится простой вентиляцией, которая испаряет избыточное тепло на нашей коже.

Современные вентилирующие устройства предназначены для перемешивания воздуха, чтобы освежить нас без лишних затрат, не производя холода, как кондиционер. Независимо от того, прикреплены они к потолку, стене или полу, их производительность определяет только размер и скорость вращения лопастей.

Принцип действия

В отличие от кондиционирования, вентиляция функционирует очень просто. Принцип работы основан на постоянном вращении вокруг ротора электродвигателя жестко прикрепленных к нему лопастей-лопаток различной формы и размера. При своем вращении они встречают сопротивление воздушных масс, создается перепад давления и, таким образом, происходит формирование воздушного потока.

Такое движение воздуха в помещении вызывает естественное перемешивание холодных и горячих масс воздуха, что вызывает общее понижение температуры и дает ощущение свежести. Чем больше объем циркулирующего воздуха, тем больше чувствуется прохлада. Это количество воздуха зависит от размера, мощности и типа кулера. Познакомимся поближе с каждым из них.

Мобильные вентиляторы
Настольный бытовой вентилятор

Этот маленький жужжащий прибор лучше всего подходит для одного человека и используется в основном в офисе или дома, на столе или любой мебели, предпочтительно высотой не менее метра. Закрепленный на устойчивой подставке, он исключительно мобилен, а также имеет возможность регулировки направления воздушного потока. Эффективность охлаждения окружающего воздуха зависит от диаметра лопастей, который колеблется в диапазоне от 15 до 40 см. Существующие современные версии могут иметь туманную систему охлаждения для дополнительного эффекта увлажнения.

Достоинства
  • Невысокая потребляемая мощность 30-35 Вт на высокой скорости.
  • Очень легкий и мобильный.
  • Направленный воздушный поток.
  • Невысокая цена.
  • Легкость очистки.
Недостатки
  • Высокий уровня шума.
  • Не безопасно для детей.
Где использовать

Вы можете использовать его на офисном столе или столе для чтения. Он отлично работает на туалетном столике или в ванной, а также идеально подходит для кухни.

Напольный бытовой вентилятор

Корпус с двигателем и пропеллером у такого прибора крепится к длинной стойке, которая надежно держится на полу, и может устанавливаться в любой комнате в доме или в офисе, не занимая при этом много места. Вы можете легко изменить высоту стойки в соответствии с вашими потребностями. Пропеллер, облаченный в железный кожух для безопасности, оснащен механизмом поворота как по горизонтали (вправо-влево), так и по вертикали (вверх-вниз), направляя таким образом воздушные потоки в разные стороны. Благодаря этому, а также высокой скорости, с которой большое количество воздуха проходит через лопасти пропеллера, такая вентиляционная установка справится с охлаждением воздуха довольно просторного помещения. Кроме того, современные напольные вентиляторы оснащены дистанционным управлением и цифровым дисплеем, а также имеется механизм переключения скоростей и таймер отключения.

Достоинства
  • 180-градусная амплитуда поворотов в разные стороны делает циркуляцию воздуха очень эффективной.
  • Возможность переносить прибор из одной комнаты в другую.
  • Надежность и долговечность.
  • Высокая мощность и очень большое количество пропускаемого воздуха.
  • Защитная сетка легко снимается, что позволяет легко очистить корпус.
Недостатки
  • Высокая скорость работы создает много шума.
  • Защитная решетка не всегда достаточно эффективна, если в семье есть маленькие дети.
Где использовать бытовой вентилятор

Напольные вентиляторы прекрасно подойдут для внешнего пространства ваших домов, внутреннего дворика или террасы. Вы можете поставить его в спальне или гостиной, но шум на максимальной скорости будет вас сильно раздражать. Если хотите создать комфортную температуру в жилой зоне, вам не нужно устанавливать максимальную скорость вращения пропеллера. Существуют даже модели со специальным «ночным» режимом на невысокой скорости, который практически бесшумен. В этом случае можно обеспечить спокойный отдых при свежем воздухе.

Колонный бытовой вентилятор

Тонкая и изящная форма башни делает этот вентилятор популярным во всем мире, позволяя вписывать его в самый современный дизайн, не занимая много места. Перед своими более традиционными собратьями такой прибор имеет существенное преимущество – его лопасти скрыты внутри корпуса, что позволяет безопасно использовать его даже семьям с маленькими детьми. Воздух всасывается в заднюю часть устройства и возвращается со стороны фасада. Угол поворота корпуса зависит от модели и составляет от 60 до 360 градусов, а циркуляция воздуха по помещению происходит при помощи всех современных технологий формирования воздушного потока. Такие функции, как воздушный ионизатор или воздушный фильтр и автоматический таймер, делают этот прибор экологически чистым, поскольку помогают фильтровать воздух и экономить электричество. А еще он оснащен цифровым дисплеем, и на этом дисплее отображаются настройки скорости, термостата и таймера.

Достоинства
  • Современный дизайн и гладкая тонкая форма позволяют вписаться в любой декор.
  • Система фильтрации воздуха.
  • Настройка переменной скорости.
  • Система дистанционного управления с соответствующим хранением в задней или верхней части.
  • Светодиодный дисплей, показывающий температуру, режим скорости вращения пропеллера, колебания и т.д.
  • Предварительно программируемый таймер.
  • Программируемый термостат.
  • Низкий уровень шума.
  • Лопасти спрятаны за решеткой, что предохраняет вас от опасности получить травму.
Недостатки
  • Для очистки внутри корпуса необходимо предварительно снять переднюю решетку.
  • Пластиковый корпус.
  • Мощность ниже, чем у традиционных моделей.
Где использовать

Колонный бытовой вентилятор особенно подходит для спальни и гостиной. Кроме того, он может использоваться на кухне и в личном тренажерном зале.

Стационарные вентиляторы
Потолочный бытовой вентилятор

Этот аппарат подвешивается к потолку вашей комнаты, и при включении начинает вращаться вокруг центральной оси как по часовой стрелке, так и против ее движения. Нормальный режим, когда пропеллер крутится против часовой стрелки, передает воздушную массу в вниз. С другой стороны, при обратном направлении движения лопасти поднимают прохладный воздух в вверх. Таким образом, вы можете использовать потолочный вентилятор как в летнее, так и в зимнее время года.

На сегодняшний день это устройство значительно улучшило свою технологию, и обладает всем самыми современными функциями. Большинство моделей имеет декоративное освещение, автоматический термостат, детектор и систему дистанционного управления.

Достоинства
  • Надежность и долговечность.
  • Очень прост в установке.
  • Очистка займет всего несколько минут.
  • Не требуется дополнительное пространство на полу.
  • Может использоваться как в период летнего, так и зимнего сезона.
  • Вы можете найти пропеллеры с 3, 4, 5, и даже 8 лопастями в соответствии с вашими потребностями.
Недостатки
  • Необходимо менять конденсатор каждые несколько месяцев.
  • Устаревший дизайн.
  • Небольшая площадь обдува.
  • Создает шум.
Где использовать

Вы можете использовать потолочный кулер в своем патио, гараже или на открытом воздухе. Можно установить его и в гостиной или даже спальне, но вы должны помнить, что шумное вращение лопастей, может превратить ваш сон в кошмар.

Оконный бытовой вентилятор

Этот прибор предназначен для размещения внутри отверстия в стене на кухне, в спальне или ванной комнате. Такое вентилирующее окно используется, чтобы охладить комнату притоком прохладного наружного воздуха, или вытянуть горячий воздух или неприятный запах из помещения за его пределы. Лучшие современные модели оснащены функцией автоматического перепрограммирования. Расширенные возможности некоторых оконных вытяжек, таких как термостат, дистанционное управление, автоматическое отключение и регулирование скорости, делают его универсальным и удобным для пользователя. Такое оконное устройство поможет быстро охладить всю комнату. Но вы должны выбрать правильный размер и мощность или скоростную категорию вытяжки в соответствии с размером пространства.

Достоинства
  • Помогает привнести внутрь дома свежий воздух с улицы.
  • Не требуется дополнительное пространство для его размещения.
  • Безопасен в использовании.
  • Оконные вытяжки легко чистить.
  • Охлаждает комнату очень эффективно.
  • Очень тихая работа.
Недостатки
  • Сложность установки. Для этого вам может потребоваться помощь профессионалов.
  • Иногда затягивает пыль и неприятный запах снаружи. Однако, наличие воздушного фильтра, который захватывает пыль, позволяет легко решить эту проблему.
Где использовать

Такие вентилирующие окна идеально подходят для размещения в спальне, столовой или гостиной, рядом или над окном. Кроме того, они могут быть устроены в вашей ванной комнате, кухне, гараже или кладовой.

Похожие темы:

tehpribory.ru

Вентиляторы для системы вентиляции: какие они бывают и как работают

Рейтинг автора

Автор статьи

Опытный специалист по системам вентиляции и кондиционирования. Работает в этой сфере более 15 лет.

Написано статей

Вентиляторами называют устройства, с помощью которых происходит забор или подача воздуха и его транспортирование по воздуховодам. Данные детали имеют широкое применение, используются они и вентиляционных системах.

Краткое содержание

Применение и назначение вентиляторов

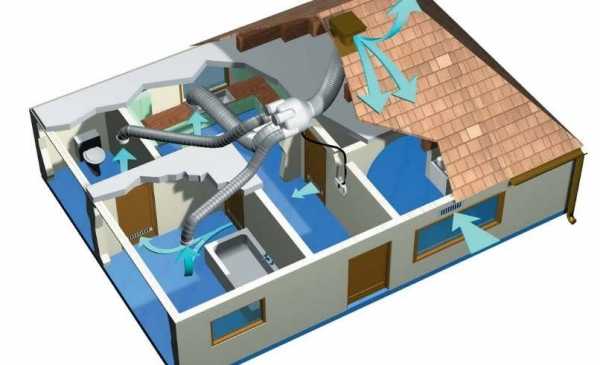

Вентиляторы эксплуатируются в приточно-вытяжной вентиляции. Они перемещают воздушные потоки, и тем самым создают сопротивление вентиляционной конструкции и перепад давления. Это в свою очередь влияет на эффективность механизма.

Все вентиляторы работают при помощи приводов — двигателей, которые питаются от электрической сети, а сам забор воздуха выполняют лопасти. Существуют различные виды данных механизмов.

Классификация типов вентиляционных вентиляторов и принцип их работы

Вентиляторы в системах проветривания имеют между собой множество отличий. Поэтому есть 5 категорий отличия этих механизмов.

По конструкции и принципу работы

Некоторые способны вращаться как в правую, так и в левую сторону.

Различают такие устройства:

  1. Осевые. Их еще называют аксиальными. Эти вентиляторы имеют лопасти, которые вращаются возле оси и гонят поток воздуха по вентиляционным шахтам. Преимущество данного вида вентиляторов в простоте и относительной дешевизне конструкции. Также данная установка обладает высоким КПД, так как при этом наблюдается небольшое сопротивление воздуха, и нет трения деталей между собой. Внешний вид механизма напоминает колесо, его лопасти находятся под нужным углом. Воздушный поток направлен параллельно оси вращающегося вентилятора. Присутствие специального коллектора помогает его выравнивать, что существенно улучшает аэродинамику механизма;
  2. Центробежные. Когда вращается этот приточный вентилятор, то воздух захватывается и поток попадает на периферию, а по пути немного сжимается. Центробежная сила его толкает в воздуховод, и он попадает в помещение. Состоит из цилиндра, в котором зафиксированы лопасти загнутые в какую-либо сторону (зависит от его назначения), рабочего колеса, располагающегося в спиральном улиткообразном корпусе, всасывающий и нагнетательный патрубки. Особенность этого механизма в том, что в конце воздух который выходит, всегда имеет угол 90 °C, к входящему потоку. Несравненным преимуществом у данного устройства является высокая мощность. О работе воздуховодов читайте здесь //ventilation-conditioning.ru/tipy-ventilyacii/zachem-nuzhny-vozdukhovody-naznachenie-i.html;
  3. Диагональные. Эта модель напоминает аксиальную. Вход воздушного потока в этом вентиляторе такой же, как и в осевого, а выходит он по диагонали. Кожух его имеет коническую форму, что помогает увеличить скорость воздуха. Но по сравнению с осевым типом КПД у этого устройства гораздо ниже;

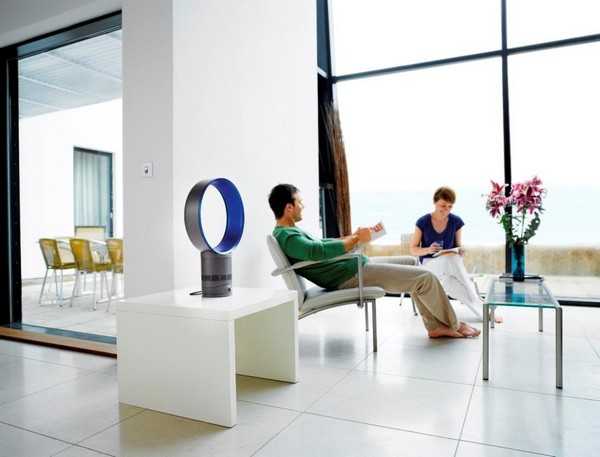

  4. Безлопастные. В центре этой конструкции есть турбина, зафиксирована в основании механизма. С ее помощью происходит подача сжатого потока через небольшие щели в рамке. Поскольку с обратной стороны воздух становится разряженным, то происходит всасывание новых воздушных масс. Поскольку снаружи вращающиеся движения отсутствуют, то этот прибор является более безопасным, чем все остальные. Высокий КПД. К его недостаткам относят сильную шумность;

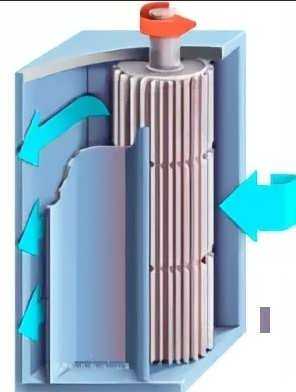

  5. Диаметральные. Эти вентиляторы работают таким образом, что получается двукратное и перекрестное движение воздуха. Данный механизм имеет корпус, диффузор, фильтр, патрубок и цилиндр, в котором есть параллельные рабочие детали, загнутые в сторону вращения. Диаметральные устройства также отличаются плоским и широким потоком. Они удобны в монтаже. Высокий КПД. Используют эти вентиляторы в файнколах.

По назначению

Эта классификация указывает, в каких условиях применяются данные механизмы. Существуют такие категории:

  • вентиляторы, которые предназначены для выведения из помещения воздушных масс температурой не больше 50 °C;
  • с усиленной устойчивостью против коррозии, их устанавливают в местах с повышенным уровнем влажности;
  • термостойкий тип вентиляторов, они работают в условиях, где воздух прогревается до 80 °C и выше;
  • конструкции, защищенные от взрывов, используются в местах, где может возникнуть это явление;
  • пылевые механизмы, они устанавливаются в тех средах, где количество примесей в воздушном потоке превышает количество 100 мг на 1 м2.

Первый тип относится к устройствам бытового назначения, а остальные, с повышенной устойчивостью, к вытяжным промышленным вентиляторам.

По способам присоединения привода

К механизмам, которые используются на производстве, привод присоединяется несколькими способами:

  • непосредственно к двигателю;
  • с помощью эластичной муфты;
  • клиноременной передачей;
  • сцепкой бесступенчатого типа регулируемого вращения.

В роли привода в вентиляционной конструкции служат электродвигатели.

По типу монтажа

Монтируются приточные вентиляторы также по-разному:

  1. Обычным способом — устройство крепится на стационарную опору. Это может быть рама, сделанная со стали или железобетонная конструкция. Данный монтаж является самым простым из всех существующих;
  2. Канальным методом — механизм располагается внутри воздуховода, и там выполняют свои функции. Данная конструкция вентиляторов чаще всего бывает диагональная или радиальная, но иногда и аксиальная. Определяются с формой механизма, исходя из конфигурации воздуховода, в котором он должен функционировать. Поэтому существуют круглые, прямоугольные и квадратные вентиляторы. Обычно механизмы круглой формы сделаны из пластика, а прямоугольной и квадратной — металлические. Каждый вариант имеет свои достоинства: металлические обладают большей прочностью, а пластиковые детали более тихие;
  3. Крышный вариант. Прибор устанавливается снаружи производственного здания на горизонтальной крыше. Он выступает заключительным элементом в конструкции для проветривания. Вентилятор, расположенный с наружной стороны постройки постоянно подвергается агрессивному влиянию внешней среды. К неблагоприятным факторам относят: его нагревание солнечными лучами, попадание на него осадков, сопротивление порывам ветра. Поэтому данный механизм должен быть изготовлен из материалов с повышенной прочностью. Если устанавливают на кровле бытовой вентилятор, то чаще он имеет осевой принцип, крышные установки производственного назначения, имеют центробежную конструкцию. Когда делается выбор вентиляционного механизма, то берется во внимание назначение помещения. В некоторых случаях приоритетом является низкая шумность, в других — мощность;
  4. Многозональные вентиляторы. Они приспособлены к одновременному присоединению к одной вентиляционной системы. Это им позволяет сделать специальный корпус. Пользуются данной установкой при необходимости ее монтажа в нескольких помещениях с общей вентиляционной конструкцией. Данный вариант позволяет рационально использовать комплекс труб для транспортировки воздушных масс, и уменьшить расходы на обустройство приточной промышленной системы или бытовой конструкции для проветривания. Простота эксплуатации и обслуживания — это еще одно дополнительное преимущество.

Все виды промышленных вентиляторов защищены специальным конусом, который препятствует попаданию в корпус соринок.

По техническим характеристикам

Еще одним параметром классифицирования вентиляторов в вентиляционных системах являются технические параметры, такие как давление, быстрота вращения, мощность установки, скорость наполнения помещения чистым воздухом, коэффициент полезного действия и степень шумности.

Вентиляторы в вентиляционных конструкциях используются как в быту, так и на производстве — в цехах, где происходит покраска деталей и перекачка различных газосмесей, в общественных заведениях пищевой промышленности и государственных учреждениях.

Все вентиляционные установки облегчают труд человека, делая его пребывание в помещении более комфортным и безопасным.




Отличная статья 0

ventilation-conditioning.ru

принцип работы, назначение и применение

Принцип работы вентилятора

Человек пользуется колесом с незапамятных времён. По мере развития техники функции колеса расширились и его с некоторыми доработками стали применять на мельницах. Так появились крыльчатки. Поток воды или ветер вращали крыльчатку и далее вращались жернова. Так появились крыльчатки.

Напор воды или ветер давили на лопасти, и эта сила передавалась для вращения жерновов. Но с появлением моторов стало возможным использовать крыльчатку с точностью наоборот. Мотор приводил в движение колесо с лопастями, которые своим давлением на воду или воздух создавали поток необходимой силы. Появились пропеллеры у воздушных транспортных средств и гребные винты у водных. А все разновидности крыльчаток, которые вращаются в газообразной среде, получили общее название «вентилятор».

Вентиляторы создают поток воздуха или газа в соответствии со своей конструкцией. Если лопасти отбрасывают воздух или газ вдоль оси вращения такой вентилятор называется осевым, если в сторону от оси вращения – центробежным. В зависимости от конструкции лопастей центробежный вентилятор может быть либо радиальным, либо тангенциальным.

  • В радиальной конструкции лопасти закреплены на вращающемся диске между центром диска и его краями.
  • В тангенциальной конструкции лопасти закреплены на вращающемся цилиндре вдоль его боковой поверхности.

Использование в авиации

В авиации вентиляторы являются частью авиационных двигателей и используются для получения силы тяги, которая движет самолёт. Его авиационное название «воздушный винт». Для увеличения тяги используются два винта вращающихся в противоположных направлениях. Сдвоенные винты используются и в вертолётах, поскольку они являются взаимно уравновешенными своими крутящими моментами.

Если вентилятор предназначен для создания большого давления его называют компрессором. В авиации компрессоры применяются в турбореактивных двигателях для получения скоростного потока газов, который существенно превосходит по своей силе и скорости поток, создаваемый воздушным винтом. Теоретически и воздушный винт может так же, но тогда скорость вращения получится для него разрушительной.

Компрессоры турбореактивных двигателей также могут быть осевыми и центробежными. Для получения более высокой скорости исходящего потока газов применяется осевой компрессор, для получения большего давления в двигателе – центробежный. Авиационные двигатели с воздушным винтом получаются более экономичными, а турбореактивные – более скоростными. Но и те и другие в своей основе используют вентилятор.

Использование в быту

В быту вентилятор в основном используется для создания комфортных условий в жилище. Он является важной деталью любого кондиционера, поскольку продувает воздух через теплообменник кондиционера. Для применения в жаркую погоду в большом количестве производятся вентиляторы всевозможных конструкций – напольные, настенные, потолочные. Практически все они сделаны как осевые вентиляторы. Такая конструкция является наиболее удобной для получения направленного воздушного потока различной скорости и силы.

Многие вентиляторы снабжаются функцией цикличного изменения направления обдува. Это позволяет избежать эффекта сквозняка и намного комфортнее в использовании. В целях безопасности лопасти вентиляторов

  • либо изготавливаются из мягкого материала,
  • либо закрываются решёткой.

Электромоторы в них позволяют получать несколько скоростей вращения.

Использование на производстве и в различном оборудовании

Современные производственные помещения немыслимы без вентиляторов. Кроме функций по созданию микроклимата в офисных помещениях, они являются составной частью многих технологических процессов, обеспечивая вместе с потоком воздуха или газа транспортировку пылевидных топлив, дыма и аэрозолей. Наиболее распространёнными на производстве являются тангенциальные конструкции. Они лучше других сочетаются с дымоходами и трубами и тише работают.

Очень широко применяются вентиляторы, так называемые кулеры, в различных устройствах для местного охлаждения. В каждом автомобиле установлен кулер для охлаждения двигателя, в каждом настольном компьютере и в большинстве ноутбуков есть хотя бы один кулер. Причём одной из наиболее распространённых неисправностей компьютеров является замедление вращения кулера по причине плохого ухода за ним. Получается перегрев и как следствие сбои в работе компьютера. Это свидетельствует о важной роли кулеров в исправной работе компьютеров и ином оборудовании.

Конструкции вентиляторов продолжают совершенствоваться. Форма лопастей, их количество, скорость вращения, шумность, эффективность и прочие параметры позволяют создавать их новые модели для всех потребностей. Он стал частью цивилизации. А ведь не так и давно их единственными конструкциями были дамский веер и придворные опахала…

podvi.ru

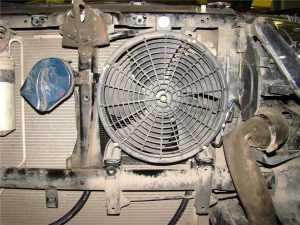

Работа вентилятора охлаждения двигателя: принцип работы, причины неполадок

Как известно, во время работы автомобильного двигателя происходит сгорание топлива. При этом образуется большое количество тепла в рамках преобразования тепловой энергии в механическую. При этом излишки тепла необходимо отводить от ДВС во внешнюю среду для предотвращения перегрева механизмов и деталей.

Сам двигатель не должен перегреваться выше оптимальных 80-90°C. Для этого задействуются специальные устройства, которые в комплексе образуют систему охлаждения. Системы охлаждения также разделяются на два типа: жидкостную и воздушную. В современных автомобилях  эти два типа систем совмещены и являются гибридными.

Хотя основной принято считать жидкостную систему, отдельного внимания заслуживает и воздушное охлаждение, без которого при определенных условиях двигатель автомобиля неизбежно перегреется. Давайте рассмотрим систему воздушного охлаждения и ее неисправности более подробно.

Читайте в этой статье

Неисправности вентилятора системы охлаждения: признаки и способы устранения

Как уже было сказано выше, двигатель внутреннего сгорания является сложной системой, требующей бесперебойной работы системы охлаждения. Иначе произойдет перегрев силовой установки, что может привести к поломке и, следовательно, дорогостоящему ремонту.

Жидкостная система охлаждения, по которой циркулируют специальные охлаждающие жидкости (антифриз/тосол), является  закрытой. В двух словах, принцип работы жидкостной системы охлаждения заключается в том, что во время работы двигателя через его рубашку (каналы в БЦ и ГБЦ) циркулирует жидкость, которая отводит лишнее тепло от нагретых деталей.

Затем горячая жидкость попадает в радиатор, охлаждается и снова возвращается в двигатель для его охлаждения. Во время прохождения радиатора нагретая  ОЖ попадает в сеть тонких трубочек. Это способствует ее быстрому охлаждению. Также набегающим потоком воздуха при движении ТС  излишки тепла выносятся за пределы подкапотного пространства машины.

Однако если воздуха недостаточно (во время простоя в пробках или при работе двигателя на холостом ходу), жидкостная система часто не справляется с задачей. Тогда в работу вступает вентилятор радиатора.  Другими словами, подключается воздушная система охлаждения.

Важно понимать, что только при взаимодействии этих двух систем происходит эффективное охлаждение двигателя. Если просто, термовыключатель вентилятора (датчик вентилятора) срабатывает и вентилятор включается. В результате создается поток воздуха и вентилятор работает до того момента, пока не будет достигнута оптимальная температура.

Затем, получив сигнал датчика о понижении температуры,  вентилятор радиатора отключается. Кстати,  единого стандарта  по месту установки вентилятора  также не существует. Его могут расположить как перед радиатором, так и за ним. Также нет и четких стандартов касательно самой конструкции вентилятора.

Он состоит, как минимум, из четырех лопастей, скрепленных вместе под специальным углом для максимального забора и подачи воздуха. Самой популярной  стала крыльчатка на 8 лопастей. По конструкции привод вентилятора можно разделить на 3 типа:

  • механический
  • гидромеханический;
  • электрический;

Сегодня первый тип практически не используется, особенно на гражданских автомобилях, хотя остается на мощных внедорожниках как наиболее надежный. Второй тип также постепенно отходит на задний план. В любом случае, при выходе устройства из строя необходима немедленная диагностика и устранение причины поломки.

При этом проверка зачастую может быть проведена самостоятельно. Обратите внимание, во время диагностики вентилятор может внезапно заработать и его лопасти серьезно травмируют человека. В особой зоне риска оказываются пальцы.

Проверка вентилятора системы охлаждения

Итак, при поломке современного вентилятора, нужно учитывать, что они  зачастую электрические. Как правило, проблема кроется в проводке, датчиках, предохранителях и т.д. Среди основных неисправностей вентилятора можно выделить наиболее распространённые случаи, когда вентилятор охлаждения:

  1. Не включается.
  2. Не выключаются.
  3. Рано включается.
  4. Неправильно направляет потока воздуха.

Можно проконтролировать работу вентилятора несколькими способами. Если вентилятор не включился, возможно, он не получил необходимый сигнал. В этом случае, в первую очередь, проверяется вся цепочка передачи этого сигнала. Для этого с помощью тестера определяется, есть ли питающее напряжение. Если его нет, то проблема в перегоревшем предохранителе или плохом контакте.

Подавая напряжение на сам вентилятор, проверяется именно его исправность. Если он будет крутиться, значит, проблема не в нем. Если же вентилятор не крутится,  лучше обратиться в автосервис. Доехать до СТО можно своим ходом, придерживаясь определённых правил:

  • Двигаться со скоростью, не менее 60 км/ч. Тогда функцию сломанного вентилятора выполнит набегающий воздух.
  • Включить на максимум печку во время езды, чтобы лишнее тепло вывелось в салон. В салоне будет жарко, зато повышаются шансы на то, что мотор не перегреется;
  • Следить за стрелкой температуры двигателя на панели. При ее приближении к красной зоне нужно остановить автомобиль, открыть капот, охладить мотор.

При проверке температурного  датчика, его провода отсоединяются и замыкаются между собой. Если проблема в нем, то вентилятор заработает. В таком состоянии можно доехать до ближайшей СТО для ремонта. А если вентилятор не работает, значит его, скорее всего, нужно менять.

Если же вентилятор радиатора, наоборот, работает не останавливаясь, значит проблемы в термодатчике, замыкании проводов или в «залипании» контактов реле, когда его контакты не могут разомкнуться и напряжение для работы вентилятора продолжает подаваться.

Причиной постоянной работы вентилятора охлаждения также может стать термостат, отвечающий за поддержание оптимальной температуры двигателя. При превышении температуры антифриза более 90°C, открывается специальный клапан между большим и малым кругом системы охлаждения.

При поломке термостата этот клапан заклинивает, антифриз нередко движется только по малому кругу (не попадая в радиатор для остывания). В результате вентилятор будет работать все время.

Определить эту проблему несложно. Если при ощупывании шлангов  радиатора они будут холодными, а сам двигатель горячим, значит проблема в термостате . Добавим, что обычно заклинивание клапана термостата  можно решить, постучав по его корпусу. Если это не помогает, значит устройство необходимо снимать и менять.

  • Еще вентилятор может включаться раньше необходимости. Скорее всего, это поломка термодатчика, который подлежит замене. Также надо учитывать типы датчиков. Они могут быть рассчитаны на разную температуру (так называемые «летние» и «зимние» термодатчики). Они работают с учетом заданной температуры. Если используется «зимний» датчик, необходимо знать, что он запаздывает и включается немного позже.

В таком случае вентилятор включится до появления сигнала о перегреве. Получается, создается эффект преждевременного включения. Данная ситуация нарушением не является. Если же вентилятор обдувает не двигатель, а радиатор, значит он неправильно установлен. Возможно, были  спутаны клеммы при подключении или допущены ошибки. Так или иначе, необходимо произвести правильное переподключение вентилятора.

Что в итоге

Рассмотрев особенности работы вентилятора радиатора, становится очевидным тот факт, что система охлаждения ДВС в комплексе и сам вентилятор охлаждения двигателя  позволяют поддерживать  необходимый температурный режим ДВС.

Также важно понимать, что бесперебойная работа системы охлаждения зависит от слаженной работы всех составных частей. Например, в норме вентилятор включается при повышении температуры двигателя выше 90°C для его охлаждения, а затем должен отключаться.

Если же вентилятор выходит из строя или работает некорректно, при перегреве мотора неизбежен дорогостоящий или капитальный ремонт.  При этом причин для сбоев и нарушений во включении вентилятора много, так как электронные  и механические части устройства в процессе эксплуатации нередко дают сбои.

Однако на практике зачастую можно самостоятельно провести диагностику проблемного устройства, выявить причину поломки и, по возможности, устранить неполадки. Напоследок отметим, что большинства проблем, связанных с перегревом двигателя, можно избежать путем профилактических проверок, а также регулярной очистки клемм и контактов вентилятора охлаждения.

Читайте также

krutimotor.ru

Вентилятор: Устройство Принцип работы Техническое обслуживание Неисправность Украина «Укрвентсистемы»

Устройство и принцип работы вентилятора ВЦ 14-46

Вентилятор выполнен по 1 конструктивной схеме согласно ГОСТ 5976-90 правого и левого направления вращения.

Принцип работы вентилятора заключается в перемещении воздуха за счет передачи ему энергии вращения рабочего колеса. Рабочее колесо вентилятора монтируется на валу двигателя. При вращении рабочего колеса воздушная смесь, поступающая через коллектор, попадает в каналы между лопатками рабочего колеса и под действием центробежной силы перемещается к его периферии и выбрасывается в атмосферу.

Подготовка к работе

Вентилятор центиробежный ВЦ 14-46: Монтаж

Перед монтажом вентилятора необходимо произвести его внешний осмотр. Повреждения, полученные в результате неправильной транспортировки и хранения, устранить. При монтаже вентилятора необходимо:

  • убедиться в легком и плавном ( без касаний и заеданий ) вращении рабочего колеса;
  • проверить зазор между рабочим колесом и коллектором;
  • проверить затяжку болтовых соединений, обратив особое внимание на крепление рабочего колеса на валу двигателя;
  • проверить сопротивление изоляции обмоток двигателя; заземлить корпус вентилятора и двигателя;
  • кратковременным включением двигателя проверить направление вращения рабочего колеса в соответствии с указанием стрелки на корпусе вентилятора.

Если направление вращения не соответствует указанному, необходимо изменить его, переключением фаз на клеммах двигателя;

Порядок работы

Вентилятор центиробежный ВЦ 14-46: Пуск

Перед пуском вентилятора необходимо:

  • проверить соответствие напряжения питающей сети паспортным данным двигателя;
  • осмотреть вентилятор, воздуховоды, монтажную площадку, убедиться в отсутствии внутри вентилятора посторонних предметов;
  • проверить надежность присоединения токопроводящего кабеля к зажимам коробки выводов двигателя;
  • принять меры по прекращению всяких работ по обслуживанию вентилятора (монтажу, регулировке, очистке, ремонту и т.п.) и оповестить персонал о запуске.

При наличии посторонних стуков и шумов, а также повышенной вибрации немедленно остановить вентилятор, выяснить причину неполадок и устранить их. При отсутствии дефектов, вентилятор включается в нормальную работу.

Указание мер безопасности

  • При подготовке вентилятора к работе и при его эксплуатации должны соблюдаться общие и специальные правила техники безопасности по ГОСТ 12.2.003-74, ГОСТ 12.1.010-76, ГОСТ 12.3.002-75, ГОСТ 12.4.021-75. К монтажу и эксплуатации вентилятора допускаются лица, изучившие его устройство и правила эксплуатации, прошедшие инструктаж по технике безопасности.
  • Во всех случаях работник, производящий пуск вентилятора, обязан принять меры по прекращению всяких работ по обслуживанию ( ремонт, очистка и др. ) данного вентилятора и оповестить персонал о пуске.
  • Обслуживание и ремонт вентилятора производится только после отключения его от электрической сети полной остановки вращающихся частей.
  • Входной и выходной патрубки вентилятора должны быть ограждены от попадания в них посторонних предметов. Ограждение должно быть окрашено в сигнальный цвет по ГОСТ 12.4.026-76.
  • Вентилятор и двигатель должны быть надежно заземлены по ГОСТ 21130-75, ГОСТ 12.2.007.0-75, а для исполнения в тропическом климате по ГОСТ 15151-69. Значение сопротивления между заземляющим зажимом и каждой, доступной прикосновению, металлической нетоковедущей частью вентилятора, которая может оказаться под напряжением, не должно превышать 0,1 Ом.
  • Пусковая аппаратура монтируется согласно «Правилам устройства электрических установок» в местах, позволяющих наблюдать за работой вентилятора.
  • При работах, связанных с опасностью поражения электрическим током ( в том числе статическим электричеством ), необходимо применять защитные средства по ГОСТ 12.1.019-79.
  • При проектировании вентиляционной системы следует учитывать параметры вибрации и шума, создаваемые вентиляторами. В случае, когда величина вибрации и шума на рабочих местах превышает нормативные, следует применять глушители, гибкие вставки, амортизаторы и т.д. Уровень шума, создаваемый вентиляционной системой на рабочих местах, должен соответствовать ГОСТ 12.1.003-83.
  • Среднее квадратическое значение виброскорости, создаваемое вентиляционной системой должно соответствовать ГОСТ 12.1.012-90.

Техническое обслуживание вентилятора ВЦ 14-46

Для обеспечения бесперебойной и эффективной работы вентилятора и повышения его долговечности необходимо:

  1. периодически проверять состояние болтовых, заклепочных и сварных соединений;
  2. периодически производить очистку проточной части вентилятора от пыли и других загрязнений, удаление конденсата;
  3. производить визуальную проверку состояния лакокрасочного покрытия проточиной части вентилятора и при необходимости его восстанавливать;
  4. не реже одного раза в год производить тщательный осмотр рабочего колеса для определения износа и повреждения лопаток, надежности крепления колеса на валу двигателя и устранения обнаруженных дефектов.

Сведения о консервации и упаковке

Вентилятор, поставляемые для нужд народного хозяйства и на экспорт в страны СНГ, поставляются без упаковки. Вентилятор, поставляемые на экспорт, должны упаковываться в ящики типа III по ГОСТ 10198-91, соответствующие ГОСТ 24634-81. Качество материалов, конструкция упаковки должны соответствовать единому техническому руководству «Упаковка для экспортных грузов» ВНИИЭКИТУ. Упаковка должна исключать перемещение вентилятора в транспортной таре. При транспортировании водным транспортом вентилятор должен быть упакован в деревянный ящик, изготовленный в соответствии с требованиями ГОСТ 10198-91. Эксплуатационная товаросопроводительная документация должна быть упакована в пленку по ГОСТ 16272-79. При поставке для нужд народного хозяйства допускается упаковка документации в бумагу по ГОСТ 8828-89 Б-70 или ГОСТ 9569-79 БП-3-35.

Гарантии изготовителя

  • Гарантийный срок эксплуатации вентилятора при поставке для нужд народного хозяйства 18 месяцев со дня ввода его в эксплуатацию, но не более 24 месяцев со дня отгрузки.
  • Гарантийный срок эксплуатации вентилятора при поставке на экспорт — 18 месяцев со дня пересечения Государственной границы Украины.
  • Гарантийный срок эксплуатации комплектующих изделий считается равным гарантийному сроку эксплуатации вентилятора и истекает одновременно с истечением гарантийного срока эксплуатации вентилятора.
  • Предприятие-изготовитель обязуется, в течение гарантийного срока, безвозмездно устранять неисправности вентилятора при условии соблюдения потребителем правил транспортирования, хранения, монтажа и эксплуатации.
  • Гарантийный срок хранения — 1 год со дня изготовления.
  • Гарантии предприятия-изготовителя не распространяются на вентиляторы, вышедшие из строя вследствие нарушения потребителем (заказчиком) правил их транспортирования и хранения.
  • Средний срок службы, лет, не менее — 12

Возможные неисправности и методы их устранения

Наименование неисправности, внешнее ее проявление и дополнительные признаки Вероятная причина Метод устранения
Вентилятор при рабочей частоте вращения рабочего колеса не создает расчетного давления и не подает требуемого количества воздуха. Колесо вентилятора вращается в обратную сторону. Изменить направление вращения колеса переключением фаз на клеммах двигателя.
Утечка воздуха через неплотности в воздуховоде. Устранить имеющиеся неплотности.
Неправильно выставлены зазоры между рабочим колесом и коллектором вентилятора. Произвести регулировки осевого и радиального зазоров.
Вентилятор при рабочей частоте вращения рабочего колеса подает больше воздуха, чем предуcмотрено проектом. Расчет вентиляционной сети произведен с завышенным запасом на сопротивление Задросселировать сеть.
При монтаже увеличено сечение воздуховодов и уменьшено количество фасонных частей Проверить сечение воздуховода, форму и количество фасонных частей, наличие шиберов и задвижек.
Двигатель при рабочей частоте вращения работает с перегрузкой. Вентилятор подает больше воздуха, чем предусмотрено при выборе двигателя. Задросселировать сеть.
Уточнить сопротивление сети.
Подобрать исполнение вентилятора, рабочая зона которого соответствует необ-ходимому режиму.
Вентилятор при выбранном числе оборотов не подает требуемого количества воздуха. Сопротивление вентиляционной сети выше проектного. Неправильно произведен расчет. При монтаже воздуховодов уменьшено или увеличено количество фасонных частей. Переделать вентиляционную сеть и уменьшить ее сопротивление.
Утечка воздуха через неплотности в соединении воздуховода. Устранить утечку воздуха через неплотности в соединениях воздуховода.
Повышенный шум и вибрация вентилятора Неудовлетворительная балансировка рабочего колеса или ротора двигателя; Отбалансировать рабочее колесо или сменить двигатель;
Слабая затяжка болтовых соединений; Затянуть болтовые соединения;
Налипание пыли и липких веществ на рабочее колесо; Очистить рабочее колесо;
Отсутствуют мягкие вставки между вентилятором и сетью на всасывающей и нагнетательной сторонах; Установить мягкие вставки на всасывающей и нагнетательной сторонах;
Слабое крепление клапанов и задвижек на воздуховодах Обеспечить жесткое крепление клапанов и задвижек.

ukrvent.com

Центробежный (радиальный) вентилятор: принцип действия, назначение, схема

Центробежный  (радиальный) вентилятор — это механическое устройство, создающее газовые или воздушные потоки низкого давления. Принцип работы следующий: кинетическая энергия передаётся вращающейся крыльчаткой, увеличивая давление потока, что используется для управления шиберами, заслонками в воздуховоде, позволяя изменить направление с уклоном до восьмидесяти градусов.

По конструкции устройства надёжные, относительно бесшумные и экономные. Расчёт ведётся по постоянному объёму газов, не по массе, позволяя учитывать расход.

Содержание статьи:

Виды приводов

Существует три вида приводов конструкций, которые определяют мощность и вращение лопастей:

  1. Прямой, когда крыльчатка сидит на одном валу с двигателем, определяя обороты лопастей. Если скорость двигателя не регулируется, то и у крыльчатки тоже.
  2. Ременной. Усилие передаётся через шкивы. Меняя соотношение шкивов можно менять усилие.
  3. Регулируемый. Наличие магнитной и гидравлической муфты между валом мотора и импеллера, позволяет регулировать режим, для чего имеются специальные устройства.

По способам применения отличают принудительные и нагнетательные. Канальные центробежные вентиляторы используются для размещения внутри воздуховодов.

Многозональные высокопроизводительны и применяются для вентилирования и удаления дыма. Устанавливаются в подвалах и на чердаках. Благодаря нескольким фланцевым соединениям модуль может обслуживать вентиляционную систему большого дома.

Движение рабочих колёс определяет отличия. Правосторонние от левого вращения. При двухстороннем всасывании направление определяется со стороны против привода.

Требования по эксплуатации

Определяются техническими характеристиками. Температурный режим не должен превышать восьмидесяти градусов, а для двухсторонних устройств, не более шестидесяти.

При наличии механических примесей на один кубометр не более одного грамма. Анализируется показатель давления, частота вращения лопастей, уровень шума.

Хороший механик всегда подберёт к существующим условиям то, что нужно.

Бытовые модели всегда отличались высокой производительностью, скоростью потока.

Рабочие лопатки – сердце центробежного вентилятора, имеющее лопатки радиально расположенные, загнутые назад или вперёд.

С одним рабочим колесом – низконапорные, с двумя или тремя – среднего напора. В зависимости от рабочей среды, ширины дисков, скорости, направления вращения – правого или левого.

Монтаж

Перед началом монтажа визуально убедиться в целостности, проверить, соответствуют ли характеристики по паспорту с документами.

Прозвонить на сопротивление изоляции, просушить. Проверить состояние ростверка по СНиП. Далее монтаж радиальных вентиляторов сводится к следующему списку действий:

  1. Установить рамы.
  2. Укрепить.
  3. Подготовить подъёмные механизмы.
  4. Застропить модуль, сделать пробный подъём.
  5. Установить, временно закрепить агрегат к раме.
  6. Соединить двигатель с вентилятором.
  7. Удалить временные подставки.
  8. Установить.
  9. Окончательный крепёж.
  10. Монтировать ограждение.
  11. Пробный пуск.

Далее необходимо отбалансировать, турбину, проверив баланс нанесением одной риски на турбину и корпус. При прокручивании риски никогда не совпадают, если балансировка сделана правильно и наоборот – если метка постоянно занимает одно положение.

Зазор между корпусом и турбиной не допускается более четырёх процентов от диаметра колеса, а между колёсами не более одного.

ППР – проект производства работ оговаривает способы монтажа, мест и механизмы.

Стропы для монтажа обязательно инвентарные.

Чтобы не повредить анкерные болты подкладывают деревянные бруски, по окончании монтажных работ снимают.

Окончательная установка делается по байпасу с помощью деревянных клиньев на резиновую виброизолирующую прокладку толщиной до двадцати пяти миллиметров.

Назначение

Военный инженер Саблуков предложил к применению устройство, ставшее незаменимым в конвекции газа – воздушной смеси в больших объёмах.

Применяются центробежные вентиляторы для вытяжки и двухстороннего всасывания. В большинстве случаев используются модули с выходом на круглые сечения от ста до четырёхсот миллиметров.

Прямоугольные – от трёхсот на сто пятьдесят миллиметров, до пятисот на тысячу пятьсот миллиметров, что даёт возможность применения в промышленности. Ниже приведен список мест, где еще используются радиальные вентиляторы.

Другие области применения:

  1. Кухни, санитарные узлы, ванные комнаты.
  2. Вредное производство – для быстрого удаления и очищения грязного воздуха.
  3. В сельском хозяйстве: на животноводческих комплексах, птичниках, теплицах.
  4. Торговых центрах, автобазах — для удаления взрывоопасных смесей.

Ремонт

Текущий – устранение мелких неполадок, чистка от ржавчины, грязи. Смазка, замеры вибрации. Осмотр корпуса на наличие трещин. Проводится во время дежурных смен.

Средний – Включает все работы по текущему ремонту, а также предусмотренные графиком планового ремонта – проверка состояния подвижных узлов по индикатору.

Капитальный – проверка фундамента, анкерных болтов, испытания корпуса со вскрытием. Очистка от грязи, ржавчины. Выявление деформаций, замеров на вибрацию. Проверяется состояние подшипников, осевой люфт.


Кандидат технических наук. Начальник Центра образовательных стандартов и программ «Московского государственного строительного университета» (НИУ «МГСУ»).

Рекомендуем:

venteler.ru

виды устройства и особенности работы

Самыми распространенными приспособлениями, призванными побороть изнуряющий летний зной, являются вентиляторы и кондиционеры. Многие люди воспринимают вентиляторы как пережиток прошлого, считая, что на фоне современных кондиционированных систем они безнадежно потеряли свою эффективность. Кондиционеры действительно хорошо охлаждают помещение за достаточно короткий срок, однако, в отличие от вентиляторов, они не отличаются мобильностью, требуют сложных монтажных работ и, к тому же, часто провоцируют развитие простудных заболеваний. А учитывая, что кондиционеры стоят отнюдь не дешево, иногда выбор в пользу вентилятора становится очевидным.

Самым надежным и удобным приспособлением в домашнем использовании считается напольный вентилятор, который обеспечивает максимальное охлаждение даже в больших по площади помещениях. Они бывают разные, поэтому «Дом Мечты» предлагает разобраться в разновидностях вентиляторов и принципах их работы, чтобы облегчить выбор прибора для охлаждения квартиры, дома или офиса.

Напольный вентилятор

Какими бывают напольные вентиляторы

Напольный вентилятор представляет собой конструкцию на ножке, высоту которой, зачастую, можно регулировать. Помимо регулирования высоты, часто современные производители оставляют возможность менять угол наклона и поворот самого вентилятора, благодаря чему вы можете выбрать максимально комфортный угол обдува.

Вентилятор напольный бытовой

В зависимости от способа работы, напольные вентиляторы для дома классифицируются на три подгруппы:

  • осевые;
  • радиальные;
  • безлопастные.

Осевые вентиляторы оснащены двигателем с лопастным колесом. При включении лопастные колеса вращаются в одной плоскости, за счет чего происходит «перегон» воздуха. Вентиляторы этого типа моментально охлаждают обдуваемую зону, однако зачастую они не способны воздействовать на все помещение.

Как выбрать вентилятор напольный

Радиальный вентилятор воздуха для дома обладает более сложным и совершенным механизмом. Конструкция этого приспособления оснащена ротором с изогнутыми лопастями, которые перемещают воздух, выталкивая его обратно в помещение. Воздух, переработанный радиальным вентилятором, обладает напором и, словно легкий ветер, распространяется по комнате, охлаждая даже не обдуваемую зону.

Вентиляторы для дома напольные радиальные

Однако, более качественным и эффективным считается безлопастной вентилятор. Данная конструкция представляет собой круглую металлическую раму, оснащенную мотором. Во время работы мотор втягивает воздух, ускоряет его, а затем выталкивает в помещение. Поскольку воздух, переработанный мотором, обладает мощным потоком, он попутно захватывает и свободные слои воздуха, благодаря чему температура в помещении быстро понижается.

Безлопастной вентилятор для дома

Но не стоит выбирать вентилятор для дома, руководствуясь только лишь его способом работы. Исходя из технических характеристик, очевидно, что радиальные и безлопастные вентиляторы обладают рядом преимуществ перед осевыми конструкциями, но зачастую вентиляторы необходимы нам лишь для временного охлаждения небольшой зоны, а с этой задачей вполне успешно справляется и модель стандартного типа.

Помимо современности и особенности конструкции, при выборе вентилятора стоит также обратить внимание и на его дополнительные функции.

Дополнительные возможности напольных вентиляторов

В представлении многих людей вентилятор является достаточно простым приспособлением, основная задача которого – это переработка и охлаждение воздуха. Однако прогресс не стоит на месте, и многие производители решили наделить столь простую конструкцию дополнительными весьма полезными функциями.

Как выбрать хороший вентилятор для дома

Например, хороший напольный вентилятор может оснащаться возможностью дистанционного управления. Благодаря пульту управления вы сможете менять режим работы напольного вентилятора даже на расстоянии.

Вентилятор напольный фото

Как известно, любые охладительные и обогревательные приборы пересушивают воздух, что негативно влияет на здоровье человека. Однако это осталось в прошлом, ведь некоторые модели напольных вентиляторов дополнительно оснащаются датчиком контроля влажности. Как только воздух в помещении потеряет необходимое количество влаги, датчик вентилятора включит увлажняющий испаритель, который восстановит нормальный баланс. Также вентилятор может оснащаться ионизатором воздуха, который не только увлажняет воздух, но и очищает его.

Напольный вентилятор для дома фото

Напольный вентилятор с увлажнителем

К полезным опциям комнатного напольного вентилятора также можно отнести датчик присутствия и подсветку. Благодаря датчику присутствия прибор автоматически включается в работу в тот момент, когда в комнату заходит человек, и выключается – когда комната пуста. А подсветка облегчает управление вентилятором в темное время суток.

На что обратить внимание при выборе напольного вентилятора

Независимо от степени оснащенности дополнительными функциями, вентилятор качественно охладит помещение только в том случае, если его мощность будет соответствовать габаритам обдуваемого пространства. Мощность современных напольных вентиляторов колеблется в пределах от 30 до 140Вт. Как правило, для комнат стандартного размера вполне достаточно, чтобы прибор обладал мощностью от 50 до 80Вт.

Если вы приобретаете осевой вентилятор, в первую очередь обратите внимание на диаметр его лопастей, от которого зависит интенсивность обдува. Кроме того, в целях безопасности использования, лопасти конструкции обязательно должны ограждаться прочной мелкой сеткой.

Вентиляторы напольные с охлаждением

Немаловажным параметром является и уровень шума вентилятора. Как правило, чем больше мощность прибора, тем громче он работает. Однако желательно, чтобы уровень шума в жилом помещении не превышал 30-35 децибелов.

Также хороший агрегат должен обладать несколькими режимами обдува, т.к. это позволит вам выбрать максимально подходящий способ охлаждения.

Как выбрать напольный вентилятор для дома

К удобным вентиляторам также можно отнести модели на короткой ножке. Это могут быть напольно-настольные вентиляторы, которые удобно поставить на тумбочку или стол, также с ними удобно в офисе.

Настольно-напольный вентилятор

Маленький напольный вентилятор

Вентилятор безлопастной настольный и напольный

Учитывая все вышеназванные параметры, вы сможете выбрать максимально полезный и удобный напольный вентилятор, который станет настоящим спасителем от изнуряющей жары.

Фотогалерея (15 фото):

hvosty.ru

admin

Отправить ответ

avatar
  Подписаться
Уведомление о
